1

2 Περιεχόµενα Πριν ξεκινήσετε 3 Η κουζίνα 3 Εγκατάσταση του 1992 Enterprise 4 Απαιτήσεις συστήµατος 4 Πως να εγκαταστήσετε το 1992 Enterprise 4 Σχεδιασµός κάτοψης 13 Ξεκινώντας το πρόγραµµα 13 ηµιουργώντας νέα Μελέτη 14 Επιλογή τιµοκαταλόγου και µοντέλου 15 Επιλογή τιµοκαταλόγου 16 Επιλογή µοντέλου 17 Σχεδιάζοντας τοίχους 19 Αποθήκευση της µελέτης 21 Σύνοψη 21 Παράρτηµα 1 Τροποποίηση µοντέλων 22 Τροποποίηση για το µοντέλο ZEBRANO Τροποποίηση για το µοντέλο MDF ΛΑΚΑ ΜΑΤ 27 Τοποθέτηση δοµικών στοιχείων στην µελέτη 32 Τοποθέτηση Πορτών/Παραθύρων 32 ιαγραφή/αναίρεση 35 Σύνοψη 36 Τοποθέτηση ντουλαπιών 37 Τοποθέτηση ψηλών αντικειµένων 37 Τοποθέτηση αντικειµένων βάσης 41 Τοποθέτηση των υπόλοιπων αντικειµένων βάσης 45 Τοποθέτηση κρεµαστών 52 Κάθετη µετακίνηση και ευθυγράµµιση 57 Σχεδιασµός επιφάνειας 61 Σύνοψη 66 Αρµοκάλυπτρο 67 Τοποθέτηση Αρµοκάλυπτρου 67 Σύνοψη 70 Προοπτικό 71 Πως παίρνετε προοπτικό 71 Εισαγωγή πλακιδίων και οροφής 73 Τοποθέτηση εξαρτηµάτων και διακοσµητικών 75

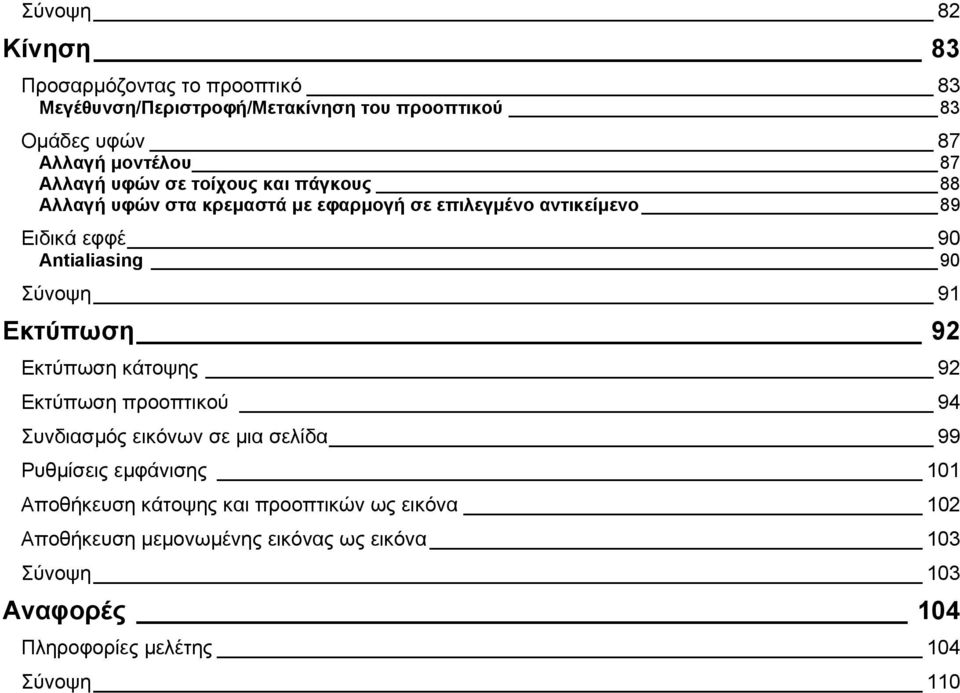

3 Σύνοψη 82 Κίνηση 83 Προσαρµόζοντας το προοπτικό 83 Μεγέθυνση/Περιστροφή/Μετακίνηση του προοπτικού 83 Οµάδες υφών 87 Αλλαγή µοντέλου 87 Αλλαγή υφών σε τοίχους και πάγκους 88 Αλλαγή υφών στα κρεµαστά µε εφαρµογή σε επιλεγµένο αντικείµενο 89 Ειδικά εφφέ 90 Antialiasing 90 Σύνοψη 91 Εκτύπωση 92 Εκτύπωση κάτοψης 92 Εκτύπωση προοπτικού 94 Συνδιασµός εικόνων σε µια σελίδα 99 Ρυθµίσεις εµφάνισης 101 Αποθήκευση κάτοψης και προοπτικών ως εικόνα 102 Αποθήκευση µεµονωµένης εικόνας ως εικόνα 103 Σύνοψη 103 Αναφορές 104 Πληροφορίες µελέτης 104 Σύνοψη 110

4 Πριν ξεκινήσετε Αυτό το tutorial θα σας δείξει πώς να σχεδιάσετε µία κουζίνα χρησιµοποιώντας το 1992 Enterprise, πώς να διαµορφώνετε την τελική εµφάνισή της και να την εκτυπώνετε, πώς να παίρνετε αναφορές κοστολόγησης και παραγγελίας. Η βασική αρχή του 1992 Enterprise είναι η απλότητα και η ευκολία στην χρήση του. Ελπίζουµε αυτή η πρώτη "ξενάγηση" στο πρόγραµµα, να σας βοηθήσει να εξερευνήσετε να γνωρίσετε τελικά το 1992 Enterprise version 8. Η κουζίνα Αυτή είναι η κουζίνα που θα σχεδιάσετε σ' αυτό το tutorial.

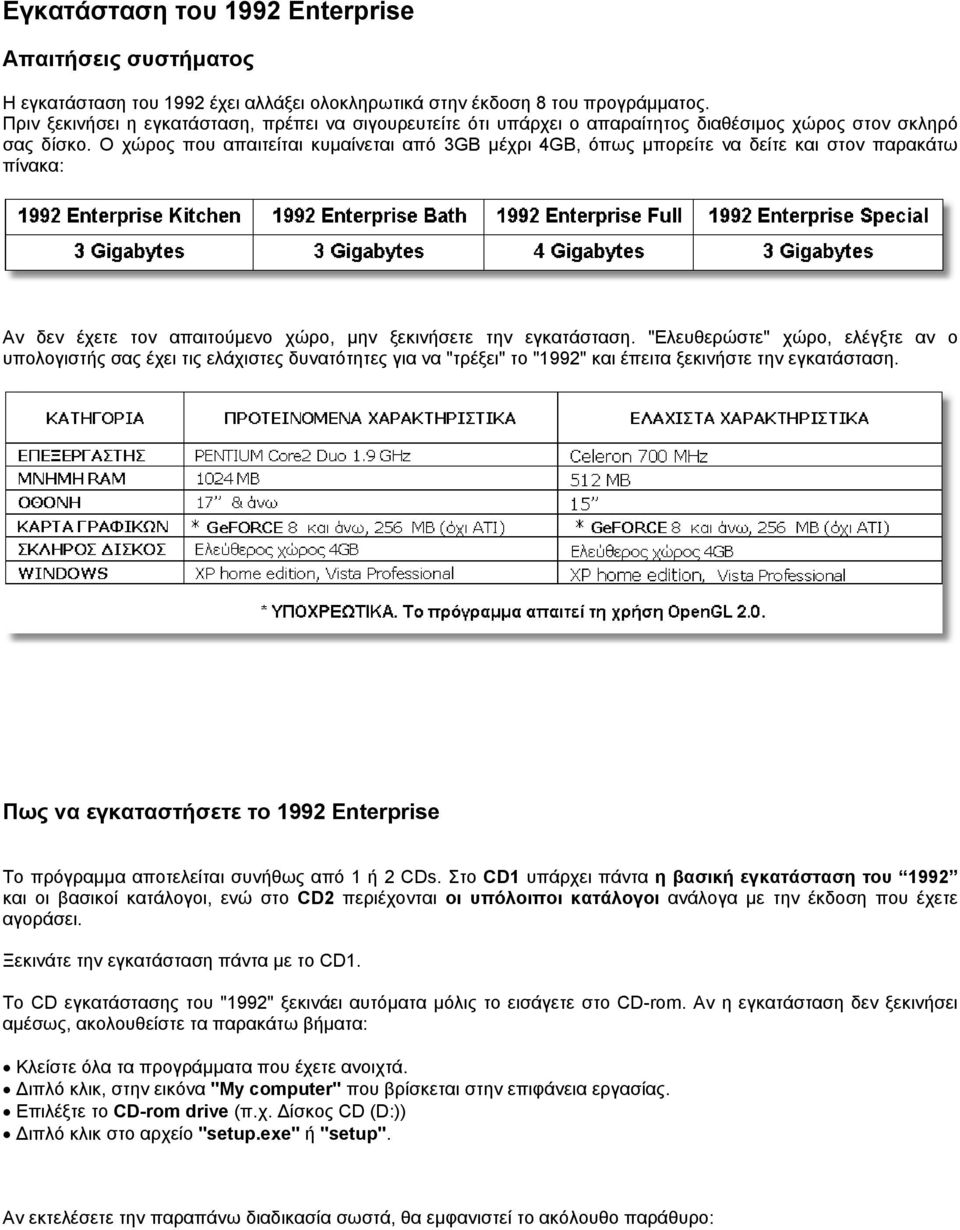

5 Εγκατάσταση του 1992 Enterprise Απαιτήσεις συστήµατος Η εγκατάσταση του 1992 έχει αλλάξει ολοκληρωτικά στην έκδοση 8 του προγράµµατος. Πριν ξεκινήσει η εγκατάσταση, πρέπει να σιγουρευτείτε ότι υπάρχει ο απαραίτητος διαθέσιµος χώρος στον σκληρό σας δίσκο. Ο χώρος που απαιτείται κυµαίνεται από 3GB µέχρι 4GB, όπως µπορείτε να δείτε και στον παρακάτω πίνακα: Aν δεν έχετε τον απαιτούµενο χώρο, µην ξεκινήσετε την εγκατάσταση. "Ελευθερώστε" χώρο, ελέγξτε αν ο υπολογιστής σας έχει τις ελάχιστες δυνατότητες για να "τρέξει" το "1992" και έπειτα ξεκινήστε την εγκατάσταση. Πως να εγκαταστήσετε το 1992 Enterprise Το πρόγραµµα αποτελείται συνήθως από 1 ή 2 CDs. Στο CD1 υπάρχει πάντα η βασική εγκατάσταση του 1992 και οι βασικοί κατάλογοι, ενώ στο CD2 περιέχονται οι υπόλοιποι κατάλογοι ανάλογα µε την έκδοση που έχετε αγοράσει. Ξεκινάτε την εγκατάσταση πάντα µε το CD1. Το CD εγκατάστασης του "1992" ξεκινάει αυτόµατα µόλις το εισάγετε στο CD-rom. Αν η εγκατάσταση δεν ξεκινήσει αµέσως, ακολουθείστε τα παρακάτω βήµατα: Κλείστε όλα τα προγράµµατα που έχετε ανοιχτά. ιπλό κλικ, στην εικόνα "My computer" που βρίσκεται στην επιφάνεια εργασίας. Επιλέξτε το CD-rom drive (π.χ. ίσκος CD (D:)) ιπλό κλικ στο αρχείο "setup.exe" ή "setup". Αν εκτελέσετε την παραπάνω διαδικασία σωστά, θα εµφανιστεί το ακόλουθο παράθυρο:

6 Πρώτα επιλέγετε τη γλώσσα εγκατάσταση πατώντας το κουµπί µε την σηµαία που είναι ενεργοποιηµένη. Έπειτα θα εµφανιστεί το παρακάτω παράθυρο:

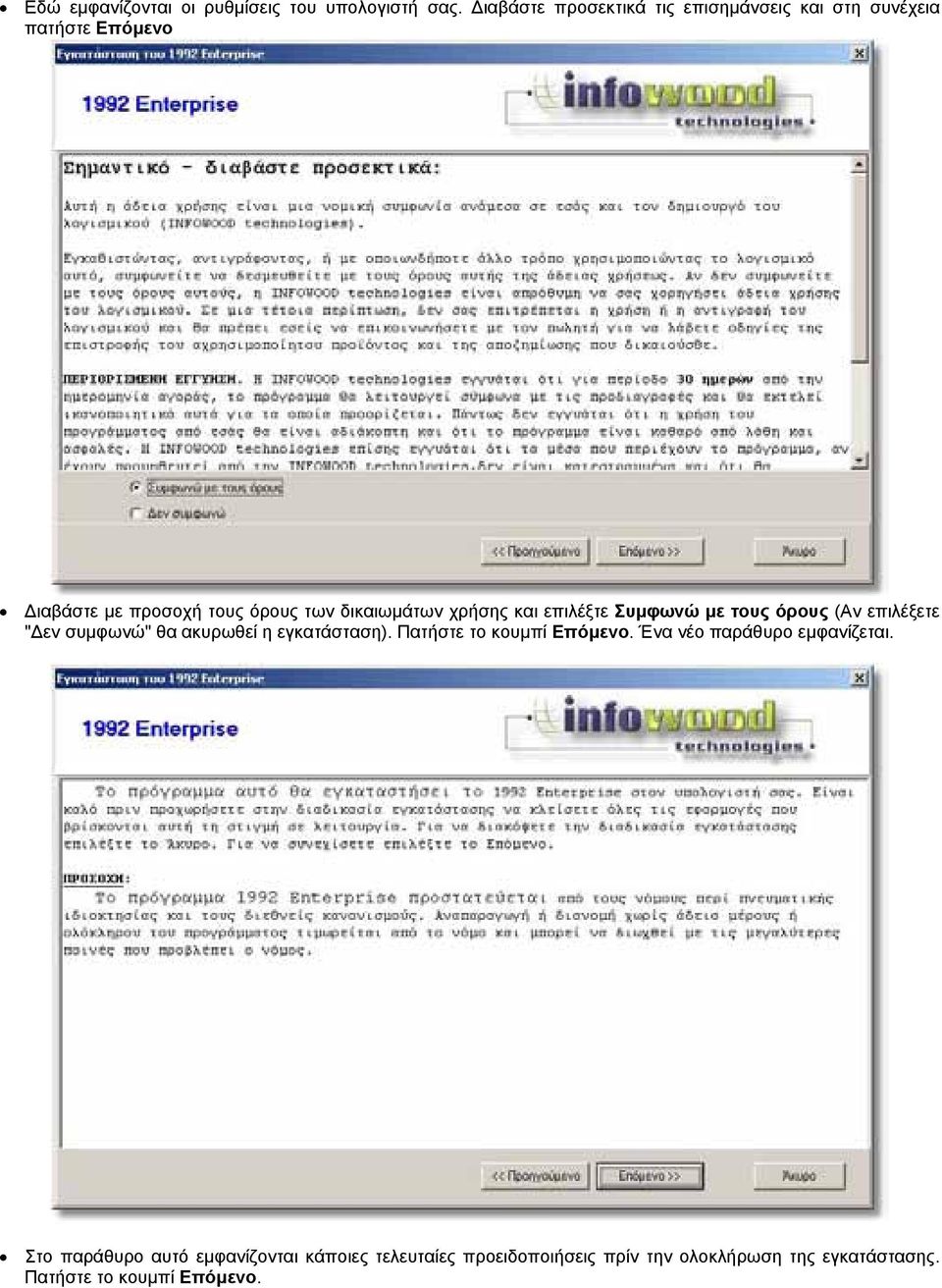

7 Εδώ εµφανίζονται οι ρυθµίσεις του υπολογιστή σας. ιαβάστε προσεκτικά τις επισηµάνσεις και στη συνέχεια πατήστε Επόµενο ιαβάστε µε προσοχή τους όρους των δικαιωµάτων χρήσης και επιλέξτε Συµφωνώ µε τους όρους (Αν επιλέξετε " εν συµφωνώ" θα ακυρωθεί η εγκατάσταση). Πατήστε το κουµπί Επόµενο. Ένα νέο παράθυρο εµφανίζεται. Στο παράθυρο αυτό εµφανίζονται κάποιες τελευταίες προειδοποιήσεις πρίν την ολοκλήρωση της εγκατάστασης. Πατήστε το κουµπί Επόµενο.

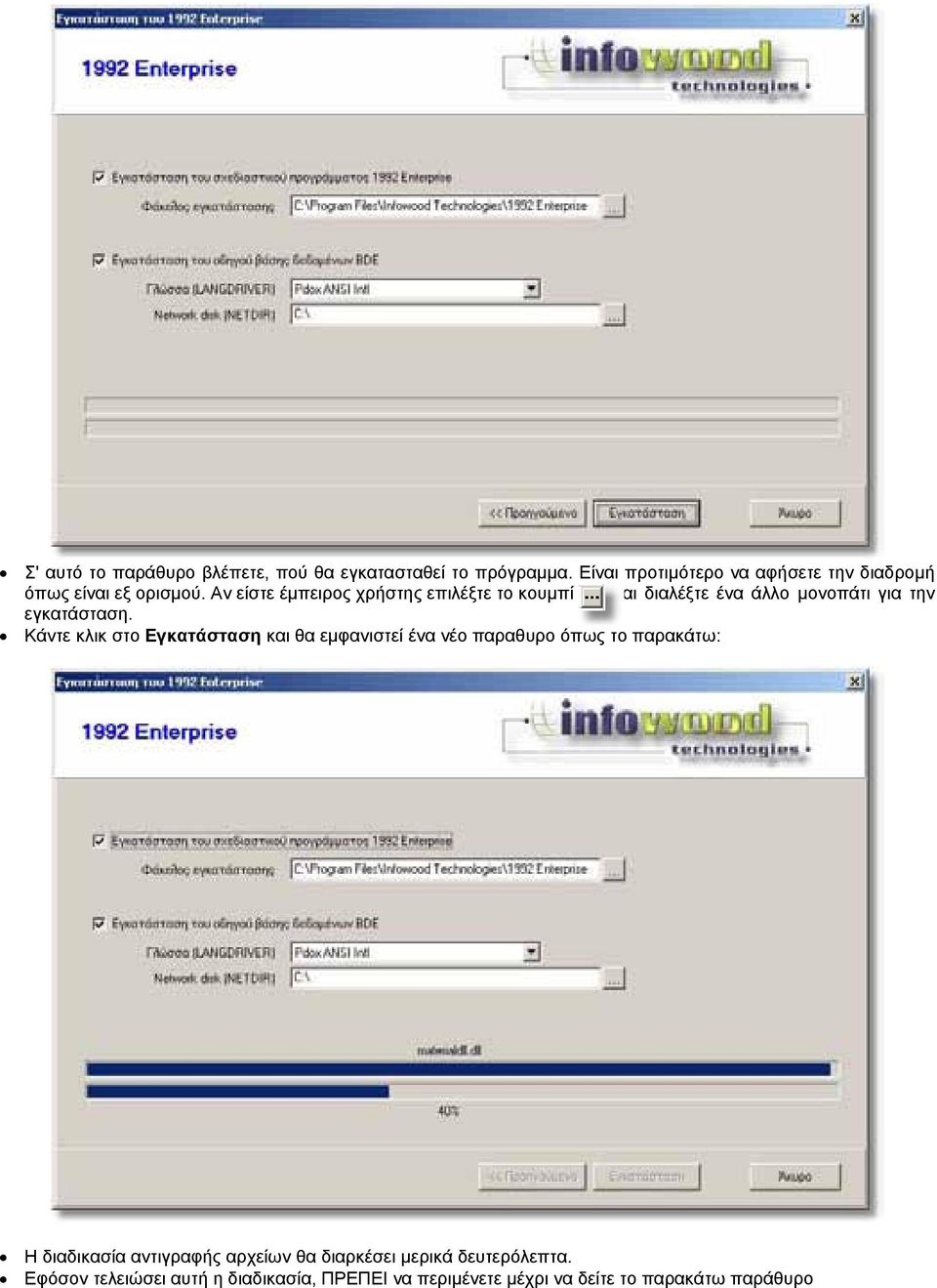

8 Σ' αυτό το παράθυρο βλέπετε, πού θα εγκατασταθεί το πρόγραµµα. Είναι προτιµότερο να αφήσετε την διαδροµή όπως είναι εξ ορισµού. Αν είστε έµπειρος χρήστης επιλέξτε το κουµπί και διαλέξτε ένα άλλο µονοπάτι για την εγκατάσταση. Κάντε κλικ στο Εγκατάσταση και θα εµφανιστεί ένα νέο παραθυρο όπως το παρακάτω: Η διαδικασία αντιγραφής αρχείων θα διαρκέσει µερικά δευτερόλεπτα. Εφόσον τελειώσει αυτή η διαδικασία, ΠΡΕΠΕΙ να περιµένετε µέχρι να δείτε το παρακάτω παράθυρο

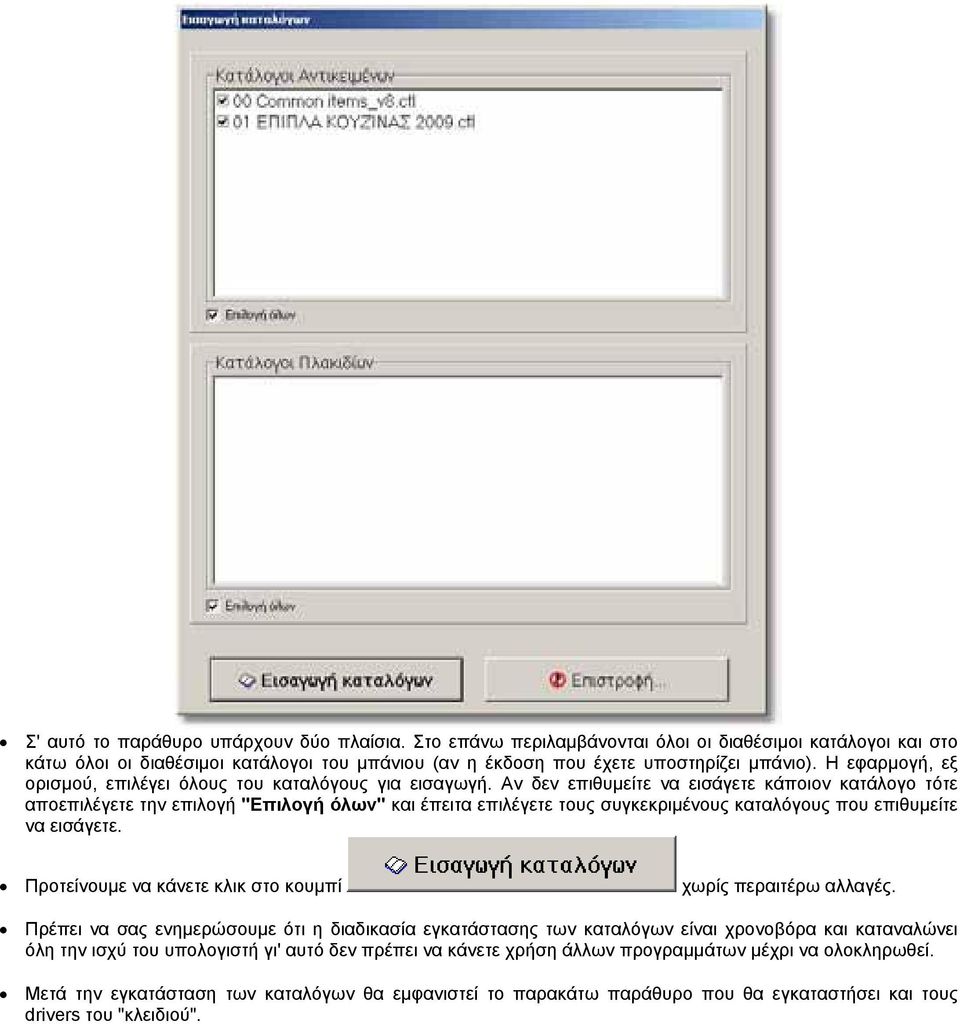

9 Σ' αυτό το παράθυρο υπάρχουν δύο πλαίσια. Στο επάνω περιλαµβάνονται όλοι οι διαθέσιµοι κατάλογοι και στο κάτω όλοι οι διαθέσιµοι κατάλογοι του µπάνιου (αν η έκδοση που έχετε υποστηρίζει µπάνιο). Η εφαρµογή, εξ ορισµού, επιλέγει όλους του καταλόγους για εισαγωγή. Αν δεν επιθυµείτε να εισάγετε κάποιον κατάλογο τότε αποεπιλέγετε την επιλογή "Επιλογή όλων" και έπειτα επιλέγετε τους συγκεκριµένους καταλόγους που επιθυµείτε να εισάγετε. Προτείνουµε να κάνετε κλικ στο κουµπί χωρίς περαιτέρω αλλαγές. Πρέπει να σας ενηµερώσουµε ότι η διαδικασία εγκατάστασης των καταλόγων είναι χρονοβόρα και καταναλώνει όλη την ισχύ του υπολογιστή γι' αυτό δεν πρέπει να κάνετε χρήση άλλων προγραµµάτων µέχρι να ολοκληρωθεί. Μετά την εγκατάσταση των καταλόγων θα εµφανιστεί το παρακάτω παράθυρο που θα εγκαταστήσει και τους drivers του "κλειδιού".

10 Στη συνέχεια θα εµφανιστεί το παράθυρο

11 Τέλος εµφανίζεται το παράθυρο Η εγκατάσταση έχει ολοκληρωθεί. Μπορείτε να κάνετε κλικ στο κουµπί Έξοδος από την εγκατάσταση και να τελειώσετε την εγκατάσταση. Σε µερικά PC πρέπει να γίνει επανεκκίνηση για να λειτουργήσει το "1992" σωστά. Στο παράθυρο που εµφανίζεται επιλέγετε ΟΚ Όταν ανοίξει ο υπολογιστής από την επανεκκίνηση, τοποθετείστε στο CD-rom το 2 ο CD της εγκατάστασης. Εµφανίζεται η σουίτα εγκατάστασης

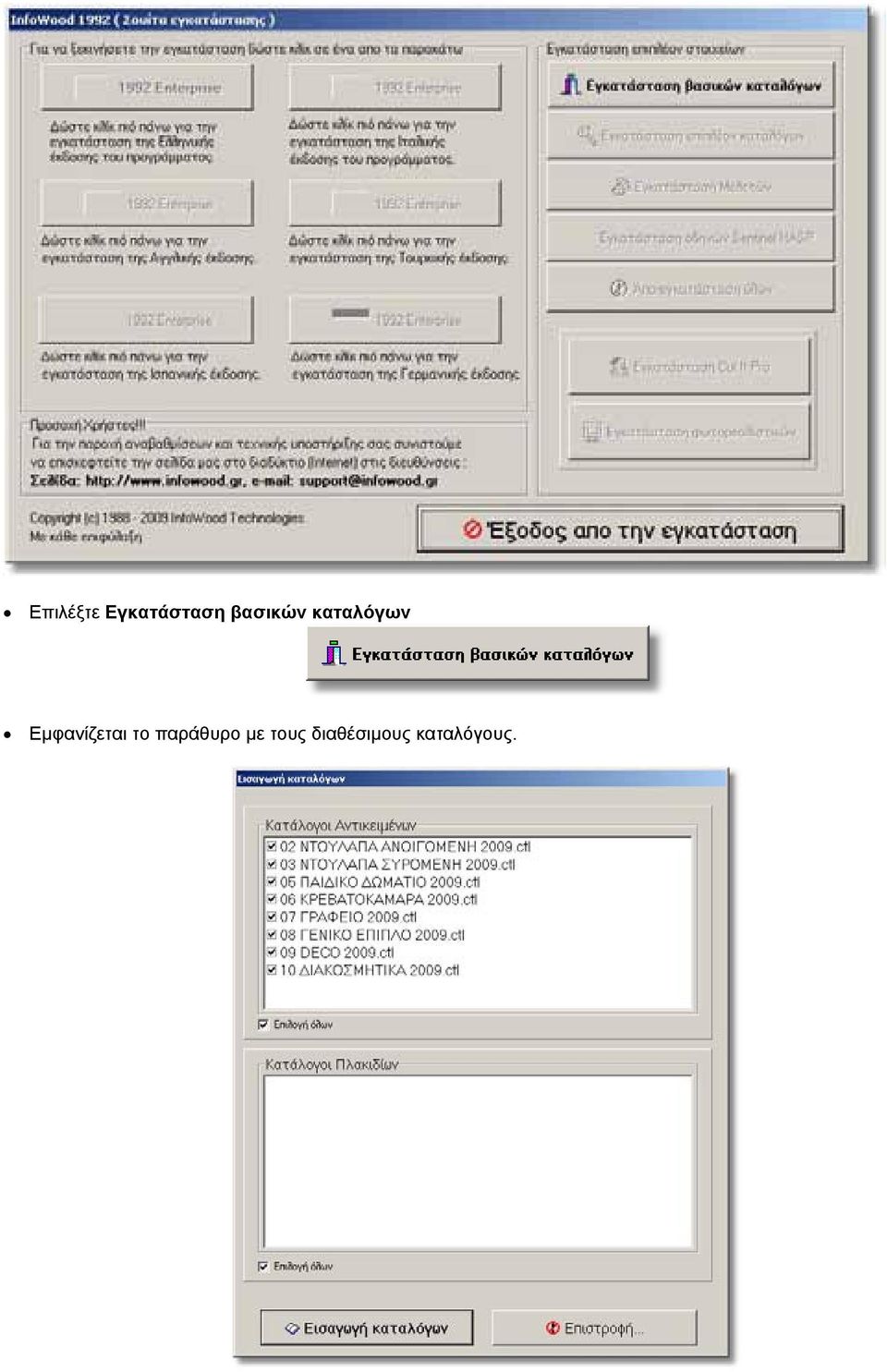

12 Επιλέξτε Εγκατάσταση βασικών καταλόγων Εµφανίζεται το παράθυρο µε τους διαθέσιµους καταλόγους.

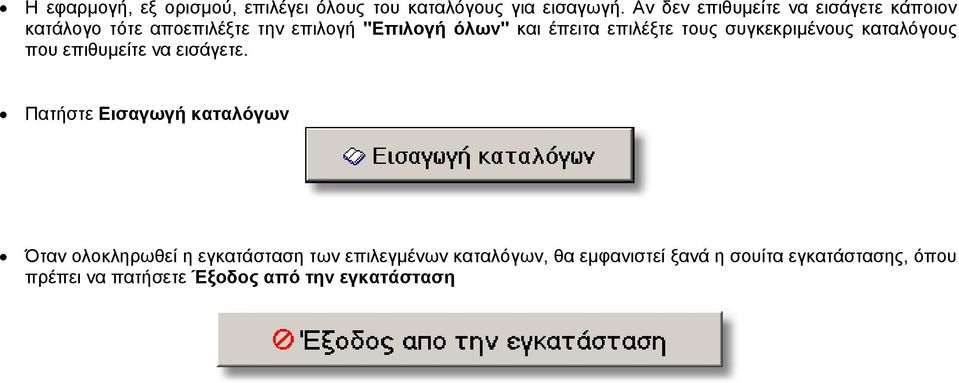

13 Η εφαρµογή, εξ ορισµού, επιλέγει όλους του καταλόγους για εισαγωγή. Αν δεν επιθυµείτε να εισάγετε κάποιον κατάλογο τότε αποεπιλέξτε την επιλογή "Επιλογή όλων" και έπειτα επιλέξτε τους συγκεκριµένους καταλόγους που επιθυµείτε να εισάγετε. Πατήστε Εισαγωγή καταλόγων Όταν ολοκληρωθεί η εγκατάσταση των επιλεγµένων καταλόγων, θα εµφανιστεί ξανά η σουίτα εγκατάστασης, όπου πρέπει να πατήσετε Έξοδος από την εγκατάσταση

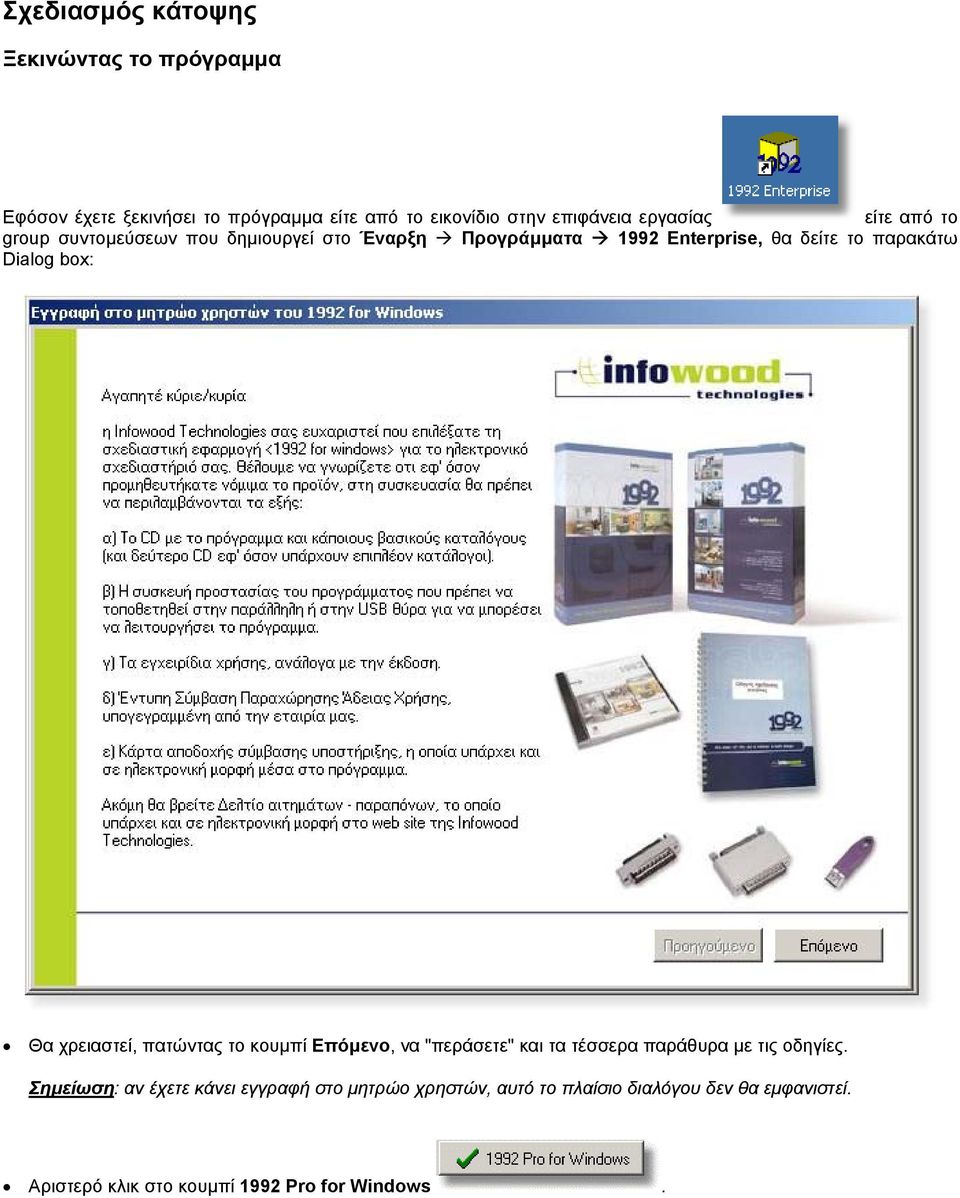

14 Σχεδιασµός κάτοψης Ξεκινώντας το πρόγραµµα Εφόσον έχετε ξεκινήσει το πρόγραµµα είτε από το εικονίδιο στην επιφάνεια εργασίας είτε από το group συντοµεύσεων που δηµιουργεί στο Έναρξη Προγράµµατα 1992 Enterprise, θα δείτε το παρακάτω Dialog box: Θα χρειαστεί, πατώντας το κουµπί Επόµενο, να "περάσετε" και τα τέσσερα παράθυρα µε τις οδηγίες. Σηµείωση: αν έχετε κάνει εγγραφή στο µητρώο χρηστών, αυτό το πλαίσιο διαλόγου δεν θα εµφανιστεί. Αριστερό κλικ στο κουµπί 1992 Pro for Windows.

15 ηµιουργώντας νέα Μελέτη Ξεκινώντας το πρόγραµµα εµφανίζονται οι επιλογές σχετικά µε το τί θέλετε να κάνετε. Επιλέξτε µία από αυτές. Την πρώτη φορά που θα χρησιµοποιήσετε το πρόγραµµα θα εµφανιστεί το παρακάτω παράθυρο. Σιγουρευτείτε ότι είναι επιλεγµένη η "Νέα µελέτη" (αν όχι, αριστερό κλικ πάνω στο αντίστοιχο κουµπί επιλογής) και έπειτα αριστερό κλικ και πατήστε OK. Το πρόγραµµα θα δηµιουργήσει νέα µελέτη. Αν προηγουµένως "αποθηκεύσατε" µία µελέτη κουζίνας και κλείσατε το πρόγραµµα µε την µελέτη ανοιχτή, τώρα που θα ανοίξετε το "1992" θα ανοίξει και η µελέτη που δουλεύατε. Σ' αυτή την περίπτωση κλείστε την ανοιχτή µελέτη. Αυτό µπορείτε να το κάνετε είτε πατώντας το κουµπί x, µενού: αριστερό κλικ Μελέτη Κλείσιµο µελέτης. στην πάνω δεξιά γωνία είτε από το βασικό

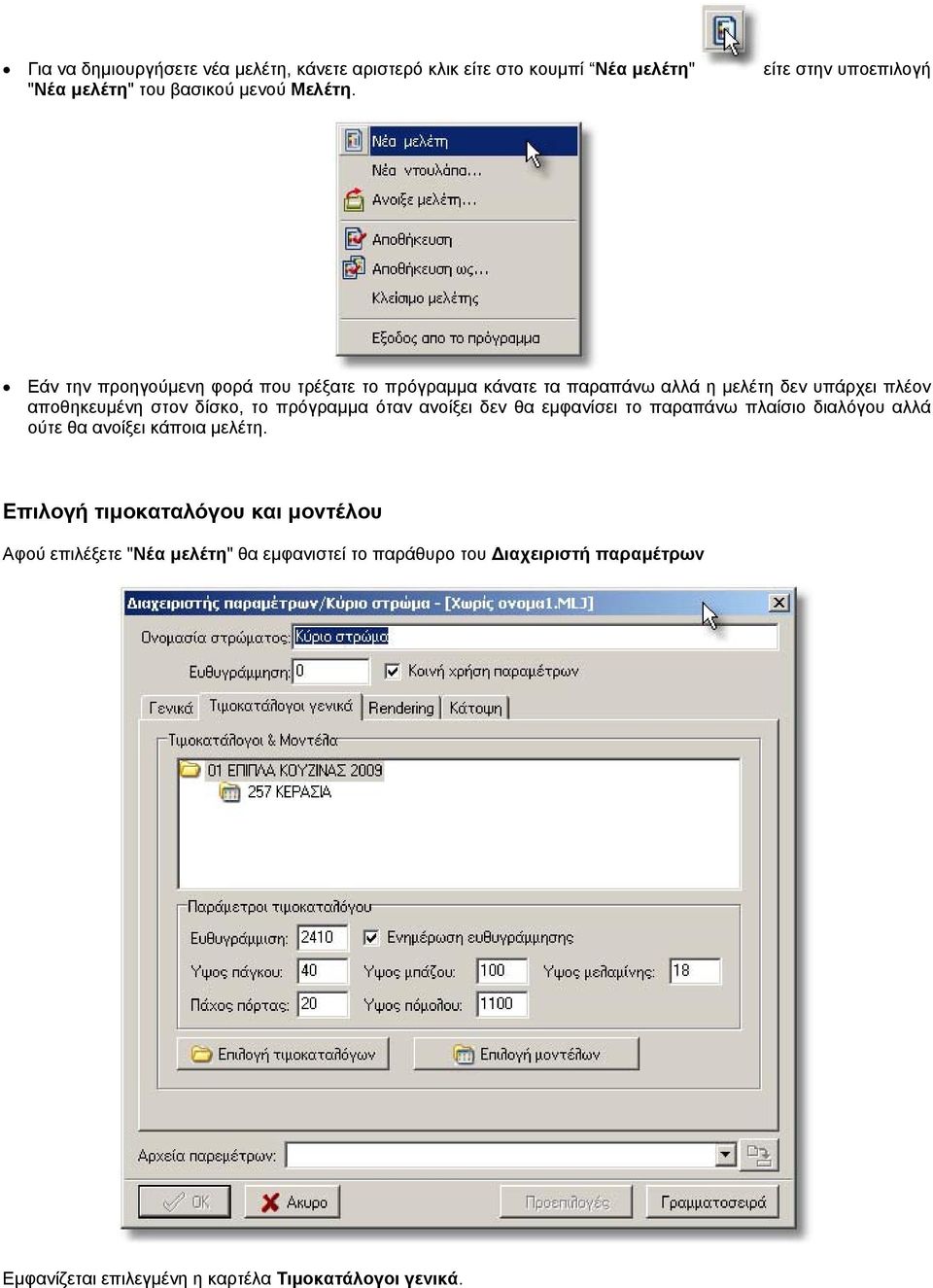

16 Για να δηµιουργήσετε νέα µελέτη, κάνετε αριστερό κλικ είτε στο κουµπί Νέα µελέτη" "Νέα µελέτη" του βασικού µενού Μελέτη. είτε στην υποεπιλογή Eάν την προηγούµενη φορά που τρέξατε το πρόγραµµα κάνατε τα παραπάνω αλλά η µελέτη δεν υπάρχει πλέον αποθηκευµένη στον δίσκο, το πρόγραµµα όταν ανοίξει δεν θα εµφανίσει το παραπάνω πλαίσιο διαλόγου αλλά ούτε θα ανοίξει κάποια µελέτη. Επιλογή τιµοκαταλόγου και µοντέλου Αφού επιλέξετε "Νέα µελέτη" θα εµφανιστεί το παράθυρο του ιαχειριστή παραµέτρων Εµφανίζεται επιλεγµένη η καρτέλα Τιµοκατάλογοι γενικά.

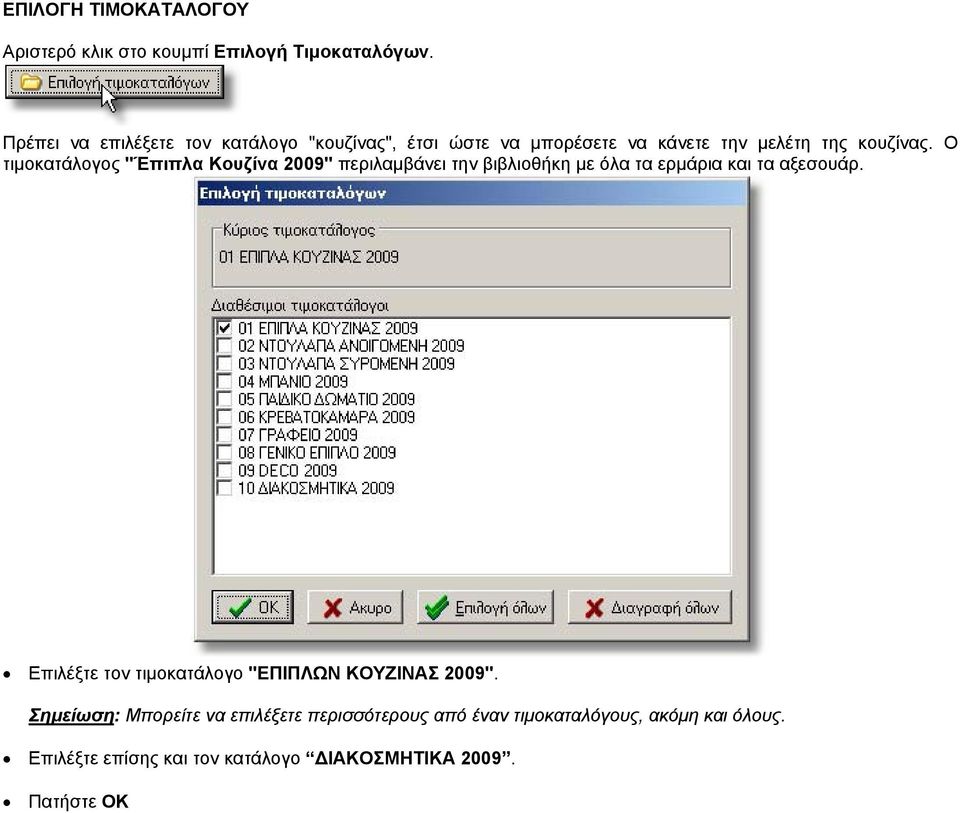

17 ΕΠΙΛΟΓΗ ΤΙΜΟΚΑΤΑΛΟΓΟΥ Αριστερό κλικ στο κουµπί Επιλογή Τιµοκαταλόγων. Πρέπει να επιλέξετε τον κατάλογο "κουζίνας", έτσι ώστε να µπορέσετε να κάνετε την µελέτη της κουζίνας. Ο τιµοκατάλογος "Έπιπλα Κουζίνα 2009" περιλαµβάνει την βιβλιοθήκη µε όλα τα ερµάρια και τα αξεσουάρ. Επιλέξτε τον τιµοκατάλογο "ΕΠΙΠΛΩΝ ΚΟΥΖΙΝΑΣ 2009". Σηµείωση: Μπορείτε να επιλέξετε περισσότερους από έναν τιµοκαταλόγους, ακόµη και όλους. Επιλέξτε επίσης και τον κατάλογο ΙΑΚΟΣΜΗΤΙΚΑ Πατήστε ΟΚ

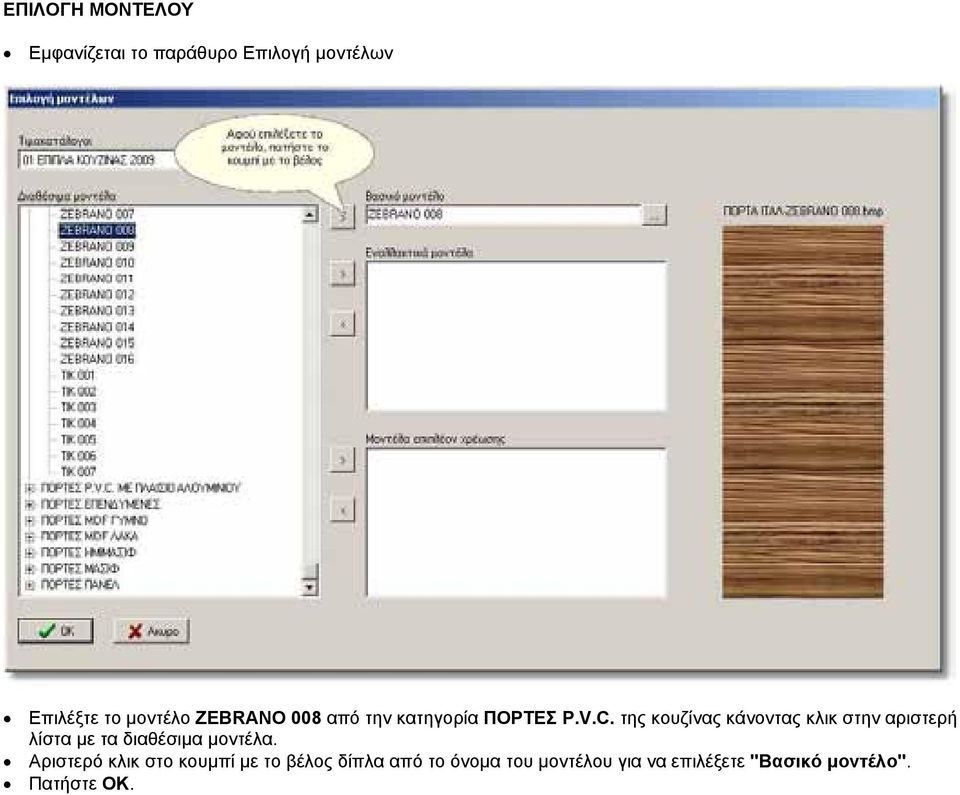

18 ΕΠΙΛΟΓΗ ΜΟΝΤΕΛΟΥ Εµφανίζεται το παράθυρο Επιλογή µοντέλων Επιλέξτε το µοντέλο ZEBRANO 008 από την κατηγορία ΠΟΡΤΕΣ P.V.C. της κουζίνας κάνοντας κλικ στην αριστερή λίστα µε τα διαθέσιµα µοντέλα. Αριστερό κλικ στο κουµπί µε το βέλος δίπλα από το όνοµα του µοντέλου για να επιλέξετε "Βασικό µοντέλο". Πατήστε OK.

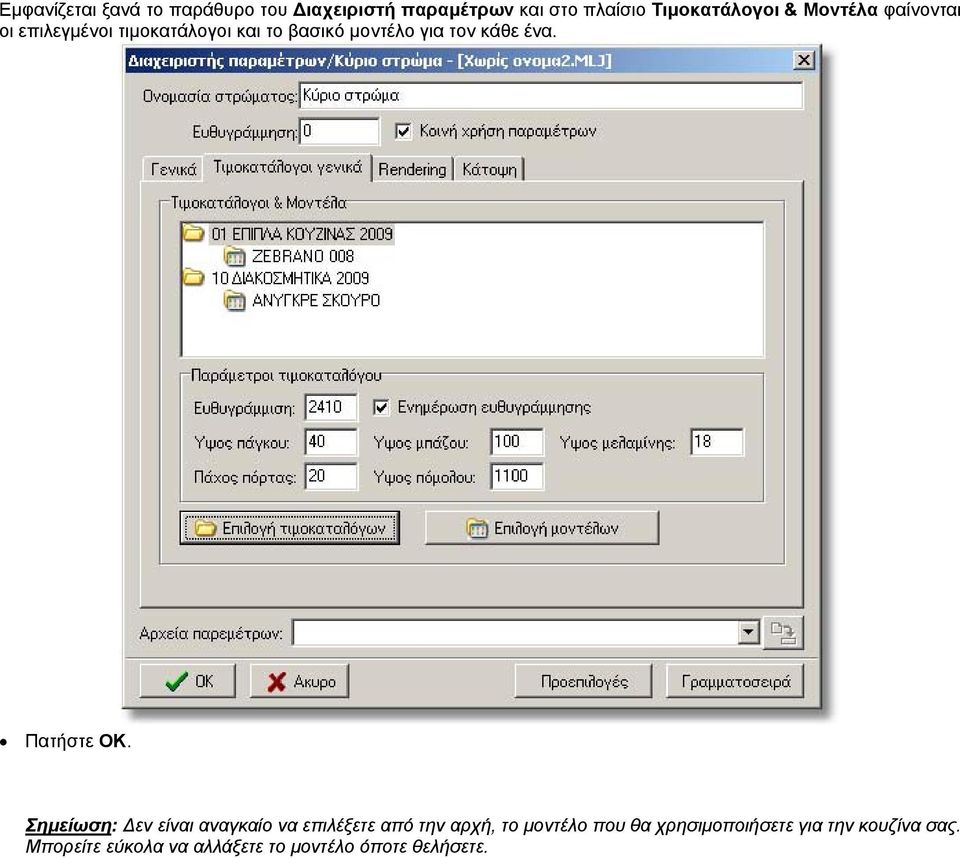

19 Εµφανίζεται ξανά το παράθυρο του ιαχειριστή παραµέτρων και στο πλαίσιο Τιµοκατάλογοι & Μοντέλα φαίνονται οι επιλεγµένοι τιµοκατάλογοι και το βασικό µοντέλο για τον κάθε ένα. Πατήστε OK. Σηµείωση: εν είναι αναγκαίο να επιλέξετε από την αρχή, το µοντέλο που θα χρησιµοποιήσετε για την κουζίνα σας. Μπορείτε εύκολα να αλλάξετε το µοντέλο όποτε θελήσετε.

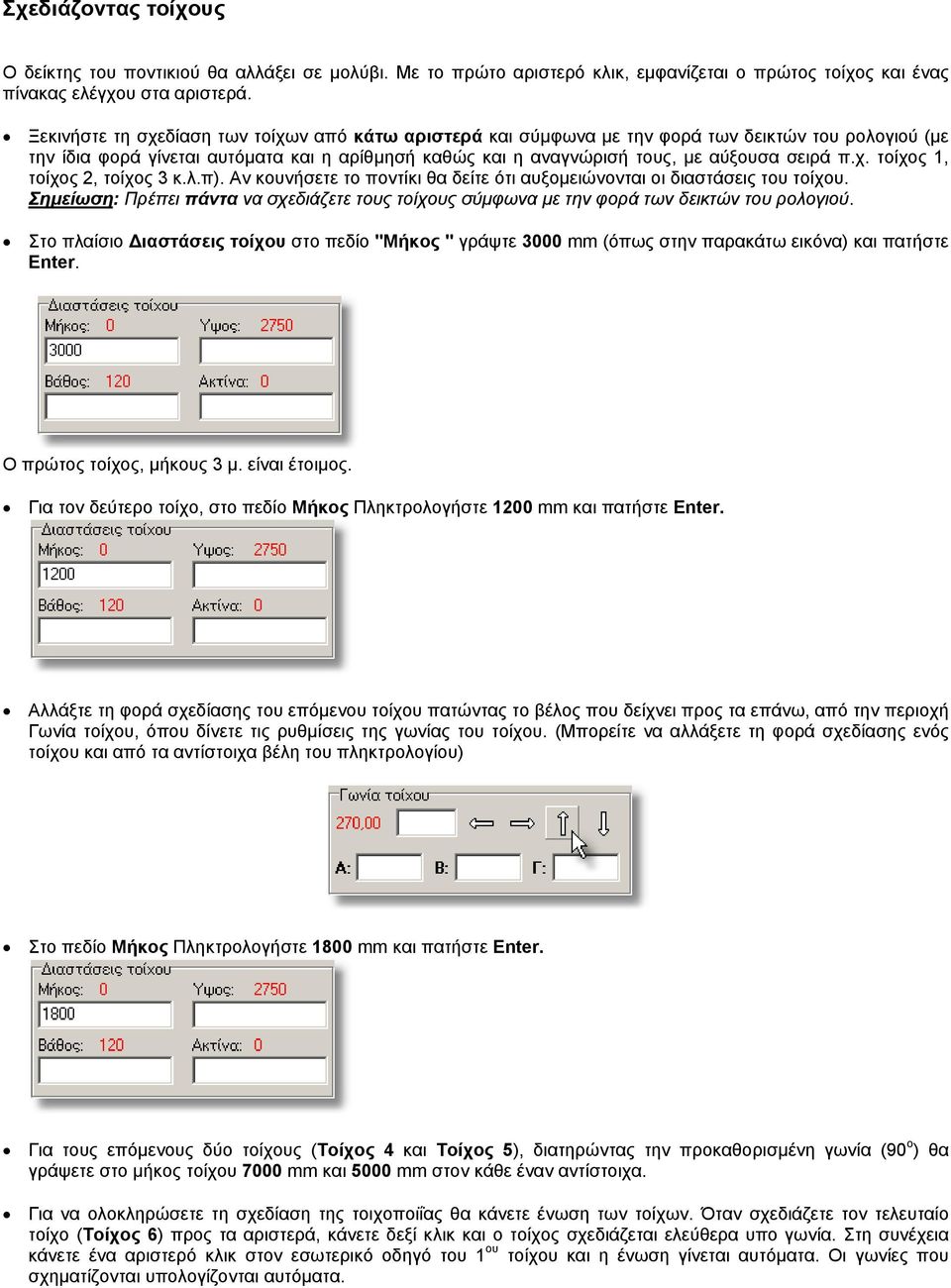

20 Σχεδιάζοντας τοίχους Ο δείκτης του ποντικιού θα αλλάξει σε µολύβι. Με το πρώτο αριστερό κλικ, εµφανίζεται ο πρώτος τοίχος και ένας πίνακας ελέγχου στα αριστερά. Ξεκινήστε τη σχεδίαση των τοίχων από κάτω αριστερά και σύµφωνα µε την φορά των δεικτών του ρολογιού (µε την ίδια φορά γίνεται αυτόµατα και η αρίθµησή καθώς και η αναγνώρισή τους, µε αύξουσα σειρά π.χ. τοίχος 1, τοίχος 2, τοίχος 3 κ.λ.π). Αν κουνήσετε το ποντίκι θα δείτε ότι αυξοµειώνονται οι διαστάσεις του τοίχου. Σηµείωση: Πρέπει πάντα να σχεδιάζετε τους τοίχους σύµφωνα µε την φορά των δεικτών του ρολογιού. Στο πλαίσιο ιαστάσεις τοίχου στο πεδίο "Μήκος " γράψτε 3000 mm (όπως στην παρακάτω εικόνα) και πατήστε Enter. Ο πρώτος τοίχος, µήκους 3 µ. είναι έτοιµος. Για τον δεύτερο τοίχο, στο πεδίο Μήκος Πληκτρολογήστε 1200 mm και πατήστε Enter. Αλλάξτε τη φορά σχεδίασης του επόµενου τοίχου πατώντας το βέλος που δείχνει προς τα επάνω, από την περιοχή Γωνία τοίχου, όπου δίνετε τις ρυθµίσεις της γωνίας του τοίχου. (Μπορείτε να αλλάξετε τη φορά σχεδίασης ενός τοίχου και από τα αντίστοιχα βέλη του πληκτρολογίου) Στο πεδίο Μήκος Πληκτρολογήστε 1800 mm και πατήστε Enter. Για τους επόµενους δύο τοίχους (Τοίχος 4 και Τοίχος 5), διατηρώντας την προκαθορισµένη γωνία (90 ο ) θα γράψετε στο µήκος τοίχου 7000 mm και 5000 mm στον κάθε έναν αντίστοιχα. Για να ολοκληρώσετε τη σχεδίαση της τοιχοποιΐας θα κάνετε ένωση των τοίχων. Όταν σχεδιάζετε τον τελευταίο τοίχο (Τοίχος 6) προς τα αριστερά, κάνετε δεξί κλικ και ο τοίχος σχεδιάζεται ελεύθερα υπο γωνία. Στη συνέχεια κάνετε ένα αριστερό κλικ στον εσωτερικό οδηγό του 1 ου τοίχου και η ένωση γίνεται αυτόµατα. Οι γωνίες που σχηµατίζονται υπολογίζονται αυτόµατα.

21 Για να απενεργοποιήσετε την επέκταση της τοιχοποιΐας πατήστε το πλήκτρο Escape (ESC) στο πληκτρολόγιό σας ή επιλέξτε το εικονίδιο µε το µολύβι από τη δεξιά µπάρα µε τα εικονίδια. Οι τοίχοι της κουζίνας είναι τώρα έτοιµοι.

22 Αποθήκευση της µελέτης Εφόσον έχετε σχεδιάσει τους τοίχους, πρέπει να αποθηκεύσετε την µελέτη: Επιλέξτε την εντολή Αποθήκευση ως από το µενού "Μελέτη". Πληκτρολογήστε το όνοµα της µελέτης στο πεδίο "Όνοµα αρχείου" και κάντε κλικ στο Αποθήκευση: Σύνοψη Μπορείτε τώρα: Να ξεκινήσετε νέα µελέτη. Να επιλέξετε τον κατάλογο ή τους καταλόγους που θα χρησιµοποιήσετε για τον σχεδιασµό της µελέτης. Να επιλέξετε το βασικό µοντέλο των ντουλαπιών (την υφή) που θα χρησιµοποιήσετε. Να σχεδιάσετε τους τοίχους της µελέτης. Να αποθηκεύσετε την µελέτη.

23 Παράρτηµα 1 Τροποποίηση µοντέλων Για τις ανάγκες αυτού του εγχειριδίου έχουµε κάνει ορισµένες τροποποιήσεις σε δύο από τα µοντέλα του καταλόγου ΕΠΙΠΛΑ ΚΟΥΖΙΝΑΣ Εάν θέλετε να έχετε το ίδιο οπτικό αποτέλεσµα µε αυτό του εγχειριδίου θα πρέπει να κάνετε τις παρακάτω αλλαγές. Τροποποίηση για το µοντέλο ZEBRANO 008 Από το µενού ιαχειριστές επιλέξτε ιαχειριστής µοντέλων Εµφανίζεται το παρακάτω παράθυρο Επιλέξτε την κατηγορία Πλαϊνή επένδυση. Στη λίστα µε τις διαθέσιµες υφές, πατήστε το βέλος που δείχνει προς τα πάνω. Βρείτε και επιλέξτε την εικόνα ΠΛΑΙΝΟ ΙΤΑΛ-ZEBRANO 008.bmp Πατήστε Αποθήκευση αλλαγών

24 Επιλέξτε την κατηγορία Πλακίδια τοίχου. Στη λίστα µε τις διαθέσιµες υφές, πατήστε το βέλος που δείχνει προς τα κάτω. Βρείτε και επιλέξτε την εικόνα ΤΖΑΜΙ ΚΙΤΡΙΝΟ.bmp Πατήστε Αποθήκευση αλλαγών Επιλέξτε την κατηγορία Πλακίδια δαπέδου Στη λίστα µε τις διαθέσιµες υφές, πατήστε το γράµµα Π (προσοχή το πληκτρολόγιο να είναι γυρισµένο σε ελληνικά). Εµφανίζεται η πρώτη εικόνα που το όνοµα αρχίζει µε Π Τώρα πατήστε το βέλος που δείχνει προς τα κάτω. Βρείτε και επιλέξτε την εικόνα ΠΛΑΙΝΟ ΙΤΑΛ- ΡΥΣ ΑΝΟΙΧΤΟ.bmp Πατήστε Αποθήκευση αλλαγών

25 Επιλέξτε την κατηγορία Κουφώµατα Στη λίστα µε τις διαθέσιµες υφές βρείτε και επιλέξτε την εικόνα ΠΛΑΪΝΟ SILVES-07 ΒΕΝΓΚΕ.bmp Πατήστε Αποθήκευση αλλαγών Επιλέξτε την κατηγορία Πόρτα εισόδου. Στη λίστα µε τις διαθέσιµες υφές βρείτε και επιλέξτε την εικόνα ΠΛΑΪΝΟ SILVES-07 ΒΕΝΓΚΕ.bmp Πατήστε Αποθήκευση αλλαγών

26 Επιλέξτε την καρτέλα ZEBRANO 008. Στις περιοχές: Πόµολο πόρτας και Πόµολο συρταριού, στα πεδία Κωδικός γράψτε 52 (είναι ο κωδικός για το µεγάλο πόµολο) Πατήστε Αποθήκευση αλλαγών Στη συνέχεια πατήστε Αποθήκευση µοντέλου σε αρχείο.

27 Ανοίγει το παρακάτω παράθυρο. Στη λίστα µε τα διαθέσιµα αρχεία βρείτε και επιλέξτε το µοντέλο: ZEBRANO 008.TEX. Πατήστε Αποθήκευση. Θα εµφανιστεί το παράθυρο Αποθήκευση µοντέλου. Στην ερώτηση για την αντικατάσταση του αρχείου θα πατήσετε Ναι Τέλος, πατήστε το κουµπί Εφαρµογή

28 Τροποποίηση για το µοντέλο MDF ΛΑΚΑ ΜΑΤ Πατήστε το κουµπί Επιλογή µοντέλου από αρχείο Στο παράθυρο Επιλογή µοντέλου που ανοίγει, βρείτε και επιλέξτε το αρχείο MDF ΛΑΚΑ ΜΑΤ.ΤΕΧ Πατήστε Άνοιγµα Επιλέξτε την κατηγορία Πόρτα.

29 Στην περιοχή Λεπτοµέρειες υλικού κάντε αριστερό κλικ στο λευκό πλαίσιο δίπλα στο πεδίο Diffuse Εµφανίζεται το παράθυρο Χρώµα Πατήστε το κουµπί Ορισµός προσαρµοσµένων χρωµάτων Εµφανίζεται το παράθυρο όπου µπορείτε να επεξεργαστείτε το χρώµα. Στα πεδία Απόχρωση, Κορεσµός και Φωτεινότειτα γράψτε τις τιµές 40, 240 και 170 αντίστοιχα, όπως φαίνεται στην εικόνα Πατήστε το κουµπί Προσθήκη στα προσαρµοσµένα χρώµατα

30 Το χρώµα έχει προστεθεί στην περιοχή Προσαρµοσµένα χρώµατα Πατήστε το ΟΚ Στην περιοχή Λεπτοµέρειες υλικού κάντε αριστερό κλικ στο λευκό πλαίσιο δίπλα στο πεδίο Ambient Στην περιοχή Προσαρµοσµένα χρώµατα κάντε κλικ στο χρώµα που αποθηκεύσατε νωρίτερα. Πατήστε το ΟΚ Στην περιοχή Λεπτοµέρειες υλικού κάντε αριστερό κλικ στο λευκό πλαίσιο δίπλα στο πεδίο Specular

31 Στην περιοχή Προσαρµοσµένα χρώµατα κάντε κλικ στο χρώµα που αποθηκεύσατε νωρίτερα. Πατήστε το ΟΚ Τώρα πατήστε το κουµπί Αποθήκευση αλλαγών Επιλέξτε την κατηγορία Πλαϊνή επένδυση. Στη λίστα µε τις διαθέσιµες υφές, πατήστε το βέλος που δείχνει προς τα κάτω. Βρείτε και επιλέξτε την εικόνα ΠΛΑΙΝΟ ΙΤΑΛ-ZEBRANO 008.bmp Πατήστε Αποθήκευση αλλαγών Στη συνέχεια πατήστε Αποθήκευση µοντέλου σε αρχείο.

32 Ανοίγει το παρακάτω παράθυρο. Στη λίστα µε τα διαθέσιµα αρχεία βρείτε και επιλέξτε το µοντέλο: MDF ΛΑΚΑ ΜΑΤ.TEX. Πατήστε Αποθήκευση. Θα εµφανιστεί το παράθυρο Αποθήκευση µοντέλου. Στην ερώτηση για την αντικατάσταση του αρχείου θα πατήστε Ναι Τέλος πατήστε το κουµπί Άκυρο στο παράθυρο του διαχειριστή µοντέλων.

33 Τοποθέτηση δοµικών στοιχείων στην µελέτη Τοποθέτηση Πορτών/Παραθύρων ΤΟΠΟΘΕΤΗΣΗ ΠΟΡΤΑΣ Πρόκειται να τοποθετήσετε µια πόρτα στην κουζίνα που διαµορφώνετε: Στο µενού Τοποθέτηση επιλέξτε Αντικείµενα... ή κάνετε κλικ στο κουµπί Αντικείµενα στην µπάρα εργαλείων στην δεξιά πλευρά της οθόνης. Το πλαίσιο διαλόγου Αντικείµενα ανοίγει (στο πάνω µέρος του παραθύρου, στη µπάρα, βλέπετε το όνοµα του στρώµατος που εργάζεστε, το όνοµα της µελέτης και το µονοπάτι αποθήκευσής της). Στη λίστα Τιµοκατάλογοι.. κάντε διπλό κλικ στα Κοινά αντικείµενα ή αριστερό κλικ στο +. Η λίστα µε το Κοινά αντικείµενα θα ανοίξει: Αριστερό κλικ στα αντικείµενα Πόρτες. Θα εµφανιστεί µια λίστα µε τις διαθέσιµες πόρτες. Από την λίστα µε τις πόρτες επιλέξτε το αντικείµενο "Πόρτα µε λεπτοµέριες Inox εσωτ. ", όπως φαίνεται από την παρακάτω εικόνα, κάνοντας αριστερό κλικ και πατώντας Τοποθέτηση. Τοποθετήστε τον δείκτη του ποντικιού µπροστά από τον τοίχο 1, στον οποίο και θα τοποθετήσετε την πόρτα και κάντε αριστερό κλικ (πρέπει να κάνετε κλικ ανάµεσα στις διακεκοµµένες γραµµές και όχι πάνω στον τοίχο). Καθορίστε σε χιλιοστά την ακριβή απόσταση της πόρτας από την αριστερή ή την δεξιά γωνία του τοίχου. Εδώ πρέπει να γράψετε στο πεδίο "Αριστερά", 900 mm.

34 Πατήστε OK. ΤΟΠΟΘΕΤΗΣΗ ΠΑΡΑΘΥΡΟΥ Αριστερό κλικ στα αντικείµενα Παραθυρα. Θα εµφανιστεί µια λίστα µε τα διαθέσιµα παράθυρα. Επιλέξτε το παράθυρο "Παράθυρο µε 3 πόρτες" Πατήστε το κουµπί Τροποποίηση για να αλλάξετε τις διαστάσεις του παραθύρου Εκτός από τις άλλες διαστάσεις πρέπει να καθορίσετε και την ευθυγράµµιση του παραθύρου (την απόστασή του πάνω µέρους του από το πάτωµα).

35 Πατήστε το κουµπί Τοποθέτηση και κάντε ένα αριστερό κλικ µπροστά απο τον τοίχο 4. Στην περιοχή Περιθώρια αντικειµένου, στο πεδίο εξιά πληκτρολογήστε 800 mm και πατήστε OK ή Enter. Η κάτοψη σας τώρα είναι έτσι: Κάντε κλικ στο εικονίδιο αποθήκευσης.

36 ιαγραφή/αναίρεση ΙΑΓΡΑΦΗ Μπορείτε εύκολα να διαγράψετε και να αντικαταστήσετε ένα αντικείµενο που έχετε τοποθετήσει σε λάθος σηµείο. Για να το κάνετε αυτό ακολουθήστε τα βήµατα: Περνάτε τον κέρσορα επάνω στο αντικείµενο που θέλετε να διαγράψετε. Το αντικείµενο αναγνωρίζεται και εµφανίζεται µέσα σε ένα πλαίσιο µε χρώµα (µπλέ ως προεπιλογή, άλλο χρώµα εάν το αλλάξετε). Κάνετε δεξί κλικ και επιλέγετε ιαγραφή. Άλλος τρόπος για διαγραφή αντικειµένου είναι ο εξής: Περνάτε τον κέρσορα επάνω στο αντικείµενο που θέλετε να διαγράψετε. Το αντικείµενο αναγνωρίζεται και εµφανίζεται µέσα σε ένα πλαίσιο µε χρώµα (µπλέ ως προεπιλογή, άλλο χρώµα εάν το αλλάξετε). Αριστερά εµφανίζεται η εικόνα του αντικειµένου και από κάτω τα χαρακτηριστικά του (οι διαστάσεις του κ.α.).

37 Μετακινήστε τον δείκτη του ποντικιού στην αριστερή πλευρά της οθόνης. Από την εργαλειοθήκη που υπάρχει κατω από το Πανόραµα κάτοψης πατήστε το κουµπί ιαγραφή Σηµείωση: Οι δύο τρόποι διαγραφής αντικειµένου αναφέρονται σε κάτοψη, προοπτικό και όψεις. ΑΝΑΙΡΕΣΗ Όταν ολοκληρώνετε µια διαδικασία (π.χ διαγραφή, µετακίνηση, αντιγραφή αντικειµένων) και διαπιστώνετε ότι έχετε κάνει κάποιο λάθος, µπορείτε να χρησιµοποιήσετε το κουµπί της αναίρεσης (Undo). Το πρόγραµµα, αυτόµατα, θα σας γυρίσει στην προηγούµενη κατάσταση του σχεδίου, κατά µία κίνηση. Μπορείτε να συνεχίσετε να αναιρείτε κινήσεις, κάθε φορά κατά µία, µέχρι να φτάσετε στην κατάσταση της µελέτης σας κατά την τελευταία αποθήκευση. Πατήστε το κουµπί Αναίρεση από την εργαλειοθήκη στα δεξιά. Το κουµπί της αναίρεσης µπορείτε να το χρησιµοποιήσετε είτε στην κάτοψη είτε στο προοπτικό είτε στην όψη. Έχετε επίσης τη δυνατότητα να αναιρέσετε ένα σύνολο ενεργειών µε µια κίνηση. Από το παράθυρο του ιαχειριστή στρωµάτων επιλέγετε την καρτέλα Ενέργειες. Στη συνέχεια επιλέγετε την ενέργεια στην οποία θέλετε να επανέλθετε και πατάτε το κουµπί Πήγαινε στην επιλεγµένη ενέργεια. Αναιρούνται όλες οι κινήσεις µέχρι την επιλεγµένη. Οι ενέργειες δεν αναιρούνται πια, αν αποθηκεύσουµε τη µελέτη. Σηµείωση: Οι δύο τρόποι αναίρεσης αναφέρονται σε κάτοψη, προοπτικό και όψη. Σύνοψη Μπορείτε τώρα: Να τοποθετήσετε πόρτες στους τοίχους. Να τοποθετήσετε πάραθυρα στους τοίχους. Να διαγράψετε αντικείµενα. Να κάνετε αναίρεση.

38 Τοποθέτηση ντουλαπιών Τοποθέτηση ψηλών αντικειµένων Όλες τις µονάδες που θα τοποθετήσετε από εδώ και πέρα, θα τις επιλέγετε από την εντολή Αντικείµενα... του µενού Τοποθέτηση, ή από το κουµπί Αντικείµενα επιφάνειας εργασίας. το οποίο βρίσκεται στην εργαλειοθήκη, στα δεξιά της Πρώτα θα τοποθετήσετε τα ψηλά αντικείµενα τα οποία βρίσκονται στους τοίχους 2 και 3. Επιλέξτε την εντολή "Αντικείµενα" και αριστερό κλικ στο σταυρό της οµάδας "Ερµάρια" (κάθε φορά που βλέπετε κάποια οµάδα ή υποοµάδα να έχει σταυρό στην αριστερή της πλευρά, αυτό σηµαίνει πως υπάρχουν κι άλλες υποοµάδες. Πατώντας αριστερό κλικ στο σταυρό, ανοίγει η αντίστοιχη οµάδα ή υποοµάδα και βλέπετε τα αντικείµενα που περιλαµβάνει. Με νέο αριστερό κλικ, κλείνει η οµάδα ή υποοµάδα). Επιλέξτε από την υποοµάδα "Ψηλά", το ερµάριο "ΥΚ 8233 Α" το οποίο βρίσκεται στην κατηγορία "Ερµ.Ψηλά Υ.207 Τελειώµατος ", και πατήστε το κουµπί Τοποθέτηση.

39 Μετακινήστε τον δείκτη του ποντικιού µπροστά στον τοίχο 2, ανάµεσα στον τοίχο και τις διακεκοµµένες γραµµές. Πατήστε αριστερό κλικ. Στο πεδίο "Αριστερά" γράψτε 270 mm, έτσι ώστε το ερµάριο, να τοποθετηθεί σε απόσταση 270mm από την αρχή του τοίχου. Αριστερό κλικ στο OK. ΤΟΠΟΘΕΤΗΣΗ ΨΗΛΟΥ ΦΟΥΡΝΟΥ Αριστερό κλικ στο σταυρό της οµάδας Συσκευές. Αριστερό κλικ στο σταυρό της υποοµάδας Φούρνοι (Υψηλοί) "Ερµαρ.Ψηλά Φούρνων Υ.207" και αριστερό κλικ στο "ΥΦ Α".

40 Για να αλλάξετε την όψη του φούρνου, κάντε αριστερό κλικ στο κουµπί Παρελκόµενα υπάρχουν όλοι οι συµβατοί φούρνοι γι αυτό το ντουλάπι). (εδώ Πατήστε το κουµπί ιαγραφή και αριστερό κλικ στο σταυρό δίπλα στο "Φούρνοι 60 (720)" Αριστερό κλικ στον κωδικό "Β Inox" και πατήστε το κουµπί Εισαγωγή. Σηµείωση: Όταν το κουµπί "Παρελκόµενα" είναι ενεργό για κάποιο αντικείµενο, αυτό σηµαίνει ότι το συγκεκριµένο αντικείµενο µπορεί να πάρει κάποια άλλα προαιρετικά εξαρτήµατα. Πατήστε το κουµπί ΟΚ στο ντουλάπι.. Τώρα µπορείτε να δείτε τον φούρνο " Β Inox " να έχει ενσωµατωθεί Πατήστε το κουµπί Τοποθέτηση και τοποθετήστε το στον τοίχο 2, δίπλα στο ερµάριο τελειώµατος. Όπως µπορείτε να δείτε, η νέα µονάδα (φούρνος) δεν µπορεί να πέσει πάνω στο ερµάριο. Σηµείωση 1: Αν έχετε τοποθετήσει τον φούρνο σε λάθος σηµείο, περάστε τον κέρσορα επάνω του και πατήστε αριστερό κλικ. Το αντικείµενο αρχίζει να µετακινείται. Σηµείωση 2: Μπορείτε να επανατοποθετήσετε το αντικείµενο πολύ εύκολα, είτε στον τοίχο είτε ελεύθερα στη νησίδα, πατώντας το κουµπί Κλείδωµα F9 ή το πλήκτρο F9 στο πληκτρολόγιο. Κάθε φορά που πλησιάζετε το αντικείµενο σε κάποιο τοίχο, αλλάζει η φορά του ώστε να τοποθετηθεί σωστά στον τοίχο αυτό. Αριστερό κλικ και πάλι στο σταυρό της οµάδας Ερµάρια. Επιλέξτε από την υποοµάδα "Ψηλά", το ερµάριο "ΥΤΚ4ΠΒ82 " το οποίο βρίσκεται στην κατηγορία "Ερµ.Ψηλά Υ.207 Τελειώµατος ", και πατήστε το κουµπί Τοποθέτηση.

41 Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη (δηλ. όχι κοντά σε κάποιον τοίχο αλλά στην περιοχή της νησίδας) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα. Στη συνέχεια κάνετε αριστερό κλικ στο σηµείο που βρίσκεται στη γωνία των τοίχων 2 και 3. ΤΟΠΟΘΕΤΗΣΗ ΨΥΓΕΙΟΥ Αριστερό κλικ στο σταυρό της οµάδας Συσκευές. Αριστερό κλικ στο σταυρό της υποοµάδας Ψυγεία "Ερµαρ.Ψηλά Ψυγείων Υ.207" και αριστερό κλικ στο "ΥΨ 2160 ".

42 Μετακινήστε τον δείκτη του ποντικιού µπροστά στον τοίχο 3, ανάµεσα στον τοίχο και τις διακεκοµµένες γραµµές. Πατήστε αριστερό κλικ και µετακινείστε το ποντίκι µέχρι το Ψυγείο να ακουµπίσει στο γωνιακό ερµάριο. Τοποθέτηση αντικειµένων βάσης Αριστερό κλικ και πάλι στο σταυρό αριστερά από την οµάδα "Ερµάρια". Επιλέξτε από την κατηγορία "Ερµ. Γων. Ορθογώνια Υ.72 Πόρτα" της υποοµάδας "Γωνίες βάσης" το "ΒΓΚ11120". Με αριστερό κλικ επιλέξτε Τοποθέτηση και τοποθετήστε το ερµάριο δίπλα στο ψυγείο, στη γωνία των Τοίχων 3 και 4.

43 Από την υποοµάδα Βάσης επιλέξτε την κατηγορία "Ερµάρια Βάσης Υ.72 Πόρτα" και στη συνέχεια το "Β 1015 Α". Με αριστερό κλικ επιλέξτε Τοποθέτηση και τοποθετήστε το ερµάριο ανάµεσα στον Τοίχο 4 και τις διακεκοµµένες γραµµές. Από την υποοµάδα Βάσης επιλέξτε την κατηγορία "Ερµάρια Βάσης Υ.72 Κουρβαριστά" και στη συνέχεια το " ΒΚ2Σ1Β 900". Σε αυτό το ερµάριο θα τοποθετήσουµε τα µάτια της κουζίνας.

44 Κάντε κλικ στο κουµπί Εξαρτήµατα καταλόγου "Επίπλων κουζίνας 2009"). (εδώ υπάρχουν όλα τα εξαρτήµατα για όλα τα ντουλάπια του Κάντε αριστερό κλικ στο σταυρό της κατηγορίας "Μάτια κουζίνας". Επιλέξτε την κατηγορία Μάτια κουζίνας 590Χ510 και στη συνέχεια τον κωδικό PH 640 MST IX. Πατήστε το κουµπί Εισαγωγή και έπειτα το ΟΚ. Με αριστερό κλικ επιλέξτε Τοποθέτηση και τοποθετήστε το ερµάριο ανάµεσα στον Τοίχο 4 και τις διακεκοµµένες γραµµές. Τοποθετήστε ακόµη ένα ερµάριο από την υποοµάδα Βάσης. Επιλέξτε την κατηγορία "Ερµάρια Βάσης Υ.72 Πόρτα" και στη συνέχεια το "Β 1015 ". Με αριστερό κλικ επιλέξτε Τοποθέτηση και τοποθετήστε το ερµάριο ανάµεσα στον Τοίχο 4 και τις διακεκοµµένες γραµµές, δεξιά από το κουρβαριστό. Επιλέξτε πάλι την οµάδα Ερµάρια και στη συνέχεια Γωνίες Βάσης. Από την κατηγορία Ερµάρια Γωνιακά Ορθογώνια Υ.72 Πόρτα επιλέξτε τον κωδικό ΒΓΚ1190.

45 Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη (δηλ. όχι κοντά σε κάποιον τοίχο) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα. Στη συνέχεια κάνετε αριστερό κλικ στον Τοίχο 4, δίπλα στο ερµάριο που τοποθετήσατε τελευταίο. Αποθηκεύστε το σχέδιο κάνοντας αριστερό κλικ στην εικόνα Η κάτοψη σας τώρα είναι έτσι:

46 Τοποθέτηση των υπόλοιπων αντικειµένων βάσης Αριστερό κλικ στο σταυρό της οµάδας Συσκευές. Αριστερό κλικ στο σταυρό της υποοµάδας Νεροχύτες "Ερµάρια νεροχυτών Υ.72 Πόρτα" και αριστερό κλικ στο "ΒΝ 1090". Κάντε κλικ στο κουµπί Παρελκόµενα (εδώ υπάρχουν όλα τα εξαρτήµατα για τα Ερµάρια νεροχυτών µε φάρδος 900 mm του καταλόγου "Επίπλων κουζίνας 2009"). Κάντε αριστερό κλικ στο σταυρό της κατηγορίας "Νεροχύτες". Από τους Νεροχύτες Corrian, κάντε κλικ στο "80x40 ". Πατήστε το κουµπί Εισαγωγή και έπειτα το κουµπί ΟΚ. Ο νεροχύτης έχει τοποθετηθεί στο ντουλάπι. Αριστερό κλικ στο κουµπί Τοποθέτηση. Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη (δηλ. όχι κοντά σε κάποιον τοίχο αλλά στην περιοχή της νησίδας) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα.

47 Αριστερά, στην περιοχή Γωνία αντικειµένου, κάντε αριστερό κλικ στο βέλος που δείχνει προς αριστερά για να αλλάξετε τη φορά του αντικειµένου Αριστερό κλικ στον οδηγό του γωνιακόυ ερµαρίου. Κάντε κλικ στο σταυρό µπροστα από την οµάδα Ερµάρια και ανοίξτε την υποοµάδα "Γωνίες βάσης". Επιλέξτε "Ερµ. Γων. Ορθογώνια Υ.72 Πόρτα". Επιλέξτε το ντουλάπι "ΒΓΚ 117". Πατήστε το κουµπί Τροποποίηση για να αλλάξετε το ύψος του ντουλαπιού. Στην καρτέλα ιαστάσεις, στο πεδίο Ύψος γράφετε 600 mm.

48 Πατήστε Τοποθέτηση. Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη (δηλ. όχι κοντά σε κάποιον τοίχο) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα. Αριστερά, στην περιοχή Γωνία αντικειµένου, κάντε αριστερό κλικ στο βέλος που δείχνει προς αριστερά για να αλλάξετε τη φορά του αντικειµένου Αριστερό κλικ στον οδηγό του ερµαρίου νεροχύτη.

49 Επιλέξτε από τα αντικείµενα της οµάδας "Ερµάρια" "Βάσης" την κατηγορία "Ερµάρια βάσης Υ.72 Τελειώµατος ". Αριστερό κλικ στο ΒΤΚ 58 Α όπως στην ακόλουθη εικόνα. Πατήστε το κουµπί Τροποποίηση για να αλλάξετε το ύψος του ντουλαπιού. Στην καρτέλα ιαστάσεις, στο πεδίο Ύψος γράφετε 600 mm. Πατήστε Τοποθέτηση. Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη (δηλ. όχι κοντά σε κάποιον τοίχο) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα.

50 Επιλέξτε να αλλάξετε την κορυφή µετακίνησης του αντικειµένου. Από την οριζόντια µπάρα µε τα εικονίδια επιλέξτε και στη συνέχεια την επιλογή Πίσω και δεξιά Αριστερό κλικ στον οδηγό του ερµαρίου νησίδας. Τέλος επιλέξτε να τοποθετήσετε επενδύσεις πόρτας στο πίσω µέρος του νεροχύτη και του γωνιακού. Από την οµάδα Ερµάρια Βάσης επιλέξτε Επενδύσεις Υ.72. Από την περιοχή των αντικειµένων ανοίξτε το σταυρό µπροστά από την κατηγορία Πόρτα και στη συνέχεια επιλέξτε τον κωδικό ΒΠ Πατήστε Τοποθέτηση Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη (δηλ. όχι κοντά σε κάποιον τοίχο) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα. Αριστερά, στην περιοχή Γωνία αντικειµένου, κάντε αριστερό κλικ στο βέλος που δείχνει προς τα δεξιά για να αλλάξετε τη φορά του αντικειµένου. Κάντε αριστερό κλικ στον οδηγό στο πίσω µέρος του γωνιακού.

51 Με τον ίδιο τρόπο τοποθετήστε και τις υπόλοιπες επενδύσεις. Σηµείωση: Εφόσον έχετε ρυθµίσει τις παραµέτρους για τη µια πόρτα µπορείτε να την αντιγράψετε και να την τοποθετήσετε και στις υπόλοιπες θέσεις. Επιλέξτε την πόρτα που τοποθετήσατε περνώντας τον κέρσορα επάνω της. Η πόρτα εµφανίζεται µε χρωµατιστό περίγραµµα και αριστερά φαινεται η εικόνα της. Στη συνέχεια µε δεξί κλικ επάνω στο επιλεγµένο αντικείµενο και επιλέξτε Αντιγραφή. Με δεξί κλικ στην περιοχή της κάτοψης (όχι κοντά σε κάποιον τοίχο) επιλέγετε Επικόλληση Τοποθετήστε την πόρτα στο πίσω µέρος του νεροχύτη. Στο παράθυρο των αντικειµένων επιλέξτε Άκυρο Τώρα έχετε τοποθετήσει όλες τις µονάδες βάσης στην µελέτη και η κάτοψη πρεπει να είναι όπως η παρακάτω:

52 Αποθηκεύστε την µελέτη πατώντας το εικονίδιο.

53 Τοποθέτηση κρεµαστών Αριστερό κλικ στο σταυρό της οµάδας Ερµάρια. Αριστερό κλικ στο σταυρό της υποοµάδας Γωνίες κρεµαστές " Ερµάρια κρεµαστά γωνιακά Υ.72 Ορθογώνια " και αριστερό κλικ στο " ΚΓ 5360". Πατήστε Τοποθέτηση και κάντε αριστερό κλικ ανάµεσα στις διακεκοµµένες γραµµές κοντά στη γωνία των τοίχων 3 και 4. Αριστερό κλικ στο σταυρό της υποοµάδας Κρεµαστά "Ερµάρια κρεµαστά Υ.72 Τελειώµατος" και αριστερό κλικ στο "ΚΒ 8560 Α". Πατήστε Τοποθέτηση και κάντε αριστερό κλικ ανάµεσα στις διακεκοµµένες γραµµές και τον τοίχο 3. Στο παράθυρο των αντικειµένων επιλέξτε Άκυρο Μερικές φορές είναι προτιµότερο να τοποθετούµε κρεµαστά όταν είµαστε στην όψη παρά όταν είµαστε στην κάτοψη, γιατί, επειδή είναι ψηλά, στην όψη έχουµε καλύτερη αντίληψη της θέσης τους. Θα τοποθετήσουµε κρεµαστά στον τοίχο 4 αφού πρώτα πάρουµε την όψη του.

54 Αριστερό κλικ στο κουµπί της ελαχιστοποίησης. Εµφανίζεται η τρισδιάσταση εικόνα του σχεδίου. Στην οριζόντια εργαλειοθήκη εµφανίζονται τα ακόλουθα εικονίδια Πατήστε το τέταρτο σπιτάκι Εµφανίζεται αρχικά η επάνω όψη. (Όψη) για να ανοίξετε την όψη του σχεδίου. Από το Πανόραµα κάτοψης επιλέξτε τον Τοίχο 4 κάνοντας αριστερό κλίκ.

55 Εµφανίζεται η όψη του Τοίχου 4 Πατήστε το πλήκτρο Control (Ctrl) στο πληκτρολόγιο και κρατήστε το πατηµένο. Έχοντας το δείκτη του ποντικιού µέσα στην εικόνα, πατήστε το δεξί πλήκτρο του και σύρτε το προς τα πάνω. Έτσι θα εστιάσετε (θα κάνετε zoom-in) στην εικόνα (σύροντας προς τα κάτω κάνετε zoom-out). Στη συνέχεια, έχοντας πάντα πατηµένο το Control (Ctrl) και το δείκτη του ποντικιού µέσα στην εικόνα, πατήστε το αριστερό πλήκτρο του ποντικιού και µετακινήστε το προς τα αριστερά. Η εικόνα που θα πρέπει να δείτε είναι η παρακάτω. Πατήστε το κουµπί Αντικείµενα από την εργαλειοθήκη δεξιά, επιλέξτε την υποοµάδα "Κρεµαστά", έπειτα την κατηγορία "Eρµ. Κρεµαστά Υ.72 Πόρτα". Από τα αντικείµενα επιλέξτε Πόρτα και τέλος το Κ 5025.

56 Τοποθετήστε το αντικείµενο στον 4 ο τοίχο, δίπλα στο γωνιακό. Από την ίδια κατηγορία επιλέξτε το ερµάριο Κ 5050 Α Τοποθετήστε το αντικείµενο στον 4 o τοίχο.

57 Από την υποοµάδα "Κρεµαστά", επιλέξτε την κατηγορία " Μεταλλικές καµινάδες ". Από τα αντικείµενα επιλέξτε Καµινάδες Φ.90 και στη συνέχεια τον κωδικό ΚΑ 6352 Πατήστε το κουµπί Τροποποίηση και αλλάξτε το ύψος της καµινάδας σε 720 mm. Τοποθετήστε το αντικείµενο.

58 Σηµείωση: Η επάνω πλευρά της καµινάδας δεν είναι ευθυγραµµισµένη µε την επάνω πλευρά των υπόλοιπων κρεµαστών. Η ευθυγράµµιση είναι εύκολη διαδικασία διότι υπάρχουν οδηγοί (markers) σε όλα τα αντικείµενα και στους τοίχους, που βοηθούν την τοποθέτηση. Κάθετη µετακίνηση και ευθυγράµµιση Για να κάνετε ευθυγράµµιση ακολουθήστε την εξής διαδικασία: Αφού τοποθετήσατε την καµινάδα και ενώ ακόµα αυτή µετακινείται οριζόντια πάνω στον τοίχο, πατήστε δεξί κλικ. Η µετακίνηση γίνεται κάθετη. Σε αυτή την περίπτωση υπάρχουν οι άξονες ευθυγράµµισης για την κάθετη µετακίνηση. Από την οριζόντια εργαλειοθήκη επιλέξτε το εικονίδιο και πατήστε το βέλος. Οι διαθέσιµοι άξονες ευθυγράµµισης είναι οι εξής: Μπάζο κάτω, η ευθεία κάτω από το µπάζο, δηλαδή στη βάση του ερµαρίου. Κουτί κάτω, δηλαδή ανάµεσα στο µπάζο και το ερµάριο. Κέντρο, διέρχεται από το κέντρο του ερµαρίου. Κουτί πάνω, δηλαδή ανάµεσα στο ερµάριο και τον πάγκο. Πάγκος πάνω, δηλαδή στην επάνω πλευρά του ερµαρίου. Στην περίπτωση των αντικειµένων που δεν έχουν πάγκο και µπάζο (π.χ. κρεµαστά), στις επιλογές Μπάζο κάτω και Κουτί κάτω αντιστοιχεί ο άξονας στη βάση του αντικειµένου. Επίσης οι επιλογές Κουτί πάνω και Πάγκος πάνω αντιστοιχούν στην επάνω πλευρά του αντικειµένου.

59 Επιλέξτε Κουτί πάνω Ο άξονας ευθυγράµµισης µεταφέρθηκε τώρα στην επάνω επιφάνεια της καµινάδας Κάντε αριστερό κλικ σε έναν από τους οδηγούς στην επάνω επιφάνεια των διπλανών ερµαρίων. Η ευθυγράµµιση ολοκληρώθηκε. Σηµείωση: Αν δεν καταφέρετε την κάθετη µετακίνηση απευθείας µε το δεξί κλικ, τοποθετήστε την καµινάδα δίπλα στα άλλα κρεµαστα, κάντε δεξί κλικ πάνω της και επιλέξτε Κάθετη µετακίνηση. Τα επόµενα βήµατα είναι ίδια µε αυτά που περιγράφονται παραπάνω. Απο την υποοµάδα "Κρεµαστά" επιλέξτε την κατηγορία "Eρµ. Κρεµαστά Υ.72 Πόρτα". Από τα αντικείµενα επιλέξτε Πόρτα και τέλος το Κ 5060.

60 Τοποθετήστε το αντικείµενο δίπλα στην καµινάδα. Απο την υποοµάδα "Κρεµαστά" επιλέξτε την κατηγορία "Ερµάρια κρεµαστά Υ.72 Τελειώµατος". Από τα αντικείµενα επιλέξτε Τελειώµατος + Πόρτα και τέλος το ΚΚ Τοποθετήστε το αντικείµενο. Τέλος και πάλι απο την υποοµάδα "Κρεµαστά" επιλέξτε την κατηγορία "Τάβλες Ράφια". Από τα αντικείµενα επιλέξτε Τάβλες και τέλος το ΤΒ 5540.

61 Πατήστε Τοποθέτηση Εµφανίζεται το παράθυρο Αλλαγή αντικειµένου. Στην καρτέλα ιαστάσεις, στα πεδία Φάρδος και Βάθος γράψτε 900 mm και 320 mm αντίστοιχα. Πατήστε το ΟΚ και τοποθετήστε το αντικείµενο Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη (δηλ. όχι κοντά σε κάποιον τοίχο) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα. Αριστερά στην περιοχή Περιθώρια αντικειµένου στο πεδίο Επάνω γράψτε 2170 mm και πατήστε το Enter για να καταχωρηθεί η νέα ευθυγράµµιση της τάβλας. Τέλος τοποθετήστε την τάβλα χειροκίνητα στο σηµείο που έιναι ο απορροφητήρας. Η όψη του τοίχου 4 πρέπει να είναι όπως η παρακάτω:

62 Αποθηκεύστε την µελέτη. Σχεδιασµός επιφάνειας Μια από τις πολλές δυνατότητες του 1992 Enterprise είναι να σχεδιάζει και να τοποθετεί στερεά αντικείµενα, πέρα από τα αντικείµενα που υπάρχουν στην βιβλιοθήκη του. Μπορείτε να σχεδιάσετε αυτά τα στερεά αντικείµενα χρησιµοποιώντας την εντολή "Σχεδιασµός επιφάνειας". Εµφανίστε την κάτοψη του σχεδίου κάνοντας κλικ στο κουµπί της ελαχιστοποίησης Κάντε κλικ στο κουµπί Σχεδιασµός επιφάνειας από την εργαλειοθήκη στα δεξιά. Στο παράθυρο Αλλαγή αντικειµένου, στην καρτέλα ιαστάσεις, γράψτε τις διαστάσεις του νέου αντικειµένου όπως τις βλέπετε παρακάτω.

63 Στην καρτέλα Προδιαγραφές, πρέπει να δώσετε τις προδιαγραφές του αντικειµένου. Πρέπει να καθορίσετε για όλες τις επιφάνειες του αντικειµένου (Κάτω/Πλευρική, Πάνω) τον τύπο της υφής: Επιλέξτε "Πάνω επιφάνεια" Κάντε κλικ στην επιλογή "Απόδοση υφής".

64 Αριστερό κλικ στο µενού "Υφή" και από την παραγόµενη λίστα επιλέγετε "Πάγκος" Τώρα η πάνω επιφάνεια του αντικειµένου έχει υφή πάγκου. Επαναλάβετε τα ίδια βήµατα και για τις υπόλοιπες επιφάνειες Τέλος, στην περιοχή Επιλογές, τσεκάρετε την επιλογή Πλαίσιο για να εµφανίζεται µόνο το περίγραµµα του αντικειµένου και να µπορέσετε εύκολα να τροποποιήσετε το σχήµα του. Πατήστε το ΟΚ και τοποθετήστε το αντικείµενο στο χώρο. Αριστερό κλικ στην κάτοψη στο σηµείο που φαίνεται παρακάτω Μετακινήστε τον δείκτη του ποντικιού στον πίνακα ελέγχου στα αριστερά. Στο πεδίο Αλλαγή επιλέξτε: Αλλαγή σχήµατος. Τώρα µπορείτε να τροποποιήσετε το σχήµα και να του δώσετε οποιαδήποτε µορφή.

65 Έχετε τη δυνατότητα να προσθέσετε σηµεία στο αντικείµενο και να µετακινήσετε τα σηµεία που ήδη υπάρχουν σε αυτό. Στην επάνω οριζόντια πλευρά του αντικειµένου κάντε ένα αριστερό κλικ και δηµιουργήστε ένα νέο σηµείο, το οποίο το µεταφέρετε ακριβώς στην εσωτερική πλευρά του ερµαρίου. Στην κάτω οριζόντια πλευρά του αντικειµένου κάντε ένα αριστερό κλικ και δηµιουργήστε άλλο ένα νέο σηµείο, το οποίο θα το µεταφέρετε στην ίδια ευθεία µε την ένωση των δυο ερµαρίων. Στην αριστερή κάθετη πλευρά του αντικειµένου κάντε ένα αριστερό κλικ και δηµιουργήστε ένα νέο σηµείο, το οποίο θα το µεταφέρετε ακριβώς στο ύψος των ερµαρίων. Επιλέξτε την επάνω αριστερή γωνία του αντικειµένου και µετακινήστε την στο σηµείο που ενώνονται τα δυο ερµάρια.

66 Στη διαγώνιο που έχει δηµιουργηθεί κάντε ένα αριστερό κλικ και δηµιουργήστε ένα νέο σηµείο περίπου στο κέντρο της γραµµής. Στη συνέχεια «πιάστε» αυτό το σηµείο µετακινήστε το προς τα κάτω έτσι ώστε να δηµιουργήσετε µια ορθή γωνία. Πατήστε το πλήκτρο Control (Ctrl) στο πληκτρολόγια και κρατώντας το πατηµένο κάντε αριστερό κλικ στις εξής γωνίες του αντικειµένου: στην κάτω αριστερή, στην κάτω δεξιά, και στη µέσα δεξιά. Μ αυτόν τον τρόπο οι γωνίες γίνονται καµπύλες.

67 Εάν χρειαστεί µπορείτε να προσαρµόσετε την καµπυλότητα, µετακινώντας τα σηµεία που έχουν δηµιουργηθεί εξωτερικά της καµπύλης. Τέλος πατήστε το ΟΚ και τοποθετήστε το αντικείµενο. Αποθηκεύστε την µελέτη µε αριστερό κλικ στην εικόνα. Σύνοψη Μπορείτε τώρα: Να τοποθετήσετε ερµάρια στους τοίχους της κάτοψης. Να τοποθετήσετε κρεµαστά στην όψη. Να ευθυγράµµισετε τα αντικείµενα στην όψη. Να σχεδιάσετε επιφάνειες.

68 Αρµοκάλυπτρο Τοποθέτηση Αρµοκάλυπτρου Πρέπει να σας ενηµερώσουµε ότι µπορούµε να τοποθετήσουµε αρµοκάλυπτρο, κορνίζες και φάσες στην µελέτη είτε όταν είµαστε στην κάτοψη είτε όταν είµαστε στο προοπτικό ή στην όψη. Έχετε ανοιχτή την κάτοψη του σχεδίου. Κάντε κλικ στο µενού Τοποθέτηση και επιλέξτε Αρµοκάλυπτρο. Εµφανίζεται το παράθυρο της κάτοψης όπου φαίνονται µόνο τα ερµάρια βάσης και τα ψηλά. Κάντε κλικ στο µενού Τοποθέτηση και επιλέξτε Αντικείµενα ή επιλέξτε το εικονίδιο δεξιά. από την εργαλειοθήκη Εµφανίζεται το παράθυρο του Αρµοκάλυπτρου. Επιλέξτε την κατηγορία Αρµοκάλυπτρο και από τα αντικείµενα επιλέξτε τον κωδικό ΑΡΑ 1 42 Πατήστε Τοποθέτηση.

69 Εµφανίζονται όλα τα ερµάρια µε χρωµατιστή διαγράµµιση Αριστερά, στην περιοχή Ευθυγράµµιση αντικειµένου επιλέξτε τον αριθµό "860" που είναι το ύψος που θα τοποθετηθεί το αρµοκάλυπτρο, δηλ. στο ύψος του πάγκου. Έπειτα από αυτό, θα εµφανιστούν κάποια κόµβοι επιλογής (markers) πάνω στα ερµάρια βάσης, στην ένωση µε τους τοίχους..

70 Αριστερό κλικ στον κόµβο επιλογής στην αριστερή πλευρά του τοίχου 3. Η τοποθέτηση έχει ξεκινήσει. Αριστερό κλικ στον κόµβο επιλογής στη γωνία των τοίχων 3 και 4. Αριστερό κλικ στη γωνία του δεύτερου γωνιακού. Πατήστε το πλήκτρο Esc (Escape) στο πληκτρολόγια για να τελειώσετε µε την τοποθέτηση του αρµοκάλυπτρου στα αντικείµενα βάσης των τοίχων 3 και 4.. Η εικόνα που βλέπετε πρέπει να είναι σαν την παρακάτω.

71 Αριστερό κλικ στο µενού Τοποθέτηση και κλικ στο "Αρµοκάλυπτρο" για να επιστρέψετε στην κάτοψη.. Σηµείωση:Με τον ίδιο τρόπο µπορείτε να τοποθετήσετε κορνίζες και φάσες κρυφού φωτισµού στα κρεµαστά και τα ψηλά ερµάρια. Αποθηκεύστε την µελέτη κάνοντας αριστερό κλικ στην εικόνα. Σύνοψη Μπορείτε τώρα να: Τοποθετήσετε αρµοκάλυπτρο στα αντικείµενα βάσης της µελέτης.

72 Προοπτικό Σηµείωση: Επιλέξτε να κάνετε τον τοίχο 6 διάφανο για να είναι πιο γρήγορη η εµφάνιση του προοπτικού. Στο παράθυρο της κάτοψης, περάστε τον κέρσορα επάνω στον τοίχο 6. Ο τοίχος αναγνωρίζεται. Αριστερά εµφανίζονται όλα τα στοιχεία του τοίχου. Στην περιοχή Επιλογές τσεκάρετε την επιλογή ιαχωριστικό και πατήστε το ΟΚ Ο τοίχος 6 υπάρχει αλλά είναι διάφανος και µπορείτε τώρα να βλέπετε γρήγορα το εσωτερικό του χώρου που σχεδιάσατε. Η εικόνα της κάτοψης είναι κάπως έτσι.. Πως παίρνετε προοπτικό Αριστερό κλικ στο κουµπί της ελαχιστοποίησης Εµφανίζεται η τρισδιάσταση εικόνα. Από την οριζόντια εργαλειοθήκη µε τα εικονίδια του προοπτικού Επιλέξτε το πρώτο (Προοπτικό)

73 Εµφανίζεται το προοπτικό απο την εξωτερική πλευρά του τοίχου 4. Από το πανόραµα κάτοψης επιλέξτε τον τοίχο 4 για να δείτε το προοπτικό του. Η εικόνα που πρέπει να βλέπετε τώρα είναι η παρακάτω Σηµείωση: Αν το προοπτικό που πήρατε δεν είναι αυτό ακριβώς που θέλετε να δείτε, τότε µπορείτε να κάνετε αλλαγές, να µετακινήσετε ή να περιστρέψετε την κάµερα, όπως θα δούµε στο επόµενο κεφάλαιο.

74 Εισαγωγή πλακιδίων και οροφής ΕΙΣΑΓΩΓΗ ΠΛΑΚΙ ΙΩΝ Σ' αυτή την παράγραφο θα µάθετε πώς να τοποθετήτε πλακάκια στο πάτωµα και στους τοίχους της µελέτης. Είστε στο προοπτικό. Περάστε το ποντίκι επάνω σε κάποιον τοίχο, π.χ στον τοίχο 4. Ο τοίχος αναγνωρίζεται. Αριστερά, στην περιοχή Επιλογές, τσεκάρετε την επιλογή Εµφάνιση πλακιδίων και πατήστε ΟΚ Εµφανίζονται πλακίδια στον τοίχο 4. Από τη λίστα που εµφανίζεται κάτω από το πανόραµα κάτοψης επιλέξτε Τοίχος 3. Αριστερά, στην περιοχή Επιλογές, τσεκάρετε την επιλογή Εµφάνιση πλακιδίων και πατήστε ΟΚ Εµφανίζονται πλακίδια στον τοίχο 3. Για να εµφανίσετε τα πλακίδια στο δάπεδο, από τη λίστα που εµφανίζεται κάτω από το πανόραµα κάτοψης, επιλέξτε Νησίδα 1. Αριστερά, στην περιοχή Επιλογές, τσεκάρετε την επιλογή Εµφάνιση πλακιδίων και πατήστε ΟΚ Σηµείωση: Εάν θέλετε να βάλετε πλακίδια σε όλους τους τοίχους της κάτοψης και στο δάπεδο µε µια επιλογή, αριστερά, στην περιοχή Επιλογές, τσεκάρετε Εµφάνιση πλακιδίων. Τσεκάρετε και την επιλογή Παντού και πατήστε ΟΚ. Τώρα εµφανίζονται πλακίδια σε όλους τους τοίχους και στο δάπεδο απευθείας.

75 Όπως βλέπετε στο προοπτικό, έχουν τοποθετηθεί πλακάκια κατα µήκος του τοίχου 4. Μπορείτε όµως να τροποποιήσετε το µήκος τους έτσι ώστε να φτάνουν µέχρι το τελευταίο ερµάριο βάσης αυτού του τοίχου. Επιλέξτε τον τοίχο 4 περνώντας επάνω του το ποντίκι. Ο τοίχος αναγνωρίζεται και αριστερά εµφανίζονται τα χαρακτηριστικά του. Αριστερά, στην περιοχή ιαστάσεις πλακιδίων, στο πεδίο Μήκος γράψτε 3300 mm (όσο είναι το µήκος των ερµαρίων σε αυτόν τον τοίχο) και πατήστε ΟΚ Στο πεδίο Ύψος γράψτε 350 mm (το ύψος που θέλετε) και τσεκάρετε την επιλογή Παντού. Πατήστε το ΟΚ. Με αυτό τον τρόπο αλλαζετε το ύψος των πλακιδίων σε όλους τους τοίχους όπου τα έχετε εµφανίσει. ΕΙΣΑΓΩΓΗ ΟΡΟΦΗΣ Αν θέλετε να τοποθετήσετε οροφή σε κάποιο ή σε όλα τα δωµάτια της µελέτης σας, κάνετε τα παρακάτω: Επιλέξτε έναν οποιονδήποτε τοίχο του σχεδίου περνώντας επάνω του το ποντίκι. Αριστερά, στην περιοχή Επιλογές, τσεκάρετε Εµφάνιση οροφής και πατήστε ΟΚ. Η οροφή έχει εµφανιστεί. Η εικόνα που πρέπει να βλέπετε τώρα, είναι η παρακάτω.

76 Τοποθέτηση εξαρτηµάτων και διακοσµητικών Σ' αυτή την παράγραφο θα µάθετε πώς να τοποθετείτε εξαρτήµατα και διακοσµητικά στις µελέτες σας. Επίσης θα µάθετε να χρησιµοποιείτε περισσότερους από έναν κατάλογο στην ίδια µελέτη. Τοποθέτηση εξαρτηµάτων Εµφανίστε την κάτοψη της µελέτης Από το µενού Τοποθέτηση, επιλέξτε την εντολή "Αντικείµενα". Αριστερό κλικ στο σταυρό µπροστά από τον κατάλογο ΕΠΙΠΛΑ ΚΟΥΖΙΝΑΣ 2009 και αριστερό κλικ στο σταυρό της οµάδας "Ερµάρια" Επιλέξτε την υποοµάδα "Γενικός εξοπλισµός κουζίνας" και στη συνέχεια την κατηγορία "Βέργες + Εξαρτήµατα". Από τα αντικείµενα επιλέξτε Βέργες και στη συνέχεια το αντικείµενο "Ζ 8113". Πατήστε το κουµπί Τοποθέτηση.

77 Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη, στην περιοχή της νησίδας (δηλ. όχι κοντά σε κάποιον τοίχο) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα. Στη συνέχεια κάνετε αριστερό κλικ στον τοίχο 4, στο σηµείο που φαίνεται στην εικόνα. Από την ίδια κατηγορία, στα αντικείµενα επιλέξτε Εξαρτήµατα και στη συνέχεια το αντικείµενο "Ζ 8056". Πατήστε το κουµπί Τοποθέτηση.

78 Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη (δηλ. όχι κοντά σε κάποιον τοίχο) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα. Στη συνέχεια κάνετε αριστερό κλικ στον τοίχο 4, στο σηµείο που φαίνεται στην εικόνα. ΤΟΠΟΘΕΤΗΣΗ ΙΑΚΟΣΜΗΤΙΚΩΝ Σηµείωση: Μπορείτε να επιλέξετε ή να αποεπιλέξετε καταλόγους και κατά τη διάρκεια της σχεδίασης (όχι µόνο όταν ξεκινάτε µια µελέτη). Από το µενού ιαχειριστές επιλέξτε ιαχειριστής παραµέτρων Στη συνέχεια πατήστε Επιλογή τιµοκαταλόγων Επιλέξτε τον τιµοκατάλογο ιακοσµητικά 2009 (εάν δεν τον είχατε επιλέξει στο ξεκίνηµα της µελέτης)

79 Κλικ στο OK Εµφανίζεται το παράθυρο Επιλογή µοντέλων. Επιλέξτε ιακοσµητικά από την λίστα των τιµοκαταλόγων Επιλέξτε το µοντέλο ΡΥΣ WEGE και πατήστε το κουµπί µε το δεξί βέλος για να επιλέξετε βασικό µοντέλο. Κλικ στο OK. Ενώ έχετε µπροστά σας την κάτοψη της µελέτης..

80 Κλικ στο κουµπί των Αντικειµένων που βρίσκεται στην εργαλειοθήκη δεξιά. Κλικ στο σταυρό του καταλόγου ΙΑΚΟΣΜΗΤΙΚΑ Κλικ στο σταυρό της οµάδας " ιακοσµητικά", έπειτα στο σταυρό της υποοµάδα "Κουζίνας" και στην κατηγορία Ανθοδοχεία. Τέλος, από τα αντικείµενο επιλέξτε το Ανθοδοχείο 6 Πατήστε το κουµπί Τροποποίηση (δηλ. όσο είναι το ύψος του πάγκου της νησίδας). και αλλάξτε την ευθυγράµµιση του διακοσµητικού σε 740 mm Πατήστε Τοποθέτηση. Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη (δηλ. όχι κοντά σε κάποιον τοίχο) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα. Στη συνέχεια κάνετε αριστερό κλικ στα ερµάρια της νησίδας, στο σηµείο που φαίνεται στην εικόνα.

81 Εµφανίστε την όψη του τοίχου 4 και εστιάστε στα τελευταία κρεµαστά που έχετε τοποθετήσει Από τον κατάλογο ιακοσµητικά" επιλέξτε την οµάδα Κοινά και την υποοµάδα Φυτά. Ανοίξτε την κατηγορία Φυτά και από τα αντικείµενα επιλέξτε το Φυτό 12. Τοποθετήστε το κάνοντας αριστερό κλικ πάνω από το κρεµαστό Κ Στη συνέχεια κάντε δεξί κλικ για να αλλάξετε τη µετακίνηση σε κάθετη. Το φυτό εµφανίζεται επάνω από τα κρεµαστά. Κάντε αριστερό κλικ στον επάνω οδηγό της τάβλας (όπως φαίνεται στην εικόνα), για να ευθυγραµµίσετε το φυτό εκεί.

82 Κλείστε την όψη του τοίχου 4 και εµφανίστε την κάτοψη. Από τον κατάλογο ιακοσµητικά" επιλέξτε την οµάδα ιακοσµητικά και την υποοµάδα Κουζίνας. Ανοίξτε την κατηγορία Μπουκάλια και από τα αντικείµενα επιλέξτε το Μπουκάλια. Πατήστε Τοποθέτηση. Μετακινήστε τον δείκτη του ποντικιού ελεύθερα στην κάτοψη (δηλ. όχι κοντά σε κάποιον τοίχο) και πατήστε αριστερό κλικ. Το αντικείµενο µετακινείται ελεύθερα. Αριστερά, στην περιοχή Γωνία αντικειµένου πατήστε το βέλος που δείχνει δεξιά για να αλλάξετε τη φορά του αντικειµένου.

83 Στη συνέχεια κάνετε αριστερό κλικ στη γωνία των τοίχων 3 και 4, στο σηµείο που φαίνεται στην εικόνα. Τοποθετήστε µερικά ακόµη διακοσµητικά για εξάσκηση. Αποθηκεύστε την µελέτη κάνοντας αριστερό κλικ στο εικονίδιο αποθήκευσης. Σύνοψη Τώρα µπορείτε: Να πάρτε προοπτικό Να εισάγετε πλακίδια στο δάπεδο και σοτυς τοίχους. Να εισάγετε οροφή. Να χρησιµοποιήστε περισσότερους από έναν τιµοκαταλόγους στην ίδια µελέτη. Να τοποθετήστε διακοσµητικά και εξαρτήµατα στην όψη ή στην κάτοψη.

84 Κίνηση Προσαρµόζοντας το προοπτικό Μεγέθυνση/Περιστροφή/Μετακίνηση του προοπτικού Εµφανίστε το προοπτικό που πήρατε και στο προηγούµενο κεφάλαιο. Πατήστε το βέλος που υπάρχει στο κουµπί για την επιλογή της κίνησης, από την µπάρα εργαλείων. Υπαρχουν οι εξής επιλογές κίνησης: Επιλέξτε Μετακίνηση κάµερας. Σηµείωση: Την ίδια κίνηση µπορείτε να επιλέξτε και αν πατήσετε το πλήκτρο F2 στο πληκτρολόγιό σας. Από το Πανόραµα κάτοψης, πιάστε τον οδηγό της κάµερας µε αριστερό κλικ και µετακινήστε το ποντίκι προς τα επάνω και αριστερά. Η εικόνα που πρέπει να βλέπετε είναι η παρακάτω.

85 Σηµείωση: Μπορείτε να µετακινήσετε την κάµερα και µε τον εξής τρόπο. Αφού επιλέξετε Μετακίνηση κάµερας, πατήστε το πλήκτρο Control (Ctrl) στο πληκτρολόγιο και κρατήστε το πατηµένο. Έχοντας το δείκτη του ποντικιού σας µέσα στην εικόνα αλλά όχι πάνω σε κάποιο αντικείµενο (ο κέρσορας θα πρέπει να είναι σαν φακός), πατήστε και κρατήστε πατηµένο το δεξί κουµπί. Μετακινήστε το ποντίκι προς τα επάνω. Έτσι εστιάζετε (zoom-in) στην εικόνα. Με πατηµένο το πλήκτρο Control (Ctrl) στο πληκτρολόγιο, πατήστε τώρα το αριστερό κουµπί στο ποντίκι και µετακινήστε το προς τα αριστερά. Η εικόνα που θα πάρετε θα είναι σαν την παραπάνω. Αποθηκεύστε αυτή τη θέση της κάµερας για να µπορείτε να κάνετε άµεσα εµφάνιση, στα επόµενα κεφάλαια. Πατήστε το βέλος δίπλα στο εικονίδιο Επιλέξτε Προσθήκη νέας κάµερας Στο παράθυρο που ανοίγει δώστε ένα όνοµα στην κάµερα και πατήστε ΟΚ

86 Πατήστε το βέλος που υπάρχει στο κουµπί για την επιλογή της κίνησης, από την µπάρα εργαλείων. Επιλέξτε Περιστροφή κάµερας γύρω από το σηµείο εστίασης. Σηµείωση: Την ίδια κίνηση µπορείτε να επιλέξτε και αν πατήσετε το πλήκτρο F3 στο πληκτρολόγιό σας. Από το Πανόραµα κάτοψης, πιάστε τον ένα οδηγό της κάµερας µε αριστερό κλικ και µετακινήστε το ποντίκι προς τα δεξιά. Στη συνέχεια πιάστε το δεύτερο οδηγό και µετακινήστε τον προς τα κάτω κοντά στα ερµάρια, όπως φαίνεται στις παρακάτω εικόνες. Η εικόνα που πρέπει να βλέπετε είναι η παρακάτω.

87 Σηµείωση: Μπορείτε να µετακινήσετε την κάµερα και µε τον εξής τρόπο. Αφού επιλέξτε Περιστροφή κάµερας γύρω από το σηµείο εστίασης, πατήστε το πλήκτρο Control (Ctrl) στο πληκτρολόγιο και κρατήστε το πατηµένο. Έχοντας το δείκτη του ποντικιού σας µέσα στην εικόνα αλλά όχι πάνω σε κάποιο αντικείµενο (ο κέρσορας θα πρέπει να είναι σαν φακός), πατήστε και κρατήστε πατηµένο το αριστερό κουµπί. Μετακινήστε το ποντίκι προς τα δεξιά. Έτσι περιστρέφετε την εικόνα οριζόντια. Με πατηµένο το πλήκτρο Control (Ctrl) στο πληκτρολόγιο, πατήστε τώρα το δεξί κουµπί στο ποντίκι και µετακινήστε το προς τα κάτω. Έτσι κάνετε zoom-out στην εικόνα. Μπορείτε να εναλλάσετε το είδος της κίνησης (από περιστροφή σε µετακίνηση και αντίστροφα) µέχρι να εµφανίσετε την εικόνα που θέλετε. Η εικόνα που θα πάρετε θα είναι σαν την παραπάνω. Προσοχή! Σε περίπτωση που επιχειρείτε να µετακινήσετε ή να περιστρέψετε την κάµερα και δεν µπορείτε να κάνετε την κίνηση, ελέγξτε µήπως έχουν κλειδωθεί οι κινήσεις. Στην οριζόντια εργαλειοθήκη θα εµφανίζεται το εικονίδιο. Για να ξεκλειδώσετε την κίνηση κάντε αριστερό κλικ στο εικονίδιο αυτό. Αποθηκεύστε αυτή τη θέση της κάµερας για να µπορείτε να κάνετε άµεσα εµφάνιση, στα επόµενα κεφάλαια. Πατήστε το βέλος δίπλα στο εικονίδιο Επιλέξτε Προσθήκη νέας κάµερας Στο παράθυρο που ανοίγει δώστε ένα όνοµα στην κάµερα και πατήστε ΟΚ

88 Οµάδες υφών ΑΛΛΑΓΗ ΜΟΝΤΕΛΟΥ Αν δεν έχετε επιλέξει το σωστό µοντέλο από την αρχή, µπορείτε να το αλλάξετε µέσα από την Επιλογή µοντέλου ρεαλιστικής απεικόνισης. Έχετε ανοιχτό το προοπτικό που πήρατε στο προηγούµενο κεφάλαιο. Από την οριζόντια εργαλειοθήκη, επιλέξτε το εικονίδιο για την Επιλογή µοντέλων Μετακινήστε το ποντίκι στους διαθέσιµους καταλόγους και επιλέξτε ΕΠΙΠΛΑ ΚΟΥΖΙΝΑΣ 2009 Από τις διαθέσιµες κατηγορίες επιλέξτε Μοντέλο Σηµείωση: Για να κάνετε πιο εύκολη και γρήγορη την αναζήτηση του µοντέλου, όταν γνωρίζετε τον προµηθευτή ή την κατηγορία στην οποία ανήκει, µπορείτε να εµφανίσετε συγκεκριµένα µόνο µοντέλα. Πατήστε το εικονίδιο για την επιλογή προµηθευτή Εµφανίζεται η βάση δεδοµένων µε όλους τους καταχωρηµένους προµηθευτές. Από την περιοχή ιαθέσιµοι προµηθευτές, επιλέξτε ΙΤΑΛΙΚΑ ΠΟΡΤΑΚΙΑ και από το πλαίσιο ιαθέσιµες κατηγορίες: MDF ΛΑΚΑ και PVC. Πατήστε το ΟΚ. Τώρα εµφανίζονται µόνο τα µοντέλα των συγκεκριµένων κατηγοριών από τα ΙΤΑΛΙΚΑ ΠΟΡΤΑΚΙΑ.
