1 Ο ΗΓΙΕΣ ECP 200 BASE

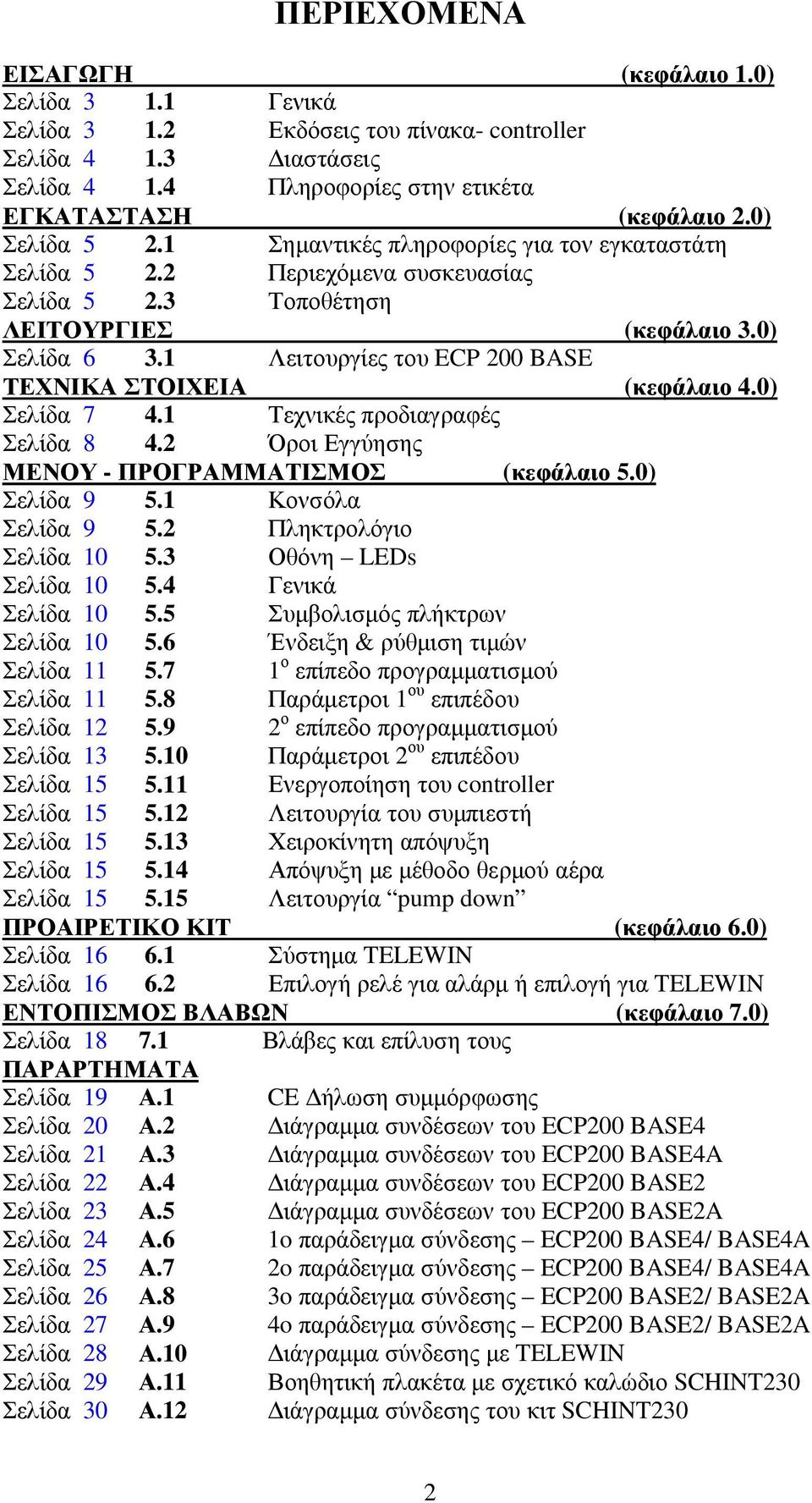

2 ΠΕΡΙΕΧΟΜΕΝΑ ΕΙΣΑΓΩΓΗ (κεφάλαιο 1.0) Σελίδα Γενικά Σελίδα Εκδόσεις του πίνακα- controller Σελίδα ιαστάσεις Σελίδα Πληροφορίες στην ετικέτα ΕΓΚΑΤΑΣΤΑΣΗ (κεφάλαιο 2.0) Σελίδα Σηµαντικές πληροφορίες για τον εγκαταστάτη Σελίδα Περιεχόµενα συσκευασίας Σελίδα Τοποθέτηση ΛΕΙΤΟΥΡΓΙΕΣ (κεφάλαιο 3.0) Σελίδα Λειτουργίες του ECP 200 BASE ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ (κεφάλαιο 4.0) Σελίδα Τεχνικές προδιαγραφές Σελίδα Όροι Εγγύησης ΜΕΝΟΥ - ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ (κεφάλαιο 5.0) Σελίδα Κονσόλα Σελίδα Πληκτρολόγιο Σελίδα Οθόνη LEDs Σελίδα Γενικά Σελίδα Συµβολισµός πλήκτρων Σελίδα Ένδειξη & ρύθµιση τιµών Σελίδα ο επίπεδο προγραµµατισµού Σελίδα Παράµετροι 1 ου επιπέδου Σελίδα ο επίπεδο προγραµµατισµού Σελίδα Παράµετροι 2 ου επιπέδου Σελίδα Ενεργοποίηση του controller Σελίδα Λειτουργία του συµπιεστή Σελίδα Χειροκίνητη απόψυξη Σελίδα Απόψυξη µε µέθοδο θερµού αέρα Σελίδα Λειτουργία pump down ΠΡΟΑΙΡΕΤΙΚΟ ΚΙΤ (κεφάλαιο 6.0) Σελίδα Σύστηµα TELEWIN Σελίδα Επιλογή ρελέ για αλάρµ ή επιλογή για TELEWIN ΕΝΤΟΠΙΣΜΟΣ ΒΛΑΒΩΝ (κεφάλαιο 7.0) Σελίδα Βλάβες και επίλυση τους ΠΑΡΑΡΤΗΜΑΤΑ Σελίδα 19 Α.1 CE ήλωση συµµόρφωσης Σελίδα 20 Α.2 ιάγραµµα συνδέσεων του ECP200 BASE4 Σελίδα 21 Α.3 ιάγραµµα συνδέσεων του ECP200 BASE4A Σελίδα 22 Α.4 ιάγραµµα συνδέσεων του ECP200 BASE2 Σελίδα 23 Α.5 ιάγραµµα συνδέσεων του ECP200 BASE2A Σελίδα 24 Α.6 1o παράδειγµα σύνδεσης ECP200 BASE4/ BASE4A Σελίδα 25 Α.7 2o παράδειγµα σύνδεσης ECP200 BASE4/ BASE4A Σελίδα 26 Α.8 3o παράδειγµα σύνδεσης ECP200 BASE2/ BASE2A Σελίδα 27 Α.9 4o παράδειγµα σύνδεσης ECP200 BASE2/ BASE2A Σελίδα 28 Α.10 ιάγραµµα σύνδεσης µε TELEWIN Σελίδα 29 Α.11 Βοηθητική πλακέτα µε σχετικό καλώδιο SCHINT230 Σελίδα 30 Α.12 ιάγραµµα σύνδεσης του κιτ SCHINT230 2

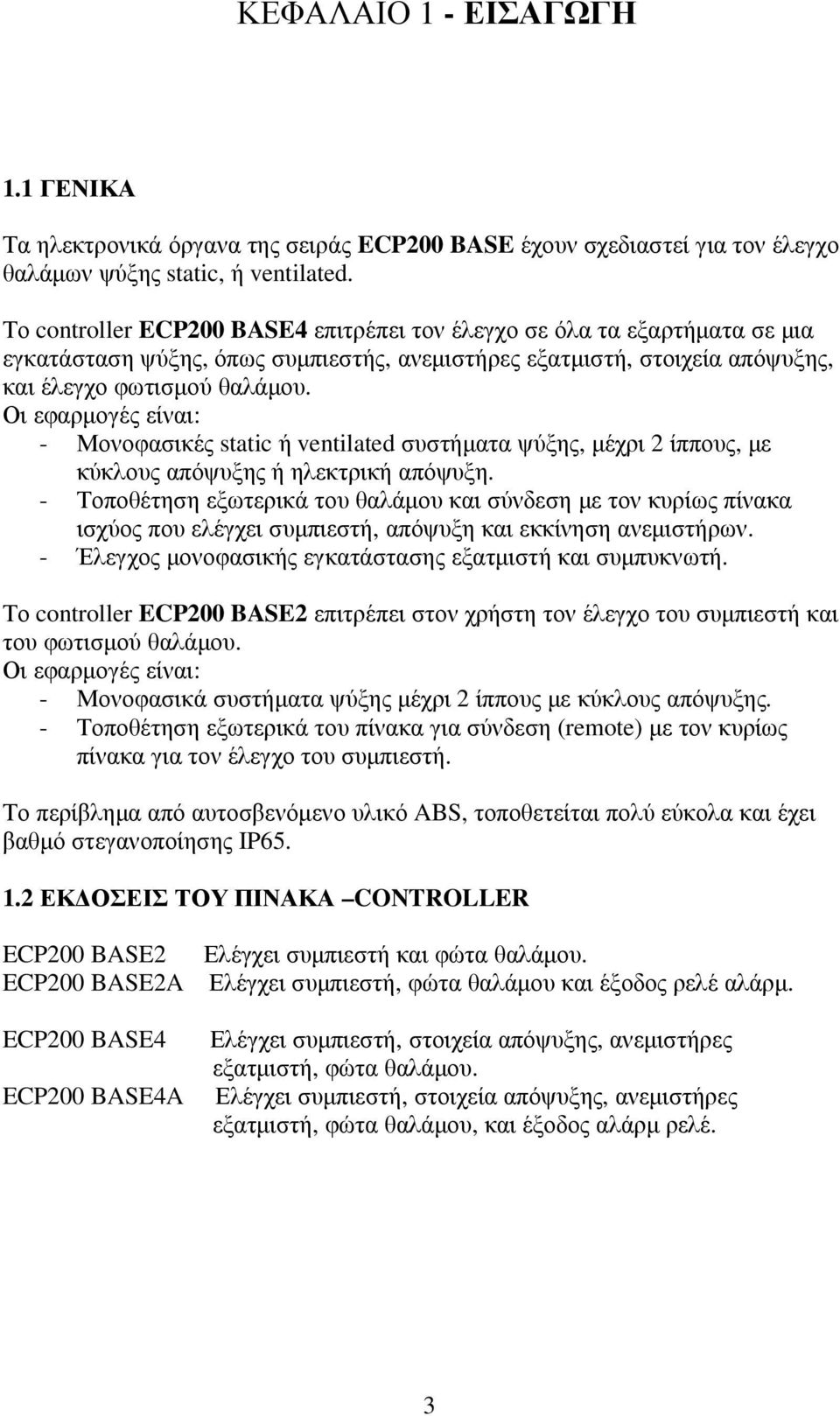

3 ΚΕΦΑΛΑΙΟ 1 - ΕΙΣΑΓΩΓΗ 1.1 ΓΕΝΙΚΑ Τα ηλεκτρονικά όργανα της σειράς ECP200 BASE έχουν σχεδιαστεί για τον έλεγχο θαλάµων ψύξης static, ή ventilated. Το controller ECP200 BASE4 επιτρέπει τον έλεγχο σε όλα τα εξαρτήµατα σε µια εγκατάσταση ψύξης, όπως συµπιεστής, ανεµιστήρες εξατµιστή, στοιχεία απόψυξης, και έλεγχο φωτισµού θαλάµου. Οι εφαρµογές είναι: - Μονοφασικές static ή ventilated συστήµατα ψύξης, µέχρι 2 ίππους, µε κύκλους απόψυξης ή ηλεκτρική απόψυξη. - Τοποθέτηση εξωτερικά του θαλάµου και σύνδεση µε τον κυρίως πίνακα ισχύος που ελέγχει συµπιεστή, απόψυξη και εκκίνηση ανεµιστήρων. - Έλεγχος µονοφασικής εγκατάστασης εξατµιστή και συµπυκνωτή. Το controller ECP200 BASE2 επιτρέπει στον χρήστη τον έλεγχο του συµπιεστή και του φωτισµού θαλάµου. Οι εφαρµογές είναι: - Μονοφασικά συστήµατα ψύξης µέχρι 2 ίππους µε κύκλους απόψυξης. - Τοποθέτηση εξωτερικά του πίνακα για σύνδεση (remote) µε τον κυρίως πίνακα για τον έλεγχο του συµπιεστή. Το περίβληµα από αυτοσβενόµενο υλικό ABS, τοποθετείται πολύ εύκολα και έχει βαθµό στεγανοποίησης IP ΕΚ ΟΣΕΙΣ ΤΟΥ ΠΙΝΑΚΑ CONTROLLER ECP200 BASE2 ECP200 BASE2A ECP200 BASE4 ECP200 BASE4A Ελέγχει συµπιεστή και φώτα θαλάµου. Ελέγχει συµπιεστή, φώτα θαλάµου και έξοδος ρελέ αλάρµ. Ελέγχει συµπιεστή, στοιχεία απόψυξης, ανεµιστήρες εξατµιστή, φώτα θαλάµου. Ελέγχει συµπιεστή, στοιχεία απόψυξης, ανεµιστήρες εξατµιστή, φώτα θαλάµου, και έξοδος αλάρµ ρελέ. 3

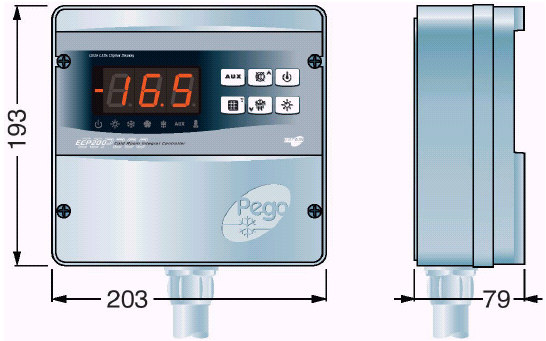

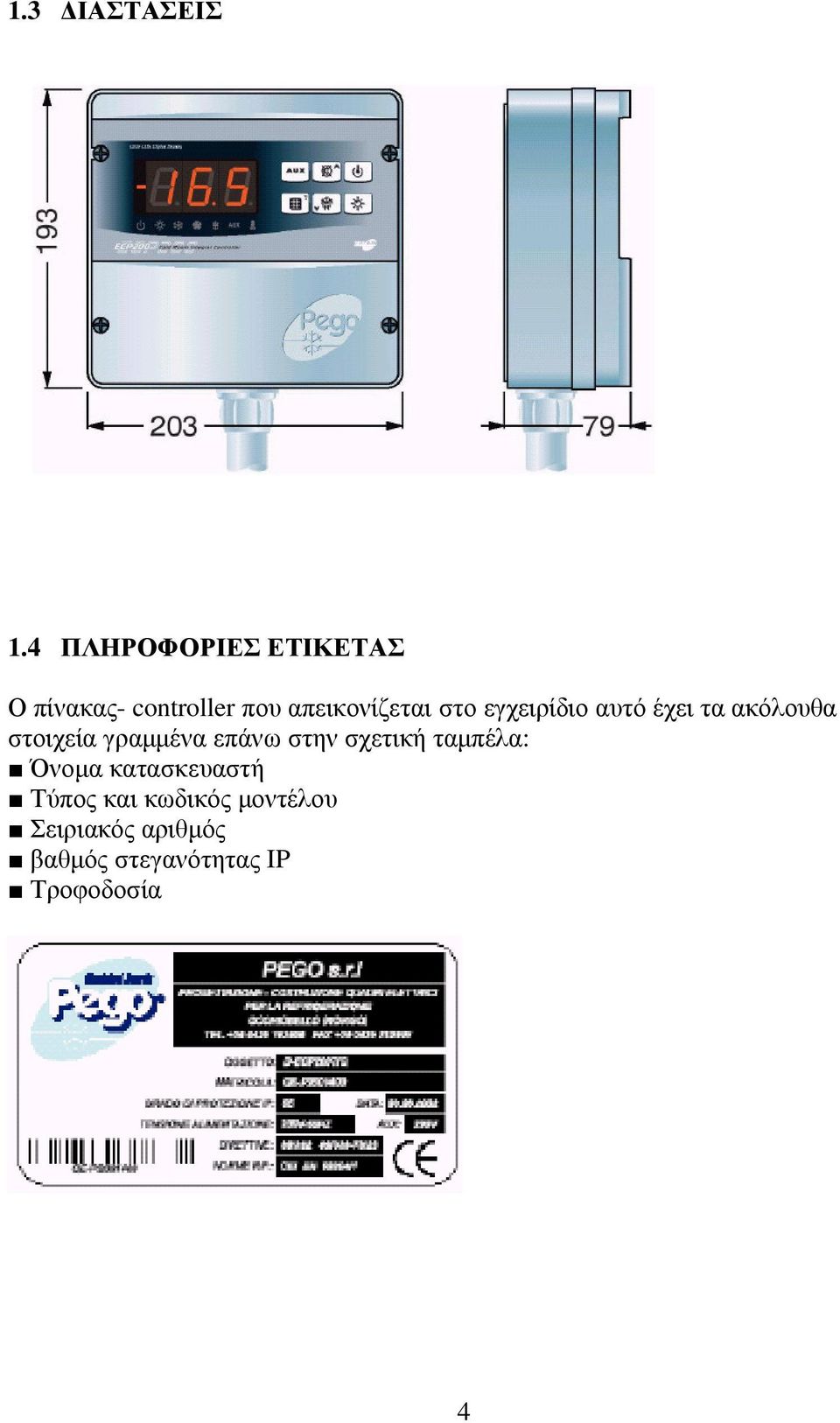

4 1.3 ΙΑΣΤΑΣΕΙΣ 1.4 ΠΛΗΡΟΦΟΡΙΕΣ ΕΤΙΚΕΤΑΣ Ο πίνακας- controller που απεικονίζεται στο εγχειρίδιο αυτό έχει τα ακόλουθα στοιχεία γραµµένα επάνω στην σχετική ταµπέλα: Όνοµα κατασκευαστή Τύπος και κωδικός µοντέλου Σειριακός αριθµός βαθµός στεγανότητας IP Τροφοδοσία 4

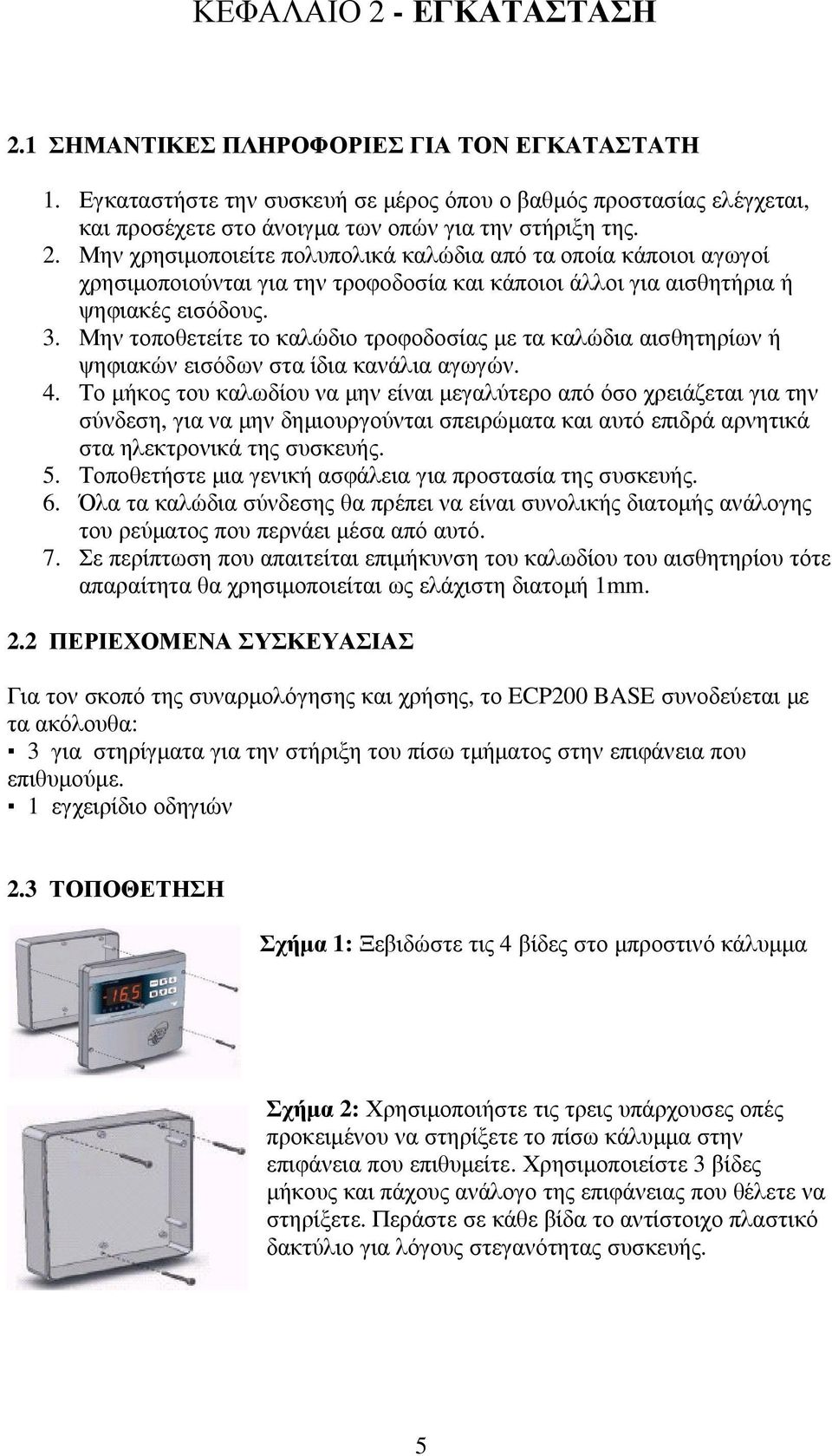

5 ΚΕΦΑΛΑΙΟ 2 - ΕΓΚΑΤΑΣΤΑΣΗ 2.1 ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ 1. Εγκαταστήστε την συσκευή σε µέρος όπου ο βαθµός προστασίας ελέγχεται, και προσέχετε στο άνοιγµα των οπών για την στήριξη της. 2. Μην χρησιµοποιείτε πολυπολικά καλώδια από τα οποία κάποιοι αγωγοί χρησιµοποιούνται για την τροφοδοσία και κάποιοι άλλοι για αισθητήρια ή ψηφιακές εισόδους. 3. Μην τοποθετείτε το καλώδιο τροφοδοσίας µε τα καλώδια αισθητηρίων ή ψηφιακών εισόδων στα ίδια κανάλια αγωγών. 4. Το µήκος του καλωδίου να µην είναι µεγαλύτερο από όσο χρειάζεται για την σύνδεση, για να µην δηµιουργούνται σπειρώµατα και αυτό επιδρά αρνητικά στα ηλεκτρονικά της συσκευής. 5. Τοποθετήστε µια γενική ασφάλεια για προστασία της συσκευής. 6. Όλα τα καλώδια σύνδεσης θα πρέπει να είναι συνολικής διατοµής ανάλογης του ρεύµατος που περνάει µέσα από αυτό. 7. Σε περίπτωση που απαιτείται επιµήκυνση του καλωδίου του αισθητηρίου τότε απαραίτητα θα χρησιµοποιείται ως ελάχιστη διατοµή 1mm. 2.2 ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΣΚΕΥΑΣΙΑΣ Για τον σκοπό της συναρµολόγησης και χρήσης, το ECP200 BASE συνοδεύεται µε τα ακόλουθα: 3 για στηρίγµατα για την στήριξη του πίσω τµήµατος στην επιφάνεια που επιθυµούµε. 1 εγχειρίδιο οδηγιών 2.3 ΤΟΠΟΘΕΤΗΣΗ Σχήµα 1: Ξεβιδώστε τις 4 βίδες στο µπροστινό κάλυµµα Σχήµα 2: Χρησιµοποιήστε τις τρεις υπάρχουσες οπές προκειµένου να στηρίξετε το πίσω κάλυµµα στην επιφάνεια που επιθυµείτε. Χρησιµοποιείστε 3 βίδες µήκους και πάχους ανάλογο της επιφάνειας που θέλετε να στηρίξετε. Περάστε σε κάθε βίδα το αντίστοιχο πλαστικό δακτύλιο για λόγους στεγανότητας συσκευής. 5

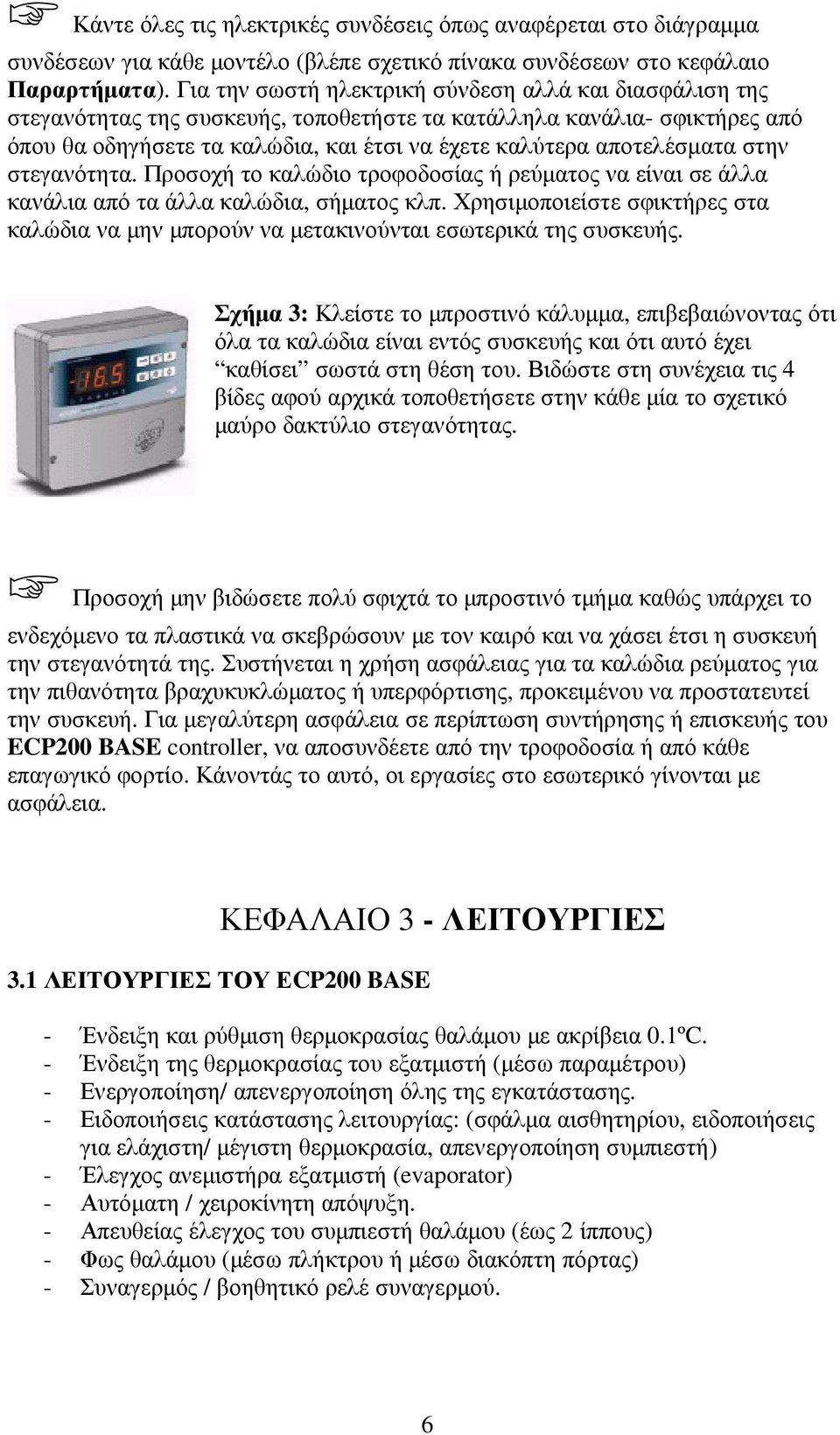

6 Κάντε όλες τις ηλεκτρικές συνδέσεις όπως αναφέρεται στο διάγραµµα συνδέσεων για κάθε µοντέλο (βλέπε σχετικό πίνακα συνδέσεων στο κεφάλαιο Παραρτήµατα). Για την σωστή ηλεκτρική σύνδεση αλλά και διασφάλιση της στεγανότητας της συσκευής, τοποθετήστε τα κατάλληλα κανάλια- σφικτήρες από όπου θα οδηγήσετε τα καλώδια, και έτσι να έχετε καλύτερα αποτελέσµατα στην στεγανότητα. Προσοχή το καλώδιο τροφοδοσίας ή ρεύµατος να είναι σε άλλα κανάλια από τα άλλα καλώδια, σήµατος κλπ. Χρησιµοποιείστε σφικτήρες στα καλώδια να µην µπορούν να µετακινούνται εσωτερικά της συσκευής. Σχήµα 3: Κλείστε το µπροστινό κάλυµµα, επιβεβαιώνοντας ότι όλα τα καλώδια είναι εντός συσκευής και ότι αυτό έχει καθίσει σωστά στη θέση του. Βιδώστε στη συνέχεια τις 4 βίδες αφού αρχικά τοποθετήσετε στην κάθε µία το σχετικό µαύρο δακτύλιο στεγανότητας. Προσοχή µην βιδώσετε πολύ σφιχτά το µπροστινό τµήµα καθώς υπάρχει το ενδεχόµενο τα πλαστικά να σκεβρώσουν µε τον καιρό και να χάσει έτσι η συσκευή την στεγανότητά της. Συστήνεται η χρήση ασφάλειας για τα καλώδια ρεύµατος για την πιθανότητα βραχυκυκλώµατος ή υπερφόρτισης, προκειµένου να προστατευτεί την συσκευή. Για µεγαλύτερη ασφάλεια σε περίπτωση συντήρησης ή επισκευής του ECP200 BASE controller, να αποσυνδέετε από την τροφοδοσία ή από κάθε επαγωγικό φορτίο. Κάνοντάς το αυτό, οι εργασίες στο εσωτερικό γίνονται µε ασφάλεια. 3.1 ΛΕΙΤΟΥΡΓΙΕΣ ΤΟΥ ΕCP200 BASE ΚΕΦΑΛΑΙΟ 3 - ΛΕΙΤΟΥΡΓΙΕΣ - Ένδειξη και ρύθµιση θερµοκρασίας θαλάµου µε ακρίβεια 0.1ºC. - Ένδειξη της θερµοκρασίας του εξατµιστή (µέσω παραµέτρου) - Ενεργοποίηση/ απενεργοποίηση όλης της εγκατάστασης. - Ειδοποιήσεις κατάστασης λειτουργίας: (σφάλµα αισθητηρίου, ειδοποιήσεις για ελάχιστη/ µέγιστη θερµοκρασία, απενεργοποίηση συµπιεστή) - Έλεγχος ανεµιστήρα εξατµιστή (evaporator) - Αυτόµατη / χειροκίνητη απόψυξη. - Απευθείας έλεγχος του συµπιεστή θαλάµου (έως 2 ίππους) - Φως θαλάµου (µέσω πλήκτρου ή µέσω διακόπτη πόρτας) - Συναγερµός / βοηθητικό ρελέ συναγερµού. 6

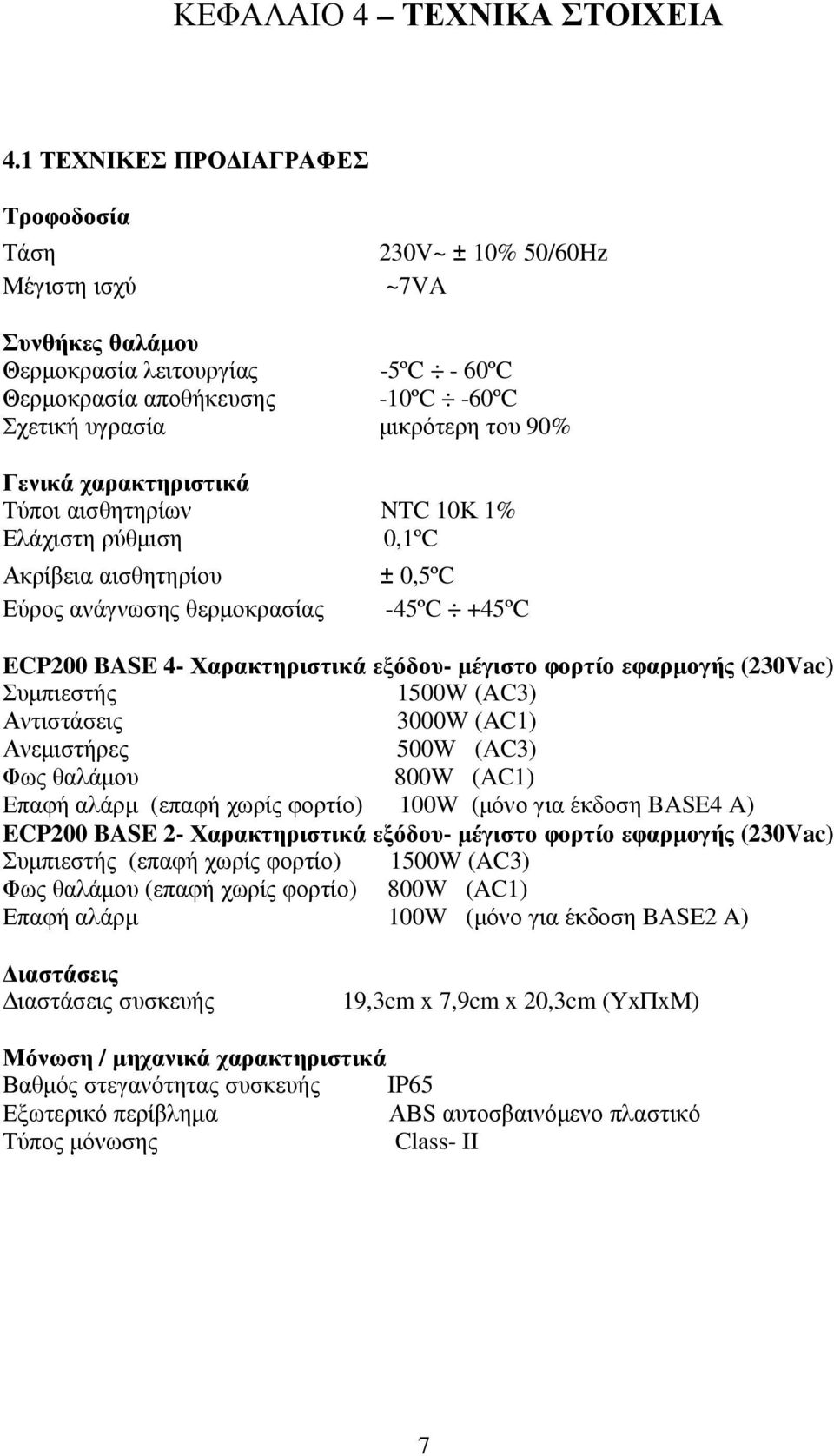

7 ΚΕΦΑΛΑΙΟ 4 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ 4.1 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Τροφοδοσία Τάση Μέγιστη ισχύ 230V~ ± 10% 50/60Hz ~7VA Συνθήκες θαλάµου Θερµοκρασία λειτουργίας -5ºC - 60ºC Θερµοκρασία αποθήκευσης -10ºC -60ºC Σχετική υγρασία µικρότερη του 90% Γενικά χαρακτηριστικά Τύποι αισθητηρίων NTC 10Κ 1% Ελάχιστη ρύθµιση 0,1ºC Ακρίβεια αισθητηρίου Εύρος ανάγνωσης θερµοκρασίας ± 0,5ºC -45ºC +45ºC ECP200 BASE 4- Χαρακτηριστικά εξόδου- µέγιστο φορτίο εφαρµογής (230Vac) Συµπιεστής 1500W (AC3) Αντιστάσεις 3000W (AC1) Ανεµιστήρες 500W (AC3) Φως θαλάµου 800W (AC1) Επαφή αλάρµ (επαφή χωρίς φορτίο) 100W (µόνο για έκδοση BASE4 A) ECP200 BASE 2- Χαρακτηριστικά εξόδου- µέγιστο φορτίο εφαρµογής (230Vac) Συµπιεστής (επαφή χωρίς φορτίο) 1500W (AC3) Φως θαλάµου (επαφή χωρίς φορτίο) 800W (AC1) Επαφή αλάρµ 100W (µόνο για έκδοση BASE2 A) ιαστάσεις ιαστάσεις συσκευής 19,3cm x 7,9cm x 20,3cm (ΥxΠxΜ) Μόνωση / µηχανικά χαρακτηριστικά Βαθµός στεγανότητας συσκευής IP65 Εξωτερικό περίβληµα ΑΒS αυτοσβαινόµενο πλαστικό Τύπος µόνωσης Class- II 7

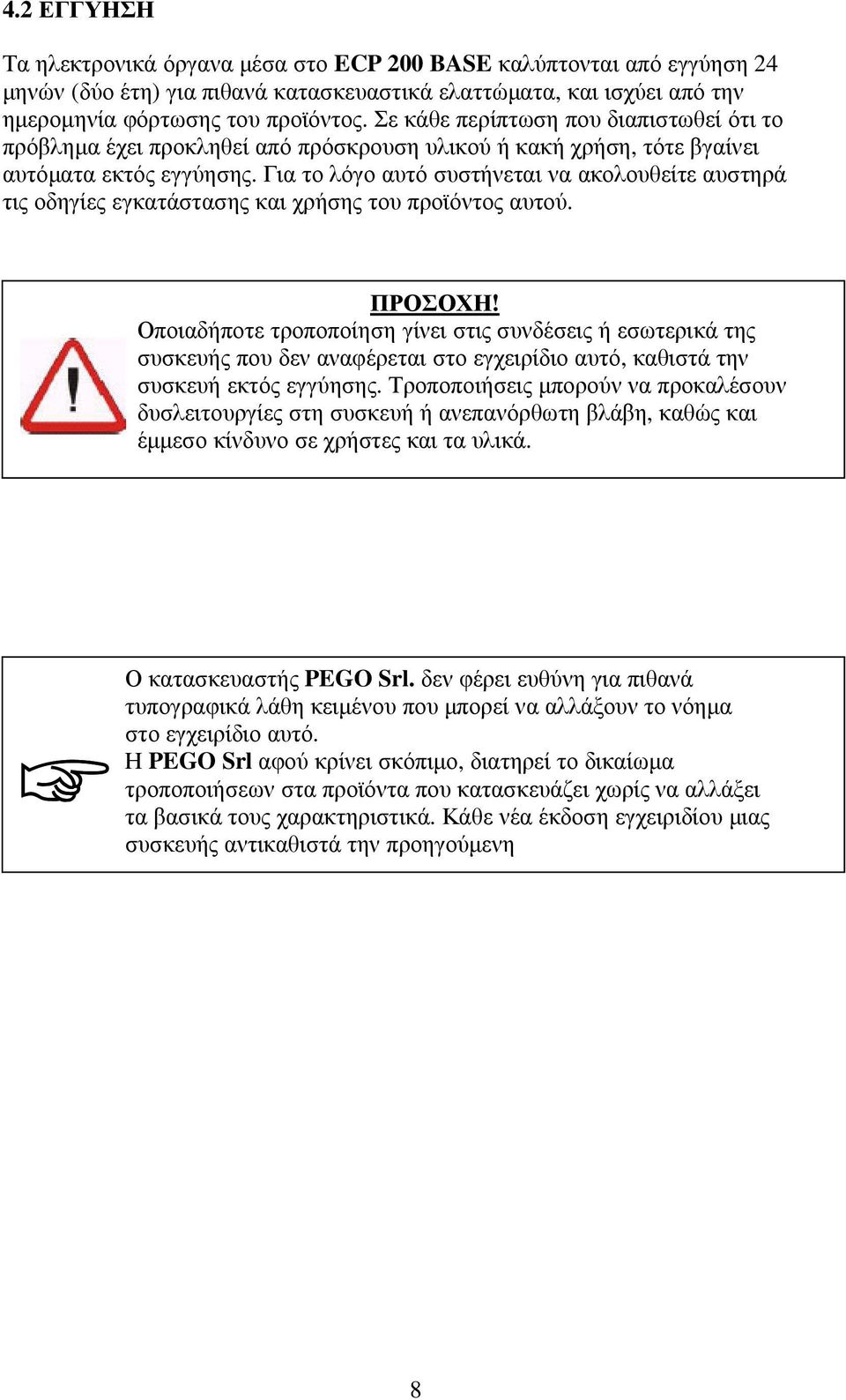

8 4.2 ΕΓΓΥΗΣΗ Τα ηλεκτρονικά όργανα µέσα στο ECP 200 BASE καλύπτονται από εγγύηση 24 µηνών (δύο έτη) για πιθανά κατασκευαστικά ελαττώµατα, και ισχύει από την ηµεροµηνία φόρτωσης του προϊόντος. Σε κάθε περίπτωση που διαπιστωθεί ότι το πρόβληµα έχει προκληθεί από πρόσκρουση υλικού ή κακή χρήση, τότε βγαίνει αυτόµατα εκτός εγγύησης. Για το λόγο αυτό συστήνεται να ακολουθείτε αυστηρά τις οδηγίες εγκατάστασης και χρήσης του προϊόντος αυτού. ΠΡΟΣΟΧΗ! Οποιαδήποτε τροποποίηση γίνει στις συνδέσεις ή εσωτερικά της συσκευής που δεν αναφέρεται στο εγχειρίδιο αυτό, καθιστά την συσκευή εκτός εγγύησης. Τροποποιήσεις µπορούν να προκαλέσουν δυσλειτουργίες στη συσκευή ή ανεπανόρθωτη βλάβη, καθώς και έµµεσο κίνδυνο σε χρήστες και τα υλικά. Ο κατασκευαστής PEGO Srl. δεν φέρει ευθύνη για πιθανά τυπογραφικά λάθη κειµένου που µπορεί να αλλάξουν το νόηµα στο εγχειρίδιο αυτό. Η PEGO Srl αφού κρίνει σκόπιµο, διατηρεί το δικαίωµα τροποποιήσεων στα προϊόντα που κατασκευάζει χωρίς να αλλάξει τα βασικά τους χαρακτηριστικά. Κάθε νέα έκδοση εγχειριδίου µιας συσκευής αντικαθιστά την προηγούµενη 8

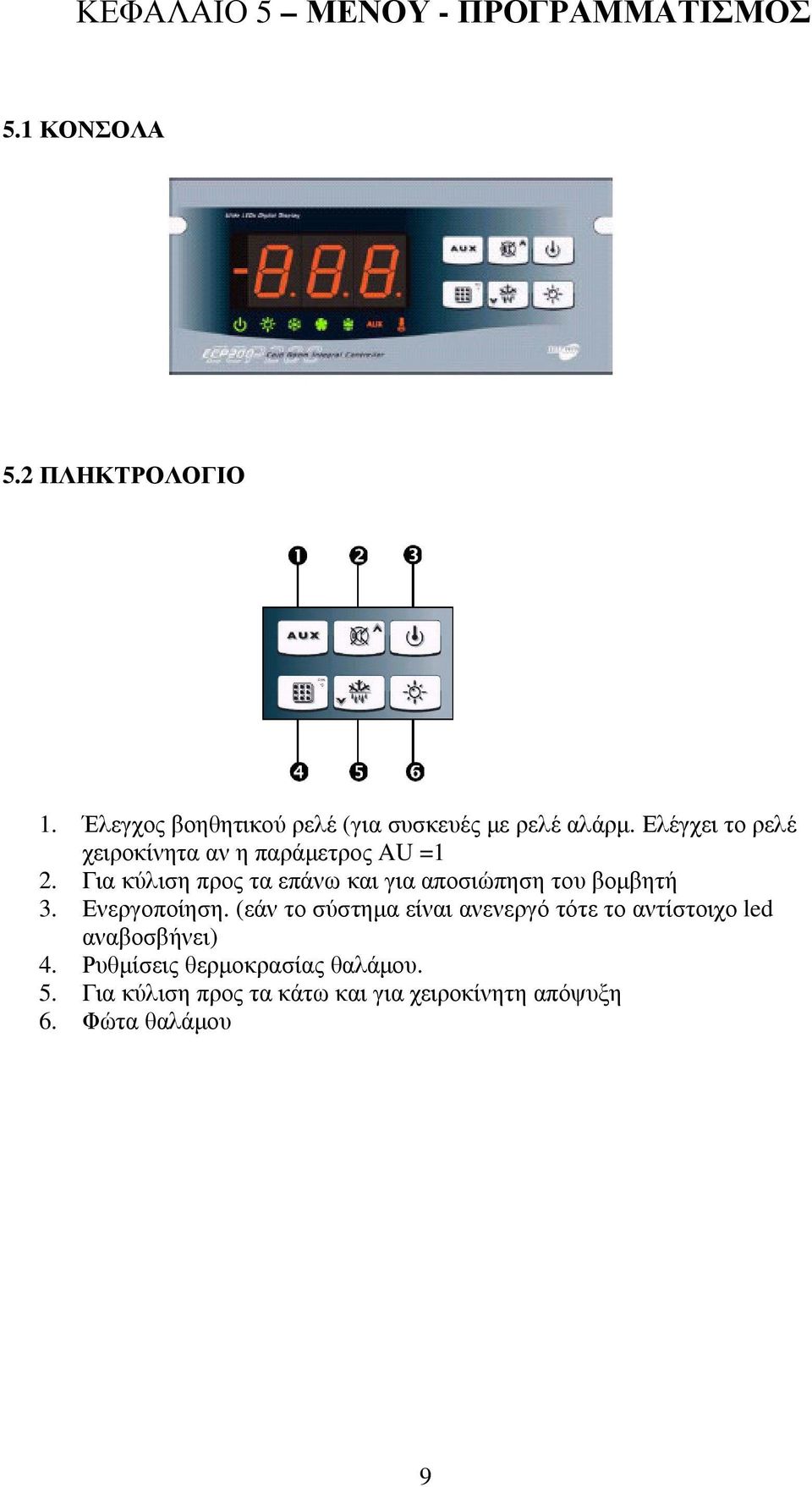

9 ΚΕΦΑΛΑΙΟ 5 ΜΕΝΟΥ - ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ 5.1 ΚΟΝΣΟΛΑ 5.2 ΠΛΗΚΤΡΟΛΟΓΙΟ 1. Έλεγχος βοηθητικού ρελέ (για συσκευές µε ρελέ αλάρµ. Ελέγχει το ρελέ χειροκίνητα αν η παράµετρος AU =1 2. Για κύλιση προς τα επάνω και για αποσιώπηση του βοµβητή 3. Ενεργοποίηση. (εάν το σύστηµα είναι ανενεργό τότε το αντίστοιχο led αναβοσβήνει) 4. Ρυθµίσεις θερµοκρασίας θαλάµου. 5. Για κύλιση προς τα κάτω και για χειροκίνητη απόψυξη 6. Φώτα θαλάµου 9

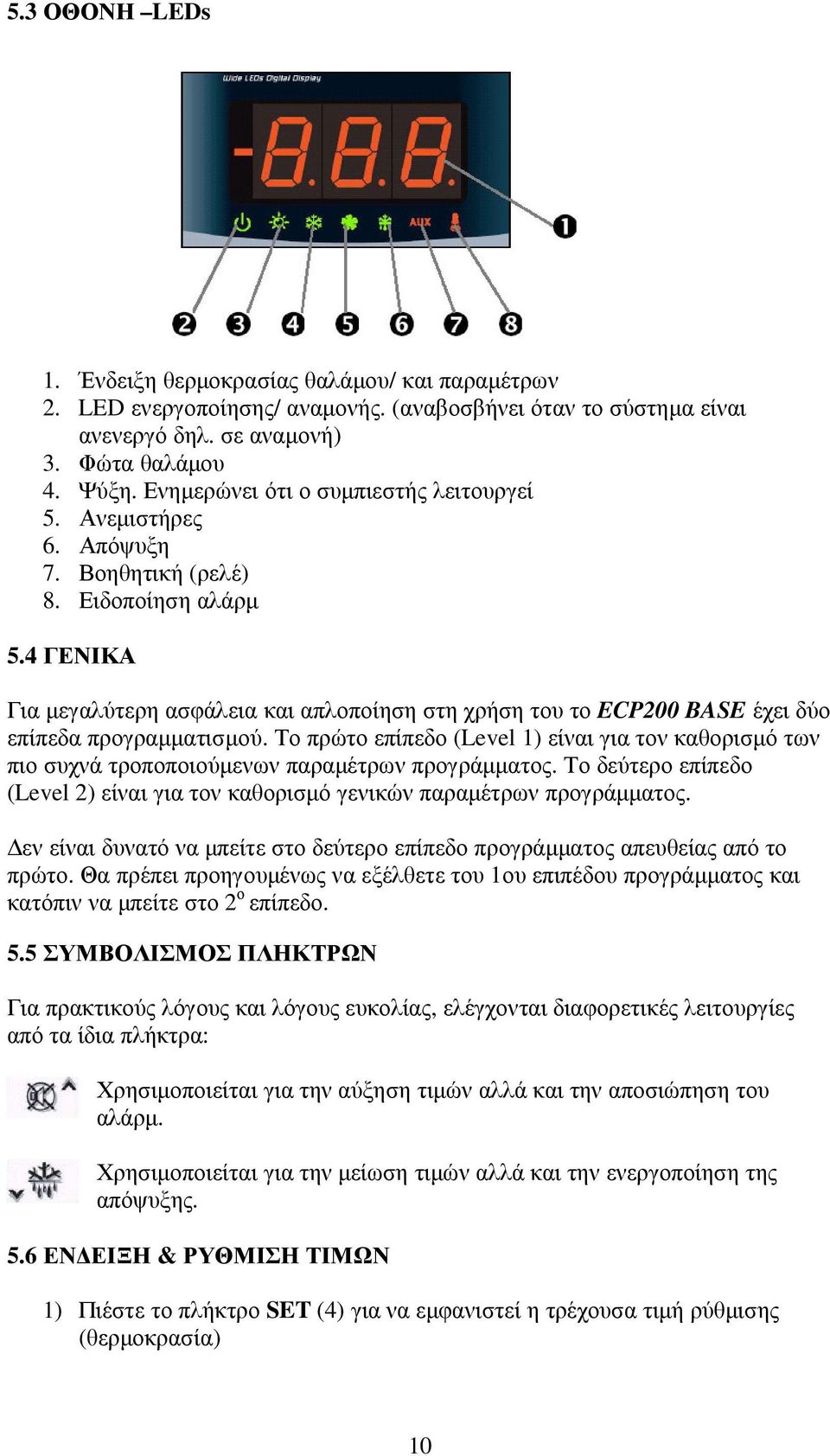

10 5.3 ΟΘΟΝΗ LEDs 1. Ένδειξη θερµοκρασίας θαλάµου/ και παραµέτρων 2. LED ενεργοποίησης/ αναµονής. (αναβοσβήνει όταν το σύστηµα είναι ανενεργό δηλ. σε αναµονή) 3. Φώτα θαλάµου 4. Ψύξη. Ενηµερώνει ότι ο συµπιεστής λειτουργεί 5. Ανεµιστήρες 6. Απόψυξη 7. Βοηθητική (ρελέ) 8. Ειδοποίηση αλάρµ 5.4 ΓΕΝΙΚΑ Για µεγαλύτερη ασφάλεια και απλοποίηση στη χρήση του το ECP200 BASE έχει δύο επίπεδα προγραµµατισµού. Το πρώτο επίπεδο (Level 1) είναι για τον καθορισµό των πιο συχνά τροποποιούµενων παραµέτρων προγράµµατος. Το δεύτερο επίπεδο (Level 2) είναι για τον καθορισµό γενικών παραµέτρων προγράµµατος. εν είναι δυνατό να µπείτε στο δεύτερο επίπεδο προγράµµατος απευθείας από το πρώτο. Θα πρέπει προηγουµένως να εξέλθετε του 1ου επιπέδου προγράµµατος και κατόπιν να µπείτε στο 2 ο επίπεδο. 5.5 ΣΥΜΒΟΛΙΣΜΟΣ ΠΛΗΚΤΡΩΝ Για πρακτικούς λόγους και λόγους ευκολίας, ελέγχονται διαφορετικές λειτουργίες από τα ίδια πλήκτρα: Χρησιµοποιείται για την αύξηση τιµών αλλά και την αποσιώπηση του αλάρµ. Χρησιµοποιείται για την µείωση τιµών αλλά και την ενεργοποίηση της απόψυξης. 5.6 ΕΝ ΕΙΞΗ & ΡΥΘΜΙΣΗ ΤΙΜΩΝ 1) Πιέστε το πλήκτρο SET (4) για να εµφανιστεί η τρέχουσα τιµή ρύθµισης (θερµοκρασία) 10

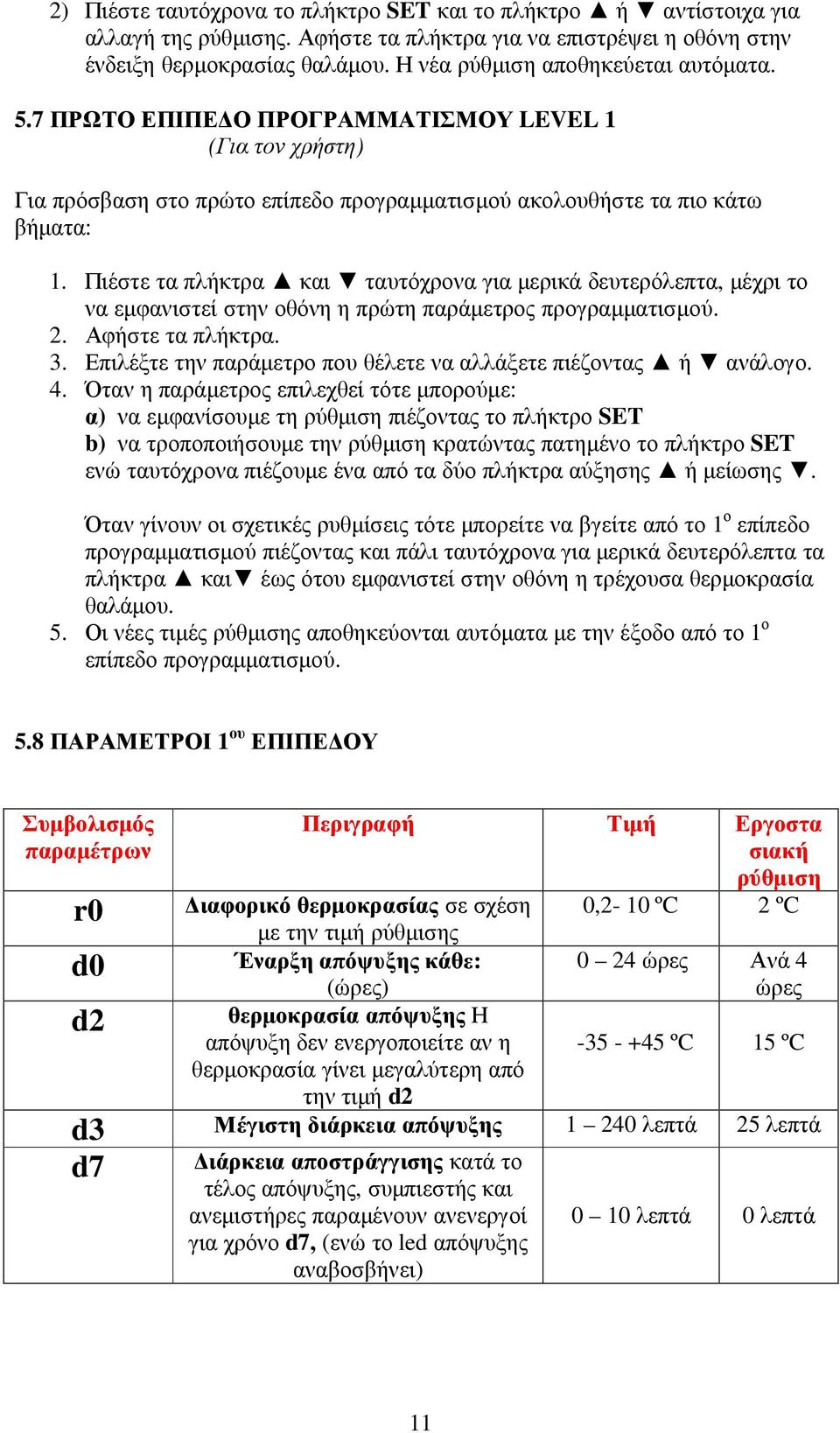

11 2) Πιέστε ταυτόχρονα το πλήκτρο SET και το πλήκτρο ή αντίστοιχα για αλλαγή της ρύθµισης. Αφήστε τα πλήκτρα για να επιστρέψει η οθόνη στην ένδειξη θερµοκρασίας θαλάµου. Η νέα ρύθµιση αποθηκεύεται αυτόµατα. 5.7 ΠΡΩΤΟ ΕΠΙΠΕ Ο ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ LEVEL 1 (Για τον χρήστη) Για πρόσβαση στο πρώτο επίπεδο προγραµµατισµού ακολουθήστε τα πιο κάτω βήµατα: 1. Πιέστε τα πλήκτρα και ταυτόχρονα για µερικά δευτερόλεπτα, µέχρι το να εµφανιστεί στην οθόνη η πρώτη παράµετρος προγραµµατισµού. 2. Αφήστε τα πλήκτρα. 3. Επιλέξτε την παράµετρο που θέλετε να αλλάξετε πιέζοντας ή ανάλογο. 4. Όταν η παράµετρος επιλεχθεί τότε µπορούµε: α) να εµφανίσουµε τη ρύθµιση πιέζοντας το πλήκτρο SET b) να τροποποιήσουµε την ρύθµιση κρατώντας πατηµένο το πλήκτρο SET ενώ ταυτόχρονα πιέζουµε ένα από τα δύο πλήκτρα αύξησης ή µείωσης. Όταν γίνουν οι σχετικές ρυθµίσεις τότε µπορείτε να βγείτε από το 1 ο επίπεδο προγραµµατισµού πιέζοντας και πάλι ταυτόχρονα για µερικά δευτερόλεπτα τα πλήκτρα και έως ότου εµφανιστεί στην οθόνη η τρέχουσα θερµοκρασία θαλάµου. 5. Οι νέες τιµές ρύθµισης αποθηκεύονται αυτόµατα µε την έξοδο από το 1 ο επίπεδο προγραµµατισµού. 5.8 ΠΑΡΑΜΕΤΡΟΙ 1 ου ΕΠΙΠΕ ΟΥ Συµβολισµός παραµέτρων r0 Περιγραφή Τιµή Εργοστα σιακή ρύθµιση ιαφορικό θερµοκρασίας σε σχέση 0,2-10 ºC 2 ºC µε την τιµή ρύθµισης d0 Έναρξη απόψυξης κάθε: 0 24 ώρες Ανά 4 (ώρες) ώρες d2 θερµοκρασία απόψυξης Η απόψυξη δεν ενεργοποιείτε αν η ºC 15 ºC θερµοκρασία γίνει µεγαλύτερη από την τιµή d2 d3 Μέγιστη διάρκεια απόψυξης λεπτά 25 λεπτά d7 ιάρκεια αποστράγγισης κατά το τέλος απόψυξης, συµπιεστής και ανεµιστήρες παραµένουν ανενεργοί για χρόνο d7, (ενώ το led απόψυξης αναβοσβήνει) 0 10 λεπτά 0 λεπτά 11

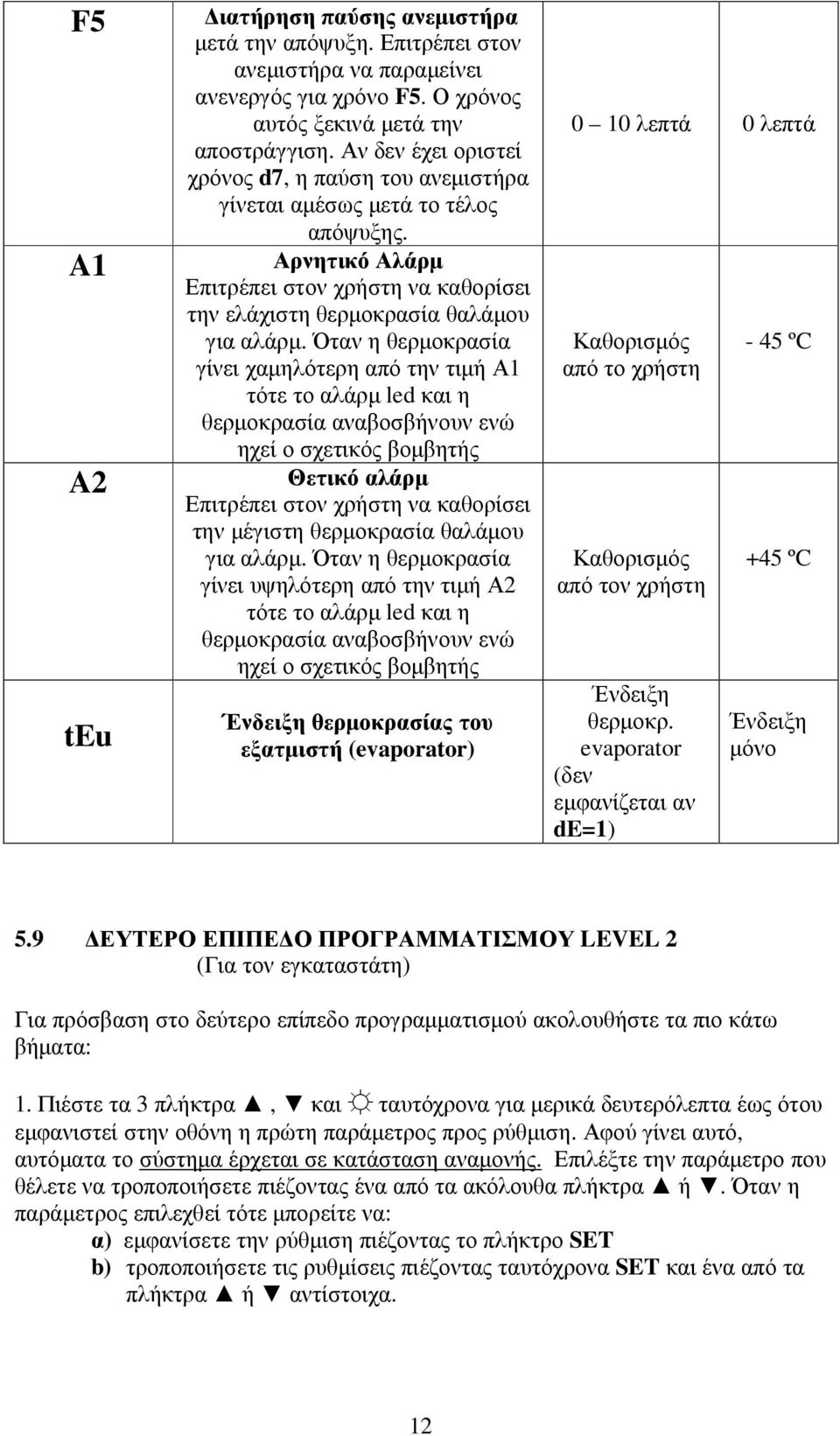

12 F5 A1 A2 teu ιατήρηση παύσης ανεµιστήρα µετά την απόψυξη. Επιτρέπει στον ανεµιστήρα να παραµείνει ανενεργός για χρόνο F5. Ο χρόνος αυτός ξεκινά µετά την αποστράγγιση. Αν δεν έχει οριστεί χρόνος d7, η παύση του ανεµιστήρα γίνεται αµέσως µετά το τέλος απόψυξης. Αρνητικό Αλάρµ Επιτρέπει στον χρήστη να καθορίσει την ελάχιστη θερµοκρασία θαλάµου για αλάρµ. Όταν η θερµοκρασία γίνει χαµηλότερη από την τιµή Α1 τότε το αλάρµ led και η θερµοκρασία αναβοσβήνουν ενώ ηχεί ο σχετικός βοµβητής Θετικό αλάρµ Επιτρέπει στον χρήστη να καθορίσει την µέγιστη θερµοκρασία θαλάµου για αλάρµ. Όταν η θερµοκρασία γίνει υψηλότερη από την τιµή Α2 τότε το αλάρµ led και η θερµοκρασία αναβοσβήνουν ενώ ηχεί ο σχετικός βοµβητής Ένδειξη θερµοκρασίας του εξατµιστή (evaporator) 0 10 λεπτά 0 λεπτά Καθορισµός από το χρήστη Καθορισµός από τον χρήστη Ένδειξη θερµοκρ. evaporator (δεν εµφανίζεται αν de=1) - 45 ºC +45 ºC Ένδειξη µόνο 5.9 ΕΥΤΕΡΟ ΕΠΙΠΕ Ο ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ LEVEL 2 (Για τον εγκαταστάτη) Για πρόσβαση στο δεύτερο επίπεδο προγραµµατισµού ακολουθήστε τα πιο κάτω βήµατα: 1. Πιέστε τα 3 πλήκτρα, και ταυτόχρονα για µερικά δευτερόλεπτα έως ότου εµφανιστεί στην οθόνη η πρώτη παράµετρος προς ρύθµιση. Αφού γίνει αυτό, αυτόµατα το σύστηµα έρχεται σε κατάσταση αναµονής. Επιλέξτε την παράµετρο που θέλετε να τροποποιήσετε πιέζοντας ένα από τα ακόλουθα πλήκτρα ή. Όταν η παράµετρος επιλεχθεί τότε µπορείτε να: α) εµφανίσετε την ρύθµιση πιέζοντας το πλήκτρο SET b) τροποποιήσετε τις ρυθµίσεις πιέζοντας ταυτόχρονα SET και ένα από τα πλήκτρα ή αντίστοιχα. 12

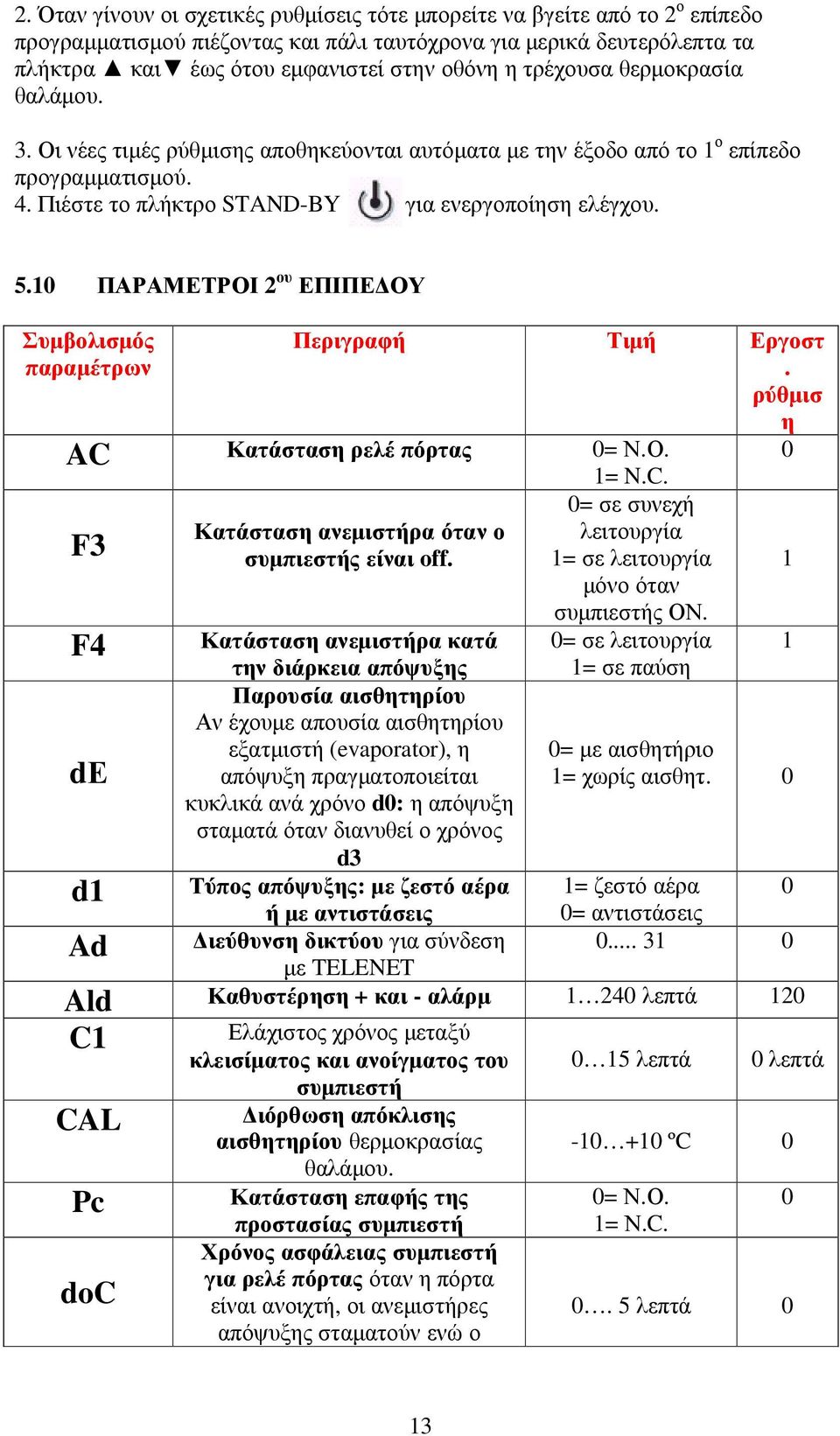

13 2. Όταν γίνουν οι σχετικές ρυθµίσεις τότε µπορείτε να βγείτε από το 2 ο επίπεδο προγραµµατισµού πιέζοντας και πάλι ταυτόχρονα για µερικά δευτερόλεπτα τα πλήκτρα και έως ότου εµφανιστεί στην οθόνη η τρέχουσα θερµοκρασία θαλάµου. 3. Οι νέες τιµές ρύθµισης αποθηκεύονται αυτόµατα µε την έξοδο από το 1 ο επίπεδο προγραµµατισµού. 4. Πιέστε το πλήκτρο STAND-BY για ενεργοποίηση ελέγχου ΠΑΡΑΜΕΤΡΟΙ 2 ου ΕΠΙΠΕ ΟΥ Συµβολισµός παραµέτρων Περιγραφή Τιµή Εργοστ. ρύθµισ η 0 AC Κατάσταση ρελέ πόρτας 0= Ν.Ο. 1= N.C. F3 F4 Κατάσταση ανεµιστήρα όταν ο συµπιεστής είναι off. 0= σε συνεχή λειτουργία 1= σε λειτουργία µόνο όταν συµπιεστής ΟΝ. Κατάσταση ανεµιστήρα κατά 0= σε λειτουργία 1 την διάρκεια απόψυξης 1= σε παύση Παρουσία αισθητηρίου Αν έχουµε απουσία αισθητηρίου dε εξατµιστή (evaporator), η 0= µε αισθητήριο απόψυξη πραγµατοποιείται 1= χωρίς αισθητ. 0 κυκλικά ανά χρόνο d0: η απόψυξη σταµατά όταν διανυθεί ο χρόνος d3 d1 Τύπος απόψυξης: µε ζεστό αέρα 1= ζεστό αέρα 0 ή µε αντιστάσεις 0= αντιστάσεις Ad ιεύθυνση δικτύου για σύνδεση µε TELENET Ald Καθυστέρηση + και - αλάρµ λεπτά 120 C1 Ελάχιστος χρόνος µεταξύ κλεισίµατος και ανοίγµατος του 0 15 λεπτά 0 λεπτά συµπιεστή CAL Pc doc ιόρθωση απόκλισης αισθητηρίου θερµοκρασίας θαλάµου. Κατάσταση επαφής της προστασίας συµπιεστή Χρόνος ασφάλειας συµπιεστή για ρελέ πόρτας όταν η πόρτα είναι ανοιχτή, οι ανεµιστήρες απόψυξης σταµατούν ενώ ο ºC 0 0= Ν.Ο. 1= Ν.C λεπτά 0 13

14 Fst συµπιεστής συνεχίζει να λειτουργεί για χρόνο doc και µετά σταµατά. Θερµοκρασία απενεργοποίησης ανεµιστήρα οι ανεµιστήρες θα σταµατήσουν αν η θερµοκρασία που θα διαβάσει το αισθητήριο του εξατµιστή (evaporator) είναι µεγαλύτερη από την τιµή Fst ºC +45 ºC Fd ιαφορικό του Fst ºC 2 ºC ta N.O. ή N.C. επιλογή λειτουργίας του αλάρµ ρελέ 1 0= ενεργοποίηση όταν έχει αλάρµ 1= απενεργοποιείτε όταν έχει αλάρµ 0= ρελέ αλάρµ 1= χειροκίνητο βοηθητικό ρελέ που ελέγχεται από AUX πλήκτρου 2= αυτόµατο βοηθητικό ρελέ που ελέγχεται από την θερµοκρασία StA Βοηθητική/ έλεγχος επαφής µε διαφορικό 2 ºC. AU αλάρµ (µόνο για έκδοση µε 3= ρελέ ανενεργό/ 0 ενσωµατωµένο ρελέ) Λειτουργία ΤΕLEΝΕΤ 4= λειτουργία pump down (βλέπε κεφάλαιο 5.15) 5= επαφή ρελέ δίχως τάση για µονάδα condenser (ρελέ AUX και ρελέ συµπιεστή: παράλληλα) StA Θερµοκρασία για ρελέ AUX ºC 0 Αλάρµ για την παρουσία ατόµου µέσα στον ψυκτικό θάλαµο. 0= προστασία In1 Επιλέξτε την είσοδο INP1 είτε ως συµπιεστή 0 αλάρµ προστασίας συµπιεστή είτε 1= για παρουσία για αλάρµ παρουσίας ατόµου στον ατόµου θάλαµο. rel Έκδοση του software Εµφάνιση Εµφάν. 14

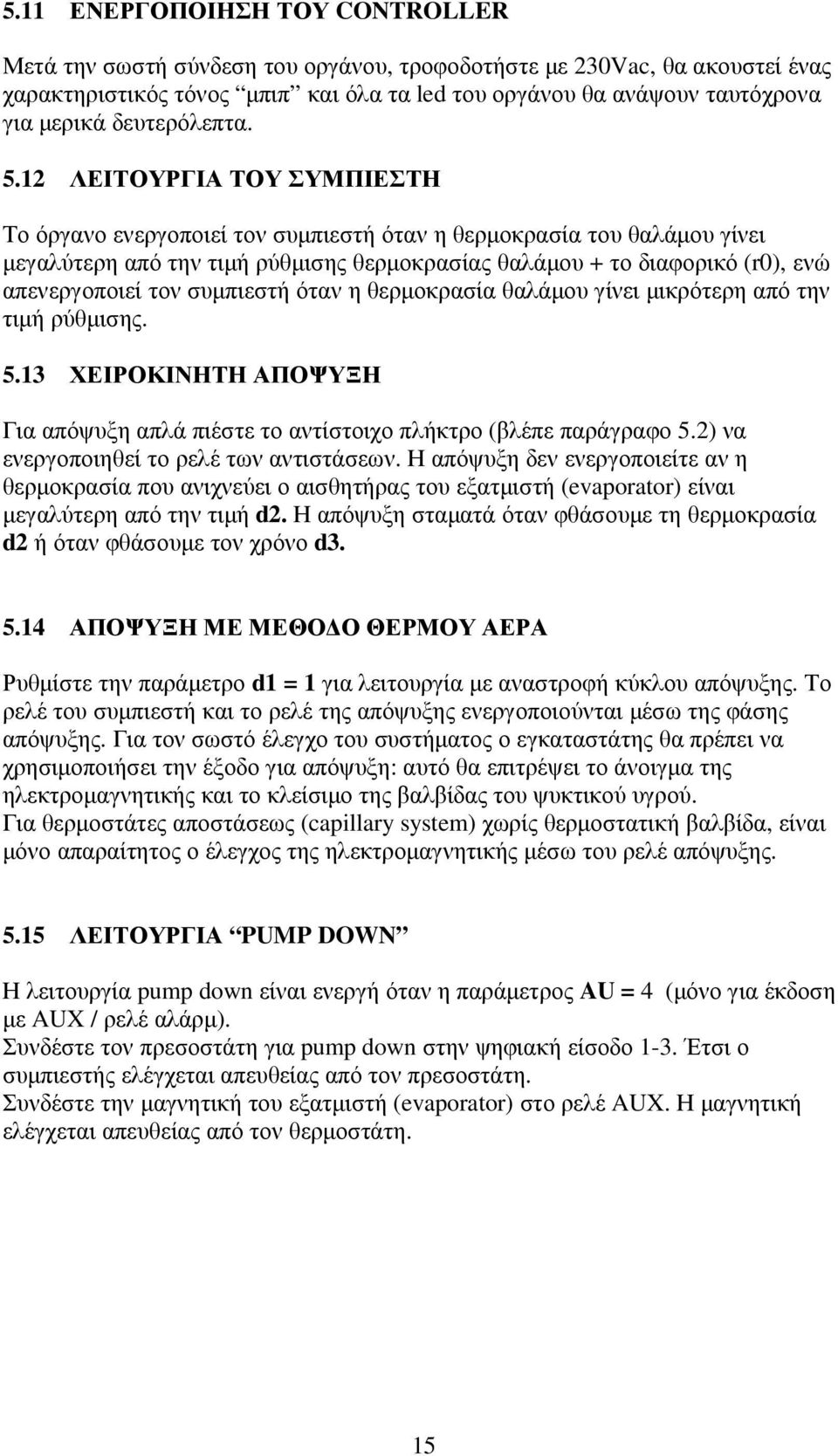

15 5.11 ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ CONTROLLER Μετά την σωστή σύνδεση του οργάνου, τροφοδοτήστε µε 230Vac, θα ακουστεί ένας χαρακτηριστικός τόνος µπιπ και όλα τα led του οργάνου θα ανάψουν ταυτόχρονα για µερικά δευτερόλεπτα ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΣΥΜΠΙΕΣΤΗ Το όργανο ενεργοποιεί τον συµπιεστή όταν η θερµοκρασία του θαλάµου γίνει µεγαλύτερη από την τιµή ρύθµισης θερµοκρασίας θαλάµου + το διαφορικό (r0), ενώ απενεργοποιεί τον συµπιεστή όταν η θερµοκρασία θαλάµου γίνει µικρότερη από την τιµή ρύθµισης ΧΕΙΡΟΚΙΝΗΤΗ ΑΠΟΨΥΞΗ Για απόψυξη απλά πιέστε το αντίστοιχο πλήκτρο (βλέπε παράγραφο 5.2) να ενεργοποιηθεί το ρελέ των αντιστάσεων. Η απόψυξη δεν ενεργοποιείτε αν η θερµοκρασία που ανιχνεύει ο αισθητήρας του εξατµιστή (evaporator) είναι µεγαλύτερη από την τιµή d2. Η απόψυξη σταµατά όταν φθάσουµε τη θερµοκρασία d2 ή όταν φθάσουµε τον χρόνο d ΑΠΟΨΥΞΗ ΜΕ ΜΕΘΟ Ο ΘΕΡΜΟΥ ΑΕΡΑ Ρυθµίστε την παράµετρο d1 = 1 για λειτουργία µε αναστροφή κύκλου απόψυξης. Το ρελέ του συµπιεστή και το ρελέ της απόψυξης ενεργοποιούνται µέσω της φάσης απόψυξης. Για τον σωστό έλεγχο του συστήµατος ο εγκαταστάτης θα πρέπει να χρησιµοποιήσει την έξοδο για απόψυξη: αυτό θα επιτρέψει το άνοιγµα της ηλεκτροµαγνητικής και το κλείσιµο της βαλβίδας του ψυκτικού υγρού. Για θερµοστάτες αποστάσεως (capillary system) χωρίς θερµοστατική βαλβίδα, είναι µόνο απαραίτητος ο έλεγχος της ηλεκτροµαγνητικής µέσω του ρελέ απόψυξης ΛΕΙΤΟΥΡΓΙΑ PUMP DOWN Η λειτουργία pump down είναι ενεργή όταν η παράµετρος AU = 4 (µόνο για έκδοση µε AUX / ρελέ αλάρµ). Συνδέστε τον πρεσοστάτη για pump down στην ψηφιακή είσοδο 1-3. Έτσι ο συµπιεστής ελέγχεται απευθείας από τον πρεσοστάτη. Συνδέστε την µαγνητική του εξατµιστή (evaporator) στο ρελέ AUX. Η µαγνητική ελέγχεται απευθείας από τον θερµοστάτη. 15

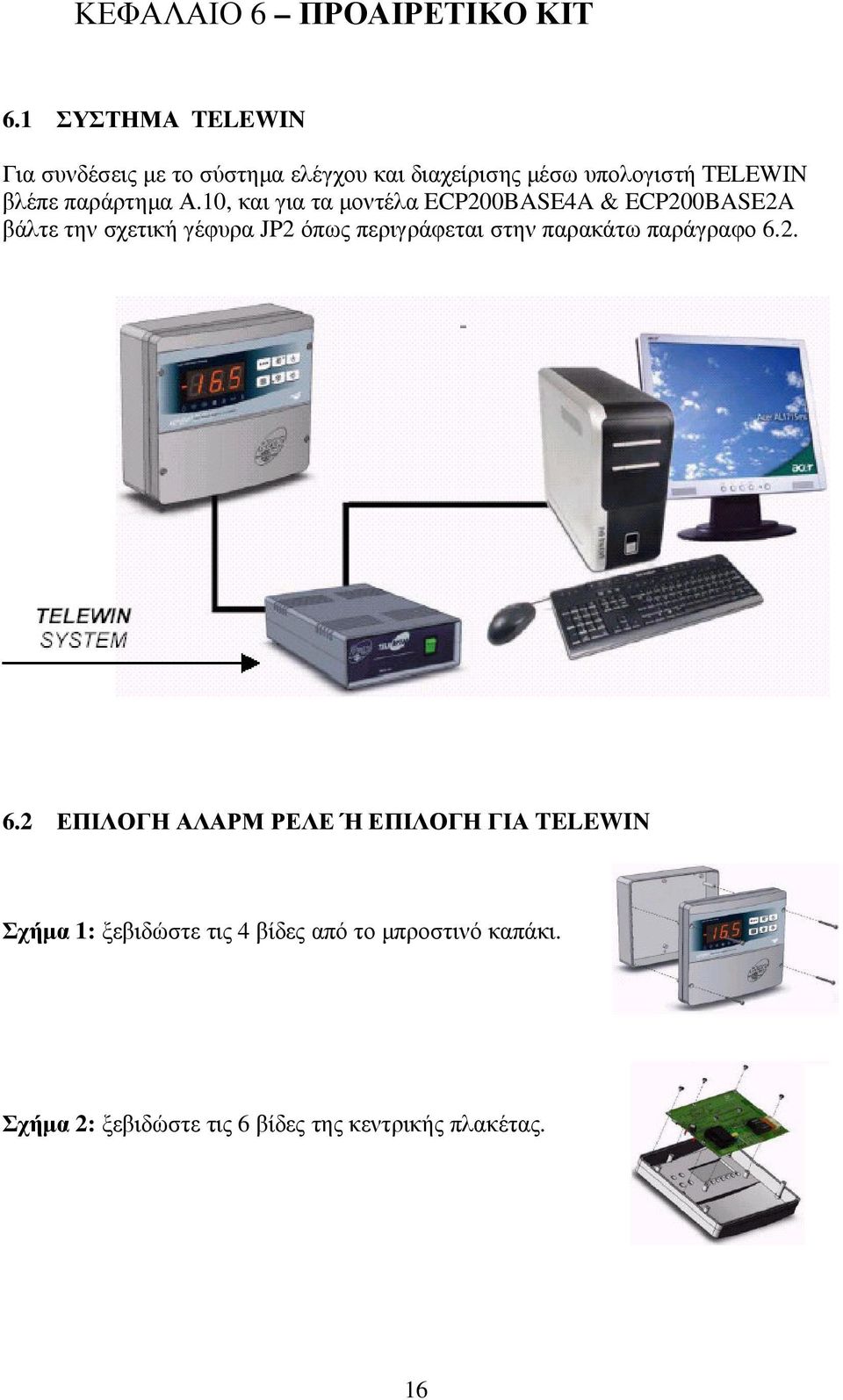

16 ΚΕΦΑΛΑΙΟ 6 ΠΡΟΑΙΡΕΤΙΚΟ ΚΙΤ 6.1 ΣΥΣΤΗΜΑ TELEWIN Για συνδέσεις µε το σύστηµα ελέγχου και διαχείρισης µέσω υπολογιστή TELEWIN βλέπε παράρτηµα Α.10, και για τα µοντέλα ECP200BASE4A & ECP200BASE2A βάλτε την σχετική γέφυρα JP2 όπως περιγράφεται στην παρακάτω παράγραφο ΕΠΙΛΟΓΗ ΑΛΑΡΜ ΡΕΛΕ Ή ΕΠΙΛΟΓΗ ΓΙΑ TELEWIN Σχήµα 1: ξεβιδώστε τις 4 βίδες από το µπροστινό καπάκι. Σχήµα 2: ξεβιδώστε τις 6 βίδες της κεντρικής πλακέτας. 16

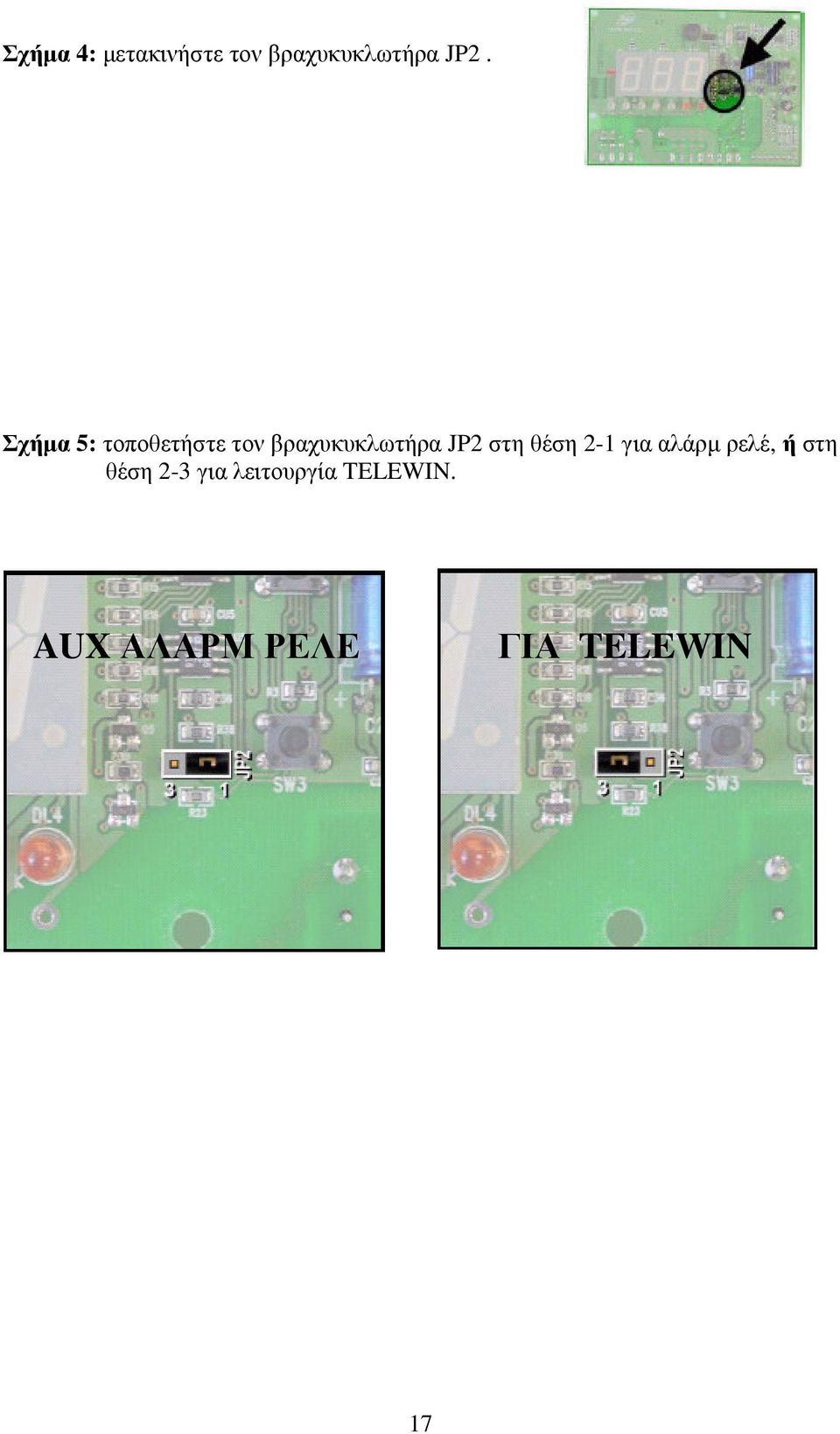

17 Σχήµα 4: µετακινήστε τον βραχυκυκλωτήρα JP2. Σχήµα 5: τοποθετήστε τον βραχυκυκλωτήρα JP2 στη θέση 2-1 για αλάρµ ρελέ, ή στη θέση 2-3 για λειτουργία TELEWIN. AUX ΑΛΑΡΜ ΡΕΛΕ ΓΙΑ TELEWIN 17

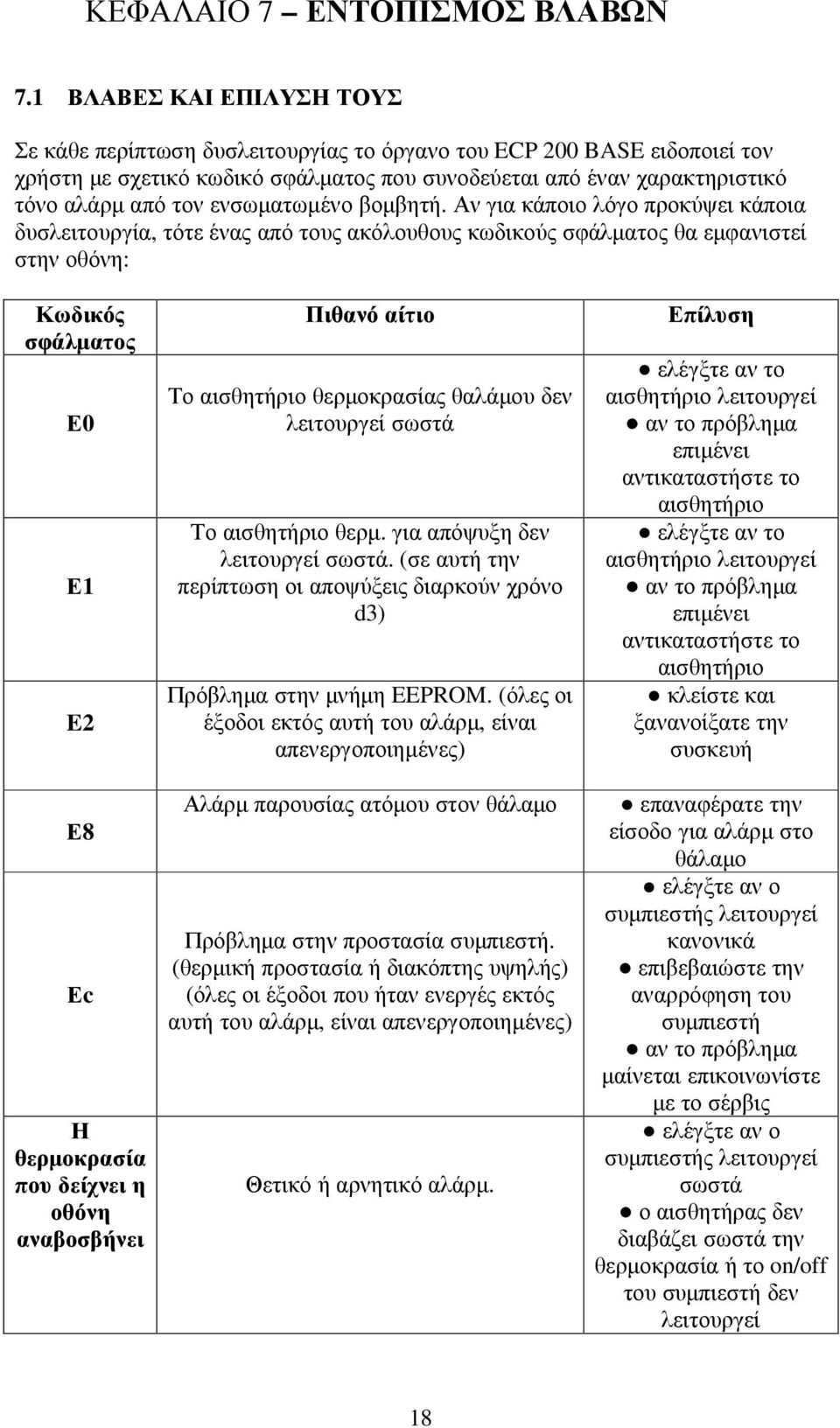

18 ΚΕΦΑΛΑΙΟ 7 ΕΝΤΟΠΙΣΜΟΣ ΒΛΑΒΩΝ 7.1 ΒΛΑΒΕΣ ΚΑΙ ΕΠΙΛΥΣΗ ΤΟΥΣ Σε κάθε περίπτωση δυσλειτουργίας το όργανο του ECP 200 BASE ειδοποιεί τον χρήστη µε σχετικό κωδικό σφάλµατος που συνοδεύεται από έναν χαρακτηριστικό τόνο αλάρµ από τον ενσωµατωµένο βοµβητή. Αν για κάποιο λόγο προκύψει κάποια δυσλειτουργία, τότε ένας από τους ακόλουθους κωδικούς σφάλµατος θα εµφανιστεί στην οθόνη: Κωδικός σφάλµατος Ε0 Ε1 E2 Ε8 Εc Η θερµοκρασία που δείχνει η οθόνη αναβοσβήνει Πιθανό αίτιο Το αισθητήριο θερµοκρασίας θαλάµου δεν λειτουργεί σωστά Το αισθητήριο θερµ. για απόψυξη δεν λειτουργεί σωστά. (σε αυτή την περίπτωση οι αποψύξεις διαρκούν χρόνο d3) Πρόβληµα στην µνήµη EEPROM. (όλες οι έξοδοι εκτός αυτή του αλάρµ, είναι απενεργοποιηµένες) Αλάρµ παρουσίας ατόµου στον θάλαµο Πρόβληµα στην προστασία συµπιεστή. (θερµική προστασία ή διακόπτης υψηλής) (όλες οι έξοδοι που ήταν ενεργές εκτός αυτή του αλάρµ, είναι απενεργοποιηµένες) Θετικό ή αρνητικό αλάρµ. Επίλυση ελέγξτε αν το αισθητήριο λειτουργεί αν το πρόβληµα επιµένει αντικαταστήστε το αισθητήριο ελέγξτε αν το αισθητήριο λειτουργεί αν το πρόβληµα επιµένει αντικαταστήστε το αισθητήριο κλείστε και ξανανοίξατε την συσκευή επαναφέρατε την είσοδο για αλάρµ στο θάλαµο ελέγξτε αν ο συµπιεστής λειτουργεί κανονικά επιβεβαιώστε την αναρρόφηση του συµπιεστή αν το πρόβληµα µαίνεται επικοινωνίστε µε το σέρβις ελέγξτε αν ο συµπιεστής λειτουργεί σωστά ο αισθητήρας δεν διαβάζει σωστά την θερµοκρασία ή το on/off του συµπιεστή δεν λειτουργεί 18

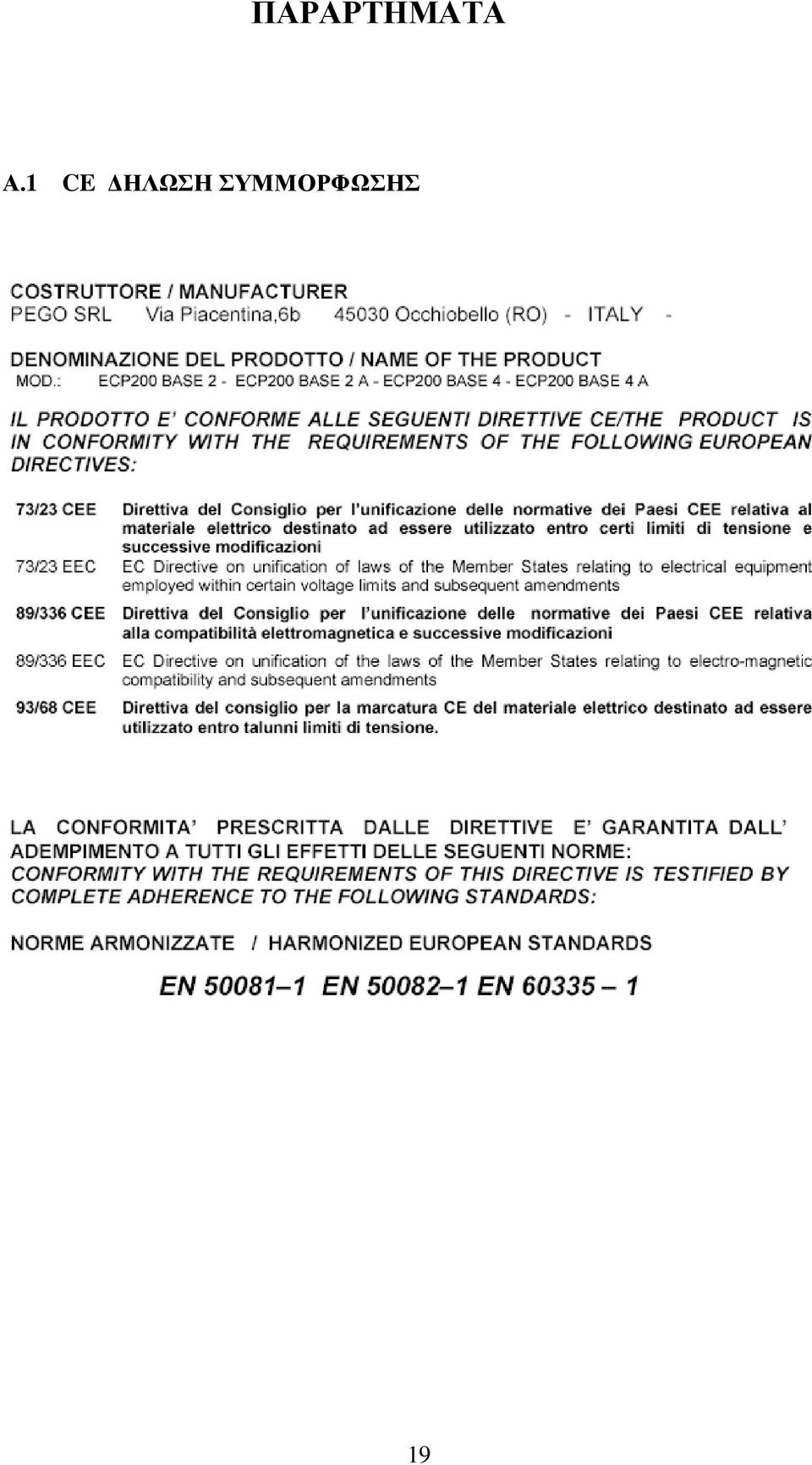

19 ΠΑΡΑΡΤΗΜΑΤΑ Α.1 CE ΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ 19

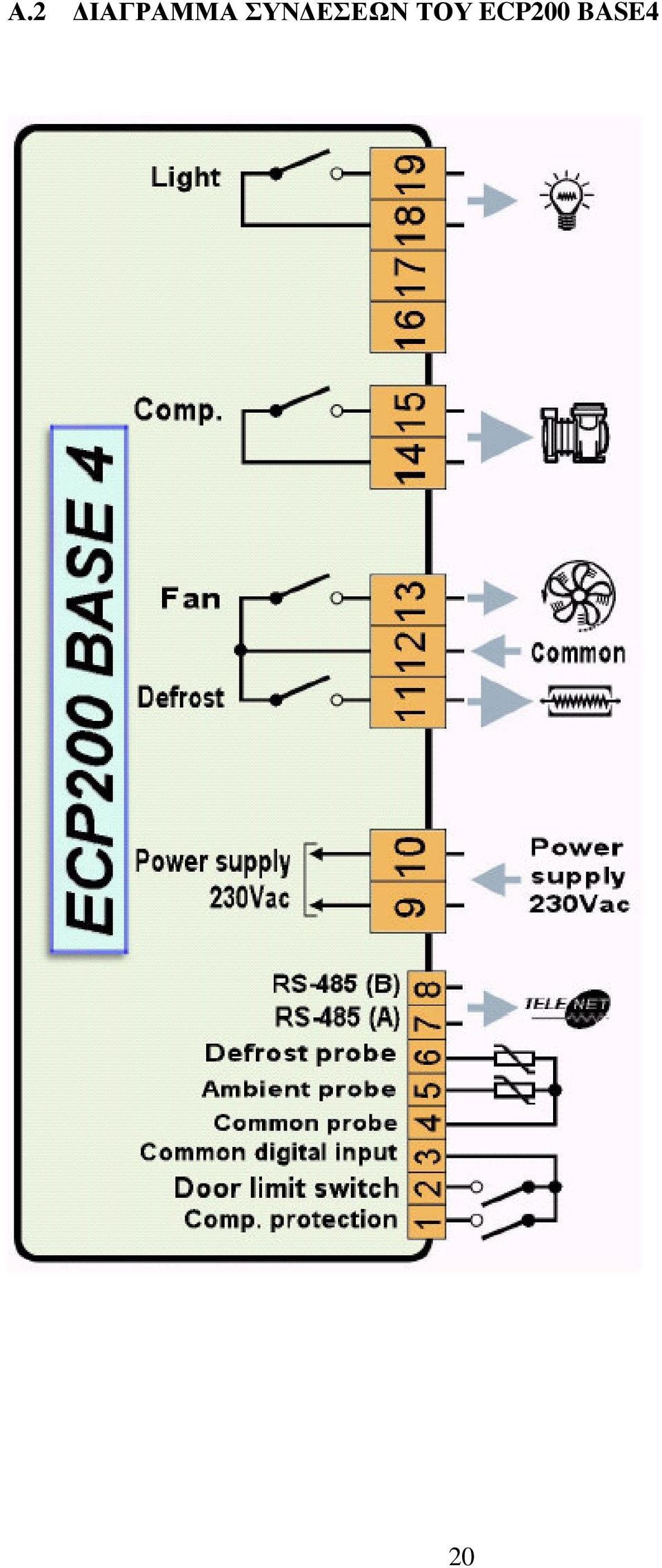

20 Α.2 ΙΑΓΡΑΜΜΑ ΣΥΝ ΕΣΕΩΝ ΤΟΥ ECP200 BASE4 20

21 Α.3 ΙΑΓΡΑΜΜΑ ΣΥΝ ΕΣΕΩΝ ΤΟΥ ECP200 BASE4Α (Α= ρελέ αλάρµ) 21

22 Α.4 ΙΑΓΡΑΜΜΑ ΣΥΝ ΕΣΕΩΝ ΤΟΥ ECP200 BASE2 22

23 Α.5 ΙΑΓΡΑΜΜΑ ΣΥΝ ΕΣΕΩΝ ΤΟΥ ECP200 BASE2Α (Α= ρελέ αλάρµ) 23

24 Α.6 1 ο ΠΑΡΑ ΕΙΓΜΑ ΣΥΝ ΕΣΗΣ - ECP200 BASE4/ BASE4A Παράδειγµα συνδεσµολογίας εξόδων για απευθείας έλεγχο λειτουργίας 24

25 Α.7 2 ο ΠΑΡΑ ΕΙΓΜΑ ΣΥΝ ΕΣΗΣ - ECP200 BASE4/ BASE4A Μικτή σύνδεση µε επαφή on/off για ενεργοποίηση ξεχωριστού πίνακα µονάδας συµπιεστή + ανεµιστήρα (condensing unit), καθώς και απευθείας έλεγχο φωτισµού θαλάµου και εξόδων απόψυξης. 25

26 Α.8 3 ο ΠΑΡΑ ΕΙΓΜΑ ΣΥΝ ΕΣΗΣ - ECP200 BASE2/ BASE2A Παράδειγµα συνδεσµολογίας εξόδων για απευθείας έλεγχο λειτουργίας 26

27 Α.9 4 ο ΠΑΡΑ ΕΙΓΜΑ ΣΥΝ ΕΣΗΣ - ECP200 BASE2/ BASE2A Μικτή σύνδεση µε επαφή on/off για ενεργοποίηση ξεχωριστού πίνακα µονάδας συµπιεστή + ανεµιστήρα (condensing unit), καθώς και απευθείας έλεγχο φωτισµού θαλάµου. 27

28 Α.10 ΙΑΓΡΑΜΜΑ ΣΥΝ ΕΣΗΣ ΜΕ TELEWIN ΠΡΙΝ ΚΑΝΕΤΕ ΤΙΣ ΣΥΝ ΕΣΕΙΣ ΕΠΙΛΕΞΤΕ ΛΕΙΤΟΥΡΓΙΑ ΕΚΤΥΠΩΤΗ & TELEWIN ΜΕΣΩ ΤΟΥ ΣΧΕΤΙΚΟΥ ΒΡΑΧΥΚΥΚΛΩΤΗΡΑ JP2 ΟΠΩΣ ΑΝΑΦΕΡΕΤΑΙ ΚΑΙ ΣΤΟ ΚΕΦΑΛΑΙΟ 6. 28

29 Α.11 ΒΟΗΘΗΤΙΚΗ ΠΛΑΚΕΤΑ ΣΥΝ ΕΣΕΩΝ ΜΕ ΣΧΕΤΙΚΟ ΚΑΛΩ ΙΟ SCHINT230 Με το προαιρετικό κιτ SCHINT230 είναι δυνατή η απευθείας σύνδεση των εξόδων για µεγαλύτερη ευκολία. ΚΙΤ SCHINT230 Έξοδοι Τροφοδοσία Ψηφιακή είσοδος και 230V ac 50 Hz σύνδεση αισθητηρίων Συνδέστε την κλεµοσειρά του ECP200 BASE µε το KIT SCHINT230 χρησιµοποιώντας το σχετικό καλώδιο και ακολουθώντας αυστηρά την αρίθµηση για την κάθε επαφή. 29

30 Α.12 ΙΑΓΡΑΜΜΑ ΣΥΝ ΕΣΕΩΝ ΜΕ ΤΟ ΚΙΤ SCHINT230 30
