1 ΝΑΝΟΗΛΕΚΤΡΟΝΙΚΗ ΙΙ ΓΙΩΡΓΟΣ ΤΣΙΓΑΡΙΔΑΣ

2 ΑΡΙΘΜΟΣ ΤΡΑΝΖΙΣΤΟΡ / ΤΣΙΠ

3 ΕΞΕΛΙΞΗ ΔΙΑΣΤΑΣΕΩΝ ΗΛΕΚΤΡΟΝΙΚΩΝ ΔΙΑΤΑΞΕΩΝ

4 ΕΞΕΛΙΞΗ ΤΩΝ ΑΠΩΛΕΙΩΝ ΘΕΡΜΟΤΗΤΑΣ

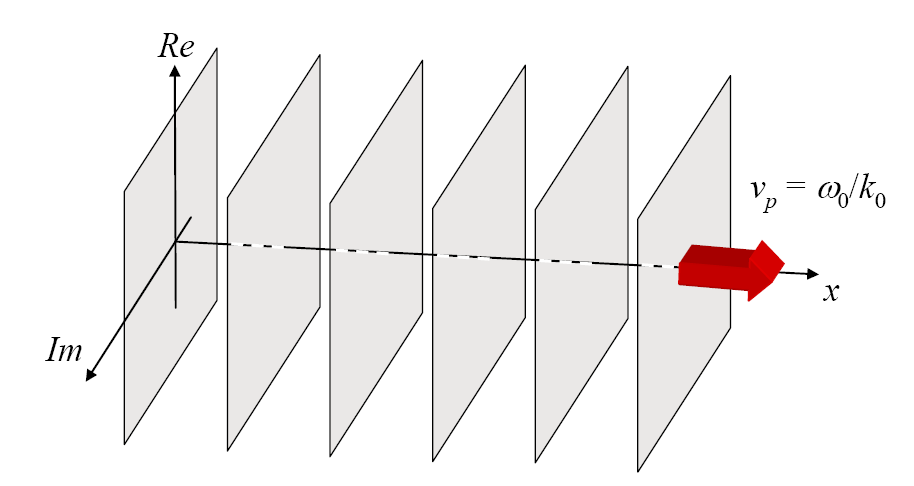

5 ΕΠΙΠΕΔΟ ΚΥΜΑ

6 ΤΟ ΠΕΙΡΑΜΑ ΤΩΝ ΔΥΟ ΣΧΙΣΜΩΝ

7 ΜΑΘΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ (Ι)

8 ΜΑΘΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ ΙΙ 2 s y L 2 n L y n s

9 ΠΕΙΡΑΜΑΤΙΚΑ ΔΕΔΟΜΕΝΑ h p

10 ΚΥΜΑΤΟΣΥΝΑΡΤΗΣΗ ΚΥΜΑ ΠΙΘΑΝΟΤΗΤΑΣ ΣΥΝΘΗΚΗ ΚΑΝΟΝΙΚΟΠΟΙΗΣΗΣ

11 ΑΝΤΙΣΤΟΙΧΙΑ ΧΡΟΝΟΥ- ΣΥΧΝΟΤΗΤΑΣ

12 ΑΝΤΙΣΤΟΙΧΙΑ ΧΡΟΝΟΥ- ΣΥΧΝΟΤΗΤΑΣ

13 ΑΝΤΙΣΤΟΙΧΙΑ ΧΩΡΟΥ - ΚΥΜΑΤΑΡΙΘΜΟΥ

14 ΑΝΤΙΣΤΟΙΧΙΑ ΧΩΡΟΥ - ΚΥΜΑΤΑΡΙΘΜΟΥ

15 ΣΥΝΔΕΣΗ ΤΩΝ ΔΥΟ ΑΝΑΠΑΡΑΣΤΑΣΕΩΝ ΜΕΤΑΣΧΗΜΑΤΙΣΜΟΣ FOURIER

16 ΙΔΙΟΤΗΤΕΣ ΜΕΤΑΣΧΗΜΑΤΙΣΜΟΥ FOURIER

17 ΣΧΗΜΑΤΙΚΗ ΑΝΑΠΑΡΑΣΤΑΣΗ

18 ΓΚΑΟΥΣΙΑΝΗ ΚΑΤΑΝΟΜΗ FWHM 2 2ln 2 x FWHM 2ln2 x

19 ΑΡΧΗ ΤΗΣ ΑΒΕΒΑΙΟΤΗΤΑΣ p h h 2 k 2 h E hf 2 2 f t 1 2

20 ΣΤΗΝ ΠΡΑΞΗ ΙΣΧΥΕΙ ΜΟΝΟ ΣΤΟΝ ΜΙΚΡΟΚΟΣΜΟ

21 ΣΤΗΝ ΝΑΝΟ-ΗΛΕΚΤΡΟΝΙΚΗ ΟΜΩΣ ΜΠΟΡΕΙ ΝΑ ΠΑΙΞΕΙ ΡΟΛΟ

22 ΜΕΣΕΣ ΤΙΜΕΣ

23 ΤΕΛΕΣΤΕΣ ΣΕ ΚΑΘΕ ΦΥΣΙΚΟ ΜΕΓΕΘΟΣ ΑΝΤΙΣΤΟΙΧΕΙ ΚΑΙ ΕΝΑΣ ΤΕΛΕΣΤΗΣ

24 ΑΝΤΙΜΕΤΑΘΕΣΗ ΤΕΛΕΣΤΩΝ ΜΟΝΟ ΓΙΑ ΔΥΟ ΦΥΣΙΚΑ ΜΕΓΕΘΗ ΠΟΥ ΟΙ ΤΕΛΕΣΤΕΣ ΤΟΥΣ ΑΝΤΙΜΕΤΑΤΙΘΕΝΤΑΙ ΜΠΟΡΟΥΜΕ ΝΑ ΓΝΩΡΙΖΟΥΜΕ ΤΑΥΤΟΧΡΟΝΑ ΤΙΣ ΤΙΜΕΣ ΤΟΥΣ ΜΕ ΑΠΟΛΥΤΗ ΑΚΡΙΒΕΙΑ

25 ΕΞΙΣΩΣΗ SCHRODINGER

26 ΧΡΟΝΟ-ΑΝΕΞΑΡΤΗΤΗ ΕΞΙΣΩΣΗ SCHRODINGER

27 ΕΛΕΥΘΕΡΟ ΣΩΜΑΤΙΔΙΟ (V=0)

28 ΤΕΤΡΑΓΩΝΙΚΟ ΠΗΓΑΔΙ ΔΥΝΑΜΙΚΟΥ II I II I II

29 ΔΕΣΜΙΕΣ ΚΑΤΑΣΤΑΣΕΙΣ (0<Ε<V 0 )

30 ΠΗΓΑΔΙ ΑΠΕΙΡΟΥ ΒΑΘΟΥΣ ( ) 2 L/2 2 2 n x n x dx 1 A sin dx 1 A L/2 L 2 2 L x 2 n x n sin L L 2

31 ΓΡΑΦΙΚΕΣ ΠΑΡΑΣΤΑΣΕΙΣ

32 ΠΗΓΑΔΙ ΠΕΠΕΡΑΣΜΕΝΟΥ ΒΑΘΟΥΣ ΣΥΜΜΕΤΡΙΚΕΣ ΛΥΣΕΙΣ

33 ΠΗΓΑΔΙ ΠΕΠΕΡΑΣΜΕΝΟΥ ΒΑΘΟΥΣ ΑΝΤΙΣΥΜΜΕΤΡΙΚΕΣ ΛΥΣΕΙΣ

34 ΣΥΝΘΗΚΕΣ ΣΥΝΕΧΕΙΑΣ ΣΥΜΜΕΤΡΙΚΕΣ ΛΥΣΕΙΣ ΑΝΤΙΣΥΜΜΕΤΡΙΚΕΣ ΛΥΣΕΙΣ

35 ΓΡΑΦΙΚΗ ΕΠΙΛΥΣΗ

36 ΕΝΕΡΓΕΙΑΚΕΣ ΣΤΑΘΜΕΣ ΚΑΙ ΚΥΜΑΤΟΣΥΝΑΡΤΗΣΕΙΣ

37 ΟΡΘΟΓΩΝΙΟ ΦΡΑΓΜΑ ΔΥΝΑΜΙΚΟΥ

38 ΚΥΜΑΤΟΣΥΝΑΡΤΗΣΗ

39 ΣΥΝΘΗΚΕΣ ΣΥΝΕΧΕΙΑΣ

40 ΓΡΑΦΙΚΕΣ ΠΑΡΑΣΤΑΣΕΙΣ ΦΑΙΝΟΜΕΝΟ ΣΗΡΑΓΓΑΣ

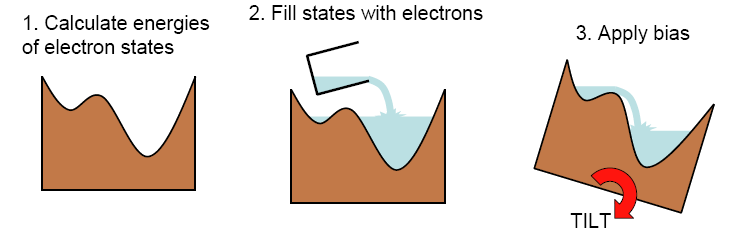

41 ΣΤΑΔΙΑ ΜΕΛΕΤΗΣ ΝΑΝΟΗΛΕΚΤΡΟΝΙΚΩΝ ΔΙΑΤΑΞΕΩΝ

42 ΚΑΤΑΝΟΜΗ FERMI-DIRAC

43 ΠΥΚΝΟΤΗΤΑ ΚΑΤΑΣΤΣΕΩΝ ΑΡΙΘΜΟΣ ΚΑΤΑΣΤΑΣΕΩΝ ΑΝΑ ΜΟΝΑΔΑ ΕΝΕΡΓΕΙΑΣ ΑΡΙΘΜΟΣ ΗΛΕΚΤΡΟΝΙΩΝ

44 ΣΧΕΣΗ ΔΙΑΣΠΟΡΑΣ

45 ΡΟΗ ΡΕΥΜΑΤΟΣ (ΓΕΝΙΚΑ)

46 ΡΟΗ ΡΕΥΜΑΤΟΣ ΣΕ ΑΓΩΓΟ

47 ΕΝΕΡΓΕΙΑΚΟ ΔΙΑΓΡΑΜΜΑ ΜΕΤΑΛΛΟΥ - ΗΜΙΑΓΩΓΟΥ

48 ΚΑΤΑΝΟΜΗ ΗΛΕΚΤΡΟΝΙΩΝ ΟΡΙΑΚΕΣ ΠΕΡΙΠΤΩΣΕΙΣ

49 ΠΥΚΝΟΤΗΤΑ ΚΑΤΑΣΤΑΣΕΩΝ ΣΕ ΜΕΤΑΛΛΟ ΚΑΙ ΜΟΝΩΤΗ Ή ΗΜΙΑΓΩΓΟ

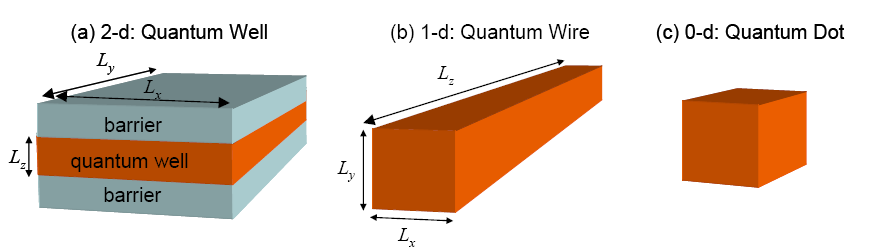

50 ΚΒΑΝΤΙΚΑ ΠΗΓΑΔΙΑ ΣΥΡΜΑΤΑ - ΤΕΛΕΙΕΣ

51 ΕΞΙΣΩΣΗ SCHRODINGER ΣΤΙΣ 3- ΔΙΑΣΤΑΣΕΙΣ d d d,,,,,,,, m dx dy dz x y z V x y z x y z E x y z

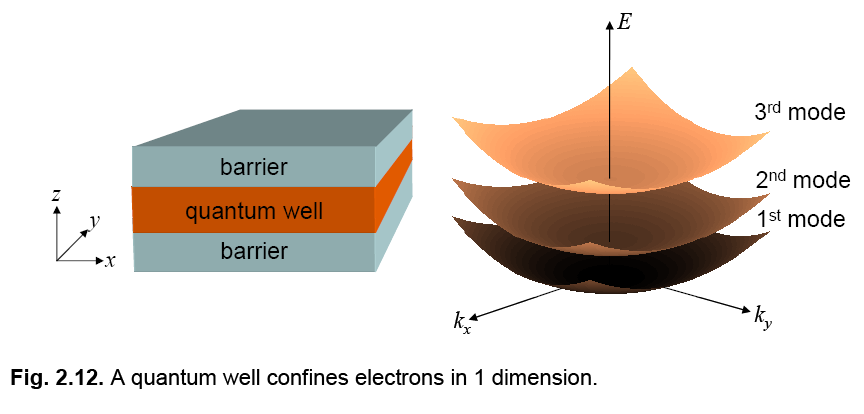

52 ΕΦΑΡΜΟΓΗ ΣΤΟ ΚΒΑΝΤΙΚΟ ΠΗΓΑΔΙ

53 ΓΡΑΦΙΚΗ ΠΑΡΑΣΤΑΣΗ

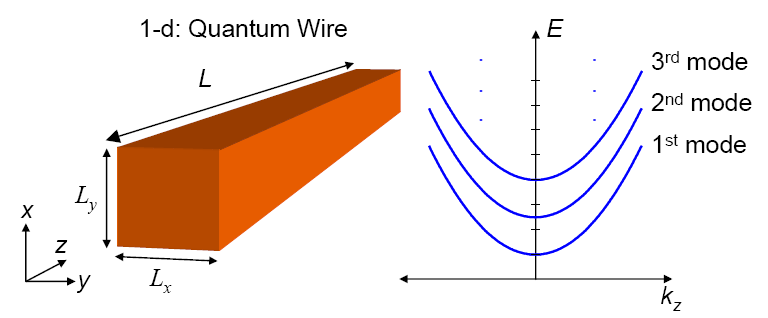

54 ΕΦΑΡΜΟΓΗ ΣΤΟ ΚΒΑΝΤΙΚΟ ΣΥΡΜΑ

55 ΓΡΑΦΙΚΕΣ ΠΑΡΑΣΤΑΣΕΙΣ

56 ΕΝΕΡΓΕΙΑΚΕΣ ΚΑΤΑΣΤΑΣΕΙΣ

57 ΚΒΑΝΤΙΚΕΣ ΤΕΛΕΙΕΣ ΤΑ ΕΝΕΡΓΕΙΑΚΑ ΕΠΙΠΕΔΑ ΕΊΝΑΙ ΔΙΑΚΡΙΤΑ ΚΑΙ ΠΡΟΣΟΜΟΙΑΖΟΥΝ ΑΥΤΆ ΜΕΜΟΝΩΜΕΝΟΥ ΑΤΟΜΟΥ ΕΑΝ ΔΕΝ ΥΠΑΡΧΕΙ ΑΛΛΗΛΕΠΙΔΡΑΣΗ Ο ΧΡΟΝΟΣ ΖΩΗΣ ΣΕ ΚΆΘΕ ΣΤΑΘΜΗ ΕΊΝΑΙ ΑΠΕΙΡΟΣ ΌΤΑΝ ΌΜΩΣ ΥΠΑΡΧΟΥΝ ΑΛΛΗΛΕΠΙΔΡΑΣΕΙΣ, Π.Χ. ΜΙΑ ΕΠΑΦΗ, ΤΟΤΕ Ο ΧΡΟΝΟΣ ΖΩΗΣ ΕΊΝΑΙ ΠΕΠΕΡΑΣΜΕΝΟΣ

58 ΜΑΘΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ

59 ΓΡΑΦΙΚΗ ΠΑΡΑΣΤΑΣΗ

60 ΠΕΡΙΟΔΙΚΟΤΗΤΑ ΣΕ ΜΙΑ ΔΙΑΣΤΑΣΗ ΚΒΑΝΤΙΚΑ ΣΥΡΜΑΤΑ

61 ΕΝΕΡΓΕΙΑΚΟ ΔΙΑΓΡΑΜΜΑ

62 ΠΥΚΝΟΤΗΤΑ ΚΑΤΑΣΤΑΣΕΩΝ

63 ΓΡΑΦΙΚΗ ΠΑΡΑΣΤΑΣΗ

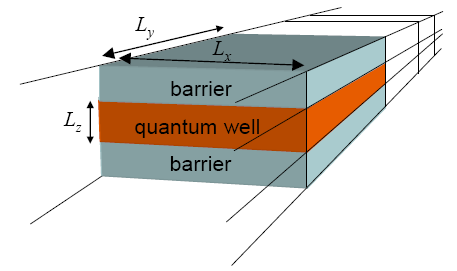

64 ΠΕΡΙΟΔΙΚΟΤΗΤΑ ΣΕ ΔΥΟ ΔΙΑΣΤΑΣΕΙΣ ΚΒΑΝΤΙΚΑ ΠΗΓΑΔΙΑ

65 ΜΑΘΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ

66 ΠΥΚΝΟΤΗΤΑ ΚΑΤΑΣΤΑΣΕΩΝ

67 ΓΡΑΦΙΚΗ ΠΑΡΑΣΤΑΣΗ

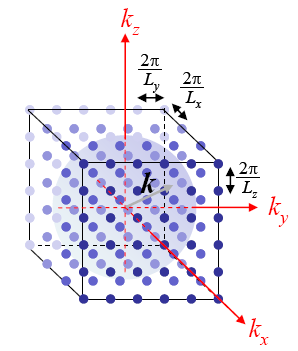

68 ΠΕΡΙΟΔΙΚΟΤΗΤΑ ΣΕ ΤΡΕΙΣ ΔΙΑΣΤΑΣΕΙΣ ΔΕΝ ΥΠΑΡΧΟΥΝ ΠΕΡΙΟΡΙΣΜΟΙ

69 ΓΡΑΦΙΚΗ ΠΑΡΑΣΤΑΣΗ

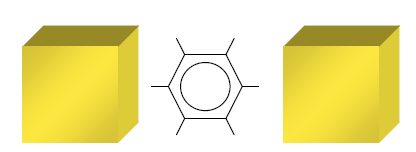

70 ΣΥΣΚΕΥΕΣ ΔΥΟ ΕΠΑΦΩΝ ΜΕ ΚΒΑΝΤΙΚΕΣ ΤΕΛΕΙΕΣ

71 ΕΝΕΡΓΕΙΑΚΟ ΔΙΑΓΡΑΜΜΑ ΜΟΡΙΟΥ ΥΠΟ ΤΗΝ ΠΡΟΣΕΓΓΙΣΗ ΤΕΤΡΑΓΩΝΙΚΟΥ ΠΗΓΑΔΙΟΥ ΔΥΝΑΜΙΚΟΥ Electron Affinity Ionization Potential

72 ΕΝΕΡΓΕΙΑΚΟ ΔΙΑΓΡΑΜΜΑ ΜΕΤΑΛΛΙΚΗΣ ΕΠΑΦΗΣ

73 ΕΝΕΡΓΕΙΑΚΟ ΔΙΑΓΡΑΜΜΑ ΑΠΟΜΟΝΩΜΕΝΗΣ ΕΠΑΦΗΣ ΚΑΙ ΑΠΟΜΟΝΩΜΕΝΟΥ ΑΤΟΜΟΥ ΑΠΟΥΣΙΑ ΕΞΩΤΕΡΙΚΟΥ ΔΥΝΑΜΙΚΟΥ

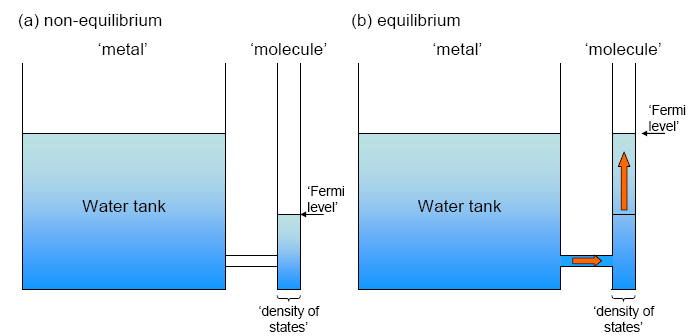

74 ΜΕΤΑΦΟΡΑ ΗΛΕΚΤΡΟΝΙΩΝ ΣΤΗ ΔΙΕΠΑΦΗ ΜΕΤΑΛΛΟΥ- ΜΟΡΙΟΥ Η ΦΟΡΤΙΣΗ ΔΕΝ ΛΑΜΒΑΝΕΤΑΙ ΥΠΟΨΗ

75 Όμως η μεταφορά ηλεκτρονίων μεταβάλλει την ενέργεια Fermi του αγωγού Κβαντική χωρητικότητα

76 ΜΟΝΤΕΛΟ ΜΙΚΡΩΝ ΣΗΜΑΤΩΝ ΤΗΣ ΕΠΑΦΗΣ ΜΕΤΑΛΛΟΥ-ΜΟΡΙΟΥ ΧΩΡΙΣ ΝΑ ΛΑΜΒΑΝΕΤΑΙ ΥΠΟΨΗ Η ΦΟΡΤΙΣΗ ΧΗΜΙΚΟ ΔΥΝΑΜΙΚΟ ΜΕΤΑΛΛΟΥ ΑΡΧΙΚΗ ΕΝΕΡΓΕΙΑ FERMI ΜΟΡΙΟΥ

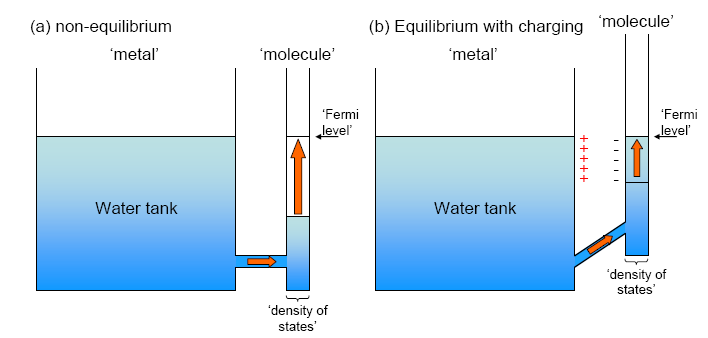

77 ΜΕΤΑΦΟΡΑ ΗΛΕΚΤΡΟΝΙΩΝ ΣΤΗ ΔΙΕΠΑΦΗ ΜΕΤΑΛΛΟΥ- ΜΟΡΙΟΥ Η ΦΟΡΤΙΣΗ ΛΑΜΒΑΝΕΤΑΙ ΥΠΟΨΗ ΜΕΤΑΒΟΛΗ ΔΥΝΑΜΙΚΟΥ ΜΕΤΑΒΟΛΗ ΕΝΕΡΓΕΙΑΣ FERMI

78 ΜΟΝΤΕΛΟ ΜΙΚΡΩΝ ΣΗΜΑΤΩΝ ΤΗΣ ΕΠΑΦΗΣ ΜΕΤΑΛΛΟΥ-ΜΟΡΙΟΥ ΛΑΜΒΑΝΟΜΕΝΗΣ ΥΠΟΨΗ ΤΗΣ ΦΟΡΤΙΣΗΣ

79 ΕΠΙΔΡΑΣΗ ΤΗΣ ΦΟΡΤΙΣΗΣ ΣΤΟ ΕΝΕΡΓΕΙΑΚΟ ΔΙΑΓΡΑΜΜΑ ΤΟΥ ΜΟΡΙΟΥ

80 ΥΠΟΛΟΓΙΣΜΟΣ ΤΗΣ ΗΛΕΚΤΟΣΤΑΤΙΚΗΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ ΚΒΑΝΤΙΚΕΣ ΤΕΛΕΙΕΣ Ή ΜΟΡΙΑ ΠΡΟΣΕΓΓΙΣΗ ΣΦΑΙΡΙΚΟΥ ΠΥΚΝΩΤΗ ΑΓΩΓΟΙ ΜΕΤΑΞΥ ΗΛΕΚΤΡΟΔΙΩΝ ΠΡΟΣΕΓΓΙΣΗ ΠΑΡΑΛΛΗΛΩΝ ΠΛΑΚΩΝ

81 ΡΟΗ ΡΕΥΜΑΤΟΣ ΣΕ ΔΙΑΤΑΞΕΙΣ ΜΕΤΑΛΛΟΥ ΜΟΡΙΟΥ (ΚΒΑΝΤΙΚΗΣ ΤΕΛΕΙΑΣ) - ΜΕΤΑΛΛΟΥ

82 ΔΥΝΑΜΙΚΟ ΕΠΑΦΗΣ ΣΥΜΜΕΤΡΙΚΗ ΠΕΡΙΠΤΩΣΗ ΜΗ ΣΥΜΜΕΤΡΙΚΗ ΠΕΡΙΠΤΩΣΗ

83 ΕΝΕΡΓΕΙΑΚΟ ΔΙΑΓΡΑΜΜΑ ΣΕ ΔΙΑΤΑΞΗ ΜΕΤΑΛΛΟΥ ΜΟΡΙΟΥ (ΚΒΑΝΤΙΚΗΣ ΤΕΛΕΙΑΣ) ΜΕΤΑΛΛΟΥ ΥΠΟ ΤΗΝ ΕΠΙΔΡΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΠΕΔΙΟΥ (η=0)

84 ΕΝΕΡΓΕΙΑΚΟ ΔΙΑΓΡΑΜΜΑ ΣΕ ΔΙΑΤΑΞΗ ΜΕΤΑΛΛΟΥ ΜΟΡΙΟΥ (ΚΒΑΝΤΙΚΗΣ ΤΕΛΕΙΑΣ) ΜΕΤΑΛΛΟΥ ΥΠΟ ΤΗΝ ΕΠΙΔΡΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΠΕΔΙΟΥ (η=0.5)

85 ΕΠΙΔΡΑΣΗ ΤΗΣ ΦΟΡΤΙΣΗΣ ΣΤΑ ΕΝΕΡΓΕΙΑΚΑ ΕΠΙΠΕΔΑ

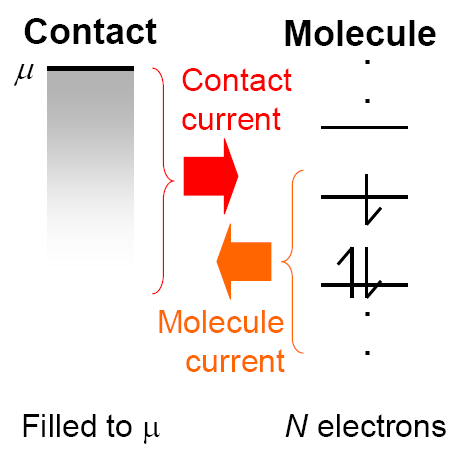

86 ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΡΕΥΜΑΤΟΣ

87 ΡΕΥΜΑ ΜΕΤΑΛΛΟΥ

88 ΡΕΥΜΑ ΜΟΡΙΟΥ ΟΛΙΚΟ ΡΕΥΜΑ = ΡΕΥΜΑ ΜΕΤΑΛΛΟΥ + ΡΕΥΜΑ ΜΟΡΙΟΥ

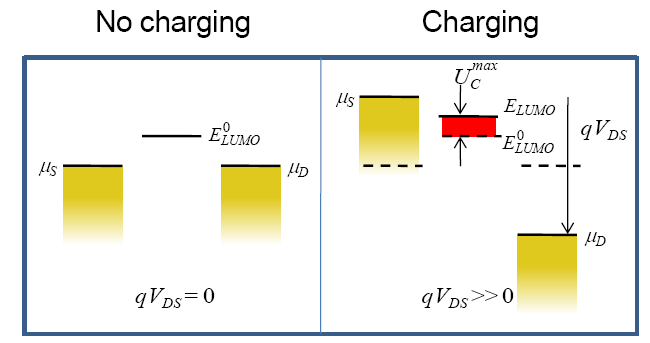

89 ΕΠΙΔΡΑΣΗ ΤΗΣ ΦΟΡΤΙΣΗΣ N max 2 D S D U max c q C 2 2 2q D Nmax ES CES S D

90 ΠΕΡΙΟΧΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗΣ ΔΙΑΤΑΞΗΣ

91 ΔΙΑΓΡΑΜΜΑ ΡΕΥΜΑΤΟΣ - ΤΑΣΗΣ U max c q C 2 2 2q D Nmax ES CES S D

92 ΜΟΝΤΕΛΟ ΜΙΚΡΩΝ ΣΗΜΑΤΩΝ ΤΗΣ ΔΙΑΤΑΞΗΣ

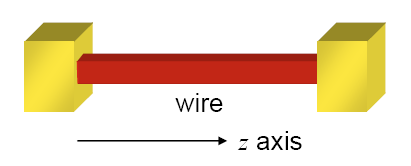

93 ΣΥΣΚΕΥΕΣ ΔΥΟ ΕΠΑΦΩΝ ΜΕ ΚΒΑΝΤΙΚA ΣΥΡΜΑΤΑ

94 ΕΝΕΡΓΕΙΑΚΟ ΔΙΑΓΡΑΜΜΑ

95 ΡΟΗ ΡΕΥΜΑΤΟΣ

96 ΣΚΕΔΑΣΗ ΚΑΙ ΒΑΛΙΣΤΙΚΗ ΜΕΤΑΦΟΡΑ

97 ΣΥΝΘΗΚΗ ΙΣΟΡΡΟΠΙΑΣ

98 ΡΟΗ ΡΕΥΜΑΤΟΣ ΥΠΟ ΤΗΝ ΕΠΙΔΡΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΠΕΔΙΟΥ

99 Η θέση της ζώνης αγωγιμότητας καθορίζει εάν θα υπάρξει ροή ρεύματος μεταξύ των δύο επαφών

100 ΜΕΤΑΛΛΙΚΟ ΣΥΡΜΑ ΚΑΙ ΝΑΝΟΣΥΡΜΑ ΥΠΟ ΤΗΝ ΕΠΙΔΡΑΣΗ ΕΞΩΤΕΡΙΚΟΥ ΔΥΝΑΜΙΚΟΥ

101 ΔΥΝΑΜΙΚΟ ΚΑΤΆ ΜΗΚΟΣ ΤΟΥ ΝΑΝΟΣΥΡΜΑΤΟΣ ΓΡΑΜΜΙΚΗ ΜΕΤΑΒΟΛΗ ΕΠΙΔΡΑΣΗ ΤΗΣ ΦΟΡΤΙΣΗΣ

102 ΜΕΤΑΛΛΙΚΑ ΣΥΡΜΑΤΑ

103 ΚΒΑΝΤΙΚΑ ΣΥΡΜΑΤΑ

104 ΜΑΘΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ ΡΕΥΜΑ ΑΡΙΘΜΟΣ ΗΛΕΚΤΡΟΝΙΩΝ ΠΟΥ ΜΕΤΑΚΙΝΟΥΝΤΑΙ ΤΑΧΥΤΗΤΑ ΥΠΟΛΟΓΙΣΜΟΣ ΡΕΥΜΑΤΟΣ ΧΡΟΝΟΣ ΔΙΕΛΕΥΣΗΣ I 2q h 2 V DS

105 ΚΒΑΝΤΙΚΟ ΟΡΙΟ ΑΓΩΓΙΜΟΤΗΤΑΣ ΣΤΗ ΒΑΛΙΣΤΙΚΗ ΜΕΤΑΦΟΡΑ R VDS h I 2q Στην περίπτωση πολλών ρυθμών G 2q h ms R h q M Αυτά ισχύουν για λεπτά κβαντικά σύρματα ενός ρυθμού 2 2q G M h

106 ΓΡΑΦΙΚΗ ΠΑΡΑΣΤΑΣΗ

107 ΑΓΩΓΙΜΟΤΗΤΑ ΥΠΟ ΤΗΝ ΠΑΡΟΥΣΙΑ ΣΚΕΔΑΣΤΩΝ

108 ΔΥΟ ΣΚΕΔΑΣΤΕΣ

109 Ν-ΣΚΕΔΑΣΤΕΣ Εάν έχουμε λ σκεδαστές ανά μονάδα μήκους 2 h 1 q k L 2 2 F 0

110 ΗΜΙΚΛΑΣΣΙΚΟ ΜΟΝΤΕΛΟ ΜΕΤΑΦΟΡΑΣ ΦΟΡΤΙΟΥ (ΜΟΝΤΕΛΟ DRUDE)

111 ΚΙΝΗΣΗ ΗΛΕΚΤΡΟΝΙΩΝ ΥΠΟ ΤΗΝ ΠΑΡΟΥΣΙΑ ΣΚΕΔΑΣΤΩΝ Ο ΡΥΘΜΟΣ ΑΥΞΗΣΗΣ ΤΗΣ ΟΡΜΗΣ ΛΟΓΩ ΤΟΥ ΠΈΔΙΟΥ ΠΡΕΠΕΙ ΝΑ ΙΣΟΥΤΑΙ ΜΕ ΤΟΝ ΡΥΘΜΟ ΜΕΙΩΣΗΣ ΛΟΓΩ ΤΩΝ ΣΚΕΔΑΣΕΩΝ

112 ΚΙΝΗΤΙΚΟΤΗΤΑ ΤΩΝ ΦΟΡΕΩΝ ΚΑΙ ΕΝΕΡΓΟΣ ΜΑΖΑ

113 ΜΕΣΗ ΕΛΕΥΘΕΡΗ ΔΙΑΔΡΟΜΗ J qnv qn v d F n v n v d F v F k m F 2E m F L v v m F m F m q *

114 ΜΗΚΟΣ ΒΑΛΙΣΤΙΚΗΣ ΜΕΤΑΦΟΡΑΣ ΑΡΙΘΜΟΣ ΣΥΜΒΑΝΤΩΝ ΣΚΕΔΑΣΗΣ

115 ΚΛΑΣΣΙΚΗ ΚΑΙ ΒΑΛΙΣΤΙΚΗ ΜΕΤΑΦΟΡΑ ΦΟΡΤΙΟΥ ΣΤΗΝ ΚΛΑΣΣΙΚΗ ΜΕΤΑΦΟΡΑ ΤΑ ΗΛΕΚΤΡΟΝΙΑ ΒΡΙΣΚΟΝΤΑΙ ΠΑΝΤΑ ΣΕ ΚΑΤΑΣΤΑΣΗ ΙΣΟΡΡΟΠΙΑΣ ΜΕ ΤΟ ΚΑΝΑΛΙ

116 ΟΡΙΟ ΚΛΑΣΣΙΚΗΣ ΜΕΤΑΦΟΡΑΣ Η ΚΛΑΣΣΙΚΗ ΜΕΤΑΦΟΡΑ ΜΠΟΡΕΙ ΝΑ ΘΕΩΡΗΘΕΙ ΩΣ ΟΡΙΑΚΗ ΠΕΡΙΠΤΩΣΗ ΠΟΛΛΩΝ ΔΙΑΤΑΞΕΩΝ ΒΑΛΙΣΤΙΚΗΣ ΜΕΤΑΦΟΡΑΣ ΣΤΗ ΣΕΙΡΑ

117 ΝΑΝΟ-ΤΡΑΝΖΙΣΤΟΡ ΕΠΙΔΡΑΣΗΣ ΠΕΔΙΟΥ (FET NANO-TRANSISTORS)

118 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΚΑΜΠΥΛΕΣ ΤΟΥ ΤΡΑΝΖΙΣΤΟΡ

119 ΕΞΑΡΤΗΣΗ ΑΠΟ ΤΟ ΕΥΡΟΣ ΤΩΝ ΕΝΕΡΓΕΙΑΚΩΝ ΕΠΙΠΕΔΩΝ

120 ΕΝΕΡΓΕΙΑΚΕΣ ΣΤΑΘΜΕΣ ΤΟΥ ΤΡΑΝΖΙΣΤΟΡ ΓΙΑ ΕΥΡΟΣ Γ=10 μev

121 ΕΝΕΡΓΕΙΑΚΕΣ ΣΤΑΘΜΕΣ ΤΟΥ ΤΡΑΝΖΙΣΤΟΡ ΓΙΑ ΕΥΡΟΣ Γ=10 mev

122 ΜΑΘΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ

123 ΓΡΑΦΙΚΕΣ ΠΑΡΑΣΤΑΣΕΙΣ

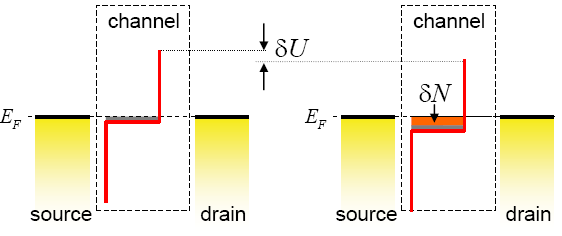

124 ΚΒΑΝΤΙΚΗ ΧΩΡΗΤΙΚΟΤΗΤΑ ΣΤΑ FET

125 ΜΟΝΤΕΛΟ ΜΙΚΡΩΝ ΣΗΜΑΤΩΝ ΤΟΥ ΔΥΝΑΜΙΚΟΥ

126 ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ FET ΩΣ ΔΙΑΚΟΠΤΗΣ S D 2

127 ΕΝΕΡΓΕΙΑΚΟ ΔΙΑΓΡΑΜΜΑ

128 ΜΑΘΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ

129 ΚΛΙΣΗ ΚΑΜΠΥΛΗΣ

130 ΔΙΑΓΩΓΙΜΟΤΗΤΑ

131 ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΔΥΣΚΟΛΙΕΣ

132 FET ΚΒΑΝΤΙΚΗΣ ΤΕΛΕΙΑΣ ΚΑΙ ΚΒΑΝΤΙΚΟΥ ΣΥΡΜΑΤΟΣ

133 ΒΑΣΙΚΕΣ ΕΞΙΣΩΣΕΙΣ

134 ΒΑΛΙΣΤΙΚΟ FET ΚΒΑΝΤΙΚΟΥ ΣΥΡΜΑΤΟΣ

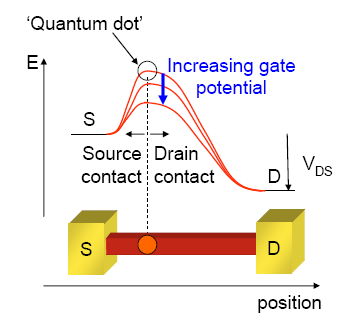

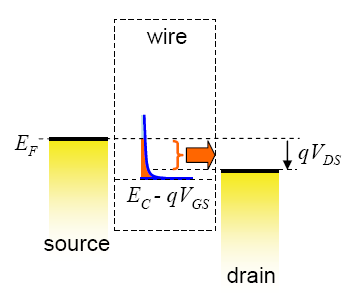

135 ΜΟΝΤΕΛΟΠΟΙΗΣΗ ΤΟΥ ΚΒΑΝΤΙΚΟΥ ΣΥΡΜΑΤΟΣ ΜΕ ΚΒΑΝΤΙΚΗ ΤΕΛΕΙΑ

136 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΚΑΜΠΥΛΕΣ ΡΕΥΜΑΤΟΣ ΤΑΣΗΣ ΒΑΛΙΣΤΙΚΟΥ ΤΡΑΝΖΙΣΤΟΡ ΚΒΑΝΤΙΚΟΥ ΣΥΡΜΑΤΟΣ ΓΙΑ Τ=0 0 Κ

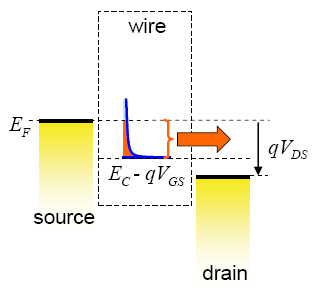

137 ΓΡΑΜΜΙΚΗ ΠΕΡΙΟΧΗ

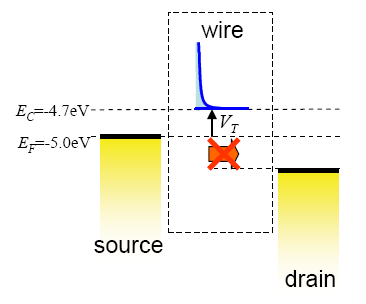

138 ΠΕΡΙΟΧΗ ΚΟΡΟΥ

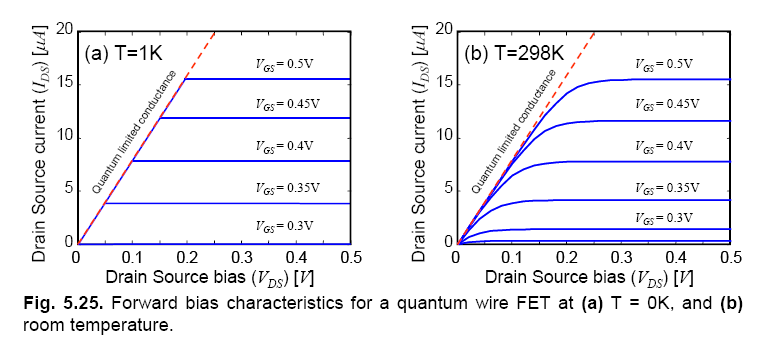

139 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΚΑΜΠΥΛΕΣ ΡΕΥΜΑΤΟΣ ΤΑΣΗΣ ΓΙΑ FET ΚΒΑΝΤΙΚΟΥ ΣΥΡΜΑΤΟΣ

140 ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΚΑΜΠΥΛΕΣ ΡΕΥΜΑΤΟΣ ΤΑΣΗΣ ΓΙΑ FET ΚΒΑΝΤΙΚΗΣ ΤΕΛΕΙΑΣ

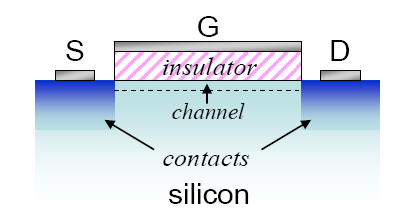

141 ΣΥΜΒΑΤΙΚΑ MOSFETs

142 ΠΕΡΙΟΧΗ ΑΠΟΚΟΠΗΣ

143 ΓΡΑΜΜΙΚΗ ΠΕΡΙΟΧΗ

144 ΠΕΡΙΟΧΗ ΚΟΡΟΥ

145 ΓΡΑΦΙΚΗ ΠΑΡΑΣΤΑΣΗ

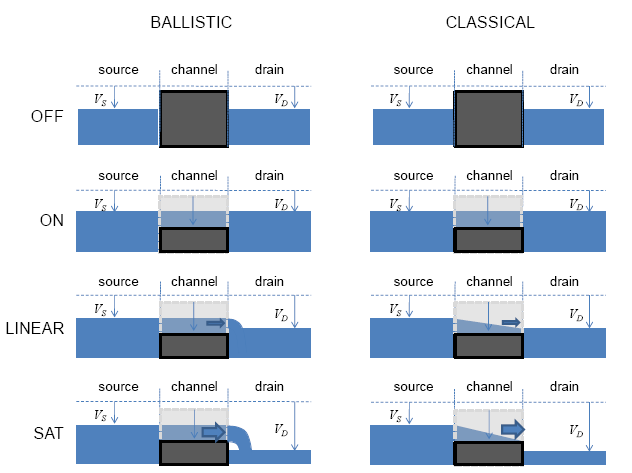

146 ΣΥΓΚΡΙΣΗ ΒΑΛΙΣΤΙΚΩΝ ΚΑΙ ΚΛΑΣΣΙΚΩΝ MOSFET

147 ΑΝΤΙΣΤΡΟΦΕΑΣ MOSFET

148 ΣΤΙΣ ΣΤΑΘΕΡΕΣ ΚΑΤΑΣΤΑΣΕΙΣ ΔΕΝ ΚΑΤΑΝΑΛΩΝΕΤΑΙ ΕΝΕΡΓΕΙΑ

149 ΣΥΝΔΕΣΗ ΑΝΤΙΣΤΡΟΦΕΩΝ ΚΑΤΑ ΣΕΙΡΑ

150 ΟΜΩΣ ΚΑΤΑ ΤΗΝ ΜΕΤΑΒΟΛΗ ΤΩΝ ΚΑΤΑΣΤΑΣΕΩΝ ΚΑΤΑΝΑΛΩΝΕΤΑΙ ΕΝΕΡΓΕΙΑ

151 ΜΑΘΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ Ενέργεια ανά κύκλο CV 2 DD

152 ΕΞΑΡΤΗΣΗ ΑΠΌ ΤΙΣ ΔΙΑΣΤΑΣΕΙΣ ΕΠΟΜΕΝΩΣ f max 1 s Ενέργεια ανά κύκλο s ΟΜΩΣ 1 Ενέργεια ανά μονάδα επιφάνειας s

153 ΟΡΙΣΜΟΣ ΕΝΤΡΟΠΙΑΣ Boltzmann Gibbs N S k p ln p B i i i 1 Shannon N H pilog2 p i 1 i S k ln 2 H S k ln 2 H B S Q kbln 2 kbt ln 2 H H B

154 ΕΛΑΧΙΣΤΗ ΕΝΕΡΓΕΙΑ ΑΝΑ BIT ΠΛΗΡΟΦΟΡΙΑΣ

155 ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ ΑΠΌ ΠΥΛΗ AND

156 ΑΝΤΙΣΤΡΕΠΤΗ ΠΥΛΗ FREDKIN H 0 E 0

157 ΟΜΩΣ ΓΙΑ ΝΑ ΥΠΑΡΧΕΙ ΑΝΟΧΗ ΣΤΟ ΘΟΡΥΒΟ ΘΑ ΠΡΕΠΕΙ ΝΑ ΥΠΑΡΧΕΙ ΕΝΙΣΧΥΣΗ ΑΡΑ ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΕΙΑΣ

158 ΟΡΙΑ ΑΝΟΧΗΣ ΣΤΟ ΘΟΡΥΒΟ

159 ΕΛΑΧΙΣΤΟ ΟΡΙΟ ΡΕΥΜΑΤΟΣ ΣΕ FET TRANSISTOR EON OFF CV QV Επομένως Στην πράξη όμως Τεράστια διαφορά

160 Στην πράξη το θεωρητικό όριο μπορεί να προσεγγισθεί μέσω ιοντικών καναλιών σε βιολογικά συστήματα

161

162 ΜΑΘΗΜΑΤΙΚΗ ΑΝΑΛΥΣΗ Λόγος ανοικτών προς κλειστά κανάλια

163 ΜΕΛΛΟΝΤΙΚΕΣ ΕΞΕΛΙΞΕΙΣ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ

164 ΜΕΛΛΟΝΤΙΚΕΣ ΕΞΕΛΙΞΕΙΣ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ (2)

165 ΜΕΛΛΟΝΤΙΚΕΣ ΕΞΕΛΙΞΕΙΣ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ (3)

166 ΚΑΛΟ ΕΑΡΙΝΟ ΕΞΑΜΗΝΟ.

167 ΒΙΒΛΙΟΓΡΑΦΙΑ Marc Baldo, Introduction to Nanoelectronics, MIT Open Course Ware Publication, May 2011 ( Fundamentals of Nanoelectronics, G. Hanson, μετάφραση Α.Καναπίτσας, Χ.Τσώνος, εκδόσεις Τζιόλα, 2008.
