1 ΓΙΩΡΓΟΣ Ε. ΛΕΥΚΑΔΙΤΗΣ ΕΥΑ Κ. ΔΗΜΗΤΡΙΑΔΟΥ ΜΕΛΕΤH ΚΑΝΟΝΙΚΩΝ ΚΑΙ ΗΜΙΚΑΝΟΝΙΚΩΝ ΠΟΛΥΕΔΡΩΝ ΑΘΗΝΑ 2016

2 2 ΠΡΟΛΟΓΟΣ Α. ΤΟ ΕΝΔΙΑΦΕΡΟΝ ΓΙΑ ΤΑ ΠΛΑΤΩΝΙΚΑ ΚΑΙ ΑΡΧΙΜΗΔΕΙΑ ΠΟΛΥΕΔΡΑ Τα κανονικά και ημικανονικά πολύεδρα απασχολούν παγκόσμια, αφενός τους μαθηματικούς θεωρητικά, αφετέρου τους τεχνικούς, ως προς τις δυνατότητες εφαρμογών τους, από την αρχαιότητα μέχρι τις μέρες μας, εξακολουθώντας να βρίσκονται, επί είκοσι πέντε και πλέον αιώνες, πάντοτε στην επικαιρότητα. Το ενδιαφέρον των επιστημόνων για τα στερεά αυτά διατηρείται αμείωτο, με δημοσιεύσεις και αναφορές πολύ πρόσφατες, όπως μπορεί να διαπιστώσει κανείς εύκολα στο διαδίκτυο ή στην ενδεικτική βιβλιογραφία που υπάρχει στο τέλος της μονογραφίας. Συχνότατα, ακόμη και σήμερα, δημοσιεύονται, είτε ως ανακοινώσεις, είτε υπό μορφή βιβλίων, ζητήματα που αφορούν στα στερεά αυτά, με τα οποία έχουν ασχοληθεί τα τελευταία χρόνια πολλοί διακεκριμένοι επιστήμονες όπως, μεταξύ άλλων, οι F. Hohenberg και H.S.M. Coxeter. Οι εργασίες τους περιλαμβάνουν συνήθως νέες ιδιότητες των πολυέδρων στον τρισδιάστατο χώρο και στις προβολές τους στο επίπεδο ή επεκτάσεις σε χώρους ν διαστάσεων. Ακόμη, περιέχουν νέες ενδιαφέρουσες αποδείξεις γνωστών ιδιοτήτων ή απρόσμενους πολλές φορές συσχετισμούς των στερεών αυτών με άλλα αντικείμενα, θεωρητικής, τεχνικής, καλλιτεχνικής ή χρηστικής φύσης. Τα κανονικά και ημικανονικά πολύεδρα υπήρξαν η αφορμή για να επεκταθεί η έρευνα και σε άλλου είδους πολύεδρα, όπως έγινε στο παρελθόν στα αστεροειδή από τον Kepler ή στα δυΐκά από τον Catalan. Επίσης, αποτελούν πηγή έμπνευσης για τους αρχιτέκτονες, αρκετοί από τους οποίους, όπως ο Buckminster Fuller( ), παρουσιάζουν συχνά δημιουργίες συνήθως με άλλα, παρόμοιας μορφής, πολύεδρα. Τα τελευταία δεν τηρούν τις αυστηρές προδιαγραφές των Πλατωνικών και Αρχιμήδειων πολυέδρων, είναι δυνατόν όμως να επιτευχθούν και με αυτά εξαιρετικά αισθητικές και άρτια τεχνικές κατασκευές, αφού πρώτα βέβαια, όπως συνήθως, μελετηθούν θεωρητικά οι γεωμετρικές και οι από αυτές απορρέουσες λοιπές ιδιότητές τους. Αρχιτέκτων: Richard Buckminster «Βucky» Fuller Πηγή εικόνας: Πηγή εικόνας: KEPLER-Αστεροειδές ωνο

3 Αλλά και στην τέχνη γενικότερα, συχνά εμφανίζονται αρκετά από τα πολύεδρα που προαναφέραμε, αφού πολλοί καλλιτέχνες έχουν εμπνευστεί από τα στερεά αυτά σε όλες τις εποχές, μέχρι και τον 20 0 αιώνα και έχουν εκφραστεί, μέσω αυτών, με ποικίλους εικαστικούς τρόπους. Τα παραδείγματα των Leonardo da Vinci, Albrecht Dϋrer, Salvador Dali και Maurits Cornelis Escher είναι χαρακτηριστικά. 3 LEONARDO DA VINCI (Πηγή εικόνας: prizeme/leonardo-da-vincihis-paintingsasearchforperfection ) (πηγή εικόνας: M. C. ESCHER entertainment/mc-escheroverleden) SALVADOR DALI (Πηγή εικόνας: dor -dali) A. DϋRER Melancolia (1514) (Πηγή εικόνας: lancholia.htm)

4 4 Β. ΔΙΑΠΙΣΤΩΣΕΙΣ Τα τελευταία χρόνια έχει διαπιστωθεί στην πράξη, κατά τη διάρκεια της εκπαιδευτικής διαδικασίας και πολλές φορές διατυπωθεί από καθηγητές τριτοβάθμιων Ιδρυμάτων διαφόρων ειδικοτήτων ότι: 1. Tο επίπεδο της γνώσης των ιδιοτήτων του τρισδιάστατου χώρου των επιτυχόντων στις Σχολές πολυτεχνικής κατεύθυνσης των Τριτοβάθμιων Ιδρυμάτων είναι εξαιρετικά χαμηλό. Το επίπεδο αυτό είναι συνήθως πολύ κάτω από το ελάχιστο όριο που είναι απαραίτητο για την εύκολη και σε ικανοποιητικό βαθμό κάλυψη των απαιτήσεων των επιστημονικών κλάδων της ειδικότητάς τους, σε θέματα σχεδίασης και αντίληψης εννοιών του χώρου. Η αιτία του προβλήματος εστιάζεται, μεταξύ άλλων, κυρίως στην σχεδόν ανύπαρκτη εκπαίδευση, εξαιτίας του περιεχομένου του σχολικού προγράμματος,που έχουν λάβει κατά τη διάρκεια της φοίτησής τους οι μαθητές των Λυκείων σε θέματα γενικής Ευκλείδειας Γεωμετρίας εκτός της Μετρικής Γεωμετρίας και ειδικά της Γεωμετρίας του Χώρου. 2. Με κριτήριο τα μη ικανοποιητικά αποτελέσματα του εκπαιδευτικού έργου στα τριτοβάθμια Ιδρύματα, έχει γίνει πλέον αντιληπτό ότι ο αναγκαίος βαθμός κάλυψης των απαιτήσεων αυτών δεν επιτυγχάνεται με τη χρήση εμπειρικών κανόνων σε συνδυασμό με προγράμματα για Η/Υ, μέθοδος που συνηθίζεται να εφαρμόζεται τα τελευταία χρόνια. 3. Αντίθετα, οι γεωμετρικές κατασκευές, εφαρμοσμένες ειδικά σε θέματα κατασκευών μηχανικού, καθώς και η ικανοποιητική γνώση των μεθόδων σχεδιασμού των προβολών των κατασκευών αυτών στο επίπεδο, με χρήση των «Μεθόδων Παράστασης», βοηθούν γενικότερα τους υποψήφιους μηχανικούς να αντιλαμβάνονται ευκολότερα τον χώρο και τις ιδιότητές του. LEONARDO DA VINCI Εικονογραφήσεις για το βιβλίο του Luca Pacioli «Da Divina Proportione» (1509) Πηγή εικόνων:

5 5 Γ. ΠΕΡΙΕΧΟΜΕΝΟ ΜΟΝΟΓΡΑΦΙΑΣ ΣΤΟΧΟΙ Η γεωμετρική περιγραφή των μεθόδων κατασκευής των κανονικών και ημικανονικών πολυέδρων στο χώρο, καθώς και των σχέσεων που υφίστανται μεταξύ των ιδίων και των παραστάσεών τους στα επίπεδα προβολής, αποτελούν το αντικείμενο της μονογραφίας αυτής. Στη συγκεκριμένη εργασία: 1. Αναφέρονται συγκεντρωμένες οι βασικές γεωμετρικές ιδιότητες των κανονικών και ημικανονικών πολυέδρων και αποδεικνύονται ορισμένες από αυτές στο χώρο και κυρίως στις ορθές προβολές. 2. Περιγράφονται οι γεωμετρικές μέθοδοι κατασκευής των στερεών αυτών στο χώρο. 3. Σχεδιάζονται με βάση τις γεωμετρικές ιδιότητές τους οι «παραστάσεις» των πολυέδρων, δηλαδή οι προβολές τους. Τα τελικά σχέδια που προκύπτουν δημιουργούνται με την εφαρμογή δύο Μεθόδων Παραστάσεων, της Μεθόδου Monge και της Αξονομετρίας. Σημειώνουμε ότι οι μέθοδοι αυτές χρησιμοποιούνται καθημερινά από τους τεχνικούς, τις περισσότερες φορές εμπειρικά και σήμερα με την χρήση ηλεκτρονικών υπολογιστών. 4. Παρουσιάζονται τα κανονικά και ημικανονικά πολύεδρα σε μορφή 3D και δίνεται ένα μικρό βίντεο με ήχο. Η συγγραφή της μονογραφίας αποτελεί τμήμα μίας συστηματικής σειράς ενεργειών, που έχουν ως στόχο την ανάπτυξη της αντίληψης των φοιτητών στην έννοια και τις ιδιότητες του χώρου, ο οποίος είναι η περιοχή αναφοράς όλων των εργασιών των υποψήφιων μηχανικών, από το πρώτο έως το τελευταίο εξάμηνο σπουδών τους. Ελπίζουμε ότι η εργασία αυτή θα συνεισφέρει στην προσπάθεια που καταβάλλεται από πολλούς καθηγητές της τριτοβάθμιας εκπαίδευσης, στη γεφύρωση του χάσματος που υφίσταται μεταξύ μιας «ελλειμματικής πραγματικότητας», ως προς τις γνώσεις που διαθέτουν οι φοιτητές σε θέματα υποδομών και αυτών που πρέπει να διαθέτουν, για να υπάρξει ουσιαστική κάλυψη των εφαρμοσμένων αλλά και των θεωρητικών απαιτήσεων των σπουδών τους. Στο σημείο αυτό δίνεται για μία ακόμη φορά η ευκαιρία να τονίσουμε ότι ειδικά οι σχέσεις των στερεών με τις προβολές τους, γενικευόμενες σε οποιοδήποτε αντικείμενο υπό κατασκευή ή γενικώς υπό μελέτη, οδηγούν στο αποτέλεσμα που λαμβάνουμε στις οθόνες των Η/Υ ή στο χαρτί, το οποίο συνηθίζουμε να ονομάζουμε «σχέδιο». Η γνώση των σχέσεων αυτών από τους υποψήφιους μηχανικούς οργανώνεται στον επιστημονικό και τεχνικό κλάδο, που είναι δυνατόν να περιγραφεί και με τον όρο «Μέθοδοι Παραστάσεων»,ο οποίος: 1. Δημιουργεί τις προϋποθέσεις για την εύκολη και άρτια επιστημονικά σχεδίαση και ανάγνωση «σχεδίων». 2. Λειτουργεί ανεξάρτητα από το είδος των αντικειμένων που παριστάνονται με αυτόν και τους επιστημονικούς κλάδους στους οποίους ανήκουν τα αντικείμενα που μελετώνται και προσφέρει τη γεωμετρική βάση για τη δημιουργία του τελικού προϊόντος στις οθόνες των Η/Υ. Συνοψίζοντας, στόχος της συγκεκριμένης εργασίας είναι να συμβάλλει, χρησιμοποιώντας τα κανονικά και ημικανονικά πολύεδρα ουσιαστικά ως παράδειγμα, στην καλλιέργεια και ανάπτυξη μερικών αναγκαίων ικανοτήτων των φοιτητών. Μεταξύ αυτών είναι οι ικανότητες: 1. Nα αντιλαμβάνονται γενικότερα τις γεωμετρικές ιδιότητες του τρισδιάστατου χώρου, ο οποίος αποτελεί καθημερινό πεδίο εργασίας και έρευνας των μηχανικών όλων των ειδικοτήτων. 2. Να μετατρέπουν τον τρισδιάστατο χώρο, με τη βοήθεια των «Μεθόδων Παραστάσεων», σε επίπεδη «παράσταση», δηλ. σε «σχέδια». 3. Να αποκτούν ουσιαστική σχέση με τα σχέδια ενός αντικειμένου, κατανοώντας πλήρως την υφιστάμενη αντιστοιχία μεταξύ αυτού και της παράστασής του. Η ανάπτυξη της ικανότητας αυτής δίνει την δυνατότητα να ερμηνεύουν επί της ουσίας το τελικό αποτέλεσμα αυτής της αντιστοιχίας (δηλ. του σχεδίου) ως μηχανικοί και όχι, όπως τείνει να συμβαίνει όλο και συχνότερα σήμερα, ως απλοί χρήστες προγραμμάτων. 4. Να καλλιεργούν την έννοια της «Αναπαράστασης» των αντικειμένων, δηλ. την ικανότητάς τους να «φαντάζονται» ένα αντικείμενο, με τη θέαση και χρήση των παραστάσεών του, είτε είναι «ιδεατό», πριν από την κατασκευή του, είτε είναι ήδη υπαρκτό. Η έννοια της Αναπαράστασης των αντικειμένων είναι, όπως αναφέρουν οι ειδικοί, έμφυτη στον άνθρωπο. Η καλλιέργειά της πρέπει να είναι, κατά τη γνώμη μας, βασικό τμήμα της εκπαίδευσης των υποψήφιων μηχανικών, ανεξάρτητα από τις οποιεσδήποτε επερχόμενες εξελίξεις στην τεχνολογία, οι οποίες θα επηρεάσουν στο εγγύς μέλλον τις μεθόδους προσέγγισης και διαχείρισης του τρισδιάστατου χώρου από τους μηχανικούς.

6 6 Η μονογραφία αυτή εντάσσεται στα πλαίσια προγράμματος που έχει σκοπό την επίτευξη του παραπάνω στόχου. Ένα επιπλέον κίνητρο για τη συγγραφή της ήταν η σύνταξη ενός Ελληνικού κειμένου σύγχρονου και ελπίζουμε εύκολα κατανοητού. Για να επιτευχθεί το τελευταίο: 1. Eλάβαμε υπ όψιν τη σημερινή συνολική εκπαίδευση των φοιτητών, καθώς και την καλλιέργεια, τις δυνατότητες και τις γνώσεις που απέκτησαν και ανέπτυξαν από την εκπαίδευση αυτή. 2. Τονίσαμε στην Εισαγωγή της εργασίας μας τις αναγκαίες ελάχιστες και απλές γνώσεις από την Γεωμετρία του Χώρου, για την εύκολη προσαρμογή των φοιτητών στις απαιτήσεις του θέματος. Δ. ΕΥΧΑΡΙΣΤΙΕΣ Στην ολοκλήρωση της προσπάθειας αυτής προσέφεραν καθοριστικά: 1. Οι Τεχνολόγοι Τοπογράφοι Μηχανικοί, απόφοιτοι του Τμήματος Τοπογραφίας του Τ.Ε.Ι. Αθηνών: Βλαδίμηρος Μεταξάς, Λυδία Γκατζέλια, Αφροδίτη Μαρία Κουφογιώργου, Αργύρης Βασιλείου 2. Οι φοιτητές του ίδιου τμήματος: Μάριος Σγούρος, Ορφέας Στέφας, Οδυσσέας Χριστοδούλου Μαρία Βασιλείου, Κώστας Χατζόπουλος, Φάνης Τζανιδάκης, Ευθύμης Χαβουτσάς τους οποίους ευχαριστούμε ιδιαίτερα. Στο σημείο αυτό οφείλουμε να αναφερθούμε ειδικά στον Αρχιτέκτονα Μηχανικό Παναγιώτη Νικολαΐδη, για την ουσιαστική βοήθεια την οποία μας προσέφερε, αφενός με τις απαραίτητες πληροφορίες για την κατασκευή δύο ημικανονικών πολυέδρων - του Αμβλύ ή Στρεβλού κύβου Α 10 και του Αμβλύ ή Στρεβλού δωδεκαέδρου Α 13 - και αφετέρου με την εργασία του «Πλακοστρώσεις και σχετικές συμμετρικές διατάξεις στο έργο του M.C.Escher» του 2004,που μας διέθεσε, από την οποία αντλήσαμε στοιχεία για τους πίνακες των ημικανονικών πολυέδρων. Επίσης ευχαριστούμε τον Μαθηματικό Ευάγγελο Σπανδάγο, ιδιοκτήτη του Φυσικομαθηματικού βιβλιοπωλείου «ΑΙΘΡΑ», ο οποίος μας προμήθευσε τη σπάνια πλέον μονογραφία του Μαθηματικού Ιωάννου Παπαδάτου «ΑΡΧΙΜΗΔΗ - τα 13 ημικανονικά πολύεδρα» του 1977, στην οποία επίσης βασίσαμε στοιχεία που παραθέτουμε στους ίδιους πίνακες. ΓΙΩΡΓΟΣ ΛΕΥΚΑΔΙΤΗΣ ΕΥΑ ΔΗΜΗΤΡΙΑΔΟΥ SALVADOR DALI La Cene (1955) (Πηγή εικόνας:

7 7 NICOLAUS NEUFCHATEL Πορτρέτο του Johannes Neudorfer και του γιου του (1561) M. C. ESCHER Παρατηρεί έργο του M. C. ESCHER - Αστέρια (1948) Πηγή εικόνων:

8 8 ΙΣΤΟΡΙΚΟ 1. ΚΑΝΟΝΙΚΑ ΠΟΛΥΕΔΡΑ Κανονικά πολύεδρα ή Πλατωνικά πολύεδρα είναι τα παρακάτω 5 κυρτά πολύεδρα: 1. Κανονικό Τετράεδρο (πυραμίδα) 2. Κανονικό Εξάεδρο (κύβος) 3. Κανονικό Οκτάεδρο 4. Κανονικό Δωδεκάεδρο 5. Κανονικό Εικοσάεδρο. Τα στερεά αυτά μελετώνται στο ιγ βιβλίο των «Στοιχείων» του Ευκλείδη ( π.χ.) (βλ. ΕΥΑΓΓΕΛΟΥ ΣΤΑΜΑΤΗ «Ευκλείδου Στερεομετρία», Τόμος IV, σελ , Οργανισμός Εκδόσεων Σχολικών Βιβλίων, Αθήνα 1957), από τα οποία, το τετράεδρο, ο κύβος και το δωδεκάεδρο ήταν ήδη γνωστά στους Πυθαγορείους (6ος αιώνας π.χ.) Η κατασκευή του οκταέδρου και του εικοσαέδρου οφείλεται κατά τους μελετητές στον Θεαίτητο (περίπου π.χ.), μαθητή του Πλάτωνα, ο οποίος φαίνεται ότι έδωσε τα ονόματα στα δύο συγκεκριμένα κανονικά πολύεδρα. Στο λεξικό του 10 ου αιώνα μ.χ. «Σούδα» αναφέρεται ότι ο Θεαίτητος είναι ο πρώτος που έγραψε για το σύνολο των κανονικών πολυέδρων. Σχετικά με τα ονόματα «Κύβος» και «Πυραμίδα» αναφέρουμε τα εξής: 1. Κατά το λεξικό «Μπαμπινιώτη» η ετυμολογία της λέξης Κύβος παραπέμπει σε αρχαία λέξη αγνώστου ετύμου, πιθανώς δάνειο Λυδικής προέλευσης, όπως και το αντίστοιχο Λατινικό Cubus. 2. Στο εγκυκλοπαιδικό λεξικό του «Ηλίου», στον τόμο 7 «Ελλάς» και στη σελίδα 769, διατυπώνεται η άποψη ότι και οι δύο λέξεις Κύβος και Πυραμίδα είναι Ελληνικής προέλευσης. Ιδιαίτερα η λέξη Πυραμίδα σημαίνει «πλακούντας» που προσφέρεται στους νεκρούς, ο οποίος απεικονίζεται σε αττική υδρία του 6ου π.χ. αιώνα, η οποία βρίσκεται στο μουσείο του Βερολίνου. 3. Αντίθετα με την προηγούμενη θεώρηση, η ετυμολογία της λέξης Πυραμίδα, κατά το λεξικό «Μπαμπινιώτη», είναι, όπως και του «κύβου», αγνώστου ετύμου. 4. Ανάλογες θέσεις με το λεξικό «Μπαμπινιώτη» για τη λέξη Πυραμίδα διατυπώνονται στον τόμο 51 της Εγκυκλοπαίδειας «Πάπυρος - Λαρούς - Μπριτάνικα». Στο αντίστοιχο λήμμα, στη σελ. 441, γράφεται συγκεκριμένα:

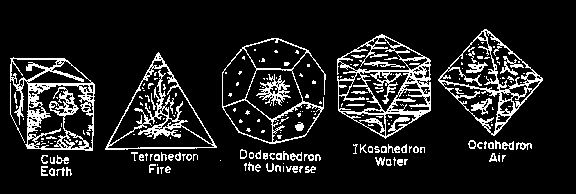

9 «Η λέξη πυραμίς με τη σημασία «είδος πίτας από σιτάρι και μέλι» (πρβλ. και «πυραμούς») έχει σχηματιστεί από τη λέξη πυρός «σίτος» αναλογικά προς το «σησ-αμίς». Η προέλευση, όμως, της λέξης με τη σημασία του γεωμετρικού σχήματος παραμένει άγνωστη. Η άποψη ότι το γεωμετρικό σχήμα ονομάστηκε έτσι λόγω της ομοιότητάς του προς το σχήμα του γλυκίσματος, καθώς και η θεώρηση της λέξης ως δανείου από το Αιγυπτιακό pr-m-us «ύψος» δεν θεωρούνται πιθανές». Τα κανονικά πολύεδρα ονομάζονται επίσης και Πλατωνικά πολύεδρα διότι περιγράφτηκαν στον Πλατωνικό διάλογο «Τίμαιος». Στο έργο αυτό διατυπώνεται μία αντιστοιχία των τεσσάρων από τα πέντε κανονικά πολύεδρα με τα τέσσερα δομικά στοιχεία του Σύμπαντος, η οποία έχει ήδη εισαχθεί από τον Εμπεδοκλή και υιοθετείται από τον Πλάτωνα ( π.χ.): Τετράεδρο Φωτιά Κύβος Γη Οκτάεδρο Αέρας Εικοσάεδρο Νερό Το σχετικό απόσπασμα από τον «Τίμαιο» στη σελίδα 255 σε μετάφραση Βασίλη Κάλφα από τις εκδόσεις Πόλις 1995, που αναφέρεται στην αντιστοιχία αυτή, έχει ως εξής: «Αλλά ας αφήσουμε καλύτερα αυτό το ζήτημα και ας επιστρέψουμε στα στερεά, που μόλις προέκυψαν από την διήγησή μας. Θα προχωρήσουμε στη διανομή τους στη φωτιά, τη γη, το νερό και τον αέρα. Στη γη ας δώσουμε τη μορφή του κύβου. Γιατί είναι η πιο δυσκίνητη και η πιο εύπλαστη από τα τέσσερα σώματα, άρα πρέπει να πάρει τη μορφή εκείνου του στερεού που έχει τις σταθερότερες βάσεις. Και αν συγκρίνουμε τα αρχικά τρίγωνα, σταθερότερη από τη φύση της είναι εκείνη η βάση που αποτελείται από ισοσκελή παρά από σκαληνά τρίγωνα αν πάλι εξετάσουμε την επίπεδη έδρα που συνθέτουν τα δύο είδη τριγώνων, τότε το τετράγωνο, ως όλο και κατά μέρη, στηρίζεται σταθερότερα από το ισόπλευρο τρίγωνο. Αποδίδοντας λοιπόν τον κύβο στη γη διασώζουμε τον εύλογο χαρακτήρα της διήγησής μας. Αντιστοίχως θα αποδώσουμε στο νερό το πιο δυσκίνητο από τα στερεά που έχουν απομείνει, στη φωτιά το πιο ευκίνητο και στον αέρα το ενδιάμεσο το μικρότερο στη φωτιά, το μεγαλύτερο στο νερό και το ενδιάμεσο στον αέρα το λιγότερο οξύ στο νερό, το περισσότερο οξύ στη φωτιά και το ενδιάμεσο στον αέρα. Από τα τρία στερεά, αυτό που έχει τις λιγότερες έδρες είναι κατ ανάγκην και το πιο ευκίνητο, το πιο κοφτερό και οξύ προς κάθε κατεύθυνση και επιπλέον το πιο ελαφρό, αφού αποτελείται από τον μικρότερο αριθμό ίσων μερών. Σε μικρότερο βαθμό έχει αυτές τις ιδιότητες το δεύτερο στερεό και σε ακόμη μικρότερο το τρίτο. Ο ορθός λοιπόν αλλά και ο εύλογος συλλογισμός μας οδηγεί να αποδώσουμε στο στοιχείο ή σπέρμα της φωτιάς τη στερεά κατασκευή που έχει τη μορφή της πυραμίδας στον αέρα θα αποδώσουμε τη δεύτερη στη σειρά κατασκευή το [οκτάεδρο] και στο νερό την τρίτη το [εικοσάεδρο]». Το πέμπτο από τα κανονικά πολύεδρα, το δωδεκάεδρο, θεωρείται ως περιγεγραμμένο στο,σφαιρικής μορφής, Σύμπαν. Ειδικά η τελευταία αντιστοιχία διατυπώνεται στον «Τίμαιο», στη σελίδα 253, ως εξής: «Έμεινε ακόμη μία κατασκευή, η πέμπτη. Αυτή την κατασκευή ο Θεός την προέβαλε στο σύμπαν, και το διακόσμησε περιχαράσσοντάς το με αυτήν». Τα συγκεκριμένα στερεά περιγράφονται, εγγραφόμενα σε σφαίρα, και από τον Πάππο στην «Μαθηματική Συναγωγή» (βλ. ΕΥΑΓΓΕΛΟΥ ΣΠΑΝΔΑΓΟΥ «Η Μαθηματική Συναγωγή του Πάππου του Αλεξανδρέως», Τόμος Α, σελ ). 9 KEPLER Αντιστοιχία με τα τέσσερα δομικά στοιχεία του Σύμπαντος, Πηγή εικόνας:

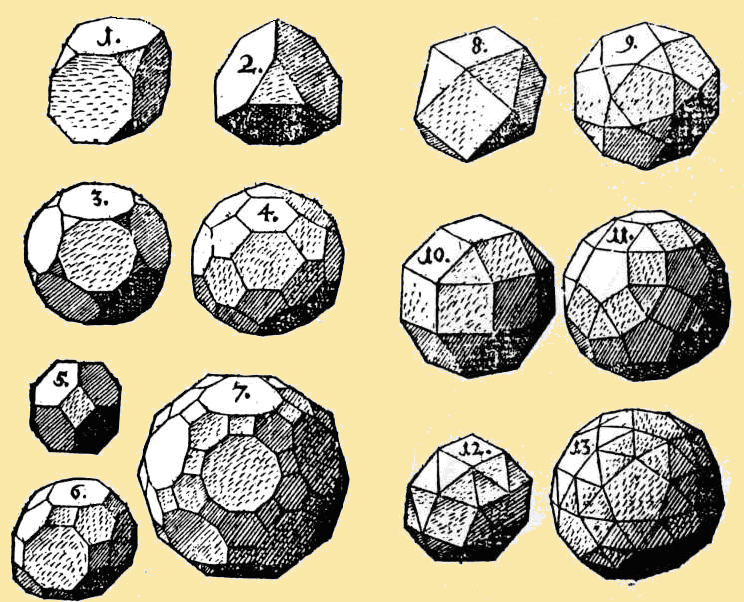

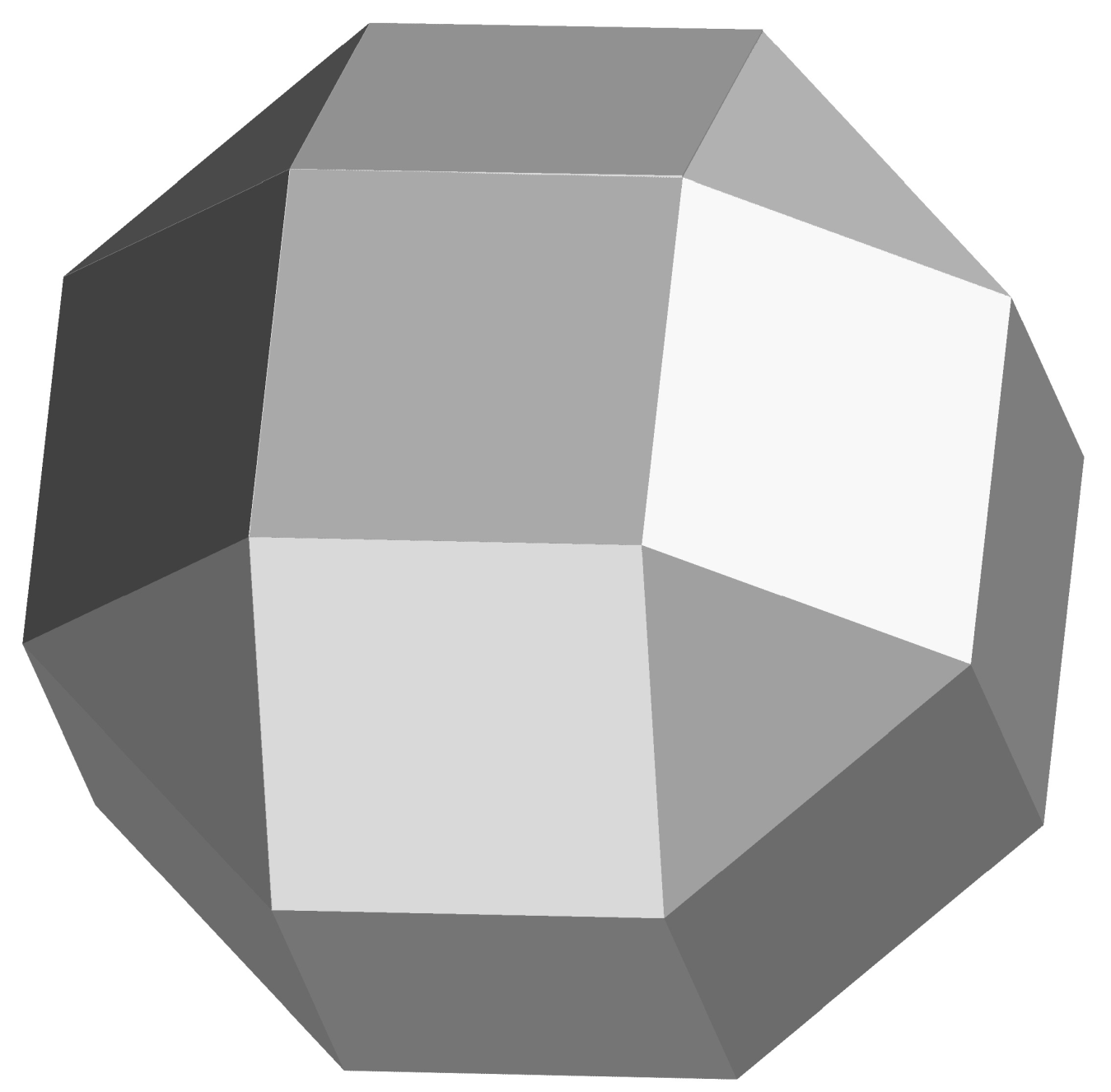

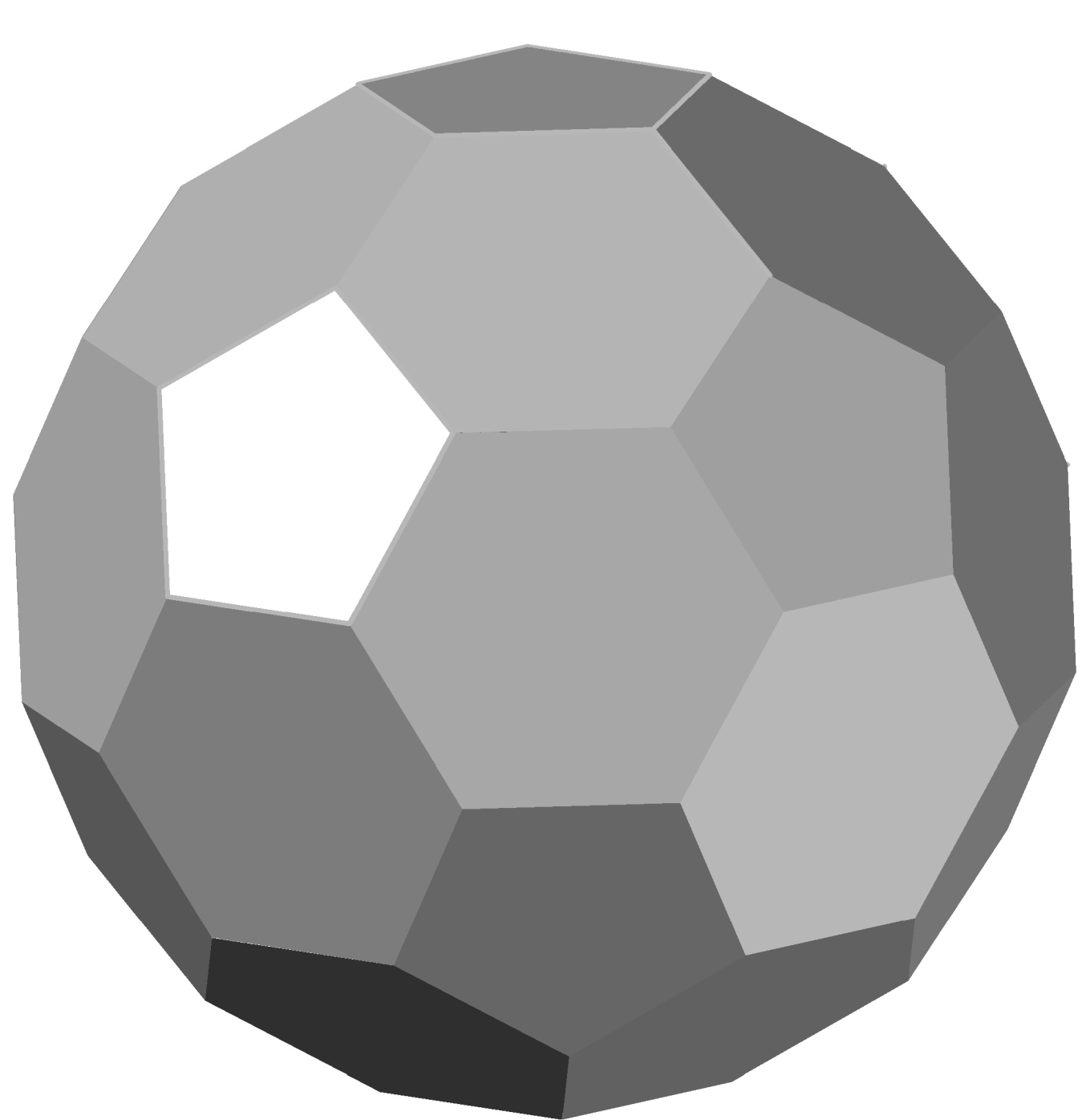

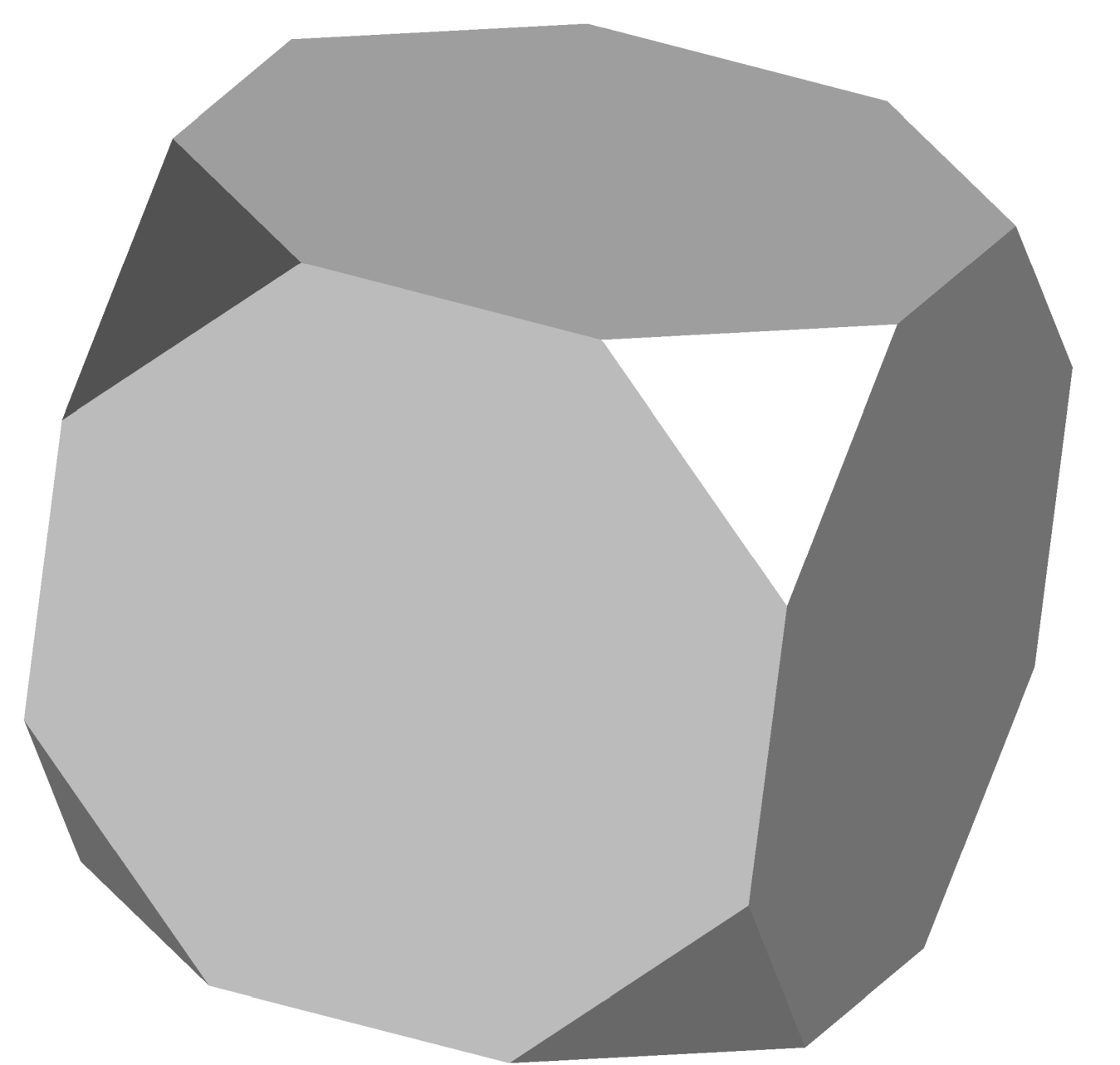

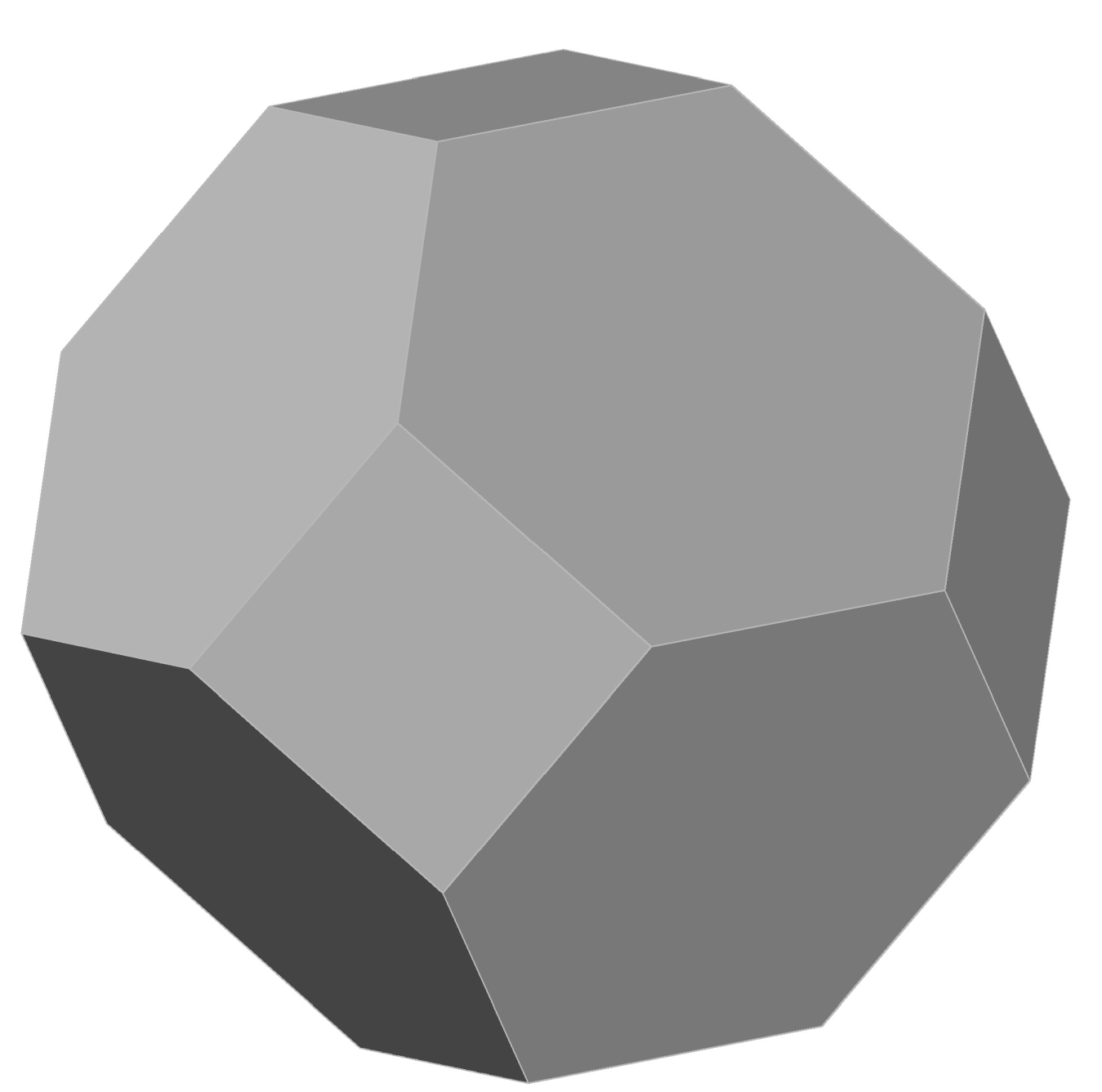

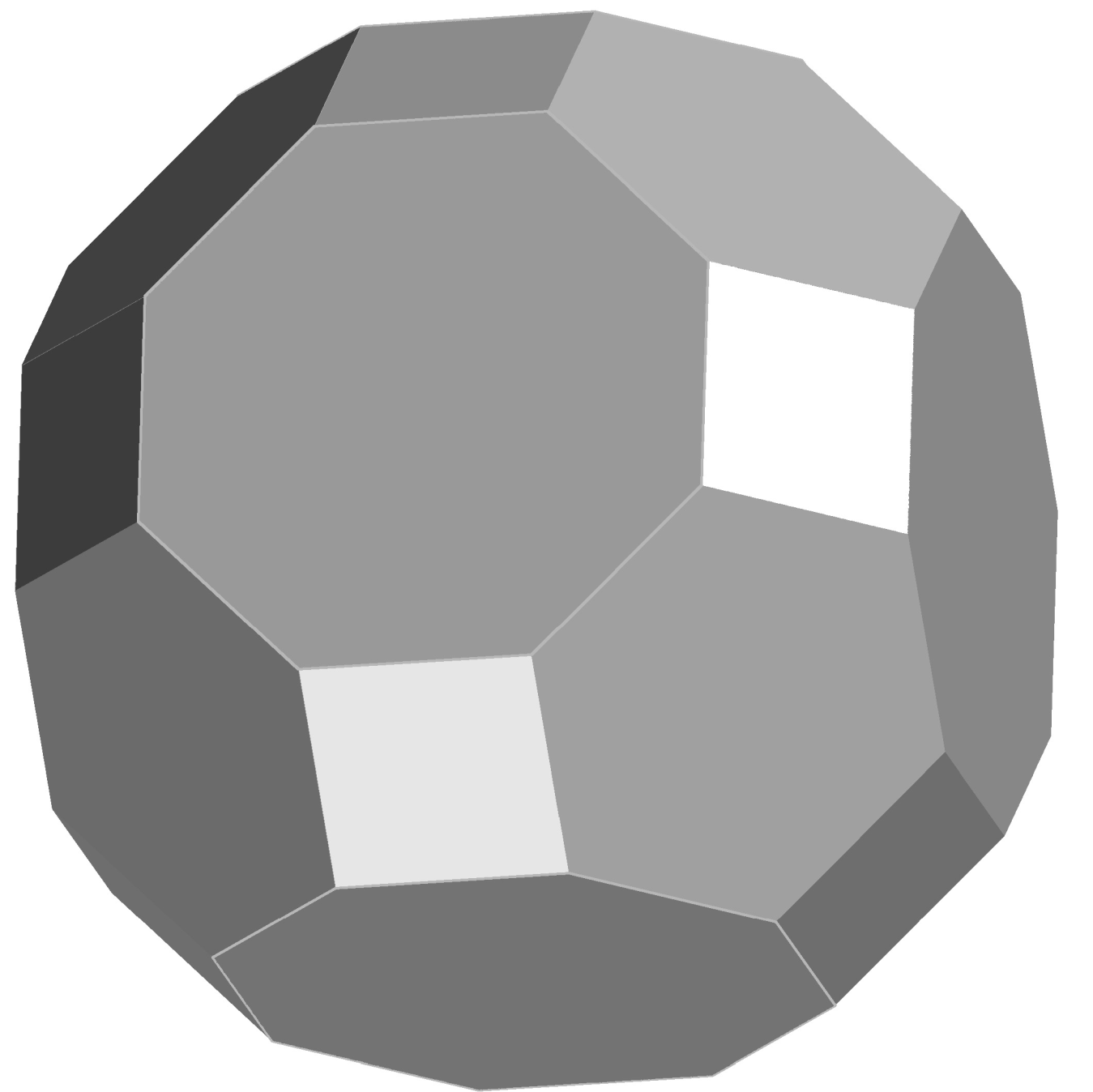

10 10 2. ΗΜΙΚΑΝΟΝΙΚΑ ΠΟΛΥΕΔΡΑ Τα ημικανονικά πολύεδρα, έχουν οριστεί από τον Αρχιμήδη ( π.Χ.) και είναι δεκατρία. ΑΡΧΙΜΗΔΗΣ Πηγή εικόνας: KEPLER (Πηγή εικόνας:

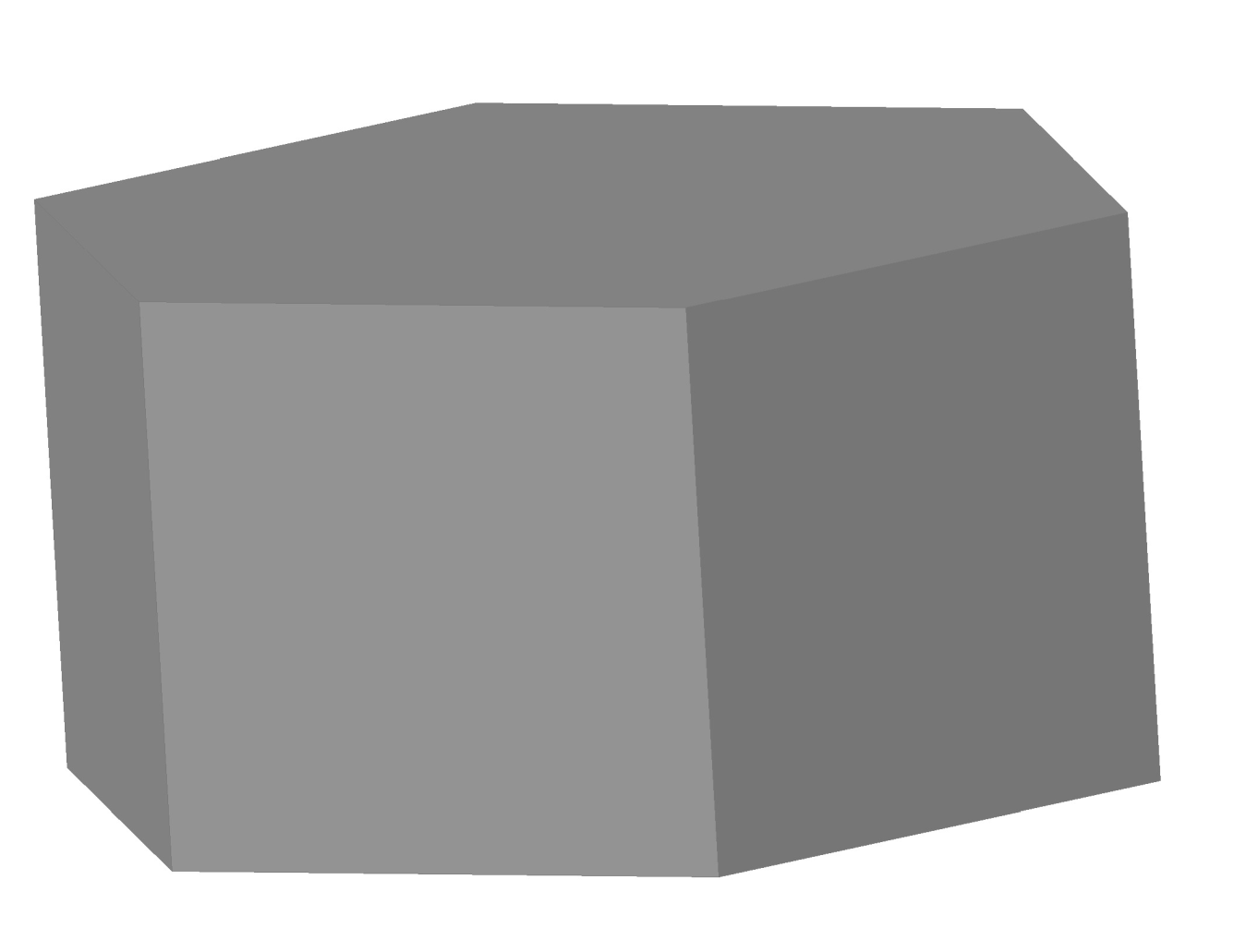

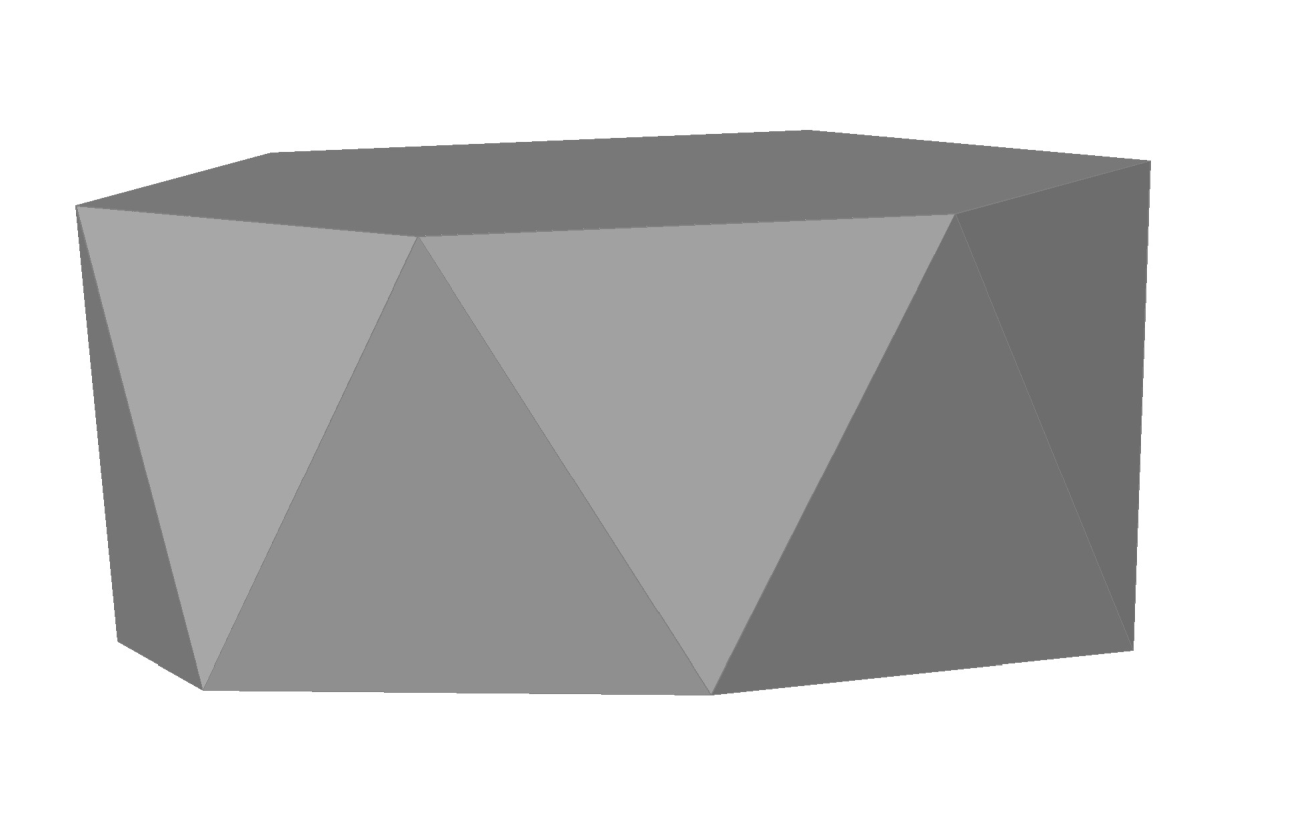

11 11 Στο σύνολο των 13 ημικανονικών πολυέδρων έχουν προστεθεί στους νεότερους χρόνους από τον Johannis Kepler ( ) δύο επιπλέον, το καθένα από τα οποία περιέχει άπειρα στερεά ( JOHANNIS KEPLER, Harmonices mundi Libri V, Lincii Austriae, MDCIXIX). Στον Kepler επίσης αποδίδονται τα περισσότερα από τα ονόματα των Αρχιμήδειων πολυέδρων, τα οποία, σε μια πρώτη εκτίμηση, προκύπτουν από τον τρόπο κατασκευής των στερεών. JACOPO DE BARBARI Πορτρέτο του Luca Pacioli (1495) Πηγή εικόνας: Ο Πάππος ο Αλεξανδρεύς (3 ος αιώνας μ.χ.) στο έργο του «Η Μαθηματική Συναγωγή», από το οποίο αντλούμε πληροφορίες για τα ημικανονικά πολύεδρα, διασώζει στοιχεία από τις χαμένες εργασίες του Αρχιμήδη για τα στερεά αυτά, τα οποία ονομάζει ανομοιογενή, αναφέροντας μεταξύ των άλλων τα εξής: «Είναι πράγματι δυνατόν να φανταστούμε έναν μεγάλο αριθμό στερεών σχημάτων που να έχουν κάθε είδους επιφάνειες. Αλλά θα κάνουμε διάκριση αυτών που μοιάζουν κανονικά. Αλλά, αυτά δεν συνίστανται μόνο στα πέντε σχήματα που συναντούμε στο θεϊκό Πλάτωνα, ειδικότερα: το κανονικό τετράεδρο, το κανονικό εξάεδρο, το κανονικό οκτάεδρο, το κανονικό δωδεκάεδρο και πέμπτο το κανονικό εικοσάεδρο, αλλά ακόμα και σε εκείνα τα οποία επινοήθηκαν από τον Αρχιμήδη και είναι δεκατρία στον αριθμό και αποτελούνται από ισόπλευρα και ισογώνια, αλλά όχι όμοια πολύγωνα.». Η απόδοση του προηγουμένου αποσπάσματος στη Νεοελληνική από το αρχαίο κείμενο βρίσκεται στη σελίδα 176 του βιβλίου «Η Μαθηματική Συναγωγή του Πάππου του Αλεξανδρέως»Τόμος Β, των Εκδόσεων Αίθρα 2004 και έγινε από τον Μαθηματικό Ευάγγελο Σπανδάγο. Στην πραγματεία αυτή ο Πάππος περιγράφει τα 13 ημικανονικά πολύεδρα χωρίς όμως να δίνει τις απαραίτητες μεθόδους κατασκευής τους. Επίσης, δεν ονομάζει με ιδιαίτερα ονόματα τα στερεά αυτά, ενώ η διάκρισή τους γίνεται με βάση το πλήθος των εδρών τους, όπως π.χ. «οκτάεδρο», «τεσσαρεσκαιδεκάεδρο» κ.λ.π. Τα πολύεδρα που συμβαίνει να έχουν το ίδιο πλήθος εδρών διαχωρίζονται από τον ίδιο σε πρώτο, δεύτερο ή τρίτο αντίστοιχα. Ανάλογες πληροφορίες σχετικά με τις αναφορές του Πάππου στον Αρχιμήδη παρουσιάζονται στο βιβλίο «Αρχιμήδους Άπαντα» σελ Τόμος Α, σε μετάφραση Ευαγγέλου Σ.Σταμάτη Εκδόσεις Τ.Ε.Ε Μία εργασία σχετικά με τα 13 ημικανονικά πολύεδρα του Αρχιμήδη, που περιέχει και ενδιαφέροντα ιστορικά στοιχεία, είναι του Μαθηματικού Ιωάννου Σ. Παπαδάτου, Αθήνα 1978 με τίτλο «ΑΡΧΙΜΗΔΗ -τα 13 ημικανονικά Πολύεδρα», Αθήναι Στο βιβλίο αυτό γίνεται μνεία και στα «Sholia Vaticana in Pappum», έκδοση Fr. Hultsch. Οι ίδιες αναφορές περιέχονται και στο παραπάνω βιβλίο «Αρχιμήδους Άπαντα» στη σελίδα 126. Ακόμη, στη μελέτη του Παναγιώτη Νικολαΐδη «Πλακοστρώσεις και σχετικές συμμετρικές διατάξεις στο έργο του M. C. ESCHER» Αθήνα Δεκέμβριος 2004, όπως και στο βιβλίο του Εμμανουήλ Γεωργίου Βακαλό «Οπτική Σύνταξη: Λειτουργία και Παραγωγή Μορφών» Αθήνα 1988, εκδ. Νεφέλη, γίνονται αναφορές στα ημικανονικά πολύεδρα, τα οποία συσχετίζουν, μεταξύ άλλων, με την επιφάνεια της περιγεγραμμένης σφαίρας ο πρώτος ή με την πλήρωση του χώρου ο δεύτερος.

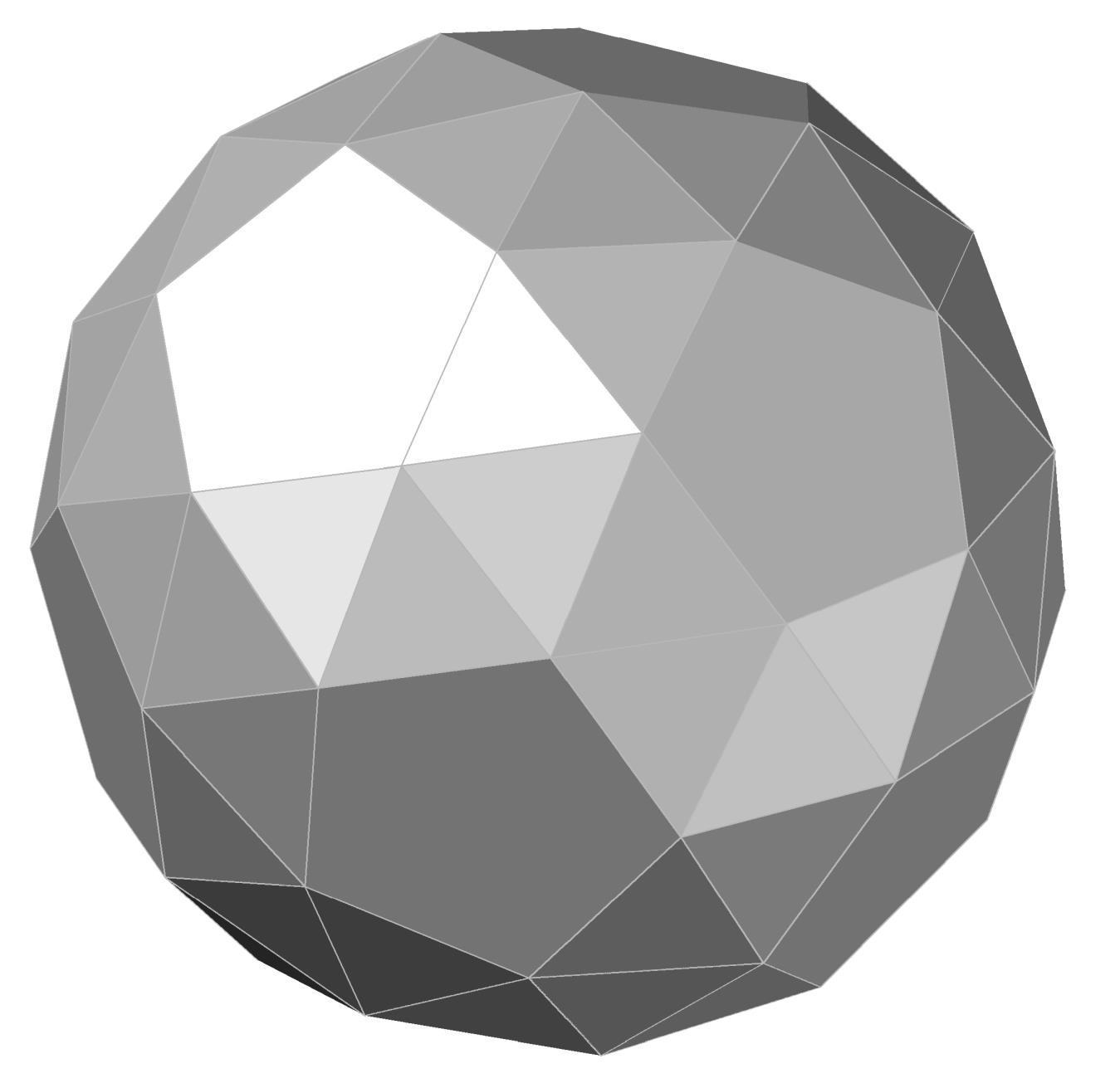

12 12 Τέλος, οι Bernulf Weissbach Horst Martini στην πρόσφατη πραγματεία τους «On the Chiral Archimedean Solids» (Contributions to Algebra and Geometry Vol. 43 (2002), No. 1, ), αναφέρονται ιδιαίτερα σε δύο ημικανονικά πολύεδρα, στο 38-εδρο και στο 92-εδρο. Τα πολύεδρα αυτά είναι γνωστά στη διεθνή βιβλιογραφία, είτε με τα ονόματα Cubus simus και Dodekaedron simum αντίστοιχα, είτε ως snub Cube και snub Dodekaedron. Στην εργασία αυτή οι Weissbach - Martini αποδεικνύουν το γνωστό θεώρημα: «Είναι αδύνατον να κατασκευαστεί η ακμή των δύο αυτών στερεών με χάρακα και διαβήτη όταν είναι γνωστή η διάμετρος της περιγεγραμμένης σφαίρας». ΠΛΑΤΩΝ Πηγή εικόνας: ΠΥΘΑΓΟΡΑΣ Πηγή εικόνας: otheads.com/pythagoras.ht ml ΕΥΚΛΕΙΔΗΣ Πηγή εικόνας: o/ejemplos/euclides/ Johannes Kepler Πηγή εικόνας: hannes_kepler

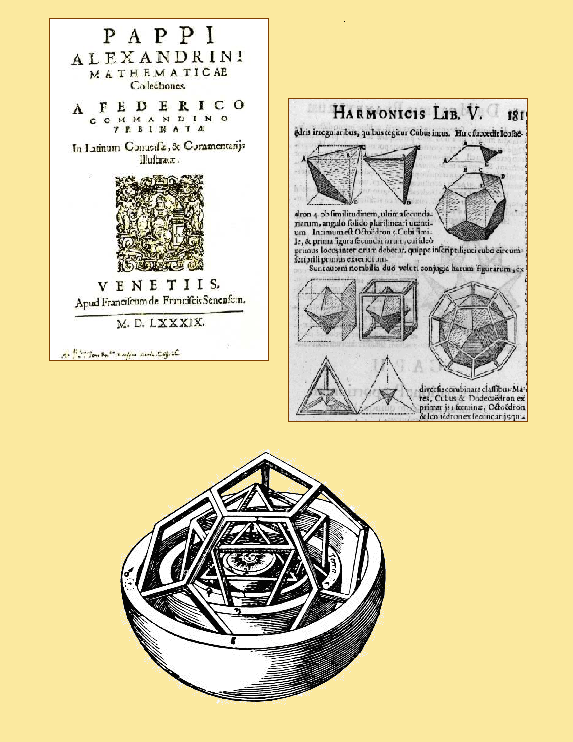

13 13 Εξώφυλλο του βιβλίου του Πάππου του Αλεξανδρέως «Μαθηματική Συναγωγή» (έκδοση 1589) KEPLER KEPLER Mοντέλο του σύμπαντος (1596) (πηγές εικόνων:

14 14 1. ΕΙΣΑΓΩΓΗ ΚΥΡΤΑ ΠΟΛΥΕΔΡΑ ΟΡΙΣΜΟΙ ΓΕΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ 1. Επίπεδο κυρτό πολύγωνο είναι το πολύγωνο του οποίου η ευθεία κάθε πλευράς, όταν προεκταθεί, αφήνει ολόκληρο το πολύγωνο προς το ίδιο μέρος του επιπέδου (Κυρτά Πολύεδρα.-Σχ.1). 2. Το τυχαίο κυρτό πολύεδρο αποτελείται από ν κυρτά πολύγωνα, τις έδρες του πολυέδρου, όχι συνεπίπεδα ανά δύο. Στο σχήμα (Κυρτά Πολ.-Σχ.2)δίνουμε ως παράδειγμα ένα κυρτό πολύεδρο, που αποτελείται από εννέα πολύγωνα και εννέα κορυφές, τις Κ,Α,Β,Γ,Δ,Ε,Ζ,Η,Θ. Στο στερεό αυτό θα αναφερόμαστε στη συνέχεια προκειμένου να περιγράψουμε τις επόμενες ιδιότητες των κυρτών πολυέδρων. 3. Το επίπεδο κάθε πολυγώνου προεκτεινόμενο αφήνει ολόκληρο το κυρτό πολύεδρο προς το αυτό μέρος του χώρου. Επομένως, εάν π.χ. το επίπεδο του τριγώνου ΚΓΔ προεκταθεί απεριόριστα το στερεό θα βρίσκεται ολόκληρο προς την ίδια πλευρά του χώρου. Αντίθετα, στην περίπτωση που το πολύεδρο είναι μη κυρτό, το επίπεδο μιας τουλάχιστον έδρας προεκτεινόμενο τέμνει το πολύεδρο. 4. Η περιοχή του επιπέδου κάθε κυρτού πολυγώνου του πολυέδρου, που περικλείεται από την περίμετρο του πολυγώνου, λέγεται, όπως ήδη αναφέρθηκε, έδρα του πολυέδρου, ενώ οι πλευρές των πολυγώνων καλούνται ακμές του πολυέδρου. Κορυφές του κυρτού πολυέδρου λέγονται οι κορυφές των πολυγώνων, ενώ διαγώνιος καλείται κάθε ευθύγραμμο τμήμα, που συνδέει δύο κορυφές, οι οποίες όμως δεν είναι στην ίδια έδρα. Διαγώνιος είναι π.χ. το τμήμα ΒΘ. Προφανώς κάθε διαγώνιος βρίσκεται στο εσωτερικό του κυρτού πολυέδρου. 5. Κάθε πλευρά ενός κυρτού πολυγώνου του πολυέδρου είναι και πλευρά ενός μόνο πολυγώνου από τα υπόλοιπα. Π.χ. η πλευρά ΑΒ του τριγώνου ΚΑΒ είναι ταυτόχρονα πλευρά μόνο του πολυγώνου ΑΒΖΕ. Οι έδρες των πολυέδρων που έχουν κοινή ακμή θα ονομάζονται όμορες έδρες. Επομένως, οι έδρες ΚΑΒ και ΑΒΖΕ είναι όμορες.

15 6. Στο κυρτό πολύεδρο: α. Κάθε κορυφή είναι κορυφή μιας μόνο κυρτής στερεάς γωνίας ή κυρτής πολύεδρης γωνίας με ακμές τις πλευρές των πολυγώνων που έχουν κοινή την κορυφή αυτή. Π.χ. η κυρτή στερεά γωνία με κορυφή Κ έχει ακμές τις ΚΑ, ΚΒ, ΚΓ, ΚΔ. β. Δύο διαδοχικές ακμές ορίζουν γωνία η οποία ονομάζεται εδρική της στερεάς γωνίας. Π.χ. η γωνία ΑΚΔ = φ των διαδοχικών ακμών (ΚΑ, ΚΔ) είναι μία από τις τέσσερεις εδρικές γωνίες της στερεάς γωνίας Κ. γ. Το ίδιο το επίπεδο των ακμών (ΚΑ, ΚΒ) ονομάζεται έδρα της στερεάς γωνίας Κ. δ. Το πλήθος των εδρών χαρακτηρίζει την στερεά γωνία σε τρίεδρη, τετράεδρη κ.λ.π. Η στερεά γωνία Κ είναι προφανώς τετράεδρη. ε. Δίεδρη γωνία στερεάς γωνίας Κ ονομάζεται η γωνία δύο διαδοχικών εδρών, δηλαδή δύο επιπέδων που τέμνονται σε μία ακμή, η οποία δίνει το όνομα στη δίεδρη γωνία. Π.χ., δίεδρη γωνία ΚΑ = ω είναι η γωνία των επιπέδων ΚΑΒ και ΚΑΔ, τα οποία τέμνονται στην ακμή ΚΑ. ζ. Αποδεικνύεται ότι το άθροισμα των εδρικών γωνιών μιας στερεάς γωνίας είναι μικρότερο από 4 ορθές γωνίες, δηλαδή είναι μικρότερο από 360º. 15

16 16 η. Ο Καρτέσιος ονομάζει εξωτερική γωνία στερεάς γωνίας, τη διαφορά του αθροίσματος των εδρικών γωνιών της στερεάς γωνίας από τις 360º ή τις 4 ορθές γωνίες ( βλ. σελ. 26 και [ 6 ] ). θ. Αποδεικνύεται ότι το άθροισμα όλων των εξωτερικών γωνιών ενός κυρτού πολυέδρου είναι 720º ή 8 ορθές γωνίες. Δηλαδή, αν πολλαπλασιάσουμε τη διαφορά του αθροίσματος των εδρικών γωνιών σε κάθε κορυφή κυρτού πολυέδρου με το πλήθος των κορυφών λαμβάνουμε 8 ορθές γωνίες. Παρατήρηση. Υπενθυμίζουμε από τη Στερεομετρία ορισμένες έννοιες, απολύτως αναγκαίες για την κατανόηση των ορισμών και των ιδιοτήτων που θα ακολουθήσουν : 1. Η επίπεδη γωνία ω, το μέτρο της οποίας δίνει το μέγεθος της δίεδρης γωνίας που ορίζεται από τα τεμνόμενα στην ευθεία ε ημιεπίπεδα σ και τ, βρίσκεται ως εξής (Κυρτά Πολ.-Σχ.3): Φέρνουμε ημιευθεία α, η οποία ανήκει στο επίπεδο σ, κάθετη στην τομή ε σε τυχαίο σημείο Ρ. Ανάλογα φέρνουμε την ημιευθεία β κάθετα στην ε που ανήκει στο ημιεπίπεδο τ. Η γωνία ω είναι η γωνία των ημιευθειών α και β. Προφανώς, το επίπεδο (α, β) είναι κάθετο στην ευθεία ε, έχοντας ως τομές με τα ημιεπίπεδα σ και τ τις ημιευθείες α, β αντίστοιχα. Η επίπεδη γωνία που δημιουργείται ονομάζεται αντίστοιχη επίπεδη γωνία της δίεδρης γωνίας. Με βάση τον παραπάνω ορισμό, η δίεδρη γωνία ΚΑ = ω βρίσκεται ως εξής: Από την κορυφή Δ φέρνουμε κάθετη ευθεία ΔΡ α στην ΚΑ. Ακολούθως φέρνουμε την κάθετη ευθεία ΡΤ β, επίσης στην ΚΑ στο σημείο Ρ, επάνω στο επίπεδο ΚΑΒ. Η αντίστοιχη επίπεδη γωνία της δίεδρης γωνίας ΚΑ είναι η γωνία ΔΡΤ = ω. Το επίπεδο ΔΡΤ είναι κάθετο στην ακμή ΚΑ. 2. Δύο κυρτές στερεές γωνίες ή κυρτές πολύεδρες γωνίες ονομάζονται ίσες όταν έχουν όλες τις εδρικές γωνίες ίσες και τις δίεδρες επίσης ίσες, μία προς μία και με τον ίδιο προσανατολισμό (ίδια διάταξη). Εάν οι δύο στερεές γωνίες έχουν τις εδρικές και τις δίεδρες γωνίες ίσες, μία προς μία, αλλά με αντίθετο προσανατολισμό (διάταξη) ονομάζονται κατοπτρικές ή αντίρροπα ίσες. Μία τέτοια περίπτωση δύο στερεών γωνιών είναι οι συμμετρικές ως προς την κοινή κορυφή τους. 7. Κανονική στερεά γωνία λέγεται η κυρτή στερεά που έχει όλες τις εδρικές γωνίες ίσες και όλες τις δίεδρες επίσης ίσες. 8. Αποδεικνύεται ότι αν μία τρίεδρη στερεά γωνία έχει τις εδρικές γωνίες ίσες, θα έχει και τις δίεδρες ίσες και αντιστρόφως. Σε αυτή την περίπτωση η τρίεδρη ονομάζεται ισοεδρική. 9. Αν οι εδρικές γωνίες της τρίεδρης είναι ορθές, η στερεά γωνία ονομάζεται τρισορθογώνια και προφανώς, με βάση τα προηγούμενα, θα έχει και τις δίεδρες ορθές. Π.χ., οι στερεές γωνίες κύβου είναι τρισορθογώνιες. 10. Η τομή της επιφάνειας του κυρτού πολυέδρου με επίπεδο (Κυρτά Πολ.-Σχ.4) είναι κυρτό πολύγωνο, όπως είναι το πολύγωνο ΛΜΝΡΤΚ. Οι κορυφές του πολυγώνου τομής βρίσκονται πάντοτε μεταξύ δυο κορυφών του κυρτού πολυέδρου. Π.χ. η κορυφή Ρ βρίσκεται μεταξύ των Ζ και Η. Επομένως, αν μια ακμή του πολυέδρου, όπως ΕΑ, τέμνεται στην προέκτασή της στο σημείο Σ από το επίπεδο τομής, το σημείο αυτό δεν αποτελεί κορυφή της τομής. 11. Το κυρτό πολύεδρο τέμνεται με ευθεία σε δύο το πολύ σημεία (Κυρτά Πολ.-Σχ.5). 12. Ειδικές μορφές κυρτών πολυέδρων αποτελούν τα γνωστά στερεά: α. Πυραμίδα β. Πρίσμα καθώς και τα: γ. Κανονικά Πολύεδρα δ. Ημικανονικά Πολύεδρα Οι δύο τελευταίες μορφές αποτελούν αντικείμενο μελέτης της μονογραφίας αυτής.

17 17

18 Από την Παραστατική Γεωμετρία υπενθυμίζουμε την έννοια του αναπτύγματος: Το ανάπτυγμα της επιφάνειας ενός κυρτού πολυέδρου δημιουργείται από ένα σύνολο διαδοχικών γεωμετρικών πράξεων που ονομάζεται ανάπτυξη. Με τη διαδικασία αυτή, όλες οι έδρες του στερεού μετασχηματίζονται, ώστε να συμπέσουν στο ίδιο επίπεδο και με την ίδια διάταξη που έχουν στο χώρο. Το αποτέλεσμα που προκύπτει είναι επίπεδο σχήμα αποτελούμενο από πολύγωνα, στο οποίο: α. Κάθε πολύγωνο ισούται με μία μόνο έδρα του πολυέδρου. β. Το πλήθος των πολυγώνων του αναπτύγματος ισούται με τον αριθμό των εδρών του πολυέδρου, με συνέπεια το εμβαδόν του σχήματος αυτού να ισούται με το εμβαδόν της επιφάνειας του στερεού. γ. Κάθε έδρα του στερεού στο ανάπτυγμα είναι όμορη με μία τουλάχιστον από τις όμορες σε αυτήν έδρες στο χώρο. Εφαρμόζοντας στο ανάπτυγμα αντίστροφες των προηγουμένων γεωμετρικές πράξεις, οι οποίες θα μπορούσαν να ονομαστούν σύμπτυξη, έχουμε τη δυνατότητα να κατασκευάσουμε από το ανάπτυγμα το ίδιο το στερεό στο χώρο. Στο σχήμα (Κυρτά Πολ.-Σχ.6) είναι σχεδιασμένο το ανάπτυγμα κανονικής τετραγωνικής πυραμίδας, που έχει βάση τετράγωνο ΑΒΓΔ και κορυφή Κ. Το ανάπτυγμα παρουσιάζεται με δύο τρόπους. 14. Για τα κυρτά πολύεδρα ισχύει ο τύπος του L. Eϋler ( ): Κ + Ε = Α + 2 όπου Κ πλήθος κορυφών, Ε πλήθος εδρών και Α πλήθος ακμών. Πράγματι, για το τυχαίο κυρτό πολύεδρο του σχήματος (Κυρτά Πολ.-Σχ.2) ισχύει: 9 κορυφές + 9 έδρες = 16 ακμές + 2

19 19 Δωδεκάεδρο Ετρούσκων 500 π.χ. Πηγή εικόνας:

20 20 2. ΚΑΝΟΝΙΚΑ ΠΟΛΥΕΔΡΑ ΓΕΝΙΚΑ Κανονικά πολύεδρα ή Πλατωνικά πολύεδρα ονομάζονται, όπως ήδη αναφέρθηκε στο ιστορικό, τα εξής 5 κυρτά πολύεδρα (Κανονικά Πολύεδρα -Σχ.1): 1. Κανονικό Τετράεδρο (πυραμίδα) 2. Κανονικό Εξάεδρο (κύβος) 3. Κανονικό Οκτάεδρο 4. Κανονικό Δωδεκάεδρο 5. Κανονικό Εικοσάεδρο Το όνομα του πολυέδρου καθορίζεται προφανώς από το πλήθος των εδρών που το απαρτίζουν ΟΡΙΣΜΟΣ ΒΑΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Κανονικά πολύεδρα είναι τα κυρτά πολύεδρα τα οποία, εκτός από τις γενικές ιδιότητες των κυρτών πολυέδρων που έχουν ήδη αναφερθεί στην εισαγωγή, επιπλέον έχουν: 1. Έδρες κανονικά πολύγωνα, ίσα μεταξύ τους. 2. Ίσες δίεδρες γωνίες. 3. Στερεές γωνίες κανονικές (δηλαδή με ίσες εδρικές και ίσες δίεδρες γωνίες) και ίσες. Αποδεικνύεται ότι εξαιτίας των ιδιοτήτων αυτών, τα κανονικά πολύεδρα είναι μόνο πέντε και έχουν: 1. Στερεές γωνίες τρίεδρες, τετράεδρες ή πεντάεδρες, ανάλογα με το στερεό. 2. Έδρες ισόπλευρα τρίγωνα, τετράγωνα ή κανονικά πεντάγωνα. Ως παράδειγμα αναφέρουμε το κανονικό τετράεδρο(καν.πολ.-σχ.1): α. Οι έδρες του είναι ίσα ισόπλευρα τρίγωνα. β. Περιέχει ίσες και κανονικές στερεές γωνίες, αφού κάθε εδρική γωνία μιας στερεάς γωνίας είναι 60 0 (λόγω των ισόπλευρων τριγώνων), όπως ίσες είναι και οι δίεδρες γωνίες ω.

21 21

22 ΣΥΜΒΟΛΙΣΜΟΙ Α. Στην βιβλιογραφία, για τον συμβολισμό των κανονικών πολυέδρων, χρησιμοποιείται συνήθως το σύμβολο Schläfli {p,q}. Στο σύμβολο αυτό: 1. Το p υποδηλώνει τον αριθμό των πλευρών κάθε έδρας του στερεού, δηλαδή το είδος των κανονικών πολυγώνων από τα οποία απαρτίζεται το πολύεδρο. Ο αριθμός αυτός είναι 3 p Το q υποδηλώνει το πλήθος των εδρών σε κάθε στερεά γωνία, δηλαδή το πλήθος των πολυγώνων που δημιουργούν τη στερεά γωνία. Ο αριθμός αυτός είναι επίσης 3 q 5. Με τον συμβολισμό Schläfli κάθε ένα από τα κανονικά πολύεδρα περιγράφεται ως εξής: 1. Κανονικό Τετράεδρο (πυραμίδα) {3,3} 2. Κανονικό Εξάεδρο (κύβος) {4,3} 3. Κανονικό Οκτάεδρο {3,4} 4. Κανονικό Δωδεκάεδρο {5,3} 5. Κανονικό Εικοσάεδρο {3,5} Β. Ακόμη χρησιμοποιείται και ο παρεμφερής συμβολισμός ( Βλ. [5] και [16] ): 1. Κανονικό Τετράεδρο (πυραμίδα) Κανονικό Εξάεδρο (κύβος) Κανονικό Οκτάεδρο Κανονικό Δωδεκάεδρο Κανονικό Εικοσάεδρο Γ. Στη συγκεκριμένη μονογραφία θα χρησιμοποιήσουμε, για λόγους ευκολίας και την παρακάτω αντίστοιχη συντομογραφία για κάθε κανονικό πολύεδρο: 1. Κανονικό Τετράεδρο (πυραμίδα) ΤΕ 2. Κανονικό Εξάεδρο (κύβος) ΚΥ 3. Κανονικό Οκτάεδρο ΟΚ 4. Κανονικό Δωδεκάεδρο ΔΩ 5. Κανονικό Εικοσάεδρο ΕΙ ΑΝΑΛΥΣΗ ΓΕΝΙΚΟΥ ΠΙΝΑΚΑ ΚΑΝΟΝΙΚΩΝ ΠΟΛΥΕΔΡΩΝ Στον γενικό πίνακα που ακολουθεί δίνονται για κάθε ένα από τα 5 κανονικά πολύεδρα τα εξής στοιχεία: 1. Το όνομα 2. Οι συμβολισμοί 3. Το πλήθος και το είδος των πολυγώνων των εδρών 4. Το πλήθος των κορυφών 5. Το πλήθος των ακμών 6. Το είδος της στερεάς γωνίας 7. Η στήλη «ΠΑΡΑΣΤΑΣΗ» περιέχει μία αξονομετρική προβολή του αντίστοιχου κανονικού πολυέδρου.

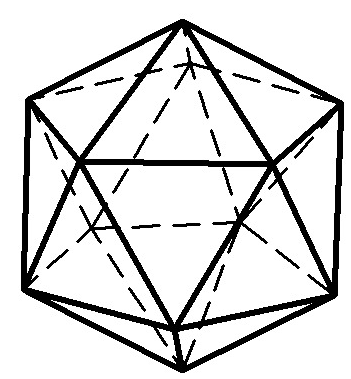

23 ΠΙΝΑΚΑΣ ΚΑΝΟΝΙΚΩΝ ΠΟΛΥΕΔΡΩΝ ΟΝΟΜΑ ΣΥΜΒΟΛΙΣΜΟI ΕΔΡΕΣ ΚΟΡΥΦΕΣ ΑΚΜΕΣ ΣΤΕΡΕΕΣ ΓΩΝΙΕΣ ΠΑΡΑΣΤΑΣΗ ΤΕΤΡΑΕΔΡΟ (πυραμίδα) {3,3} ΤΕ 4 τρίγωνα εδρες (3 τρίγωνα) ΕΞΑΕΔΡΟ (κύβος) {4,3} ΚΥ 6 τετράγωνα εδρες (3 τετράγωνα) ΟΚΤΑΕΔΡΟ {3,4} ΟΚ 8 τρίγωνα εδρες (4 τρίγωνα) ΔΩΔΕΚΑΕΔΡΟ {5,3} ΔΩ 12 πεντάγωνα εδρες (3 πεντάγωνα) ΕΙΚΟΣΑΕΔΡΟ {3,5} ΕΙ 20 τρίγωνα εδρες (5 τρίγωνα)

24 ΓΕΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ 1. Στο βιβλίο του I.TODHUNTER ( ), καθηγητή στο κολλέγιο St.John του Cambridge: «Spherical Τrigonometry for the use of colleges and schools» αποδεικνύεται ο γενικός τύπος, προσαρμοσμένος εδώ στους προηγούμενους συμβολισμούς Schläfli {p,q}: i p q όπου: π συν i q ημ = 2 π ημ p η αντίστοιχη επίπεδη γωνία δίεδρης γωνίας οποιουδήποτε από τα πέντε κανονικά πολύεδρα και, όπως ήδη αναφέρθηκε: το πλήθος των πλευρών του κανονικού πολυγώνου του εκάστοτε κανονικού πολυέδρου ο αριθμός των εδρών σε κάθε κορυφή του στερεού αυτού. Π.χ. για το κανονικό δωδεκάεδρο έχουμε: p = 5 και q = 3, οπότε ο προηγούμενος τύπος γίνεται: π συν i συν60 ημ = 3 = o 2 π ημ ημ36 5 o i 116 0, Από ένα κανονικό πολύεδρο μπορεί να κατασκευαστεί, με κατάλληλες γεωμετρικές πράξεις, οποιοδήποτε από τα άλλα τέσσερα κανονικά πολύεδρα. Π.χ. από τον κύβο μπορεί να κατασκευαστεί απλούστατα ένα κανονικό τετράεδρο (Καν.Πολ.-Σχ.2) ή οποιοδήποτε από τα υπόλοιπα. Στο βιβλίο [10] της βιβλιογραφίας περιγράφεται σε πίνακα μια δυνατότητα κατασκευής του τυχαίου κανονικού πολυέδρου από οποιοδήποτε άλλο. 3. Κάθε κανονικό πολύεδρο έχει περιγεγραμμένη και εγγεγραμμένη σφαίρα, με κοινό κέντρο ΔΥΪΚΑ ΠΟΛΥΕΔΡΑ ΚΑΝΟΝΙΚΩΝ ΠΟΛΥΕΔΡΩΝ Ονομάζουμε δυϊκά δύο κανονικά πολύεδρα, όταν το ένα έχει ως κορυφές τα κέντρα των εδρών του άλλου (Καν.Πολ.-Σχ.3). Το κανονικό οκτάεδρο π.χ., που έχει κορυφές τα κέντρα των τετραγώνων ενός κύβου, είναι δυϊκό του κύβου αυτού. Αντίστροφα, ο κύβος είναι δυϊκός του κανονικού οκταέδρου, διότι δημιουργείται συνδέοντας κατάλληλα τα κέντρα των ισοπλεύρων τριγώνων του καν. οκταέδρου. Ανάλογα, το καν. δωδεκάεδρο είναι δυϊκό του καν. εικοσαέδρου και αντίστροφα. Το κανονικό τετράεδρο είναι δυϊκό του εαυτού του. Τα δυϊκά πολύεδρα των κανονικών πολυέδρων διαθέτουν εγγεγραμμένη σφαίρα, αλλά όχι περιγεγραμμένη. Είναι προφανές ότι στο κανονικό πολύεδρο Π 2, που είναι δυϊκό ενός αρχικού καν. πολυέδρου Π 1, μπορούμε να κατασκευάσουμε ένα καν. πολύεδρο Π 3, δυϊκό του Π 2, ίδιας μορφής με το Π 1. Π.χ. μπορούμε να κατασκευάσουμε ένα νέο κύβο Π 3, δυϊκό ενός καν. οκταέδρου Π 2, το οποίο έχει κατασκευαστεί ως δυϊκό ενός αρχικού κύβου Π 1. Ο νέος κύβος Π 3 είναι φυσικά μικρότερος του αρχικού κύβου Π 1 (Καν.Πολ.-Σχ.4).

25 25

26 ΠΟΡΕΙΑ ΠΑΡΟΥΣΙΑΣΗΣ ΚΑΝΟΝΙΚΩΝ ΠΟΛΥΕΔΡΩΝ Για την παρουσίαση των κανονικών πολυέδρων ακολουθούμε την εξής πορεία: 1. Παριστάνουμε κάθε πολύεδρο με μια αξονομετρική προβολή, με την βοήθεια της οποίας περιγράφονται και αναλύονται οι βασικές ιδιότητές του. 2. Παριστάνουμε σε ορθές προβολές (μέθοδος Monge) τα πέντε κανονικά πολύεδρα, τοποθετημένα καταρχάς με απλό και προφανή τρόπο, ως προς τα επίπεδα προβολής (e 1, e 2), για να διευκολυνθεί η σχεδίαση των παραστάσεών τους. Για την ίδιο λόγο, όλα τα θέματα δίνονται με αριθμητικά δεδομένα. 3. Υπολογίζουμε χωριστά την αντίστοιχη επίπεδη γωνία ω της δίεδρης γωνίας κάθε κανονικού πολυέδρου, ανεξάρτητα της ύπαρξης του γενικού τύπου που αναφέρθηκε προηγουμένως (βλ.2.1.6). 4. Σχεδιάζουμε το ανάπτυγμα κάθε στερεού. Παρατήρηση. Σε ολόκληρη την μονογραφία έχει προβλεφθεί ώστε, για την εύκολη ανάγνωση των θεμάτων, κατά την παρουσίαση των σχεδίων, το ανάλογο κείμενο να βρίσκεται σχεδόν πάντοτε στην διπλανή σελίδα ΑΝΑΛΥΣΗ ΕΠΙΜΕΡΟΥΣ ΠΙΝΑΚΩΝ ΚΑΝΟΝΙΚΩΝ ΠΟΛΥΕΔΡΩΝ Πριν παρουσιάσουμε το περιεχόμενο των επιμέρους συνοπτικών πινάκων των κανονικών πολυέδρων τονίζουμε ότι: 1. Οι σχέσεις διαφόρων στοιχείων των κανονικών πολυέδρων που αναγράφονται στους πίνακες αυτούς (καθώς και στους αντίστοιχους πίνακες των ημικανονικών που ακολουθούν), όταν δεν έχει γίνει σχετική απόδειξη στο κείμενο ή δεν αναφέρεται ρητά διαφορετικά, έχουν ληφθεί κυρίως από τις μονογραφίες [ 5 ] και [ 6 ] της βιβλιογραφίας. 2 Η γραμμή «ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ» αναφέρεται στη διαφορά του αθροίσματος των εδρικών γωνιών στερεάς γωνίας κάθε πολυέδρου από της 360º ή της 4 ορθές γωνίες ( βλ. σελ.16 και [ 6 ] ). Παράδειγμα: Η στερεά γωνία της κανονικού δωδεκαέδρου έχει έδρες 3 γωνίες πενταγώνων, οπότε: 3 108º = 324º η «εξωτερική γωνία» στο κανονικό δωδεκάεδρο είναι 360º - 324º = 36º Ισχύει και εδώ φυσικά η γενική ιδιότητα των κυρτών πολυέδρων: 36º 20 κορυφές = 720º ή ή 2 5 ορθής γωνίας. 2 ορθής γωνίας 20 κορυφές = 8 ορθές γωνίες 5 Στους επιμέρους συνοπτικούς πίνακες που ακολουθούν δίνονται για κάθε ένα από τα 15 συνολικά ημικανονικά πολύεδρα τα εξής στοιχεία: 1. Όνομα 2. Συμβολισμός 3. Πλήθος των εδρών 4. Είδος των εδρών 5. Πλήθος των κορυφών 6. Πλήθος των ακμών 7. Πλήθος των εδρών μιας στερεάς γωνίας και το είδος των πολυγώνων που συντρέχουν στην κορυφή της 8. Το μέγεθος της εξωτερικής γωνίας κάθε στερεάς γωνίας 9. Το μέγεθος της δίεδρης γωνίας 10. Η σχέση της ακμής α i του στερεού με την ακτίνα R i της περιγεγραμμένης σφαίρας του

27 ΚΑΝΟΝΙΚΑ ΠΟΛΥΕΔΡΑ

28 28

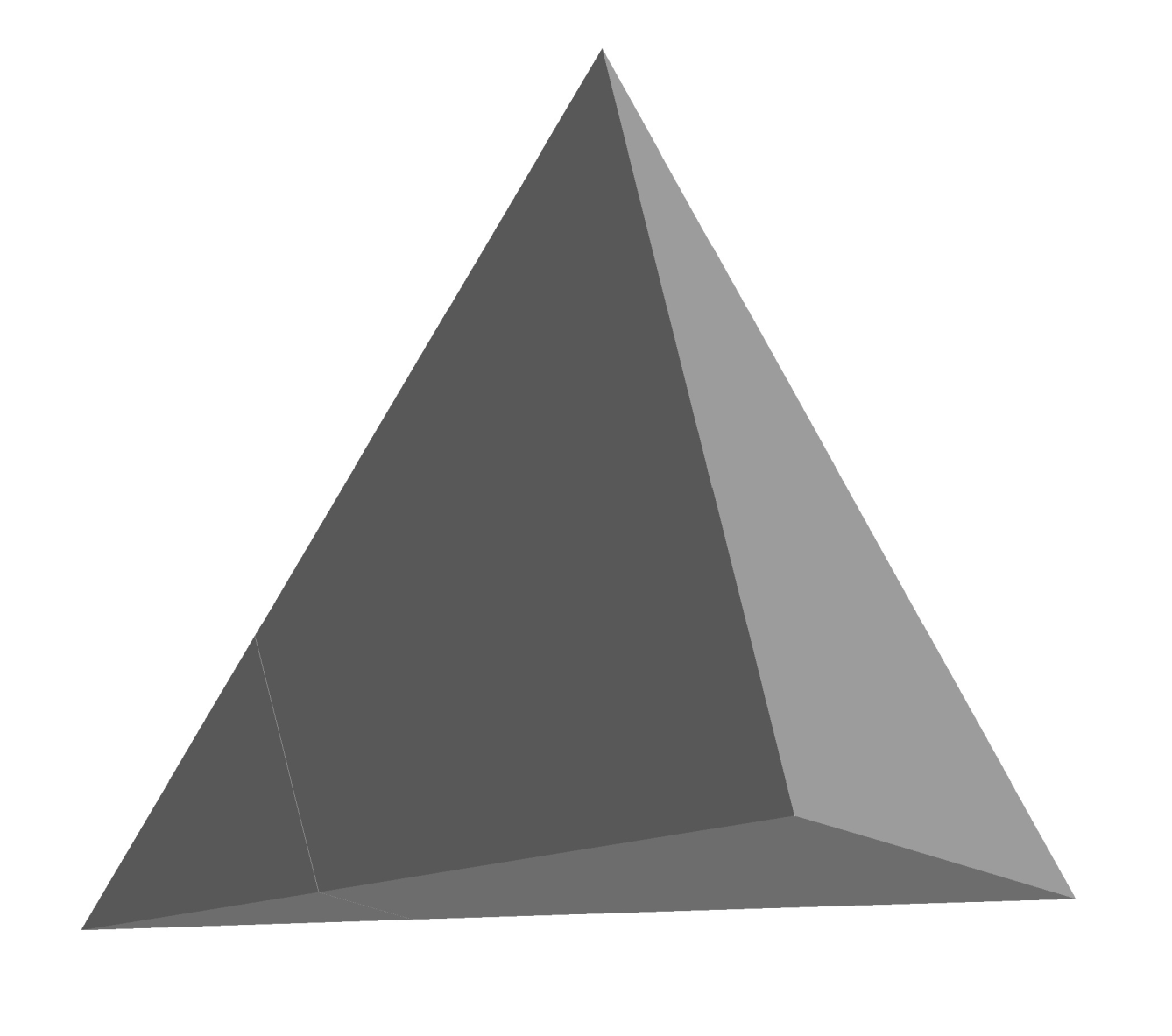

29 ΚΑΝΟΝΙΚΟ ΤΕΤΡΑΕΔΡΟ (ΠΥΡΑΜΙΔΑ) (ΤΕ) ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΟΝΟΜΑ ΚΑΝΟΝΙΚΟ ΤΕΤΡΑΕΔΡΟ (ΠΥΡΑΜΙΔΑ) ΣΥΜΒΟΛΙΣΜΟΣ ΤΕ {3,3 } ή ΠΛΗΘΟΣ ΕΔΡΩΝ 4 ΕΙΔΟΣ ΕΔΡΩΝ ΤΡΙΓΩΝΑ ΚΟΡΥΦΕΣ 4 ΑΚΜΕΣ 6 ΣΤΕΡΕΑ ΓΩΝΙΑ 3-ΕΔΡΗ ( 3 τρίγωνα ) ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ ΔΙΕΔΡΗ ΓΩΝΙΑ 1 συνω = 3 180º ή 2 ορθές ω 70 0, ΣΧΕΣΗ ΑΚΜΗΣ ατε ΜΕ ΑΚΤΙΝΑ RΤΕ ΤΗΣ ΠΕΡΙΓΕΓΡΑΜΜΕΝΗΣ ΣΦΑΙΡΑΣ α 6 ΤΕ R ΤΕ = 2 2

30 30 ΜΕΛΕΤΗ ΚΑΝΟΝΙΚΟΥ ΤΕΤΡΑΕΔΡΟΥ Α. Να παρασταθεί κανονικό τετράεδρο με βάση ισόπλευρο τρίγωνο ΑΒΓ, που βρίσκεται στο οριζόντιο επίπεδο προβολής e1. Δίνονται: Α (55, 20, 0), Β (15, 20, 0). Η κορυφή Γ έχει yγ > 0. Η κορυφή Κ έχει zk > 0. Β. Εκτός από την πρώτη και δεύτερη προβολή, να σχεδιαστεί τρίτη, τέταρτη και πέμπτη προβολή (πλάγιες όψεις) του καν. τετραέδρου με: 1. y13 y12 2. γωνία (y14, y12) = y25 // Κ Γ. Γ. Να βρεθεί γραφικά μία δίεδρη γωνία ω του στερεού (ΤΕ-Σχ.1). Δ. Να σχεδιαστεί το ανάπτυγμα του πολυέδρου. Λύση Γενικά 1.Το κανονικό τετράεδρο είναι μία κανονική πυραμίδα με βάση ισόπλευρο τρίγωνο και παράπλευρες έδρες ισόπλευρα τρίγωνα. 2. Αν α = ΑΒ η ακμή του, τότε από το ορθογώνιο τρίγωνο ΚΗΜ, όπου Μ το μέσον της ακμής ΑΒ και Η το κέντρο βάρους (και ορθόκεντρο) του ισόπλευρου τριγώνου ΑΒΓ, έχουμε: (ΚΗ) 2 = (ΚΜ) 2 (ΗΜ) 2 (1) Το ΚΜ = υ είναι το ύψος του ισόπλευρου τριγώνου ΚΑΒ, οπότε : υ = α 4 (2) και 1 ΗΜ = υ 3 (3) Από τις σχέσεις (1), (2), (3) προκύπτει: 1 ΚΗ = α 6 3 (4) 3. Η δίεδρη οξεία γωνία ω του κανονικού τετραέδρου έχει : ΗΜ 1 συνω = = ΚΜ 3 Α. Παράσταση 0 ω 70, α. Σχεδιάζουμε το ισόπλευρο τρίγωνο Α Β Γ, με Α Β = ΑΒ = 40. Η Κ είναι το κέντρο του ισόπλευρου τριγώνου, αφού το τετράεδρο είναι κανονικό. β. Αφού α=40, από τη σχέση (4) z K 32, Στο ίδιο σχήμα, στην πρώτη προβολή, δίνουμε και γραφικά την κατασκευή του ύψους z K, ως εξής: Κατασκευάζουμε το ορθογώνιο τρίγωνο Α Κ Κ 0 (στο σχέδιο είναι τονισμένο με ανοιχτό γκρι). Το ορθογώνιο τρίγωνο αυτό είναι κατάκλιση στο e 1 του ορθογωνίου τριγώνου ΑΚΚ 0 του χώρου και έχει α = ΑΚ = Α Κ 0. Προφανώς z Κ = Κ Κ 0. γ. Με τη βοήθεια του z K ορίζουμε το Κ. Β. Τρίτη, τέταρτη και πέμπτη προβολή 1. ΤΡΙΤΗ ΚΑΙ ΤΕΤΑΡΤΗ ΠΡΟΒΟΛΗ Τοποθετούμε τους τρεις άξονες, όπως προβλέπεται από την εκφώνηση. Προβάλλουμε το στερεό στα νέα επίπεδα προβολής.

31 31

32 32 2. ΠΕΜΠΤΗ ΠΡΟΒΟΛΗ Σχεδιάζουμε τον άξονα y 25 // K Γ.Το σημείο Κ V π.χ. βρίσκεται τοποθετώντας το x Κ, ως προς φορά αυθαίρετη. Είναι: x Κ= ΡΚ V. Ανάλογα τοποθετούμε τα υπόλοιπα σημεία. τον άξονα y 25, με Παρατήρηση. Η αλλαγή του συστήματος με νέο άξονα y 25 δίνει ως πέμπτη προβολή παράσταση, η οποία, εκτός από προβολή της μεθόδου Monge, είναι και ορθή αξονομετρία, προσφέροντας στο θεατή την ανάλογη «τρισδιάστατη» εντύπωση του κανονικού τετραέδρου και μάλιστα «από κάτω», αφού η βάση ΑΒΓ φαίνεται ολόκληρη, σε αντίθεση π.χ. με την κάτοψη (πρώτη προβολή) του θέματος, η οποία καλύπτεται από το αδιαφανές στερεό. Επιπλέον, στη συγκεκριμένη προβολή ( με άξονα y 25 // Κ Γ ), το περίγραμμα του σχήματος είναι τετράγωνο, όπως εύκολα αποδεικνύεται. Εδώ πρέπει να τονιστεί ότι και οι υπόλοιπες προβολές μπορούν να θεωρηθούν, όπως είναι γνωστό, επίσης ως ειδικές ορθές αξονομετρικές προβολές ( βλ. Γ. Ε. ΛΕΥΚΑΔΙΤΗ «Μέθοδοι Παραστάσεων» σελ. 36 παρατήρηση 3, σελ. 89 ειδικές περιπτώσεις ). Γ. Δίεδρη Γωνία Μία δίεδρη γωνία ω του καν. τετραέδρου είναι και η γωνία που σχηματίζεται μεταξύ των όμορων εδρών ΚΑΒ και ΑΒΓ e 1. Το επίπεδο ΚΑΒ είναι πρόσθιο ( κάθετο στο e 2), αφού έχει ως πρώτο ίχνος σ 1 την ΑΒ Α Β, η οποία είναι από την εκφώνηση κάθετη στον y 12.Επομένως, το επίπεδο ΚΑΒ θα έχει δεύτερο ίχνος σ 2 Κ Α. Άρα, η ζητούμενη δίεδρη γωνία ω = Κ Α Γ ˆ. Η μέτρηση της γωνίας ω στο σχέδιο του Η/Υ δίνει: ω 70 0, Το αποτέλεσμα συμπίπτει, αφενός με το ήδη υπολογισμένο, αφετέρου με αυτό που προκύπτει από την εφαρμογή του γενικού τύπου της σελ.24 για τα κανονικά πολύεδρα,με p = 3 και q = 3. Δ. Ανάπτυγμα Το ανάπτυγμα του κανονικού τετραέδρου αποτελείται από τέσσερα ισόπλευρα τρίγωνα, τοποθετημένα όπως φαίνεται στο σχήμα (ΤΕ-Σχ.2), στο οποίο το ανάπτυγμα είναι σχεδιασμένο σε διπλάσιο μέγεθος.

33 33

34 34

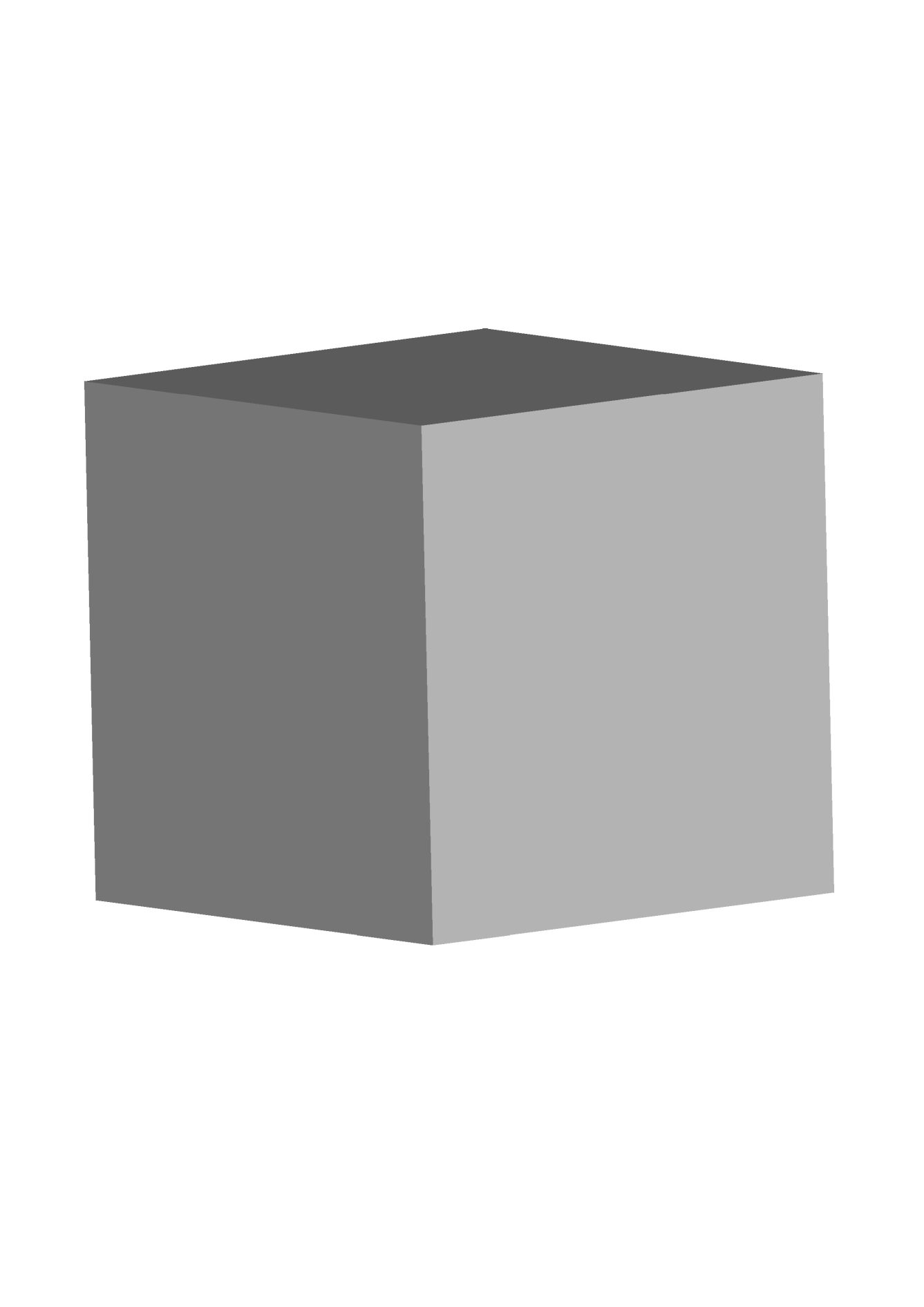

35 ΚΑΝΟΝΙΚΟ ΕΞΑΕΔΡΟ (ΚΥΒΟΣ) (ΚΥ) ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΟΝΟΜΑ ΚΑΝΟΝΙΚΟ ΕΞΑΕΔΡΟ (ΚΥΒΟΣ) ΣΥΜΒΟΛΙΣΜΟΣ ΚΥ {4,3} ή ΠΛΗΘΟΣ ΕΔΡΩΝ 6 ΕΙΔΟΣ ΕΔΡΩΝ ΤΕΤΡΑΓΩΝΑ ΚΟΡΥΦΕΣ 8 ΑΚΜΕΣ 12 ΣΤΕΡΕΑ ΓΩΝΙΑ 3-ΕΔΡΗ ( 3 τετράγωνα ) ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ 90º ή 1 ορθή ΔΙΕΔΡΗ ΓΩΝΙΑ ω = 90º ΣΧΕΣΗ ΑΚΜΗΣ ακυ ΜΕ ΑΚΤΙΝΑ RΚΥ ΤΗΣ ΠΕΡΙΓΕΓΡΑΜΜΕΝΗΣ ΣΦΑΙΡΑΣ α 2 KY R KY = 3

36 36 ΜΕΛΕΤΗ ΚΥΒΟΥ Α. Να παρασταθεί κανονικό εξάεδρο (κύβος) με «κάτω» βάση τετράγωνο ΑΒΓΔ, που βρίσκεται στο οριζόντιο επίπεδο προβολής e1. «Επάνω» βάση του κύβου είναι το τετράγωνο ΕΖΗΘ αντίστοιχα. Δίνονται (ΚΥ-Σχ.1): Α (45, 20, 0), Β (15, 20, 0). Η κορυφή Γ έχει yγ > 0. Η κορυφή Ε έχει zε > 0. Β. Εκτός από την πρώτη και δεύτερη προβολή, να σχεδιαστεί τρίτη και τέταρτη προβολή (πλάγιες όψεις) του κύβου με: 1. γωνία ( y13, y12 ) = γωνία (y34, y13) = Γ. Να σχεδιαστεί το ανάπτυγμα του πολυέδρου. Παρατήρηση. Οι χαρακτηρισμοί «κάτω» και «επάνω», για τις δύο από τις έξι τετραγωνικές έδρες, είναι συμβατικοί και αναφέρονται στην τοποθέτηση του θέματος, ως προς το οριζόντιο επίπεδο προβολής e 1, η οποία διευκολύνει τη λύση του προβλήματος. Η σύμβαση αυτή θα ισχύει σε όλα τα επόμενα. Λύση Ο κύβος είναι ένα κανονικό πρίσμα με βάση τετράγωνο και παράπλευρες έδρες επίσης τετράγωνα. Α. Παράσταση α. Σχεδιάζουμε το τετράγωνο ΑΒΓΔ, με Α Β = ΑΒ = 30. β. Το περίγραμμα του κύβου στη δεύτερη προβολή είναι επίσης τετράγωνο. Β. Τρίτη και τέταρτη προβολή 1. ΤΡΙΤΗ ΠΡΟΒΟΛΗ α. Τοποθετούμε τον άξονα y 13, όπως προβλέπεται από την εκφώνηση. β. Προβάλλουμε τον κύβο στο νέο επίπεδο προβολής e ΤΕΤΑΡΤΗ ΠΡΟΒΟΛΗ α. Τοποθετούμε τον άξονα y 34. β. Το σημείο Δ IV π.χ. βρίσκεται μετρώντας το υ Δ με αυθαίρετη φορά, ως προς τον άξονα y 34. Είναι: υ Δ= Δ Δ =ΡΔ IV γ. Ανάλογα τοποθετούμε το σημείο Ζ IV και όλα τα υπόλοιπα σημεία. Παρατήρηση. Ισχύει η παρατήρηση του προηγούμενου θέματος του κανονικού τετραέδρου. Επομένως και εδώ, η τέταρτη προβολή του κύβου, εκτός από προβολή της μεθόδου Monge, είναι και ορθή αξονομετρία, προσφέροντας πάλι στο θεατή την ανάλογη «τρισδιάστατη» εντύπωση, που δεν προσφέρουν οι άλλες τρεις προβολές της μεθόδου Monge, λόγω της αρχικής θέσης που έχει ο κύβος ως προς τα επίπεδα προβολής (e 1, e 2, e 3). Στην προβολή αυτή, όπως ακριβώς συνέβη στην αντίστοιχη περίπτωση και στο κανονικό τετράεδρο, η θέαση του κύβου είναι «από κάτω». Δίνεται επομένως η δυνατότητα στον παρατηρητή να δει την «κάτω» βάση ΑΒΓΔ, ενώ αντιθέτως αποκρύπτεται από αυτόν η «επάνω» βάση ΕΖΗΘ, που ο ίδιος βλέπει στην κάτοψη (πρώτη προβολή).

37 37

38 38 Γ. Ανάπτυγμα Το ανάπτυγμα του κύβου αποτελείται από έξι τετράγωνα, τοποθετημένα όπως φαίνεται στο σχήμα (ΚΥ-Σχ.2).

39 39

40 40

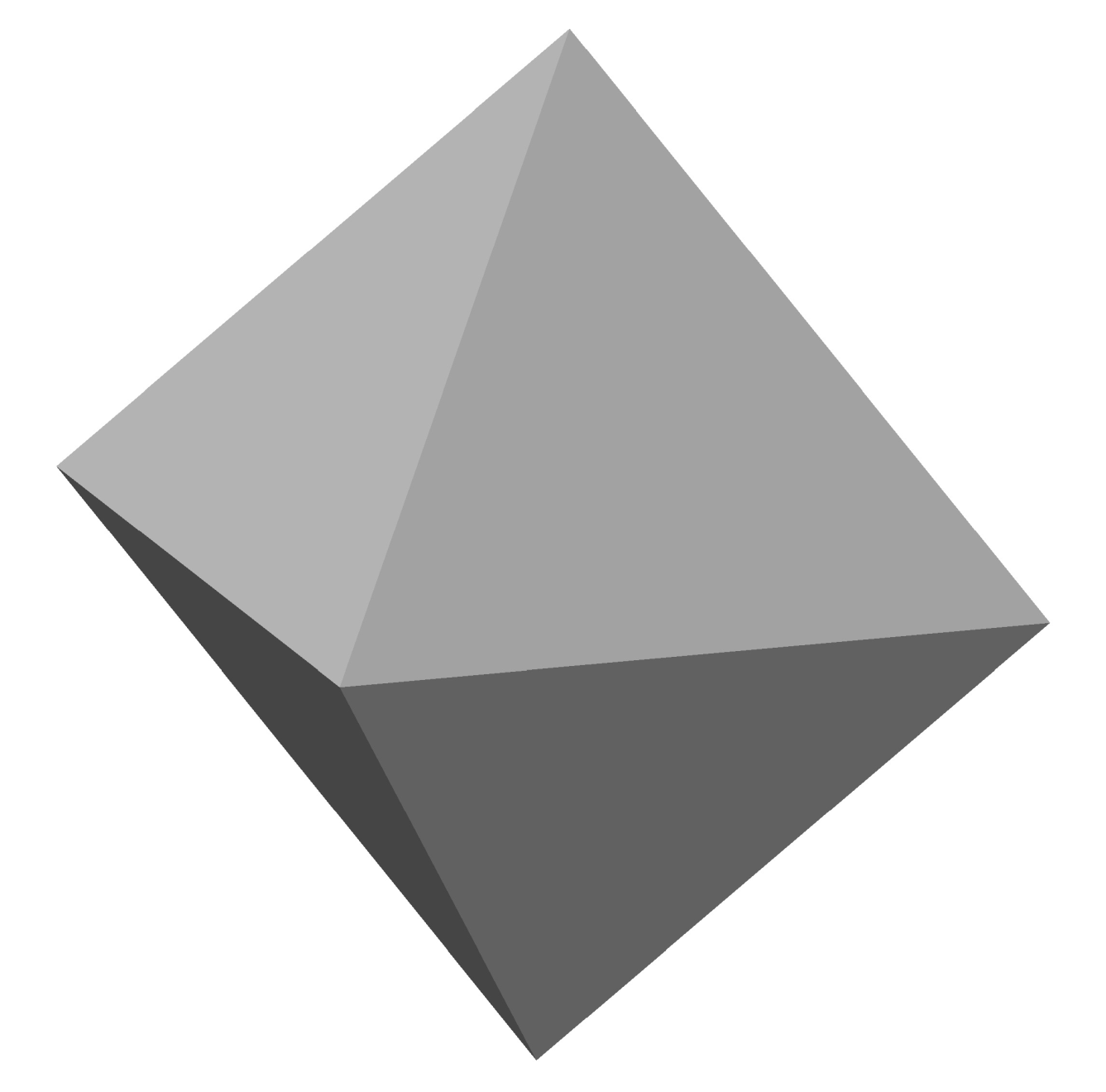

41 ΚΑΝΟΝΙΚΟ ΟΚΤΑΕΔΡΟ (ΟΚ) ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΟΝΟΜΑ ΚΑΝΟΝΙΚΟ ΟΚΤΑΕΔΡΟ ΣΥΜΒΟΛΙΣΜΟΣ ΟΚ {3,4} ή ΠΛΗΘΟΣ ΕΔΡΩΝ 8 ΕΙΔΟΣ ΕΔΡΩΝ ΤΡΙΓΩΝΑ ΚΟΡΥΦΕΣ 6 ΑΚΜΕΣ 12 ΣΤΕΡΕΑ ΓΩΝΙΑ 4-ΕΔΡΗ ( 4 τρίγωνα ) ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ ΔΙΕΔΡΗ ΓΩΝΙΑ ΣΧΕΣΗ ΑΚΜΗΣ αοκ ΜΕ ΑΚΤΙΝΑ RΟΚ ΤΗΣ ΠΕΡΙΓΕΓΡΑΜΜΕΝΗΣ ΣΦΑΙΡΑΣ ω εφ = º ή 4 3 ορθής ω 109 0, α 2 ΟΚ R ΟΚ = 2

42 42 ΜΕΛΕΤΗ ΚΑΝΟΝΙΚΟΥ ΟΚΤΑΕΔΡΟΥ Α. Να παρασταθεί κανονικό οκτάεδρο με κορυφές Κ1, Κ2, Α, Β, Γ, Δ. Το τετράγωνο ΑΒΓΔ βρίσκεται σε οριζόντιο επίπεδο με θετικό υψόμετρο, ενώ η κορυφή Κ1 στο e1. Δίνονται: A (51, -18, -), Β (15, -18, -). Η κορυφή Γ έχει yγ > 0. Β. Εκτός από την πρώτη και δεύτερη προβολή, να σχεδιαστεί τρίτη και τέταρτη προβολή (πλάγιες όψεις) του καν. οκταέδρου με: 1. γωνία ( y13, y12) = γωνία (y13, y34) = 55 0 Γ. Να βρεθεί γραφικά μία δίεδρη γωνία ω όμορων εδρών του στερεού (ΟΚ-Σχ.1) Δ. Να σχεδιαστεί το ανάπτυγμα του πολυέδρου.. Λύση Γενικά 1. Τα τετράγωνα ΑΒΓΔ και Κ 2ΓΚ 1Α, με κοινό κέντρο Λ, είναι ίσα μεταξύ τους, λόγω της κανονικότητας του στερεού. Επομένως Κ 1Κ 2 = ΑΓ = διαγώνιος τετραγώνου. Αν ΑΒ = α Κ 1Κ 2 = α 2 (1). 2. Από το ορθογώνιο τρίγωνο Κ 2ΛΜ, όπου Μ το μέσον της ακμής ΑΒ και Λ το κέντρο του τετραγώνου ΑΒΓΔ, έχουμε: ω Κ2Λ εφ = = 2 ω 109 0, ΛΜ Α. Παράσταση α. Σχεδιάζουμε το τετράγωνο Α Β Γ Δ, με Α Β =ΑΒ=36. Είναι Κ 1 Κ 2 Λ, εφόσον το οκτάεδρο είναι κανονικό. β. Από την εκφώνηση προκύπτει ότι η κορυφή Κ 1 βρίσκεται στον y 12. γ. Αφού α=36, από τη σχέση (1) z K2 50, δ. Από τη σχέση (1) μπορούμε να τοποθετήσουμε γραφικά, χωρίς υπολογισμό, τα Κ 1 και Κ 2, γνωρίζοντας ότι Κ 1 Κ 2 =Α Γ = διαγώνιος τετραγώνου. ε. Το κέντρο Λ του στερεού έχει Λ στο μέσον του τμήματος Κ 1 Κ 2. Από το σημείο αυτό περνάει το δεύτερο ίχνος του οριζόντιου επιπέδου στο οποίο ανήκουν οι κορυφές Α, Β, Γ, Δ. Β. Τρίτη και τέταρτη προβολή α. Τοποθετούμε τους δύο άξονες, όπως προβλέπεται από την εκφώνηση. β. Προβάλλουμε το στερεό στα νέα επίπεδα προβολής. Παρατήρηση. Γ. Δίεδρη Γωνία Ισχύουν και εδώ οι παρατηρήσεις που διατυπώθηκαν στο κανονικό τετράεδρο και στον κύβο Μία δίεδρη γωνία ω του καν. οκταέδρου είναι και η γωνία των εδρών Κ 1ΑΒ και Κ 2ΑΒ. Επειδή η ΑΒ είναι από την εκφώνηση κάθετη στο e 2 (πρόσθια), τα επίπεδα που την περιέχουν είναι επίσης πρόσθια. Άρα: Δίεδρη γωνία ω= Κ 1 ˆΑ Κ 2. Η μέτρηση της γωνίας ω στο σχέδιο του Η/Υ δίνει: ω 109 0, Το αποτέλεσμα συμπίπτει με το ήδη υπολογισμένο, καθώς και με αυτό που προκύπτει από την εφαρμογή του γενικού τύπου (2) για τα κανονικά πολύεδρα με p = 3 και q = 4.

43 43

44 44 Δ. Ανάπτυγμα Το ανάπτυγμα του κανονικού οκταέδρου αποτελείται από οκτώ ισόπλευρα τρίγωνα, τοποθετημένα όπως φαίνεται στο σχήμα (ΟΚ-Σχ.2).

45 45

46 46

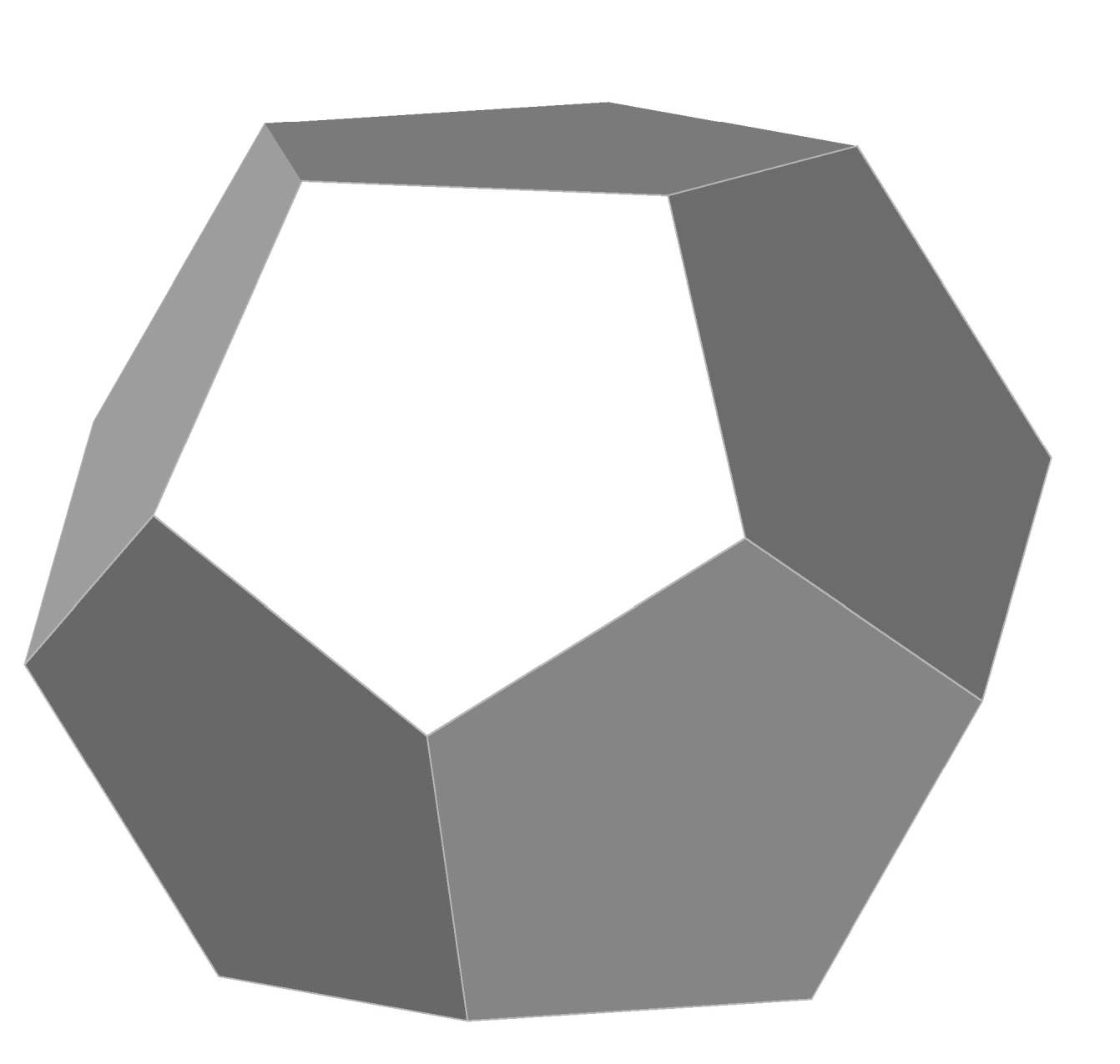

47 ΚΑΝΟΝΙΚΟ ΔΩΔΕΚΑΕΔΡΟ (ΔΩ) ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΟΝΟΜΑ ΚΑΝΟΝΙΚΟ ΔΩΔΕΚΑΕΔΡΟ ΣΥΜΒΟΛΙΣΜΟΣ ΔΩ {5,3} ή ΠΛΗΘΟΣ ΕΔΡΩΝ 12 ΕΙΔΟΣ ΕΔΡΩΝ ΠΕΝΤΑΓΩΝΑ ΚΟΡΥΦΕΣ 20 ΑΚΜΕΣ 30 ΣΤΕΡΕΑ ΓΩΝΙΑ 3-ΕΔΡΗ ( 3 πεντάγωνα ) ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ ΔΙΕΔΡΗ ΓΩΝΙΑ συνω = - 36º ή ορθής ω 116, ΣΧΕΣΗ ΑΚΜΗΣ αδω ΜΕ ΑΚΤΙΝΑ RΔΩ ΤΗΣ ΠΕΡΙΓΕΓΡΑΜΜΕΝΗΣ ΣΦΑΙΡΑΣ α ΔΩ R ΔΩ = 2 2

48 48 ΜΕΛΕΤΗ ΚΑΝΟΝΙΚΟΥ ΔΩΔΕΚΑΕΔΡΟΥ Α. Να παρασταθεί κανονικό δωδεκάεδρο με κορυφές: 1. Α, Β, Γ, Δ, Ε, που ανήκουν στην κάτω κανονική πενταγωνική βάση του e1 (ΔΩ-Σχ.1). 2. Α3, Β3, Γ3, Δ3, Ε3, που ανήκουν στην επάνω αντίστοιχη πενταγωνική βάση. 3. Α1, Β1, Γ1, Δ1, Ε1 και Α2, Β2, Γ2, Δ2, Ε2, που ανήκουν σε δύο ενδιάμεσα παράλληλα προς τις βάσεις επίπεδα. Δίνονται: Το κέντρο Κ(45, 0, 0) του περιγεγραμμένου κύκλου ακτίνας R=20 στο πεντάγωνο ΑΒΓΔΕ, που βρίσκεται στο e1.η κορυφή Δ έχει το μικρότερο y από τις δυνατές λύσεις. Β. Εκτός από την πρώτη και δεύτερη προβολή, να σχεδιαστεί τρίτη προβολή (πλάγια όψη) με y13 y12. Γ. Να βρεθεί γραφικά μία δίεδρη γωνία ω όμορων εδρών του στερεού. Δ. Να υπολογιστούν τα υψόμετρα των αντιπροσωπευτικών σημείων Α1, Δ2, Δ3 καθώς και η δίεδρη γωνία ω. Ε. Να σχεδιαστεί το ανάπτυγμα του πολυέδρου. Παρατήρηση. Για τους χαρακτηρισμούς «κάτω» και «επάνω» ισχύουν ότι και στην περίπτωση του κύβου. Λύση Γενικά 1. Στο σχήμα (ΔΩ-Σχ.1)σημειώνονται, εκτός από τις έδρες, τις κορυφές και τις ακμές του καν. δωδεκαέδρου, τα υψόμετρα των αντιπροσωπευτικών σημείων Ε 1, Δ 2 και Α 3, για τα οποία θα αποδειχθεί στα επόμενα ότι ισχύει: z E1=R, z Δ2=2α 5, z A3=2α 5+R όπου α 5 το απόστημα του κανονικού πενταγώνου και R η ακτίνα του περιγεγραμμένου κύκλου στο πεντάγωνο ΑΒΓΔΕ. 2. Θα αποδειχθεί ότι η αμβλεία δίεδρη γωνία ω = του κανονικού δωδεκαέδρου έχει: ΚΜΔ ˆ 2 συνω = - 3. Για να γίνει αντιληπτή η κατασκευή ενός κανονικού δωδεκαέδρου, εμφανίζουμε το στερεό σε αξονομετρική προβολή (ΔΩ-Σχ.2), χωρισμένο σε δύο ίσα μέρη (Α) και (Β), αποτελούμενο το κάθε ένα από έξι κανονικά πολύγωνα. Είναι προφανές ότι μεταξύ των δυο μερών ισχύουν οι εξής ιδιότητες (ΔΩ-Σχ.1): 5 5 α. Το (Β) μπορεί να προκύψει ως συμμετρικό του (Α), ως προς επίπεδο. Πράγματι, στρέφουμε το (Β) κατά γωνία περί τον άξονα που συνδέει τα δυο κέντρα Κ και Λ των πολυγώνων ΑΒΓΔΕ και 10 Α 3Β 3Γ 3Δ 3Ε 3 (βλ. και ΔΩ-Σχ.1) και στη συνέχεια μετακινούμε το (Β) ώστε η κορυφή Ε 1, θεωρούμενη ότι ανήκει μόνο σε αυτό, να ταυτιστεί με την κορυφή Γ 2, θεωρούμενη ότι ανήκει μόνο στο (Α). Στην θέση αυτή, επίπεδο συμμετρίας είναι το μεσοκάθετο επίπεδο στην τελική θέση του τμήματος ΚΛ. β. Από την προηγούμενη σχέση στο χώρο μεταξύ των δυο μερών, γίνεται φανερό ότι οι κορυφές Α 3 κ.λ.π. προβάλλονται στο επίπεδο προβολής e 1 στα Α 3 κ.λ.π. που βρίσκονται στον ίδιο κύκλο (Κ,ΚΑ) με τις κορυφές ΑΒΓΔΕ και μάλιστα στα μέσα των αντίστοιχων τόξων. Επομένως, η κορυφή π.χ. Α 3 βρίσκεται στο μέσον του τόξου ΔΓ, ενώ είναι ΓΚΑ ˆ 3 = 36 0.

49 49

50 50 4. Αποδεικνύεται ότι όλες οι κορυφές του κανονικού δωδεκαέδρου με δείκτες 1 και 2 προβάλλονται στο e 1 στον ίδιο κύκλο(κ,κε 1 ) (βλ. ΠΑΝ. Δ. ΛΑΔΟΠΟΥΛΟΥ «Στοιχεία Παραστατικής Γεωμετρίας», σελ. 108, Εκδόσεις Καραβία, Αθήνα 1976). 5. Για να γίνει περισσότερο κατανοητό το θέμα, στο σχήμα (ΔΩ-Σχ.3) έχει δοθεί η μορφή του αναπτύγματος ενός από τα δυο προηγούμενα μέρη, με κατάκλιση πέντε από τα έξι κανονικά πεντάγωνα στο επίπεδο του έκτου, έχοντας πλέον και τα έξι πεντάγωνα του τμήματος του πολυέδρου στο ίδιο επίπεδο. Α. Παράσταση Υπενθυμίζουμε μία από τις μεθόδους κατασκευής των πλευρών λ 5 και λ 10 κανονικού πενταγώνου και δεκαγώνου αντίστοιχα, εγγεγραμμένων σε κύκλο, όταν γνωρίζουμε την ακτίνα R (ΔΩ-Σχ.4): 1. Στον κύκλο ( O,R ) σχεδιάζουμε δυο τυχαίες κάθετες διαμέτρους ΓΑ και ΒΔ. 2. Γράφουμε κύκλο (Μ, ΜΒ), όπου Μ μέσο του τμήματος ΟΑ, ο οποίος τέμνει την ακτίνα ΟΓ στο Η. Είναι: ΒΗ = λ 5 ΟΗ = λ 10 ΟΒ = R = λ 6 πλευρά κανονικού πενταγώνου πλευρά κανονικού δεκαγώνου πλευρά κανονικού εξαγώνου Προφανώς, από το ορθογώνιο τρίγωνο ΒΟΗ ισχύει: Είναι γνωστό από τη Ευκλείδειο Γεωμετρία ότι σε κύκλο με ακτίνα R έχουμε: α. πλευρά του κανονικού πενταγώνου: R λ 5 = 2 β. απόστημα του κανονικού πενταγώνου: R( 5 + 1) α 5 = 4 R( 5-1) γ. πλευρά κανονικού δεκαγώνου: λ 10 = 2 2 λ 5 = 2 λ λ 10

51 51

52 52 Για να παραστήσουμε σε ορθές προβολές και επομένως να κατασκευάσουμε το κανονικό δωδεκάεδρο, εργαζόμαστε ως εξής: α. Σχεδιάζουμε κανονικό πεντάγωνο Α Β Γ Δ Ε, εγγεγραμμένο στον κύκλο με Κ(45, 40, 0) και R=20.Η κορυφή Δ τοποθετείται όπως στο σχήμα, αφού έχει το μικρότερο y από τις δυνατές λύσεις (ΔΩ-Σχ.5). Θα ορίσουμε στη συνέχεια τις κορυφές Α 1(Α 1,Α 1 ) και Δ 2(Δ 2,Δ 2 ) του κανονικού δωδεκαέδρου και συγκεκριμένα του κανονικού πενταγώνου ΑΒΒ 1Δ 2Α 1 (ΔΩ-Σχ.1), με την βοήθεια των οποίων θα οριστούν και οι υπόλοιπες κορυφές. β. Σχεδιάζουμε δεύτερο κύκλο συμμετρικό του (Κ,R), ως προς την Α Β (ΔΩ-Σχ.5). Εάν κατακλίνουμε το καν. πεντάγωνο ΑΑ 1Δ 2Β 1Β στο e 1 θα προκύψει το νέο καν. πεντ. ΑΑ 10Δ 20Β 10Β εγγεγραμμένο στο δεύτερο κύκλο. Κατασκευάζουμε το πεντάγωνο αυτό. Η πράξη της κατάκλισης έχει σχεδιαστεί και σε αξονομετρική προβολή, για καλύτερη εποπτεία του θέματος στο χώρο (ΔΩ-Σχ.6). γ. Όμοια σχεδιάζουμε τρίτο κύκλο, συμμετρικό του (Κ,R), ως προς την Α Ε. Ανάλογα, εάν κατακλίνουμε το όμορο προς τα δυο προηγούμενα καν. πεντάγωνο ΑΑ 1Γ 2Ε 1Ε στο e 1, θα προκύψει επίσης νέο καν. πεντ., το Α Α* 10Γ 20Ε 10Ε, εγγεγραμμένο στον τρίτο κύκλο (ΔΩ-Σχ.5). δ. Τα επίπεδα των εδρών ΑΑ 1Δ 2Β 1Β και ΑΑ 1Γ 2Ε 1Ε προφανώς ισοκλίνουν ως προς το επίπεδο ΑΒΓΔΕ e 1. Είναι γνωστό (βλ. Γ.Ε.ΛΕΥΚΑΔΙΤΗ «Μέθοδοι Παραστάσεων» σελ.231, σχήμα 455) ότι στην περίπτωση αυτή η τομή ΑΑ 1 των επιπέδων προβάλλεται ως διχοτόμος της γωνίας των ιχνών στο επίπεδο προβολής. Επομένως, η ε, που είναι φορέας της άγνωστης ακόμη Α Α 1, θα είναι διχοτόμος της εξωτερικής γωνίας της Ε Α Β (βλ. ΔΩ- Σχ.5 και Σχ.6). ε. Είναι επίσης γνωστό ότι όταν ένα επίπεδο κατακλίνεται στο e 1, η πρώτη προβολή Α σημείου Α του επιπέδου αυτού και η αντίστοιχη κατάκλιση Α 0 συνδέονται με ευθεία κάθετη στο πρώτο ίχνος σ 1 (βλ. Γ.Ε.ΛΕΥΚΑΔΙΤΗ «Στοιχεία Παραστατικής Γεωμετρίας» σελ. 94,96, σχήματα 169,171 και 171α). Επομένως, η κατάκλιση Α 10 και η ζητούμενη πρώτη προβολή Α 1 του σημείου Α 1 συνδέονται με ευθεία κάθετη στο πρώτο ίχνος σ 1 Α Β του επιπέδου του κανονικού πενταγώνου ΑΑ 1Δ 2Β 1Β. Φέρνουμε λοιπόν την κάθετη ευθεία Α 10Ρ στην Α Β, η οποία τέμνει την ε στην κορυφή Α 1 (ΔΩ-Σχ.5 και Σχ.6). ζ. Το επίπεδο που περιέχει το πεντάγωνο ΑΑ 1Δ 2Β 1Β είναι πρόσθιο, αφού έχει πρώτο ίχνος το σ 1 Α Β y12 (ΔΩ-Σχ.5). Βρίσκουμε το δεύτερο ίχνος σ 2 του επιπέδου αυτού και ταυτόχρονα ορίζουμε το ζητούμενο Α 1 ως εξής : Ανακλίνουμε το σημείο Α 1. Φέρνουμε δηλαδή από το σημείο Α 10 κάθετη ευθεία στον y 12, ορίζοντας το Η. Γράφουμε τόξο κύκλου (Σ 12,Σ 12Η),με φορά αντίθετη της κατάκλισης, που τέμνει την κάθετη ευθεία από το Α 1 στον y 12 (ενωτική γραμμή του Α 1)στο Α 1.Είναι Σ 12Α 1 σ 2. η. Με τον ίδιο τρόπο ανακλίνουμε το Δ 20 βρίσκοντας το Δ 2 επάνω στο σ 2. Στη συνέχεια ορίζουμε το Δ 2. θ. Ανάλογα βρίσκουμε το Β 1 (Β 1, Β 1 ). Είναι Α 1 Β 1. ι. Σχεδιάζουμε την πρώτη προβολή Α Α 1 Δ 2 Β 1 Β του πρώτου από τα πέντε πεντάγωνα και συγκεκριμένα εκείνου που έχει κοινή πλευρά Α Β με τη βάση Α Β Γ ΔΕ του κανονικού δωδεκαέδρου. κ. Ορίζουμε τα δεύτερα ίχνη κ 2, λ 2 και μ 2 των οριζόντιων επιπέδων που είναι φορείς των πολυγώνων Α 1Β 1Γ 1Δ 1Ε 1, Α 2Β 2Γ 2Δ 2Ε 2 και Α 3Β 3Γ 3Δ 3Ε 3 αντίστοιχα. Από τα ίχνη αυτά, το κ 2 διέρχεται από το Α 1, ενώ το λ 2 από το Δ 2. Προφανώς το ίχνος μ 2 του τρίτου επιπέδου, που περιέχει το άγνωστο ακόμη Δ 3, απέχει από το ίχνος λ 2 όσο το κ 2 από τον y 12. Αρκεί πλέον να προσδιοριστούν οι πρώτες προβολές των υπόλοιπων κορυφών του θέματος, αφού οι δεύτερες προβολές βρίσκονται στο ανάλογο ίχνος. λ. Η κορυφή Δ 3 βρίσκεται στον κύκλο (Κ, 20) και σε ευθεία παράλληλη στον y 12 από το Δ 2, ενώ η Δ 3 στο μ 2. μ. Στον ίδιο αυτόν κύκλο (Κ, 20) βρίσκονται σε πρώτη προβολή και οι υπόλοιπες κορυφές με δείκτη 3. ν. Γράφουμε κύκλο (Κ, Κ Δ 2 ) στον οποίο βρίσκονται σε πρώτη προβολή όλες οι κορυφές με δείκτες 1 και 2 εναλλάξ (ΔΩ- Σχ.5), όπως έχει αναφερθεί ήδη παραπάνω (Γενικά Κανονικού Δωδεκαέδρου, Ιδιότητα 5). Β. Τρίτη προβολή α. Τοποθετούμε τον νέο άξονα y 13, όπως προβλέπεται από την εκφώνηση, κάθετα στον y 12. β. Προβάλλουμε το στερεό στο νέο επίπεδο προβολής.

53 53

54 54 Γ. Δίεδρη Γωνία Μία δίεδρη γωνία ω του καν. δωδεκαέδρου είναι και η γωνία των εδρών ΑΒΓΔΕ e 1 και ΑΒΒ 1Δ 2Α 1 (ΔΩ-Σχ.1 και Σχ.5). Επειδή η ΑΒ είναι από την εκφώνηση κάθετη στο y 12, το επίπεδο που την περιέχει είναι πρόσθιο. Άρα, δίεδρη γωνία ω =. Δ Α Α ˆ 1 Η μέτρηση της δίεδρης γωνίας ω στο σχέδιο του Η/Υ δίνει: ω 116 0, Το αποτέλεσμα συμπίπτει με το ήδη υπολογισμένο, καθώς και με αυτό που προκύπτει από την εφαρμογή του γενικού τύπου (2) για τα κανονικά πολύεδρα με p = 5 και q = 3. Δ. Υπολογισμοί Θα υπολογίσουμε μία δίεδρη γωνία ω καθώς και τα υψόμετρα των αντιπροσωπευτικών κορυφών Α 1, Δ 2, Δ 3 του κανονικού εικοσαέδρου. 1. ΔΙΕΔΡΗ ΓΩΝΙΑ ω Είναι γνωστό από την Τριγωνομετρία ότι: ημ18 = ημ36 = συν18 = συν36 = 4 Το σχήμα που ακολουθεί (ΔΩ-Σχ.7) αποτελεί λεπτομέρεια σε μεγέθυνση τμήματος της πρώτης προβολής του κανονικού δωδεκαέδρου και συγκεκριμένα του τριγώνου Α ΡΑ 10. Στην διπλανή σελίδα επαναλαμβάνουμε το (ΔΩ-Σχ.5) για να διευκολυνθούμε στην παρακολούθηση των υπολογισμών του θέματος. Προφανώς, εξαιτίας του κανονικού πενταγώνου, είναι Ε Α Β ˆ = Β Α Α ˆ ˆ 10 = Α * 10 Α Ε = ˆΑ Ν = Επομένως Α 10 Ήδη αναφέρθηκε στα αμέσως προηγούμενα ότι η ευθεία ΑΆ 1 ε είναι διχοτόμος της Α * ˆ 10 Α Α 10. Επομένως, Α ˆ 1 Α Α 10 = Επειδή όμως η εξωτερική Β Α Α ˆ 10 στο ορθογώνιο τρίγωνο Α ΡΑ 10 είναι Β Α Α ˆ 10 = 108 0, έπεται Α Αˆ Ρ = Ως συνέπεια των προηγουμένων σχέσεων έχουμε: Α Α Ρ = 36 και ΝΑ Ρ ˆ = Από τη δεύτερη προβολή του κανονικού δωδεκαέδρου (ΔΩ-Σχ.5) έχουμε: ω + φ = συνω = -συνφ Από το τρίγωνο Α ΗΑ 1 είναι: z Α1 = (Α Α 1 ) ημφ (1) Ακόμη είναι: Α Α 1 = Α Θ = ΡΑ 10 (2) Από το ορθογώνιο τρίγωνο Α ΡΑ 10 (ΔΩ-Σχ.7) έχουμε: R 5 ΡΑ = λ συν18 = (3) 2 Από τις (1), (2), (3) προκύπτει: R 5 z A1 = ημφ (4) 2 Στην πρώτη προβολή του κανονικού δωδεκαέδρου (ΔΩ-Σχ.5) και σε συνδυασμό με το σχήμα (ΔΩ-Σχ.7) διαπιστώνουμε ότι: Αφού η Α ˆ 1 Α Α 10 είναι 18 0, το τόξο Α 10Α 1 είναι 2 18 = 36 0, οπότε: Α 1 Α 10 = λ 10 (5) Από το σχήμα (ΔΩ-Σχ.7) και τις σχέσεις (3) και (5) έχουμε: R 5 R 5-1 R ΡΑ1 = ΡΑ10 - Α1 Α 10 = - = ˆ 1 (6)

55 55

56 56 Στη δεύτερη προβολή του κανονικού δωδεκαέδρου (ΔΩ-Σχ.5) και στο τρίγωνο Α ΗΑ 1, σε συνδυασμό με τις σχέσεις (2), (3), (6) έχουμε: R Α Η ΡΑ 2 5 Α Α1 Α Α1 R συνφ = = = = συνω = ω 116, (7) 2. ΥΨΟΜΕΤΡΑ ΚΟΡΥΦΩΝ Από την σχέση (7) 2 5 ημω = ημφ = 5 (8) Από (1), (2), (3), (8) έχουμε: Για την αμβλεία γωνία ω ισχύει επίσης: z R R A1 εφω = -εφφ = - = - = - Α Η ΡΑ1 R 2 z Α1 = R (9) εφω = -2 (10) Στη δεύτερη προβολή του κανονικού δωδεκαέδρου (ΔΩ-Σχ.5) και στο τρίγωνο Α ΙΔ 2 έχουμε: z Δ2 = Α Ι εφφ = ΜΔ 2 εφφ = α5εφφ z Δ2 = 2α 5 (11) Επίσης είναι: z Δ3 = z Δ2 + R z Δ3 = 2α 5 + R (12) Δ. Ανάπτυγμα Το ανάπτυγμα του κανονικού δωδεκαέδρου αποτελείται από δώδεκα κανονικά πεντάγωνα, τοποθετημένα όπως φαίνεται στο (ΔΩ-Σχ.8).

57 57

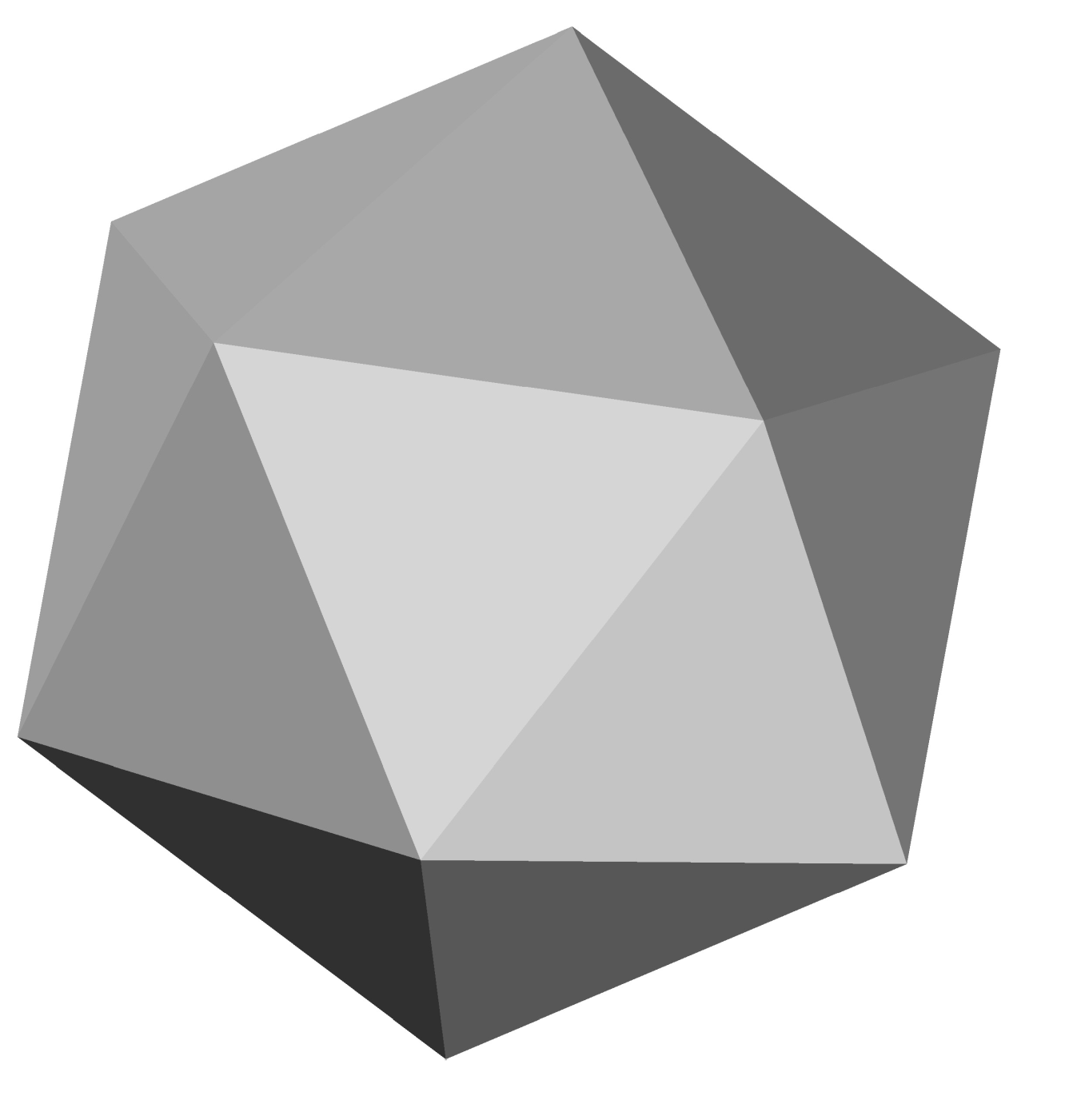

58 58
