1 Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ναυπηγών Μηχανολόγων Μηχανικών Θέματα Τομές στο Μηχανολογικό Σχέδιο Εισαγωγή Ορολογία και συνήθης πρακτική Είδη τομών Διαστασιολόγηση Επικοινωνία μέσω του μηχανολογικού σχεδίου Λόγος δημιουργίας τομών Ορθογραφική προβολή Διαστασιολόγηση Αντικείμενο Σχέδιο Τομές Οι τομές διευκρινίζουν χαρακτηριστικά του αντικειμένου : μειώνοντας ή εξαλείφοντας τις μη ορατές ακμές. αποκαλύπτοντας τη εσωτερική μορφή του αντικειμένου. Σαφές? Ναι Τέλος Όχι Συμβάσεις στις τομές Οι τομές διευκολύνουν τη διαστασιολόγηση.

2 Παράδειγμα : Πλεονεκτήματα της χρήση τομών. Πρόοψη Πρόοψη σε τομή Επίπεδο τομής Επίπεδο τομής είναι το φανταστικό επίπεδο παράλληλο στο επίπεδο προβολής, το οποίο κόβει το αντικείμενο ώστε να γίνουν ορατά κάποια εσωτερικά χαρακτηριστικά του. Επίπεδο τομής Ένδειξη επιπέδου τομής ιαγράμμιση Ένδειξη επιπέδου τομής Η ένδειξη επιπέδου τομής είναι η προβολή του επιπέδου τομής στην όψη του αντικειμένου, η οποία είναι κάθετη στο επίπεδο τομής. Ένδειξη επιπέδου τομής Παχειά γραμμή (0.7 mm) ΤΟΜΗ Α-Α Α Α Λεπτή γραμμή (0.35 mm) ιεύθυνση παρατήρησης (0.35 mm) Καθορίζει τη διαδρομή του τέμνοντος επιπέδου.

3 Διαγράμμιση Η διαγράμμιση χρησιμοποιείται για την υπόδειξη των επιφανειών που τέμνονται από το επίπεδο τομής. Είδη διαγραμμίσεως Ο τρόπος διαγράμμισης διαφέρει ανάλογα με το υλικό του αντικειμένου. Για πρακτικούς λόγους, η διαγράμμιση του χυτοσιδήρου χρησιμοποιείται σχεδόν πάντα για οποιοδήποτε υλικό. ιαγράμμιση Λεπτή γραμμή (0.35 mm). χυτοσίδηρος χάλυβας τσιμέντο άμμος ξύλο Πρακτική διαγραμμίσεως Το κενό μεταξύ των γραμμών της διαγράμμισης κυμαίνεται μεταξύ 1.5 mm (μικρές επιφάνειες τομής) και 3 mm (μεγάλες επιφάνειες τομής). Συνήθη λάθη Πρακτική διαγραμμίσεως Οι γραμμές διαγραμμίσεως δεν πρέπει να είναι παράλληλες ή κάθετες σε κάποια από τις ακμές του αντικειμένου. Συνήθη λάθη

4 1. Πλήρης τομή Είδη τομών 2. Τομή σε διαφορετικά επίπεδα Πλήρης τομή Η όψη δημιουργείται από την πλήρη τομή του αντικειμένου από το επίπεδο τομής. 3. Ημιτομή 4. Μερική τομή (τοπική τομή, σπάσιμο) 5. Πλήρης τομή Η όψη δημιουργείται από την πλήρη τομή του αντικειμένου από το επίπεδο τομής. Τομή σε διαφορετικά επίπεδα Η όψη δημιουργείται με τομή του αντικειμένου από αλληλουχία επιπέδων.

5 Διαχείριση μη ορατών ακμών Οι μη ορατές ακμές συνήθως παραλείπονται από τις όψεις τομών. Ημιτομή Η όψη δημιουργείται με κατάλληλη τομή του αντικειμένου έτσι ώστε να αφαιρεθεί το ένα τέταρτό του. Προτιμάται σε συμμετρικά αντικείμενα και συνήθως σχεδιάζεται ως ημιτομή και ημιόψη Ημιτομή Χρησιμοποιείται αξονική γραμμή για τον χωρισμό της ημιόψης από την ημιτομή. Τοπική τομή (σπάσιμο) Η όψη δημιουργείται αφαιρώντας τμήμα του αντικειμένου που κόβεται από το επίπεδο τομής. Οι μη ορατές ακμές παραλείπονται.

6 Τοπική τομή (σπάσιμο) Παράδειγμα : Σύγκριση ανάμεσα στις τεχνικές τομής Χρησιμοποιείται γραμμή σπασίματος για να χωριστεί το τεμνόμενο τμήμα του αντικειμένου. Η γραμμή σπασίματος είναι λεπτή συνεχής γραμμή και σχεδιάζεται με ελεύθερο χέρι. Δεν σχεδιάζουμε ένδειξη του επιπέδου τομής σε άλλες όψεις. Χρησιμοποιείται για να δείξει χαρακτηριστικά της διατομής ενός αντικειμένου. Η βασική ιδέα Μετον τρόπο αυτό δεν χρειάζεται δημιουργία άλλης όψης. Εξαιρετικά χρήσιμη σε μεταβλητές κατά το μήκος διατομές.

7 Βήματα κατασκευής Δεδομένο Βήματα κατασκευής Δεδομένο Ακμή επιπέδου τομής Βήμα 1 ο α. Ορίζουμε το τέμνον επίπεδο. β. Σχεδιάζουμε τον άξονα περιστροφής στην πρόοψη. Βήμα 2 ο α. Μεταφέρουμε την διάσταση του πλάτους στην πρόοψη. Βήματα κατασκευής Δεδομένο Βήματα κατασκευής Δεδομένο Βήμα 3 ο α. Σχεδιάζουμε την περιστραμμένη τομή. β. Προσθέτουμε τη διαγράμμιση. Τελική εικόνα

8 Τοποθέτηση της περιστραμμένης τομής 1. Υπέρθεση στην αντίστοιχη όψη. 2. Με σπάσιμο. Example : Revolved vs. removed sections. Example : Situation that removed section is preferred. Δυσκολία στην ανάγνωση Ευανάγνωστο σχέδιο

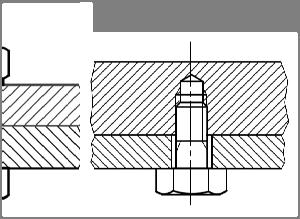

9 Example : Multiple removed section views Example : Multiple removed section views ΤΟΜΗ B ΤΟΜΗ B B B Example : Multiple removed section views Example : Multiple removed section views Εξαρτήματα σε επαφή Κοχλίες Γυρωτικοί ήλοι Σφαίρες ένσφαιρων τριβέων Μεγάλη επιφάνεια τομής Σφήνες
