1 Τεχνικό εγχειρίδιο Τεχνικό εγχειρίδιο Έκδοση 06/007 Τεχνολογία ηλιακών συστημάτων Logasol για την παρασκευή ζεστού νερού χρήσης και την υποστήριξη θέρμανσης Η ζεστασιά είναι το στοιχείο μας

2

3 Περιεχόμενα Περιεχόμενα Βασικά στοιχεία Ενέργεια από τον ήλιο Απόδοση των ηλιακών εγκαταστάσεων σε σχέση με την ενεργειακή απαίτηση Τεχνική περιγραφή συστημάτων Ηλιακοί συλλέκτες Μπόιλερ Logalux για ηλιακά συστήματα Σύστημα ελέγχου ηλιακού Υδραυλικό κιτ σύνδεσης ηλιακού Logasol KS Άλλα εξαρτήματα του συστήματος Γενικές υποδείξεις για θερμικές ηλιακές εγκαταστάσεις Γενικές υποδείξεις Προδιαγραφές και οδηγίες για το σχεδιασμό μιας εγκατάστασης ηλιακών συλλεκτών Παραδείγματα εγκατάστασης Ηλιακά συστήματα για παρασκευή ΖΝΧ με συμβατικούς λέβητες πετρελαίου/αερίου Ηλιακά συστήματα για παρασκευή ΖΝΧ και την υποστήριξη της θέρμανσης με συμβατικούς λέβητες πετρελαίου/αερίου Ηλιακά συστήματα για θέρμανση νερού χρήσης με λέβητα στερεού καυσίμου Ηλιακά συστήματα για παρασκευή ΖΝΧ και υποστήριξη θέρμανσης με λέβητα στερεού καυσίμου Ηλιακά συστήματα για παρασκευή ΖΝΧ και θέρμανση πισίνας με συμβατικούς λέβητες πετρελαίου/αερίου Λεπτομερές υδραυλικό σύστημα για επίτοιχο λέβητα Διαστασιολόγηση Αρχές διαστασιολόγησης Διαστασιολόγηση του πεδίου συλλεκτών και του ηλιακού μπόιλερ Αναγκαίος χώρος για ηλιακούς συλλέκτες Διαστασιολόγηση του υδραυλικού συστήματος Διαστασιολόγηση του δοχείου διαστολής Υποδείξεις σχεδιασμού για την τοποθέτηση Σωλήνωση, θερμομόνωση και καλώδιο προέκτασης αισθητήρα συλλεκτών Eξαέρωση Υποδείξεις για τα διάφορα συστήματα τοποθέτησης για επίπεδους συλλέκτες Τοποθέτηση σε ταράτσα για συλλέκτες κενού Αλεξικεραυνική προστασία για θερμικά ηλιακά συστήματα Παράρτημα Ευρετήριο Κατάλογος συντομογραφιών

4 Βασικά στοιχεία Βασικά στοιχεία. Ενέργεια από τον ήλιο Σε κάθε περιοχή της Ελλάδας μπορεί να αξιοποιηθεί αποτελεσματικά η ηλιακή ενέργεια. Η ετήσια ηλιακή ακτινοβολία κυμαίνεται μεταξύ 00 kwh/m και 900 kwh/m. Η μέση ηλιακή ενεργειακή ακτιβολία ανά περιοχή φαίνεται στο "χάρτη ηλιακής ακτινοβολίας" ( /). Το θερμικό ηλιακό σύστημα αξιοποιεί την ηλιακή ενέργεια για τη θέρμανση νερού χρήσης και κατ επιλογή για την υποστήριξη της θέρμανσης. Τα ηλιακά συστήματα για τη θέρμανση νερού είναι οικονομικά ως προς την κατανάλωση ενέργειας και φιλικά προς το περιβάλλον και χρησιμοποιούνται ολοένα και περισσότερο. Συχνά δεν υπάρχει επαρκής ενημέρωση για το μεγάλο ποσοστό θερμότητας που παρέχουν πλέον τα τεχνικά εξελιγμένα ηλιακά συστήματα. Με τις εγκαταστάσεις ηλιακών συλλεκτών μπορεί να αξιοποιηθεί ένα σημαντικό μέρος της ηλιακής ενέργειας για την παραγωγή θερμότητας. Έτσι επιτυγχάνεται πολύτιμη εξοικονόμηση καυσίμων και μείωση των εκπομπών ρύπων που επιβαρύνουν αισθητά το περιβάλλον μας. / Μέση ηλιακή ακτινοβολία στην Ελλάδα

5 Βασικά στοιχεία. Απόδοση των ηλιακών εγκαταστάσεων σε σχέση με την ενεργειακή απαίτηση Εγκαταστάσεις ηλιακών συλλεκτών για την παρασκευή ζεστού νερού χρήσης (ΖΝΧ) Η παρασκευή ζεστού νερού χρήσης (ΖΝΧ) είναι η πιο συνηθισμένη εφαρμογή των εγκαταστάσεων ηλιακών συλλεκτών. Η ηλιακη ενέργεια μπορεί να ανταποκριθεί καλά στις ανάγκες σε ζεστό νερό που παραμένουν σταθερές καθ όλο το έτος. Το καλοκαίρι η ενεργειακή απαίτηση για την παρασκευή ζεστού νερού καλύπτεται σχεδόν πλήρως από το ηλιακό σύστημα ( 3/). Παρ όλα αυτά, η συμβατική θέρμανση πρέπει να είναι σε θέση να καλύψει τις ανάγκες σε ζεστό νερό ανεξάρτητα από την ηλιακή ενέργεια. Μπορεί να υπάρχουν μακρές περίοδοι κακοκαιρίας, για τις οποίες πρέπει να διασφαλιστεί η ύπαρξη άνεσης ζεστού νερού. Εγκαταστάσεις ηλιακών συλλεκτών για την παρασκευή ζεστού νερού χρήσης (ΖΝΧ) και την υποστήριξη της θέρμανσης Δράση με οικολογική συνείδηση σημαίνει οι εγκαταστάσεις ηλιακών συλλεκτών να προορίζονται κατά το σχεδιασμό τους και για την υποστήριξη της θέρμανσης πέραν της παρασκευής ζεστού νερού χρήσης. Δεδομένου ότι το ηλιακό σύστημα μπορεί να συνεισφέρει και στη θέρμανση του σπιτιού, όταν η θερμοκρασία του νερού της επιστροφής της θέρμανσης είναι χαμηλότερη από τη θερμοκρασία του συλλέκτη, θεωρούνται ιδανικά τα θερμαντικά σώματα μεγάλης επιφάνειας με χαμηλή θερμοκρασία προσαγωγής ή ενδοδαπέδια θέρμανση. Με την αντίστοιχη μελέτη το ηλιακό σύστημα καλύπτει έως και 30 % της απαιτούμενης συνολικής ετήσιας θερμικής ενέργειας για τη την παρασκευή ζεστού νερού χρήσης και τη θέρμανση. Σε συνδυασμό με ένα ενεργειακό τζάκι με ενσωματωμένο εναλλάκτη ή λέβητα στερεού καυσίμου η ζήτηση ορυκτών καυσίμων μειώνεται περαιτέρω κατά τη διάρκεια της περιόδου θέρμανσης, καθώς μπορούν να χρησιμοποιηθούν και ανανεώσιμα καύσιμα όπως λ. χ. ξύλο. Η υπόλοιπη ενέργεια παρέχεται από ένα λέβητα συμπύκνωσης ή χαμηλών θερμοκρασιών. Q kwh 3/ Aπόδοση μιας εγκατάστασης ηλιακών συλλεκτών σε σχέση με την ετήσια ενεργειακή απαίτηση για ττην παρασκευή ζεστού νερού χρήσης (ΖΝΧ) Q kwh M M 3/ Aπόδοση μιας εγκατάστασης ηλιακών συλλεκτών σε σχέση με την ετήσια ενεργειακή απαίτηση για την παρασκευή νερού χρήσης και τη θέρμανση a b a b Λεζάντα εικόνας ( 3/ και 3/) a Ενεργειακή απαίτηση b Απόδοση του ηλιακού συστήματος M Mήνας Q Θερμική ενέργεια Πλεόνασμα ηλιακής ενέργειας (μπορεί να αξιοποιηθεί π. χ. για πισίνες) Χρησιμοποιηθείσα ηλιακή ενέργεια (ηλιακή κάλυψη) Ζήτηση ενέργειας που δεν καλύφθηκε (συμπληρωματική θέρμανση) 3

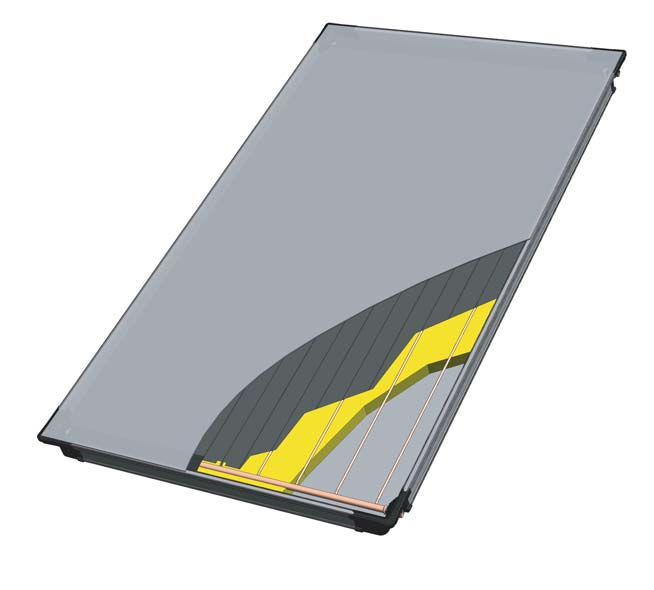

6 Τεχνική περιγραφή συστημάτων Τεχνική περιγραφή συστημάτων. Ηλιακοί συλλέκτες.. Επίπεδος συλλέκτης Logasol SKN3.0 Χαρακτηριστικά και ιδιαιτερότητες Καλή σχέση τιμής-απόδοσης Συνεχής υψηλή απόδοση χάρη στην ανθεκτική και στην υψηλώς επιλεκτική επίστρωση μαύρου χρωμίου Τεχνολογία σύνδεσης ελεγμένη από TÜV Γρήγορη σύνδεση των συλλεκτών χωρίς εργαλεία Εύκολος χειρισμός χάρη στο μικρό βάρος (4 kg) Μακροβιότητα του ηλιακού θερμικού υγρού χάρη στον απορροφητή με παράλληλους αγωγούς που διαθέτει καλή συμπεριφορά σε περίπτωση στασιμότητας Κατασκευή με εξοικονόμηση ενέργειας και ανακυκλώσιμα υλικά Solar keymark Δομή και λειτουργία των εξαρτημάτων ( 4/) Το περίβλημα του ηλιακού συλλέκτη Logasol SKN3.0 αποτελείται από ένα ελαφρύ και σταθερό προφίλ πλαισίου από φάιμπεργκλας. Για την πλάτη χρησιμοποιείται φύλλο χάλυβα πάχους 0,6 mm επιστρωμένο με κράμα από αλουμίνιοψευδάργυρο. Ο συλλέκτης καλύπτεται με μονό τζάμι ασφαλείας πάχους 3, mm. Το χυτό, διαμορφωμένο γυαλί με χαμηλή περιεκτικότητα σε σίδηρο διαθέτει υψηλή διαπερατότητα (φωτοδιαπερατότητα 9 %) και είναι εξαιρετικά ανθεκτικό. Ο πετροβάμβακας πάχους 55 mm προσφέρει πολύ καλή θερμομόνωση και υψηλή αποδοτικότητα. Είναι ανθεκτικός στη θερμοκρασία και δεν παρατηρείται έκλυση αερίων. Ο απορροφητής αποτελείται από λωρίδες με επίστρωση μαύρου χρωμίου με υψηλή επιλεκτικότητα. Για την καλύτερη δυνατή μετάδοση της θερμότητας, ο απορροφητής είναι συγκολλημένος με υπερήχους με το σωληνωτό πλαίσιο. Για την εξασφάλιση απλής και γρήγορης υδραυλικής σύνδεσης, ο συλλέκτης Logasol SKN3.0 διαθέτει τέσσερα σημεία σύνδεσης. Οι εύκαμπτοι σωλήνες ηλιακού μπορούν να τοποθετηθούν χωρίς εργαλεία, με τη χρήση σφιγκτήρων. Είναι σχεδιασμένοι, σε συνδυασμό με το συλλέκτη, για θερμοκρασίες έως +70 C και πιέσεις έως 6 bar. M V V R R Επιστροφή ηλιακού συστήματος V Προσαγωγή ηλιακού συστήματος M Θέση μέτρησης (κυάθιο αισθητηρίου) Γυαλί Απορροφητής 3 Σωληνωτό πλαίσιο 4 Θερμομόνωση 5 Πλάτη πλαισίου 6 Προφίλ πλαισίου από φάιμπεργκλας 7 Πλαστική γωνία 8 Κάλυμμα συλλεκτικού αγωγού 8 7 R Διαστάσεις και τεχνικά στοιχεία 5/ και 5/ 4/ Δομή του επίπεδου συλλέκτη SKN3.0-s (κάθετη διάταξη) 4

7 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των επίπεδων συλλεκτών Logasol SKN3.0 Logasol SKN3.0-s Logasol SKN3.0-w M V V M V V R R 90 R 070 R R Επιστροφή ηλιακού συστήματος V Προσαγωγή ηλιακού συστήματος M Θέση μέτρησης (κυάθιο αισθητηρίου) 5/ Διαστάσεις των επίπεδων συλλεκτών Logasol SKN3.0-s (κάθετη διάταξη - s) και SKN3.0-w (οριζόντια διάταξη - w) διαστάσεις σε mm Επίπεδος συλλέκτης Logasol SKN3.0-s SKN3.0-w Τρόπος τοποθέτησης κάθετα οριζόντια Εξωτερική επιφάνεια (μικτή επιφάνεια) m,37,37 Επιφάνεια ανοίγματος (επιφάνεια εισόδου φωτός) m,6,6 Επιφάνεια απορροφητή (καθαρή επιφάνεια) m,3,3 Περιεχόμενο απορροφητή l 0,86,5 Επιλεκτικότητα Βαθμός απορρόφησης Βαθμός εκπομπής Βάρος kg 4 4 Βαθμός απόδοσης η 0 % 77 Ωφέλιμος συντελεστής μετάδοσης θερμότητας k k W/(m K) W/(m K ) 3,680 0,073 Θερμοχωρητικότητα c kj/(m K),96 Συντελεστής διόρθωσης γωνίας πρόσπτωσης ηλιακής ακτινοβολίας AM dir τα (50 ) AM dfu τα % % 95± ± 0,9 0,900 Ονομαστική ογκομετρική παροχή V l/h 50 Θερμοκρασία στασιμότητας C 88 Μέγιστη πίεση λειτουργίας (πίεση ελέγχου) bar 6 Μέγ. θερμοκρασία λειτουργίας C 0 Απόδοση συλλέκτη kwh/m a > 55 Αρ. καταχώρησης DN F 5/ Τεχνικά στοιχεία των επίπεδων συλλεκτών Logasol SKN3.0 5

8 Τεχνική περιγραφή συστημάτων.. Επίπεδος συλλέκτης υψηλής απόδοσης Logasol SKS4.0 Xαρακτηριστικά και ιδιαιτερότητες Επίπεδος συλλέκτης υψηλής απόδοσης Ερμητικά στεγανός με ευγενές αέριο μεταξύ γυαλιού και απορροφητή Χωρίς σχηματισμό υδρατμών στο εσωτερικό του γυαλιού Γρήγορη απόκριση Ο απορροφητής προστατεύει μόνιμα από τη σκόνη, την υγρασία και τις βλαβερές ουσίες που περιέχονται στον αέρα Ισχυρός απορροφητής από ενιαίο φύλλο με διπλό μαίανδρο Μονόπλευρη σύνδεση συστοιχίας έως 5 συλλέκτες Πολύ καλή συμπεριφορά σε περίπτωση στασιμότητας Γρήγορη σύνδεση των συλλεκτών χωρίς εργαλεία Δομή και λειτουργία των εξαρτημάτων ( 6/) Το περίβλημα του ηλιακού συλλέκτη Logasol SKS4.0 αποτελείται από ένα ελαφρύ και σταθερό προφίλ πλαισίου από φάιμπεργκλας. Για την πλάτη χρησιμοποιείται φύλλο χάλυβα πάχους 0,6 mm επιστρωμένο με κράμα από αλουμίνιοψευδάργυρο. Ο συλλέκτης καλύπτεται με μονό τζάμι ασφαλείας πάχους 3, mm. Το χυτό, ελαφρά διαμορφωμένο γυαλί με χαμηλή περιεκτικότητα σε σίδηρο διαθέτει υψηλή διαπερατότητα (φωτοδιαπερατότητα 9 %) και είναι εξαιρετικά ανθεκτικό. Η μόνωση με πετροβάμβακα πάχους 55 mm προσφέρει πολύ καλή θερμομόνωση και υψηλή αποδοτικότητα. Είναι ανθεκτικός στη θερμοκρασία και δεν παρατηρείται έκλυση αερίων. Ο αποδοτικός επίπεδος απορροφητής από χαλκό διαθέτει μια υψηλής επιλεκτικότητας επίστρωση υπό συνθήκες κενού αέρα. Ο διπλός μαίανδρος είναι συγκολλημένος με υπερήχους με τον απορροφητή για την εξασφάλιση της καλύτερης δυνατής μετάδοσης της θερμότητας. M V V R R Επιστροφή ηλιακού συστήματος V Προσαγωγή ηλιακού συστήματος M Θέση μέτρησης (κυάθιο αισθητηρίου) Γυαλί Απορροφητής από ενιαίο φύλλο 3 Διπλός μαίανδρος 4 Θερμομόνωση 5 Πλάτη πλαισίου 6 Προφίλ πλαισίου από φάιμπεργκλας 7 Πλαστική γωνία 8 Ένωση άκρου 8 R Διαστάσεις και τεχνικά στοιχεία 8/ και 8/ 7 6/ Δομή του επίπεδου συλλέκτη υψηλής απόδοσης Logasol SKS4.0-s (κάθετη διάταξη) 6

9 Τεχνική περιγραφή συστημάτων Γέμιση ευγενούς αερίου Η γέμιση ευγενούς αερίου ( 7/, θέση ) ανάμεσα στον απορροφητή και το τζάμι μειώνει τις θερμικές απώλειες. Όπως και στα θερμομονωτικά τζάμια, ο κλειστός χώρος είναι γεμάτος με ευγενές αέριο μεγάλου βάρους που εμποδίζει τη συναγωγή θερμότητας. Με την ερμητικά στεγανή κατασκευή, η επίστρωση του απορροφητή προστατεύεται επιπλέον και από τις περιβαλλοντικές επιδράσεις, όπως είναι η υγρασία του αέρα, ησκόνη ή οι βλαβερές ουσίες. Η διάρκεια ζωής αυξάνεται, ενώ η παρεχόμενη ισχύς παραμένει στα ίδια επίπεδα Απορροφητής διπλού μαιάνδρου Με την κατασκευή του απορροφητή σε μορφή διπλού μαιάνδρου, ο συλλέκτης μπορεί να συνδεθεί στη μία πλευρά, για πεδία με μέγεθος μέχρι 5 συλλεκτών. Μόνο σε μεγαλύτερα πεδία απαιτείται σύνδεση στις αντίθετες πλευρές, έτσι ώστε να εξασφαλίζεται ομοιογενής ροή. Η κατασκευή του απορροφητή σε μορφή μαιάνδρου εξασφαλίζει τη μεγάλη απόδοση του συλλέκτη, δεδομένου ότι η ροή πραγματοποιείται πάντοτε με τη μορφή τύρβης σε όλο το εύρος ογκομετρικής παροχής. Ταυτόχρονα, η πτώση πίεσης διατηρείται σε χαμηλά επίπεδα λόγω της παράλληλης σύνδεσης δύο μαιάνδρων στο συλλέκτη. Ο αγωγός επιστροφής του συλλέκτη βρίσκεται στο κάτω μέρος, έτσι ώστε σε περίπτωση στασιμότητας το υγρό του ηλιακού συστήματος να μπορεί να διαφύγει γρήγορα από το συλλέκτη. 6 7/ Όψη εγκάρσιας τομής του επίπεδου συλλέκτη υψηλής απόδοσης Logasol SKS4.0 με πλήρωση ευγενούς αερίου Υπόμνημα εικόνας ( 7/) Γυαλί Αποστάτης από ανοξείδωτο χάλυβα 3 Γέμιση ευγενούς αερίου 4 Επίπεδος απορροφητής 5 Θερμομόνωση 6 Χαλύβδινο φύλλο πλάτης 7 Δίοδος σωλήνα απορροφητή 5 R V St Επιστροφή ηλιακού συστήματος Προσαγωγή ηλιακού συστήματος Τυφλή τάπα μέχρι 5 συλλέκτες μέχρι 0 συλλέκτες 7/ Δομή και σύνδεση απορροφητή διπλού μαιάνδρου Logasol SKS4.0-s 7

10 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των επίπεδων συλλεκτών υψηλής απόδοσης Logasol SKS4.0 Logasol SKS4.0-s Logasol SKS4.0-w M V V M 070 V V 90 R 90 R R 070 R R V M Επιστροφή ηλιακού συστήματος Προσαγωγή ηλιακού συστήματος Θέση μέτρησης (κυάθιο αισθητηρίου) 8/ Διαστάσεις των επίπεδων συλλεκτών υψηλής απόδοσης Logasol SKN4.0-s (κάθετη διάταξη) και SKN4.0-w (οριζόντια διάταξη) διαστάσεις σε mm Επίπεδος συλλέκτης υψηλής απόδοσης Logasol SKS4.0-s SKS4.0-w Τρόπος τοποθέτησης κάθετα οριζόντια Εξωτερική επιφάνεια (μικτή επιφάνεια) m,37,37 Επιφάνεια ανοίγματος (επιφάνεια εισόδου φωτός) m,, Επιφάνεια απορροφητή (καθαρή επιφάνεια) m,, Περιεχόμενο απορροφητή l,43,76 Επιλεκτικότητα Βαθμός απορρόφησης Βαθμός εκπομπής Βάρος kg Βαθμός απόδοσης η 0 % 85, Ωφέλιμος συντελεστής μετάδοσης θερμότητας k k W/(m K) W/(m K ) 4,0360 0,008 Θερμοχωρητικότητα c kj/(m K) 4,8 Συντελεστής διόρθωσης γωνίας πρόσπτωσης ηλιακής ακτινοβολίας AM dir τα (50 ) AM dfu τα Ονομαστική ογκομετρική παροχή V l/h 50 Θερμοκρασία στασιμότητας C 04 Μέγιστη υπερπίεση λειτουργίας bar 0 Μέγ. θερμοκρασία λειτουργίας C 0 Απόδοση συλλέκτη kwh/ma > 55 Αρ. καταχώρησης DN F 8/ Τεχνικά στοιχεία των επίπεδων συλλεκτών υψηλής απόδοσης Logasol SKN4.0 % % 95± 5± 0,95 0,90 8

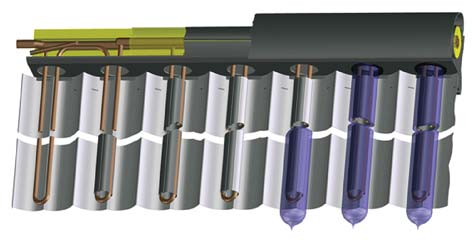

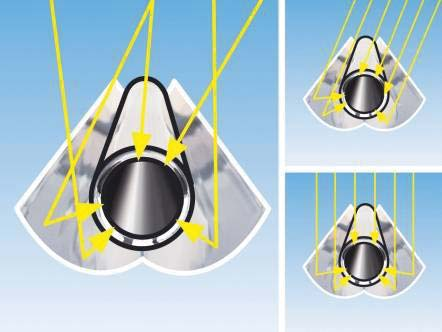

11 Τεχνική περιγραφή συστημάτων..3 Συλλέκτες με σωλήνες κενού Vaciosol CPC6 και CPC Χαρακτηριστικά και ιδιαιτερότητες Κατάλληλος για τοποθέτηση σε στέγες, ταράτσες και για τοποθέτηση σε προσόψεις Χρήση για τη θέρμανση νερού χρήσης και νερού θέρμανσης για υποστήριξη της θέρμανσης και για νερό πισίνας Ευελιξία χάρη στο μέγεθος συλλέκτη Πρωτοποριακό Design Μικροί χρόνοι τοποθέτησης χάρη στις πλήρως προκατασκευασμένες μονάδες συλλέκτη και τα απλά και ευπροσάρμοστα σετ τοποθέτησης στέγης και ταράτσας Απλή τεχνική σύνδεσης για επέκταση με τοποθέτηση περισσότερων του ενός συλλεκτών σε σειρά με προτοποθετημένες βιδωτές συνδέσεις Δεν απαιτείται άλλη σωλήνωση και εκτεταμένη θερμομόνωση Η προσαγωγή και η επιστροφή του ηλιακού συστήματος μπορούν να εκτελούνται κατ' επιλογή στην αριστερή ήτηδεξιά πλευρά του συλλέκτη Δυνατότητα αντικατάστασης των σωλήνων χωρίς εκκένωση του κυκλώματος του συλλέκτη Απλή σύνδεση των υδραυλικών αγωγών με τεχνική βιδωτής σύνδεσης με κολάρο σύσφιξης Υψηλός βαθμός ασφάλειας λειτουργίας και μεγάλη διάρκεια χρήσης χάρη στη χρησιμοποίηση ποιοτικών υλικών με αντοχή στη διάβρωση, π. χ. βοριοπυριτικού γυαλιού με τοιχώματα μεγάλου πάχους, χαλκού και αλουμινίου με επίστρωση προστασίας από τη διάβρωση, καθώς και χάρη στη "στεγνή σύνδεση" των σωλήνων κενού στο ηλιακό κύκλωμα Διαρκής στεγανότητα κενού των σωλήνων, δεδομένου ότι χρησιμοποιείται μόνο σύνθετο υλικό με βάση το γυαλί και δεν υπάρχει σημείο επαφής γυαλιού-μετάλλου Ενεργειακή απόδοση και ισχύς Εξαιρετικά υψηλή ενεργειακή απόδοση με μικρή μικτή επιφάνεια συλλέκτη Χάρη στη στρογγυλή επιφάνεια απορροφητή, κάθε σωλήνας έχει πάντοτε το βέλτιστο προσανατολισμό ως προς τον ήλιο Δυνατότητα για ιδιαίτερα υψηλά ποσοστά κάλυψης με ηλιακή ενέργεια Υψηλός βαθμός απόδοσης χάρη στην υψηλής επιλεκτικότητας επίστρωση του απορροφητή Οι σωλήνες κενού μειώνουν δραστικά τις θερμικές απώλειες ενός ηλιακού συλλέκτη, δεδομένου ότι στο κενό δεν υπάρχει αέρας, ο οποίος να μεταφέρει τη θερμότητα από την επιφάνεια του απορροφητή στον εξωτερικό γυάλινο σωλήνα που επηρεάζεται από τις καιρικές συνθήκες Ο θερμικός φορέας οδηγείται απευθείας μέσω του σωλήνα χωρίς να μεσολαβεί εναλλάκτης θερμότητας σε συλλέκτη Χάρη στο στρογγυλό απορροφητή συλλέγεται πάντοτε κατά το βέλτιστο τρόπο τόσο η απευθείας ηλιακή ακτινοβολία, όσο και η ακτινοβολία από διάχυση σε διάφορες γωνίες πρόσπτωσης Το κάτοπτρο CPC και η απευθείας ροή μέσω των σωλήνων κενού συμβάλλουν σημαντικά στην εξαιρετικά υψηλή ενεργειακή απόδοση Χάρη στο κενό επιτυγχάνεται η βέλτιστη δυνατή θερμομόνωση, και συνεπώς ακόμη και το χειμώνα και με μειωμένη ακτινοβολία ο βαθμός απόδοσης είναι υψηλός Σύνδεση προσαγωγής και επιστροφής Κυάθιο αισθητηρίου 3 Αγωγός συλλογής/διανομής 4 Θερμομόνωση 5 Κιβώτιο συλλογής 6 Σωλήνας κενού 7 Θερμοαγώγιμο φύλλο 8 Κάτοπτρο CPC 9 Σωλήνας U Διαστάσεις και τεχνικά στοιχεία / και / 9/ Δομή των συλλεκτών με σωλήνες κενού Vaciosol CPC 9

12 Τεχνική περιγραφή συστημάτων Κιβώτιο συλλογής και μονάδα μετάδοσης θερμότητας Στο κιβώτιο συλλογής βρίσκονται οι μονωμένοι σωλήνες συλλογής και διανομής ( 9/, θέση 5). Η σύνδεση προσαγωγής και επιστροφής μπορεί να γίνει κατ' επιλογή αριστερά ή δεξιά. Σε κάθε σωλήνα κενού υπάρχει ένας σωλήνας U στον οποίο ρέει θερμικό υγρό και συνδέεται στο σωλήνα διανομής με τέτοιο τρόπο, ώστε κάθε σωλήνας κενού να εμφανίζει την ίδια υδραυλική πίεση. Αυτός ο σωλήνας U πιέζεται στην εσωτερική πλευρά του σωλήνα κενού με το θερμοαγώγιμο έλασμα. Σωλήνας κενού Ο σωλήνας κενού είναι ένα προϊόν βελτιστοποιημένο ως προς τη γεωμετρία και την ισχύ ( 0/). Οι σωλήνες αποτελούνται από δύο ομοκεντρικά γυάλινα τμήματα, τα οποία από τη μία πλευρά είναι κλειστά με ημισφαιρική μορφή και από την άλλη συνενωμένα μεταξύ τους με τήξη. Ο ενδιάμεσος χώρος ανάμεσα στους σωλήνες εκκενώνεται και στη συνέχεια κλείνεται ερμητικά (μόνωση κενού). Για την εκμετάλλευση της ηλιακής ενέργειας, ο εσωτερικός σωλήνας φέρει στην εξωτερική του επιφάνεια μια φιλική προς το περιβάλλον στρώση υψηλής επιλεκτικότητας, και με αυτόν τον τρόπο είναι διαμορφωμένος ως απορροφητής. Η στρώση αυτή βρίσκεται προστατευμένη στον ενδιάμεσο κενό χώρο. Πρόκειται για μια στρώση αλουμινίου-νιτρωδών, που διακρίνεται για την ιδιαίτερα χαμηλή στάθμη εκπομπής και την εξαιρετική της απορρόφηση. Κάτοπτρο CPC Για την αύξηση της αποτελεσματικότητας των σωλήνων κενού, πίσω από τους σωλήνες κενού βρίσκεται ένα κάτοπτρο CPC (Compound Parabolic Concentrator) υψηλής ανακλαστικότητας με αντοχή στις καιρικές συνθήκες. Η ιδιαίτερη γεωμετρία του κατόπτρου εξασφαλίζει ότι το ηλιακό φως, άμεσο και από διάχυση, θα πέφτει στον απορροφητή ακόμη και όταν οι γωνίες πρόσπτωσης δεν είναι οι κατάλληλες ( 0/). Αυτό αυξάνει σημαντικά την ενεργειακή απόδοση ενός ηλιακού συλλέκτη. Υπόμνημα εικόνας ( 0/) Χάλκινος σωλήνας Θερμοαγώγιμο έλασμα 3 Στρώση απορροφητή 4 Σωλήνας κενού 5 Κάτοπτρο CPC 5 0/ Όψη εγκάρσιας τομής ενός σωλήνα κενού των συλλεκτών με σωλήνες κενού Vaciosol CPC6 και CPC 0/ Κάτοπτρο CPC των συλλεκτών με σωλήνες κενού Vaciosol CPC6 και CPC 4 3 0

13 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των συλλεκτών με σωλήνες κενού Vaciosol CPC6 και CPC Vaciosol CPC6 Vaciosol CPC / Διαστάσεις των συλλεκτών με σωλήνες κενού Vaciosol CPC6 και CPC (σε mm) Συλλέκτης με σωλήνες κενού CPC6 CPC Αριθμός σωλήνων κενού 6 Τρόπος τοποθέτησης κάθετα Εξωτερική επιφάνεια (μικτή επιφάνεια) m,43,8 Επιφάνεια ανοίγματος (επιφάνεια εισόδου φωτός) m,8,56 Περιεχόμενο απορροφητή l 0,97,9 Επιλεκτικότητα Βαθμός απορρόφησης Βαθμός εκπομπής Βάρος kg 4 46 Βαθμός απόδοσης η 0 % 66,5 Ωφέλιμος συντελεστής μετάδοσης θερμότητας k k W/(m K) W/(m K ) 0,7 0,006 Θερμοχωρητικότητα c kj/(m K) 7,974 Ονομαστική ογκομετρική παροχή V l/h 46 9 Θερμοκρασία στασιμότητας C 95 Μέγιστη υπερπίεση λειτουργίας bar 0 Απόδοση συλλέκτη kwh/ma > 55 Εξέταση τύπου ΕΚ Z-DDK-MUC / Τεχνικά στοιχεία των συλλεκτών με σωλήνες κενού Vaciosol CPC6 και CPC % % >95 <5

14 Τεχνική περιγραφή συστημάτων. Μπόιλερ Logalux για ηλιακά συστήματα.. Μπόιλερ διπλής ενεργείας Logalux SM για την παρασκευή ζεστού νερού χρήσης Επιλεγμένα χαρακτηριστικά και ιδιαιτερότητες Μπόιλερ διπλής ενέργειας με δύο εναλλάκτες θερμότητας τύπου σερπαντίνας Διαθέσιμο με μπλε ή λευκό κάλυμμα Επισμαλτωμένο μπόιλερ με ανόδιο μαγνησίου για προστασία από τη διάβρωση Μεγάλων διαστάσεων άνοιγμα καθαρισμού Μειωμένες θερμικές απώλειες χάρη στην υψηλή θερμομόνωση Θερμομονωτική επένδυση χωρίς χλωροφθοράνθρακες από σκληρό αφρό πολυουρεθάνης 50 mm (Logalux SM300) ή μαλακό αφρό πολυουρεθάνης με πάχος 00 mm (Logalux SM400 και SM500) Δομή και λειτουργία Ανάλογα με τη χρήση και τη χωρητικότητα της εγκατάστασης, μπορούν να συμπεριληφθούν στο σχεδιασμό διαφορετικά μπόιλερ. Τα μπόιλερ διπλής ενεργείας Logalux SM300, SM400 και SM500 είναι σχεδιασμένα για την παρασκευή ζεστού νερού χρήσης και από τον ήλιο. Σε περίπτωση που χρειάζεται, είναι εφικτή η συμπληρωματική θέρμανση με το λέβητα. Η μεγάλη επιφάνεια των ηλιακών εναλλακτών θερμότητας στα μπόιλερ διπλής ενεργείας Logalux SM300, SM400 και SM500 συμβάλλει στην επίτευξη πολύ καλής μετάδοσης της θερμότητας και καθιστά εφικτή μεγάλη διαφορά θερμοκρασίας στο ηλιακό κύκλωμα μεταξύ προσαγωγής και επιστροφής. Για να υπάρχει πάντοτε διαθέσιμο ζεστό νερό, ακόμη και όταν η ηλιακή ακτινοβολία είναι μειωμένη, στο επάνω μέρος του μπόιλερ υπάρχει τοποθετημένος ένας εναλλάκτης θερμότητας. Μέσω αυτού του εναλλάκτη θερμότητας είναι εφικτή η συμπληρωματική θέρμανση με συμβατικό λέβητα. Σε υπάρχουσες εγκαταστάσεις θέρμανσης μπορεί να χρησιμοποιηθεί και το μπόιλερ απλής ενεργείας Logalux SU... Ως μία ακόμη τεχνική λύση, η Buderus προσφέρει ένα σύστημα τροφοδότησης του δικτύου νερού από μπόιλερ απλής ενεργείας Logalux SU400, SU500, SU750 και SU000 με τοποθετημένο πλακοειδή εναλλάκτη θερμότητας (σετ εναλλάκτη θερμότητας Logalux LAP Σχετικό έγγραφο σχεδιασμού "Μπόιλερ- Θερμαντήρας νερού"). Μέσω του εναλλάκτη θερμότητας Logalux LAP είναι εφικτή η συμπληρωματική θέρμανση με συμβατικό λέβητα. Για συμπληρωματική θέρμανση, κατάλληλοι είναι κατά κύριο λόγο οι επίτοιχοι ή επιδαπέδιοι λέβητες αερίου, πετρελαίου και στερεού καυσίμου, ή ένας συνδυασμός των παραπάνω. / Εξαρτήματα των μπόιλερ διπλής ενεργείας Logalux SM300, SM400 και SM500 Υπόμνημα εικόνας Ανόδιο μαγνησίου Θερμομόνωση (μόνωση με σκληρό αφρό στο Logalux SM300, μόνωση με μαλακό αφρό στα Logalux SM400 και SM500) 3 Έξοδος ζεστού νερού 4 Δοχείο αποθήκευσης 5 Επάνω εναλλάκτης θερμότητας (σερπαντίνα) για συμπληρωματική θέρμανση με συμβατικό λέβητα 6 Ηλιακός εναλλάκτης θερμότητας (σερπαντίνα) 7 Είσοδος κρύου νερού Διαστάσεις, συνδέσεις και τεχνικά στοιχεία 3/ και 3/

15 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των ηλιακών μπόιλερ διπλής ενεργείας Logalux SM... ØD ØD Sp H AW H AW VS H R VS M Ø9 mm εσωτερικά EZ R 3 /4 RS R H EZ H RS A VS R RS R EK/EL R /4 H VS M Ø9 mm εσωτερικά H RS H EK/EL A Κάτοψη 0 5 3/ Διαστάσεις και συνδέσεις των ηλιακών μπόιλερ διπλής ενεργείας Logalux SM... Μπόιλερ διπλής ενεργείας Logalux SM300 SM400 SM500 Διάμετρος μπόιλερ με/χωρίς μόνωση ØD/ØD Sp mm 67/ 850/ /650 Ύψος H mm Είσοδος κρύου νερού / Εκκένωση H EK/EL mm Επιστροφή μπόιλερ, πλευρά ηλιακού H RS mm Προσαγωγή μπόιλερ, πλευρά ηλιακού H VS mm Επιστροφή μπόιλερ H RS mm Προσαγωγή μπόιλερ H VS mm Είσοδος ανακυκλοφορίας H EZ mm Έξοδος ζεστού νερού Απόσταση βάσεων Περιεχόμενο μπόιλερ - συνολικό / τμήμα άμεσης διάθεσης ΖΝΧ ØAW H AW A A mm R 36 R /4 343 R /4 643 mm mm l 90/ / / 5 Περιεχόμενο ηλιακού εναλλάκτη θερμότητας l 8 9,5 3, Μέγεθος ηλιακού εναλλάκτη θερμότητας m,,3,8 Κατανάλωση θερμότητας σε κατάσταση ετοιμότητας ) kwh/4h,,8 3,3 Χαρακτηριστικός αριθμός ισχύος (εναλλάκτης επάνω) ) N L,9 4, 6,7 Συνεχής απόδοση (εναλλάκτης επάνω) σε kw (l/h) 34,3 (843) 34,3 (843) 34,3 (843) 80/45/0 C 3) Αριθμός συλλεκτών 83/, 86/ 83/, 86/ 83/, 86/ Βάρος (καθαρό) kg Μέγιστη πίεση λειτουργίας νερό θέρμανσης / ζεστό νερό bar 5/0 Μέγιστη θερμοκρασία λειτουργίας νερό θέρμανσης / C 60/95 ζεστό νερό 3/ Τεχνικά στοιχεία των μπόιλερ διπλής ενεργείας Logalux SM300, SM400 και SM500 ) Κατά DN : Θερμοκρασία ζεστού νερού 65 C, θερμοκρασία περιβάλλοντος 0 C ) Κατά DN 4708 κατά τη θέρμανση σε θερμοκρασία μπόιλερ 60 C και σε θερμοκρασία προσαγωγής νερού θέρμανσης 80 C 3) Θερμοκρασία προσαγωγής νερού θέρμανσης / θερμοκρασία εξόδου ζεστού νερού / θερμοκρασία εισόδου κρύου νερού 3

16 Τεχνική περιγραφή συστημάτων.. Θερμοσιφωνικά μπόιλερ Logalux SL για θέρμανση νερού χρήσης Επιλεγμένα χαρακτηριστικά και ιδιαιτερότητες Ειδικός αγωγός μεταφοράς θερμότητας, πατέντα της Buderus, για διαστρωμάτωση του μπόιλερ στην εκάστοτε μέγιστη ζώνη θερμοκρασιών Ελεγχόμενα από την άνωση καπάκια βαρύτητας από συνθετικό υλικό για την καλύτερη διαστρωμάτωση Ιδιαίτερα γρήγορη διαθεσιμότητα ζεστού νερού μέσω του ηλιακού συστήματος και σπανιότερη ανάγκη για συμπληρωματική θέρμανση μέσω του λέβητα Επισμαλτωμένο μπόιλερ με ανόδιο μαγνησίου για προστασία από τη διάβρωση Θερμομονωτική επένδυση χωρίς χλωροφθοράνθρακες από μαλακό αφρό πολυουρεθάνης, στο πλάι με πάχος 00 mm και επάνω με πάχος 50 mm (αφαιρούμενη) Δομή και λειτουργία Η Buderus διαθέτει θερμοσιφωνικά μπόιλερ για την παρασκευή ζεστού νερού χρήσης σε διάφορα μεγέθη και διάφορες μορφές. Όλες οι εκδόσεις βασίζονται στο θερμοσιφωνικό σύστημα ( σελίδα 5). Ο εναλλάκτης ηλιακού θερμαίνει μόνο μία σχετικά μικρή ποσότητα νερού χρήσης σχεδόν μέχρι τη θερμοκρασία προσαγωγής του ηλιακού συστήματος. Το νερό που έχει ζεσταθεί ανεβαίνει μέσω του ειδικού αγωγού μεταφοράς θερμότητας (θέση 6 4/) απευθείας προς τα πάνω στο τμήμα άμεσης διάθεσης ζεστού νερού χρήσης. Σε κανονικές συνθήκες ηλιακής ακτινοβολίας, η επιθυμητή θερμοκρασία επιτυγχάνεται σύντομα. Με αυτόν τον τρόπο, η συμπληρωματική θέρμανση με συμβατικό λέβητα είναι σπανιότερα αναγκαία. Ανάλογα με την ηλιακή θερμότητα, το νερό χρήσης ανεβαίνει προς τα πάνω μόνο μέχρι να φτάσει το στρώμα με το ίδιο επίπεδο θερμοκρασίας. Τότε ανοίγουν τα αντίστοιχα καπάκια βαρύτητας που ελέγχονται από την άνωση (θέση 7 4/). Με αυτόν τον τρόπο δημιουργείται μια διαστρωμάτωση στο νερό του μπόιλερ ( σελίδα 5). Ιδιαίτερα με μια διάταξη ρύθμισης κατάλληλη για λειτουργία Double Match Flow (SC0, SC40, πλακέτα ηλιακού FM443 ή SM0), η αρχή αυτή εξυπηρετείται κατά το βέλτιστο τρόπο με την προσαρμογή της ογκομετρικής παροχής του κυκλοφορητή με έλεγχο αριθμού στροφών και την κατά προτεραιότητα πλήρωση του τμήματος άμεσης διάθεσης ζεστού νερού χρήσης. Μπόιλερ απλής ενεργείας Logalux SL300- Στο μπόιλερ απλής ενεργείας Logalux SL300- με περιεχόμενο 300 l απουσιάζει ο επάνω εναλλάκτης θερμότητας για τη συμπληρωματική θέρμανση με συμβατικό λέβητα. Το μπόιλερ είναι κατάλληλο για εκ των υστέρων εξοπλισμό μιας υπάρχουσας εγκατάστασης θέρμανσης νερού χρήσης με ένα ηλιακό σύστημα. Μπόιλερ διπλής ενεργείας Logalux SL300/400/500- Τα ηλιακά μπόιλερ διπλής ενεργείας Logalux SL - με περιεχόμενο 300 l, 400 l και 500 l διαθέτουν έναν ηλιακό εναλλάκτη θερμότητας και έναν εναλλάκτη θερμότητας στο επάνω μέρος για συμβατική συμπληρωματική θέρμανση. Τα μπόιλερ αυτά είναι διαθέσιμα στην έκδοση Logalux SL - W και με λευκό κάλυμμα. 4/ Δομή του μπόιλερ θερμοσίφωνα Logalux SL300- Υπόμνημα εικόνας Ανόδιο μαγνησίου Θερμομόνωση 3 Έξοδος ζεστού νερού 4 Δοχείο αποθήκευσης 5 Επάνω εναλλάκτης θερμότητας (σερπαντίνα) για συμπληρωματική θέρμανση με συμβατικό λέβητα 6 Ειδικός αγωγός μεταφοράς θερμότητας 7 Καπάκι βαρύτητας 8 Ηλιακός εναλλάκτης θερμότητας (σερπαντίνα) 9 Είσοδος κρύου νερού Διαστάσεις, συνδέσεις και τεχνικά στοιχεία 6/ και 6/

17 Τεχνική περιγραφή συστημάτων Θερμοσιφωνικό σύστημα με αυξημένη ηλιακή ακτινοβολία Το νερό που ζεσταίνεται ανεβαίνει γρήγορα προς τα πάνω, και μετά από πολύ λίγο χρόνο είναι διαθέσιμο στο τμήμα άμεσης διάθεσης ΖΝΧ. Η διαστρωμάτωση του μπόιλερ γίνεται από πάνω προς τα κάτω (θέση 5/). Δεδομένου ότι στον ειδικό αγωγό μεταφοράς θερμότητας του εναλλάκτη ηλιακού ρέει μόνο νερό από κάτω, η διαφορά θερμοκρασίας ανάμεσα στην επιστροφή του μπόιλερ και το συλλέκτη παραμένει μεγάλη. Αυτό εξασφαλίζει υψηλή ηλιακή θερμική απόδοση. AW AW AW VS VS VS RS RS RS V EK V EK V EK R R R 5/ Διαδικασία πλήρωσης ενός θερμοσιφωνικού μπόιλερ με πλήρη ηλιακή ακτινοβολία Θερμοσιφωνικό σύστημα με μειωμένη ηλιακή ακτινοβολία Αν, για παράδειγμα, το νερό θερμανθεί μόνο στους 30 C, ανεβαίνει μόνο μέχρι το στρώμα με αυτήν τη θερμοκρασία. Το νερό ρέει μέσα από τα ανοικτά καπάκια βαρύτητας στο μπόιλερ και θερμαίνει την περιοχή (θέση 5/). Η έξοδος από τα καπάκια βαρύτητας σταματάει την περαιτέρω άνοδο του νερού στο σωληνωτό αγωγό θερμότητας και εμποδίζει την ανάμιξη με νερό από στρώσεις με υψηλότερη θερμοκρασία (θέση 3 5/). AW VS RS 3 40 C 30 C 40 C 30 C 3 V EK 0 C 30 C 0 C Υπόμνημα εικόνας ( 5/ και 5/) Στρώμα διαχωρισμού ανάμεσα στις ζώνες θερμοκρασίας Ανοικτό καπάκι βαρύτητας στο σωληνωτό αγωγό θερμότητας 3 Κλειστό καπάκι βαρύτητας AW Έξοδος ζεστού νερού EK Είσοδος κρύου νερού R Επιστροφή ηλιακού συστήματος V Προσαγωγή ηλιακού συστήματος R 5/ Έξοδος ζεστού νερού από το σωληνωτό αγωγό θερμότητας με μειωμένη ηλιακή ακτινοβολία 5

18 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των θερμοσιφωνικών μπόιλερ Logalux SL... ØD ØD Sp ØD ØD Sp H H Mg Mg M EH M M3 M4 AW EZ R6 EK, EL R4 VS R6 RS R6 H AW H EZ H EK, EL H VS H RS 8 Mg M EH M M3 M4 Aw VS R M EZ R6 RS R EK, EL R4 VS R6 RS R6 H AW H VS H EZ H RS H EK, EL H VS H RS 8 EH Κάτοψη A M M4 RS A VS Logalux SL300- Logalux SL - Όψη από κάτω Mg M M4 Ανόδιο μαγνησίου Σημεία μέτρησης θερμοκρασίας αντιστοίχιση ανάλογα με τα εξαρτήματα, το υδραυλικό σύστημα και τη ρύθμιση της εγκατάστασης Οι σφιγκτήρες M ως M4 για τους αισθητήρες θερμοκρασίας είναι μετατοπισμένοι στο σχέδιο της πλευρικής όψης. 6/ Διαστάσεις και συνδέσεις των θερμοσιφωνικών μποίλερ απλής και διπλής ενεργείας Logalux SL... για τη θέρμανση νερού χρήσης Θερμοσιφωνικό μπόιλερ Logalux SL300- SL300- SL400- SL500- Διάμετρος μπόιλερ με/χωρίς μόνωση ØD/ØD Sp mm 770/ / / /650 Ύψος H mm Είσοδος κρύου νερού/εκκένωση H EK, EL mm Επιστροφή μπόιλερ, πλευρά ηλιακού H RS mm Προσαγωγή μπόιλερ, πλευρά ηλιακού H VS mm Επιστροφή μπόιλερ H RS mm Προσαγωγή μπόιλερ H VS mm Είσοδος ανακυκλοφορίας H EZ mm Έξοδος ζεστού νερού ØAW H AW Ηλεκτρική αντίσταση H EH mm ίντσες mm Απόσταση βάσεων A/A mm 380/ / / /600 Περιεχόμενο μπόιλερ - συνολικό/τμήμα άμεσης διάθεσης ΖΝΧ R 393 R 393 R 39 R 69 l 300/ / / / 30 Περιεχόμενο ηλιακού εναλλάκτη θερμότητας l 0,9 0,9,4,4 Μέγεθος ηλιακού εναλλάκτη θερμότητας m 0,8 0,8 Κατανάλωση θερμότητας σε κατάσταση ετοιμότητας ) Χαρακτηριστικός αριθμός ισχύος (εναλλάκτης επάνω) ) Συνεχής απόδοση (εναλλάκτης επάνω) σε 80/45/0 C 3) kwh/4h,5,5,85 3,48 N L,3 4, 6,7 kw (l/h) ( ) 34,3 (843) 34,3 (843) 34,3 (843) Αριθμός συλλεκτών 83/, 86/ 83/, 86/ 83/, 86/ 83/, 86/ Βάρος (καθαρό) kg Μέγιστη πίεση λειτουργίας (ηλιακό κύκλωμα / νερό θέρμανσης / ζεστό νερό) Μέγιστη θερμοκρασία λειτουργίας (ηλιακό κύκλωμα / νερό θέρμανσης / ζεστό νερό) bar 8/ /0 8/5/0 8/5/0 8/5/0 C 35/ /95 35/60/95 35/60/95 35/60/95 6/ Τεχνικά στοιχεία των μπόιλερ θερμοσίφωνα απλής και διπλής ενεργείας Logalux SL... για τη θέρμανση νερού χρήσης ) Κατά DN : Θερμοκρασία ζεστού νερού 65 C, θερμοκρασία περιβάλλοντος 0 C ) Κατά DN 4708 κατά τη θέρμανση σε θερμοκρασία μπόιλερ 60 C και σε θερμοκρασία προσαγωγής νερού θέρμανσης 80 C 3) Θερμοκρασία προσαγωγής νερού θέρμανσης / θερμοκρασία εξόδου ζεστού νερού / θερμοκρασία εισόδου κρύου νερού 6

19 Τεχνική περιγραφή συστημάτων..3 Μπόιλερ συνδυασμένης λειτουργίας Logalux P750 S και θερμοσιφωνικά μπόιλερ συνδυασμένης λειτουργίας Logalux PL750/S και PL000/S για θέρμανση νερού χρήσης και υποστήριξη θέρμανσης Τα μπόιλερ συνδυασμένης λειτουργίας είναι σχεδιασμένα για την παρασκευή ζεστού νερού χρήσης σε συνδυασμό με ηλιακή υποστήριξη της θέρμανσης. Χάρη στις μικρές τους διαστάσεις, επιτυγχάνουν μια καλή σχέση εξωτερικής επιφάνειας όγκου, γεγονός που ελαχιστοποιεί τις απώλειες στο μπόιλερ. Όλα τα μπόιλερ συνδυασμένης λειτουργίας Logalux διαθέτουν ένα θερμομονωτικό μανδύα πάχους 00 mm από μαλακό αφρό πολυουρεθάνης χωρίς χλωροφθοράνθρακες. Επιπλέον, στα πλεονεκτήματά τους συγκαταλέγεται και το ότι διαθέτουν ένα απλό υδραυλικό σύστημα με λίγα μηχανικά μέρη. Επιλεγμένα χαρακτηριστικά και ιδιαιτερότητες του μπόιλερ διπλής ενεργείας Logalux P750 S Εσωτερικό μπόιλερ νερού χρήσης επισμαλτωμένο με ανόδιο μαγνησίου για προστασία από τη διάβρωση Μεγάλων διαστάσεων εναλλάκτης θερμότητας τύπου σερπαντίνας για βέλτιστη εκμετάλλευση της ηλιακής ακτινοβολίας Παροχές όλων των συνδέσεων νερού χρήσης από το επάνω μέρος, και όλων των συνδέσεων θέρμανσης και ηλιακού από τα πλάγια Ηλιακός εναλλάκτης θερμότητας στο νερό θέρμανσης, για την αποφυγή του κινδύνου εναπόθεσης αλάτων Δομή και λειτουργία του μπόιλερ διπλής ενεργείας Logalux P750 S Στο επάνω μέρος του δοχείου αδρανείας υπάρχει ένα μπόιλερ νερού χρήσης με διπλό τοίχωμα, στο οποίο εισέρχεται από το επάνω μέρος κρύο νερό. Στο κάτω μέρος υπάρχει συνδεδεμένος από το πλάι ένας ηλιακός εναλλάκτης θερμότητας (θέση 7 7/), ο οποίος θερμαίνει πρώτα το νερό θέρμανσης του δοχείου αδρανείας (θέση 6 7/). Μετά από λίγο, το νερό χρήσης στο επάνω τμήμα άμεσης διάθεσης ΖΝΧ (θέση 4 7/) φτάνει κι αυτό στην επιθυμητή θερμοκρασία, έτσι ώστε να είναι εφικτή η λήψη ζεστού νερού από πάνω. Για τη συμπληρωματική θέρμανση του νερού χρήσης με συμβατικό λέβητα, θα πρέπει να χρησιμοποιείται η σύνδεση επιστροφής που υπάρχει στο κάτω άκρο του τμήματος άμεσης διαθεσιμότητας ( 55/). Για τη σύνδεση στο σύστημα θέρμανσης, συνιστάται η χρήση ενός επιτηρητή επιστροφής ( σελίδα 55) ή, σε συνδυασμό με το διαφορικό θερμοστάτη ηλιακού SC40 ή την πλακέτα λειτουργίας ηλιακού FM443, ένα σετ HZG ( σελίδα 3). 7/ Δομή του μπόιλερ συνδυασμένης λειτουργίας Logalux P750 S Υπόμνημα εικόνας Ανόδιο μαγνησίου Θερμομόνωση 3 Κυάθιο αισθητηρίου 4 Τμήμα άμεσης διάθεσης ΖΝΧ ζεστού νερού 5 Είσοδος κρύου νερού 6 Στοιχείο δοχείου αδρανείας 7 Ηλιακός εναλλάκτης Διαστάσεις, συνδέσεις και τεχνικά στοιχεία 0/ και 0/

20 Τεχνική περιγραφή συστημάτων Επιλεγμένα χαρακτηριστικά και ιδιαιτερότητες του θερμοσιφωνικού μπόιλερ συνδυασμένης λειτουργίας Logalux PL /S Εσωτερικό μπόιλερ νερού χρήσης, κωνικό σε όλο του το ύψος, με επισμάλτωση και ανόδιο μαγνησίου για προστασία από τη διάβρωση Ειδικός αγωγός μεταφοράς θερμότητας για τη διαστρωμάτωση του μπόιλερ, ο οποίος περιβάλλεται από το νερό χρήσης και εκτείνεται σε όλο το ύψος του μπόιλερ Ηλιακός εναλλάκτης θερμότητας ενσωματωμένος στον ειδικό αγωγό μεταφοράς θερμότητας, που περιβάλλεται επίσης από νερό χρήσης Σημαντικά υψηλότερος βαθμός απόδοσης συστήματος, δεδομένου ότι το ηλιακό σύστημα θερμαίνει πάντοτε πρώτα το ψυχρότερο μέσο Παροχή όλων των συνδέσεων θέρμανσης στο πλάι Σύνδεση ηλιακού και είσοδος κρύου νερού στο κάτω μέρος Δομή και λειτουργία του θερμοσιφωνικού μπόιλερ συνδυασμένης λειτουργίας Logalux PL /S Τα θερμοσιφωνικά μπόιλερ συνδυασμένης λειτουργίας Logalux PL750/S και PL000/S έχουν ένα κωνικό εσωτερικό μπόιλερ (θέση 5 8/) για τη θέρμανση του νερού χρήσης. Στο νερό χρήσης υπάρχει ένας ειδικός αγωγός μεταφοράς θερμότητας, οοποίος εκτείνεται σε όλο το ύψος του μπόιλερ, και στον οποίο είναι ενσωματωμένος ο εναλλάκτης ηλιακού (θέση 6 και θέση 8 8/). Η πλήρωση του μπόιλερ νερού χρήσης γίνεται σύμφωνα με την αρχή του θερμοσίφωνα. Με αυτόν τον τρόπο, όταν η ηλιακή ακτινοβολία είναι επαρκής, η θερμοκρασία του νερού στο μπόιλερ νερού χρήσης φτάνει σε επίπεδο κατάλληλο για χρήση μέσα σε σύντομο χρονικό διάστημα. Εξωτερικά, το μπόιλερ νερού χρήσης περιβάλλεται από ένα δοχείο αδρανείας (θέση 4 8/), το οποίο θερμαίνεται ανάλογα με την κατάσταση διαστρωμάτωσης του εσωτερικού δοχείου. 8/ Δομή του θερμοσιφωνικού μπόιλερ συνδυασμένης λειτουργίας Logalux PL750/S και PL000/S Υπόμνημα εικόνας Ανόδιο μαγνησίου Θερμομόνωση 3 Έξοδος ζεστού νερού 4 Δοχείο αδρανείας 5 Κωνικό εσωτερικό σώμα 6 Σωληνωτός αγωγός θερμότητας 7 Καπάκια βαρύτητας 8 Ηλιακός εναλλάκτης θερμότητας 9 Είσοδος κρύου νερού Διαστάσεις, συνδέσεις και τεχνικά στοιχεία / και /

21 Τεχνική περιγραφή συστημάτων Στην κάτω περιοχή του κωνικού εσωτερικού μπόιλερ εισέρχεται κρύο νερό, έτσι ώστε ο ηλιακός εναλλάκτης και ο ειδικός αγωγός μεταφοράς θερμότητας να βρίσκονται στο ψυχρότερο μέσο. Ο ειδικός αυτός αγωγός διαθέτει στο κάτω μέρος του ένα άνοιγμα εισροής, μέσω του οποίου το κρύο νερό χρήσης οδηγείται στον ηλιακό εναλλάκτη. Στο σημείο αυτό, το νερό θερμαίνεται μέσω του ηλιακού συστήματος και ανεβαίνει στο σωλήνα προς τα πάνω, χωρίς να αναμιχθεί με το ψυχρότερο νερό που το περιβάλλει. Σε διαφορετικές θέσεις καθ ύψος υπάρχουν ανοίγματα εκροής με ελεγχόμενα από την άνωση καπάκια βαρύτητας (θέση 7 8/), μέσω των οποίων το νερό που έχει θερμανθεί φτάνει στο στρώμα του μπόιλερ που έχει την ίδια θερμοκρασία (φάση 9/). Στη συνέχεια, με χρονική καθυστέρηση, η θερμότητα μεταφέρεται στο νερό του δοχείου αδρανείας στο εξωτερικό σώμα, έτσι ώστε τώρα το δοχείο αδρανείας να ζεσταίνεται από πάνω προς τα κάτω (φάση 9/). Όταν το μπόιλερ νερού χρήσης και το δοχείο αδρανείας θερμανθούν εντελώς, το ηλιακό σύστημα απενεργοποιείται (φάση 3 9/). Αν τώρα γίνει λήψη ζεστού νερού, το μπόιλερ νερού χρήσης κρυώνει βαθμιαία από κάτω προς τα πάνω. Κρύο νερό εισέρχεται στο εσωτερικό μπόιλερ. Λόγω της καθυστέρησης της θέρμανσης ανάμεσα στο εσωτερικό και το εξωτερικό σώμα καθίσταται και πάλι εφικτή η ηλιακή παροχή θερμότητας στο εσωτερικό σώμα, παρόλο που το εξωτερικό δοχείο αδρανείας είναι ακόμη εντελώς ζεστό (φάση 4 9/). Αυτό έχει ως αποτέλεσμα ένα σημαντικά υψηλότερο βαθμό απόδοσης συστήματος. Αν το μπόιλερ νερού χρήσης κρυώσει σχεδόν τελείως, θα ζεσταθεί και πάλι από τον ηλιακό εναλλάκτη και το δοχείο αδρανείας (φάση 5 9/3). Αν δεν υπάρχει απόδοση ηλιακής ενέργειας (π. χ. όταν ο καιρός είναι κακός), το δοχείο αδρανείας μπορεί να θερμανθεί συμπληρωματικά μέσω ενός συμβατικού λέβητα (φάση 6 9/3) ή να συνδυαστεί με ένα λέβητα στερεού καυσίμου (οδηγίες σχεδιασμού σελίδα 58). Για τη σύνδεση στο σύστημα θέρμανσης, απαιτείται η χρήση ενός επιτηρητή επιστροφής ( σελίδα 55) ή, σε συνδυασμό με το διαφορικό θερμοστάτη ηλιακού SC40 ή την πλακέτα λειτουργίας ηλιακού FM443, ένα σετ HZG ( σελίδα 3). Υπόμνημα εικόνας ( 9/ έως 9/3) AW Έξοδος ζεστού νερού EK Είσοδος κρύου νερού RS Επιστροφή ηλιακού συστήματος VS Προσαγωγή ηλιακού συστήματος RS Επιστροφή λέβητα VS3 Προσαγωγή λέβητα Άλλες συνδέσεις για εναλλακτικούς τρόπους θέρμανσης 0/ έως / EK VS RS 9/ Φόρτιση του θερμοσιφωνικού μπόιλερ συνδυασμένης λειτουργίας μέσω ηλιακού εναλλάκτη θερμότητας () και πλήρωση του δοχείου αδρανείας με χρονοκαθυστέρηση () EK VS RS 9/ Λήψη ζεστού νερού από το πλήρες ζεστό μπόιλερ (3) και συμπλήρωση του κρύου στο κάτω μέρος μπόιλερ νερού χρήσης με ηλιακό εναλλάκτη θερμότητας, παρά το ζεστό δοχείο αδρανείας (4) EK VS RS AW AW AW VS3 RS EK VS RS AW Φάση Φάση VS3 RS AW Φάση 3 Φάση 4 VS3 RS EK VS RS EK VS RS AW VS3 RS VS3 RS VS3 RS Φάση 5 Φάση 6 9/3 Συμπλήρωση του μπόιλερ νερού χρήσης μέσω ηλιακού εναλλάκτη και δοχείου αδρανείας (5) και συμπληρωματική θέρμανση με συμβατικό λέβητα όταν η απόδοση ηλιακής ενέργειας δεν επαρκεί (6) 9

22 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των μπόιλερ συνδυασμένης λειτουργίας Logalux P750 S ØD M M M3 M4 M5 M6 M7 M8 ØD sp M VS VS3 RS VS 4 VS RS3 RS RS4/EL MB M M8 Κάτοψη AW/EZ M M M 8 EK EZ/AW MB Θέση μέτρησης ζεστού νερού Σημεία μέτρησης θερμοκρασίας - ρύθμιση ανάλογα με τα εξαρτήματα, το υδραυλικό σύστημα και τη ρύθμιση της εγκατάστασης 550 Όψη από κάτω 640 Οι σφιγκτήρες M ως M8 για τους αισθητήρες θερμοκρασίας είναι μετατοπισμένοι στο σχέδιο της πλευρικής όψης. 0/ Διαστάσεις και συνδέσεις του μπόιλερ συνδυασμένης λειτουργίας Logalux P750 S για θέρμανση του νερού χρήσης και υποστήριξη της θέρμανσης Μπόιλερ διπλής ενεργείας Logalux P750 S Διάμετρος μπόιλερ με/χωρίς μόνωση ØD/ØD Sp mm 000/800 Είσοδος κρύου νερού ØEK R 3/4 Εκκένωση θέρμανσης ØEL R /4 Επιστροφή μπόιλερ, πλευρά ηλιακού ØRS R Προσαγωγή μπόιλερ, πλευρά ηλιακού ØVS R Επιστροφή λέβητα πετρελαίου, αερίου, συμπύκνωσης για θέρμανση νερού χρήσης Προσαγωγή λέβητα πετρελαίου, αερίου, συμπύκνωσης για θέρμανση νερού χρήσης ØRS R /4 ØVS3 R /4 Επιστροφή λέβητα πετρελαίου/αερίου ØRS3 R /4 Επιστροφή κυκλωμάτων θέρμανσης ØRS4 R /4 Προσαγωγή κυκλωμάτων θέρμανσης ØVS4 R /4 Προσαγωγή λέβητα στερεού καυσίμου ØVS R /4 Είσοδος ανακυκλοφορίας ØEZ R 3/4 Έξοδος ζεστού νερού ØAW R 3/4 Περιεχόμενο μπόιλερ l 750 Περιεχόμενο μόνο στοιχείου δοχείου αδρανείας l 400 Περιεχόμενο νερό χρήσης l 60 Περιεχόμενο ηλιακού εναλλάκτη θερμότητας l 6,4 Μέγεθος ηλιακού εναλλάκτη θερμότητας m,5 Κατανάλωση θερμότητας σε κατάσταση ετοιμότητας ) Χαρακτηριστικός αριθμός ισχύος ) Συνεχής απόδοση σε 80/45/0 C 3) kwh/4h 3,7 N L 3 kw (l/h) 8 (688) Αριθμός συλλεκτών 86/ Βάρος (καθαρό) kg 6 Μέγιστη υπερπίεση λειτουργίας (ηλιακός εναλλάκτης θερμότητας / νερό θέρμανσης/ζεστό νερό) bar 8/3/0 Μέγιστη θερμοκρασία λειτουργίας (νερό θέρμανσης /ζεστό νερό) C 95/95 0/ Τεχνικά στοιχεία του μπόιλερ διπλής ενεργείας Logalux PL750 S για θέρμανση του νερού χρήσης και υποστήριξη της θέρμανσης ) Κατά DN : Θερμοκρασία ζεστού νερού 65 C, θερμοκρασία περιβάλλοντος 0 C ) Κατά DN 4708 κατά τη θέρμανση σε θερμοκρασία μπόιλερ 60 C και σε θερμοκρασία προσαγωγής νερού θέρμανσης 80 C 3) Θερμοκρασία προσαγωγής νερού θέρμανσης / θερμοκρασία εξόδου ζεστού νερού / θερμοκρασία εισόδου κρύου νερού 0

23 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά χαρακτηριστικά του θερμοσιφωνικού μπόιλερ συνδυασμένης λειτουργίας Logalux PL /S ØD ØD sp 90 M M M3 M4 M5 M6 M7 M8 EL VS VS3 M RS VS4 EH/VS5 RS3 RS4 RS5/EL VS RS/EL EK MB MB M M8 Κάτοψη AW/EZ EH M MB M M8 EZ/AW Mg Θέση μέτρησης ζεστού νερού Θέση μέτρησης ηλιακού Θέσεις μέτρησης θερμοκρασίας, ανάλογα με τη διαμόρφωση της εγκατάστασης 550 Όψη από κάτω MB RS EK 640 VS EL Οι σφιγκτήρες M ως M8 για τους αισθητήρες θερμοκρασίας είναι μετατοπισμένοι στο σχέδιο της πλευρικής όψης. / Διαστάσεις και συνδέσεις του θερμοσιφωνικού μπόιλερ συνδυασμένης λειτουργίας Logalux PL /S Θερμοσιφωνικό μπόιλερ συνδυσμένης λειτουργίας Logalux PL750/S PL000/S Διάμετρος μπόιλερ με/χωρίς μόνωση ØD/ØD Sp mm 000/800 00/900 Είσοδος κρύου νερού ØEK R R Εκκένωση θέρμανσης ØEL R /4 R /4 Εκκένωση ηλιακού / ζεστού νερού ØEL/ØEL R 3/4 R 3/4 Επιστροφή μπόιλερ, πλευρά ηλιακού ØRS R 3/4 R 3/4 Προσαγωγή μπόιλερ, πλευρά ηλιακού ØVS R 3/4 R 3/4 Επιστροφή λέβητα πετρελαίου, αερίου, συμπύκνωσης για θέρμανση νερού χρήσης ØRS R /4 R /4 Προσαγωγή λέβητα πετρελαίου, αερίου, συμπύκνωσης για θέρμανση νερού χρήσης ØVS3 R /4 R /4 Επιστροφή λέβητα πετρελαίου/αερίου ØRS3 R /4 R /4 Προσαγωγή λέβητα πετρελαίου/αερίου ØVS5 R /4 R /4 Επιστροφή κυκλωμάτων θέρμανσης ØRS4 R /4 R /4 Προσαγωγή κυκλωμάτων θέρμανσης ØVS4 R /4 R /4 Επιστροφή λέβητα στερεού καυσίμου ØRS5 R /4 R /4 Προσαγωγή λέβητα στερεού καυσίμου ØVS R /4 R /4 Είσοδος ανακυκλοφορίας ØEZ R 3/4 R 3/4 Έξοδος ζεστού νερού ØAW R 3/4 R 3/4 Ηλεκτρική αντίσταση ØEH R / R / Περιεχόμενο μπόιλερ l Περιεχόμενο μόνο στοιχείου δοχείου αδρανείας l Περιεχόμενο σε νερό χρήσης - συνολικό / τμήμα άμεσης διάθεσης ΖΝΧ l 300/ / 50 Περιεχόμενο ηλιακού εναλλάκτη θερμότητας l,4,4 Μέγεθος ηλιακού εναλλάκτη θερμότητας m,0, Κατανάλωση θερμότητας σε κατάσταση ετοιμότητας ) Χαρακτηριστικός αριθμός ισχύος ) Συνεχής απόδοση σε 80/45/0 C 3) kwh/4h 3,7 4,57 N L 3,8 3,8 kw (l/h) 8 (688) 8 (688) Αριθμός συλλεκτών 87/ 87/ Βάρος (καθαρό) kg 5 66 Μέγιστη υπερπίεση λειτουργίας (ηλιακός εναλλάκτης θερμότητας / νερό θέρμανσης/ζεστό νερό) bar 8/3/0 8/3/0 Μέγιστη θερμοκρασία λειτουργίας (νερό θέρμανσης / ζεστό νερό) C 95/95 95/95 / Τεχνικά στοιχεία του μπόιλερ συνδυασμένης λειτουργίας Logalux PL /S για θέρμανση του νερού χρήσης και υποστήριξη της θέρμανσης ) Κατά DN : Θερμοκρασία ζεστού νερού 65 C, θερμοκρασία περιβάλλοντος 0 C ) Κατά DN 4708 κατά τη θέρμανση σε θερμοκρασία μπόιλερ 60 C και σε θερμοκρασία προσαγωγής νερού θέρμανσης 80 C 3) Θερμοκρασία προσαγωγής νερού θέρμανσης / θερμοκρασία εξόδου ζεστού νερού / θερμοκρασία εισόδου κρύου νερού

24 Τεχνική περιγραφή συστημάτων..4 Μπόιλερ συνδυασμένης λειτουργίας Duo FWS Χαρακτηριστικά και ιδιαιτερότητες Εσωτερικός εύκαμπτος σωλήνας σπιράλ από ανοξείδωτο χάλυβα (W.4404) για υγιεινή παρασκευή νερού χρήσης Υψηλή απόδοση ζεστού νερού χάρη στη μεγάλη εναλλακτική επιφάνεια του εύκαμπτου σωλήνα Μεγάλων διαστάσεων εναλλάκτης θερμότητας τύπου σερπαντίνας για βέλτιστη εκμετάλλευση της ηλιακής ακτινοβολίας Ηλιακός εναλλάκτης θερμότητας στο νερό θέρμανσης, για την αποφυγή του κινδύνου εναπόθεσης αλάτων Μικρή διάμετρος για εύκολη τοποθέτηση Οι παροχές όλων των συνδέσεων νερού χρήσης και θέρμανσης βρίσκονται στο πλάι Ράβδος σύνδεσης αισθητήρων για μεταβλητή τοποθέτηση των αισθητήρων 3 Δομή και λειτουργία Στο εσωτερικό υπάρχει ένας εύκαμπτος σωλήνας (σπιράλ) από ανοξείδωτο χάλυβα (θέση /). Ο εύκαμπτος σωλήνας έχει στο επάνω τμήμα μια ιδιαίτερα μεγάλη επιφάνεια, έτσι ώστε να εξασφαλίζει υψηλή απόδοση ζεστού νερού. Οι διαστάσεις του κάτω μέρους είναι τέτοιες που να εξασφαλίζουν την καλή ψύξη του δοχείου αδρανείας με το κρύο νερό. Με αυτόν τον τρόπο μεγιστοποιείται η απόδοση ηλιακής ενέργειας. Αν δεν υπάρχει ηλιακή ενέργεια, το δοχείο αδρανείας μπορεί να θερμανθεί συμπληρωματικά με συμβατικό λέβητα ή να συνδυαστεί με λέβητα στερεού καυσίμου. Η θερμοκρασία του δοχείου αδρανείας (επάνω) προσδιορίζει έμμεσα τη θερμοκρασία του ζεστού νερού και έχει μεγάλη επίδραση στην παροχή (απόδοση ζεστού νερού). Για τη σύνδεση στο σύστημα θέρμανσης, απαιτείται η χρήση ενός επιτηρητή επιστροφής ( σελίδα 55) ή ενός σετ HZG ( σελίδα 4) σε συνδυασμό με την πλακέτα λειτουργίας ηλιακού FM443 ή με το διαφορικό θερμοστάτη ηλιακού SC40. / Δομή του μπόιλερ συνδυασμένης λειτουργίας Duo FWS Υπόμνημα εικόνας Έξοδος ζεστού νερού Εύκαμπτος σωλήνας σπιράλ από ανοξείδωτο χάλυβα 3 Στοιχείο δοχείου αδράνειας 4 Ηλιακός εναλλάκτης θερμότητας 5 Είσοδος κρύου νερού Διαστάσεις, συνδέσεις και τεχνικά στοιχεία 3/ και 3/ 4 5

25 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία του μπόιλερ συνδυασμένης λειτουργίας Duo FWS ØD 0 48 G½ AB VS A H AB A H VS H VS3 0 VS3 H VS4 H RS H VS H RS5 450 VS4 H RS3 H H EK H RS H RS4 RS VS RS5 Ø600 Πλευρική όψη χωρίς σερπαντίνα και εναλλάκτη με σωλήνα σπιράλ Πλευρική όψη χωρίς εναλλάκτη με σωλήνα σπιράλ RS3 A A EK RS RS4 Πλευρική όψη με σερπαντίνα και εναλλάκτη με σωλήνα σπιράλ Κάτοψη χωρίς σερπαντίνα 3/ Διαστάσεις και συνδέσεις του μπόιλερ συνδυασμένης λειτουργίας Duo FWS Μπόιλερ διπλής ενέργειας Duo FWS750 Duo FWS000 Διάμετρος μπόιλερ με θερμομόνωση 80 mm 0 mm Διάμετρος μπόιλερ χωρίς μόνωση ØD mm Ύψος H mm Ύψος με θερμομόνωση 80 mm 0 mm H W H W mm mm Είσοδος κρύου νερού Επιστροφή μπόιλερ, πλευρά ηλιακού Προσαγωγή μπόιλερ, πλευρά ηλιακού Επιστροφή λέβητα πετρελαίου, αερίου, συμπύκνωσης για θέρμανση νερού χρήσης / προσαγωγή κυκλώματος θέρμανσης / επιστροφή λέβητα βιομάζας Επιστροφή λέβητα πετρελαίου, αερίου, συμπύκνωσης για θέρμανση νερού χρήσης (εναλλακτικά) Προσαγωγή λέβητα πετρελαίου, αερίου, συμπύκνωσης για θέρμανση νερού χρήσης Επιστροφή κυκλωμάτων θέρμανσης Προσαγωγή κυκλωμάτων θέρμανσης εγκαταστάσεις βιομάζας ØD W ØD W ØEK H EK ØRS H RS ØVS H VS ØRS H RS ØRS5 H RS5 ØVS3 H VS3 ØRS3 H RS3 ØVS4 H VS4 mm mm mm mm mm mm mm ίντσες mm ίντσες mm ίντσες mm R /4 70 G 370 G 930 G / 030 G / 830 G / 570 G / 470 G / R /4 80 G 380 G 980 G / 080 G / 880 G / 830 G / 480 G / 80 3/ Τεχνικά στοιχεία του μπόιλερ συνδυασμένης λειτουργίας Duo FWS Συνέχεια στην επόμενη σελίδα 3

26 Τεχνική περιγραφή συστημάτων Μπόιλερ διπλής ενέργειας Duo FWS750 Duo FWS000 Επιστροφή λέβητα στερεού καυσίμου Προσαγωγή λέβητα βιομάζας / λέβητα στερεού καυσίμου Έξοδος ζεστού νερού ØRS4 H RS4 ØVS H VS ØAB H AB ίντσες mm ίντσες mm ίντσες mm G / 80 G / 660 R /4 670 Περιεχόμενο μπόιλερ l Περιεχόμενο εύκαμπτου σπιράλ από ανοξείδωτο χάλυβα (νερό χρήσης) l Επιφάνεια σωλήνα σπιράλ από ανοξείδωτο χάλυβα m 7 7 Περιεχόμενο ηλιακού εναλλάκτη θερμότητας l 3 Επιφάνεια ηλιακού εναλλάκτη θερμότητας m,,7 Συντελεστής απόδοσης ) Απόδοση παροχής ) σε ισχύ λέβητα 30 kw σε ισχύ λέβητα 45 kw Παροχή 0 l/min Παροχή 0 l/min N L 3, N L l l 75 8 G / 90 G / 90 R /4 930 Αριθμός συλλεκτών 86/ 86/ Βάρος (καθαρό) kg Μέγιστη πίεση λειτουργίας (νερό θέρμανσης / ζεστό νερό / ηλιακό bar 3/0/0 3/0/0 κύκλωμα) Μέγιστη θερμοκρασία λειτουργίας (νερό θέρμανσης / ζεστό νερό / ηλιακό κύκλωμα) C 95/95/0 95/95/0 3/ Τεχνικά στοιχεία του μπόιλερ συνδυασμένης λειτουργίας Duo FWS ) Κατά DN 4708 T3 ) Χωρίς συμπληρωματική θέρμανση, μπόιλερ θερμό κατά ένα μέρος με θερμοκρασία 70 C, θερμοκρασία ζεστού νερού 45 C 4,

27 Τεχνική περιγραφή συστημάτων..5 Θερμοσιφωνικό δοχείο αδρανείας Logalux PL750, PL000 και PL500 ως δοχείο αδρανείας κεντρικής θέρμανσης Επιλεγμένα χαρακτηριστικά και ιδιαιτερότητες Κατάλληλο για μέχρι 8 συλλέκτες (για Logalux PL750 και PL000) και μέχρι 6 συλλέκτες (για Logalux PL500) και για παροχή θερμότητας από άλλες ανανεώσιμες πηγές ενέργειας Ειδικός αγωγός μεταφοράς θερμότητας, πατέντα της Buderus, για γρήγορη διαστρωμάτωση του νερού του μπόιλερ Ελεγχόμενα από την άνωση καπάκια βαρύτητας από πλαστικό Λόγω του μεγάλου όγκου ενδείκνυται ιδιαίτερα για χρήση ως δοχείο αδρανείας θέρμανσης (π. χ. σε συστήματα με δύο μπόιλερ) Θερμομονωτικός μανδύας από μαλακό αφρό πολυουρεθάνης πάχους 00 mm χωρίς χλωροφθοράνθρακες, με μπλε κάλυμμα Δομή και λειτουργία Αυτό το δοχείο αδρανείας θερμοσίφωνα από χάλυβα διατίθεται σε τρεις εκδόσεις: Logalux PL750 με χωρητικότητα 750 l Logalux PL000 με χωρητικότητα 000 l Logalux PL500 με χωρητικότητα 500 l Το θερμοσιφωνικό δοχείο αδρανείας Logalux PL500 διαθέτει δύο ηλιακούς εναλλάκτες θερμότητας. Λεπτομερής περιγραφή της τεχνολογίας του θερμοσιφωνικού συστήματος σελίδα 4 κ.επ / Θερμοσιφωνικό δοχείο αδρανείας Logalux PL750 και PL000 Υπόμνημα εικόνας ( 5/) Θερμομόνωση Δοχείο αποθήκευσης 3 Ειδικός αγωγός μεταφοράς θερμότητας 4 Καπάκι βαρύτητας 5 Ηλιακός εναλλάκτης θερμότητας (σερπαντίνα) V R 5/ Θερμοσιφωνικό δοχείο αδρανείας Logalux PL500 5

28 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των θερμοσιφωνικών δοχείων αδρανείας Logalux PL750, PL000 και PL500 ØD M M M3 M4 ØD Sp E R 5 VS VS3 VS 4 RS 4 RS RS3 VS R6 RS R6 Πλάγια όψη Logalux PL750, PL000, PL500 M H H E H VS H VS3 H VS4 H RS4 H RS H RS3 H VS H RS 8 Κάτοψη M M4 M M M 4 E A Όψη από κάτω Logalux PL750, PL000 Σημεία μέτρησης θερμοκρασίας χρήση ανάλογα με τα εξαρτήματα, το υδραυλικό σύστημα και τη ρύθμιση της εγκατάστασης Οι σφιγκτήρες M ως M4 για τους αισθητήρες θερμοκρασίας είναι μετατοπισμένοι στο σχέδιο της πλάγιας όψης. RS VS A Όψη από κάτω Logalux PL500 VS VS4 Χρήση ανάλογα με τα εξαρτήματα και το υδραυλικό σύστημα της εγκατάστασης RS RS4Χρήση ανάλογα με τα εξαρτήματα και το υδραυλικό σύστημα της εγκατάστασης RS VS 6/ Διαστάσεις και συνδέσεις του θερμοσιφωνικού δοχείου αδρανείας Logalux PL Θερμοσιφωνικό δοχείο αδρανείας Logalux PL750 PL000 PL500 Διάμετρος μπόιλερ με/χωρίς μόνωση ØD/ØD Sp mm 000/800 00/ /00 Ύψος H mm Επιστροφή μπόιλερ, πλευρά ηλιακού H RS mm Προσαγωγή μπόιλερ, πλευρά ηλιακού H VS mm Επιστροφή μπόιλερ Προσαγωγή μπόιλερ Απόσταση βάσεων ØRS RS4 H RS H RS3 H RS4 ØVS VS4 H VS H VS3 H VS4 A A mm mm mm mm mm mm mm mm R / R / R / R / R / R / Περιεχόμενο μπόιλερ l Περιεχόμενο ηλιακού εναλλάκτη θερμότητας l,4,4 5,4 Μέγεθος ηλιακού εναλλάκτη θερμότητας m 3 3 7, Κατανάλωση θερμότητας σε κατάσταση ετοιμότητας ) kwh/4h 3,7 4,57 5,3 Αριθμός συλλεκτών 87/3 87/3 87/3 Βάρος (καθαρό) kg Μέγιστη πίεση λειτουργίας (ηλιακός εναλλάκτης θερμότητας / bar 8/3 8/3 8/3 νερό θέρμανσης) Μέγ. θερμοκρασία λειτουργίας (νερό θέρμανσης) C / Τεχνικά στοιχεία του θερμοσιφωνικού δοχείου αδρανείας Logalux PL... για ηλιακή υποστήριξη της θέρμανσης ) Κατά DN : Θερμοκρασία ζεστού νερού 65 C, θερμοκρασία περιβάλλοντος 0 C 6

29 V V Τεχνική περιγραφή συστημάτων.3 Σύστημα ελέγχου ηλιακού.3. Βοήθεια για την επιλογή Επιλογή και περιεχόμενο παραγγελίας του συστήματος ελέγχου Ανάλογα με την εφαρμογή και το σύστημα ελέγχου λέβητα, υπάρχουν διαθέσιμες διάφορες συσκευές ελέγχου και πλακέτες λειτουργίας: Λέβητας με σύστημα ελέγχου Logamatic EMS: Ηλιακά συστήματα θέρμανσης νερού χρήσης: Μονάδα χειρισμού RC35 με Πλακέτα λειτουργίας ηλιακού SM0 ( σελίδα 9) Ηλιακά συστήματα θέρμανσης νερού χρήσης και υποστήριξης θέρμανσης: Σύστημα ελέγχου Logamatic 4 με Πλακέτα λειτουργίας ηλιακού FM443 ( σελίδα 3).3. Στρατηγικές ρύθμισης Έλεγχος διαφοράς θερμοκρασίας Το σύστημα ελέγχου ηλιακού παρακολουθεί στην αυτόματη λειτουργία αν το ηλιακό μπόιλερ μπορεί να φορτιστεί με ηλιακή ενέργεια. Για το σκοπό αυτόν, το σύστημα ελέγχου συγκρίνει τη θερμοκρασία συλλέκτη, μέσω του αισθητήρα FSK, και τη θερμοκρασία στο κάτω μέρος του μπόιλερ (αισθητήρας FSS). Όταν η ηλιακή ακτινοβολία είναι αρκετή, δηλαδή όταν γίνεται υπέρβαση της ρυθμισμένης διαφοράς θερμοκρασίας μεταξύ συλλέκτη και μπόιλερ, ο κυκλοφορητής στο ηλιακό κύκλωμα ενεργοποιείται και το μπόιλερ φορτίζεται. Μετά από παρατεταμένη ηλιακή ακτινοβολία και μειωμένη κατανάλωση ζεστού νερού, στο μπόιλερ δημιουργούνται υψηλές θερμοκρασίες. Αν κατά τη φόρτιση επιτευχθεί μια μέγιστη θερμοκρασία στο μπόιλερ, το σύστημα ελέγχου απενεργοποιεί τον κυκλοφορητή του ηλιακού κυκλώματος. Λέβητας με πίνακα ελέγχου Logamatic 07: Πλακέτα λειτουργίας ηλιακού FM44 ( σελίδα 30) Λέβητας με πίνακα ελέγχου Logamatic 4000: Πλακέτα λειτουργίας ηλιακού FM443 ( σελίδα 3) Λέβητας με ρύθμιση μέσω εξωτερικών αυτοματισμών: Αυτοματισμός ελέγχου SC0 ή SC40 ( σελίδα 34 κ.ε.) Στις πλακέτες λειτουργίας ηλιακού και στους αυτοματισμούς ελέγχου SC0 και SC40 περιλαμβάνονται: Ένα αισθητήριο θερμοκρασίας συλλέκτη FSK (NTC 0 K, Ø6 mm, καλώδιο,5 m) και Ένα αισθητήριο μπόιλερ FSS (NTC 0 K, Ø9,7 mm, καλώδιο 3, m) Η μέγιστη θερμοκρασία του μπόιλερ μπορεί να ρυθμιστεί από τον αυτοματισμό ελέγχου. Όταν η ηλιακή ακτινοβολία είναι μειωμένη, ο αριθμός στροφών του κυκλοφορητή μειώνεται, έτσι ώστε η διαφορά θερμοκρασίας να διατηρείται σταθερή. Με αυτόν τον τρόπο, η περαιτέρω φόρτιση του μπόιλερ είναι εφικτή με χαμηλή κατανάλωση ρεύματος. Ο αυτοματισμός απενεργοποιεί τον κυκλοφορητή μόνο όταν η διαφορά θερμοκρασίας πέφτει κάτω από την ελάχιστη τιμή της και ο αριθμός στροφών του κυκλοφορητή έχει μειωθεί ήδη από τον αυτοματισμό ελέγχου ηλιακού στην ελάχιστη τιμή του. Όταν η θερμοκρασία μπόιλερ δεν επαρκεί για τη διασφάλιση της απόδοσης ζεστού νερού, ένα σύστημα αυτοματισμού κυκλώματος θέρμανσης εξασφαλίζει τη συμπληρωματική θέρμανση του μπόιλερ με ένα συμβατικό λέβητα. Διάταξη ελέγχου βάσει διαφοράς θερμοκρασίας SC0 για έναν καταναλωτή FSK FSK SP Logasol SKN3.0 SKS4.0 Twin-Tube Logasol KS005SC0 R MAG 30 V 50 Hz AW FSX AW WWM VS RS SP R Logasol SKN3.0 SKS4.0 Twin-Tube Logasol KS005SC0 MAG 30 V 50 Hz AW FSX AW WWM VS RS KS005SC0 FSK FSS FSX Υδραυλικό σετ σύνδεσης Logasol KS005 με ενσωματωμένο σύστημα ελέγχου ηλιακού SC0 Αισθητήρας θερμοκρασίας συλλέκτη Αισθητήρας θερμοκρασίας μπόιλερ (κάτω) Αισθητήρας θερμοκρασίας μπόιλερ (επάνω, προαιρετικά) Άλλες συντομογραφίες σελίδα 46 FSS EK FSS EK FE FE Logalux SL300- SL400-, SL500- Logalux SL300- SL400-, SL500-7/ Λειτουργικό σχέδιο της ηλιακής θέρμανσης νερού χρήσης με τη διάταξη ελέγχου διαφοράς θερμοκρασίας SC0 και επίπεδους συλλέκτες με ενεργοποιημένη εγκατάσταση (αριστερά) και συμβατική συμπληρωματική θέρμανση σε περίπτωση ανεπάρκειας της ηλιακής ακτινοβολίας (δεξιά) 7

30 Τεχνική περιγραφή συστημάτων Double-Match-Flow Οι πλακέτες ηλιακού SM0, FM443 και οι διατάξεις ελέγχου SC0 και SC40 εξασφαλίζουν με μια ιδιαίτερη στρατηγική High-Flow-/Low-Flow τη βέλτιστη πλήρωση των θερμοσιφωνικών μπόιλερ. Με τη βοήθεια ενός αισθητήρα ορίου που βρίσκεται στη μέση του μπόιλερ, το σύστημα ελέγχου ηλιακού ελέγχει την κατάσταση φόρτισης του μπόιλερ. Ανάλογα με την κατάσταση φόρτισης, το σύστημα ελέγχου μεταβαίνει στον τρόπο λειτουργίας High-Flow ή Low-Flow, ανάλογα με το τι είναι το καλύτερο σε δεδομένη στιγμή. Αυτή η δυνατότητα εναλλαγής ονομάζεται Double-Match-Flow. AW FSX VS RS Θέρμανση κατά προτεραιότητα του τμήματος άμεσης διάθεσης ΖΝΧ με λειτουργία Low-Flow Στη λειτουργία Low-Flow, ο αυτοματισμός προσπαθεί να επιτύχει μια διαφορά 30 K ανάμεσα στο συλλέκτη (αισθητήρας FSK) και το μπόιλερ (αισθητήρας FSS). Για το σκοπό αυτό μεταβάλλει την ογκομετρική παροχή μέσω της ταχύτητας στροφών του κυκλοφορητή ηλιακού. Με την υψηλή θερμοκρασία προσαγωγής που προκύπτει, η φόρτιση γίνεται κατά προτεραιότητα για το τμήμα άμεσης διάθεσης ΖΝΧ του θερμοσιφωνικού μπόιλερ. Με αυτόν τον τρόπο, η συμβατική συμπληρωματική θέρμανση του μπόιλερ μειώνεται όσο το δυνατόν περισσότερο, και επιτυγχάνεται εξοικονόμηση πρωτογενούς ενέργειας. Κανονική πλήρωση του μπόιλερ θερμοσίφωνα με τη λειτουργία High-Flow Όταν το τμήμα άμεσης διάθεσης ΖΝΧ του μπόιλερ θερμανθεί στους 45 C (αισθητήρας ορίου FSX) ο αυτοματισμός ηλιακού αυξάνει την ταχύτητα στροφών του κυκλοφορητή ηλιακού. Η επιθυμητή διαφορά θερμοκρασίας στόχου ανάμεσα στο συλλέκτη (αισθητήρας FSK) και την κάτω περιοχή του μπόιλερ (αισθητήρας FSS) είναι 5 Κ, οπότε το σύστημα λειτουργεί με μειωμένη θερμοκρασία προσαγωγής. Σε αυτόν τον τρόπο λειτουργίας, οι θερμικές απώλειες στο κύκλωμα του συλλέκτη είναι μειωμένες και ο βαθμός απόδοσης του συστήματος κατά την πλήρωση του μπόιλερ υψηλότερος. Όταν η απόδοση του συλλέκτη είναι επαρκής, ο αυτοματισμός επιτυγχάνει την επιθυμητή διαφορά θερμοκρασίας, έτσι ώστε να συνεχίσει τη φόρτιση του μπόιλερ με το μεγαλύτερο βαθμό απόδοσης συλλέκτη. Αν η επιθυμητή διαφορά θερμοκρασίας - στόχου δεν μπορεί πλέον να επιτευχθεί, ο αυτοματισμός χρησιμοποιεί την ηλιακή θερμότητα που είναι διαθέσιμη στον ελάχιστο αριθμό στροφών κυκλοφορητή, μέχρις ότου επιτευχθεί η τιμή του κριτηρίου απενεργοποίησης. Το θερμοσιφωνικό μπόιλερ αποθηκεύει το νερό που έχει θερμανθεί στο σωστό στρώμα θερμοκρασίας ( 8/3). Αν η διαφορά θερμοκρασίας πέσει κάτω από τους 5 Κ, το σύστημα ελέγχου απενεργοποιεί τον κυκλοφορητή του ηλιακού. Δϑ = 30 K 8/ Κατά προτεραιότητα θέρμανση του τμήματος άμεσης διάθεσης ΖΝΧ ενός θερμοσιφωνικού μπόιλερ με Δϑ =30K με μεταβλητό, χαμηλή ταχύτητα στροφών κυκλοφορητή στη λειτουργία Low-Flow, μέχρις ότου η θερμοκρασία φτάσει τους 45 C στον αισθητήρα ορίου FSX Δϑ = 5 K FSS V R AW FSS V R 8/ Θέρμανση θερμοσιφωνικού μπόιλερ με Δϑ =5K σε έντονη ηλιακή ακτινοβολία με υψηλές ταχύτητες κυκλοφορητή στη λειτουργία High-Flow AW EK FSX FSX VS RS VS RS Υπόμνημα εικόνας ( 8/ έως 8/3) Δϑ Διαφορά θερμοκρασίας μεταξύ συλλέκτη (αισθητήρας FSK) και κάτω περιοχής μπόιλερ (αισθητήρας FSS) R Επιστροφή ηλιακού συστήματος V Προσαγωγή ηλιακού συστήματος Δϑ < 5 K FSS V R EK Άλλες συντομογραφίες σελίδα 46 8/3 Θέρμανση θερμοσιφωνικού μπόιλερ με τη μέγιστη εφικτή θερμοκρασία προσαγωγής (Δϑ <5K) στην ελάχιστη ταχύτητα στροφών κυκλοφορητή σε συνθήκες μειωμένης ηλιακής ακτινοβολίας 8

31 Τεχνική περιγραφή συστημάτων Λειτουργία βελτιστοποίησης ηλιακού των πλακετών SM0, FM44 και FM443 Η εξοικονόμηση συμβατικής ενέργειας και η αύξηση της απόδοσης του ηλιακού επιτυγχάνεται στη λειτουργία βελτιστοποίησης ηλιακού με την ένταξη του αυτοματισμού ελέγχου ηλιακού στο σύστημα ελέγχου λέβητα. Με αυτόν τον τρόπο, μειώνεται η κατανάλωση ενέργειας σε σχέση με τα συμβατικά συστήματα ενέργειας μέχρι και 0 % στην παρασκευή ζεστού νερού χρήσης. Ο αριθμός των εκκινήσεων του καυστήρα μειώνεται μέχρι και κατά 4 %. Στη λειτουργία βελτιστοποίησης ηλιακού, το σύστημα ελέγχου ανιχνεύει αν Υπάρχει απόδοση ηλιακής ενέργειας Η αποθηκευμένη ποσότητα θερμότητας επαρκεί για την τροφοδοσία ζεστού νερού ϑ Sp C a b c d Γενικά, ο στόχος του αυτοματισμού ελέγχου είναι να μειώσει όσο το δυνατόν περισσότερο την προσωρινή επιθυμητή θερμοκρασία ζεστού νερού με ταυτόχρονη διασφάλιση της απόδοσης, έτσι ώστε να αποφευχθεί η συμπληρωματική θέρμανση του λέβητα. Ο όγκος άμεσης διάθεσης του μπόιλερ σχεδιάζεται για την κάλυψη των αναγκών σε ζεστό νερό με θερμοκρασία 60 C. Αν το μπόιλερ ζεσταίνεται στο κάτω τμήμα του από το ηλιακό σύστημα, το νερό μπορεί στη συνέχεια να θερμανθεί ταχύτερα από το λέβητα έτσι ώστε να φτάσει στην επιθυμητή θερμοκρασία. Όταν οι θερμοκρασίες στο κάτω τμήμα του μπόιλερ αυξάνονται, η επιθυμητή θερμοκρασία για τη συμπληρωματική θέρμανση μπορεί να μειωθεί, έτσι ώστε να επιτευχθεί εξοικονόμηση πρωτογενούς ενέργειας. Με την παράμετρο ρύθμισης "MNSOLAR", η ελάχιστη θερμοκρασία ζεστού νερού που είναι αποδεκτή από το χρήστη μπορεί να ρυθμιστεί ανάμεσα στους 30 C και τους 54 C. Στη θέρμανση του ζεστού νερού με βάση τη μέθοδο της συνεχούς ροής, η θερμοκρασία αυτή αφορά το νερό στο επάνω τμήμα του δοχείου αδρανείας. 5:30 8:00 0:0 7:00 :00 9/ Λειτουργία ρύθμισης "Βελτιστοποίηση της απόδοσης ηλιακής ενέργειας" Υπόμνημα εικόνας ϑ Sp Θερμοκρασία ζεστού νερού μπόιλερ t Ώρα a Ηλιακή ακτινοβολία b Θερμοκρασία ζεστού νερού μπόιλερ επάνω b Θερμοκρασία ζεστού νερού μπόιλερ κάτω d Επιθυμητή θερμοκρασία ζεστού νερού ➊ Πρώτη λήψη (επανατροφοδότηση) ➋ Δεύτερη λήψη (επαρκής απόδοση ηλιακής ενέργειας) ➌ Τρίτη λήψη (επαρκής θερμοκρασία μπόιλερ) t.3.3 Αυτοματισμός ηλιακού και πλακέτες Σύστημα ρύθμισης Logamatic EMS με πλακέτα λειτουργίας ηλιακού SM0 Χαρακτηριστικά και ιδιαιτερότητες Ρύθμιση της παρασκευής ζεστού νερού χρήσης για λέβητες με EMS και μονάδα χειρισμού RC35 Εξοικονόμηση πρωτογενούς ενέργειας έως 0 % και λιγότερες εκκινήσεις του καυστήρα έως 4 % σε σχέση με τα συμβατικά συστήματα ελέγχου ηλιακού με την ενοποίηση του συστήματος με το σύστημα ελέγχου θέρμανσης (λειτουργία βελτιστοποίησης ηλιακού) Κατά προτεραιότητα πλήρωση του τμήματος τμήματος άμεσης διάθεσης ΖΝΧ των θερμοσιφωνικών μπόιλερ και ενεργειακά βελτιστοποιημένη διαχείριση της λειτουργίας με τη μέθοδο Double-Match-Flow (ως αισθητήρας ορίου χρησιμοποιείται και ο αισθητήρας FSX) Δυνατότητα για εγκαταστάσεις με δύο μπόιλερ (σύνδεση μπόιλερ σε σειρά) για τη θέρμανση νερού χρήσης σε συνδυασμό με KR-VWS (καθημερινή θέρμανση του ηλιακού προθερμαντήρα και αναδιαστρωμάτωση) ή SC0 (μόνο αναδιαστρωμάτωση) 9

32 Τεχνική περιγραφή συστημάτων Διάφορες εκδόσεις: SM0 inside: SM0 ενσωματωμένο στο υδραυλικό σετ σύνδεσης Logasol KS005SM0 SM0: Μονάδα για επίτοιχη τοποθέτηση ή ενσωμάτωση σε υποδοχή μέσα στο λέβητα (προσοχή στα στοιχεία του λέβητα), κατάλληλη αποκλειστικά για συνδυασμό με το υδραυλικά σετ σύνδεσης Logasol KS0... χωρίς σύστημα ελέγχου 3 4 Υπόμνημα εικόνας ( 30/) Πρόσβαση στην ασφάλεια συσκευής Πλακέτα ηλιακού SM0 3 Πρόσβαση στην εφεδρική ασφάλεια 4 Λυχνία ελέγχου (LED) για ένδειξη λειτουργίας και βλάβης 5 Βάση τοίχου 6 Κάλυμμα κλεμών / Πλακέτα λειτουργίας-ηλιακού SM0 για επίτοιχη τοποθέτηση Αυτοματισμός Logamatic 07 με πλακέτα ηλιακού FM44 Χαρακτηριστικά και ιδιαιτερότητες Αυτοματισμός λέβητα και ηλιακού για λέβητες χαμηλής θερμοκρασίας για μικρές και μεσαίες εγκαταστάσεις καθώς και για ηλιακή παρασκευή ζεστού νερού χρήσης Εξοικονόμηση πρωτογενούς ενέργειας έως 0 % και λιγότερες εκκινήσεις του καυστήρα έως 4 % σε σχέση με τα συμβατικά συστήματα ελέγχου ηλιακού με την ενοποίηση του συστήματος με τον πίνακα ελέγχου Logamatic 07 (λειτουργία βελτιστοποίησης ηλιακού) Δυνατότητα υποστήριξης θέρμανσης σε συνδυασμό με τον επιτηρητή επιστροφής RW Δυνατότητα για εγκαταστάσεις με δύο μπόιλερ (σύνδεση μπόιλερ σε σειρά) για την παρασκευή ζεστού νερού χρήσης σε συνδυασμό με SC0 (μόνο αναδιαστρωμάτωση) 3 4 Κατάλληλο για συνδυασμό με το υδραυλικά σετ σύνδεσης Logasol KS0... χωρίς αυτοματισμό Η πλακέτα ηλιακού FM44 ενσωματώνεται στον πίνακα ελέγχου / Πίνακας ελέγχου λέβητα Logamatic 07 με ενσωματωμένη πλακέτα λειτουργίας ηλιακού FM44 Υπόμνημα εικόνας ( 30/) Στοιχεία χρησιμοποιήσιμα για τη λειτουργία ηλιακού κυκλώματος (με πλακέτα λειτουργίας ηλιακού FM44): Ψηφιακή ένδειξη Ταμπλό χειρισμού με κάλυμμα 3 Περιστροφικό κουμπί 4 Πλήκτρα λειτουργίας Άλλα εξαρτήματα για τη ρύθμιση του λέβητα: 5 Διακόπτης ON/OFF 6 Διακόπτης επιλογής συστήματος ελέγχου καυστήρα 7 Ηλεκτρική ασφάλεια του πίνακα 8 Πλήκτρο δοκιμής καυσαερίων (Συντηρητής) 9 Θερμοστάτης λέβητα 0 Θερμικό ασφαλείας λέβητα 30

33 Τεχνική περιγραφή συστημάτων Αυτοματισμός Logamatic 4000 με πλακέτα ηλιακού FM443 Χαρακτηριστικά και ιδιαιτερότητες Η πλακέτα ηλιακού FM443 επιτρέπει τη ρύθμιση της θέρμανσης νερού χρήσης ή της θέρμανσης νερού χρήσης με υποστήριξη θέρμανσης σε εγκαταστάσεις έως δύο ηλιακών μπόιλερ Εξοικονόμηση πρωτογενούς ενέργειας έως 0 % και λιγότερες εκκινήσεις του καυστήρα έως 4 % σε σχέση με τα συμβατικά συστήματα ελέγχου ηλιακού με την ενοποίηση του συστήματος με το σύστημα ελέγχου θέρμανσης (λειτουργία βελτιστοποίησης ηλιακού) Κατά προτεραιότητα πλήρωση του τμήματος άμεσης διάθεσης ΖΝΧ των θερμοσιφωνικών μπόιλερ και ενεργειακά βελτιστοποιημένη διαχείριση της λειτουργίας με τη μέθοδο Double-Match-Flow (ως αισθητήρας ορίου χρησιμοποιείται και ο αισθητήρας FSX) Για λέβητες EMS μπορεί να χρησιμοποιηθεί με τον πίνακα ελέγχου Logamatic 4 λόγω της λειτουργίας αναγνώρισης θερμότητας από εξωγενείς παράγοντες, απαραίτητο για ηλιακές εγκαταστάσεις θέρμανσης νερού χρήσης με υποστήριξη θέρμανσης Δυνατότητα ενσωματωμένης λειτουργίας θερμιδομετρητή σε συνδυασμό με σετ πρόσθετου εξοπλισμού WMZ. Δυνατότητα χειρισμού ολόκληρης της εγκατάστασης, συμπεριλαμβανομένου του συστήματος ελέγχου ηλιακού, από το χώρο κατοικίας με τη μονάδα χειρισμού MEC Κατάλληλο για συνδυασμό με το υδραυλικό σετ σύνδεσης Logasol KS0... χωρίς αυτοματισμό Αναδιαστρωμάτωση μπόιλερ διπλής ενέργειας Μεταφορά σε εγκαταστάσεις δύο μπόιλερ για θέρμανση νερού χρήσης Έξυπνη διαχείριση δοχείου αδρανείας Λειτουργία στατιστικής Η πλακέτα λειτουργίας ηλιακού FM443 είναι μια ψηφιακή συσκευή ελέγχου του πίνακα ελέγχου Logamatic / Πλακέτα λειτουργίας ηλιακού FM443 Υπόμνημα εικόνας Βύσμα σύνδεσης Ένδειξη LED σφάλματος πλακέτας 3 LED Μέγιστη θερμοκρασία στο συλλέκτη 4 LED Κυκλοφορητής ηλιακού κυκλώματος (δευτερεύων) ενεργός 5 LED Κυκλοφορητής ηλιακού κυκλώματος ενεργός / τρίοδη βάνα κατεύθυνσης στη θέση Ηλιακό κύκλωμα 6 LED Τρίοδη βάνα κατεύθυνσης στη θέση Ηλιακό κύκλωμα 7 Χειροδιακόπτης επιλογής ηλιακού κυκλώματος 8 Πλακέτα 9 Χειροδιακόπτης λειτουργίας ηλιακού κυκλώματος 0 LED Τρίοδη βάνα κατεύθυνσης προς την κατεύθυνση "Υποστήριξη θέρμανσης μέσω δοχείου αδρανείας off" / "Κυκλοφορητής εκτός λειτουργίας" (λειτουργία Bypass) LED Τρίοδη βάνα κατεύθυνσης προς την κατεύθυνση "Υποστήριξη θέρμανσης μέσω δοχείου αδρανείας on" / "Κυκλοφορητής σε λειτουργία" (λειτουργία δοχείου αδρανείας) LED Κυκλοφορητής ηλιακού κυκλώματος ενεργός 3 LED Μέγιστη θερμοκρασία στο μπόιλερ

34 Τεχνική περιγραφή συστημάτων Αναδιαστρωμάτωση Σε ηλιακά μπόιλερ διπλής ενέργειας, αν η λειτουργία του κυκλοφορητή ρυθμιστεί σε "Αναδιαστρωμάτωση", ο συνδεδεμένος κυκλοφορητής χρησιμεύει στη θέρμανση του ηλιακού προθερμαντήρα μια φορά την ημέρα στους 60 C για την αποφυγή της εμφάνισης της νόσου των λεγεωναρίων βάσει του φύλλου εργασίας DVGW W 55, καθώς και για τη θερμική απολύμανση του ηλιακού προθερμαντήρα. Μεταφορά Σε μια σύνδεση μπόιλερ σε σειρά, αν η ρύθμιση για τη λειτουργία του κυκλοφορητή είναι "Μεταφορά", ο συνδεδεμένος κυκλοφορητής χρησιμεύει για τη μεταφορά ανάμεσα στο ηλιακό μπόιλερ και το μπόιλερ του λέβητα. Όταν το ηλιακό μπόιλερ φτάσει σε θερμοκρασία μεγαλύτερη από αυτήν του μπόιλερ του λέβητα, ο κυκλοφορητής P UM ενεργοποιείται και εκτελείται η μεταφορά ανάμεσα στα μπόιλερ. Επιπλέον, με τη βοήθεια αυτού του κυκλοφορητή, το ηλιακό μπόιλερ, δηλαδή ο ηλιακός προθερμαντήρας, θερμαίνεται μία φορά την ημέρα, σύμφωνα με το φύλλο εργασίας DVGW W 55, στους 60 C ανάλογα με τις ανάγκες, για την αποφυγή της εμφάνισης της νόσου των λεγεωναρίων και για τη θερμική απολύμανση του ηλιακού προθερμαντήρα. FSX PUM FSS 3/ Αναδιαστρωμάτωση κατά τη σύνδεση με ένα ηλιακό μπόιλερ PUM M FSX FSS 3/ Μεταφορά σε σύνδεση μπόιλερ σε σειρά 3

35 Τεχνική περιγραφή συστημάτων Διαφορικός θερμοστάτης ηλιακού Logamatic SC0 Χαρακτηριστικά και ιδιαιτερότητες Αυτόνομος αυτοματισμός ηλιακών εγκαταστάσεων με ρύθμιση διαφοράς θερμοκρασίας για απλές ηλιακές εγκαταστάσεις Απλός χειρισμός και έλεγχος λειτουργίας της διάταξης διαφορικού θερμοστάτη με δύο εισόδους αισθητήρων και μία έξοδο σύνδεσης Αυτοματισμός για επίτοιχη τοποθέτηση, ένδειξη λειτουργίας και θερμοκρασίας μέσω ψηφιακής οθόνης LCD Δυνατότητα χρήσης για μεταφορά μεταξύ δύο μπόιλερ, π. χ. η θερμότητα που είναι αποθηκευμένη στον προθερμαντήρα μπορεί να μεταφερθεί στο μπόιλερ άμεσης διάθεσης ΖΝΧ Χρήση σε κύκλωμα παράκαμψης δοχείου αδράνειας σε ηλιακές εγκαταστάσεις υποστήριξης θέρμανσης. Με βάση τη σύγκριση της θερμοκρασίας, η ροή του νερού κατευθύνεται είτε στο δοχείο αδρανείας, είτε στην επιστροφή της θέρμανσης. Η λειτουργία μπορεί να χρησιμοποιηθεί και σε συνδυασμό με λέβητες ξύλου Διάταξη διαφορικού θερμοστάτη Η επιθυμητή διαφορά θερμοκρασίας μπορεί να ρυθμιστεί ανάμεσα σε 4K και 0 K (εργοστασιακή ρύθμιση 0 K). Με την υπέρβαση της ρυθμισμένης διαφοράς θερμοκρασίας ανάμεσα στο συλλέκτη (αισθητήρας FSK) και το κάτω μέρος του μπόιλερ (αισθητήρας FSS), ο κυκλοφορητής ενεργοποιείται. Όταν η διαφορά θερμοκρασίας πέσει κάτω από τη ρυθμισμένη τιμή, ο αυτοματισμός απενεργοποιεί τον κυκλοφορητή. Επιπρόσθετα, υπάρχει η δυνατότητα ορισμού μιας μέγιστης θερμοκρασίας μπόιλερ μεταξύ 0 C και 90 C (εργοστασιακή ρύθμιση 60 C). Όταν το μπόιλερ φτάσει στη ρυθμισμένη μέγιστη θερμοκρασία (αισθητήρας FSS), ο αυτοματισμός απενεργοποιεί τον κυκλοφορητή. Στοιχεία ένδειξης και χειρισμού του διαφορικού θερμοστάτη ηλιακού SC0 Οι τιμές θερμοκρασίας μπορούν να ρυθμιστούν στην οθόνη του αυτοματισμού. Με την εισαγωγή του εκάστοτε αριθμού αισθητήρα, εμφανίζονται και οι τρέχουσες τιμές των συνδεδεμένων αισθητήρων θερμοκρασίας και. Περιεχόμενο συσκευασίας Στο περιεχόμενο της συσκευασίας περιλαμβάνονται: Ένας αισθητήρας θερμοκρασίας συλλέκτη FSK (NTC 0 K, Ø6 mm, καλώδιο,5 m) Ένας αισθητήρας θερμοκρασίας μπόιλερ FSS (NTC 0 K, Ø9,7 mm, καλώδιο 3, m) 33/ Διαφορικός θερμοστάτης ηλιακού Logamatic SC0 Υπόμνημα εικόνας Ψηφιακή οθόνη LCD Πλήκτρο κατεύθυνσης "προς τα πάνω" 3 Πλήκτρο λειτουργίας "SET" 4 Πλήκτρο κατεύθυνσης "προς τα κάτω" 5 Πλήκτρα τρόπων λειτουργίας (καλυμμένα) Χρήση Λειτουργία ηλιακού συστήματος Σύνδεση παράκαμψης δοχείου αδράνειας (τρίοδη βάνα) Αναδιαστρωμάτωση σε διάταξη δύο μπόιλερ Συνιστώμενη διαφορά θερμοκρασίας για ενεργοποίηση 33/ Συνιστώμενη διαφορά θερμοκρασίας για ενεργοποίηση K

36 Τεχνική περιγραφή συστημάτων Διαφορικός θερμοστάτης ηλιακού Logamatic SC0 Χαρακτηριστικά και ιδιαιτερότητες Αυτόνομη ρύθμιση ηλιακών εγκαταστάσεων για τη θέρμανση του νερού χρήσης, ανεξάρτητα από τη ρύθμιση του λέβητα Κατά προτεραιότητα φόρτιση του τμήματος άμεσης διάθεσης ΖΝΧ των θερμοσιφωνικών μπόιλερ και ενεργειακά βελτιστοποιημένη διαχείριση της λειτουργίας με τη μέθοδο Double-Match-Flow (αισθητήρας ορίου FSX ως πρόσθετος εξοπλισμός στο διαθέσιμο σετ σύνδεσης μπόιλερ AS και AS.6) Διάφορες εκδόσεις: SC0 ενσωματωμένο στο υδραυλικό σετ σύνδεσης ηλιακού Logasol KS 005 SC0 για επίτοιχη τοποθέτηση σε συνδυασμό με Logasol KS0.. Απλός χειρισμός και έλεγχος λειτουργίας εγκαταστάσεων ενός καταναλωτή με τρεις εισόδους αισθητήρων και μία έξοδο ενεργοποίησης για ρυθμιζόμενο αναλογικό κυκλοφορητή ηλιακού συστήματος με ρυθμιζόμενο κατώτατο όριο αναλογικής λειτουργίας Ψηφιακή οθόνη LCD με φωτισμό και κινούμενο εικονόγραμμα εγκατάστασης. Στην αυτόματη λειτουργία είναι δυνατή η προβολή διαφόρων τιμών της εγκατάστασης (τιμές θερμοκρασίας, ώρες λειτουργίας, αριθμός στροφών κυκλοφορητή) Όταν γίνει υπέρβαση της μέγιστης θερμοκρασίας συλλέκτη, ο κυκλοφορητής απενεργοποιείται. Όταν η θερμοκρασία συλλέκτη πέσει κάτω από την ελάχιστη (0 C), ο κυκλοφορητής δεν εκκινεί, ακόμη και αν υπάρχουν οι υπόλοιπες προϋποθέσεις ενεργοποίησης Στη λειτουργία συλλέκτη με σωλήνες κενού, από μια θερμοκρασία συλλέκτη 0 C και πάνω ο κυκλοφορητής ηλιακού κυκλώματος ενεργοποιείται για λίγο κάθε 5 λεπτά, για τη μεταφορά ζεστού θερμικού υγρού προς το αισθητήριο Ιδιαίτερα στοιχεία ένδειξης και χειρισμού του διαφορικού θερμοστάτη ηλιακού SC0 Εκτός από την εμφάνιση των παραμέτρων που έχουν ήδη περιγραφεί, η ψηφιακή ένδειξη επιτρέπει και την εμφάνιση του αριθμού στροφών του κυκλοφορητή ηλιακού συστήματος σε μορφή ποσοστού. Με τον αισθητήρα FSX ως πρόσθετος εξοπλισμός (σετ σύνδεσης μπόιλερ AS), μπορούν να ληφθούν τα ακόλουθα στοιχεία: Η θερμοκρασία του μπόιλερ στο πάνω μέρος στο τμήμα άμεσης διάθεσης ΖΝΧ του μπόιλερ ή Η θερμοκρασία του μπόιλερ στη μέση για Double-Match-Flow (FSX εδώ αισθητήρας ορίου) Περιεχόμενο συσκευασίας Στο περιεχόμενο της συσκευασίας περιλαμβάνονται: Ένας αισθητήρας θερμοκρασίας συλλέκτη FSK (NTC 0 K, Ø6 mm, καλώδιο,5 m) Ένας αισθητήρας θερμοκρασίας μπόιλερ FSS (NTC 0 K, Ø9,7 mm, καλώδιο 3, m) 34/ Διαφορικός θερμοστάτης ηλιακού Logamatic SC0 Υπόμνημα εικόνας ( 34/) Εικονόγραμμα εγκατάστασης Ψηφιακή οθόνη LCD 3 Περιστροφικό κουμπί 4 Πλήκτρο λειτουργίας "ΟΚ" 5 Πλήκτρο "Επιστροφή" 6 min/max 5 T 34/ Ψηφιακή οθόνη LCD του διαφορικού θερμοστάτη ηλιακού Logamatic SC0 Υπόμνημα εικόνας ( 34/) Ένδειξη "Μέγιστη θερμοκρασία συλλέκτη / Ελάχιστη θερμοκρασία συλλέκτη" Σύμβολο "Αισθητήρας θερμοκρασίας" 3 Ψηφιακή οθόνη LCD 4 Ένδειξη πολλαπλών λειτουργιών (θερμοκρασία, ώρες λειτουργίας, κλπ.) 5 Ένδειξη "Μέγιστη θερμοκρασία μπόιλερ" 6 Κινούμενο σχέδιο ηλιακού κυκλώματος T3 max T ΔT T on - i max DMF reset C % h

37 Τεχνική περιγραφή συστημάτων Λειτουργία συστήματος ελέγχου Στην αυτόματη λειτουργία, η επιθυμητή διαφορά θερμοκρασίας ανάμεσα στους δύο συνδεδεμένους αισθητήρες θερμοκρασίας μπορεί να ρυθμιστεί μεταξύ 7K και 0 K (εργοστασιακή ρύθμιση 0 K). Με την υπέρβαση αυτής της διαφοράς θερμοκρασίας ανάμεσα στο αισθητήριο θερμοκρασίας συλλέκτη (αισθητήρας FSK) και το κάτω μέρος του μπόιλερ (αισθητήρας FSS), ο κυκλοφορητής ενεργοποείται. Η ροή ηλιακού θερμικού υγρού εμφανίζεται στην οθόνη ( 34/, θέση 6). Με τη δυνατότητα της ρύθμισης των στροφών, αυξάνεται η απόδοση του ηλιακού συστήματος. Επιπλέον, μπορεί να οριστεί ένας ελάχιστος αριθμός στροφών. Όταν η διαφορά θερμοκρασίας πέσει κάτω από τη ρυθμισμένη τιμή, ο αυτοματισμός απενεργοποιεί τον κυκλοφορητή. Για την προστασία του κυκλοφορητή, περίπου 4 ώρες μετά την τελευταία του λειτουργία, ο κυκλοφορητής ενεργοποιείται για 3 δευτερόλεπτα περίπου. Με το περιστροφικό κουμπί ( 34/, θέση 3) είναι δυνατή η προβολή διαφόρων τιμών της εγκατάστασης (τιμές θερμοκρασίας, ώρες λειτουργίας, αριθμός στροφών κυκλοφορητή). Στην περίπτωση αυτή, οι τιμές θερμοκρασίας αντιστοιχίζονται στο εικονόγραμμα με αριθμούς θέσης. Ο διαφορικός θερμοστάτης ηλιακού SC0 επιτρέπει επίσης και τη ρύθμιση μιας μέγιστης θερμοκρασίας μπόιλερ μεταξύ 0 C και 90 C, η οποία εμφανίζεται κατά περίπτωση στο εικονόγραμμα της εγκατάστασης. Επίσης, η επίτευξη της μέγιστης και της ελάχιστης θερμοκρασίας συλλέκτη εμφανίζεται οπτικά στην ψηφιακή οθόνη LCD και, σε περίπτωση υπέρβασης, ο κυκλοφορητής απενεργοποιείται. Όταν η θερμοκρασία συλλέκτη πέσει κάτω από την ελάχιστη, οκυκλοφορητής δεν εκκινεί, ακόμη και αν υπάρχουν όλες οι υπόλοιπες προϋποθέσεις ενεργοποίησης. Η ενσωματωμένη στο SC0 λειτουργία συλλεκτών με σωλήνες κενού εξασφαλίζει τη βελτιστοποιημένη λειτουργία των συλλεκτών με σωλήνες κενού με τη διαδικασία της αυτόματης αφύπνισης κυκλοφορητών. Η λειτουργία Double-Match-Flow (εφικτή μόνο με τη χρήση του πρόσθετου αισθητήρα FSX ως πρόσθετου εξοπλισμού του σετ σύνδεσης μπόιλερ AS) χρησιμεύει, μαζί με τη λειτουργία ρύθμισης στροφών, στη γρήγορη πλήρωση του επάνω μέρους του μπόιλερ, έτσι ώστε να αποφευχθεί η συμπληρωματική θέρμανση του νερού χρήσης από το λέβητα. Διαφορικός θερμοστάτης ηλιακού Logamatic SC40 Χαρακτηριστικά και ιδιαιτερότητες Αυτοματισμός ρύθμισης ηλιακών εγκαταστάσεων για διάφορες εφαρμογές, ανεξάρτητα από το σύστημα ελέγχου του λέβητα, με 7 επιλέξιμες ηλιακές εγκαταστάσεις, από θέρμανση νερού χρήσης και υποστήριξη θέρμανσης μέχρι θέρμανση πισίνας Διάφορες εκδόσεις: SC40 ενσωματωμένο σε υδραυλικό σετ σύνδεσης Logasol KS 005 SC40 για επίτοιχη τοποθέτηση σε συνδυασμό με Logasol KS0.. Απλός χειρισμός και έλεγχος λειτουργίας εγκαταστάσεων με έως και τρεις καταναλωτές, με οκτώ εισόδους αισθητήρων και πέντε εξόδους ενεργοποίησης, από τις οποίες τρεις για κυκλοφορητές ηλιακού κυκλώματος με ρύθμιση αριθμού στροφών και ρυθμιζόμενο κατώτατο όριο αναλογικής λειτουργίας Ψηφιακή οθόνη γραφικών LCD με φωτισμό και με απεικόνιση του επιλεγμένου ηλιακού συστήματος. Στην αυτόματη λειτουργία είναι δυνατή η προβολή διαφόρων τιμών της εγκατάστασης (κατάσταση κυκλοφορητή, τιμές θερμοκρασίας, επιλεγμένες λειτουργίες, μηνύματα βλάβης) Σύνδεση RS3 για εξαγωγή δεδομένων και ενσωματωμένος θερμιδομετρητής (απαιτείται το πρόσθετο στοιχείο εξοπλισμού WMZ.) Ενσωματωμένη λειτουργία για ενεργοποίηση παράκαμψης δοχείου αδράνειας σε ηλιακές εγκαταστάσεις υποστήριξης θέρμανσης Καθημερινή θέρμανση του προθερμαντήρα για προστασία από την ανάπτυξη λεγιονελλών Σε ηλιακά συστήματα με προθερμαντήρα και μπόιλερ ΖΝΧ, μόλις η θερμοκρασία του μπόιλερ ΖΝΧ πέσει κάτω από τη θερμοκρασία του προθερμαντήρα, ενεργοποιείται ο κυκλοφορητής και μεταφέρει τα νερά του μπόιλερ στον προθερμαντήρα και αντίστροφα Καθορισμός της προτεραιότητας σε ηλιακό σύστημα δύο καταναλωτών και έλεγχος του δεύτερου καταναλωτή μέσω κυκλοφορητή ή τρίοδης βάνας κατεύθυνσης Δυνατότητα ελέγχου για δύο κυκλοφορητές ηλιακού κυκλώματος για την ξεχωριστή λειτουργία δύο συστοιχιών συλλεκτών, π. χ. με ανατολικό/δυτικό προσανατολισμό Έλεγχος εξωτερικού πλακοειδούς εναλλάκτη θερμότητας για τη φόρτιση του ηλιακού μπόιλερ Ψύξη του πεδίου συλλεκτών για τη μείωση των χρόνων στασιμότητας με προσαρμογή της λειτουργίας του κυκλοφορητή ηλιακού κυκλώματος Στη λειτουργία συλλέκτη με σωλήνες κενού, από μια θερμοκρασία συλλέκτη 0 C και πάνω ο κυκλοφορητής ηλιακού κυκλώματος ενεργοποιείται για λίγο κάθε 5 λεπτά, για τη μεταφορά ζεστού θερμικού υγρού προς τον αισθητήρα Ιδιαίτερα στοιχεία ένδειξης και χειρισμού του διαφορικού θερμοστάτη ηλιακού SC40 Από τις εκ των προτέρων προγραμματισμένες 7 υδραυλικές διατάξεις επιλέγεται το αντίστοιχο εικονόγραμμα εγκατάστασης, το οποίο και αποθηκεύεται. Με αυτόν τον τρόπο, η συγκεκριμένη διαμόρφωση εγκατάστασης καθορίζεται σταθερά για τον αυτοματισμό. Περιεχόμενο συσκευασίας Στο περιεχόμενο της συσκευασίας περιλαμβάνονται: Ένας αισθητήρας θερμοκρασίας συλλέκτη FSK (NTC 0 K, Ø6 mm, καλώδιο,5 m) Ένας αισθητήρας θερμοκρασίας μπόιλερ FSS (NTC 0 K, Ø9,7 mm, καλώδιο 3, m) 35

38 Τεχνική περιγραφή συστημάτων Λειτουργία διαφορικού θερμοστάτη Ο διαφορικός θερμοστάτης είναι διαχωρισμένος σε δύο επίπεδα χειρισμού. Στο επίπεδο ενδείξεων, μπορούν να εμφανίζονται διάφορες τιμές της εγκατάστασης (τιμές θερμοκρασίας, ώρες λειτουργίας, αριθμός στροφών αντλίας, ποσότητα θερμότητας και ρύθμιση βαλβίδας παράκαμψης). Στο επίπεδο σέρβις μπορούν να επιλεγούν λειτουργίες και να πραγματοποιηθούν και να τροποποιηθούν ρυθμίσεις. Μέσω της λειτουργίας επιλογής συστήματος γίνεται στο διαφορικό θερμοστάτη ηλιακού SC40 η επιλογή του βασικού και του υδραυλικού συστήματος της ηλιακής εγκατάστασης. Με το επιλεγμένο υδραυλικό σύστημα καθορίζεται η λειτουργία της εγκατάστασης. Η επιλογή γίνεται μεταξύ συστημάτων θέρμανσης νερού χρήσης, υποστήριξης θέρμανσης ή θέρμανσης πισίνας, σύμφωνα με τα εικονογράμματα εγκατάστασης ( 37/). Οι ρυθμίσεις περιλαμβάνουν όλες τις καθοριστικές τιμές θερμοκρασίας, διαφορές θερμοκρασίας, τους αριθμούς στροφών κυκλοφορητή και τις προαιρετικές πρόσθετες λειτουργίες, π. χ. λειτουργία συλλέκτη με σωλήνες κενού, θερμιδομέτρηση, αναδιαστρωμάτωση μπόιλερ, καθημερινή θέρμανση νερού προθέρμανσης, Double-Match- Flow κ.τ.λ. για τη λειτουργία της εγκατάστασης. Επιπλέον, εδώ εισάγονται και οι οριακές προϋποθέσεις για τη ρύθμιση δύο συλλεκτών με διαφορετικό προσανατολισμό και για την πλήρωση μπόιλερ μέσω εξωτερικού εναλλάκτη θερμότητας. Εκτός από τις δυνατότητες των τεχνικών ρυθμίσεων του διαφορικού θερμοστάτη ηλιακού SC0, το SC40 προσφέρει επιπλέον τα ακόλουθα: Υποστήριξη θέρμανσης με έλεγχο της σύνδεσης παράκαμψης του δοχείου αδρανείας Θέρμανση πισίνας μέσω πλακοειδούς εναλλάκτη θερμότητας Έλεγχος δεύτερου καταναλωτή μέσω κυκλοφορητή ή τρίοδης βάνας κατεύθυνσης Έλεγχος κυκλοφορητή αναδιαστρωμάτωσης σε σύνδεση μπόιλερ σε σειρά Ρύθμιση ανατολικού/δυτικού προσανατολισμού για την ξεχωριστή λειτουργία δύο συστοιχιών συλλεκτών Καθημερινή θέρμανση του προθερμαντήρα για προστασία από την ανάπτυξη λεγιονελλών Ενσωματωμένη θερμιδομέτρηση με μετρητή ογκομετρικής παροχής Πλήρωση μπόιλερ μέσω εξωτερικού εναλλάκτη θερμότητας Εξαγωγή δεδομένων μέσω σύνδεσης RS3 Ψύξη του πεδίου συλλεκτών για τη μείωση των χρόνων στασιμότητας Γρήγορη διάγνωση και απλή διεξαγωγή των δοκιμών λειτουργίας Λεπτομερείς περιγραφές των ειδικών λειτουργιών σελίδα 4 κ.ε. Υπόμνημα εικόνας Εικονόγραμμα εγκατάστασης Ψηφιακή οθόνη LCD 3 Περιστροφικό κουμπί 4 Πλήκτρο λειτουργίας "ΟΚ" 5 Πλήκτρο "Επιστροφή" 36/ Διαφορικός θερμοστάτης ηλιακού ηλιακού Logamatic SC

39 Τεχνική περιγραφή συστημάτων Επισκόπηση εγκατάστασης και λειτουργιών διαφορικού θερμοστάτη ηλιακού Logamatic SC40 Αριθμός υδραυλικής διάταξης Παραγωγή ζεστού νερού χρήσης Εικονόγραμμα εγκατάστασης Διαθέσιμες για επιλογή πρόσθετες λειτουργίες ανάλογα με την υδραυλική διάταξη Double-Match- Flow Λειτουργία ψύξης Καθημερινή θέρμανση Προστασία εναλλάκτη θερμότητας από τον παγετό S T S3 (S4) (S, S) (S, S3) R S7 S4 R3 WMZ S8 S S S5 T R R S3 (S4) (S, S, S5) (S, S3) WMZ S8 S7 S4 S R3 S T3 S7 S6 S3 S4 R3 (S4) (S, S) (S, S3) (S6) R WMZ S8 R5 R S S S5 T4 WMZ R S7 R4 S6 S3 S4 R3 (S4) (S, S, S5) (S, S3) (S6) S8 R5 R S S T5 R S3 R3 (S3) (S, S) (S, S3, S4) WMZ S8 S7 S S4 S S5 T6 R R S3 R3 (S3) (S, S, S5) (S, S3, S4) WMZ S8 S7 S S4 S T7 WMZ R S7 S6 S3 R3 (S3) (S, S) (S, S3, S4) (S6) S8 R5 R S S4 37/ Επισκόπηση εγκατάστασης και λειτουργιών διαφορικού θερμοστάτη ηλιακού Logamatic SC40 Επεξήγηση συμβόλων: Λειτουργία διαθέσιμη, - μη διαθέσιμη, (S..) απαραίτητος αισθητήρας θερμοκρασίας Συνέχεια στην επόμενη σελίδα 37

40 Τεχνική περιγραφή συστημάτων Αριθμός υδραυλικής διάταξης Εικονόγραμμα εγκατάστασης Διαθέσιμες για επιλογή πρόσθετες λειτουργίες ανάλογα με την υδραυλική διάταξη Double-Match- Flow Λειτουργία ψύξης Καθημερινή θέρμανση Προστασία εναλλάκτη θερμότητας από τον παγετό S S5 T8 S7 R WMZ R4 S6 S3 R3 (S3) (S, S, S5) (S, S3, S4) (S6) S8 R5 R S S4 Υποστήριξη θέρμανσης S H R S7 S4 S6 S3 (S4) (S, S) WMZ S8 S R5 S S55 H R WMZ S8 S7 R S4 S6 S R5 S3 (S4) (S, S, S5) S H3 S4 S7 S6 R S3 (S, S) (S7) WMZ S8 R4 R S R5 S S5 H4 R R4 S7 WMZ S8 R3 S4 S6 S3 R S R5 (S, S, S5) (S7) H5 S S7 S4 S S6 R3 (S4) (S, S, S5) (S, S4) R S3 WMZ S8 R4 S5 R5 S H6 WMZ S8 R S7 S4 S S6 R3 (S4) (S, S, S5) (S, S4) R S5 R5 S3 37/ Επισκόπηση εγκατάστασης και λειτουργιών διαφορικού θερμοστάτη ηλιακού Logamatic SC40 Επεξήγηση συμβόλων: Λειτουργία διαθέσιμη, - μη διαθέσιμη, (S..) απαραίτητος αισθητήρας θερμοκρασίας 38

41 Τεχνική περιγραφή συστημάτων Αριθμός υδραυλικής διάταξης Εικονόγραμμα εγκατάστασης Διαθέσιμες για επιλογή πρόσθετες λειτουργίες ανάλογα με την υδραυλική διάταξη Double-Match- Flow Λειτουργία ψύξης Καθημερινή θέρμανση Προστασία εναλλάκτη θερμότητας από τον παγετό S S5 S7 R3 H7 S R R S6 (S, S, S4, S5) (S) WMZ S8 R4 S4 R5 S3 S S7 H8 S8 S S4 S6 S3 (S, S, S5) (S4) R WMZ R4 R3 R S5 R5 S S7 H9 WMZ S S8 R S6 S4 R4 S3 R3 S5 R5 R (S, S, S5) (S4) H0 S S7 S6 S S3 R3 (S6) (S, S, S4) (S) R WMZ S8 R4 S4 S S5 H R S7 R S6 S S3 R3 (S6) (S, S, S4, S5) (S) S8 WMZ R4 S4 S H S7 S8 S5 S S6 R3 S4 (S5) (S, S, S3) (S) (S6) R WMZ R4 R5 R S3 S S5 S7 H3 S R R3 S4 S6 S8 (S, S, S3, S5) (S6) WMZ R4 R5 R S3 37/ Επισκόπηση εγκατάστασης και λειτουργιών διαφορικού θερμοστάτη ηλιακού Logamatic SC40 Επεξήγηση συμβόλων: Λειτουργία διαθέσιμη, - μη διαθέσιμη, (S..) απαραίτητος αισθητήρας θερμοκρασίας Συνέχεια στην επόμενη σελίδα 39

42 Τεχνική περιγραφή συστημάτων Αριθμός υδραυλικής διάταξης Θέρμανση πισίνας Εικονόγραμμα εγκατάστασης Διαθέσιμες για επιλογή πρόσθετες λειτουργίες ανάλογα με την υδραυλική διάταξη Double-Match- Flow Λειτουργία ψύξης Καθημερινή θέρμανση Προστασία εναλλάκτη θερμότητας από τον παγετό S S4 S S7 S6 S R3 (S4) (S, S4) (S6) S3 WMZ R S8 R4 R5 R S S WMZ S8 R R4 S7 S6 R5 R S4 S S3 R3 (S4) (S, S4) (S6) S S5 S3 R WMZ S8 S7 S4 R3 S S6 S3 R4 R5 R (S6) S S6 S7 S3 S4 S S4 R5 (S4) S5 R WMZ S8 R4 R3 R S S7 S5 S3 WMZ S8 S6 S R5 R S4 R4 S5 R3 R (S4) S S7 S4 S6 S S6 S3 (S4) (S6) R WMZ R4 S8 R5 R3 R S5 37/ Επισκόπηση εγκατάστασης και λειτουργιών διαφορικού θερμοστάτη ηλιακού Logamatic SC40 Επεξήγηση συμβόλων: Λειτουργία διαθέσιμη, - μη διαθέσιμη, (S..) απαραίτητος αισθητήρας θερμοκρασίας 40

43 Τεχνική περιγραφή συστημάτων.3.4 Ειδικές λειτουργίες Υποστήριξη θέρμανσης με σύνδεση παράκαμψης δοχείου αδρανείας Με την πλακέτα ηλιακού FM443 και το διαφορικό θερμοστάτη ηλιακού SC40 μπορεί να ρυθμιστεί και η ηλιακή υποστήριξη θέρμανσης μέσω μιας σύνδεσης παράκαμψης δοχείου αδρανείας, με τη βοήθεια του σετ HZG που αποτελεί πρόσθετο εξοπλισμό ( 4/). Η σύνδεση παράκαμψης δοχείου αδρανείας συνδέει το δοχείο αδρανείας υδραυλικά με την επιστροφή του κυκλώματος θέρμανσης. Όταν η θερμοκρασία στο δοχείο αδρανείας είναι μεγαλύτερη από τη θερμοκρασία επιστροφής του κυκλώματος θέρμανσης κατά μία καθορισμένη τιμή (ϑ On ), η τρίοδη βάνα κατεύθυνσης ανοίγει προς την κατεύθυνση του δοχείου αδρανείας. Το δοχείο αδρανείας θερμαίνει το νερό επιστροφής που ρέει προς το λέβητα. Αν η διαφορά θερμοκρασίας μεταξύ δοχείου αδρανείας και της επιστροφής της θέρμανσης πέσει κάτω από μία καθορισμένη τιμή (ϑ Off ), η τρίοδη βάνα κατεύθυνσης ενεργοποιείται προς την κατεύθυνση του λέβητα. Η κατάσταση λειτουργίας της τρίοδης βάνας κατεύθυνσης εμφανίζεται από την πλακέτα λειτουργίας ηλιακού FM443 ή το διαφορικό θερμοστάτη ηλιακού SC40. Στο σετ HZG περιλαμβάνονται τα ακόλουθα: Δύο αισθητήρες θερμοκρασίας FSS (NTC 0 K, Ø9,7 mm, καλώδιο 3, m) για τη σύνδεση με την πλακέτα FM443 ήτοδιαφορικό θερμοστάτη SC40 Μία τρίοδη βάνα κατεύθυνσης (Σύνδεση σπειρώματος Rp) Υπόμνημα εικόνας ( 4/) Αισθητήρες θερμοκρασίας μπόιλερ (στο σετ HZG περιλαμβάνονται δύο αισθητήρες μεμονωμένα υπάρχουν διαθέσιμοι ως σετ αισθητήρων ου καταναλωτή FSS) Τρίοδη βάνα κατεύθυνσης (περιλαμβάνεται στο σετ HZG ξεχωριστά υπάρχει διαθέσιμη ως βαλβίδα κατεύθυνσης ου καταναλωτή VS-SU) Υπόμνημα εικόνας ( 4/) Δp 3WV Πτώση πίεσης της τρίοδης βάνας κατεύθυνσης (σετ HZG και VS-SU) Ογκομετρική ροή επιστροφής θέρμανσης V R 4/ Σετ HZG με τρίοδη βάνα κατεύθυνσης και δύο αισθητήρες θερμοκρασίας μπόιλερ Δp 3WV mbar V R h 4/ Πτώση πίεσης για την τρίοδη βάνα κατεύθυνσης ( 4/) 4

44 Τεχνική περιγραφή συστημάτων V Ηλιακές εγκαταστάσεις με δύο καταναλωτές Με την πλακέτα λειτουργίας ηλιακού FM443 και το διαφορικό θερμοστάτη ηλιακού SC40 σε συνδυασμό με το σετ αισθητήρων ου καταναλωτή FSS (πρόσθετος εξοπλισμός) και την τρίοδη βάνα ου καταναλωτή VS-SU είναι εφικτή η πλήρωση δύο ηλιακών καταναλωτών (μπόιλερ). Αντί για την VS-SU μπορεί να χρησιμοποιηθεί και το μονοσωλήνιο υδραυλικό σετ σύνδεσης ηλιακού KS0... E. Στην περίπτωση αυτή, ο πρώτος καταναλωτής έχει προτεραιότητα (στο SC40 υπάρχει η δυνατότητα επιλογής). Σε περίπτωση υπέρβασης της καθορισμένης διαφοράς θερμοκρασίας των 0 K, ο αυτοματισμός ηλιακού ενεργοποιεί τον κυκλοφορητή στο ηλιακό κύκλωμα (λειτουργία High-Flow-/Low-Flow σε θερμοσιφωνικό μπόιλερ σελίδα 8). Ο αυτοματισμός εκτελεί εκτροπή του θερμικού υγρού στο δεύτερο καταναλωτή κατ' επιλογή μέσω μιας τρίοδης βάνας κατεύθυνσης ή ενός πρόσθετου κυκλοφορητή ηλιακού κυκλώματος, στις ακόλουθες περιπτώσεις: Ο πρώτος καταναλωτής έχει φτάσει τη μέγιστη θερμοκρασία μπόιλερ, ή Η διαφορά της θερμοκρασίας στο ηλιακό κύκλωμα δεν επαρκεί πλέον για τη φόρτιση του πρώτου καταναλωτή, παρά το γεγονός ότι ο αριθμός στροφών του κυκλοφορητή είναι ο ελάχιστος Κάθε 30 λεπτά, η θέρμανση του δεύτερου καταναλωτή διακόπτεται, έτσι ώστε να ελεγχθεί η αύξηση της θερμοκρασίας στο συλλέκτη. Αν η θερμοκρασία του συλλέκτη αυξάνεται με ρυθμό ταχύτερο από Κ το λεπτό, ο έλεγχος επαναλαμβάνεται μέχρι να συμβεί ένα από τα εξής: Η αύξηση της θερμοκρασίας στο αισθητήριο συλλέκτη να είναι μικρότερη από Κ το λεπτό, ή Η διαφορά της θερμοκρασίας στο ηλιακό κύκλωμα να επιτρέπει την πλήρωση του καταναλωτή που έχει προτεραιότητα Η πλακέτα λειτουργίας ηλιακού FM443 και ο διαφορικός θερμοστάτης ηλιακού SC40 εμφανίζουν τον καταναλωτή, του οποίου γίνεται φόρτιση εκείνη τη στιγμή. Ως πρόσθετος εξοπλισμός για δεύτερο καταναλωτή χρειάζονται τα εξής: Βάνα κατεύθυνσης ου καταναλωτή VS-SU: Τρίοδη βάνα κατεύθυνσης (σύνδεση Rp) Εναλλακτικά: Μονοσωλήνιο υδραυλικό σετ σύνδεσης ηλιακού KS0... E Σετ αισθητήρων ου καταναλωτή FSS: Αισθητήριο θερμοκρασίας μπόιλερ ως αισθητήρας FSS (NTC 0 K, Ø9,7 mm, καλώδιο 3, m) FSK Twin- Tube Logasol SKN3.0 SKS4.0 R WMZ ZV WMZ. AW WWM MAG Logasol KS0.. AW VS PS FSX VK RK Logamatic 4 + FM443 FSW FV VS- SU FSW FR FE FSS RS EK FSS HZG A B AB VK MAG RK Logalux SM... FE Logalux PL... Logano EMS Öl/Gas 4/ Ηλιακό σύστημα με επίπεδους συλλέκτες για δύο καταναλωτές με ρύθμιση μέσω πλακέτας ηλιακού FM443 (Συντομογραφίες σελίδα 46 άλλα παραδείγματα εγκαταστάσεων σελίδα 6 κ.επ..) 4

45 Τεχνική περιγραφή συστημάτων Σετ θερμιδομετρητή WMZ. (πρόσθετος εξοπλισμός) Η πλακέτα λειτουργίας ηλιακού FM443 και ο διαφορικός θερμοστάτης ηλιακού SC40 περιλαμβάνουν τη λειτουργία θερμιδομετρητή. Έτσι λοιπόν, όταν χρησιμοποιείται το σετ θερμιδομετρητή WMZ. μπορεί να πραγματοποιηθεί και άμεση μέτρηση της θερμότητας στο ηλιακό κύκλωμα με συνυπολογισμό της περιεκτικότητας σε γλυκόλη (δυνατότητα ρύθμισης από 0% έως 50 %). Με αυτόν τον τρόπο καθίσταται εφικτός ο έλεγχος τόσο της θερμότητας και της τρέχουσας θερμικής απόδοσης στο ηλιακό κύκλωμα (μόνο στην πλακέτα FM443), όσο και της ογκομετρικής παροχής. Στο σετ WMZ. περιλαμβάνονται: Ογκομετρητής με δύο βιδωτές συνδέσεις παροχής νερού 3/4" Δύο αισθητήρια θερμοκρασίας ως αισθητήρια επαφής σωλήνα με σφικτήρες για στερέωση στην προσαγωγή και την επιστροφή (NTC 0 K, Ø9,7 mm, καλώδιο 3, m) για σύνδεση στην πλακέτα FM443 ή το διαφορικό θερμοστάτη SC40 Λόγω των διαφορών στην ονομαστική ογκομετρική παροχή, υπάρχουν τρία διαφορετικά σετ θερμιδομετρητή WMZ.: Μέχρι και για πέντε συλλέκτες (Ονομαστική ογκομετρική παροχή 0,6 m 3 /ώρα) Μέχρι και για δέκα συλλέκτες (Ονομαστική ογκομετρική παροχή,0 m 3 /ώρα) Μέχρι και για 5 συλλέκτες (Ονομαστική ογκομετρική παροχή,5 m 3 /ώρα) Ο ογκομετρητής πρέπει να τοποθετείται στην επιστροφή του ηλιακού. Οι αισθητήρες επαφής στερεώνονται στην προσαγωγή και την επιστροφή με σφιγκτήρες. Η πτώση πίεσης της τρίοδης βάνας κατεύθυνσης και του ογκομετρητή θα πρέπει να λαμβάνονται υπόψη κατά την επιλογή υδραυλικού κιτ σύνδεσης ( 4/ και 43/). 43/ Σετ θερμιδομετρητή WMZ. (διαστάσεις σε mm) Υπόμνημα εικόνας ( 43/) Βιδωτή σύνδεση μετρητή νερού 6" Ογκομετρητής 3 Αισθητήρας θερμοκρασίας επαφής 0,5 Δp WMZ 0, mbar 0, a b c 0,0 0, 0,5 5 V Sol h 3 43/ Απώλεια πίεσης του ογκομετρητή του WMZ. Υπόμνημα εικόνας ( 43/) a WMZ. έως 5 συλλέκτες b WMZ. έως 0 συλλέκτες c WMZ. έως 5 συλλέκτες Δp WMZ Απώλεια πίεσης του ογκομετρητή Ογκομετρική παροχή ηλιακού κυκλώματος V Sol 43

46 Τεχνική περιγραφή συστημάτων Δύο πεδία με διαφορετικό προσανατολισμό (ανατολικό/δυτικό) Όταν ο χώρος σε μια επιφάνεια στέγης δεν επαρκεί, επιλέγεται το υδραυλικό σύστημα του ανατολικού/δυτικού προσανατολισμού. Στην επιλογή αυτή, οι συλλέκτες κατανέμονται σε δύο επιφάνειες στέγης, πράγμα που συνεπάγεται μεγαλύτερες απαιτήσεις από το υδραυλικό σύστημα και τον αυτοματισμό. Η υδραυλική υλοποίηση μπορεί να γίνει κατά προτίμηση μέσω δύο ηλιακών σταθμών (ενός δισωλήνιου και ενός μονοσωλήνιου υδραυλικού κιτ σύνδεσης). Το πλεονέκτημα είναι ότι κατά τις μεσημβρινές ώρες μπορούν να λειτουργήσουν ταυτόχρονα και τα δύο πεδία συλλεκτών. Κατά τη λειτουργία με δύο υδραυλικά κιτ σύνδεσης ηλιακού απαιτείται ξεχωριστός έλεγχος των κυκλωμάτων, ο οποίος αναλαμβάνεται από το διαφορικό θερμοστάτη ηλιακού SC40. Φόρτιση ηλιακού μπόιλερ μέσω εξωτερικού εναλλάκτη θερμότητας Αυτό το υδραυλικό σύστημα εγκατάστασης επιλέγεται όταν ένα σχετικά μικρό ηλιακό μπόιλερ με μεγάλη λήψη νερού συνδυάζεται με μια σχετικά μεγάλη επιφάνεια συλλεκτών, ή όταν για περισσότερα του ενός μπόιλερ (δοχεία αδράνειας) πρέπει να υπάρχει μόνο μία κοινή εγκατάσταση μεταφοράς της θερμότητας. Και στις δύο περιπτώσεις είναι αναγκαία η υψηλή απόδοση του εναλλάκτη θερμότητας, η οποία δεν μπορεί να επιτευχθεί από εναλλάκτες θερμότητας ενσωματωμένους στο μπόιλερ. Από υδραυλική άποψη απαιτείται η ύπαρξη, στο δευτερεύον κύκλωμα του εναλλάκτη θερμότητας, ενός ακόμη κυκλοφορητή. Η λειτουργία αυτή εξασφαλίζεται από το διαφορικό θερμοστάτη ηλιακού SC40. Σε αυτό το υδραυλικό σύστημα εγκατάστασης θα πρέπει να δοθεί προσοχή στην καλή υδραυλική εξισορρόπηση ανάμεσα στο πρωτεύον και το δευτερεύον κύκλωμα του εναλλάκτη θερμότητας. WMZ FSW FSK PSS FSK PSS 44/ Ρύθμιση ανατολικού/δυτικού προσανατολισμού μέσω δύο υδραυλικών σετ σύνδεσης ηλιακού Υπόμνημα εικόνας ( 44/) FSK Αισθητήριο θερμοκρασίας συλλέκτη FSS Αισθητήριο θερμοκρασίας μπόιλερ (κάτω) FSX Αισθητήριο θερμοκρασίας μπόιλερ (επάνω προαιρετικό αναγκαίο για αναδιαστρωμάτωση) FSX Αισθητήριο θερμοκρασίας μπόιλερ (κέντρο προαιρετικό αναγκαίο για τη λειτουργία Double-Match-Flow) FSW Θερμιδομετρητής Αισθητήρας θερμοκρασίας προσαγωγής (προαιρετικός) FSW Θερμιδομετρητής Αισθητήρας θερμοκρασίας επιστροφής (προαιρετικός) PSS Κυκλοφορητής ηλιακού κυκλώματος PUM Κυκλοφορητής αναδιαστρωμάτωσης (προαιρετικός) WMZ Σετ θερμιδομετρητή PSS FSK FSW FSW WT WMZ FSW SU PWT FSX FSX FSX FSX Υπόμνημα εικόνας ( 44/) FSK Αισθητήριο θερμοκρασίας συλλέκτη FSS Αισθητήριο θερμοκρασίας μπόιλερ (κάτω) FSX Αισθητήριο θερμοκρασίας μπόιλερ (επάνω προαιρετικό αναγκαίο για αναδιαστρωμάτωση) FSX Αισθητήριο θερμοκρασίας μπόιλερ (κέντρο προαιρετικό αναγκαίο για τη λειτουργία Double-Match-Flow) WT Αισθητήριο για εξωτερικό εναλλάκτη θερμότητας FSW Θερμιδομετρητής Αισθητήρας θερμοκρασίας προσαγωγής (προαιρετικός) FSW Θερμιδομετρητής Αισθητήρας θερμοκρασίας επιστροφής (προαιρετικός) PSS Κυκλοφορητής ηλιακού κυκλώματος PWT Κυκλοφορητής εναλλάκτη θερμότητας PUM Κυκλοφορητής αναδιαστρωμάτωσης (προαιρετικός) SU Τρίοδη βάνα κατεύθυνσης WMZ Σετ θερμιδομετρητή FSS FSS PUM PUM 44/ Ρύθμιση για φόρτιση μπόιλερ μέσω εξωτερικού εναλλάκτη θερμότητας 44

47 Τεχνική περιγραφή συστημάτων Σύνδεση μπόιλερ σε σειρά Σε μια σύνδεση μπόιλερ σε σειρά, ο προθερμαντήρας θερμαίνεται από το ηλιακό σύστημα. Για τον έλεγχο του ηλιακού συστήματος χρησιμοποιείται η πλακέτα λειτουργίας ηλιακού FM443 ή ο διαφορικός θερμοστάτης ηλιακού SC40. Κατά τη λήψη, το ηλιακά προθερμασμένο νερό μεταφέρεται μέσω της εξόδου ζεστού νερού του προθερμαντήρα στην είσοδο κρύου νερού του μπόιλερ ΖΝΧ, και, κατά περίπτωση, θερμαίνεται συμπληρωματικά από το λέβητα ( 45/). Όταν υπάρχει μεγάλη απόδοση ηλιακής ενέργειας, ο προθερμαντήρας μπορεί να έχει και μεγαλύτερη θερμοκρασία από το μπόιλερ άμεσης διάθεσης ΖΝΧ. Για να καταστεί εφικτή η εκμετάλλευση ολόκληρου του όγκου του μπόιλερ για φόρτιση από το ηλιακό σύστημα, θα πρέπει να τοποθετηθεί ένας αγωγός από την έξοδο ζεστού νερού του μπόιλερ ΖΝΧ προς την είσοδο κρύου νερού του προθερμαντήρα. Για τη μεταφορά του νερού χρησιμοποιείται ένας κυκλοφορητής. Για να διασφαλιστεί η λειτουργία της εγκατάστασης σύμφωνα με τον τεχνικό κανονισμό του φύλλου εργασίας DVGW W 55 ( 60/), όλο το περιεχόμενο νερό θα πρέπει να θερμαίνεται μία φορά την ημέρα στους 60 C. Η θερμοκρασία στο μπόιλερ ετοιμότητας πρέπει να είναι πάντοτε 60 C. Η καθημερινή θέρμανση του προθερμαντήρα μπορεί να γίνεται στην κανονική λειτουργία με ηλιακή φόρτιση, ή και με επαναφόρτιση με συμβατικό τρόπο από το λέβητα. Σε συνδυασμό με το διαφορικό θερμοστάτη ηλιακού SC40, απαιτούνται δύο ακόμη αισθητήρες μπόιλερ, οι οποίοι τοποθετούνται στο επάνω μέρος του προθερμαντήρα ή το κάτω μέρος του μπόιλερ ετοιμότητας. Στα μπόιλερ με μόνωση που αφαιρείται, η τοποθέτηση των αισθητήρων μπορεί να γίνει ελεύθερα, με τη βοήθεια εντατήρων. Ο αισθητήρας FSX τοποθετείται στο μπόιλερ άμεσης διάθεσης ΖΝΧ. Οι αυτοματισμοί FM443 ή SC40 παρακολουθούν τις θερμοκρασίες μέσω των αισθητήρων που βρίσκονται στον προθερμαντήρα. Αν η απαιτούμενη θερμοκρασία των 60 C στον προθερμαντήρα δεν επιτυγχάνεται με την ηλιακή φόρτιση, ο κυκλοφορητής P UM ανάμεσα στην έξοδο ζεστού νερού του μπόιλερ και την είσοδο κρύου νερού του προθερμαντήρα ενεργοποιείται σε χρόνο όπου δεν γίνεται λήψη, κυρίως τη νύχτα. Ο κυκλοφορητής P UM παραμένει ενεργοποιημένος, μέχρις ότου η απαιτούμενη θερμοκρασία επιτευχθεί και στους δύο αισθητήρες του προθερμαντήρα, ή μέχρι να φτάσει το τέλος του καθορισμένου χρόνου. SP FSK Συλλέκτης Hλιακά τροφοδοτούμενο τμήμα εγκατάστασης (τμήμα προθέρμανσης) Παραγωγή ζεστού νερού χρήσης PS WW M PZ P UM PSS Logasol KS0.. AW AW FSS VS M RS FSX VS M RS EZ EK FK Logamatic 4 + FM443 TW Προθερμαντήρας Logalux SU... EK Μπόιλερ ζεστού νερού χρήσης Logalux SU... Λέβητας Logano EMS πετρελαίου/αερίου 45/ Παράδειγμα σύνδεσης σε σειρά προθερμαντήρα ζεστού νερού χρήσης και μπόιλερ ΖΝΧ έλεγχος της αναδιαστρωμάτωσης μπόιλερ και της λειτουργίας προστασίας από λεγιονέλλες σύμφωνα με το φύλλο εργασίας DVGW W 55 με έλεγχο με FM443 (Παράδειγμα εγκατάστασης 89/ συντομογραφίες σελίδα 46) 45

48 Τεχνική περιγραφή συστημάτων.4 Υδραυλικό σετ σύνδεσης ηλιακού Logasol KS... Χαρακτηριστικά και ιδιαιτερότητες Όλα τα αναγκαία εξαρτήματα όπως κυκλοφορητής ηλιακού, βαλβίδα αντεπιστροφής, βαλβίδα ασφαλείας, μανόμετρο, σφαιρική βάνα στην προσαγωγή και την επιστροφή με ενσωματωμένο θερμόμετρο, περιοριστής ροής και στοιχεία θερμομόνωσης, σχηματίζουν μια μονάδα συναρμολόγησης Διατίθεται ως μονοσωλήνιο ή δισωλήνιο υδραυλικό σετ σύνδεσης ηλιακού Τέσσερις διαφορετικές βαθμίδες απόδοσης Διαθέσιμο κατ' επιλογή με ενσωματωμένο σύστημα ελέγχου ή χωρίς σύστημα ελέγχου Εξοπλισμός του υδραυλικού σετ σύνδεσης ηλιακού Logasol KS0.. Για τη βέλτιστη προσαρμογή στο πεδίο συλλεκτών, το υδραυλικό σετ σύνδεσης Logasol KS0.. διατίθεται σε δύο εκδόσεις και τέσσερα διαφορετικά μεγέθη. Στα δισωλήνια υδραυλικά σετ σύνδεσης ηλιακού, τα οποία μπορούν να χρησιμοποιηθούν για πεδία μέχρι 50 συλλεκτών, υπάρχει ήδη ενσωματωμένος απαερωτής. Η μικρότερη έκδοση KS005 διατίθεται και με ενσωματωμένο διαφορικό θερμοστάτη ηλιακού SC0 ή SC40 ή και με την πλακέτα ηλιακού SM0. Τα μονοσωλήνια σετ υδραυλικής σύνδεσης χωρίς απαερωτή περιλαμβάνουν τον κυκλοφορητή ηλιακού κυκλώματος και βάνες για τον πρόσθετο σωλήνα επιστροφής σε εγκαταστάσεις με δύο πεδία συλλεκτών (ανατολικός/δυτικός προσανατολισμός) ή δύο καταναλωτές. Στον πίνακα 46/ εμφανίζονται οι διαφορετικές εκδόσεις και παρέχεται μια σύσταση για το μέγιστο αριθμό των συλλεκτών που θα λειτουργήσουν με το σύστημα. Για την ακριβή επιλογή απαιτείται ο υπολογισμός του δικτύου σωληνώσεων. Μέγιστος συνιστώμενος αριθμός συλλεκτών Χωρίς ενσωματωμένο σύστημα ελέγχου Το υδραυλικό σετ σύνδεσης Logasol KS0.. είναι σχεδιασμένο για έναν ηλιακό καταναλωτή. Ωστόσο, είναι κατάλληλο και για δύο καταναλωτές, όταν ένα δισωλήνιο υδραυλικό σετ σύνδεσης ηλιακού λειτουργεί σε συνδυασμό με ένα μονοσωλήνιο. Με τη διάταξη αυτή υπάρχουν δύο ξεχωριστές συνδέσεις επιστροφής με ξεχωριστό κυκλοφορητή και περιοριστή ροής ( 47/). Με αυτόν τον τρόπο είναι εφικτή η διεξαγωγή υδραυλικής εξισορρόπησης δύο καταναλωτών με διαφορετικές απώλειες πίεσης. Για τη διάταξη αυτή αρκεί ένα σετ εξαρτημάτων ασφαλείας, εφόσον δεν προβλέπεται πλήρωση με πίεση. Ο έλεγχος της εγκατάστασης δύο καταναλωτών πραγματοποιείται είτε μέσω μιας πλακέτας ηλιακού FM443, είτε μέσω ενός διαφορικού θερμοστάτη ηλιακού SC40 σε συνδυασμό με το σετ αισθητήρων του δεύτερου καταναλωτή FSS. Το σύστημα SC40 μπορεί προαιρετικά να είναι ήδη ενσωματωμένο στο υδραυλικό σετ σύνδεσης ηλιακού. Εναλλακτικά προς το μονοσωλήνιο υδραυλικό σετ σύνδεσης ηλιακού μπορεί να τοποθετηθεί και μια βάνα κατεύθυνσης δεύτερου καταναλωτή VS-SU. Μια άλλη περίπτωση εφαρμογής για το συνδυασμό ενός δισωλήνιου με ένα μονοσωλήνιο υδραυλικό σετ σύνδεσης ηλιακού είναι η υλοποίηση ενός ηλιακού συστήματος με δύο διαφορετικά προσανατολισμένες συστοιχίες συλλεκτών (ανατολικός/δυτικός προσανατολισμός). Και εδώ έχει σημασία να υπάρχουν δύο ξεχωριστές συνδέσεις επιστροφής με Με ενσωματωμένο διαφορικό θερμοστάτη Με ενσωματωμένο απαερωτή SM0 SC0 SC40 5 Logasol KS005 E 0 Logasol KS00 E 5 Logasol KS005 Logasol KS005SM0 Logasol KS005SC0 Logasol KS005SC40 0 Logasol KS00 0 Logasol KS00 50 Logasol KS050 ) 46/ Επιλογή κατάλληλου υδραυλικού σετ σύνδεσης Logasol KS... ανάλογα με τον αριθμό συλλεκτών και τον εξοπλισμό Επεξήγηση συμβόλων: ενσωματωμένο όχι ενσωματωμένο ) Απαιτείται επιπλέον απαερωτής στη στέγη για κάθε συστοιχία συλλεκτών ξεχωριστό κυκλοφορητή και περιοριστή ροής ( 47/). Όπως περιγράφηκε παραπάνω, τώρα μπορεί να διεξαχθεί και υδραυλική εξισορρόπηση των δύο πεδίων με διαφορετικές απώλειες πίεσης. Για τη διάταξη αυτή απαιτούνται δύο σετ εξαρτημάτων ασφαλείας (περιλαμβάνονται στα περιεχόμενα της παραγγελίας) και δύο δοχεία διαστολής (Δ.Δ.). Ο έλεγχος δύο διαφορετικά προσανατολισμένων πεδίων συλλεκτών πραγματοποιείται με ένα διαφορικό θερμοστάτη ηλιακού SC40 σε συνδυασμό με έναν πρόσθετο αισθητήρα θερμοκρασίας συλλεκτών. Και εδώ μπορεί να χρησιμοποιηθεί ένα δισωλήνιο υδραυλικό σετ σύνδεσης ηλιακού με ενσωματωμένο διαφορικό θερμοστάτη ηλιακού SC40. Το υδραυλικό σετ σύνδεσης Logasol KS0.. χωρίς ενσωματωμένο σύστημα ελέγχου είναι σχεδιασμένο ιδιαίτερα για συνδυασμό με πλακέτες λειτουργίας ηλιακού, οι οποίες είναι ενσωματωμένες στο διαφορικό θερμοστάτη του λέβητα. Σε αυτές περιλαμβάνονται οι πλακέτες FM44, FM443 και SM0. Το υδραυλικό σετ σύνδεσης Logasol KS0.. SM0 συνδέεται με το σύστημα ελέγχου Logamatic EMS μέσω γραμμής BUS, έτσι ώστε ο έλεγχος του λέβητα να συνδυάζεται κι εδώ έξυπνα με τον έλεγχο του ηλιακού συστήματος. 46

49 Τεχνική περιγραφή συστημάτων Το αναγκαίο δοχείο διαστολής δεν περιλαμβάνεται στα περιεχόμενα της παραγγελίας για το υδραυλικό σετ σύνδεσης Logasol KS... Θα πρέπει να σχεδιάζεται ξεχωριστά για κάθε περίπτωση ( σελίδα κ.ε.). Ως πρόσθετα εξαρτήματα διατίθενται σετ σύνδεσης AAS με ανοξείδωτο σωλήνα σπιράλ, ταχυσύνδεσμο ¾" και βάση τοίχου για δοχείο διαστολής (Δ.Δ.) μέχρι 5 l. Για δοχεία 35 l έως 50 l, η βάση τοίχου δεν μπορεί να χρησιμοποιηθεί για τη στερέωση του Δ.Δ. To σετ σύνδεσης AAS δεν είναι κατάλληλο για Δ.Δ. άνω των 50 l, δεδομένου ότι το στόμιο του Δ.Δ. είναι μεγαλύτερο από ¾". 0 9 V V R R Υπόμνημα εικόνας ( 47/ και 47/) V Προσαγωγή από το συλλέκτη στον καταναλωτή R Επιστροφή από τον καταναλωτή στο συλλέκτη Σφαιρική βάνα με θερμόμετρο και ενσωματωμένη βαλβίδα αντεπιστροφής Θέση 0 = βαλβίδα αντεπιστροφής έτοιμη για λειτουργία, σφαιρική βάνα ανοικτή Θέση 45 = βαλβίδα αντεπιστροφής ανοικτή χειροκίνητα Θέση 90 = σφαιρική βάνα κλειστή Βιδωτή σύνδεση με κολάρο σύσφιξης (όλες οι συνδέσεις προσαγωγής και επιστροφής) 3 Βαλβίδα ασφαλείας 4 Μανόμετρο 5 Σύνδεση για δοχείο διαστολής με μεμβράνη (το Δ.Δ. και το AAS δεν περιλαμβάνονται στα περιεχόμενα παραγγελίας) 6 Βάνα πλήρωσης και εκκένωσης 7 Κυκλοφορητής ηλιακού κυκλώματος 8 Δείκτης ροής 9 Απαερωτής (όχι στην περίπτωση του μονοσωλήνιου υδραυλικού σετ σύνδεσης ηλιακού) 0 Βαλβίδα ελέγχου/διακόπτης Διαστάσεις και τεχνικά στοιχεία 48/ και 48/ 47/ Δομή του υδραυλικού σετ σύνδεσης Logasol KS0... χωρίς ενσωματωμένο σύστημα ελέγχου ηλιακού 3 R V R R V R 47/ Δομή του συνδυασμού δισωλήνιου υδραυλικού σετ σύνδεσης ηλιακού Logasol KS0... με μονοσωλήνιο υδραυλικό σετ σύνδεσης ηλιακού Logasol KS0... E 47

50 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία του υδραυλικού σετ σύνδεσης Logasol KS Logasol KS0... E Logasol KS0... Logasol KS0... E KS0... B C B A C E T H 48/ Διαστάσεις του υδραυλικού σετ σύνδεσης Logasol KS... Πλήρες σύστημα Logasol KS005 E KS00 E KS005 KS00 KS00 KS050 Αριθμός καταναλωτών Διαστάσεις περιβλήματος Ύψος Η mm Πλάτος Β mm Βάθος Τ mm Διαστάσεις A mm Διάσταση σύνδεσης χαλκοσωλήνων Βιδωτή σύνδεση με ρακόρ C mm E mm Προσαγωγή / επιστροφή mm Σύνδεση δοχείου διαστολής 3/4" 3/4" 3/4" 3/4" 3/4" " Βαλβίδα ασφαλείας bar Kυκλοφορητής Τύπος Grundfos Solar 5-40 Μήκος κατασκευής Grundfos Solar 5-70 Grundfos Solar 5-40 Grundfos Solar 5-70 Grundfos UPS 5-80 Grundfos Solar 5-0 mm Τροφοδοσία τάσης ρεύματος V AC Συχνότητα Hz Μέγ. κατανάλωση ισχύος W Μέγ. ένταση ρεύματος A 0,5 0,54 0,5 0,54 0,85,0 Περιοχή ρύθμισης περιοριστή ροής l/min 0, , ,5 Βάρος kg 5,4 5,4 7, (8,0 ) ) 48/ Τεχνικά στοιχεία και διαστάσεις του υδραυλικού σετ σύνδεσης Logasol KS ) Υδραυλικό σετ σύνδεσης Logasol KS005 με ενσωματωμένο σύστημα ρύθμισης SC0, SC40 ή SM0 7, 9,3 0,0 Επιλογή του υδραυλικού σετ σύνδεσης Logasol KS Πληροφορίες για την επιλογή του κατάλληλου υδραυλικού σετ σύνδεσης σελίδα 0. 48

51 Τεχνική περιγραφή συστημάτων.5 Άλλα εξαρτήματα του συστήματος.5. Απαερωτής LA για μονοσωλήνιο υδραυλικό σετ σύνδεσης ηλιακού Κατά την πλήρωση του ηλιακού συστήματος με το σταθμό πλήρωσης BS0, χρησιμοποιείται ο απαερωτής LA ( σελίδα ). Ο LA εκβάλλει παγιδευμένο οξυγόνο αέρα (μικροφυσαλίδες) κατά τη διάρκεια της λειτουργίας, και με αυτόν τον τρόπο διασφαλίζει τη συνεχή εξαέρωση του ηλιακού κυκλώματος. Ο εξαεριστήρας στο υψηλότερο σημείο της εγκατάστασης δεν χρειάζεται να συνδεθεί. Ο LA συνδέεται στο ηλιακό κύκλωμα με κοχλιωτά κολάρα σύσφιξης. Υπάρχουν διαθέσιμα δύο μεγέθη σύνδεσης: LA Ø8 LA Ø 49/ Απαερωτή.5. Σύνδεση με Twin-Tube Το Twin-Tube είναι ένας θερμομονωμένος διπλός σωλήνας με μανδύα προστασίας από τις υπεριώδεις ακτίνες και ενσωματωμένο καλώδιο αισθητηρίου. Τα σετ σύνδεσης περιλαμβάνουν, ανάλογα με τους διάφορους τύπους συλλέκτη, βιδωτές συνδέσεις για τους σωλήνες Twin-Tube 5 και Twin-Tube DN0, για τη σύνδεσή τους στο πεδίο συλλεκτών, το υδραυλικό σετ σύνδεσης και το μπόιλερ. Ένα αντίστοιχο υδραυλικό σετ σύνδεσης για τον ειδικό σωλήνα Twin-Tube, που αποτελείται από τέσσερις οβάλ σφιγκτήρες με βίδες αγκύρωσης και βύσματα, θα πρέπει να παραγγελθεί ξεχωριστά. Για την τοποθέτηση του ειδικού σωλήνα Twin-Tube 5, θα πρέπει να έχει εξασφαλιστεί από τον πελάτη χώρος για ακτίνα κάμψης τουλάχιστον 0 mm ( 49/). Ο σωλήνας σπιράλ από ανοξείδωτο χάλυβα Twin-Tube DN0 μπορεί να καμφθεί σε γωνία μέχρι 90, χωρίς να επανέλθει στην αρχική του θέση. r 0 r 0 49/ Ακτίνα κάμψης για Twin-Tube 5 διαστάσεις σε mm (Διαστάσεις 49/3) A B Twin-Tube 5 (DN) DN0 Διαστάσεις ( 49/) A mm B mm 45 6 Υλικό σωλήνα Μαλακός χαλκός (F) κατά DN Σωλήνας σπιράλ από ανοξείδωτο χάλυβα αρ..457 Διαστάσεις σωλήνα Διάμετρος DN 5 0,8 DN0 (εξωτ. Ø = 6,6 mm) Μήκος m,5,5 Υλικό μόνωσης Καουτσούκ EPDM Καουτσούκ EPDM Κατηγορία πυροπροστασίας DN 40-B DN 40-B λ-μόνωση W/m K 0,04 0,04 Πάχος μόνωσης mm 5 9 Αντοχή στη θερμοκρασία έως C Προστατευτική μεμβράνη PE, με αντοχή στις υπεριώδεις ακτίνες PE, με αντοχή στις υπεριώδεις ακτίνες Καλώδιο αισθητήρα 0,75 mm, VDE 050 0,75 mm, VDE /3 Τεχνικά στοιχεία για Twin-Tube 49
