Τεχνικό εγχειρίδιο. Τεχνολογία ηλιακών συστημάτων Logasol για την παρασκευή ζεστού νερού χρήσης και την υποστήριξη θέρμανσης

Transcript

1 Τεχνικό εγχειρίδιο Τεχνικό εγχειρίδιο Έκδοση 06/007 Τεχνολογία ηλιακών συστημάτων Logasol για την παρασκευή ζεστού νερού χρήσης και την υποστήριξη θέρμανσης Η ζεστασιά είναι το στοιχείο μας

2

3 Περιεχόμενα Περιεχόμενα Βασικά στοιχεία Ενέργεια από τον ήλιο Απόδοση των ηλιακών εγκαταστάσεων σε σχέση με την ενεργειακή απαίτηση Τεχνική περιγραφή συστημάτων Ηλιακοί συλλέκτες Μπόιλερ Logalux για ηλιακά συστήματα Σύστημα ελέγχου ηλιακού Υδραυλικό κιτ σύνδεσης ηλιακού Logasol KS Άλλα εξαρτήματα του συστήματος Γενικές υποδείξεις για θερμικές ηλιακές εγκαταστάσεις Γενικές υποδείξεις Προδιαγραφές και οδηγίες για το σχεδιασμό μιας εγκατάστασης ηλιακών συλλεκτών Παραδείγματα εγκατάστασης Ηλιακά συστήματα για παρασκευή ΖΝΧ με συμβατικούς λέβητες πετρελαίου/αερίου Ηλιακά συστήματα για παρασκευή ΖΝΧ και την υποστήριξη της θέρμανσης με συμβατικούς λέβητες πετρελαίου/αερίου Ηλιακά συστήματα για θέρμανση νερού χρήσης με λέβητα στερεού καυσίμου Ηλιακά συστήματα για παρασκευή ΖΝΧ και υποστήριξη θέρμανσης με λέβητα στερεού καυσίμου Ηλιακά συστήματα για παρασκευή ΖΝΧ και θέρμανση πισίνας με συμβατικούς λέβητες πετρελαίου/αερίου Λεπτομερές υδραυλικό σύστημα για επίτοιχο λέβητα Διαστασιολόγηση Αρχές διαστασιολόγησης Διαστασιολόγηση του πεδίου συλλεκτών και του ηλιακού μπόιλερ Αναγκαίος χώρος για ηλιακούς συλλέκτες Διαστασιολόγηση του υδραυλικού συστήματος Διαστασιολόγηση του δοχείου διαστολής Υποδείξεις σχεδιασμού για την τοποθέτηση Σωλήνωση, θερμομόνωση και καλώδιο προέκτασης αισθητήρα συλλεκτών Eξαέρωση Υποδείξεις για τα διάφορα συστήματα τοποθέτησης για επίπεδους συλλέκτες Τοποθέτηση σε ταράτσα για συλλέκτες κενού Αλεξικεραυνική προστασία για θερμικά ηλιακά συστήματα Παράρτημα Ευρετήριο Κατάλογος συντομογραφιών

4 Βασικά στοιχεία Βασικά στοιχεία. Ενέργεια από τον ήλιο Σε κάθε περιοχή της Ελλάδας μπορεί να αξιοποιηθεί αποτελεσματικά η ηλιακή ενέργεια. Η ετήσια ηλιακή ακτινοβολία κυμαίνεται μεταξύ 00 kwh/m και 900 kwh/m. Η μέση ηλιακή ενεργειακή ακτιβολία ανά περιοχή φαίνεται στο "χάρτη ηλιακής ακτινοβολίας" ( /). Το θερμικό ηλιακό σύστημα αξιοποιεί την ηλιακή ενέργεια για τη θέρμανση νερού χρήσης και κατ επιλογή για την υποστήριξη της θέρμανσης. Τα ηλιακά συστήματα για τη θέρμανση νερού είναι οικονομικά ως προς την κατανάλωση ενέργειας και φιλικά προς το περιβάλλον και χρησιμοποιούνται ολοένα και περισσότερο. Συχνά δεν υπάρχει επαρκής ενημέρωση για το μεγάλο ποσοστό θερμότητας που παρέχουν πλέον τα τεχνικά εξελιγμένα ηλιακά συστήματα. Με τις εγκαταστάσεις ηλιακών συλλεκτών μπορεί να αξιοποιηθεί ένα σημαντικό μέρος της ηλιακής ενέργειας για την παραγωγή θερμότητας. Έτσι επιτυγχάνεται πολύτιμη εξοικονόμηση καυσίμων και μείωση των εκπομπών ρύπων που επιβαρύνουν αισθητά το περιβάλλον μας. / Μέση ηλιακή ακτινοβολία στην Ελλάδα

5 Βασικά στοιχεία. Απόδοση των ηλιακών εγκαταστάσεων σε σχέση με την ενεργειακή απαίτηση Εγκαταστάσεις ηλιακών συλλεκτών για την παρασκευή ζεστού νερού χρήσης (ΖΝΧ) Η παρασκευή ζεστού νερού χρήσης (ΖΝΧ) είναι η πιο συνηθισμένη εφαρμογή των εγκαταστάσεων ηλιακών συλλεκτών. Η ηλιακη ενέργεια μπορεί να ανταποκριθεί καλά στις ανάγκες σε ζεστό νερό που παραμένουν σταθερές καθ όλο το έτος. Το καλοκαίρι η ενεργειακή απαίτηση για την παρασκευή ζεστού νερού καλύπτεται σχεδόν πλήρως από το ηλιακό σύστημα ( 3/). Παρ όλα αυτά, η συμβατική θέρμανση πρέπει να είναι σε θέση να καλύψει τις ανάγκες σε ζεστό νερό ανεξάρτητα από την ηλιακή ενέργεια. Μπορεί να υπάρχουν μακρές περίοδοι κακοκαιρίας, για τις οποίες πρέπει να διασφαλιστεί η ύπαρξη άνεσης ζεστού νερού. Εγκαταστάσεις ηλιακών συλλεκτών για την παρασκευή ζεστού νερού χρήσης (ΖΝΧ) και την υποστήριξη της θέρμανσης Δράση με οικολογική συνείδηση σημαίνει οι εγκαταστάσεις ηλιακών συλλεκτών να προορίζονται κατά το σχεδιασμό τους και για την υποστήριξη της θέρμανσης πέραν της παρασκευής ζεστού νερού χρήσης. Δεδομένου ότι το ηλιακό σύστημα μπορεί να συνεισφέρει και στη θέρμανση του σπιτιού, όταν η θερμοκρασία του νερού της επιστροφής της θέρμανσης είναι χαμηλότερη από τη θερμοκρασία του συλλέκτη, θεωρούνται ιδανικά τα θερμαντικά σώματα μεγάλης επιφάνειας με χαμηλή θερμοκρασία προσαγωγής ή ενδοδαπέδια θέρμανση. Με την αντίστοιχη μελέτη το ηλιακό σύστημα καλύπτει έως και 30 % της απαιτούμενης συνολικής ετήσιας θερμικής ενέργειας για τη την παρασκευή ζεστού νερού χρήσης και τη θέρμανση. Σε συνδυασμό με ένα ενεργειακό τζάκι με ενσωματωμένο εναλλάκτη ή λέβητα στερεού καυσίμου η ζήτηση ορυκτών καυσίμων μειώνεται περαιτέρω κατά τη διάρκεια της περιόδου θέρμανσης, καθώς μπορούν να χρησιμοποιηθούν και ανανεώσιμα καύσιμα όπως λ. χ. ξύλο. Η υπόλοιπη ενέργεια παρέχεται από ένα λέβητα συμπύκνωσης ή χαμηλών θερμοκρασιών. Q kwh 3/ Aπόδοση μιας εγκατάστασης ηλιακών συλλεκτών σε σχέση με την ετήσια ενεργειακή απαίτηση για ττην παρασκευή ζεστού νερού χρήσης (ΖΝΧ) Q kwh M M 3/ Aπόδοση μιας εγκατάστασης ηλιακών συλλεκτών σε σχέση με την ετήσια ενεργειακή απαίτηση για την παρασκευή νερού χρήσης και τη θέρμανση a b a b Λεζάντα εικόνας ( 3/ και 3/) a Ενεργειακή απαίτηση b Απόδοση του ηλιακού συστήματος M Mήνας Q Θερμική ενέργεια Πλεόνασμα ηλιακής ενέργειας (μπορεί να αξιοποιηθεί π. χ. για πισίνες) Χρησιμοποιηθείσα ηλιακή ενέργεια (ηλιακή κάλυψη) Ζήτηση ενέργειας που δεν καλύφθηκε (συμπληρωματική θέρμανση) 3

6 Τεχνική περιγραφή συστημάτων Τεχνική περιγραφή συστημάτων. Ηλιακοί συλλέκτες.. Επίπεδος συλλέκτης Logasol SKN3.0 Χαρακτηριστικά και ιδιαιτερότητες Καλή σχέση τιμής-απόδοσης Συνεχής υψηλή απόδοση χάρη στην ανθεκτική και στην υψηλώς επιλεκτική επίστρωση μαύρου χρωμίου Τεχνολογία σύνδεσης ελεγμένη από TÜV Γρήγορη σύνδεση των συλλεκτών χωρίς εργαλεία Εύκολος χειρισμός χάρη στο μικρό βάρος (4 kg) Μακροβιότητα του ηλιακού θερμικού υγρού χάρη στον απορροφητή με παράλληλους αγωγούς που διαθέτει καλή συμπεριφορά σε περίπτωση στασιμότητας Κατασκευή με εξοικονόμηση ενέργειας και ανακυκλώσιμα υλικά Solar keymark Δομή και λειτουργία των εξαρτημάτων ( 4/) Το περίβλημα του ηλιακού συλλέκτη Logasol SKN3.0 αποτελείται από ένα ελαφρύ και σταθερό προφίλ πλαισίου από φάιμπεργκλας. Για την πλάτη χρησιμοποιείται φύλλο χάλυβα πάχους 0,6 mm επιστρωμένο με κράμα από αλουμίνιοψευδάργυρο. Ο συλλέκτης καλύπτεται με μονό τζάμι ασφαλείας πάχους 3, mm. Το χυτό, διαμορφωμένο γυαλί με χαμηλή περιεκτικότητα σε σίδηρο διαθέτει υψηλή διαπερατότητα (φωτοδιαπερατότητα 9 %) και είναι εξαιρετικά ανθεκτικό. Ο πετροβάμβακας πάχους 55 mm προσφέρει πολύ καλή θερμομόνωση και υψηλή αποδοτικότητα. Είναι ανθεκτικός στη θερμοκρασία και δεν παρατηρείται έκλυση αερίων. Ο απορροφητής αποτελείται από λωρίδες με επίστρωση μαύρου χρωμίου με υψηλή επιλεκτικότητα. Για την καλύτερη δυνατή μετάδοση της θερμότητας, ο απορροφητής είναι συγκολλημένος με υπερήχους με το σωληνωτό πλαίσιο. Για την εξασφάλιση απλής και γρήγορης υδραυλικής σύνδεσης, ο συλλέκτης Logasol SKN3.0 διαθέτει τέσσερα σημεία σύνδεσης. Οι εύκαμπτοι σωλήνες ηλιακού μπορούν να τοποθετηθούν χωρίς εργαλεία, με τη χρήση σφιγκτήρων. Είναι σχεδιασμένοι, σε συνδυασμό με το συλλέκτη, για θερμοκρασίες έως +70 C και πιέσεις έως 6 bar. M V V R R Επιστροφή ηλιακού συστήματος V Προσαγωγή ηλιακού συστήματος M Θέση μέτρησης (κυάθιο αισθητηρίου) Γυαλί Απορροφητής 3 Σωληνωτό πλαίσιο 4 Θερμομόνωση 5 Πλάτη πλαισίου 6 Προφίλ πλαισίου από φάιμπεργκλας 7 Πλαστική γωνία 8 Κάλυμμα συλλεκτικού αγωγού 8 7 R Διαστάσεις και τεχνικά στοιχεία 5/ και 5/ 4/ Δομή του επίπεδου συλλέκτη SKN3.0-s (κάθετη διάταξη) 4

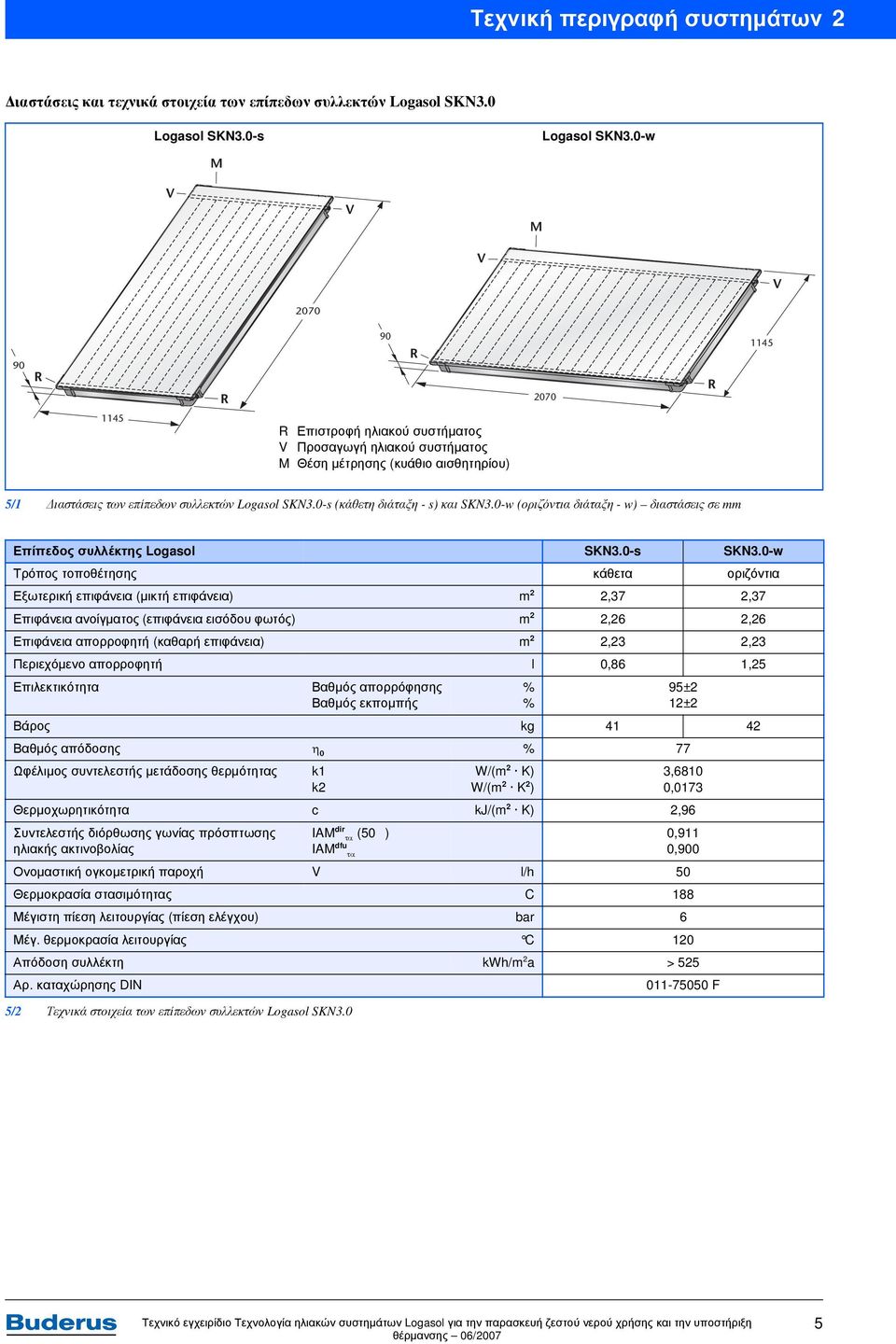

7 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των επίπεδων συλλεκτών Logasol SKN3.0 Logasol SKN3.0-s Logasol SKN3.0-w M V V M V V R R 90 R 070 R R Επιστροφή ηλιακού συστήματος V Προσαγωγή ηλιακού συστήματος M Θέση μέτρησης (κυάθιο αισθητηρίου) 5/ Διαστάσεις των επίπεδων συλλεκτών Logasol SKN3.0-s (κάθετη διάταξη - s) και SKN3.0-w (οριζόντια διάταξη - w) διαστάσεις σε mm Επίπεδος συλλέκτης Logasol SKN3.0-s SKN3.0-w Τρόπος τοποθέτησης κάθετα οριζόντια Εξωτερική επιφάνεια (μικτή επιφάνεια) m,37,37 Επιφάνεια ανοίγματος (επιφάνεια εισόδου φωτός) m,6,6 Επιφάνεια απορροφητή (καθαρή επιφάνεια) m,3,3 Περιεχόμενο απορροφητή l 0,86,5 Επιλεκτικότητα Βαθμός απορρόφησης Βαθμός εκπομπής Βάρος kg 4 4 Βαθμός απόδοσης η 0 % 77 Ωφέλιμος συντελεστής μετάδοσης θερμότητας k k W/(m K) W/(m K ) 3,680 0,073 Θερμοχωρητικότητα c kj/(m K),96 Συντελεστής διόρθωσης γωνίας πρόσπτωσης ηλιακής ακτινοβολίας AM dir τα (50 ) AM dfu τα % % 95± ± 0,9 0,900 Ονομαστική ογκομετρική παροχή V l/h 50 Θερμοκρασία στασιμότητας C 88 Μέγιστη πίεση λειτουργίας (πίεση ελέγχου) bar 6 Μέγ. θερμοκρασία λειτουργίας C 0 Απόδοση συλλέκτη kwh/m a > 55 Αρ. καταχώρησης DN F 5/ Τεχνικά στοιχεία των επίπεδων συλλεκτών Logasol SKN3.0 5

8 Τεχνική περιγραφή συστημάτων.. Επίπεδος συλλέκτης υψηλής απόδοσης Logasol SKS4.0 Xαρακτηριστικά και ιδιαιτερότητες Επίπεδος συλλέκτης υψηλής απόδοσης Ερμητικά στεγανός με ευγενές αέριο μεταξύ γυαλιού και απορροφητή Χωρίς σχηματισμό υδρατμών στο εσωτερικό του γυαλιού Γρήγορη απόκριση Ο απορροφητής προστατεύει μόνιμα από τη σκόνη, την υγρασία και τις βλαβερές ουσίες που περιέχονται στον αέρα Ισχυρός απορροφητής από ενιαίο φύλλο με διπλό μαίανδρο Μονόπλευρη σύνδεση συστοιχίας έως 5 συλλέκτες Πολύ καλή συμπεριφορά σε περίπτωση στασιμότητας Γρήγορη σύνδεση των συλλεκτών χωρίς εργαλεία Δομή και λειτουργία των εξαρτημάτων ( 6/) Το περίβλημα του ηλιακού συλλέκτη Logasol SKS4.0 αποτελείται από ένα ελαφρύ και σταθερό προφίλ πλαισίου από φάιμπεργκλας. Για την πλάτη χρησιμοποιείται φύλλο χάλυβα πάχους 0,6 mm επιστρωμένο με κράμα από αλουμίνιοψευδάργυρο. Ο συλλέκτης καλύπτεται με μονό τζάμι ασφαλείας πάχους 3, mm. Το χυτό, ελαφρά διαμορφωμένο γυαλί με χαμηλή περιεκτικότητα σε σίδηρο διαθέτει υψηλή διαπερατότητα (φωτοδιαπερατότητα 9 %) και είναι εξαιρετικά ανθεκτικό. Η μόνωση με πετροβάμβακα πάχους 55 mm προσφέρει πολύ καλή θερμομόνωση και υψηλή αποδοτικότητα. Είναι ανθεκτικός στη θερμοκρασία και δεν παρατηρείται έκλυση αερίων. Ο αποδοτικός επίπεδος απορροφητής από χαλκό διαθέτει μια υψηλής επιλεκτικότητας επίστρωση υπό συνθήκες κενού αέρα. Ο διπλός μαίανδρος είναι συγκολλημένος με υπερήχους με τον απορροφητή για την εξασφάλιση της καλύτερης δυνατής μετάδοσης της θερμότητας. M V V R R Επιστροφή ηλιακού συστήματος V Προσαγωγή ηλιακού συστήματος M Θέση μέτρησης (κυάθιο αισθητηρίου) Γυαλί Απορροφητής από ενιαίο φύλλο 3 Διπλός μαίανδρος 4 Θερμομόνωση 5 Πλάτη πλαισίου 6 Προφίλ πλαισίου από φάιμπεργκλας 7 Πλαστική γωνία 8 Ένωση άκρου 8 R Διαστάσεις και τεχνικά στοιχεία 8/ και 8/ 7 6/ Δομή του επίπεδου συλλέκτη υψηλής απόδοσης Logasol SKS4.0-s (κάθετη διάταξη) 6

9 Τεχνική περιγραφή συστημάτων Γέμιση ευγενούς αερίου Η γέμιση ευγενούς αερίου ( 7/, θέση ) ανάμεσα στον απορροφητή και το τζάμι μειώνει τις θερμικές απώλειες. Όπως και στα θερμομονωτικά τζάμια, ο κλειστός χώρος είναι γεμάτος με ευγενές αέριο μεγάλου βάρους που εμποδίζει τη συναγωγή θερμότητας. Με την ερμητικά στεγανή κατασκευή, η επίστρωση του απορροφητή προστατεύεται επιπλέον και από τις περιβαλλοντικές επιδράσεις, όπως είναι η υγρασία του αέρα, ησκόνη ή οι βλαβερές ουσίες. Η διάρκεια ζωής αυξάνεται, ενώ η παρεχόμενη ισχύς παραμένει στα ίδια επίπεδα Απορροφητής διπλού μαιάνδρου Με την κατασκευή του απορροφητή σε μορφή διπλού μαιάνδρου, ο συλλέκτης μπορεί να συνδεθεί στη μία πλευρά, για πεδία με μέγεθος μέχρι 5 συλλεκτών. Μόνο σε μεγαλύτερα πεδία απαιτείται σύνδεση στις αντίθετες πλευρές, έτσι ώστε να εξασφαλίζεται ομοιογενής ροή. Η κατασκευή του απορροφητή σε μορφή μαιάνδρου εξασφαλίζει τη μεγάλη απόδοση του συλλέκτη, δεδομένου ότι η ροή πραγματοποιείται πάντοτε με τη μορφή τύρβης σε όλο το εύρος ογκομετρικής παροχής. Ταυτόχρονα, η πτώση πίεσης διατηρείται σε χαμηλά επίπεδα λόγω της παράλληλης σύνδεσης δύο μαιάνδρων στο συλλέκτη. Ο αγωγός επιστροφής του συλλέκτη βρίσκεται στο κάτω μέρος, έτσι ώστε σε περίπτωση στασιμότητας το υγρό του ηλιακού συστήματος να μπορεί να διαφύγει γρήγορα από το συλλέκτη. 6 7/ Όψη εγκάρσιας τομής του επίπεδου συλλέκτη υψηλής απόδοσης Logasol SKS4.0 με πλήρωση ευγενούς αερίου Υπόμνημα εικόνας ( 7/) Γυαλί Αποστάτης από ανοξείδωτο χάλυβα 3 Γέμιση ευγενούς αερίου 4 Επίπεδος απορροφητής 5 Θερμομόνωση 6 Χαλύβδινο φύλλο πλάτης 7 Δίοδος σωλήνα απορροφητή 5 R V St Επιστροφή ηλιακού συστήματος Προσαγωγή ηλιακού συστήματος Τυφλή τάπα μέχρι 5 συλλέκτες μέχρι 0 συλλέκτες 7/ Δομή και σύνδεση απορροφητή διπλού μαιάνδρου Logasol SKS4.0-s 7

10 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των επίπεδων συλλεκτών υψηλής απόδοσης Logasol SKS4.0 Logasol SKS4.0-s Logasol SKS4.0-w M V V M 070 V V 90 R 90 R R 070 R R V M Επιστροφή ηλιακού συστήματος Προσαγωγή ηλιακού συστήματος Θέση μέτρησης (κυάθιο αισθητηρίου) 8/ Διαστάσεις των επίπεδων συλλεκτών υψηλής απόδοσης Logasol SKN4.0-s (κάθετη διάταξη) και SKN4.0-w (οριζόντια διάταξη) διαστάσεις σε mm Επίπεδος συλλέκτης υψηλής απόδοσης Logasol SKS4.0-s SKS4.0-w Τρόπος τοποθέτησης κάθετα οριζόντια Εξωτερική επιφάνεια (μικτή επιφάνεια) m,37,37 Επιφάνεια ανοίγματος (επιφάνεια εισόδου φωτός) m,, Επιφάνεια απορροφητή (καθαρή επιφάνεια) m,, Περιεχόμενο απορροφητή l,43,76 Επιλεκτικότητα Βαθμός απορρόφησης Βαθμός εκπομπής Βάρος kg Βαθμός απόδοσης η 0 % 85, Ωφέλιμος συντελεστής μετάδοσης θερμότητας k k W/(m K) W/(m K ) 4,0360 0,008 Θερμοχωρητικότητα c kj/(m K) 4,8 Συντελεστής διόρθωσης γωνίας πρόσπτωσης ηλιακής ακτινοβολίας AM dir τα (50 ) AM dfu τα Ονομαστική ογκομετρική παροχή V l/h 50 Θερμοκρασία στασιμότητας C 04 Μέγιστη υπερπίεση λειτουργίας bar 0 Μέγ. θερμοκρασία λειτουργίας C 0 Απόδοση συλλέκτη kwh/ma > 55 Αρ. καταχώρησης DN F 8/ Τεχνικά στοιχεία των επίπεδων συλλεκτών υψηλής απόδοσης Logasol SKN4.0 % % 95± 5± 0,95 0,90 8

11 Τεχνική περιγραφή συστημάτων..3 Συλλέκτες με σωλήνες κενού Vaciosol CPC6 και CPC Χαρακτηριστικά και ιδιαιτερότητες Κατάλληλος για τοποθέτηση σε στέγες, ταράτσες και για τοποθέτηση σε προσόψεις Χρήση για τη θέρμανση νερού χρήσης και νερού θέρμανσης για υποστήριξη της θέρμανσης και για νερό πισίνας Ευελιξία χάρη στο μέγεθος συλλέκτη Πρωτοποριακό Design Μικροί χρόνοι τοποθέτησης χάρη στις πλήρως προκατασκευασμένες μονάδες συλλέκτη και τα απλά και ευπροσάρμοστα σετ τοποθέτησης στέγης και ταράτσας Απλή τεχνική σύνδεσης για επέκταση με τοποθέτηση περισσότερων του ενός συλλεκτών σε σειρά με προτοποθετημένες βιδωτές συνδέσεις Δεν απαιτείται άλλη σωλήνωση και εκτεταμένη θερμομόνωση Η προσαγωγή και η επιστροφή του ηλιακού συστήματος μπορούν να εκτελούνται κατ' επιλογή στην αριστερή ήτηδεξιά πλευρά του συλλέκτη Δυνατότητα αντικατάστασης των σωλήνων χωρίς εκκένωση του κυκλώματος του συλλέκτη Απλή σύνδεση των υδραυλικών αγωγών με τεχνική βιδωτής σύνδεσης με κολάρο σύσφιξης Υψηλός βαθμός ασφάλειας λειτουργίας και μεγάλη διάρκεια χρήσης χάρη στη χρησιμοποίηση ποιοτικών υλικών με αντοχή στη διάβρωση, π. χ. βοριοπυριτικού γυαλιού με τοιχώματα μεγάλου πάχους, χαλκού και αλουμινίου με επίστρωση προστασίας από τη διάβρωση, καθώς και χάρη στη "στεγνή σύνδεση" των σωλήνων κενού στο ηλιακό κύκλωμα Διαρκής στεγανότητα κενού των σωλήνων, δεδομένου ότι χρησιμοποιείται μόνο σύνθετο υλικό με βάση το γυαλί και δεν υπάρχει σημείο επαφής γυαλιού-μετάλλου Ενεργειακή απόδοση και ισχύς Εξαιρετικά υψηλή ενεργειακή απόδοση με μικρή μικτή επιφάνεια συλλέκτη Χάρη στη στρογγυλή επιφάνεια απορροφητή, κάθε σωλήνας έχει πάντοτε το βέλτιστο προσανατολισμό ως προς τον ήλιο Δυνατότητα για ιδιαίτερα υψηλά ποσοστά κάλυψης με ηλιακή ενέργεια Υψηλός βαθμός απόδοσης χάρη στην υψηλής επιλεκτικότητας επίστρωση του απορροφητή Οι σωλήνες κενού μειώνουν δραστικά τις θερμικές απώλειες ενός ηλιακού συλλέκτη, δεδομένου ότι στο κενό δεν υπάρχει αέρας, ο οποίος να μεταφέρει τη θερμότητα από την επιφάνεια του απορροφητή στον εξωτερικό γυάλινο σωλήνα που επηρεάζεται από τις καιρικές συνθήκες Ο θερμικός φορέας οδηγείται απευθείας μέσω του σωλήνα χωρίς να μεσολαβεί εναλλάκτης θερμότητας σε συλλέκτη Χάρη στο στρογγυλό απορροφητή συλλέγεται πάντοτε κατά το βέλτιστο τρόπο τόσο η απευθείας ηλιακή ακτινοβολία, όσο και η ακτινοβολία από διάχυση σε διάφορες γωνίες πρόσπτωσης Το κάτοπτρο CPC και η απευθείας ροή μέσω των σωλήνων κενού συμβάλλουν σημαντικά στην εξαιρετικά υψηλή ενεργειακή απόδοση Χάρη στο κενό επιτυγχάνεται η βέλτιστη δυνατή θερμομόνωση, και συνεπώς ακόμη και το χειμώνα και με μειωμένη ακτινοβολία ο βαθμός απόδοσης είναι υψηλός Σύνδεση προσαγωγής και επιστροφής Κυάθιο αισθητηρίου 3 Αγωγός συλλογής/διανομής 4 Θερμομόνωση 5 Κιβώτιο συλλογής 6 Σωλήνας κενού 7 Θερμοαγώγιμο φύλλο 8 Κάτοπτρο CPC 9 Σωλήνας U Διαστάσεις και τεχνικά στοιχεία / και / / Δομή των συλλεκτών με σωλήνες κενού Vaciosol CPC 9

12 Τεχνική περιγραφή συστημάτων Κιβώτιο συλλογής και μονάδα μετάδοσης θερμότητας Στο κιβώτιο συλλογής βρίσκονται οι μονωμένοι σωλήνες συλλογής και διανομής ( 9/, θέση 5). Η σύνδεση προσαγωγής και επιστροφής μπορεί να γίνει κατ' επιλογή αριστερά ή δεξιά. Σε κάθε σωλήνα κενού υπάρχει ένας σωλήνας U στον οποίο ρέει θερμικό υγρό και συνδέεται στο σωλήνα διανομής με τέτοιο τρόπο, ώστε κάθε σωλήνας κενού να εμφανίζει την ίδια υδραυλική πίεση. Αυτός ο σωλήνας U πιέζεται στην εσωτερική πλευρά του σωλήνα κενού με το θερμοαγώγιμο έλασμα. Σωλήνας κενού Ο σωλήνας κενού είναι ένα προϊόν βελτιστοποιημένο ως προς τη γεωμετρία και την ισχύ ( 0/). Οι σωλήνες αποτελούνται από δύο ομοκεντρικά γυάλινα τμήματα, τα οποία από τη μία πλευρά είναι κλειστά με ημισφαιρική μορφή και από την άλλη συνενωμένα μεταξύ τους με τήξη. Ο ενδιάμεσος χώρος ανάμεσα στους σωλήνες εκκενώνεται και στη συνέχεια κλείνεται ερμητικά (μόνωση κενού). Για την εκμετάλλευση της ηλιακής ενέργειας, ο εσωτερικός σωλήνας φέρει στην εξωτερική του επιφάνεια μια φιλική προς το περιβάλλον στρώση υψηλής επιλεκτικότητας, και με αυτόν τον τρόπο είναι διαμορφωμένος ως απορροφητής. Η στρώση αυτή βρίσκεται προστατευμένη στον ενδιάμεσο κενό χώρο. Πρόκειται για μια στρώση αλουμινίου-νιτρωδών, που διακρίνεται για την ιδιαίτερα χαμηλή στάθμη εκπομπής και την εξαιρετική της απορρόφηση. Κάτοπτρο CPC Για την αύξηση της αποτελεσματικότητας των σωλήνων κενού, πίσω από τους σωλήνες κενού βρίσκεται ένα κάτοπτρο CPC (Compound Parabolic Concentrator) υψηλής ανακλαστικότητας με αντοχή στις καιρικές συνθήκες. Η ιδιαίτερη γεωμετρία του κατόπτρου εξασφαλίζει ότι το ηλιακό φως, άμεσο και από διάχυση, θα πέφτει στον απορροφητή ακόμη και όταν οι γωνίες πρόσπτωσης δεν είναι οι κατάλληλες ( 0/). Αυτό αυξάνει σημαντικά την ενεργειακή απόδοση ενός ηλιακού συλλέκτη. Υπόμνημα εικόνας ( 0/) Χάλκινος σωλήνας Θερμοαγώγιμο έλασμα 3 Στρώση απορροφητή 4 Σωλήνας κενού 5 Κάτοπτρο CPC 5 0/ Όψη εγκάρσιας τομής ενός σωλήνα κενού των συλλεκτών με σωλήνες κενού Vaciosol CPC6 και CPC 0/ Κάτοπτρο CPC των συλλεκτών με σωλήνες κενού Vaciosol CPC6 και CPC 4 3 0

13 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των συλλεκτών με σωλήνες κενού Vaciosol CPC6 και CPC Vaciosol CPC6 Vaciosol CPC / Διαστάσεις των συλλεκτών με σωλήνες κενού Vaciosol CPC6 και CPC (σε mm) Συλλέκτης με σωλήνες κενού CPC6 CPC Αριθμός σωλήνων κενού 6 Τρόπος τοποθέτησης κάθετα Εξωτερική επιφάνεια (μικτή επιφάνεια) m,43,8 Επιφάνεια ανοίγματος (επιφάνεια εισόδου φωτός) m,8,56 Περιεχόμενο απορροφητή l 0,97,9 Επιλεκτικότητα Βαθμός απορρόφησης Βαθμός εκπομπής Βάρος kg 4 46 Βαθμός απόδοσης η 0 % 66,5 Ωφέλιμος συντελεστής μετάδοσης θερμότητας k k W/(m K) W/(m K ) 0,7 0,006 Θερμοχωρητικότητα c kj/(m K) 7,974 Ονομαστική ογκομετρική παροχή V l/h 46 9 Θερμοκρασία στασιμότητας C 95 Μέγιστη υπερπίεση λειτουργίας bar 0 Απόδοση συλλέκτη kwh/ma > 55 Εξέταση τύπου ΕΚ Z-DDK-MUC / Τεχνικά στοιχεία των συλλεκτών με σωλήνες κενού Vaciosol CPC6 και CPC % % >95 <5

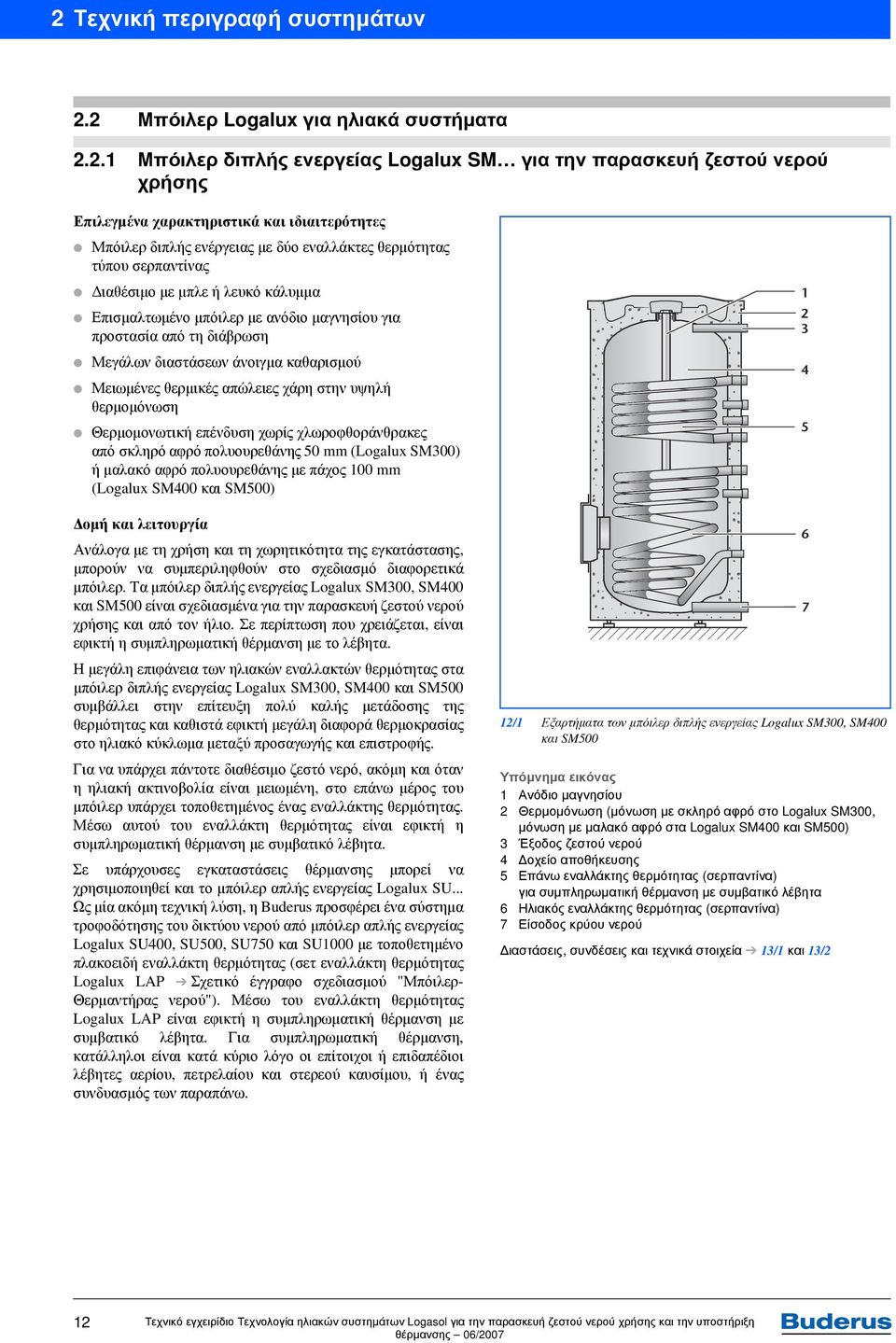

14 Τεχνική περιγραφή συστημάτων. Μπόιλερ Logalux για ηλιακά συστήματα.. Μπόιλερ διπλής ενεργείας Logalux SM για την παρασκευή ζεστού νερού χρήσης Επιλεγμένα χαρακτηριστικά και ιδιαιτερότητες Μπόιλερ διπλής ενέργειας με δύο εναλλάκτες θερμότητας τύπου σερπαντίνας Διαθέσιμο με μπλε ή λευκό κάλυμμα Επισμαλτωμένο μπόιλερ με ανόδιο μαγνησίου για προστασία από τη διάβρωση Μεγάλων διαστάσεων άνοιγμα καθαρισμού Μειωμένες θερμικές απώλειες χάρη στην υψηλή θερμομόνωση Θερμομονωτική επένδυση χωρίς χλωροφθοράνθρακες από σκληρό αφρό πολυουρεθάνης 50 mm (Logalux SM300) ή μαλακό αφρό πολυουρεθάνης με πάχος 00 mm (Logalux SM400 και SM500) Δομή και λειτουργία Ανάλογα με τη χρήση και τη χωρητικότητα της εγκατάστασης, μπορούν να συμπεριληφθούν στο σχεδιασμό διαφορετικά μπόιλερ. Τα μπόιλερ διπλής ενεργείας Logalux SM300, SM400 και SM500 είναι σχεδιασμένα για την παρασκευή ζεστού νερού χρήσης και από τον ήλιο. Σε περίπτωση που χρειάζεται, είναι εφικτή η συμπληρωματική θέρμανση με το λέβητα. Η μεγάλη επιφάνεια των ηλιακών εναλλακτών θερμότητας στα μπόιλερ διπλής ενεργείας Logalux SM300, SM400 και SM500 συμβάλλει στην επίτευξη πολύ καλής μετάδοσης της θερμότητας και καθιστά εφικτή μεγάλη διαφορά θερμοκρασίας στο ηλιακό κύκλωμα μεταξύ προσαγωγής και επιστροφής. Για να υπάρχει πάντοτε διαθέσιμο ζεστό νερό, ακόμη και όταν η ηλιακή ακτινοβολία είναι μειωμένη, στο επάνω μέρος του μπόιλερ υπάρχει τοποθετημένος ένας εναλλάκτης θερμότητας. Μέσω αυτού του εναλλάκτη θερμότητας είναι εφικτή η συμπληρωματική θέρμανση με συμβατικό λέβητα. Σε υπάρχουσες εγκαταστάσεις θέρμανσης μπορεί να χρησιμοποιηθεί και το μπόιλερ απλής ενεργείας Logalux SU... Ως μία ακόμη τεχνική λύση, η Buderus προσφέρει ένα σύστημα τροφοδότησης του δικτύου νερού από μπόιλερ απλής ενεργείας Logalux SU400, SU500, SU750 και SU000 με τοποθετημένο πλακοειδή εναλλάκτη θερμότητας (σετ εναλλάκτη θερμότητας Logalux LAP Σχετικό έγγραφο σχεδιασμού "Μπόιλερ- Θερμαντήρας νερού"). Μέσω του εναλλάκτη θερμότητας Logalux LAP είναι εφικτή η συμπληρωματική θέρμανση με συμβατικό λέβητα. Για συμπληρωματική θέρμανση, κατάλληλοι είναι κατά κύριο λόγο οι επίτοιχοι ή επιδαπέδιοι λέβητες αερίου, πετρελαίου και στερεού καυσίμου, ή ένας συνδυασμός των παραπάνω. / Εξαρτήματα των μπόιλερ διπλής ενεργείας Logalux SM300, SM400 και SM500 Υπόμνημα εικόνας Ανόδιο μαγνησίου Θερμομόνωση (μόνωση με σκληρό αφρό στο Logalux SM300, μόνωση με μαλακό αφρό στα Logalux SM400 και SM500) 3 Έξοδος ζεστού νερού 4 Δοχείο αποθήκευσης 5 Επάνω εναλλάκτης θερμότητας (σερπαντίνα) για συμπληρωματική θέρμανση με συμβατικό λέβητα 6 Ηλιακός εναλλάκτης θερμότητας (σερπαντίνα) 7 Είσοδος κρύου νερού Διαστάσεις, συνδέσεις και τεχνικά στοιχεία 3/ και 3/

15 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των ηλιακών μπόιλερ διπλής ενεργείας Logalux SM... ØD ØD Sp H AW H AW VS H R VS M Ø9 mm εσωτερικά EZ R 3 /4 RS R H EZ H RS A VS R RS R EK/EL R /4 H VS M Ø9 mm εσωτερικά H RS H EK/EL A Κάτοψη 0 5 3/ Διαστάσεις και συνδέσεις των ηλιακών μπόιλερ διπλής ενεργείας Logalux SM... Μπόιλερ διπλής ενεργείας Logalux SM300 SM400 SM500 Διάμετρος μπόιλερ με/χωρίς μόνωση ØD/ØD Sp mm 67/ 850/ /650 Ύψος H mm Είσοδος κρύου νερού / Εκκένωση H EK/EL mm Επιστροφή μπόιλερ, πλευρά ηλιακού H RS mm Προσαγωγή μπόιλερ, πλευρά ηλιακού H VS mm Επιστροφή μπόιλερ H RS mm Προσαγωγή μπόιλερ H VS mm Είσοδος ανακυκλοφορίας H EZ mm Έξοδος ζεστού νερού Απόσταση βάσεων Περιεχόμενο μπόιλερ - συνολικό / τμήμα άμεσης διάθεσης ΖΝΧ ØAW H AW A A mm R 36 R /4 343 R /4 643 mm mm l 90/ / / 5 Περιεχόμενο ηλιακού εναλλάκτη θερμότητας l 8 9,5 3, Μέγεθος ηλιακού εναλλάκτη θερμότητας m,,3,8 Κατανάλωση θερμότητας σε κατάσταση ετοιμότητας ) kwh/4h,,8 3,3 Χαρακτηριστικός αριθμός ισχύος (εναλλάκτης επάνω) ) N L,9 4, 6,7 Συνεχής απόδοση (εναλλάκτης επάνω) σε kw (l/h) 34,3 (843) 34,3 (843) 34,3 (843) 80/45/0 C 3) Αριθμός συλλεκτών 83/, 86/ 83/, 86/ 83/, 86/ Βάρος (καθαρό) kg Μέγιστη πίεση λειτουργίας νερό θέρμανσης / ζεστό νερό bar 5/0 Μέγιστη θερμοκρασία λειτουργίας νερό θέρμανσης / C 60/95 ζεστό νερό 3/ Τεχνικά στοιχεία των μπόιλερ διπλής ενεργείας Logalux SM300, SM400 και SM500 ) Κατά DN : Θερμοκρασία ζεστού νερού 65 C, θερμοκρασία περιβάλλοντος 0 C ) Κατά DN 4708 κατά τη θέρμανση σε θερμοκρασία μπόιλερ 60 C και σε θερμοκρασία προσαγωγής νερού θέρμανσης 80 C 3) Θερμοκρασία προσαγωγής νερού θέρμανσης / θερμοκρασία εξόδου ζεστού νερού / θερμοκρασία εισόδου κρύου νερού 3

16 Τεχνική περιγραφή συστημάτων.. Θερμοσιφωνικά μπόιλερ Logalux SL για θέρμανση νερού χρήσης Επιλεγμένα χαρακτηριστικά και ιδιαιτερότητες Ειδικός αγωγός μεταφοράς θερμότητας, πατέντα της Buderus, για διαστρωμάτωση του μπόιλερ στην εκάστοτε μέγιστη ζώνη θερμοκρασιών Ελεγχόμενα από την άνωση καπάκια βαρύτητας από συνθετικό υλικό για την καλύτερη διαστρωμάτωση Ιδιαίτερα γρήγορη διαθεσιμότητα ζεστού νερού μέσω του ηλιακού συστήματος και σπανιότερη ανάγκη για συμπληρωματική θέρμανση μέσω του λέβητα Επισμαλτωμένο μπόιλερ με ανόδιο μαγνησίου για προστασία από τη διάβρωση Θερμομονωτική επένδυση χωρίς χλωροφθοράνθρακες από μαλακό αφρό πολυουρεθάνης, στο πλάι με πάχος 00 mm και επάνω με πάχος 50 mm (αφαιρούμενη) Δομή και λειτουργία Η Buderus διαθέτει θερμοσιφωνικά μπόιλερ για την παρασκευή ζεστού νερού χρήσης σε διάφορα μεγέθη και διάφορες μορφές. Όλες οι εκδόσεις βασίζονται στο θερμοσιφωνικό σύστημα ( σελίδα 5). Ο εναλλάκτης ηλιακού θερμαίνει μόνο μία σχετικά μικρή ποσότητα νερού χρήσης σχεδόν μέχρι τη θερμοκρασία προσαγωγής του ηλιακού συστήματος. Το νερό που έχει ζεσταθεί ανεβαίνει μέσω του ειδικού αγωγού μεταφοράς θερμότητας (θέση 6 4/) απευθείας προς τα πάνω στο τμήμα άμεσης διάθεσης ζεστού νερού χρήσης. Σε κανονικές συνθήκες ηλιακής ακτινοβολίας, η επιθυμητή θερμοκρασία επιτυγχάνεται σύντομα. Με αυτόν τον τρόπο, η συμπληρωματική θέρμανση με συμβατικό λέβητα είναι σπανιότερα αναγκαία. Ανάλογα με την ηλιακή θερμότητα, το νερό χρήσης ανεβαίνει προς τα πάνω μόνο μέχρι να φτάσει το στρώμα με το ίδιο επίπεδο θερμοκρασίας. Τότε ανοίγουν τα αντίστοιχα καπάκια βαρύτητας που ελέγχονται από την άνωση (θέση 7 4/). Με αυτόν τον τρόπο δημιουργείται μια διαστρωμάτωση στο νερό του μπόιλερ ( σελίδα 5). Ιδιαίτερα με μια διάταξη ρύθμισης κατάλληλη για λειτουργία Double Match Flow (SC0, SC40, πλακέτα ηλιακού FM443 ή SM0), η αρχή αυτή εξυπηρετείται κατά το βέλτιστο τρόπο με την προσαρμογή της ογκομετρικής παροχής του κυκλοφορητή με έλεγχο αριθμού στροφών και την κατά προτεραιότητα πλήρωση του τμήματος άμεσης διάθεσης ζεστού νερού χρήσης. Μπόιλερ απλής ενεργείας Logalux SL300- Στο μπόιλερ απλής ενεργείας Logalux SL300- με περιεχόμενο 300 l απουσιάζει ο επάνω εναλλάκτης θερμότητας για τη συμπληρωματική θέρμανση με συμβατικό λέβητα. Το μπόιλερ είναι κατάλληλο για εκ των υστέρων εξοπλισμό μιας υπάρχουσας εγκατάστασης θέρμανσης νερού χρήσης με ένα ηλιακό σύστημα. Μπόιλερ διπλής ενεργείας Logalux SL300/400/500- Τα ηλιακά μπόιλερ διπλής ενεργείας Logalux SL - με περιεχόμενο 300 l, 400 l και 500 l διαθέτουν έναν ηλιακό εναλλάκτη θερμότητας και έναν εναλλάκτη θερμότητας στο επάνω μέρος για συμβατική συμπληρωματική θέρμανση. Τα μπόιλερ αυτά είναι διαθέσιμα στην έκδοση Logalux SL - W και με λευκό κάλυμμα. 4/ Δομή του μπόιλερ θερμοσίφωνα Logalux SL300- Υπόμνημα εικόνας Ανόδιο μαγνησίου Θερμομόνωση 3 Έξοδος ζεστού νερού 4 Δοχείο αποθήκευσης 5 Επάνω εναλλάκτης θερμότητας (σερπαντίνα) για συμπληρωματική θέρμανση με συμβατικό λέβητα 6 Ειδικός αγωγός μεταφοράς θερμότητας 7 Καπάκι βαρύτητας 8 Ηλιακός εναλλάκτης θερμότητας (σερπαντίνα) 9 Είσοδος κρύου νερού Διαστάσεις, συνδέσεις και τεχνικά στοιχεία 6/ και 6/

17 Τεχνική περιγραφή συστημάτων Θερμοσιφωνικό σύστημα με αυξημένη ηλιακή ακτινοβολία Το νερό που ζεσταίνεται ανεβαίνει γρήγορα προς τα πάνω, και μετά από πολύ λίγο χρόνο είναι διαθέσιμο στο τμήμα άμεσης διάθεσης ΖΝΧ. Η διαστρωμάτωση του μπόιλερ γίνεται από πάνω προς τα κάτω (θέση 5/). Δεδομένου ότι στον ειδικό αγωγό μεταφοράς θερμότητας του εναλλάκτη ηλιακού ρέει μόνο νερό από κάτω, η διαφορά θερμοκρασίας ανάμεσα στην επιστροφή του μπόιλερ και το συλλέκτη παραμένει μεγάλη. Αυτό εξασφαλίζει υψηλή ηλιακή θερμική απόδοση. AW AW AW VS VS VS RS RS RS V EK V EK V EK R R R 5/ Διαδικασία πλήρωσης ενός θερμοσιφωνικού μπόιλερ με πλήρη ηλιακή ακτινοβολία Θερμοσιφωνικό σύστημα με μειωμένη ηλιακή ακτινοβολία Αν, για παράδειγμα, το νερό θερμανθεί μόνο στους 30 C, ανεβαίνει μόνο μέχρι το στρώμα με αυτήν τη θερμοκρασία. Το νερό ρέει μέσα από τα ανοικτά καπάκια βαρύτητας στο μπόιλερ και θερμαίνει την περιοχή (θέση 5/). Η έξοδος από τα καπάκια βαρύτητας σταματάει την περαιτέρω άνοδο του νερού στο σωληνωτό αγωγό θερμότητας και εμποδίζει την ανάμιξη με νερό από στρώσεις με υψηλότερη θερμοκρασία (θέση 3 5/). AW VS RS 3 40 C 30 C 40 C 30 C 3 V EK 0 C 30 C 0 C Υπόμνημα εικόνας ( 5/ και 5/) Στρώμα διαχωρισμού ανάμεσα στις ζώνες θερμοκρασίας Ανοικτό καπάκι βαρύτητας στο σωληνωτό αγωγό θερμότητας 3 Κλειστό καπάκι βαρύτητας AW Έξοδος ζεστού νερού EK Είσοδος κρύου νερού R Επιστροφή ηλιακού συστήματος V Προσαγωγή ηλιακού συστήματος R 5/ Έξοδος ζεστού νερού από το σωληνωτό αγωγό θερμότητας με μειωμένη ηλιακή ακτινοβολία 5

18 Τεχνική περιγραφή συστημάτων Διαστάσεις και τεχνικά στοιχεία των θερμοσιφωνικών μπόιλερ Logalux SL... ØD ØD Sp ØD ØD Sp H H Mg Mg M EH M M3 M4 AW EZ R6 EK, EL R4 VS R6 RS R6 H AW H EZ H EK, EL H VS H RS 8 Mg M EH M M3 M4 Aw VS R M EZ R6 RS R EK, EL R4 VS R6 RS R6 H AW H VS H EZ H RS H EK, EL H VS H RS 8 EH Κάτοψη A M M4 RS A VS Logalux SL300- Logalux SL - Όψη από κάτω Mg M M4 Ανόδιο μαγνησίου Σημεία μέτρησης θερμοκρασίας αντιστοίχιση ανάλογα με τα εξαρτήματα, το υδραυλικό σύστημα και τη ρύθμιση της εγκατάστασης Οι σφιγκτήρες M ως M4 για τους αισθητήρες θερμοκρασίας είναι μετατοπισμένοι στο σχέδιο της πλευρικής όψης. 6/ Διαστάσεις και συνδέσεις των θερμοσιφωνικών μποίλερ απλής και διπλής ενεργείας Logalux SL... για τη θέρμανση νερού χρήσης Θερμοσιφωνικό μπόιλερ Logalux SL300- SL300- SL400- SL500- Διάμετρος μπόιλερ με/χωρίς μόνωση ØD/ØD Sp mm 770/ / / /650 Ύψος H mm Είσοδος κρύου νερού/εκκένωση H EK, EL mm Επιστροφή μπόιλερ, πλευρά ηλιακού H RS mm Προσαγωγή μπόιλερ, πλευρά ηλιακού H VS mm Επιστροφή μπόιλερ H RS mm Προσαγωγή μπόιλερ H VS mm Είσοδος ανακυκλοφορίας H EZ mm Έξοδος ζεστού νερού ØAW H AW Ηλεκτρική αντίσταση H EH mm ίντσες mm Απόσταση βάσεων A/A mm 380/ / / /600 Περιεχόμενο μπόιλερ - συνολικό/τμήμα άμεσης διάθεσης ΖΝΧ R 393 R 393 R 39 R 69 l 300/ / / / 30 Περιεχόμενο ηλιακού εναλλάκτη θερμότητας l 0,9 0,9,4,4 Μέγεθος ηλιακού εναλλάκτη θερμότητας m 0,8 0,8 Κατανάλωση θερμότητας σε κατάσταση ετοιμότητας ) Χαρακτηριστικός αριθμός ισχύος (εναλλάκτης επάνω) ) Συνεχής απόδοση (εναλλάκτης επάνω) σε 80/45/0 C 3) kwh/4h,5,5,85 3,48 N L,3 4, 6,7 kw (l/h) ( ) 34,3 (843) 34,3 (843) 34,3 (843) Αριθμός συλλεκτών 83/, 86/ 83/, 86/ 83/, 86/ 83/, 86/ Βάρος (καθαρό) kg Μέγιστη πίεση λειτουργίας (ηλιακό κύκλωμα / νερό θέρμανσης / ζεστό νερό) Μέγιστη θερμοκρασία λειτουργίας (ηλιακό κύκλωμα / νερό θέρμανσης / ζεστό νερό) bar 8/ /0 8/5/0 8/5/0 8/5/0 C 35/ /95 35/60/95 35/60/95 35/60/95 6/ Τεχνικά στοιχεία των μπόιλερ θερμοσίφωνα απλής και διπλής ενεργείας Logalux SL... για τη θέρμανση νερού χρήσης ) Κατά DN : Θερμοκρασία ζεστού νερού 65 C, θερμοκρασία περιβάλλοντος 0 C ) Κατά DN 4708 κατά τη θέρμανση σε θερμοκρασία μπόιλερ 60 C και σε θερμοκρασία προσαγωγής νερού θέρμανσης 80 C 3) Θερμοκρασία προσαγωγής νερού θέρμανσης / θερμοκρασία εξόδου ζεστού νερού / θερμοκρασία εισόδου κρύου νερού 6

19 Τεχνική περιγραφή συστημάτων..3 Μπόιλερ συνδυασμένης λειτουργίας Logalux P750 S και θερμοσιφωνικά μπόιλερ συνδυασμένης λειτουργίας Logalux PL750/S και PL000/S για θέρμανση νερού χρήσης και υποστήριξη θέρμανσης Τα μπόιλερ συνδυασμένης λειτουργίας είναι σχεδιασμένα για την παρασκευή ζεστού νερού χρήσης σε συνδυασμό με ηλιακή υποστήριξη της θέρμανσης. Χάρη στις μικρές τους διαστάσεις, επιτυγχάνουν μια καλή σχέση εξωτερικής επιφάνειας όγκου, γεγονός που ελαχιστοποιεί τις απώλειες στο μπόιλερ. Όλα τα μπόιλερ συνδυασμένης λειτουργίας Logalux διαθέτουν ένα θερμομονωτικό μανδύα πάχους 00 mm από μαλακό αφρό πολυουρεθάνης χωρίς χλωροφθοράνθρακες. Επιπλέον, στα πλεονεκτήματά τους συγκαταλέγεται και το ότι διαθέτουν ένα απλό υδραυλικό σύστημα με λίγα μηχανικά μέρη. Επιλεγμένα χαρακτηριστικά και ιδιαιτερότητες του μπόιλερ διπλής ενεργείας Logalux P750 S Εσωτερικό μπόιλερ νερού χρήσης επισμαλτωμένο με ανόδιο μαγνησίου για προστασία από τη διάβρωση Μεγάλων διαστάσεων εναλλάκτης θερμότητας τύπου σερπαντίνας για βέλτιστη εκμετάλλευση της ηλιακής ακτινοβολίας Παροχές όλων των συνδέσεων νερού χρήσης από το επάνω μέρος, και όλων των συνδέσεων θέρμανσης και ηλιακού από τα πλάγια Ηλιακός εναλλάκτης θερμότητας στο νερό θέρμανσης, για την αποφυγή του κινδύνου εναπόθεσης αλάτων Δομή και λειτουργία του μπόιλερ διπλής ενεργείας Logalux P750 S Στο επάνω μέρος του δοχείου αδρανείας υπάρχει ένα μπόιλερ νερού χρήσης με διπλό τοίχωμα, στο οποίο εισέρχεται από το επάνω μέρος κρύο νερό. Στο κάτω μέρος υπάρχει συνδεδεμένος από το πλάι ένας ηλιακός εναλλάκτης θερμότητας (θέση 7 7/), ο οποίος θερμαίνει πρώτα το νερό θέρμανσης του δοχείου αδρανείας (θέση 6 7/). Μετά από λίγο, το νερό χρήσης στο επάνω τμήμα άμεσης διάθεσης ΖΝΧ (θέση 4 7/) φτάνει κι αυτό στην επιθυμητή θερμοκρασία, έτσι ώστε να είναι εφικτή η λήψη ζεστού νερού από πάνω. Για τη συμπληρωματική θέρμανση του νερού χρήσης με συμβατικό λέβητα, θα πρέπει να χρησιμοποιείται η σύνδεση επιστροφής που υπάρχει στο κάτω άκρο του τμήματος άμεσης διαθεσιμότητας ( 55/). Για τη σύνδεση στο σύστημα θέρμανσης, συνιστάται η χρήση ενός επιτηρητή επιστροφής ( σελίδα 55) ή, σε συνδυασμό με το διαφορικό θερμοστάτη ηλιακού SC40 ή την πλακέτα λειτουργίας ηλιακού FM443, ένα σετ HZG ( σελίδα 3). 7/ Δομή του μπόιλερ συνδυασμένης λειτουργίας Logalux P750 S Υπόμνημα εικόνας Ανόδιο μαγνησίου Θερμομόνωση 3 Κυάθιο αισθητηρίου 4 Τμήμα άμεσης διάθεσης ΖΝΧ ζεστού νερού 5 Είσοδος κρύου νερού 6 Στοιχείο δοχείου αδρανείας 7 Ηλιακός εναλλάκτης Διαστάσεις, συνδέσεις και τεχνικά στοιχεία 0/ και 0/

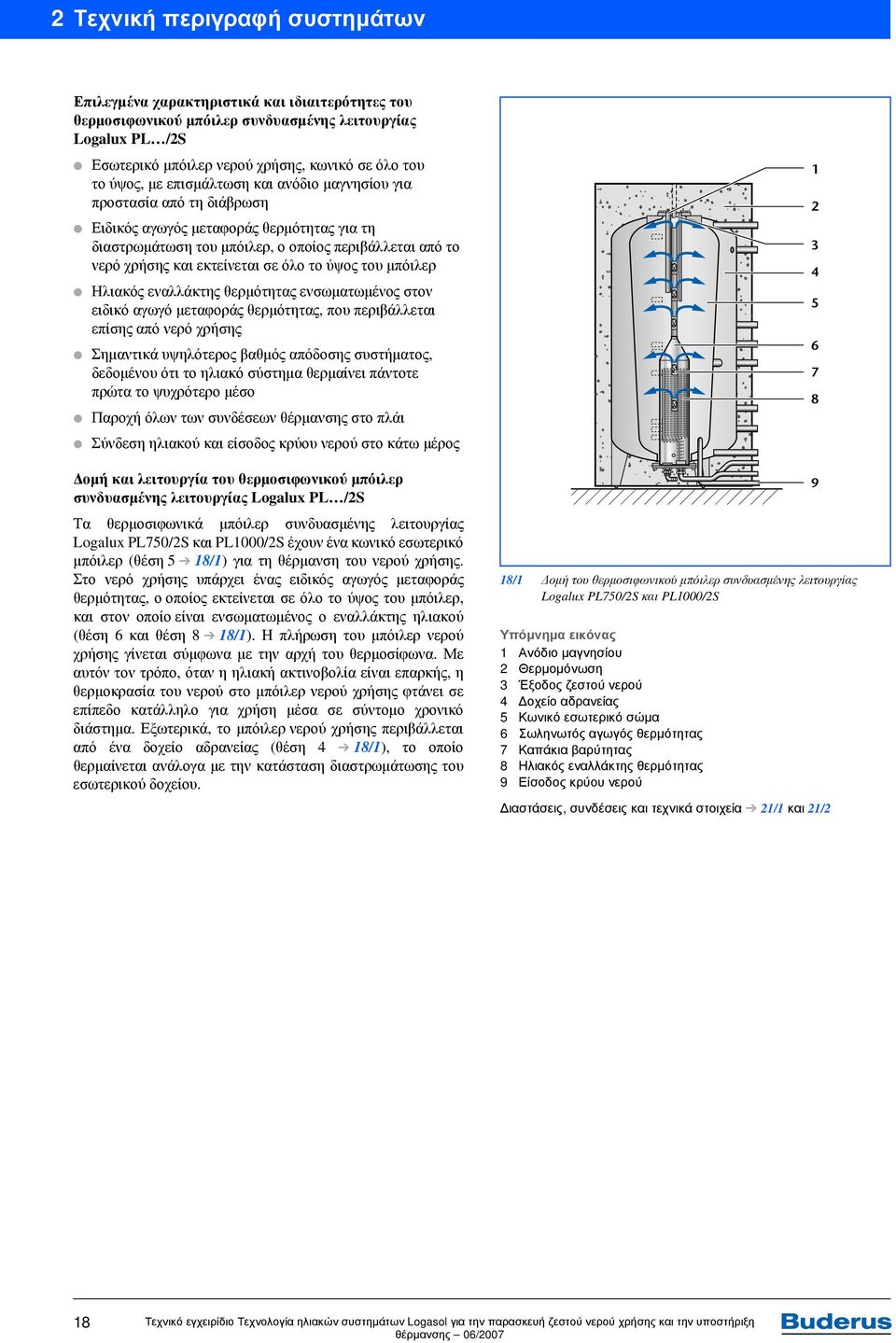

20 Τεχνική περιγραφή συστημάτων Επιλεγμένα χαρακτηριστικά και ιδιαιτερότητες του θερμοσιφωνικού μπόιλερ συνδυασμένης λειτουργίας Logalux PL /S Εσωτερικό μπόιλερ νερού χρήσης, κωνικό σε όλο του το ύψος, με επισμάλτωση και ανόδιο μαγνησίου για προστασία από τη διάβρωση Ειδικός αγωγός μεταφοράς θερμότητας για τη διαστρωμάτωση του μπόιλερ, ο οποίος περιβάλλεται από το νερό χρήσης και εκτείνεται σε όλο το ύψος του μπόιλερ Ηλιακός εναλλάκτης θερμότητας ενσωματωμένος στον ειδικό αγωγό μεταφοράς θερμότητας, που περιβάλλεται επίσης από νερό χρήσης Σημαντικά υψηλότερος βαθμός απόδοσης συστήματος, δεδομένου ότι το ηλιακό σύστημα θερμαίνει πάντοτε πρώτα το ψυχρότερο μέσο Παροχή όλων των συνδέσεων θέρμανσης στο πλάι Σύνδεση ηλιακού και είσοδος κρύου νερού στο κάτω μέρος Δομή και λειτουργία του θερμοσιφωνικού μπόιλερ συνδυασμένης λειτουργίας Logalux PL /S Τα θερμοσιφωνικά μπόιλερ συνδυασμένης λειτουργίας Logalux PL750/S και PL000/S έχουν ένα κωνικό εσωτερικό μπόιλερ (θέση 5 8/) για τη θέρμανση του νερού χρήσης. Στο νερό χρήσης υπάρχει ένας ειδικός αγωγός μεταφοράς θερμότητας, οοποίος εκτείνεται σε όλο το ύψος του μπόιλερ, και στον οποίο είναι ενσωματωμένος ο εναλλάκτης ηλιακού (θέση 6 και θέση 8 8/). Η πλήρωση του μπόιλερ νερού χρήσης γίνεται σύμφωνα με την αρχή του θερμοσίφωνα. Με αυτόν τον τρόπο, όταν η ηλιακή ακτινοβολία είναι επαρκής, η θερμοκρασία του νερού στο μπόιλερ νερού χρήσης φτάνει σε επίπεδο κατάλληλο για χρήση μέσα σε σύντομο χρονικό διάστημα. Εξωτερικά, το μπόιλερ νερού χρήσης περιβάλλεται από ένα δοχείο αδρανείας (θέση 4 8/), το οποίο θερμαίνεται ανάλογα με την κατάσταση διαστρωμάτωσης του εσωτερικού δοχείου. 8/ Δομή του θερμοσιφωνικού μπόιλερ συνδυασμένης λειτουργίας Logalux PL750/S και PL000/S Υπόμνημα εικόνας Ανόδιο μαγνησίου Θερμομόνωση 3 Έξοδος ζεστού νερού 4 Δοχείο αδρανείας 5 Κωνικό εσωτερικό σώμα 6 Σωληνωτός αγωγός θερμότητας 7 Καπάκια βαρύτητας 8 Ηλιακός εναλλάκτης θερμότητας 9 Είσοδος κρύου νερού Διαστάσεις, συνδέσεις και τεχνικά στοιχεία / και /
