Εγχειρίδιο Ιδιοκτήτη & Οδηγίες Συναρμολόγησης

Transcript

1 Εγχειρίδιο Ιδιοκτήτη & Οδηγίες Συναρμολόγησης Q0-GR-GR Αρ. Μοντέλου LM06GR 703GR05 Χώρος αποθήκευσης: 54 Sq. Ft. 303 Cu. Ft. 5,0 m 8,6 m 3 ΔΙΑΣΤΑΣΕΙΣ ΚΤΙΡΙΟΥ * Το μέγεθος στρογγυλοποιείται στο πλησιέστερο πόδι ΠΡΟΣΟΧΗ: ΟΡΙΣΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ ΕΧΟΥΝ ΑΙΧΜΗΡΑ ΑΚΡΑ. ΠΡΕΠΕΙ ΝΑ ΔΩΣΕΤΕ ΠΡΟΣΟΧΗ ΟΤΑΝ ΧΕΙΡΙΖΕΣΤΕ ΤΑ ΔΙΑΦΟΡΑ ΤΕΜΑΧΙΑ ΠΡΟΣ ΑΠΟΦΥΓΗ ΤΡΑΥΜΑΤΙΣΜΟΥ. ΓΙΑ ΛΟΓΟΥΣ ΑΣΦΑΛΕΙΑΣ, ΠΑΡΑΚΑΛΟΥΜΕ ΔΙΑΒΑΣΤΕ ΤΙΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ ΣΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ ΚΑΤΑΣΚΕΥΗ. ΝΑ ΦΟΡΑΤΕ ΓΑΝΤΙΑ ΟΤΑΝ ΧΕΙΡΙΖΕΣΤΕ ΜΕΤΑΛΛΙΚΑ ΕΞΑΡΤΗΜΑΤΑ. Εξωτερικές διαστάσεις Εσωτερικές διαστάσεις Άνοιγμα *Μέγεθος. Μέγεθος (Από άκρο σε άκρο οροφής) (Τοίχο σε τοίχο) πόρτας κατά προσέγγιση βάσης Πλάτος Βάθος Ύψος Πλάτος Βάθος Ύψος Πλάτος Ύψος 0' x 6' " x 68 3/4" 3 /4" 7 /4" 7 7/8" 8 /4" 66" 7 5/8" 55 /" 60" 3,0 m x,7 m 307,3 cm x 74,6 cm 33, cm 8,0 cm 85, cm 300,4 cm 67,6 cm 8,9 cm 4,0 cm 5,4 cm

2

3 A03-GR ΠΡΟΤΟΥ ΞΕΚΙΝΗΣΕΤΕ Εγχειρίδιο ιδιοκτήτη Προτού ξεκινήσετε την κατασκευή, ελέγξτε τους τοπικούς κώδικες κατασκευής σχετικά με τις βάσεις, την τοποθεσία και άλλες απαιτήσεις. Μελετήστε και κατανοήστε το παρόν εγχειρίδιο ιδιοκτήτη. Σημαντικές πληροφορίες και βοηθητικές συμβουλές θα καταστήσουν την κατασκευή σας ευκολότερη και πιο απολαυστική. Οδηγίες Συναρμολόγησης: Οι οδηγίες παρέχονται στο παρόν εγχειρίδιο και περιέχουν όλες τις κατάλληλες πληροφορίες σχετικά με το μοντέλο κατασκευής σας. Αναθεωρήστε όλες τις οδηγίες προτού ξεκινήσετε, και κατά τη διάρκεια της συναρμολόγησης, τηρήστε την αλληλουχία βημάτων προσεκτικά για επιτυχή αποτελέσματα. Σανίδωμα και Αγκίστρωση: Το κτίριο αποθήκης σας πρέπει να αγκιστρωθεί προς αποφυγή ζημιάς από τον άνεμο. Είναι απαραίτητη μια βάση για να κατασκευαστεί ένα τετράγωνο και επίπεδο κτίριο. Τα υλικά αγκίστρωσης και βάσης δεν περιλαμβάνονται με το κτίριό σας. Οι οδηγίες συναρμολόγησης που έχετε παρέχουν πληροφορίες σχετικά με ορισμένες μεθόδους που χρησιμοποιούνται κοινά για να ασφαλίσουν και να ισοπεδώσουν ένα κτίριο αποθήκης. Εξαρτήματα και λίστα εξαρτημάτων: Ελέγξτε για να σιγουρευτείτε ότι έχετε όλα τα απαραίτητα εξαρτήματα για το κτίριό σας. Μπορείτε να βρείτε όλους τους αριθμούς εξαρτημάτων στα εξαρτήματα. Όλοι αυτοί οι αριθμοί (πριν από το -) πρέπει να συμφωνούν με τους αριθμούς στη σελίδα λίστας εξαρτημάτων. Ξεχωρίστε το περιεχόμενο της κούτας ανά αριθμό εξαρτήματος ενώ αναθεωρείτε τη λίστα εξαρτημάτων. Τα πρώτα βήματα δείχνουν πως συνδέετε μαζί τα σχετιζόμενα εξαρτήματα για να φτιάξετε μεγαλύτερες υπο-συναρμολογήσεις που θα χρησιμοποιηθούν αργότερα. Εξοικειωθείτε με τα υλικά και τους συνδετήρες για ευκολότερη χρήση κατά τη διάρκεια της κατασκευής. Αυτά συσκευάζονται με την κούτα. Σημειώστε ότι παρέχονται έξτρα συνδετήρες για να διευκολυνθείτε. 3

4 ΠΡΟΓΡΑΜΜΑΤΙΣΤΕ ΓΙΑ ΤΟ ΜΕΛΛΟΝ A04-GR Παρακολουθήστε τον καιρό: Σιγουρευτείτε ότι ο καιρός για την ημέρα που επιλέγετε για την εγκατάσταση του κτιρίου σας είναι στεγνός και ήρεμος. Μην προσπαθήσετε να συναρμολογήσετε το κτίριο σας σε μέρα με ανέμους. Προσέξτε όταν είστε σε υγρό έδαφος ή έδαφος με λάσπη. Ομαδική εργασία: Όποτε είναι δυνατόν, δύο ή περισσότερα άτομα πρέπει να εργάζονται μαζί για να συναρμολογήσουν το κτίριο σας. Ένα άτομο μπορεί να τοποθετήσει εξαρτήματα ή φατνώματα ενώ το άλλο μπορεί να χειριστεί τους συνδετήρες και τα εργαλεία. Εργαλεία και υλικά: Αυτά είναι ορισμένα βασικά εργαλεία και υλικά που θα χρειαστείτε για την κατασκευή του κτιρίου σας. Αποφασίστε ποια μέθοδο αγκίστρωσης και ποιο τύπο βάσης θέλετε να χρησιμοποιήσετε για να ολοκληρώσετε μια πλήρη λίστα των υλικών που θα χρειαστείτε. Απαιτείται Προστατευτικά γυαλιά Κατσαβίδι Philips No. (Με σκληρό μαγνητικό άκρο) Σημείωση: Ένα ηλεκτρικό κατσαβίδι ή τρυπάνι μεταβλητής ταχύτητας με σύνδεση άκρου Philips μπορεί να επιταχύνει τη συναρμολόγηση κατά 40% περίπου. Απαιτείται Γάντια εργασίας Σκάλα Μαχαίρι / Ψαλίδι Πένσα Αλφάδι ξυλουργού Μετροταινία Προαιρετικά εργαλεία εξοικονόμησης χρόνου Κλειδί / Παξιμάδι οδηγός Ηλεκτρικό / Ασύρματο τρυπάνι Ορθογωνιώμετρο Κορδόνι (για τετραγωνισμό του πλαισίου) Προετοιμασία βάσης Σφυρί και καρφιά Φτυάρι Πριόνι χειρός / Ηλεκτρικό πριόνι Ξύλο ή /και τσιμέντο Επιλογή και προετοιμασία της περιοχής σας: Πριν από τη συναρμολόγηση, θα πρέπει να αποφασίσετε σε ποιο μέρος θα βάλετε το κτίριο σας. Η καλύτερη τοποθεσία είναι μια επίπεδη περιοχή με καλή στράγγιση. Επιτρέψτε να υπάρχει επαρκής χώρος εργασίας για ευκολία στη μετακίνηση των εξαρτημάτων στη θέση τους κατά τη διάρκεια της συναρμολόγησης. Βεβαιωθείτε ότι υπάρχει αρκετός χώρος στην είσοδο για να ανοίγουν πλήρως οι πόρτες και αρκετός χώρος γύρω από το κτίριο για να μπορείτε να συνδέσετε τις βίδες φατνώματος από έξω. Προτού ξεκινήσετε με τα πρώτα βήματα στη συναρμολόγηση των εξαρτημάτων σας, πρέπει να κατασκευαστεί μια βάση και πρέπει να είναι έτοιμο για χρήση ένα σύστημα αγκίστρωσης. 4

5 A05-GR ΠΑΝΩ ΑΠΟ ΟΛΑ Η ΑΣΦΑΛΕΙΑ Είναι σημαντικό να τηρήσετε όλες τις προφυλάξεις ασφαλείας σε όλη τη διάρκεια κατασκευής του κτιρίου σας. Πρέπει να δώσετε προσοχή όταν χειρίζεστε διάφορα τεμάχια του κτιρίου σας διότι ορισμένα έχουν αιχμηρά άκρα. Παρακαλούμε να φοράτε γάντια, προστασία στα μάτια και μακριά μανίκια όταν συναρμολογείτε ή εκτελείτε οποιαδήποτε συντήρηση στο κτίριό σας. Προσέξτε όταν χειρίζεστε τα εργαλεία που χρησιμοποιούνται για τη συναρμολόγηση του κτιρίου. Να εξοικειωθείτε με τη λειτουργία όλων των ηλεκτρικών εργαλείων. Άκρο ασφαλείας Αιχμηρό άκρο Αιχμηρό άκρο Άκρο ασφαλείας Κρατήστε τα παιδιά και τα κατοικίδια ζώα μακριά από την περιοχή εργασίας προς αποφυγή περισπασμών και οποιονδήποτε ατυχημάτων ενδέχεται να συμβούν. Μην προσπαθήσετε να συναρμολογήσετε το κτίριο εάν τα εξαρτήματα λείπουν διότι κάθε κτίριο που απομένει εν μέρει συναρμολογημένο μπορεί να υποστεί σοβαρή βλάβη από ισχυρούς ανέμους. Μη βάζετε ποτέ όλο το βάρος σας στην οροφή του κτιρίου. Όταν χρησιμοποιείτε μια σκάλα σιγουρευτείτε ότι είναι πλήρως ανοιχτή και σε επίπεδο μέρος προτού την ανεβείτε. Μην προσπαθήσετε να συναρμολογήσετε το κτίριο κατά τη διάρκεια ημέρας με ανέμους, διότι τα μεγάλα φατνώματα θα δράσουν ως «ιστία», μπορεί να περιστραφούν από τον άνεμο καθιστώντας την κατασκευή δύσκολη και ανασφαλή. 5

6 A06-GR ΦΡΟΝΤΙΔΑ & ΣΥΝΤΗΡΗΣΗ Φινίρισμα: Για μακροχρόνιο φινίρισμα, καθαρίστε τακτικά και κερώστε την εξωτερική επιφάνεια. Διορθώστε τα γρατσουνίσματα αμέσως μόλις τα παρατηρήσετε στην κατασκευή σας. Καθαρίστε αμέσως την περιοχή με συρμάτινη βούρτσα. Την πλένετε και απλώνετε βερνίκι διόρθωσης σύμφωνα με τις συστάσεις του κατασκευαστή. Οροφή: Διατηρήστε την οροφή καθαρή από φύλλα και χιόνι με βούρτσα μαλακών τριχών που έχει μακρύ χερούλι. Οι μεγάλες ποσότητες από χιόνι στην οροφή μπορεί να βλάψουν το κτίριο καθιστώντας το ανασφαλή για είσοδο. Σε περιοχές με μεγάλες χιονοπτώσεις, είναι διαθέσιμα τα Κιτ Ενίσχυσης Οροφής για τα περισσότερα Κτίρια Arrow για περισσότερη προστασία έναντι συσσώρευσης μεγάλου χιονιού. Πόρτες: Κρατάτε πάντα τις ράγες πόρτας καθαρές από σκόνη και άλλα υπολείμματα που αποτρέπουν την εύκολη ολίσθησή τους. Λιπαίνετε τη ράγα πόρτας ετησίως με γυαλιστικό επίπλων ή σπρέι σιλικόνης. Κρατήστε τις πόρτες κλειστές και κλειδώστε τις για να αποφύγετε βλάβη από άνεμο. Συνδετήρας: Χρησιμοποιήστε όλους τους συνδετήρες που παρέχονται για προστασία έναντι εισροής καιρού και για να προστατεύσετε το μέταλλο από γρατσούνισμα βιδών. Ελέγξτε τακτικά το κτίριο σας για τυχόν χαλαρές βίδες, μπουλόνια, παξιμάδια, κτλ. και τα σφίγγετε εκ νέου εάν χρειάζεται. Υγρασία: Ένα πλαστικό φύλλο (φράγμα ατμού) κάτω από όλη την περιοχή πατώματος με καλό εξαερισμό θα μειώσει τη συμπύκνωση. Άλλες συμβουλές Πλένετε τους αριθμούς εξαρτημάτων από μελάνι στα επικαλυμμένα φατνώματα με σαπούνι και νερό. Το βούλωμα από σιλικόνη μπορεί να χρησιμοποιηθεί για υδατοστεγείς σφραγίδες σε όλο το κτίριο. Μην αποθηκεύετε χημικές ουσίες πισίνας στο κτίριο σας. Οι εύφλεκτες και διαβρωτικές ουσίες πρέπει να αποθηκεύονται σε αεροστεγή δοχεία. Κρατήστε αυτό το Εγχειρίδιο Ιδιοκτήτη και τις Οδηγίες Συναρμολόγησης για μελλοντική αναφορά. 6

7 I09-GR Βάση Η Βάση για το Κτίριο σας ΕΠΙΛΟΓΗ : Άμεσα στο χώμα (γη) Αφήστε ώρες για κατασκευή. ΕΠΙΛΟΓΗ : Ξύλινη πλατφόρμα Εάν αποφασίσετε να κατασκευάσετε τη δική σας βάση, βεβαιωθείτε ότι έχετε επιλέξει τα κατάλληλα υλικά. Αυτά αποτελούν τα συνιστώμενα υλικά για τη βάση σας: x 4's (38 mm x 89 mm) Ξύλο επεξεργασμένο με πίεση 5,5 mm (5/8 ιν.) 4 x 8 (0 mm x 440 mm) Βαθμός εξωτερικής επιφάνειας κοντραπλακέ ΣΗΜΕΙΩΣΗ: Δεν πρέπει να χρησιμοποιηθεί ξύλο επεξεργασμένο με πίεση όπου θα έρθει σε επαφή με το κτίριο αποθήκης σας. Οι ιδιότητες του ξύλου επεξεργασμένου με πίεση θα προκαλέσουν επιταχυνόμενη διάβρωση. Εάν το ξύλο που είναι επεξεργασμένο με πίεση έρθει σε επαφή με το κτίριο αποθήκης σας θα ακυρωθεί η εγγύησή σας. Γαλβανισμένα καρφιά 7,6 εκ. [3 ιν.] & 3,8 εκ. ( ½ ιν.) Μπλοκ σκυροδέματος (προαιρετικά) Η πλατφόρμα πρέπει να είναι ισοπεδωμένη και επίπεδη (χωρίς φουσκώματα, γέφυρες, κτλ.) για να παρέχει καλή υποστήριξη του κτιρίου. Τα απαραίτητα υλικά μπορούν να αποκτηθούν από την τοπική σας μάντρα. Για να κατασκευάσετε τη βάση τηρήστε τις οδηγίες και το διάγραμμα. Κατασκευάστε το πλαίσιο (χρησιμοποιώντας 7,6 εκ. (3 ιν.) γαλβανισμένα καρφιά) Μετρήστε τμήματα διαστάσεων 40,6 cm/6,0 cm (6"/4") για να κατασκευάσετε το εσωτερικό πλαίσιο (δείτε το διάγραμμα) Ασφαλίστε το κοντραπλακέ στο πλαίσιο (χρησιμοποιώντας 3,8 εκ. ( ½ ιν.) γαλβανισμένα καρφιά) Δώστε 6 7 ώρες για την κατασκευή. ΕΠΙΛΟΓΗ 3: Πλάκα σκυροδέματος Η πλάκα πρέπει να έχει πάχος τουλάχιστον 0, cm (4"). Πρέπει να είναι ισοπεδωμένη και επίπεδη για να παρέχει καλή υποστήριξη για το πλαίσιο. Τα παρακάτω αποτελούν τα συνιστάμενα υλικά για τη βάση σας. 9 mm x 89 mm ( x 4's) (θα αφαιρεθούν αφότου σκληρύνει το σκυρόδεμα) Σκυρόδεμα Πλαστικό φύλλο 6 mil Συνιστούμε για σωστή ισχύ σκυροδέματος να χρησιμοποιήσετε μίγμα από : μέρος σκυρόδεμα 3 μέρη χαλικιών με μέγεθος μπιζελιού ½ μέρη καθαρή άμμο Προετοιμάστε την περιοχή/ κατασκευάζετε μια βάση. Σκάψτε ένα τετράγωνο, 5, cm (6") βαθιά στο έδαφος (αφαιρέστε το γρασίδι).. Γεμίστε έως 0, cm (4") στο τετράγωνο με χαλίκια και στουπώστε το σταθερά. 3. Καλύψτε τα χαλίκια με ένα πλαστικό φύλλο 6 mil. 4. Κατασκευάστε ένα ξύλινο πλαίσιο χρησιμοποιώντας τέσσερις ξύλινες σανίδες x4 (9 mm x 89 mm). 5. Χύστε σκυρόδεμα για να γεμίσει η οπή και το πλαίσιο δίνοντας συνολικά σκυρόδεμα πάχους 0, cm (4"). Βεβαιωθείτε ότι η επιφάνεια είναι επίπεδη. ΠΡΟΣΘΙΟ ΜΕΡΟΣ (ΠΟΡΤΑ) Δώστε 3 5 ώρες για κατασκευή και μια εβδομάδα για να σκληρύνει το σκυρόδεμα. " 307,3 cm " 307,3 cm 6"/4" 40,6 cm/6,0 cm 68 3/4" 74,6 cm Σημείωση: Η πλατφόρμα / το πλαίσιο θα επεκταθεί.4 cm (9/6") πέρα από το πλαίσιο δαπέδου και στις τέσσερις πλευρές. Σφραγίστε αυτό το,4 cm ξύλου με τσιμέντου οροφής (δεν περιλαμβάνεται), ή λοξοτομήστε αυτό το.4 cm (9/6") τσιμέντου όταν το χύνετε, για καλή στράγγιση νερού. ΠΡΟΣΘΙΟ ΜΕΡΟΣ (ΠΟΡΤΑ) 68 3/4" 74,6 cm Σημείωση: Διαστάσεις τελειωμένης βάσης αφότου αφαιρεθεί το ξύλο. 7

8 A0-GR Αγκίστρωση Αγκίστρωση του κτιρίου Είναι σημαντικό να αγκιστρωθεί όλο το πλαίσιο πατώματος αφότου ανεγερθεί το κτίριο. Παρακάτω δίνονται οι συνιστάμενοι τρόποι αγκίστρωσης. Αγκίστρωση σε ξύλο/ στύλο: Χρησιμοποιήστε ξύλινες βίδες 6 mm (/4"). Υπάρχουν οπές διαμέτρου 6 mm (/4") στα πλαίσια για κατάλληλη αγκίστρωση... Αγκίστρωση για σκυρόδεμα:. Για χυμένη πλάκα σκυροδέματος ή βάση ή μπλοκ βεράντας: Χρησιμοποιήστε βίδες /4" x " (6 mm x 5 mm).. Για αγκίστρωση σε στύλο χυμένου σκυροδέματος μετά την ανέγερση του κτιρίου: Χρησιμοποιήστε βίδες /4" x 6" (6 mm x 5 mm)... 8

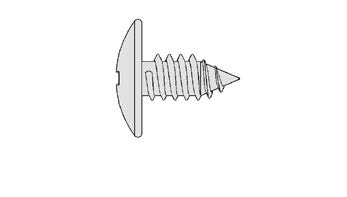

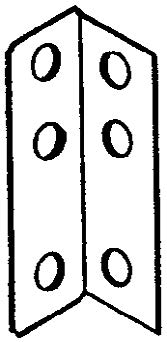

9 I-GR Υλικό Βγάλτε το από τη σακούλα βιδών και φυλάξτε το για το τελευταίο βήμα 6503 #8-3 Εξάγωνο παξιμάδι (07) 65900A #0 Bx 3 mm (/") Μαύρη βίδα (8) (Συσκευασμένη με βίδες) 6593 #8-3x0 mm (3/8") Μπουλόνι (07) #8Ax 8 mm (5/6") Βίδα (90) Λαβή () Ροδέλα (30) (8 φύλλα από 40) 6509 #8-3 Βαλανίδι (4) (Συσκευασμένο με βίδες) Πώμα κορυφογραμμής () Ολίσθηση πόρτας (4) 6638 Κάτω οδηγός πόρτας (4) 6683 Πώμα άκρου οροφής ( δεξιά & αριστερά) 68 Στήριξη τροχιάς () 796 Υποστήριγμα δοκού οροφής (4) 6793 Στεγανωτικό παρέμβυσμα () 9

10 Q-GR Λίστα εξαρτημάτων Αρ. Κλειδιού Αριθμός Περιγραφή Ποσότητα Κατάλογος συναρμολόγησης εξαρτήματος εξαρτήματος στην κούτα 5986 Γωνία οπίσθιου τοιχώματος 6403 Σύνδεση ράγας πόρτας Οριζόντιο στήριγμα πόρτας Στήριγμα φατνώματος Φάτνωμα οροφής Δεξιό Αέτωμα Αριστερό Αέτωμα Στήριγμα λαβής πόρτας Καπάκι κορυφογραμμής Δεξιό Φάτνωμα Οροφής 8469 Αριστερό Φάτνωμα Οροφής 8474 Δοκός οροφής Γωνία πλευρικού τοιχώματος Αυλάκι πλευρικού τοιχώματος Πλευρική περικοπή οροφής Ράμπα Πλαίσιο πλευρικού δαπέδου Φάτνωμα Τοίχου Κάθετο στήριγμα πόρτας Δεξιά πόρτα 0475 Αριστερή πόρτα 9365 Κανάλι μπροστινού τοίχου Παραστάτης πόρτας Αυλάκι οπίσθιου τοιχώματος Πλαίσιο οπίσθιου δαπέδου Ράγα πόρτας Πλαίσιο πρόσθιου δαπέδου Φάτνωμα γωνίας Φάτνωμα μπροστινού τοίχου 0

11 I3-GR Συναρμολόγηση κατά αριθμό κλειδί

12 Βήμα I4 ctr-gr Διατάξεις πλαισίου δαπέδου 8934 Ράμπα () 9367 Πλαίσιο πρόσθιου δαπέδου () 8936 Πλαίσιο οπίσθιου δαπέδου () Το μπροστινό πλαίσιο δαπέδου έχει κατασκευαστεί από τρίμα τεμάχια. Το πίσω πλαίσιο δαπέδου έχει κατασκευαστεί από δύο τεμάχια. Οι οπές σε αυτά τα τεμάχια θα ευθυγραμμιστούν όταν τα τεμάχια έχουν τοποθετηθεί με το σωστό ποσοστό επικάλυψης. Οι παρακάτω εικόνες απεικονίζουν το σωστό γενικό μήκος για το μπροστινό και το πίσω μέρος. Συνεχίζετε ως ακολούθως: Τοποθετήστε τα μπροστινά πλαίσια δαπέδου όπως απεικονίζεται. Κεντράρετε τη ράμπα, με οπές στράγγισης που «κοιτάζουν» προς τα έξω, επάνω από τα δύο μπροστινά πλαίσια δαπέδου. Ενώστε τα πλαίσια εισάγοντας οχτώ βίδες. ΒΗΜΑ ΟΙ ΟΠΕΣ ΣΤΡΑΓΓΙΣΗΣ ΚΟΙΤΑΝΕ ΠΡΟΣ ΤΑ ΕΞΩ Διάταξη πλαισίου μπροστινού δαπέδου 9 3/8" 303, cm 9367 Αλληλεπικαλύψτε τα πίσω πλαίσια δαπέδου όπως απεικονίζεται. Οι οπές σε αυτά τα τεμάχια θα ευθυγραμμιστούν όταν τα τεμάχια έχουν τοποθετηθεί με το σωστό ποσοστό αλληλεπικάλυψης. Δείτε τις εικόνες παρακάτω για το σωστό γενικό μήκος του πίσω πλαισίου δαπέδου. Ενώστε τα πλαίσια εισάγοντας πέντε μπουλόνια στο πλαίσιο όπως απεικονίζεται. ΒΗΜΑ 8936 Πλαίσιο οπίσθιου δαπέδου 9 3/8" 303, cm Ελέγξτε δύο φορές το μήκος καθενός και βάλτε αυτά τα τεμάχια στην άκρη για μελλοντική χρήση. ΒΗΜΑ 3 9 3/8" 303, cm Πίσω 9 3/8" 303, cm Μπροστινό

13 Βήμα I5-GR Διατάξεις πλαισίου 5986 Γωνία οπίσθιου τοιχώματος () 997 Αυλάκι οπίσθιου τοιχώματος () 997 Αυλάκι οπίσθιου τοιχώματος 8 /8" 300,0 cm 997 Τα κύρια τεμάχια πλαισίου ενισχύουν τους τοίχους. Αυτά τα τεμάχια θα εγκατασταθούν αργότερα στο κέντρο και στο πάνω άκρο του πίσω τοίχου. Συνεχίστε ως ακολούθως: Αλληλεπικαλύψτε τα τεμάχια του καναλιού οπίσθιου τοίχου όπως απεικονίζεται στην εικόνα και συνδέστε τα δύο τεμάχια μαζί με ένα μπουλόνι στην κεντρική οπή (θα ευθυγραμμιστούν τρεις οπές) Γωνία οπίσθιου τοιχώματος 8 /8" 300,0 cm 5986 Αλληλεπικαλύψτε τα τεμάχια της γωνίας οπίσθιου τοίχου όπως απεικονίζεται στην εικόνα και συνδέστε τα μαζί με ένα μπουλόνι στην κεντρική οπή. 3 Ελέγξτε δύο φορές το μήκος καθενός και βάλτε αυτά τα τεμάχια στην άκρη για μελλοντική χρήση. 8 /8" 300,0 cm Αυλάκι οπίσθιου τοιχώματος 3 8 /8" 300,0 cm Γωνία οπίσθιου τοιχώματος 3

14 Βήμα 3 B6 ctr-gr Διάταξη δοκού οροφής 8474 Δοκός οροφής () 8476 Γωνία πλευρικού τοιχώματος () (0) Οι δοκοί οροφής συνδέονται με τα δύο αετώματα και στηρίζουν τα φατνώματα οροφής. Η κύρια δοκός οροφής κατασκευάζεται από δύο τεμάχια που στερεώνονται μαζί. Τοποθετήστε τη γωνία πλευρικού τοίχου, με τη δοκό οροφής, το ένα πίσω από το άλλο και στερεώστε τα μαζί χρησιμοποιώντας δέκα βίδες. Τοποθετήστε τη γωνία πλευρικού τοίχου, με τη δοκό οροφής, το ένα πίσω από το άλλο και στερεώστε τα μαζί χρησιμοποιώντας δέκα βίδες. Συναρμολογημένο 8476 Γωνία πλευρικού τοιχώματος 8474 Δοκός οροφής 4 Κύρια δοκός οροφής

15 Βήμα 4 A7-GR Συναρμολόγηση ράγας πόρτας 6403 Σύνδεση ράγας πόρτας () 9366 Ράγα πόρτας () ΣΗΜΕΙΩΣΗ: Σύνδεση ράγας πόρτας (το βαμμένο μέρος) Η διάταξη ράγας πόρτας στηρίζει τις συρόμενες πόρτες και ενισχύει τον μπροστινό τοίχο. Κατασκευάζεται από τρία τεμάχια Χρησιμοποιώντας τη σύνδεση ράγας πόρτας, (βαμμένη), ενώστε τα τεμάχια της ράγας πόρτας (γαλβανισμένη), από άκρο σε άκρο όπως απεικονίζεται. Εισάγετε τέσσερις βίδες μόνο από την κάτω μεριά. Συμβουλή: Οι οπές στην επάνω πλευρά της διάταξης ράγας πόρτας υπάρχουν για να στερεώνουν το αέτωμα στο επάνω μέρος του μπροστινού τοίχου σε μεταγενέστερο βήμα Μακρύ πόδι επάνω Κοντό πόδι κάτω Τοποθετήστε τις ολισθήσεις πόρτας στα ποδαράκια, από το άκρο της διάταξης ράγας πόρτας, όπως απεικονίζεται στην τελική όψη. 8 /8" 300,0 cm Βάλτε αυτό το τεμάχιο στην άκρη για μεταγενέστερη χρήση /8" 300,0 cm ΑΚΡΑΙΑ ΟΨΗ /8" 300,0 cm 5

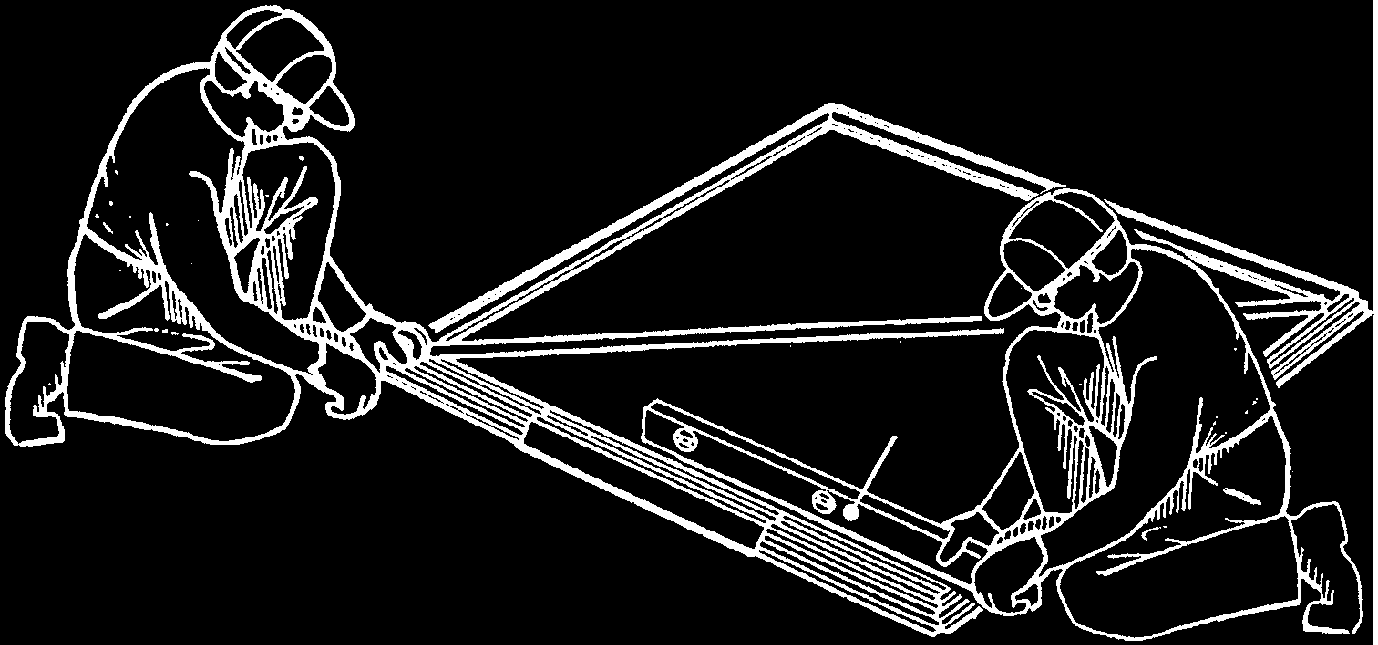

16 Βήμα 5 I8-GR Πλαίσιο δαπέδου Διάταξη μπροστινού δαπέδου () 8946 Πλαίσιο πλευρικού δαπέδου () Διάταξη οπίσθιου δαπέδου () Συναρμολογήστε τις τέσσερις γωνίες του πλαισίου δαπέδου χρησιμοποιώντας δύο βίδες σε κάθε γωνία όπως απεικονίζεται. Στις μπροστινές γωνίες στερεώστε τα μπουλόνια διαμέσου από το κάτω μέρος με τα παξιμάδια στο επάνω μέρος ΠΙΣΩ ΔΕΞΙΑ Μετρήστε το πλαίσιο δαπέδου διαγωνίως. Όταν οι διαγώνιες μετρήσεις είναι ίσες, το πλαίσιο δαπέδου είναι τετράγωνο. ΠΡΟΣΟΨΗ ΕΜΠΡΟΣ ΔΕΞΙΑ ΣΗΜΕΙΩΣΗ Εάν χρησιμοποιείται μια ξύλινη πλατφόρμα ή πλάκα σκυροδέματος μην στερεώνετε τα πλαίσια δαπέδου στη βάση σας αυτή τη στιγμή. Θα αγκιστρώσετε το κτίριο αφότου ανεγερθεί. Όταν οι διαγώνιες μετρήσεις είναι ίσες το πλαίσιο δαπέδου είναι τετράγωνο Ισοπεδώστε Το πλαίσιο δαπέδου πρέπει να είναι τετράγωνο και ισόπεδο διαφορετικά δεν θα ευθυγραμμιστούν οι οπές. 6

17 Βήμα 6 Q9-GR Γωνίες 655 Φάτνωμα Τοίχου () 9373 Φάτνωμα μπροστινού τοίχου () 8470 Φάτνωμα γωνίας (4) ΣΗΜΕΙΩΣΗ Η υπόλοιπη συναρμολόγηση του κτιρίου απαιτεί πολλές ώρες και πάνω από ένα άτομο. Μην συνεχίσετε πέρα από αυτό το σημείο εάν δεν έχετε αρκετό χρόνο για να αποπερατώσετε τη συναρμολόγηση σήμερα. Ένα μερικώς συναρμολογημένο κτίριο μπορεί να καταστραφεί φοβερά από ελαφρούς ανέμους. Κάθε βίδα και μπουλόνι στον τοίχο χρειάζεται μια ροδέλα. Πλατιά πλευρά 8470 Στενή πλευρά ΠΙΣΩ ΜΕΡΟΣ ΠΛΕΥΡΑ ΑΝΩ ΟΨΗ 8470 ΠΛΕΥΡΑ ΣΩΣΤΟ ΛΑΘΟΣ Τοποθετήστε ένα γωνιακό φάτνωμα στη γωνία του πλαισίου δαπέδου όπως απεικονίζεται. Το πιο πλατύ μέρος κάθε φατνώματος γωνίας πρέπει να τοποθετηθεί κατά μήκος της πλευράς του κτιρίου και για τις τέσσερις γωνίες. Στερεώστε το γωνιακό φάτνωμα στο πλαίσιο δαπέδου με μια βίδα. Στηρίξτε το γωνιακό φάτνωμα με σκάλα μέχρις ότου συνδεθεί ένα φάτνωμα τοίχου. Συνδέστε τα φατνώματα μπροστινού τοίχου με τα φατνώματα της μπροστινής γωνίας, όπως απεικονίζεται. Θα υπάρχει ένας μικρός κενός χώρος μεταξύ του μπροστινού τοίχου και της ράμπας. 3 Συνδέστε τα φατνώματα τοίχου με τα φατνώματα της πίσω γωνίας, όπως απεικονίζεται. ΣΗΜΕΙΩΣΗ Δώστε προσοχή για να εγκαταστήσετε το σωστό φάτνωμα σε κάθε θέση όπως απεικονίζεται ΠΡΟΣΟΨΗ Η πτυχωτή πλευρά από κάτω Ελέγξτε δύο φορές τους αριθμούς εξαρτημάτων στα φατνώματα τοίχου, προτού συνεχίσετε Ροδέλα ο πλαίσιο δαπέδου πρέπει να είναι τετράγωνο και ισόπεδο διαφορετικά δεν θα ευθυγραμμιστούν οι οπές. Τα φατνώματα ακουμπούν στο πλαίσιο όπως απεικονίζεται 7

18 Βήμα 7 I0-GR Πλαίσιο Συναρμολόγηση ράγας πόρτας () Διάταξη γωνίας πίσω τοίχου () 8476 τις γωνίες των τοίχων πλευρών () Διάταξη καναλιού πίσω τοίχου () 990 τα κανάλια των τοίχων πλευρών () Τα τεμάχια του κυρίου πλαισίου δίνουν ακαμψία στους τοίχους πλευρών και παρέχουν μια επιφάνεια για την προσάρτηση των αετωμάτων που στηρίζουν την οροφή. Στερεώστε τη διάταξη γωνίας πίσω τοίχου κατά μήκος του εσωτερικού άνω μέρους του πίσω τοίχου χρησιμοποιώντας βίδες. Οι γωνίες τοίχου πρέπει να «κοιτάνε» στο εσωτερικό μέρος του κτιρίου Στερεώστε τη διάταξη καναλιού πίσω τοίχου κατά μήκος του μεσαίου μέρους του πίσω τοίχου χρησιμοποιώντας βίδες. ΠΡΟΣΟΨΗ 3 Στερεώστε τις γωνίες των τοίχων πλευρών κατά μήκος του εσωτερικού άνω μέρους των πλευρικών φατνωμάτων χρησιμοποιώντας βίδες. Οι γωνίες των πλευρικών τοίχων πρέπει να εξέχουν από τη γωνία του πίσω τοίχου στις γωνίες Στερεώστε τα κανάλια των τοίχων πλευρών κατά μήκος του μεσαίου μέρους των πλευρικών φατνωμάτων χρησιμοποιώντας βίδες. Στερεώστε τις εξοχές στις πίσω γωνίες με βίδες. 3 4 ΠΡΟΣΟΨΗ 5 Στερεώστε τη συναρμολόγηση της ράγας πόρτας (με τις οπές στην κορυφή) κατά μήκος του άνω μέρους των φατνωμάτων πρόσθιου τοίχου χρησιμοποιώντας βίδες. Δείτε την εικόνα Συναρμολόγηση ράγας πόρτας Μακρύ πόδι επάνω Το άνοιγμα κοιτάει προς τα μέσα Κοντό πόδι κάτω ΣΗΜΕΙΩΣΗ Τα κανάλια τοίχου πίσω από τα φατνώματα του μπροστινού τοίχου θα εγκατασταθούν αργότερα. 5 ΠΡΟΣΟΨΗ 8

19 Βήμα 8 Q-GR Φατνώματα τοίχου 655 Φάτνωμα Τοίχου (6) Το κάθε φάτνωμα τοίχου έχει μια πτυχωτή πλευρά στη μια πλευρά. Η πτυχωτή πλευρά πρέπει να πάει κάτω από την πτύχωση στο φάτνωμα που το ακολουθεί. Εντοπίστε όλα τα φατνώματα τοίχου και βάλτε το κάθε ένα κατά μήκος του κτιρίου. Στερεώστε τα φατνώματα τοίχου στο πάνω και στο κάτω μέρος με βίδες Τα φατνώματα ακουμπούν στο πλαίσιο όπως απεικονίζεται Η πτυχωτή πλευρά από κάτω 3 Στερεώστε το κέντρο κάθε φατνώματος στο κανάλι τοίχου με βίδες. Στερεώστε τις αλληλεπικαλυπτόμενες πτυχές χρησιμοποιώντας ένα μπουλόνι και παξιμάδι με δύο βίδες. Λεπτομέρεια που δείχνει το κέντρο του φατνώματος βιδωμένο στο κανάλι τοίχου 3 Το μπουλόνι και το παξιμάδι δεν περνάνε διαμέσου του καναλιού τοίχου στην εξοχή 4 Όταν έχετε συνδέσει όλα τα φατνώματα τοίχου στις σωστές θέσεις, το κτίριο θα μοιάζει έτσι. Χρησιμοποιήστε μπουλόνια και παξιμάδια διαμέσου της αλληλεπικάλυψης γωνίας τοίχου στο πάνω μέρος του φατνώματος στο πίσω μέρος. 4 9

20 Βήμα 9 Q-GR Parts Needed For Κανάλι μπροστινού/παραστάτης πόρτας 9369 Παραστάτης πόρτας () 9365 Κανάλι μπροστινού τοίχου () Οι παραστάτες πόρτας ενισχύουν το άνοιγμα της πόρτας και παρέχουν ένα ελκυστικό στόλισμα. Ακολουθήστε αυτά τα βήματα και για τους δυο στύλους πόρτας. Στερεώστε τα κανάλια του μπροστινού τοίχου στις θέσεις τους μεταξύ του άκρου του καναλιού πλευρικού τοίχου και του γωνιακού φατνώματος χρησιμοποιώντας βίδες. Μην βάζετε βίδα στην οπή που βρίσκεται στο τέλος πίσω από το άνοιγμα της πόρτας τώρα. Βαλανίδι 9365 FRONT ΕΣΩΤΕΡΙΚΟ ΤΟΥ ΚΤΙΡΙΟΥ ΑΝΩ ΟΨΗ () Μπουλόνια Ράγα πόρτας Στερεώστε τον παραστάτη πόρτας στο μπροστινό φάτνωμα με δυο μπουλόνια, παξιμάδια και παξιμάδια βελανίδι, όπως απεικονίζεται. 3 Στερεώστε το κέντρο του παραστάτη πόρτας στο φάτνωμα του μπροστινού τοίχου και το κανάλι του μπροστινού τοίχου με δύο βίδες. Εξάγωνο παξιμάδι Βαλανίδι ΠΡΟΣΟΨΗ Μπουλόνι Άνω θέα της διατομής καναλιού μπροστινού ΑΝΩ ΟΨΗ τοίχου Κανάλι μπροστινού τοίχου Βίδα Βίδα 3 ΑΝΩ ΟΨΗ Ράγα πόρτας 4 Στερεώστε το πάνω μέρος του παραστάτη πόρτας στη ράγα της πόρτας με δύο βίδες. Κάντε το ίδιο για το κάτω μέρος του πλαισίου. Επαναλαμβάνετε τα βήματα έως 4 για τον παραστάτη της αντίθετης πόρτας. Βίδα Βίδα 0 4

21 Βήμα 0 A3-GR Διατάξεις αετώματος 6000 Δεξιό Αέτωμα () 600 Αριστερό Αέτωμα () 597 Υποστήριγμα δοκού οροφής (4) Τα αετώματα μπαίνουν στο επάνω μέρος των μπροστινών και οπίσθιων τοίχων για να στηρίζουν τη δοκό της οροφής. ΣΗΜΕΙΩΣΗ Τα αετώματα συσκευάζονται μαζί και μπορεί κατά λάθος να νομίζετε ότι αποτελούν ένα τεμάχιο. Ξεχωρίστε τα με προσοχή προτού συνεχίσετε. Στερεώστε τα τέσσερα στηρίγματα δοκού οροφής στα αετώματα χρησιμοποιώντας δύο μπουλόνια, ροδέλες και παξιμάδια. ΣΗΜΕΙΩΣΗ Το πόδι στήριξης του στηρίγματος πρέπει να κοιτάει προς το κέντρο του αετώματος και οι οπές που βρίσκονται πιο κοντά μαζί πρέπει να είναι στο επάνω μέρος ΠΡΟΣΟΨΗ 6000 Ροδέλα 597 Στηρίγματα δοκού οροφής 600

22 Βήμα A4-GR Αετώματα/Στηρίγματα Διάταξη αριστερού αετώματος () Διάταξη δεξιού αετώματος () 6635 Στήριγμα φατνώματος () Σηκώστε και στερεώστε ένα δεξί και ένα αριστερό αέτωμα, κάτω από γωνία στη γωνία, στη ράγα πόρτας και στη γωνία του πίσω τοίχου με βίδες. Συμβουλή: Στο πίσω αέτωμα, χρησιμοποιήστε ένα μπουλόνι και ένα παξιμάδι στη γωνία αλληλεπικάλυψης στον πίσω τοίχο. Στο μπροστινό αέτωμα, αφήστε βίδες πιο κοντά στο κεντρικό ποδαράκι αετώματος. Ενώστε το αριστερό και το δεξί αέτωμα μαζί με ένα στήριγμα αετώματος χρησιμοποιώντας ένα μπουλόνι και παξιμάδι στην κάτω οπή μόνο. 3 Επαναλαμβάνετε τα βήματα & για την ράγα της πόρτας στο μπροστινό μέρος του κτιρίου εκτός από τα στηρίγματα τροχιάς, στερεώστε τα όπως απεικονίζεται. Αέτωμα 6635 Στήριγμα φατνώματος Στηρίγματα τροχιάς 68 3

23 Βήμα B5-GR Δοκοί οροφής κύρια δοκό οροφής () 8474 Δοκός οροφής () Στερεώστε την κύρια δοκό οροφής στο στήριγμα αετώματος του μπροστινού αετώματος. 3 Στερεώστε το άλλο άκρο της κύριας δοκού οροφής στο στήριγμα αετώματος στο πίσω αέτωμα Δοκός οροφής 3 Στερεώστε τις υπόλοιπες δοκούς οροφής, με τις μικρές οπές προς τα επάνω, όπως απεικονίζεται, χρησιμοποιώντας μπουλόνια και παξιμάδια. Διάταξη δοκού κύριας οροφής 3

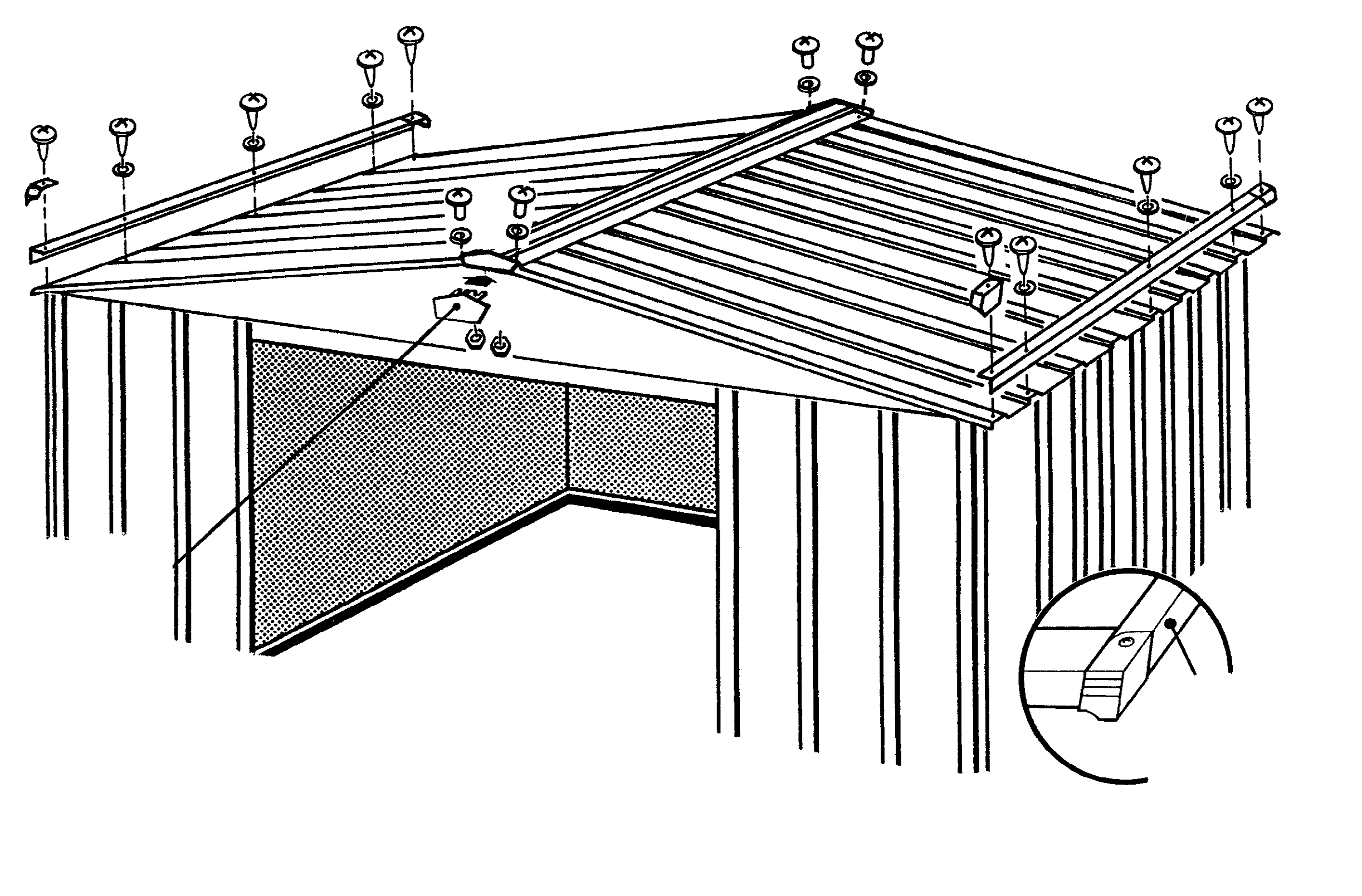

24 Βήμα 3 I6 Δεξιό Φάτνωμα Οροφής 8468 Δεξιό Φάτνωμα Οροφής () Η εγκατάσταση των φατνωμάτων οροφής γίνεται καλύτερα με μια σκάλα. Ξεκινήστε με την εγκατάσταση των φατνωμάτων οροφής στην πίσω δεξιά γωνία του κτιρίου. Κάθε βίδα και μπουλόνι στην οροφή απαιτεί μια ροδέλα. ΣΗΜΕΙΩΣΗ Μετρήστε το κτίριο διαγωνίως ξανά και κάντε τυχόν ρυθμίσεις για να σιγουρευτείτε ότι το κτίριο είναι τετράγωνο και επίπεδο. Αυτό θα κάνει τα φατνώματα οροφής να ταιριάξουν καλύτερα και θα ευθυγραμμιστούν οι οπές. Μην αγκιστρώνετε το πλαίσιο δαπέδου. Μην αγκιστρώνετε το πλαίσιο δαπέδου ΠΡΟΣΟΨΗ Εντοπίστε τα φατνώματα οροφής από τους αριθμούς τους. Προσέξτε την αλληλουχία και τη θέση με την οποία πρόκειται να εγκατασταθούν Δεξιό Φάτνωμα Οροφής Τοποθετήστε το φάτνωμα δεξιάς οροφής στην πίσω δεξιά γωνία και στερεώστε το αέτωμα με 5 μπουλόνια και παξιμάδια και τις δοκούς οροφής χρησιμοποιώντας βίδες. Συμβουλή: Συνδέστε τους συνδετήρες με τη σειρά που απεικονίζεται στο διάγραμμα. ΠΡΟΣΟΨΗ Αέτωμα Παξιμάδι Ροδέλα Μπουλόνι 5 4

25 Βήμα 4 I7-GR Διάταξη οροφής 8469 Αριστερό Φάτνωμα Οροφής () 659 Φάτνωμα οροφής (4) 8468 Δεξιό Φάτνωμα Οροφής () Εγκαταστήστε ένα φάτνωμα αριστερής οροφής στην πίσω αριστερή και δεξιά μπροστινή γωνία της οροφής. Εγκαταστήστε ένα φάτνωμα δεξιάς οροφής στην αριστερή μπροστινή γωνία της οροφής. Κόψτε κοντές 5, cm ( ) λωρίδες ρολού από το στεγανωτικό, και βάλτε τις στην άκρη. Καλύψτε τη σύνδεση στην κορυφογραμμή με στεγανωτικό. Ξεδιπλώστε την ταινία και πιέστε την προς τα κάτω επάνω από το άνοιγμα στην κορυφογραμμή καθώς εκτελείτε την εγκατάσταση σε κάθε φάτνωμα οροφής. Μην κόβετε την ταινία τώρα Δεξιό Φάτνωμα Οροφής 8469 Αριστερό Φάτνωμα Οροφής Ταινία στεγανωτικού 3 Εκτελείτε την εγκατάσταση 4 φατνωμάτων οροφής με την αλληλουχία και τις θέσεις που απεικονίζονται στην προηγούμενη σελίδα. Μην στερεώνετε το κάτω μέρος των φατνωμάτων στις γωνίες του πλευρικού τοίχου τώρα. Συνεχίστε να βάζετε στεγανωτικό στο άνοιγμα της κορυφογραμμής. Στερεώστε τις αλληλεπικαλύψεις του φατνώματος οροφής που δεν χρησιμοποιείται για το κάλυμμα της κορυφογραμμής (κέντρο οροφής). Καλύψτε την κεφαλή του μπουλονιού με ένα κομμάτι στεγανωτικού 5, cm ( ). ΣΗΜΕΙΩΣΗ Η στενή πτυχωτή ράβδωση του φατνώματος οροφής αλληλεπικαλύπτεται από τη φαρδιά ράβδωση του παρακείμενου φατνώματος όπου είναι δυνατόν. Στερεώστε στην αλληλεπικάλυψη με μπουλόνι Βίδες στη δοκό οροφής ΠΡΟΣΟΨΗ Βίδες στη δοκό οροφής Μην το στερεώνετε τώρα Στερεώστε στην αλληλεπικάλυψη με μπουλόνι 659 Φάτνωμα οροφής Λωρίδες 3 ΣΗΜΕΙΩΣΗ Εάν δεν ευθυγραμμίζονται οι οπές της δοκού οροφής με τις οπές δοκού φατνώματος, μετακινήστε το κτίριο από αριστερά προς τα δεξιά. Εάν δεν βοηθήσει αυτό, μπορεί το κτίριο που έχετε να μην είναι ισόπεδο. Σφηνώστε τις γωνίες έως ότου ευθυγραμμιστούν οι οπές. Κόψτε το στεγανωτικό παρέμβυσμα και διπλώστε το προς τα κάτω 5 ΠΡΟΣΟΨΗ

26 Βήμα 5 B8-GR Καπάκι κορυφογραμμής 846 Καπάκι κορυφογραμμής () Εγκαταστήστε το καπάκι κορυφογραμμής στο τελειωμένο τμήμα της οροφής χρησιμοποιώντας μπουλόνια και παξιμάδια. Μην στερεώνετε τα άκρα της κάλυψης ράβδωσης τώρα. Στερεώστε το κάτω άκρο των φατνωμάτων στις γωνίες του πλευρικού τοίχου χρησιμοποιώντας βίδες και ροδέλες

27 Βήμα 6 B9-GR περιθώριο οροφής 848 Πλευρική περικοπή οροφής () Συνδέστε το περιθώριο στο πλευρό της οροφής με το κάτω άκρο των φατνωμάτων οροφής σε κάθε πλευρά του κτιρίου χρησιμοποιώντας βίδες σε κάθε εξοχή φατνώματος. Με τον αντίχειρα και το δείκτη σας, λυγίστε υπερβολικά την κάτω φλάντζα στο περιθώριο πλευρού της οροφής στη γωνία αρκετά εσωτερικά ώστε τα δεξιά και αριστερά καλύμματα περιθωρίου να ταιριάζουν στις δεξιές και αριστερές γωνίες. 4 Στερεώστε τις πτυχές των φατνωμάτων οροφής, την κορυφογραμμή της κορυφής και το καπάκι κορυφογραμμής μαζί χρησιμοποιώντας μπουλόνια και παξιμάδια. 3 Στερεώστε τα καλύμματα περιθωρίου της οροφής στο πλευρικό περιθώριο χρησιμοποιώντας μια βίδα. 3 Πλευρική περικοπή οροφής Πώμα άκρου οροφής Πώμα κορυφογραμμής 4 7 Βάλτε τη φλάντζα προς τα μέσα για να ταιριάξει στο εσωτερικό μέρος του καλύμματος περιθωρίου της οροφής

28 Βήμα 7 D30-GR Συναρμολόγηση πόρτας 379 Στήριγμα λαβής πόρτας () 0475 Δεξιές και αριστερές πόρτες () 0497 Οριζόντιο στήριγμα πόρτας (4) 678 Κάθετο στήριγμα πόρτας () Τα βήματα σε αυτή τη σελίδα περιγράφουν πως συναρμολογείτε τη δεξιά πόρτα. Θα εκτελέσετε ακριβώς τις ίδιες διαδικασίες όπως κάνατε και με την αριστερή πόρτα. Κάθε βίδα και μπουλόνι στην πόρτα χρειάζεται ροδέλα. Συνεχίστε ως ακολούθως: Συνδέστε το στήριγμα λαβής της πόρτας και την λαβή στην πόρτα με μπουλόνι όπως απεικονίζεται. Μην σφίγγετε ακόμη το μπουλόνι Περιστρέψτε το στήριγμα του πόμολου της πόρτας επάνω στην οπή στο κέντρο της πόρτας και εισάγετε μια βίδα Δεξιές πόρτες 0475 αριστερή πόρτα Κρατήστε το κάθετο στήριγμα της πόρτας επάνω στο κέντρο της εσωτερικής επιφάνειας της πόρτας και περιστρέψτε τη βίδα για να κρατηθεί το κάθετο στήριγμα της πόρτας στη θέση του. Στερεώστε την πόρτα επάνω και κάτω από την κεντρική σύνδεση με βίδες. 4 Εισάγετε ένα δεύτερο μπουλόνι στη λαβή πόρτας και σφίγγετε και τα δύο μπουλόνια Βάλτε ένα οριζόντιο στήριγμα πόρτας επάνω στο άκρο και στο κάτω άκρο και στερεώστε τα με μπουλόνι στο κέντρο. 3 ΑΠΕΙΚΟΝΙΣΗ ΤΕΛΙΚΗΣ ΟΨΗΣ: Συνδέστε τους κάτω οδηγούς της πόρτας και τα μπουλόνια όπως απεικονίζεται. Οριζόντιο στήριγμα πόρτας Πόρτα Ροδέλα 7 Επαναλαμβάνετε τα βήματα έως 6 για την αριστερή πόρτα Πόρτα 8

29 Βήμα 8 A3-GR Εγκατάσταση & Ρύθμιση της πόρτας Συναρμολόγηση της δεξιάς πόρτας () Συναρμολόγηση της αριστερής πόρτας () Από το εσωτερικό μέρος του κτιρίου, βάλτε το κάτω μέρος της συναρμολόγησης δεξιάς πόρτας (στα αριστερά σας όταν βρίσκεστε εντός του κτιρίου) πίσω από τον παραστάτη πόρτας στη ράγα του πρόσθιου πλαισίου. Τοποθετήστε το επάνω μέρος της πόρτας έτσι ώστε οι οπές στην πόρτα να ευθυγραμμιστούν με τις οπές στις ολισθήσεις της πόρτας. Αέτωμα Ράγα πόρτας Ολίσθηση πόρτας Πόρτα Οριζόντιο στήριγμα πόρτας 3 Στερεώστε την πόρτα στις ολισθήσεις της πόρτας χρησιμοποιώντας δύο βίδες 3 mm (#0Bx/") ανά ολίσθηση πόρτας. ΣΗΜΕΙΩΣΗ Οι οπές στις ολισθήσεις πόρτας σας επιτρέπουν να ρυθμίσετε τις πόρτες. Τοποθετήστε την πόρτα στις οπές που βρίσκονται στη μέση. 4 Επαναλαμβάνετε τα βήματα έως 3 για την αριστερή πόρτα. Διάταξη πλαισίου μπροστινού δαπέδου Οπές ρύθμισης Ολίσθηση πόρτας #0Bx/" (3 mm) Βίδα 3 Οι οπές ρύθμισης επιτρέπουν στις πόρτες να συναντηθούν εξίσου κατά το μήκος τους Φυλάξτε αυτό το εγχειρίδιο ιδιοκτήτη και τις οδηγίες συναρμολόγησης για μελλοντική αναφορά. Δεξιές πόρτες αριστερές πόρτες 4 9

30 Q3-GR Αγκίστρωση και πλαίσιο δαπέδου Αγκίστρωση Αγκίστρωση του κτιρίου σας αυτή τη στιγμή. ΟΡΙΣΜΕΝΑ ΔΕΔΟΜΕΝΑ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΣΚΟΥΡΙΑ Η σκουριά είναι μια φυσική οξειδωτική διαδικασία που συμβαίνει όταν το γυμνό μέταλλο εκτίθεται σε υγρασία. Οι προβληματικές περιοχές περιλαμβάνουν οπές βιδών, ατελείωτα άκρα, ή όπου συμβούν γρατσουνίσματα και χάραξη στην προστατευτική επικάλυψη μέσω φυσιολογικής συναρμολόγησης, χειρισμού και χρήσης. Ο προσδιορισμός αυτών των φυσιολογικών προβλημάτων σκουριάς και η λήψη ορισμένων απλών προφυλάξεων για την προστασία έναντι της σκουριάς μπορεί να βοηθήσει στη μείωση ανάπτυξης της σκουριάς, ή να τη σταματήσει γρήγορα αμέσως μόλις εμφανιστεί.. Αποφύγετε τη χάραξη ή την απόξεση της επιφάνειας επικάλυψης, μέσα και έξω.. Χρησιμοποιήστε όλες τις ροδέλες που παρέχονται. Εκτός από την προστασία έναντι διείσδυσης κακοκαιρίας, οι ροδέλες προστατεύουν το μέταλλο από το να ξυστεί από τις βίδες. 3. Διατηρήστε την οροφή, την περίμετρο της βάσης και τις ράγες της πόρτας χωρίς υπολείμματα και φύλλα που μπορεί να συσσωρευτούν και να κρατήσουν υγρασία. Αυτά μπορεί να προκαλέσουν διπλή ζημιά επειδή βγάζουν οξύ καθώς σαπίζουν. 4. Διορθώστε την απόξεση ή τις χαράξεις και κάθε περιοχή ορατής σκουριάς όσο το δυνατόν γρηγορότερα. Βεβαιωθείτε ότι η επιφάνεια δεν έχει υγρασία, λάδι, σκόνη ή λέρα και μετά απλώστε μια λεία στρώση από υψηλής ποιότητας μπογιάς διόρθωσης.

31 Q33-GR LM06GR 703GR05
