Πολυώροφη οικοδομή με έξι ορόφους με χρήση κατοικίας, καταστήματα στο ισόγειο και υπόγεια με χώρους στάθμευσης και αποθήκες.

Transcript

1 Πολυώροφη οικοδομή με έξι ορόφους με χρήση κατοικίας, καταστήματα στο ισόγειο και υπόγεια με χώρους στάθμευσης και αποθήκες. Περιοχή Καλαμαριά, Θεσσαλονίκη Κωνσταντίνος Στ. Ψωμόπουλος Δρ. Ηλεκτρολόγος Μηχανικός & Μηχ/κος Η/Υ Επικ. Καθηγητής Τ.Ε.Ι. Πειραιά

2 Γενική περιγραφή κτηρίου Οι έξι όροφοι θα έχουν κύρια χρήση Κατοικιών. Το ισόγειο θα χρησιμοποιηθεί ως χώρος εμπορικών καταστημάτων. Στο πρώτο υπόγειο θα κατασκευασθούν αποθήκες, χώροι στάθμευσης και το λεβητοστάσιο. Στοδεύτερουπόγειοτομηχανοστάσιο, το αντλιοστάσιο καθώς και χώροι στάθμευσης.

3 Γενική περιγραφή κτηρίου Επιμέρους χρήσεις χώρων του κτηρίου και επιφάνειες αυτών.

4 Θερμαινόμενοι χώροι του κτηρίου. Με κόκκινη γραμμή σημειώνεται η θερμομόνωση.

5 Τοπογραφικό διάγραμμα με τις αποστάσεις & τα ύψη των γειτονικών κτηρίων

6 Αρχιτεκτονική Τεκμηρίωση Σκιασμός του Οικοπέδου

7 Αρχιτεκτονική Τεκμηρίωση Σκιασμός από μακρινά εμπόδια

8 Αρχιτεκτονική Τεκμηρίωση Σκιασμός του οικοπέδου την 21η Δεκεμβρίου, ώρα 09:00. Σκιασμός του οικοπέδου την 21η Δεκεμβρίου, ώρα 15:00. Οι παραπάνω εικόνες έχουν παραχθεί με χρήση λογισμικού και δεν θεωρούνται απαραίτητο στοιχείο της μελέτης. Είναι προαιρετικές για τη μελέτη ενεργειακής απόδοσης. Αντίθετα το σχέδιο σκιασμού των όψεων που συνοδεύει τη παρούσα μελέτη αποτελεί απαραίτητο συστατικό της αρχιτεκτονικής τεκμηρίωσης.

9 Αρχιτεκτονική Τεκμηρίωση Οι γωνίες που αποτυπώνονται στο σχέδιο είναι οι κατακόρυφες γωνίες σκιάς (Vertical Shadow Angle) και υπολογίζονται από την σχέση: VSA = arctan (tan(α)/cos(hsa) [3.1] όπου: α το ηλιακό ύψος που υπολογίζεται σύμφωνα με τη σχέση 4.11 της Τ.Ο.Τ.Ε.Ε /2010 και HSA η οριζόντια γωνία σκιάς (Horizontal Shadow Angle). Η οριζόντια γωνία σκιάς (HSA) υπολογίζεται από τη σχέση: HSA= γ s -γ 90 ο [3.2] όπου: γ s το ηλιακό αζιμούθιο και υπολογίζεται σύμφωνα με της σχέση 4.12 της Τ.Ο.Τ.Ε.Ε /2010 γτοαζιμούθιοτηςόψης. Στις παραπάνω σχέσεις καθώς και στις σχέσεις 4.11 και 4.12 της T.O.T.E.E. η αφετηρία μέτρησης του αζιμούθιου ορίζεται ο νότος, και λαμβάνει θετικές και αρνητικές τιμές.

10 Αρχιτεκτονική Τεκμηρίωση Σκιασμός ανοιγμάτων ισογείου από προβόλους και πλευρικά στοιχεία

11 Αρχιτεκτονική Τεκμηρίωση Σκιασμός ανοιγμάτων 1 ου -4 ου από προβόλους και πλευρικά στοιχεία

12 Αρχιτεκτονική Τεκμηρίωση Γωνίες σκιασμού από μακρινά εμπόδια

13 Αρχιτεκτονική Τεκμηρίωση Γωνίες σκιασμού ανοιγμάτων ισογείου από προβόλους και πλευρικά στοιχεία

14 Αρχιτεκτονική Τεκμηρίωση Γωνίες σκιασμού ανοιγμάτων ισογείου από προβόλους και πλευρικά στοιχεία

15 Αρχιτεκτονική Τεκμηρίωση Γωνίες σκιασμού ανοιγμάτων 1 ου 4 ου ορόφου από προβόλους και πλευρικά

19 Αρχιτεκτονική Τεκμηρίωση ΧΩΡΟΘΕΤΗΣΗ ΛΕΙΤΟΥΡΓΙΩΝ ΣΤΟ ΚΤΗΡΙΟ : Ο εσωτερικός σχεδιασμός και οι διαμόρφωση των χώρων στο κτίριο, έγιναν με γνώμονα τη μέγιστη εκμετάλλευση ή την αποφυγή της ηλιακής ακτινοβολίας ανάλογα με την εποχή. ΗΛΙΟΠΡΟΣΤΑΣΙΑ ΑΝΟΙΓΜΑΤΩΝ : Ως μέσο ηλιοπροστασίας των ανοιγμάτων επιλέχθηκαν οι πρόβολοι. Σε συνδυασμό με την κινητή ηλιοπροστασία (δεν λαμβάνεται υπόψη κατά τους υπολογισμούς της ενεργειακής κατανάλωσης του κτηρίου) εκτιμάται ότι προσφέρουν επαρκή προστασία. Ο σκιασμός των ανοιγμάτων με βάση τα σχέδια σκιασμού τους κρίνεται επαρκής.

20 Αρχιτεκτονική Τεκμηρίωση ΦΥΣΙΚΟΣ ΦΩΤΙΣΜΟΣ : Σε όλους τους κύριους χώρους των διαμερισμάτων θα τοποθετηθούν ανοίγματα τα οποία θα προσφέρουν επαρκεί φυσικό φωτισμό. Στους χώρους των καταστημάτων οι μεγάλες γυάλινες επιφάνειες της νότιας, της ανατολικής και της δυτικής όψης θα προσφέρουν άπλετο φυσικό φωτισμό. ΦΥΣΙΚΟΣ ΔΡΟΣΙΣΜΟΣ : Στις κατοικίες του πέμπτου και του έκτου ορόφου θα τοποθετηθούν ανοίγματα στην ανατολική και τη δυτική όψη εξασφαλίζοντας διαμπερή αερισμό για τη μέγιστη δυνατή εκμετάλλευση του φυσικού δροσισμού. Στις κατοικίες του πρώτου έως και του τετάρτου ορόφου θα τοποθετηθούν ανοίγματα τα οποία θα προσφέρουν επαρκή φυσικό δροσισμό.

21 Αρχιτεκτονική Τεκμηρίωση ΠΑΘΗΤΙΚΑ ΗΛΙΑΚΑ ΣΥΣΤΗΜΑΤΑ ΚΤΗΡΙΟΥ: Το παθητικό σύστημα που επιλέχθηκε να ενσωματωθεί στο σχεδιασμό του κτηρίου είναι αυτό του άμεσου κέρδους. Επαρκής ποσότητα ανοιγμάτων στη νότια όψη + βαριά υλικά υψηλής θερμοχωρητικότητας + ισχυρή θερμομόνωση το κτήριο λειτουργεί ως συλλέκτης, αποθήκη και παγίδα ηλιακής ενέργειας. ΔΙΑΜΟΡΦΩΣΗ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΑ ΧΩΡΟΥ ΓΙΑ ΤΗ ΒΕΛΤΙΩΣΗ ΤΟΥ ΜΙΚΡΟΚΛΙΜΑΤΟΣ: Κατάλληλη φύτευση λόγω ύπαρξης καταστημάτων με προθήκες ορατές από τις οδούς.

22 Έλεγχος θερμομονωτικής επάρκειας Σύμφωνα με τον Κ.Εν.Α.Κ. όλαταδομικάστοιχείαενόςνέουήριζικά ανακαινιζόμενου κτηρίου οφείλουν να πληρούν τους περιορισμούς θερμομόνωσης του πίνακα 3.3α τηςτοτεε /2010 Πίνακας 3.3α. Μέγιστες επιτρεπόμενες τιμές του συντελεστή θερμοπερατότητας διαφόρων δομικών στοιχείων ανά κλιματική ζώνη.

23 Έλεγχος θερμομονωτικής επάρκειας Ταυτόχρονα η τιμή του μέσου συντελεστή θερμοπερατότητας του εξεταζόμενου κτηρίου δεν πρέπει να ξεπερνάει τα όρια του πίνακα 3.3β της ΤΟΤΕΕ Πίνακας 3.3β. Μέγιστες επιτρεπόμενες τιμές του μέσου συντελεστή θερμοπερατότητας κτηρίου, ανά κλιματική ζώνη συναρτήσει του λόγου της περιβάλλουσας επιφάνειας του κτηρίου προς τον όγκο του.

24 Έλεγχος θερμομονωτικής επάρκειας Η συλλογή των γεωμετρικών δεδομένων και οι υπολογισμοί των θερμικών χαρακτηριστικών των επιφανειών του κτηρίου γίνοναι έχοντας υπόψη τα εξής: 1. για τον υπολογισμό της ενεργειακής κατανάλωσης και κατ επέκταση της ενεργειακής απόδοσης του κτηρίου είναι απαραίτητα όχι μόνο τα θερμικά και γεωμετρικά χαρακτηριστικά των θερμαινόμενων χώρων, αλλά και αυτά των μη θερμαινόμενων που είναι σε επαφή με τους θερμαινόμενους, 2. τα δομικά στοιχεία του κτηρίου που γειτνιάζουν με αλλά θερμαινόμενα κτήρια, κατά τον έλεγχο θερμικής επάρκειας του κτηρίου θεωρείται ότι έρχονται σε επαφή με το εξωτερικό περιβάλλον (ως να μην υπάρχουν τα γειτονικά κτήρια), ενώ για τον υπολογισμό της ενεργειακής απόδοσης θεωρούνται αδιαβατικά,

25 Έλεγχος θερμομονωτικής επάρκειας Η συλλογή των γεωμετρικών δεδομένων και οι υπολογισμοί των θερμικών χαρακτηριστικών των επιφανειών του κτηρίου γίνεται έχοντας υπόψη τα εξής: 3. τα δομικά στοιχεία θερμικής ζώνης του κτηρίου που γειτνιάζουν με άλλη θερμική ζώνη του ίδιου κτηρίου θεωρούνται αδιαβατικά, 4. οι αδιαφανείς και οι διαφανείς επιφάνειες έχουν ηλιακά κέρδη τα οποία εξαρτώνται από τον προσανατολισμό και τον σκιασμό τους, 5. σύμφωνα με την Τ.Ο.Τ.Ε.Ε /2010 για λόγους απλοποίησης, για τον υπολογισμό της ενεργειακής απόδοσης κτηρίων, για κατακόρυφα δομικά αδιαφανή στοιχεία με συντελεστή θερμοπερατότητας μικρότερο από 0,60 W/(m 2.K), ο συντελεστής σκίασης δύναται να θεωρηθεί ίσος με 0,9. Υπενθυμίζεται ότι ο έλεγχος θερμικής επάρκειας ορόφου που υπήρχε στον παλαιότερο Κανονισμό Θερμομόνωσης δεν υφίσταται πλέον.

26 Έλεγχος θερμομονωτικής επάρκειας Ο έλεγχος θερμομονωτικής επάρκειας πραγματοποιείται σε δύο στάδια: 1. Υπολογίζεται ο συντελεστής θερμοπερατότητας U όλων των δομικών στοιχείων και ελέγχεται η συμμόρφωση του στα όρια τωναπαιτήσεωντουπίνακα3.3α τηςτοτεε / Υπολογίζεται ο μέσος συντελεστής θερμοπερατότητας του κτηρίου Um και ελέγχεται η συμμόρφωση του στα όρια των απαιτήσεων του πίνακα 3.3β της ΤΟΤΕΕ /2010.

27 Έλεγχος θερμομονωτικής επάρκειας Υπολογισμός συντελεστή θερμοπερατότητας αδιαφανούς δομικού στοιχείου σύμφωνα με την σχέση 2.1. της ΤΟΤΕΕ /2010: U = 1 n d j Ri + + Rδ + R λ j= 1 j a όπου, d j το πάχος της ομογενούς και ισότροπης στρώσης δομικού υλικού j, λ j ο συντελεστής θερμικής αγωγιμότητας του ομογενούς και ισότροπου υλικού j, R i και R α οι αντιστάσεις θερμικής μετάβασης εκατέρωθεν του δομικού στοιχείου και R δ η θερμική αντίσταση κλειστού διάκενου αέρα.

28 Έλεγχος θερμομονωτικής επάρκειας Υπολογισμός συντελεστή θερμοπερατότητας διαφανούς δομικού στοιχείου σύμφωνα με την σχέση της ΤΟΤΕΕ /2010: U w U f U g Α f Α g l g U W = A U + A U + l Ψ g g f f g g A συντελεστής θερμοπερατότητας όλου του κουφώματος, συντελεστής θερμοπερατότητας πλαισίου του κουφώματος, συντελεστής θερμοπερατότητας του υαλοπίνακα εμβαδό επιφάνειας του πλαισίου του κουφώματος, εμβαδό επιφάνειας του υαλοπίνακα του κουφώματος, μήκος της θερμογέφυρας του υαλοπίνακα του κουφώματος, Ψ g συντελεστής γραμμικής θερμοπερατότητας του υαλοπίνακα του κουφώματος. g + A f

29 Έλεγχος θερμομονωτικής επάρκειας Υπολογισμός συντελεστή θερμοπερατότητας αδιαφανούς δομικού στοιχείου σύμφωνα με την σχέση 2.1. της ΤΟΤΕΕ /2010:

30 Έλεγχος θερμομονωτικής επάρκειας Υπολογισμός συντελεστή θερμοπερατότητας αδιαφανούς δομικού στοιχείου σύμφωνα με την σχέση 2.1. της ΤΟΤΕΕ /2010:

31 Έλεγχος θερμομονωτικής επάρκειας Υπολογισμός συντελεστή θερμοπερατότητας διαφανούς δομικού στοιχείου σύμφωνα με την σχέση της ΤΟΤΕΕ /2010:

32 Έλεγχος θερμομονωτικής επάρκειας Υπολογισμός συντελεστή θερμοπερατότητας διαφανούς δομικού στοιχείου σύμφωνα με την σχέση της ΤΟΤΕΕ /2010:

33 Έλεγχος θερμομονωτικής επάρκειας Υπολογισμός κατακόρυφων αδιαφανών στοιχείων σύμφωνα με την ΤΟΤΕΕ :

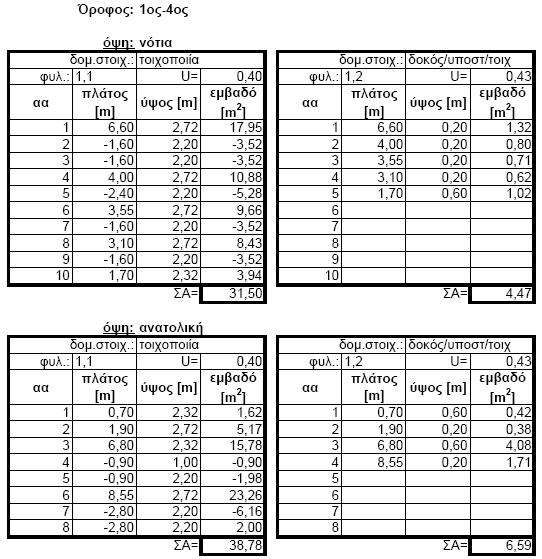

36 Έλεγχος θερμομονωτικής επάρκειας Συντελεστής θερμοπερατότητας των αδιαφανών δομικών στοιχείων των θερμαινόμενων και των μη θερμαινόμενων χώρων του κτηρίου.

37 Έλεγχος θερμομονωτικής επάρκειας Ισοδύναμοι συντελεστές θερμοπερατότητας των δομικών στοιχείων σε επαφή με το έδαφος των θερμαινόμενων και των μη θερμαινόμενων χώρων του κτηρίου

38 Έλεγχος θερμομονωτικής επάρκειας Συντελεστής θερμοπερατότητας διαφανών δομικών στοιχείων ισογείου (γυάλινες προσόψεις).

39 Έλεγχος θερμομονωτικής επάρκειας Συντελεστής θερμοπερατότητας διαφανών δομικών στοιχείων ορόφων.

40 Έλεγχος θερμομονωτικής επάρκειας Το κτήριο έχει A/V = m -1 (εντάσσεται στη Ζώνη Γ) το οποίο από τον πίνακα 3.3α της ΤΟΤΕΕ /2010 αντιστοιχεί σε μέγιστο επιτρεπτό U m,max =0,95 W/(m 2 K). Συγκεντρωτικά στοιχεία κτηρίου U m =0,945 W/(m 2 K)< U m,max =0,950 W/(m 2 K) Το κτήριο είναι επαρκώς θερμομονωμένο σύμφωνα με τον Κ.Εν.Α.Κ. και την ΤΟΤΕΕ /2010.

41 Τεκμηρίωση ελάχιστων προδιαγραφών και έλεγχος σχεδιασμού εγκατάστασης συστήματος θέρμανσης Μελέτη Θέρμανσης Μέγιστο απαιτούμενο θερμικό φορτίο κτηρίου : kcal/h Υπολογισμός ισχύος λέβητα-καυστήρα με συντελεστή προσαύξησης 20%, Ο λέβητας-καυστήρας θα είναι kcal/h (245 kw) ΦΑ. βαθμός θερμικής απόδοσης 94,0% καυστήρας διβάθμιος για κάλυψη των μερικών φορτίων με υψηλή απόδοση Μονοσωλήνιο σύστημα με προσαγωγή 85 ο C, επιστροφή 70 o C και αυτονομία Κάθε ζεύγος συλλεκτών διανομής ιδιοκτησίας με σύστημα θερμιδομέτρησης Αυτόματος θερμοστατικός έλεγχος θερμοκρασίας εσωτερικών χώρων Κεντρική εγκατάσταση θέρμανσης με σύστημα αντιστάθμισης (κάλυψη των μερικών φορτίων θέρμανσης), με την χρήση τετράοδης βάνας αυτόματης ρύθμισης. Κυκλοφορητής της διανομής θερμού νερού θέρμανσης ηλεκτρικής ισχύος 1,5kW με μεταβλητό αριθμό στροφών και παροχής για σταθερό μανομετρικό (inverter Δv-cP).

42 Τεκμηρίωση ελάχιστων προδιαγραφών και έλεγχος σχεδιασμού εγκατάστασης συστήματος ψύξης Τεχνικά χαρακτηριστικά αντλιών θερμότητας για κάθε ιδιοκτησία.

43 Τεκμηρίωση ελάχιστων προδιαγραφών συστήματος αερισμού Α. Διαμερίσματα : φυσικός αερισμός σύμφωνα με τα οριζόμενα στην ΤΟΤΕΕ /2010 (παρ , πίνακας 2.3). Απαίτηση νωπού αέρα κατοικιών είναι 0,75 m 3 /h/m 2 επιφάνειας δαπέδου. Β. Εμπορικά καταστήματα : οι ανάγκες για αερισμό καλύπτονται μέσω συστήματος μηχανικού αερισμού όπως ορίζεται στον Κ.Εν.Α.Κ. Μελέτη κλιματισμού+ ΤΟΤΕΕ /2010 μία μονάδα παροχής νωπού αέρα ανά κατάστημα Κατάστημα 1 μονάδα 550 m 3 /h νωπού αέρα. Κατάστημα 2 είναι 900 m 3 /h νωπού αέρα. Μονάδες μηχανικού αερισμού με σύστημα ανάκτησης θερμότητας (εναλλάκτη) με ονομαστικό βαθμό απόδοσης 50%. Ειδική κατανάλωση ισχύος ανεμιστήρων 0,95 kw/(m 3 /sec), σύμφωνα με τις τεχνικές προδιαγραφές των μονάδων επελέγησαν.

44 Σχεδιασμός συστήματος παραγωγής ΖΝΧ Διαστασιολόγηση του συστήματος ζεστού νερού χρήσης (ΖΝΧ), σύμφωνα με την παράγραφο 2.5 (πίνακας 2.5) της ΤΟΤΕΕ /2010. Κατοικίες 2,5 lt/ημέρα/m 2 θερμαινόμενης επιφάνειας Καταστήματα 0,14 lt/ημέρα/m 2 θερμαινόμενης επιφάνειας Κατοικίες lt/ημέρα + Καταστήματα 67 lt/ημέρα Συνολική ημερήσια κατανάλωση ΖΝΧ στο κτήριο είναι 3.970lt/ημέρα Η μέση θερμοκρασία ζεστού νερού χρήσης ορίζεται στους 50 ο C. Οι μέσες θερμοκρασίες νερού δικτύου ύδρευσης πόλης για την Θεσσαλονίκη ορίζονται στην ΤΟΤΕΕ /2010 «Κλιματικά δεδομένα ελληνικών Περιοχών»

45 Σχεδιασμός συστήματος παραγωγής ΖΝΧ Ημερήσιο απαιτούμενο θερμικό φορτίο Q d σε (kwh/day) για την κάλυψη των αναγκών του κτηρίου σε ΖΝΧ δίνεται από την ακόλουθη σχέση : c Qd = Vd ρ ΔT 3600 V d [lt /ημέρα] το ημερήσιο φορτίο, V d = 3970 (lt/ημέρα), ρ [kg/lt] η μέση πυκνότητα του ζεστού νερού χρήση, ρ = 0,998 (kg/lt), c [kj/(kg.k)] η ειδική θερμότητα του νερού, c = 4,18 kj/(kg.k), ΔΤ [Κ] ή [ C] η θερμοκρασιακή διαφορά μεταξύ νερού δικτύου και ΖΝΧ Μέση θερμοκρασία δικτύου νερού ( o C) και θερμικό φορτίο για ΖΝΧ κτηρίου.

46 Σχεδιασμός συστήματος παραγωγής ΖΝΧ Εγκατάσταση 2 κεντρικών θερμαντήρων (δεξαμενές αποθήκευσης) 3πλής ενέργειας με ανεξάρτητη μονάδα λέβητα-καυστήρα ΦΑ + συστοιχία ηλιακών συλλεκτών στο δώμα + εφεδρική ηλεκτρική αντίσταση Συνολική χωρητικότητα των δύο κεντρικών θερμαντήρων V store (εμπειρική σχέση) : Vd 3970 Vstore = lt = 794lt Vstore = 800lt 5 5 Επιλέγονται 2 κεντρικοί θερμαντήρες των 400lt έκαστος.

47 Σχεδιασμός συστήματος παραγωγής ΖΝΧ Η θερμική ισχύς Pn, του λέβητα-καυστήρα, υπολογίζεται για μέσο χρόνο απόδοσης της συνολικής ημερήσια θερμικής ενέργειας σε 5 ώρες και για τον μήνα Φεβρουάριο που παρατηρείται το μέγιστο θερμικό φορτίο για ΖΝΧ στο υπό μελέτη κτήριο. Η θερμική ισχύς της μονάδας λέβητα- καυστήρα Pn, υπολογίζεται από τη σχέση: Qd 195 Pn = = kw = 39kW 5 5 P = 1.2x39kW = 46kW = kcal/ h n Με την προσαύξηση 20% για το σύστημα λέβητα-καυστήρα Επιλέγεται λέβητας-καυστήρας μίας βαθμίδας, ΦΑ με βαθμό θερμικής απόδοσης 93,2%, περίπου ίδιο με την απόδοση του κτηρίου αναφοράς όπως ορίζεται στον πίνακα 4.1 της ΤΟΤΕΕ /2010.

48 Σχεδιασμός συστήματος παραγωγής ΖΝΧ Τεκμηρίωση τοποθέτησης ηλιακών συλλεκτών Σύμφωνα με την ΤΟΤΕΕ /2010 ( 5.3.1) κατά τη διαστασιολόγηση του συστήματος ηλιακών συλλεκτών μπορούν να χρησιμοποιηθούν διάφορες μεθοδολογίες όπως, Η ωριαία προσομοίωση λειτουργίας του συστήματος σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ ISO :2006, η μέθοδος καμπυλών f των S. klein, W.A. Beckman και J.A Duffie που αναπτύχθηκε στο πανεπιστήμιο του Winscosin οποιαδήποτε άλλη αναγνωρισμένη αναλυτική ή μη μέθοδος εφαρμόζεται μέχρι σήμερα. Στην μελέτη διαστασιολόγησης του συστήματος ηλιακών συλλεκτών, η οποία δεν αποτελεί μέρος της παρούσας μελέτης, πρέπει να αναφέρεται η μέθοδος και τα δεδομένα που χρησιμοποιήθηκαν αναλυτικά, ενώ στην παρούσα μελέτη θα πρέπει να αναφέρονται τα αποτελέσματα και η τεκμηρίωση του ποσοστού κάλυψης του φορτίου Ζ.Ν.Χ.

49 Σχεδιασμός συστήματος παραγωγής ΖΝΧ Τεκμηρίωση τοποθέτησης ηλιακών συλλεκτών Θέση τοποθέτησης ηλιακών συλλεκτών στο δώμα, εκτός περιοχής σκίασης.

50 Σχεδιασμός συστήματος παραγωγής ΖΝΧ Τεκμηρίωση τοποθέτησης ηλιακών συλλεκτών Μέση μηνιαία προσπίπτουσα ηλιακή ακτινοβολία (kwh/m 2 ) για οριζόντια επιφάνεια και κεκλιμένη επιφάνεια 40 ο.

51 Σχεδιασμός συστήματος παραγωγής ΖΝΧ Τεκμηρίωση τοποθέτησης ηλιακών συλλεκτών Σωστή τοποθέτηση των ηλιακών συλλεκτών = αποφυγή αλληλοσκίασης Η απόσταση τοποθέτησης (άξονας βορρά-νότου) υπολογίστηκε για την ημέρα τουχρόνουμετοχαμηλότεροηλιακόύψος(21/12 χειμερινό ηλιοστάσιο). Στη Θεσσαλονίκη (γεωγραφικό πλάτος φ = 40,5 ο ), η ηλιακή απόκλιση δ=-23,4 ο και ζενηθιακή γωνία θz 65 ο κατά το ηλιακό μεσημέρι Απόσταση τοποθέτησης ηλιακών συλλεκτών στο δώμα, ως προς τον νότο.

52 Σχεδιασμός συστήματος παραγωγής ΖΝΧ Τεκμηρίωση τοποθέτησης ηλιακών συλλεκτών Αποτελέσματα υπολογισμών για κάλυψη φορτίου ΖΝΧ από ηλιακούς συλλέκτες.

53 Σχεδιασμός συστήματος παραγωγής ΖΝΧ Τεκμηρίωση τοποθέτησης ηλιακών συλλεκτών Θέση τοποθέτησης ηλιακών συλλεκτών στο δώμα, εκτόςπεριοχήςσκίασης.

54 Σχεδιασμός συστήματος φωτισμού Μελέτη σύμφωνα με την ΤΟΤΕΕ /2010 : Η κύρια χρήση του κτηρίου είναι κατοικίες, ενώ σε ένα τμήμα του κτιρίου (ισόγειο και α υπόγειο) θα λειτουργούν εμπορικά καταστήματα. Κατοικίες κατανάλωση στο φωτισμό 0kW (δε λαμβάνεται υπ όψη για την ενεργειακή απόδοση του κτηρίου σύμφωνα με την ΤΟΤΕΕ /2010 Καταστήματα κατανάλωση στο φωτισμό 3.70 kw (στάθμη φωτισμού 500 lux - πίνακας 2.4 ΤΟΤΕΕ /2010, χρήση 51 φωτιστικών σωμάτων με γραμμικούς λαμπτήρες φθορισμού 2x36W, ηλεκτρονικά στραγγαλιστικά πηνία και απόδοση 60 lm/w).

55 Σχεδιασμός συστήματος φωτισμού Μελέτη σύμφωνα με την ΤΟΤΕΕ /2010 : Καταστήματα εξωτερικές κατακόρυφες επιφάνειες υαλοστάσια ύψους 5,8m Ζώνες φυσικού φωτισμού Σύμφωνα με την μελέτη φωτισμού, όλη η επιφάνεια των καταστημάτων χαρακτηρίζεται ως ζώνη φυσικού φωτισμού. Συνεπώς η ζώνη φυσικού φωτισμού εκτίνεται σε βάθος περίπου 13m από τα υαλοστάσια. Σύμφωνα με την ΤΟΤΕΕ /2010 1/2010 (παράγραφος( ), το βάθος της ζώνης φωτισμού, λαμβάνεται 2,5 φορές το ύψος του υαλοστασίου. Στις ζώνες φυσικού φωτισμού σύμφωνα με τον Κ.Εν.Α.Κ.,., θα πρέπει να εξασφαλίζεται η δυνατότητα αφής/σβέσης τουλάχιστον του 50% των λαμπτήρων που βρίσκονται σε αυτές.

56 Σχεδιασμός συστήματος φωτισμού Ζώνες φυσικού φωτισμού στους χώρους των καταστημάτων στο ισόγειο.

57 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Εμβαδό και όγκος τμήματος κατοικιών

58 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ

59 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα αδιαφανών δομικών στοιχείων σε επαφή με τον εξωτερικό αέρα.

60 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα κουφωμάτων άμεσου κέρδους

61 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα κουφωμάτων.

62 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα συστήματος θέρμανσης τμήματος κατοικιών.

63 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα συστήματος ψύξης τμήματος κατοικιών.

64 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα συστήματος ζεστού νερού χρήσης.

65 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα συστήματος ηλιακών συλλεκτών.

66 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Εμβαδό και όγκος χρήσης «καταστημάτων» κτηρίου.

67 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Εσωτερικές συνθήκες λειτουργίας καταστημάτων.

68 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα αδιαφανών δομικών στοιχείων καταστημάτων σε επαφή με τον εξωτερικό αέρα Δεδομένα αδιαφανών δομικών στοιχείων καταστημάτων σε επαφή με το έδαφος

69 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα αδιαφανών δομικών στοιχείων καταστημάτων σε επαφή με μθχ. Δεδομένα αδιαφανών δομικών στοιχείων καταστημάτων μθχ σε επαφή με αέρα

70 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα αδιαφανών δομικών στοιχείων καταστημάτων μθχ σε επαφή με το έδαφος Αερισμός μθχ σύμφωνα με τον πίνακα 3.27 της ΤΟΤΕΕ /2010 : Παροχή αέρα ανά όγκο μη θερμαινόμενου χώρου ίση με 1,00[m 3 /h/m 3 ]. Συνολικός όγκος του μθχ ισούται με : V un =488m m=2732m 3. Συνεπώς ο αερισμός του μθχ ισούται με 2737m 3 /h.

71 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα κουφωμάτων καταστημάτων άμεσου κέρδους Δεδομένα κουφωμάτων καταστημάτων.

72 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα συστήματος θέρμανσης τμήματος καταστημάτων.

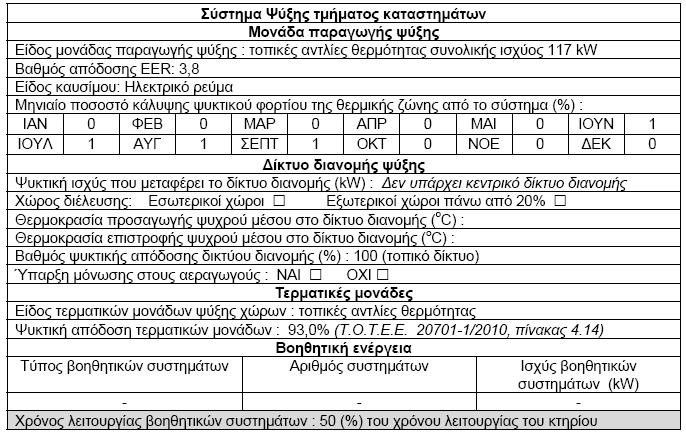

73 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα συστήματος ψύξης τμήματος καταστημάτων.

74 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα συστήματος ζεστού νερού χρήσης καταστημάτων

75 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα συστήματος ηλιακών συλλεκτών καταστημάτων

76 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Δεδομένα συστήματος φωτισμού καταστημάτων

77 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Αποτελέσματα υπολογισμών Συντελεστές μετατροπής σε πρωτογενή ενέργεια και έκλυση αερίων ρύπων, σύμφωνα με τον Κ.Εν.Α.Κ καιτηντοτεε /2010 ( 1.2)

78 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Αποτελέσματα υπολογισμών Απαιτούμενα φορτία θέρμανσης ψύξης τμήματος κτηρίου με χρήση κατοικιών. Τελική κατανάλωση ενέργειας ανά τελική χρήση - κατοικίες.

79 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Αποτελέσματα υπολογισμών Κατανάλωση ανά καύσιμο - κατοικίες. Κατανάλωση πρωτογενούς ενέργειας ανά τελική χρήση - κατοικίες.

80 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Αποτελέσματα υπολογισμών Κατανάλωση ανά καύσιμο - κατοικίες. Κατανάλωση πρωτογενούς ενέργειας ανά τελική χρήση - κατοικίες.

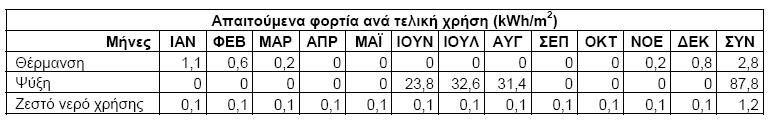

81 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Αποτελέσματα υπολογισμών Απαιτούμενα φορτία θέρμανσης ψύξης τμήματος κτηρίου με χρήση καταστημάτων. Τελική κατανάλωση ενέργειας ανά τελική χρήση καταστήματα.

82 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟΔΟΣΗ ΚΤΗΡΙΟΥ Αποτελέσματα υπολογισμών Κατανάλωση ανά καύσιμο - καταστήματα. Κατανάλωση πρωτογενούς ενέργειας ανά τελική χρήση - καταστήματα.
