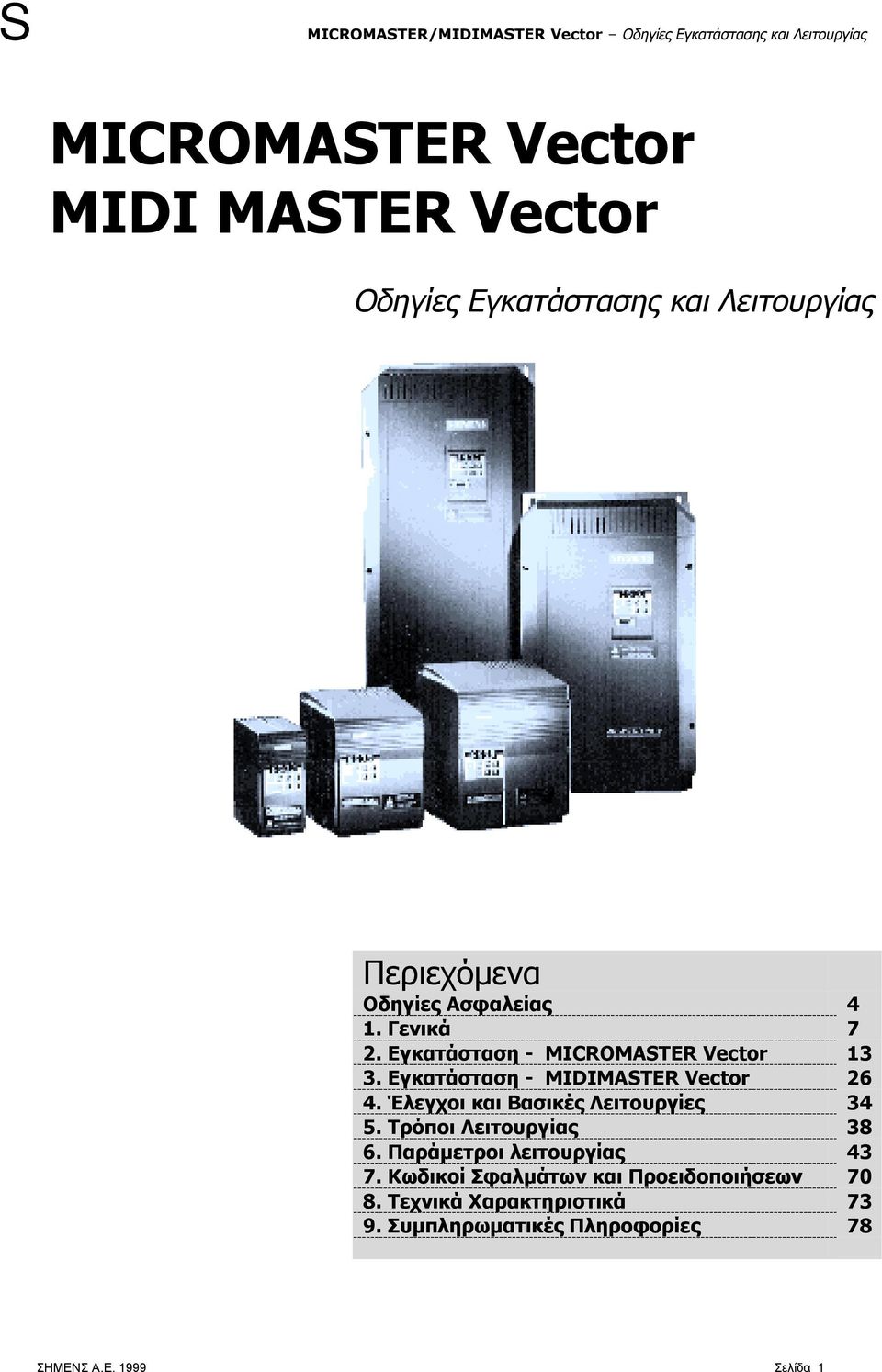

1 MICROMASTER Vector MIDI MASTER Vector Oδηγίες Εγκατάστασης και Λειτουργίας Περιεχόμενα Οδηγίες Ασφαλείας 4 1. Γενικά 7 2. Εγκατάσταση MICROMASTER Vector Εγκατάσταση MIDIMASTER Vector Έλεγχοι και Βασικές Λειτουργίες Τρόποι Λειτουργίας Παράμετροι λειτουργίας Κωδικοί Σφαλμάτων και Προειδοποιήσεων Τεχνικά Χαρακτηριστικά Συμπληρωματικές Πληροφορίες 78 ΣΗΜΕΝΣ Α.Ε Σελίδα 1

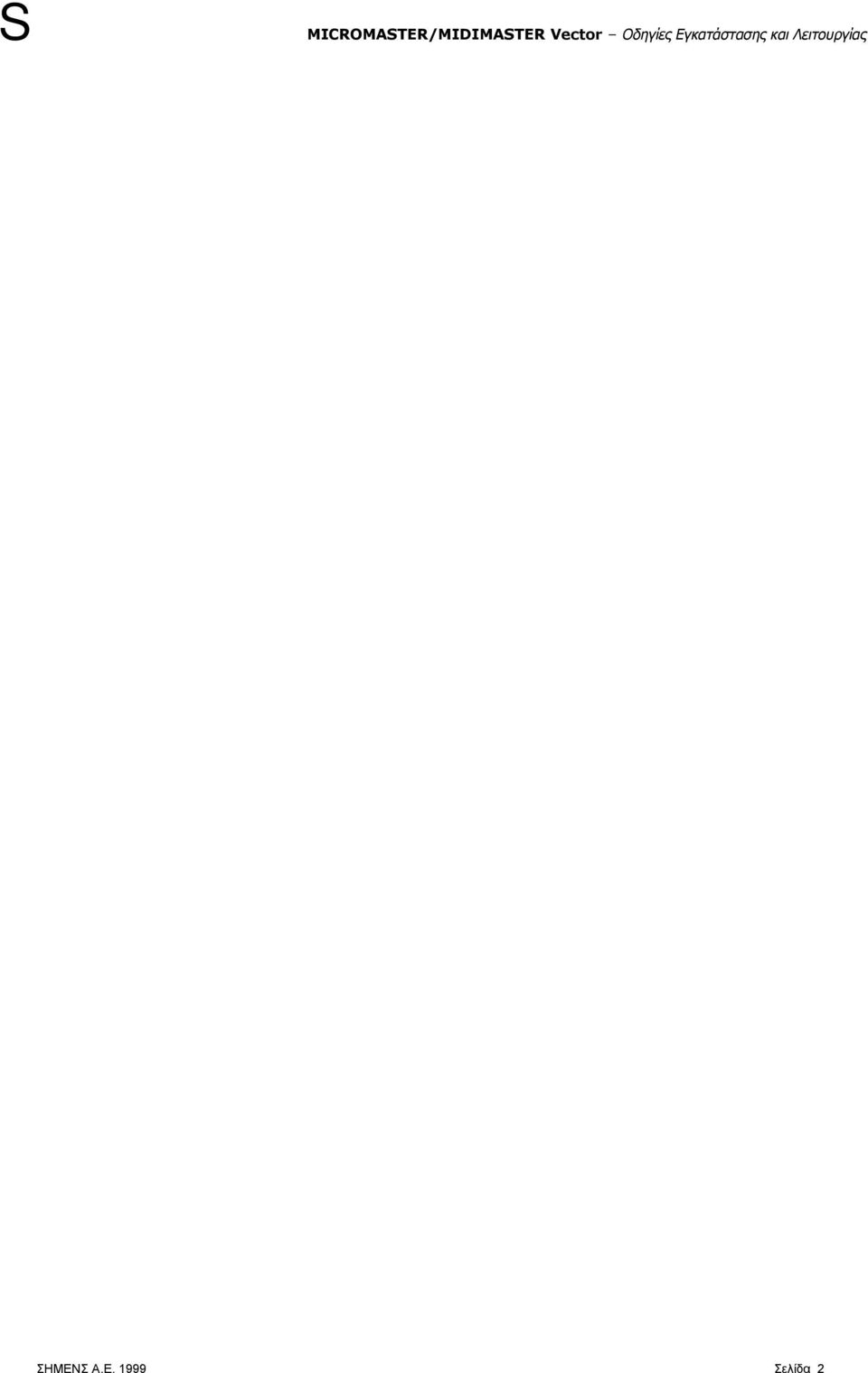

2 ΣΗΜΕΝΣ Α.Ε Σελίδα 2

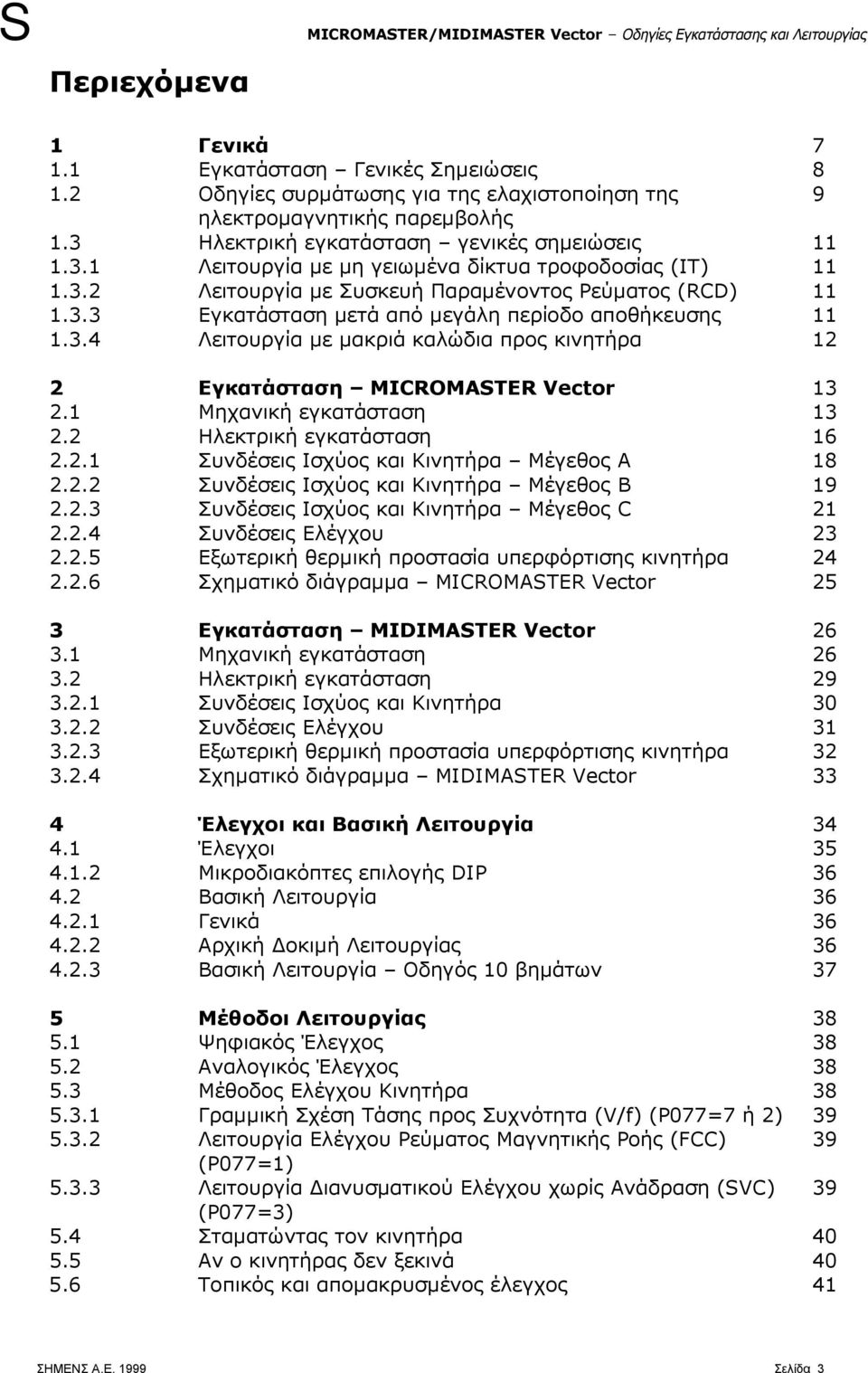

3 Περιεχόμενα 1 Γενικά Εγκατάσταση Γενικές Σημειώσεις Οδηγίες συρμάτωσης για της ελαχιστοποίηση της 9 ηλεκτρομαγνητικής παρεμβολής 1.3 Ηλεκτρική εγκατάσταση γενικές σημειώσεις Λειτουργία με μη γειωμένα δίκτυα τροφοδοσίας (ΙΤ) Λειτουργία με Συσκευή Παραμένοντος Ρεύματος (RCD) Εγκατάσταση μετά από μεγάλη περίοδο αποθήκευσης Λειτουργία με μακριά καλώδια προς κινητήρα 12 2 Εγκατάσταση MICROMASTER Vector Μηχανική εγκατάσταση Ηλεκτρική εγκατάσταση Συνδέσεις Ισχύος και Κινητήρα Μέγεθος Α Συνδέσεις Ισχύος και Κινητήρα Μέγεθος B Συνδέσεις Ισχύος και Κινητήρα Μέγεθος C Συνδέσεις Ελέγχου Εξωτερική θερμική προστασία υπερφόρτισης κινητήρα Σχηματικό διάγραμμα MICROMASTER Vector 25 3 Εγκατάσταση MIDIMASTER Vector Μηχανική εγκατάσταση Ηλεκτρική εγκατάσταση Συνδέσεις Ισχύος και Κινητήρα Συνδέσεις Ελέγχου Εξωτερική θερμική προστασία υπερφόρτισης κινητήρα Σχηματικό διάγραμμα MIDIMASTER Vector 33 4 Έλεγχοι και Βασική Λειτουργία Έλεγχοι Μικροδιακόπτες επιλογής DIP Βασική Λειτουργία Γενικά Αρχική Δοκιμή Λειτουργίας Βασική Λειτουργία Οδηγός 10 βημάτων 37 5 Μέθοδοι Λειτουργίας Ψηφιακός Έλεγχος Αναλογικός Έλεγχος Μέθοδος Ελέγχου Κινητήρα Γραμμική Σχέση Τάσης προς Συχνότητα (V/f) (Ρ077=7 ή 2) Λειτουργία Ελέγχου Ρεύματος Μαγνητικής Ροής (FCC) 39 (Ρ077=1) Λειτουργία Διανυσματικού Ελέγχου χωρίς Ανάδραση (SVC) 39 (P077=3) 5.4 Σταματώντας τον κινητήρα Αν ο κινητήρας δεν ξεκινά Τοπικός και απομακρυσμένος έλεγχος 41 ΣΗΜΕΝΣ Α.Ε Σελίδα 3

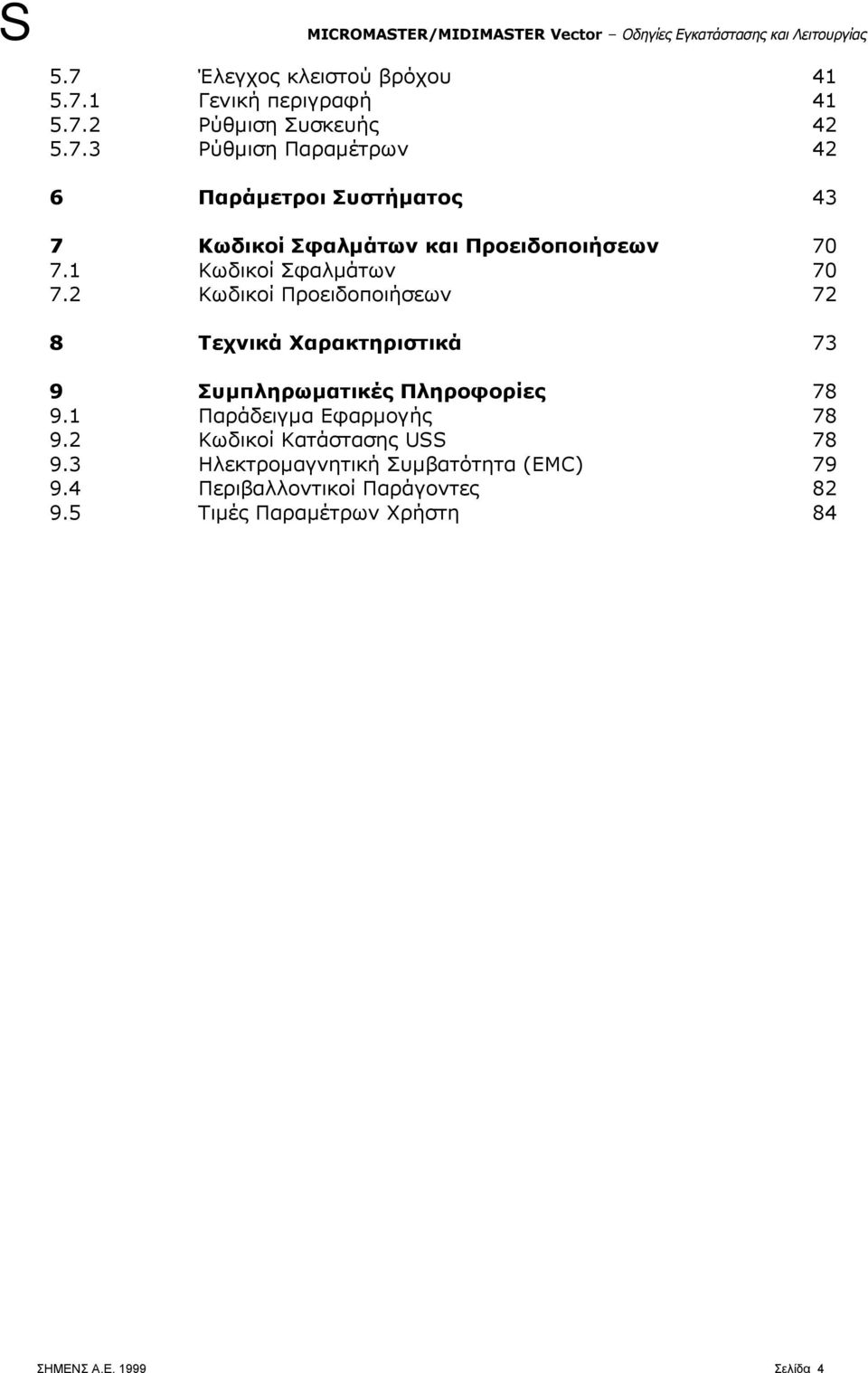

4 5.7 Έλεγχος κλειστού βρόχου Γενική περιγραφή Ρύθμιση Συσκευής Ρύθμιση Παραμέτρων 42 6 Παράμετροι Συστήματος 43 7 Κωδικοί Σφαλμάτων και Προειδοποιήσεων Κωδικοί Σφαλμάτων Κωδικοί Προειδοποιήσεων 72 8 Τεχνικά Χαρακτηριστικά 73 9 Συμπληρωματικές Πληροφορίες Παράδειγμα Εφαρμογής Κωδικοί Κατάστασης USS Ηλεκτρομαγνητική Συμβατότητα (EMC) Περιβαλλοντικοί Παράγοντες Τιμές Παραμέτρων Χρήστη 84 ΣΗΜΕΝΣ Α.Ε Σελίδα 4

5 Οδηγίες Ασφαλείας Πριν από την εγκατάσταση και την θέση σε λειτουργία της συσκευής, παρακαλούμε, να διαβάσετε προσεκτικά το εγχειρίδιο λειτουργίας που κρατάτε στα χέρια σας και να προσέξετε όλες τις προειδοποιητικές πινακίδες, που βρίσκονται επάνω στην συσκευή. Φροντίστε να βρίσκονται πάντοτε σε τέτοια κατάσταση ώστε να μπορούν να διαβαστούν και αντικαταστήστε αυτές που λείπουν ή αυτές που έχουν καταστραφεί.!" ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μόνο ειδικευμένο προσωπικό επιτρέπεται να εργαστεί με αυτή την συσκευή. Αυτό το προσωπικό πρέπει να είναι ενήμερο σχετικά με τα μέτρα ασφαλείας και προφύλαξης τα οποία περιέχονται στο εγχειρίδιο λειτουργίας για την εγκατάσταση, την λειτουργία και την συντήρηση της συσκευής. Η επιτυχής και ασφαλής λειτουργία της συσκευής εξαρτώνται από την σωστή χρησιμοποίηση, εγκατάσταση, λειτουργία και συντήρησή της. Το MICROMASTER και MIDIMASTER Vector λειτουργούν με υψηλές τάσεις. Επιτρέπονται μόνο μόνιμα καλωδιωμένες συνδέσεις ισχύος. Αυτός ο εξοπλισμός πρέπει να είναι γειωμένος (IEC 536 Κλάση 1, ΝΕC και άλλα σχετικά πρότυπα). Αν πρόκειται να χρησιμοποιηθεί συσκευή προστασίας με λειτουργία παραμένοντος ρεύματος (RCD), αυτή πρέπει να είναι τύπου Β. Ο πυκνωτής στον βρόχο συνεχούς ρεύματος μένει φορτισμένος με επικίνδυνα υψηλή τάση ακόμη και αφού κλείσουμε τον διακόπτη τροφοδοσίας του δικτύου. Η επέμβαση στο εσωτερικό της συσκευής επιτρέπεται αφού περάσουν πέντε (5) λεπτά από την στιγμή που θα μείνει χωρίς τάση. Όταν εργάζεστε με ανοικτή την συσκευή, θα πρέπει να προσέχετε τα μέρη εκείνα που είναι εκτεθειμένα και βρίσκονται υπό τάση. Βεβαιωθείτε ότι τα μέρη αυτά δεν πρόκειται να τα αγγίξει κανείς. Αυτή η συσκευή λειτουργεί με υψηλές τάσεις και ελέγχει επικίνδυνα περιστρεφόμενα μηχανικά μέρη. Θάνατος, βαριές σωματικές βλάβες ή υλικές ζημιές μπορεί να προκληθούν, εάν δεν ακολουθηθούν οι οδηγίες αυτού του εγχειριδίου λειτουργίας. Συσκευές με τριφασική τροφοδοσία δεν επιτρέπεται να συνδεθούν στο δίκτυο μέσω διακόπτη διαρροής (βλ. DIN, VDE 0160, παράγρ. 6.5). Οι παρακάτω κλέμμες μπορεί να έχουν επικίνδυνες τάσεις ακόμη και όταν ο κινητήρας είναι ακίνητος (η συσκευή να μην είναι ενεργοποιημένη). Οι κλέμμες σύνδεσης με το δίκτυο L/L2, N/L3 ή L1, L/L2, N/L3. Οι κλέμμες σύνδεσης του κινητήρα W, V, U. Οι κλέμμες για την αντίσταση / μονάδα πέδησης Β+, Β. Η σύνδεση, η θέση σε λειτουργία και η επαναφορά σε κατάσταση λειτουργίας μετά από βλάβη επιτρέπονται μόνον από ειδικευμένο προσωπικό. Το ειδικευμένο αυτό προσωπικό θα πρέπει να είναι ενήμερο για όλες τις προφυλάξεις, τα μέτρα ασφαλείας και τις διαδικασίες λειτουργίας που περιέχονται σ αυτό το εγχειρίδιο λειτουργίας. Κάτω από συγκεκριμένες ρυθμίσεις, η συσκευή μπορεί να ξεκινήσει αυτόματα, μετά από πτώση του δικτύου τροφοδοσίας. Η συσκευή είναι ικανή να παρέχει εσωτερική προστασία υπερφόρτισης του κινητήρα σύμφωνα με το UL508C, τμήμα 42. Δείτε την Ρ074. Αν απαιτείται θερμική προστασία του κινητήρα, τότε πρέπει να χρησιμοποιηθεί εξωτερικό PTC. Η συσκευή μπορεί να χρησιμοποιηθεί σε κύκλωμα ικανό να δώσει όχι πάνω από συμμετρικά Αμπέρ (Α, rms), για μέγιστη τάση 230/460V (δείτε Κεφ. 8) όταν προστατεύεται από ασφάλειες καθυστέρησης. Αυτή η συσκευή δεν πρέπει να χρησιμοποιείται σαν μηχανισμός Στάσης Ανάγκης (δες ΕΝ 60204, )! ΠΡΟΣΟΧΗ Παιδιά και ανειδίκευτο προσωπικό δεν επιτρέπεται να έχουν καμία πρόσβαση στην συσκευή. Η συσκευή επιτρέπεται να χρησιμοποιηθεί μόνο για τον σκοπό που έχει προβλέψει ο κατασκευαστής. Μη εγκεκριμένες αλλαγές και η χρησιμοποίηση ανταλλακτικών και παρελκομένων, που δεν πωλούνται ή συνιστώνται από τον κατασκευαστή, μπορεί να προκαλέσουν πυρκαγιές, ηλεκτροπληξία και τραυματισμούς. Φυλάξτε αυτό το εγχειρίδιο λειτουργίας σε χώρο με εύκολη πρόσβαση και δώστε το σε κάθε χρήστη. Ευρωπαϊκή Οδηγία Χαμηλής τάσης Τα προϊόντα της σειράς ΜICROMASTER και MIDIMASTER Vector συμμορφώνονται με τις απαιτήσεις τις Οδηγίας Χαμηλής Τάσης 73/23/EEC όπως διορθώθηκε με την Οδηγία 93/68/EEC. Οι συσκευές πιστοποιούνται για συμμόρφωση με τα ακόλουθα πρότυπα: ΕΝ Μετατροπείς Ημιαγωγών Γενικές Απαιτήσεις και μετατροπείς μεταγωγής γραμμής ΕΝ Ασφάλεια Μηχανών Ηλεκτρικός εξοπλισμός μηχανών Ευρωπαϊκή Οδηγία Μηχανημάτων Τα προϊόντα της σειράς ΜICROMASTER και MIDIMASTER Vector δεν εμπίπτουν στις ρυθμίσεις της Ευρωπαϊκής Οδηγίας περί μηχανημάτων. Ωστόσο, οι συσκευές αυτές έχουν πλήρως ελεγχθεί για συμμόρφωση με τις βασικές απαιτήσεις Υγείας & Ασφάλειας της οδηγίας όταν χρησιμοποιούνται σε τυπικές εφαρμογές μηχανών. Μια δήλωση Ενσωμάτωσης είναι διαθέσιμη κατόπιν αίτησης. Ευρωπαϊκή Οδηγία ΗΜΣ Όταν εγκαθιστούνται σύμφωνα με τις οδηγίες που περιέχονται σε αυτό το εγχειρίδιο, τα προϊόντα της σειράς ΜICROMASTER και MIDIMASTER Vector συμμορφώνονται με όλες τις απαιτήσεις τις Οδηγίας Ηλεκτρομαγνητικής Συμβατότητας όπως καθορίζονται από το Πρότυπο ΗΜΣ Προϊόντων για Συστήματα Κίνησης ΕΝ Ο σημαινόμενος με UL & CUL εξοπλισμός μετατροπής ισχύος 5Β33 πρέπει να χρησιμοποιείται σε περιβάλλον ρύπανσης βαθμού 2 ISO 9001 H Siemens plc λειτουργεί με σύστημα διασφάλισης ποιότητας που συμμορφώνεται με τις απαιτήσεις του ISO 9001 ΣΗΜΕΝΣ Α.Ε Σελίδα 5

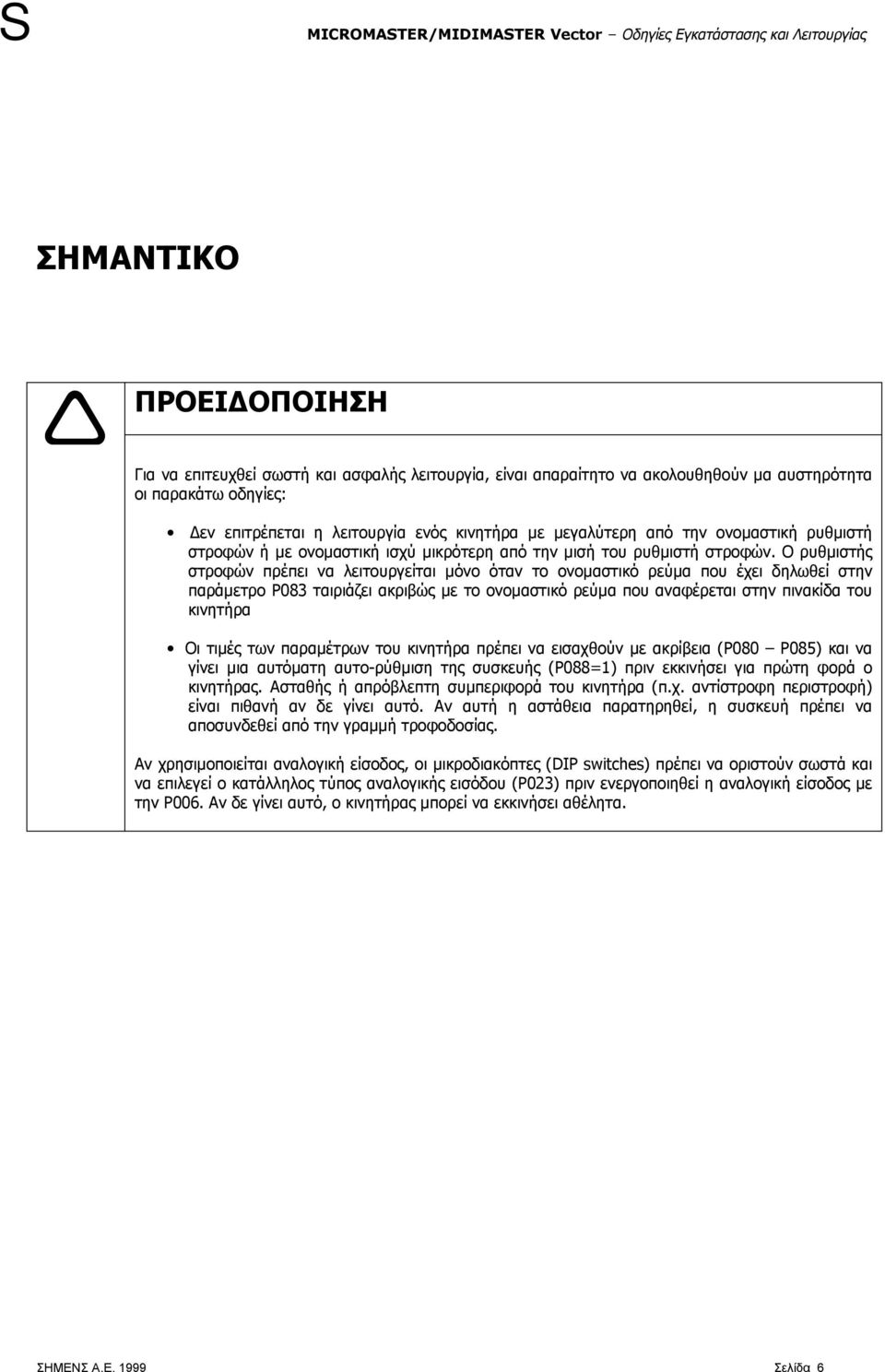

6 ΣΗΜΑΝΤΙΚΟ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να επιτευχθεί σωστή και ασφαλής λειτουργία, είναι απαραίτητο να ακολουθηθούν μα αυστηρότητα οι παρακάτω οδηγίες: Δεν επιτρέπεται η λειτουργία ενός κινητήρα με μεγαλύτερη από την ονομαστική ρυθμιστή στροφών ή με ονομαστική ισχύ μικρότερη από την μισή του ρυθμιστή στροφών. Ο ρυθμιστής στροφών πρέπει να λειτουργείται μόνο όταν το ονομαστικό ρεύμα που έχει δηλωθεί στην παράμετρο Ρ083 ταιριάζει ακριβώς με το ονομαστικό ρεύμα που αναφέρεται στην πινακίδα του κινητήρα Οι τιμές των παραμέτρων του κινητήρα πρέπει να εισαχθούν με ακρίβεια (Ρ080 Ρ085) και να γίνει μια αυτόματη αυτορύθμιση της συσκευής (Ρ088=1) πριν εκκινήσει για πρώτη φορά ο κινητήρας. Ασταθής ή απρόβλεπτη συμπεριφορά του κινητήρα (π.χ. αντίστροφη περιστροφή) είναι πιθανή αν δε γίνει αυτό. Αν αυτή η αστάθεια παρατηρηθεί, η συσκευή πρέπει να αποσυνδεθεί από την γραμμή τροφοδοσίας. Αν χρησιμοποιείται αναλογική είσοδος, οι μικροδιακόπτες (DIP switches) πρέπει να οριστούν σωστά και να επιλεγεί ο κατάλληλος τύπος αναλογικής εισόδου (Ρ023) πριν ενεργοποιηθεί η αναλογική είσοδος με την Ρ006. Αν δε γίνει αυτό, ο κινητήρας μπορεί να εκκινήσει αθέλητα. ΣΗΜΕΝΣ Α.Ε Σελίδα 6

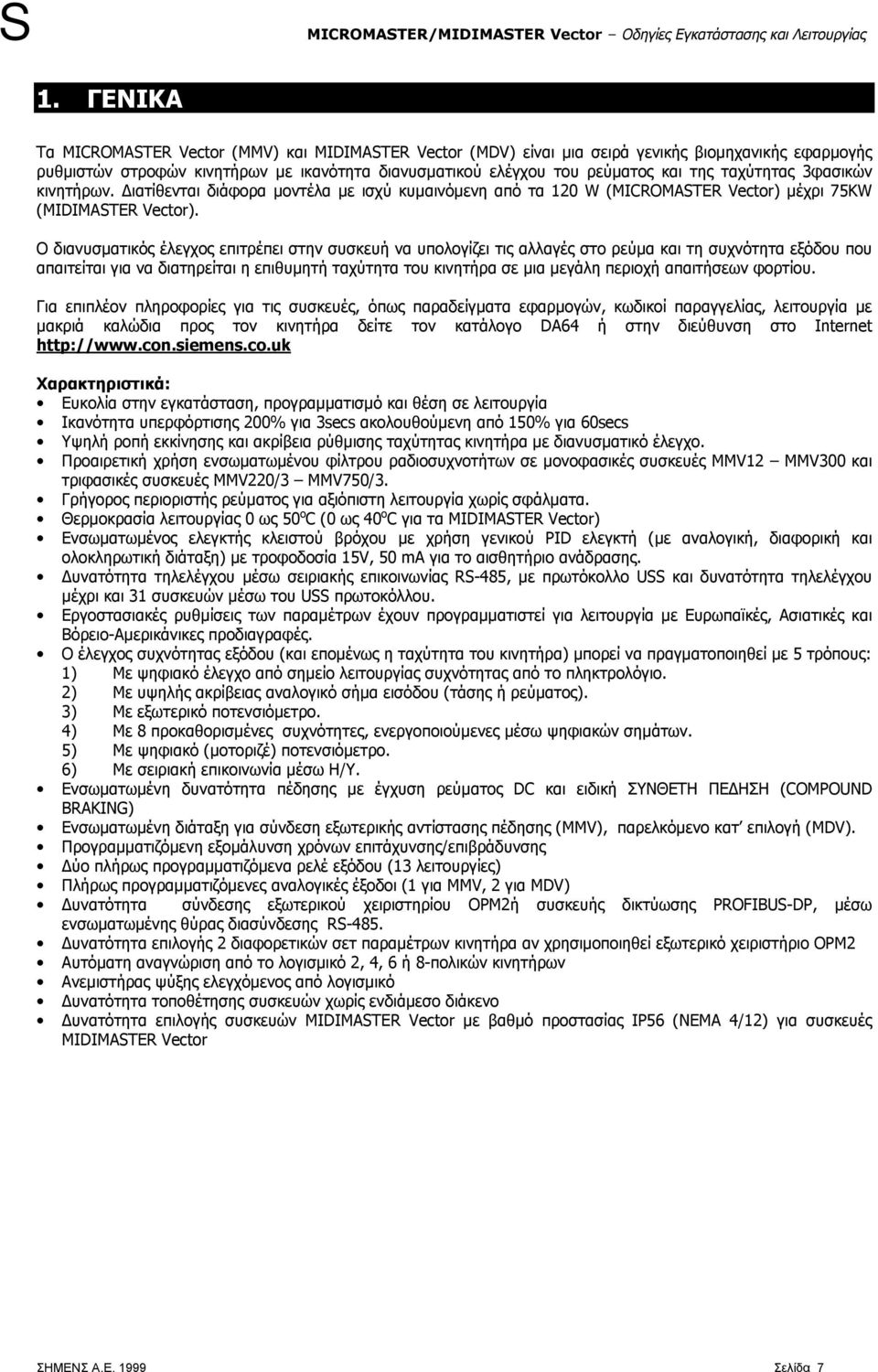

7 1. ΓΕΝΙΚΑ Τα MICROΜΑSTER Vector (MMV) και MIDIMASTER Vector (MDV) είναι μια σειρά γενικής βιομηχανικής εφαρμογής ρυθμιστών στροφών κινητήρων με ικανότητα διανυσματικού ελέγχου του ρεύματος και της ταχύτητας 3φασικών κινητήρων. Διατίθενται διάφορα μοντέλα με ισχύ κυμαινόμενη από τα 120 W (MICROMASTER Vector) μέχρι 75KW (MIDIMASTER Vector). Ο διανυσματικός έλεγχος επιτρέπει στην συσκευή να υπολογίζει τις αλλαγές στο ρεύμα και τη συχνότητα εξόδου που απαιτείται για να διατηρείται η επιθυμητή ταχύτητα του κινητήρα σε μια μεγάλη περιοχή απαιτήσεων φορτίου. Για επιπλέον πληροφορίες για τις συσκευές, όπως παραδείγματα εφαρμογών, κωδικοί παραγγελίας, λειτουργία με μακριά καλώδια προς τον κινητήρα δείτε τον κατάλογο DA64 ή στην διεύθυνση στο Internet Χαρακτηριστικά: Ευκολία στην εγκατάσταση, προγραμματισμό και θέση σε λειτουργία Ικανότητα υπερφόρτισης 200% για 3secs ακολουθούμενη από 150% για 60secs Υψηλή ροπή εκκίνησης και ακρίβεια ρύθμισης ταχύτητας κινητήρα με διανυσματικό έλεγχο. Προαιρετική χρήση ενσωματωμένου φίλτρου ραδιοσυχνοτήτων σε μονοφασικές συσκευές ΜΜV12 ΜΜV300 και τριφασικές συσκευές MMV220/3 MMV750/3. Γρήγορος περιοριστής ρεύματος για αξιόπιστη λειτουργία χωρίς σφάλματα. Θερμοκρασία λειτουργίας 0 ως 50 ο C (0 ως 40 ο C για τα MIDIMASTER Vector) Ενσωματωμένος ελεγκτής κλειστού βρόχου με χρήση γενικού PID ελεγκτή (με αναλογική, διαφορική και ολοκληρωτική διάταξη) με τροφοδοσία 15V, 50 ma για το αισθητήριο ανάδρασης. Δυνατότητα τηλελέγχου μέσω σειριακής επικοινωνίας RS485, με πρωτόκολλο USS και δυνατότητα τηλελέγχου μέχρι και 31 συσκευών μέσω του USS πρωτοκόλλου. Εργοστασιακές ρυθμίσεις των παραμέτρων έχουν προγραμματιστεί για λειτουργία με Ευρωπαϊκές, Ασιατικές και ΒόρειοΑμερικάνικες προδιαγραφές. Ο έλεγχος συχνότητας εξόδου (και επομένως η ταχύτητα του κινητήρα) μπορεί να πραγματοποιηθεί με 5 τρόπους: 1) Με ψηφιακό έλεγχο από σημείο λειτουργίας συχνότητας από το πληκτρολόγιο. 2) Με υψηλής ακρίβειας αναλογικό σήμα εισόδου (τάσης ή ρεύματος). 3) Με εξωτερικό ποτενσιόμετρο. 4) Με 8 προκαθορισμένες συχνότητες, ενεργοποιούμενες μέσω ψηφιακών σημάτων. 5) Με ψηφιακό (μοτοριζέ) ποτενσιόμετρο. 6) Με σειριακή επικοινωνία μέσω Η/Υ. Ενσωματωμένη δυνατότητα πέδησης με έγχυση ρεύματος DC και ειδική ΣΥΝΘΕΤΗ ΠΕΔΗΣΗ (COMPOUND BRAKING) Ενσωματωμένη διάταξη για σύνδεση εξωτερικής αντίστασης πέδησης (MMV), παρελκόμενο κατ επιλογή (MDV). Προγραμματιζόμενη εξομάλυνση χρόνων επιτάχυνσης/επιβράδυνσης Δύο πλήρως προγραμματιζόμενα ρελέ εξόδου (13 λειτουργίες) Πλήρως προγραμματιζόμενες αναλογικές έξοδοι (1 για MMV, 2 για MDV) Δυνατότητα σύνδεσης εξωτερικού χειριστηρίου ΟPM2ή συσκευής δικτύωσης PROFIBUSDP, μέσω ενσωματωμένης θύρας διασύνδεσης RS485. Δυνατότητα επιλογής 2 διαφορετικών σετ παραμέτρων κινητήρα αν χρησιμοποιηθεί εξωτερικό χειριστήριο ΟPM2 Αυτόματη αναγνώριση από το λογισμικό 2, 4, 6 ή 8πολικών κινητήρων Ανεμιστήρας ψύξης ελεγχόμενος από λογισμικό Δυνατότητα τοποθέτησης συσκευών χωρίς ενδιάμεσο διάκενο Δυνατότητα επιλογής συσκευών MIDIMASTER Vector με βαθμό προστασίας ΙΡ56 (NEMA 4/12) για συσκευές MIDIMASTER Vector ΣΗΜΕΝΣ Α.Ε Σελίδα 7

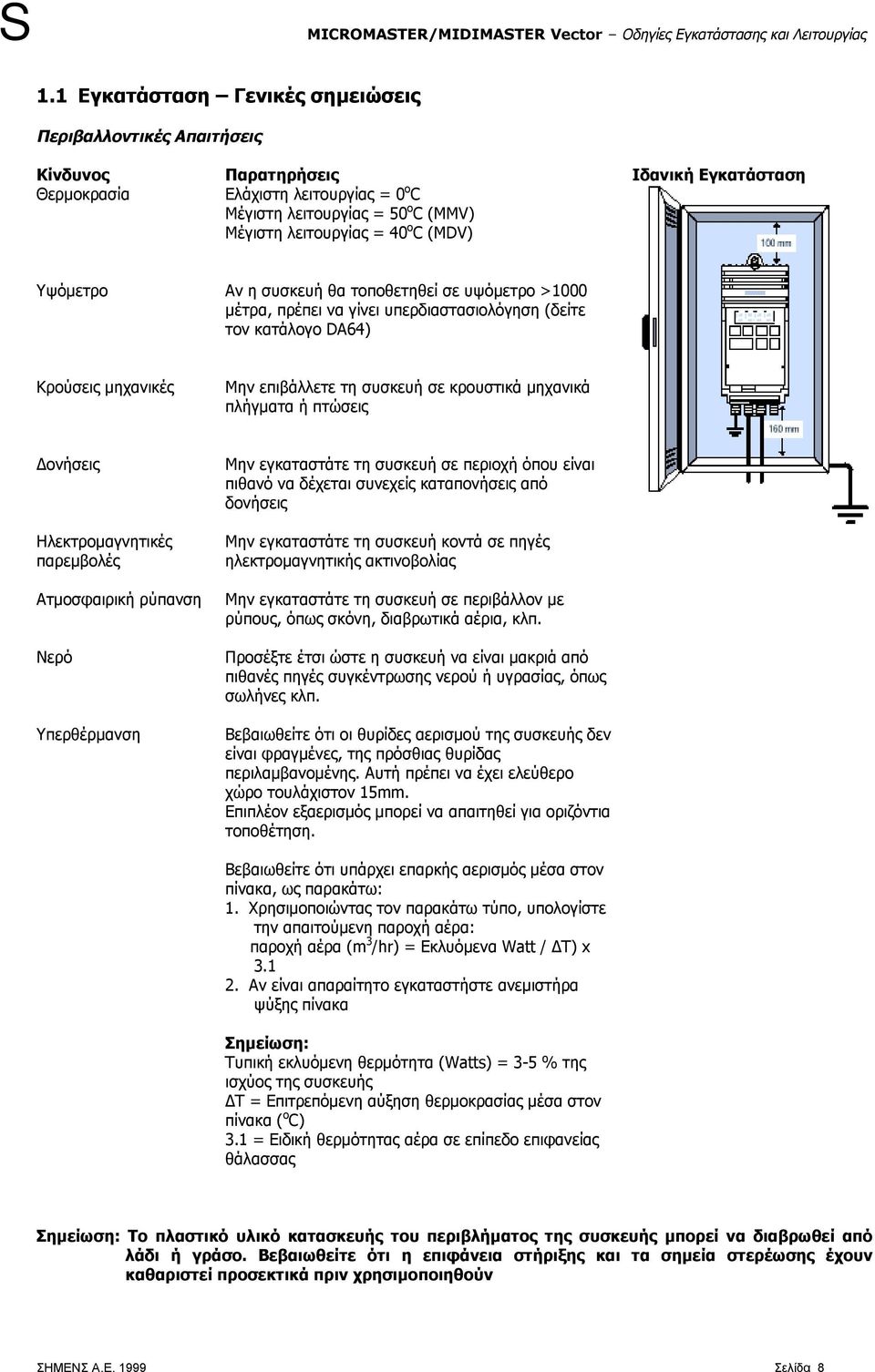

8 1.1 Εγκατάσταση Γενικές σημειώσεις Περιβαλλοντικές Απαιτήσεις Κίνδυνος Παρατηρήσεις Ιδανική Εγκατάσταση Θερμοκρασία Ελάχιστη λειτουργίας = 0 ο C Μέγιστη λειτουργίας = 50 ο C (MMV) Μέγιστη λειτουργίας = 40 ο C (MDV) Υψόμετρο Αν η συσκευή θα τοποθετηθεί σε υψόμετρο >1000 μέτρα, πρέπει να γίνει υπερδιαστασιολόγηση (δείτε τον κατάλογο DA64) Κρούσεις μηχανικές Μην επιβάλλετε τη συσκευή σε κρουστικά μηχανικά πλήγματα ή πτώσεις Δονήσεις Ηλεκτρομαγνητικές παρεμβολές Ατμοσφαιρική ρύπανση Νερό Υπερθέρμανση Μην εγκαταστάτε τη συσκευή σε περιοχή όπου είναι πιθανό να δέχεται συνεχείς καταπονήσεις από δονήσεις Μην εγκαταστάτε τη συσκευή κοντά σε πηγές ηλεκτρομαγνητικής ακτινοβολίας Μην εγκαταστάτε τη συσκευή σε περιβάλλον με ρύπους, όπως σκόνη, διαβρωτικά αέρια, κλπ. Προσέξτε έτσι ώστε η συσκευή να είναι μακριά από πιθανές πηγές συγκέντρωσης νερού ή υγρασίας, όπως σωλήνες κλπ. Βεβαιωθείτε ότι οι θυρίδες αερισμού της συσκευής δεν είναι φραγμένες, της πρόσθιας θυρίδας περιλαμβανομένης. Αυτή πρέπει να έχει ελεύθερο χώρο τουλάχιστον 15mm. Επιπλέον εξαερισμός μπορεί να απαιτηθεί για οριζόντια τοποθέτηση. Βεβαιωθείτε ότι υπάρχει επαρκής αερισμός μέσα στον πίνακα, ως παρακάτω: 1. Χρησιμοποιώντας τον παρακάτω τύπο, υπολογίστε την απαιτούμενη παροχή αέρα: παροχή αέρα (m 3 /hr) = Εκλυόμενα Watt / ΔT) x Αν είναι απαραίτητο εγκαταστήστε ανεμιστήρα ψύξης πίνακα Σημείωση: Τυπική εκλυόμενη θερμότητα (Watts) = 35 % της ισχύος της συσκευής ΔΤ = Επιτρεπόμενη αύξηση θερμοκρασίας μέσα στον πίνακα ( ο C) 3.1 = Ειδική θερμότητας αέρα σε επίπεδο επιφανείας θάλασσας Σημείωση: Το πλαστικό υλικό κατασκευής του περιβλήματος της συσκευής μπορεί να διαβρωθεί από λάδι ή γράσο. Βεβαιωθείτε ότι η επιφάνεια στήριξης και τα σημεία στερέωσης έχουν καθαριστεί προσεκτικά πριν χρησιμοποιηθούν ΣΗΜΕΝΣ Α.Ε Σελίδα 8

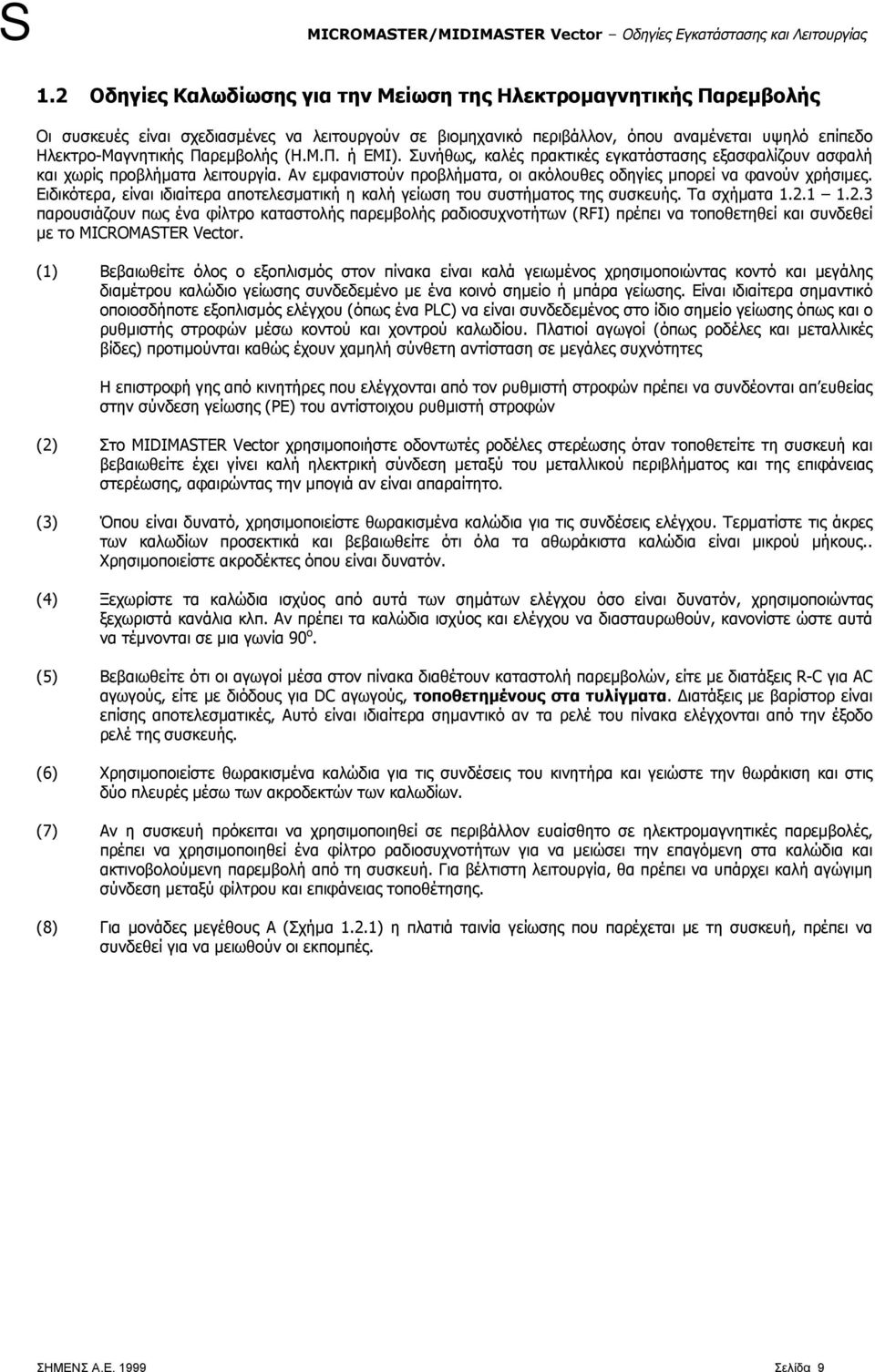

9 1.2 Οδηγίες Καλωδίωσης για την Μείωση της Ηλεκτρομαγνητικής Παρεμβολής Οι συσκευές είναι σχεδιασμένες να λειτουργούν σε βιομηχανικό περιβάλλον, όπου αναμένεται υψηλό επίπεδο ΗλεκτροΜαγνητικής Παρεμβολής (Η.Μ.Π. ή EMI). Συνήθως, καλές πρακτικές εγκατάστασης εξασφαλίζουν ασφαλή και χωρίς προβλήματα λειτουργία. Αν εμφανιστούν προβλήματα, οι ακόλουθες οδηγίες μπορεί να φανούν χρήσιμες. Ειδικότερα, είναι ιδιαίτερα αποτελεσματική η καλή γείωση του συστήματος της συσκευής. Τα σχήματα παρουσιάζουν πως ένα φίλτρο καταστολής παρεμβολής ραδιοσυχνοτήτων (RFI) πρέπει να τοποθετηθεί και συνδεθεί με το MICROMASTER Vector. (1) Βεβαιωθείτε όλος ο εξοπλισμός στον πίνακα είναι καλά γειωμένος χρησιμοποιώντας κοντό και μεγάλης διαμέτρου καλώδιο γείωσης συνδεδεμένο με ένα κοινό σημείο ή μπάρα γείωσης. Είναι ιδιαίτερα σημαντικό οποιοσδήποτε εξοπλισμός ελέγχου (όπως ένα PLC) να είναι συνδεδεμένος στο ίδιο σημείο γείωσης όπως και ο ρυθμιστής στροφών μέσω κοντού και χοντρού καλωδίου. Πλατιοί αγωγοί (όπως ροδέλες και μεταλλικές βίδες) προτιμούνται καθώς έχουν χαμηλή σύνθετη αντίσταση σε μεγάλες συχνότητες Η επιστροφή γης από κινητήρες που ελέγχονται από τον ρυθμιστή στροφών πρέπει να συνδέονται απ ευθείας στην σύνδεση γείωσης (ΡΕ) του αντίστοιχου ρυθμιστή στροφών (2) Στο MIDIMASTER Vector χρησιμοποιήστε οδοντωτές ροδέλες στερέωσης όταν τοποθετείτε τη συσκευή και βεβαιωθείτε έχει γίνει καλή ηλεκτρική σύνδεση μεταξύ του μεταλλικού περιβλήματος και της επιφάνειας στερέωσης, αφαιρώντας την μπογιά αν είναι απαραίτητο. (3) Όπου είναι δυνατό, χρησιμοποιείστε θωρακισμένα καλώδια για τις συνδέσεις ελέγχου. Τερματίστε τις άκρες των καλωδίων προσεκτικά και βεβαιωθείτε ότι όλα τα αθωράκιστα καλώδια είναι μικρού μήκους.. Χρησιμοποιείστε ακροδέκτες όπου είναι δυνατόν. (4) Ξεχωρίστε τα καλώδια ισχύος από αυτά των σημάτων ελέγχου όσο είναι δυνατόν, χρησιμοποιώντας ξεχωριστά κανάλια κλπ. Αν πρέπει τα καλώδια ισχύος και ελέγχου να διασταυρωθούν, κανονίστε ώστε αυτά να τέμνονται σε μια γωνία 90 ο. (5) Βεβαιωθείτε ότι οι αγωγοί μέσα στον πίνακα διαθέτουν καταστολή παρεμβολών, είτε με διατάξεις RC για AC αγωγούς, είτε με διόδους για DC αγωγούς, τοποθετημένους στα τυλίγματα. Διατάξεις με βαρίστορ είναι επίσης αποτελεσματικές, Αυτό είναι ιδιαίτερα σημαντικό αν τα ρελέ του πίνακα ελέγχονται από την έξοδο ρελέ της συσκευής. (6) Χρησιμοποιείστε θωρακισμένα καλώδια για τις συνδέσεις του κινητήρα και γειώστε την θωράκιση και στις δύο πλευρές μέσω των ακροδεκτών των καλωδίων. (7) Αν η συσκευή πρόκειται να χρησιμοποιηθεί σε περιβάλλον ευαίσθητο σε ηλεκτρομαγνητικές παρεμβολές, πρέπει να χρησιμοποιηθεί ένα φίλτρο ραδιοσυχνοτήτων για να μειώσει την επαγόμενη στα καλώδια και ακτινοβολούμενη παρεμβολή από τη συσκευή. Για βέλτιστη λειτουργία, θα πρέπει να υπάρχει καλή αγώγιμη σύνδεση μεταξύ φίλτρου και επιφάνειας τοποθέτησης. (8) Για μονάδες μεγέθους Α (Σχήμα 1.2.1) η πλατιά ταινία γείωσης που παρέχεται με τη συσκευή, πρέπει να συνδεθεί για να μειωθούν οι εκπομπές. ΣΗΜΕΝΣ Α.Ε Σελίδα 9

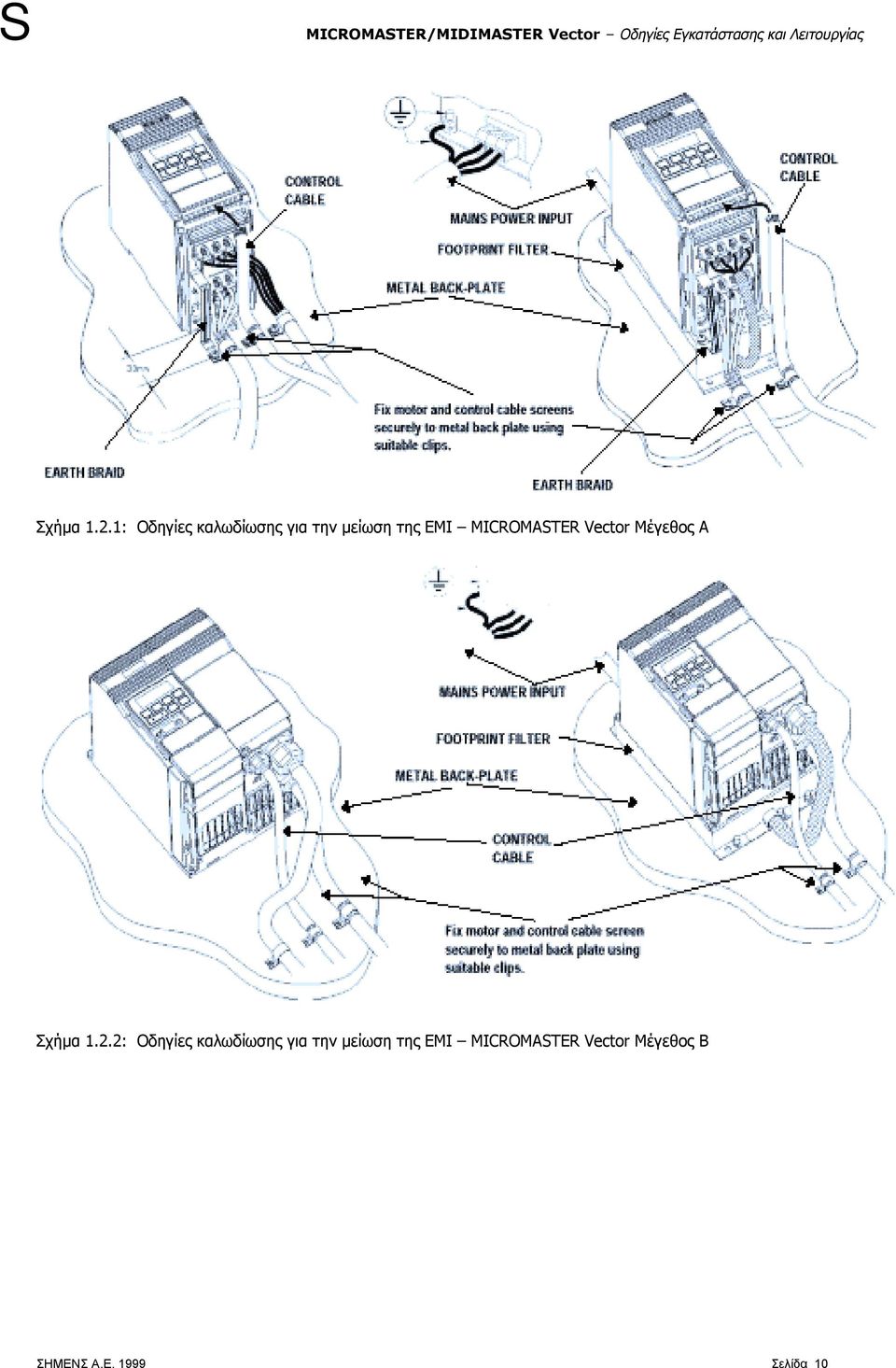

10 Σχήμα 1.2.1: Οδηγίες καλωδίωσης για την μείωση της ΕΜΙ MICROMASTER Vector Μέγεθος Α Σχήμα 1.2.2: Οδηγίες καλωδίωσης για την μείωση της ΕΜΙ MICROMASTER Vector Μέγεθος Β ΣΗΜΕΝΣ Α.Ε Σελίδα 10

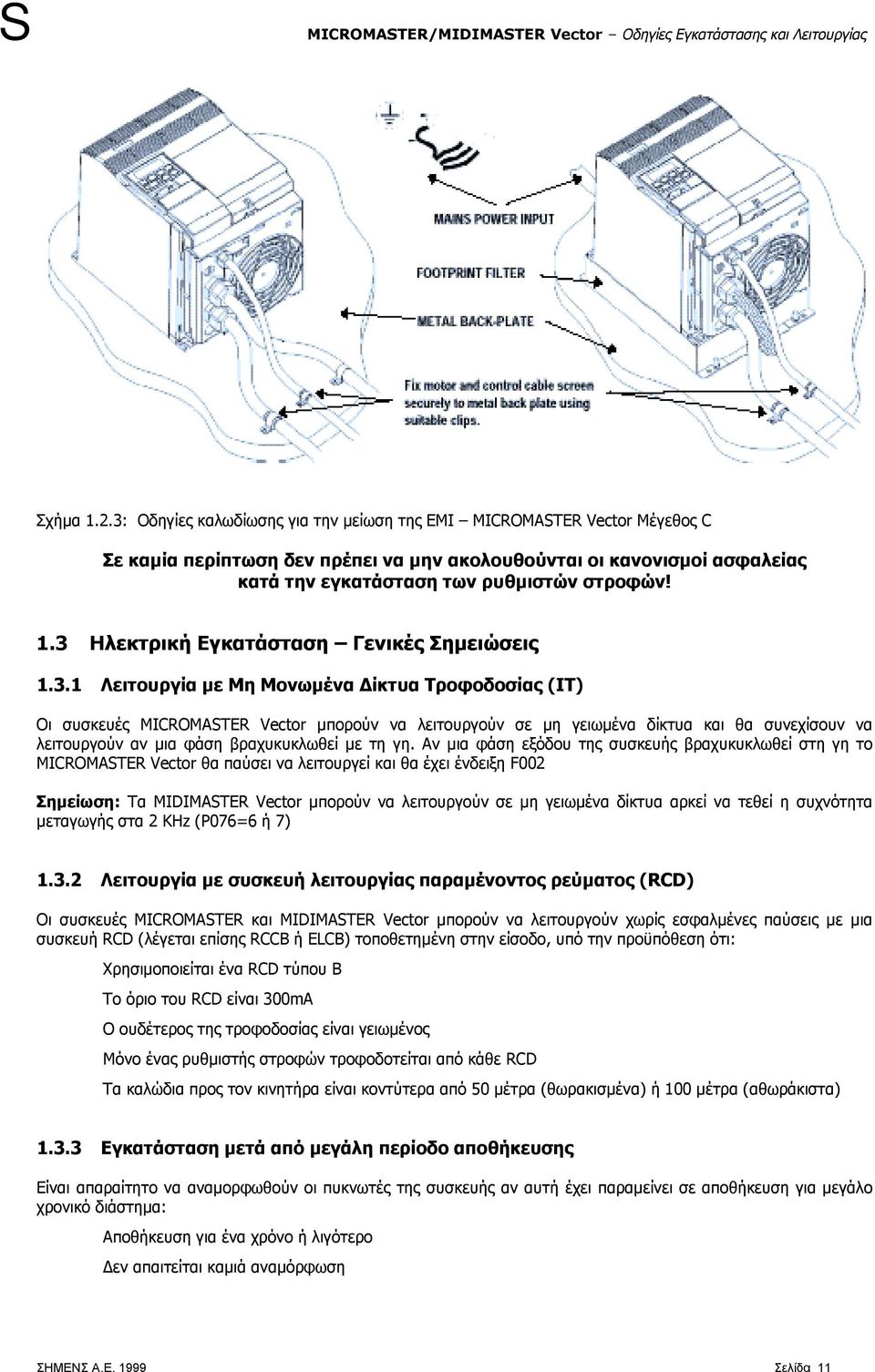

11 Σχήμα 1.2.3: Οδηγίες καλωδίωσης για την μείωση της ΕΜΙ MICROMASTER Vector Μέγεθος C Σε καμία περίπτωση δεν πρέπει να μην ακολουθούνται οι κανονισμοί ασφαλείας κατά την εγκατάσταση των ρυθμιστών στροφών! 1.3 Ηλεκτρική Εγκατάσταση Γενικές Σημειώσεις Λειτουργία με Μη Μονωμένα Δίκτυα Τροφοδοσίας (ΙΤ) Οι συσκευές MICROMASTER Vector μπορούν να λειτουργούν σε μη γειωμένα δίκτυα και θα συνεχίσουν να λειτουργούν αν μια φάση βραχυκυκλωθεί με τη γη. Αν μια φάση εξόδου της συσκευής βραχυκυκλωθεί στη γη το MICROMASTER Vector θα παύσει να λειτουργεί και θα έχει ένδειξη F002 Σημείωση: Τα MIDIMASTER Vector μπορούν να λειτουργούν σε μη γειωμένα δίκτυα αρκεί να τεθεί η συχνότητα μεταγωγής στα 2 ΚΗz (P076=6 ή 7) Λειτουργία με συσκευή λειτουργίας παραμένοντος ρεύματος (RCD) Οι συσκευές MICROMASTER και MIDIMASTER Vector μπορούν να λειτουργούν χωρίς εσφαλμένες παύσεις με μια συσκευή RCD (λέγεται επίσης RCCB ή ELCB) τοποθετημένη στην είσοδο, υπό την προϋπόθεση ότι: Χρησιμοποιείται ένα RCD τύπου Β Το όριο του RCD είναι 300mA Ο ουδέτερος της τροφοδοσίας είναι γειωμένος Μόνο ένας ρυθμιστής στροφών τροφοδοτείται από κάθε RCD Τα καλώδια προς τον κινητήρα είναι κοντύτερα από 50 μέτρα (θωρακισμένα) ή 100 μέτρα (αθωράκιστα) Εγκατάσταση μετά από μεγάλη περίοδο αποθήκευσης Είναι απαραίτητο να αναμορφωθούν οι πυκνωτές της συσκευής αν αυτή έχει παραμείνει σε αποθήκευση για μεγάλο χρονικό διάστημα: Αποθήκευση για ένα χρόνο ή λιγότερο Δεν απαιτείται καμιά αναμόρφωση ΣΗΜΕΝΣ Α.Ε Σελίδα 11

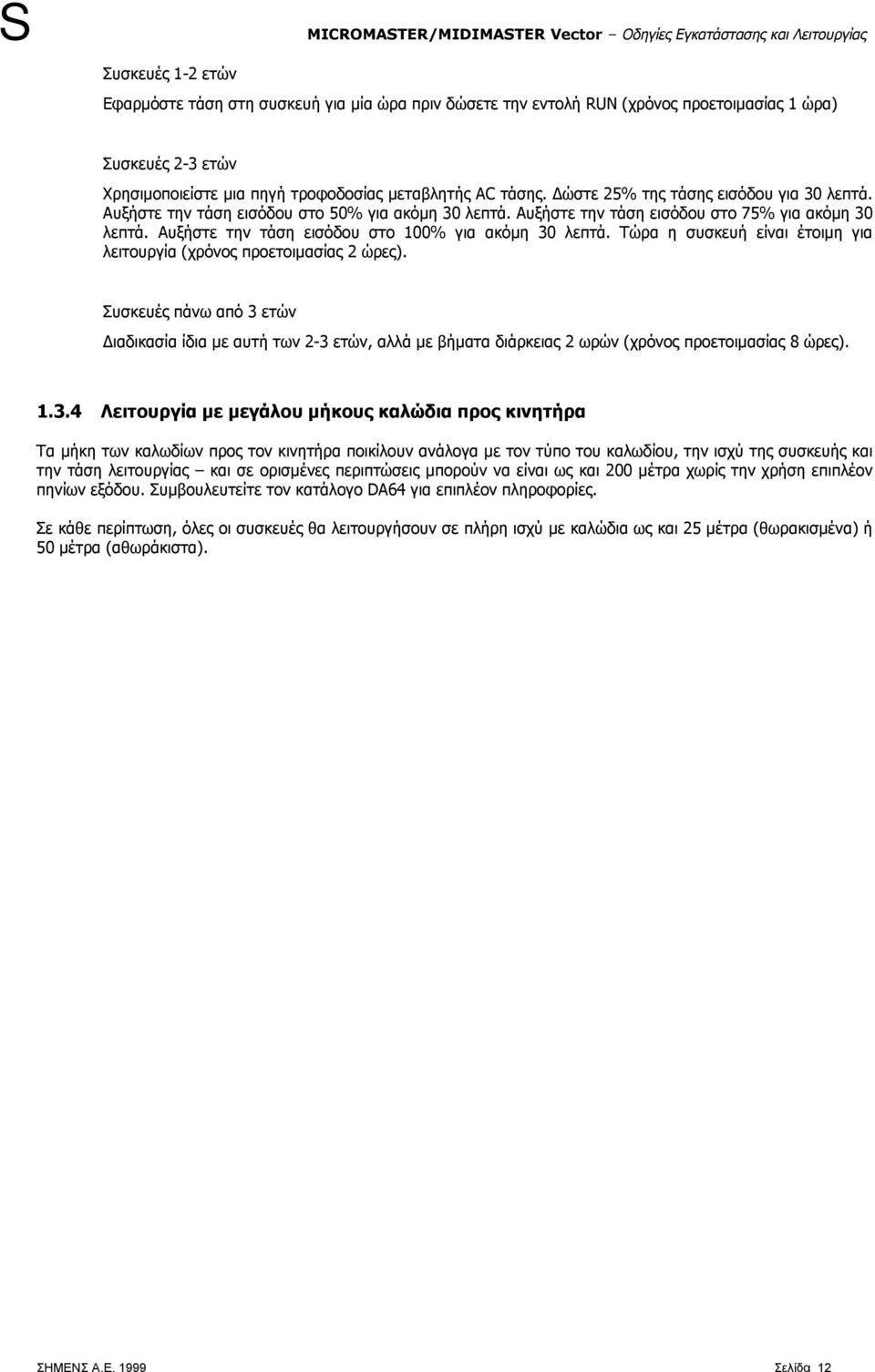

12 Συσκευές 12 ετών Εφαρμόστε τάση στη συσκευή για μία ώρα πριν δώσετε την εντολή RUN (χρόνος προετοιμασίας 1 ώρα) Συσκευές 23 ετών Χρησιμοποιείστε μια πηγή τροφοδοσίας μεταβλητής AC τάσης. Δώστε 25% της τάσης εισόδου για 30 λεπτά. Αυξήστε την τάση εισόδου στο 50% για ακόμη 30 λεπτά. Αυξήστε την τάση εισόδου στο 75% για ακόμη 30 λεπτά. Αυξήστε την τάση εισόδου στο 100% για ακόμη 30 λεπτά. Τώρα η συσκευή είναι έτοιμη για λειτουργία (χρόνος προετοιμασίας 2 ώρες). Συσκευές πάνω από 3 ετών Διαδικασία ίδια με αυτή των 23 ετών, αλλά με βήματα διάρκειας 2 ωρών (χρόνος προετοιμασίας 8 ώρες) Λειτουργία με μεγάλου μήκους καλώδια προς κινητήρα Τα μήκη των καλωδίων προς τον κινητήρα ποικίλουν ανάλογα με τον τύπο του καλωδίου, την ισχύ της συσκευής και την τάση λειτουργίας και σε ορισμένες περιπτώσεις μπορούν να είναι ως και 200 μέτρα χωρίς την χρήση επιπλέον πηνίων εξόδου. Συμβουλευτείτε τον κατάλογο DA64 για επιπλέον πληροφορίες. Σε κάθε περίπτωση, όλες οι συσκευές θα λειτουργήσουν σε πλήρη ισχύ με καλώδια ως και 25 μέτρα (θωρακισμένα) ή 50 μέτρα (αθωράκιστα). ΣΗΜΕΝΣ Α.Ε Σελίδα 12

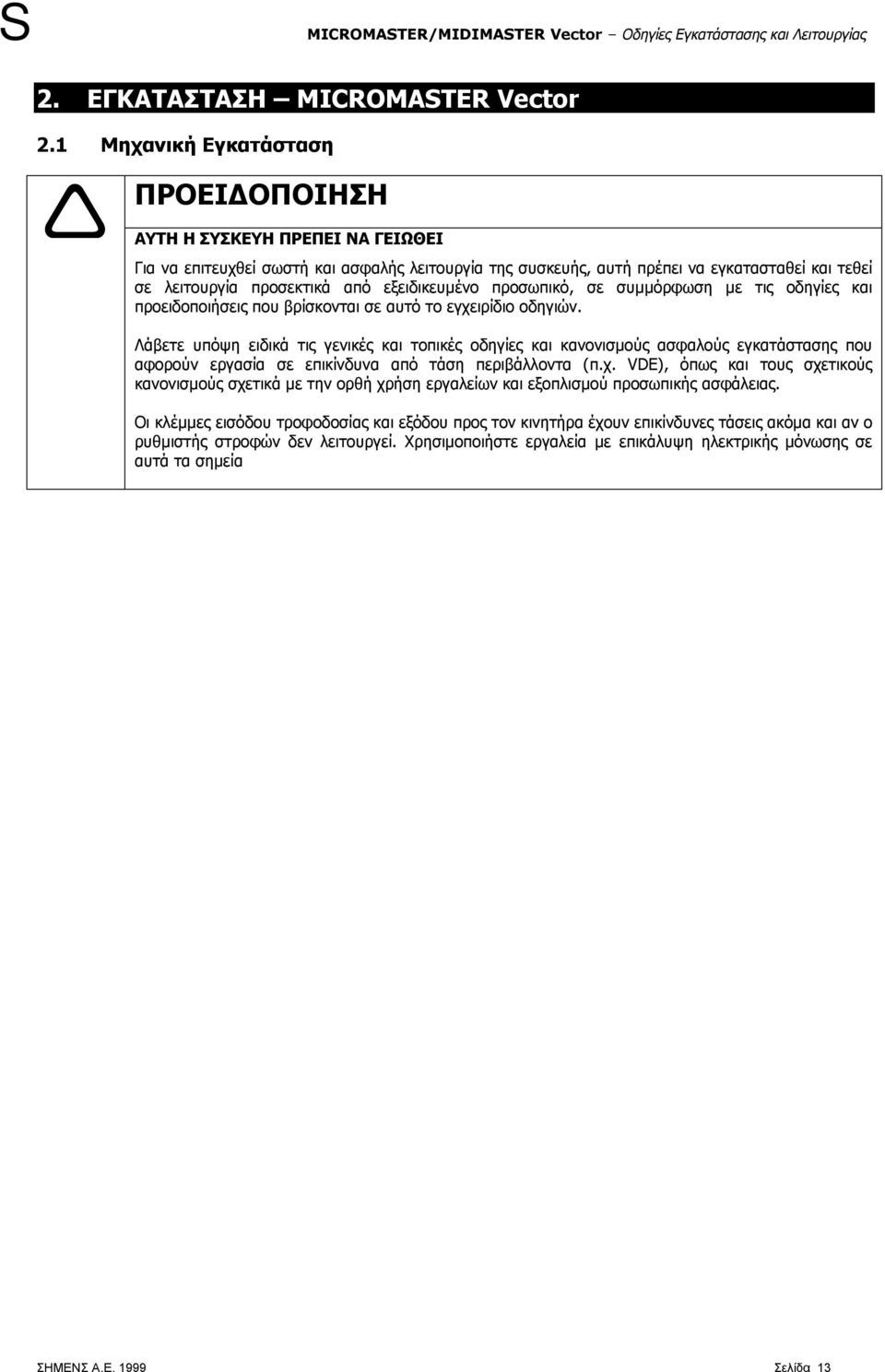

13 2. ΕΓΚΑΤΑΣΤΑΣΗ MICROMASTER Vector 2.1 Μηχανική Εγκατάσταση! ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΥΤΗ Η ΣΥΣΚΕΥΗ ΠΡΕΠΕΙ ΝΑ ΓΕΙΩΘΕΙ Για να επιτευχθεί σωστή και ασφαλής λειτουργία της συσκευής, αυτή πρέπει να εγκατασταθεί και τεθεί σε λειτουργία προσεκτικά από εξειδικευμένο προσωπικό, σε συμμόρφωση με τις οδηγίες και προειδοποιήσεις που βρίσκονται σε αυτό το εγχειρίδιο οδηγιών. Λάβετε υπόψη ειδικά τις γενικές και τοπικές οδηγίες και κανονισμούς ασφαλούς εγκατάστασης που αφορούν εργασία σε επικίνδυνα από τάση περιβάλλοντα (π.χ. VDE), όπως και τους σχετικούς κανονισμούς σχετικά με την ορθή χρήση εργαλείων και εξοπλισμού προσωπικής ασφάλειας. Οι κλέμμες εισόδου τροφοδοσίας και εξόδου προς τον κινητήρα έχουν επικίνδυνες τάσεις ακόμα και αν ο ρυθμιστής στροφών δεν λειτουργεί. Χρησιμοποιήστε εργαλεία με επικάλυψη ηλεκτρικής μόνωσης σε αυτά τα σημεία ΣΗΜΕΝΣ Α.Ε Σελίδα 13

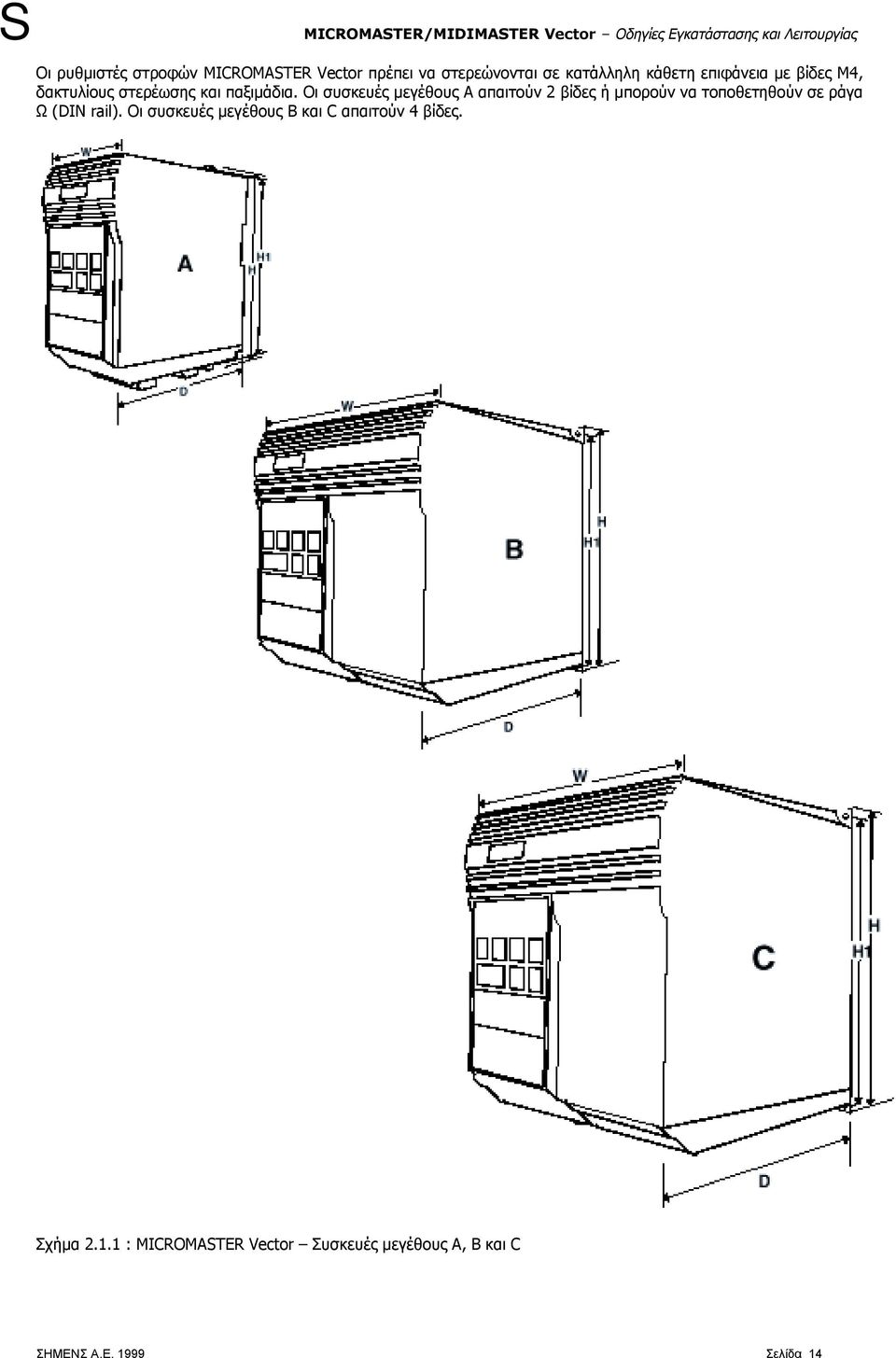

14 Οι ρυθμιστές στροφών MICROMASTER Vector πρέπει να στερεώνονται σε κατάλληλη κάθετη επιφάνεια με βίδες Μ4, δακτυλίους στερέωσης και παξιμάδια. Οι συσκευές μεγέθους Α απαιτούν 2 βίδες ή μπορούν να τοποθετηθούν σε ράγα Ω (DIN rail). Οι συσκευές μεγέθους B και C απαιτούν 4 βίδες. Σχήμα : MICROMASTER Vector Συσκευές μεγέθους A, B και C ΣΗΜΕΝΣ Α.Ε Σελίδα 14

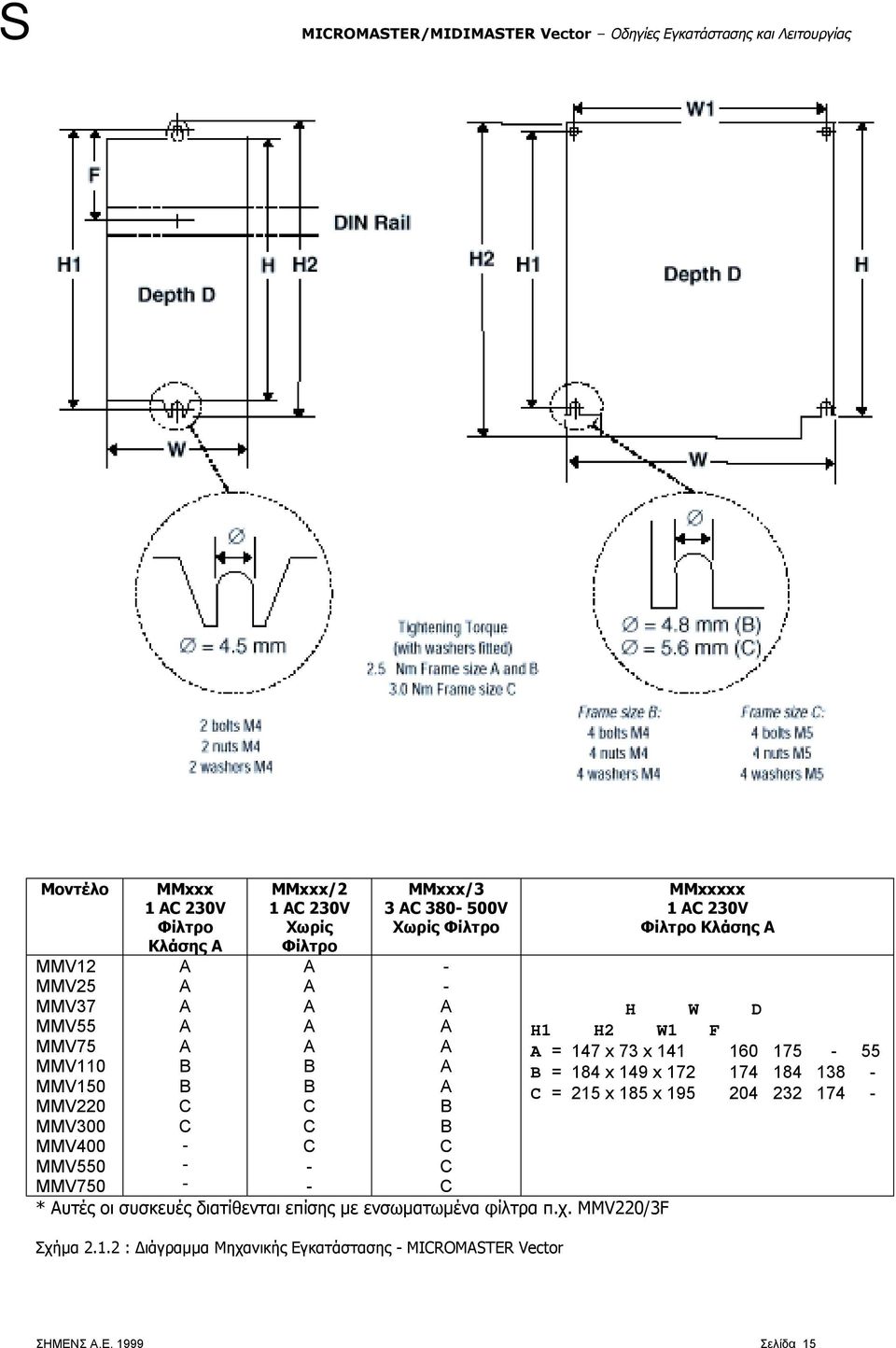

15 Μοντέλο MMV12 MMV25 MMV37 MMV55 MMV75 MMV110 MMV150 MMV220 MMV300 MMV400 MMV550 MMV750 MMxxx 1 AC 230V Φίλτρο Κλάσης Α A A A A A B B C C MMxxx/2 1 AC 230V Χωρίς Φίλτρο A A A A A B B C C C MMxxx/3 3 AC V Χωρίς Φίλτρο * Αυτές οι συσκευές διατίθενται επίσης με ενσωματωμένα φίλτρα π.χ. MMV220/3F Σχήμα : Διάγραμμα Μηχανικής Εγκατάστασης MICROMASTER Vector A A A A A B B C C C MMxxxxx 1 AC 230V Φίλτρο Κλάσης Α H W D H1 H2 W1 F A = 147 x 73 x B = 184 x 149 x C = 215 x 185 x ΣΗΜΕΝΣ Α.Ε Σελίδα 15

16 2.2 Ηλεκτρική Εγκατάσταση Διαβάστε τις οδηγίες καλωδίωσης που βρίσκονται στο κεφάλαιο 1.2 πριν ξεκινήσετε την εγκατάσταση Οι ηλεκτρικές συνδέσεις στο MICROMASTER Vector φαίνονται στο Σχήμα Ασύγχρονοι και σύγχρονοι κινητήρες μπορούν να συνδεθούν στα MICROMASTER Vector είτε ξεχωριστά, είτε παράλληλα. Σημείωση: Αν ένας σύγχρονος κινητήρας συνδεθεί στη συσκευή, το ρεύμα κινητήρα μπορεί να είναι 2.53 φορές μεγαλύτερο από το αναμενόμενο, κατά συνέπεια ο inverter πρέπει να υπερδιαστασιολογηθεί κατάλληλα. Επίσης η συσκευή δεν μπορεί να λειτουργήσει σε διανυσματικό έλεγχο όταν συνδεθεί με σύγχρονο κινητήρα (Ρ077=0 ή 2) Σχήμα : Συνδέσεις MICROMASTER Vector μέγεθος Α ΣΗΜΕΝΣ Α.Ε Σελίδα 16

17 ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι η τροφοδοσία εισόδου είναι απομονωμένη πριν κάνετε ή αλλάξετε κάποια από τις συνδέσεις της συσκευής. Βεβαιωθείτε ότι ο κινητήρας έχει παραμετροποιηθεί σωστά για την τάση τροφοδοσίας. Μονοφασικές/τριφασικές συσκευές 230V δεν πρέπει να συνδέονται σε τριφασική 400V τροφοδοσία Αν ένας σύγχρονος κινητήρας συνδεθεί στη συσκευή, ή αυτή συνδέεται με πολλούς κινητήρες παράλληλα, ο inverter πρέπει να λειτουργήσει σε έλεγχο τάσης/συχνότητας (Ρ077=0 ή 2) και να μη χρησιμοποιηθεί η αντιστάθμιση ολίσθησης (Ρ071=0) Συσκευή Μεγέθους Α: Οι συνδέσεις ισχύος βρίσκονται ακριβώς κάτω από τη συσκευή. Για τις συνδέσεις ελέγχου σηκώστε το πορτάκι στην πρόσοψη της συσκευής (όπως φαίνεται στο Σχήμα 2.2.1) Συσκευή Μεγέθους Β: χρησιμοποιείστε ένα μικρό ίσιο κατσαβίδι (όπως φαίνεται στο Σχήμα 2.2.1) για να ελευθερώσετε το κάλυμμα των συνδέσεων της συσκευής και αφήστε το να κρεμάσει κάτω από τη συσκευή Συσκευή Μεγέθους C: χρησιμοποιείστε ένα μικρό ίσιο κατσαβίδι (όπως φαίνεται στο Σχήμα 2.2.1) για να ελευθερώσετε την πλάκα των συνδέσεων και το κέλυφος του ανεμιστήρα της συσκευής και αφήστε το να κρεμάσει κάτω από τη συσκευή Συνδέστε τα καλώδια στις συνδέσεις ισχύος και ελέγχου σύμφωνα με τις οδηγίες που αναφέρονται σε αυτό το τμήμα. Βεβαιωθείτε ότι οι άκρες των καλωδίων είναι συνδεδεμένες σωστά και η συσκευή είναι σωστά γειωμένη.! ΠΡΟΣΟΧΗ Τα άκρα των καλωδίων τροφοδοσίας, ελέγχου και του κινητήρα πρέπει να τοποθετηθούν χωριστά. Δεν πρέπει να εισέρχονται μέσα από την ίδια οπή εισαγωγής στη συσκευή ή μέσα από το ίδιο κανάλι. Δεν πρέπει να χρησιμοποιείται εξοπλισμός ελέγχου μόνωσης υψηλής τάσης στα καλώδια που συνδέονται στη συσκευή. Χρησιμοποιείστε θωρακισμένα καλώδια για τα σήματα ελέγχου, μόνο χάλκινα Κλάσης 1 60/75 ο C. Η ροπή σύσφιξης για τις συνδέσεις είναι 1.1 Nm. Θα απαιτηθεί ένα μικρό ίσιο κατσαβίδι, μέγιστου πλάτους 3.5 mm για να λειτουργήσετε την κλέμμα συνδέσεων ελέγχου WAGO (όπως φαίνεται στο Σχήμα 5). Για να σφίξετε τις βίδες των κλεμμών συνδέσεων ισχύος και ελέγχου χρησιμοποιείστε ένα 45 mm σταυροκατσάβιδο. Όταν γίνουν όλες οι συνδέσεις ισχύος και ελέγχου: Συσκευή Μεγέθους Α: Χαμηλώστε το πορτάκι στην πρόσοψη της συσκευής. Συσκευή Μεγέθους Β: Σηκώστε και στερεώστε το κάλυμμα των συνδέσεων της συσκευής. Συσκευή Μεγέθους C: Σηκώστε και στερεώστε την πλάκα των συνδέσεων και το κέλυφος του ανεμιστήρα της συσκευής. ΣΗΜΕΝΣ Α.Ε Σελίδα 17

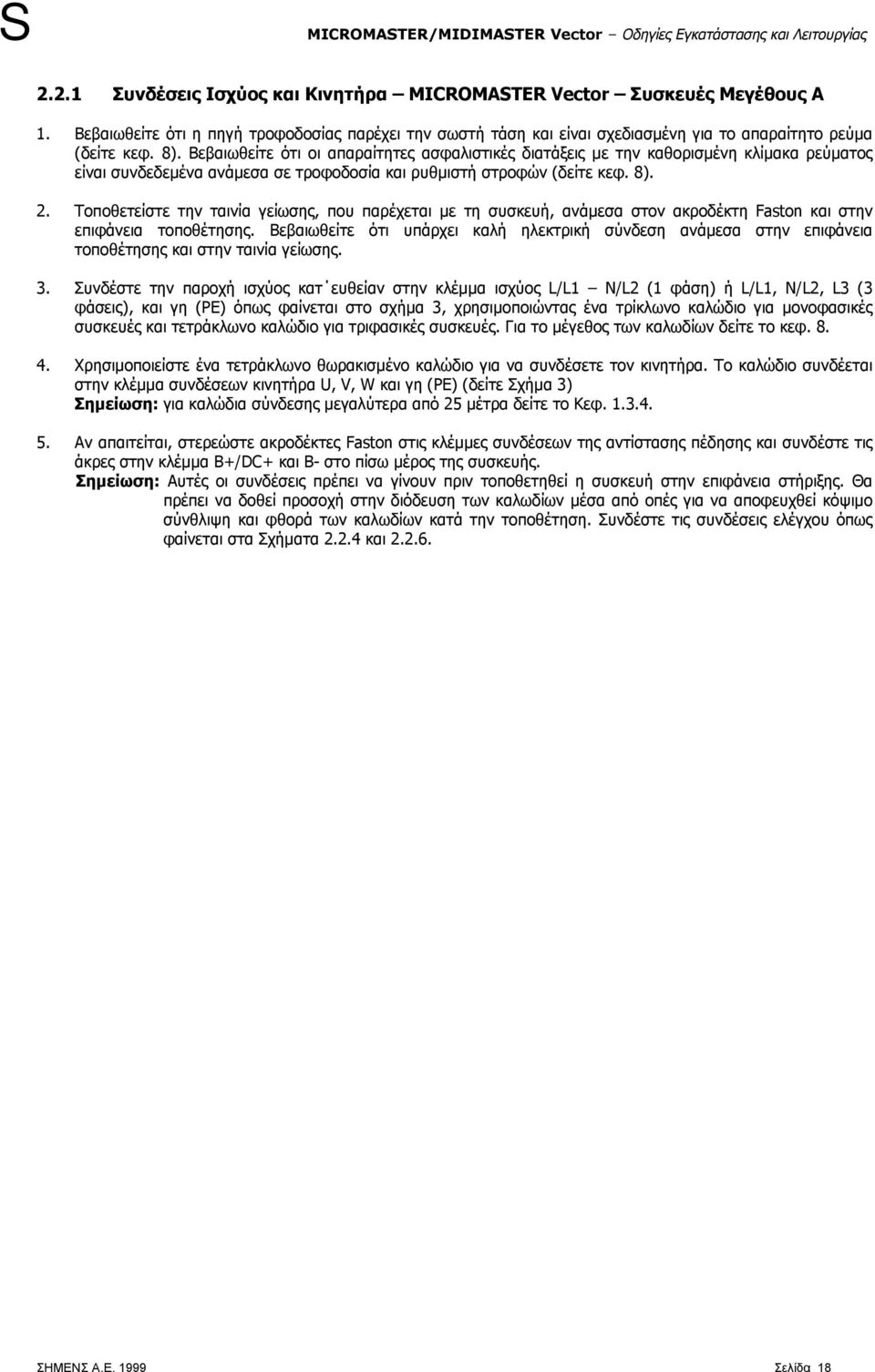

18 2.2.1 Συνδέσεις Ισχύος και Κινητήρα MICROMASTER Vector Συσκευές Μεγέθους Α 1. Βεβαιωθείτε ότι η πηγή τροφοδοσίας παρέχει την σωστή τάση και είναι σχεδιασμένη για το απαραίτητο ρεύμα (δείτε κεφ. 8). Βεβαιωθείτε ότι οι απαραίτητες ασφαλιστικές διατάξεις με την καθορισμένη κλίμακα ρεύματος είναι συνδεδεμένα ανάμεσα σε τροφοδοσία και ρυθμιστή στροφών (δείτε κεφ. 8). 2. Τοποθετείστε την ταινία γείωσης, που παρέχεται με τη συσκευή, ανάμεσα στον ακροδέκτη Faston και στην επιφάνεια τοποθέτησης. Βεβαιωθείτε ότι υπάρχει καλή ηλεκτρική σύνδεση ανάμεσα στην επιφάνεια τοποθέτησης και στην ταινία γείωσης. 3. Συνδέστε την παροχή ισχύος κατ ευθείαν στην κλέμμα ισχύος L/L1 N/L2 (1 φάση) ή L/L1, N/L2, L3 (3 φάσεις), και γη (ΡΕ) όπως φαίνεται στο σχήμα 3, χρησιμοποιώντας ένα τρίκλωνο καλώδιο για μονοφασικές συσκευές και τετράκλωνο καλώδιο για τριφασικές συσκευές. Για το μέγεθος των καλωδίων δείτε το κεφ Χρησιμοποιείστε ένα τετράκλωνο θωρακισμένο καλώδιο για να συνδέσετε τον κινητήρα. Το καλώδιο συνδέεται στην κλέμμα συνδέσεων κινητήρα U, V, W και γη (ΡΕ) (δείτε Σχήμα 3) Σημείωση: για καλώδια σύνδεσης μεγαλύτερα από 25 μέτρα δείτε το Κεφ Αν απαιτείται, στερεώστε ακροδέκτες Faston στις κλέμμες συνδέσεων της αντίστασης πέδησης και συνδέστε τις άκρες στην κλέμμα B+/DC+ και B στο πίσω μέρος της συσκευής. Σημείωση: Αυτές οι συνδέσεις πρέπει να γίνουν πριν τοποθετηθεί η συσκευή στην επιφάνεια στήριξης. Θα πρέπει να δοθεί προσοχή στην διόδευση των καλωδίων μέσα από οπές για να αποφευχθεί κόψιμο σύνθλιψη και φθορά των καλωδίων κατά την τοποθέτηση. Συνδέστε τις συνδέσεις ελέγχου όπως φαίνεται στα Σχήματα και ΣΗΜΕΝΣ Α.Ε Σελίδα 18

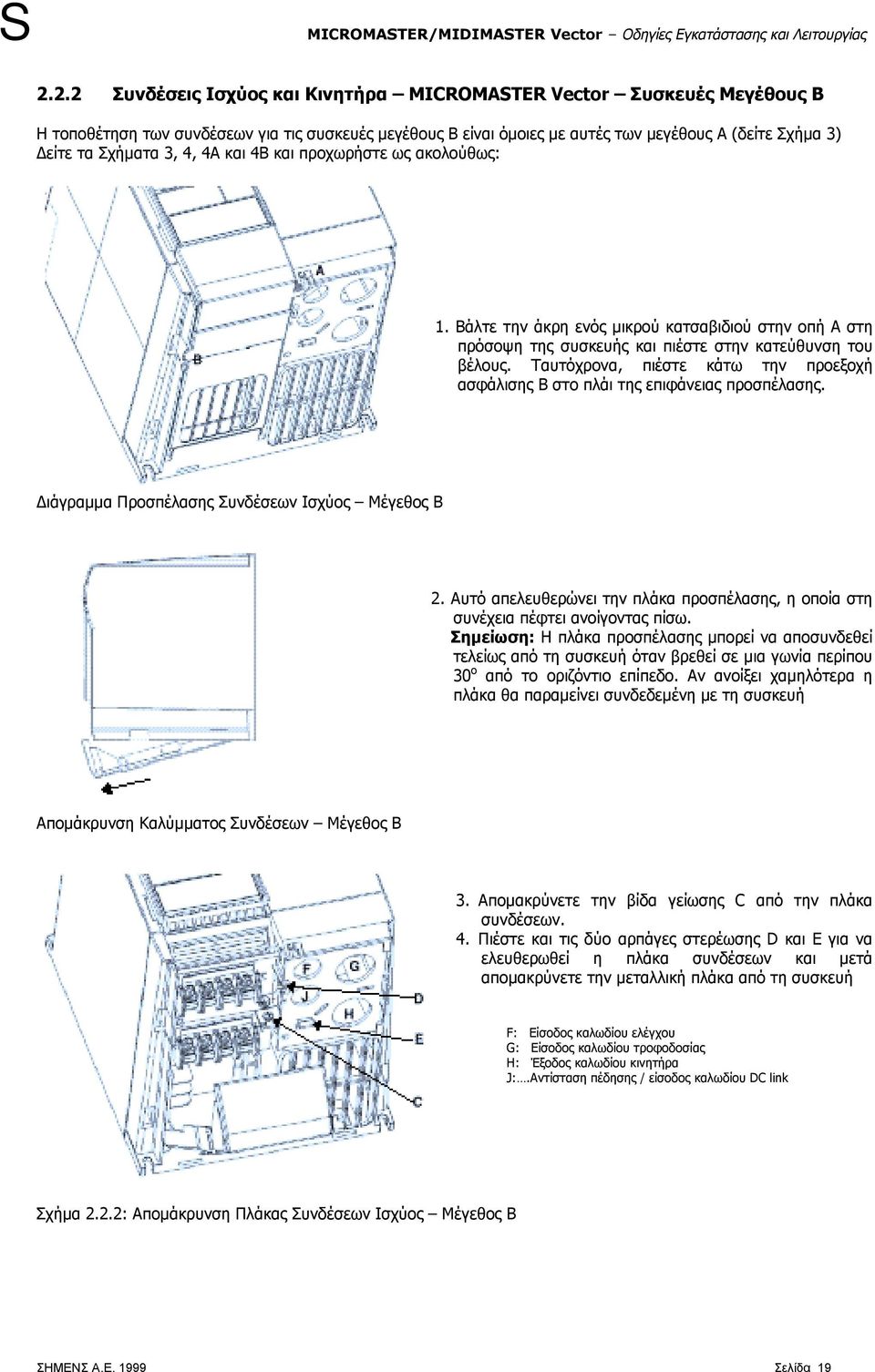

19 2.2.2 Συνδέσεις Ισχύος και Κινητήρα MICROMASTER Vector Συσκευές Μεγέθους B Η τοποθέτηση των συνδέσεων για τις συσκευές μεγέθους B είναι όμοιες με αυτές των μεγέθους Α (δείτε Σχήμα 3) Δείτε τα Σχήματα 3, 4, 4Α και 4Β και προχωρήστε ως ακολούθως: 1. Βάλτε την άκρη ενός μικρού κατσαβιδιού στην οπή Α στη πρόσοψη της συσκευής και πιέστε στην κατεύθυνση του βέλους. Ταυτόχρονα, πιέστε κάτω την προεξοχή ασφάλισης Β στο πλάι της επιφάνειας προσπέλασης. Διάγραμμα Προσπέλασης Συνδέσεων Ισχύος Μέγεθος Β 2. Αυτό απελευθερώνει την πλάκα προσπέλασης, η οποία στη συνέχεια πέφτει ανοίγοντας πίσω. Σημείωση: Η πλάκα προσπέλασης μπορεί να αποσυνδεθεί τελείως από τη συσκευή όταν βρεθεί σε μια γωνία περίπου 30 ο από το οριζόντιο επίπεδο. Αν ανοίξει χαμηλότερα η πλάκα θα παραμείνει συνδεδεμένη με τη συσκευή Απομάκρυνση Καλύμματος Συνδέσεων Μέγεθος Β 3. Απομακρύνετε την βίδα γείωσης C από την πλάκα συνδέσεων. 4. Πιέστε και τις δύο αρπάγες στερέωσης D και Ε για να ελευθερωθεί η πλάκα συνδέσεων και μετά απομακρύνετε την μεταλλική πλάκα από τη συσκευή F: Είσοδος καλωδίου ελέγχου G: Είσοδος καλωδίου τροφοδοσίας Η: Έξοδος καλωδίου κινητήρα J:.Αντίσταση πέδησης / είσοδος καλωδίου DC link Σχήμα 2.2.2: Απομάκρυνση Πλάκας Συνδέσεων Ισχύος Μέγεθος Β ΣΗΜΕΝΣ Α.Ε Σελίδα 19

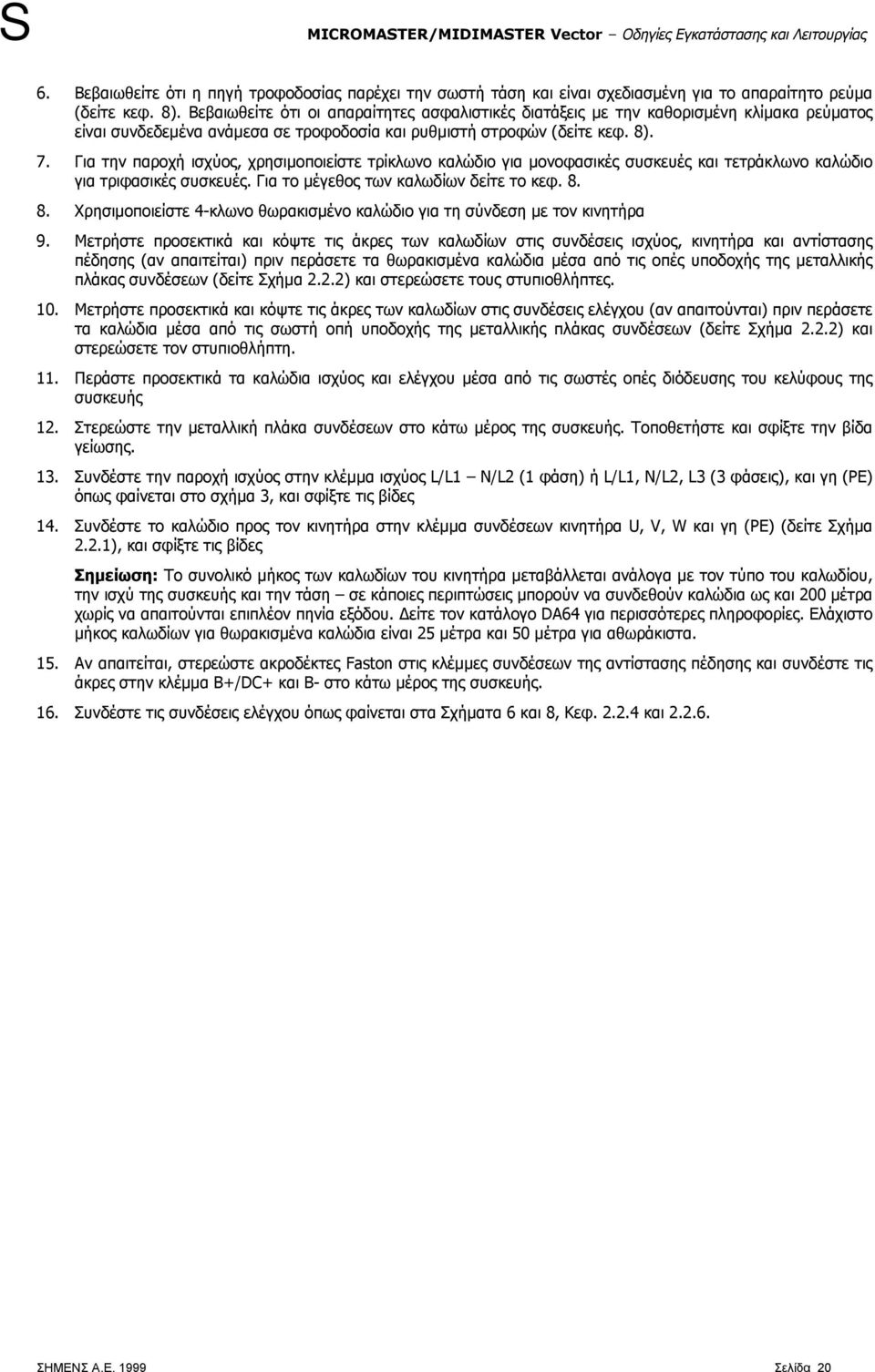

20 6. Βεβαιωθείτε ότι η πηγή τροφοδοσίας παρέχει την σωστή τάση και είναι σχεδιασμένη για το απαραίτητο ρεύμα (δείτε κεφ. 8). Βεβαιωθείτε ότι οι απαραίτητες ασφαλιστικές διατάξεις με την καθορισμένη κλίμακα ρεύματος είναι συνδεδεμένα ανάμεσα σε τροφοδοσία και ρυθμιστή στροφών (δείτε κεφ. 8). 7. Για την παροχή ισχύος, χρησιμοποιείστε τρίκλωνο καλώδιο για μονοφασικές συσκευές και τετράκλωνο καλώδιο για τριφασικές συσκευές. Για το μέγεθος των καλωδίων δείτε το κεφ Χρησιμοποιείστε 4κλωνο θωρακισμένο καλώδιο για τη σύνδεση με τον κινητήρα 9. Μετρήστε προσεκτικά και κόψτε τις άκρες των καλωδίων στις συνδέσεις ισχύος, κινητήρα και αντίστασης πέδησης (αν απαιτείται) πριν περάσετε τα θωρακισμένα καλώδια μέσα από τις οπές υποδοχής της μεταλλικής πλάκας συνδέσεων (δείτε Σχήμα 2.2.2) και στερεώσετε τους στυπιοθλήπτες. 10. Μετρήστε προσεκτικά και κόψτε τις άκρες των καλωδίων στις συνδέσεις ελέγχου (αν απαιτούνται) πριν περάσετε τα καλώδια μέσα από τις σωστή οπή υποδοχής της μεταλλικής πλάκας συνδέσεων (δείτε Σχήμα 2.2.2) και στερεώσετε τον στυπιοθλήπτη. 11. Περάστε προσεκτικά τα καλώδια ισχύος και ελέγχου μέσα από τις σωστές οπές διόδευσης του κελύφους της συσκευής 12. Στερεώστε την μεταλλική πλάκα συνδέσεων στο κάτω μέρος της συσκευής. Τοποθετήστε και σφίξτε την βίδα γείωσης. 13. Συνδέστε την παροχή ισχύος στην κλέμμα ισχύος L/L1 N/L2 (1 φάση) ή L/L1, N/L2, L3 (3 φάσεις), και γη (ΡΕ) όπως φαίνεται στο σχήμα 3, και σφίξτε τις βίδες 14. Συνδέστε το καλώδιο προς τον κινητήρα στην κλέμμα συνδέσεων κινητήρα U, V, W και γη (ΡΕ) (δείτε Σχήμα 2.2.1), και σφίξτε τις βίδες Σημείωση: Το συνολικό μήκος των καλωδίων του κινητήρα μεταβάλλεται ανάλογα με τον τύπο του καλωδίου, την ισχύ της συσκευής και την τάση σε κάποιες περιπτώσεις μπορούν να συνδεθούν καλώδια ως και 200 μέτρα χωρίς να απαιτούνται επιπλέον πηνία εξόδου. Δείτε τον κατάλογο DA64 για περισσότερες πληροφορίες. Ελάχιστο μήκος καλωδίων για θωρακισμένα καλώδια είναι 25 μέτρα και 50 μέτρα για αθωράκιστα. 15. Αν απαιτείται, στερεώστε ακροδέκτες Faston στις κλέμμες συνδέσεων της αντίστασης πέδησης και συνδέστε τις άκρες στην κλέμμα B+/DC+ και B στο κάτω μέρος της συσκευής. 16. Συνδέστε τις συνδέσεις ελέγχου όπως φαίνεται στα Σχήματα 6 και 8, Κεφ και ΣΗΜΕΝΣ Α.Ε Σελίδα 20

21 2.2.3 Συνδέσεις Ισχύος και Κινητήρα MICROMASTER Vector Συσκευές Μεγέθους C A: Σημείο απελευθέρωσης κελύφους ανεμιστήρα B & C: Σημείο απελευθέρωσης πλάκας συνδέσεων D: Είσοδος καλωδίου ελέγχου E: Είσοδος καλωδίου τροφοδοσίας F: Έξοδος καλωδίου κινητήρα G: Αντίσταση πέδησης / είσοδος καλωδίου DC link Η: Σύνδεση ανεμιστήρα J: Σημείο απελευθέρωσης κελύφους ανεμιστήρα Για να απελευθερωθεί το κέλυφος και η μονάδα ανεμιστήρα αποσυνδέστε την σύνδεση Η, ελευθερώστε την προεξοχή ασφάλισης J προς την κατεύθυνση που δείχνεται και αφαιρέστε ανεμιστήρα και κέλυφος προς την ίδια κατεύθυνση Σχήμα 2.2.3: Διάγραμμα Προσπέλασης Συνδέσεων Ισχύος Μέγεθος C ΣΗΜΕΝΣ Α.Ε Σελίδα 21
