Ε. 20701-1 5 η Σεχνική Ημερίδα Πανελλήνιου υλλόγου

1 αναθεώρηςη Κ.Εν.Α.Κ. και Σεχνικήσ Οδηγίασ Σ.Ε.Ε η Σεχνική Ημερίδα Πανελλήνιου υλλόγου Πιζηοποιημένων Ενεργειακών Επιθεωρηηών Θεζζαλονίκη, 10 Φεβρουαρίου 2017 Χριςτοδουλίδησ Μιχάλησ Μζλοσ ΔΣ ΠΣΥΠΕΝΕΠ Μηχανολόγοσ Μηχανικόσ ΑΠΘ

2 ΔΕΔΟΜΕΝΑ ΕΠΙΘΕΨΡΟΤΜΕΝΟΤ ΚΣΗΡΙΟΤ Φρόςη : ΓΡΑΥΕΙΑ Εμβαδόν ζώνησ: 1475 m2 (Β & Γ Οροφοσ ςε 6οροφο κτόριο) Φρονολογύα καταςκευόσ: 1978 Περιοχό: Κϋντρο Αθόνασ (Β Κλιματικό ζώνη) Σούχοι-δοκού: Αμμόνωτα (Ut=2.20 W/(m2 K), Ub=3.40 W/(m2 K), Κουφώματα: Mεταλλικό πλαύςιο, μονο τζϊμι με ρολό Χύξη-θϋρμανςη: Αντλύα Θερμότητασ αερα-νερού-fcu Aεριςμόσ AHU-με ϋναλλϊκτη θερμότητασ αϋρα-αϋρα Υωτιςμόσ Σ5 με ηλεκτρονικό ballast

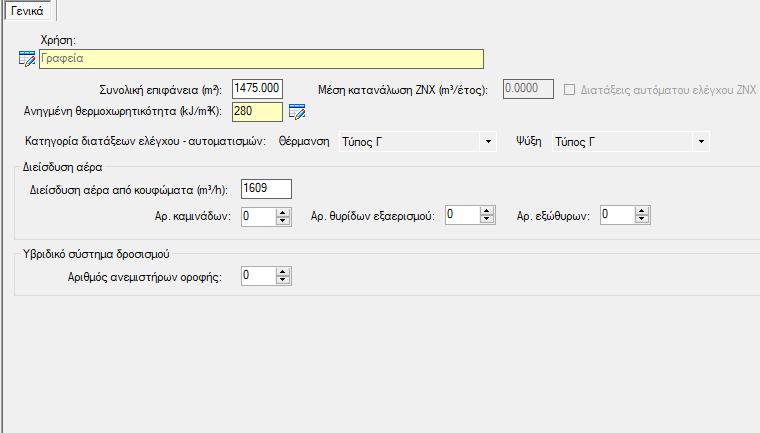

4 Δεδοκέλα τρήζες σθηζηάκελοσ θηερίοσ

5 Δεδοκέλα τρήζες σθηζηάκελοσ θηερίοσ

6 Δεδοκέλα Αδηαθαλώλ Κειύθοσς -Τθηζηάκελο Κηήρηο

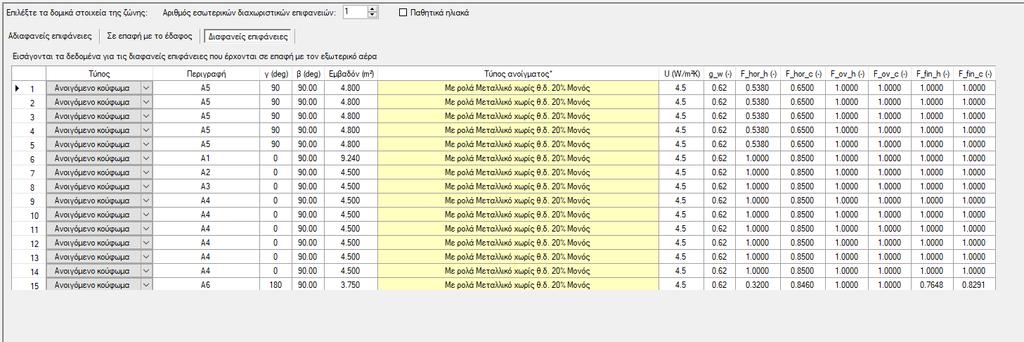

7 Δεδοκέλα Δηαθαλώλ Κειύθοσς -Τθηζηάκελο Κηήρηο

8 Υπολογιςμόσ θεωρητικήσ ιςχφσ με βάςη την προηγοφμενη ΤΟΤΕΕ και με βάςη την αναθεωρημζνη Pgen(1) =A*Um*ΔΣ*2,5 (ΠΑΛΙΑ ΣΟΣΕΕ) Pgen(2) = [A*Um*1,5+V/3]*ΔΣ (ΝΕΑ ΣΟΣΕΕ) Α=750m^2 Um=3,50w/m^2k ΔΣ=20 C Pgen(1)=750*3,50*20*2,5=131,25KW Pgen(2)=[750*3,50*1, *3/3]*20=108.25KW Περύπου υπϊρχει μια μεύωςη κατα 18%

9 ΔΕΔΟΜΕΝΑ ΘΕΡΜΑΝΗ ΕΠΙΘΕΨΡΟΤΜΕΝΟΤ ΚΣΗΡΙΟΤ Θέρμανςη: Με αντλύα θερμότητασ αϋρα-νερού, χωρύσ buffer Ονομαςτικό ιςχύ θϋρμανςησ 173KW (ςε θερμοκραςύα αϋρα 7 ο C και θερ/ςια νερου 45 ο C κατα ΕΝ 14511/2007 COP= 2.94, SCOP=3,070 ςυμπιεςτόσ SCROLL, χωρισ Ε., Σερματικϋσ μονϊδεσ FCU (β.α= 95% ) δύκτυο μονωμϋνο ςύμφωνα με Κ.Α (β.α=97.3%) θϋρμοςτϊτησ ανα γραφειακό χώρο και μονϊδα ιςχύσ ανεμιςτόρων-κυκλοφορητών κλπ=7.50kw

10 ΤΠΟΛΟΓΙΜΟ SCOP ΕΠΙΘΕΨΡΟΤΜΕΝΟΤ ΚΣΗΡΙΟΤ Θέρμανςη: ύμφωνα με την μελϋτη θϋρμανςησ για τα γραφεύα Α-Β ορόφου η Τπολογιζόμενη θερμικό ιςχύσ Pgen(h)=138,00kw, η εγκατεςτημϋνη Pm(h)=173kw Pm(h)/Pgen(h)=173,00/138,00=1,25, ϊρα ng1= 0,960 SCOP=3,070*0,960=2,947

11 ε περύπτωςη υπερδιαςταςιολόγηςησ τησ αντλύασ θερμότητασ το SCOP διορθώνεται με βϊςη τον επόμενο πύνακα: χέςη πραγματικήσ προσ υπολογιζόμενη ιςχύ μονάδασ θέρμανςησ 100% 150% 200% 300% 500% Αέρανερού On/Off Φωρίσ buffer Νερούνερού On/Off Φωρίσ buffer Αέρανερού On/Off Με buffer Νερούνερού On/Off Με buffer Αέρα νερού inverter Νερού νερού inverter

13 ΔΕΔΟΜΕΝΑ ΧΤΞΗ ΕΠΙΘΕΨΡΟΤΜΕΝΟΤ ΚΣΗΡΙΟΤ Χύξη: Με αντλύα θερμότητασ αϋρα-νερού, χωρύσ buffer Ονομαςτικό ιςχύ Χύξησ 156KW (ςε θερμοκραςύα αϋρα 35 ο C και θερ/ςια νερου 7 ο -12 ο C κατα ΕΝ 14511/2007 EER= 2.80, ςυμπιεςτόσ SCROLL, χωρισ Ε., Σερματικϋσ μονϊδεσ FCU (β.α= 95% ) δύκτυο μονωμϋνο ςύμφωνα με Κ.Α (β.α=98.2%) θϋρμοςτϊτησ ανα γραφειακό χώρο και μονϊδα ιςχύσ ανεμιςτόρων-κυκλοφορητών κλπ=7.50kw

14 ΤΠΟΛΟΓΙΜΟ SEER ΕΠΙΘΕΨΡΟΤΜΕΝΟΤ ΚΣΗΡΙΟΤ Χύξη: ύμφωνα με την μελϋτη ψύξησ για τα γραφεύα Α-Β ορόφου η Τπολογιζόμενη ψυκτικό ιςχύσ Pgen(c)=140,00kw, η εγκατεςτημϋνη Pm(c)=156kw, EER=2,80 Y=Pm(c)/Pgen(c)=156,00/140,00=1,114, ϊρα SEER/EER=a*Y^b =1,3314*(1,114) ^-0,997=1,194 SEER=2,80*1,194=3,343

16 ΔΕΔΟΜΕΝΑ ΚΕΝΣΡΙΚΗ ΚΛΙΜΑΣΙΣΙΚΗ ΜΟΝΑΔΑ ΕΠΙΘΕΨΡΟΤΜΕΝΟΤ ΚΣΗΡΙΟΤ KKM: AHU κεντρικό για παροχό προκλιματιζμϋνου αϋρα με ςτοιχεύο ψύξησ/θϋρμανςησ ςυνδεδεμϋνη με την αντλύα θερμότητασ, ονομαςτικόσ παροχόσ αϋρα 4428m3/hμε εναλλϊκτη ανϊκτηςησ θερμότητασ με β.α 60% με ςύςτημα ύγρανςησ παροχόσ υδρατμών 7.0Kgr/h, φύλτρα και εγκατεςτημϋνη ιςχύ ανεμιςτόρων 2.20ΚW Event= 2.20KW/4425m3/3600=2.20KW/1.23m3/s=1.80

17 Δεδοκέλα σθηζηάκελες A.H.U Προθιηκαηηδόκελος λφπός αέρας

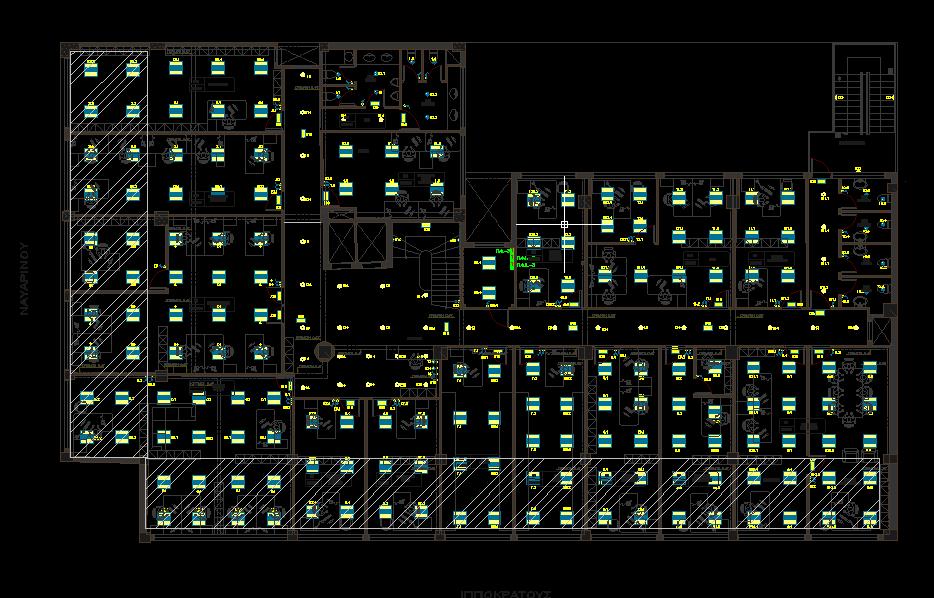

18 ΔΕΔΟΜΕΝΑ ΥΨΣΙΜΟΤ ΕΠΙΘΕΨΡΟΤΜΕΝΟΤ ΚΣΗΡΙΟΤ Υωτιςμόσ: 332 φωτιςτικϊ Σ5 με ηλεκτρονικό ballast 4χ18W ϋκαςτο ςτουσ γραφειακούσ χώρουσ και 64 φωτιςτικϊ PL 2x26w ςε διαδρόμουσ ειςόδο-wc. υνολικό εγκατεςτημϋνη ιςχύ φωτιςμου = 332χ4χ18+ 64Φ2Φ26=27.232Φ1.05=28596 KW, χειροκύνητοσ ϋλεγχοσ, περιοχό (όπου 1.05 ςυντελεςτόσ για το ηλεκτρονικό ballast. Υυςικού Υωτιςμού 61%, φωτιςμόσ αςφαλεύασ Σα 120 φωτιςτικα 4χ18w =8.640X1.05=907kw ελϋγχονται με αιςθητόρια φωτεινότητασ. Μετρούμενη ςτϊθμη φωτιςμου 500lux ςτο 88% τησ ζώνησ και τα 12% με 300lux ςύμφωνα με φωτοτεχνικό μελϋτη

22 ελάρηο : Σοποζέηεζε θοσθφκάηφλ αιοσκηλίοσ υστρής ζεηράς κε ελεργεηαθούς σαιοπίλαθες- κεκβράλε low-e

23 ελάρηο : Σοποζέηεζε θοσθφκάηφλ αιοσκηλίοσ υστρής ζεηράς κε ελεργεηαθούς σαιοπίλαθες- κεκβράλε low-e

24 ελάρηο : Σοποζέηεζε θοσθφκάηφλ αιοσκηλίοσ υστρής ζεηράς κε ελεργεηαθούς σαιοπίλαθες- κεκβράλε low-e

25 ελάρηο : Σοποζέηεζε θοσθφκάηφλ αιοσκηλίοσ υστρής ζεηράς κε ελεργεηαθούς σαιοπίλαθες- κεκβράλε low-e

26 Αποηειέζκαηα Ελεργεηαθής Καηαλάιφζες-Απόδοζες Τθηζηάκελοσ Κηερίοσ-ελαρίοσ

27 ΜΕ ΑΝΑΘΕΩΡΗΜΕΝΟ ΚΕΝΑΚ ΜΕ ΠΡΟΗΓΟΤΜΕΝΟ ΚΕΝΑΚ

28 ΤΜΠΕΡΑΜΑΣΑ 1. Ο φωτιςμόσ επηρεϊζει ςημαντικϊ την ενεργειακό απόδοςη με τισ οριοθετημϋνεσ ζώνεσ ελεγχόμενου φωτιςμού, όπωσ βλϋπουμε ςτο ςενϊριο με την νϋα ϋκδοςη ϋχουμε εξοικονόμηςη ενϋργειασ για χρόςη φωτιςμού απο 126.1KWh/m2 ςε 81.10ΚWh/m2, δηλ 45.0KWh/m2, ενώ με την παλια ϋκδοςη για το ιδιο ςενϊριο ϋχουμε KWh/m2 ςε ΚWh/m2, δηλ ΜΟΝΟ 12.80ΚWh/m2 2. Mια μικρό εξοικονόμηςη ενϋργειασ ςτην ψύξη περαιτϋρω απο τα διαφανό ςτοιχεύα με την νϋα ϋκδοςη λόγω των ςκιϊςτρων (ρολϊ, πατζούρια) τησ τϊξεωσ 1.6% επειδό οι ςυντελεςτϋσ Uw εχουν μειωμϋνη τιμό ςε ςχϋςη με την προηγούμενη ϋκδοςη.
