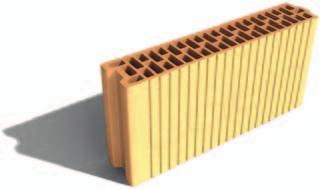

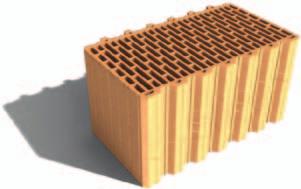

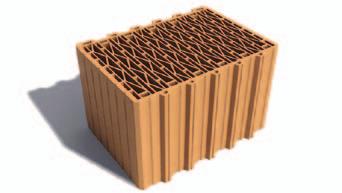

1 Elementele de ceramică LEIER Elementele de zidărie LEIER cu nut şi feder sunt produse în două variante calitative în fabricile care produc produse ceramice. Elementele Leiertherm Plus au goluri dese, de aceea corespund chiar şi cerinţelor de izolare termică ridicată, cu o grosime a peretelui de 44, respectiv 38 cm. Elementele tradiţionale de zidărie cu nut şi feder sunt potrivite pentru realizarea zidurilor interioare şi exterioare portante de 45, 38 şi 30 cm, pentru ziduri portante interioare de 25 cm, precum şi pentru pereţi neportanţi. Plăcile despărţitoare cu grosimea de 10 cm pot fi utilizate la realizarea pereţilor despărţitori interiori. Elementele de zidărie sunt ideale pentru construcţia zidurilor caselor familiare, blocurilor cu mai multe apartamente, clădirilor comunitare, respectiv a construcţiilor industriale şi agricole. LT 44 Plus Scopul definit în cadrul proiectării elementelor a fost acela ca structurile de zidărie construite din elementele cu goluri să dispună de caracteristici termice şi de duritate cât mai avantajoase, şi ca lucrările de zidărie să poată fi realizate simplu. Pe lângă modelul cu goluri a apărut nevoia ca la construcţia zidului să apară cele mai mici rosturi de mortar posibile pe suprafaţa zidurilor. Expresia nut şi feder nu este necunoscută în industria autohtonă a construcţiilor. Datorită procesului de fabricaţie cu exactitatea dimensiunilor elementele se leagă ca nişte piepteni. La construirea zidului elementele vor fi puse strâns unul lângă celălalt. Această legătură asigură închiderea verticală ermetică corespunzătoare, fără mortar. La aceste elemente de zidărie cu nut şi feder nu este nevoie de modelarea tradiţională a rostului pe verticală, astfel lucrările de zidăria sunt mai rentabile din punct de vedere al necesarului de mortar şi bineînţeles mai rapide. În cursul stabilirii numărului de nivele al clădirii se vor respecta valorile de duritate Cerinţe pentru elemente de zidărie. 1. parte: Elemente de zidărie din argilă arsă ) prezentate în tabel. Zidăria executată din elemente LEIER va fi dimensionată conform standardului Proiectarea dinamică a structurilor de zidărie portante ale construcţiilor. Construcţia elementelor de zidărie la numărul corespunzător de nivele este condiţionat de faptul ca zidăria să corespundă prevederilor standardelor valabile. Dimensionarea zidăriei clădirilor trebuie executată de un proiectant specialist în statică. În caz de nevoie numărul nivelelor poate fi crescută prin utilizarea unei structuri de rezistenţă, în acest caz zidăria are doar rolul de a completa structura. La proiectarea clădirilor din elemente de zidărie înălţimea elementelor se va calcula prin adăugarea la înălţimea de fabricaţie de 23,8 cm o înălţime medie a mortarului de 1,2 cm, astfel obţinându-se dimensiunea de calcul de 25 cm. Astfel înălţimea interioară a încăperilor este un multiplu al dimensiunii de 25 de cm. Pentru obţinerea înălţimii interioare obişnuite este nevoie de zidirea a 11 rânduri de elemente de zidărie. La stabilirea lungimii structurilor de zidărie se va considera dimensiunea de 25 cm în cealaltă direcţie a elementului. Schiţa de pe pagina următoare ilustrează variantele de înălţimi care pot fi realizate din elementele de zidărie LEIER. LT 45 N+F LT 38 Plus LT 38 N+F LT 30 N+F LT 25 N+F LT10/50 N+F 27

2 A LEIER kerámia elemek műszaki adatai Blocuri ceramice arse Dimensiuni (cm) ~buc/m 2 kg/buc* buc/palet Leiertherm 44 Plus 44x25x23, ,2 50 Leiertherm 38 Plus 38x25x23, ,0 60 Leiertherm 45 N+F 45x25x23, ,5 50 Leiertherm 38 N+F 38x25x23, ,5 60 Leiertherm 30 N+F 30x25x23, Leiertherm 25 N+F 25x37,5x23,8 10,7 15,5 60(50) Alte produse din ceramică arsă Dimensiuni (cm) ~buc/m 2 kg/buc buc/palet Cărămidă pentru perete despărţitor 10x50x23,8 8 8,5 72(96) Cărămidă plină mică 25x12x6,5 51(102) Buiandrug cu manta Dimensiuni (cm) Rost max. al peretelui (cm) kg/buc* buc/palet Buiandrug Leiertherm MD x6,5x ,5-49, Buiandrug Leiertherm MD VA x9x ,5-23,0 72 Date tehnice bolţari Matratherm LT 44 Plus LT 38 Plus LT 45 N+F LT 38 N+F LT 30 N+F LT 25 N+F LT10/50 N+F Nr. autorizaţie CE Categoria I. Devecser: 1139-CPD-0203/05, Mátraderecske 1139-CPD-0204/05 Cărămidă plină mică Densitate ρ kg/m Rezistenţa la compresiune σ N/mm Grosime perete netencuit d cm Necesar de material db/m ,7 8 51/102 Necesar de mortar umed* l/m Necesar de mortar uscat LEIER Thermo Plus* Factor de conductivitate termică echivalentă la cărămidă netencuită Factor de permeabilitate termică la cărămidă tencuită1 Factor de permeabilitate termică la cărămidă netencuită Factor de difuziune a vaporilor de apă Coeficient de difuziune a vaporilor de apă Coeficient ponderat de etanşeitate fonică în laborator Valoare limită de rezistenţă la foc Clasificarea conform reacţiei la foc l/m ,5 42 λ W/mK 0,117 0,117 0,144 0,149 0,145 0, U W/m 2 K 0,23 0,26 0,27 0,33 0,39 0, U W/m 2 K 0,25 0,30 0,31 0,39 0,47 1, δ 10-9 kg/mspa 0,033-0,053 - μ - 5/10 5/25 R w +C db a1 a1 a1 a1 a1 a1 a1 a1 REI-M 240 REI Zid tencuit cu tencuială EPS termoizolantă de 4,0 cm pe exterior, unde: λ=0,09 W/mK, pe interior tencuială din gips-var de 1,5 cm, unde: λ=0,70 W/mK * Valorile prezentate au caracter informativ 28

3 Variante de înălţime la zidul LEIER înălţime interioară înălţime interioară înălţime interioară înălţime interioară înălţime interioară 29

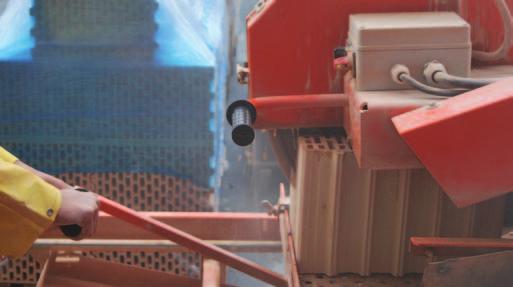

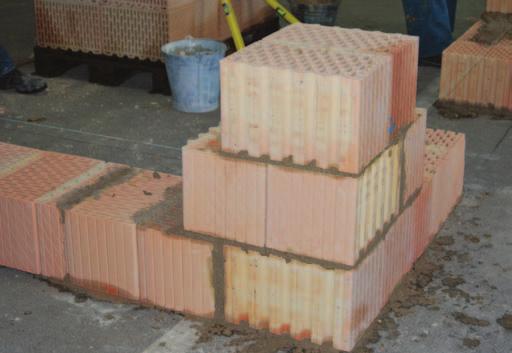

4 În cadrul zidirii la modelarea profilurilor se recomandă utilizarea jumătăţilor de elemente obţinute la faţa locului. La determinarea lungimii se poate face abstracţie bineînţeles de la dimensiunile prezentate mai sus, dar în acest caz datorită respectării regulilor de legătură poate fi nevoie de construcţia mai multor elemente tăiate. La montarea rândului de începere se va avea grijă de respectarea traseului, respectiv a dimensiunilor conform proiectului. La modelarea profilurilor de zidărie se va aplica o deplasare a elementelor în coeficient de 0,4 x înălţimea elementului. Această valoare este de 9,5 cm la o înălţime de 23,8. Blocurile de zidărie cu nut şi feder LT 44 Plus şi LT 38 Plus, respectiv LT 45, LT 38, LT 30 şi LT 25 ale gamei de produse LEIER pot fi folosite pentru construirea zidurilor portante. Caracteristicile termice ale cărămizilor sunt favorabile chiar şi în cazul zidurilor netencuite. În cazul zidului netencuit cărămida LT 44 Plusz are în coeficient de permeabilitate termică U = 0,25 W/m2K, iar LT 38 Plusz un coeficient de U = 0,30 W/m2K. În cazul zidului netencuit cărămida tradiţională LT 38 NF are în coeficient de permeabilitate termică U = 0,39 W/m2K, iar LT 30 NF un coeficient de U = 0,47 W/ m2k. De aceea acest element din urmă se recomandă a fi folosit la construcţia pereţilor portanţi interiori. Elementele de zidărie cu nut şi feder de 30 cm pot fi folosite pentru construcţia zidurilor exterioare în cazul în care nu sunt cerinţe termice (de ex. garaje). Prin utilizarea mortarelor de tencuială (EPS) şi zidărie (LEIER Thermo Plusz) corespunzătoare din punct de vedere calitativ şi al caracteristicilor, respectiv prin izolaţie exterioară suplimentară, coeficientul de permeabilitate termică (vezi valorile din tabel!) pot fi îmbunătăţite şi mai mult. Elementul de zidărie cu nut şi feder de 25 de cm este potrivit pentru construcţia zidurilor portante interioare. Datorită modelului cu nut şi feder nu este nevoie de modelarea tradiţională a rostului pe verticală, astfel lucrările de zidărie sunt mai rapide şi rentabile din punct de vedere al necesarului de mortar. La zidire elementele vor fi aşezate strâns unul lângă celălalt în aşa fel încât lamba şi ulucul de pe latura cărămizilor să se îmbine. În cazul unei aşezări profesionale elementele se îmbină până la blocare, şi se realizează o închidere corespunzătoare. Zidurile din cadru de ceramică se construiesc conform ordinii de construcţie cunoscut şi utilizat la zidurile de cărămidă. Operaţiunea zidirii este precedată de stabilirea traseului structurii de zid şi pregătirea materiilor prime (elemente de zidărie şi mortar). Vara, la temperaturi foarte ridicate datorită volumului pare de pori elementele de zidărie din cadru de ceramică trebuie umezite înainte de zidire, ca să nu absoarbă prea repede apa din mortar. Zidirea se începe la colţuri, iar cărămizile trebuie aşezate în mortar pe toată suprafaţa. În baza legăturilor prezentate, cărămizile aşezate la colţ se nivelează exact cu ajutorul unui boloboc şi a unui ciocan de cauciuc. Formarea rândurilor de cărămidă este ajutată de o sfoară ataşat de nivelul superior al cărămizii. Secţiunile interioare de zid se aliniază la această sfoară. 30

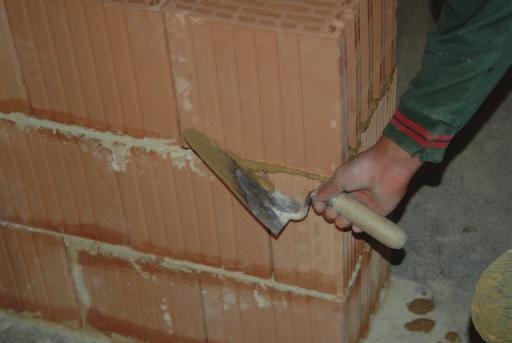

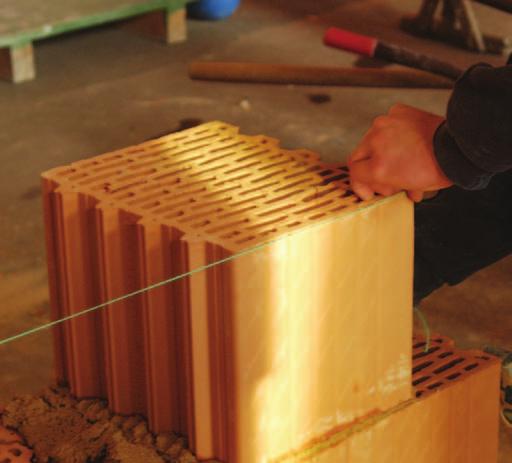

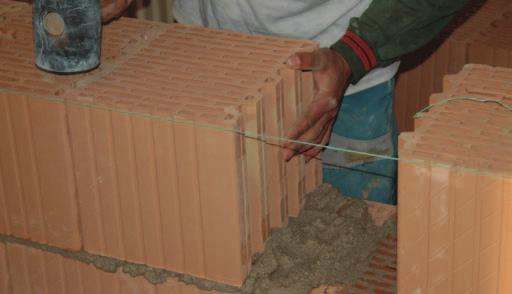

5 La aplicarea stratului orizontal de mortar se va avea grijă ca rosturile să fie umplute până la muchiile exterioare ale cărămizilor. Mortarul în exces ce curge din rosturile orizontale poate fi îndepărtat cu ajutorul unei mistrii. Pentru aşezarea cărămizilor la locul final, în locul ciocanului de zidar folosit la zidurile clasice din cărămidă se va folosi un ciocan de cauciuc. Grosimea rostului pe orizontală poate varia la zidire între 8 12 mm, fiind în general 12 mm. Înălţimea rândului poate fi verificată cu ajutorul riglei de măsurat. Verticalitatea zidului se va controla iniţial cu boloboc, apoi de la rândul 4 cu ajutorul firului clasic cu plumb. Blocurile de zidărie vor fi zidite în legătură. La capetele de zid şi la deschideri se va pune cărămidă de închidere, înjumătăţite. Cărămizile înjumătăţite pot fi realizate prin tăierea la dimensiune a elementelor întregi. În cazurilor colţurilor care nu sunt în unghi drept, sau a zidurilor cu dimensiuni diferite de dimensiunile cărămizilor, legăturile pot fi realizate cu ajutorul elementelor tăiate la dimensiuni individuale. La suprafeţele tăiate, unde nu este legătură între nut şi feder, în rosturile verticale se va folosi mortar! Elementele mai mici decât jumătate vor fi aşezate în partea normală a peretelui, în interior, zidite cu legătură. Pentru a asigura o suprafaţă perfect plană pentru tencuit, lamba în relief (din nut şi feder) din planul zidului trebuie desprinse, iar ulucii şi defectele şi lipsurile de continuitate din planul zidăriei trebuie umplute cu mortar în timpul zidirii. Închiderea superioară a zidului se face printr-un rând mai rezistent de cărămizi. În cazul utilizării elementelor de zidărie din cadru de ceramică cu nut şi feder în rosturile verticale nu se aplică mortar, doar laturile cu lambă şi uluc ale cărămizilor trebuie aşezate strâns apropiat. La colţurile de perete şi alte racorduri de perete lamba trebuie să fie întotdeauna înspre exterior, iar direcţia lambei se schimbă la fiecare rând de cărămidă. Îmbinări la capete de zid La îmbinarea capetelor de zid în cazul elementelor cu nut şi feder fiecare al doilea rând se începe cu un bloc înjumătăţit. Nuturile elementelor întregi care ies din rând trebuie tăiate. Îmbinări la colţuri de zid Esenţa îmbinării colţurilor la elementele de zidărie din cadru de ceramică mare este montarea alternativă spre colţ a straturilor celor două ziduri. La îmbinarea la colţ a elementului cu nut şi feder a zidului de 45, stratul începe cu un element tăiat de 18 cm grosime şi un element înjumătăţit alăturat. La peretele de 38 elementul de margine este unul întreg, la cel de 30 este un element tăiat de 17,5 cm grosime. La pereţii cu grosimile prezentate între rânduri este o deplasare de jumătate de cărămidă. La peretele de 25 elementele de la margine pot fi întregi, astfel nu se realizează o deplasare pe rânduri, dar coeficientul de duritate este încă corespunzător. Deplasarea la jumătate poate fi asigurată prin tăierea la dimensiune a elementelor intermediare. 31

6 Îmbinări profiluri de zidărie Capăt de zid Îmbinări la racordări de zid În cazul racordării zidurilor realizate din elementele de zidărie din cadru de ceramică mare rândurile zidului de racord (sau a zidului de legătură) trebuie montat alternativ în zidul drept. Straturile zidului drept vor fi conduse unul câte unul peste punctul de legătură. Legăturil e îmbinărilor în unghi drept la zidurile realizate din elemente cu nut şi feder pot fi foarte variate datorită numărului mare de ziduri de diferite grosimi care pot fi realizate. Criteriul de bază aplicat la construcţia acestora este existenţa deplasării corespunzătoare între straturi, respectiv ca rosturile verticale ale straturilor suprapuse să nu fie unul chiar deasupra celuilalt. Acest lucru poate fi asigurat prin încorporarea elementelor înjumătăţite sau tăiate. În cazul racordării zidurilor realizate din elementele de zidărie din cadru de ceramică mare în unghi oblic se vor respecta aceleaşi reguli de legătură. În aceste cazuri îmbinările trebuie proiectată în avans. Îmbinări la încrucişare de zid La îmbinarea încrucişărilor de ziduri la primul strat al zidurilor încrucişate un zid este drept, iar rândul aflat la acelaşi nivel al celuilalt zid se racordează la acesta. La stratul următor celălalt zid va fi cel drept, şi zidul care anterior fusese cel drept se va racorda cu rândul aflat la acelaşi nivel. La zidire se va avea grijă întotdeauna ca rosturile verticale să nu se suprapună, şi ca între straturi să fie o deplasare de jumătate. Condiţii de transport şi depozitare pentru bolţarii LEIER Bolţarii LEIER sunt aşezaţi pe paleţi după ultima fază a fabricaţiei, sunt legaţi şi înfoliaţi. Transportul poate fi realizat cu ajutorul vehiculelor pentru transport rutier sau pe cale ferată. Elementele de zidărie trebuie aşezate la transport în aşa fel, încât paleţii să poată fi mişcate pe cale mecanică. Pentru depozitarea la locul construcţiei este nevoie de o suprafaţă plană şi rezistentă. Folia care protejează bolţarii va fi îndepărtată doar chiar înainte de utilizare. Aruncarea, scăparea de la mare înălţime, răsturnarea în timpul transportului a bolţarilor este interzisă. La despachetarea paleţilor, după îndepărtarea foliei protectoare bolţari vor descărcaţi pe rânduri. Legăturile orizontale pot îndepărtate doar când rândurile de deasupra au fost deja ridicate. 32

7 Îmbinări profiluri de zidărie racord de zid 33

10 structura de zidărie din cadru de ceramică Leier Îmbinări profiluri de zidărie racord de zid structura DE zidărie Din cadru DE ceramică leier mortar uscat preamestecat, termoizolant Leier Thermo Plusz Compoziţia: hidrat de var, ciment, perlit expandat, aditivi. Utilizare: Lucrări de zidărie la bolţarii LEIER cu nut şi feder. Necesar de material: În funcţie de tipul şi grosimea zidului, conform tabelului privind elementele de zidărie Pentru 1 litru de mortar umed gata pentru utilizare este nevoie de cca. 1,25 litru (0,5 kg) de mortar uscat. Dintr-un sac de mortar uscat se pot reconstitui cca. 40 de litrii de mortar umed. Date tehnice: Granulaţia maximă: 2 mm Rezistenţa la compresiune (la 28 de zile): mai mare decât 5,0 N/mm2 Duritate de întindere şi îndoire (la 28 de zile): mai mare decât 1,5 N/mm2 Factor de conductivitate termică (valoare de calcul λ): 0,172 W/mK Coeficient de difuziune a vaporilor de apă (μ): 12 Densitate uscată: cca. 650 kg /m3 Necesar de apă pentru amestecare: cca. 19 litri / sac Depozitare: În locuri uscate, înfoliat pe paleţi poate fi păstrat 6 luni. Amestecare: Mortarul de zidărie poate fi amestecat manual sau mecanic (malaxor cu cădere liberă). La amestecarea mecanică se va doza mai întâi apa în malaxor (pentru a obţine a consistenţă maleabilă cca. 19 litri de apă la fiecare sac), şi doar apoi adăugăm mortarul uscat. Întotdeauna se va amesteca un sac sau saci întregi. Timp de malaxare: 3 5 minute. Observaţie: Pe durata punerii în operă şi a legării temperatura suprafeţei pe care se aplică mortarul, temperatura materialului şi a aerului trebuie să fie mai ridicată de + 5 C. Utilizaţi doar apă curată de ex. de la robinet. Adăugarea altor aditivi cum ar fi antigelul este interzisă! Timpul de utilizare al mortarului preparat este de 1-2 ore în funcţie de condiţiile meteo. 36
