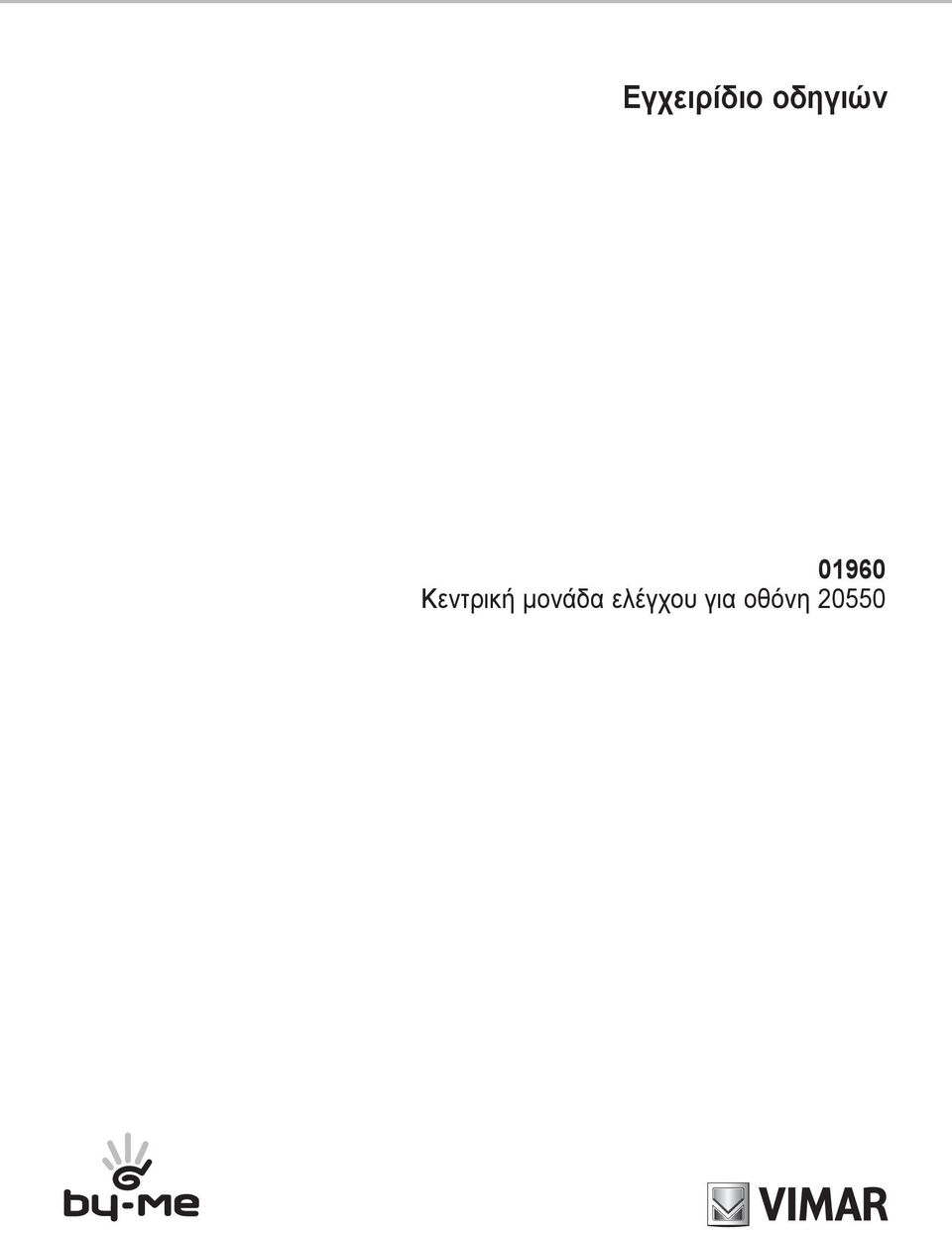

Εγχειρίδιο οδηγιών Κεντρική μονάδα ελέγχου για οθόνη 20550

Transcript

1 Εγχειρίδιο οδηγιών Κεντρική μονάδα ελέγχου για οθόνη 20550

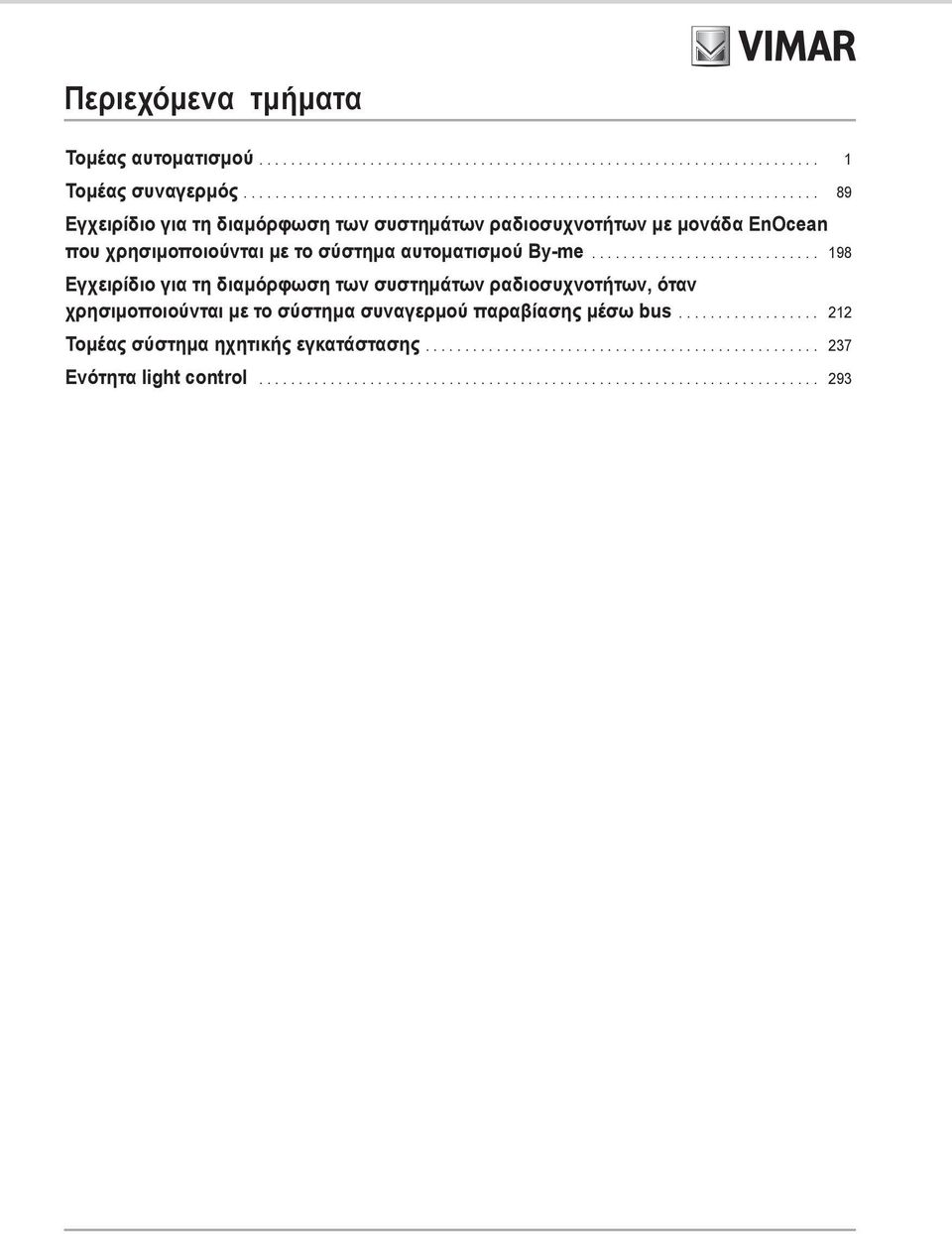

2 Περιεχόμενα τμήματα Τομέας αυτοματισμού Τομέας συναγερμός Εγχειρίδιο για τη διαμόρφωση των συστημάτων ραδιοσυχνοτήτων με μονάδα EnOcean που χρησιμοποιούνται με το σύστημα αυτοματισμού By-me Εγχειρίδιο για τη διαμόρφωση των συστημάτων ραδιοσυχνοτήτων, όταν χρησιμοποιούνται με το σύστημα συναγερμού παραβίασης μέσω bus Τομέας σύστημα ηχητικής εγκατάστασης Ενότητα light control

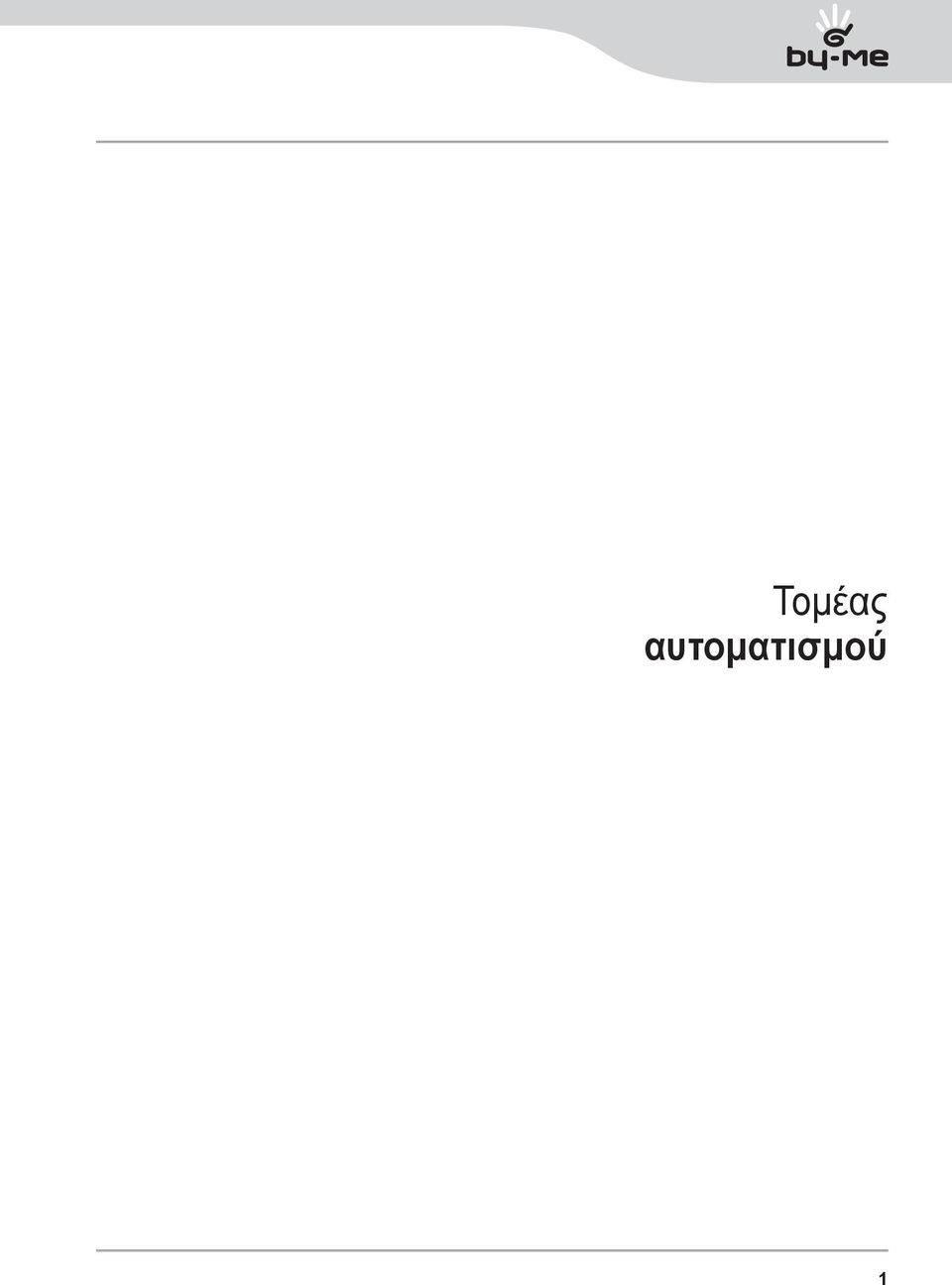

3 Τομέας αυτοματισμού 1

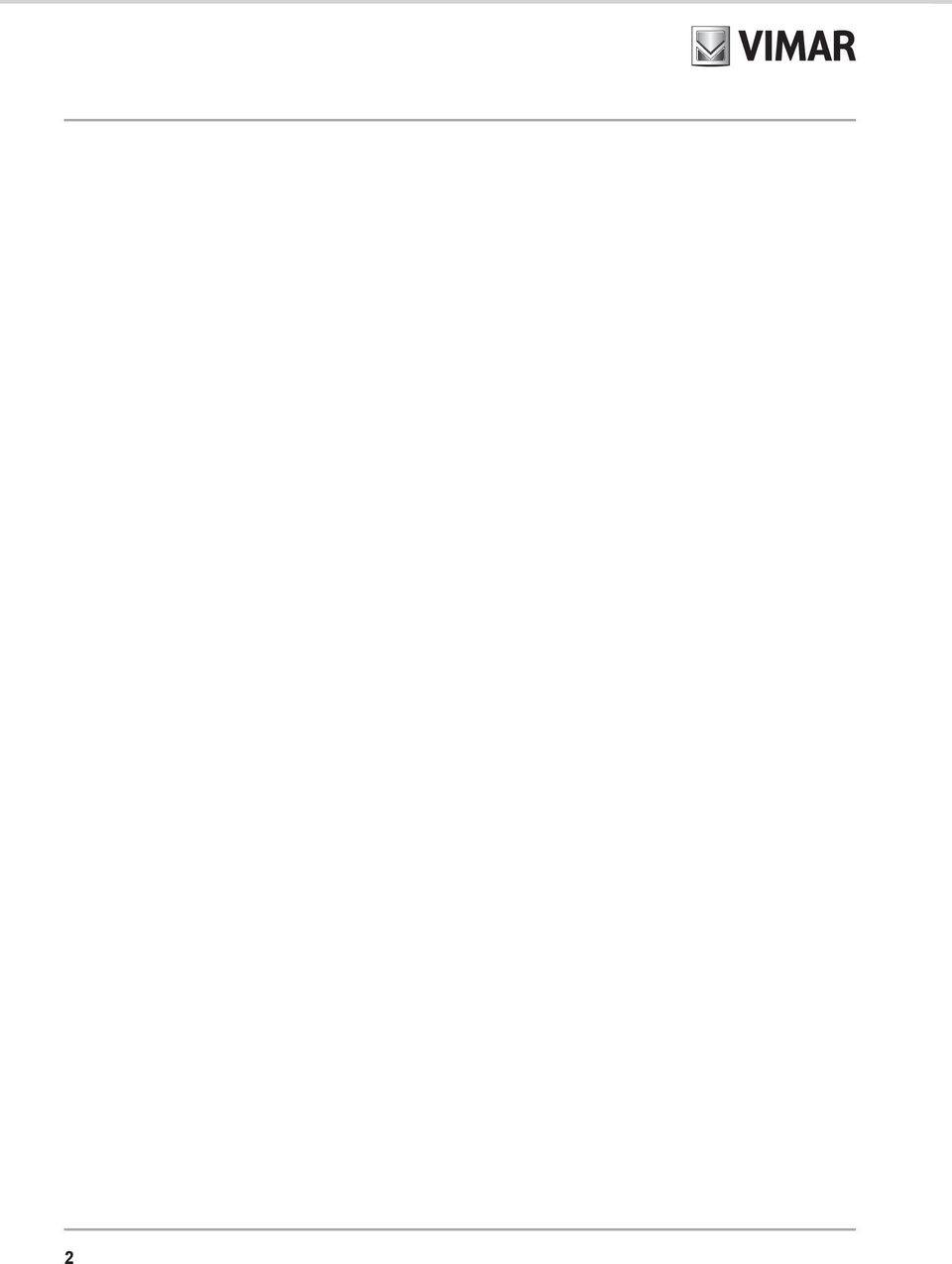

4 2

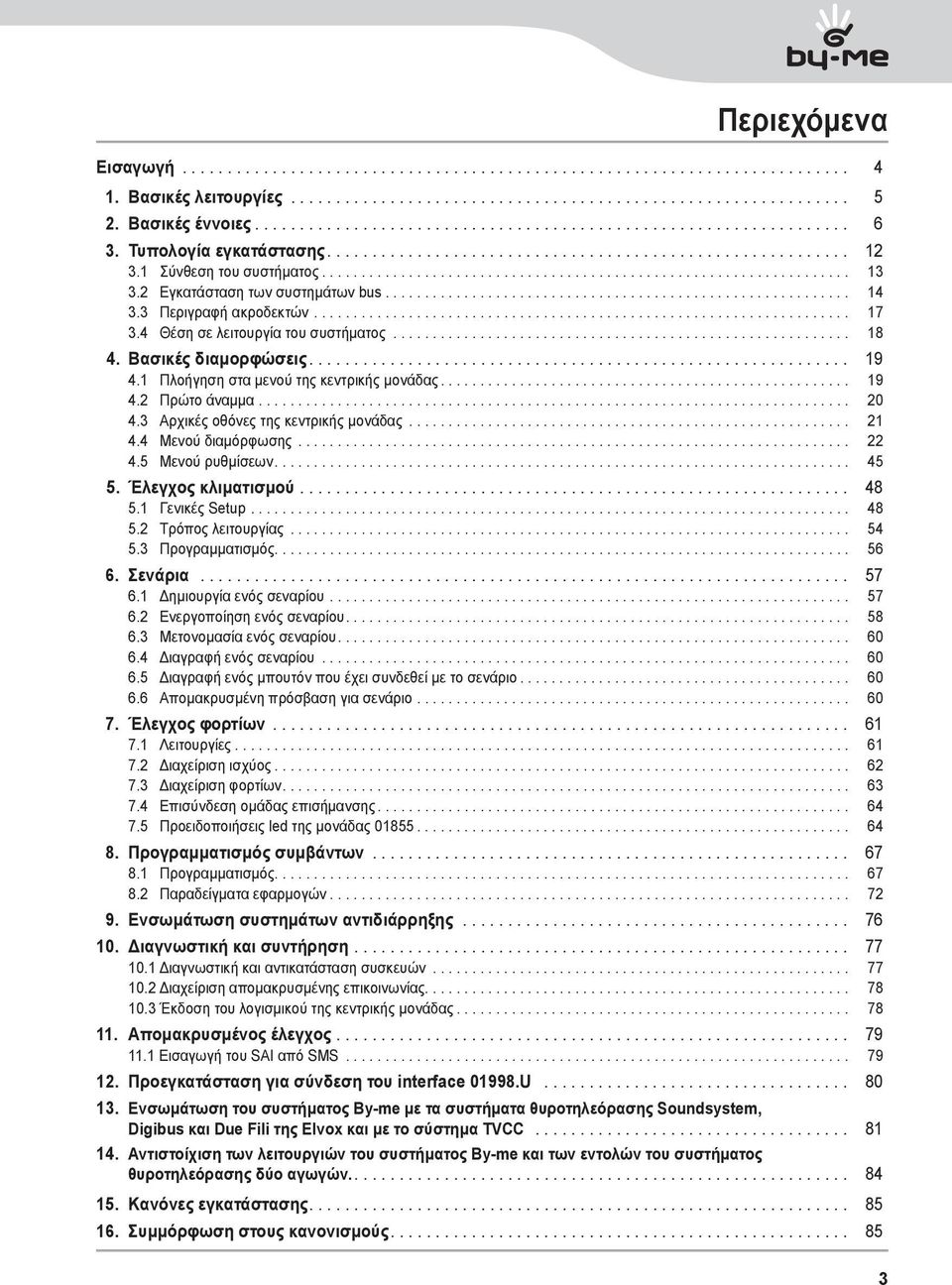

5 Περιεχόμενα Εισαγωγή Βασικές λειτουργίες Βασικές έννοιες Τυπολογία εγκατάστασης Σύνθεση του συστήματος Εγκατάσταση των συστημάτων bus Περιγραφή ακροδεκτών Θέση σε λειτουργία του συστήματος Βασικές διαμορφώσεις Πλοήγηση στα μενού της κεντρικής μονάδας Πρώτο άναμμα Αρχικές οθόνες της κεντρικής μονάδας Μενού διαμόρφωσης Μενού ρυθμίσεων Έλεγχος κλιματισμού Γενικές Setup Τρόπος λειτουργίας Προγραμματισμός Σενάρια Δημιουργία ενός σεναρίου Ενεργοποίηση ενός σεναρίου Μετονομασία ενός σεναρίου Διαγραφή ενός σεναρίου Διαγραφή ενός μπουτόν που έχει συνδεθεί με το σενάριο Απομακρυσμένη πρόσβαση για σενάριο Έλεγχος φορτίων Λειτουργίες Διαχείριση ισχύος Διαχείριση φορτίων Επισύνδεση ομάδας επισήμανσης Προειδοποιήσεις led της μονάδας Προγραμματισμός συμβάντων Προγραμματισμός Παραδείγματα εφαρμογών Ενσωμάτωση συστημάτων αντιδιάρρηξης Διαγνωστική και συντήρηση Διαγνωστική και αντικατάσταση συσκευών Διαχείριση απομακρυσμένης επικοινωνίας Έκδοση του λογισμικού της κεντρικής μονάδας Απομακρυσμένος έλεγχος Εισαγωγή του SAI από SMS Προεγκατάσταση για σύνδεση του interface U Ενσωμάτωση του συστήματος By-me με τα συστήματα θυροτηλεόρασης Soundsystem, Digibus και Due Fili της Elvox και με το σύστημα TVCC Αντιστοίχιση των λειτουργιών του συστήματος By-me και των εντολών του συστήματος θυροτηλεόρασης δύο αγωγών Κανόνες εγκατάστασης Συμμόρφωση στους κανονισμούς

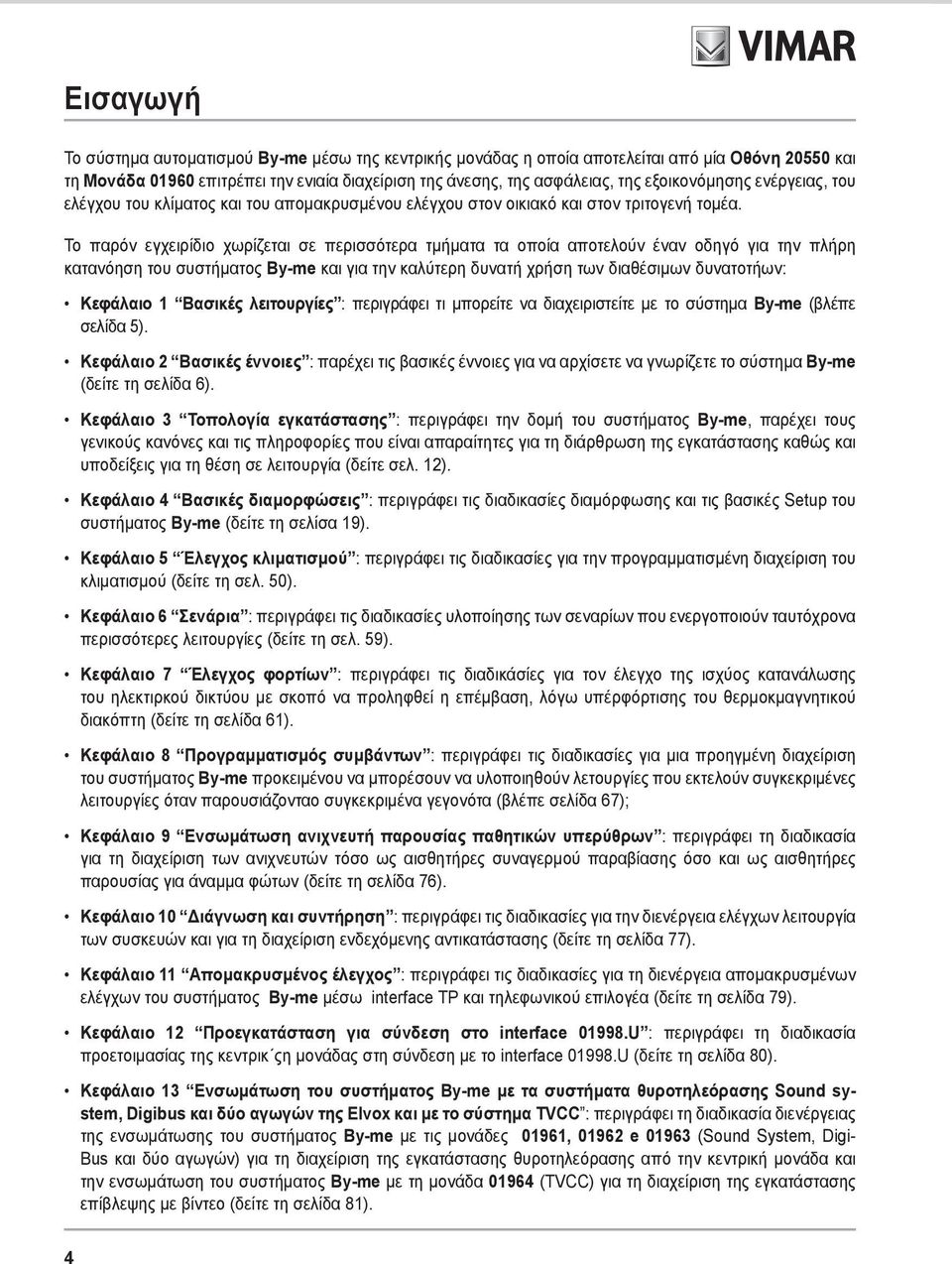

6 Εισαγωγή Το σύστημα αυτοματισμού By-me μέσω της κεντρικής μονάδας η οποία αποτελείται από μία Οθόνη και τη Μονάδα επιτρέπει την ενιαία διαχείριση της άνεσης, της ασφάλειας, της εξοικονόμησης ενέργειας, του ελέγχου του κλίματος και του απομακρυσμένου ελέγχου στον οικιακό και στον τριτογενή τομέα. Το παρόν εγχειρίδιο χωρίζεται σε περισσότερα τμήματα τα οποία αποτελούν έναν οδηγό για την πλήρη κατανόηση του συστήματος By-me και για την καλύτερη δυνατή χρήση των διαθέσιμων δυνατοτήων: Κεφάλαιο 1 Βασικές λειτουργίες : περιγράφει τι μπορείτε να διαχειριστείτε με το σύστημα By-me (βλέπε σελίδα 5). Κεφάλαιο 2 Βασικές έννοιες : παρέχει τις βασικές έννοιες για να αρχίσετε να γνωρίζετε το σύστημα By-me (δείτε τη σελίδα 6). Κεφάλαιο 3 Τοπολογία εγκατάστασης : περιγράφει την δομή του συστήματος By-me, παρέχει τους γενικούς κανόνες και τις πληροφορίες που είναι απαραίτητες για τη διάρθρωση της εγκατάστασης καθώς και υποδείξεις για τη θέση σε λειτουργία (δείτε σελ. 12). Κεφάλαιο 4 Βασικές διαμορφώσεις : περιγράφει τις διαδικασίες διαμόρφωσης και τις βασικές Setup του συστήματος By-me (δείτε τη σελίσα 19). Κεφάλαιο 5 Έλεγχος κλιματισμού : περιγράφει τις διαδικασίες για την προγραμματισμένη διαχείριση του κλιματισμού (δείτε τη σελ. 50). Κεφάλαιο 6 Σενάρια : περιγράφει τις διαδικασίες υλοποίησης των σεναρίων που ενεργοποιούν ταυτόχρονα περισσότερες λειτουργίες (δείτε τη σελ. 59). Κεφάλαιο 7 Έλεγχος φορτίων : περιγράφει τις διαδικάσίες για τον έλεγχο της ισχύος κατανάλωσης του ηλεκτιρκού δικτύου με σκοπό να προληφθεί η επέμβαση, λόγω υπέρφόρτισης του θερμοκμαγνητικού διακόπτη (δείτε τη σελίδα 61). Κεφάλαιο 8 Προγραμματισμός συμβάντων : περιγράφει τις διαδικασίες για μια προηγμένη διαχείριση του συστήματος By-me προκειμένου να μπορέσουν να υλοποιηθούν λετουργίες που εκτελούν συγκεκριμένες λειτουργίες όταν παρουσιάζονταο συγκεκριμένα γεγονότα (βλέπε σελίδα 67); Κεφάλαιο 9 Ενσωμάτωση ανιχνευτή παρουσίας παθητικών υπερύθρων : περιγράφει τη διαδικασία για τη διαχείριση των ανιχνευτών τόσο ως αισθητήρες συναγερμού παραβίασης όσο και ως αισθητήρες παρουσίας για άναμμα φώτων (δείτε τη σελίδα 76). Κεφάλαιο 10 Διάγνωση και συντήρηση : περιγράφει τις διαδικασίες για την διενέργεια ελέγχων λειτουργία των συσκευών και για τη διαχείριση ενδεχόμενης αντικατάστασης (δείτε τη σελίδα 77). Κεφάλαιο 11 Απομακρυσμένος έλεγχος : περιγράφει τις διαδικασίες για τη διενέργεια απομακρυσμένων ελέγχων του συστήματος By-me μέσω interface TP και τηλεφωνικού επιλογέα (δείτε τη σελίδα 79). Κεφάλαιο 12 Προεγκατάσταση για σύνδεση στο interface U : περιγράφει τη διαδικασία προετοιμασίας της κεντρικ ςη μονάδας στη σύνδεση με το interface U (δείτε τη σελίδα 80). Κεφάλαιο 13 Ενσωμάτωση του συστήματος By-me με τα συστήματα θυροτηλεόρασης Sound system, Digibus και δύο αγωγών της Elvox και με το σύστημα TVCC : περιγράφει τη διαδικασία διενέργειας της ενσωμάτωσης του συστήματος By-me με τις μονάδες 01961, e (Sound System, Digi- Bus και δύο αγωγών) για τη διαχείριση της εγκατάστασης θυροτηλεόρασης από την κεντρική μονάδα και την ενσωμάτωση του συστήματος By-me με τη μονάδα (TVCC) για τη διαχείριση της εγκατάστασης επίβλεψης με βίντεο (δείτε τη σελίδα 81). 4

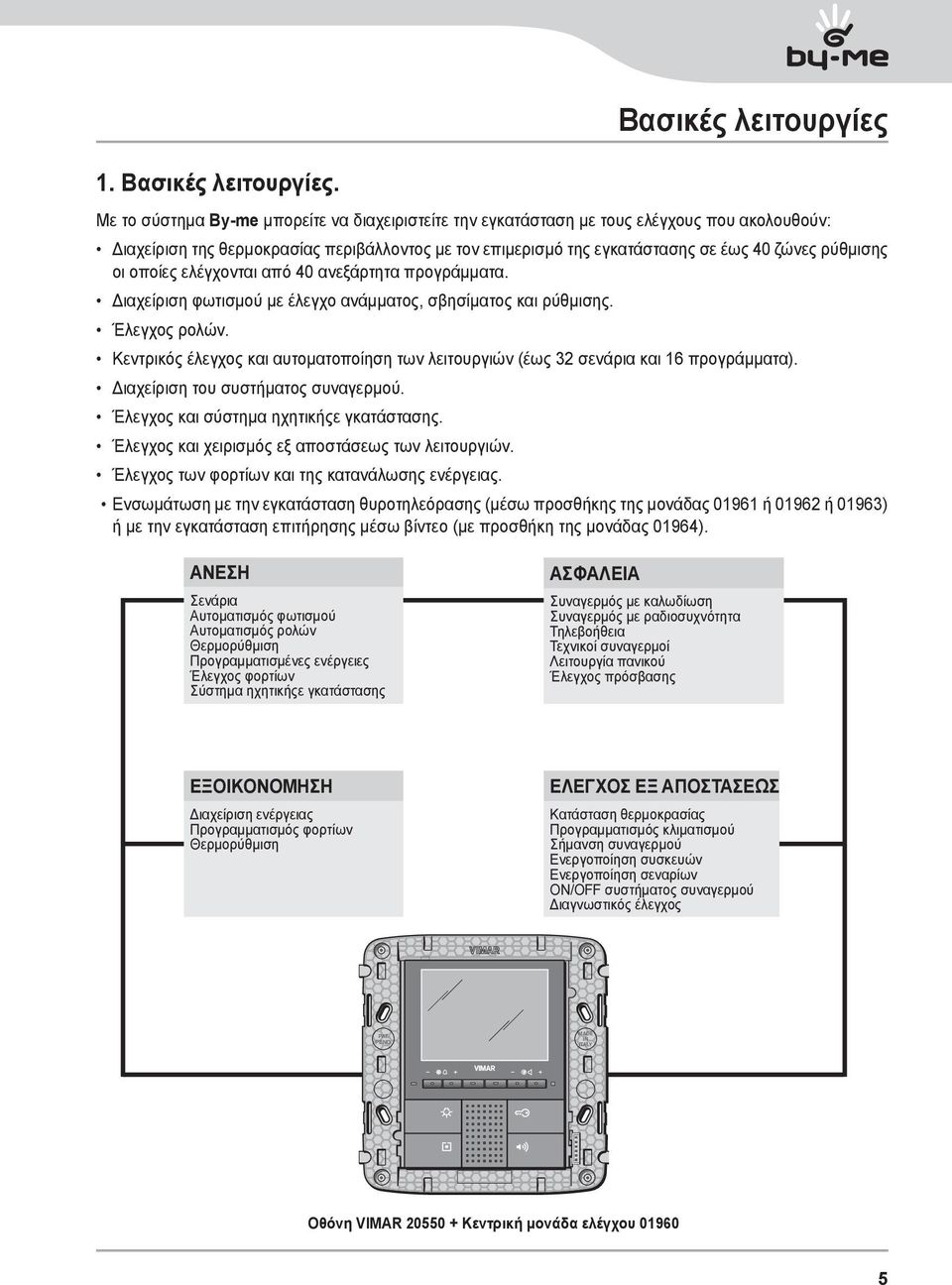

7 1. Βασικές λειτουργίες. Βασικές λειτουργίες Με το σύστημα By-me μπορείτε να διαχειριστείτε την εγκατάσταση με τους ελέγχους που ακολουθούν: Διαχείριση της θερμοκρασίας περιβάλλοντος με τον επιμερισμό της εγκατάστασης σε έως 40 ζώνες ρύθμισης οι οποίες ελέγχονται από 40 ανεξάρτητα προγράμματα. Διαχείριση φωτισμού με έλεγχο ανάμματος, σβησίματος και ρύθμισης. Έλεγχος ρολών. Κεντρικός έλεγχος και αυτοματοποίηση των λειτουργιών (έως 32 σενάρια και 16 προγράμματα). Διαχείριση του συστήματος συναγερμού. Έλεγχος και σύστημα ηχητικήςε γκατάστασης. Έλεγχος και χειρισμός εξ αποστάσεως των λειτουργιών. Έλεγχος των φορτίων και της κατανάλωσης ενέργειας. Ενσωμάτωση με την εγκατάσταση θυροτηλεόρασης (μέσω προσθήκης της μονάδας ή ή 01963) ή με την εγκατάσταση επιτήρησης μέσω βίντεο (με προσθήκη της μονάδας 01964). ΑΝΕΣΗ Σενάρια Αυτοματισμός φωτισμού Αυτοματισμός ρολών Θερμορύθμιση Προγραμματισμένες ενέργειες Έλεγχος φορτίων Σύστημα ηχητικήςε γκατάστασης ΑΣΦΑΛΕΙΑ Συναγερμός με καλωδίωση Συναγερμός με ραδιοσυχνότητα Τηλεβοήθεια Τεχνικοί συναγερμοί Λειτουργία πανικού Έλεγχος πρόσβασης ΕΞΟΙΚΟΝΟΜΗΣΗ Διαχείριση ενέργειας Προγραμματισμός φορτίων Θερμορύθμιση ΕΛΕΓΧΟΣ ΕΞ ΑΠΟΣΤΑΣΕΩΣ Κατάσταση θερμοκρασίας Προγραμματισμός κλιματισμού Σήμανση συναγερμού Ενεργοποίηση συσκευών Ενεργοποίηση σεναρίων ON/OFF συστήματος συναγερμού Διαγνωστικός έλεγχος PAT. PEND. MADE IN ITALY Οθόνη VIMAR Κεντρική μονάδα ελέγχου

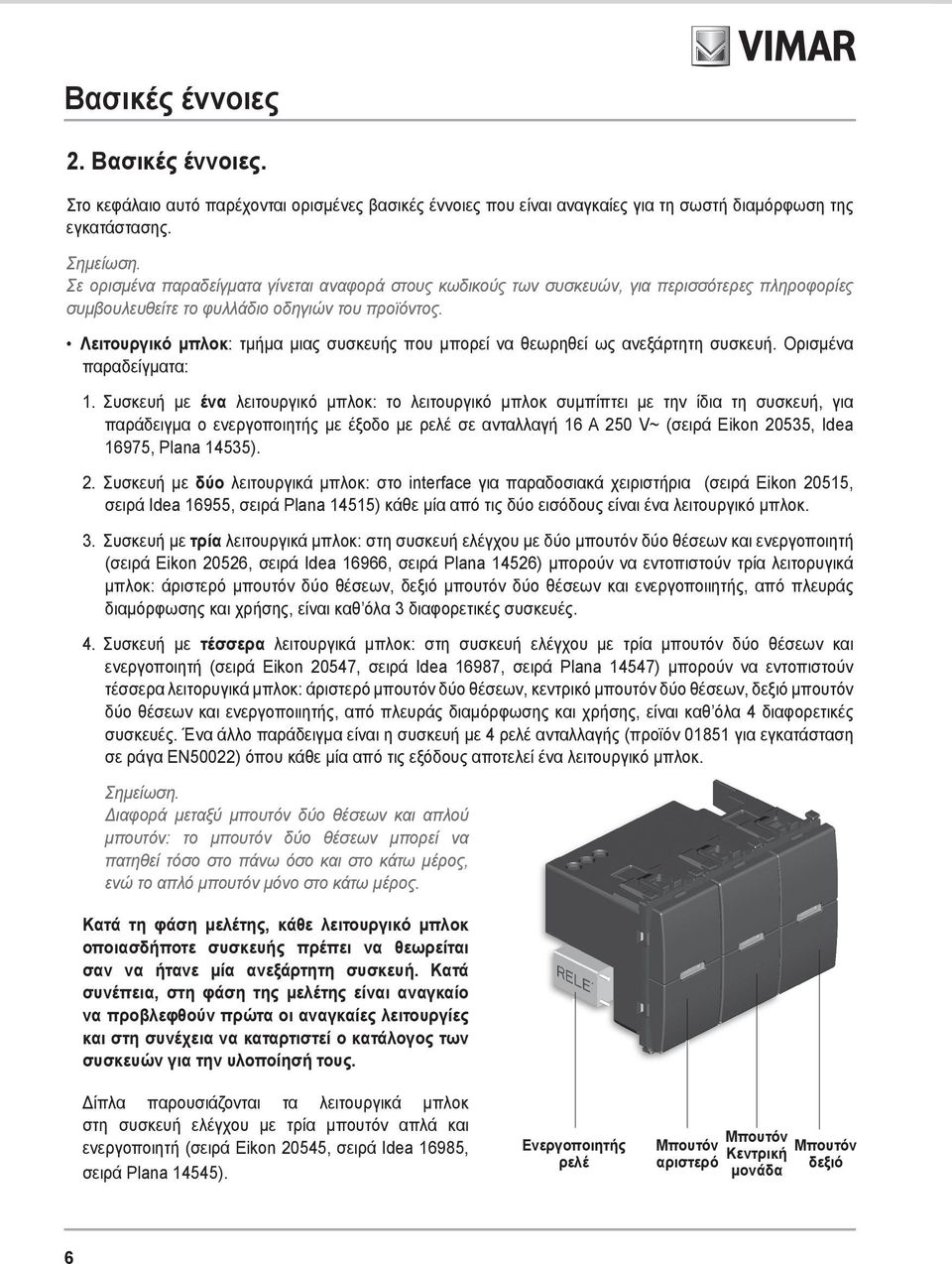

8 Βασικές έννοιες 2. Βασικές έννοιες. Στο κεφάλαιο αυτό παρέχονται ορισμένες βασικές έννοιες που είναι αναγκαίες για τη σωστή διαμόρφωση της εγκατάστασης. Σημείωση. Σε ορισμένα παραδείγματα γίνεται αναφορά στους κωδικούς των συσκευών, για περισσότερες πληροφορίες συμβουλευθείτε το φυλλάδιο οδηγιών του προϊόντος. Λειτουργικό μπλοκ: τμήμα μιας συσκευής που μπορεί να θεωρηθεί ως ανεξάρτητη συσκευή. Ορισμένα παραδείγματα: 1. Συσκευή με ένα λειτουργικό μπλοκ: το λειτουργικό μπλοκ συμπίπτει με την ίδια τη συσκευή, για παράδειγμα ο ενεργοποιητής με έξοδο με ρελέ σε ανταλλαγή 16 A 250 V~ (σειρά Eikon 20535, Idea 16975, Plana 14535). 2. Συσκευή με δύο λειτουργικά μπλοκ: στο interface για παραδοσιακά χειριστήρια (σειρά Eikon 20515, σειρά Idea 16955, σειρά Plana 14515) κάθε μία από τις δύο εισόδους είναι ένα λειτουργικό μπλοκ. 3. Συσκευή με τρία λειτουργικά μπλοκ: στη συσκευή ελέγχου με δύο μπουτόν δύο θέσεων και ενεργοποιητή (σειρά Eikon 20526, σειρά Idea 16966, σειρά Plana 14526) μπορούν να εντοπιστούν τρία λειτορυγικά μπλοκ: άριστερό μπουτόν δύο θέσεων, δεξιό μπουτόν δύο θέσεων και ενεργοποιιητής, από πλευράς διαμόρφωσης και χρήσης, είναι καθ όλα 3 διαφορετικές συσκευές. 4. Συσκευή με τέσσερα λειτουργικά μπλοκ: στη συσκευή ελέγχου με τρία μπουτόν δύο θέσεων και ενεργοποιητή (σειρά Eikon 20547, σειρά Idea 16987, σειρά Plana 14547) μπορούν να εντοπιστούν τέσσερα λειτορυγικά μπλοκ: άριστερό μπουτόν δύο θέσεων, κεντρικό μπουτόν δύο θέσεων, δεξιό μπουτόν δύο θέσεων και ενεργοποιιητής, από πλευράς διαμόρφωσης και χρήσης, είναι καθ όλα 4 διαφορετικές συσκευές. Ένα άλλο παράδειγμα είναι η συσκευή με 4 ρελέ ανταλλαγής (προϊόν για εγκατάσταση σε ράγα EN50022) όπου κάθε μία από τις εξόδους αποτελεί ένα λειτουργικό μπλοκ. Σημείωση. Διαφορά μεταξύ μπουτόν δύο θέσεων και απλού μπουτόν: το μπουτόν δύο θέσεων μπορεί να πατηθεί τόσο στο πάνω όσο και στο κάτω μέρος, ενώ το απλό μπουτόν μόνο στο κάτω μέρος. Κατά τη φάση μελέτης, κάθε λειτουργικό μπλοκ οποιασδήποτε συσκευής πρέπει να θεωρείται σαν να ήτανε μία ανεξάρτητη συσκευή. Κατά συνέπεια, στη φάση της μελέτης είναι αναγκαίο να προβλεφθούν πρώτα οι αναγκαίες λειτουργίες και στη συνέχεια να καταρτιστεί ο κατάλογος των συσκευών για την υλοποίησή τους. Δίπλα παρουσιάζονται τα λειτουργικά μπλοκ στη συσκευή ελέγχου με τρία μπουτόν απλά και ενεργοποιητή (σειρά Eikon 20545, σειρά Idea 16985, σειρά Plana 14545). Ενεργοποιητής ρελέ Μπουτόν αριστερό Μπουτόν Κεντρική μονάδα Μπουτόν δεξιό 6

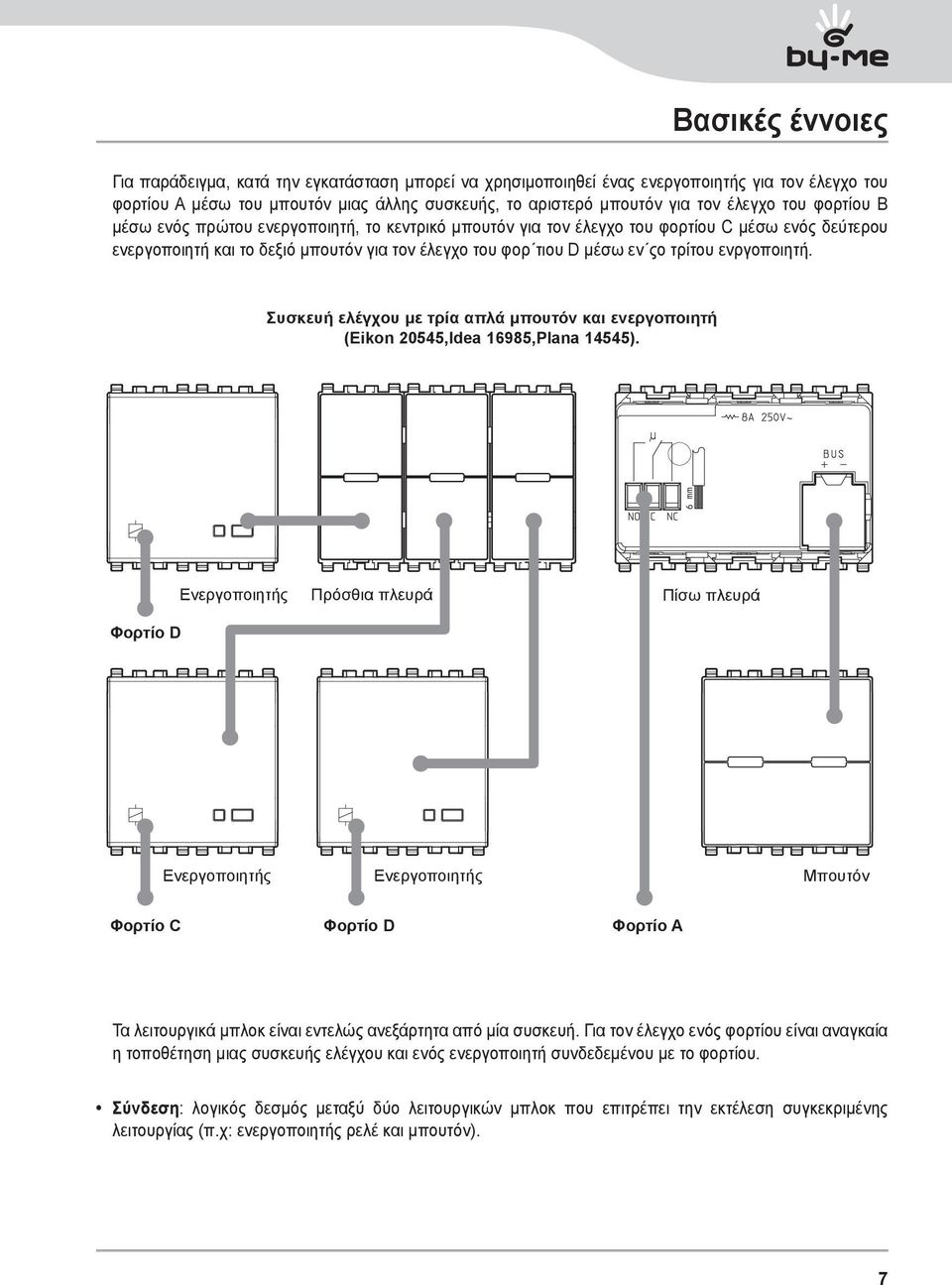

9 Βασικές έννοιες Για παράδειγμα, κατά την εγκατάσταση μπορεί να χρησιμοποιηθεί ένας ενεργοποιητής για τον έλεγχο του φορτίου Α μέσω του μπουτόν μιας άλλης συσκευής, το αριστερό μπουτόν για τον έλεγχο του φορτίου Β μέσω ενός πρώτου ενεργοποιητή, το κεντρικό μπουτόν για τον έλεγχο του φορτίου C μέσω ενός δεύτερου ενεργοποιητή και το δεξιό μπουτόν για τον έλεγχο του φορ τιου D μέσω εν ςο τρίτου ενργοποιητή. Συσκευή ελέγχου με τρία απλά μπουτόν και ενεργοποιητή (Eikon 20545,Idea 16985,Plana 14545). Φορτίο D Ενεργοποιητής Πρόσθια πλευρά Πίσω πλευρά Ενεργοποιητής Ενεργοποιητής Μπουτόν Φορτίο C Φορτίο D Φορτίο A Τα λειτουργικά μπλοκ είναι εντελώς ανεξάρτητα από μία συσκευή. Για τον έλεγχο ενός φορτίου είναι αναγκαία η τοποθέτηση μιας συσκευής ελέγχου και ενός ενεργοποιητή συνδεδεμένου με το φορτίου. Σύνδεση: λογικός δεσμός μεταξύ δύο λειτουργικών μπλοκ που επιτρέπει την εκτέλεση συγκεκριμένης λειτουργίας (π.χ: ενεργοποιητής ρελέ και μπουτόν). 7

10 Βασικές έννοιες Διαμόρφωση: ενέργεια μέσω της οποία μπορεί να δημιουργηθεί μία λογική σύνδεση ανάμεσα σε διάφορα λειτουργικά μπλοκ (πολλών συσκευών). Λειτουργική ομάδα (ή Ομάδα): σύνολο λειτουργικών μπλοκ που είναι συνδεδεμένα μεταξύ του λογικά και παρέχουν μία λειτουργία στο σύστημα (για παράδειγμα: τρία διαφορετικά μπουτόν που ελέγχουν ένα μόνο ενεργοποιητή και, κατά συνέπεια, το ίδιο φορτίο). Οι συσκευές που συνθέτουν μια λειτουργική ομάδα είναι λογικά συνδεδεμένες μεταξύ τους και όχι με κλασική καλωδίωση. ΣΗΜΑΝΤΙΚΟ: Οι ομάδες πρέπει να περιλαμβάνουν μόνο ομοιογενή λειτουργικά μπλοκ: δεν είναι δυνατή η παρουσία Συσκευή ελέγχου με δύο μπουτόν εναλλαγής. Ενεργοποιητής με ρελέ εξόδου. Eikon Idea Plana Eikon Idea Plana Γραμμή BUS στην ίδια ομάδα ενός ενεργοποιητή για ρολά και ενός ενεργοποιητή για τον έλεγχο ανάμματος ενός λαμπτήρα. Βάθος ομάδας: αριθμός ομάδων στις οποίες μπορεί να ανήκει ένα λειτουργικό μπλοκ. Κάθε λειτουργικό μπλοκ μπορεί να ανήκει το πολύ σε 4 διαφορετικές ομάδες διατηρώντας την ίδια λειτουργία (για παράδειγμα χειριστήριο ρεοστάτη ). 8

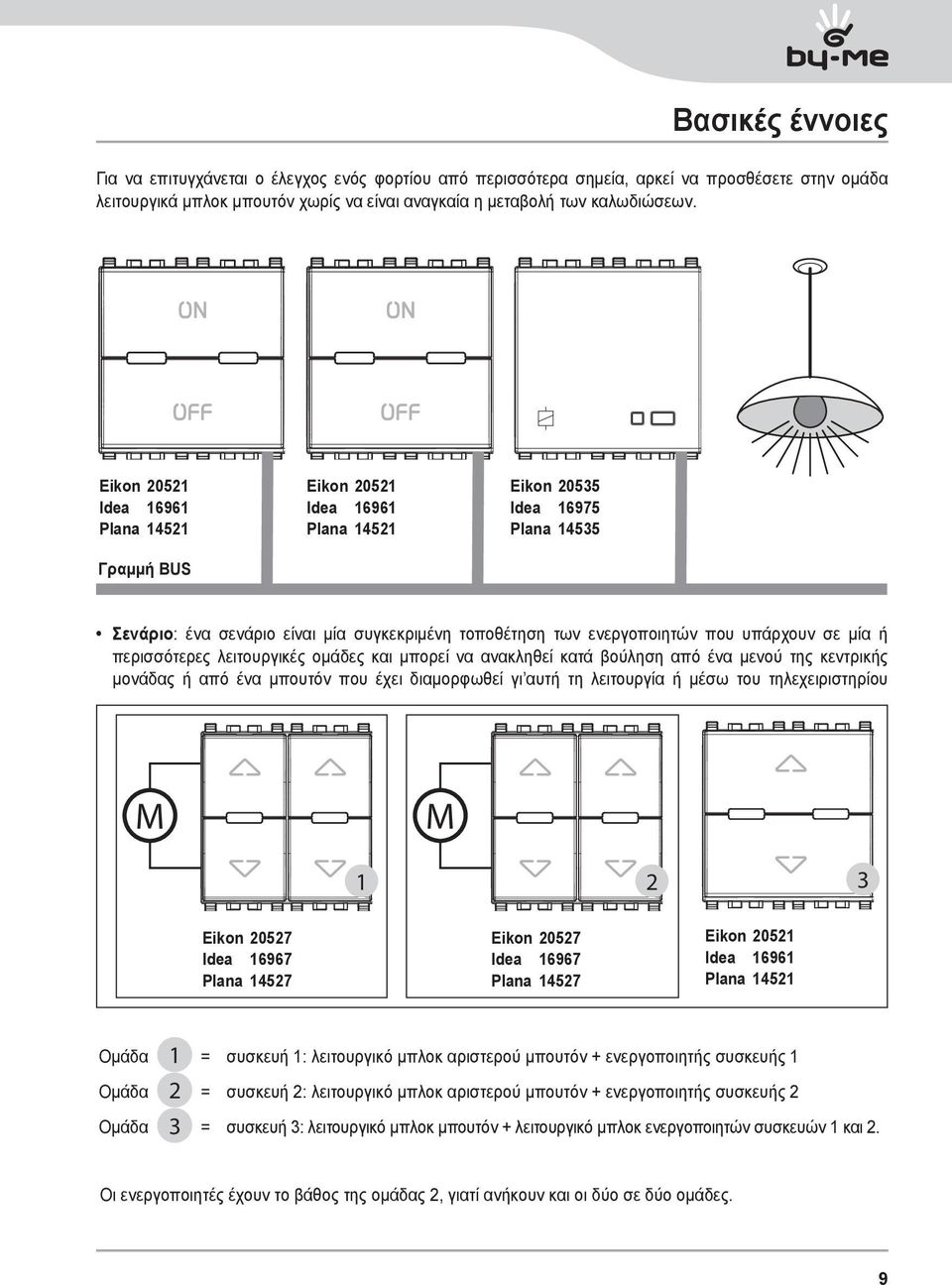

11 Βασικές έννοιες Για να επιτυγχάνεται ο έλεγχος ενός φορτίου από περισσότερα σημεία, αρκεί να προσθέσετε στην ομάδα λειτουργικά μπλοκ μπουτόν χωρίς να είναι αναγκαία η μεταβολή των καλωδιώσεων. Eikon Idea Plana Γραμμή BUS Eikon Idea Plana Eikon Idea Plana Σενάριο: ένα σενάριο είναι μία συγκεκριμένη τοποθέτηση των ενεργοποιητών που υπάρχουν σε μία ή περισσότερες λειτουργικές ομάδες και μπορεί να ανακληθεί κατά βούληση από ένα μενού της κεντρικής μονάδας ή από ένα μπουτόν που έχει διαμορφωθεί γι αυτή τη λειτουργία ή μέσω του τηλεχειριστηρίου M M Eikon Idea Plana Eikon Idea Plana Eikon Idea Plana Ομάδα 1 = συσκευή 1: λειτουργικό μπλοκ αριστερού μπουτόν + ενεργοποιητής συσκευής 1 Ομάδα 2 = συσκευή 2: λειτουργικό μπλοκ αριστερού μπουτόν + ενεργοποιητής συσκευής 2 Ομάδα 3 = συσκευή 3: λειτουργικό μπλοκ μπουτόν + λειτουργικό μπλοκ ενεργοποιητών συσκευών 1 και 2. Οι ενεργοποιητές έχουν το βάθος της ομάδας 2, γιατί ανήκουν και οι δύο σε δύο ομάδες. 9

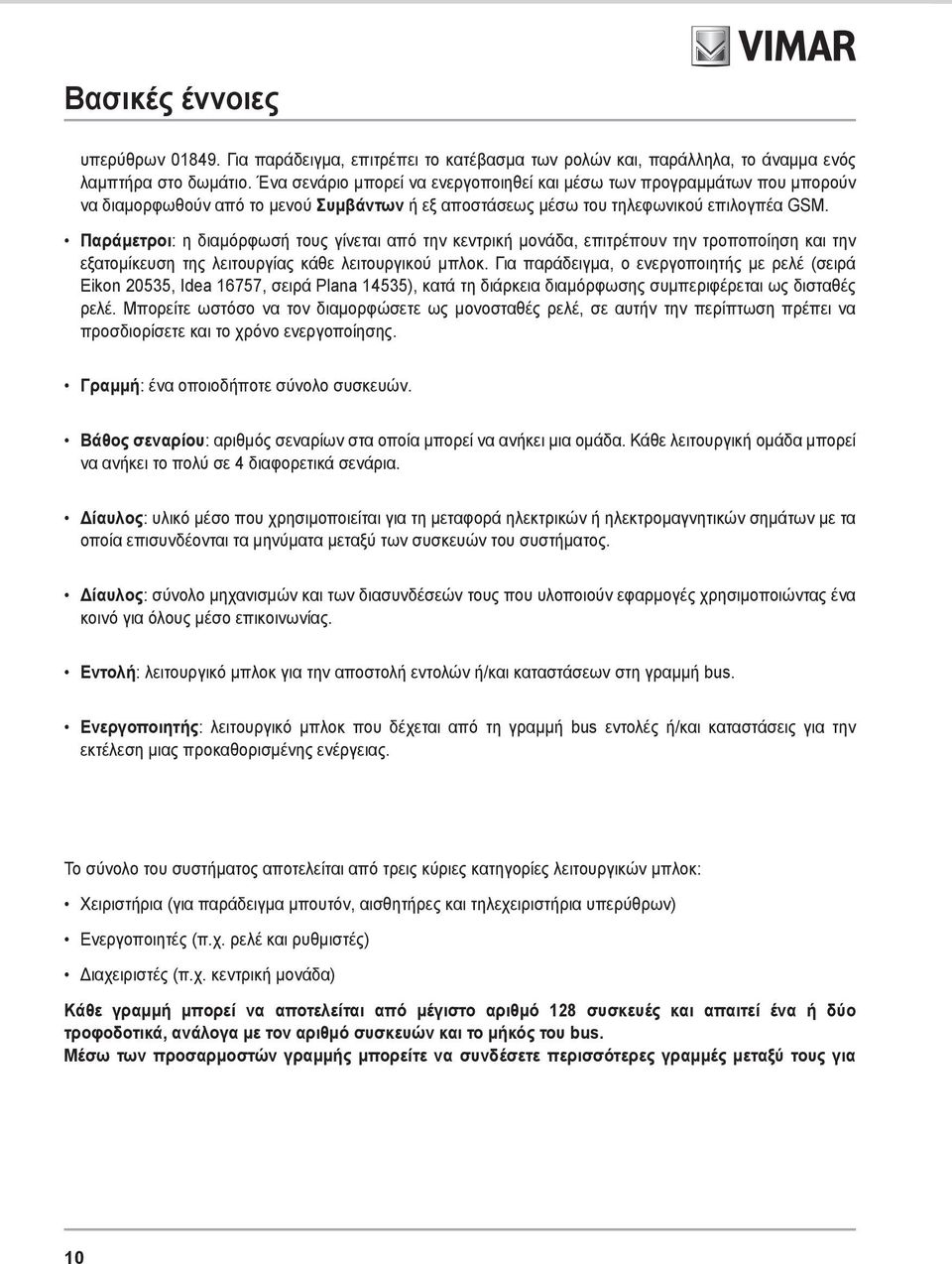

12 Βασικές έννοιες υπερύθρων Για παράδειγμα, επιτρέπει το κατέβασμα των ρολών και, παράλληλα, το άναμμα ενός λαμπτήρα στο δωμάτιο. Ένα σενάριο μπορεί να ενεργοποιηθεί και μέσω των προγραμμάτων που μπορούν να διαμορφωθούν από το μενού Συμβάντων ή εξ αποστάσεως μέσω του τηλεφωνικού επιλογπέα GSM. Παράμετροι: η διαμόρφωσή τους γίνεται από την κεντρική μονάδα, επιτρέπουν την τροποποίηση και την εξατομίκευση της λειτουργίας κάθε λειτουργικού μπλοκ. Για παράδειγμα, ο ενεργοποιητής με ρελέ (σειρά Eikon 20535, Idea 16757, σειρά Plana 14535), κατά τη διάρκεια διαμόρφωσης συμπεριφέρεται ως δισταθές ρελέ. Μπορείτε ωστόσο να τον διαμορφώσετε ως μονοσταθές ρελέ, σε αυτήν την περίπτωση πρέπει να προσδιορίσετε και το χρόνο ενεργοποίησης. Γραμμή: ένα οποιοδήποτε σύνολο συσκευών. Βάθος σεναρίου: αριθμός σεναρίων στα οποία μπορεί να ανήκει μια ομάδα. Κάθε λειτουργική ομάδα μπορεί να ανήκει το πολύ σε 4 διαφορετικά σενάρια. Δίαυλος: υλικό μέσο που χρησιμοποιείται για τη μεταφορά ηλεκτρικών ή ηλεκτρομαγνητικών σημάτων με τα οποία επισυνδέονται τα μηνύματα μεταξύ των συσκευών του συστήματος. Δίαυλος: σύνολο μηχανισμών και των διασυνδέσεών τους που υλοποιούν εφαρμογές χρησιμοποιώντας ένα κοινό για όλους μέσο επικοινωνίας. Εντολή: λειτουργικό μπλοκ για την αποστολή εντολών ή/και καταστάσεων στη γραμμή bus. Ενεργοποιητής: λειτουργικό μπλοκ που δέχεται από τη γραμμή bus εντολές ή/και καταστάσεις για την εκτέλεση μιας προκαθορισμένης ενέργειας. Το σύνολο του συστήματος αποτελείται από τρεις κύριες κατηγορίες λειτουργικών μπλοκ: Χειριστήρια (για παράδειγμα μπουτόν, αισθητήρες και τηλεχειριστήρια υπερύθρων) Ενεργοποιητές (π.χ. ρελέ και ρυθμιστές) Διαχειριστές (π.χ. κεντρική μονάδα) Κάθε γραμμή μπορεί να αποτελείται από μέγιστο αριθμό 128 συσκευές και απαιτεί ένα ή δύο τροφοδοτικά, ανάλογα με τον αριθμό συσκευών και το μήκός του bus. Μέσω των προσαρμοστών γραμμής μπορείτε να συνδέσετε περισσότερες γραμμές μεταξύ τους για 10

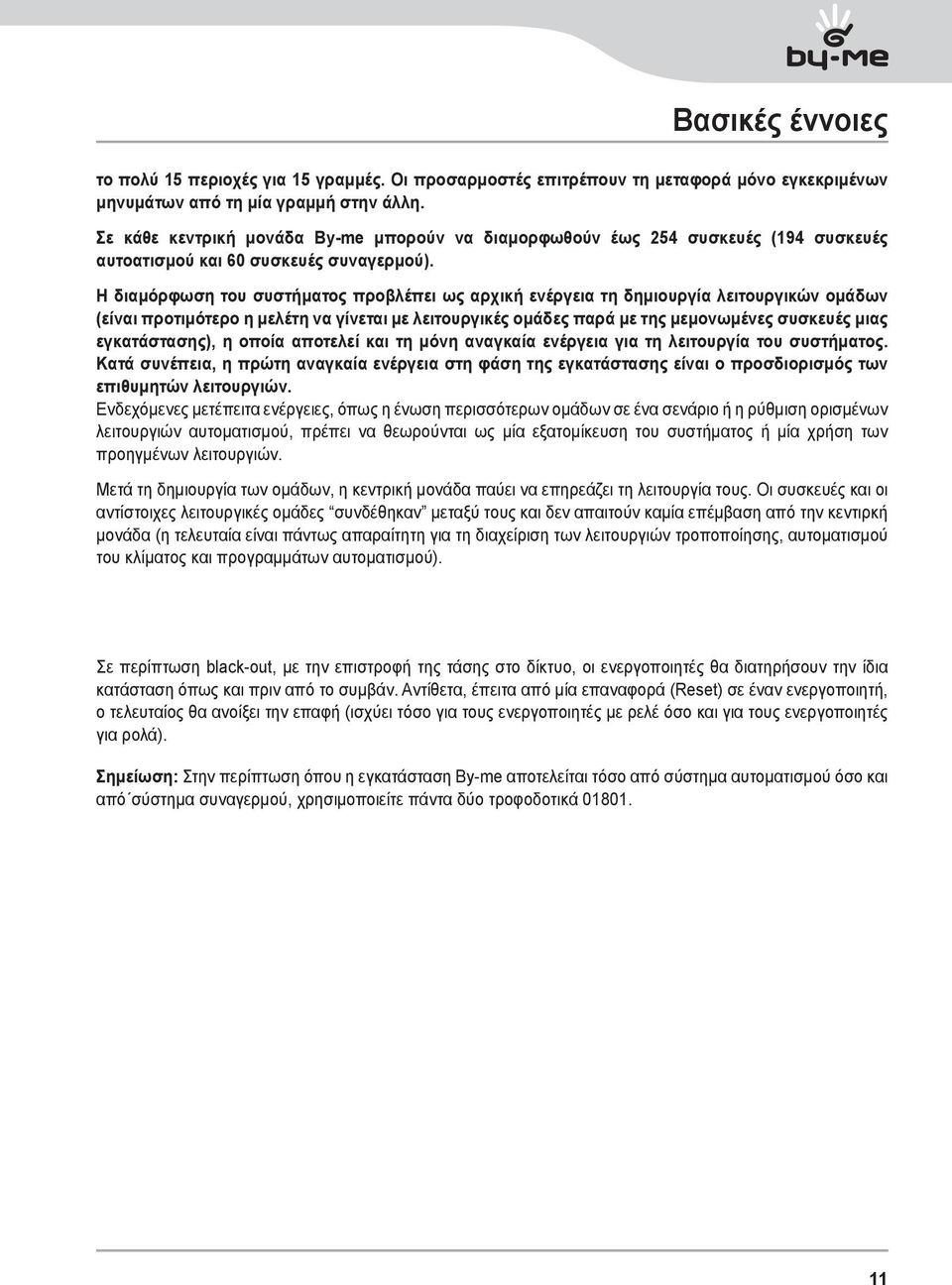

13 Βασικές έννοιες το πολύ 15 περιοχές για 15 γραμμές. Οι προσαρμοστές επιτρέπουν τη μεταφορά μόνο εγκεκριμένων μηνυμάτων από τη μία γραμμή στην άλλη. Σε κάθε κεντρική μονάδα By-me μπορούν να διαμορφωθούν έως 254 συσκευές (194 συσκευές αυτοατισμού και 60 συσκευές συναγερμού). Η διαμόρφωση του συστήματος προβλέπει ως αρχική ενέργεια τη δημιουργία λειτουργικών ομάδων (είναι προτιμότερο η μελέτη να γίνεται με λειτουργικές ομάδες παρά με της μεμονωμένες συσκευές μιας εγκατάστασης), η οποία αποτελεί και τη μόνη αναγκαία ενέργεια για τη λειτουργία του συστήματος. Κατά συνέπεια, η πρώτη αναγκαία ενέργεια στη φάση της εγκατάστασης είναι ο προσδιορισμός των επιθυμητών λειτουργιών. Ενδεχόμενες μετέπειτα ενέργειες, όπως η ένωση περισσότερων ομάδων σε ένα σενάριο ή η ρύθμιση ορισμένων λειτουργιών αυτοματισμού, πρέπει να θεωρούνται ως μία εξατομίκευση του συστήματος ή μία χρήση των προηγμένων λειτουργιών. Μετά τη δημιουργία των ομάδων, η κεντρική μονάδα παύει να επηρεάζει τη λειτουργία τους. Οι συσκευές και οι αντίστοιχες λειτουργικές ομάδες συνδέθηκαν μεταξύ τους και δεν απαιτούν καμία επέμβαση από την κεντιρκή μονάδα (η τελευταία είναι πάντως απαραίτητη για τη διαχείριση των λειτουργιών τροποποίησης, αυτοματισμού του κλίματος και προγραμμάτων αυτοματισμού). Σε περίπτωση black-out, με την επιστροφή της τάσης στο δίκτυο, οι ενεργοποιητές θα διατηρήσουν την ίδια κατάσταση όπως και πριν από το συμβάν. Αντίθετα, έπειτα από μία επαναφορά (Reset) σε έναν ενεργοποιητή, ο τελευταίος θα ανοίξει την επαφή (ισχύει τόσο για τους ενεργοποιητές με ρελέ όσο και για τους ενεργοποιητές για ρολά). Σημείωση: Στην περίπτωση όπου η εγκατάσταση By-me αποτελείται τόσο από σύστημα αυτοματισμού όσο και από σύστημα συναγερμού, χρησιμοποιείτε πάντα δύο τροφοδοτικά

14 V~ 50/60Hz mA -5 C +45 C BUS AUX IBUS + IAUX 29V IBUS 29V IAUX VI 800mA PAT. PEND. L N B 0409 VIMAR - Marostica - Italy V~ 50/60Hz mA MADE IN ITALY -5 C +45 C BUS AUX IBUS + IAUX 29V IBUS 29V IAUX VI 800mA Τοπολογία εγκατάστασης 3. Τοπολογία εγκατάστασης. Το βασικό χαρακτηριστικό του συστήματος By-me είναι ότι όλες οι συσκευές συνδέονται μεταξύ τους με ένα καλώδιο για συστήματα bus (στριφτό καλώδιο) cπου μεταδίδει στις ίδιες τις συσκευές τόσο την τροφοδοσία όσο και το σήμα με τα ψηφιακά μηνύματα χειρισμού και ελέγχου. Σημείωση. Το καλώδιο σύνδεσης, προϊόν Vimar 01840, είναι το ίδιο που χρησιμοποιείται στα συστήματα συναγερμού μέσω bus και ελέγχου προσβάσεων μέσω bus Vimar. Προσοχή: Σε μία γραμμή όπου έχει ήδη διαμορφωθεί μία κεντρική μονάδα (οθόνη μονάδα 01960) δεν μπορεί να διαμορφωθεί μία δεύτερη κεντρική μονάδα (είτε πρόκειται για Eikon είτε για κεντρικές μονάδες με 2 στοιχεία Eikon και 20480, Idea και 16930, Plana και 14480). Η διαμόρφωση του συστήματος γίνεται μέσω της κεντρικής μονάδας ελέγχου και με τα μπουτόν διαμόρφωσης που υπάρχουν στις συσκευές. ΣΧΕΔΙΑΓΡΑΜΜΑ ΣΥΝΔΕΣΗΣ με τον προσαρμοστή διαχωρισμού από μία άλλη γραμμή αυτοματισμού. 230 V~ Τροφοδοτικό γραμμής POWER SUPPLY UNIT By-me 29 V AUX BUS 230 V~ Τροφοδοτικό γραμμής 1 L N B 0409 VIMAR - Marostica - Italy Μπουτόν Οθόνη Ανιχνευτής IR Linea 2 Προσαρμοστής γραμμής POWER SUPPLY UNIT By-me 29 V AUX BUS 29 V bus Linea 1 M L N Εκκινητής με εκκινητή Μπουτόν με εκκινητή για ρολά Μπουτόν με εκκινητή με εκκινητή Χειριστήρια 12

15 Τοπολογία εγκατάστασης Στην περίπτωση ενσωμάτωσης ανάμεσα σε σύστημα αυτοματισμού και σύστημα συναγερμού, ανατρ εξτε στο κεφάλαιο συναγερμού του παρόντος εγχειριδίου στο οποίο αναφέρεται το σχεδιάγραμμα σύνδεσης (δείτε τη σελ. 93); σε αυτήν την περίπτωση η κεντρική μονάδα πρέπει να εγκατασταθεί και να διαμορφωιεί στην Περιοχή 00 - Γραμμή 00 του συστήματος συναγερμού. Οι δυο γραμές αυτοματισμού και συναγερμού πρέπει στη συνέχεια να διαχωριστούν μέσω ενός προσαρμοστή Η κατανάλωση της κεντρικής μονάδας που αποτελείται από οθόνη μονάδα είναι ίση με: ma υπό συνθήκες κανονικής λειτουργίας, - 30 ma σε κατάσταση έλλειψης ρεύματος από το δίκτυο και τροφοδοσία της μονάδας back-up (στην περίπτωση που υπάρχει και σύστημα συναγερμού). 3.1 Σύνθεση του συστήματος. Κάθε σύστημα πρέπει να αποτελείται πάντα από τουλάχιστον δύο συσκευές που ακολουθούν: μια κεντρική μονάδα ελέγχου, ένα τροφοδοτικό 01801, μηχανισμούς χειρισμού με ή χωρίς ενεργοποιητές, ενεργοποιητές, π.χ. ρελέ και ρυθμιστές, Η μονάδα πρέπει να τοποθετείται στον ειδικό χώρο που βρίσκεται πίσω από την οθόνη και σε αντιστοιχεία με τον κονέκτορα όπου υπάρχει η ένδειξη ΚΕΝΤΙΡΚΗ ΜΟΝΑΔΑ ΕΛΕΓΧΟΥ. Συνιστάται η εκτέλεση της διαδικασίας αυτής μετά τη διακοπή της τροφοδοσίας των συσκευών και στη συνέχεια, μετά τη σύνδεση της μονάδας στην οθόνη, ο έλεγχος της τέλειας μηχανικής προσαρμογής (όλες οι μηχανικές ασφάλειες πρέπει να έχουν σφίξει καλά). Κεντρική μονάδα ελέγχου Σύνδεση της κεντρικής μονάδας ελέγχου. 13

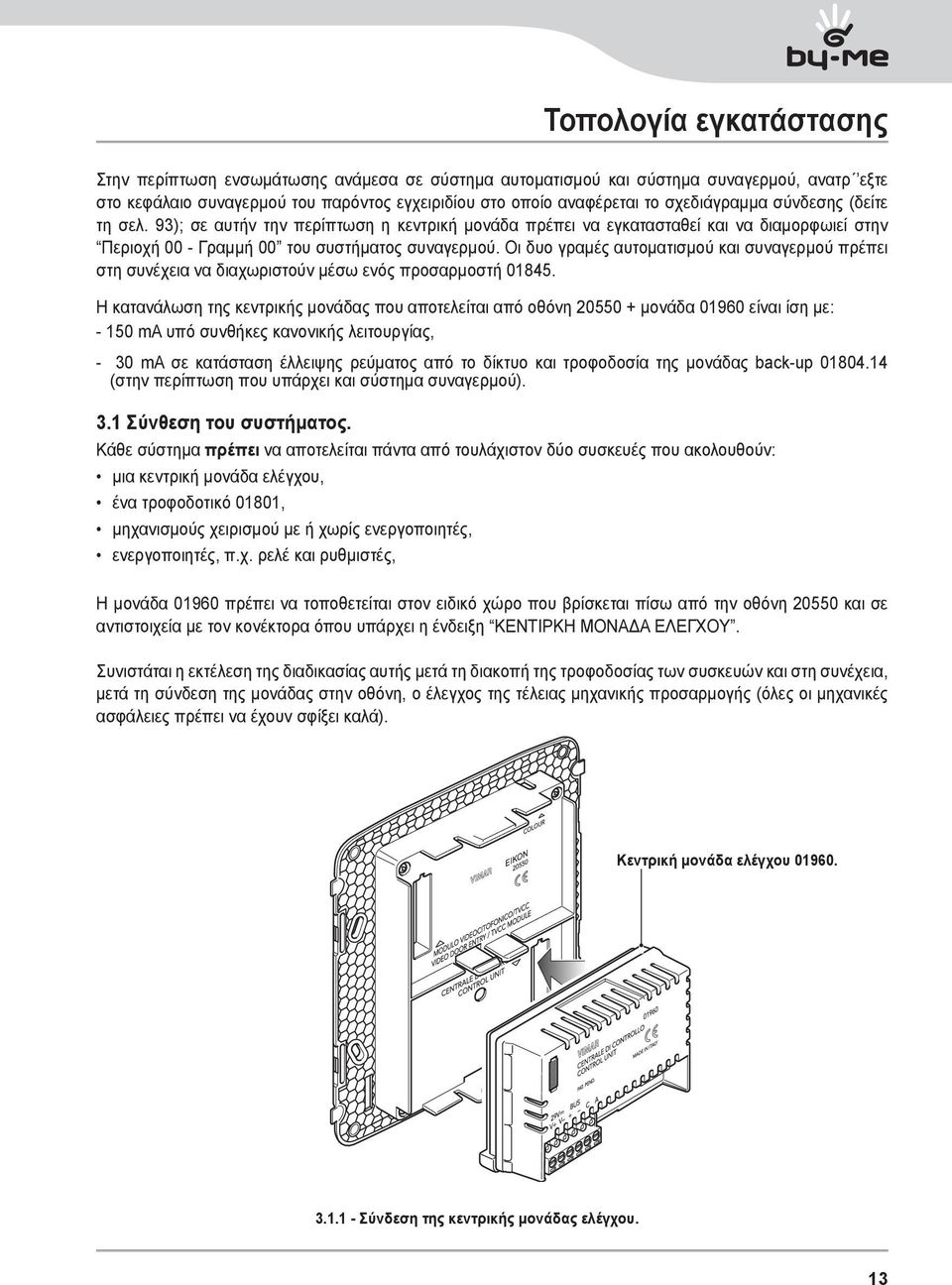

16 Τοπολογία εγκατάστασης 3.2 Εγκατάσταση των συστημάτων bus Γενικοί κανόνες και τοπολογία της εγκατάστασης. Για τις συνδέσεις χρησιμοποιήστε στριφτό καλώδιο με περίβλημα VIMAR (2x0,5 mm 2, ονομαστική τάση μόνωσης 300/500 V). Το στριφτό καλώδιο διανέμει τόσο την τάση τροφοδοσίας (29 V d.c.) όσο και τα σήματα ελέγχου και διαχείρισης των συσκευών και μπορεί να τοποθετηθεί μέσα στον ίδιο συρρικνωμένο σωλήνα όπου περνούν τα καλώδια του ηλεκτρικού δικτύου. Μία γραμμή bus πρέπει να τροφοδοτείται με 1 ή 2 τροφοδοτικά Κάθε γραμμή πρέπει να ελέγχεται από μία μόνο κεντρική μονάδα ελέγχου και μπορεί να αποτελείται από το πολύ 128 συσκευές και από το πολύ δύο τροφοδοτικά, ανάλογα με τον αριθμό των συσκευών και το μήκος του καλωδίου σύνδεσης (στριφτό καλώδιο). Μία κεντρική μονάδα μπορεί να διαχειριστεί έως το πολύ 60 συσκευές συναγερμού. Στην περίπτωση που υλοποιείται μία εγκατάσταση με ένα μόνο τροφοδοτικό και με αριθμό συσκευών κοντά στο μέγιστο αποδεκτό όριο, συνιστάται να φροντίσετε για την εγκατάσταση ενός δεύτερου τροφοδοτικού προκειμένου να εξασφαλιστεί η πιθανή επέκταση του συστήματος. Η σύνδεση των συσκευών μπορεί να γίνει χωρίς κάποια ιδιαίτερη σειρά, τηρώντας την πολικότητα που αναγράφεται στους ακροδέκτες. Μπορούν να γίνουν συνδέσεις γραμμικού τύπου (εικόνα ), σταυρωτές (εικόνα ) ή μεικτές (εικόνα ) (Στις εικόνες το τετράγωνο αναπαριστά το τροφοδοτικό). Η ιδανική διάταξη είναι η γραμμική με ένα μόνο τροφοδοτικό στο κέντρο της εγκατάστασης ή με δύο τροφοδοτικά στα άκρα του καλωδίου bus. Το συνολικό ρεύμα που απορροφούν οι διάφορες συσκευές δεν πρέπει να υπερβαίνει το ονομαστικό ρεύμα του τροφοδοτικού ή των τροφοδοτικών. Η τάση σε κάθε σημείο του bus, με όλες τις συσκευές σε αδράνεια, δεν πρέπει ποτέ να πέφτει κάτω από 23 V d.c. Ελέγχετε ειδικότερα τα πλέον απομακρυσμένα σημεία από το τροφοδοτικό και τα τμήματα του καλωδίου με το υψηλότερο φορτίο. Η τάση σε κάθε σημείο του bus, με την πιο μεγάλη σε αριθμό ομάδα ενεργοποιητών ρολών σε λειτουργία, δεν πρέπει ποτέ να πέφτει κάτω από 22 V d.c. (ελέγχετε τα πιο απομακρυσμένα σημεία από το τροφοδοτικό). Για να μειωθεί ο αριθμός των ενεργοποιητών ρολών που λειτουργούν ταυτοχρόνως, μπορεί να φανεί χρήσιμη η λειτουργία καθυστερημένης ενεργοποίησης. Η κεντρική μονάδα By-me μπορεί να διαχειριστεί έως 20 χρήστες (συμπεριλαμβανομένου του διαχειριστή), καθένας με τα δικά του δικαιώματα και κωδικός πρόσβασης. Η κεντρική μονάδα By-me μπορεί να διαχειριστεί το πολύ 480 ομάδες (αυτοματισμοί, συναγερμοί, φορτία, κλπ.)

17 Τοπολογία εγκατάστασης Η κεντρική μονάδα By-me είναι σε θέση να διαμορφώσει έως το πού 254 συσκευές κατανεμημένες σε περισσότερες γραμμές (συμπεριλαμβανομένων των προσαρμοστών 01845), κάθε συσκευή μπορεί να έχει από 1 έως 4 λειτουργικά μπλοκ. Αν στο σύστημα δεν υπάρχει το σύστημα συναγερμού, ο μέγιστος αριθμός διαμορφώσιμων συσκευών αυτοματισμού είναι 194 (συμπεριλαμβαομένων των router) κατανεμημένες σε περισσότερες γραμμές, τέλος, λάβετε υπόψη ότι σε μία γραμμή μπορούν να εγκατασταθούν έως το πολύ 2 τροφοδοτιkςa (τα οποία μπορούν να δεχτούν μέγιστη κατανάλωση έως 1,6 A στη γραμμή bus). Είναι σημαντικό να προστατευτεί το σύστημα από τους κεραυνούς χρησιμοποιώντας περιοριστές υπέρτασης (SPD - Surge Protective Devices). Ως γενικός κανόνας, η ποστασία στην πλευρά τροφοδοσίας πρέπει να γίνεται με ένα SPD κλάσης Ι μετά από τον μετρητή ηλεκτρικής ενέργειας, ένα SPD κλάσης II μετά τον μαγνητοθερμικό διακόπτη προστασίας και ένα SPD κλάσης III στην είσοδο του τροφοδοτικού. Σε περίπτωση που υπάρχει τηλεφωνικός επιλογέας, συνιστάται η εγκατάσταση ενός SPD και στην τηλεφωνική γραμμή Προετοιμασία εγκατάστασης. Στη φάση της μελέτης της εγκατάστασης είναι αναγκαίο να προβλέπεται η χρήση πίνακα κατάλληλων διαστάσεων για την τοποθέτηση: των κλασικών μηχανισμών, θερμομαγνητικών, αποζευκτών κλπ. 1 ή 2 τροφοδοτικά 9 μονάδων EN 50022, συσκευών για ράγα EN όπως η μονάδα ελέγχου φορτίων, ο επιλογέας GSM και τα interface. περιοριστών υπέρτασης για την προστασία της εγκατάστασης. Όσον αφορά τους σωλήνες σπιράλ για την τοποθέτηση του καλωδίου Vimar της γραμμής BUS, συνιστάται η χρήση ειδικού καναλιού, Μπορούν ωστόσο να χρησιμοποιηθούν και οι σωλήνες των καλωδίων του ηλεκτρικού δικτύου Μήκος bus: γενικοί κανόνες. Μέγιστη απόσταση μεταξύ τροφοδοτικού και συσκευής: 350 m. Μέγιστη απόσταση μεταξύ συσκευών: 700 m. Μέγιστο μήκος καλωδίου bus: m. Ελάχιστη απόσταση μεταξύ 2 τροφοδοτικών: 40 m. Είναι σημαντικό η κατανομή του φορτίου μεταξύ των δύο τροφοδοτικών να είναι σωστή. Βασικές απαιτήσεις: η απόσταση μεταξύ των δύο τροφοδοτικών δεν πρέπει να είναι μικρότερη από 40 m, το φορτίο πρέπει να είναι σωστά κατανεμημένο μεταξύ των δύο τροφοδοτικών, τα δύο τροφοδοτικά πρέπει να τοποθετούνται στα άκρα ενός εκ των κλάδων της εγκατάστασης με το μεγαλύτερο αριθμό μηχανισμών ή διακλαδώσεων. Σε κάθε περίπτωση η ιδανική διαμόρφωση είναι εκείνη με τα τροφοδοτικά στη μεγαλύτερη δυνατή απόσταση μεταξύ τους, Με αυτόν τον τρόπο επιτυγχάνονται και θετικά αποτελέσματα όσον αφορά την ελάχιστη τάση στο bus. 15

18 Τοπολογία εγκατάστασης Μήκος γραμμής BUS. Στη συνέχεια παρουσιάζονται τα μέγιστα μήκη της γραμμής BUS σε εγκαταστάσεις με γραμμική διαμόρφωση (το ορθογώνιο στην εικόνα αντιπροσωπεύει το τροφοδοτικό). ΤΡΟΦΟΔΟΤΙΚΟ 350 m ΤΡΟΦΟΔΟΤΙΚΟ 350 m 350 m ΣΥΣΚΕΥΗ ΣΥΣΚΕΥΗ 700 m ΤΡΟΦΟΔΟΤΙΚΟ ΤΡΟΦΟΔΟΤΙΚΟ 250 m 500 m 250 m Εγκατάσταση bus: συνοπτικός πίνακας. Εγκατάσταση και τοπολογία εγκατάστασης: Καλώδιο γραμμής BUS σε ειδικούς σωλήνες. Μπορεί να τοποθετηθεί και σε σπιράλ σωλήνες της ηλεκτρικής γραμμής. Επιτρεπόμενες διαμορφώσεις: Γραμμική διαμόρφωση Διαμόρφωση αστέρα Μικτή διαμόρφωση Συνιστάται η χρήση κουτιών διακλάδωσης Τύπος χρησιμοποιούμενου καλωδίου: Για τις συνδέσεις χρησιμοποιήστε στριφτό καλώδιο με περίβλημα VIMAR (2x0,5 mm 2, ονομαστική τάση μόνωσης 300/500 V). 16

19 Τοπολογία εγκατάστασης Μηχανισμοί και αποστάσεις γραμμής Μέγεθος λογικής (αριθμός διευθύνσεων): 128 Μέγιστη απόσταση μεταξύ τροφοδοτικού και τελευταίου μηχανισμού: 350 m Μέγιστο συνολικό μήκος γραμμής bus: 1000 m Μέγιστη απόσταση μεταξύ δύο μηχανισμών: 700 m Ελάχιστη απόσταση μεταξύ δύο τροφοδοτικών: 40 m (τα φορτία πρέπει να είναι ισόρροπα κατανεμημένα μεταξύ των δύο τροφοδοτικών) Ιδανική θέση για μονό τροφοδοτικό: στο κέντρο της γραμμής BUS Ιδανική θέση δύο τροφοδοτικών: στα άκρα της γραμμής BUS Ελάχιστη τάση στον πιο μακρινό μηχανισμό: 23 V d.c. (σε αδράνεια) 3.3 Περιγραφή ακροδεκτών. Η κεντρική μονάδα ελέγχου διαθέτει δύο τύπους κοννέκτορα: - αποσπώμενος 6πολικός κοννέκτορας: κοννέκτορας για τη σύνδεση του BUS και της τροφοδοσίας video (εικ ). - 8πολικός κοννέκτορας PIN-STRIP: κονέκοτρας για το καλώδιο που επιτρέπει τη σύνδεση του interface προγραμματισμού U από την πρόσθια πλευρά της οθόνης (εικ ). - 30πολικός κοννέκτορας PIN-STRIP: κοννέκτορας πλευράς οθόνης για τη σύνδεση της κεντρικής μονάδας ελέγχου με την οθόνη (εικ ). Κονέκτορας PIN-STRIP 30πολικός. Ενεργοποιητής αποσπώμενος 6πολικός Κονέκτορας PIN-STRIP 8 πόλοι. 17

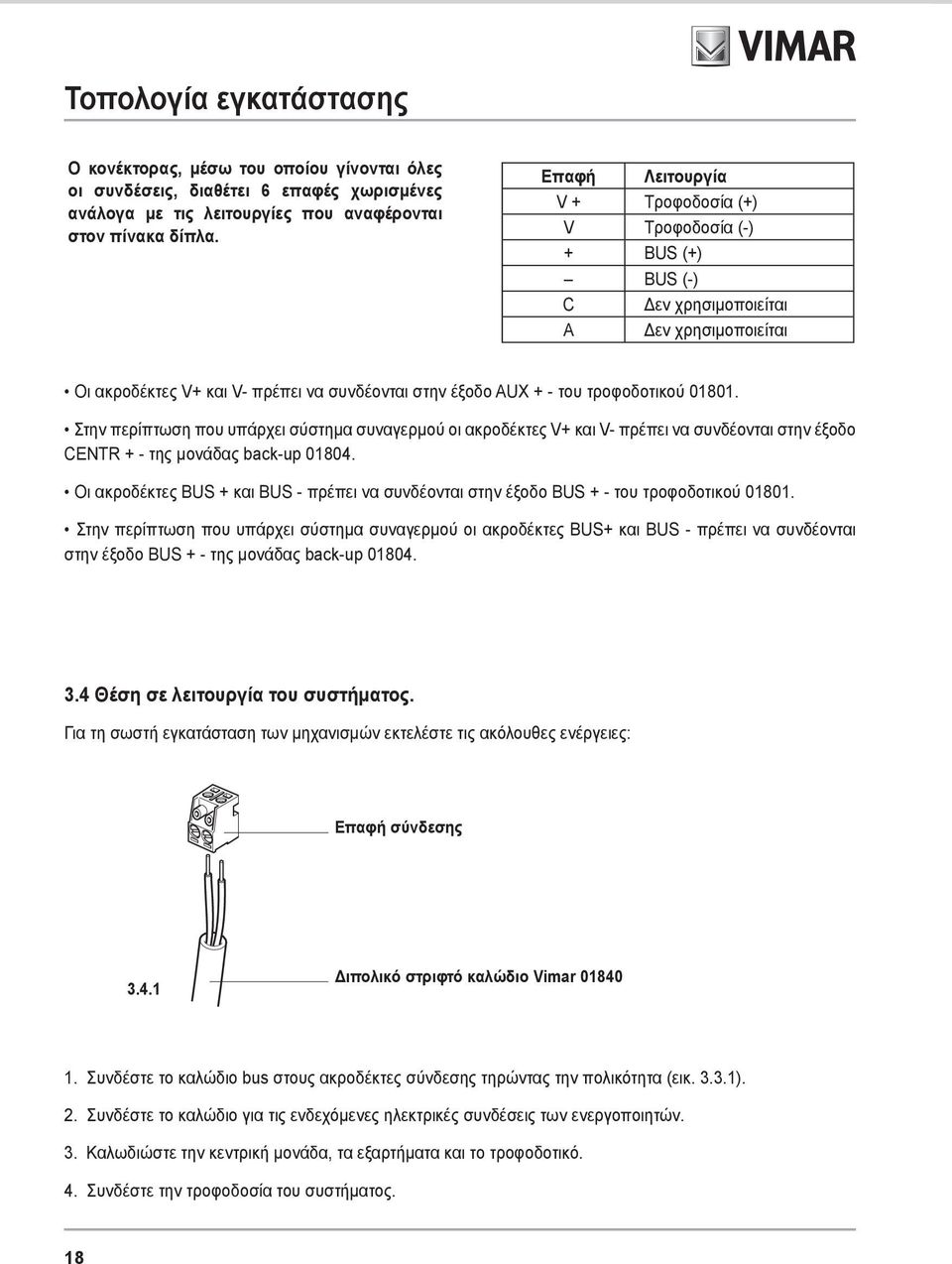

20 Τοπολογία εγκατάστασης Ο κονέκτορας, μέσω του οποίου γίνονται όλες οι συνδέσεις, διαθέτει 6 επαφές χωρισμένες ανάλογα με τις λειτουργίες που αναφέρονται στον πίνακα δίπλα. Επαφή Λειτουργία V + Τροφοδοσία (+) V Τροφοδοσία (-) + BUS (+) BUS (-) C Δεν χρησιμοποιείται A Δεν χρησιμοποιείται Οι ακροδέκτες V+ και V- πρέπει να συνδέονται στην έξοδο AUX + - του τροφοδοτικού Στην περίπτωση που υπάρχει σύστημα συναγερμού οι ακροδέκτες V+ και V- πρέπει να συνδέονται στην έξοδο CENTR + - της μονάδας back-up Οι ακροδέκτες BUS + και BUS - πρέπει να συνδέονται στην έξοδο BUS + - του τροφοδοτικού Στην περίπτωση που υπάρχει σύστημα συναγερμού οι ακροδέκτες BUS+ και BUS - πρέπει να συνδέονται στην έξοδο BUS + - της μονάδας back-up Θέση σε λειτουργία του συστήματος. Για τη σωστή εγκατάσταση των μηχανισμών εκτελέστε τις ακόλουθες ενέργειες: Επαφή σύνδεσης Διπολικό στριφτό καλώδιο Vimar Συνδέστε το καλώδιο bus στους ακροδέκτες σύνδεσης τηρώντας την πολικότητα (εικ ). 2. Συνδέστε το καλώδιο για τις ενδεχόμενες ηλεκτρικές συνδέσεις των ενεργοποιητών. 3. Καλωδιώστε την κεντρική μονάδα, τα εξαρτήματα και το τροφοδοτικό. 4. Συνδέστε την τροφοδοσία του συστήματος. 18

21 Κύριες διαμορφώσεις 4. Κύριες διαμορφώσεις. Στο κεφάλαιο αυτό περιγράφονται οι διαδικασίες προγραμματισμού και οι βασικές Setup του συστήματος. Όλες οι ενέργειες μπορούν να εκτελεστούν απευθείας από το μενού της κνετιρκής μονάδας, με εξαίρεση τη δημιουργία ομάδων που απαιτεί και μια επέμβαση στις μεμονωμένες συσκευές. Τα ζητήματα που αφορούν την προηγμένη διαχείριση του συστήματος αναλύονται στα επόμενα κεφάλαια. 4.1 Πλοήγηση στο μενού της κεντρικής μονάδας. Για την πλοήγηση στα μενού της κεντρικής μονάδας χρησιμοποιούντα τα 10 μπουτόν της πρόσοψης, τα οποία εκτελούν διαφορετικές λειτουργίες αναλόγως με την κατάσταση και το εμφανιζόμενο μενού. L G F E PAT. PEND. MADE IN ITALY H I M A B C N D Μπουτόν A, B, C, D: Πλοήγηση μενού domotica για την καθημερινή διαχείριση του συστήματος από το χρήστη Μπουτόν E, F, L, G, H, I: Πλοήγηση μενού domotica σε φάση προγραμματισμού, μετακίνηση σε λίστες κλπ. M: Led σήμανσης. Αριθ: Κονέκτορας για σύνδεση του interface U 19

22 Κύριες διαμορφώσεις 4.2 Πρώτο άναμμα. Με το πρώτο άναμμα ή μετά από επαναφορά (reset), η κεντρική μονάδα ζητά την επιλογή της γλώσσας χρήσης, στη συνέχεια τον αριθμό περιοχής (00-15), τον αριθμό γραμμής (00-15), που είναι σημαντικά κατά την εγκατάσταση ενός συστήματος με περισσότερες γραμμές προκειμένου να διακρίνονται, και το offset της ομάδας, παράμετρος που είναι απαραίτητη μόνο στην περίπτωση διαμόρφωσης περισσότερων κεντριών μονάδων στην ίδια εγκατάσταση. Η σειρά δημιουργίας των συστημάτων πρέπει να ξεκινήσει αναλόγως με τη χρήση της κεντρικής μονάδας: στην περίπτωση που εκτελεί τη λειτουργία κεντρικής μονάδας SAI bus επιλέξτε την περιοχή 0 και τη γραμμή 0, σε περίπτωση κεντρικής μονάδας comfort ο αριθμός περιοχής είναι διαφορετικός από 1 και οι αριθμοί γραμμών μεταξύ των πιθανών τιμών (από 1 έως 15), περνώντας διαδοχικά στην περιοχή 2,3 Για την παράμετρο Offset ομάδας επιβεβαιώστε την προτεινόμενη τιμή. Εκτός εάν δεν πρέπει να διαμορφώσετε ένα σύστημα με περισσότερες κεντρικές μονάδες ελέγχου, Σε αυτήν την περίπτωση στην 1η κεντρική μονάδα θα ρυθμιστεί το Offset ομάδας 0xB00, ενώ για τις άλλες θα επιλεχθούν οι ακόλουθες τιμές Offset: - 2η κεντρική μονάδα: 0x2000-3η κεντρική μονάδα: 0x4000-4η κεντρική μονάδα: 0x6000-5η κεντρική μονάδα: 0x8000-6η κεντρική μονάδα: 0xA000-7η κεντρική μονάδα: 0xC000-8η κεντρική μονάδα: 0xE000. Στο σημείο αυτό η κεντρική μονάδα ζητά την εισαγωγή της ημερομηνίας και της ώρας. Ζητά επίσης για πρώτη φορά την εισαγωγή του κωδικού ασφαλείας (PIN) για το διαχειριστή (5-8 χαρακτήρες) και στη συνέχεια την επιβεβαίωσή του. Οι αριθμοί εισάγονται με τα πλήκτρα A,B,C,D της οθόνης. Για την εισαγωγή ψηφίων διαφορετικών από πριν, κρατήστε πατημένο το αντίστοιχο μπουτόν και αφήστε το μόλις εισαχθεί ο επιθυμητός χαρακτήρας. Τώρα επιτρέπεται η πρόσβαση στο κεντρικό μενού ή στο setup της κεντρικής μονάδας για τη διαμόρφωσή της. Δημιουργήστε μια ομάδα [δείτε την παράγραφο Δημιουργία νέας ομάδας, σελ. 22]. Το σύστημα είναι έτοιμο για χρήση. Στην περίπτωση που η προκαθορισμένη συμπεριφορά των συσκευών δεν είναι η επιθυμητή ή θέλετε να ενεργοποιήσετε τις προηγμένες λειτουργίες του συστήματος, μπορείτε να προχωρήσετε στην εξατομίκευση του συστήματος, κάνοντας μία ή περισσότερες από τις παρακάτω ενέργειες: αλλαγή της συμπεριφοράς των συσκευών (δείτε την παράγραφο Τροποποίηση των παραμέτρων των συσκευών - σελ.27], έλεγχος κλίματος [δείτε το κεφάλαιο 5 Έλεγχος κλιματισμού - σελ. 50]; δημιουργία των σεναρίων [δείτε το κεφάλιο 6 Σενάρια - σελ. 59]; έλεγχος φορτίων (αν είναι διαθέσιμη η μονάδα ελέγχου φορτίων 01855) [δείτε το κεφάλαιο 7 Έλεγχος φορτίων - σελ. 63], συμβάντα [δείτε το κεφάλαιο 8 Προγραμματισμός συμβάντων - σελ. 69]. Κεντρική μονάδα SAI (μόνο εάν υπάρχει η εγκατάσταση συναγερμού) [δείτε το κεφάλαιο συναγερμού] Θυροτηλεόραση (μόνο εάν υπάρχουν οι μονάδες 01961, ή 01963). TVCC (μόνο εάν υπάρχει η μονάδα 01964). 20

23 Κύριες διαμορφώσεις 4.3 Αρχικές οθόνες κεντρικής μονάδας. Η αρχική οθόνη της κεντρικής μονάδας εμφανίζει τα εικονίδια των κύριων μενού: Κλιματισμός, Ήχος Σενάρια, Συμβάντα, Φορτία, Θυροτηλεόραση, Κεντρική μονάδα συναγερμού (SAI) Τα κύρια μενού επιλέγονται χρησιμοποιώντας τα μπουτόν A, B, C e D (μπουτόν A -> Κλίμα, μπουτόν Β -> Ήχος, κλπ.). Τα μενού ελέγχου φορτίω, θυροτηλεόρασης και κεντρικής μονάδας συναγερμού (SAI) εμφανίζονται σε μια δεύτερη κύρια οθόνη στην οποία έχετε πρόσβαση επιλέγοντας το μενού Άλλο (μπουτόν D). Στην περίπτωση που, αφού περάσει ένα time-out περίπου 90 δ., δεν γίνει καμία ενέργεια, η οθόνη της κεντρικής μονάδας σβήνει ενεργοποιώντας την οθόνη αναμονής που εμφανίζει την ημέρα, την ημερομηνία ή/και την ώτα (η επιλογή αυτών που θέλουμε να εμφανίζεται γίνεται από το μενού Setup ). Αν έχουν ρυθμιστεί προσωπικοί κωδικοί ασφαλείας (ΡΙΝ εγκαταστάτη, διαφορετικοί χρήστες, κλπ.), η πρόσβαση στα μενού είναι δυνατή μόνο εφόσον εισαχθεί ο κωδικός που επιτρέπει τη χρήσης, από το χρήστη, μόνο των μενού για τα οποία είναι εξουσιοδοτημένος (βλέπε παράγραφο 4.5.4). ΣΗΜΑΝΤΙΚΟ: Πριν προχωρήσετε στη διαμόρφωση της εγκατάστασης (δηλαδή των διαφόρων συστημάτων λειτουργίας) κάνετε ΠΑΝΤΑ επαναφορά (reset) σε κάθε μία συσκευή (δείτε το κεφ στη σελ. 28). 21

24 Κύριες διαμορφώσεις 4.4 Μενού διαμόρφωσης. Προσοχή. Αφού ολοκληρωθεί η διαμόρφωση του συστήματος μπορείτε να κατεβάσετε σε ένα PC, μέσω του interface προγραμματισμού U, όλόκληρη τη βάση δεδομένων της κεντρικής μονάδας (χαρακτηριστικά εγκατάστασης, κλπ.) Δημιουργία μιας νέας λειτουργικής μονάδας. Όπως έχει ήδη αναφερθεί στο κεφάλαιο 2 [Βασικές έννοιες, σελ. 6], οι λειτουργικές ομάδες(σύνολα λειτουργικών μπλοκ που πρέπει να λειτουργούν μαζί) είναι βασικά για το σύστημα, συνεπώς η πρώτη ενέργεια που πρέπει να γίνει είναι να δημιουργηθούν. Η διαδικασία που εφαρμόζεται για κάθε νέα ομάδα είναι η ακόλουθη: 1. Επιλογή ονόματος μιας ομάδας. 2. Πηγαίνετε στο μενού Διαμόρφωση και διαμορφώστε το επιθυμητό λειτουργικό μπλοκ, 3. Στο τέλος του σημείου 2. βγείτε από το μενού Διαμόρφωση της ομάδας που δημιουργήσατε Δημιουργία νέας ομάδας. Setup Προγραμματισμός Διαχείριση Ομάδων Αυτοματισμοί: γενική ομάδα του συστήματος comfort, είναι το στοιχείο που πρέπει να επιλέξετε σχεδόν στο σύνολο των περιπτώσεων (φώτα, ρολά.) Έλεγχος φορτίων: ειδική ομάδα για τον έλεγχο φορτίων Έλεγχος κλίματος: ειδική ομάδα για τη διαχείριση του κλιματισμού Συναγερμός: ειδική ομάδα διαμόρφωσης του συστήματος SAI Αυτοματισμοί 080 Νέα Ομάδα Επιλέξτε το όνομα της ομάδας από τα προτεινόμενα ονόματα μιας προκαθορισμένης λίστας: 1 συνθετικό ονόματος (υποχρεωτικό) 2 συνθετικό ονόματος (00-63) (προαιρετικό) 3 συνθετικό ονόματος επιλέγοντας από τα προτεινόμενα ονόματα μιας προκαθορισμένης λίστας και στη συνέχεια πιέζοντας επιλογή για επιβεβαίωση (προαιρετικό). 4 συνθετικό ονόματος: εισαγάγετε την αναγκαία περιοχή εφαρμογής για να διακρίνετε δωμάτια και λειτουργίες με το ίδιο όνομα και στη συνέχεια πιέστε επιλογή (προαιρετικό). Ζητείται να προχωρήσετε σε αποθήκευση του ονόματος της ομάδας, επιβεβαιώστε με το ΝΑΙ. Επιλέγοντας την επιθυμητή ομάδα μπορείτε να εμφανίσετε τις συσκευές που ενδεχομένως να είναι ήδη συνδεδεμένες ή να διαμορφώσετε μία νέα συσκευή μέσω του προσθήκη μηχανισμού 22

25 Κύριες διαμορφώσεις Επιλογή λειτουργικού μπλοκ. Σημείωση. Για κάθε μηχανισμό η επιλογή του λειτουργικού μπλοκ περιγράφεται στα ειδικά φυλλάδια οδηγιών που συνοδεύουν το προϊόν. Για να προγραμματίσετε τα διάφορα λειτουργικά μπλοκ, ξεκινήστε τη διαδικασία από την κεντρική μονάδα όπως περιγράφεται στην προηγούμενη παράγραφο και στη συνέχεια ενεργήστε στον επιθυμητό μηχανισμό περιμένοντας την ολοκλήρωση του προγραμματισμού πριν προχωρήσετε στο επόμενο βήμα. Για να τερματίσετε τη διαδικασία ενεργήστε στην κεντρική μονάδα: 1. Πιέστε το μπουτόν προγραμματισμού και ενδεχομένως το μπουτόν ελέγχου του μηχανισμού που θέλετε να ενσωματώσετε στην ομάδα. 2. Ο μηχανισμός επισημαίνει τον προγραμματισμό με το άναμμα ενός κόκκινου led που σβήνει μετά την ολοκλήρωσή του. 3. Η κεντρική μονάδα εμφανίζει το λειτουργικό μπλοκ που προγραμματίστηκε. 4. Προχωρήστε με άλλα λειτουργικά μπλοκ ή πατήστε Κλείσιμο για έξοδο. Παράδειγμα 1. Επιλέξιμα λειτουργικά μπλοκ στην εντολή με 2 μπουτόν δύο θέσεων με ρελέ (Eikon 20526, Idea 16966, Plana 14526). Επιλογή λειτουργικού μπλοκ. Για να επιλέξετε το λειτουργικό μπλοκ του ρελέ πιέστε το μπουτόν προγραμματισμού (εικ. A). Για να επιλέξετε το λειτουργικό μπλοκ του αριστερού μπουτόν πιέστε το μπουτόν προγραμματισμού και στη συνέχεια το αριστερό μπουτόν (εικ. B). Για να επιλέξετε το λειτουργικό μπλοκ του δεξιού μπουτόν πιέστε το μπουτόν προγραμματισμού και στη συνέχεια το δεξιό μπουτόν (εικ. C). A B C Μπουτόν προγραμματισμού Μπουτόν προγραμματισμού Αριστερό μπουτόν Μπουτόν προγραμματισμού Δεξί μπουτόν 23

26 Κύριες διαμορφώσεις Παράδειγμα 2. Επιλέξιμα λειτουργικά μπλοκ στην εντολή με 3 μπουτόν δύο θέσεων με ρελέ (Eikon 20546, Idea 16986, Plana 14546). Επιλογή λειτουργικού μπλοκ Για να επιλέξετε το λειτουργικό μπλοκ του ρελέ πιέστε το μπουτόν διαμόρφωσης (εικ. A). Για να επιλέξετε το λειτουργικό μπλοκ του αριστερού μπουτόν πιέστε το μπουτόν προγραμματισμού και στη συνέχεια το αριστερό μπουτόν (εικ. B). Για να επιλέξετε το λειτουργικό μπλοκ του κεντρικού μπουτόν πιέστε το μπουτόν προγραμματισμού και στη συνέχεια το κεντρικό μπουτόν (εικ. C). Για να επιλέξετε το λειτουργικό μπλοκ του δεξιού μπουτόν πιέστε το μπουτόν προγραμματισμού και στη συνέχεια το δεξιό μπουτόν (εικ. D). A B Μπουτόν διαμόρφωσης Μπουτόν διαμόρφωσης Αριστερό μπουτόν C D Κεντρικό μπουτόν Μπουτόν διαμόρφωσης Μπουτόν διαμόρφωσης Δεξί μπουτόν 24

27 Κύριες διαμορφώσεις Κανόνες δημιουργίας ομάδων. 1. Οι ομάδες πρέπει να περιλαμβάνουν μόνο ομοοιογενή λειτουργικά μπλοκ: δεν είναι δυνατή η παρουσία στην ίδια ομάδα ενός ενεργοποιητή για ρολά και ενός ενεργοποιητή για τον έλεγχο ανάμματος ενός λαμπτήρα. 2. Κατά τη φάση δημιουργίας μιας ομάδας, πρέπει να καταχωρηθούν πρώτα οι ενεργοποιητές και μετά οι συσκευές ελέγχου (μπουτόν). Με τον τρόπο αυτό η κεντρική μονάδα είναι σε θέση να αναγνωρίσει τον τύπο ομάδας που δημιουργείται και να ρυθμίσει τις σωστές παραμέτρους στα μπουτόν Σημειώσεις για τα χωνευτά μπουτόν. Τα χωνευτά χειριστήρια πρέπει να τοποθετούνται με τον ακροδέκτη του bus γυρισμένο προς τα επάνω (γενικός κανόνας για όλες τις χωνευτές συσκευές - εικόνα ). Για τη σειρά Idea και Plana τα χειριστήρια τύπου απλό μπουτόν ξεχωρίζουνάπό το γκρι χρώμα της επιφάνειας σύνδεσης του μπουτόν (εικόνα ). Τα χειριστήρια τύπου μπουτόν διπλής λειτουργίας από το πράσινο χρώμα (εικ ). Τα μπουτόν για τις συσκευές τύπου μπουτόν διπλής ενέργειας διακρίνονται λόγω παρουσίας συμβόλων ή πινακίδας τόσο στην επάνω πλευρά όσο και στην κάτω (εικόνα ). Με εξαίρεση το ουδέτερο πλήκτρο, τα πλήκτρα για απλά μπουτόν διαθέτουν σύμβολα ή πινακίδα μόνο στο κάτω μέρος (εικ ). Τα πλήκτρα για απλά μπουτόν έχουν μία φορά εγκατάστασης. Κατά την τοποθέτηση οι δύο εσωτερικές εγκοπές του πλήκτρου πρέπει να συμπέσουν με εκείνες στην κάτω πλευρά της επιφάνειας σύνδεσης του μηχανισμού (εικ ). Οι χωνευτοί μηχανισμοί ελέγχου πρέπει να εγκαθίστανται χωρίς πλήκτρο (το οποίο πρέπει να τοποθετηθεί μόνον όταν ολοκληρωθεί η διαμόρφωση της εγκατάστασης). Η συνθήκη αυτή είναι αναγκαία για να επιτρέπεται η πρόσβαση στο μπουτόν προγραμματισμού (για τη θέση του μπουτόν προγραμματισμού συμβουλευθείτε το φυλλάδιο οδηγιών της συσκευής). Αφαίρεση του πλήκτρου: με ένα μικρό κατσαβίδι, πιέστε ελαφρά και σηκώστε με το κατσαβίδι ανάμεσα στο επάνω τμήμα του πλήκτρου (όπου υπάρχει ένα μικρό γλωσσίδι) και το σώμα της συσκευής (εικόνα ), και βγάλτε το πλήκτρο

28 Κύριες διαμορφώσεις Τοποθέτηση του πλήκτρου: ακουμπήστε το πλήκτρο στην υποδοχή του και πιέστε το ελαφρά (εικ ) ΣΗΜΑΝΤΙΚΟ: Φυσικά, όλες οι παρατηρήσεις της παρ ισχύουν τόσο για τις συσκευές με 2 μπουτόν όσο και για τις συσκευές με 3 μπουτόν Προσθήκη συσκευών σε μία λειτουργική ομάδα. Επιτρέπει την προσθήκη νέων συσκευών σε μια υπάρχουσα λειτουργική ομάδα. Setup Προγραμματισμός Διαχείριση Ομάδων Αυτοματισμοί 080 Ομάδα Προσθήκη Μηχανισμού Πρχωρήστε σε διαμόρφωση των λειτουργικών μπλοκ όπως αναφέρεται στην παράγραφο [Δημιουργία μιας νέας λειτουργικής ομάδας, σελ. 22]. Προσοχή. Αν επιθυμείτε να ελέγξετε έναν χρήστη με το τηλεχειριστήριο υπερύθρων 01849, πρέπει να διαμορφώσετε τον δέκτη υπερύθρων (Eikon 20516, Idea 16956, Plana 14516) στο εσωτερικό της ίδιας ομάδας στην οποία βρίσκεται ο ενεργοποιητής με ρελέ (ή ο ρυθμιστής) που είναι συνδεδεμένος με το φορτίο ελέγχου (ή κανονικό). Για παράδειγμα, δημιουργώντας μια ομάδα αποτελούμενη από τον εκκινητή με ρελέ (Eikon 20535, Idea 16795, Plana 14535, για ράγα EN ) και από το δέκτη υπερύθρων (Eikon 20516, Idea 16956, Plana 14516) συνδεδεμένο με ένα λαμπτήρα, μπορείτε να ανάβετε το λαμπτήρα μέσω του τηλεκοντρόλ υπερύθρων Η διαδικασία για τον προγραμματισμό του δέκτη υπερύθρων περιγράφεται στο φυλλάδιο των οδηγιών του. 26

29 4.4.3 Αφαίρεση ενός λειτουργικού μπλοκ από μία λειτουργική ομάδα. Επιτρέπει την αφαίρεση λειτουργικών μπλοκ από μια λειτουργική ομάδα. Κύριες διαμορφώσεις Setup Προγραμματισμός Διαχείριση Ομάδων Αυτοματισμοί 080 Ομάδα Αφαίρεση Μπείτε στην ομάδα και επιλέξτε το λειτουργικό μπλοκ που θέλετε να αφαιρέσετε άπό τη λίστα μπλοκ Αφαίρεση Αφαίρεση του Μηχανισμού;; ΝΑΙ (Η κεντρική μονάδα επισημαίνει την ολοκλήρωση της διαγραφής) Τροποποίηση των παραμέτρων των συσκευών. Η αλλαγή των παραμέτρων των συσκευών επιτρέπει την εξατομίκευση και την προσαρμογή των χαρακτηριστικών της εγκατάστασης στις ανάγκες σας. Setup Προγραμματισμός Διαχείριση Ομάδων Αυτοματισμοί 080 Ομάδα Παράμετροι Μπείτε στην ομάδα και επιλέξτε το λειτουργικό μπλοκ που θέλετε να αλλάξετε τις παραμέτρους από τη λίστα μπλοκ Παράμ. Οι τροποποιήσιμες παράμετροι κάθε λειτουργικού μπλοκ εξαρτώνται από τα χαρακτηριστικά του Μετονομασία ομάδας. Επιτρέπει τη μετονομασία μιας υφιστάμενης ομάδας. Setup Προγραμματισμός Διαχείριση Ομάδων Αυτοματισμοί 080 Ομάδα Τροποποίηση Αποθήκευση του Ονόματος Ομάδας Ναι Τώρα μπορείτε ενδεχομένως με την ίδια διαδικασία να μετονομάσετε μία άλλη ομάδα Αφαίρεση ομάδας. Επιτρέπει την αφαίρεση μιας λειτουργικής ομάδας. Setup Προγραμματισμός Διαχείριση Ομάδων Αυτοματισμοί 080 Ομάδα Αφαίρεση Διαγραφή όλων των πληροφοριών της επιλεγμένης Ομάδας Ναι Η κεντρική μονάδα επιβεβαιώνει τη διαγραφή και εμφανίζει πάλι τη λίστα των ομάδων. 27

30 Κύριες διαμορφώσεις Εντοπισμός συσκευής. Επιτρέπει την εμφάνιση πληροφοριών για μια διαμορφωμένη συσκευή όπως η φυσική διεύθυνση και η ομάδα στην οποία ανήκει. Setup Προγραμματισμός Αναγνώριση Μηχανισμών Πιέζοντας το μπουτόν προγραμματισμού μιας συσκευής η κεντρική μονάδα εμφανίζει τη φυσική της διεύθυνση. Πιέζοντας Info εμφανίζονται όλα τα λειτουργικά μπλοκ που ανήκουν στην ίδια συσκευή. Επιλέγοντας ένα λειτουργικό μπλοκ με Info Grp μπορείτε να εμφανίσετε τις ομάδες στις οποίες ανήκει και με Info Scn τα σενάρια Reset συσκευής. Επιτρέπει τη διαγραφή της μνήμης μιας ή περισσότερων συσκευών. Setup Προγραμματισμός Διαχείριση Reset Reset μηχανισμού Πατήστε και κρατήστε πατημένο το μπουτόν διαμόρφωσηςτης συσκευής στην οποία θέλετε να κάνετε επαναφορά (reset). Το κόκκινο led ανάβει (σε ορισμένες περιπτώσεις μετά από λίγα δευτερόλεπτα). Με το σβήσιμο του led αφήστε το μπουτόν της συσκευής και μετά πατήστε Πίσω στην κεντιρκή μονάδα. Όσον αφορά στους θερμοστάτες (Eikon , Idea , Plana ) η διαδικασία είναι παρόμοια. Το μπουτόν που πρέπει να πατήσετε ίεναι το πρώτο αριστερά (στο φύλλο οδηγιών της συσκευής ονομάζεται μπουτόν Α) και πρέπει να περιμένετε έως ότου στην οθόνη εμφανιστεί η εικόνα του CNF. Προσοχή. Κάνοντας reset των συσκευών ελέγχου με δύο απλά μπουτόν με ενεργοποιητή (Eikon 20525, Idea 16965, Plana 14525) και των συσκευών ελέγχου με δύο μπουτόν δύο θέσεων με ενεργοποιητή (Eikon 20526, Idea 16966, Plana 14526), ο ενεργοποιητής με ρελέ στη συσκευή συνδέεται πάντα με το αρισυερό μπουτόν της ίδιας της συσκευής. Σημαντικό: Η διαδικασία επαναφοράς (reset) των συσκευών συναγερμού, με εξαίρεση του ανιχνευτές IR, είναι η ακόλουθη: Πατήστε και κρατήστε πατημένο το μπουτόν διαμόρφωσηςτης συσκευής στην οποία θέλετε να κάνετε επαναφορά (reset). Το κόκκινο led ανάβει (σε ορισμένες περιπτώσεις μετά από λίγα δευτερόλεπτα). Στην κεντρική μονάδα πατήστε Πίσω. Πατήστε ξανά το μπουτόν διαμορφωσης της συσκευ ςη και κρατήστε το πατημένο μέχρι να σβήσει το κόκκινο led Επαναφορά (Reset) της κεντρικής μονάδας. Επιτρέπει την επαναφορά των εργοστασιακών ρυθμίσεων της κεντρικής μονάδας. Όλα τα αποθηκευμένα δεδομένα διαγράφονται. Setup Προγραμματισμός Διαχείριση Reset Reset Κεντρικής μονάδας Η κεντρική μονάδα ζητά επιβεβαίωση της ενέργειας. Πιέστε ΝΑΙ. 28

31 Κύριες διαμορφώσεις Παράμετορι των συσκευών. Λειτουργικό μπλοκ - Αριστερό μπουτόν Λειτουργία: δισταθές, μόνο ΟΝ, μόνο OFF, μπουτόν (στέλνει ON με πίεση του μπουτόν και OFF με την αποδέσμευσή του. Διαχείριση led: off, κανονικό, αντίστροφο, πάντα on, led κεντρικό κανονικό, led κεντρικό αντίστροφο, led κεντρικό πάντα on. Προεπιλεγμένες παράμετροι: Λειτουργ. - Toggle, Διαχ. Led - κανονικό Λειτουργικό μπλοκ - Κεντρικό μπουτόν (μόνο για τα απλά μπουτόν με 3 μονάδες) Λειτουργία: toggle, μόνο ΟΝ, μόνο OFF, μπουτόν (στέλνει ON με πίεση του μπουτόν και OFF με την αποδέσμευσή του. Διαχείριση led: off, κανονικό, αντίστροφο, πάντα on, led κεντρικό κανονικό, led κεντρικό αντίστροφο, led κεντρικό πάντα on. Προεπιλεγμένες παράμετροι: Λειτουργ. - Toggle, Διαχ. Led - κανονικό Λειτουργικό μπλοκ - Δεξιό μπουτόν Λειτουργία: toggle, μόνο ΟΝ, μόνο OFF, μπουτόν (στέλνει ON με πίεση του μπουτόν και OFF με την αποδέσμευσή του. Διαχείριση led: off, κανονικό, αντίστροφο, πάντα on, κανονική κεντρική μονάδα, κεντρικό αντίστροφο, led κεντρικό πάντα on. προεπιλεγμένες παράμετροι: Λειτουργ. - Toggle, Διαχ. Led - κανονικό Λειτουργικόμπλοκ - Αριστερό μπουτόν δύο θέσεων Λειτουργία: ON/OFF, εντολή ρεοστάτη, εντολή ρολού Διαχείριση led: off, κανονικό, αντίστροφο, πάντα on, κανονική κεντρική μονάδα, κεντρικό αντίστροφο, led κεντρικό πάντα on. Προεπιλεγμένες παράμετροι: Λειτουργ. - on/off, Διαχ. Led - κανονικό Λειτουργικό μπλοκ - Κεντρικό μπουτόν δύο θέσεων (μόνο για τα μπουτόν δύο θέσεων με 3 μονάδες) Λειτουργία: ON/OFF, εντολή ρεοστάτη, εντολή ρολού Διαχείριση led: off, κανονικό, αντίστροφο, πάντα on, κανονική κεντρική μονάδα, κεντρικό αντίστροφο, led κεντρικό πάντα on. Προεπιλεγμένες παράμετροι: Λειτουργ. - on/off, Διαχ. Led - κανονικό Λειτουργικό μπλοκ - Δεξιό μπουτόν δύο θέσεων Λειτουργία: ON/OFF, εντολή ρεοστάτη, εντολή ρολού Διαχείριση led: σβηστό, κανονικό, αντίστροφο, πάντα on. Προεπιλεγμένες παράμετροι: Λειτουργ. - Toggle, Διαχ. Led - κανονικό Λειτουργικό μπλοκ - Ρελέ Λειτουργία: μονοσταθές ή δισταθές Καθυστέρηση ενεργοποίησης: από 0 έως 200 δ., μετά με διαλείμματα ενός λεπτού από 1 έως 50 λεπτά. Καθυστέρηση απενεργοποίησης: από 0 έως 200 δ., μετά με διαλείμματα ενός λεπτού από 1 έως 50 λεπτά. Προεπιλεγμένες παράμετροι: Λειτουργ. - Δισταθές, Καθυστέρηση ενεργοπ. - 0, Καθυστέρηση ενεργοπ Λειτουργικό μπλοκ - ρεοστάτης Ταχύτητα ρύθμισης: χαμηλή, μέση, υψηλή. Προεπιλεγμένες παράμετροι: Ταχύτητα ρύθμισης - μέση Εντολή 10 V - Ταχύτητα ρύθμισης: χαμηλή, μέση, υψηλή. Προεπιλεγμένες παράμετροι: Ταχύτητα ρύθμισης - μέση Interface επαφών με 2 εισόδους ( , , , ) Λειτουργία εισόδου: κανονική, αντίστροφη, toggle (στοστο άνοιγμα ή στο κλείσιμο). Προεπιλεγμένες παράμετροι: Κανονική λειτουργία 29

32 Κύριες διαμορφώσεις Interface για παραδοσιακές εντολές: Λειτουργία μπουτόν διπλής λειτουργίας: κανονικό, αντίστροφο Λειτουργία μπουτόν: αλλαγή στην άνοδο, αλλαγή στην κάθοδο Διαχείριση led: off, ενεργό (αρκεί μία από τις δύο εισόδους να είναι νεργή προκειμένου να ανάψει το led). Προεπιλεγμένες παράμετροι: Λειτουργ. - Κανονική, Διαχ. Led - Ενεργό Ενεργοποιητής ρολών: Καθυστέρηση απενεργοποίησης: ρυθμιζόμενο από 0 έως 250 δ. Καθυστέρηση ενεργοποίησης βάσει σεναρίου: ρυθμιζόμενο από 0 έως 250 δ. Καθυστέρηση ενεργοποίησης βάσει εντολής: ρυθμιζόμενο από 0 έως 250 δ. Προεπιλεγμένες παράμετροι: Λειτουργ. - Κανονική, Διαχ. Led - κανονικό Ενεργοποιητης για ρολα και περσιδες Καθυστέρηση απενεργοποίησης: ρυθμιζόμενο από 0 έως 250 δ. Λειτουργία: ρυθμίστε τον τρόπο λειτουργίας του ενεργοποιητή στην τιμή 0 > Κανονική λειτουργία ή 1 > Λειτουργία περσίδων. - Στη ρύθμιση 0 (Κανονική λειτουργία), η συσκευή ελέγχει μόνο τα ρολά και δεν εμφανίζεται η τυπική παράμετρος λειτουργίας περσίδων (Διάρκεια βήματος). - Στη ρύθμιση 1 (Λειτουργία περσίδων), η συσκευή ελέγχει, εκτός από τα ρολά, τα βενετικά στόρια και είναι απαραίτητη η ρύθμιση της παραμέτρου Διάρκεια βήματος που καθορίζει τη διάρκεια του παλμού με τον οποίο ο ενεργοποιητής ελέγχει τον κινητήρα για περιστροφή των περσίδων (δηλ. καθορίζει το βαθμό περιστροφής των περσίδων γύρω από τον άξονά τους με στιγμιαίο πάτημα του πλήκτρου δύο θέσεων). Διάρκεια βήματος: μπορεί να ρυθμιστεί από 70 ms έως 3 s ανά 10 ms. Η κίνηση των περσίδων επηρεάζεται από το στιγμιαίο ή παρατεταμένο πάτημα του πλήκτρου ελέγχου των περσίδων ως εξής: α. Στιγμιαίο πάτημα του πλήκτρου ελέγχου: οι περσίδες περιστρέφονται κατά ένα βήμα. β. Παρατεταμένο πάτημα του πλήκτρου ελέγχου: οι περσίδες περιστρέφονται πλήρως και ανεβαίνουν ή κατεβαίνουν, ανάλογα με το πλήκτρο που έχει πατηθεί. γ. Στιγμιαίο πάτημα του πλήκτρου ελέγχου με τις περσίδες σε κίνηση: οι περσίδες σταματούν χωρίς να ολοκληρωθεί η κίνηση κλεισίματος ή ανοίγματος. Καθυστέρηση απενεργοποίησης: μπορεί να ρυθμιστεί από 0 έως 250 s. Καθυστέρηση ενεργοποίησης βάσει του σεναρίου: μπορεί να ρυθμιστεί από 0 έως 250 s. Καθυστέρηση ενεργοποίησης μέσω του χειριστηρίου: μπορεί να ρυθμιστεί από 0 έως 250 s. Προεπιλεγμένες παράμετροι: Λειτουργία - 0, Λειτουργία - Εναλλαγή, Διαχείριση λυχνιών led - κανονική. Δέκτης για τηλεχειριστήριο με υπέρυθρες ακτίνες Λειτουργία για μπουτόν: δισταθές, μπουτόν (στέλνει ON με πίεση του μπουτόν και OFF με την αποδέσμεύσή του. Λειτουργία για μπουτόν δύο θέσεων: on/off, εντολή ρεοστάτη, εντολή ρολού Διαχείριση led: off, on στη λήψηin, πάντα on Προεπιλεγμένες παράμετροι: Λειτουργ. για μπουτόν - Toggle, Λειτ. για μπουτόν - on/off, Διαχ. Led - κανονικό Ανιχνευτής με παθητικές υπέρυθρες ακτίνες, διπλής τεχνολογίας και για τοίχο mini Όριο φωτεινότητας: ρυθμιζόμενο από 0 έως 100 (όταν η επιλεγμένη τιμή είναι 100, ο ανιχνευτής επεμβαίνει στην κατάσταση με απόλυτο σκοτάδι). Προεπιλεγμένες παράμετροι: Όριο φωτεινότητας

33 Κύριες διαμορφώσεις Συσκευηή χειρισμού με τρία μπουτόν δύο θέσεων και ενεργοποιητή ρυθμιστή MASTER 20548, 16988, Οι ρυθμιστές ελέγχουν και ηλεκτρονικούς μετασχηματιστές με επαγωγική συμπεριφορά VA 230 V~ 50 Hz (200 VA max στην περίπτωση που συνδέονται από 2 μετασχηματιστές). Μη συνδέεται περισσότερους από 2 μετασχηματιστές. - Δεν είναι κακατάλληλη για τον έλεγχο κινητήρων (π.χ. ανδευτήρες αέρος, απορροφητήρες). - Στην περίπτωση εγκατάστασης 2 ρυθμιστών στο ίδιο κουτί, τα ελεγχόμενα φορτία από κάθε ρυθμιστή πρέπει να μειώνονται ώστε το άθροισμά του να μην ξεπερνά τις τιμές που αναφέρονται στον πίνακα που ακολουθεί: Φορτία ελεγχόμενα Χαρακτηριστικό του ελεγχόμεου μετασχηματιστή MASTER W VA L VA - Ποτέ δεν πρέπει να ξεπερνιέται η ονομαστική τιμή. - Υπερφορτίσεις ηλεκτρικά τόξα και βραχυκυκλώματα μπορεί να προκαλέσουν ανπανόρθωτη ζημιά στο ρυθμιστή. Πριν την εγκατάσταση ελέγξτε προσεκτικά το κύκλωμα εξαλείφοντας όλες τις παραπάνω πιθανές αιτίες. - Μη συνδέετε πλέον ρυθμιστές σε σειρά μεταξύ τους. - Ο ρυθμιστής δεν διαθέτει μηχανική διακοπή στο κεντρικό κύκλωμα και κατά συνέπεια δεν παρέχει γαλβανική μόνωση. Το κύκλωμα στην πλευρά του φορτίου πρέπει να θεωρείται πάντοτε υπό τάση Εγκατάσταση και διαμόρφωση της οθόνης αφής Η έγχρωμη οθόνη αφής (Eikon 21511, , Plana ) και οι μονοχρωματικές οθόνες αφής(eikon 20512, Idea 16952, Plana 14512) επιτρέπουν τον έλεγχο των φώτων, των ρολών, του κλιματισμού, των σεναρίων, κλπ., με άγγιγμα των εικόνων που έχουν αντιστοιχιστεί με αυτές. Η διαμόρφωση της οθόνης αφής γίνεται μέσω του λογισμικού EasyTool Professional LT συνδέοντας το interface U στον ειδικό κονέκτορα που υπάρχει στη συσκευή. Άφού ολοκληρωθεί αυτή η εργασία, πρέπει να διαμορφώσετε την οθόνη αφής στην εγκατάσταση By-me έτσι ώστε να αναγνωρίζεται από την κεντρική μονάδα ελέγχου και να μπορεί να αλληλεπιδράσει με το σύστημα.οι εργασίες που πρέπει να γίνουν διαφέρουν ανάλογα με τον τύπο της οθόνης αφής και τις εφαρμογές που θέλετε να ελέγχονται. Έγχρωμη οθόνη αφής (Eikon 21511, , Plana ). Στην περίπτωση που μέσω της οθόνης αφής επιθυμείτε να ελέγχεται μόνο η εγκατάσταση αυτοματισμού, η συσκευή μπορεί να συνδεθεί σε μία οποιαδήποτε γραμμή του συστήματος αυτοματισμού (προσοχή να μην το συνδέσεε στη γραμμή που προορίζεται για το σύστημα συναγερμού). Αφού γίνει αυτό, η οθόνη αφής πρέπει να διαμορφωθεί στο εσωτερικό μιας ομάδας της εγκατάστασης αυτοματισμού μέσω του μενού: Setup --> Διαμόρφωση --> Διαχείριση Ομάδες-->Αυτοματισμοί Στην περίπτωση κατά την οποία, μέσω της οθόνης αφής, θέλετε να ελέγχεται και το σύστημα συναγερμού, εκτός από το σύστημα αυτοματισμού, η συσκευήπρέπει να συνδεθεί στη γραμμή που προορίζεται για το σύστημα συναγερμού (γραμμή 00). Αφού γίνει αυτό, η οθόνη αφής πρέπει να διαμορφωθεί σε μια ζώνη του συστήματος συναγερμού μέσω του μενού: Setup --> Διαμόρφωση--> Διαχείριση ομάδων -->Αντιδιάρρηξη --> Επιλογή ομάδας/ζώνης 31

34 Κύριες διαμορφώσεις Για να ξεκινήσετε τη διαδικασία διαμόρφωσης της οθόνης αφής ξεκινώντας από την αρχική οθόνη, αγγίξτε με τη σειρά τα ακόλουθα εικονίδια: ΠΡΟΣΟΧΗ: Αφού κατεβάσετε τις οθόνες της οθόνης αφής με το Easy Tool και αφού το διαμορφώσετε στην κεντρική μονάδα By-me, πρέπει να κάνετε συγχρονισμό του router από την οθόνη αφής αγγίζοντας το εικονίδιο και κατά συνέπεια το εικονίδιο. ΕΠΑΝΑΦΟΡΑ ΤΗΣ ΟΘΟΝΗΣ ΑΦΗΣ Για να εκτελέσετε επαναφορά της οθόνης αφής, ακολουθήστε την παρακάτω διαδικασία: επιλέξτε στην κεντρική μονάδα By-me το μενού Ρύθμιση -> Διαμόρφωση -> Διαχείριση επαναφοράς -> Επαναφορά συσκευής), πατήστε το αι κρατήστε πατημένο το εικονίδιο μέχρι να απενεργοποιηθεί η οθόνη αφής. Με τον τρόπο αυτό, εκτελείται επαναφορά της οθόνης αφής και θα πρέπει να φορτώσετε ξανά τις ρυθμισμένες οθόνες με το λογισμικό EasyTool Professional LT. Μονοχρωματική οθόνη αφής (Eikon 20512, Idea 16952, Plana 14512). Η μονοχρωματική οθόνη αφής επιτρέπει τη διαχείριση (τοπική) του συστήματος αυτοματισμού (δεν διαχειρίζεται το σύστημα συναγερμού), η συσκευή μπορεί συνεπώς να συνδεθεί σε μια οποιαδήποτε γφραμμή του συστήματος αυτοματισμού (προσοχή να μην τη συνδέσετε στη γραμμή που προορίζεται για το σύστημα συναγερμού). Αφού γίνει αυτό, η οθόνη αφής πρέπει να διαμορφωθεί στο εσωτερικό μιας ομάδας της εγκατάστασης αυτοματισμού μέσω του μενού: Setup --> Διαμόρφωση --> Διαχείριση Ομάδες-->Αυτοματισμοί Συνεπώς για τη διαμόρφωση της οθόνης αφής, επιλέξτε το μενού της οθόνης με εικονίδια: Αγγίξτε το εικονίδιο που παραμένει πατημένο έως ότου ολοκληρωθεί η διαδικασία διαμόρφωσης από την κεντιρκή μονάδα ελέγχου. 32

35 Εγκατάσταση και διαμόρφωση της μονάδας By-me Κύριες διαμορφώσεις Η μονάδα By-me είναι ένας μηχανισμός που πρέπει να ενσωματωθεί στη θυροτηλεόραση και παρέχει τη δυνατότητα διαχείρισης, εκτός από την εγκατάσταση θυροτηλεόρασης, όλων των λειτουργιών του συστήματος αυτοματισμού By-me, όπως έλεγχος φώτων, ρολών, συστήματος κλιματισμού, συστήματος διανομής ήχου, σεναρίων, συμβάντων και φορτίων. Εάν υπάρχει επίσης το σύστημα συναγερμού παραβίασης, η θυροτηλεόραση παρέχει τη δυνατότητα ελέγχου της εγκατάστασης όπως μέσω ενός ψηφιακού πληκτρολογίου. Η διαμόρφωση της μονάδας πραγματοποιείται μέσω του λογισμικού EasyTool Professional LT με σύνδεση του interface U στον κατάλληλο κοννέκτορα του μηχανισμού. Όταν ολοκληρωθεί αυτή η διαδικασία, πρέπει να διαμορφώσετε τη μονάδα στην εγκατάσταση By-me, ώστε να αναγνωρίζεται από την κεντρική μονάδα ελέγχου και να μπορεί να επικοινωνήσει με το σύστημα. Εάν μέσω της μονάδας θέλετε να ελέγχετε μόνο την εγκατάσταση αυτοματισμού, ο μηχανισμός μπορεί να συνδεθεί σε μια οποιαδήποτε γραμμή του συστήματος αυτοματισμού (μην την συνδέετε στη γραμμή που προορίζεται για το σύστημα συναγερμού παραβίασης). Στη συνέχεια, η μονάδα πρέπει να διαμορφωθεί σε μια ομάδα της εγκατάστασης αυτοματισμού μέσω του μενού της κεντρικής μονάδας: Setup Διαμόρφωση Ομάδες Ομάδες αυτοματισμών Μετακινηθείτε στη λίστα για να επιλέξετε την ομάδα Αντιστοιχισμένοι μηχανισμοί Προσθήκη Εάν μέσω της μονάδας θέλετε να ελέγχετε επίσης την εγκατάσταση συναγερμού παραβίασης, εκτός από το σύστημα αυτοματισμού, ο μηχανισμός πρέπει να συνδεθεί στη γραμμή που προορίζεται για το σύστημα συναγερμού παραβίασης (περιοχή 00-γραμμή 00). Στη συνέχεια, η μονάδα πρέπει να διαμορφωθεί σε μια ζώνη της εγκατάστασης συναγερμού παραβίασης μέσω του μενού της κεντρικής μονάδας: Setup Διαμόρφωση Ομάδες Ομάδες συναγερμών παραβίασης Μετακινηθείτε στη λίστα για να επιλέξετε την ομάδα Αντιστοιχισμένοι μηχανισμοί Προσθήκη 33

36 Κύριες διαμορφώσεις Για να διαμορφώσετε τη μονάδα 01965, ξεκινώντας από το κύριο μενού, πατήστε διαδοχικά τα softkey που αντιστοιχούν στα παρακάτω εικονίδια:. Στη θυροτηλεόραση θα εμφανιστεί η παρακάτω οθόνη: Πατήστε το softkey που αντιστοιχεί στο εικονίδιο κάτω δεξιά για να ξεκινήσετε τη διαμόρφωση. Μετά την ολοκλήρωση της διαδικασίας, πρέπει να πραγματοποιηθεί συγχρονισμός του router. Μέσω των πλήκτρων και, επιλέξτε το και πατήστε το softkey που αντιστοιχεί στο εικονίδιο. Όταν ολοκληρωθεί η διαδικασία, στην οθόνη θα εμφανιστεί ένα μήνυμα που επιβεβαιώνει τη σωστή εκτέλεση ή όχι του συγχρονισμού. Σωστός συγχρονισμός Σφάλμα 34

37 Κύριες διαμορφώσεις Διαχείριση Router Το μενού Διαχείριση Router επιτρέπει τη διαμόρφωση του Προσαρμοστή γραμμής, προϊόν 01845, γνωστό ως Router στην κεντρική μονάδα,ύλοποίώντας μια νέα γραμμή, σύμφωνα με την αρχιτεκτονική του συστήματος bus. ΣΗΜΕΙΩΣΗ: Το διαμορφωμένο router εντοπίζει μία γραμμή που θα ξεκινήσει από τους ακροδέκτες που υποδεικνύονται ως BUS 2, ενώ η κεντρική γραμμή θα ξεκινάει από τους ακροδέκτες BUS 1. Οι συνδεδεμένες συσκευές στην πλευρά του BUS 2 θα διευθυνσιοδοτούνται με αριθμό περιοχής και γραμμή του Router. Στην περίπτωση διαμόρφωσης της εγκατάστασης SAI, η κεντρική ονάδα By me θα πρέπει να διαμορφωθεί στην περιοχή 00 και στη γραμμή 00. Οι συσκευές αυτές θα πρέπει υποχρεωτικά να ανήκουν στην περιοχή 00 γραμμή 00 (alias: backbone line) σε μέγιστο αριθμό 60 συσκευών όπως περιγράφεται στο Τμήμα Συναγερμού. Αν διαμορφωθεί μία εγκατάσταση που, σε ένα δεύτερο χρόνο, θα ενσωματωθεί με το σύστημα συναγερμού, είναι απαραίτητο η κεντρική μονάδα να έχει διαμορφωθεί στην Περιοχή 00 και σε Γραμμή 00 μαζί με το τροφοδοτικό και τον router για τις γραμμές αυτοματισμού. Διαμόρφωση router. Μενού Setup Προγραμματισμός Διαχείριση Router Διαχείριση Router Nςeo Router Υποδείξτε την Περιοχή και τη Γραμμή του Router. Premere il pulsante di configurazione dell Accoppiatore di linea finchθ accende il led rosso del dispositivo. Ο τερματισμός της διαδικασίας επιβεβαιώνεται από ένα μήνυμα στην κεντρική μονάδα και από το σβήσιμο του κόκκινου led στο μηχανισμό. Συγχρονισμός router. Μενού Setup Προγραμματισμός Διαχείριση Router Συγχρονισμός Router Επιβεβαίωση ενέργειας. Στο τέλος της διαμόρφωσης των συσκευών, η ενέργεια αυτή, ενεργοποιεί τα Router που διαχειρίζεται η κεντρική μονάδα επιτρέποντας στα μηνύματα της ομάδας να περάσουν πέραν του προσαρμοστή γραμμής. Στη φάση διαχείρισης ομάδων επιτρέπεται η διαμόρφωση στην ίδια ομάδα συσκευών που ανήκουν σε διαφορετικές γραμμές. Στο τέλος, ο συγχρονισμός των Router εμποδίζει το φιλτράρισμα των μηνυμάτων της ομάδας. ΣΗΜΕΙΩΣΗ: επιτρέπεται η δημιουργία ομάδων ελέγχου ενεργοποιητή σε διαφορετικές γραμμές. Χειροκίνητη ενεργοποίηση των μηνυμάτων που φιλτράρονται από το router. Η διαδικασία αυτή επιτρέπει να περάσουν ή να μπλοκαριστούν χειροκίνητα τα μηνύματα που προέρχονται από μία ή περισσότερες ομάδες του συστήματος (συστήματα αυτοματισμού, κλιματικές ζώνες) μέσω ενός Router από αυτούς που υπάρχουν στην εγκατάσταση. Μενού Setup Προγραμματισμός Διαχείριση Router Διαχείριση Router Επιλέξτε το Router στο οποίο θέλετε να αποδεχθείτε/εμποδίσετε χειροκίνητα τη διέλευση των μηνυμάτων που προέρχονται από μία ομάδα και επιβεβαιώστε με το Επιλ., τονίζονται τέσσερις επιλογές π-ου επιτρέπουν την προσθήκη/αφαίρεση μιας ομάδας του συsτςhατος By-me ή μία διεύθυνση της ομάδας για δίκτυα EIB/KNX. Οι ομάδες επομένως θα επιλεχθούν μία κάθε φορά μέσω του μπουτόν Επιλ. και, στη συνέχεια, με επιβεβαίωση της επιλογής. Στο τέλος της διαδικασίας βγείτε από το μενού και οι νέες επιλεγμένες ομάδες θα προκύπτουν φιλτραρισμένες από το Router σύμφωνα με τις επιλογές που έγιναν. 35

38 Κύριες διαμορφώσεις Διαχείριση interface τηλεφωνικού επιλογέα. Τα μενού Διαχείριση Interface επιτρέπουν να γίνει η διαμόρφωση του Interface εσωτερικής επικοινωνίας ανάμεσα στο σύστημα BUS και τους τηλεφωνικούς επιλογείς. Μενού Setup Προγραμματισμός Διαχείριση interface τηλεφωνικού επιλογέα Προγραμματισμός Πατήστε το μπουτόν διαμόρφωσης του Interface εσωτερικής επικοινωνίας ανάμεσα στο σύστημα BUS και τους τηλεφωνικούς επιλογείς. Ανάβει το κόκκινο led της συσκευής. Ο τερματισμός της διαδικασίας επιβεβαιώνεται από ένα μήνυμα στην κεντρική μονάδα και από το σβήσιμο του κόκκινου led στη συσκευή. Στο σημείο αυτό σβήστε και ανάψτε εκ νέου τον τηλεφωνικό επιλογέα. Διαμόρφωση Τηλεφωνικού Επιλογέα. Το μενού επιτρέπει την ενεργοποίηση της διαδικασίας διαμόρφωσης που είναι απαραίτητη ώστε το σύστημα συναγερμού να συνεργαστεί με τον τηλεφωνικό επιλογέα για τη διαβίβαση των μηνυμάτων συναγερμού και για τον απομακρυσμένο έλεγχο ορισμένων χειριστηρίων του ίδιου του συστήματος συναγερμού. Η ενέργεια αυτή πρέπει να γίνει αφού πρώτα διαμορφωθείτο interface (αν ο τηλεφωνικός επιλογέας είναι ο 01941) ενώ αν ο τηλεφωνικός επιλογέας είναι ο το interface είναι ενσωματωμένο αλλά η διαχείρισή του γίνεται με παρόμοιο τρόπο). Μενού Setup Προγραμματισμός Διαχείριση interface τηλεφωνικούν επιλογέα Επιβεβαίωση γνησιότητας Interface Επιβεβαίωση γνησιότητας του interface; ΝΑΙ Ο τηλεφωνικός επιλογέας με αυτόν τον τρόπο διαμορφώνεται αυτόματα και η οθόνη της κεντρικής ονάδας επιβεβαιώνει την ολοκλήρωση της ενέργειας. Σημαντικό: Αφού γίνει η διαμόρφωση του interface μπορείτε να κάνετε τη διαμόρφωση του τηλεφωνικού επιλογέα μία μόνο φορά, για να επαναληφθεί πρέπει να ακολουθήσετε την παρακάτω διαδικασία: 1. Αφαιρέστε το interface από την κεντρική ονάδα: Μενού Setup Προγραμματισμός Διαχείριση interface τηλεφωνικούν επιλογέα Αφαίρεση 2. Διαμόρφωση του interface. Μενού Setup Προγραμματισμός Διαχείριση interface interface τηλεφωνικού επιλογέα Διαμόρφωση 3. Σβήστε και ανάψτε εκ νέου τον τηλεφωνικό επιλογέα. 4. Διαμόρφωση Τηλεφωνικού Επιλογέα. Μενού Setup Προγραμματισμός Διαχείριση interface τηλεφωνικούν επιλογέα Επιβεβαίωση γνησιότητας Interface Προσθήκη ομάδας στο interface. Μενού Setup Προγραμματισμός Διαχείριση interface τηλεφωνικού επιλογέα Προσθήκη ομάδας Επιβεβαίωση γνησιότητας του interface; ΝΑΙ Επιλέξτε την επιθυμητή ομάδα από τη λίστα ομάδων. Η προσθήκη μιας ομάδας επιτρέπει στα μηνύματα που προορίζονται στην ίδια την ομάδα να μην μπλοκάρονται από το interface εσωτερικής επικοινωνίας ανάμεσα στο σύστημα bus και τον τηλεφωνικό επιλογέα έτσι ώστε να μπορεί να τα διαχειρίζεται ο ίδιος ο τηλεφωνικός επιλογέας. 36

39 Κύριες διαμορφώσεις Ένα παράδειγμα τεχνικού συναγερμού ενός συστήματος By-me μέσω του τηλεφωνικού επιλογέα. Αν μετά από έναν τεχνικό συναγερμό που εντοπίστηκε στην κεντρική μονάδα, θέλετε ο τηλεφωνικός επιλογέας να στείλει ένα μήνυμα συναγερμού (SMS ή φωνητικό μήνυμα) πρέπει να προστεθεί στο interface του τηλεφωνικού επιλογέα το σύστημα σχετικό με το interface επαφών που παράγει τον τεχνικό συναγερμό. Αφαίρεσησυστήματος από το interface. Μενού Setup Προγραμματισμός Διαχείριση interface τηλεφωνικού επιλογέα Αφαίρεση Σύστημα Επιλέξτε την επιθυμητή ομάδα από τη λίστα ομάδων. Έλεγχος ομάδων εξ αποστάσεως. Μενού Setup Προγραμματισμός Διαχείριση interface τηλεφωνικού επιλογέα Ομάδες οθονών Προσθήκη ομάδας Επιλέξτε τις ομάδες ενδιαφέροντος από τη λίστα ομάδων που έχουν αποθηκευτεί στο σύστημα. Μέσω αυτής της ρύθμισης ενεργοποιούνται οι επιλεγμένες ομάδες (περιέχουν τουλάχιστον μία συσκευή ενεργοποιητή) στην απομακρυσμένη διαχείριση μέσω του τηλεφωνικού επιλογέα που επιτρέπει την ενεργοποίηση, την απενεγοποίηση και την ανάγνωση της κατάστασης. Μπορείτε να επιλέξετε έως 8 ομάδες προς επιτήρηση. Εμφανίστε τη λίστα των ομάδων και επιλέξτε εκείνες που σας ενδιαφέρουν με το μπουτον Επιλ. P. Οι επιλεγμένες ομάδες τονίζονται με το σύμβολο *. Προχωρήστε συνεπώς στη διαμόρφωση του τηλεφωνικού επιλογέα (01941 ή 01942) ακολουθώντας όσα αναφέρονται στο εγχειρίδιο οσηγιών του τηλεφωνικού επιλογέα. Αφαίρεση interface. Μενού Setup Προγραμματισμός Διαχείριση interface τηλεφωνικούν επιλογέα Αφαίρεση Αφαίρεση interface τηλεφωνικού επιλογέα; ΝΑΙ Το interface του τηλεφωνικού επιλογέα θα αφαιρεθεί από το σύστημα. Ο τηλεφωνικός επιλογέας GSM επιτρέπει επίσης τη διεξαγωγή ενεργειών απομακρυσμένης διάγνωσης. Οι λεπτομέρεις αναφέρονται στο κεφ. 10 Διαγνωστική και συντήρηση του παρόντος εγχειριδίου. 37

40 Κύριες διαμορφώσεις Διαχείριση interface BUS με μονάδα EnOcean Το interface BUS ραδιοσυχνοτήτων με μονάδα EnOcean είναι το σύστημα που παρέχει τη δυνατότητα χρήσης συστημάτων ραδιοσυχνοτήτων, ώστε να διευρυνθεί η κάλυψη των χώρων ή των προσβάσεων όπου δεν μπορούν να προστεθούν καλώδια και συστήματα μέσω bus. Παρέχεται στις ακόλουθες εκδόσεις: 20508: 2 μονάδες Eikon 14508: 2 μονάδες Plana Eikon Plana Στο interface ραδιοσυχνοτήτων συνδέονται τα παρακάτω συστήματα ραδιοσυχνοτήτων με μονάδα EnOcean: 20505: χειριστήριο με 2 πλήκτρα δύο θέσεων 01796: εκκινητής με ρελέ και έξοδο με ρελέ Λειτουργία Το σύστημα επικοινωνεί από τη μία πλευρά μέσω σημάτων ραδιοκυμάτων με τα συστήματα ραδιοσυχνοτήτων με μονάδα EnOcean και από την άλλη πλευρά, με τα συστήματα που υπάρχουν στο bus επικοινωνίας της εγκατάστασης. Οι προβλεπόμενες λειτουργίες περιλαμβάνουν διαδικασίες αυτοματισμού, όπως η διαχείριση των φώτων, ο έλεγχος των ρολών και η διαχείριση των σεναρίων. Στα συστήματα με μονάδα Enocean μπορούν να ενσωματωθούν πλήρως τα συστήματα By-me: για παράδειγμα, σε μια ομάδα αυτοματισμού μπορεί να υπάρχει ένα πλήκτρο By-me για τον έλεγχο ενός εκκινητή EnOcean ή ένα πλήκτρο EnOcean για τον έλεγχο ενός εκκινητή By-me. Τα συστήματα με μονάδα EnOcean συμμετέχουν επίσης στη δημιουργία σεναρίων. Σε μια εγκατάσταση μπορούν να προστεθούν έως 15 interface BUS με μονάδα EnOcean, καθένα από τα οποία μπορεί να διαχειρίζεται έως 50 συστήματα με μονάδα Enocean. Ο μέγιστος αριθμός συστημάτων RF με μονάδα Enocean και SAI που μπορούν να αποθηκευτούν στη βάση δεδομένων της κεντρικής μονάδας είναι 350. Σημαντικό: - το interface δεν μπορεί να προστεθεί σε περισσότερες από μία ομάδες αυτοματισμών. - Ένα σύστημα χειριστηρίου με πλήκτρα Enocean μπορεί να προστεθεί σε έως τέσσερις ομάδες αυτοματισμού ανά interface. - Ένα σύστημα εκκινητή με ρελέ και μονάδα Enocean μπορεί να προστεθεί σε έως 30 ομάδες. - Οι εκκινητές συμμετέχουν σε σενάρια όταν η ομάδα στην οποία ανήκουν είναι συνδεδεμένη με ένα σενάριο. Το interface BUS με μονάδα EnOcean διαθέτει δύο κύριους τρόπους λειτουργίας: - Κανονική λειτουργία: λαμβάνει πληροφορίες από τα συστήματα ραδιοσυχνοτήτων και τις στέλνει στο bus επικοινωνίας και αντίστροφα. - Διαμόρφωση: κατά την προσθήκη των συστημάτων ραδιοσυχνοτήτων, αποθηκεύει τα χαρακτηριστικά του στοιχείου που έχει αποκριθεί και στέλνει ορισμένες πληροφορίες στην κεντρική μονάδα. 38

41 PAT. PEND. MADE IN ITALY Κύριες διαμορφώσεις Χειριστήρια Χειριστήρια Interface BUS RF Χειριστήριο RF πλήκτρα 29 V bus M L N Εκκινητής με ρελέ Χειριστήρια με εκκινητή με ρελέ Χειριστήρια με εκκινητή για ρολά Εκκινητής RF Εκκινητής RF Παράδειγμα σύνδεσης συστημάτων με μονάδα EnOcean που είναι ενσωματωμένα στο σύστημα αυτοματισμού By-me. Διαμόρφωση του interface. Το interface πρέπει να συνδέεται πάντα σε μία ομάδα αυτοματισμών. Η πρώτη διαδικασία που πρέπει να εκτελεστεί είναι η δημιουργία της ομάδας: Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες αυτοματισμών Νέα ομάδα Η νέα ομάδα αποθηκεύεται στη βάση δεδομένων. Η δεύτερη διαδικασία περιλαμβάνει τη σύνδεση του interface με την ομάδα: Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες αυτοματισμών Επιλογή ομάδας Προσθήκη συστήματος Στη συνέχεια, πατήστε το πλήκτρο διαμόρφωσης στο interface, για να το προσθέσετε στην ομάδα που δημιουργήθηκε. Το interface μπορεί να προστεθεί σε μία μόνο ομάδα. Σημείωση: Για πρακτικούς λόγους, η ομάδα στην οποία διαμορφώνεται το interface δεν έχει σημασία. Συνεπώς, συνιστάται να διαμορφώνεται σε μία από τις πρώτες ομάδες αυτοματισμού, ώστε να είναι δυνατή η γρήγορη πρόσβαση στα μενού. Κατάργηση του interface. Η επιλογή αυτή παρέχει τη δυνατότητα κατάργησης λειτουργικών μονάδων από μια λειτουργική ομάδα. Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες αυτοματισμών Επιλογή ομάδας 39

42 Κύριες διαμορφώσεις Όταν ανοίξετε την ομάδα, μετακινηθείτε στη λίστα μονάδων, επιλέξτε τη λειτουργική μονάδα που αφορά το interface για κατάργηση και πατήστε Κατάργηση. Στην κεντρική μονάδα εμφανίζεται το εξής μήνυμα: Κατάργηση του συστήματος; ΝΑΙ Η κεντρική μονάδα επισημαίνει τη διαγραφή που πραγματοποιήθηκε. Μαζί με το interface, καταργούνται από τη βάση δεδομένων όλα τα συστήματα με μονάδα EnOcean στην οποία είναι συνδεδεμένα και, συνεπώς, τα χειριστήρια με πλήκτρα στις ομάδες αυτοματισμών, τα συνδεδεμένα χειριστήρια με πλήκτρα στα σενάρια και οι εκκινητές με ρελέ. ΠΡΟΣΟΧΗ: Για να ολοκληρωθεί η διαδικασία, απαιτείται επαναρρύθμιση των εκκινητών με ρελέ ραδιοσυχνοτήτων που είναι συνδεδεμένοι στο interface. Εάν ορισμένοι από αυτούς τους εκκινητές έχουν διαμορφωθεί και σε άλλα interface, η λειτουργικότητα του ρελέ είναι μειωμένη. Συνεπώς, πρέπει να τους καταργήσετε και να τους διαμορφώσετε ξανά στις επιθυμητές ομάδες. Διαγνωστικός έλεγχος του interface. Η επιλογή αυτή παρέχει τη δυνατότητα ελέγχου της λειτουργίας του interface με μονάδα EnOcean και διαχείρισης της πιθανής του αντικατάστασης. Μενού Ρύθμιση Διάγνωση Διάγνωση συστημάτων Πατήστε Επιλ. Η κεντρική μονάδα ενεργοποιεί μια διαδικασία σάρωσης για έλεγχο της σωστής λειτουργίας όλων των διαμορφωμένων συστημάτων. Σε περίπτωση σφάλματος και αντικατάστασης του interface , εκτός από τις πληροφορίες διαμόρφωσης, εκτελείται επίσης επαναφορά των σχετικών συστημάτων με μονάδα EnOcean στο οποίο είναι ήδη συνδεδεμένα. Διαμόρφωση των συστημάτων Η διαδικασία αυτή παρέχει τη δυνατότητα σύνδεσης στο interface με μονάδα EnOcean των πλήκτρων δύο θέσεων ραδιοσυχνοτήτων ( ή ) και του εκκινητή με ρελέ ραδιοσυχνοτήτων Επιλέξτε την ομάδα στην οποία περιλαμβάνεται το interface BUS με μονάδα EnOcean. Μετακινηθείτε στη λίστα συστημάτων μέχρι το επιθυμητό interface, επιλέξτε το και ενεργοποιήστε την επιλογή Παράμετροι συστήματος. Μετακινηθείτε στη λίστα παραμέτρων μέχρι την επιλογή Συστήματα RF και ενεργοποιήστε την επιλογή Εμφάνιση. Επιλέξτε την επιθυμητή ομάδα από τις ήδη υπάρχουσες. Προσθέστε το σύστημα επιλέγοντας τον τύπο του επιθυμητού χειριστηρίου με πλήκτρα ή με ρελέ. Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες αυτοματισμών Επιλογή ομάδας Επιλογή interface RF Παράμ. Συστήματα RF: Εμφάνιση: Προσθήκη πλήκτρου/ρελέ Επιλογή ομάδας Η διαδικασία διαμόρφωσης εξαρτάται από τον επιλεγμένο τύπο χειριστηρίου. Προσθήκη πλήκτρου: Στην κεντρική μονάδα, ανοίξτε το μενού διαμόρφωσης που αναφέρεται παραπάνω και πατήστε το επιθυμητό πλήκτρο (αριστερό ή δεξί) του συστήματος με μονάδα EnOcean. Προσθήκη ρελέ: Στην κεντρική μονάδα, ανοίξτε το μενού διαμόρφωσης που αναφέρεται παραπάνω και πατήστε το πλήκτρο LRN του εκκινητή με ρελέ Τέλος, πατήστε το πλήκτρο διαμόρφωσης στο interface, για να ολοκληρωθεί σωστά η διαδικασία. 40

43 Κύριες διαμορφώσεις Το interface ραδιοσυχνοτήτων αποστέλλει ένα μήνυμα στην κεντρική μονάδα που εμφανίζει στην οθόνη τις πληροφορίες που αφορούν τον κωδικό του συστήματος και την περιγραφή του. Στη συνέχεια, επαναλάβετε τη διαδικασία για κάθε σύστημα που θέλετε να προσθέσετε. Πατώντας το πλήκτρο Κλείσιμο επιστρέφετε στο προηγούμενο μενού που εμφανίζει όλα τα συστήματα που έχουν προστεθεί στο interface σε συνδυασμό με τον κωδικό, την περιγραφή και τη συνδεδεμένη ομάδα αυτοματισμών. Επίσης, μπορείτε να προσθέσετε το ίδιο σύστημα με μονάδα EnOcean σε περισσότερα από ένα interface, το καθένα σε διαφορετική ομάδα, ώστε να αυξηθεί η κάλυψη ραδιοσυχνοτήτων του συστήματος. Ομοίως, μπορείτε να προσθέσετε ένα σύστημα σε ένα μόνο interface συνδέοντάς το σε περισσότερες από μία ομάδες. Και στις δύο περιπτώσεις το σύνολο της ομάδας είναι 4. Σημείωση : σε περίπτωση προσθήκης ενός πλήκτρου σε διαφορετικά interface αλλά στην ίδια ομάδα, πρέπει να διατηρηθεί ο τύπος του σε σχέση με τον τύπο του εκκινητή (on/off, dimmer, ρολά). Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο του interface Κατάργηση συστημάτων Η επιλογή αυτή παρέχει τη δυνατότητα κατάργησης ενός μεμονωμένου συστήματος με μονάδα EnOcean από ένα interface. Η κατάργηση μπορεί να πραγματοποιηθεί με δύο τρόπους: Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες αυτοματισμών Επιλογή ομάδας Επιλογή interface RF Παράμ. Συστήματα RF: Εμφάνιση: Μετακινηθείτε στη λίστα και επιλέξτε το σύστημα που θέλετε να καταργήσετε. Στη συνέχεια, πατήστε Κατάργηση. Ομοίως, η κατάργηση μπορεί να πραγματοποιηθεί ως εξής: Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες αυτοματισμών Στην επιθυμητή ομάδα, μετακινηθείτε στη λίστα και επιλέξτε τη λειτουργική μονάδα για κατάργηση. Η διαδικασία κατάργησης εξαρτάται από τον τύπο του συστήματος που πρέπει να καταργηθεί: - Πλήκτρο RF: Πατήστε Κατάργηση στο μενού της κεντρικής μονάδας. - Ρελέ RF: Πατήστε το πλήκτρο LRN του εκκινητή ραδιοσυχνοτήτων για κατάργηση και, στη συνέχεια, πατήστε Κατάργηση στο μενού της κεντρικής μονάδας. Προσοχή: δεν μπορεί να καταργηθεί μια ομάδα που περιλαμβάνει πλήκτρα και εκκινητές με μονάδα EnOcean εάν δεν έχουν καταργηθεί πρώτα από την ομάδα αυτή. Τροποποίηση παραμέτρων του interface Το interface με μονάδα EnOcean διαθέτει ορισμένες παραμέτρους λειτουργίας που μπορούν να ρυθμιστούν από το χρήστη. Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες αυτοματισμών Επιλογή ομάδας Επιλογή interface RF Παράμ. Οι διαθέσιμες παράμετροι του interface είναι οι εξής: Τρόπος εμφάνισης του led στο interface: - Σβηστό = το πράσινο led δεν ανάβει ποτέ σε καμία περίπτωση. - Κανονικά = το πράσινο led είναι σβηστό και αναβοσβήνει κατά τη λήψη ενός μηνύματος RF. - Αντίστροφα = το πράσινο led ανάβει και αναβοσβήνει κατά τη λήψη ενός μηνύματος RF. Συστήματα RF: - Εμφάνιση = πρόσβαση στο μενού για εμφάνιση όλων των συστημάτων RF που είναι συνδεδεμένα στο interface, καθώς και για προσθήκη ενός συστήματος. 41

44 Κύριες διαμορφώσεις Αριθμός interface: - Αύξων αριθμός του interface, από 1 έως 15, που αντιστοιχίζεται αυτόματα από την κεντρική μονάδα και δεν μπορεί να τροποποιηθεί. Τροποποίηση παραμέτρων συστήματος με μονάδα EnOcean Η επιλογή αυτή παρέχει τη δυνατότητα τροποποίησης των παραμέτρων που αφορούν τα συστήματα ραδιοσυχνοτήτων με μονάδα EnOcean. Το σύστημα με μονάδα EnOcean εμφανίζεται στο μενού της ομάδας αυτοματισμών στην οποία είναι συνδεδεμένο. Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες αυτοματισμών Επιλογή ομάδας Στην οθόνη εμφανίζεται η διεύθυνση, η περιγραφή και ο αριθμός της λειτουργικής μονάδας. Ενεργοποιήστε την ομάδα και μετακινηθείτε στη λίστα μονάδων, για να επιλέξετε τη λειτουργική μονάδα στην οποία θέλετε να τροποποιήσετε τις παραμέτρους. Στη συνέχεια, πατήστε Παράμ. Στο σύστημα με πλήκτρα δύο θέσεων και μονάδα EnOcean, μπορεί να τροποποιηθεί ο τύπος του συνδεδεμένου χειριστηρίου. Οι διαθέσιμοι τύποι είναι οι εξής: - On/Off, - Χειριστήριο dimmer, - Χειριστήριο ρολών. Επιλέξτε τον επιθυμητό τύπο χειριστηρίου και πατήστε Ρύθμιση. Τέλος, πατήστε Αποθήκευση. Ο εκκινητής με ρελέ και μονάδα EnOcean δεν διαθέτει παραμέτρους. Σε ό,τι αφορά τη διεύθυνση των συστημάτων με μονάδα EnOcean, η παράμετρος «Περιοχή» είναι 0, η παράμετρος «Γραμμή» είναι ο αριθμός του interface στο οποίο είναι συνδεδεμένο, ενώ ο αριθμός του συστήματος κυμαίνεται από 1 έως 50. Για παράδειγμα: - Η παράμετρος 0x0101 αντιστοιχεί στο σύστημα αρ. 1 του interface αρ Η παράμετρος 0x0F32 αντιστοιχεί στο σύστημα αρ. 50 του interface αρ. 15. Διαχείριση σεναρίων χρησιμοποιώντας χειριστήριο με πλήκτρα δύο θέσεων και μονάδα EnOcean Στη σειρά συστημάτων με μονάδα Enocean, το χειριστήριο με πλήκτρα ( ή ) μπορεί να χρησιμοποιηθεί για τη διαχείριση σεναρίων ως εξωτερικό πλήκτρο. Η διαδικασία για τη σύνδεση του πλήκτρου στο επιθυμητό σενάριο είναι η εξής: Σενάρια Ρύθμιση Σύνδεση πλήκτρων Εξωτ. πλήκτρο Σύνδεση νέου πλήκτρου RF Επιλογή περιοχής και γραμμής Στο σημείο αυτό, πρέπει να εντοπίσετε αρχικά ένα interface που βρίσκεται σε κατάλληλη απόσταση για λήψη του σήματος ραδιοσυχνοτήτων. Στη συνέχεια, πατήστε το πλήκτρο διαμόρφωσής του. Στο μενού της κεντρικής μονάδας επιλέξτε την πλευρά Κάτω ή Πάνω του πλήκτρου στο οποίο θα ενεργοποιηθεί το χειριστήριο και, στη συνέχεια, πατήστε το πλήκτρο EnOcean για σύνδεση στην προεπιλεγμένη πλευρά. Εάν επιχειρήσετε να διαμορφώσετε ένα σύστημα με μονάδα EnOcean που υπάρχει ήδη σε μια ομάδα, στην οθόνη της κεντρικής μονάδας θα εμφανιστεί το μήνυμα: Σφάλμα: το σύστημα ανήκει ήδη σε μια ομάδα: δεν μπορεί να χρησιμοποιηθεί για ανάκληση σεναρίου! 42

45 Διαχείριση σεναρίων χρησιμοποιώντας εκκινητή με ρελέ και μονάδα EnOcean Κύριες διαμορφώσεις Στη σειρά συστημάτων με μονάδα Enocean, ο εκκινητής με ρελέ μπορεί να χρησιμοποιηθεί στη διαχείριση σεναρίων. Η διαδικασία που πρέπει να εκτελεστεί περιλαμβάνει τη σύνδεση ή την κατάργηση μιας ομάδας από το επιθυμητό σενάριο. Σενάρια Ρύθμιση Διαχείριση σεναρίων Επιλ. Συνδεδεμένες ομάδες Επιλ. Στο σημείο αυτό, αρκεί να προσθέσετε ή να καταργήσετε την ομάδα στην οποία ανήκει ο εκκινητής Αναγνώριση συστήματος και ποιότητα λήψης Η επιλογή αυτή παρέχει τη δυνατότητα εμφάνισης των πληροφοριών που αφορούν ένα ήδη διαμορφωμένο σύστημα με μονάδα EnOcean όπως: - διεύθυνση, - ομάδα ή σενάριο στο οποίο ανήκει, - ποιότητα λήψης σήματος ραδιοσυχνοτήτων (RSSI) Η διαδικασία είναι η εξής: Ρύθμιση Διαμόρφωση Αναγνώριση συστημάτων Για την αναγνώριση του συστήματος χειριστηρίου με πλήκτρα και μονάδα EnOcean, πατήστε το ίδιο το πλήκτρο. Επιλέγοντας Πληρ. εμφανίζονται όλες οι λειτουργικές μονάδες που αντιστοιχούν στο πλήκτρο που πατήσατε και έχουν διαμορφωθεί στα interface με μονάδα Enocean που ανίχνευσαν την ενεργοποίηση του πλήκτρου αυτού. Επιλέγοντας Πληρ. RF μπορείτε να εμφανίσετε περαιτέρω πληροφορίες, όπως είναι ο τύπος του συστήματος, ο σειριακός κωδικός, το interface στο οποίο έχει συνδεθεί και η ποιότητα του σήματος λήψης (RSSI) του πλήκτρου αυτού. Για τη σωστή λειτουργία του συστήματος, η λήψη πρέπει να είναι άνω του 30%. Σημείωση: Η διαδικασία αυτή είναι διαφορετική από εκείνη που εκτελείται για τα συστήματα που υπάρχουν στο bus, καθώς απαιτείται επίσης διαχείριση της επικοινωνίας ραδιοσυχνοτήτων. Για το λόγο αυτό, συνιστάται να περιμένετε περίπου τριάντα δευτερόλεπτα μετά την ενεργοποίηση του πλήκτρου «Αναγνώριση συστημάτων» πριν ξεκινήσει η αναγνώριση των συστημάτων με μονάδα Enocean. Επίσης, πατώντας το πλήκτρο «Πληρ.» εμφανίζονται περισσότερα μηνύματα ανάλογα με το πόσες φορές πατήσατε το πλήκτρο και τον αριθμό των interface στα οποία έχει διαμορφωθεί το σύστημα που αναγνωρίστηκε. Δεν είναι δυνατή η αναγνώριση του συστήματος στους εκκινητές

46 Κύριες διαμορφώσεις Interface για τη διαχείριση λαμπτήρων έκτακτης ανάγκης μέσω BUS By-me. Το σύστημα, που πρέπει να έχει εγκατασταθεί σωστά στο φωτιστικό έκτακτης ανάγκης και , παρέχει τη δυνατότητα ελέγχου του λαμπτήρα μέσω της κεντρικής μονάδας By-me. Χαρακτηριστικα. Ονομαστική τάση τροφοδοσίας: BUS 29 V. Κατανάλωση: 10 ma. Πλήκτρο διαμόρφωσης για τον προγραμματισμό της συσκευής σε όλα τα συστήματα By-me με κεντρική μονάδα 01960, 01950, 01951, 01952, και Ακροδέκτες: bus TP Λειτουργία: - σε περίπτωση τάσης στο δίκτυο, είναι δυνατή η ενεργοποίηση/απενεργοποίηση του λαμπτήρα μέσω ενός ή περισσότερων πλήκτρων συνδεδεμένων στο bus, - εκτέλεση σεναρίων που περιλαμβάνουν επίσης την εγκατάσταση φωτισμού έκτακτης ανάγκης. Διαμορφωση. Η διαμόρφωση πρέπει να πραγματοποιείται μόνο όταν το interface είναι συνδεδεμένο είτε στο σύστημα By-me είτε στο φωτιστικό έκτακτης ανάγκης που πρόκειται να ελέγχει. Λειτουργικές μονάδες: 1. Μια μονάδα μπορεί να ανήκει σε 4 ομάδες το μέγιστο. Επιλογή λειτουργικής μονάδας (διαμόρφωση): κατά τη δημιουργία των ομάδων, όταν σας ζητηθεί από την κεντρική μονάδα να πατήσετε το πλήκτρο των συστημάτων: - Πατήστε στιγμιαία το πλήκτρο. Θα ανάψει το κόκκινο led. - Όταν το κόκκινο led είναι αναμμένο, εκτελείται διαμόρφωση της λειτουργικής μονάδας από την κεντρική μονάδα. Όταν ολοκληρωθεί η διαδικασία, το κόκκινο led σβήνει. Προσθήκη λαμπτήρα έκτακτης ανάγκης σε μια λειτουργική μονάδα. Παρέχει τη δυνατότητα προσθήκης σε μια ομάδα φώτων ένα interface (ήδη συνδεδεμένο σε ένα λαμπτήρα έκτακτης ανάγκης 02660). Ρύθμιση διαμόρφωση διαχείριση ομάδων αυτοματισμοί 080 Ομάδα Προσθήκη συστήματος Πατήστε το πλήκτρο διαμόρφωσης στο interface Στη συνέχεια, ο λαμπτήρας αντιστοιχίζεται στην επιλεγμένη ομάδα. Ρύθμιση παραμέτρων λαμπτήρα Ρύθμιση διαμόρφωση διαχείριση ομάδων αυτοματισμοί Εμφανίστε την ομάδα και μετακινηθείτε στη λίστα μονάδων, για να επιλέξετε τη λειτουργική μονάδα στην οποία θέλετε να τροποποιήσετε τις παραμέτρους Παράμ. Οι παράμετροι κάθε λειτουργικής μονάδας που μπορούν να τροποποιηθούν εξαρτώνται από τα χαρακτηριστικά της μονάδας. 44

47 Κύριες διαμορφώσεις Επιλέξτε τη μονάδα Λαμπτήρας έκτακτης ανάγκης και ρυθμίστε τις παρακάτω παραμέτρους: Λειτουργία (επιλέξτε Πάντα αναμμένος SA ή Μόνο σε έκτακτη ανάγκη SE) Διάρκεια λειτουργίας έκτακτης ανάγκης (επιλέξτε 1 ώρα ή 3 ώρες). Στη συνέχεια, διαμορφώνοντας, για παράδειγμα, ένα πλήκτρο στην ίδια ομάδα του interface είναι δυνατός ο έλεγχος του λαμπτήρα έκτακτης ανάγκης. Κατάργηση λαμπτήρα από μια λειτουργική μονάδα. Παρέχει τη δυνατότητα κατάργησης του λαμπτήρα έκτακτης ανάγκης από μια λειτουργική μονάδα. Ρύθμιση διαμόρφωση διαχείριση ομάδων αυτοματισμοί Εμφανίστε την ομάδα και μετακινηθείτε στη λίστα μονάδων, για να επιλέξετε τα στοιχεία Λαμπτήρας έκτακτης ανάγκης Κατάργηση Κατάργηση του συστήματος; ΝΑΙ (Η κεντρική μονάδα υποδεικνύει ότι η διαγραφή πραγματοποιήθηκε). ΠΑΡΑΜΕΤΡΟΙ. Λειτουργία: Μόνο σε έκτακτη ανάγκη (μη μόνιμη λειτουργία SE) ή πάντα αναμμένος (μόνιμη λειτουργία SA). Διάρκεια λειτουργίας έκτακτης ανάγκης (χρονικό διάστημα κατά το οποίο ο λαμπτήρας παραμένει αναμμένος λόγω διακοπής της τάσης δικτύου): 1 ή 3 ώρες. Προεπιλεγμένες παράμετροι: - Λειτουργία: Μόνο σε έκτακτη ανάγκη. - Διάρκεια λειτουργίας έκτακτης ανάγκης: 1 ώρα. ΣΕΝΑΡΙΑ. Το interface μπορεί να χρησιμοποιηθεί σε έως 4 διαφορετικά σενάρια και να αποθηκεύσει για κάθε σενάριο την κατάσταση για ανάκληση κατά την ενεργοποίηση του σεναρίου. Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο της κεντρικής μονάδας ελέγχου Διαχείριση interface USB Τα μενού που παρουσιάζονται στην παρούσα παράγραφο επιτρέπουν τη διαμόρφωση του Interface για τη σύνδεση του bus στο σύστημ Βy-me με το PC στο οποίο θα εγκατασταθεί η εφαρμογή για το Microsoft Media Center. Το Interface παρέχεται μαζί με το προϊόν , για λεπτομέρειες σχετικά με τη σύνδεση της συσκευής δείτε το αντίστοιχο φύλλο οδηγιών. Επιβεβαίωση γνησιότητας του interface Αν στην εγκατάσταση υπάρχει το σύστημα συναγερμξού, συνδέστε το interface στο bus (μέσω του αφιερωμένου βύσματος RJ11) δίνοντας μέγιστη προσοχή στην επαλήθευση ότι η συσκευή είναι συνδεδεμένη στη γραμμή που είναι αφιερωμένη στο σύστημα συναγερμού (Περιοχή 00, γραμμή 00). 45

48 Κύριες διαμορφώσεις Αν, αντίθετα, στην εγκατάσταση δεν υπάρχει το σύστημα συναγερμού, αρκεί να συνδέσετε το interface (πάντα μέσω του αφιερωμένου βύσματος RJ11) στη γραμμή του bus στο οπίο είναι συνδεδεμένη η κεντιρκή μονάδα. Από το μενού: Μενού Setup Προγραμματισμός Διαχείριση interface USB Διαμόρφωση Πιέστε για περίπου δύο δευτερόλεπτα τα μπουτόν διαμ ροφωσης του Interface USB Ανάβει το κόκκινο led της κεντιρκή μονάδας και στην οθόνη, για περίπου δύο δευτερόλεπτα, θα εμφανιστεί το μήνυμα επιβεβαίωσης ολοκλήρωσης της διαμόρφωσης. Στο τέλος του μηνύματος η κεντρική μονάδα θα εμφανίσει εκ νέου το μενού Διαχείριση Interface USB. Εισαγωγφή της βάσης δεδομένων από την κεντρική μονάδα. Αφού διαμορφωθεί το interface στην εγκατάσταση σύμφωνα με τις διαδικασίες που περιγράφονται στην προηγούμενη παράγραφο, η εισαγωγή της βάσης δεδομένων της κεντρικής μονάδας γίνεται μέσω του λογισμικού EasyTool που παρέχεται με το αντίστοιχο interface στο προϊόν U. Για τη διαδικασία εισαγωγής της βάσης δεδομένων ανατρέξτε στο εγχειρίδιο οδηγιών του λογισμικού EasyTool Professional LT. Η βάση δεδομένων συνεπώς θα εισαχθεί στο αρχείο (που θα περιέχει όλες τις πληροφορίες σχετικά με την εγκατάσταση) μέσω του οποίου θα μπορεί να δημιουργηθεί ένα περαιτέρω αρχείο που θα επιτρέψει τη διαχείριση του συστήματος μέσω της εφαρμογή Microsoft Media Center (για όλες τι ςλεπτομέρειες δείτε το εγχειρίδιο εγκαταστάτη που περιέχεται στο προϊόν ). Επιβεβαίωση γνησιότητας του interface Προκειμένου το interface να επιτρέψει τη διαχείριση της εγκατάστασης By-me μέσω της εφαρμογής Microsost Media Center πρέπει να προνοήσετε, πέραν της διαμόρφωσής του, και για την επιβεβαίωση της γνησιότητάς του. Η διαδικασία που ακολουθεί: - Από το μενού: Μενού Setup Προγραμματισμός Διαχείριση interface USB Επιβεβαίωση γνησιότητας Interface USB Αίτηση επιβεβαίωσης ΝΑΙ Στην οθόνη της κεντρικής μονάδας εμφανίζεται για περίπου δύο δευτερόλεπτα, ένα μήνυμα επιβεβαίωσης ότι έγινε η επιβεβαίωση της γνησιότητας του interface. Στο τέλος του μηνύματος η κεντρική μονάδα θα εμφανίσει εκ νέου το μενού Διαχείριση Interface USB. Επιβεβαίωση γνησιότητας του interface Μενού Setup Προγραμματισμός Διαχείριση interface USB Αφαίρεση Αφαίρεση interface USB ; ΝΑΙ Το interface USB θα αφαιρεθεί από το σύστημα. 46

49 4.5 Μενού Setup Ρύθμιση ρολογιού. Επιτρέπει τη ρύθμιση της ημερομηνίας και της ώρας. Κύριες διαμορφώσεις Επιτρέπει τη ρύθμιση του κεντρικού ρολογιού, της γλώσσας χρήσης, τις Setup της οθόνης και του ήχους από το πληκτρολόγιο, διαφορετικά προφίλ πρόσβασης στο κεντιρκό μενού, τις αγαπημένες εφαρμογές που θα εμφανίζονται στην οθόνη εκκίνησης καθώς και να ρυθμίσουμε το screensaver. Setup Ρύθμίσεις Ρολόι Ρυθμίστε την ημερομηνία και την ώρα με τα μπουτόν p q για να αλλάξετε τις τιμές και t u για να μεταφερθείτε σε κάθε ένα στοιχείο. Στο τέλος επιβεβαιώστε με το Αποθήκευση. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια Ρύθιση γλώσσας. Επιτρέπει την επιλογή της γλώσσας με την οποία εμφανίζονται τα μενού στην οθόνη. Μπορείτε να επιλέξετε Ιταλικά, Αγγλικά, Γερμανικά, Ισπανικά, Γαλλικά και Ελληνικά. Setup Ρύθμίσεις Γλώσσα Η ενεργή γλώσσα επισημαίνετε από το χαρακτήρα carattere P, επιλέξτε τη γλώσσα με τα μπουτόν p q και επιβεβαιώστε με το Αποθήκευση. Η κεντρική μονάδα επιβεβαιώνει την επιτυχή εισαγωγή Οθόνη και Ήχοι. Επιτρέπει τη ρύθμιση των παραμέτρων της οθόνης πέραν των ήχων των μπουτόν χρήσης και προγραμματισμού της κεντιρκής μονάδας. Setup Ρύθμίσεις Οθόνη και Hχοι Αντίθεση και φωτεινότητα Μπορείτε να ρυθμίσετε τις παραμέτρους Αντίθεση, Φωτεινότητα και Εσωτερικός φωτισμός της οθόνης χρησιμοποιοώντας τα μπουτόν p q για να μετακινηθείτε σε ένα στοιχείο και t u για να αλλάξετε τις τιμές. Επιβεβαιώστε με το Αποθήκευση, Η κεντρική μονάδα επιβεβαιώνει την επιτυχή εισαγωγή. Setup Ρύθμίσεις Οθόνη και Hχοι Χρώμα Interface Επιτρέπει την επιλογή του χρώματος για το φόντο της οθόνης. Επιλέξτε την επιθυμητή τιμή με το p q και επιβεβαιώστε με το Επιλ. P. Τέλος, προχωρήστε με το Αποθήκευση. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια. Για να απενεργοποιήσετε τους ήχους των πλήκτρων επιλέξτε το στοιχείο: Setup Ρύθμίσεις Οθόνη και Hχοι Hχοι πληκτρολογίου Για ακύρωση των τόνων πατήστε το Ακύρ P, για αποκατάσταση Επιλ. P. Προχωρήστε με το Αποθήκευση για επιβεβαίωση. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια. Για επαναφορά των εργοστασιακών ρυθμίσεων της οθόνης: Setup Ρύθμίσεις Οθόνη και Hχοι Επαναφορά αρχικών τιμών Η κεντρική μονάδα επιβεβαιώνει την ζητούμενη ενέργεια, προχωρήστε με το ΝΑΙ ή ακυρώστε με το ΟΧΙ, εμφανίζεται ένα μήνυμα επιβεβαίωσης. 47

50 Κύριες διαμορφώσεις Διαχείριση χρηστών. Η κεντρική μονάδα επιτρέπει τη ρύθμιση διάφορων προφίλ πρόσβασης στα μενού και τη διαμόρφωση με αυτόν τον τρόπο των δικαιωμάτων (δηλαδή του τρόπου χρήσης ανάλογα με το χρήστη). Συνολικά μπορούν να ρυθμιστούν έως και 20 χρήστες (ένας από τους οποίους είναι ο Διαχειριστής). Setup Ρύθμίσεις Διαχείριση χρηστών Εμφανίζονται οι καταχωρημένοι χρήστες του συστήματος. Από εδώ μπορείτε να εισαγάγετε νέους χρήστες ή να μεταβάλετε τις παραμέτρους πρόσβασης των ήδη καταχωρημένων. Οι χρήστες που είναι διαθέσιμοι στην κεντρική μονάδα, με το πρώτο άναμμα, είναι τρεις: - Διαχειριστής, που έχει δικαίωμα να κάνει οποιαδήποτε ενέργεια και πρέπει πάντα να εισάγει τον κωδικό πρόσβασης, - Φιλοξενούμενος, που έχει περιορισμένα δικαιώματα αλλά που μπορούν ανά πάσα στιγμή να τροποποιηθούν (ο φιλοξενούμενος δεν πρέπει να εισάγει κωδικό πρόσβασης), - Χρ. Προγραμμ. Συμβάντων, οι επιμερισμοί του οποίου ανακαλούνται όταν ενεργοποιείται/ απενεργοποιείται η εγκατάσταση συναγερμού χρησιμοποιώντας ένα αυτοματοποιημένο πρόγραμμα που δημιουργήθηκε με το μενού Συμβάντα. Συνεπώς μπορεί να εξατομικευτεί η πρόσβαση στις λειτουργίες του συστήματος δημιουργώντας διαφορετικά προφίλ χρηστών. Σημείωση. Στην περίπτωση που υπάρχει και το σύστημα συναγερμού και έχουν ρυθμιστεί περισσότεροι χρήστες, καθένας με διαφορετικό επιμερισμό ενεργοποίησης της εγκατάστασης που συνδέεται στο μπουτόν Β της κεντρικής μονάδας, στο Φιλοξενούμενο πρέπει να απενεργοποιηθούν τα δικαιώματα διαχείρισης του συστήματος συναγερμού. Για την εισαγωγή ενός νέου χρήστη επιλέξτε το αντίστοιχο στοχείο με το Επιλ. Στο σημείο αυτό, μέσω του μενού Όνομα Χρήστη μπορείτε να δώσετε ένα όνομα στο χρήστη. Χρησιμοποιήστε για το σκοπό αυτό τα μπουτόν t u για να πάτε επάνω στους εμφανιζόμενους χαρακτήρες και επιβεβαιώστε με το Χαρ. P. Μπορείτε να επιλέξετε κεφαλαία ή μικρά με το a..a, να διαγράψετε με το Διαγρ. Επιβεβαιώστε στο τέλος με το μπουτόν ΌνομαP. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια και ζητάει τη δημιουργία ενός κωδικού ΡΙΝ για το χρήστη που μόλις δημιουργήσατε. Στο μενού Αλλαγή PIN μπορείτε να τροποποιήσετε τον κωδικό πρόσβασης σχετικά με αυτό το προφίλ χρησιμοποιώντας τα πλήκτρα A,B,C,D και να επιβεβαιώσετε την ενέργεια με το Επιβεβ. (Η ενέργεια προτείνετε να γίνει εκ νέου για επιβεβαίωση του κωδικού πρόσβασης). Ο κωδικός πρόσβασης πρέπει να έχει τουλκάχιστον 5 χαρακτήρες και το πολύ 8, κρατώντας πατημένο κάθε ένα από τα τέσσερα μπουτόν A,B,C,D της κεντρικής ονάδας, μπορείτε να ρυθμίσετε όλες τις αριθμητικές επιλογές (για παράδειγμα, κρατώντας πατημένο το μπουτόν Α, στην οθόνη εμφανίζονται οι αριθμοί 1, 2, 3). Η κεντρική μονάδα επιβεβαιώνει την ενέργεια. Μέσω του μενού Ρύθμιση δικαιωμάτων αποδίδεται το προφίλ πρόσβασης στα μενού της κεντιρκής μονάδας όπως σενάρια, θερμοστάτες, προγραμματισμός, έλεγχος φορτίων, συναγερμός, θυροτηλεόραση. Επιλέξτε το αντίστοιχο στοιχείο και τσέκαρετε με το Διαγρ. P για να το αφαιρέσετε ή να το προσθέσετε με το Επιλ. P. Με τον ίδιο τρόπο με το μπουτόν Spec έχετε πρόσβαση στην απόδοση ειδικών δικαιωμάτων σχετικών με τη διαμόρφωση των διαφόρων στοιχείων του μενού που είδαμε πιο πάνω πέραν της Διαχείρισης της κεντρικής μονάδας (μενού Setup). Από εδώ, με το μπουτόν Norm, έχετε πρόσβαση εκ νέου στα κανονικά δικαιώματα)σενάρια, κλίμα, κλπ. Μετά το τέλος της ενέργειας απαιτείται επιβεβαίωση. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια. Για την διαγραφή του τρέχοντος προφίλ πρέπει να μετακινηθείτε στο στοιχείο Αφαίρεση χρήστη, η κεντιρκή μονάδα ζητάει επιβεβαίωση, προχωρήστε με το ΝΑΙ. Στην οθόνη εμφανίζεται το μήνυμα επιβεβαίωσης της διαγραφής. 48

51 Κύριες διαμορφώσεις Στυο τέλος των ενεργειών αποθηκεύστε τις Setup που έγιναν με το μπουτόν Αποθήκευση. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια. Σε αντίθετη περίπτωση εμφανίζεται το μήνυμα εξόδου χωρίς αποθήκευση. Κάνοντας logout από το κεντρικό μενού, μπαίνετε εκ νέου αυτόματα με τα επιλεγμένα δικαιώματα για το χρήστη Φιλοξενούμενο. Αν επιθυμείτε να «περιορίσετε» την πρόσβαση σε συγκεκριμένα μενού, πρέπει με lοgin ως Διαχειριστής να κάνετε επέμβαση στο προφίλ πρόσβασης για «Φιλοξενούμενο». Για να απαγορεύσετε τελείως την πρόσβαση σε ένα στοιχείο μενού, πρέπει πρώτα να διαγράψετε τα δικαιώματα στη διαμόρφωση και εν συνεχεία να επιλέξετε τα στοιχεία που αφορούν τη χρήση όπως περιγράφεται προηγουμένως. Με τον τρόπο αυτό απαγορεύεται η μη εξουσιοδοτημένη πρόσβαση στα μενού της κεντρικής μονάδας. ΣΗΜ. για το προφίλ Διαχειριστή μπορείτε να προχωρήσετε μόνο στην αλλαγή του PIN. Για τη διαχείριση του προφίλ Φιλοξενούμενου επιτρέπεται η πρόσβαση μόνο στο μενού Όνομα Χρήστη και Ρύθμιση δικαιωμάτων Αγαπημένη εφαρμογή. Επιτρέπει την επιλογή της αρχικής οθόνης που θέλετε να εμφανίζεται. Setup Ρύθμίσεις Αγαπημένη εφαρμογή Εμφανίστε τα στοιχεία του μενού και επιλέξτε την αγαπημένη εφαρμογή ανάμεσα σε αυτές που εμφανίζονται με το Επιλογ.P. Στο τέλος της διαδικασίας επιβεβαίωστε με το Αποθήκευση. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια Screen Saver Επιτρέπει τη ρύθμιση της ημερομηνίας, της ώρας, της ημέρας και της θερμοκρασίας περιβάλλοντος χρήσης του screen saver. Setup Ρύθμίσεις Screensaver Επιλέξτε το επιθυμητό στοιχείο μέσω του Επιλ.P e και αποθηκεύστε τις Setup με το Αποθήκευση. Η κεντρική μονάδα πληροφορεί ότι η διαδικασία ολοκληρώθηκε με επιτυχία. Πιέζοντας το πλήκτρο Χρόνο επιλέγεται το χρόνο αδράνειας στο τέλος του οποίου η κεντρική μονάδα ενεργοποιεί το screen saver. Πιέστε Επιλ. P και χρησιμοποιήστε τα μπουτόν p q για να κάνετε την επιλογή και το μπουτόν Επιβεβ για να επιβεβαιθώσετε την επιλογή που κάνατε. Αν τοποθετηθέίτε σε ένα προηγουμένως ρυθμισμένο χρόνο και πατήσετε το μπουτόν Ακύρωση P ο χρόνος ενεργοποίησης του screen saver επανέρχεται στην προεπιλογή (περίπου 1 λεπτό και μισό). Στη συνέχεια πιέστε το Επιβεβ. για να επιβεβαιώσετε την επιλογή. Τέλος, πιέστε ένα οποιοδήποτε μπουτόν για επιστροφή στο αρχικό μενού. 49

52 Κύριες διαμορφώσεις 5. Έλεγχος κλιματισμού. Το σύστημα οικιακού αυτοματισμού By-me επιτρέπει την προγραμματισμένη διαχείριση του κλιματισμού (θέρμανση και κλιματισμό) που διενεργείται μέσω της κεντρικής μονάδας. Η κεντρική μονάδα πρέπει να ελέγχει έως 40 θερμοστάτες με τη λειτουργία χρονοθρμοστάτη (Eikon , Idea , Plana ) επιτρέποντας την προγραμματισμένη διαχείριση έως 40 διαφορετικών ζωνών. Σημείωση. Για κάθε ενέργεια που θέλετε να εκτελέσετε, η κεντρική μονάδα ζητά πάντα τη ζώνη στην οποία αναφέρεται. Οι λειτουργίες του χρονοθερμοστάτη: Αυτόματη λειτουργία: 2 ανεξάρτητα προγράμματα θερμοκρασίας για κάθε μία από τις 40 ελεγχόμενες ζώνες (μία για θέρμανση και μία για κλιματισμό). Χειροκίνητη λειτουργία: ρυθμιζόμενη τιμή θερμοκρασίας μεταξύ 5,0 C και 30,0 C (θέρμανση) και μεταξύ 10? C και 35? C (κλιματισμός). Χειροκίνητη λειτουργία με χρονοδιακόπτη. Μείωση: ρυθμιζόμενη τιμή θερμοκρασίας μεταξύ 5,0 C και 30,0 C (θέρμανση) και μεταξύ 10 C και 35? C (κλιματισμός). Μείωση με χρονοδιακόπτη. Αντιπαγωτική λειτουργία (ρυθμιζόμενη τιμή θερμοκρασίας από 0 C έως 15,0 C). Off με χρονοδιακόπτη. Off: Ρύθμιση ταχύτητας ανεμιστήρων μετατροπέων (fan-coil) μέσω των θερμοστατών 20513, και Γενικές Setup. Στην παρούσα παράγραφο περιγράφονται οι διαδικασίες για τη ρύθμιση των παταμέτρων που δεν τροποποιούνται συχνά Σύνδεση ομάδας. Επιτρέπει τον προσδιορισμό 40 ζωνών κλιματισμού για έλεγχο επιλέγοντας τις αντίστοιχες ομάδες. Είναι απαραίτητο αρχικά να προσδιοριστούν οι κλιματικές ζώνες ελέγχου επιλέγοντας τις εμπλεκόμενες ομάδες. Ως πρώτη κίνηση είναι αναγκαία η δημιουργία μιας νέας ομάδας: Ρύθμιση Προγραμματισμός διαχείριση ομάδων Έλεγχος κλίματος Ονομάστε την ομάδα με τον τρόπο που παρουσιάζεται στη σελ. 27. Διαμορφώστε στο εσωτερικό της ομάδας ένα μόνο θερμοστάτη και τουλάχιστον έναν ενεργοποιητή με ρελέ. Μπορείτε επίσης να διαμορφώσετε και ένα ή περισσότερα interface χειριστηρίων που, για παράδειγμα, θα εντοπίσουν το άνοιγμα ενός παραθύρου (μέσω μαγνητικής επαφής) και θα σβήσουν την εγκατάσταση θέρμανσης/κλιματισμού (δείτε την παράγραφο 5.2.1). Η διαδικασία διαμόρφωσης είναι ακριβώς ίδια με αυτήν που χρησιμοποιείται στο μενού Αυτοματισμοί. Για τη διαμόρφωση ενός θερμοστάτη πιέστε το μπουτόν Α της συσκευής (το πρώτο αριστερά) για να εμφανιστεί η εικόνα CNF να αναβοσβήνει. ΣΗΜ.: συνιστάται να δώσετε σύντομα ονόματα στους χώρους που θα ελέγξετε. 50

53 Έλεγχος κλιματισμού Διαχείριση ζωνών. Από το κύριο μενού πηγαίνετε στο μενού Κλίμα Κλίμα Setup Διαχείριση ζωνών κλίματος επιλ. 01 Νέα ζώνη επιλ. Η κεντρική μονάδα εμφανίζει τις καταχωρημένες ομάδες κλιματισμού στο μενού προγραμματισμού σύμφωνα με την παραπάνω διαδικασία. Με το μπουτόν Επιλ. επιλέξτε την ομάδα που θα αντιστοιχεί στη ζώνη της επιλογής σας. Η κεντρική μονάδα επιβεβαιώνει τη διαδικασία και εμφανίζει αυτόματα την οθόνη με τη λίστα των καταχωρημένων ζωνών. Για τη σύνδεση άλλων ομάδων επαναλάβετε τη διαδικασία στο Νέα ζώνη Ενεργοποίηση της ζώνης. Στη συνέχεια πρέπει να ενεργοποιήσετε τον έλεγχο της ζώνης από την κεντιρκή μονάδα. Κλίμα Setup Διαχείριση ζωνών Επιλ. Επιλέξτε τη ζώνη και πιέστε Επιλ. για επιβεβαίωση. Διαχείριση Τροποποίηση Κεντρική ρύθμιση Αποθηκεύστε τη ρύθμιση με το μπουτόν Αποθήκευση. Η κεντρική μονάδα εμφανίζει την οθόνη που αντιστοιχεί στην κλιματική ζώνη που μόλις ρυθμίσατε με τη θερμοκιρασία και την αντίστοιχη λειτουργία. Επαναλάβετε τη διαδικασία για όλες τις επιθυμητές ζώνες κλιματισμού Απενεργοποίηση ζωνών. Επιτρέπει την απενεργοποίηση του ελέγχου της επιλεγμένης ζώνης από την κεντρική μοναδα. Κλίμα Setup Διαχείριση ζωνών Επιλ. Επιλέξτε τη ζώνη και πιέστε Επιλ. για επιβεβαίωση. Διαχείριση Τροποποίηση Τοπική ρύθμιση Αποθηκεύστε τη ρύθμιση με το μπουτόν Αποθήκευση. Επαναλάβετε τη διαδικασία για όλες τις επιθυμητές ζώνες κλιματισμού Setup ζωνών Επιτρέπει για κάθε θερμοστάτη τη ρύθμιση των παραμέτρων που δεν τροποποιούνται συχνά. Κλίμα Setup Ρύθμίσεις ζωνών Επιλέξτε τη ζώνη και πιέστε Επιλ. για επιβεβαίωση. Προχωρήστε στη ρύθμιση των παραμέτρων Ακολουθώντας τις ενδείξεις των παραγράφων που ακολουθούν (από παρ έως την παρ ) 51

54 Έλεγχος κλιματισμού Λειτουργία θέρμανσης ή κλιματισμού. Επιτρέπει τη ρύθμιση του τρόπου λειτουργία της εγκατάστασης, επιτρέποντας να επιλέξουμε, για κάθε ζώνη, τη λειτουργία θέρμανσης (χειμερινή περίοδος) ή κλιματισμού (θερινή περίοδος). Υποθέτοντας ότι η κλιματική ζώνη έχει ονομαστεί Θερμοστάτης 01 : Κλίμα Setup Ρύθμίσεις ζωνών Θερμοστάτης 01 Θέρμ/Κλιμ Τροποποίηση Επιλέξτε την επιθυμητή λειτουργίας με τα μπουτόν p?[qκαι επιβεβαιώστε με το Επιλογή. Στο τέλος της διαδικασίας πατήστε το μπουτόν Αποθήκευση. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια που έγινε και επιστρέφει στην εμφάνιση των αποθηκευμένων κλιματικών ζωνών. Προσοχή Όταν περνάτε από θέρμανση σε κλιματισμό και αντίστροφα η λειτουργία περνάει αυτόματα σε OFF Θερμική διαφορά. Επιτρέπει τη ρύθμιση της θερμικής διαφοράς της εγκατάστασης για κάθε ζώνη. Ως απόκλιση θερμοκρασίας εννοείται η διαφορά ανάμεσα στην προγραμματισμένη τιμή της θερμοκρασίας και στην πραγματική θερμοκρασία ανάμματος ή σβησίματος της εγκατάστασης. Προσαρμόζοντας την απόκλιση της θερμοκρασίας στον τύπο της εγκατάστασης αποφεύγονται συνεχή ανάμματα και σβησίματα; Οι εγκαταστάσεις υψηλής θερμικής αδράνειας (π.χ. εγκαταστάσεις με χυτοσιδηρά σώματα) απαιτούν χαμηλή τιμή απόκλισης, ενώ οι εγκαταστάσεις χαμηλής θερμικής αδράνειας (π.χ. κονβεκτέρ με ανεμιστήρα) απαιτούν υψηλή τιμή απόκλισης. Υποθέτοντας ότι η κλιματική ζώνη έχει ονομαστεί Θερμοστάτης 01 : Κλίμα Setup Ρύθμίσεις ζωνών Θερμοστάτης01 Διαφορά θερμική Τροποποίηση Επιλέξτε τη ζώνη για ρύθμιση. Εισάγετε την επιθυμητή τιμή και επιβεβαιώστε με Επιλογή. Στο τέλος της διαδικασίας πατήστε το μπουτόν Αποθήκευση. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια και εμφανίζει τις καταχωρημένες ζώνες κλιματισμού. Παράδειγμα. Επιλέγοντας θερμοκρασία περιβάλλοντος 20 C και θερμική διαφορά 0,3 C, η εγκατάσταση θα τεθεί σε λειτουργία όταν η θερμοκρασία στο χώρο θα πέσει στους 19,7 C και θα σβήσει όταν φτάσει στους 20,3 C (στη λειτουργία θέρμανσης) Κανονική ή προστατευόμενη λειτουργία Οι θερμοστάτες (Eikon , Idea , Plana ) επιτρέπουν τον τοπικό έλεγχο (ανά ζώνη) από το χρήστη. Επιλέγοντας την προστατευόμενη λειτουργία, ο έλεγχος του θερμοστάτη περιορίζεται στο σβήσιμο της εγκατάστασης και την επιλογή του set-point εντός ενός προκαθορισμένου διαστήματος, προκειμένου να αποφευχθούν μη εξουσιοδοτημένες ενέργειες. Υποθέτοντας ότι η κλιματική ζώνη έχει ονομαστεί Θερμοστάτης 01 : Κλίμα Setup Ρύθμίσεις ζωνών Θερμοστάτης 01 Προστατ. Τροποποίηση Επιλέξτε τη ζώνη για προστασία. Επιλέξτε τον επιθυμητό τρόπο λειτουργίας; Η κεντρική μονάδα εμφανίζει μήνυμα επιβεβαίωσης της ενέργειας. 52

55 Στη συνέχεια ρυθμίστε την περιοχή τιμών προστασίας (±2 χ ±5) Περιοχή τιμών προστασίας Τροποποίηση Έλεγχος κλιματισμού Επιλέξτε την επιθυμητή τιμή και επιβεβαιώστε με Εισαγωγή. Στο τέλος της διαδικασίας πατήστε το μπουτόν Αποθήκευση. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια και εμφανίζει τις καταχωρημένες ζώνες κλιματισμού. Στο σημείο αυτό στην οθόνη του θερμοστάτη εμφανίζεται το σύμβολο ενός λουκέτου. Προσοχή. Όταν περνάτε από θέρμανση σε κλιματισμό και αντίστροφα η λειτουργία περνάει αυτόματα σε OFF. Το set-point αναφοράς πρέπει να ρυθμιστεί από την κεντιρκή μονάδα Τύπος εγκατάστασης. Οι θερμοστάτες για τον έλεγχο των fan-coil (Eikon 20513, Idea 16953, Plana 15413) επιτρέπουν τη διαχείριση των σωμάτων μέσω της εγκατάσταση θερμορύθμισης. Αυτές οι συσκευές κλιαμτισμού απαιτούν ένα σύστημα ελέγχου που να ρυ θμίζει την ταχύτητα του ανεμιστήρα και το άνοιγμα των βαλβίδων για την κυκλοφορία του ζεστού νερού (θέρμανση) ή του κρύου νερού (κλιματισμός). Με έναν μόνο τύπο κλιματισμού (θέρμανση ή κλιματισμός), η υδραυλική εγκατάσταση αποτελείται από δύο σωληνώσεις, δηλαδή μία για την παροχή και μία για την επιστροφή. Με δύο τύπους κλιματισμού (θέρμανση ή κλιματισμός), η υδραυλική εγκατάσταση αποτελείται από τέσσερις σωληνώσεις, δηλαδή μία για την παροχή και μία για την επιστροφή για κάθε λειτουργία. Η διαχείριση της βασικής αντλίας/βαλβίδας κυκλοφορίας πρέπει να γίνεται από τον ενεργοποιητή και πρέπει να συνδέεται με όλες τις κλιματικές ζώνες (πρέπει δηλαδή να είναι διαμορφωμένος σε όλες τις ομάδες κλίματος). Με τη δημιουργία της πρώτης ομάδας, ο τρόπος λειτουργίας πρέπει να επιλέγεται ως αντλία κυκλοφορίας (αρκεί να γίνει αυτή η ενέργεια μόνο στην πρώτη ομάδα κλίματος που θα δημιουργηθεί). 53

56 Έλεγχος κλιματισμού ΕΓΚΑΤΑΣΤΑΣΗ ΜΕ 2 ΣΩΛΗΝΕΣ Επιστροφή Παροχή 1 FAN COIL ζώνη 1 Παροχή n FAN COIL ζώνη n ΕΓΚΑΤΑΣΤΑΣΗ ΜΕ 4 ΣΩΛΗΝΕΣ Επιστροφή κρύου Επιστροφή ζεστού παροχή 1 ζεστό Παροχή 1 κρύου FAN COIL ζώνη 1 Παροχή ζεστού Παροχή κρύου FAN COIL ζώνη n Εικόνα : σχεδιάγραμμα λειτουργίας μιας εγκατάστασης με 2 και 4 σωλήνες 54

57 Έλεγχος κλιματισμού Τρόπος λειτουργίας των ενεργοποιητών με ρελέ για μια εγκατάσταση με 2 σωλήνες. Για κάθε κλιματική ζώνη, εγκαταστήστε το προϊόν χρησιμοποιώντας τις εξόδους 1, 2 και 3 για τον έλεγχο του fan coil, και της εξόδου 4 για τη βαλβίδα. Για την βασική αντλία/βαλβίδα κυκλοφορίας εγκαταστήστε το προϊόν επιλέγοντας τη λειτουργία Αν. Κύκλ. (Ζεστό). Τρόπος λειτουργίας των ενεργοποιητών με ρελέ για μια εγκατάσταση με 4 σωλήνες. Για κάθε κλιματική ζώνη, εγκαταστήστε το προϊόν χρησιμοποιώντας τις εξόδους 1, 2 και 3 για τον έλεγχο του fan coil, και την έξοδο 4 για τη βαλβίδα «ζεστό». εγκαταστήστε στη συνέχεια το προϊόν και χρησιμοποιήστε την έξοδο για τη βαλβίδα κρύο. Για την βασική αντλία/βαλβίδα κυκλοφορίας της παροχής «ζεστού» χρησιμοποιήστε το προϊόν επιλέγοντας τη λειτουργία Αν. Κύκλ. (Ζεστό). Για την βασική αντλία/βαλβίδα κυκλοφορίας της παροχής «ζεστού» χρησιμοποιήστε το προϊόν επιλέγοντας τη λειτουργία Αν. Κύκλ. (Κρύο). Αν η κλιματική ζώνη συνδέεται με ένα θερμοστάτη 20513,16953 ή 14513, η κεντιρκή μονάδα προτείνει αυτόματα τη ρύθμιση της παραμέτρου και επιτρέπει την επιλογή του τύπου εγκατάστασης με δύο ή με τέσσερις σωλήνες. Υποθέτοντας ότι η κλιματική ζώνη έχει ονομαστεί Θερμοστάτης 01 : Κλίμα Setup Ρύθμίσεις ζωνών Θερμοστάτης 01 Τύπος εγκατάστασης Τροποποίηση Ρυθμίστε τον τύπο εγκατάστασης που επιθυμείτε με τα μπουτόν p q και επιβεβαιώστε με το Επιλογή, στο τέλος της εργασίας πιέστε το μπουτόν Αποθήκευση. Η κεντρική μονάδα επιβεβαιώνει την ενέργεια που έγινε και επιστρέφει στην εμφάνιση των αποθηκευμένων κλιματικών ζωνών Επιλογή της θερμοκρασιακής ζώνης προς εμφάνιση. Επιτρέπει τη ρύθμιση της ζώνης εμφάνισης στην κεντρική μονάδα στο μενού Κλίμα. Κλίμα Setup Προγραμματισμός ζωνών Επιλ. Επιλέξτε τη ζώνη εμφάνισης και πιέστε το μπουτόν Οθόνη Η κεντρική μονάδα εμφανίζει ένα εικονίδιο με τη μορφή ματιού στην επιλεγμένη ζώνη Αφαίρεση μιας κλιματικής ζώνης. Κλίμα Setup Προγραμματισμός ζωνών Επιλ. Επιλέξτε τη ζώνη προς αφαίρεση και επιβεβαιώστε με το Επιλ., πιέστε στη συνέχεια Διαγραφή και επιβεβαιώστε με το ΝΑΙ. Η ζώνη θα διαγραφεί και θα εμφανιστεί εκ νέου η λίστα κλιματικών ζωνών. 55

58 Έλεγχος κλιματισμού 5.2 Τρόπος λειτουργίας. Στο παρόν κεφάλαιο πριγράφεται οι τρόποι λειτουργίας της εγκατάστασης, που μπορούν να επιλεχθούν μεταξύ Off, Off με χρονορύθμιση, Αντιψυκτική, Μείωση, Μείωση με χρονορύθμιση, Χειροκίνητη, Χειροκίνητη με χρονορύθμιση, Αυτόματη. Σημείωση. Ενεργοποιώντας μια λειτουργία με χρονορύθμιση, η κεντρική μονάδα αποθηκεύει την προηγούμενη λειτουργία, η οποία αποκαθίσταται μετά την πάροδο του επιλεγμένου χρόνου. Στην αρχική οθόνη πιέστε p q και πηγαίνετε στη ζώνη για την οποία θέλετε να επιλέξετε τη συγκεκριμένη λειτουργία. Πιέζοντας δύο φορές το μπουτόν λειτουργίας C περνάτε από μία λειτουργία στην άλλη (εμφανίζονται οι αντίστοιχες εικόνες) και επιβεβαιώνεται πιέζοντας το μπουτόν I. Με τα πλήκτρα B και D επιλέγετε τη θερμοκρασία για κάθε επιθυμητή λειτουργία μέσω της οθόνης που εμφανίζεται στη συνέχεια. Από εδώ μπορείτε να εεπιστρέψετε πίσω με το μπουτόν C και να ρυθμίσετε την επιθυμητή θερμοκρασία με τα μπουτόν B και D. Για τη χειροκίνητη λειτουργία, τη μείωση, το Off, μέσω του μπουτόν Α έχετε πρόσβαση στη λειτουργία βάσει χρόνου έως το πολύ 99h. Αυξήστε ή μειώστε την τιμή των ωρών με τα πλήκτρα B και D, για επιστροφή πιέστε C ή επιβεβαιώστε με Εισαγωγή (A). Από την αυτόματη λειτουργία, ρυθμίζοντας την επιθυμητή θερμοκρασία, η λειτουργία περνάει αυτόματα σε χειροκίνητη προσωρινή (override). Επιλέξτε τη ζώνη προγραμματισμού της λειτουργίας και στη συνέχεια τον επιθυμητό τρόπο λειτουργίας από τις ακόλουθες επιλογές: Off: Επιτρέπει το σβήσιμο της εγκατάστασης, Off με χρονορύθμιση: επιτρέπει τον προγραμματισμό του σβησίματος της εγκατάστασης στο επιθυμητό χρονικό διάστημα, Αντιψυκτικό: επιτρέπει την επιλογή μιας ελάχιστης θερμοκρασίας ώστε να αποφεύγονται βλάβες στους αγωγούς ή για να μην πέφτει η θερμοκρασία κάτω από μια συγκεκριμένη τιμή ασφαλείας, Μείωση: (μείωση νυχτερινή/εξοικονόμηση ενέργειας), επιτρέπει τη ρύθμιση μιας χαμηλότερης τιμής θερμοκρασίας (θέρμανση) ή υψηλότερης (κλιματισμός) σε σχέση με το αυτόματο πρόγραμμα επιλέγοντας μια τιμή μεταξύ 5 C και 30 C (θέρμανση) και μεταξύ 10 C και 35 C (κλιματισμός). Η θερμοκρασία ρυθμίζεται σύμφωνα με το επιλεγμένο μειωμένο set point της θερμοκρασίας. Μείωση με χρονορύθμιση: επιτρέπει τη ρύθμιση της θερμοκρασίας μείωσης για το επιθυμητό χρονικό διάστημα, Χειροκίνητη: επιτρέπει τη ρύθμιση της θερμοκρασίας με βάση την τιμή του set point που έχει επιλεχθεί χειροκίνητα, Χειροκίνητη λειτούργία με χρονορύθμιση: επιτρέπει τον προγραμματισμό της χειροκίνητης λειτουργίας για το επιθυμητό χρονικό διάστημα, Αυτόματη λειτουργία: επιτρέπει τη ρύθμιση της θερμοκρασίας σύμφωνα με το προεπιλεγμένο αποθηκευμένο πρόγραμμα [δείτε την παράγραφος 5.3 Προγραμματισμός - σελ. 67]. Σημείωση: Δεν παρέχεται η δυνατότητα μετάβασης από τον ένα τρόπο ελιτουργίας στον ισοδύναμο με χρονορύθμιση. 56

59 5.2.1 Ρύθμιση της ταχύτητας των fan coil Οι θερμοστάτες για τον έλεγχο των fan coil (Eikon 20513, Idea 16953, Plana 14513), επιτρέπουν τη ρύθμιση της ταχύτητας των βεντιλατέρ μέσω ενός ειδικού μενού που εμφανίζεται στην οθόνη της συσκευής ή σττην κεντρική μονάδα ελέγχου. Προβλέπονται δύο τρόποι ρύθμισης: χειροκίνητος και αυτόματος. επιλέγοντας τη χειροκίνητη λειτουργία ο χρήστης επιλέγει την ταχύτητα: επιλέγοντας την αυτόματη λειτουργία η ταχύτητα ρυθμίζεται από το θερμοστάτη με βάση τη διαφορά ανάμεσα στη θερμοκρασία του περιβάλλοντος και το επιλεγμένο set point, όσο πιο υψηλή είναι η διαφορά τόσο μεγαλύτερη είναι η ταχύτητα. Στην κεντρική μονάδα, με την οθόνη που αντιστοιχεί στο θερμοστάτη για το fan coil, η ρύθμιση της ταχύτητας των βεντιλατέρ ρυθμίζεται μέσω του μπουτόν A. Η τιμή της ταχύτητας εμφανίζεται στο κέντρο της οθόνης με τις ακόλουθες εικόνες: " --> σβηστό # --> ελάχιστη ταχύτητα $ --> μέση ταχύτητα % --> μέγιστη ταχύτητα! --> αυτόματη ταχύτητα Έλεγχος κλιματισμού Πιέζοντας το μπουτόν A εμφανίζονται διαδοχικά και κυκλικά οι εικόνες που αντιστοιχούν στην ελάχιστη, μέση, μέγιστη και αυτόματη ταχύτητα αφήνοντας στην οθόνη την επιλεγμένη για ρύθμιση. Έως ότου η μετρημένη θερμοκρασία από το θερμοστάτη δεν ξεπερνά το epilegmςeno set point, η τιμή που έχει αποδοθεί δεν έχει κανένα αποτέλεσμα και, μετά από ένα συγκεκριμένο χρονικό διάστημα time out, επιλέγεται Αναγκαστικό σβήσιμο της εγκατάστασης. Σε ειδικές καταστάσεις μπορεί να είναι αναγκαίο το αναγκαστικό σβήσιμο της εγκατάστασης κλιματισμού (π.χ. σε περίπτωση ανοικτού παράθυρου). Για να ενεργοποιηθεί η λειτου ργία αυτή πρέπει να χρησιμοποιηθεί μία interface επαφών (Eikon 20515, Idea 16955, Plana 14515,) που να βρίσκεται στην ίδια ομάδα του θερμοστάτη και του ρελέ. Σε περίπτωση αναγκαστικού OFF, ο θερμοστάτης αγνοεί τις τιμές θερμοκρασίας από την κεντρική μονάδα. ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ setpoint ΘΕΡΜΟΣΤΑΤΗΣ on/off INTERFACE ΕΠΑΦΩΝ on/off ΡΕΛΕ Εικόνα : θερμοστάτης με interface επαφών για αναγκαστικό OFF του ελέγχου κλίματος 57

60 Έλεγχος κλιματισμού 5.3 Προγραμματισμός. Στο κεφάλαιο αυτό περιγράφονται οι διαδικασίες για την εισαγωγή των επιθυμητών προγραμμάτων κλιματισμού για 40 ζώνες Επιλογή ζώνης. Το σύστημα By-me επιτρέπει τη δημιουργία εξατομικευμένων προγραμμάτων κλιματισμού για τον αυτόματο έλεγχο της θέρμανσης ή του κλιματισμού. Η εξατομίκευση συνίσταται στη ρύθμιση της τιμής ενός επιπέδου θερμοκρασίας - που μπορείτε να επιλέξετε ανάμεσα σε τρία προγράμματα (T1, T2 και T3) - κάθε 20 λεπτά, στο πρόγραμμα θέρμανσης και στο πρόγραμμα κλιματισμού οι τιμές T1, T2 και T3 είναι διαφοροποιημένες. Επιλέξτε τη ζώνη προγραμματισμού. Κλίμα Setup Προγραμματισμός ζώνης Πηγαίνετε στην επιθυμητή ζώνη και πιέστε το μπουτόν Πρόγραμμα Επιλέξτε το επιθυμητό πρόγραμμα. Θέρμανση Κλιματισμός Πιέστε Επιλ. Επιλέξτε την ημέρα που θέλετε να αλλάξετε και πιέστε το Επιλ. Αλλάξτε το πρόγραμμα επιλέγοντας το χρονικό βήμα στο οποίο θα τροποποιηθεί το επίπεδο θερμοκρασίας (μπουτόν to Ou), επιλέξτε το επίπεδο θερμοκρασίας ανάμεσα στα τρία διαθέσιμα (μπουτόν T1..T3) και επιβεβαιώστε μ το μπουτόν T u. Επαναλάβετε τη διαδικασία για όλα τα χρονικά βήματα προς τροποποίηση, μετά πατήστε Επιβεβαίωση. Πηγαίνετε σε μια άλλη ημέρα της εβδομάδας και προχωρήστε όπως παραπάνω και ενδεχομένως μέσω του μπουτόν Αντιγραφή από, μπορείτε να αποδώσετε στην επιλεγμένη ημέρα το πρόγραμμα μιας οποιασδήποτε άλλης ημέρας της εβδομάδας, με τα μπουτόν p q μπορείτε να επιλέξετε την ημέρα που θα αντιγράψετε και στο τέλος να πιέσετε Αντιγραφή. Ζητείται η επιβεβαίωση της ενέργειας, συνεπώς πατήστε ΝΑΙ. Στο τέλος αποθηκεύστε τη διαμόρφωση με το Αποθήκευση, επιβεβειώστε με το ΝΑΙ. Η κεντρική μονάδα εμφανίζει την ολοκλήρωση της αποθήκευσης και επιστρέφει την οθόνη των αποθηκευμένων κλιματικών ζωνών Ρύθμιση επιπέδων θερμοκρασίας. Κλίμα Setup Προγραμματισμός ζωνών Επιλ. Επιλέξτε την επιθυμητή ζώνη και πιέστε Επίπεδα Θ. Επιλέξτε: Θέρμανση Κλιματισμός Χρησιμοποιώντας τα μπουτόν p q πηγαίνετε στο επίπεδο θερμοκρασίας που επιθυμείτε να αλλάξετε και πιέστε Τροποποίηση. Επιλέξτε την επιθυμητή τιμή μέσω των p q και επιβεβαιώστε με το Επιλογή. Αποθηκεύστε τις Setup με το Αποθήκευση. Η κεντρική μονάδα εμφανίζει πάλι τις καταχωρημένες ζώνες. 58

61 6. Σενάρια. Ένα σενάριο αποτελείται από μια σειρά συνθηκών τις οποίες μπορείτε να ανακαλέσετε ανά πάσα στιγμή χρησιμοποιώντας ένα μόνο χειριστήριο, για παράδειγμα ανάβοντας τα φώτα του καθιστικού και κατεβάζοντας ταυτοχρόνως τα ρολά. 6.1 Δημιουργία σεναρίου. Οι διαδικασίες για τη δημιουργία ενός σεναρίου εκτελούνται μέσω των ειδικών μενού που είναι διαθέσιμα στην κεντρική μονάδα, Σε ένα σενάριο συμμετέχουν περισσότερες λειτουργικές ομάδες (τις οποίες μπορείτε να επιλέξετε κατά βούληση κατά τη δημιουργία του) και τα λειτουργικά τους μπλοκ. Η διαδικασία δημιουργίας ενός σεναρίου έχει ως εξής: 1. Επιλογή των επιθυμητών λειτουργικών ομάδων (ενέργεια που εκτελείται στην κεντρική μονάδα). 2. Ρύθιση των χρηστών (συνεπώς των ενεργοποιητών) των ενδιαφερόμενων ομάδων στην επιθυμητή κατάσταση (φορτίο ΟΝ, φορτίο OFF, ρύθμιση φορτίου, ρολό ανοιχτό, ρολό κλειστό, κλπ.). Η διαδικασία πρέπει να εκτελείται απευθείας στους ενεργοποιητές ή στα συνδεδεμένα χειριστήρια, 3. Επιβεβαίωση αποθήκευσης του σεναρίου (ενέργεια που εκτελείται στην κεντρική μονάδα), 4. Μετονομασία του σεναρίου (ενέργεια που εκτελείται στην κεντρική μονάδα). Σημειώσεις. Η σειρά με την οποία εκτελούνται οι ενέργειες 1 και 2 δεν έχει σημασία, Πρέπει να έχετε υπόψη ότι το σενάριο επαναφέρει την κατάσταση όλων των εκκινητών στις ομάδες που περιλαμβάνει. Το interface εντολών δεν ελέγχει και δεν ελέγχεται από κανένα σενάριο. Τα σενάρια ελέγχουν μόνο τους ενεργοποιητές των ομάδων, ενώ τα interface εντολών είναι συσκευές που διαθέτουν μόνο εισόδους. Διαδικασία δημιουργίας σεναρίου. Ανοίξτε το μενού Σενάρια Σενάρια Ρύθμιση Διαχείριση σεναρίων 01 Νέο σενάριο επιλ. Κανονικό σενάριο επιλ. Εισάγετε το όνομα του σεναρίου που χρησιμοποιείτε με τα μπουτόν t u για την επιλογή των γραμμάτων και επιβεβαιώστε κάθε γράμμα με το Car P. Μπορείτε να επιλέξετε ένα κεφαλαίο ή ένα μικρό γράμμα με το A..a. Επιβεβαιώστε με το Αποθήκευση. Επιλέξτε το στοιχείο Συνδεδεμένες ομάδες επιλ. προσθήκη ομάδας επιλ. Κυλίστε τη λίστα τω ομάδων που υπάρχουν χρησιμοποιώντας τα μπουτόν Σύνδεση. Οι επιλεγμένες ομάδες τονίζονται με το χαρακτήρα P. Σενάρια p q και επιλέξτε πιέζοντας Μπορείτε να αφαιρέσετε μία ομάδα με το στοιχείο Αφαίρεση ή να προσθέσετε ή να αφαιρέσετε όλες τις ομάδες με το Προσθήκη όλων, Αφαίρεση όλων. Στο τέλος πιέστε το μπουτόν Αποθήκευση, η κεντρική μονάδα απαιτεί να ρυθμίσετε την κατάσταση των ενεργοποοιητών και στη συνέχεια πατήστε Αποθήκευση, η κεντρική μονάδα επιβεβαιώνει την αποθήκευση. Κλείσιμο για επιστροφή στην οθόνη των ομάδων. Στο σημείο αυτό πατήστε το Πίσω μέχρι να γυρίσετε την εμφάνιση του μενού σχετικά με το επιλεγμένο σενάριο. 59

62 Σενάρια Προσοχή. Επιλέξτε Κανονικό όταν το σενάριο αποτελείται από λειτουργικ ες μονάδες που ανήκουν μόνο σε μία κεντιρκή μονάδα. Επιλέξτε Γενικό μόνο όταν το σενάριο αποτελείται από λειτουργικές ομάδες που ανήκουν σε περισσότερες γραμμές. Σε αυτήν την περίπτωση η ενέργεια Δημιουργία σεναρίου πρέπει να γίνει σε όλα τα συστήματα και σε καθένα από αυτά πρέπει να επιλεχτεί το σενάριο Γενικό. 60 Με τα μπουτόν των εμπλεκόμενων ομάδων στο σενάριο, ρυθμίστε τους χρήστες και τοποθετήστε τους στην επιθυμητή κατάσταση (ON ή OFF, Ρολό ανοιχτό ή κλειστό, θερμοστάτης ΟΝ, κλπ.), κατά τη διάρκεια αυτής της φάσης το πράσινο led των συσκευών που ανήκουν στις λειτουργικές ομάδες ανάβει προκειμένου να διευκολύνει τον εντοπισμό του. Πατήστε το μπουτόν Αποθήκευση στην κεντιρκή μονάδα για επιβεβαίωση της ενέργειας. Επιλέγοντας Γενικό, η διαδικασία είναι ανάλογη: Παράδειγμα. Εάν θέλετε να δημιουργήσετε ένα σενάριο που θα περιλαμβάνει ορισμένες λειτουργικές ομάδες δύο διαφορετικών κεντρικών μονάδων (π.χ: σύστημα 1 με Περιοχή = 1 και Γραμμή =1, σύστημα 2 με Περιοχή = 1 και Γραμμή = 2). Εφαρμόστε την παραπάνω διαδικασία δημιουργώντας δύο σενάρια χωριστά για τα δύο συστήματα τηρώντας τις ακόλουθες δεσμεύσεις: τα σενάρια πρέπει να έχουν τον ίδιο αριθμό/δείκτη σεναρίου, τα δύο σενάρια πρέπει να προσδιορίζονται ως Γενικό Σημαντικό. Κατά την αποθήκευση των σεναρίων που εμπλέκουν τις εντολές ρολό ή/και ενεργοποιητές με ρελέ διαμορφωμένοι ως μονοσταθείς, πρέπει να γίνουν οι ενέργειες που ακολουθούν: Εντολές ρολών: Η κατάσταση των ρολών του αποθηκευμένου σεναρίου συνδέεται με την τελευταί εντολή που λήφθηκε από τον ενεργοποιητή του ρολού, ανεξάρτητα από το χρόνο απενεργοποίησης που έχει επιλεχθεί στο μενού Παράμετροι. Για παράδειγμα, στην περίπτωση που η καθυστέρηση απενεργοποίησης είναι 5 δ. και η τελευταία εντολή που λήφθηκε ήταν ρολό ανοιχτό, αν η αποθήκευση του σεναρίου γίνει μετά από 5 δ. η κατάσταση της εντολής που θα αποθηκευτεί θα είναι ρολό ανοιχτό. Ενεργοποιητές με ρελέ μονοσταθείς: Η κατάσταση με την οποία ο ενεργοποιητής με ρελέ που έχει ρυθμιστεί ως μονοσταθής αποθηκεύεται σε ένα σενάριο εξαρτάται από την κατάσταση του ρελέ και όχι από την τελευταία εντολή που λήφθηκε. Για παράδειγμα, στην περίπτωση που το ρελέ είναι διαμορφωμένο ως μονοσταθές με καθυστέρηση απενεργοποίησης 5 δ. και εάν η αποθληκευση του σεναρίου γίνει αφού το ρελέ ανοίξει την επαφή, στην ενεργοποίηση αυτού του σεναρίου το ρελέ θα παραμείνει ανοιχτό. Συνεπάγεται ότι αν θέλετε να αποθηκεύσετε στο σενάριο το κλείσιμο του ρελέ πρέπει πρώτα να το ρυθμίσετε ως δισταθές και στη συνέχεια να το κλείσετε με μία εντολοή μιας ομάδας του και στη συνέχεια να κάνετε την αποθήκευση του ίδιου σεναρίου. Τέλος, πρέπει να αποκατασταθεί η μονοσταθής λειτουργία μέσω του μενού Παράμετροι του ενεργοποιητή με ρελέ. Ενεργοποίηση σεναρίου. Η ενεργοποίηση ενός σεναρίου επιτρέπει την επαναφορά της αποθηκευμένης κατάστασης όλων των ενεργοποιητών των λειτουργικών ομάδων που ανήκουν στο σενάριο, μπορεί να γίνει από την κεντρική μονάδα ή από μία συσκευή χειρισμού Ενεργοποίηση από την κεντρική μονάδα. Για την ενεργοποίηση από κεντρική μονάδα εφαρμόζεται η ακόλουθη διαδικασία: Σενάρια Σενάριο 1 πιέστε το αντίστοιχο μπουτόν (μπουτόν Α)

63 Σενάρια Για πρόσβαση σε έναν αριθμό σεναρίου μεγαλύτερο από 4 πατήστε το μπουτόν Άλλα, επιλέξτε το σενάριο και ενεργοποιήστε το μέσω των μπουτόν p q και στο τέλος για την ενεργοποίηση πιέστε το Επιλ Ενεργοποίηση μέσω εντολής από το μπουτόν της κνεντρικής μονάδας. Για να επισυνδέσετε ένα από τα πλήκτρα A,B,C,D του μενού ελέγχου σεναρίων σε ένα καταχωρημένο σενάριο, ανοίξτε το μενού Σενάρια Setup επισύνδεση μπουτόν Επιλ. Μαυρίστε το σενάριο που σας ενδιαφέρει με τα p q και μετά πιέστε t.est. Στο σημείο αυτό πιέστε το επιθυμητό πλήκτρο όπως εμφανίζεται. Η κεντρική μονάδα προτείνει μία σειρά εικόνες για σύνδεση με αυτό το σενάριο. Κυλίστε τη λίστα με το p q και πιέστε το μπουτόν Αποθήκευση Ενεργοποίηση μέσω εντολής από το μπουτόν. Ένα σενάριο μπορεί να ενεργοποιηθεί, εκτός από την κεντρική μονάδα και από μία συσκευή χειρισμού κατάλληλα διαμορφωμένη που δεν πρέπει να ανήκει σε καμία ομάδα και να μην έχει ποτέ διαμορφωθεί από την κεντρική μονάδα. Οι συσκευές ελέγχου που μπορούν να χρησιμοποιηθούν είναι: απλό μπουτόν: μπορεί να επισυνδεθεί ένα μόνο σενάριο, Μηχανισμός μπουτόν διπλής λειτουργίας: μπορούν να επισυνδεθούν δύο σενάρια. Ένα για την πίεση στο πάνω μέρος και ένα στο κάτω, στην περίπτωση επισύνδεσης ενός μόνο σεναρίου, η πίεση που δεν χρησιμοποιείται μπορεί να ενεργοποιηθεί μόνο για το χειρισμό ενός ενδεχομένου νέου σεναρίου και όχι για άλλες λειτουργίες (για παράδειγμα on/off). τηλεχειριστήριο υπερύθρων 01849: τα σενάρια που μπορούν να συνδεθούν εξαρτώνται από τονη αριθμό και από τη διαμόρφωση που έχει γίνει στους δέκτες υπερύθρων (Eikon 20516, Idea 16956, Plana 14516). Σενάρια Setup επισύνδεση μπουτόν Επιλ. Μαυρίστε το σενάριο που σας ενδιαφέρει με τα p q και μετά πιέστε t.int. Επισύνδεση νέου μπουτόν επιλογ. Στο σημείο αυτό η κεντρική μονάδα εμφανίζει την περιοχή και τη γραμμή για την επιλογή του πλήκτρου προς επισύνδεση. Κυλίστε τη λίστα με το p q και πιέστε το μπουτόν επιλ. Στο σημείο αυτό πιέστε το μπουτόν προγραμματισμού και το πλήκτρο για επισύνδεση. Εάν η διαμόρφωση αφορά μηχανισμό με απλό μπουτόν, η κεντρική μονάδα επιβεβαιώνει την ενέργεια, Εάν η διαμόρφωση αφορά μηχανισμό με μπουτόν διπλής λειτουργίας, πρέπει να υποδείξετε το μπουτόν επισύνδεσης του σεναρίου (πιέστε κάτω ή πάνω.). Η κεντρική μονάδα επιβεβαιώνει την ενέργεια. Πιέζοντας πάλι το πλήκτρο Κλείσιμο εμφανίζεται η οθόνη των διαμορφωμένων πλήκτρων. Σε περίπτωση που επιχειρηθεί ο προγραμματισμός μηχανισμού που ανήκει σε κάποια ομάδα, η κεντρική μονάδα εμφανίζει το μήνυμα: Σφάλμα: συσκευή ήδη απασχολημένη σε ομάδα: δεν μπορεί να χρησιμοποιηθεί για ενεργοποίηση σεναρίου! Σημείωση. Δεν μπορεί να επισυνδεθεί ως μπουτόν ενεργοποίησης ενός σεναρίου ένα interface για παραδοσιακά χειριστήρια (Eikon 20515, Idea 16955, Plana 14515). 61

64 Σενάρια 6.3 Μετονομασία σεναρίου. Μπορείτε να αλλάξετε το όνομα ενός σεναρίου επιλέγοντας ένα νέο όνομα μέγιστου μήκους 15 χαρακτήρων. Σενάρια Setup Διαχείριση σεναρίων επιλ. Νέο σενα ριο επιλ. Εισάγετε το όνομα του σεναρίου που χρησιμοποιείτε με τα μπουτόν t u την επιλογή των γραμμάτων και επιβεβαιώστε κάθε γράμμα με το Car P. Μπορείτε να επιλέξετε ένα κεφαλαίο ή ένα μικρό γράμμα με το A..a. και ενδεχομένως να διαγράψετε έναν χαρακτήρα με Πίσω. Επιβεβαιώστε με το Αποθήκευση. 6.4 Διαγραφή σεναρίου. Για να διαγράψετε ένα σενάριο, εφαρμόστε την ακόλουθη διαδικασία: Σενάρια Setup διαχείριση σεναρίων αφαίρεση Η λεντρική μονάδα ζητά επιβεβαίωση της διαγραφής, επιβεβαιώστε με το ΝΑΙ, βγείτε με το ΟΧΙ. Εμφανίζεται το μήνυμα επιβεβαίωσης της διαγραφής. 6.5 Διαγραφή επισύνδεσης πλήκτρου με σενάριο Εφαρμόστε την ακόλουθη διαδικασία: Σενάρια Setup επισύνδεση μπουτόν Επιλ. Επιλέξτε πρώτα το επιθυμητό σενάριο με p q, στη συνέχεια πατήστε t.int o t.est για να αφαιρεθεί η επισύνδεση με το μπουτόν της ίδιας της κεντρικής μονάδας ή μιας συσκευής του συστήματος. Επιλέξτε την εντολή που θέλετε να διαγράψετε και επιβεβαιώστε με Αφαίρεση. Η κεντρική μονάδα ζητά ειβεβαίωση, πατήστε ΝΑΙ για να προχωρήσετε ή ΟΧΙ για επιστροφή. Εμφανίζεται ένα μήνυμα επιβεβαίωσης. Πιέστε κλείσιμο. Η κεντρική μονάδα εμφανίζει πάλι την οθόνη με τα επισυνδεδεμένα μπουτόν του σεναρίου. 6.6 Πρόσβαση εξ αποστάσεως σε σενάριο. Το μενού επιτρέπει την επιλογή της ενεργοποίησης εξ αποστάσεως των επιθυμητών σεναρίων μέσω interface επικοινωνίας και τηλεφωνικού επιλογέα. Για να γίνει αυτό επιλέξτε το επιθυμητό σενάριο και, στο μενού απομακρυσμένης πρόσβασης, το στοιχείο ΝΑΙ. Σενάρια Setup Διαχείριση σεναρίων επιλ. Απομακρυσμένη ενεργοποίηση επιλ. Επιλέξτε ΝΑΙ ή ΟΧΙ για ενεργοποίηση του επιυθμητού σεναρίου. Προχωρήστε συνεπώς στη διαμόρφωση του τηλεφωνικού επιλογέα (01941 ή 01942) ακολουθώντας όσα αναφέρονται στο εγχειρίδιο οσηγιών του τηλεφωνικού επιλογέα. 62

65 Έλεγχος φορτίων 7. Έλεγχος φορτίων. Το σύστημα οικιακού αυτοματισμού By-me επιτρέπει τον έλεγχο της κατανάλωσης ισχύος από το ηλεκτρικό δίκτυο με σκοπό να εμποδίσει την επέμβαση λόγω υπερφόρτισης του μαγνητοθερμικού διακόπτη, διακόπτωντας, σε περίπτωση ανάγκης, τα ελέγχόμενα φορτία. Για να γίνει έλεγχος της κατανάλωσης ισχύος, πρε πει να εγκατασταθεί η μονάδα ελέγχου φορτίων η διαχείριση της οποίας, όπως και για τις άλλες συσκευές του συστήματος, γίνεται από την κεντρική μονάδα. Η μονάδα ελέγχου φορ τιων είναι σε θέση να αποκαταστήσει τους αποσυνδεδεμένους χρήστες αυτόματα μόλις η συνολική κατανάλωση της εγκατάστασης επανέλθει σε μια τιμή μικρότερη από την επιλεγμένη. 7.1 Λειτουργία. Ο αισθητήρας τάσης μπορεί να ελέγχει έως 8 ομάδες για την τροφοδοσία ισάριθμων φορτίων και επιτρέπει 4 διαφορετικές Setup: Auto OFF-ON: αυτόματη σύνδεση και αποσύνδεση του φορτίου αναλόγως με την απορροφούμενη ισχύ; Auto OFF-ON: αυτόματη αποσύνδεση και εν συνεχεία χειροκίνητη επανασύνδεση του φορτίου, Πάντα ON: φορτίο συνεχώς συνδεδεμένο ανεξάρτητα από τις συνθήκες απορρόφησης. Πάντα OFF: φορτίο συνεχώς αποσυνδεδεμένο ανεξάρτητα από τις συνθήκες απορρόφησης. Γα κάθε ομάδα μπορείτε να επιλέξετε μία από τις τέσσερις Setup που αναφέροντια πιο πάνω, ανεξάρτητα από αυτές των άλλων ομάδων. Σε κάθε ομάδα μπορείτε να συνδέσετε το μπουτόν δύο θέσεων με το οποίο παρέχεται η δυνατότητα αναγκαστικής επιλογής της λειτουργίας Πάντα ON (πίέζοντας ON στο μπουτόν), αναγκαστική λειτουργία που επισημαίνεται από το πάντα αναμμένο led στο μπουτόν. Πιέζοντας OFF στο μπουτόν ο έλεγχος επανέρχεται στην προηγουμένως επιλεγμένη κατάσταση από την κεντιρκή μονάδα. Στη λειτουργία Auto OFF Man ON, σε περίπτωση επέμβασης της μονάδας ελέγχου φορτίων, το ρελέ μπορεί να επανενεργοποιηθεί: Με το μπουτόν δύο θέσεων που ανήκει στην ομάδα (εάν υπάρχει) πιέζοντας ON και στη συνέχεια OFF, από την κεντρική μονάδα, επανεπιλέγοντας τον τύπο διαχείρισης του επιθυμητού φορτίου [δείτε την παράγραφο Διαχείριση φορτίων, σελ. 67] Ζώνες ωραρίου. Η λειτουργία Ελέγχου Φορτίων του συστήματος By-me επιτρέπει τη διαχείριση της ενεργοποίησης των φορτίων σε ζώνες ωραρίου, δηλαδή, σας επιτρέπει να επιλέξετε σε ποιες περιόδους της ημέρας μία ή περισσότερες από τις 8 ομάδες που προορίζονται για τον έλεγχο των φορτίων, θα ενεργοποιηθούν ή θα σβήσουν. Για να γίνει αυτό πρέπει να δημιουργηθεί ε να ειδικό ωριαίο εβδομαδιαίο πρόγραμμα που δα δείχνει ποιθες στιγμές των ημερών της εβδομάδας τα δορτία θα βρίσκονται στη λειτουργία Πάντα OFF και σε ποιες θα βρίσικονται στη λειτουργία που επιλέγεται από την κεντρική μονάδα (για παράδειγμα Auto OFF - ON). Το ωριαίο εβδομαδιαίο πρόγραμμα δεν θα πρέπει να έχει καμία ομάδα εισόδου, Ως έξοδος του προγράμματος πρέπει να επιλέγεται μία ή δύο ομάδες του ελέγχου φορτίων. 63

66 Έλεγχος φορτίων Σημειώσεις. Αν η κατάσταση Πάντα ON είναι επιλεγμένη από το μπουτόν, το ωριαίο πρόγραμμα αναστέλλεται έως ότου ενεργοποιηθεί μία νέα κατάσταση (με το μπουτόν ή μέσω των παραμέτρων της συσκευής από την κεντιρκή μονάδα). Το ωριαίο πρόγραμμα δεν αναστέλλεται αν η κατάσταση Πάντα ON έχει επιλεχθεί από την κεντρική μονάδα. Σε αυτήν την περίπτωση, αν είναι αναγκαίο, το πρόγραμμα πρέπει να απενεργοποιηθεί απευθείας από το μενού προγραμματισμού Έλεγχος των φορτίων προς έλεγχο. Προσοχή! Κατά την επιλογή των φορτίων προς έλεχο, δώστε ιδιαίτερη προσοχή στις οικιακές συσκευές που πρέπει να είναι σταθερά συνδεδεμένες στο ηλεκτρικό ρεύμα (ψυγεία, καταψύκτες, κλπ.) και, κατά συνέπεια, σε μη ελέγχόμενες πρίζες. 7.2 Διαχείριση ισχύος. Με τη λειτουργία Διαχέιριση ισχύος μπορείτε να ελέγξετε το επίπεδο κατανάλωσης ισχύος, επιλέγοντας έως δύο όρια απορρόφησης και μια περίοδο ισχύος του δεύτερου ορίου. Στην περίπτωση εγκαταστάσεων με παραδοσιακό μετρητή ρεύματος, αρκεί να ρυθμίσετε την τιμή του πρώτου ορίου αφήνοντας στο μηδέν το χρόνο ισχύος του δεύτερου. Σε ηλεκτρικές εγκαταστάσεις με ηλεκτρονικό μετρητή (π.χ. Enel στην Ιταλία) μπορείτε να ρυθμίσετε και τα δύο όρια, έτσι ώστε να μπορείτε να διαχειρστείτε τα φορτία με τρόπο παρόμοιο με αυτό που κάνει ο ίδιος ο μετρητής. Σε περίπτωση ηλεκτρονικού μετρητή με σύμβαση Enel για οικιακή χρήση, προγραμματίστε τις παραμέτρους (σύμφωνα με τα στοιχεία της σύμβασης) όπως στο ακόλουθο παράδειγμα: ονομαστική ισχύς σύμβασης: 3 kw, Επιτρέπεται η απορρόφηση ισχύος ανώτερης κατά 10% από την ισχύ της συμβάσεως (3,3 kw στην περίπτωση αυτή) για απεριόριστο χρονικό διάστημα, Μέγιστη απορρόφηση ισχύος για περιορισμένο χρόνο: 4 kw, Μέγιστος χρόνος χρήσης της μέγιστης ισχύος: 3 ώρες. Από αυτά τα στοιχεία μπορούν να εξαχθούν οι τιμές για τη ρύθμιση της κεντρικής μονάδας By-me: πρώτο όριο: 3,3 kw, δεύτερο όριο μέγιστης ισχύος: 4 kw, χρόνος ισχύος δεύτερου ορίου: 1,5 ώρα (το μισό της τιμής της συμβάσεως). Προσοχή. Οι επιλεγμένες οριακές τιμές πρέπει να διαφέρουν μεταξύ τους κατά μία τιμή ίση με το 20% του ορίου 1. Αν ρυθμίσετε πρώτα το Όριο 1 και μετά το χρόνο του ορίου, η κεντρική μονάδα θα ρυθμίσει αυτόματα την ελάχιστη αποδεκτή τιμή για το όριο 2. Σε περίπτωση ηλεκτρονικού μετρητή, τα όρια προγραμματίζονται στο 110% και στο 130% της τιμής της συμβάσεως (το στοιχείο παρέχεται από τον προμηθευτή ηλεκτρικής ενέργειας). Προσοχή! Σε περίπτωση αμφιβολίας, ελέγξτε τα στοιχεία απευθυνόμενοι στην Υπηρεσία Εξυπηρέτησης Πελατών του προμηθευτή ηλεκτρικής ενέργειας. 64

67 Έλεγχος φορτίων Δημιουργία ομάδας λειτουργίας Εφαρμόστε την ακόλουθη διαδικασία: Μενού Setup Διαχείριση ομάδων έλεγχος φορτίων 032 νέα ομάδα επιλ. Ονομάστε την ομάδα με τον τρόπο που παρουσιάζεται στη σελ. 27. Προσθέστε τις συσκευές στο εσωτερικό της ομάδας με τον τρόπο που περιγράφεται στη σελ. 26. ΣΗΜ.: στο εσωτερικό της ομάδας που δημιουργήθηκε πρέπει να διαμορφώσετε τουλάχιστον μία συσκευή ενεργοποιητή με ρελέ και τον αισθητήρα ρεύματος Εμφάνιση της κατανάλωσης ισχύος. Μέσω της κεντρικής μονάδας μπορείτε να εμφανίσετε ανά πάσα στιγμή την τρέχουσα κατανάλωση της εγκατάστασης. Aλλα φορτία Η κεντρική μονάδα εμφανίζει την απορροφούμενη ισχύ σε KW και την κατάσταση των ελεγχόμενων φορτίων Ρύθμιση ελέγχου της κατανάλωσης ισχύος. Για να προγραμματίσετε τις οριακές τιμές ελέγχου της απορροφούμενης ισχύος, εφαρμόστε την ακόλουθη διαδικασία: Setup Φορτία ρύθμιση διαχείριση ισχύος επιλ. Πηγαίνετε στο όριο που θέλετε να ρυθμίσετε με τα p q, πιέστε Τροποποίηση και με τα p q επιλέξτε την επιθυμητή τιμή, στο τέλος της διαδικασίας επιβεβαίωστε με το Επιλογή. Με ανάλογο τρόπο ρυθμίζεται και ο χρόνος του ορίου, στο τέλος της διαδικασίας πατήστε Αποθήκευση και η κεντιρκή μονάδα θα επιβεβαιώσει την ολοκήρωση της αποθήκευσης. 7.3 Διαχείριση φορτίων. Κάθε ομάδα μπορεί να αποτελείται από ένα ή περισσότερα ρελέ που ελέγχουν πρίζες ρεύματος για την τροφοδοσία ειδικών ηλεκτρικών συσκευών (φούρνος, πλυντήριο, στερεοφωνικό κλπ.). Σε κάθε ομάδα πρέπει να αποδίδεται μια προτεραιότητα που καθορίζει τη σειρά αποσύνδεσης σε περίπτωση υπέρβασης του διαθέσιμου ορίου ισχύος. Κάθε ομάδα μπορεί να περιλαμβάνει ένα μπουτόν διπλής λειτουργίας που επιτρέπει την επιλογή της κατάστασης ON του/των ρελέ της ομάδας, ανεξάρτητα από την προτεραιότητα και τις συνθήκες φορτίου. Η δημιουργία των ομάδων για τον έλεγχο των φορτίων πρέπει να γίνεται ακολουθώντας τις υποδείξεις στην παράγραφο Δημιουργία μιας νέας ομάδας λειτουργίας - σελ. 22. Οι ομάδες πρέπει να δημιουργούνται περιλαμβάνοντας τα ρελέ, τη μονάδα ελέγχου φορτίων που πρέπει να επιλέγεται για κάθε ομάδα πιέζοντας το μπουτόν διαμόρφωσης και ενδεχομένως το μπουτόν δύο θέσεων. Προσοχή. Στην ομάδα Έλεγχος φορτίων είναι απαραίτητο να διαμορφωθεί η μονάδα ελέγχου φορ τιων προκειμένου να μπορεί να εμφανίζεται στην κεντρική μονάδα. 65

68 Έλεγχος φορτίων Η σύνδεση του φορτίου πρέπει να γίνεται στον ακροδέκτη C-NO του ενεργοποιητή με ρελέ. Συσκευές όπως το ψυγείο ή ο καταψύκτης που απαιτούν συνεχή τροφοδοσία, πρέπει να συνδέονται σε πρίζες χωρίς έλεγχο. Για τις υπόλοιπες συσκευές, επιλέξτε βαθμό προτεραιότητας 1 για τα πιο σημαντικά φορτία (που θα αποσυνδέονται τελευταία) και μεγαλύτερους βαθμούς προτεραιότητας για τα φορτία που θα αποσυνδέονται πρώτα. Πιέστε τα μπουτόν διαμόρφωσης της μονάδας ελέγχου φορτίων 01855, του ενεργοποιητή με ρελέ που ελέγχει το φούρνο και ενδεχομένως προσθέστε ένα μπουτόν για την αναγκαστική λειτουργία Επιλογή προτεραιοτήτων. Για να επιλέξετε ή να μεταβάλετε το βαθμό προτεραιότητας μιας ομάδας, εφαρμόστε την ακόλουθη διαδικασία: Setup Φορτία ρύθμιση Προτεραιότητα επιλ. Η κεντρική μονάδα εμφανίζει τις καταχωρημένες ομάδες ελέγχου φορτίων. Κυλίστε τη λίστα των ομάδων (αν υπάρχουν)και την προτεραιότητά τους χρησιμοποιώντας τα μπουτόν p q. Όταν εντοπίσετε την ομάδα που σας ενδιαφέρει, πατήστε το μπουτόν Τροποποίηση. Επιλέξτε την τιμή προτεραιότητας χρησιμοποιώντας τα μπουτόν p q, και μετά πιέστε το Επιλογή. Στο τέλος της διαδικασίας αποθηκεύστε τις επιλογές με το Αποθήκευση, η κεντρική μονάδα επιβεβαιώνει ότι η ενέργεια ολοκληρώθηκε. Προσοχή! Η κεντρική μονάδα αποδίδει προτεραιότητα 1 στην πρώτη ομάδα που δημιουργείται, 2 στη δεύτερη κ.ο.κ. Μπορείτε ωστόσο να τροποποιήσετε ανά πάσα στιγμή τους βαθμούς προτεραιότητας. Αποδίδοντας σε μια ομάδα μια προτεραιότητα που ήδη χρησιμοποιείται, η ομάδα εισάγετε στη επιθυμητή θέση, ενώ οι άλλες μετακινούνται στην αμέσως μεγαλύτερη τιμή. Μετακινώντας μία ομάδα σημαντικής προτεραιότητας σε μία μικρότερης σημασίας (π.χ. από την προτεραιότητα 1 στην 4), όλες οι άλλες ομάδες με προτεραιότητα ανάμεσασε αυτές τις δύο τιμές θα αυξηθούν κατά μία μονάδα (π.χ. η ομάδα με προτεραιότητα 2 θα γίνει με προτεραιότητα 1, κλπ.). Παράδειγμα εισαγωγής μιας νέας ομάδας και επακόλουθη τροποποίηση της προτεραιότητας που έχει αποδοθεί αυτόματα. Υφιστάμενες ομάδες: Ομάδα A: προτεραιότητα 1 Ομάδα B: προτεραιότητα 2 Ομάδα C: προτεραιότητα 3 Νέα ομάδα για καταχώρηση: Ομάδα D (δημιουργείται με προτεραιότητα 4) Τροποποίηση προτεραιότητας Ομάδας D από 4 σε 2 Νέα σειρά προτεραιότητας: Ομάδα A: προτεραιότητα 1 Ομάδα D: προτεραιότητα 2 Ομάδα B: προτεραιότητα 3 Ομάδα C: προτεραιότητα 4 66

69 Έλεγχος φορτίων Διαχείριση φορτίων Για κάθε ομάδα μπορείτε να αποφασίσετε τον τρόπο διαχείρισης του ελέγχου φορτίων επιλέγοντας ανάμεσα σε Αυτόματο, Ημιαυτόματο, Αναγκαστικό On, Αναγκαστικό Off. Αυτόματη λειτουργία: το φορτίο αποσυνδέεται αυτόματα αναλόγως με την επιλεγμένη προτεραιότητα και επανασυνδέεται αυτόματα όταν η απορροφούμενη ισχύς πέσει κάτω από το προγραμματισμένο όριο, Ημιαυτόματη: το φορτίο αποσυνδέεται αυτόματα αναλόγως με την επιλεγμένη προτεραιότητα και πρέπει να επανασυνδεθεί χειροκίνητα όταν η απορροφούμενη ισχύς πέσει κάτω από το προγραμματισμένο όριο, Αναγκαστικά OFF: η πρίζα του ρεύματος δεν τροφοδοτείται ποτέ, Αναγκαστικά OΝ: η πρίζα του ρεύματος τροφοδοτείται συνεχώς. Aλλa Φορτία Λειτουργία Εμφανίστε τη λίστα των ομάδων (εάν υπάρχουν), από εδώ μπορείτε να διαβάσετε την κατάσταση, την προτεραιότητα και τον τρόπο διαχείρισης. Με τα μπουτόν A,B,C,D μπορείτε να επιλέξετε τον τύπο διαχείρισης. Σημαντικό: Αν έχουν επιλεχτεί οι τιμές Όριο 1, Όριο 22 και ο Χρόνος ορίου, μόλις η ισχύς κατανάλωσης ξεπερνά το Όριο 1 (P > Όριο 1) ο αισθητήρας είναι σε θέση να εξασφαλίσει την απορρόφηση έως το Όριο 2 για χρονικό διάστημα ίσο με το Χρόνο ορίου και αποσυνδέοντας τυχόν φορτία (ανάλογα με την επιλεγμένη προτεραιότητα) μέχρι να επαναφέρει την ισχύ κατανάλωσης σε μια τιμή κάτω από το Όριο 2 (P < Όριο 2). Μόλις παρέλθει ο Χρόνος ορίου η μέγιστη ισχύς κατανάλωσης περιορίζεται στην τιμή Όριο 1 για το επιλεγμένο χρονικό διάστημα (P < Όριο 1) αποσυνδέοντας ενδεχόμενα φορτία (ανάλογα με την προτεραιότητας), στο τέλος του Χρόνου ορίου ο κύκλος επανέρχεται κανονικά Κατάσταση φορτίων. Για να ελέγξετε την κατάσταση ενός φορτίου, εφαρμόστε την ακόλουθη διαδικασία: Aλλα φορτία Η αρχική οθόνη εμφανίζει την στιγμιαία ισχύ κατανάλωσης και ένα συνοπτικό παράθυρο με τα φορτία Off, Αναγκαστικά Οn ή On. Μέσω των πλήκτρων B και D μπορείτε να έχετε πρόσβαση στις αποκομμένες ζώνες (Off) ή στις ζώνες που βρίσκονται σε κατάσταση αναγκαστικά On. Μέσω του μενού Leitoyrgςia μπορείτε να κάνετε επάμβση μέσω του μπουτόν C Αν δεν υπάρχουν αποσυνδεδεμένα φορ τια ή αναγκαστική λειτουργία, πιέζοντας τα μπουτόν B και D δεν παρέχεται πρόσβαση σε κανένα στοιχείο. Το μπουτόν Α παρέχει πρόσβαση στη λίστα συμβάντων από την οποία μπορείτε να εμφανίσετε λεπτομέρειες σχετικά με την ημερομηνία, την ώρα και τον τύπο επέμβασης (χειροκίνητο άναμμα, αυτόματο σβήσιμο ). Οι αποσυνδεδεμένες ζώνες μπορούν να επανέλθουν ή να τεθούν αναγκαστικά σε ΟΝ (μέσω του μπουτόν Β), οι ζώνες που βρίσκονται αναγκαστικά ΟΝ μπορούν να επαναφερθούν από την κεντιρκή μονάδα (μέσω του μενού από το μπουτόνd) ή από ένα ενδεχόμενο μπουτόν δύο θέσεων κατάλληλα διαμορφωμένο. Aλλa Φορτία Λίστα συμβάντων Κυλίστε τη λίστα με το p q και πιέστε το μπουτόν Λεπτομέρειες. Για να αφαιρέσετε τη λίστα συμβάτων πιέστε το μπουτόν Canc Li.., η κεντρική μον δα απαιτεί επιβεβαίωση, προχωρήστε με το NAI. Η διαγραφή επιβεβαιώνεται και η ενέργεια αποθηκεύεται στη λίστα συνθηκών με το αντίστοιχο προφίλ πρόσβασης στην κεντρική μονάδα. 67

70 Έλεγχος φορτίων 7.4 Καταχώρηση ομάδας σήμανσης. Στον αισθητήρας τάσης μπορεί να επισυνδεθεί μια ομάδα για τη σήμανση της αποσύνδεσης ενός ή περισσότερων φορτίων. Η ομάδα μπορεί να αποτελείται από ένα ή περισσότερα ρελέ διαμορφωμένα σε δισταθή λειτουργία. Σε αυτήν την ομάδα διαβιβάζεται ένα μήνυμα ΟΝ κάθε φορά που η μονάδα ελέγχου φορτίων επεμβαίνει αποσυνδέοντας κάποοι φορτίο και ένα μήνυμα OFF όταν όλα τα φορτία που έχουν ελεγχθεί βρίσκονται στην κατάσταση ανναμένο. Aλλa Φορτία ρύθμιση διαχείριση ισχύος Πηγαίνετε στο στοιχείο Ομάδα επισήμανσης πατήστε Τροποποίηση και επιλέξτε την ομάδα που σας ενδιαφέρει, Στο τέλος πιέστε το Επιλογή. Η κεντρική μονάδα επανέρχεται στην προηγούμενη οθόνη. Επιβεβαιώστε με το Αποθήκευση, Η κεντρική μονάδα επιβεβαιώνει την ενέργεια. Προσοχή: H ομάδα επισήμανσης πρέπει να δημιουργηθεί όπως μια οποιαδήποτε άλλη ομάδα από το μενού Αυτοματισμοί. 7.5 Προειδοποιήσεις led της μονάδας Η μονάδα ελέγχου φορτίων διαθέτει led για την οπτική επισήμανση της κατάστασης των φορτίων και των φάσεων λειτουργίας της συσκευής. Τα οκτώ led επισήμανσης της διακοπής φορτίου αποκτούν την ακόλουθη σημασία: led αναμμένο = φορτίο σε κατάσταση OFF led σβηστό = φορτίο σε κατάσταση OΝ Το led κατάστασης έχει τις ακόλουθες σημασίες: κατά τη φάση διαμόρφωσης = led σταθερά αναμμένο κόκκινο κατά την απλή ρύθμιση (ένα όριο): - led σβηστό = κανονική λειτουργία - led αναμμένο πράσινο = υπέρβαση της επιλεγμένης οριακής τιμής - κόκκινο led αναβοσβήνει = συναγερμός κατά την πολλαπλή ρύθμιση (δύο όρια και χρόνος ορίου): - led σβηστό = κανονική λειτουργία - led αναβοσβήνει πράσινο = υπέρβαης του ορίου 1 και μέγιστο όριο απορρόφησης ίσο με την τιμή του ορίου 2 - led αναμμένο πράσινο = μέγιστο όριο απορρόφησης ίσο με την τιμή ορίου 1 - κόκκινο led αναβοσβήνει = συναγερμός 68

71 Προγραμματισμός συμβάντων 8. Προγραμματισμός συνθηκών Το σύστημα By-me επιτρέπει τη δημιουργία λειτουργιών προηγμένης διαχείρισης που επιτρέπουν την εκτέλεση ενεργειών σε συγκεκριμένα ωράρια ή/και όταν εμφανίζονται συγκεκριμένα συμβάντα, μεταξύ των οποίων και η αλληλεπίδραση με το σύστημα συναγερμού. Οι λειτουργίες αυτές μπορούν στη συνέχεια να τροποποιηθούν ή και να αφαιρεθούν. Μπορείτε να εισαγάγετε έως 16 διαφορετικά προγράμματα. Για κάθε πρόγραμμα μπορείτε να επιλέξετε συγκεκριμένες ημέρες της εβδομάδας και για κάθε ημέρα της εβδομάδας να ρυθμίσετε έναν χρονικό προγραμματισμό ή μια διάρκεια επέμβασης. Κάθε πρόγραμμα πρέπει να διαθέτει τουλάχιστον μίά είσοδο ή μία λειτουργία Ωραρίου ενεργά και μία έξοδο. Ο μέγιστος αριθμός εισόδων και εξόδων που μπορούν να συνδεθούν σε ένα πρόγραμμα είναι 2. Τα στοιχεία (IN 1 και IN 2, που μπορούν να επιλεχθούν κατά τη δημιουργία/τροποποίηση ενός προγράμματος) που μπορούν να χρησιμοποιηθούν για την ενεργοποίηση των λειτουργιών είναι: μήνυμα ON από ομάδα, μήνυμα OFF από ομάδα, μήνυμα ON ή OFF από ομάδα, μήνυμα ενεργοποίησης σεναρίου, μήνυμα συναγερμού από το ΣΥΣΤΗΜΑ ΣΥΝΑΓΕΡΜΟΥ, μήνυμα ενεργοποίηση ΣΥΣΤΗΜΑΤΟΣ ΣΥΝΑΓΕΡΜΟΥ, μήνυμα απενεργοποίησης ΣΥΣΤΗΜΑΤΟΣ ΣΥΝΑΓΕΡΜΟΥ, ωριαίο πρόγραμμα. Οι εντολές που μπορούν να διαβιβαστούν στην έξοδο είναι: μήνυμα ON σε ομάδα, μήνυμα OFF σε ομάδα, μήνυμα ON με την εμφάνιση συνθήκης και OFF με τη λήξη της (στην επιλεγμένη ομάδα), μήνυμα OFF με την εμφάνιση συνθήκης και ON με τη λήξη της (στην επιλεγμένη ομάδα), μήνυμα ενεργοποίησης σεναρίου (μοναδική επιλογή που επιτρέπει την εμπλοκή μιας κλιματικής ζώνης), μήνυμα Πάντα OFF και αποκατάστασης συνθήκης σε μια ομάδα ελέγχου φορτίων (δείτε παρ ); μήνυμα ενεργοποίησης ΣΥΣΤΗΜΑΤΟΣ ΣΥΝΑΓΕΡΜΟΥ, 8.1 Προγραμματισμός Δημιουργία και τροποποίηση προγράμματος. Συμβάντα Setup 01 νέο πρόγραμμα Επιλ. Εισάγετε το όνομα του προγράμματος που χρησιμοποιείτε με τα μπουτόν t u για την επιλογή των γραμμάτων και επιβεβαιώστε κάθε γράμμα με το Car P. Μπορείτε να επιλέξετε ένα κεφαλαίο ή ένα μικρό γράμμα με το A..a. Επιβεβαιώστε με το Αποθήκευση. Η κεντρική μονάδα επιβεβαιώνει την αποθήκευση και εμφανίζει την οθόνη των ρυθμίσεων. 69

72 Προγραμματισμός συμβάντων Ωράριο. Για να ενεργοποιήσετε την χρονική λειτουργία εμφανίστε τη λίστα με τα p q πηγαίνετε στο στοιχείο Χρονορ. και πατήστε Τροποποίηση. Η κεντρική μονάδα εμφανίζει τις ακόλουθες επιλογές: Καμία χρονορύθμιση: απενεργοποιεί τη λειτουργία χρονορύθμισης Εβδομαδιαίο ρολόι: εβδομαδιαίος προγραμματισμός συμβάντων ανά ημέρα με βήματα 10 λεπτών Εβδομαδιαίο ρολόι: προγραμματισμός έως 2 συμβάντων ημερησίως ανά εβδομάδα με ώρα έναρξης και λήξης. Εβδομαδιαίο ρολόι: ενεργοποίηση/απενεργοποίηση με επιλεγμένους χρόνους για τα προγραμματισμένα συμβάντα Χρονορύθμιση: ρυθμίζει τη διάρκεια του προγραμματισμένου συμβάντος Επιλέξτε την επιθυμητή τιμή με το p q και επιβεβαιώστε με το Επιλ. Εβδομαδιαίος προγραμματισμός. Μπορείτε να προγραμματίσετε για κάθε ημέρα περιόδους ενεργοποίησης με βήματα των 10 λεπτών. Μπορείτε να επιλέξετε το πρόγραμμα On/Off με το μπουτόν On/Off, με τα μπουτόν to Ou μπορείτε να μετακινηθείτε κατά μήκος του άξονα των 24h με βήματα 10 λεπτών. Η επιλογή ON ενεργοποιεί το πρόγραμμα για 10 λεπτά, για να το επεκτείνετε κατά βούληση πατήστε το μπουτόν Αντιγραφή u. Με την επιλογή OFF το πρόγραμμα απενεργοποιείται. Αφού επιλέξετε το πρόγραμμα, επιβεβαιώστε πατώντας Αποθήκευση. Η κεντρική μονάδα επανέρχεται στην αρχική οθόνη. Τώρα μπορείτε να επιλέξετε το πρόγραμμα μιας νέας ημέρας χρησιμοποιώντας τα μπουτόν p q ; το μπουτόν Αντιγραφή από επιτρέπει την αντιγραφή του προγράμματος μιας ήδη προγραμματισμένης ημέρας σε μία άλλη που πρόκειται να πργραμματιστεί. Συνεπώς, αφού επιλέξετε την ημέρα που θέλετε να αντιγράψετε, πατώντας το Αντιγραφή η κεντρική μονάδα επιβεβαιώνει την ολοκλήρωση του προγραμματισμού. Στο τέλος της διαδικασίας επιβεβαίωστε με το Αποθήκευση. Περιοδικός προγραμματισμός Για κάθε ημέρα της εβδομάδας μπορείτε να ρυθμίσετε τη διαδικασίς έτσι ώστε ένα πρόγραμμα να ενεργοποιείται και να απενεργοποιείται δύο φορές επιλέγοντας το ωράριο με βήματα ενός λεπτού. Με τα μπουτόν p q ρυθμίζετε ένα ωράριο ενώ με το μπουτόν Επιλογή/Πίσω μπορείτε να μετακινηθείτε στα μεμονωμένα στοιχεία ώρες/λεπτά. Πατώντας Επαναφορά (Reset)διαγράφεται ο προγραμματισμός που μόλις κάνατε. Το μπουτόν Αντιγραφή από επιτρέπει την αντιγραφή του προγράμματος μιας ήδη προγραμματισμένης ημέρας σε μία άλλη που πρόκειται να προγραμματιστεί. Συνεπώς, αφού επιλέξετε την ημέρα που θέλετε να αντιγράψετε, πατώντας το Αντιγραφή η κεντρική μονάδα επιβεβαιώνει την ολοκλήρωση του προγραμματισμού. Στο τέλος της διαδικασίας επιβεβαίωστε με το Αποθήκευση. Κυκλικός προγραμματισμός Επαναλαμβάνει κυκλικά ένα συμβάν (On-Off) ανάλογα με την επιλεγμένη διάρκεια και ανεξάρτητα από ημέρα, ημερομηνία και ώρα. Με τα μπουτόν p q ρυθμίζετε το διάστημα on-off ενώ με τα μπουτόν Επιλογή/Πίσω μπορείτε να μετακινηθείτε στα μεμονωμένα στοιχεία ώρες/λεπτά. Στο τέλος πατήστε Αποθήκευση για επιβεβαίωση της διαμόρφωσης. 70

73 Προγραμματισμός συμβάντων Χρονορύθμιση. Επιτρέπει τον προγραμματισμό της διάρκεια του ελέγχου σε ώρες και λεπτά. Η λειτουργία αυτή πρέπει να συνδυάζεται πάντα με 1 ή 2 εισόδους και 1 ή 2 ομάδες στην έξοδο με μήνυμα τύπου On-Off ή Off-On. Η κεντρική μονάδα διαβιβάζει την πρώτη εντολή όταν εμφανίζεται η συνθήκη και τη δεύτερη με την πάροδο του προγραμματισμένου χρόνου. Με τα μπουτόν p q ρυθμίζετε ένα ωράριο ενώ με το μπουτόν Επιλογή/Πίσω μπορείτε να μετακινηθείτε στα μεμονωμένα στοιχεία ώρες/λεπτά. Στο τέλος πατήστε Αποθήκευση για επιβεβαίωση της διαμόρφωσης. Πρόγραμμα. Πρόγραμμα Τροποποίηση Αντιγραφή Προηγουμένου. Τροποποίηση. Επιτρέπει τον προγραμματισμό περιόδων ενεργοποίησης κατά τη διάρκεια της ημέρας με βήματα των 20 λεπτών. Εμφανίζεται το πρόγραμμα της επιλεγμένης ημέρας. Οι λειτουργίες των πλήκτρων αλλάζουν αναλόγως με την κατάσταση του προγράμματος. Το πρόγραμμα ενεργοποιείται επιλέγοντας την εντολή ON ή OFF. Τα μπουτόν t u (A και B) επιτρέπουν τη μετακίνηση κατά μήκος του άξονα των 24 ωρών που αντιπροσωπεύουν μία ημέρα. Επιβεβαιώστε την εντολή πατώντας το μπουτόν Set. στη θέση του προγράμματος ώρα 23:40-24:00 επιβεβαιώστε πατώντας το μπουτόν ok. Αποθηκεύστε το νέο πρόγραμμα πατώντας Ναι, η ενέργεια εκτελείται και επιβεβαιώνεται. Αντιγραφή Προηγουμένου. Επιτρέπει την αντιγραφή του προγράμματος της προηγούμενης ημέρας, το πρόγραμμα αποθηκεύεται και επιβεβαιώνεται. Απενεργοποίηση. Απενεργοποίηση Ωράριο απενεργοποιημένο Επιτρέπει την απενεργοποίηση του ωριαίου προγραμματισμού για την επιλεγμένη ημέρα. Μπορείτε επίσης να απενεργοποιήσετε τη λειτουργία και για διάστημα μιας εβδομάδας. Μενού Πρόγραμμα Πρόγραμμα: 1 Επιλέξτε τον αριθμό του επιθυμητού προγράμματος (π.χ: 1) Τροποποίηση Ωράριο Ενεργοποίηση Απενεργοποίηση Ωράριο απενεργοποιημένο 71

74 Προγραμματισμός συνθηκών Είσοδοι. Επιτρέπει τον προγραμματισμό των εισόδων. Σε 1 Τροποποίηση Σε 1 Λειτουργία Τροποποίηση - Ομάδες Σενάρια Ενέργειες SAI Καμία Επιλέξτε τον τύπο εισόδου που θα χρησιμοποιηθεί μέσω των πλήκτρων p q και μετά πατήστε Επιλ. Ομάδα: επιλέξτε την ομάδα πατώντας Επιλογή, στη συνέχεια πηγαίνετε στο Τρόπος λειτορυγίας και πατήστε Τροποποίηση, επιλέγοντας από τα Ομάδα On, Ομάδα Off, Ομάδα On-Off, Ομάδα Off-On, Έναλλαγή ομάδας. Επιβεβαιώστε με το Αποθήκευση. Μπορείτε επίσης να εισάγετε μία δαιφορετική διεύθυνση ομάδας πιέζοντας το μπουτόν Άλλο από τη λίστα ομάδων. Αυτό επιτρέπει το «διάλογο» με τις ομάδες ενός άλλου συστήματος ΕΙΒ/ΚΝΧ. Σενάριο: επιλέξτε ανάμεσα στα αποθηκευμένα σενάρια αυτό που επιθυμείτε με το πλήκτρο Επιλογή, Το χειριστήριο για το σενάριο χρησιμοποιείται και ως είσοδος του προγράμματος. Ενεργοποιήσεις SAI: Μπορείτε na epilςejete to mςhnyma synagermoςy SAI, SAI on, SAI off, ή να χρησιμοποιήσετε την κατάσταση ενεργό ή ανενεργό της εγκατάστασης. Απενεργοποίηση εισόδου. Επιτρέπει την απενεργοποίηση της εισόδου. Είσοδος Εντολή Ομάδα ON ( ) Ομάδα OFF ( ) Λειτουργία Είσοδος έγκυρη εάν φτάσει το μήνυμα OΝ από την ομάδα Είσοδος έγκυρη εάν φτάσει το μήνυμα OFF από την ομάδα Ομάδα Ομάδα ON-OFF ( ) Η είσοδος παραμένει έγκυρη έως ότου τη ομάδα είναι OΝ Ομάδα OFF-ON ( ) Η είσοδος παραμένει έγκυρη έως ότου τη ομάδα είναι OFF Αλλαγή ομάδας ( ) Έγκυρη είσοδος αν φτάσει ένα μήνυμα ΟΝ ή OFF από την ομάδα (κάθε μήνυμα καθιστά έγκυρη την είσοδο). Σενάριο - Έγκυρη είσοδος με την ενεργοποίηση του σεναρίου. Συναγερμός συστήματος αποτροπής παραβίασης Συναγερμός SAI SAI ενεργό Έγκυρη είσοδος με τη λήψη συναγερμού από το Σύστημα Συναγερμού Είσοδος έγκυρη αν το σύστημα συναγερμού είναι ενεργοποιημένο (παραμένει έγκυρο έως την απενεργοποίηση). Σύστημα συναγερμού SAI ανενεργό Ενεργοποίηση SAI Απενεργοποίηση SAI Είσοδος έγκυρη αν το σύστημα συναγερμού είναι ενεργοποιημένο (παραμένει έγκυρο έως την απενεργοποίηση). Είσοδος έγκυρη εάν φτάσει το μήνυμα ενεργοποίησης από το SAI Είσοδος έγκυρη εάν φτάσει το μήνυμα απενεργοποίησης από το SAI Ανενεργό Κανένα Εμφανίζεται το μήνυμα Μη προσδιορισμένο 72

75 Προγραμματισμός συνθηκών Στο τέλος επιβεβαιώστε τις Setup πατώντας Πίσω. Λογική Έξοδοι. Λογική Τροποποίηση Στην περίπτωση 2 εισόδων, επιτρέπει να επιλέξετε αν το σήμα ενεργοποίησης του προγράμματος είναι έγκυρο όταν και οι δύο είναι αληθείς (AND) ή αν τουλάχιστον μάι από τις εισόδους είναι αληθής (OR). Η επιλεγμένη κατάσταση εμφανίζεται από το P. Με τα μπουτόν p q επιλέξτε το επιθυμητό στοιχείο και επιβεβαιώστε με το Επιλογή. Στην περίπτωση που έχει επιλεχθεί μία μόνο είσοδος η επιλεγμένη λογική μπορεί να είναι οποιαδήποτε. Οι είσοδοι μπορούν να ελέγχονται από μία χρονορύθμιση και μπορείτε επίοσης να επιλέξετε τις Setup ρολογιού ως προϋπόθεση εισόδου του προγράμματος. Επιτρέπει τον προγραμματισμό των εξόδων. Out 1 Τροποποίηση Out 1 Λειτουργία Τροποποίηση Ομάδες Σενάρια Ενέργειες SAI Καμία Επιλέξτε τον τύπο εισόδου που θα χρησιμοποιηθεί μέσω των πλήκτρων p q και μετά πατήστε Επιλ. Ομάδα: επιλέξτε την ομάδα πατώντας Επιλογή, στη συνέχεια πηγαίνετε στο Τρόπος λειτουργίας και πατήστε Τροποποίηση, επιλέγοντας από τα Ομάδα On, Ομάδα Off, Ομάδα On-Off, Ομάδα Off-On, Έναλλαγή ομάδας. Σενάρια: επιλέξτε ανάμεσα στα αποθηκευμένα σενάρια αυτό που επιθυμείτε με το πλήκτρο Επιλογή, Ενέργειες SAI: Μπορείτε να επιλέξετε το μήνυμα SAI ON. Απενεργοποίηση εξόδου: Απενεργοποιούνται οι συνδέσεις που έγιναν. Έξοδος Ομάδα Σενάριο Σύστημα συναγερμού Εντολή Λειτουργία Ομάδα ON ( ) Μήνυμα ON στην ομάδα εάν οι είσοδοι και οι ωριαίες λειτουργίες είναι έγκυρες. Ομάδα OFF ( ) Μήνυμα OFF στην ομάδα εάν οι είσοδοι και οι ωριαίες λειτουργίες είναι έγκυρες. Μήνυμα OΝ στην ομάδα αν οι είσοδοι και οι ωριαίες λειτουργίες είναι Ομάδα ON-OFF ( ) έγκυρες, μήνυμα ΟΝ όταν δεν είναι έγκυρες. Μήνυμα OFF στην ομάδα αν οι είσοδοι και οι ωριαίες λειτουργίες είναι Ομάδα OFF-ON ( ) έγκυρες, μήνυμα ΟΝ όταν δεν είναι έγκυρες. - Ενεργοποίηση SAI Ενεργοποίηση σεναρίου με έγκυρο πρόγραμμα. Ενεργοποίηση Συστήματος συναγερμού (ζώνες συδνεδεμένες με την κεντρική μονάδα) με έγκυρο πρόγραμμα. Ανενεργό Κανένα Εμφανίζεται το μήνυμα Μη προσδιορισμένο Στο τέλος επιβεβαιώστε τις Setup πατώντας Πίσω. 73

76 Προγραμματισμός συνθηκών 8.2 Παραδείγματα εφαρμογών Άναμμα περιμετρικών εξωτερικών φώτων το βράδυ. Επιθυμητό πρόγραμμα: Άναμμα εξωτερικών περιμετρικών φώτων το βράδυ. Άναμμα αναλόγως με τις συνθήκες φωτεινότητας και οπωσδήποτε όχι πριν τις 18:00. Σβήσιμο στις 24:00. Χρονορύθμιση εβδομαδιαίου ρολογιού: χρήση ενός προγράμματος με έναρξη λειτουργίας στις 18:00 και τερματισμό στις 24:00, ίδιο για όλες τις ημέρες της εβδομάδας (κυκλικό ρολόι). Είσοδοι: είσοδος αισθητήρα λυκόφωτος μέσω interface επαφών (Eikon 20515, Idea 16955, Plana 14515). Δημιουργήστε μια ομάδα που περιλαμβάνει το interface επαφών για χρήση ως εισόδου 1 του προγράμματος φωτισμού. Το interface επαφών διαβιβάζει μήνυμα ON εάν η φωτεινότητα είναι χαμηλή ή μήνυμα OFF εάν η φωτεινότητα είναι υψηλή. Έξοδοι: ενεργοποιητής με ρελέ (Eikon 20535, Idea 16975, Plana 14535, 01850) cπου πρέπει να ανήκει στην ομάδα εξόδου του προγράμματος φωτισμού. Προγραμματίστε το ρελέ για δισταθή λειτουργία. Επιλέξτε Ομάδα ON-OFF ως μήνυμα εξόδου. Σημείωση. Η χρήση ενός interface επαφών ως εισόδου, οφείλεται στη χρήση ενός εξωτερικού φωτοκυττάρου, το οποίο δεν είναι διαθέσιμο στον κατάλογο Vimar. Προσοχή! Ο αισθητήρας λυκόφωτος πρέπει να τοποθετηθεί σε ζώνη η οποία δεν επηρεάζεται άμεσα από εξωτερικό φωτισμό (π.χ. φώτα αυτοκινήτων) για να αποφεύγεται το σβήσιμο των περιμετρικών εξωτερικών φώτων κάθε φορά που φωτίζεται ο αισθητήρας. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ 18:00-24:00 bus ΕΙΣΟΔΟΣ 1 PAT. PEND. MADE IN ITALY bus ΕΞΟΔΟΣ 1: ON-OFF Interface επαφών Ενεργοποιητής ΤΡΟΦΟΔΟΣΙΑ V ΑΙΣΘΗΤΗΡΑΣ ΛΥΚΟΦΩΤΟΣ ΕΞΩΤΕΡΙΚΑ Κεντρική μονάδα L N Κύκλωμα φώτων περιμετρικών 74

77 Προγραμματισμός συμβάντων Ημερήσιο πότισμα Επιθυμητό πρόγραμμα: βραδινό πότισμα του κήπου. έναρξη στις 20:00, μόνο εάν το απαιτεί η υγρασία του εδάφους, πότισμα σε διαφορετικό χρόνο δύο διαφορετικών ζωνών του κήπου, για χρόνο 15 λεπτών σε κάθε ζώνη. Χρονορύθμιση εβδομαδιαίου ρολογιού: χρήση ωριαίου προγράμματος για τις επιθυμητές ημέρες. Ρυθμίζετε το ωριαίο πρόγραμμα με έναρξη ενεργειών στις 20:00 και λήξη στις 20:40. Το πρόγραμμα θα δώσει την εντοή έναρξη ποτίσματος στο ρελέ της ζώνης 1, ενώ η εντολή τέλος ποτίσματος θα δοθεί αυτόματα μετά από 15 λεπτά. Η εντολή έναρξη ποτίσματος του ρελέ της ζώνης 2 θα δοθεί στο τέλος των πρώτων 15 λεπτών ποτίσματος, ενώ η εντολή τέλος ποτίσματος θα δοθεί αυτόματα μετά από 15 λεπτά. Είσοδοι: είσοδος από αισθητήρα υγρασίας μέσω interface επαφών (Eikon 20515, Idea 16955, Plana 14515). Δημιουργήστε μια ομάδα που περιλαμβάνει το interface επαφών για χρήση ως εισόδου 1 του προγράμματος ποτίσματος. Το interface επαφών διαβιβάζει μήνυμα ON εάν απαιτείται πότισμα ή μήνυμα OFF εάν η υγρασία του εδάφους δεν απαιτεί πότισμα. Ρυθμίστε τη λειτουργία του interface ως κανονικό ή αντεστραμμένο ανάλογα με τα χαρακτηριστικά του αισθητήρα υγρασίας που χρησιμοποιείται (NO ή NC). αναγκαστική είσοδος ή αναγκαστική απανεργοποίηση από το μπουτόν (γιαπαράδειγμα Eikon 20521, Idea 16961, Plana 14521). Το σύστημα αυτό πρέπει να χρησιμοποιείται μόνο για να ξεκινήσετε ή να διακόψετε χειροκίνητα το πότισμα, Η αναγκαστική λειτουργία επιτρέπεται μόνο εάν το ωριαίο πρόγραμμα είναι έγκυρο. Καταχωρήστε το μηχανισμό σε μία ομάδα και επισυνδέστε τον με την είσοδο 2 του προγράμματος ποτίσματος. Επιλέξτε τον τρόπο λειτουργίας ως μπουτόν διπλής λειτουργίας ON/OFF. Ρυ θμίστε τη Λογική για τις εισόδους 1 και 2, επιλέγοντας AND έτσι ώστε το πότισμα να γίνεται μόνο εάν και οι δύο είσοδοι είναι ON (συναίνεση του αισθητήρα υγρασίας και του μπουτόν), ή OR για να ενεργοποιείται το πότισμα με μία τουλάχιστον είσοδο σε ON (ή έγκρισης από τον αισθητήρα υγρασίας ή το μπουτόν). Με τη συνθήκη AND επιτρέπεται συνεπώς η ακύρωση της λειτουργίας ποτίσματος μέσω του μπουτόν, Αντιθέτως, με τη συνθήκη OR μπορείτε να ενεργοποιήσετε τη λειτουργία ποτίσματος με το μπουτόν. Έξοδοι: Δημιουργήστε δύο ομάδες εξόδου; στην πρώτη ομάδα ρυθμίστε το ρελέ ως μονοσταθές με καθυστέρηση απενεργοποίησης 15 λεπτά, στη δεύτερη ομάδα ρυθμίστε το ρελέ ως μονοσταθές με καθυστέρηση ενεργοποίηση 15 λεπτά και καθυστέρηση απενεργοποίησης 15 λεπτά. Επιλέξτε μόνο ON ως μήνυμα εξόδου. Σημείωση. Για τον τύπο της απαιτούμενης λειτουργίας, ο αισθητήρας υγρασίας πρέπει να τοποθετηθεί σε ζώνη που δεν ποτίζεται ώστε να αποφεύγεται η επέμβαση του αισθητήρα από το νερό του ποτίσματος. 75

78 Προγραμματισμός συμβάντων Προσοχή! Κατά την πρώτη εγκατάσταση απαιτείται η επέμβαση στο interface επαφών για να επισημάνετε την κατάσταση της κεντρικής μονάδας. Η διαδικασία μπορεί να πραγματοποιηθεί με επέμβαση στον αισθητήρα υγρασίας ή κλείνοντας και ανοίγοντας πάλι τις επαφές του interface με ένα βραχυκυκλωτήρα (γέφυρα) Αυτοματισμός ρολών. Επιθυμητό πρόγραμμα: κλείσιμο όλων των ρολών μετά τις ή σε περίπτωση ανέμου. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ 20:00-20:40 bus ΕΞΟΔΟΣ 1: ΜΟΝΟ ON bus ΕΙΣΟΔΟΣ 1 PAT. PEND. MADE IN ITALY bus ΕΞΟΔΟΣ 2: ΜΟΝΟ ON 20:00-20:15 Interface επαφών Συναίνεση διάχυσης Ενεργοποιητής καθυστέρηση απενεργοποίησης 15 λεπτά Κεντρική μονάδα ΤΡΟΦΟΔΟΣΙΑ V ΑΙΣΘΗΤΗΡΑΣ ΥΓΡΑΣΙΑ bus ΕΙΣΟΔΟΣ 2 20:15-20:30 Συναίνεση διάχυσης Ενεργοποιητής καθυστέρηση ενεργοποίησης 15 λεπτά καθυστέρηση απενεργοποίησης 15 λεπτά Μπουτόν δύο θέσεων 76

79 Προγραμματισμός συμβάντων Δημιουργήστε ένα σενάριο που κλείνει όλα τα ρολά; Το σενάριο πρέπει να ενεργοποιείται όταν εμφανίζεται μία από τις δύο απαιτούμενες συνθήκες. Δημιουργήστε δύο προγράμματα, Το πρώτο πρέπει να είναι ωριαίο πρόγραμμα ενεργοποίησης του σεναρίου κλειστών ρολών στην επιθυμητή ώρα. Το δεύτερο είναι ένα πρόγραμμα που ανακαλέι το σενάριο με ενεργοποίηση ενός interface επαφών συνδεδεμένο σε έναν αισθητήρα άνέμου και που είναι διαμορφωμένο σε μία ομάδα αυτοματισμών που θα εκτελε σει την είσοδο του προγράμματος Διαχείριση φορτίων ανά ζώνες ωρών. Επιθυμητό πρόγραμμα: απενεργοποίηση από τις 8:00 έως τις 12:00 και από τις 13:00 έως τις 18:00 δύο ομάδων φορτίων που ελέγχονται από τη μονάδα ελέγχου φορτίων [δείτε παράγραφο 7.1 Λειτουργίες, 59]. Ωριαίο πρόγραμμα: χρήση ωριαίου προγράμματος ενεργοποίησης στις ζώνες ωρών: 00:00-8:00, 12:00-13:00 και 18:00-24:00 (επιλέξτε τη χρονορύθμιση Εβδομαδιαίο ρολόι ). Είσοδοι: καμία Έξοδοι: επιλέξτε δύο ομάδες που ανήκουν στο σύστημα ελέγχου φορτίων για τα επιθυμητά φορτία και στη συνέχεια επιλέξτε ON-OFF ως μήνυμα εξόδου Ενεργοποίηση του συστήματος συναγερμού χωρίς τη χρήση των κλειδιών με trasponder και σβήσιμο όλων των φώτων (τυπική εφαρμογή που χρησιμοποιείται στα γραφεία). Επιθυμητό πρόγραμμα: ενεργοποίηση του συστήματος συναγερμού, σβήσιμο φώτων και κατέβασμα ρολών με ταυτόχρονη πίεση δύο μπουτόν. Δημιουργήστε ένα σενάριο που σβήνει όλα τα φώτα και κατεβάζει τα ρολά (Σενάριο Off ). Είσοδοι: δημιουργία δύο ομάδων με ένα απλό μπουτόν. Αλλάξτε τις παραμέτρους των μπουτόν και επιλέξτε τη λειτουργία μπουτόν. Έξοδοι: μήνυμα ενεργοποίησης SAI. μήνυμα στο σενάριο Off. Συνθήκη: AND. 77

80 Ενσωμάτωση Συστήματος Συναγερμού 9. Ενσωμάτωση των ανιχνευτών παρουσίας παθητικών υπερύθρων και των διεπαφών επαφών. Όπως έχουμε ήδη αναφέρει στα προηγούμενα κεφάλαια, στην περίπτωση που στην εγκατάσταση By-me είναι ενσωματωμένο ένα σύστημα προστασίας από παραβίαση (ή προβλέπεται μελλοντική προσθήκη), η κεντρική μονάδα πρέπει να διαμορφωθεί στην περιοχή 00 και στη γραμμή 00 μαζί με τις συσκευές προστασίας από παραβίαση. Οι ανιχνευτές παρουσίας παθητικών υπερύθρων (Eikon και 20486, Idea και Plana ή επιτοίχιας εγκατάστασης 01828), οι ανιχνευτές διπλής τεχνολογίας (Eikon 20487, Idea και Plana 14487) και οι διεπαφές επαφών (Eikon , 20491, Arké , 19491, Idea , και Plana , 14491) μπορούν να χρησιμοποιηθούν με τρεις τρόπους: 1. εγκατεστημένες στο σύστημα προστασίας από παραβίαση, διαμορφωμένες από την κεντρική μονάδα και μη ορατές από άλλα συστήματα, 2. εγκατεστημένες στο σύστημα ελέγχου φώτων, διαμορφωμένες από την κεντρική μονάδα και μη ορατές από άλλα συστήματα, 3. εγκατεστημένες στο σύστημα προστασίας από παραβίαση, διαμορφωμένες από την κεντρική μονάδα και ορατές επίσης από το σύστημα ελέγχου φώτων. Οι χρήσεις 1 και 2 είναι οι συνήθεις διαμορφώσεις της συσκευής για τα δύο συστήματα που αναφέρονται. Στη χρήση 3, οι συσκευές διαμορφώνονται ως εξής: η συσκευή εγκαθίσταται πρώτα στο σύστημα προστασίας από παραβίαση και διαμορφώνεται από την κεντρική μονάδα, η συσκευή διαμορφώνεται στη συνέχεια από την κεντρική μονάδα, καθώς ανήκει σε μια ομάδα του συστήματος αυτοματισμού. Τέλος, είναι απαραίτητο να «ανοίξετε» χειροκίνητα την ομάδα στο δρομολογητή ή να επιλέξετε το στοιχείο Συγχρονισμός δρομολογητή. Όταν το σύστημα προστασίας από παραβίαση δεν είναι ενεργοποιημένο, η συσκευή αποστέλλει ένα μήνυμα ON στην επιλεγμένη ομάδα. Ανακεφαλαιώνοντας, μετά τη διαμόρφωση της συσκευής σε μια ζώνη προστασίας από παραβίαση, μπορείτε να προχωρήσετε στην ενεργοποίησή της σε μια ομάδα αυτοματισμών. Για να προσθέσετε τον ανιχνευτή IR σε μια ομάδα από την κεντρική μονάδα ελέγχου, ανατρέξτε στην παράγραφο Οι ανιχνευτές παρουσίας διαθέτουν την παράμετρο Τιμή κατωφλίου φωτισμού, η οποία είναι ρυθμισμένη βάσει προεπιλογής στην τιμή 100 (μέγιστη τιμή). Η τιμή μειώνεται ανάλογα με το φωτισμό περιβάλλοντος όπου είναι εγκατεστημένος ο ανιχνευτής (για πολύ φωτεινούς χώρους, η τιμή κατωφλίου φωτεινότητας πρέπει να ρυθμίζεται στην τιμή 0). Διάρκεια ενεργοποίησης: χρησιμοποιείται για την επανάληψη, με την εγκατάσταση απενεργοποιημένη, του μηνύματος ελέγχου προς τον αντιστοιχισμένο εκκινητή. Στην πράξη, μετά τον έλεγχο του εκκινητή, ο ανιχνευτής ελέγχει εάν υπάρχουν περαιτέρω κινήσεις για ένα χρονικό διάστημα ίσο με τη διάρκεια ενεργοποίησης και, εάν συμβαίνει κάτι τέτοιο, όταν λήξει αυτό το χρονικό διάστημα αποστέλλεται ένα νέο μήνυμα στον εκκινητή ανεξάρτητα από τη ρυθμισμένη φωτεινότητα. Όταν οι αισθητήρες ανιχνεύσουν κάποια παρουσία και ο φωτισμός είναι κατάλληλος ή όταν ανοίξουν οι επαφές των διεπαφών επαφών, οι παράμετροι των συσκευών αυτών ελέγχονται από την κεντρική μονάδα στην ομάδα προστασίας από παραβίαση (ζώνη) στην οποία έχουν διαμορφωθεί. Σημείωση. Για λεπτομερείς πληροφορίες σχετικά με το σύστημα προστασίας από παραβίαση, ανατρέξτε στην ενότητα «Σύστημα προστασίας από παραβίαση» του παρόντος εγχειριδίου. Μπορείτε να διαμορφώσετε σε δύο ξεχωριστές ομάδες αυτοματισμού τις εισόδους 1 και 2 των διεπαφών επαφών , , , Κατά τη διάρκεια της διαδικασίας διαμόρφωσης, πατήστε μία φορά το πλήκτρο διαμόρφωσης για να διαμορφώσετε την είσοδο 1 και δύο φορές το πλήκτρο διαμόρφωσης για να διαμορφώσετε την είσοδο 2. Σε ό,τι αφορά τις διεπαφές επαφών , , και , εάν οι είσοδοι έχουν διαμορφωθεί επίσης στο σύστημα αυτοματισμών, θα ελέγχουν τα ρελέ αυτών των ομάδων μόνο εάν η ζώνη SAI της διεπαφής είναι απενεργοποιημένη (συνεπώς, το σύστημα προστασίας από παραβίαση είναι απενεργοποιημένο ή ενεργοποιημένο εν μέρει όταν η συγκεκριμένη ζώνη είναι απενεργοποιημένη). 78

81 Διάγνωση και συντήρηση 10. Διάγνωση και συντήρηση Διάγνωση και αντικατάσταση μηχανισμών. Στην ενότητα αυτή περιγράφονται οι διαδικασίες για τη διενέργεια ενός ελέγχου λειτουργίας των μηχανισμών και την ενδεχόμενη αντικατάστασή τους. Setup διάγνωσης διάγνωση συσκευών Πιέστε Επιλ. η κεντρική μονάδα ξεκινάει μια διαδικασία ανίχνευσης ελέγχου λειτουργίας όλων των διαμορφωμένων συσκευών, αν λειτουργούν όλες εμφανίζεται για μερικά δευτερόλεπτα το μήνυμα Καμία συσκευή σε βλάβη. Σε περίπτωση που εντοπιστεί συσκευή εκτός λειτουργίας, η κεντρική μονάδα ζητάει την αντικατάσταση ή την αφαίρεση της συσκευής. Με την εμφάνιση της συσκευής με βλάβη, πατήστε Ανατικατ. προκειμένου να προχωρήσετε σε αντικατάσταση ή Αφαίρεση για τη διαγραφή. Ζητείται η επιβεβαίωση της ενέργειας, συνεπώς πατήστε ΝΑΙ. Κατά την αντικατάσταση, στην περίπτωση που δεν χρησιμοποιείται μια νέα συσκευή, συνεπώς χωρίς διαμόρφωση, η κεντρική μονάδα εμφανίζει ένα μήνυμα σφάλματος. Σε αυτήν την περίπτωση προχωρήστε με βάση τις οδηγίες στη Διαμορφωση- Διαχέιριση επαναφοράς (reset) - Επαναφορά συσκευής. πατήστε το μπουτόν διαμόρφωσης της συσκευής, η κεντρική μονάδα επιβεβαιώνει την ολοκλήρωση της αντικατάστασης. ΣΗΜΑΝΤΙΚΟ Εφαρμόστε τις οδηγίες της κεντρικής μονάδας για την αντικατάσταση του ελαττωματικού μηχανισμού. Στο τέλος της διαδικασίας η κεντρική μονάδα επισημαίνει το αποτέλεσμα: Η συσκευή αντικαταστάθηκε: η αντικατάσταση έγινε σωστά, πατήστε ok για τερματισμό, Μη έγκυρη συσκευή: η αντικατάσταση δεν ολοκληρώθηκε σωστά λόγω προβλημάτων στη συσκευή ή γιατί επιχειρείται ο προγραμματισμός διαφορετικής συσκευής. Σημείωση. Αντικαθιστώντας μία συσκευή, όλες οι παράμετροι της συσκευής που αντικαθίσταται μεταφέρονται στη νέα συσκευή, δεδομένου ότοι οι παράμετορι είναι αποθηκευμένες και στην κεντρική μονάδα. Εξαίρεση αποτελούν μόνο οι τιμές που είναι αποθηκευμένες στους ενεργοποιητές και τα αντίστοιχα σενάρια. Για να δημιουργήσετε πάλι το σενάριο όπως ήταν πριν την αντικατάσταση της συσκευής: εμφανίστε το σενάριο, έτσι ώστε όλοι οι εμπλεκόμενοι ενεργοποιητές να λάβουν την αποθηκευμένη κατάσταση, τοποθετήστε τη νέα συσκευή στην επιθυμητή θέση για το σενάριο, επαναλάβετε την αποθήκευση του σεναρίου στην κεντιρκή μονάδα, όπως παρουσιάζεται στην παράγραφο 6.1 Δημιουργία ενός σεναρίου, σελ. 59], δίνοντας προσοχή ώστε οι ενεργοποιητές να βρίσκονται ήδη στην επιθυμητή θέση. Προσοχή. Δεν μπορεί να γίνει αντικατάσταση του δέκτη υπερύθρων (Eikon 20516, Idea 16956, Plana 14516) μέσω των μενού διάγνωσης. Επομένως, μόλις εντοπίσετε την ελαττωματική συσκευή πρέπει να την αφαιρέσετε και να διαμορφώσετε το δε κτη αντικατάστασης σαν να μία καινούργια συσκευή και να επανασυνδέσετε στο τέλος τα μπουτόν του τηλεχειριστηρίου. Σε περίπτωση αντικατάσταση ενός ενεργοποιητή με έξοδο με ρελέ (Eikon 20535, Idea 16975, Plana 14535) που συνδέεται με τη λειτουργία Ελέγχου Φορτίων, πρέπει, από την κεντιρκή μονάδα ελέγχου, ο νέος ενεργοποιητής πρέπει αναγκαστικά να τεθεί στην κατάσταση ΟΝ και στη συνέχεια στην επιθυμητή κατάσταση λειτουργίας (βλέπε παρ. 7.1 στη σελ. 63). Σε περίπτωση αντικατάστασης ενός θερμοστάτη (Eikon , Idea , Plana ) μέσω του μενού Διάγνωσης, η κεντρική μονάδα το επαναφέρει στην Τοπική λειτουργία και σε κατάσταση Off. 79

82 Διάγνωση και συντήρηση 10.2 Διαχείριση επικοινωνίας εξ αποστάσεως Έλεγχος εξ αποστάσεως. Για να ενεργοποιήσετε ή απενεργοποιήσετε τον έλεγχο εξ αποστάσεως μέσω του interface TP/τηλεφωνικού επιλογέα εφαρμόστε την ακόλουθη διαδικασία: Setup Διάγνωση επιλ. Απομακρυσμένη διάγνωση επιλ. Ενεργοποιημένη Απενεργοποιημένη Επιλέξτε το στοιχείο που επιθυμείτε με τα μπουτόν p q, επιβεβαιώστε με Επιλ. και πιέστε Αποθήκευση. Για τη διαχείριση ανατρέξτε στο φύλλο οδηγιών του interface TP/τηλεφωνικός επιλογέας ή στο εγχειρίδιο οδηγιών του τηλεφωνικού επιλογέα Μπορείτε συνεπώς να κάνετε διάγνωση του συστήματος μέσω του τηλεφωνικού επιλογέα GSM που θα πληροφορήσει το χρήστη για τον αριθμό και των τύπο των συσκευών με βλάβη καθώς και για τη φυσική τους διεύθυνση. Η απομακρυσμένη διάγνωση μπορεί να γίνει για μέγιστο αριθμό κεντρικών μονάδων ίσο με 8 αρκεί τα 8 συστήματα που αντιστοιχούν (ένα για κάθε κεντρική μονάδα) να συνδέονται στο BUS μέσω των κατάλληλων Router και σε τουλάχιστον ένα από συτούς να υπάρχει ο τηλεφωνικός επιλογέας GSM. Για τη διενέργεια αυτής της διαδικασίας ακολουθήστε προσεκτικά τις διαδικασίες που αναφέρονται στα εγχειρίδια λειτουργίας των τηλεφωνικών επιλογέων GSM 01941, και του interface (που συνδυάζεται με τον 01941) Έκδοση λογισμικού κεντρικής μονάδας. Κάντε τη διαδικασία ως εξής: Setup Πληροφορίες επιλ. Η κεντρική μονάδα εμφανίζει: Έκδοση HW Έκδοση SW Βίντεο: Έκδοση HW Τομέας Γραμμή Διεύθυνση ομάδας max 80

83 11. Έλεγχος εξ αποστάσεως. Έλεγχος εξ αποστάσεως Το σύστημα μπορεί να συνδεθεί, μέσω του interface TP/τηλεφωνικού επιλογέα 01848, με τις συσκευές απομακρυσμένου ελέγχου. Στην περίπτωση που υπάρχουν συστήματα συνδεδεμένα μεταξύ τους μέσω του interface προσαρμοστή γραμμής 01845, αρκεί να χρησιμοποιήσετε ένα μόνο interface TP/τηλεφωνικού επιλογέα που μπορεί να εγκατασταθεί σε ένα οποιοδήποτε από τα συστήματα. Στην περίπτωση που υπάρχει το σύστημα συναγερμού μέσω bus Vimar, το interface πρέπει να εγκατασταθεί ως εξάρτημα του συστήματος συναγερμού δεδομένου ότι τροφοδοτείται ακόμα και σε περίπτωση έλελιψης ηλεκτρικής τροφοδοσίας (μπαταρίες back-up) Εισαγωγή του SAI από SMS μέσω του τηλεφωνικού επιλογέα GSM με interface 01848, ή μέσω του τηλεφωνικού επιλογέα GSM Μέσω του μενού SAI->Setup->Διαχείριση κλειδιών SAI->Ζώνες->Interface, μπορεί να οριστεί μία σύνδεση interface GSM/Χρήστη, η διαδικασία αυτή επιτρέπει στην κεντρική μονάδα να ερμηνεύσει την απομακρυσμένη ενεργοποίηση μέσω SMS ως μία ενέργεια ενεργοποίησης που έγινε απευθείας από την την ίδια την κεντρική μονάδα από τον επιολεγμένο χρήστη. Στη συνέχεια, από το μενού SAI->Setup->Διαχείριση κλειδιών SAI->Ζώνες->Κεντρική μονάδα, μπορεί να οριστεί μία σύνδεση interface Χρήστη/Ζώνης, μέσω αυτής της διαδικασίας ορίζεται ποιες ζώνες της εγκατάστασης είναι αρμοδιότητας του χρήστη που συνδέεται με το interface GSM και, επομένως, ποιιες είναι οι ζώνες που μπορούν να ενεργοποιηθούν εξ αποστάσεως από τον τηλεφωνικό επιλογέα (δείτε το κεφ. 7.1 Σύνδεση επιμερισμών στην κεντρική μονάδα SAI στη σελ. 168). Προσοχή Ως προεπιλογή, έπειτα από την εκμάθηση και την αναγνώριση του interface GSM, ο συνδεδεμένος χρήστης στην ενεργοποίηση μέσω SMS του συστήματος συναγερμού είναι ο Διαχειριστής, ο οποίος (παντα ως προεπιλογή) είναι εξουσιοδοτημένος στην ενεργοποίηση όλων των ζωνών SAI. Το μπουτόν On/Off zώνης του κύριου μενού του SAI έχει προτεραιότητα σε όλα, επομένως, είναι σε θέση να απενεργοποιήσει οποιδήποτε ζώνη ανεξάρτητα από το ποιος είναι ο χρήστης που συνδέεται με την απομακρυσμένη ενεργοποίηση μέσω SMS. 81

84 Σύνδεση interface U 12. Προεγκατάσταση για σύνδεση του interface U Το interface U επιτρέπει τη σύνδεση της κεντρικής μονάδας στο PC (στο οποίο είναι εγκατεστημένο το λογισμικό EasyTool) μέσω του κονέκτορα που υπάρχει την εμπρόσθια πλευρά της συσκευής. Αφού συνδεθεί η μονάδα στην πίσω πλευρά της οθόνης 20550, πρέπει να γίνουν οι κόλουθες ενέργειες: συνδέστε τα σημαδεμένα άκραμε τον κόκκινο κονέκτορα του καλωδίου (παρέχεται με τη μονάδα 01960) στην ειδική υποδοχή στη βάση της οθόνης 20550, συνδέστε το άλλο άκρο του καλωδίου στον κονέκτορα PIN-STRIP 8 πόλων που υπάρχει στην πίσω πλευρά της μονάδας (δείτε την εικ σελ. 17). Η κεντρική μονάδα είναι συνεπώς έτοιμη για να συνδεθεί με το interfacce U (δείτε τις εικόνες 12.1 και 12.2)

85 Σύνδεση του συστήματος 13. Ενσωμάτωση του συστήματος By-me με τα συστήματα θυροτηλεόρασης Soundsystem Digibus και δύο αγωγών της Elvox Η οθόνη είναι προετοιμασμένη για ενσωμάτωση με την κεντρική ονάδα ελέγχου και τις μονάδες θυροτηλεόρασης Soundsystem 01961, Digibus και δύο αγωγών ή τη μονάδα TVCC Αν στην οθόνη υπάρχουν και οι δύο μονάδες και (ή και ή και 01963), η λειτουργία της συσκευής θα είναι κεντρική μονάδα domotica και θα αλλάξει σε θυροτηλεόραση με κάθε εξωτερική κλήση ή με ενεργοποίησή της από το χρήστη μέσω του μενού πλοήγησης της πλευράς domotica (επιλέγοντας Θυροτηλεόραση). Στην περίπτωση μιας εισερχόμενης κλήσης, η κεντρική μονάδα αλλάζει από τη λειτουργία domotica στη λειτουργία θυροτηλεόρασης. Μετά την πάροδο του time-out (ρυθμιζόμενο από το σύστημα θυροτηλεόρασης), η κεντρική μονάδα ενεργοποιεί πάλι τη λειτουργία domotica. Εάν θέλετε να διακόψετε τη λειτουργία θυροτηλεόρασης για να επαναφέρετε τη λειτουργία domotica πριν την πάροδο του time-out πρέπει να πιέσετε το πλήκτρο L ή το πλήκτρο G της οθόνης. Αν στην οθόνη υπάρχουν και οι δύο μονάδες και 01960, η συσκευή θα βρίσκεται στη λειτουργία κεντρικής μονάδας domotica και θα αλλάξει στη λειτουργία TVCC με ενεργοποίησή της, από το χρήστη, μέσω του μενού πλοήγησης του τμήματος domotica (επιλέγοντας TVCC). Σε αυτήν την περίπτωση, χάρη στη μονάδα 01960, μπορείτε να ρυθμίσετε τις ακόλουθες παραμέτρους του συστήματος TVCC: Ρύθμιση χρόνο αυτόματου σβησίματος της οθόνης TVCC Το σύστημα επιτρέπει να ρυθμιστεί ο χρόνος αυτόματου σβησίματος στην περιοχή τιμών που κυμαίνεται από ελάχιστο 1 λεπτό έως το μέγιστο 4 ώρες (σε βήματα 1 λεπτού) Αρχικό μενού Aλλa Θυροτηλεόραση Setup Αυτόματο σβήσιμο Αυτόματο σβήσιμο 001m Ρυθμίστε την τιμή του χρόνου και επιβεβαιώστε με το Αποθήκευση. Ρύθμιση χρόνου κυκλικής εναλλαγής των καναλιών ήχου/εικόνας Το σύστημα επιτρέπει να ρυθμιστεί ο χρόνος εναλλαγής των εικόνων σε κυκλική σειρά σε μια περιοχή τιμών που κυμαίνεται από ελάχιστο 1 δ. έως το μέγιστο 4 λεπτών. (σε βήματα 1 δ.). Αρχικό μενού Aλλa Θυροτηλεόραση Setup Κύκλος καμερών Κύκλος καμερών 001m Ρυθμίστε την τιμή του χρόνου και επιβεβαιώστε με το Αποθήκευση. Με ανάλογο τρόπο με την κεντρική μονάδα ελέγχου, η μονάδα θυροτηλεόρασης ή ή ή η μονάδα TVCC 01964, τοποθετείται στην ειδική υποδοχή που βρίσκεται στην επάνω πίσω πλευρά της οθόνης σε αντιστοιχία με τον κονέκτορα με την ένδειξη ΜΟΝΑΔΑ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ/TVCC. Για όλες τις λεπτομέρειες σχετικά με την εγκατάσταση και τη διαχείριση των συστημάτων θυροτηλεόρασης TVCC δείτε τα εγχειρίδια οδηγιών και τα συνοδευτικά σχεδιαγράμματα των μονάδων 01961, 01962, και

86 Σύνδεση του συστήματος 14. Αντιστοίχιση των λειτουργιών του συστήματος By-me και των εντολών του συστήματος θυροτηλεόρασης δύο αγωγών. Το παρόν κεφάλαιο παρουσιάζει τις λειτουργίες της κεντρικής μονάδας ελέγχου By-me που αφορούν την ενσωμάτωση του συστήματος domotico και της θυροτηλεόρασης. Οι λειτουργίες αυτές επιτρέπουν την διεξαγωγή συγκεκριμένων ενεργειών από το σύστημα θυροτηλεόρασης (π.χ. άνοιγμα της κλειδαριάς, άναμμα καμερών, κλπ.) έπειτα από εντολές που στέλνει το σύστημα αυτοματισμού (για παράδειγμα συσκευές ελέγχου του By-Me, από Media Center, κλπ.). Οι λειτουργίες αυτές είναι προσβάσιμες από το μενού θυροτηλεόρασης μέσω των επιλογών Διαχείριση εξωτερικών εντολών και Διαχείριση αδειών. Στην περίπτωση εγκαταστάσεων θυροτηλεόρασης Due Fili όπου υπάρχουν μόνιτορ 21550/20550/14550 συνδεδεμένα στη μονάδα και μονάδες οικιακού αυτοματισμού By-me (ή κεντρικές μονάδες με θυροτηλεόραση 01956), ισχύουν τα εξής: - Ο μέγιστος αριθμός εσωτερικών σταθμών ανά κεντρική γραμμή ή μετά το διαχωριστή 692S, που μπορούν να δημιουργηθούν με το προϊόν κωδ /20550/ , είναι 4 (δηλ. 4 ανεξάρτητα υποσυστήματα οικιακού αυτοματισμού το μέγιστο συνδεδεμένα στην κεντρική γραμμή της εγκατάστασης Due Fili). - Μπορούν να συνδεθούν επίσης άλλοι μηχανισμοί Due Fili (κωδ , 21554, 01955, 20557, 20577, 21550/20550/14550/ κλπ.) σε έως 32 μηχανισμούς συνολικά το μέγιστο ανά κεντρική γραμμή ή μετά το διαχωριστή 692S. Σε όλες τις παραπάνω περιπτώσεις, εάν πρέπει να υπερβείτε το μέγιστο όριο μηχανισμών, πρέπει να επεκτείνετε την εγκατάσταση χρησιμοποιώντας διαχωριστές 692S και τα σχετικά τροφοδοτικά δημιουργώντας νησίδες γαλβανικής μόνωσης Διαχείριση εξωτερικών εντολών Αρχικό μενού Aλλa Θυροτηλεόραση Setup Διαχείριση εξωτερικών εντολών Αυτό το μενού επιτρέπει να δημιουργηθούν έως και 8 εξωτερικές εντολές όπου, ως εξωτερική εντολή, νοείται η αντιστοίχιση μεταξύ μιας ομάδας του συστήματος domotico και μία εξερχόμενη εντολή θυροτηλεόρασης με μια ενδεχόμενη παράμετρο δείκτη ή ID παραλήπτη (ανάλογα με την εντολή). Οι ομάδες που χρησιμοποιούνται ως είσοδοι είναι μόνο οι ομάδες αυτοματισμού (φώτα) και δημιουργούνται ειδικά για να χρησιμοποιούνται απευθείας από το μπουτόν επισύνδεσης στην ομάδα (σε αυτήν την περίπτωση αρκεί να δημιουργηθεί μία ομάδα μόνο με εντολές χωρίς ενεργοποιητές) ή στο Media Center (στηνη περίπτωση αυτή αρκεί μία κενή ομάδα). Για κάθε μία εντολή μπορούν να ρυθμιστούν τα ακόλουθα πεδία: Είσοδος = ομάδα που χρησιμοποιείται ως έισοδος της εντολής Εντολή = τύπος εντολής θυροτηλεόρασης που επιθυμείτε να υλοποιηθεί, Είναι διαθέσιμες οι ακόλουθες εντολές: - Κλειδαριά - Λειτουργία F - Λειτουργία F1 - Λειτουργία F2 - Βοηθ. λειτουργία 84

87 Σύνδεση του συστήματος - Τερματισμός επικοινωνίας: - Αυτόματη ενεργοποίηση - Επιλεκτική ενεργοποίηση Δείκτης = παράμετρος που λαμβάνει διάφορες σημασίες ανάλογα με τον τύπο επιλεγμένης εντολής (δείτε την επόμενη παράγραφο Περιγραφή εντολών ) Περιγραφή εντολών Κλειδαριά: Η εντόλή επιτρέπει την ενεργοποίηση της λειτουργίας της κλειδαριάς μέσω μιας συσκευής χειρισμού By-Me ή μέσω της εφαρμογής Media Center. Setup που πρέπει να γίνουν από την κεντρική μονάδα: - Είσοδος: Ομάδα εισόδου - Εντολή: Κλειδαριά - Περιεχόμενα: ID της μπουτονιέρας ή της συσκευής (μπουτόν κλήσης) στην οποία θα εφαρμοστεί η εντολή Από το Media Center μπορείτε να ε[ιλέξετε τη μπουτονιέρα. Σε αυτήν την περίπτωση αγνοείται η προεπιλεγμένη παράμετρος Δείκτης. Λειτουργία F: Η εντολή επιτρέπει την ενεργοποίηση της λειτουργίας Fn: Setup που πρέπει να γίνουν από την κεντρική μονάδα: - Είσοδος: Ομάδα εισόδου - Εντολή: Λειτουργία F - Περιεχόμενα: μη σημαντικό Η εντολή αυτή χρησιμοποιείται μόνο από το Media Center επιλέγοντας F1 ή F2 και τη μπουτονιέρα προορισμού. Λειτουργία F1: Η εντόλή επιτρέπει την ενεργοποίηση της λειτουργίας F1 μέσω μιας συσκευής χειρισμού του By-Me ή μέσω της εφαρμογής Media Center. Setup που πρέπει να γίνουν από την κεντρική μονάδα: - Είσοδος: Ομάδα εισόδου - Εντολή: Λειτουργία F1 - Περιεχόμενα: ID της μπουτονιέρας στην οποία εφαρμόζεται η εντολή Από το Media Center μπορείτε να ε[ιλέξετε τη μπουτονιέρα. Σε αυτήν την περίπτωση αγνοείται η προεπιλεγμένη παράμετρος Δείκτης. Λειτουργία F2: Η εντόλή επιτρέπει την ενεργοποίηση της λειτουργίας F2 μέσω μιας συσκευής χειρισμού του By-Me ή μέσω της εφαρμογής Media Center. Setup που πρέπει να γίνουν από την κεντρική μονάδα: - Είσοδος: Ομάδα εισόδου - Εντολή: Λειτουργία F2 - Περιεχόμενα: ID της μπουτονιέρας στην οποία εφαρμόζεται η εντολή Από το Media Center μπορείτε να επιλέξετε τη μπουτονιέρα. Σε αυτήν την περίπτωση αγνοείται η προεπιλεγμένη παράμετρος Δείκτης. 85

88 Σύνδεση του συστήματος Λειτουργία Aux: Η εντόλή επιτρέπει την ενεργοποίηση της λειτουργίας Aux μέσω μιας συσκευής χειρισμού του By-Me ή μέσω της εφαρμογής Media Center. Setup που πρέπει να γίνουν από την κεντρική μονάδα: - Είσοδος: Ομάδα εισόδου - Εντολή: Λειτουργία Aux: - Περιεχόμενα: δείκτης της λειτουργίας AUX (ρυθμιζόμενες τιμές από 1 έως 16) Από το Media Center μπορείτε να επιλέξετε τη μπουτονιέρα. Σε αυτήν την περίπτωση αγνοείται η προεπιλεγμένη παράμετρος Δείκτης. Τερματισμός επικοινωνίας: Η εντολή επιτρέπει τον τερματισμό της τρέχουσας επικοινωνίας (ήχου ή/και εικόνας) μέσω μιας συσκευής χειρισμού By-Me ή μέσω της εφαρμογής Media Center. Setup που πρέπει να γίνουν από την κεντρική μονάδα: - Είσοδος: Ομάδα εισόδου - Εντολή: Τερματισμός com. - Δείκτης/ID: μη σημαντικό Αυτόματη ενεργοποίηση: Η εντολή αυτή επιτρέπει την ενεργοποίηση της αυτόματης ενεργοποίησης μιας μπουτονιέρας. Η χρήση αυτής της εντολής έχει σημασία αν γίνεται από την εφαρμογή MediaCenter δεδομένου ότι δεν αλλάζει την οθόνη της κεντρικής μονάδας από το μενού domotica σε θυροτηλεόραση, απλά ενεργοποιεί την αυτόματη ενεργοποίηση μιας μπουτονιέρας προκειμένου να εμφανίζονται οι εικόνες σε ένα τερματικό οθόνης συνδεδεμένο στο PC Media Center. Setup που πρέπει να γίνουν από την κεντρική μονάδα: - Είσοδος: Ομάδα εισόδου - Εντολή: Αυτόματη ενεργοποίηση - Δείκτης/ID: ID μπουτονιέρας Από το MediaCenter μπορείτε να επιλέξετε το ID μιας μπουτονιέρας. προεπιλεγμένη παράμετρος Δείκτης. Σε αυτήν την περίπτωση αγνοείται η Στέλνοντας επανειλημένα το μήνυμα δημιουργείται η διαδοχική σειρά προγραμματισμένης αυτόματης ενεργοποίησης στη μπουτονιέρα για το εν λόγω εσωτερικό (ισχύει τόσο για την μπουτονιέρα Master όσο και για την interface ήχου/εικόνας 69AM). ΠΡΟΣΟΧΗ: η εντολή εκτελείται μόνο εάν είναι ενεργές οι αντίστοιχες άδειες (δείτε την παράγραφο 14.2 Διαχείριση αδειών ). Επιλεκτικό άναμμα: Η εντολή επιτρέπει την επιλεκτική ενεργοποίηση μιας κάμερας συνδεδεμένης με μια interface ήχου/εικόνας 69AM. Η χρήση αυτής της εντολής έχει σημασία αν γίνεται από την εφαρμογή MediaCenter δεδομένου ότι δεν αλλάζει την οθόνη της κεντρικής μονάδας από το μενού domotica σε θυροτηλεόραση, απλά ενεργοποιεί την αυτόματη ενεργοποίηση μιας μπουρονιέρας προκειμένου να εμφανίζονται οι εικόνες σε ένα τερματικό οθόνης συνδεδεμένο στο PC Media Center. Setup στην κεντρική μονάδα: - Είσοδος: Ομάδα εισόδου - Εντολή: Επιλεκτική ενεργοποίηση - Δείκτης/ID: ID μπουτονιέρας 86

89 Κανόνες εγκατάστασης - Κανονισμοί αναφοράς Από το MediaCenter μπορείτε να επιλέξετε την κάμερα που θέλετε να ανάψει (στην περίπτωση που η υποδεικνυόμενη μπουτονιέρα είναι η interface για κάμερες 69AM) και ενδεχομένως να υποδείξετε τη μπουτονιέρα για ενεργοποίηση. Σε αυτήν την περίπτωση αγνοείται η προεπιλεγμένη παράμετρος Δείκτης. ΠΡΟΣΟΧΗ: η εντολή εκτελείται μόνο εάν είναι ενεργές οι αντίστοιχες άδειες (δείτε την παράγραφο 14.2 Διαχείριση αδειών ). Για περισσότερες λεπτομέρειες συμβουλευτείτε το εγχειρίδιο της εφαρμογής MediaCenter Διαχείριση αδειών Χρησιμοποιώντας τις εντολές που περιγράψαμε μέχρι τώρα, σε μια εγκατάσταση θυροτηλεόρασης μιας πολυκατοικίας υπάρχει η δυνατότητα να ενεργοποιήσετε ορισμένους χρήστες ώστε να εμφανίζονται οι εικόνες που μεταδίδονται από τις κάμερες οι οποίς; ενδέχεται να προορίζονται για άλλους αποδέκτες, επομένως δημιουργώντας προβλήματα σχετικά με τη διακριτικότητα και την ιδιωτικότητα. Όσον αφορά στην εγκατάσταση θυροτηλεόρασης, μπορείτε να κάνετε την αυτόματη ενεργοποίηση από μία οποιαδήποτε εσωτερική θέση, ωστόσο η σειρά εμφανιζόμενων καμερών ρυθμίζεται από τον εγκαταστάτη για κάθε μία από αυτές τις εσωτερικές θέσεις, αποδίδοντας στην ουσία, τα δικαιώματα εμφάνισης σε κάθε χρήστη. Η κεντιρκή μονάδα By-Me παρέχει τη δυνατότητα επιλεκτικής εμφάνισης μιας οποιασδήποτε κάμερας της εγκατάστασης. Με βάση αυτό το χαρακτηριστικό, έχει προστεθεί μια λειτουργία που επιτρέπει τη διαχείριη των αδειών ενεργοποίησης σχετικά με τις μπουτονιέρες και τις κάμερες που είναι εγκατεστημένες στο σύστημα, προκειμένου να ζητείται από τον εγκαταστάτη η απόδοση των αδειών εμφάνισης, από τους χρήστες, μιας οποιασδήποτε κάμερας. Αρχικό μενού Aλλa Θυροτηλεόραση Setup Διαχείριση αδειών Μέσω του παραπάνω μενού μπορείτε να ρυθμίσετε έως και 16 παραμέτρους σχετικά με το άναμμα μιας κάμερας σε μία μπουτονιέρα (όπου ως μπουτονιέρα εννοείται είτε μια απλή μπουτονιέρα θυροτηλεόρασης με δύο καλώδια ή η interface ήχου/εικόνας 69AM). Μέσω των αδειών που υπάρχουν μπορείτε να επιλέξετε μία για να τη δημιουργήσετε (νέα άδεια) ή να την τροποποιήσετε. Επιλέγοντας μία μπουτονιέρα (από το 1 έως το 15, όπου 1=μπουτονιέρα master) και μία κάμερα (από 0 έως 16, όπου 0 = οποιαδήποτε κάμερα) μπορείτε να ενεργοποιήσετε την εμφάνιση της/των επιλεγμένης/ων κάμερας/ών από την κεντρική μονάδα By - Me. ΠΡΟΣΟΧΗ: Το μενού που επιτρέπει τη διαχείριση των αδειών μπορεί να εμφανιστεί μόνο με τον κωδικό πρόσβασης του Διαχειριστή. 15. Κανόνες εγκατάστασης. Η εγκατάσταση πρέπει να εκτελείται σύμφωνα με τις ισχύουσες διατάξεις σχετικά με το ηλεκτρολογικό υλικό στη χώρα χρήσης των προϊόντων. 16. Κανονισμοί αναφοράς. Κεντρική μονάδα ελέγχου Οδηγία EMC Πρότυπα , EN Σημείωση: Η συμμόρφωση προδιαγραφών αναφέρεται στη μονάδα όταν είναι τοποθετημένη στην οθόνη

90 88

91 Τομέας συναγερμός 89

92 Περιεχόμενα 1. Γενικά χαρακτηριστικά του συστήματος Εγκατάσταση Συστατικά μέρη του συστήματος Κεντρική μονάδα Ανιχνευτής παρουσίας με παθητικές υπέρυθρες και με διπλή τεχνολογία, χωνευτός Ενεργοποιητής Ψηφιακό πληκτρολόγιο Μονάδα back-up χωνευτή και από οδηγό EN Σύστημα για εξωτερικούς χώρους Σειρήνα εσωτερικού χώρου Σειρήνα εσωτερικού χώρου Τροφοδοτικά Interface επαφών Ενεργοποιητής ρελέ Ανιχνευτής με υπέρυθρες μινι για επιτοίχεια εγκατάσταση Ανιχνευτής διπλής τεχνολογίαςγια επιτοίχεια εγκατάσταση Αναγνώστης με transponder Αναγνώστης με smart card interface ραδιοσυχνοτήτων Τροφοδοσία του συστήματος Ορισμός των ομάδων/ζωνών Διαμόρφωση Ρύθιση S.A.I Επιμερισμοί Διαχείριση κλειδιών SAI Διαχείριση μηνυμάτων Σύστημα προστασίας Walk test Λίστα συμβάντων Λίστα συναγερμών Ρύθμιση παραμέτρων Μονάδα back-up Σύστημα για εξωτερικούς χώρους Ανιχνευτής παρουσίας IR Ενεργοποιητής Interface επαφών Ανιχνευτής διπλής τεχνολογίας για επιτοίχεια εγκατάσταση Interface ραδιοσυχνοτήτων Αναγνώστης με smart card Αναγνώστης με transponder Ενεργοποιητής ρελέ Μονάδα back-up από οδηγό EN Σειρήνα εσωτερικού χώρου Ανιχνευτής διπλής τεχνολογίας χωνευτός Ανιχνευτής με υπέρυθρες μινι για επιτοίχεια εγκατάσταση Ψηφιακό πληκτρολόγιο Χρήση του συστήματος Ενεργοποίηση Προσωρινός επιμερισμός από την κεντρική μονάδα Επιμερισμός από τον ενεργοποιητή Ανιχνευτές με καθυστέρηση Διαχείριση συναγερμών

93 Περιεχόμενα 10. Ανκεφαλαίωση σημάνσεων Άλκλες εφαρμογές Ενεργοποίηση κουδουνιού μέσω ανιχνευτή παθητικών υπέρυθρων Ενεργοποίηση κουδουνιού μέσω interface επαφών Ενεργοποίηση ηλεκτιρκής κλειδαριάς μέσω του ενεργοποιητή Επισήμανση συναγερμού χωρίς ηχητικές προειδοποιήσεις (αντικλεπτικό) Κλείσιμο της ηλεκτροβαλβίδας ροής αερίου σε περίπτωση διαφυγής (τεχνικός συναγερμός) Ενεργοποίηση ηχητικών προειδοποιήσεων υναγερμού (αντιπανικού) Γλωσσάριο

94 Γενικά χαρακτηριστικά του συστήματος 1. Γενικά χαρακτηριστικά του συστήματος Το σύστημα συναγερμού επιτρέπει την υλοποίηση εγκαταστάσεων συναγερμού με έως 30 ζώνες και τη διαχείριση, μέω interface επαφών ή/και interface ραδιοσυχνοτήτων, τεχνικών συναγερμών στον οικιακό και στον τριτογενή τομέα. Οι στοιχειακέςσυσκευές ακολουθούν τη λογική και τον τρόπο στήριξης στις βάσεις και τα χρώματα των σειρών Eikon, Idea και Plana. Το σύστημα χαρακτηρίζεται από: καλωδίωση δύο αγωγών. Γρήγορη και απλή εγκατάσταση ακόμη και σε περίπτωση ανακατασκευής, με συνδέσεις ενός μόνο ζεύγους αγωγών για την παροχή τόσο της πολύ χαμηλής τάσης τροφοδοσίας (29 V d.c.) όσο και των σημάτων ελέγχου και χειρισμού των μηχανισμών. Χρησιμοποιείται στριφτό καλώδιο με περίβλημα (Vimar 01840: 2x0,50 mm 2, ονομαστική τάση λειτουργίας 300/500 V) σύνδεση διακλάδωσης με πολικότητα για όλες τις συσκευές, χωρίς ιδιαίτερη σειρά, τηρώντας την πολικότητα των ακροδεκτών. ανιχνευτές 17 δεσμών σε 4 επίπεδα. Δίπλωμα ευρεσιτεχνίας Vimar που παρέχει καλύτερη ογκομετρική κάλυψη από τους παραδοσιακούς τύπους 14 δεσμών σε 3 επίπεδα. ανιχνευτές διπλής τεχνολογίας. Διαθέσιμοι τόσο σε χωνευτή έκδοση όσο και για επίτοιχη τοποθέτηση, προσφέρουν υψηλές επιδόσεις τόσο στην ανίχνευση παρίσακτων όσο και στην πρόληψη λανθασμένων συναγερμών. ψηφιακά πληκτρολόγια. Μέγιστη εξωτερική απλότητα και εξαιρετική ευελιξία στη διαχείριση των ενεργοποιήσεων/απενεργοποιήσεων (ολικές ή μερικές) της εγκατάστασης μέσω των διαφοροποιημένων αριθμητικών κωδικών (έως το πολύ 32). κλειδιά με transponder. Απόλυτη ασφάλεια και αξιοπιστία στην ενεργοποίηση και απενεργοποίηση του συστήματος. Επιτρέπουν επίσης την τμηματική ενεργοποίηση του συστήματος αναλόγως με τη διαμόρφωση των ενεργοποιητών. Παρέχουν δισεκατομμύρια κρυπτογραφημένων συνδυασμών μεταξύ των οποίων το σύστημα επιλέγει τον έγκυρο. Λειτουργούν χωρίς μπαταρία παρέχοντας απεριόριστη αυτονομία χωρίς συντήρηση. τηλεκοντρόλ. Επιτρέπει την ενεργοποίηση και την απενεργοποίηση του συστήματος χρησιμοποιώντας ως ενεργοποιητή το interface RF. Μονάδα back-up. Σε αυτήν τοποθετούνται οι μπαταρίες (δεν διατίθενται) οι οποίες τροφοδοτούν το σύστημα σε περίπτωση black-out για το χρόνο που ορίζουν τα πρότυπα. Διατίθενται στην έκδοση για χωνευτή τοποθέτηση ή για τοποθέτηση στην κεντιρκή μονάδα. Interface επαφών. Είναι διαθέσιμοι τρεις τύποι (με 2 εισόδους ή με έξοδο 12 V d.c.) και επιτρέπουν τη σύνδεση στο σύστημα bus ανιχνευτών: μαγνητικές επαφές για πόρτες και παράθυρα, με κορδόνι για την προστασία των ρολών, πρόσκρουσης για την προστασία των πορτών και των τζαμαριών, φράγματα υπερύθρων Μπορούν επίσης να χρησιμοποιηθούν για την παραγωγή τεχνικών συναγερμών. απλοποιημένη διαμόρφωση. Επενεργώντας στο εμπρόσθιο μπουτόν των συνδεδεμένων στο BUS μηχανισμών, οι μηχανισμοί επικοινωνούν μεταξύ τους και αναγνωρίζουν αυτόματα τις παραμέτρους προγραμματισμού. Μετά τον προγραμματισμό μπορείτε να εντοπίσετε πάντα οποιοδήποτε μηχανισμό μέσω της κεντρικής μονάδας πιέζοντας το μπουτόν του μηχανισμού. επιμερισμός. Έως 30 διαφορετικές ζώνες; Κάθε ζώνη είναι εντελώς ανεξάρτητη. Σε κάθε χρήστη αποδίδεται ένας ειδικός επιμερισμός και μπορεί να κάνει και μερική ενεργοποίηση/απενεργοποίηση. interface RF. Επιτρέπει να χρησιμοποιηθούν οι αισθητήρες και τα τηλεχειριστήρια του συστήματος ραδιοσυχνοτήτων για τη διεύρυνση της κάλυψης στους χώρους όπου δεν μπορούν να φτάσουν τα καλώδια. Λειτουργεί ως ενεργοποιητής και κατά συνέπεια μπορεί να ενεργοποιεί πλήρως ή εν μέρει το σύστημα μέσω των τηλεκοντρόλ. Μπορούν επίσης να χρησιμοποιηθούν για την παραγωγή τεχνικών συναγερμών. 92

95 L N B 0409 VIMAR - Marostica - Italy Alimentatore/Power supply I > Imax B 0409 VIMAR - Marostica - Italy -5 C C BUS AUX IBUS + IAUX 29 V IBUS 29 V IAUX >- 800 ma OV ON A 0404 VIMAR - Marostica - Italy 29 V AUX BUS AAA NiMH 1,2 V AAA NiMH 1,2 V A0 0A COMUNICATORE GSM-BUS ON BUS PROG 8 GSM A0 0A BUS V V A0 0A L N B 0409 VIMAR - Marostica - Italy Alimentatore/Power supply I > Imax B 0409 VIMAR - Marostica - Italy -5 C C ACCOPPIATORE DI LINEA A 0404 VIMAR - Marostica - Italy BUS 2 BUS AUX IBUS + IAUX 29 V IBUS 29 V IAUX >- 800 ma BUS 1 OV ON A 0404 VIMAR - Marostica - Italy 29 V AUX BUS Γενικά χαρακτηριστικά του συστήματος οπτική προστασία. Όλοι οι μηχανισμοί προστατεύονται από απόπειρες παραβίασης, συμπεριλαμβανομένης της αποσύνδεσης και του βραχυκυκλώματος της γραμμής σύνδεσης. Τα σχετικά μηνύματα ελέγχονται μέσω BUS. Οι στοιχειακές συσκευές Eikon, Idea και Plana διαθέτουν οπτική προστασία υπερύθρων: κάθε συσκευή αυτοπροστατεύεται εκπέμποντας στο πίσω μέρος μια ακτίνα υπερύθρων η οποία ειδοποιεί το σύστημα σε κάθε απόπειρα παραβίασης. Η λύση αυτή είναι κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας από την Vimar και δεν απαιτεί πρόσθετα μηχανικά συστήματα, καταργεί τον κίνδυνο λανθασμένων σημάνσεων, ενώ απλοποιεί και μειώνει τις εργασίες εγκατάστασης. προσωπική ρύθμιση της εγκατάστασης. Το καινοτομικό λογισμικό επιτρέπει την εξατομικευμένη ρύθμιση της κεντρικής μονάδας, σε συνάρτηση με τα χαρακτηριστικά των χώρων και του τρόπου χρήσης της εγκατάστασης, των παραμέτρων των διαφόρων συσκευών (π.χ. χρόνος επέμβασης ανιχνευτών και των περιμετρικών αισθητήρων, όριο ανίχνευσης, ευαισθησία του συστήματος προστασίας). Σχεδιάγραμμα σύνδεσης συστήματος σναγερμού ενσωματωμένο στο σύστημα αυτοματισμού 230 V ~ Τροφοδοτικό Ψηφιακό πληκτρολόγιο Ανιχνευτής IR Ανιχνευτής διπλής τεχν Ανιχνευτής διπλής τεχν Εξωτερική σειρήνα Γραμμή τηλεφώνου Συσκευές αυτοματισμού Συσκευές αυτοματισμού Βοηθητική μονάδα back-up Μονάδα back-up BUS Προσαρμοστών BUS + - BUS V ~ 29 V d.c Kεντρική μονάδα Interface επαφών Interface για τηλεκοντρόλ και ραδιοσυχνότητες Eπαφές Τηλεφωνικός επιλογέας GSM Τροφοδοτικό Μαγνητική επαφή Ανιχνευτής νερού Στο πιο πάνω σχεδιάγραμμα η κεντρική μονάδα είναι διαμορφωμένη στην περιοχή 00 και στη γραμμή 00. Μέσω του προσαρμοστή γραμμής (Router) γίνεται η ενσωμάτωση με τη γραμμή στην οποία έχου διαμορφωθεί οι συσκευές του συστήματος αυτοματισμού (δείτε παρ στη σελ. 32). Προσοχή: Το σύστημα συναγερμού τροφοδοτείται από τη μονάδα back-up Συνδέεται η έξοδος AUX 29 V d.c. του τροφοδοτικού (γραμμή συναγερμού) με την είσοδο στα 29 V της μονάδας back-up από την οποία τροφοδοτείται το ΒUS μέσω του ακροδέκτη BUS και η κεντρική μονάδα μέσω του ακροδέκτη CENTR

96 Γενικά χαρακτηριστικά του συστήματος Συνδεόμενοι μηχανισμοί Ο συνολικός αριθμός συνδεδεμένων συσκευών πρέπει να είναι πάντα μικρότερος ή ίσος με 60 (τα κλειδιά με transponder δεν πρέπει να συμπεριλαμβάνονται στη μέτρηση). Στο πίνακα παρουσιάζεται ο ελάχιστος και ο μέγιστος αριθμός διευθυνσιοδοτημένων μηχανισμών για κάθε εγκατάσταση. Για τον αριθμό των πραγματικά συνδεόμενων μηχανισμών συμβουλευθείτε την καρτέλα της εγκατάστασης όπου καθορίζεται ο αριθμός αναλόγως με την απαιτούμενη αυτονομία. Συσκευές που μπορούν να συνδεθούν Προϊόν ελάχ. αριθμός μέγιστος αριθμός Κεντρική μονάδα 1 1 Ενεργοποιητής 0 ** Ψηφιακό πληκτρολόγιο 0 * Μονάδα back-up ή Βοηθητική μονάδα βάσης μπαταρίας Σειρήνα εξωτερική και εσωτερική 0 4 Ενεργοποιητής με ρελέ 0 * Interface επαφών 0 * Ανιχνευτές υπερύθρων χωνευτοί και επιτοίχειοι 0 * Τροφοδοτικό 1 3 Κλειδί με transponder 0 28 Ανιχνευτές διπλής τεχνολογίας χωνευτοί και επιτοίχειοι 0 * Αναγνώστης transponder 0 ** Αναγνώστης με smart card 0 ** Interface ραδιοσυχνοτήτων 0 8 Τηλεχειριστήριο 0 40 ) Ο μέγιστος αριθμός ενεργοποιητών με ρελέ, των interface επαφών, των ανιχνευτών υπερύθρων, των * ανιχνευτών διπλής τεχνολογίας και των ψηφιακών πληκτρολογίων προσδιορίζεται από τον αριθμό και από τον τύπο συσκευών που υπάρχουν στην εγκατάσταση. ) Ο συνολικός αριθμός των ενεργοποιητών, των συσκευών ανάγνωσης με transponder, των συσκευών ** ανάγνωσης με smart card και των interface ραδιοσυχνοτήτων πρέπει να είναι πάντα μικρότερος ή ίσος με 16 ΣΗΜ. Ο συνολικός αριθμός συνδεδεμένων συσκευών, σε κάθε περίπτωση, πρέπει να είναι πάντα μικρότερη ή ίση με 60 (τα κλειδιά με transponder, η κεντρική μονάδα, τα τροφοδοτικά και τα τηλεχειριστήρια δεν πρέπει να συμπεριλαμβάνονται στη μέτρηση) 94

97 Κριτήρια μελέτης Γενικά χαρακτηριστικά του συστήματος Η μελέτη μιας εγκατάστασης συναγερμού προβλέπει τις ακόλουθες φάσεις: προσδιορισμός χώρων για προστασία; προσδιορισμός αριθμού ζωνών υποδιαίρεσης της εγκατάστασης, προσδιορισμός αριθμού ανιχνευτών και της θέσης τους, επιλογή θέσης κεντρικής μονάδας, ενεργοποιητών, ενδεχόμενων εκκινητών ρελέ, interface επαφών, ενδεχόμενων interface ραδιοσυχνοτήτων με αισθητήρες RF για επισύνδεση Μετά την εκπόνηση της μελέτης της εγκατάστασης ακολουθεί η διαστασιολόγησή της. Διαστασιολόγηση της εγκατάστασης Οι δύο βασικοί κανόνες που πρέπει να τηρούνται για τη σωστή διαστασιολόγηση της εγκατάστασης είναι: τήρηση μέγιστου μήκους των καλωδίων σύνδεσης των μηχανισμών (βλ. επόμενη παράγραφο); σωστή διαστασιολόγηση τροφοδοτικών αναλόγως με το μέγεθος της επιθυμητής εγκατάστασης; είναι πολύ σημαντικό, για να εξασφαλιστεί ικανοποιητική αυτονομία (24 h) σε περίπτωση διακοπής ρεύματος δικτύου 230 V~. αν η κατανάλοωση των συσκευών που συνδέονται στο bus (με εξαίρεση την κεντρική μονάδα και τη μονάδα back-up) είναι μεγαλύτερη από 320 ma, πρέπει να προστεθεί μία δεύτερη μονάδα back-up συνδεδεμένη σε ένα δεύτερο τροφοδοτικό Μέγιστο μήκος συνδέσεων Πρέπει να τηρούνται οι ακόλουθοι κανόνες: μέγιστο μήκος συνδέσεων μεταξύ μονάδας back-up και πιο μακρινού μηχανισμού: 180 m, μέγιστη απόσταση μεταξύ ενός μηχανισμού και του πλέον μακρινού μηχανισμού: 360 m, σε περίπτωση χρήσης δύο μονάδων back-up η μέγιστη απόσταση μεταξύ τους πρέπει να είναι 40 m. μέγιστη απόσταση ανάμεσα στις μονάδες back-up και το τροφοδοτικό 01801: 1 m. μέγιστη απόσταση ανάμεσα στις μονάδες back-up και τη βοηθητική μονάδα μπαταριών 01803: 1 m. Σημείωση. Φυσικά, οι κανόνες ισχύουν και για τις δύο μονάδες backup (χωνευτές και με οδηγό DIN). 95

98 PAT. PEND. PAT. PEND. MADE IN ITALY MADE IN ITALY Γενικά χαρακτηριστικά του συστήματος A: 180 m max AUX + - Alimentatore BUS + - CENTR + - AUX + - Alimentatore B: 180 m max Μέγιστο μήκος ανά τμήμα BUS + - CENTR + - C > 40 m A: 180 m max B: 180 m max A = μέγιστη απόσταση ανάμεσα στη μονάδα back-up και την πιο απόμακρη συσκευή Β = μέγιστη απόσταση ανάμεσα στη μονάδα back-up και την πιο απόμακρη συσκευή C = απόσταση ανάμεσα σε δύο μονάδες back-up Μέγιστη επέκταση γραμμής 96

99 Γενικά χαρακτηριστικά του συστήματος Έλεγχος απορροφήσεων Για τη σωστή επιλογή του μεγέθους της εγκατάστασης, επαληθεύοντας συνεπώς τον αριθμό μονάδων back-up που είναι απαραίτητες, προβλέπεται ένα δελτίο εγκατάστασης για συμπλήρωση κατά τη φάση προετοιμασίας και υπολογσιμού του μεγέθους. Το δελτίο αυτό συνοψίζει της διαμόρφωση της εγκατάστασης και τον επιλεγμένο προγραμματισμό και είναι ιδιαίτερα χρήσιμο σε περίπτωση επέκτασης ή/και συντήρησης στο μέλλον. Το δελτίο πρέπει να συμπληρώνεται εφαρμόζοντας πιστά τις οδηγίες που το συνοδεύουν και έχοντας υπόψη τα ακόλουθα: Το δελτίο πρέπει να συμπληρώνεται εφαρμόζοντας πιστά τις οδηγίες που το συνοδεύουν και έχοντας υπόψη τα ακόλουθα: συνήθως απαιτείται απαιτεί για τις εγκαταστάσεις συναγερμού ελάχιστη αυτονομία 24 ωρών σε περίπτωση διακοπής της τροφοδοσίας από το δίκτυο. Στις συνθήκες αυτές η μονάδα back-up μπορεί να παρέχει ρεύμα 60 ma για περίοδο 24 ωρών. Κατά συνέπεια, εάν η συνολική κατανάλωση της εγκατάστασης είναι μικρότερη ή ίση με 60 ma, μπορεί να χρησιμοποιηθεί μία μόνο μονάδα back-up. Για καταναλώσεις που υπερβαίνουν αυτό το όριο, είναι αναγκαίος ο υπολογισμός των απαραίτητων μονάδων back-up και των βοηθητικών μονάδων back-up που πρέπει να χρησιμοποιηθούν, συμπληρώνοντας το δελτίο της εγκατάστασης. Οι βοηθητικές μονάδες back-up παρέχουν επιπλέον 60 ma επί 24 ώρες. Σε κάθε περίπτωση, για να διασφαλίζεται αυτονομία 24 ωρών, η κατανάλωση της εγκατάστασης δεν πρέπει να υπερβαίνει τα 240 ma (2 μονάδες back-up και 2 βοηθητικές μονάδες back-up ). Σημείωση Σε περίπτωση διακοπής του δικτύου τροφοδοσίας, η κεντρική μονάδα εμφανίζει ένα μήνυμα τροφοδοσίας από μπαταρία και απενεργοποιεί το άναμμα του εσωτερικού φωτισμού της οθόνης, προκειμένου ναμειώσει την κατανάλωση (περνώντας σε κατανάλωση 30 ma). Επίσης, η εξωτερική σειρήνα παύει να τροφοδοτείται από το bus αυξάνοντας έτσι τη διάρκεια της εφεδρικής μπαταρίας της μονάδας back-up. Εάν η τάση τροφοδοσίας της εξωτερικής σειρήνας έχει πολύ χαμηλή τιμή, σημαίνει ότι το φορτίο της μπαταρίας εξαντλείται; Αυτό προκαλεί ένα σύντομο κύκλο συναγερμού (εάν είναι ενεργοποιημένος). Παράδειγμα εγκατάστασης Iσόγειο Hμιυπόγειος χώρος Υπόμνημα Μαγνητική επαφή Υπνοδωμάτιο Υπνοδωμάτιο Καθιστικό Ταβέρνα Ανιχνευτής Κεντρική μονάδα Μονάδα back-up Καλώδια υπογείου Μπάνιο Σαλόνι Καλώδια από ισόγειο Πλυντήρια Γκαράζ Εξωτερική σειρήνα Γενικός ενεργ/τής (συνδεδεμένος σε lόλες τις ζώνες) Ενεργοποιητής τμηματικός Κουζίνα Αποθήκη Interface επαφών Κυρία είσοδος Είσοδος ZΩΝΗ 1: νύχτας ZΩΝΗ 2: ημέρας ZΩΝΗ 3: υπογείου ZΩΝΗ 4: περιμετρική 97

100 Γενικά χαρακτηριστικά του συστήματος Προσδιορισμός ζωνών ΖΩΝΗ 1 ανιχνευτές καμερών κρεβατιού και κλιμακοστασίου (3 ανιχνευτές), ΖΩΝΗ 2 ανιχνευτές κουζίνας και σαλονιού (2 ανιχνευτές), ΖΩΝΗ 3 ανιχνευτές ισογείου (γκαράζ, αποθήκη και υπόγειο - 3 ανιχνευτές), ΖΩΝΗ 4 περιμετρικά (7 μαγνητικές επαφές), Σημεία ελέγχου Γενικοί ενεργοποιητές: εσωτερικά, κοντά στην είσοδο του γκαράζ, από όπου μπόρεί να ενεργοποιηθεί ολόλκηρη η εγκατάσταση (ένας ενεργοποιητής συνδεδεμένος με όλους τους επιμερισμούς), Από την κεντρική μονάδα ο χρήστης έχει τη δυνατότητα να ενεργοποιήσει όλη την εγκατάσταση ή τμήμα της πριν την έξοδο από την κεντρική πόρτα της κατοικίας. Ενεργοποιητές υποδιαίρεσης: ένας ενεργοποιητής για το ημιϋπόγειοαπό όπου υπάρχει δυνατότητα ενεργοποίηση ς ολόκληρης της εγκατάστασης εκτός από τον επιμερισμό 3, συνδεδεμένο με τις ζώνες 1, 2, 4, ένας ενεργοποιητής στην κρεβατοκάμαρα από όπου μπορεί να ενεργοποιηθεί μόνο ο επιμερισμός 4 (περιμετρική ζώνη), και ο επιμερισμός 3 (υπόγειο). Σειρήνες Εσωτερική σειρήνα στη μονάδα back-up: τοποθετημένη στο διάδρομο της κατοικίας, Εξωτερική σειρήνα: προς το δρόμο, κάτω από τη μαρκίζα, 98

101 Εγκατάσταση 2. Εγκατάσταση Εγκατάσταση των μονάδων back-up και Εκτελέστε τις συνδέσεις με τη γραμμή, αφήνοντας αποσυνδεδεμένους τους ταχυσυνδέσμους της μπαταρίας. ΣΗΜΑΝΤΙΚΟ! Κατά τη σύνδεση δύο ή περισσοτέρων μονάδων back-up είναι αναγκαίο να τηρείται η πολικότητα της γραμμής BUS και της γραμμής τροφοδοσίας. Τα χρώματα των δύο αγωγών σύνδεσης της γραμμής βοηθούν στη σωστή σύνδεση. Η αντιστροφή της πολικότητας προκαλεί την επέμβαση της καθυστερημένης ασφάλειας των 500 ma στη μονάδα back-up. Εγκατάσταση εξωτερικής σειρήνας (01806) Για το πέρασμα των καλωδίων χρησιμοποιήστε την οπή PC. Μετά τη στερέωση της σειρήνας, εκτελέστε τις συνδέσεις όπως στην εικόνα και συνδέστε την μπαταρία τηρώντας την πολικότητα. Η αντιστροφή της πολικότητας προκαλεί την επέμβαση της ασφάλειας προστασίας. Μετά την εκτέλεση των συνδέσεων αφήστε το περίβλημα ανοιχτό για να προσχωρήσετε στη συνέχεια στη διαμόρφωση της σειρήνας μέσω του μπουτόν κατά τη διαμόρφωση όλης της εγκατάστασης. 99

102 Εγκατάσταση Kόρvα Μπαταρία Επαφή σύνδεσης στο Μπαταρία PC (οπή για το πέρασμα καλωδίων) Επαφή σύνδεσης στο bus Μπουτόν προγραμματισμού Flash 100

103 Εγκατάσταση Εγκατάσταση στοιχειακών συσκευών χωνευτών (κεντρική μονάδα, ψηφιακά πληκτρολόγια, ενεργοποιητές, ανιχνευτές IR, interface επαφών, ενεργοποιητές με ρελέ, interface RF). Τοποθετήστε τους μηχανισμούς στις βάσεις στήριξής τους στις επιθυμητές θέσεις έτσι ώστε το οπτικό σύστημα προστασίας να βρίσκεται στο κάτω μέρος (βλ. εικόνα). Οι μόνες αναγκαίες συνδέσεις είναι οι συνδέσεις του bus. πρέπει να τηρείται η απαιτούμενη πολικότητα (κάθε εξάρτημα έχει ακροδέκτες με την ένδειξη + και -). ΣΗΜΑΝΤΙΚΟ!! Οι ανιχνευτές πρέπει να τοποθετούνται με τρόπο ώστε ο φακός να είναι πάντα προσανατολισμένος προς τα κάτω (το μπουτόν προγραμματισμού και το led πρέπει να είναι επίσης προσανατολισμένα προς τα κάτω). Η προστασία όλων των χωνευτών μηχανισμών είναι οπτικού τύπου (δίπλωμα ευρεσιτεχνίας Vimar): - ένα led υπερύθρων στο πίσω μέρος της συσκευής εκπέμπει με μεταβλητή ισχύ μια δέσμη ακτίνων IR στο πίσω μέρος του χωνευτού κουτιού; - Ένας δέκτης ελέγχει την ανάκλαση της ακτίνας; Εάν παρουσιαστεί κάποια ανωμαλία, όπως μείωση της ανάκλασης (προσπάθεια εξαγωγής του μηχανισμού από το κουτί) ή/και διακοπή της δέσμης (προσπάθεια διάρρηξης) το σύστημα προκαλεί επέμβαση συναγερμού. Σημείωση Το σύστημα προστασίας βασίζεται στην ανάκλαση των υπέρυθρων ακτίνων από το πίσω μέρος του χωνευτού κουτιού; Κατά συνέπεια, είναι αναγκαίο να είναι σε καλή κατάσταση και να έχει χρώμα διαφορετικό από το μαύρο (το μαύρο δεν αντανακλά την ακτινοβολία IR). 101

104 Εξαρτήματα του συστήματος 3. Εξαρτήματα του συστήματος Κεντρική μονάδα (Οθόνη + Κεντρική μονάδα ελέγχου 01960) 3.2. Ανιχνευτές παθητικών υπερύθρων και διπλής τεχνολογίας 3.3 Ενεργοποιητής και κλειδί με trasponder 3.4 Ψηφιακό πληκτρολόγιο 3.5. Μονάδα back-up χωνευτή και από οδηγό DIN 3.6 Εξωτερική σειρήνα 3.7 Εσωτερική σειρήνα 3.8. Τροφοδοτικά 3.9 Interface επαφών 3.10 Εκκινητής ρελέ 3.11 Ανιχνευτής με παθητικές υπέρυθρες μινι για επιτοίχεια εγκατάσταση 3.12 Επίτοιχος ανιχνευτής διπλής ενέργειας 3.13 Αναγνώστης transponder 3.14 Αναγνώστης smart card 3.15 Interface ραδιοσυχνοτήτων + τηλεχειριστήριο 3.1 Κεντρική μονάδα. Η κεντρική μονάδα είναι η συσκευή που ελέγχει τη λειτουργία όλου του συστήματος, εμφανίζει όλες τις πληροφορίες ελέγχου και επιτρέπει τον αρχικό προγραμματισμό, τη διαμόρφωση και, γενικότερα, τη διαχείριση των διαφόρων καταστάσεων λειτουργίας της εγκατάστασης. Η κεντρική μονάδα αποθηκεύει έως 80 σμβάντα που μπορούν να εμφανιστούν στην οθόνη. Η κεντρική μονάδα επιτρέπει το διαχωρισμό της εγκατάστασης σε 30 διαφορετικές ζώνες (η ζώνη 31 προορίζεται για τη διαμόρφωση των μονάδων back-up, των σειρήνων και για ένα ενδεχόμενο interface ραδιοσυχνοτήτων ή interface επαφών που χρησιμοποιούνται για την εφαρμογή της λειτουργίας πανικού). Αρχική οθόνη κεντρικής μονάδας. Η αρχική οθόνη της κεντρικής μονάδας εμφανίζει τα εικονίδια των επιλογών που χρησιμοποιούνται συχνότερα από το χρήστη: Stop συναγερμού: διακόπτει την τρέχουσα σήμανση συναγερμού; Λίστα συναγερμών: εμφανίζει τη χρονολογική λίστα των συναγερμών; On εγκατάστασης: ενεργοποιεί την εγκατάσταση στην επιλεγμένη λειτουργία (όταν η εγκατάσταση είναι ενεργή η εμφανιζόμενη εικόνα είναι εγκατάσταση off που, εάν την επιλέξουμε, απενεργοποιεί το σύστημα συναγερμού). On/Off ζωνών: επιτρέπει τον γρήγορο επιμερισμό που θα εμπλέξει όλες τις ενεργοποιήσεις (που θα γίνουν από οποιονδήποτε χρήστη ή ενεργοποιητή). Μέσω της επιλογής Εισαγωγή ζωνών μπορείτε να επιλέξετε τις ζώνες προς ενεργοποίηση. Σημείωση. Σε μία γραμμή στην οποία υπάρχει μάι κεντρική μονάδα ( ), δεν μπορεί να διαμορφωθεί μία δεύτερη κεντρική μονάδα (τόσο οι όσο και οι κεντρικές μονάδες αυτοματισμού ή/και συναγερμού 2 μονάδων).

105 Εξαρτήματα του συστήματος Εμπρόσθια όψη. L G F E PAT. PEND. MADE IN ITALY H I M A B C N D Μπουτόν A, B, C, D: Πλοήγηση στο μενού συναγερμού για την καθημερινή διαχείριση του συστήματος από το χρήστη. Μπουτόν E, F, L, G, H, I: Πλοήγηση στο μενού συναγερμού σε φάση προγραμματισμού, μετακίνηση σε λίστες κλπ. M: Led σήμανσης. Αριθ: Προεγκατάσταση για σύνδεση του interface U Οι βασικές επιλογές γίνονται χρησιμοποιώντας τα μπουτόν A,B,C και D στην οθόνη (πλήκτρο A -> Στοπ συναγερμού, μπουτόν Β -> Εγκατάσταση ON, κλπ.). 103

106 Εξαρτήματα του συστήματος 3.2 Ανιχνευτής παρουσίας με παθητικές υπέρυθρες και διπλή τεχνολογία Ρυθμιζόμενος ανιχνευτής παρουσίας με παθητικές υπέρυθρες. Ο ανιχνευτής παρουσίας υπερύθρων είναι ένας μηχανισμός που μπορεί να προκαλέσει μήνυμα συναγερμού όταν ανιχνεύει κινήσεις σωμάτων που εκπέμπουν θερμότητα στην περιοχή κάλυψης. Αν είναι διαμορφωμένος σε ένα σύστημα By-me όπου υπάρχει τόσο ο αυτοματισμός όσο και ο συναγερμός, είναι σε θέση να οδηγήσει, με την εγκατάσταση συναγερμού απενεργοποιημένη, ένα ρελέ που μπορεί να χρησιμοποιηθεί για να ανάβει ένα φως, να ενεργοποιεί ένα κουδούνι, κλπ. (δείτε το κεφ. 9 στο κεφάλαιο Αυτοματισμός). Διατίθεται στα ακόλουθα μοντέλα: 20485: 2 μονάδες Eikon 16935: 2 μονάδες Idea 14485: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο οπτικό σύστημα προστασίας - Κατανάλωση: 8 ma - Δυνατότητα προγραμματισμού καθυστερημένης ενεργοποίησης αισθητήρα - Δυνατότητα προγραμματισμού ευαισθησίας αισθητήρα και συστήματος προστασίας - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας - Μπουτόν προγραμματισμού - Led σήμανσης. - Δύο ακροδέκτες για την πολωμένη σύνδεση στο bus (+ και -) Σημάνσεις ανίχνευση μέσω φακού Fresnel της κίνησης θερμών σωμάτων στη ζώνη κάλυψης, led κόκκινο: - σταθερά αναμμένο στη φάση προγραμματισμού; - Αναβοσβήνει σε περίπτωση ανίχνευσης κίνησης ή απόπειρας δολιοφθοράς; Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα; Συνεπώς δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. Το χαρακτηριστικό αυτό είναι χρήσιμο για να επισημαίνεται η διαδρομή που ακολουθεί ο ενδεχόμενος παρείσακτος. led πράσινο αναβοσβήνει: - ανίχνευση θερμού σώματος με το σύστημα απενεργοποιημένο; - ανίχνευση θερμού σώματος με το μηχανισμό μη προγραμματισμένο; - ανίχνευση θερμού σώματος σε φάση WalkTest; Η ζώνη ανίχνευσης, ογκομετριοκύ τύπου, επιτυγχάνεται με χρήση ενός φακού Fresnel χωρισμένου σε 17 δέσμες σε 4 ορόφους (ευρεσυτεχνεία Vimar). 104

107 Εξαρτήματα του συστήματος Εγκατάσταση Για τη σωστή λειτουργία του ανιχνευτή παρουσίας υπερύθρων είναι αναγκαίο να τηρούνται οι ακόλουθοι κανόνες εγκατάστασης: - μην τοποθετείτε κανένα αντικείμενο μπροστά από τον αισθητήρα υπερύθρων (φυτά, τέντες, έπιπλα κλπ.); - ο αισθητήρας δεν πρέπει να εκτίθεται άμεσα στο φως λαμπτήρων ή στην ηλιακή ακτινοβολία; - να μην είναι εκτεθειμένος σε πηγές θερμότητας; - να μην είναι προσανατολισμένος προς πηγές θερμότητας; OXI OXI OXI OXI Κατά τη φάση WalkTest ο ανιχνευτής υπερύθρων ανιχνεύει την ενδεχόμενη παρουσία, επισημαίνει το συμβάν στην κεντρική μονάδα και προειδοποιεί το χρήστη με το πράσινο led να αναβοσβήνει. Το σύστημα επιτρέπει την επιλογή της καθυστέρησης ενεργοποίησης, έτσι ώστε να επιτρέπεται η είσοδος ή/και έξοδος του χρήστη από ένα χώρο χωρίς να προκαλείται αμέσως συναγερμός. Η κοινότερη εφαρμογή για αυτήν τη λειτουργία συνίσταται στην ενεργοποίηση του συστήματος από το εσωτερικό της κατοικίας και εν συνεχεία η έξοδος περνώντας μπροστά από έναν ή περισσότερους αισθητήρες χωρίς να προκαλείται συναγερμός. Setup (προγραμματισμός από την κεντρική μονάδα) 1) Καθυστέρηση ενεργοποίησης (Προεπιλεγμένη τιμή 0): η τιμή του χρόνου καθυστέρησης μπορεί να ρυθμιστεί από 0 s έως 62 s με βήματα του 1 s (0 s = άμεση); 2) Ζώνη: η ζώνη επισύνδεσης (από 1 έως 30) ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης, 3) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 3): όταν ο ανιχνευτής εντοπίσει την παρουσία θερμού σώματος στη ζώνη κάλυψης, παράγει μια σειρά σημάτων. Τα σήματα αυτά θεωρούνται έγκυρα μόνον εάν έχουν διάρκεια μεγαλύτερη του ορίου που καθορίζει ο χρήστης (βλ. σημείο 4). Για να προκληθεί συναγερμός από τον ανιχνευτή, ο αριθμός των σημάτων πρέπει να υπερβεί την οριακή τιμή που ορίζει ο χρήστης; Όσο μεγαλύτερη είναι η τιμή, τόσο μεγαλύτερη είναι η ανοχή με την οποία το σύστημα επισημαίνει τη συνθήκη συναγερμού. Το πεδίο ρύθμισης κυμαίνεται από 1 έως 10. 4) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 0,4): επιτρέπει την επιλογή της ελάχιστης διάρκειας του σήματος πέρα από την οποία προκαλείται μήνυμα συναγερμού όταν ξεπεραστεί ο επιλεγμένος αριθμός σημάτων στο σημείο 3. Το πεδίο ρύθμισης κυμαίνεται από 0,1 έως 8 με βήμα 0,1 s. 105

108 Εξαρτήματα του συστήματος 5) Τιμή κατωφλίου φωτισμού (προεπιλεγμένη τιμή 100%): ο βαθμός φωτισμού μετράται από μια φωτοαντίσταση και εκφράζεται ως ποσοστό από 0% (φως) έως 100% (σκοτάδι) ανά 1%. Η παράμετρος αυτή είναι προαιρετική και μπορεί να χρησιμοποιηθεί σε περίπτωση προηγμένων λειτουργιών (π.χ., σε μια ομάδα αυτοματισμών). Κάτω αριστερά παρουσιάζεται η πίσω όψη του ανιχνευτή υπερύθρων. 6) Διάρκεια ενεργοποίησης (προεπιλεγμένη τιμή 30 δευτ.): χρησιμοποιείται για την επανάληψη, με την εγκατάσταση απενεργοποιημένη, του μηνύματος ελέγχου προς τον αντιστοιχισμένο εκκινητή. Στην πράξη, μετά τον έλεγχο του εκκινητή, ο ανιχνευτής ελέγχει εάν υπάρχουν περαιτέρω κινήσεις για ένα χρονικό διάστημα ίσο με τη διάρκεια ενεργοποίησης και, εάν συμβαίνει κάτι τέτοιο, όταν λήξει αυτό το χρονικό διάστημα αποστέλλεται ένα νέο μήνυμα στον εκκινητή ανεξάρτητα από τη ρυθμισμένη φωτεινότητα Ζώνη κάλυψης φακού ανιχνευτή υπερύθρων Υπόμνημα: +, - : Σύνδεση στο BUS 1,2 A B 0 m D 0 1,5 8 C 10 RIVELATORE PIR BUS A = 3 δέσμες +6 Β = 3 δέσμες +0 C = 3 δέσμες -20 D = 3 δέσμες -30 A A C C B C B B B C A B C B Ονομαστική παροχή 8 m 1,5 m D D D 112 Ογκομετρική κάλυψη Στοιχείο στερεάς γωνίας: οριζόντια - 36 κάθετα - 17 τομείς σε 4 ορόφους Εμβέλεια: 10 m max (8 m πραγματική) Ρυθμιζόμενος ανιχνευτής παρουσίας με παθητικές υπέρυθρες. Η συσκευή, διαθέσιμη για τη σειρά Eikon, είναι σε θέση να παράγει ένα μήνυμα συναγερμού όταν εντοπίσει κινήσεις σωμάτων που εκπέμπουν θερμότητα στην περιοχή κάλυψης. Αν είναι διαμορφωμένος σε ένα σύστημα By-me όπου υπάρχει τόσο ο αυτοματισμός όσο και ο συναγερμός, είναι σε θέση να οδηγήσει, με την εγκατάσταση συναγερμού απενεργοποιημένη, ένα ρελέ που μπορεί να χρησιμοποιηθεί για να ανάβει ένα φως, να ενεργοποιεί ένα κουδούνι, κλπ. (δείτε το κεφ. 9 στο κεφάλαιο Αυτοματισμός). Ο ανιχνευτής διαθέτει έναν αρθρωτό φακό για τοποθέτηση σε ψηλά σημεία και βλέφαρα για τη ρύθμιση της κάλυψης. Τα τεχνικά χαρακτηιρστικά είναι ανάλογα με τον ανιχνευτή υπερύθρων Διατίθεται στα ακόλουθα μοντέλα: 20486: 2 μονάδες Eikon Eikon Ρύθμιση του οριζόντιου άξονα: 40 Ρύθμιση του κάθετου άξονα:

109 3.2.3 Ανιχνευτής παρουσίας διπλής τεχνολογίας. Ο αισθητήρας διπλής τεχνολογίας ενσωματώνει έναν αισθητήρα μικροκυμάτων και έναν αισθητήρα υπερύθρων και είναι σε θέση να επισημάνει την διέλευση ατόμων ή ζώων στην περιοχή που καλύπτει. Η διπλή τεχνολογία επιτρέπει να καταστεό ο αισθητήρας ευαίσθητος στις πιο απλές αιτίες λανθασμένων συναγερμών. Ο αισθητήρας λειτουργεί στην κατάσταση AND. Αυτό σημαίνει ότι όταν ένας από τους δύο αισθητήρες εντοπίσει μια κίνηση στην περιοχή κάλυψης, παραμένει σε προσυναγερμό αναμμένοντας να επιβεβαιωθούν οι ανιχνεύσεις του άλλου αισθητήρα. Αφού επαληθευτεί μια τέτοια κατάσταση, η συσκευή στέλνει ένα μήνυμα στην κεντρική μονάδα. Διατίθεται στα ακόλουθα μοντέλα: 20487: 2 μονάδες Eikon 16937: 2 μονάδες Idea 14487: 2 μονάδες Plana Εξαρτήματα του συστήματος Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Θερμοκρασία λειτουργίας: -5 χ +45 C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο οπτικό σύστημα προστασίας - Κατανάλωση: 15 ma - Απόσταση: 8 m - Αισθητήρας υπερύθρων ή μικροκυμάτων - Λειτουργία: στην κατάσταση AND με σύστημα ενεργοποιημένο και μόνο με υπέρυθρες με το σύστημα απενεργοποιημένο - Δυνατότητα προγραμματισμού καθυστερημένης ενεργοποίησης αισθητήρα - Δυνατότητα προγραμματισμού της ευαισθησίας του αισθητήρα - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας - Μπουτόν προγραμματισμού - Led σήμανσης. - Δύο ακροδέκτες για σύνδεση με πολικότητα στο bus (+ και -) Σημάνσεις ανίχνευση μέσω φακού Fresnel της κίνησης θερμών σωμάτων στη ζώνη κάλυψης, Όταν το σύστημα είναι ενεργό, η συσκευή εντοπίζει την παρουσία σωμάτων σε κίνηση και μέσω του αισθητήρα μικροκυμάτων, αν ο αισθητήρα μικροκυμάτων και o αισθητήρας υπερύθρων εντοπίσουν ταυτόχρονα την κίνηση, διαβιβάζεται η επισήμανση συναγερμού (λειτουργία AND). led κόκκινο: - σταθερά αναμμένο κατά τη διάρκεια της φάσης διαμόρφωσης και επαναφοράς, - αναβοσβήνει με το σύστημα σε συναγερμό ή μετά από προσπάθεια παραβίασης του μηχανισμού. Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα, εκ νέου ενεργοποιημένο. Για να αφαιρεθεί ο συναγερμός δεν είναι συνεπώς απαραίτητο να απενεργοποιηθεί η εγκατάσταση. - Αναβοσβήνει όταν η συσκευή τροφοδοτείται. 107

110 Εξαρτήματα του συστήματος led πράσινο αναβοσβήνει: - ανίχνευση θερμού σώματος με το σύστημα συναγερμού απενεργοποιημένο, - ανίχνευση θερμού σώματος με τη συσκευή μη προγραμματισμένη, - ανίχνευση θερμού σώματος σε φάση WalkTest, Η ζώνη ανίχνευσης, ογκομετρικού τύπου, καλύπτεται με τη χρήση του φακού Fresnel και χωρίζεται σε 17 δέσμες σε 4 ορόφους(ευρεσυτεχνεία Vimar) και μέσω ενός ανιχνευτή μικροκυμάτων με περιοχή κάλυψης 80 σε οριζόντιο επίπεδο και 30 σε κάθετο επίπεδο. Πλάγια όψη Πανοραμική όψη 1,2 m 30 μικροκύματα 80 μικροκύματα A = 11 περιοχές B = 9 περιοχές C = 3 περιοχές A C B m m 105 υπέρυθρα Setup (προγραμματισμός από την κεντρική μονάδα) 1) Καθυστέρηση ενεργοποίησης (Προεπιλεγμένη τιμή 0): η τιμή του χρόνου καθυστέρησης μπορεί να ρυθμιστεί από 0 δ. έως 62 δ. με βήματα του 1 δ. (0 δ. = άμεση), 2) Ζώνη: η ζώνη επισύνδεσης (από 1 έως 30) ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης, 3) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 3): όταν ο ανιχνευτής εντοπίσει την παρουσία θερμού σώματος στη ζώνη κάλυψης, παράγει μια σειρά σημάτων. Τα σήματα αυτά θεωρούνται έγκυρα μόνον εάν έχουν διάρκεια μεγαλύτερη του ορίου που καθορίζει ο χρήστης (βλ. σημείο 4). Για να προκληθεί συναγερμός από τον ανιχνευτή, ο αριθμός των σημάτων πρέπει να υπερβεί την οριακή τιμή που ορίζει ο χρήστης. Όσο μεγαλύτερη είναι η τιμή, τόσο μεγαλύτερη είναι η ανοχή με την οποία το σύστημα επισημαίνει την κατάσταση συναγερμού. Το πεδίο ρύθμισης κυμαίνεται από 1 έως 10. 4) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 0,4): επιτρέπει την επιλογή της ελάχιστης διάρκειας του σήματος πέρα από την οποία προκαλείται μήνυμα συναγερμού όταν ξεπεραστεί ο επιλεγμένος αριθμός σημάτων στο σημείο 3. Το πεδίο ρύθμισης κυμαίνεται από 0,1 έως 8 με βήμα 0,1 s. 5) Ευαισθησία της διάταξης προστασίας (Προεπιλεγμένη τιμή 0 δηλαδή απενεργοποιημένο): ο βαθμός ευασιθησίας της διάταξης προστασίας μπορεί να ρυθμιστεί σε μια τιμή μεταξύ 0 (απενεργοποιημένη) και 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερος είναι ο βαθμός ευαισθησίας). 6) Όριο φωτεινότητας(προεπιλεγμένη τιμή 100%): ο βαθμός φωτεινότητας ελέγχεται από μία φωτοαντίσταση και εκφράζεται ως ποσοστό από 0% (φως) έως 100% (σκοτάδι) με βήμα 1%. Η παράμετρος αυτή είναι προαιρετική και μπορεί να χρησιμοποιηθεί σε περίπτωση εξελιγμένων λειτουργιών (π.χ., σε μια ομάδα αυτοματισμών). Μία τυπική εφαρμογή είναι να χρησιμοποιηθεί ο ανιχνευτής για τον έλεγχο ενός ρελέ που ανάβει ένα φως. σε αυτήν την περίπτωση, για να εφαρμοστεί η εντολή και σε ένα φωτεινό περιβάλλον, πρέπει να ρυθμιστεί μια χαμηλή οριακή τιμή. 7) Καθυστέρηση ενεργοποίησης (Προεπιλεγμένη τιμή 30): αν εντός του επιλεγμένου χρόνου, συμπεριλαμβανομένου του διαστήματος μεταξύ 10 και 250 δ., η συσκευή ανιχνεύει έναν αριθμό σημάτων μεγαλύτερο από το επιλεγμένο όριο στο σημείο 3, διαβιβάζεται ένα μήνυμα 108

111 Εξαρτήματα του συστήματος Σημείωση: Η συσκευή πρέπει να διαμορφωθεί σε μια εφαρμογή SAI ή σε μια εφαρμογή Αυτοματισμών. Σε περίπτωση που ο ανιχνευτής χρησιμοποιείται τόσο στην εφαρμογή αυτοματισμών όσο και σε μια εφαρμογή SAI, η διαμόρφωση της συσκσευής πρέπει πάντα να γίνεται πρώτα στο σύστημα προστασία και μετά στο σύστημα αυτοματισμού, αφού γίνει αυτό η ομάδα αυτοματισμών πρέπει να προστεθεί στο Router μέσω του ειδικού μενού Διαχείρισης Router. Εγκατάσταση Για τη σωστή λειτουργία του ανιχνευτή παρουσίας διπλής τεχνολογίας πρέπει να γίνουν τα ακόλουθα κανόνες εγκατάστασης: - μην τοποθετείτε κανένα αντικείμενο μπροστά από τον αισθητήρα υπερύθρων (φυτά, τέντες, έπιπλα κλπ.), - ο αισθητήρας δεν πρέπει να εκτίθεται άμεσα στο φως λαμπτήρων ή στην ηλιακή ακτινοβολία, - να μην είναι εκτεθειμένος σε πηγές θερμότητας, - να μην είναι προσανατολισμένος προς πηγές θερμότητας, - μην τοποθετείτε μεταλλικά αντικείμενα στη γύρω ζώνη, - μην τοποθετείτε δύο ή περισσότερους ανιχνευτές σε επάλληλες ζώνες κάλυψης. OXI OXI OXI OXI Κατά τη φάση WalkTest ο ανιχνευτής υπερύθρων ανιχνεύει την ενδεχόμενη παρουσία, επισημαίνει το συμβάν στην κεντρική μονάδα και προειδοποιεί το χρήστη με το πράσινο led να αναβοσβήνει. Η συσκευή επιτρέπει την επιλογή της καθυστέρησης ενεργοποίησης με τρόπο ώστε ο χρήστης να μπορεί να μπει ή/και να βγει από το χώρο χωρίς το σύστημα να ενεργοποιεί το συναγερμό. Η πιο απλή εφαρμογή αυτής της λειτουργίας συνίσταται στην εισαγωγή της εγκατάστασης στο εσωτερικό του σπιτιού και, στη συνέχεια, να βγει περνώντας μπροστά από έναν ή περισσότερους αισθητήρες χωρίς να ενεργοποιηθεί ο συναγερμός. Παράδειγμα: Επιλεγμένη καθυστέρηση ίση με 30 δ. Ενεργοποιώντας την εγκατάσταση έχουμε 30 δ. για να βγούμε και 30 δ. για να ξαναμπούμε (συνολικά 60 δ.), αν κάποιος μπει μετά το πέρας των 60 δ., συνεπώς η εγκατάσταση είναι ενεργοποιημένη, έχει στη διάθεσή του 30 δ. για να απενεργοποιήσει το σύστημα πριν ενεργοποιηθεί ο συναγερμός. Επαναφορά συσκευής Στην κεντρική μονάδα, μέσω του ειδικού μενού, επιλέξτε Επαναφορά συσκευών και πιέστε το μπουτόν στη συσκευή. το κόκκινο led ανάβει. Κρατήστε πατημένο το μπουτόν της συσκευής έως ότου σβήσει το led (περίπου 8 δ.), με αυτήν την ενέργεια: - διαγράφονται οι ομάδες, - ρυθμίζονται οι παραμέτροι προεπιλογής, - τροποποιείται η διεύθυνση της συσκευής (σε αυτή τη φάση το led αναβοσβήνει πράσινο/κόκκινο). 109

112 Εξαρτήματα του συστήματος 3.3 Ενεργοποιητής Ο ενεργοποιητής είναι ο μηχανισμός που ενεργοποιεί και απενεργοποιεί την εγκατάσταση (όλη ή τμηματικά) αφού αναγνωρίσει τον κωδικό των κλειδιών transponder. Διατίθεται στα ακόλουθα μοντέλα: 20482: 2 μονάδες Eikon 16932: 2 μονάδες Idea 14482: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS (20-32 V d.c.) - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο αισθητήρα υπερύθρων - Κατανάλωση: 10 ma - Μπουτόν προγραμματισμού - Led σήμανσης - Δύο ακροδέκτες για σύνδεση με πολικότητα στο bus - Δυνατότητα προγραμματισμού ευαισθησίας του συστήματος προστασίας. - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας. Ο ενεργοποιητής ελέγχεται για την ενεργοποίηση και την απενεργοποίηση της εγκατάστασης από κλειδί transponder με πάνω από 1000 δισεκατ. πιθανούς συνδυασμούς. Σημείωση: μην τοποθετείτε δύο ενεργοποιητές τον ένα δίπλα στον άλλο στο ίδιο κουτί. Λειτουργία Αναγνωρίζει τον κωδικό του κλειδιού με transponder για να κάνει την πρώτη καταχώρησ (προσθήκη κλειδιών) και σε κανονική λειτουργία ενεργοποιεί και απενεργοποιεί το σύστημα διαβιβάζοντας τον κωδικό στην κεντρική μονάδα. Σημάνσεις led κόκκινο: - σταθερά αναμμένο στη φάση προγραμματισμού; - αναβοσβήνει με το σύστημα σε συναγερμό ή μετά από προσπάθεια παραβίασης του μηχανισμού. Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα; Συνεπώς δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. Το led αναβοσβήνει επίσης όταν δεν αναγνωριστεί ο κωδικός του κλειδιού. led πράσινο αναβοσβήνει: - ο κωδικός του κλειδιού αναγνωρίστηκε, - το σύστημα ενεργοποιήθηκε εν μέρει, 110

113 INSERITORE πράσινο led σταθερά αναμμένο: - το σύστημα ενεργοποιήθηκε συνολικά, led κόκκινο/πράσινο αναβοσβήνει: - υποδηλώνει κατάσταση συναγερμού που έχει λήξει (μνήμη συναγερμού), Εξαρτήματα του συστήματος Setup (προγραμματισμός από την κεντρική μονάδα) 1) Ζώνη: η ζώνη επισύνδεσης από 1 έως 30 ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης, 2) Ευαισθησία της συσκευής προστασίας: (Προκαθορισμένη τιμή 0 = απενεργοποιημένο). Ο βαθμός ευαισθησίας του συστήματος προστασίας μπορεί να προγραμματιστεί με τιμή από 0 (απενεργοποιημένο) έως 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερη είναι η ευαισθησία). 3) Άνοιγμα όταν είναι ενεργό: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή σας επιτρέπει να αποφασίσετε εάν το transponder πρέπει να ενεργοποιεί έναν εκκινητή που βρίσκεται στην ίδια ζώνη του ενεργοποιητή όταν το κλειδί πλησιάσει και το σύστημα είναι ενεργοποιημένο. 4) Άνοιγμα αν είναι σε αναμονή: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή σας επιτρέπει να αποφασίσετε εάν το transponder πρέπει να ενεργοποιεί έναν εκκινητή που βρίσκεται στην ίδια ζώνη του ενεργοποιητή όταν το κλειδί πλησιάσει και το σύστημα είναι απενεργοποιημένο. Υπόμνημα: +, - : Σύνδεση στο BUS BUS 111

114 Εξαρτήματα του συστήματος Κλειδί transponder Τα κλειδιά με transponder (01815), cπου δεν απαιτούν ούτε συντήρηση ούτε μπαταρίες, είναι ειδικές συσκευές, μεγέθους ενός μπρελόκ κλειδιών, η λειτουργία των οποίων είναι ανάλογη με αυτή των παραδοσιακών τηλεχειριστηρίων. Κάθε κλειδί είναι εφοδιασμένο με έναν μοναδικό κωδικό διαφορετικο για κάθε κλειδί (1000 δισεκατομμύρια πιθανών συνδυασμών) και, με βάση την επιλεγμένη διαμόρφωση στους ενεργοποιητές, μπορούν να ενεργοποιήσουν ή/ και να απενεργοποιήσουν την εγκατάσταση συναγερμού ή τον επιμερισμό της. Τα κλειδιά transponder είναι στενά συσχετισμένα με του ενεργοποιητές, οι οποίοι αποθηκεύουν τους κωδικούς τους στη φάση προγραμματισμού και τους διαβιβάζουν στην κεντρική μονάδα για την αναγνώριση. Λειτουργία Η επαφή επαγωγικού τύπου μεταξύ του ενεργοποιητή, όπου βρίσκεται το πρωτεύον ενός μετασχηματιστή, και του κλειδιού transponder, όπου βρίσκεται το δευτερεύον (πηνίο σε μικρή κάψουλα), παράγει ενέργεια που ενεργοποιεί το δευτερεύον, το οποίο ανταποκρίνεται διαμορφώνοντας και εκπέμποντας τον κωδικό. Ο κωδικός εκπέμπεται θέτοντας σε επαφή (όπως επισημαίνει η θέση του βέλους) το κλειδί transponder με τον ενεργοποιητή, ο οποίος το αναγνωρίζει και ενημερώνει το σύστημα. Τα κλειδιά μπορούν να έχουν επωνυμία SAI και SPECIALE SAI. SAI: επιτρέπει την ενεργοποίηση/απενεργοποίηση του συστήματος μέσω οποιουδήποτε ενεργοποιητή της εγκατάστασης. ενεργοποιεί τους επιμερισμούς και κατά συνέπεια τις ζώνες που είναι αντιστοιχισμένες με τον ίδιο τον ενεργοποιητή. Σε κάθε ενεργοποιητή μπορούν να επισυνδεθούν έως 24 κλειδιά SAI, ο κωδικός των οποίων μπορεί να αναγνωριστεί από όλους τους ενεργοποιητές SPECIALE SAI: επιτρέπει την ενεργοποίηση/απενεργοποίηση της εγκατάστασης μόνο μέσω του ενεργοποιητή από τον οποίο διαμορφώθηκε και ενεργοποιεί μόνο τις αντίστοιχες ζώνες. Σε κάθε ενεργοποιητή μπορούν να επισυνδεθούν έως 4 κλειδιά SPECIAL SAI. Το κλειδί SPECIALE SAI μπορεί να συνδεθεί, στον ίδιο ενεργοποιητή, με διαφορετικούς επιμερισμούς από το κλειδί SAI. 112

115 3.4 Ψηφιακό πληκτρολόγιο Εξαρτήματα του συστήματος Συσκευή που επιτρέπει, μέσω πληκτρολόγησης του κωδικού στο πληκτρολόγιο, να ενεργοποιήσει ή να απενεργοποιήσει την εγκατάσταση σύμφωνα με τους επιμερισμούς στους οποίους χωρίζεται η συγκεκριμένη εγκατάσταση. Διατίθεται στα ακόλουθα μοντέλα: 20483: 2 μονάδες Eikon 16933: 2 μονάδες Idea 14483: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: P30 - Θερμοκρασία λειτουργίας: -5 χ +45 C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο οπτικό σύστημα προστασίας - Κατανάλωση: 15 ma - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας - Μπουτόν διαμόρφωσης (μπουτόν C) - Βομβητής προειδοποίησης: 85 db(a) σε 10cm - Led σήμανσης για κάθε πίεση του μπουτόν, το μπουτόν OK έχει ένα δίχρωμο led κόκκινο/πράσινο - Αποθηκεύει έως 30 διαφορετικούς κωδικούς 5 ψηφίων ( συνδυασμοί) Λειτουργία Η συσκευή χρησιμοποιείται για την ενεργοποίηση και απενεργοποίηση, ολική ή μερική, του σύστήματος συναγερμού. Με το πληκτρολόγιο 12 πλήκτρων μπορείτε να εισάγετε ένα PIN 5 ψηφίων (κωδικός πρόσβασης) που επιτρέπει στη συνέχεια να επιλεχθούν οι επιμερισμοί προς ενεργοποίηση ή απενεργοποίηση. Ένας επιμερισμός είναι ένα σύνολο ζωνών που ενεργοποιούνται ή απενεργοποιούνται ταυτόχρονα. Σε κάθε PIN πρέπει να συνδέεται στην κεντρική μονάδα ένας ή περισσότεροι επιμερισμοί. Το ΡΙΝ αυτό επιτρέπει την ενεργοποίηση ή απενεργοποίηση των επιμερισμών με τις οποίες συνδέεται. Στην κεντρική μονάδα μπορούν να δημιουργηθούν έως 9 διαφορετικοί επιμερισμοί. Διαδικασία εκκίνησης 1- κάντε επαναφορά (reset) του πληκτρολογίου (βλέπε διαδικασία Επαναφοράς της συσκευής σελ. 166) 2- προγραμματίστε το πληκτρολόγιο (βλέπε διαδικασία Προσθήκη συσκευών bus σελ. 165) 3- εισάγετε το PIN 5 ψηφίων που θα χρησιμοποιηθεί ως κωδικός πρόσβασης στην κεντρική μονάδα (βλέπε Διαχείριση κλειδιών SAI - Αποθήευση νέου κλειδιού και νέου PIN ψηφιακού πληκτρολογίου σελ. 171) 4- εισάγετε τουλάχιστον έναν επιμερισμό (Επιμερισμός - Διαχείριση επιμερισμός σελ. 168) 5- συνδέστε το PIN στον/στους επιμερισμό/(ούς) που δημιουργήθηκαν (Επιμερισμός - σύνδεση επιμερισμών με τους κωδικούς τυ πληκτρολογίου σελ. 170). 113

116 Εξαρτήματα του συστήματος Διαδικασία ενεργοποίησης/απενεργοποίησης του συστήματος Στο πληκτρολόγιο πληκτρολογέίται το PIN (κωδικός πρόσβασης) 5 ψηφίων και μετά πιέζεται το μπουτόν OK: - αν το PIN δεν αναγνωριστεί ως έγκυρο, το μπουτόν OK αναβοσβήνει κόκκινο για 5 δευτερόλεπτα, - αν ο κωδικός αναγνωριστέί ως έγκυρος, ανάβει ο εσωτερικός φωτισμός των μπουτόν που αντιστοιχούν στους ενεργούς επιμερισμούς (ενεργοποιημένους) το σύστημα και το μπουτον OK αναβοσβήνει με πράσινο χρώμα. Πράγματι, κάθε αριθμητικό μπουτόν λαμβάνει τη σημασία επισήμανσης και χειρισμού του αντίστοιχου επιμερισμού. Το μπουτόν 1 ελέγχει τον επιμερισμό 1, το μπουτόν 2 ελέγχει τον επιμερισμό 2 συνεχίζοντας έτσι. Ο εσωτερικός φωτισμός των μπουτόν παρέχει μία οπτική επιβεβαίωση ενεργοποίησης ή απενεργοποίησης κάθε επιμερισμού που υπάρχει στο σύστημα, αν ένας επιμερισμός είναι ενεργός, το αντίστοιχο μπουτόν φωτίζεται. Για παράδειγμα, αν είναι ενεργός ο επιμερισμός 2, το μπουτόν 2 θα φωτίζεται. Το μπουτόν 0 λαμβάνει τη λειτουργία ειδικού χειριστηρίου, πράγματι, μέσω του μπουτόν 0 γίνεται ενεργοποίηση ή απενεργοποίηση όλων των επιμερισμών που συνδέονται με ένα συγκεκριμένο PIN. Πιέζοντας το μπουτόν 0, αν υπάρχουν επιμερισμοί συνδεδεμένοι με το PIN που είναι ενεργοί, θα απενεργοποιηθούν (led μπουτόν 0 σβηστό). Πιέζοντας το μπουτόν 0, αν το σύστημα είναι εντελώς ανενεργό, όλοι οι επιμερισμοί συνδεδεμένοι με το PIN θα ενεργοποιηθούν (led μπουτόν 0 φωτιζόμενο αν η εγκατάσταση είναι συνολικά ενεργό). Για παράδειγμα, αν σε ένα PIN συνδέονται οι επιμερισμοί 2, 4 και 6, πιέζοντας το μπουτόν 0 θα ενεργοποιηθούν ή θα απενεργοποιηθούν μαζί (δεν είναι δηλαδή απαραίτητο να πληκτρολογήσετε μεμονωμένα τα μπουτόν 2, 4 και 6). Αν για ένα ΡIN έχει επιλεχθεί η κεντρική μονάδα φωνής Όλοι οι επιμερισμοί (βλέπε σημείο 4 της διαδικασίας εκκίνησης), το μπουτόν 0 θα κάνει την ενεργοποίηση και την απενεργοποίηση ΣΥΝΟΛΙΚΑ της εγκατάστασης και θα ενεργοποιήσει το φωτισμό του μπουτόν 0 υποδεινύοντας την κατάσταση του συστήματος (ενεργό/ ανενεργό συνολικά). Ο εσωτερικός φωτισμός όλων των μπουτόν λειτουργεί με χρονορύθμιση. Συνεπώς, ανακεφαλαιόνοντας, αν το ΡΙΝ αναγνωριστεί ως έγκυρο (led πράσινο OK αναβοσβήνει), μπορείτε να διενεργήσετε την ενεργοποίηση και την απενεργοποίηση κάθε ενός επιμερισμού που, κατά τη φάση εκκίνησης, συνδέθηκε με αυτό το ίδιο PIN. Πιέζοντας ένα φωτιζόμενο μπουτόν απενεργοποιείται ο αντίστοιχος επιμερισμός (το μπουτόν σβήνει), αντίθετα, πιέζοντας ένα μη φωτιζόμενο μπουτόν ενεργοποιείται ο αντίστοιχος επιμερισμός (το μπουτόν ανάβει). Αφού επιλέξετε τους επιθυμητούς επιμερισμούς πιέστε το μπουτόν OK έτσι ώστε η κεντρική μονάδα να αναγνωρίζει την αλλαγή, η τελευταία, έπειτα από την αίτηση από το πληκτρολόγιο, προχωράει με την ενεργοποίηση ή απενεργοποίηση των επιμερισμών που συνδέονται με το εισηγμένο ΡΙΝ και διαβιβάζει σε όλα τα πληκτρολόγια που υπάρχουν στην εγκατάσταση το ίδιο μήνυμα ενεργοποίησης. Στο σημείο αυτό, το πληκτρολόγιο στο οποίο ενεργείται (δηλαδή αυτό στο οποίο πληκτρολογήθηκε ο κωδικός) και μόνο σε αυτό, θα εμφανίσει με τον εσωτερικό φωτισμό των μπουτόν τη νέα κατάσταση ενεργοποίησης/απενεργοποίησης των διαφόρων επιμερισμών. Η εμφάνιση αυτή θα διατηρηθεί για περίπου 5 δευτερόλεπτα και μετά τα μπουτόν θα σβήσουν. Το πληκτρολόγιο εκπέμπει και ένα ηχητικό σήμα που επιτρέπει στο χρήστη να αναγνωρίσει, σε συνδυασμό με τον εσωτερικό φωτισμό των μπουτόν, την τρέχουσα κατάσταση της εγκατάστασης. Πιο συγκεκριμένα: - 1 μπιπ αν η εγκατάσταση έχει ενεργοποιηθεί - 2 μπιπ αν η εγκατάσταση έχει απενεργοποιηθεί - 3 μπιπ αν η εγκατάσταση έχει ενεργοποιηθεί μερικώς Το μπουτόν C χρησιμοποιείται ως μπουτόν διαγραφής. Η πίεση του μπουτόν C κατά την πληκτρολόγηση του PIN ή κατά τη φάση επιλογής της ενεργοποίησης/ απενεργοποίησης των επιμερισμών προκαλεί τη διαγραφή των ενεργειών που έχου εκτελεστεί. Το μπουτόν C είναι το ίδιο μπουτόν που χρησιμοποιείται κατά τη διαδικασία διαμόρφωσης. 114

117 Εξαρτήματα του συστήματος Ένας κωδικός ΡΙΝ που προστίθεται σε ένα πληκτρολόγιο αναγνωρίζεται και από όλα τα άλλα πληκτρολόγια που υπάρχουν στην εγκατάσταση, (έως το πολύ 30). Setup (προγραμματισμός από την κεντρική μονάδα) 1) Ζώνη: η ζώνη επισύνδεσης από 1 έως 30 ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης, 2) Ευαισθησία της συσκευής προστασίας: (Προκαθορισμένη τιμή 0 = απενεργοποιημένο). Ο βαθμός ευαισθησίας του συστήματος προστασίας μπορεί να προγραμματιστεί με τιμή από 0 (απενεργοποιημένο) έως 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερη είναι η ευαισθησία). 3) Άνοιγμα όταν είναι ενεργό: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή επιτρέπει να αποφασίσετε αν το πληκτρολόγιο πρέπει να ενεργοποιήσει ένα πληκτρολόγιο που βρίσκεται στην ίδια ζώνη όταν το σύστημα είναι ενεργό. 4) Άνοιγμα όταν είναι σε αναμονή: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή επιτρέπει να αποφασίσετε αν το πληκτρολόγιο πρέπει να ενεργοποιήσει ένα πληκτρολόγιο που βρίσκεται στην ίδια ζώνη όταν το σύστημα είναι ανενεργό. 5) Ήχος ενεργοποίησης: (προεπιλεγμένη τιμή OΝ). Δυνατότητα ενεργοποίησης/απενεργοποίησης της επισήμανσης ενεργοποίησης/.απενεργοποίησης της εγκατάστασης. Επαναφορά συσκευής Στην κεντρική μονάδα, μέσω του ειδικού μενού, επιλέξτε Επαναφορά συσκευών και πιέστε το μπουτόν C στη συσκευή. Το κόκκινο led ανάβει. Κρατήστε πατημένο το μπουτόν C της συσκευής έως ότου σβήσει το led (περίπου 8 δ.), με αυτήν την ενέργεια: - διαγράφονται οι ομάδες, - ρυθμίζονται οι παραμέτροι προεπιλογής, - τροποποιείται η διεύθυνση της συσκευής (σε αυτή τη φάση το led αναβοσβήνει πράσινο/κόκκινο). Όταν το led σταματήσει να αναβοσβήνει κόκκινο/πράσινο και είναι σβηστό ολοκληρώνεται η φάση επαναφοράς. 115

118 Εξαρτήματα του συστήματος 3.5 Μονάδα back-up χωνευτή και από οδηγό EN Μονάδα back-up χωνευτή Η μονάδα back-up φιλοξενεί στο εσωτερικό της 2 μπαταρίες μολύβδου (δεν διατίθενται), οι οποίες συνδέονται σε σειρά και φορτίζονται από το τροφοδοτικό. Επιτρέπουν την τροφοδοσία του συστήματος σε περίπτωση black-out. Μπορεί να φορτίζεται από το τροφοδοτικό ή από την έξοδο AUX του τροφοδοτικού Διαθέτει σειρήνα εσωτερικού χώρου. Διατίθεται στα ακόλουθα μοντέλα: : λευκό χρώμα Idea, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση B : γκρι χρώμα Idea, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση : λευκό χρώμα Plana, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση 16894, N: χρώμα next Eikon, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση Ν SL: χρώμα ασημί Plana, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση SL Σημείωση: Για τη σειρά Eikon χρησιμοποιείται το προϊόν Τεχνικά χαρακτηριστικά - Απορρόφηση από το τροφοδοτικό σε περίπτωση άδειων μπαταριών: 150 ma - Ονομαστική τάση τροφοδοσίας (Vn): 29 ±1 V d.c. - Τάση εξόδου: BUS 29 ±1 V d.c. - Μέγ. ρεύμα εξόδου: BUS 320 ma - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Στάθμη ήχου στα 3 m (βοηθητική σειρήνα): 80 db (A) - Μπαταρίες: 2x12 V - 2 Ah (δείτε στη σελ. 120) - Εγκατάσταση: χωνευτή ή επίτοιχη - Τύπος προστασίας: από το άνοιγμα καπακιού με μικροδιακόπτη - Μπουτόν προγραμματισμού - Led σήμανσης H monςada back-up έχει 2 ακροδέκτες εισόδου για σύνδεση στο τροφοδοτικό V d.c. (έξοδος AUX + -) Περιλαμβάνει: - πηνίο απόζευξης τροφοδοτικού και bus; - σειρήνα εσωτερικού χώρου; - υποδοχή για τις μπαταρίες.

119 Εξαρτήματα του συστήματος Η μονάδα back-up παρουσιάζει 6 ακροδέκτες εξόδου: BUS + - : τροφοδοσία του bus, CENTR + - : τροφοδοσία της κεντρικής μονάδας ελέγχου 01960, BATT_EXT + - : σύνδεση με τη βοηθητική μονάδα μπαταριών 01803, A: σύνδεση με τη βοηθητική μονάδα μπαταριών για την προστασία από το κόψιμο των καλωδίων. Τροφοδοτώντας τη μονάδα back-up μέσω της εξόδου AUX του τροφοδοτικού μπορεί να τροφοδοτήσει, εκτός από το bus, και την κεντρική μονάδα αποτροπής παραβίασης θυροτηλεόρασης By-me και μία πρόσθετη μονάδα back-up. - Μέγ. ρεύμα τροφοδοσίας για την κεντρική μονάδα By-me: 150 ma d.c. - Ονομαστική τάση τροφοδοσίας κεντρικής μονάδας By-me αποτροπής παραβίασης θυροτηλεόρασης (Vn): 29 V ±1 V d.c. - Ονομαστική τάση εξόδου για βοηθητική μονάδα back-up (Vn): 27 V ±1 V d.c. - Ονομαστική ρεύμα τροφοδοσίας βοηθητικής μονάδας back-up (Vn): 150 ma d.c. Χαρακτηριστικά Ενσωματωμένη σειρήνα; Εκπομπή ήχου διαμορφωμένης συχνότητας και δυνατότητα επιλογής διαφορετικών ήχων αναλόγως με τον τύπο συναγερμού. Δυνατότητα επιλογής του ηχητικού σήματος επισήμανσης των ενεργειών ενεργοποίησης/απενεργοποίησης της εγκατάστασης (μπιπ). Αυτοπροστασία από κοπή καλωδίων. Προγραμματισμός μέγιστης διάρκειας ηχητικού συναγερμού. Έλεγχος κατάστασης μπαταριών και ενημέρωση κεντρικής μονάδας. Υποδοχή για 2 μπαταρίες 12 V και 2 Ah με λειτουργία back-up (εφεδρικές) σε περίπτωση black-out. Κύκλωμα φόρτισης μπαταρίας (εφεδρική μπαταρία) Είσοδος 29 V d.c. (τάση τροφοδοσίας από τροφοδοτικό) και έξοδος 29 V d.c. (τάση του bus), Κατά τη φάση προγραμματισμού μπορείτε να επιλέξετε διαφορετικό ήχο για κάθε τύπο συναγερμού έτσι ώστε να υπάρχει ακουστική διαφοροποίηση. Αυτό επιτρέπει την άμεση αναγνώριση του τύπου συναγερμού. Οι σημάνσεις συναγερμού έχουν φθίνουσα προτεραιότητα σύμφωνα με τον ακόλουθο πίνακα: Προτεραιότητα Προσπάθεια ανοίγματος του καπακιού 3 (max) Σύστημα σε συναγερμό 2 Η σειρήνα δεν επικοινωνεί πλέον με το υπόλοιπο σύστημα (τα καλώδια είναι κομμένα) 1 λεπτό Η διάρκεια κάθε ήχου επιλέγεται σε χρονικό διάστημα από 5 s έως 5 min. 117

120 Εξαρτήματα του συστήματος 1) Τύπος ήχου Το σύστημα παρέχει τη δυνατότητα επιλογής 4 διαφορετικών τύπων ήχου για συνδυασμό με τους διάφορους τύπους συναγερμού: - άνοιγμα καπακιού (απόπειρα παραβίασης μηχανισμού) - σύστημα σε alarm (ανίχνευση παρουσίας ή απόπειρας δολιοφθοράς) - απόπειρα παραβίασης - watchdog ή κοπή καλωδίων Για να ενεργοποιήσετε αυτήν τη λειτουργία: Από το μενού Διαχείριση συσκευών επιλέξτε Παράμετορι, - μέσω του q και του p επιλέξτε Back-up, - επιλέξτε Ok, - μέσω του q και του p επιλέξτε Παράμετροι, - επιλέξτε Τύπος ήχου: εμφανίζονται στην οθόνη 4 ψηφία καθένα από τα οποία είναι συνδεδεμένα με ένα συγκεκριμένο τύπο συναγερμού (από αριστερά προς τα δεξιά): - 1ο ψηφίο ήχος συστήματος προστασίας - 2ο ψηφίο παραβίαση καπακιού - 3ο ψηφίο συναγερμός παρουσίας, - 4ο ψηφίο Watchdog - Επιλέξτε Λειτ. και με τα μπουτόν q και p μπορείτε να αποδόσετε σε κάθε σειρά μία τιμή μεταξύ 0 και 4. Η τιμή 0 αντιστοιχεί σε μη ενεργοποιημένο ήχο. Οι διαθέσιμοι ήχοι και τα αντίστοιχα χαρακτηριστικά περιγράφονται στον ακόλουθο πίνακα: Τύπος ήχου Χαρακτηριστικά 0 Ανενεργό 1 Συντονισμός ανόδου και καθόδου σε υψηλή συχνότητα 2 Συντονισμός μόνο ανόδου σε υψηλή συχνότητα 3 Πολυτονικό σε υψηλή συχνότητα 4 Διτονικό σε υψηλή συχνότητα Παράδειγμα Επιλέγοντας (από αριστερά) τη σειρά , επιτυγχάνεται η ακόλουθη ρύθμιση: - σε περίπτωση συναγερμού προστασίας στο σύστημα η μονάδα back-up δεν παράγει κανένα ηχητικό σήμα, - σε περίπτωση συναγερμού παραβίασης του μηχανισμού, η μονάδα back-up παράγει τον ήχο υψηλής συχνότητας με αυξομειούμενη ένταση, - σε περίπτωση συναγερμού παραβίασης, η μονάδα back-up παράγει τον ήχο υψηλής συχνότητας μόνο με αυξανόμενη ένταση, - σε περίπτωση συναγερμού Watchdog, η μονάδα back-up παράγει το διτονικό ήχο χαμηλής συχνότητας. 118

121 Εξαρτήματα του συστήματος 2) Ζώνη: Κατά τον προγραμματισμό η μονάδα back-up επισυνδέεται πάντα με τη ζώνη 31 (σταθερή παράμετρος) πιέζοντας το μπουτόν. 3) Διάκρεια ήχου: Η επισήμανση συναγερμού μπορεί να ρυθμιστεί από μία τιμή μεταξύ 5 δ. και 5 λεπτών με βήμα 5 δ. (Η προεπιλεγμένη τιμή είναι 40?δ.). 4) Ηχητική σήμανση ενεργοποίησης/απενεργοποίησης (μπιπ) Η λειτουργία αυτή επιλέγεται από την κεντιρκή μονάδα (προεπιλογή OFF). 5) Ενεργοποίηση συναγερμού προστασίας Η λειτουργία αυτή επιλέγεται από την κεντρική μονάδα και επιτρέπει την ενεργοποίηση/απενεργοποίηση της προστασίας από άνοιγμα του καπάκιού της μονάδας back-up (προεπιλογή NO). 119

122 Εξαρτήματα του συστήματος Μπαταρία μονάδας back-up Σε περίπτωση διακοπής της τροφοδοσίας μέσω δικτύου 230 V~, η εγκατάσταση τροφοδοτείται από δύο μπαταρίες μολύβδου 12 V 2 Ah (δεν διατίθενται) που εγκαθίστανται στο μηχανισμό. Οι δύο μπαταρίες είναι συνδεδεμένες σε σειρά για να παρέχουν στη γραμμή ονομαστική τάση 24 V. Τεχνικά χαρακτηριστικά Ονομαστική τάση: 12 V Χωρητικότητα: 2 Ah Μέγιστες διαστάσεις μπαταρίας: βλ. εικ 60 0, ,5 35 0,5 Eπαφές σύνδεσης από το τροφοδοτικό Επαφές σύνδεσης στο bus Επαφές σύνδεσης στo monitor Επαφές σύνδεσης στη βοηθητική μονάδα back-up Antitamper Μπουτόν προγραμματισμού Led προγραμματισμού Jumper για σύνδεση antitamper στη βοηθητική μονάδα back-up (αφαιρέστε για σύνδεση) 120

123 3.5.2 Βοηθητική μονάδα μπαταριών Εξαρτήματα του συστήματος Η βοηθητική μονάδα μπαταριών δέχεται στο εσωτερικό της 2 μπαταρίες μολύβδου (δεν διατίθενται), οι οποίες είναι συνδεδεμένες σε σειρά και φορτίζονται από το κεντρικό τροφοδοτικό back-up Επιτρέπουν την παράταση της τροφοδοσίας της εγκατάστασης σε περίπτωση black-out. Διατίθεται στα ακόλουθα μοντέλα: : λευκό χρώμα Idea, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση B : γκρι χρώμα Idea, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση : λευκό χρώμα Plana, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση 16894, N: χρώμα next Eikon, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση Ν SL: χρώμα ασημί Plana, για κουτιά που προορίζονται για τοποθέτηση χωνευτά ή για επίτοιχη τοποθέτηση SL Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): 27 ±1 V d.c. - Ονομαστικό ρεύμα τροφοδοσίας (In): 150 ma d.c. - Μέγ. ρεύμα εξόδου: BUS 320 ma - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Μπαταρίες: 2x12 V - 2 Ah (δείτε στη σελ. 120) - Εγκατάσταση: χωνευτή ή επίτοιχη - Τύπος προστασίας: από το άνοιγμα καπακιού με μικροδιακόπτη. Η βοηθητική μονάδα back-up διαθέτει 3 ακροδέκτες εισόδου που συνδέονται με τη μονάδα back-up Δύο ακροδέκτες χρησιμεύουν για τη σύνδεση των μπαταριών, ενώ ο τρίτος χρησιμεύει για την αυτοπροστασία σε περίπτωση κοπής των αγωγών. ΣΗΜΑΝΤΙΚΟ: Η βοηθητική μονάδα μπαταριών πρέπει να συνδέεται όσο πιο κοντά γίνεται στη μονάδα di back-up 01804, σε κάθε περίπτωση η απόστασή τους ποτέ δεν πρέπει να ξεπερνάει το 1 m. 121

124 A 0808 Vimar Εξαρτήματα του συστήματος Εφεδρικη μοναδα Εφεδρική μονάδα με πηνίο αποσύζευξης, έξοδο 800 ma, τροφοδοσία 29 Vd.c., εγκατάσταση σε οδηγό DIN (60715 TH35), με διαστάσεις 6 μονάδων των 17,5 mm Η εφεδρική μονάδα μπορεί να χρησιμοποιηθεί αντί της χωνευτής εφεδρικής μονάδας 01804, έχει συνολικές διαστάσεις 6 μονάδων και στην περίπτωση χρήσης με μπαταρίες μολύβδου 12 V 2,2 Ah, μπορεί να εγκατασταθεί σε κεντρική μονάδα σε συνδυασμό με τη βάση στερέωσης θήκης μπαταριών Διαθέτει δύο αποκλειστικές εισόδους 2 για 4 συνολικά μπαταρίες 12 V (δεν παρέχονται) και ακροδέκτες για τη σύνδεση εξωτερικού συστήματος προστασίας από δολιοφθορά. Η εφεδρική μονάδα πρέπει να τροφοδοτείται από την έξοδο AUX του τροφοδοτικού Εμπρόσθια όψη και συνδέσεις UNITÀ DI BACK-UP Grado: 1 Classe: II A 0808 Vimar - Marostica - Italy BAT1 BAT2 TAMPER 29 V BUS OUT A C V+ V- Μπροστινή πλευρά και συνδέσεις: Τάση τροφοδοσίας Λυχνία led για επισήμανση συναγερμού και τροποποίηση διεύθυνσης Πλήκτρο διαμόρφωσης Είσοδος μπαταρίας 1 (24 V dc) Είσοδος βοηθητικής μπαταρίας 2 (24 V dc) Είσοδος εξωτερικού συστήματος προστασίας από δολιοφθορά Είσοδος 29 V από έξοδο AUX Ακροδέκτες για σύνδεση στο BUS Ακροδέκτες για σύνδεση στη μονάδα ή σε κεντρικές μονάδες επιτοίχιας εγκατάστασης Σημάνσεις των led: - πράσινη λυχνία led πάνω δεξιά: παρουσία τάσης τροφοδοσίας - δίχρωμη λυχνία led κάτω δεξιά: - κόκκινη λυχνία led που ανάβει σταθερά: διαμόρφωση και επαναφορά - κόκκινη λυχνία led που αναβοσβήνει: συναγερμός προστασίας από δολιοφθορά ή τροφοδοσία συσκευής - κόκκινη/πράσινη λυχνία led που αναβοσβήνει: αυτόματη αλλαγή διεύθυνσης Ακροδέκτες: Η εφεδρική μονάδα έχει 12 ακροδέκτες: BAT1 + - : είσοδος μπαταρίας αρ. 1 (12+12 V) BAT2 + - : είσοδος βοηθητικής μπαταρίας αρ. 2 (12+12 V) (για σύνδεση σε περίπτωση που δεν επαρκεί η μπαταρία αρ. 1) TAMPER A C: είσοδος εξωτερικού συστήματος προστασίας από δολιοφθορά +29 V + - : είσοδος τροφοδοσίας από το τροφοδοτικό (έξοδος AUX). BUS + -: έξοδος bus OUT V+ V-: έξοδος τροφοδοσίας για την κεντρική μονάδα ελέγχου ή για κεντρικές μονάδες επιτοίχιας εγκατάστασης Σημείωση σχετικά με τον ακροδέκτη TAMPER AC: Για προστασία της συσκευής από δολιοφθορά, μπορείτε να συνδέσετε στους ακροδέκτες αυτούς ένα διακόπτη συνδεδεμένο στο σύστημα ανοίγματος της κεντρικής 122

125 Εξαρτήματα του συστήματος μονάδας στην οποία βρίσκεται η συσκευή. Εάν έχει ενεργοποιηθεί το σύστημα προστασίας από δολιοφθορά της κεντρικής μονάδας, επισημαίνεται ένας συναγερμός σε περίπτωση ανοίγματος της επαφής C-A. Εάν δεν χρησιμοποιείται, οι δύο ακροδέκτες μπορούν να παραμείνουν αποσυνδεδεμένοι και να απενεργοποιηθεί από την κεντρική μονάδα ο έλεγχος προστασίας από δολιοφθορά. ΣΗΜΕΙΩΣΗ: Για λεπτομέρειες σχετικά με την εγκατάσταση των μπαταριών, ανατρέξτε στο φύλλο οδηγιών που παρέχεται με τη βάση στερέωσης θήκης μπαταριών Τεχνικά χαρακτηριστικά - Μέγ. απορρόφηση στο τροφοδοτικό στην περίπτωση αποφορτισμένων μπαταριών: περίπου 200 ma (με 4 μπαταρίες 12 V ή με 2 μπαταρίες 24 V) - Ονομαστική τάση τροφοδοσίας (Vn): 29 ±1 V d.c. - Κατανάλωση εισόδου 29 V: 800 ma - Τάση εξόδου: BUS 29 ±1 V d.c. - Κατανάλωση: έξοδος BUS: Συνολικό ρεύμα 800 ma - Ρεύμα μπαταριών 100 ma (BAT1) ma (BAT2 εάν χρησιμοποιείται) - Ρεύμα εξόδου OUT (εάν χρησιμοποιείται) 150 ma = Ρεύμα στο bus έξοδος OUT: 150 ma (ακροδέκτες για σύνδεση στη μονάδα ή σε κεντρικές μονάδες επιτοίχιας εγκατάστασης). έξοδος μπαταρίας1: 27V DC (100 ma το μέγ. με πλήρως αποφορτισμένες μπαταρίες) - για μπαταρία εφεδρικής μονάδας έξοδος μπαταρίας2: 27V DC (100 ma το μέγ. με πλήρως αποφορτισμένες μπαταρίες) - για εφεδρική μπαταρία, εάν υπάρχει, σε κατάσταση αναμονής: 30 ma. - Ονομαστική τάση τροφοδοσίας κεντρικής μονάδας ελέγχου (Vn): 29 V ±1 V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό χώρο) - Έλεγχος κατάστασης της μπαταρίας και σχετική επικοινωνία με την κεντρική μονάδα. - Κύκλωμα φόρτισης μπαταρίας (μπαταρία αντιστάθμισης) - Τύπος PS: A - Χαμηλή τάση μπαταρίας: 20 V - Τύπος SD: 5,6 Ah σε 36 ώρες (80%) - Σχετική υγρασία: 30-75% - Βάρος: 215 g - Διαστάσεις: 105,5x90x61 mm Παρεχόμενο ρεύμα ανάλογα με τον αριθμό των εφεδρικών μονάδων και τον αριθμό και την τυπολογία των μπαταριών 12 V. 1 εφεδρική μονάδα εφεδρικές μονάδες Τύπος μπαταρίας 2 μπαταρίες 4 μπαταρίες 6 μπαταρίες 7 μπαταρίες Διάρκεια 2,2 Ah 120 ma 240 ma 360 ma 480 ma 12 h 2,2 Ah 60 ma 120 ma 180 ma 240 ma 24 h 7 Ah 400 ma 600 ma 1000 ma 1200 ma 12 h 7 Ah 200 ma 400 ma 600 ma 800 ma 24 h 123

126 Εξαρτήματα του συστήματος Ρυθμίσεις (μπορούν να προγραμματιστούν από την κεντρική μονάδα) 1) Zona (Ζώνη) Στην εφεδρική μονάδα αντιστοιχίζεται συνήθως η ζώνη 31 (σταθερή παράμετρος) κατά τη διαμόρφωση μετά το πάτημα του πλήκτρου. 2) Tamper (Προστασία από δολιοφθορά) Δυνατότητα ενεργοποίησης ή απενεργοποίησης του ελέγχου της εισόδου του συστήματος προστασίας από δολιοφθορά. Επαναφορά συσκευής Στην κεντρική μονάδα, επιλέξτε από το κατάλληλο μενού τη ρύθμιση Reset dispositivi (Επαναφορά συσκευών) και πατήστε το πλήκτρο στη συσκευή. Θα ανάψει η κόκκινη λυχνία led. Κρατήστε πατημένο το πλήκτρο της συσκευής μέχρι να σβήσει η λυχνία led (περίπου 8 δευτ.). Με τη διαδικασία αυτή: - διαγράφονται οι ομάδες, - ρυθμίζονται οι προεπιλεγμένες παράμετροι, - τροποποιείται η διεύθυνση της συσκευής (στην περίπτωση αυτή, αναβοσβήνει η πράσινη/κόκκινη λυχνία led). Σημαντικό: η μέγιστη απόσταση μεταξύ της εφεδρικής μονάδας και των μπαταριών είναι 1 m. 3,6 Εξωτερική σειρήνα Διαθέτει περίβλημα από πολυκαρβονικό υλικό ανθεκτικό στις πιο δύσκολες ατμοσφαιρικές συνθήκες. Η εξωτερική σειρήνα παράγει ηχητικό σήμα που ακούγεται σε μεγάλη απόσταση και οπτικό σήμα για κάθε συνθήκη συναγερμού. Η σειρήνα είναι αυτοτροφοδοτούμενη, ελέγχεται από μικροεπεξεργαστή και διαθέτει ενσωματωμένο λαμπτήρα σήμανσης (φάρο). ΠΡΟΣΟΧΗ: Η ζώνη 31 προορίζεται για τις σειρήνες, τις εφεδρικές μονάδες και, ενδεχομένως, για τις διεπαφές επαφών ή τις διεπαφές RF που χρησιμοποιούνται για προηγμένες εφαρμογές (ανατρέξτε στο κεφ. 11 του παρόντος εγχειριδίου). Στην περίπτωση που έχουν διαμορφωθεί περισσότερες από μία διεπαφές επαφών ή RF στη ζώνη 31, μπορείτε να ενεργοποιήσετε μια ηχητική επισήμανση της εξωτερικής σειρήνας, ακόμη και όταν το σύστημα είναι απενεργοποιημένο ή με οποιοδήποτε τμήμα επιμερισμού του συστήματος. Η λειτουργία αυτή ισχύει μόνο για συσκευές προστασίας από παραβίαση, όπως για τις διεπαφές επαφών , τις διεπαφές επαφών 12 V και τις διεπαφές ραδιοσυχνοτήτων Συνεπώς, εάν έχουν διαμορφωθεί μία ή περισσότερες από τις συσκευές αυτές στη ζώνη 31 και ανιχνεύσουν ένα συναγερμό, η σειρήνα ενεργοποιεί μια ηχητική επισήμανση ανεξάρτητα από την κατάσταση του συστήματος. Διατίθεται σε ένα μόνο μοντέλο: 01806: για επίτοιχη εγκατάσταση. Ηχητική επισήμανση Οπτική επισήμανση 124

127 Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP34 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Στάθμη ακουστικής πίεσης στα 3 m: 103 db (A) - Βασική συχνότητα: 1475 Hz - Μέγιστο μέγεθος μπαταρίας: 12 V - 2 Ah - Τύπος εγκατάστασης: επίτοιχη - Μπουτόν προγραμματισμού - Led σήμανσης Η εξωτερική σειρήνα διαθέτει 2 ακροδέκτες για σύνδεση bus. Εξαρτήματα του συστήματος Χαρακτηριστικά Συμπληρωματική προστασία με καπάκι από ειδικό χάλυβα; Εκπομπή ήχου διαμορφωμένης συχνότητας με δυνατότητα επιλογής διαφορετικών ήχων αναλόγως με τον τύπο του συναγερμού, Εκθετική μαγνητοδυναμική σειρήνα υψηλής απόδοσης, Προστασία από: - κοπή καλωδίων, - κοπή νήματος λαμπτήρα, - παραβίαση, Σύστημα κατά της δολιοφθοράς με φλόγιστρο (αντιπυρικό σύστημα), Προγραμματισμός μέγιστης διάρκειας σήμανσης συναγερμού, Κύκλωμα δοκιμής μπαταρίας με σήμανση άδειας μπαταρίας στην κεντρική μονάδα και απενεργοποίηση του φάρου σε αυτήν τη συνθήκη, Θήκη μπαταρίας μολύβδου 12 V e 2 Ah (δεν παρέχεται), Κατανάλωση κατά τη φόρτιση της μπαταρίας: 60 ma Η σειρήνα μπορεί να: - να ανιχνεύσει, μέσω του μικροδιακόπτη, το άνοιγμα του εξωτερικού καπακιού από πολυκαρβονικό ή την απόσπασή του από τον τοίχο, - ανιχνεύσει την κοπή του καλωδίου BUS, - εντοπίζει μέσω μαγνητικής επαφής το άνοιγμα του μεταλλικού καπακιού προστασίας, - εντοπίζει τον καμένο λαμπτήρα ή την αφαίρεση του φάρου, - αυτοπροστατεύεται από φλόγιστρο (οξυγονοκοπή) με τρόπο ώστε, όταν η θερμοκρασία του καπακιού ξεπερνάει τους 100 C, να παράγεται συναγερμός, - ελέγχει την παρουσία του μαγνητοδυναμικού συστήματος, Όλες αυτές οι προστασίες μπορούν να ενεργοποιηθούν ή να απενεργοποιηθούν από την κεντρική μονάδα κατά τον προγραμματισμό. Στη φάση αυτή μπορείτε να επιλέξετε διαφορετικό ήχο για κάθε τύπο συναγερμού έτσι ώστε να υπάρχει ακουστική διαφοροποίηση (για να γίνεται άμεσα κατανοητός ο τύπος συναγερμού). Μπορείτε να συνδέσετε σε κάθε τύπο συναγερμού μόνο την αναλαμπή του φάρου. Επιπλέον, η σειρήνα διενεργεί έναν έλεγχο του επιπέδου φόρτισης της μπαταρίας. 125

128 Εξαρτήματα του συστήματος Μπορούν να παρουσιαστούν οι ακόλουθες περιπτώσεις: - Φορτίο μπαταρίας χαμηλό. Το σύστημα δίνει προτεραιότητα στον ήχο της σειρήνας ως προς τη σήμανση με το φάρο. - Xαμηλή τάση στο bus όταν, λόγω διακοπής της τροφοδοσίας από το δίκτυο, η λειτουργία του συστήματος διασφαλίζεται από τις μπαταρίες της μονάδας back-up. Στην περίπτωση αυτή απενεργοποιείται το κύκλωμα φόρτισης μπαταρίας της σειρήνας για να εξοικονομείται ενέργεια. Οι σημάνσεις συναγερμού έχουν φθίνουσα προτεραιότητα σύμφωνα με τον ακόλουθο πίνακα: Προσπάθεια αποκόλλησης από τον τοίχο ή άνοιγμα του καπακιού Προσπάθεια καταστροφής με θερμικό εργαλείο Προτεραιότητα 5 (max) 4 Σύστημα σε συναγερμό 3 Η σειρήνα δεν επικοινωνεί πλέον με το υπόλοιπο σύστημα (τα καλώδια είναι κομμένα) 2 1) Κύκλοι σειρήνας Μια συνθήκη συναγερμού από διάφορους αισθητήρες ενεργοποιεί ένα μόνο κύκλο ηχητικής σήμανσης μέγιστης διάρκειας 5 λεπτών, με διάστημα 6 λεπτών μεταξύ δύο συναγερμών. Κάθε μηχανισμός μπορεί να προκαλέσει έως 2 συναγερμούς έως το συνολικό αριθμό 5 συναγερμών. Οι συναγερμοί που ακολουθούν δεν επισημαίνονται, αποθηκεύονται ωστόσο στη λίστα και εμφανίζονται στην οθόνη. 2) Τύπος ήχου Το σύστημα παρέχει τη δυνατότητα επιλογής 6 διαφορετικών τύπων ήχου για συνδυασμό με τους διάφορους τύπους συναγερμού: - άνοιγμα καπακιού (απόπειρα παραβίασης μηχανισμού), - κατά της δολιοφθοράς με φλόγιστρο (αντιπυρικό σύστημα), - σύστημα σε alarm (ανίχνευση παρουσίας ή απόπειρας δολιοφθοράς), - watchdog ή κοπή καλωδίων. Για να ενεργοποιήσετε αυτήν τη λειτουργία επιλέξτε, μέσω q e p, τη σειρήνα μέσα από τη λίστα διαμορφωμένων συσκευών στη ζώνη 31: - πιέστε param., - μέσω του q e p επιλέξτε Τύπος ήχου. Αφού γίνει αυτό θα εμφανιστούν στην οθόνη 4 σειρές, κάθε μία από τις οποίες είναι συνηδεδεμένη με έναν αριθμό που αντιστοιχεί σε ένα συγκεκριμένο ήχο: 126

129 Εξαρτήματα του συστήματος - ήχος συστήματος προστασίας - ήχος συστήματος προστασίας στη σειρήνα - ήχος συναγερμού παραβίασης - ήχος συναγερμού watchdog - επιλέξτε Λειτ. και με τα μπουτόν q και p μπορείτε να αποδόσετε σε κάθε σειρά μία τιμή μεταξύ 0 και 6. Η τιμή 0 αντιστοιχεί σε μη ενεργοποιημένο ήχο. Οι διαθέσιμοι ήχοι και τα αντίστοιχα χαρακτηριστικά περιγράφονται στον ακόλουθο πίνακα: Παράδειγμα Επιλέγοντας (από αριστερά) τη σειρά , επιτυγχάνεται η ακόλουθη ρύθμιση: Τύπος ήχου Χαρακτηριστικά 0 Ανενεργό 1 Συντονισμός ανόδου και καθόδου σε υψηλή συχνότητα 2 Συντονισμός μόνο ανόδου σε υψηλή συχνότητα 3 Πολυτονικό σε υψηλή συχνότητα 4 Διτονικό σε υψηλή συχνότητα 5 Συντονισμός ανόδου και καθόδου σε χαμηλή συχνότητα 6 Συντονισμός μόνο ανόδου σε χαμηλή συχνότητα - σε περίπτωση συναγερμού προστασίας του συστήματος, η σειρήνα παράγει τον ήχο υψηλής συχνότητας μόνο με αυξανόμενη ένταση, - σε περίπτωση συναγερμού παραβίασης του συστήματος ή απόπειρας ανοίγματος με φλόγιστρο, η σειρήνα παράγει τον ήχο χαμηλής συχνότητας μόνο με αυξανόμενη ένταση, - σε περίπτωση συναγερμού παρουσίας, η σειρήνα παράγει τον πολυτονικό ήχο υψηλής συχνότητας, - σε περίπτωση συναγερμού Watchdog, η σειρήνα δεν παράγει ηχητική σήμανση, 3) Ζώνη: Κατά τον προγραμματισμό η εξωτερική σειρήνα επισυνδέεται πάντα με τη ζώνη 31 (σταθερή παράμετρος) πιέζοντας το μπουτόν. 4) Διάκρεια ήχου: Η επισήμανση συναγερμού μπορεί να ρυθμιστεί από μία τιμή μεταξύ 5 δ. και 5 λεπτών με βήμα 5 δ. (Η προεπιλεγμένη τιμή είναι 30 δ.). 127

130 Εξαρτήματα του συστήματος 5) Ενεργοποίηση των συναγερμών προστασίας Μέσω της κεντρικής μονάδας μπορείτε να ενεργοποιήσετε/απενεργοποιήσετε τους διάφορους διαθέσιμους συναγερμούς προστασίας: - ηχητική προειδοποίηση στην περίπτωση που στο bus υπάρχει πολύ χαμηλή τάση (Ήχος χαμηλής τάσης), - έλεγχος παρουσίας της σειρήνας (Έλεγχ. σειρήνας), - έλεγχος νήματος του λαμπτήρα επισήμανσης (Νήμα κομμένο), - κατάσταση ενεργό/ανενεργό του συστήματος προστασίας από αφρό (Προστασία από αφρό) - κατάσταση ενεργό/ανενεργό του συστήματος προστασίας από φλογιστρο (Φλόγιστρο) - κατάσταση ενεργό/ανενεργό του συστήματος προστασίας από άνοιγμα των καπακιών της σειρήνας Mikrodiakςopthw) Επαναφορά συσκευής Στην κεντρική μονάδα, μέσω του ειδικού μενού, επιλέξτε Επαναφορά συσκευών και πιέστε το μπουτόν στη συσκευή. το κόκκινο led ανάβει. Κρατήστε πατημένο το μπουτόν της συσκευής έως ότου σβήσει το led (περίπου 8 δ.), με αυτήν την ενέργεια: - διαγράφονται οι ομάδες, - ρυθμίζονται οι παραμέτροι προεπιλογής, - τροποποιείται η διεύθυνση της συσκευής (σε αυτή τη φάση το led αναβοσβήνει πράσινο/κόκκινο). Μπαταρία εξωτερικής σειρήνας Τροφοδοτεί τη σειρήνα σε περίπτωση διακοπής της γραμμής σύνδεσης με την υπόλοιπη εγκατάσταση. Πρέπει να είναι πάντα παρούσα, καθώς, σε περίπτωση συναγερμού παρέχει την αναγκαία ενέργεια για την προβλεπόμενη ηχητική σήμανση και για την τροφοδοσία του φάρου ακόμη και όταν υπάρχει η τροφοδοσία bus και η τάση του δικτύου. Διατηρείται φορτισμένη από τη γραμμή σύνδεσης bus. Τεχνικά χαρακτηριστικά: Ονομαστική τάση: 12 V Χωρητικότητα: 2 Ah Μέγιστες διαστάσεις μπαταρίας: βλ. εικ 60 0, ,5 35 0,5 128

131 3.7 Εσωτερική σειρήνα Εξαρτήματα του συστήματος Η εσωτερική σειρήνα παρέχει ηχητική επισήμανση που ακούγεται με κάθε κατάσταση συναγερμού. Η συσκευή αυτοτροφοδοτείται και χρησιμοποιεί 3 μπαταρίες AAA NiMh επαναφορτιζόμενες. Διατίθεται στα ακόλουθα μοντέλα: 20495: 2 μονάδες Eikon 16945: 2 μονάδες Idea 14495: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: -5 χ +45 C (για εσωτερικό) - Εγκατάσταση: χωνευτό ή επιτοίχειο (με κουτί τοίχου ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο οπτικό σύστημα προστασίας - Κατανάλωση: 10mA σε stand-by 20mA max με μπαταρίες άδειες - Στάθμη ήχου στα 3 m (βοηθητική σειρήνα): > 80 db (A) - Δυνατότητα διαμόρφωσης τεσσάρων τύπων διαφορετικών ήχων για συνδυασμό στις διαφορετικές επισημάνσεις συναγερμού - Ηχητική σήμανση ενεργοποίησης, απενεργοποίηση και επιμερισμός εγκατάστασης - Μπουτόν προγραμματισμού - Led σήμανσης Σημάνσεις led κόκκινο: - σταθερά αναμμένο στη φάση προγραμματισμού, - αναβοσβήνει όταν η συσκευή τροφοδοτείται ή σε περίπτωση παραβίασης της συσκευής. Setup 1) Τύπος ήχου Το σύστημα παρέχει τη δυνατότητα επιλογής 4 διαφορετικών τύπων ήχου και την ηχητική σήμανση ενεργοποίησης/απενεργοποίησης του συστήματος συναγερμού. Ως προεπιλογή έχει ρυθμιστεί ο ήχος τύπου 4 για όλους τους συναγερμούς. Οι συναγερμοί που μπορούν να επισημανθούν είναι οι ακόλουθοι: - συναγερμός συστήματος προστασίας (παραβίαση), - συναγερμός συστήματος οπτικής προστασίας της σειρήνας, - συναγερμός παρουσίας, - συναγερμός watchdog ή κοψίματος καλωδίων. 129

132 Εξαρτήματα του συστήματος Για να ενεργοποιήσετε αυτήν τη λειτουργία επιλέξτε, μέσω q e p, τη σειρήνα μέσα από τη λίστα διαμορφωμένων συσκευών στη ζώνη 31: - πιέστε param., - μέσω του q e p επιλέξτε τον ήχο που θα αποδοθεί σε κάθε τύπο συναγερμού - πιέστε Ok, Για να ενεργοποιήσετε αυτήν τη λειτουργία επιλέξτε, μέσω q e p, τη σειρήνα μέσα από τη λίστα διαμορφωμένων συσκευών στη ζώνη 31: - πιέστε param., - μέσω του q e p επιλέξτε Τύπος ήχου. Αφού γίνει ευτό στην οθόνη θα εμφανιστούν 4 σειρές κάθε μία από τις οποίες συνδέεται με έναν αριθμό που αντιστοιχεί σε ένα συγκεκριμένο ήχο: - ήχος συστήματος προστασίας - ήχος συστήματος προστασίας σειρήνα - ήχος συναγερμού παραβίασης - ήχος συν. Watchdog - επιλέξτε Επιλ. και με τα μπουτόν q και p μπορείτε να αποδόσετε σε κάθε σειρά μία τιμή μεταξύ 0 και 4. Η τιμή 0 αντιστοιχεί σε μη ενεργοποιημένο ήχο. Οι διαθέσιμοι ήχοι και τα χαρακτηριστικά του αναφέρονται στον πίνακα που ακολουθεί: Τύπος ήχου Χαρακτηριστικά 0 Ανενεργό 1 Συντονισμός ανόδου και καθόδου σε υψηλή συχνότητα 2 Συντονισμός μόνο ανόδου σε υψηλή συχνότητα 3 Πολυτονικό σε υψηλή συχνότητα 4 Διτονικό σε υψηλή συχνότητα Οι κύκλοι ήχων της σειρήνας από το εσωτερικό είναι ίδιοι με τους ήχους για την εξωτερική σειρήνα. Από την κεντρική μονάδα μπορείτε να ενεργοποιήσετε/απενεργοποιήσετε και την ηχητική επισήμανση αναγνώρισης της κατάστασης της εγκατάστασης, δηλαδή: συνολική ενεργοποίηση του συστήματος: 1 μπιπ συνολική απενεργοποίηση του συστήματος: 2 μπιπ μερική ενεργοποίηση του συστήματος: 3 μπιπ 2) Διάκρεια ήχου: Η επισήμανση συναγερμού μπορεί να ρυθμιστεί από μία τιμή μεταξύ 5 δ. και 5 λεπτών με βήμα 5 δ. (Η προεπιλεγμένη τιμή είναι 30 δ.). 3) Ευαισθησία της συσκευής προστασίας: (Προκαθορισμένη τιμή 0 = απενεργοποιημένο). Ο βαθμός ευαισθησίας του συστήματος προστασίας μπορεί να προγραμματιστεί με τιμή από 0 (απενεργοποιημένο) έως 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερη είναι η ευαισθησία). 4) Ήχος ενεργοποίησης: Δυνατότητα ρύθμισης του bip ενεργοποίησης/απενεργοποίησης της εγκατάστασης 5) Ζώνη: Στην εσωτερική σειρήνα αποδίδεται συστηματικά η ζώνη 31 (σταθερή παράμετρος) κατά τη διαμόρφωση, έπειτα από πίεση του μπουτόν 130

133 Εξαρτήματα του συστήματος Επαναφορά συσκευής Στην κεντρική μονάδα, μέσω του ειδικού μενού, επιλέξτε Επαναφορά συσκευών και πιέστε το μπουτόν στη συσκευή, το κόκκινο led ανάβει. Κρατήστε πατημένο το μπουτόν της συσκευής έως ότου σβήσει το led (περίπου 8 δ.), με αυτήν την ενέργεια: - διαγράφονται οι ομάδες, - ρυθμίζονται οι παραμέτροι προεπιλογής, - τροποποιείται η διεύθυνση της συσκευής (σε αυτή τη φάση το led αναβοσβήνει πράσινο/κόκκινο). Αντικατάσταση μπαταριών n 3 AAA HR03 NiMH 1,2 V ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε αποκλειστικά και μόνο μπαταρίες AAA NiMH επαναφορτιζόμενες 1,2 V. Γι κανένα λόγο μη χρησιμοποιείτε μη επαναφορτιζόμενες μπαταρίες, έτσι θα αποφύγετε τον κίνδυνο έκρηξης. 131

134 B 0409 VIMAR - Marostica - Italy IBUS + IAUX IBUS IAUX Εξαρτήματα του συστήματος 3.8 Τροφοδοτικά Τροφοδοτικό V ~ Το τροφοδοτικό διαθέτει πηνίο απόζευξης. Σε κάθε γραμμή μπορούν να εγκατασταθούν το πολύ 2 τροφοδοτικά με την αντίστοιχη μονάδα back-up. Εμπρόσθια όψη και συνδέσεις. 230 V~ L N B 0409 VIMAR - Marostica - Italy Alimentatore/Power supply I > Imax Υπερφόρτωση BUS AUX 29 V 29 V OV Υπέρταση εξόδου -5 C C >- 800 ma ON A 0404 VIMAR - Marostica - Italy Τάση δικτύου 29 V AUX BUS Τεχνικά χαρακτηριστικά Τροφοδοσία: V~, Hz Κατανάλωση: V: 440 ma max V: 290 ma max Τάση εξόδου BUS: 29 V με πηνίο απόζευξης Τάση εξόδου AUX: 29 V d.c. Μέγ. συνολικό ρεύμα εξόδου: 800 ma Θερμοκρασία λειτουργίας: -5 C C (για εσωτερικό) 9 μονάδες των 17,5 mm 29 V AUX 29 V BUS Συνδέσεις στην έξοδο AUX + - : αν υπάρχει σύστημα συναγερμού η έξοδος τροφοδοτεί τη μονάδα back-up ενώ εάν υπάρχει μόνο το σύστημα αυτοματισμού η έξοδος τροφοδοτεί τόυς ακροδέκτες V+ και V- της κεντρικής μονάδας ελέγχου BUS + - : αν υπάρχει το σύστημα συναγερμού στην έξοδο παραμένει αχρησιμοποίητη ενώ εάν υπάρχει μόνο το σύστημα αυτοματισμού η έξοδος τροφοδοτεί τους ακροδέκτες BUS + - της κεντρικής μονάδας ελέγχου

135 A2 0A 0803 VIMAR - Marostica - Italy A1 0A 0803 VIMAR - Marostica - Italy A0 0A 0803 VIMAR - Marostica - Italy Τροφοδοτικό 12 V Εξαρτήματα του συστήματος Το τροφοδοτικό χρησιμοποιείται σε όλες τις εγκαταστάσεις στις οποίες υπάρχουν συσκευές (ανιχνευτές, φράγματα με υπέρυθρες, κλπ.) που απαιτούν τροφοδοσία 12 V μέσω εφεδρικής μπαταρίας. Εμπρόσθια όψη και συνδέσεις L N V Alimentatore/Power supply OUT V ma Hz 12 V 1 A Grado : 1 Classe: II ON 12 V BATT Low Voltage Τεχνικά χαρακτηριστικά - Τροφοδοσία: V~ Hz - Κατανάλωση: max 350 ma - Ρεύμα επαναφόρτισης μπαταρίας: max 220 ma - Τάση εξόδου: 12 V d.c. (± 15%) - Μέγ. φορτίο στην έξοδο: 1 A - Επαφή στην έξοδο: NC, 28 V dc 100 ma max Τάση για το άνοιγμα της επαφής NC (επισήμανση χαμηλή τάση μπαταρίας ): 11,5 V (± 5%) Χρόνος επαναφόρτισης μπαταριών: max 72 h Μπαταρίες που μπορούν να χρησιμοποιηθούν: - με φορτίο 1 A, μπαταρία μολύβδου 14 Ah 12 V - με φορτίο 0,5 A, μπαταρία μολύβδου 7,2 Ah 12 V Θερμοκρασία λειτουργίας: -5 C C (για εσωτερικό) Εγκατάσταση: σε οδηγό EN (4 μονάδες 17,5 mm). Ακροδέκτες L N: ακροδέκτες τροφοδοσίας V~ 12 V: ακροδέκτες εξόδου για τροφοδοσία συσκευών με 12 V BATT + -: ακροδέκτες εισόδου για τη σύνδεση της μπαταρίας Low Voltage : ακροδέκτες για προειδοποίηση για χαμηλή τάση μπαταρίας (μέσω της επαφής NC) Σημειώσεις: Κατά τη φάση εγκατάστασης φροντίστε για μια αποσύνδεση πριν από το τροφοδοτικό. Στην περίπτωση που δεν ανάβουν τα led, αποσυνδέστε το τροφοδοτικό από το δίκτυο, ελέγξτε το ρεύμα εξόδου στο φορτίο και περιμένετε 5 λεπτά πριν τροφοδοτήσετε εκ νέου τη συσκευή. Για περισσότερες λεπτομέρειες δείτε το φύλλο οδηγιών που συνοδεύει το τροφοδοτικό

136 Εξαρτήματα του συστήματος 3.9 Interface επαφών Interface επαφών Το interface επαφών είναι ο μηχανισμός που χρησιμοποιείται για να συνδέει στο σύστημα συναγερμού τις μαγνητικές επαφές συναγερμού NC, τις μαγνητικές επαφές με κορδόνι για την προστασία ρολών και τους αισθητήρες κρούσης για την προστασία βιτρινών και παραθύρων. Επίσης, εάν σε μια είσοδό του συνδεθεί ένας κοινός ανιχνευτής (ανιχνευτής αερίου κλπ.), μπορεί να χρησιμοποιηθεί για την παραγωγή τεχνικού συναγερμού. Διατίθεται στα ακόλουθα μοντέλα: 20488: 2 μονάδες Eikon 16938: 2 μονάδες Idea 14488: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: -5 χ +45 C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο οπτικό σύστημα προστασίας - Κατανάλωση: 5 ma - Δυνατότητα προγραμματισμού καθυστερημένης ενεργοποίησης του interface - Δυνατότητα προγραμματισμού ευαισθησίας του interface για ρολά και του συστήματος προστασίας - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας - Μπουτόν προγραμματισμού - Led σήμανσης Το Interface επαφών διαθέτει: - Δύο ακροδέκτες για την πολωμένη σύνδεση στο bus (+ και -) - έναν κοινό ακροδέκτη εξόδου (C) - 4 ακροδέκτες εισόδου για επαφές NC: αγωγός συνέχειας κατά δολιοφθοράς (A), ηλεκτρομαγνητικές επαφές με κορδόνι (S), μαγνητικές επαφές (M), τεχνικά alarm (T). Χαρακτηριστικά: Αποκαλύπτει το άνοιγμα των μαγνητικών επαφών NC, το κόψιμο της γραμμής των μαγνητικών επαφών και του καλωδίου συνέχειας του συστήματος προστασίας, την κίνηση των ρολών ή το άνοιγμα άλλων επαφών NC (τεχνικός συναγερμός). Για να αποκαλύψει το βραχυκύκλωμα στη γραμμή των επαφών είναι απαραίτητο να συνδεθεί προηγουμένως μία αντίσταση 15 kω σε σειρά στη γραμμή (βλέπε εικόνα στη σελ. 136). Επιτρέπει την ενεργοποίηση της επισήμανσης ηχητικού συναγερμού αντιπανικού (δείτε την παρ. 11.6) ή αθόρυβου (δείτε την παρ. 11.2). 134

137 Εξαρτήματα του συστήματος Σημάνσεις: κόκκινο led για σήμανση της φάσης διαμόρφωσης και συναγερμού: - σταθερά αναμμένο κατά τη διάρκεια της φάσης διαμόρφωσης και επαναφοράς, - Αναβοσβήνει σε περίπτωση ανίχνευσης ανοίγματος επαφών ή απόπειρας δολιοφθοράς; Το κόκκινο led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα, Συνεπώς δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. πράσινο led αναβοσβήνει επισημαίνοντας τα παρακάτω: - συναγερμού με εγκατάσταση απενεργοποιημένη; - συναγερμού με εγκατάσταση μη προγραμματισμένη, - συναγερμού σε φάση WalkTest, Κατά τη φάση WalkTest ο μηχανισμός ανιχνεύει εάν κάποια επαφή είναι ανοικτή, επισημαίνει το γεγονός στην κεντρική μονάδα και στο χρήστη μέσω της αναλαμπής του πράσινου led. Το σύστημα επιτρέπει την επιλογή της καθυστέρησης ενεργοποίησης, έτσι ώστε να επιτρέπεται η είσοδος ή/ και έξοδος του χρήστη από ένα χώρο χωρίς να προκαλείται αμέσως συναγερμός. Η πιο συνηθισμένη εφαρμογή για αυτήν τη λειτουργία συνίσταται στην ενεργοποίηση του συστήματος από το εσωτερικό της κατοικίας και εν συνεχεία η έξοδος ανοίγοντας τη μαγνητική επαφή στην πόρτα χωρίς να προκαλείται συναγερμός. Στην περίπτωση που με την ενεργοποίηση της εγκατάστασης υπάρχει μαγνητική επαφή που έμεινε τυχαία ανοιχτή (π.χ. ένα παράθυρο) σε μια ζώνη αποκλεισμένη από την ενεργοποίηση, το σύστημα συναγερμού δεν ενεργοποιείται, το led του interface επαφών θα γίνει κόκκινο και θα αναβοσβήνει και η κεντρική μονάδα θα εμφανίσει τη ζώνη στην οποία ανήκει αυτή η επαφή. Για να ενεργοποιηθεί η εγκατάσταση πρέπει να κλείσει η επαφή ή να αποκλειστεί η ενεργοποίηση της ζώνης που ανήκει (δείτε την παρ. 9.2). Στην περίπτωση που υπάρχει ανοιχτή εποαφή και η εγκατάσταση ενεργοποιείται με μια καθυστέρηση που ρυθμίζεται στο interface επαφών (για παράδειγμα για να δώσει το χρόνο στο χρήστη να βγει από το σπίτι), με τη λήξη του επιλεγμένου χρόνου το σύστημα ενεργοποιείται και δίενει αμέσως σήμα συναγερμού. Setup (προγραμματισμός από την κεντρική μονάδα) 1) Καθυστέρηση ενεργοποίησης: (προεπιλεγμένη τιμή 0) η τιμή του χρόνου καθυστέρησης μπορεί να ρυθμιστεί από 0 δ. έως 62 δ. με βήματα του 1 δ. (0 δ. = άμεση), 2) Ζώνη: η ζώνη επισύνδεσης (από 1 έως 30) ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο αντίστοιχο μενού τον αριθμό της επιλεγμένης ζώνης. Το interface επαφών μπορεί να διαμορφωθεί στη ζώνη 31 εάν υπάρχει ανάγκη ενεργοποίησης της λειτουργίας του συναγερμού αντιπανικού. 3) Όριο ρολών: (προκαθορισμένη τιμή 31). Ο βαθμός ευαισθησίας του ελέγχου των ρολών ειδικά για την ηλεκτρομηχανική επαφή με κορδόνι μπορεί να ρυθμιστεί σε τιμή από 0 έως 31 με έλεγχο ή όχι της απόπειρας βραχυκύκλωσης του καλωδίου (cc). Η παράμετρος αυτή χρησιμεύει για την αποφυγή λανθασμένων συναγερμών. Η σήμανση συναγερμού παράγεται μόνον εάν ο αριθμός των παραγόμενων σημάτων από την επαφή υπερβεί το προγραμματισμένο όριο. Επιλέγοντας 0, η σήμανση συναγερμού είναι άμεση. 4) Όριο επαφών: (προκαθορισμένη τιμή 3). Η τιμή αυτή επιτρέπει την επιλογή της ταχύτητας επέμβασης σε περίπτωση ανοίγματος της μαγνητικής επαφής. Επιλέγοντας τιμή από 0 έως 1 (1 = χαμηλότερη ταχύτητα), ο μηχανισμός ελέγχει την αντίσταση της γραμμής των μαγνητικών επαφών και του αγωγού συνέχειας κατά δολιοφθοράς. Στην περίπτωση αυτή πρέπει να χρησιμοποιηθεί ένα συνεστραμμένο διπολικό καλώδιο για κάθε γραμμή. Εάν δεν υπάρχει διαθέσιμο καλώδιο ή δεν ενδιαφέρει ο έλεγχος της αντίστασης των γραμμών, το όριο πρέπει να προγραμματιστεί με τιμή 2 ή 3, αναλόγως με την επιθυμητή ταχύτητα επέμβασης (3 = χαμηλότερη ταχύτητα). 135

138 Εξαρτήματα του συστήματος Πίσω όψη στοιχείου interface επαφών: INTERFACCIA CONTATTI BUS T M S A C + - Υπόμνημα: +, - : Σύνδεση στο BUS C: Κοινή έξοδος A: Είσοδος του αγωγύ συνέχειας της μαγνητικής επαφής S: Είσοδος ρολών M: Είσοδος μαγνητικής επαφής T: Είσοδος τεχνικού συναγερμού R3 R2 R1 136 Αντιστάσεις σχεδίου: R = 15 kω R2: υποχρεωτική αντίσταση αν η παράμετρος ορίου ρολών είναι μεταξύ 0 (cc) και 31 (cc) R1 και R3: αντιστάσεις υποχρεωτικές αν η τιμή της παραμέτρου ορίου επαφών είναι 0 ή 1 ΣΗΜΑΝΤΙΚΟ! Κατά την εκτέλεση της σύνδεσης πρέπει να βραχυκυκλώσετε τον ακροδέκτη C με τις εισόδους A και M σε περίπτωση που δεν χρησιμοποιούνται. Προσοχή: Στη σύνδεση μαγνητικών επαφών, επαφών ρολών και ανιοχνευτών για τεχνικούς συναγερμούς, το μέγιστο μήκος του καλωδίου δεν πρέπει να είναι μεγαλύτερο από 10 m και δεν μπορούν να συνδεθούν περισσότερες από 2 επαφές για τα ρολά στο ίδιο interface. Στην περίπτωση που χρησιμοποιούνται οι ακροδέκτες M ή S αφήστε αποσυνδεδεμένο τον ακροδέκτη T. 5) Σήμανση προσβάσεων: (Προεπιλεγμένη τιμή NO) που χρησιμοποιείται για προηγμένες λειτουργίες (δείτε παρ. 11.2). 6) Σήμανση τεχνικού συναγερμού: (Προεπιλεγμένη τιμή NO) που χρησιμοποιείται για προηγμένες λειτουργίες (δείτε παρ. 11.2). 7) Ευαισθησία της συσκευής προστασίας: (Προκαθορισμένη τιμή 0 = απενεργοποιημένο). Ο βαθμός ευαισθησίας του συστήματος προστασίας μπορεί να προγραμματιστεί με τιμή από 0 (απενεργοποιημένο) έως 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερη είναι η ευαισθησία). Αν χρησιμοποιείται ο ακροδέκτης S αφήστε αποσυνδεδεμένο τον ακροδέκτη T και κάντε γέφυρα στο M - A - C Interface επαφών 2 εισόδων Το interface επαφών χρησιμοποιείται για τη σύνδεση στο σύστημα αποτροπής παραβίασης τις μαγνητικές επαφές συναγερμού που συνήθως είναι κλειστές, τις ηλεκτρομηχανικές επαφές με κορδόνι για την προστασία των ρολών και σεισμικούς αισθητήρες για την προστασία βιτρινών και τζαμαριών. Επίσης, εάν σε μια είσοδό του συνδεθεί ένας κοινός ανιχνευτής (ανιχνευτής αερίου κλπ.), μπορεί να χρησιμοποιηθεί για την παραγωγή τεχνικού alarm. Το interface 2 εισόδων επιτρέπει τηνη ανεξάρτητη σύνδεση δύο επαφών ή μιας σειράς επαφών. Διατίθεται στα ακόλουθα μοντέλα: : 2 μονάδες Eikon : 2 μονάδες Eikon : 2 μονάδες Idea : 2 μονάδες Plana Κάθε είσοδος αναπαριστά μια λειτουργική μονάδα. Οι 2 λειτουργικές μονάδες μπορούν να διαμορφωθούν σε 2 ξεχωριστές ομάδες τόσο σε μια εφαρμογή SAI όσο και σε μια εφαρμογή αυτοματισμού και, συνεπώς, είναι δυνατή η διαφοροποίηση της ενεργοποίησης των δύο επαφών μέσω κατάλληλης ρύθμισης των επιμερισμών, καθώς και καθυστέρησής τους με διαφορετικό τρόπο. Οι 2 λειτουργικές μονάδες μπορούν να ελέγχουν 2 ξεχωριστά ρελέ, διαμορφωμένα στις αντιστοιχισμένες ομάδες στο interface.

139 Τεχνικά χαρακτηριστικά Εξαρτήματα του συστήματος - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: -5 χ +45 C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο οπτικό σύστημα προστασίας - Κατανάλωση: 15 ma - αρ. εισόδων: 2 - Δυνατότητα προγραμματισμού καθυστερημένης ενεργοποίησης του interface - Δυνατότητα προγραμματισμού ευαισθησίας του interface για ρολά και του συστήματος προστασίας - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας - Μπουτόν προγραμματισμού - Led σήμανσης Πίσω όψη στοιχείου interface επαφών: INTERFACCIA CONTATTI BUS IN2 A2 IN1 A1 C + - Υπόμνημα: +, - : Σύνδεση στο BUS C = κοινή έξοδος A1 = είσοδο του καλωδίου συνέχειας ΙN1 = είσοδος που μπορεί να διαμορφωθεί ως: - είσοδος για τις επαφές για τα ρολά - είσοδος μαγνητικών επαφών, - είσοδος τεχνικών συναγερμών, A2 = είσοδος του καλωδίου συνέχειας ΙN2 = είσοδος που μπορεί να διαμορφωθεί ως: - είσοδος για τις επαφές για τα ρολά - είσοδος μαγνητικών επαφών, - είσοδος τεχνικών συναγερμών, R: Προαιρετική αντίσταση για τον έλεγχο του βραχυκυκλώματος στον αγωγό Εικόνα 1: Μόνο η είσοδος 2 συνδέθηκε. 137

140 Εξαρτήματα του συστήματος Σημείωση: Το μέγιστο μήκος των καλωδίων για τη σύνδεση των επαφών με το interface δεν πρέπει να ξεπερνάει τα 30 m. Το Interface επαφών διαθέτει: - 2 επαφές για τη σύνδεση με το bus (+ και -) - έναν κοινό ακροδέκτη εξόδου (C) - 2 ακροδέκτη εισόδου που μπορεί να διαμορφωθεί για ηλεκτρομηχανικές επαφές με κορδόνι (S), μαγνητικε ς επαφές (M), τεχνικούς συναγερμούς (T). - 2 ακροδέκτης για το καλώδιο συνέχειας του συστήματος προστασίας (A), Χαρακτηριστικά: Αποκαλύπτει το άνοιγμα των μαγνητικών επαφών NC, το κόψιμο της γραμμής των μαγνητικών επαφών και του καλωδίου συνέχειας του συστήματος προστασίας, την κίνηση των ρολών ή το άνοιγμα άλλων επαφών NC (τεχνικός συναγερμός). Για να αποκαλύψει το βραχυκύκλωμα στη γραμμή των επαφών είναι απαραίτητο να συνδεθεί προηγουμένως μία αντίσταση 15 kω σε σειρά στη γραμμή (βλέπε εικόνα επάνω). 125). Επιτρέπει την ενεργοποίηση της επισήμανσης ηχητικού συναγερμού αντιπανικού (δείτε την παρ. 11.6) ή αθόρυβου (δείτε την παρ. 11.2). Σημάνσεις: κόκκινο led για σήμανση της φάσης διαμόρφωσης και συναγερμού: - σταθερά αναμμένο κατά τη διάρκεια της φάσης διαμόρφωσης και επαναφοράς, - Αναβοσβήνει σε περίπτωση ανίχνευσης ανοίγματος επαφών ή απόπειρας δολιοφθοράς. Το κόκκινο led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα. Συνεπώς δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. - Αναβοσβήνει όταν η συσκευή τροφοδοτείται. πράσινο led αναβοσβήνει επισημαίνοντας τα παρακάτω: - συναγερμού με εγκατάσταση απενεργοποιημένη; - συναγερμού με εγκατάσταση μη προγραμματισμένη, - συναγερμού σε φάση WalkTest, Η διαμόρφωση και των δύο εισόδων γίνεται ως εξής: - πιέζοντας το μπουτόν διαμόρφωσης το led αναβοσβήνει με πορτοκαλί χρώμα, - αφήνοντας να περάσουν 3 δ., αρχίζει η διαμόρφωση της εισόδου 1 και το led ανάβει με κόκκινο χρώμα, - αν αντίθετα πιέσετε το μπουτόν διαμόρφωσης πριν περάσουν τα 3 δ., το led αναβοσβήνει πιο γρήγορα και αρχίζει η διαμόρφωση της εισόδου 2. Κατά τη φάση WalkTest ο μηχανισμός ανιχνεύει εάν κάποια επαφή είναι ανοικτή, επισημαίνει το γεγονός στην κεντρική μονάδα και στο χρήστη μέσω της αναλαμπής του πράσινου led. Η συσκευή επιτρέπει την επιλογή της καθυστέρησης ενεργοποίησης. Με αυτόν τον τρόπο ο χρήστης μπορεί να μπει ή/και να βγει από το χώρο χωρίς να ενεργοποιηθεί άμεσα ο συναγερμός. Η κοινότερη εφαρμογή για αυτήν τη λειτουργία συνίσταται στην ενεργοποίηση του συστήματος από το εσωτερικό της κατοικίας και εν συνεχεία η έξοδος ανοίγοντας τη μαγνητική επαφή στην πόρτα χωρίς να προκαλείται συναγερμός. Παράδειγμα: Επιλεγμένη καθυστέρηση ίση με 30 δ. Ενεργοποιώντας την εγκατάσταση έχουμε 30 δ. για να βγούμε και 30 δ. για να ξαναμπούμε (συνολικά 60 δ.), αν κάποιος μπει μετά το πέρας των 60 δ., συνεπώς η εγκατάσταση είναι ενεργοποιημένη, έχει στη διάθεσή του 30 δ. για να απενεργοποιήσει το σύστημα πριν ενεργοποιηθεί ο συναγερμός. Στην περίπτωση που με την ενεργοποίηση της εγκατάστασης υπάρχει μαγνητική επαφή που έμεινε τυχαία ανοιχτή (π.χ. ένα παράθυρο) σε μια ζώνη αποκλεισμένη από την ενεργοποίηση, το σύστημα συναγερμού δεν ενεργοποιείται, το led του interface επαφών θα γίνει κόκκινο και θα αναβοσβήνει και η κεντρική μονάδα θα εμφανίσει τη ζώνη στην οποία ανήκει αυτή η επαφή. Για να ενεργοποιηθεί η εγκατάσταση πρέπει να κλείσει η επαφή ή να αποκλειστεί η ενεργοποίηση της ζώνης που ανήκει (δείτε την παρ. 9.2). Στην περίπτωση που υπάρχει ανοιχτή εποαφή και η εγκατάσταση ενεργοποιείται με μια καθυστέρηση που ρυθμίζεται στο interface επαφών (για παράδειγμα για να δώσει το χρόνο στο χρήστη να βγει από το σπίτι), με τη λήξη του επιλεγμένου χρόνου το σύστημα ενεργοποιείται και δίενει αμέσως σήμα συναγερμού. 138

141 Εξαρτήματα του συστήματος Λειτουργία των μηνυμάτων των ενεργοποιητών Αν από την κεντρική μονάδα ενεργοποιείται η λειτουργία «μαγνητικές επαγές», με το άνοιγμα της επαφής του interface διαβιβάζει ένα μήνυμα ΟΝ σε έναν ενεργοποιητή που ενδεχομένως υπάρχει στην ίσια ζώνη και τον κάνει να αλλάξει. Αν από την κεντρική μονάδα ενεργοποιείται η λειτουργία «τεχνικός συναγερμός», με το άνοιγμα της επαφής που συνδέεται με τον τεχνικό συναγερμό το interface διαβιβάζει ένα μήνυμα ΟΝ σε έναν ενεργοποιητή που ενδεχομένως υπάρχει στην ίσια ζώνη και τον κάνει να αλλάξει. Όταν η επαφή ξανακλείσει διαβιβάζεται ένα μήνυμα OFF. Τα μηνύματα ενεργοποίησης διαβιβάζονται μόνο εάν είναι ενεργές και οι Setup Άνοιγμα εφόσον ενεργό ή Άνοιγμα εφόσον σε αναμονή. ΣΗΜΑΝΤΙΚΟ: Αν οι Setup των εισόδων 1 και 2 είναι διαφορετικές, τα μηνύματα ενεργοποίησης θα διαβιβαστούν μόνο από τη είσοδο που είναι διαμορφωμένη ως τεχνική είσοδος. Αν μία είσοδος είναι επιλεγμένη ως είσοδος ρολών δεν μπορεί να διαβιβάσει μηνύματα ενεργοποίησης. Setup (προγραμματισμός από την κεντρική μονάδα) 1) Καθυστέρηση ενεργοποίησηςr: (προεπιλεγμένη τιμή 0) η τιμή του χρόνου καθυστέρησης μπορεί να ρυθμιστεί από 0 δ. έως 62 δ. με βήματα του 1 δ. (0 δ. = άμεση), 2) Ζώνη: η ζώνη επισύνδεσης (από 1 έως 30) ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο αντίστοιχο μενού τον αριθμό της επιλεγμένης ζώνης. Το interface επαφών μπορεί να διαμορφωθεί στη ζώνη 31 εάν υπάρχει ανάγκη ενεργοποίησης της λειτουργίας του συναγερμού αντιπανικού. 3) Όριο ρολών: (προκαθορισμένη τιμή 31). Ο βαθμός ευαισθησίας του ελέγχου των ρολών ειδικά για την ηλεκτρομηχανική επαφή με κορδόνι μπορεί να ρυθμιστεί σε τιμή από 0 έως 31 με έλεγχο ή όχι της απόπειρας βραχυκύκλωσης του καλωδίου (cc). Η παράμετρος αυτή χρησιμεύει για την αποφυγή λανθασμένων συναγερμών. Η σήμανση συναγερμού παράγεται μόνον εάν ο αριθμός των παραγόμενων σημάτων από την επαφή υπερβεί το προγραμματισμένο όριο. Επιλέγοντας 0, η σήμανση συναγερμού είναι άμεση. 4) Όριο ρολών: (προκαθορισμένη τιμή 3). Η τιμή αυτή επιτρέπει την επιλογή της ταχύτητας επέμβασης σε περίπτωση ανοίγματος της μαγνητικής επαφής. Επιλέγοντας τιμή από 0 έως 1 (1 = χαμηλότερη ταχύτητα), ο μηχανισμός ελέγχει την αντίσταση της γραμμής των μαγνητικών επαφών και του αγωγού συνέχειας κατά δολιοφθοράς. Στην περίπτωση αυτή πρέπει να χρησιμοποιηθεί ένα συνεστραμμένο διπολικό καλώδιο για κάθε γραμμή. Εάν δεν υπάρχει διαθέσιμο καλώδιο ή δεν ενδιαφέρει ο έλεγχος της αντίστασης των γραμμών, το όριο πρέπει να προγραμματιστεί με τιμή 2 ή 3, αναλόγως με την επιθυμητή ταχύτητα επέμβασης (3 = χαμηλότερη ταχύτητα). 5) Ρύθμιση εισόδου 1: Η είσοδος μπορεί να διαμορφωθεί για ηλεκτρομηχανικές επαφές με κορδόνι (S) ή για μαγνητικές επαφές (M) ή για τεχνικούς συναγερμούς (T) ή απενεργοποιημένους. Η προεπιλογή είναι: για μαγνητικές επαφές (M). 6) Ρύθμιση εισόδου 2: Η είσοδος μπορεί να διαμορφωθεί για ηλεκτρομηχανικές επαφές με κορδόνι (S) ή για μαγνητικές επαφές (M) ή για τεχνικούς συναγερμούς (T) ή απενεργοποιημένους. Η προεπιλογή είναι: για μαγνητικές επαφές (M). 7) Άνοιγμα όταν είναι ενεργό: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή σας επιτρέπει να αποφασίσετε εάν το transponder πρέπει να ενεργοποιεί έναν ενεργοποιητή που βρίσκεται στην ίδια ζώνη της συσκευής όταν μια είσοδος βλέπει μια επαφή ανοιχτή και το σύστημα είναι ενεργό. 8) Άνοιγμα αν σε standby: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή σας επιτρέπει να αποφασίσετε εάν η συσκευή πρέπει να ενεργοποιεί έναν ενεργοποιητή που βρίσκεται στην ίδια ζώνη της συσκευής όταν μια είσοδος βλέπει μια επαφή ανοιχτή και το σύστημα είναι ανενεργό. Ρύθμιση των τύπων επαφής που πρέπει να αποδοθούν στην είσοδο (προγραμματισμός από την κεντρική μονάδα μόνο για την εφαρμογή αυτοματισμών) 1) Τύπος επαφής για την είσοδο 1 Όταν το μήνυμα ενεργοποίησης του ενεργοποιητή (ON ή OFF) διαβιβάζεται και μπορούν να επιλεχθούν: κανονική έξοδος (on επαφή ανοιχτή off επαφή κλειστή) έξοδος αντεστραμμένη) (off επαφή ανοιχτή on επαφή κλειστή) toggle στην άνοδο (on /off εναλλακτικά κάθε φορά που κλείνει η επαφή) toggle στην κάθοδο (on /off εναλλακτικά κάθε φορά που ανοίγει η επαφή) 139

142 Εξαρτήματα του συστήματος 2) Τύπος επαφής για την είσοδο 2 Όταν το μήνυμα ενεργοποίησης του ενεργοποιητή (ON ή OFF) διαβιβάζεται και μπορούν να επιλεχθούν: κανονική έξοδος (on επαφή ανοιχτή off επαφή κλειστή) έξοδος αντεστραμμένη) (off επαφή ανοιχτή on επαφή κλειστή) toggle στην άνοδο (on /off εναλλακτικά κάθε φορά που κλείνει η επαφή) toggle στην κάθοδο (on /off εναλλακτικά κάθε φορά που ανοίγει η επαφή) Σημείωση. Το interface επαφών με 2 εισόδους μπορεί να προγραμματιστεί τόσο σε μία εφαρμογή SAI (αποτροπής παραβίασης) όσο και σε μια εφαρμογή αυτοματισμού. Αν η συσκευή πρέπει να χρησιμοποιηθεί και στις δύο εφαρμογές (SAI και Αυτοματισμό) πρέπει το interface πρώτα να διαμορφωθεί για SAI και μετά για αυτοματισμό. Η ομάδα αυτοματισμών πρέπει στη συνέχεια να προστεθεί στο router μέσω του μενού Διαχείριση Router. Πρέπει να υπογραμμίσουμε ότι αν μία είσοδος έχει επιλεχθεί στο SAI, για παράδειγμα ως είσοδος ρολών, δεν μπορεί να διαβιβάσει μηνύματα ON ή OFF σε έναν ενεργοποιητή που ενδεχομένως να υπάρχει στην εφαρμογή αυτοματισμών. Interface 20490, 16940, και interface 20488, 16938, Η συσκευή μπορεί να αντικαταστήσει εντελώς το interface επαφών Αν το interface 20490, 16940, δεν αναγνωριστεί από την κεντιρκή μονάδα επειδή αυτή δεν είναι προετοιμασμένη (π.χ. κεντρικές μονάδες με μη ενημερωμένο υλικολογισμικό, κλπ.) αυτή η τελευταία θα αναγνωρίσει τη συσκευή με ένα interface 20488, 16938, Αυτόματα, κατά τη φάση προγραμματισμού, η συσκευή θα μεταβάλει τη διαμόρφωση των εισόδων μετατρέποντας το interface με 2 εισόδους 20490,16940, σε ένα interface 20488, 16938, Επίσης, οι ονομασίες (και κατά συνέπεια η χρήση) καθενός από τους έξι ακροδέκτες του interface με 2 εισόδους θα μετατραπούν αντίστοιχα σε αυτά του παραδοσιακού interface επαφών έτσι όπως φαίνεται στην παρακξάτω εικόνα. Λεζάντα: +, - : Σύνδεση στο BUS C: Κοινή έξοδος A: Είσοδος του αγωγύ συνέχειας της μαγνητικής επαφής I: Είσοδος που μπορεί να διαμορφωθεί ως: - S: Είσοδος ρολών - M: Είσοδος μαγνητικής επαφής - T: Είσοδος τεχνικού συναγερμού R: αντιστάσεις προαιρετικές για τον έλεγχο του βραχυκυκλώματοςστον αγωγό. Επαναφορά συσκευής Στην κεντρική μονάδα, μέσω του ειδικού μενού, επιλέξτε Επαναφορά συσκευών και πιέστε το μπουτόν στη συσκευή. το κόκκινο led ανάβει. Κρατήστε πατημένο το μπουτόν της συσκευής έως ότου σβήσει το led (περίπου 8 δ.), με αυτήν την ενέργεια: - διαγράφονται οι ομάδες, - ρυθμίζονται οι παραμέτροι προεπιλογής, - τροποποιείται η διεύθυνση της συσκευής (σε αυτή τη φάση το led αναβοσβήνει πράσινο/κόκκινο). R4 R3 R2 R1 Αντιστάσεις σχεδίου: R = 15 kω R2: υποχρεωτική αντίσταση αν η παράμετρος ορίου ρολών είναι μεταξύ 0 (cc) και 31 (cc) R1 και R3: αντιστάσεις υποχρεωτικές αν η τιμή της παραμέτρου ορίου επαφών είναι 0 ή 1 140

143 3.9.3 Interface επαφών 12 V Εξαρτήματα του συστήματος Το interface επαφών χρησιμοποιείται για τη σύνδεση στο σύστημα αποτροπής παραβίασης τις μαγνητικές επαφές συναγερμού που συνήθως είναι κλειστές, τις ηλεκτρομηχανικές επαφές με κορδόνι για την προστασία των ρολών και σεισμικούς αισθητήρες για την προστασία βιτρινών και τζαμαριών. Επίσης, εάν σε μια είσοδό του συνδεθεί ένας κοινός ανιχνευτής (ανιχνευτής αερίου κλπ.), μπορεί να χρησιμοποιηθεί για την παραγωγή τεχνικού alarm. Το interface 12 V επιτρέπει την απευθείας σύνδεση με όλους εκείνους τους αισθητήρες που απαιτούν τροφοδοσία. Διατίθεται στα ακόλουθα μοντέλα: 20491: 2 μονάδες Eikon 16941: 2 μονάδες Idea 14491: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: - 5 χ+45 C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο οπτικό σύστημα προστασίας - Κατανάλωση: 15 ma + κατανάλωση της εξόδου 12V εάν είναι συνδεδεμένη - Έξοδος: 12 V dc - 10% (προστασία από βραχυκύκλωμα) 10 ma. - Δυνατότητα προγραμματισμού καθυστερημένης ενεργοποίησης του interface - Δυνατότητα προγραμματισμού ευαισθησίας του interface για ρολά και του συστήματος προστασίας - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας - Μπουτόν προγραμματισμού - Led σήμανσης Πίσω όψη στοιχείου interface επαφών: INTERFACCIA CONTATTI 12V 12V--- OUT BUS IN A C Υπόμνημα: +, - : Σύνδεση στο BUS + -: έξοδος τροφοδοσίας 12V C: Κοινή έξοδος A: Είσοδος του αγωγύ συνέχειας της μαγνητικής επαφής IN: Είσοδος που μπορεί να διαμορφωθεί ως: - S: Είσοδος ρολών - M: Είσοδος μαγνητικής επαφής - T: Είσοδος τεχνικού συναγερμού 141

144 Εξαρτήματα του συστήματος Σημείωση: Το μέγιστο μήκος των καλωδίων για τη σύνδεση των επαφών με το interface δεν πρέπει να ξεπερνάει τα 30 m. Το Interface επαφών διαθέτει: - 2 επαφές για τη σύνδεση με το bus (+ και -) - έναν κοινό ακροδέκτη εξόδου (C) - 1 ακροδέκτη εισόδου που μπορεί να διαμορφωθεί για ηλεκτρομηχανικές επαφές με κορδόνι (S), μαγνητικε ς επαφές (M), τεχνικούς συναγερμούς (T). - 1 ακροδέκτης για το καλώδιο συνέχειας του συστήματος προστασίας (A), - 2 ακροδέκτες για την έξοδο 12 V για τη σύνδεση των αισθητήρων Χαρακτηριστικά: Αποκαλύπτει το άνοιγμα των μαγνητικών επαφών NC, το κόψιμο της γραμμής των μαγνητικών επαφών και του καλωδίου συνέχειας του συστήματος προστασίας, την κίνηση των ρολών ή το άνοιγμα άλλων επαφών NC (τεχνικός συναγερμός). Για να αποκαλύψει το βραχυκύκλωμα στη γραμμή των επαφών είναι απαραίτητο να συνδεθεί προληπτικά μία αντίσταση 15 kω σε σειρά στη γραμμή (βλέπε εικόνα επάνω). Επιτρέπει την ενεργοποίηση της επισήμανσης ηχητικού συναγερμού αντιπανικού (δείτε την παρ. 11.6) ή αθόρυβου (δείτε την παρ. 11.2). Σημάνσεις: κόκκινο led για σήμανση της φάσης διαμόρφωσης και συναγερμού: - σταθερά αναμμένο κατά τη διάρκεια της φάσης διαμόρφωσης και επαναφοράς, - Αναβοσβήνει σε περίπτωση ανίχνευσης ανοίγματος επαφών ή απόπειρας δολιοφθοράς. Το κόκκινο led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα. Συνεπώς δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. πράσινο led αναβοσβήνει επισημαίνοντας τα παρακάτω: - εντοπίστηκε συναγερμός με εγκατάσταση απενεργοποιημένη, - εντοπίστηκε συναγερμός με εγκατάσταση μη προγραμματισμένη, - εντοπίστηκε συναγερμός σε φάση WalkTest, Κατά τη φάση WalkTest ο μηχανισμός ανιχνεύει εάν κάποια επαφή είναι ανοικτή, επισημαίνει το γεγονός στην κεντρική μονάδα και στο χρήστη μέσω της αναλαμπής του πράσινου led. Η συσκευή επιτρέπει την επιλογή της καθυστέρησης ενεργοποίησης. Με αυτόν τον τρόπο ο χρήστης μπορεί να μπει ή/και να βγει από το χώρο χωρίς να ενεργοποιηθεί άμεσα ο συναγερμός. Η πιο συνηθισμένη εφαρμογή για αυτήν τη λειτουργία συνίσταται στην ενεργοποίηση του συστήματος από το εσωτερικό της κατοικίας και εν συνεχεία η έξοδος ανοίγοντας τη μαγνητική επαφή στην πόρτα χωρίς να προκαλείται συναγερμός. 142

145 Εξαρτήματα του συστήματος Παράδειγμα: Επιλεγμένη καθυστέρηση ίση με 30 δ. Ενεργοποιώντας την εγκατάσταση έχουμε 30 δ. για να βγούμε και 30 δ. για να ξαναμπούμε (συνολικά 60 δ.), αν κάποιος μπει μετά το πέρας των 60 δ., συνεπώς η εγκατάσταση είναι ενεργοποιημένη, έχει στη διάθεσή του 30 δ. για να απενεργοποιήσει το σύστημα πριν ενεργοποιηθεί ο συναγερμός. Στην περίπτωση που με την ενεργοποίηση της εγκατάστασης υπάρχει μαγνητική επαφή που έμεινε τυχαία ανοιχτή (π.χ. ένα παράθυρο) σε μια ζώνη αποκλεισμένη από την ενεργοποίηση, το σύστημα συναγερμού δεν ενεργοποιείται, το led του interface επαφών θα γίνει κόκκινο και θα αναβοσβήνει και η κεντρική μονάδα θα εμφανίσει τη ζώνη στην οποία ανήκει αυτή η επαφή. Για να ενεργοποιηθεί η εγκατάσταση πρέπει να κλείσει η επαφή ή να αποκλειστεί η ενεργοποίηση της ζώνης που ανήκει (δείτε την παρ. 9.2). Στην περίπτωση που υπάρχει ανοιχτή εποαφή και η εγκατάσταση ενεργοποιείται με μια καθυστέρηση που ρυθμίζεται στο interface επαφών (για παράδειγμα για να δώσει το χρόνο στο χρήστη να βγει από το σπίτι), με τη λήξη του επιλεγμένου χρόνου το σύστημα ενεργοποιείται και δίενει αμέσως σήμα συναγερμού. Λειτουργία των μηνυμάτων των ενεργοποιητών Αν από την κεντρική μονάδα ενεργοποιείται η λειτουργία «μαγνητικές επαγές», με το άνοιγμα της επαφής του interface διαβιβάζει ένα μήνυμα ΟΝ σε έναν ενεργοποιητή που ενδεχομένως υπάρχει στην ίσια ζώνη και τον κάνει να αλλάξει. Αν από την κεντρική μονάδα ενεργοποιείται η λειτουργία «τεχνικός συναγερμός», με το άνοιγμα της επαφής που συνδέεται με τον τεχνικό συναγερμό το interface διαβιβάζει ένα μήνυμα ΟΝ σε έναν ενεργοποιητή που ενδεχομένως υπάρχει στην ίσια ζώνη και τον κάνει να αλλάξει. Όταν η επαφή ξανακλείσει διαβιβάζεται ένα μήνυμα OFF. Τα μηνύματα ενεργοποίησης διαβιβάζονται μόνο εάν είναι ενεργές και οι Setup Άνοιγμα εφόσον ενεργό ή Άνοιγαμ εφόσον σε αναμονή. Setup (προγραμματισμός από την κεντρική μονάδα) 1) Καθυστέρηση ενεργοποίησηςr: (προεπιλεγμένη τιμή 0) η τιμή του χρόνου καθυστέρησης μπορεί να ρυθμιστεί από 0 δ. έως 62 δ. με βήματα του 1 δ. (0 δ. = άμεση), 2) Ζώνη: η ζώνη επισύνδεσης (από 1 έως 30) ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο αντίστοιχο μενού τον αριθμό της επιλεγμένης ζώνης. Το interface επαφών μπορεί να διαμορφωθεί στη ζώνη 31 εάν υπάρχει ανάγκη ενεργοποίησης της λειτουργίας του συναγερμού αντιπανικού. 3) Όριο ρολών: (προκαθορισμένη τιμή 31). Ο βαθμός ευαισθησίας του ελέγχου των ρολών ειδικά για την ηλεκτρομηχανική επαφή με κορδόνι μπορεί να ρυθμιστεί σε τιμή από 0 έως 31 με έλεγχο ή όχι της απόπειρας βραχυκύκλωσης του καλωδίου (cc). Η παράμετρος αυτή χρησιμεύει για την αποφυγή λανθασμένων συναγερμών. Η σήμανση συναγερμού παράγεται μόνον εάν ο αριθμός των παραγόμενων σημάτων από την επαφή υπερβεί το προγραμματισμένο όριο. Επιλέγοντας 0, η σήμανση συναγερμού είναι άμεση. 4) Όριο επαφών: (προκαθορισμένη τιμή 3). Η τιμή αυτή επιτρέπει την επιλογή της ταχύτητας επέμβασης σε περίπτωση ανοίγματος της μαγνητικής επαφής. Επιλέγοντας τιμή από 0 έως 1 (1 = χαμηλότερη ταχύτητα), ο μηχανισμός ελέγχει την αντίσταση της γραμμής των μαγνητικών επαφών και του αγωγού συνέχειας κατά δολιοφθοράς. Στην περίπτωση αυτή πρέπει να χρησιμοποιηθεί ένα στριφτό διπολικό καλώδιο για κάθε γραμμή. Εάν δεν υπάρχει διαθέσιμο στριφτό καλώδιο ή δεν ενδιαφέρει ο έλεγχος της αντίστασης των γραμμών, το όριο πρέπει να προγραμματιστεί με τιμή 2 ή 3, αναλόγως με την επιθυμητή ταχύτητα επέμβασης (3 = χαμηλότερη ταχύτητα). 5) Ρύθμιση εισόδου: Η είσδος μπορεί να διαμορφωθεί για ηλεκτρομηχανικές επαφές με κορδόνι (S) ή για μαγνητικές επαφές (M) ή για τεχνικούς συναγερμούς (T) ή απενεργοποιημένους. Η προεπιλογή είναι: για μαγνητικές επαφές (M). 6) Άνοιγμα όταν είναι ενεργό: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή σας επιτρέπει να αποφασίσετε εάν το transponder πρέπει να ενεργοποιεί έναν ενεργοποιητή που βρίσκεται στην ίδια ζώνη της συσκευής όταν μια είσοδος βλέπει μια επαφή ανοιχτή και το σύστημα είναι ενεργό. 7) Άνοιγμα αν σε standby: (προεπιλεγμένη τιμή OFF). Η τιμή αυτή σας επιτρέπει να αποφασίσετε εάν η συσκευή πρέπει να ενεργοποιεί έναν ενεργοποιητή που βρίσκεται στην ίδια ζώνη της συσκευής όταν μια είσοδος βλέπει μια επαφή ανοιχτή και το σύστημα είναι ανενεργό. 143

146 Εξαρτήματα του συστήματος Ρύθμιση των τύπων επαφής που πρέπει να αποδοθούν στην είσοδο (προγραμματισμός από την κεντρική μονάδα μόνο για την εφαρμογή αυτοματισμών) Τύπος επαφής για την είσοδο: Όταν το μήνυμα ενεργοποίησης του ενεργοποιητή (ON ή OFF) διαβιβάζεται και μπορούν να επιλεχθούν: κανονική έξοδος (on επαφή ανοιχτή off επαφή κλειστή) έξοδος αντεστραμμένη (off επαφή ανοιχτή on επαφή κλειστή) toggle στην άνοδο (on /off εναλλακτικά κάθε φορά που κλείνει η επαφή) toggle στην κάθοδο (on /off εναλλακτικά κάθε φορά που ανοίγει η επαφή) Σημείωση. Το interface επαφών 12 V μπορεί να προγραμματιστεί τόσο σε μία εφαρμογή SAI (αποτροπής παραβίασης) όσο και σε μια εφαρμογή αυτοματισμού. Αν η συσκευή πρέπει να χρησιμοποιηθεί και στις δύο εφαρμογές (SAI και Αυτοματισμό) πρέπει το interface πρώτα να διαμορφωθεί για SAI και μετά για αυτοματισμό. Η ομάδα αυτοματισμών πρέπει στη συνέχεια να προστεθεί στο router μέσω του μενού Διαχείριση Router. Πρέπει να υπογραμμίσουμε ότι αν μία είσοδος έχει επιλεχθεί στο SAI, για παράδειγμα ως είσοδος ρολών, δεν μπορεί να διαβιβάσει μηνύματα ON ή OFF σε έναν ενεργοποιητή που ενδεχομένως να υπάρχει στην εφαρμογή αυτοματισμών. Επαναφορά συσκευής Στην κεντρική μονάδα, μέσω του ειδικού μενού, επιλέξτε Επαναφορά συσκευών και πιέστε το μπουτόν στη συσκευή. το κόκκινο led ανάβει. Κρατήστε πατημένο το μπουτόν της συσκευής έως ότου σβήσει το led (περίπου 8 δ.), με αυτήν την ενέργεια: - διαγράφονται οι ομάδες, - ρυθμίζονται οι παραμέτροι προεπιλογής, - τροποποιείται η διεύθυνση της συσκευής (σε αυτή τη φάση το led αναβοσβήνει πράσινο/κόκκινο) Ενεργοποιητής ρελέ Ο ενεργοποιητής είναι ένας μηχανισμός ο οποίος, χάρη στις καθαρές επαφές του ρελέ που διαθέτει, μπορεί να επαναλάβει το σήμα διαφόρων τύπων συναγερμού με βάση τον προγραμματισμό του. Μπορεί να χρησιμοποιηθεί για την ενεργοποίηση ενός τηλεφωνικού επιλογέα, τη διαβίβαση της κατάστασης της εγκατάστασης (ενεργοποιημένη, απενεργοποιημένη, σε alarm κλπ.), τον έλεγχο οπτικών ή/και ηχητικών σημάνσεων (σε προηγμένες εφαρμογές) κλπ. Διατίθεται στα ακόλουθα μοντέλα: 20489: 2 μονάδες Eikon 16939: 2 μονάδες Idea 14489: 2 μονάδες Plana Eikon Idea Plana 144

147 Εξαρτήματα του συστήματος Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο αισθητήρα υπερύθρων - Ονομαστικά χαρακτηριστικά ρελέ: 1 A 30 V d.c./120 Va.c. - Κατανάλωση: 5 ma - Δυνατότητα προγραμματισμού του χρονικού διαστήματος κατά το οποίο η έξοδος του εκκινητή παραμένει σε ON - Δυνατότητα προγραμματισμού χρόνου καθυστέρησης ενεργοποίησης του ρελέ μετά από σήμα από την κεντρική μονάδα - Δυνατότητα προγραμματισμού ευαισθησίας του συστήματος προστασίας - Δυνατότητα προγραμματισμού της ζώνης επισύνδεσης μέσω της κεντρικής μονάδας - Δυνατότητα σύνδεσης εξωτερικής επαφής NC (αγωγός συνέχειας κατά δολιοφθοράς) - Δυνατότητα επιλογής λειτουργίας του ρελέ (παλμικό ή βηματικό) - Δυνατότητα ελέγχου απευθείας από αισθητήρα παρουσίας για τον έλεγχο του φωτισμού - Μπουτόν προγραμματισμού - Led σήμανσης Ο εκκινητής διαθέτει: - 2 ακροδέκτες για σύνδεση με το BUS - 2 ακροδέκτες για ένα καλώδιο συνέχειας παραβίασης (A και C) - 3 ακροδέκτες του ρελέ: κοινό (0), συνήθως ανοιχτό (1) και συνήθως κλειστό (2) Σημάνσεις Εκτελεί τη μεταγωγή της εξόδου αναλόγως με βάση το σήμα που λαμβάνει, led κόκκινο: - σταθερά αναμμένο κατά τη διάρκεια της φάσης διαμόρφωσης και επαναφοράς, - αναβοσβήνει σε περίπτωση απόπειρας παραβίασης του μηχανισμού ή διακοπής του αγωγού συνέχειας (εξωτερική προστασία). Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα. Συνεπώς δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. led πράσινο: - αναμμένο σταθερά δείχνει ότι η επαφή του ρελέ έίναι στη θέση ON και κατά συνέπεια είναι κλειστή η επαφή NO. Σημείωση: Μπορεί να χρησιμοποιηθεί ο ενεργοποιητής για λειτουργίες ελέγχου προσβάσεων, π.χ. εντολή ηλεκτρικών κλειδαριών, αποδίδοντας σε αυτόν τον ενεργοποιητή την ίδια ζώνη της συσκευής από την οποία πρέπει να ελέγχεται (σε αυτήν την περίπτωση τον ενεργοποιητή). Για περισσότερες λεπτομέρειες δείτε το τμήμα σχετικά με τις προηγμένες λειτουργίες (παρ. 11.3). Setup (προγραμματισμός από την κεντρική μονάδα) 1) Ζώνη: η ζώνη επισύνδεσης (από 1 έως 30) ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης. 2) Ευαισθησία της συσκευής προστασίας: (Προκαθορισμένη τιμή 0 = απενεργοποιημένο). Ο βαθμός ευαισθησίας του συστήματος προστασίας μπορεί να προγραμματιστεί με τιμή από 0 (απενεργοποιημένο) έως 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερη είναι η ευαισθησία). 145

148 Εξαρτήματα του συστήματος 3) Ενεργοποίηση προστασίας (εξωτερική αποτροπή παραβίασης): (προεπιλεγμένη τιμή OFF) υπάρχει δυνατότητα ενεργοποίησης και απενεργοποίησης του ελέγχου στην εξωτερική επαφή (προστασία) απευθείας από την κεντρική μονάδα (Εξωτερικό σύστημα προστασίας ON/OFF). 4) αθυστέρηση ενεργοποίησης: (Προεπιλεγμένη τιμή 0) μπορεί να επιλεχθεί ο χρόνος καθυστέρησης ανάμεσα στη λήψη της εντολκής ON και στην πραγματική ενεργοποίηση του ρελέ. Από την κεντρική μονάδα επιλέγεται χρόνος από 0 δ. έως 250 δ. με βήματα του 1 δ. 5) Καθυστέρηση απενεργοποίησης: (Τιμή προεπιλογής 10 δ.) μπορεί να επιλεχθεί ο χρόνος καθυστέρησης με τον οποίο το ρελέ απενεργοποιείται από τη στιγμή λήψης της σχετικής εντολής ΟΝ (στην περίπτωση μονοσταθούς λειτουργίας). Στην κεντρική μονάδα επιλέγεται ένας χρόνος από 0 δ. έως 250 δ. με βήματα 1 δ. Η επιλεγμέν καθυστέρηση απενεργοποίησης πρέπει να είναι μεγαλύτερος από το χρόνο ενεργοποίησης. 6) Λειτουργία του ρελέ: υπάρχει δυνατότητα επιλογής της συμπεριφοράς του ρελέ του ενεργοποιητή ρυθμίζοντάς το ως μονοσταθέςή διασταθές, η προεπιλεγμένη λειτουργία είναι μονοσταθές. Σε κατάσταση συναγερμού, για την ενεργοποίηση του τηλεφωνικού επιλογέα, η παράμετρος αυτή πρέπει να βρίσκεται στη λειτουργία μονοσταθής. Πρέπει να διαμορφωθεί το ρελέ ως δισταθές εάν θέλουμε να το συνδέσουμε στο μήνυμα κατάστασης της εγκατάστασης που επιλέγεται στην κεντρική μονάδα στο μενού Διαχείριση μηνυμάτων. Αν ένας μονοσταθής ενεργοποιητής διαμορφώνεται στην ίδια ζώνη με μία συσκευή ραδιοσυχνοτήτων για την αποστόλή τεχνικών συναγερμών, όταν υπάρξει επισήμανση συναγερμού το ρελέ θα αλλάξει για ένα χρονικό διάστημα ίσο με αυτό που έχει επιλεχθεί στις παραμέτρους του ενεργοποιητή. Πίσω όψη ανιχνευτή ενεργοποιητή ρελέ: 1 A 30 V ATTUATORE BUS A C + - Υπόμνημα: +, - : Σύνδεση στο BUS C: Έξοδος για εξωτερική επαφή συνήθως κλειστή (για γραμμή αποτροπής παραβίασης) A: Έξοδος για εξωτερική επαφή συνήθως κλειστή (για γραμμή αποτροπής παραβίασης) 0: Κοινή 1: Επαφή συνήθως ανοιχτή 2: Επαφή συνήθως κλειστή ΤΗΛΕΦΩΝΙΚΟΣ ΕΠΙΛΟΓΕΑΣ Σύστημα προστασίας Είσοδος NC Για την ενεργοποίηση της λειτουργίας του τηλεφωνικού επιλογέα, πρέπει να επιλεχθεί ο τύπος μηνύματος που θα αποσταλεί, ακολουθώντας τις υποδείξεις στη σελ. 172 (Διαχείριση μηνυμάτων). ΣΗΜΕΙΩΣΗ Συνδέστε την επαφή NC του ενεργοποιητή (ακροδέκτης 2) με την είσοδο NC του τηλεφωνικού επιλογέα, έτσι ώστε να ενεργοποιείται σε περίπτωση συναγερμού. 146

149 Εξαρτήματα του συστήματος Παράδειγμα τεχνικού alarm (ανιχνευτής αερίου) με σύνδεση του εκκινητή ρελέ στον τηλεφωνικό επιλογέα: BUS ΓΙΑ ΤΕΧΝΙΚΑ ALARM GAS STOP METANO ΚΛΑΣΣΙΚΑ ΣΥΣΤΗΜΑΤΑ ΑΣΦΑΛΕΙΑΣ (πχ. ανιχνευτές αερίου) BUS ΣΥΝΑΓΕΡΜΟΥ VIMAR (πχ. ανιχνευτές IR) ΚΕΝΤΡΙΚΗ ΜΟΝΑΔΑ INTERFACE ΕΠΑΦΩΝ BUS ΕΚΚΙΝΗΤΗΣ ΣΕΙΡΗΝΑ ON CFG C L S SYS CFG GSM/CI GSM CI PROG COMUNICATORE GSM RS232 TΗΛΕΦΩΝΙΚΟΣ ΕΠΙΛΟΓΕΑΣ GSM 147

150 Εξαρτήματα του συστήματος 3.11 Ανιχνευτής μίνι επιτοίχειος Ο ανιχνευτής παρουσίας υπερύθρων είναι ένας μηχανισμός που μπορεί να προκαλέσει μήνυμα συναγερμού όταν ανιχνεύει κινήσεις σωμάτων που εκπέμπουν θερμότητα στην περιοχή κάλυψης. Αν είναι διαμορφωμένος σε ένα σύστημα By-me όπου υπάρχει τόσο ο αυτοματισμός όσο και ο συναγερμός, είναι σε θέση να οδηγήσει, με την εγκατάσταση συναγερμού απενεργοποιημένη, ένα ρελέ που μπορεί να χρησιμοποιηθεί για να ανάβει ένα φως, να ενεργοποιεί ένα κουδούνι, κλπ. (δείτε το κεφ. 9 στο κεφάλαιο Αυτοματισμός). Παρέχεται στην έκδοση: 01828: με επιτοίχεια εγκατάσταση και σε τοίχους σε γωνία. Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Εγκατάσταση: επίτοιχη - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο οπτικό σύστημα προστασίας - Κατανάλωση: 15 ma - Δυνατότητα προγραμματισμού καθυστερημένης ενεργοποίησης αισθητήρα - Δυνατότητα προγραμματισμού της ευαισθησίας του αισθητήρα - Δυνατότητα προγραμματισμού ζώνης επισύνδεσης μέσω κεντρικής μονάδας - Μπουτόν προγραμματισμού - Led σήμανσης - Δύο ακροδέκτες για την πολωμένη σύνδεση στο bus (+ και -) - Δυνατότητα προγραμματισμού της διάρκειας ενεργοποίησης Σημάνσεις ανίχνευση μέσω φακού Fresnel της κίνησης θερμών σωμάτων στη ζώνη κάλυψης, led κόκκινο: - σταθερά αναμμένο κατά τη διάρκεια της φάσης διαμόρφωσης και επαναφοράς, - Αναβοσβήνει σε περίπτωση ανίχνευσης κίνησης ή απόπειρας διάρρηξης, Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα, Συνεπώς δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. Το χαρακτηριστικό αυτό είναι χρήσιμο για να επισημαίνεται η διαδρομή που ακολουθεί ο ενδεχόμενος παρείσακτος. led πράσινο αναβοσβήνει: - ανίχνευση θερμού σώματος με το σύστημα απενεργοποιημένο, - ανίχνευση θερμού σώματος με το μηχανισμό μη προγραμματισμένο, - ανίχνευση θερμού σώματος σε φάση WalkTest, Η ζώνη ανίχνευσης, ογκομετριοκύ τύπου, επιτυγχάνεται με χρήση ενός φακού Fresnel χωρισμένου σε 17 δέσμες σε 4 ορόφους (ευρεσυτεχνεία Vimar). 148

151 Εξαρτήματα του συστήματος Setup (προγραμματισμός από την κεντρική μονάδα) 1) Καθυστέρηση ενεργοποίησης (Προεπιλεγμένη τιμή 0): η τιμή του χρόνου καθυστέρησης μπορεί να ρυθμιστεί από 0 δ. έως 62 δ. με βήματα του 1 δ. (0 δ. = άμεση), 2) Ζώνη: η ζώνη επισύνδεσης (από 1 έως 30) ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης, 3) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 3): όταν ο ανιχνευτής εντοπίσει την παρουσία θερμού σώματος στη ζώνη κάλυψης, παράγει μια σειρά σημάτων. Τα σήματα αυτά θεωρούνται έγκυρα μόνον εάν έχουν διάρκεια μεγαλύτερη του ορίου που καθορίζει ο χρήστης (βλ. σημείο 4). Για να προκληθεί συναγερμός από τον ανιχνευτή, ο αριθμός των σημάτων πρέπει να υπερβεί τον αριθμό σημάτων (οριακή τιμή) που ορίζει ο χρήστης, Όσο μεγαλύτερη είναι η τιμή, τόσο μεγαλύτερη είναι η ανοχή με την οποία το σύστημα επισημαίνει τη συνθήκη συναγερμού. Το πεδίο ρύθμισης κυμαίνεται από 1 έως 10. 4) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 0,4): επιτρέπει την επιλογή της ελάχιστης διάρκειας του σήματος πέρα από την οποία παράγεται μήνυμα συναγερμού όταν ξεπεραστεί ο επιλεγμένος αριθμός σημάτων στο σημείο 3. Η περιοχή τιμών ρύθμισης περιλαμβάνεται μεταξύ 0,1 δ. και 8 δ. με βήμα 0,1 δ. 5) Ευαισθησία της διάταξης προστασίας (Προεπιλεγμένη τιμή 0 δηλαδή απενεργοποιημένο): ο βαθμός ευασιθησίας της διάταξης προστασίας μπορεί να ρυθμιστεί σε μια τιμή μεταξύ 0 (απενεργοποιημένη) και 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερος είναι ο βαθμός ευαισθησίας). 6) Όριο φωτεινότητας (Προεπιλεγμένη τιμή 100): ο βαθμός φωτεινότητας ελέγχεται από μία φωτοαντίσταση και εκφράζεται ως ποσοστό από 0% (φως) έως 100% (σκοτάδι) με βήμα 1%. Η παράμετρος αυτή είναι προαιρετική και μπορεί να χρησιμοποιηθεί σε περίπτωση εξελιγμένων λειτουργιών (π.χ., σε μια ομάδα αυτοματισμών). 7) Καθυστέρηση ενεργοποίησης (Προεπιλεγμένη τιμή 30): αν εντός του επιλεγμένου χρόνου, συμπεριλαμβανομένου του διαστήματος μεταξύ 1 και 250 δ., η συσκευή ανιχνεύει έναν αριθμό σημάτων μεγαλύτερο από το επιλεγμένο όριο στο σημείο 3, διαβιβάζεται ένα μήνυμα στον ενεργοποιητή. Ζώνη κάλυψης φακού ανιχνευτή υπερύθρων A 1,2 B 8 m 0 m B D 0 1,5 8 A = 3 δέσμες +6 Β = 3 δέσμες +0 C = 3 δέσμες -20 D = 3 δέσμες -30 A B C C 1,5 m B D A C D B D C A B C B 112 C 10 Ονομαστική παροχή Ογκομετρική κάλυψη Στοιχείο στερεάς γωνίας: οριζόντια - 36 κάθετα - 17 τομείς σε 4 ορόφους Εμβέλεια: 10 m max (8 m πραγματική) 149

152 Εξαρτήματα του συστήματος Σημείωση: Η συσκευή πρέπει να διαμορφωθεί σε μια εφαρμογή SAI ή σε μια εφαρμογή Αυτοματισμών. Σε περίπτωση που ο ανιχνευτής χρησιμοποιείται τόσο στην εφαρμογή αυτοματισμών όσο και σε μια εφαρμογή SAI, η διαμόρφωση της συσκσευής πρέπει πάντα να γίνεται πρώτα στο σύστημα προστασίας και μετά στο σύστημα αυτοματισμού, αφού γίνει αυτό η ομάδα αυτοματισμών προστίθεται στο router μέσω του μενού Διαχείριση Router. Εγκατάσταση Για τη σωστή λειτουργία του ανιχνευτή παρουσίας διπλής τεχνολογίας πρέπει να τηρηθούν οι ακόλουθοι κανόνες εγκατάστασης: - μην τοποθετείτε κανένα αντικείμενο μπροστά από τον αισθητήρα υπερύθρων (φυτά, τέντες, έπιπλα κλπ.), - ο αισθητήρας δεν πρέπει να εκτίθεται άμεσα στο φως λαμπτήρων ή στην ηλιακή ακτινοβολία, - να μην είναι εκτεθειμένος σε πηγές θερμότητας, - να μην είναι προσανατολισμένος προς πηγές θερμότητας. OXI OXI OXI OXI Σημείωση: Όσον αφορά στις λεπτομέρειες εγκατάστασης, δείτε το φύλο οδηγιών που συνοδεύουν τον ανιχνευτή Κατά τη φάση WalkTest ο ανιχνευτής υπερύθρων ανιχνεύει την ενδεχόμενη παρουσία, επισημαίνει το συμβάν στην κεντρική μονάδα και προειδοποιεί το χρήστη με το πράσινο led να αναβοσβήνει. Η συσκευή επιτρέπει την επιλογή της καθυστέρησης ενεργοποίησης με τρόπο ώστε ο χρήστης να μπορεί να μπει ή/και να βγει από το χώρο χωρίς το σύστημα να ενεργοποιεί το συναγερμό. Η πιο απλή εφαρμογή αυτής της λειτουργίας συνίσταται στην εισαγωγή της εγκατάστασης στο εσωτερικό του σπιτιού και, στη συνέχεια, να βγει περνώντας μπροστά από έναν ή περισσότερους αισθητήρες χωρίς να ενεργοποιηθεί ο συναγερμός. Παράδειγμα: Επιλεγμένη καθυστέρηση ίση με 30 δ. Ενεργοποιώντας την εγκατάσταση έχουμε 30 δ. για να βγούμε και 30 δ. για να ξαναμπούμε (συνολικά 60 δ.), αν κάποιος μπει μετά το πέρας των 60 δ., συνεπώς η εγκατάσταση είναι ενεργοποιημένη, έχει στη διάθεσή του 30 δ. για να απενεργοποιήσει το σύστημα πριν ενεργοποιηθεί ο συναγερμός. Επαναφορά συσκευής Στην κεντρική μονάδα, μέσω του ειδικού μενού, επιλέξτε Επαναφορά συσκευών και πιέστε το μπουτόν στη συσκευή. το κόκκινο led ανάβει. Κρατήστε πατημένο το μπουτόν της συσκευής έως ότου σβήσει το led (περίπου 8 δ.), με αυτήν την ενέργεια: - διαγράφονται οι ομάδες, - ρυθμίζονται οι παραμέτροι προεπιλογής, - τροποποιείται η διεύθυνση της συσκευής (σε αυτή τη φάση το led αναβοσβήνει πράσινο/κόκκινο). 150

153 Εξαρτήματα του συστήματος 3.12 Επίτοιχος ανιχνευτής διπλής ενέργειας Ο αισθητήρας διπλής ενέργειας ενσωματώνει έναν αισθητήρα μικροκυμάτων και έναν αισθητήρα υπερύθρων. Είναι σε θέση να επισημάνει τη διέλευση ατόμων ή ζώων από την περιοχή κάλυψης. Η διπλή ενέργεια καθιστά τον αισθητήρα απρόσβλητο από τις συνήθεις αιτίες λανθασμένων συναγερμών. Ο αισθητήρας χρησιμοποιεί τη λειτουργία "AND" δηλαδή όταν ένας από τους δύο αισθητήρες εντοπίσει μία κίνηση στην περιοχή κάλυψης παραμένει σε κατάσταση ετοιμότητας συναγερμού για 15 δευτερόλεπτα αναμένοντας επιβεβαίωση από τον άλλο αισθητήρα. Μόλις εντοπιστεί η εν λόγω κατάσταση, η συσκευή διαβιβάζει το μήνυμα στην κεντρική μονάδα. Διατίθεται το ακόλουθο μοντέλο: : με επίτοιχη εγκατάσταση Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP40 - Θερμοκρασία λειτουργίας: C - Εγκατάσταση: επίτοιχη (με παρεχόμενη προσανατολιζόμενη βάση) - Τύπος προστασίας: κατά του ανοίγματος με μηχανικό διακόπτη - Λειτουργία: σε λειτουργία AND - Εμβέλεια: 10 m (ρυθμιζόμενη για τους δύο αισθητήρες από 3 έως 10 m με 2 trimmer) - Μπουτόν προγραμματισμού - Led σήμανσης - Δύο ακροδέκτες για σύνδεση με πολικότητα στο bus (+ και -) Σημάνσεις ανίχνευση μέσω φακού Fresnel της κίνησης θερμών σωμάτων στη ζώνη κάλυψης, Όταν το σύστημα είναι ενεργό, η συσκευή εντοπίζει την παρουσία σωμάτων σε κίνηση και μέσω του αισθητήρα μικροκυμάτων, αν ο αισθητήρα μικροκυμάτων και o αισθητήρας υπερύθρων εντοπίσουν ταυτόχρονα την κίνηση, διαβιβάζεται η επισήμανση συναγερμού (λειτουργία AND). 151

154 Εξαρτήματα του συστήματος led κόκκινο: - σταθερά αναμμένο κατά τη διάρκεια της φάσης διαμόρφωσης και επαναφοράς, - αναβοσβήνει με το σύστημα σε συναγερμό ή μετά από προσπάθεια παραβίασης του μηχανισμού. Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα, εκ νέου ενεργοποιημένο. Για να αφαιρεθεί ο συναγερμός δεν είναι συνεπώς απαραίτητο να απενεργοποιηθεί η εγκατάσταση. - Αναβοσβήνει όταν η συσκευή τροφοδοτείται. led πράσινο αναβοσβήνει: - ανίχνευση θερμού σώματος με το σύστημα συναγερμού απενεργοποιημένο, - ανίχνευση θερμού σώματος με τη συσκευή μη προγραμματισμένη, - ανίχνευση θερμού σώματος σε φάση WalkTest, Setup (προγραμματισμός από την κεντρική μονάδα) 1) Καθυστέρηση ενεργοποίησης (Προεπιλεγμένη τιμή 0): η τιμή του χρόνου καθυστέρησης μπορεί να ρυθμιστεί από 0 δ. έως 62 δ. με βήματα του 1 δ. (0 δ. = άμεση), 2) Ζώνη: η ζώνη επισύνδεσης (από 1 έως 30) ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης, 3) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 3): όταν ο ανιχνευτής εντοπίσει την παρουσία θερμού σώματος στη ζώνη κάλυψης, παράγει μια σειρά σημάτων. Τα σήματα αυτά θεωρούνται έγκυρα μόνον εάν έχουν διάρκεια μεγαλύτερη του ορίου που καθορίζει ο χρήστης (βλ. σημείο 4). Για να προκληθεί συναγερμός από τον ανιχνευτή, ο αριθμός των σημάτων πρέπει να υπερβεί την οριακή τιμή που ορίζει ο χρήστης. Όσο μεγαλύτερη είναι η τιμή, τόσο μεγαλύτερη είναι η ανοχή με την οποία το σύστημα επισημαίνει την κατάσταση συναγερμού. Το πεδίο ρύθμισης κυμαίνεται από 1 έως 10. 4) Όριο σημάτων PIR (Προεπιλεγμένη τιμή 0,4): επιτρέπει την επιλογή της ελάχιστης διάρκειας του σήματος πέρα από την οποία προκαλείται μήνυμα συναγερμού όταν ξεπεραστεί ο επιλεγμένος αριθμός σημάτων στο σημείο 3. Το πεδίο ρύθμισης κυμαίνεται από 0,1 έως 8 με βήμα 0,1 s. 5) Ευαισθησία της διάταξης προστασίας (Προεπιλεγμένη τιμή 0 δηλαδή απενεργοποιημένο): ο βαθμός ευασιθησίας της διάταξης προστασίας μπορεί να ρυθμιστεί σε μια τιμή μεταξύ 0 (απενεργοποιημένη) και 15 (από 1 έως 15, όσο μεγαλύτερη είναι η τιμή τόσο μεγαλύτερος είναι ο βαθμός ευαισθησίας). 6) Όριο φωτεινότητας(προεπιλεγμένη τιμή 100%): ο βαθμός φωτεινότητας ελέγχεται από μία φωτοαντίσταση και εκφράζεται ως ποσοστό από 0% (φως) έως 100% (σκοτάδι) με βήμα 1%. Η παράμετρος αυτή είναι προαιρετική και μπορεί να χρησιμοποιηθεί σε περίπτωση εξελιγμένων λειτουργιών (π.χ., σε μια ομάδα αυτοματισμών). Μία τυπική εφαρμογή είναι να χρησιμοποιηθεί ο ανιχνευτής για τον έλεγχο ενός ρελέ που ανάβει ένα φως. σε αυτήν την περίπτωση, για να εφαρμοστεί η εντολή και σε ένα φωτεινό περιβάλλον, πρέπει να ρυθμιστεί μια χαμηλή οριακή τιμή. 7) Καθυστέρηση ενεργοποίησης (Προεπιλεγμένη τιμή 30): αν εντός του επιλεγμένου χρόνου, συμπεριλαμβανομένου του διαστήματος μεταξύ 10 και 250 δ., η συσκευή ανιχνεύει έναν αριθμό σημάτων μεγαλύτερο από το επιλεγμένο όριο στο σημείο 3, διαβιβάζεται ένα μήνυμα. Κατά τη φάση WalkTest ο ανιχνευτής υπερύθρων ανιχνεύει την ενδεχόμενη παρουσία, επισημαίνει το συμβάν στην κεντρική μονάδα και προειδοποιεί το χρήστη με το πράσινο led να αναβοσβήνει. Η συσκευή επιτρέπει την επιλογή της καθυστέρησης ενεργοποίησης με τρόπο ώστε ο χρήστης να μπορεί να μπει ή/και να βγει από το χώρο χωρίς το σύστημα να ενεργοποιεί το συναγερμό. Η πιο απλή εφαρμογή αυτής της λειτουργίας συνίσταται στην εισαγωγή της εγκατάστασης στο εσωτερικό του σπιτιού και, στη συνέχεια, να βγει περνώντας μπροστά από έναν ή περισσότερους αισθητήρες χωρίς να ενεργοποιηθεί ο συναγερμός. 152

155 3.13 Αναγνώστης transponder Εξαρτήματα του συστήματος Ο αναγνώστης trasponder είναι το σύστημα που ενεργοποιεί και απενεργοποιεί την εγκατάσταση (όλη ή τμηματικά) αφού αναγνωρίσει τον κωδικό των κλειδιών transponder. Η λειτουργία είναι παρόμοια με αυτήν του ενεργοποιητή και παρέχει ως επιπλέον χαρακτηριστικό, εκτός από την οπτική σήμανση της ενεργοποίησης και απενεργοποίησης της εγκατάστασης μετά από αναγνώριση του κλειδιού, ηχητική σήμανση μέσω του εσωτερικού βομβητή. Δύο διαφορετικοί ήχοι επισημαίνουν αντίστοιχα την ενεργοποίηση και την απενεργοποίηση της εγκατάστασης. Μπορεί να ενσωματωθεί επίσης στο σύστημα ελέγχου πρόσβασης. Διατίθεται στα ακόλουθα μοντέλα: 20470: 2 μονάδες Eikon 16470: 2 μονάδες Idea 14470: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά Ονομαστική τάση τροφοδοσίας (Vn): BUS (20-32 V d.c.) Βαθμός προστασίας: IP30 Θερμοκρασία λειτουργίας: C (για εσωτερικό) Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο αισθητήρα υπερύθρων Κατανάλωση: 20 ma Μπουτόν προγραμματισμού Led σήμανσης Δύο ακροδέκτες για την πολωμένη σύνδεση στο bus (+ και e ). Ο αναγνώστης ελέγχεται για την ενεργοποίηση και την απενεργοποίηση της εγκατάστασης από κλειδί transponder με πάνω από 1000 δισεκατ. πιθανούς συνδυασμούς Μέγ. αριθμός καταχωρημένων κλειδιών για λειτουργία συναγερμού: 24 SAI + 4 SPECIAL SAI. 153

156 Εξαρτήματα του συστήματος Λειτουργία Ο μηχανισμός αναγνωρίζει τον κωδικό του κλειδιού transponder για την πρώτη καταχώρηση (προσθήκη κλειδιών) και σε κανονική λειτουργία ενεργοποιεί και απενεργοποιεί το σύστημα διαβιβάζοντας τον κωδικό στην κεντρική μονάδα. Σε φάση προγραμματισμού διαβιβάζει στην κεντρική μονάδα τον κωδικό που εντοπίζει εάν στην κεντρική μονάδα έχει ενεργοποιηθεί η επιλογή Καταχώριση νέου κλειδιού και εάν ο κωδικός αυτός αναγνωρίζεται από το σύστημα ΣΗΜΕΙΩΣΗ: Η φάση διαμόρφωσης χωρίζεται σε δύο μέρη: στο πρώτο μέρος διαμορφώνεται η συσκευή ανεξάρτητα από τη θέση της στο σύστημα (Διαμόρφωση CA) για να γίνει αυτό πρέπει να ακολουθήσετε όσα αναφέροναται στο εγχειρίδιο του συστήματος Ελέγχου Προσβάσεων. στο δεύτερο μέρος (Διαμόρφωση SAI) διαμορφώνεται η συσκευή στο σύστημα συναγερμού και αποφασίζεται ο τρόπος λειτουργίας του (αναφ. Προσθήκη κλειδιών - Κλειδιά Έλεγχ. προσβάσεων και Ειδικά κλειδιά έλεγχ. προσβάσεων ). Σημαντικό: Στο σύστημα συναγερμού μπορούν να προστεθούν τα κλειδιά ελέγχου πρόσβασης και τα Ειδικά κλειδιά ελέγχου πρόσβασης μόνο εάν τα κλειδιά που συνδέονται με τον αναγνώστη με transponder έχουν προηγουμένως διαμορφωθεί σε αυτόν τον τελευταίο σύμφωνα με τις διαδικασίες που αναφέρονται στο εγχειρίδιο του συστήματος Ελέγχου Προσβάσεων. Σημείωση: Το κλειδί MASTER που χρησιμοποιείται για να ξεμπλοκάρει τον αναγνώστη (δείτε το εγχειρίδιο του συστήματος Ελέγχου Προσβάσεων), δεν λειτουργεί στο σύστημα συναγερμού. Πράγματι, το κλειδί αυτό χρησιμοποιείται για ενδεχόμενες προσθήκες Σημάνσεις: κόκκινο led σταθερά αναμμένο: - κατά τη διαμόρφωση SAI, αναλαμπή κόκκινου led: - με το σύστημα σε alarm ή μετά από προσπάθεια παραβίασης της συσκευής. Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα. Συνεπώς δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. - όταν ο κωδικός του κλειδιού δεν αναγνωρίζεται. Η αναλαμπή σταματά μετά από λίγα δευτερόλεπτα. led πράσινο αναβοσβήνει: - ο κωδικός του κλειδιού αναγνωρίστηκε; - το σύστημα ενεργοποιήθηκε εν μέρει, πράσινο led σταθερά αναμμένο: - το σύστημα ενεργοποιήθηκε πλήρως, led κόκκινο/πράσινο αναβοσβήνει: - υποδηλώνει συνθήκη συναγερμού που έχει λήξει (μνήμη συναγερμού), Για την περιγραφή της συμπεριφοράς των LED κατά τη φάση διαμόρφωσης CA, ανατρέξτε στο εγχειρίδιο του συστήματος Ελέγχου Προσβάσεων. 154

157 Εξαρτήματα του συστήματος Setup (προγραμματισμός από την κεντρική μονάδα) 1) Ζώνη: η ζώνη επισύνδεσης από 1 έως 30 ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης. 2) Ευαισθησία της συσκευής προστασίας: (τίμή προεπιλογής 0 δηλαδή απενεργοποιημένο). Τιμή που ρυθμίζει την ευαισθησία του συστήματος οπτικής προστασίας στον αναγνώστη transponder. Πεδίο ρύθμισης από 0 (απενεργοποιημένο) έως 15 (μέγιστη ευαισθησία). 3) Βομβητής (προεπιλεγμένη τιμή ON). Τιμή που επιτρέπει την επιλογή ηχητικής σήμανσης όταν ο αναγνώστης αναγνωρίζει τον κωδικό ενός κλειδιού που πλησιάζει ενεργοποιώντας ή απενεργοποιώντας το σύστημα. 4) Άνοιγμα αν είναι ενεργό (προεπιλεγμένη τιμή OFF). Τιμή που επιτρέπει την ενεργοποίηση ενός ενεργοποιητή που βρίσκεται στη ζώνη του αναγνώστη trasponder όταν το κλειδί πλησιάσει στον αναγνώστη trasponder με το σύστημα ενεργοποιημένο. 5) Άνοιγμα αν είναι standby (προεπιλεγμένη τιμή OFF). Τιμή που επιτρέπει την ενεργοποίηση ενός ενεργοποιητή που βρίσκεται στη ζώνη του αναγνώστη trasponder όταν το κλειδί πλησιάσει στον αναγνώστη trasponder με το σύστημα απενεργοποιημένο. ΣΗΜΑΝΤΙΚΟ: Κατά τη χρήση του Ειδικού κλειδιού για την ενεργοποίηση του συστήματος συναγερμού, πρέπει αρχικά να πιέσετε το μπουτόν διαμόρφωσης του αναγνώστη και μετά να περάσετε το κλειδί. Αντίθετα, για την απενεργοποίηση του συστήματος αρκείνα περάσετε το κλειδί στον αναγνώστη. Στην περίπτωση που χρησιμοποιείτε ένα Κλειδί SAI έ ένα Κλειδί ελέγχου προσβάσεων CA, τόσο για την ενεργοποίηση όσο και για την απενεργοποίηση του συστήματος, δεν είναι απαραίτητο να πατήσετε το μπουτόν διαμόρφωσης του αναγνώστη αλλά αρκεί μόνο να περάσετε το κλειδί στον τελευταίο. Τυχόν Κλειδιά SAI που είναι ήδη ενεργοποιημένα μέσω του ενεργοποιητή (Eikon 20482, Idea και Plana 14482) θα συνδεθούν αυτόματα με όλους τους αναγνώστες με transponder που ενδεχομένως έχουν προστεθεί στο σύστημα εκ των υστέρων (δεν θα είναι συνεπώς απαραίτητο να ακολουθηθεί η διαδικασία Καταχώριση κλειδιών ελέγχου πρόσβασης CA ). 155

158 Εξαρτήματα του συστήματος 3.14 Αναγνώστης smart card Ο αναγνώστης smart card είναι το σύστημα που ενεργοποιεί και απενεργοποιεί την εγκατάσταση (όλη ή τμηματικά) αφού αναγνωρίσει τον κωδικό μιας smart card. Η λειτουργία του είναι παρόμοια με του ενεργοποιητή με επιπλέον δυνατότητα αλληλεπίδρασης με το σύστημα ελέγχου πρόσβασης. Διατίθεται στα ακόλουθα μοντέλα: 20471: 3 μονάδες Eikon 16471: 3 μονάδες Idea 14471: 3 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS (20-32 V d.c.) - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επίτοιχη (με κουτί ) - Τύπος προστασίας: κατά του ανοίγματος και αφαίρεσης με ενσωματωμένο αισθητήρα παθητικών υπερύθρων - Κατανάλωση: 20 ma - Μπουτόν προγραμματισμού - Led σήμανσης - Δύο ακροδέκτες για την πολωμένη σύνδεση στο bus (+ και -) - Ο αναγνώστης ελέγχεται για την ενεργοποίηση και την απενεργοποίηση της εγκατάστασης από smart card με πάνω από 4 δισεκατ. πιθανούς συνδυασμούς - Κανένα όριο καταχώρησης καρτών 156

159 Εξαρτήματα του συστήματος Λειτουργία Ο μηχανισμός αναγνωρίζει τον κωδικό της smart-card που εισάγεται για την πρώτη καταχώρηση (προσθήκη κλειδιών) και σε κανονική λειτουργία ενεργοποιεί και απενεργοποιεί το σύστημα διαβιβάζοντας τον κωδικό στην κεντρική μονάδα. Κατά τη φάση διαμόρφωσης διαβιβάζει στην κεντρική μονάδα τον κωδικό που «διαβάζει» αν στην κεντρική μονάδα είναι ενεργοποιημένη η επιλογή Καταχώριση νέου κλειδιού/κλειδιού... CA και εάν ο κωδικός αυτός υπάρχει στη συσκευή ΣΗΜΕΙΩΣΗ η φάση διαμόρφωση χωρίζεται σε δύο μέρη στο πρώτο μέρος διαμορφώνεται η συσκευή ανεξάρτητα από τη θέση της στο σύστημα (Διαμόρφωση CA) στο δεύτερο μέρος (Διαμόρφωση SAI) διαμορφώνεται η συσκευή στο σύστημα συναγερμού και αποφασίζεται ο τρόπος λειτουργίας του (αναφ. Προσθήκη κλειδιών - Κλειδιά Έλεγχ. προσβάσεων και Ειδικά κλειδιά έλεγχ. προσβάσεων ). Προσοχή: Η κάρτα MASTER, που χρησιμοποιείται σύμφωνα με όσα αναφέρονται στο εγχειρίδιο οδηγιών του συστήματος Ελέγχου Προσβάσεων, δεν λειτουργεί στο σύστημα συναγερμού, πράγματι, η τελευταία χρησιμοποιείται για ενδεχόμενες προσθήκες μελλοντικές της κάρτας SLAVE στη συσκευή ανάγνωσης. Σημάνσεις: κόκκινο led σταθερά αναμμένο: - κατά τη διαμόρφωση SAI και επαναφορά (reset), αναλαμπή κόκκινου led: - σύστημα σε συναγερμό ή μετά από προσπάθεια παραβίασης της συσκευής. Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο συναγερμός που το προκάλεσε ή ενεργοποιηθεί εκ νέου το σύστημα. Συνεπώς δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. - όταν δεν αναγνωρίζεται ο κώδικας της smart-card. Η αναλαμπή σταματά μετά από λίγα δευτερόλεπτα. led πράσινο αναβοσβήνει: - ο κωδικός της smart-card αναγνωρίστηκε, - το σύστημα ενεργοποιήθηκε εν μέρει, πράσινο led σταθερά αναμμένο: - το σύστημα ενεργοποιήθηκε συνολικά, led κόκκινο/πράσινο αναβοσβήνει: - υποδηλώνει κατάσταση συναγερμού που έχει λήξει (μνήμη συναγερμού), Για την περιγραφή της συμπεριφοράς των LED κατά τη φάση διαμόρφωσης CA, ανατρέξτε στο εγχειρίδιο του συστήματος Ελέγχου Προσβάσεων. Setup (προγραμματισμός από την κεντρική μονάδα) 1) Ζώνη: η ζώνη επισύνδεσης από 1 έως 30 ρυθμίζεται από την κεντρική μονάδα επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης. 2) Ευαισθησία της συσκευής προστασίας: (τίμή προεπιλογής 0 δηλαδή απενεργοποιημένο). Τιμή που ρυθμίζει την ευαισθησία του συστήματος οπτικής προστασίας στον αναγνώστη smart card. Πεδίο ρύθμισης από 0 (απενεργοποιημένο) έως 15 (μέγιστη ευαισθησία). 3) Άνοιγμα αν είναι ενεργό (προεπιλεγμένη τιμή OFF). Τιμή που επιτρέπει την ενεργοποίηση ενός ενεργοποιητή που βρίσκεται στη ζώνη του αναγνώστη smart card όταν εισαχθεί στον αναγνώστη μια smart card με το σύστημα ενεργοποιημένο. 4) Άνοιγμα αν είναι standby (προεπιλεγμένη τιμή OFF). Τιμή που επιτρέπει την ενεργοποίηση ενός ενεργοποιητή που βρίσκεται στη ζώνη του αναγνώστη smart card όταν εισαχθεί στον αναγνώστη μια smart card με το σύστημα απενεργοποιημένο. 157

160 Εξαρτήματα του συστήματος 3.15 Interface ραδιοσυχνοτήτων Το interface ραδιοσυχνοτήτων είναι το σύστημα που παρέχει τη δυνατότητα χρήσης συστημάτων ραδιοσυχνοτήτων, ώστε να διευρυνθεί η κάλυψη των χώρων ή των προσβάσεων στους οποίους δεν μπορούν να προστεθούν καλώδια ή συστήματα μέσω BUS. Επίσης, επιτρέπει τη χρήση ενός ή περισσότερων τηλεχειριστηρίων ραδιοσυχνοτήτων ως κλειδιά για την ενεργοποίηση/απενεργοποίηση της εγκατάστασης. Το σύστημα ενεργοποιεί ή απενεργοποιεί την εγκατάσταση (συνολικά ή μόνο τις συνδεδεμένες ζώνες επιμερισμού) μετά τη λήψη του κωδικού που έχει μεταδοθεί από τα τηλεχειριστήρια. Διατίθεται στις ακόλουθες εκδόσεις: 20493: 2 μονάδες Eikon 16943: 2 μονάδες Idea 14493: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επιτοίχια (με κουτί για επιτοίχια εγκατάσταση ) - Τύπος προστασίας: κατά του ανοίγματος και της αφαίρεσης με ενσωματωμένο αισθητήρα παθητικών υπερύθρων - Κατανάλωση: 20 ma - Συχνότητα λήψης και μετάδοσης: διπλή στα 433 MHz και 868 MHz - Πλήκτρο διαμόρφωσης - Led επισήμανσης - Διαθέτει δύο ακροδέκτες για σύνδεση με πολικότητα στο bus (+ και -). - Ο δέκτης ελέγχεται από ένα ή περισσότερα τηλεχειριστήρια για την ενεργοποίηση, την απενεργοποίηση και τον επιμερισμό της εγκατάστασης, με πάνω από πιθανούς συνδυασμούς. - Μέγιστος αριθμός συστημάτων ραδιοσυχνοτήτων που μπορούν να αποθηκευτούν: 40 για κάθε interface ραδιοσυχνοτήτων - Μέγιστος αριθμός interface ραδιοσυχνοτήτων που μπορούν να εγκατασταθούν σε ένα σύστημα:

161 Εξαρτήματα του συστήματος Λίστα συστημάτων ραδιοσυχνοτήτων που μπορούν να χρησιμοποιηθούν Κωδικός VIMAR ΠΕΡΙΓΡΑΦΗ / ΣΥΝΘΕΣΗ Τηλεχειριστήριο δύο κατευθύνσεων Ανιχνευτής παραβίασης παθητικών υπερύθρων, τροφοδοσία με μπαταρία (παρέχεται) Μαγνητική επαφή για πόρτες και παράθυρα, τροφοδοσία με μπαταρία (παρέχεται) Ανιχνευτής ύδατος για προστασία από πλημμύρα, τροφοδοσία με μπαταρία (παρέχεται) Εξωτερική σειρήνα, τροφοδοσία με μπαταρία (παρέχεται) Αλκαλική μπαταρία 9 V 12 Ah για εξωτερική σειρήνα Σημείωση: Οι ανιχνευτές και διαθέτουν έναν ακροδέκτη εισόδου στον οποίο μπορεί να συνδεθεί μια επαφή NC ή μια επαφή για ρολά. Για να τον ενεργοποιήσετε, πρέπει να χρησιμοποιήσετε τους διακόπτες dip στην πλακέτα των συστημάτων (ανατρέξτε στο εγχειρίδιο του interface ραδιοσυχνοτήτων ). Λειτουργία Το σύστημα λαμβάνει τα σήματα ραδιοκυμάτων που εκπέμπονται από τα συστήματα ραδιοσυχνοτήτων και από το τηλεχειριστήριο. Κανονική λειτουργία: λαμβάνει τις πληροφορίες από τα συστήματα ραδιοσυχνοτήτων (συναγερμός προστασίας, συναγερμός παραβίασης, τεχνικός συναγερμός, χαμηλό φορτίο μπαταρίας). Λαμβάνει τους κωδικούς από τα τηλεχειριστήρια και τους διαβιβάζει στην κεντρική μονάδα. Επίσης, λαμβάνει από την κεντρική μονάδα πληροφορίες σχετικά με την κατάσταση του συστήματος και τις διαβιβάζει στη σειρήνα και στα τηλεχειριστήρια. Διαμόρφωση: κατά την προσθήκη των συστημάτων ραδιοσυχνοτήτων, αποθηκεύει τα χαρακτηριστικά του εξαρτήματος που αποκρίθηκε και διαβιβάζει ορισμένες πληροφορίες στην κεντρική μονάδα. Η διαδικασία αυτή περιγράφεται στη σελ Έλεγχος: με αυτήν τη λειτουργία, ελέγχεται η σωστή λειτουργία των διαμορφωμένων συστημάτων ραδιοσυχνοτήτων στην εγκατάσταση. Εάν ένα σύστημα δεν επισημάνει την παρουσία του για 4 ώρες, το interface στέλνει ένα μήνυμα «απουσία συστήματος» στην κεντρική μονάδα. Για να χρησιμοποιηθεί η λειτουργία αυτή, πρέπει να είναι ενεργοποιημένη η παράμετρος Έλεγχος. Σημείωση: Εάν είναι ενεργοποιημένη η εγκατάσταση συναγερμού παραβίασης και παραμείνει κατά λάθος ανοικτή μια επαφή (για παράδειγμα, ένα παράθυρο), το σύστημα δεν ενεργοποιείται και στην κεντρική μονάδα εμφανίζεται το μήνυμα συναγερμού και η ζώνη της επαφής που παρέμεινε ανοικτή. Εάν επαναληφθεί η διαδικασία ενεργοποίησης, το σύστημα ενεργοποιείται κανονικά ακόμη και με ανοικτή την επαφή. 159

162 Εξαρτήματα του συστήματος Επισημάνσεις: κόκκινο led που ανάβει σταθερά: - κατά τη διαμόρφωση και την επαναφορά, κόκκινο led που αναβοσβήνει: - όταν το σύστημα εκπέμπει συναγερμό ή μετά από προσπάθεια δολιοφθοράς του συστήματος. Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο σχετικός συναγερμός ή ενεργοποιηθεί εκ νέου το σύστημα. Συνεπώς, δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. πράσινο led που αναβοσβήνει: - το σύστημα ενεργοποιήθηκε εν μέρει, πράσινο led που ανάβει σταθερά: - το σύστημα ενεργοποιήθηκε πλήρως, κόκκινο/πράσινο led που αναβοσβήνει: - αναβοσβήνει για μερικά δευτερόλεπτα μετά την επαναφορά του συστήματος. Ρυθμίσεις (προγραμματίζονται από την κεντρική μονάδα) 1) Ζώνη: η ζώνη σύνδεσης από 1 έως 30 ρυθμίζεται από την κεντρική μονάδα, επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης. Το interface μπορεί να διαμορφωθεί στη ζώνη 31 όταν το πλήκτρο ΠΑΝΙΚΟΥ του τηλεχειριστηρίου πρέπει να ενεργοποιήσει τον ηχητικό συναγερμό πανικού. 2) Ευαισθησία συστήματος προστασίας: (προκαθορισμένη τιμή 0, δηλ. σύστημα απενεργοποιημένο). Τιμή που ρυθμίζει την ευαισθησία του συστήματος οπτικής προστασίας στο interface ραδιοσυχνοτήτων. Εύρος ρύθμισης από 0 (απενεργοποιημένο) έως 15 (μέγιστη ευαισθησία). 3) Έλεγχος (προκαθορισμένη τιμή OFF). Έλεγχος των ανιχνευτών ενεργών (ON) ή ανενεργών ραδιοσυχνοτήτων (OFF). 4) Καθυστέρηση ενεργοποίησης ζωνών από 1 έως 10: 0 δευτ. = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως 60 δευτ. με βήματα του 1 δευτ. 5) Καθυστέρηση ενεργοποίησης ζωνών από 10 έως 20: 0 δευτ. = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως 60 δευτ. με βήματα του 1 δευτ. 6) Καθυστέρηση ενεργοποίησης ζωνών από 20 έως 30: 0 δευτ. = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως 60 δευτ. με βήματα του 1 δευτ. Σημείωση: Εάν ένας ανιχνευτής ραδιοσυχνοτήτων για συναγερμούς τεχνικού τύπου (ανιχνευτής ύδατος) διαμορφωθεί στην ίδια ζώνη με έναν εκκινητή με ρελέ (μονοσταθής), ο εκκινητής θα τροποποιηθεί όταν ο ανιχνευτής υποδείξει ένα συναγερμό. 160

163 Εξαρτήματα του συστήματος Τηλεχειριστήριο (αρ. προϊόντος 01819) Το τηλεχειριστήριο διαθέτει 4 πλήκτρα για την εκπομπή 4 διαφορετικών εντολών στο interface ραδιοσυχνοτήτων. Στη συνέχεια, το interface στέλνει τις εντολές αυτές στην κεντρική μονάδα. Η αποστολή των εντολών επισημαίνεται με την ενεργοποίηση του πορτοκαλί LED του τηλεχειριστηρίου. Led μετάδοσης και επιβεβαίωσης εντολής Πλήκτρο ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ Πλήκτρο ΕΝΕΡΓΟΠΟΙΗΣΗ 1 Πλήκτρο ΠΑΝΙΚΟY Πλήκτρο ΕΝΕΡΓΟΠΟΙΗΣΗ 2 Λειτουργία Πατώντας τα 4 πλήκτρα στο τηλεχειριστήριο εκτελούνται 4 διαφορετικές λειτουργίες Πλήκτρο 1 ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ: Απενεργοποίηση της εγκατάστασης (σύμφωνα με τους συνδεδεμένους επιμερισμούς στον κωδικό του τηλεχειριστηρίου - ανατρέξτε στο μενού Επιμερισμοί /Σύνδεση επιμερισμών - Τηλεχειριστήρια RF ). Πλήκτρο 2 ΕΝΕΡΓΟΠΟΙΗΣΗ 1: Ενεργοποίηση της εγκατάστασης (σύμφωνα με τους συνδεδεμένους επιμερισμούς στον κωδικό του τηλεχειριστηρίου - ανατρέξτε στο μενού Επιμερισμοί /Σύνδεση επιμερισμών - Τηλεχειριστήρια RF ). Πλήκτρο 3 ΠΑΝΙΚΟΣ: επιτρέπει τη διαχείριση της επισήμανσης πανικού. Πλήκτρο 4 ΕΝΕΡΓΟΠΟΙΗΣΗ 2: Ενεργοποίηση της εγκατάστασης (σύμφωνα με τους συνδεδεμένους επιμερισμούς σε έναν από τους χρήστες που υπάρχουν στην κεντρική μονάδα - ανατρέξτε στο μενού Επιμερισμοί /Σύνδεση επιμερισμών - Τηλεχειριστήρια RF/Χρήστες ). Led μετάδοσης και επιβεβαίωσης εντολής. Υποδεικνύει τη μετάδοση του κωδικού και την ενεργοποίηση/ απενεργοποίηση της εγκατάστασης για περίπου 1 δευτερόλεπτο μετά την αποστολή του κωδικού αυτού. Επισημάνσεις led: αναβοσβήνει με πορτοκαλί χρώμα: μετάδοση κωδικού ανάβει με πράσινο χρώμα: απενεργοποιημένη εγκατάσταση ή interface σε απενεργοποιημένη ζώνη ανάβει με κόκκινο χρώμα: ενεργοποιημένη εγκατάσταση ή interface σε ενεργοποιημένη ζώνη Το τηλεχειριστήριο λειτουργεί ως ενεργοποιητής. Επίσης, για το πλήκτρο 3 μπορείτε να επιλέξετε τη: ΛΕΙΤΟΥΡΓΙΑ ΠΑΝΙΚΟΥ ΜΕ ΗΧΗΤΙΚΗ ΕΠΙΣΗΜΑΝΣΗ: το interface ραδιοσυχνοτήτων πρέπει να διαμορφωθεί στη ζώνη 31. Με αυτόν τον τρόπο, πατώντας το πλήκτρο ΠΑΝΙΚΟΥ ενεργοποιείται η σειρήνα. ΛΕΙΤΟΥΡΓΙΑ ΠΑΝΙΚΟΥ ΧΩΡΙΣ ΗΧΗΤΙΚΗ ΕΠΙΣΗΜΑΝΣΗ, αλλά με μήνυμα: το interface ραδιοσυχνοτήτων και ένας εκκινητής πρέπει να έχουν διαμορφωθεί στην ίδια ζώνη από 1 έως 30. Ο εκκινητής πρέπει να συνδέεται σε ένα κανάλι του επιλογέα. Με αυτόν τον τρόπο, πατώντας το πλήκτρο ΠΑΝΙΚΟΥ αποστέλλεται το μήνυμα. ΛΕΙΤΟΥΡΓΙΑ ΔΙΑΧΕΙΡΙΣΗΣ: το interface ραδιοσυχνοτήτων και ένας εκκινητής πρέπει να έχουν διαμορφωθεί στην ίδια ζώνη από 1 έως 30. Με αυτόν τον τρόπο, πατώντας το πλήκτρο ΠΑΝΙΚΟΥ η κατάσταση του εκκινητή τροποποιείται (μονοσταθής εκκινητής). Για να απενεργοποιηθεί η σειρήνα, ενεργοποιήστε και απενεργοποιήστε την εγκατάσταση χρησιμοποιώντας το τηλεχειριστήριο, πατώντας διαδοχικά τα πλήκτρα ΕΝΕΡΓΟΠΟΙΗΣΗ (1 ή 2) και ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ή μέσω της κεντρικής μονάδας, εκτελώντας τη διαδικασία Επαναφορά συναγερμού. Οι διάφορες λειτουργίες δεν μπορούν να ενεργοποιηθούν ταυτόχρονα. 161

164 Τροφοδοσία συστήματος 4. Τροφοδοσία συστήματος Συνδέστε το τροφοδοτικό στο δίκτυο 230 V~ και επαληθεύστε ότι στα καλώδια του bus αντιστοιχούν οι ακόλουθες συνδέσεις με το καλώδιο Vimar (2x0,50 mm 2, ονομαστική τάση λειτουργίας 300/500 V) ή πιστοποιημένα KNX: - καλώδιο κόκκινου χρώματος (+) - καλώδιο μαύρου χρώματος ( ) ΣΗΜ.: το bus είναι πολωμένο συνεπώς σας συνιστούμε να ελέγξετε την πολικότητα πριν συνδέσετε όλες τις συσκευές. Συνδέστε την τροφοδοσία της εγκατάστασης από το ηλεκτρικό δίκτυο. Συνδέστε τις μπαταρίες των σειρήνων τηρώντας την πολικότητα. Στις συνθήκες αυτές η εγκατάσταση είναι αδρανής: - δεν υπάρχει καμία επικοινωνία στο bus. - η κεντρική μονάδα βρίσκεται σε κατάσταση stand-by. Ελέγξτε, στους ακροδέκτες σύνδεσης όλων των συσκευών που συνδέονται στο σύστημα, την παρουσία τάσης τροφοδοσίας (ελάχ. 27 V d.c. - μέγ. 30 V). ΣΗΜ.: Σε περίπτωση απουσίας τάσης από το δίκτυο στους ακροδέκτες σύνδεσης όλων των μηχανισμών του συστήματος πρέπει να υπάρχει τάση 24 V d.c. (τουλάχιστον επί 24 ώρες) από τις εφεδρικές μπαταρίες. Σημείωση: Η μέγιστη απόσταση σύνδεσης μεταξύ του τροφοδοτικού και της μονάδας back-up ή είναι 1 m. Η μέγιστη απόσταση σύνδεση μεταξύ της μονάδας back-up ή και της βοηθητικής μονάδας μπαταριών είναι 1 m. 162

165 5. Προσδιορισμός ομάδων/ζωνών Προσδιορισμός ομάδων/ζωνών Για τη διαμόρφωση του συστήματος θα πρέπει αρχικά να δημιουργήσετε τις ομάδες/ζώνες του συστήματος συναγερμού, Η διαδικασία που εφαρμόζεται είναι ανάλογη με εκείνη για τη δημιουργία των ομάδων του τμήματος domotica (Αυτοματισμοί, Έλεγχος φορτίων, Έλεγχος κλιματισμού κλπ.). Δείτε επίσης το τμήμα αυτοματισμού στη σελ. 22. Προσδιορισμός ομάδων/ζωνών αποτροπής παραβίασης. Μενού Setup Προγραμματισμός Διαχείριση interface ομάδων Αποτροπή παραβίασης Νέα ομάδα Εισάγετε το όνομα της ζώνης σύμφωνα με τα 4 προτεινόμενα πεδία και ανάλογα με τα προεπιλεγμένα ονόματα. Ζητείται να προχωρήσετε σε αποθήκευση του ονόματος της ομάδας, επιβεβαιώστε με το ΝΑΙ. Αφαίρεση ομάδας/ζώνης. Μενού Setup Προγραμματισμός Διαχείριση interface ομάδων Αποτροπή παραβίασης Αφαίρεση Αφαίρεση όλων των πληροφοριών της επιλεγμένης Ομάδας; ΝΑΙ Η κεντρική μονάδα επιβεβαιώνει τη διαγραφή και εμφανίζει πάλι τη λίστα των ομάδων. Τροποποίηση ομάδας/ζώνης. Μενού Setup Προγραμματισμός Διαχείριση interface ομάδων Αποτροπή παραβίασης Τροποποίηση Αποθήκευση του Ονόματος Ομάδας; ΝΑΙ Τώρα μπορείτε, ενδεχομένως, να μετονομάσετέ μία άλλη ομάδα χρησιμοποιώντας την ίδια διαδικασία. Προσθέστε συσκευή sai σε ομάδα/ζώνη. Μενού Setup Προγραμματισμός Διαχείριση ομάδων Συναγερμός Επιλογή ομάδας Προσθήκη συσκευής Επιλέξτε ομάδα με κύλιση της λίστας ομάδων και επιλέξτε Προσθήκη συσκευής. Πιέστε για περίπου 1 δ. το μπουτόν διαμόρφωσης της συσκευής SAI Bus που θα εισαχθεί στην επιλεγμένη ομάδα. Ανάβει το κόκκινο led της συσκευής. Ο τερματισμός της διαδικασίας επιβεβαιώνεται από ένα μήνυμα στην κεντρική μονάδα και από το σβήσιμο του κόκκινου led στο μηχανισμό. Αν η κεντρική μονάδα επισημαίνει ότι μια συσκευή υπάρχει ήδη στο σύστημα με την ίδια διεύθυνση, στη συσκευή αυτή πρέπει να γίνει επαναφορά (reset) και να επαναδιαμορφωθεί (έτσι ώστε να αλλάξει διεύθυνση). ΣΗΜΕΙΩΣΗ. Κατά τη φάση διαμόρφωσης, συνιστάται να προχωρήσετε διαμορφώνοντας πρώτα πάντα τη σειρήνα 01806, δεδομένου ότι είναι η μοναδική συσκευή του συστήματος της οποίας δεν είναι δυνατόν να αλλάξει η διεύθυνση. Προσθέστε συσκευή RF σε ομάδα/ζώνη. Μενού Setup Προγραμματισμός Διαχείριση ομάδων Συναγερμός Επιλογή ομάδας Επιλέξτε ομάδα/ζώνη όπου έχει καταχωρηθεί το interface RF SAI. Εμφανίστε τη λίστα συσκευών έως το interface RF SAI, επιλέξτε το και εμφανίστε τις παραμέτρους της συσκευής. 163

166 Προσδιορισμός ομάδων/ζωνών Κυλίστε τη λίστα παραμέτρων μέχρι το στοιχείο Συσκευές RF (το πολύ 40 για κάθε interface) και επιλέξτε το στοιχείο Εμφάνιση Κύριο μενού Setup Προγραμματισμός Διαχείριση ομάδων Συναγερμός Επιλογή ομάδας Επιλογή interface ραδιοσυχνοτήτων Παράμετροι Εμφάνιση συσκευών RF Προσθήκη συσκευής Επιλέξτε την επιθυμητή ομάδα από τη λίστα ομάδων/ζωνών. Πιέστε 3 φορές το μπουτόν της συσκευής RF SAI για εισαγωγή στην επιλεγμένη ομάδα/ζώνη (ή ανοίξτε/ κλείστε για 3 φορές την μαγνητική επαφή). 6. Διαμόρφωση Το μενού διαμόρφωσης παρέχει τη δυνατότητα διαμόρφωσης της εγκατάστασης, ρύθμισης της διαχείρισης και εκτέλεσης διαγνωστικών ελέγχων. ΣΗΜΕΙΩΣΗ. Για τη διαμόρφωση της εγκατάστασης, μπορούν να δημιουργηθούν έως 30 διαφορετικές ζώνες και σε καθεμία από αυτές να συνδεθούν πολλά συστήματα. Η ζώνη 31 προορίζεται για τις σειρήνες, τις εφεδρικές μονάδες και, ενδεχομένως, για τα interface επαφών ή τα interface RF που χρησιμοποιούνται για προηγμένες εφαρμογές (ανατρέξτε στο κεφάλαιο 11 του παρόντος εγχειριδίου). Για παράδειγμα, για καλύτερη διαχείριση των επιμερισμών στο εσωτερικό ενός χώρου, οι περιμετρικοί ανιχνευτές μπορούν να διαμορφωθούν σε μία ζώνη, ενώ οι ανιχνευτές υπερύθρων σε μία άλλη. Προσθήκη ομάδας/ζώνης Η δημιουργία ομάδων/ζωνών στις οποίες πρέπει να συνδεθούν τα συστήματα SAI πραγματοποιείται μέσω του μενού Ρύθμιση κεντρικής μονάδας. Οι ζώνες αυτές μπορούν να ενεργοποιηθούν, στη συνέχεια, ταυτόχρονα ή τμηματικά και ελέγχονται από το μενού Ρύθμιση SAI της κεντρικής μονάδας. Κύριο μενού Ρύθμιση κεντρικής μονάδας Διαμόρφωση Διαχείριση ομάδων Παραβίαση Νέα ομάδα Επιλογή ονόματος ζώνης. Διατίθενται 30 ομάδες/ζώνες και η ζώνη 31 που προορίζεται αποκλειστικά για την εφεδρική μονάδα, την εξωτερική σειρήνα και τα συστήματα που μπορούν να διαμορφωθούν για το συναγερμό πανικού. Μετονομασία ομάδας/ζώνης Το μενού παρέχει τη δυνατότητα μετονομασίας των ομάδων/ζωνών του συστήματος. Κύριο μενού Ρύθμιση κεντρικής μονάδας Διαμόρφωση Διαχείριση ομάδων Παραβίαση Επιλογή ομάδας/ζώνης Μετονομασία Κατάργηση ομάδας/ζώνης Το μενού παρέχει τη δυνατότητα κατάργησης των ομάδων/ζωνών του συστήματος. Κύριο μενού Ρύθμιση κεντρικής μονάδας Διαμόρφωση Διαχείριση ομάδων Παραβίαση Επιλογή ομάδας/ζώνης Τροποποίηση 164

167 Προσθήκη συστημάτων bus. Διαμόρφωση Κύριο μενού Ρύθμιση κεντρικής μονάδας Διαμόρφωση Διαχείριση ομάδων Παραβίαση Επιλογή ομάδας/ζώνης Προσθήκη συστήματος Επιλέξτε την ομάδα/ζώνη στην οποία θα προστεθεί το σύστημα ανάλογα με την επιθυμητή τοπολογία της εγκατάστασης. Μετακινηθείτε στη λίστα καταχωρημένων ομάδων/ζωνών και επιλέξτε την επιθυμητή ομάδα. Προσθέστε το σύστημα στην ομάδα, πατώντας το πλήκτρο διαμόρφωσης για 1 δευτ. όταν σας ζητηθεί από την κεντρική μονάδα. Τα interface ραδιοσυχνοτήτων RF SAI μπορούν να προστεθούν σε οποιαδήποτε ομάδα/ζώνη. Το σύστημα αναγνωρίζεται και ενσωματώνεται στην ομάδα/ζώνη. Μετακινηθείτε στη λίστα συστημάτων, για να τροποποιήσετε τις παραμέτρους τους. Η κεντρική μονάδα SAI μπορεί να διαχειριστεί έως 60 συστήματα bus, εκ των οποίων 4 interface ραδιοσυχνοτήτων RF (Eikon 20493, Idea 16943, Plana 14493). Προσθήκη συστημάτων RF. Κύριο μενού Ρύθμιση κεντρικής μονάδας Διαμόρφωση Διαχείριση ομάδων Παραβίαση Επιλογή ομάδας/ζώνης Επιλογή interface ραδιοσυχνοτήτων SAI Παράμετροι Εμφάνιση συστημάτων RF Επιλέξτε την ομάδα/ζώνη στην οποία έχει προστεθεί το σύστημα interface ραδιοσυχνοτήτων SAI. Επιλέξτε το στοιχείο παράμετροι και μετακινηθείτε στη λίστα παραμέτρων. Μπορείτε να τροποποιήσετε τις παραμέτρους και να εμφανίσετε τα συστήματα RF. Επιλέξτε Προσθήκη συστημάτων RF. Θα σας ζητηθεί το όνομα της ομάδας/ζώνης στην οποία πρέπει να προστεθεί το σύστημα RF. Επιλέξτε μια ομάδα/ζώνη από αυτές που έχουν ήδη δημιουργηθεί. Τοποθετήστε την μπαταρία στο σύστημα RF που πρέπει να συνδεθεί στην επιλεγμένη ομάδα/ζώνη και ακολουθήστε τις οδηγίες που αναφέρονται στη στήλη ΕΝΕΡΓΕΙΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΕΣΤΟΥΝ του παρακάτω πίνακα. Κάθε interface ραδιοσυχνοτήτων RF SAI επιτρέπει τη διαμόρφωση έως 40 συστημάτων RF. Στην κεντρική μονάδα, κάθε σύστημα RF που έχει διαμορφωθεί σε ένα interface ραδιοσυχνοτήτων επισημαίνεται από έναν αριθμό (στα δεξιά) που υποδεικνύει τη ζώνη στην οποία ανήκει. Κωδικός ΠΕΡΙΓΡΑΦΗ ΕΝΕΡΓΕΙΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΕΣΤΟΥΝ Τηλεχειριστήριο δύο κατευθύνσεων. Πατήστε ταυτόχρονα τα πλήκτρα ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ και ΕΝΕΡΓΟΠΟΙΗΣΗ 1. Η κεντρική μονάδα υποδεικνύει την εκτέλεση της αποθήκευσης Ανιχνευτής παραβίασης παθητικών υπερύθρων. Μαγνητική επαφή για πόρτες και παράθυρα. Τοποθετήστε την μπαταρία στον ανιχνευτή. Το κόκκινο led ανάβει για μικρό διάστημα και η κεντρική μονάδα υποδεικνύει την εκτέλεση της αποθήκευσης. Για να διαμορφώσετε την εξωτερική επαφή NC, πρέπει να μετακινήσετε το διακόπτη dip 2 στη θέση ON. Τοποθετήστε την μπαταρία στην επαφή. Το κόκκινο led ανάβει για μικρό διάστημα και η κεντρική μονάδα υποδεικνύει την εκτέλεση της αποθήκευσης. Για να διαμορφώσετε την εξωτερική επαφή NC, πρέπει να μετακινήσετε το διακόπτη dip 2 στη θέση ON. 165

168 Διαμόρφωση Κωδικός ΠΕΡΙΓΡΑΦΗ ΕΝΕΡΓΕΙΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΕΣΤΟΥΝ Ανιχνευτής ύδατος για προστασία από πλημμύρα. Τοποθετήστε την μπαταρία στον ανιχνευτή. Το κόκκινο led ανάβει για μικρό διάστημα και η κεντρική μονάδα υποδεικνύει την εκτέλεση της αποθήκευσης Εξωτερική σειρήνα Τοποθετήστε την μπαταρία στη σειρήνα. Η κεντρική μονάδα υποδεικνύει την εκτέλεση της αποθήκευσης. Στη συνέχεια, ενεργοποιήστε το σύστημα. Η σειρήνα επιβεβαιώνει τη διαδικασία με 6 ηχητικά σήματα. Κατάργηση συστημάτων bus Μπορείτε να καταργήσετε τα συστήματα bus απευθείας από το ακόλουθο μενού: Κύριο μενού Ρύθμιση κεντρικής μονάδας Διαμόρφωση Διαχείριση ομάδων Παραβίαση Επιλογή ομάδας/ζώνης Κατάργηση συστήματος Επαναφορά συστημάτων bus Όσον αφορά τους ανιχνευτές παρουσίας παθητικών υπερύθρων (Eikon 20485, 20486, Idea και Plana 14485), τα interface επαφών (Eikon , 20491, Arké , 19491, Idea 16940, και Plana 14490, 14491), τα ψηφιακά πληκτρολόγια (Eikon 20483, Idea και Plana 14483) τους μίνι ανιχνευτές για επιτοίχια εγκατάσταση 01828, τις εσωτερικές σειρήνες (Eikon 20495, Idea και Plana 1449) τα interface ραδιοσυχνοτήτων (Eikon 20493, Idea και Plana 14493), η διαδικασία A είναι παρόμοια με τη διαδικασία για τα συστήματα αυτοματισμού, δηλαδή: Μενού Ρύθμιση Διαμόρφωση Διαχείριση επαναφοράς Επαναφορά συστήματος Πατήστε το πλήκτρο διαμόρφωσης του συστήματος και αφήστε το μόνο όταν σβήσει το κόκκινο led. Για όλα τα άλλα συστήματα SAI, η διαδικασία B είναι η εξής: Μενού Ρύθμιση Διαμόρφωση Διαχείριση επαναφοράς Επαναφορά συστήματος Πατήστε και αφήστε το πλήκτρο διαμόρφωσης του συστήματος και, στη συνέχεια, πατήστε Πίσω στην κεντρική μονάδα. Τέλος, πατήστε εκ νέου το πλήκτρο του συστήματος και αφήστε το μόνο όταν σβήσει το κόκκινο led. Σύστημα Ανιχνευτής υπερύθρων (αρ. προϊόντος 20485, 16935,14485) Ρυθμιζόμενος ανιχνευτής υπερύθρων (αρ. προϊόντος 20486) Χωνευτός ανιχνευτής IR διπλής τεχνολογίας (αρ. προϊόντος 20487, 16937,14487) Ψηφιακό πληκτρολόγιο (αρ. προϊόντος 20483, 16933,14483) Τύπος επαναφοράς A A A A Σημειώσεις Για μερικά δευτερόλεπτα μετά την επαναφορά, το led διαμόρφωσης αναβοσβήνει με κόκκινο/πράσινο χρώμα Για μερικά δευτερόλεπτα μετά την επαναφορά, το led διαμόρφωσης αναβοσβήνει με κόκκινο/πράσινο χρώμα Εφεδρική μονάδα (αρ. προϊόντος 01804) Β Εφεδρική μονάδα σύμφωνα για ράγα EN (αρ. προϊόντος 01807) A Για μερικά δευτερόλεπτα μετά την επαναφορά, το led διαμόρφωσης αναβοσβήνει με κόκκινο/πράσινο χρώμα 166

169 Διαμόρφωση Σύστημα Τύπος επαναφοράς Σημειώσεις Εξωτερική σειρήνα (αρ. προϊόντος 01806) A Εσωτερική σειρήνα (αρ. προϊόντος 20495, 16945, 14495) interface επαφών (αρ. προϊόντος 20488, 16938, 14488) Interface επαφών με 2 εισόδους (αρ. προϊόντος , , , ) Interface επαφών 12 V (αρ. προϊόντος 20491, 16941, 14491) Εκκινητής με ρελέ (αρ. προϊόντος 20489, 16939, 14489) Μίνι ανιχνευτής υπερύθρων για επιτοίχια εγκατάσταση (αρ. προϊόντος 01828) Aνιχνευτής διπλής τεχνολογίας για επιτοίχια εγκατάσταση (αρ. προϊόντος 01829) Συσκευή ανάγνωσης με πομποδέκτη (αρ. προϊόντος 20470, 16470, 14470) Συσκευή ανάγνωσης με smart card (αρ. προϊόντος 20471, 16471, 14471) Interface ραδιοσυχνοτήτων (αρ. προϊόντος 20493, 16943, 14493) Ενεργοποιητής (αρ. προϊόντος 20482, 16932, 14482) A Β A A Β A Β Β Β A Β Για μερικά δευτερόλεπτα μετά την επαναφορά, το led διαμόρφωσης αναβοσβήνει με κόκκινο/πράσινο χρώμα Για μερικά δευτερόλεπτα μετά την επαναφορά, το led διαμόρφωσης αναβοσβήνει με κόκκινο/πράσινο χρώμα Για μερικά δευτερόλεπτα μετά την επαναφορά, το led διαμόρφωσης αναβοσβήνει με κόκκινο/πράσινο χρώμα Για μερικά δευτερόλεπτα μετά την επαναφορά, το led διαμόρφωσης αναβοσβήνει με κόκκινο/πράσινο χρώμα Για μερικά δευτερόλεπτα μετά την επαναφορά, το led διαμόρφωσης αναβοσβήνει με κόκκινο/πράσινο χρώμα Για μερικά δευτερόλεπτα μετά την επαναφορά, το led διαμόρφωσης αναβοσβήνει με κόκκινο/πράσινο χρώμα Ακύρωση συστημάτων RF Μπορείτε να καταργήσετε τα συστήματα RF απευθείας από το ακόλουθο μενού: Κύριο μενού Ρύθμιση κεντρικής μονάδας Διαμόρφωση Διαχείριση ομάδων Παραβίαση Επιλογή ομάδας/ζώνης Επιλογή interface ραδιοσυχνοτήτων SAI Παράμετροι Εμφάνιση συστημάτων RF Επιλογή συστήματος RF Κατάργηση Η επαναφορά του interface ραδιοσυχνοτήτων RF γίνεται με βάση τη διαδικασία επαναφοράς του συστήματος κατά την οποία διαγράφεται η διεύθυνσή του και όλα τα συστήματα ραδιοσυχνοτήτων που έχουν αποθηκευτεί σε αυτό. Παράμετροι. Από αυτό το μενού, μπορείτε να τροποποιήσετε τις παραμέτρους όλων των συστημάτων bus που έχουν διαμορφωθεί στο σύστημα. Κύριο μενού Ρύθμιση κεντρικής μονάδας Διαμόρφωση Διαχείριση ομάδων Παραβίαση Επιλογή ομάδας/ζώνης Επιλογή συστήματος Παράμετροι 167

170 Ρύθιση S.A.I. 7. Ρύθμιση S.A.I Επιμερισμοί. Το μενού αυτό είναι σημαντικό καθώς επιτρέπει τη δημιουργία ομάδων ζωνών στην εγκατάσταση (επιμερισμοί) που μπορούν να ενεργοποιηθούν/απενεργοποιηθούν, καθώς και την προσθήκη/αφαίρεση ζωνών από αυτούς τους επιμερισμούς. Κατά τη φάση διαμόρφωσης των επιμερισμών, είναι σημαντικό να λαμβάνετε υπόψη ότι κάθε ζώνη μπορεί να συνδεθεί σε ένα μόνο επιμερισμό. Σε αντίθετη περίπτωση, στην κεντρική μονάδα θα εμφανιστεί το παρακάτω μήνυμα σφάλματος. Μη δυνατή η συνέχιση. Ο επιμερισμός δεν ολοκληρώθηκε. Επίσης, μηνύματα σφάλματος εμφανίζονται σε περίπτωση στην οποία υπάρχουν κενοί επιμερισμοί (δηλ. χωρίς συνδεδεμένες ζώνες) ή κενές ζώνες (δηλ. χωρίς συστήματα) συνδεδεμένες στον επιμερισμό.το σύστημα συναγερμού παραβίασης By-me παρέχει τη δυνατότητα εκτέλεσης, τόσο κατά τη φάση ενεργοποίησης όσο και κατά τη φάση απενεργοποίησης, διαφορετικών επιμερισμών στην εγκατάσταση για κάθε χρήστη, χρησιμοποιώντας κλειδιά SAI ή ειδικά κλειδιά SAI.Τα κλειδιά SAI λειτουργούν με όλους τους ενεργοποιητές της εγκατάστασης (καθένας από αυτούς μπορεί να έχει διαφορετικό επιμερισμό), ενώ τα ειδικά κλειδιά λειτουργούν μόνο στους ενεργοποιητές στους οποίους έχουν συνδεθεί μέσω της κεντρικής μονάδας (συνεπώς, οι επιμερισμοί που θα ενεργοποιούν/ απενεργοποιούν, μέσω σύνδεσης στους ενεργοποιητές, θα επιλεγούν από την κεντρική μονάδα). Μέσω του τηλεχειριστηρίου 01819, μπορεί να εκτελεστεί ο επιμερισμός της εγκατάστασης χρησιμοποιώντας το πλήκτρο ΕΝΕΡΓΟΠΟΙΗΣΗ 1 ή το πλήκτρο ΕΝΕΡΓΟΠΟΙΗΣΗ 2 (που θα συνδεθεί σε ένα χρήστη). Για το πλήκτρο ΕΝΕΡΓΟΠΟΙΗΣΗ 1, αρκεί να ρυθμίσετε τον επιμερισμό για τον κωδικό του τηλεχειριστηρίου RF. Τέλος, οι διάφοροι επιμερισμοί μπορούν να συνδεθούν στους κωδικούς ΡΙΝ του αριθμητικού πληκτρολογίου Σε κάθε ρυθμισμένο κωδικό, αντιστοιχεί μία συγκεκριμένη λίστα επιμερισμών που επιτρέπει την εύκολη ενεργοποίηση/απενεργοποίηση, ολική ή μερική, της εγκατάστασης. Η διαδικασία που πρέπει να εκτελεστεί είναι η εξής: 1. Διαμόρφωση ενεργοποιητών, ψηφιακών πληκτρολογίων, ανιχνευτών και όλων των υπόλοιπων συστημάτων συναγερμού παραβίασης. 2. Προσθήκη διαφόρων κλειδιών SAI, ειδικών κλειδιών, ρύθμιση κωδικών PIN του πληκτρολογίου, κλπ. 3. Δημιουργία διαφόρων επιμερισμών συνδέοντας τις αντίστοιχες ζώνες. 4. Σύνδεση των διαφόρων επιμερισμών στους ενεργοποιητές, στα ΕΙΔΙΚΑ κλειδιά, στους κωδικούς ΡΙΝ των πληκτρολογίων, στα τηλεχειριστήρια RF, στην κεντρική μονάδα, κλπ. Διαχείριση επιμερισμών Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Επιμερισμοί Διαχείριση επιμερισμών Το μενού παρέχει τη δυνατότητα δημιουργίας έως 9 επιμερισμών το μέγιστο. Μπορείτε, επίσης, να καθορίσετε ένα όνομα, να διαγράψετε επιμερισμούς και να συνδέσετε ζώνες σε αυτούς τους επιμερισμούς. Μετά την επιλογή ενός επιμερισμού, ενεργοποιείται (μέσω της επιλογής "Προσθήκη ομάδας") μια ζώνη που δεν έχει συνδεθεί ακόμη σε κανέναν επιμερισμό. Στη συνέχεια, πρέπει να πατήσετε το πλήκτρο Αποθήκευση, για να αποθηκευτεί η νέα διαμόρφωση. Κάθε ζώνη που αφαιρείται από έναν επιμερισμό, είναι ελεύθερη και, κατά συνέπεια, μπορεί να συνδεθεί σε έναν άλλο επιμερισμό. Μία ζώνη μπορεί να συνδεθεί σε ένα μόνο επιμερισμό που καθορίστηκε κατά τη φάση διαμόρφωσης της εγκατάστασης. Εάν, για παράδειγμα, μια ζώνη πρέπει να ελέγχεται από δύο χρήστες με διαφορετικό κωδικό ΡΙΝ πληκτρολογίου, η ζώνη αυτή πρέπει να αντιστοιχιστεί σε έναν επιμερισμό και, στη συνέχεια, ο επιμερισμός πρέπει να συνδεθεί και στους δύο κωδικούς ΡΙΝ. Σύνδεση επιμερισμών Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Επιμερισμοί Σύνδεση επιμερισμών 168

171 Ρύθιση S.A.I. Αυτό το μενού παρέχει τη δυνατότητα σύνδεσης των επιμερισμών στα συστήματα, όπως σε ενεργοποιητές, κλειδιά, πληκτρολόγια, τηλεχειριστήρια που υπάρχουν στο σύστημα συναγερμού παραβίασης. 1) Σύνδεση επιμερισμών στην κεντρική μονάδα SAI Επιτρέπει τη σύνδεση των σχετικών επιμερισμών ενεργοποίησης ή απενεργοποίησης στους χρήστες που έχουν αναγνωριστεί από το σύστημα: Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Επιμερισμοί Σύνδεση επιμερισμών Κεντρική μονάδα Επιλογή χρήστη Στο σημείο αυτό, μπορείτε να επιλέξετε τους επιμερισμούς που συνδέονται στον επιλεγμένο χρήστη, προσθέτοντας το χαρακτήρα P στο αντίστοιχο στοιχείο. Εάν επισημαίνεται η επιλογή "Ολική ενεργοποίηση", ο χρήστης μπορεί να ενεργοποιήσει ολόκληρο το σύστημα, ενώ εάν επισημαίνονται ορισμένοι επιμερισμοί, ο χρήστης ενεργοποιεί μόνο τις ζώνες των επιμερισμών που υποδεικνύονται. Εάν επισημαίνεται η επιλογή "Ολική απενεργοποίηση", ο χρήστης μπορεί να απενεργοποιήσει ολόκληρο το σύστημα, ενώ εάν το στοιχείο αυτό δεν είναι επιλεγμένο, ο χρήστης απενεργοποιεί μόνο τις ζώνες των επιμερισμών με την ένδειξη P. Η διαμόρφωση χρήστη Χρ. προγρ. συμβάντων" παρέχει τη δυνατότητα ενεργοποίησης της εγκατάστασης από ένα πρόγραμμα συμβάντων ανάλογα με το προφίλ που έχει καθοριστεί. 2) Σύνδεση επιμερισμών στον ενεργοποιητή Μέσω αυτού του μενού, μπορούν να συνδεθούν οι σχετικοί επιμερισμοί προς ενεργοποίηση ή απενεργοποίηση στους ενεργοποιητές: Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Επιμερισμοί Σύνδεση επιμερισμών Ενεργοποιητής Επιλογή ενεργοποιητή Στο σημείο αυτό, μπορείτε να επιλέξετε τους επιμερισμούς που συνδέονται στον επιλεγμένο ενεργοποιητή, προσθέτοντας το χαρακτήρα P στο αντίστοιχο στοιχείο. Εάν επισημαίνεται η επιλογή "Ολική ενεργοποίηση", ο ενεργοποιητής μπορεί να ενεργοποιήσει ολόκληρο το σύστημα, ενώ εάν επισημαίνονται ορισμένοι επιμερισμοί, ο ενεργοποιητής ενεργοποιεί μόνο τις ζώνες των επιμερισμών που υποδεικνύονται. Εάν επισημαίνεται η επιλογή "Ολική απενεργοποίηση", ο ενεργοποιητής μπορεί να απενεργοποιήσει ολόκληρο το σύστημα, ενώ εάν το στοιχείο αυτό δεν είναι επιλεγμένο, ο ενεργοποιητής απενεργοποιεί μόνο τις ζώνες των επιμερισμών με την ένδειξη P. 3) Σύνδεση επιμερισμών σε interface Το μενού αυτό παρέχει τη δυνατότητα σύνδεσης ενός χρήστη στο interface: Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Επιμερισμοί Σύνδεση επιμερισμών Interface Επιλέγοντας το επιθυμητό interface επιλογέα ή USB, η κεντρική μονάδα παρέχει τη δυνατότητα σύνδεσης ενός χρήστη, μέσω του πλήκτρου Χρήστες και ρυθμίζοντας το επιθυμητό προφίλ. Στο σημείο αυτό, κατά την αίτηση ενεργοποίησης από το interface, η εγκατάσταση ενεργοποιείται ανάλογα με τη σύνδεση των επιμερισμών που έχουν ρυθμιστεί για το συγκεκριμένο χρήστη. 4) Σύνδεση επιμερισμών στα ΕΙΔΙΚΑ κλειδιά Μέσω αυτού του μενού, μπορούν να συνδεθούν οι σχετικοί επιμερισμοί προς ενεργοποίηση ή απενεργοποίηση στα ειδικά κλειδιά: Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Επιμερισμοί Σύνδεση επιμερισμών Ειδικά κλειδιά Επιλογή ειδικού κλειδιού Στο σημείο αυτό, μπορείτε να επιλέξετε τους επιμερισμούς που συνδέονται στο επιλεγμένο ειδικό κλειδί, προσθέτοντας το χαρακτήρα P στο αντίστοιχο στοιχείο. Εάν επισημαίνεται η επιλογή "Ολική ενεργοποίηση", το ειδικό κλειδί ενεργοποιεί ολόκληρο το σύστημα, ενώ εάν επισημαίνονται ορισμένοι επιμερισμοί, το ειδικό κλειδί ενεργοποιεί 169

172 Ρύθιση S.A.I. μόνο τις ζώνες των επιμερισμών που υποδεικνύονται. Εάν επισημαίνεται η επιλογή "Ολική απενεργοποίηση", το ειδικό κλειδί μπορεί να απενεργοποιήσει ολόκληρο το σύστημα, ενώ εάν το στοιχείο αυτό δεν είναι επιλεγμένο, το ειδικό κλειδί απενεργοποιεί μόνο τις ζώνες των επιμερισμών με την ένδειξη P. 5) Σύνδεση επιμερισμών στους κωδικούς του ψηφιακού πληκτρολογίου Το μενού αυτό παρέχει τη δυνατότητα σύνδεσης των κωδικών ΡΙΝ των ψηφιακών πληκτρολογίων με τους αντίστοιχους επιμερισμούς προς ενεργοποίηση ή απενεργοποίηση: Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Επιμερισμοί Σύνδεση επιμερισμών Κωδικοί πληκτρολογίου Στο σημείο αυτό, μπορείτε να επιλέξετε τους επιμερισμούς που συνδέονται στον κωδικό ΡΙΝ του επιλεγμένου πληκτρολογίου, προσθέτοντας το χαρακτήρα P στο αντίστοιχο στοιχείο. Εάν επισημαίνεται η επιλογή "Όλοι οι επιμερισμοί", ο κωδικός PIN μπορεί να ενεργοποιήσει και να απενεργοποιήσεις ολικά ή εν μέρει το σύστημα, ενώ, εάν επισημαίνονται ορισμένοι επιμερισμοί, ο κωδικός ΡΙΝ ενεργοποιεί και απενεργοποιεί μόνο τις ζώνες των επιμερισμών που υποδεικνύονται. Το ψηφιακό πληκτρολόγιο μέσω του οποίου τροποποιείται η κατάσταση της εγκατάστασης (ενεργοποίηση, απενεργοποίηση, κλπ.) εκπέμπει ένα ηχητικό σήμα που υποδεικνύει την ενέργεια που πραγματοποιήθηκε. Για τα χαρακτηριστικά και τις παραμέτρους του ψηφιακού πληκτρολογίου, ανατρέξτε στην παράγραφο 3.4 στη σελ. 113 του παρόντος εγχειριδίου. 6) Σύνδεση επιμερισμών στα τηλεχειριστήρια RF Το μενού αυτό παρέχει τη δυνατότητα σύνδεσης του χρήστη και των επιμερισμών για ενεργοποίηση και απενεργοποίηση στο τηλεχειριστήριο ραδιοσυχνοτήτων. Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Επιμερισμοί Σύνδεση επιμερισμών Τηλεχειριστήρια RF Επιλέγοντας το επιθυμητό τηλεχειριστήριο RF με το πλήκτρο Επιλ., η κεντρική μονάδα επιτρέπει τη σύνδεση των επιμερισμών στο πλήκτρο ΕΝΕΡΓΟΠΟΙΗΣΗ 1. Μετά την επιλογή των επιμερισμών, πατήστε Αποθήκευση. Η ενεργοποίηση/απενεργοποίηση αυτών των επιμερισμών και, κατά συνέπεια, των συνδεδεμένων ζωνών, μπορεί να διαφοροποιηθεί ανάλογα με το προφίλ του χρήστη που είναι συνδεδεμένος στο συγκεκριμένο τηλεχειριστήριο. Μετά την επιλογή από τη λίστα του τηλεχειριστηρίου RF με τα πλήκτρα και, πατήστε το πλήκτρο Χρήστες και ρυθμίστε το επιθυμητό προφίλ. Στο σημείο αυτό, πατώντας το πλήκτρο ΕΝΕΡΓΟΠΟΙΗΣΗ 2 του τηλεχειριστηρίου, η εγκατάσταση ενεργοποιείται ανάλογα με τη σύνδεση των επιμερισμών που έχουν ρυθμιστεί για το συγκεκριμένο χρήστη. Σημείωση: εάν υπάρχουν πολλά τηλεχειριστήρια, για να εντοπίσετε το επιθυμητό τηλεχειριστήριο για επιμερισμό, ανατρέξτε στις οδηγίες της παραγράφου 7.2 στην ενότητα Αναγνώριση κλειδιού SAI. 7.2 Διαχείριση κλειδιών S.A.I. Το μενού αυτό παρέχει τη δυνατότητα προσθήκης, κατάργησης και αναγνώρισης των κλειδιών με πομποδέκτη και των κωδικών του πληκτρολογίου που απαιτούνται για την ενεργοποίηση/απενεργοποίηση της εγκατάστασης, καθώς και παρακολούθησής τους. Τα κλειδιά SAI που ενεργοποιούν τις συνδεδεμένες ζώνες με τους ενεργοποιητές αντιγράφονται αυτόματα σε όλους τους ενεργοποιητές. Τα κλειδιά αυτά μπορούν, συνεπώς, να χρησιμοποιηθούν σε όλους τους υπάρχοντες ενεργοποιητές. Τα ΕΙΔΙΚΑ κλειδιά SAI ενεργοποιούν μόνο τις ζώνες των συνδεδεμένων επιμερισμών στο κλειδί και μόνο μέσω του ενεργοποιητή με τον οποίο εκτελέστηκε η διαδικασία ενεργοποίησης του συγκεκριμένου κλειδιού (συνεπώς, μπορούν να χρησιμοποιηθούν μόνο στο συγκεκριμένο ενεργοποιητή). Επίσης, μπορεί να υπάρχουν Κλειδιά SAI και Ειδικά κλειδιά SAI που ανήκουν σε ενεργοποιητές του συστήματος ελέγχου προσβάσεων (συσκευή ανάγνωσης με πομποδέκτη ή/και smart card). Πριν από τη διαμόρφωση στο σύστημα συναγερμούπαραβίασης (όπως το Κλειδί ελέγχου προσβάσεων ή το Ειδικό κλειδί ελέγχου προσβάσεων ), πρέπει να συνδεθούν στο σχετικό σύστημα σύμφωνα με τις διαδικασίες που αναφέρονται για το σύστημα ελέγχου προσβάσεων. 170

173 Ρύθιση S.A.I. Τα Ειδικά κλειδιά μπορούν να διαμορφωθούν σε πολλούς ενεργοποιητές και σε καθέναν από αυτούς μπορεί να συνδεθεί ένας αποκλειστικός επιμερισμός για κάθε ειδικό κλειδί στο οποίο είναι συνδεδεμένος. Οι κωδικοί PIN του πληκτρολογίου 20483,16933 και ελέγχονται από το σύστημα όπως τα κλειδιά SAI και, συνεπώς, μετά τη διαμόρφωση, αντιγράφονται αυτόματα σε όλα τα άλλα πληκτρολόγια που υπάρχουν στην εγκατάσταση. Καταχώρηση νέου κλειδιού και κωδικού ΡΙΝ ψηφιακού πληκτρολογίου. Παρέχει τη δυνατότητα διαμόρφωσης και ενεργοποίησης των κλειδιών με πομποδέκτη και των ψηφιακών πληκτρολογίων που θα ενεργοποιήσουν και θα απενεργοποιήσουν το σύστημα σύμφωνα με την επιθυμητή τυπολογία. Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Διαχείριση κλειδιών SAI Καταχώρηση νέου κλειδιού Διατίθενται οι ακόλουθοι τρόποι διαμόρφωσης: - Κλειδί SAI (από 1 έως 24) - Ειδικό κλειδί SAI (από 25 έως 88) - Κλειδί ελέγχου προσβάσεων CA (όπως το κλειδί SAI) - Ειδικό κλειδί ελέγχου προσβάσεων CA (όπως το ΕΙΔΙΚΟ κλειδί SAI) - Ειδικό κλειδί ελεγκτή CA (όπως το ΕΙΔΙΚΟ κλειδί SAI) - Κωδικός ΡΙΝ ψηφιακού πληκτρολογίου 20483, και (από 1 έως 30). 1) Κλειδί SAI και ειδικό κλειδί SAI - Πλησιάστε το κλειδί σε έναν από τους ενεργοποιητές. Η κεντρική μονάδα θα αποθηκεύσει τον κωδικό. Πατήστε Αποδοχή για επιβεβαίωση. - Επαναλάβετε τη διαδικασία για όλα τα κλειδιά προς αποθήκευση. Κατά τη διάρκεια αυτής της φάσης, όλα τα κλειδιά SAI πρέπει να ενεργοποιηθούν μέσω του ίδιου ενεργοποιητή και τα Ειδικά κλειδιά SAI πρέπει να αποθηκευτούν στον ενεργοποιητή τους (δηλ. σε αυτόν στον οποίο πρόκειται να χρησιμοποιηθούν). 2) Κωδικός ΡΙΝ πληκτρολογίου Πληκτρολογήστε στο πληκτρολόγιο τον κωδικό PIN 5 ψηφίων που θέλετε να αποθηκεύσετε και πατήστε το ok στο πληκτρολόγιο. - Ελέγξτε στην οθόνη της κεντρικής μονάδας εάν είναι σωστός ο κωδικός ΡΙΝ και πατήστε "Αποδοχή" για επιβεβαίωση. Αναγνώριση κλειδιών SAI, κωδικού PIN ψηφιακού πληκτρολογίου και τηλεχειριστηρίων RF. Παρέχει τη δυνατότητα, πλησιάζοντας το κλειδί σε έναν από τους ενεργοποιητές στους οποίους είναι αποθηκευμένο, αναγνώρισης πληροφοριών σχετικά με το κλειδί SAI (αριθμός κλειδιού, τυπολογία, κλπ.). Επίσης, παρέχει τη δυνατότητα αναγνώρισης των κωδικών σχετικά με τα ψηφιακά πληκτρολόγια και τα τηλεχειριστήρια ραδιοσυχνοτήτων που υπάρχουν στην εγκατάσταση. Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Διαχείριση κλειδιών SAI Αναγνώριση κλειδιού Πλησιάστε το κλειδί στον ενεργοποιητή, ο οποίος θα διαβιβάσει τον κωδικό στην κεντρική μονάδα. Στην περίπτωση "ειδικού κλειδιού", εφόσον είναι ενεργοποιημένο, η κεντρική μονάδα θα εμφανίσει πληροφορίες σχετικά με αυτό το κλειδί στο συγκεκριμένο ενεργοποιητή. Μέσω της διαδικασίας αυτής, αναγνωρίζονται όλοι οι τύποι κλειδιών που έχουν διαμορφωθεί στην εγκατάσταση. Για αναγνώριση των κωδικών ΡΙΝ του πληκτρολογίου, πρέπει να πληκτρολογήσετε τον κωδικό ΡΙΝ στο σύστημα και να πατήσετε το ok. Στη συνέχεια, πρέπει να πατήσετε το πλήκτρο 0 και, τέλος, να επιβεβαιώσετε ξανά με το ok. Η κεντρική μονάδα θα εμφανίσει τον αριθμό του πληκτρολογίου (1, 2, κλπ. ανάλογα με τον αριθμό πληκτρολογίων που υπάρχουν στην εγκατάσταση), το όνομα του συστήματος και τον κωδικό ΡΙΝ που πληκτρολογήθηκε. Για τα τηλεχειριστήρια RF, πατήστε το πλήκτρο ΕΝΕΡΓΟΠΟΙΗΣΗ 1 ή ΕΝΕΡΓΟΠΟΙΗΣΗ 2. Η κεντρική μονάδα θα εμφανίσει τον κωδικό του τηλεχειριστηρίου RF. 171

174 Ρύθιση S.A.I. Σύνδεση ειδικού κλειδιού και ενεργοποιητών. Μετά την αναγνώριση του ειδικού κλειδιού SAI, μπορείτε να συνδέσετε το κλειδί με πολλούς ενεργοποιητές σε άλλες ζώνες: Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Διαχείριση κλειδιών SAI Επιλογή ειδικού κλειδιού Σύνδεση Επιλογή ενεργοποιητών Ενεργοποίηση Συνεπώς, μετά την επιλογή του ενεργοποιητή, είναι δυνατή η ενεργοποίηση ή απενεργοποίηση του κλειδιού. Πριν τερματιστεί η διαδικασία αυτή, πρέπει να αποθηκευτούν οι ρυθμίσεις με την επιλογή Αποθήκευση. Εάν για ένα ειδικό κλειδί αποεπιλεγούν όλοι οι ενεργοποιητές, το κλειδί καταργείται αυτόματα από το σύστημα. Συνεπώς, εάν θέλετε να συνδέσετε το ειδικό κλειδί σε ένα νέο ενεργοποιητή, καταργώντας το από όλους τους άλλους, πρέπει πρώτα να επιλέξετε το νέο ενεργοποιητή και, στη συνέχεια, να αποεπιλέξετε όλους τους άλλους. Κατάργηση κλειδιών SAI και κωδικών PIN ψηφιακών πληκτρολογίων. Μετά την αναγνώριση ενός κλειδιού SAI ή ενός ειδικού κλειδιού SAI ή του κωδικού ΡΙΝ ενός ψηφιακού πληκτρολογίου, μπορείτε να καταργήσετε το κλειδί ή τον κωδικό ΡΙΝ: Κύριο μενού Aλλα Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Διαχείριση κλειδιών SAI Αναγνώριση κλειδιού SAI Κατάργηση 7.3 Διαχείριση μηνυμάτων Από το μενού αυτό μπορείτε να προγραμματίσετε ή τη ζώνη για την αποστολή ενός ή περισσοτέρων από τα διαθέσιμα μηνύματα, με σκοπό την επισύνδεση μιας συγκεκριμένης λειτουργίας στις συσκευές της ίδιας ζώνης, Μπορείτε επίσης να επιλέξετε τη διάρκεια του χρονικού διαστήματος εντός του οποίου η κεντρική μονάδα εξακολουθεί να διαβιβάζει το επιλεγμένο μήνυμα. Χάρη σε αυτές τις επιλογές μπορείτε, για παράδειγμα, να στείλετε ένα μήνυμα σε μια ζώνη όπου είναι διαμορφωμένο ένα ρελέ που θα αλλάξει με την άφιξη αυτού του μηνύματος. Αρχικό μενού Aλλa Κεντρική μονάδα SAI Setup κεντρικής μονάδας SAI Διαχείριση μηνυμάτων - Το σύστημα μπορεί να διαβιβάσει τα ακόλουθα μηνύματα: Κατάσταση του συστήματος (ενεργοποιημένο, απενεργοποιημένο) Συναγερμός (παραβίαση) Συναγερμός συστήματος προστασίας (παραβίαση) Χαμηλή στάθμη μπαταρίας (η μπαταρία της μονάδας back-up αποφορτίζεται) Έλλειψη δικτύου (απουσία τάσης στο bus). Προσοχή: Μπορείτε να συνδέσετε τη διαχείριση περισσότερων μηνυμάτων στην ίδια ζώνη αρκεί ο διαμορφωμένος ενργοποιητής σε αυτή να είναι ρυθμισμένος ως μονοσταθής. 172

175 Ρύθιση S.A.I. Το μήνυμα Κατάσταση συστήματος : Κύριο μενού Aλλa Κεντιρκή μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Διαχείριση μηνυμάτων Stato Κατάσταση συστήματος Επιλ. Επιτρέπει την επιλογής της ζώνης προοριζμού ή το ID (διεύθυνση) της ομάδας στην οποία θα σταλθεί το μήνυμα Κατάσταση συστήματος, αφού γίνει η επιλογη πρέπει να αποθηκεύσετε τις Setup. Στην περίπτωση κατά την οποία στην επιλεγμένη ζώνη θα διαμορφωθεί ένας ενεργοποιητής, θα μεταβληθεί κατά την εισαγωγή στην εγκατάσταση (αντίθετα, στην περίπτωση που ο ενεργοποιητής ρυθμιστεί ως δισταθής, αυτό θα αλλάξει την προηγούμενη κατάσταση απενεργοποιώντας μόνο το σύστημα). Το μήνυμα Συναγερμός : Κύριο μενού Aλλa Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Διαχείριση μηνυμάτων Συναγερμός Επιλ. Επιτρέπει την επιλογής της ζώνης προοριζμού ή το ID (διεύθυνση) της ομάδας στην οποία θα σταλθεί το μήνυμα συναγερμού που θα παραχθεί από μια οποιαδήποτε συσκευή της εγκατάστασης. Μπορείτε επίσης να προγραμματίσετε τη διάρκεια (σε λεπτά ή δευτερόλεπτα) του σήματος που διαβιβάζεται στον επιλεγμένο προορισμό, η τιμή του χρόνου διάρκειας μπορεί να ρυθμιστεί στην περιοχή τιμών μεταξύ 0 δ. και 20 δ. ή ως Μόνιμη (εμφανίζεται --:-- στο παράθυρο επιλογής). Αν στην επιλεγμένη ζώνη διαμορφωθεί ένας ενεργοποιητής, ο ίδιος τα αλλάξει όταν φτάσει το μήνυμα συναγερμού (αντίθετα, στην περίπτωση που ο ενεργοποιητής ρυθμιστεί ως δισταθής, αυτό θα αλλάξει αυτόματα με τη λήξη της τιμής του επιλεγμένου χρόνου). Το μήνυμα Συναγερμός προστασίας : Κύριο μενού Aλλa Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Διαχείριση μηνυμάτων Συναγερμός προστασίας Επιλ. Επιτρέπει την επιλογή της ζώνης προορισμού ή το ID (διεύθυνση) της ομάδας στην οποία θα σταλθεί το μήνυμα συναγερμού προστασίας που θα παραχθεί από μια οποιαδήποτε συσκευή της εγκατάστασης. Μπορείτε επίσης να προγραμματίσετε τη διάρκεια (σε λεπτά ή δευτερόλεπτα) του σήματος που διαβιβάζεται στον επιλεγμένο προορισμό, η τιμή αυτή μπορεί να ρυθμιστεί στην περιοχή τιμών από 0 δ. έως 20 λεπτά, (σε βήματα 10 δ.) ή Μόνιμη (εμφανίζεται --:-- στο παράθυρο επιλογής). Αν στην επιλεγμένη ζώνη διαμορφωθεί ένας ενεργοποιητής, ο ίδιος τα αλλάξει όταν φτάσει το μήνυμα συναγερμού (αντίθετα, στην περίπτωση που ο ενεργοποιητής ρυθμιστεί ως δισταθής, αυτό θα αλλάξει αυτόματα με τη λήξη της τιμής του επιλεγμένου χρόνου). 173

176 Ρύθιση S.A.I. Το μήνυμα Χαμηλή μπαταρία : Κύριο μενού Aλλa Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Διαχείριση μηνυμάτων Χαμηλή στάθμη μπαταρίας Επιλ. Επιτρέπει την επιλογή της ζώνης προορισμού ή του ID (διεύθυνση) της ομάδας όπου θα στείλει το μήνυμα Χαμηλή στάθμη μπαταρίας που παράγεται από τη μονάδα back-up στην περίπτωση που οι μπαταρίεςν αποφορτιστούν εξαιτίας της παρατεταμένης απουσίας τάσης στο δίκτυο. Μπορείτε επίσης να προγραμματίσετε τη διάρκεια (σε λεπτά ή δευτερόλεπτα) του σήματος που διαβιβάζεται στον επιλεγμένο προορισμό; η τιμή αυτή μπορεί να ρυθμιστεί στην περιοχή τιμών από 0 δ. έως 20 λεπτά. (σε βήματα 10 δ.) ή Μόνιμη (εμφανίζεται --:-- στο παράθυρο επιλογής). Το μήνυμα Έλλειψη δικτύου : Κύριο μενού Aλλa Κεντρική μονάδα SAI Ρύθμιση κεντρικής μονάδας SAI Διαχείριση μηνυμάτων Aλλειψη δικτύου Επιλ. Επιτρέπει την επιλογής της ζώνης προοριζμού ή το ID (διεύθυνση) της ομάδας στην οποία θα σταλθεί το μήνυμα «Έλλειψη δικτύου» που θα παραχθεί από τη μονάδα back-up. Μπορείτε επίσης να προγραμματίσετε τη διάρκεια (σε λεπτά ή δευτερόλεπτα) του σήματος που διαβιβάζεται στον επιλεγμένο προορισμό; η τιμή αυτή μπορεί να ρυθμιστεί στην περιοχή τιμών από 0 δ. έως 20 λεπτά. (σε βήματα 10 δ.) ή Μόνιμη (εμφανίζεται --:-- στο παράθυρο επιλογής). 7.4 Προστασία Μέσω της κεντρικής μονάδας μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε την προστασία όλων των συστατικών μερών του συστήματος καθώς και της κεντρικής μονάδας, Η κεντρική μονάδα ελέγχει το οπτικό σύστημα προστασίας της μονάδας Αρχικό μενού Aλλa Κεντρική μονάδα SAI Setup κεντρικής μονάδας SAI Προστασία Είναι διαθέσιμες οι επιλογές Ευαισθησία κεντρικής προστασίας και Προεπιλεγμένη προστασία, συνεπώς, γίνεται η επιθυμητή επιλογή και εισάγεται η επιθυμητή τιμή μέσω του μπουτόν Επιλογή. Η ευαισθησία του σστήματος προστασίας μπορεί να ρυθμιστεί στο 0 = απενεργοποιημένη ή σε μια τιμή από 1 έως 15. Στην περίπτωση που η παράμετρος Προεπιλογή συστήματος προστασίας είναι ρυθμισμένη στο ON, θα είναι ενεργά όλα τα συστήματα προστασίας των συσκευών που διαμορφώνονται μετά από αυτό. 174

177 7.5 Walk test Ρύθιση S.A.I. Το Walk test είναι μία χρήσιμη λειτουργία που επιτρέπει τον έλεγχο της περιοχής κάλυψης των ογκομετρικών αισθητήρων, των interface επαφών, κλπ. (που έχουν διαμορφωθεί στις ζώνες 1 έως 30) και, εν γένει, της καλής λειτουργίας της εγκατάστασης χωρίς ηχητική σήμανση των εξωτερικών σειρηνών. Κατά τη διάρκεια του Walk test η εγκατάσταση συμπεριφέρεται ως κανονικά ενεργοποιημένη με τις ακόλουθες διαφορές: δεν λειτουργούν οι εξωτερικές και εσωτερικές σειρήνες και οι ηχητικές προειδοποιήσεις, οι σημάνσεις συναγερμού από τις συσκευές επισημαίνονται και εμφανίζονται στην οθόνη της κεντρικής μονάδας, ακυρώνονται οι καθυστερήσεις εισόδου και εξόδου και οι αισθητήρες που έχουν διαμορφωθεί με καθυστέρηση συμπεριφέρονται ως στιγμιαίοι, Αρχικό μενού Aλλa Κεντρική μονάδα SAI Setup κεντρικής μονάδας SAI Walk test SAI Διενέργεια του τεστ - Κινηθείτε μπροστά από τους ανιχνευτές και ελέγξτε αν η κίνηση εντοπίζεται και ότι υπάρχει ένδειξηυ στο led του ανιχνευτή και στην οθόνη της κεντρικής μονάδας. - Δημιουργήστε ένα συναγερμό στις περιμετρικε ς συσκευές (μαγνητικές επαφές) και σε αυτές που προορίζονται για τους τεχνικούς συναγερμούς (ανιχνευτές αερίου, κλπ.), επαληθεύστε ότι ο συναγερμός τνοπίζεται και υπάρχει η αντίστοιχη ένδειξη στο led του interface επαφών και στην όθόνη της κεντρικής μονάδας. Για τερματισμό του τεστ πατήστε το STOP, εμφανίζεται η λίστα των συσκευών που εντόπισαν το συναγερμό στο Walk test. Στο τέλος πιέστε το ΚΛΕΙΣΙΜΟ. Σημείωση: Στο Walk test δεν εμπλέκονται οι ανιχνευτές ραδιοσυχνότητας. 7.6 Λίστα συμβάντων Επιλέγοντας αυτό το στοιχείο μπορείτε να εμφανίσετε τις κύριες ενέργειες που εκτελούνται από και στο σύστημα (π.χ. ημέρες από την ενεργοποίηση της εγκατάστασης, συναγερμοί που παρουσιάσθηκαν, ενεργοποιήσεις και απενεργοποιήσεις που πραγματοποιήθηκαν). Ο μέγιστος αριθμός αποθηκευμένων συμβάντων είναι 80. Αρχικό μενού Aλλa Κεντρική μονάδα SAI Setup κεντρικής μονάδας SAI Λίστα συμβάντων Εμφανίζεται η λίστα των συμβάντων που έχουν καταχωριστεί. Μέσω του μπουτόν Canc.Li διαγράφεται ολόκληρη η λίστα των αποθηκευμένων συμβάντων ενώ μέσω του Λεπτομέρειες εμφανίζονται οι ιδιότητες του συμβάντος όπως ημερομηνία, ώτα, τύπος συμβάντος, συσκευή που έχει παράγει το συναγερμό και ενδεχόμενη ζώνη στην οποία διαβιβάστηκε το σήμα (αν έχει ρυθμιστεί μέσω του μενού Διαχείριση μηνυμάτων). Πατώντας Επαναφορά το κόκκινο led μιας συσκευής που έχει παράγει συναγερμό, σβήνει. 175

178 Ρύθιση S.A.I. 7.7 Λίστα συναγερμών Επιλέγοντας αυτήν τη λειτουργία μπορείτε να εμφανίσετε τους συναγερμούς που παρουσιάστηκαν και μέσω των Λεπτομερειών θα εμφανιστεί ημερομηνία και ώρα του συναγερμού, η ζώνη και οι συσκευές που εμπλέκονται, ο τύπος του συναγερμού και η ενδεχόμενη ζώνη στην οποία μεταδόθηκε το μήνυμα που συνδέεται με αυτόν τον τύπο συναγερμού. Αρχικό μενού Aλλa Κεντρική μονάδα SAI Setup κεντρικής μονάδας SAI Λίστα συναγερμών Η λίστα συναγερμών διαγράφεται μόνο με διαγραφή της λίστας συμβάντων (βλέπε παρ. 7.5 στην προηγούμενη σελίδα). 176

179 8. Ρύθμιση παραμέτρων Ρύθμιση παραμέτρων Με κύληση της λίστας ζωνών του συστήματος αποτροπής παραβίασης μπορείτε να τις επιλέξετε για να εμφανίσετε τις διαμορφωμένες συσκευές και ενδεχομένως να τις προσπελάσετε και να αλλάξετε τις παραμέτρους λειτουργίας. 8.1 Μονάδα back-up Οι διαθέσιμες παράμετροι είναι: - μπιπ ΟΧΙ ή ΝΑΙ: για ηχητικό σήμα κατά την ενεργοποίηση και απενεργοποίηση του συστήματος: - προστασία/καπάκι ΟΧΙ ή ΝΑΙ - τύπος ήχου (μπορεί να επιλεχτεί για την αναγνώριση το συναγερμό προστασίας του συστήματος, συναγερμό προστασίας καπακιού, συναγερμός παραβίασης, watchdog), - διάρκεια ήχου: έως 5 λεπτά (μπορεί να ρυθμιστεί σε βήματα 5 δ.). 8.2 Εξωτερική σειρήνα Οι διαθέσιμες παράμετροι είναι: - μικροδιακόπτης: ON ή OFF. - συναγερμός σε περίπτωση χαμηλής φόρτισης μπαταρίας: ON ή OFF. - έλεγχος σειρήνας: ON ή OFF. - έλεγχος Νήμα κομμένο λαμπτήρα φάρου: ON ή OFF. - έλεγχος Προστασία από αφρό: ON ή OFF. - έλεγχος Προστασία από φλόγα: ON ή OFF. - τύπος ήχου (μπορεί να επιλεχτεί για την αναγνώριση το συναγερμό προστασίας του συστήματος, συναγερμό προστασίας καπακιού, συναγερμός παραβίασης, watchdog), - διάρκεια ήχου: έως 5 λεπτά (μπορεί να ρυθμιστεί σε βήματα 5 δ.). 8.3 Ανιχνευτής παρουσίας IR Οι διαθέσιμες παράμετροι είναι: - όριο συστήματος προστασίας: 0 = προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία, - όριο φωτεινότητας: μπορεί να ρυθμιστεί σε μια τιμή από 0 a έως 100% με βήμα 1% - καθυστέρηση ενεργοποίησης: 0 δ. = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως τα 62 δ. με βήματα του 1 δ., - χρονικό όριο: μπορεί να αυξηθεί έως τα 8 δ. με βήματα του 0,1 δ., - όριο σημάτων: μπορεί να ρυθμιστεί από 1 έως Διάρκεια ενεργοποίησης: μπορεί να ρυθμιστεί σε μια τιμή από 1 έως 250 δευτερόλεπτα. 8.4 Ενεργοποιητής Οι διαθέσιμες παράμετροι είναι: - όριο συστήματος προστασίας: 0 = προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία, - Aνοιγμα αν είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ - Aνοιγμα εάν είναι σε STAND-BY 8.5 Interface επαφών Οι διαθέσιμες παράμετροι είναι: - όριο συστήματος προστασίας: 0 = προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία, - καθυστέρηση ενεργοποίησης: 0 δ. = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως τα 62 δ. με βήματα του 1 δ., - σήμανση προσβάσεων: ΟΧΙή NAI. 177

180 Ρύθμιση παραμέτρων - σήμανση τεχνικού alarm: ΟΧΙ ή NAI. - όριο επαφών: από 0 έως 3, - όριο ρολών: από 0 έως 31 με ή χωρίς έλεγχο βραχυκυκλώματος. 8.6 Ανιχνευτής διπλής ενέργειας για επιτοίχεια εγκατάσταση Οι διαθέσιμες παράμετροι είναι: - σύστημα προστασίας: ΟΧΙ αν είναι απενεργοποιημένο, ΝΑΙ αν είναι ενεργοποιημένο - διαχείριση led: ΟΧΙή NAI. - όριο σημάτων: μπορεί να ρυθμιστεί από 1 έως 20 - καθυστέρηση ενεργοποίησης: 0 s = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως τα 60 δ. με βήματα του 1 δ. 8.7 Interface ραδιοσυχνότητα Οι διαθέσιμες παράμετροι είναι: - όριο συστήματος προστασίας: 0 = προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία - καθυστέρηση ενεργοποίησης από 1 έως 10: 0 s = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως τα 60 δ. με βήματα του 1 δ. - καθυστέρηση ενεργοποίησης από 11 έως 20: 0 s = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως τα 60 δ. με βήματα του 1 δ. - καθυστέρηση ενεργοποίησης ζωνών από 21 έως 30: 0 δ. = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως τα 60 δ. με βήματα του 1 δ. - επιτήρηση: μπορί να είναι απενεργοποιημένη, ενεργή για 4 ώρες ή ενεργή για 8 ώρες. 8.8 Αναγνώστης smart card Οι διαθέσιμες παράμετροι είναι: - όριο συστήματος προστασίας: 0 = προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία - Aνοιγμα εάν είναι ΕΝΕΡΓΟ - Aνοιγμα αν είναι STAND-BY 8.9 Αναγνώστης transponder Οι διαθέσιμες παράμετροι είναι: - όριο συστήματος προστασίας: 0 = προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία - Aνοιγμα αν είναι ΕΝΕΡΓΟΠΟΙΗΜΕΝΟ - Aνοιγμα αν είναι STAND-BY - Βομβητής ενεργοποιημένος: ON ή OFF Ενεργοποιητής ρελέ Οι διαθέσιμες παράμετροι είναι: - όριο συστήματος προστασίας: 0= προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία, - Λειτουργία: ΜΟΝΟΣΤΑΘΕΣ ή ΔΙΣΤΑΘΕΣ, - εξωτερική προστασία: ΟΧΙή NAI. - Καθυστέρηση ενεργοποίησης: 0 = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως τα 250 δ. με βήματα του 1 δ. - καθυστέρηση απενεργοποίησης: 0 = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως τα 250 δ. με βήματα του 1 δ. 178

181 Ρύθμιση παραμέτρων 8.11 Μονάδα bakup από οδηγό EN Οι διαθέσιμες παράμετροι είναι: - ενεργοποίηση εξωτερικής προστασίας: ON ή OFF Εσωτερική σειρήνα Οι διαθέσιμες παράμετροι είναι: - όριο προστασίας: 0= προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία, - ενεργοποίηση ήχων ενεργοποίησης/απενεργοποίησης: ON ή OFF. - τύπος ήχου: δείτε εξωτερική σειρήνα, - διάρκεια ήχου: δείτε εξωτερική σειρήνα Ανιχνευτής διπλής τεχνολογίας χωνευτός Οι διαθέσιμες παράμετροι είναι: - όριο προστασίας: 0= προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία, - απενεργοποίηση led: ON ή OFF. - όριο φωτεινότητας: μπορεί να ρυθμιστεί σε μια τιμή από 0% έως 100% με βήμα 1% - καθυστέρηση ενεργοποίησης: 0 δ. = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως τα 62 δ. με βήματα του 12 δ., - όριο Χρόνου PIR: μπορεί να αυξηθεί έως τα 8 δ. με βήματα του 0,1 δ., - αριθμός Σημάτων PIR: μπορεί να ρυθμιστεί από 1 έως 10, - διάρκεια ενεργοποίησης: μπορεί να ρυθμιστεί σε μια τιμή από 1 έως 250 δευτερόλεπτα Ανιχνευτής IR μινι επιτοίχειος Οι διαθέσιμες παράμετροι είναι: - όριο προστασίας: 0 = προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία, - όριο φωτεινότητας: μπορεί να ρυθμιστεί σε μια τιμή από 0% έως 100% με βήμα 1% - καθυστέρηση ενεργοποίησης: 0 s = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως τα 62 δ. με βήμα ίσο με 12 δ., - όριο Χρόνου PIR: μπορεί να αυξηθεί έως τα 8 δ. με βήματα του 0,1 δ., - αριθμός Σημάτων PIR: μπορεί να ρυθμιστεί από 1 έως 10, - διάρκεια ενεργοποίησης: μπορεί να ρυθμιστεί σε μια τιμή από 1 έως 250 δευτερόλεπτα Ψηφιακό πληκτρολόγιο Οι διαθέσιμες παράμετροι είναι: - όριο προστασίας: 0 = προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία, - ενεργοποίηση βομβητή: ON ή OFF. - Άνοιγμα όταν είναι ενεργό»: ON ή OFF. - Άνοιγμα όταν είναι σε αναμονή»: ON ή OFF. 179

182 Ρύθμιση παραμέτρων 8.16 Interface επαφών με 2 εισόδους Οι διαθέσιμες παράμετροι είναι: - όριο προστασίας: 0 = προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία, - όριο επαφών: από 0 έως 3, - όριο ρολών: από 0 έως 31 με ή χωρίς έλεγχο βραχυκυκλώματος. - καθυστέρηση ενεργοποίησης από 10 έως 20: 0 δ.= στιγμιαίο. Μπορεί να αυξηθεί έως τα 62 δ. με βήματα του 1 δ. Λειτουργία εισόδου 1 Η είσοδος μπορεί να ρυθμιστεί ως: - είσοδος ηλεκτρομηχανικών επαφών με κορδόνι, - είσοδος μαγνητικών επαφών, - είσοδος τεχνικών συναγερμών, - απενεργοποιημένο. Λειτουργία εισόδου 2 Η είσοδος μπορεί να ρυθμιστεί ως: - είσοδος ηλεκτρομηχανικών επαφών με κορδόνι, - είσοδος μαγνητικών επαφών, - είσοδος τεχνικών συναγερμών, - απενεργοποιημένο Interface επαφών 12 V Οι διαθέσιμες παράμετροι είναι: - όριο προστασίας: 0 = προστασία απενεργοποιημένη, 15 = μέγιστη ευαισθησία, - όριο επαφών: από 0 έως 3, - όριο ρολών: από 0 έως 31 με ή χωρίς έλεγχο βραχυκυκλώματος. - καθυστέρηση ενεργοποίησης από 10 έως 20: 0 δ.= στιγμιαίο. Μπορεί να αυξηθεί έως τα 62 δ. με βήματα του 1 δ. Λειτουργία εισόδου Η είσοδος μπορεί να ρυθμιστεί ως: - είσοδος ηλεκτρομηχανικών επαφών με κορδόνι, - είσοδος μαγνητικών επαφών, - είσοδος τεχνικών συναγερμών, - απενεργοποιημένο. 180

183 9. Χρήση του συστήματος Στη συνέχεια παρουσιάζονται οι βασικές ενέργειες για τη σωστή χρήση του συστήματος. 9.1 Ενεργοποίηση Η ενεργοποίηση της εγκατάστασης επιτυγχάνεται απευθείας από την κεντιρκή μονάδαμ ή μέσω του κλειδιού με transponder που έρχεται σε επαφή με την επιφάνεια του ενεργοποιητή στην θέση που δείχνει το βέλος ή πληκτρολογώντας τον κωδικό στο πληκτρολόγιο ή μέσω του τηλεχειριστηρίου ή, τέλος, μέσω της smart card και του σχετικού αναγνώστη. ΣΗΜ.: στην περίπτωση που η κεντιρκή μονάδα βρίσκεται σε ένα από τα υπομενού σχετικά με το μενού ρύθμισης S.A.I., οι πιο πάνω ενέργειες ενεργοποίησης δεν εκτελούνται. Η απενεργοποίηση του συστήματος επιτυγχάνεται: - απευθείας από την κεντρική μονάδα μέσω της επιλογής ΕΓΚΑΤΑΣΤΑΣΗ OFF πληκτρολογώντας πρώτα των κωδικό πρόσβασης (εφόσον έχει προηγουμένως ρυθμιστεί). - Φέρνοντας σε επαφή το κλειδί transponder με τον ενεργοποιητή (με αυτόν τον τρόπο απενεργοποιούνται όλες οι ζώνες και διακόπτεται η σήμανση ενδεχόμενων συναγερμών). - Από τον αναγνώστη trasponder. - Από τον αναγνώστη smart card. - Από το interface RF (με τηλεκοντρόλ). - Aπό τηλεφωνικό επιλογέα. Η απενεργοποίηση της εγκατάστασης επισημαίνεται στην οθόνη της κεντρικής μονάδας και τα led των ενεργοποιητών σβήνουν εάν δεν υπάρχουν σημάνσεις συναγερμού στο σύστημα. Με αυτόν τον τρόπο ενεργοποιούνται όλες οι ζώνες χωρίς ειδική ρύθμιση του συγκεκριμένου ενεργοποιητή. Στην οθόνη της κεντρικής μονάδας και στα led των αντίστοιχων ενεργοποιητών επισημαίνεται με τον ακόλουθο τρόπο: - εάν τα πράσινα led των ενεργοποιητών είναι σταθερά αναμμένα, το σύστημα είναι ενεργοποιημένο πλήρως; - εάν τα πράσινα led των ενεργοποιητών αναβοσβήνουν, το σύστημα είναι εν μέρει ενεργοποιημένο; - αν το κλειδί δεν αναγνωρίζεται αναβοσβήνει το κόκκινο led του ενεργοποιητή. 9.2 Προσωρινός επιμερισμός από κεντρική μονάδα Από το μενού Ζώνη ON/OFF μπορείτε να αποκλείσετε ορισμένες ζώνες ανεξάρτητα από τον ενεργοποιητή, από το κλειδί ή από το τηλεχειριστήριο που χρησιμοποιούνται για την ενεργοποίηση της εγκατάστασης. Αφαιρώντας το τσεκάρισμα P που υπάρχει δίπλα από τη ζώνη σε κάθε περίπτωση η συγκεκριμένη ζώνη επιμερίζεται. Κεντρικό μενού Aλλa Κεντιρκή μονάδα SAI Ζώνη On/Off Αφού ενεργοποιήσετε/απενεργοποιήσετε τις ζώνες που επιθυμείτε επιβεβαιώστε πατώντας Αποθήκευση. 9.3 Επιμερισμός από ενεργοποιητή Χρήση του συστήματος Όταν το σύστημα ενεργοποιείται μέσω ενός ενεργοποιητή, ενεργοποιούνται όλοι οι επιμερισμοί και κατά συνέπεια οι ζώνες που συνδέονται με αυτούς, ενώ οι άλλες ζώνες παραμένουν απενερογποιημένες. 181

184 Χρήση του συστήματος Ανιχνευτές με καθυστέρηση Όλοι οι ανιχνευτές μπορούν να προγραμματιστούν ως στιγμιαίοι ή με καθυστέρηση (δείτε το προηγούμενο κεφάλαιο) με τρόπο ώστε να επιτρέπουν στο χρήστη να βγει από έναν προστατευόμενο χώρο (κατά τη φάση ενεργοποίησης της εγκατάστασης) ή την είσοδο στον ίδιο χώρο (απενεργοποιώντας φυσικά την εγκατάσταση μέσα στον προκαθορισμένο χρόνο καθυστέρησης). 9.5 Διαχείριση συναγερμών Οι πιθανοί συναγερμοί είναι: - συναγερμός παρουσίας, - συναγερμός παραβίασης, - τεχνικός συναγερμός, - συναγερμός πανικού, - συναγερμός έλλειψης δικτύου, - συναγερμός χαμηλής φόρτισης μπαταρίας. Συναγερμός παρουσίας Οι συναγερμοί παρουσίας παράγονται μόνο με την εγκατάσταση ενεργοποιημένη, προκαλώντας την εκπομπή ηχητικού σήματος υψηλής ισχύος από τις εξωτερικές σειρήνες και από την εσωτερική σειρήνα της μονάδας back-up. Οι μετρητές συναγερμών παρουσίας μηδενίζονται σε κάθε ενεργοποίηση της εγκατάστασης και τα led μνήμης σβήνουν. Συναγερμός παραβίασης Ο συναγερμός παράγεται τόσο με την εγκατάσταση ενεργοποιημένη όσο και απενεργοποιημένη και μπορεί να οφείλεται σε: - παραβίαση μίας ή περισσότερων συσκευών λόγω προσπάθειας απόσπασής τους, κοπής καλώδίων στο interface επαφών,κλπ., - βλάβη μηχανισμού, - κόψιμο του bus. Τεχνικος συναγερμός Παράγεται τόσο με την εγκατάσταση ενεργοποιημένη όσο και απενεργοποιημένη αρκεί να έχει ενεργοποιηθεί η είσοδος. Δεν προκαλεί εκπομπή ηχητικού σήματος, Η κεντρική μονάδα αποθηκεύει τη συνθήκη συναγερμού και, μέσω του εκκινητή ρελέ, ενεργοποιεί τον τηλεφωνικό επιλογέα (εάν υπάρχει) για την κλήση των προγραμματισμένων αριθμών. Για το σκοπό αυτό δείτε το κεφ. Άλλες εφαρμογές. Συναγερμός πανικού Παράγεται μέσω μιας συσκευής (ένα απλό μπόυτόν NO ή NC, τηλεχειριστήριο, κλπ.) συνδεδεμένο σε ένα interface επαφών ή ένα interface ραδιοσυχνότητας διαμορφωμένα στη ζώνη 31. Στην κεντρική μονάδα εμφανίζονται μηνύματα και η επισήμανση συναγερμού μπορεί να μπλοκαριστεί ενεργοποιώντας και απενεργοποιώντας το σύστημα αποτροπής παραβίας ή απευθεία από την κεντρική μονάδα πιέζοντας το Στοπ συναγερμών. Είναι επίσης δυνατό να έχουμε ένα σιωπηρό συναγερμό αν το interface επαφών είναι διαμορφωμένο σε μια άλλη ζώνη στην οποία υπάρχει ένας ενερργοποιητής με ρελέ (π.χ. για την ενεργοποίηση του τηλεφωνικού επιλογέα). Συναγερμός έλλειψης δικτύου Παράγεται σε περίπτωση black-out με μετάδοση ενός μηνύματος που αλλάζει το ρελέ (π.χ. για να ενεργοποιήσει τον τηλεφωνικό επιλογέα). Συναγερμός χαμηλής φόρτισης μπαταρίας. Παράγεται με μετάδοση ενός μηνύματος που αλλάζει το ρελέ στην περίπτωση στην οποία οι μπαταρίες της μονάδας back-up αποφορτίζονται εξαιτίας της εκτεταμένης έλλειψης τάσης δικτύου.

185 Ανακεφαλαίωση σημάνσεων 10. Ανακεφαλαίωση σημάνσεων Πρόβλημα Αιτία Λύση Κατά τη φάση προσθήκης συσκευής στην οθόνη της κεντρικής μονάδας εμφανίζεται η ένδειξη η συσκευή υπάρχει ήδη. Υπάρχουν 2 μηχανισμοί με την ίδια διεύθυνση. Το κόκκινο led της συσκευής σε φάση προγραμματισμού είναι αναμμένο. Στην κεντρική μονάδα βγείτε από το μενού Προσθήκη συσκευής και πηγαίνετε στη διαδικασία επαναφοράς (reset) συσκευής, στο σημείο αυτό εφαρμόστε τη διαδικασία που περιγράφεται στη σελ Κατά τη σήμανση συναγερμού η σειρήνα δεν εκπέμπει κανέναν ήχο, αλλά ο φάρος λειτουργεί. Η π α ρ ά μ ε τ ρ ο ς προγραμματισμού ήχου της σειρήνας είναι απενεργοποιημένη ή το καλώδιο της σειρήνας δεν είναι συνδεδεμένο. Από το μενού Διαμόρφωση - Διαχέιιρση ομάδων - Συναγερμός - Επιλογή ομάδας/ζώνη 31 - Επιλογή συσκευής - Παράμετροι. Αφού εμφανιστεί η λίστα με τις διαμορφωμένες συσκευές, επιλέξτε Σειρήνα : OK για επιβεβαίωση και επιλογή του ήχου (βλέπε σελ. 127). Η οθόνη της κεντρικής μονάδας εμφανίζει το μήνυμα χαμηλής φόρτισης μπαταρίας. Μπαταρία άδεια ή βλάβη μπαταρίας ή καμένη ασφάλεια. Ελέγξτε την κατάσταση φόρτισης της μπαταρίας, τη σύνδεσή της και την κατάσταση της ασφάλειας στην ηλεκτρονική πλακέτα της μονάδας backup. Κατά τη φάση προγραμματισμού των κλειδιών transponder, τα κλειδιά δεν αποθηκεύονται. Μετά την τροφοδοσία της εγκατάστασης τα διάφορα εξαρτήματα δεν ενεργοποιούνται. Ο ενεργοποιητής δεν αναγνωρίζει τους κωδικούς. Το διπολικό καλώδιο δεν τροφοδοτεί τους μηχανισμούς (απουσία τάσης) Από το μενού Κεντρική μονάδα SAI - Setup - Διαχείριση κλειδιών SAI. - Καταχώριση νέου κλειδιού προχωρήστε εκ νέου σε αποθήκευση των κλειδιών με transponder ανάλογα με τον τύπο που επιθυμείτε. Ελέγξτε επίσης τη σωστή τοποθέτηση του κλειδιού στον ενεργοποιητή (το led της συσκέυής πρέπει να είναι πράσινο και να αναβοσβήνει). Ελέγξτε την τροφοδοσία στην είσοδο του τροφοδοτικού. Ελέγξτε εάν η τάση στην έξοδο είναι 29 V d.c. Εάν δεν υπάρχει τάση, ελέγξτε εάν η καλωδίωση του κυκλώματος είναι σωστή, εάν το διπολικό καλώδιο έχει βραχυκυκλώσει και την πολικότητα των συνδέσεων των συσκευών. 183

186 Ανακεφαλαίωση σημάνσεων Πρόβλημα Αιτία Λύση Σε φάση τεστ/ προγραμματισμού μία ή περισσότερες συσκευές δεν ενεργοποιούνται. Κομμένο ή ελαττωματικό καλώδιο στη φάση εγκατάστασης. Βεβαιωθείτε ότι η τάση στην έξοδο του τροφοδοτικού είναι μεγαλύτερη από 24?V. Εάν είναι μικρότερη, ελέγξτε την παροχή ρεύματος. Εάν υπερβαίνει τα 320 ma, ελέγξτε την απορρόφηση των μεμονωμένων μηχανισμών ξεκινώντας από την εξωτερική σειρήνα. Σε περίπτωση που δεν συμβαίνει τίποτα από τα παραπάνω, ελέγξτε την παρουσία τάσης στις συσκευές. Εάν είναι μικρότερη από 24 V, ελέγξτε τις συνδέσεις ή αν το διπολικό καλώδιο είναι ελαττωματικό στο συγκεκριμένο τμήμα. Σε περίπτωση διακοπής της κεντρικής τροφοδοσίας, το σύστημα διαβιβάζει ένα μήνυμα στην κεντρική μονάδα. Η μονάδα back-up δεν τροφοδοτεί το σύστημα Ελέγξτε την κατανάλωση της εγκατάστασης. Ελέγξτε την κατάσταση της μπαταρίας. Ελέγξτε την ασφάλεια της μονάδας back-up. Ελέγξτε τη σωστή πολικότητα των συσκευών. Το σύστημα παράγει συναγερμό παραβίασης. Λανθασμένη ρύθμιση τιμής ορίου προστασίας. Μειώστε την τιμή του ορίου προστασίας των συσκευών και ελέγξτε το σωστό κλείσιμο του καπακιού της μονάδας backup και της εξωτερικής σειρήνας. Προσπαθώντας να ενεργοποιήσετε το σύστημα εμφανίζεται το μήνυμα Αδύνατη η συνέχεια. Ο επιμερισμός δεν είναι ολοκληρωμένος. Τουλάχιστον μία ζώνη δεν συνδέεται σε κανένα επιμερισμό. Επιμερισμός μέσω του μενού Διαχείριση συσκευών. Προσπαθώντας να ενεργοποιήσετε το σύστημα εμφανίζεται το μήνυμα Αδύνατη η συνέχεια. Τουλάχιστον μία ζώνη του συστήματος είναι κενή. Δημιουργήθηκε τουλάχιστον μία ζώνη αλλά, στο εσωτερικό της, δεν υπάρχει καμία συσκευή. Διαγράψτε όλες τις κενές ζώνες. 184

187 Άλλες εφαρμογές 185

188 Άλλες εφαρμογές Σκοπός αυτού του κεφαλαίου είναι να παρουσιάσει τις εφαρμογές που αφορούν άλλες λειτουργίες του συστήματος συναγερμού. Στις σελίδες που ακολουθούν περιγράφονται βήμα προς βήμα οι διαδικασίες προγραμματισμού των μηχανισμών για την ενεργοποίηση κάθε διαθέσιμης λειτουργίας. Είναι σημαντικό να παρατηρήσουμε ότι κατά τη χρήση του ενεργοποιητή με ρελέ μπορεί να δοθεί εντολή σε περαιτέρω συσκευές (τηλεφωνικός επιλογέας, κουδούνια, κλπ.) χρησιμοποιώντας τις κατάλληλες εξόδους (είναι διαθέσιμος ο κοινός ακροδέκτης, η επαφή ΟΧΙ και η επαφή NC). Παρουσιάζονται οι ακόλουθες εφαρμογές: 1. Ενεργοποίηση ενός κουδουνιού μέσω ανιχνευτή παθητικών υπέρυθρων, 2. Ενεργοποίηση κουδουνιού μέσω interface επαφών, 3. Ενεργοποίηση ηλεκτρικής κλειδαριάς μέσω ενεργοποιητή, 4. Σήμανση συναγερμού χωρίς ηχητικό σήμα (αντικλεπτικό), 5. Κλείσιμο ηλεκτροβαλβίδας παροχής αερίου σε περίπτωση διαρροής (τεχνικό alarm) 6. Ενεργοποίηση ηχητικών σημάνσεων συναγερμού (πανικού). ΣΗΜ.: Η ανάγνωση του παρόντος κεφαλαίου συνιστάται μόνο αφού εξοικειωθείτε με τη χρήση των μενού που υπάρχουν στην κεντρική μονάδα (κεφ. 6). 186

189 Άλλες εφαρμογές Ενεργοποίηση ενός κουδουνιού μέσω ανιχνευτή παθητικών υπέρυθρων Σκοπός της εφαρμογής είναι η ενεργοποίηση ενός μηχανισμού σήμανσης, π.χ. ενός κουδουνιού, μέσω του ανιχνευτή IR, έτσι ώστε να επισημαίνεται η είσοδος ανθρώπου στο χώρο. Με την εγκατάσταση συναγερμού απενεργοποιημένη ο ανιχνευτής IR εντοπίζει την είσοδο ενός ατόμου και, μέσω του BUS, επικοινωνεί με τον ενεργοποιητή με ρελέ για την ενεργοποίηση του κουδουνιού. Στην εικόνα παρουσιάζεται ένα παράδειγμα αυτής της εφαρμογής: Κουδούνι Εγκατάσταση συναγερμός Ενεργοποιητής με ρελέ Ανιχνευτής PIR Διαμόρφωση Στόχος είναι η ενεργοποίηση του ρελέ μέσω του ανιχνευτή υπερύθρων. Είναι συνεπώς απαραίτητο να τοποθετηθεί ο ενεργοποιητής και το interface επαφών στην ίδια ζώνη κάνοντας τη διαμόρφωση σύμφωνα με τις διαδικασίες που περιγράφονται στο κεφ. 6. Για να διαβιβάζει το interface επαφών το σήμα ελέγχου στο ρελέ, οι δύο μηχανισμοί πρέπει να ανήκουν οπωσδήποτε στην ίδια ζώνη. Η παράμετρος όριο φωτεινότητας (που ως προεπιλογή βρίσκεται στο 250) πρέπει να ρυθμιστεί προκειμένου να δίνει εντολή στο ρελέ μόνο όταν η φωτεινότητα του χώρου είναι μικρότερη από την επιλεγμένη. 187

190 Άλλες εφαρμογές Ενεργοποίηση κουδουνιού μέσω interface επαφών Σκοπός της εφαρμογής είναι η ενεργοποίηση ενός μηχανισμού σήμανσης, π.χ. ενός κουδουνιού, μέσω ενός interface επαφών, έτσι ώστε να επισημαίνεται το άνοιγμα της πόρτας εισόδου σε ένα χώρο και συνεπώς η είσοδος ενός ανθρώπου. Με την εγκατάσταση συναγερμού απενεργοποιημένη, μόλις η πόρτα ανοίξει, ανοίγει η μαγνητική επαφή που είναι εγκατεστημένη στην τελευταία και γίνεται ανίχνευση της εισόδου ενός ατόμου. Το interface επαφών, μέσω του BUS, διαβιβάζει στον ενεργποιητή με ρελέ την ενεργοποίηση του κουδουνιού. Στην εικόνα παρουσιάζεται ένα παράδειγμα αυτής της εφαρμογής: Κουδούνι Μαγνητική επαφή Εγκατάσταση συναγερμού Ενεργοποιητής με ρελέ Interface επαφών Διαμόρφωση Για να διαβιβάζει το interface επαφών το σήμα ελέγχου στο ρελέ, οι δύο μηχανισμοί πρέπει να ανήκουν οπωσδήποτε στην ίδια ζώνη. Οι παράμετροι των ενεργοποιητών με ρελέ και του interface επαφών πρέπει να ρυθμίζονται ως εξής: - Ενεργοποιητής με ρελέ: συμπεριφορά = μονοσταθής, χρόνος απενεργοποίησης = n δευτερόλεπτα. - Interface επαφών: επισήμανση επροσβάσεων = ΝΑΙ. 188

191 11.3. Ενεργοποίηση ηλεκτιρκής κλειδαριάς μέσω του ενεργοποιητή Άλλες εφαρμογές Σκοπός της εφαρμογής είναι η ενεργοποίηση μιας ηλεκτρικής κλειδαριάς με το κλειδί transponder από ενεργοποιητή της εγκατάστασης συναγερμού. Μόνο τα άτομα που διαθέτουν ενεργοποιημένο κλειδί έχουν πρόσβαση στον προστατευόμενο χώρο απενεργοποιώντας το συναγερμό και, ταυτόχρονα, ανοίγοντας την ηλεκτρική κλειδαριά. Η εφαρμογή αυτού του τύπου είναι πολύ χρήσιμη για την ενεργοποίηση λειτουργιών ελέγχου πρόσβασης. Στην εικόνα παρουσιάζεται ένα παράδειγμα αυτής της εφαρμογής: Εγκατάσταση συναγερμού Ενεργοποιητής με ρελέ Ενεργοποιητής Διαμόρφωση Στόχος είναι η ενεργοποίηση του ρελέ μέσω του ενεργοποιητή.?}είναι συνεπώς απαραίτητο να τοποθετηθεί ο ενεργοποιητής και το interface επαφών στην ίδια ζώνη κάνοντας τη διαμόρφωση σύμφωνα με τις διαδικασίες που περιγράφονται στο κεφ. 6. Οι παράμετροι των ενεργοποιητών με ρελέ και του interface επαφών πρέπει να ρυθμίζονται ως εξής: - Ενεργοποιητής: Άνοιγμα αν είναι ενεργό = ΝΑΙ, Ανοιγμα αν είναι σε αναμονή = ΟΧΙ. - Ενεργοποιητής με ρελέ: συμπεριφορά = μονοσταθής, χρόνος απενεργοποίησης = n δευτερόλεπτα. 189

192 Άλλες εφαρμογές Σήμανση συναγερμού χωρίς ηχητικό σήμα (αντικλεπτικό) Σκοπός της εφαρμογής είναι η επισήμανση μιας κατάστασης συναγερμού (αντικλεπτικό) μέσω του συστήματος συναγερμού bus χωρίς η επισήμανση αυτή να επηρεάζει την κατάσταση της εγκατάστασης και χωρίς ηχητικό σήμα. Ο συναγερμός παράγεται πιέζοντας ένα μπουτόν NC, το οποίο, μέσω του interface επαφών, ενεργοποιεί τον εκκινητή ρελέ, ο οποίος, με τη σειρά του, ενεργοποιεί τον τηλεφωνικό επιλογέα για την κλήση έκτακτης ανάγκης. Το μπουτόν NC πρέπει να είναι συνδεδεμένο ανάμεσα στους ακροδέκτες C και M του interface επαφών. Όταν πατηθεί το μπουτόν, αναβοσβήνει το led στο interface επαφών και ενεργοποιείται ο ενεργοποιητής ρελέ. Ο ενεργοποιητής με τη σειρά του ενεργοποιεί τον τηλεφωνικό επιλογέα που διαβιβάζει το μήνυμα. Για διακοπή της μετάδοσης του συναγερμού ή για μηδενισμό των επισημάνσεων, πρέπει μέσω της κεντρικής μονάδας να πατήστε το μπουρόν Στοπ συναγερμού Στην εικόνα παρουσιάζεται ένα παράδειγμα αυτής της εφαρμογής: Τηλεφωνικός επιλογέας Εγκατάσταση συναγερμού Ενεργοποιητής με ρελέ Interface επαφών Μπουτόν NC 190

193 Άλλες εφαρμογές Διαμόρφωση Στόχος είναι η ενεργοποίηση του ρελέ (συνεπώς τον τηλεφωνικό επιλογέα) μέσω του interface επαφών. Είναι συνεπώς απαραίτητο να τοποθετηθεί ο ενεργοποιητής και το interface επαφών στην ίδια ζώνη κάνοντας τη διαμόρφωση σύμφωνα με τις διαδικασίες που περιγράφονται στο κεφ. 6. Οι παράμετροι των ενεργοποιητών με ρελέ και του interface επαφών πρέπει να ρυθμίζονται ως εξής: - Ενεργοποιητής ρελέ: συμπεριφορά = μονοσταθής, χρόνος απενεργοποίησης = n δευτερόλεπτα. - Interface επαφών: επισήμανση επροσβάσεων = ΝΑΙ. Σημείωση: Η επισήμανση συναγερμού χωρίς ηχητικές επισημάνσεις πρέπει να επιτυγχάνεται με ένα τηλεχειριστήριο συνδεδεμένο με ένα interface ραδιοσυχνοτήτων. Πράγματι, αν αυτή η τελευταία είναι διαμορφωμένη στην ίδια ζώνη του ενεργοποιητή με ρελέ (ζώνη από 1 έως 30) ο οποίος συνδέεται, για παράδειγμα, σε έναν τηλεφωνικό επιλογέα, η πίεση του μπουτόν ΠΑΝΙΚΟΣ στο τηλεχειριστήριο θα προκαλέσει το κλείσικμο της επαφής του ρελέ. 191

194 Volt Seals Art BUNA N W 13 bar IP65 Άλλες εφαρμογές Κλείσιμο ηλεκτροβαλβίδας παροχής αερίου σε περίπτωση διαρροής (τεχνικό alarm) Σε περίπτωση διαρροής αερίου το σύστημα συναγερμού μπορεί να κλείνει την ηλεκτροβαλβίδα και να πραγματοποιεί την κλήση έκτακτης ανάγκης μέσω του τηλεφωνικού επιλογέα. Ο ανιχνευτής (αερίου) εντοπίζει την παρουσία αερίου και το interface επαφών με το οποίο είναι συνδεδεμένος, διαβιβάζει το μήνυμα στην κεντρική μονάδα και παράλληλα ενεργοποιεί τον εκκινητή ρελέ που κλείνει την ηλεκτροβαλβίδα της εγκατάστασης αερίου. Το τεχνικό alarm που παράγεται παραμένει ενεργό έως τη λήξη της συνθήκης συναγερμού (όταν δεν ανιχνεύεται πλέον αέριο). Η έξοδος του ανιχνευτή αερίου πρέπει να είναι συνδεδεμένη ανάμεσα στους ακροδέκτες C και T του interface επαφών. Στην εικόνα παρουσιάζεται ένα παράδειγμα αυτής της εφαρμογής: Ανιχνευτής αερίων Εγκατάσταση συναγερμού Τηλεφωνικός επιλογέας Ενεργοποιητής με ρελέ Interface επαφών Ενεργοποιητής με ρελέ Orif. mm p max 25 1,5 192

195 Άλλες εφαρμογές Διαμόρφωση Στόχος είναι η ενεργοποίηση του ρελέ και συνεπώς του τηλεφωνικού επιλογέα ή/και της ηλεκτροβαλβίδας από το interface επαφών. Είναι συνεπώς απαραίτητο να τοποθετηθεί ο ενεργοποιητής και το interface επαφών στην ίδια ζώνη κάνοντας τη διαμόρφωση σύμφωνα με τις διαδικασίες που περιγράφονται στο κεφ. 6. Οι παράμετροι των ενεργοποιητών με ρελέ και του interface επαφών πρέπει να ρυθμίζονται ως εξής: - Ενεργοποιητής με ρελέ συνδεδεμένο στην ηλεκτροβαλβίδα: συμπεριφορά = δισταθής. - Ενεργοποιητής ρελέ συνδεδεμένος στον τηλεφωνικό επιλογέα: συμπεριφορά = μονοσταθής. - Interface επαφών: επισήμανση συναγερμού τεχβικού = ΝΑΙ. Στο τέλος της επισήμανσης, δηλαδή όταν ο ανιχνευτής δεν επισημαίνει πλέον καμία απώλεια, το interface επαφών διαβιβάζει στους ενεργοποιητές μία εντολή OFF (το σύστημα είναι έτοιμο για ανίχνευση μιας νέας κατάστασης συναγερμού) 193

196 Άλλες εφαρμογές Ενεργοποίηση ηχητικών σημάνσεων συναγερμού (πανικού) Σκοπός της εφαρμογής είναι να επιτρέπει την εκούσια ενεργοποίηση των σειρήνων για την παραγωγή ισχυρών ηχητικών σημάτων που μπορούν να αποτρέψουν ενδεχόμενες κακόβουλες ενέργειες. Η λειτουργία πανικού μπορεί να ενεργοποιηθεί και με το σύστημα απενεργοποιημένο, καθώς και με οποιαδήποτε κατάσταση μερικής ενεργοποίησης. Πιέζοντας το μπουτόν NC που συνδέεται με το interface επαφών στους ακροδέκτες C και M, ενεργοποιούνται οι συσκευές που προκαλούν την ηχητική σήμανση. Για τη σίγαση των σειρήνων πρέπει από την κεντρική μονάδα να πατήσετε Στοπ συναγερού. Στην εικόνα παρουσιάζεται ένα παράδειγμα αυτής της εφαρμογής: Εγκατάσταση συναγερμού Εξωτερική σειρήνα Μπουτόν NC Interface επαφών Διαμόρφωση Στόχος είναι να δημιουργηθεί μέσω της εγκατάστασης συναγερμού τη λειτουργία πανικιού. Πρέπει να διαμορφωθεί το interface επαφών στη ζώνη 31 και να ρυθμιστεί η παράμετρος επισήμανση προσβάσεων = ΝΑΙ. 194

197 Λεξικό 12. Λεξικό Συναγερμός Σήμανση κατάστασης κινδύνου για τη ζωή, την ιδιοκτησία ή τον περιβάλλοντα χώρο. Συναγερμός παρουσίας Συναγερμός που παράγεται από την παρουσία, την είσοδο ή την απόπειρα εισόδου σε ελεγχόμενο χώρο. Alarm προστασίας (δολιοφθορά) Συναγερμός που παράγεται από την ανίχνευση απόπειρας δολιοφθοράς στο μηχανισμό. Συχνά η λειτουργία αυτή αναφέρεται ως λειτουργία επί 24ώρου βάσεως υποδηλώνοντας ότι είναι πάντα ενεργή. Τεχνικό alarm Συναγερμός που παράγεται από μηχανισμούς εκτός συστήματος συναγερμού, όπως ανιχνευτές αερίων, νερού, καπνού κλπ. Αυτοτροφοδοσία Χαρακτηριστικό συσκευής κατανάλωσης ενέργειας που διαθέτει αυτόνομη πηγή τροφοδοσίας. Αυτοπροστασία Ικανότητα διαφόρων μηχανισμών και συνδέσεων να αναγνωρίζουν προκαλώντας σήμα συναγερμού τις απόπειρες παραβίασης ή/και δολιοφθοράς της φυσικής και λειτουργικής τους κατάστασης. Διαδρομή τελευταίας εξόδου/πρώτης εισόδου Σημείο όπου εγκαθίσταται συνήθως ένα ανιχνευτής με καθυστέρηση έτσι ώστε να επιτρέπει την έξοδο ή την είσοδο χωρίς να προκαλείται άμεση σύνδεση συναγερμού. Ανιχνευτής Μηχανισμός που μπορεί να παράγει ένα σήμα συναγερμού όταν ανιχνεύει συνθήκη ανωμαλίας που υποδηλώνει την παρουσία κινδύνου. Σύστημα συναγερμού Είναι το σύστημα συναγερμού για την ανίχνευση και την υπόδειξη παρουσία, την είσοδο ή την προσπάθεια εισόδου ενός ξένου σε έναν επιτηρούμενο και μη χώρο. Ζώνη Τμήμα της εγκατάστασης που περιλαμβάνει μια συγκεκριμένη ομάδα ανιχνευτών ή/και ενεργοποιητών. Επιμερισμός Σύνολο ζωνών που μπορούν να ενεργοποιηθούν/απενεργοποιηθούν ταυτόχρονα. 195

198 Λεξικό Καταστάσεις λειτουργίας εγκατάστασης Εγκατάσταση σε κατάσταση ενεργοποίησης Η εγκατάσταση θεωρείται ενεργοποιημένη, όταν λειτουργεί και είναι σε θέση να ενεργοποιήσει ένα συναγερμό παραβίασης για μία από τις ζώνες στις οποίες υποδιαιρείται. Εγκατάσταση σε κατάσταση διαμόρφωσης Η εγκατάσταση είναι διαμορφωμένη όταν, μετά τη ρύθμιση της λειτουργίας αυτής, η κεντρική μονάδα μπορεί να προγραμματίσει τα συστήματα μέσω των κατάλληλων εντολών. Όταν το σύστημα βρίσκεται στη φάση διαμόρφωσης, δεν είναι δυνατή η λήψη σημάτων συναγερμού και, συνεπώς, οι σειρήνες δεν λειτουργούν. Εγκατάσταση σε κατάσταση επιμερισμού Το σύστημα θεωρείται ότι βρίσκεται σε κατάσταση επιμερισμού, όταν μόνο ορισμένες ζώνες είναι ενεργοποιημένες και, συνεπώς, μπορούν να ενεργοποιήσουν ένα συναγερμό παραβίασης. Οι τεχνικοί συναγερμοί και οι συναγερμοί προστασίας είναι πάντα ενεργοποιημένοι σε όλες τις ζώνες της εγκατάστασης, ανεξάρτητα από τους ενεργοποιημένους/απενεργοποιημένους επιμερισμούς. Εγκατάσταση σε κατάσταση αναμονής Το σύστημα θεωρείται ότι βρίσκεται σε κατάσταση αναμονής, όταν λειτουργεί και είναι σε θέση να ενεργοποιήσει ένα συναγερμό δολιοφθοράς ή έναν τεχνικό συναγερμό αλλά όχι συναγερμούς παραβίασης. Walktest Πρόκειται για μια ειδική λειτουργία της εγκατάστασης που επιτρέπει την επαλήθευση ή/και τον έλεγχο της λειτουργίας των ανιχνευτών και των interface επαφών χωρίς την ενεργοποίηση ηχητικών συναγερμών. Τύποι συναγερμού Επισήμανση στην κεντρική μονάδα Συναγερμός PIR Συναγερμός προστασίας Συναγερμός επαφών Τεχνικός συναγερμός Μη απόκριση Σημασία Συναγερμός από έναν ή περισσότερους ανιχνευτές. Συναγερμός δολιοφθοράς σε ένα ή περισσότερα συστήματα. Συναγερμός από το interface επαφών που ανιχνεύει το άνοιγμα ενός ή περισσότερων επαφών που συνδέονται με αυτό. Συναγερμός από ένα interface επαφών συνδεδεμένο σε ένα σύστημα για την ανίχνευση τεχνικών συναγερμών. Συναγερμός λόγω δυσλειτουργίας ενός ή περισσότερων συστημάτων. ΣΗΜ.: Κάθε τύπος συναγερμού εμφανίζεται πάντα σε συνδυασμό με το σύστημα που τον ενεργοποίησε και τη ζώνη στην οποία βρίσκεται το σύστημα. 196

199 197

200 Εγχειρίδιο για τη διαμόρφωση των συστημάτων ραδιοσυχνοτήτων με μονάδα EnOcean που χρησιμοποιούνται με το σύστημα αυτοματισμού By-me. 198

201 Εγχειρίδιο Οδηγίες Το εγχειρίδιο αυτό είναι απαραίτητο για τη διαμόρφωση των συστημάτων ραδιοσυχνοτήτων, όταν χρησιμοποιούνται με το σύστημα αυτοματισμού By-me μέσω του ειδικού interface bus με μονάδα EnOcean (Eikon και Plana 14508). ΠΡΟΣΟΧΗ: Το interface bus με μονάδα EnOcean Eikon και Plana είναι συμβατό με: - Κεντρικές μονάδες By-me 8 μονάδων, χωνευτές και επιτοίχιες, έκδοση 3.0 και επόμενες. - Λογισμικό EasyTool, έκδοση 4.1 και επόμενες. Το interface bus (Eikon και Plana 14508) και το επίπεδο χειριστήριο με δύο πλήκτρα δύο θέσεων (αρ. προϊόντος 20505) είναι συμβατά και, συνεπώς, μπορούν να χρησιμοποιηθούν με όλα τα συστήματα που διαθέτουν δέκτες EnOcean RCM100, RCM120, RCM122, RCM130, RCM140, RCM152 και RCM

202 Εγχειρίδιο Interface bus με μονάδα EnOcean Το interface bus με μονάδα EnOcean είναι το σύστημα που παρέχει τη δυνατότητα χρήσης συστημάτων ραδιοσυχνοτήτων, ώστε να διευρυνθεί η κάλυψη των χώρων ή των προσβάσεων όπου δεν μπορούν να προστεθούν καλώδια και συστήματα μέσω BUS. Το interface παρέχει τη δυνατότητα ενσωμάτωσης στο σύστημα By-me των συστημάτων ραδιοσυχνοτήτων με μονάδα EnOcean που επιτρέπουν την εκτέλεση όλων των λειτουργιών αυτοματισμού, όπως τον έλεγχο φώτων, ρολών, σεναρίων, κλπ. Το interface διαχειρίζεται όλες αυτές τις λειτουργίες μέσω ζευγών πλήκτρων ραδιοσυχνοτήτων που μπορούν να διαμορφωθούν ως πλήκτρα δύο θέσεων, dimmer, ελέγχου ρολών, σεναρίων και εκκινητών με ρελέ ραδιοσυχνοτήτων. Διατίθεται στις ακόλουθες εκδόσεις 20508: 2 μονάδες Eikon 14508: 2 μονάδες Plana Eikon Plana Τεχνικά χαρακτηριστικά Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. Βαθμός προστασίας: IP30 Θερμοκρασία λειτουργίας: C (για εσωτερικό) Εγκατάσταση: χωνευτή ή επιτοίχια Κατανάλωση: 20 ma Συχνότητα λήψης και μετάδοσης: 868 MHz Πλήκτρο διαμόρφωσης LED επισήμανσης Διαθέτει δύο ακροδέκτες για σύνδεση με πολικότητα στο bus (+ και -). Μέγιστος αριθμός συστημάτων ραδιοσυχνοτήτων που μπορούν να αποθηκευτούν: 16 διπλά πλήκτρα δύο θέσεων (κάθε πλήκτρο μπορεί να αποθηκευτεί σε έως 4 διαφορετικές ομάδες, σύνολο ομάδας = 4), με δυνατότητα διαμόρφωσης ως: - 16 χειριστήρια ON/OFF, dimmer ή ρολών το μέγιστο, - 32 σενάρια το μέγιστο, χωρίς περιορισμό για τον αριθμό εκκινητών RF, εφόσον ανήκουν σε έως 32 ομάδες. Μέγιστος αριθμός interface με μονάδα EnOcean που μπορούν να εγκατασταθούν σε ένα σύστημα: ανάλογα με την κεντρική μονάδα By-me που χρησιμοποιείται. 200

203 Εγχειρίδιο Λίστα συστημάτων ραδιοσυχνοτήτων που μπορούν να χρησιμοποιηθούν Κωδικός VIMAR ΠΕΡΙΓΡΑΦΗ / ΣΥΝΘΕΣΗ Επίπεδο χειριστήριο με δύο πλήκτρα δύο θέσεων και πομπό ραδιοσυχνοτήτων EnOcean χωρίς μπαταρίες, τροφοδοτούμενο από την ενσωματωμένη ηλεκτροδυναμική γεννήτρια. Πρέπει να συμπληρωθεί με τα ειδικά πλήκτρα Eikon ή Plana Ζεύγος πλήκτρων για χειριστήριο με μονάδα EnOcean Εκκινητής με μονάδα EnOcean και έξοδο με ρελέ, τροφοδοσία 230 V~ 50 Hz ΣΗΜΕΙΩΣΗ: Το επίπεδο χειριστήριο με δύο πλήκτρα δύο θέσεων είναι η μονάδα ραδιοσυχνοτήτων στην οποία πρέπει να τοποθετηθούν τα πλήκτρα δύο θέσεων (Eikon και Plana 14506). Ο συνδυασμός αυτός παρέχει τη δυνατότητα επίτευξης του «σημείου φωτισμού» με ραδιοσυχνότητες. Λειτουργία Το σύστημα λαμβάνει τα σήματα που εκπέμπονται από τα πλήκτρα δύο θέσεων ραδιοσυχνοτήτων και στέλνει τις εντολές στους εκκινητές ραδιοσυχνοτήτων. Κανονική λειτουργία από ραδιοσυχνότητες σε bus: λαμβάνει τις πληροφορίες από τα πλήκτρα δύο θέσεων ραδιοσυχνοτήτων (ενεργοποίηση και απενεργοποίηση του πλήκτρου) και ελέγχει τους εκκινητές στο bus. Κανονική λειτουργία από bus σε ραδιοσυχνότητες: λαμβάνει τα μηνύματα της ομάδας από τα συστήματα στο bus (απλά πλήκτρα, πλήκτρα δύο θέσεων, κλπ.) και ελέγχει τους εκκινητές ραδιοσυχνοτήτων. Διαμόρφωση του interface ραδιοσυχνοτήτων: κατά τη διαμόρφωση, η κεντρική μονάδα στέλνει ελάχιστο αριθμό πληροφοριών στο interface: ενεργοποίηση led, ένδειξη interface. Αντικατάσταση του interface ραδιοσυχνοτήτων: στο στάδιο αυτό, η κεντρική μονάδα By-me μεταφέρει στο νέο interface τα συστήματα ραδιοσυχνοτήτων που υπάρχουν στο interface που αντικαθίσταται. Διαμόρφωση των συστημάτων ραδιοσυχνοτήτων: κατά την προσθήκη των συστημάτων ραδιοσυχνοτήτων, το interface με μονάδα EnOcean αποθηκεύει τα χαρακτηριστικά του πλήκτρου δύο θέσεων ραδιοσυχνοτήτων που έχει αποκριθεί και τα αποστέλλει στην κεντρική μονάδα. Επίσης, το interface αποθηκεύει όλες τις πληροφορίες που αφορούν τους διαμορφωμένους εκκινητές ραδιοσυχνοτήτων. Επισημάνσεις κόκκινο led που ανάβει σταθερά: - κατά το στάδιο διαμόρφωσης, πράσινο led που αναβοσβήνει (μόνο στην περίπτωση στην οποία η παράμετρος ενεργοποίησης led δεν είναι απενεργοποιημένη): - το interface λαμβάνει ή μεταδίδει ένα μήνυμα ραδιοσυχνοτήτων. Ρυθμίσεις (προγραμματίζονται από την κεντρική μονάδα) Ενεργοποίηση led: - Κανονικά: το πράσινο led είναι κανονικά σβηστό και αναβοσβήνει κατά τη λήψη ή τη μετάδοση ενός μηνύματος ραδιοσυχνοτήτων. - Αντίστροφα: το πράσινο led είναι κανονικά αναμμένο και αναβοσβήνει κατά τη λήψη ή τη μετάδοση ενός μηνύματος ραδιοσυχνοτήτων. - Σβηστό: το πράσινο led δεν ανάβει ποτέ. Συμμόρφωση με τα πρότυπα Οδηγία R&TTE Πρότυπα EN 50428, EN , EN

204 Εγχειρίδιο Ζεύγος πλήκτρων για επίπεδο χειριστήριο με μονάδα EnOcean Το ζεύγος πλήκτρων, που είναι κατάλληλα στερεωμένο στο επίπεδο χειριστήριο με δύο πλήκτρα δύο θέσεων, παρέχει τη δυνατότητα επίτευξης του σημείου φωτισμού με ραδιοσυχνότητες μέσω του οποίου μπορούν να εκτελεστούν όλες οι λειτουργίες αυτοματισμού (φώτα, ρολά, σενάρια, κλπ.) όπως στις συμβατικές συσκευές ελέγχου By-me. ΣΗΜΑΝΤΙΚΟ: Τα πλήκτρα μπορούν να εξατομικευτούν κατάλληλα με ένα οποιοδήποτε σύμβολο. Το ζεύγος πλήκτρων διατίθεται στις ακόλουθες εκδόσεις: 20506: 2 μονάδες Eikon 14506: 2 μονάδες Plana Eikon Plana Το επίπεδο χειριστήριο με μονάδα EnOcean και δύο πλήκτρα δύο θέσεων ραδιοσυχνοτήτων, αρ. προϊόντος 20505, διατίθεται στην έκδοση με 2 μονάδες Τεχνικά χαρακτηριστικά Ονομαστική τάση τροφοδοσίας (Vn): δεν απαιτείται κανενός τύπου τροφοδοσία. Θερμοκρασία λειτουργίας: C (για εσωτερικό) Συχνότητα μετάδοσης: 868 MHz Εγκατάσταση: χωνευτή ή επιτοίχια. Η επιτοίχια εγκατάσταση, χάρη στο ειδικό στήριγμα (αρ. προϊόντος ή B), μπορεί να είναι επιφανειακή για υλικά όπως ξύλο, πλίνθοι, κλπ. Εμβέλεια: 70 m σε ελεύθερο πεδίο, η τιμή αυτή μειώνεται παρουσία τοίχων ή/και μεταλλικών τοιχωμάτων. Πριν από την εγκατάσταση του συστήματος πρέπει να ελέγχεται πάντα η ποιότητα του σήματος ραδιοσυχνοτήτων. ΣΗΜΑΝΤΙΚΟ: Όταν πατήσετε το πλήκτρο, πρέπει να ακουστεί ο χαρακτηριστικός ήχος «κλικ», ώστε να είναι δυνατή η μετάδοση της εντολής ραδιοσυχνοτήτων. 202

205 Εγχειρίδιο Στερέωση του ζεύγους πλήκτρων στο επίπεδο χειριστήριο με δύο πλήκτρα δύο θέσεων ραδιοσυχνοτήτων Επίπεδο χειριστήριο Ζεύγος πλήκτρων Ζεύγος πλήκτρων στερεωμένο στο επίπεδο χειριστήριο Χωνευτή εγκατάσταση σε πίνακα Προσοχή: Η εγκατάσταση μπορεί να πραγματοποιηθεί επίσης σε στηρίγματα 3, 4 και 7 μονάδων (αρ. προϊόντος 14613, και 14617) και πλάκες.. Στήριγμα Οι συνολικές διαστάσεις από τον τοίχο και το στήριγμα + πλάκα + χειριστήριο + πλήκτρα είναι 9,5 mm για το Eikon και 10,5 mm για το Plana. Πλάκα

206 Εγχειρίδιο Επιτοίχια εγκατάσταση Προσοχή: Η εγκατάσταση μπορεί να πραγματοποιηθεί επίσης με πλάκα 2 μονάδων ( , και ) χάρη στους ειδικούς αρμούς που υπάρχουν στο στήριγμα (διατίθεται σε γκρι και λευκό χρώμα). Στήριγμα B Οι συνολικές διαστάσεις στηρίγματος + πλάκα + χειριστήριο + πλήκτρα είναι 13 mm για το Eikon και 14 mm για το Plana. Πλάκα Λειτουργίες Μέσω της κεντρικής μονάδας By-me, κάθε μεμονωμένο πλήκτρο του ζεύγους μπορεί να διαμορφωθεί ως πλήκτρο On/Off, πλήκτρο dimmer, πλήκτρο ρολών και πλήκτρο ελέγχου σεναρίου. Για τη διαμόρφωση των πλήκτρων δύο θέσεων με μονάδα EnOcean, ανατρέξτε στην παρ. «Διαχείριση interface bus με μονάδα EnOcean» του εγχειριδίου της κεντρικής μονάδας By-me. Προσοχή: κατά την προσθήκη ενός πλήκτρου, το πλήκτρο πρέπει να συμπεριληφθεί στην ομάδα ρελέ που θέλετε να ελέγξετε. ΛΕΙΤΟΥΡΓΙΑ ΩΣ ΠΛΗΚΤΡΟ ON/OFF. Πατώντας το πάνω μέρος του πλήκτρου, αποστέλλεται ένα μήνυμα ενεργοποίησης (ON) στην ομάδα ή στις ομάδες όπου είναι αποθηκευμένο το πλήκτρο αυτό. Στη συνέχεια, εκτελείται μεταγωγή ενός εκκινητή που πιθανόν υπάρχει στην ομάδα. Αντίστροφα, πατώντας το κάτω μέρος του πλήκτρου, αποστέλλεται ένα μήνυμα απενεργοποίησης (OFF) στην ομάδα/στις ομάδες όπου είναι αποθηκευμένο το πλήκτρο αυτό. ΛΕΙΤΟΥΡΓΙΑ ΩΣ ΠΛΗΚΤΡΟ DIMMER - Πατώντας στιγμιαία το πάνω μέρος του πλήκτρου: αποστέλλεται ένα μήνυμα ενεργοποίησης (ON) στην ομάδα όπου ανήκει το πλήκτρο. - Πατώντας παρατεταμένα το πάνω μέρος του πλήκτρου: αποστέλλεται ένα μήνυμα για έναρξη (START) της αύξησης της φωτεινότητας όσο πατάτε το πλήκτρο και ένα μήνυμα διακοπής (STOP) όταν αφήσετε το πλήκτρο. - Πατώντας στιγμιαία το κάτω μέρος του πλήκτρου: αποστέλλεται ένα μήνυμα απενεργοποίησης (OFF) στην ομάδα όπου ανήκει το πλήκτρο. - Πατώντας παρατεταμένα το κάτω μέρος του πλήκτρου: αποστέλλεται ένα μήνυμα για έναρξη (START) της μείωσης της φωτεινότητας όσο πατάτε το πλήκτρο και ένα μήνυμα διακοπής (STOP) όταν αφήσετε το πλήκτρο. 204

207 Εγχειρίδιο ΛΕΙΤΟΥΡΓΙΑ ΩΣ ΠΛΗΚΤΡΟ ΡΟΛΩΝ - Πατώντας στιγμιαία το πάνω μέρος του πλήκτρου: αποστέλλεται ένα μήνυμα για διακοπή (STOP) του ανεβάσματος των ρολών στην ομάδα όπου ανήκει το πλήκτρο. - Πατώντας παρατεταμένα το πάνω μέρος του πλήκτρου: αποστέλλεται ένα μήνυμα για έναρξη (START) του ανεβάσματος των ρολών στην ομάδα όπου ανήκει το πλήκτρο. - Πατώντας στιγμιαία το κάτω μέρος του πλήκτρου: αποστέλλεται ένα μήνυμα για διακοπή (STOP) του κατεβάσματος των ρολών στην ομάδα όπου ανήκει το πλήκτρο. - Πατώντας παρατεταμένα το κάτω μέρος του πλήκτρου: αποστέλλεται ένα μήνυμα για έναρξη (START) του κατεβάσματος των ρολών στην ομάδα όπου ανήκει το πλήκτρο. ΛΕΙΤΟΥΡΓΙΑ ΩΣ ΠΛΗΚΤΡΟ ΣΕΝΑΡΙΟΥ Πατώντας το πάνω μέρος του πλήκτρου, εκτελείται ανάκληση του συνδεδεμένου σεναρίου (σενάριο 1), ενώ πατώντας το κάτω μέρος του πλήκτρου, εκτελείται ανάκληση ενός άλλου συνδεδεμένου σεναρίου (σενάριο 2). Συμμόρφωση με τα πρότυπα Οδηγία R&TTE Πρότυπα EN , EN 50371, EN Εξατομίκευση πλήκτρων Τα πλήκτρα μπορούν να εξατομικευτούν κατάλληλα με ένα οποιοδήποτε σύμβολο ακόμη και για μικρές ποσότητες. Η εξατομίκευση πραγματοποιείται με τεχνική λέιζερ. Επίσης, μπορείτε να παραγγείλετε ξανά τα ίδια σύμβολα εξατομίκευσης ανά πάσα στιγμή με τα ίδια αποτελέσματα, καθώς όλα τα σύμβολα εξατομίκευσης αρχειοθετούνται σε μαγνητικά μέσα. Τα πλήκτρα μπορούν να εξατομικευτούν με: τα σύμβολα και τις ενδείξεις που παρουσιάζονται στους πίνακες στη σελ Για την παραγγελία, αναφέρετε με σαφήνεια τα σύμβολα που πρέπει να τοποθετηθούν στο δεξιό και αριστερό πλήκτρο, καθώς και στο κάτω και πάνω μέρος τους αντίστοιχα. σύμβολα και ενδείξεις κατόπιν παραγγελίας. Σε ό,τι αφορά την εξατομίκευση με σύμβολα και ενδείξεις κατόπιν παραγγελίας, λάβετε υπόψη τα εξής: - πρέπει να παρέχετε το θέμα για αναπαραγωγή σε εκτύπωση ή διαφάνεια, με ασπρόμαυρο περίγραμμα και σε κλίμακα 2 ή 3 φορές μεγαλύτερη από το τελικό μέγεθος, - το θέμα μπορεί να παρασχεθεί επίσης σε μαγνητικά μέσα (δισκέτα DOS ή MAC με εικόνα σε μορφή EPS ή TIFF) σε συνδυασμό με εκτύπωση σε χαρτί, - ελέγξτε εάν το επιθυμητό σύμβολο ή/και η ένδειξη περιλαμβάνονται ήδη στους παρακάτω πίνακες, στην περίπτωση αυτή, αρκεί να αναφέρετε το σχετικό κωδικό και τον κωδικό προϊόντος στην παραγγελία. Σημαντικό: - Το θέμα προς αναπαραγωγή δεν πρέπει να παρέχεται σε φωτοαντίγραφο. - Μην αποστέλλετε μέσω φαξ το θέμα προς αναπαραγωγή, καθώς λόγω της χαμηλής ανάλυσης του φαξ δεν θα είναι δυνατή η αναπαραγωγή του στην τυπική ποιότητα του συστήματος λέιζερ. Ακολουθήστε τις οδηγίες που αναφέρονται στην ειδική ενότητα του γενικού καταλόγου για τη διαδικασία παραγγελίας συμβόλων εξατομίκευσης. Για το χρόνο παράδοσης, επικοινωνήστε με το εμπορικό δίκτυο της Vimar. 205

208 Εγχειρίδιο Eikon - Βιβλιοθήκη τυπικών συμβόλων και ενδείξεων Plana - Βιβλιοθήκη τυπικών συμβόλων και ενδείξεων apre avanti bagno cantina chiude esterno garage generale giardino indietro 31 luce OFF ON ripostiglio scale solaio terrazza alarm 49 do not disturb

209 Εγχειρίδιο Εκκινητής με μονάδα EnOcean 1 ρελέ (01796) Ο εκκινητής με μονάδα EnOcean είναι σε θέση να λαμβάνει σήματα ραδιοσυχνοτήτων που μεταδίδονται από το interface bus με μονάδα EnOcean μετά από εντολή μέσω του πλήκτρου μιας συσκευής By-me, καθώς και εντολές ραδιοσυχνοτήτων του πλήκτρου δύο θέσεων ραδιοσυχνοτήτων για την εκτέλεση, μέσω της εξόδου με ρελέ, της σχετικής εντολής. Σε περίπτωση έλλειψης τροφοδοσίας δικτύου, ο εκκινητής διατηρεί τη διαμόρφωση που έχει ήδη εκτελεστεί Τεχνικά χαρακτηριστικά Τροφοδοσία: 230V~, 50Hz. Συχνότητα λήψης: 868 MHz Θερμοκρασία λειτουργίας: C (για εσωτερικό) Πλήκτρα διαμόρφωσης: - LRN (πλήκτρο εκμάθησης). Πατώντας το πλήκτρο LRN ενεργοποιείται η λειτουργία εκμάθησης του εκκινητή, η οποία υποδεικνύεται μέσω διαλείπουσας μεταγωγής της εξόδου με ρελέ ανά 2 δευτ. Όταν αποθηκεύεται ένα νέο πλήκτρο, η έξοδος παραμένει ενεργή για μερικά δευτερόλεπτα και, στη συνέχεια, εκτελείται και πάλι μεταγωγή. Πατώντας το πλήκτρο LNR ή μετά από διάστημα περίπου 30 δευτ. αδράνειας, η λειτουργία εκμάθησης του εκκινητή απενεργοποιείται. - CLR (πλήκτρο διαγραφής μνήμης). Πατώντας για μερικά δευτερόλεπτα το πλήκτρο CLR διαγράφονται όλες οι αποθηκευμένες ρυθμίσεις και ενεργοποιείται άμεσα η λειτουργία εκμάθησης του εκκινητή (βλ. προηγούμενη παράγραφο). Έξοδος με δισταθές ρελέ και τα παρακάτω φορτία ελέγχου: - Ωμικά φορτία: 1100 VA (cos Ф =1) - Λαμπτήρες πυρακτώσεως (βολφράμιο): 400 W - Ballast (λαμπτήρες φθορισμού): 360 W (cos Ф =0,4-0,6) Μέγιστος αριθμός πομπών ραδιοσυχνοτήτων που μπορούν να αποθηκευτούν στο ρελέ:

210 Εγχειρίδιο Εμπρόσθια όψη Παράδειγμα σύνδεσης Πλήκτρο LRN Πλήκτρο CLR Σύνδεση με φορτίο Γραμμή Ουδέτερο Ουδέτερο N Παράδειγμα σύνδεσης ΠΡΟΣΘΗΚΗ ΠΛΗΚΤΡΩΝ ΔΥΟ ΘΕΣΕΩΝ ΡΑΔΙΟΣΥΧΝΟΤΗΤΩΝ Η διαδικασία που πρέπει να εκτελεστεί για τη διαμόρφωση είναι η εξής: 1) Συνδέστε τον εκκινητή στο ηλεκτρικό δίκτυο. 2) Πατήστε το πλήκτρο LRN χρησιμοποιώντας ένα αιχμηρό, μη μεταλλικό αντικείμενο. Το σύστημα βρίσκεται σε αναμονή ενός μηνύματος ραδιοσυχνοτήτων, γεγονός που επιβεβαιώνεται από τη διαρκή αλλαγή της κατάστασης της εξόδου του (διαλείπουσα μεταγωγή). 3) Για τη διαδικασία πρόσβασης στη λειτουργία λήψης του εκκινητή, ανατρέξτε στο εγχειρίδιο της κεντρικής μονάδας By-me. Ο κωδικός που αποστέλλεται από την κεντρική μονάδα αποθηκεύεται στον εκκινητή και, ως επιβεβαίωση της λήψης, η έξοδος παραμένει ενεργή για περίπου 4 δευτ. Μετά το διάστημα αυτό, εκτελείται και πάλι μεταγωγή και ο εκκινητής είναι έτοιμος για νέα αποθήκευση. 4) Για έξοδο από τη λειτουργία αποθήκευσης, πατήστε ξανά το πλήκτρο LRN ή περιμένετε για ένα διάστημα 30 δευτ. χωρίς μετάδοση ραδιοσυχνοτήτων. ΚΑΤΑΡΓΗΣΗ ΠΛΗΚΤΡΟΥ ΔΥΟ ΘΕΣΕΩΝ ΡΑΔΙΟΣΥΧΝΟΤΗΤΩΝ Είναι δυνατή η επιλεκτική διαγραφή αποθηκευμένων πλήκτρων. Η διαδικασία πραγματοποιείται μέσω των μενού της κεντρικής μονάδας By-me. Για πληροφορίες, ανατρέξτε στο σχετικό εγχειρίδιο. ΔΙΑΓΡΑΦΗ ΟΛΩΝ ΤΩΝ ΑΠΟΘΗΚΕΥΜΕΝΩΝ ΠΛΗΚΤΡΩΝ Για να διαγράψετε όλα τα αποθηκευμένα πλήκτρα στον εκκινητή, πατήστε παρατεταμένα το πλήκτρο CLR για περίπου 2 δευτ. Η διαγραφή επιβεβαιώνεται με τη διαρκή αλλαγή της κατάστασης της εξόδου. Συνεπώς, ο εκκινητής βρίσκεται ήδη στη λειτουργία αποθήκευσης και είναι έτοιμος για λήψη νέων πομπών ραδιοσυχνοτήτων. Για έξοδο από τη λειτουργία αυτή, πατήστε το πλήκτρο LRN. 208

211 Εγχειρίδιο Λειτουργία του εκκινητή χωρίς κεντρική μονάδα By-me ΠΡΟΣΘΗΚΗ ΠΛΗΚΤΡΩΝ ΔΥΟ ΘΕΣΕΩΝ ΡΑΔΙΟΣΥΧΝΟΤΗΤΩΝ Το ζεύγος συστημάτων με πλήκτρα δύο θέσεων (πομπός ραδιοσυχνοτήτων) και εκκινητή 1 εξόδου (δέκτης) μπορεί να λειτουργήσει επίσης χωρίς τη βοήθεια της κεντρικής μονάδας By-me και του interface με μονάδα EnOcean. Οι εντολές που αποστέλλονται από τα πλήκτρα δύο θέσεων μπορούν να ληφθούν απευθείας από τους εκκινητές. Η διαδικασία που πρέπει να εκτελεστεί για τη διαμόρφωση είναι η εξής: 1) Συνδέστε τον εκκινητή στο ηλεκτρικό δίκτυο. 2) Πατήστε το πλήκτρο LRN χρησιμοποιώντας ένα αιχμηρό, μη μεταλλικό αντικείμενο. Το σύστημα βρίσκεται σε αναμονή ενός μηνύματος ραδιοσυχνοτήτων, γεγονός που επιβεβαιώνεται από τη διαρκή αλλαγή της κατάστασης της εξόδου του (διαλείπουσα μεταγωγή). 3) Στη συνέχεια, πατήστε το πάνω ή το κάτω μέρος του πλήκτρου δύο θέσεων για τον έλεγχο του εκκινητή. Η έξοδος του εκκινητή παραμένει ενεργή για περίπου 4 δευτ. ως επιβεβαίωση της αποθήκευσης που πραγματοποιήθηκε. Στη συνέχεια, εκτελείται και πάλι μεταγωγή και το σύστημα είναι έτοιμο για νέα αποθήκευση. 4) Για έξοδο από τη λειτουργία αποθήκευσης, πατήστε ξανά το πλήκτρο LRN ή περιμένετε για ένα διάστημα 30 δευτ. χωρίς μετάδοση ραδιοσυχνοτήτων. ΚΑΤΑΡΓΗΣΗ ΠΛΗΚΤΡΟΥ ΔΥΟ ΘΕΣΕΩΝ ΡΑΔΙΟΣΥΧΝΟΤΗΤΩΝ Είναι δυνατή η επιλεκτική διαγραφή αποθηκευμένων πλήκτρων ραδιοσυχνοτήτων. 1) Πατήστε το πλήκτρο LRN χρησιμοποιώντας ένα αιχμηρό, μη μεταλλικό αντικείμενο. Το σύστημα βρίσκεται σε αναμονή ενός μηνύματος ραδιοσυχνοτήτων, γεγονός που επιβεβαιώνεται από τη διαρκή αλλαγή της κατάστασης της εξόδου του (διαλείπουσα μεταγωγή). 2) Στη συνέχεια, πατήστε το πλήκτρο που θέλετε να καταργήσετε από τη μνήμη του εκκινητή. Η έξοδος του εκκινητή παραμένει ενεργή για περίπου 4 δευτ. ως επιβεβαίωση της διαγραφής που πραγματοποιήθηκε. Στη συνέχεια, εκτελείται και πάλι μεταγωγή και το σύστημα είναι έτοιμο για διαγραφή. 3) Για έξοδο από τη λειτουργία διαγραφής, πατήστε ξανά το πλήκτρο LRN. ΔΙΑΓΡΑΦΗ ΟΛΩΝ ΤΩΝ ΑΠΟΘΗΚΕΥΜΕΝΩΝ ΠΛΗΚΤΡΩΝ Για να διαγράψετε όλα τα αποθηκευμένα πλήκτρα στον εκκινητή, πατήστε παρατεταμένα το πλήκτρο CLR για περίπου 2 δευτ. Η διαγραφή επιβεβαιώνεται με τη διαρκή αλλαγή της κατάστασης της εξόδου. Συνεπώς, ο εκκινητής βρίσκεται ήδη στη λειτουργία αποθήκευσης και είναι έτοιμος για λήψη νέων πομπών ραδιοσυχνοτήτων. Για έξοδο από τη λειτουργία αυτή, πατήστε το πλήκτρο LRN. Συμμόρφωση με τα πρότυπα Οδηγία R&TTE Πρότυπα EN , EN , EN , EN

212 Εγχειρίδιο Προσοχή: Η εμβέλεια μετάδοσης/λήψης των συστημάτων ραδιοσυχνοτήτων μειώνεται στις περιπτώσεις που αναφέρονται παρακάτω - Εγκατάσταση σημείου φωτισμού ραδιοσυχνοτήτων στο εσωτερικό μεταλλικών περιβλημάτων. - Τοίχοι από γυψοσανίδα με μόνωση από μαλλί και φύλλα αλουμινίου. - Ψευδοροφές από μέταλλο ή ανθρακοΐνες. - Μολυβδύαλος ή γυαλί με μεταλλική επένδυση, χαλύβδινες διακοσμήσεις. ΦΡΑΓΜΑ Διείσδυση σήματος ραδιοσυχνοτήτων Παρεμπόδιση σήματος ραδιοσυχνοτήτων Υλικό Διείσδυσης Ξύλο, πλαστικό, γυαλί % Πλίνθος % Σκυρόδεμα % Μέταλλο, τοιχώματα από αλουμίνιο % - Εγκατάσταση πομπού ή δέκτη στο δάπεδο ή σε εσοχή τοίχου. - Υγρασία. - Συστήματα που μεταδίδουν σήματα RF όπως υπολογιστές, οπτικοακουστικά συστήματα ή dimmer για λαμπτήρες: απαιτείται απόσταση τουλάχιστον 0,5 m. ΤΟΙΧΟΣ πάχους 20 cm ΤΟΙΧΟΣ πάχους 60 cm Χαμηλή εξασθένιση σήματος ραδιοσυχνοτήτων Υψηλή εξασθένιση σήματος ραδιοσυχνοτήτων 210

213 211

214 Εγχειρίδιο για τη διαμόρφωση των συστημάτων ραδιοσυχνοτήτων, όταν χρησιμοποιούνται με το σύστημα συναγερμού παραβίασης μέσω bus. 212

215 Εγχειρίδιο Το εγχειρίδιο αυτό είναι απαραίτητο για τη διαμόρφωση των συστημάτων ραδιοσυχνοτήτων, όταν χρησιμοποιούνται με το σύστημα συναγερμού παραβίασης μέσω bus VIMAR και το κατάλληλο interface ραδιοσυχνοτήτων (Eikon 20493, Idea και Plana 14493). ΠΡΟΣΟΧΗ: Το interface ραδιοσυχνοτήτων Eikon 20493, Idea και Plana είναι συμβατό με: - Κεντρικές μονάδες By-me 8 μονάδων, χωνευτές και επιτοίχιες, έκδοση 3.0 και επόμενες. - Κεντρικές μονάδες συναγερμού παραβίασης 2 μονάδων, έκδοση 5.0 και επόμενες. - Λογισμικό EasyTool, έκδοση 4.0 και επόμενες. 213

216 Εγχειρίδιο Interface ραδιοσυχνοτήτων Το interface ραδιοσυχνοτήτων είναι το σύστημα που παρέχει τη δυνατότητα χρήσης συστημάτων ραδιοσυχνοτήτων, ώστε να διευρυνθεί η κάλυψη των χώρων ή των προσβάσεων στους οποίους δεν μπορούν να προστεθούν καλώδια ή συστήματα μέσω BUS. Επίσης, επιτρέπει τη χρήση ενός ή περισσότερων τηλεχειριστηρίων ραδιοσυχνοτήτων ως κλειδιά για την ενεργοποίηση/ απενεργοποίηση της εγκατάστασης. Το σύστημα ενεργοποιεί ή απενεργοποιεί την εγκατάσταση (συνολικά ή μόνο τις συνδεδεμένες ζώνες επιμερισμού) μετά τη λήψη του κωδικού που έχει μεταδοθεί από τα τηλεχειριστήρια. Διατίθεται στις ακόλουθες εκδόσεις: 20493: 2 μονάδες Eikon 16943: 2 μονάδες Idea 14493: 2 μονάδες Plana Eikon Idea Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας (Vn): BUS V d.c. - Βαθμός προστασίας: IP30 - Θερμοκρασία λειτουργίας: C (για εσωτερικό) - Εγκατάσταση: χωνευτή ή επιτοίχια (με κουτί για επιτοίχια εγκατάσταση ) - Τύπος προστασίας: κατά του ανοίγματος και της αφαίρεσης με ενσωματωμένο αισθητήρα παθητικών υπερύθρων - Κατανάλωση: 20 ma - Συχνότητα λήψης και μετάδοσης: διπλή στα 433 MHz και 868 MHz - Πλήκτρο διαμόρφωσης - Led επισήμανσης - Διαθέτει δύο ακροδέκτες για σύνδεση με πολικότητα στο bus (+ και -). - Ο δέκτης ελέγχεται από ένα ή περισσότερα τηλεχειριστήρια για την ενεργοποίηση, την απενεργοποίηση και τον επιμερισμό της εγκατάστασης, με πάνω από πιθανούς συνδυασμούς. - Μέγιστος αριθμός συστημάτων ραδιοσυχνοτήτων που μπορούν να αποθηκευτούν: 40 για κάθε interface ραδιοσυχνοτήτων - Μέγιστος αριθμός interface ραδιοσυχνοτήτων που μπορούν να εγκατασταθούν σε ένα σύστημα:

217 Εγχειρίδιο Λίστα συστημάτων ραδιοσυχνοτήτων που μπορούν να χρησιμοποιηθούν Κωδικός VIMAR ΠΕΡΙΓΡΑΦΗ / ΣΥΝΘΕΣΗ Τηλεχειριστήριο δύο κατευθύνσεων Ανιχνευτής παραβίασης παθητικών υπερύθρων, τροφοδοσία με μπαταρία (παρέχεται) Μαγνητική επαφή για πόρτες και παράθυρα, τροφοδοσία με μπαταρία (παρέχεται) Ανιχνευτής ύδατος για προστασία από πλημμύρα, τροφοδοσία με μπαταρία (παρέχεται) Εξωτερική σειρήνα, τροφοδοσία με μπαταρία (παρέχεται) Αλκαλική μπαταρία 9 V 12 Ah για εξωτερική σειρήνα Σημείωση: Οι ανιχνευτές και διαθέτουν έναν ακροδέκτη εισόδου στον οποίο μπορεί να συνδεθεί μια επαφή NC ή μια επαφή για ρολά. Για να τον ενεργοποιήσετε, πρέπει να πατήσετε τους διακόπτες dip στην πλακέτα των συστημάτων. Λειτουργία Το σύστημα λαμβάνει τα σήματα ραδιοκυμάτων που εκπέμπονται από τα συστήματα ραδιοσυχνοτήτων και από το τηλεχειριστήριο. Κανονική λειτουργία: λαμβάνει τις πληροφορίες από τα συστήματα ραδιοσυχνοτήτων (συναγερμός προστασίας, συναγερμός παραβίασης, τεχνικός συναγερμός, χαμηλό φορτίο μπαταρίας). Λαμβάνει τους κωδικούς από τα τηλεχειριστήρια και τους διαβιβάζει στην κεντρική μονάδα. Επίσης, λαμβάνει από την κεντρική μονάδα πληροφορίες σχετικά με την κατάσταση του συστήματος και τις διαβιβάζει στη σειρήνα και στα τηλεχειριστήρια. Διαμόρφωση: κατά την προσθήκη των συστημάτων ραδιοσυχνοτήτων, αποθηκεύει τα χαρακτηριστικά του εξαρτήματος που αποκρίθηκε και διαβιβάζει ορισμένες πληροφορίες στην κεντρική μονάδα. Έλεγχος: με αυτήν τη διαδικασία, ελέγχεται η σωστή λειτουργία των διαμορφωμένων συστημάτων ραδιοσυχνοτήτων στην εγκατάσταση. Εάν ένα σύστημα δεν επισημάνει την παρουσία του για 4 ώρες, το interface στέλνει ένα μήνυμα «απουσία συστήματος» στην κεντρική μονάδα. Για να χρησιμοποιηθεί η λειτουργία αυτή, πρέπει να είναι ενεργοποιημένη η παράμετρος Έλεγχος. Σημείωση: Εάν είναι ενεργοποιημένη η εγκατάσταση συναγερμού παραβίασης και παραμείνει κατά λάθος ανοικτή μια επαφή (για παράδειγμα, ένα παράθυρο), το σύστημα δεν ενεργοποιείται και στην κεντρική μονάδα εμφανίζεται το μήνυμα συναγερμού και η ζώνη της επαφής που παρέμεινε ανοικτή. Εάν επαναληφθεί η διαδικασία ενεργοποίησης, το σύστημα ενεργοποιείται κανονικά ακόμη και με ανοικτή την επαφή. 215

218 Εγχειρίδιο Επισημάνσεις κόκκινο led που ανάβει σταθερά: - κατά τη διαμόρφωση και την επαναφορά, κόκκινο led που αναβοσβήνει: - όταν το σύστημα εκπέμπει συναγερμό ή μετά από προσπάθεια δολιοφθοράς του συστήματος. Το led εξακολουθεί να αναβοσβήνει έως ότου διαγραφεί ο σχετικός συναγερμός ή ενεργοποιηθεί εκ νέου το σύστημα. Συνεπώς, δεν αρκεί η απενεργοποίηση της εγκατάστασης για να διακοπεί ο συναγερμός. πράσινο led που αναβοσβήνει: - το σύστημα ενεργοποιήθηκε εν μέρει, πράσινο led που ανάβει σταθερά: - το σύστημα ενεργοποιήθηκε πλήρως, κόκκινο/πράσινο led που αναβοσβήνει: - αναβοσβήνει για μερικά δευτερόλεπτα μετά την επαναφορά του συστήματος. Ρυθμίσεις (προγραμματίζονται από την κεντρική μονάδα) 1) Zώνη: η ζώνη σύνδεσης από 1 έως 30 ρυθμίζεται από την κεντρική μονάδα, επιλέγοντας στο ειδικό μενού τον αριθμό της επιλεγμένης ζώνης. Το interface μπορεί να διαμορφωθεί στη ζώνη 31 όταν το πλήκτρο ΠΑΝΙΚΟΥ του τηλεχειριστηρίου πρέπει να ενεργοποιήσει τον ηχητικό συναγερμό πανικού (βλ. παράγραφο 6). 2) Ευαισθησία συστήματος προστασίας: (προκαθορισμένη τιμή 0, δηλ. σύστημα απενεργοποιημένο). Τιμή που ρυθμίζει την ευαισθησία του συστήματος οπτικής προστασίας στο interface ραδιοσυχνοτήτων. Εύρος ρύθμισης από 0 (απενεργοποιημένο) έως 15 (μέγιστη ευαισθησία). 3) Έλεγχος (προκαθορισμένη τιμή OFF). Έλεγχος των ανιχνευτών ενεργών (ON) ή ανενεργών ραδιοσυχνοτήτων (OFF). 4) Kαθυστέρηση ενεργοποίησης ζωνών από 1 έως 10: 0 δευτ. = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως 60 δευτ. με βήματα του 1 δευτ. 5) Kαθυστέρηση ενεργοποίησης ζωνών από 10 έως 20: 0 δευτ. = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως 60 δευτ. με βήματα του 1 δευτ. 6) Kαθυστέρηση ενεργοποίησης ζωνών από 20 έως 30: 0 δευτ. = άμεση ενεργοποίηση. Μπορεί να αυξηθεί έως 60 δευτ. με βήματα του 1 δευτ. Σημείωση: Εάν ένας ανιχνευτής ραδιοσυχνοτήτων για συναγερμούς τεχνικού τύπου (για παράδειγμα, ανιχνευτής ύδατος) διαμορφωθεί στην ίδια ζώνη με έναν εκκινητή με ρελέ (μονοσταθής), ο εκκινητής θα τροποποιηθεί όταν ο ανιχνευτής υποδείξει ένα συναγερμό. Συμμόρφωση με τα πρότυπα Οδηγία R&TTE Πρότυπα EN 60065, EN , EN , EN , EN , EN

219 Εγχειρίδιο Τηλεχειριστήριο (01819) Το τηλεχειριστήριο διαθέτει 4 πλήκτρα για την εκπομπή 4 διαφορετικών εντολών στο interface ραδιοσυχνοτήτων. Το interface ραδιοσυχνοτήτων στέλνει τις εντολές αυτές στην κεντρική μονάδα. Η αποστολή των εντολών επισημαίνεται με την ενεργοποίηση του πορτοκαλί LED του τηλεχειριστηρίου. Led μετάδοσης και επιβεβαίωσης εντολής Πλήκτρο ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ Πλήκτρο ΠΑΝΙΚΟY Πλήκτρο ΕΝΕΡΓΟΠΟΙΗΣΗ 1 Πλήκτρο ΕΝΕΡΓΟΠΟΙΗΣΗ Τεχνικά χαρακτηριστικά - Τροφοδοσία: 2 αλκαλικές μπαταρίες 3 V CR Εμβέλεια ραδιοσυχνοτήτων: 100 m σε ελεύθερο πεδίο Συμμόρφωση με τα πρότυπα Οδηγία R&TTE Πρότυπα EN , EN , EN , EN , EN Λειτουργία Πατώντας τα 4 πλήκτρα στο τηλεχειριστήριο εκτελούνται 4 διαφορετικές λειτουργίες. Πλήκτρο 1 ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ: Απενεργοποίηση της εγκατάστασης (σύμφωνα με τους συνδεδεμένους επιμερισμούς στον κωδικό του τηλεχειριστηρίου). Πλήκτρο 2 ΕΝΕΡΓΟΠΟΙΗΣΗ 1: Ενεργοποίηση της εγκατάστασης (σύμφωνα με τους συνδεδεμένους επιμερισμούς στον κωδικό του τηλεχειριστηρίου). Πλήκτρο 3 ΠΑΝΙΚΟΣ: επιτρέπει τη διαχείριση της επισήμανσης πανικού. Πλήκτρο 4 ΕΝΕΡΓΟΠΟΙΗΣΗ 2: Ενεργοποίηση της εγκατάστασης (σύμφωνα με τους συνδεδεμένους επιμερισμούς στην κεντρική μονάδα). 217

220 Εγχειρίδιο Επισημάνσεις led αναβοσβήνει με πορτοκαλί χρώμα: μετάδοση κωδικού ανάβει με πράσινο χρώμα: απενεργοποιημένη εγκατάσταση ή interface σε απενεργοποιημένη ζώνη ανάβει με κόκκινο χρώμα: ενεργοποιημένη εγκατάσταση ή interface σε ενεργοποιημένη ζώνη Το τηλεχειριστήριο λειτουργεί ως ενεργοποιητής. Επίσης, για το πλήκτρο 3 μπορείτε να επιλέξετε τη: ΛΕΙΤΟΥΡΓΙΑ ΠΑΝΙΚΟΥ ΜΕ ΗΧΗΤΙΚΗ ΕΠΙΣΗΜΑΝΣΗ: το interface ραδιοσυχνοτήτων πρέπει να διαμορφωθεί στη ζώνη 31. Με αυτόν τον τρόπο, πατώντας το πλήκτρο ΠΑΝΙΚΟΥ ενεργοποιείται η σειρήνα. ΛΕΙΤΟΥΡΓΙΑ ΠΑΝΙΚΟΥ ΧΩΡΙΣ ΗΧΗΤΙΚΗ ΕΠΙΣΗΜΑΝΣΗ, αλλά με μήνυμα: το interface ραδιοσυχνοτήτων και ένας εκκινητής πρέπει να έχουν διαμορφωθεί στην ίδια ζώνη από 1 έως 30. Ο εκκινητής πρέπει να συνδέεται σε ένα κανάλι του επιλογέα. Με αυτόν τον τρόπο, πατώντας το πλήκτρο ΠΑΝΙΚΟΥ αποστέλλεται το μήνυμα. ΛΕΙΤΟΥΡΓΙΑ ΔΙΑΧΕΙΡΙΣΗΣ: το interface ραδιοσυχνοτήτων και ένας εκκινητής πρέπει να έχουν διαμορφωθεί στην ίδια ζώνη από 1 έως 30. Με αυτόν τον τρόπο, πατώντας το πλήκτρο ΠΑΝΙΚΟΥ η κατάσταση του εκκινητή τροποποιείται (μονοσταθής εκκινητής). Οι διάφορες λειτουργίες ΠΑΝΙΚΟΥ δεν μπορούν να ενεργοποιηθούν ταυτόχρονα. Για να απενεργοποιηθεί η σειρήνα, ενεργοποιήστε και απενεργοποιήστε την εγκατάσταση χρησιμοποιώντας το τηλεχειριστήριο, πατώντας διαδοχικά τα πλήκτρα ΕΝΕΡΓΟΠΟΙΗΣΗ (1 ή 2) και ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ή μέσω της κεντρικής μονάδας, εκτελώντας τη διαδικασία Επαναφορά συναγερμού. Διαμόρφωση τηλεχειριστηρίου - Ρυθμίστε την κεντρική μονάδα στη διαμόρφωση των συστημάτων ραδιοσυχνοτήτων (ανατρέξτε στο εγχειρίδιο της κεντρικής μονάδας). - Πατήστε ταυτόχρονα τα πλήκτρα 1 και 2 του τηλεχειριστηρίου. Τοποθέτηση/αντικατάσταση μπαταριών τροφοδοσίας. Το σύστημα τροφοδοτείται από 2 αλκαλικές μπαταρίες CR V. CR 2016 CR V 3V CR V ΠΡΟΣΟΧΗ: Οι μπαταρίες πρέπει να απορρίπτονται στους ειδικούς κάδους διαφοροποιημένης συλλογής. Αντικαταστήστε τις μπαταρίες μόνο με μπαταρίες ίδιου τύπου. Συνδέστε τις μπαταρίες τηρώντας την πολικότητα. Πριν από την απόρριψη του τηλεχειριστηρίου, οι μπαταρίες πρέπει να αφαιρεθούν. 218

221 Εγχειρίδιο Ανιχνευτής υπερύθρων (01737) Ο ανιχνευτής παρουσίας υπερύθρων 01737, που είναι εγκαταστημένος στους χώρους ελέγχου, ενεργοποιεί ένα μήνυμα συναγερμού όταν ανιχνεύσει κινήσεις σωμάτων που εκπέμπουν θερμότητα στην περιοχή κάλυψης. Επίσης, διαθέτει μια είσοδο NC που παρέχει τη δυνατότητα σύνδεσης ενός επιπλέον αισθητήρα (π.χ. μαγνητική επαφή) για την προστασία ενός παρακείμενου κουφώματος. ΠΡΟΣΟΧΗ: Μετά την ανίχνευση κίνησης, ο αισθητήρας παραμένει απενεργοποιημένος για 2 λεπτά και, στη συνέχεια, λειτουργεί και πάλι κανονικά. Led μετάδοσης Αισθητήρας IR Περίβλημα πομπού Τεχνικά χαρακτηριστικά - Τροφοδοσία: αλκαλική μπαταρία 9 V τύπου 6LR61 - Κάλυψη: γωνία 90, απόσταση 10 m - Ογκομετρική κάλυψη: 17 τομείς σε 3 επίπεδα (με εμβέλεια 10 m) και 11 τομείς σε 2 επίπεδα (με εμβέλεια 5 m) - Θερμοκρασία λειτουργίας: από -5 C έως +45 C - Βαθμός προστασίας: IP30 - Προστασία κατά του ανοίγματος (δολιοφθορά). Ο συναγερμός προστασίας ανιχνεύεται μόνο από τον κύριο αισθητήρα (υπερύθρων) - Εμβέλεια ραδιοσυχνοτήτων: 100 m σε ελεύθερο πεδίο - Διαστάσεις: 120 x 35 x 33 mm - Αυτονομία: 2 χρόνια σε συνθήκες κανονικής χρήσης - Μετάδοση: διπλής συχνότητας - Μέγιστο μήκος καλωδίων για σύνδεση επαφών στον ακροδέκτη NC: 2 m (με θωρακισμένο καλώδιο) - Διακοπή λειτουργίας για 2 λεπτά μετά από κάθε ανίχνευση, ακόμη και όταν η ΕΓΚΑΤΑΣΤΑΣΗ είναι ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ. Συμμόρφωση με τα πρότυπα Οδηγία R&TTE Πρότυπα EN , EN , EN , EN , EN , EN

222 Εγχειρίδιο Συνδέσεις Παράδειγμα σύνδεσης Επαφή NC LR61-9V Τοποθέτηση/αντικατάσταση μπαταρίας τροφοδοσίας. Αντικαταστήστε την μπαταρία μόνο με μπαταρία ίδιου τύπου. Συνδέστε την μπαταρία τηρώντας την πολικότητα. Πριν από την απόρριψη του ανιχνευτή, η μπαταρία πρέπει να αφαιρεθεί. 6LR61 9 Volt ΠΡΟΣΟΧΗ: Οι μπαταρίες πρέπει να απορρίπτονται στους ειδικούς κάδους διαφοροποιημένης συλλογής. 220

223 Εγχειρίδιο Η γωνία κάλυψης είναι 80 /90 στο οριζόντιο επίπεδο με εμβέλεια 10 m. Η εγκατάσταση πραγματοποιείται σε ύψος μεταξύ 2,10 m και 2,50 m από το δάπεδο. 2,5 m A B C 1,6 m 1 m 5,4 m 90 C C C C C C C C C C C C B B B B B B 10 m A A A Λειτουργία Ανιχνεύει κινήσεις σωμάτων που εκπέμπουν θερμότητα στην περιοχή κάλυψης. Το άνοιγμα της επαφής που είναι συνδεδεμένη προκαλεί την ενεργοποίηση ενός συναγερμού που διαφέρει από εκείνον του αισθητήρα IR (για επισήμανση διαφορετικών τύπων παραβιάσεων) πατώντας τους διακόπτες dip του ανιχνευτή. Ο ακροδέκτης NC διαθέτει σύστημα αυτόματης εκμάθησης. Για το λόγο αυτό, πρέπει να παραμείνει κλειστός για τουλάχιστον 6 δευτ. όταν τοποθετηθεί η μπαταρία. Το led του ανιχνευτή ανάβει όταν ανιχνευτεί ένας συναγερμός. Κάθε 30 λεπτά περίπου, ο ανιχνευτής στέλνει στην κεντρική μονάδα (μέσω του interface ραδιοσυχνοτήτων) ένα σήμα σωστής λειτουργίας. Προστασία από δολιοφθορά: Σε περίπτωση ανοίγματος του χώρου μπαταρίας, ενεργοποιείται ένας συναγερμός δολιοφθοράς. Πριν από την αλλαγή της μπαταρίας, πρέπει να ρυθμίσετε την κεντρική μονάδα στη λειτουργία Walktest. Όταν ο χώρος είναι ανοικτός, ο ανιχνευτής ενεργοποιεί το συναγερμό χωρίς διακοπή λειτουργίας για 2 λεπτά, ώστε να είναι δυνατός ο έλεγχος του συστήματος. Walktest: Κατά τη διάρκεια της φάσης αυτής, ενεργοποιείται ο συναγερμός για έλεγχο της σωστής λειτουργίας του συστήματος. Η κεντρική μονάδα προσδιορίζει επίσης τον τύπο του ανιχνευτή και παρέχει πληροφορίες σχετικά με τα επίπεδα λήψης ραδιοσυχνοτήτων. Προειδοποίηση εξάντλησης μπαταρίας: εκτός από τις επισημάνσεις στην κεντρική μονάδα, το led του ανιχνευτή αναβοσβήνει σε κάθε συναγερμό που ενεργοποιείται. 221

224 Εγχειρίδιο Διακόπτης Dip ON = Μέγιστη εμβέλεια περίπου 10 m 1 OFF = Μέγιστη εμβέλεια περίπου 5 m 2 ON = Επιλογέας για διαμόρφωση εισόδου NC. Παρέχει τη δυνατότητα μετάδοσης δύο διαφορετικών κωδικών για διαχωρισμό του συναγερμού που ανιχνεύτηκε από τον αισθητήρα υπερύθρων και του συναγερμού που ανιχνεύτηκε από την επαφή. 2 OFF =Μόνο συναγερμός υπερύθρων 3 ON = Είσοδος επαφής NC για μέτρηση 6 παλμών (για ανιχνευτές ρολών) 3 OFF =Είσοδος για όλους τους άλλους τύπους επαφών (π.χ. χωνευτές μαγνητικές επαφές) 4 ON = Μειωμένη ευαισθησία, για την επισήμανση ενός συναγερμού, απαιτούνται δύο ανιχνεύσεις 4 OFF = Κανονική ευαισθησία Διαμόρφωση ανιχνευτή υπερύθρων Προσοχή: Για να διαμορφώσετε τον αισθητήρα υπερύθρων, όλοι οι διακόπτες dip πρέπει να βρίσκονται στη θέση OFF. - Ρυθμίστε την κεντρική μονάδα στη διαμόρφωση των συστημάτων ραδιοσυχνοτήτων (ανατρέξτε στο εγχειρίδιο της κεντρικής μονάδας). - Ανοίξτε το περίβλημα. - Τοποθετήστε τους διακόπτες dip 1, 3 και 4 στην επιθυμητή θέση και αφήστε το διακόπτη 2 στη θέση OFF (οι διακόπτες dip πρέπει να τοποθετηθούν στις θέσεις αυτές πριν από την εισαγωγή της μπαταρίας). - Πραγματοποιήστε τις συνδέσεις στην είσοδο NC, εάν χρησιμοποιείται. - Ρυθμίστε την κεντρική μονάδα στη διαμόρφωση του ανιχνευτή RF και, στη συνέχεια, τοποθετήστε την μπαταρία στο σύστημα. Η κεντρική μονάδα επιβεβαιώνει τη λήψη του μηνύματος. Στην οθόνη εμφανίζεται ένα μήνυμα ολοκλήρωσης της διαμόρφωσης. 222

225 Εγχειρίδιο 6LR61 9 Volt - Εάν χρησιμοποιείται και η επαφή NC, ρυθμίστε την κεντρική μονάδα για διαμόρφωση (ο ανιχνευτής που είναι συνδεδεμένος στην επαφή NC μπορεί επίσης να αντιστοιχιστεί σε διαφορετική ζώνη από εκείνη του αισθητήρα υπερύθρων) και, στη συνέχεια, τοποθετήστε το διακόπτη dip 2 στη θέση ON. Στην κεντρική μονάδα εμφανίζεται ένα μήνυμα για ολοκλήρωση της διαμόρφωσης του συστήματος. Προσοχή Συνδέστε τους ανιχνευτές στην επαφή NC όπως φαίνεται στην εικόνα. Όταν χρησιμοποιούνται γρήγορες επαφές, όπως επαφές για ρολά ή/και αισθητήρες αδρανείας, μετακινήστε το διακόπτη dip 3 στη θέση ON. Στην περίπτωση αυτή, ο συναγερμός θα ενεργοποιηθεί εάν η επαφή ανοίξει γρήγορα 6 φορές εντός 30 δευτ. Σημείωση: Ο ακροδέκτης NC διαθέτει σύστημα αυτόματης εκμάθησης. Για το λόγο αυτό, πρέπει να παραμείνει κλειστός για τουλάχιστον 6 δευτ. Σημαντικό:Πριν τεθεί σε λειτουργία ο ανιχνευτής, απαιτείται ένα διάστημα σταθεροποίησης μετά την τοποθέτηση της μπαταρίας (το κόκκινο led ανάβει σταθερά για περίπου 30 δευτ.). Προσοχή: - Μην τοποθετείτε αντικείμενα μπροστά από τον αισθητήρα υπερύθρων (φυτά, κουρτίνες, έπιπλα, κλπ.). - Ο αισθητήρας δεν πρέπει να εκτίθεται άμεσα στο φως λαμπτήρων ή στην ηλιακή ακτινοβολία. - Δεν πρέπει να εκτίθεται άμεσα σε πηγές θερμότητας. - Δεν πρέπει να είναι στραμμένος προς πηγές θερμότητας. OXI OXI OXI OXI 223

226 Εγχειρίδιο Ανιχνευτής με μαγνητική επαφή για πόρτες και παράθυρα (01738) Ο ανιχνευτής με μαγνητική επαφή παρέχει τη δυνατότητα ελέγχου του ανοίγματος ενός σημείου πρόσβασης (πόρτα ή/και παράθυρο) εντός των προστατευόμενων χώρων. Επίσης, διαθέτει μια είσοδο NC που παρέχει τη δυνατότητα σύνδεσης ενός επιπλέον αισθητήρα, π.χ. ανιχνευτή για ρολά, για μεγαλύτερη προστασία του κουφώματος (προστατεύοντας, για παράδειγμα, τόσο το ρολό όσο και το παράθυρο). Led μετάδοσης Μαγνήτης Περίβλημα πομπού Τεχνικά χαρακτηριστικά - Τροφοδοσία: αλκαλική μπαταρία 9 V 6LR61 - Θερμοκρασία λειτουργίας: από -5 C έως +45 C - Βαθμός προστασίας: IP30 - Προστασία κατά του ανοίγματος (δολιοφθορά). Ο συναγερμός προστασίας ανιχνεύεται μόνο από τον κύριο αισθητήρα (γρήγορη μαγνητική επαφή) - Εμβέλεια ραδιοσυχνοτήτων: 100 m σε ελεύθερο πεδίο - Διαστάσεις: 120 x 25 x 45 mm - Αυτονομία: 2 χρόνια σε συνθήκες κανονικής χρήσης - Μετάδοση: διπλής συχνότητας - Μέγιστο μήκος καλωδίων για σύνδεση επαφών στον ακροδέκτη NC: 2 m (με θωρακισμένο καλώδιο) Συμμόρφωση με τα πρότυπα Οδηγία R&TTE Πρότυπα EN , EN , EN , EN , EN , EN

227 Εγχειρίδιο Συνδέσεις Επαφή NC LR61-9V Τοποθέτηση/αντικατάσταση μπαταρίας τροφοδοσίας. Αντικαταστήστε την μπαταρία μόνο με μπαταρία ίδιου τύπου. Συνδέστε την μπαταρία τηρώντας την πολικότητα. Πριν από την απόρριψη του ανιχνευτή, η μπαταρία πρέπει να αφαιρεθεί. 6LR61 9 Volt ΠΡΟΣΟΧΗ: Οι μπαταρίες πρέπει να απορρίπτονται στους ειδικούς κάδους διαφοροποιημένης συλλογής. 225

228 Εγχειρίδιο Λειτουργία Κατά την απομάκρυνση του μαγνήτη από το σώμα του αισθητήρα (καθώς και κατά την προσέγγιση) εκπέμπονται ραδιοσυχνότητες ανοίγματος (και κλεισίματος) του κουφώματος, με αποτέλεσμα να ενεργοποιούνται συναγερμοί (ή απενεργοποιούνται, εάν ήταν ήδη ενεργοποιημένοι). Όταν ανοίξει η επαφή που είναι συνδεδεμένη στον ακροδέκτη NC, ενεργοποιείται ή απενεργοποιείται ένας συναγερμός, όπως στην περίπτωση του μαγνήτη. Οι επισημάνσεις αυτές μπορούν να διαφοροποιηθούν (για διαχωρισμό διαφορετικών τύπων παραβιάσεων) πατώντας τους διακόπτες dip του ανιχνευτή. Το led του ανιχνευτή ανάβει όταν ανιχνευτεί ένας συναγερμός. Κάθε 30 λεπτά περίπου, ο ανιχνευτής στέλνει στην κεντρική μονάδα (μέσω του interface ραδιοσυχνοτήτων) ένα σήμα σωστής λειτουργίας. Προστασία από δολιοφθορά: Σε περίπτωση ανοίγματος του χώρου μπαταρίας, ενεργοποιείται ένας συναγερμός δολιοφθοράς. Πριν από την αλλαγή της μπαταρίας, πρέπει να ρυθμίσετε την κεντρική μονάδα στη λειτουργία Walktest. Walktest: Κατά τη διάρκεια της φάσης αυτής, ενεργοποιείται ο συναγερμός για έλεγχο της σωστής λειτουργίας του συστήματος. Η κεντρική μονάδα προσδιορίζει επίσης τον τύπο του ανιχνευτή και παρέχει πληροφορίες σχετικά με τα επίπεδα λήψης ραδιοσυχνοτήτων. Προειδοποίηση εξάντλησης μπαταρίας: εκτός από τις επισημάνσεις στην κεντρική μονάδα, το led του ανιχνευτή αναβοσβήνει. Ο ακροδέκτης NC διαθέτει σύστημα αυτόματης εκμάθησης. Για το λόγο αυτό, πρέπει να παραμείνει κλειστός για τουλάχιστον 6 δευτ. όταν τοποθετηθεί η μπαταρία. Διακόπτης Dip ON = Μετάδοση μηνύματος συναγερμού (άνοιγμα παφής) και λήξης συναγερμού (κλείσιμο επαφής) 1 OFF = Μόνο μετάδοση μηνύματος συναγερμού (άνοιγμα επαφής) 2 ON = Επιλογέας για διαμόρφωση εισόδου NC. Παρέχει τη δυνατότητα μετάδοσης δύο διαφορετικών κωδικών για διαχωρισμό του συναγερμού που ανιχνεύτηκε από τον αισθητήρα υπερύθρων και του συναγερμού που ανιχνεύτηκε από την επαφή. 2 OFF = Μετάδοση ενός μόνο κωδικού και για τους δύο συναγερμούς 3 ON = Είσοδος επαφής NC για μέτρηση 6 παλμών (για ανιχνευτές ρολών) 3 OFF = Είσοδος για όλους τους άλλους τύπους επαφών (π.χ. μαγνητικές επαφές σε σειρά) 4 ON = Στη θέση αυτή, η επαφή NC δεν λειτουργεί. Για να τη χρησιμοποιήσετε, πρέπει να τη μετακινήσετε στη θέση OFF 4 OFF = Η επαφή NC μπορεί να χρησιμοποιηθεί Διαμόρφωση ανιχνευτή με μαγνητική επαφή Προσοχή: Για να διαμορφώσετε το μαγνητικό αισθητήρα, όλοι οι διακόπτες dip πρέπει να βρίσκονται στη θέση OFF. - Ρυθμίστε την κεντρική μονάδα στη διαμόρφωση των συστημάτων ραδιοσυχνοτήτων (ανατρέξτε στο εγχειρίδιο της κεντρικής μονάδας). - Ανοίξτε το περίβλημα. 226

229 Εγχειρίδιο - Τοποθετήστε τους διακόπτες dip 1 και 3 στην επιθυμητή θέση και αφήστε το διακόπτη 2 στη θέση OFF (οι διακόπτες dip πρέπει να τοποθετηθούν στις θέσεις αυτές πριν από την εισαγωγή της μπαταρίας). - Πραγματοποιήστε τις συνδέσεις στην είσοδο NC, εάν χρησιμοποιείται. - Ρυθμίστε την κεντρική μονάδα στη διαμόρφωση του ανιχνευτή και, στη συνέχεια, τοποθετήστε την μπαταρία στο σύστημα. Η κεντρική μονάδα επιβεβαιώνει τη λήψη του μηνύματος. Στην οθόνη εμφανίζεται ένα μήνυμα ολοκλήρωσης της διαμόρφωσης. 6LR61 9 Volt - Εάν χρησιμοποιείται και η είσοδος NC, σε περίπτωση συναγερμού που ανιχνεύεται από τη μαγνητική επαφή ή την επαφή NC, ο ανιχνευτής μεταδίδει ένα μόνο κωδικό. Στην κεντρική μονάδα δεν είναι δυνατός ο διαχωρισμός του συναγερμού που ανιχνεύτηκε από την επαφή NC από το συναγερμό που ανιχνεύτηκε από την μαγνητική επαφή. - Εάν χρησιμοποιείται η επαφή NC σε σειρά και θέλετε να διαφοροποιήσετε το δεύτερο συναγερμό, ρυθμίστε την κεντρική μονάδα για διαμόρφωση (ο ανιχνευτής που είναι συνδεδεμένος στην επαφή NC μπορεί επίσης να αντιστοιχιστεί σε διαφορετική ζώνη από εκείνη της επαφής ραδιοσυχνοτήτων) και, στη συνέχεια, τοποθετήστε το διακόπτη dip 2 στη θέση ON. Στην κεντρική μονάδα εμφανίζεται ένα μήνυμα για ολοκλήρωση της διαμόρφωσης του συστήματος. 227

230 Εγχειρίδιο Προσοχή: - Συνδέστε τους αισθητήρες στην επαφή NC όπως φαίνεται στην εικόνα. Για να χρησιμοποιήσετε την επαφή αυτή, πρέπει να τοποθετήσετε το διακόπτη dip 4 στη θέση OFF. Όταν χρησιμοποιούνται γρήγορες επαφές, όπως επαφές για ρολά ή/και αισθητήρες αδρανείας, μετακινήστε το διακόπτη dip 3 στη θέση ON. Στην περίπτωση αυτή, ο συναγερμός θα ενεργοποιηθεί εάν η επαφή ανοίξει γρήγορα 6 φορές εντός 30 δευτ. - Η λειτουργία λήξης συναγερμού (διακόπτης dip 1 στη θέση ON) παρέχει τη δυνατότητα ελέγχου της κατάστασης του συστήματος στην κεντρική μονάδα (ανοικτή ή κλειστή επαφή). Προσοχή: - Στερεώστε το μαγνήτη της επαφής στο φύλλο του κουφώματος και σε απόσταση 5 mm το μέγιστο από την επαφή. - Το ηλεκτρονικό τμήμα της επαφής (με την μπαταρία) πρέπει να στερεωθεί στο πάνω μέρος του κουφώματος. - Τα μεταλλικά κουφώματα ή εκείνα με μεταλλική κατασκευή εξασθενούν ή εξαλείφουν πλήρως την ισχύ του μαγνήτη ανεξάρτητα από τη σωστή του χρήση. 228

231 Εγχειρίδιο Εάν χρησιμοποιείται η επαφή NC με ανιχνευτή για ρολά με καλώδιο: - Στερεώστε την επαφή με καλώδιο μέσα στο κουτί των ρολών. - Χρησιμοποιήστε ένα μόνο ανιχνευτή με καλώδιο ανά σύστημα. max 2 m 2 x 0,15 mm max 2 m 2 x 0,15 mm 229

232 Εγχειρίδιο Ανιχνευτής ύδατος για προστασία από πλημμύρα (01744) Ο ανιχνευτής εγκαθίσταται στο εσωτερικό των προστατευόμενων χώρων και ενεργοποιεί το συναγερμό όταν ανιχνεύεται παρουσία νερού στο δάπεδο με στάθμη άνω των 2 mm. Περίβλημα πομπού Αισθητήρας στάθμης νερού Led μετάδοσης Τεχνικά χαρακτηριστικά - Τροφοδοσία: αλκαλική μπαταρία 9 V τύπου 6LR61 - Θερμοκρασία λειτουργίας: από -5 C έως +45 C - Βαθμός προστασίας: IP30 - Προστασία κατά του ανοίγματος (δολιοφθορά). - Εμβέλεια ραδιοσυχνοτήτων: 100 m σε ελεύθερο πεδίο - Διαστάσεις: 120 x 25 x 33 mm - Μήκος σωλήνα για αισθητήρα 140 mm - Αυτονομία: 2 χρόνια σε συνθήκες κανονικής χρήσης - Μετάδοση: διπλής συχνότητας Συμμόρφωση με τα πρότυπα Οδηγία R&TTE Πρότυπα EN , EN , EN , EN , EN , EN

233 Εγχειρίδιο Τοποθέτηση/αντικατάσταση μπαταρίας τροφοδοσίας. Αντικαταστήστε την μπαταρία μόνο με μπαταρία ίδιου τύπου. 9 Volt 6LR61 Συνδέστε την μπαταρία τηρώντας την πολικότητα. Πριν από την απόρριψη του ανιχνευτή, η μπαταρία πρέπει να αφαιρεθεί. ΠΡΟΣΟΧΗ: Οι μπαταρίες πρέπει να απορρίπτονται στους ειδικούς κάδους διαφοροποιημένης συλλογής. Λειτουργία Ανιχνεύει εντός του προστατευόμενου χώρου τυχόν υπέρβαση του ορίου στάθμης νερού και μεταδίδει έναν τεχνικό συναγερμό στην κεντρική μονάδα. Το led του ανιχνευτή ανάβει όταν ανιχνευτεί ένας συναγερμός. Κάθε 30 λεπτά περίπου, ο ανιχνευτής στέλνει στην κεντρική μονάδα (μέσω του interface ραδιοσυχνοτήτων) ένα σήμα σωστής λειτουργίας. Προστασία από δολιοφθορά: Σε περίπτωση ανοίγματος του χώρου μπαταρίας, ενεργοποιείται ένας συναγερμός δολιοφθοράς. Πριν από την αλλαγή της μπαταρίας, πρέπει να ρυθμίσετε την κεντρική μονάδα στη λειτουργία Walktest. Walktest: Κατά τη φάση αυτή, η κεντρική μονάδα προσδιορίζει τον τύπο του ανιχνευτή και παρέχει πληροφορίες σχετικά με τα επίπεδα λήψης ραδιοσυχνοτήτων. Προειδοποίηση εξάντλησης μπαταρίας: εκτός από τις επισημάνσεις στην κεντρική μονάδα, το led του ανιχνευτή αναβοσβήνει. Διαμόρφωση ανιχνευτή ύδατος Ρυθμίστε την κεντρική μονάδα στη διαμόρφωση των συστημάτων ραδιοσυχνοτήτων (ανατρέξτε στο εγχειρίδιο της κεντρικής μονάδας). - Ανοίξτε το περίβλημα 231

234 Εγχειρίδιο - Ρυθμίστε την κεντρική μονάδα στη διαμόρφωση του ανιχνευτή και, στη συνέχεια, τοποθετήστε την μπαταρία στο σύστημα. Η κεντρική μονάδα επιβεβαιώνει τη λήψη του μηνύματος. Στην οθόνη εμφανίζεται ένα μήνυμα ολοκλήρωσης της διαμόρφωσης. 9 Volt 6LR61 Προσοχή: - Στερεώστε τον αισθητήρα ανίχνευσης πλημμύρας κοντά σε ηλεκτρικές συσκευές (πλυντήριο ρούχων, πιάτων, κλπ.) ή σε πιθανά σημεία πρόκλησης πλημμύρας, με το σωλήνα του αισθητήρα σε επαφή με το δάπεδο. 232

235 Εγχειρίδιο Εξωτερική σειρήνα (01747) Η εξωτερική σειρήνα παρέχει μια ηχητική επισήμανση με μεγάλη εμβέλεια, καθώς και μια οπτική επισήμανση για κάθε κατάσταση συναγερμού. Η μετάδοση ραδιοσυχνοτήτων είναι δύο κατευθύνσεων και, συνεπώς, η σειρήνα λαμβάνει μηνύματα σχετικά με την κατάσταση του συστήματος και στέλνει μηνύματα συναγερμού στην κεντρική μονάδα. Ηχητική επισήμανση Οπτική επισήμανση Τεχνικά χαρακτηριστικά - Τροφοδοσία: πακέτο αλκαλικών μπαταριών 9 V 12 Ah (αρ. προϊόντος 00912) - Θερμοκρασία λειτουργίας: από -25 C έως +55 C - Στάθμη ηχητικής πίεσης στο 1 m: 110 db - Βαθμός προστασίας: IP32 - Προστασία κατά του ανοίγματος και της αφαίρεσης από τον τοίχο (δολιοφθορά) - Εμβέλεια ραδιοσυχνοτήτων: 100 m σε ελεύθερο πεδίο - Διαστάσεις: 270 x 203 x 73 mm - Αυτονομία: 4 χρόνια σε συνθήκες κανονικής χρήσης - Μετάδοση και λήψη: διπλής συχνότητας Συμμόρφωση με τα πρότυπα Οδηγία R&TTE Πρότυπα EN , EN , EN , EN , EN , EN

236 Εγχειρίδιο Συνδέσεις Trimmer για τη ρύθμιση της ηχητικής έντασης των σημάτων Συνδετήρας πακέτου μπαταριών Τοποθέτηση/αντικατάσταση μπαταρίας τροφοδοσίας Αντικαταστήστε την μπαταρία μόνο με μπαταρία ίδιου τύπου. 1 Συνδέστε την μπαταρία τηρώντας την πολικότητα και επαναλάβετε τη διαδικασία διαμόρφωσης. Πριν από την απόρριψη της σειρήνας, η μπαταρία πρέπει να αφαιρεθεί. 2 ΠΡΟΣΟΧΗ: Οι μπαταρίες πρέπει να απορρίπτονται στους ειδικούς κάδους διαφοροποιημένης συλλογής. 234

237 Εγχειρίδιο Λειτουργία Ηχητικός συναγερμός ελεγχόμενος από την κεντρική μονάδα, με διάρκεια 3 λεπτών για κάθε κύκλο συναγερμού. Καθυστέρηση επισήμανσης συναγερμού 12 δευτ. περίπου με ηχητικές επισημάνσεις (σήματα) προσυναγερμού. Ηχητική επισήμανση για επιβεβαίωση της ενεργοποίησης (1 σήμα), της απενεργοποίησης (2 σήματα) και του επιμερισμού (3 σήματα) της εγκατάστασης. Η ένταση αυτής της ηχητικής επισήμανσης μπορεί να ρυθμιστεί μέσω του κατάλληλου trimmer. Παρατεταμένη ηχητική επισήμανση κατά τη διακοπή λειτουργίας για συντήρηση. Ρυθμίστε την κεντρική μονάδα στη λειτουργία Walktest πριν από το άνοιγμα της σειρήνας. Επισήμανση επιτυχούς ολοκλήρωσης της διαμόρφωσης (6 σήματα και λυχνίες που αναβοσβήνουν). Επισήμανση κλεισίματος επαφών προστασίας του περιβλήματος της σειρήνας (1 σήμα). Κάθε 30 λεπτά περίπου, η σειρήνα στέλνει στην κεντρική μονάδα (μέσω του interface ραδιοσυχνοτήτων) ένα σήμα σωστής λειτουργίας. Προστασία από δολιοφθορά: Σε περίπτωση ανοίγματος του περιβλήματος της σειρήνας, ενεργοποιείται ένας συναγερμός δολιοφθοράς. Πριν από την αλλαγή του πακέτου μπαταριών, πρέπει να ρυθμίσετε την κεντρική μονάδα στη λειτουργία Walktest. Walktest: Κατά τη φάση αυτή, η κεντρική μονάδα προσδιορίζει τον τύπο του ανιχνευτή και παρέχει πληροφορίες σχετικά με τα επίπεδα λήψης ραδιοσυχνοτήτων. Ειδοποίηση εξάντλησης μπαταρίας με επισήμανση στην κεντρική μονάδα. Διαμόρφωση σειρήνας Ανοίξτε τη σειρήνα και στερεώστε την στον τοίχο. Η διαμόρφωση εκτελείται σε δύο φάσεις: 235

238 Εγχειρίδιο 1η φάση - Ρυθμίστε την κεντρική μονάδα για διαμόρφωση (βλ. εγχειρίδιο κεντρικής μονάδας) και, στη συνέχεια, συνδέστε το πακέτο μπαταριών στη σειρήνα. Στην κεντρική μονάδα εμφανίζεται ένα μήνυμα για ολοκλήρωση της διαμόρφωσης της σειρήνας. 2η φάση - Κλείστε τη σειρήνα. Το σωστό κλείσιμο του περιβλήματος επιβεβαιώνεται από μια ηχητική επισήμανση (σήμα) που εκπέμπεται από την ίδια τη σειρήνα. - Η διαμόρφωση της σειρήνας ολοκληρώνεται με ενεργοποίηση ή απενεργοποίηση της εγκατάστασης. Στη συνέχεια, η διαδικασία επιβεβαιώνεται με την εκπομπή ηχητικών επισημάνσεων (6 σήματα). Προσοχή: Εάν δεν υπάρχει καμία ηχητική επισήμανση, η σειρήνα βρίσκεται ενδεχομένως εκτός εμβέλειας ραδιοσυχνοτήτων. Σημείωση: Η σειρήνα εκπέμπει ένα μόνο τύπο ηχητικού σήματος τόσο για το συναγερμό παραβίασης όσο και για το συναγερμό προστασίας. 236

239 Ενότητα «Σύστημα ηχητικής εγκατάστασης» 237

240 238

241 Πίνακας περιεχομένων 1. Γενικά χαρακτηριστικά του συστήματος Συσκευές και λειτουργίες Τοπολογία και κανονισμοί εγκατάστασης Περιορισμοί του συστήματος Λειτουργία Εξαρτήματα του συστήματος Ορισμός ομάδων/ζωνών Τυπολογίες συστήματος Γλωσσάριο

242 Παρουσίαση του συστήματος 1. Γενικά χαρακτηριστικά του συστήματος Το σύστημα ηχητικής εγκατάστασης By-me παρέχει τη δυνατότητα δημιουργίας συστημάτων μετάδοσης, με υψηλή ποιότητα σήματος (ποιότητα CD), έως 4 πηγών ήχου σε πολλούς χώρους ταυτόχρονα. Χάρη στις διάφορες συσκευές του συστήματος, στην ενσωμάτωση όλων των συσκευών ελέγχου By-me που διατίθενται και στην ποικιλία των συμβατών ηχείων, μπορείτε να δημιουργήσετε μονοκάναλα ή πολυκάναλα συστήματα πλήρως ενσωματωμένα στο σύστημα By-me. Στους διάφορους χώρους, υπάρχει απόλυτη ελευθερία επιλογής και ελέγχου, ενώ χάρη στην πολυκαναλικότητα είναι δυνατή η μετάδοση διαφορετικής μουσικής σε διαφορετικούς χώρους. Η δυνατότητα ελεύθερης κατανομής των κόμβων πομπών και δεκτών και των συσκευών ελέγχου διευκολύνει την καλωδίωση και επιτρέπει την άριστη ενσωμάτωση με τις συσκευές ελέγχου και τους ενεργοποιητές του συστήματος οικιακού αυτοματισμού. Η απόδοση, οι πολυάριθμες λειτουργίες, η ευελιξία στην εγκατάσταση και κυρίως η ποιότητα του ήχου παρέχουν τη δυνατότητα χρήσης του συστήματος είτε στον οικιακό (από διαμερίσματα μέχρι μονοκατοικίες) όσο και στον τριτογενή τομέα (ιατρεία, καταστήματα, μπαρ, εστιατόρια, υπεραγορές). Τα κύρια χαρακτηριστικά συνοψίζονται στα παρακάτω σημεία: 1. Σύστημα 2 καλωδίων (χρησιμοποιείται το καλώδιο BUS By-me, αρ. προϊόντος B) με γραμμική καλωδίωση τύπου εισόδου-εξόδου που παρέχει τη δυνατότητα άριστης ενσωμάτωσης με τις συσκευές αυτοματισμού By-me (που μπορούν να συνδεθούν στη διακλάδωση «ήχου» μέσω του κατάλληλου διακλαδωτή για συσκευές By-me ή μέσω του κατάλληλου ακροδέκτη που υπάρχει σε όλες τις συσκευές του συστήματος ηχητικής εγκατάστασης). 2. Δυνατότητα χρήσης των συσκευών ελέγχου By-me (πλήκτρων, οθόνης αφής και συσκευών που είναι συνδεδεμένες στη γραμμή αυτοματισμού) για τον έλεγχο του συστήματος (ενεργοποίηση/απενεργοποίηση, ρύθμιση έντασης ήχου, επιλογή πηγής, επιλογή κομματιού ή ραδιοφωνικού σταθμού, κλπ.). 3. Κατανεμημένη αρχιτεκτονική (δηλ. δεν υπάρχει ένας κεντρικός κόμβος με αποτέλεσμα να απαιτείται καλωδίωση τύπου αστέρα) που παρέχει τη δυνατότητα εγκατάστασης των πομπών και των δεκτών σε οποιοδήποτε σημείο του συστήματος ταυτόχρονα στερεοφωνικά κανάλια με ποιότητα ήχου CD. 5. Έως 30 ανεξάρτητες ζώνες ακρόασης. 6. Δυνατότητα χρήσης του BUS ως κεραία FM (στην περίπτωση αυτή, δεν απαιτείται βοηθητική εξωτερική κεραία). 7. Δυνατότητα προγραμματισμού των μέγιστων επιπέδων ήχου για κάθε ζώνη. 8. Δυνατότητα πραγματοποίησης κλήσεων μέσω μικροφώνου. 9. Λειτουργία ακρόασης περιβαλλοντικού ήχου. 10. Λειτουργία baby control (παρακολούθηση παιδιών). 11. Ενσωμάτωση με σενάρια και προγράμματα συμβάντων του συστήματος By-me (για παράδειγμα, λειτουργία αφύπνισης μέσω ραδιοφώνου). 240

243 2. Συσκευές και λειτουργίες Συσκευές και λειτουργίες Το σύστημα ηχητικής εγκατάστασης αποτελείται από τις παρακάτω κατηγορίες συσκευών: Συσκευές πομπού Συσκευές δέκτη Ηχεία Βοηθητικές μονάδες 2.1 Συσκευές πομπού Οι συσκευές πομπού παρέχουν τη δυνατότητα μετάδοσης του ήχου που προέρχεται από μια πηγή ήχου (π.χ. σύστημα Hi-Fi, συσκευή αναπαραγωγής CD, φορητές συσκευές αναπαραγωγής MP3, κλπ.) στους δέκτες του συστήματος. Κάθε διαμορφωμένος πομπός στο σύστημα χρησιμοποιεί ένα από τα 4 διαθέσιμα κανάλια και μπορεί να συνδεθεί σε ένα οποιοδήποτε σημείο του συστήματος : Μονάδα εισόδου με 2 συνδετήρες RCA. Αποσύζευξη με γαλβανική απομόνωση των εισόδων ήχου ως προς το bus By-me. Μηχανισμός χωνευτής εγκατάστασης 2M : Ραδιοφωνικός δέκτης FM με RDS σε 2 μονάδες DIN. Διαχείριση μέσω κεντρικών μονάδων By-me και οθόνης αφής, με εμφάνιση πληροφοριών RDS (συντονισμένη συχνότητα, σταθμός, κομμάτι, κλπ.). Δυνατότητα αποθήκευσης 8 συντονισμένων συχνοτήτων. Δυνατότητα χρήσης εσωτερικής (BUS) ή εξωτερικής κεραίας με ομοαξονικό συνδετήρα (τύπου F) : Βάση σύνδεσης για ipod. Μηχανισμός χωνευτής εγκατάστασης 2M με βάση σύνδεσης για ipod. Δυνατότητα ελέγχου του ipod (αναπαραγωγή/διακοπή, παράλειψη +/-). Δυνατότητα επαναφόρτισης του ipod, εάν είναι συνδεδεμένο σε βοηθητικό τροφοδοτικό 32V, 1M : Μονάδα μικροφώνου κλήσης Μονάδα που παρέχει τη δυνατότητα πραγματοποίησης κλήσεων (επιλεκτικών ή γενικών) χωνευτής εγκατάστασης 2M. Μπροστινά πλήκτρα για ενεργοποίηση της κλήσης, με ενσωματωμένο μικρόφωνο. 241

244 Συσκευές και λειτουργίες 2.2 Συσκευές δέκτη Οι συσκευές δέκτη παρέχουν τη δυνατότητα ακρόασης του ήχου που μεταφέρεται σε ένα από τα κανάλια που υπάρχουν στο σύστημα. Οι συσκευές αυτές διαθέτουν επίσης έναν ενισχυτή ήχου υψηλής ποιότητας που παρέχει τη δυνατότητα απευθείας σύνδεσή τους στα ηχεία : Μονάδα εξόδου και ελέγχου με ενισχυτή 1+1W. Μηχανισμός χωνευτής εγκατάστασης 2M. Τροφοδοσία από bus By-me ή 32Vdc (μέσω κατάλληλου βοηθητικού τροφοδοτικού 32V, 1M) με ειδική είσοδο 01901: Μονάδα εξόδου με ενισχυτή 10+10W Μηχανισμός /DIN 6M. Τροφοδοσία V~, 50-60Hz 2.3 Ηχεία Το σύστημα περιλαμβάνει μια πλήρη σειρά ηχείων είτε χωνευτής είτε επιτοίχιας εγκατάστασης (συμπεριλαμβανομένων εκδόσεων για εγκατάσταση σε οροφή, γυψοσανίδες, κλπ.) : Παθητικό ηχείο χωνευτής εγκατάστασης 4+4M, 10W 8Ω 14587, 20587: Παθητικό ηχείο χωνευτής εγκατάστασης 3M, 3W 8Ω 01907: Παθητικό ηχείο εγκατάστασης σε οροφή, 10W 8Ω 01908: Παθητικό ηχείο επιτοίχιας εγκατάστασης, 30W 8Ω 242

245 Συσκευές και λειτουργίες 2.4 Βοηθητικές μονάδες Οι βοηθητικές μονάδες είναι συσκευές, οι οποίες, παρόλο που δεν χρησιμοποιούνται άμεσα από το χρήστη, είναι απαραίτητες για τη λειτουργία του συστήματος ή για τη δημιουργία διαφόρων καλωδιώσεων/συστημάτων (βλ. κεφ. 3 και 4) : Αποζεύκτης για τροφοδοτικό By-me Μονάδα αποσύζευξης για χρήση στην έξοδο του τροφοδοτικού By-me (ή στην έξοδο ενός ζεύκτη γραμμής). Κουτί /DIN 2M 01903: Μονάδα διακλαδωτή για συσκευές αυτοματισμού By-me Κουτί για εγκατάσταση στο πίσω μέρος 01904: Μονάδα διακλαδωτή για συσκευές ηχητικής εγκατάστασης Κουτί για εγκατάσταση στο πίσω μέρος : Βοηθητικό τροφοδοτικό 32V Τροφοδοσία V~, 50-60Hz Έξοδος 32Vdc, 3W. Μηχανισμός χωνευτής εγκατάστασης 1M : Έλεγχος στερεοφωνικών πηγών με τηλεχειριστήριο (δεν παρέχεται) μέσω καλωδίου με πομπό IR (παρέχεται). 243

246 Τοπολογία και κανονισμοί εγκατάστασης 3. Τοπολογίες και κανονισμοί εγκατάστασης Η νέα τυπολογία μεταφοράς σε ψηφιακή μορφή πληροφοριών μουσικής στο ίδιο BUS όπου υπάρχουν επίσης τα μηνύματα By-me επιβάλλει περιορισμούς στην καλωδίωση και στη δημιουργία του ίδιου του συστήματος, παρόλο που ενσωματώνεται άριστα με το σύστημα οικιακού αυτοματισμού By-me. Για να διευκολυνθεί η εγκατάσταση, παρέχεται ένα έγχρωμο καλώδιο BUS, αρ. προϊόντος B (μπλε χρώματος), για εύκολο και σωστό εντοπισμό του τμήματος του συστήματος ή των διακλαδώσεων του bus που αφορούν το σύστημα ηχητικής εγκατάστασης. 3.1 Τοπολογίες εγκατάστασης Το σύστημα ηχητικής εγκατάστασης μπορεί να εγκατασταθεί με διάφορους τρόπους ανάλογα με τις απαιτήσεις και τις διαστάσεις του συστήματος. Παράδειγμα 1: σύστημα ηχητικής εγκατάστασης στην ίδια λογική διακλάδωση (Περιοχή/Γραμμή), αλλά με ξεχωριστή καλωδίωση Αποζεύκτης για τροφοδοτικό By-me Τροφοδοτικό Στην περίπτωση αυτή, ο διαχωρισμός αφορά αποκλειστικά και μόνο την καλωδίωση και όχι τη λογική διακλάδωση: οι συσκευές ηχητικής εγκατάστασης και οι συσκευές By-me διαμορφώνονται στην ίδια γραμμή. Παράδειγμα 2: ξεχωριστή λογική διακλάδωση Τροφοδοτικό Ζεύκτης γραμμής Αποζεύκτης για τροφοδοτικό By-me Τροφοδοτικό και αποζεύκτης για τροφοδοτικό By-me Τροφοδοτικό ΠΡΟΑΙΡΕΤΙΚΑ: προστίθεται εάν απαιτείται 244

247 Τοπολογία και κανονισμοί εγκατάστασης Στην περίπτωση αυτή, οι συσκευές ηχητικής εγκατάστασης διαμορφώνονται σε διαφορετική γραμμή σε σχέση με τις άλλες συσκευές By-me. Το δεύτερο τροφοδοτικό και ο ειδικός αποζεύκτης είναι προαιρετικοί και πρέπει να τοποθετούνται μόνο εάν είναι απαραίτητο για λόγους κατανάλωσης. Παράδειγμα 3: συσκευές ηχητικής εγκατάστασης και αυτοματισμού By-me στην ίδια διακλάδωση Τροφοδοτικό Αποζεύκτης για τροφοδοτικό By-me Διακλάδωση By-me: ελεύθερη καλωδίωση Διακλάδωση By-me: 10 συσκευές το μέγιστο ελεύθερη καλωδίωση Τροφοδοτικό Διακλάδωση By-me. Ελεύθερη καλωδίωση Διακλάδωση ηχητικής εγκατάστασης. Δεν μπορούν να συνδεθούν συσκευές By-me. Καλωδίωση εισόδου-εξόδου (γραμμική, όχι τύπου αστέρα). Μέγιστο μήκος 300 m. Μέγιστος αριθμός συσκευών ηχητικής εγκατάστασης: 32. Ο διακλαδωτής για το σύστημα ηχητικής εγκατάστασης παρέχει τη δυνατότητα δημιουργίας διακλαδώσεων By-me που περιλαμβάνουν 10 συσκευές αυτοματισμού το μέγιστο. Μέγιστος αριθμός διακλαδωτών 01903=32 Ο διακλαδωτής για το σύστημα ηχητικής εγκατάστασης παρέχει τη δυνατότητα δημιουργίας διακλαδώσεων για το σύστημα ηχητικής εγκατάστασης. Αποζεύκτης για τροφοδοτικό By-me/σύστημα ηχητικής εγκατάστασης. Πρέπει να τοποθετηθεί ανάμεσα στο τροφοδοτικό και τη γραμμή ήχου. Όλες οι συσκευές By-me που υπάρχουν ανάμεσα στον αποζεύκτη και το τροφοδοτικό δεν «αναγνωρίζονται» από το σύστημα ηχητικής εγκατάστασης. Στην περίπτωση αυτή, παρουσιάζεται ο τρόπος δημιουργίας ενός συστήματος πλήρως ενσωματωμένου με τις συσκευές ηχητικής εγκατάστασης και αυτοματισμού By-me στην ίδια διακλάδωση. 245

248 Περιορισμοί του συστήματος Προσοχή: οι συσκευές By-me δεν συνδέονται απευθείας στη διακλάδωση του συστήματος ηχητικής εγκατάστασης (μπλε χρώματος), αλλά μέσω κατάλληλων διακλαδωτών ή των ίδιων των συσκευών ηχητικής εγκατάστασης (που διαθέτουν κατάλληλο ακροδέκτη). 3.2 Κανονισμοί εγκατάστασης Οι παρακάτω κανονισμοί εγκατάστασης είναι υποχρεωτικοί στα τμήματα του BUS By-me που αφορούν το σύστημα ηχητικής εγκατάστασης: 1. Στα τμήματα που αφορούν το σύστημα ηχητικής εγκατάστασης δεν επιτρέπεται ελεύθερη καλωδίωση, αλλά μόνο καλωδίωση γραμμικού τύπου εισόδου-εξόδου. Για τη δημιουργία διακλαδώσεων, πρέπει να χρησιμοποιηθεί ο κατάλληλος διακλαδωτής για το σύστημα ηχητικής εγκατάστασης, αρ. προϊόντος (10 συσκευές By-me το μέγιστο). 2. Δεν μπορούν να συνδεθούν περισσότεροι από 2 διακλαδωτές για το σύστημα ηχητικής εγκατάστασης (αρ. προϊόντος 01904) ανάμεσα σε έναν πομπό και ένα δέκτη: αυτό οφείλεται στο γεγονός ότι ο διακλαδωτής προκαλεί μεγάλη εξασθένιση του σήματος. 3. Το τμήμα του BUS που αφορά το σύστημα ηχητικής εγκατάστασης διαχωρίζεται από το τροφοδοτικό (ή από το ζεύκτη γραμμής, όταν χρησιμοποιείται) μέσω του κατάλληλου «αποζεύκτη τροφοδοτικού By-me/συστήματος ηχητικής εγκατάστασης», αρ. προϊόντος Στα τμήματα που αφορούν το σύστημα ηχητικής εγκατάστασης (μπλε χρώματος) μπορείτε να συνδέσετε μόνο τις συσκευές ηχητικής εγκατάστασης: οι συσκευές By-me (εάν υπάρχουν) πρέπει να συνδεθούν είτε μέσω του κατάλληλου διακλαδωτή για συσκευές By-me (αρ. προϊόντος 01903, 10 συσκευές By-me το μέγιστο) είτε μέσω του ειδικού ακροδέκτη που υπάρχει σε κάθε συσκευή ηχητικής εγκατάστασης (διακλάδωση με 3 συσκευές By-me το μέγιστο). 5. Τέλος, οι συσκευές στα άκρα των διακλαδώσεων του συστήματος ηχητικής εγκατάστασης (στην αρχή και στο τέλος των τμημάτων με μπλε χρώμα) πρέπει να τερματίζονται μέσω της κατάλληλης γέφυρας (βραχυκυκλωτήρας) που υπάρχει σε κάθε συσκευή. Αυτό ισχύει για οποιαδήποτε συσκευή είτε πρόκειται για αποζεύκτη τροφοδοτικού By-me/συστήματος ηχητικής εγκατάστασης είτε για κανονικό πομπό ή δέκτη. 4. Περιορισμοί του συστήματος Για να διασφαλιστεί η σωστή λειτουργία και η πλήρης λειτουργικότητα του συστήματος, πρέπει να λαμβάνετε υπόψη κατά την εγκατάσταση τους περιορισμούς που υπάρχουν. 4.1 Αποστάσεις Ο παρακάτω πίνακας παρουσιάζει τους περιορισμούς του συστήματος σχετικά με τις αποστάσεις μεταξύ των πομπών και των δεκτών. Μέγιστη απόσταση μεταξύ δέκτη και πομπού χωρίς ενδιάμεσους διακλαδωτές Μέγιστη απόσταση μεταξύ δέκτη και πομπού με 1 ενδιάμεσο διακλαδωτή Μέγιστη απόσταση μεταξύ δέκτη και πομπού με 2 ενδιάμεσους διακλαδωτές 300 m Βλ. εικ. A 200 m Βλ. εικ. Β 100 m Βλ. εικ. C 246

249 Περιορισμοί του συστήματος A 300 m το μέγιστο L R Ηχεία χωνευτής εγκατάστασης 3 μονάδων Β 200 m το μέγιστο Πομπός Δέκτης L R L + - R Ηχεία χωνευτής εγκατάστασης 3 μονάδων Ηχεία χωνευτής εγκατάστασης 8 μονάδων (4+4) C Πομπός Διακλαδωτής Διακλαδωτής Δέκτης m το μέγιστο L 200 m το μέγιστο Πομπός L R R Δέκτης Ηχεία επιτοίχιας εγκατάστασης Ηχεία χωνευτής εγκατάστασης 8 μονάδων (4+4) 247

250 Περιορισμοί του συστήματος Ο παρακάτω πίνακας παρουσιάζει τους περιορισμούς του συστήματος που αφορούν τις αποστάσεις μεταξύ των δεκτών και των ηχείων. Απόσταση μεταξύ δέκτη 1+1W (αρ. προϊόντος 14581, 20581) και ηχείων Απόσταση μεταξύ δέκτη 10+10W (αρ. προϊόντος 01901) και ηχείων 10 m Βλ. εικ. D 30 m Βλ. εικ. Ε D L R 10 m το μέγιστο με καλώδιο διατομής 1 mm Ηχεία χωνευτής εγκατάστασης 3 μονάδων E Δέκτης/DIN Ενισχυτής W 30 m το μέγιστο με καλώδιο διατομής 1,5 mm 2 L R Ηχεία επιτοίχιας εγκατάστασης 10 W το ελάχιστο 248

251 Περιορισμοί του συστήματος 4.2 Απορρόφηση των συσκευών και διαστάσεις του συστήματος Λόγω της πλήρους ενσωμάτωσης του συστήματος με το σύστημα αυτοματισμού By-me και της χρήσης των τροφοδοτικών 01801, ισχύουν συνήθως τα όρια απορρόφησης που πρέπει να υπολογίζονται για κάθε γραμμή του συστήματος: 2 τροφοδοτικά By-me το μέγιστο και, συνεπώς, 2x800mA το μέγιστο. Οι συσκευές ηχητικής εγκατάστασης έχουν διαφορετική απορρόφηση σε σχέση με τις συμβατικές συσκευές By-me, γεγονός το οποίο πρέπει να λαμβάνεται υπόψη κατά τον καθορισμό των διαστάσεων του συστήματος. Ο παρακάτω πίνακας, ο οποίος πρέπει να χρησιμοποιείται για το σωστό καθορισμό των διαστάσεων του συστήματος, περιλαμβάνει τις τιμές απορρόφησης των συσκευών. Συσκευή Απορρόφηση Σημειώσεις Tx χωνευτής εγκατάστασης 2M 2-RCA ma Αντιστοιχεί σε 3 συσκευές By-me TX /DIN με ραδιόφωνο FM 35 ma Αντιστοιχεί σε 3 συσκευές By-me Χειριστήριο IR για στερεοφωνική πηγή ma Αντιστοιχεί σε 1 συσκευή By-me Βάση σύνδεσης TX για ipod ma Αντιστοιχεί σε 3 συσκευές By-me RX με ενισχυτή χωνευτής εγκατάστασης 1+1W (σε περίπτωση τροφοδοσίας από το BUS) RX με ενισχυτή χωνευτής εγκατάστασης 1+1W (σε περίπτωση τροφοδοσίας από το τροφοδοτικό ) 150 ma το μέγιστο Αντιστοιχεί σε 15 συσκευές By-me 20 ma Αντιστοιχεί σε 2 συσκευές By-me RX με ενισχυτή 10+10W /DIN, 230V ac ma Αντιστοιχεί σε 2 συσκευές By-me Μονάδα μικροφώνου κλήσης ma Αντιστοιχεί σε 3 συσκευές By-me ΠΡΟΣΟΧΗ: Οι τιμές απορρόφησης που αναφέρονται στον πίνακα ισχύουν μόνο για συσκευές ήχου, χωρίς να λαμβάνονται υπόψη τυχόν άλλες συσκευές αυτοματισμού που μπορεί να είναι συνδεδεμένες στον ακροδέκτη διακλάδωσης By-me. Η υψηλή τιμή απορρόφησης του δέκτη 1+1W (σε περίπτωση απευθείας τροφοδοσίας από το BUS και όχι μέσω του βοηθητικού τροφοδοτικού ) θέτει επίσης περιορισμούς σε ό,τι αφορά την απόστασή του από το τροφοδοτικό του συστήματος, κυρίως εάν έχει τοποθετηθεί σε περισσότερα από ένα σημεία της ίδιας διακλάδωσης. Με 1 δέκτη που τροφοδοτείται από το bus Με 2 δέκτες που τροφοδοτούνται από το bus Με 3 δέκτες που τροφοδοτούνται από το bus Με 4 δέκτες που τροφοδοτούνται από το bus 300 m 150 m 100 m 75 m Τα στοιχεία αυτά αφορούν την περίπτωση στην οποία υπάρχουν πολλοί δέκτες 1+1W (αρ. προϊόντος 14581, 20581) στην ίδια διακλάδωση και στο ίδιο τμήμα σε σχέση με το τροφοδοτικό By-me (βλ. παρακάτω εικόνα). Δέκτες 1+1 W m το μέγιστο 249

252 Περιορισμοί του συστήματος Στην περίπτωση, ωστόσο, στην οποία οι συσκευές βρίσκονται πάντα σε αντίθετες διακλαδώσεις σε σχέση με το τροφοδοτικό By-me, η απόσταση πρέπει να υπολογίζεται σε σχέση με το τροφοδοτικό μετρώντας τις συσκευές που υπάρχουν στη διακλάδωση Δέκτες 1+1 W Δέκτες 1+1 W Συνεπώς, ανάλογα με τον αριθμό των πομπών και των δεκτών (και τον τύπο τους), μπορείτε να υπολογίσετε την απορρόφηση του συστήματος και, συνεπώς, τον αριθμό των τροφοδοτικών που απαιτούνται, τα οποία πρέπει να είναι 2 το μέγιστο. Στην περίπτωση στην οποία απαιτείται εγκατάσταση πολλών δεκτών 1+1W (αρ. προϊόντος ), συνιστάται η χρήση των βοηθητικών τροφοδοτικών Αριθμός συσκευών Σε ό,τι αφορά τον αριθμό των συσκευών που μπορούν να χρησιμοποιηθούν στις διακλαδώσεις του συστήματος ηχητικής εγκατάστασης ισχύουν οι παρακάτω περιορισμοί: Περιγραφή Αριθμός Σημειώσεις Μέγιστος αριθμός εισόδων (πομπών) 4 4 στερεοφωνικά κανάλια Μέγιστος αριθμός συσκευών «ήχου» (είσοδοι, έξοδοι, εξαρτήματα) Αριθμός δεκτών που δεν τροφοδοτούνται από το Bus Αριθμός δεκτών που τροφοδοτούνται από το BUS Αριθμός διακλαδωτών για το σύστημα ηχητικής εγκατάστασης (αρ. προϊόντος 01902) μεταξύ πομπού και δέκτη Μέγιστος αριθμός μονάδων μικροφώνου Αριθμός διακλαδωτών «ήχου» By-me Αριθμός συσκευών By-me που μπορούν να συνδεθούν στο διακλαδωτή «ήχου» By-me m το μέγιστο 150 m το μέγιστο 32 Όριο που καθορίζεται από τη σύνθετη αντίσταση της εισόδου των κόμβων «ήχου». 32 αριθμός εισόδων αριθμός εξαρτημάτων (διακλαδωτές, αποζεύκτες, κλπ.). Η κατανάλωση ενός δέκτη που τροφοδοτείται από το BUS αντιστοιχεί στην κατανάλωση 15 συσκευών By-me: συνεπώς, απαιτούνται 4 συσκευές το μέγιστο ανά τροφοδοτικό Σύνολο: 32 συσκευές το μέγιστο (πομποί, δέκτες, εξαρτήματα). Για κάθε δέκτη μπορεί να επιλεγεί ένα από τα 4 διαθέσιμα κανάλια ακρόασης Ισχύουν τα όρια των τροφοδοτικών By-me 01801: 800mA 2 Δεδομένης της μεγάλης εξασθένισης του σήματος που οφείλεται στους διακλαδωτές, πρέπει να διασφαλίζεται ότι μεταξύ του πομπού και του δέκτη δεν υπάρχουν περισσότεροι από 2 διακλαδωτές. 8 Δυνατότητα πραγματοποίησης έως 8 διαφορετικών επιλεκτικών κλήσεων 32 Κάθε διακλαδωτής παρέχει τη δυνατότητα δημιουργίας μίας διακλάδωσης By-me με αφετηρία τη διακλάδωση «ήχου». 10 Σε κάθε διακλάδωση που δημιουργείται από τον αποζεύκτη μπορούν να συνδεθούν 10 συσκευές By-me το μέγιστο 250

253 Όλα τα παραπάνω σχετικά με την τοπολογία, τα κριτήρια εγκατάστασης και τους περιορισμούς του συστήματος συνοψίζονται στα παρακάτω σημεία: Η εγκατάσταση είναι γραμμικού τύπου (εισόδου-εξόδου) με δυνατότητα δημιουργίας διακλαδώσεων μέσω κατάλληλων διακλαδωτών για το σύστημα ηχητικής εγκατάστασης Οι συσκευές By-me δεν μπορούν να συνδεθούν απευθείας στη διακλάδωση του συστήματος ηχητικής εγκατάστασης, αλλά μόνο μέσω του διακλαδωτή ή των ίδιων των συσκευών ηχητικής εγκατάστασης (κατάλληλος ακροδέκτης που υπάρχει σε κάθε συσκευή ηχητικής εγκατάστασης). Απαιτείται μια συσκευή αποσύζευξης μεταξύ του τροφοδοτικού και της γραμμής μεταφοράς ήχου: αποζεύκτης γραμμής Bus/συστήματος ηχητικής εγκατάστασης Ανάμεσα στο τροφοδοτικό και τον αποζεύκτη τροφοδοτικού By-me/συστήματος ηχητικής εγκατάστασης η γραμμή διατηρεί τα χαρακτηριστικά του συστήματος By-me (ελεύθερη καλωδίωση, 128 συσκευές By-me το μέγιστο). Οι διακλαδωτές By-me παρέχουν τη δυνατότητα δημιουργίας μίας γραμμής By-me με 10 συσκευές το μέγιστο και ελεύθερη καλωδίωση από τη γραμμή μεταφοράς ήχου. Μπορούν να υπάρχουν 32 διακλαδωτές το μέγιστο. Η μέγιστη απόσταση μεταξύ πομπού και δέκτη είναι: m εάν δεν υπάρχουν ενδιάμεσοι διακλαδωτές m εάν υπάρχει ένας ενδιάμεσος διακλαδωτής m εάν υπάρχουν 2 ενδιάμεσοι διακλαδωτές Λειτουργία Ο μέγιστος αριθμός συσκευών ηχητικής εγκατάστασης είναι 32 (συμπεριλαμβανομένων των διακλαδωτών, των αποζευκτών και των διαφόρων εξαρτημάτων). Από κάθε συσκευή ηχητικής εγκατάστασης μπορεί να δημιουργηθεί μία μικρή γραμμή By-me με 3 συσκευές το μέγιστο. Μπορούν να χρησιμοποιηθούν 2 τροφοδοτικά ανάλογα με την απορρόφηση του συστήματος. Το δεύτερο τροφοδοτικό μπορεί να συνδεθεί σε ένα οποιοδήποτε σημείο της γραμμής μεταφοράς ήχου (όχι απαραίτητα στο τέλος όπως στο προηγούμενο διάγραμμα), αλλά η σύνδεση πρέπει να πραγματοποιείται πάντα μέσω του αποζεύκτη γραμμής Bus/συστήματος ηχητικής εγκατάστασης Λειτουργία Όπως αναφέρθηκε προηγουμένως, η κύρια λειτουργία του συστήματος ηχητικής εγκατάστασης είναι η μεταφορά ενός σήματος ήχου από ένα σημείο του συστήματος σε ένα άλλο σημείο. Επίσης, χάρη στις συσκευές του συστήματος, μπορεί να δημιουργηθεί μια μεγάλη ποικιλία λειτουργιών για όλες τις απαιτήσεις: Η μονάδα πομπού μπορεί να συνδεθεί σε μια οποιαδήποτε πηγή ήχου (MP3, συσκευές αναπαραγωγής DVD, συστήματα Hi-Fi) μέσω των συνδετήρων RCA. Η μονάδα πομπού του δέκτη FM μεταδίδει το ραδιοφωνικό σήμα. Η μονάδα μικροφώνου κλήσης παρέχει τη δυνατότητα φωνητικής επικοινωνίας. Οι μονάδες δέκτη επιτρέπουν τη μετάδοση της πηγής ήχου με διαφορετική ισχύ ανάλογα με τις συνθήκες και το περιβάλλον. Η μονάδα ελέγχου στερεοφωνικής πηγής IR επιτρέπει τον έλεγχο του συστήματος Hi-Fi μέσω των συσκευών ελέγχου By-me. 251

254 Λειτουργία 5.1 Πλήκτρα ελέγχου Με τα πλήκτρα εκτελούνται εντολές που επηρεάζουν ολόκληρη τη ζώνη στην οποία είναι συνδεδεμένα. Για παράδειγμα, μπορείτε να διαμορφώσετε τα πλήκτρα δύο θέσεων By-me για την εκτέλεση λειτουργιών, όπως είναι η ενεργοποίηση και η απενεργοποίηση του συστήματος ηχητικής εγκατάστασης, η ρύθμιση της έντασης του ήχου, η μετάβαση στην πηγή ήχου (κανάλι) και στο επόμενο/προηγούμενο κομμάτι. Πλήκτρο δύο θέσεων για ενεργοποίηση και απενεργοποίηση (στιγμιαίο πάτημα) και ρύθμιση έντασης ήχου (παρατεταμένο πάτημα) Πλήκτρο δύο θέσεων για μετάβαση στην πηγή ήχου (πάνω πλήκτρο) και στο επόμενο κομμάτι (κάτω πλήκτρο) Προσοχή: Το πλήκτρο για μετάβαση στο επόμενο κομμάτι έχει διαφορετική λειτουργία ανάλογα με τον ελεγχόμενο πομπό: στην περίπτωση του δέκτη FM, εκτελεί μετάβαση στον επόμενο αποθηκευμένο σταθμό, ενώ στην περίπτωση ενός ipod ή ενός συστήματος Hi-Fi, εκτελεί μετάβαση στο επόμενο κομμάτι. 5.2 Προτεραιότητα ζώνης Στην περίπτωση στην οποία υπάρχουν πολλές συνδεδεμένες ζώνες στο ίδιο κανάλι, μπορείτε να καθορίσετε ένα επίπεδο προτεραιότητας για καθεμία από τις ζώνες αυτές. Θα εκτελεστούν μόνο οι εντολές από τις μονάδες ελέγχου (πλήκτρα, οθόνη αφής, κεντρική μονάδα, κλπ.) που είναι συνδεδεμένες στη ζώνη με την υψηλότερη προτεραιότητα τη στιγμή εκείνη. 5.3 Κλήση μέσω μικροφώνου Εκτός από την αναπαραγωγή, μπορείτε να πραγματοποιήσετε φωνητικές κλήσεις χρησιμοποιώντας την κατάλληλη μονάδα μικροφώνου κλήσεων. Η κλήση χρησιμοποιεί ένα από τα διαθέσιμα κανάλια και μεταδίδεται από τους δέκτες που συμμετέχουν στην κλήση. Εάν το κανάλι χρησιμοποιείται ήδη, όλοι οι συντονισμένοι δέκτες στο κανάλι αυτό μεταδίδουν την κλήση ανάλογα με τη ζώνη προέλευσης. Δεν μπορούν να πραγματοποιηθούν δύο κλήσεις ταυτόχρονα. Διατίθενται οι παρακάτω τυπολογίες κλήσεων: Γενική κλήση στην οποία συμμετέχουν όλες οι ζώνες ήχου που υπάρχουν στο σύστημα. Επιλεκτική κλήση στην οποία συμμετέχουν μία ή περισσότερες ζώνες ήχου που έχουν επιλεγεί από το χρήστη στη φάση της διαμόρφωσης Κλήση Baby Control (Παρακολούθηση παιδιών) στην οποία συμμετέχουν μία ή περισσότερες ζώνες ήχου που έχουν επιλεγεί από το χρήστη στη φάση διαμόρφωσης και ελέγχονται από ένα τοπικό πλήκτρο. Κλήση ακρόασης περιβαλλοντικού ήχου στην οποία συμμετέχουν μία ή περισσότερες ζώνες ήχου που έχουν επιλεγεί από το χρήστη στη φάση διαμόρφωσης και ελέγχονται από ένα τοπικό πλήκτρο. 252

255 5.4 Λειτουργία Baby Control (Παρακολούθηση παιδιών) Λειτουργία Η μονάδα μικροφώνου παρέχει τη δυνατότητα ενεργοποίησης επιλεκτικών κλήσεων, όταν η ένταση ήχου που ανιχνεύεται από το μικρόφωνο υπερβαίνει μια ρυθμισμένη τιμή κατωφλίου. Εάν έχει εγκατασταθεί σε ένα παιδικό δωμάτιο, το σύστημα επικοινωνεί με το δωμάτιο των γονιών (Baby Control (Παρακολούθηση παιδιών)) ανάλογα με την ένταση του θορύβου. Η κλήση απενεργοποιείται αυτόματα, εάν η ένταση παραμείνει κάτω από την τιμή κατωφλίου για ένα συγκεκριμένο χρονικό διάστημα ή απενεργοποιείται τοπικά με πάτημα του πλήκτρου της μονάδας μικροφώνου. 5.5 Λειτουργία ακρόασης περιβαλλοντικού ήχου Μπορείτε να ενεργοποιήσετε από απόσταση τη μονάδα μικροφώνου και, συνεπώς, να πραγματοποιήσετε επιλεκτικές κλήσεις. Για το σκοπό αυτό, πρέπει να διαμορφώσετε ένα πλήκτρο By-me στην ίδια ομάδα στην οποία έχει διαμορφωθεί η μονάδα μικροφώνου ή να διαμορφώσετε ένα κατάλληλο πλήκτρο στην οθόνη αφής. 5.6 Λειτουργία αφύπνισης Η λειτουργία αυτή, με την ενεργοποίηση ενός από τα σενάρια που δημιουργήθηκαν από το χρήστη, παρέχει τη δυνατότητα ενεργοποίησης μιας ζώνης ήχου για ένα καθορισμένο χρονικό διάστημα (μπορεί να διαμορφωθεί) 5.7 Λειτουργία χρονικά προγραμματισμένης απενεργοποίησης (Sleep (Αναστολή λειτουργίας)) Με την ενεργοποίηση της λειτουργίας αυτής, απενεργοποιείται μια ζώνη ήχου μετά από ένα καθορισμένο χρονικό διάστημα (μπορεί να διαμορφωθεί). Όταν ληφθεί ένα μήνυμα απενεργοποίησης, ο δέκτης απενεργοποιείται ακόμη και εάν βρίσκεται στη φάση της χρονικά προγραμματισμένης απενεργοποίησης. 5.8 Λειτουργία σίγασης Όταν προκύψει ένα συγκεκριμένο συμβάν, η ένταση ήχου μιας ζώνης περιορίζεται αυτόματα σε μια τιμή χαμηλής έντασης (μπορεί να διαμορφωθεί). Η λειτουργία αυτή χρησιμοποιείται κατά τη διάρκεια κλήσεων θυροτηλεόρασης. 5.9 Λειτουργία φωνητικής επικοινωνίας Το σύστημα δεν παρέχει τη δυνατότητα ενδοεπικοινωνίας, ωστόσο με τη χρήση της μονάδας μικροφώνου και των δεκτών, μπορεί να πραγματοποιηθεί μονοκατευθυντική φωνητική επικοινωνία μεταξύ δύο ζωνών Σενάρια Οι συσκευές ηχητικής εγκατάστασης μπορούν να ενσωματωθούν στα σενάρια αυτοματισμού By-me διευρύνοντας τις δυνατότητες εφαρμογής που προσφέρονται από το σύστημα. 253

256 Εξαρτήματα του συστήματος 6. Εξαρτήματα του συστήματος Το σύστημα αυτοματισμού By-me παρέχει τη δυνατότητα διαχείρισης ενός συστήματος ηχητικής εγκατάστασης με τη χρήση της κεντρικής μονάδας για τη διαμόρφωση των συσκευών και τη ρύθμιση των παραμέτρων λειτουργίας. 6.1 Κεντρική μονάδα. Η κεντρική μονάδα είναι η συσκευή που ελέγχει τη λειτουργία ολόκληρου του συστήματος, εμφανίζει όλες τις πληροφορίες ελέγχου και παρέχει τη δυνατότητα εκ των προτέρων προγραμματισμού, διαμόρφωσης και, γενικότερα, διαχείρισης του συστήματος στις διάφορες καταστάσεις λειτουργίας του. Κύρια οθόνη κεντρικής μονάδας. Για να αποκτήσετε πρόσβαση στην οθόνη που εμφανίζει τα μενού διαχείρισης του συστήματος ηχητικής εγκατάστασης, αρκεί να επιλέξετε το Audio (Ήχος) στο κύριο μενού της κεντρικής μονάδας. Στο σημείο αυτό, η κεντρική μονάδα εμφανίζει τα εικονίδια που σχετίζονται με τις επιλογές που χρησιμοποιούνται πιο συχνά από το χρήστη: Zona (Ζώνη) (ενεργοποίηση ή απενεργοποίηση): ενεργοποιεί/απενεργοποιεί την επιλεγμένη ζώνη ήχου. Sorgente audio (Πηγή ήχου): επιλέγει την πηγή του σήματος ήχου για μετάδοση στη ζώνη ήχου Dettagli (Λεπτομέρειες): εμφανίζει το μενού διαχείρισης της συνδεδεμένης μονάδας πομπού. Prossima (Επόμενο): εκτελεί μετάβαση στο επόμενο κομμάτι ανάλογα με τον τύπο του πομπού. 254

257 Εξαρτήματα του συστήματος 6.2 Είσοδος ήχου με 2 συνδετήρες RCA, αυτόματη ρύθμιση έντασης ήχου, ενσωματωμένο τερματιστή γραμμής. Συσκευή που παρέχει τη δυνατότητα, μέσω των 2 συνδετήρων RCA, λήψης, ψηφιοποίησης και αποστολής στο bus By-me μιας αναλογικής πηγής ήχου γενικού τύπου (για παράδειγμα, σύστημα Hi-Fi, συσκευή αναπαραγωγής CD, φορητές συσκευές αναπαραγωγής MP3, κλπ.). Το bus By-me είναι αποσυζευγμένο με γαλβανική απομόνωση από τις εισόδους ήχου. Διατίθεται στις παρακάτω εκδόσεις: 20582: 2 μονάδες Eikon 14582: 2 μονάδες Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας: BUS 29 V - Βαθμός προστασίας: IP30 - Αποσύζευξη με γαλβανική απομόνωση των εισόδων ήχου ως προς το bus By-me. - Δυνατότητα χειροκίνητης ρύθμισης της έντασης ήχου της εισόδου. - Θερμοκρασία λειτουργίας: C (για εσωτερικό χώρο) - Εγκατάσταση: χωνευτή ή επιτοίχια (με το κουτί επιτοίχιας εγκατάστασης ) - Κατανάλωση: 35 ma. - Δυνατότητα προγραμματισμού της ομάδας προέλευσης μέσω της κεντρικής μονάδας - Πλήκτρο διαμόρφωσης και χειροκίνητης ρύθμισης της έντασης ήχου - Δίχρωμη λυχνία led για τη διαμόρφωση και τη χειροκίνητη ρύθμιση της έντασης ήχου Επισημάνσεις κόκκινη λυχνία led: ανάβει σταθερά κατά τη φάση διαμόρφωσης, πράσινη λυχνία led που ανάβει σταθερά: η συσκευή είναι ενεργοποιημένη, πράσινη λυχνία led που αναβοσβήνει γρήγορα: φάση ρύθμισης για αύξηση της έντασης ήχου της συσκευής πράσινη λυχνία led που αναβοσβήνει αργά: φάση ρύθμισης για μείωση της έντασης ήχου της συσκευής πορτοκαλί λυχνία led (ανάβει σταθερά ή αναβοσβήνει): η ένταση ήχου είναι περίπου ίση με τη μέγιστη τιμή κατωφλίου Λειτουργία Η συσκευή παρέχει τη δυνατότητα μετάδοσης στο bus του σήματος ήχου που προέρχεται από μια αναλογική πηγή ήχου (είναι κατάλληλες όλες οι πηγές ήχου που επισημαίνονται με το σύμβολο «ακουστικών»). Όταν η συσκευή είναι ενεργοποιημένη, η λυχνία led, εάν έχει ενεργοποιηθεί από την κεντρική μονάδα, ανάβει σταθερά με πράσινο χρώμα, ενώ γίνεται πορτοκαλί, εάν η ένταση του σήματος στην είσοδο είναι περίπου ίση με τη μέγιστη τιμή κατωφλίου. Βέλτιστη ρύθμιση της έντασης ήχου επιτυγχάνεται όταν η λυχνία led ανάβει κατά κύριο λόγο με πράσινο χρώμα και με πορτοκαλί σε σπάνιες περιπτώσεις. Σημείωση: Όταν η ένταση ήχου είναι υπερβολικά υψηλή, μπορεί να προκληθεί παραμόρφωση του σήματος ήχου. 255

258 Εξαρτήματα του συστήματος Ρυθμίσεις που μπορούν να διαμορφωθούν απευθείας από τη συσκευή Για να ρυθμίσετε χειροκίνητα την ευαισθησία των εισόδων ήχου στη συσκευή, εκτελέστε τα παρακάτω βήματα: - ενεργοποιήστε τη συσκευή (ανάβει η πράσινη λυχνία led) - πατήστε το πλήκτρο διαμόρφωσης μέχρι να ενεργοποιηθεί η φάση ρύθμισης (η πράσινη λυχνία led αναβοσβήνει γρήγορα) - πατήστε ξανά παρατεταμένα το πλήκτρο διαμόρφωσης για αύξηση της ρύθμισης ευαισθησίας (η πράσινη λυχνία led αναβοσβήνει γρήγορα, ενώ όταν επιτευχθεί η μέγιστη τιμή, η λυχνία led σβήνει) - πατήστε ξανά παρατεταμένα το πλήκτρο διαμόρφωσης για μείωση της ρύθμισης ευαισθησίας (η πράσινη λυχνία led αναβοσβήνει αργά, ενώ όταν επιτευχθεί η ελάχιστη τιμή, η λυχνία led σβήνει) - κάθε φορά που πατάτε το πλήκτρο διαμόρφωσης, αντιστρέφεται η κατεύθυνση ρύθμισης της ευαισθησίας. - πατώντας γρήγορα το πλήκτρο, μπορείτε να απενεργοποιήσετε τη φάση ρύθμισης. Όταν η πράσινη λυχνία led αναβοσβήνει γρήγορα, υποδεικνύει τη φάση ρύθμισης για αύξηση της τιμής. Όταν η πράσινη λυχνία led αναβοσβήνει αργά, υποδεικνύει τη φάση ρύθμισης για μείωση της τιμής. Η πορτοκαλί λυχνία led (ανάβει σταθερά ή αναβοσβήνει ανάλογα με την ένταση του σήματος) υποδεικνύει, ακόμη και στη φάση αυτή, ότι η ένταση του ήχου στην είσοδο είναι υπερβολικά υψηλή. Μπορείτε να μετακινηθείτε σε ολόκληρο το εύρος ρύθμισης, από την ελάχιστη έως τη μέγιστη τιμή ή αντίστροφα, σε περίπου 20 δευτ. Ρυθμίσεις που μπορούν να διαμορφωθούν από την κεντρική μονάδα Διαχείριση λυχνιών led: Κανονική/Σβηστή, η προεπιλεγμένη τιμή είναι Κανονική. Εάν η συσκευή είναι ενεργοποιημένη, η πράσινη λυχνία led είναι αναμμένη. Μονοφωνικό/Στερεοφωνικό: η προεπιλεγμένη τιμή είναι Στερεοφωνικό. Επιλέγει τον τύπο σήματος για μετάδοση στο bus Επαναφορά συσκευής Στην κεντρική μονάδα, επιλέξτε από το κατάλληλο μενού τη ρύθμιση Επαναφορά συσκευών και πατήστε το πλήκτρο διαμόρφωσης της συσκευής. Θα ανάψει η κόκκινη λυχνία led. Κρατήστε πατημένο το πλήκτρο μέχρι να σβήσει η λυχνία led (περίπου 10 δευτ.). Με τη διαδικασία επαναφοράς: - διαγράφονται οι ομάδες, - επαναρυθμίζονται οι προεπιλεγμένες παράμετροι, - διαγράφεται η διεύθυνση της συσκευής. 256

259 Εξαρτήματα του συστήματος 6.4 Συσκευή ελέγχου δύο πλήκτρων δύο θέσεων με ενισχυτή 8 ohm W, ενσωματωμένο τερματιστή γραμμής, συνδυάζεται με εναλλάξιμα πλήκτρα 1 ή 2 μονάδων Η συσκευή παρέχει τη δυνατότητα αναπαραγωγής μέσω των συνδεδεμένων ηχείων στις εξόδους του των πληροφοριών ήχου που λαμβάνονται στο bus. Επίσης, η συσκευή διαθέτει στην μπροστινή πλευρά δύο πλήκτρα δύο θέσεων που μπορούν να διαμορφωθούν για λειτουργίες ήχου ή αυτοματισμού (έλεγχος φώτων, ρολών, κλπ.). Διατίθεται στις παρακάτω εκδόσεις: 20581: 2 μονάδες Eikon 14581: 2 μονάδες Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας: BUS 29 V - Βοηθητική τροφοδοσία (σε περίπτωση αυξημένης κατανάλωσης): 32V d.c. - Ακροδέκτες: 1) 2 για το bus του συστήματος ηχητικής εγκατάστασης 2) 2 για την έξοδο του bus όπου μπορούν να συνδεθούν έως 3 συσκευές by-me το μέγιστο 3) 2 για τη βοηθητική τροφοδοσία 32V 4) 4 για τη σύνδεση στα 2 ηχεία - Θερμοκρασία λειτουργίας: C (για εσωτερικό χώρο) - Εγκατάσταση: χωνευτή ή επιτοίχια (με το κουτί επιτοίχιας εγκατάστασης ) - Κατανάλωση στο bus: 150 ma το μέγιστο σε περίπτωση τροφοδοσίας από το BUS 20 ma σε περίπτωση σύνδεσης σε βοηθητικό τροφοδοτικό - Δυνατότητα προγραμματισμού της ομάδας προέλευσης είτε των πλήκτρων είτε του δέκτη μέσω της κεντρικής μονάδας - Πλήκτρο διαμόρφωσης - Κόκκινη κεντρική λυχνία led για τη λειτουργία διαμόρφωσης - Δύο πλήκτρα δύο θέσεων στην μπροστινή πλευρά με τις παρακάτω λειτουργίες: 1) Ενεργοποίηση/απενεργοποίηση ζώνης ήχου και ρύθμιση έντασης ήχου 2) Αλλαγή κομματιού και πηγής ήχου 3) Λειτουργία Sleep (Αναστολή λειτουργίας) (χρονικά προγραμματισμένη απενεργοποίηση) 4) Λειτουργία ακρόασης περιβαλλοντικού ήχου (μπορεί να ρυθμιστεί μόνο εάν έχει διαμορφωθεί σε ομάδα με μονάδα μικροφώνου κλήσεων) 5) Διακόπτης ενεργοποίησης/απενεργοποίησης 6) Έλεγχος ρυθμιστή 7) Έλεγχος ρολών 8) Ενεργοποίηση 2 σεναρίων - Δύο πράσινες λυχνίες led τοποθετημένες κεντρικά ανάμεσα στα 2 πλήκτρα δύο θέσεων με λειτουργίες που μπορούν να διαμορφωθούν από την κεντρική μονάδα Διαμόρφωση Η διαδικασία διαμόρφωσης πρέπει να εκτελείται με τη συσκευή χωρίς το κάλυμμα πλήκτρων, ώστε να μπορεί να χρησιμοποιηθεί το κεντρικό πλήκτρο διαμόρφωσης. Λειτουργικές μονάδες: 3 (2 πλήκτρα, 1 δέκτης ήχου). Κάθε λειτουργική μονάδα μπορεί να ανήκει σε έως 4 ομάδες το μέγιστο, εκτός από τη λειτουργική μονάδα του δέκτη που μπορεί να ανήκει σε μία μόνο ομάδα. Επιλογή λειτουργικής μονάδας στη φάση διαμόρφωσης: - Πατήστε το κεντρικό πλήκτρο. - Πατήστε εντός 3 δευτ. το δεξί πλήκτρο για επιλογή της δεξιάς λειτουργικής μονάδας ή το αριστερό πλήκτρο για επιλογή της αριστερής λειτουργικής μονάδας. Θα ανάψει η κόκκινη λυχνία led. Εάν δεν πατήσετε κανένα από τα δύο πλήκτρα, θα ανάψει η κόκκινη λυχνία led εντός 3 δευτ. περίπου. Στην περίπτωση αυτή, η επιλεγμένη λειτουργική μονάδα είναι η τρίτη μονάδα, δηλ. αυτή που συνδέεται με το δέκτη ήχου. 257

260 Εξαρτήματα του συστήματος - Όταν είναι αναμμένη η κόκκινη λυχνία led, η κεντρική μονάδα διαμορφώνει τη λειτουργική μονάδα και στο τέλος της διαδικασίας, η λυχνία led σβήνει. Παράμετροι Για τις λειτουργικές μονάδες που συνδέονται με δύο πλήκτρα, μπορείτε να ρυθμίσετε τους παρακάτω τρόπους λειτουργίας: - ενεργοποίηση/απενεργοποίηση ζώνης ήχου και ρύθμιση έντασης ήχου, - αλλαγή κομματιού και πηγής ήχου, - λειτουργία Sleep (Αναστολή λειτουργίας) (χρονικά προγραμματισμένη απενεργοποίηση), - λειτουργία ακρόασης περιβαλλοντικού ήχου, - πλήκτρο ενεργοποίησης/απενεργοποίησης, - έλεγχος ρυθμιστή, - έλεγχος ρολών, - έλεγχος σεναρίου. Τρόπος λειτουργίας ενεργοποίησης/απενεργοποίησης ζώνης ήχου και ρύθμισης έντασης ήχου: - όταν πατήσετε το πάνω πλήκτρο για λιγότερο από 0,5 δευτ., ενεργοποιείται η συνδεδεμένη ζώνη ήχου με την ένταση ήχου και το κανάλι που έχουν αποθηκευτεί, - όταν πατήσετε το πάνω πλήκτρο για περισσότερο από 0,5 δευτ., η ένταση ήχου αυξάνεται μέχρι να αφήσετε το πλήκτρο, - όταν πατήσετε το κάτω πλήκτρο για περισσότερο από 0,5 δευτ., η ένταση ήχου μειώνεται μέχρι να αφήσετε το πλήκτρο, - όταν πατήσετε το κάτω πλήκτρο για λιγότερο από 0,5 δευτ., η συνδεδεμένη ζώνη ήχου απενεργοποιείται. Τρόπος λειτουργίας αλλαγής κομματιού και πηγής ήχου: - όταν πατήσετε το πάνω πλήκτρο, η συσκευή αποστέλλει ένα μήνυμα αλλαγής καναλιού ήχου και, συνεπώς, η συνδεδεμένη ζώνη ήχου «εκτελεί λήψη» του σήματος της επόμενης πηγής ήχου, - όταν πατήσετε το κάτω πλήκτρο, η συσκευή αποστέλλει μια εντολή για αλλαγή κομματιού. Τρόπος λειτουργίας πλήκτρου Sleep (Αναστολή λειτουργίας): - όταν πατήσετε το πάνω πλήκτρο, η συσκευή αποστέλλει μια εντολή για χρονικά προγραμματισμένη απενεργοποίηση. Τρόπος λειτουργίας ακρόασης περιβαλλοντικού ήχου: - όταν πατήσετε το πάνω πλήκτρο, η συσκευή αποστέλλει μια εντολή ενεργοποίησης της λειτουργίας ακρόασης περιβαλλοντικού ήχου που έχει διαμορφωθεί στη συνδεδεμένη μονάδα μικροφώνου, - όταν πατήσετε το κάτω πλήκτρο, η συσκευή αποστέλλει μια εντολή απενεργοποίησης της λειτουργίας ακρόασης περιβαλλοντικού ήχου που έχει διαμορφωθεί στη συνδεδεμένη μονάδα μικροφώνου. Τρόπος λειτουργίας ενεργοποίησης/απενεργοποίησης: - όταν πατήσετε το πάνω πλήκτρο, η συσκευή αποστέλλει μια εντολή ενεργοποίησης της συνδεδεμένης ζώνης ήχου, - όταν πατήσετε το κάτω πλήκτρο, η συσκευή αποστέλλει μια εντολή απενεργοποίησης της συνδεδεμένης ζώνης ήχου. Τρόπος λειτουργίας ελέγχου ρυθμιστή: - όταν πατήσετε το πάνω πλήκτρο για λιγότερο από 0,5 δευτ., το συνδεδεμένο φορτίο ενεργοποιείται και ρυθμίζεται στην αποθηκευμένη τιμή, - όταν πατήσετε το πάνω πλήκτρο για περισσότερο από 0,5 δευτ., η φωτεινότητα του συνδεδεμένου φορτίου αυξάνεται μέχρι να αφήσετε το πλήκτρο, - όταν πατήσετε το κάτω πλήκτρο για περισσότερο από 0,5 δευτ., η φωτεινότητα του συνδεδεμένου φορτίου μειώνεται μέχρι να αφήσετε το πλήκτρο, - όταν πατήσετε το κάτω πλήκτρο για λιγότερο από 0,5 δευτ., το συνδεδεμένο φορτίο απενεργοποιείται. Τρόπος λειτουργίας ελέγχου ρολών: - όταν πατήσετε το πάνω πλήκτρο για περισσότερο από 0,5 δευτ., το συνδεδεμένο ρολό ανοίγει πλήρως. Η κίνηση σταματά όταν ανοίξει πλήρως το ρολό ή με στιγμιαίο πάτημα του πλήκτρου (τόσο του πάνω όσο και του κάτω), - όταν πατήσετε το κάτω πλήκτρο για περισσότερο από 0,5 δευτ., το συνδεδεμένο ρολό κλείνει πλήρως. Η κίνηση σταματά όταν κλείσει πλήρως το ρολό ή με στιγμιαίο πάτημα του πλήκτρου (τόσο του πάνω όσο και του κάτω). 258

261 Παράμετροι λυχνιών led: - σβηστή λυχνία led, - λυχνία led με κανονική λειτουργία, - λυχνία led με αντίστροφη λειτουργία, - λυχνία led πάντα αναμμένη για εντοπισμό στο σκοτάδι, - κεντρική λυχνία led με κανονική λειτουργία, - κεντρική λυχνία led με αντίστροφη λειτουργία, - κεντρική λυχνία led πάντα αναμμένη για εντοπισμό στο σκοτάδι. Εξαρτήματα του συστήματος Εάν η λειτουργική μονάδα ανήκει σε περισσότερες από μία ομάδες, η εντολή επιβεβαιώνεται με αλλαγή της κατάστασης της λυχνίας led που διαρκεί 3 δευτ. περίπου. Εάν χρησιμοποιείται διπλό πλήκτρο, πρέπει να ρυθμίσετε τη συμπεριφορά της κεντρικής λυχνίας led, ώστε να υποδεικνύεται η κατάστασής της. Στην περίπτωση αυτή, διαμορφώστε μόνο το αριστερό πλήκτρο. Παράμετροι ζώνης ήχου δέκτη (3η λειτουργική μονάδα) - προτεραιότητα - χρονικό διάστημα λειτουργίας sleep (αναστολή λειτουργίας) (χρονικά προγραμματισμένη απενεργοποίηση) - μέγιστη ένταση ήχου ζώνης - μέγιστη ένταση ήχου ενεργοποίησης - ένταση ήχου κλήσης - μέγιστη ένταση σίγασης - συμπεριφορά απενεργοποιημένης ζώνης σε περίπτωση γενικής κλήσης - συμπεριφορά απενεργοποιημένης ζώνης σε περίπτωση επιλεκτικής κλήσης προς τη ζώνη Σενάρια Κάθε πλήκτρο δύο θέσεων μπορεί να ρυθμιστεί για την ενεργοποίηση ενός ή δύο σεναρίων. Ο δέκτης μπορεί να ανήκει σε έως 4 διαφορετικά σενάρια, ενώ μπορεί να αποθηκεύει, για κάθε σενάριο, μια κατάσταση (ένταση ήχου και κανάλι) για ανάκληση κατά την ενεργοποίηση του σεναρίου Επαναφορά συσκευής Στην κεντρική μονάδα, επιλέξτε από το κατάλληλο μενού τη ρύθμιση Επαναφορά συσκευών και πατήστε το πλήκτρο στη συσκευή. Θα ανάψει η κόκκινη λυχνία led. Κρατήστε πατημένο το πλήκτρο μέχρι να σβήσει η λυχνία led (περίπου 10 δευτ.). Με τη διαδικασία επαναφοράς: - διαγράφονται οι ομάδες, - επαναρυθμίζονται οι προεπιλεγμένες παράμετροι, - διαγράφεται η διεύθυνση της συσκευής. 6.5 Στερεοφωνικός ενισχυτής με 2 εξόδους για ηχεία 8 ohm W, με τροφοδοσία V Hz, ενσωματωμένο τερματιστή γραμμής, για εγκατάσταση σε οδηγό DIN (60715 TH35), με διαστάσεις 6 μονάδων των 17,5 mm. Ο στερεοφωνικός ενισχυτής παρέχει τη δυνατότητα αναπαραγωγής μέσω των συνδεδεμένων ηχείων στις εξόδους του του σήματος ήχου που λαμβάνεται στο bus. Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας: V~, 50-60Hz - Ακροδέκτες: 1) 2 για το bus του συστήματος ηχητικής εγκατάστασης 2) 2 για την έξοδο του bus όπου μπορούν να συνδεθούν έως 3 συσκευές By-me το μέγιστο 3) 2 για την τροφοδοσία V~ 4) 4 για τη σύνδεση στα 2 ηχεία - Θερμοκρασία λειτουργίας: C (για εσωτερικό χώρο) 259

262 Εξαρτήματα του συστήματος - Κατανάλωση στο bus: 20 ma - Δυνατότητα προγραμματισμού της ζώνης προέλευσης του δέκτη μέσω της κεντρικής μονάδας - Πλήκτρο διαμόρφωσης - Εγκατάσταση: σε οδηγό DIN (60715 TH35), με διαστάσεις 6 μονάδων - Δίχρωμη κόκκινη/πράσινη λυχνία led: 1) ανάβει με κόκκινο χρώμα κατά τη διαμόρφωση 2) αναβοσβήνει με κόκκινο χρώμα λόγω υπερθέρμανσης του ενισχυτή 3) ανάβει με πράσινο χρώμα για να υποδείξει την κατάσταση του δέκτη ανάλογα με την παράμετρο διαχείρισης των λυχνιών led (μπορεί να ρυθμιστεί στη φάση διαμόρφωσης). Διαμόρφωση Κατά τη διαμόρφωση, η μονάδα δέκτη ήχου αποθηκεύει τις παραμέτρους και τις ρυθμίσεις για λειτουργία στη σχετική ζώνη ήχου. Αυτή η λειτουργική μονάδα μπορεί να ανήκει σε μία μόνο ομάδα. Στη φάση διαμόρφωσης, όταν σας ζητηθεί από την κεντρική μονάδα να πατήσετε το πλήκτρο των συσκευών, πατήστε το πλήκτρο διαμόρφωσης της συσκευής. Η κόκκινη λυχνία led ανάβει σταθερά και σβήνει στο τέλος της διαμόρφωσης ή όταν πατήσετε ξανά το πλήκτρο διαμόρφωσης. Παράμετροι Διαχείριση λυχνιών led Μείωση ισχύος Εκτός από τις παραμέτρους αυτές, διατίθενται επίσης οι τυπικές παράμετροι της ζώνης προέλευσης: Προτεραιότητα - Χρονικό διάστημα λειτουργίας sleep (αναστολή λειτουργίας) (χρονικά προγραμματισμένη απενεργοποίηση) Μέγιστη ένταση ήχου ζώνης Μέγιστη ένταση ήχου ενεργοποίησης Ένταση ήχου κλήσης Μέγιστη ένταση ήχου σίγασης - Συμπεριφορά απενεργοποιημένης ζώνης σε περίπτωση γενικής κλήσης - Συμπεριφορά απενεργοποιημένης ζώνης σε περίπτωση επιλεκτικής κλήσης Σενάρια Ο δέκτης μπορεί να ανήκει σε έως 4 διαφορετικά σενάρια, ενώ μπορεί να αποθηκεύει, για κάθε σενάριο, μια κατάσταση (ένταση ήχου και κανάλι) για ανάκληση κατά την ενεργοποίηση του σεναρίου. Επαναφορά συσκευής Στην κεντρική μονάδα, επιλέξτε από το κατάλληλο μενού τη ρύθμιση Reset dispositivi (Επαναφορά συσκευών) και πατήστε το πλήκτρο στη συσκευή. Θα ανάψει η κόκκινη λυχνία led. Κρατήστε πατημένο το πλήκτρο μέχρι να σβήσει η λυχνία led (περίπου 10 δευτ.). Με τη διαδικασία επαναφοράς: - διαγράφονται οι ομάδες, - επαναρυθμίζονται οι προεπιλεγμένες παράμετροι, - διαγράφεται η διεύθυνση της συσκευής. 260

263 Εξαρτήματα του συστήματος 6.6 Βάση σύνδεσης για συσκευές ipod και iphone που παρέχεται με τροφοδοτικό - 2 μονάδες. (Το προϊόν αποτελείται από 2 συσκευές 2 μονάδων η καθεμία που μπορούν να εγκατασταθούν ακόμη και ξεχωριστά) Η βάση σύνδεσης είναι μια συσκευή πομπού που παρέχει τη δυνατότητα σύνδεσης πηγών ήχου, όπως ipod/iphone (ή άλλες συσκευές αναπαραγωγής mp3, συσκευές αναπαραγωγής CD, κλπ.) στο σύστημα ηχητικής εγκατάστασης. Η βάση σύνδεσης λαμβάνει, ψηφιοποιεί και αποστέλλει στο bus By-me το σήμα μίας από τις αναλογικές πηγές ήχου που είναι συνδεδεμένες στη βάση. Η συσκευή, εκτός από την αποστολή του σήματος ήχου στις συσκευές-δέκτες, παρέχει επίσης τη δυνατότητα απομακρυσμένου ελέγχου του ipod/iphone (λειτουργίες αναπαραγωγής/παύσης, παράλειψη κομματιού +/-, πλοήγηση στη βάση δεδομένων, ρυθμίσεις αναπαραγωγής) μέσω της αποστολής των κατάλληλων εντολών στο bus.το bus By-me είναι αποσυνδεδεμένο από τις εισόδους ήχου με γαλβανική απομόνωση (συνδετήρας για ipod/iphone ή στερεοφωνική υποδοχή 3,5mm). Διατίθεται στις παρακάτω εκδόσεις: 20585: 2 μονάδες Eikon 14585: 2 μονάδες Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας: BUS 29 V - Κατανάλωση: 35 ma - Αποσύζευξη με γαλβανική απομόνωση των εισόδων ήχου ως προς το bus By-me. - Βαθμός προστασίας: IP30 - Δυνατότητα χειροκίνητης ρύθμισης της ευαισθησίας της εισόδου. - Θερμοκρασία λειτουργίας: C (για εσωτερικό χώρο) - Εγκατάσταση: χωνευτή ή επιτοίχια (με το κουτί επιτοίχιας εγκατάστασης ) - Συνδετήρας 30 ακίδων για συσκευές Apple: ipod/iphone. - Στερεοφωνική υποδοχή 3,5 mm για εξωτερικές πηγές ήχου (αυτόματη διακοπή ήχου των συσκευών ipod/ iphone όταν χρησιμοποιείται η υποδοχή). - Πλήκτρο διαμόρφωσης και χειροκίνητης ρύθμισης της ευαισθησίας της εισόδου. - Δίχρωμη λυχνία led για διαμόρφωση, χειροκίνητη ρύθμιση της ευαισθησίας της εισόδου και επισήμανση κατάστασης λειτουργίας ON/OFF Επισημάνσεις κόκκινη λυχνία led: ανάβει σταθερά κατά τη φάση διαμόρφωσης, κόκκινη λυχνία led που αναβοσβήνει για περίπου 60 δευτ.: υποδεικνύει απουσία τάσης ή εσφαλμένη τάση στον ειδικό ακροδέκτη στην είσοδο (5V -- 1A) για την επαναφόρτιση του ipod/iphone, πράσινη λυχνία led που ανάβει σταθερά: η συσκευή είναι ενεργοποιημένη, πράσινη λυχνία led που αναβοσβήνει γρήγορα: φάση ρύθμισης για αύξηση της ευαισθησίας της εισόδου της συσκευής πράσινη λυχνία led που αναβοσβήνει αργά: φάση ρύθμισης για μείωση της ευαισθησίας της εισόδου της συσκευής πορτοκαλί λυχνία led (ανάβει σταθερά ή αναβοσβήνει): σήμα εισόδου κοντά στη μέγιστη τιμή κατωφλίου Όταν η συσκευή είναι ενεργοποιημένη, η λυχνία led, εάν έχει ενεργοποιηθεί από την κεντρική μονάδα, ανάβει σταθερά με πράσινο χρώμα, ενώ γίνεται πορτοκαλί, όταν η τιμή του σήματος ήχου στην είσοδο είναι περίπου ίση με την τιμή ορίου παραμόρφωσης. Η βέλτιστη ρύθμιση του σήματος εισόδου επιτυγχάνεται όταν η λυχνία led ανάβει κατά κύριο λόγο με πράσινο χρώμα και γίνεται πορτοκαλί σε σπάνιες περιπτώσεις. Σημείωση: Όταν το σήμα εισόδου είναι υπερβολικά υψηλό, προκαλείται παραμόρφωση του σήματος ήχου. Λειτουργία Η βάση σύνδεσης παρέχει τη δυνατότητα σύνδεσης ενός ipod/iphone στο σύστημα ηχείων και ελέγχου των κύριων λειτουργιών πλοήγησης και αναπαραγωγής τους. Επίσης, η συσκευή επαναφορτίζει τις μπαταρίες του ipod/iphone. Οι απομακρυσμένες εντολές που είναι πάντα διαθέσιμες (είτε από την κεντρική μονάδα είτε από τα χειριστήρια του συστήματος ηχείων) είναι οι παρακάτω: Αναπαραγωγή/Παύση: έναρξη/διακοπή της αναπαραγωγής του επιλεγμένου κομματιού. Παράλειψη επόμενου/προηγούμενου: αναπαραγωγή του επόμενου ή του προηγούμενου κομματιού στη λίστα αναπαραγωγής. 261

264 Εξαρτήματα του συστήματος 262 Στην περίπτωση στην οποία είναι ενεργοποιημένος ο τρόπος λειτουργίας απομακρυσμένου ελέγχου της συσκευής, είναι δυνατή η πλοήγηση μέσω της κεντρικής μονάδας στη βάση δεδομένων του συνδεδεμένου ipod/iphone και η επιλογή ενδεχομένως των κομματιών για αναπαραγωγή. Οι πρόσθετες εντολές στον τρόπο λειτουργίας απομακρυσμένου ελέγχου είναι οι εξής: Επιλογή της κατηγορίας πλοήγησης Playlist (Λίστα αναπαραγωγής), Καλλιτέχνες) Επόμενη/προηγούμενη λίστα αναπαραγωγής: εμφάνιση της επόμενης ή της προηγούμενης λίστας αναπαραγωγής Επόμενος/προηγούμενος καλλιτέχνης: εμφάνιση του επόμενου ή του προηγούμενου καλλιτέχνη Επόμενο/προηγούμενο άλμπουμ: εμφάνιση του επόμενου ή του προηγούμενου άλμπουμ Επόμενο/προηγούμενο κομμάτι: εμφάνιση του επόμενου ή του προηγούμενου κομματιού Εμφάνιση πληροφοριών σχετικά με το κομμάτι που αναπαράγεται τη στιγμή εκείνη: τίτλος κομματιού, όνομα καλλιτέχνη και τίτλος άλμπουμ. Επιλογή τρόπου λειτουργίας αναπαραγωγής των κομματιών Shuffle (Με τυχαία σειρά): 1. Απενεργοποίηση αναπαραγωγής με τυχαία σειρά 2. Αναπαραγωγή κομματιών με τυχαία σειρά 3. Αναπαραγωγή άλμπουμ με τυχαία σειρά Επιλογή τρόπου λειτουργίας αναπαραγωγής των κομματιών Επανάληψη: 4. Απενεργοποίηση επανάληψης 5. Επανάληψη 1 κομματιού) 6. Επανάληψη όλων των κομματιών Προσοχή: Οι αλλαγές των ρυθμίσεων Shuffle (Με τυχαία σειρά) και Επανάληψη που πραγματοποιούνται όταν το ipod/iphone είναι συνδεδεμένο στη βάση σύνδεσης ισχύουν μόνο για όσο διάστημα είναι συνδεδεμένη η συσκευή και, συνεπώς, οι προηγούμενες ρυθμίσεις διατηρούνται. Οι ρυθμίσεις αυτές επαναφέρονται μόλις η συσκευή Apple αποσυνδεθεί από τη βάση σύνδεσης. ΣΗΜΑΝΤΙΚΟ: Ο συνδετήρας 30 ακίδων μπορεί να χρησιμοποιηθεί αποκλειστικά για τη σύνδεση και την επαναφόρτιση των συσκευών ipod/iphone. Η λίστα των συμβατών προϊόντων Apple αναγράφεται στην ετικέτα στο εσωτερικό της συσκευής της βάσης σύνδεσης Η είσοδος της βοηθητικής υποδοχής 3,5mm παρέχει, ωστόσο, τη δυνατότητα σύνδεσης άλλων πηγών ήχου πλην των πηγών ipod/iphone (για παράδειγμα, συσκευές αναπαραγωγής MP3, συσκευές αναπαραγωγής CD, κλπ.). Όταν χρησιμοποιείται η υποδοχή αυτή, διακόπτεται αυτόματα ο ήχος από τις συσκευές ipod/iphone. Προσοχή: Δεν είναι δυνατός ο έλεγχος εξωτερικών συνδεδεμένων συσκευών αναπαραγωγής μέσω της βοηθητικής υποδοχής και, συνεπώς, ούτε η λήψη πληροφοριών σχετικά με τις συσκευές αυτές. Ρυθμίσεις που μπορούν να διαμορφωθούν απευθείας από τη συσκευή Η χειροκίνητη ρύθμιση της ευαισθησίας των εισόδων ήχου στη συσκευή πραγματοποιείται ως εξής: - Ανάψτε τη συσκευή (λυχνία led κατάστασης ενεργοποίησης) ενεργοποιώντας μια ζώνη ακρόασης. - Πατήστε παρατεταμένα το πλήκτρο διαμόρφωσης για να αυξήσετε την ευαισθησία. Η λυχνία led αναβοσβήνει γρήγορα. Όταν επιτευχθεί η μέγιστη τιμή ή όταν αφήσετε το πλήκτρο, η λυχνία led επιστρέφει στην κανονική κατάσταση λειτουργίας της. - Πατήστε παρατεταμένα το πλήκτρο διαμόρφωσης για να μειώσετε την ευαισθησία. Η λυχνία led αναβοσβήνει αργά. Όταν επιτευχθεί η ελάχιστη τιμή ή όταν αφήσετε το πλήκτρο, η λυχνία led επιστρέφει στην κανονική κατάσταση λειτουργίας της. - Κάθε φορά που πατάτε το πλήκτρο διαμόρφωσης, αντιστρέφεται η κατεύθυνση ρύθμισης της ευαισθησίας. Μπορείτε να μετακινηθείτε σε ολόκληρο το εύρος ρύθμισης, από την ελάχιστη έως τη μέγιστη τιμή ή αντίστροφα, σε περίπου 60 δευτερόλεπτα. Κατά τη διάρκεια της ρύθμισης, όπως και στην κανονική λειτουργία, η ενεργοποίηση της πορτοκαλί λυχνίας led υποδεικνύει ότι η ένταση του ήχου στην είσοδο προσεγγίζει τη μέγιστη τιμή κατωφλίου. Η βέλτιστη ρύθμιση επιτυγχάνεται όταν η πορτοκαλί λυχνία led ανάβει με μεγαλύτερη συχνότητα. Όταν η πράσινη λυχνία led ανάβει σταθερά, υποδεικνύει ότι το σήμα εισόδου είναι υπερβολικά χαμηλό, ενώ όταν η πορτοκαλί λυχνία led ανάβει σταθερά, υποδεικνύει ότι το σήμα εισόδου είναι υπερβολικά υψηλό.

265 Εξαρτήματα του συστήματος Ρυθμίσεις που μπορούν να διαμορφωθούν από την κεντρική μονάδα Διαχείριση λυχνιών led: Κανονική/Σβηστή, η προεπιλεγμένη τιμή είναι Κανονική Εάν η συσκευή είναι ενεργοποιημένη, η πράσινη λυχνία led ανάβει, διαφορετικά σβήνει. Εάν ρυθμιστεί η παράμετρος Off (Απενεργοποίηση), η πράσινη λυχνία led παραμένει πάντα σβηστή. Μονοφωνικός/Στερεοφωνικός: η προεπιλεγμένη τιμή είναι Στερεοφωνικός. Επιλέξτε τον τρόπο χειρισμού του σήματος ήχου εισόδου. Εάν επιλέξετε τη ρύθμιση Στερεοφωνικός, το δεξί και το αριστερό κανάλι αντιμετωπίζονται ως ανεξάρτητα κανάλια, ενώ εάν επιλέξετε τη ρύθμιση Μονοφωνικός, χρησιμοποιείται μόνο η γραμμή ήχου του "αριστερού" καναλιού, η οποία επαναλαμβάνεται, στη συνέχεια, στο "δεξί" κανάλι. Έλεγχος: Απομακρυσμένος/Τοπικός (η προεπιλεγμένη τιμή είναι Απομακρυσμένος). -Απομακρυσμένος: είναι δυνατός ο έλεγχος της συνδεδεμένης συσκευής Apple μόνο με απομακρυσμένο τρόπο (μέσω της κεντρικής μονάδας ή της οθόνης αφής) με απενεργοποίηση, ωστόσο, της διεπαφής για τις τοπικές εντολές της συσκευής ipod/iphone. - Τοπικός: παραμένει ενεργοποιημένη η τοπική διεπαφή για πλοήγηση στο ipod/iphone, ενώ ο απομακρυσμένος έλεγχος περιορίζεται μόνο στις εντολές αναπαραγωγής/παύσης και παράλειψης επόμενου/προηγούμενου κομματιού Επαναφορά συσκευής Στην κεντρική μονάδα, επιλέξτε από το κατάλληλο μενού τη ρύθμιση Reset dispositivi (Επαναφορά συσκευών) και πατήστε το πλήκτρο διαμόρφωσης της συσκευής. Θα ανάψει η κόκκινη λυχνία led. Κρατήστε πατημένο το πλήκτρο μέχρι να σβήσει η λυχνία led (περίπου 10 δευτ.). Με τη διαδικασία επαναφοράς: - διαγράφονται οι ομάδες, - επαναρυθμίζονται οι προεπιλεγμένες παράμετροι, - διαγράφεται η διεύθυνση της συσκευής. 6.7 Μικρόφωνο για επιλεκτική ή γενική κλήση, λειτουργία φωνητικής ενεργοποίησης για παρακολούθηση παιδιών (Baby Control) και ακρόαση περιβαλλοντικού ήχου - 2 μονάδες Το μικρόφωνο είναι μια συσκευή πομπού που λαμβάνει το σήμα που ανιχνεύεται από την ενσωματωμένη πηγή ήχου και το μεταδίδει, μέσω μιας διαδικασίας κλήσεων, προς ειδικές ζώνες του συστήματος (επιλεκτικές κλήσεις) ή προς όλες τις ζώνες (γενική κλήση). Οι ζώνες που συμμετέχουν στην κλήση αναστρέφουν τους δέκτες στον κανάλι μεταφοράς που υποδεικνύεται από την ίδια την κλήση, αναπαράγουν το περιεχόμενο ήχου που έχει ληφθεί από το μικρόφωνο και, τέλος, μετά το μήνυμα ολοκλήρωσης της κλήσης, συνεχίζουν τη λειτουργία που βρισκόταν σε εξέλιξη πριν από την κλήση. Διατίθεται στις παρακάτω εκδόσεις: 20586: 2 μονάδες Eikon 14586: 2 μονάδες Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας: BUS 29 V - Ακροδέκτες: 1) 2 για το bus του συστήματος ηχητικής εγκατάστασης 2) 2 για την έξοδο του bus By-me όπου μπορούν να συνδεθούν έως 3 συσκευές By-me - Θερμοκρασία λειτουργίας: -5: +45 C (για εσωτερικό χώρο). - Εγκατάσταση: χωνευτή ή επιτοίχια (με το κουτί επιτοίχιας εγκατάστασης ) - Κατανάλωση: 35 ma - Πλήκτρο διαμόρφωσης - Κόκκινη κεντρική λυχνία led για τη λειτουργία διαμόρφωσης - Μέγιστος αριθμός μικροφώνων που μπορούν να εγκατασταθούν στο σύστημα: 8 263

266 Εξαρτήματα του συστήματος - Μπροστινό δεξί πλήκτρο δύο θέσεων που μπορεί να διαμορφωθεί με τις παρακάτω λειτουργίες: - Σε περίπτωση διαμόρφωσης σε ομάδα εξόδων ήχου: 1) Ενεργοποίηση/απενεργοποίηση ζώνης ήχου και ρύθμιση έντασης ήχου 2) Αλλαγή κομματιού και πηγής ήχου 3) Λειτουργία Sleep (Αναστολή λειτουργίας) (χρονικά προγραμματισμένη απενεργοποίηση μιας ζώνης ήχου) - Σε περίπτωση διαμόρφωσης σε ομάδα κλήσεων 1) Έλεγχος ακρόασης περιβαλλοντικού ήχου, εάν έχει διαμορφωθεί με απομακρυσμένη μονάδα κλήσεων 2) Έλεγχος γενικής και επιλεκτικής κλήσης, εάν έχει διαμορφωθεί με την τοπική μονάδα κλήσεων (κύρια λειτουργία του πλήκτρου που έχει αντιστοιχιστεί στα εναλλάξιμα πλήκτρα που παρέχονται στη συσκευασία). - Σε περίπτωση διαμόρφωσης σε ομάδα αυτοματισμού: 1) Διακόπτης ενεργοποίησης/απενεργοποίησης 2) Έλεγχος dimmer 3) Έλεγχος ρολών 4) Έλεγχος σεναρίων - Κάτω αριστερό μπροστινό πλήκτρο που έχει αντιστοιχιστεί στη λειτουργία Baby-Control (Παρακολούθηση παιδιών) της ίδιας μονάδας - Δύο πράσινες λυχνίες led τοποθετημένες κεντρικά ανάμεσα στα 2 πλήκτρα δύο θέσεων με λειτουργίες που μπορούν να διαμορφωθούν από την κεντρική μονάδα - Γέφυρες για τερματισμό της γραμμής ήχου Διαμόρφωση Λειτουργικές μονάδες: 2 (δεξί πλήκτρο δύο θέσεων και μικροφωνικός πομπός). Η λειτουργική μονάδα που συνδέεται με το πλήκτρο, όταν δεν έχει αντιστοιχιστεί στον πομπό στον οποίο βρίσκεται, μπορεί να ανήκει σε έως 4 ομάδες. Η λειτουργική μονάδα του μικροφωνικού πομπού μπορεί να ανήκει σε μία μόνο ομάδα. Επιλογή λειτουργικής μονάδας στη φάση διαμόρφωσης: α. Πατήστε το κεντρικό πλήκτρο. β. Πατήστε εντός 3 δευτ. το δεξί πλήκτρο δύο θέσεων για επιλογή της λειτουργικής μονάδας του «δεξιού πλήκτρου δύο θέσεων» ή το κάτω αριστερό πλήκτρο για επιλογή της λειτουργικής μονάδας του «μικροφωνικού πομπού». Θα ανάψει η κόκκινη λυχνία led. γ. Όταν είναι αναμμένη η κόκκινη λυχνία led, η κεντρική μονάδα διαμορφώνει τη λειτουργική μονάδα και στο τέλος της διαδικασίας, η λυχνία led σβήνει. Λειτουργία Στην τυπική διαμόρφωση των μπροστινών πλήκτρων, οι λειτουργίες που μπορούν να χρησιμοποιηθούν είναι οι εξής: Γενική κλήση «Push To Talk» (Πατήστε για ομιλία). Άμεση κλήση με πάτημα του πάνω δεξιού μπροστινού πλήκτρου προς όλες τις ζώνες του συστήματος. Οι ζώνες μεταδίδουν το φωνητικό σήμα που ανιχνεύεται από το μικρόφωνο της συσκευής, εφόσον το πλήκτρο παραμένει πατημένο. Η κλήση τερματίζεται όταν ο χρήστης αφήσει το πλήκτρο. Μέσω της κεντρικής μονάδας ή με το EasyTool Professional LT, είναι δυνατή η ρύθμιση της συμπεριφοράς κάθε ζώνης μετά από μια γενική κλήση (για παράδειγμα, συμπεριφορά της ζώνης εάν είναι ενεργοποιημένη, ένταση ήχου αναπαραγωγής της κλήσης, κλπ.). Επιλεκτική κλήση «Push To Talk» (Πατήστε για ομιλία). Άμεση κλήση με πάτημα του κάτω δεξιού μπροστινού πλήκτρου προς ένα υποσύνολο ζωνών του συστήματος. Μέσω της κεντρικής μονάδας ή με το Easy Tool Professional LT, είναι δυνατή η ρύθμιση των ζωών που λαμβάνουν την επιλεκτική κλήση με ενεργοποίηση των παραμέτρων της συσκευής (στην κεντρική μονάδα, η παράμετρος είναι «Ζώνες κλήσης»). Μόνο οι ζώνες ήχου που αντιστοιχούν στις επιλεγμένες ζώνες, οι οποίες υποδεικνύονται στο μήνυμα έναρξης της επιλεκτικής κλήσης, αντιστρέφονται στο κανάλι κλήσης και μεταδίδουν το μήνυμα του χρήστη, εφόσον κρατάει πατημένο το πλήκτρο. Η κλήση τερματίζεται όταν ο χρήστης αφήσει το πλήκτρο. 264

267 Εξαρτήματα του συστήματος Μέσω της κεντρικής μονάδας ή με το EasyTool Professional LT, είναι δυνατή η ρύθμιση της συμπεριφοράς κάθε ζώνης μετά από μια επιλεκτική κλήση (για παράδειγμα, συμπεριφορά της ζώνης εάν είναι ενεργοποιημένη, ένταση ήχου αναπαραγωγής της κλήσης, κλπ.). Λειτουργία «Baby Control» (παρακολούθηση παιδιών). Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία αυτή, πατήστε στιγμιαία το κάτω αριστερό μπροστινό πλήκτρο και, στη συνέχεια, η λυχνία LED θα επισημάνει την ενεργοποίηση/απενεργοποίηση. Μετά την ενεργοποίηση της λειτουργίας, εάν η ένταση ήχου του φωνητικού σήματος που ανιχνεύεται από το μικρόφωνο υπερβαίνει την τιμή κατωφλίου που έχει ρυθμιστεί, αποστέλλεται μια επιλεκτική κλήση προς ένα σύνολο ζωνών του συστήματος. Η τιμή κατωφλίου μπορεί να ρυθμιστεί μέσω της κεντρικής μονάδας (παράμετρος «Soglia Baby Control» (Τιμή κατωφλίου παρακολούθησης παιδιών)) ή με το Easy Tool Professional LT. Η κλήση παραμένει ενεργοποιημένη μερικά δευτερόλεπτα μετά την επαναφορά του ήχου κάτω από την τιμή κατωφλίου και, στη συνέχεια, ενεργοποιείται ξανά αυτόματα όταν σημειωθεί και πάλι υπέρβαση της τιμής αυτής. Μέσω της κεντρικής μονάδας (παράμετρος «Zone Baby Control» (Ζώνες παρακολούθησης παιδιών)) ή με το Easy Tool Professional LT, μπορείτε να ρυθμίσετε τις ζώνες προς τις οποίες προορίζεται η λειτουργία Baby Control (Παρακολούθηση παιδιών) Η τυπική εφαρμογή της λειτουργίας αυτής είναι η παρακολούθηση των παιδιών κατά τη διάρκεια του ύπνου. Λειτουργία ακρόασης περιβαλλοντικού ήχου. Η λειτουργία παρέχει τη δυνατότητα απομακρυσμένου ελέγχου του μικροφώνου κλήσεων μέσω ενός πλήκτρου αυτοματισμού By-me, εφόσον και οι δύο συσκευές είναι διαμορφωμένες στην ίδια ομάδα. Συνεπώς, είναι δυνατή η ηχητική παρακολούθηση ενός συγκεκριμένου χώρου. Αυτή η λειτουργία ακρόασης περιβαλλοντικού ήχου εκτελείται μέσω του πλήκτρου By-me, το οποίο ενεργοποιεί μια επιλεκτική κλήση από τη μονάδα μικροφώνου προς ένα σύνολο ζωνών του συστήματος. Μέσω της κεντρικής μονάδας (παράμετρος «Zone Ascolto Ambientale» (Ζώνες ακρόασης περιβαλλοντικού ήχου)) ή με το Easy Tool Professional LT, μπορείτε να ρυθμίσετε τις ζώνες από τις οποίες θα εκτελείται η λειτουργία ακρόασης περιβαλλοντικού ήχου. ΣΗΜΑΝΤΙΚΟ: Εκτός από την τυπική διαμόρφωση, ακυρώνοντας δηλαδή τις κλήσεις «Πατήστε για ομιλία» και διατηρώντας τη λειτουργία «Παρακολούθηση παιδιών» και «ακρόασης περιβαλλοντικού ήχου», τα δύο δεξιά πλήκτρα του μικροφώνου μπορούν να χρησιμοποιηθούν ως χειριστήρια αυτοματισμού By-Me (φώτα, ρολά, ήχος). Για το σκοπό αυτό, το δεξί πλήκτρο δύο θέσεων του μικροφώνου πρέπει να διαμορφωθεί σε μια ομάδα φώτων ή ήχου. Εάν σε ένα σύστημα υπάρχουν περισσότερα από ένα μικρόφωνα , επιτρέπεται μόνο μία ενεργοποιημένη κλήση (γενική ή επιλεκτική) στο σύστημα ανεξάρτητα από τη διαθεσιμότητα των καναλιών ήχου. Κατά την αναπαραγωγή μιας κλήσης, η κεντρική λυχνία led των πλήκτρων δύο θέσεων των μικροφώνων αναβοσβήνει για να υποδείξει την κλήση (αυτό συμβαίνει όταν το πλήκτρο δύο θέσεων έχει διαμορφωθεί για τις λειτουργίες κλήσης). Επαναφορά συσκευής Στην κεντρική μονάδα, επιλέξτε από το κατάλληλο μενού τη ρύθμιση Reset dispositivi (Επαναφορά συσκευών) και πατήστε το πλήκτρο διαμόρφωσης της συσκευής. Θα ανάψει η κόκκινη λυχνία led. Κρατήστε πατημένο το πλήκτρο μέχρι να σβήσει η λυχνία led (περίπου 10 δευτ.). Με τη διαδικασία επαναφοράς: - διαγράφονται οι ομάδες, - επαναρυθμίζονται οι προεπιλεγμένες παράμετροι, - διαγράφεται η διεύθυνση της συσκευής. 265

268 Εξαρτήματα του συστήματος Διεπαφή για τη μετάδοση εντολών By-me στο δέκτη IR με καλώδιο 3 m. Η διεπαφή IR παρέχει τη δυνατότητα ελέγχου πηγών ήχου (στερεοφωνικό σύστημα, συσκευές αναπαραγωγής CD/DVD, κλπ.) μέσω αναγνώρισης και προσομοίωσης των εντολών του αρχικού τηλεχειριστηρίου των ελεγχόμενων συσκευών. Όταν συνδέεται με έναν πομπό RCA (αρ. προϊόντος ) παρέχει τη δυνατότητα απευθείας ελέγχου των πηγών ήχου από το σύστημα By-me. Διατίθεται στις παρακάτω εκδόσεις: 20584: 2 μονάδες Eikon 14584: 2 μονάδες Plana Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας: BUS 29 V - Ακροδέκτες: 2 για το bus του By-me - Συνδετήρας για υποδοχή 2,5mm - Θερμοκρασία λειτουργίας: C (για εσωτερικό χώρο) - Εγκατάσταση: χωνευτή, 1 μονάδα - Κατανάλωση: 20 ma - Δυνατότητα προγραμματισμού της ομάδας προέλευσης μέσω της κεντρικής μονάδας (πρέπει να συνδεθεί σε μια μονάδα εισόδου RCA) - Δυνατότητα εγγραφής και προσομοίωσης έως 12 πλήκτρων ενός τηλεχειριστηρίου υπερύθρων - Πλήκτρο διαμόρφωσης - Δίχρωμη λυχνία led για τη διαμόρφωση και την επισήμανση της λήψης και της μετάδοσης υπερύθρων - Καλώδιο 3 m με υποδοχή 2,5mm και πομπό IR (παρέχεται) Επισημάνσεις κόκκινη λυχνία led: ανάβει σταθερά κατά τη φάση διαμόρφωσης, πράσινη λυχνία led που ανάβει σταθερά: η συσκευή είναι ενεργοποιημένη, πράσινη λυχνία led που αναβοσβήνει: λήψη μιας εντολής By-me που προκαλεί την αποστολή εντολών IR κόκκινη λυχνία led που αναβοσβήνει: σφάλμα στη διαχείριση/καταχώριση μιας εντολής IR πορτοκαλί λυχνία led που αναβοσβήνει: λήψη της εντολής By-me για έναρξη της φάσης εκμάθησης και αναμονή για πάτημα του πλήκτρου διαμόρφωσης πορτοκαλί λυχνία led που ανάβει σταθερά: έναρξη φάσης εγγραφής και αναμονή για αποστολή του κωδικού υπερύθρων ενός πλήκτρου τηλεχειριστηρίου IR Λειτουργία Η συσκευή μπορεί να αποθηκεύσει το πλήκτρο ενός τηλεχειριστηρίου υπερύθρων και να προσομοιώσει τη λειτουργία του μετά από μια εντολή By-me. Όταν η διεπαφή είναι ενεργοποιημένη, η λυχνία led, εάν έχει ενεργοποιηθεί από την κεντρική μονάδα, ανάβει σταθερά με πράσινο χρώμα. Στη συνέχεια, αναβοσβήνει για σύντομο διάστημα σε κάθε λήψη μιας εντολής By-me που υποδεικνύει την αποστολή εντολών IR. Είναι δυνατή η λήψη έως 12 ενεργειών (ενέργεια = προσομοίωση ενός πλήκτρου τηλεχειριστηρίου υπερύθρων), οι οποίες, στο μενού της κεντρικής μονάδας, ονομάζονται ως εξής: Πλήκτρο 1 Πλήκτρο 2 Πλήκτρο 3 Πλήκτρο 4 Πλήκτρο 5 Πλήκτρο 6 Πλήκτρο 7 Πλήκτρο 8 Πλήκτρο 9 Πλήκτρο 10 Πλήκτρο 11 Πλήκτρο 12

269 Εξαρτήματα του συστήματος Η λειτουργία διασφαλίζεται όταν έχουν κωδικοποιηθεί οι εντολές με τις εξής ονομασίες στην κεντρική μονάδα, ξεκινώντας από τις ενέργειες: Εντολή Ενεργοποίηση Απενεργοποίηση Σημασία Ενεργοποίηση της συσκευής, επιλογής της πηγής και έναρξη της αναπα- Η συσκευή μεταβαίνει στην κατάσταση αναμονής Παράλειψη + Παράλειψη - Αναπαραγωγή Διακοπή Παύση Συνέχιση Μετάβαση στο επόμενο κομμάτι/αποθηκευμένο στοιχείο Επιλογή προηγούμενου κομματιού/αποθηκευμένου στοιχείου Έναρξη αναπαραγωγής Διακοπή αναπαραγωγής Παύση αναπαραγωγής Επιλογή πηγής 1 Επιλογή της πηγής 1 Επιλογή πηγής 2 Επιλογή της πηγής 2 Επιλογή πηγής 3 Επιλογή της πηγής 3 Έξοδος από την κατάσταση παύσης και συνέχιση της αναπαραγωγής Κάθε εντολή μπορεί να κωδικοποιηθεί ως ακολουθία 1, 2, 3 ή 4 ενεργειών και αντιστοιχεί στο διαδοχικό πάτημα πάνω από 4 πλήκτρων στο τηλεχειριστήριο της ελεγχόμενης συσκευής. Διαμόρφωση Η διαμόρφωση της διεπαφής IR πραγματοποιείται από την κεντρική μονάδα σε δύο φάσεις: 1. Εγγραφή πλήκτρου τηλεχειριστηρίου (ενέργεια) 2. Αντιστοίχιση των ενεργειών στην εντολή. Εγγραφή πλήκτρου τηλεχειριστηρίου Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες ήχου Εμφανίστε την ομάδα, μετακινηθείτε στη λίστα λειτουργικών μονάδων και επιλέξτε τη διεπαφή IR. Στη συνέχεια, πατήστε το πλήκτρο Παράμετροι. Επιλέξτε Acquisizione Λήψη ενεργειών και πατήστε το πλήκτρο Επιλογή. Η κεντρική μονάδα επεξεργάζεται τις ήδη διαμορφωμένες ενέργειες στη διεπαφή IR και τις εμφανίζει στην οθόνη: όλες οι ήδη διαμορφωμένες ενέργειες επισημαίνονται με το σύμβολο P. Επιλέξτε από τη λίστα την ενέργεια που θέλετε να αποθηκεύσετε στη διεπαφή IR και ενεργοποιήστε την εγγραφή πατώντας το Ενεργοποίηση. Η λυχνία led της συσκευής αναβοσβήνει με πορτοκαλί χρώμα. Πατήστε το πλήκτρο διαμόρφωσης της διεπαφής Η πορτοκαλί λυχνία led ανάβει σταθερά. Σημείωση: Στο στάδιο αυτό, με το πλήκτρο Διακοπή δεν διακόπτεται η διαδικασία. Για το σκοπό αυτό, πατήστε στιγμιαία το πλήκτρο διαμόρφωσης της διεπαφής IR ή περιμένετε περίπου 10 δευτερόλεπτα για αυτόματη έξοδο. Πλησιάστε το τηλεχειριστήριο στη διεπαφή IR (σε απόσταση περίπου 10 cm) και πατήστε παρατεταμένα το πλήκτρο που θέλετε να εγγραφεί. 267

270 Εξαρτήματα του συστήματος Εάν η λήψη εκτελέστηκε σωστά, η λυχνία led της διεπαφής αναβοσβήνει με πράσινο χρώμα. Η ενέργεια που έχει ληφθεί επισημαίνεται με το σύμβολο P και εμφανίζεται στην κεντρική μονάδα στη λίστα ενεργειών. Σε αντίθετη περίπτωση, η ενέργεια δεν επιβεβαιώνεται και η λυχνία led της διεπαφής αναβοσβήνει με κόκκινο χρώμα. Για να διαγράψετε μια ήδη επιβεβαιωμένη ενέργεια, επιλέξτε την από τη λίστα και πατήστε το Διαγραφή. Εάν η λήψη δεν εκτελέστηκε σωστά, εκτελέστε τον παρακάτω έλεγχο: - τοποθετήστε το τηλεχειριστήριο προς το παράθυρο της διεπαφής IR σε απόσταση περίπου 10 cm, - εάν η πορτοκαλί λυχνία led δεν γίνει κόκκινη ή πράσινη (αναβοσβήνει), ελέγξτε τη λειτουργία του πλήκτρου του τηλεχειριστηρίου στη συσκευή ήχου, - βεβαιωθείτε ότι η συχνότητα υπερύθρων της συσκευής ήχου είναι μεταξύ 30KHz και 60KHz, - εάν η λυχνία led αναβοσβήνει με κόκκινο χρώμα, επαναλάβετε ξανά ολόκληρη τη διαδικασία. Σε ό,τι αφορά το τηλεχειριστήριο, συνιστάται να αποθηκεύσετε τα πλήκτρα που χρησιμοποιούνται συχνά για τις διαδικασίες ΕΝΕΡΓΟΠΟΙΗΣΗΣ, ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ, ΠΑΡΑΛΕΙΨΗΣ, ΑΝΑΠΑΡΑΓΩΓΗΣ, ΔΙΑΚΟΠΗΣ, ΠΑΥΣΗΣ, επιλογής πηγής (σε περίπτωση συσκευής πολλαπλών πηγών) και να σημειώσετε Ενέργεια Πλήκτρο 1 Πλήκτρο 2 Πλήκτρο 3 Πλήκτρο 4 Πλήκτρο 5 Πλήκτρο 6 Πλήκτρο 7 Πλήκτρο 8 Πλήκτρο 9 Πλήκτρο 10 Πλήκτρο 11 Πλήκτρο 12 Πλήκτρο τηλεχειριστηρίου Στην επόμενη σελίδα αναφέρεται ένα παράδειγμα διαμόρφωσης των πλήκτρων του τηλεχειριστηρίου με τα σχετικά στοιχεία του παραπάνω πίνακα. 268

271 Αντιστοίχιση των ενεργειών στην εντολή. Μέσω του μενού αυτού δημιουργούνται οι εντολές αντιστοιχίζοντας έως 4 ήδη εγγεγραμμένες ενέργειες. Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες ήχου Εμφανίστε την ομάδα, μετακινηθείτε στη λίστα λειτουργικών μονάδων και επιλέξτε τη διεπαφή IR. Στη συνέχεια, πατήστε το πλήκτρο Παράμετροι. Επιλέξτε Λήψη ενεργειών και πατήστε το πλήκτρο Επιλογή. Μέσω της επιλογής Εντολές, επιλέξτε την εντολή που θέλετε να ορίσετε και πατήστε το Επιβεβαίωση. Κάτω από τη γραμμή επιλογής εντολών, εμφανίζονται 4 πεδία επιλογής («ενέργεια 1» ), («ενέργεια 2»), («ενέργεια 3»), («ενέργεια 4») (ενέργ, καθένα από τα οποία συμβολίζει μια ενέργεια που έχει αντιστοιχιστεί σε μια εντολή. Τα 4 πεδία επισημαίνονται με την ένδειξη «Καμία» σε περίπτωση στην οποία δεν έχει αντιστοιχιστεί καμία ενέργεια. Στη συνέχεια, μπορείτε να επιλέξετε σε κάθε πεδίο μια ενέργεια που έχει ήδη εγγραφεί. Τα πεδία έχουν την ένδειξη 1 έως 4 που υποδεικνύει τη σειρά με την οποία θα εκτελεστούν οι ενέργειες από την εντολή. Τέλος, πατήστε το πλήκτρο Αποθήκευση για μεταφορά των δεδομένων προς τη συσκευή IR. Πατώντας το πλήκτρο Έλεγχος, μπορείτε να ελέγξετε την κατάσταση των εντολών και να βεβαιωθείτε εάν ο προγραμματισμός εκτελέστηκε σωστά Στην οθόνη που αφορά τις παραμέτρους της διεπαφής IR υπάρχουν δύο ακόμη παράμετροι - Διαχείριση λυχνιών led: (Προεπιλεγμένη τιμή 1 = ενεργοποίηση) Εάν η συσκευή είναι ενεργοποιημένη, η πράσινη λυχνία led είναι αναμμένη. - Ενδιάμεσο διάστημα: (προεπιλεγμένη τιμή 1 δευτ.). Χρόνος σε δευτερόλεπτα που πρέπει να περάσει μεταξύ των προσομοιώσεων ενός πλήκτρου IR, δηλ. μεταξύ των διαδοχικών ενεργειών που αντιστοιχίζονται σε μια εντολή. Εάν οι διαδοχικές ενέργειες αφορούν το ίδιο πλήκτρο, το ενδιάμεσο διάστημα δεν ισχύει. Παράδειγμα. Ενέργεια Πλήκτρο 1 Πλήκτρο 2 Πλήκτρο 3 Πλήκτρο 4 Πλήκτρο 5 Πλήκτρο 6 Πλήκτρο 7 Πλήκτρο 8 Πλήκτρο 9 Πλήκτρο 10 - Πλήκτρο 11 - Πλήκτρο 12 - Πλήκτρο τηλεχειριστηρίου Λειτουργία Παράλειψη+ Παράλειψη- Αναπαραγωγή Διακοπή Παύση CD Ραδιόφωνο Βοηθητικές λειτουργίες Εξαρτήματα του συστήματος 269

272 Εξαρτήματα του συστήματος Εντολή Ενέργεια 1 Ενέργεια 2 Ενέργεια 3 Ενέργεια 4 Ενεργοποίηση Πλήκτρο 1 Πλήκτρο 7 Πλήκτρο 4 Καμία Απενεργοποίηση Πλήκτρο 5 Πλήκτρο 1 Καμία Καμία Παράλειψη+ Πλήκτρο 2 Καμία Καμία Καμία Παράλειψη- Πλήκτρο 3 Καμία Καμία Καμία Αναπαραγωγή Πλήκτρο 4 Καμία Καμία Καμία Διακοπή Πλήκτρο 5 Καμία Καμία Καμία Παύση Πλήκτρο 6 Καμία Καμία Καμία Συνέχιση Πλήκτρο 4 Καμία Καμία Καμία Επιλογή πηγής 1 Πλήκτρο 7 Καμία Καμία Καμία Επιλογή πηγής 2 Πλήκτρο 8 Καμία Καμία Καμία Επιλογή πηγής 3 Πλήκτρο 9 Καμία Καμία Καμία Στο παραπάνω παράδειγμα η εντολή Ενεργοποίηση έχει κωδικοποιηθεί ως ακολουθία αναπαραγωγής του Πλήκτρο 1, του Πλήκτρο 7 και του Πλήκτρο 4 που αντιστοιχεί στο πάτημα διαδοχικά των πλήκτρων POWER (Λειτουργία), CD και PLAY (Αναπαραγωγή) του αρχικού τηλεχειριστηρίου. Συνεπώς, στη διαδικασία ενεργοποίησης έχουν αντιστοιχιστεί οι ενέργειες των τριών πλήκτρων που αναφέρονται, ενώ ενδιάμεσα παρεμβάλλεται η παράμετρος Intertempo (Ενδιάμεσο διάστημα) που καθορίζει την ενεργοποίηση της συσκευής, την επιλογή της πηγής CD και την έναρξη της αναπαραγωγής όπως απαιτείται για την εντολή Ενεργοποίηση. Επαναφορά συσκευής Στην κεντρική μονάδα, επιλέξτε από το κατάλληλο μενού τη ρύθμιση Επαναφορά συσκευών και πατήστε το πλήκτρο διαμόρφωσης της συσκευής. Θα ανάψει η κόκκινη λυχνία led. Κρατήστε πατημένο το πλήκτρο μέχρι να σβήσει η λυχνία led (περίπου 10 δευτ.). Με τη διαδικασία επαναφοράς: - διαγράφονται οι ομάδες, - επαναρυθμίζονται οι προεπιλεγμένες παράμετροι, - διαγράφεται η διεύθυνση της συσκευής. Με τη διαδικασία επαναφοράς δεν διαγράφονται από τη μνήμη τα πλήκτρα του τηλεχειριστηρίου υπερύθρων και η κωδικοποίηση πιθανών εντολών. Σύνοψη επισημάνσεων διεπαφής IR Πρόβλημα Αιτία Λύση Κατά τη φάση προσθήκης μιας συσκευής, στο μόνιτορ της κεντρικής μονάδας εμφανί- Η πράσινη λυχνία led κατάστασης δεν ανάβει ή δεν αναβοσβήνει. Η πράσινη λυχνία led κατάστασης εξακολουθεί να μην ανάβει ή να μην αναβοσβήνει. Δεν έχει αντιστοιχιστεί συσκευή στις 2 εισόδους RCA. Για να είναι δυνατή η λήψη άλλου τύπου εντολών, η διεπαφή IR πρέπει να είναι ενεργοποιημένη Προσθέστε πρώτα στην ομάδα μια συσκευή στις 2 εισόδους RCA και, Ελέγξτε εάν η παράμετρος για τις λυχνίες led είναι ενεργοποιημένη. Εκτελέστε αποστολή της εντολής ενεργοποίησης (εάν έχει ενεργοποιηθεί, η πράσινη λυχνία led πρέπει να ανάβει σταθερά, ώστε να είναι δυνατή η λήψη άλλων εντολών) 270

273 Εξαρτήματα του συστήματος Πρόβλημα Αιτία Λύση Δεν είναι δυνατός ο έλεγχος του συστήματος ήχου. Μια εντολή δεν εκτελεί την επιθυμητή λειτουργία. Ακόμη και εάν η κωδικοποίηση εκτελέστηκε σωστά, η αποστολή της εντολής με ένα μόνο πάτημα του αντιστοιχισμένου πλήκτρου IR μπορεί να μην επαρκεί. Ελέγξτε εάν κατά την αποστολή της εντολής By-me η πράσινη λυχνία led αναβοσβήνει. Ελέγξτε το καλώδιο IR. Πρέπει να βρίσκεται σε απόσταση 1 cm περίπου από το δέκτη. Πριν από την τοποθέτηση του πομπού με την αυτοκόλλητη ταινία, επαναλάβετε, εάν χρειάζεται, την ακολουθία αποστολής αλλάζοντας τη θέση. Ελέγξτε εάν έχει εγγραφεί το πλήκτρο για την επιθυμητή εντολή με την αντίστοιχη εντολή By-me. Αντιστοιχίστε στην ίδια εντολή το επανειλημμένο πάτημα του πλήκτρου σε διαδοχικές θέσεις.για παράδειγμα, η εντολή Αναπαραγωγή μπορεί να αντιστοιχιστεί ως Ενέργεια 1 = Πλήκτρο 4, Ενέργεια 2 =Πλήκτρο 4, Ενέργεια 3 =Καμία, Ενέργεια 4=Καμία (με την προϋπόθεση ότι έχει αποθηκευτεί στο Πλήκτρο 4 το πλήκτρο Αναπαραγωγή του τηλεχειριστηρίου). Η ενέργεια αυτή καθορίζει το επανειλημμένο πάτημα του πλήκτρου play (αναπαραγωγή) που έχει αντιστοιχιστεί στην εντολή Αναπαραγωγή. 6.9 Αποζεύκτης γραμμής bus/συστήματος ηχητικής εγκατάστασης για τροφοδοτικό By-me, με ενσωματωμένο τερματιστή γραμμής, για εγκατάσταση σε οδηγό DIN (60715 TH35), με διαστάσεις 2 μονάδων των 17,5 mm. Ο αποζεύκτης γραμμής είναι η συσκευή που χωρίζει το σύστημα By-me σε: - ένα τμήμα αυτοματισμού (ελεύθερη καλωδίωση, καλώδιο BUS, αρ. προϊόντος 01840), - ένα τμήμα συστήματος ηχητικής εγκατάστασης (γραμμική καλωδίωση εισόδου-εξόδου, καλώδιο BUS, αρ. προϊόντος B). Το σύστημα ηχητικής εγκατάστασης οριοθετείται συνεπώς από τη συσκευή αυτή, η οποία ανάλογα με την περίπτωση μπορεί να συνδεθεί απευθείας στην έξοδο του τροφοδοτικού ή του ζεύκτη γραμμής ή απευθείας στο bus του τμήματος αυτοματισμού. Τεχνικά χαρακτηριστικά - Ονομαστική τάση τροφοδοσίας: BUS 29 V - Θερμοκρασία λειτουργίας: C (για εσωτερικό χώρο) - Εγκατάσταση: σε οδηγό DIN (60715 TH35), με διαστάσεις 2 μονάδων 6.10 Διακλαδωτής για συσκευές ελέγχου By-me, χωνευτού τύπου (στο πίσω μέρος). Ο διακλαδωτής παρέχει τη δυνατότητα δημιουργίας από τη γραμμή του συστήματος ηχητικής εγκατάστασης (γραμμική καλωδίωση εισόδου-εξόδου, καλώδιο BUS, αρ. προϊόντος B) μιας διακλάδωσης αυτοματισμού (ελεύθερη καλωδίωση, καλώδιο BUS, αρ. προϊόντος 01840) στην οποία μπορούν να συνδεθούν έως 10 συσκευές By-me Διακλαδωτής για συσκευές ηχητικής εγκατάστασης, χωνευτού τύπου (στο πίσω μέρος) Ο διακλαδωτής παρέχει τη δυνατότητα δημιουργίας από μία γραμμή του συστήματος ηχητικής εγκατάστασης δύο νέων διακλαδώσεων ήχου, ώστε να πραγματοποιηθεί σύνδεση τύπου αστέρα. Η λύση αυτή μπορεί να εφαρμοστεί σε όλες τις περιπτώσεις στις οποίες δεν είναι εύκολη ή δυνατή η χρήση γραμμικής καλωδίωσης. 271

274 Διαχείριση ομάδων/ζωνών 7. Ορισμός ομάδων/ζωνών Για να διαμορφώσετε το σύστημα, πρέπει αρχικά να δημιουργήσετε ειδικές ομάδες/ζώνες για το σύστημα ηχητικής εγκατάστασης. Η διαδικασία που πρέπει να ακολουθήσετε είναι παρόμοια με τη διαδικασία δημιουργίας ομάδων του τμήματος οικιακού αυτοματισμού (αυτοματισμοί, έλεγχος φορτίων, έλεγχος κλιματισμού, κλπ.). Ανατρέξτε επίσης στην ενότητα «Αυτοματισμός» στη σελ Διαχείριση ομάδων ήχου Δημιουργία ομάδας Για τη δημιουργία των ομάδων, πρέπει να ακολουθήσετε ορισμένους κανόνες που αφορούν τη λογική υποδιαίρεση των τμημάτων που συνιστούν το σύστημα ήχου. Ο μέγιστος αριθμός ομάδων που σχετίζονται με τις μονάδες πομπού είναι 4, εξαιρουμένης της μονάδας μικροφώνου κλήσεων για την οποία ο μέγιστος αριθμός ομάδων είναι 8. Δημιουργήστε πρώτα τις ομάδες όπου υπάρχουν οι πομποί και προσθέστε για κάθε ομάδα ένα μόνο πομπό (για παράδειγμα, πηγή ήχου 1, κλπ.). Συνιστάται να επιλέξετε ονόματα που σχετίζονται με κάθε δωμάτιο. Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες ήχου Συνιστάται να διαμορφώνετε πρώτα τις συσκευές πομπού και, στη συνέχεια, να δημιουργείτε τις ομάδες που σχετίζονται με τις μονάδες δέκτη και τα πλήκτρα ελέγχου (συμπεριλαμβανομένων των συνδεδεμένων στη γραμμή αυτοματισμού) Κατάργηση ομάδας Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες ήχου Μετακινηθείτε στις ομάδες μέχρι να εντοπίσετε την ομάδα που θέλετε να διαγράψετε, πατήστε την επιλογή Κατάργηση και επιβεβαιώστε την εντολή με το Ναι. Δεν μπορείτε να καταργήσετε μια ομάδα όταν είναι συνδεδεμένη σε μια ζώνη ήχου. 7.2 Διαχείριση ζωνών ήχου Δημιουργία ζώνης ήχου Μενού Ήχος Ρύθμιση Διαχείριση ζωνών ήχου Επιλογή 01 Νέα ζώνη Επιλογή Στην κεντρική μονάδα εμφανίζονται οι ομάδες ήχου που έχουν δημιουργηθεί στο μενού διαμόρφωσης και σχετίζονται με τις μονάδες δέκτη.ρυθμίστε με το πλήκτρο Επιλογή την ομάδα που σχετίζεται με την επιθυμητή ζώνη. Η κεντρική μονάδα επιβεβαιώνει τη διαδικασία που εκτελέστηκε και εμφανίζει την οθόνη στη λίστα των ζωνών που καταχωρίστηκαν. Για να συνδέσετε άλλες ομάδες, επαναλάβετε τη διαδικασία για την επιλογή Νέα ζώνη Κατάργηση ζώνης ήχου Μενού Ρύθμιση Διαχείριση ζωνών ήχου Επιλέξτε τη ζώνη που θέλετε να καταργήσετε πατώντας το Επιλογή. Στη συνέχεια, πατήστε το Διαγραφή και επιβεβαιώστε την εντολή με το Ναι Ρυθμίσεις ζώνης ήχου Παρέχουν τη δυνατότητα ρύθμισης, για κάθε ζώνη ήχου που έχει διαμορφωθεί, των παραμέτρων της ζώνης (δεν πρέπει να τροποποιούνται συχνά). Μενού Ήχος Ρύθμιση Ρύθμιση ζωνών ήχου Επιλέξτε τη ζώνη και πατήστε το Επιλογή για επιβεβαίωση. Προχωρήστε, στη συνέχεια, στη ρύθμιση των παραμέτρων ακολουθώντας τις οδηγίες που αναφέρονται στις παρακάτω παραγράφους. 272

275 Ορισμός ομάδων/ζωνών Για να τροποποιήσετε τις αριθμητικές τιμές, πατήστε το Τροποποίηση και ρυθμίστε την επιθυμητή τιμή χρησιμοποιώντας τα πλήκτρα και. Επιβεβαιώστε την εντολή με το Ρύθμιση και στο τέλος της διαδικασίας πατήστε το πλήκτρο Αποθήκευση. Μενού Ήχος Ρύθμιση Διαχείριση ζωνών ήχου Επιλογή 01 Νέα ζώνη Επιλογή Στην κεντρική μονάδα εμφανίζονται οι ομάδες ήχου που έχουν δημιουργηθεί στο μενού διαμόρφωσης και σχετίζονται με τις μονάδες δέκτη. Ρυθμίστε με το πλήκτρο Επιλογή την ομάδα που σχετίζεται με την επιθυμητή ζώνη. Η κεντρική μονάδα επιβεβαιώνει τη διαδικασία που εκτελέστηκε και εμφανίζει την οθόνη στη λίστα των ζωνών που καταχωρίστηκαν. Για να συνδέσετε άλλες ομάδες, επαναλάβετε τη διαδικασία για την επιλογή Νέα ζώνη. Προτεραιότητα Η μετάδοση ενός καναλιού ήχου μπορεί να εκτελεστεί από μία ή περισσότερες ζώνες ταυτόχρονα με συντονισμό σε μια συγκεκριμένη μονάδα πομπού. Με τα πλήκτρα ελέγχου των διαφόρων ζωνών μπορούν να εκτελεστούν λειτουργίες στις οποίες συμμετέχει η μονάδα πομπού (αλλαγή ραδιοφωνι κού σταθμού, αναπαραγωγή/διακοπή κομματιού). Συνεπώς, η εντολή που δημιουργείται από μια ζώνη μπορεί να επηρεάσει την ακρόαση σε μια άλλη. Η παράμετρος αυτή καθορίζει τον τρόπο εκτέλεσης των εντολών αυτών, οι οποίες θα εκτελεστούν όταν μια ζώνη έχει υψηλότερη ή ίδια προτεραιότητα με μια άλλη ζώνη. 3= υψηλότερη προτεραιότητα 0= χαμηλότερη προτεραιότητα Πηγή ήχου Μια ζώνη μεταδίδει την πηγή ήχου που έχει επιλεγεί από το χρήστη στο κατάλληλο μενού. Η παράμετρος αυτή παρέχει τη δυνατότητα επιλογής των πηγών ήχου που πρέπει να θεωρούνται ενεργές για τη συγκεκριμένη ζώνη. Μετακινηθείτε στη λίστα των καναλιών χρησιμοποιώντας τα πλήκτρα και και επιλέξτε τα επιθυμητά κανάλια πατώντας το Επιλογή. Στο τέλος της διαδικασίας, πατήστε το πλήκτρο Αποθήκευση. Μέγιστη ένταση ήχου Η παράμετρος αυτή ρυθμίζει σε ποσοστιαία μορφή τη μέγιστη τιμή έντασης ήχου που χρησιμοποιείται από τους δέκτες στη συγκεκριμένη ζώνη. 0= ελάχιστη τιμή 100= μέγιστη τιμή Σημείωση: για λόγους ομοιομορφίας, συνιστάται να δημιουργείτε ζώνες ήχου με δέκτες που έχουν την ίδια ισχύ ήχου. Μέγιστη ένταση ήχου ενεργοποίησης Η παράμετρος αυτή ρυθμίζει σε ποσοστιαία μορφή τη μέγιστη τιμή έντασης ήχου που χρησιμοποιείται από τους δέκτες στη συγκεκριμένη ζώνη κατά την ενεργοποίηση. 0= ελάχιστη τιμή 100= μέγιστη τιμή Σημείωση: για λόγους ομοιομορφίας, συνιστάται να δημιουργείτε ζώνες ήχου με δέκτες που έχουν την ίδια ισχύ ήχου. Ένταση ήχου κλήσης Η παράμετρος αυτή ρυθμίζει σε ποσοστιαία μορφή την τιμή που χρησιμοποιείται από τους δέκτες στη συγκεκριμένη ζώνη κατά τη φωνητική κλήση μέσω μικροφώνου. 0= ελάχιστη τιμή 100= μέγιστη τιμή Μέγιστη ένταση ήχου σίγασης Η παράμετρος αυτή ρυθμίζει σε ποσοστιαία μορφή τη μέγιστη τιμή που χρησιμοποιείται από τους δέκτες στη συγκεκριμένη ζώνη κατά τη ρύθμιση του τρόπου λειτουργίας σίγασης. 0= ελάχιστη τιμή 100= μέγιστη τιμή 273

276 Διαχείριση ομάδων/ζωνών Μέγιστη ένταση ήχου σίγασης Η παράμετρος αυτή ρυθμίζει σε ποσοστιαία μορφή τη μέγιστη τιμή που χρησιμοποιείται από τους δέκτες στη συγκεκριμένη ζώνη κατά τη ρύθμιση του τρόπου λειτουργίας σίγασης. 0= ελάχιστη τιμή 100= μέγιστη τιμή Λειτουργία χρονικά προγραμματισμένης απενεργοποίησης Η παράμετρος αυτή ρυθμίζει το χρονικό διάστημα σε λεπτά μετά την πάροδο του οποίου απενεργοποιείται η ζώνη. Το χρονικό διάστημα μετράται από τους δέκτες κατά τη λήψη της σχετικής εντολής. 0= ελάχιστη τιμή 300= μέγιστη τιμή 7.3 Λειτουργία αφύπνισης Μπορείτε να ρυθμίσετε τη λειτουργία αφύπνισης χρησιμοποιώντας τις παραμέτρους που διατίθενται από την κεντρική μονάδα By-me. Ουσιαστικά πρέπει να ρυθμίσετε την ενεργοποίηση μίας από τις ζώνες ήχου σε μια συγκεκριμένη ώρα, με μια κατάσταση λειτουργίας που καθορίζεται από το χρήστη. Μπορείτε να συνδέσετε αυτά τα δύο χαρακτηριστικά σε ένα «συμβάν» και σε ένα «σενάριο» αντίστοιχα. Για παράδειγμα, μπορείτε να χρησιμοποιήσετε μια ζώνη ήχου για πρωινή αφύπνιση. Η πρώτη διαδικασία που πρέπει να εκτελεστεί είναι η δημιουργία ενός σεναρίου που θα περιλαμβάνει τις ομάδες ήχου που σχετίζονται με την επιθυμητή ζώνη, συμπεριλαμβανομένης της ομάδας του πομπού: Σενάρια Ρύθμιση Διαχείριση σεναρίων 01 Νέο σενάριο Επιλογή Για να δημιουργήσετε ένα πληρέστερο πλαίσιο, μπορούν να συμπεριληφθούν στο σενάριο και οι ομάδες αυτοματισμού. (Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα του εγχειριδίου που αφορά τα σενάρια). Η δεύτερη διαδικασία που πρέπει να εκτελεστεί είναι η δημιουργία ενός συμβάντος Συμβάντα Ρύθμιση 01 Νέο πρόγραμμα Επιλογή Μετά τη ρύθμιση του ονόματος, ενεργοποιήστε τη χρονικά προγραμματισμένη λειτουργία του συμβάντος ρυθμίζοντας την παράμετρο Χρονικός προγραμματισμός με τον τρόπο λειτουργίας Περιοδικός προγραμματισμός. Μπορείτε να διαμορφώσετε έως δύο συμβάντα έναρξης και διακοπής για κάθε ημέρα της εβδομάδας. Στη συνέχεια, ρυθμίστε την παράμετρο που σχετίζεται με τις εξόδους με τυπολογία σεναρίων και επιλέξτε το σενάριο ήχου που δημιουργήσατε προηγουμένως (για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα του εγχειριδίου που αφορά τα συμβάντα). 7.4 Εμφάνιση ζωνών ήχου Μετά τη δημιουργία των ομάδων και, συνεπώς, των ζωνών ήχου, στο κύριο μενού εμφανίζονται οι ζώνες που δημιουργήθηκαν, στις οποίες μπορείτε να μετακινηθείτε πατώντας τα πλήκτρα Ζώνη και Ζώνη. 274

277 Διαχείριση ομάδων/ζωνών Για κάθε ζώνη εμφανίζονται ο αριθμός και η περιγραφή, η περιγραφή της ομάδας της μονάδας πομπού που είναι συνδεδεμένη στο κανάλι (πηγή ήχου), η περιγραφή της μονάδας πομπού και, εάν διατίθενται, ορισμένες πρόσθετες πληροφορίες (στην περίπτωση αυτή, η συχνότητα για το δέκτη FM). Με το πλήκτρο Πηγή ήχου μπορείτε να μεταβείτε στην επόμενη πηγή ήχου για αναπαραγωγή, με το πλήκτρο Απενεργοποίηση ζώνης (δυναμική ρύθμιση ανάλογα με την κατάσταση) μπορείτε να απενεργοποιήσετε τη ζώνη, με το πλήκτρο Επόμενο μπορείτε να μεταβείτε στο επόμενο κομμάτι ανάλογα με τον τύπο του πομπού (στην περίπτωση του δέκτη FM, εκτελείται μετάβαση στον επόμενο σταθμό), με το πλήκτρο Ρύθμιση μπορείτε να μεταβείτε στο μενού ρύθμισης των παραμέτρων και με το πλήκτρο Λεπτομέρειες μπορείτε να μεταβείτε στο μενού διαχείρισης της συνδεδεμένης μονάδας πομπού Έλεγχος δέκτη FM Στην παραπάνω εικόνα εμφανίζεται η σελίδα ελέγχου της μονάδας πομπού δέκτη FM. Στην πάνω ζώνη εμφανίζεται η συχνότητα που χρησιμοποιείται, το επίπεδο του σχετικού σήματος (RSSI) και το σύμβολο Στερεοφωνικός που υποδεικνύει τον τρόπο λειτουργίας αναπαραγωγής. Ακριβώς από κάτω εμφανίζεται το κείμενο RDS, εάν έχει ενεργοποιηθεί. Η ένδειξη Σταθμός υποδεικνύει τον ενεργό τρόπο λειτουργίας ρύθμισης από τους τρεις τρόπους που μπορούν να επιλεγούν: Σταθμός, Σάρωση και Συχνότητα. Με τα πλήκτρα «πάνω» και «κάτω», μπορείτε να αυξήσετε και να μειώσετε την τιμή ανάλογα με τον επιλεγμένο τρόπο λειτουργίας ρύθμισης. Στον τρόπο λειτουργίας ρύθμισης Σταθμός, η συχνότητα που χρησιμοποιείται αντιστοιχεί στην τιμή ενός από τους αποθηκευμένους σταθμούς. Στην περίπτωση αυτή, η τιμή είναι 8. Αποθήκευση ραδιοφωνικών σταθμών Όταν πατήσετε το πλήκτρο Σταθμός, ενεργοποιείται ο σχετικός τρόπος λειτουργίας ρύθμισης. Με τα πλήκτρα «πάνω» και «κάτω», εκτελείται μετάβαση στον επόμενο σταθμό. Ωστόσο, εάν έχει ενεργοποιηθεί διαφορετικός τρόπος λειτουργίας ρύθμισης (Σάρωση ή (Συχνότητα, εμφανίζεται επίσης το πλήκτρο Αποθήκευση. Πατώντας το πλήκτρο, μπορείτε να αποθηκεύσετε τη συχνότητα που χρησι μοποιείται σε μία από τις διαθέσιμες μνήμες σταθμών. Μέσω του κατάλληλου μενού, μπορείτε να ρυθμίσετε, με τα πλήκτρα και, τον αριθμό του επιθυμητού σταθμού. Στο τέλος, πατήστε το Αποθήκευση. 275

278 Διαχείριση ομάδων/ζωνών Λειτουργία χρονικά προγραμματισμένης απενεργοποίησης Η παράμετρος αυτή ρυθμίζει το χρονικό διάστημα σε λεπτά μετά την πάροδο του οποίου απενεργοποιείται η ζώνη. Το χρονικό διάστημα μετράται από τους δέκτες κατά τη λήψη της σχετικής εντολής. 0= ελάχιστη τιμή 300= μέγιστη τιμή Συμπεριφορά ζώνης σε περίπτωση γενικής και επιλεκτικής κλήσης Η παράμετρος αυτή καθορίζει εάν η απενεργοποιημένη ζώνη πρέπει να ενεργοποιηθεί όταν ληφθεί μια γενική ή επιλεκτική κλήση. Ενεργοποίηση για γενική φωνητική κλήση: Απενεργοποίηση, Ενεργοποίηση Ενεργοποίηση για επιλεκτική φωνητική κλήση: Απενεργοποίηση, Ενεργοποίηση 7.5 Διαχείριση βάσης σύνδεσης Ο έλεγχος της βάσης δεδομένων γίνεται μέσω δύο μενού: - το μενού αναπαραγωγής κομματιών Αναπαραγωγή, η πρόσβαση στο οποίο είναι δυνατή μέσω του μενού Ζώνη, - το μενού navigazione πλοήγηση της βάσης δεδομένων στη βάση σύνδεσης, η πρόσβαση στο οποίο είναι δυνατή μέσω του μενού Αναπαραγωγή. Εάν δεν υπάρχει συνδεδεμένη συσκευή ipod/iphone στη βάση σύνδεσης ή εάν έχει συνδεθεί ένας συνδετήρας υποδοχής στην πρίζα της βοηθητικής πηγής, στο μενού Ζώνη εμφανίζεται η ένδειξη Αποσύνδεση ipod/iphone και δεν θα είναι δυνατή η χρήση του μενού Αναπαραγωγή ή η αλλαγή της αναπαραγωγής των κομματιών (το πλήκτρο κάτω δεξιά και το πλήκτρο κάτω αριστερά δεν λειτουργούν). Όταν συνδεθεί μια συσκευή ipod/iphone, η βάση σύνδεσης αποστέλλει ένα μήνυμα στην κεντρική μονάδα και, στη συνέχεια, μπορείτε να ανοίξετε το μενού Αναπαραγωγή πατώντας το Λεπτομέρειες. Ωστόσο, πατώντας το πλήκτρο Επόμενο ενεργοποιείται η αναπαραγωγή του επόμενου κομματιού της συσκευής ipod/iphone Μενού Αναπαραγωγή Το μενού Playback (Αναπαραγωγή) της βάσης σύνδεσης αποτελείται από μια κύρια οθόνη στην οποία το κεντρικό τμήμα χρησιμοποιείται για εμφάνιση όλων των πληροφοριών που σχετίζονται με τα κομμάτια σε αναπαραγωγή. 276

279 Τα πλήκτρα μέσω των οποίων πραγματοποιείται η διαχείριση των συσκευών ipod/iphone είναι τα εξής: και για αναπαραγωγή του προηγούμενου ή του επόμενου κομματιού. για πρόσβαση στο μενού Navigazione (Πλοήγηση) της βάσης σύνδεσης. για παύση της αναπαραγωγής του κομματιού και συνέχιση της αναπαραγωγής από το σημείο στο οποίο διακόπηκε. Πίσω - για επιστροφή στο μενού Ζώνη. Επανάληψη - για επανάληψη ενός μεμονωμένου κομματιού ή μιας ομάδας κομματιών. Τυχαία σειρά - για επανάληψη με τυχαία σειρά μιας ομάδας κομματιών. Διαχείριση ομάδων/ζωνών Με κάθε πάτημα, τα πλήκτρα Επανάληψη και Τυχαία σειρά λειτουργούν κυκλικά ενεργοποιώντας επιλογές από μια περιορισμένη λίστα: Επανάληψη: απενεργοποίηση μεμονωμένο κομμάτι μεμονωμένο κομμάτι Τυχαία σειρά): απενεργοποίηση ομάδα κομματιών με τυχαία σειρά ομάδα άλμπουμ με τυχαία σειρά Με κάθε πάτημα του πλήκτρου το σχετικό εικονίδιο μεταβάλλεται. Εάν η βάση σύνδεσης ελέγχεται τοπικά (δηλ. απευθείας από τη συσκευή ipod/iphone), το μενού Αναπαραγωγή δεν εμφανίζει το κομμάτι που εκτελείται και η διαχείριση των κομματιών πραγματοποιείται με τα τρία πλήκτρα ελέγχου και αναπαραγωγής Λειτουργία Στην κύρια οθόνη του μενού Αναπαραγωγή αναφέρονται οι πληροφορίες που αφορούν τον καλλιτέχνη, το άλμπουμ και το κομμάτι σε αναπαραγωγή. Οι πληροφορίες αυτές εμφανίζονται πάντα όταν η συσκευή ipod/iphone βρίσκεται σε κατάσταση αναπαραγωγής ή παύσης, ενώ όταν έχει διακοπεί η αναπαραγωγή τα πεδία αυτά είναι κενά. Σε περίπτωση διακοπής και παύσης, τα εικονίδια και δεν εμφανίζονται. Με πάτημα καθενός από τα τρία πλήκτρα /, και της κύριας οθόνης τροποποιείται η αναπαραγωγή των κομματιών. 277

280 Διαχείριση ομάδων/ζωνών Οι πληροφορίες του κομματιού σε αναπαραγωγή ενημερώνονται διαρκώς: όταν η συσκευή ipod/ iphone ξεκινήσει την αναπαραγωγή ενός κομματιού, η κεντρική μονάδα εμφανίζει αμέσως τις πληροφορίες που σχετίζονται με το κομμάτι. Η αναπαραγωγή των κομματιών μπορεί να τροποποιηθεί ακόμη και από συμβάντα που δημιουργούνται από τα πλήκτρα δύο θέσεων By-me που έχουν διαμορφωθεί στο Ομάδες ήχου ή από τα πλήκτρα δύο θέσεων των δεκτών. Πατώντας το πλήκτρο εντός 3 δευτ. από την έναρξη του κομματιού, εκτελείται αναπαραγωγή του προηγούμενου κομματιού. Πατώντας το πλήκτρο εντός 3 δευτ. από την έναρξη του κομματιού, επαναλαμβάνεται από την αρχή το κομμάτι που βρίσκεται σε αναπαραγωγή. Πατώντας το εκτελείται αναπαραγωγή του επόμενου κομματιού Μενού Πλοήγηση βάσης δεδομένων στη βάση σύνδεσης Από το μενού Αναπαραγωγή, πατώντας το πλήκτρο αποκτάτε πρόσβαση στο μενού Πλοήγηση. Το μενού πλοήγηση της βάσης δεδομένων στη βάση σύνδεσης αποτελείται από μια κύρια οθόνη στην οποία το κεντρικό τμήμα χρησιμοποιείται για εμφάνιση όλων των πληροφοριών που σχετίζονται με την πλοήγηση. Τα πλήκτρα μέσω των οποίων πραγματοποιείται η πλοήγηση στη βάση δεδομένων είναι τα εξής: και για επιλογή των στοιχείων που ανήκουν σε έναν τύπο κατηγορίας. και για μετακίνηση στους τύπους κατηγοριών. Πίσω - για επιστροφή στο μενού Αναπαραγωγή. Αναπαραγωγή - για αναπαραγωγή της επιλεγμένης κατηγορίας. Πατώντας το Πίσω κατά την αναπαραγωγή ενός κομματιού ή το Αναπαραγωγή όταν έχει επιλεγεί μια συγκεκριμένη κατηγορία, επιστρέφετε στο μενού Αναπαραγωγή. 278

281 Διαχείριση ομάδων/ζωνών Λειτουργία Η πλοήγηση στη βάση δεδομένων της συσκευής ipod/iphone είναι δυνατή ανά κατηγορία Λίστα αναπαραγωγής ή Καλλιτέχνης και επιτρέπεται ακόμη και κατά την αναπαραγωγή ενός κομματιού. Κατά τη διάρκεια της πλοήγησης, ο τύπος της κατηγορίας που είναι επιλεγμένος τη στιγμή εκείνη επισημαίνεται με πορτοκαλί χρώμα, ενώ οι κατηγορίες που μπορούν να συμπληρωθούν επισημαίνονται από το σύμβολο Μετά την επιλογή του επιθυμητού τύπου κατηγορίας, μπορεί να εκτελεστεί αναπαραγωγή της κατηγορίας μέσω του πλήκτρου Αναπαραγωγή και αυτόματη επιστροφή στην οθόνη Αναπαραγωγή. Πατώντας το Πίσω επιστρέφετε στο μενού Αναπαραγωγής. 7.6 Μενού λεπτομέρειες της πηγής RCA που είναι συνδεδεμένη στη διεπαφή IR Από το μενού ζώνη, πατώντας το πλήκτρο Λεπτομέρειες αποκτάτε πρόσβαση στο μενού εντολών που έχουν αντιστοιχιστεί στη διεπαφή IR. Κάθε εντολή μπορεί να κωδικοποιηθεί ως ακολουθία 1, 2, 3 ή 4 ενεργειών και αντιστοιχεί στο διαδοχικό πάτημα πάνω από 4 πλήκτρων στο τηλεχειριστήριο της ελεγχόμενης συσκευής. Ειδικότερα, η αντιστοίχηση των εντολών στα 4 πλήκτρα του μενού είναι η εξής: ΕΝΤΟΛΗ Αναπαραγωγή ΕΝΤΟΛΕΣ Επιλογή πηγής 1 Επιλογή πηγής 2 Επιλογή πηγής 3 ΕΝΤΟΛΕΣ Παύση Συνέχιση ΕΝΤΟΛΗ Παράλειψη + Σημαντικό: Όλες οι εντολές εκτελούνται κυκλικά, για παράδειγμα: Πατώντας 1 φορά το πλήκτρο ενεργοποιείται η εντολή Παύση. Πατώντας ξανά το πλήκτρο, ενεργοποιείται η εντολή Συνέχιση. Πατώντας ξανά το πλήκτρο ενεργοποιείται η εντολή Παύση και ούτω καθεξής. Πατώντας 1 φορά το πλήκτρο ενεργοποιείται η εντολή Επιλογή πηγής 1. Πατώντας ξανά το πλήκτρο, ενεργοποιείται η εντολή Επιλογή πηγής 2. Πατώντας ξανά το πλήκτρο, ενεργοποιείται η εντολή Επιλογή πηγής 3. Πατώντας ξανά το πλήκτρο, ενεργοποιείται η εντολή Επιλογή πηγής 1 και ούτω καθεξής. 279

282 Διαχείριση ομάδων/ζωνών 7.7 Προσθήκη συσκευών σε ομάδα Παρέχει τη δυνατότητα προσθήκης νέων συσκευών σε μια ήδη υπάρχουσα ομάδα. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα του εγχειριδίου που αφορά τον τρόπο δημιουργίας ομάδων. Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες ήχου Επιλέξτε με τα πλήκτρα και την επιθυμητή ομάδα και πατήστε τα πλήκτρα Επιλογή και Προσθήκη συσκευής. Κατά τη δημιουργία των ομάδων πρέπει να λαμβάνετε υπόψη τους παρακάτω κανόνες: 1. Δημιουργήστε αρχικά τις ομάδες που σχετίζονται με τις μονάδες πομπού. 2. Σε μια ομάδα που περιλαμβάνει τη μονάδα δέκτη FM ή τη βάση σύνδεσης δεν μπορείτε να προσθέσετε άλλες συσκευές. 3. Σε μια ομάδα που περιλαμβάνει την είσοδο RCA μπορείτε να προσθέσετε μόνο 1 μικρόφωνο κλήσεων Σε μια ομάδα που περιλαμβάνει τη μονάδα κλήσεων, μπορούν να προστεθούν μόνο οι λειτουργικές μονάδες που σχετίζονται με τις εντολές του πλήκτρου δύο θέσεων ή του κουμπιού. 5. Σε μια ομάδα που περιλαμβάνει μία ή περισσότερες μονάδες δέκτη, μπορούν να προστεθούν μόνο οι λειτουργικές μονάδες που σχετίζονται με τις εντολές του πλήκτρου δύο θέσεων. 6. Σε μια ομάδα χωρίς μονάδες δέκτη ή πομπού δεν μπορούν να προστεθούν εντολές πλήκτρων δύο θέσεων ή/και κουμπιών. 7. Ένας δέκτης μπορεί να διαμορφωθεί μόνο σε μια ομάδα ήχου. 8. Ένα πλήκτρο δύο θέσεων που έχει διαμορφωθεί σε μια ομάδα ήχου ή σε μια ομάδα κλήσης δεν μπορεί να διαμορφωθεί και σε μια ομάδα αυτοματισμού και αντίστροφα. ΣΗΜ.: Καθώς ο όγκος των δεδομένων ανταλλαγής είναι ιδιαίτερα μεγάλος, η διαδικασία διαμόρφωσης των συσκευών μπορεί να διαρκέσει μερικά δευτερόλεπτα. 7.8 Κατάργηση συσκευών από ομάδα Παρέχει τη δυνατότητα κατάργησης λειτουργικών μονάδων από μια ομάδα. Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες ήχου Εμφανίστε την ομάδα, μετακινηθείτε στη λίστα μονάδων και επιλέξτε τη λειτουργική μονάδα για κατάργηση. Στη συνέχεια, πατήστε το πλήκτρο Κατάργηση. Όταν σας ζητηθεί να επιβεβαιώσετε την επιλογή, πατήστε το πλήκτρο Ναι η κεντρική μονάδα επισημαίνει την εκτέλεση της διαγραφής 7.9 Τροποποίηση παραμέτρων συσκευών Η τροποποίηση των παραμέτρων των συσκευών παρέχει τη δυνατότητα προσαρμογής των χαρακτηριστικών του συστήματος στις απαιτήσεις εγκατάστασης. Μενού Ρύθμιση Διαμόρφωση Διαχείριση ομάδων Ομάδες ήχου Εμφανίστε την ομάδα μετακινηθείτε στη λίστα μονάδων και επιλέξτε τη λειτουργική μονάδα στην οποία θέλετε να τροποποιήσετε τις παραμέτρους. Στη συνέχεια, πατήστε το πλήκτρο Παράμετροι. Για κάθε λειτουργική μονάδα, οι παράμετροι που μπορούν να ρυθμιστούν εξαρτώνται από τα χαρακτηριστικά της μονάδας Παράμετροι συσκευών Λειτουργική μονάδα Έξοδος ήχου /DIN Διαχείριση λυχνιών led: Σβηστή, Κανονική, Αντίστροφη, Πάντα αναμμένη Μείωση ισχύος εξόδου = Απενεργοποίηση, Ενεργοποίηση Η παράμετρος αυτή πρέπει να ενεργοποιείται σε περίπτωση σύνδεσης ενός παθητικού ηχείου χωνευτής εγκατάστασης 3M, 3W 8Ω (αρ. προϊόντος 14587, 20587) 280

283 Διαχείριση ομάδων/ζωνών Λειτουργική μονάδα Είσοδος ήχου RCA Διαχείριση λυχνιών led: Σβηστή, Κανονική Τύπος ήχου: Μονοφωνικός, Στερεοφωνικός Λειτουργική μονάδα Δέκτης FM Διαχείριση λυχνιών led: Σβηστή, Κανονική Τύπος ήχου: Μονοφωνικός, Στερεοφωνικός Τιμή κατωφλίου αναζήτησης: 0%, 100% Αντιστοιχεί στην τιμή κατωφλίου πάνω από την οποία ο σταθμός θεωρείται έγκυρος κατά την αυτόματη αναζήτηση Κείμενο RDS: Απενεργοποίηση, Ενεργοποίηση RSSI: Απενεργοποίηση, Ενεργοποίηση Λειτουργική μονάδα Κλήση/Μικρόφωνο Διαχείριση λυχνιών led: Σβηστή, Κανονική Τιμή κατωφλίου παρακολούθησης παιδιών = από 0 έως 15 (0 = μέγιστη ευαισθησία ενεργοποίησης) Αντιστοιχεί στην τιμή κατωφλίου του σήματος ήχου που ανιχνεύεται από το μικρόφωνο πάνω από την οποία ενεργοποιείται η λειτουργία «Παρακολούθηση παιδιών» Ζώνες κλήσης: Ενεργοποίηση, Απενεργοποίηση, ανά ζώνη Παρέχει τη δυνατότητα επιλογής των ζωνών ήχου για ενεργοποίηση κατά τη διάρκεια της επιλεκτικής κλήσης «Πατήστε για ομιλία» Ζώνες παρακολούθησης παιδιών: Ενεργοποίηση, Απενεργοποίηση, ανά ζώνη Παρέχει τη δυνατότητα επιλογής των ζωνών ήχου για ενεργοποίηση κατά τη διάρκεια μιας επιλεκτικής κλήσης που αντιστοιχεί στη λειτουργία «Παρακολούθηση παιδιών» Ζώνες ακρόασης περιβαλλοντικού ήχου: Ενεργοποίηση, Απενεργοποίηση, ανά ζώνη Παρέχει τη δυνατότητα επιλογής των ζωνών ήχου για ενεργοποίηση κατά τη διάρκεια μιας επιλεκτικής κλήσης που αντιστοιχεί στη λειτουργία «Ακρόαση περιβαλλοντικού ήχου» Λειτουργική μονάδα Πλήκτρο δύο θέσεων για έλεγχο ήχου Διαχείριση λυχνιών led: Σβηστή, Κανονική, Αντίστροφη, Πάντα αναμμένη, Κανονική κεντρική λυχνία led, Αντίστροφη κεντρική λυχνία led, Αναμμένη κεντρική λυχνία led Λειτουργία: Προεπιλογή = Ενεργοποίηση-απενεργοποίηση/Ένταση ήχου Αυτή η λειτουργική μονάδα αφορά ένα πλήκτρο δύο θέσεων, το οποίο έχει διαμορφωθεί αυτόματα από την κεντρική μονάδα By-me για την εκτέλεση των λειτουργιών απενεργοποίησης/ενεργοποίησης ζώνης και ρύθμισης της έντασης ήχου. Η παράμετρος Λειτουργία μπορεί να τροποποιηθεί στη συνέχεια ανάλογα με τον τύπο της εντολής: Ενεργοποίηση-απενεργοποίηση/Ένταση ήχου, Παράλειψη καναλιού/κομματιού, Αναστολή λειτουργίας ήχου. Η παράμετρος Διαχείριση λυχνιών led μπορεί να περιλαμβάνει επίσης τις τιμές για το διπλό πλήκτρο με την κεντρική λυχνία led (με εξαίρεση το πλήκτρο δύο θέσεων του μικροφώνου κλήσεων ). Σημείωση: όταν επιλέγεται η λειτουργία «Παράλειψη καναλιού/κομματιού», η παράμετρος Διαχείριση λυχνιών led απενεργοποιείται αυτόματα: η παράμετρος «Διαχείριση λυχνιών led» ρυθμίζεται στην επιλογή «Απενεργοποίηση». Λειτουργία Παράλειψη καναλιού/κομματιού Δεξί πλήκτρο δύο θέσεων ήχου/αυτοματισμού By-me Κεντρικό πλήκτρο δύο θέσεων αυτοματισμού By-me Σβηστή Πάντα αναμμένη Πάντα αναμμένη κεντρική λυχνία Αριστερό πλήκτρο δύο θέσεων ήχου/αυτοματισμού By-me Παράμετρος Διαχείριση λυχνιών led OFF (Σβηστή) Sempre ON (Πάντα αναμμένη) Σβηστή Πάντα αναμμένη Πάντα αναμμένη κεντρική λυχνία 281

284 Διαχείριση ομάδων/ζωνών Λειτουργική μονάδα Πλήκτρο δύο θέσεων για ακρόαση περιβαλλοντικού ήχου Διαχείριση λυχνιών led: Σβηστή, Κανονική, Αντίστροφη, Πάντα αναμμένη, Κανονική κεντρική λυχνία led, Αντίστροφη κεντρική λυχνία led, Αναμμένη κεντρική λυχνία led Λειτουργία: Προεπιλογή = Ενεργοποίηση, Απενεργοποίηση Αυτή η λειτουργική μονάδα αφορά ένα πλήκτρο δύο θέσεων, το οποίο έχει διαμορφωθεί αυτόματα από την κεντρική μονάδα για την εκτέλεση των λειτουργιών ενεργοποίησης/απενεργοποίησης της λειτουργίας ακρόασης περιβαλλοντικού ήχου. Η παράμετρος Funzionamento (Λειτουργία) πρέπει να είναι πάντα ρυθμισμένη στη λειτουργία ακρόασης περιβαλλοντικού ήχου. Η παράμετρος Διαχείριση λυχνιών led μπορεί να περιλαμβάνει επίσης τις τιμές για το διπλό πλήκτρο με την κεντρική λυχνία led (με εξαίρεση το πλήκτρο δύο θέσεων του μικροφώνου κλήσεων ). Λειτουργική μονάδα Έλεγχος στερεοφωνικής πηγής IR Διαχείριση λυχνιών led Λειτουργική μονάδα Βάση σύνδεσης ipod/iphone Διαχείριση λυχνιών led: Σβηστή, Κανονική Τύπος ήχου: Μονοφωνικός, Στερεοφωνικός Έλεγχος: Απομακρυσμένος, Τοπικός Παρέχει τη δυνατότητα απομακρυσμένου ελέγχου της συσκευής ipod/iphone (δηλ. από την κεντρική μονάδα By-me και από τις οθόνες αφής) ή απευθείας από την ίδια τη συσκευή ipod/iphone. 282

285 8. Τυπολογίες συστήματος Τυπολογίες συστήματος Στο κεφάλαιο αυτό περιγράφονται ενδεικτικά ορισμένες τυπολογίες του συστήματος που μπορούν να χρησιμοποιηθούν με το σύστημα ηχητικής εγκατάστασης By-me. 8.1 Ζώνες ήχου με μονάδες δέκτη και συσκευές ελέγχου By-me Το παράδειγμα αυτό παρουσιάζει μια τυπική εγκατάσταση στην οποία είναι δυνατή η αναπαραγωγή σε μία ή περισσότερες ζώνες της πηγής ήχου που προέρχεται από τις μονάδες πομπού. Zone audio con moduli ricevitori e comandi By-me + L R L R L ZONA AUDIO R - + L R (2) ZONA AUDIO 01 Διαμορφωμένες συσκευές: 1 είσοδος ήχου, 1 σταθμός βάσης και 1 δέκτης FM (μονάδες πομπού), 4 ηχεία (μονάδες δέκτη) με τα σχετικά πλήκτρα ελέγχου και 2 πλήκτρα ελέγχου By-me (και στη γραμμή αυτοματισμού). Ομάδες που δημιουργήθηκαν: τρεις ομάδες για τις μονάδες πομπού και δύο ομάδες για τις μονάδες δέκτη με τα πλήκτρα ελέγχου Ζώνες που δημιουργήθηκαν: δύο ζώνες ήχου που συνδέονται σε δύο ομάδες δέκτη Λειτουργία: οι δύο ζώνες λειτουργούν ανεξάρτητα για την αναπαραγωγή των καναλιών ήχου. Με τα πλήκτρα ελέγχου εκτελούνται λειτουργίες σε ολόκληρη τη ζώνη στην οποία είναι διαμορφωμένα. 283

286 Τυπολογίες εγκατάστασης 8.2 Ζώνες ήχου με λειτουργία φωνητικών κλήσεων Zone audio con funzione di chiamata vocale Modulo di chiamata L L TX ingresso audio Sintonizzatore FM R L R ZONA AUDIO 02 CHIAMATA SELETTIVA R L R ZONA AUDIO CHIAMATA GLOBALE Διαμορφωμένες συσκευές: 2 είσοδοι ήχου και 1 δέκτης FM (μονάδες πομπού), 4 ηχεία (μονάδες δέκτη) με τα σχετικά πλήκτρα ελέγχου, 2 πλήκτρα ελέγχου By-me και 1 μονάδα κλήσεων Ομάδες που δημιουργήθηκαν: τρεις ομάδες για τις μονάδες πομπού, μία ομάδα για τη μονάδα κλήσεων, δύο ομάδες για τις μονάδες δέκτη με τα πλήκτρα ελέγχου Ζώνες που δημιουργήθηκαν: δύο ζώνες ήχου που συνδέονται σε δύο ομάδες δέκτη Λειτουργία: οι δύο ζώνες λειτουργούν ανεξάρτητα για την αναπαραγωγή των καναλιών ήχου. Στη μονάδα κλήσεων πρέπει να ρυθμιστεί πρώτα η παράμετρος ρύθμισης ζωνών επιλεκτικής κλήσης. Το φωνητικό μήνυμα αντικαθιστά κατά την κλήση την πηγή ήχου που αναπαράγεται τη στιγμή εκείνη. Όταν πατήσετε το πλήκτρο γενικής κλήσης, η εντολή μεταδίδεται σε όλες τις υπάρχουσες ζώνες, ενώ όταν πατήσετε το πλήκτρο επιλεκτικής κλήσης, η εντολή μεταδίδεται μόνο στη ζώνη ήχου

287 8.3 Ζώνες ήχου με λειτουργία Παρακολούθηση παιδιών Τυπολογίες συστήματος Το παράδειγμα αυτό παρουσιάζει μια τυπική εγκατάσταση στην οποία είναι δυνατή η αναπαραγωγή σε μία ή περισσότερες ζώνες της πηγής ήχου που προέρχεται από τις μονάδες πομπού. Zone audio con funzione "baby control" (2) L L R R L CHIAMATA SELETTIVA PER BABY CONTROL R L R ZONA AUDIO 01 CHIAMATA GLOBALE (2) (2) ZONA AUDIO 02 Διαμορφωμένες συσκευές: 2 είσοδοι ήχου και 1 δέκτης FM (μονάδες πομπού), 4 ηχεία (μονάδες δέκτη) με τα σχετικά πλήκτρα ελέγχου, 1 πλήκτρο ελέγχου By-me και 1 μονάδα κλήσεων (πομπός) Ομάδες που δημιουργήθηκαν: τρεις ομάδες για τις μονάδες πομπού, μία ομάδα για τη μονάδα κλήσεων, δύο ομάδες για τις μονάδες δέκτη με τα πλήκτρα ελέγχου Ζώνες που δημιουργήθηκαν: δύο ζώνες ήχου που συνδέονται σε δύο ομάδες δέκτη Λειτουργία: οι δύο ζώνες λειτουργούν ανεξάρτητα για την αναπαραγωγή των καναλιών ήχου. Στη μονάδα κλήσεων πρέπει να ρυθμιστεί πρώτα η παράμετρος ρύθμισης ζωνών επιλεκτικής κλήσης. Για να ενεργοποιήσετε τη λειτουργία Baby Control (Παρακολούθηση παιδιών) στη μονάδα κλήσεων, αρκεί να πατήσετε το σχετικό πλήκτρο που υπάρχει στη μονάδα. Το φωνητικό μήνυμα αντικαθιστά κατά την κλήση Baby Control (Παρακολούθηση παιδιών) την πηγή ήχου που αναπαράγεται τη στιγμή εκείνη στη ζώνη ήχου

288 Τυπολογίες συστήματος 8.4 Ζώνες ήχου με λειτουργία ακρόασης περιβαλλοντικού ήχου Zone audio con funzione ascolto ambientale L R L R L R L (2) ZONA AUDIO R ZONA AUDIO L R ZONA AUDIO 03 ASCOLTO AMBIENTALE Διαμορφωμένες συσκευές: 2 είσοδοι ήχου και 1 δέκτης FM (μονάδες πομπού), 5 ηχεία (μονάδες δέκτη) με τα σχετικά πλήκτρα ελέγχου, 2 πλήκτρα ελέγχου By-me, 1 μονάδα κλήσεων (πομπός) και 1 πλήκτρο ελέγχου ακρόασης περιβαλλοντικού ήχου Ομάδες που δημιουργήθηκαν: τρεις ομάδες για τις μονάδες πομπού, μία ομάδα για τη μονάδα κλήσεων με το πλήκτρο ελέγχου περιβαλλοντικού ήχου, τρεις ομάδες για τις μονάδες δέκτη με τα πλήκτρα ελέγχου Ζώνες που δημιουργήθηκαν: τρεις ζώνες ήχου που συνδέονται σε τρεις ομάδες δέκτη Λειτουργία: οι τρεις ζώνες λειτουργούν ανεξάρτητα για την αναπαραγωγή των καναλιών ήχου. Μία ζώνη προορίζεται επίσης ειδικά για την ακρόαση περιβαλλοντικού ήχου. Στη μονάδα κλήσεων πρέπει να ρυθμιστεί πρώτα η παράμετρος ρύθμισης ζωνών επιλεκτικής κλήσης. Για να ενεργοποιήσετε τη λειτουργία ακρόασης περιβαλλοντικού ήχου, πρέπει να διαμορφώσετε το σχετικό πλήκτρο ενεργοποίησης/απενεργοποίησης στην ομάδα στην οποία περιλαμβάνεται η μονάδα κλήσεων. Όταν πατήσετε το πλήκτρο, ο ήχος που λαμβάνεται από το μικρόφωνο τη στιγμή εκείνη αναπαράγεται μόνο στη ζώνη ήχου

289 Τυπολογίες συστήματος 8.5 Ζώνες ήχου με λειτουργία φωνητικής επικοινωνίας Zone audio con funzione comunicazione vocale L L R R L ZONA AUDIO 02 CHIAMATA SELETTIVA R L + + L R R ZONA AUDIO 03 CHIAMATA SELETTIVA ZONA AUDIO 01 Διαμορφωμένες συσκευές: 2 είσοδοι ήχου και 1 δέκτης FM (μονάδες πομπού), 5 ηχεία (μονάδες δέκτη) με τα σχετικά πλήκτρα ελέγχου, 1 πλήκτρο ελέγχου By-me και 2 μονάδες κλήσεων (πομπός) Ομάδες που δημιουργήθηκαν: τρεις ομάδες για τις μονάδες πομπού, δύο ομάδες για τις μονάδες κλήσεων, τρεις ομάδες για τις μονάδες δέκτη με τα πλήκτρα ελέγχου Ζώνες που δημιουργήθηκαν: τρεις ζώνες ήχου που συνδέονται σε τρεις ομάδες δέκτη Λειτουργία: οι τρεις ζώνες μπορούν να λειτουργήσουν ανεξάρτητα για την αναπαραγωγή των καναλιών ήχου. Οι μονάδες κλήσεων 01 και 02 βρίσκονται στο ίδιο περιβάλλον με τα ηχεία της ζώνης ήχου 02 και της ζώνης ήχου 03 αντίστοιχα. Στις μονάδες κλήσεων πρέπει να ρυθμιστεί αρχικά η παράμετρος ρύθμισης ζωνών επιλεκτικής κλήσης. Στην περίπτωση αυτή, στη μονάδα 01 θα ρυθμιστεί η ζώνη 02 και στη μονάδα 02 θα ρυθμιστεί η ζώνη 03. Το φωνητικό μήνυμα αντικαθιστά κατά την κλήση την πηγή ήχου που αναπαράγεται τη στιγμή εκείνη. Όταν πατήσετε το πλήκτρο επιλεκτικής κλήσης της μονάδας στη ζώνη ήχου 02, η εντολή μεταδίδεται μόνο στη ζώνη ήχου 03. Ομοίως, όταν πατήσετε το πλήκτρο επιλεκτικής κλήσης της μονάδας στη ζώνη ήχου 03, η εντολή μεταδίδεται μόνο στη ζώνη ήχου 02 (παράμετρος ρύθμισης ζωνών επιλεκτικής κλήσης). Με τον τρόπο αυτό, είναι δυνατή η μονοκατευθυντική επικοινωνία μεταξύ δύο διαφορετικών χώρων. Πρόκειται για ημιαμφίδρομη επικοινωνία, καθώς το κανάλι που έχει αντιστοιχιστεί στην κλήση είναι μονοκατευθυντικό και, συνεπώς, χρησιμοποιείται από τις δύο διαμορφωμένες μονάδες. Είναι προφανές ότι όταν είναι ενεργοποιημένη η πρώτη μονάδα κλήσεων δεν μπορεί να ενεργοποιηθεί η δεύτερη και αντίστροφα. 287

290 Τυπολογίες συστήματος 8.6 Ζώνες ήχου με συνολική απενεργοποίηση Zone audio con spegnimento centralizzato ZONA AUDIO L (2) R L + + L R R L R ZONA AUDIO 01 ASCOLTO AMBIENTALE Διαμορφωμένες συσκευές: 2 είσοδοι ήχου και 1 δέκτης FM (μονάδες πομπού), 4 ηχεία (μονάδες δέκτη) με τα σχετικά πλήκτρα ελέγχου, 3 πλήκτρα ελέγχου By-me και 1 διεπαφή IR. Ομάδες που δημιουργήθηκαν: τρεις ομάδες για τις μονάδες πομπού, δύο ομάδες για τις μονάδες δέκτη με τα πλήκτρα ελέγχου. Ένα πλήκτρο ελέγχου ενεργοποίησης/απενεργοποίησης By-me χρησιμοποιείται ως πλήκτρο ελέγχου σεναρίου. Ζώνες που δημιουργήθηκαν: δύο ζώνες ήχου που συνδέονται σε δύο ομάδες δέκτη Λειτουργία: οι δύο ζώνες μπορούν να λειτουργήσουν ανεξάρτητα για την αναπαραγωγή των καναλιών ήχου. Πρέπει να δημιουργήσετε ένα σενάριο συνδέοντας τις ομάδες δέκτη που σχετίζονται με τις δύο ζώνες ήχου και να το αποθηκεύσετε με όλες τις συσκευές ήχου σε κατάσταση απενεργοποίησης. Στη συνέχεια, το πλήκτρο ελέγχου By-me αντιστοιχίζεται ως εξωτερικό πλήκτρο ελέγχου. Με τον ίδιο τρόπο, μπορείτε να δημιουργήσετε ένα σενάριο, να το αποθηκεύσετε με τις συσκευές ήχου στην επιθυμητή κατάσταση ενεργοποίησης και να αντιστοιχίσετε το ίδιο πλήκτρο ως εξωτερικό πλήκτρο ελέγχου. Στην περίπτωση αυτή, όταν πατήσετε το πάνω και το κάτω τμήμα του πλήκτρου ελέγχου ενεργοποίησης/απενεργοποίησης By-me, εκτελείται συνολική ενεργοποίηση και απενεργοποίηση ολόκληρου του συστήματος ήχου. 288

291 Γλωσσάριο 9. Γλωσσάριο Πηγή Συσκευή για την αναπαραγωγή του ηχητικού σήματος. Κανάλι μετάδοσης Ζώνη συχνοτήτων που συνδέεται με έναν πομπό που χρησιμοποιείται για τη μετάδοση των πληροφοριών της πηγής. Πομπός (TX) Συσκευή που αποστέλλει στο bus επικοινωνίας τις πληροφορίες της πηγής. Δέκτης (RX) Συσκευή που λαμβάνει από το bus τις πληροφορίες της πηγής και τις μεταδίδει στο χώρο μέσω των ηχείων. Ομάδα Σύνολο λειτουργικών μονάδων των συσκευών με λογική σύνδεση μεταξύ τους. Ζώνη Ένας ή περισσότεροι χώροι όπου αναπαράγεται η ίδια πηγή ήχου από έναν ή περισσότερους δέκτες. Κομμάτι Μουσικό κομμάτι ή αποθηκευμένος ραδιοφωνικός σταθμός. 289

292 290

293 Ενότητα Light Control 291

294 292

295 Περιεχόμενα 1. Γενικά χαρακτηριστικά του συστήματος Μηχανισμοί και λειτουργίες Διαμόρφωση στην κεντρική μονάδα Επιλογή και διαμόρφωση λειτουργικής μονάδας Ρύθμιση/τροποποίηση παραμέτρων ρυθμιστών Ρυθμιστές WHITE Ρυθμιστές RGB Παραδείγματα εφαρμογών

296 Παρουσίαση του συστήματος 1. Γενικά χαρακτηριστικά του συστήματος Το σύστημα Light Control, το οποίο αποτελείται από ρυθμιστές και λαμπτήρες universal, παρέχει τη δυνατότητα εναρμόνισης των αναγκών άνεσης και μείωσης της κατανάλωσης, δημιουργώντας εξατομικευμένους και «ενεργειακά αποδοτικούς» χώρους, απόλυτα συμβατούς και εξαιρετικά ευέλικτους στην εγκατάσταση. Η νέα σειρά ρυθμιστών universal παρέχει τη δυνατότητα διαχείρισης πηγών κάθε τυπολογίας, όχι μόνο των πηγών υψηλής ενεργειακής απόδοσης αλλά και των συμβατικών πηγών πυρακτώσεως. Το σύστημα ελέγχου μπορεί να χρησιμοποιηθεί και σε υπάρχουσες εγκαταστάσεις χάρη στη δυνατότητα εύκολης και αποτελεσματικής τοποθέτησης σε κάθε αρχιτεκτονική. Οι ρυθμιστές universal, όταν ενσωματωθούν στο σύστημα οικιακού αυτοματισμού By-me, συμπληρώνουν το σύστημα διαχείρισης φωτισμού. Μέσω των οθονών αφής, είναι δυνατή η δημιουργία και ο έλεγχος των προγραμματισμένων σεναρίων φωτισμού, ώστε κάθε χώρος να είναι μοναδικός, με ιδιαίτερη προσοχή στην εξοικονόμηση ενέργειας μέσω της ενεργοποίησης και της απενεργοποίησης των φώτων και της ρύθμισης της έντασης. Οι νέες λειτουργίες RGB (κατοχυρωμένες με δίπλωμα ευρεσιτεχνίας), που διατίθενται μέσω ειδικών μηχανισμών, παρέχουν τη δυνατότητα δημιουργίας κομψών και εκλεπτυσμένων χρωματικών παραλλαγών και μοτίβων φωτισμού, κατάλληλων για την ικανοποίηση όλων των αναγκών, τόσο στον οικιακό όσο και στον τριτογενή τομέα. Με το σύστημα αυτοματισμού είναι δυνατή η διαμόρφωση και, στη συνέχεια, η ανάκληση σεναρίων που περιλαμβάνουν διάφορες λειτουργίες της εγκατάστασης οικιακού αυτοματισμού, όπως συνδυασμοί φωτισμού και χρωμάτων που συνδέονται με λειτουργίες διανομής ήχου, για τη δημιουργία εξατομικευμένων χώρων που χαρακτηρίζονται από απόλυτη άνεση και απόδοση. Όλες οι λύσεις της Vimar βασίζονται σε μια μοναδική τεχνολογία universal που διασφαλίζει την «ξένοιαστη» διαμόρφωση των συστημάτων παρέχοντας τη δυνατότητα αντικατάστασης των παλιών ρυθμιστών σε υπάρχουσες εγκαταστάσεις για μέγιστη ευελιξία της εγκατάστασης. Οι ρυθμιστές universal είναι συμβατοί με όλες τις φωτεινές πηγές: λαμπτήρες πυρακτώσεως, λαμπτήρες LED και συμπαγείς ρυθμιζόμενοι λαμπτήρες φθορισμού, λαμπτήρες αλογόνου και ταινίες LED. Μια τεχνολογία ρύθμισης που μπορεί να ενσωματωθεί σε κάθε τύπο φωτοτεχνικής εγκατάστασης. Απόλυτη ευελιξία - αυτό είναι το κριτήριο με το οποίο επιλέχθηκε η τεχνολογία όλων των νέων λύσεων για τη διαχείριση και τον έλεγχο του φωτισμού. Τόσο στην περίπτωση νέων εγκαταστάσεων όσο και στην περίπτωση αναδιοργάνωσης, διαμόρφωσης ή αντικατάστασης, προσφέρει πάντα τη δυνατότητα επιλογής πιο αποδοτικών και ευέλικτων πηγών, χάρη σε μηχανισμούς που διαθέτουν την τεχνολογική δυνατότητα ρύθμισης όλων των τύπων λαμπτήρων. 294

297 2. Μηχανισμοί και λειτουργίες Το σύστημα Light Control αποτελείται από τους παρακάτω μηχανισμούς: Μηχανισμοί και λειτουργίες : Δύο πλήκτρα δύο λειτουργιών και εκκινητής ρυθμιστών SLAVE 230 V~ για λαμπτήρες LED, ηλεκτρονικούς μετασχηματιστές LED, λαμπτήρες RGB, ηλεκτρονικά τροφοδοτικά RGB. Συνδυάζονται με εναλλάξιμα πλήκτρα 1 ή 2 module : Τρία πλήκτρα δύο λειτουργιών και εκκινητής ρυθμιστή MASTER 230 V~ 50 Hz για λαμπτήρες πυρακτώσεως W, ηλεκτρονικούς μετασχηματιστές VA, λαμπτήρες CFL W, λαμπτήρες LED W, ασφάλεια προστασίας. Συνδυάζονται με εναλλάξιμα πλήκτρα 1 ή 2 module - 3 module : Ρυθμιστής MASTER 230 V~ 50/60 Hz για λαμπτήρες πυρακτώσεως W, ηλεκτρονικούς μετασχηματιστές VA, λαμπτήρες CFL W, λαμπτήρες LED W, ηλεκτρονικά τροφοδοτικά LED, ασφάλεια προστασίας, εγκατάσταση σε οδηγό DIN (60715 TH35), κάλυψη 4 module των 17,5 mm : Ρυθμιστής SLAVE 230 V~ 50/60 Hz για λαμπτήρες πυρακτώσεως W, ηλεκτρονικούς μετασχηματιστές VA, λαμπτήρες CFL W, λαμπτήρες LED W, έλεγχος από ρυθμιστή MASTER universal με προσαρμογέα φορτίου, ασφάλεια προστασίας, εγκατάσταση σε οδηγό DIN (60715 TH35), κάλυψη 4 module των 17,5 mm : Ηλεκτρονικό τροφοδοτικό 230 V~ 50 Hz πολλαπλών τάσεων για λαμπτήρες LED RGB με δυνατότητα dimmer V, ελεγχόμενο με μηχανισμούς By-me. Έξοδος SELV. 295

298 Διαμόρφωση στην κεντρική μονάδα 3. Διαμόρφωση στην κεντρική μονάδα Η βασική διαδικασία που πρέπει να εκτελεστεί για τη διαμόρφωση των ρυθμιστών του συστήματος Light Control στην κεντρική μονάδα είναι η δημιουργία λειτουργικών ομάδων (σύνολο λειτουργικών μονάδων που πρέπει να λειτουργούν μαζί) στις οποίες θα αντιστοιχιστούν. Η διαδικασία που πρέπει να εκτελεστεί για κάθε νέα ομάδα είναι η εξής: Ρύθμιση Διαμόρφωση Ομάδες Ομάδες αυτοματισμών Προσθήκη Δημιουργήστε την ομάδα επιλέγοντας τα εξής: Δείκτης νέας ομάδας (00-480): υποδεικνύει τον αριθμό της ομάδας στη λίστα όλων των διαμορφωμένων σεναρίων. Πατήστε το στοιχείο Επόμενο για επιβεβαίωση. Όνομα νέας ομάδας: επιλέξτε, μεταξύ των προτεινόμενων ονομάτων από μια προκαθορισμένη λίστα, είτε το όνομα της ομάδας είτε τη ζώνη εφαρμογής (απαραίτητη για το διαχωρισμό των δωματίων και των λειτουργιών με το ίδιο όνομα). Τέλος, προχωρήστε στην αποθήκευση του ονόματος της ομάδας πατώντας το στοιχείο Αποθήκ. Εάν η διαδικασία εκτελέστηκε σωστά, στην κεντρική μονάδα θα εμφανιστεί το μήνυμα Η διαδικασία ολοκληρώθηκε με επιτυχία Εάν επιλέξετε την επιθυμητή ομάδα, μπορείτε να εμφανίσετε τις πληροφορίες που αφορούν την ομάδα, όπως διεύθυνση και αριθμός μηχανισμών, τους μηχανισμούς που είναι ενδεχομένως ήδη αντιστοιχισμένοι, καθώς και να διαγράψετε την ομάδα (μενού Κατάργηση ομάδας). 3.1 Επιλογή και διαμόρφωση λειτουργικής μονάδας. Για κάθε μηχανισμό, η επιλογή της λειτουργικής μονάδας περιγράφεται στο φύλλο οδηγιών που παρέχεται με το προϊόν. Για να διαμορφώσετε τις διάφορες λειτουργικές μονάδες σε μια ομάδα, εκτελέστε την παρακάτω διαδικασία: 1. Ρύθμιση Διαμόρφωση Ομάδες Ομάδες αυτοματισμών 2. Επιλέξτε το όνομα της ομάδας στην οποία θα προσθέσετε τη λειτουργική μονάδα του ρυθμιστή που θα διαμορφωθεί. 3. Μετακινηθείτεστη λίστα για να επιλέξετε την ομάδα και πατήστε Προσθήκη. Θα ξεκινήσει η διαδικασία στην κεντρική μονάδα. 4. Επιλέξτε την τυπολογία του ρυθμιστή (Ρυθμιστής SLAVE ή Άλλο): Ρυθμιστής SLAVE Επόμενο (Αποκοπή φάσης) LE ή TE Επόμενο (Flash start) Ναι ή Όχι Τέλος Άλλο Επόμενο WHITE ή RGB Επόμενο 5. Πατήστε το πλήκτρο διαμόρφωσης και ενδεχομένως το πλήκτρο δύο λειτουργιών του ρυθμιστή που θέλετε να συμπεριλάβετε στην ομάδα. Εάν στο βήμα 4 επιλέξατε το στοιχείο RGB και ένα πλήκτρο δύο λειτουργιών, η κεντρική μονάδα θα σας ζητήσει να ρυθμίσετε επίσης τη λειτουργία που θα αντιστοιχιστεί στο πλήκτρο: 296

299 Παράμετροι ρυθμιστών Μετακινηθείτε στη λίστα για να επιλέξετε την επιθυμητή λειτουργία και πατήστε Ρύθμιση. Θα ξεκινήσει η διαδικασία στην κεντρική μονάδα. 6. Ο μηχανισμός επισημαίνει τη διαμόρφωση με την ενεργοποίηση της κόκκινης λυχνίας led, η οποία σβήνει μετά την ολοκλήρωση της διαμόρφωσης. 7. Η κεντρική μονάδα εμφανίζει τη λειτουργική μονάδα που μόλις διαμορφώθηκε. 8. Προχωρήστε στη διαμόρφωση των υπόλοιπων λειτουργικών μονάδων επαναλαμβάνοντας τα βήματα 3, 4, 5 και 6 ή πατήστε Πίσω για έξοδο. Όλες οι διαδικασίες που σχετίζονται με τη διαχείριση των λειτουργικών ομάδων και μονάδων των ρυθμιστών WHITE και RGB είναι παρόμοιες με εκείνες για όλους τους άλλους μηχανισμούς By-me. 3.2 Ρύθμιση/τροποποίηση παραμέτρων ρυθμιστών. Η ρύθμιση ή/και η τροποποίηση των παραμέτρων των μηχανισμών παρέχει τη δυνατότητα εξατομίκευσης των λειτουργιών για προσαρμογή της εγκατάστασης στις διάφορες ανάγκες της εγκατάστασης. Ρύθμιση Διαμόρφωση Ομάδες Ομάδες αυτοματισμών Μετακινηθείτε στη λίστα για να επιλέξετε την ομάδα Αντιστοιχισμένοι μηχανισμοί Μετακινηθείτε στη λίστα για να επιλέξετε τη λειτουργική μονάδα Παράμετροι μηχανισμού Οι παράμετροι που μπορούν να τροποποιηθούν για κάθε λειτουργική μονάδα εξαρτώνται από τα χαρακτηριστικά της μονάδας και ποικίλλουν σε ό,τι αφορά την τυπολογία ανάλογα με τον επιθυμητό ρυθμιστή Ρυθμιστές WHITE Εντολές που μπορούν να εκτελεστούν - Ενεργοποίηση/απενεργοποίηση - Ρύθμιση/αλλαγή φωτεινότητας - Ανάκληση σεναρίου Παράμετροι λειτουργίας - Ταχύτητα ρύθμισης (ελάχιστη, κανονική, μέγιστη) - Ελάχιστη τιμή ρύθμισης - Τιμή ενεργοποίησης - Διάρκεια ενεργοποίησης - Διάρκεια απενεργοποίησης 297
