Εγχειρίδιο οδηγιών Μονάδα θυροτηλεόρασης για σύστημα κλήσης δύο αγωγών της για οθόνη

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Εγχειρίδιο οδηγιών. 01963 Μονάδα θυροτηλεόρασης για σύστημα κλήσης δύο αγωγών της για οθόνη 20550."

Transcript

1 Εγχειρίδιο οδηγιών Μονάδα θυροτηλεόρασης για σύστημα κλήσης δύο αγωγών της για οθόνη 0550.

2

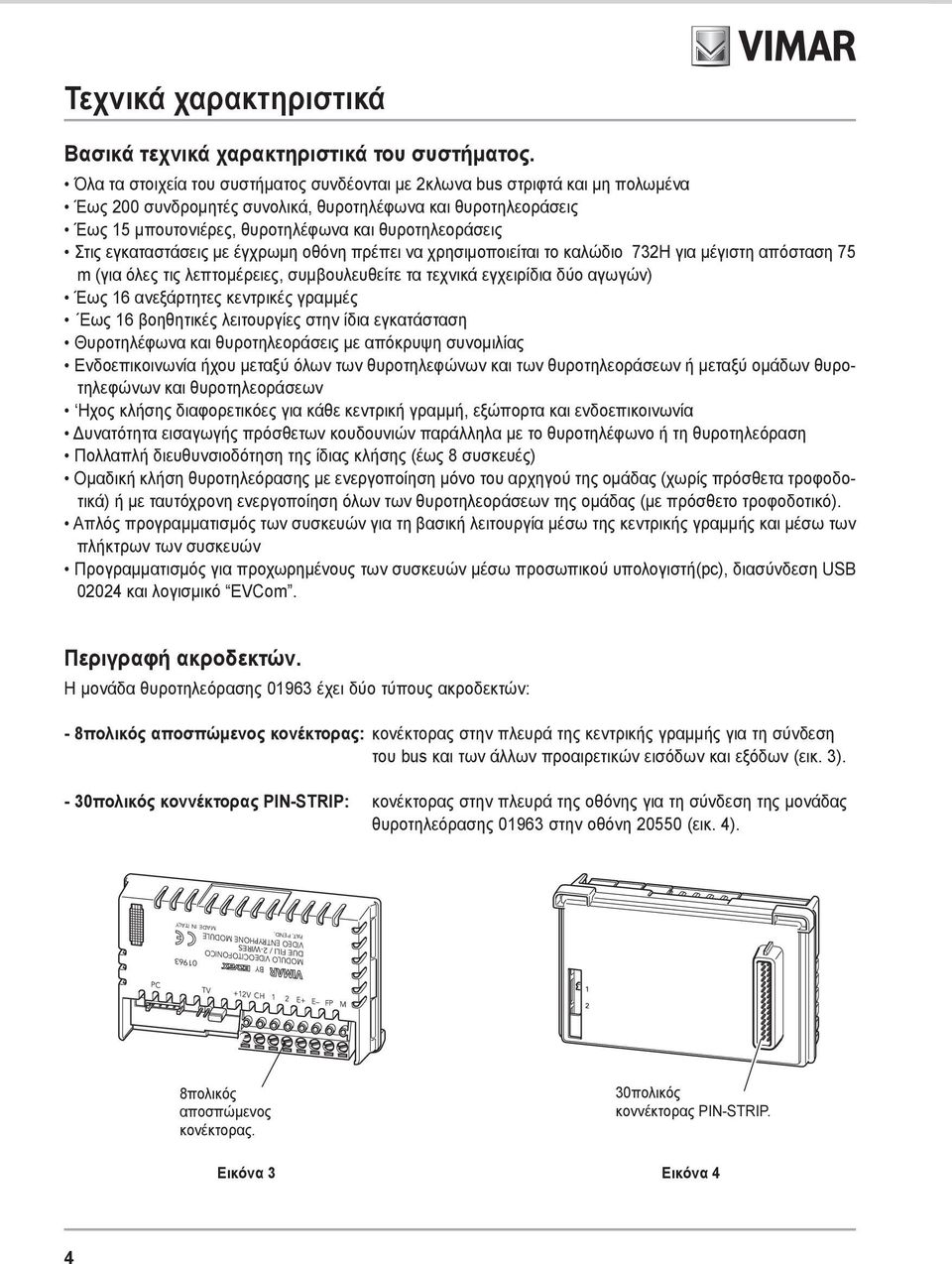

3 Περιεχόμενα Τεχνικά χαρακτηριστικά Τύπος εγκατάστασης 3 Πλεονεκτήματα του συστήματος δύο αγωγών 3 Βασικά τεχνικά χαρακτηριστικά του συστήματος 4 Περιγραφή ακροδεκτών 4 Καταναλώσεις 6 Πλεονεκτήματα του συστήματος δύο αγωγών 6 Τροφοδότες και άλλα αξεσουάρ των δύο αγωγών 6 Γενικά για τις ψηφιακές εντολές 7 Λειτουργίες θυροτηλεόρασης 8 Ο επιλογέας τερματισμού γραμμής TV (Τερματισμός βίντεο) 9 Το πλήκτρο Δεύτερη λειτουργία (ndf) 10 Προειδοποιήσεις για την κωδικοποίηση και τον προγραμματισμό των συσκευών 11 Φάσεις προγραμματισμού των συσκευών 1 Αριθμητική κωδικοποίηση θυροτηλεόρασης 1 Δευτερεύουσα αριθμητική κωδικοποίηση της θυροτηλεόρασης - κλήση ομάδας 14 Απάντηση σε κλήσεις 14 Λειτουργία αυτόματης ενεργοποίησης 15 Απόκρυψη συνομιλίας 15 Προειδοποίηση «Ανοιχτές πόρτες» 16 Ενεργοποίηση μηχανισμού ΚΛΕΙΔΑΡΙΑΣ 17 Ενεργοποίηση εντολής φώτων κλιμακοστασίου (ΛΕΙΤΟΥΡΓΙΑ -F1/F ή ΥΠΗΡΕΣΙΑ AUX 1/) 18 Ενεργοποίηση εντολής βοηθητικών φώτων (ΛΕΙΤΟΥΡΓΙΑ -F1/F ή ΥΠΗΡΕΣΙΑ AUX 1/) 19 Κλήση από κουδούνι 19 Κλήση από εξώπορτα 0 Εγκατάσταση πρόσθετων εξωτερικών κουδουνιών Θυροτηλεοράσεις με ταυτόχρονη κλήση βίντεο Θέσεις εγκατάστασης 4 Προγραμματισμός θυροτηλεόρασης 8 Διαμόρφωση βασικών λειτουργιών της θυροτηλεόρασης. 8 Ενεργοποίηση λειτουργίας Αυτόματης ενεργοποίησης 8 Ενεργοποίηση της λειτουργίας «Συνδρομητής απών». 8 Κλήση από εξώπορτα μόνο φωνητική 9 Κλήση από εξώπορτα με ήχο/εικόνα 9 Διασύνδεση ήχου/εικόνας για κάμερες 3 Επιλογή τύπου κουδουνιού 34 Ρύθμιση έντασης κουδουνιών 35 Ρύθμιση έντασης ανοιχτής ακρόασης 35 Ρύθμιση παραμέτρων εικόνας 36 Άμεση διαμόρφωση πλήκτρων (π.χ. ΚΛΗΣΕΙΣ ΕΝΔΟΕΠΙΚΟΙΝΩΝΙΑΣ) 37 Διαμόρφωση προαιρετικών λειτουργιών της θυροτηλεόρασης (προγραμματισμός EVCom για προχωρημένους) 38 Προγραμματισμός μπουτόν 39 Ρύθμιση των flag 40 Ρύθμιση των ομαδικών κλήσεων 41 Σύνδεση κλήσεων από εξώπορτα 4 Επιλογή και ρύθμιση κουδουνιών 43 Ρύθμιση παραμέτρων βίντεο 44 Επαναφορά διαμορφώσεων 45 Προγραμματισμός της μπουτονιέρας δύο αγωγών 46 Παράδειγμα τεχνικών παραμέτρων μπουτονιέρας 47 Ενσωμάτωση της θυροτηλεόρασης με το σύστημα By-me 48 Παραδείγματα και σχέδια εγκατάστασης 48 Βασικά σχέδια θυροτηλεόρασης 48 Σύντομος οδηγός χρήσης θυροτηλεόρασης 49 Ενδείξεις του led φωτισμού 49 Κανόνες εγκατάστασης και συμμόρφωση στην αντίστοιχη διάταξη 50 Λεξικό 51 1

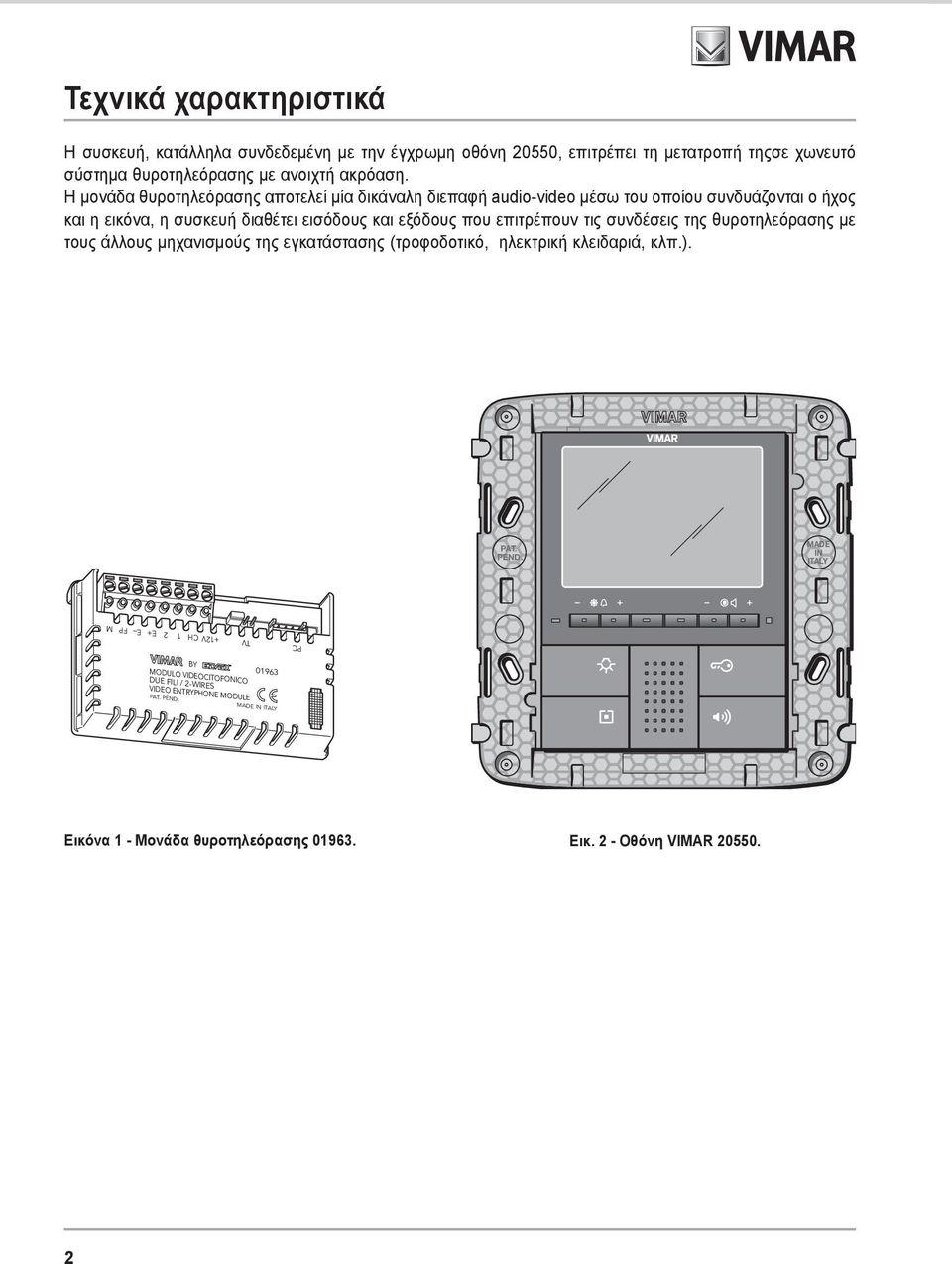

4 VIDEO ENTRYPHONE MODULE PAT. PEND. MADE IN ITALY Τεχνικά χαρακτηριστικά Η συσκευή, κατάλληλα συνδεδεμένη με την έγχρωμη οθόνη 0550, επιτρέπει τη μετατροπή τηςσε χωνευτό σύστημα θυροτηλεόρασης με ανοιχτή ακρόαση. Η μονάδα θυροτηλεόρασης αποτελεί μία δικάναλη διεπαφή audio-video μέσω του οποίου συνδυάζονται ο ήχος και η εικόνα, η συσκευή διαθέτει εισόδους και εξόδους που επιτρέπουν τις συνδέσεις της θυροτηλεόρασης με τους άλλους μηχανισμούς της εγκατάστασης (τροφοδοτικό, ηλεκτρική κλειδαριά, κλπ.). PAT. PEND. MADE IN ITALY PC TV +1V CH 1 E+ E FP M BY MODULO VIDEOCITOFONICO DUE FILI / -WIRES Εικόνα 1 - Μονάδα θυροτηλεόρασης Εικ. - Οθόνη VIMAR 0550.

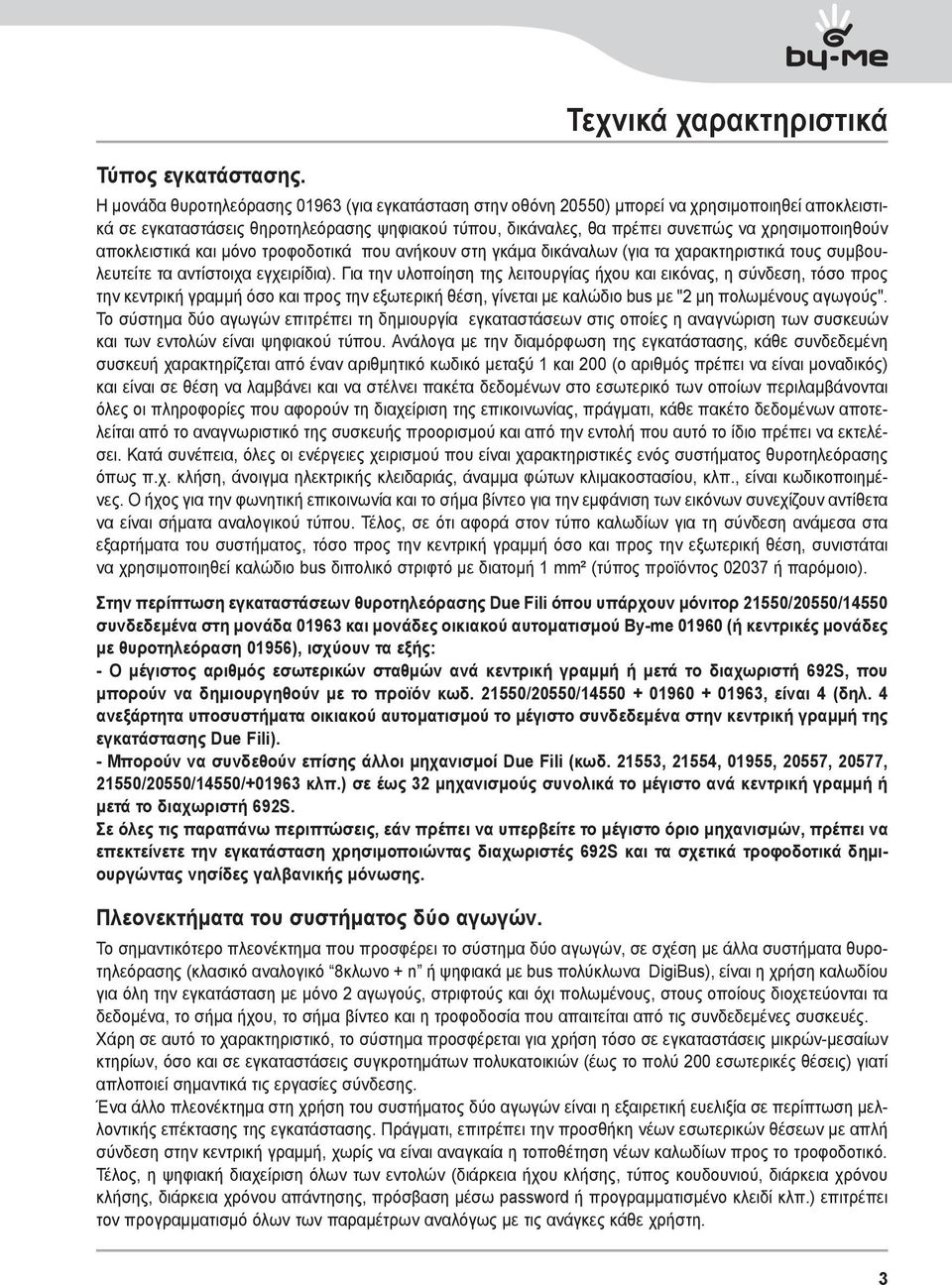

5 Τύπος εγκατάστασης. Η μονάδα θυροτηλεόρασης (για εγκατάσταση στην οθόνη 0550) μπορεί να χρησιμοποιηθεί αποκλειστικά σε εγκαταστάσεις θηροτηλεόρασης ψηφιακού τύπου, δικάναλες, θα πρέπει συνεπώς να χρησιμοποιηθούν αποκλειστικά και μόνο τροφοδοτικά που ανήκουν στη γκάμα δικάναλων (για τα χαρακτηριστικά τους συμβουλευτείτε τα αντίστοιχα εγχειρίδια). Για την υλοποίηση της λειτουργίας ήχου και εικόνας, η σύνδεση, τόσο προς την κεντρική γραμμή όσο και προς την εξωτερική θέση, γίνεται με καλώδιο bus με " μη πολωμένους αγωγούς". Το σύστημα δύο αγωγών επιτρέπει τη δημιουργία εγκαταστάσεων στις οποίες η αναγνώριση των συσκευών και των εντολών είναι ψηφιακού τύπου. Ανάλογα με την διαμόρφωση της εγκατάστασης, κάθε συνδεδεμένη συσκευή χαρακτηρίζεται από έναν αριθμητικό κωδικό μεταξύ 1 και 00 (ο αριθμός πρέπει να είναι μοναδικός) και είναι σε θέση να λαμβάνει και να στέλνει πακέτα δεδομένων στο εσωτερικό των οποίων περιλαμβάνονται όλες οι πληροφορίες που αφορούν τη διαχείριση της επικοινωνίας, πράγματι, κάθε πακέτο δεδομένων αποτελείται από το αναγνωριστικό της συσκευής προορισμού και από την εντολή που αυτό το ίδιο πρέπει να εκτελέσει. Κατά συνέπεια, όλες οι ενέργειες χειρισμού που είναι χαρακτηριστικές ενός συστήματος θυροτηλεόρασης όπως π.χ. κλήση, άνοιγμα ηλεκτρικής κλειδαριάς, άναμμα φώτων κλιμακοστασίου, κλπ., είναι κωδικοποιημένες. Ο ήχος για την φωνητική επικοινωνία και το σήμα βίντεο για την εμφάνιση των εικόνων συνεχίζουν αντίθετα να είναι σήματα αναλογικού τύπου. Τέλος, σε ότι αφορά στον τύπο καλωδίων για τη σύνδεση ανάμεσα στα εξαρτήματα του συστήματος, τόσο προς την κεντρική γραμμή όσο και προς την εξωτερική θέση, συνιστάται να χρησιμοποιηθεί καλώδιο bus διπολικό στριφτό με διατομή 1 mm² (τύπος προϊόντος 0037 ή παρόμοιο). Στην περίπτωση εγκαταστάσεων θυροτηλεόρασης Due Fili όπου υπάρχουν μόνιτορ 1550/0550/14550 συνδεδεμένα στη μονάδα και μονάδες οικιακού αυτοματισμού By-me (ή κεντρικές μονάδες με θυροτηλεόραση 01956), ισχύουν τα εξής: - Ο μέγιστος αριθμός εσωτερικών σταθμών ανά κεντρική γραμμή ή μετά το διαχωριστή 69S, που μπορούν να δημιουργηθούν με το προϊόν κωδ. 1550/0550/ , είναι 4 (δηλ. 4 ανεξάρτητα υποσυστήματα οικιακού αυτοματισμού το μέγιστο συνδεδεμένα στην κεντρική γραμμή της εγκατάστασης Due Fili). - Μπορούν να συνδεθούν επίσης άλλοι μηχανισμοί Due Fili (κωδ. 1553, 1554, 01955, 0557, 0577, 1550/0550/14550/ κλπ.) σε έως 3 μηχανισμούς συνολικά το μέγιστο ανά κεντρική γραμμή ή μετά το διαχωριστή 69S. Σε όλες τις παραπάνω περιπτώσεις, εάν πρέπει να υπερβείτε το μέγιστο όριο μηχανισμών, πρέπει να επεκτείνετε την εγκατάσταση χρησιμοποιώντας διαχωριστές 69S και τα σχετικά τροφοδοτικά δημιουργώντας νησίδες γαλβανικής μόνωσης. Πλεονεκτήματα του συστήματος δύο αγωγών. Τεχνικά χαρακτηριστικά Το σημαντικότερο πλεονέκτημα που προσφέρει το σύστημα δύο αγωγών, σε σχέση με άλλα συστήματα θυροτηλεόρασης (κλασικό αναλογικό 8κλωνο + n ή ψηφιακά με bus πολύκλωνα DigiBus), είναι η χρήση καλωδίου για όλη την εγκατάσταση με μόνο αγωγούς, στριφτούς και όχι πολωμένους, στους οποίους διοχετεύονται τα δεδομένα, το σήμα ήχου, το σήμα βίντεο και η τροφοδοσία που απαιτείται από τις συνδεδεμένες συσκευές. Χάρη σε αυτό το χαρακτηριστικό, το σύστημα προσφέρεται για χρήση τόσο σε εγκαταστάσεις μικρών-μεσαίων κτηρίων, όσο και σε εγκαταστάσεις συγκροτημάτων πολυκατοικιών (έως το πολύ 00 εσωτερικές θέσεις) γιατί απλοποιεί σημαντικά τις εργασίες σύνδεσης. Ένα άλλο πλεονέκτημα στη χρήση του συστήματος δύο αγωγών είναι η εξαιρετική ευελιξία σε περίπτωση μελλοντικής επέκτασης της εγκατάστασης. Πράγματι, επιτρέπει την προσθήκη νέων εσωτερικών θέσεων με απλή σύνδεση στην κεντρική γραμμή, χωρίς να είναι αναγκαία η τοποθέτηση νέων καλωδίων προς το τροφοδοτικό. Τέλος, η ψηφιακή διαχείριση όλων των εντολών (διάρκεια ήχου κλήσης, τύπος κουδουνιού, διάρκεια χρόνου κλήσης, διάρκεια χρόνου απάντησης, πρόσβαση μέσω password ή προγραμματισμένο κλειδί κλπ.) επιτρέπει τον προγραμματισμό όλων των παραμέτρων αναλόγως με τις ανάγκες κάθε χρήστη. 3

6 VIDEO ENTRYPHONE MODULE PAT. PEND. MADE IN ITALY Τεχνικά χαρακτηριστικά Βασικά τεχνικά χαρακτηριστικά του συστήματος. Όλα τα στοιχεία του συστήματος συνδέονται με κλωνα bus στριφτά και μη πολωμένα Έως 00 συνδρομητές συνολικά, θυροτηλέφωνα και θυροτηλεοράσεις Έως 15 μπουτονιέρες, θυροτηλέφωνα και θυροτηλεοράσεις Στις εγκαταστάσεις με έγχρωμη οθόνη πρέπει να χρησιμοποιείται το καλώδιο 73H για μέγιστη απόσταση 75 m (για όλες τις λεπτομέρειες, συμβουλευθείτε τα τεχνικά εγχειρίδια δύο αγωγών) Έως 16 ανεξάρτητες κεντρικές γραμμές Εως 16 βοηθητικές λειτουργίες στην ίδια εγκατάσταση Θυροτηλέφωνα και θυροτηλεοράσεις με απόκρυψη συνομιλίας Ενδοεπικοινωνία ήχου μεταξύ όλων των θυροτηλεφώνων και των θυροτηλεοράσεων ή μεταξύ ομάδων θυροτηλεφώνων και θυροτηλεοράσεων Ηχος κλήσης διαφορετικόες για κάθε κεντρική γραμμή, εξώπορτα και ενδοεπικοινωνία Δυνατότητα εισαγωγής πρόσθετων κουδουνιών παράλληλα με το θυροτηλέφωνο ή τη θυροτηλεόραση Πολλαπλή διευθυνσιοδότηση της ίδιας κλήσης (έως 8 συσκευές) Ομαδική κλήση θυροτηλεόρασης με ενεργοποίηση μόνο του αρχηγού της ομάδας (χωρίς πρόσθετα τροφοδοτικά) ή με ταυτόχρονη ενεργοποίηση όλων των θυροτηλεοράσεων της ομάδας (με πρόσθετο τροφοδοτικό). Απλός προγραμματισμός των συσκευών για τη βασική λειτουργία μέσω της κεντρικής γραμμής και μέσω των πλήκτρων των συσκευών Προγραμματισμός για προχωρημένους των συσκευών μέσω προσωπικού υπολογιστή(pc), διασύνδεση USB 004 και λογισμικό EVCom. Περιγραφή ακροδεκτών. Η μονάδα θυροτηλεόρασης έχει δύο τύπους ακροδεκτών: - 8πολικός αποσπώμενος κονέκτορας: κονέκτορας στην πλευρά της κεντρικής γραμμής για τη σύνδεση του bus και των άλλων προαιρετικών εισόδων και εξόδων (εικ. 3). - 30πολικός κοννέκτορας PIN-STRIP: κονέκτορας στην πλευρά της οθόνης για τη σύνδεση της μονάδας θυροτηλεόρασης στην οθόνη 0550 (εικ. 4) BY MODULO VIDEOCITOFONICO DUE FILI / -WIRES PC TV +1V CH 1 E+ E FP M 8πολικός αποσπώμενος κονέκτορας. 30πολικός κοννέκτορας PIN-STRIP. Εικόνα 3 Εικόνα 4 4

7 PC TV +1V CH 1 E+ E FP M Ο κονέκτορας στην πλευρά της κεντρικής γραμμής, μέσω της οποίας γίνονται όλες οι συνδέσεις από και προς τη θυροτηλεόραση, διαθέτει 8 επαφές (εισόδους και εξόδους) χωρισμένες ανάλογα με τις λειτουργίες που περιγράφονται στον πίνακα της επόμενης σελίδας. Αριθμός επαφής Τύπος Λειτουργία +1 - Τροφοδοσία για το κουδούνι/ρελέ συμπληρωματικό CH Έξοδος Τροφοδοσία για το κουδούνι/ρελέ συμπληρωματικό 1 Είσοδος/Έξοδος Ψηφιακή γραμμή BUS Είσοδος/Έξοδος Ψηφιακή γραμμή BUS Τεχνικά χαρακτηριστικά E+ Είσοδος Συμπληρωματική τροφοδοσία (+8Vcc, 4Vac) E- Είσοδος Συμπληρωματική τροφοδοσία (GND, 4Vac) FP Είσοδος Κουμπί εξώπορτας N.O. (λειτουργία κουδουνιού) M - Αναφορά γείωσης για το κουμπί εξώπορτας N.O. Ο κονέκτορας στην πλευρά της οθόνης πρέπει να τοποθετηθεί στην ειδική υποδοχή στο πάνω και πίσω μέρος της οθόνης 0550 και στη θέση του κοννέκτορα με την ένδειξη ΘΥΡΟΤΗΛΕΟΡΑΣΗ (εικ. 5). Συνιστάται η εκτέλεση της διαδικασίας αυτής μετά τη διακοπή της τροφοδοσίας των μηχανισμών και στη συνέχεια, μετά τη σύνδεση της μονάδας στην οθόνη, ο έλεγχος της τέλειας μηχανικής προσαρμογής (όλες οι μηχανικές ασφάλειες πρέπει να έχουν σφίξει καλά). Κοννέκτορας ΘΥΡΟΤΗΛΕΟΡΑΣΗ BY MODULO VIDEOCITOFONICO DUE FILI / -WIRES VIDEO ENTRYPHONE MODULE PAT. PEND. MADE IN ITALY Μονάδα θυροτηλεόρασης Εικόνα 5 - Σύνδεση μονάδας θυροτηλεόρασης δύο αγωγών. 5

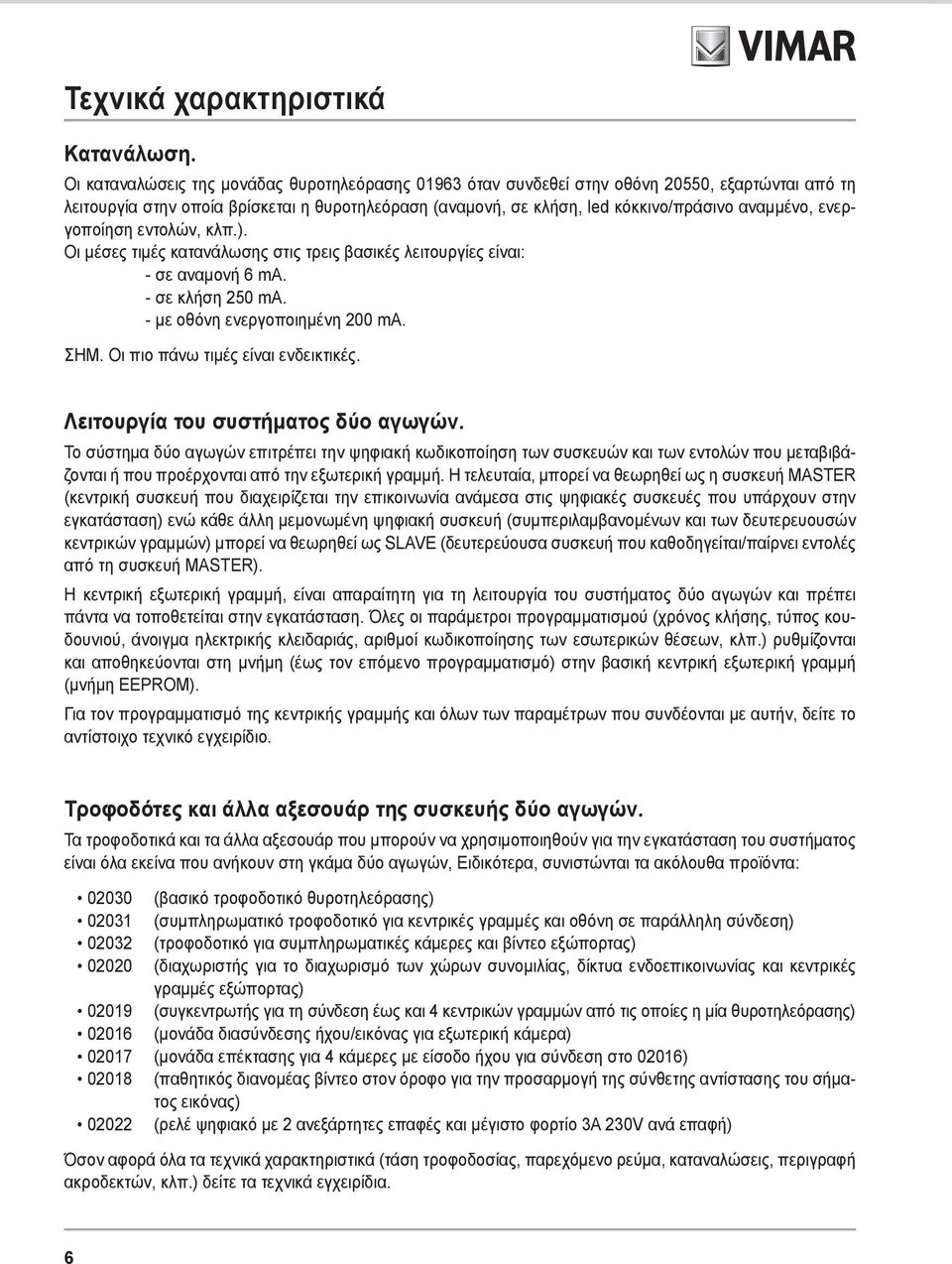

8 Τεχνικά χαρακτηριστικά Κατανάλωση. Οι καταναλώσεις της μονάδας θυροτηλεόρασης όταν συνδεθεί στην οθόνη 0550, εξαρτώνται από τη λειτουργία στην οποία βρίσκεται η θυροτηλεόραση (αναμονή, σε κλήση, led κόκκινο/πράσινο αναμμένο, ενεργοποίηση εντολών, κλπ.). Οι μέσες τιμές κατανάλωσης στις τρεις βασικές λειτουργίες είναι: - σε αναμονή 6 ma. - σε κλήση 50 ma. - με οθόνη ενεργοποιημένη 00 ma. ΣΗΜ. Οι πιο πάνω τιμές είναι ενδεικτικές. Λειτουργία του συστήματος δύο αγωγών. Το σύστημα δύο αγωγών επιτρέπει την ψηφιακή κωδικοποίηση των συσκευών και των εντολών που μεταβιβάζονται ή που προέρχονται από την εξωτερική γραμμή. Η τελευταία, μπορεί να θεωρηθεί ως η συσκευή MASTER (κεντρική συσκευή που διαχειρίζεται την επικοινωνία ανάμεσα στις ψηφιακές συσκευές που υπάρχουν στην εγκατάσταση) ενώ κάθε άλλη μεμονωμένη ψηφιακή συσκευή (συμπεριλαμβανομένων και των δευτερευουσών κεντρικών γραμμών) μπορεί να θεωρηθεί ως SLAVE (δευτερεύουσα συσκευή που καθοδηγείται/παίρνει εντολές από τη συσκευή MASTER). Η κεντρική εξωτερική γραμμή, είναι απαραίτητη για τη λειτουργία του συστήματος δύο αγωγών και πρέπει πάντα να τοποθετείται στην εγκατάσταση. Όλες οι παράμετροι προγραμματισμού (χρόνος κλήσης, τύπος κουδουνιού, άνοιγμα ηλεκτρικής κλειδαριάς, αριθμοί κωδικοποίησης των εσωτερικών θέσεων, κλπ.) ρυθμίζονται και αποθηκεύονται στη μνήμη (έως τον επόμενο προγραμματισμό) στην βασική κεντρική εξωτερική γραμμή (μνήμη EEPROM). Για τον προγραμματισμό της κεντρικής γραμμής και όλων των παραμέτρων που συνδέονται με αυτήν, δείτε το αντίστοιχο τεχνικό εγχειρίδιο. Τροφοδότες και άλλα αξεσουάρ της συσκευής δύο αγωγών. Τα τροφοδοτικά και τα άλλα αξεσουάρ που μπορούν να χρησιμοποιηθούν για την εγκατάσταση του συστήματος είναι όλα εκείνα που ανήκουν στη γκάμα δύο αγωγών, Ειδικότερα, συνιστώνται τα ακόλουθα προϊόντα: 0030 (βασικό τροφοδοτικό θυροτηλεόρασης) 0031 (συμπληρωματικό τροφοδοτικό για κεντρικές γραμμές και οθόνη σε παράλληλη σύνδεση) 003 (τροφοδοτικό για συμπληρωματικές κάμερες και βίντεο εξώπορτας) 000 (διαχωριστής για το διαχωρισμό των χώρων συνομιλίας, δίκτυα ενδοεπικοινωνίας και κεντρικές γραμμές εξώπορτας) 0019 (συγκεντρωτής για τη σύνδεση έως και 4 κεντρικών γραμμών από τις οποίες η μία θυροτηλεόρασης) 0016 (μονάδα διασύνδεσης ήχου/εικόνας για εξωτερική κάμερα) 0017 (μονάδα επέκτασης για 4 κάμερες με είσοδο ήχου για σύνδεση στο 0016) 0018 (παθητικός διανομέας βίντεο στον όροφο για την προσαρμογή της σύνθετης αντίστασης του σήματος εικόνας) 00 (ρελέ ψηφιακό με ανεξάρτητες επαφές και μέγιστο φορτίο 3A 30V ανά επαφή) Όσον αφορά όλα τα τεχνικά χαρακτηριστικά (τάση τροφοδοσίας, παρεχόμενο ρεύμα, καταναλώσεις, περιγραφή ακροδεκτών, κλπ.) δείτε τα τεχνικά εγχειρίδια. 6

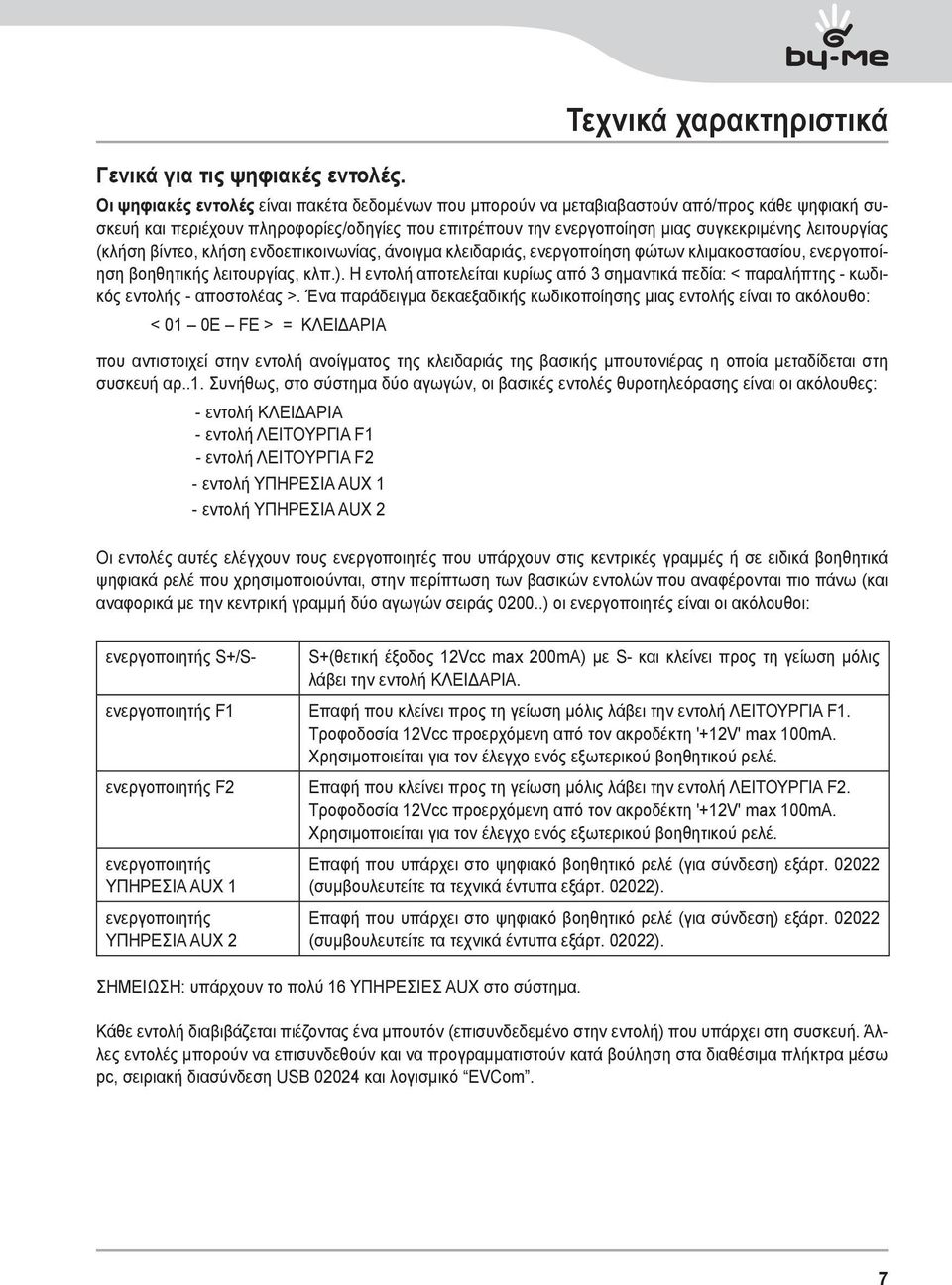

9 Γενικά για τις ψηφιακές εντολές. Οι ψηφιακές εντολές είναι πακέτα δεδομένων που μπορούν να μεταβιαβαστούν από/προς κάθε ψηφιακή συσκευή και περιέχουν πληροφορίες/οδηγίες που επιτρέπουν την ενεργοποίηση μιας συγκεκριμένης λειτουργίας (κλήση βίντεο, κλήση ενδοεπικοινωνίας, άνοιγμα κλειδαριάς, ενεργοποίηση φώτων κλιμακοστασίου, ενεργοποίηση βοηθητικής λειτουργίας, κλπ.). Η εντολή αποτελείται κυρίως από 3 σημαντικά πεδία: < παραλήπτης - κωδικός εντολής - αποστολέας >. Ένα παράδειγμα δεκαεξαδικής κωδικοποίησης μιας εντολής είναι το ακόλουθο: < 01 0E FE > = ΚΛΕΙΔΑΡΙΑ που αντιστοιχεί στην εντολή ανοίγματος της κλειδαριάς της βασικής μπουτονιέρας η οποία μεταδίδεται στη συσκευή αρ..1. Συνήθως, στο σύστημα δύο αγωγών, οι βασικές εντολές θυροτηλεόρασης είναι οι ακόλουθες: - εντολή ΚΛΕΙΔΑΡΙΑ - εντολή ΛΕΙΤΟΥΡΓΙΑ F1 - εντολή ΛΕΙΤΟΥΡΓΙΑ F - εντολή ΥΠΗΡΕΣΙΑ AUX 1 - εντολή ΥΠΗΡΕΣΙΑ AUX Τεχνικά χαρακτηριστικά Οι εντολές αυτές ελέγχουν τους ενεργοποιητές που υπάρχουν στις κεντρικές γραμμές ή σε ειδικά βοηθητικά ψηφιακά ρελέ που χρησιμοποιούνται, στην περίπτωση των βασικών εντολών που αναφέρονται πιο πάνω (και αναφορικά με την κεντρική γραμμή δύο αγωγών σειράς 000..) οι ενεργοποιητές είναι οι ακόλουθοι: ενεργοποιητής S+/S- S+(θετική έξοδος 1Vcc max 00mA) με S- και κλείνει προς τη γείωση μόλις λάβει την εντολή ΚΛΕΙΔΑΡΙΑ. ενεργοποιητής F1 Επαφή που κλείνει προς τη γείωση μόλις λάβει την εντολή ΛΕΙΤΟΥΡΓΙΑ F1. Τροφοδοσία 1Vcc προερχόμενη από τον ακροδέκτη '+1V' max 100mA. Χρησιμοποιείται για τον έλεγχο ενός εξωτερικού βοηθητικού ρελέ. ενεργοποιητής F Επαφή που κλείνει προς τη γείωση μόλις λάβει την εντολή ΛΕΙΤΟΥΡΓΙΑ F. Τροφοδοσία 1Vcc προερχόμενη από τον ακροδέκτη '+1V' max 100mA. Χρησιμοποιείται για τον έλεγχο ενός εξωτερικού βοηθητικού ρελέ. ενεργοποιητής ΥΠΗΡΕΣΙΑ AUX 1 ενεργοποιητής ΥΠΗΡΕΣΙΑ AUX Επαφή που υπάρχει στο ψηφιακό βοηθητικό ρελέ (για σύνδεση) εξάρτ. 00 (συμβουλευτείτε τα τεχνικά έντυπα εξάρτ. 00). Επαφή που υπάρχει στο ψηφιακό βοηθητικό ρελέ (για σύνδεση) εξάρτ. 00 (συμβουλευτείτε τα τεχνικά έντυπα εξάρτ. 00). ΣΗΜΕΙΩΣΗ: υπάρχουν το πολύ 16 ΥΠΗΡΕΣΙΕΣ AUX στο σύστημα. Κάθε εντολή διαβιβάζεται πιέζοντας ένα μπουτόν (επισυνδεδεμένο στην εντολή) που υπάρχει στη συσκευή. Άλλες εντολές μπορούν να επισυνδεθούν και να προγραμματιστούν κατά βούληση στα διαθέσιμα πλήκτρα μέσω pc, σειριακή διασύνδεση USB 004 και λογισμικό EVCom. 7

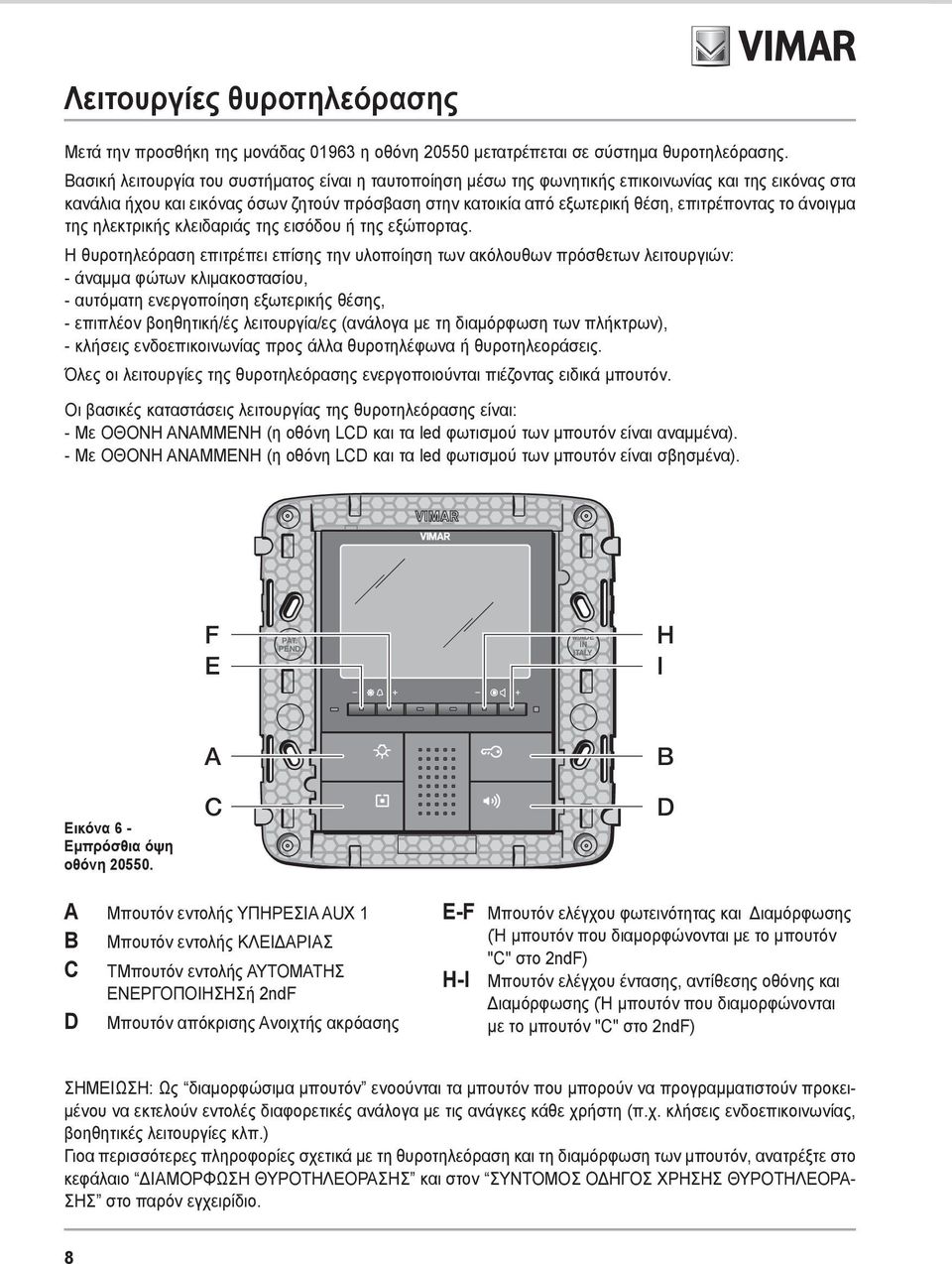

10 Λειτουργίες θυροτηλεόρασης Μετά την προσθήκη της μονάδας η οθόνη 0550 μετατρέπεται σε σύστημα θυροτηλεόρασης. Βασική λειτουργία του συστήματος είναι η ταυτοποίηση μέσω της φωνητικής επικοινωνίας και της εικόνας στα κανάλια ήχου και εικόνας όσων ζητούν πρόσβαση στην κατοικία από εξωτερική θέση, επιτρέποντας το άνοιγμα της ηλεκτρικής κλειδαριάς της εισόδου ή της εξώπορτας. Η θυροτηλεόραση επιτρέπει επίσης την υλοποίηση των ακόλουθων πρόσθετων λειτουργιών: - άναμμα φώτων κλιμακοστασίου, - αυτόματη ενεργοποίηση εξωτερικής θέσης, - επιπλέον βοηθητική/ές λειτουργία/ες (ανάλογα με τη διαμόρφωση των πλήκτρων), - κλήσεις ενδοεπικοινωνίας προς άλλα θυροτηλέφωνα ή θυροτηλεοράσεις. Όλες οι λειτουργίες της θυροτηλεόρασης ενεργοποιούνται πιέζοντας ειδικά μπουτόν. Οι βασικές καταστάσεις λειτουργίας της θυροτηλεόρασης είναι: - Με ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ (η οθόνη LCD και τα led φωτισμού των μπουτόν είναι αναμμένα). - Με ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ (η οθόνη LCD και τα led φωτισμού των μπουτόν είναι σβησμένα). F E PAT. PEND. MADE IN ITALY H I A B Εικόνα 6 - Εμπρόσθια όψη οθόνη C D A Μπουτόν εντολής ΥΠΗΡΕΣΙΑ AUX 1 B Μπουτόν εντολής ΚΛΕΙΔΑΡΙΑΣ C TΜπουτόν εντολής ΑΥΤΟΜΑΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣή ndf D Μπουτόν απόκρισης Ανοιχτής ακρόασης E-F Μπουτόν ελέγχου φωτεινότητας και Διαμόρφωσης (Ή μπουτόν που διαμορφώνονται με το μπουτόν "C" στο ndf) H-I Μπουτόν ελέγχου έντασης, αντίθεσης οθόνης και Διαμόρφωσης (Ή μπουτόν που διαμορφώνονται με το μπουτόν "C" στο ndf) ΣΗΜΕΙΩΣΗ: Ως διαμορφώσιμα μπουτόν ενοούνται τα μπουτόν που μπορούν να προγραμματιστούν προκειμένου να εκτελούν εντολές διαφορετικές ανάλογα με τις ανάγκες κάθε χρήστη (π.χ. κλήσεις ενδοεπικοινωνίας, βοηθητικές λειτουργίες κλπ.) Γιοα περισσότερες πληροφορίες σχετικά με τη θυροτηλεόραση και τη διαμόρφωση των μπουτόν, ανατρέξτε στο κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ και στον ΣΥΝΤΟΜΟΣ ΟΔΗΓΟΣ ΧΡΗΣΗΣ ΘΥΡΟΤΗΛΕΟΡΑ- ΣΗΣ στο παρόν εγχειρίδιο. 8

11 Λειτουργίες θυροτηλεόρασης Ο επιλογέας τερματισμού γραμμής TV (Τερματισμός βίντεο). Η γραμμή bus (όπου μεταδίδονται δεδομένα, σήμα εικόνας και ήχου) είναι μία γραμμή που πρέπει να ποροσαρμόζεται ανάλογα με τον τύπο εγκατάστασης του κυκλώματος, ειδικότερα για να εξασφαλίζεται η μέγιστη ποιότητα του σήματος εικόνας. Ο κονέκτορας (TV - τερματισμός εικόνας) γεφυρώνεται σύμφωνα με τις προδιαγραφές που αναφέρονται στον πίνακα που ακολουθεί: θέση A κανένας τερματισμός αν το bus μπαίνει και βγαίνει από τη συσκευή θέση B τερματισμός 100 Ohm αν το bus τερματίζει στη συσκευή θέση C τερματισμός 50 Ohm εναλλακτική της θέσης B A B C PC TV +1V CH 1 E+ E FP M BY MODULO VIDEOCITOFONICO DUE FILI / -WIRES VIDEO ENTRYPHONE MODULE PAT. PEND. MADE IN ITALY Εικόνα 7 - Επιλογέας τερματισμού γραμμής "TV" 9

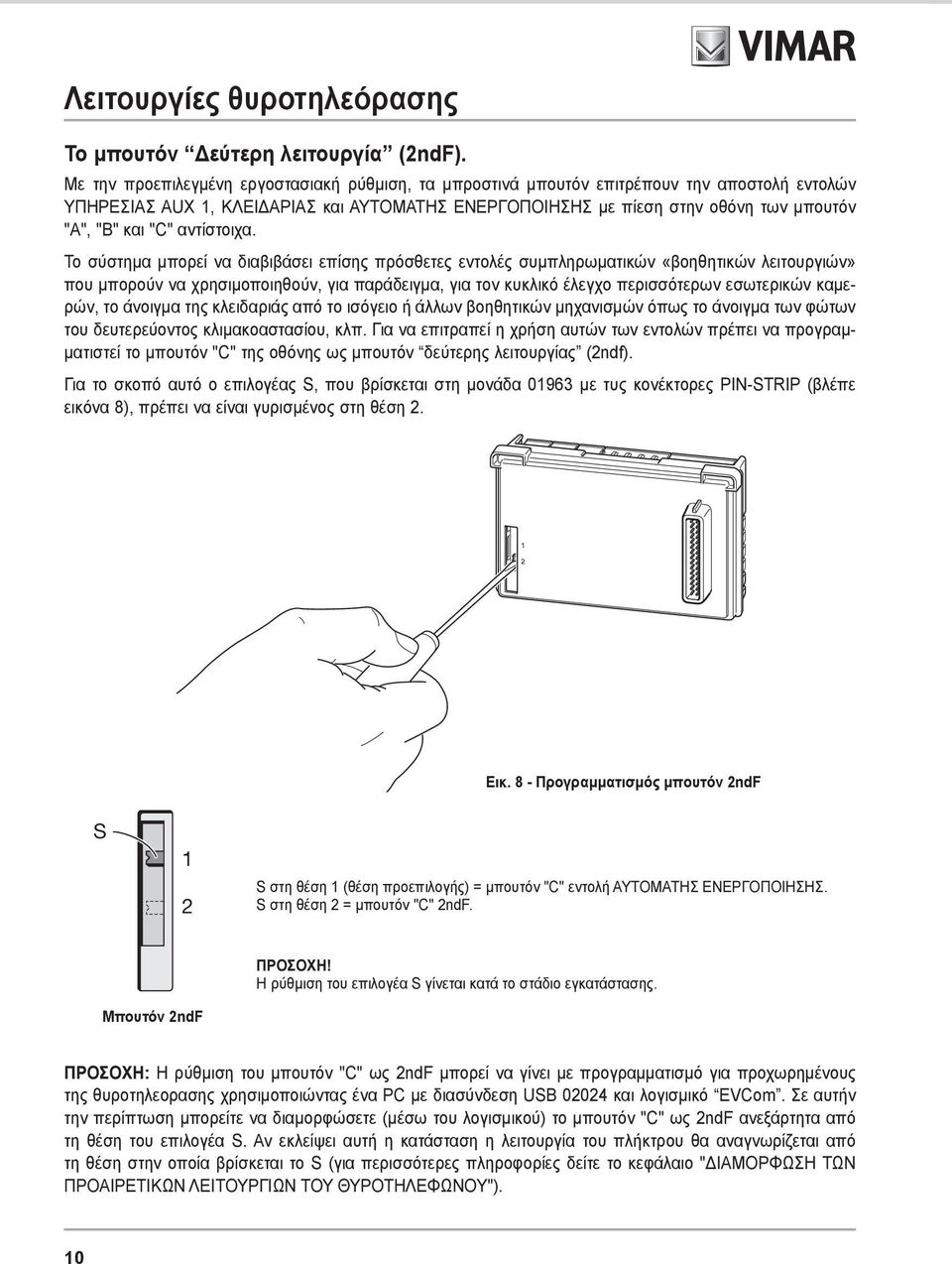

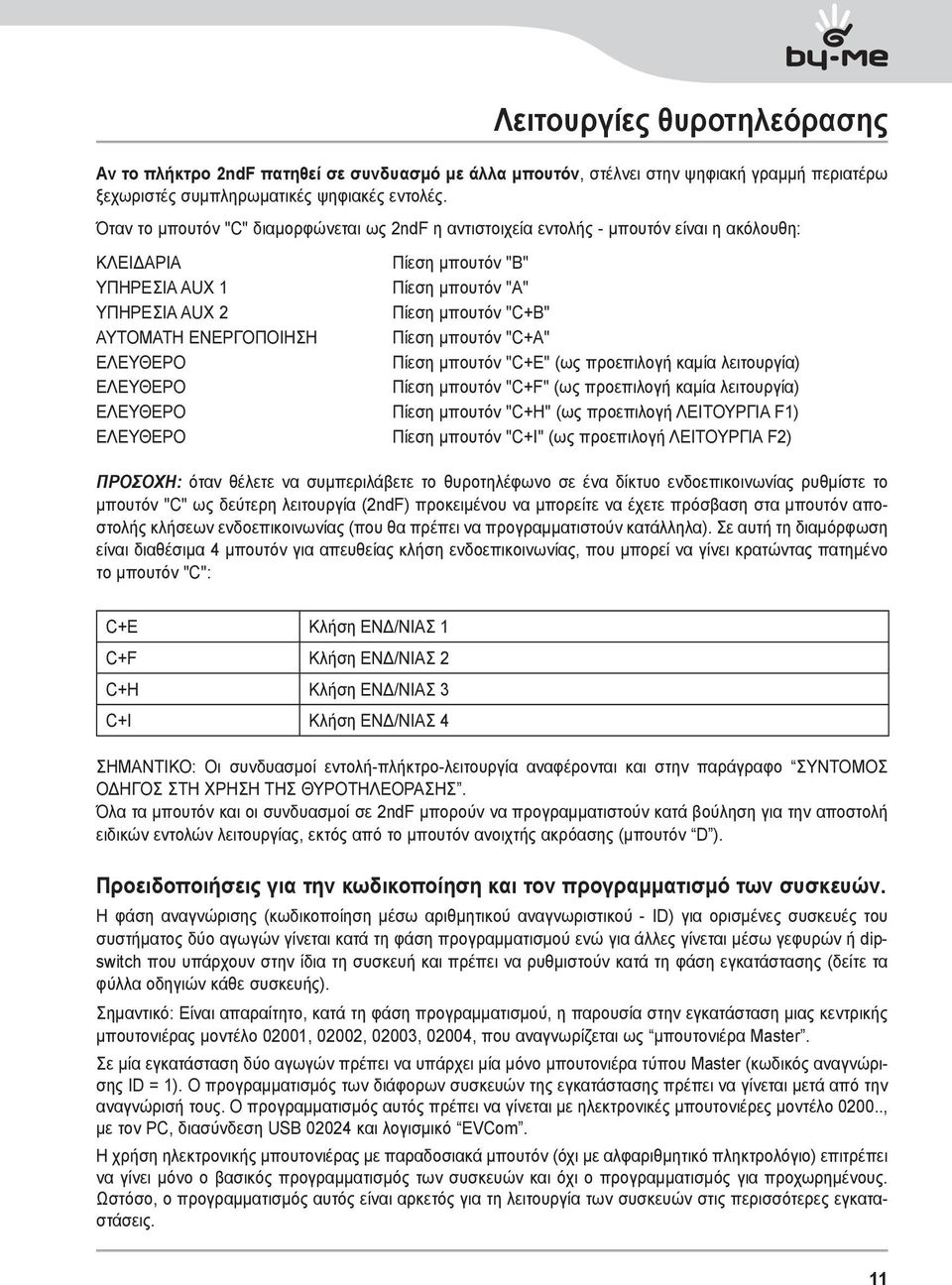

12 Λειτουργίες θυροτηλεόρασης Το μπουτόν Δεύτερη λειτουργία (ndf). Με την προεπιλεγμένη εργοστασιακή ρύθμιση, τα μπροστινά μπουτόν επιτρέπουν την αποστολή εντολών ΥΠΗΡΕΣΙΑΣ AUX 1, ΚΛΕΙΔΑΡΙΑΣ και ΑΥΤΟΜΑΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ με πίεση στην οθόνη των μπουτόν "A", "B" και "C" αντίστοιχα. Το σύστημα μπορεί να διαβιβάσει επίσης πρόσθετες εντολές συμπληρωματικών «βοηθητικών λειτουργιών» που μπορούν να χρησιμοποιηθούν, για παράδειγμα, για τον κυκλικό έλεγχο περισσότερων εσωτερικών καμερών, το άνοιγμα της κλειδαριάς από το ισόγειο ή άλλων βοηθητικών μηχανισμών όπως το άνοιγμα των φώτων του δευτερεύοντος κλιμακοαστασίου, κλπ. Για να επιτραπεί η χρήση αυτών των εντολών πρέπει να προγραμματιστεί το μπουτόν "C" της οθόνης ως μπουτόν δεύτερης λειτουργίας (ndf). Για το σκοπό αυτό ο επιλογέας S, που βρίσκεται στη μονάδα με τυς κονέκτορες PIN-STRIP (βλέπε εικόνα 8), πρέπει να είναι γυρισμένος στη θέση. Εικ. 8 - Προγραμματισμός μπουτόν ndf S 1 S στη θέση 1 (θέση προεπιλογής) = μπουτόν "C" εντολή ΑΥΤΟΜΑΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ. S στη θέση = μπουτόν "C" ndf. ΠΡΟΣΟΧΗ! Η ρύθμιση του επιλογέα S γίνεται κατά το στάδιο εγκατάστασης. Μπουτόν ndf ΠΡΟΣΟΧΗ: Η ρύθμιση του μπουτόν "C" ως ndf μπορεί να γίνει με προγραμματισμό για προχωρημένους της θυροτηλεορασης χρησιμοποιώντας ένα PC με διασύνδεση USB 004 και λογισμικό EVCom. Σε αυτήν την περίπτωση μπορείτε να διαμορφώσετε (μέσω του λογισμικού) το μπουτόν "C" ως ndf ανεξάρτητα από τη θέση του επιλογέα S. Αν εκλείψει αυτή η κατάσταση η λειτουργία του πλήκτρου θα αναγνωρίζεται από τη θέση στην οποία βρίσκεται το S (για περισσότερες πληροφορίες δείτε το κεφάλαιο "ΔΙΑΜΟΡΦΩΣΗ ΤΩΝ ΠΡΟΑΙΡΕΤΙΚΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΤΟΥ ΘΥΡΟΤΗΛΕΦΩΝΟΥ"). 10

13 Λειτουργίες θυροτηλεόρασης Αν το πλήκτρο ndf πατηθεί σε συνδυασμό με άλλα μπουτόν, στέλνει στην ψηφιακή γραμμή περιατέρω ξεχωριστές συμπληρωματικές ψηφιακές εντολές. Όταν το μπουτόν "C" διαμορφώνεται ως ndf η αντιστοιχεία εντολής - μπουτόν είναι η ακόλουθη: ΚΛΕΙΔΑΡΙΑ Πίεση μπουτόν "B" ΥΠΗΡΕΣΙΑ AUX 1 Πίεση μπουτόν "Α" ΥΠΗΡΕΣΙΑ AUX Πίεση μπουτόν "C+B" ΑΥΤΟΜΑΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗ Πίεση μπουτόν "C+Α" ΕΛΕΥΘΕΡΟ Πίεση μπουτόν "C+E" (ως προεπιλογή καμία λειτουργία) ΕΛΕΥΘΕΡΟ Πίεση μπουτόν "C+F" (ως προεπιλογή καμία λειτουργία) ΕΛΕΥΘΕΡΟ Πίεση μπουτόν "C+Η" (ως προεπιλογή ΛΕΙΤΟΥΡΓΙΑ F1) ΕΛΕΥΘΕΡΟ Πίεση μπουτόν "C+Ι" (ως προεπιλογή ΛΕΙΤΟΥΡΓΙΑ F) ΠΡΟΣΟΧΗ: όταν θέλετε να συμπεριλάβετε το θυροτηλέφωνο σε ένα δίκτυο ενδοεπικοινωνίας ρυθμίστε το μπουτόν "C" ως δεύτερη λειτουργία (ndf) προκειμένου να μπορείτε να έχετε πρόσβαση στα μπουτόν αποστολής κλήσεων ενδοεπικοινωνίας (που θα πρέπει να προγραμματιστούν κατάλληλα). Σε αυτή τη διαμόρφωση είναι διαθέσιμα 4 μπουτόν για απευθείας κλήση ενδοεπικοινωνίας, που μπορεί να γίνει κρατώντας πατημένο το μπουτόν "C": C+E Κλήση ΕΝΔ/ΝΙΑΣ 1 C+F Κλήση ΕΝΔ/ΝΙΑΣ C+H Κλήση ΕΝΔ/ΝΙΑΣ 3 C+I Κλήση ΕΝΔ/ΝΙΑΣ 4 ΣΗΜΑΝΤΙΚΟ: Οι συνδυασμοί εντολή-πλήκτρο-λειτουργία αναφέρονται και στην παράγραφο ΣΥΝΤΟΜΟΣ ΟΔΗΓΟΣ ΣΤΗ ΧΡΗΣΗ ΤΗΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ. Όλα τα μπουτόν και οι συνδυασμοί σε ndf μπορούν να προγραμματιστούν κατά βούληση για την αποστολή ειδικών εντολών λειτουργίας, εκτός από το μπουτόν ανοιχτής ακρόασης (μπουτόν D ). Προειδοποιήσεις για την κωδικοποίηση και τον προγραμματισμό των συσκευών. Η φάση αναγνώρισης (κωδικοποίηση μέσω αριθμητικού αναγνωριστικού - ID) για ορισμένες συσκευές του συστήματος δύο αγωγών γίνεται κατά τη φάση προγραμματισμού ενώ για άλλες γίνεται μέσω γεφυρών ή dipswitch που υπάρχουν στην ίδια τη συσκευή και πρέπει να ρυθμιστούν κατά τη φάση εγκατάστασης (δείτε τα φύλλα οδηγιών κάθε συσκευής). Σημαντικό: Είναι απαραίτητο, κατά τη φάση προγραμματισμού, η παρουσία στην εγκατάσταση μιας κεντρικής μπουτονιέρας μοντέλο 0001, 000, 0003, 0004, που αναγνωρίζεται ως μπουτονιέρα Master. Σε μία εγκατάσταση δύο αγωγών πρέπει να υπάρχει μία μόνο μπουτονιέρα τύπου Master (κωδικός αναγνώρισης ID = 1). Ο προγραμματισμός των διάφορων συσκευών της εγκατάστασης πρέπει να γίνεται μετά από την αναγνώρισή τους. Ο προγραμματισμός αυτός πρέπει να γίνεται με ηλεκτρονικές μπουτονιέρες μοντέλο 000.., με τον PC, διασύνδεση USB 004 και λογισμικό EVCom. Η χρήση ηλεκτρονικής μπουτονιέρας με παραδοσιακά μπουτόν (όχι με αλφαριθμητικό πληκτρολόγιο) επιτρέπει να γίνει μόνο ο βασικός προγραμματισμός των συσκευών και όχι ο προγραμματισμός για προχωρημένους. Ωστόσο, ο προγραμματισμός αυτός είναι αρκετός για τη λειτουργία των συσκευών στις περισσότερες εγκαταστάσεις. 11

14 Λειτουργίες θυροτηλεόρασης Φάσεις προγραμματισμού των συσκευών. Για τη σωστή διαμόρφωση και προγραμματισμό της εγκατάστασης, ακολουθήστε με τη σειρά την παρακάτω διαδικασία: - Εγκαταστήστε και συνδέστε όλες τις συσκευές στην εγκατάσταση - Σε περίπτωση εγκατάστασης θυροτηλεόρασης, ρυθμίστε τη γέφυρα για τον τερματισμό βίντεο με τον τρόπο που δείχνουν τα σχέδια σύνδεσης - Αν υπάρχουν στην εγκατάσταση κωδικοποιήστε τις συσκευές 69S, 69RH, 69U, 69U/C, 69AV, 69AM, 69AU - Αν υπάρχουν ηλεκτρονικές μπουτονιέρες με πλήκτρα, κάντε τον προγραμματισμό υλικού ενδεχόμενων μονάδων με πλήκτρα - Στις εγκαταστάσεις με περισσότερες ηλεκτρονικές μπουτονιέρες, ρυθμίστε τις μπουτονιέρες SLAVE (συνήθως μέσω της ειδικής γέφυρας) και κωδικοποιήστε χωρίς να συνδέσετε τη μπουτονιέρα MASTER (κωδικός ID για τις μπουτονιέρες SLAVE μεταξύ και 15) - Συνδέστε και τροφοδοτήστε την μπουτονιέρα MASTER (είναι η μπουτόνιέρα με ID = 1) - Προγραμματίστε ενδεχόμενες παραμέτρους στις μπουτονιέρες. Οι παράμετροι που είναι απαραίτητες για τον προγραμματισμό υποδεικνύονται στα σχέδια σύνδεσης. - Κωδικοποιήστε τα θυροτηλέφωνα και τις θυροτηλεοράσεις από τη μπουτονιέρα MASTER - Κάντε ενδεχόμενους προγραμματισμούς για προχωρημένους των θυροτηλεφώνων και των θυροτηλεοράσεων (μπουτόν ενδοεπικοινωνίας, ομαδικές κλήσεις, ενεργοποίηση ψηφιακών ρελέ.). Αριθμητική κωδικοποίηση θυροτηλεόρασης. Η λειτουργία του συστήματος δύο αγωγών (εξάρτ εξάρτ ) αναγνωρίζεται στην εγκατάσταση μέσω ενός αριθμητικού κωδικού που συμπεριλαμβάνεται μεταξύ 1 και 00, είναι συνεπώς απαραίτητο να γίνει ο προγραμματισμούς αυτού του κωδικού με τη διαδικασία που ακολουθεί: Ανοίξτε το κάλυμμα του μπουτόν "D" (λειτουργία ανοιχτής ακρόασης), Εικόνα 9 - Άνοιγμα μπουτόν 1

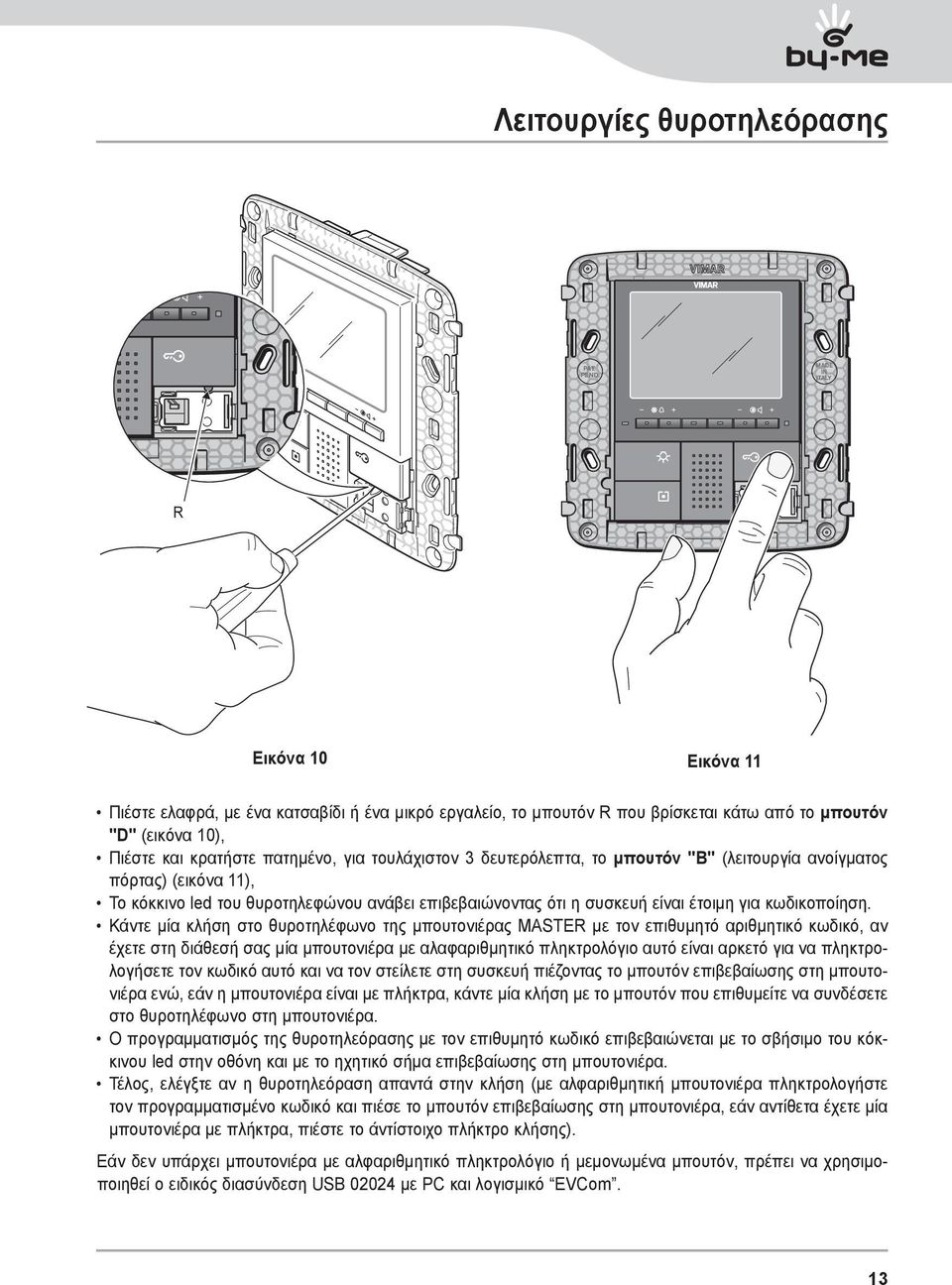

15 Λειτουργίες θυροτηλεόρασης PAT. PEND. MADE IN ITALY R Εικόνα 10 Εικόνα 11 Πιέστε ελαφρά, με ένα κατσαβίδι ή ένα μικρό εργαλείο, το μπουτόν R που βρίσκεται κάτω από το μπουτόν "D" (εικόνα 10), Πιέστε και κρατήστε πατημένο, για τουλάχιστον 3 δευτερόλεπτα, το μπουτόν "B" (λειτουργία ανοίγματος πόρτας) (εικόνα 11), Το κόκκινο led του θυροτηλεφώνου ανάβει επιβεβαιώνοντας ότι η συσκευή είναι έτοιμη για κωδικοποίηση. Κάντε μία κλήση στο θυροτηλέφωνο της μπουτονιέρας MASTER με τον επιθυμητό αριθμητικό κωδικό, αν έχετε στη διάθεσή σας μία μπουτονιέρα με αλαφαριθμητικό πληκτρολόγιο αυτό είναι αρκετό για να πληκτρολογήσετε τον κωδικό αυτό και να τον στείλετε στη συσκευή πιέζοντας το μπουτόν επιβεβαίωσης στη μπουτονιέρα ενώ, εάν η μπουτονιέρα είναι με πλήκτρα, κάντε μία κλήση με το μπουτόν που επιθυμείτε να συνδέσετε στο θυροτηλέφωνο στη μπουτονιέρα. Ο προγραμματισμός της θυροτηλεόρασης με τον επιθυμητό κωδικό επιβεβαιώνεται με το σβήσιμο του κόκκινου led στην οθόνη και με το ηχητικό σήμα επιβεβαίωσης στη μπουτονιέρα. Τέλος, ελέγξτε αν η θυροτηλεόραση απαντά στην κλήση (με αλφαριθμητική μπουτονιέρα πληκτρολογήστε τον προγραμματισμένο κωδικό και πιέσε το μπουτόν επιβεβαίωσης στη μπουτονιέρα, εάν αντίθετα έχετε μία μπουτονιέρα με πλήκτρα, πιέστε το άντίστοιχο πλήκτρο κλήσης). Εάν δεν υπάρχει μπουτονιέρα με αλφαριθμητικό πληκτρολόγιο ή μεμονωμένα μπουτόν, πρέπει να χρησιμοποιηθεί ο ειδικός διασύνδεση USB 004 με PC και λογισμικό EVCom. 13

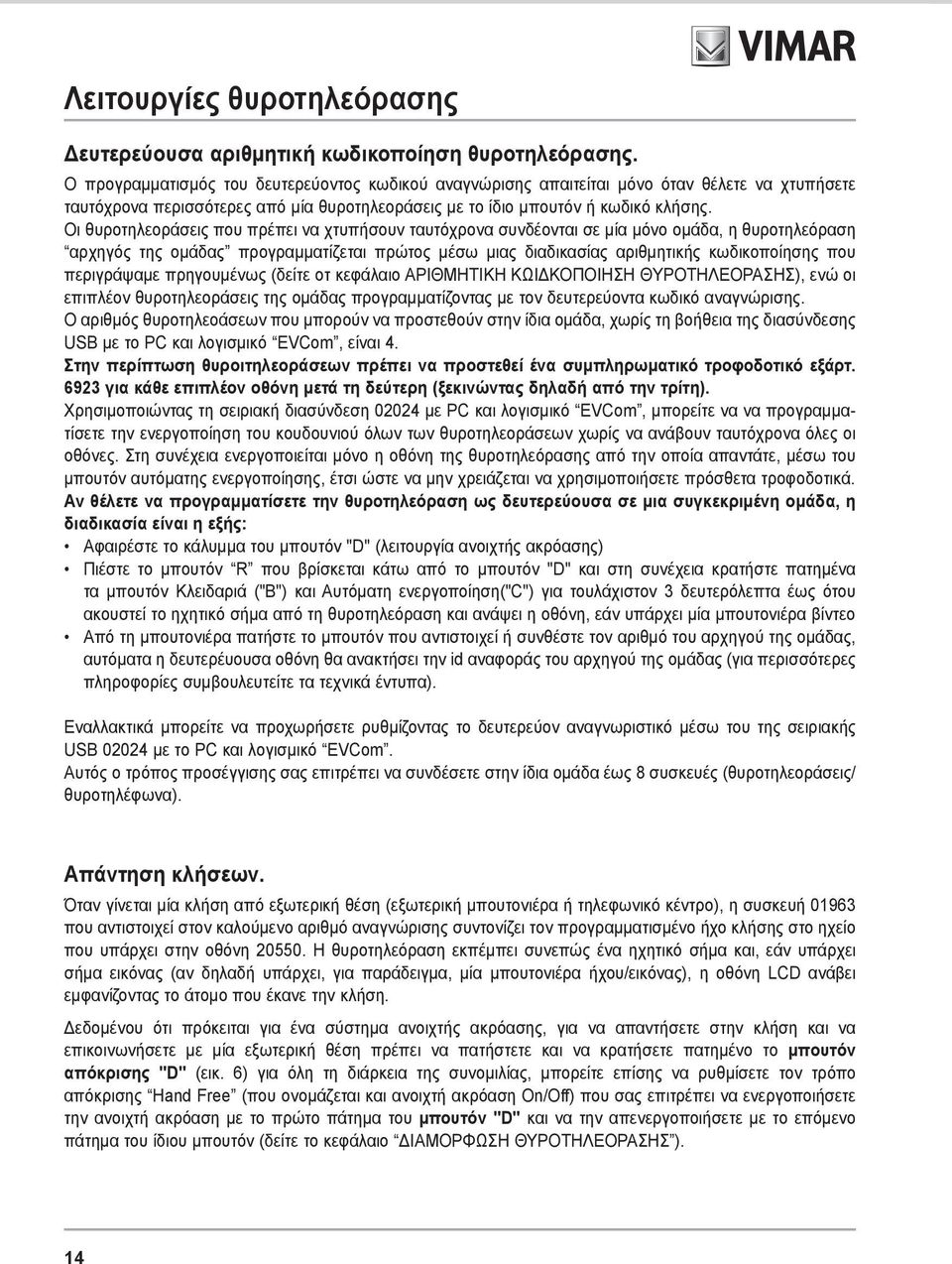

16 Λειτουργίες θυροτηλεόρασης Δευτερεύουσα αριθμητική κωδικοποίηση θυροτηλεόρασης. Ο προγραμματισμός του δευτερεύοντος κωδικού αναγνώρισης απαιτείται μόνο όταν θέλετε να χτυπήσετε ταυτόχρονα περισσότερες από μία θυροτηλεοράσεις με το ίδιο μπουτόν ή κωδικό κλήσης. Οι θυροτηλεοράσεις που πρέπει να χτυπήσουν ταυτόχρονα συνδέονται σε μία μόνο ομάδα, η θυροτηλεόραση αρχηγός της ομάδας προγραμματίζεται πρώτος μέσω μιας διαδικασίας αριθμητικής κωδικοποίησης που περιγράψαμε πρηγουμένως (δείτε οτ κεφάλαιο ΑΡΙΘΜΗΤΙΚΗ ΚΩΙΔΚΟΠΟΙΗΣΗ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ), ενώ οι επιπλέον θυροτηλεοράσεις της ομάδας προγραμματίζοντας με τον δευτερεύοντα κωδικό αναγνώρισης. Ο αριθμός θυροτηλεοάσεων που μπορούν να προστεθούν στην ίδια ομάδα, χωρίς τη βοήθεια της διασύνδεσης USB με το PC και λογισμικό EVCom, είναι 4. Στην περίπτωση θυροιτηλεοράσεων πρέπει να προστεθεί ένα συμπληρωματικό τροφοδοτικό εξάρτ. 693 για κάθε επιπλέον οθόνη μετά τη δεύτερη (ξεκινώντας δηλαδή από την τρίτη). Χρησιμοποιώντας τη σειριακή διασύνδεση 004 με PC και λογισμικό EVCom, μπορείτε να να προγραμματίσετε την ενεργοποίηση του κουδουνιού όλων των θυροτηλεοράσεων χωρίς να ανάβουν ταυτόχρονα όλες οι οθόνες. Στη συνέχεια ενεργοποιείται μόνο η οθόνη της θυροτηλεόρασης από την οποία απαντάτε, μέσω του μπουτόν αυτόματης ενεργοποίησης, έτσι ώστε να μην χρειάζεται να χρησιμοποιήσετε πρόσθετα τροφοδοτικά. Αν θέλετε να προγραμματίσετε την θυροτηλεόραση ως δευτερεύουσα σε μια συγκεκριμένη ομάδα, η διαδικασία είναι η εξής: Αφαιρέστε το κάλυμμα του μπουτόν "D" (λειτουργία ανοιχτής ακρόασης) Πιέστε το μπουτόν R που βρίσκεται κάτω από το μπουτόν "D" και στη συνέχεια κρατήστε πατημένα τα μπουτόν Κλειδαριά ("B") και Αυτόματη ενεργοποίηση("c") για τουλάχιστον 3 δευτερόλεπτα έως ότου ακουστεί το ηχητικό σήμα από τη θυροτηλεόραση και ανάψει η οθόνη, εάν υπάρχει μία μπουτονιέρα βίντεο Από τη μπουτονιέρα πατήστε το μπουτόν που αντιστοιχεί ή συνθέστε τον αριθμό του αρχηγού της ομάδας, αυτόματα η δευτερέυουσα οθόνη θα ανακτήσει την id αναφοράς του αρχηγού της ομάδας (για περισσότερες πληροφορίες συμβουλευτείτε τα τεχνικά έντυπα). Εναλλακτικά μπορείτε να προχωρήσετε ρυθμίζοντας το δευτερεύον αναγνωριστικό μέσω του της σειριακής USB 004 με το PC και λογισμικό EVCom. Αυτός ο τρόπος προσέγγισης σας επιτρέπει να συνδέσετε στην ίδια ομάδα έως 8 συσκευές (θυροτηλεοράσεις/ θυροτηλέφωνα). Απάντηση κλήσεων. Όταν γίνεται μία κλήση από εξωτερική θέση (εξωτερική μπουτονιέρα ή τηλεφωνικό κέντρο), η συσκευή που αντιστοιχεί στον καλούμενο αριθμό αναγνώρισης συντονίζει τον προγραμματισμένο ήχο κλήσης στο ηχείο που υπάρχει στην οθόνη Η θυροτηλεόραση εκπέμπει συνεπώς ένα ηχητικό σήμα και, εάν υπάρχει σήμα εικόνας (αν δηλαδή υπάρχει, για παράδειγμα, μία μπουτονιέρα ήχου/εικόνας), η οθόνη LCD ανάβει εμφανίζοντας το άτομο που έκανε την κλήση. Δεδομένου ότι πρόκειται για ένα σύστημα ανοιχτής ακρόασης, για να απαντήσετε στην κλήση και να επικοινωνήσετε με μία εξωτερική θέση πρέπει να πατήστετε και να κρατήσετε πατημένο το μπουτόν απόκρισης "D" (εικ. 6) για όλη τη διάρκεια της συνομιλίας, μπορείτε επίσης να ρυθμίσετε τον τρόπο απόκρισης Hand Free (που ονομάζεται και ανοιχτή ακρόαση On/Off) που σας επιτρέπει να ενεργοποιήσετε την ανοιχτή ακρόαση με το πρώτο πάτημα του μπουτόν "D" και να την απενεργοποιήσετε με το επόμενο πάτημα του ίδιου μπουτόν (δείτε το κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ ). 14

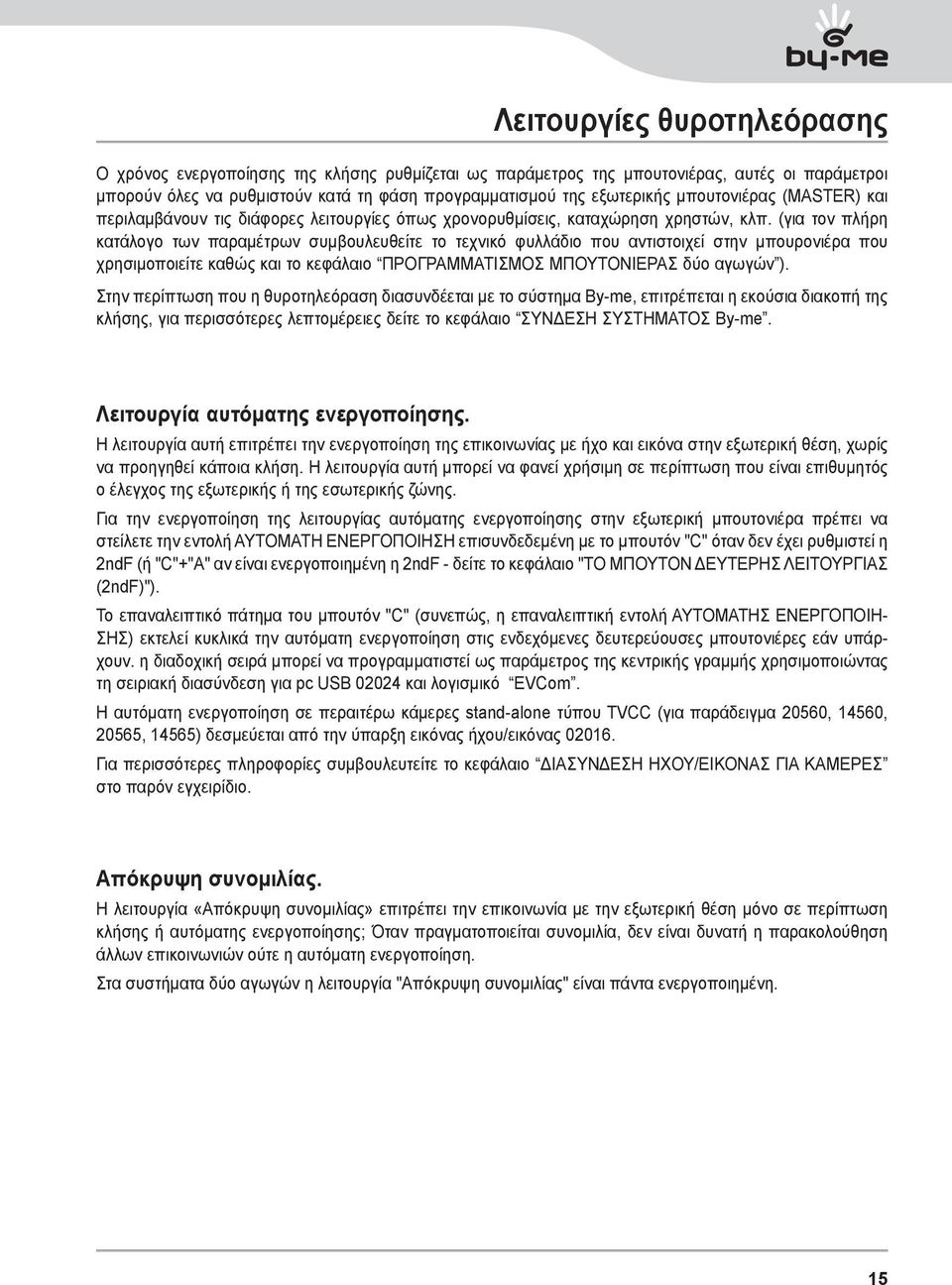

17 Λειτουργίες θυροτηλεόρασης Ο χρόνος ενεργοποίησης της κλήσης ρυθμίζεται ως παράμετρος της μπουτονιέρας, αυτές οι παράμετροι μπορούν όλες να ρυθμιστούν κατά τη φάση προγραμματισμού της εξωτερικής μπουτονιέρας (MASTER) και περιλαμβάνουν τις διάφορες λειτουργίες όπως χρονορυθμίσεις, καταχώρηση χρηστών, κλπ. (για τον πλήρη κατάλογο των παραμέτρων συμβουλευθείτε το τεχνικό φυλλάδιο που αντιστοιχεί στην μπουρονιέρα που χρησιμοποιείτε καθώς και το κεφάλαιο ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΜΠΟΥΤΟΝΙΕΡΑΣ δύο αγωγών ). Στην περίπτωση που η θυροτηλεόραση διασυνδέεται με το σύστημα By-me, επιτρέπεται η εκούσια διακοπή της κλήσης, για περισσότερες λεπτομέρειες δείτε το κεφάλαιο ΣΥΝΔΕΣΗ ΣΥΣΤΗΜΑΤΟΣ By-me. Λειτουργία αυτόματης ενεργοποίησης. Η λειτουργία αυτή επιτρέπει την ενεργοποίηση της επικοινωνίας με ήχο και εικόνα στην εξωτερική θέση, χωρίς να προηγηθεί κάποια κλήση. Η λειτουργία αυτή μπορεί να φανεί χρήσιμη σε περίπτωση που είναι επιθυμητός ο έλεγχος της εξωτερικής ή της εσωτερικής ζώνης. Για την ενεργοποίηση της λειτουργίας αυτόματης ενεργοποίησης στην εξωτερική μπουτονιέρα πρέπει να στείλετε την εντολή ΑΥΤΟΜΑΤΗ ΕΝΕΡΓΟΠΟΙΗΣΗ επισυνδεδεμένη με το μπουτόν "C" όταν δεν έχει ρυθμιστεί η ndf (ή "C"+"A" αν είναι ενεργοποιημένη η ndf - δείτε το κεφάλαιο "ΤΟ ΜΠΟΥΤΟΝ ΔΕΥΤΕΡΗΣ ΛΕΙΤΟΥΡΓΙΑΣ (ndf)"). Το επαναλειπτικό πάτημα του μπουτόν "C" (συνεπώς, η επαναλειπτική εντολή ΑΥΤΟΜΑΤΗΣ ΕΝΕΡΓΟΠΟΙΗ- ΣΗΣ) εκτελεί κυκλικά την αυτόματη ενεργοποίηση στις ενδεχόμενες δευτερεύουσες μπουτονιέρες εάν υπάρχουν. η διαδοχική σειρά μπορεί να προγραμματιστεί ως παράμετρος της κεντρικής γραμμής χρησιμοποιώντας τη σειριακή διασύνδεση για pc USB 004 και λογισμικό EVCom. Η αυτόματη ενεργοποίηση σε περαιτέρω κάμερες stand-alone τύπου TVCC (για παράδειγμα 0560, 14560, 0565, 14565) δεσμεύεται από την ύπαρξη εικόνας ήχου/εικόνας Για περισσότερες πληροφορίες συμβουλευτείτε το κεφάλαιο ΔΙΑΣΥΝΔΕΣΗ ΗΧΟΥ/ΕΙΚΟΝΑΣ ΓΙΑ ΚΑΜΕΡΕΣ στο παρόν εγχειρίδιο. Απόκρυψη συνομιλίας. Η λειτουργία «Απόκρυψη συνομιλίας» επιτρέπει την επικοινωνία με την εξωτερική θέση μόνο σε περίπτωση κλήσης ή αυτόματης ενεργοποίησης; Όταν πραγματοποιείται συνομιλία, δεν είναι δυνατή η παρακολούθηση άλλων επικοινωνιών ούτε η αυτόματη ενεργοποίηση. Στα συστήματα δύο αγωγών η λειτουργία "Απόκρυψη συνομιλίας" είναι πάντα ενεργοποιημένη. 15

18 Λειτουργίες θυροτηλεόρασης Προειδοποίηση «Ανοιχτές πόρτες». Η λειτουργία αυτή επιτρέπει να εμφανιστεί στη θυροτηλεόραση μία ένδειξη Ανοιχτές πόρτες με άναμμα του πράσινου led που υπάρχει στη δεξιά πλευρά της οθόνης LCD. Η εφαρμογή αυτή είναι χρήσιμη για την αποφυγή ανεπιθύμητων προσβάσεων στο συγκρότημα κατοικιών. Για την ενεργοποίηση αυτής της λειτουργίας πρέπει, όταν η πόρτα είναι κλειστή, να συνδεθεί ο αισθητήρας με την επαφή N.O. στους ακροδέκτες 'PA' και 'M' της μπουτονιέρας του συστήματος δύο αγωγών. Το πράσινο led ανάβει όταν τουλάχιστον μία από τις ενεργοποιημένες πόρτες κλείνει την επαφή στην αντίστοιχη μπουτονιέρα. Παράδειγμα εγκατάστασης: 1 Art TE - Εξωτερική μπουτονιέρα εικόνας Εξάρτ CP - Κουμπί ανοίγματος κλειδαριάς SE - Ηλεκτρική κλειδαριά 1 Vcc TE TE B B1 EXT+ EXT- VLED X M PA CA M S+ S- +1V -L SR F F1 M CP SE N.O. με την πόρτα κλειστή Εικόνα 1 - Σύνδεση σήμανσης «ανοιχτής πόρτας» με συμπληρωματικό τροφοδοτικό. 16

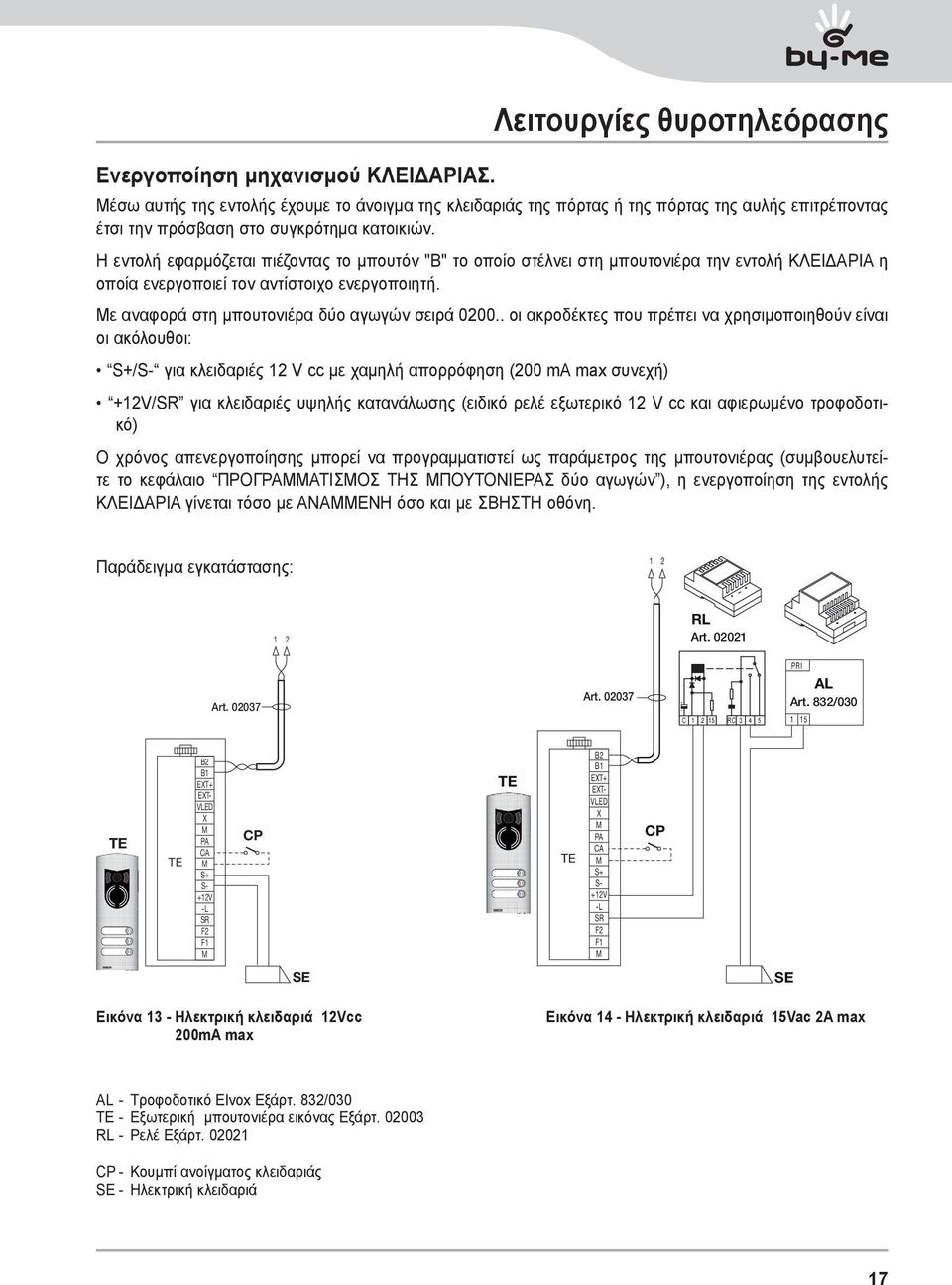

19 Ενεργοποίηση μηχανισμού ΚΛΕΙΔΑΡΙΑΣ. Μέσω αυτής της εντολής έχουμε το άνοιγμα της κλειδαριάς της πόρτας ή της πόρτας της αυλής επιτρέποντας έτσι την πρόσβαση στο συγκρότημα κατοικιών. H εντολή εφαρμόζεται πιέζοντας το μπουτόν "B" το οποίο στέλνει στη μπουτονιέρα την εντολή ΚΛΕΙΔΑΡΙΑ η οποία ενεργοποιεί τον αντίστοιχο ενεργοποιητή. Με αναφορά στη μπουτονιέρα δύο αγωγών σειρά οι ακροδέκτες που πρέπει να χρησιμοποιηθούν είναι οι ακόλουθοι: S+/S- για κλειδαριές 1 V cc με χαμηλή απορρόφηση (00 ma max συνεχή) Λειτουργίες θυροτηλεόρασης +1V/SR για κλειδαριές υψηλής κατανάλωσης (ειδικό ρελέ εξωτερικό 1 V cc και αφιερωμένο τροφοδοτικό) Ο χρόνος απενεργοποίησης μπορεί να προγραμματιστεί ως παράμετρος της μπουτονιέρας (συμβουελυτείτε το κεφάλαιο ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΗΣ ΜΠΟΥΤΟΝΙΕΡΑΣ δύο αγωγών ), η ενεργοποίηση της εντολής ΚΛΕΙΔΑΡΙΑ γίνεται τόσο με ΑΝΑΜΜΕΝΗ όσο και με ΣΒΗΣΤΗ οθόνη. Παράδειγμα εγκατάστασης: 1 1 RL Art. 001 Art Art C 1 15 RC PRI AL Art. 83/ TE TE B B1 EXT+ EXT- VLED X M PA CA M S+ S- +1V -L SR F F1 M CP TE TE B B1 EXT+ EXT- VLED X M PA CA M S+ S- +1V -L SR F F1 M CP SE SE Εικόνα 13 - Ηλεκτρική κλειδαριά 1Vcc 00mA max Εικόνα 14 - Ηλεκτρική κλειδαριά 15Vac A max AL - Τροφοδοτικό Elvox Εξάρτ. 83/030 TE - Εξωτερική μπουτονιέρα εικόνας Εξάρτ RL - Ρελέ Εξάρτ. 001 CP - Κουμπί ανοίγματος κλειδαριάς SE - Ηλεκτρική κλειδαριά 17

20 Λειτουργίες θυροτηλεόρασης Ενεργοποίηση εντολής φώτων κλιμακοστασίου (ΛΕΙΤΟΥΡΓΙΑ -F1/F ή ΥΠΗΡΕΣΙΑ ΕΞΟΔΟΥ 1/). Με αυτήν την εντολή μπορεί να ενεργοποιηθεί η έξοδος που χρησιμοποιείται για τον έλεγχο ενός κατάλληλου εξωτερικού ρελέ που συνδέεται με μία ή περισσότερες λάμπες για άναμμα. Για την ενεργοποίηση μιας τέτοιας υπηρεσίας μπορούν να χρησιμοποιηθούν τόσο οι εντολές ΛΕΙΤΟΥΡΓΙΑΣ F1/F (ενεργοποιητές απευθείας διαθέσιμοι στη μπουτονιέρα και κοινοί σε όλες τις εσωτερικές) ή εντολές YPHRESIAS AUX 1/ (έως το max 16 ανεξάρτητων υπηρεσιών) με στήριξη σε ένα εξωτερικό ψηφιακό ρελέ εξάρτ. 00. Η εντολή ενεργοποιείται πατώντας το μπουτόν "A" που στέλνει την εντολή ΥΠΗΡΕΣΙΑ AUX 1 η οποία ενεργοποιεί την αντίστοιχη έξοδο στο ψηφιακό ρελέ υποστήριξης (εργοστασιακή ρύθμιση). Ωστόσο απαγορεύει τη χρήση της εντολής ΛΕΙΤΟΥΡΓΙΑ F1/F και του αντίστοιχου ενεργοποιητή της μπουτονιέρας (χρησιμοποιήστε τον ακροδέκτη '+1V' ως θετικό και το 'F1' ή 'F' ως αρνητικό) για την ενεργοποίηση του εξωτερικού βοηθητικού ρελέ (προεγκατάσταση). Για φορτία τροφοδότησης 30 V συνιστάται να χρησιμοποιείτε ρελέ 1 Vcc με έξοδο 30 Vac 3 A. Η εντολή ανάμματος φώτων κλιμακοστασίου είναι πάντοτε ενεργή στις δύο βασικές καταστάσεις λειτουργίας με ΣΒΗΣΤΗ και ΑΝΑΜΜΕΝΗ ΟΘΟΝΗ αντίστοιχα. Παράδειγμα εγκατάστασης: Κεντρική γραμμή Επαφή NO 30 V max 3A 1 RL RL Art. 001 Art. 001 Επαφή NO 30 V max 3A RD Art. 00 1A 1B A B Art ID ID1 ID0 A B C C 1 15 RC C 1 15 RC B1 B TE TE B B1 EXT+ EXT- VLED X M PA CA M S+ S- +1V -L SR F F1 M CP Λειτουργία F Φορτίο μέγιστος 30 V~ 3A Λειτουργία F1 Φορτίο μέγιστος 30 V~ 3A PRI AL Art V 1 B1 B SE Εικόνα 15 - Άναμμα φώτων κλιμακοστασίου με τη ΛΕΙΤΟΥΡΓΙΑ F1/F AL - Τροφοδοτικό Εξάρτ RD - Ψηφιακό ρελέ Εξάρτ. 00 RL - Ρελέ Εξάρτ. 001 TE - Εξωτερική μπουτονιέρα εικόνας Εξάρτ Μπουτονιέρα Εικόνα 16 - Άναμμα φώτνω κλιμακοστασίου με την ΥΠΗΡΕΣΙΑ AUX 1/ CP - Κουμπί ανοίγματος κλειδαριάς SE - Ηλεκτρική κλειδαριά 1 Vcc 18

21 Λειτουργίες θυροτηλεόρασης Ενεργοποίηση εντολής βοηθητικών φώτων (ΛΕΙΤΟΥΡΓΙΑ -F1/F ή ΥΠΗΡΕΣΙΑ ΕΞΟΔΟΥ 1/). Η εντολή ενεργοποίησης των ενδεχομένων βοηθητικών λειτουργιών μπορεί να χρησιμοποιηθεί για την ενεργοποίηση εξωτερικών υπηρεσιών ή συσκευών όπως, για παράδειγμα, τα βοηθητικά φώτα, αυτοματισμούς, κλπ. Μπορούν να χρησιμοποιηθούν τόσο οι εντολές ΛΕΙΤΟΥΡΓΙΑ F1/F (χρησιμοποιώντας τους ενεργοποιητές απευθείας διαθέσιμους στη μπουτονιέρα και που είναι κοινές σε όλες τις εσωτερικές, που δεν χρησιμοποιήθηκαν - π.χ. για το άναμμα των φώτων του κλιμακοστασίου) ή τις εντολές ΥΠΗΡΕΣΙΑ AUX 1/ (Έως το πολύ 16 ανεξάρτητες υπηρεσίες που προκύπτει ότι είναι ελεύθερες από άλλες χρήσεις) μέσω της υποστήριξης ενός εξωτερικού ψηφιακού ρελέ εξάρτ. 00 Η εντολή ενεργοποιείται παρώντας το μπουτόν ή το συνδυασμό μπουτόν που μεταβιβάζει την επιλεγμένη εντολή (δείτε το χάρτη συνδυασμών στο ndf στο κεφάλαιο ΤΟ ΜΠΟΥΤΟΝ ΔΕΥΤΕΡΗΣ ΛΕΙΤΟΥΡΓΙΑΣ (ndf) διαθέσιμοι για τη μεταβίβαση αυτής της εντολής). Όσον αφορά τα ρελέ υποστήριξης, τα σχετικά φορτία και τα σχέδια σύνδεσης, ισχύουν οι ίδιες παρατηρήσεις όπως πιο πάνω. Η εντολή ενεργοποίησης των βοθητικών λειτουργιών είναι πάντοτε ενεργή στις δύο βασικές καταστάσεις λειτουργίας με ΣΒΗΣΤΗ και ΑΝΑΜΜΕΝΗ ΟΘΟΝΗ αντίστοιχα. ΠΡΟΣΟΧΗ: Ο χρόνος ενεργοποίησης των εντολών ΛΕΙΤΟΥΡΓΙΑ-F1 και ΛΕΙΤΟΥΡΓΙΑ-F ρυθμίζετε μέσω του προγραμματισμού για προχωρημένους της μπουτονιέρας. Παρέχεται επίσης η δυνατότητα ρύθμισης και του χρόνου ενεργοποίησης των ΥΠΗΡΕΣΙΩΝ AUX (για όλες τις λεπτομέρειες συμβουλευθείτε τα σχετικά τεχνικά έντυπα της εξάρτ. 00). Κλήση από κουδούνι. Η εφαρμογή αυτή επιτρέπει την υοποίηση, μέσω ενός απλού κουμπιού ΝΟ τοποθετημένο εξωτερικά και συνδεδεμένο απευθείας με τη θυροτηλεόραση, τη λειτουργία που εκτελούσε το παραδοσιακό οκυδούνι του σπιτιού. Το μπουτόν ΝΟ συνδέεται στους ακροδέκτες 'FP' και 'M' της μονάδας και, με πίεση αυτού του μπουτόν, η θυροτηλεόραση εκπέμπειι ένα ηχητικό σήμα χωρίς όμως να ανάψει την οθόνη. Ο ήχος του κουδουνιού είναι σταθερός και δεν μπορεί να τροποποιηθεί. Παράδειγμα εγκατάστασης VV TV +1 CH 1 E+ E- A B FP C M CP 1 CP - Μπουτόν κλήσης Ν.Ο. VV-Θυροτηλεόραση Εικόνα 17 - Κλήση από το κούδούνι 19

22 Λειτουργίες θυροτηλεόρασης Κλήση από εξώπορτα. Το σύστημα επιτρέπει την υλοποίηση εξωτερικών θέσεων τόσο ήχου όσο και ήχου/εικόνας που μπορούν να χρησιμοποιηθούν, για παράδειγμα, στα ισόγεια των πολυκατοικιών μέσα από τα οποία περνάει κανείς για πρόσβαση στην πόρτα εισόδου των διαμερισμάτων. Η εξωτερική θέση ήχου υλοποιείται μέσω του μπουτόν κλήσης 0577 ή ενώ η θέση ήχου/εικόνας αποτελείται από το ίδιο μπουτόν κλήσης στο οποίο συνηδέεται η κάμερα (εξάρτ. 0560, ή 0565, 14565) με δυνατότητα να προστεθούν τα led (εξάρτ. 0570, 14570) στην περίπτωση που ο φωτισμός του χώρου δεν είναι επαρκής. Τέλος, για την εκτέλεση κλήσης ήχου/εικόνας από την εξώπορτα, είναι απαραίτητη η χρήση της διασύνδεσης ήχου/εικόνας για κάμερες 0016 (δείτε το κεφάλαιο "ΕΠΙΚΟΙΝΩΝΙΑ ΗΧΟΥ/ΕΙΚΟΝΑΣ ΓΙΑ ΚΛΗΣΗ ΑΠΟ ΤΗΝ ΕΞΩΠΟΡΤΑ" στο παρόν εγχειρίδιο). Παράδειγμα εγκατάστασης: VV TV +1 CH 1 E+ E- A B FP C M Art NT PRI AL Art V 1 B1 B Art. 000 BUS D 1 SP D C B A BUS P 1 1 Art Κλήση ήχου εικόνας από εξώπορτα Art CP 0577/14577 A B C A V 1 +1 S Τροφοδοτικό κύριας μπουτονιέρας Κεντρική γραμμή AL - Τροφοδοτικό Εξάρτ SP - Διαχωριστής Εξάρτ. 000 Εικόνα 18 - Εξώπορτα μόνο με ήχο CP - Μπουτόν κλήσης από το ισόγειο Εξάρτ. 0577/14577 NT - Δίκτυο VV - Θυροτηλεόραση Εξάρτ

23 Λειτουργίες θυροτηλεόρασης NT PRI AL1 Art V 1 B1 B Art. 000 BUS D 1 SP D C B A BUS P 1 1 VV TV +1 CH 1 E+ E- A B FP C M Art NT PRI AL Art U +I A B C D Art Art Κεντρική γραμμή Τροφοδοτικό κύριας μπουτονιέρας Κλήση ήχου εικόνας από εξώπορτα CP 0577/ S V T TC V M 0565/14565 Εικόνα 19 - Εξώπορτα με ήχο/εικόνα A B C A EXT F F1 +1V GND +I B B1 A B C V1 MV1 A1 MA1 V MV A MA IF Art PROGRAM EXPANSION MODULE V3 MV3 A3 MA3 V4 MV4 A4 MA4 AL1 - Τροφοδοτικό Εξάρτ AL - Τροφοδοτικό Εξάρτ. 003 IF - Διασύνδεση ήχου εικόνας για τις κάμερες Εξάρτ SP - Διαχωριστής Εξάρτ. 000 CP - Μπουτόν κλήσης εξώπορτας Εξάρτ. 0577/14577 TC - Κάμερα με μικρόφωνο Εξάρτ. 0565/14565 VV - Θυροτηλεόραση Εξάρτ NT - Δίκτυο Για περισσότερες πληροφορίες σχετικά με τις συνδέσεις συμβουλευθείτε τα τεχνικά έντυπα των μεμονωμένων εξαρτημάτων (μπουτόν κλήσης, κάμερες, κλπ.) και τα αντίστοιχα σχέδια που περιλαμβάνονται σε αυτά. 1

24 Λειτουργίες θυροτηλεόρασης Εγκατάσταση πρόσθετων εξωτερικών κουδουνιών. Εάν είναι αναγκαία η μεταφορά του ηχητικού σήματος κλήσης σε περισσότερα σημεία της εγκατάστασης (ακίνητα μεγάλων διαστάσεων κλπ.) ή η ενίσχυση της έντασής του, μπορούν να εγκατασταθούν εξωτερικοί αναμεταδότες. Για να γίνει αυτό, στη μονάδα 01963, χρησιμοποιούνται οι ακροδέκτες '+1' και 'CH' στην περίπτωση των κουδουνιών που απαιτούν ένα ρελέ εξωτερικό με 1 Vcc (για παράδειγμα εξάρτ. 001) ενώ, αν χρησιμοποιείται κουδούνι Elvox 860A που τροφοδοτείται από το δίκτυο, οι ακροδέκτες που πρέπει να συνδεθούν είναι 'CH' και 'M'. ΠΡΟΣΟΧΗ: Είναι απαραίτητο να ξεπεραστεί η κατανάλωση 100 ma από την έξοδο '+1' για να μην προκληθούν δυσλειτουργίες στη θυροτηλεόραση. Παράδειγμα εγκατάστασης: RL - Ρελέ Εξάρτ. 001 SN - Κουδούνι Elvox Εξάρτ. 860A VV CH 1 E+ E- A B FP C M 1 RL Art. 001 AR - Τροφοδοτικό κουδουνιού NT - Δίκτυο SS - Συμπληρωματικό κουδούνι VV - Θυροτηλεόραση Εξάρτ SN Art. 860A PRI NT AR SS C 1 15 RC VV CH 1 E+ E- A B FP C M 1 Εικόνα 0 - Εγκατάσταση εξωτερικού κουδουνιού με ρελέ Εικόνα 1 - Εγκατάσταση εξωτερικού κουδουνιού Elvox Θυροτηλεοράσεις με ταυτόχρονη κλήση βίντεο. Η ανάκη εγκατάστασης περισσότερων θυροτηλεοράσεων σε παράλληλη σύνδεση, με προσωρινή ενεργοποίηση της οθόνης LCD, επιβάλλει περιορισμούς σχετικά με την κατανάλωση ρεύματος των ίδιων που πρέπει να περιορίζεται για να μην υπερβαίνει τ5ην επιτρεπόμενη παροχή του κεντρικού τροφοδοτικού Κατά τη φάση διαμόρφωσης μπορείτε να ρυθμίσετε τις «ομάδες κλήσης» (που είναι ομάδες θυροτηλεοράσεων που απαντούν ταυτόχρονα στην ίδια κλήση) σε δύο διαφορετικές λειτουργίες που μπορούν να ρυθμιστούν με τον προγραμματισμό για προχωρημένους με τον προγραμματιστή USB 004 με λογισμικό EVCom (για τις λεπτομέρειες δείτε το κεφάλαιο "ΔΙΑΜΟΡΦΩΣΗ ΤΩΝ ΠΡΟΑΙΡΕΤΙΚΏΝ ΛΕΙΤΟΥΡΓΙΏΝ ΤΗΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ"), οι λειτουργίες αυτές είναι: 1. Κλήση ομάδας με μόνο τον αρχηγό της ομάδας ενεργοποιημένο για την κλήση (συνεπώς ανάβει μόνο η θυροτηλεόραση του αρχηγού της ομάδας).. Ομαδική κλήση με όλες τις θυροτηλεοράσεις της ομάδας ενεργές στην κλήση (ανάβουν όλες οι θυροτηλεοράσεις).

25 Λειτουργίες θυροτηλεόρασης Σημείωση: Στον δεύτερο τα ροπο λειτουργίας, είναι απαραίτητο να υπάρχει ένα πρόσθετο τροφοδοτικό 693 Elvox για κάθε πρόσθετη θυροτηλεόραση (μετά από τις πρώτες δύο) σε μια ομάδα κλήσης έτσι ώστε να εξασφαλίζεται η σωστή κατανάλωση ρεύματος από το κεντρικό τρφοδοτικό. Παράδειγμα εγκατάστασης: 1 M NT PRI AL1 Art U VV CH 1 E+ E- A B FP C M Art Art VV CH 1 E+ E- A B FP C M Art VV CH 1 E+ E- A B FP C M Cavo Art AL1 - Τροφοδοτικό Εξάρτ AL - Τροφοδοτικό Εξάρτ Στο τροφοδοτικό AL Art M - Κεντρική γραμμή NT - Δίκτυο VV - Θυροτηλεόραση Εξάρτ Εικόνα - Θυροτηλεοράσεις με ταυτόχρονη κλήση βίντεο 3

26 Θέσεις εγκατάστασης Θέσεις εγκατάστασης. Στην πραγματικότητα υπάρχουν πολλοί τύποι εγκατάστασης για την υλοποίηση των εγκαταστάσεων θυροτηλεόρασης. Πράγματι, ο τύπος κάθε εγκατάστασης εξαρτάται από τη δομή του κτιρίου, από τον επιθυμητό αριθμό εσωτερικών και εξωτερικών θέσεων για εγκατάσταση και από τις λειτουργίες για ενεργοποίηση. Οι συνηθέστερες εφαρμογές είναι αυτές με μία ή περισσότερες εξωτερικές θέσεις κλήσης και μία ή περισσότερες εσωτερικές θέσεις απάντησης. τα σχέδια αυτά διαφοροποιούνται ανάλογα με τις λειτουργίες και τις απαιτούμενες υπηρεσίες (παράλληλη σύνδεση περισσότερων θυροτηλεοράσεων, αναμεταδότες κουδουνιού, ενεργοποιητές για εξωτερικές υπηρεσίες κλπ.) για τις οποίες πρέπει να εισαχθούν ειδικές συμπληρωματικές μονάδες (συμπληρωματικά τροφοδοτικά, ρελέ εξωτερικά, κλπ.). Παραδείγματα: VV K AL AL - Τροφοδοτικό Εξάρτ TE - Εξωτερική μπουτονιέρα εικόνας Εξάρτ K - Μπουτόν κλήσης από το ισόγειο SE - Ηλεκτρική κλειδαριά 1 Vcc VV - Θυροτηλεόραση Εξάρτ TE SE Έικόνα 3 - Εγκατάσταση θυροτηλεόρασης εσωτερικών θέσεων 4

27 Θέσεις εγκατάστασης VV DV K Διαμέρισμα CV CV VV DV 0557/ / K SP AL AL Διαμέρισμα 1 AS TE AL - Τροφοδοτικό Εξάρτ AS - Πρόσθετο τροφοδοτικό Εξάρτ. 003 για την τροφοδοσία του LED DV - Διανομέας εικόνας Εξάρτ. 68D SP - Διαχωριστής Εξάρτ. 000 TE - Εξωτερική μπουτονιέρα εικόνας Εξάρτ SE - Ηλεκτρική κλειδαριά 1 Vcc K - Μπουτόν κλήσης από το ισόγειο CV - Θυροτηλέφωνο Εξάρτ. 0557/14557 VV - Θυροτηλεόραση Εξάρτ SE Εικόνα 4 - Εγκατάσταση θυροτηλεόρασης πολλαπλών οικογενειών Στα πιο πάνω αναφερόμενα παραδείγματα παρατηρήστε την παρουσία ενός μόνο βασικού τροφοδοτικού (AL) στις εγκαταστάσεις που χρησιμοποιούν μία μόνο εξωτερική θέση (TE). Στην περίπτωση που είναι απαραίτητο να υλοποιηθεί ένα δίκτυο θυροτηλεφώνων/θυροτηλεοράσεων σε ενδοεπικοινωνία απομονωμένα από την κεντρική εγκατάσταση, στην περίπτωση που συνυπάρχουν περισσότερες εξωτερικές πηγές σήματος ήχουεικόνας (εξωτερικές θέσεις με κάμερα και ήχο) ή εάν θέλετε να δημιουργήσετε ξεχωριστούς τομείς επικοινωνίας ή στην περίπτωση συστημάτων που εγκαταστάθηκαν σε ένα συγκρότημα κατοικιών, είναι απαραίτητο να εισαχθούν επιπλέον συμπληρωματικές μονάδες όπως: συγκεντρωτές (CC), συμπληρωματικά τροφοδοτικά (AL1 και AS), διαχωριστές (SP). 5

28 Θέσεις εγκατάστασης Στην κεντρική γραμμή της εγκατάστασης μπορούν να εγκατασταθούν τόσο εσωτερικές θέσεις Vimar όσο και (VV, VE, CE) αρκεί να ανήκουν αποκλειστικά στη γκάμα του συστήματος δύο αγωγών. Για τις τεχνικές λεπτομέρειες σχετικά με τις πιθανές τυπολογίες εγκατάστασης τόσο σε απλή πολυκατοικία όσο και σε συγκρότημα κατοικιών, δείτε τα παραδείγματα πουτ αναφέρονται στα συνημμένα σχέδια ΠΑΡΑΔΕΙΓΜΑΤΑ ΚΑΙ ΣΧΕΔΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ή συμβουλευθείτε τα τεχνικά σχέδια δύο αγωγών. Παραδείγματα: CV CV VV 0577/ / K K CC AL1 ~ AL AL ~ ~ TE TE SE SE AL1 - Τροφοδοτικό Εξάρτ AL - Τροφοδοτικό Εξάρτ CC - Συγκεντρωτής Εξάρτ TE - Εξωτερική μπουτονιέρα εικόνας Εξάρτ K - Μπουτόν κλήσης από το ισόγειο CV - Θυροτηλέφωνο Εξάρτ. 0557/14557 SE - Ηλεκτρική κλειδαριά 1 Vcc VV - Θυροτηλεόραση Εξάρτ Έ ι κό ν α 5 - Ε γ κα τά σ τα σ η θ υ ρ οτ η λ ε ό ρ α σ η ς ε ξ ωτ ε ρ ι κώ ν θ έ σ ε ω ν 6

29 Θέσεις εγκατάστασης CV VV DV DV VV CV 0557/ /14557 Διαμέρισμα Διαμέρισμα 1 K CE VE K VE DV DV K K K K CE Διαμέρισμα 1 Διαμέρισμα AL AL ~ ~ SP SP AS AS ~ ~ TE TE SE SE AL AL - Τροφοδοτικό Εξάρτ AS - Πρόσθετο τροφοδοτικό Εξάρτ. 003 ή 6583 για την τροφοδοσία του LED CE - Θυροτηλέφωνο Elvox Εξάρτ. 609 DV - Διανομέας εικόνας Εξάρτ. 68D SP - Διαχωριστής Εξάρτ. 000 TE - Εξωτερική μπουτονιέρα εικόνας Εξάρτ VE - Θυροτηλεόραση Elvox Εξάρτ. 6309, 6309/C, , 6009/C TE AS ~ ~ Κ - Μπουτόν κλήσης από το ισόγειο SE - Ηλεκτρική κλειδαριά 1 Vcc CV - Θυροτηλέφωνο Εξάρτ. 0557/14557 VV - Θυροτηλεόραση Εξάρτ SE Έικόνα 6 - Εγκατάσταση θυροτηλεόρασης στο συγκρότημα κατοικιών 7

30 Προγραμματισμός θυροτηλεόρασης Προγραμματισμός θυροτηλεόρασης. Όλες οι βασικές λειτουργίες της θυροτηλεόρασης στο κεφάλαιο ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ, διαμορφώνονται με τα μπουτόν που υπάρχουν στη στο εμπρόσθιο τμήμα της συσκευής (δείτε την εικ. 6). Για τον ποργραμματισμό για προχωρημένους της θυροτηλεόρασης (προαιρετικές λειτουργίες όπως επιλογή ομάδων, σύνδεση μπουτόν με ειδικές εντολές, διαμόρφωση κλήσεων ενδοεπικοινωνίας, σύνδεση στα μπουτόν κλήσης ήχου/εικόνας από εξώπορτα, κλπ.) είναι απαραίτητο να χρησιμοποιηθεί το PC και η σειριακή διασύνδεση USB 004 και το λογισμικό EVCom. Διαμόρφωση βασικών λειτουργιών της θυροτηλεόρασης. Η διαμόρφωση τω βασικών λειτουργιών της θυροτηλεόρασης επιτρέπει να ικανοποιηθούν ανάγκες εφαρμογών για το μεγαλύτερο αριθμό εγκαταστάσεων συστημάτων. Ανάλογα με την κατάσταση λειτουργίας της οθόνης (ΝΑΜΜΕΝΗ ή ΣΒΗΣΤΗ) μπορούν να ρυθμιστούν και να προγραμματιστούν διαφορετικές λειτουργίες που αναφέρονται παρακάτω: Ενεργοποίηση λειτουργίας Αυτόματης ενεργοποίησης. Για να χρησιμοποιηθεί αυτή η λειτουργία πρέπει να διαμορφωθεί η μπουτονιέρα με τρόπο ώστε να ενεργοποιηθεί στην λήψη της εντολής αυτόματης ενεργοποίησης (δείτε τις παραμέτρους της μπουτονιέρας στα έντυπα δύο αγωγών - επιλεγμένη παράμετρος προεπιλογής). Η αποστολή της εντολή; ΑΥΤΟΜΑΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ γίνεται με δύο τρόπους: - πατώντας το μπουτόν "C" με την ΟΘΟΝΗ ΣΒΗΣΤΗ (αν το "C" δεν έχει ρυθμιστεί ως ndf), - πατώντας ταυτόχρονα τα μπουτόν "C" και "A" (αν το "C" έχει ρυθμιστεί ως ndf). Με την ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ η αποστολή της εντολής αυτόματης ενεργοποίησης επιτρέπει να εφμανιστούν στη σειρά οι εικόνες που μεταβιβάζονται από τις κάμερες στις μπουτονιέρες που υπάρχουν πέραν της βασικής (είναι απαραίτητο να ρυθμιστεί η σειρά αυτόματης ενεργοποίησης στην μπουτονιέρα MASTER μέσω του ένα PC ή τη δια συνδεση USB 004 με λογισμικό EVCom ). Ενεργοποίηση της λειτουργίας «Συνδρομητής απών». Αυτός ο τύπος λειτουργίας επιτρέπει στο χρήστη, μέσω της εξωτερικ ςη μπουτονιέρας, να ειδοποιήσει για την απουσία του το τηλεφωνικό κέντρο του θυρωρείου (αν υπάρχει). Μπορεί να χρησιμοποιηθεί επίσης και σε περίπτωση που ο χρήστης δεν θέλει να ενοχληθεί. Όταν είναι ενεργοποιημένη αυτή η λειτουργία, η θυροτηλεόραση που λαμβάνει την κλήση δεν εκπέμπει κανένα ηχητικό σήμα και δεν ανάβει την οθόνη. Για την ενεργοποίηση της λειτουργίας Συνδρομητής απών, εφαρμόστε την ακόλουθη διαδικασία με την ΟΘΟΝΗ ΣΒΗΣΤΗ: πατήστε επανειλημμένα, με την ΟΘΟΝΗ ΣΒΗΣΤΗ, το πλήκτρο "H" (μπουτόν μείωσης της έντασης του κουδουνιού) μέχρι να μηδενιστεί το επίπεδο ήχου της ίδιας, το κόκκινο led ανάβει και η λειτουργία Συνδρομητή απών έχει ενεργοποιηθεί. Για την απενεργοποίηση της λειτουργίας εφαρμόστε την ακόλουθη διαδικασία με την ΟΘΟΝΗ ΣΒΗΣΤΗ: Πατήστε επανειλημμένα, με την ΟΘΟΝΗ ΣΒΗΣΤΗ, το πλήκτρο "Ι" (μπουτόν αύξησης της έντασης του κουδουνιού) μέχρι να φτάσει στο επιθυμητό επίπεδο ήχου της ίδιας, το κόκκινο led σβήνει και η λειτουργία Συνδρομητή απών έχει απενεργοποιηθεί. 8

31 Προγραμματισμός θυροτηλεόρασης Σημάνσεις κόκκινου led. Όταν ενεργοποιείται η λειτουργία "Συνδρομητής απών", το led παρέχει τις ακόλουθες ενδείξεις: Led αναμμένο σταθερά = Λειτουργία "Συνδρομητής απών ενεργοποιημένη. Led αναβοσβήνει σε σύντομα διαστήματα = Λήψη κλήσης (το led αναβοσβήνει γρήγορα έως 4 φορές για να διαχωρίσει τις τέσσερεις κλήσεις που δέχτηκε). Επικοινωνία ήχου/εικόνας για κλήση από την εξώπορτα. Στην περίπτωση που είναι απαραίτητο να εγκατασταθούν μία ή δύο θέσεις κλήσης ήχου/εικόνας εσωτερικές ( κλήση από εξώπορτα ) μπορούν να διαχωριστούν δύο τυπολογίες: - Κλήση από εξώπορτα «μόνο φωνητική», - Κλήση από εξώπορτα «φωνητική/βίντεο». Ανάλογα με την επιλεγμένη τυπολογία είναι απαραίτητη η εγκλατάσταση βοηθητικών μονάδων και αξεσουάρ. Κλήση από εξώπορτα μόνο φωνητική. Στην περίπτωση που υπάρχει εξωτερική θέση στο ισόγειο με μόνο φωνητική λειτουργία (εξάρτ ή 14577), η θυροτηλεόραση πρέπει να διαμορφωθεί για να είναι σε θέση να δέχεται φωνητική επικοινωνία από το μπουτόν κλήσης εξώπορτας. Για να συνδεθεί το μπουτόν κλήσης από εξώπορτα στη θυροτηλεόραση εφαρμόστε την διαδικασία που ακολουθεί: 1. Κωδικοποιήστε το μπουτόν κλήσης από το ισόγειο (δείτε το φυλλάδιο οδηγιών του εξαρτ ή 14577). Συνδέστε τη θυροτηλεόραση/θυροτηλέφωνο στο μπουτόν κλήσης εξώπορτας 0577/14577 χρησιμοποιώντας ένα PC και τη διασύνδεση USB 004 με λογισμικό EVCom (συμβουλευθείτε το κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ ΠΡΟΑΙΡΕΤΙΚΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ - Σύνδεση κλήσεων από εξώπορτα) του παρόντος εγχειρδίου. ΣΗΜΕΙΩΣΗ: Για τη σύνδεση στη θυροτηλεόραση/θυροτηλέφωνο την κλήση από την εξώπορτα, αποκλειστικά φωνητική, πρέπει να διατηρηθεί η γέφυρα επιλογής τύπου κλήσης (που βρίσκεται στην πλευρά αποσπώμενων ακροδεκτών του 0577/14577) στη θέση A. Κλήση από εξώπορτα φωνητική/βίντεο. Στην περίπτωση που υπάρχει εξωτερική θέση στο ισόγειο με λειτουργία ήχου/εικόνας(εξάρτ. 0577/14577 με 0560/14560 ή 0565/14565), η θυροτηλεόραση πρέπει να διαμορφωθεί με τρόπο ώστε να μπορεί να λαμβάνει την επικοινωνία ήχου από το μπουτόν κλήσης 0577/14577 και την ενεργοποίηση της κάμερας από την εξώπορτα. Για την ενεργοποίηση της κάμερας από την εξώπορτα είναι απαραίτητη η εγκατάσταση της διασύνδεσης ήχου/εικόνας για κάμερες, εξάρτ Για να συνδεθεί το μπουτόν κλήσης από εξώπορτα στη θυροτηλεόραση εφαρμόστε την διαδικασία που ακολουθεί: 1. Κωδικοποιήστε το μπουτόν κλήσης από το ισόγειο (δείτε το φυλλάδιο οδηγιών του εξαρτ ή 14577). Συνδέστε τη θυροτηλεόραση/θυροτηλέφωνο στο μπουτόν κλήσης εξώπορτας 0577/14577 χρησιμοποιώντας ένα PC και τη διασύνδεση USB 004 με λογισμικό EVCom (συμβουλευθείτε το κεφάλαιο ΔΙΑΜΟΡΦΩΣΗ ΠΡΟΑΙΡΕΤΙΚΩΝ ΛΕΙΤΟΥΡΓΙΩΝ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ - Σύνδεση κλήσεων από εξώπορτα) του παρόντος εγχειρδίου. ΣΗΜΕΙΩΣΗ: Για τη σύνδεση στη θυροτηλεόραση/θυροτηλέφωνο της κλήσης ήχου/εικόνας από την εξώπορτα, πρέπει να διατηρηθεί η γέφυρα επιλογής τύπου κλήσης (που βρίσκεται στην πλευρά αποσπώμενων ακροδεκτών του 0577/14577) στη θέση V. 9
