Εγχειρίδιο οδηγιών Θυροτηλεόραση με έγχρωμη οθόνη, LCD 3,5" για σύστημα κλήσης DigiBus

Transcript

1 Εγχειρίδιο οδηγιών Θυροτηλεόραση με έγχρωμη οθόνη, LCD 3,5" για σύστημα κλήσης DigiBus

2

3 Περιεχόμενα Τεχνικά χαρακτηριστικά 2 Τύπος εγκατάστασης 3 Πλεονεκτήματα του συστήματος DigiBus 4 Περιγραφή ακροδεκτών 4 Απορρόφηση 7 Λειτουργία του συστήματος ELVOX DigiBus 7 Συμβατά τροφοδοτικά ELVOX 7 Γενικά για τις ψηφιακές εντολές 8 Λειτουργίες θυροτηλεόρασης 9 Ο επιλογέας καλωδίου σήματος video 10 Το μπουτόν Δεύτερη λειτουργία (2ndF) και τύπος συστήματος εξώπορτας 11 Αριθμητική κωδικοποίηση θυροτηλεόρασης 12 Απάντηση κλήσεων 14 Λειτουργία αυτόματης ενεργοποίησης 14 Απόκρυψη συνομιλίας 15 Σήμανση "Ανοιχτής πόρτας" 15 Ενεργοποίηση ελέγχου κλειδαριάς 16 Ενεργοποίηση ελέγχου φώτων κλιμακοστασίου 16 Ενεργοποίηση βοηθητικής λειτουργίας 17 Κλήση από εξώπορτα 18 Εγκατάσταση πρόσθετων εξωτερικών κουδουνιών 19 Τοπολογία εγκατάστασης 20 Προγραμματισμός θυροτηλεόρασης 23 Ενεργοποίηση λειτουργίας αυτόματης ενεργοποίησης 23 Ενεργοποίηση Απόκρυψης συνομιλίας 23 Ενεργοποίηση λειτουργίας "Απουσία χρήστη" 24 Ενεργοποίηση ανάμματος της οθόνης με κλήση από εξώπορτα 25 Προγραμματισμός επισυνδεδεμένης εντολής με την κλήση από εξώπορτα 25 Επιλογή τύπου κουδουνιού 26 Ρύθμιση έντασης κουδουνιών 26 Ρύθμιση έντασης ανοικτής ακρόασης 26 Ρύθμιση παραμέτρων video 27 Προγραμματισμός μπουτονιέρας DigiBus 28 Παράδειγμα τεχνικών παραμέτρων μπουτονιέρας 29 Σύνδεση θυροτηλεόρασης με το σύστημα By-me 31 Παραδείγματα και σχέδια εγκατάστασης 31 Σχεδιαγράμματα βασικών θυροτηλεοράσεων 31 Σύντομος οδηγός χρήσης θυροτηλεόρασης 32 Κανόνες εγκατάστασης και συμμόρφωση προδιαγραφών 33 Λεξικό 33 1

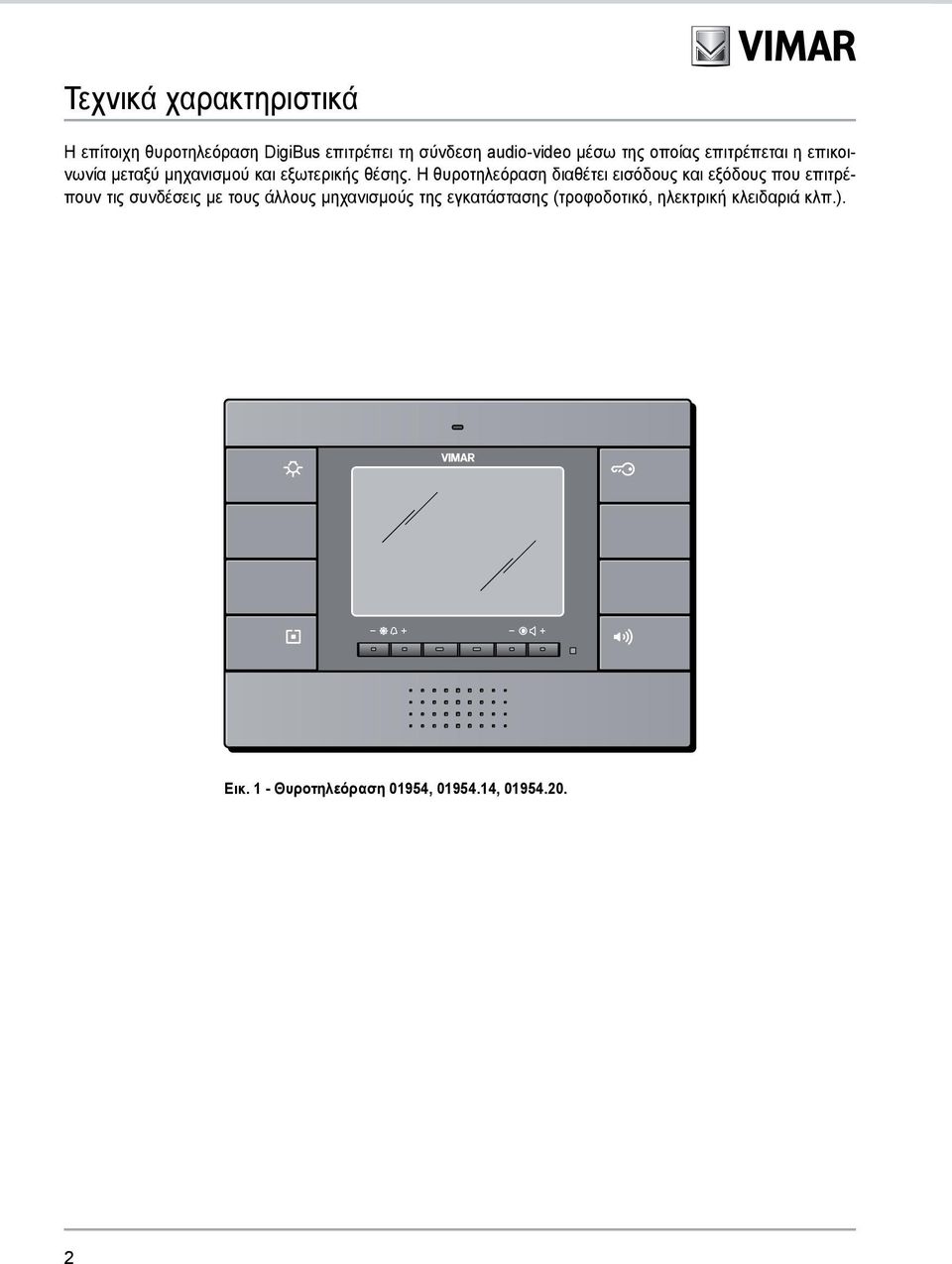

4 Τεχνικά χαρακτηριστικά Η επίτοιχη θυροτηλεόραση DigiBus επιτρέπει τη σύνδεση audio-video μέσω της οποίας επιτρέπεται η επικοινωνία μεταξύ μηχανισμού και εξωτερικής θέσης. Η θυροτηλεόραση διαθέτει εισόδους και εξόδους που επιτρέπουν τις συνδέσεις με τους άλλους μηχανισμούς της εγκατάστασης (τροφοδοτικό, ηλεκτρική κλειδαριά κλπ.). Εικ. 1 - Θυροτηλεόραση 01954, ,

5 Τύπος εγκατάστασης. Τεχνικά χαρακτηριστικά Η θυροτηλεόραση μπορεί να χρησιμοποιηθεί μόνο σε εγκαταστάσεις θυροτηλεόρασης ELVOX ψηφιακού τύπου DigiBus. Θα πρέπει συνεπώς να χρησιμοποιούνται μόνο τροφοδοτικά ELVOX της σειράς DigiBus (για τα χαρακτηριστικά συμβουλευθείτε τα αντίστοιχα φυλλάδια ELVOX). Για τη λειτουργία audio ο τύπος σύνδεσης με την κεντρική γραμμή είναι με 4 αγωγούς" (συν τροφοδοσία): - Ψηφιακή γραμμή - Τροφοδοσία ψηφιακής γραμμής - Ήχος - Γείωση - Τροφοδοσία (θετικό) - Τροφοδοσία (αρνητικό). Για τη λειτουργία video (σε συνδυασμό με τη λειτουργία audio) πρέπει να εγκατασταθεί κάμερα στην εξωτερική θέση και στη συνέχεια να πραγματοποιηθεί η σύνδεση video με την κεντρική γραμμή: - Σήμα video. - Γείωση σήματος video. Το σύστημα DigiBus επιτρέπει τη δημιουργία εγκαταστάσεων στις οποίες η αναγνώριση των μηχανισμών και των εντολών είναι ψηφιακού τύπου. Αναλόγως με τον προγραμματισμό της εγκατάστασης, κάθε συνδεδεμένος μηχανισμός χαρακτηρίζεται από έναν τετραψήφιο ή οκταψήφιο αριθμητικό κωδικό (ο οποίος πρέπει να είναι μοναδικός) και είναι σε θέση να λαμβάνει και να διαβιβάζει πακέτα δεδομένων τα οποία περιέχουν όλες τις πληροφορίες σχετικά με τη διαχείριση της επικοινωνίας. Πράγματι, κάθε πακέτο δεδομένων αποτελείται από τον κωδικό αναγνώρισης του μηχανισμού προορισμού και από την εντολή που πρέπει να εκτελέσει. Κατά συνέπεια, όλες οι συνήθεις εντολές ενός συστήματος θυροτηλεόρασης, όπως κλήση, άνοιγμα ηλεκτρικής κλειδαριάς, άναμμα φώτων κλιμακοστασίου κλπ., είναι κωδικοποιημένες. Αντιθέτως, το κύκλωμα ήχου επικοινωνίας και το σήμα video για την εμφάνιση των εικόνων εξακολουθούν να είναι αναλογικού τύπου. Όσον αφορά τον τύπο των αναγκαίων καλωδίων για τη σύνδεση μεταξύ των εξαρτημάτων του συστήματος, είτε με την κεντρική γραμμή είτε με την εσωτερική θέση, συνιστάται να εφαρμόσετε τις οδηγίες του πίνακα που ακολουθεί και τις υποδείξεις των σχεδίων στο κεφ. "ΠΑΡΑΔΕΙΓΜΑΤΑ ΚΑΙ ΣΧΕΔΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ". ΕΛΑΧΙΣΤΗ ΔΙΑΤΟΜΗ ΑΓΩΓΩΝ (mm 2 ) ΑΚΡΟΔΕΚΤΕΣ Έως 50 m Έως 100 m Έως 200 m -, +, SERRAT, +T, C1, C2 1 mm 2 1,5 mm 2 2,5 mm 2 ΑΛΛΑ 0,75 mm 2 1 mm 2 1,5 mm 2 VIDEO: Ομοαξονικό καλώδιο 75 ohm (τύπου RG59) ή RG11 με διπλή μόνωση 3

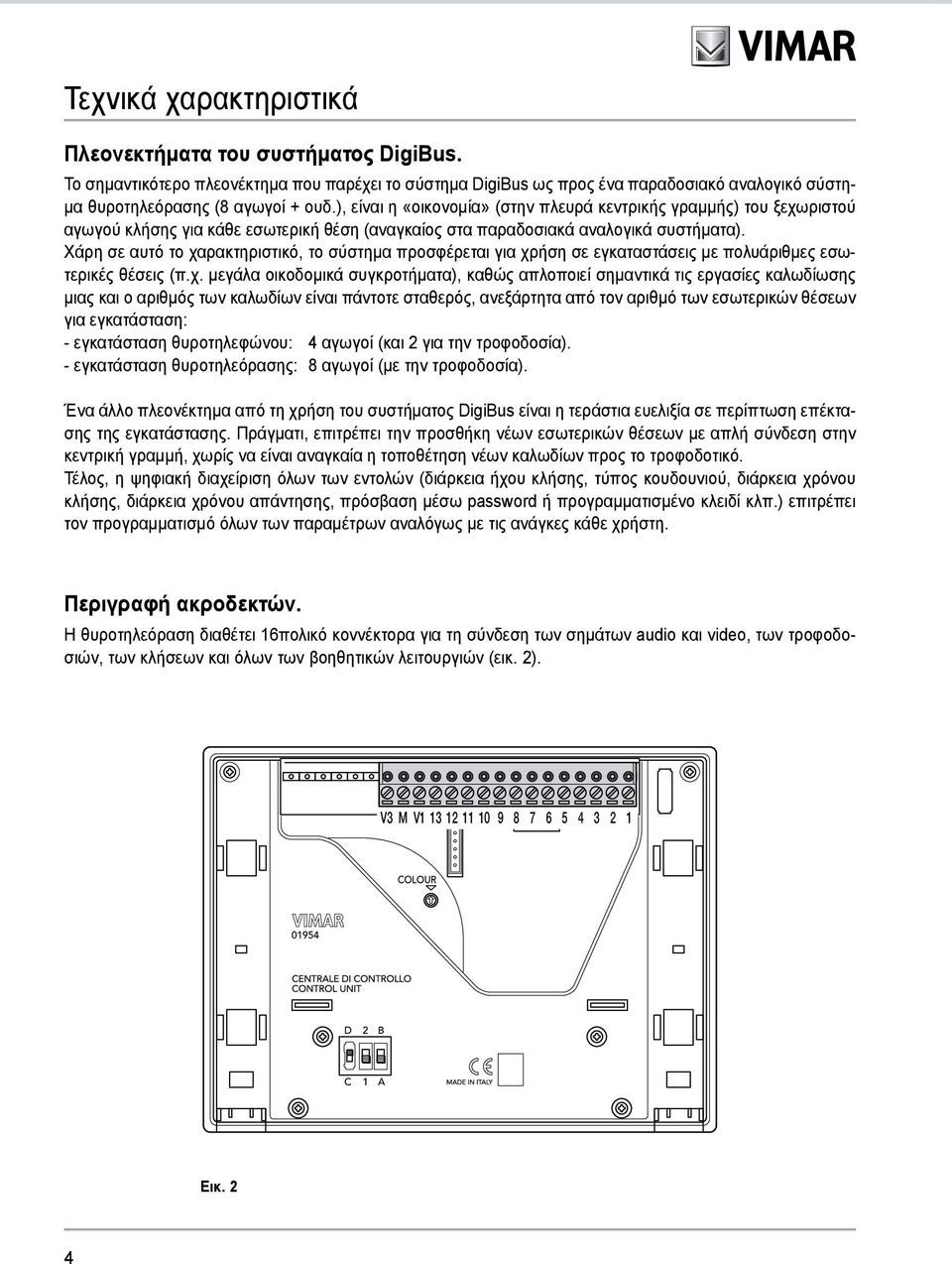

6 Τεχνικά χαρακτηριστικά Πλεονεκτήματα του συστήματος DigiBus. Το σημαντικότερο πλεονέκτημα που παρέχει το σύστημα DigiBus ως προς ένα παραδοσιακό αναλογικό σύστημα θυροτηλεόρασης (8 αγωγοί + ουδ.), είναι η «οικονομία» (στην πλευρά κεντρικής γραμμής) του ξεχωριστού αγωγού κλήσης για κάθε εσωτερική θέση (αναγκαίος στα παραδοσιακά αναλογικά συστήματα). Χάρη σε αυτό το χαρακτηριστικό, το σύστημα προσφέρεται για χρήση σε εγκαταστάσεις με πολυάριθμες εσωτερικές θέσεις (π.χ. μεγάλα οικοδομικά συγκροτήματα), καθώς απλοποιεί σημαντικά τις εργασίες καλωδίωσης μιας και ο αριθμός των καλωδίων είναι πάντοτε σταθερός, ανεξάρτητα από τον αριθμό των εσωτερικών θέσεων για εγκατάσταση: - εγκατάσταση θυροτηλεφώνου: 4 αγωγοί (και 2 για την τροφοδοσία). - εγκατάσταση θυροτηλεόρασης: 8 αγωγοί (με την τροφοδοσία). Ένα άλλο πλεονέκτημα από τη χρήση του συστήματος DigiBus είναι η τεράστια ευελιξία σε περίπτωση επέκτασης της εγκατάστασης. Πράγματι, επιτρέπει την προσθήκη νέων εσωτερικών θέσεων με απλή σύνδεση στην κεντρική γραμμή, χωρίς να είναι αναγκαία η τοποθέτηση νέων καλωδίων προς το τροφοδοτικό. Τέλος, η ψηφιακή διαχείριση όλων των εντολών (διάρκεια ήχου κλήσης, τύπος κουδουνιού, διάρκεια χρόνου κλήσης, διάρκεια χρόνου απάντησης, πρόσβαση μέσω password ή προγραμματισμένο κλειδί κλπ.) επιτρέπει τον προγραμματισμό όλων των παραμέτρων αναλόγως με τις ανάγκες κάθε χρήστη. Περιγραφή ακροδεκτών. Η θυροτηλεόραση διαθέτει 16πολικό κοννέκτορα για τη σύνδεση των σημάτων audio και video, των τροφοδοσιών, των κλήσεων και όλων των βοηθητικών λειτουργιών (εικ. 2). V3 M V Εικ. 2 4

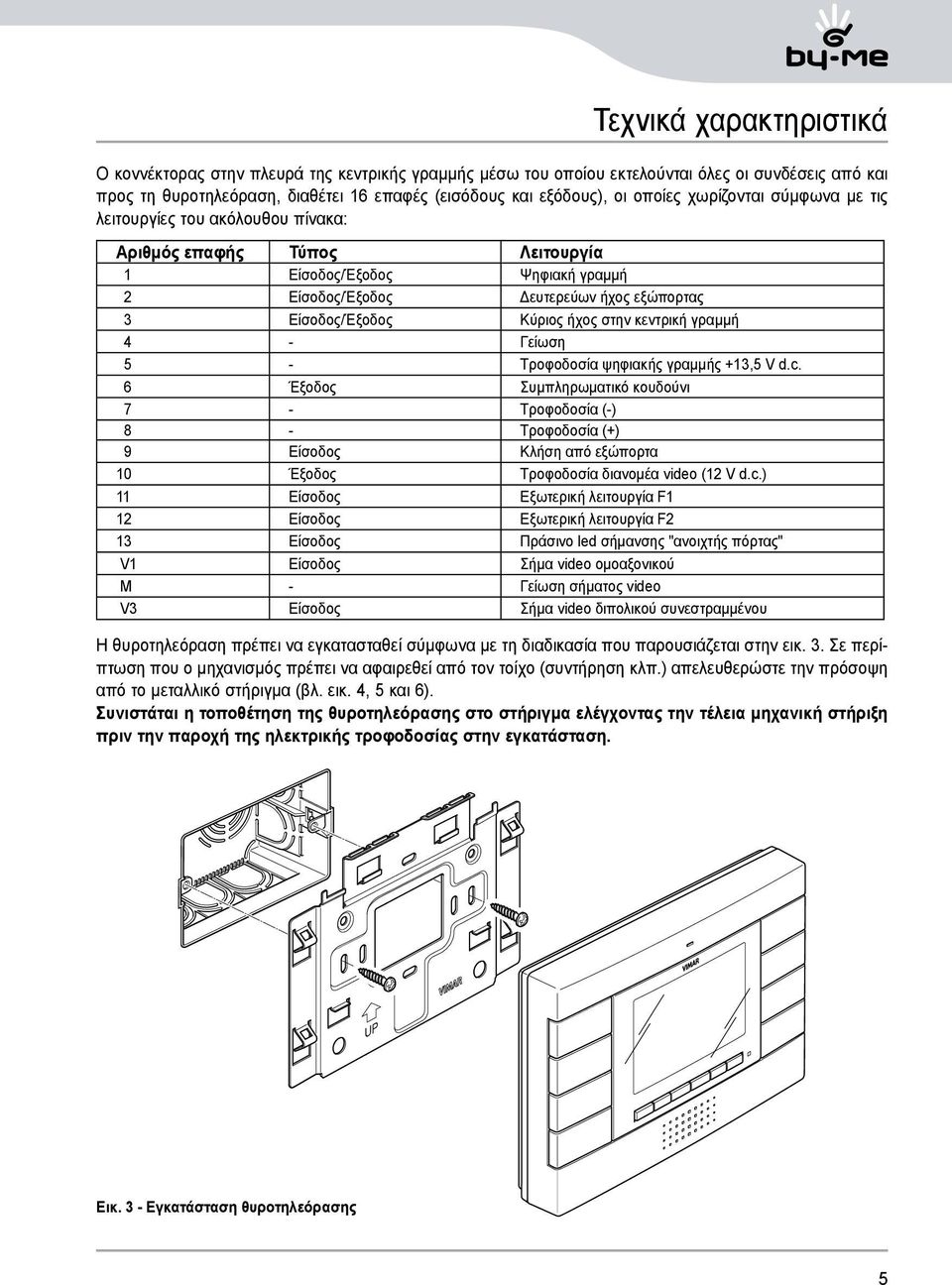

7 Τεχνικά χαρακτηριστικά Ο κοννέκτορας στην πλευρά της κεντρικής γραμμής μέσω του οποίου εκτελούνται όλες οι συνδέσεις από και προς τη θυροτηλεόραση, διαθέτει 16 επαφές (εισόδους και εξόδους), οι οποίες χωρίζονται σύμφωνα με τις λειτουργίες του ακόλουθου πίνακα: Αριθμός επαφής Τύπος Λειτουργία 1 Είσοδος/Έξοδος Ψηφιακή γραμμή 2 Είσοδος/Έξοδος Δευτερεύων ήχος εξώπορτας 3 Είσοδος/Έξοδος Κύριος ήχος στην κεντρική γραμμή 4 - Γείωση 5 - Τροφοδοσία ψηφιακής γραμμής +13,5 V d.c. 6 Έξοδος Συμπληρωματικό κουδούνι 7 - Τροφοδοσία (-) 8 - Τροφοδοσία (+) 9 Είσοδος Κλήση από εξώπορτα 10 Έξοδος Τροφοδοσία διανομέα video (12 V d.c.) 11 Είσοδος Εξωτερική λειτουργία F1 12 Είσοδος Εξωτερική λειτουργία F2 13 Είσοδος Πράσινο led σήμανσης "ανοιχτής πόρτας" V1 Είσοδος Σήμα video ομοαξονικού M - Γείωση σήματος video V3 Είσοδος Σήμα video διπολικού συνεστραμμένου Η θυροτηλεόραση πρέπει να εγκατασταθεί σύμφωνα με τη διαδικασία που παρουσιάζεται στην εικ. 3. Σε περίπτωση που ο μηχανισμός πρέπει να αφαιρεθεί από τον τοίχο (συντήρηση κλπ.) απελευθερώστε την πρόσοψη από το μεταλλικό στήριγμα (βλ. εικ. 4, 5 και 6). Συνιστάται η τοποθέτηση της θυροτηλεόρασης στο στήριγμα ελέγχοντας την τέλεια μηχανική στήριξη πριν την παροχή της ηλεκτρικής τροφοδοσίας στην εγκατάσταση. UP Εικ. 3 - Εγκατάσταση θυροτηλεόρασης 5

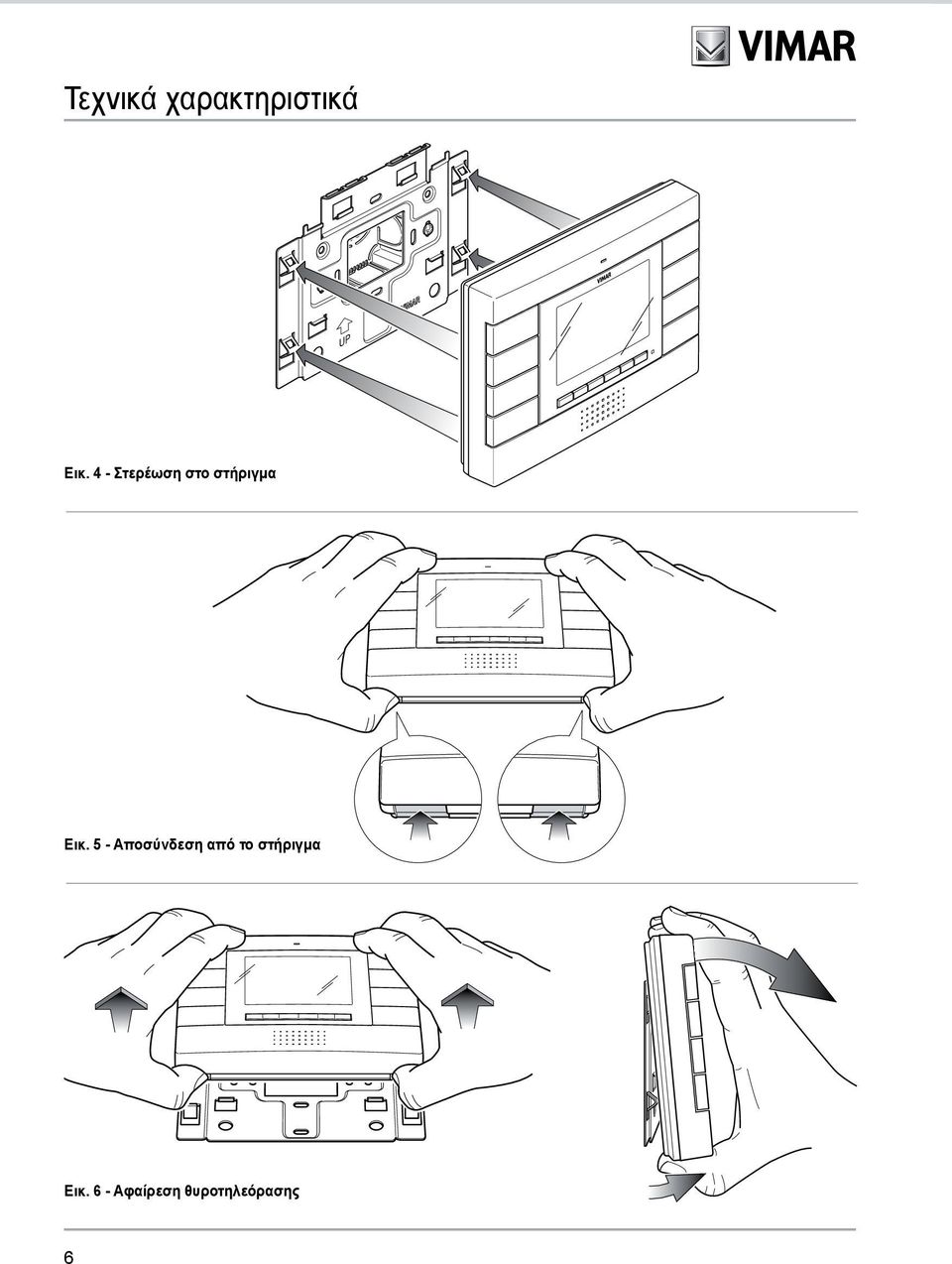

8 Τεχνικά χαρακτηριστικά UP Εικ. 4 - Στερέωση στο στήριγμα Εικ. 5 - Αποσύνδεση από το στήριγμα Εικ. 6 - Αφαίρεση θυροτηλεόρασης 6

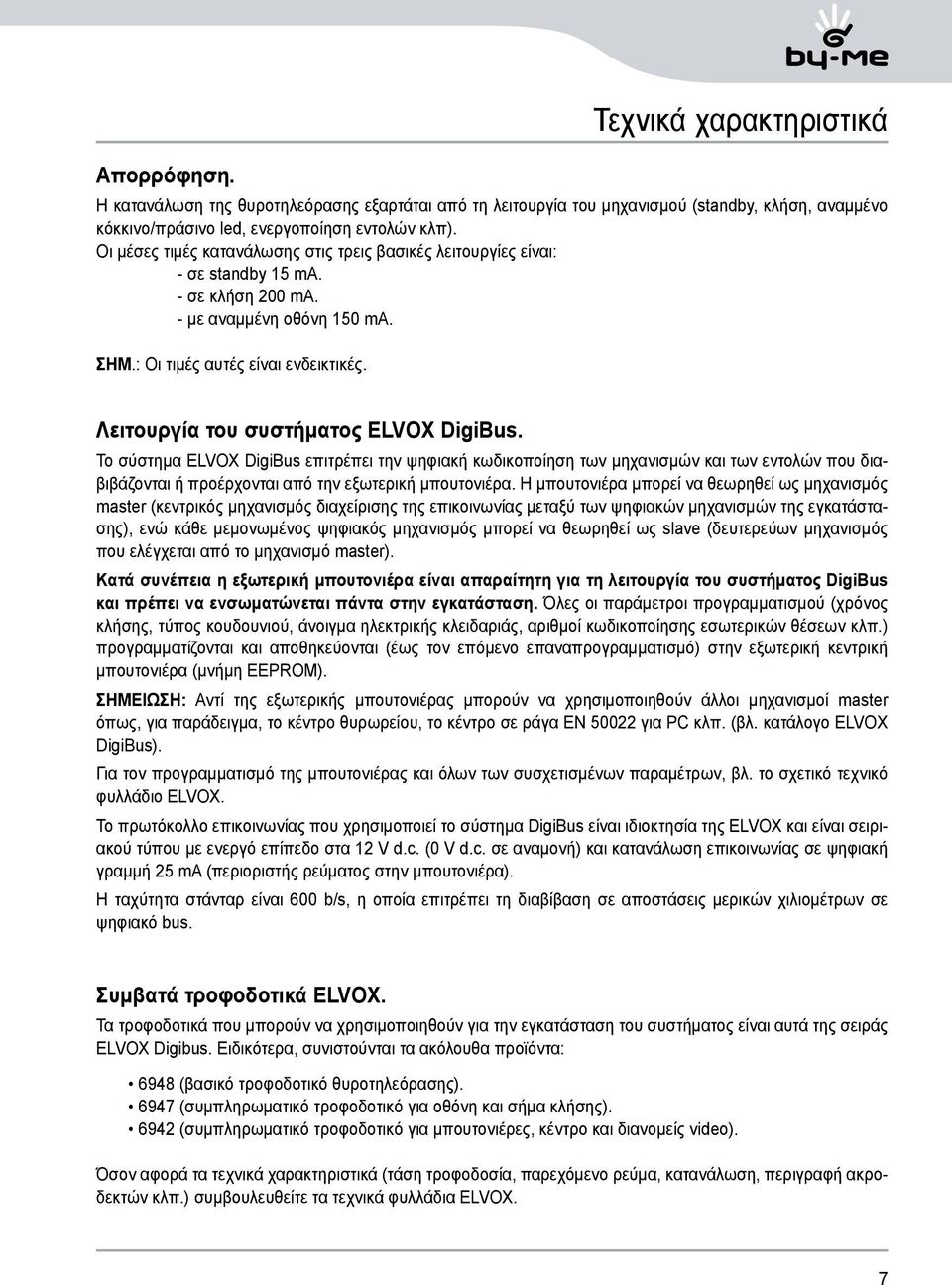

9 Απορρόφηση. Η κατανάλωση της θυροτηλεόρασης εξαρτάται από τη λειτουργία του μηχανισμού (standby, κλήση, αναμμένο κόκκινο/πράσινο led, ενεργοποίηση εντολών κλπ). Οι μέσες τιμές κατανάλωσης στις τρεις βασικές λειτουργίες είναι: - σε standby 15 ma. - σε κλήση 200 ma. - με αναμμένη οθόνη 150 ma. ΣΗΜ.: Οι τιμές αυτές είναι ενδεικτικές. Τεχνικά χαρακτηριστικά Λειτουργία του συστήματος ELVOX DigiBus. Το σύστημα ELVOX DigiBus επιτρέπει την ψηφιακή κωδικοποίηση των μηχανισμών και των εντολών που διαβιβάζονται ή προέρχονται από την εξωτερική μπουτονιέρα. Η μπουτονιέρα μπορεί να θεωρηθεί ως μηχανισμός master (κεντρικός μηχανισμός διαχείρισης της επικοινωνίας μεταξύ των ψηφιακών μηχανισμών της εγκατάστασης), ενώ κάθε μεμονωμένος ψηφιακός μηχανισμός μπορεί να θεωρηθεί ως slave (δευτερεύων μηχανισμός που ελέγχεται από το μηχανισμό master). Κατά συνέπεια η εξωτερική μπουτονιέρα είναι απαραίτητη για τη λειτουργία του συστήματος DigiBus και πρέπει να ενσωματώνεται πάντα στην εγκατάσταση. Όλες οι παράμετροι προγραμματισμού (χρόνος κλήσης, τύπος κουδουνιού, άνοιγμα ηλεκτρικής κλειδαριάς, αριθμοί κωδικοποίησης εσωτερικών θέσεων κλπ.) προγραμματίζονται και αποθηκεύονται (έως τον επόμενο επαναπρογραμματισμό) στην εξωτερική κεντρική μπουτονιέρα (μνήμη EEPROM). ΣΗΜΕΙΩΣΗ: Αντί της εξωτερικής μπουτονιέρας μπορούν να χρησιμοποιηθούν άλλοι μηχανισμοί master όπως, για παράδειγμα, το κέντρο θυρωρείου, το κέντρο σε ράγα EN για PC κλπ. (βλ. κατάλογο ELVOX DigiBus). Για τον προγραμματισμό της μπουτονιέρας και όλων των συσχετισμένων παραμέτρων, βλ. το σχετικό τεχνικό φυλλάδιο ELVOX. Το πρωτόκολλο επικοινωνίας που χρησιμοποιεί το σύστημα DigiBus είναι ιδιοκτησία της ELVOX και είναι σειριακού τύπου με ενεργό επίπεδο στα 12 V d.c. (0 V d.c. σε αναμονή) και κατανάλωση επικοινωνίας σε ψηφιακή γραμμή 25 ma (περιοριστής ρεύματος στην μπουτονιέρα). Η ταχύτητα στάνταρ είναι 600 b/s, η οποία επιτρέπει τη διαβίβαση σε αποστάσεις μερικών χιλιομέτρων σε ψηφιακό bus. Συμβατά τροφοδοτικά ELVOX. Τα τροφοδοτικά που μπορούν να χρησιμοποιηθούν για την εγκατάσταση του συστήματος είναι αυτά της σειράς ELVOX Digibus. Ειδικότερα, συνιστούνται τα ακόλουθα προϊόντα: 6948 (βασικό τροφοδοτικό θυροτηλεόρασης) (συμπληρωματικό τροφοδοτικό για οθόνη και σήμα κλήσης) (συμπληρωματικό τροφοδοτικό για μπουτονιέρες, κέντρο και διανομείς video). Όσον αφορά τα τεχνικά χαρακτηριστικά (τάση τροφοδοσία, παρεχόμενο ρεύμα, κατανάλωση, περιγραφή ακροδεκτών κλπ.) συμβουλευθείτε τα τεχνικά φυλλάδια ELVOX. 7

10 Τεχνικά χαρακτηριστικά Γενικά για τις ψηφιακές εντολές Οι ψηφιακές εντολές είναι πακέτα δεδομένων που μπορεί να διαβιβάσει κάθε ψηφιακός μηχανισμός, τα οποία περιέχουν τις πληροφορίες/οδηγίες που επιτρέπουν την ενεργοποίηση συγκεκριμένης λειτουργίας (άνοιγμα κλειδαριάς, άναμμα φώτων κλιμακοστασίου, ενεργοποίηση βοηθητικής λειτουργίας κλπ.) μέσω ενός εκκινητή. Συνήθως οι κύριες εντολές στο σύστημα DigiBus είναι οι ακόλουθες: - εντολή ΚΛΕΙΔΑΡΙΑ ελέγχει τον εκκινητή S1 - εντολή CALL-F1 ελέγχει τον εκκινητή R1 - εντολή CALL-F2 ελέγχει τον εκκινητή R2 Οι εκκινητές μπορεί να είναι ρελέ ή γεννήτριες τάσης που υπάρχουν στα τροφοδοτικά και ελέγχονται από τους μηχανισμούς master (μπουτονιέρες ή κέντρα) με τη λήψη του πακέτου δεδομένων που περιέχει την εντολή προς εκτέλεση. Στην περίπτωση των παραπάνω βασικών εντολών (και όσον αφορά το τροφοδοτικό DigiBus 6948) οι εκκινητές είναι οι ακόλουθοι: - εκκινητής S1 Ρελέ > η επαφή S1 κλείνει προς το 0 (γείωση) με τη λήψη της εντολής. Χρησιμοποιείται για το άνοιγμα της ηλεκτρικής κλειδαριάς με την τροφοδοσία στις επαφές αριθ. 15 και 0. - εκκινητής R1 Γεννήτρια τάσης 12 V d.c. (έως 150 ma) > ενεργή με τη λήψη της εντολής. Χρησιμοποιείται για τον έλεγχο εξωτερικού βοηθητικού ρελέ (π.χ. άναμμα φώτων κλιμακοστασίου). - εκκινητής R2 Γεννήτρια τάσης 12 V d.c. (έως 150 ma) > ενεργή με τη λήψη της εντολής. Χρησιμοποιείται για τον έλεγχο εξωτερικού βοηθητικού ρελέ (π.χ. συμπληρωματικός αναμεταδότης ήχου). Κάθε εντολή διαβιβάζεται πιέζοντας ένα μπουτόν (επισυνδεδεμένο στην εντολή) του μηχανισμού. Άλλες εντολές μπορούν να επισυνδεθούν με άλλα ενδεχόμενα μπουτόν. Κατάλογος εντολών στάνταρ: CALL-ΜΠΟΥΤ+TLC CALL-ΜΠΟΥΤ CALL-ΘΥΡΟΤΗΛΕΦΩΝΟ ΚΛΕΙΔΑΡΙΑ CALL-F1..F8 CALL-ΚΕΝΤΡΟ Κλήση από μπουτονιέρα με ενεργοποίηση κάμερας. Κλήση από μπουτονιέρα χωρίς κάμερα. Κλήση από θυροτηλέφωνο. Άνοιγμα κλειδαριάς. Κλήση λειτουργιών F1..F8. Κλήση από κέντρο. Περισσότερες τεχνικές λεπτομέρειες και πληροφορίες για την εγκατάσταση στο κεφ. ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗ- ΛΕΟΡΑΣΗΣ και στα συνημμένα ΠΑΡΑΔΕΙΓΜΑΤΑ ΚΑΙ ΣΧΕΔΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ. 8

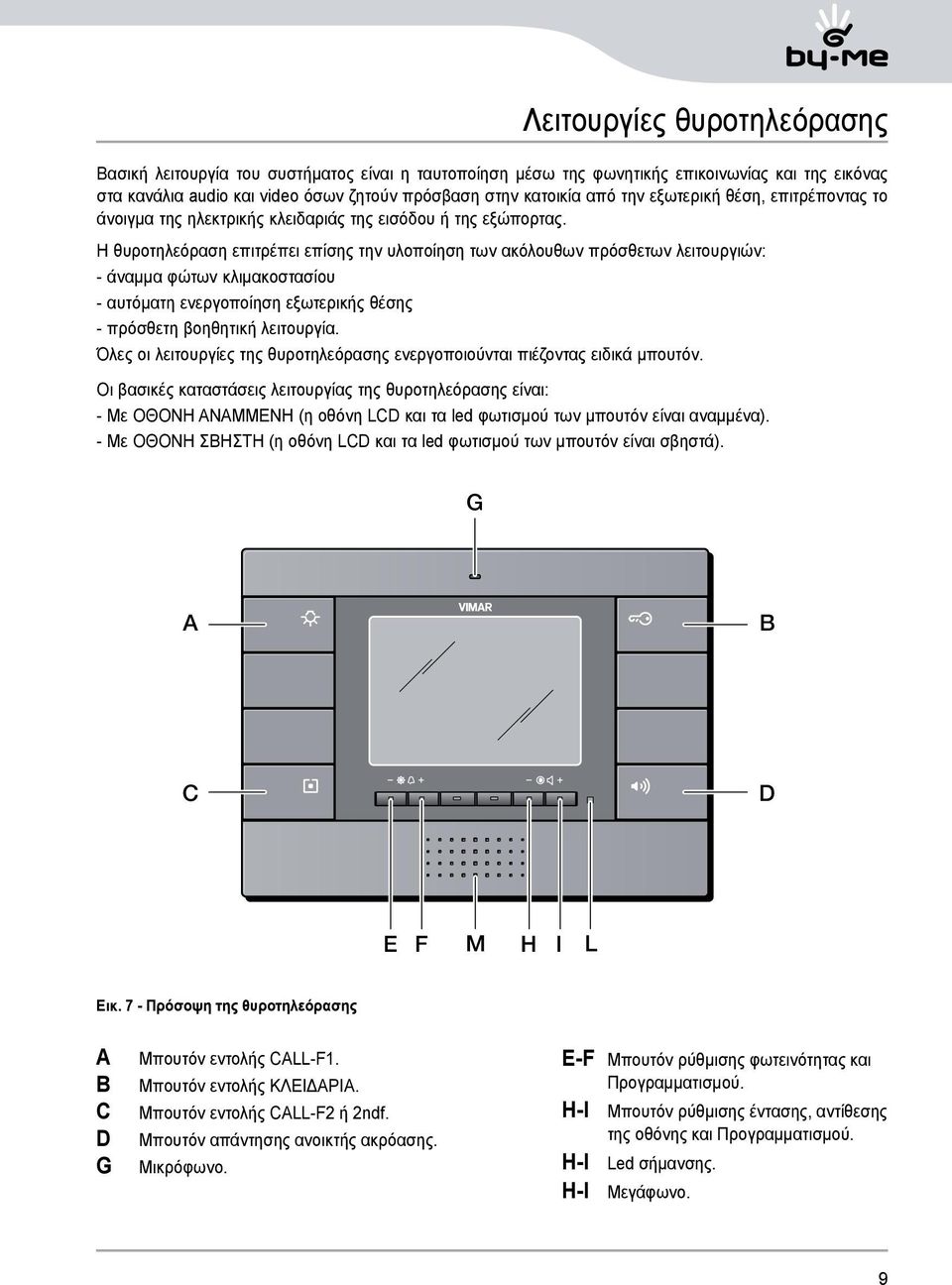

11 Λειτουργίες θυροτηλεόρασης Βασική λειτουργία του συστήματος είναι η ταυτοποίηση μέσω της φωνητικής επικοινωνίας και της εικόνας στα κανάλια audio και video όσων ζητούν πρόσβαση στην κατοικία από την εξωτερική θέση, επιτρέποντας το άνοιγμα της ηλεκτρικής κλειδαριάς της εισόδου ή της εξώπορτας. Η θυροτηλεόραση επιτρέπει επίσης την υλοποίηση των ακόλουθων πρόσθετων λειτουργιών: - άναμμα φώτων κλιμακοστασίου - αυτόματη ενεργοποίηση εξωτερικής θέσης - πρόσθετη βοηθητική λειτουργία. Όλες οι λειτουργίες της θυροτηλεόρασης ενεργοποιούνται πιέζοντας ειδικά μπουτόν. Οι βασικές καταστάσεις λειτουργίας της θυροτηλεόρασης είναι: - Με ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ (η οθόνη LCD και τα led φωτισμού των μπουτόν είναι αναμμένα). - Με ΟΘΟΝΗ ΣΒΗΣΤΗ (η οθόνη LCD και τα led φωτισμού των μπουτόν είναι σβηστά). G A B C D E F M H I L Εικ. 7 - Πρόσοψη της θυροτηλεόρασης A B C D G Μπουτόν εντολής CALL-F1. Μπουτόν εντολής ΚΛΕΙΔΑΡΙΑ. Μπουτόν εντολής CALL-F2 ή 2ndf. Μπουτόν απάντησης ανοικτής ακρόασης. Μικρόφωνο. E-F Μπουτόν ρύθμισης φωτεινότητας και Προγραμματισμού. H-I Μπουτόν ρύθμισης έντασης, αντίθεσης της οθόνης και Προγραμματισμού. H-I Led σήμανσης. H-I Μεγάφωνο. 9

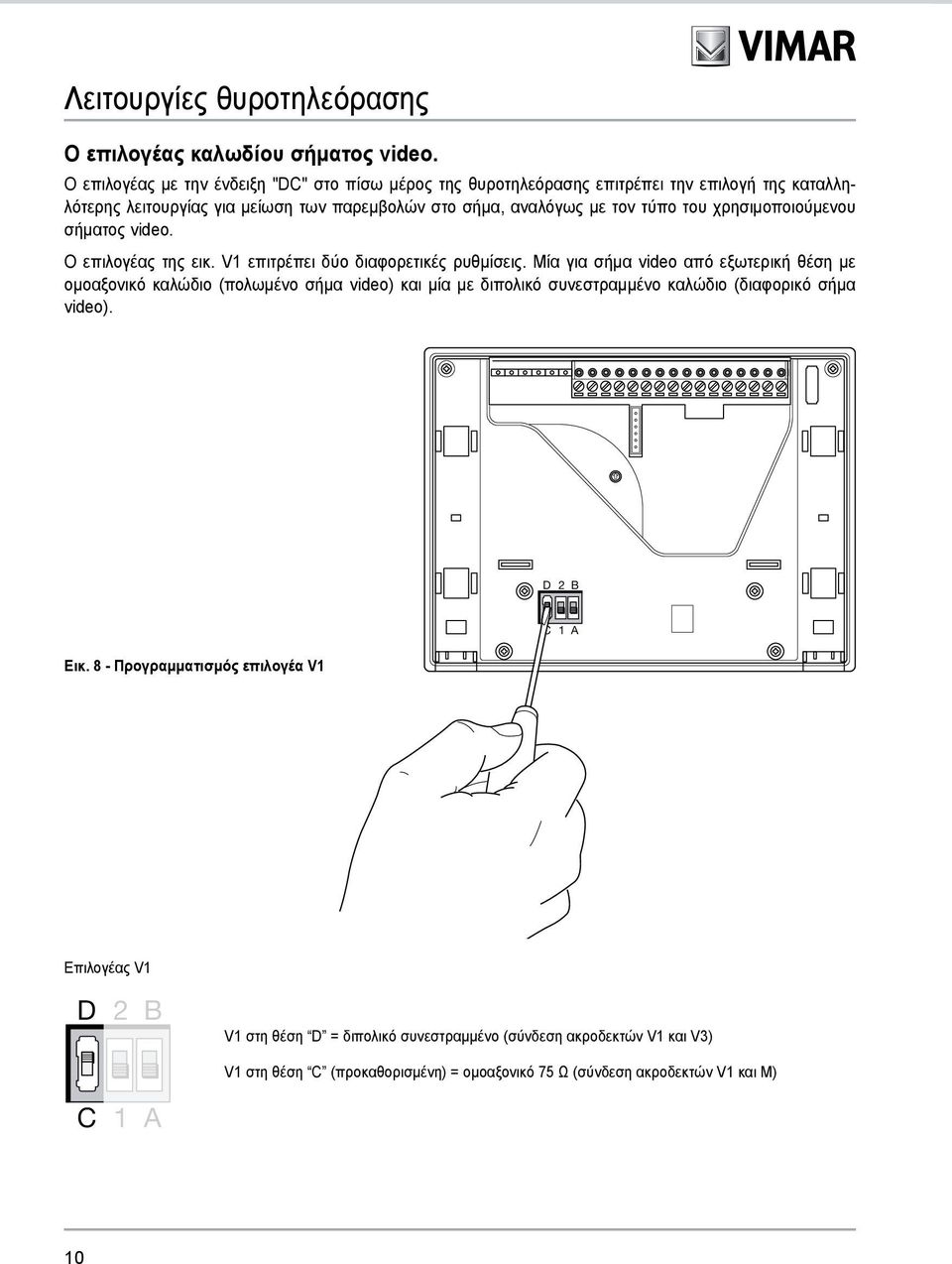

12 Λειτουργίες θυροτηλεόρασης Ο επιλογέας καλωδίου σήματος video. Ο επιλογέας με την ένδειξη "DC" στο πίσω μέρος της θυροτηλεόρασης επιτρέπει την επιλογή της καταλληλότερης λειτουργίας για μείωση των παρεμβολών στο σήμα, αναλόγως με τον τύπο του χρησιμοποιούμενου σήματος video. Ο επιλογέας της εικ. V1 επιτρέπει δύο διαφορετικές ρυθμίσεις. Μία για σήμα video από εξωτερική θέση με ομοαξονικό καλώδιο (πολωμένο σήμα video) και μία με διπολικό συνεστραμμένο καλώδιο (διαφορικό σήμα video). D 2 B Εικ. 8 - Προγραμματισμός επιλογέα V1 C 1 A Επιλογέας V1 D 2 B V1 στη θέση D = διπολικό συνεστραμμένο (σύνδεση ακροδεκτών V1 και V3) V1 στη θέση C (προκαθορισμένη) = ομοαξονικό 75 Ω (σύνδεση ακροδεκτών V1 και M) C 1 A 10

13 Λειτουργίες θυροτηλεόρασης Το μπουτόν Δεύτερη λειτουργία (2ndF) και τύπος συστήματος εξώπορτας. Η διαβίβαση των βασικών εντολών CALL-F1, CALL-F2 και ΚΛΕΙΔΑΡΙΑ επιτυγχάνεται πιέζοντας τα αντίστοιχα μπουτόν A, C και B της Θυροτηλεόραση. Το σύστημα μπορεί να διαβιβάσει επίσης πρόσθετες εντολές συμπληρωματικών βοηθητικών λειτουργιών που μπορούν να χρησιμοποιηθούν, για παράδειγμα, για τον κυκλικό έλεγχο περισσότερων εσωτερικών θέσεων με κάμερα, το άνοιγμα κλειδαριάς από το κλιμακοστάσιο ή άλλων βοηθητικών μηχανισμών, το άναμμα των φώτων κλιμακοστασίου κλπ. Για να επιτραπεί η χρήση αυτών των εντολών πρέπει να προγραμματιστεί το μπουτόν C της Θυροτηλεόραση ως μπουτόν δεύτερης λειτουργίας (2ndf). Για το σκοπό αυτό ο επιλογέας S1 με την ένδειξη "1 2" στο πίσω μέρος της θυροτηλεόρασης (βλ. εικόνα που ακολουθεί) πρέπει να είναι γυρισμένος στη θέση 2. Για να επιλέξετε τον τύπο της λειτουργίας εξώπορτας ("AUDIO" ή "ΚΟΥΔΟΥΝΙ") πρέπει να ρυθμίσετε τον επιλογέα S2 ως εξής: D 2 B Εικ. 9 - Προγραμματισμός μπουτόν 2ndF και μπουτόν τύπου κλήσης εξώπορτας C 1 A Μπουτόν 2ndF D 2 B C 1 A S1 S2 S1 στη θέση 1 (προκαθορισμένη) = μπουτόν C (άμεση εντολή CALL-F2). S1 στη θέση 2 = μπουτόν C (2ndF). S2 στη θέση A (προκαθορισμένη) = εξώπορτα AUDIO. S2 στη θέση B = εξώπορτα ΚΟΥΔΟΥΝΙ. ΠΡΟΣΟΧΗ! Η ρύθμιση των επιλογέων S1 και S2 γίνεται στη φάση της εγκατάστασης. 11

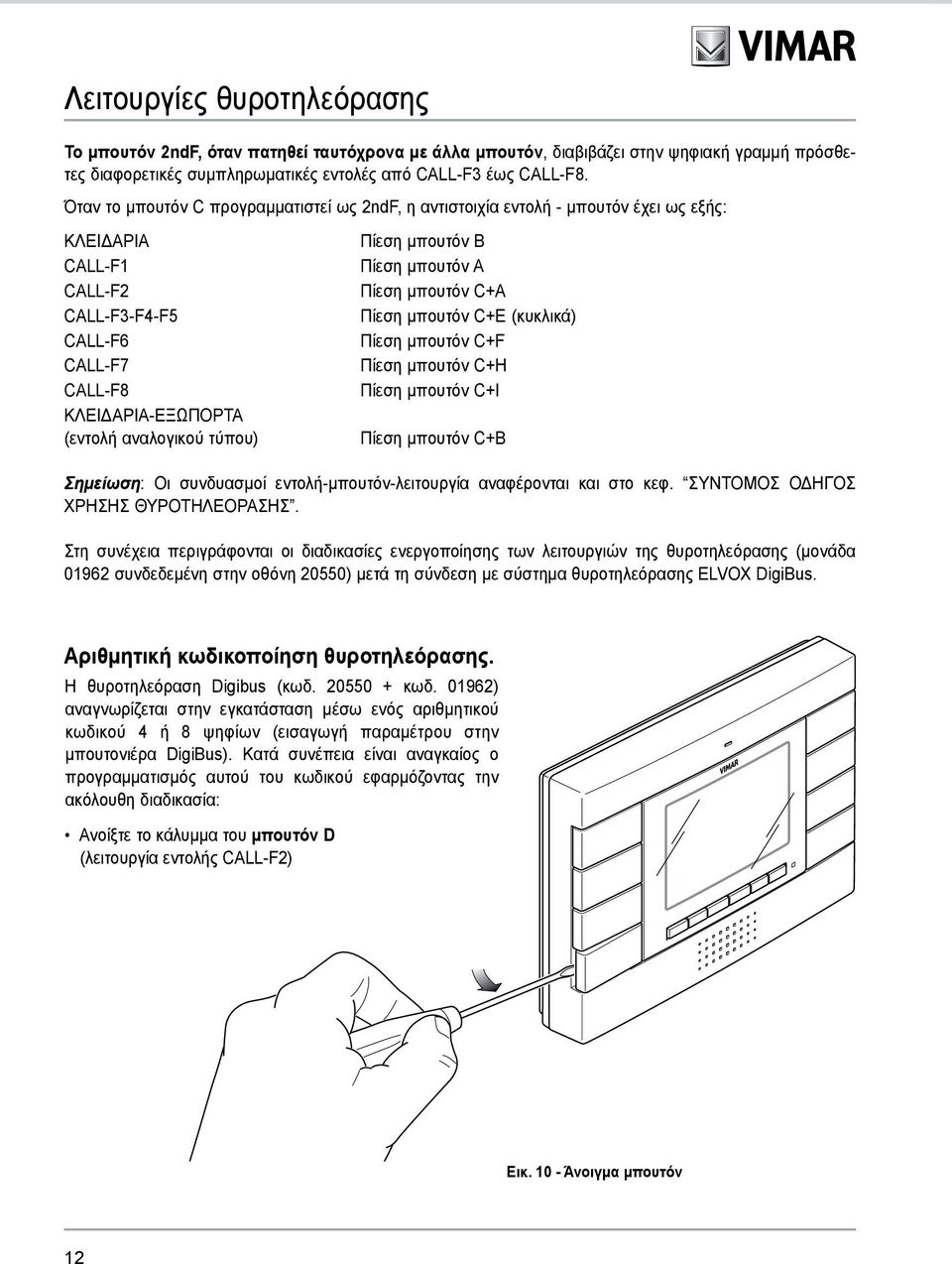

14 Λειτουργίες θυροτηλεόρασης Το μπουτόν 2ndF, όταν πατηθεί ταυτόχρονα με άλλα μπουτόν, διαβιβάζει στην ψηφιακή γραμμή πρόσθετες διαφορετικές συμπληρωματικές εντολές από CALL-F3 έως CALL-F8. Όταν το μπουτόν C προγραμματιστεί ως 2ndF, η αντιστοιχία εντολή - μπουτόν έχει ως εξής: ΚΛΕΙΔΑΡΙΑ Πίεση μπουτόν B CALL-F1 Πίεση μπουτόν A CALL-F2 Πίεση μπουτόν C+A CALL-F3-F4-F5 Πίεση μπουτόν C+E (κυκλικά) CALL-F6 Πίεση μπουτόν C+F CALL-F7 Πίεση μπουτόν C+H CALL-F8 Πίεση μπουτόν C+I ΚΛΕΙΔΑΡΙΑ-ΕΞΩΠΟΡΤΑ (εντολή αναλογικού τύπου) Πίεση μπουτόν C+B Σημείωση: Οι συνδυασμοί εντολή-μπουτόν-λειτουργία αναφέρονται και στο κεφ. ΣΥΝΤΟΜΟΣ ΟΔΗΓΟΣ ΧΡΗΣΗΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ. Στη συνέχεια περιγράφονται οι διαδικασίες ενεργοποίησης των λειτουργιών της θυροτηλεόρασης (μονάδα συνδεδεμένη στην οθόνη 20550) μετά τη σύνδεση με σύστημα θυροτηλεόρασης ELVOX DigiBus. Αριθμητική κωδικοποίηση θυροτηλεόρασης. Η θυροτηλεόραση Digibus (κωδ κωδ ) αναγνωρίζεται στην εγκατάσταση μέσω ενός αριθμητικού κωδικού 4 ή 8 ψηφίων (εισαγωγή παραμέτρου στην μπουτονιέρα DigiBus). Κατά συνέπεια είναι αναγκαίος ο προγραμματισμός αυτού του κωδικού εφαρμόζοντας την ακόλουθη διαδικασία: Ανοίξτε το κάλυμμα του μπουτόν D (λειτουργία εντολής CALL-F2) Εικ Άνοιγμα μπουτόν 12

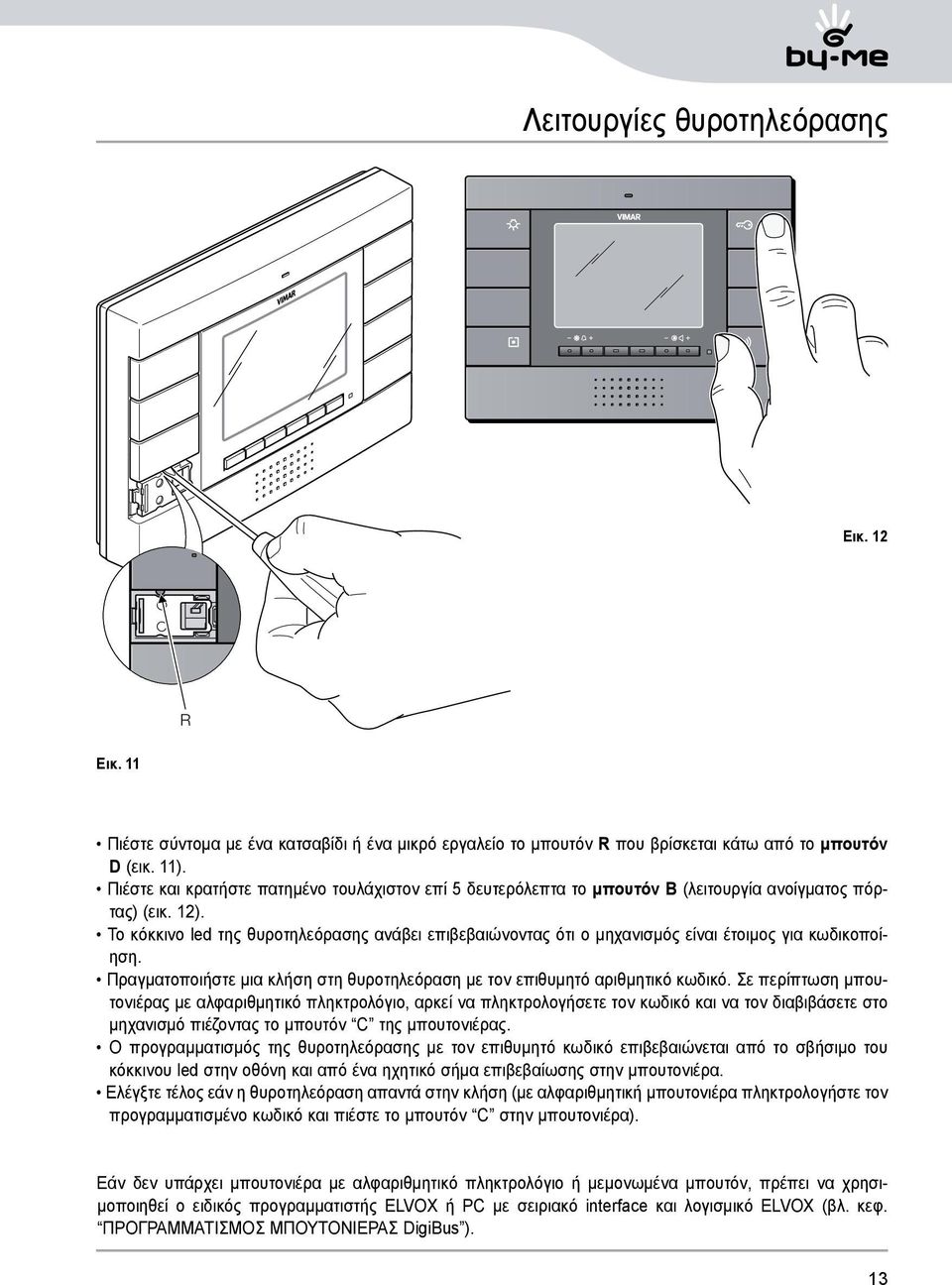

15 Λειτουργίες θυροτηλεόρασης Εικ. 12 R Εικ. 11 Πιέστε σύντομα με ένα κατσαβίδι ή ένα μικρό εργαλείο το μπουτόν R που βρίσκεται κάτω από το μπουτόν D (εικ. 11). Πιέστε και κρατήστε πατημένο τουλάχιστον επί 5 δευτερόλεπτα το μπουτόν B (λειτουργία ανοίγματος πόρτας) (εικ. 12). Το κόκκινο led της θυροτηλεόρασης ανάβει επιβεβαιώνοντας ότι ο μηχανισμός είναι έτοιμος για κωδικοποίηση. Πραγματοποιήστε μια κλήση στη θυροτηλεόραση με τον επιθυμητό αριθμητικό κωδικό. Σε περίπτωση μπουτονιέρας με αλφαριθμητικό πληκτρολόγιο, αρκεί να πληκτρολογήσετε τον κωδικό και να τον διαβιβάσετε στο μηχανισμό πιέζοντας το μπουτόν C της μπουτονιέρας. Ο προγραμματισμός της θυροτηλεόρασης με τον επιθυμητό κωδικό επιβεβαιώνεται από το σβήσιμο του κόκκινου led στην οθόνη και από ένα ηχητικό σήμα επιβεβαίωσης στην μπουτονιέρα. Ελέγξτε τέλος εάν η θυροτηλεόραση απαντά στην κλήση (με αλφαριθμητική μπουτονιέρα πληκτρολογήστε τον προγραμματισμένο κωδικό και πιέστε το μπουτόν C στην μπουτονιέρα). Εάν δεν υπάρχει μπουτονιέρα με αλφαριθμητικό πληκτρολόγιο ή μεμονωμένα μπουτόν, πρέπει να χρησιμοποιηθεί ο ειδικός προγραμματιστής ELVOX ή PC με σειριακό interface και λογισμικό ELVOX (βλ. κεφ. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΜΠΟΥΤΟΝΙΕΡΑΣ DigiBus ). 13

16 Απάντηση κλήσεων. Λειτουργίες θυροτηλεόρασης Όταν πραγματοποιείται μια κλήση από εξωτερική θέση (εξωτερική μπουτονιέρα ή κέντρο) η θυροτηλεόραση που αντιστοιχεί στον αριθμητικό κωδικό αναγνώρισης της κλήσης ενεργοποιεί τον προγραμματισμένο ήχο κλήσης στο μεγάφωνο. Η θυροτηλεόραση εκπέμπει συνεπώς ένα ηχητικό σήμα και, εάν υπάρχει σύνδεση και για σήμα video, η οθόνη LCD ανάβει εμφανίζοντας το άτομο που πραγματοποίησε την κλήση. Καθώς πρόκειται για σύστημα ανοικτής ακρόασης, για να απαντήσετε στην κλήση και να επικοινωνήσετε με την εξωτερική θέση, πρέπει να πιέσετε και να κρατήσετε πατημένο το μπουτόν απάντησης D (εικ. 6) για όσο χρόνο διαρκεί η συνομιλία. Ο χρόνος ενεργοποίησης της κλήσης ρυθμίζεται ως παράμετρος της μπουτονιέρας. Οι παράμετροι αυτές ρυθμίζονται όλες στη φάση προγραμματισμού της εξωτερικής μπουτονιέρας (master) και αφορούν διάφορες λειτουργίες όπως χρονορυθμίσεις, καταχώρηση χρηστών κλπ. (Για τον πλήρη κατάλογο των παραμέτρων συμβουλευθείτε το τεχνικό φυλλάδιο ELVOX της χρησιμοποιούμενης μπουτονιέρας, καθώς και το κεφ. ΒΑΣΙΚΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ). Λειτουργία αυτόματης ενεργοποίησης. Η λειτουργία αυτή επιτρέπει την ενεργοποίηση της επικοινωνίας audio και video στην εξωτερική θέση, χωρίς να προηγηθεί κάποια κλήση. Η λειτουργία αυτή μπορεί να φανεί χρήσιμη σε περίπτωση που είναι επιθυμητός ο έλεγχος της εξωτερικής ζώνης. Η λειτουργία ενεργοποιείται μόνο εάν το μπουτόν C είναι προγραμματισμένο ως 2ndF (βλ. κεφ. Το μπουτόν Δεύτερη λειτουργία (2ndF) και τύπος συστήματος εξώπορτας ). Στη συνέχεια, για την αυτόματη ενεργοποίηση της εξωτερικής μπουτονιέρας είναι αναγκαίο να διαβιβάσετε μία από τις ακόλουθες εντολές: CALL-F3 CALL-F4 CALL-F5 Πιέζοντας στη συνέχεια επανειλημμένα το μπουτόν E (κρατώντας πάντα πατημένο το μπουτόν C) διαβιβάζονται κυκλικά οι εντολές CALL-F3, CALL-F4 και CALL-F5. Εάν στην μπουτονιέρα έχει ενεργοποιηθεί η λειτουργία αυτόματης ενεργοποίησης και έχει προγραμματιστεί η αντίστοιχη αριθμητική παράμετρος, με τη λήψη της εντολής η μπουτονιέρα ενεργοποιείται στην οθόνη του καλούντος (για τις λεπτομέρειες προγραμματισμού μπουτονιέρας που αφορούν αυτήν τη λειτουργία συμβουλευθείτε το κεφ. ΒΑΣΙΚΟΣ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ - Προγραμματισμός μπουτονιέρας DigiBus (βασικές έννοιες)). Απόκρυψη συνομιλίας. Η λειτουργία Απόκρυψη συνομιλίας επιτρέπει την επικοινωνία με την εξωτερική θέση μόνο σε περίπτωση κλήσης ή αυτόματης ενεργοποίησης. Όταν πραγματοποιείται συνομιλία, δεν είναι δυνατή η παρακολούθηση άλλων επικοινωνιών ούτε η αυτόματη ενεργοποίηση. Στα συστήματα DigiBus η λειτουργία απόκρυψης συνομιλίας είναι πάντοτε ενεργοποιημένη. ΣΗΜΕΙΩΣΗ: Το κύκλωμα ήχου προς την εξώπορτα είναι πάντοτε ενεργό. 14

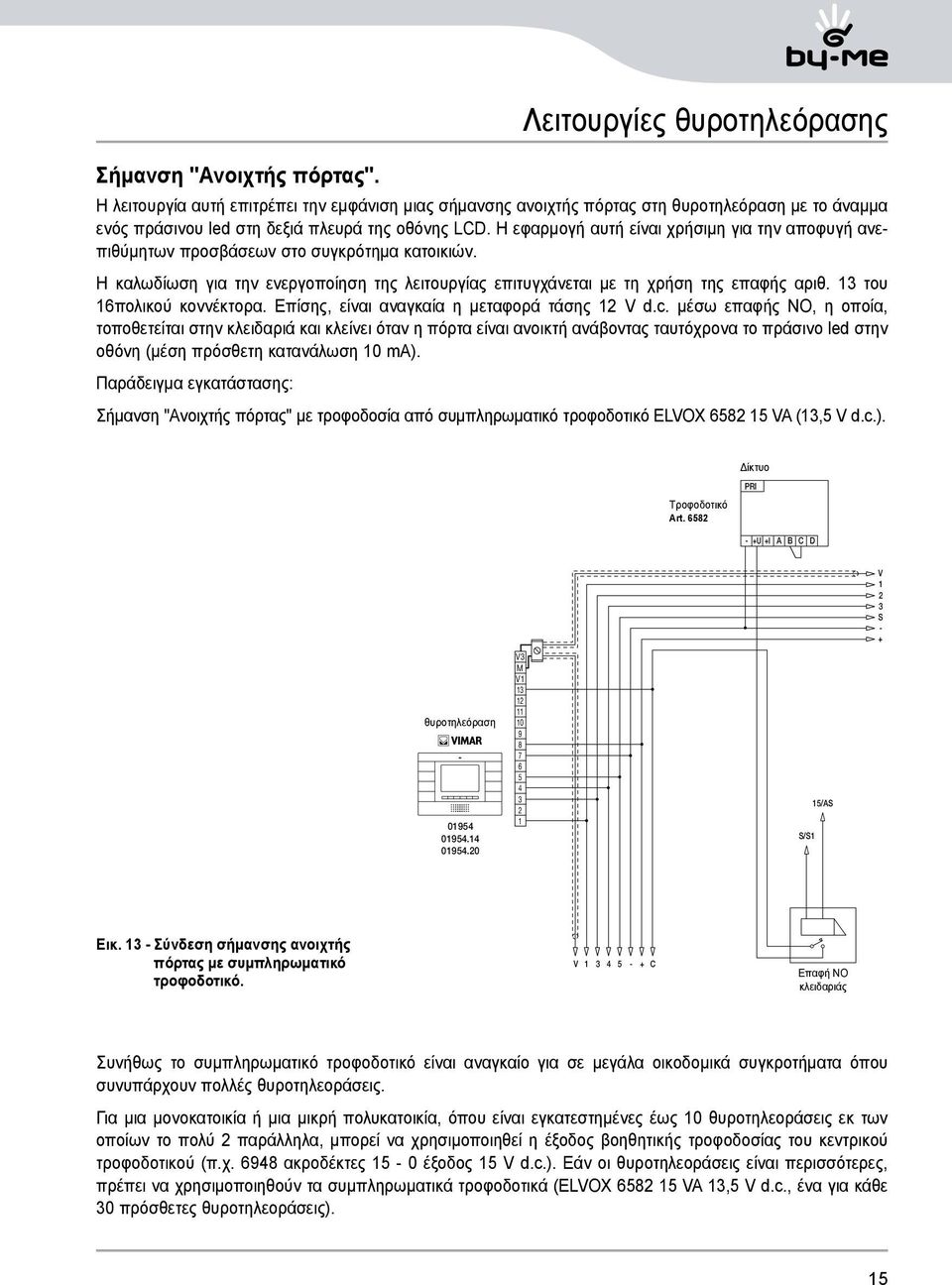

17 Λειτουργίες θυροτηλεόρασης Σήμανση "Ανοιχτής πόρτας". Η λειτουργία αυτή επιτρέπει την εμφάνιση μιας σήμανσης ανοιχτής πόρτας στη θυροτηλεόραση με το άναμμα ενός πράσινου led στη δεξιά πλευρά της οθόνης LCD. Η εφαρμογή αυτή είναι χρήσιμη για την αποφυγή ανεπιθύμητων προσβάσεων στο συγκρότημα κατοικιών. Η καλωδίωση για την ενεργοποίηση της λειτουργίας επιτυγχάνεται με τη χρήση της επαφής αριθ. 13 του 16πολικού κοννέκτορα. Επίσης, είναι αναγκαία η μεταφορά τάσης 12 V d.c. μέσω επαφής NO, η οποία, τοποθετείται στην κλειδαριά και κλείνει όταν η πόρτα είναι ανοικτή ανάβοντας ταυτόχρονα το πράσινο led στην οθόνη (μέση πρόσθετη κατανάλωση 10 ma). Παράδειγμα εγκατάστασης: Σήμανση "Ανοιχτής πόρτας" με τροφοδοσία από συμπληρωματικό τροφοδοτικό ELVOX VA (13,5 V d.c.). Δίκτυο Τροφοδοτικό Art PRI - +U +I A B C D θυροτηλεόραση V3 M V S/S1 15/AS V S - + Εικ Σύνδεση σήμανσης ανοιχτής πόρτας με συμπληρωματικό τροφοδοτικό. V C Επαφή NO κλειδαριάς Συνήθως το συμπληρωματικό τροφοδοτικό είναι αναγκαίο για σε μεγάλα οικοδομικά συγκροτήματα όπου συνυπάρχουν πολλές θυροτηλεοράσεις. Για μια μονοκατοικία ή μια μικρή πολυκατοικία, όπου είναι εγκατεστημένες έως 10 θυροτηλεοράσεις εκ των οποίων το πολύ 2 παράλληλα, μπορεί να χρησιμοποιηθεί η έξοδος βοηθητικής τροφοδοσίας του κεντρικού τροφοδοτικού (π.χ ακροδέκτες 15-0 έξοδος 15 V d.c.). Εάν οι θυροτηλεοράσεις είναι περισσότερες, πρέπει να χρησιμοποιηθούν τα συμπληρωματικά τροφοδοτικά (ELVOX VA 13,5 V d.c., ένα για κάθε 30 πρόσθετες θυροτηλεοράσεις). 15

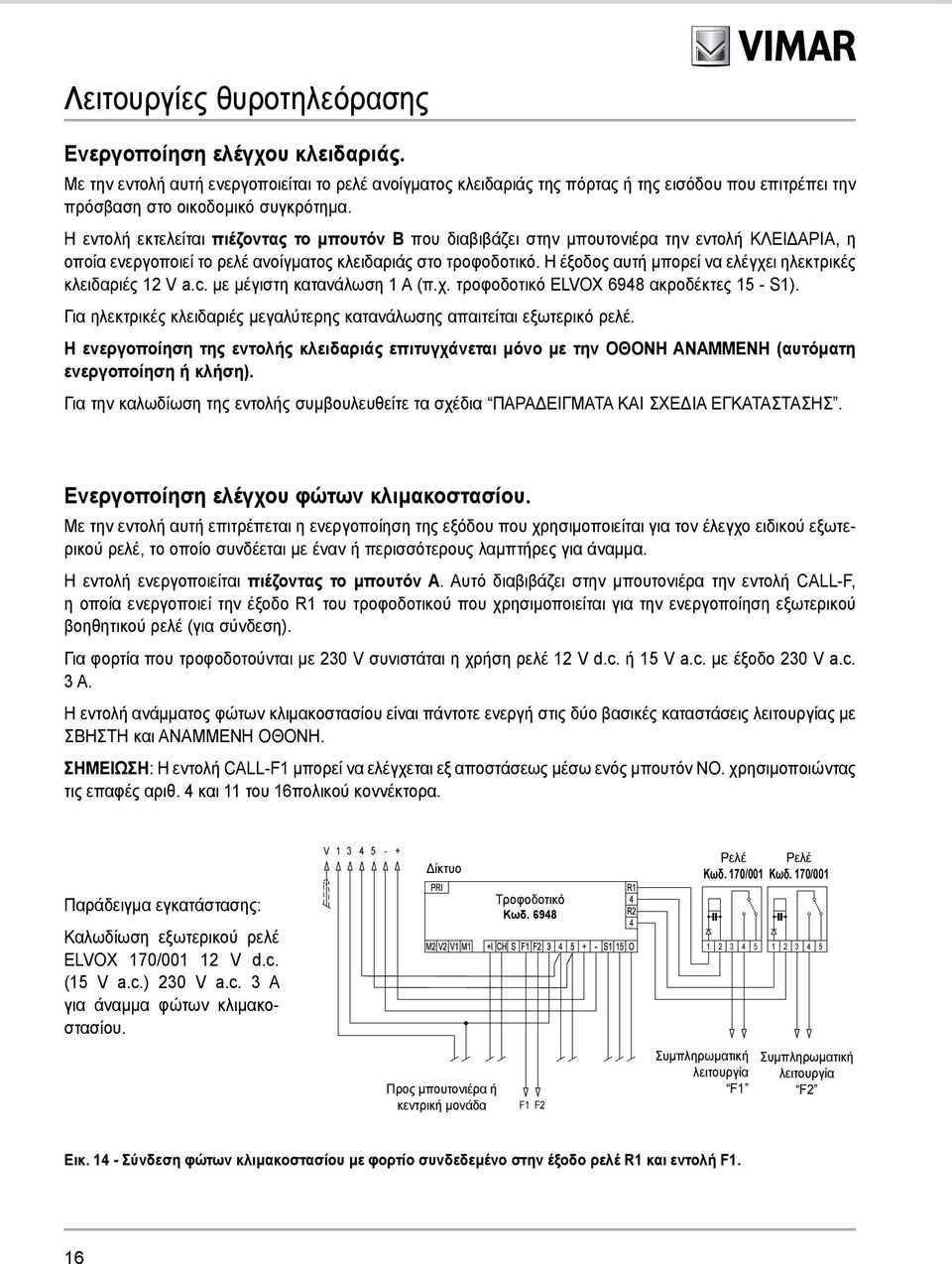

18 Λειτουργίες θυροτηλεόρασης Ενεργοποίηση ελέγχου κλειδαριάς. Με την εντολή αυτή ενεργοποιείται το ρελέ ανοίγματος κλειδαριάς της πόρτας ή της εισόδου που επιτρέπει την πρόσβαση στο οικοδομικό συγκρότημα. Η εντολή εκτελείται πιέζοντας το μπουτόν B που διαβιβάζει στην μπουτονιέρα την εντολή ΚΛΕΙΔΑΡΙΑ, η οποία ενεργοποιεί το ρελέ ανοίγματος κλειδαριάς στο τροφοδοτικό. Η έξοδος αυτή μπορεί να ελέγχει ηλεκτρικές κλειδαριές 12 V a.c. με μέγιστη κατανάλωση 1 A (π.χ. τροφοδοτικό ELVOX 6948 ακροδέκτες 15 - S1). Για ηλεκτρικές κλειδαριές μεγαλύτερης κατανάλωσης απαιτείται εξωτερικό ρελέ. Η ενεργοποίηση της εντολής κλειδαριάς επιτυγχάνεται μόνο με την ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ (αυτόματη ενεργοποίηση ή κλήση). Για την καλωδίωση της εντολής συμβουλευθείτε τα σχέδια ΠΑΡΑΔΕΙΓΜΑΤΑ ΚΑΙ ΣΧΕΔΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ. Ενεργοποίηση ελέγχου φώτων κλιμακοστασίου. Με την εντολή αυτή επιτρέπεται η ενεργοποίηση της εξόδου που χρησιμοποιείται για τον έλεγχο ειδικού εξωτερικού ρελέ, το οποίο συνδέεται με έναν ή περισσότερους λαμπτήρες για άναμμα. Η εντολή ενεργοποιείται πιέζοντας το μπουτόν Α. Αυτό διαβιβάζει στην μπουτονιέρα την εντολή CALL-F, η οποία ενεργοποιεί την έξοδο R1 του τροφοδοτικού που χρησιμοποιείται για την ενεργοποίηση εξωτερικού βοηθητικού ρελέ (για σύνδεση). Για φορτία που τροφοδοτούνται με 230 V συνιστάται η χρήση ρελέ 12 V d.c. ή 15 V a.c. με έξοδο 230 V a.c. 3 A. Η εντολή ανάμματος φώτων κλιμακοστασίου είναι πάντοτε ενεργή στις δύο βασικές καταστάσεις λειτουργίας με ΣΒΗΣΤΗ και ΑΝΑΜΜΕΝΗ ΟΘΟΝΗ. ΣΗΜΕΙΩΣΗ: Η εντολή CALL-F1 μπορεί να ελέγχεται εξ αποστάσεως μέσω ενός μπουτόν NO. χρησιμοποιώντας τις επαφές αριθ. 4 και 11 του 16πολικού κοννέκτορα. Παράδειγμα εγκατάστασης: Καλωδίωση εξωτερικού ρελέ ELVOX 170/ V d.c. (15 V a.c.) 230 V a.c. 3 A για άναμμα φώτων κλιμακοστασίου. V Δίκτυο Προς μπουτονιέρα ή κεντρική μονάδα Τροφοδοτικό Κωδ F1 F2 Ρελέ Ρελέ Κωδ. 170/001 Κωδ. 170/ Συμπληρωματική λειτουργία F1 Συμπληρωματική λειτουργία F2 Εικ Σύνδεση φώτων κλιμακοστασίου με φορτίο συνδεδεμένο στην έξοδο ρελέ R1 και εντολή F1. 16

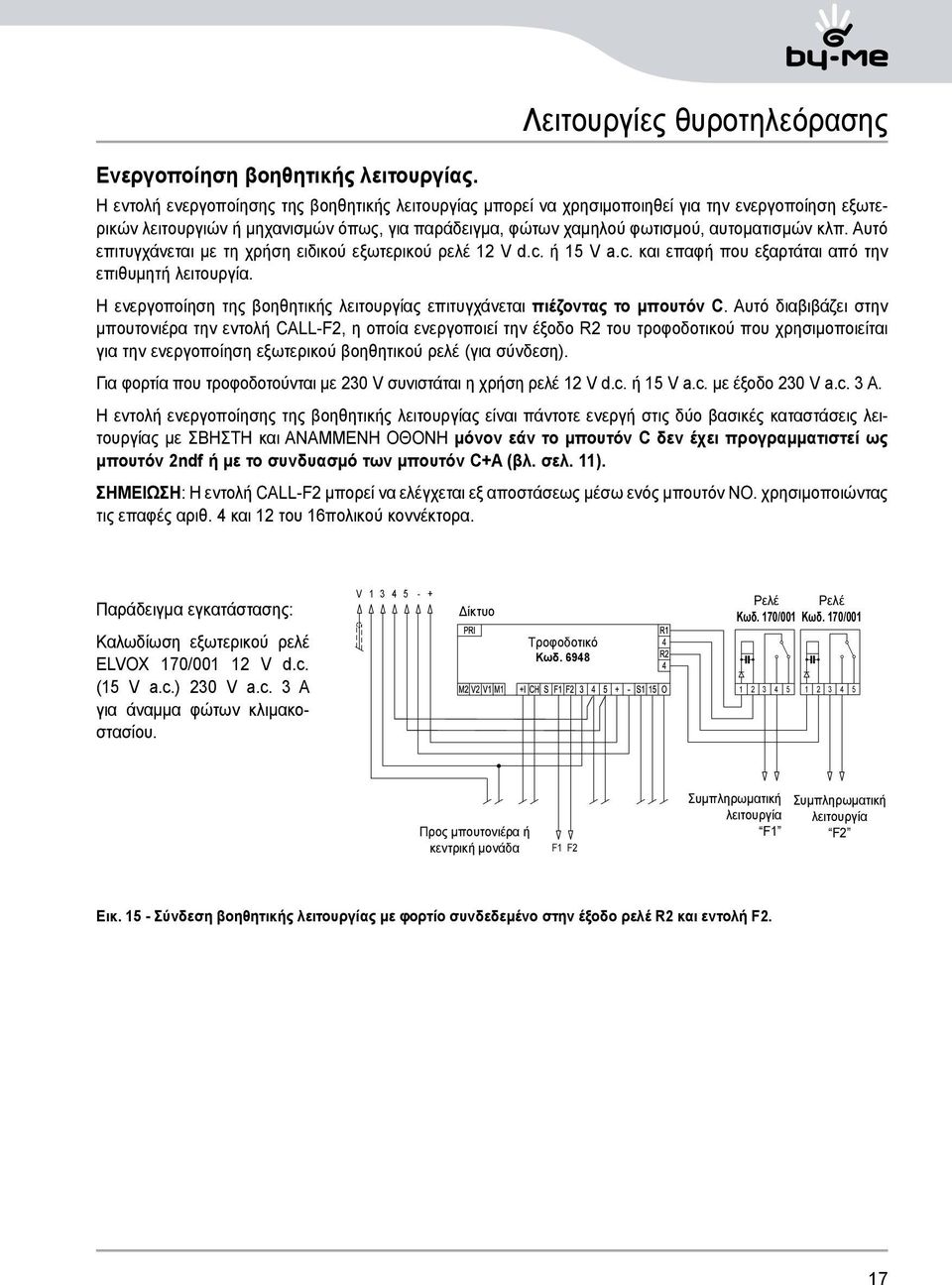

19 Ενεργοποίηση βοηθητικής λειτουργίας. Λειτουργίες θυροτηλεόρασης Η εντολή ενεργοποίησης της βοηθητικής λειτουργίας μπορεί να χρησιμοποιηθεί για την ενεργοποίηση εξωτερικών λειτουργιών ή μηχανισμών όπως, για παράδειγμα, φώτων χαμηλού φωτισμού, αυτοματισμών κλπ. Αυτό επιτυγχάνεται με τη χρήση ειδικού εξωτερικού ρελέ 12 V d.c. ή 15 V a.c. και επαφή που εξαρτάται από την επιθυμητή λειτουργία. Η ενεργοποίηση της βοηθητικής λειτουργίας επιτυγχάνεται πιέζοντας το μπουτόν C. Αυτό διαβιβάζει στην μπουτονιέρα την εντολή CALL-F2, η οποία ενεργοποιεί την έξοδο R2 του τροφοδοτικού που χρησιμοποιείται για την ενεργοποίηση εξωτερικού βοηθητικού ρελέ (για σύνδεση). Για φορτία που τροφοδοτούνται με 230 V συνιστάται η χρήση ρελέ 12 V d.c. ή 15 V a.c. με έξοδο 230 V a.c. 3 A. Η εντολή ενεργοποίησης της βοηθητικής λειτουργίας είναι πάντοτε ενεργή στις δύο βασικές καταστάσεις λειτουργίας με ΣΒΗΣΤΗ και ΑΝΑΜΜΕΝΗ ΟΘΟΝΗ μόνον εάν το μπουτόν C δεν έχει προγραμματιστεί ως μπουτόν 2ndf ή με το συνδυασμό των μπουτόν C+A (βλ. σελ. 11). ΣΗΜΕΙΩΣΗ: Η εντολή CALL-F2 μπορεί να ελέγχεται εξ αποστάσεως μέσω ενός μπουτόν NO. χρησιμοποιώντας τις επαφές αριθ. 4 και 12 του 16πολικού κοννέκτορα. Παράδειγμα εγκατάστασης: Καλωδίωση εξωτερικού ρελέ ELVOX 170/ V d.c. (15 V a.c.) 230 V a.c. 3 A για άναμμα φώτων κλιμακοστασίου. V Δίκτυο Τροφοδοτικό Κωδ Ρελέ Ρελέ Κωδ. 170/001 Κωδ. 170/ Προς μπουτονιέρα ή κεντρική μονάδα F1 F2 Συμπληρωματική λειτουργία F1 Συμπληρωματική λειτουργία F2 Εικ Σύνδεση βοηθητικής λειτουργίας με φορτίο συνδεδεμένο στην έξοδο ρελέ R2 και εντολή F2. 17

20 Λειτουργίες θυροτηλεόρασης Κλήση από εξώπορτα. Με τη σύνδεση του ειδικού ακροδέκτη μπορεί να διαφοροποιηθεί ο ήχος μιας κλήσης από το μπουτόν εξώπορτας (π.χ. κλιμακοστασίου, δευτερεύουσας εισόδου κλπ.) ώστε να ξεχωρίζει από τον ήχο της εξωτερικής θέσης. Για να διαφοροποιείται η κλήση από την εξώπορτα χρησιμοποιείται η αντίστοιχη είσοδος (επαφή αριθ. 9) του 16πολικού κοννέκτορα και η ειδική γραμμή ήχου στην εξώπορτα (επαφή αριθ. 2). Διαφορετικά, η είσοδος αυτή μπορεί να χρησιμοποιηθεί για "ΚΟΥΔΟΥΝΙ" χρησιμοποιώντας μπουτόν NO. συνδεδεμένο στις επαφές αριθ. 9 και 5 του 16πολικού κοννέκτορα και προγραμματίζοντας το σωστό τύπο συστήματος εξώπορτας (βλ. σελ. 10). Για περισσότερες λεπτομέρειες βλ. κεφ. Βασικός προγραμματισμός και "Παραδείγματα εγκατάστασης". Παράδειγμα εγκατάστασης Προγραμματισμός AUDIO Προγραμματισμός ΚΟΥΔΟΥΝΙΟΥ θυροτηλεόραση θυροτηλεόραση Μπουτον κλησησ εξωπορτασ / Μπουτόν 1 P N.O. Εικ Σύνδεση για κλήση από εξώπορτα. 18

21 Εγκατάσταση πρόσθετων εξωτερικών κουδουνιών. Λειτουργίες θυροτηλεόρασης Εάν είναι αναγκαία η μεταφορά του ηχητικού σήματος κλήσης σε περισσότερα σημεία της εγκατάστασης (ακίνητα μεγάλων διαστάσεων κλπ.) ή η ενίσχυση της έντασής του, μπορούν να εγκατασταθούν εξωτερικοί αναμεταδότες. Για το σκοπό αυτό χρησιμοποιούνται οι επαφές αριθ. 6 και 5 του 16πολικού κοννέκτορα. Παράδειγμα εγκατάστασης: Εγκατάσταση εξωτερικού ηλεκτρικού κουδουνιού με εξωτερικό ρελέ ELVOX 170/101 και μέγιστο φορτίο στα 230 V a.c. 3 A. Ρελέ Κωδ. 170/101 C RC Κουδούνι τυμπάνου Τροφοδοσία κουδουνιών V1 M V θυροτηλεόραση Εικ Εγκατάσταση πρόσθετων εξωτερικών κουδουνιών. 19

22 Τοπολογία εγκατάστασης Στην πράξη υπάρχουν ποικίλες τοπολογίες εγκατάστασης για την υλοποίηση των εγκαταστάσεων θυροτηλεόρασης. Πράγματι, ο τύπος κάθε εγκατάστασης εξαρτάται από τη δομή του κτιρίου, από τον επιθυμητό αριθμό εσωτερικών και εξωτερικών θέσεων για εγκατάσταση και από τις λειτουργίες για ενεργοποίηση. Οι συνηθέστερες εφαρμογές είναι αυτές με μία ή περισσότερες εξωτερικές θέσεις κλήσης και μία ή περισσότερες εσωτερικές θέσεις απάντησης. Η εγκατάσταση με μία εξωτερική θέση προβλέπει τη χρήση ενός μόνο τροφοδοτικού ανά κεντρική γραμμή, ενώ για την εγκατάσταση περισσότερων εξωτερικών θέσεων, εκτός από το τροφοδοτικό για κάθε κεντρική γραμμή, είναι αναγκαία και η χρήση μονάδων μετατροπής σήματος audiovideo. Οι εγκαταστάσεις διαφοροποιούνται επίσης αναλόγως με τις επιθυμητές λειτουργίες και υπηρεσίες (παράλληλη σύνδεση περισσότερων θυροτηλεοράσεων κλπ.) για τις οποίες θα πρέπει να προστεθούν ειδικές συμπληρωματικές μονάδες (π.χ. διανομείς video, συμπληρωματικά τροφοδοτικά κλπ.). Στις εικ. 18 και 19 παρουσιάζονται ορισμένα απλά σχέδια εγκατάστασης: C 7 7 θυροτηλεόραση C 7 F 7 θυροτηλεόραση 6 Κεντρικη γραμμη θυροτηλεοράσεις B 10 A Εικ Μία εξωτερική θέση. 2 G 20

23 Τοπολογία εγκατάστασης Κεντρικη γραμμη θυροτηλεοράσεις C E D 6 B F D A A A G 2 G 2 G 2 Πρόσθετη μπουτονιέρα Εικ Πολλαπλές εξωτερικές θέσεις. Στα σχέδια συνδεσμολογίας της εικόνας 20 διακρίνεται η παρουσία ενός μόνο τροφοδοτικού κεντρικής γραμμής (Β) στις εγκαταστάσεις που χρησιμοποιούν μία εξωτερική θέση (Α), ενώ εάν συνυπάρχουν περισσότερες εξωτερικές πηγές σήματος audio-video (εξωτερικές θέσεις με κάμερα και ήχο) είναι αναγκαία η προσθήκη και άλλων συμπληρωματικών μονάδων: ρελέ μεταγωγής video (D) συμπληρωματικά τροφοδοτικά (F) διανομείς video (H) Στην πλευρά της κεντρικής γραμμής μπορούν να εγκατασταθούν εσωτερικές θέσεις VIMAR ή ELVOX (C), αρκεί να ανήκουν στη σειρά DigiBus. Για τις τεχνικές λεπτομέρειες σχετικά με τις πιθανές τοπολογίες εγκατάστασης τόσο για «απλές» κατοικίες όσο και για συγκροτήματα κατοικιών, συμβουλευθείτε τα σχέδια στα "ΠΑΡΑΔΕΙΓΜΑΤΑ ΚΑΙ ΣΧΕΔΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ". 21

24 Τοπολογία εγκατάστασης Κεντρικη γραμμη θυροτηλεοράσεις Κεντρικη γραμμη θυροτηλεοράσεις 6 10 B 6 10 B A3 A4 I I H 3 G 3 2 D C E 1 F E C D A A1 A2 2 I 2 I 2 I Πρόσθετη μπουτονιέρα Εικ Πολλαπλές εξωτερικές θέσεις, μπουτονιέρες και κλιμακοστάσιο. 22

25 Προγραμματισμός θυροτηλεόρασης Όλες οι βασικές λειτουργίες της θυροτηλεόρασης που παρουσιάζονται στο κεφάλαιο ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ προγραμματίζονται με τα μπουτόν στην πρόσοψη του μηχανισμού (βλ. εικ.3). Αναλόγως με την κατάσταση λειτουργίας της οθόνης (ΑΝΑΜΜΕΝΗ ή ΣΒΗΣΤΗ) μπορείτε να ενεργοποιήσετε και να προγραμματίσετε τις ακόλουθες λειτουργίες: Ενεργοποίηση λειτουργίας Αυτόματης ενεργοποίησης. Για να ενεργοποιήσετε τη λειτουργία, πρέπει να προγραμματίσετε την μπουτονιέρα έτσι ώστε να δέχεται ψηφιακή εντολή αυτόματης ενεργοποίησης (συνήθως επιλογή μεταξύ CALL-F3, CALL-F4 ή CALL-F5). Για την ενεργοποίηση της παραμέτρου αυτόματης ενεργοποίησης στην μπουτονιέρα με την επιθυμητή εντολή, βλ. κεφ. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΜΠΟΥΤΟΝΙΕΡΑΣ DigiBus (ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ). Μετά την ενεργοποίηση της μπουτονιέρας πρέπει να προγραμματίσετε τη θυροτηλεόραση έτσι ώστε να διαβιβάζει την ψηφιακή εντολή αυτόματης ενεργοποίησης. Η διαδικασία αυτή μπορεί να πραγματοποιηθεί είτε με την ΟΘΟΝΗ ΣΒΗΣΤΗ είτε με την ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ: Στη φάση της εγκατάστασης προγραμματίστε το μπουτόν C ως 2ndF (δεύτερη λειτουργία). Κρατώντας πατημένο το μπουτόν C πιέστε διαδοχικά (πιέζετε - αφήνετε - πιέζετε - αφήνετε) το μπουτόν E. Με αυτόν τον τρόπο οι εντολές CALL-F3, CALL-F4 και CALL-F5 διαβιβάζονται κυκλικά και η μπουτονιέρα ενεργοποιείται αυτόματα με τη λήψη της προγραμματισμένης εντολής ως εντολής αυτόματης ενεργοποίησης. Σε περίπτωση που είναι εγκατεστημένα περισσότερα κέντρα video, είναι σκόπιμη η εκτέλεση του κύκλου εντολών έτσι ώστε να εκτελείται η μεταβίβαση εικόνας ανάμεσα σε περισσότερες κάμερες. ΠΡΟΣΟΧΗ! Η λειτουργία αυτόματης ενεργοποίησης μπορεί να χρησιμοποιηθεί μόνον προγραμματίζοντας το μπουτόν C ως 2ndF. Ενεργοποίηση Απόκρυψης συνομιλίας. Στο σύστημα DigiBus η απόκρυψη συνομιλίας είναι πάντοτε ενεργοποιημένη. 23

26 Προγραμματισμός θυροτηλεόρασης Ενεργοποίηση λειτουργίας "Απουσία χρήστη" Η λειτουργία αυτή επιτρέπει στο χρήστη να επισημαίνει την απουσία του στο κέντρο (εάν υπάρχει) μέσω της εξωτερικής μπουτονιέρας. Μπορεί να χρησιμοποιηθεί επίσης και σε περίπτωση που ο χρήστης δεν θέλει να ενοχληθεί. Όταν η λειτουργία είναι ενεργοποιημένη, η θυροτηλεόραση που δέχεται την κλήση δεν εκπέμπει κανένα ηχητικό σήμα, αλλά διαβιβάζει την εντολή Απουσία χρήστη στο κέντρο (εάν υπάρχει). Για την ενεργοποίηση της λειτουργίας Απουσία χρήστη εφαρμόστε την ακόλουθη διαδικασία με την ΟΘΟΝΗ ΣΒΗΣΤΗ: Πιέστε ταυτοχρόνως τα μπουτόν F και I επί 3 περίπου δευτ. Το κόκκινο led αρχίζει να αναβοσβήνει. Πιέστε το μπουτόν D. Το κόκκινο led σβήνει και η λειτουργία είναι ενεργή. Για την απενεργοποίηση της λειτουργίας εφαρμόστε την ακόλουθη διαδικασία με την ΟΘΟΝΗ ΣΒΗΣΤΗ: Πιέστε ταυτοχρόνως τα μπουτόν E και H επί 3 περίπου δευτ. Το κόκκινο led αρχίζει να αναβοσβήνει. Πιέστε το μπουτόν D. Το κόκκινο led σβήνει και η λειτουργία "Απουσία χρήστη" είναι ανενεργή. Το κόκκινο led σβήνει μετά από κάθε φάση προγραμματισμού ή μετά από time-out 15 δευτ. περίπου. Εάν το led σβήσει λόγω time-out, καθίσταται αναγκαίος ο επαναπρογραμματισμός. Σημάνσεις κόκκινου led. Όταν η λειτουργία "Απουσία χρήστη" είναι ενεργοποιημένη, το led παρέχει τις ακόλουθες σημάνσεις: Led σταθερά αναμμένο = Λειτουργία "Απουσία χρήστη ενεργή. Αναλαμπή Led = Εισερχόμενη κλήση (το led αναβοσβήνει γρήγορα 4 φορές για να επισημάνει έως 4 διαφορετικές κλήσεις). 24

27 Προγραμματισμός θυροτηλεόρασης Ενεργοποίηση ανάμματος της οθόνης με κλήση από εξώπορτα. Σε περίπτωση που υπάρχει εξωτερική θέση εξώπορτας με κάμερα, η θυροτηλεόραση πρέπει να είναι προγραμματισμένη έτσι ώστε να ανάβει η οθόνη με τη λήψη μιας κλήσης (ενεργοποιώντας παράλληλα το κανάλι ήχου). Για την ενεργοποίηση του ανάμματος της οθόνης από εξώπορτα εφαρμόστε την ακόλουθη διαδικασία με την ΟΘΟΝΗ ΣΒΗΣΤΗ: Πιέστε ταυτοχρόνως τα μπουτόν F και I επί 3 περίπου δευτ. Το κόκκινο led αρχίζει να αναβοσβήνει. Πιέστε το μπουτόν C. Το κόκκινο led σβήνει και η λειτουργία ενεργοποίησης είναι ενεργή. Για την απενεργοποίηση της λειτουργίας εφαρμόστε την ακόλουθη διαδικασία με την ΟΘΟΝΗ ΣΒΗΣΤΗ: Πιέστε ταυτοχρόνως τα μπουτόν E και H επί 3 περίπου δευτ. Το κόκκινο led αρχίζει να αναβοσβήνει. Πιέστε το μπουτόν C. Το κόκκινο led σβήνει και απενεργοποιείται το άναμμα της οθόνης από κλήση εξώπορτας. Το κόκκινο led σβήνει μετά από κάθε φάση προγραμματισμού ή μετά από time-out 15 δευτ. περίπου. Εάν το led σβήσει λόγω time-out, καθίσταται αναγκαίος ο επαναπρογραμματισμός. Σημειώσεις: Σε περίπτωση ενεργοποίησης ανάμματος, η οθόνη παραμένει αναμμένη για μέγιστο χρόνο 60 δευτ. Στις προκαθορισμένες ρυθμίσεις η λειτουργία ενεργοποίησης της οθόνης με κλήση από εξώπορτα είναι απενεργοποιημένη. Προγραμματισμός επισυνδεδεμένης εντολής με την κλήση από εξώπορτα. Για την εναλλαγή του σήματος video από την μπουτονιέρα με εναλλακτικό σήμα (π.χ. εξωτερική θέση εξώπορτας με κάμερα), είναι αναγκαίος ο έλεγχος ενός ψηφιακού ρελέ εναλλαγής video (τύπου ELVOX 170F + 170/051) μέσω ειδικής εντολής. Η εντολή διαβιβάζεται από τη θυροτηλεόραση στο ψηφιακό ρελέ, το οποίο επιτρέπει την εναλλαγή του σήματος video σε περίπτωση κλήσης από εξώπορτα. Οι ψηφιακές εντολές ενεργοποίησης που μπορούν να χρησιμοποιηθούν είναι CALL-F6, CALL-F7 ή CALL-F8. Για την επισύνδεση της επιθυμητής εντολής με την κλήση από εξώπορτα, εφαρμόστε την ακόλουθη διαδικασία: Προγραμματίστε το μπουτόν C ως 2ndF. Με την οθόνη σβηστή, πιέστε ταυτοχρόνως και επί 3 περίπου δευτερόλεπτα τα μπουτόν H και I. Το κόκκινο led αρχίζει να αναβοσβήνει. Πιέστε το συνδυασμό που αντιστοιχεί στην επιλεγμένη εντολή (π.χ. C + F για CALL-F6). Το κόκκινο led σβήνει. Το κόκκινο led σβήνει μετά από κάθε φάση προγραμματισμού ή μετά από time-out 15 δευτερολέπτων περίπου. Εάν το led σβήσει λόγω time-out, καθίσταται αναγκαίος ο επαναπρογραμματισμός. Σημείωση: Η προκαθορισμένη εντολή είναι CALL-F6. 25

28 Προγραμματισμός θυροτηλεόρασης Επιλογή τύπου κουδουνιού. Μπορείτε να επιλέξετε τον τύπο κουδουνιού για επισύνδεση με τις διάφορες κλήσεις που μπορεί να δεχθεί το σύστημα θυροτηλεόρασης: - κλήση από μπουτονιέρα - κλήση από εξώπορτα. Ρύθμιση κουδουνιού μπουτονιέρας. Ο ήχος της κλήσης από την μπουτονιέρα επιλέγεται ως εξής: Με την ΟΘΟΝΗ ΣΒΗΣΤΗ πιέστε επί 3 τουλάχιστον δευτ. το μπουτόν E ή το μπουτόν F για πρόσβαση στον κατάλογο των διαθέσιμων ήχων. Εμφανίστε με το μπουτόν E ή το μπουτόν F τον κατάλογο των ήχων. Η θυροτηλεόραση αναπαράγει κάθε ήχο και τον αποθηκεύσει στην είσοδο κλήσης από την μπουτονιέρα (μετά την αποθήκευση το κόκκινο led ανάβει για λίγα δευτερόλεπτα). Ρύθμιση κουδουνιού εξώπορτας. Για να επιλέξετε τον τύπο κουδουνιού για την κλήση από την εξώπορτα, εφαρμόστε την ακόλουθη διαδικασία με την ΟΘΟΝΗ ΣΒΗΣΤΗ: Πιέστε ταυτοχρόνως τα μπουτόν E και F επί 3 περίπου δευτ. για πρόσβαση στον κατάλογο διαθέσιμων ήχων. Το κόκκινο led αρχίζει να αναβοσβήνει. Με το μπουτόν E ή το μπουτόν F μπορείτε να εμφανίσετε τον κατάλογο των ήχων. Η θυροτηλεόραση αναπαράγει κάθε ήχο και τον αποθηκεύσει στην είσοδο κλήσης από την εξώπορτα και το κόκκινο led σβήνει. Το κόκκινο led σβήνει μετά από κάθε φάση προγραμματισμού ή μετά από time-out 15 δευτ. περίπου. Εάν το led σβήσει λόγω time-out, καθίσταται αναγκαίος ο επαναπρογραμματισμός. Ρύθμιση έντασης κουδουνιών. Η ρύθμιση της έντασης των κουδουνιών είναι ανάλογη και για όλους τους τύπους κλήσης (από εξωτερική μπουτονιέρα ή από εξώπορτα). Η ρύθμιση πρέπει να γίνει με την ΟΘΟΝΗ ΣΒΗΣΤΗ εφαρμόζοντας την ακόλουθη διαδικασία: Πιέστε επί 3 τουλάχιστον δευτ. το μπουτόν H για να μειώσετε την ένταση του κουδουνιού Πιέστε επί 3 τουλάχιστον δευτ. το μπουτόν I για να αυξήσετε την ένταση του κουδουνιού. Ρύθμιση έντασης ανοικτής ακρόασης. Με τη διαδικασία αυτή μπορείτε να ρυθμίσετε την ένταση στο κανάλι audio για τον ήχο προς το μεγάφωνο της θυροτηλεόρασης. Η ρύθμιση πρέπει να γίνει με την ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ και κρατώντας πατημένο του μπουτόν D εφαρμόζοντας την ακόλουθη διαδικασία: Πιέστε το μπουτόν H για να μειώσετε την ένταση του ήχου Πιέστε το μπουτόν I για να αυξήσετε την ένταση του ήχου. 26

29 Προγραμματισμός θυροτηλεόρασης Ρύθμιση παραμέτρων video. Με τις διαδικασίες που ακολουθούν μπορείτε να προγραμματίσετε τις τρεις παραμέτρους που ρυθμίζουν την εικόνα video στην οθόνη LCD: - φωτεινότητα - αντίθεση - χρώμα. Ρύθμιση φωτεινότητας. Για να ρυθμίσετε τη φωτεινότητα της οθόνης LCD εφαρμόστε την ακόλουθη διαδικασία με την ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ: Πιέστε το μπουτόν E για να μειώσετε τη φωτεινότητα. Πιέστε το μπουτόν F για να αυξήσετε τη φωτεινότητα. Ρύθμιση αντίθεσης. Για να ρυθμίσετε την αντίθεση της οθόνης LCD εφαρμόστε την ακόλουθη διαδικασία με την ΟΘΟΝΗ ΑΝΑΜΜΕΝΗ: Πιέστε το μπουτόν H για να μειώσετε την αντίθεση Πιέστε το μπουτόν I για να αυξήσετε την αντίθεση. Ρύθμιση χρώματος. Η ρύθμιση του χρώματος επιτυγχάνεται με το trimmer με την ένδειξη "COLOUR" (ΧΡΩΜΑΤΟΣ) στο πίσω μέρος του μηχανισμού (βλ. εικ. 21). Κατά συνέπεια η ρύθμιση πρέπει να γίνει πριν την εγκατάσταση της θυροτηλεόρασης στον τοίχο. Πράγματι, μετά την εγκατάσταση του συστήματος στον τοίχο σε χωνευτό κουτί, δεν είναι πλέον δυνατή η πρόσβαση στο trimmer χωρίς την αφαίρεση της θυροτηλεόρασης από το στήριγμα στερέωσης. Σημείωση: Η ρύθμιση του χρώματος είναι η λιγότερο κρίσιμη και αυτή που επηρεάζει λιγότερο την ποιότητα της εικόνας στην οθόνη LCD σε σχέση με τις μεταβολές του φωτός στο περιβάλλον. Εικ Ρύθμιση χρώματος. 27

30 Προγραμματισμός μπουτονιέρας DigiBus ΠΡΟΣΟΧΗ! Οι διαδικασίες που ακολουθούν πρέπει να εκτελούνται μετά την τροφοδοσία της εγκατάστασης και πριν τον προγραμματισμό των θυροτηλεφώνων και των θυροτηλεοράσεων. Ο προγραμματισμός των παραμέτρων μπουτονιέρας μπορεί να γίνει με τρεις διαφορετικούς τρόπους: Απευθείας από την μπουτονιέρα χρησιμοποιώντας το αλφαριθμητικό πληκτρολόγιο ή με μεμονωμένα μπουτόν. Με τον ειδικό προγραμματιστή ELVOX κωδ. 950B. Με PC, σειριακό interface ELVOX κωδ και λογισμικό ELVOX PC DigiBus ANALYZER. Στο κεφάλαιο αυτό περιγράφεται μόνο η μέθοδος προγραμματισμού με το αλφαριθμητικό πληκτρολόγιο στην πρόσοψη της μπουτονιέρας DigiBus. Για τον προγραμματισμό μέσω του προγραμματιστή ή του PC συμβουλευθείτε τα σχετικά τεχνικά φυλλάδια ELVOX. Για την πρόσβαση στο μενού προγραμματισμού της μπουτονιέρας εφαρμόστε την ακόλουθη διαδικασία: Πιέστε ταυτοχρόνως τα μπουτόν R και 4. Πληκτρολογήστε το password που επιτρέπει την πρόσβαση στον προγραμματισμό. Πληκτρολογήστε 0123 στον πρώτο προγραμματισμό (προκαθορισμένο εργοστασιακό password για τροποποίηση από τον εγκαταστάτη). Πιέστε το μπουτόν C για επιβεβαίωση. Στο σημείο αυτό μπορείτε να εμφανίσετε τον κατάλογο όλων των παραμέτρων μπουτονιέρας και των αντίστοιχων προγραμματισμένων τιμών. Για κάθε μία από αυτές τις παραμέτρους μπορείτε να εισαγάγετε μια τιμή που προσδιορίζει την παράμετρο και τον αντίστοιχο προγραμματισμό. Οι προγραμματισμένες τιμές πρέπει να κυμαίνονται εντός συγκεκριμένου διαστήματος (ελάχιστη- μέγιστη τιμή) σύμφωνα με τις οδηγίες του πίνακα στο τεχνικό φυλλάδιο της μπουτονιέρας (βλ. για παράδειγμα τον πίνακα ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ ΜΠΟΥΤΟΝΙΕΡΑΣ στις σελίδες που ακολουθούν). Πιέστε επανειλημμένα το μπουτόν C για να εμφανίσετε τον κατάλογο των διαθέσιμων παραμέτρων. Πληκτρολογήστε στο αριθμητικό πληκτρολόγιο την επιθυμητή τιμή της παραμέτρου. Πιέστε το μπουτόν C για επιβεβαίωση. Πιέστε το μπουτόν R για τερματισμό του προγραμματισμού. Για τον προγραμματισμό των μπουτονιέρων DigiBus χωρίς αλφαριθμητικό πληκτρολόγιο συμβουλευθείτε τα σχετικά τεχνικά φυλλάδια ELVOX. 28

31 Παράδειγμα τεχνικών παραμέτρων μπουτονιέρας Αριθ Παράμετρος Αρχικός χρήστης Τελικός χρήστης Κωδικός μπουτονιέρας Αριθμός άθροισης Δεν χρησιμοποιείται Δεν χρησιμοποιείται Μπουτόν σε διπλή σειρά Σύστημα κωδικοποίησης Συντόμευση στην οθόνη του προγραμματιστή στα ιταλικά Ελάχιστη τιμή Μέγιστη τιμή Προκαθορισμένη Utente iniziale Utente finale Numero targa Numero Somma Δεν χρησιμοποιείται Abil. Tasti Doppi Περιγραφή Ελάχιστος αριθμός κλήσης (φίλτρο σε διερχόμενους κωδικούς από τον ακροδέκτη 6 στον ακροδέκτη 1). Μέγιστος αριθμός κλήσης (φίλτρο σε διερχόμενους κωδικούς από τον ακροδέκτη 6 στον ακροδέκτη 1). Αριθμός αναγνώρισης/κλήσης μπουτονιέρας (για κλήσεις/αναλύσεις από κέντρο). Τροποποιεί τον κωδικό κλήσης προσθέτοντας στην τιμή του μπουτόν την τιμή που εισάγεται στην παράμετρο. Επενεργεί μόνον όταν η παράμετρος 26 " ενεργοποίηση κωδικοποίησης Sofware" είναι 0. Υποδηλώνει τον τύπο διαμόρφωσης των μπουτόν: σε μονή σειρά (=0) ή σε διπλή σειρά (=1). Numero Cifre Επιλογή εγκατάστασης 4 ή 8 Digit. 9 Γλώσσα Lingua Inglese Κλείδωμα μπουτονιέρας Ενεργοποίηση προτεραιότητας Διαδοχική ενεργοποίηση κλειδαριάς Ενεργοποίηση κάμερας Ενεργοποίηση ήχου μπουτονιέρας Blocco Targa Για χρήση με τον προγραμματιστή κωδ. 950B (0= Ιταλικά, 1 = Αγγλικά). Απενεργοποιεί τη λειτουργία της μπουτονιέρας (0 = Όχι, 1 = Ναι). Abilita priorità Μπουτονιέρα με προτεραιότητα (0 = Όχι, 1 = Ναι). Abilita serratura Abilita telecam Abilita suono Ta Ενεργοποιεί το άνοιγμα της κλειδαριάς. 0 = Η κλειδαριά ανοίγει μόνο από το θυροτηλέφωνο που καλεί η αντίστοιχη μπουτονιέρα. 1 = Η κλειδαριά ανοίγει διαδοχικά με την κλειδαριά κεντρικής μπουτονιέρας. Η κλειδαριά πρέπει να βρίσκεται μεταξύ μπουτονιέρας και κεντρικής μπουτονιέρας. 2 = Η κλειδαριά ανοίγει από κέντρο master ως προς την μπουτονιέρα. 3 = Ενεργοποιεί ταυτόχρονα τα σημεία 1 και 2. 4 = Η κλειδαριά ανοίγει σε κάθε περίπτωση, ακόμη και χωρίς κλήση του θυροτηλέφωνου. 6 = Λειτουργία 4 + λειτουργία 2. Δείχνει εάν η μπουτονιέρα διαθέτει κάμερα (0 = Όχι, 1 = Ναι). Ενεργοποιεί την επανάληψη του ήχου κλήσης στην μπουτονιέρα (0 = Όχι, 1 = Ναι). Περίπτωση τροποποίησης της τιμής Αναγκαίο σε οικοδομικά συγκροτήματα. Αναγκαίο σε οικοδομικά συγκροτήματα. Σε εγκαταστάσεις με κέντρο θυρωρείου και περισσότερες ηλεκτρονικές μπουτονιέρες Είναι προαιρετικό και επιτρέπει τη μεταβολή των τιμών όλων των μπουτόν ταυτοχρόνως. Δεν χρησιμοποιείται. Προγραμματίζεται αναλόγως με τις μονάδες. Για εγκαταστάσεις με κωδικοποίηση 4 εισάγεται η τιμή 4. Προαιρετικό. Προαιρετικό. Προαιρετικό, αλλά μόνο για παράλληλα συνδεδεμένες μπουτονιέρες. Προαιρετικό. Αναγκαίο για μπουτονιέρες με εσωτερική ή εξωτερική κάμερα. Προαιρετικό. 29

32 Παράδειγμα τεχνικών παραμέτρων μπουτονιέρας Αριθ Παράμετρος Αυτόματη ενεργοποίηση Ενεργοποίηση ενδοεπικοινωνίας Δεν χρησιμοποιείται Μπουτόν κλήσης προς κέντρα Διάρκεια συνομιλίας Διάρκεια κουδουνιού Χρόνος απάντησης Χρόνος λειτουργίας F1 Χρόνος λειτουργίας F2 Χρόνος κλειδαριάς Μέγιστος προειδοποίησης τέλους συνομιλίας Ενεργοποίηση κωδικοποίησης Sofware των μπουτόν Ενεργοποίηση παράθυρου επάνω Δεν χρησιμοποιείται Προστατευμένη παράμετρος Συντόμευση στην οθόνη του προγραμματιστή στα ιταλικά Ελάχιστη τιμή Μέγιστη τιμή Προκαθορισμένη Abil. Autoaccen Περιγραφή Επιτρέπει την αυτόματη ενεργοποίηση της θυροτηλεόρασης/θυροτηλεφώνου με τις εντολές F3, F4 και F5). Αθροίστε τις τιμές F3, F4 και F5 για να υποδείξετε ποιες λειτουργίες επιτρέπουν την αυτόματη ενεργοποίηση (0 = Όχι, 1 = F3,2 = F4 και 4 = F5). Με 7=1+2+4 αυτόματη ενεργοποίηση με F3, F4 και F5. Περίπτωση τροποποίησης της τιμής Προαιρετικό. Abil. Intercomu Μη διαθέσιμο Μη διαθέσιμο... Δεν χρησιμοποιείται. Tast. Chiam. Centr Durata Convers Επιλέγει το μπουτόν για πραγματοποίηση κλήσης στο κέντρο, σε περίπτωση κέντρου master ως προς την μπουτονιέρα. Μέγιστος χρόνος συνομιλίας (σε δεκάδες δευτ., 12=120 δευτ.). Προαιρετικό. Προαιρετικό. Durata suoneria Χρόνος ενεργοποίησης σήματος κλήσης (σε δευτ.). Προαιρετικό. Tempo risposta Μέγιστος χρόνος αναμονής στην απάντηση (σε δευτ.). Tempo Funz Tempo Funz Tempo serratura Tempo preavviso fine conversazione Abil. Num. Sofwar Abil. Finestra Up Δεν χρησιμοποιείται Param. Riservato Χρόνος ενεργοποίησης λειτουργίας F1 (σε δευτ.). Με 0 η ενεργοποίηση μειώνεται στα 0,5 δευτ. Χρόνος ενεργοποίησης λειτουργίας F2 (σε δευτ.). Με 0 η ενεργοποίηση μειώνεται στα 0,5 δευτ. Χρόνος ενεργοποίησης κλειδαριάς (σε δευτ.). Με 0 η ενεργοποίηση μειώνεται στα 0,5 δευτ. Προειδοποίηση τέλους συνομιλίας: μετά από κλήση από μπουτονιέρα με προτεραιότητα, η υπάρχουσα συνομιλία δέχεται μια προειδοποίηση διακοπής και διακόπτεται στον επιλεγμένο χρόνου (0=καμία προειδοποίηση). Με 0 η ενεργοποίηση μειώνεται στα 0,5 δευτ. Ενεργοποιεί την κωδικοποίηση των μπουτόν σε λειτουργία "Software". Η κωδικοποίηση των μπουτόν πραγματοποιείται με το πρόγραμμα κωδ. 950B. Ενεργοποιεί το φίλτρο "αρχικός χρήστης" - "τελικός χρήστης" ακόμη και για τα δεδομένα που μεταφέρονται από τον ακροδέκτη 1 προς τον ακροδέκτη 6 της μπουτονιέρας (0=Όχι, 1=Ναι). Ένας μυστικός κωδικός επιτρέπει την εμφάνιση των προστατευμένων παραμέτρων. Σημείωση: Στον παραπάνω πίνακα ισχύει η ακόλουθη αντιστοιχία: F1 = CALL-F1 F3 = CALL-F3 F5 = CALL-F5 F7 = CALL-F7 F2 = CALL-F2 F4 = CALL-F4 F6 = CALL-F6 F8 = CALL-F8 Αναγκαίο σε οικοδομικά συγκροτήματα. Προαιρετικό. Προαιρετικό. Προαιρετικό. Προαιρετικό. Προαιρετικό, αλλά για χρήση με τον προγραμματιστή κωδ. 950B. Προαιρετικό, αλλά μόνο για οικοδομικά συγκροτήματα. Δεν πρέπει να χρησιμοποιείται. 30

33 Παραδείγματα και σχέδια εγκατάστασης Παραδείγματα και σχέδια εγκατάστασης. Στα παραδείγματα που ακολουθούν παρουσιάζονται ορισμένα βοηθητικά σχέδια που συνοψίζουν τις τυπικές εγκαταστάσεις θυροτηλεόρασης που χρησιμοποιούνται στις κατοικίες. Για τις λεπτομέρειες εγκατάστασης συμβουλευθείτε τα σχέδια στο επόμενο κεφάλαιο. Σχεδιαγράμματα βασικών θυροτηλεοράσεων. Σχέδιο συνδεσμολογίας με κεντρική μπουτονιέρα video και εσωτερικές θέσεις Vimar. Σχέδιο συνδεσμολογίας κεντρικής γραμμής οθόνης με διανομέα ορόφου. Σχέδιο συνδεσμολογίας κεντρικής γραμμής οθόνης με θυροτηλεοράσεις Elvox και θυροτηλεόραση/θυροτηλέφωνο Vimar. 31

34 Σύντομος οδηγός χρήσης θυροτηλεόρασης Πίνακας λειτουργιών των μπουτόν της θυροτηλεόρασης Vimar στα συστήματα Elvox Digibus. Διακρίνονται οι περιπτώσεις με ΣΒΗΣΤΗ και ΑΝΑΜΜΕΝΗ οθόνη, μετά από εξωτερική κλήση από την μπουτονιέρα ή την εξώπορτα. Το πράσινο led δεν ελέγχεται από το μηχανισμό, αλλά ανάβει με τη σύνδεση με εξωτερικό μηχανισμό. ΣΥΣΤΗΜΑ Μπουτόν Πατημένο A B C Οθόνη ΣΒΗΣΤΗ Εντολή F1 (F2 εάν C+A με 2ndF ενεργό) Εντολή CALL_ΘΥΡΟΤΗΛΕΦΩΝΟ (Κλειδαριά εξώπορτας εάν C+B με 2ndF ενεργό) Εντολή F2 ή μπουτόν 2nd Function (2ndF) με τον επιλογέα S1 στη θέση 2 DigiBus Περιγραφή: Οθόνη ΑΝΑΜΜΕΝΗ Εντολή F1 (F2 εάν C+A με 2ndF ενεργό) Εντολή ΚΛΕΙΔΑΡΙΑ (Κλειδαριά εξώπορτας εάν C+B με 2ndF ενεργό) Εντολή F1 ή μπουτόν 2nd Function (2ndF) με τον επιλογέα S1 στη θέση 2 D Λειτουργία συνομιλίας Λειτουργία συνομιλίας E (-) F (+) H (-) I (+) E+F H+I F+I E+H Επιλογή τύπου κουδουνιού μπουτονιέρας (F3-F4-F5 εάν C+E με 2ndF ενεργό) Επιλογή τύπου κουδουνιού μπουτονιέρας (F6 εάν C+F με 2ndF ενεργό) Επιλογή έντασης κουδουνιών (F7 εάν C+H με 2ndF ενεργό) Επιλογή έντασης κουδουνιών (F8 εάν C+I με 2ndF ενεργό) Ρύθμιση αντίθεσης Ρύθμιση αντίθεσης Ρύθμιση φωτεινότητας (F3-F4-F5 εάν C+E με 2ndF ενεργό) Ρύθμιση φωτεινότητας (F6 εάν C+F με 2ndF ενεργό) Ρύθμιση έντασης ανοικτής ακρόασης με πατημένο το μπουτόν D (F7 εάν C+H με 2ndF ενεργό) Ρύθμιση έντασης ανοικτής ακρόασης με πατημένο το μπουτόν D (F8 εάν C+I με 2ndF ενεργό) Εάν πατηθούν ταυτοχρόνως επί 5 δευτ. με την οθόνη ΣΒΗΣΤΗ, επιτρέπει την πρόσβαση στον προγραμματισμό για το ΚΟΥΔΟΥΝΙ ΚΛΗΣΗΣ ΑΠΟ ΕΞΩΠΟΡΤΑ. Το κόκκινο led αρχίζει να αναβοσβήνει και εντός 15 δευτ. πρέπει να επιλέξετε το κουδούνι με τα μπουτόν E ή F. Μετά τον προγραμματισμό (εάν δεν πατηθούν τα μπουτόν E ή F επί 5 δευτ. ή μετά το χρόνο timeout) το led σβήνει. Εάν πατηθούν ταυτοχρόνως επί 5 δευτ. με την οθόνη ΣΒΗΣΤΗ, επιτρέπουν την πρόσβαση στον προγραμματισμό της ΕΝΤΟΛΗΣ ΚΛΗΣΗΣ VIDEO ΑΠΟ ΕΞΩΠΟΡΤΑ. Το κόκκινο led αρχίζει να αναβοσβήνει και εντός 15 δευτ. πρέπει να επιλέξετε την εντολή κλήσης με το συνδυασμό των μπουτόν C + F/H/I (αντιστοιχούν σε F6/F7/F8 με 2ndF ενεργό). Μετά τον προγραμματισμό (εάν δεν πατηθούν τα μπουτόν E ή F επί 5 δευτ. ή μετά το χρόνο time-out) το led σβήνει. Εάν πατηθούν ταυτοχρόνως επί 5 δευτ. με την οθόνη ΣΒΗΣΤΗ, το κόκκινο led αρχίζει να αναβοσβήνει και επιτρέπεται η: - ΕΝΕΡΓΟΠΟΙΗΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΑΠΟΥΣΙΑΣ ΧΡΗΣΤΗ πιέζοντας D. - ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΝΑΜΜΑΤΟΣ ΟΘΟΝΗΣ ΕΞΩΠΟΡΤΑΣ πιέζοντας C. Μετά τον προγραμματισμό ή, σε κάθε περίπτωση, μετά τη λήξη του χρόνου time-out των 15 δευτ., το led σβήνει. Εάν πατηθούν ταυτοχρόνως επί 5 δευτ. με την οθόνη ΣΒΗΣΤΗ, το κόκκινο led αρχίζει να αναβοσβήνει και επιτρέπεται η: - ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΑΠΟΥΣΙΑΣ ΧΡΗΣΤΗ πιέζοντας D. - ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΑΝΑΜΜΑΤΟΣ ΟΘΟΝΗΣ ΕΞΩΠΟΡΤΑΣ πιέζοντας C. Μετά τον προγραμματισμό ή μετά τη λήξη του χρόνου time-out (15 δευτ.) το led σβήνει. 32

35 Κανόνες εγκατάστασης. Κανόνες και συμμόρφωση προδιαγραφών - Λεξικό Η εγκατάσταση πρέπει να εκτελείται σύμφωνα με τις ισχύουσες διατάξεις σχετικά με το ηλεκτρολογικό υλικό στη χώρα χρήσης των προϊόντων. Συμμόρφωση προδιαγραφών. Οδηγία EMC Πρότυπα EN , EN Λεξικό Μπουτονιέρα. Σύνολο μηχανισμών audio και video που επιτρέπουν την ταυτοποίηση του ατόμου το οποίο ζητά την είσοδο στην κατοικία από την εξωτερική θέση. Εσωτερική θέση. Μεμονωμένος μηχανισμός θυροτηλεόρασης ή απλού θυροτηλεφώνου που επιτρέπει την ταυτοποίηση του ατόμου στην εξωτερική θέση από την οποία πραγματοποιήθηκε η κλήση. Η εσωτερική θέση, εκτός από την επικοινωνία με την εξωτερική μπουτονιέρα, συνήθως επιτρέπει και άλλες ενέργειες, όπως το άνοιγμα της κλειδαριάς, το άναμμα των φώτων κλιμακοστασίου κλπ. Εξωτερική θέση. Γενικός όρος που χρησιμοποιείται για την μπουτονιέρα ή το σύστημα εξώπορτας. Κεντρική γραμμή. Όρος που χρησιμοποιείται για το σύνολο των καλωδιώσεων που συνδέουν τις εσωτερικές θέσεις με το τροφοδοτικό. Τροφοδοτικό. Μηχανισμός που ενσωματώνει τους εκκινητές για το άνοιγμα κλειδαριάς, τις γεννήτριες κλήσης και την αναγκαία τροφοδοσία προς την κεντρική γραμμή και την μπουτονιέρα. Σύστημα εξώπορτας. Σύνολο μηχανισμών audio και video που επιτρέπουν την πραγματοποίηση κλήσης προς την/τις εσωτερικές θέσεις και την ταυτοποίηση του ατόμου που την πραγματοποίησε. Συνήθως εγκαθίσταται για την πραγματοποίηση κλήσεων από ζώνες εντός του κτιρίου (κλιμακοστάσιο, δευτερεύουσες εισόδους κλπ.). Αυτόματη ενεργοποίηση. Προαιρετική λειτουργία που επιτρέπει την επικοινωνία audio και video μεταξύ εσωτερικής θέσης και μπουτονιέρας ή εσωτερικής θέσης και εξώπορτας, χωρίς να πραγματοποιηθεί κλήση (από την μπουτονιέρα ή την εξώπορτα αντιστοίχως). 33
