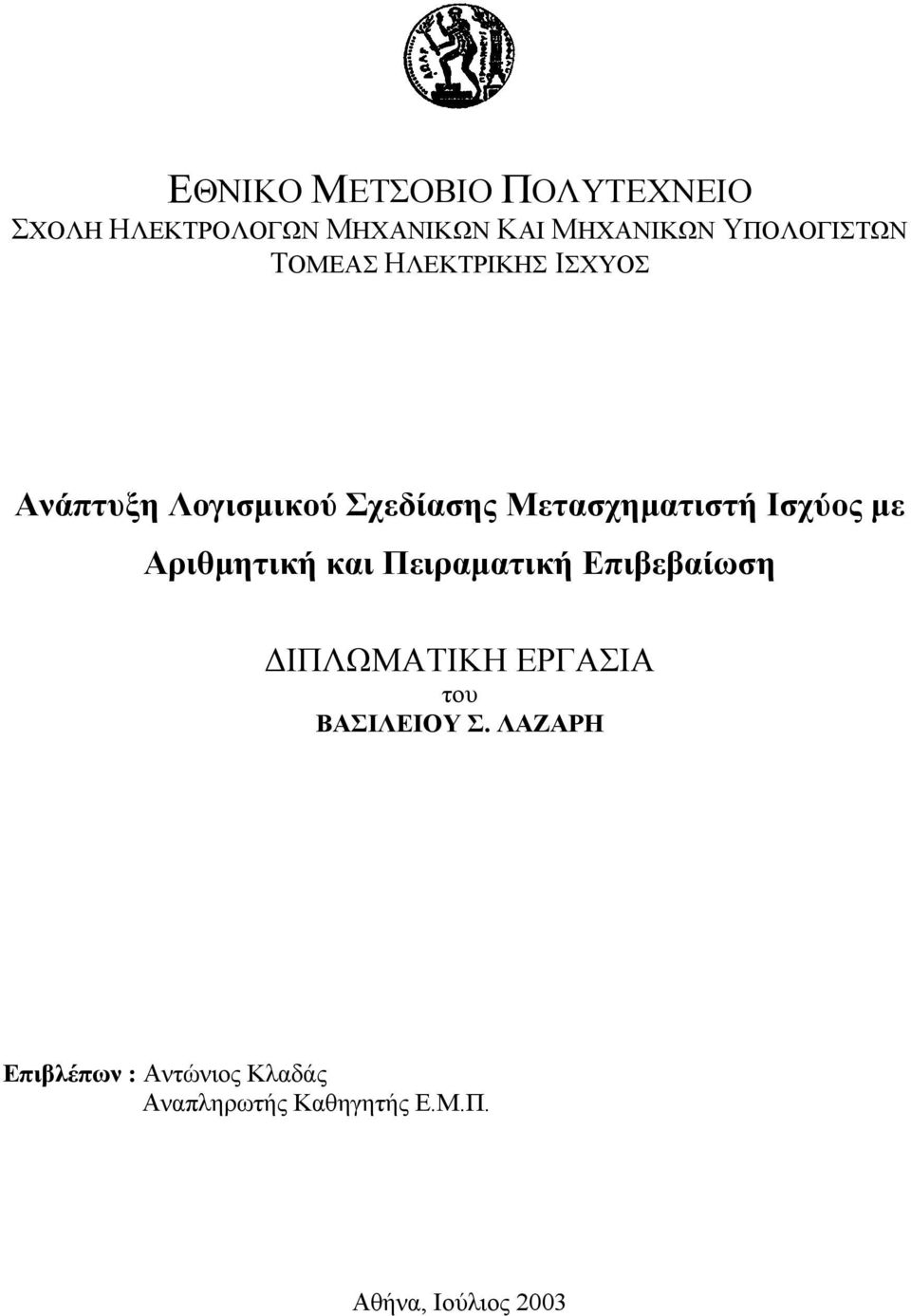

1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΗΛΕΚΤΡΙΚΗΣ ΙΣΧΥΟΣ Ανάπτυξη Λογισµικού Σχεδίασης Μετασχηµατιστή Ισχύος µε Αριθµητική και Πειραµατική Επιβεβαίωση ΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ του ΒΑΣΙΛΕΙΟΥ Σ. ΛΑΖΑΡΗ Επιβλέπων : Αντώνιος Κλαδάς Αναπληρωτής Καθηγητής Ε.Μ.Π. Αθήνα, Ιούλιος 003

2 (Υπογραφή) ΒΑΣΙΛΕΙΟΣ Σ. ΛΑΖΑΡΗΣ ιπλωµατούχος Ηλεκτρολόγος Μηχανικός και Μηχανικός Υπολογιστών Ε.Μ.Π 003 All rights reserved

3 ΠΕΡΙΕΧΟΜΕΝΑ ΠΡΟΛΟΓΟΣ ABSTRACT 1. ΕΙΣΑΓΩΓΗ Γενικά 7 1. οµή µετασχηµατιστών Μαγνητικά κυκλώµατα Αρχή λειτουργίας µετασχηµατιστών Είδη µετασχηµατιστών οµή εργασίας. ΜΕΘΟ ΟΛΟΓΙΑ ΣΧΕ ΙΑΣΗΣ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ ΙΣΧΥΟΣ ΤΥΠΟΥ 3 ΠΥΡΗΝΑ.1 Στοιχεία µετασχηµατιστή προς σχεδίαση 5. Σχεδίαση µαγνητικού κυκλώµατος 6.3 Σχεδίαση τυλίγµατος Χαµηλής Τάσης 30.4 Σχεδίαση τυλίγµατος Υψηλής Τάσης 33.5 Υπολογισµός απόδοσης µετασχηµατιστή 38.6 Υπολογισµός της τάσης βραχυκύκλωσης 38.7 Σχεδίαση κελύφους 39.8 Μελέτη ψύξης 40.9 Υπολογισµός κόστους 4.10 Λογικό διάγραµµα αλγόριθµος ΕΦΑΡΜΟΓΗ ΜΕΘΟ ΟΥ ΚΑΙ ΣΥΓΚΡΙΣΗ ΜΕ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ ΤΥΠΟΥ 50 ΚΕΛΥΦΟΥΣ 3.1 Σχεδίαση µετασχηµατιστή 1000 kva 0 kv/400v Χαρακτηριστικά µετασχηµατιστή εταιρείας Schneider Electric Σύγκριση αποτελεσµάτων ΕΠΙΒΕΒΑΙΩΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΜΕΣΩ ΠΕ ΙΑΚΗΣ ΑΝΑΛΥΣΗΣ ΚΑΙ 65 ΠΕΙΡΑΜΑΤΟΣ 4.1 Εισαγωγή Σύντοµη παρουσίαση της µεθόδου των πεπερασµένων στοιχείων Επιβεβαίωση αποτελεσµάτων µε τη χρήση της µεθόδου των πεπερασµένων 69 στοιχείων 4.3 Πειραµατική επιβεβαίωση ΣΥΜΠΕΡΑΣΜΑΤΑ 8 ΒΙΒΛΙΟΓΡΑΦΙΑ 84 4

4 5

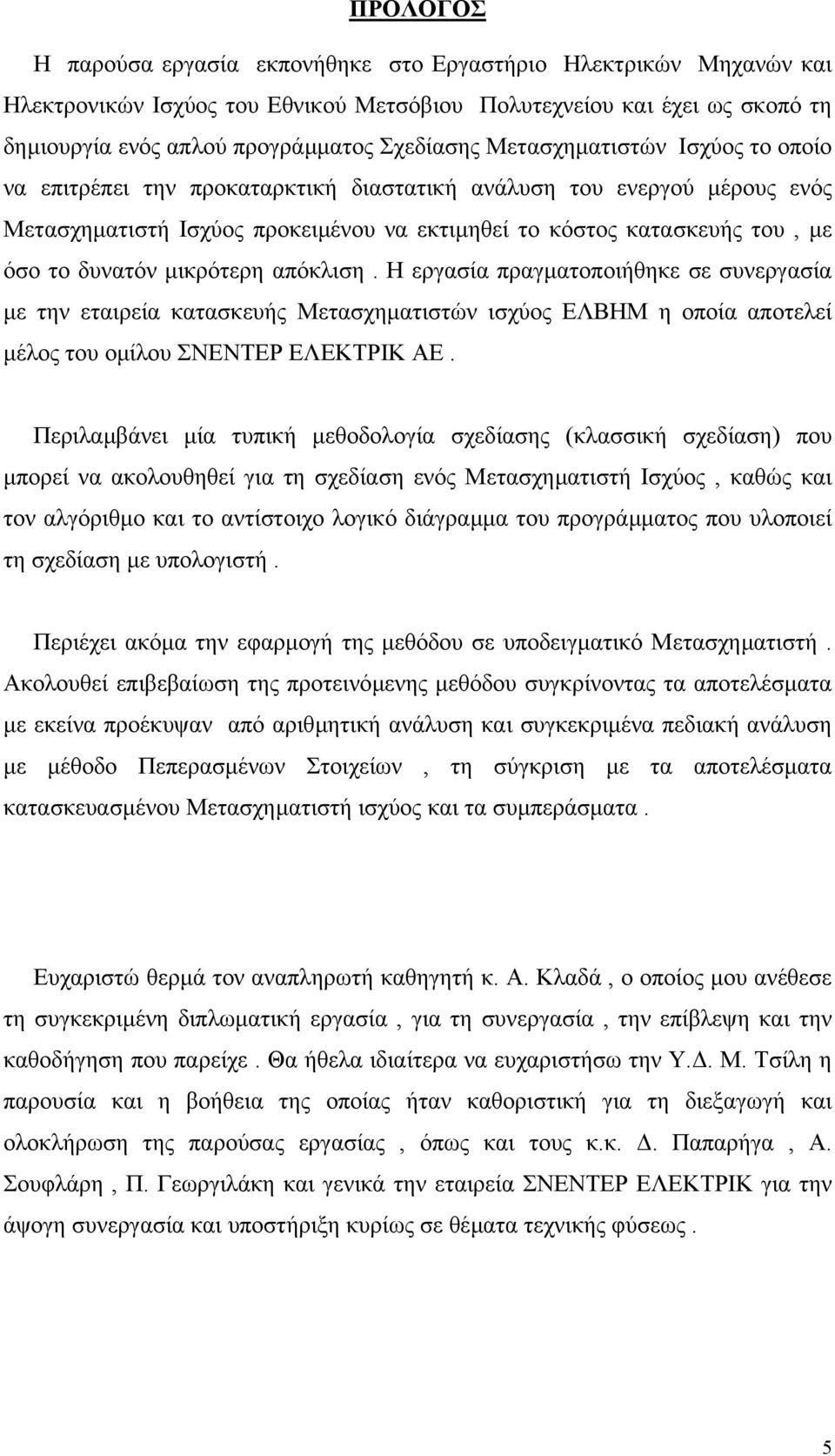

5 ΠΡΟΛΟΓΟΣ Η παρούσα εργασία εκπονήθηκε στο Εργαστήριο Ηλεκτρικών Μηχανών και Ηλεκτρονικών Ισχύος του Εθνικού Μετσόβιου Πολυτεχνείου και έχει ως σκοπό τη δηµιουργία ενός απλού προγράµµατος Σχεδίασης Μετασχηµατιστών Ισχύος το οποίο να επιτρέπει την προκαταρκτική διαστατική ανάλυση του ενεργού µέρους ενός Μετασχηµατιστή Ισχύος προκειµένου να εκτιµηθεί το κόστος κατασκευής του, µε όσο το δυνατόν µικρότερη απόκλιση. Η εργασία πραγµατοποιήθηκε σε συνεργασία µε την εταιρεία κατασκευής Μετασχηµατιστών ισχύος ΕΛΒΗΜ η οποία αποτελεί µέλος του οµίλου ΣΝΕΝΤΕΡ ΕΛΕΚΤΡΙΚ ΑΕ. Περιλαµβάνει µία τυπική µεθοδολογία σχεδίασης (κλασσική σχεδίαση) που µπορεί να ακολουθηθεί για τη σχεδίαση ενός Μετασχηµατιστή Ισχύος, καθώς και τον αλγόριθµο και το αντίστοιχο λογικό διάγραµµα του προγράµµατος που υλοποιεί τη σχεδίαση µε υπολογιστή. Περιέχει ακόµα την εφαρµογή της µεθόδου σε υποδειγµατικό Μετασχηµατιστή. Ακολουθεί επιβεβαίωση της προτεινόµενης µεθόδου συγκρίνοντας τα αποτελέσµατα µε εκείνα προέκυψαν από αριθµητική ανάλυση και συγκεκριµένα πεδιακή ανάλυση µε µέθοδο Πεπερασµένων Στοιχείων, τη σύγκριση µε τα αποτελέσµατα κατασκευασµένου Μετασχηµατιστή ισχύος και τα συµπεράσµατα. Ευχαριστώ θερµά τον αναπληρωτή καθηγητή κ. Α. Κλαδά, ο οποίος µου ανέθεσε τη συγκεκριµένη διπλωµατική εργασία, για τη συνεργασία, την επίβλεψη και την καθοδήγηση που παρείχε. Θα ήθελα ιδιαίτερα να ευχαριστήσω την Υ.. Μ. Τσίλη η παρουσία και η βοήθεια της οποίας ήταν καθοριστική για τη διεξαγωγή και ολοκλήρωση της παρούσας εργασίας, όπως και τους κ.κ.. Παπαρήγα, A. Σουφλάρη, Π. Γεωργιλάκη και γενικά την εταιρεία ΣΝΕΝΤΕΡ ΕΛΕΚΤΡΙΚ για την άψογη συνεργασία και υποστήριξη κυρίως σε θέµατα τεχνικής φύσεως. 5

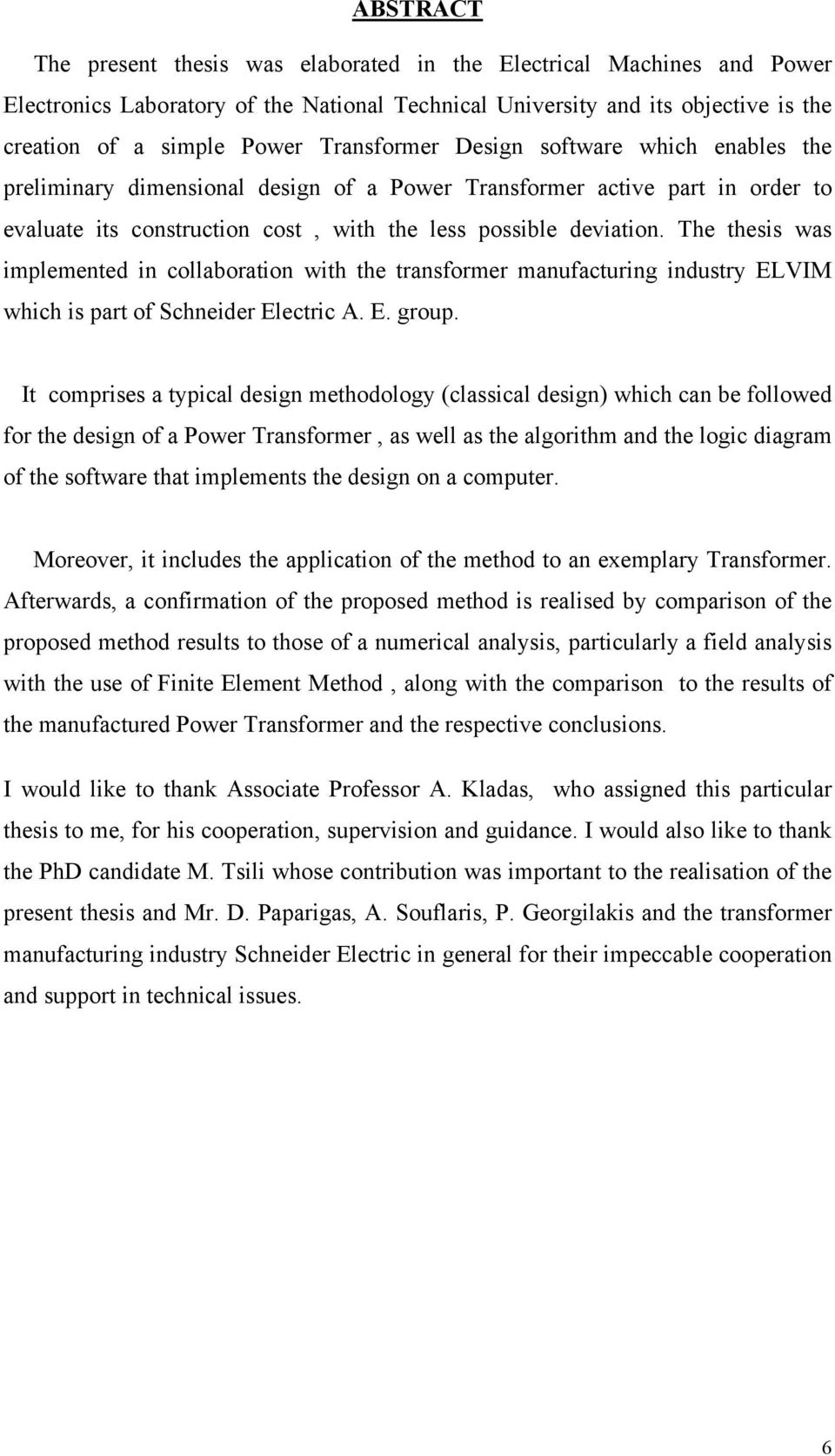

6 ABSTRACT The present thesis was elaborated in the Electrical Machines and Power Electronics Laboratory of the National Technical University and its objective is the creation of a simple Power Transformer Design software which enables the preliminary dimensional design of a Power Transformer active part in order to evaluate its construction cost, with the less possible deviation. The thesis was implemented in collaboration with the transformer manufacturing industry ELVIM which is part of Schneider Electric A. E. group. It comprises a typical design methodology (classical design) which can be followed for the design of a Power Transformer, as well as the algorithm and the logic diagram of the software that implements the design on a computer. Moreover, it includes the application of the method to an exemplary Transformer. Afterwards, a confirmation of the proposed method is realised by comparison of the proposed method results to those of a numerical analysis, particularly a field analysis with the use of Finite Element Method, along with the comparison to the results of the manufactured Power Transformer and the respective conclusions. Ι would like to thank Associate Professor A. Kladas, who assigned this particular thesis to me, for his cooperation, supervision and guidance. I would also like to thank the PhD candidate M. Tsili whose contribution was important to the realisation of the present thesis and Mr. D. Paparigas, A. Souflaris, P. Georgilakis and the transformer manufacturing industry Schneider Electric in general for their impeccable cooperation and support in technical issues. 6

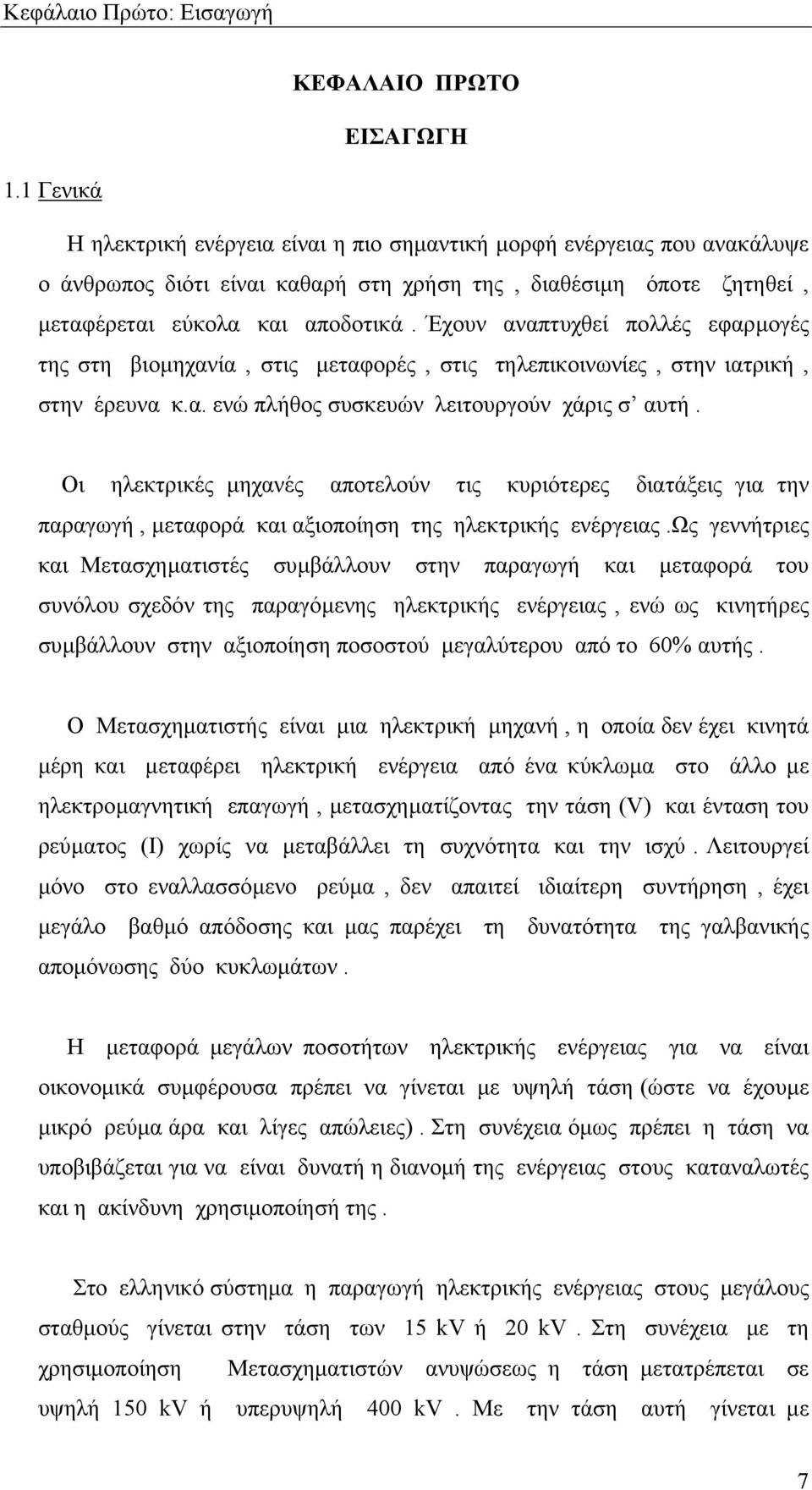

7 Κεφάλαιο Πρώτο: Εισαγωγή ΚΕΦΑΛΑΙΟ ΠΡΩΤΟ ΕΙΣΑΓΩΓΗ 1.1 Γενικά Η ηλεκτρική ενέργεια είναι η πιο σηµαντική µορφή ενέργειας που ανακάλυψε ο άνθρωπος διότι είναι καθαρή στη χρήση της, διαθέσιµη όποτε ζητηθεί, µεταφέρεται εύκολα και αποδοτικά. Έχουν αναπτυχθεί πολλές εφαρµογές της στη βιοµηχανία, στις µεταφορές, στις τηλεπικοινωνίες, στην ιατρική, στην έρευνα κ.α. ενώ πλήθος συσκευών λειτουργούν χάρις σ αυτή. Οι ηλεκτρικές µηχανές αποτελούν τις κυριότερες διατάξεις για την παραγωγή, µεταφορά και αξιοποίηση της ηλεκτρικής ενέργειας.ως γεννήτριες και Μετασχηµατιστές συµβάλλουν στην παραγωγή και µεταφορά του συνόλου σχεδόν της παραγόµενης ηλεκτρικής ενέργειας, ενώ ως κινητήρες συµβάλλουν στην αξιοποίηση ποσοστού µεγαλύτερου από το 60% αυτής. Ο Μετασχηµατιστής είναι µια ηλεκτρική µηχανή, η οποία δεν έχει κινητά µέρη και µεταφέρει ηλεκτρική ενέργεια από ένα κύκλωµα στο άλλο µε ηλεκτροµαγνητική επαγωγή, µετασχηµατίζοντας την τάση (V) και ένταση του ρεύµατος (Ι) χωρίς να µεταβάλλει τη συχνότητα και την ισχύ. Λειτουργεί µόνο στο εναλλασσόµενο ρεύµα, δεν απαιτεί ιδιαίτερη συντήρηση, έχει µεγάλο βαθµό απόδοσης και µας παρέχει τη δυνατότητα της γαλβανικής αποµόνωσης δύο κυκλωµάτων. Η µεταφορά µεγάλων ποσοτήτων ηλεκτρικής ενέργειας για να είναι οικονοµικά συµφέρουσα πρέπει να γίνεται µε υψηλή τάση (ώστε να έχουµε µικρό ρεύµα άρα και λίγες απώλειες). Στη συνέχεια όµως πρέπει η τάση να υποβιβάζεται για να είναι δυνατή η διανοµή της ενέργειας στους καταναλωτές και η ακίνδυνη χρησιµοποίησή της. Στο ελληνικό σύστηµα η παραγωγή ηλεκτρικής ενέργειας στους µεγάλους σταθµούς γίνεται στην τάση των 15 kv ή 0 kv. Στη συνέχεια µε τη χρησιµοποίηση Μετασχηµατιστών ανυψώσεως η τάση µετατρέπεται σε υψηλή 150 kv ή υπερυψηλή 400 kv. Με την τάση αυτή γίνεται µε 7

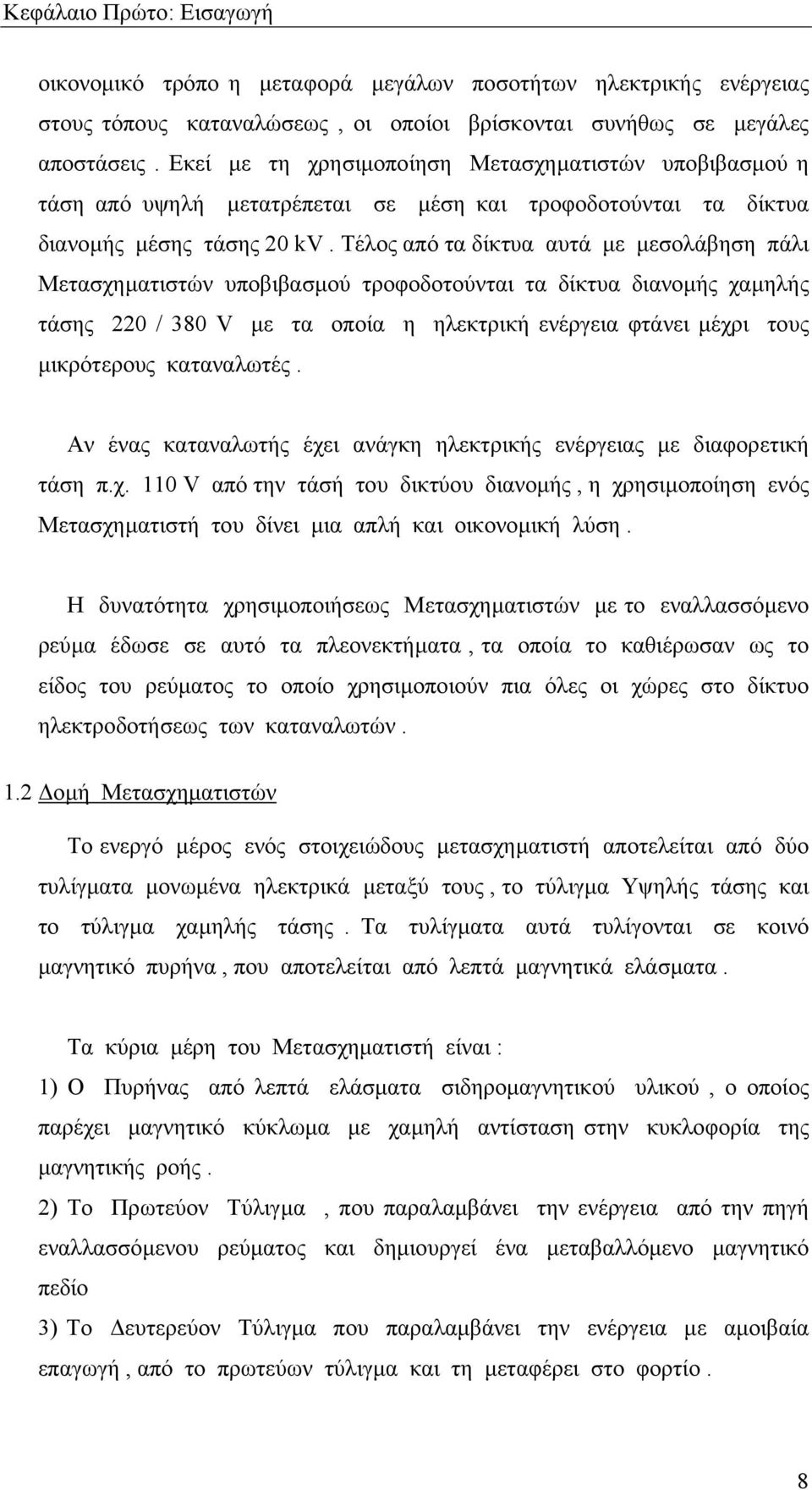

8 Κεφάλαιο Πρώτο: Εισαγωγή οικονοµικό τρόπο η µεταφορά µεγάλων ποσοτήτων ηλεκτρικής ενέργειας στους τόπους καταναλώσεως, οι οποίοι βρίσκονται συνήθως σε µεγάλες αποστάσεις. Εκεί µε τη χρησιµοποίηση Μετασχηµατιστών υποβιβασµού η τάση από υψηλή µετατρέπεται σε µέση και τροφοδοτούνται τα δίκτυα διανοµής µέσης τάσης 0 kv. Τέλος από τα δίκτυα αυτά µε µεσολάβηση πάλι Μετασχηµατιστών υποβιβασµού τροφοδοτούνται τα δίκτυα διανοµής χαµηλής τάσης 0 / 380 V µε τα οποία η ηλεκτρική ενέργεια φτάνει µέχρι τους µικρότερους καταναλωτές. Αν ένας καταναλωτής έχει ανάγκη ηλεκτρικής ενέργειας µε διαφορετική τάση π.χ. 110 V από την τάσή του δικτύου διανοµής, η χρησιµοποίηση ενός Μετασχηµατιστή του δίνει µια απλή και οικονοµική λύση. Η δυνατότητα χρησιµοποιήσεως Μετασχηµατιστών µε το εναλλασσόµενο ρεύµα έδωσε σε αυτό τα πλεονεκτήµατα, τα οποία το καθιέρωσαν ως το είδος του ρεύµατος το οποίο χρησιµοποιούν πια όλες οι χώρες στο δίκτυο ηλεκτροδοτήσεως των καταναλωτών. 1. οµή Μετασχηµατιστών Το ενεργό µέρος ενός στοιχειώδους µετασχηµατιστή αποτελείται από δύο τυλίγµατα µονωµένα ηλεκτρικά µεταξύ τους, το τύλιγµα Υψηλής τάσης και το τύλιγµα χαµηλής τάσης. Τα τυλίγµατα αυτά τυλίγονται σε κοινό µαγνητικό πυρήνα, που αποτελείται από λεπτά µαγνητικά ελάσµατα. Τα κύρια µέρη του Μετασχηµατιστή είναι : 1) Ο Πυρήνας από λεπτά ελάσµατα σιδηροµαγνητικού υλικού, ο οποίος παρέχει µαγνητικό κύκλωµα µε χαµηλή αντίσταση στην κυκλοφορία της µαγνητικής ροής. ) Το Πρωτεύον Τύλιγµα, που παραλαµβάνει την ενέργεια από την πηγή εναλλασσόµενου ρεύµατος και δηµιουργεί ένα µεταβαλλόµενο µαγνητικό πεδίο 3) Το ευτερεύον Τύλιγµα που παραλαµβάνει την ενέργεια µε αµοιβαία επαγωγή, από το πρωτεύων τύλιγµα και τη µεταφέρει στο φορτίο. 8

9 Κεφάλαιο Πρώτο: Εισαγωγή 4)Το Περίβληµα. Το τύλιγµα του µετασχηµατιστή που συνδέεται µε την πηγή καλείται Πρωτεύον, ενώ το τύλιγµα του Μετασχηµατιστή που συνδέεται µε το φορτίο καλείται ευτερεύον. Όταν ο Μετασχηµατιστής χρησιµοποιείται για την ανύψωση της τάσεως το τύλιγµα χαµηλής τάσεως είναι το πρωτεύον τύλιγµα. Αντίθετα, όταν ο Μετασχηµατιστής χρησιµοποιείται για τον υποβιβασµό της τάσεως, το τύλιγµα υψηλής τάσεως θα είναι το πρωτεύον τύλιγµα. Τα χαρακτηριστικά του τυλίγµατος Υψηλής Τάσης είναι ο µεγαλύτερος αριθµός σπειρών από λεπτό σύρµα σε σχέση µε το τύλιγµα χαµηλής τάσης το οποίο έχει µικρότερο αριθµό σπειρών από χοντρό σύρµα. Οι σπείρες κάθε τυλίγµατος είναι ηλεκτρικά µονωµένες µεταξύ τους. 1.3 Μαγνητικά κυκλώµατα Βασικά µεγέθη µαγνητικού πεδίου Όνοµα Σύµβολο Μονάδες Ένταση µαγνητικού πεδίου Η (Ατ / m) Μαγνητική επαγωγή Β (T) Μαγνητική ροή Φ (wb) Μαγνητική διαπερατότητα υλικού µ (Η /m) Σχετική µαγνητική διαπερατότητα µr αδιάστατο µέγεθος Μαγνητική διαπερατότητα του κενού µο (Η /m) Σχήµα Απλό µαγνητικό κύκλωµα Σχήµα 1.3. Καµπύλη µαγνήτισης 9

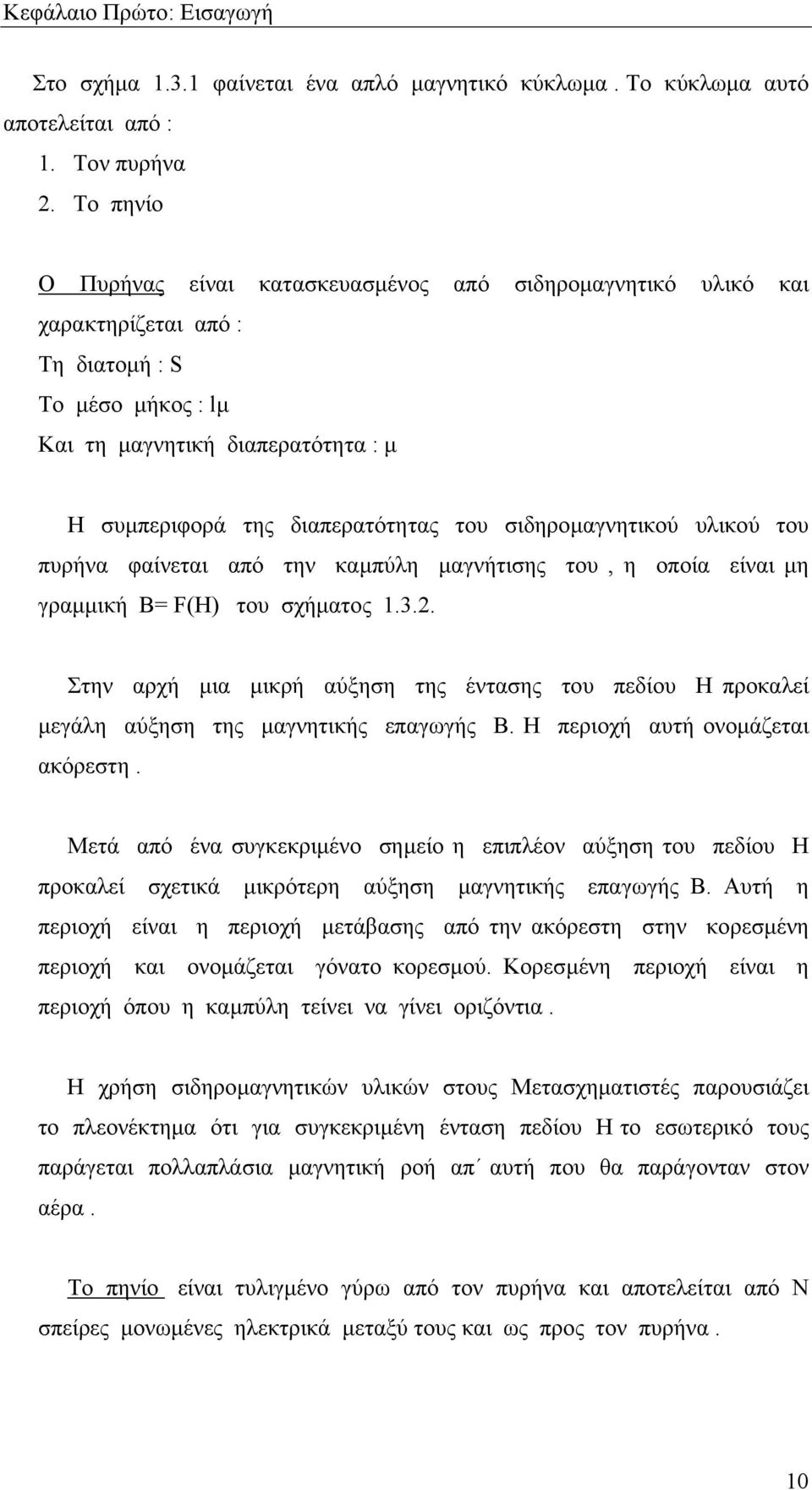

10 Κεφάλαιο Πρώτο: Εισαγωγή Στο σχήµα φαίνεται ένα απλό µαγνητικό κύκλωµα. Το κύκλωµα αυτό αποτελείται από : 1. Τον πυρήνα. Το πηνίο Ο Πυρήνας είναι κατασκευασµένος από σιδηροµαγνητικό υλικό και χαρακτηρίζεται από : Τη διατοµή : S Το µέσο µήκος : lµ Και τη µαγνητική διαπερατότητα : µ Η συµπεριφορά της διαπερατότητας του σιδηροµαγνητικού υλικού του πυρήνα φαίνεται από την καµπύλη µαγνήτισης του, η οποία είναι µη γραµµική B= F(H) του σχήµατος Στην αρχή µια µικρή αύξηση της έντασης του πεδίου Η προκαλεί µεγάλη αύξηση της µαγνητικής επαγωγής Β. Η περιοχή αυτή ονοµάζεται ακόρεστη. Μετά από ένα συγκεκριµένο σηµείο η επιπλέον αύξηση του πεδίου Η προκαλεί σχετικά µικρότερη αύξηση µαγνητικής επαγωγής Β. Αυτή η περιοχή είναι η περιοχή µετάβασης από την ακόρεστη στην κορεσµένη περιοχή και ονοµάζεται γόνατο κορεσµού. Κορεσµένη περιοχή είναι η περιοχή όπου η καµπύλη τείνει να γίνει οριζόντια. Η χρήση σιδηροµαγνητικών υλικών στους Μετασχηµατιστές παρουσιάζει το πλεονέκτηµα ότι για συγκεκριµένη ένταση πεδίου Η το εσωτερικό τους παράγεται πολλαπλάσια µαγνητική ροή απ αυτή που θα παράγονταν στον αέρα. Το πηνίο είναι τυλιγµένο γύρω από τον πυρήνα και αποτελείται από N σπείρες µονωµένες ηλεκτρικά µεταξύ τους και ως προς τον πυρήνα. 10

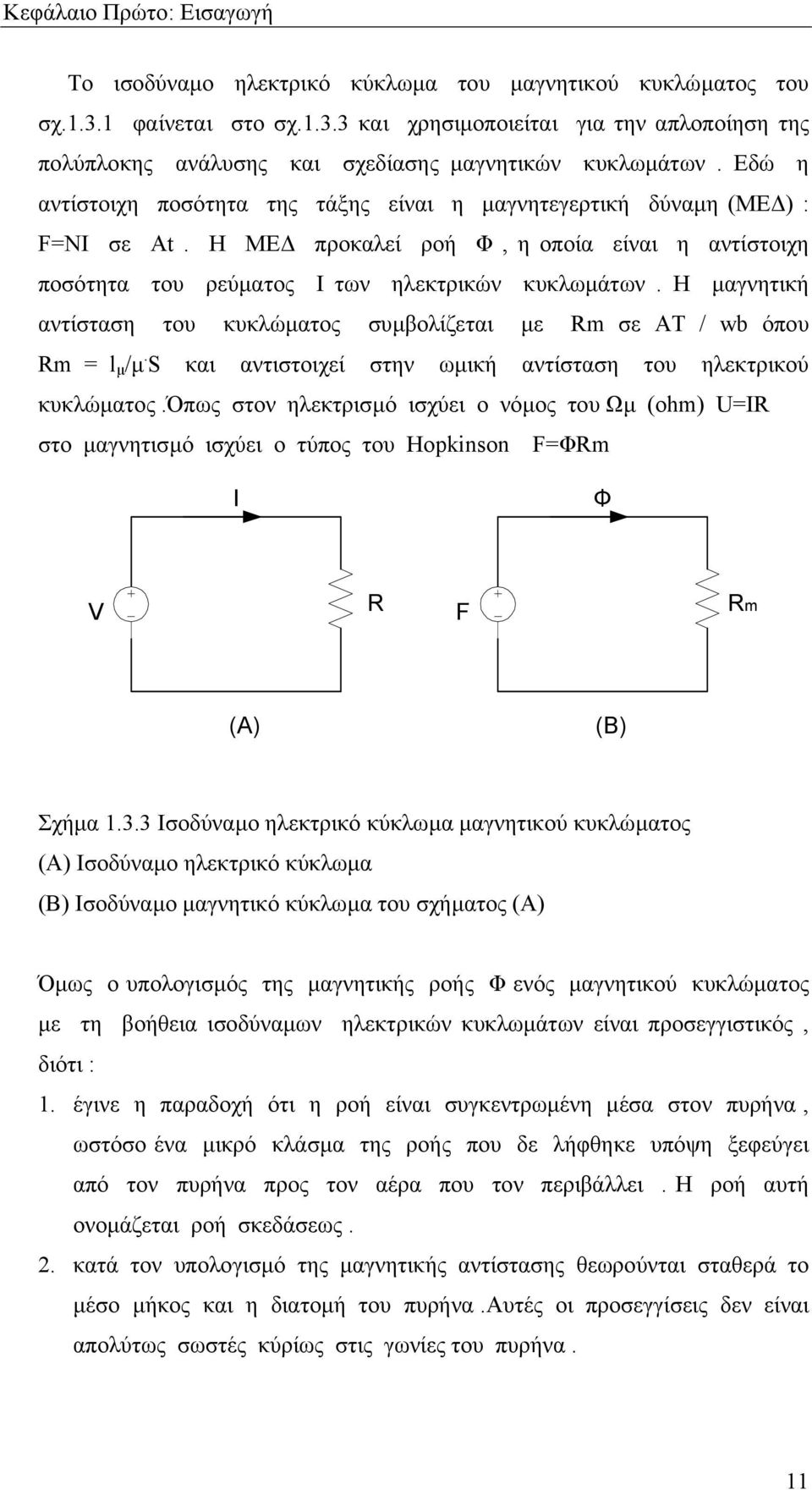

11 Κεφάλαιο Πρώτο: Εισαγωγή Το ισοδύναµο ηλεκτρικό κύκλωµα του µαγνητικού κυκλώµατος του σχ φαίνεται στο σχ και χρησιµοποιείται για την απλοποίηση της πολύπλοκης ανάλυσης και σχεδίασης µαγνητικών κυκλωµάτων. Εδώ η αντίστοιχη ποσότητα της τάξης είναι η µαγνητεγερτική δύναµη (ΜΕ ) : F=NI σε Αt. Η ΜΕ προκαλεί ροή Φ, η οποία είναι η αντίστοιχη ποσότητα του ρεύµατος Ι των ηλεκτρικών κυκλωµάτων. Η µαγνητική αντίσταση του κυκλώµατος συµβολίζεται µε Rm σε ΑT / wb όπου Rm = l µ /µ. S και αντιστοιχεί στην ωµική αντίσταση του ηλεκτρικού κυκλώµατος.όπως στον ηλεκτρισµό ισχύει ο νόµος του Ωµ (ohm) U=IR στο µαγνητισµό ισχύει ο τύπος του Hopkinson F=ΦRm I Φ V R F Rm (A) (B) Σχήµα Ισοδύναµο ηλεκτρικό κύκλωµα µαγνητικού κυκλώµατος (Α) Ισοδύναµο ηλεκτρικό κύκλωµα (Β) Ισοδύναµο µαγνητικό κύκλωµα του σχήµατος (Α) Όµως ο υπολογισµός της µαγνητικής ροής Φ ενός µαγνητικού κυκλώµατος µε τη βοήθεια ισοδύναµων ηλεκτρικών κυκλωµάτων είναι προσεγγιστικός, διότι : 1. έγινε η παραδοχή ότι η ροή είναι συγκεντρωµένη µέσα στον πυρήνα, ωστόσο ένα µικρό κλάσµα της ροής που δε λήφθηκε υπόψη ξεφεύγει από τον πυρήνα προς τον αέρα που τον περιβάλλει. Η ροή αυτή ονοµάζεται ροή σκεδάσεως.. κατά τον υπολογισµό της µαγνητικής αντίστασης θεωρούνται σταθερά το µέσο µήκος και η διατοµή του πυρήνα.αυτές οι προσεγγίσεις δεν είναι απολύτως σωστές κύρίως στις γωνίες του πυρήνα. 11

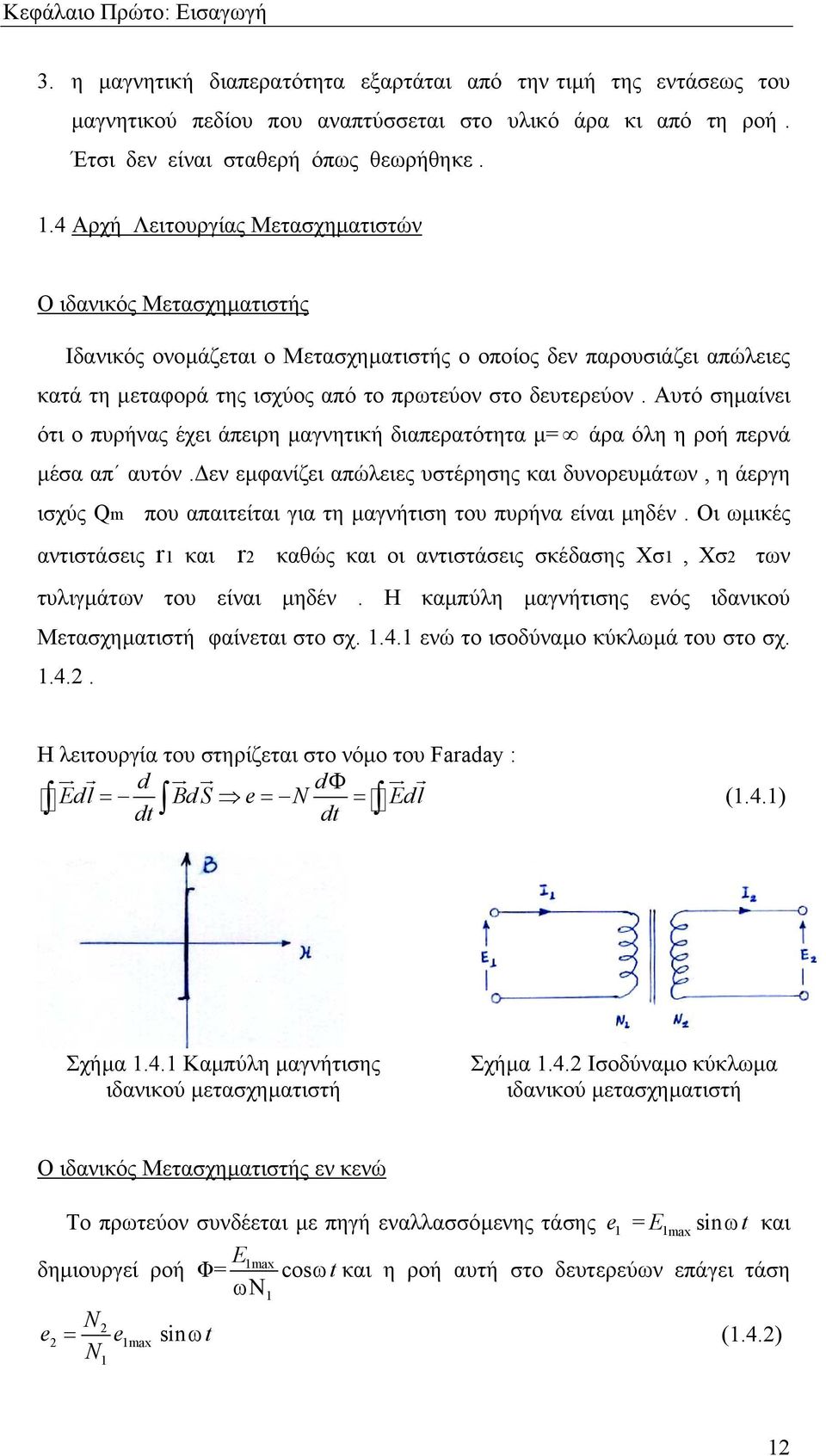

12 Κεφάλαιο Πρώτο: Εισαγωγή 3. η µαγνητική διαπερατότητα εξαρτάται από την τιµή της εντάσεως του µαγνητικού πεδίου που αναπτύσσεται στο υλικό άρα κι από τη ροή. Έτσι δεν είναι σταθερή όπως θεωρήθηκε. 1.4 Αρχή Λειτουργίας Μετασχηµατιστών Ο ιδανικός Μετασχηµατιστής Ιδανικός ονοµάζεται ο Μετασχηµατιστής ο οποίος δεν παρουσιάζει απώλειες κατά τη µεταφορά της ισχύος από το πρωτεύον στο δευτερεύον. Αυτό σηµαίνει ότι ο πυρήνας έχει άπειρη µαγνητική διαπερατότητα µ= άρα όλη η ροή περνά µέσα απ αυτόν. εν εµφανίζει απώλειες υστέρησης και δυνορευµάτων, η άεργη ισχύς Qm που απαιτείται για τη µαγνήτιση του πυρήνα είναι µηδέν. Οι ωµικές αντιστάσεις r1 και r καθώς και οι αντιστάσεις σκέδασης Χσ1, Χσ των τυλιγµάτων του είναι µηδέν. Η καµπύλη µαγνήτισης ενός ιδανικού Μετασχηµατιστή φαίνεται στο σχ ενώ το ισοδύναµο κύκλωµά του στο σχ Η λειτουργία του στηρίζεται στο νόµο του Faraday : ur r d ur ur dφ ur r Edl = Bd S e = N = Edl dt dt (1.4.1) Σχήµα Καµπύλη µαγνήτισης ιδανικού µετασχηµατιστή Σχήµα 1.4. Ισοδύναµο κύκλωµα ιδανικού µετασχηµατιστή Ο ιδανικός Μετασχηµατιστής εν κενώ Το πρωτεύον συνδέεται µε πηγή εναλλασσόµενης τάσης e 1 = E 1max sinω t και E δηµιουργεί ροή Φ= 1max cosωt και η ροή αυτή στο δευτερεύων επάγει τάση ων1 N e = e 1max sinω t (1.4.) N 1 1

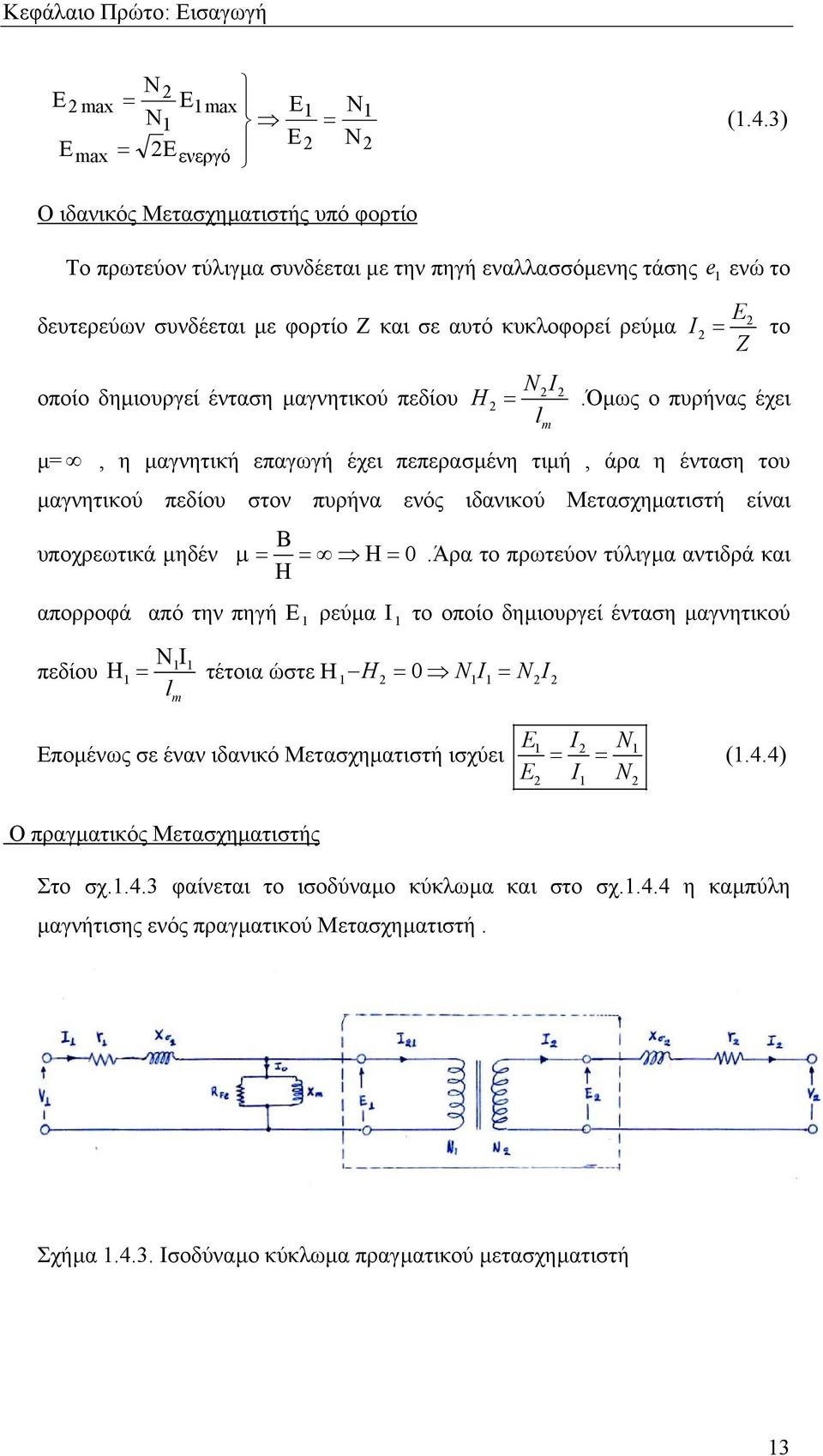

13 Κεφάλαιο Πρώτο: Εισαγωγή E max = Emax = N E1max N1 E ενεργό Ε1 Ε = Ν1 Ν (1.4.3) Ο ιδανικός Μετασχηµατιστής υπό φορτίο Το πρωτεύον τύλιγµα συνδέεται µε την πηγή εναλλασσόµενης τάσης e 1 ενώ το E δευτερεύων συνδέεται µε φορτίο Ζ και σε αυτό κυκλοφορεί ρεύµα I = το Z NI οποίο δηµιουργεί ένταση µαγνητικού πεδίου H =.Όµως ο πυρήνας έχει l µ=, η µαγνητική επαγωγή έχει πεπερασµένη τιµή, άρα η ένταση του µαγνητικού πεδίου στον πυρήνα ενός ιδανικού Μετασχηµατιστή είναι Β υποχρεωτικά µηδέν µ = = Η = 0.Άρα το πρωτεύον τύλιγµα αντιδρά και Η απορροφά από την πηγή Ε 1 ρεύµα Ι 1 το οποίο δηµιουργεί ένταση µαγνητικού ΝΙ 1 1 πεδίου Η = τέτοια ώστε Η 1 H = 0 N 1 I 1 = N I 1 l m E1 I N1 Εποµένως σε έναν ιδανικό Μετασχηµατιστή ισχύει = = (1.4.4) E I N Ο πραγµατικός Μετασχηµατιστής m 1 Στο σχ φαίνεται το ισοδύναµο κύκλωµα και στο σχ η καµπύλη µαγνήτισης ενός πραγµατικού Μετασχηµατιστή. Σχήµα Ισοδύναµο κύκλωµα πραγµατικού µετασχηµατιστή 13

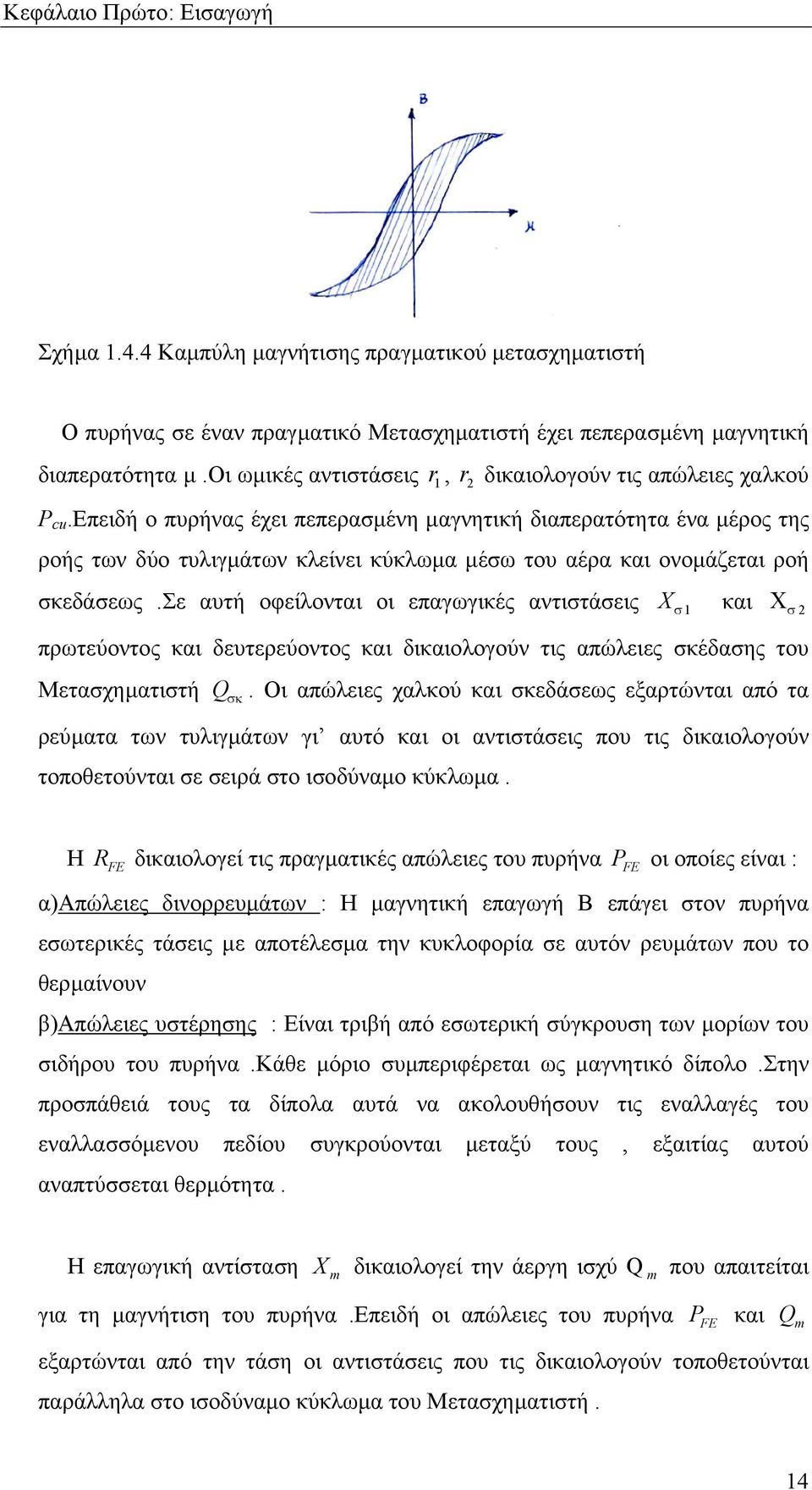

14 Κεφάλαιο Πρώτο: Εισαγωγή Σχήµα Καµπύλη µαγνήτισης πραγµατικού µετασχηµατιστή Ο πυρήνας σε έναν πραγµατικό Μετασχηµατιστή έχει πεπερασµένη µαγνητική διαπερατότητα µ.οι ωµικές αντιστάσεις r 1, r δικαιολογούν τις απώλειες χαλκού P cu.επειδή ο πυρήνας έχει πεπερασµένη µαγνητική διαπερατότητα ένα µέρος της ροής των δύο τυλιγµάτων κλείνει κύκλωµα µέσω του αέρα και ονοµάζεται ροή σκεδάσεως.σε αυτή οφείλονται οι επαγωγικές αντιστάσεις X σ 1 και Χ σ πρωτεύοντος και δευτερεύοντος και δικαιολογούν τις απώλειες σκέδασης του Μετασχηµατιστή Q σκ. Οι απώλειες χαλκού και σκεδάσεως εξαρτώνται από τα ρεύµατα των τυλιγµάτων γι αυτό και οι αντιστάσεις που τις δικαιολογούν τοποθετούνται σε σειρά στο ισοδύναµο κύκλωµα. Η R FE δικαιολογεί τις πραγµατικές απώλειες του πυρήνα P FE οι οποίες είναι : α)απώλειες δινορρευµάτων : Η µαγνητική επαγωγή Β επάγει στον πυρήνα εσωτερικές τάσεις µε αποτέλεσµα την κυκλοφορία σε αυτόν ρευµάτων που το θερµαίνουν β)απώλειες υστέρησης : Είναι τριβή από εσωτερική σύγκρουση των µορίων του σιδήρου του πυρήνα.κάθε µόριο συµπεριφέρεται ως µαγνητικό δίπολο.στην προσπάθειά τους τα δίπολα αυτά να ακολουθήσουν τις εναλλαγές του εναλλασσόµενου πεδίου συγκρούονται µεταξύ τους, εξαιτίας αυτού αναπτύσσεται θερµότητα. Η επαγωγική αντίσταση X m δικαιολογεί την άεργη ισχύ Q m που απαιτείται για τη µαγνήτιση του πυρήνα.επειδή οι απώλειες του πυρήνα P FE και Q m εξαρτώνται από την τάση οι αντιστάσεις που τις δικαιολογούν τοποθετούνται παράλληλα στο ισοδύναµο κύκλωµα του Μετασχηµατιστή. 14

15 Κεφάλαιο Πρώτο: Εισαγωγή Ο Μετασχηµατιστής εν κενώ Το πρωτεύον συνδέεται µε εναλλασσόµενη πηγή τάσης V1 = Vmaxsinωt και διαρρέεται από ρεύµα I % 0 = I % FE + I % και το m I δηµιουργεί ροή µαγνήτισης m NI 1 m Φ m = αυτή η ροή είναι κοινή και για τα δύο τυλίγµατα και ονοµάζεται ροή Rm εν κενώ λειτουργίας.σύµφωνα µε τον νόµο του Faraday στο πρωτεύον η ροή επάγει αντιηλεκτρεγερτική δύναµη Ε 1 = 4,44 f Φm N1 και στο δευτερεύον επάγει τάση Ε = 4,44 f Φm N.Από τις δύο προηγούµενες σχέσεις έχουµε E1 N1 ότι =. E N Ο Μετασχηµατιστής υπό φορτίο Στο δευτερεύον του Μετασχηµατιστή συνδέεται φορτίο Ζ.Τότε διαρρέεται V ΝI από ρεύµα I =.Το I προκαλεί ροή Φ = η οποία έχει αντίθετη φορά Z R από τη Φ m και την ελαττώνει, συνέπεια αυτού είναι η ελάττωση της Ε 1 και η αύξηση του Ι 0 σε Ι 1 όπου I % 1 = I % 0 + I %. Το Ι είναι το ρεύµα που αντιστοιχεί στο 1 1 ΝΙ 1 1 πρωτεύον του ιδανικού Μετασχηµατιστή και προκαλεί ροή Φ = όπου Φ 1 =Φ Φ1 Φ = 0 άρα εξουδετερώνεται η Φ. Φ Φ =Φ +Φ Φ =Φ παρατηρούµε ότι και στην υπό φορτίο λειτουργία 1 m 1 m του Μετασχηµατιστή στον πυρήνα του κυκλοφορεί η ροή της εν κενό N1 I λειτουργίας. Ακόµα ισχύει = N I 1 m 1 R m ιάγραµµα ροής ισχύος πραγµατικού Μετασχηµατιστή 15

16 Κεφάλαιο Πρώτο: Εισαγωγή όπου: S 1 : Φαινόµενη ισχύς εισόδου S : Φαινόµενη ισχύς εξόδου P 1 : Πραγµατική ισχύς εισόδου P : Πραγµατική ισχύς εξόδου Q 1 : Άεργη ισχύς εισόδου Q : Άεργη ισχύς εξόδου P απ : Πραγµατικές απώλειες P fe : Απώλειες σιδήρου P : Απώλειες χαλκού P Υ : Απώλειες δινορρευµάτων P cu : Απώλειες υστέρησης P 1cu : Απώλειες χαλκού στο πρωτεύον τύλιγµα P cu : Απώλειες χαλκού στο δευτερεύον τύλιγµα Q απ : Άεργες απώλειες Q σ : Απώλειες σκέδασης Q 1σ : Απώλειες σκέδασης στο πρωτεύον τύλιγµα Q σ : Απώλειες σκέδασης στο δευτερεύον τύλιγµα Q m : Απώλειες µαγνήτισης Σχήµα ιάγραµµα ροής ισχύος πραγµατικού Μετασχηµατιστή 1.5 Είδη Μετασχηµατιστών 16

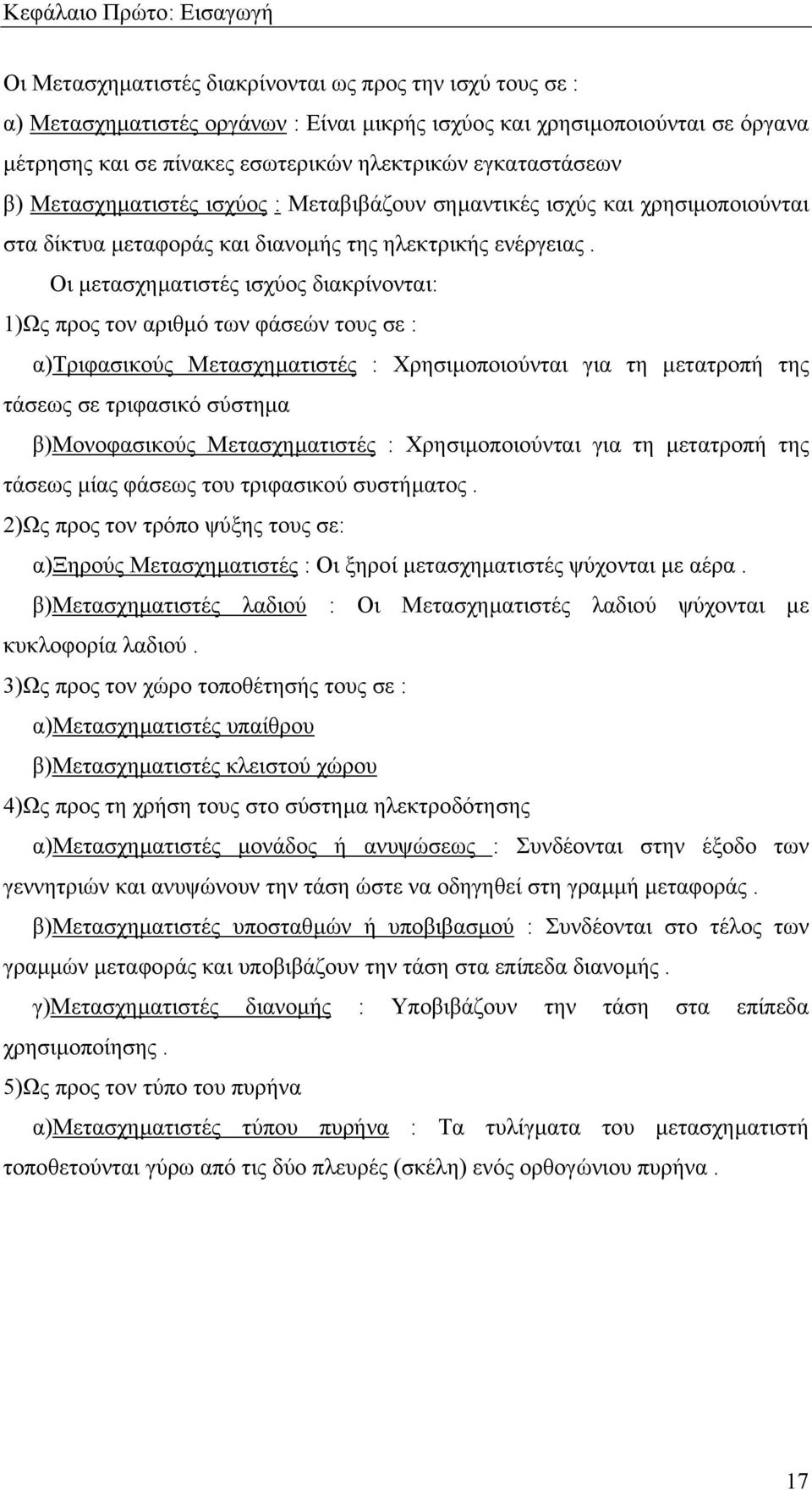

17 Κεφάλαιο Πρώτο: Εισαγωγή Οι Μετασχηµατιστές διακρίνονται ως προς την ισχύ τους σε : α) Μετασχηµατιστές οργάνων : Είναι µικρής ισχύος και χρησιµοποιούνται σε όργανα µέτρησης και σε πίνακες εσωτερικών ηλεκτρικών εγκαταστάσεων β) Μετασχηµατιστές ισχύος : Μεταβιβάζουν σηµαντικές ισχύς και χρησιµοποιούνται στα δίκτυα µεταφοράς και διανοµής της ηλεκτρικής ενέργειας. Οι µετασχηµατιστές ισχύος διακρίνονται: 1)Ως προς τον αριθµό των φάσεών τους σε : α)τριφασικούς Μετασχηµατιστές : Χρησιµοποιούνται για τη µετατροπή της τάσεως σε τριφασικό σύστηµα β)μονοφασικούς Μετασχηµατιστές : Χρησιµοποιούνται για τη µετατροπή της τάσεως µίας φάσεως του τριφασικού συστήµατος. )Ως προς τον τρόπο ψύξης τους σε: α)ξηρούς Μετασχηµατιστές : Οι ξηροί µετασχηµατιστές ψύχονται µε αέρα. β)μετασχηµατιστές λαδιού : Οι Μετασχηµατιστές λαδιού ψύχονται µε κυκλοφορία λαδιού. 3)Ως προς τον χώρο τοποθέτησής τους σε : α)μετασχηµατιστές υπαίθρου β)μετασχηµατιστές κλειστού χώρου 4)Ως προς τη χρήση τους στο σύστηµα ηλεκτροδότησης α)μετασχηµατιστές µονάδος ή ανυψώσεως : Συνδέονται στην έξοδο των γεννητριών και ανυψώνουν την τάση ώστε να οδηγηθεί στη γραµµή µεταφοράς. β)μετασχηµατιστές υποσταθµών ή υποβιβασµού : Συνδέονται στο τέλος των γραµµών µεταφοράς και υποβιβάζουν την τάση στα επίπεδα διανοµής. γ)μετασχηµατιστές διανοµής : Υποβιβάζουν την τάση στα επίπεδα χρησιµοποίησης. 5)Ως προς τον τύπο του πυρήνα α)μετασχηµατιστές τύπου πυρήνα : Τα τυλίγµατα του µετασχηµατιστή τοποθετούνται γύρω από τις δύο πλευρές (σκέλη) ενός ορθογώνιου πυρήνα. 17

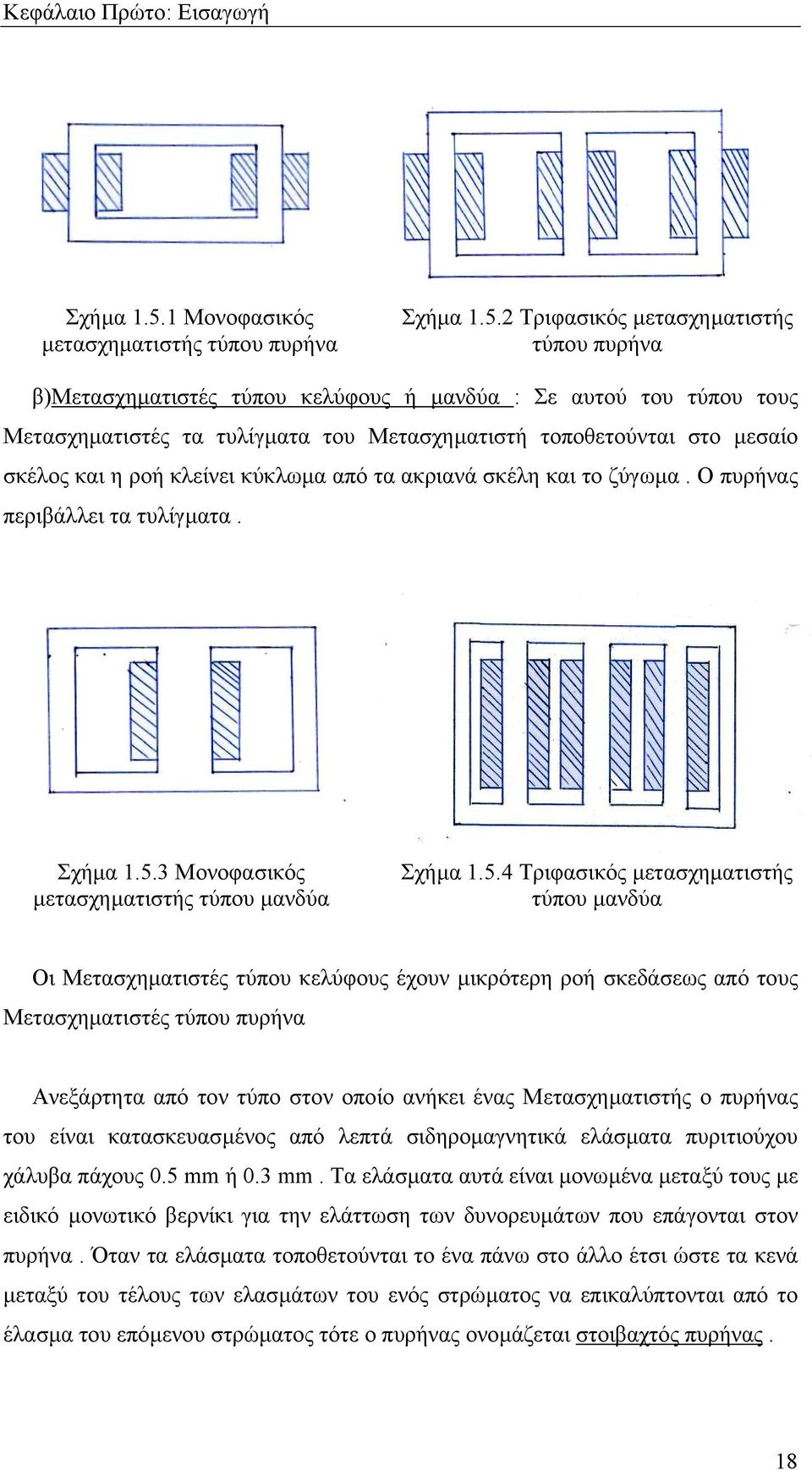

18 Κεφάλαιο Πρώτο: Εισαγωγή Σχήµα Μονοφασικός µετασχηµατιστής τύπου πυρήνα Σχήµα 1.5. Τριφασικός µετασχηµατιστής τύπου πυρήνα β)μετασχηµατιστές τύπου κελύφους ή µανδύα : Σε αυτού του τύπου τους Μετασχηµατιστές τα τυλίγµατα του Μετασχηµατιστή τοποθετούνται στο µεσαίο σκέλος και η ροή κλείνει κύκλωµα από τα ακριανά σκέλη και το ζύγωµα. Ο πυρήνας περιβάλλει τα τυλίγµατα. Σχήµα Μονοφασικός µετασχηµατιστής τύπου µανδύα Σχήµα Τριφασικός µετασχηµατιστής τύπου µανδύα Οι Μετασχηµατιστές τύπου κελύφους έχουν µικρότερη ροή σκεδάσεως από τους Μετασχηµατιστές τύπου πυρήνα Ανεξάρτητα από τον τύπο στον οποίο ανήκει ένας Μετασχηµατιστής ο πυρήνας του είναι κατασκευασµένος από λεπτά σιδηροµαγνητικά ελάσµατα πυριτιούχου χάλυβα πάχους 0.5 mm ή 0.3 mm. Τα ελάσµατα αυτά είναι µονωµένα µεταξύ τους µε ειδικό µονωτικό βερνίκι για την ελάττωση των δυνορευµάτων που επάγονται στον πυρήνα. Όταν τα ελάσµατα τοποθετούνται το ένα πάνω στο άλλο έτσι ώστε τα κενά µεταξύ του τέλους των ελασµάτων του ενός στρώµατος να επικαλύπτονται από το έλασµα του επόµενου στρώµατος τότε ο πυρήνας ονοµάζεται στοιβαχτός πυρήνας. 18

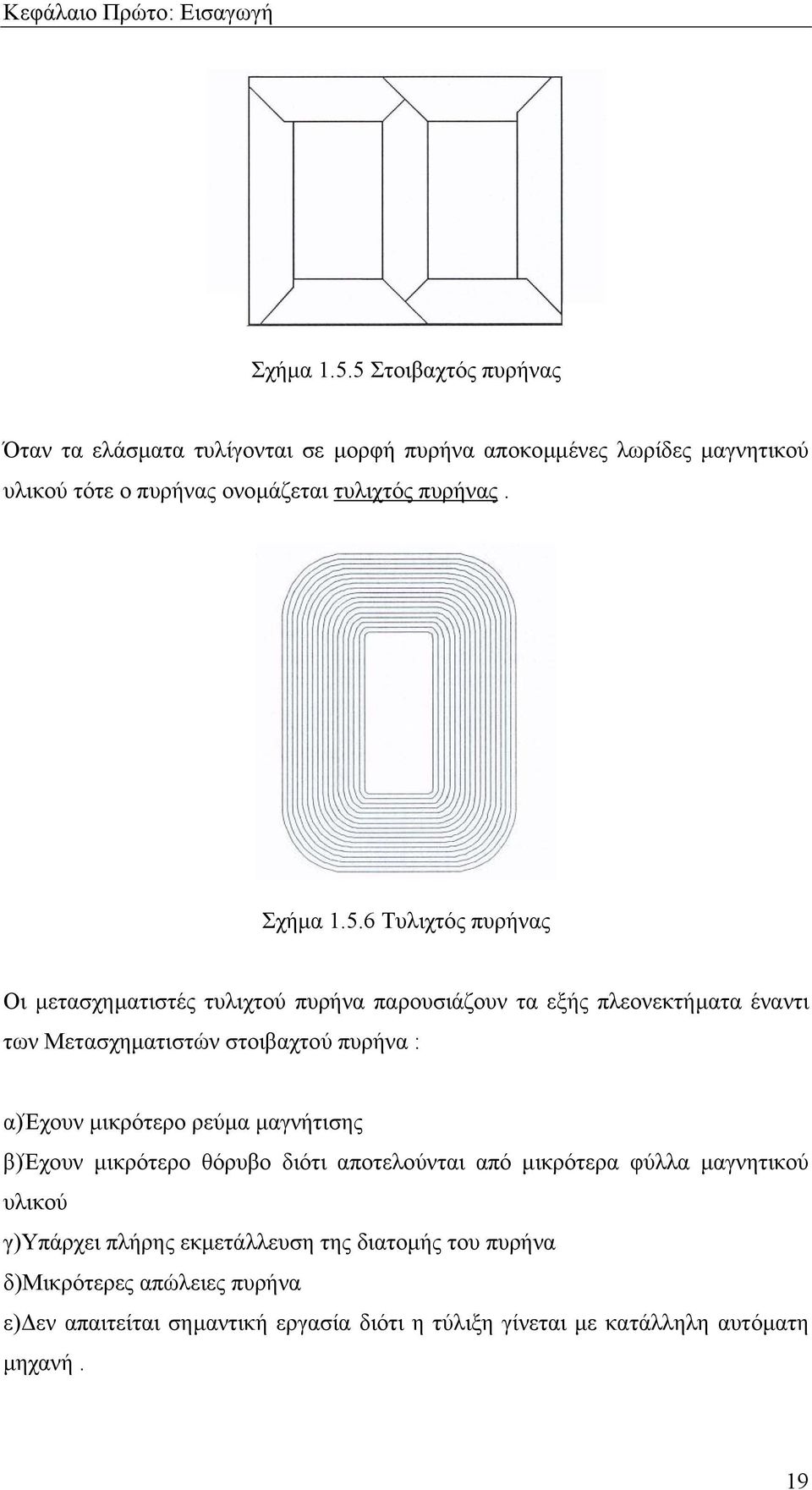

19 Κεφάλαιο Πρώτο: Εισαγωγή Σχήµα Στοιβαχτός πυρήνας Όταν τα ελάσµατα τυλίγονται σε µορφή πυρήνα αποκοµµένες λωρίδες µαγνητικού υλικού τότε ο πυρήνας ονοµάζεται τυλιχτός πυρήνας. Σχήµα Τυλιχτός πυρήνας Οι µετασχηµατιστές τυλιχτού πυρήνα παρουσιάζουν τα εξής πλεονεκτήµατα έναντι των Μετασχηµατιστών στοιβαχτού πυρήνα : α)έχουν µικρότερο ρεύµα µαγνήτισης β)έχουν µικρότερο θόρυβο διότι αποτελούνται από µικρότερα φύλλα µαγνητικού υλικού γ)υπάρχει πλήρης εκµετάλλευση της διατοµής του πυρήνα δ)μικρότερες απώλειες πυρήνα ε) εν απαιτείται σηµαντική εργασία διότι η τύλιξη γίνεται µε κατάλληλη αυτόµατη µηχανή. 19

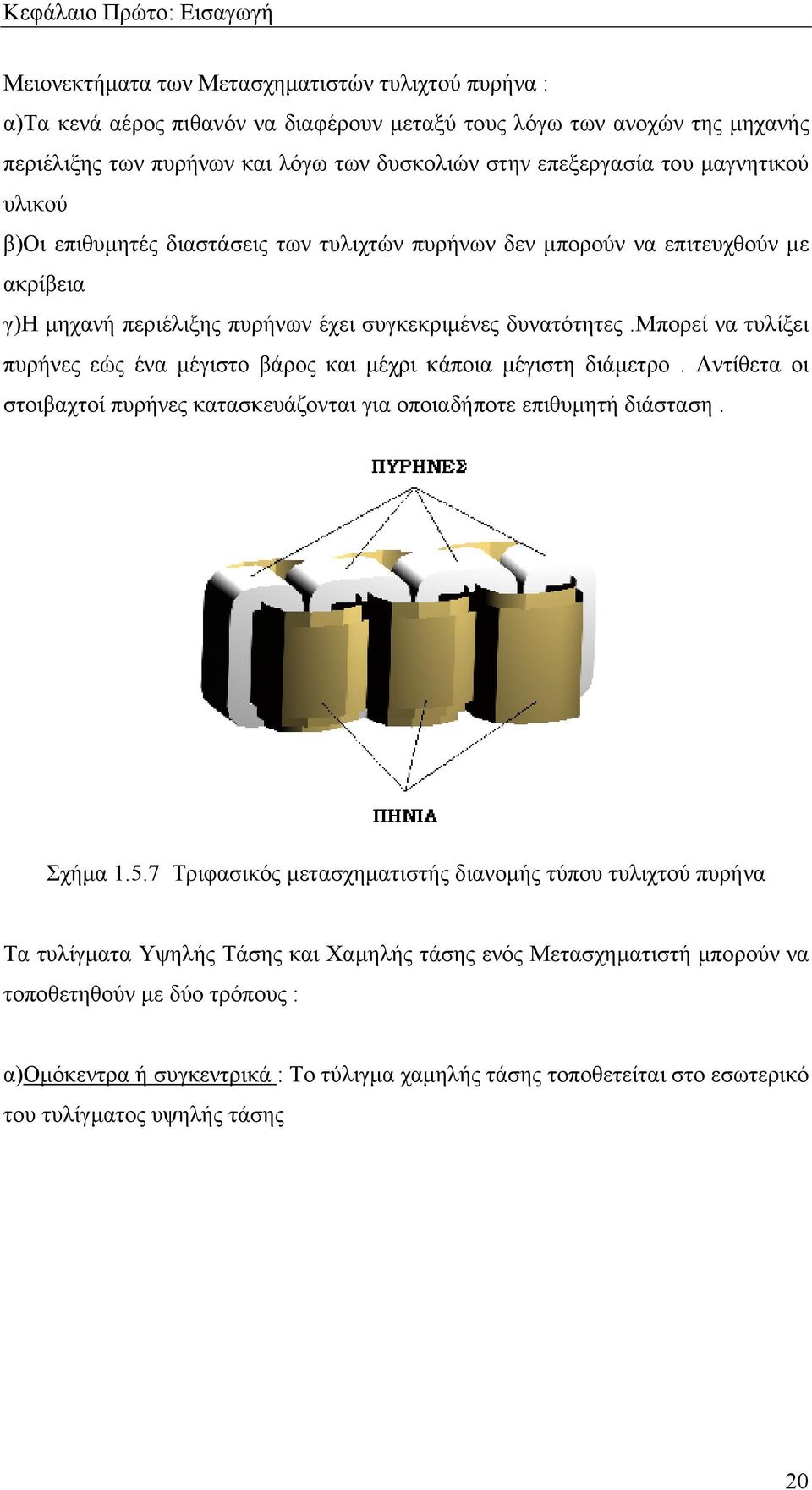

20 Κεφάλαιο Πρώτο: Εισαγωγή Μειονεκτήµατα των Μετασχηµατιστών τυλιχτού πυρήνα : α)τα κενά αέρος πιθανόν να διαφέρουν µεταξύ τους λόγω των ανοχών της µηχανής περιέλιξης των πυρήνων και λόγω των δυσκολιών στην επεξεργασία του µαγνητικού υλικού β)οι επιθυµητές διαστάσεις των τυλιχτών πυρήνων δεν µπορούν να επιτευχθούν µε ακρίβεια γ)η µηχανή περιέλιξης πυρήνων έχει συγκεκριµένες δυνατότητες.μπορεί να τυλίξει πυρήνες εώς ένα µέγιστο βάρος και µέχρι κάποια µέγιστη διάµετρο. Αντίθετα οι στοιβαχτοί πυρήνες κατασκευάζονται για οποιαδήποτε επιθυµητή διάσταση. Σχήµα Τριφασικός µετασχηµατιστής διανοµής τύπου τυλιχτού πυρήνα Τα τυλίγµατα Υψηλής Τάσης και Χαµηλής τάσης ενός Μετασχηµατιστή µπορούν να τοποθετηθούν µε δύο τρόπους : α)οµόκεντρα ή συγκεντρικά : Το τύλιγµα χαµηλής τάσης τοποθετείται στο εσωτερικό του τυλίγµατος υψηλής τάσης 0

21 Κεφάλαιο Πρώτο: Εισαγωγή Σχήµα Οµοκεντρικά τυλίγµατα µετασχηµατιστή β)σε δίσκους : Τα δύο τυλίγµατα χωρίζονται σε υποπηνία (δίσκους) οι οποίοι τοποθετούνται εναλλάξ ένας δίσκος χαµηλής τάσης ένας υψηλής τάσης κλπ. Οι δίσκοι χαµηλής τάσης συνδέονται σε σειρά µεταξύ τους οµοίως και οι δίσκοι υψηλής τάσης.έτσι έχουµε δύο άκρα για τη χαµηλή τάση και δύο για την υψηλή τάση. Σχήµα Τυλίγµατα µετασχηµατιστή σε δίσκους Τα οµόκεντρα τυλίγµατα έχουν τα εξής πλεονεκτήµατα : α)λύνουν το πρόβληµα της µόνωσης µεταξύ του πυρήνα και του τυλίγµατος υψηλής τάσης β)η µαγνητική ροή σκεδάσεως µειώνεται σηµαντικά σε σχέση µε οποιοδήποτε άλλο τρόπο κατασκευής γ)το τύλιγµα χαµηλής τάσης το οποίο θα δεχτεί τις µεγαλύτερες καταπονήσεις κατά τη διάρκεια βραχυκυκλώµατος στερεώνεται γερά γύρω από τον πυρήνα έτσι δεν υπάρχει κίνδυνος καταστροφής του τυλίγµατος υψηλής τάσης που βρίσκεται εξωτερικά. 1

22 Κεφάλαιο Πρώτο: Εισαγωγή 1.6 οµή εργασίας Στο πρώτο κεφάλαιο παρουσιάστηκε η αρχή λειτουργίας, η δοµή και τα είδη των µετασχηµατιστών. Στο δεύτερο κεφάλαιο αναπτύσσεται η µεθοδολογία σχεδίασης Μετασχηµατιστή ισχύος που υιοθετήθηκε και παρουσιάζονται οι βασικές εξισώσεις ο αλγόριθµος και το λογικό διάγραµµα του προγράµµατος που αναπτύχθηκε. Στο τρίτο κεφάλαιο δίνεται µία εφαρµογή της µεθόδου σε Μετασχηµατιστή τύπου πυρήνα και γίνεται σύγκριση µε τη µεθοδολογία του κατασκευαστή. Στο τέταρτο κεφάλαιο επιβεβαιώνεται η προτεινόµενη µέθοδος µε τη µέθοδο πεπερασµένων στοιχείων και ακολουθεί πειραµατική επιβεβαίωση. Το πέµπτο κεφάλαιο περιλαµβάνει τα συµπεράσµατα και τα θέµατα για περαιτέρω διερεύνηση.
