1 Univerzálna schránka pre rolety a žalúzie Vario UNI Podklady pre navrhovanie a montáž 1. vydanie, júl 2016

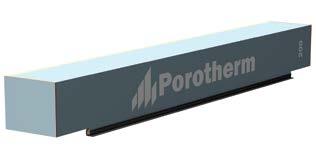

2 KP Vario UNI univerzálny roletový a žalúziový preklad 1/18 KP Vario UNI univerzálny roletový a žalúziový preklad 2/18 Popis Preklady KP Vario UNI sa skladajú z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšej schránky, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie. Nosná časť sa vyrába v dvoch vyhotoveniach v závislosti od dĺžky prekladu. KP Vario Preklady KP Vario do dĺžky 1 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe. Sú vystužené symetricky, preto sa môžu ukladať na obe užšie hrany. KP Vario Preklady KP Vario dĺžky 2000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného ŽB prekladu. Poloha prekladu pri zabudovaní je jednoznačne daná jeho tvarom výstuž musí smerovať do vnútra prekladu a nahor do venca. Univerzálna schránka Vario UNI Univerzálna schránka pre rolety i žalúzie Vario UNI má rovnaký tvar pre všetky dĺžky prekladu. Je vyrobená z prevažnej časti z materiálu purenit a PUR dosky. Použitie Roletové a žalúziové preklady KP Vario UNI sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzii. Výhody univerzálne použitie pre rolety i žalúzie dĺžkový modul kompatibilný s tehlami rovnaká skladobná výška ako tehly variabilné použitie pre vonkajšie rolety alebo žalúzie vhodné pre hrúbky obvodových stien od 300 do 00 mm pre otvory do rozpätia 3000 mm pre rolety so štandardnými lamelami do otvoru výšky max. 230 mm pre žalúzie s lamelami napr. typu Z 90 do otvoru výšky max. 2 mm ľahká manipulácia a montáž bez zdvíhacích mechanizmov preklady bez tepelných mostov špičková požiarna odolnosť vysoká únosnosť optimálna poloha okna v stene ľahká montáž tieniacej techniky ideálny podklad pod omietku ľahká revízia, opravy alebo výmena tieniacej techniky Technické údaje KP Vario : rozmery (š v d) mm (po 20 mm) hmotnosť na jednotku plochy 22 kg/m 2 hmotnosť max. 61 kg/m súč. tepelnej vodivosti λ equ = 1,20 W/(mK) faktor difúzneho odporu μ equ = 4/130 Materiály keramická tvarovka U 238/12 betón triedy C 2/30 výstuž (priemery viď tabuľka) BSt 00 M (B00A) KP Vario : rozmery bez výstuže (š v d) mm rozmery s výstužou (š v d) mm (po 20 mm) hmotnosť prefabrikátu (bez dobetónovania) max. 38 kg/m hmotnosť na jednotku plochy (vrátane dobetónovania) 286 kg/m 2 súčiniteľ tepelnej vodivosti (vrátane dobetónovania) λ equ = 1,20 W/(m K) faktor difúzneho odporu (vrátane dobetónovania) μ equ = 4/130 Materiály keramická tvarovka U 238/ betón triedy C 2/30 výstuž BSt 00 M (B00A) horná 1 R 8 mm zvislá 1 R 6 mm spodná viď tabuľka Základné údaje Požiarna odolnosť nosných prvkov (omietnuté vápennocementovou omietkou min. hrúbky 10 mm) trieda reakcie na oheň: A1 nehorľavé požiarna odolnosť: R 90 DP1 (STN EN a -2, STN ) KP Vario 100 až 17 nosný železobetónový diel KP Vario 200 až 30 nosný železobetónový diel Vario UNI nenosná schránka Základné údaje prekladov KP Vario KP Hmotnosť (kg) Nosná výstuž Dĺžka prekladu Min. úložná Max. svetlosť otvoru Vario 100 9, Vario 12 74, Vario 10 89, Vario , Vario , Vario 22 83, Vario 20 92, Vario , Vario , Vario , Vario , Statické údaje pre hrúbku steny a mm KP q d (kn/m) pri hrúbke stropnej konštrukcie 210 mm 220 mm 230 mm 240 mm Vario ,6 31,6 31,6 31,6 Vario 12 30,81 30,81 30,81 30,81 Vario 10 29,86 29,86 29,86 29,86 Vario 17 32,76 32,76 32,76 32,76 Vario ,79 34,40 3,01 3,62 Vario 22 32,92 33,43 33,93 34,44 Vario 20 30,68 31,16 31,64 32,11 Vario 27 28,40 28,82 29,23 29,6 Vario 300 2,3 2,91 26,28 26,66 Vario 32 23,10 23,4 23,79 24,13 Vario 30 21,08 21,40 21,71 22,03 Statické údaje pre hrúbku steny 00 mm s jedným prekladom KP 7 KP q d (kn/m) pri hrúbke stropnej konštrukcie 210 mm 220 mm 230 mm 240 mm Vario ,40 48,40 48,40 48,40 Vario 12 0,00 0,00 0,00 0,00 Vario 10 42,7 42,7 42,7 42,7 Vario 17 47,1 47,1 47,1 47,1 Vario ,2 47,13 47,74 48,3 Vario 22 44,4 4,0 4, 46,06 Vario 20 40,67 41,1 41,63 42,10 Vario 27 38,4 38,96 39,37 39,79 Vario ,1 33,3 33,90 34,28 Vario 32 28,81 29,16 29,0 29,84 Vario 30 2,41 2,73 26,04 26,36 q d - max. hodnota extrémneho spojitého rovnomerného zaťaženia (bez vlastnej tiaže prekladov), ktorým je možné preklad zaťažiť, aby zostala zachovaná požadovaná spoľahlivosť konštrukcie preklad KP Vario UNI riešenie so žalúziou preklad KP Vario UNI riešenie s roletou 2 3

3 KP Vario UNI univerzálny roletový a žalúziový preklad 3/18 KP Vario UNI univerzálny roletový a žalúziový preklad 4/18 Univerzálna schránka Vario UNI materiály: purenit 0MD PUR doska (zadná stena) vode odolná preglejka (bočné steny) EPS (vyberateľná výplň na oboch koncoch schránky - viď obrázok) rozmery vonkajšie (š x v x d) 20 x až 3240 mm (po 20 mm) rozmery vnútorné (š x v x d) 17 x 260 až 3000 mm (po 20 mm) súčiniteľ tepelnej vodivosti: purenit 0MD λ D = 0,080 W/m.K PUR doska λ D = 0,02 W/m.K Spôsob dodávky Preklady KP Vario sa dodávajú v balíkoch na nevratných drevených hranoloch prepáskované - preklady dĺžky mm po 4 ks - preklady dĺžky mm po 8 ks Schránky Vario UNI sa dodávajú spolu s nosnými dielmi KP Vario po štyroch kusoch zabalené do fólie. Oba diely tvoria jeden celok a ich samostaný predaj nie je možný. U prekladov KP Vario UNI dĺžky 300 mm má schránka Vario UNI skrátenú dĺžku 3240 mm a úložnú dĺžku 120 mm. Čelný pohľad na schránku Vario UNI Rez schránky Vario UNI Objednávanie Súčasťou kompletnej zostavy prekladu KP Vario UNI je v niektorých prípadoch aj preklad KP 7. Sú to tieto prípady: - KP Vario v stene hr. 00 mm - KP Vario v stene hr. a 00 mm. Okrem toho sa preklad KP 7 objavuje aj v úrovni stropu nad schránkou Vario UNI, kde nahradzuje vencové tehly. Preto pri objednávaní prekladov KP Vario UNI je potrebné objednať aj potrebný počet prekladov KP 7 príslušnej dĺžky. Jednoduchou pomôckou pri objednávaní sú tieto tabuľky: Tabuľky pre objednávanie nosných prvkov prekladu KP Vario UNI Pohľad z interiérovej strany na osadenú schránku Vario UNI zafixovanú montážnou penou Rozmery schránky Vario UNI pre KP L L S L U Vario Vario Vario Vario Vario Vario Vario Vario Vario Vario Vario Svetlé rozpätie otvoru KP Vario Pre hrúbku steny 00 mm KP 7 do zostavy prekladu KP 7 namiesto vencovky 1) Svetlé rozp. otvoru Pre hrúbku steny a mm KP Vario KP 7 namiesto vencovky 1) do do ) ) 300 Vysvetlivky: Príklad kompletnej zostavy prekladu KP Vario pre hrúbku steny 00 mm Príklad kompletnej zostavy prekladu KP Vario pre hrúbku steny a mm 1ks 1 ks 1ks 1 ks 1ks KP Vario 17 KP 7 17 KP KP Vario 17 KP ) Dĺžka prekladov KP 7 používaných namiesto vencovej tehly je vždy o 20 mm väčšia ako prekladu KP Vario. 2) Univerzálna schránka Vario UNI 30 má dĺžku 3240 mm. 4

4 KP Vario UNI KP Vario UNI 40 /18 univerzálny roletový 20 12a žalúziový preklad Montáž KP Vario 100 až 17 U otvorov so svetlým rozpätím do 100 mm sa používa nosný preklad KP Vario s masívnym priere Všetky časti prekladu KP zom 12 x 238 mm. Úložná prevario sa ukladajú do lôžka z cemenkladov má byť minimálne 12 mm. tovej malty zásadne na tehly, ktorých Zostava kompletného prekladu závisí pôdorysné rozmery nie sú upravované od hrúbky obvodovej steny (viď detaily rezaním. Presné osadenie a výškové na str. 9 až 13). vyrovnanie nosných prvkov prekladu je U stien hrúbky mm sa vedľa možné dosiahnuť pomocou drevených schránky Vario UNI osadí nosný diel klinov na koncoch prekladov. KP Vario. Úložné dĺžky jednotlivých prvkov prekladu KP Vario sú uvedené v tabuľkách na str. 3 a 4. Schránka Vario UNI sa ukladá tak, aby čelo s nápisom bolo otočené smerom do exteriéru a lícova lo s vonkajším povrchom muriva,40prípadne tepelnoizolačnej vrstvy. Nosné diely prekladu KP Vario sa ukladajú keramickým povrchom vždy smerom do interiéru tak, aby lícovali s 20 U stien hrúbky mm sa medzi vnútorným povrchom obvodovej steny. a preklad KP Vario schránku Vario UNI Skladba kompletného prekladu ako vloží pás tepelnej izolácie hr. 60 mm a aj postup montáže závisia od dĺžky výšky 240 mm. prekladu, resp. od rozpätia otvoru a od 20 hrúbky obvodovej steny. 40 Presnému osadeniu schránky Vario UNI treba venovať zvýšenú pozornosť. sa44od Od presnosti osadenia schránky víja i presnosť osadenia okien, dverí a tieniacej techniky! Schránka musí 20 byť osadená vodorovne, musí lícovať s vonkajším lícom muriva a musí byť za bezpečená proti posunutiu pri betonáži prekladu, ktorá prebieha súčasne s be U stien hrúbky 00 mm sa medzi tonážou stropnej konštrukcie a stužujú schránku Vario UNI a preklad KP Vaceho venca. rio vloží preklad KP 7 rov V prípade, že šírka okenného alebo 44 nakej dĺžky ako má preklad KP Vario a dverného otvoru nie je násobkom 20 skladba sa doplní pásom tepelnej izolámm, treba použiť schránku Vario UNI 0 T cie hr. 0 mm a výšky 240 mm. najbližšej väčšej dĺžky. V takom prípade je potrebné upraviť dĺžku dolného presahu čelnej dosky schránky (LS) podľa skutočnej šírky otvoru. Úprava sa dá T ľahko vykonať pílkou na železo 0 alebo 00 uhlovou brúskou s rezným kotúčom na kov (kvôli hliníkovému ukončovaciemu profilu), samotný purenit je možné rezať i pílkou na drevo. Všeobecné zásady 0 T 00 Schéma postupu montáže prekladu KP Vario UNI schránka Vario UNI tepelná izolácia + KP 7 (tepelná izolácia len u stien hr. a 00 mm KP 7 len u stien hr. 00 mm) T Lu Ls L domurovanie posledného radu tehál T U stien hrúbky mm sa k zadnej stene schránky priloží pás tepelnej izolácie hr. 0 mm a výšky 240 mm (viď Medzi izopreklady dĺžky20 do mm). láciou a prekladom tak vznikne medze ra šírky mm. Táto medzera sa vyplní betónom pri betonáži stužujúceho venca a stropu KP 7 v úrovni venca Pokiaľ sa táto možnosť nevyužije, je vhodné medzi schránku a preklad KP 7 vložiť pás tepelnej izolácie hrúbky 40 mm. Šírka medzery v tomto prípade bude mm U stien hrúbky 00 mm sa k schránke Vario UNI najprv osadí preklad KP 7 keramickým povrchom smerom k schránke. Potom sa na vnútornú hranu steny uloží preklad KP Vario rovnakej dĺžky ako je preklad KP 7 keramickým povrchom smerom do interiéru. Medzi oboma prekladmi tak vznikne medzera šírky 110 mm. Do tejto medzery určenej na vyplnenie betónom je možné vložiť prídavnú ťahovú výstuž KP Vario 200 až 30 U otvorov so svetlým rozpätím nad mm sa používajú preklady Po rotherm KP Vario so vý00spriahovacou stužou. Táto výstuž zasahuje do pries KP Vario toru medzi schránkou Vario UNI a samotným prekladom KP Vario. Zostava kompletného prekladu závisí 44 od hrúbky obvodovej steny (viď detaily na str. 9 až 13). Plnú únosnosť dosiahnu preklady až po zmonolitnení (spriahnutí) so stužujúcim vencom. S prekladmi KP Vario 200 až 30 so spriahovacou výstužou sa môže manipulovať len vo zvislej polo20 hore, tzn. v he s výstužou smerujúcou polohe v akej sa zabudovávajú do stavby (nikdy nie naležato!). Manipulácia sa ručne alebo zdvíhacími me 0vykonáva T chanizmami pomocou popruhov alebo lán. Rovnaké požiadavky platia aj pre prepravu prekladov Preklady KP Vario 200 až 30 sa osadzujú vždy00 keramickým povrchom smerom do interiéru, pričom spriahovacia výstuž20 60 do 60 smeruje vnútra prekladu a hore do venca. U stien hrúbky mm sa k vnútornému lícu steny osadí nosný diel KP Vario tak, aby lícoval s vnútorným povrchom steny. Medzi schránkou Vario UNI a nosným prekladom KP Vario vznikne medzera šírky 60 mm, do ktorej vyčnieva spriahovacia výstuž z prekladu /18 20 Schéma postupu montáže prekladu KP Vario UNI schránka Vario UNI schránka Vario UNI + KP 7 (tepelná izolácia len u stien hr. a 00 mm KP 7 len u stien hr. 00 mm) KP Vario Upozornenie: Vonkajší líc rámu okna (dverí) musí presne lícovať s vnútorným lícom zadnej steny schránky (polyuretánovej dosky s výstužnou lištou) - viď detaily. Nadväzujúce činnosti Po uložení všetkých prvkov prekladu je potrebné celý preklad podoprieť, a to minimálne dvoma podperami v tretinách rozpätia a dvoma podperami pri osteniach otvoru. U prekladov dlhších ako 1,7 m musí podoprenie plniť zároveň aj funkciu spodného debnenia pri betonáži. V prípade prekladov KP Vario v stene hrúbky mm bude betón pri betonáži tlačiť priamo na schránku Vario UNI. Podoprenie musí v tomto prípade zabezpečiť aj jej stabilitu proti vybočeniu. 4. domurovanie posledného radu tehál. KP 7 v úrovni venca

5 KP Vario UNI univerzálny roletový a žalúziový preklad 7/18 KP Vario UNI univerzálny roletový a žalúziový preklad 8/18 Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie Priestor medzi jednotlivými prekladmi (zväčša je to posledný rad tehál v danom podlaží) sa domuruje tak, aby na preklady nadväzovali z oboch strán koncové tehly K alebo K otočené kapsou k prekladu s vloženou tepelnou izoláciou, pripadne celé alebo polovičné tehly u tehál T. Po domurovaní tehál medzi prekladmi sa môžu ukladať stropné nosníky. V mieste prekladov sa nosníky ukladajú do lôžka z cementovej malty a nie na ťažký asfaltový pás! Hrúbka maltového lôžka má byť taká, aby spodná hrana stropných nosníkov bola v rovnakej úrovni ako aj mimo prekladov. Ak pri ukladaní stropných nosníkov prekážajú niektoré prúty priestorovej výstuže prekladu KP Vario , v týchto miestach je dovolené horný prút priestorovej výstuže prekladu prestrihnúť a zvislú, resp. diagonálnu výstuž ohnúť (nie však vystrihnúť!) tak, aby nosník bolo možné uložiť na potrebné miesto. Prestrihnutím hornej pozdĺžnej výstuže v miestach uloženia nosníkov nedôjde k zníženiu únosnosti spriahnutého prekladu pod deklarované statické hodnoty. V žiadnom prípade nie je dovolené odstrániť celú priestorovú výstuž! Nad schránkou každého prekladu, t.j. v úrovni venca a stropu, sa namiesto vencových tehál VT osadí jeden preklad KP 7 o 20 mm dlhší ako preklad KP Vario tak, aby nezaťažoval schránku Vario UNI. Úložná prekladu je na každej strane min. 12 mm (v závislosti od dĺžky prekladu). Preklady sa ukladajú do lôžka z cementovej malty hrúbky cca 10 mm len v mieste uloženia na murivo! Medzi prekladom KP 7 a schránkou Vario UNI musí zostať vodorovná škára vysoká cca 10 mm. Tá sa pred realizáciou vonkajších omietok vyplní montážnou PU-penou. Pozor: nepoužívať expanznú penu, aby nedošlo k prehnutiu schránky Vario UNI smerom dole! K vnútornej strane prekladu KP 7 sa doplní zvislá tepelná izolácia tak, aby nadväzovala na tepelnú izoláciu vencových tehál. Tým je nadpražie otvoru pripravené k betonáži stropu a stužujúcich vencov. Betonáž medzery medzi prvkami prekladu KP Vario sa vykonáva zároveň s betonážou stropu a venca. Používa sa minimálne betón triedy C 20/2. Po zatvrdnutí betónu dôjde k spriahnutiu prekladu so stužujúcim vencom prostredníctvom výstuže prekladu KP Vario. Vzhľadom na šírku medzery medzi prvkami prekladu KP Vario (min. 60 mm) sa odporúča používať betónovú zmes s drobným kamenivom (max mm). Únosnosť prekladov KP Vario je možné zvýšiť započítaním výstuže venca, ktorá v statickom výpočte nebola uvažovaná a pri zaťažovacích skúškach nebola použitá. Zvýšenie únosnosti je potrebné preukázať statickým výpočtom. Montážne podpery stropu a prekladov je možné odstrániť, až po dosiahnutí normou stanovenej pevnosti, ktorá je pre príslušnú triedu betónu predpísaná. Pred začatím omietacích prác je potrebné povrch schránky Vario UNI opatriť výstužnou vrstvou zo sklotextilnej mriežky a stavebného lepidla s presahom na tehlový podklad min. 10 mm. Elektrické ovládanie Odporúčaný spôsob prívodu elektrického vedenia pre pohon a ovládanie tieniacej techniky do schránky Vario UNI je cez bočné steny schránky z preglejky a cez penový polystyrén. Otvor pre elektrickú prípojku treba v požadovanom mieste vyvŕtať. Schéma montážneho podoprenia prvkov KP Vario UNI Pohľad na osadenú schránku Vario UNI Fixovanie prvkov prekladu KP Vario UNI montážnou penou Do prekladov KP Vario UNI sú vhodné rolety typu Alupuc; a všetky typy žalúzií ALUŽAL C80, S90 a Z90 od firmy PLAST-EX ( 8 9

6 KP Vario UNI univerzálny roletový a žalúziový preklad 9/18 Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie KP Vario UNI univerzálny roletový a žalúziový preklad 10/18 Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie Do prekladov KP Vario UNI sú vhodné rolety typu Alupuc; a všetky typy žalúzií ALUŽAL C80, S90 a Z90 od firmy PLAST-EX ( Do prekladov KP Vario UNI sú vhodné rolety typu Alupuc; a všetky typy žalúzií ALUŽAL C80, S90 a Z90 od firmy PLAST-EX (

7 KP Vario UNI univerzálny roletový a žalúziový preklad 11/18 Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie KP Vario UNI univerzálny roletový a žalúziový preklad 12/18 Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie Do prekladov KP Vario UNI sú vhodné rolety typu Alupuc; a všetky typy žalúzií ALUŽAL C80, S90 a Z90 od firmy PLAST-EX ( Do prekladov KP Vario UNI sú vhodné rolety typu Alupuc; a všetky typy žalúzií ALUŽAL C80, S90 a Z90 od firmy PLAST-EX (

8 KP Vario UNI KP Vario UNI 13/18 Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie Vario UNI 12 KP (od exteriéru): schránka Vario UNI EKO+ EKO+ - tepelná44 izolácia - betón šírky mm KP - preklad KPVario Vario K K KP 7-32 K K K K 20 KP Vario 300 K tepelná izolace EPS tl. 60 mm K Vario UNI 300 KP K Priečny rez 3000 K 38 T K KP Vario KP 7-10 KP Vario UNI KP Vario EKO+ Vario UNI K Pohľad zhora Zostava prekladu KP Vario UNI dĺžky 3,0 m v stene hrúbky mm 120 K K 20 Priečny rez KP Vario 12 VT 23, tepelná izolace EPS tl. 60 mm Vario UNI 300 KP KP PUR 38 T1,2 m v stene montážna 38 Tpena Zostava prekladu KP Vario UNI dĺžky hrúbky mm (od exteriéru): 38 T 38 T - schránka Vario UNI - preklad KPVario Vario12 12 KP Vario UNI T KP K K KP orotherm 8 T 12 KP KP KP 7-10 m ofi /18 1

9 KP Vario UNI KP Vario UNI 1/18 Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie Riešenie ostení so zapustenými vodiacimi lištami žalúzií (vľavo) a roliet (vpravo) K XPS EKO+ K EKO+ K 0 EKO+ K 0upravená EKO Priečny rez montážna pena vodiaca lišta rolety púzdro vodiacej lišty rolety EKO+ K upravená Vario UNI 30 vodiaca lišta žalúzie púzdro vodiacej lišty žalúzie 12 0 EKO+ 0 EKO+ K upravená KP 7-30 tepelná izolácia EPS tl. 0 mm KP EKO+ KP Vario 30 0 EKO EKO+ 0 EKO+ K upravená KP 7-30 montážna pena vodiaca lišta rolety púzdro vodiacej lišty rolety 00 Vario UNI 30 0 EKO+ K vodiaca lišta žalúzie púzdro vodiacej lišty žalúzie 0 EKO+ 100 KP EKO+ 0 EKO+ tepelná izolácia EPS tl. 0 mm K K KP EKO+ 0 EKO+ Zostava prekladu KP Vario UNI dĺžky 3,0 m v stene hrúbkypur 00 mm montážna pena 300 K K EKO+ (od exteriéru): 0 EKO+ K 38 T - schránka Vario UNI 30 KP Vario 30 0 EKO+ K - tepelná izolácia KP Vario - preklad KP betón 0 šírky mm EKO+ - preklad VarioKP UNIVario EKO EKO+ KP EKO+ K K 0 EKO+ 0 K EKO+ upravená 0 EKO EKO+ K otherm T EKO+ 44 T 12 0 EKO+ K upravená 48 0 EKO+ K upravená 44 T KP KP / tepelnoizolačný sendvič MERINIT R hr. 2 mm vodiaca lišta žalúzie púzdro vodiacej lišty žalúzie 00 vodiaca lišta rolety púzdro vodiacej lišty rolety tepelnoizolačný sendvič MERINIT R hr. 60 mm 0 EKO+ K upravená 17

10 KP Vario UNI KP Vario UNI 17/18 Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie 18/18 Konštrukčné detaily prekladov KP Vario UNI pre rolety a žalúzie Riešenie ostení so zapustenými vodiacimi lištami žalúzií (vľavo) a roliet (vpravo) 0 T 0 T EKO+ K 0 EKO+ púzdro vodiacej lišty sieťky proti hmyzu púzdro vodiacej lišty žalúzie R tepelnoizolačný sendvič MERINIT hr. 2 mm vodiaca lišta sieťky proti hmyzu vodiaca lišta žalúzie vodiaca lišta rolety so sieťkou púzdro vodiacej lišty rolety so sieťkou tepelnoizolačný sendvič MERINIT R hr. 60 mm Použitie schránky Vario UNI v obvodových stenách s ETICS Univerzálnu schránku Vario UNI je možné použiť aj v obvodových stenách s vonkajším tepelnoizolačným systémom (ETICS). Pre tento spôsob použitia platí pravidlo, že zadná stena schránky by mala byť vždy opretá o nosnú časť vrstvenej steny aspoň v šírke cm, a to z dôvodu prenesenia zvislého zaťaženia od vlastnej tiaže, prípadne od tiaže tieniaceho prvku namontovaného do schránky bez hliníkového boxu. Schránka musí byť počas montáže prekladov a betonáže stropnej konštrukcie podopretá proti preklopeniu dovtedy, kým nebude fixovaná plechovými konzolkami držiakmi schránky priskrutkovanými k hornej doske schránky a ukotvenými do stužujúceho venca nad prekladom. Pri hrúbke ETICS do 200 mm je potrebné po celej dĺžke omietkovej lišty odrezať nos (v prípade omietanej jednovrstvovej steny sa oň opiera vonkajšia jadrová omietka), aby sa na ňom nedržala vlhkosť a nečistota. Najmenšia hrúbka ETICS pre nosnú vrstvu obvodovej steny hrúbky 300 mm je 140 mm viď detaily na ďalšej strane. Pri hrúbke ETICS viac ako 200 mm sa na čelnú dosku schránky nalepí tepelná izolácia takej hrúbky, ktorá doplní stenu v mieste schránky na požadovanú hrúbku ETICS. V tomto prípade sa omietková lišta neupravuje 18 Úprava omietkovej lišty pre ETICS hr mm 19
