1 Jesenný cenník 2017 NOVINKY A AKCIE platný od 1.9. do

2 Obsah NOVINKA NOVINKA NOVINKA Stropné sálavé panely MSP 3 Systém FRIGOMA pre stropné chladenie/vykurovanie 14 Regulátory pre vykurovanie a prípravu teplej vody 15 Kombimix - kompaktná zostava čerpadlových skupín 17 Cenovo zvýhodnené zostavy 18 A-MIX čerpadlová jednotka na ochranu proti nízkoteplotnej korózii 18 Poistné ventily pre zásobníky TV 19 Špeciálny filter pre vertikálne potrubie 19 NOVINKA Regulačný box RTLTH - DUO 19 Systémový regulačný box KOMFORT 19 Tectite sada zátok 20 Tectite sada montážný klip 20 Adaptér pre oceľové potrubie 20 Heatplus Sonic ultrazvukový merač tepla s montážnou sadou 21 NOVINKA Ballorex Dynamic mini 21 Oceľové guľové kohúty - voda 21 LOGOfloor - poschodový rozdeľovač pre všetky aplikácie 22 2

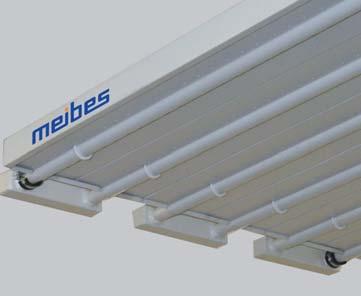

3 Stropné sálavé panely MSP NOVINKA Teplovodné sálavé panely odovzdávajú teplo do priestoru z väčšej časti formou infračerveného žiarenia. Výška zavesenie panelov má pritom iba druhoradú úlohu. Infračervené žiarenie ohrieva všetky povrchy a je veľmi príjemné - podobne ako slnečné lúče. Až 79% tepelnej energie sa prevedie na tepelné žiarenie. Ďalšie teplo do priestoru vydávajú ohriate plochy, takže je zabezpečené jeho veľmi rovnomerné rozloženie. Úniku tepelnej energie nahor je zabránené tepelnou izoláciou na hornej strane panelu. Regulácia sálavých panelov MSP sa vykonáva štandardným zapojením s trojcestným alebo dvojcestným ventilom a čerpadlom. Pre toto zapojenie je v ponuke systém čerpadlových skupín. Významnou prednosťou panelov MSP je ich malá hmotnosť. Zavesovanie sa vykonáva pomocou uzlových retiazok alebo lankovým systémom na strešnú konštrukciu. Spájanie vykurovacích rúrok jednotlivých MSP panelov sa vykonáva pomocou lisovacích nátrubkov. Na tepelnú pohodu osôb majú najväčší vplyv dva faktory: a) stredná teplota povrchov okolo nás (vplyv sálanie) b) teplota vzduchu a jeho prúdenie (vplyv konvekcie) Aby bola dosiahnutá príjemná pocitová teplota, je u teplovzdušného systému potrebné, aby bola teplota vzduchu vyššia ako teplota pocitová, aby sa kompenzoval vplyv chladných stien. Naopak u sálavého vykurovania je teplota povrchov vyššia, a tak môže byť teplota vzduchu nižšia. Rozdiel v teplote vzduchu medzi oboma systémami môže byť až 7 C. Nižšia teplota vzduchu sa následne prejaví v nižších tepelných stratách cez steny a strechu. V strednej Európe sa dá približne počítať, že každý znížený jeden stupeň vo vykurovanej oblasti prinesie úspory až 6 %. Tu teda dostávame úspory až 42 %. Ak sú v týchto porovnaniach zahrnuté aj straty v potrebných dlhších rozvodoch potrubia u teplovzdušných sústav, môžeme získať až 45 % pri zámene projektovaného teplovzdušného systému za sálavý. Pri rekonštrukciách, kde teplovzdušný systém už nepracuje za projektovaných podmienok, je táto hodnota ešte vyššia. Ak je sálavý systém navrhnutý tak, že zabezpečuje aj dohrev vetracieho vzduchu, môžeme hovoriť o úsporách až 60 %. Ďalšou veľkou výhodou sálavého vykurovania je, že sa pri nižšej teplote vzduchu človeku lepšie dýcha a je menej unavený. Jesenný cenník NOVINKY A AKCIE Vďaka použitým materiálom a vysokej výrobnej kvalite poskytuje MEIBES s.r.o. na sálavé panely MSP záruku až 10 rokov 1). SÁLAVÝ PANEL - ZÁKLADNÁ ŠPECIFIKÁCIA od strany 5 Sálavý panel MSP priebežný Sálavý panel MSP koncový Sálavý panel MSP 2 koncový SPÁJANIE MSP PANELOV od strany 8 NEŠTANDARDNÉ VYHOTOVENIE od strany 9 Voliteľná farba RAL Príprava pre osvetlenie (vloženie medzery) MSP LED SYSTÉM ZAVESOVANIA od strany 10 Systém A systémy s uzlovou retiazkou Systém B lankové systémy 1) Vyžiadajte si podmienky predĺženej záruky. 3

4 VÝHODY SÁLAVÉHO VYKUROVANIA OPROTI TEPLOVZDUŠNÉMU Prípadová štúdia Zadanie: rekonštruovaná telocvičňa, rozmery m, vonkajšia výpočtová teplota -12 C, vnútorná návrhová teplota 20 C, tepelná strata 20,7 kw, zdrojom tepla je ekvitermicky riadený plynový kondenzačný kotol, menovitý teplotný spád 70/55 C Prevádzka 16 h/deň. Návrh sálavé panely: Podľa ČSN EN príloha B je potrebné pri návrhu potrebného výkonu sústavy zohľadniť vyššiu výšku miestnosti. Korekčný faktor je však u sálavého vykurovania rovný 1. Inštalovaný výkon preto je 22,4 kw. Boli navrhnuté stropné závesné sálavé panely 4 MSP 22000/600 R2, výška zavesenia 5,5 m. Zapojenie do jedného regulovaného okruhu, rozdelené na dve vykurovacie vetvy (najteplejšie voda vždy k vonkajšej ochladzovanej stene). Regulácia bude plynulá zmenou teploty vody podľa vonkajšej teploty s vplyvom vnútornej teploty. Návrh teplovzdušnej jednotky: Podľa ČSN EN príloha B je korekčný faktor vyjadrujúci vplyv výšky miestnosti u teplovzdušného vykurovania 1,3. Preto je treba navrhnúť zariadenie o minimálnom výkone 26,9 kw. Zdroj tepla uvažujeme rovnaký. Inštalovaná bude 2 teplovzdušná jednotka nástenná, vodné, celkový výkon pri teplotách 70/55/20 C je 28,5 kw. Príkon ventilátora 240 W. Inštalované vo výške 3,5 m z čiel haly. Osadené krytom proti nárazu loptou. Dosah jednotiek 18 m. Regulácia teploty vody ekvitermne, ventilátory spínajú on/off podľa vnútornej teploty. Ekonomické vyhodnotenie: Teplovzdušné jednotky Sálavé panely KSP Celkové investičné náklady 4 885,- Euro 9 923,- Euro Potreba tepla (el. + plyn) 173,0 GJ/rok 118,4 GJ/rok (-30,5 %) Prevádzkové náklady (el. + plyn) 3 050,- Euro/rok 2 039,- Euro/rok Prostá doba návratnosti 4,98 rokov Pri väčšine projektov sa rozdiel medzi oboma variantmi zrovná za menej ako 5 rokov a ďalej už sálavé panely výrazne šetria Vaše prostriedky. 4

5 SÁLAVÝ PANEL - ZÁKLADNÁ ŠPECIFIKÁCIA Sálavý panel MSP prieběžný RAL 9016 (biela), 4 cm izolácia, zavesné karabíny prieběžný s krycím plechom spodným na jednej strane Rúrky: Lamely: Izolácia: Celková výška: Tlaková odolnosť: presné, oceľové, 28 1,5 mm potiahnutý hliník minerálna hr. 40 mm s AL polepom, zabudovaná pri výrobe panelu 80 mm PN6 Jesenný cenník NOVINKY A AKCIE Šírka 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Dĺžka 2 m 3 m 4 m 6 m Obj. číslo / Euro/ks ,80 93,80 118,10 136,20 158,80 183,80 210,00 236,20 261, ,80 140,40 176,90 204,20 238,10 275,80 315,00 353,80 393, ,70 187,30 236,20 272,30 317,70 368,10 420,00 471,90 524, ,20 281,20 353,80 408,80 476,50 551,90 630,00 708,10 786,20 5

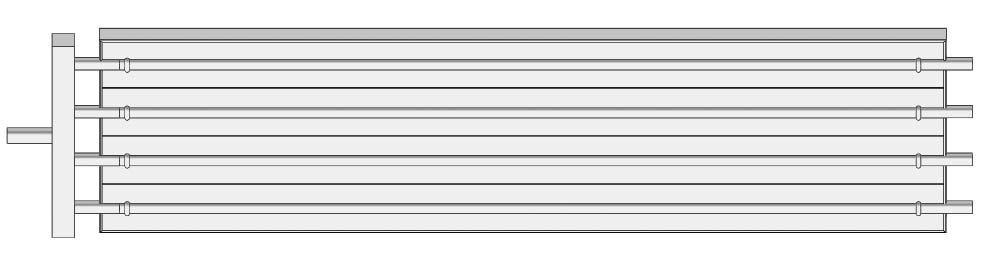

6 SÁLAVÝ PANEL - ZÁKLADNÁ ŠPECIFIKÁCIA Sálavý panel MSP koncový RAL 9016 (biela), 4 cm izolácia, zavesné karabíny koncový (Vrátane navareného registra - možné rôzne zapojenia podľa str. 8) Rúrky: Lamely: Izolácia: Celková výška: Tlaková odolnosť: presné, oceľové, 28 1,5 mm potiahnutý hliník minerálna hr. 40 mm s AL polepom, zabudovaná pri výrobe panelu 80 mm PN6 štandard (na vyžiadanie až PN16) Šírka 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Dĺžka 2 m 3 m 4 m 6 m Obj. číslo / Euro/ks ,20 135,00 168,10 194,60 226,20 260,00 294,60 329,20 363, ,10 181,90 226,90 263,10 305,40 351,90 399,60 447,30 495, ,00 228,50 285,80 331,20 385,00 443,80 504,60 565,40 626, ,80 322,30 403,80 467,30 543,50 627,70 714,60 801,20 888,10 Kryt registra Obj. číslo Euro/ks 21,70 23,90 26,00 28,20 30,40 32,50 34,70 36,90 39,00 6

7 SÁLAVÝ PANEL - ZÁKLADNÁ ŠPECIFIKÁCIA Sálavý panel MSP 2 koncový RAL 9016 (biela), 4 cm izolácia, zavesné karabíny koncový (Vrátane navareného registra - možné rôzne zapojenia podľa str. 8) Rúrky: Lamely: Izolácia: Celková výška: Tlaková odolnosť: presné, oceľové, 28 1,5 mm potiahnutý hliník minerálna hr. 40 mm s AL polepom, zabudovaná pri výrobe panelu 80 mm PN6 štandard (na vyžiadanie až PN16) Jesenný cenník NOVINKY A AKCIE Šírka 300 mm 450 mm 600 mm 750 mm 900 mm 1050 mm 1200 mm 1350 mm 1500 mm Dĺžka 2 m 3 m 4 m 6 m Obj. číslo / Euro/ks ,80 176,20 217,70 253,50 293,50 335,80 379,20 422,70 465, ,80 223,10 276,90 321,50 372,70 427,70 484,20 540,40 596, ,70 270,00 335,80 389,60 451,90 519,60 589,20 658,50 728, ,20 363,50 453,80 525,80 610,80 703,80 799,20 894,60 990,00 Kryt registra Obj. číslo Euro/ks 21,70 23,90 26,00 28,20 30,40 32,50 34,70 36,90 39,00 U MSP 2 koncový, v prípade požiadavky na kryt registra, nutné objednať vždy 2 ks krytu registra. 7

8 SPÁJANIE MSP PANELOV Nátrubok lisovacie profil V - uhlíková oceľ. Rozmer Balenie Obj. číslo Euro/ks PV 2,50 Nátrubok lisovacie profil M - uhlíková oceľ. Rozmer Balenie Obj. číslo Euro/ks PM 2,50 Sálavý panel MSP - register - vyhotovenie PN 6 - štandard (až do výšky PN16 na vyžiadanie). Pripojenie Paralelní Doplniť k obj. číslu P Pripojenie Polovičné paralelné Doplniť k obj. číslu H Pripojenie Sériové Doplniť k obj. číslu S Výstup z registra, štandardný 5/4 vonkajší závit, na plocho. 8

9 NEŠTANDARDNÉ VYHOTOVENIE Voliteľná farba MSP individuálna ponuka podľa celk. objemu, (nutné špecifikovať RAL). Specifikace Obj. číslo Euro/ks - príplatok A > 320 m 2 B 5 % k ceně 180 m 2 < A < 320 m 2 B 15 % k ceně 120 m 2 < A < 180 m 2 B 30 % k ceně 60 m 2 < A < 120 m 2 B 40 % k ceně Príprava pre osvetlenie (vloženie medzery) Vhodné pre štandardné šírky MSP; 600, 900 a 1200 mm, kde šírka s medzerou pre osvetlenie je : 750, 1050 a 1350 mm. Špecifikácia Doplniť k obj. číslu Euro/ks Šírka medzery 150 mm L Cena na vyžadanie* * Podľa konkrétneho technického riešenia a typu svetla Jesenný cenník NOVINKY A AKCIE MSP osvetlenie LED Na vyžadanie. Balenie 4 ks LED vrátane 12 ks príchytiek na panel, 3x prepojok a prívodného kábla 2 m. Špecifikácia Obj. číslo Euro/ks LED T5 - Light, 22 W, 1,5 m, 2280 Lumen ,40 Príklady objednanie: 54 panelov dĺžka 6 m, šírka 300 mm, priebežný 4 panely, dĺžka 4 m, šírka 300 mm, s koncovým registrom, zapojenie rúrok paralelné 8 panelov, dĺžka 6 m, šírka 600 mm, s dvoma koncovými registrami, zapojenie rúr polovičné paralelné s prípravou pre osvetlenie. Špecifikácia Obj. číslo 54 panelov panely P 8 panelov HL 9

10 SYSTÉM ZAVESOVANIE SYSTÉM A - TRAPÉZOVÝ ZÁVES, PRÍSLUŠENSTVO Trapézový záves - vonkajší Trapézový záves vrátane podložiek, závitové tyče, matiek, rýchlospojky pre pripojenie uzlovej retiazky Špecifikácia Obj. číslo Euro/ks M N ,30 Trapézový záves - vnútorný Trapézový záves vrátane podložiek, závitovej tyče, matiek, rýchlospojky pre pripojenie uzlovej retiazky M N ,50 Profilová svorka Závesná svorka vrátane podložky a rýchlospojky pre pripojenie uzlovej retiazky M N ,80 Zostava skrutka do betónu Závesná skrutka M8/50, hmoždinka rozperná M8/50, rúrkový záves M8, reťazová rýchlospojka Zostava ,50 Príslušenstvo Uzlová retiazka K32 1 m ,10 Nastaviteľná skrutka DIN 1480 M6 110, oko hák ,10 M6 100, oko - oko ,30 10

11 SYSTÉM ZAVESOVANIA SYSTÉM B LANKOVÉ SYSTÉMY Trapézový záves (TH) Max. prevádzkové zaťaženie 45 kg Špecifikácia Obj. číslo Euro/ks 1 m 45 kg ,30 2 m 45 kg ,50 3 m 45 kg ,60 4 m 45 kg ,40 5 m 45 kg ,20 10 m 45 kg ,20 Rozperka (SP) Max. prevádzkové zaťaženie 45 kg 1 m 45 kg ,30 2 m 45 kg ,50 3 m 45 kg ,60 4 m 45 kg ,40 5 m 45 kg ,20 10 m 45 kg ,20 Jesenný cenník NOVINKY A AKCIE Otvor na vrut (EO) Max. prevádzkové zaťaženie 45 kg 1 m 45 kg ,30 2 m 45 kg ,50 3 m 45 kg ,60 4 m 45 kg ,40 5 m 45 kg ,20 10 m 45 kg ,20 Otvor na vrut (EO45) Max. prevádzkové zaťaženie 45 kg 1 m 45 kg ,30 2 m 45 kg ,50 3 m 45 kg ,60 4 m 45 kg ,40 5 m 45 kg ,20 10 m 45 kg ,20 Otvor na vrut (EO90) Max. prevádzkové zaťaženie 45 kg 1 m 45 kg ,30 2 m 45 kg ,50 3 m 45 kg ,60 4 m 45 kg ,40 5 m 45 kg ,20 10 m 45 kg ,20 11

12 Oko (FR) Max. prevádzkové zaťaženie 45 kg Špecifikácia Obj. číslo Euro/ks 1 m 45 kg ,30 2 m 45 kg ,50 3 m 45 kg ,60 4 m 45 kg ,40 5 m 45 kg ,20 10 m 45 kg ,20 Závit M8 (EF8) Max. prevádzkové zaťaženie 45 kg 1 m 45 kg ,30 2 m 45 kg ,50 3 m 45 kg ,60 4 m 45 kg ,40 5 m 45 kg ,20 10 m 45 kg ,20 Závitový prechod vnútorný závit M8 (ET8) Max. prevádzkové zaťaženie 45 kg 1 m 45 kg ,30 2 m 45 kg ,50 3 m 45 kg ,60 4 m 45 kg ,40 5 m 45 kg ,20 10 m 45 kg ,20 Hák so zámkom (EC) Max. prevádzkové zaťaženie 45 kg 1 m 45 kg ,30 2 m 45 kg ,50 3 m 45 kg ,60 4 m 45 kg ,40 5 m 45 kg ,20 10 m 45 kg ,20 Posuvná matka (ER8) Max. prevádzkové zaťaženie 45 kg 1 m 45 kg ,20 2 m 45 kg ,40 3 m 45 kg ,20 4 m 45 kg ,30 5 m 45 kg ,50 10 m 45 kg ,50 12

13 B Y-fit (príslušenstvo k závesom) Max. prevádzkové zaťaženie 45 kg Špecifikácia Obj. číslo Euro/ks 300 mm (B) 45 kg , mm (B) 45 kg , mm (B) 45 kg ,10 CTI Systém (CTI6) Max. prevádzkové zaťaženie 100 kg, priemer nosného drôtu 6 mm 4 m 100 kg ,20 6 m 100 kg ,40 8 m 100 kg ,50 10 m 100 kg ,70 12 m 100 kg ,80 15 m 100 kg ,70 20 m 100 kg ,10 25 m 100 kg ,10 30 m 100 kg ,50 35 m 100 kg ,80 40 m 100 kg ,80 Jesenný cenník NOVINKY A AKCIE C-Clip (CTI6) Max. prevádzkové zaťaženie 45 kg 1 m 45 kg ,10 2 m 45 kg ,80 3 m 45 kg ,00 4 m 45 kg ,80 5 m 45 kg ,90 Štiepacie kliešte GRIPPIN C6 Špecifikácia Obj. číslo Euro/ks CTI ,80 Naťahovacie kliešte GRIPTORQ CTI Vhodné pre CTI Systém CTI ,50 13

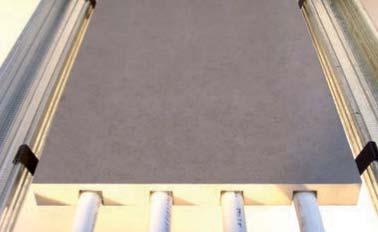

14 Systém FRIGOMA pre stropné CHLADENIE/VYKUROVANIE Systém FRIGOMA je systém pre stropné chladenie, ale je možné ho využiť aj pre stropné vykurovanie. NOVINKA Systém má rad výhod oproti štandardnému systému s klimatizáciou. Klimatizácia vyžaduje ochladzovanie veľkého množstva vzduchu a jeho vháňanie do priestoru. Ventilátory môžu byť jednak hlučné a ďalej dochádza k víreniu prachu v miestnostiach. V neposlednom rade môže byť podchladenie interiéru zdrojom chorôb. Všetky tieto nevýhody sú odstránené za použitia panelov zo zabudovanými rúrkami, ktorými prúdi chladná (vykurovacia) voda a panel vyžaruje chlad do miestnosti. Týmto spôsobom je dosiahnutý veľmi príjemný a pritom neagresívny spôsob chladenia. Systém je navrhnutý pre kombináciu so štandardnou sadrokartónovou konštrukciou stropu. Celý systém sa inštaluje veľmi ľahko bez použitia špeciálneho náradia. Konštrukcia má vysokú požiarnu odolnosť. Výška panelov zodpovedá výške sádrokartónu. Nedochádza k zníženiu svetlej výšky miestnosti. Ide o modulový systém s nasledujúcimi parametrami: šírka modulov 23,5 cm moduly s dĺžkou 100 cm až 500 cm osová vzdialenosť profilov sadrokartónového stropu musí byť v rozmedzí 31,2 cm až 33,2 cm chladiaci výkon až 65 W/m 2, vykurovací výkon 105 W/m 2 panely existujú v dvojitom prevedení - s izoláciou alebo bez izolácie. Variant s izoláciou je vhodný predovšetkým v prípade, keď systém je použitý pre vykurovanie a nad zaveseným stropom je priestor, ktorý nechceme vykurovať. Moduly pre stropné chladenie/vykurovanie Typ modulu Dľžka mm Šírka mm Plocha m 2 FRIGOMA ,35 FRIGOMA ,47 FRIGOMA ,59 FRIGOMA ,71 FRIGOMA ,82 FRIGOMA ,94 FRIGOMA ,06 FRIGOMA ,18 Ceny systému FRIGOMA na požiadanie. 14

15 Regulátory pre vykurovanie a prípravu teplej vody Ekvitermné regulátory HCB-SUD NOVINKA Digitálny regulátor pre reguláciu jednostupňového zdroja tepla, jeden čerpadlový ekvitermný vykurovací okruh a prípravu teplej vody. Regulátor je určený do výseku v paneli s rozmermi mm. Pre meranie teploty využíva čidlá s meracím členom PT1000. Súčasťou regulátora je komunikačné rozhranie: USB pre priame pripojenie k PC, Canbus pre komunikáciu s priestorovým prístrojom, RJ45 pre pripojenie do LAN s možnosťou využitia cloudových služieb ako je napríklad vizualizácia a trendovanie všetkých teplôt. Vyhotovenie Obj. číslo Euro/ks Do výseku v paneli HCB-SUD EZ ,00 HCB-TUMD Digitálny regulátor pre reguláciu dvojstupňového zdroja tepla, jeden čerpadlový, jeden zmiešavaný ekvitermný vykurovací okruh a prípravu teplej vody. Regulátor je určený do výseku v paneli s rozmermi mm. Pre meranie teploty využíva čidlá s meracím členom PT1000. Súčasťou regulátora je komunikačné rozhranie: USB pre priame pripojenie k PC, Canbus pre komunikáciu s priestorovým prístrojom, RJ45 pre pripojenie do LAN s možnosťou využitia cloudových služieb ako je napríklad vizualizácia a trendovanie všetkých teplôt. Jesenný cenník NOVINKY A AKCIE Vyhotovenie Obj. číslo Euro/ks Do výseku v paneli HCB-TUMD EZ ,00 HCB-TUMMD Digitálny regulátor pre reguláciu dvojstupňového zdroja tepla, jeden čerpadlový, dva zmiešavané ekvitermné vykurovacie okruhy a prípravu teplej vody. Regulátor je určený do výseku v paneli s rozmermi mm. Pre meranie teploty využíva čidlá s meracím členom PT1000. Súčasťou regulátora je komunikačné rozhranie: USB pre priame pripojenie k PC, Canbus pre komunikáciu s priestorovým prístrojom, RJ45 pre pripojenie do LAN s možnosťou využitia cloudových služieb ako je napríklad vizualizácia a trendovanie. Vyhotovenie Obj. číslo Euro/ks Do výseku v paneli HCB-TUMMD EZ ,00 15

16 HCW 810 Digitálny regulátor pre reguláciu niekoľkých zdrojov tepla ako je solar, kotol na tuhé palivo, tepelné čerpadlo, plynový kotol. Tieto zdroje možno spúšťať spínaním či riadiť signálom 0-10V alebo PWM. Na strane spotreby má regulátor k dispozícii dva zmiešavané jeden čerpadlový ekvitermný vykurovací okruh a prípravu teplej vody. V regulátory možno vybrať jeden zo siedmich základných schém a možno ho rozširovať do rozsahu svorkovnice teda 8 analógových/digitálnych vstupov, 8 digitálnych výstupov, 2 analógové výstupy. Rozmery regulátora sú a pre inštaláciu netreba elektro rozvádzač. Vyhotovenie Obj. číslo Euro/ks Montáž na stenu HCW 810 EZ ,00 HCW 1620 Digitálny regulátor pre reguláciu niekoľkých zdrojov tepla ako je solar, kotol na tuhé palivo, tepelné čerpadlo, plynový kotol. Tieto zdroje možno spúšťať spínaním či riadiť signálom 0-10V alebo PWM. Na strane spotreby má regulátor k dispozícii päť zmiešavacích jeden čerpadlový ekvitermný vykurovací okruh a prípravu teplej vody. V regulátora možno vybrať jeden zo siedmich základných schém a možno ho rozširovať do rozsahu svorkovnice teda 16 analógových / digitálnych vstupov, 16 digitálnych výstupov, 4 analógové výstupy. Rozmery regulátora sú a pre inštaláciu netreba elektro rozvádzač. Vyhotovenie Obj. číslo Euro/ks Montáž na stenu HCW 1620 EZ ,00 RC Priestorový prístroj s meraním a korekciou teploty +/- 3 C s komunikáciou Canbus pre regulátory HCW a HCB, prepojenie vodičom LiYCY 4 0,34 mm 2, rozmery priestorového prístroja: mm. Vyhotovenie Obj. číslo Euro/ks Priestorový prístroj RC EZ ,00 Príložné čidlo Charakteristika PT1000 Príložné čidlo EZ ,00 Jímkové čidlo Charakteristika PT1000 Jímkové čidlo EZ ,10 Jímkové čidlo solárne Charakteristika PT1000 Jímkové čidlo solárne EZ ,30 Čidlo vonkajšej teploty Charakteristika PT1000 Čidlo vonkajšej teploty EZ ,90 16

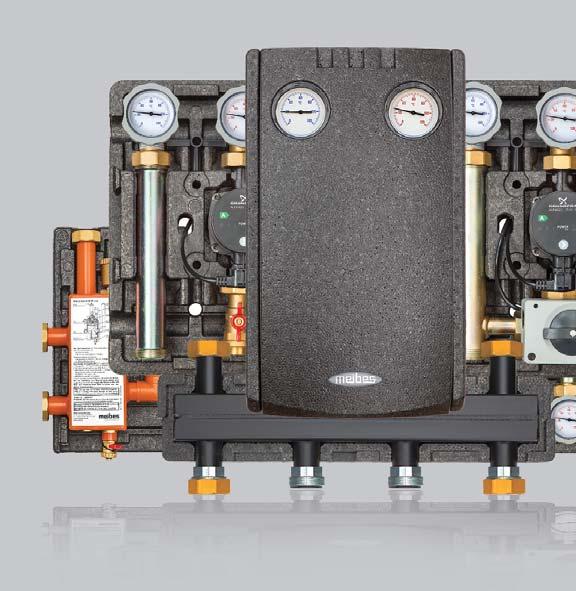

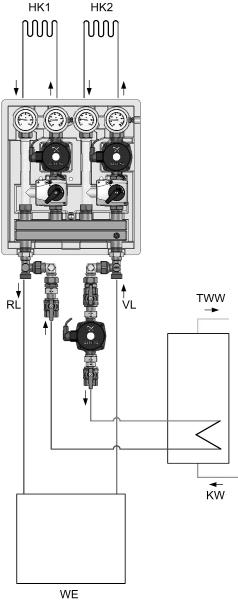

17 Směšovaný okruh (MK) Směšovaný okruh (MK) Kombimix - kompaktná zostava čerpadlových skupín Pre nezmiešavané aj zmiešavané vykurovacie okruhy Energeticky vysoko účinné čerpadlá Hydraulicky prispôsobiteľný spoločný rozdeľovač Rozmerovo malé a dizajnovo atraktívne riešenie vykurovacích okruhov Kombimix kompaktná zostava čerpadlových skupín Tepelne izolovaná, kompaktná zostava čerpadiel pre dva rôzne alebo rovnaké vykurovacie okruhy (nezmiešavané UK / zmiešavané MK), so spoločným rozdeľovačom. Možnosť pripojenia teplotných snímačov, spätná klapka v prívodnom guľovom kohúte, dva kontaktné teplomery v rukoväti guľového kohúta v prívode aj spiatočke, voliteľne možné pripojiť tretí vykurovací okruh napríklad na ohrev pitnej vody. Nezmiešavaný / zmiešavaný vykurovací okruh Vyhotovenie Obj. číslo Euro/ks Zostava UK MK, 2x Grundfos UPM UPM3 686,20 Zmiešavaný / zmiešavaný vykurovací okruh Zostava MK MK, 2x Grundfos UPM UPM3 789,60 Jesenný cenník NOVINKY A AKCIE Nezmiešavaný / nezmiešavaný vykurovací okruh Zostava UK UK, 2x Grundfos UPM UPM3 583,10 Prídavný okruh Prídavný okruh, Grundfos UPM3 Hybrid ,50 Kvs okruhu UK 4,25 Kvs okruhu MK 3,8 Kvs zmiešavača 4,0 TV Technické údaje SV DN 20 Výkon na vykurovací okruh (MK/UK) 20 kw (ΔT=10 K), celkom 50 kw (ΔT=20 K) K vykurovaciemu okruhu pripojenie 3 4 IG; vzdialenosť osí 90 mm Ku kotlu pripojenie 1 IG; vzdialenosť osí 270 mm Rozmery EPP-izolácie (V Š H) mm Čerpadlo DN 20; 130 mm Prevádzková teplota do 110 C Prevádzkový tlak PN 6 Zdroj 17

18 Cenovo zvýhodnené zostavy Čerpadlové skupiny UK Vyhotovenie Ob. číslo Euro/ks 1 Wilo Yonos PARA 25/ PA WI 283,80 Čerpadlové skupiny MK vrátane servopohonu 230 V 1 Wilo Yonos PARA 25/ PA WI 405,80 Rozdeľovač pre 2 vykurovacie okruhy vrátane konzol 3 m 3 /h ,30 A-MIX čerpadlová jednotka na ochranu proti nízkoteplotnej korózii Priame prepojenie zdroja tepla na pevné palivo so systémom bez použitia doplnkového príslušenstva Kompaktná tepelná izolácia zariadení Termostatický zmiešavací ventil na ochranu proti kondenzácii Čerpadlová jednotka A-MIX pre ochranu proti nízkoteplotnej korózii umožňuje priame prepojenie zdroja tepla na pevné palivo so systémom bez použitia doplnkového príslušenstva. Kompaktná tepelná izolácia zariadení, termostatický zmiešavací ventil na ochranu proti kondenzácii, vypínateľný spätný ventil pre samoťažný obeh, guľové kohúty a teplomery. Zostava automaticky reguluje teplotu spiatočky do zdroja tepla pomocou pevne nastaveného termostatu. Zostava udržuje vysokú teplotu zdroja tepla (vždy nad hodnotou kondenzácie) pri akomkoľvek režime tak, aby sa zabránilo vzniku korózie a usadenín ako v kotli, tak aj vo vykurovacom systéme a zlepšila sa ich životnosť aj výkonnosť. Otváracia teplota C Obj. číslo Euro/ks 45 C ,80 55 C ,80 60 C ,80 72 C ,80 Technické údaje Max. prevádzkový tlak: 6 bar Max. teplota: 100 C Menovitá otváracia teplota: ciachovacia teplota +10 K Rozsah použitia Pre max. prenášaný výkon do: 80 kw (a Δt 30 K) s obehovým čerpadlom Yonos RS/7-RKC Varianty otváracej teploty: 55 C, 60 C Na vyžiadanie: 45 C, 72 C Externé prípojky: 1 vnútorný závit 18

19 Poistné ventily pre zásobníky TV ČSN EN 1491 a ČSN EN 1488 Armatúra obsahuje: Poistný ventil Uzatvárací ventil Spätný ventil Kontrolnú skrutku Odkvapkávací lievik podľa EN Maximálna kapacita 2200 l/h pri P 10 kpa Dimenzia Otvárací Poistný Balenie Obj. číslo Euro/ks tlak Po výkon kw CU 15 mm (1/2 ) DN 15 6 bar B.60PE 13,50 CU 15 mm (1/2 ) DN 15 8 bar B.80PE 13,50 CU 15 mm (1/2 ) DN bar B.100PE 13,50 Špeciálny filter pre vertikálne potrubie Filter MS, univerzálny - pre montáž do vertikálneho i horizontálneho potrubia, PN 16. Dimenzia Obj. číslo Euro/ks 3/ ,80 1 NOVINKA ,30 Jesenný cenník NOVINKY A AKCIE NOVINKA Regulačný box RTLTH - DUO pre reguláciu podľa teploty spiatočky a priestoru Regulácia podlahového vykurovania skladajúca sa z: nástenná krabica ventil RTL a ventil LTH s odvzdušnením a prípojkou 3/4 (Eurokónus), stavebný ochranný kryt z EPS, uzavretý nástenný kryt z plastu, biely. Vnútri hlavica RTL, mimo hlavice TH. Typ Vyhotovenie Balenie Obj. číslo Euro/ks RTLTH biely 1 S ,40 Systémový regulačný box KOMFORT Regulácia plošného vykurovania podľa vnútornej teploty s obmedzením prívodnej teploty. Prevádzka s elektrickým regulátorom vnútornej teploty (nie je súčasťou dodávky, objednávajte samostatne). Parametre: max. Dva okruhy po 120 m potrubia 16 2 mm. Súčasti: - priestorovo úsporná nástenná krabica s predmontovaným ventilovým blokom s odvzdušňovaním a vypúšťaním - rámček na obklady s vyrovnaním hĺbky a univerzálnym krytom (voliteľne možnosť ďalšieho krytu) - zatváracia sada s hadicovou prípojkou pre ľahkú manipuláciu pri uvádzaní do prevádzky a pri údržbe - prípojky G 3/4 a Eurokónus - regulačná hlavica na nastavenie prívodnej teploty - Topmeter na indikáciu a reguláciu prietoku - prednastaviteľné obehové čerpadlo - konektor easy-connect pre elektrické pripojenie Vyhotovenie Obj. číslo Euro/ks 3/4 vnútorny Eurokonus kryt pochromovaný 1 S ,70 19

20 Tectite sada zátok Typ Balenie Obj. číslo Euro/ks 2 15, 2 18, sada ST30SET 37,30 Tectite sada montážný klip Typ Balenie Obj. číslo Euro/ks 15, 2 18, sada S040SET 5,80 Adaptér pre oceľové potrubie Výhody adaptéra na čierne rúrky PLUS Certifikované pre pitnú vodu podľa DVGW Vysoká zaťažiteľnosť vďaka technológii zvieracieho skrutkového spojenia Rozoberateľný systém Opätovne použiteľný Adaptér na čierne rúrky PLUS s Eurokónusom Pripojovacie nátrubky so závitom G 3/4 Eurokónus na upnutie oceľovej rúrky podľa DIN EN Vysoká zaťažiteľnosť vďaka osvedčenej technológii zvieracieho skrutkového spojenia. Poniklovaná mosadz, súčasti prichádzajúce do priameho styku s pitnou vodou bez povrchovej úpravy, EPDM. potrubia Pripojenie Obj. číslo Euro/ks 1/2 3/4 Eurokónus S ,80 Adaptér na čierne rúrky PLUS s vonkajším závitom Pripojovací spoj s vonkajším závitom a samotesniacim závitovým tesnením na upnutie oceľovej rúrky podľa DIN EN Vysoká zaťažiteľnosť vďaka osvedčenej technológii zvieracieho skrutkového spojenia. Poniklovaná mosadz, súčasti prichádzajúce do priameho styku s pitnou vodou bez povrchovej úpravy, EPDM. 3/8 vonkajší závit 1/2 S ,80 1/2 vonkajší závit 1/2 S ,20 3/4 vonkajší závit 3/4 S ,70 1 vonkajší závit 1 S ,90 1 1/4 vonkajší závit 1 1/4 S ,30 Adaptér na čierne rúrky PLUS s vnútorným závitom Pripojovací spoj s vnútorným závitom na upnutie oceľovej rúrky podľa DIN EN Vysoká zaťažiteľnosť vďaka osvedčenej technológii zvieracieho skrutkového spojenia. Poniklovaná mosadz, súčasti prichádzajúce do priameho styku s pitnou vodou bez povrchovej úpravy, EPDM. 3/8 vnútorný závit 1/2 S ,80 1/2 vnútorný závit 1/2 S ,20 3/4 vnútorný závit 3/4 S ,70 1 vnútorný závit 1 S ,90 1 1/4 vnútorný závit 1 1/4 S ,30 20

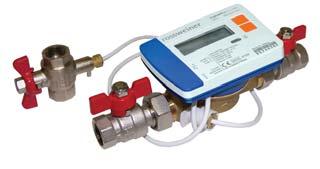

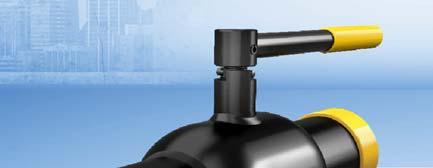

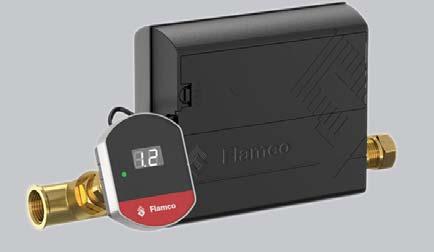

21 NOVINKA Heatplus Sonic ultrazvukový merač tepla s montážnou sadou (montáž na spätné vedenie) Sada obsahuje: merač tepla, novú plombovaciu súpravu, adaptér pre montáž snímača z mosadze, guľové kohúty s prevlečnými maticami, guľový kohút s nádržkou pre snímač v nábehovom okruhu. Názov položky Dimenzia Obj. číslo Euro/ks Sada pre 1,5 m 3 /h DN15 RW ,20 Ballorex Dynamic mini Ballorex Dynamic mini je regulátor diferenčného tlaku integrovaný do termostatického ventilu. Ventil zaisťuje konštantný prietok na koncovom zariadení, bez ohľadu na zmeny tlakových pomerov v systéme. Ventily Ballorex Dynamic mini zaručujú dokonalú funkciu v rozsahu rozdielu tlaku kpa a umožňuje ich použitie na radiátoroch o výkone 350 až 2100 W pri teplotnom spáde 15 K. Nominálny prietok ventilom v rozsahu l/hod. Ventil má 12 pozícií nastavenia, nastavením správnej pozície na všetkých ventiloch je objekt vyregulovaný a nie je už potrebné žiadne ďalšie vyvažovanie. Vyhotovenie Závit pre hlavicu Pripojovací rozmer Obj. číslo Euro/ks Rohový ventil M30 3/8 COR868403B 30,40 Rohový ventil M30 1/2 COR868404B 30,40 Priamy ventil M30 3/8 COR869403B 30,40 Priamy ventil M30 1/2 COR869404B 30,40 Jesenný cenník NOVINKY A AKCIE Oceľové guľové kohúty - voda Dodatočná sezónna zľava -10% Platné od do

22 LOGOfloor - poschodový rozdeľovač pre všetky aplikácie Zostava rozdeľovača a zberača tepla s príslušenstvom pre napojovanie bytových i nebytových jednotiek Hlavné výhody Kompletne osadený a zmontovaný rozdeľovač a zberač s izoláciou a medzikusy pre merače tepla pre rýchlejšiu a ľahšiu montáž Široká výrobná rada od 2 do 11 okruhov, DN 20-32, typ 0, 1, 2, alebo špeciálne zostavy podľa požiadavky zákazníka, ľavé (štandardne) aj pravé prevedenie K rozdeľovačom skrine do steny aj na stenu, vyvažovacie a regulačné armatúry, mechanické aj ultrazvukové merače vrátane diaľkového odpočtu (W M-Bus) Tesnosť celej zostavy overená tlakovou skúškou Materiál Materiál rozdeľovača - uhlíková oceľ, vnútorná časť neošetrená, vonkajšia úprava nástrek Komaxit Najvyšší dovolený tlak celej zostavy PN 10 Najvyššia dovolená teplota 110 C Rozstup výstupov je upravený na 100 mm, aby na každej vetve mohol byť osadený merač tepla Maximálny prietok 4,5 m 3 /h. Pracovná látka voda Teraz nové varianty prevedení Novo s protipožiarnou izoláciou v triede A2 LRxxxxx.xx.PO So statickou reguláciou na výstupe z rozdeľovača do stúpačky LRxxxx2.xx pro DN 20 LRxxxx3.xx pro DN 25 LRxxxx4.xx pro DN 32 Všetky rozdeľovače môžu byť zostavené ako pravá varianta LRxxxxx.xx.P Alebo potrebujete rozdeľovač zostaviť úplne inak? LRxxxxx.xx.A Pripravíme vám rozdeľovač podľa vašich predstáv 22

23 Poznámky

24 meibes-group MEIBES SK s.r.o. Ul. K. Mikszáta Rimavská Sobota Tel.: fax: info@meibes.sk
