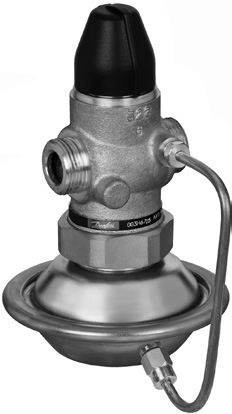

1 Údajový list Regulátor prietoku (PN16) montáž do spiatočky a montáž do prívodu Popis je priamočinný regulátor prietoku vyvinutý predovšetkým pre systémy centrálneho zásobovania teplom. Regulátor sa zatvára pri prekročení nastaveného max. prietoku. Regulátor obsahuje regulačný ventil s nastaviteľným obmedzovačom prietoku a pohon s jednou regulačnou membránou. Základné údaje DN -3 k VS 1,6 10 m 3 /h Rozsah prietoku: 0,06 7,3 m 3 /h PN 16 Obmedzovač prietoku Δp: 0, bar Teplota: - cirkul. voda/voda s glykolom do 30 %: 0 C Pripojenia: - vonk. závit (navarované, závitové a prírubové prípoje) Objednávanie Príklad: Regulátor prietoku; DN ; k VS 1,6; PN 16; obmedzovač prietoku Δp 0, bar; T max 0 C; vonk. závit - 1 regulátor DN obj. č.: 003H6711 Voliteľné príslušenstvo: - 1 navarované prípoje obj. č.: 003H6908 Regulátor je dodávaný kompletne zmontovaný, vrátane impulzného potrubia medzi ventilom a pohonom. Regulátor Zobrazenie DN kvs (mm) (m 3 /h) Pripojenie Obj. číslo 1,6 003H6711,5 G ¾ A 003H671 4,0 valcový vonk. závit, 003H ,3 v súlade s ISO 8/1 G 1 A 003H ,0 G 1¼ A 003H G 1¾ A 003H6716 Príslušenstvo Zobrazenie Označenie typu DN Pripojenie Obj. číslo 003H6908 navarované prípoje 0 003H H H6911 R ½ 003H690 vonkajšie závitové prípoje 0 kuželový vonkajší závit, R ¾ 003H v súlade s EN R 1 003H R 1¼ 003H H69 prírubové prípoje 0 príruby PN 5, v súlade s EN H H6917 DEN-SMT/SI VD.DB.S3.9 Danfoss 1/013 1

2 Objednávanie (pokračovanie) Servisné súpravy Zobrazenie Označenie typu DN vložka ventilu k VS Obj. číslo (m 3 /h) 1,6 003H6863,5 003H6864 4,0 003H ,3 003H ,0 003H pohon Pevné nastavenie (bar) Obj. číslo 0, 003H685 Technické údaje Ventil Menovitý priemer DN Hodnota kvs Rozsah nastavenia max. prietoku p b 1) = 0, bar 1,6,5 4,0 6,3 8,0 10 od m 3 /h 0,06 0,08 0,09 0,1 0,1 0, do 1,4 1,8,7 4,5 6,0 7,3 Kavitačný faktor z 0,6 0,55 Netesnosť podľa normy IEC 534 % z k VS 0,0 0,05 Nominálny tlak PN 5 Min. rozdielový tlak pozri poznámka ) bar Maximálny rozdielový tlak 1 Médium cirkulujúca voda/voda s glykolom do 30 % ph média min. 7, max. 10 Teplota média C 0 ventil vonkajší závit Pripojenia navarované a vonkajší závit prípoje prírubové - Materiál Teleso ventilu červený bronz CuSn5ZnPb (Rg5) Sedlo ventilu nehrdzavejúca oceľ, mat. č Ventilová kuželka mosadz odolná voči odzinkovaniu CuZn36PbAs Tesnenie EPDM Tlakovo odľahčený systém piest 1) p b rozdielový tlak na obmedzovači prietoku Q ) závisí od rýchlosti prietoku a hodnoty ventilu k VS ; pri Q nast. = Q max -> p min 0,5 bar; pri Q nast. < Q max -> pmin pb k VS Pohon Typ Veľkosť pohonu cm 39 Nominálny tlak PN 16 Rozdielový tlak obmedzovača prietoku bar 0, Materiál Teleso pohonu zinkovo-chrómová oceľ, DIN 164, č Membrána EPDM Impulzné potrubie medená rúra Ø 6 1 mm VD.DB.S3.9 Danfoss 1/013 DEN-SMT/SI

3 Princípy aplikácie - montáž do spiatočky Priamo pripojený systém vykurovania Nepriamo pripojený systém vykurovania - montáž do prívodu Priamo pripojený systém vykurovania Nepriamo pripojený systém vykurovania Montážne polohy Do teploty média 100 C možno regulátory inštalovať v akejkoľvek polohe. Pri vyšších teplotách musia byť regulátory inštalované len do vodorovných potrubí s tlakovým pohonom smerom nadol. Graf závislosti tlaku na teplote pracovná oblasť CuSn5ZnPb (Rg5) PN 16 Maximálny prípustný prevádzkový tlak ako funkcia teploty média (v súlade s EN 109-3). DEN-SMT/SI VD.DB.S3.9 Danfoss 1/013 3

4 Prietokový diagram Diagram dimenzovania a nastavenia Vzťah medzi skutočným prietokom a otáčkami obmedzovača prietoku. Zadané hodnoty sú orientačné DN k VS 4,0 DN k VS,5 DN k VS 1,6 DN 5 k VS 8,0 DN 0 k VS 6,3 DN 3 k VS 10 prietok prietok otáčky 1 = 360 º Prietok možno upravovať otáčaním skrutky obmedzovača prietoku proti smeru chodu hod. ručičiek tak, ako je znázornené na tomto diagrame. Prietok vody je pri rozdielovom tlaku 0, bar (0 kpa) na obmedzovači prietoku a rozdielovom tlaku od 0,5 bar (50 kpa) do 1 bar (100 kpa) na regulátore. Poznámka: Pri nastavení regulátora na maximálny prietok by mali byť použité diagramy z návodov. 4 VD.DB.S3.9 Danfoss 1/013 DEN-SMT/SI

5 Dimenzovanie - priamo pripojený systém vykurovania Príklad 1 Regulačný ventil s motorickým pohonom (MCV) pre zmiešavacie okruhy v priamo pripojených systémoch vykurovania systémoch vyžaduje rozdielový tlak 0, bar (0 kpa) a prietok menej ako 900 l/h. Zadané údaje: Q max = 0,9 m 3 /h (900 l/h) p min = 0,8 bar (80 kpa) p 1) okruh = 0,1 bar (10 kpa) p MCV = 0, bar (0 kpa) označený p ) b = 0, bar (0 kpa) Poznámka: 1) p okruh zodpovedá požadovanému tlaku čerpadla vo vykurovacom obvode a netreba ho brať do úvahy pri dimenzovaní ) p b je rozdielový tlak na obmedzovači prietoku Celková (prípustná) tlaková strata v regulátore je: p,a = p min p MCV = 0,8 0, p,a = 0,6 bar (60 kpa) Možné tlakové straty v potrubiach, uzatváracích armatúrach, meračoch tepla, atď. nie sú zahrnuté. Zvoľte regulátor z prietokového diagramu, strana 4,s najmenšou možnou hodnotou k VS s prihliadnutím na dostupný rozsah prietoku. k VS = 1,6 m 3 /h Min. požadovaný rozdielový tlak vo zvolenom regulátore sa vypočíta podľa vzorca: p,min Q k max VS p,min = 0,5 bar (5 kpa) p,a > p,min 0,6 bar > 0,5 bar 0,9 pb 0. 1,6 Riešenie: Výsledkom je DN ; hodnota k VS 1,6; rozsah nastavenia prietoku 0,06 1,4 m 3 /h. Q max Δp min Δp okruh Δp b Δp Δp MCV Q max Δp min Δp okruh Δp b Δp Δp MCV DEN-SMT/SI VD.DB.S3.9 Danfoss 1/013 5

6 Dimenzovanie (pokračovanie) - nepriamo pripojený systém vykurovania Príklad Regulačný ventil s motorickým pohonom (MCV) do nepriamo pripojených systémov vykurovania vyžaduje rozdielový tlak 0,3 bar (30 kpa) a prietok menej ako 00 l/h. Zadané údaje: Q max = 1,5 m 3 /h (00 l/h) p min = 1,1 bar (110 kpa) p výmenník = 0,1 bar (10 kpa) p MCV = 0,3 bar (30 kpa) označený p 1) b = 0, bar (0 kpa) Poznámka: 1) p b je rozdielový tlak na obmedzovači prietoku Celková (prípustná) tlaková strata v regulátore je: p,a = p min p výmenník p MCV = 1,1 0,1 0,3 p,a = 0,7 bar (70 kpa) Možné tlakové straty v potrubiach, uzatváracích armatúrach, meračoch tepla atď. nie sú zahrnuté. Zvoľte regulátor z diagramu prietoku, strana 4, s najmenšou možnou hodnotou k VS s prihliadnutím na dostupný rozsah prietoku. k VS =,5 m 3 /h Min. požadovaný rozdielový tlak vo zvolenom regulátore sa vypočíta podľa vzorca: p,min Q k max VS p,min = 0,56 bar (56 kpa) Δp,A > Δp,MIN 0,7 bar > 0,56 bar 1,5 pb 0,,5 Riešenie: Výsledkom je DN ; hodnota k VS,5; rozsah nastavenia prietoku 0,08 1,8 m 3 /h. Q max Δp min Δp výmenník Δp b Δp Δp MCV Q max Δp min Δp výmenník Δp b Δp Δp MCV 6 VD.DB.S3.9 Danfoss 1/013 DEN-SMT/SI

7 Konštrukcia 1. Kryt. Nastaviteľný obmedzovač prietoku 3. Teleso ventilu 4. Vložka ventilu 5. Tlakovo odľahčená ventilová kuželka 6. Vreteno ventilu 7. Zabudovaná pružina na reguláciu rýchlosti prietoku 8. Regulácia vypúšťania 9. Pohon 10. Regulačná membrána na reguláciu prietoku 11. Presuvná matica 1. Impulzné potrubie 13. Zverný fiting pre impulzné potrubie 14. Tlakový poistný ventil Funkcia Objem prietoku spôsobuje úbytok tlaku v nastaviteľnom obmedzovači prietoku. Výsledné tlaky sa prenášajú cez impulzné potrubie a/alebo reguláciu vypúšťania vo vretene pohonu do komôr pohonu a pôsobia na regulačnú membránu regulácie prietoku. Rozdiel. tlak obmedzovača prietoku reguluje a obmedzuje zabudovaná pružina regulácie prietoku. Regulačný ventil sa zatvára pri stúpajúcom rozdielovom tlaku a otvára pri poklese rozdielového tlaku na reguláciu maximálneho prietoku. Regulátor je vybavený tlakovým poistným ventilom, ktorý chráni regulačnú membránu regulácie prietoku pred príliš veľkým rozdielovým tlakom. Nastavenia Nastavenie prietoku Prietok sa nastavuje zmenou polohy obmedzovača prietoku. Nastaviť ho možno na základe diagramu nastavenia prietoku (pozri príslušné návody) a/alebo prostredníctvom merača tepla. DEN-SMT/SI VD.DB.S3.9 Danfoss 1/013 7

8 Rozmery DN L H H Hmotnosť mm (kg) , , , ,4 L 3 L L 1 d n d SW R SW SW k DN R 1) SW d L 1 ) L L 3 k d n mm 1/ 3 (G 3/4A) /4 41 (G 1A) (G 11/4A) ¼ 63 (G 13/4A) ) Kuželový vonkajší závit, v súlade s EN ) Príruby PN 5, v súlade s EN VD.DB.S3.9 Produced by Danfoss A/S 1/013
