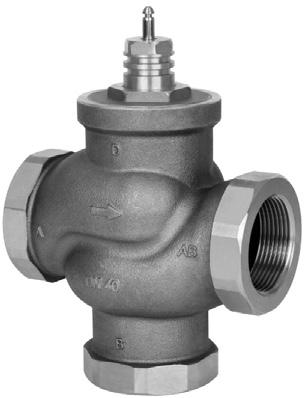

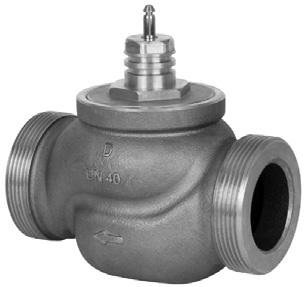

1 Údajový list Regulačné ventily (PN 16) VR 2 2-cestný ventil, vnútorný a vonkajší závit VR 3 3-cestný ventil, vnútorný a vonkajší závit Popis Vlastnosti: vzduchotesná konštrukcia uchytenie mechanického prípoja spolu s MV(E) 335, MV(E) 435 určené pre ventily s 2 a 3 otvormi vhodné pre rozdeľovacie aplikácie (3 otvory) Vnút. závit VR 2 Vonk. závit VR 2 Vnút. závit VR 3 Vonk. závit VR 3 Základné údaje: k VS 0,63-40 m 3 /h PN 16 teplota - cirkul. voda/voda s glykolom až do 50 %: 2 ( 10*) 130 C * pri teplotách od 10 C až do +2 C použite ohrievač vretena pripojenia - vonkajší závit - vnútorný závit v súlade so Smernicou o tlakových zariadeniach 97/23/ES Ventily VR poskytujú kvalitné a nákladovo efektívne riešenie pre systémy vykurovania a chladiace systémy. Tieto ventily možno kombinovať s pohonmi: MV(E) 335, MV(E) 435 alebo MV(E) 438 SU. MV(E) 25, 25 SU/SD, 35 alebo MV 323/423/523 (s adaptérom 065Z031. Kombinácie pohonov sú uvedené v časti Rozmery. Objednávanie Príklad: 3-cestný ventil; 15; k VS 1,6; PN 16; T max 130 C; vonk. závit - 1 ventil VR 3 15 Obj. číslo: 065Z0153 Voliteľné príslušenstvo: - 3 prípoje Obj. číslo: 065Z a 3-cestné ventily VR (vonkajší závit) k VS Obj. č. (m 3 /h) VR 2 VR 3 0,63 065Z Z0151 1,0 065Z Z ,6 065Z Z0153 2,5 065Z Z0154 4,0 065Z Z ,3 065Z Z Z Z Z Z Z Z Z Z a 3-cestné ventily VR (vnútorný závit) k VS Obj. č. (m 3 /h) VR 2 VR 3 0,63 065Z Z0211 1,0 065Z Z ,6 065Z Z0213 2,5 065Z Z0214 4,0 065Z Z ,3 065Z Z Z Z Z Z Z Z Z Z0220 DEN-SMT/SI VD.S.E6.29 Danfoss 06/2015 1

2 Údajový list Regulačné ventily VR 2, VR 3 Objednávanie (pokračovanie) Príslušenstvo - Prípoje Typ Obj. č. Prípoj Rp ½ Z0291 Rp ¾ Z0292 Rp Z0293 Rp 1¼ Z0294 Rp 1½ Z0295 Rp Z prípoj s vnútorným závitom pre VR vonk. závit (Ms - CuZn39Pb3) Príslušenstvo daptér a ohrievač vretena Typ pre pohony Obj. č. daptér Ohrievač vretena MV(E) 25/35/323/423/523 MV(E) 335/ Z Z0315 Servisné súpravy Typ Obj. č Z Z0322 Puzdro upchávky Z Z /50 065Z0325 Technické údaje Menovitý priemer odnota k VS m 3 /h 0,63 1,0 1,6 2,5 4,0 6, Zdvih mm Rozsah regulácie 30:1 50:1 100:1 Regulačná charakteristika OG: otvor -; IN: otvor - Kavitačný faktor z 0,4 Netesnosť vzduchotesná konštrukcia - 1,0 % z k VS Menovitý tlak PN 16 Maximálny uzatvárací tlak bar miešanie: 4 rozdeľovanie: 1 Médium cirkul. voda/voda s glykolom až do 50 % p média min. 7, max. 10 Teplota média C 2 ( 10 ) 130 Pripojenia Materiál Teleso ventilu Vreteno ventilu Ventilová kuželka Tesnenie puzdra upchávky pri teplotách od 10 až do +2 C použite ohrievač vretena vnút. a vonk. závit červený bronz CuSn5ZN5Pb5 (Rg5) nerezová oceľ mosadz EPDM Graf závislosti tlaku od teploty PN 16 CuSn5Zn5Pb5 (Rg5) Maximálny prípustný prevádzkový tlak ako funkcia teploty média. 2 VD.S.E6.29 Danfoss 06/2015 DEN-SMT/SI

3 Údajový list Regulačné ventily VR 2, VR 3 Charakteristika ventilu ogaritmická charakteristika ventilu (2-cestný) ogaritmická/lineárna charakteristika ventilu (3-cestný) Montáž Montáž ventilu Pred montážou ventilu musí byť potrubie čisté a bez brúsnych nečistôt. Ventil treba namontovať podľa smeru prúdenia tak, ako je to znázornené na telese ventilu, s výnimkou rozdeľovania, kedy možno ventil namontovať opačne k smeru prúdenia (prietok opačný ako označenie na telese ventilu). Mechanické záťaže telesa ventilu, spôsobené potrubím, nie sú povolené. Na ventil by sa nemali prenášať vibrácie z potrubia. Ventil s pohonom možno nainštalovať v horizontálnej polohe alebo otočený smerom nahor. Inštalácia ventilu otočeného smerom nadol nie je povolená. Poznámka: Nainštalujte filter proti smeru prúdu ventilu (napr. Danfoss FVR/FVF) FVR/FVF MV(E) Miešanie Rozdeľovanie Obrázok 1: Pripojenie pri miešaní alebo rozdeľovaní Obr. 3: Zmiešavací ventil používaný pri rozdeľovaní Obrázok 2: Zmiešavací ventil používaný pri miešaní Obrázok 4: Rozdeľovací ventil používaný pri rozdeľovaní Pripojenie pri miešaní alebo rozdeľovaní 3-cestný ventil je možné použiť buď ako zmiešavací alebo rozdeľovací ventil (obr.. k je 3-cestný ventil inštalovaný ako zmiešavací ventil, čo znamená, že otvory a sú vstupné otvory a otvor je výstupný otvor, možno ho inštalovať v miešacej (obr. alebo rozdeľovacej aplikácii (obr. 3). 3-cestný ventil možno inštalovať aj ako rozdeľovací ventil v rozdeľovacej aplikácii (obr. 4), čo znamená, že otvor je vstupný a otvory a sú výstupné. Poznámka: Maximálny uzatvárací tlak pri miešacej a rozdeľovacej inštalácii nie je rovnaký. Pozri hodnoty v časti Technické údaje. DEN-SMT/SI VD.S.E6.29 Danfoss 06/2015 3

4 Údajový list Regulačné ventily VR 2, VR 3 ikvidácia Pred likvidáciou je potrebné ventil demontovať na jednotlivé časti a tie samostatne likvidovať podľa typu odpadu. Dimenzovanie Objemový prietok (kvapaliny s relatívnou hustotou l/s m 3 /h Δp max Pokles tlaku v kpa (100 kpa = 1 bar = ~10 m 2 O) Príklad Konštrukčné údaje: Objemový prietok: 6 m 3 /h Pokles tlaku systému: 55 kpa Nájdite, vodorovnú čiaru označujúcu prietok 6 m 3 /h (čiara -). utorita ventilu je definovaná rovnicou: p utorita ventilu, a 1 p 1 p 2 Kde: Δp 1 = pokles tlaku v úplne otvorenom ventile Δp 2 = pokles tlaku v zostatku okruhu pri úplne otvorenom ventile Ideálny ventil bude mať pokles tlaku rovnajúci sa poklesu tlaku systému (t. j. autoritu 0,5): ak: Δp 1 = Δp 2 p1 a 0,5 2 p 1 V tomto príklade bude mať ventil autoritu 0,5 pri poklese tlaku 55 kpa v danom prietoku (bod ). Prienik čiary s vertikálnou čiarou, vedenou z bodu, leží medzi dvomi diagonálnymi čiarami; to znamená, že k dispozícii nie je ideálne dimenzovaný ventil. Prienik čiary s diagonálnymi čiarami označuje pokles tlaku stanovený skôr skutočnými ako ideálnymi ventilmi. V tomto prípade ventil s hodnotou k VS 6,3 udáva pokles tlaku 90,7 kpa (bod C): 9 0, 7 a preto autorita ventilu 0, ,7 55 Druhý najväčší ventil, s hodnotou k VS 10, udáva pokles tlaku 36 kpa (bod D): 36 a preto autorita ventilu 0, Všeobecne platí, že pre aplikáciu s 3 otvormi by mal byť zvolený menší ventil (čoho výsledkom je autorita ventilu vyššia než 0,5, a teda lepšia regulácia). Zvýši sa tým však celkový tlak a konštruktér systému by mal skontrolovať kompatibilitu s pracovnými bodmi dostupných čerpadiel, atď. Ideálna autorita je 0,5 s preferovaným intervalom od 0,4 do 0,7. 4 VD.S.E6.29 Danfoss 06/2015 DEN-SMT/SI

5 Údajový list Regulačné ventily VR 2, VR 3 Konštrukcia (konštrukčné odchýlky sú možné) VR 2 1. Teleso ventilu 2. Vložka ventilu 3. Ventilová kuželka 4. Vreteno ventilu 5. Pohyblivé sedlo ventilu (vyrovnávanie tlaku) 6. Puzdro upchávky 6 VR 3 1. Teleso ventilu 2. Vložka ventilu 3. Ventilová kuželka 4. Vreteno ventilu 5. Sedlo ventilu 6. Komora na vyrovnanie tlaku 7. Puzdro upchávky 7 DEN-SMT/SI VD.S.E6.29 Danfoss 06/2015 5

6 Údajový list Regulačné ventily VR 2, VR 3 Rozmery Rp (pozri Objednávanie - Príslušenstvo, strana Rp (pozri Objednávanie - Príslušenstvo, strana min 20,5 min 20,5 min 20,5 min 20, MV(E) 335, VR 2 MV(E) 335, VR 3 MV(E) 335, VR 2 MV(E) 335, VR 3 Typ VR 2 VR 3 Pripojenie motnosť (kg) Rp G mm vonk. závit vnút. závit 15 ½ ,61 0,60 20 ¾ 11/ ,78 0, / ,00 0, / ,57 1, /2 21/ ,62 2, ¾ ,76 3,49 15 ½ ,70 0,71 20 ¾ 11/ ,93 0, / ,21 1, / ,95 1, /2 21/ ,39 3, ¾ ,46 5,13 Rp vnútorný závit EN G vonkajší závit DIN ISO 228/01 k je použitý ohrievač vretena, rozmer 1 sa zväčší o 31 mm. 6 VD.S.E6.29 Danfoss 06/2015 DEN-SMT/SI

7 Údajový list Regulačné ventily VR 2, VR 3 Rozmery (pokračovanie) MV(E) 438 SU + VR 2 MV(E) 438 SU + VR 3 MV(E) 438 SU + VR 2 MV(E) 438 SU + VR 3 MV(E) 25/35 + VR 2 + MV(E) 25/35 + VR 3 + MV(E) 25/35 + VR 2 + MV(E) 25/35 + VR 3 + Typ VR 2 VR 3 Pripojenie 1 Rp G mm 15 ½ ¾ 11/ / / /2 21/ ¾ ½ ¾ 11/ / / /2 21/ ¾ Rp vnútorný závit EN G vonkajší závit DIN ISO 228/01 k je použitý ohrievač vretena, rozmer 1 sa zväčší o 5 mm. DEN-SMT/SI VD.S.E6.29 Danfoss 06/2015 7
