2 STRANA 2 DO MOKRÝCH A VLHKÝCH PRIESTOROV NIDA HYDRO SADROVÁ DOSKA URČENÁ PRE MOKRÉ A VLHKÉ MIESTNOSTI ZVÝŠENÉ MECHANICKÉ PARAMETRE, MIMORIADNA ODOLNOSŤ VOČI PÔSOBENIU VODY A OCHRANA PRED VZNIKOM PLESNÍ. TIETO TRI VÝHODY ODLIŠUJÚ NOVÝ INOVATÍVNY PRODUKT FIRMY SINIAT SADROVÚ DOSKU OD INÝCH PRODUKTOV: DOSKA NIDA HYDRO ÚSPEŠNE PREŠLA TESTAMI VYKONÁVANÝMI V LABORATÓRIÁCH SINIAT A V INÝCH EXTERNÝCH INŠTITÚCIÁCH. VĎAKA TOMUTO PRODUKTU SA OTVÁRAJÚ NOVÉ MOŽNOSTI VYUŽÍVANIA SUCHEJ VÝSTAVBY V MOKRÝCH A DLHODOBO VLHKÝCH PRIESTOROCH. Doska Nida Hydro je jedinou sadrovou doskou na trhu, ktorá spĺňa kritériá vlhkých a mokrých priestorov. Okrem vymenovaných vlastností si doska zachovala všetky atribúty a výhody štandardnej sadrovej dosky ako: jednoduché rezanie, ľahká montáž a pohodlný transport, ktoré v porovnaní s inými produktmi dostupnými na trhu určenými do mokrých a vlhkých priestorov šetria váš čas aj peniaze. Čím sa vyznačuje doska Nida Hydro? Nida Hydro je sadrová doska potiahnutá vonkajšou vrstvou oranžovej farby, ktorá je vyrobená z materiálu na báze skleného vlákna. Jadro dosky je obohatené o prostriedky eliminujúce pohlcovanie vody a vznik plesní. Nida Hydro spĺňa požiadavky normy EN Dosky Nida Hydro sa využívajú na ochranu priestorov, v ktorých sa vyžaduje odolnosť proti pôsobeniu vody a vzniku plesní. Boli vytvorené ako alternatíva pre cementové dosky využívané v mokrých a vlhkých priestoroch. Okrem vymenovaných vlastností sa dosky vyznačujú zvýšenou odolnosťou proti úderu - označenie I (podľa EN ). Čo je súčasťou systému odolnému proti vode? Súčasťou systému je sadrová doska Nida Hydro a hotová stierková hmota Nida Hydromix. Oba produkty použité súčasne tvoria bariéru proti prenikaniu vody. Na spevnenie spojov medzi doskami je potrebné použiť výlučne pásku zo skleného vlákna. Použiť treba kovové profily prispôsobené príslušnej triede korozívnosti prostredia podľa PN-EN ISO :2001 (tabuľka na strane 4). Dostupné sú 3 druhy kovových profilov: štandardný profil Nida (trieda C2), profil Nida Hydro C3 a profil Nida Hydro C5. Dosky Nida Hydro je potrebné montovať na kovové konštrukcie špeciálnymi samoreznými skrutkami Nida Hydro C4. Vyznačujú sa 12-násobne vyššou odolnosťou proti pôsobeniu vody v porovnaní so štandardnými samoreznými skrutkami Nida.

3 DO MOKRÝCH A VLHKÝCH PRIESTOROV STRANA 3 Použitie Využíva sa v interiéroch: Ako podklad pod obklady vo vlhkých miestnostiach (kúpeľňa, kuchyňa). Ako obklad stien alebo stropov vo vlhkých miestnostiach: - sanitárne miestnosti v bytoch; - sanitárne priestory verejných budov; - reštaurácie, jedálne; - plavárne, kúpele; - nemocnice; operačné sály; - garáže, pivnice; - priestory, v ktorých sa vyžaduje odolnosť proti plesniam. Základné vlastnosti Odolnosť proti pôsobeniu vody a vysokej vlhkosti. Odolnosť proti plesniam. Možnosť použitia ako podklad pod obklady alebo farbu. Jednoduché spracovanie identické s tradičným systémom suchej výstavby. Jednoduchá montáž pred skrutkovaním nie je potrebné navŕtavanie dier. Jednoduché rezanie, pomocou bežného noža určeného na sadrokartónové dosky. Jednoduchý transport ľahšia od cementovej dosky (10,8 kg/m2). Vysoká stabilita rozmerov. Súčasti systému Doska Nida Hydro Symbol Typ hrany Štandardné rozmery [mm] hrúbka x šírka x dĺžka * Je možnosť dodania profilov Nida Hydro v triede korozívnosti C5 Hmotnosť m 2 v kg Počet m 2 na palete Počet dosiek na palete Hmotnosť palety v kg KS 12,5 x 1200 x ,80 124, KS 15,0 x 1200 x ,50 115, Nida Hydro perforowana KS 12,5 x 1200 x ,80 124, Hotová stierková hmota Nida Hydromix Symbol Názov výrobku Obsah balenia Počet balení na palete Hmotnosť palety v kg Nida Hydromix 25 kg Nida Hydromix 5 kg Samorezné skrutky Nida Hydro C4 Symbol Názov výrobku Rozmery skrutky [mm] Počet kusov v balení Nida Hydro C4 3,5 x 25 mm Nida Hydro C4 3,5 x 41 mm 1000 Profil Nida Hydro C3* Simbolis Názov výrobku Šírka [mm] Štandardná dĺžka [bm] [váha] Počet kusov v bal. / zväzku Profil Nida C 50 Hydro C3 50 4,0 0, Profil Nida C 75 Hydro C3 75 4,0 0, Profil Nida C 100 Hydro C ,0 1, Profil Nida U 50 Hydro C3 50 4,0 0, Profil Nida U 75 Hydro C3 75 4,0 0, Profil Nida U 100 Hydro C ,0 0, Profil Nida CD 60 Hydro C3 60 4,0 0, Profil Nida UD 27 Hydro C3 27 4,0 0,41 16

4 STRANA 4 DO MOKRÝCH A VLHKÝCH PRIESTOROV ZÁSADY VÝBERU PROFILOV NIDA NA ZÁKLADE KLASIFIKÁCIE KOROZÍVNOSTI ATMOSFÉRY PODĽA PN-EN ISO :2001 Kategória korozívnosti podľa PN-EN ISO Príklady prostredí charakteristických pre mierne pásmo Interiér Typ profilu C2 malá Nevykurované budovy, v ktorých sa môže vyskytovať kondenzácia. - sklady, - športové haly. Nida Standard C3 stredná Výrobné haly s vysokou vlhkosťou vzduchu a pevným znečistením ovzdušia, napr.: - podniky potravinárskeho priemyslu, - práčovne, pivovary - mliekarne. Nida Hydro C3 C4 veľká - chemické závody, - plavárne, - lodenice. Nida Hydro C5 Vysoká vlhkosť Kuchyňa Kúpeľňa

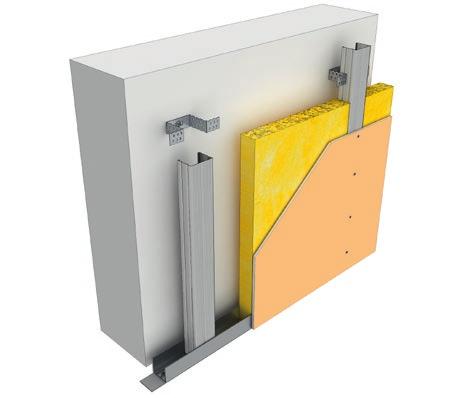

5 max 1200 mm DO MOKRÝCH A VLHKÝCH PRIESTOROV STRANA 5 KOTVENÉ OBKLADY Profil Nida CD 60* Skrutky do plechu Nida 3,5 x 9,5/11 mm Izolačný materiál minerálna vlna hrúbky 40 mm (ak sa vyžaduje). Upevňovací prvok Nida ES 60/75* Samorezné skrutky Nida Hydro 3,5 x 25 mm Sadrová doska Nida Hydro 12,5 mm Profil Nida UD 27* Hmoždinka pre rýchlu montáž Nida Tesniaca páska pre akustickú izoláciu Nida Hmoždinka pre rýchlu montáž Nida Samorezné skrutky Nida Hydro 3,5 x 25 mm Profil Nida CD 60* Upevňovací prvok Nida ES 60/75* Sadrová doska Nida Hydro 12,5 mm Skrutky do plechu Nida 3,5 x 9,5/11 mm Izolačný materiál minerálna vlna hrúbky 40 mm (ak sa vyžaduje) Škára medzi doskami vytvorená z hotovej stierkovej zmesi Nida Hydromix pomocou pásky zo skleného vlákna Nida * voľba oceľového prvku v závislosti od agresivity prostredia (pozri smernice PN-EN ISO ) Technické parametre systémových riešení Názov systému Konštrukcia roštu Pokrytie sadrovými doskami Izolačný materiál* Celková hrúbka obkladu Maximálna výška obkladu - h Prírastok akustickej izolácie** trieda požiarnej odolnosti*** Nida Tynk Nida Nida hrúbka [mm] [mm] hustota [kg/m 3 ] [mm] [mm] ΔRw max [db] [min] CD/ES-12,5/ HYDRO CD60 Hydro 12, ,5 42,5 bez obmedzenia 11 EI15 * pre dosiahnutie triedy požiarnej odolnosti nie je potrebný izolačný materiál ** podľa normy DIN 4109 *** požiarna klasifikácia /11/R31NP

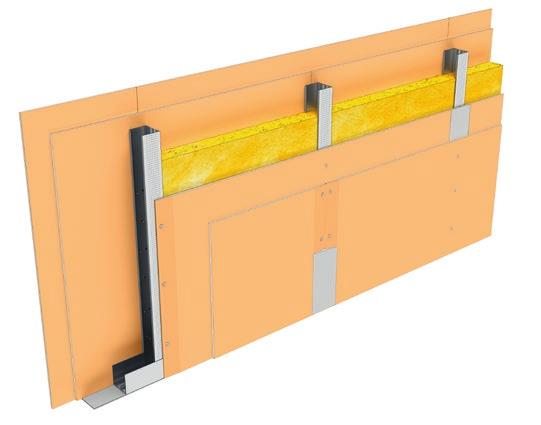

6 STRANA 6 DO MOKRÝCH A VLHKÝCH PRIESTOROV DELIACE PRIEČKY Izolačný materiál minerálna vlna Profil Nida C50/C75/C100* Sadrová doska Nida Hydro Sadrová doska Nida Hydro Samorezné skrutky Nida Hydro C4 Stierková hmota Nida Hydromix s ochrannou páskou Nida Samorezné skrutky Nida Hydro Hmoždinka pre rýchlu montáž Nida Samorezné skrutky Nida 3,5 x 25 mm Profil Nida C 50* Profil Nida U 50/U75/U100* Tesniaca páska pre akustickú izoláciu Nida Škára medzi doskami vytvorená z hotovej stierkovej zmesi Nida Hydromix pomocou pásky zo skleného vlákna Nida Izolačný materiál minerálna vlna Samorezné skrutky Nida Hydro 3,5 x 41 mm Tesniaca páska pre akustickú izoláciu Nida šírka 50 mm Hmoždinka pre rýchlu montáž Nida * Voľba oceľového prvku v závislosti od agresivity prostredia (pozri smernice PN-EN ISO ) Sadrová doska Nida Hydro 12,5 mm Technické parametre systémových riešení Názov systému Konštrukcia roštu Pokrytie sadrovými doskami Izolačný materiál Celková hrúbka steny Maximálna výška steny - h Akustická izolácia Trieda požiarnej odolnosti* Nida stena Nida Nida hrúbka [mm] [mm] hustota [kg/m 3 ] [mm] [mm] Rw [db] Ra1 [db] [min] 75A50/HYDRO C50 Hydro 12, , EI60 100A75/HYDRO C75 Hydro 12, , EI60 125A100/HYDRO C100 Hydro 12, , EI60 100A50/HYDRO C50 Hydro 12,5+12, , EI A75/HYDRO C75 Hydro 12,5+12, , EI A100/HYDRO C100 Hydro 12,5+12, , EI120 * trieda požiarnej odolnosti s použitím izolačného materiálu na základe ohňovej klasifikácie LBO-118/159-K/10

7 750 mm DO MOKRÝCH A VLHKÝCH PRIESTOROV STRANA 7 ZÁVESNÉ STROPY Otočný záves nonius dolný diel Nida** Profil Nida UD 27* Minerálna vlna (alternatíva) Horný záves nonius Nida* Nadstavec na nonius Nida* max /500 mm max 1000 mm max 150 Profil horný hlavný Nida CD 60* Profil dolný nosný Nida CD 60* Sadrová doska Nida Hydro 12,5 mm. Kolík na záves nonius Nida Krížová spojka Nida* Oceľová Hmoždinka Nida Horný záves nonius Nida* Otočný záves nonius dolný diel Nida** Sadrová doska Nida Hydro 12,5 mm Profil horný hlavný Nida CD 60* Profil dolný nosný Nida CD 60.* Minerálna vlna (alternatíva) Profil Nida UD 27* Profil Nida UD 27* max 150 mm * voľba oceľového prvku v závislosti od agresivity prostredia (pozri smernice PN-EN ISO ). ** možnosť použitia upínacích členov typu ES Technické parametre systémových riešení Názov systému Konštrukcia roštu Pokrytie sadrovými doskami Minimálna výška závesu Zaťaženie 1 m 2 Trieda Požiarnej odolnosti* Prípustné zaťaženie** Nida Strop Nida Nida storis [mm] [mm] [kg] [min] [kg] DK/CD/12,5/HYDRO CD60/CD60 Hydro 12,5 222,5 15,5 EI15 31 DK/CD/25/HYDRO CD60/CD60 Hydro 2x12, EI45 36 DK/CD/30/HYDRO CD60/CD60 Hydro 2x15, ,5 EI60 36 * požiarna klasifkácia LBO-302-K/12 ** prípustné zaťaženie zohľadňujúce: vlastnú tiaž, izolačný materiál a dodatočné technologické zaťaženie. Technické hodnotenie 1060/12/R14NK.

8 STRANA 8 DO MOKRÝCH A VLHKÝCH PRIESTOROV Spojenie modulového stropu pásom z dosky Nida Hydro Nida Sufit modulový strop s rovnou hranou Samorezné skrutky Nida Hydro 3,5x25 mm Pripevnenie pomocou hmoždinky Nida Profil Nida UD 27* Záves tyčový Rovná pružina závesu Otočný záves nonius dolný Nida** Profil Nida CD 60* Hlavný profil T15 lub T24 l = 3,60 m Dištančný profil Stropná doska - podrezaná hrana max 55 mm Sadrová doska Nida Hydro 12,5 mm max 400 mm Nida Strop - modulový strop so skrytou konštrukciou Samorezné skrutky Nida Hydro 3,5x25 mm Pripevnenie pomocou hmoždinky Nida Profil Nida UD 27* Záves tyčový Rovná pružina závesu Otočný záves nonius dolný Nida** Dištančný profil Nida CD 60* Profil Nida CD 60* Hlavný profil T15 lub T24 l = 3,60 m Stropná doska - skrytá konštrukcia max 25 mm Sadrová doska Nida Hydro 12,5 mm max 400 mm * voľba oceľového prvku v závislosti od agresivity prostredia (pozri smernice PN-EN ISO )

9 DO MOKRÝCH A VLHKÝCH PRIESTOROV STRANA 9 Spojenie obloženého stropu Nida Hydro s napínacím systémom Barrisol Krížová spojka Nida LK* Stropný kolík Nida Profil Nida CD 60* Otočný záves nonius dolný Nida** Doska Nida Hydro 12,5 mm Profil Nida UD 27* Profil Barrisol Membrána Barrisol Doska Nida Hydro 12,5 mm Samorezné skrutky Nida Hydro 3,5 x 2,5 mm Lepenie keramických obkladačiek na dosky Nida Hydro Profil Nida C* Penetračný prípravok Páska zo skleného vlákna Nida Farba Hotová stierková zmes Nida Hydromix Nida Hydro 12,5 mm Tekutá fólia Penetračný náter Keramický obklad 1. vrstva tekutej fólie 2. vrstva tekutej fólie Tesniaca páska Profil Nida U* Tesniaca páska pre akustické izolácie Nida * voľba oceľového prvku v závislosti od agresivity prostredia (pozri smernice PN-EN ISO )

10 STRANA 10 DO MOKRÝCH A VLHKÝCH PRIESTOROV PRIPEVNENIE ZÁŤAŽE Okrem zvýšenej odolnosti proti pôsobeniu vlhkosti sa systém Nida Hydro vyznačuje vyššou životnosťou v prípade pripevnenia rôzneho zaťaženia (skrinky, zrkadlá, obrazy) v porovnaní so štandardným systémom suchej výstavby. Treba však splniť niekoľko základných podmienok. Jednou z nich je správny výber súčiastok (kolíky, vešiaky). Pri pripevňovaní predmetov na deliace steny a závesné stropy je potrebné dodržiavať odporúčania pre príslušný typ použitého upevňovacieho prvku. PRÍPUSTNÉ ZAŤAŽENIE PRIPADAJÚCE NA KOTVU (na základe vyhlásenia SPIT ITW z dňa ) Prípustné zaťaženie v závislosti od typu upevnenia Typ obloženia Zaťažovacia sila [kn] Prípustné zaťaženie [kn] skrutka Alfa kovová Nida Hydro 12,5 0,46 0,15 skrutka Molly Nida Hydro 12,5 1 0,33 skrutka Spring toggle r J Nida Hydro 12,5 0,5 0,17

11 DO MOKRÝCH A VLHKÝCH PRIESTOROV STRANA 11 KONTAKT SYSTÉMY PRE SUCHÚ VÝSTAVBU Jaroslav Antal TECHNICKÝ MANAŽÉR PREDAJA SLOVENSKO Telefón: jaroslav.antal@siniat.com SYSTÉMY PRE SUCHÚ VÝSTAVBU Vladimír Kordoš PROJECT SALES MANAGER Telefón: vladimir.kordos@etexgroup.com VEDÚCI PREDAJA PRE MAĎARSKO A SLOVENSKO Plázár Zsolt VEDÚCI PREDAJA PRE MAĎARSKO A SLOVENSKO Telefón: zsolt.plazar@siniat.com Uvedené riešenia a informácie iného typu boli vypracované na základe výskumov realizovaných v externých výskumných centrách, v Centre technického rozvoja Siniat a sú výsledkom dlhoročných praktických skúseností s montážou systémov suchej výstavby. Siniat Sp. z o.o. nemá priamy vplyv na projektovanie, podmienky výstavby či spôsob vyhotovenia prác. Upozorňujeme, že ide o informácie všeobecného charakteru, ktoré nie sú žiadnou zárukou alebo vyhlásením a rovnako nie sú podstatou ručenia spoločnosti Siniat Sp. z o.o. Za prípadné chyby tlače nezodpovedáme.
