1 Bezpečné a osvedčené riešenia pre suterény a podzemné garáže Stropy 1

2 2

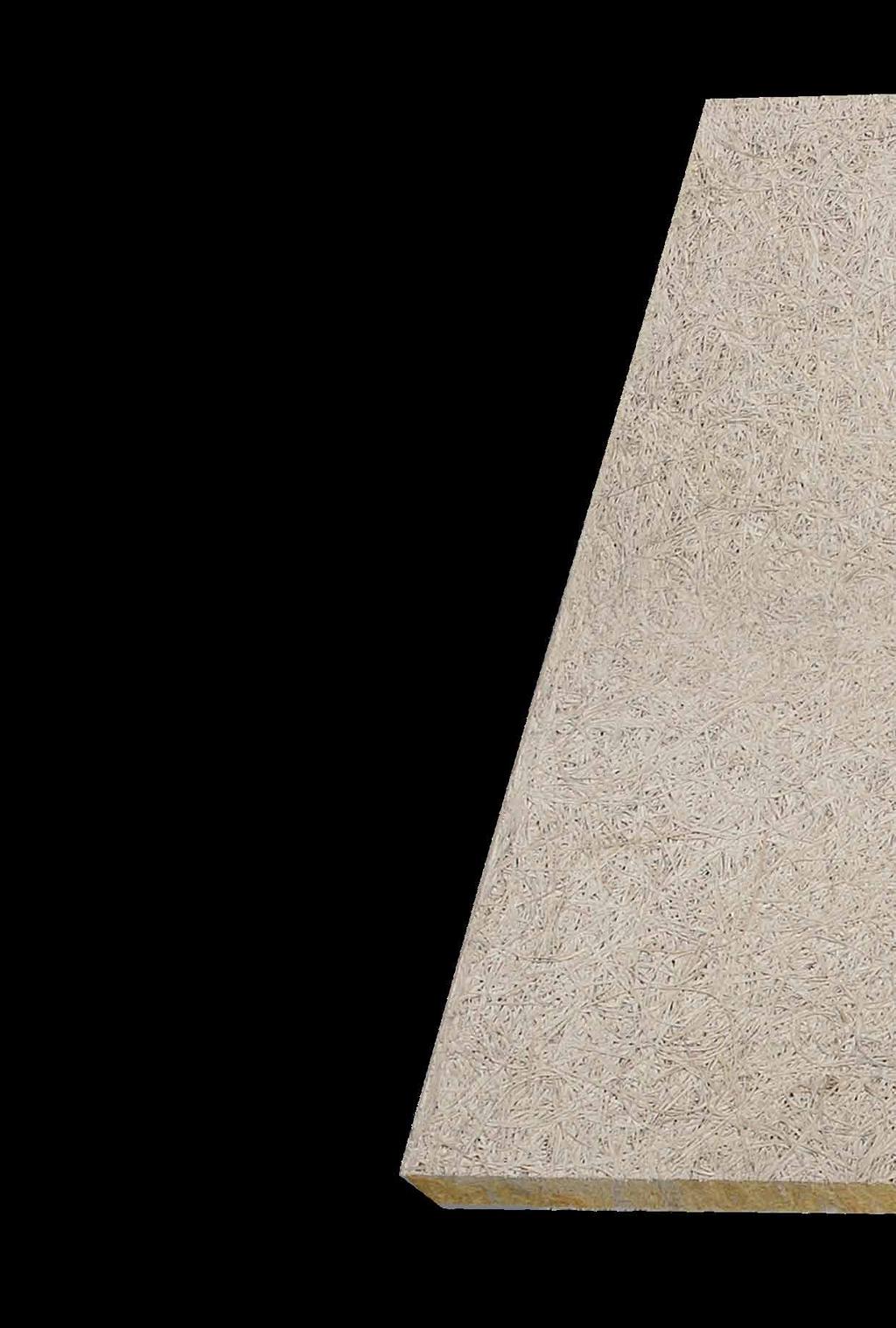

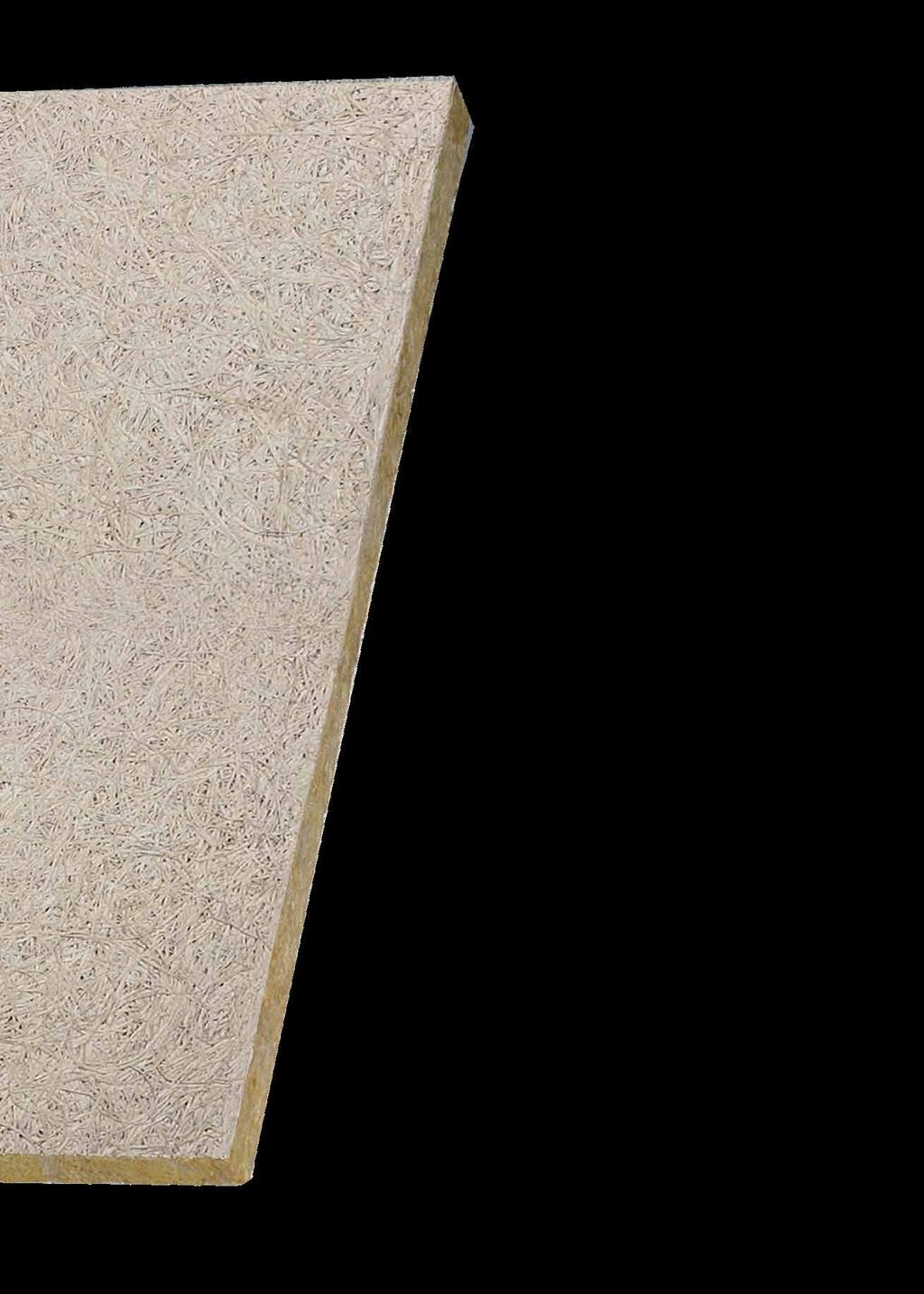

3 Obsah: Heraklith bezpečné a funkčné podzemné garáže 4 Izolácia stropov rozdelenie a kotviace prvky 6 Stratené debnenie 7 Stratené debnenie aplikácia 8 Dodatočná izolácia stropu 9 Špeciálne produkty a riešenia 12 Technické údaje konštrukcií, Tektalan E Dosky HERAKLITH z drevovláknitej vlny Prírodný produkt Dosky Heraklith z drevovláknitej vlny vznikajú spojením drevených vlákien s minerálnym spojivom. Zahŕňajú všetky ideálne vlastnosti dreva. Sú ľahké i funkčné, pritom majú všetky prednosti prírodného materiálu. Dosky Heraklith z drevovláknitej vlny: sú prírodné izolujú pred teplom a chladom majú rovnakú životnosť ako budova, v ktorej sú použité počas požiaru chránia konštrukčné prvky budovy pred zničením, pretože plnia funkciu tepelných bariér vďaka otvorenému štruktúrovanému povrchu zabezpečujú dokonalé akustické parametre majú prirodzený a atraktívny vzhľad Vzájomnou kombináciou drevovláknitých dosiek Heraklith a minerálnej vlny vznikajú dosky Tektalan najbezpečnejšie a prírodné riešenie pre podzemné garáže. 3

4 Heraklith bezpečné a funkčné podzemné garáže Nehľadaj kompromisy, môžeš získať všetko v jednom riešení. Protipožiarna ochrana Pri požiari je veľmi dôležitý dostatok času na samotnú evakuáciu, významnú úlohu však zohráva bezpečná úniková cesta. Heraklith, Tektalan v závislosti od typu nie sú vznetlivé, ani horľavé (trieda reakcie na oheň A2) netopia sa a neodkvapkávajú spĺňajú najvyššiu triedu v kategórii tvorby dymu Systémy Heraklith vytvoria časový priestor na bezpečnú evakuáciu a tepelná bariéra chráni konštrukcie budovy pred zničením. Tepelná bariéra Najčastejšou príčinou požiarov v podzemných garážach sú horiace automobily. Horiace vozidlá vytvárajú veľmi vysokú teplotu. Dosky z drevovláknitej vlny chránia betónové konštrukčné prvky pred vysokou teplotou, čím zabezpečujú ich nosnosť. Použitie systémov Heraklith minimalizuje náklady na opravy po požiari. Akustická izolácia Pohybujúce sa vozidlá sú zdrojom pomerne vysokej hladiny hluku. Heraklith, Tektalan ideálne spĺňa funkciu akustickej izolácie spája otvorený štruktúrovaný povrch dosiek z drevovláknitej vlny s absorbovaním hluku minerálnou vlnou. Systémy Heraklith umožňujú pokojný život a nerušenú prácu nad podzemným parkoviskom a pozitívne prispievajú svojimi akustickými vlastnosťami k zrozumiteľnosti možných výstražných hlásení v rámci parkovacej plochy. 4

5 Šetrenie energiou Aplikáciou systémov Heraklith zabezpečíme vynikajúcu tepelnú izoláciu bytových a nebytových priestorov, ktoré sa nachádzajú nad podzemnými garážami. Vplýva to na znížovanie celkovej spotreby energiu v budove a zároveň na redukciu emisií CO 2. Systémy Heraklith sú trendovým riešením v rámci moderných stavebných postupov a aplikácií. Jednoduchá a rýchla montáž Systémy Heraklith môžu byť pripevnené na existujúci strop alebo sa môžu vkladať do debniacich dielcov počas betónovania. Heraklith, Tektalan, Heratekta nevyžaduje žiadne dodatočné vonkajšie úpravy stabilita a výnimočná odolnosť dosiek výborne chráni pred poškodením Systémy Heraklith prinášajú úsporu času a minimalizujú stavebné i prevádzkové náklady na budovu. Prirodzený vzhľad Prirodzená štruktúra drevovláknitých dosiek dodáva podzemnej garáži osobitý vzhľad. Povrchová úprava dosiek je dostupná v rôznom farebnom vyhotovení a na želanie môžu byť potiahnuté ľahko udržiavateľným povlakom. Pre dosky Heraklith, Tektalan a Heratekta je charakteristická pohodlná montáž a prirodzený atraktívny vzhľad. Na tieto dosky je možné počas prevádzky nastriekať viac vrstiev farby. 5

6 Izolácia stropov rozdelenie Izolácia stropov sa dá na základe spôsobu aplikácie deliť na dve hlavné skupiny: 1. Produkty, ktoré môžu byť použité ako stratené debnenie. Izolačné dosky sa umiestňujú počas debnenia stropu. Použiteľné produkty: Heratekta C3 Tektalan HS Heratekta C3 031 Tektalan E31 2. Dodatočná izolácia hotového stropu: Izolačné dosky sa dodatočne mechanicky upevňujú na spodnú plochu stropu. Použiteľné produkty: Heratekta C2 Heratekta C2 031 Tektalan E31 Tektalan C2 Heraklith C + Nobasil Heradesign Dôležité! Počas plánovania a realizácie sa musí vždy počítať s priestorovými požiadavkami pre tepelnú izoláciu! Doporučené kotviace prvky Ejotherm NTU Opis: Plastový fixačný prvok s kovovým klincom, opatrený galvanickým pozinkovaním Používanie: Upevnenie stavebných dosiek z drevenej vlny pri tehlových a betónových konštrukciách. Údaje: Dĺžky: 95, 115, 135, 155, 175, 195, 215 mm Spotreba materiálu: 6 ks/m 2 Minimálna kotevná hĺbka: 25 mm (v železobetónovej konštrukcii) Natĺkacia kotva TID-T 8/60 L Opis: Plastový fixačný prvok s kovovým klincom, opatrený galvanickým pozinkovaním Používanie: Dodatočné upevnenie stavebných dosiek z drevenej vlny pri tehlových a betónových konštrukciách. Údaje: Dĺžky: 95, 115, 135, 155, 175, 195, 215, 235, 255, 2 75, 295 mm Spotreba materiálu: 6 ks/m 2 Minimálna kotevná hĺbka: 35 mm (v železobetónovej konštrukcii) Držiak izolácie DMH a prídavný tanier DMT Opis: Kovový upevňovací prvok na dodatočné upevnenie k betónovým konštrukciám. Používať sa má s kovovou podložkou Používanie: Dodatočné upevnenie stavebných dosiek z drevenej vlny pri tehlových a betónových konštrukciách. Údaje: Dĺžky: 85, 135, 185 mm Spotreba materiálu: 6-8 ks/m 2 Minimálna kotevná hĺbka: 35 mm (v železobetónovej konštrukcii) DDS skrutka do betónu Opis: Nehrdzavejúca oceľová skrutka so špeciálnym skrutkovým závitom. Používanie: Na priame upevnenie izolačných dosiek na betónové konštrukcie. Údaje: Dĺžky: 50, 75, 1 00, 125, 150, 175, 200 mm Spotreba materiálu: pri rozmeroch dosiek 1000x600 mm 4 ks/doska, pri rozmeroch dosiek 2000x600/500 mm 8 ks/doska. Minimálna kotevná hĺbka: 25 mm (v železobetónovej konštrukcii) Ejotherm STR-H Opis: Kovový upevňovací prvok, opatrený galvanickým pozinkovaním. Používanie: Na upevnenie izolačných dosiek z drevenej vlny a stavebných dosiek na drevené konštrukcie. Údaje: Dĺžky: 60, 80, 1 00, 120, 140, 160, 180 mm Spotreba materiálu: 8-15 ks/m 2, Minimálna kotevná hĺbka: 25 mm * Kotviace prvky nie sú súčasťou sortimentu spoločnosti Knauf Insulation 6

7 Stratené debnenie Ak izolačné dosky pri izolácii stropu pred betónovaním uložíme do debnenia, šetríme čas. Táto realizácia vyžaduje menej času a práce ako dodatočné upevnenie dosiek na hotový strop, avšak aplikácia je vhodná hlavne pre novostavby. Prednosti systému: Prvky sa dajú jednoducho a rýchlo uložiť, Dajú sa ľahko narezať na mieru aj ručnou pílou, Sú dobre použiteľné aj pri realizácii lomeného pôdorysu, Vrstva vlákien z drevenej vlny zabezpečuje vynikajúcu priľnavosť na betónový povrch, Vrstva z drevenej vlny poskytuje izolačnému jadru počas montážnych prác pred betónovaním vhodnú mechanickú ochranu aj na spodnej viditeľnej časti, Zaujímavý vzhľad, Nie je potrebné robiť oddelenie debnení ani dodatočné čistiace práce, Menej práce a výdavkov na materiál (hmoždinka, vrták, lešenie, mzda za prácu). Tepelno-technické údaje Forma Konštrukčné údaje Hrúbka dosky (mm) Súčiniteľ prestupu tepla U (W/m2K) Podzemná garáž Bez izolácie 2,89 Strop Železobetónový strop, hrúbka 200 mm 25 0, ,78 Vnútorný Heratekta C3 50 0, , ,36 Vonkajší 50 0,64 Tektalan HS 75 0, ,38 Podzemná garáž Železobetónová stena Bez izolácie 3,18 Bočné steny Hrúbka 150 mm 25 1, ,84 Heratekta C3 50 0,64 Vnútorná Vonkajšia 75 0, , ,68 Tektalan HS 75 0, ,39 Požiarna ochrana Akustika Forma Konštrukčné údaje Hrúbka dosky (mm) Požiarna odolnosť (min.) Forma Konštrukčné údaje Hrúbka dosky (mm) R w (db) Tektalan HS B30/180 mm Bez Tektalan HS Herakleta C Unipor 30 Bez Tektalan HS Nie je potrebný materiál na oddelenie debnenia. Nie sú potrebné dodatočné čistiace práce na debnení. Menej práce a nákladov na materiál. Poznámka: Pri stropnom debnení s padacími hlavami je technológia trochu viac komplikovaná: Pri padacích hlavách sa z izolačného materiálu musia vyrezať kusy v tvare štvorca a po konečnom odstránení podpier debnení sa môžu vložiť späť. Finálny vzhľad povrchu 7

8 Stratené debnenie - aplikácia Umiestnenie dosiek a upevňovacích prvkov Uloženie izolačných dosiek a debnenia rozdelenie upevňovacích prvkov Vencový prvok Heratekta Železobetónový strop s izoláciou Tektalan HS (ako stratené debnenie) Železobetónový strop s izoláciou Hetatekta C3 (ako stratené debnenie) 500 mm 2000 mm 2000 mm 500 mm Kovový upevňovací prvok Estetické uzatvorenie rohov Kovový upevňovací prvok Debnenie Izolácia Tektalan HS, alebo Heratekta C3 (ako stratené debnenie) Železobetónový strop s izoláciou Tektalan HS (ako stratené debnenie) a) b) Kovová fixačná kotva Heraklith Použitie Slúži na dodatočnú fixáciu izolačných dosiek pre stratené debnenie Údaje: Dĺžky: 95, 115, 150 mm Spotreba materiálu: 8-10 ks/m 2 Minimálna kotevná hĺbka: 50 mm v monolitných konštrukciách Individuálne pripravený kovový krycí profil Kovový upevňovací prvok Krycí prvok Heraklith-C Postup realizácie Príprava debnenia potrebnej pevnosti (je potrebný statický posudok). Vyrezanie izolačných dosiek na mieru. Prerazenie stavebných dosiek upevňovacími kovovými prvkami (v prípade potreby predchádzajúcim prevŕtaním). Použitie upevňovacích prvkov (8-10 ks/m 2 ) napomáha priľnavosti stavebných dosiek k betónu v počiatočnej fáze tuhnutia cementu. Upevňovacie prvky musia byť umiestnené minimálne na 70 mm od okrajov dosiek, čím znížime riziko prípadných poškodení rohov a hrán dosiek. Kotevná hĺbka má byť minimálne 50 mm. Stavebné dosky prikladáme k sebe natesno, aby sme zabránili vytekaniu cementového mlieka. Po umiestnení tepelnoizolačných dosiek môže nasledovať montáž výstuže. Dôležité: je potrebné dávať pozor, aby sa plastové upevňovacie prvky pošliapaním nezničili, respektíve aby sa izolačné dosky nepoškodili. Konzistencia betónu počas betónovania stropnej konštrukcie má byť tvárlivá, aby sa medzi betónom a vrstvou drevenej vlny mohlo počas zhutnenia vytvoriť zodpovedajúce spojenie. V záujme vhodnej tepelnej izolácie používajte aspoň 50 mm hrubé izolačné dosky. Oddebnenie stropu po stuhnutí betónu. Estetické úpravy, tvorba povrchu. Treba dbať na to, aby sa pri umiestňovaní používali suché dosky a aby neboli neskôr vystavené nadmernej vlhkosti. Ak je výrobok následne vystavený slnečnému žiareniu, môže sa pokriviť. Aplikácia si vyžaduje, aby vzhľad povrchu drevenej vlny bol jednotný aj na rohoch, teda aby nebolo vidno minerálnu vlnu alebo polystyrén. Na to sa dá použiť zabudovanie nejakého uzatváracieho profilu alebo dosky Heraklith-C (viď nákresy). Ak sa uzatvorenie uskutoční iba s doskou Heraklith-C (viď nákres b bez Tektalan HS), musí sa brať do úvahy miera zníženia priestoru vplyvom tepelnej izolácie. 8

9 Dodatočná izolácia stropu Priame upevnenie na strop v jednej vrstve Vďaka viacvrstvovým izolačným doskám (Heratekta, Tektalan) môžeme izoláciu upevňovať priamo na strop. Upevnenie môže byť vykonané pomocou NTU, respektíve TID T 8/60 L hmoždinkou, DMN hmoždinkou a skrutkou DDS. DMN hmoždinku môžeme aplikovať použitím doplňujúceho kovového taniera alebo aj bez neho. Rozmiestnenie upevňovacích kotiev sa v prvom prípade zhoduje s NTU hmoždinkou, kým v druhom prípade so skrutkou DDS (viď kresby dole). Výhody systému: Prvky sa dajú jednoducho a rýchlo umiestniť, Dajú sa ľahko narezať na mieru aj ručnou pílou, Sú dobre použiteľné aj pri realizácii lomeného pôdorysu, Vrstva z drevenej vlny poskytuje vhodnú mechanickú ochranu izolačnému jadru, Zaujímavý vzhľad povrchu, Priaznivé akustické vlastnosti, Vďaka kombinovaným doskám sa izolácia povrchu dá vykonať jedným krokom a tým dôjde k úspore. Rozmiestnenie dosiek a hmoždiniek stropu v prípade NTU a natĺkacích kotiev DMH s tanierom Rozmiestnenie dosiek a hmoždiniek stropu, hmoždinky DMH, skrutiek DDS do betónu bez taniera 2000 mm 2000 mm 500 mm 500 mm 500 mm 500 mm Upevňovacie prvky umiestnime pri rohoch dosiek, tým jedna hmoždinka drží naraz aj tri tabule. Spotreba hmoždiniek v medzipoliach: 4 ks/doska - 4 ks/m 2, v priemere 6 ks/m 2. K hmoždinkám DMH vo vnútri dosiek nie je potrebné používanie taniera (kotvenie označené modrou farbou). Upevňovacie prvky umiestnime vo vnútri dosiek, 70 mm od rohov. Spotreba hmoždiniek: v prípade dosiek hrúbky mm 8 ks/ doska -8 ks/m 2 v prípade dosiek hrúbky mm 6 ks/doska - 6 ks/m 2 (kotvenie označené modrou farbou). Dôležité: Dosky je potrebné k sebe priložiť natesno. Je účelné skladovať dosky pred zabudovaním niekoľko dní na mieste, kde majú byť zabudované, aby sa prispôsobili daným klimatickým podmienkam. Kotevné hĺbky: Skrutka DDS do betónu: 25 mm Hmoždinka DMH: 35 mm Hmoždinka NTU: 25 mm Hmoždinka TID-T 8/60L: 25 mm Postup realizácie: Kontrola plochy, odstránenie prípadných nerovností betónu. Uloženie izolačnej dosky, zachytenie uprostred dosky hmoždinkou spôsobom tak, že najprv vyvŕtame cez izolačnú dosku otvor pre hmoždinku s priemerom 8 mm, do ktorej vložíme plastovú časť hmoždinky. Následne zabijeme kovový klinec. (v prípade skrutky DDS sa má skrutka do otvoru len zakrútiť vŕtačkou). Umiestnenie ďalších dosiek sa urobí podobne, treba dávať pozor na tesné spájanie. Druhý pracovník medzitým umiestňuje ďalšie hmoždinky. Keď je proces hotový, treba skontrolovať celý povrch a vykonať dodatočné upevnenie hmoždinkou kde je to potrebné. 9

10 Dodatočná izolácia stropu Priame upevnenie na strop v dvoch vrstvách Je možná aj aplikácia viacerých, samostatných izolačných vrstiev (napr. Heraklith C + Nobasil). Izoláciu z minerálnej vlny (25-50 mm) chráni pri tomto riešení hrubšia vrstva drevenej vlny. V tomto prípade sa má uvažovať o materiáli s väčšou hustotou (napr. Nobasil PTN, 100 kg/m 3 ), aby hmoždinkovanie nemohlo vtiahnuť dosku Heraklith C. Viditeľná plocha tak nebude vlnitá. Ak sú nároky na estetiku vysoké, aplikuje sa produkt Heradesign. Navrhované rozdelenie dosiek Nobasil PTN Heraklith C Je účelné umiestniť dosky tak, aby sa nadstavenia jednotlivých vrstiev nad sebou nedostali nad seba. Uvedená kresba znázorňuje možné rozdelenie. Zakončenie stien, upevnenia Estetické zakončenia rohov Železobetónový strop a trám Veniec Heratekta Nobasil PTN a Heraklith C spolu upevnené Železobetónový strop Skrutka DDS do betónu, alebo hmoždinka DMH (bez taniera), 8 ks/m 2 Hmoždinka NTU alebo DMH (s tanierom) 6 ks/m 2 Upevnenie u hrán skrutkami do dreva Skrutka DDS do betónu, hmoždinka NTU, alebo DMH krycí prvok Heraklith-C Postup realizácie: Kontrola plochy, odstránenie prípadných nerovností betónu. Je účelné izolačné dosky z minerálnej vlny Nobasil lepením provizórne pripevniť na povrch. Medzitým sa môže začať umiestňovanie dosiek Heraklith-C. Pri výbere dĺžky upevňovacej hmoždinky sa musí brať do úvahy hrúbka vrstvy oboch dosiek. Rozmiestnenie upevňovacích prvkov sa zhoduje s už opísaným spôsobom upevnenia pri jednej vrstve. Prvá hmoždinka sa má aplikovať do stredu dosky. V prípade upevňovania s hmoždinkami NTU a TID-T najprv vyvŕtame cez izolačnú dosku otvor pre hmoždinku s priemerom 8 mm, do ktorej vložíme plastovú časť hmoždinky. Treba dávať pozor, aby časť taniera nevyčnievala z povrchu izolačnej dosky. Potom natlčieme kovový klinec. Pri použití skrutky DDS do betónu, respektíve kovovej DMH hmoždinky robíme o jednu fázu menej, lebo upevňovací prvok po vyvŕtaní otvoru treba už len zakrútiť (DDS) respektíve zatĺcť (DMH). Upevnením dosiek Heraklith C sa finálne upevnia aj dosky Nobasil PTN. Pri umiestňovaní dosiek dbať na tesné spájanie. Po ukončení postupu sa musí skontrolovať celá plocha a urobiť dodatočné hmoždinkové kotvenie kde je to potrebné. 10

11 Dodatočná izolácia stropu Kombinované upevnenie na strop Dodatočná izolácia stropu sa dá upevniť aj vsunutím do konštrukcie dreveného alebo kovového rámu. V tomto prípade medzi konštrukciu rámu umiestnime minerálnu vlnu s menšou hustotou Nobasil MPN, a potom na konštrukciu rámu pomocou skrutky do dreva s väčším priemerom hlavy (alebo skrutka + min. R =18 mm podložka) môžeme upevniť dosky Heraklith C. Umiestnenie rámu z líšt a dosiek Rozmiestnenie rámu sa má prispôsobiť rozmeru dosiek z drevenej vlny, tým sa dosiahne nižšia strata pri pílení. Osová vzdialenosť rámu je obvykle 100 cm, ale v prípade dosky Heraklith C s rozmerom 25 mm má byť cm. Minimálna šírka prierezu lišty je 60 mm, lebo sa k nej dajú bezpečne upevniť dosky z drevenej vlny. Hrúbka prierezu je závislá od hrúbky izolačného materiálu Nobasil. V tomto prípade je vždy potrebné upevnenie vo vnútri povrchu dosiek. Spotreba skrutiek: 8-15 ks/doska (8-15 ks/m 2 ) Zakončenie steny, upevnenia Estetické zakončenie rohov Nobasil MPN umiestnený medzi rám Železobetónový strop Izolácia železobetónového trámu Bočný pohľad Železobetónový strop a trám Doska Heraklith C Rám prichytený upevnená na rám hmoždinkami o strop priskrutkovaním (kompaktnou stavebnou skrutkou, alebo skrutkou do dreva + podložka) Je účelné bočný a spodný rám, umiestnené na tráme, pripraviť posúvaním, aby sme rohy veľmi neoslabili. Nobasil MPN umiestnený medzi rám Upevnenie u hrán skrutkami do dreva Rám, prichytený o strop hmoždinkami Doska Heraklith C Postup realizácie: Kontrola povrchu, odstránenie prípadných nerovností betónu. Pripevnenie rámu s osovou vzdialenosťou 50 alebo 100 cm. Lišty majú byť kolmo na dlhšiu stranu dosiek Heraklith C. Šírka líšt má byť minimálne 60 mm. Výber kotviacieho materiálu závisí od materiálu a kvality stropnej konštrukcie. Je účelné poradiť sa s firmou špecializujúcou sa na kotviacu techniku. Vhodné upevnenie je veľmi dôležité, lebo to bude držať celý systém. Vtlačenie izolačných dosiek Nobasil medzi rám s lištami. Ak dosky Heraklith C nebudú bezprostredne za tým pripevnené na rám, musia sa dosky Nobasil provizórne upevniť. Napríklad hmoždinkou DMH na nejakom mieste v strede. Dávať pozor, aby tanierová časť nevyčnievala z povrchu izolačnej minerálnej dosky. Nasledujúcim krokom je upevnenie dosiek Heraklith C na rám. Upevňovacím prvkom môže byť stavebná skrutka, klinec s veľkou hlavou*, respektíve kombinácia skrutky + podložky. V poslednom prípade musí mať podložka priemer minimálne 18 mm. Ak namiesto rámu používame kovovú konštrukciu, odporúča sa použitie samoreznej skrutky (použitie podložky je aj v tomto prípade potrebné). Pri umiestňovaní dosiek treba dbať na tesné spájanie. Po ukončení postupu sa musí skontrolovať celá plocha a urobiť dodatočné hmoždinkové kotvenie kde je to potrebné. *Dôležité: odstránenie dosiek v prípade ich upevnenia s klincami s veľkou hlavou je možné len rozbitím. 11

12 Špeciálne produkty a riešenia Izolácia π-panela Aplikáciou dosiek Tektalan HS Stropný panel π je špeciálnym typom, ktorý umožňuje individuálne riešenia. Tomu vo veľkej miere napomáha rozmanitosť našich výrobkov. Najoptimálnejším riešením je upevnenie viacvrstvových izolačných dosiek (napr. Tektalan HS) so kopírovaním spodného povrchu stropu. Nevýhodou môžu byť krivé plochy kolmých častí stropných prvkov, ktoré môžu významne sťažiť formátovacie práce. Na druhej strane sa pri tomto postupe významne zníži objem kotviacich prác v kolmom smere. Kombinované riešenie Ako už bolo uvedené, izolovať môžeme kombináciou viacerých výrobkov. Tu je vhodným riešením umiestniť na spodnú rovinu stropného panelu dosku Nobasil MPN a Heraklith-C, ktoré sú upevnené doskami Tektalan HS, upevnenými na nohy stropného panela. Horizontálnu a kolmú izoláciu je pri tomto riešení účelné pripraviť naraz. Stropný panel π Tektalan HS umiestnený priečne, kolmými izolačnými doskami pritlačený hore Skrutka DDS do betónu, alebo hmoždinka DMH. Upevnenie na strednej osi na okrajoch dosiek (2 ks/doska) Stropný panel π Nobasil MPN, pod ním prikrytý Heraklithom-C Skrutka DDS do betónu, alebo hmoždinka DMH. Upevnenie na strednej osi na okrajoch dosiek (2 ks/doska) Rozmiestnenie a množstvo upevnení skrutkou DDS do betónu alebo hmoždinkou DMH, v závislosti od výšky nohy panela Krycia doska Heraklith-C *Pozor: znížená tepelná izolácia Nobasil MPN, prekrytý Heraklithom-C Rozmiestnenie a množstvo upevnení skrutkou DDS do betónu alebo hmoždinkou DMH, v závislosti od výšky nohy panela Krycia doska Heraklith-C *Pozor: znížená tepelná izolácia Postup realizácie: Kontrola povrchu, odstránenie prípadných nerovností betónu. Narezanie izolačných dosiek na mieru, s mimoriadnym dôrazom na betónové výbežky pri spodnej časti nôh stropného panela. Umiestnenie izolačných dosiek na spodnú plochu stropného panela π, kolmo na pozdĺžny smer panela. Upevnenie na priečnej osi dosiek, na okrajoch. Umiestnenie nasledujúcich dosiek na nohy stropného panela. Tieto dosky upevňujú okraje hore vodorovne umiestnených izolačných dosiek, preto sa musí dbať na tesné priloženie. Umiestnenie a upevnenie spodnej izolačnej dosky, ktorá ukončuje nohy stropného panela. Doskou Heraklith C, používanou na ukončenie, prekryjeme viditeľnú hranu z minerálnej vlny dosky Tektalan HS, čím získame homogénnu plochu drevenej vlny. Pokiaľ výška nôh stropného panela z tepelno-technického hľadiska umožní, na ukončenie stačí použiť len dosku Heraklith C. Postup realizácie: Kontrola povrchu, odstránenie prípadných nerovností betónu. Narezanie izolačných dosiek na mieru. Spoločné umiestnenie izolačných dosiek Nobasil MPN a Heraklith C na spodnú plochu stropného panela π, kolmo na pozdĺžny smer panela. Upevnenie skrutkami DDS na priečnej osi dosiek, na okrajoch. Dbať na to, aby sme skrutkami príliš nepovyťahovali dosky Heraklith C. Bezprostredne po tom sa umiestnia dosky Tektalan HS na nohy stropného panela. Tieto dosky upevňujú okraje hor horizontálne uložených izolačných dosiek. Umiestnenie a upevnenie spodného izolačného prvku, ktorá ukončuje nohu stropného panela. Aj tu je možné zjednodušenie. Medzi kolmo spustené dosky Tektalan HS dáme izoláciu Nobasil MPN a hore uvedeným spôsobom celé ukončíme doskou Heraklith C. 12

13 Špeciálne produkty a riešenia Spôsoby aplikácie Tektalan E31 Produkt Tektalan E31 je špeciálne vyrábaná viacvrstvová izolačná doska z drevenej vlny. Vyrába sa s 10 mm hrubou vrstvou vlny na jej viditeľnej spodnej strane. To umožňuje 45-stupňový šikmý rez hrán. Tým sa dá zvýšiť estetický dojem povrchu. Produkt sa vyrába s rozmermi mm. Izolačná doska a rozmiestnenie upevnení Hmoždinky NTU a DMH Skrutka do betónu DDS 1000 mm 1000 mm 1000 mm 600 mm 600 mm Prierez dodatočné upevnenie a ukončenie hrany Železobetónový strop Tektalan E31 (dodatočná izolácia) Spôsoby prekrytia plôch z minerálnej vlny 45-stupňová hrana Skrutka do betónu DDS Ukončovací prvok (ukončenie stavebných etáp v prípade strateného debnenia) Ukončovací profil (Nie produkt Heraklith) Spodné ukončenie platňou Tektalan E31 Spodné ukončenie Heraklithom-C* (Pomocou skrutky do betónu Heraklith DDS cca. 8 ks/m 2 ) *Pozor: znížená tepelná izolácia 13

14 Príprava demontovateľného obkladu použitím špeciálneho stropného profilu Pre produkt Tektalan E31 sme vyvinuli ľahko manipulovateľný systém. Jeho používanie navrhujeme na miestach, kde sa musí zabezpečiť prístup k strojným zariadeniam nachádzajúcim sa na strope. Izolačné dosky sa dajú ľahko zabudovať, prípadne demontovať. Náčrty ich umiestnení Umiestnenie (max. 600 mm) Umiestnenie (max. 600 mm) Koľajnice sa môžu umiestniť smerom z vonka dovnútra Dosky nachýliť medzi profily...alebo začať od jednej strany po druhú mm 1000 mm 600 mm 600 mm Uloženie nosnej dosky Heraklith Vyplnenie Nobasilom PTN Železobetónový strop Železobetónový strop Profil pivničného stropu, pripevnený k železobetónovému stropu hmoždinkami Nosná doska Izolačná doska Tektalan E31 v systéme stropného profilu Spoj Nobasilom PTN Izolačná doska Tektalan E31 v systéme stropného profilu Izolácia trámov, upevnená skrutkou do betónu DDS Spoj Nobasilom PTN Individuálne pripravený kovový krycí profil (nie produkt Heraklith) Profil pivničného stropu Nosná doska Vzdialenosť predĺžených otvorov 200 mm Hliníkový profil, dĺžka 3,5 bm. Upevniteľný izolačný materiál, hrúbka max. 100 mm. Profil vďaka predĺženým otvorom sa dá dodatočne nastaviť. Hliníkový doplnkový prvok ku stropnému profilu, rozmer 40 x 40 mm. Priemerná spotreba materiálu: 3,5 ks/m 2 Výhody: Jednoduchá a rýchla montáž, Vyžaduje menej práce, Jednoduché upevnenie izolačnej dosky, Riešenie, ktoré sa dá dodatočne ľahko demontovať. Postup realizácie: Kontrola povrchu, odstránenie prípadných nerovností betónu. Vymeranie a označene miest pre vodiace koľajnice. Rozmiestnenie sa môže začať od jednej strany postupujúc smerom k druhej alebo z obidvoch strán postupujúc smerom ku stredu. Narezanie izolačných dosiek na mieru. Zasunutie izolačných dosiek medzi profily a následne uloženie nosnej dosky. Dodatočná úprava koľajníc. Umiestnenie ďalšieho radu. Dôležité informácie: Pri umiestňovaní počiatočných profilov sa musí postarať o tepelnú izoláciu priestoru ktorý vznikol za nimi. To sa má prakticky vyriešiť tak, že pri umiestňovaní natlačíme za ne minerálnu vlnu s väčšou hustotou (Nobasil PTN). Izolácia trámov sa aj v tomto prípade robí priamym upevnením (hmoždinka alebo skrutka do betónu), profilový systém sa dá použiť len na horizontálnych častiach. 14

15 Technické údaje konštrukcií s izolačnými doskami Tektalan E31 Tepelno-technické údaje Forma Konštrukčné údaje Hrúbka dosky (mm) Súčiniteľ prestupu tepla U (W/m 2 K) Podzemná garáž Strop Vnútorný Železobetónový strop, hrúbka 200 mm Bez Tektalan E31 2, , ,48 Vnútorná Vonkajší Podzemná garáž Strop Vnútorný Vonkajší Podzemná garáž Bočné steny Vonkajšia Tektalan E31 Železobetónový strop, hrúbka 200 mm Vzduchová medzera Tektalan E31 Železobetónový strop, hrúbka 200 mm Tektalan E , ,25 Bez Tektalan E31 2, , , ,35 Bez Tektalan E31 2, , , , , ,26 Požiarna ochrana Použitím produktov Tektalan sa dá zmenšiť betónové krytie železobetónovej stropnej dosky pod betonárskou oceľou. Schéma č. 4 Schéma č. 5 Schéma č. 6 F90 Tektalan E 31 F90 Tektalan E 31 F90 A Akustika Forma Číslo diagramu Frekvencia Hz Odhadovaná hodnota α W Tektalan E mm bez vzduchovej medzery 0,31 0,73 0,81 0,75 0,69 0,79 0,75 Tektalan E mm so vzduchovou medzerou 3 cm 0,39 0,75 0,80 0,84 0,71 0,78 0,80 Tektalan E mm bez vzduchovej medzery 0,52 0,85 0,87 0,92 0,93 0,93 0,90 Tektalan E mm bez vzduchovej medzery 0,68 0,83 0,99 0,99 0,90 0,89 0,95 Aj izolačná doska Tektalan E 31 v hrúbke 75 mm, upevnená so skrutkou DDS do betónu, respektíve koľajnicovým systémom, spĺňa hodnotu požiarnej odolnosti F mm-ové betónové krytie aj v tomto prípade postačuje (schémy 4 a 5). Tektalan E 31 bez vzduchovej medzery Tektalan E mm so vzduchovou medzerou 3 cm 1,2 1,1 1,0 4 0, ,8 1 0,7 0,6 0,5 0,4 0,3 0,2 0, Tretinooktávová frekvencia Hz Vzduchová nepriezvučnosť a s 15

16 Odborné poradenstvo: Ing. Karol Tužinský aplikačný manažér: Tel.: Fax.: Obchodné zastúpenie v SR Ing. Stanislav Polc stanislav.polc@knaufinsulation.com Dušan Kasan dusan.kasan@knaufinsulation.com Juraj Sovský juraj.sovsky@knaufinsulation.com Ing. Peter Šulek peter.sulek@knaufinsulation.com Ing. Ján Vojtek jan.vojtek@knaufinsulation.com Knauf Insulation, s. r.o. Železničný rad Nová Baňa Slovenská republika Zákaznícky servis Tel.: Fax: odbyt.sk@knaufinsulation.com Heraklith je registrovanou obchodnou známkou Ďalšie informácie Podrobné informácie, tákajúce sa všetkých produktov a ich správnej montáže môžete nájsť v našich technických brožúrach a na technických listoch ku produktom, taktiež aj na našej internetovej strane: Heraklith C akustická doska Dekoratívny obklad Heratekta C3 Viacúčelová izolačná doska Tektalan HS Tepelná a zvuková izolácia podzemných garáži a pivničných stropov Práva vyhradené. Kopírovať a upravovať materiál obsiahnutý v tomto dokumente, vrátane kópií uložených na elektronických médiách, je zakázané. Rozmnožovanie alebo kopírovanie na komerčné účely je zakázané. Tento dokument, spolu s informáciami v ňom obsiahnutých, a grafika, boli vo vývoji, tam je možnosť prípadných nepresností formulácií. Vydavateľ a redakcia nenesú žiadnu zodpovednosť, vrátane právnej za nepresnosti alebo ich následky. Návrhy alebo pripomienky týkajúce sa obsahu dokumentu, ktorý má zlepšiť alebo opraviť prípadné nepresnosti v texte by sme ocenili.
