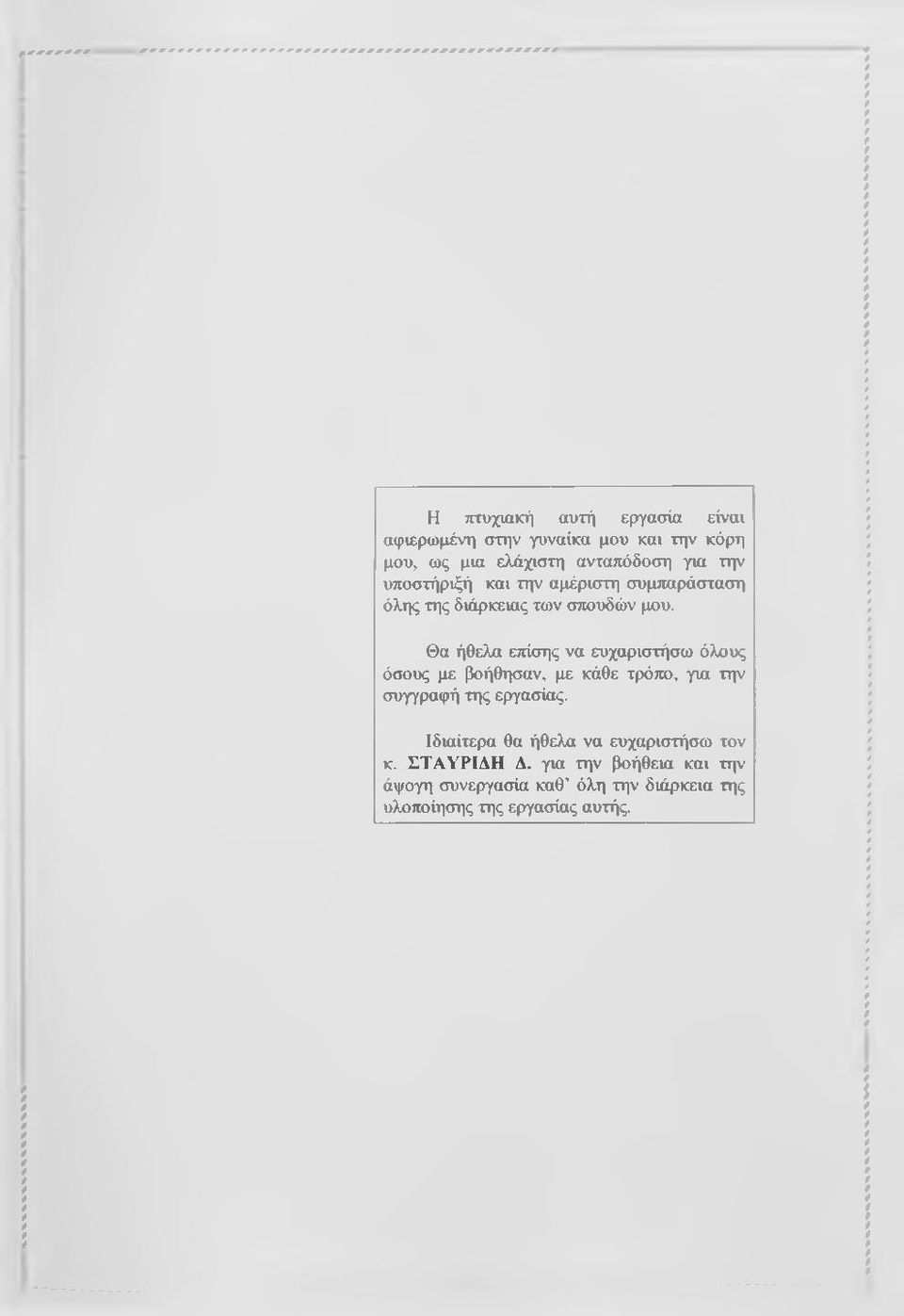

2 Η τγτυχιακή αυτή εργασία είναι αφιερωμένη στην γυναίκα μου και την κόρη μου, ως μια ελάχιστη ανταπόδοση για την υποστήριξή και την αμέριστη συμπαράσταση όλης της διάρκειας των σπουδών μου. Θα ήθελα επίσης να ευχαριστήσω όλους όσους με βοήθησαν, με κάθε τρόπο, για την συγγραφή της εργασίας. Ιδιαίτερα θα ήθελα να ευχαριστήσω τον κ. ΣΤΑΥΡΙΑΗ Δ. για την βοήθεια και την άψογη συνεργασία καθ όλη την διάρκεια της υλοποίησης της εργασίας αυτής.

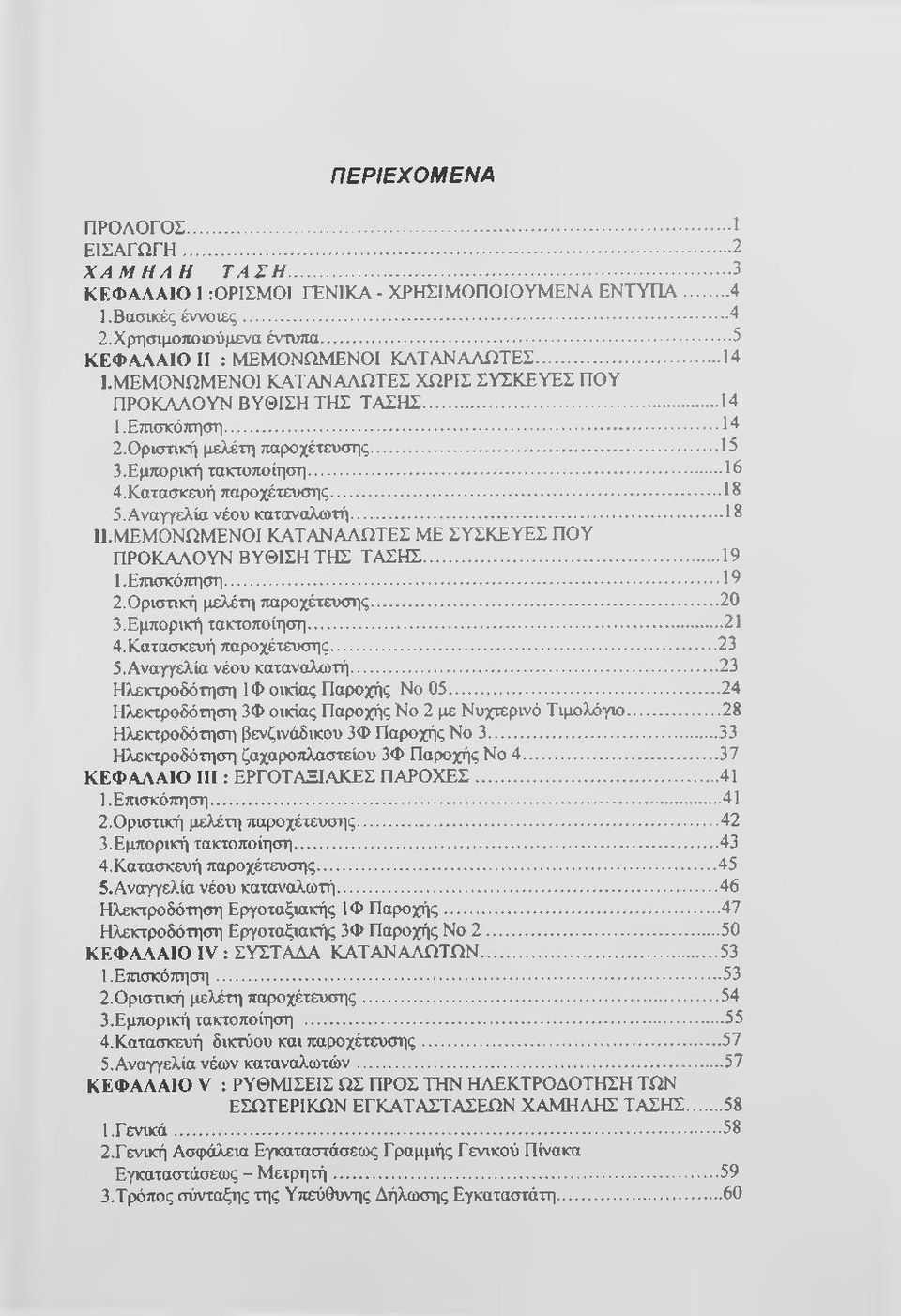

3 ΠΕΡΙΕΧΟΜΕΝΑ ΠΡΟΛΟΓΟΣ... 1 ΕΙΣΑΓΩΓΗ...2 ΧΑΜΗΛΗ ΤΑΣΗ...3 ΚΕΦΑΛΑΙΟ I :ΟΡΙΣΜΟΙ ΓΕΝΙΚΑ - ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΕΝΤΥΠΑ Βασικές έννοιες Χρησιμοποιούμενα έντυπα...5 ΚΕΦΑΛΑΙΟ II : ΜΕΜΟΝΩΜΕΝΟΙ ΚΑΤΑΝΑΛΩΤΕΣ...14 Ι.ΜΕΜΟΝΩΜΕΝΟΙ ΚΑΤΑΝΑΛΩΤΕΣ ΧΩΡΙΣ ΣΥΣΚΕΥΕΣ ΠΟΥ ΠΡΟΚΑΛΟΥΝ ΒΥΘΙΣΗ ΤΗΣ ΤΑΣΗΣ Επισκόπηση ριστική μ ^ τ η παροχέτευσης Εμπορική τακτοποίηση Κατασκευή παροχέτευσης Αναγγελία νέου καταναλωτή ΙΙ.ΜΕΜΟΝΩΜΕΝΟΙ ΚΑΤΑΝΑΛΩΤΕΣ ΜΕ ΣΥΣΚΕΥΕΣ ΠΟΥ ΠΡΟΚΑΛΟΥΝ ΒΥΘΙΣΗ ΤΗΣ ΤΑΣΗΣ Επισκόπηση ριστική μελέτη παροχέτευσης Εμπορική τακτοποίηση Κατασκευή παροχέτευσης Αναγγελία νέου καταναλωτή...23 Ηλεκτροδότηση 1Φ οικίας Παροχής No Ηλεκτροδότηση 3Φ οικίας Παροχής No 2 με Νυχτερινό Τιμολόγιο...28 Ηλεκτροδότηση βενζινάδικου 3Φ Παροχής No Ηλεκτροδότηση ζαχαροπλαστείου 3Φ Παροχής No ΚΕΦΑΛΑΙΟ I I I : ΕΡΓΟΤΑΞΙΑΚΕΣ ΠΑΡΟΧΕΣ Επισκόπηση Οριστική μελέτη παροχέτευσης Εμπορική τακτοποίηση Κατασκευή παροχέτευσης Αναγγελία νέου καταναλωτή...46 Ηλεκτροδότηση Εργοταξιακής 1Φ Παροχής...47 Ηλεκτροδότηση Εργοτα^κής 3Φ Παροχής No ΚΕΦΑΛΑΙΟ IV : ΣΥΣΤΑΔΑ ΚΑΤΑΝΑΑΩΤΩΝ Επισκόπηση ριστική μελέτη παροχέτευσης Εμπορική τακτοποίηση Κατασκευή δικτύου και παροχέτευσης Αναγγελία νέων καταναλωτών ΚΕΦΑΛΑΙΟ V : ΡΥΘΜΙΣΕΙΣ ΩΣ ΠΡΟΣ ΤΗΝ ΗΛΕΚΤΡΟΔΟΤΗΣΗ ΤΩΝ ΕΣΩΤΕΡΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ Γενικά Γενική Ασφάλεια Εγκαταστάσεως Γραμμής Γενικού Πίνακα Εγκαταστάσεως - Μετρητή Τρόπος σύνταξης της Υπεύθυνης Δήλωσης Εγκαταστάτη... 60

4 4.Έλεγχοι τιου πραγματοποιούνται από την ΔΕΗ πριν από την ηλεχττροδότηση των εγκαταστάσεων ΠΙΝΑΚΑΣ 1 ιστοιχεία μονοφασικών και τριφασικών τιαροχών κατά δίκτυο Χαμηλής Τάσης ΠΙΝΑΚΑΣ 2 :Στοιχεία παροχών μεμονωμένων καταναλωτών XT ΜΕΣΗ ΤΑΣΗ...65 ΚΕΦΑΛΑΙΟ VI :ΔΙΑΜΟΡΦΩΣΗ ΠΑΡΟΧΩΝ ΜΕΣΗΣ ΤΑΣΗΣ Γενικά Τύποι παροχών Γειώσεις παροχής Μ.Τ. - Υ /Σ...70 Πληροφοριακά στοιχεία για νέους καταναλωτές Μ.Τ...72 ΠΑΡΑΡΤΗΜΑ I ; Οδηγίες για την διαμόρφωση του παραχωρούμενου προς την ΔΕΗ χώρου...76 Αίτηση - Δήλωση Παροχής Μ.Τ...78 Ηλεκτροδότηση καταναλωτή Μ.Τ...79 Χαρακτηριστικές καμπύλες λειτουργίας...80 Μονογραμμικό διάγραμμα Μ.Τ...81 Βιβλιογραφία...82

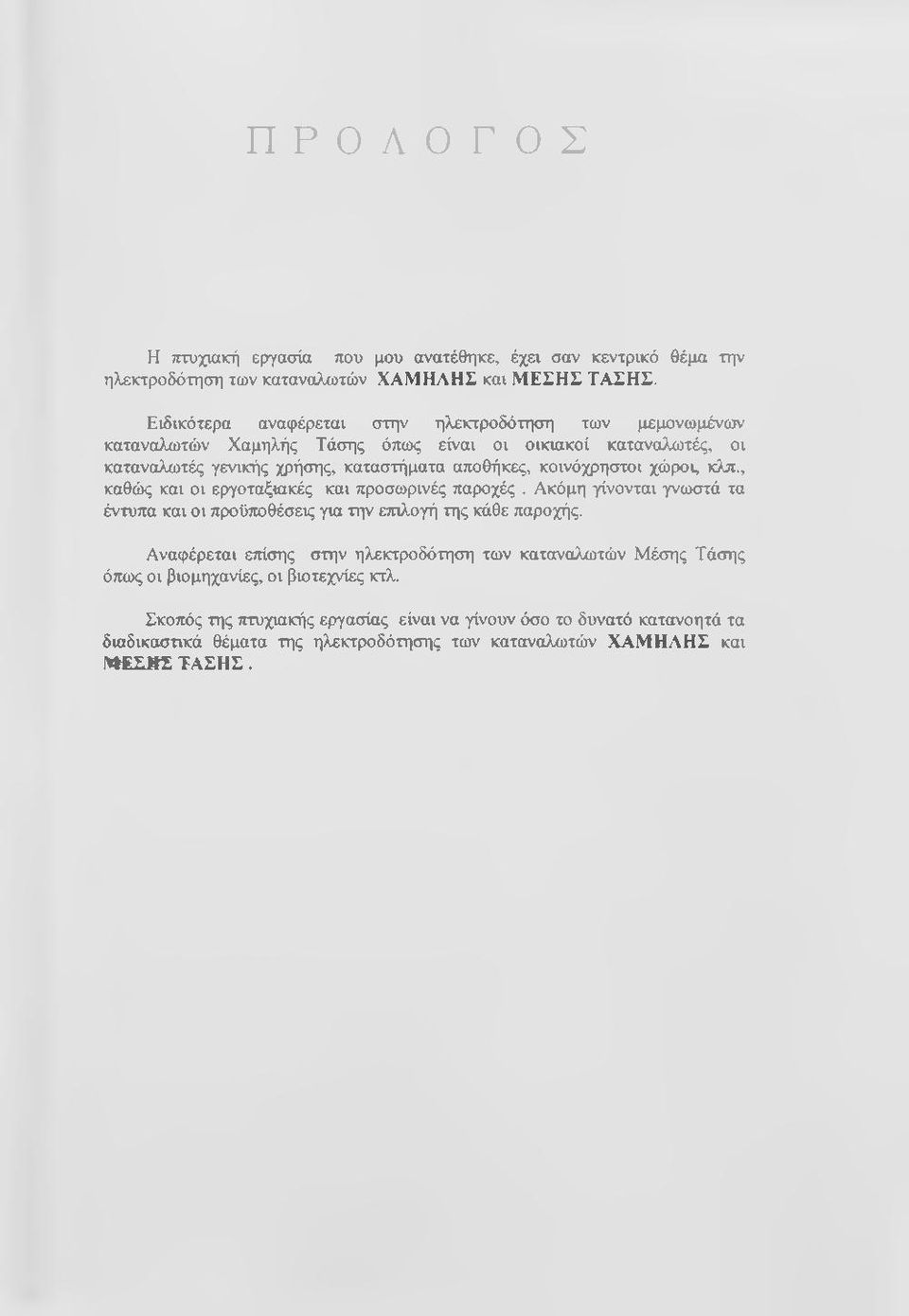

5 ΠΡΟΛΟΓΟΣ Η πτυχιακή εργασία που μου ανατέθηκε, έχει σαν κεντρικό θέμα την ηλεκτροδότηση των καταναλωτών ΧΑΜΗΛΗΣ και ΜΕΣΗΣ ΤΑΣΗΣ. Ειδικότερα αναφέρεται στην ηλεκτροδότηση των μεμονωμένων καταναλωτών Χαμηλής Τάσης όπως είναι οι οικιακοί καταναλωτές, οι καταναλωτές γενικής χρήσης, καταστήματα αποθήκες, κοινόχρηστοι χώρος κλπ., καθώς και οι εργοταξιακές και προσωρινές παροχές. Ακόμη γίνονται γνωστά τα έντυπα και οι προϋποθέσεις για την επιλογή της κάθε παροχής. Αναφέρεται ετιίσης στην ηλεκτροδότηση των καταναλωτών Μέσης Τάσης όπως οι βιομηχανίες, οι βιοτεχνίες κτλ. Σκοπός της τηυχιακής εργασίας είναι να γίνουν όσο το δυνατό κατανοητά τα διαδικαστικά θέματα της ηλεκτροδότησης των καταναλωτών ΧΑΜΗΛΗΣ και ΜΕΣΜΣ ΤΑΣΗΣ.

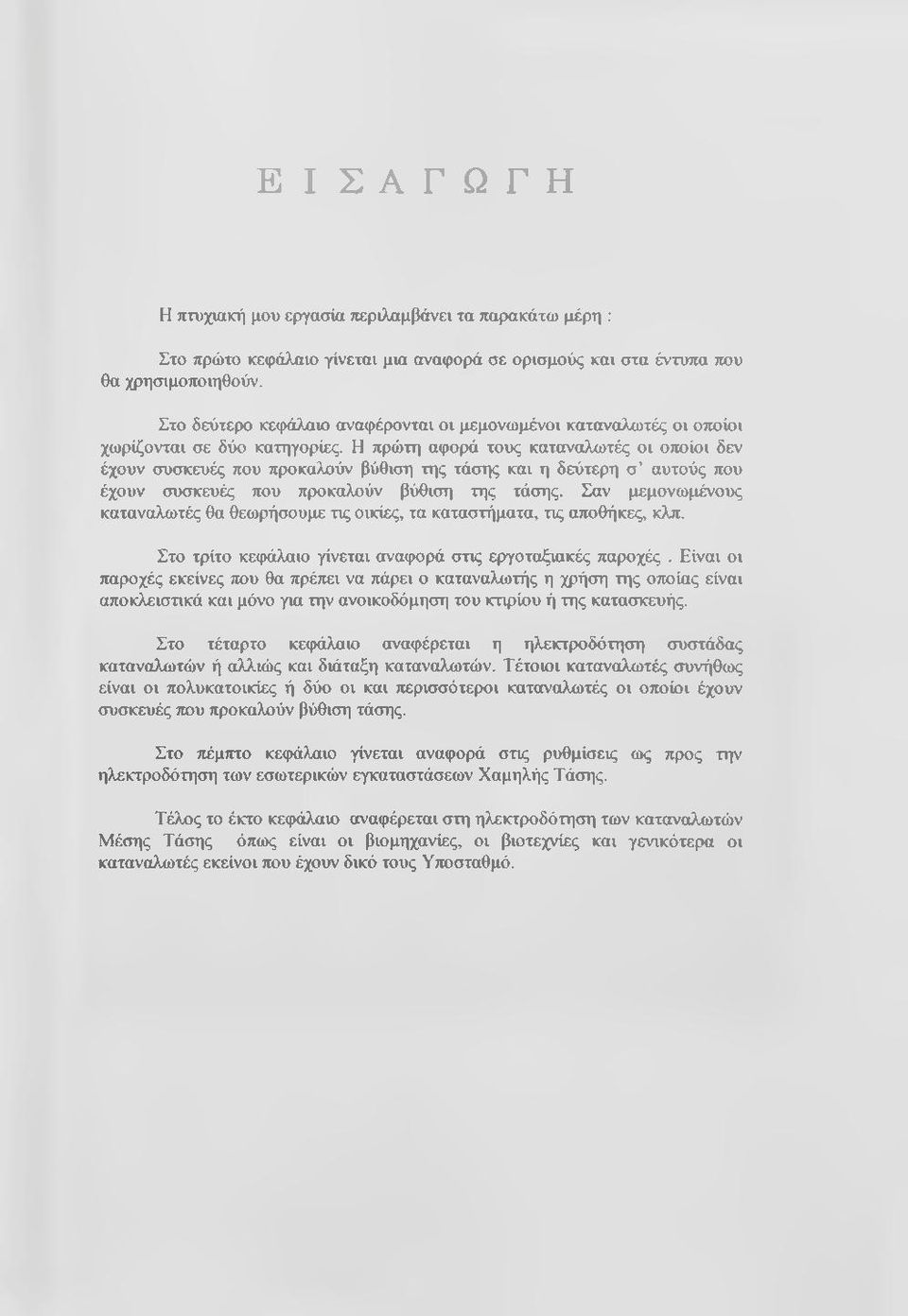

6 Ε Ι Σ Α Γ Ω Γ Η Η πτυχιακή μου εργασία τιεριλαμβάνει τα παρακάτω μέρη : Στο πρώτο κεφάλαιο γίνεται μια αναφορά σε ορισμούς και στα ένπμία τιου θα χρησιμοποιηθούν. Στο δεύτερο κεφάλαιο αναφέρονται οι μεμονωμένοι καταναλωτές οι οποίοι χωρίζονται σε δύο κατηγορίες. Η πρώτη αφορά τους καταναλωτές οι οποίοι δεν έχουν συσκευές που προκαλούν βύθιση της τάσης και η δεύτερη σ αυτούς που έχουν συσκευές που προκαλούν βύθιση της τάσης. Σαν μεμονωμένους καταναλωτές θα θεωρήσουμε τις οικίες, τα καταστήματα, τις αποθήκες, κλπ. Στο τρίτο κεφάλαιο γίνεται αναφορά στις εργοταξιακές παροχές. Είναι οι παροχές εκείνες που θα πρέτιει να πάρει ο καταναλωτής η χρήση της οτιοίας είναι αποκλειστικά και μόνο για την ανοικοδόμηση του κτιρίου ή της κατασκευής. Στο τέταρτο κεφάλαιο αναφέρεται η ηλεκτροδότηση συστάδας καταναλωτών ή αλλιώς και διάταξη καταναλωτών. Τέτοιοι καταναλωτές συνήθως είναι οι πολυκατοικίες ή δύο οι και περισσότεροι καταναλωτές οι οποίοι έχουν συσκευές που προκαλούν βύθιση τάσης. Στο πέμπτο κεφάλαιο γίνεται αναφορά στις ρυθμίσεις ως προς την ηλεκτροδότηση των εσωτερικών εγκαταστάσεων Χαμηλής Τάσης. Τέλος το έκτο κεφάλαιο αναφέρεται στη ηλεκτροδότηση των καταναλωτών Μέσης Τάσης όπως είναι οι βιομηχανίες, οι βιοτεχνίες και γενικότερα οι καταναλωτές εκείνοι που έχουν δικό τους Υποσταθμό.

7 ΧΑΜΗΛΗ ΤΑΣΗ

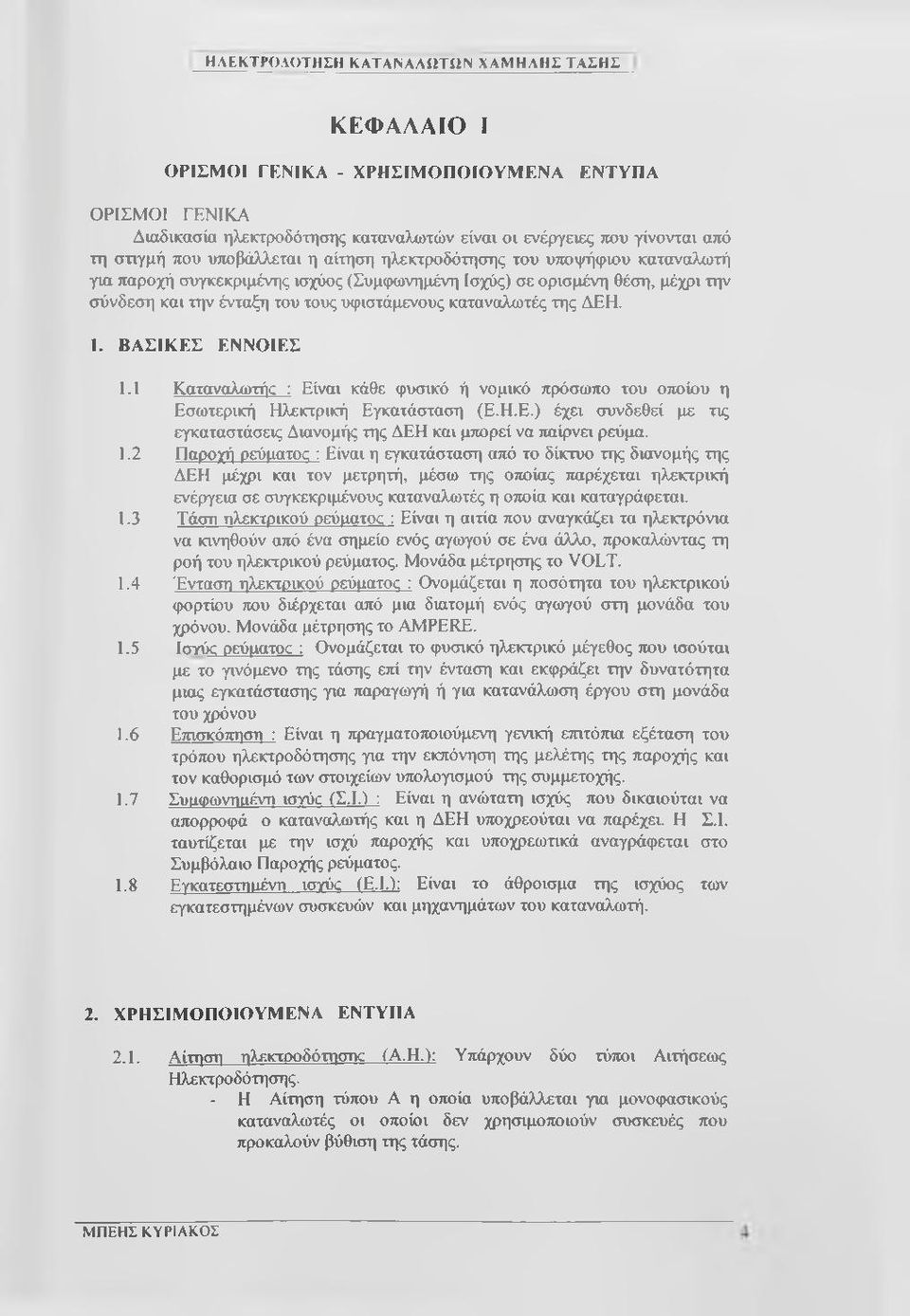

8 HAEKTROAOTHLH ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ ΚΕΦΑΛΑΙΟ I ΟΡΙΣΜΟΙ ΓΕΝΙΚΑ - ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΕΝΤΥΠΑ ΟΡΙΣΜΟΙ ΓΕΝΙΚΑ Διαδικασία ηλεκτροδότησης καταναλωτών είναι οι ενέργειες ττου γίνονται από τη στιγμή που υποβάλλεται η αίτηση ηλεκτροδότησης του υποψήφιου καταναλωτή για παροχή συγκεκριμένης ισχύος (Συμφωνημένη Ισχύς) σε ορισμένη θέση, μέχρι την σύνδεση και την ένταξη του τους υφιστάμενους καταναλωτές της ΔΕΗ. 1. ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ 1.1 Καταναλωτήο : Είναι κάθε φυσικό ή νομικό πρόσωπο του οτιοίου η Εσωτερική Ηλεκτρική Εγκατάσταση (Ε.Η.Ε.) έχει συνδεθεί με τις εγκαταστάσεις Διανομής της ΔΕΗ και μπορεί να παίρνει ρεύμα. 1.2 Παροχή pεύ^ατoc : Είναι η εγκατάσταση από το δίκτυο της διανομής της ΔΕΗ μέχρι και τον μετρητή, μέσω της οποίας παρέχεται ηλεκτρική ενέργεια σε συγκεκριμένους καταναλωτές η οποία και καταγράφεται. 1.3 Τάσυ ηλεκτρικού ρεύματος : Είναι η αιτία που αναγκάζει τα ηλεκτρόνια να κινηθούν από ένα σημείο ενός αγωγού σε ένα άλλο, προκαλώντας τη ροή του ηλεκτρικού ρεύματος. Μονάδα μέτρησης το VOLT. 1.4 Ένταση ηλεκτρικού ρεύαατοε : Ονομάζεται η ποσότητα του ηλεκτρικού φορτίου που διέρχεται από μια διατομή ενός αγωγού στη μονάδα του χρόνου. Μονάδα μέτρησης το AMPERE. 1.5 Ισγύε ρεύματος : Ονομάζεται το φυσικό ηλεκτρικό μέγεθος που ισούται με το γινόμενο της τάσης επί την ένταση και εκφράζει την δυνατότητα μιας εγκατάστασης για παραγωγή ή για κατανάλωση έργου στη μονάδα του χρόνου 1.6 Επισκόπηση : Είναι η πραγματοποιούμενη γενική επιτόπια εξέταση του τρόπου ηλεκτροδότησης για την εκπόνηση της μελέτης της παροχής και τον καθορισμό των στοιχείων υτιολογισμού της συμμετοχής. 1.7 Συαοωνηαένη ioy0 c (Σ.Ι.) : Είναι η ανώτατη ισχύς που δικαιούται να απορροφά ο καταναλωτής και η ΔΕΗ υτιοχρεούται να παρέχει. Η Σ.Ι. ταυτίζεται με την ισχύ παροχής και υποχρεωτικά αναγράφεται στο Συμβόλαιο Παροχής ρεύματος. 1.8 Εγκατεστηαένη ιστύε (Ε.Ι.): Είναι το άθροισμα της ισχύος των εγκατεστημένων συσκευών και μηχανημάτων του καταναλωτή. 2. ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΕΝΤΥΠΑ 2.1. Αίτηση ηλεκτοοδότησηε 1Α.Η.): Υπάρχουν δύο τύποι Αιτήσεως Ηλεκτροδότησης. - Η Αίτηση τύπου A η οποία υποβάλλεται για μονοφασικούς καταναλωτές οι οποίοι δεν χρησιμοτιοιούν συσκευές που προκαλούν βύθιση της τάσης.

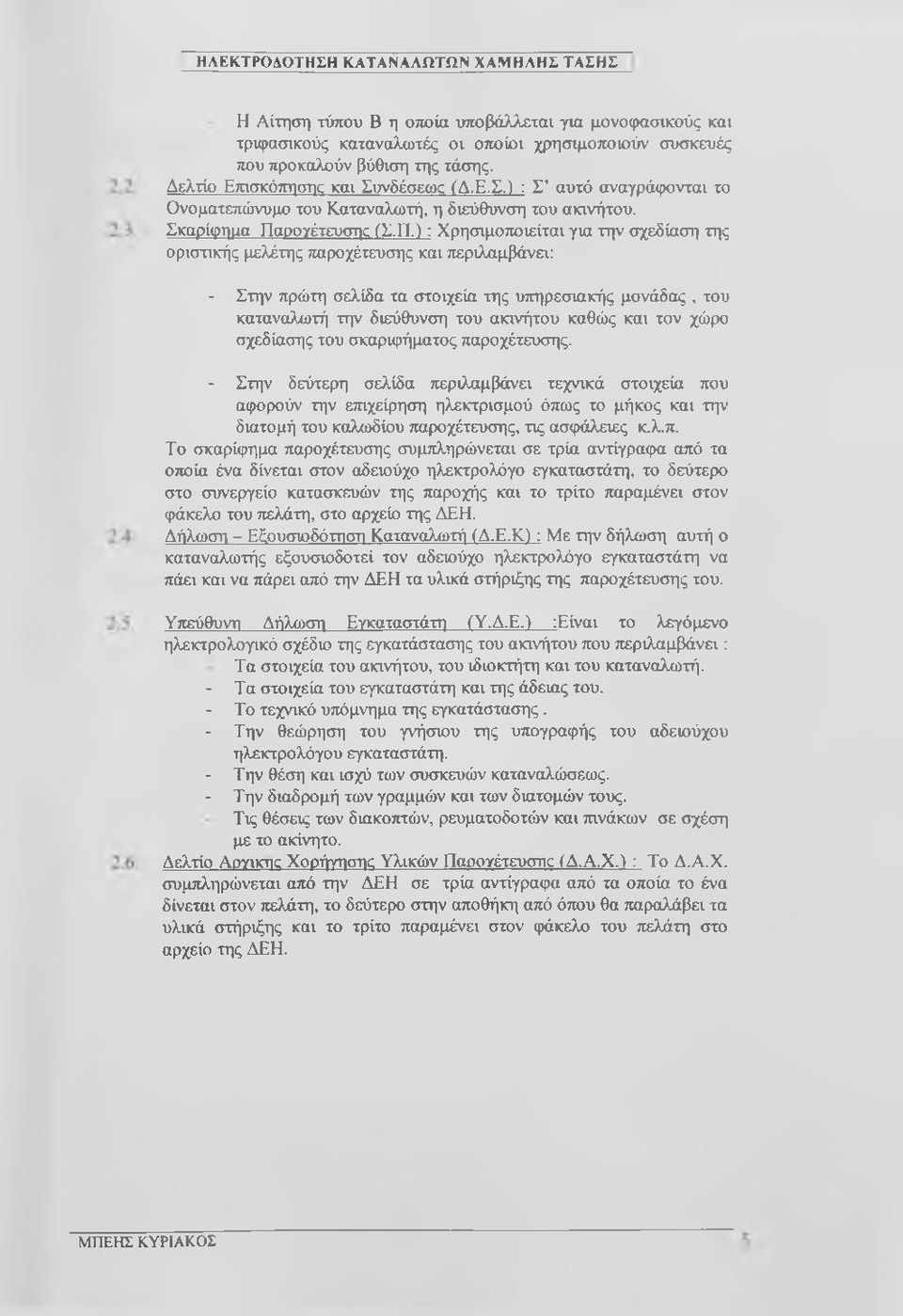

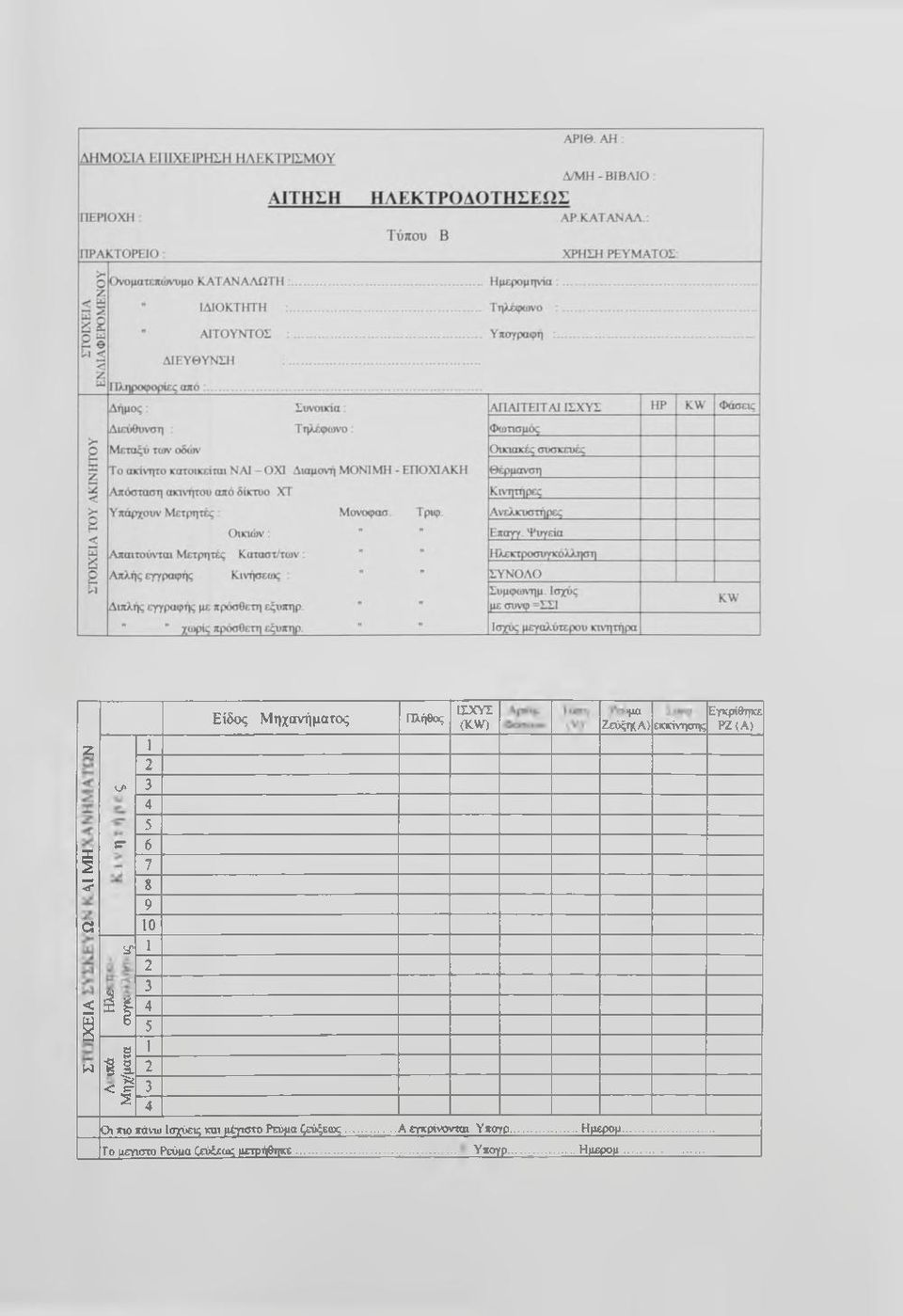

9 ΗΛΕΚΤΡΟΑΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ Η Αίτηση τύπου Β η οτιοία \)τιοβάλλεται για μονοφασικούς και τριφασικούς καταναλωτές οι οτιοίοι χρησιμοποιούν συσκευές που προκαλούν βύθιση της τάσης. Δελτίο Επισκόπησηε και Συνδέσεωε (Δ.Ε.Σ.) : Σ αυτό αναγράφονται το Ονοματεπώνυμο του Καταναλωτή, η διεύθυνση του ακινήτου. Σκαρίωημα Παpoγέτευσηc (Σ.Π.): Χρησιμοποιείται για την σχεδίαση της οριστικής μελέτης παροχέτευσης και περιλαμβάνει: - Στην πρώτη σελίδα τα στοιχεία της υττηρεσιακής μονάδας, του καταναλωτή την διεύθυνση του ακινήτου καθώς και τον χώρο σχεδίασης του σκαριφήματος παροχέτευσης. - Στην δεύτερη σελίδα περιλαμβάνει τεχνικά στοιχεία που αφορούν την ετηχείρηση ηλεκτρισμού όπως το μήκος και την διατομή του καλωδίου παροχέτευσης, τις ασιράλειες κ.λ.π. Το σκαρίφημα παροχέτευσης συμπληρώνεται σε τρία αντίγραφα από τα οποία ένα δίνεται στον αδειούχο ηλεκτρολόγο εγκαταστάτη, το δεύτερο στο συνεργείο κατασκευών της παροχής και το τρίτο παραμένει στον φάκελο του πελάτη, στο αρχείο της ΔΕΗ. Δύλωστι - Ε ουσιοδόττιση Καταναλωτή (Δ.Ε.Κ): Με την δήλωση αυτή ο καταναλωτής εξουσιοδοτεί τον αδειούχο ηλεκτρολόγο εγκαταστάτη να πάει και να πάρει από την ΔΕΗ τα υλικά στήριξης της παροχέτευσης του. Υπεύθυντι Δήλωση Εγκαταστάτη (Υ.Δ.Ε.) :Είναι το λεγόμενο ηλεκτρολογικό σχέδιο της εγκατάστασης του ακινήτου που τιεριλαμβάνει: Τα στοιχεία του ακινήτου, του ιδιοκτήτη και του καταναλωτή. - Τα στοιχεία του εγκαταστάτη και της άδειας του. - Το τεχνικό υπόμνημα της εγκατάστασης. - Την θεώρηση του γνήσιου της υπογραφής του αδειούχου ηλεκτρολόγου εγκαταστάτη. - Την θέση και ισχύ των συσκευών καταναλώσεως. - Την διαδρομή των γραμμών και των διατομών τους. Τις θέσεις των διακοταών, ρευματοδοτών και τηνάκων σε σχέση με το ακίνητο. Δελτίο ApYiicnc Χορήγησηο Υλικών Παοογέτευστιε (Δ.Α.Χ.) : Το Δ.Α.Χ. συμπληρώνεται από την ΔΕΗ σε τρία αντίγραφα από τα οποία το ένα δίνεται στον πελάτη, το δεύτερο στην αποθήκη από ότιου θα παραλάβει τα υλικά στήριξης και το τρίτο παραμένει στον ιράκελο του πελάτη στο αρχείο της ΔΕΗ.

10 ΑΡΙΘ AH : ΔΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ HAEKTPEMOY ΠΕΡΙΟΧΗ : ΑΙΤΗΣΗ ΔΛ1Η - ΒΙΒΛΙΟ: ΗΛΕΚΤΡΟΑΟΤΗΣΕΩΣ ΑΡ.ΚΑΤΑΝΑΛ.: Τύπου A

11 2 1 2 υ> c g 9 a 10 y' < ^ δ 5 g 1 w il 2 < ^ 3 S 4 Είδος Μηχανήματος Πλήθος ΙΣΧΥΣ (KW) Ζεύξί^Α) εκκίνησης Εγκρίθηκε ΡΖ(Α) Onno *άνωισγύειί; και μέγιστο Ρεύμα ζεύξεοις...aeykpivovnn Yiroyp Ημερομ... To ueviotoρεύμα Οεύξεσκ μετρήθηκε... Υ«ΓΡ Ημερομ...

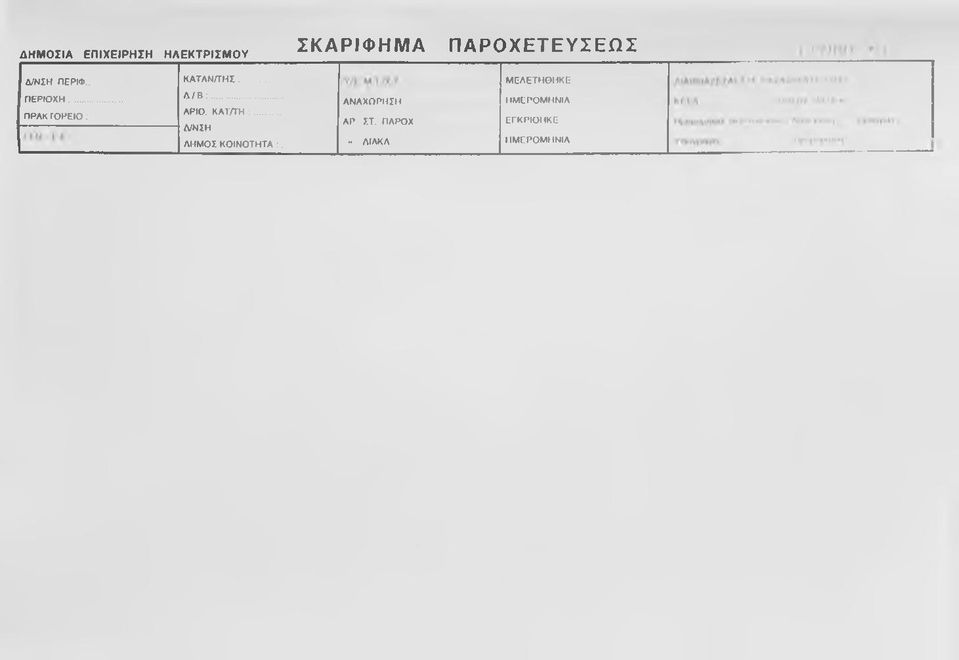

12 ΔΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ ΣΚΑΡΙΦΗΜΑ ΠΑΡΟΧΕΤΕΥΣΕΩΣ Δ/ΝΣΗ ΠΕΡΙΦ-; ΠΕΡΙΟΧΗ :... ΠΡΑΚΤΟΡΕΙΟ : ΚΑΤΛΝ/ΤΗΣ... Λ/Β :... ΛΡΙΟ. ΚΛΤ/ΤΗ :... - Λ/ΝΣΗ ΛΗΜΟΣ ΚΟΙΝΟΤΗΤΑ :. ΑΝΑΧΩΡΗΣΗ ΑΡ ΣΤ. ΠΑΡΟΧ ΛΙΑΚΑ ΜΕΛΕΤΗΘΗΚΕ ΗΜΕΡΟΜΗΝΙΑ ΕΓΚΡΙΟΗΚΕ ΗΜΕΡΟΜΗΝΙΑ

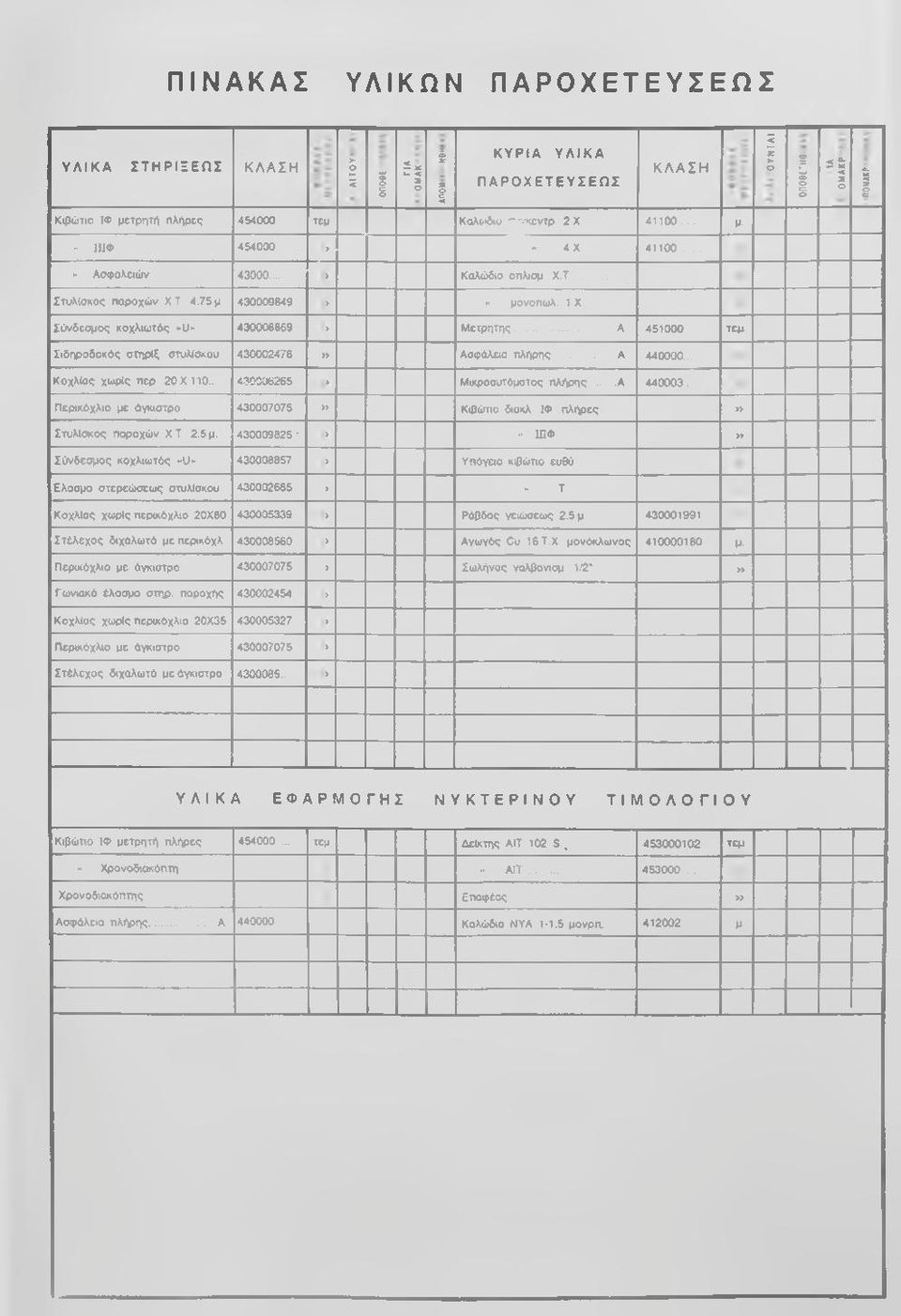

13 ΠΙΝΑΚΑΣ ΥΛΙΚΩΝ Π ΑΡΟΧΕΤΕ ΥΣΕΩ Σ ΥΛΙΚΑ ΣΤΗΡΙΞΕΠΣ ΚΛΑΣΗ 1 1 ^1 1 1 ΚΥΡΙΑ ΥΛΙΚΑ ΠΑΡΟΧΕΤΕΥΣΕΩΣ ΚΛΑΣΗ 1 i "1 I Κιβώτιο ΙΦ μετρητή πλήρες Α54000 τεμ Καλοιδίϋ "'.'κεντρ 2Χ 411Χ... μ... ιπφ 454ΟΧ. 4Χ 411Χ... Ασφαλειών 430Χ... οπλιι^..τ... Καλώδιο Χ Στυλίσκος παροχών 4300X849. μονοπωλ. 1X XT 4,75μ Σύνδεσμος κοχλιωτός -U 43Χ06Θ69 Μετρητής...A 4510Χ τεμ Σιδηροδοκός στηρίξ. στυλίσκου 43X02478 Ασφάλ&ο πλήρης,. A 4400Χ...». Κοχλίας χωρίς περ 20X X265 Μικροαυτόματος πλήρης...a 4400Χ. Περικόχλιο με άγκιστρο Κιβώτιο διακλ ΙΦ πλήρες».. Στυλίσκος παροχών Χ.Τ. 2.5 μ. 4300X825.. ΙΠΦ.. Σύνδεσμος κοχλιωτός "U Υπόγειο κιβώπο ευχ Ελασμα στερεώσεως στυλίσκου S85.. Τ Κοχλίας χωρίς περικόχλιο 20X Ράβδος γειώσεως 2.5 μ 430X1991 Στέλεχος διχαλωτό με περικόχλ Αγωγός Cu 16Τ.Χ μονόκλωνος 4100X180 μ. Περικόχλιο με άγκιστρο Σωλήνας γαλβανισμ Ι,-Σ'.. Γωνιακό έλασμα στηρ. παροχής Κοχλίας χωρίς περικόχλιο 20X Περκόχλιο με άγκιστρο 430X7075 Στέλεχος διχαλωτό με άγκιστρο ΥΛΙΚΑ ΕΦΑΡΜΟΓΗΣ ΝΥΚΤΕΡΙΝΟΥ Τ ΙΜ Ο Λ Ο Γ ΙΟ Υ Κιβώτιο ΙΦ μετρητή πλήρες τεμ Δείκτης ΑΙΤ 102 S ^ 4530X102 τεμ Χρονοδιακόπτη.. ΑΙΤ ΟΧ... Χρονοδιακόπτης Εποφέας.. Αοφόλεια πλήρης... A καλώδιο ΝΥΑ μονρα 412X2 μ

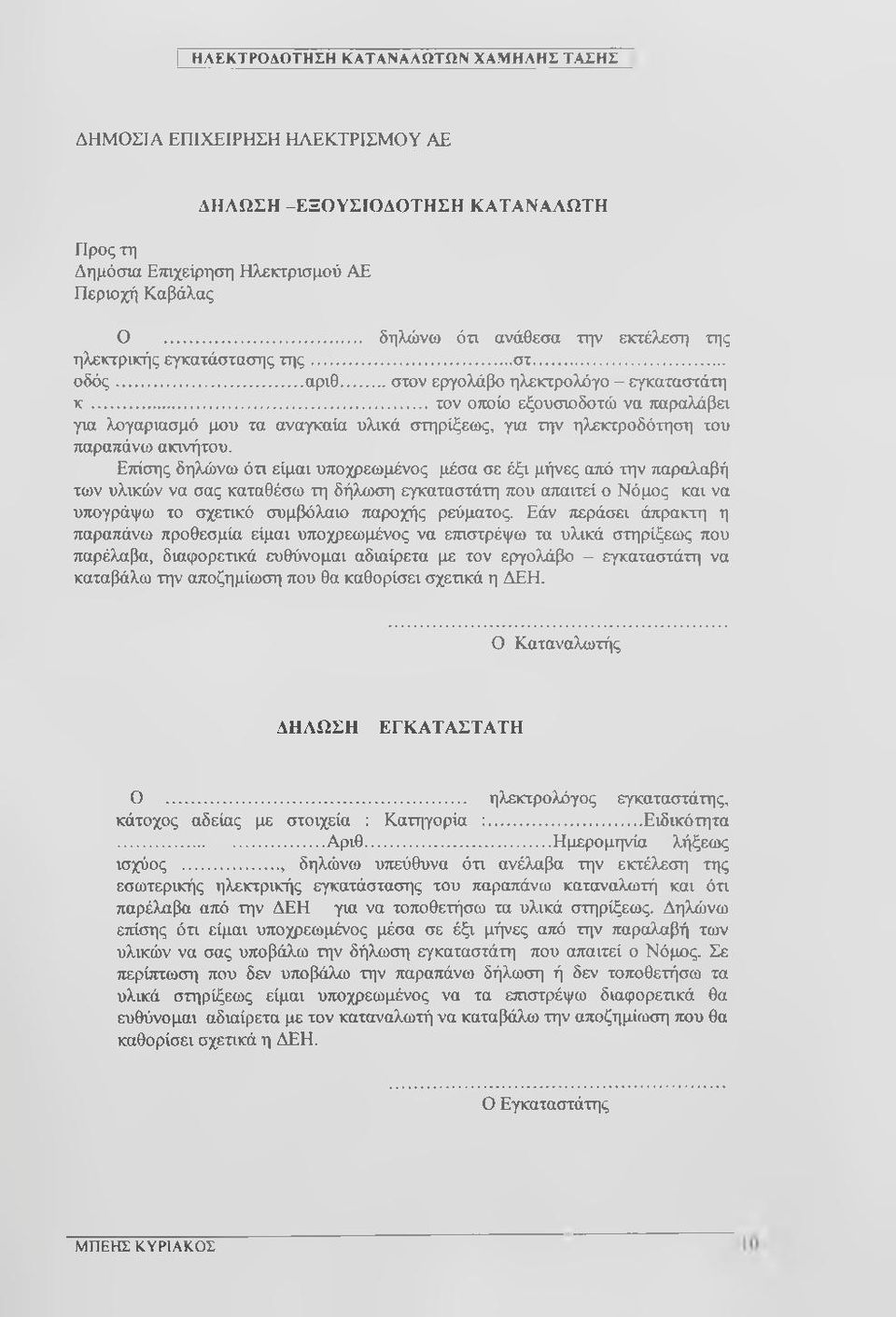

14 I ΗΛΕΚΤΡΟΑΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ ΔΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ ΑΕ ΔΗΛΩΣΗ -ΕΞΟΥΣΙΟΔΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΗ Προς τη Δημόσια Ετηχείρηση Ηλεκτρισμού ΑΕ Περιοχή Καβάλας Ο... δηλώνω ότι ανάθεσα την εκτέλεση της ηλεκτρικής εγκατάστασης τη ς...στ... οδός...αριθ... στον εργολάβο ηλεκτρολόγο - εγκαταστάτη κ... τον οποίο εξουσιοδοτώ να παραλάβει για λογαριασμό μου τα αναγκαία υλικά στηρίξεως, για την ηλεκτροδότηση του παραπάνω ακινήτου. Επίσης δηλώνω ότι είμαι υποχρεωμένος μέσα σε έξι μήνες από την τιαραλαβή των υλικών να σας καταθέσω τη δήλωση εγκαταστάτη που απαιτεί ο Νόμος και να υπογράψω το σχετικό συμβόλαιο παροχής ρεύματος. Εάν περάσει άπρακτη η παρατιάνω προθεσμία είμαι υτιοχρεωμένος να ετηστρέψω τα υλικά στηρίξεως που παρέλαβα, διαφορετικά ευθύνομαι αδιαίρετα με τον εργολάβο - εγκαταστάτη να καταβάλω την αποζημίωση που θα καθορίσει σχετικά η ΔΕΗ. Ο Καταναλωτής ΔΗΛΩΣΗ ΕΓΚΑΤΑΣΤΑΤΗ Ο... ηλεκτρολόγος εγκαταστάτης, κάτοχος αδείας με στοιχεία : Κατηγορία ;...Ειδικότητα... Αριθ... Ημερομηνία λήξεως ισχύος..., δηλώνω υπεύθυνα ότι ανέλαβα την εκτέλεση της εσωτερικής ηλεκτρικής εγκατάστασης του παραπάνω καταναλωτή και ότι παρέλαβα από την ΔΕΗ για να τοποθετήσω τα υλικά στηρίξεως. Δηλώνω ετήσης ότι είμαι υποχρεωμένος μέσα σε έξι μήνες από την παραλαβή των υλικών να σας υποβάλω την δήλωση εγκαταστάτη που απαιτεί ο Νόμος. Σε περύιτωση που δεν υποβάλω την παραπάνω δήλωση ή δεν τοποθετήσω τα υλικά στηρίξεως είμαι υποχρεωμένος να τα επιστρέφω διαφορεηκά θα ευθύνομαι αδιαίρετα με τον καταναλωτή να καταβάλω την αποζημίωση που θα καθορίσει σχετικά η ΔΕΗ. Ο Εγκαταστάτης

15 ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ Α Δ Ε 10Υ Χ 0Υ ΕΓΚΑΤΑΣΤΑΤΗ Προς τη ΔΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ ΗΜΕΡΟΜΗΝΙΑ ΥΠΟΒΟΛΗΣ ΣΤΟΙΧΕΙΑ ΚΑΤΑΝΑΛΩΤΗ Αριθ. Καταναλωτή... Ονοματ.»... Ονοματ. Ιδιοκτήτη... ΠΕΡΙΟΧΗ...ΠΡΑΚΤΟΡΕΙΟ... Ο υπογεγραμμένος ηλεκτρολόγος ε /καταστάτης ΓΓΟΙΧΕΙΑ ΑΚΙΝΗΤΟΥ βε 3αιώνω υπεύθυνα ό τ ι: Πόλη - Χωριό Κατέχω την Αδεια Ηλεκτρολόγου Ε'/καταστάτη που Συνοικία... ;... αναφέρεται σ' αυτή την υπεύθυνη δήλοκιη και δηλώνω ότι δεν έχει ανασταλεί η ισχύς της. Οδός - Αριθμός Έ χω εκτελέσει τα τμήματα της εσωτερικής Οροφος... ηλεκτρικής εγκατάστασης του ακινήτου που αναφέρεται στη δήλοκιη σύμφωνα με τους ισχύοντες Κανονισμούς Αριθ. Διαμερίσματος... Ηλεκτρικών Εγκαταστάσεων. Έχω συντάξει το σχέδιο Κατηγορία χώρου για τον της εγκατάστασης και το τεχνικό υπόμνημα σύμφωνα με την ισχύουσα νομοθεσία. Δίνω την εγγύηση, επανέλεγχο κατά το άρθρο 305 ΚΕΗΕ. σύμφωνα με το άρθρο 3 του Ν. 4483/65, ότι οι ΣΤΟΙΧΕΙΑ ΑΔΕΙΑΣ ΕΓΚΑΤΑΣΤΑΤΗ εγκαταστάσεις αυτές θα λειτουργήσουν απρόσκοπτα. 3. Έκανα τον έλεγχο όλης της μετά τον μετρητή της Ειδικότητα - Κατηγορία... ΔΕΗ εσωτερικής ηλεκτρικής εγκατάστασης και τη βρήκα σύμφωνα με τους Κανονισμούς Ηλεκτρικών Αριθμός... Εγκαταστάσεων που ισχύουν. Χρονολογία Έκδοσης Οι ασφάλειες που τοποθετήθηκαν είναι σύμφωνα με τους Κανονισμούς που ισχύουν... λήξης ισχύος Έ κανα ωρομέτρηση ολόκληρης της παραπάνω Δυναμικότητα Αδειας σε K W... εγκατάστασης και βρήκα αποτελέσματα σύμφωνα με τους Κανονισμούς που ισχύουν. ΣΥΝΟΛΙΚΗ ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ ΕΙΧΣΗΣ ΣΧΕΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ

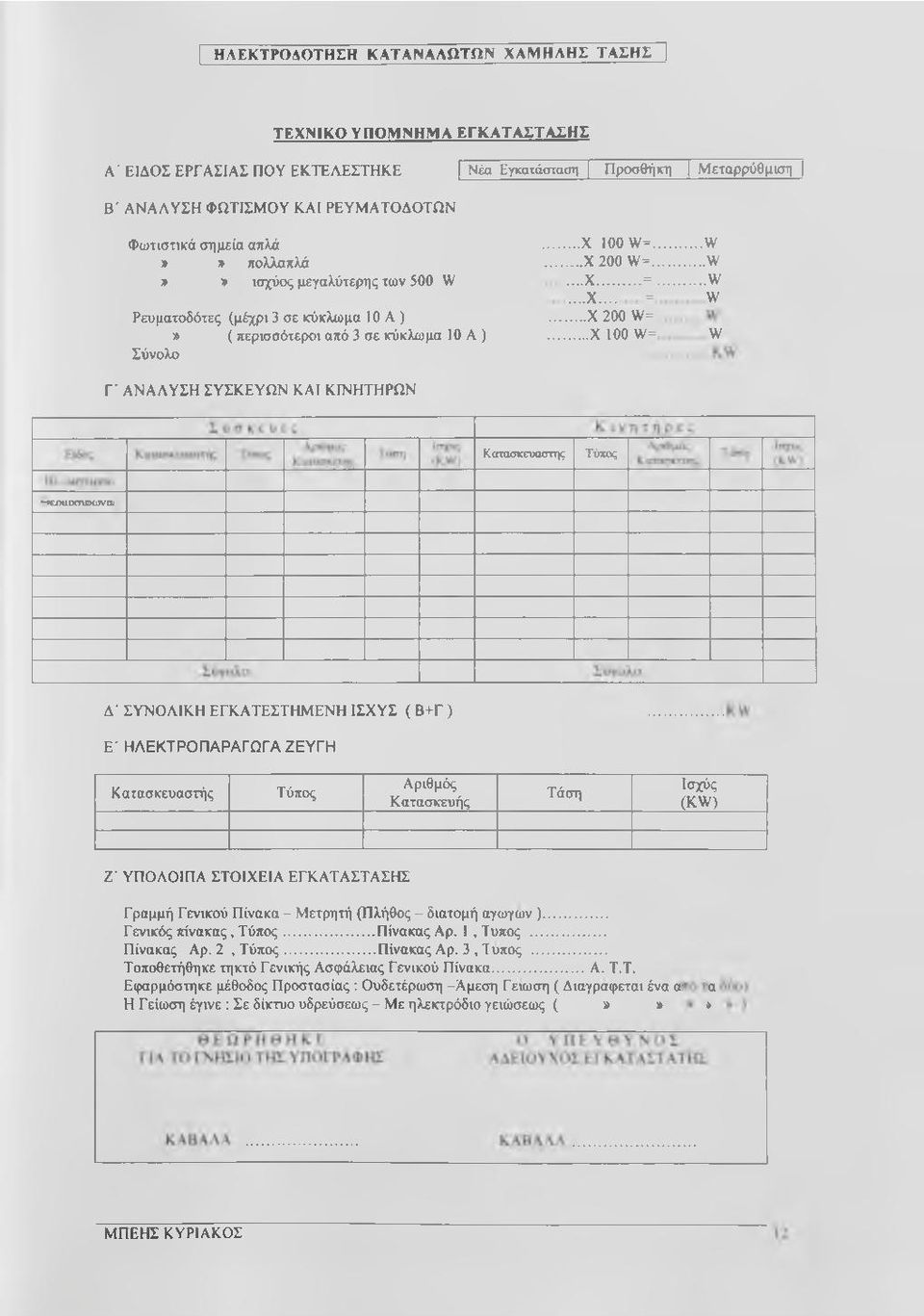

16 I ΗΛΕΚΤΡΟΑΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣηΤ ~ ΤΕΧΝΙΚΟ ΥΠΟΜΝΗΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ Α ΕΙΔΟΣ ΕΡΓΑΣΙΑΣ ΠΟΥ ΕΚΤΕΑΕΣΤΗΚΕ Νέα Εγκατάσταση Προσ&ήκη Μεταρρύθμιση Β' ΑΝΑΑΥΣΗ ΦΩΤΙΣΜΟΥ ΚΑΙ ΡΕΥΜΑΤΟΔΟΤΩΝ Φωτιστικά σημεία απλά»» πολλαπλά»» ισχύος μεγαλύτερης των 500 W Ρευματοδότες (μέχρι 3 σε κύκλωμα 10 A )» ( περισσότεροι από 3 σε κύκλωμα 10 A ) Σύνολο...X 100 W=... W...X 200 W=... W...X... =...W...X... = W...X 200 W=...X 100 W= W r ΑΝΑΑΥΣΗ ΣΥΣΚΕΥΩΝ ΚΑΙ ΚΙΝΗΤΗΡΩΝ Κατασκευαστής Τύπος Δ'ΣΥΝΟΑΙΚΗ ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ (Β + Γ ) Ε 'ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΑ ΖΕΥΓΗ Κατασκευαστής Τύπος Αριθμός Κατασκευής Τάση Ισχύς (KW) Ζ' ΥΠΟΑΟΙΠΑ ΣΤΟΙΧΕΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ Γραμμή Γενικού Πίνακα - Μετρητή (Πλήθος - διατομή αγωγων )... Γενικός πίνακας, Τύπος...Πίνακας Αρ. 1, Τύπος... Πίνακας Αρ. 2, Τύπος...Πίνακας Αρ. 3, Τύπος... Τοποθετήθηκε τηκτό Γενικής Ασφάλειας Γενικού Πίνακα...Α. Τ.Τ. Εφαρμόστηκε μέθοδος Προστασίας ; Ουδετέρωση -Αμεση Γείωση ( Διαγράφεται ένα α; Η Γείωση έγινε : Σε δίκτυο υδρεύσεως-με ηλεκτρόδιο γειώσεως (»» Γ

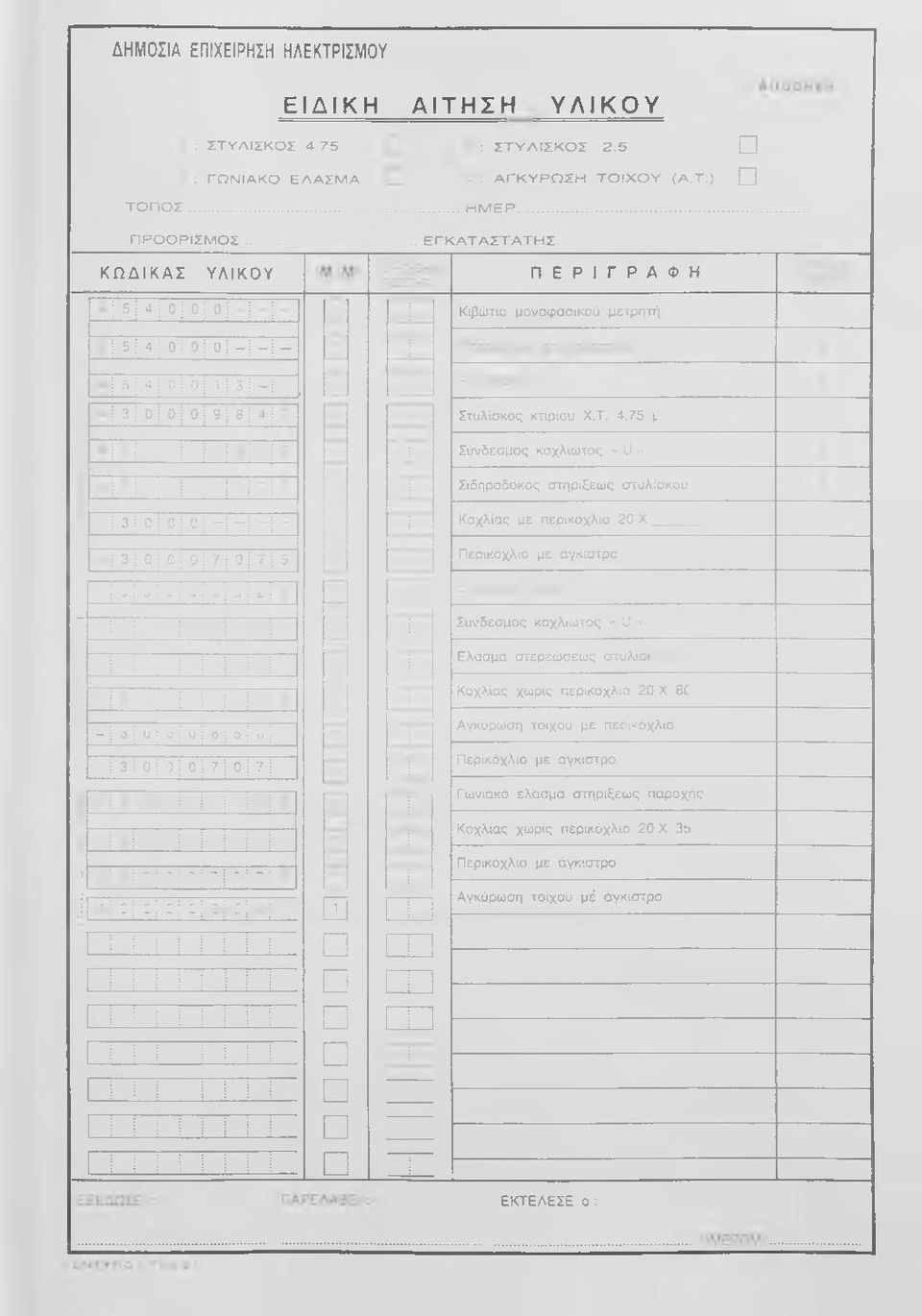

17 ΔΗΜ ΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ ΕΙΔΙΚΗ ΑΙΤΗΣΗ ΥΛΙΚΟΥ : ΣΤΥΛΙΣΚΟΣ 4.75 : ΓΩΝΙΑΚΟ ΕΛΑΣΜΑ ΤΟΠΟΣ... ΠΡΟΟΡΙΣΜΟΣ... : ΣΤΥΛΙΣΚΟΣ 2.5 : ΑΓΚΥΡΩΣΗ ΤΟΙΧΟΥ (Α,Τ.) Q... ΗΜΕΡ..... ΕΓΚΑΤΑΣΤΑΤΗΣ Κ Ω ΔΙΚ ΑΣ ΥΛΙΚΟΥ Π Ε Ρ Ι Γ Ρ Α Φ Η 5ΐ 4 ί Οί ο; Οί Κιβώτιο μονοφασικού μετρητή 5ί 41 Oi ο! Οί -I -ί - ϊ 3; ο! 0 ΟΪ 9ί Στυλίσκος κτιρίου Χ.Τ μ Σύνδεσμος κοχλιωτός U Σιδηροδοκός στηρίξεως στυλίσκου : 3 ί 0 ί 0 ί C j -I -ί - :3iO C:0 7i0[7i5 Κοχλίας με περικόχλιο 20 X Περικόχλιο με άγκιστρο Σύνδεσμος κοχλιωτός >U Ελασμα στερεώσεως στυλισι Κοχλίας χωρίς περικόχλιο 20 X 8C Αγκυρωση τοίχου με περικόχλιο I 3Ι Οι Οί Οι 71 ΟΙ 7ί Περικόχλιο με άγκιστρο m m m m m Γωνιακό έλασμα στηρίξεως παροχής Κοχλίας χωρίς περικόχλιο 20 X 3ο Περικόχλιο με άγκιστρο Αγκύρωση τοίχου μέ άγκιστρο ΕΚΤΕΛΕΣΕ ο ;

18 I ΗΛΚΚΤΡΟΛΟΤΗΣΗ ΚΑΤΑ.ΝΑ.\ΩΤί^.Ν ΧΑΜΗΛΗΣ ΤΑΣΗΣ ΚΕΦΑΛΑΙΟ II ΜΕΜΟΝΩΜΕΝΟΙ ΚΑΤΑΝΑΛΩΤΕΣ Οι μεμονωμένοι καταναλωτές μπορούν να χωριστούν σε δυο κατηγορίες. Στους καταναλωτές που δεν έχουν συσκευές που προκαλούν βύθιση τάσης και στους καταναλωτές που έχουν συσκευές που προκαλούν βύθιση τάσης. Μπορούν ακόμη να χωριστούν σε δύο ομάδες. Στους προσωρινούς καταναλωτές και στους μόνιμους. Στην πρώτη ομάδα ανήκουν οι καταναλωτές των εργοταξιακών παροχών και στην δεύτερη ομάδα ανήκουν οι καταναλωτές με τις μόνιμες παροχές είτε είναι οικιακοί είτε είναι καταναλωτές γενικής χρήσης. I. ΜΕΜΟΝΩΜΕΝΟΙ ΚΑΤΑΝΑΛΩΤΕΣ ΧΩΡΙΣ ΣΥΣΚΕΥΕΣ ΠΟΥ ΠΡΟΚΑΛΟΥΝ ΒΥΘΙΣΗ ΤΑΣΗΣ Ο καταναλωτής υποβάλλει την Αίτηση Ηλεκτροδοτήσεως τύπου Α, η οποία συμπληρώνεται από τον Αδειούχο Ηλεκτρολόγο Εγκαταστάτη με τα φορτία εκείνα που θα χρειαστούν για την λειτουργία της εκάστοτε οικίας ή γενικά του χώρου που πρόκειται να ηλεκτροδοτηθεί, την Δήλωση Εξουσιοδότηση Καταναλωτή και τέλος αντίγραφο οικοδομικής άδειας. Μετά την παραλαβή της ΑΗ από τον αρμόδιο υπάλληλο του Τομέα Ηλεκτροδότησης Καταναλωτών (Τ.Η.Κ.) εκδίδεται το Δελτίο Επισκόπησης Συνδέσεως το οποίο μαζί με την ΑΗ,το ΔΕΚ, και το αντίγραφο οικοδομικής άδειας στέλνονται υπηρεσιακά στον αρμόδιο υπάλληλο του τεχνικού τομέα για επισκόπηση. I. ΕΠΙΣΚΟΠΗΣΗ Η επισκότιηση πραγματοποιείται από ειδικά εκπαιδευμένο υπάλληλο του τεχνικού τομέα ο οποίος θα ονομάζεται Επισκοπηστής. Η επισκόπηση γίνεται με την μετάβαση του επισκοπηστή στον χώρο που βρίσκεται το ακίνητο που πρόκειται να ηλεκτροδοτηθεί. Από την επισκόπηση είναι δυνατόν να προκόψουν οι παρακάτω περιπτώσεις και για κάθε μια από τις οποίες πραγματοποιούνται ανάλογες ενέργειες οι οποίες αναφέρονται παρακάτω. - Εάν τι υ καταναλωτή είναι αικοότεοο ύ ίσο των 30 μ. Εκπονείται η οριστική μελέτη της παροχέτευσης με την σύνταξη του Σκαριφήματος Παροχέτευσης και στην συνέχεια επιστρέφονται στον Τ.Η.Κ. το ΔΕΣ και το Σ.Π. - Εάν τ( υ καταναλωτή είναι μεναλύτεοο των 30 α. Στην περίπτωση κατά την οποία για την ηλεκτροδότηση του καταναλωτή απαιτείται εκτός της κατασκευής παροχέτευσης και ενίσχυση ή συμπλήρωση δικτύου η σχετική μελέτη δικτύου εκπονείται με την έκδοση εντολής έργου και κατασκευαστικού σχεδίου από τον τομέα μελετών και στη συνέχεια μεταβιβάζονται μαζί με το ΔΕΣ και το Σ.Π. στον Τ.Η.Κ.

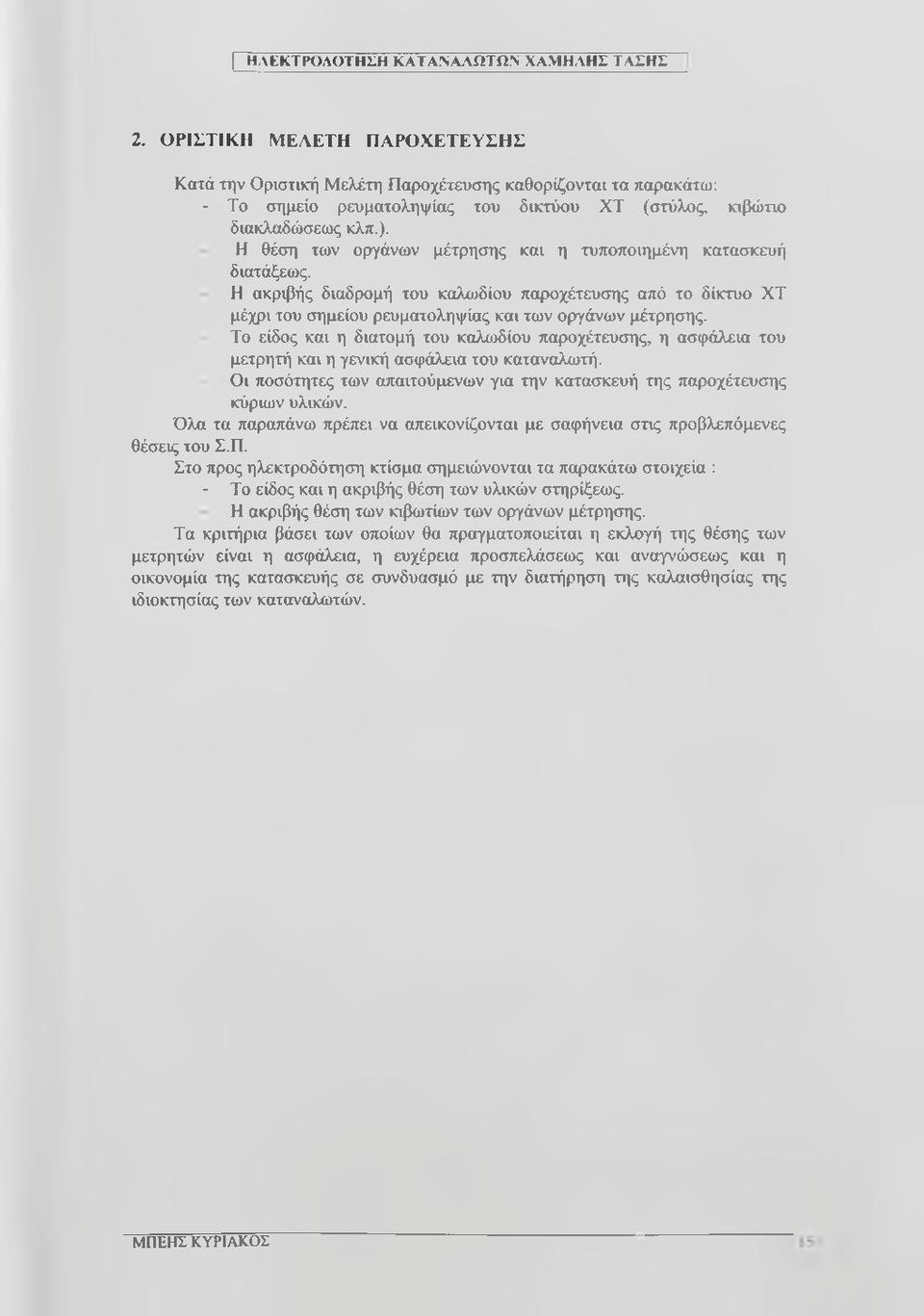

19 I ΗΛΕΚΤΡΟΑΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ~~ 2. ΟΡΙΣΤΙΚΗ ΜΕΛΕΤΗ ΠΑΡΟΧΕΤΕΥΣΗΣ Κατά την Οριστική Μελέτη Παροχέτευσης καθορίζονται τα παρακάτω; - Το σημείο ρευματοληψίας του δικτύου XT (στύλος, κιβώτιο διακλαδώσεως κλπ.). Η θέση των οργάνων μέτρησης και η τυποποιημένη κατασκευή διατάξεως. Η ακριβής διαδρομή του καλωδίου παροχέτευσης από το δίκτυο XT μέχρι του σημείου ρευματοληψίας και των οργάνων μέτρησης. Το είδος και η διατομή του καλωδίου παροχέτευσης, η ασφάλεια του μετρητή και η γενική ασφάλεια του καταναλωτή. Οι ποσότητες των απαιτούμενων για την κατασκευή της παροχέτευσης κύριων υλικών. Όλα τα παραπάνω πρέπει να απεικονίζονται με σαφήνεια στις προβλεπόμενες θέσεις του Σ.Π. Στο προς ηλεκτροδότηση κτίσμα σημειώνονται τα παρακάτω στοιχεία ; - Το είδος και η ακριβής θέση των υλικών στηρίξεως. Η ακριβής θέση των κιβωτίων των οργάνων μέτρησης. Τα κριτήρια βάσει των οποίων θα πραγματοποιείται η εκλογή της θέσης των μετρητών είναι η ασφάλεια, η ευχέρεια προσπελάσεως και αναγνώσεως και η οικονομία της κατασκευής σε συνδυασμό με την διατήρηση της καλαισθησίας της ιδιοκτησίας των καταναλωτών.

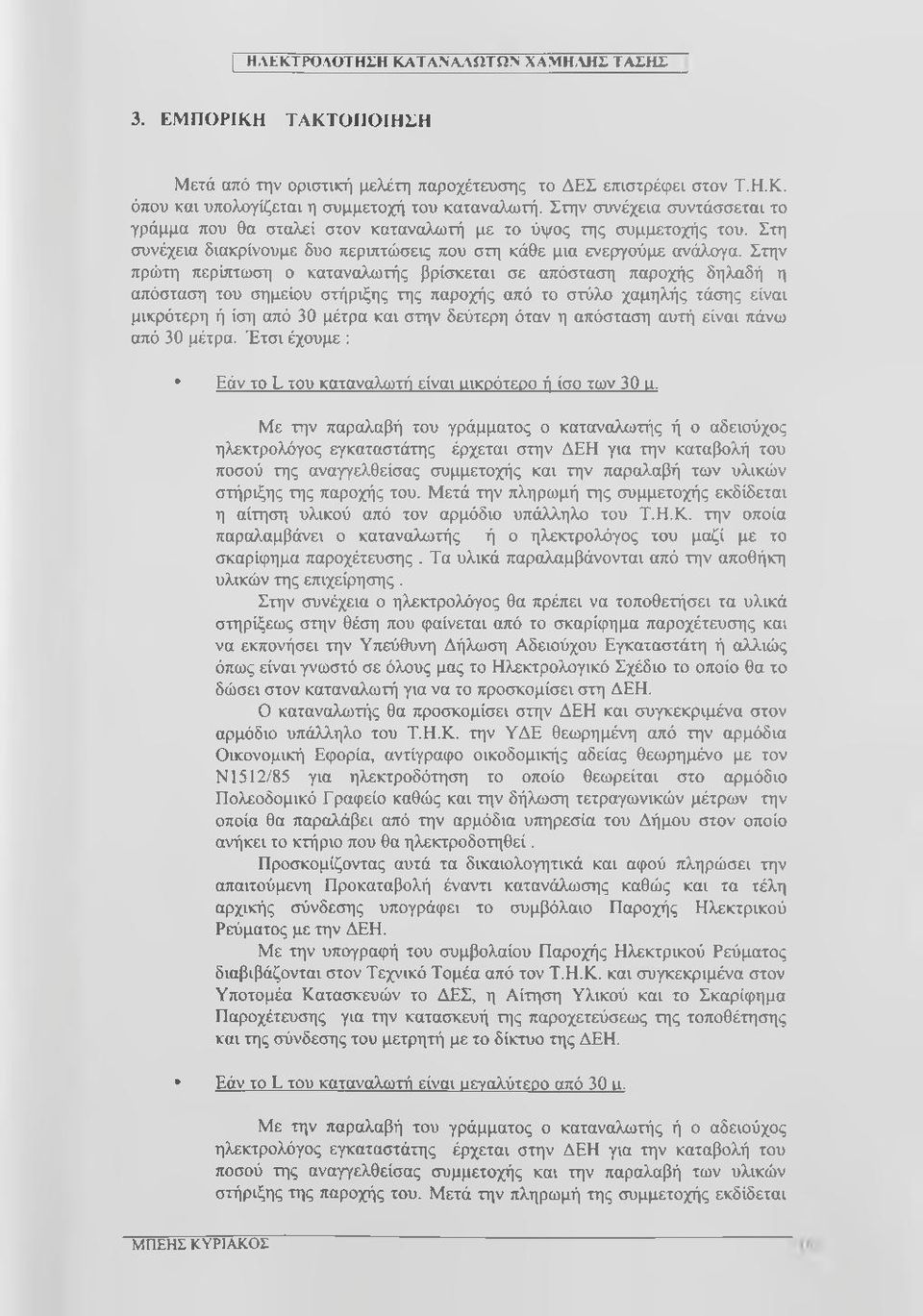

20 I ΗΛΕΚΤΡΟΛΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ 3. ΕΜΠΟΡΙΚΗ ΤΑΚΤΟΠΟΙΗΣΗ Μετά από την οριστική μελέτη παροχέτευσης το ΔΕΣ επιστρέφει στον Τ.Η.Κ. όπου και υπολογίζεται η συμμετοχή του καταναλωτή. Στην συνέχεια συντάσσεται το γράμμα που θα σταλεί στον καταναλωτή με το ύψος της συμμετοχής του. Στη συνέχεια διακρίνουμε δυο περιπτώσεις που στη κάθε μια ενεργούμε ανάλογα. Στην πρώτη περίπτωση ο καταναλωτής βρίσκεται σε απόσταση παροχής δηλαδή η απόσταση του σημείου στήριξης της παροχής από το στύλο χαμηλής τάσης είναι μικρότερη ή ίση από 30 μέτρα και στην δεύτερη όταν η απόσταση αυτή είναι πάνω από 30 μέτρα. Έτσι έχουμε ; Εάν το L του καταναλωτή είναι αικοότεοο ή ίσο των 30 α. Με την παραλαβή του γράμματος ο καταναλωτής ή ο αδειούχος ηλεκτρολόγος εγκαταστάτης έρχεται στην ΔΕΗ για την καταβολή του ποσού της αναγγελθείσας συμμετοχής και την παραλαβή των υλικών στήριξης της παροχής του. Μετά την πληρωμή της συμμετοχής εκδίδεται η αίτηση υλικού από τον αρμόδιο υπάλληλο του Τ.Η.Κ. την οποία παραλαμβάνει ο καταναλωτής ή ο ηλεκτρολόγος του μαζί με το σκαρίφημα παροχέτευσης. Τα υλικά παραλαμβάνονται από την αποθήκη υλικών της επιχείρησης. Στην συνέχεια ο ηλεκτρολόγος θα πρέπει να τοποθετήσει τα υλικά στηρίξεως στην θέση που φαίνεται από το σκαρίφημα παροχέτευσης και να εκπονήσει την Υπεύθυνη Δήλωση Αδειούχου Εγκαταστάτη ή αλλιώς όπως είναι γνωστό σε όλους μας το Ηλεκτρολογικό Σχέδιο το οποίο θα το δώσει στον καταναλωτή για να το προσκομίσει στη ΔΕΗ. Ο καταναλωτής θα προσκομίσει στην ΔΕΗ και συγκεκριμένα στον αρμόδιο υπάλληλο του Τ.Η.Κ. την ΥΔΕ θεωρημένη από την αρμόδια Οικονομική Εφορία, αντίγραφο οικοδομικής αδείας θεωρημένο με τον Ν1512/85 για ηλεκτροδότηση το οποίο θεωρείται στο αρμόδιο Πολεοδομικό Γραφείο καθώς και την δήλωση τετραγωνικών μέτρων την οποία θα παραλάβει από την αρμόδια υπηρεσία του Δήμου στον οποίο ανήκει το κτήριο που θα ηλεκτροδοτηθεί. Προσκομίζοντας αυτά τα δικαιολογητικά και αφού πληρώσει την απαιτούμενη Προκαταβολή έναντι κατανάλωσης καθώς και τα τέλη αρχικής σύνδεσης υπογράφει το συμβόλαιο Παροχής Ηλεκτρικού Ρεύματος με την ΔΕΗ. Με την υπογραφή του συμβολαίου Παροχής Ηλεκτρικού Ρεύματος διαβιβάζονται στον Τεχνικό Τομέα από τον Τ.Η.Κ. και συγκεκριμένα στον Υποτομέα Κατασκευών το ΔΕΣ, η Αίτηση Υλικού και το Σκαρίφημα Παροχέτευσης για την κατασκευή της παροχετεύσεως της τοποθέτησης και της σύνδεσης του μετρητή με το δίκτυο της ΔΕΗ. Εάν το L του καταναλωτή είναι αεναλύτεοο από 30 α. Με την παραλαβή του γράμματος ο καταναλωτής ή ο αδειούχος ηλεκτρολόγος εγκαταστάτης έρχεται στην ΔΕΗ για την καταβολή του ποσού της αναγγελθείσας συμμετοχής και την παραλαβή των υλικών στήριξης της παροχής του. Μετά την πληρωμή της συμμετοχής εκδίδεται

21 I ΗΛΕΚΤΡΟΑΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ ~ η αίτηση υλικού από τον αρμόδιο υπάλληλο του Τ.Η.Κ. την οποία παραλαμβάνει ο καταναλωτής ή ο ηλεκτρολόγος του μαζί με το σκαρίφημα παροχέτευσης. Τα υλικά παραλαμβάνονται από την αποθήκη υλικών της επιχείρησης. Στην συνέχεια ο ηλεκτρολόγος θα πρέπει να τοποθετήσει τα υλικά στηρίξεως στην θέση που φαίνεται από το Σκαρίφημα Παροχέτευσης και να εκπονήσει την Υπεύθυνη Δήλωση Αδειούχου Εγκαταστάτη την οποία θα την δώσει στον καταναλωτή για να την προσκομίσει στη ΔΕΗ θεωρημένη από την αρμόδια Οικονομική Εφορία καθώς επίσης και αντίγραφο οικοδομικής άδειας θεωρημένο με τον Ν1512/85 για ηλεκτροδότηση το οποίο θεωρείται στο αρμόδιο Πολεοδομικό Γραφείο, για να πραγματοποιηθεί η συμπλήρωση του δικτύου. Μετά την κατασκευή του έργου ο καταναλωτής θα είναι πλέον σε απόσταση παροχής δηλαδή το L θα είναι μικρότερο ή ίσο των 30 μέτρων. Στην συνέχεια θα προσκομίσει στην ΔΕΗ και συγκεκριμένα στον αρμόδιο υπάλληλο του Τ.Η.Κ. την δήλωση τετραγωνικών μέτρων την οποία θα παραλάβει από την αρμόδια υπηρεσία του Δήμου στον οποίο ανήκει το κτήριο που θα ηλεκτροδοτηθεί. Προσκομίζοντας αυτά τα δικαιολογητικά και αφού πληρώσει την απαιτούμενη Προκαταβολή έναντι κατανάλωσης καθώς και τα τέλη αρχικής σύνδεσης υπογράφει το συμβόλαιο Παροχής Ηλεκτρικού Ρεύματος με την ΔΕΗ. Με την υπογραφή του συμβολαίου Παροχής Ηλεκτρικού Ρεύματος διαβιβάζονται στον Τεχνικό Τομέα από τον Τ.Η.Κ. και συγκεκριμένα στον Υποτομέα Κατασκευών το ΔΕΣ, η Αίτηση Υλικού και το Σκαρίφημα Παροχέτευσης για την κατασκευή της παροχετεύσεως της τοποθέτησης και της σύνδεσης του μετρητή με το δίκτυο της ΔΕΗ.

22 I ΗΛΕΚΤΡΟΛΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ 4. ΚΑΤΑΣΚΕΥΗ ΠΑΡΟΧΕΤΕΥΣΕΩΣ Η κατασκευή της παροχέτευσης γίνεται από τα συνεργεία παροχών της ΔΕΗ εκτός της περιοχής των Αθηνών όπου εκεί γίνεται από τον εργολάβο. 1. Μετά την παραλαβή του ΛΕΣ, ΔΑΧ, και ΣΠ προγραμματίζεται από τον Τ.Τ. η κατασκευή της παροχέτευσης από το συνεργείο των παροχών. 2. Με την άφιξη του Συνεργείου Παροχών στον τόπο εργασίας, πραγματοποιούνται οι παρακάτω έλεγχοι ; - Έλεγχος της ορθής και συμφώνου με το ΣΠ τοποθετήσεως των υλικών στηρίξεως και των κιβωτίων μετρητών. - Ωμομέτρηση της γραμμής Γενικού Πίνακα Καταναλωτή - Μετρητή, η οποία πραγματοποιείται μεταξύ φάσεων, μεταξύ φάσεων και ουδετέρου και μεταξύ συνόλου φάσεων - ουδετέρου και γης, με τον Γ ενικό Διακόπτη του καταναλωτή στην θέση ΕΚΤΟΣ. - Οπτικός έλεγχος ύπαρξης γειώσεως παροχέτευσης και έλεγχος τοποθετήσεως αγωγού προστασίας μέχρι το κιβώτιο του μετρητή, στα δίκτυα που εφαρμόζεται η ουδετέρωσης. 3. Εφ όσων τα αποτελέσματα των παραπάνω ελέγχων είναι ικανοποιητικά, το Συνεργείο Παροχών θα προβεί στην κατασκευή της παροχέτευσης, σύμφωνα με το ΣΠ. 4. Εάν από τους παραπάνω ελέγχους, διαπιστωθεί κάποια έλλειψη, τότε δεν κατασκευάζεται η παροχέτευση αλλά συμπληρώνεται το έντυπο «Δελτίο Διαπιστώσεως Ελλείψεων» εις διπλούν στο οποίο αναφέρεται η έλλειψη που βρέθηκε. Το πρωτότυπο παραδίνεται στον καταναλωτή ή στον αδειούχο εγκαταστάτη, για να μεριμνήσει για την τακτοποίηση της ελλείψεως. Στη συνέχεια το επιστρέφει συμπληρωμένο και υπογεγραμμένο από τον αδειούχο εγκαταστάτη στον ΤΗΚ. Πληρώνει μια συμμετοχή για την άσκοπη μετάβαση του Συνεργείου Παροχών και στην συνέχεια ο αρμόδιος υπάλληλος του ΤΗΚ θα το διαβιβάσει στον Τ.Τ. για νέα μετάβαση του Συνεργείου Παροχών για την κατασκευή της παροχέτευσης. 5. Μετά την θέση υπό τάση του μετρητή, θα πρέπει να διατηστώνεται με οπτικό έλεγχο ότι το ακίνητο για το οποίο προορίζεται ο συγκεκριμένος μετρητής ηλεκτροδοτήθηκε μέσω του αντίστοιχου μετρητή. 5. ΑΝΑΓΓΕΑΙΑ ΝΕΟΥ ΚΑΤΑΝΑΛΩΤΗ L Μετά την τοποθέτηση και θέση του μετρητή υπό τάση και την επιστροφή των σχετικών εντύπων στον ΤΗΚ πραγματοποιείται από τον ΤΗΚ, ο τελικός έλεγχος όλων των δικαιολογητικών με τα οποία πραγματοποιήθηκε η σύνδεση του καταναλωτή το σύνολο των οποίων αποτελεί τον φάκελο του καταναλωτή. 2. Πραγματοποιείται από τον ΤΗΚ η αναγγελία του νέου καταναλωτή.

23 ΗΛΕΚΤΡΟΛΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ II. ΜΕΜΟΝΩΜΕΝΟΙ ΚΑΤΑΝΑΛΩΤΕΣ ΜΕ ΣΥΣΚΕΥΕΣ ΠΟΥ ΠΡΟΚΑΑΟΥΝ ΒΥΘΙΣΗ ΤΑΣΗΣ Ο καταναλωτής υποβάλλει την Αίτηση Ηλεκτροδοτήσεως τύπου Β, η οποία συμπληρώνεται από τον Αδειούχο Ηλεκτρολόγο Εγκαταστάτη με τα φορτία εκείνα που θα χρειαστούν για την λειτουργία της εκάστοτε οικίας ή γενικά του χώρου που πρόκειται να ηλεκτροδοτηθεί. Εδώ θα πρέπει να εξετάζονται οι συσκευές που προκαλούν βύθιση τάσης. Έτσι: 1. Εάν τα δηλωθέντα ρεύματα ζεύξης της ΑΗ βρίσκονται εντός των ορίων, τα ρεύματα αυτά εγκρίνονται και ο καταναλωτής δεν ετηβαρύνεται με επιπλέον οικονομική συμμετοχή λόγω ρευμάτων ζεύξης. 2. Εάν κατά την υποβολή της ΑΗ, ο καταναλωτής δεν μπορεί να καθορίσει τα ρεύματα ζεύξης των συσκευών του, θα λαμβάνονται σαν ρεύματα ζεύξης τα οριακά ρεύματα ζεύξης. Αυτά θα γράφονται στην ΑΗ. 1. ΕΠΙΣΚΟΠΗΣΗ Η επισκόπηση πραγματοποιείται από ειδικά εκπαιδευμένο υπάλληλο του τεχνικού τομέα ο οποίος θα ονομάζεται Επισκοπηστής. Η επισκόπηση γίνεται με την μετάβαση του επισκοπηστή στον χώρο που βρίσκεται το ακίνητο που πρόκειται να ηλεκτροδοτηθεί. Από την επισκόπηση είναι δυνατόν να προκόψουν οι παρακάτω περιπτώσεις και για κάθε μια από τις οποίες πραγματοποιούνται ανάλογες ενέργειες οι οποίες αναφέρονται παρακάτω. - Εάν το L του καταναλωτή είναι αικοότεοο ή ίσο των 30 α. Εκπονείται η οριστική μελέτη της παροχέτευσης με την σύνταξη του Σκαριφήματος Παροχέτευσης και στην συνέχεια επιστρέφονται στον Τ.Η.Κ. το ΔΕΣ και το Σ.Π. Στην περίπτωση κατά την οποία για την ηλεκτροδότηση του καταναλωτή απαιτείται εκτός της κατασκευής παροχέτευσης και ενίσχυση ή συμπλήρωση δικτύου η σχετική μελέτη δικτύου εκπονείται με την έκδοση εντολής έργου και κατασκευαστικού σχεδίου από τον τομέα μελετών και στη συνέχεια μεταβιβάζονται μαζί με τα ΔΕΣ και το Σ.Π. στον Τ.Η.Κ. - Εάν το L του καταναλωτή είναι αεναλύτερο των 30 μ. Εκπονείται η οριστική μελέτη δικτύου και παροχέτευσης με την σύνταξη του κατασκευαστικού σχεδίου και του σκαριφήματος παροχέτευσης και στην συνέχεια επιστρέφονται στον Τ.Η.Κ. το ΔΕΣ το Κατασκευαστικό Σχέδιο και το Σ.Π.

24 ΗΛΚΚΤΡΟΛΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ 2. ΟΡΙΣΤΙΚΗ ΜΕΛΕΤΗ ΠΑΡΟΧΕΤΕΥΣΗΣ Εάν τα δηλωθέντα ρεύματα ζεύξης στην ΑΗ βρίσκονται εκτός ορίων ακολουθούνται τα παρακάτω : ο Εκπονείται η μελέτη ηλεκτροδοτήσεως του καταναλωτή, βάση των ρευμάτων ζεύξης οι οποίες βρίσκονται εντός ορίων, ο Υπολογίζεται η βύθιση της τάσης, η οποία προκαλείται από τα δηλωθέντα στην ΑΗ ρεύματα βάση των ρευμάτων ζεύξης που βρίσκονται εντός ορίων ο Εφ όσον η πιο πάνω βύθιση τάσης είναι επιτρεπτή, τα δηλωθέντα ρεύματα ζεύξης της ΑΗ εγκρίνονται και εκπονείται η μελέτη ηλεκτροδοτήσεως. ο Εάν η βύθιση τάσης δεν είναι επιτρεπτή, η μελέτη δεν προωθείται και καλείται ο καταναλωτής εγγράφως να περιορίσει τα ρεύματα ζεύξης των συσκευών με κατάλληλες διατάξεις εντός των ορίων και να υποβάλει νέα ΑΗ. ο Εφ όσον ο περιορισμός των ρευμάτων ζεύξης των συσκευών του καταναλωτή δεν είναι δυνατή εκπονείται τελική μελέτη ηλεκτροδοτήσεως του καταναλωτή βάση των εκτός ορίων δηλωθέντων ρευμάτων ζεύξης της ΑΗ. Κατά την Οριστική Μελέτη Παροχέτευσης καθορίζονται τα παρακάτω: Το σημείο ρευματοληψίας του δικτύου XT (στύλος, κιβώτιο διακλαδώσεως κλπ.). Η θέση των οργάνων μέτρησης και η τυποποιημένη κατασκευή διατάξεως. - Η ακριβής διαδρομή του καλωδίου παροχέτευσης από το δίκτυο XT μέχρι του σημείου ρευματοληψίας και των οργάνων μέτρησης. Το είδος και η διατομή του καλωδίου παροχέτευσης, η ασφάλεια του μετρητή και η γενική ασφάλεια του καταναλωτή. Οι ποσότητες των απαιτούμενων για την κατασκευή της παροχέτευσης κύριων υλικών. Όλα τα παραπάνω πρέπει να απεικονίζονται με σαφήνεια στις προβλεπόμενες θέσεις του Σ.Π. Στο προς ηλεκτροδότηση κτίσμα σημειώνονται τα παρακάτω στοιχεία : - Το είδος και η ακριβής θέση των υλικών στηρίξεως. Η ακριβής θέση των κιβωτίων των οργάνων μέτρησης. Τα κριτήρια βάσει των οποίων θα πραγματοποιείται η εκλογή της θέσης των μετρητών είναι η ασφάλεια, η ευχέρεια προσπελάσεως και αναγνώσεως και η οικονομία της κατασκευής σε συνδυασμό με την διατήρηση της καλαισθησίας της ιδιοκτησίας των καταναλωτών.

25 I ΗΛΕΚΤΡΟΑΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ 3. ΕΜΠΟΡΙΚΗ ΤΑΚΤΟΠΟΙΗΣΗ Μετά από την οριστική μελέτη παροχέτευσης το ΔΕΣ επιστρέφει στον Τ.Η.Κ. όπου και υπολογίζεται η συμμετοχή του καταναλωτή. Στην συνέχεια συντάσσεται το γράμμα που θα σταλοί στον καταναλωτή με το ύψος της συμμετοχής του. Για τις τριφασικές παροχές μέχρι και την No 3 ο καταναλωτής θα πληρώσει οικονομική συμμετοχή που είναι σταθερή ανάλογα με την παροχή.από την No 4 μέχρι και την No 7 η οικονομική συμμετοχή αλλάζει και είναι διαφορετική για κάθε καταναλωτή. Στη συνέχεια διακρίνουμε δυο περιπτώσεις που στη κάθε μια ενεργούμε ανάλογα. Στην πρώτη περίπτωση ο καταναλωτής βρίσκεται σε απόσταση παροχής δηλαδή η απόσταση του σημείου στήριξης της παροχής από το στύλο χαμηλής τάσης είναι μικρότερη ή ίση από 30 μέτρα και στην δεύτερη όταν η απόσταση αυτή είναι πάνω από 30 μέτρα. Έτσι έχουμε : Εάν το L του καταναλωτή είναι αικοότεοο ή ίσο των 30 α. Με την παραλαβή του γράμματος ο καταναλωτής ή ο αδειούχος ηλεκτρολόγος εγκαταστάτης έρχεται στην ΔΕΗ για την καταβολή του ποσού της αναγγελθείσας συμμετοχής και την παραλαβή των υλικών στήριξης της παροχής του. Μετά την πληρωμή της συμμετοχής εκδίδεται η αίτηση υλικού από τον αρμόδιο υπάλληλο του Τ.Η.Κ. την οποία παραλαμβάνει ο καταναλωτής ή ο ηλεκτρολόγος του μαζί με το σκαρίφημα παροχέτευσης. Τα υλικά παραλαμβάνονται από την αποθήκη υλικών της επιχείρησης. Στην συνέχεια ο ηλεκτρολόγος θα πρέπει να τοποθετήσει τα υλικά στηρίξεως στην θέση που φαίνεται από το σκαρίφημα παροχέτευσης και να εκπονήσει την Υπεύθυνη Δήλωση Αδειούχου Εγκαταστάτη ή αλλιώς όπως είναι γνωστό σε όλους μας το Ηλεκτρολογικό Σχέδιο το οποίο θα το δώσει στον καταναλωτή για να το προσκομίσει στη ΔΕΗ. Ο καταναλωτής θα προσκομίσει στην ΔΕΗ και συγκεκριμένα στον αρμόδιο υπάλληλο του Τ.Η.Κ. την ΥΔΕ θεωρημένη από την αρμόδια Οικονομική Εφορία, αντίγραφο οικοδομικής αδείας θεωρημένο με τον Ν1512/85 για ηλεκτροδότηση το οποίο θεωρείται στο αρμόδιο Πολεοδομικό Γραφείο καθώς και την δήλωση τετραγωνικών μέτρων την οποία θα παραλάβει από την αρμόδια υπηρεσία του Δήμου στον οποίο ανήκει το κτήριο που θα ηλεκτροδοτηθεί. Προσκομίζοντας αυτά τα δικαιολογητικά και αφού πληρώσει την απαιτούμενη Προκαταβολή έναντι κατανάλωσης καθώς και τα τέλη αρχικής σύνδεσης υπογράφει το συμβόλαιο Παροχής Ηλεκτρικού Ρεύματος με την ΔΕΗ. Με την υπογραφή του συμβολαίου Παροχής Ηλεκτρικού Ρεύματος διαβιβάζονται στον Τεχνικό Τομέα από τον Τ.Η.Κ. και συγκεκριμένα στον Υποτομέα Κατασκευών το ΔΕΣ, η Αίτηση Υλικού και το Σκαρίφημα Παροχέτευσης για την κατασκευή της παροχετεύσεως της τοποθέτησης και της σύνδεσης του μετρητή με το δίκτυο της ΔΕΗ. Εάν το L του καταναλωτή είναι αεναλύτερο από 30 α.

26 I ΗΛΕΚΤΡΟΑΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ Με την παραλαβή του γράμματος ο καταναλωτής ή ο αδειούχος ηλεκτρολόγος εγκαταστάτης έρχεται στην ΔΕΗ για την καταβολή του ποσού της αναγγελθείσας συμμετοχής και την παραλαβή των υλικών στήριξης της παροχής του. Μετά την πληρωμή της συμμετοχής εκδίδεται η αίτηση υλικού από τον αρμόδιο υπάλληλο του Τ.Η.Κ. την οποία παραλαμβάνει ο καταναλωτής ή ο ηλεκτρολόγος του μαζί με το σκαρίφημα παροχέτευσης. Τα υλικά παραλαμβάνονται από την αποθήκη υλικών της επιχείρησης. Στην συνέχεια ο ηλεκτρολόγος θα πρέπει να τοποθετήσει τα υλικά στηρίξεως στην θέση που φαίνεται από το Σκαρίφημα Παροχέτευσης και να εκπονήσει την Υπεύθυνη Δήλωση Αδειούχου Εγκαταστάτη την οποία θα την δώσει στον καταναλωτή για να την προσκομίσει στη ΔΕΗ θεωρημένη από την αρμόδια Οικονομική Εφορία καθώς επίσης και αντίγραφο οικοδομικής άδειας θεωρημένο με τον Ν1512/85 για ηλεκτροδότηση το οποίο θεωρείται στο αρμόδιο Πολεοδομικό Γραφείο, για να πραγματοποιηθεί η συμπλήρωση του δικτύου. Μετά την κατασκευή του έργου ο καταναλωτής θα είναι πλέον σε απόσταση παροχής δηλαδή το L θα είναι μικρότερο ή ίσο των 30 μέτρων. Στην συνέχεια θα προσκομίσει στην ΔΕΗ και συγκεκριμένα στον αρμόδιο υπάλληλο του Τ.Η.Κ. την δήλωση τετραγωνικών μέτρων την οποία θα παραλάβει από την αρμόδια υπηρεσία του Δήμου στον οποίο ανήκει το κτήριο που θα ηλεκτροδοτηθεί. Προσκομίζοντας αυτά τα δικαιολογητικά και αφού πληρώσει την απαιτούμενη Προκαταβολή έναντι κατανάλωσης καθώς και τα τέλη αρχικής σύνδεσης υπογράφει το συμβόλαιο Παροχής Ηλεκτρικού Ρεύματος με την ΔΕΗ. Με την υπογραφή του συμβολαίου Παροχής Ηλεκτρικού Ρεύματος διαβιβάζονται στον Τεχνικό Τομέα από τον Τ.Η.Κ. και συγκεκριμένα στον Υποτομέα Κατασκευών το ΔΕΣ, η Αίτηση Υλικού και το Σκαρίφημα Παροχέτευσης για την κατασκευή της παροχετεύσεως της τοποθέτησης και της σύνδεσης του μετρητή με το δίκτυο της ΔΕΗ.

27 I ΗΛΕΚΤΡΟΑΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ Τ Α Σ Η ^ 4. ΚΑΤΑΣΚΕΥΗ ΠΑΡΟΧΕΤΕΥΣΗΣ Η κατασκευή της παροχέτευσης γίνεται από τα συνεργεία παροχών της ΔΕΗ. 1. Για την υπό τάση θέση της παροχέτευσης, προωθείται στον τεχνικό τομέα από τον ΤΗΚ εκτός από το ΔΕΣ και η ΑΗ, στην οποία έχει ήδη αναγραφεί το μέγιστο επιτρεπόμενο ρεύμα ζεύξης. 2. Μετά την θέση της παροχέτευσης υπό τάση, πραγματοποιείται παρουσία του καταναλωτή ή του εγκαταστάτη ηλεκτρολόγου, μέτρηση του ρεύματος ζεύξης της πιο δυσμενής από άποψης ρεύματος ζεύξης συσκευής από το συνεργείο παροχών. Το αποτέλεσμα της μέτρησης γράφεται στην ΑΗ. 3. Εάν το ρεύμα ζεύξης που μετρήθηκε είναι μικρότερο ή ίσο με το ρεύμα ζεύξης που εγκρίθηκε, τότε η παροχέτευση τίθεται υπό τάση. 4. Εάν το ρεύμα ζεύξης που μετρήθηκε είναι μεγαλύτερο από το ρεύμα ζεύξης που έχει εγκριθεζ τότε η παροχέτευση δεν πραγματοποιείται και παραδίνεται στον καταναλωτή η στον εγκαταστάτη το «Δελτίο Διαπιστώσεως Ελλείψεως». Στην συνέχεια εξετάζεται η βύθιση τάσεως που προκαλείται από το ρεύμα ζεύξης που μετρήθηκε στο δίκτυο. I. Εάν αυτή βρίσκεται εντός των ετητρεπτών ορίων το ρεύμα ζεύξης που μετρήθηκε εγκρίνεται, και συνδέεται ο καταναλωτής. II. Εάν η βύθιση της τάσης βρίσκεται εκτός επιτρεπτών ορίων τότε : ί. Εφ όσον το ρεύμα ζεύξης που μετρήθηκε είναι εντός ορίων και δεν είναι δυνατόν ο περιορισμός του με απλά μέσα, πραγματοποιείται η ενίσχυση του δικτύου με δαπάνη ΔΕΗ και στην συνέχεια συνδέεται ο καταναλωτής, ϋ. Εφ όσον το ρεύμα ζεύξης που μετρήθηκε είναι εκτός των ορίων, καλείται ο καταναλωτής εγγράφως να περιορίσει το ρεύμα ζεύξης με κατάλληλες διατάξεις. Εάν ο περιορισμός του ρεύματος ζεύξης στην επιτρεπτή τιμή είναι αδύνατος, πραγματοποιείται μελέτη ενισχύσεως του δικτύου η δαπάνη της οποίας βαρύνει εξ ολοκλήρου τον καταναλωτή ο οποίος συνδέεται μετά την πραγματοποίηση της ενίσχυσης αυτής. 5. ΑΝΑΓΓΕΑΙΑ ΝΕΟΥ ΚΑΤΑΝΑΑΩΤΗ Γ, Μετά την τοποθέτηση και θέση του μετρητή υπό τάση και την επιστροφή των σχετικών εντύπων στον ΤΗΚ πραγματοποιείται από τον ΤΗΚ, ο τελικός έλεγχος όλων των δικαιολογητικών με τα οποία πραγματοποιήθηκε η σύνδεση του καταναλωτή το σύνολο των οποίων αποτελεί τον φάκελο του καταναλωτή. 2. Πραγματοποιείται από τον ΤΗΚ η αναγγελία του νέου καταναλωτή.

28 I ΗΛΕΚΤΡΟΑΟΤΗΣΗ ΚΑΤΑΝΑΛΩΤΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ ΗΛΕΚΤΡΟΑΟΤΗΣΗ ΟΙΚΙΑΣ 1Φ ΠΑΡΟΧΗΣ No 05 ΔΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ ΑΡ1Θ. AH. ΔΛΚΗ - ΒΙΒΛΙΟ: ΑΙΤΗΣΗ ΗΛΕΚΤΡΟΑΟΤΗΣΕΩΣ ΠΕΡΙΟΧΙΙ: ΚΑΒΑΛΑΣ ΑΡ.ΚΑΤΑΝΑΛ,: Τύπου Β ΠΡΑΚΤΟΡΕΙΟ :ΚΑΒΑΑΑΣ ΧΡΗΣΗ ΡΕΥΜΑΤΟΣ: ΟΙΚΙΑΚΗ 0 s i II 1 1 < 1 Ονοματεπώνυμο ΚΑΤΑΝΑΛΩΤΗ: ΓΈΩΡΠΟΥ ΣΤΑΥΡΟΣ Ημερομηνία: 24/09/2002 ΙΔΙΟΚΤΗΤΗ : ΓΕΩΡΠΟΥ ΣΤΑΥΡΟΣ Τηλέφωνο : 05Ι0230Ι55 " ΑΙΤΟΥΝΤΟΣ : ΓΈΩΡΠΟΥ ΣΤΑΥΡΟΣ Υπογραφή : ΔΙΕΥΘΥΝΣΗ : ΒΕΝΙΖΕΛΟΥ 25 Πληροφορίες από : Ηλεκτρολόγο ( ΜΠΕΗ ΚΥΡΙΑΚΟ ) Δήμος: ΚΑΒΑΛΑΣ Συνοικία : ΑΠΟΣ ΠΑΝΝΗΣ Διεύθυνση: ΒΕΝΙΖΕΛΟΥ60 Τηλέφωνο: 05Ι0230Ι55 Μεταξύ τιυν οδών Τ0 ακίνητο κατοικείται ΌΧΙ Διαμονή ΜΟΝΙΜΗ Απόσταση ακινήτου από δίκτυο 3CT24 μ. Υπάρχουν Μετρητές: Μονοφασ. Τριφ. Απαιτούνται Μετρητές. j - Οικιών: Απαιτούνται Μετρητές Κατηστ/των: Απλής εγγραφής Κινήσεως : Διπλής εγγραφής με πρόσθετη εξυπηρ. " χωρίς πρόσθετη εξυπηρ. ΑΠΑΙΤΕΙΤΑΙ ΙΣΧΥΣ HP KW Φάσεις Φωτισμός 3,6 Οιιαακες συσκευές 15 θέοασνση 6 Κινητήρες Ανελκυστήρες Εκ(γυ7 Ψυγεία Ηλεκτροσυγκόλληση ΣΥΝΟΛΟ 24,6 Συμφύινημ. Ισχύς μεσυνφ=σσι 25 KW Ισχύς αεγαλύτερου κινητήρα Β < U* X α 10 1 S Η 8.-Ι ο 1 2 i i 3 s 4 Είδος Μηχανήματος Πλήθος (KW) Αριθμ. Φάσεων Ζεύξη! Α) Εγκρίθηκε ΡΖ(Α) Οι πιο πάνω Ισχύεις και μέγιστο Ρεύμα ζεύξεως Αεγκρίνονται Υπογρ Ημερου... To μέγιστο Ρεύμα ξεύξεως μετρήθηκε... ό. Υπογρ... Ημερομ...

29 Υ ΠΕΥΘΥΝΗ ΔΗΛΩΣΗ ΑΔΕΙΟΥΧΟΥ ΕΓΚΑΤΑΣΤΑΤΗ Προς τη ΔΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ ΗΜΕΡΟΜΗΝΙΑ ΥΠΟΒΟΛΗΣ ΣΤΟΙΧΕΙΑ ΚΑΤΑΝΑΛΩΤΗ Αριθ. Καταναλωτή... Ονοματ..... Ονοματ Ιδιοκτήτη... ΠΕΡΙΟΧΗ... ΠΡΑΚΤΟΡΕΙΟ... Ο υπογεγραμμένος ηλεκτρολόγος εγκαταστάτης ΣΤΟΙΧΕΙΑ ΑΚΙΝΗΤΟΥ βεβαιώνω υπεύθυνα ό τ ι: Πόλη - Χωριό... 1 Κατέχω την Αόεια Ηλεκτρολόγου Ε',^αταστάτη που Συνοικία... αναφέρεται σ' αυτή την υπεύθυνη δήλωση και δηλώνω ότι δεν έχει ανασταλεί η ισχύς της. Οδός - Αριθμός Έ χω εκτελέσει τα τμήματα της εσωτερικής Όροςρος... ηλεκτρικής εγκατάστασης του ακινήτου που αναφέρεται στη δήλωση σύμφωνα με τους ισχύοντες Κανονισμούς Αριθ. Διαμερίσματος... Ηλεκτρικών Ε'/κατασιάσεων. Έχω συντάξει το σχέδιο Κατηγορία χώρου για τον της εγκατάστασης και το τεχνικό υπόμνημα σύμφωνα με την ισχύουσα νομοθεσία. Δίνω την εγγύηση, επανέλεγχο κατά το άρθρο 305 ΚΕΗΕ σύμφωνα με το άρθρο 3 του Ν. 4483/65, ότι οι ΣΤΟΙΧΕΙΑ ΑΔΕΙΑΣ ΕΓΚ.ΑΤΑΣΤΑΤΗ ε'/καταστάσεις αυτές θα λειτουργήσουν απρόσκοπτα. 3. Έκανα τον έλεγχο όλης της μετά τον μετρητή της Ειδικότητα - Κατηγορία... ΔΕΗ εσωτερικής ηλεκτρικής εγκατάστασης και τη βρήκα σύμφωνα με τους Κανονισμούς Ηλεκτρικών Αριθμός... Εγκαταστάσεων που ισχύουν. Χρονολογία Έκδοσης Οι ασφάλειες που τοποθετήθηκαν είναι σύμφωνα με τους Κανονισμούς που ισχύουν.» λήξης ισχύος Έ κανα ωρομέτρηση ολόκληρης της παραπάνω Δυναμικότητα Αδειας σε KW... εγκατάστασης και βρήκα αποτελέσματα σύμφωνα με τους Κανονισμούς που ισχύουν. ΣΥΝΟΛΙΚΗ ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ ΕΓΚ.ΣΗΣ Ε ΔIΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΝΤΥΠΟ 57 5,90

30 ΤΕΧΝΙΚΟ ΥΠΟΜΝΗΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ Ι' ΕΙΔΟΣ ΕΡΓΑΣΙΑΣ ΠΟΥ ΕΚΤΕΑΕΣΤΗΚΕ Προσθήκη Μεταρρύθμιση Γ ΑΝΑΑΥΣΗ ΦΩΤΙΣΜΟΥ ΚΑΙ ΡΕΥΜΑΤΟΔΟΤΩΝ Φωπσπκά σημεία απλά»» πολλαπλά»» ισχύος μεγαλύτερης των 500 W Ρευματοδότες (μέχρι 3 σε κύκλωμα Ιθ A )» ( περισσότεροι από 3 σε κύκλωμα 10 A ) Σύνολο W= W 5 X 250 W= 1250 W 8X 200 W= 1600 W 7 X 100 W= 700 W 3,6 KW Γ ΑΝΑΑΥΣΗ ΣΥΣΚΕΥΩΝ ΚΑΙ ΚΙΝΗΤΗΡΩΝ Δ ΣΥΝΟΑΙΚΗ ΕΓΚΑΤΕΣΤΗΜΕΝΗ ΙΣΧΥΣ (Β+Γ) Ε ΗΛΕΚΤΡΟΠΑΡΑΓΩΓΑ ΖΕΥΓΗ Κατασκευαστής Τύπος Αριθμός Κατασκευής Τάση Ισχύς (KW) Ζ' ΥΠΟΛΟΙΠΑ ΣΤΟΙΧΕΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ Γ ρομμή Γ ενικού Πίνακα - Μετρητή (Πλήθος - διατομή αγωγών ) ΝΥΝ 3Χ16 Τ.Χ. Γενικός πίνακας, Τύπος PILYX 2 ΣΕΙΡ. Πίνακας Αρ. 1, Τύπος Πίνακας Αρ. 2, Τύπος Πίνακας Αρ. 3, Τύπος Τοποθετήθηκε τηκτό Γ ενικής Ασφάλειας Γ ενικού Πίνακα 50 Α. Τ.Τ. Ειραρμόστηκε μέθοδος Προστασίας : Ουδετέρωση -Άμεση Γείωση ( Διαγράιρεται ένα από τα δύο) Η Γείωση έγινε: Σε δίκτυο υδρεύσεως-με ηλεκτρόδιο γειώσεως(»»»»» ) ΚΑΒΑΛΑ 24/10/2Θ02 ΚΑΒΑΛΑ 24/10/2002

31
