ΑΝΕΓΕΡΣΗ ΕΞΑΟΡΟΦΗΣ ΟΙΚΟΔΟΜΗΣ ΜΕ PILOTIS KAI ΥΠΟΓΕΙΟ

Transcript

1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΛΟΓΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΑΝΕΓΕΡΣΗ ΕΞΑΟΡΟΦΗΣ ΟΙΚΟΔΟΜΗΣ ΜΕ PILOTIS KAI ΥΠΟΓΕΙΟ ΟΝΟΜΑ ΣΠΟΥΔΑΣΤΗ : ΚΑΛΑΪΤΖΙΔΗΣ ΑΛΕΞΑΝΔΡΟΣ [2494] ΥΠΕΥΘΥΝΟΣ ΚΑΘΗΓΗΤΗΣ : ΜΠΑΝΤΕΚΑΣ ΔΗΜΗΤΡΙΟΣ ΜΑΪΟΣ 2008

2 ΠΕΡΙΕΧΟΜΕΝΑ Εισαγωγή σελ. Παραδοχές & Κανόνες Υπολογισμών σελ. Παρουσίαση Αποτελεσμάτων σελ. 3 Πίνακας Στοιχείων Δικτύου...σελ. 4 Πίνακας Δικτύου Ηλεκτρικής Εγκατάστασης σελ. 5 Πίνακας Υπολογισμών Ηλεκτρικής Εγκατάστασης...σελ. 7 Ανάλυση Φορτίου Πίνακα Μηχανοστασίου..σελ. 9 Ανάλυση Φορτίου Πίνακα Λεβητοστασίου...σελ. 0 Ανάλυση Φορτίου Πίνακα Κοινοχρήστων σελ. Ανάλυση Φορτίου Πίνακα Διαμερίσματος 6 ου Ορόφου σελ. 2 Ανάλυση Φορτίου Πίνακα Διαμερίσματος 5 ου Ορόφου σελ. 3 Ανάλυση Φορτίου Πίνακα Διαμερίσματος 4 ου Ορόφου σελ. 4 Ανάλυση Φορτίου Πίνακα Διαμερίσματος 3 ου Ορόφου σελ. 5 Ανάλυση Φορτίου Πίνακα ου Διαμερίσματος 2 ου Ορόφου...σελ. 6 Ανάλυση Φορτίου Πίνακα 2 ου Διαμερίσματος 2 ου Ορόφου σελ. 7 Ανάλυση Φορτίου Πίνακα ου Διαμερίσματος ου Ορόφου...σελ. 8 Ανάλυση Φορτίου Πίνακα 2 ου Διαμερίσματος ου Ορόφου...σελ. 9 Ανάλυση Φορτίου Πίνακα Γενικής Διάταξης Δ.Ε.Η....σελ. 20 Πτώσεις Τάσεων Γραμμών σελ. 2 Τεχνική Περιγραφή Ηλεκτρολογικής Εγκατάστασης σελ. 23 Τροφοδοσία Δ.Ε.Η. Μετρητές σελ. 23 Καλωδιώσεις Σωληνώσεις..σελ. 23 Πίνακες Διανομής..σελ. 24 Προσωρινή Παροχή...σελ. 24 Παρατηρήσεις σελ. 25 Πρόσθετα Στοιχεία Προστασίας σελ. 25 Δοκιμή Εγκατάστασης...σελ. 25

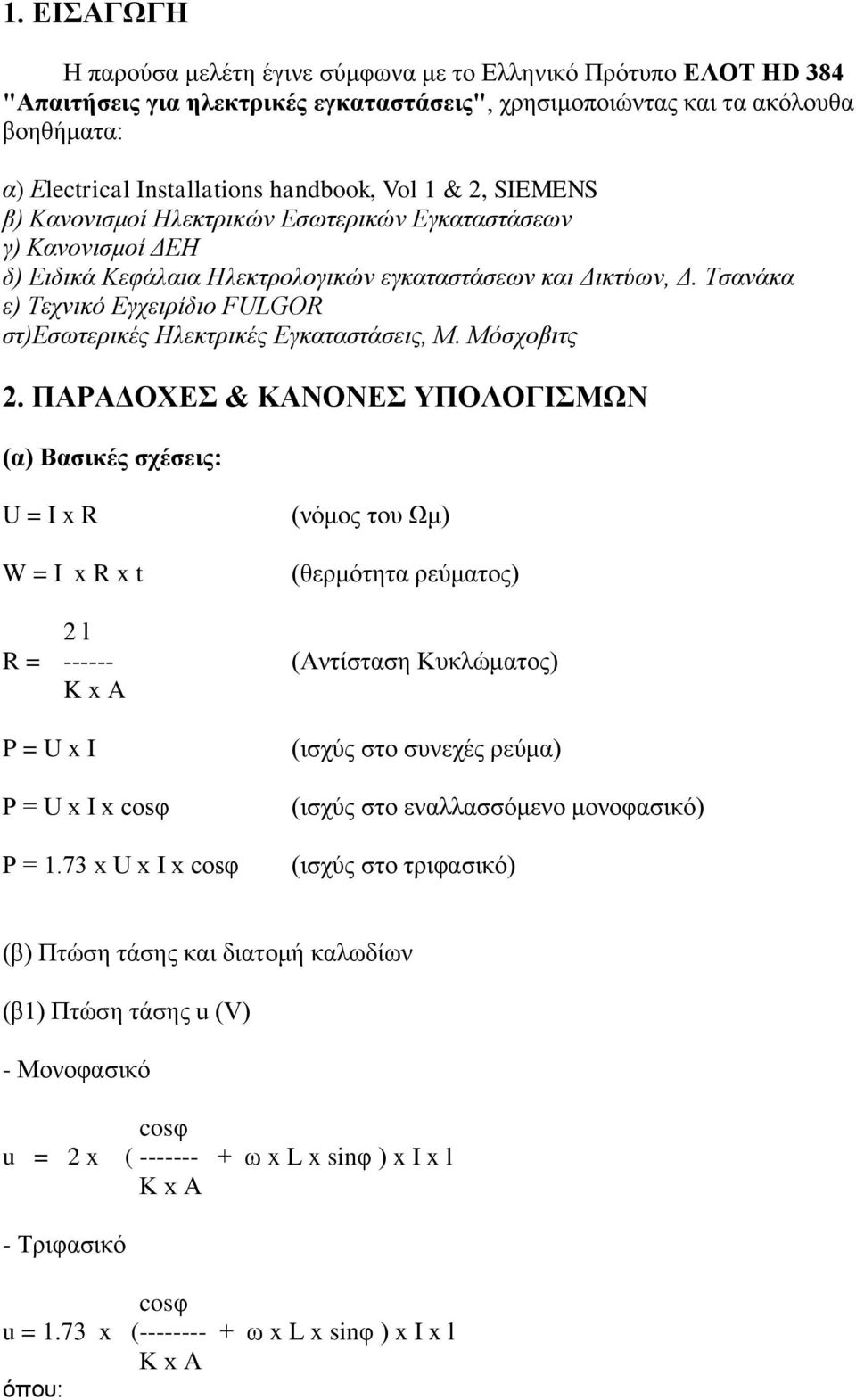

3 . ΕΙΣΑΓΩΓΗ Η παρούσα μελέτη έγινε σύμφωνα με το Ελληνικό Πρότυπο ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις", χρησιμοποιώντας και τα ακόλουθα βοηθήματα: α) Εlectrical Installations handbook, Vol & 2, SIEMENS β) Kανονισμοί Ηλεκτρικών Εσωτερικών Εγκαταστάσεων γ) Κανονισμοί ΔΕΗ δ) Ειδικά Κεφάλαια Ηλεκτρολογικών εγκαταστάσεων και Δικτύων, Δ. Τσανάκα ε) Τεχνικό Εγχειρίδιο FLGO στ)εσωτερικές Ηλεκτρικές Εγκαταστάσεις, Μ. Μόσχοβιτς 2. ΠΑΡΑΔΟΧΕΣ & ΚΑΝΟΝΕΣ ΥΠΟΛΟΓΙΣΜΩΝ (α) Βασικές σχέσεις: = I x W = I x x t 2 l = K x A P = x I P = x I x cosφ P =.73 x x I x cosφ (νόμος του Ωμ) (θερμότητα ρεύματος) (Αντίσταση Κυκλώματος) (ισχύς στο συνεχές ρεύμα) (ισχύς στο εναλλασσόμενο μονοφασικό) (ισχύς στο τριφασικό) (β) Πτώση τάσης και διατομή καλωδίων (β) Πτώση τάσης u (V) - Μονοφασικό cosφ u = 2 x ( ω x L x sinφ ) x I x l Κ x Α - Τριφασικό cosφ u =.73 x ( ω x L x sinφ ) x I x l Κ x Α όπου:

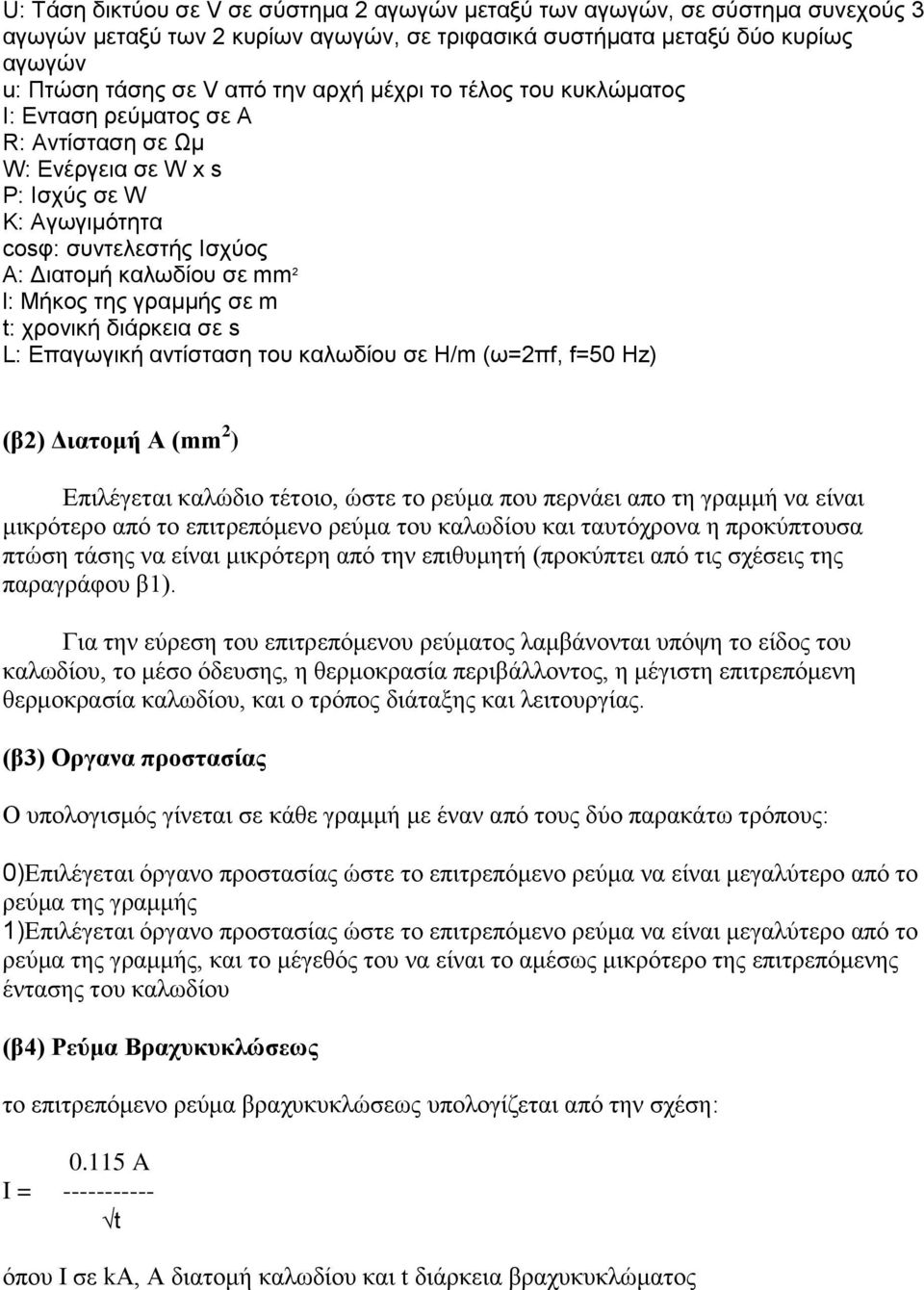

4 : Τάση δικτύου σε V σε σύστημα 2 αγωγών μεταξύ των αγωγών, σε σύστημα συνεχούς 3 αγωγών μεταξύ των 2 κυρίων αγωγών, σε τριφασικά συστήματα μεταξύ δύο κυρίως αγωγών u: Πτώση τάσης σε V από την αρχή μέχρι το τέλος του κυκλώματος I: Ενταση ρεύματος σε A : Αντίσταση σε Ωμ W: Ενέργεια σε W x s P: σε W K: Αγωγιμότητα cosφ: συντελεστής Ισχύος Α: Διατομή καλωδίου σε mm 2 l: Μήκος της γραμμής σε m t: χρονική διάρκεια σε s L: Επαγωγική αντίσταση του καλωδίου σε Η/m (ω=2πf, f=50 Ηz) (β2) Διατομή Α (mm 2 ) Επιλέγεται καλώδιο τέτοιο, ώστε το ρεύμα που περνάει απο τη γραμμή να είναι μικρότερο από το επιτρεπόμενο ρεύμα του καλωδίου και ταυτόχρονα η προκύπτουσα πτώση τάσης να είναι μικρότερη από την επιθυμητή (προκύπτει από τις σχέσεις της παραγράφου β). Για την εύρεση του επιτρεπόμενου ρεύματος λαμβάνονται υπόψη το είδος του καλωδίου, το μέσο όδευσης, η θερμοκρασία περιβάλλοντος, η μέγιστη επιτρεπόμενη θερμοκρασία καλωδίου, και ο τρόπος διάταξης και λειτουργίας. (β3) Οργανα προστασίας Ο υπολογισμός γίνεται σε κάθε γραμμή με έναν από τους δύο παρακάτω τρόπους: 0)Επιλέγεται όργανο προστασίας ώστε το επιτρεπόμενο ρεύμα να είναι μεγαλύτερο από το ρεύμα της γραμμής )Επιλέγεται όργανο προστασίας ώστε το επιτρεπόμενο ρεύμα να είναι μεγαλύτερο από το ρεύμα της γραμμής, και το μέγεθός του να είναι το αμέσως μικρότερο της επιτρεπόμενης έντασης του καλωδίου (β4) Ρεύμα Βραχυκυκλώσεως το επιτρεπόμενο ρεύμα βραχυκυκλώσεως υπολογίζεται από την σχέση: 0.5 A I = t όπου Ι σε ka, A διατομή καλωδίου και t διάρκεια βραχυκυκλώματος

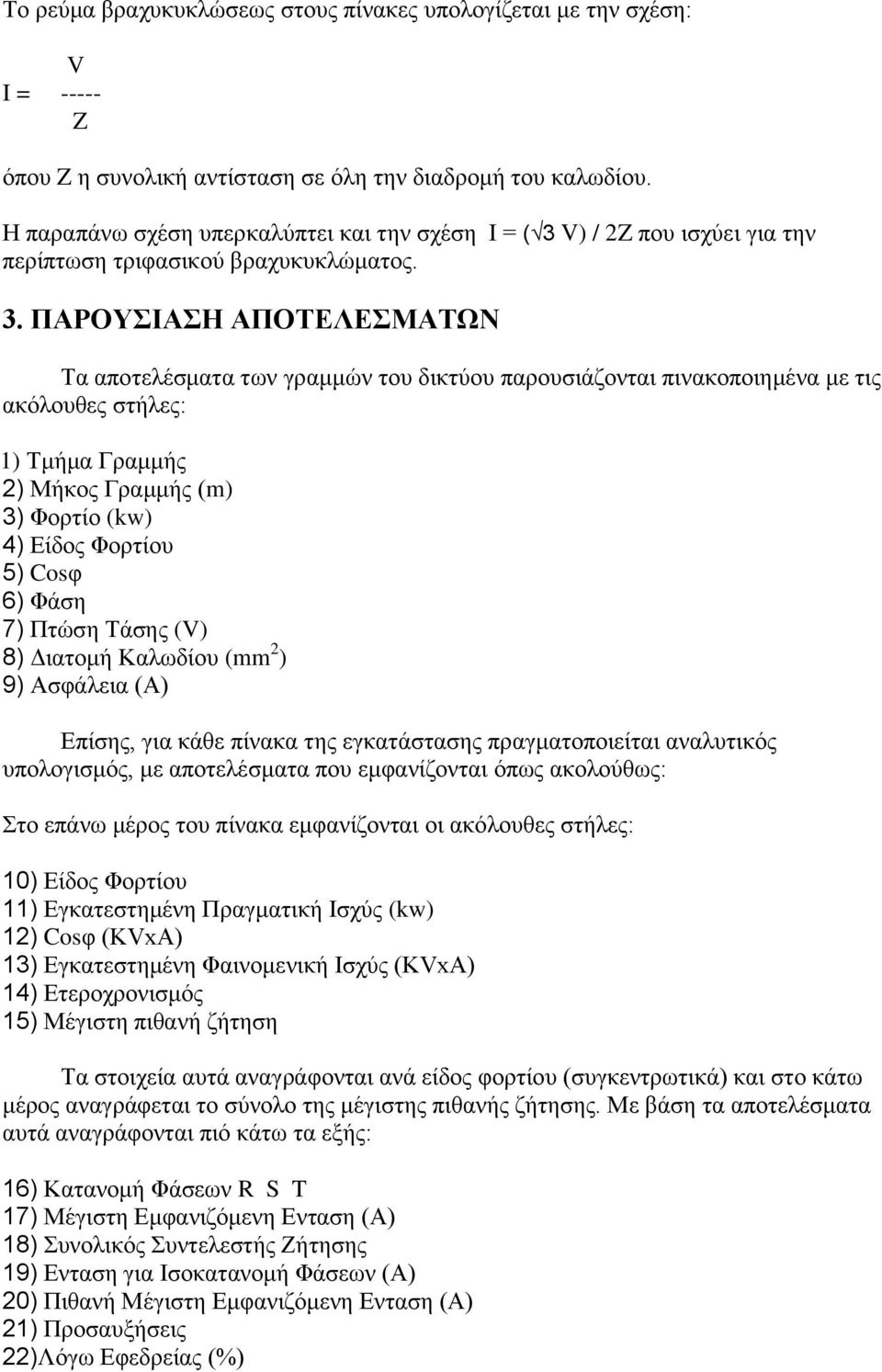

5 Το ρεύμα βραχυκυκλώσεως στους πίνακες υπολογίζεται με την σχέση: V I = Z όπου Z η συνολική αντίσταση σε όλη την διαδρομή του καλωδίου. Η παραπάνω σχέση υπερκαλύπτει και την σχέση Ι = ( 3 V) / 2Z που ισχύει για την περίπτωση τριφασικού βραχυκυκλώματος. 3. ΠΑΡΟΥΣΙΑΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ Τα αποτελέσματα των γραμμών του δικτύου παρουσιάζονται πινακοποιημένα με τις ακόλουθες στήλες: ) Τμήμα Γραμμής 2) Μήκος Γραμμής (m) 3) Φορτίο (kw) 4) Είδος Φορτίου 5) Cosφ 6) Φάση 7) Πτώση Τάσης (V) 8) Διατομή Καλωδίου (mm 2 ) 9) Ασφάλεια (Α) Επίσης, για κάθε πίνακα της εγκατάστασης πραγματοποιείται αναλυτικός υπολογισμός, με αποτελέσματα που εμφανίζονται όπως ακολούθως: Στο επάνω μέρος του πίνακα εμφανίζονται οι ακόλουθες στήλες: 0) Είδος Φορτίου ) Εγκατεστημένη Πραγματική (kw) 2) Cosφ (KVxA) 3) Εγκατεστημένη Φαινομενική (KVxA) 4) Ετεροχρονισμός 5) Μέγιστη πιθανή ζήτηση Τα στοιχεία αυτά αναγράφονται ανά είδος φορτίου (συγκεντρωτικά) και στο κάτω μέρος αναγράφεται το σύνολο της μέγιστης πιθανής ζήτησης. Με βάση τα αποτελέσματα αυτά αναγράφονται πιό κάτω τα εξής: 6) Κατανομή Φάσεων S T 7) Mέγιστη Εμφανιζόμενη Ενταση (A) 8) Συνολικός Συντελεστής Ζήτησης 9) Ενταση για Ισοκατανομή Φάσεων (A) 20) Πιθανή Μέγιστη Εμφανιζόμενη Ενταση (A) 2) Προσαυξήσεις 22)Λόγω Εφεδρείας (%)

6 23)Λόγω Κινητήρων (Α) 24)Λόγω Εναυσης Λαμπτήρων (Α) 25)Τελικό Ρεύμα (A) 26)Τύπος Καλωδίου 27)Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ. (Α) 28)Συντελεστής Διόρθωσης 29)Επιτρεπόμενο Ρεύμα Καλωδίου (Α) 30)Γενικός Διακόπτης (A) 3)Ασφάλεια ή Αυτ. Διακόπτης (A) 32)Tροφοδοτικό Καλώδιο (mm2) 33)Bαθμός Προστασίας Πίνακα 4. ΣΤΟΙΧΕΙΑ ΔΙΚΤΥΟΥ Φασική Τάση Δικτύου (V) 230 Τύπος Καλωδίων Χαλκός Συντελεστής Αγωγιμότητας (S m/mm²) 56

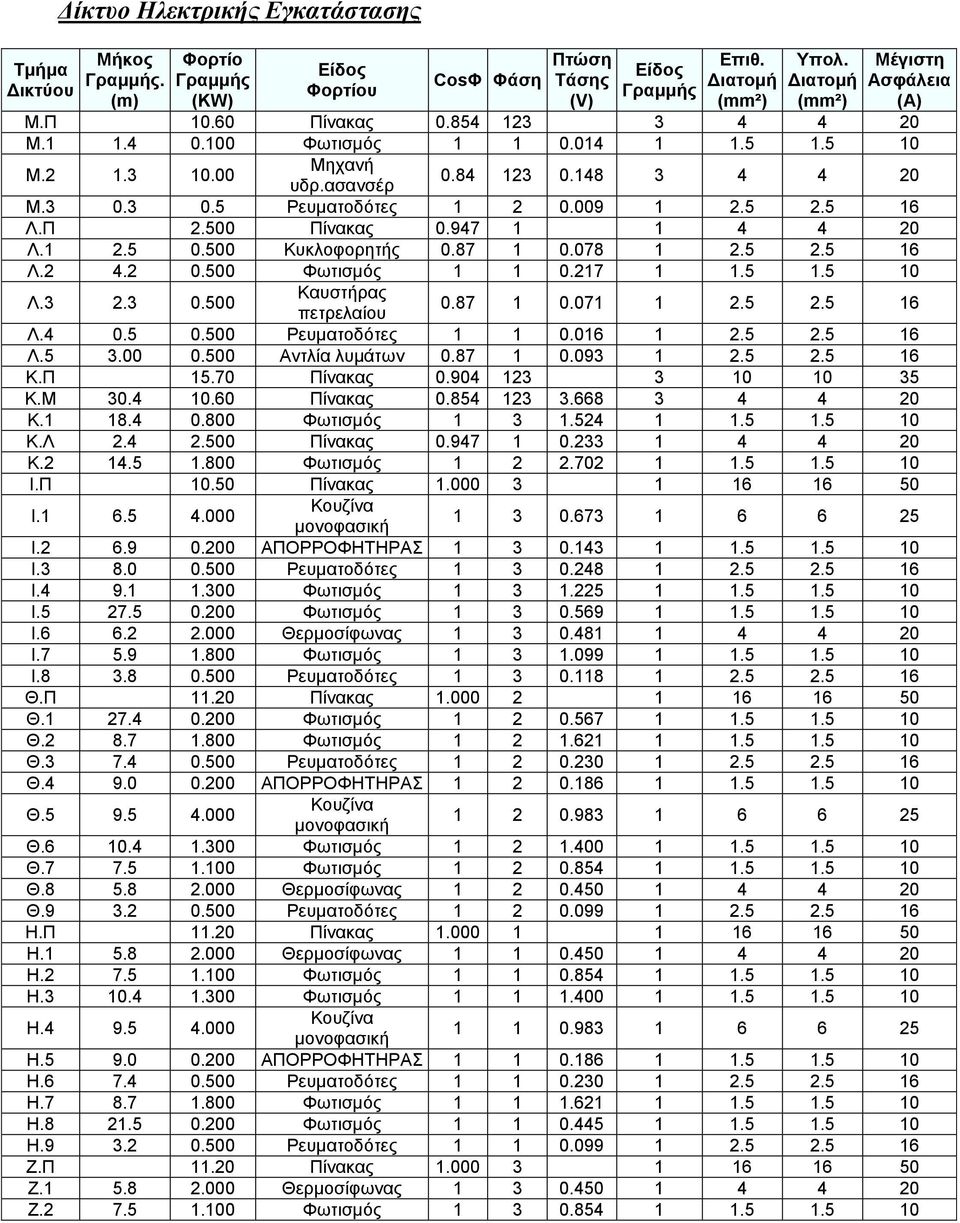

7 Τμήμα Δικτύου Δίκτυο Ηλεκτρικής Εγκατάστασης Μήκος Γραμμής. (m) Φορτίο Γραμμής (KW) Είδος Φορτίου CosΦ Φάση Πτώση Τάσης (V) Είδος Γραμμής Επιθ. Διατομή (mm²) Υπολ. Διατομή (mm²) Μέγιστη Ασφάλεια (A) Μ.Π 0.60 Πίνακας Μ Φωτισμός Μ Μηχανή υδρ.ασανσέρ Μ Ρευματοδότες Λ.Π Πίνακας Λ Κυκλοφορητής Λ Φωτισμός Λ Καυστήρας πετρελαίου Λ Ρευματοδότες Λ Αντλία λυμάτων Κ.Π 5.70 Πίνακας Κ.Μ Πίνακας Κ Φωτισμός Κ.Λ Πίνακας Κ Φωτισμός Ι.Π 0.50 Πίνακας Ι Ι ΑΠΟΡΡΟΦΗΤΗΡΑΣ Ι Ρευματοδότες Ι Φωτισμός Ι Φωτισμός Ι Θερμοσίφωνας Ι Φωτισμός Ι Ρευματοδότες Θ.Π.20 Πίνακας Θ Φωτισμός Θ Φωτισμός Θ Ρευματοδότες Θ ΑΠΟΡΡΟΦΗΤΗΡΑΣ Θ Θ Φωτισμός Θ Φωτισμός Θ Θερμοσίφωνας Θ Ρευματοδότες Η.Π.20 Πίνακας Η Θερμοσίφωνας Η Φωτισμός Η Φωτισμός Η Η ΑΠΟΡΡΟΦΗΤΗΡΑΣ Η Ρευματοδότες Η Φωτισμός Η Φωτισμός Η Ρευματοδότες Ζ.Π.20 Πίνακας Ζ Θερμοσίφωνας Ζ Φωτισμός

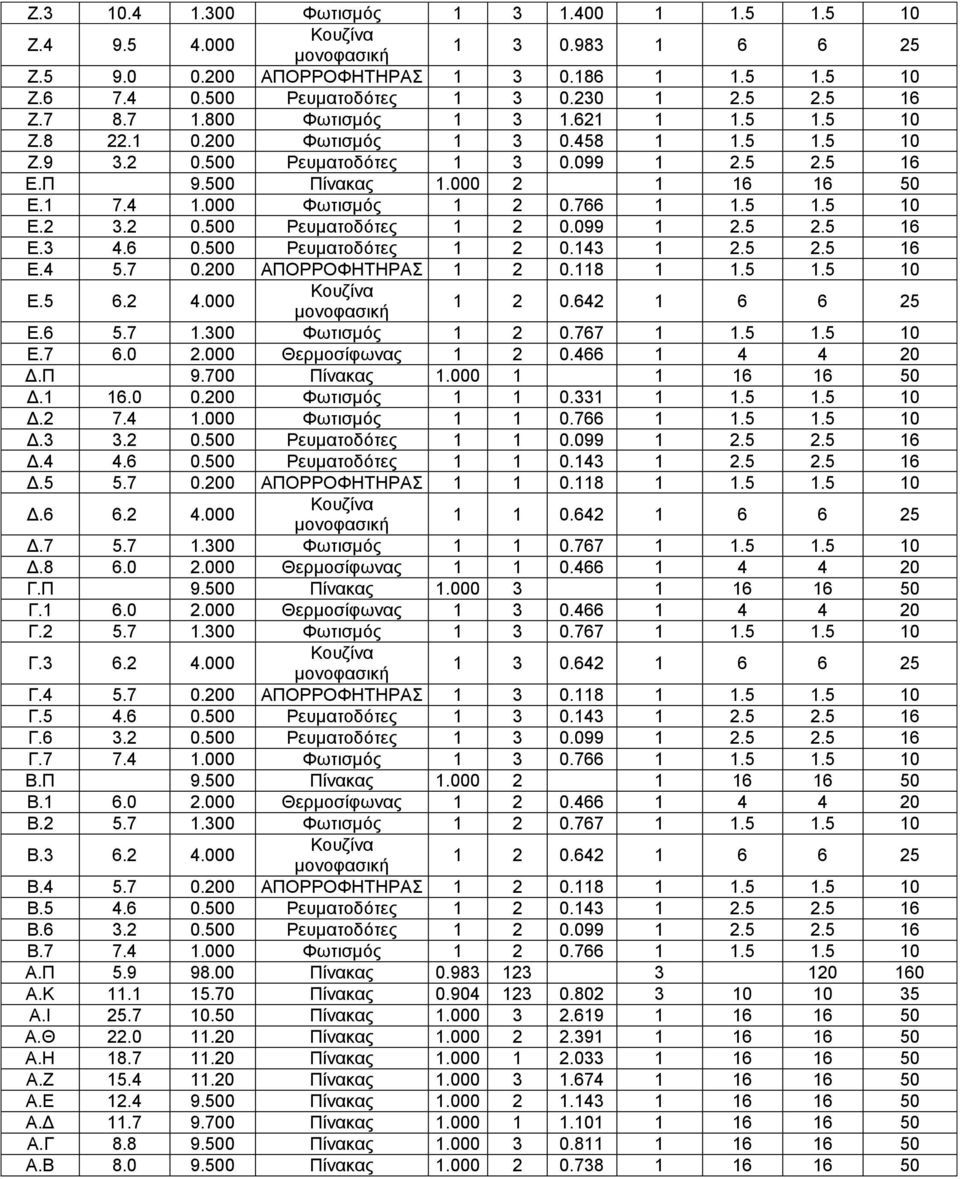

8 Ζ Φωτισμός Ζ Ζ ΑΠΟΡΡΟΦΗΤΗΡΑΣ Ζ Ρευματοδότες Ζ Φωτισμός Ζ Φωτισμός Ζ Ρευματοδότες Ε.Π Πίνακας Ε Φωτισμός Ε Ρευματοδότες Ε Ρευματοδότες Ε ΑΠΟΡΡΟΦΗΤΗΡΑΣ Ε Ε Φωτισμός Ε Θερμοσίφωνας Δ.Π Πίνακας Δ Φωτισμός Δ Φωτισμός Δ Ρευματοδότες Δ Ρευματοδότες Δ ΑΠΟΡΡΟΦΗΤΗΡΑΣ Δ Δ Φωτισμός Δ Θερμοσίφωνας Γ.Π Πίνακας Γ Θερμοσίφωνας Γ Φωτισμός Γ Γ ΑΠΟΡΡΟΦΗΤΗΡΑΣ Γ Ρευματοδότες Γ Ρευματοδότες Γ Φωτισμός Β.Π Πίνακας Β Θερμοσίφωνας Β Φωτισμός Β Β ΑΠΟΡΡΟΦΗΤΗΡΑΣ Β Ρευματοδότες Β Ρευματοδότες Β Φωτισμός Α.Π Πίνακας Α.Κ Πίνακας Α.Ι Πίνακας Α.Θ Πίνακας Α.Η Πίνακας Α.Ζ Πίνακας Α.Ε Πίνακας Α.Δ Πίνακας Α.Γ Πίνακας Α.Β Πίνακας

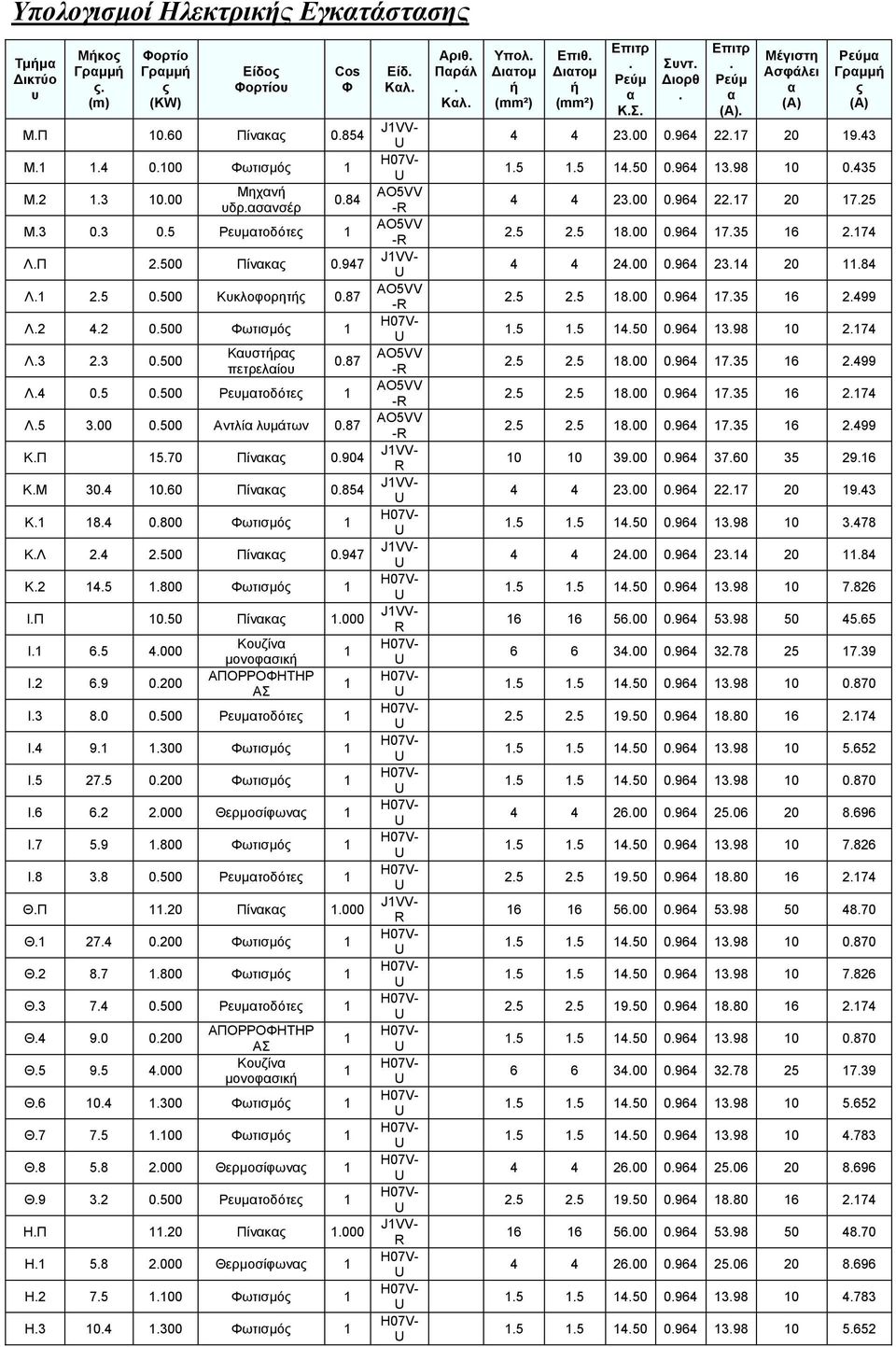

9 Υπολογισμοί Ηλεκτρικής Εγκατάστασης Τμήμα Δικτύο υ Μήκος Γραμμή ς. (m) Φορτίο Γραμμή ς (KW) Είδος Φορτίου Cos Φ Μ.Π 0.60 Πίνακας Μ Φωτισμός Μ Μηχανή υδρ.ασανσέρ 0.84 Μ Ρευματοδότες Λ.Π Πίνακας Λ Κυκλοφορητής 0.87 Λ Φωτισμός Λ Καυστήρας πετρελαίου 0.87 Λ Ρευματοδότες Λ Αντλία λυμάτων 0.87 Κ.Π 5.70 Πίνακας Κ.Μ Πίνακας Κ Φωτισμός Κ.Λ Πίνακας Κ Φωτισμός Ι.Π 0.50 Πίνακας.000 Ι Ι ΑΠΟΡΡΟΦΗΤΗΡ ΑΣ Ι Ρευματοδότες Ι Φωτισμός Ι Φωτισμός Ι Θερμοσίφωνας Ι Φωτισμός Ι Ρευματοδότες Θ.Π.20 Πίνακας.000 Θ Φωτισμός Θ Φωτισμός Θ Ρευματοδότες Θ Θ ΑΠΟΡΡΟΦΗΤΗΡ ΑΣ Θ Φωτισμός Θ Φωτισμός Θ Θερμοσίφωνας Θ Ρευματοδότες Η.Π.20 Πίνακας.000 Η Θερμοσίφωνας Η Φωτισμός Η Φωτισμός Είδ. Καλ. AO5VV - AO5VV - AO5VV - AO5VV - AO5VV - AO5VV - Αριθ. Παράλ. Καλ. Υπολ. Διατομ ή (mm²) Επιθ. Διατομ ή (mm²) Επιτρ. Ρεύμ α Κ.Σ. Συντ. Διορθ. Επιτρ. Ρεύμ α (Α). Μέγιστη Ασφάλει α (A) Ρεύμα Γραμμή ς (Α)

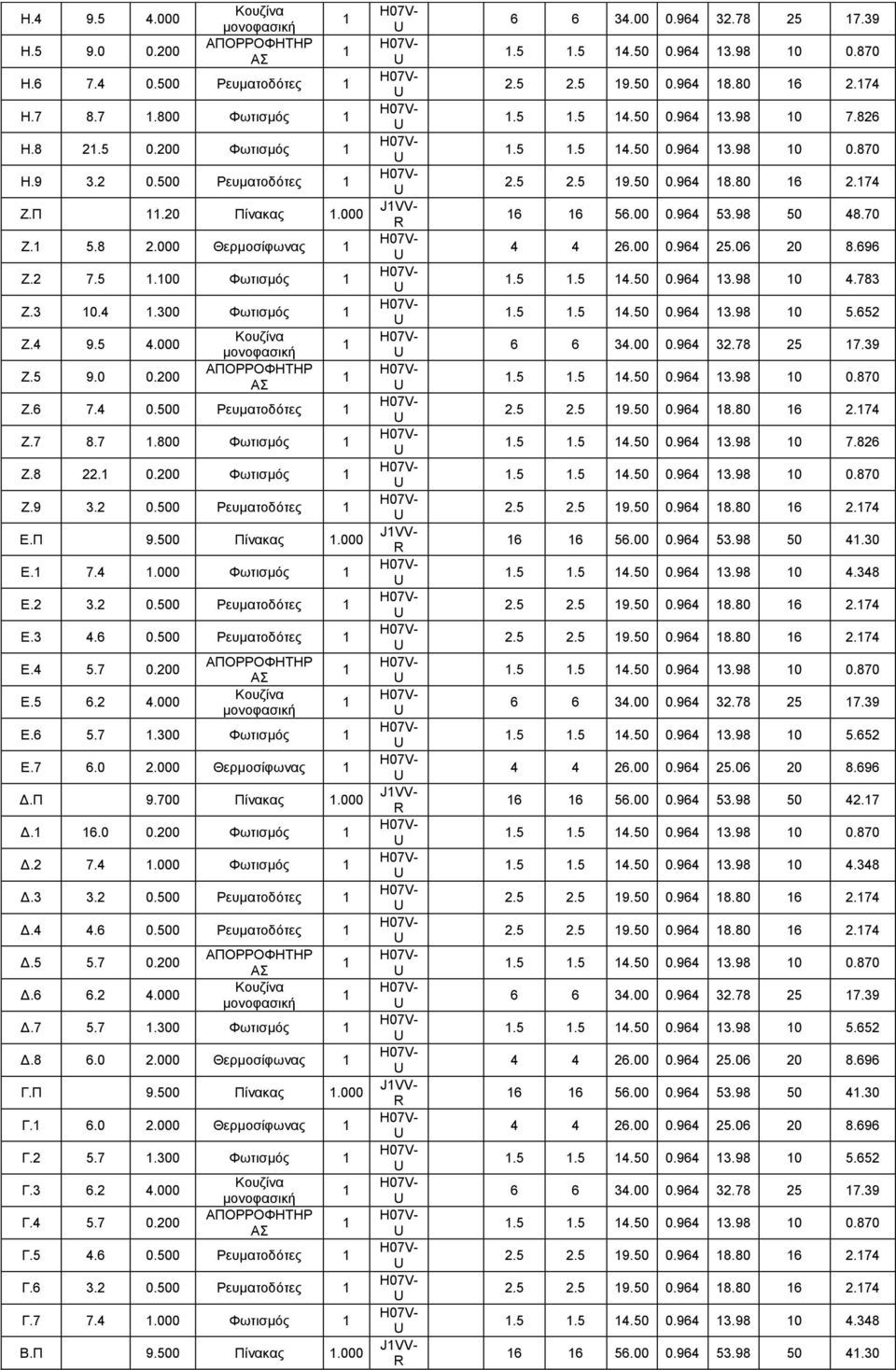

10 Η Η ΑΠΟΡΡΟΦΗΤΗΡ ΑΣ Η Ρευματοδότες Η Φωτισμός Η Φωτισμός Η Ρευματοδότες Ζ.Π.20 Πίνακας.000 Ζ Θερμοσίφωνας Ζ Φωτισμός Ζ Φωτισμός Ζ Ζ ΑΠΟΡΡΟΦΗΤΗΡ ΑΣ Ζ Ρευματοδότες Ζ Φωτισμός Ζ Φωτισμός Ζ Ρευματοδότες Ε.Π Πίνακας.000 Ε Φωτισμός Ε Ρευματοδότες Ε Ρευματοδότες Ε Ε ΑΠΟΡΡΟΦΗΤΗΡ ΑΣ Ε Φωτισμός Ε Θερμοσίφωνας Δ.Π Πίνακας.000 Δ Φωτισμός Δ Φωτισμός Δ Ρευματοδότες Δ Ρευματοδότες Δ Δ ΑΠΟΡΡΟΦΗΤΗΡ ΑΣ Δ Φωτισμός Δ Θερμοσίφωνας Γ.Π Πίνακας.000 Γ Θερμοσίφωνας Γ Φωτισμός Γ Γ ΑΠΟΡΡΟΦΗΤΗΡ ΑΣ Γ Ρευματοδότες Γ Ρευματοδότες Γ Φωτισμός Β.Π Πίνακας

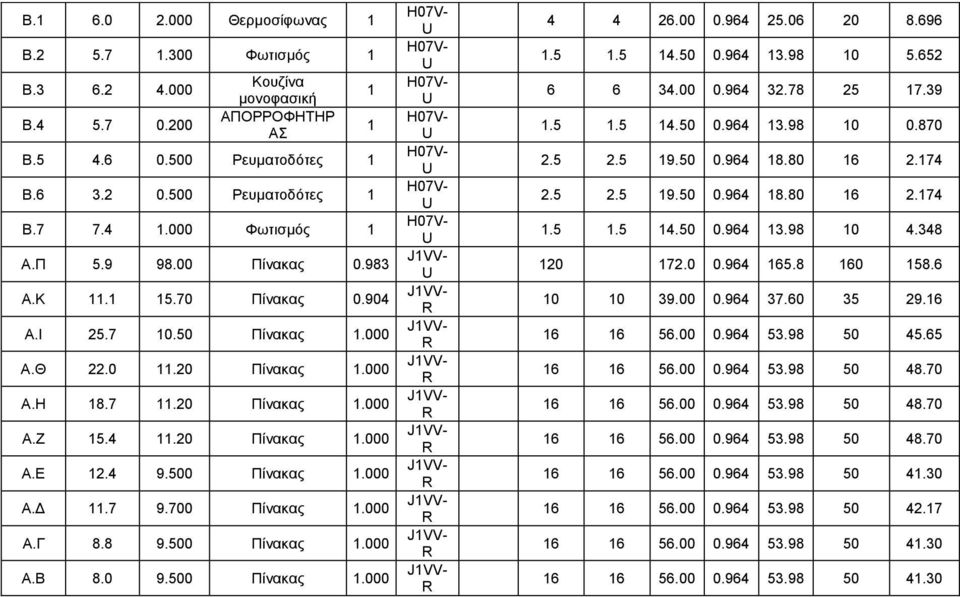

11 Β Θερμοσίφωνας Β Φωτισμός Β Β ΑΠΟΡΡΟΦΗΤΗΡ ΑΣ Β Ρευματοδότες Β Ρευματοδότες Β Φωτισμός Α.Π Πίνακας Α.Κ Πίνακας Α.Ι Πίνακας.000 Α.Θ Πίνακας.000 Α.Η Πίνακας.000 Α.Ζ Πίνακας.000 Α.Ε Πίνακας.000 Α.Δ Πίνακας.000 Α.Γ Πίνακας.000 Α.Β Πίνακας

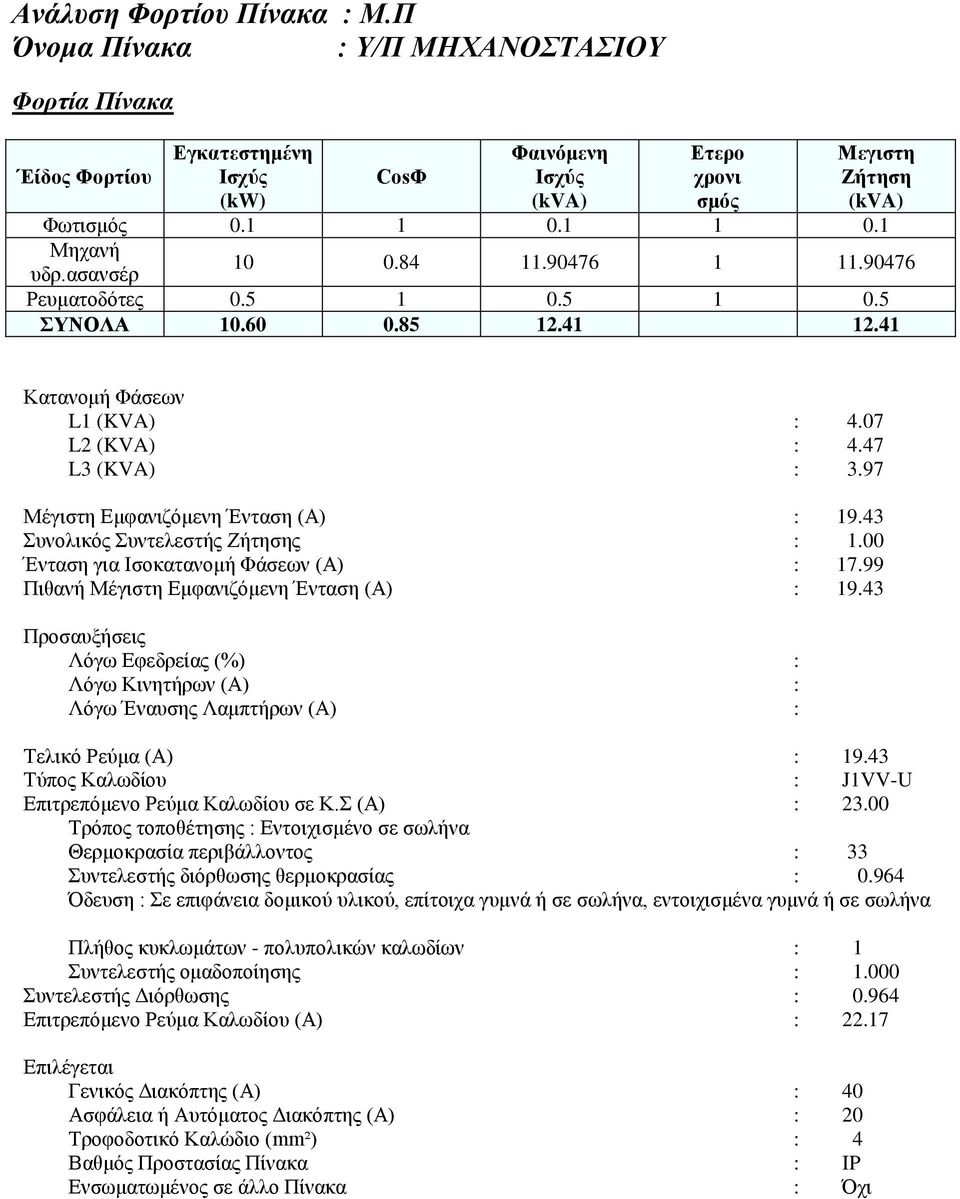

12 Aνάλυση Φορτίου Πίνακα : Μ.Π Όνομα Πίνακα : Υ/Π ΜΗΧΑΝΟΣΤΑΣΙΟΥ Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Φωτισμός Μηχανή υδρ.ασανσέρ Ρευματοδότες ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : 4.07 L2 (KVA) : 4.47 L3 (KVA) : 3.97 Μέγιστη Εμφανιζόμενη Ένταση (A) : 9.43 Συνολικός Συντελεστής Ζήτησης :.00 Ένταση για Ισοκατανομή Φάσεων (A) : 7.99 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : 9.43 Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : 9.43 Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : 22.7 Επιλέγεται Γενικός Διακόπτης (A) : 40 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 20 Τροφοδοτικό Καλώδιο (mm²) : 4 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

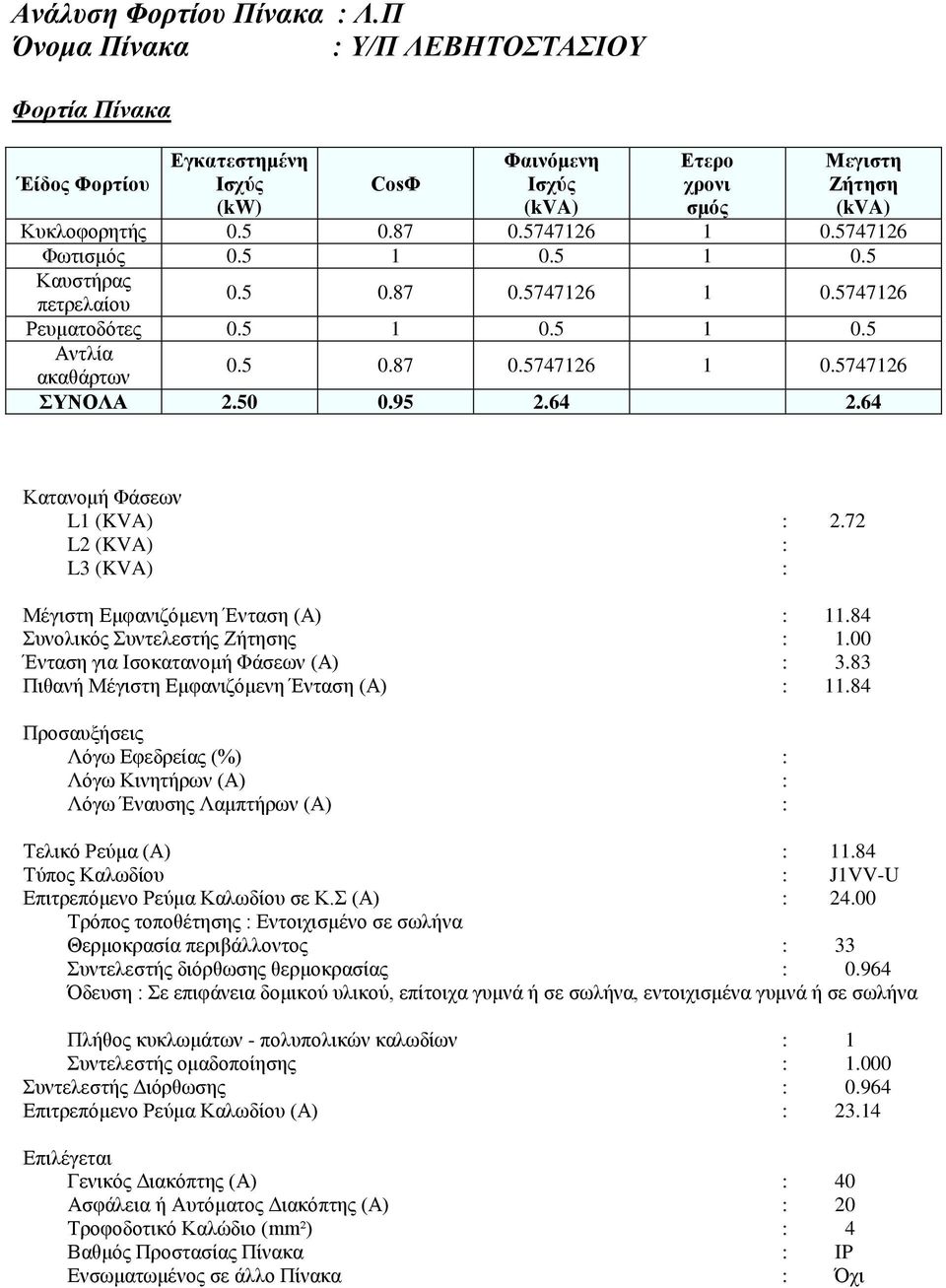

13 Aνάλυση Φορτίου Πίνακα : Λ.Π Όνομα Πίνακα : Υ/Π ΛΕΒΗΤΟΣΤΑΣΙΟΥ Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Κυκλοφορητής Φωτισμός Καυστήρας πετρελαίου Ρευματοδότες Αντλία ακαθάρτων ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : 2.72 L2 (KVA) : L3 (KVA) : Μέγιστη Εμφανιζόμενη Ένταση (A) :.84 Συνολικός Συντελεστής Ζήτησης :.00 Ένταση για Ισοκατανομή Φάσεων (A) : 3.83 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) :.84 Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) :.84 Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : 23.4 Επιλέγεται Γενικός Διακόπτης (A) : 40 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 20 Τροφοδοτικό Καλώδιο (mm²) : 4 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

14 Aνάλυση Φορτίου Πίνακα : Κ.Π Όνομα Πίνακα : Υ/Π ΚΟΙΝΟΧΡΗΣΤΩΝ Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Πίνακας Φωτισμός ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : 6.7 L2 (KVA) : 6.27 L3 (KVA) : 4.77 Μέγιστη Εμφανιζόμενη Ένταση (A) : 29.6 Συνολικός Συντελεστής Ζήτησης :.00 Ένταση για Ισοκατανομή Φάσεων (A) : 25.6 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : 29.6 Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : 29.6 Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : Επιλέγεται Γενικός Διακόπτης (A) : 40 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 35 Τροφοδοτικό Καλώδιο (mm²) : 0 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

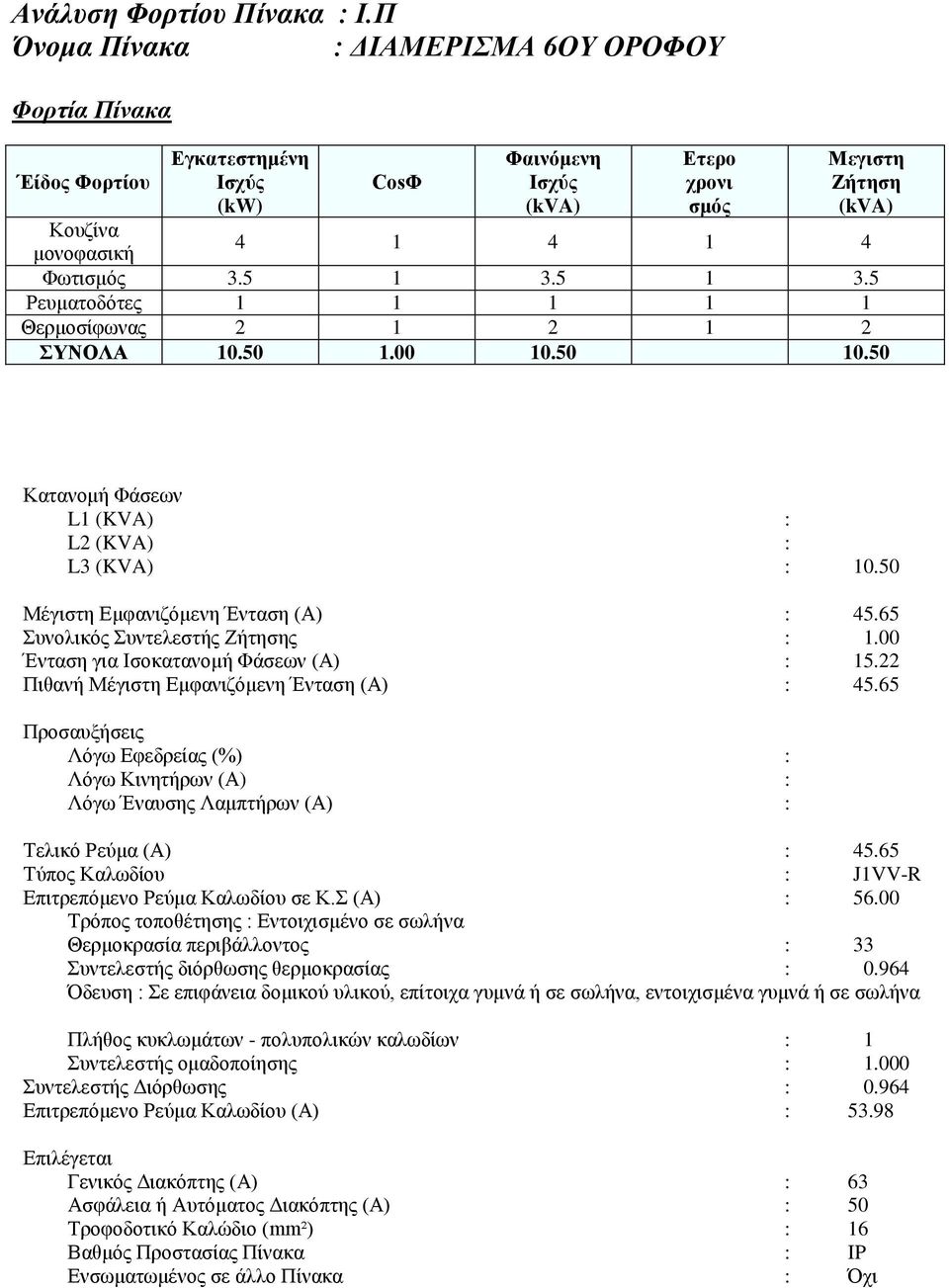

15 Aνάλυση Φορτίου Πίνακα : Ι.Π Όνομα Πίνακα : ΔΙΑΜΕΡΙΣΜΑ 6ΟΥ ΟΡΟΦΟΥ Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Φωτισμός Ρευματοδότες Θερμοσίφωνας ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : L2 (KVA) : L3 (KVA) : 0.50 Μέγιστη Εμφανιζόμενη Ένταση (A) : Συνολικός Συντελεστής Ζήτησης :.00 Ένταση για Ισοκατανομή Φάσεων (A) : 5.22 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : Επιλέγεται Γενικός Διακόπτης (A) : 63 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 50 Τροφοδοτικό Καλώδιο (mm²) : 6 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

16 Aνάλυση Φορτίου Πίνακα : Θ.Π Όνομα Πίνακα : ΔΙΑΜΕΡΙΣΜΑ 5ΟΥ ΟΡΟΦΟΥ Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Φωτισμός Ρευματοδότες Θερμοσίφωνας ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : L2 (KVA) :.60 L3 (KVA) : Μέγιστη Εμφανιζόμενη Ένταση (A) : Συνολικός Συντελεστής Ζήτησης : 0.97 Ένταση για Ισοκατανομή Φάσεων (A) : 6.23 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : Επιλέγεται Γενικός Διακόπτης (A) : 63 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 50 Τροφοδοτικό Καλώδιο (mm²) : 6 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

17 Aνάλυση Φορτίου Πίνακα : Η.Π Όνομα Πίνακα : ΔΙΑΜΕΡΙΣΜΑ 4ΟΥ ΟΡΟΦΟΥ Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Θερμοσίφωνας Φωτισμός Ρευματοδότες ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) :.60 L2 (KVA) : L3 (KVA) : Μέγιστη Εμφανιζόμενη Ένταση (A) : Συνολικός Συντελεστής Ζήτησης : 0.97 Ένταση για Ισοκατανομή Φάσεων (A) : 6.23 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : Επιλέγεται Γενικός Διακόπτης (A) : 63 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 50 Τροφοδοτικό Καλώδιο (mm²) : 6 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

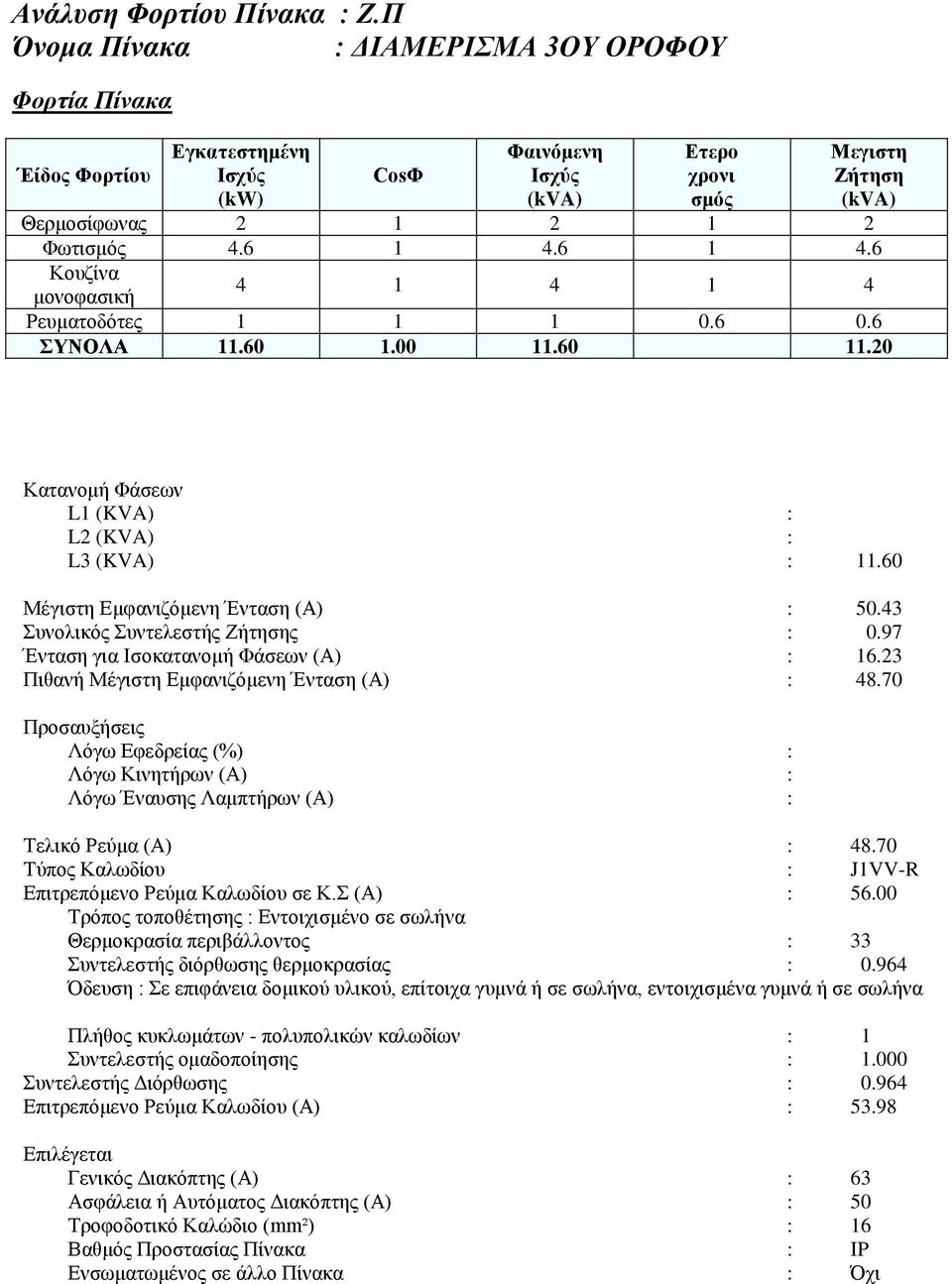

18 Aνάλυση Φορτίου Πίνακα : Ζ.Π Όνομα Πίνακα : ΔΙΑΜΕΡΙΣΜΑ 3ΟΥ ΟΡΟΦΟΥ Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Θερμοσίφωνας Φωτισμός Ρευματοδότες ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : L2 (KVA) : L3 (KVA) :.60 Μέγιστη Εμφανιζόμενη Ένταση (A) : Συνολικός Συντελεστής Ζήτησης : 0.97 Ένταση για Ισοκατανομή Φάσεων (A) : 6.23 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : Επιλέγεται Γενικός Διακόπτης (A) : 63 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 50 Τροφοδοτικό Καλώδιο (mm²) : 6 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

19 Aνάλυση Φορτίου Πίνακα : Ε.Π Όνομα Πίνακα : ΔΙΑΜΕΡΙΣΜΑ 2. Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Φωτισμός Ρευματοδότες Θερμοσίφωνας ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : L2 (KVA) : 9.50 L3 (KVA) : Μέγιστη Εμφανιζόμενη Ένταση (A) : 4.30 Συνολικός Συντελεστής Ζήτησης :.00 Ένταση για Ισοκατανομή Φάσεων (A) : 3.77 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : 4.30 Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : 4.30 Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : Επιλέγεται Γενικός Διακόπτης (A) : 63 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 50 Τροφοδοτικό Καλώδιο (mm²) : 6 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

20 Aνάλυση Φορτίου Πίνακα : Δ.Π Όνομα Πίνακα : ΔΙΑΣΜΕΡΙΣΜΑ 2.2 Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Φωτισμός Ρευματοδότες Θερμοσίφωνας ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : 9.70 L2 (KVA) : L3 (KVA) : Μέγιστη Εμφανιζόμενη Ένταση (A) : 42.7 Συνολικός Συντελεστής Ζήτησης :.00 Ένταση για Ισοκατανομή Φάσεων (A) : 4.06 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : 42.7 Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : 42.7 Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : Επιλέγεται Γενικός Διακόπτης (A) : 63 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 50 Τροφοδοτικό Καλώδιο (mm²) : 6 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

21 Aνάλυση Φορτίου Πίνακα : Γ.Π Όνομα Πίνακα : ΔΙΑΜΕΡΙΣΜΑ. Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Θερμοσίφωνας Φωτισμός Ρευματοδότες ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : L2 (KVA) : L3 (KVA) : 9.50 Μέγιστη Εμφανιζόμενη Ένταση (A) : 4.30 Συνολικός Συντελεστής Ζήτησης :.00 Ένταση για Ισοκατανομή Φάσεων (A) : 3.77 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : 4.30 Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : 4.30 Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : Επιλέγεται Γενικός Διακόπτης (A) : 63 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 50 Τροφοδοτικό Καλώδιο (mm²) : 6 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

22 Aνάλυση Φορτίου Πίνακα : Β.Π Όνομα Πίνακα : ΔΙΑΜΕΡΙΣΜΑ.2 Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Θερμοσίφωνας Φωτισμός Ρευματοδότες ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : L2 (KVA) : 9.50 L3 (KVA) : Μέγιστη Εμφανιζόμενη Ένταση (A) : 4.30 Συνολικός Συντελεστής Ζήτησης :.00 Ένταση για Ισοκατανομή Φάσεων (A) : 3.77 Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : 4.30 Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : 4.30 Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : Επιλέγεται Γενικός Διακόπτης (A) : 63 Ασφάλεια ή Αυτόματος Διακόπτης (A) : 50 Τροφοδοτικό Καλώδιο (mm²) : 6 Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

23 Aνάλυση Φορτίου Πίνακα : Α.Π Όνομα Πίνακα : ΓΕΝΙΚΗ ΔΙΑΤΑΞΗ Δ.Ε.Η. Φορτία Πίνακα Έίδος Φορτίου Εγκατεστημένη (kw) CosΦ Φαινόμενη Ετερο χρονι σμός Μεγιστη Ζήτηση Πίνακας ΣΥΝΟΛΑ Κατανομή Φάσεων L (KVA) : 27.6 L2 (KVA) : L3 (KVA) : Μέγιστη Εμφανιζόμενη Ένταση (A) : Συνολικός Συντελεστής Ζήτησης :.00 Ένταση για Ισοκατανομή Φάσεων (A) : Πιθανή Μέγιστη Εμφανιζόμενη Ένταση (A) : Προσαυξήσεις Λόγω Εφεδρείας (%) : Λόγω Κινητήρων (A) : Λόγω Έναυσης Λαμπτήρων (A) : Τελικό Ρεύμα (A) : Τύπος Καλωδίου : Επιτρεπόμενο Ρεύμα Καλωδίου σε Κ.Σ (A) : Τρόπος τοποθέτησης : Εντoιχισμένο σε σωλήνα Θερμοκρασία περιβάλλοντος : 33 Συντελεστής διόρθωσης θερμοκρασίας : Όδευση : Σε επιφάνεια δομικού υλικού, επίτοιχα γυμνά ή σε σωλήνα, εντoιχισμένα γυμνά ή σε σωλήνα Πλήθος κυκλωμάτων - πολυπολικών καλωδίων : Συντελεστής ομαδοποίησης :.000 Συντελεστής Διόρθωσης : Επιτρεπόμενο Ρεύμα Καλωδίου (A) : 65.8 Επιλέγεται Γενικός Διακόπτης (A) : Ασφάλεια ή Αυτόματος Διακόπτης (A) : 60 Τροφοδοτικό Καλώδιο (mm²) : Βαθμός Προστασίας Πίνακα : IP Ενσωματωμένος σε άλλο Πίνακα : Όχι

24 Πτώση Τάσης στις Γραμμές του Δικτύου Πτώση τάσης στη γραμμή A-->Μ. : V (.29%) Πτώση τάσης στη γραμμή A-->Μ.2 : 4.68 V (.6%) Πτώση τάσης στη γραμμή A-->Μ.3 : V (.27%) Πτώση τάσης στη γραμμή A-->Κ. :.988 V ( 0.864%) Πτώση τάσης στη γραμμή A-->Λ. : V ( 0.337%) Πτώση τάσης στη γραμμή A-->Λ.2 : 0.94 V ( 0.397%) Πτώση τάσης στη γραμμή A-->Λ.3 : V ( 0.334%) Πτώση τάσης στη γραμμή A-->Λ.4 : 0.73 V ( 0.30%) Πτώση τάσης στη γραμμή A-->Λ.5 : V ( 0.343%) Πτώση τάσης στη γραμμή A-->Κ.2 : 3.66 V (.376%) Πτώση τάσης στη γραμμή A-->Ι. : V (.43%) Πτώση τάσης στη γραμμή A-->Ι.2 : V (.20%) Πτώση τάσης στη γραμμή A-->Ι.3 : V (.247%) Πτώση τάσης στη γραμμή A-->Ι.4 : V (.67%) Πτώση τάσης στη γραμμή A-->Ι.5 : 3.88 V (.386%) Πτώση τάσης στη γραμμή A-->Ι.6 : 3.00 V (.348%) Πτώση τάσης στη γραμμή A-->Ι.7 : 3.78 V (.67%) Πτώση τάσης στη γραμμή A-->Ι.8 : V (.90%) Πτώση τάσης στη γραμμή A-->Θ. : V (.286%) Πτώση τάσης στη γραμμή A-->Θ.2 : 4.02 V (.744%) Πτώση τάσης στη γραμμή A-->Θ.3 : 2.62 V (.40%) Πτώση τάσης στη γραμμή A-->Θ.4 : V (.20%) Πτώση τάσης στη γραμμή A-->Θ.5 : V (.467%) Πτώση τάσης στη γραμμή A-->Θ.6 : 3.79 V (.648%) Πτώση τάσης στη γραμμή A-->Θ.7 : V (.4%) Πτώση τάσης στη γραμμή A-->Θ.8 : 2.84 V (.235%) Πτώση τάσης στη γραμμή A-->Θ.9 : V (.083%) Πτώση τάσης στη γραμμή A-->Η. : V (.080%) Πτώση τάσης στη γραμμή A-->Η.2 : V (.255%) Πτώση τάσης στη γραμμή A-->Η.3 : V (.493%) Πτώση τάσης στη γραμμή A-->Η.4 : 3.06 V (.3%) Πτώση τάσης στη γραμμή A-->Η.5 : 2.29 V ( 0.965%) Πτώση τάσης στη γραμμή A-->Η.6 : V ( 0.984%) Πτώση τάσης στη γραμμή A-->Η.7 : V (.589%) Πτώση τάσης στη γραμμή A-->Η.8 : V (.077%) Πτώση τάσης στη γραμμή A-->Η.9 : 2.32 V ( 0.927%) Πτώση τάσης στη γραμμή A-->Ζ. : 2.24 V ( 0.923%) Πτώση τάσης στη γραμμή A-->Ζ.2 : V (.099%) Πτώση τάσης στη γραμμή A-->Ζ.3 : V (.337%) Πτώση τάσης στη γραμμή A-->Ζ.4 : V (.55%) Πτώση τάσης στη γραμμή A-->Ζ.5 :.860 V ( 0.809%) Πτώση τάσης στη γραμμή A-->Ζ.6 :.904 V ( 0.828%) Πτώση τάσης στη γραμμή A-->Ζ.7 : V (.433%) Πτώση τάσης στη γραμμή A-->Ζ.8 : 2.32 V ( 0.927%) Πτώση τάσης στη γραμμή A-->Ζ.9 :.773 V ( 0.77%) Πτώση τάσης στη γραμμή A-->Ε. :.909 V ( 0.830%)

25 Πτώση τάσης στη γραμμή A-->Ε.2 :.242 V ( 0.540%) Πτώση τάσης στη γραμμή A-->Ε.3 :.286 V ( 0.559%) Πτώση τάσης στη γραμμή A-->Ε.4 :.26 V ( 0.548%) Πτώση τάσης στη γραμμή A-->Ε.5 :.785 V ( 0.776%) Πτώση τάσης στη γραμμή A-->Ε.6 :.90 V ( 0.830%) Πτώση τάσης στη γραμμή A-->Ε.7 :.609 V ( 0.700%) Πτώση τάσης στη γραμμή A-->Δ. :.432 V ( 0.623%) Πτώση τάσης στη γραμμή A-->Δ.2 :.867 V ( 0.82%) Πτώση τάσης στη γραμμή A-->Δ.3 :.200 V ( 0.522%) Πτώση τάσης στη γραμμή A-->Δ.4 :.244 V ( 0.54%) Πτώση τάσης στη γραμμή A-->Δ.5 :.29 V ( 0.530%) Πτώση τάσης στη γραμμή A-->Δ.6 :.743 V ( 0.758%) Πτώση τάσης στη γραμμή A-->Δ.7 :.868 V ( 0.82%) Πτώση τάσης στη γραμμή A-->Δ.8 :.567 V ( 0.68%) Πτώση τάσης στη γραμμή A-->Γ. :.277 V ( 0.555%) Πτώση τάσης στη γραμμή A-->Γ.2 :.578 V ( 0.686%) Πτώση τάσης στη γραμμή A-->Γ.3 :.453 V ( 0.632%) Πτώση τάσης στη γραμμή A-->Γ.4 : V ( 0.404%) Πτώση τάσης στη γραμμή A-->Γ.5 : V ( 0.45%) Πτώση τάσης στη γραμμή A-->Γ.6 : 0.90 V ( 0.396%) Πτώση τάσης στη γραμμή A-->Γ.7 :.577 V ( 0.686%) Πτώση τάσης στη γραμμή A-->Β. :.204 V ( 0.523%) Πτώση τάσης στη γραμμή A-->Β.2 :.505 V ( 0.654%) Πτώση τάσης στη γραμμή A-->Β.3 :.380 V ( 0.600%) Πτώση τάσης στη γραμμή A-->Β.4 : V ( 0.372%) Πτώση τάσης στη γραμμή A-->Β.5 : 0.88 V ( 0.383%) Πτώση τάσης στη γραμμή A-->Β.6 : V ( 0.364%) Πτώση τάσης στη γραμμή A-->Β.7 :.504 V ( 0.654%) Δυσμενέστερη γραμμή A-->Μ.2 : 4.68 V (.6%)

26 TEXNIKH ΠΕΡΙΓΡΑΦΗ HΛΕΚΤΡΟΛΟΓΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Όνομα : ΚΑΛΑΪΤΖΙΔΗΣ ΑΛΕΞΑΝΔΡΟΣ Σπουδαστή : : Έργο : ΑΝΕΓΕΡΣΗ ΕΞΑΟΡΟΦΗΣ : ΟΙΚΟΔΟΜΗΣ : ΜΕ PILOTIS ΚΑΙ ΥΠΟΓΕΙΟ : Ημερομηνία : ΜΑΙΟΣ 2008 : Όνομα καθηγητή : Μπαντέκας Δημήτριος 0. Γενικά Η εγκατάσταση περιλαμβάνει την ηλεκτρική εγκατάσταση ισχυρών ρευμάτων και πρόκειται να κατασκευασθεί σύμφωνα με το Ελληνικό Πρότυπο ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις" και τις απαιτήσεις της Δ.Ε.Η.. Τροφοδοσία Δ.Ε.Η. - Μετρητές Η τροφοδοσία θα γίνει απο το δίκτυο της Δ.Ε.Η. 230/400 V-50Hz. Στον χώρο που φαίνεται στα σχέδια θα τοποθετηθούν τα μπαροκιβώτια και οι μετρητές. Προβλέπεται ένας μετρητής για κάθε ιδιοκτησία και ένας επιπλέον μετρητής για τους κοινόχρηστους χώρους. Κοντά στους μετρητές θα κατασκευασθεί άμεση γείωση η οποία θα συνδεθεί με αγωγό γείωσης σε χαλυβδοσωλήνα η γαλβανισμένο σιδηροσωλήνα με την μπάρα γείωσης των μπαροκιβωτίων. Η είσοδος του καλωδίου της Δ.Ε.Η. και ο τρόπος μηχανικής προστασίας του θα υποδειχθούν από την Δ.Ε.Η. 2. Καλωδιώσεις-Σωληνώσεις. α. Οι παροχές των πινάκων θα γίνουν με καλώδια ή ή Α05VV- ή Α05VV- και όπου η εγκατάσταση είναι χωνευτή θα χρησιμοποιούνται χαλυβδοσωλήνες. β. Οπου η εγκατάσταση είναι χωνευτή και όχι στεγανή θα χρησιμοποιηθούν καλώδια ή μέσα σε πλαστικούς σωλήνες. Αντίστοιχα, όπου η εγκατάσταση είναι στεγανή (χωνευτή η ορατή) θα χρησιμοποιηθούν καλώδια Α05VV- ή Α05VV- ή ή και χαλυβδοσωλήνες. Σε περίπτωση χρήσης καλωδίων ή οι χαλυβδοσωλήνες θα έχουν εσωτερική μόνωση. Σαν στεγανοί χώροι θεωρούνται μεταξύ των άλλων χώροι υγιεινής, λεβητοστάσιο, κλπ. γ. Ειδικά όταν η εγκατάσταση είναι ενσωματωμένη στο μπετόν, θα χρησιμοποιηθούν πλαστικοί σωλήνεs τύπου HELIFLEX.

27 δ. Τα μεγέθη των σωλήνων, ανάλογα με την διατομή του καλωδίου, δίνονται στον ακόλουθο πίνακα: Καλώδια Σωλήνας 3x.5 mm Φ 3.5mm 3x2.5 mm, 5x.5 mm Φ 6 mm 3x4 mm, 5x2.5 mm Φ 2 η Φ 23mm 3x6 mm, 5x4 mm Φ 2 η Φ 23mm 3x0 mm, 5x6 mm Φ 29mm 3x6 mm, 5x0 mm Φ 36mm Για μεγαλύτερες διατομές καλωδίων θα χρησιμοποιηθούν γαλβανισμένοι σιδηροσωλήνες ή και υδραυλικοί πλαστικοί σωλήνες για διαδρομές στο έδαφος. ε. Όλες οι γραμμές θα φέρουν αγωγό γείωσης. στ. Οι οριζόντιες διαδρομές σωληνώσεων θα βρίσκονται κατά το δυνατόν σε ύψος μεγαλύτερο από 2.5 m. ζ. Για τις γραμμές φωτισμού τα καλώδια θα έχουν διατομή.5 mm, ενώ για τις αντίστοιχες ρευματοδοτών, διατομή 2.5 mm. 3. Πίνακες Διανομής Οι πίνακες διανομής θα είναι μεταλλικοί προστασίας IP54 ή εναλλακτικά μονοφασικοί (η τριφασικοί) τυποποιημένοι πίνακες από θερμοπλαστικό υλικό. Κάθε πίνακας θα φέρει ξεχωριστές μπάρες φάσεων, ουδέτερου και γείωσης. Μεταξύ των άλλων, ο πίνακας θα περιλαμβάνει: Γενικές συντηκτικές ασφάλειες. Γενικό διακόπτη. Ηλεκτρονόμο διαφυγής 30mA. Αναχωρήσεις σύμφωνα με το σχέδιο πινάκων. 4. Προσωρινή Παροχή Η προσωρινή παροχή θα γίνει σύμφωνα με τα άρθρα 75,76,77 του 073/8 Π.Δ/τος μερίμνη του ιδιοκτήτη και με ευθύνη του ηλεκτρολόγου εγκαταστάτη. Τα άρθρα αυτά προβλέπουν η προσωρινή παροχή να είναι τοποθετημένη σε στεγανό μεταλλικό κουτί καλά γειωμένο το οποίο να φέρει κλειδαριά, ώστε να ασφαλίζεται κατά τις μη εργάσιμες ώρες, με μέριμνα του ιδιοκτήτη.

28 Επίσης προβλέπεται και θα τοποθετηθεί οπωσδήποτε αυτόματος προστατευτικός διακόπτης διαφυγής (διαφορικής προστασίας-αντιηλεκτροπληξιακός αυτόματος). Προτού η παροχή αυτή χρησιμοποιηθεί, θα κληθεί για έλεγχο ο επιβλέπων μηχανικός, άλλως ουδεμία ευθύνη θα φέρει σε περίπτωση ατυχήματος. Οι μπαλαντέζες που θα χρησιμοποιηθούν να φέρουν αγωγό γείωσης, έστω και αν τροφοδοτούν εργαλεία που δεν απαιτούν γείωση. Ο τρόπος που θα απλώνονται να είναι τέτοιος ώστε να αποκλείεται φθορά και συνεπώς κίνδυνος ατυχήματος (μακράν από συνήθεις διακινήσεις προσωπικού, οχημάτωνμηχανημάτων κ.α.). 5. Παρατηρήσεις α. Οι ρευματοδότες θα φέρουν αγωγό γείωσης και θα τοποθετούνται σε ύψος 50 cm από το δάπεδο. β. Οι διακόπτες θα τοποθετηθούν σε ύψος 80 cm από το δάπεδο. γ. Οι θέσεις φωτιστικών σημείων δείχνονται στα σχέδια. Τύποι φωτιστικών που έχουν προκαθορισθεί στο στάδιο της μελέτης, δείχνονται επίσης στα σχέδια. δ. Όταν σε κάποιο χώρο η εγκατάσταση είναι στεγανή, αντίστοιχα στεγανοί θα είναι οι ρευματοδότες, οι διακόπτες και τα φωτιστικά σώματα. 6. Πρόσθετα Στοιχεία Προστασίας Γεφύρωση των ειδών υγιεινής και σύνδεση των μεταλλικών παροχών ύδρευσης με την μπάρα γείωσης των μπαροκιβωτίων. 7. Δοκιμή Εγκατάστασης Επισημαίνεται η δοκιμή αντίστασης μόνωσης. Η τιμή θα υπερβαίνει τα 250 ΜΩ.
