1 Οδηγίες χρήσης και τοποθέτησης Απορροφητήρες DA 146 DA 156 DA 150 ιαβάστε προσεκτικά τις οδηγίες χρήσης πριν από την τοποθέτηση - εγκατάσταση - αρχική λειτουργία. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε πιθανές βλάβες στη συσκευή. el - GR M.-Nr

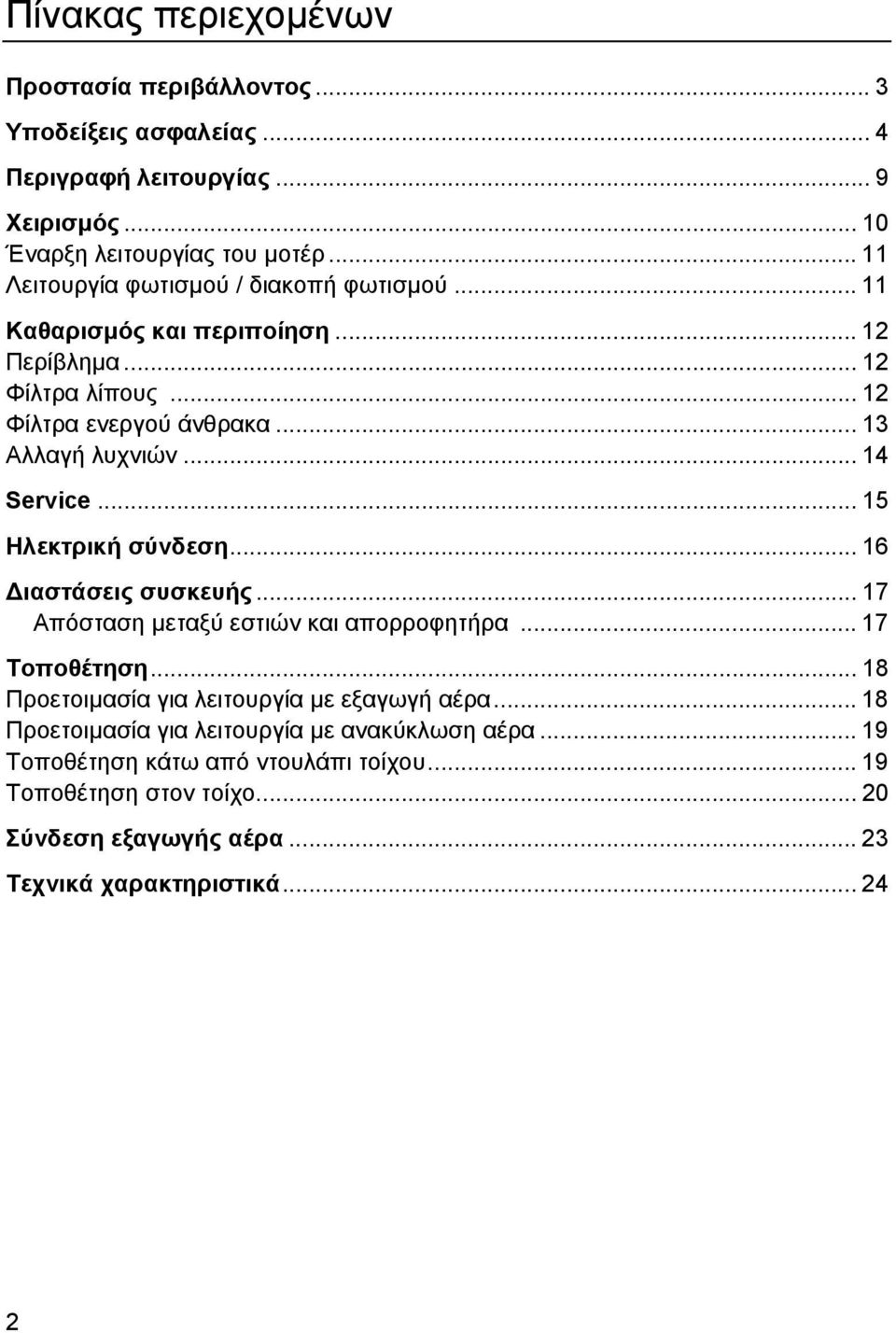

2 Πίνακας περιεχοµένων Προστασία περιβάλλοντος... 3 Υποδείξεις ασφαλείας... 4 Περιγραφή λειτουργίας... 9 Χειρισµός Έναρξη λειτουργίας του µοτέρ Λειτουργία φωτισµού / διακοπή φωτισµού Καθαρισµός και περιποίηση Περίβληµα Φίλτρα λίπους Φίλτρα ενεργού άνθρακα Αλλαγή λυχνιών Service Ηλεκτρική σύνδεση ιαστάσεις συσκευής Απόσταση µεταξύ εστιών και απορροφητήρα Τοποθέτηση Προετοιµασία για λειτουργία µε εξαγωγή αέρα Προετοιµασία για λειτουργία µε ανακύκλωση αέρα Τοποθέτηση κάτω από ντουλάπι τοίχου Τοποθέτηση στον τοίχο Σύνδεση εξαγωγής αέρα Τεχνικά χαρακτηριστικά

3 Προστασία περιβάλλοντος Αξιοποίηση της συσκευασίας Η συσκευασία προστατεύει τη συσκευή από τυχόν ζηµιές κατά τη µεταφορά της. Τα υλικά συσκευασίας έχουν επιλεχθεί µε ειδικά κριτήρια, που υποστηρίζουν τον οικολογικό παράγοντα και την τεχνολογία ανακύκλωσης απορριµµάτων: Αυτά τα υλικά µην τα πετάτε στα σκουπίδια, αλλά στον πιο κοντινό σας χώρο συγκέντρωσης απορριµµάτων προς ανακύκλωση. Έτσι συµβάλλετε στην οικονοµία σε πρώτες ύλες και στη µείωση του όγκου απορριµµάτων. ιάφορα υλικά της συσκευασίας (π.χ. µεµβράνες, πεπιεσµένο αφρολέξ) µπορεί να αποβούν επικίνδυνα για τα παιδιά. Κίνδυνος ασφυξίας! Κρατάτε τα υλικά αυτά µακριά από παιδιά και φροντίστε το ταχύτερο για την αποκοµιδή τους. Αξιοποίηση της παλιάς συσκευής Οι παλιές ηλεκτρικές και ηλεκτρονικές συσκευές διατηρούν ακόµη ορισµένα από τα υλικά τους σε καλή κατάσταση. Περιέχουν όµως και βλαβερές ουσίες που ήταν απαραίτητες για τη λειτουργία και την ασφάλεια τους. Στους κοινούς σκουπιδότοπους ή λόγω εσφαλµένης χρήσης, αυτές οι ουσίες µπορεί ν' αποτελέσουν κίνδυνο για την δηµόσια υγεία και το περιβάλλον. Μην πετάτε λοιπόν σε καµία περίπτωση την παλιά συσκευή σας στον πλησιέστερο σκουπιδότοπο, αλλά ενηµερωθείτε από τη διοίκηση του δήµου σας ή τον πλησιέστερο χώρο συγκέντρωσης παλιών αυτοκινήτων και µετάλλων για τις δυνατότητες παράδοσης και ανακύκλωσης των παλιών ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίζετε, ώστε µέχρι την αποκοµιδή της συσκευής, να φυλάσσεται αυτή µακριά από µικρά παιδιά. 3

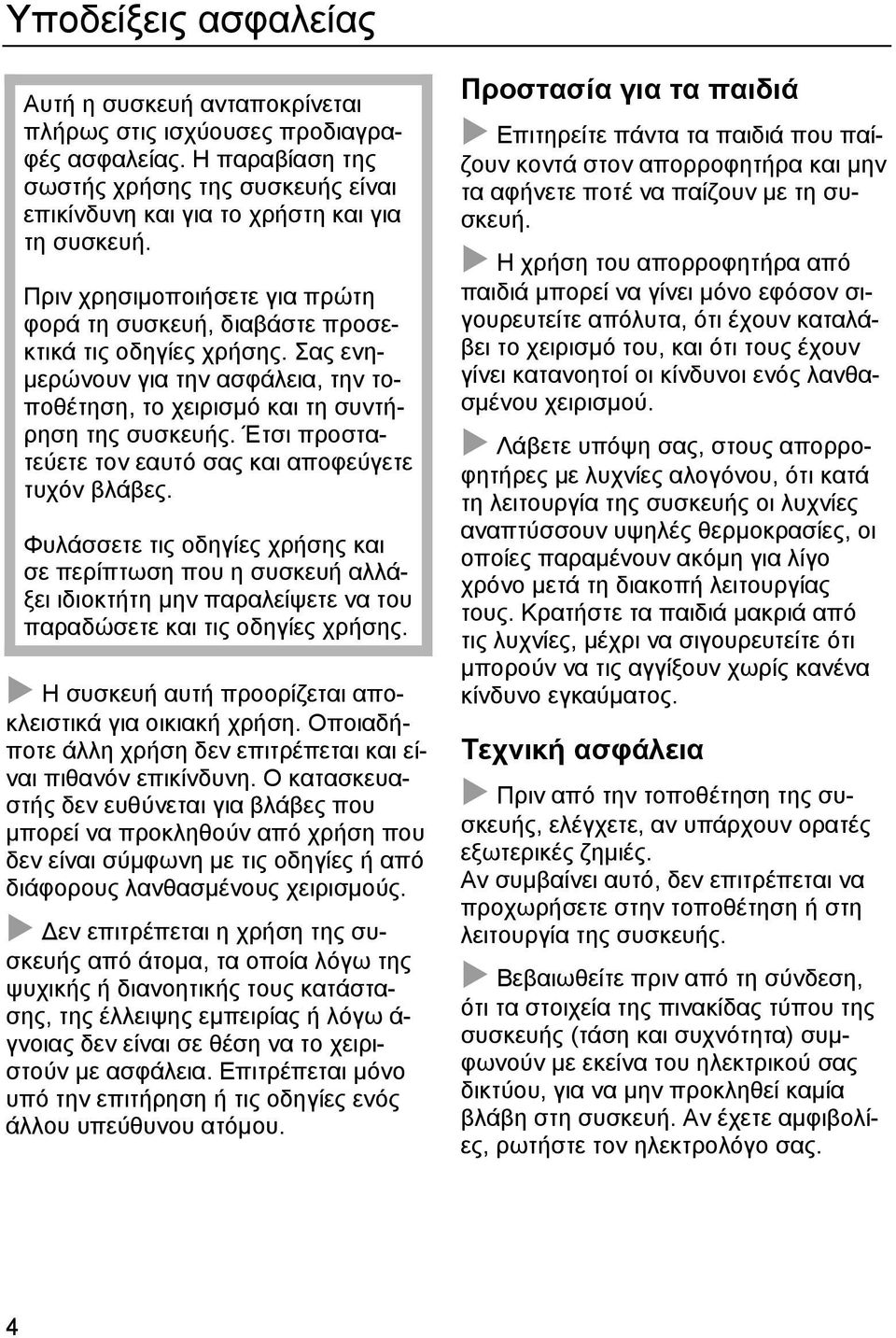

4 Υποδείξεις ασφαλείας Αυτή η συσκευή ανταποκρίνεται πλήρως στις ισχύουσες προδιαγραφές ασφαλείας. Η παραβίαση της σωστής χρήσης της συσκευής είναι επικίνδυνη και για το χρήστη και για τη συσκευή. Πριν χρησιµοποιήσετε για πρώτη φορά τη συσκευή, διαβάστε προσεκτικά τις οδηγίες χρήσης. Σας ενη- µερώνουν για την ασφάλεια, την τοποθέτηση, το χειρισµό και τη συντήρηση της συσκευής. Έτσι προστατεύετε τον εαυτό σας και αποφεύγετε τυχόν βλάβες. Φυλάσσετε τις οδηγίες χρήσης και σε περίπτωση που η συσκευή αλλάξει ιδιοκτήτη µην παραλείψετε να του παραδώσετε και τις οδηγίες χρήσης. Η συσκευή αυτή προορίζεται αποκλειστικά για οικιακή χρήση. Οποιαδήποτε άλλη χρήση δεν επιτρέπεται και είναι πιθανόν επικίνδυνη. Ο κατασκευαστής δεν ευθύνεται για βλάβες που µπορεί να προκληθούν από χρήση που δεν είναι σύµφωνη µε τις οδηγίες ή από διάφορους λανθασµένους χειρισµούς. εν επιτρέπεται η χρήση της συσκευής από άτοµα, τα οποία λόγω της ψυχικής ή διανοητικής τους κατάστασης, της έλλειψης εµπειρίας ή λόγω ά- γνοιας δεν είναι σε θέση να το χειριστούν µε ασφάλεια. Επιτρέπεται µόνο υπό την επιτήρηση ή τις οδηγίες ενός άλλου υπεύθυνου ατόµου. Προστασία για τα παιδιά Επιτηρείτε πάντα τα παιδιά που παίζουν κοντά στον απορροφητήρα και µην τα αφήνετε ποτέ να παίζουν µε τη συσκευή. Η χρήση του απορροφητήρα από παιδιά µπορεί να γίνει µόνο εφόσον σιγουρευτείτε απόλυτα, ότι έχουν καταλάβει το χειρισµό του, και ότι τους έχουν γίνει κατανοητοί οι κίνδυνοι ενός λανθασµένου χειρισµού. Λάβετε υπόψη σας, στους απορροφητήρες µε λυχνίες αλογόνου, ότι κατά τη λειτουργία της συσκευής οι λυχνίες αναπτύσσουν υψηλές θερµοκρασίες, οι οποίες παραµένουν ακόµη για λίγο χρόνο µετά τη διακοπή λειτουργίας τους. Κρατήστε τα παιδιά µακριά από τις λυχνίες, µέχρι να σιγουρευτείτε ότι µπορούν να τις αγγίξουν χωρίς κανένα κίνδυνο εγκαύµατος. Τεχνική ασφάλεια Πριν από την τοποθέτηση της συσκευής, ελέγχετε, αν υπάρχουν ορατές εξωτερικές ζηµιές. Αν συµβαίνει αυτό, δεν επιτρέπεται να προχωρήσετε στην τοποθέτηση ή στη λειτουργία της συσκευής. Βεβαιωθείτε πριν από τη σύνδεση, ότι τα στοιχεία της πινακίδας τύπου της συσκευής (τάση και συχνότητα) συµφωνούν µε εκείνα του ηλεκτρικού σας δικτύου, για να µην προκληθεί καµία βλάβη στη συσκευή. Αν έχετε αµφιβολίες, ρωτήστε τον ηλεκτρολόγο σας. 4

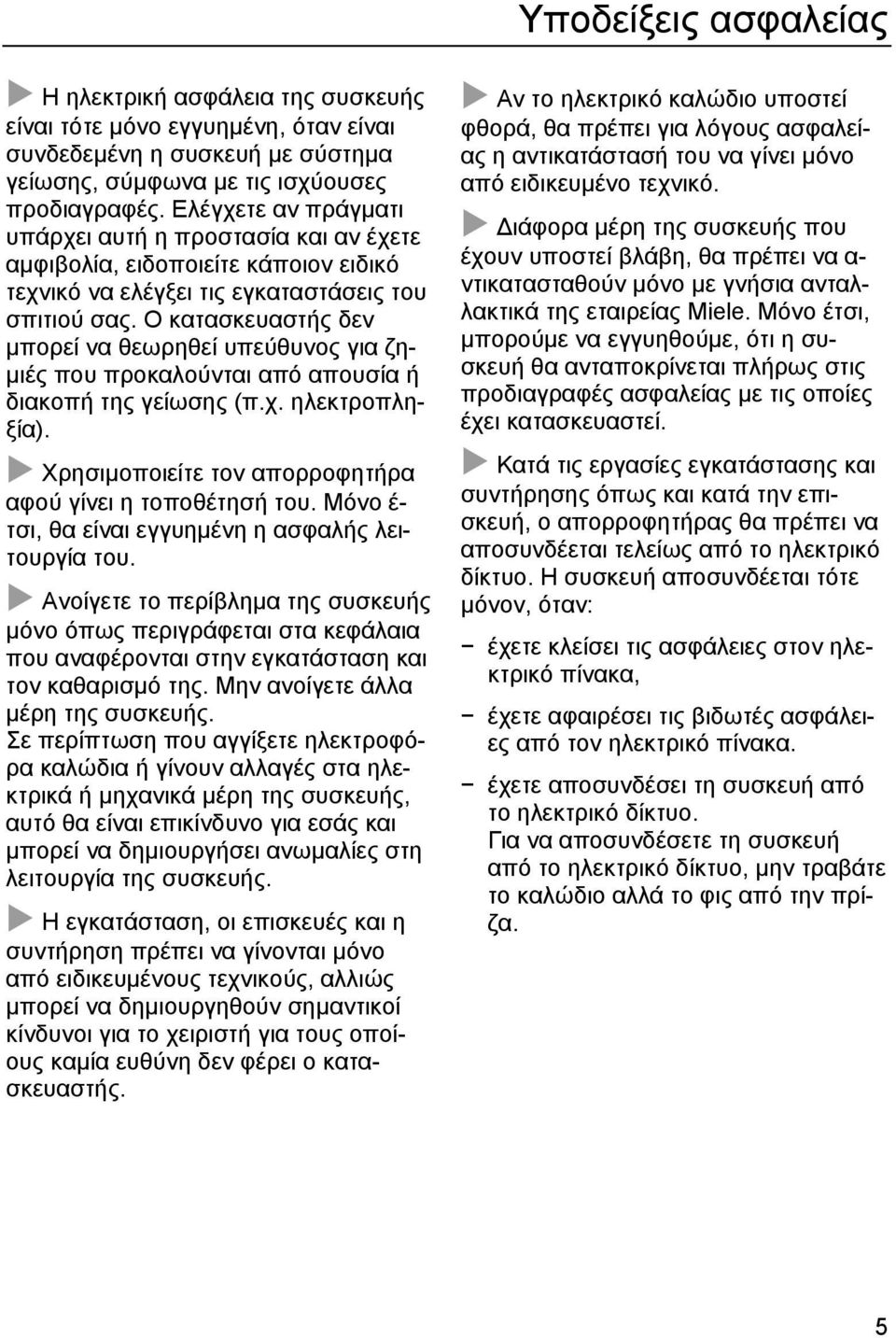

5 Υποδείξεις ασφαλείας Η ηλεκτρική ασφάλεια της συσκευής είναι τότε µόνο εγγυηµένη, όταν είναι συνδεδεµένη η συσκευή µε σύστηµα γείωσης, σύµφωνα µε τις ισχύουσες προδιαγραφές. Ελέγχετε αν πράγµατι υπάρχει αυτή η προστασία και αν έχετε αµφιβολία, ειδοποιείτε κάποιον ειδικό τεχνικό να ελέγξει τις εγκαταστάσεις του σπιτιού σας. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για ζη- µιές που προκαλούνται από απουσία ή διακοπή της γείωσης (π.χ. ηλεκτροπληξία). Χρησιµοποιείτε τον απορροφητήρα αφού γίνει η τοποθέτησή του. Μόνο έ- τσι, θα είναι εγγυηµένη η ασφαλής λειτουργία του. Ανοίγετε το περίβληµα της συσκευής µόνο όπως περιγράφεται στα κεφάλαια που αναφέρονται στην εγκατάσταση και τον καθαρισµό της. Μην ανοίγετε άλλα µέρη της συσκευής. Σε περίπτωση που αγγίξετε ηλεκτροφόρα καλώδια ή γίνουν αλλαγές στα ηλεκτρικά ή µηχανικά µέρη της συσκευής, αυτό θα είναι επικίνδυνο για εσάς και µπορεί να δηµιουργήσει ανωµαλίες στη λειτουργία της συσκευής. Η εγκατάσταση, οι επισκευές και η συντήρηση πρέπει να γίνονται µόνο από ειδικευµένους τεχνικούς, αλλιώς µπορεί να δηµιουργηθούν σηµαντικοί κίνδυνοι για το χειριστή για τους οποίους καµία ευθύνη δεν φέρει ο κατασκευαστής. Αν το ηλεκτρικό καλώδιο υποστεί φθορά, θα πρέπει για λόγους ασφαλείας η αντικατάστασή του να γίνει µόνο από ειδικευµένο τεχνικό. ιάφορα µέρη της συσκευής που έχουν υποστεί βλάβη, θα πρέπει να α- ντικατασταθούν µόνο µε γνήσια ανταλλακτικά της εταιρείας Miele. Μόνο έτσι, µπορούµε να εγγυηθούµε, ότι η συσκευή θα ανταποκρίνεται πλήρως στις προδιαγραφές ασφαλείας µε τις οποίες έχει κατασκευαστεί. Κατά τις εργασίες εγκατάστασης και συντήρησης όπως και κατά την επισκευή, ο απορροφητήρας θα πρέπει να αποσυνδέεται τελείως από το ηλεκτρικό δίκτυο. Η συσκευή αποσυνδέεται τότε µόνον, όταν: έχετε κλείσει τις ασφάλειες στον ηλεκτρικό πίνακα, έχετε αφαιρέσει τις βιδωτές ασφάλειες από τον ηλεκτρικό πίνακα. έχετε αποσυνδέσει τη συσκευή από το ηλεκτρικό δίκτυο. Για να αποσυνδέσετε τη συσκευή από το ηλεκτρικό δίκτυο, µην τραβάτε το καλώδιο αλλά το φις από την πρίζα. 5

6 Υποδείξεις ασφαλείας Για τη σύνδεση της συσκευής µε το ηλεκτρικό δίκτυο δεν επιτρέπεται να χρησιµοποιηθεί πολύπριζο ή επέκταση καλωδίου (µπαλαντέζα). Η επέκταση καλωδίου ή το πολύπριζο δεν εγγυώνται την απαιτούµενη ασφάλεια της συσκευής (π.χ. κίνδυνος υπερθέρµανσης). Η τοποθέτηση και ο εντοιχισµός αυτής της συσκευής σε χώρους που βρίσκονται εν κινήσει (π.χ. πλοία) πρέπει να γίνεται µόνο από υπεύθυνα συνεργεία / υπεύθυνους τεχνικούς και µόνο αν τηρούνται όλες οι προϋποθέσεις ασφαλούς λειτουργίας. Ταυτόχρονη λειτουργία σε χώρο που λειτουργεί και άλλου είδους θέρµανση Προσοχή: βλαβερές αναθυµιάσεις! Όταν στο χώρο που λειτουργεί ο α- πορροφητήρας, υπάρχουν και εστίες θέρµανσης εξαρτώµενες από την ανανέωση του αέρα (π.χ. σόµπες αερίου, πετρελαίου ή κάρβουνου, θερµοσίφωνο ή θέρµανση αερίου, boiler, εστίες, φούρνοι), πρέπει να δοθεί ιδιαίτερη προσοχή στις συνθήκες λειτουργίας. Ο απορροφητήρας µε λειτουργία εξαγωγής αέρα, α- κόµη και µε σύνδεση σε εξωτερικό µοτέρ, απορροφάει κατά τη λειτουργία του µεγάλη ποσότητα αέρα από το χώρο που βρίσκεται, αλλά και από τα διπλανά δωµάτια, έτσι ώστε να µην υπάρχει αρκετός αέρας για την καύση των υπολοίπων εστιών θέρµανσης. Χωρίς λοιπόν την απαραίτητη τροφοδότηση των εστιών αυτών θέρµανσης µε φρέσκο αέρα, δηµιουργείται µια υποπίεση, η οποία επιδρά αρνητικά στη διαδικασία καύσης. Από την καµινάδα ή το φρεάτιο εξαερισµού µπορεί να εισχωρήσουν στα δω- µάτια βλαβερές αναθυµιάσεις. 6

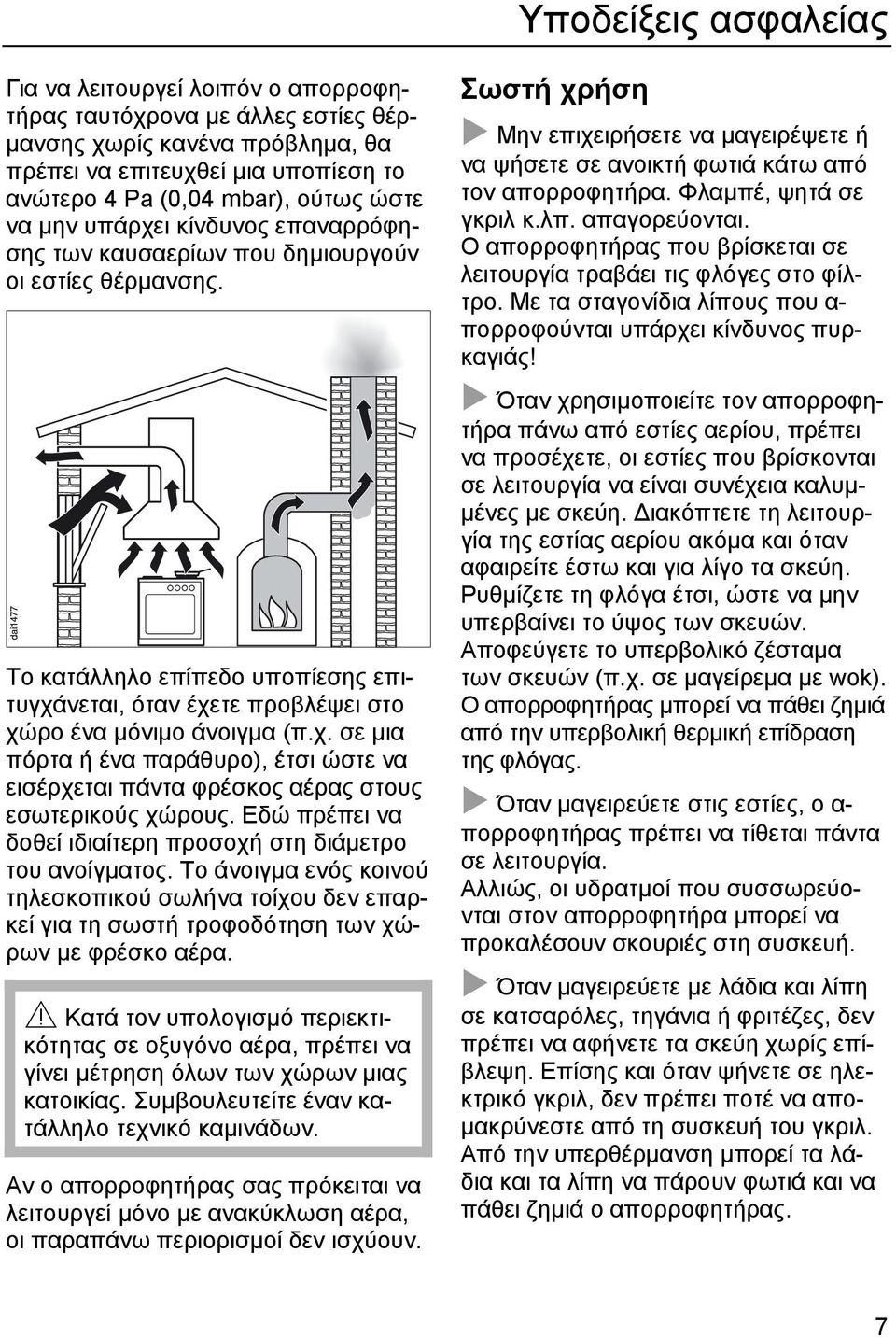

7 Υποδείξεις ασφαλείας Για να λειτουργεί λοιπόν ο απορροφητήρας ταυτόχρονα µε άλλες εστίες θέρ- µανσης χωρίς κανένα πρόβληµα, θα πρέπει να επιτευχθεί µια υποπίεση το ανώτερο 4 Pa (0,04 mbar), ούτως ώστε να µην υπάρχει κίνδυνος επαναρρόφησης των καυσαερίων που δηµιουργούν οι εστίες θέρµανσης. Το κατάλληλο επίπεδο υποπίεσης επιτυγχάνεται, όταν έχετε προβλέψει στο χώρο ένα µόνιµο άνοιγµα (π.χ. σε µια πόρτα ή ένα παράθυρο), έτσι ώστε να εισέρχεται πάντα φρέσκος αέρας στους εσωτερικούς χώρους. Εδώ πρέπει να δοθεί ιδιαίτερη προσοχή στη διάµετρο του ανοίγµατος. Το άνοιγµα ενός κοινού τηλεσκοπικού σωλήνα τοίχου δεν επαρκεί για τη σωστή τροφοδότηση των χώρων µε φρέσκο αέρα. Κατά τον υπολογισµό περιεκτικότητας σε οξυγόνο αέρα, πρέπει να γίνει µέτρηση όλων των χώρων µιας κατοικίας. Συµβουλευτείτε έναν κατάλληλο τεχνικό καµινάδων. Αν ο απορροφητήρας σας πρόκειται να λειτουργεί µόνο µε ανακύκλωση αέρα, οι παραπάνω περιορισµοί δεν ισχύουν. Σωστή χρήση Μην επιχειρήσετε να µαγειρέψετε ή να ψήσετε σε ανοικτή φωτιά κάτω από τον απορροφητήρα. Φλαµπέ, ψητά σε γκριλ κ.λπ. απαγορεύονται. Ο απορροφητήρας που βρίσκεται σε λειτουργία τραβάει τις φλόγες στο φίλτρο. Με τα σταγονίδια λίπους που α- πορροφούνται υπάρχει κίνδυνος πυρκαγιάς! Όταν χρησιµοποιείτε τον απορροφητήρα πάνω από εστίες αερίου, πρέπει να προσέχετε, οι εστίες που βρίσκονται σε λειτουργία να είναι συνέχεια καλυµ- µένες µε σκεύη. ιακόπτετε τη λειτουργία της εστίας αερίου ακόµα και όταν αφαιρείτε έστω και για λίγο τα σκεύη. Ρυθµίζετε τη φλόγα έτσι, ώστε να µην υπερβαίνει το ύψος των σκευών. Αποφεύγετε το υπερβολικό ζέσταµα των σκευών (π.χ. σε µαγείρεµα µε wok). Ο απορροφητήρας µπορεί να πάθει ζηµιά από την υπερβολική θερµική επίδραση της φλόγας. Όταν µαγειρεύετε στις εστίες, ο α- πορροφητήρας πρέπει να τίθεται πάντα σε λειτουργία. Αλλιώς, οι υδρατµοί που συσσωρεύονται στον απορροφητήρα µπορεί να προκαλέσουν σκουριές στη συσκευή. Όταν µαγειρεύετε µε λάδια και λίπη σε κατσαρόλες, τηγάνια ή φριτέζες, δεν πρέπει να αφήνετε τα σκεύη χωρίς επίβλεψη. Επίσης και όταν ψήνετε σε ηλεκτρικό γκριλ, δεν πρέπει ποτέ να απο- µακρύνεστε από τη συσκευή του γκριλ. Από την υπερθέρµανση µπορεί τα λάδια και τα λίπη να πάρουν φωτιά και να πάθει ζηµιά ο απορροφητήρας. 7

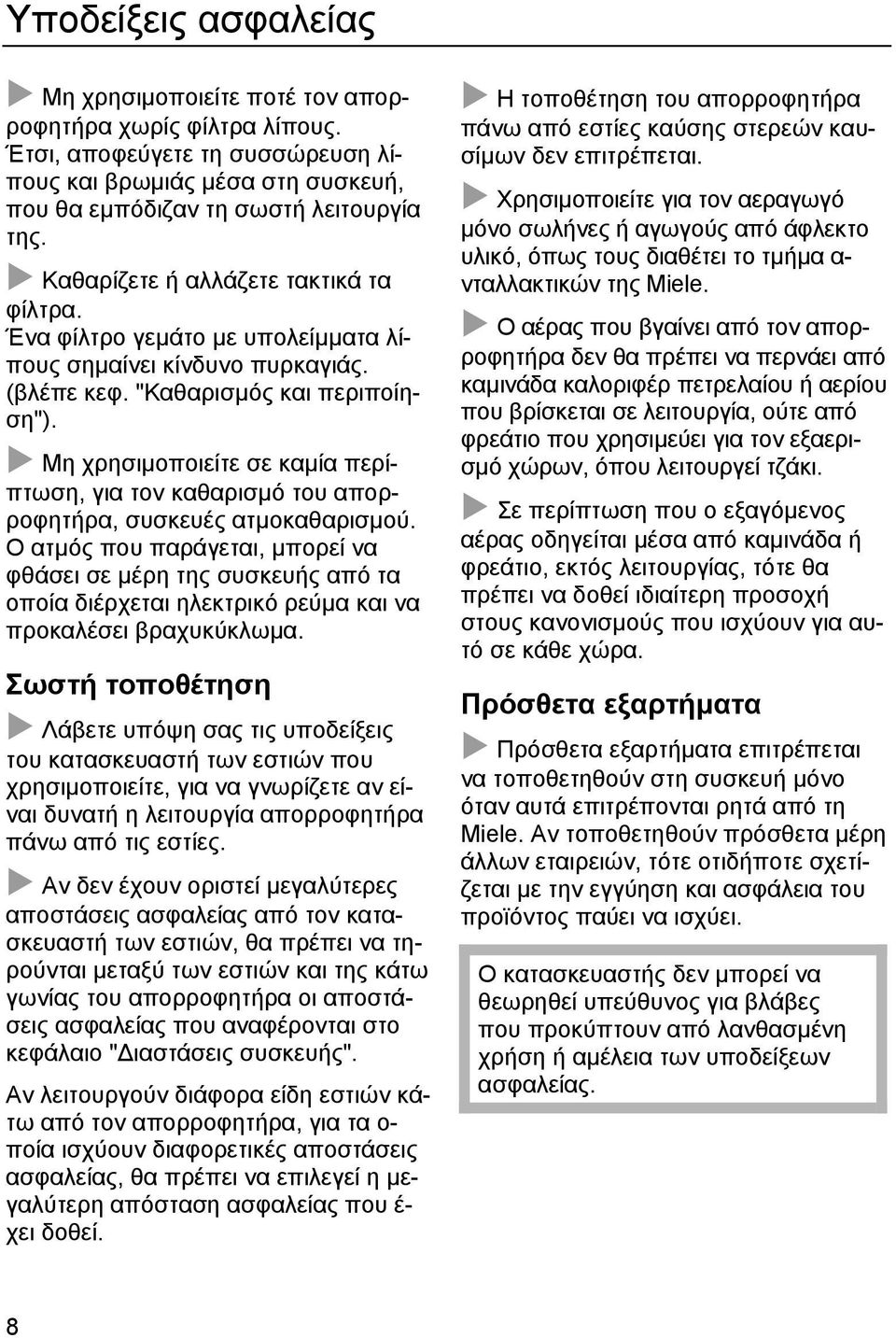

8 Υποδείξεις ασφαλείας Μη χρησιµοποιείτε ποτέ τον απορροφητήρα χωρίς φίλτρα λίπους. Έτσι, αποφεύγετε τη συσσώρευση λίπους και βρωµιάς µέσα στη συσκευή, που θα εµπόδιζαν τη σωστή λειτουργία της. Καθαρίζετε ή αλλάζετε τακτικά τα φίλτρα. Ένα φίλτρο γεµάτο µε υπολείµµατα λίπους σηµαίνει κίνδυνο πυρκαγιάς. (βλέπε κεφ. "Καθαρισµός και περιποίηση"). Μη χρησιµοποιείτε σε καµία περίπτωση, για τον καθαρισµό του απορροφητήρα, συσκευές ατµοκαθαρισµού. Ο ατµός που παράγεται, µπορεί να φθάσει σε µέρη της συσκευής από τα οποία διέρχεται ηλεκτρικό ρεύµα και να προκαλέσει βραχυκύκλωµα. Σωστή τοποθέτηση Λάβετε υπόψη σας τις υποδείξεις του κατασκευαστή των εστιών που χρησιµοποιείτε, για να γνωρίζετε αν είναι δυνατή η λειτουργία απορροφητήρα πάνω από τις εστίες. Αν δεν έχουν οριστεί µεγαλύτερες αποστάσεις ασφαλείας από τον κατασκευαστή των εστιών, θα πρέπει να τηρούνται µεταξύ των εστιών και της κάτω γωνίας του απορροφητήρα οι αποστάσεις ασφαλείας που αναφέρονται στο κεφάλαιο " ιαστάσεις συσκευής". Αν λειτουργούν διάφορα είδη εστιών κάτω από τον απορροφητήρα, για τα ο- ποία ισχύουν διαφορετικές αποστάσεις ασφαλείας, θα πρέπει να επιλεγεί η µεγαλύτερη απόσταση ασφαλείας που έ- χει δοθεί. Η τοποθέτηση του απορροφητήρα πάνω από εστίες καύσης στερεών καυσίµων δεν επιτρέπεται. Χρησιµοποιείτε για τον αεραγωγό µόνο σωλήνες ή αγωγούς από άφλεκτο υλικό, όπως τους διαθέτει το τµήµα α- νταλλακτικών της Miele. Ο αέρας που βγαίνει από τον απορροφητήρα δεν θα πρέπει να περνάει από καµινάδα καλοριφέρ πετρελαίου ή αερίου που βρίσκεται σε λειτουργία, ούτε από φρεάτιο που χρησιµεύει για τον εξαερισµό χώρων, όπου λειτουργεί τζάκι. Σε περίπτωση που ο εξαγόµενος αέρας οδηγείται µέσα από καµινάδα ή φρεάτιο, εκτός λειτουργίας, τότε θα πρέπει να δοθεί ιδιαίτερη προσοχή στους κανονισµούς που ισχύουν για αυτό σε κάθε χώρα. Πρόσθετα εξαρτήµατα Πρόσθετα εξαρτήµατα επιτρέπεται να τοποθετηθούν στη συσκευή µόνο όταν αυτά επιτρέπονται ρητά από τη Miele. Αν τοποθετηθούν πρόσθετα µέρη άλλων εταιρειών, τότε οτιδήποτε σχετίζεται µε την εγγύηση και ασφάλεια του προϊόντος παύει να ισχύει. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για βλάβες που προκύπτουν από λανθασµένη χρήση ή αµέλεια των υποδείξεων ασφαλείας. 8

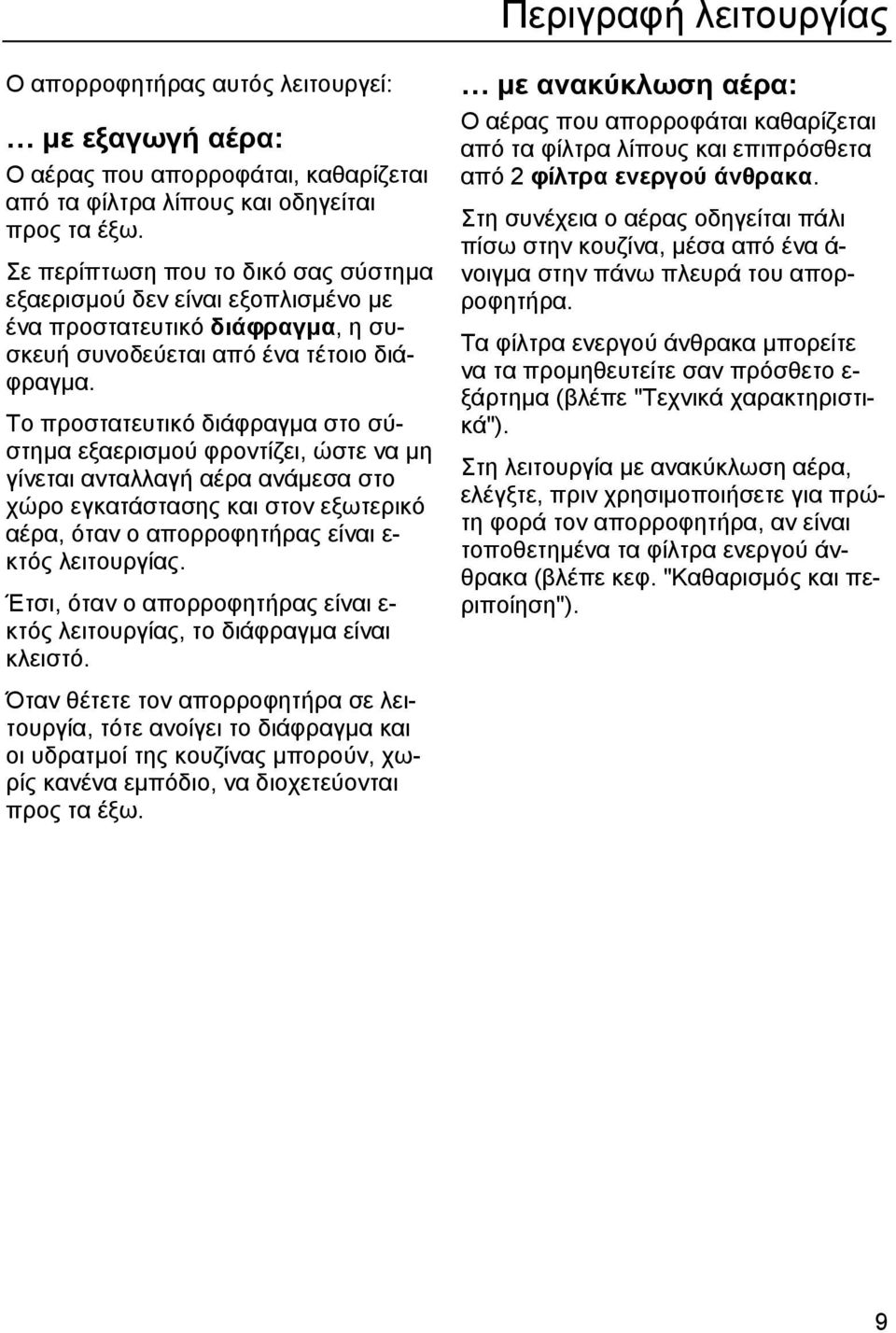

9 Περιγραφή λειτουργίας Ο απορροφητήρας αυτός λειτουργεί: µε εξαγωγή αέρα: Ο αέρας που απορροφάται, καθαρίζεται από τα φίλτρα λίπους και οδηγείται προς τα έξω. Σε περίπτωση που το δικό σας σύστηµα εξαερισµού δεν είναι εξοπλισµένο µε ένα προστατευτικό διάφραγµα, η συσκευή συνοδεύεται από ένα τέτοιο διάφραγµα. Το προστατευτικό διάφραγµα στο σύστηµα εξαερισµού φροντίζει, ώστε να µη γίνεται ανταλλαγή αέρα ανάµεσα στο χώρο εγκατάστασης και στον εξωτερικό αέρα, όταν ο απορροφητήρας είναι ε- κτός λειτουργίας. Έτσι, όταν ο απορροφητήρας είναι ε- κτός λειτουργίας, το διάφραγµα είναι κλειστό. Όταν θέτετε τον απορροφητήρα σε λειτουργία, τότε ανοίγει το διάφραγµα και οι υδρατµοί της κουζίνας µπορούν, χωρίς κανένα εµπόδιο, να διοχετεύονται προς τα έξω. µε ανακύκλωση αέρα: Ο αέρας που απορροφάται καθαρίζεται από τα φίλτρα λίπους και επιπρόσθετα από 2 φίλτρα ενεργού άνθρακα. Στη συνέχεια ο αέρας οδηγείται πάλι πίσω στην κουζίνα, µέσα από ένα ά- νοιγµα στην πάνω πλευρά του απορροφητήρα. Τα φίλτρα ενεργού άνθρακα µπορείτε να τα προµηθευτείτε σαν πρόσθετο ε- ξάρτηµα (βλέπε "Τεχνικά χαρακτηριστικά"). Στη λειτουργία µε ανακύκλωση αέρα, ελέγξτε, πριν χρησιµοποιήσετε για πρώτη φορά τον απορροφητήρα, αν είναι τοποθετηµένα τα φίλτρα ενεργού άνθρακα (βλέπε κεφ. "Καθαρισµός και περιποίηση"). 9

10 Χειρισµός 10

11 Χειρισµός Όργανα χειρισµού Φίλτρα λίπους Φίλτρο ενεργού άνθρακα (αγορά πρόσθετου εξαρτήµατος για τη λειτουργία µε ανακύκλωση αέρα) Φωτισµός εστιών Έξοδος αέρα κατά τη λειτουργία µε εξαγωγή αέρα (κατ επιλογή πάνω ή πίσω) Έξοδος αέρα κατά τη λειτουργία µε ανακύκλωση αέρα Έναρξη λειτουργίας του µοτέρ Ρυθµίζετε τον διακόπτη " " για το µοτέρ από τη θέση "0" στην επιθυµητή βαθµίδα ισχύος. Για το κανονικό µαγείρεµα και ανάλογα πάντα µε την ένταση των υδρατµών ρυθµίζετε τις βαθµίδες ισχύος από "1" ως "3". Εντατική βαθµίδα Για το σύντοµο τηγάνισµα και το βράσι- µο µε έντονη δηµιουργία οσµών µπορείτε να χρησιµοποιήσετε προσωρινά την εντατική βαθµίδα "IS". Μετά το µαγείρεµα, είτε ο απορροφητήρας λειτουργεί µε ανακύκλωση είτε µε εξαγωγή αέρα, συνιστάται να αφήνετε το µοτέρ του να λειτουργεί για λίγα λεπτά ακόµη. Έτσι, ο αέρας της κουζίνας παραµένει καθαρός, χωρίς υδρατµούς και ενοχλητικές οσµές. Για να διακόψετε τη λειτουργία του µοτέρ ρυθµίζετε τον διακόπτη " " για το µοτέρ στη θέση "0". Λειτουργία φωτισµού / διακοπή φωτισµού Ο φωτισµός λειτουργεί ανεξάρτητα από τη λειτουργία ή τη διακοπή λειτουργίας του µοτέρ. Για τη λειτουργία του φωτισµού, ρυθ- µίζετε το διακόπτη φωτισµού " "στη θέση "1". Για τη διακοπή λειτουργίας φωτισµού, ρυθµίζετε το διακόπτη στη θέση "0". 11

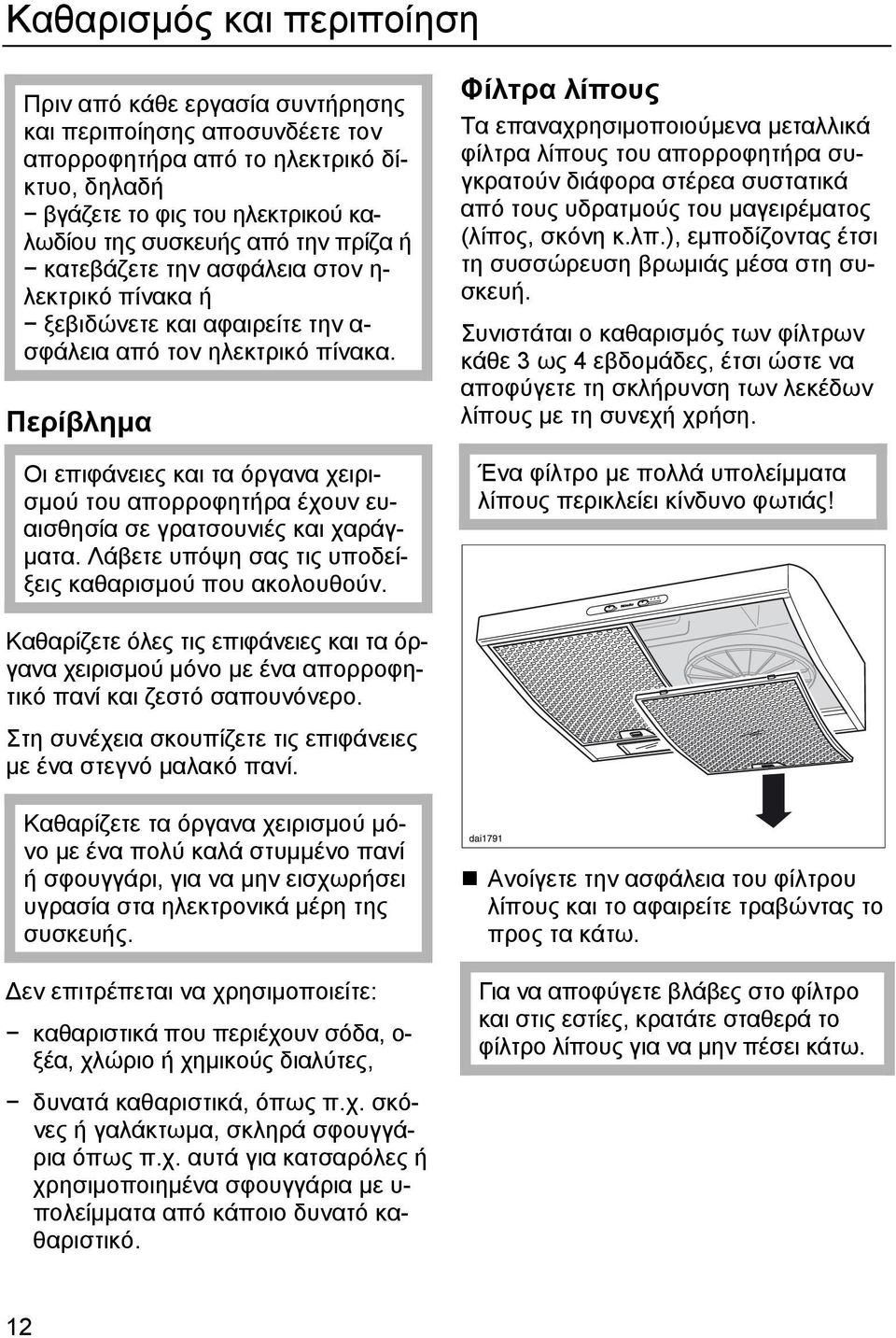

12 Καθαρισµός και περιποίηση Πριν από κάθε εργασία συντήρησης και περιποίησης αποσυνδέετε τον απορροφητήρα από το ηλεκτρικό δίκτυο, δηλαδή βγάζετε το φις του ηλεκτρικού καλωδίου της συσκευής από την πρίζα ή κατεβάζετε την ασφάλεια στον η- λεκτρικό πίνακα ή ξεβιδώνετε και αφαιρείτε την α- σφάλεια από τον ηλεκτρικό πίνακα. Περίβληµα Οι επιφάνειες και τα όργανα χειρισµού του απορροφητήρα έχουν ευαισθησία σε γρατσουνιές και χαράγ- µατα. Λάβετε υπόψη σας τις υποδείξεις καθαρισµού που ακολουθούν. Φίλτρα λίπους Τα επαναχρησιµοποιούµενα µεταλλικά φίλτρα λίπους του απορροφητήρα συγκρατούν διάφορα στέρεα συστατικά από τους υδρατµούς του µαγειρέµατος (λίπος, σκόνη κ.λπ.), εµποδίζοντας έτσι τη συσσώρευση βρωµιάς µέσα στη συσκευή. Συνιστάται ο καθαρισµός των φίλτρων κάθε 3 ως 4 εβδοµάδες, έτσι ώστε να αποφύγετε τη σκλήρυνση των λεκέδων λίπους µε τη συνεχή χρήση. Ένα φίλτρο µε πολλά υπολείµµατα λίπους περικλείει κίνδυνο φωτιάς! Καθαρίζετε όλες τις επιφάνειες και τα όργανα χειρισµού µόνο µε ένα απορροφητικό πανί και ζεστό σαπουνόνερο. Στη συνέχεια σκουπίζετε τις επιφάνειες µε ένα στεγνό µαλακό πανί. Καθαρίζετε τα όργανα χειρισµού µόνο µε ένα πολύ καλά στυµµένο πανί ή σφουγγάρι, για να µην εισχωρήσει υγρασία στα ηλεκτρονικά µέρη της συσκευής. εν επιτρέπεται να χρησιµοποιείτε: καθαριστικά που περιέχουν σόδα, ο- ξέα, χλώριο ή χηµικούς διαλύτες, δυνατά καθαριστικά, όπως π.χ. σκόνες ή γαλάκτωµα, σκληρά σφουγγάρια όπως π.χ. αυτά για κατσαρόλες ή χρησιµοποιηµένα σφουγγάρια µε υ- πολείµµατα από κάποιο δυνατό καθαριστικό. Ανοίγετε την ασφάλεια του φίλτρου λίπους και το αφαιρείτε τραβώντας το προς τα κάτω. Για να αποφύγετε βλάβες στο φίλτρο και στις εστίες, κρατάτε σταθερά το φίλτρο λίπους για να µην πέσει κάτω. 12

13 Καθαρισµός και περιποίηση Καθαρισµός των φίλτρων λίπους στο χέρι Καθαρίζετε τα φίλτρα λίπους µε τη βοήθεια µιας βούρτσας σε ζεστό νερό µε αραιωµένο υγρό απορρυπαντικό. εν επιτρέπεται να χρησιµοποιήσετε: καθαριστικό που διαλύει τα άλατα, καθαριστικά σε σκόνη ή γαλάκτωµα ή άλλου είδους δυνατά πολυκαθαριστικά, σπρέι φούρνου. Καθαρισµός των φίλτρων λίπους στο πλυντήριο πιάτων Τοποθετείτε τα φίλτρα όρθια στο κάτω κάνιστρο και τα πλένετε σε πρόγραµµα 65 C µε ένα ήπιο απορρυπαντικό πλυντηρίου πιάτων. Πρέπει να φροντίσετε, έτσι ώστε ο βραχίονας εκτόξευσης νερού, να µπορεί να περιστρέφεται ελεύθερα. Κατά το πλύσιµο των φίλτρων λίπους σε πλυντήριο πιάτων, ανάλογα µε το απορρυπαντικό που χρησιµοποιείτε, µπορεί να αλλοιωθεί το χρώµα στην εσωτερική επιφάνειά τους. Αυτό δεν έχει καµία επίδραση στη λειτουργικότητα των φίλτρων. Μετά τον καθαρισµό τοποθετείτε τα φίλτρα λίπους για να στεγνώσουν πάνω σε µια απορροφητική πετσέτα. Όσο χρόνο έχετε αφαιρέσει τα φίλτρα για να τα πλύνετε, καθαρίζετε τα υ- πολείµµατα λίπους από τα εσωτερικά µέρη της συσκευής που φθάνετε. Έτσι προφυλάσσεστε ακόµη περισσότερο από κίνδυνο πυρκαγιάς. Φίλτρα ενεργού άνθρακα Όταν ο απορροφητήρας λειτουργεί µε ανακύκλωση αέρα, πρέπει επιπρόσθετα στα φίλτρα λίπους να τοποθετηθεί στον απορροφητήρα DA 146 και ένα φίλτρο ενεργού άνθρακα, ενώ στους απορροφητήρες DA 156, DA 150 δύο φίλτρα ε- νεργού άνθρακα DKF 7-1. Αφαιρείτε τα φίλτρα λίπους. Βγάζετε το φίλτρο ενεργού άνθρακα από τη συσκευασία του. Τοποθετείτε το φίλτρο ενεργού άνθρακα στη µονάδα µοτέρ µε τη συνοδευτική ροδέλα ασφάλισης. Στερεώνετε το φίλτρο ενεργού άνθρακα, στρέφοντας τη ροδέλα ασφάλισης προς τα δεξιά. Αλλάζετε πάντα τα φίλτρα ενεργού άνθρακα, όταν διαπιστώνετε ότι οι οσµές δεν απορροφούνται ικανοποιητικά, το αργότερο δε µετά από 6 µήνες. 13

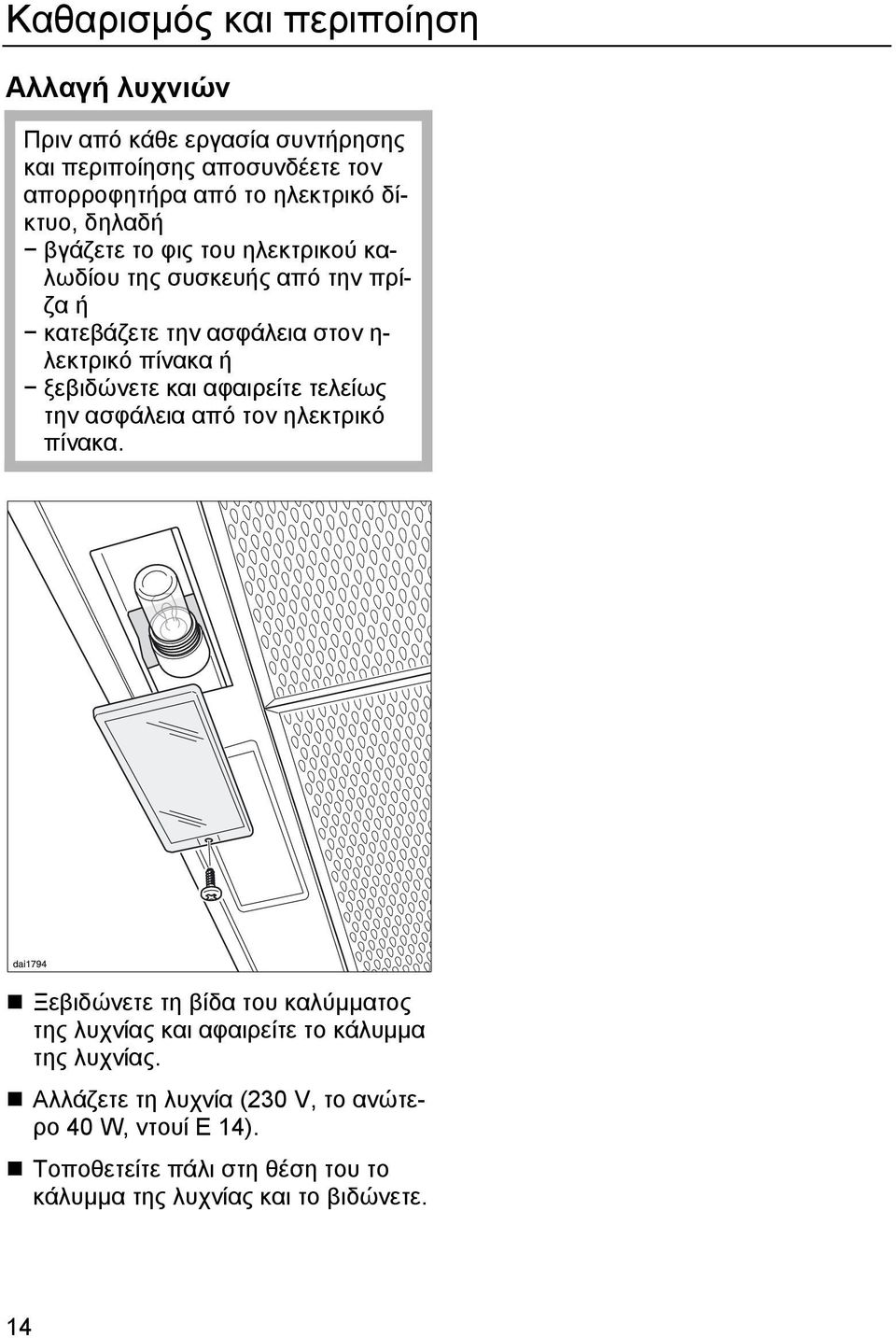

14 Καθαρισµός και περιποίηση Αλλαγή λυχνιών Πριν από κάθε εργασία συντήρησης και περιποίησης αποσυνδέετε τον απορροφητήρα από το ηλεκτρικό δίκτυο, δηλαδή βγάζετε το φις του ηλεκτρικού καλωδίου της συσκευής από την πρίζα ή κατεβάζετε την ασφάλεια στον η- λεκτρικό πίνακα ή ξεβιδώνετε και αφαιρείτε τελείως την ασφάλεια από τον ηλεκτρικό πίνακα. Ξεβιδώνετε τη βίδα του καλύµµατος της λυχνίας και αφαιρείτε το κάλυµµα της λυχνίας. Αλλάζετε τη λυχνία (230 V, το ανώτερο 40 W, ντουί E 14). Τοποθετείτε πάλι στη θέση του το κάλυµµα της λυχνίας και το βιδώνετε. 14

15 Service Για τυχόν βλάβες που δεν µπορείτε να αποκαταστήσετε µόνοι σας, απευθυνθείτε: στο κατάστηµα πώλησης προϊόντων Miele ή στο Miele Service. Στην τελευταία σελίδα του παρόντος βιβλίου, θα βρείτε τα τηλέφωνα µε τα οποία µπορείτε να επικοινωνήσετε για θέµατα Service. Σε περίπτωση που θα χρειαστεί να ειδοποιήσετε το Miele Service, παρακαλούµε να αναφέρετε τον τύπο και τον αριθµό της συσκευής σας. Τα δύο αυτά στοιχεία βρίσκονται στην πινακίδα τύπου που φαίνεται µόλις αφαιρέσετε τα φίλτρα λίπους. 15

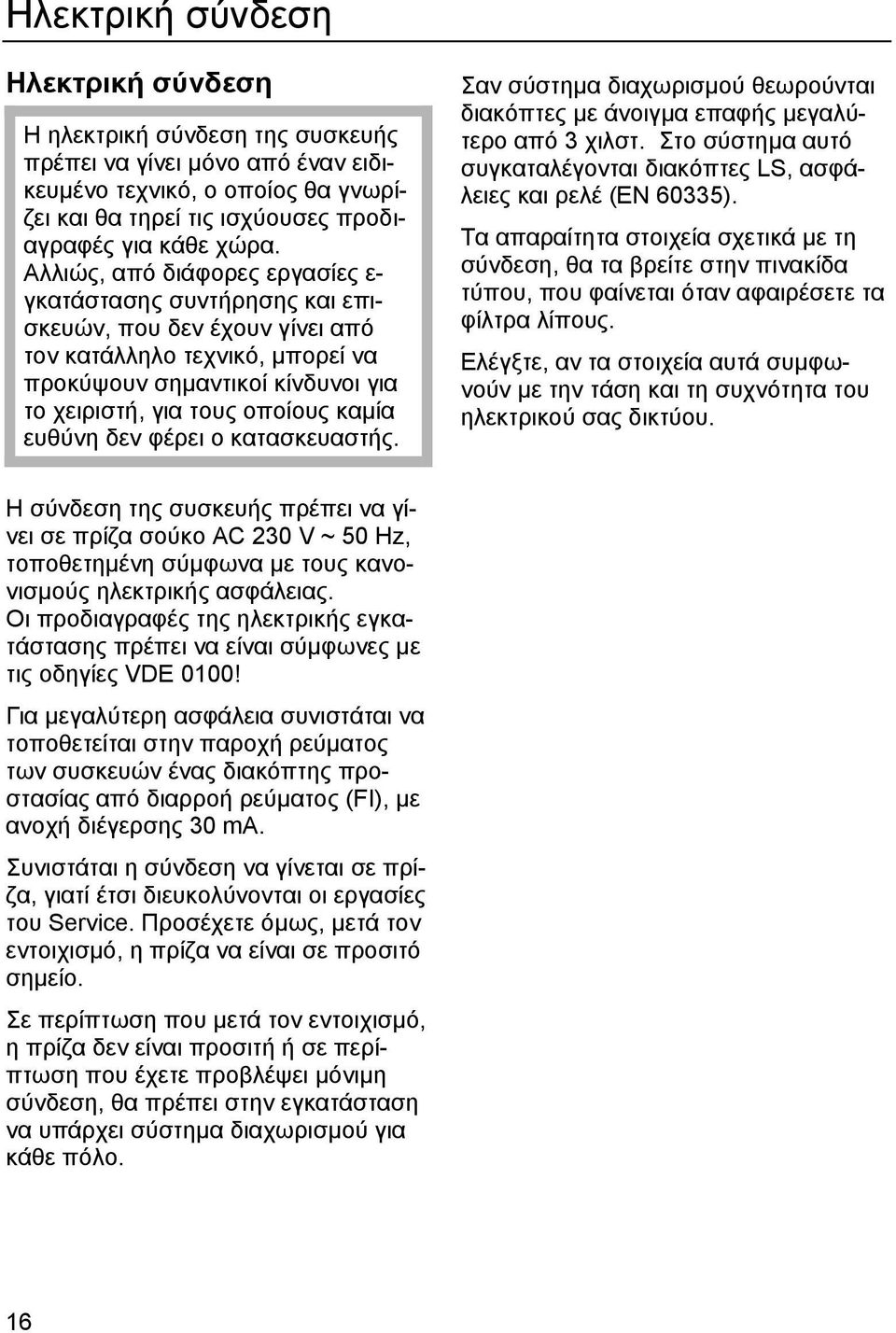

16 Ηλεκτρική σύνδεση Ηλεκτρική σύνδεση Η ηλεκτρική σύνδεση της συσκευής πρέπει να γίνει µόνο από έναν ειδικευµένο τεχνικό, ο οποίος θα γνωρίζει και θα τηρεί τις ισχύουσες προδιαγραφές για κάθε χώρα. Αλλιώς, από διάφορες εργασίες ε- γκατάστασης συντήρησης και επισκευών, που δεν έχουν γίνει από τον κατάλληλο τεχνικό, µπορεί να προκύψουν σηµαντικοί κίνδυνοι για το χειριστή, για τους οποίους καµία ευθύνη δεν φέρει ο κατασκευαστής. Σαν σύστηµα διαχωρισµού θεωρούνται διακόπτες µε άνοιγµα επαφής µεγαλύτερο από 3 χιλστ. Στο σύστηµα αυτό συγκαταλέγονται διακόπτες LS, ασφάλειες και ρελέ (EN 60335). Τα απαραίτητα στοιχεία σχετικά µε τη σύνδεση, θα τα βρείτε στην πινακίδα τύπου, που φαίνεται όταν αφαιρέσετε τα φίλτρα λίπους. Ελέγξτε, αν τα στοιχεία αυτά συµφωνούν µε την τάση και τη συχνότητα του ηλεκτρικού σας δικτύου. Η σύνδεση της συσκευής πρέπει να γίνει σε πρίζα σούκο AC 230 V ~ 50 Hz, τοποθετηµένη σύµφωνα µε τους κανονισµούς ηλεκτρικής ασφάλειας. Οι προδιαγραφές της ηλεκτρικής εγκατάστασης πρέπει να είναι σύµφωνες µε τις οδηγίες VDE 0100! Για µεγαλύτερη ασφάλεια συνιστάται να τοποθετείται στην παροχή ρεύµατος των συσκευών ένας διακόπτης προστασίας από διαρροή ρεύµατος (FI), µε ανοχή διέγερσης 30 ma. Συνιστάται η σύνδεση να γίνεται σε πρίζα, γιατί έτσι διευκολύνονται οι εργασίες του Service. Προσέχετε όµως, µετά τον εντοιχισµό, η πρίζα να είναι σε προσιτό σηµείο. Σε περίπτωση που µετά τον εντοιχισµό, η πρίζα δεν είναι προσιτή ή σε περίπτωση που έχετε προβλέψει µόνιµη σύνδεση, θα πρέπει στην εγκατάσταση να υπάρχει σύστηµα διαχωρισµού για κάθε πόλο. 16

17 ιαστάσεις συσκευής DA 146, DA 156: B = 599 χιλιοστά DA 150: B = 999 χιλιοστά * Σύνδεση εξαγωγής αέρα, κατ επιλογή προς τα πάνω ή προς τα κάτω Απόσταση µεταξύ εστιών και απορροφητήρα Εφόσον ο κατασκευαστής των ε- στιών δεν αναφέρει µεγαλύτερη α- πόσταση ασφαλείας µεταξύ των ε- στιών και του απορροφητήρα, τότε θα πρέπει να τηρείτε την ελάχιστη απόσταση ασφαλείας των 65 εκ. που πρέπει να υπάρχει µεταξύ του κάτω µέρους του απορροφητήρα και των εστιών. Για περισσότερες οδηγίες, διαβάστε το κεφ. "Υποδείξεις ασφαλείας". 17

18 Τοποθέτηση Πριν από την τοποθέτηση του α- πορροφητήρα, λάβετε υπόψη σας τις πληροφορίες στο κεφ. "Υποδείξεις ασφαλείας". Ιδιαίτερα κατά την ταυτόχρονη λειτουργία του απορροφητήρα στον ί- διο χώρο µε άλλες εστίες καύσης, υπάρχει σε ορισµένες περιπτώσεις κίνδυνος δηλητηρίασης από βλαβερές αναθυµιάσεις. Τοποθετείτε τον απορροφητήρα µε την πίσω πλευρά του πάνω σε µια επίπεδη επιφάνεια. DA 156, DA 150: στρέφετε τον διακόπτη επιλογών στη συσκευή, στην πάνω θέση. DA 146: τοποθετείτε το συρόµενο ρυθµιστή στη συσκευή, στην αριστερή θέση. Έχετε τη δυνατότητα να οδηγήσετε την εξαγωγή του αέρα από τη συσκευή στην πίσω ή στην πάνω πλευρά της. Αφαιρείτε τα φίλτρα λίπους. Προετοιµασία για λειτουργία µε εξαγωγή αέρα Στο άνοιγµα εξαγωγής αέρα που επιλέγετε, τοποθετείτε µία από τις δύο υποδοχές εξαερισµού µε το ενσωµατωµένο διάφραγµα ( 100 χιλστ. ή 120 χιλστ.). 18

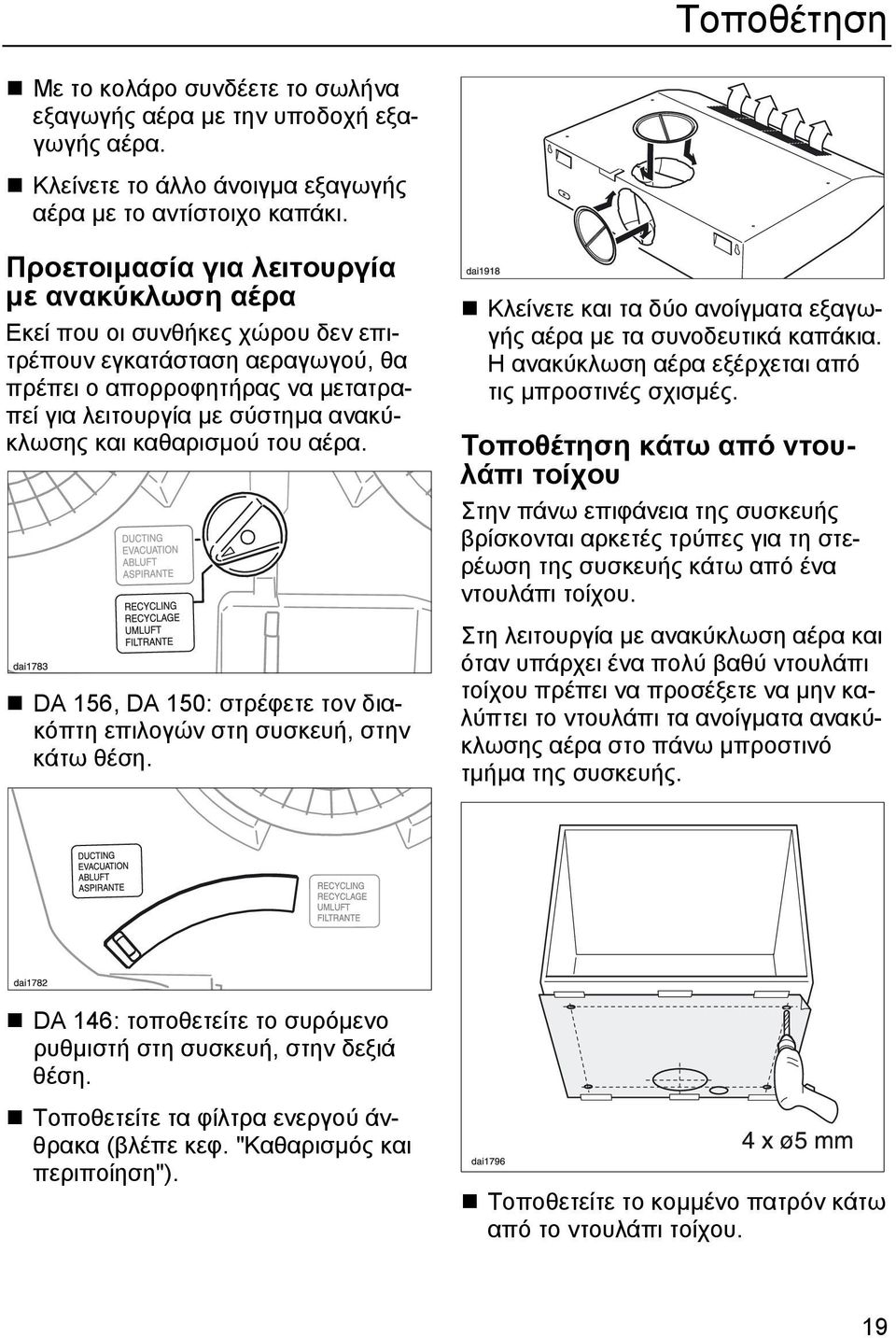

19 Τοποθέτηση Με το κολάρο συνδέετε το σωλήνα εξαγωγής αέρα µε την υποδοχή εξαγωγής αέρα. Κλείνετε το άλλο άνοιγµα εξαγωγής αέρα µε το αντίστοιχο καπάκι. Προετοιµασία για λειτουργία µε ανακύκλωση αέρα Εκεί που οι συνθήκες χώρου δεν επιτρέπουν εγκατάσταση αεραγωγού, θα πρέπει ο απορροφητήρας να µετατραπεί για λειτουργία µε σύστηµα ανακύκλωσης και καθαρισµού του αέρα. DA 156, DA 150: στρέφετε τον διακόπτη επιλογών στη συσκευή, στην κάτω θέση. Κλείνετε και τα δύο ανοίγµατα εξαγωγής αέρα µε τα συνοδευτικά καπάκια. Η ανακύκλωση αέρα εξέρχεται από τις µπροστινές σχισµές. Τοποθέτηση κάτω από ντουλάπι τοίχου Στην πάνω επιφάνεια της συσκευής βρίσκονται αρκετές τρύπες για τη στερέωση της συσκευής κάτω από ένα ντουλάπι τοίχου. Στη λειτουργία µε ανακύκλωση αέρα και όταν υπάρχει ένα πολύ βαθύ ντουλάπι τοίχου πρέπει να προσέξετε να µην καλύπτει το ντουλάπι τα ανοίγµατα ανακύκλωσης αέρα στο πάνω µπροστινό τµήµα της συσκευής. DA 146: τοποθετείτε το συρόµενο ρυθµιστή στη συσκευή, στην δεξιά θέση. Τοποθετείτε τα φίλτρα ενεργού άνθρακα (βλέπε κεφ. "Καθαρισµός και περιποίηση"). Τοποθετείτε το κοµµένο πατρόν κάτω από το ντουλάπι τοίχου. 19

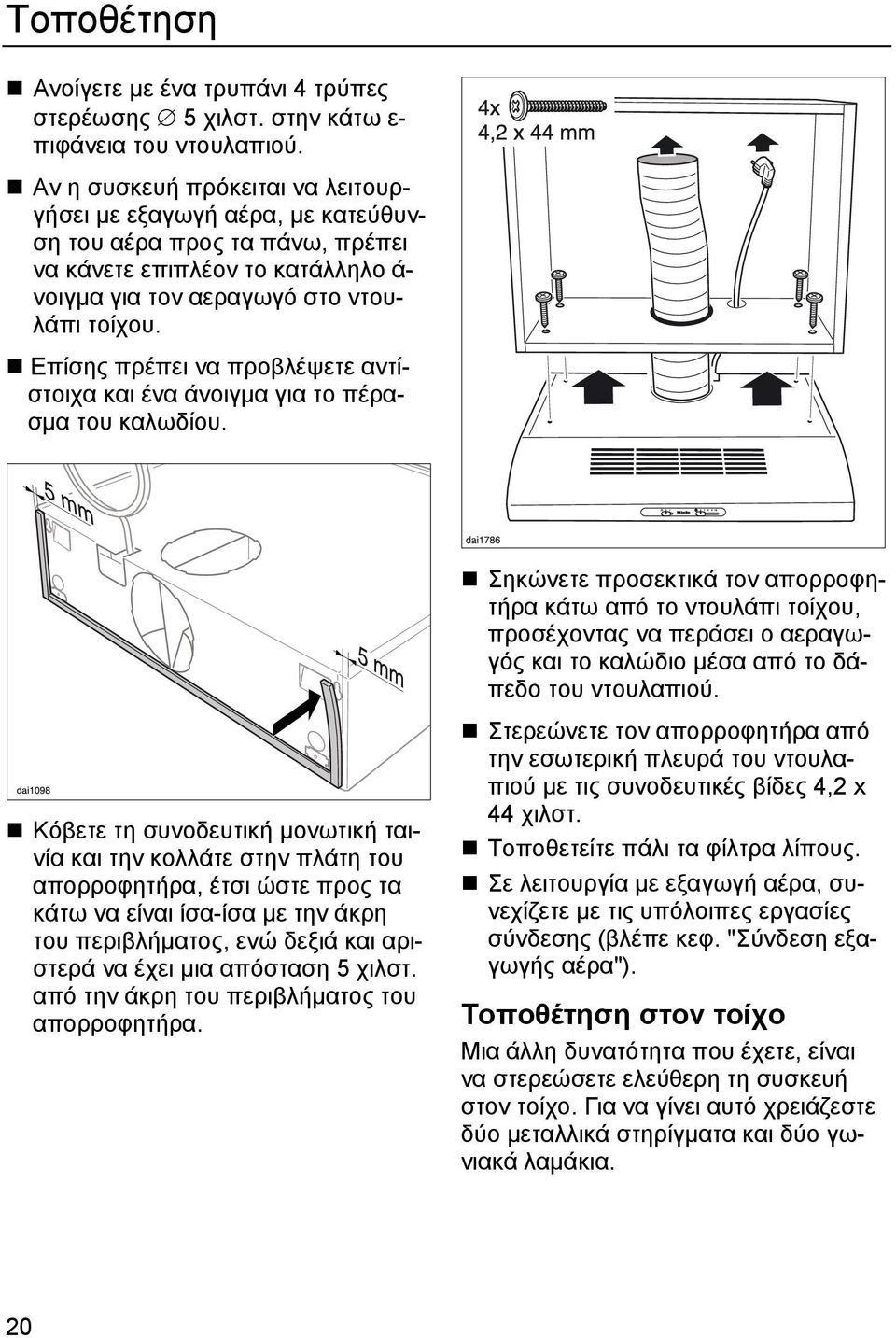

20 Τοποθέτηση Ανοίγετε µε ένα τρυπάνι 4 τρύπες στερέωσης 5 χιλστ. στην κάτω ε- πιφάνεια του ντουλαπιού. Αν η συσκευή πρόκειται να λειτουργήσει µε εξαγωγή αέρα, µε κατεύθυνση του αέρα προς τα πάνω, πρέπει να κάνετε επιπλέον το κατάλληλο ά- νοιγµα για τον αεραγωγό στο ντουλάπι τοίχου. Επίσης πρέπει να προβλέψετε αντίστοιχα και ένα άνοιγµα για το πέρασµα του καλωδίου. Κόβετε τη συνοδευτική µονωτική ταινία και την κολλάτε στην πλάτη του απορροφητήρα, έτσι ώστε προς τα κάτω να είναι ίσα-ίσα µε την άκρη του περιβλήµατος, ενώ δεξιά και αριστερά να έχει µια απόσταση 5 χιλστ. από την άκρη του περιβλήµατος του απορροφητήρα. Σηκώνετε προσεκτικά τον απορροφητήρα κάτω από το ντουλάπι τοίχου, προσέχοντας να περάσει ο αεραγωγός και το καλώδιο µέσα από το δάπεδο του ντουλαπιού. Στερεώνετε τον απορροφητήρα από την εσωτερική πλευρά του ντουλαπιού µε τις συνοδευτικές βίδες 4,2 x 44 χιλστ. Τοποθετείτε πάλι τα φίλτρα λίπους. Σε λειτουργία µε εξαγωγή αέρα, συνεχίζετε µε τις υπόλοιπες εργασίες σύνδεσης (βλέπε κεφ. "Σύνδεση εξαγωγής αέρα"). Τοποθέτηση στον τοίχο Μια άλλη δυνατότητα που έχετε, είναι να στερεώσετε ελεύθερη τη συσκευή στον τοίχο. Για να γίνει αυτό χρειάζεστε δύο µεταλλικά στηρίγµατα και δύο γωνιακά λαµάκια. 20

21 Τοποθέτηση Σε απόσταση 40 χιλστ. ψηλότερα από τις πάνω τρύπες ανοίγετε ακόµη δύο τρύπες 8 χιλστ. για να στερεώσετε τα γωνιακά λαµάκια. Τοποθετείτε το κοµµένο πατρόν πάνω στον τοίχο έτσι ώστε η πάνω ά- κρη του πατρόν να αντιστοιχεί στο ύψος της πάνω άκρης των γειτονικών ντουλαπιών. εν επιτρέπεται να είναι χαµηλότερη από H = 800 χιλστ., έτσι ώστε να τηρείται η απόσταση ασφαλείας πάνω από τις εστίες. Σε λειτουργία µε εξαγωγή αέρα από την πίσω πλευρά της συσκευής, το άνοιγµα εξαγωγής πρέπει να συµπίπτει µε την αντίστοιχη µαρκαρισµένη θέση στο πατρόν. Μαρκάρετε και ανοίγετε µε τρυπάνι 4 τρύπες ( 8 χιλστ.) για τα µεταλλικά στηρίγµατα. Αφαιρείτε πάλι το πατρόν. Με τα συνοδευτικά ούπατ S 8 και τις βίδες 4,5 x 45 χιλστ. στερεώνετε τα µεταλλικά στηρίγµατα στον τοίχο. Κόβετε τη συνοδευτική µονωτική ταινία και την κολλάτε στην πλάτη του απορροφητήρα, έτσι ώστε προς τα κάτω να είναι ίσα-ίσα µε την άκρη του περιβλήµατος, ενώ δεξιά και αριστερά να έχει µια απόσταση 5 χιλστ. από την άκρη του περιβλήµατος του απορροφητήρα. 21

22 Τοποθέτηση οποία σταθεροποιούν µε ασφάλεια τον απορροφητήρα στη θέση του. Κρεµάτε τον απορροφητήρα και τον ευθυγραµµίζετε. Τοποθετείτε πάλι τα φίλτρα λίπους, αφού αφαιρέσετε πρώτα την προστατευτική µεµβράνη του πλαισίου των φίλτρων λίπους. Σε λειτουργία µε εξαγωγή αέρα, συνεχίζετε µε τις υπόλοιπες εργασίες σύνδεσης (βλέπε κεφ. "Σύνδεση εξαγωγής αέρα"). Η ευθυγράµµιση της συσκευής ως προς το ύψος και την κλίση της γίνεται στρέφοντας δεξιά και αριστερά τις δύο βίδες στο πίσω τµήµα της συσκευής. Με τα ούπατ S 8 και τις βίδες 4,5 x 45 χιλστ. τοποθετείτε πάνω από τη συσκευή τα δύο γωνιακά λαµάκια, τα 22

23 Σύνδεση εξαγωγής αέρα Λάβετε υπόψη σας τις οδηγίες στο κεφ. "Υποδείξεις ασφαλείας". Ιδιαίτερα κατά την ταυτόχρονη λειτουργία του απορροφητήρα στον ί- διο χώρο µε άλλες εστίες θέρµανσης, πρέπει να τηρούνται όλες οι προϋποθέσεις ασφαλείας, ώστε να µην υπάρχει κίνδυνος δηµιουργίας βλαβερών αναθυµιάσεων. Σε περίπτωση αµφιβολίας συµβουλευτείτε τον κατάλληλο τεχνικό καµινάδων για την ασφαλή λειτουργία της συσκευής. Σε οριζόντια τοποθέτηση του αεραγωγού πρέπει να τηρηθεί µια ελάχιστη απόκλιση ευθείας από 1 εκ. ανά µέτρο, έτσι ώστε να µην κυλούν οι υδρατµοί πίσω στον απορροφητήρα. Όταν οδηγούνται οι υδρατµοί κατευθείαν έξω στον ελεύθερο αέρα, σας συνιστούµε να χρησιµοποιήσετε έναν τηλεσκοπικό σωλήνα τοίχου. Ο αεραγωγός πρέπει να είναι όσο το δυνατόν µικρότερου µήκους και χωρίς γωνίες. Η διάµετρος του αεραγωγού δεν θα πρέπει να είναι µικρότερη από 120 χιλστ. Αν χρησιµοποιήσετε αεραγωγούς µε διάµετρο µικρότερη από 120 χιλστ. ή παραλληλόγραµµους σωλήνες, θα υπάρχει αυξηµένος θόρυβος λειτουργίας και η απόδοση απορρόφησης θα είναι µειωµένη. Μειώνετε τη διάµετρο του αεραγωγού µόνο σε ειδικές περιπτώσεις, π.χ. ό- ταν ο αεραγωγός ήδη υπάρχει. Χρησιµοποιήστε µόνο καµπύλες α- γωγού µε µεγάλη ακτίνα, γιατί οι κα- µπύλες µικρής ακτίνας µειώνουν την απόδοση του απορροφητήρα. Για σύνδεση µε αεραγωγό χρησιµοποιήστε µόνον ίσιους σωλήνες ή εύκαµπτους αεραγωγούς από άφλεκτο υλικό. Όταν οδηγούνται οι υδρατµοί σε ένα φρεάτιο εξαερισµού χώρου, τότε θα πρέπει το στόµιο εξόδου να έχει κλίση προς την κατεύθυνση εξαγωγής του αέρα από το φρεάτιο. Προσοχή Αν ο αεραγωγός περνάει από ψυχρούς χώρους ή οροφές, µπορεί σε κάποιο συγκεκριµένο κοµµάτι του σωλήνα, η έντονη αλλαγή θερµοκρασίας να δηµιουργήσει υδρατµούς. Σε αυτήν την περίπτωση κρίνεται απαραίτητο να τοποθετήσετε ένα στρώµα µόνωσης στον αεραγωγό. 23

24 Τεχνικά χαρακτηριστικά Συνολική ισχύς σύνδεσης DA W DA 156, DA W Μοτέρ DA W DA 156, DA x 100 W Φωτισµός... 2 x 40 W Τάση...AC 230 V Συχνότητα...~ 50 Hz Ασφάλεια...10 A Καλώδιο... 1,7 µ. Ισχύς µοτέρ Βάσει EN DA 146 Σύστηµα εξαγωγής αέρα µε Ø 120 χιλστ: Βαθµίδα I m3/h Βαθµίδα II m3/h Βαθµίδα III m3/h Εντατική βαθµίδα m3/h ελεύθερη εξαγωγή αέρα m3/h DA 156, DA 150 Σύστηµα εξαγωγής αέρα µε Ø 120 χιλστ: Βαθµίδα I m3/h Βαθµίδα II m3/h Βαθµίδα III m3/h Εντατική βαθµίδα m3/h ελεύθερη εξαγωγή αέρα m3/h Ισχύς ανακύκλωσης αέρα µε φίλτρο ε- νεργού άνθρακα: Βαθµίδα I...90 m3/h Βαθµίδα II m3/h Βαθµίδα III m3/h Εντατική βαθµίδα m3/h Για τη λειτουργία µε ανακύκλωση αέρα απαιτούνται: 2 Φίλτρα ενεργού άνθρακα Miele DKF 7-1 Ισχύς ανακύκλωσης αέρα µε φίλτρο ε- νεργού άνθρακα: Βαθµίδα I...80 m3/h Βαθµίδα II m3/h Βαθµίδα III m3/h Εντατική βαθµίδα m3/h Για τη λειτουργία µε ανακύκλωση αέρα απαιτείται: 1 Φίλτρο ενεργού άνθρακα Miele DKF

25 Σηµειώσεις 25
