ΣΤΥΛΙΤΗΣ-100/101 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Transcript

1 ΣΤΥΛΙΤΗΣ-00/0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

2 ΠΕΡΙΕΧΟΜΕΝΑ. ΓΕΝΙΚΑ...3. ΑΝΕΜΟΜΕΤΡΟ ΗΜΙΤΟΝΙΚΟΥ ΣΗΜΑΤΟΣ # ΑΝΕΜΟΜΕΤΡΟ REED, ΒΡΟΧΟΜΕΤΡΟ REED ΑΝΕΜΟΜΕΤΡΟ FRIEDRICH ΑΝΕΜΟΜΕΤΡΟ VECTOR A00K, M, L, LK, LM ΑΝΕΜΟΜΕΤΡΟ THIES FIRST CLASS ΑΝΕΜΟΜΕΤΡΟ NRG #40H ΑΝΕΜΟΜΕΤΡΟ YOUNG 706 ΠΡΟΠΕΛΑΣ ΑΝΕΜΟΔΕΙΚΤΗΣ NRG #00P ΘΕΡΜΟΜΕΤΡΟ PT00: διέγερση ρεύματος 4 αγωγών ΘΕΡΜΟΜΕΤΡΟ PT00: διέγερση τάσης αγωγών ΘΕΡΜΟΜΕΤΡΟ PT00: διέγερση τάσης 4 αγωγών ΘΕΡΜΟΜΕΤΡΟ PT00: διέγερση τάσης 6 αγωγών ΘΕΡΜΟΜΕΤΡΟ NRG #0S ΒΑΡΟΜΕΤΡΟ NRG #BP ΥΓΡΟΜΕΤΡΟ NRG #RH ΘΕΡΜΟΜΕΤΡΟ-ΥΓΡΟΜΕΤΡΟ DeltaOhm HD9009TR ΘΕΡΜΟΜΕΤΡΟ-ΥΓΡΟΜΕΤΡΟ Ammonit P ΘΕΡΜΟΜΕΤΡΟ-ΥΓΡΟΜΕΤΡΟ Vaisala HMP ΠΥΡΑΝΟΜΕΤΡΟ LiCor LI-00SA ΠΥΡΑΝΟΜΕΤΡΟ SKYE SKS ΑΙΣΘΗΤΗΡΕΣ 4-0mA ΣΥΜΜΕΤΡΟΝ ΚΛΙΣΙΜΕΤΡΟ ΡΟΟΜΕΤΡΟ ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΓΙΑ MODEM GSM TC35T ΜΠΑΤΑΡΙΑ, ΗΛΙΑΚΗ ΓΕΝΝΗΤΡΙΑ ΚΑΙ ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΜΗΝΥΜΑΤΑ ΤΟΥ ΚΑΤΑΓΡΑΦΙΚΟΥ ΓΡΗΓΟΡΟΣ ΕΛΕΓΧΟΣ ΚΑΤΑΓΡΑΦΙΚΟΥ ΠΑΡΑΔΕΙΓΜΑ ΣΥΝΔΕΣΗΣ Έκδοση: Μάιος 009. Copyright ΣΥΜΜΕΤΡΟΝ ΗΛΕΚΤΡΟΝΙΚΕΣ ΕΦΑΡΜΟΓΕΣ. ΤΗΛ: FAX: symmet@symmetron.gr Internet: Δεν επιτρέπεται η έκδοση, Φώτο-αντιγραφή και η με οποιονδήποτε τρόπο ανάκτηση ή αναπαραγωγή, μέρους ή όλου αυτού του εγχειριδίου, χωρίς την προηγούμενη γραπτή έγκριση της εταιρίας Σύμμετρον. Οι πληροφορίες που περιέχονται στο εγχειρίδιο πιστεύουμε ότι είναι σωστές και ακριβείς, ωστόσο δεν ευθυνόμαστε για τη χρήση τους. Οι λέξεις Symmetron, Σύμμετρον, Stylitis, Στυλίτης είναι εμπορικά σήματα της εταιρίας Σύμμετρον. Όλα τα άλλα εμπορικά ονόματα ανήκουν στους ιδιοκτήτες τους. ΑΝΑΦΟΡΕΣ Στυλίτης-0: Εγχειρίδιο Λειτουργίας Για περισσότερες πληροφορίες απευθυνθείτε στα εγχειρίδια χρήσης των επιμέρους αισθητήρων. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

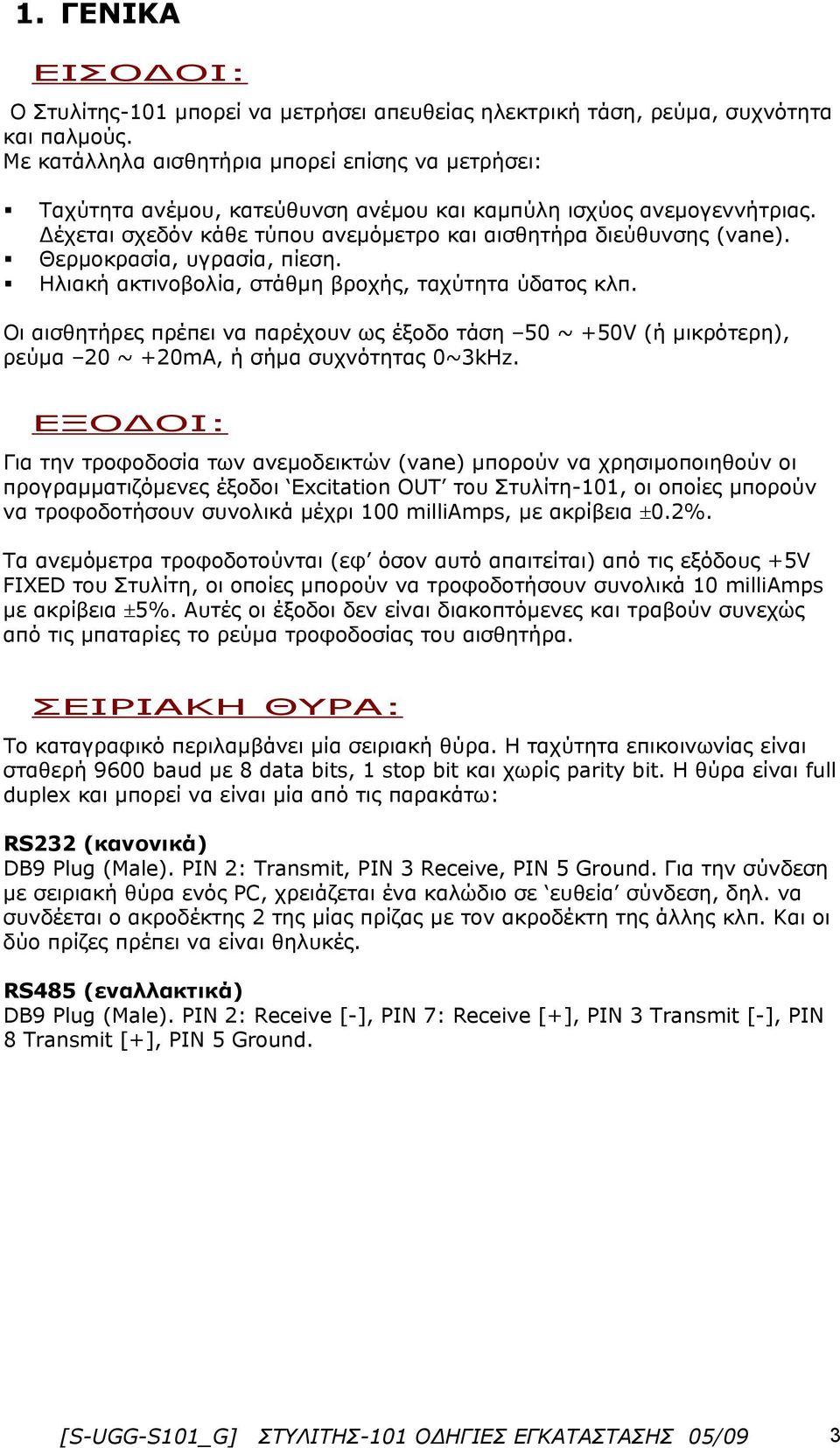

3 . ΓΕΝΙΚΑ ΕΙΣΟΔΟΙ: Ο Στυλίτης-0 μπορεί να μετρήσει απευθείας ηλεκτρική τάση, ρεύμα, συχνότητα και παλμούς. Με κατάλληλα αισθητήρια μπορεί επίσης να μετρήσει: Ταχύτητα ανέμου, κατεύθυνση ανέμου και καμπύλη ισχύος ανεμογεννήτριας. Δέχεται σχεδόν κάθε τύπου ανεμόμετρο και αισθητήρα διεύθυνσης (vane). Θερμοκρασία, υγρασία, πίεση. Ηλιακή ακτινοβολία, στάθμη βροχής, ταχύτητα ύδατος κλπ. Οι αισθητήρες πρέπει να παρέχουν ως έξοδο τάση 50 ~ +50V (ή μικρότερη), ρεύμα 0 ~ +0mA, ή σήμα συχνότητας 0~3kHz. ΕΞΟΔΟΙ: Για την τροφοδοσία των ανεμοδεικτών (vane) μπορούν να χρησιμοποιηθούν οι προγραμματιζόμενες έξοδοι Excitation OUT του Στυλίτη-0, οι οποίες μπορούν να τροφοδοτήσουν συνολικά μέχρι 00 milliamps, με ακρίβεια ±0.%. Τα ανεμόμετρα τροφοδοτούνται (εφ όσον αυτό απαιτείται) από τις εξόδους +5V FIXED του Στυλίτη, οι οποίες μπορούν να τροφοδοτήσουν συνολικά 0 milliαmps με ακρίβεια ±5%. Αυτές οι έξοδοι δεν είναι διακοπτόμενες και τραβούν συνεχώς από τις μπαταρίες το ρεύμα τροφοδοσίας του αισθητήρα. ΣΕΙΡΙΑΚΗ ΘΥΡΑ: Το καταγραφικό περιλαμβάνει μία σειριακή θύρα. H ταχύτητα επικοινωνίας είναι σταθερή 9600 baud με 8 data bits, stop bit και χωρίς parity bit. Η θύρα είναι full duplex και μπορεί να είναι μία από τις παρακάτω: RS3 (κανονικά) DB9 Plug (Male). PIN : Transmit, PIN 3 Receive, PIN 5 Ground. Για την σύνδεση με σειριακή θύρα ενός PC, χρειάζεται ένα καλώδιο σε ευθεία σύνδεση, δηλ. να συνδέεται ο ακροδέκτης της μίας πρίζας με τον ακροδέκτη της άλλης κλπ. Και οι δύο πρίζες πρέπει να είναι θηλυκές. RS485 (εναλλακτικά) DB9 Plug (Male). PIN : Receive [-], PIN 7: Receive [+], PIN 3 Transmit [-], PIN 8 Transmit [+], PIN 5 Ground. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 3

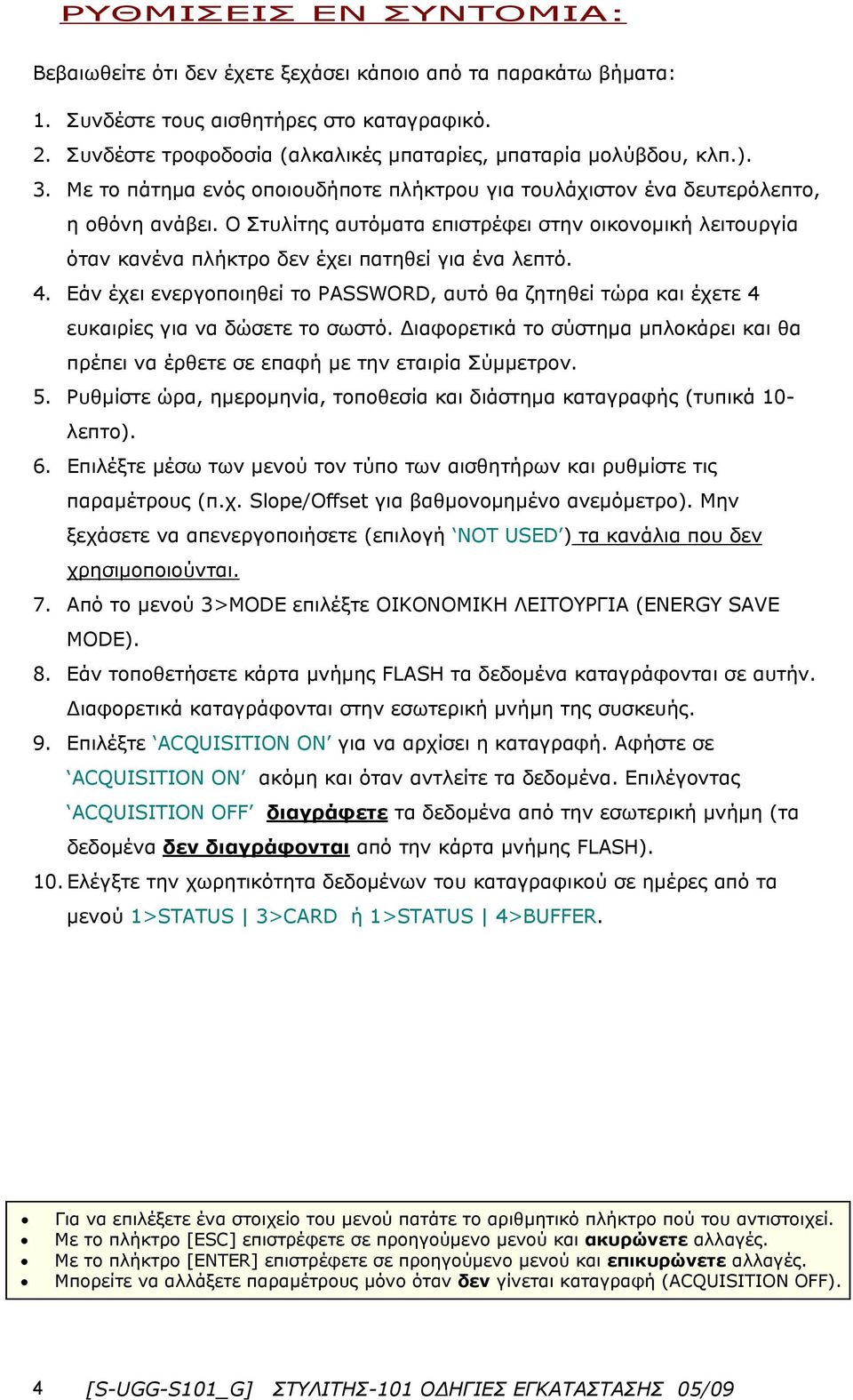

4 ΡΥΘΜΙΣΕΙΣ ΕΝ ΣΥΝΤΟΜΙΑ: Βεβαιωθείτε ότι δεν έχετε ξεχάσει κάποιο από τα παρακάτω βήματα:. Συνδέστε τους αισθητήρες στο καταγραφικό.. Συνδέστε τροφοδοσία (αλκαλικές μπαταρίες, μπαταρία μολύβδου, κλπ.). 3. Με το πάτημα ενός οποιουδήποτε πλήκτρου για τουλάχιστον ένα δευτερόλεπτο, η οθόνη ανάβει. Ο Στυλίτης αυτόματα επιστρέφει στην οικονομική λειτουργία όταν κανένα πλήκτρο δεν έχει πατηθεί για ένα λεπτό. 4. Εάν έχει ενεργοποιηθεί το PASSWORD, αυτό θα ζητηθεί τώρα και έχετε 4 ευκαιρίες για να δώσετε το σωστό. Διαφορετικά το σύστημα μπλοκάρει και θα πρέπει να έρθετε σε επαφή με την εταιρία Σύμμετρον. 5. Ρυθμίστε ώρα, ημερομηνία, τοποθεσία και διάστημα καταγραφής (τυπικά 0- λεπτο). 6. Επιλέξτε μέσω των μενού τον τύπο των αισθητήρων και ρυθμίστε τις παραμέτρους (π.χ. Slope/Offset για βαθμονομημένο ανεμόμετρο). Μην ξεχάσετε να απενεργοποιήσετε (επιλογή NOT USED ) τα κανάλια που δεν χρησιμοποιούνται. 7. Από το μενού 3>MODE επιλέξτε ΟΙΚΟΝΟΜΙΚΗ ΛΕΙΤΟΥΡΓΙΑ (ENERGY SAVE MODE). 8. Εάν τοποθετήσετε κάρτα μνήμης FLASH τα δεδομένα καταγράφονται σε αυτήν. Διαφορετικά καταγράφονται στην εσωτερική μνήμη της συσκευής. 9. Επιλέξτε ACQUISITION ON για να αρχίσει η καταγραφή. Αφήστε σε ACQUISITION ON ακόμη και όταν αντλείτε τα δεδομένα. Επιλέγοντας ACQUISITION OFF διαγράφετε τα δεδομένα από την εσωτερική μνήμη (τα δεδομένα δεν διαγράφονται από την κάρτα μνήμης FLASH). 0. Ελέγξτε την χωρητικότητα δεδομένων του καταγραφικού σε ημέρες από τα μενού >STATUS 3>CARD ή >STATUS 4>BUFFER. Για να επιλέξετε ένα στοιχείο του μενού πατάτε το αριθμητικό πλήκτρο πού του αντιστοιχεί. Με το πλήκτρο [] επιστρέφετε σε προηγούμενο μενού και ακυρώνετε αλλαγές. Με το πλήκτρο [ENTER] επιστρέφετε σε προηγούμενο μενού και επικυρώνετε αλλαγές. Μπορείτε να αλλάξετε παραμέτρους μόνο όταν δεν γίνεται καταγραφή (ACQUISITION OFF). 4 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

5 . ΑΝΕΜΟΜΕΤΡΟ ΗΜΙΤΟΝΙΚΟΥ ΣΗΜΑΤΟΣ #40. Άλλα όργανα ημιτονικού σήματος (low-level AC): YOUNG 0503 (για σύνδεση δείτε τις οδηγίες). ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Συνδέστε το πρώτο ανεμόμετρο στις βίδες [COUNTER] και 3 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο ανεμόμετρο στις βίδες 4 [COUNTER] και 5 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο ανεμόμετρο στις βίδες 6 [COUNTER3] και 7 [] της αντίστοιχης κλέμας. Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα). Συνήθης διάσταση καλωδίου: x0,5 (συνιστάται να έχει και μπλεντάζ). Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα 3 ή 5 ή 7 []. Μην συνδέσετε το μπλεντάζ με το ανεμόμετρο. ΚΛΕΜΑ: C / / 3 COUNTER +5V FIXED COUNTER COUNTER S + Κόκκινη κουκίδα GND C ~ C6 ΑΝΕΜΟΜΕΤΡΟ LOW-LEVEL AC #40 ΕΑΝ ΤΟ ΑΝΕΜΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Ελέγξτε αν το ανεμόμετρο περιστρέφεται ελεύθερα και δεν παλαντζάρει. Ελέγξτε με ένα πολύμετρο την αντίσταση στα άκρα του ανεμομέτρου: θα πρέπει να είναι μικρότερη από 000Ω και μεγαλύτερη από 400Ω. Περιστρέψτε το ανεμόμετρο και μετρήστε την εναλλασσόμενη τάση στα άκρα του: θα πρέπει να είναι τουλάχιστον 00mV. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 5

6 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT counter inputs 0-06> Πατήστε [ ] για επιλογή anem στο COUNTER 0 ENTER/ C0: >SLOPE: anem >OFFST 3>SIN Πατήστε [3] για επιλογή SIN στο COUNTER ENTER/ ENTER/ C0: SLOPE:.0 C0: OFFSET: 0.0 ΑΝΕΜΟΜΕΤΡΟ SLOPE OFFSET NRG MAX# YOUNG ΣΗΜ: Εάν το ανεμόμετρο είναι βαθμονομημένο δώστε τα διορθωμένα SLOPE και OFFSET. 6 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

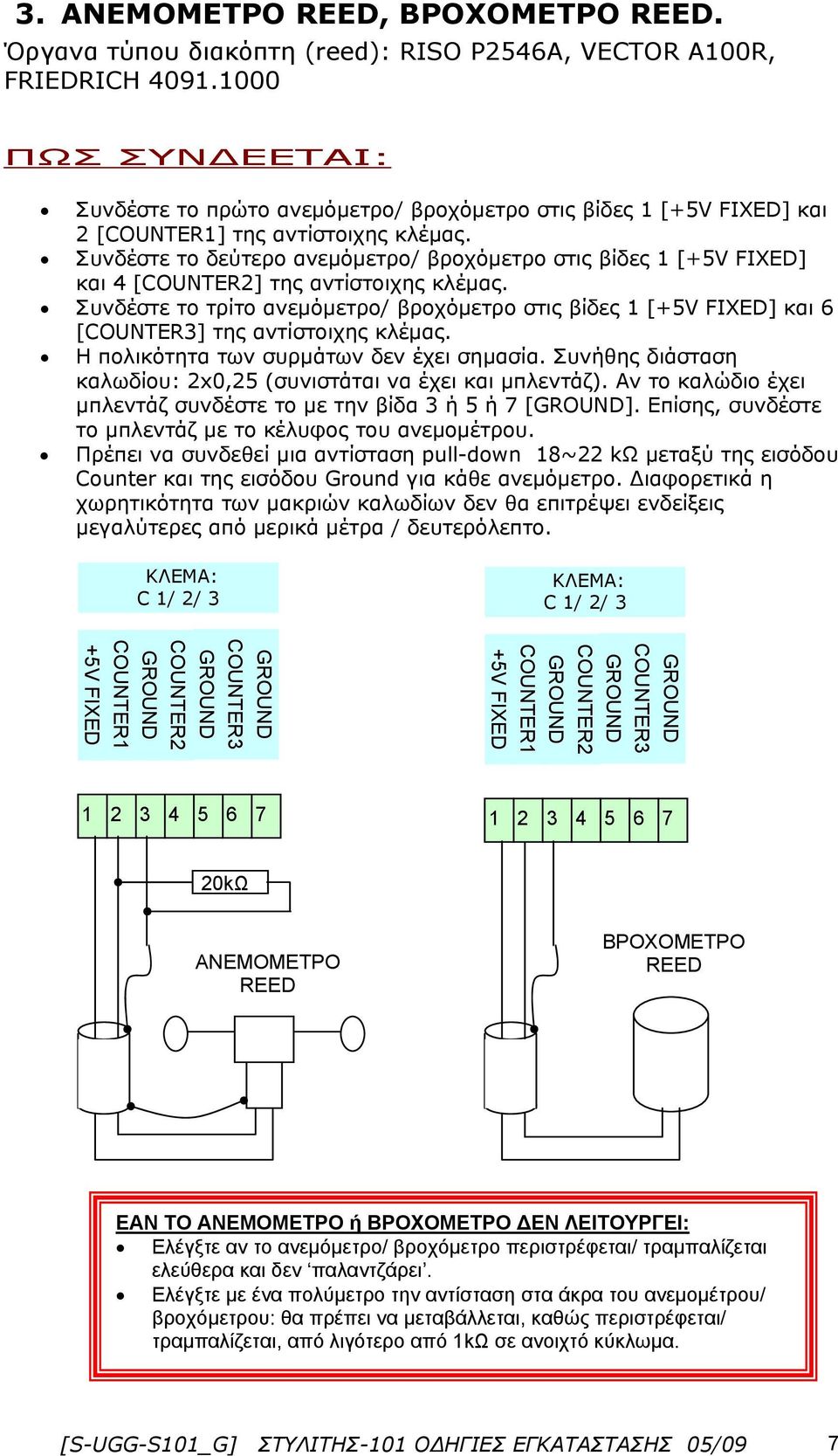

7 3. ΑΝΕΜΟΜΕΤΡΟ REED, ΒΡΟΧΟΜΕΤΡΟ REED. Όργανα τύπου διακόπτη (reed): RISO P546A, VECTOR A00R, FRIEDRICH ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Συνδέστε το πρώτο ανεμόμετρο/ βροχόμετρο στις βίδες [+5V FIXED] και [COUNTER] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο ανεμόμετρο/ βροχόμετρο στις βίδες [+5V FIXED] και 4 [COUNTER] της αντίστοιχης κλέμας. Συνδέστε το τρίτο ανεμόμετρο/ βροχόμετρο στις βίδες [+5V FIXED] και 6 [COUNTER3] της αντίστοιχης κλέμας. Η πολικότητα των συρμάτων δεν έχει σημασία. Συνήθης διάσταση καλωδίου: x0,5 (συνιστάται να έχει και μπλεντάζ). Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα 3 ή 5 ή 7 []. Επίσης, συνδέστε το μπλεντάζ με το κέλυφος του ανεμομέτρου. Πρέπει να συνδεθεί μια αντίσταση pull-down 8~ kω μεταξύ της εισόδου Counter και της εισόδου Ground για κάθε ανεμόμετρο. Διαφορετικά η χωρητικότητα των μακριών καλωδίων δεν θα επιτρέψει ενδείξεις μεγαλύτερες από μερικά μέτρα / δευτερόλεπτο. ΚΛΕΜΑ: C / / 3 ΚΛΕΜΑ: C / / 3 COUNTER3 COUNTER COUNTER +5V FIXED COUNTER3 COUNTER COUNTER +5V FIXED kΩ ΑΝΕΜΟΜΕΤΡΟ REED ΒΡΟΧΟΜΕΤΡΟ REED ΕΑΝ ΤΟ ΑΝΕΜΟΜΕΤΡΟ ή ΒΡΟΧΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Ελέγξτε αν το ανεμόμετρο/ βροχόμετρο περιστρέφεται/ τραμπαλίζεται ελεύθερα και δεν παλαντζάρει. Ελέγξτε με ένα πολύμετρο την αντίσταση στα άκρα του ανεμομέτρου/ βροχόμετρου: θα πρέπει να μεταβάλλεται, καθώς περιστρέφεται/ τραμπαλίζεται, από λιγότερο από kω σε ανοιχτό κύκλωμα. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 7

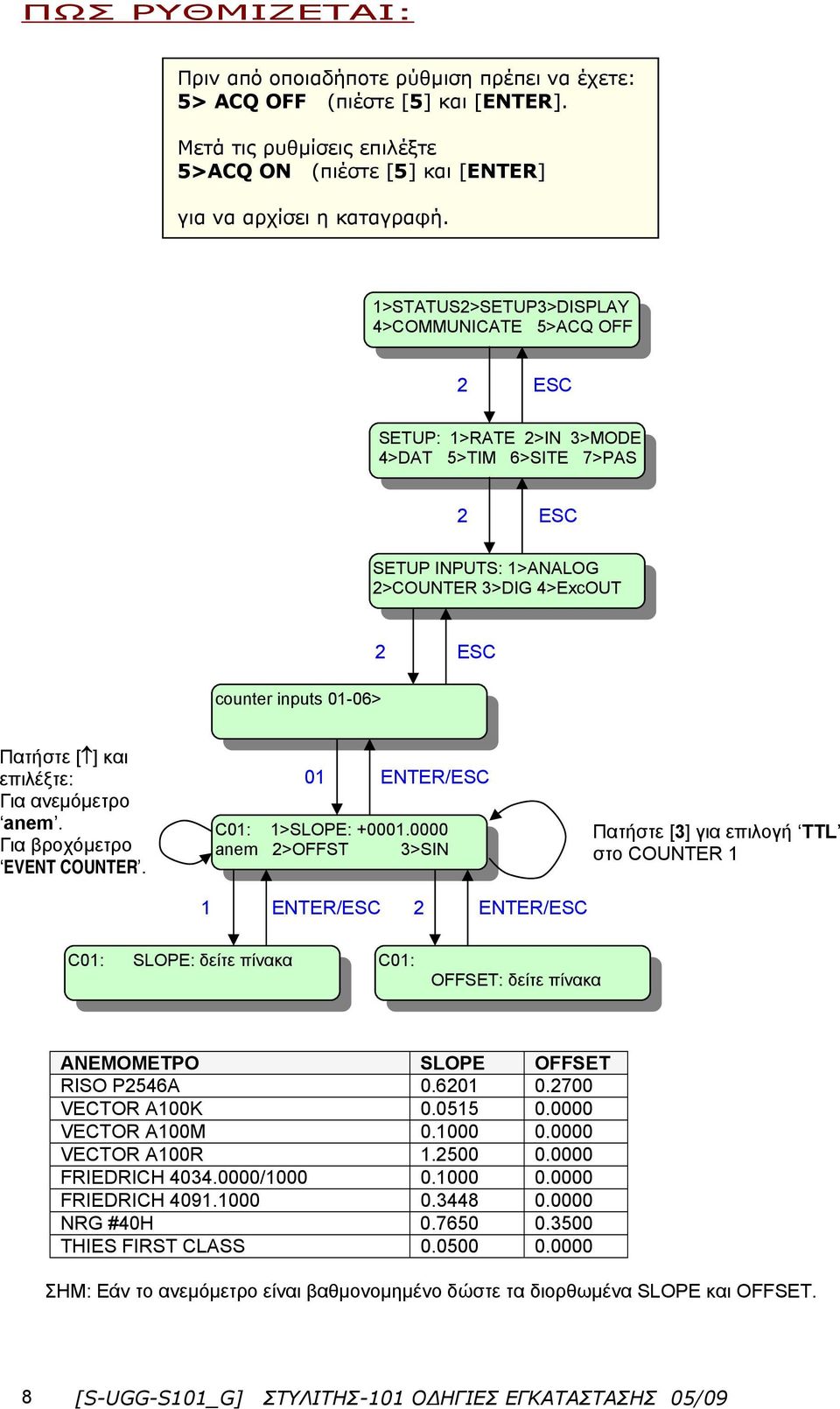

8 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT counter inputs 0-06> Πατήστε [ ] και επιλέξτε: Για ανεμόμετρο anem. Για βροχόμετρο EVENT COUNTER. 0 ENTER/ C0: >SLOPE: anem >OFFST 3>SIN Πατήστε [3] για επιλογή TTL στο COUNTER ENTER/ ENTER/ C0: SLOPE: δείτε πίνακα C0: OFFSET: δείτε πίνακα ΑΝΕΜΟΜΕΤΡΟ SLOPE OFFSET RISO P546A VECTOR A00K VECTOR A00M VECTOR A00R FRIEDRICH / FRIEDRICH NRG #40H THIES FIRST CLASS ΣΗΜ: Εάν το ανεμόμετρο είναι βαθμονομημένο δώστε τα διορθωμένα SLOPE και OFFSET. 8 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

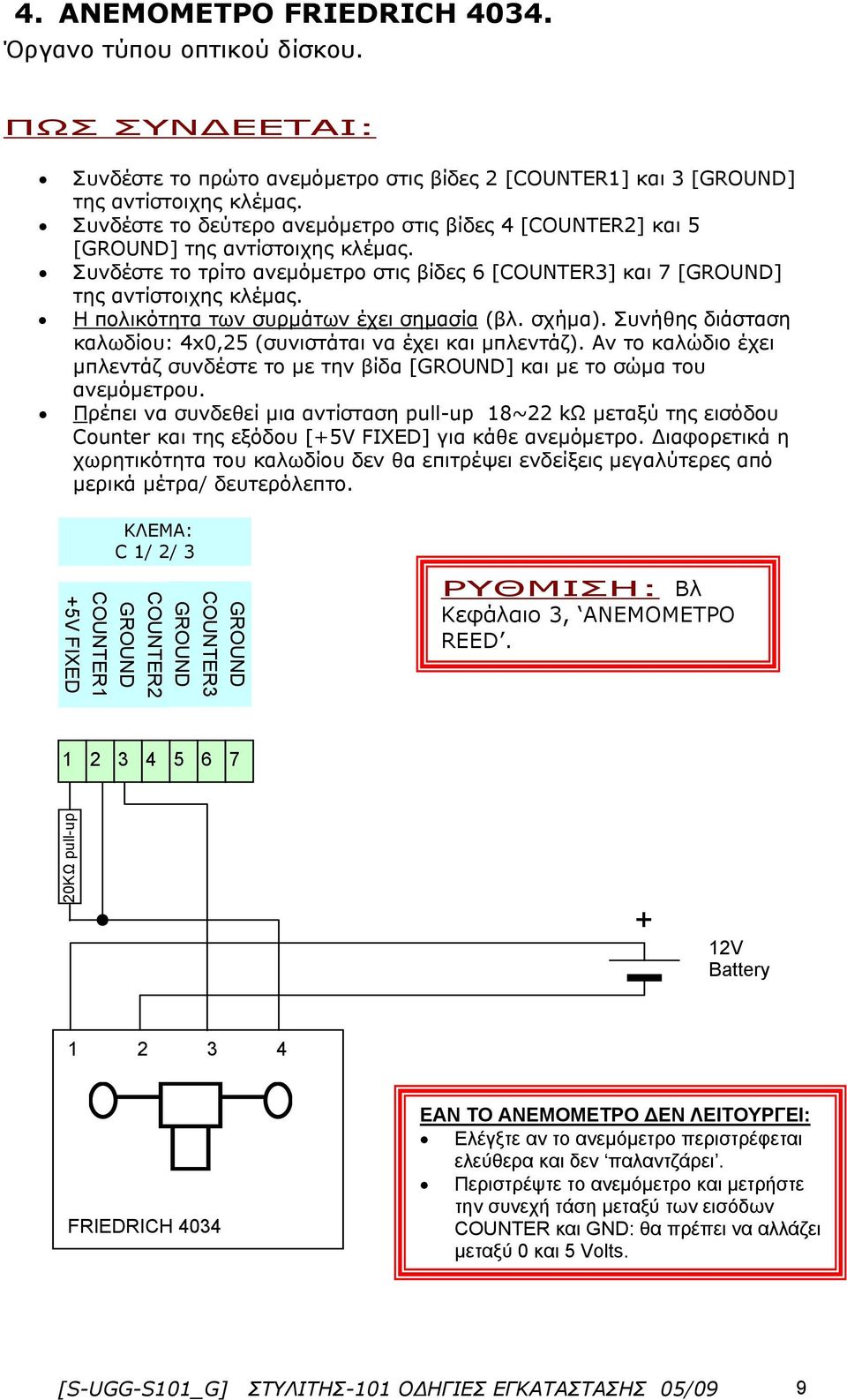

9 4. ΑΝΕΜΟΜΕΤΡΟ FRIEDRICH Όργανο τύπου οπτικού δίσκου. ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Συνδέστε το πρώτο ανεμόμετρο στις βίδες [COUNTER] και 3 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο ανεμόμετρο στις βίδες 4 [COUNTER] και 5 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο ανεμόμετρο στις βίδες 6 [COUNTER3] και 7 [] της αντίστοιχης κλέμας. Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα). Συνήθης διάσταση καλωδίου: 4x0,5 (συνιστάται να έχει και μπλεντάζ). Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα [] και με το σώμα του ανεμόμετρου. Πρέπει να συνδεθεί μια αντίσταση pull-up 8~ kω μεταξύ της εισόδου Counter και της εξόδου [+5V FIXED] για κάθε ανεμόμετρο. Διαφορετικά η χωρητικότητα του καλωδίου δεν θα επιτρέψει ενδείξεις μεγαλύτερες από μερικά μέτρα/ δευτερόλεπτο. ΚΛΕΜΑ: C / / 3 COUNTER3 COUNTER COUNTER +5V FIXED ΡΥΘΜΙΣΗ: Βλ Κεφάλαιο 3, ΑΝΕΜΟΜΕΤΡΟ REED KΩ pull-up + V Battery 3 4 FRIEDRICH 4034 ΕΑΝ ΤΟ ΑΝΕΜΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Ελέγξτε αν το ανεμόμετρο περιστρέφεται ελεύθερα και δεν παλαντζάρει. Περιστρέψτε το ανεμόμετρο και μετρήστε την συνεχή τάση μεταξύ των εισόδων COUNTER και GND: θα πρέπει να αλλάζει μεταξύ 0 και 5 Volts. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 9

10 5. ΑΝΕΜΟΜΕΤΡΟ VECTOR A00K, M, L, LK, LM. Όργανο τύπου οπτικού δίσκου. ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Συνδέστε το πρώτο ανεμόμετρο στις βίδες [COUNTER] και 3 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο ανεμόμετρο στις βίδες 4 [COUNTER] και 5 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο ανεμόμετρο στις βίδες 6 [COUNTER3] και 7 [] της αντίστοιχης κλέμας. Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα). Συνήθης διάσταση καλωδίου: 4x0,5 (συνιστάται να έχει και μπλεντάζ). Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα [] και με το σώμα του ανεμόμετρου. ΚΛΕΜΑ: C / / 3 COUNTER3 COUNTER COUNTER +5V FIXED ΡΥΘΜΙΣΗ: Βλ Κεφάλαιο 3, ΑΝΕΜΟΜΕΤΡΟ REED RED BLUE YEL GREEN V Battery RED BLUE YEL WHITE VECTOR A00K, M VECTOR A00L, LK, LM ΕΑΝ ΤΟ ΑΝΕΜΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Ελέγξτε αν το ανεμόμετρο περιστρέφεται ελεύθερα και δεν παλαντζάρει. Περιστρέψτε το ανεμόμετρο και μετρήστε την συνεχή τάση μεταξύ των εισόδων COUNTER και GND: θα πρέπει να αλλάζει μεταξύ 0 και 5 Volts. 0 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

11 6. ΑΝΕΜΟΜΕΤΡΟ THIES FIRST CLASS. Όργανο τύπου οπτικού δίσκου. ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Συνδέστε το πρώτο ανεμόμετρο στις βίδες [+5V FIXED], [COUNTER] και 3 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο ανεμόμετρο στις βίδες [+5V FIXED], 4 [COUNTER] και 5 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο ανεμόμετρο στις βίδες [+5V FIXED], 6 [COUNTER3] και 7 [] της αντίστοιχης κλέμας. Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα). Συνήθης διάσταση καλωδίου: 3x0,5 (συνιστάται να έχει και μπλεντάζ). Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα [] και με το σώμα του ανεμόμετρου. ΚΛΕΜΑ: C / / 3 COUNTER +5V FIXED COUNTER COUNTER3 ΡΥΘΜΙΣΗ: Βλ Κεφάλαιο 3, ΑΝΕΜΟΜΕΤΡΟ REED Μπαταρία 4V (Θέρμανση) SIG GND +BAT HZG HZG THIES FIRST CLASS ΕΑΝ ΤΟ ΑΝΕΜΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Ελέγξτε αν το ανεμόμετρο περιστρέφεται ελεύθερα και δεν παλαντζάρει. Περιστρέψτε το ανεμόμετρο και μετρήστε την συνεχή τάση μεταξύ των εισόδων COUNTER και GND: θα πρέπει να αλλάζει μεταξύ 0 και 5 Volts. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

12 7. ΑΝΕΜΟΜΕΤΡΟ NRG #40H. Όργανο τύπου Hall-Effect. ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Συνδέστε το πρώτο ανεμόμετρο στις βίδες [COUNTER] και 3 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο ανεμόμετρο στις βίδες 4 [COUNTER] και 5 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο ανεμόμετρο στις βίδες 6 [COUNTER3] και 7 [] της αντίστοιχης κλέμας. Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα). Συνήθης διάσταση καλωδίου: 3x0,5 (συνιστάται να έχει και μπλεντάζ). Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα []. Μη συνδέσετε το μπλεντάζ με το σώμα του ανεμόμετρου. Πρέπει να συνδεθεί μια αντίσταση pull-up 8~ kω μεταξύ της εισόδου COUNTER και της εξόδου [+5V FIXED] για κάθε ανεμόμετρο. Διαφορετικά το ανεμόμετρο δεν θα λειτουργήσει. ΚΛΕΜΑ: C / / 3 COUNTER3 COUNTER COUNTER +5V FIXED ΡΥΘΜΙΣΗ: Βλ Κεφάλαιο 3, ΑΝΕΜΟΜΕΤΡΟ REED Μπαταρία V 0 kω Logger - BAT ΑΝΕΜΟΜΕΤΡΟ HALL-EFFECT #40H ΕΑΝ ΤΟ ΑΝΕΜΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Ελέγξτε αν το ανεμόμετρο περιστρέφεται ελεύθερα και δεν παλαντζάρει. Περιστρέψτε το ανεμόμετρο και μετρήστε την συνεχή τάση μεταξύ των εισόδων COUNTER και GND: θα πρέπει να αλλάζει μεταξύ 0 και 5 Volts. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

13 8. ΑΝΕΜΟΜΕΤΡΟ YOUNG 706 ΠΡΟΠΕΛΑΣ Όργανο τύπου ταχογεννήτριας. ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Συνδέστε το πρώτο ανεμόμετρο στις βίδες 6 [+ANALOG] και 4 [] της κλέμας σε αναλογικό κανάλι τάσης. Συνδέστε το δεύτερο ανεμόμετρο στις βίδες [+ANALOG7] και 4 [] της κλέμας σε αναλογικό κανάλι τάσης. Συνδέστε το τρίτο ανεμόμετρο στις βίδες 7 [ANALOG3] και 4 [] της κλέμας σε αναλογικό κανάλι τάσης. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα). Συνήθης διάσταση καλωδίου: x0,5 (συνιστάται να έχει και μπλεντάζ). Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα [] και με το μεταλλικό σώμα του ανεμόμετρου. ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT YOUNG 706 ΣΤΟ ΑΝ7. YOUNG 706 ΕΑΝ ΤΟ ΑΝΕΜΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Ελέγξτε αν το ανεμόμετρο περιστρέφεται ελεύθερα και δεν παλαντζάρει. Περιστρέψτε το ανεμόμετρο και μετρήστε την συνεχή τάση μεταξύ των εξόδων [+] και [-]: με άνεμο 4,5 m/s θα πρέπει να είναι περίπου 0,5 Volts. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 3

14 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ] για επιλογή SLOPE/ OFFSET στο ANALOG 07 0 A0: >SLOPE 3>Unip + -> >OFFSET 4>fs: 5V ENTER/ ENTER/ Πατήστε [3] για επιλογή Bipolar: Bip Πατήστε [4] για επιλογή fs: 5V ENTER/ A07: SLOPE: 8.00 A07: OFFSET: 0.00 Συντελεστές για μετατροπή σε Μέτρα ανά Δευτερόλεπτο. SLOPE: 8.00 OFFSET: 0.00 Η ρύθμιση επιτρέπει θετικές και αρνητικές ταχύτητες ανέμου. 4 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

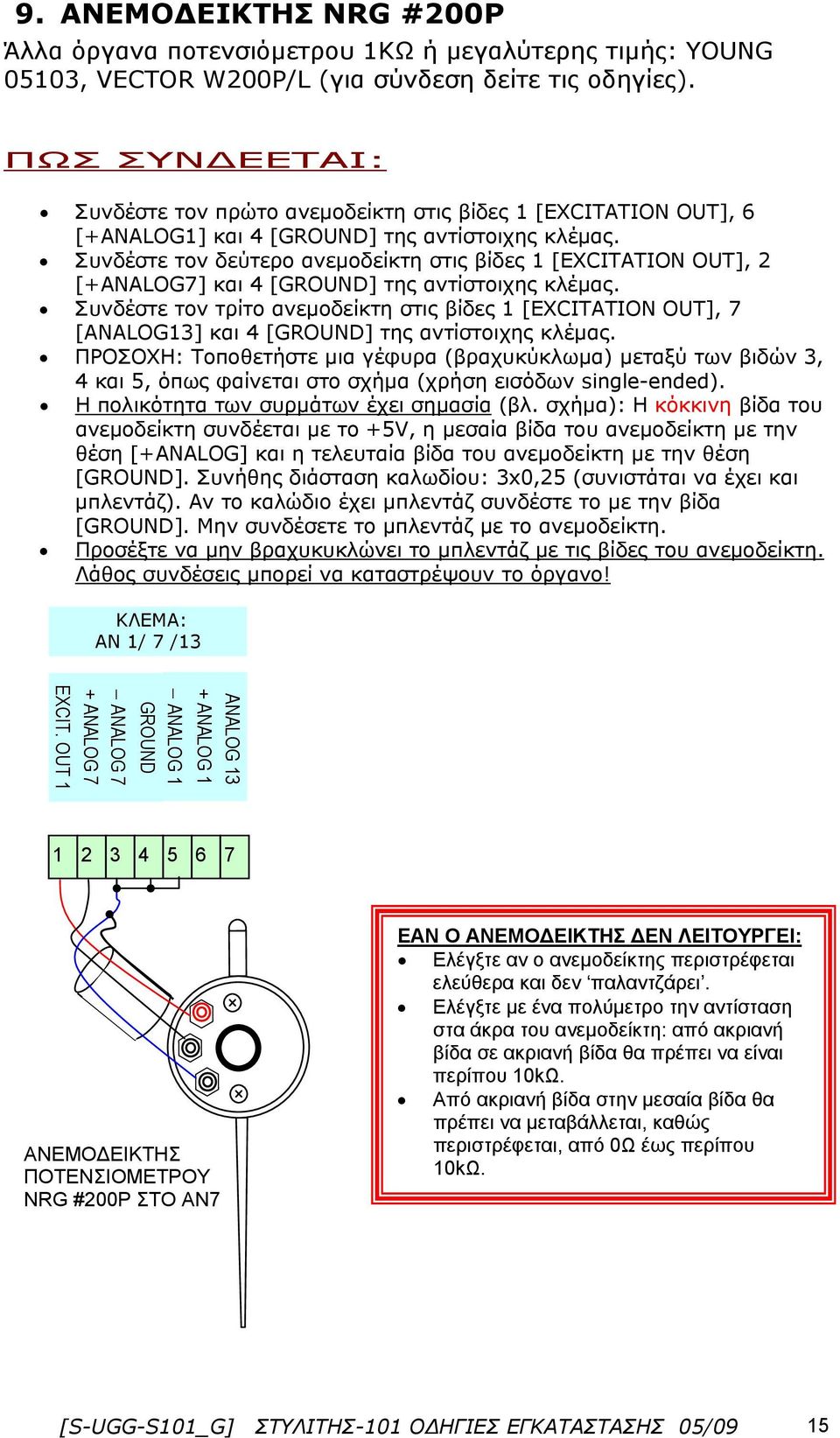

15 9. ΑΝΕΜΟΔΕΙΚΤΗΣ NRG #00P Άλλα όργανα ποτενσιόμετρου ΚΩ ή μεγαλύτερης τιμής: YOUNG 0503, VECTOR W00P/L (για σύνδεση δείτε τις οδηγίες). ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Συνδέστε τον πρώτο ανεμοδείκτη στις βίδες [EXCITATION OUT], 6 [+ANALOG] και 4 [] της αντίστοιχης κλέμας. Συνδέστε τον δεύτερο ανεμοδείκτη στις βίδες [EXCITATION OUT], [+ANALOG7] και 4 [] της αντίστοιχης κλέμας. Συνδέστε τον τρίτο ανεμοδείκτη στις βίδες [EXCITATION OUT], 7 [ANALOG3] και 4 [] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Η κόκκινη βίδα του ανεμοδείκτη συνδέεται με το +5V, η μεσαία βίδα του ανεμοδείκτη με την θέση [+ANALOG] και η τελευταία βίδα του ανεμοδείκτη με την θέση []. Συνήθης διάσταση καλωδίου: 3x0,5 (συνιστάται να έχει και μπλεντάζ). Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα []. Μην συνδέσετε το μπλεντάζ με το ανεμοδείκτη. Προσέξτε να μην βραχυκυκλώνει το μπλεντάζ με τις βίδες του ανεμοδείκτη. Λάθος συνδέσεις μπορεί να καταστρέψουν το όργανο! ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT ΑΝΕΜΟΔΕΙΚΤΗΣ ΠΟΤΕΝΣΙΟΜΕΤΡΟΥ NRG #00P ΣΤΟ ΑΝ7 ΕΑΝ Ο ΑΝΕΜΟΔΕΙΚΤΗΣ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Ελέγξτε αν ο ανεμοδείκτης περιστρέφεται ελεύθερα και δεν παλαντζάρει. Ελέγξτε με ένα πολύμετρο την αντίσταση στα άκρα του ανεμοδείκτη: από ακριανή βίδα σε ακριανή βίδα θα πρέπει να είναι περίπου 0kΩ. Από ακριανή βίδα στην μεσαία βίδα θα πρέπει να μεταβάλλεται, καθώς περιστρέφεται, από 0Ω έως περίπου 0kΩ. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 5

16 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> 0 ENTER/ Πατήστε [ ] για επιλογή VANE στο ANALOG A0: VANE ->INP > offset: 05 ENTER/ A0: VANE ->INP > offset: Δώστε το offset για τη μέτρηση της κατεύθυνσης σε μοίρες(0~359). Π.χ. για θέση μηδενισμού του ανεμοδείκτη 30 ανατολικά σε σχέση με τον Βορρά θέτουμε offset 30. Για θέση μηδενισμού 30 δυτικά σε σχέση με τον Βορρά θέτουμε offset 330 (=360-30). 6 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

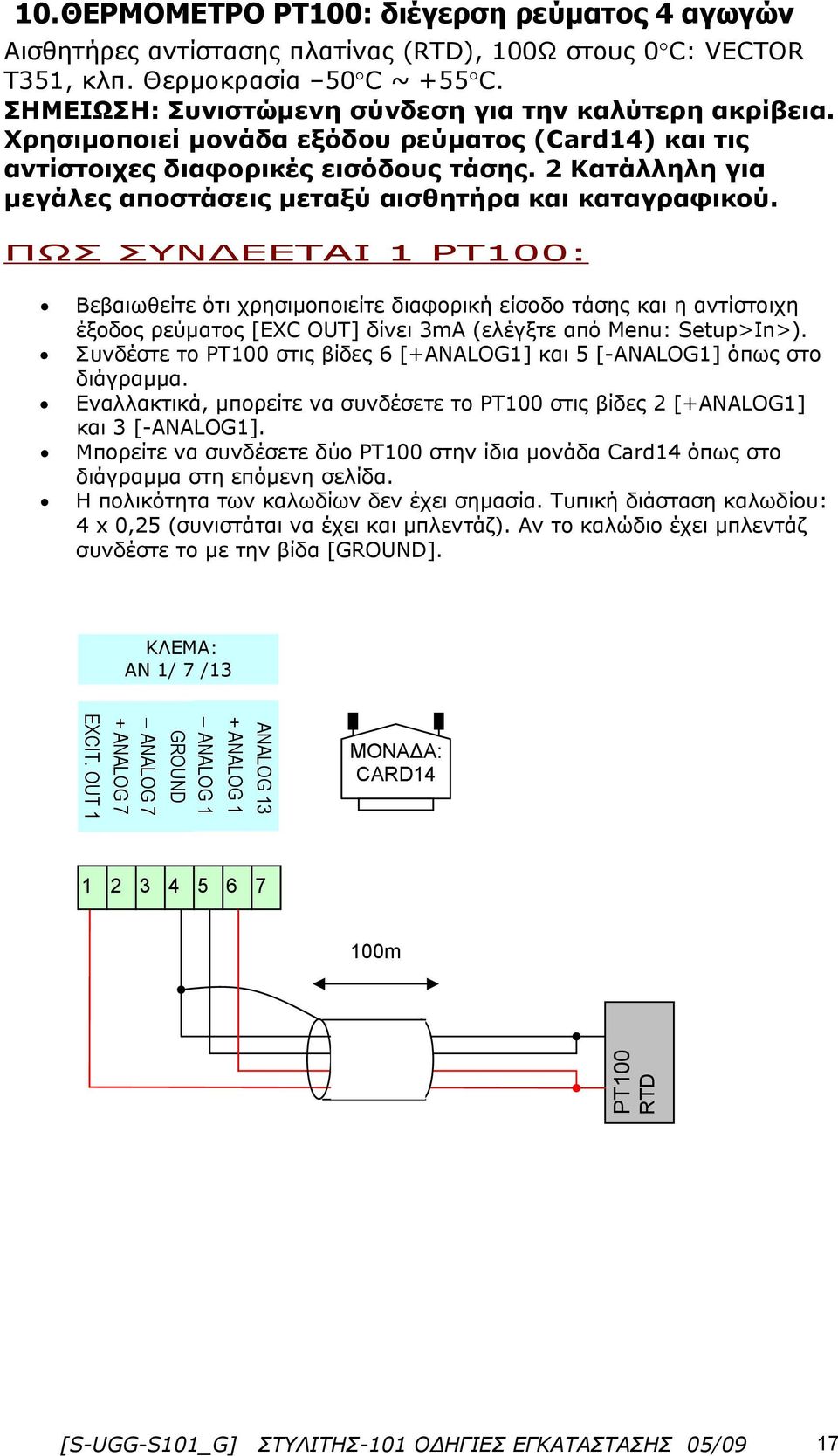

17 0. ΘΕΡΜΟΜΕΤΡΟ PT00: διέγερση ρεύματος 4 αγωγών Αισθητήρες αντίστασης πλατίνας (RTD), 00Ω στους 0 C: VECTOR T35, κλπ. Θερμοκρασία 50 C ~ +55 C. ΣΗΜΕΙΩΣΗ: Συνιστώμενη σύνδεση για την καλύτερη ακρίβεια. Χρησιμοποιεί μονάδα εξόδου ρεύματος (Card4) και τις αντίστοιχες διαφορικές εισόδους τάσης. Κατάλληλη για μεγάλες αποστάσεις μεταξύ αισθητήρα και καταγραφικού. ΠΩΣ ΣΥΝΔΕΕΤΑΙ ΡΤ00: Βεβαιωθείτε ότι χρησιμοποιείτε διαφορική είσοδο τάσης και η αντίστοιχη έξοδος ρεύματος [EXC OUT] δίνει 3mA (ελέγξτε από Menu: Setup>In>). Συνδέστε το ΡΤ00 στις βίδες 6 [+ANALOG] και 5 [-ANALOG] όπως στο διάγραμμα. Εναλλακτικά, μπορείτε να συνδέσετε το ΡΤ00 στις βίδες [+ANALOG] και 3 [-ANALOG]. Μπορείτε να συνδέσετε δύο ΡΤ00 στην ίδια μονάδα Card4 όπως στο διάγραμμα στη επόμενη σελίδα. Η πολικότητα των καλωδίων δεν έχει σημασία. Τυπική διάσταση καλωδίου: 4 x 0,5 (συνιστάται να έχει και μπλεντάζ). Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα []. ΚΛΕΜΑ: AN / 7 /3 ANALOG 7 + ANALOG 7 EXCIT. OUT ANALOG ANALOG 3 + ANALOG ΜΟΝΑΔΑ: CARD m PT00 RTD [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 7

18 ΠΩΣ ΣΥΝΔΕΟΝΤΑΙ ΡΤ00: ΚΛΕΜΑ: AN / 7 /3 ANALOG 7 + ANALOG 7 EXCIT. OUT ANALOG ANALOG 3 + ANALOG ΜΟΝΑΔΑ: CARD PT00 RTD () PT00 RTD () ΕΑΝ Ο ΑΙΣΘΗΤΗΡΑΣ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Το καταγραφικό πρέπει να είναι σε επιλογή ENERGY SAVE. Διαφορετικά ο αισθητήρας θερμαίνεται και η θερμοκρασία θα εμφανίζεται λανθασμένα υψηλότερη από την πραγματική. Αποσυνδέστε το ΡΤ00 από το καταγραφικό και ελέγξτε με ένα πολύμετρο την αντίσταση στα άκρα του: θα πρέπει να είναι περίπου 0Ω σε θερμοκρασία περιβάλλοντος (3 C). 8 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

19 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Press 4 to select Output and set it to 3 ma. Press [ ] to select SLOPE/ OFFSET for ANALOG 0 0 A0: >SLOPE 3>Unip + -> >OFFSET 4>fs: 0.5V ENTER/ ENTER/ ENTER/ Press 3 to set unipolar: Unip Press 4 to set full scale at: 0.5V A0: SLOPE: A0: OFFSET: Coefficients for Celsius degrees: SLOPE: 865.8, OFFSET: [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 9

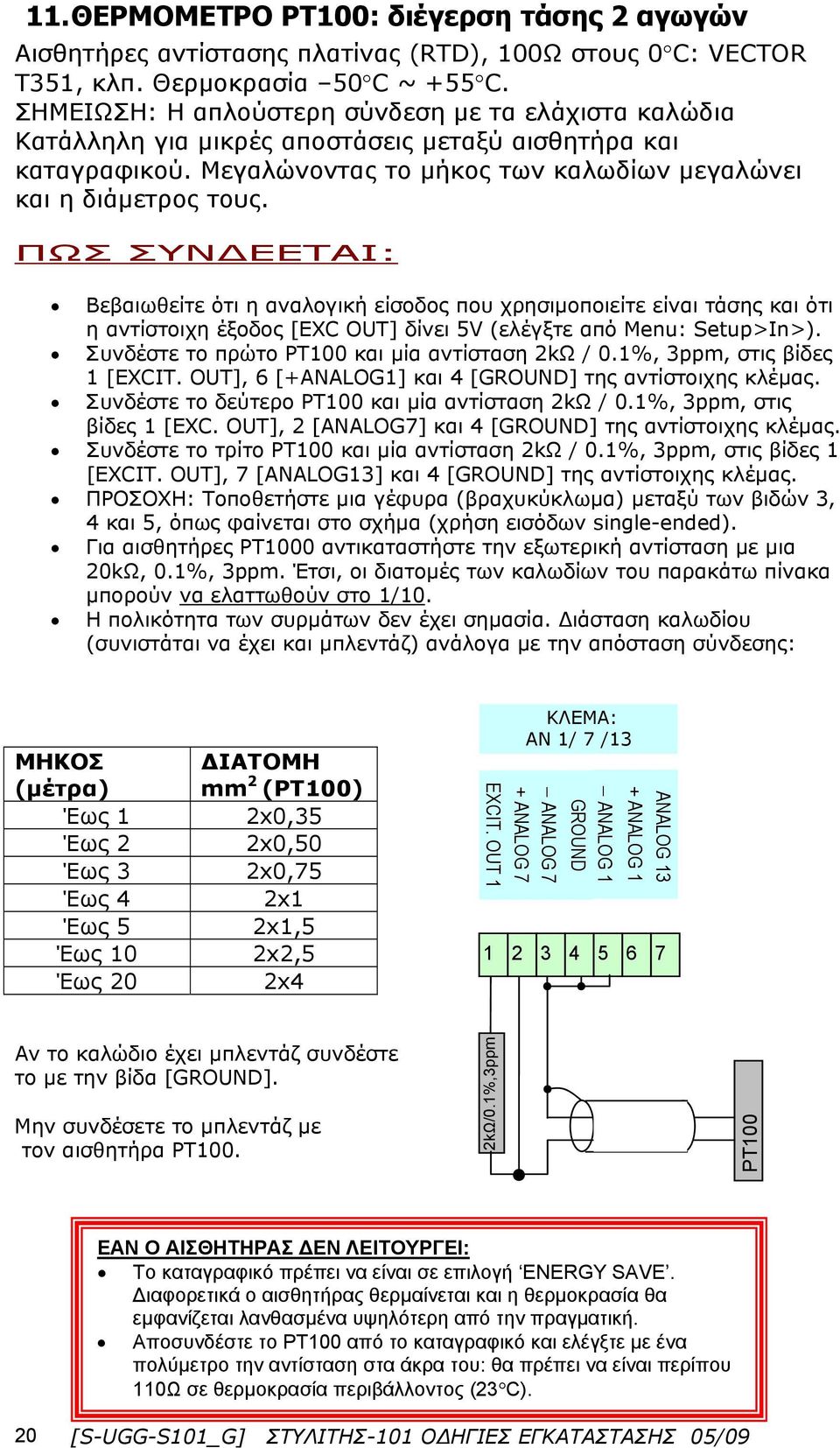

20 . ΘΕΡΜΟΜΕΤΡΟ PT00: διέγερση τάσης αγωγών Αισθητήρες αντίστασης πλατίνας (RTD), 00Ω στους 0 C: VECTOR T35, κλπ. Θερμοκρασία 50 C ~ +55 C. ΣΗΜΕΙΩΣΗ: Η απλούστερη σύνδεση με τα ελάχιστα καλώδια Κατάλληλη για μικρές αποστάσεις μεταξύ αισθητήρα και καταγραφικού. Μεγαλώνοντας το μήκος των καλωδίων μεγαλώνει και η διάμετρος τους. ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι τάσης και ότι η αντίστοιχη έξοδος [EXC OUT] δίνει 5V (ελέγξτε από Menu: Setup>In>). Συνδέστε το πρώτο ΡΤ00 και μία αντίσταση kω / 0.%, 3ppm, στις βίδες [EXCIT. OUT], 6 [+ANALOG] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο ΡΤ00 και μία αντίσταση kω / 0.%, 3ppm, στις βίδες [EXC. OUT], [ANALOG7] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο ΡΤ00 και μία αντίσταση kω / 0.%, 3ppm, στις βίδες [EXCIT. OUT], 7 [ANALOG3] και 4 [] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Για αισθητήρες ΡΤ000 αντικαταστήστε την εξωτερική αντίσταση με μια 0kΩ, 0.%, 3ppm. Έτσι, οι διατομές των καλωδίων του παρακάτω πίνακα μπορούν να ελαττωθούν στο /0. Η πολικότητα των συρμάτων δεν έχει σημασία. Διάσταση καλωδίου (συνιστάται να έχει και μπλεντάζ) ανάλογα με την απόσταση σύνδεσης: ΜΗΚΟΣ (μέτρα) ΔΙΑΤΟΜΗ mm (PT00) Έως x0,35 Έως x0,50 Έως 3 x0,75 Έως 4 x Έως 5 x,5 Έως 0 x,5 Έως 0 x4 ΚΛΕΜΑ: AN / 7 /3 ANALOG 7 + ANALOG 7 EXCIT. OUT ANALOG ANALOG 3 + ANALOG Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα []. Μην συνδέσετε το μπλεντάζ με τον αισθητήρα ΡΤ00. kω/0.%,3ppm PT00 ΕΑΝ Ο ΑΙΣΘΗΤΗΡΑΣ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Το καταγραφικό πρέπει να είναι σε επιλογή ENERGY SAVE. Διαφορετικά ο αισθητήρας θερμαίνεται και η θερμοκρασία θα εμφανίζεται λανθασμένα υψηλότερη από την πραγματική. Αποσυνδέστε το ΡΤ00 από το καταγραφικό και ελέγξτε με ένα πολύμετρο την αντίσταση στα άκρα του: θα πρέπει να είναι περίπου 0Ω σε θερμοκρασία περιβάλλοντος (3 C). 0 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

21 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> 07 ENTER/ Πατήστε [ ] για επιλογή TEMPERATURE στο ANALOG 07 ( C) A07: TEMPERATURE PT00 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

22 . ΘΕΡΜΟΜΕΤΡΟ PT00: διέγερση τάσης 4 αγωγών Αισθητήρες αντίστασης πλατίνας (RTD), 00Ω στους 0 C: VECTOR T35, κλπ. Θερμοκρασία 50 C ~ +55 C. ΣΗΜΕΙΩΣΗ: Καλύτερη ακρίβεια από τη διέγερση τάσης αγωγών αλλά με 4 καλώδια. Κατάλληλη για μικρές αποστάσεις μεταξύ αισθητήρα και καταγραφικού. Μεγαλώνοντας το μήκος των καλωδίων μεγαλώνει και η διάμετρος τους. ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι χρησιμοποιείτε διαφορική αναλογική είσοδο τάσης και ότι η αντίστοιχη έξοδος [EXC OUT] δίνει 5V (ελέγξτε από Menu: Setup>In>). Συνδέστε το πρώτο ΡΤ00 και μία αντίσταση kω / 0.%, 3ppm, στις βίδες [EXC OUT], 6 [+ANALOG] και 5 [-ANALOG] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο ΡΤ00 και μία αντίσταση kω / 0.%, 3ppm, στις βίδες [EXC OUT], [+ANALOG7] και 3 [-ANALOG7] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Για αισθητήρες ΡΤ000 αντικαταστήστε την εξωτερική αντίσταση με μια 0kΩ, 0.%, 3ppm. Έτσι, οι διατομές των καλωδίων του παρακάτω πίνακα μπορούν να ελαττωθούν στο /0. Η πολικότητα των συρμάτων δεν έχει σημασία. Το διάγραμμα δείχνει ΧΟΝΤΡΑ και ΛΕΠΤΑ καλώδια. Διάσταση των ΧΟΝΤΡΩΝ καλωδίων (συνιστάται μπλεντάζ) ανάλογα με την απόσταση σύνδεσης στον πίνακα. Τυπική διάσταση των ΛΕΠΤΩΝ καλωδίων είναι 0,5 mm. ΜΗΚΟΣ (μέτρα) ΔΙΑΤΟΜΗ mm (PT00) Έως x0,5 Έως x0,35 Έως 3 x0,50 Έως 4 x0,75 Έως 5 x Έως 0 x,5 Έως 0 x,5 ΚΛΕΜΑ: AN / 7 /3 ANALOG 7 + ANALOG 7 EXCIT. OUT ANALOG ANALOG 3 + ANALOG Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα []. Μην συνδέσετε το μπλεντάζ με τον αισθητήρα ΡΤ00. kω/0.%,3ppm PT00 ΡΥΘΜΙΣΗ: Βλ Κεφάλαιο ΘΕΡΜΟΜΕΤΡΟ PT00: διέγερση τάσης αγωγών [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

23 3. ΘΕΡΜΟΜΕΤΡΟ PT00: διέγερση τάσης 6 αγωγών Αισθητήρες αντίστασης πλατίνας (RTD), 00Ω στους 0 C: VECTOR T35, κλπ. Θερμοκρασία 50 C ~ +55 C. ΣΗΜΕΙΩΣΗ: Καλύτερη ακρίβεια από τη διέγερση τάσης /4 αγωγών αλλά χρειάζεται 6 καλώδια και διαφορικές εισόδους τάσης. Κατάλληλη για μεγάλες αποστάσεις μεταξύ αισθητήρα και καταγραφικού. ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι, στην ίδια κλέμα, χρησιμοποιείτε διαφορικές εισόδους τάσης και η αντίστοιχη έξοδος [EXC OUT] δίνει 5V (ελέγξτε από Menu: Setup>In>). Αν και χρησιμοποιείτε τα κανάλια και 7 θα ρυθμίσετε μόνον το πρώτο κανάλι (): δείτε επόμενη σελίδα. Αυτή η μέθοδος επιτρέπει μέχρι 6 ζευγάρια καναλιών: /7, /8, 3/9, 4/0, 5/ και 6/. Συνδέστε το ΡΤ00 και μία αντίσταση kω / 0.%, 3ppm όπως στο διάγραμμα. Αν ο αισθητήρας είναι τύπου PT000, αντικαταστήστε την εξωτερική αντίσταση με μία 0 kω, 0.%, 3ppm. Η πολικότητα των καλωδίων δεν έχει σημασία. Τυπική διάσταση καλωδίου: 6 x 0,5 (συνιστάται να έχει και μπλεντάζ). ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT kω/0.%,3pp PT00 ΕΑΝ Ο ΑΙΣΘΗΤΗΡΑΣ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Το καταγραφικό πρέπει να είναι σε επιλογή ENERGY SAVE. Διαφορετικά ο αισθητήρας θερμαίνεται και η θερμοκρασία θα εμφανίζεται λανθασμένα υψηλότερη από την πραγματική. Αποσυνδέστε το ΡΤ00 από το καταγραφικό και ελέγξτε με ένα πολύμετρο την αντίσταση στα άκρα του: θα πρέπει να είναι περίπου 0Ω σε θερμοκρασία περιβάλλοντος (3 C). [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 3

24 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> 07 ENTER/ Πατήστε [ ] για επιλογή TEMPERATURE στο ANALOG 0 B0: TEMPERATURE PT00 Πατήστε [-] για επιλογή bridge (B0) στο ANALOG 0 Conversion to Celsius degrees 4 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

25 4. ΘΕΡΜΟΜΕΤΡΟ NRG #0S ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι τάσης και ότι η αντίστοιχη έξοδος [EXC OUT] δίνει 5V (ελέγξτε από Menu: Setup>In>). Συνδέστε το πρώτο θερμόμετρο στις βίδες [EXCIT. OUT], 6 [+ANALOG] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο θερμόμετρο στις βίδες [EXCIT. OUT], [+ANALOG7] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο θερμόμετρο στις βίδες [EXCIT. OUT], 7 [ANALOG3] και 4 [] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Το κόκκινο σύρμα του θερμομέτρου συνδέεται με το [EXC OUT], το άσπρο σύρμα του θερμομέτρου στην θέση [+ANALOG] και το μαύρο σύρμα, μαζί με το μπλεντάζ του καλωδίου του θερμομέτρου στην θέση []. Συνήθης διάσταση καλωδίου προέκτασης: 3x0,5 (συνιστάται να έχει και μπλεντάζ). ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT ΕΑΝ ΤΟ ΘΕΡΜΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Συνδέστε το θερμόμετρο με το καταγραφικό. Επιλέξτε από το κεντρικό menu: SETUP>MODE>CONTINUOUS>[ENTER] Ελέγξτε με ένα πολύμετρο την τάση μεταξύ του άσπρου και του μαύρου καλωδίου: θα πρέπει να είναι περίπου V σε θερμοκρασία περιβάλλοντος (3 C).. ΘΕΡΜΟ- ΜΕΤΡΟ #0S [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 5

26 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ] για επιλογή SLOPE/ OFFSET στο ANALOG 0 0 A0: >SLOPE 3>Unip + -> >OFFSET 4>fs: 5V ENTER/ ENTER/ Πατήστε το 3 για να ρυθμίσετε Unip Πατήστε το 4 για να ρυθμίσετε το full scale στα 5V ENTER/ A0: SLOPE: A0: OFFSET: Συντελεστές για ένδειξη βαθμών Κελσίου: SLOPE: 55.55, OFFSET: [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

27 5. ΒΑΡΟΜΕΤΡΟ NRG #BP0 ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι τάσης (ελέγξτε από Menu: Setup>In>). Συνδέστε το πρώτο βαρόμετρο στις βίδες 6 [+ANALOG] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο βαρόμετρο στις βίδες [+ANALOG7] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο βαρόμετρο στις βίδες 7 [ANALOG3] και 4 [] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Το κόκκινο σύρμα του βαρομέτρου συνδέεται με μία εξωτερική πηγή +7V ~ +35VDC (συνήθως μια φορτιζόμενη μπαταρία μολύβδου των V. Το άσπρο σύρμα του βαρομέτρου συνδέεται στην θέση ANALOG και το μαύρο σύρμα, μαζί με το μπλεντάζ του καλωδίου του βαρομέτρου στην θέση []. Συνήθης διάσταση καλωδίου προέκτασης: 3x0,5 (συνιστάται να έχει και μπλεντάζ). ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT ΕΞΩΤΕΡΙΚΗ ΜΠΑΤΑΡΙΑ ΜΟΛΥΒΔΟΥ V ΒΑΡΟ- ΜΕΤΡΟ #ΒΡ0 ΕΑΝ ΤΟ ΒΑΡΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Συνδέστε το βαρόμετρο με την μπαταρία. Ελέγξτε με ένα πολύμετρο την τάση μεταξύ του πράσινου και του μαύρου καλωδίου: θα πρέπει να είναι περίπου 4V. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 7

28 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ] για επιλογή SLOPE/ OFFSET στο ANALOG 0 0 A0: >SLOPE 3>Unip + -> >OFFSET 4>fs: 5V ENTER/ ENTER/ ENTER/ Πατήστε το 3 για να ρυθμίσετε Unip Πατήστε το 4 για να ρυθμίσετε το full scale στα 5V A0: SLOPE:.74 A0: OFFSET: 0.55 Συντελεστές για ένδειξη σε kpa Εάν το βαρόμετρο είναι βαθμονομημένο δώστε τα διορθωμένα SLOPE και OFFSET. 8 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

29 6. ΥΓΡΟΜΕΤΡΟ NRG #RH5 ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι τάσης (ελέγξτε από Menu: Setup>In>). Συνδέστε το πρώτο υγρόμετρο στις βίδες 6 [+ANALOG] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο υγρόμετρο στις βίδες [+ANALOG7] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο υγρόμετρο στις βίδες 7 [ANALOG3] και 4 [] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Το κόκκινο σύρμα του υγρομέτρου συνδέεται με μία εξωτερική πηγή +0V ~ +36VDC (συνήθως μια φορτιζόμενη μπαταρία μολύβδου των V. Το άσπρο σύρμα του υγρομέτρου συνδέεται στην θέση ANALOG και το μαύρο σύρμα, μαζί με το μπλεντάζ του καλωδίου του υγρομέτρου στην θέση []. Συνήθης διάσταση καλωδίου προέκτασης: 3x0,5 (συνιστάται να έχει και μπλεντάζ). ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT ΕΞΩΤΕΡΙΚΗ ΜΠΑΤΑΡΙΑ ΜΟΛΥΒΔΟΥ V ΥΓΡΟ- ΜΕΤΡΟ #RH5 ΕΑΝ ΤΟ ΥΓΡΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Συνδέστε το υγρόμετρο με την μπαταρία. Ελέγξτε με ένα πολύμετρο την τάση μεταξύ του πράσινου και του μαύρου καλωδίου: για υγρασία 60% θα πρέπει να είναι περίπου 3V. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 9

30 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ] για επιλογή SLOPE/ OFFSET στο ANALOG 0 0 A0: >SLOPE 3>Unip + -> >OFFSET 4>fs: 5V ENTER/ ENTER/ Πατήστε το 3 για να ρυθμίσετε Unip Πατήστε το 4 για να ρυθμίσετε το full scale στα 5V ENTER/ A0: SLOPE: 0.0 A0: OFFSET: 0.0 Συντελεστές για ένδειξη σε σχετική υγρασία %. Εάν το υγρόμετρο είναι βαθμονομημένο δώστε τα διορθωμένα SLOPE και OFFSET. 30 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

31 7. ΘΕΡΜΟΜΕΤΡΟ-ΥΓΡΟΜΕΤΡΟ DeltaOhm HD9009TR ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι τάσης (ελέγξτε από Menu: Setup>In>). Συνδέστε το όργανο στις βίδες 6 [+ANALOG], [+ANALOG7] και 4 [] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Το θερμουγρόμετρο συνδέεται με μία εξωτερική πηγή +7V ~ +30VDC, συνήθως μια φορτιζόμενη μπαταρία μολύβδου των V. Το του οργάνου μαζί με το μπλεντάζ του καλωδίου συνδέονται στην θέση [] της κλέμας. Συνήθης διάσταση καλωδίου προέκτασης: 4x0,5 (συνιστάται να έχει και μπλεντάζ). ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT ΕΞΩΤΕΡΙΚΗ ΜΠΑΤΑΡΙΑ ΜΟΛΥΒΔΟΥ V ΒΙΔΑ Vdc: +V ΒΙΔΑ VRH: ΥΓΡΑΣΙΑ ΒΙΔΑ Vt: ΘΕΡΜΟΚΡΑΣΙΑ ΒΙΔΑ GND: ΘΕΡΜΟ-ΥΓΡΟΜΕΤΡΟ ΕΑΝ ΤΟ ΘΕΡΜΟ-ΥΓΡΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Συνδέστε το με την μπαταρία. Ελέγξτε με ένα πολύμετρο την τάση μεταξύ της εξόδου θερμοκρασίας και του : για θερμοκρασία 0 C θα πρέπει να είναι περίπου 0.5V. Ελέγξτε με ένα πολύμετρο την τάση μεταξύ της εξόδου υγρασίας και του : για σχετική υγρασία 70% θα πρέπει να είναι περίπου 0.7V. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 3

32 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ] για επιλογή SLOPE/ OFFSET στο ANALOG 0/07 0/07 A0/07: >SLOPE 3>Unip + -> >OFFSET 4>fs: 5V ENTER/ ENTER/ ENTER/ Πατήστε το 3 για να ρυθμίσετε Unip Πατήστε το 4 για να ρυθμίσετε το full scale στα 5V A0SLOPE: 0 (ΘΕΡΜΟΚΡΑΣΙΑ) Α07SLOPE: 00 (ΥΓΡΑΣΙΑ) A0OFFSET:-40(ΘΕΡΜΟΚΡΑΣΙΑ) Α07OFFSET: 0 (ΥΓΡΑΣΙΑ) Συντελεστές για ένδειξη σε ΘΕΡΜΟΚΡΑΣΙΑ: -40 ~ +80 C ΥΓΡΑΣΙΑ: 0 ~ 00 % 3 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

33 8. ΘΕΡΜΟΜΕΤΡΟ-ΥΓΡΟΜΕΤΡΟ Ammonit P63 ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι τάσης (ελέγξτε από Menu: Setup>In>). Συνδέστε το άσπρο καλώδιο στην βίδα 6 [+ANALOG], το καφέ καλώδιο στην βίδα [+ANALOG7], το πράσινο καλώδιο στον θετικό [+] πόλο της μπαταρίας και το κίρινο καλώδιο στην βίδα 4 [] της κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Το όργανο συνδέεται με μία εξωτερική πηγή +7V ~ +30VDC, συνήθως μια φορτιζόμενη μπαταρία μολύβδου των V. Το του οργάνου μαζί με το μπλεντάζ του καλωδίου συνδέονται στην θέση [] της κλέμας. Συνήθης διάσταση καλωδίου προέκτασης: 4x0,5 (συνιστάται να έχει και μπλεντάζ). ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT ΕΞΩΤΕΡΙΚΗ ΜΠΑΤΑΡΙΑ ΜΟΛΥΒΔΟΥ V Πράσινο: Supply +V Καφέ: HUMIDITY Άσπρο: TEMPERATURE Κίτρινο: ΘΕΡΜΟ-ΥΓΡΟΜΕΤΡΟ ΕΑΝ ΤΟ ΘΕΡΜΟ-ΥΓΡΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Συνδέστε το με την μπαταρία. Ελέγξτε με ένα πολύμετρο την τάση μεταξύ της εξόδου θερμοκρασίας και του : για θερμοκρασία 0 C θα πρέπει να είναι περίπου 0.5V. Ελέγξτε με ένα πολύμετρο την τάση μεταξύ της εξόδου υγρασίας και του : για σχετική υγρασία 70% θα πρέπει να είναι περίπου 0.7V. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 33

34 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ] για επιλογή SLOPE/ OFFSET στο ANALOG 0/07 0/07 A0/07: >SLOPE 3>Unip + -> >OFFSET 4>fs: 5V ENTER/ ENTER/ ENTER/ Πατήστε 3 για επιλογή unipolar: Unip Πατήστε 4 για επιλογή fs: 5V A0SLOPE: 00 (ΘΕΡΜΟΚΡΑΣΙΑ) Α07SLOPE: 00 (ΥΓΡΑΣΙΑ) A0OFFSET:-30(ΘΕΡΜΟΚΡΑΣΙΑ) Α07OFFSET: 0 (ΥΓΡΑΣΙΑ) Συντελεστές για μετατροπή σε: ΘΕΡΜΟΚΡΑΣΙΑ: -30 ~ +70 C ΥΓΡΑΣΙΑ: 0 ~ 00 % 34 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

35 9. ΘΕΡΜΟΜΕΤΡΟ-ΥΓΡΟΜΕΤΡΟ Vaisala HMP50 ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι τάσης (ελέγξτε από Menu: Setup>In>). Συνδέστε το όργανο στις βίδες 6 [+ANALOG], [+ANALOG7] και 4 [] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Το θερμουγρόμετρο συνδέεται με μία εξωτερική πηγή +7V ~ +30VDC, συνήθως μια φορτιζόμενη μπαταρία μολύβδου των V. Το του οργάνου μαζί με το μπλεντάζ του καλωδίου συνδέονται στην θέση [] της κλέμας. Συνήθης διάσταση καλωδίου προέκτασης: 4x0,5 (συνιστάται να έχει και μπλεντάζ). ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT ΕΞΩΤΕΡΙΚΗ ΜΠΑΤΑΡΙΑ ΜΟΛΥΒΔΟΥ V : Καφέ: +V : Άσπρο: HUMIDITY 3: Μπλε: 4: Μαύρο: TEMPERATURE HMP50 ΕΑΝ ΤΟ HMP50 (V output) ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Συνδέστε το με την μπαταρία. Ελέγξτε με ένα πολύμετρο την τάση μεταξύ της εξόδου θερμοκρασίας και του : για θερμοκρασία 0 C θα πρέπει να είναι περίπου 0.5V. Ελέγξτε με ένα πολύμετρο την τάση μεταξύ της εξόδου υγρασίας και του : για σχετική υγρασία 70% θα πρέπει να είναι περίπου 0.7V. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 35

36 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ]για επιλογή SLOPE/ OFFSET στο ANALOG 0/07 0/07 A0/07: >SLOPE 3>Unip + -> >OFFSET 4>fs: 5V ENTER/ ENTER/ ENTER/ Πατήστε 3 για επιλογή unipolar: Unip Πατήστε 4 για επιλογή fs: 5V A0SLOPE: 00 (TEMPERATUR) Α07SLOPE: 00 (HUMIDITY) A0OFFSET:-40(TEMPERATUR) Α07OFFSET: 0 (HUMIDITY) Συντελεστές για: ΘΕΡΜΟΚΡΑΣΙΑ: -40 ~ +60 C ΥΓΡΑΣΙΑ: 0 ~ 00 % Έξοδος HMP50 SLOPE (TEMP) OFFSET (TEMP) SLOPE (HUMID) OFFSET (HUMID) V V V [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

37 0. ΠΥΡΑΝΟΜΕΤΡΟ LiCor LI-00SA ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι τάσης (ελέγξτε από Menu: Setup>In>). Συνδέστε το πρώτο πυρανόμετρο στις βίδες 6 [+ANALOG] και 4 [] της αντίστοιχης κλέμας. Τοποθετείστε παράλληλα στις ίδιες βίδες την αντίσταση που συνοδεύει το όργανο (συνήθως 47Ω). Συνδέστε το δεύτερο πυρανόμετρο στις βίδες [+ANALOG7] και 4 [] της αντίστοιχης κλέμας. Τοποθετείστε παράλληλα στις ίδιες βίδες την αντίσταση που συνοδεύει το όργανο (συνήθως 47Ω). Συνδέστε το τρίτο πυρανόμετρο στις βίδες 7 [ANALOG3] και 4 [] της αντίστοιχης κλέμας. Τοποθετείστε παράλληλα στις ίδιες βίδες την αντίσταση που συνοδεύει το όργανο (συνήθως 47Ω). ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Το κόκκινο σύρμα του πυρανομέτρου συνδέεται στην είσοδο [] και το μαύρο σύρμα, μαζί με το μπλεντάζ του καλωδίου στην θέση [+ANALOG]. Συνήθης διάσταση καλωδίου προέκτασης: x0,5 (συνιστάται να έχει και μπλεντάζ). Υπολογισμός συντελεστών. Εάν P ua είναι η ευαισθησία σε μα/kw/m : 0 6 Slope= [kw/m ] P ua.47 ΚΛΕΜΑ: AN / 7 /3 Με τυπικό P ua = 80μΑ, προκύπτει Slope=85,034 Offset=0 ANALOG 7 + ANALOG 7 EXCIT. OUT ANALOG ANALOG 3 + ANALOG Ω ΕΑΝ ΤΟ ΠΥΡΑΝΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Ελέγξτε με ένα πολύμετρο την τάση μεταξύ των καλωδίων: το πυρανόμετρο θα πρέπει να δίνει περίπου mv/000w/m. Στο σκοτάδι θα πρέπει να μετράει λιγότερο από W. Li- 00SA [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 37

38 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ] για επιλογή SLOPE/ OFFSET στο ANALOG A07: >SLOPE 3>Unip + -> >OFFSET 4>fs: 50mV ENTER/ ENTER/ ENTER/ Πατήστε το 3 για να ρυθμίσετε Unip Πατήστε το 4 για να ρυθμίσετε το full scale στα 50mV A0: SLOPE: A0: OFFSET: 0.0 Συντελεστές για ένδειξη σε kw/m με τυπική ευαισθησία 80μΑ/000W/m. Εάν το πυρανόμετρο είναι βαθμονομημένο δείτε τρόπο υπολογισμού παραπάνω. 38 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

39 . ΠΥΡΑΝΟΜΕΤΡΟ SKYE SKS-0 ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι τάσης (ελέγξτε από Menu: Setup>In>). Συνδέστε το πρώτο πυρανόμετρο στις βίδες 6 [+ANALOG] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο πυρανόμετρο στις βίδες [+ANALOG7] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο πυρανόμετρο στις βίδες 7 [ANALOG3] και 4 [] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Εάν η άκρη το καλωδίου έχει βύσμα, κόψτε το καλώδιο κοντά στο βύσμα. Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Το κόκκινο μαζί με το μπλε σύρμα του πυρανομέτρου συνδέονται στην θέση [] και το μπλεντάζ του καλωδίου στην είσοδο [+ANALOG]. Συνήθης διάσταση καλωδίου προέκτασης: x0,5 με μπλεντάζ. ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT SKS 0 ΕΑΝ ΤΟ ΠΥΡΑΝΟΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Ελέγξτε με ένα πολύμετρο την τάση μεταξύ των καλωδίων: το πυρανόμετρο θα πρέπει να δίνει περίπου 0mV/000W/m. Στο σκοτάδι θα πρέπει να μετράει λιγότερο από W. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 39

40 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ] για επιλογή SLOPE/ OFFSET στο ANALOG A07: >SLOPE 3>Unip + -> >OFFSET 4>fs: 50mV ENTER/ ENTER/ ENTER/ Πατήστε το 3 για να ρυθμίσετε Unip Πατήστε το 4 για να ρυθμίσετε το full scale στα 50mV A0: SLOPE: 00.0 A0: OFFSET: 0.0 Συντελεστές για ένδειξη σε kw/m. 40 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

41 . ΑΙΣΘΗΤΗΡΕΣ 4-0mA Σταθμήμετρο SDP-5, κλπ. ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι ρεύματος (ελέγξτε από Menu: Setup>In>). Συνδέστε το πρώτο σταθμήμετρο στις βίδες 6 [+ANALOG] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο σταθμήμετρο στις βίδες [+ANALOG7] και 4 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο σταθμήμετρο στις βίδες 7 [ANALOG3] και 4 [] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Το κόκκινο σύρμα του σταθμημέτρου συνδέεται στην μπαταρία. Το μαύρο σύρμα του σταθμημέτρου συνδέεται στην θέση [+ANALOG]. Συνήθης διάσταση καλωδίου προέκτασης: 3x0,5. ΚΛΕΜΑ: AN / 7 /3 ΕΑΝ ΤΟ ΣΤΑΘΜΗΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Βεβαιωθείτε ότι η είσοδος ANALOG είναι ρεύματος. Συνδέστε το σταθμήμετρο με το καταγραφικό. Το πολύμετρο εν σειρά με ένα από τα καλώδια του σταθμημέτρου θα πρέπει να μετράει ρεύμα 4 ma ή περισσότερο. ANALOG 7 + ANALOG 7 EXCIT. OUT ANALOG ANALOG 3 + ANALOG ΜΠΑΤΑΡΙΑ V ΣΤΑΘΜΗ- ΜΕΤΡΟ [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 4

42 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ] για επιλογή SLOPE/ OFFSET στο ANALOG 3 3 A3: >SLOPE 3>Unip + -> >OFFSET 4>fs: 0mA ENTER/ ENTER/ ENTER/ Πατήστε το 3 για να ρυθμίσετε Unip Πατήστε το 4 για να ρυθμίσετε το full scale στα 0mA A0: SLOPE: 5.0 A0: OFFSET: -5.0 Συντελεστές για ένδειξη σε εκατοστά. Εάν το σταθμήμετρο είναι βαθμονομημένο δώστε τα διορθωμένα SLOPE και OFFSET. 4 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

43 3. ΣΥΜΜΕΤΡΟΝ ΚΛΙΣΙΜΕΤΡΟ ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Βεβαιωθείτε ότι η αναλογική είσοδος που χρησιμοποιείτε είναι τάσης (ελέγξτε από Menu: Setup>In>). Συνδέστε το κλισίμετρο στις βίδες 6 [+ANALOG], [+ANALOG7] και 4 [] της αντίστοιχης κλέμας. ΠΡΟΣΟΧΗ: Τοποθετήστε μια γέφυρα (βραχυκύκλωμα) μεταξύ των βιδών 3, 4 και 5, όπως φαίνεται στο σχήμα (χρήση εισόδων single-ended). Εάν δεν έχετε ελεύθερες αναλογικές εισόδους συνδέστε μόνο την ΚΛΙΣΗ. Η πολικότητα των συρμάτων έχει σημασία (βλ. σχήμα): Το κλισίμετρο συνδέεται με μία εξωτερική πηγή +6V ~ +5VDC, συνήθως μια φορτιζόμενη μπαταρία μολύβδου των V. Το του κλισιμέτρου μαζί με το μπλεντάζ του καλωδίου συνδέονται στην θέση [] της κλέμας. Συνήθης διάσταση καλωδίου προέκτασης: 4x0,5 (συνιστάται να έχει και μπλεντάζ). ΚΛΕΜΑ: AN / 7 /3 ANALOG 3 + ANALOG ANALOG ANALOG 7 + ANALOG 7 EXCIT. OUT ΕΞΩΤΕΡΙΚΗ ΜΠΑΤΑΡΙΑ ΜΟΛΥΒΔΟΥ V ΒΙΔΑ 9: +V ΒΙΔΑ : ΚΛΙΣΗ ΚΛΙΣΙΜΕΤΡΟ ΒΙΔΑ : ΑΖΙΜΟΥΘΙΟ ΒΙΔΑ 0: Για να δείχνει 0 μοίρες το Αζιμούθιο όταν ο ιστός κλίνει προς τον Βορρά, στερεώστε το κλισίμετρο έτσι, ώστε στην κατακόρυφη θέση, η ετικέτα του να βλέπει προς την κατεύθυνση το Νότου. ΕΑΝ ΤΟ ΚΛΙΣΙΜΕΤΡΟ ΔΕΝ ΛΕΙΤΟΥΡΓΕΙ: Συνδέστε το κλισίμετρο με την μπαταρία. Ελέγξτε με ένα πολύμετρο την τάση μεταξύ της ΚΛΙΣΗΣ (ELEVATION) και του : με το κλισίμετρο σε οριζόντια θέση θα πρέπει να είναι περίπου.5v. Ελέγξτε με ένα πολύμετρο την τάση μεταξύ του ΑΖΙΜΟΥΘΙΟΥ και του : θα πρέπει να είναι αλλάζει από 0~5V όταν το κλισίμετρο βρίσκεται σε οριζόντια θέση και το περιστρέφετε γύρω από τον διαμήκη άξονα του. [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 43

44 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT analog inputs 0-8> Πατήστε [ ] για επιλογή SLOPE/ OFFSET στο ANALOG 0/07 0/07 A0/07: >SLOPE 3>Unip + -> >OFFSET 4>fs: 5V ENTER/ ENTER/ ENTER/ Πατήστε το 3 για να ρυθμίσετε Unip Πατήστε το 4 για να ρυθμίσετε το full scale στα 5V Α0: SLOPE: 7 (AZIMUTH) A07: SLOPE 36 (ELEVATION) Α0: OFFSET: 0 (AZIMUTH) A07: OFFSET: -90 (ELEVATION) Συντελεστές για ένδειξη σε μοίρες ELEVATION: +90 ~ -90 AZIMUTH: 0 ~ [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

45 4. ΡΟΟΜΕΤΡΟ. Όργανο τύπου Open-collector: DIGMESA ΠΩΣ ΣΥΝΔΕΕΤΑΙ: Συνδέστε το πρώτο ροόμετρο στις βίδες [COUNTER] και 3 [] της αντίστοιχης κλέμας. Συνδέστε το δεύτερο ροόμετρο στις βίδες 4 [COUNTER] και 5 [] της αντίστοιχης κλέμας. Συνδέστε το τρίτο ροόμετρο στις βίδες 6 [COUNTER3] και 7 [] της αντίστοιχης κλέμας. Η πολικότητα των συρμάτων έχει σημασία. Συνήθης διάσταση καλωδίου: 3x0,5 (συνιστάται να έχει και μπλεντάζ). Αν το καλώδιο έχει μπλεντάζ συνδέστε το με την βίδα 3 ή 5 ή 7 []. ΚΛΕΜΑ: C / / 3 COUNTER3 COUNTER COUNTER +5V FIXED nF Μπαταρία V + 4.7kΩ Ext Battery [-] στο καταγραφικό [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09 45

46 ΠΩΣ ΡΥΘΜΙΖΕΤΑΙ: Πριν από οποιαδήποτε ρύθμιση πρέπει να έχετε: 5> ACQ OFF (πιέστε [5] και [ENTER]. Μετά τις ρυθμίσεις επιλέξτε 5>ACQ ON (πιέστε [5] και [ENTER] για να αρχίσει η καταγραφή. >STATUS>SETUP3>DISPLAY 4>COMMUNICATE 5>ACQ OFF SETUP: >RATE >IN 3>MODE 4>DAT 5>TIM 6>SITE 7>PAS SETUP INPUTS: >ANALOG >COUNTER 3>DIG 4>ExcOUT counter inputs 0-06> Πατήστε [ ] για επιλογή EVENT COUNTER στο C0 0 ENTER/ C0: EVENT COUNTER 3>TTL Πατήστε [3] για επιλογή TTL στο C0 ΣΗΜΕΙΩΣΗ: Μπορείτε να ρυθμίσετε κατάλληλους συντελεστές Slope και Offset για την επιλογή Event counter στο λογισμικό Stylitis Explorer Site Properties. 46 [S-UGG-S0_G] ΣΤΥΛΙΤΗΣ-0 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ 05/09

47 5. ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΓΙΑ MODEM GSM TC35T Ανάβει και σβήνει το modem με ημερήσιο πρόγραμμα. Εξοικονομεί ενέργεια και επαναφέρει το modem. HOUR MIN SEL -V+ MODEM SIEMENS TC35T ΤΡΟΦΟΔΟΣΙΑ 0~8VDC ΣΥΝΔΕΣΗ ΜΕ ΚΑΤΑΓΡΑΦΙΚΟ ΚΕΡΑΙΑ ΡΥΘΜΙΣΕΙΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗ. Διαθέτει εσωτερική μπαταρία και κρατάει χρόνο και ρυθμίσεις για τουλάχιστον 3 χρόνια. Χωρίς εξωτερική τροφοδοσία το modem και η οθόνη είναι πάντοτε σβηστά. Προστατεύεται από ανάποδη σύνδεση τροφοδοσίας. Tροφοδοσία: 0~ 8VDC, ma. Κουτί 0xx7cm, ΙΡ65. Θερμοκρασία λειτουργίας: 30 ~ +70 C.. Τοποθετήστε και συνδέστε το modem όπως στο διάγραμμα. Συνδέστε τροφοδοσία - θα πρέπει να ανάψει η οθόνη. Χρησιμοποιείστε το πλήκτρο SEL για να επιλέξετε: Auto. Η κανονική οθόνη. Δείχνει την τρέχουσα ώρα. Όταν είναι αναμμένος δείχνει ΟΝ. SetClok. Χρησιμοποιείστε τα πλήκτρα HOUR, MIN για να αλλάξετε την τρέχουσα ώρα. SetON. Χρησιμοποιείστε τα πλήκτρα HOUR, MIN για να αλλάξετε την ώρα ανάμματος. SetOFF. Χρησιμοποιείστε τα πλήκτρα HOUR, MIN για να αλλάξετε την ώρα σβησίματος. AlwaysON. Συνεχώς αναμμένος. AlwaysOFF. Συνεχώς σβηστός. 3. Το πρόγραμμα [S-UGG-S0_G] λειτουργεί ΣΤΥΛΙΤΗΣ-0 κανονικά στις ΟΔΗΓΙΕΣ θέσεις Auto, ΕΓΚΑΤΑΣΤΑΣΗΣ SetClok, SetON, 05/09 SetOFF. 47
