1 COMFORT ΠΛΗΚΤΡΟΛΟΓΙΟ SPCK ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ 1

2 ΕΙΣΑΓΩΓΗ Το πληκτρολόγιο είναι μια επίτοιχη διεπαφή που επιτρέπει: Σε εγκαταστάτες να προγραμματίσουν το σύστημα μέσω των επιλογών προγραμματισμού του Εγκαταστάτη (οι οποίες προστατεύονται με κωδικό πρόσβασης), να οπλίσουν / αφοπλίσουν το σύστημα και να το ελέγξουν σε καθημερινή βάση. Σε χρήστες να εισέλθουν στις επιλογές προγραμματισμού του Χρήστη (οι οποίες προστατεύονται με κωδικό πρόσβασης), να εκτελέσουν τις λειτουργικές διαδικασίες (ενεργοποίηση / απενεργοποίηση) του συστήματος. Η μονάδα του πληκτρολογίου είναι εξοπλισμένη με μαλακά πλήκτρα και μεγάλη οθόνη LCD γραφικών για εύκολη λειτουργία. ΠΕΡΙΓΡΑΦΗ 2

Σε χρήστες να εισέλθουν στις επιλογές προγραμματισμού του Χρήστη (οι οποίες προστατεύονται με κωδικό πρόσβασης), να εκτελέσουν τις λειτουργικές

3 1 Ενδείξεις κατάστασης LED Οι ενδείξεις κατάστασης LED παρέχουν πληροφορίες σχετικά με την τρέχουσα κατάσταση του συστήματος, όπως περιγράφονται στον παρακάτω πίνακα. 2 LCD οθόνη Η οθόνη του πληκτρολογίου δείχνει όλους τους συναγερμούς και τα προειδοποιητικά μηνύματα και παρέχει μια οπτική διεπαφή για τον προγραμματισμό του συστήματος (προγραμματισμός Εγκαταστάτη). 3 Μαλακά πλήκτρα Τα πλήκτρα λειτουργιών είναι απαραίτητα για την πλοήγηση στη λίστα επιλογών και τον προγραμματισμό. 4 Πλήκτρο ENTER Επιβεβαιώνει την οθόνη ή την εισαγωγή. 5 Πλήκτρο BACK Επιστρέφει στην προηγούμενη λίστα επιλογών. Επαναφέρει το buzzer, τη σειρήνα και τους συναγερμούς από τη μνήμη. Το αλφαριθμητικό πληκτρολόγιο επιτρέπει τόσο την εισαγωγή κειμένου όσο και την εισαγωγή αριθμητικών δεδομένων κατά τη διάρκεια του 6 Αλφαριθμητικά πλήκτρα προγραμματισμού. Οι αλφαβητικοί χαρακτήρες επιλέγονται με την εφαρμογή του κατάλληλου αριθμού των πατήματα των πλήκτρων. Για εναλλαγή μεταξύ κεφαλαίων και πεζών χαρακτήρων, πατήστε το πλήκτρο της δίεσης (#). Για να εισάγετε ένα αριθμητικό ψηφίο, κρατήστε πατημένο το κατάλληλο πλήκτρο για 2 δευτερόλεπτα. 7 Πλήκτρο πληροφοριών Εμφανίζει πληροφορίες. 8 Πλήκτρα πλοήγησης Με τα πλήκτρα αυτά, ο χρήστης πλοηγείται στα μενού και μεταβαίνει στα μηνύματα σφαλμάτων. ΕΝΔΕΙΞΕΙΣ ΠΕΡΙΓΡΑΦΗ ΣΥΜΒΟΛΟ ΧΡΩΜΑ ΕΝΔΕΙΞΗ ΛΕΙΤΟΥΡΓΙΑ Αναμμένη Το σύστημα ή η περιοχή δεν μπορεί να ενεργοποιηθεί και η εξαναγκασμένη ενεργοποίηση είναι δυνατή. ΠΛΗΡΟΦΟΡΙΑ i Μπλέ Αναβοσβήνει Το σύστημα ή η περιοχή δεν μπορεί να ενεργοποιηθεί και η εξαναγκασμένη ενεργοποίηση δεν είναι δυνατή. Σβηστή Το σύστημα ή η περιοχή μπορεί να ενεργοποιηθεί Πορτοκαλί Αναβοσβήνει Ο εγκαταστάτης είναι συνδεδεμένος. Αναμμένη Η εκχωρημένη περιοχή είναι απενεργοποιημένη. ΧΡΗΣΤΗΣ Πράσινο Αναβοσβήνει Η εκχωρημένη περιοχή είναι οπλισμένη κατά Partset A/B. Σβηστή Η εκχωρημένη περιοχή είναι οπλισμένη. Αναμμένη Ύπαρξη συναγερμού. ΣΥΝΑΓΕΡΜΟΣ Κόκκινο Αναβοσβήνει - Σβηστή Δεν υπάρχει συναγερμός. Αναμμένη - ΠΡΟΒΛΗΜΑ Πορτοκαλί Αναβοσβήνει Ύπαρξη προβλήματος. Σβηστή Δεν υπάρχει κάποιο πρόβλημα. Αναμμένη Το σύστημα είναι εντάξει. ΤΡΟΦΟΔΟΣΙΑ Πράσινο Αναβοσβήνει Υπάρχει πρόβλημα στην τροφοδοσία. Σβηστή Δεν υπάρχει σύνδεση στο bus του συστήματος. 3

3 Μαλακά πλήκτρα Τα πλήκτρα λειτουργιών είναι απαραίτητα για την πλοήγηση στη λίστα επιλογών και τον προγραμματισμό. 4 Πλήκτρο ENTER Επιβεβαιώνει την οθόνη ή την εισαγωγή.

Σημείωση: Οι ενδείξεις των πληροφοριών, της κατάστασης των περιοχών, των συναγερμών και των σφαλμάτων είναι απενεργοποιημένες σε κατάσταση αδράνειας του πληκτρολογίου, ενώ η περίπτωση της ένδειξη

4 Σημείωση: Οι ενδείξεις των πληροφοριών, της κατάστασης των περιοχών, των συναγερμών και των σφαλμάτων είναι απενεργοποιημένες σε κατάσταση αδράνειας του πληκτρολογίου, ενώ η περίπτωση της ένδειξη τροφοδοσίας είναι επιλεγόμενη. Ένα έγκυρος χρήστης θα πρέπει να εισαχθεί. Με την εισαγωγή ενός έγκυρου χρήστη, φαίνεται η κατάσταση των περιοχών. Αν η εισαγωγή έγκυρου κωδικού χρήστη αποτύχει πάνω από 4 φορές, τότε το πληκτρολόγιο κλειδώνει για ένα λεπτό. ΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΣΥΣΤΗΜΑΤΟΣ Το ακόλουθο μήνυμα θα εμφανιστεί στην οθόνη. 2. Επιλέξτε το αντίστοιχο πλήκτρο για την επιθυμητή λειτουργία. UNSET FULLSET PARTSET A PARTSET B Εκτελεί την απενεργοποίηση (αφόπλιση) του συστήματος. Εκτελεί ολική όπλιση στο σύστημα. Εκτελεί την ενεργοποίηση της περιοχής Α του συστήματος. Εκτελεί την ενεργοποίηση της περιοχής Β του συστήματος. Αν η ενεργοποίηση του συστήματος δεν είναι δυνατή, στην οθόνη εμφανίζεται το εξής μήνυμα: 1. Πιέστε το αντίστοιχο πλήκτρο κάτω από τα εικονίδια της κάτω γραμμής της οθόνης. 4

Αν η εισαγωγή έγκυρου κωδικού χρήστη αποτύχει πάνω από 4 φορές, τότε το πληκτρολόγιο κλειδώνει για ένα λεπτό. ΕΝΕΡΓΟΠΟΙΗΣΗ / ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΣΥΣΤΗΜΑΤΟΣ Το ακόλουθο μήνυμα θα εμφανιστεί στην οθόνη. 2.

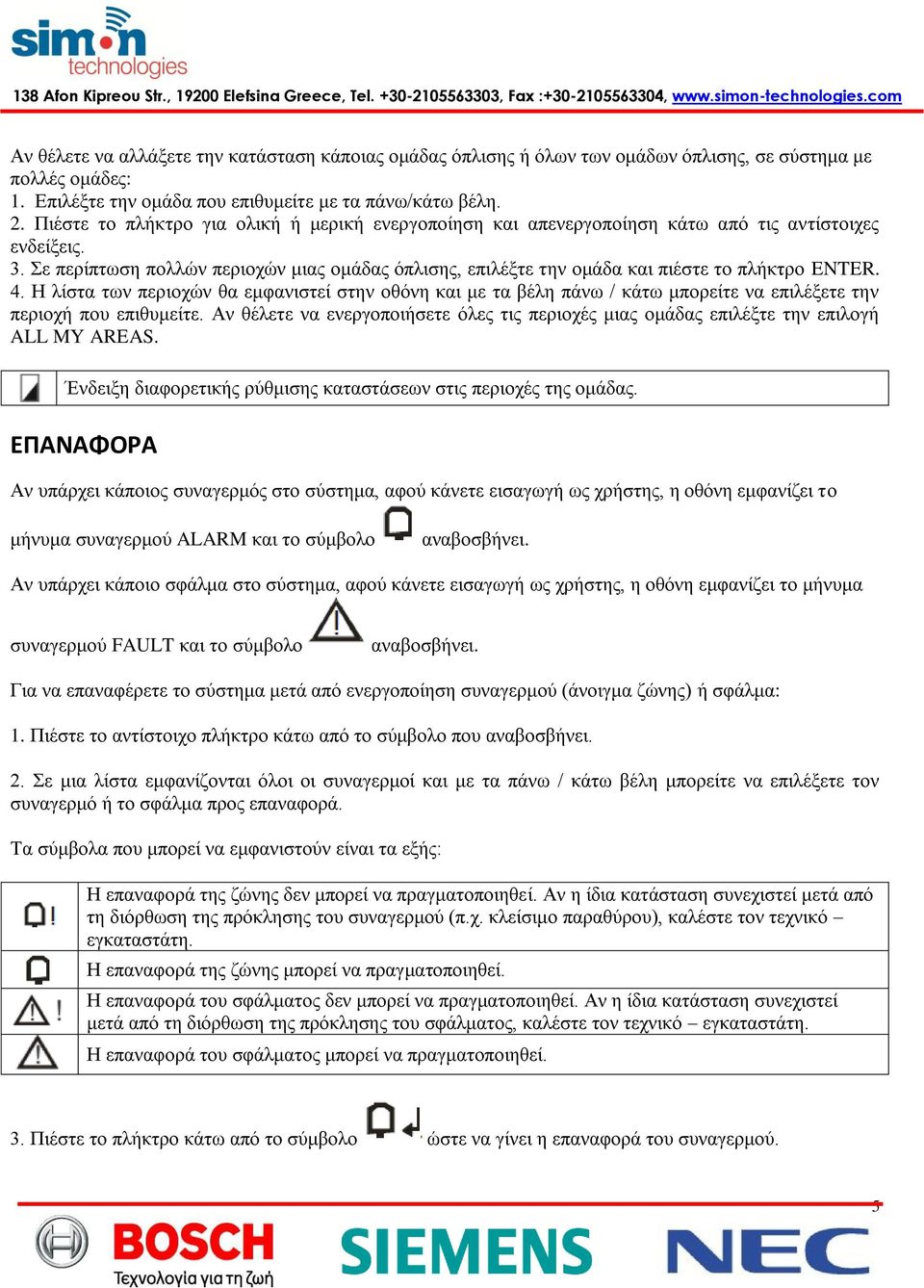

5 Αν θέλετε να αλλάξετε την κατάσταση κάποιας ομάδας όπλισης ή όλων των ομάδων όπλισης, σε σύστημα με πολλές ομάδες: 1. Επιλέξτε την ομάδα που επιθυμείτε με τα πάνω/κάτω βέλη. 2. Πιέστε το πλήκτρο για ολική ή μερική ενεργοποίηση και απενεργοποίηση κάτω από τις αντίστοιχες ενδείξεις. 3. Σε περίπτωση πολλών περιοχών μιας ομάδας όπλισης, επιλέξτε την ομάδα και πιέστε το πλήκτρο ENTER. 4. Η λίστα των περιοχών θα εμφανιστεί στην οθόνη και με τα βέλη πάνω / κάτω μπορείτε να επιλέξετε την περιοχή που επιθυμείτε. Αν θέλετε να ενεργοποιήσετε όλες τις περιοχές μιας ομάδας επιλέξτε την επιλογή ALL MY AREAS. Ένδειξη διαφορετικής ρύθμισης καταστάσεων στις περιοχές της ομάδας. ΕΠΑΝΑΦΟΡΑ Αν υπάρχει κάποιος συναγερμός στο σύστημα, αφού κάνετε εισαγωγή ως χρήστης, η οθόνη εμφανίζει το μήνυμα συναγερμού ALARM και το σύμβολο αναβοσβήνει. Αν υπάρχει κάποιο σφάλμα στο σύστημα, αφού κάνετε εισαγωγή ως χρήστης, η οθόνη εμφανίζει το μήνυμα συναγερμού FAULT και το σύμβολο αναβοσβήνει. Για να επαναφέρετε το σύστημα μετά από ενεργοποίηση συναγερμού (άνοιγμα ζώνης) ή σφάλμα: 1. Πιέστε το αντίστοιχο πλήκτρο κάτω από το σύμβολο που αναβοσβήνει. 2. Σε μια λίστα εμφανίζονται όλοι οι συναγερμοί και με τα πάνω / κάτω βέλη μπορείτε να επιλέξετε τον συναγερμό ή το σφάλμα προς επαναφορά. Τα σύμβολα που μπορεί να εμφανιστούν είναι τα εξής: Η επαναφορά της ζώνης δεν μπορεί να πραγματοποιηθεί. Αν η ίδια κατάσταση συνεχιστεί μετά από τη διόρθωση της πρόκλησης του συναγερμού (π.χ. κλείσιμο παραθύρου), καλέστε τον τεχνικό εγκαταστάτη. Η επαναφορά της ζώνης μπορεί να πραγματοποιηθεί. Η επαναφορά του σφάλματος δεν μπορεί να πραγματοποιηθεί. Αν η ίδια κατάσταση συνεχιστεί μετά από τη διόρθωση της πρόκλησης του σφάλματος, καλέστε τον τεχνικό εγκαταστάτη. Η επαναφορά του σφάλματος μπορεί να πραγματοποιηθεί. 3. Πιέστε το πλήκτρο κάτω από το σύμβολο ώστε να γίνει η επαναφορά του συναγερμού. 5

Σε περίπτωση πολλών περιοχών μιας ομάδας όπλισης, επιλέξτε την ομάδα και πιέστε το πλήκτρο ENTER. 4.

6 ΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ Για να δείτε την κατάσταση του συστήματος: 1. Εισάγετε έναν έγκυρο κωδικό χρήστη και πιέστε το δεξί βέλος. 2. Επιλέξτε SYSTEM STATUS. 3. Επιλέξτε SELECT. Μια λίστα με όλους τους συναγερμούς, τις απομονώσεις και τις ανοιχτές ζώνες εμφανίζεται στην οθόνη. Επίσης, στην οθόνη εμφανίζεται η κατάσταση της μπαταρίας και της βοηθητικής τροφοδοσίας. ΑΠΟΜΟΝΩΣΗ Για την απομόνωση των ζωνών, των συναγερμών του συστήματος ή των συναγερμών από συσκευές X-BUS: 1. Εισάγετε έναν έγκυρο κωδικό χρήστη και πιέστε το δεξί βέλος. 2. Επιλέξτε ISOLATE με τα πάνω / κάτω πλήκτρα και επιλέξτε SELECT. 3. Επιλέξτε την επιθυμητή ενέργεια που φαίνεται στον παρακάτω πίνακα και επιλέξτε SELECT. ZONE SYSTEM X-BUS VIEW ISOLATIONS Επιλέξτε την επιθυμητή ζώνη και πραγματοποιήστε εναλλαγή στη ρύθμιση απομόνωσης (ΝΟΤ ISOLATED ISOLATED). Επιλέξτε την απομόνωση του επιθυμητού συναγερμού του συστήματος. Απομονώστε τον επιθυμητό συναγερμό από τις συσκευές επέκτασης ή τα πληκτρολόγια: XBUS COMMS LOST XBUS FUSE FAULT (επεκτάσεις μόνο) X-BUS TAMPER Επιλογή για να δείτε μια λίστα με τις απομονωμένες περιοχές, συναγερμούς του συστήματος και των συσκευών X-BUS. ΡΥΘΜΙΣΗ ΗΜΕΡΟΜΗΝΙΑΣ / ΩΡΑΣ Η ημερομηνία και η ώρα μπορούν να εισαχθούν χειροκίνητα στο σύστημα. Οι πληροφορίες της ημερομηνίας και της ώρας εμφανίζονται στο πληκτρολόγιο και στο πρόγραμμα περιήγησης. 2. Μεταβείτε στην επιλογή SET DATE / TIME και επιλέξτε SELECT. Η ημερομηνία εμφανίζεται στην πάνω γραμμή της οθόνης. 3. Για να εισάγετε μια νέα ημερομηνία, πιέστε τα απαιτούμενα αριθμητικά πλήκτρα. Για να μετακινήσετε το δρομέα προς τα αριστερά ή τα δεξιά, πατήστε το αριστερό ή το δεξί πλήκτρο βέλους. 4. Επιλέξτε ENTER για να αποθηκεύσετε την νέα ημερομηνία. Σε περίπτωση μη έγκυρης τιμής ημερομηνίας, το κείμενο INVALID VALUE εμφανίζεται για 1 και θα πρέπει να εισάγετε μια έγκυρη ημερομηνία - ακολουθήστε το βήμα 3 και 4. 6

ΑΠΟΜΟΝΩΣΗ Για την απομόνωση των ζωνών, των συναγερμών του συστήματος ή των συναγερμών από συσκευές X-BUS: 1. Εισάγετε έναν έγκυρο κωδικό χρήστη και πιέστε το δεξί βέλος. 2.

7 ΑΝΑΓΝΩΣΗ ΣΥΜΒΑΝΤΩΝ Τα πρόσφατα γεγονότα του συστήματος εμφανίζονται στην επιλογή EVENT LOG. Τα γεγονότα αναβοσβήνουν σε διαστήματα του ενός δευτερολέπτου. 2. Μεταβείτε στην επιλογή EVENT LOG και επιλέξτε SELECT. 3. Για να προβάλετε ένα συμβάν από μια συγκεκριμένη ημερομηνία, εισαγάγετε την ημερομηνία με τα αριθμητικά πλήκτρα. ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ ΧΡΗΣΤΗ Για την αλλαγή του κωδικού χρήστη: 2. Μεταβείτε στην επιλογή CHANGE PIN και επιλέξτε SELECT (ένας τυχαίος κωδικός χρήστη δημιουργείται). 3. Επιλέξτε τον τυχαίο κωδικό χρήστη ή γράψτε έναν άλλο επιθυμητό κωδικό και πιέστε το πλήκτρο ENTER. 4. Επιβεβαιώστε τον νέο κωδικό χρήστη και επιλέξτε SAVE. 5. Επιλέξτε BACK για να επιστρέψετε στην τροποποίηση του κωδικού χρήστη. Αν κατά τη διάρκεια της τροποποίησης δεν επιλεγεί νέος κωδικός και βγείτε από το μενού, ο παλιός κωδικός ισχύει. Επίσης, ο νέος κωδικός θα πρέπει να έχει τόσα ψηφία όσα και αυτά που έχει ρυθμιστεί να δέχεται το σύστημα. 7

ΑΛΛΑΓΗ ΚΩΔΙΚΟΥ ΧΡΗΣΤΗ Για την αλλαγή του κωδικού χρήστη: 2. Μεταβείτε στην επιλογή CHANGE PIN και επιλέξτε SELECT (ένας τυχαίος κωδικός χρήστη δημιουργείται). 3.
