PISOÁROVÉ SENZORY SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE.

Transcript

1 PISOÁROVÉ SENZORY SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE 3

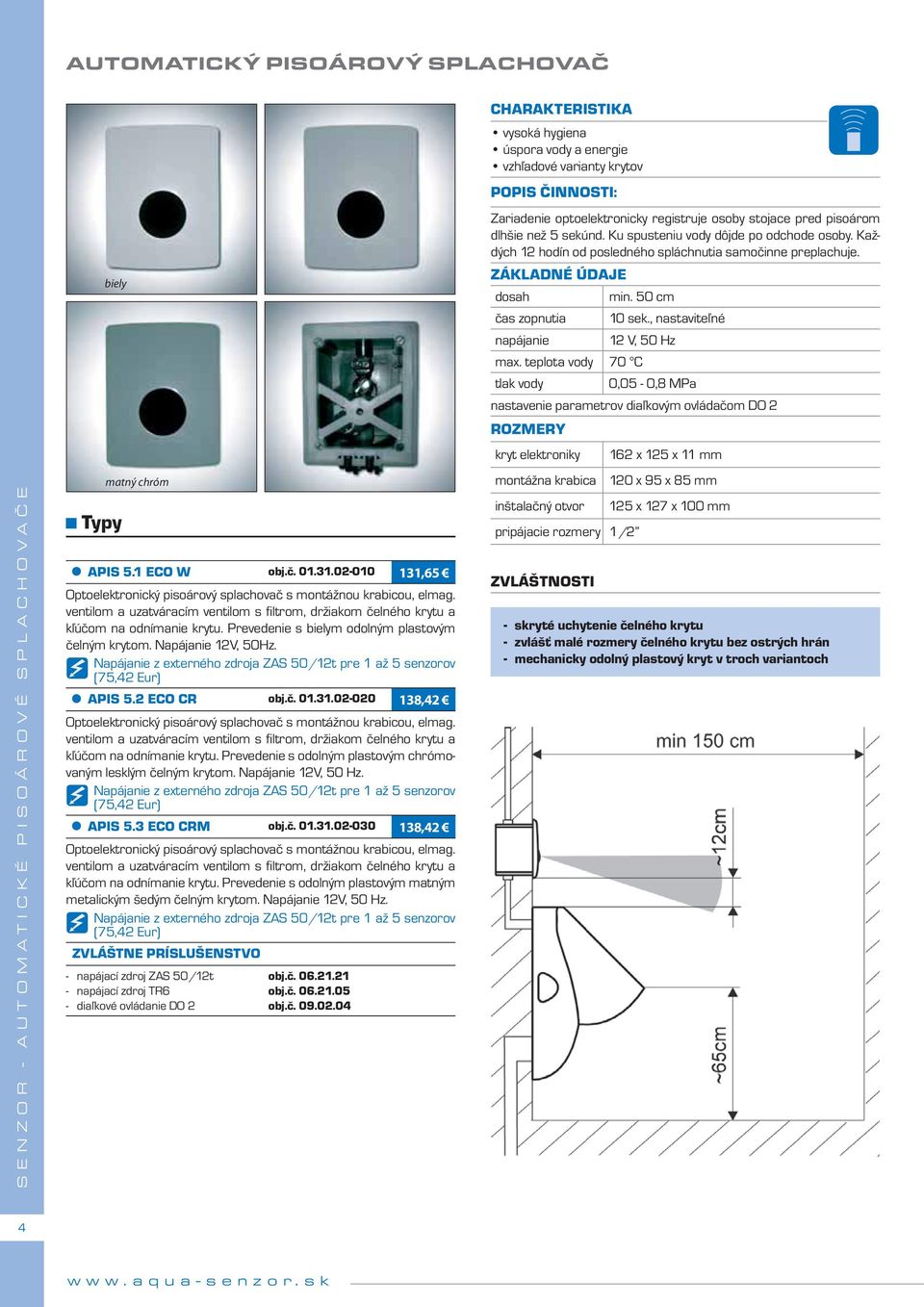

2 AUTOMATICKÝ PISOÁROVÝ SPLACHOVAČ SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE biely matný chróm APIS 5.1 ECO W obj.č ,65 Optoelektronický pisoárový splachovač s montážnou krabicou, elmag. ventilom a uzatváracím ventilom s fi ltrom, držiakom čelného krytu a kľúčom na odnímanie krytu. Prevedenie s bielym odolným plastovým čelným krytom. Napájanie 12V, 50Hz. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov APIS 5.2 ECO CR obj.č ,42 Optoelektronický pisoárový splachovač s montážnou krabicou, elmag. ventilom a uzatváracím ventilom s fi ltrom, držiakom čelného krytu a kľúčom na odnímanie krytu. Prevedenie s odolným plastovým chrómovaným lesklým čelným krytom. Napájanie 12V, 50 Hz. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov APIS 5.3 ECO CRM obj.č ,42 Optoelektronický pisoárový splachovač s montážnou krabicou, elmag. ventilom a uzatváracím ventilom s fi ltrom, držiakom čelného krytu a kľúčom na odnímanie krytu. Prevedenie s odolným plastovým matným metalickým šedým čelným krytom. Napájanie 12V, 50 Hz. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov - napájací zdroj ZAS 50/12t - napájací zdroj TR6 - diaľkové ovládanie DO 2 obj.č obj.č obj.č úspora vody a energie vzhľadové varianty krytov Zariadenie optoelektronicky registruje osoby stojace pred pisoárom dlhšie než 5 sekúnd. Ku spusteniu vody dôjde po odchode osoby. Každých 12 hodín od posledného spláchnutia samočinne preplachuje. min. 50 cm čas zopnutia 10 sek., nastaviteľné napájanie 12 V, 50 Hz max. teplota vody 70 C tlak vody 0,05-0,8 MPa nastavenie parametrov diaľkovým ovládačom DO 2 ROZMERY kryt elektroniky 162 x 125 x 11 mm montážna krabica 120 x 95 x 85 mm inštalačný otvor 125 x 127 x 100 mm pripájacie rozmery 1/2 - skryté uchytenie čelného krytu - zvlášť malé rozmery čelného krytu bez ostrých hrán - mechanicky odolný plastový kryt v troch variantoch 4

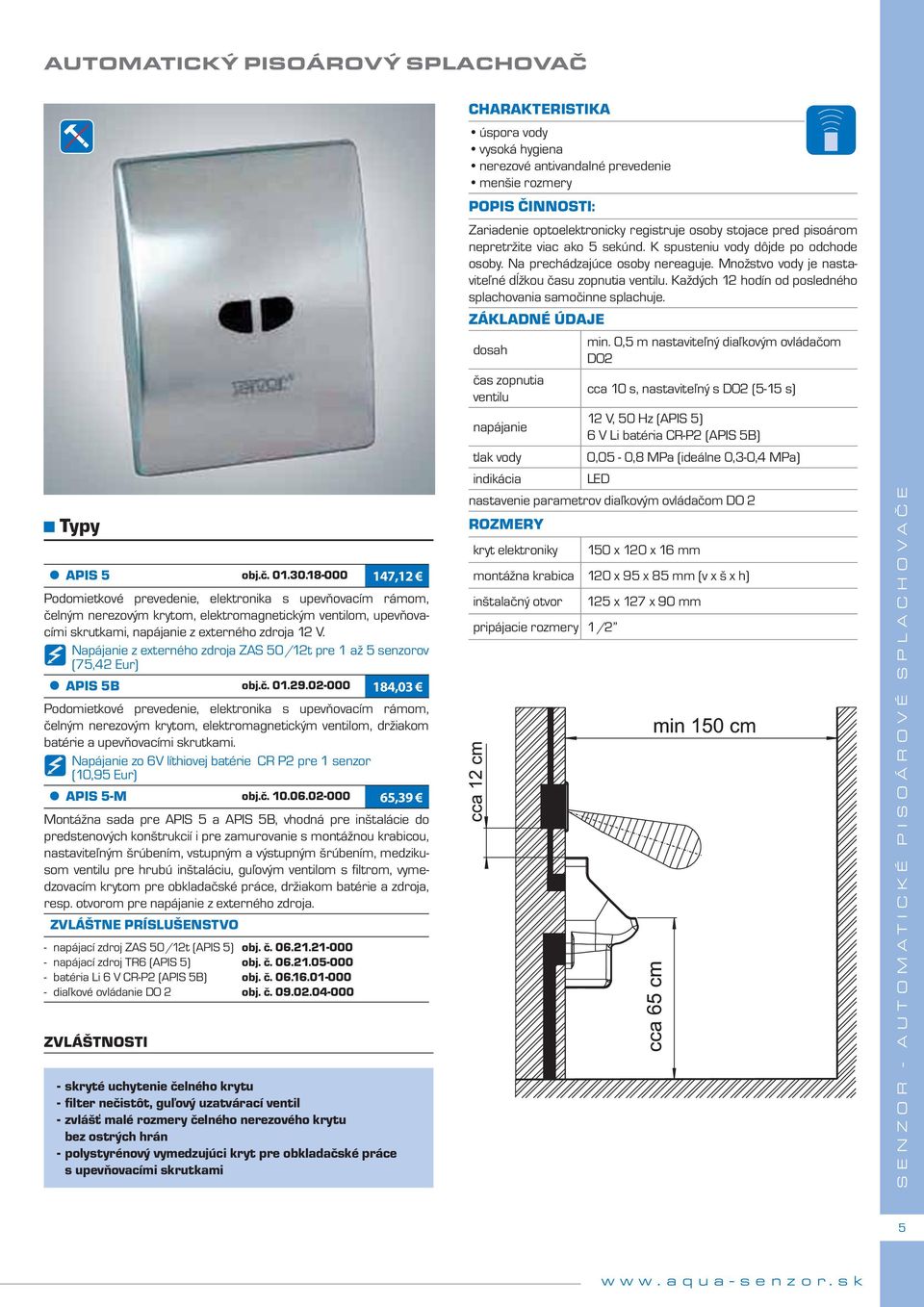

3 AUTOMATICKÝ PISOÁROVÝ SPLACHOVAČ APIS 5 obj.č ,12 Podomietkové prevedenie, elektronika s upevňovacím rámom, čelným nerezovým krytom, elektromagnetickým ventilom, upevňovacími skrutkami, napájanie z externého zdroja 12 V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov APIS 5B obj.č ,03 Podomietkové prevedenie, elektronika s upevňovacím rámom, čelným nerezovým krytom, elektromagnetickým ventilom, držiakom batérie a upevňovacími skrutkami. APIS 5-M obj.č ,39 Montážna sada pre APIS 5 a APIS 5B, vhodná pre inštalácie do predstenových konštrukcií i pre zamurovanie s montážnou krabicou, nastaviteľným šrúbením, vstupným a výstupným šrúbením, medzikusom ventilu pre hrubú inštaláciu, guľovým ventilom s fi ltrom, vymedzovacím krytom pre obkladačské práce, držiakom batérie a zdroja, resp. otvorom pre napájanie z externého zdroja. - napájací zdroj ZAS 50/12t (APIS 5) - napájací zdroj TR6 (APIS 5) - batéria Li 6 V CR-P2 (APIS 5B) - diaľkové ovládanie DO 2 obj. č obj. č obj. č obj. č skryté uchytenie čelného krytu - filter nečistôt, guľový uzatvárací ventil - zvlášť malé rozmery čelného nerezového krytu bez ostrých hrán - polystyrénový vymedzujúci kryt pre obkladačské práce s upevňovacími skrutkami úspora vody nerezové antivandalné prevedenie menšie rozmery Zariadenie optoelektronicky registruje osoby stojace pred pi soárom nepretržite viac ako 5 sekúnd. K spusteniu vody dôjde po odchode osoby. Na prechádzajúce osoby nereaguje. Množstvo vody je nastaviteľné dĺžkou času zopnutia ventilu. Každých 12 hodín od posledného splachovania samočinne splachuje. čas zopnutia ventilu min. 0,5 m nastaviteľný diaľkovým ovládačom DO2 cca 10 s, nastaviteľný s DO2 (5-15 s) napájanie 12 V, 50 Hz (APIS 5) 6 V Li batéria CR-P2 (APIS 5B) tlak vody 0,05-0,8 MPa (ideálne 0,3-0,4 MPa) indikácia LED nastavenie parametrov diaľkovým ovládačom DO 2 ROZMERY kryt elektroniky 150 x 120 x 16 mm montážna krabica 120 x 95 x 85 mm (v x š x h) inštalačný otvor 125 x 127 x 90 mm pripájacie rozmery 1/2 SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE 5

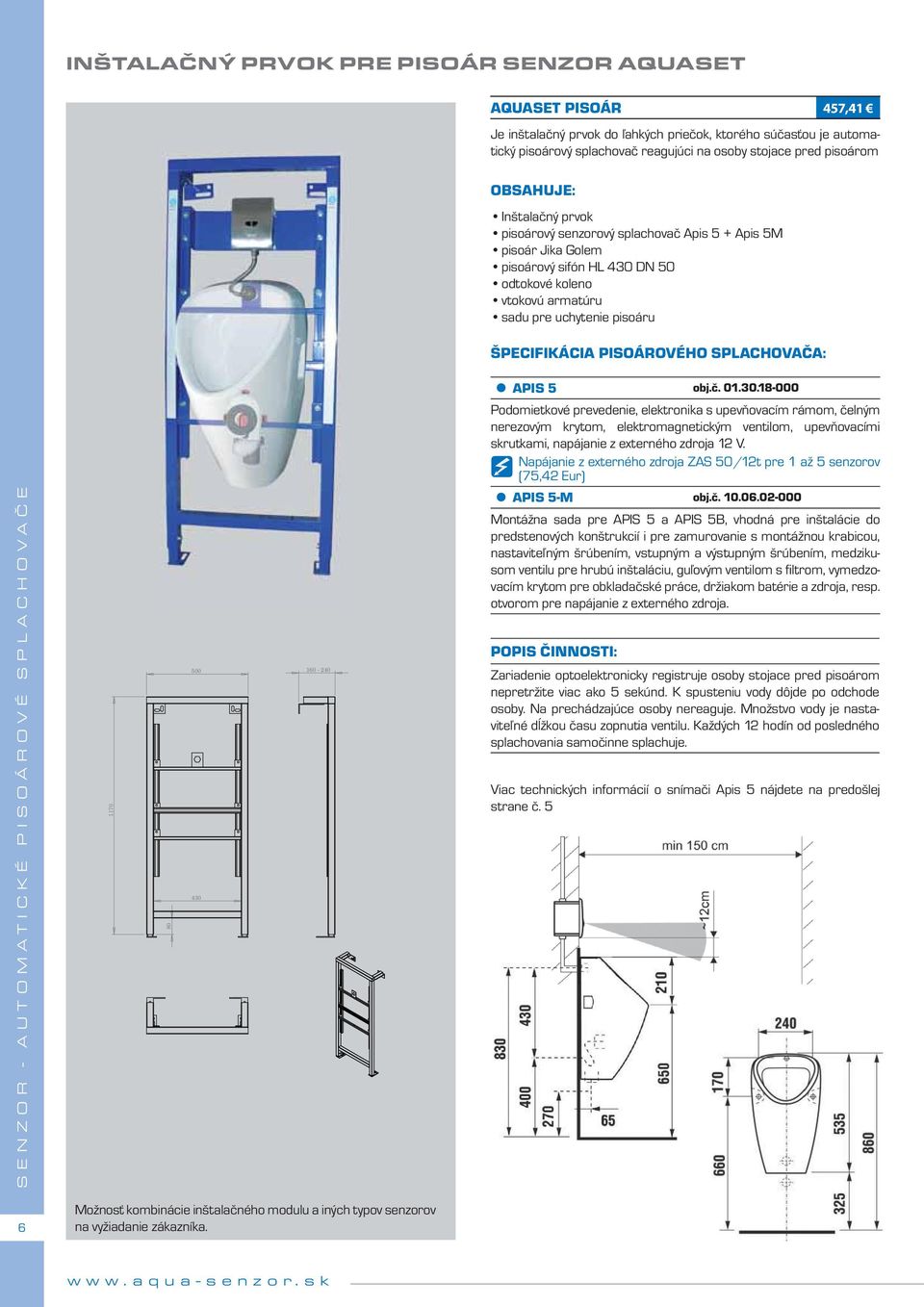

4 INŠTALAČNÝ PRVOK PRE PISOÁR SENZOR AQUASET AQUASET PISOÁR Je inštalačný prvok do ľahkých priečok, ktorého súčasťou je automatický pisoárový splachovač reagujúci na osoby stojace pred pisoárom OBSAHUJE: Inštalačný prvok pisoárový senzorový splachovač Apis 5 + Apis 5M pisoár Jika Golem pisoárový sifón HL 430 DN 50 odtokové koleno vtokovú armatúru sadu pre uchytenie pisoáru ŠPECIFIKÁCIA PISOÁROVÉHO SPLACHOVAČA: 457,41 APIS 5 obj.č Podomietkové prevedenie, elektronika s upevňovacím rámom, čelným nerezovým krytom, elektromagnetickým ventilom, upevňovacími skrutkami, napájanie z externého zdroja 12 V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov APIS 5-M obj.č Montážna sada pre APIS 5 a APIS 5B, vhodná pre inštalácie do predstenových konštrukcií i pre zamurovanie s montážnou krabicou, nastaviteľným šrúbením, vstupným a výstupným šrúbením, medzikusom ventilu pre hrubú inštaláciu, guľovým ventilom s fi ltrom, vymedzovacím krytom pre obkladačské práce, držiakom batérie a zdroja, resp. otvorom pre napájanie z externého zdroja. SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE Zariadenie optoelektronicky registruje osoby stojace pred pi soárom nepretržite viac ako 5 sekúnd. K spusteniu vody dôjde po odchode osoby. Na prechádzajúce osoby nereaguje. Množstvo vody je nastaviteľné dĺžkou času zopnutia ventilu. Každých 12 hodín od posledného splachovania samočinne splachuje. Viac technických informácií o snímači Apis 5 nájdete na predošlej strane č. 5 6 Možnosť kombinácie inštalačného modulu a iných typov senzorov na vyžiadanie zákazníka.

5 AUTOMATICKÝ PISOÁROVÝ SPLACHOVAČ APIS 6 obj.č ,56 Podomietkové prevedenie, elektronika s upevňovacím rámom, ukončená konektorom pre pripojenieexterného zdroja 6 V DC, čelným nerezovým krytom, elektromagnetickým ventilom, upevňovacími skrutkami, fi ltrom nečistôt s omedzovačom prietoku vody (26,5 l/min). Napájanie z externého zdroja ZAS 230A/6DS.31 pre 1 až 5 senzorov (57,96 Eur) APIS 6 B obj.č ,01 Podomietkové prevedenie, elektronika s upevňovacím rámom, ukončená konektorom, púzdrom batérie PB1, čelným nerezovým krytom, elektromagnetickým ventilom, upevňovacími skrutkami, fi ltrom nečistôt s omedzovačom prietoku vody (26,5 l/min). APIS 6 M obj.č ,58 Montážna sada pre APIS 6 a APIS 6B, vhodná pre inštalácie do predstenových konštrukcií i pre zamurovanie s montážnou krabicou, vstupným a výstupným šrúbením, valcovým ventilom, fi ltrom, vymedzovacím krytom pre obkladačské práce, so zátkou sedla ventilu pre inštaláciu a preplach, držiakom batérie a zdroja, otvorom pre napájanie z externého zdroja. - napájací zdroj ZAS230A/6DS2 obj.č (pre jednotlivé napájanie, umiestnenie v APIS 6 M) - napájací zdroj ZAS230A/6DS.31 obj.č (pre skupinové napájanie, max 5 ks APIS 6) - batéria 6 V Li, CR - P2 (APIS 6B) - diaľkové ovládanie DO 2 obj.č obj.č bočný prívod vody - skryté uchytenie čelného krytu - filter nečistôt, valcový uzatvárací ventil - zvlášť malé rozmery čelného nerezového krytu bez ostrých hrán - polystyrénový vymedzujúci kryt pre obkladačské práce s upevňovacími skrutkami úspora vody nerezové antivandalné prevedenie menšie rozmery, ľahká údržba Zariadenie optoelektronicky registruje osoby stojace pred pisoárom dlhšie než 4 sekundy. Ku spusteniu vody dôjde po odchode osoby. Na prechádzajúce osoby nereaguje. Množstvo vody je nastaviteľné dĺžkou času zopnutia ventilu. Hygienický preplach 0 až 108 hod., nastaviteľný diľkovým ovládačom DO 2. Základné nastavenie 12 hod. min. 50 cm čas zopnutia 4 sek., nastaviteľné (4-15 sek.) batéria 6 V Li, CR-P2 (APIS 6B) napájanie ZAS230M/6DS2 (APIS6), ZAS230A/6DS.31 (APIS6) tlak vody 0,05-0,8 MPa (ideálne 0,3-0,4 MPa) indikácia LED nastavenie parametrov diaľkovým ovládačom DO 2 ROZMERY kryt elektroniky 150 x 120 x 16 mm (v x š x h) montážna krabica 121 x 96 x 72 mm inštalačný otvor 130 x 130 x 75 mm pripájacie rozmery G1/2 s mosadzným vnútorným závitom pripájacie rozmery 1/2 SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE 7

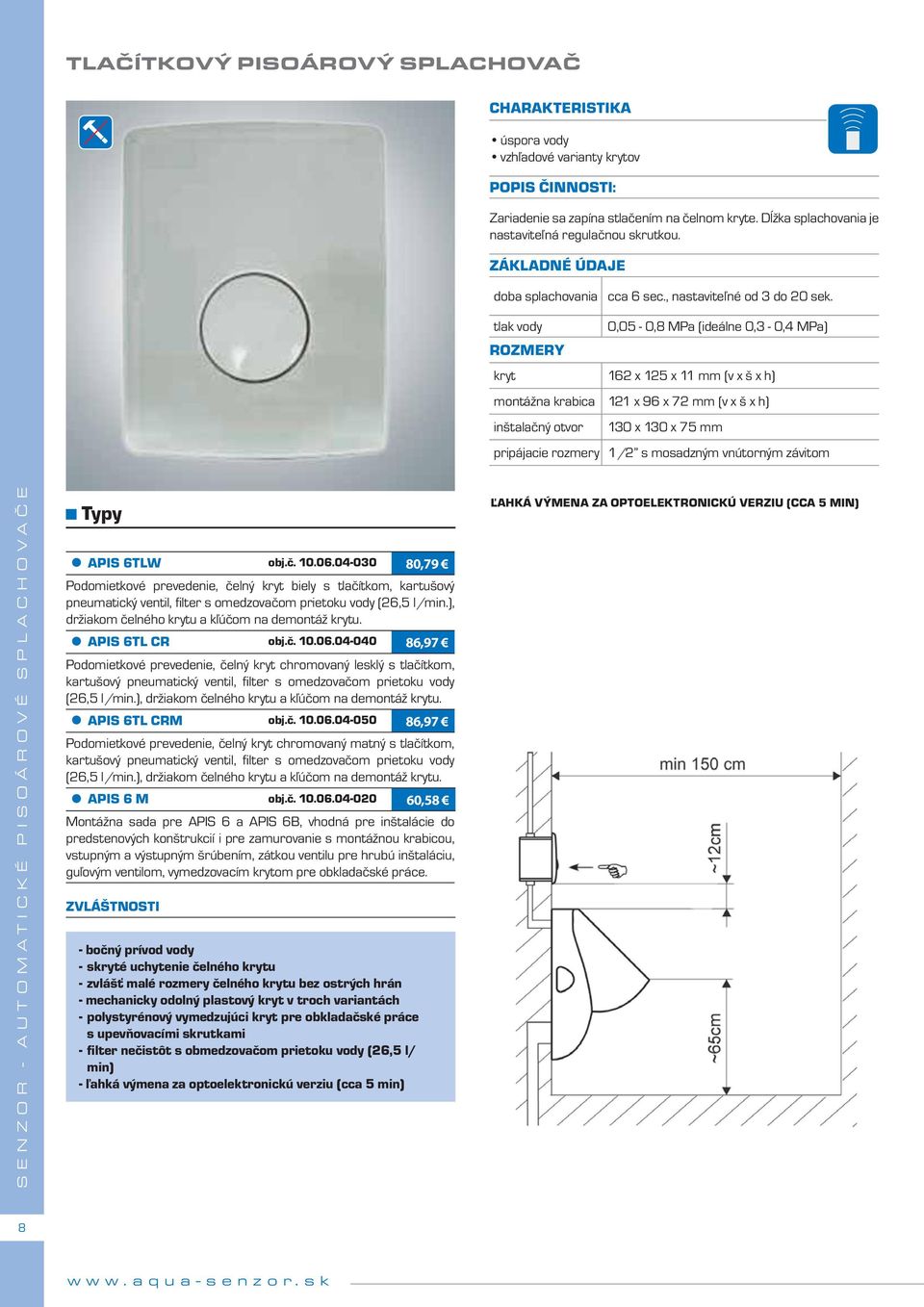

6 TLAČÍTKOVÝ PISOÁROVÝ SPLACHOVAČ úspora vody vzhľadové varianty krytov Zariadenie sa zapína stlačením na čelnom kryte. Dĺžka splachovania je nastaviteľná regulačnou skrutkou. doba splachovania cca 6 sec., nastaviteľné od 3 do 20 sek. tlak vody 0,05-0,8 MPa (ideálne 0,3-0,4 MPa) ROZMERY kryt 162 x 125 x 11 mm (v x š x h) montážna krabica 121 x 96 x 72 mm (v x š x h) inštalačný otvor 130 x 130 x 75 mm pripájacie rozmery 1/2 s mosadzným vnútorným závitom SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE APIS 6TLW obj.č ,79 Podomietkové prevedenie, čelný kryt biely s tlačítkom, kartušový pneumatický ventil, fi lter s omedzovačom prietoku vody (26,5 l/min.), držiakom čelného krytu a kľúčom na demontáž krytu. APIS 6TL CR obj.č ,97 Podomietkové prevedenie, čelný kryt chromovaný lesklý s tlačítkom, kartušový pneumatický ventil, fi lter s omedzovačom prietoku vody (26,5 l/min.), držiakom čelného krytu a kľúčom na demontáž krytu. APIS 6TL CRM obj.č ,97 Podomietkové prevedenie, čelný kryt chromovaný matný s tlačítkom, kartušový pneumatický ventil, fi lter s omedzovačom prietoku vody (26,5 l/min.), držiakom čelného krytu a kľúčom na demontáž krytu. APIS 6 M obj.č ,58 Montážna sada pre APIS 6 a APIS 6B, vhodná pre inštalácie do predstenových konštrukcií i pre zamurovanie s montážnou krabicou, vstupným a výstupným šrúbením, zátkou ventilu pre hrubú inštaláciu, guľovým ventilom, vymedzovacím krytom pre obkladačské práce. - bočný prívod vody - skryté uchytenie čelného krytu - zvlášť malé rozmery čelného krytu bez ostrých hrán - mechanicky odolný plastový kryt v troch variantách - polystyrénový vymedzujúci kryt pre obkladačské práce s upevňovacími skrutkami - filter nečistôt s obmedzovačom prietoku vody (26,5 l/ min) - ľahká výmena za optoelektronickú verziu (cca 5 min) ĽAHKÁ VÝMENA ZA OPTOELEKTRONICKÚ VERZIU (CCA 5 MIN) 8

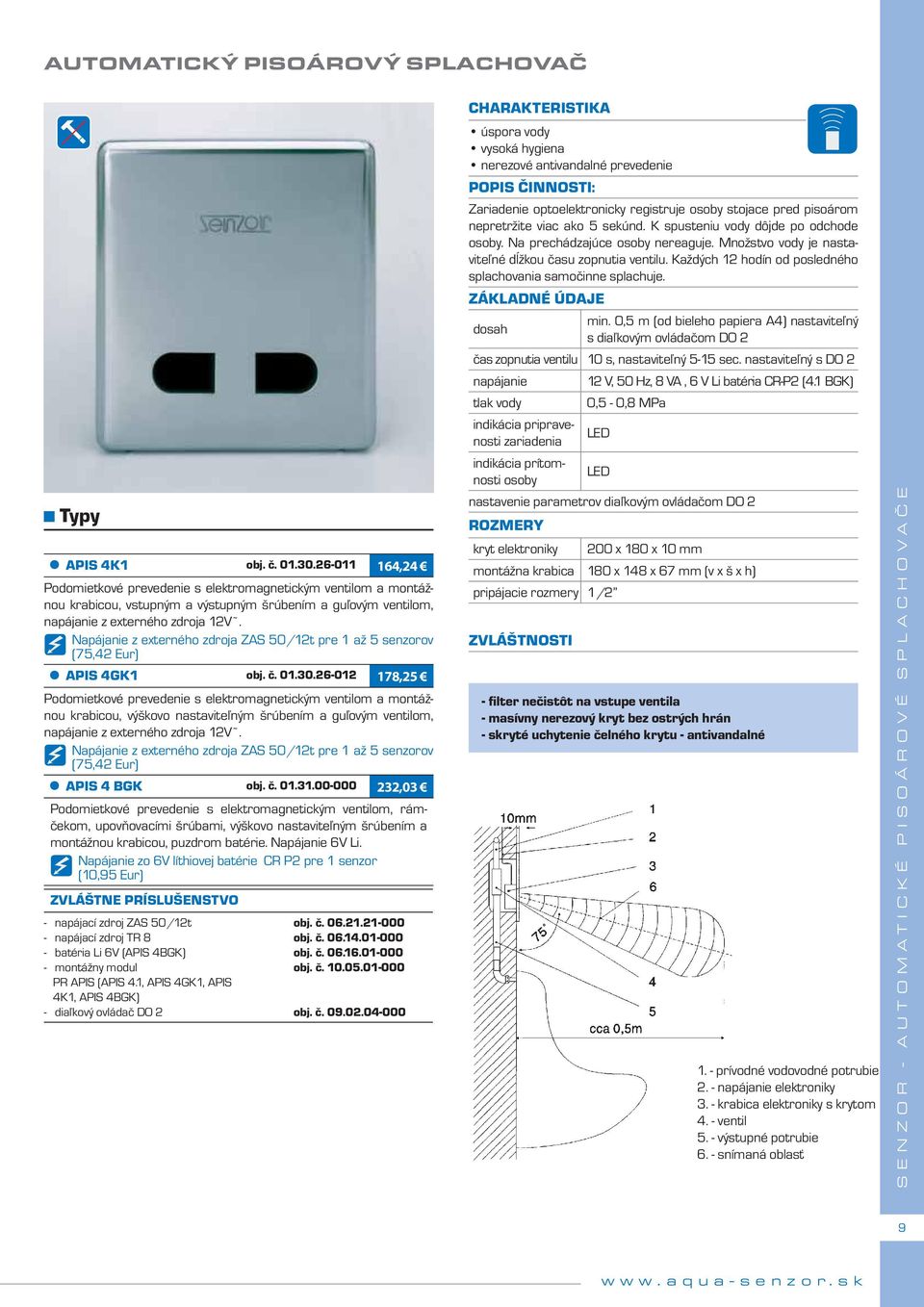

7 AUTOMATICKÝ PISOÁROVÝ SPLACHOVAČ APIS 4K1 obj. č ,24 Podomietkové prevedenie s elektromagnetickým ventilom a montážnou krabicou, vstupným a výstupným šrúbením a guľovým ventilom, napájanie z externého zdroja 12V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov APIS 4GK1 obj. č ,25 Podomietkové prevedenie s elektromagnetickým ventilom a montážnou krabicou, výškovo nastaviteľným šrúbením a guľovým ventilom, napájanie z externého zdroja 12V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov APIS 4 BGK obj. č ,03 Podomietkové prevedenie s elektromagnetickým ventilom, rámčekom, upovňovacími šrúbami, výškovo nastaviteľným šrúbením a montážnou krabicou, puzdrom batérie. Napájanie 6V Li. - napájací zdroj ZAS 50/12t - napájací zdroj TR 8 - batéria Li 6V (APIS 4BGK) - montážny modul PR APIS (APIS 4.1, APIS 4GK1, APIS 4K1, APIS 4BGK) - diaľkový ovládač DO 2 obj. č obj. č obj. č obj. č obj. č úspora vody nerezové antivandalné prevedenie Zariadenie optoelektronicky registruje osoby stojace pred pi soárom nepretržite viac ako 5 sekúnd. K spusteniu vody dôjde po odchode osoby. Na prechádzajúce osoby nereaguje. Množstvo vody je nastaviteľné dĺžkou času zopnutia ventilu. Každých 12 hodín od posledného splachovania samočinne splachuje. min. 0,5 m (od bieleho papiera A4) nastaviteľný s diaľkovým ovládačom DO 2 čas zopnutia ventilu 10 s, nastaviteľný 5-15 sec. nastaviteľný s DO 2 napájanie 12 V, 50 Hz, 8 VA, 6 V Li batéria CR-P2 (4.1 BGK) tlak vody 0,5-0,8 MPa indikácia pripravenosti zariadenia LED indikácia prítomnosti osoby LED nastavenie parametrov diaľkovým ovládačom DO 2 ROZMERY kryt elektroniky 200 x 180 x 10 mm montážna krabica 180 x 148 x 67 mm (v x š x h) pripájacie rozmery 1/2 - filter nečistôt na vstupe ventila - masívny nerezový kryt bez ostrých hrán - skryté uchytenie čelného krytu - antivandalné 1. - prívodné vodovodné potrubie 2. - napájanie elektroniky 3. - krabica elektroniky s krytom 4. - ventil 5. - výstupné potrubie 6. - snímaná oblasť SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE 9

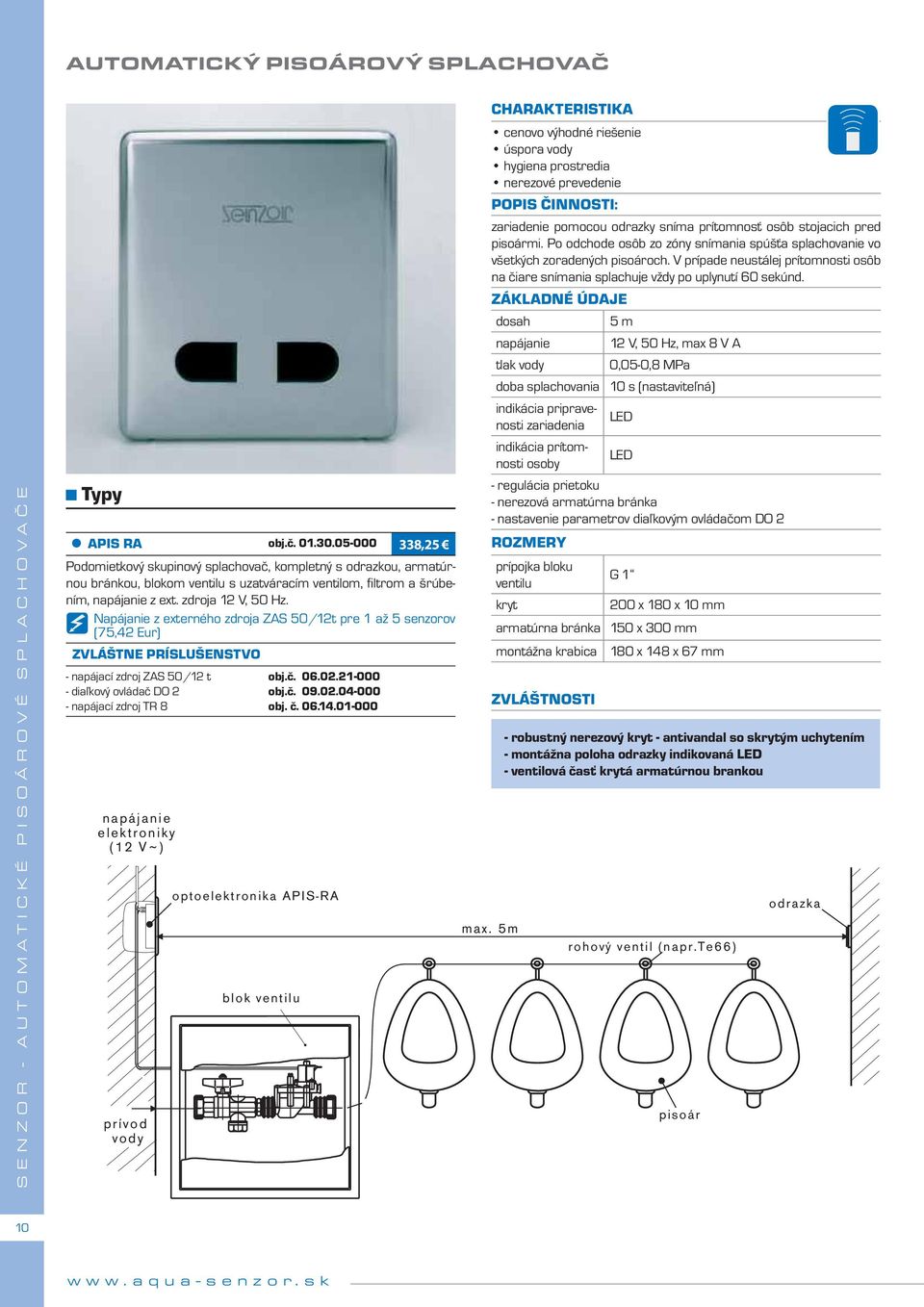

8 AUTOMATICKÝ PISOÁROVÝ SPLACHOVAČ SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE APIS RA obj.č ,25 Podomietkový skupinový splachovač, kompletný s odrazkou, armatúrnou bránkou, blokom ventilu s uzatváracím ventilom, fi ltrom a šrúbením, napájanie z ext. zdroja 12 V, 50 Hz. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov - napájací zdroj ZAS 50/12 t - diaľkový ovládač DO 2 - napájací zdroj TR 8 napájanie elektroniky (12 V ~ ) prívod vody optoelektronika APIS-RA blok ventilu obj.č obj.č obj. č cenovo výhodné riešenie úspora vody hygiena prostredia nerezové prevedenie zariadenie pomocou odrazky sníma prítomnosť osôb stojacich pred pisoármi. Po odchode osôb zo zóny snímania spúšťa splachovanie vo všetkých zoradených pisoároch. V prípade neustálej prítomnosti osôb na čiare snímania splachuje vždy po uplynutí 60 sekúnd. 5 m napájanie 12 V, 50 Hz, max 8 V A tlak vody 0,05-0,8 MPa doba splachovania 10 s (nastaviteľná) indikácia pripravenosti zariadenia LED indikácia prítomnosti osoby LED - regulácia prietoku - nerezová armatúrna bránka - nastavenie parametrov diaľkovým ovládačom DO 2 ROZMERY prípojka bloku G 1 ventilu kryt 200 x 180 x 10 mm armatúrna bránka 150 x 300 mm montážna krabica 180 x 148 x 67 mm max. 5m - robustný nerezový kryt - antivandal so skrytým uchytením - montážna poloha odrazky indikovaná LED - ventilová časť krytá armatúrnou brankou rohový ventil (napr.te66) pisoár odrazka 10

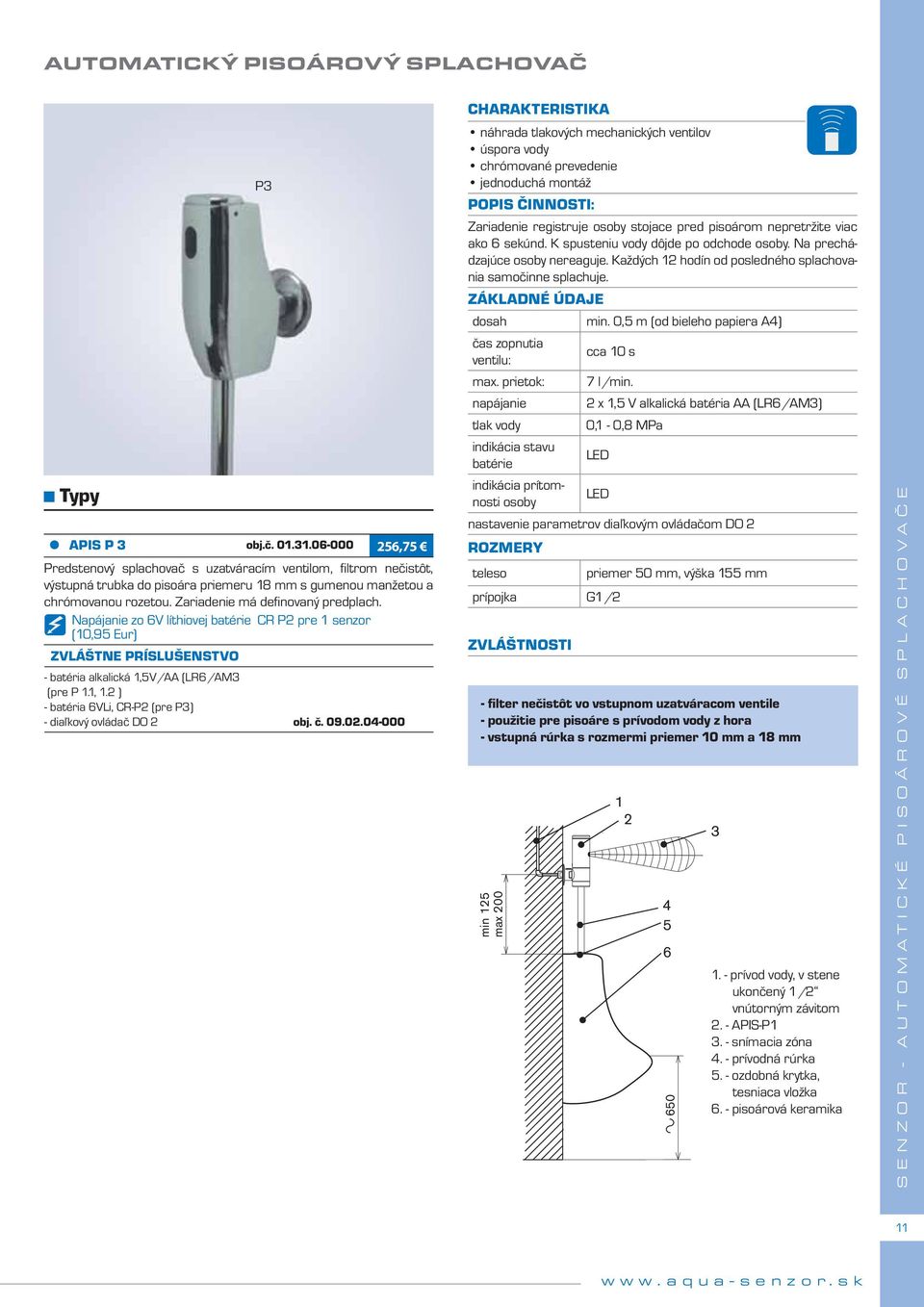

9 AUTOMATICKÝ PISOÁROVÝ SPLACHOVAČ APIS P 3 obj.č ,75 Predstenový splachovač s uzatváracím ventilom, fi ltrom nečis tôt, výstupná trubka do pisoára priemeru 18 mm s gumenou manžetou a chrómovanou rozetou. Zariadenie má defi novaný predplach. - batéria alkalická 1,5V/AA (LR6/AM3 (pre P 1.1, 1.2 ) - batéria 6VLi, CR-P2 (pre P3) - diaľkový ovládač DO 2 obj. č P3 náhrada tlakových mechanických ventilov úspora vody chrómované prevedenie jednoduchá montáž Zariadenie registruje osoby stojace pred pisoárom nepretržite viac ako 6 sekúnd. K spusteniu vody dôjde po odchode osoby. Na prechádzajúce osoby nereaguje. Každých 12 hodín od po sledného splachovania samočinne splachuje. min. 0,5 m (od bieleho papiera A4) čas zopnutia cca 10 s ventilu: max. prietok: 7 l/min. napájanie 2 x 1,5 V alkalická batéria AA (LR6/AM3) tlak vody 0,1-0,8 MPa indikácia stavu LED batérie indikácia prítomnosti osoby LED nastavenie parametrov diaľkovým ovládačom DO 2 ROZMERY teleso priemer 50 mm, výška 155 mm prípojka G1/2 - filter nečistôt vo vstupnom uzatváracom ventile - použitie pre pisoáre s prívodom vody z hora - vstupná rúrka s rozmermi priemer 10 mm a 18 mm min 125 max prívod vody, v stene ukončený 1/2 vnútorným závitom 2. - APIS-P snímacia zóna 4. - prívodná rúrka 5. - ozdobná krytka, tesniaca vložka 6. - pisoárová keramika SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE 11

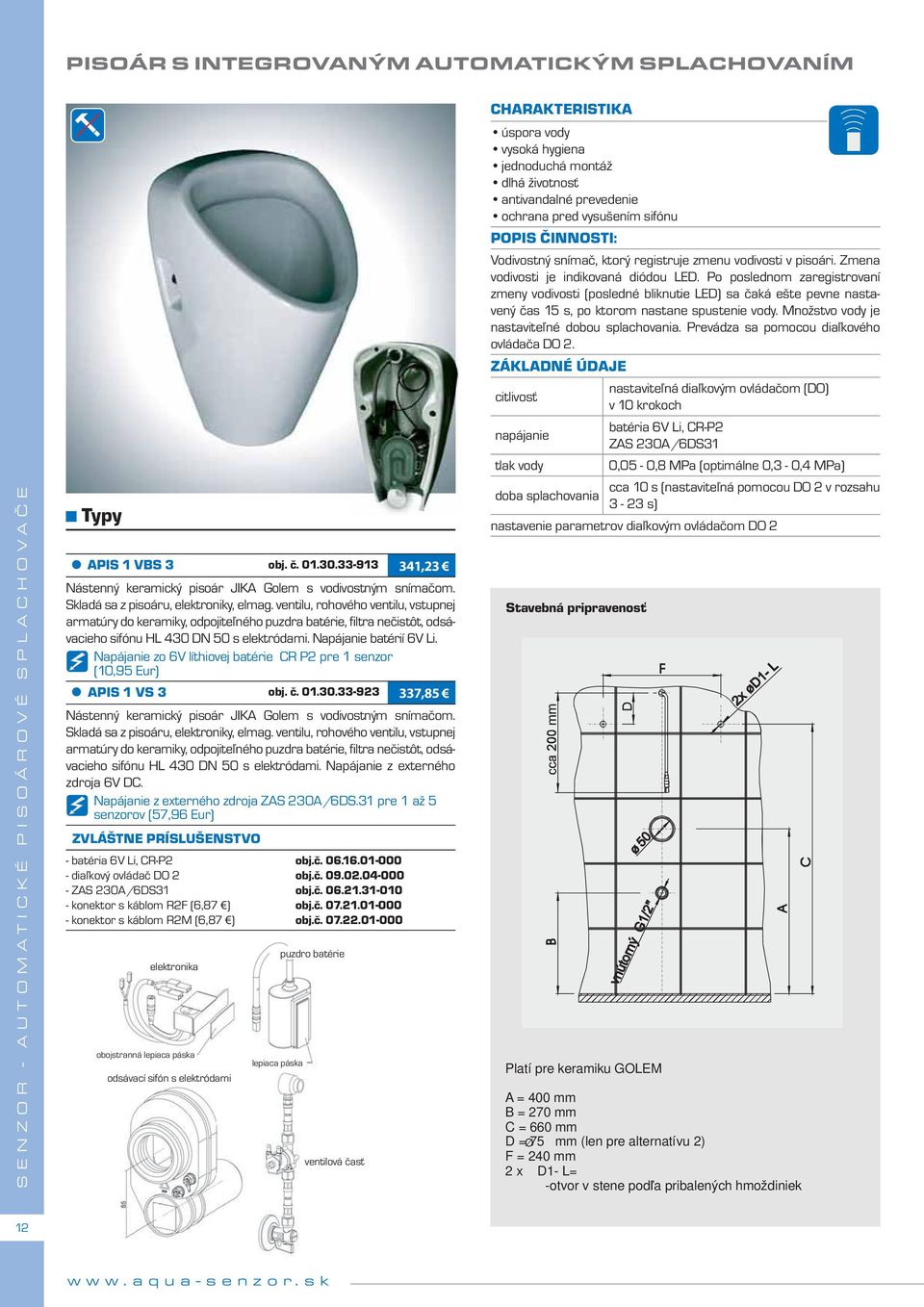

10 PISOÁR S INTEGROVANÝM AUTOMATICKÝM SPLACHOVANÍM SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE APIS 1 VBS 3 obj. č ,23 Nástenný keramický pisoár JIKA Golem s vodivostným snímačom. Skladá sa z pisoáru, elektroniky, elmag. ventilu, rohového ventilu, vstupnej armatúry do keramiky, odpojiteľného puzdra batérie, fi ltra nečistôt, odsávacieho sifónu HL 430 DN 50 s elektródami. Napájanie batérií 6V Li. APIS 1 VS 3 obj. č ,85 Nástenný keramický pisoár JIKA Golem s vodivostným snímačom. Skladá sa z pisoáru, elektroniky, elmag. ventilu, rohového ventilu, vstupnej armatúry do keramiky, odpojiteľného puzdra batérie, fi ltra nečistôt, odsávacieho sifónu HL 430 DN 50 s elektródami. Napájanie z externého zdroja 6V DC. Napájanie z externého zdroja ZAS 230A/6DS.31 pre 1 až 5 senzorov (57,96 Eur) - batéria 6V Li, CR-P2 - diaľkový ovládač DO 2 - ZAS 230A/6DS31 - konektor s káblom R2F (6,87 ) - konektor s káblom R2M (6,87 ) elektronika obojstranná lepiaca páska odsávací sifón s elektródami lepiaca páska obj.č obj.č obj.č obj.č obj.č puzdro batérie ventilová časť úspora vody jednoduchá montáž dlhá životnosť antivandalné prevedenie ochrana pred vysušením sifónu Vodivostný snímač, ktorý registruje zmenu vodivosti v pisoári. Zmena vodivosti je indikovaná diódou LED. Po poslednom zaregistrovaní zmeny vodivosti (posledné bliknutie LED) sa čaká ešte pevne nastavený čas 15 s, po ktorom nastane spustenie vody. Množstvo vody je nastaviteľné dobou splachovania. Prevádza sa pomocou diaľkového ovládača DO 2. citlivosť napájanie tlak vody nastaviteľná diaľkovým ovládačom (DO) v 10 krokoch batéria 6V Li, CR-P2 ZAS 230A/6DS31 0,05-0,8 MPa (optimálne 0,3-0,4 MPa) cca 10 s (nastaviteľná pomocou DO 2 v rozsahu doba splachovania 3-23 s) nastavenie parametrov diaľkovým ovládačom DO 2 Stavebná pripravenosť Platí pre keramiku GOLEM A = 400 mm B=270mm C = 660 mm D = Ø75 mm (len pre alternat ívu 2) F = 240 mm 2x D1-L= -otvor v stene podľa pribalených hmoždiniek 12

11 AUTOMATICKÝ PISOÁROVÝ SPLACHOVAČ - SUCHÁ MONTÁŽ APIS 1 VBS 8 obj. č ,67 Univerzálny vodivostný snímač jednoduchá suchá montáž, vhodný pod keramiku pisoára so zadným vstupom vody /pisoár Golf, Kolo, Apollo.../ s elektronikou, elmag.ventilom, rohovým ventilom s lapačom nečistôt, vstupnej manžety do keramiky pisoára, odpojiteľnym pozdrom batérie, odsávacieho sifónu s elektródami. APIS 1 VS 8 obj. č ,67 Univerzálny vodivostný snímač jednoduchá suchá montáž, vhodný pod keramiku pisoára so zadným vstupom vody /pisoár Golf, Kolo, Apollo.../ s elektronikou, elmag.ventilom, rohovým ventilom s lapačom nečistôt, vstupnej manžety do keramiky pisoára, odpojiteľnym pozdrom batérie, odsávacieho sifónu s elektródami. Napájanie z externého zdroja ZAS 230A/6DS.31 pre 1 až 5 senzorov (57,96 Eur) - batéria 6V Li, CR-P2 - diaľkový ovládač DO 2 - napájací zdroj ZAS 230A/6DS31 - konektor s káblom R2F (6,87 ) - konektor s káblom R2M (6,87 ) obj.č obj.č obj.č obj.č obj.č úspora vody jednoduchá montáž dlhá životnosť antivandalné prevedenie ochrana pred vysušením sifónu APIS 1VBS je vodivostný snímač, ktorý registruje zmenu vodivosti v pisoári. Zmena vodivosti (jej prírastok pri použití pisoára) je indikovaná LED. Po poslednom zaregistrovaní zmeny vodivosti (posledné bliknutie LED) sa čaká ešte pevne nastavený čas 15 s, po ktorom nastane spustenie vody. Množstvo vody je nastaviteľné zmenou doby splachovania. Prevádza sa pomocou diaľkového ovládača DO 2. citlivosť napájanie tlak vody nastaviteľná diaľkovým ovládačom DO 2 v 10 krokoch batéria 6V li, CR - P2, ZAS 230A/6DS31 0,05-0,8 MPa (optimálne 0,3-0,4 MPa) cca 10 s (nastaviteľná pomocou DO 2 v rozsahu doba splachovania 3-23 s) nastavenie parametrov diaľkovým ovládačom DO 2 - vhodné pre väčšinu druhov keramík s odsávacím sifónom - signalizácia LED i akusticky SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE 13

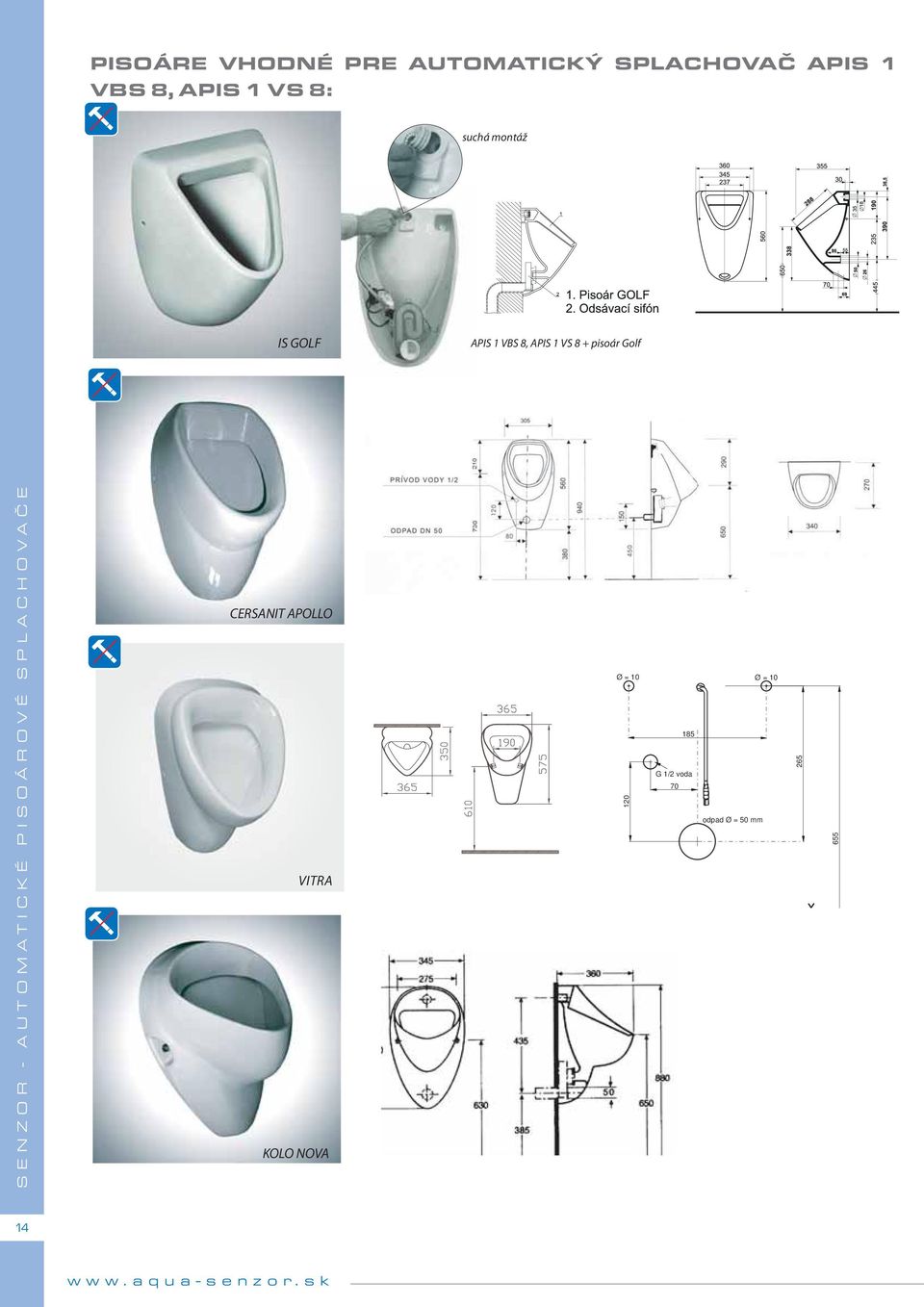

12 PISOÁRE VHODNÉ PRE AUTOMATICKÝ SPLACHOVAČ APIS 1 VBS 8, APIS 1 VS 8: suchá montáž IS GOLF APIS 1 VBS 8, APIS 1 VS 8 + pisoár Golf SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE CERSANIT APOLLO VITRA KOLO NOVA 20 Ø = 10 Ø = 10 Ø = Ø = G 1/2 voda 70 odpad Ø = 50 mm

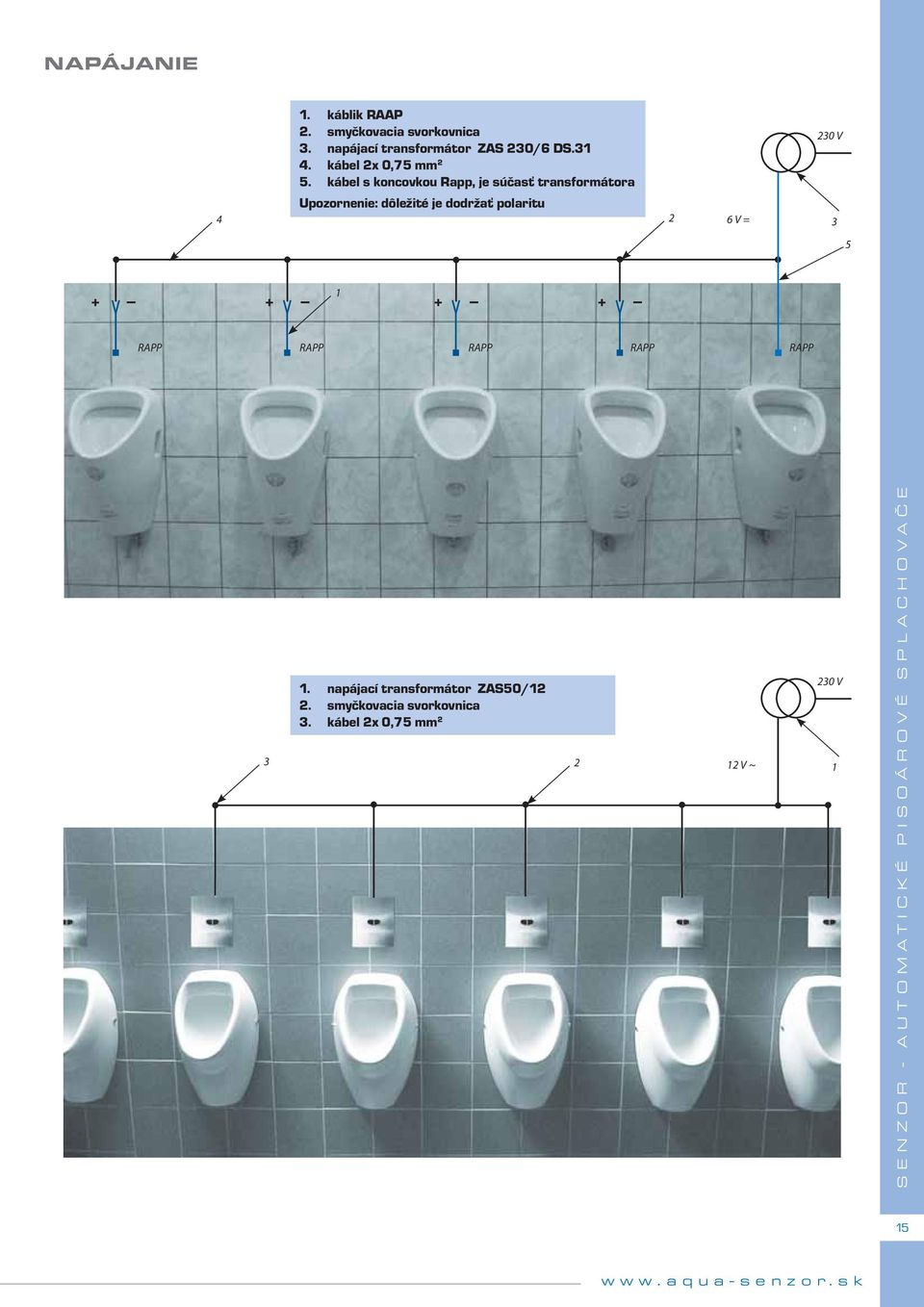

13 NAPÁJANIE 1. káblik RAAP 2. smyčkovacia svorkovnica 3. napájací transformátor ZAS 230/6 DS kábel 2x 0,75 mm 2 5. kábel s koncovkou Rapp, je súčasť transformátora Upozornenie: dôležité je dodržať polaritu V = 230 V RAPP RAPP RAPP RAPP RAPP 1. napájací transformátor ZAS50/12 2. smyčkovacia svorkovnica 3. kábel 2x 0,75 mm V ~ V SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE 15

14 PISOÁR S INTEGROVANÝM AUTOMATICKÝM SPLACHOVANÍM SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE APIS KK obj.č ,57 Keramický pisoár KOLO s integrovanou elektronikou, komplet ný s kĺbovým sifónom, rohovým ventilom, upevňovacou sadou, napájanie z externého zdroja 12 V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov - napájací zdroj ZAS 50/12t obj. č (APIS KK) - napájací zdroj TR-8 obj.č (APIS KK) - diaľkový ovládač DO 2 obj. č filter nečistôt na vstupe elektromagnetického ventilu a pri ro hovom ventile - keramické pisoáre s krytým sifónom - zadný prívod vody úspora vody kompaktný celok jednoduchá inštalácia Zariadenie optoelektronicky registruje osoby stojace pred pi soárom nepretržite viac ako 5 sekúnd. K spusteniu vody dôjde po odchode osoby. Na prechádzajúce osoby nereaguje. Množstvo vody je nastaviteľné dĺžkou času zopnutia ventilu. Každých 12 hodín od posledného splachovania samočinne splachuje. min. 0,5 m (od bieleho papiera A4) nastaviteľný na zadnom kryte elektroniky čas zopnutia ventilu 10 s, nastaviteľný v intervale 5-15 s napájanie 12 V, 8 VA (APIS KK) tlak vody 0,05-0,8 MPa nastavenie parametrov diaľkovým ovládačom DO 2 ROZMERY pripojovacie rozmery podľa sprievodnej dokumentácie, resp. podľa priloženej šablony 1. - prívodné vodovodné potrubie 2. - napájanie elektroniky 3. - krabica elektroniky s krytom 4. - ventil 5. - výstupné potrubie 6. - snímaná oblasť 16

15 NEREZOVÝ PISOÁR S INTEGROVANÝM SPLACHOVANÍM antivandalné prevedenie APIS 1 N2B obj. č ,56 Nástenný nerezový pisoár FRANKE. Kompletný s elektronikou, sifónom s elektródami, puzdrom batérie, rohovým a elmag. ventilom. Napájanie batérií 6 V Li. APIS 1 N2B obj. č ,56 Nástenný nerezový pisoár FRANKE. Kompletný s elektronikou, sifónom s elektródami, rohovým a elmag. ventilom. Napájanie z externého zdroja 6 V DC. Napájanie z externého zdroja ZAS 230A/6DS.31 pre 1 až 5 senzorov (57,96 Eur) - puzdro batérie - držiak batérie - nap. zdroj ZAS 230A/6DS31 - batéria 6V Li, CR-P2 - diaľkový ovládač DO 2 - konektor s káblom R2F (6,87 ) - konektor s káblom R2M (6,87 ) obj.č obj.č obj.č obj.č obj.č obj.č obj.č úspora vody jednoduchá montáž dlhá životnosť antivandalné prevedenie ochrana pred vysušením sifónu Snímač, ktorý reaguje na zmenu vodivosti v pisoári. Po použití automaticky splachuje. Množstvo splachovanej vody je nastaviteľné pomocou diaľkového ovládača DO 2. citlivosť nastaviteľná pomocou DO 2 v 10 krokoch napájanie batéria 6V Li, CR-P2 ZAS 230 A/6DS31 0,05-0,8 MPa (optimálne3-4 bar) tlak vody doba splachovania nastavenie parametrov diaľkovým ovládačom DO 2 cca 10 s (nastaviteľná pomocou DO 2 v rozsahu 3-23 s) - komplet s nerezovým antivandalným pisoárom FRANKE - signalizácia LED aj akusticky elektronika obojstranná lepiaca páska sifón s elektródami puzdro batérie lepiaca páska ventilová časť SENZOR - AUTOMATICKÉ PISOÁROVÉ SPLACHOVAČE 17

16 UMÝVADLOVÉ SENZORY SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 18

17 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA úspora vody a energie komfort obsluhy chromované prevedenie kompaktné prevedenie so zmiešavačom WBS optoelektronicky sníma prítomnosť rúk v umývadle. Vypína 1-2 sek. po vybratí rúk z umývadla. V prípade, že sa objekt v zóne snímania nachádza nepretržite cca 1 min., automaticky vypína vodu. Dosah sa nastavuje automaticky po pripojení napájania. Funkciu hygienického preplachovania je možné aktivovať pomocou diaľkového ovládača DO2. Teplotu vody je možné nastavovať pomocou páčky zmiešavača na telese batérie. automatické nastavenie, max. 26 cm napájanie 6V DC resp. 6V Li batéria max. teplota vody 70 C tlak vody 0,05-0,8 MPa WBS 2.2B EURORA obj.č ,36 Stojančeková umývadlová batéria s integrovanou elektronikou a elmag. ventilom vo výtoku, zmiešavačom, puzdrom batérie, pripojovacími hadicami a fi ltrami nečistôt. Na teplú a studenú vodu. Napájanie batériou 6V Li (CR-P2). WBS 2.1 B EURORA obj.č ,54 Stojančeková umývadlová batéria s integrovanou elektronikou a elmag. ventilom vo výtoku, puzdrom batérie, pripojovacou hadicou a fi ltrom nečistôt. Na studenú, alebo predzmiešanú vodu. Napájanie batériou 6V Li (CR-P2). WBS 2.2 EURORA obj.č ,77 Stojančeková umývadlová batéria s integrovanou elektronikou a elmag. ventilom vo výtoku, zmiešavačom, pripojovacími hadicami a fi ltrami nečistôt. Na teplú a studenú vodu. Napájanie externým zdrojom 6V DC. Napájanie z externého zdroja ZAS 230A/6DS.31 pre 1 až 5 senzorov (57,96 Eur) WBS 2.1 EURORA obj.č ,82 Stojančeková umývadlová batéria s integrovanou elektronikou a elmag. ventilom vo výtoku, pripojovacou hadicou a fi ltrom nečistôt. Na studenú, alebo predzmiešanú vodu. Napájanie externým zdrojom 6V DC. Napájanie z externého zdroja ZAS 230A/6DS.31 pre 1 až 5 senzorov (57,96 Eur) - batéria 6V Li, CR-P2 - napájací zdroj ZAS 230/6DS.2 - napájací zdroj ZAS 230/6DS.31 - diaľkové ovládanie DO 2 - konektor s káblom R2F (6,87 ) - konektor s káblom R2M (6,87 ) obj.č obj.č obj.č obj.č obj.č obj.č filter nečistôt a spätný ventil na vstupe prip. hadíc - ochrana pred vytopením - ľahký prístup pri výmene batérie - antivandalná konštrukcia - upevnenie k umývadlu dvojitou príchytkou - možnosť ovládania uzávierky umývadla - hygienické preplachovanie 12 až 108 hod., aktivovateľné - možnosť dodávky zmiešavača so zárezom na mincu namiesto páčky 149 φ umývadlová batéria 2. - puzdro batérie 3. - rohový ventil s fi ltrom SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 19

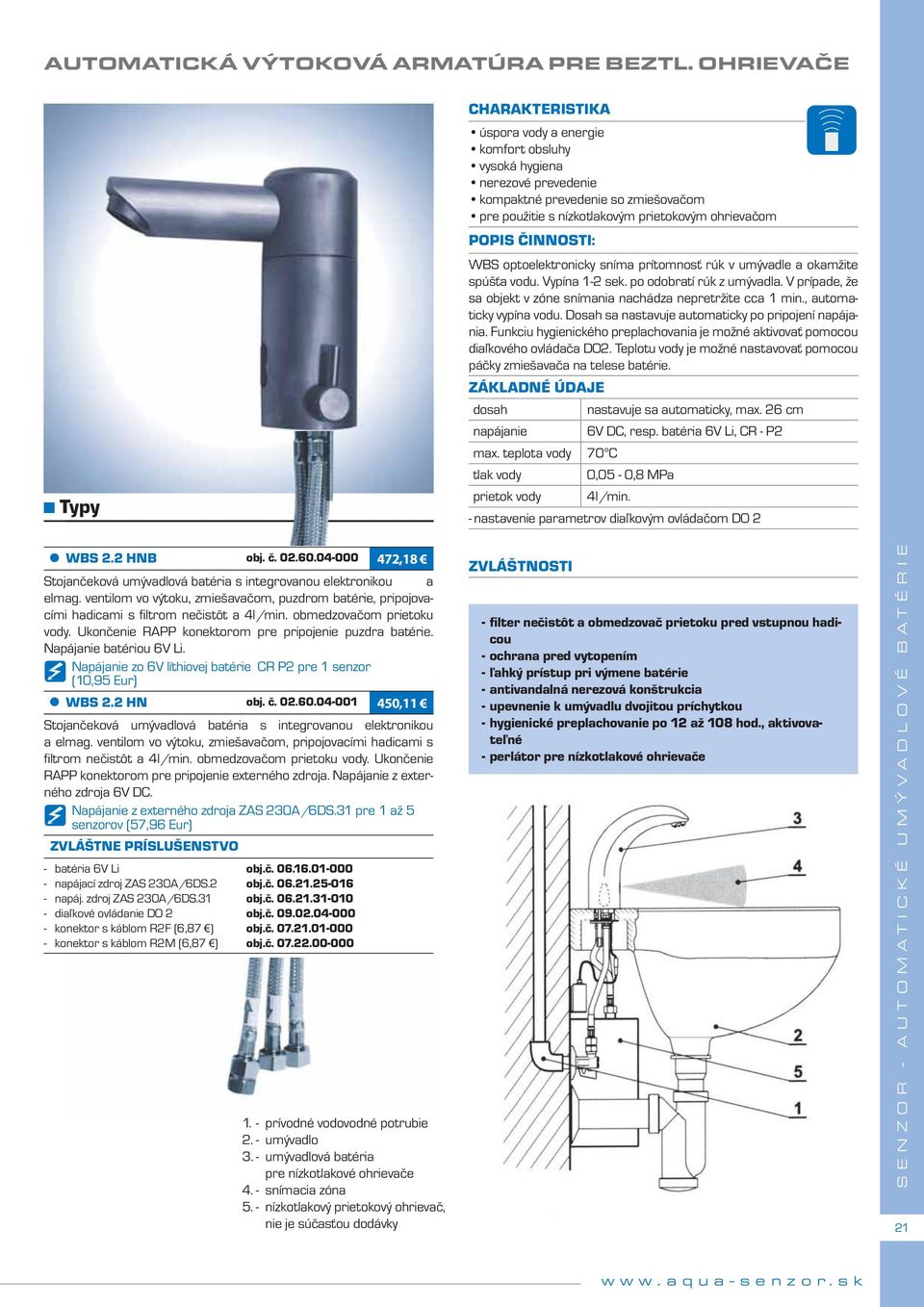

18 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA PRE BEZTL. OHRIEVAČE úspora vody a energie komfort obsluhy chromované prevedenie kompaktné prevedenie so zmiešovačom pre použitie s nízkotlakovým prietokovým ohrievačom WBS optoelektronicky sníma prítomnosť rúk v umývadle a okamžite spúšťa vodu. Vypína 1-2 sek. po odobratí rúk z umývadla. V prípade, že sa objekt v zóne snímania nachádza nepretržite cca 1 min., automaticky vypína vodu. Dosah sa nastavuje automaticky po pripojení napájania. Funkciu hygienického preplachovania je možné aktivovať pomocou diaľkového ovládača DO2. Teplotu vody je možné nastavovať pomocou páčky zmiešavača na telese batérie. nastavuje sa automaticky, max. 26 cm napájanie 6V DC, resp. batéria 6V Li, CR - P2 max. teplota vody 70 C tlak vody 0,05-0,8 MPa prietok vody 4l/min. nastavenie parametrov diaľkovým ovládačom DO 2 SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 20 WBS 2.2 HB EURORA obj.č ,01 Stojančeková umývadlová batéria s integrovanou elektronikou a elmag. ventilom vo výtoku, zmiešavačom, puzdrom batérie, pripojovacími hadicami s fi ltrom nečistôt a 4l/min. obmedzovačom prietoku vody. Ukončenie RAPP konektorom pre pripojenie puzdra batérie. Napájanie batériou 6V Li. WBS 2.2 H EURORA obj.č ,01 Stojančeková umývadlová batéria s integrovanou elektronikou a elmag. ventilom vo výtoku, zmiešavačom, pripojovacími hadicami s fi ltrom nečistôt a 4l/min. obmedzovačom prietoku vody. Ukončenie RAPP konektorom pre pripojenie externého zdroja. Napájanie z externého zdroja 6V DC. Napájanie z externého zdroja ZAS 230A/6DS.31 pre 1 až 5 senzorov (57,96 Eur) - batéria 6V Li, CR-P2 - napájací zdroj ZAS 230A/6DS.2 - napáj. zdroj ZAS 230A/6DS.31 - diaľkové ovládanie DO 2 - konektor s káblom R2F (6,87 ) - konektor s káblom R2M (6,87 ) obj.č obj.č obj.č obj.č obj.č obj.č prívodné vodovodné potrubie 2. - umývadlo 3. - umývadlová batéria pre nízkotlakové ohrievače 4. - snímacia zóna 5. - nízkotlakový prietokový ohrievač, nie je súčasťou dodávky - filter nečistôt a obmedzovač prietoku pred vstupnou hadicou - ochrana pred vytopením - ľahký prístup pri výmene batérie - antivandalná konštrukcia - upevnenie k umývadlu dvojitou príchytkou - hygienické preplachovanie po 12 až 108 hod., aktivovateľné - perlátor pre nízkotlakové ohrievače

19 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA PRE BEZTL. OHRIEVAČE úspora vody a energie komfort obsluhy nerezové prevedenie kompaktné prevedenie so zmiešovačom pre použitie s nízkotlakovým prietokovým ohrievačom WBS optoelektronicky sníma prítomnosť rúk v umývadle a okamžite spúšťa vodu. Vypína 1-2 sek. po odobratí rúk z umývadla. V prípade, že sa objekt v zóne snímania nachádza nepretržite cca 1 min., automaticky vypína vodu. Dosah sa nastavuje automaticky po pripojení napájania. Funkciu hygienického preplachovania je možné aktivovať pomocou diaľkového ovládača DO2. Teplotu vody je možné nastavovať pomocou páčky zmiešavača na telese batérie. nastavuje sa automaticky, max. 26 cm napájanie 6V DC, resp. batéria 6V Li, CR - P2 max. teplota vody 70 C tlak vody 0,05-0,8 MPa prietok vody 4l/min. - nastavenie parametrov diaľkovým ovládačom DO 2 WBS 2.2 HNB obj. č ,18 Stojančeková umývadlová batéria s integrovanou elektronikou a elmag. ventilom vo výtoku, zmiešavačom, puzdrom batérie, pripojovacími hadicami s fi ltrom nečistôt a 4l/min. obmedzovačom prietoku vody. Ukončenie RAPP konektorom pre pripojenie puzdra batérie. Napájanie batériou 6V Li. WBS 2.2 HN obj. č ,11 Stojančeková umývadlová batéria s integrovanou elektronikou a elmag. ventilom vo výtoku, zmiešavačom, pripojovacími hadicami s fi ltrom nečistôt a 4l/min. obmedzovačom prietoku vody. Ukončenie RAPP konektorom pre pripojenie externého zdroja. Napájanie z externého zdroja 6V DC. Napájanie z externého zdroja ZAS 230A/6DS.31 pre 1 až 5 senzorov (57,96 Eur) - batéria 6V Li - napájací zdroj ZAS 230A/6DS.2 - napáj. zdroj ZAS 230A/6DS.31 - diaľkové ovládanie DO 2 - konektor s káblom R2F (6,87 ) - konektor s káblom R2M (6,87 ) obj.č obj.č obj.č obj.č obj.č obj.č prívodné vodovodné potrubie 2. - umývadlo 3. - umývadlová batéria pre nízkotlakové ohrievače 4. - snímacia zóna 5. - nízkotlakový prietokový ohrievač, nie je súčasťou dodávky - filter nečistôt a obmedzovač prietoku pred vstupnou hadicou - ochrana pred vytopením - ľahký prístup pri výmene batérie - antivandalná nerezová konštrukcia - upevnenie k umývadlu dvojitou príchytkou - hygienické preplachovanie po 12 až 108 hod., aktivovateľné - perlátor pre nízkotlakové ohrievače SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 21

20 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA úspora vody a energie komfort obsluhy nerezové prevedenie kompaktné prevedenie so zmiešovačom WBS optoelektronicky sníma prítomnosť rúk v umývadle a okamžite spúšťa vodu. Vypína 1-2 sek. po odobratí rúk z umývadla. V prípade, že sa objekt v zóne snímania nachádza nepretržite cca 1 min., automaticky vypína vodu. Dosah sa nastavuje automaticky po pripojení napájania. Funkciu hygienického preplachovania je možné aktivovať pomocou diaľkového ovládača DO2. Teplotu vody je možné nastavovať pomocou páčky zmiešavača na telese batérie. nastavuje sa automaticky, max. 26 cm napájanie 6V DC, resp. batéria 6V Li, CR - P2 max. teplota vody 70 C tlak vody 0,05-0,8 MPa nastavenie parametrov diaľkovým ovládačom DO 2 SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 22 WBS 2.2 NB obj.č ,31 Stojančeková umývadlová batéria s integrovanou elektronikou a elmag. ventilom vo výtoku, zmiešavačom, puzdrom batérie, pripojovacími hadicami s fi ltrom nečistôt, na teplú a studenú vodu. Napájanie batériou 6V Li. WBS 2.2 N obj.č ,30 Stojančeková umývadlová batéria s integrovanou elektronikou a elmag. ventilom vo výtoku, zmiešavačom, pripojovacími hadicami s fi ltrom nečistôt, na teplú a studenú vodu. Napájanie z externého zdroja 6V DC. Napájanie z externého zdroja ZAS 230A/6DS.31 pre 1 až 5 senzorov (57,96 Eur) - batéria 6V Li, CR-P2 - napájací zdroj ZAS 230A/6DS.2 - napáj. zdroj ZAS 230A/6DS.31 - diaľkové ovládanie DO 2 - konektor s káblom R2F (6,87 ) - konektor s káblom R2M (6,87 ) obj.č obj.č obj.č obj.č obj.č obj.č filter nečistôt a spätný ventil na vstupe pripojovacích hadíc - ochrana pred vytopením - ľahký prístup pri výmene batérie - antivandalná nerezová konštrukcia - upevnenie k umývadlu dvojitou príchytkou - hygienické preplachovanie po 12 až 108 hod., aktivovateľné 1. - prívodné vodovodné potrubie 2. - umývadlo 3. - umývadlová batéria 4. - snímacia zóna

21 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA úspora vody a energie komfort obsluhy chromované prevedenie nastavenie parametrov diaľkovým ovládačom elektronika integrovaná vo výtoku WBS optoelektronicky sníma prítomnosť rúk v umývadle a okamžite spúšťa vodu. Vypína 1-2 sek. po odobratí rúk z umývadla. V prípade, že sa objekt v zóne snímania nachádza nepretržite cca 1 min., automaticky vypína vodu. Dosah sa nastavuje automaticky po pripojení napájania. Funkciu hygienického preplachovania je možné aktivovať pomocou diaľkového ovládača DO2. automatické nastavenie, max. 26 cm napájanie 12 V/50 Hz resp. 6V Li batéria CR-P2 tlak vody 0,05-0,8 MPa max. teplota vody 70 C WBS 3.1 EURORA obj.č.: ,61 Stojančeková umývadlová batéria s integrovanou elektronikou vo výtoku, elmag. ventilom, pripojovacou hadicou a fi ltrom nečistôt, na studenú, alebo predzmiešanú vodu. Napájanie z externého zdroja 12V/50 Hz. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 3.2 EURORA obj.č.: ,00 Stojančeková umývadlová batéria s integrovanou elektronikou vo výtoku, elmag. ventilom, zmiešavacom, pripojovacími hadicami a fi ltrami nečistôt, na teplú a studenú vodu. Napájanie z externého zdroja 12 V/50 Hz. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 3.1 B EURORA obj.č.: ,76 Stojančeková umývadlová batéria s integrovanou elektronikou vo výtoku, elmag. ventilom, pripojovacou hadicou a fi ltrom nečistôt, na studenú, alebo predzmiešanú vodu. Napájanie batériou 6V Li (CR- P2). WBS 3.2B EURORA obj.č.: ,75 Stojančeková umývadlová batéria s integrovanou elektronikou vo výtoku, elmag. ventilom, zmiešavacom, pripojovacími hadicami a fi ltrami nečistôt, na teplú a studenú vodu. Napájanie batériou 6V Li (CR-P2). - batéria 6V Li, CR-P2 - napájací zdroj ZAS 50/12t - napájací zdroj ZAS 230A/6DS.2 - napáj. zdroj ZAS 230A/6DS.31 - diaľkové ovládanie DO 2 - konektor s káblom R2F (6,87 ) - konektor s káblom R2M (6,87 ) obj.č obj.č obj.č obj.č obj.č obj.č obj. č nastavenie teploty, resp. prietoku na rohových ventiloch - filter nečistôt na vstupe pripojovacích hadíc - ochrana pred vytopením - ľahký prístup pri výmene batérie - hygienické preplachovanie 12 až 108 hod. aktivovateľné - možnosť napojenia s beztlakovým ohrievačom vody 149 φ umývadlová batéria 2. - elektromagnetický ventil 3. - rohový ventil s fi ltrom 4. - puzdro batérie SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 23

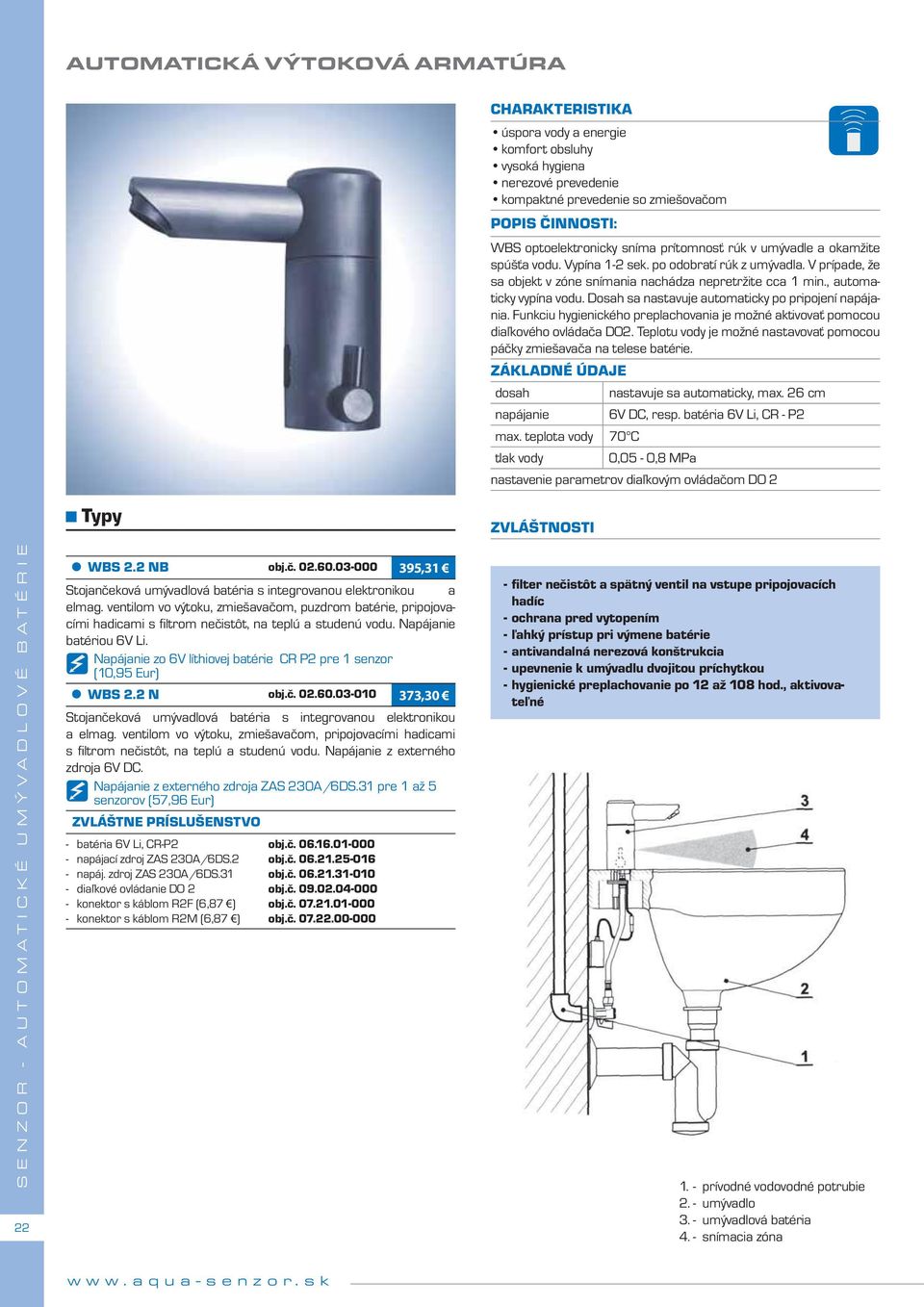

22 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE WBS 2.2 obj.č ,80 Stojančeková umývadlová batéria s integrovaným elmag. ventilom, elektronikou, zmiešavačom, pripojovacími hadicami, rohovými ventilmi so spätnými ventilmi a fi ltrom nečistôt. Výška výtoku 120 mm. Napájanie z externého zdroja 12. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 2.2B obj.č ,87 Stojančeková umývadlová batéria s integrovaným elmag. ventilom, zmiešavačom, pripojovacími hadicami, rohovými ventilmi so spätnými ventilmi a fi ltrom nečistôt. Výška výtoku 120 mm. Napájanie batérií 6V Li. - napájací zdroj ZAS 50/12t - batéria 6V Li - diaľkový ovládač DO 2 obj. č obj. č obj. č prívodné vodovodné potrubie 2. - rohový ventil s fi ltrom a spätným ventilom 3. - pripojovacie hadice 4. - upevňovacia matica s plast. podložkou 5. - umývadlová batéria 6. - kábel napájania 7. - umývadlo úspora vody komfort obsluhy dlhá životnosť chrómované prevedenie kompaktné prevedenie so zmiešavačom Optoelektronicky sníma prítomnosť rúk v umývadle. V prípade zaregistrovania rúk spúšťa vodu a necháva ju spustenú 1-2 sekundy po vytiahnutí rúk z umývadla. V prípade že sa objekt v zóne snímania nachádza nepretržite cca 1 minútu, automaticky vypína vodu. Dosah sa nastavuje automaticky po vložení batérie. Funkcia hygienického preplachu každých 12 hodín. Funkciu je možné aktivovať alebo deaktivovať pomocou diaľkového ovládača DO 2. Teplotu vody je možné nastavovať pomocou regulátora na batérii. nastavuje sa automaticky napájanie 12V (WBS 2.2) batéria 6V, CR - P2 (WBS 2.2B) max. teplota vody 70 C tlak vody 0,05-0,8 MPa nastavenie parametrov diaľkovým ovládačom DO 2 - filter nečistôt na výstupe rohových ventilov - ľahký prístup pri výmene batérie - automatická preplachovacaia funkcia Uloženie vodovodnej batérie 24

23 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA - napájací zdroj ZAS 50/12t - batéria 6 V Li CR-P2 - diaľkový ovládač DO 2 obj. č obj. č obj. č WBS 3 WBS 3 V WBS 3.1 obj. č ,61 Armatúra na studenú alebo predzmiešanú vodu, výška výtoku cca 90 mm. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 3.1 B obj. č ,76 Armatúra na studenú alebo predzmiešanú vodu, výška výtoku cca 90 mm. WBS 3.1 V obj. č ,89 Armatúra na studenú alebo predzmiešanú vodu, výška výtoku cca 170 mm. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 3.1 BV obj. č ,86 Armatúra na studenú alebo predzmiešanú vodu, výška výtoku cca 170 mm. WBS 3.2 obj. č ,00 Armatúra na teplú a studenú vodu, výška výtoku cca 90 mm. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 3.2 B obj. č ,72 Armatúra na teplú a studenú vodu, výška výtoku cca 90 mm. WBS 3.2 V obj. č ,21 Armatúra na teplú a studenú vodu, výška výtoku cca 170 mm. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 3.2 BV obj. č ,80 Armatúra na teplú a studenú vodu, výška výtoku cca 170 mm. úspora vody komfort obsluhy chrómované prevedenie WBS sníma prítomnosť rúk v umývadle a okamžite spúšťa vo du. Vypína 1-2 sek. po vytiahnutí rúk z umývadla. V prípade nepretržitého chodu cca 1 min. automaticky vypína (ochrana proti zatopeniu). 0,3 m (od bieleho papiera A4) - nastaviteľný 12 V, max. 7 VA pri batériových verziách B 6 napájanie V Li batériou tlak vody 0,05-0,8 MPa max. teplota vody 75 C - nastavenie množstva vytekajúcej vody regulácia teploty rohovými ventilmi - nastavenie parametrov diaľkovým ovládačom DO 2 - výrobky sú dodávané komplexne včítane rohového ventilu s filtrom a pancierových hadíc - elektronika integrovaná do výtoku - možnosť napájania s beztlakovým ohrievačom vody 1. - prívodné vodovodné potrubie 2. - prívodný kábel napájania 3. - umývadlový výtok s optoelektronikou 4. - umývadlo 5. - ventil so skrutkovaniami 7. - pripojovacia hadica 8. - rohový ventil s fi ltrom SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 25

24 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 26 WBS 5.1 S, BS WBS 5.1 L, BL WBS 5.1BS obj.č ,16 Umývadlová batéria s automatickým ovládaním na studenú ale bo predzmiešanú vodu, jednoduchá montáž elektroniky na ro hový ventil, výška výtoku 105 mm, chrómovaný povrch, napá janie Li batériou 6V Li. WBS 5.1 BL obj.č ,54 Umývadlová batéria s automatickým ovládaním, s otočnou optickou hlavou, na studenú ale bo predzmiešanú vodu, jednoduchá montáž elektroniky na ro hový ventil, výška výtoku 150 mm, chrómovaný povrch, napá janie batériou 6V Li. WBS 5.1 BLV obj.č ,80 Umývadlová batéria s automatickým ovládaním, s otočnou optickou hlavou, na studenú ale bo predzmiešanú vodu, jednoduchá montáž elektroniky na ro hový ventil, výška výtoku 300 mm, chrómovaný povrch, napájanie batériou 6V Li. WBS 5.1 S obj.č ,07 Prevedenie ako WBS 5.1 BS s napájaním 12 V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 5.1 L obj.č ,96 Prevedenie ako WBS 5.1 BL s napájaním 12 V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 5.1 LV obj.č ,15 Prevedenie ako WBS 5.1 BLV s napájaním 12 V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov - zmiešavač teplej a studenej vody - STS batéria Li 6 V, CR-P2 - napájací zdroj TR 8 - napájací zdroj TR 6 - diaľkový ovládač DO 2 35 o 35 o WBS 5.1 BLV, LV obj. č ,31 obj. č obj. č obj. č obj. č armatúra pre studenú alebo predzmiešanú vodu montáž elektroniky na rohový ventil vhodné pre nie verejné aplikácie napájanie 6 V Li batériou úspora vody Zariadenie optoelektronicky sníma prítomnosť rúk v umývadle a spúšťa elektromechanickým ventilom vodu. Vypína cca 1,2 sekundy po odtiahnutí rúk zo zóny snímania. Pri nepretržitom spustení viac ako 1 min. automaticky vypína. 17 cm na ruku, nastaviteľný napájanie batéria 6 V Li, CR-P2, 12 V prietok 6 l/min max. teplota vody 75 C tlak vody 0,05-0,8 MPa signalizácia stavu LED batérie - prepojovacia pancierová hadica 300 mm - nastavenie parametrov diaľkovým ovládačom DO 2 Rozmery kryt elektroniky 44 x 81 x 65 mm (v x š x h) výška výtoku 1. - umývadlová batéria 2. - puzdro batérie 3. - rohový ventil s fi ltrom S = 105 mm L = 150 mm LV = 300 mm - ochrana pred vytopením - filter nečistôt na výstupe rohového ventilu - ľahká vymeniteľnosť výtokového ramienka u modelov L a LV - konektorové prepojenie elektroniky a optiky - otočné ramienko (modely L a LV) spolu so senzorom vhodné pre kuchyne a výlevky - možnosť aktivácie hygienického prepláchnutia

25 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA úspora vody komfort obsluhy chrómované prevedenie kompaktné prevedenie so zmiešavačom variabilné výtoky Zariadenie optoelektronicky sníma prítomnosť rúk v umývadle a spúšťa elmag. ventilom vodu. Vypína cca 1-2 s po vytiahnutí rúk zo zóny snímania. Pri nepretržitom púšťaní vody dlhšie ako 1 min., automaticky vypína vodu. Dosah je možné nastaviť pomocou diaľkového ovládača. Teplota vody je nastaviteľná regulátorom na telese batérie. 0,2 m (prednastavený) napájanie batéria Li 6V/CR-P2 (WBS 7.2 B) tlak vody 0,05-0,8 MPa max. teplota vody 70 C nastavenie parametrov diaľkovým ovládačom DO 2 WBS 7.2 B obj.č ,11 Stojánková umývadlová batéria s integrovaným elmag. ventilom, elektronikou a zmiešavačom. Zostava obsahuje pripojovacie hadice, rohové ventily so spätnými klapkami a fi ltrom, štandardný výtok. Iný výtok - je nutné došpecifi kovať zo zvláštneho príslušenstva. Napájanie batériou Li 6V v telese armatúry. WBS 7.2 obj.č ,16 Stojánková umývadlová batéria s integrovaným elmag. ventilom, elektronikou a zmiešavačom. Zostava obsahuje pripojovacie hadice, rohové ventily so spätnými klapkami a fi ltrom, štandardný výtok. Iný výtok - je nutné došpecifi kovať zo zvláštneho príslušenstva. Napájanie z externého zdroja 12 V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov - batéria 6V Li (CR-P2) - diaľkový ovládač DO 2 - výtok štandard l = 80 mm obr. 1 - výtok Armal l = 120 mm obr. 2 - výtok Armal v ~ 150 mm - výtok Armal v ~ 300 mm obr. 3 obj. č obj.č obj. č obj. č obj. č obj. č spätný ventil a filter v rohovom ventile - rôzne varianty výtokov pre WBS 7.2 a WBS 7.2 B SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 27

26 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE WBS P2/ WBS P2/ obj.č obj.č ,03 353,38 Predstenová umývadlová batéria s termostatickým nastavovaním teploty. Rozteč pripojenia 150 a 100 mm. S výtokom l ~ 150 mm s etážovými prípojkami a krytmi. Chrómované prevedenie. Napájanie batérií 6V Li. WBS P2/ WBS P2/ obj.č obj.č ,02 355,37 Predstenová umývadlová batéria s termostatickým nastavovaním teploty. Rozteč pripojenia 150 a 100 mm. S výtokom l ~ 200 mm s etážovými prípojkami a krytmi. Chrómované prevedenie. Napájanie batérií 6V Li. - diaľkové ovládanie DO 2 - batéria 6V Li obj.č obj.č predstenová termostatická armatúra úspora vody a energie komfort obsluhy jednoduchá montáž hygienické preplachovanie nastavenie parametrov diaľkovým ovládačom Zariadenie spúšťa vodu priblížením ruky do zóny snímania, alebo opakovaným priblížením ruky k snímaču vypína (funkcia START-STOP). Doba tečenia je štandardne nastavená na 20 sek. Teplotu vody je možné nastavovať pomocou termostatického zmiešavača. Funkciu hygienického preplachovania je možné aktivovať pomocou diaľkového ovládača DO 2. cca 5 cm napájanie 6V Li batéria CR-P2 živ. batérie cca 2 rok pri 6000 cykloch/mes. max. teplota vody 70 C tlak vody 0,05-0,8 MPa rozteč pripojenia 100 alebo 150 mm pripoj. rozmery 2x1/2 - robustné mosadzné chrómované teleso - otočný výtok l 150 mm a l 200 mm vhodný aj pre dvojdrezy - rozteč prípojky 150 resp. 100 mm - štandardne s obmedzovačom prietoku vody, 6 l - možnosť aktivácie hygienického prepláchnutia 28

27 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA WBS 4.1 B23 obj. č ,26 Komplet s výtokom štandard, pre napojenie na studenú, alebo predzmiešanú vodu, guľovým ventilom, pripojovacou hadicou a s držiakom batérie. Napájanie batérií 6 V Li. WBS 4.2 B21 obj. č ,07 Komplet s termostatickým zmiešavačom, s výtokom štandard, guľovými ventilmi, pripojovacími hadicami a s držiakom batérie. Napájanie batérií 6 V Li. Napájanie zo 6V líthiovej batérie CR P2 pre 1senzor - batéria 6V Li (CR-P2) - diaľkové ovládanie DO 2 - STS 3054 výtok ohnutý, l = 120 mm - STS 3055 výtok ohnutý, l = 170 mm obj. č obj. č obj. č štandart obj. č STS 3056 výtok priamy, l = 120 mm obj. č STS 3057 výtok priamy, l = 170 mm obj. č rozmer krabice umožňuje montáž zariadenia namiesto klasickej nástennej batérie a jej optimálne výškové nastavenie - filter nečistôt na výstupe guľového ventilu - ochrana pred vytopením - hygienický preplach každých 12 hod. nástenná armatúra nerezové prevedenie batériové napájanie jednoduchá montáž komfort obsluhy POPIS ČINNOSTI Zariadenie optoelektronicky sníma prítomnosť rúk v umývadle a spúšťa elektromagnetickým ventilom vodu. Vypína cca 1-2 sek. po odtiahnutí rúk zo zóny snímania. Pri nepretržitom spustení viac ako 1 min. automaticky vypína. Teplota vody sa nastavuje pomocou termostatického zmiešavača. Zariadenie udržuje stálu teplotu vody a zabezpečuje ochranu osôb pred obarením. max. 27 cm napájanie batéria 6V Li, CR-P2 tlak vody 0,05-0,8 MPa max. teplota vody 70 C indikácia stavu LED batérie nastavenie parametrov diaľkovým ovládačom DO 2 ROZMERY krabica 300 x 240 x 80 mm výtok ohnutý l= 120 mm - štandard l= 170 mm priamy l= 120mm l= 170mm SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 29

28 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA WBS 3.1 CH WBS 3.1 CN podomietková armatúra nerezové prevedenie úspora vody Zariadenie optoelektronicky sníma prítomnosť rúk v umývadle resp. prítomnosť osoby pred umývadlom a spúšťa elektromag-netickým ventilom vodu. Vypína cca 1,2 sek. po odtiahnutí rúk resp. po odstúpení zo zóny snímania. Pri nepretržitom spustení viac ako 1 min. automa- ticky vypína. cca 27 cm u WBS 3CN C (od bieleho papiera A4) cca 60 cm u WBS 3CH C (od bieleho papiera A4) napájanie 12 V, max. 8 VA resp. batériou 6 V Li tlak vody 0,05-0,8 MPa max. teplota vody 70 C nastavenie parametrov diaľkovým ovládačom DO 2 ROZMERY kryt elektroniky 200 x 180 x 10 mm montážna krabica 180 x 148x 67 mm (v x š x h) dĺžka výtoku 170 mm resp. 240 mm SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 30 WBS 3.1CH2-170 WBS 3.1CH1-240 obj. č obj. č ,83 302,83 Nástenná umývadlová armatúra, sníma prítomnosť osoby, chrómovaný výtok l = 240 mm, l = 170 mm, napájanie zo zdroja 12 V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 3.1CHB2-170 WBS 3.1CHB1-240 obj. č obj. č ,03 401,75 Nástenná umývadlová armatúra, sníma prítomnosť osoby, chrómovaný výtok l = 240 mm, l = 170 mm, napájanie batériou 6 V Li. WBS 3CN1-240 WBS 3CN1-170 obj. č obj. č ,93 270,93 Nástenná umývadlová armatúra, sníma prítomnosť rúk, chró-movaný výtok l = 240 mm, l = 170 mm, napájanie zo zdroja 12 V. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 3CNB1-240 WBS 3CNB2-170 obj. č obj. č ,76 311,76 Nástenná umývadlová armatúra, sníma prítomnosť osoby, chrómovaný výtok l = 240 mm, l = 170 mm, napájanie batériou 6 V Li. - batéria Li 6V - napájací zdroj ZAS50/12t - napájací zdroj TR 8 - diaľkový ovládač DO 2 obj. č obj. č obj. č obj. č skryté uchytenie čelného krytu - antivandalné - filter nečistôt na vstupe ventilu - masívny nerezový kryt bez ostrých hrán - ochrana pred vytopením - výrobky sú komplet dodané s montážnou krabicou, elektromag. ventilom a uzatváracím ventilom 1. - prívodné vodovodné potrubie 2. - krabica elektroniky s krytom 3. - snímaná oblasť 4. - ventil so šrúbením

29 AUTOMATICKÁ VÝTOKOVÁ ARMATÚRA montážna sada do nerezových umývadiel úspora vody a energie komfort obsluhy WBS 6RR sa používa na zabudovanie do nerezových umývadiel. Zariadenie optoelektronicky sníma prítomnosť osoby pred umývadlom. Po odchode osoby zo zóny snímania vypína vodu. Funkciu hygienického preplachovania je možné aktivovať pomocou diaľkového ovládača DO2. Teplotu vody je možné nastavovať pomocou zmiešavača. 30 cm prednastavený, nastaviteľný v rozsahu: od cm napájanie 12 V/50 Hz, batéria 6V Li CR-P2 max. teplota vody 70 C tlak vody 0,05-0,8 MPa - filter nečistôt na vstupe prip. hadíc - ochrana pred vytopením WBS 6RR obj.č ,56 Sada pre automatické spúšťanie vody: elektronika s pripojovacími káblami, elmag. ventilom, zmiešavačom, napájacím zdrojom 230V/12V~ a pripojovacími hadicami. Napájanie z externého zdroja ZAS 50/12t pre 1 až 5 senzorov WBS 6RRB obj.č ,01 Sada pre automatické spúšťanie vody: elektronika s pripojovacími káblami, elmag. ventilom, zmiešavačom, puzdrom batérie a pripojovacími hadicami. Napájanie batérií 6V Li. 0,- - diaľkové ovládanie DO 2 - batéria 6V Li, CR-P2 obj.č obj.č SENZOR - AUTOMATICKÉ UMÝVADLOVÉ BATÉRIE 31
