Η τοποθέτηση των περιφερικών κοχλιών στην ενδομυελική ήλωση με μία απλουστευμένη τεχνική. Χρήστος K. Γιαννακόπουλος

Transcript

1 Η τοποθέτηση των περιφερικών κοχλιών στην ενδομυελική ήλωση με μία απλουστευμένη τεχνική Χρήστος K. Γιαννακόπουλος

2 Ιστορία Ενδομυελικής Ήλωσης

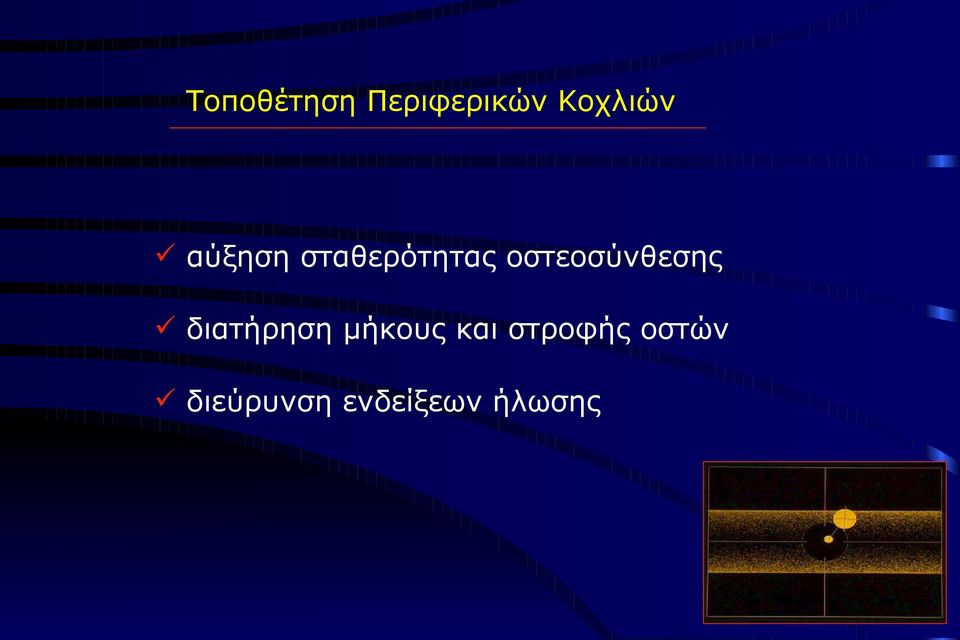

3 Τοποθέτηση Περιφερικών Κοχλιών αύξηση σταθερότητας οστεοσύνθεσης διατήρηση μήκους και στροφής οστών διεύρυνση ενδείξεων ήλωσης

4 Μέθοδοι Τοποθέτησης Περιφερικών Κοχλιών Free-hand συσκευές σκόπευσης επί του C-arm συσκευές σκόπευσης με Laser φορητό C-arm ρομποτικές συσκευές μηχανικά συστήματα εξωτερικά συστήματα σκόπευσης ηλεκτρομαγνητικά Συστήματα χρήση memory alloys ακτινοδιαπερατό Τρυπάνι αυλοφόρα Τρυπάνια και Κοχλίες

5

6 HUMERUS NAIL FOREARM NAIL

7 KODROS LUCENT AWL SIMMONS LOCATOR COLE DEVICE

8 FORESIGHT NAIL TRUEFLEX NAIL

9 ΣΥΣΚΕΥΗ ΚRETTEK ΣΥΣΚΕΥΗ ΚLEMM

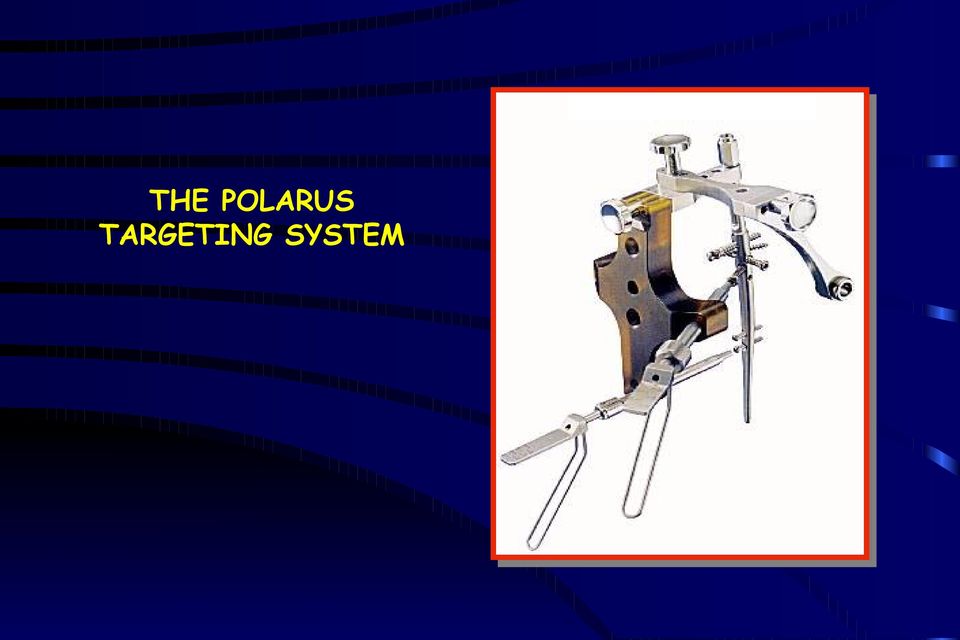

10 THE POLARUS TARGETING SYSTEM

11 THE QUICKLOCK TARGETING SYSTEM

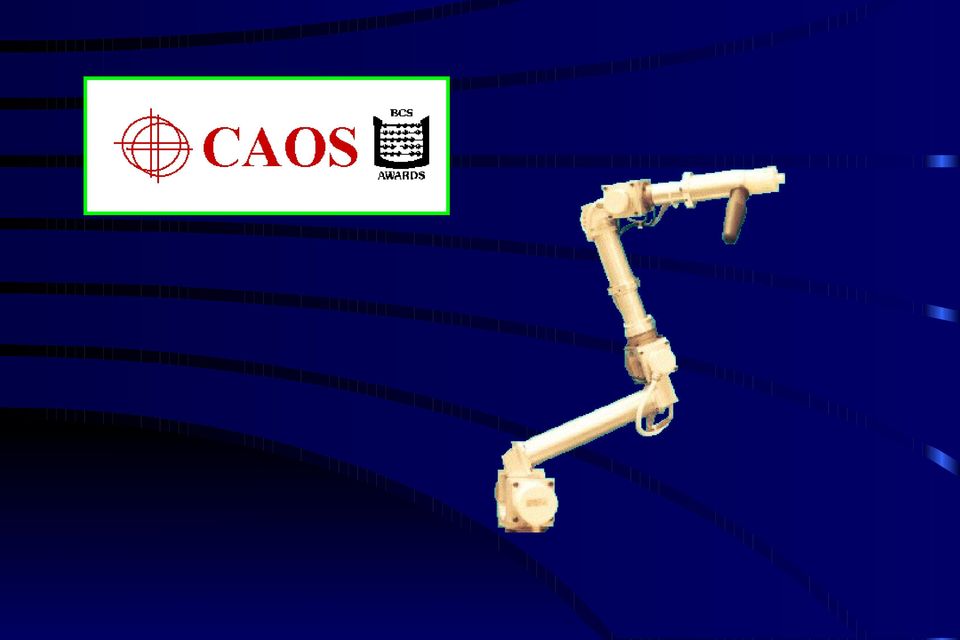

12

13

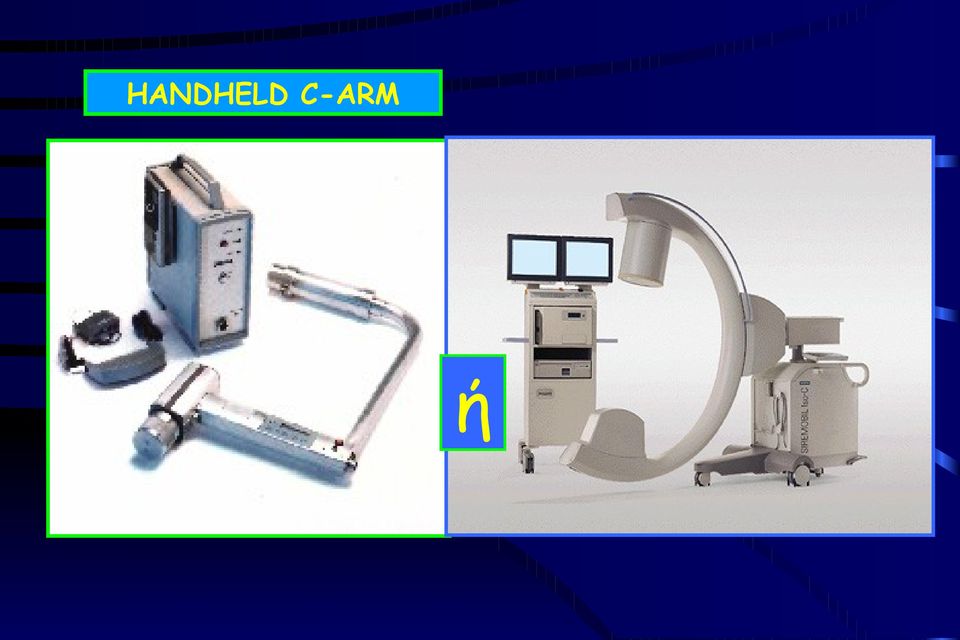

14 HANDHELD C-ARM ή

15

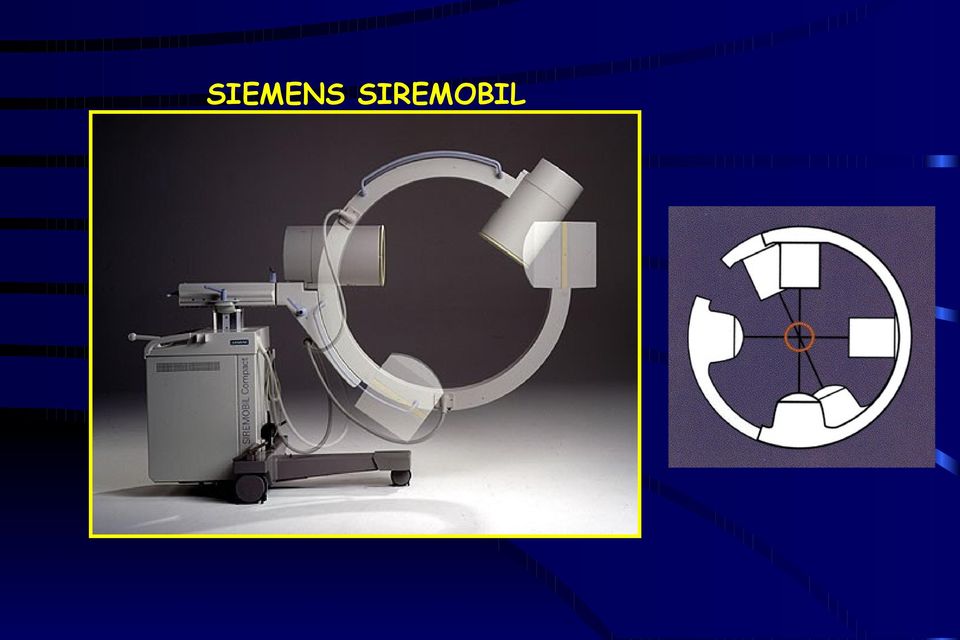

16 SIEMENS SIREMOBIL

17 LASER TARGETING

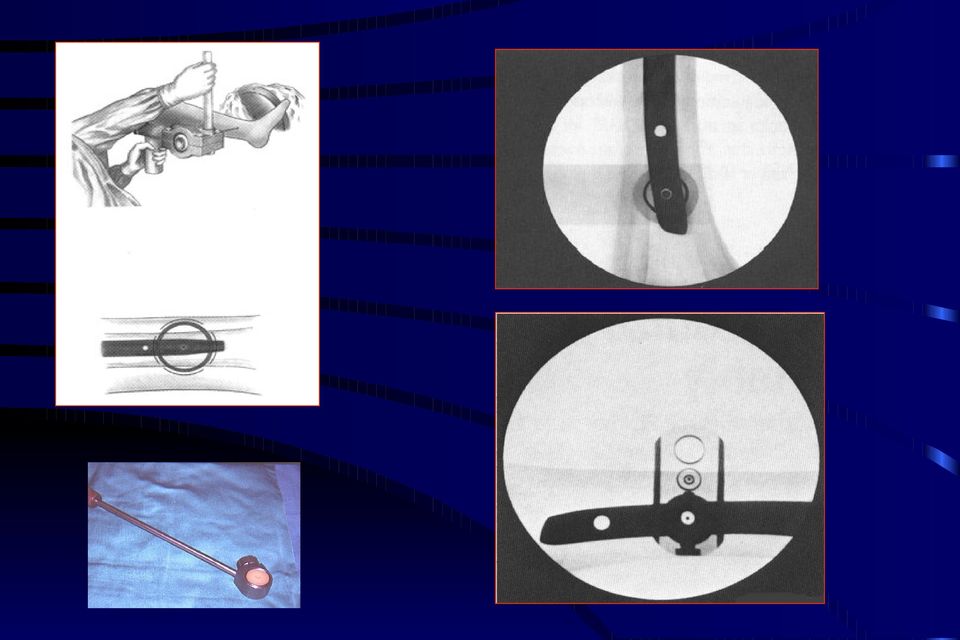

18

19 ΑΣΚΗΣΗ ΣΚΟΠΟΒΟΛΗΣ ;

20 Gauillume Tell και Bailiff Gessler 18 Nοεμβρίου 1307

21 Τεχνική Free Hand

22

23 Όμως τεχνικά απαιτητική διαδικασία αύξηση χρόνου επέμβασης αύξηση ακτινοβολίας σε χειρουργό και ιατρούς(χέρια) (Συχνή) αποτυχία τοποθέτησης = αποτυχία επέμβασης φθορά ήλου(ιδίως τιτανίου) και ευπάθεια θραύσης στις κενές οπές (αυξημένη φόρτιση - εγγύτητα οπής στο κάταγμα-υλικό και ιδιότητες ήλου)

24

25

26

27 Μύθος #1 H σκόπευση των περιφερικών βιδών γίνεται με μικρή έκθεση στην ακτινοβολία

28 Sutherland, Finlayson J.R. Coll. Surg. Edinb., 1998, 43, Screening times with image intensifier in orthopaedic trauma surgery

29 Μύθος #2 «Εγώ βάζω τις περιφερικές βίδες σε 5 λεπτά»

30 Η περιφερική σκόπευση είναι χρονοβόρα Κατανάλωση 20% του χρόνου χειρουργείου

31 Η περιφερική σκόπευση είναι χρονοβόρα Χρόνος τοποθέτησης των περιφερικών κοχλιών: 30.2 min (μηριαίο) min (κνήμη) Sanders R, Koval KJ, DiPasquale T, et al. Exposure of the orthopaedic surgeon to radiation. J Bone Joint Surg Am. 1993;75(3):

32 Χρόνος τοποθέτησης περιφερικών κοχλιών με την τεχνική free hand (ποσοστό του συνολικού χρόνου ακτινοβολίας) 29%, 31%, 40%, 57% Kempf et al. J Bone Joint Surg Am. 1985; 67(5): Sugarman et al. Injury. 1988;19(5): Levin et al. J Bone Joint Surg Am. 1987;69(5): Coetzee et al. S Afr Med J ;81(6):

33 H χρήση ακτινοδιαπερατού τρυπανιού μειώνει την ακτινοβολία Στην περιφερική στόχευση οφείλεται το 50% της συνολικής ακτινοβολίας Krettek et al. Clin Orthop. 1999;364:

34 Τα ακτινοδιαπερατά τρυπάνια: κοστίζουν μειώνουν μόνο την έκθεση σε ακτινοβολία δεν υπάρχουν συνήθως στο χειρουργείο

35 Χρήση Μηχανικών Συστημάτων Σκόπευσης κοστίζουν όχι απόλυτη ακρίβεια εξαρτώνται από τον εξοπλισμό δεν λαμβάνουν υπ όψη την παραμόρφωση του ήλου επιτυχή ιδίως στην κνήμη

36 Χρόνος Τοποθέτησης Περιφερικών Κοχλιών min (με συσκευή σκόπευσης) min (free hand) Συνολικός Χρόνος Χειρουργείου 81 vs. 85 min Gugala Z, Nana A, Lindsey RW. Tibial intramedullary nail distal interlocking screw

37 Χρόνος Τοποθέτησης Περιφερικών Κοχλιών 16.7 ± 8.6 min 21.9 ±10.5 min Αποτυχία τοποθέτησης κοχλιών 1.6% Krettek C, Konemann B, Farouk O, et al. A comparison of a fluoroscopy-free mechanical targeting system and a free-hand technique for the placement of distal interlocking screws of tibial nails. Chirurg. 1997;68(11):

38 Ήλωση με και χωρίς Γλυφανισμό Χρόνος χειρουργείου 70 vs 59 min Xρόνος περιφερικής σκόπευσης 13 vs 14 min H περιφερική σκόπευση διαρκεί το 18.57% vs 23.7% του συνολικού χρόνου Blachut PA, et al. Interlocking intramedullary nailing with and without reaming for the treatment of closed fractures of the tibial shaft. A prospective, randomized study.j Bone Joint Surg Am 1997;79:

39

40 Distal intramedullary nail interlocking: the flag and grid technique C. Yiannakopoulos et al. Journal of Orthopaedic Trauma, Accepted for Publication, 2005

41

42 FLAG

43 Γιατί βελόνη Steinmann και όχι τρυπάνι;

44 ΠΗΓΗ Τρυπάνι Ακτίνες Χ Οπτικό Εμπόδιο

45 Χειρουργική Τεχνική 1. τοποθέτηση ήλου 2. επικόλληση πλέγματος στο δέρμα αντίστοιχα με τις περιφερικές οπές 3. οπές ως κύκλος και καθορισμός της θέσης τους ως προς το πλέγμα στην οθόνη 4. τομές δέρματος στα αντίστοιχα τετράγωνα του πλέγματος 5. στόχευση και διάνοιξη της εγγύς οπής 6. τοποθέτηση κοχλιών

46

47

48

49

50

51

52 1X1 cm

53

54

55

56

57

58

59

60

61 Αποτελέσματα από τη χρήση της τεχνικής Ομάδα Α: nail and grid Ομάδα Β: free hand χρόνος περιφερικής σκόπευσης αναγκαίες ακτινογραφίες χρόνος ακτινοβολίας

62

63 Αποτελέσματα από τη χρήση της τεχνικής Χρόνος περιφερικής σκόπευσης 5.1 ± 2.7 min vs 19±7.1 min (free-hand) Αναγκαίες ακτινογραφίες 6.2 vs 28.4 (5-9) (17-52) Χρόνος ακτινοβολίας min vs ( min) ( min)

64 Καμμία αδυναμία τοποθέτησης των βιδών vs 4 αποτυχίες τοποθέτησης 5 διεύρυνση εγγύς φλοιού

65 2 περιπτώσεις

66 Η τεχνική flag and grid Είναι: απλή εύκολη επιτυχής ανέξοδη

67 Η τεχνική flag and grid μειώνει το χρόνο τοποθέτησης των περιφερικών κοχλιών μειώνει το ποσό της ακτινοβολίας δε μειώνει τη δύναμη συγκράτησης των κοχλιών
