7 2. Περιβάλλον σχεδίασης Ένα από τα καλύτερα νέα χαρακτηριστικά του AutoCAD 2006 είναι οι νέες δυνατότητες σχεδίασης µε τη βοήθεια του Dynamic Input. Η τεχνική αυτή και οι δυνατότητες που δίνει στους χρήστες, αναλύεται στη συνέχεια. Dynamic Input Με το Dynamic Input δίνονται πολλές πληροφορίες δίπλα από το σταυρόνηµα του ποντικιού όπως συντεταγµένες, γωνίες και εντολές. Μετακινώντας το ποντίκι χωρίς να δώσετε εντολή εµφανίζονται οι συντεταγµένες της θέσης του στη σχεδιαστική επιφάνεια µε τα δεκαδικά που έχουν ορισθεί στη UNITS. Το Dynamic Input µπορεί να γίνει ON/OFF πατώντας το πλήκτρο F12 ή το κουµπί DYN της γραµ- µής κατάστασης (επόµενη εικόνα). Για παράδειγµα: Μετακινώντας το ποντίκι στη σχεδιαστική επιφάνεια εµφανίζονται κάθε στιγµή οι συντεταγµένες του από την αρχή των αξόνων, επόµενη εικόνα (αριστερά). Εµφανίζονται δύο δεκαδικά, γιατί έχουν ορισθεί δύο δεκαδικά στην Precision, επόµενη εικόνα (δεξιά). Κάνοντας OFF το Dynamic Input εµφανίζεται απλά το σταυρόνηµα (χωρίς συντεταγµένες). Προσοχή Οι συντεταγµένες είναι στρογγυλοποιηµένες σύµφωνα µε τον αριθµό των δεκαδικών που έχουν ορισθεί στη UNITS, κατά συνέπεια δεν πρέπει να λαµβάνονται σαν "πραγµατικές", εκτός από τις περιπτώσεις που αναλύονται στη συνέχεια. Πληκτρολόγηση εντολών Πληκτρολογώντας τις εντολές, αυτές εµφανίζονται δίπλα από το σταυρόνηµα, επόµενη εικόνα (αριστερά). Μπορείτε φυσικά να πληκτρολογήσετε και συντοµεύσεις των εντολών, επόµενη εικόνα (δεξιά).

8 16 AutoCAD 2006 Αναβάθµιση Υπενθύµιση εντολών Αν δε θυµάστε ακριβώς κάποια εντολή, µπορείτε να πληκτρολογήσετε τα αρχικά γράµµατά της. Με διαδοχικό πάτηµα του πλήκτρου TAB το πρόγραµµα θα σας εµφανίσει δίπλα στο σταυρόνηµα τις εντολές κατ αλφαβητική σειρά. Για παράδειγµα: πληκτρολογώντας LA, επόµενη εικόνα (αριστερά) και πατώντας διαδοχικά το TAB εµφανίζονται οι εντολές LASTANGLE, επόµενη εικόνα (κέντρο) και LASTPOINT, επόµενη εικόνα (δεξιά) κ.λπ. Απόσταση & Γωνία Μετακινώντας το ποντίκι µετά από εντολή σχεδίασης, εµφανίζεται η απόστασή του και η γωνία του από το τελευταίο επιλεγµένο σηµείο (επόµενη εικόνα). Εµφανίζεται καταρχήν επιλεγµένη η απόσταση και µπορείτε να πληκτρολογήσετε την επιθυµητή. Εκτός από την απόσταση εµφανίζεται και η γωνία στρογγυλοποιηµένη. Πρέπει να πληκτρολογήσετε την επιθυµητή γωνία στροφής. Οι γωνίες που είναι ακριβείς είναι αυτές που έχουν ορισθεί στην καρτέλα Polar Tracking της DSETTINGS. Για παράδειγµα: Στην επόµενη εικόνα, πατώντας Enter θα ληφθεί απόσταση 2.50 υπό γωνία 30 µοιρών. Η γωνία είναι σωστή γιατί εµφανίζονται οι διακεκοµµένες γραµµές του Polar Tracking.

9 2 Περιβάλλον σχεδίασης 17 Στην επόµενη εικόνα (αριστερά) πατώντας Enter θα ορισθεί απόσταση Μπορείτε φυσικά να πληκτρολογήσετε διαφορετική τιµή, η οποία µε Enter θα ληφθεί υπόψιν. H εµφανιζόµενη γωνία των 36 µοιρών είναι ενδεικτική. Για να ορίσετε γωνία πατήστε το πλήκτρο TAB. Η απόσταση κλειδώνει και µπορείτε να πληκτρολογήσετε την επιθυµητή γωνία, επόµενη εικόνα (δεξιά). Συντεταγµένες Σχετικές πολικές συντεταγµένες Για να ορίσετε σχετικές πολικές συντεταγµένες πρέπει να πατήσετε Στη συνέχεια πληκτρολογήστε την απόσταση x. Για να ορίσετε στη συνέχεια τη γωνία πληκτρολογήστε <γωνία. Παρατηρήστε ότι "κλείδωσε" η απόσταση x, (εµφανίζεται ως µικρό λουκέτο) όπως στην επόµενη εικόνα. Για παράδειγµα: Στην επόµενη εικόνα, µετά την πληκτρολόγηση πληκτρολογήθηκε 3.17<23. Σχετικές καρτεσιανές συντεταγµένες Για να ορίσετε σχετικές καρτεσιανές συντεταγµένες πρέπει να πληκτρολογήσετε καταρχήν όπως και στις πολικές συντεταγµένες Στη συνέχεια πληκτρολογήστε απόσταση x, απόσταση y. Για παράδειγµα: Για να ορίσετε σχετικές συντεταγµένες x=3.17 και y= , 2.30 (επόµενη εικόνα).

10 18 AutoCAD 2006 Αναβάθµιση Απόλυτες πολικές & Καρτεσιανές συντεταγµένες Για να ορίσετε απόλυτες συντεταγµένες µπορείτε να τις πληκτρολογήστε απευθείας ή πληκτρολογώντας καταρχήν #. Στη συνέχεια µπορείτε να δώσετε απόσταση < γωνία ή απόσταση x, απόσταση y. Για παράδειγµα: Για να ορίσετε απόλυτες πολικές συντεταγµένες 1.50<46 πληκτρολογήστε 1.50<46 ή #1.50<46. Μόλις πληκτρολογήσετε το σύµβολο της γωνίας (<) αυτό εξαφανίζεται, επόµενη εικόνα (αριστερά). Η απόσταση αυτή είναι από την αρχή των αξόνων. Για να δώσετε απόλυτες καρτεσιανές συντεταγµένες x=5.20 και y=3.50 πληκτρολογήστε 5.20,3.50 ή #5.20,3.50, επόµενη εικόνα (δεξιά). Παρατήρηση Θεωρούµε ότι η πληκτρολόγηση των απόλυτων συντεταγµένων πρέπει να γίνεται χωρίς το #. Για παράδειγµα: Για να ορίσετε τις απόλυτες πολικές συντεταγµένες του προηγούµενου παραδείγµατος πληκτρολογήστε 1.50<46 και 5.20,3.50 αντίστοιχα (επόµενες εικόνες). Μηνύµατα της Command στο σταυρόνηµα Εκτός από τις συντεταγµένες στο σταυρόνηµα εµφανίζονται και τα µηνύµατα της Command. Για παράδειγµα: Ενεργοποιήστε την PLINE. To αρχικό µήνυµα Specify first point: εµφανίζεται δίπλα στο σταυρόνηµα, επόµενη εικόνα (αριστερά). Επιλέξτε το πρώτο σηµείο. Στο δεύτερο σηµείο εµφανίζεται το µήνυµα Specify next point or πάλι δίπλα στο σταυρόνηµα, επόµενη εικόνα (δεξιά).

11 2 Περιβάλλον σχεδίασης 19 Πατώντας το κάτω βελάκι του πληκτρολογίου εµφανίζονται οι επιλογές της Polyline (επόµενη εικόνα). Μπορείτε να επιλέξετε την επιθυµητή επιλογή µετακινώντας το ποντίκι ή το κάτω βελάκι του πληκτρολογίου. Μπορείτε φυσικά να δώσετε δεξί κλικ όπως και στις προηγούµενες εκδόσεις. Εµφάνιση µηνυµάτων Η εµφάνιση των συντεταγµένων και των µηνυµάτων στο σταυρόνηµα ορίζονται από τις επιλογές της καρτέλας Dynamic Input της DSETTINGS (επόµενη εικόνα). Enable Pointer Input. Αν είναι ON κατά τη µετακίνηση του σταυρονήµατος εµφανίζονται οι συντεταγµένες x και y.

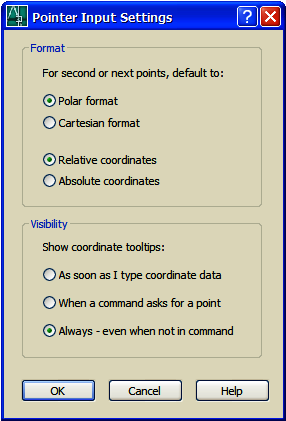

12 20 AutoCAD 2006 Αναβάθµιση Περιοχή Pointer Input. Πατώντας το κουµπί Settings της περιοχής Pointer Input εµφανίζεται το πλαίσιο διαλόγου Pointer Input Settings. Επιλέγετε τη µορφή εµφάνισης του δεύτερου και των επόµενων σηµείων που θα ορισθούν (επόµενη εικόνα). Στην περιοχή Format υπάρχουν οι επιλογές: Polar Format (Πολική Μορφοποίηση), Cartesian Format (Καρτεσιανή Μορφοποίηση), Relative Coordinates (Σχετικές Συντεταγµένες), Absolute Coordinates (Απόλυτες Συντεταγµένες). Στην περιοχή Visibility επιλέγετε σε ποιες περιπτώσεις θα εµφανίζονται τα βοηθητικά πλαίσια. Enable Dimension Input where possible. Αν είναι ON εµφανίζονται αποστάσεις και γωνίες όπου αυτό είναι δυνατόν. Περιοχή Dimension Input. Πατώντας το κουµπί Settings της περιοχής Dimension Input εµφανίζεται το πλαίσιο διαλόγου Dimension Input Settings (επόµενη εικόνα).

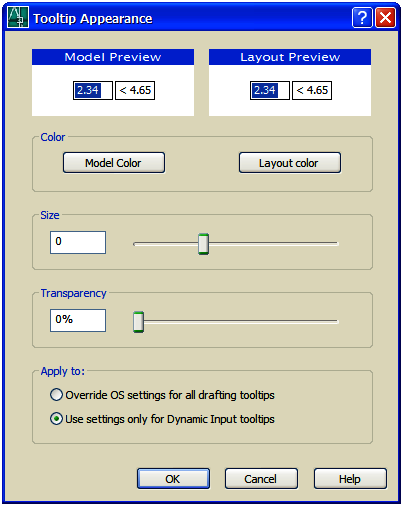

13 2 Περιβάλλον σχεδίασης 21 Στην περιοχή Visibility επιλέγετε τα στοιχεία που θα εµφανίζονται όταν ένα grip θα γίνεται Stretch. Περιοχή Dynamic Prompts Show command prompting and command input near the crosshairs. Αν είναι ON εµφανίζονται τα µηνύµατα της Command δίπλα από το σταυρόνηµα. Drafting Tooltip Appearance. Εµφανίζεται το πλαίσιο διαλόγου της επόµενης εικόνας. Σ αυτό µπορείτε να ορίσετε τα χρώµατα, το µέγεθος και τη διαφάνεια των στοιχείων που εµφανίζονται στο σταυρόνηµα.

14 22 AutoCAD 2006 Αναβάθµιση Απενεργοποίηση του Dynamic Input Υπάρχουν περιπτώσεις που πρέπει να ακυρωθεί το Dynamic Input. Μια από αυτές τις περιπτώσεις αναλύεται στο επόµενο παράδειγµα. Για παράδειγµα: Σχεδιάστε µία λοξή γραµµή όπως αυτή της επόµενης εικόνας (αριστερά). Υποθέτουµε ότι θα πρέπει να µετακινηθεί η γραµµή οριζόντια προς τα αριστερά κατά Ενεργοποιήστε το grip µετακινήστε το οριζόντια προς τα αριστερά και πληκτρολογήστε Αν το Dynamic Input είναι ON δεν εµφανίζεται το επιθυµητό αποτέλεσµα και η γραµµή απλά επεκτείνεται. Αν είναι OFF, µπορεί να γίνει η µετακίνηση, επόµενη εικόνα (δεξιά). Grips Αν εµφανίσετε τα grips οποιουδήποτε αντικειµένου (απλά επιλέγοντάς το), µπορείτε αγγίζοντας τα grips, να πάρετε τις συντεταγµένες τους ως προς το WCS. Υπενθυµίζουµε ότι µε τον όρο αγγίζω εννοούµε ότι "απλά" αφήνετε το ποντίκι πάνω στο grip. Για παράδειγµα: Στην επόµενη εικόνα επιλέχθηκε το grip µιας γραµµής. Εµφανίζονται οι συντεταγµένες του επιλεγµένου σηµείου και η απόστασή του x & y από την αρχή των αξόνων. Recent Input Μπορείτε να "δείτε" και να επιλέξετε τις τελευταίες εντολές που έχουν δοθεί στο σχέδιο δίνοντας δεξί κλικ στη σχεδιαστική επιφάνεια και επιλέγοντας Recent Input, επόµενη εικόνα (αριστερά). Για να "δουλέψει" αυτή η επιλογή πρέπει να µην έχετε δώσει εντολή. Αν έχετε δώσει εντολή, µε δεξί κλίκ µπορείτε να "δείτε" τις τελευταίες συντεταγµένες που έχουν δοθεί και να επιλέξετε από αυτές, επόµενη εικόνα (δεξιά).

15 2 Περιβάλλον σχεδίασης 23 Κλείδωµα εργαλειοθηκών & παλετών Μπορείτε να κλειδώσετε τις εργαλειοθήκες και τις παλέτες της κεντρικής οθόνης του AutoCAD έ- τσι ώστε να µην µπορούν να µετακινηθούν. Αυτό γίνεται µε τη βοήθεια του µικρού λουκέτου που εµφανίζεται στο κάτω δεξί µέρος της οθόνης (εµφανίζεται στον κύκλο στην επόµενη εικόνα αριστερά). Επιλέγοντάς το εµφανίζεται το αναδυόµενο µενού της επόµενης εικόνας (αριστερά). Μπορείτε να επιλέξετε τις εργαλειοθήκες και τις παλέτες που θα κλειδώσουν. Με All (όπως στην εικόνα), κλειδώνουν όλες. Το λουκέτο εµφανίζεται κλειστό, ένδειξη ότι έχουν κλειδώσει. Επιλέγοντας το κλειδωµένο λουκέτο, µπορείτε να ξεκλειδώσετε τις εργαλειοθήκες και τις παλέτες, επόµενη εικόνα (δεξιά). Παρατήρηση Οι κλειδωµένες εργαλειοθήκες και παλέτες µπορούν να µετακινηθούν µε Ctrl + αριστερό κλικ.

16 24 AutoCAD 2006 Αναβάθµιση Παράθυρο Command Μπορείτε να εξαφανίσετε το παράθυρο της Command έτσι ώστε να µεγαλώσει η σχεδιαστική επιφάνεια µε Ctrl+9. Εµφανίζεται το πλαίσιο διαλόγου Hide Command Line Window (επόµενη εικόνα). Πατώντας το κουµπί Yes το παράθυρο της Command εξαφανίζεται. ίνοντας ξανά Ctrl+9 µπορείτε να επαναφέρετε το παράθυρο εντολών. Selection Preview & Επιλογή αντικειµένων Selection Preview Ένα από τα νέα χαρακτηριστικά του AutoCAD 2006 είναι το Selection Preview. Κατά τη µετακίνηση του ποντικιού στη σχεδιαστική επιφάνεια, εµφανίζονται µε έντονο χρώµα και πάχος τα αντικείµενα που θα επιλεχθούν. Έτσι µπορείτε να ξέρετε πριν την επιλογή αντικειµένων, αν αυτό που βρίσκεται "κάτω" από το ποντίκι είναι block, polyline, xref κ.λπ. Το Selection Preview είναι πολύ χρήσιµο και στα τρισδιάστατα σχέδια. Για παράδειγµα: Στην επόµενη εικόνα "γνωρίζουµε" απλά µε τη µετακίνηση του ποντικιού ότι αυτό που θα "επιλεχθεί" είναι µπλοκ.

17 2 Περιβάλλον σχεδίασης 25 Crossing & Window Οι επιλογές αντικειµένων µε Crossing & Window έχουν γίνει χρωµατιστές. Το Window είναι µπλε και το Crossing πράσινο. Οι επιλογές εµφάνισης του Selection Preview κατά την επιλογή αντικειµένων ορίζονται στην OPTIONS Καρτέλα Selection Visual Effect Settings (επόµενη εικόνα). Περιοχή Selection Preview Effect Επιλέγετε τα χαρακτηριστικά εµφάνισης του Selection Preview. Μπορεί να είναι Dash ( ιακεκοµµένες γραµµές), Thicken (Έντονες) ή Both (και τα δύο). Advanced Options. Πατώντας το κουµπί αυτό εµφανίζεται το πλαίσιο διαλόγου Advanced Preview Options (επόµενη εικόνα). Στο πλαίσιο αυτό επιλέγετε τα αντικείµενα που δεν θα επιλέγονται στο Preview Selection. Στο προηγούµενο πλαίσιο διαλόγου εξαιρούνται Locked Layers, Xrefs & Tables γιατί είναι OK. Για παράδειγµα: Στην επόµενη εικόνα εµφανίζεται ένα µικρό λουκέτο που "δηλώνει" ότι το αντικείµενο κάτω από το σταυρόνηµα ανήκει σε layer που είναι κλειδωµένο.

18 26 AutoCAD 2006 Αναβάθµιση Περιοχή Area Selection Effect Στην περιοχή αυτή επιλέγετε τα χρώµατα των επιλογών Crossing και Window, στα Window Selection Color και Crossing Selection Color. Αν η επιλογή Indicate Selection area είναι ON εµφανίζονται τα Crossing και Window χρωµατιστά. Στο Selection area opacity επιλέγετε το ποσοστό διαφάνειας των χρωµατιστών πλαισίων. Temporary Override Keys Τα Temporary Override Keys είναι "προσωρινοί" συνδυασµοί πλήκτρων. Με τον όρο προσωρινοί εννοούµε ότι ισχύουν µόνο όσο διάστηµα πατάτε ταυτόχρονα τα πλήκτρα των συνδυασµών. Οι συνδυασµοί που ισχύουν είναι: Shift Shift + Q Shift + D Shift + C Shift + O Ortho ON/OFF. Object Snap tracking. Ακύρωση όλων των Snaps & Tracking. Center. 3D Orbit. Για παράδειγµα: Υποθέτουµε ότι το Center δεν είναι επιλεγµένο στα OSNAPS στην DSETTINGS Καρτέλα Objects Snaps. Για να ξεκινήσετε µία γραµµή από το κέντρο ενός κύκλου ενεργοποιήστε τη LINE και πατήστε συνεχόµενα Shift+C. Ενεργοποιείται το Center και µπορείτε να "βρείτε" το κέντρο του κύκλου (επόµενη εικόνα). Κατά τη διάρκεια που πατάτε τα πλήκτρα εµφανίζεται το σύµβολο ενεργοποιήσης του Temporary Override Key (εµφανίζεται σε κύκλο, στην επόµενη εικόνα). Μόλις αφήσετε το Shift+C το Center ακυρώνεται. Οι χρήστες µπορούν να ορίσουν επιπλέον συνδυασµούς στο πλάισιο διαλόγου Customize User Interface επιλογή Temporary Override Keys (επόµενη εικόνα).

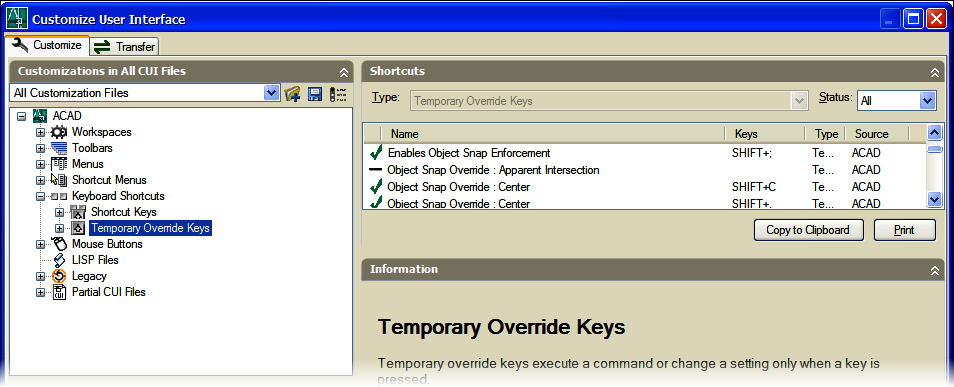

19 2 Περιβάλλον σχεδίασης 27 Το πλαίσιο διαλόγου Customize User Interface ενεργοποιείται µε την εντολή CUI ή επιλέγοντας Customize µε δεξί κλικ στις εργαλειοθήκες (κεφ. 15). COMMANDLINEHIDE Με την COMMANDLINEHIDE κρύβεται το παράθυρο της γραµµής εντολών (έχει την ίδια δράση µε την Ctrl+9). COMMANDLINE Επανέρχεται το παράθυρο της Command. ACADINFO Με την ACADINFO αποθηκεύονται πληροφορίες για το πρόγραµµα. Συγκεκριµένα εµφανίζονται: General Information (Γενικές Πληροφορίες). Express Tools information (Πληροφορίες για τα Express Tools). File Loading Information (Πληροφορίες για το φόρτωµα των αρχείων). System Variable Settings (Πληροφορίες για τις µεταβλητές). Για παράδειγµα: Πληκτρολογήστε ACADINFO και αποθηκεύστε το προτεινόµενο αρχείο (acadinfo.txt) στο φάκελο infotech. Από τα Windows "µεταβείτε" στο φάκελο infotech και φορτώστε το. SELECTIONPREVIEW Η µεταβλητή SELECTIONPREVIEW ελεγχει την εµφάνιση των αντικειµένων κατά το Selection Preview. Παίρνει τιµές OFF. 1 Γίνεται ON όταν δεν είναι ενεργή η εντολή. 2 Γίνεται ON στην επιλογή αντικειµένων των εντολών.
