1 ΟΡΥΚΤΟΛΟΓΙΑ / ΜΑΘΗΜΑ 6 ΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ (φυλλοπυριτικά)

2 H 4+ H 4+ H 4+ H 4+ H 4+ ΤΕΤΡΑΕΔΡΟ ΠΥΡΙΤΙΟΥ O 2- Si 4+ O 2- O 2- O 2-

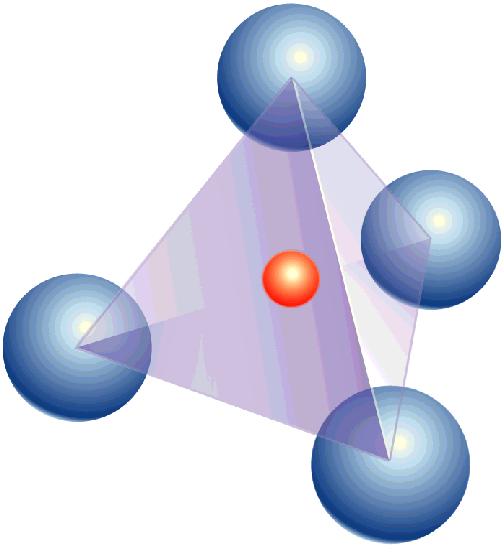

3 Τετράεδρο Πυριτίου O 2 - Si 4+ O 2 - [SiO4] -4 O 2 - O 2 -

4 ΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ 1. ΝΗΣΟ-ΠΥΡΙΤΙΚΑ Ή ΟΡΘΟ-ΠΥΡΙΤΙΚΑ 2. ΣΩΡΟ-ΠΥΡΙΤΙΚΑ 3. ΚΥΚΛΟ-ΠΥΡΙΤΙΚΑ 4. ΙΝΟ-ΠΥΡΙΤΙΚΑ 5. ΦΥΛΛΟ-ΠΥΡΙΤΙΚΑ 6. ΤΕΚΤΟ-ΠΥΡΙΤΙΚΑ

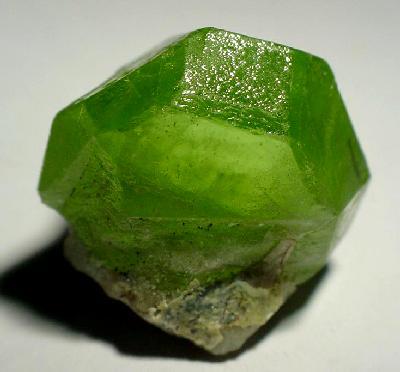

5 Νησοπυριτικά Ορυκτά Κατιόν Fe ή Mg Ομάδα Ολιβίνη (Mg,Fe) 2 SiO 4 Mg 2 SiO 4 φορστερίτης Fe 2 SiO 4 φαϋαλίτης Ανεξάρτητα τετράεδρα

6 ΣΩΡΟΠΥΡΙΤΙΚΑ 1 κοινό οξυγόνο (Si 2 O 7 ) -6 Si : O = 2 :7

7 ΣΩΡΟΠΥΡΙΤΙΚΑ Επίδοτο Ca 2 (Fe,Al)Al 2 (SiO 4 )(Si 2 O 7 )O(OH)

8 ΚΥΚΛΟΠΥΡΙΤΙΚΑ 2 κοινά οξυγόνα (Si 6 O 18 ) -12 Si : O = 1 : 3

9 ΚΥΚΛΟΠΥΡΙΤΙΚΑ Βήρυλλος Be 3 Al 2 Si 6 O 18 php?target_file=beryl_1.jpx

10 ΙΝΟΠΥΡΙΤΙΚΑ

11 Πυρόξενοι Απλής αλυσίδας Απλής αλυσίδας

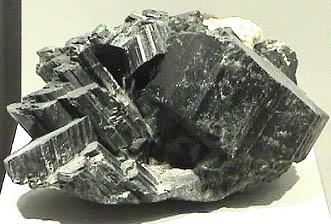

12 Αμφίβολοι 2_26c Κατιόν Διπλής αλυσίδας

13 ΦΥΛΛΟΠΥΡΙΤΙΚΑ 3 κοινά οξυγόνα (Si 2 O 5 ) -2 Si : O = 2 : 5

14 Π.χ. μαρμαρυγίας Φυλλοπυριτικά

15 ΤΕΤΡΑΕΔΡΟ ΠΥΡΙΤΙΟΥ O 2- Si 4+ O 2- O 2- O 2-

16 ΤΕΤΡΑΕΔΡΟ ΠΥΡΙΤΙΟΥ

17 ΟΚΤΑΕΔΡΟ ΑΡΓΙΛΙΟΥ OH 1- OH 1- OH 1- Al 3+ OH 1- OH 1- OH 1-

18 ΟΚΤΑΕΔΡΟ ΑΡΓΙΛΙΟΥ

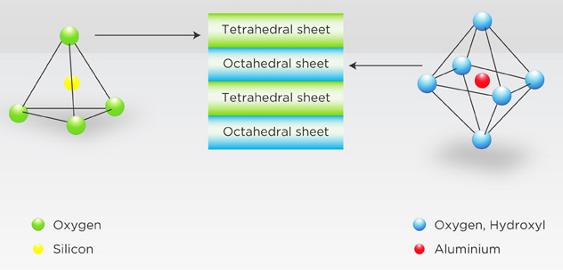

19 ΦΥΛΛΟΠΥΡΙΤΙΚΑ OH 1- OH 1- OH 1- OH 1- OH 1- Al 3+ Al 3+ O 2- OH 1- O 2- OH 1- O 2- O 2- Si 4+ Si 4+ Si 4+ O 2- O 2- O 2- O 2- O 2- O 2- O 2- O 2-

20 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ 1:1 2:1 2:1 2:1 2:1

21 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΣΕΡΠΕΝΤΙΝΩΝ ΟΜΑΔΑ ΑΡΓΙΛΙΚΩΝ ΟΡΥΚΤΩΝ ΟΜΑΔΑ ΜΑΡΜΑΡΥΓΙΩΝ ΟΜΑΔΑ ΤΑΛΚΗ ΟΜΑΔΑ ΧΛΩΡΙΤΩΝ

H 4+ H 4+ H 4+ H 4+ H 4+ 1:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΑΡΓΙΛΙΚΩΝ ΟΡΥΚΤΩΝ ΚΑΟΛΙΝΙΤΗΣ O 2- O 2- O 2- O 2- O 2- Al 3+ Al 3+ 0.

22 H 4+ H 4+ H 4+ H 4+ H 4+ 1:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΑΡΓΙΛΙΚΩΝ ΟΡΥΚΤΩΝ ΚΑΟΛΙΝΙΤΗΣ O 2- O 2- O 2- O 2- O 2- Al 3+ Al nm O 2- Si 4+ ΟΗ1 - O 2- ΟΗ 1- O 2- O 2- O 2- Si 4+ Si 4+ O 2- O 2- O 2- O 2- O 2- O 2- O 2- H 4+ H 4+ H 4+ H 4+ H 4+ ΚΑΟΛΙΝΙΤΗΣ Al 2 O 6 οκτάεδρα O 2- O 2- O 2- O 2- O 2- Al 3+ Al 3+ O 2- ΟΗ 1- O 2- ΟΗ 1- O 2- O 2- O 2- SiO 4 τετράεδρα Si 4+ Si 4+ Si 4+ O 2- O 2- O 2- O 2- O 2- O 2- O 2-

23 1:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΑΡΓΙΛΙΚΩΝ ΟΡΥΚΤΩΝ ΚΑΟΛΙΝΙΤΗΣ Μη διογκούμενο αργιλικό ορυκτό

24 1:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΑΡΓΙΛΙΚΩΝ ΟΡΥΚΤΩΝ ΚΑΟΛΙΝΙΤΗΣ Μη διογκούμενο αργιλικό ορυκτό

25 1:1 Εξωτερικά ΟΗ- ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΑΡΓΙΛΙΚΩΝ ΟΡΥΚΤΩΝ ΚΑΟΛΙΝΙΤΗΣ Εσωτερικά ΟΗ- Μη διογκούμενο αργιλικό ορυκτό

26 2:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΜΑΡΜΑΡΥΓΙΩΝ ΜΟΣΧΟΒΙΤΗΣ KAl 2 (AlSi 3 )O 10 (OH) 2,

27 2:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΜΑΡΜΑΡΥΓΙΩΝ ΜΟΣΧΟΒΙΤΗΣ KAl 2 (AlSi 3 )O 10 (OH) 2,

28 2:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΜΑΡΜΑΡΥΓΙΩΝ ΜΟΣΧΟΒΙΤΗΣ KAl 2 (AlSi 3 )O 10 (OH) 2,

29 2:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΜΑΡΜΑΡΥΓΙΩΝ ΜΟΣΧΟΒΙΤΗΣ KAl 2 (AlSi 3 )O 10 (OH) 2,

30 2:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΜΑΡΜΑΡΥΓΙΩΝ ΜΟΣΧΟΒΙΤΗΣ KAl 2 (AlSi 3 )O 10 (OH) 2,

31 2:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΜΑΡΜΑΡΥΓΙΩΝ ΜΟΣΧΟΒΙΤΗΣ KAl 2 (AlSi 3 )O 10 (OH) 2,

32 2:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΜΑΡΜΑΡΥΓΙΩΝ ΜΟΣΧΟΒΙΤΗΣ KAl 2 (AlSi 3 )O 10 (OH) 2,

33 2:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΜΑΡΜΑΡΥΓΙΩΝ ΜΟΣΧΟΒΙΤΗΣ KAl 2 (AlSi 3 )O 10 (OH) 2,

34 2:1 ΦΥΛΛΟΠΥΡΙΤΙΚΑ ΟΡΥΚΤΑ ΟΜΑΔΑ ΜΑΡΜΑΡΥΓΙΩΝ ΜΟΣΧΟΒΙΤΗΣ KAl 2 (AlSi 3 )O 10 (OH) 2,
