ΕΠΙΔΡΑΣΗ ΤΗΣ ΣΙΔΗΡΟΥΧΑΣ ΣΚΩΡΙΑΣ ΕΛΑΣΤΡΩΝ ΣΤΙΣ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΚΑΙ ΣΤΗΝ ΕΝΥΔΑΤΩΣΗ ΤΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ
|
|
- Παύλος Αλεξάνδρου
- 8 χρόνια πριν
- Προβολές:
Transcript
1 ΕΠΙΔΡΑΣΗ ΤΗΣ ΣΙΔΗΡΟΥΧΑΣ ΣΚΩΡΙΑΣ ΕΛΑΣΤΡΩΝ ΣΤΙΣ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΚΑΙ ΣΤΗΝ ΕΝΥΔΑΤΩΣΗ ΤΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Ν. Χουσίδης, E. Ρακαντά, Γ. Μπατής Σχολή Χημικών Μηχανικών, Τομέας Επιστήμης και Τεχνικής των Υλικών, Ε.Μ.Π Ι. Ιωάννου Τμήμα Πολιτικών Μηχανικών & Μηχανικών Περιβάλλοντος, Πανεπιστήμιο Κύπρου, Λευκωσία ΠΕΡΙΛΗΨΗ Στην παρουσα έργασία διερευνάται η χρήση της σιδηρούχας σκωρίας ελάστρων (καλαμίνα) ως αντικατάστατο του τσιμέντου στο σκυρόδεμα με σκοπό τη βελτίωση των μηχανικών ιδιοτήτων σε περιβάλλον αυξημένης συγκέντρωσης ιόντων χλωρίου. Η χρήση του συγκεκριμένου προσθέτου έγινε σε δύο (2) ποσοστά αντικατάστασης 5% και 10% κ.β τσιμέντου. Για το σκοπό αυτό παρασκευάστηκαν κυβικά (μέγεθος ακμής 100mm) και κυλινδρικά (ύψος H=300mm και διάμετρος φ=150mm) δοκίμια άοπλου σκυροδέματος τα οποία εμβαπτίστηκάν μερικώς σε διάλυμα NaCl 3.5% κ.β. Η πειραματική διαδικασία περιελάμβανε δοκιμές μηχανικών αντοχών (θλιπτική αντοχή, έμμεση εφελκυστική αντοχή με διάρρηξη, καμπτική αντοχή) και εξόλκευσης οπλισμού από σκυρόδεμα ώστε να γίνει η εκτίμηση της συνάφειας του. Επιπλέον, έγινε εκτίμηση του ανοικτού πορώδους σε δοκίμια που εκτέθηκαν σε διάλυμα NaCl. Τα πειραματικά αποτελέσματα έδειξαν ότι οι μηχανικές αντοχές στο σκυρόδεμα που εισήχθει η σκωρία στις 7 & 28 ημέρες, παρουσίάστηκαν ελαττωμένες συγκριτικα με το κανονικο σκυρόδεμα με OPC γεγονός ου επιβεβαιώνεται και από τις μετρήσεις του πορώδους. Η παρατεταμένη όμως παραμονή των δοκιμίων με την καλαμίνα εντός NaCl πάνω από 70 ημέρες βελτίωσε τις μηχανικές αντοχές και παράλληλα όδήγησε σε μειώση του ανοικτού πορώδους του σκυροδέματος. 1.ΕΙΣΑΓΩΓΗ Το σκυρόδεμα χρησιμοποιείται στη δόμηση κατασκευών και παρασκευάζεται από ανάμειξη αδρανών υλικών και τσιμέντου, το οποίο αναπτύσσει τις ιδιότητες του μέσω των αντιδράσεων ενυδάτωσης. Η αντοχή σε θλίψη του σκυροδέματος, οφείλεται κυρίως στις ιδιότητες του τσιμέντου και στη συνάφεια που αναπτύσσει με τα αδρανή, ενώ η αντοχή σε κάμψη και εφελκυσμό στον οπλισμό που εισάγεται στο εσωτερικό του οπλισμένου σκυροδέματος. Για τη βελτίωση των μηχανικών και φυσικοχημικών ιδιοτήτων του σκυροδέματος, υπάρχει δυνατότητα προσθήκης διαφόρων πρόσμικτων ενώ εξίσου σημαντική είναι η καλή συμπύκνωση κατά τη διάρκεια της σκυροδέτησης, η σωστή συντήρηση και ο λόγος νερού:τσιμέντου [1], [2]. Η προστασία του οπλισμού που βρίσκεται εντός του σκυροδέματος πραγματοποιείται είτε με απευθείας επέμβαση πάνω στον οπλισμό χρησιμοποιώντας αναστολείς διάβρωσης, διάφορα επιχρίσματα/χρώματα [3], [4], με χρήση ειδικών χαλύβων [5] και καθοδική προστασία, είτε με επέμβασή στις ιδιότητες του σκυροδέματος που περιβάλλει τον οπλισμό. Η δεύτερη περίπτωση αποσκοπεί κατά κύριο λόγο στη μείωση του πορώδους και της διαπερατότητας του σκυροδέματος καθώς επίσης και στη βελτίωση της ανθεκτικότητας του στο δεδομένο περιβάλλον παραμονής και χρήσης και αφορά κυρίως τη χρήση διάφορων πρόσθετων (ποζολάνες, χημικά πρόσθετα, σκωρίες κτλ.), την επαναλκαλοποίηση του σκυροδέματος, τη χρήση αναστολέων και την ηλεκτροχημική αφαίρεση χλωριόντων. Οι κυριότεροι επιβαρυντικοί παράγοντες που δρουν στο σκυρόδεμα είναι οι εξής : Μηχανικές καταπονήσεις. Σύμφωνα με τον Nawy [6] αναφέρονται ως μακροχρόνιες παραμορφώσεις σκυροδέματος και αφορούν κυρίως την απότριψη και τον ερπυσμό. Ο ερπυσμός εμφανίζεται στο σκυρόδεμα με την πάροδο του χρόνου με επιβολή σταθερής θλιπτικής τάσης και είναι δυνατό να προκαλέσει ρωγμές [7], ενώ η απότριψη μειώνει το πάχος της επικάλυψης του οπλισμού, Τα ιόντα χλωρίου (Cl-). Προσβάλλουν τοπικά τον οπλισμό (pitting corrosion) δημιουργώντας τοπικά γαλβανικά στοιχεία και μειώνοντας τη διατομή του. Είναι από τα πιο καταστροφικά είδη διάβρωσης, εμφανίζεται συνήθως σε οριζόντιες επιφάνειες χωρίς καλή αποστράγγιση [8], [9] και προσβάλλει μέταλλα που καλύπτονται από λεπτά στρώματα οξειδίων καθώς και τα κράματα τους [10]. Επιπλέον, τα ιόντα Cl - όταν ξεπεράσουν μια κρίσιμή τιμή αποπαθητικοποιούν τον οπλισμό [11], [12], Οι ατμοσφαιρικοί ρύποι. Ο κυριότερος επιβλαβής παράγοντας αυτής της κατηγορίας είναι το CO2 το οποίο αντιδρά με το CH του τσιμέντου παράγοντας τελικά CaCO3 ελαττώνοντας την αλκαλικότητα του διαλύματος των πόρων στο σκυρόδεμα. Η μείωση του ph προκαλεί ολική ρήξη του προστατευτικού στρώματος των οξειδίων που περιβάλλει τον οπλισμό. Η ενανθράκωση προκαλεί ρωγμές στο σκυρόδεμ α από τις τάσεις που αναπτύσσονται λόγω των προϊόντων διάβρωσης πάνω στο χάλυβα και απελευθερώνει τυχόν δεσμευμένα ιόντα Cl - αυξάνοντας τη συγκέντρωση τους στο διάλυμα των πόρων. Τα θειϊκά ιόντα (SO4 2- ). Τα θειϊκά ιόντα εμφανίζονται σε εδάφη που προήλθαν από μαγματικά πετρώματα ή εξαιτίας της δημιουργίας σύμπλοκων χουμικών οξέων [13]. Αντιδρούν με το CH και το C3A δημιουργώντας γύψο και εντριγκίτη που ρηγματώνουν το σκυρόδεμα [14].
2 2.ΠΕΙΡΑΜΑΤΙΚΟ ΜΕΡΟΣ 2.1 Υλικά και κατασκευή δοκιμίων Για την κατασκευή των δοκιμίων σκυροδέματος χρησιμοποιήθηκε τύπου CEM ΙΙ Α-Μ 42.5Ν, ασβεστολιθικά αδρανή και νερό δικτύου Λευκωσίας, ενώ ο λόγος W/C διατηρήθηκε σταθερός και ίσος με 0.65 σε όλες τις κατηγορίες δοκιμίων. Η χημική συσταση του τσιμέντου και οι ορυκτολογικές φάσεις σύμφωνα με τις εξισώσεις του Bogue δίνονται στον Πίνακα 1. Πίνακας 1. Χημική και ορυκτολογική σύσταση τσιμέντου CEM II A-M ΣΥΓΚΕΝΤΡΩΣΗ ΟΞΕΙΔΙΩΝ ΣΤΟ ΤΣΙΜΕΝΤΟ (% κ.β τσιμέντου) Είδος Οξειδίου SiO2 Al2O3 Fe2O3 CaO MgO K2O NaO SO3 Cl - LOI CEM II A-M 42.5N 18,60 4,10 2,90 60,50 2,00 0,66 0,34 3,60 0,05 <8,50 ΟΡΥΚΤΟΛΟΓΙΚΗ ΣΥΝΘΕΣΗ ΤΣΙΜΕΝΤΟΥ (%) Φάση ενυδάτωσης C3S C2S C3A C4AF CEM II A-M 42.5N 63,0 5,8 6,0 8,8 Κατασκευάστηκαν 3 σειρές δοκιμίων, μία σειρά με δοκίμια αναφοράς και δύο σειρές στις οποίες έγινε αντικατάσταση μέρους του τσιμέντου από καλαμίνα σε ποσοστά 5% (κωδ. 5% kal) και 10% (κωδ. 10% kal) κατά βάρος (κ.β.) τσιμέντου. Η συμπύκνωση του σκυροδέματος έγινε σε τράπεζα δόνησης TECHNOTEST AT 224/HS συχνότητας 3000 vibrations/min, ενώ η συντήρηση, εντός δεξαμενής με H2O για 7 ημέρες. Στη συνέχεια τα δοκίμια εμβαπτίστηκαν στο διαβρωτικό περιβάλλον. Η σκυροδέτηση πραγματοποιήθηκε σε πλαστικά καλούπια τα οποία είχαν λιπανθεί εσωτερικά με σκοπό την εύκολη εξαγωγή των δοκιμίων. Για την εκτίμηση των μηχανικών ιδιοτήτων του σκυροδέματος κατασκευάστηκαν δοκίμια κυβικά (ακμής 100mm), κυλινδρικά (H=300mm, φ=150mm) και πρισματικά μήκους 100cm και τετραγωνικής διατομής 10cm. Η συνάφεια οπλισμού-σκυροδέματος εξετάστηκε σε κυβικά δοκίμια ακμής 200mm στα οποία τοποθετήθηκε χαλύβδινος οπλισμός τύπου Tempcore B500C κατά ΕΛΟΤ [15], διαμέτρου 16mm και μήκους 600mm. Ο χάλυβας περιείχε 99,17% Fe, 0,22% C, 0,050% S, 0,05% P, 0,012% N και 0,50% Ceq. Σχήμα 1. Δεξαμενή συντήρησης δοκιμίων σε διάλυμα NaCl 3.5% κ.β Η καλαμίνα που χρησιμοποιήθηκε αποτελεί παραπροϊόν της επεξεργασίας σιδήρου για την παραγωγ ή δομικού χάλυβα από τη βιομηχανία ΧΑΛΥΒΟΥΡΓΙΚΗ Α.Ε και ορυκτολογικά αποτελείται από 95% βουστίτη (FeO), και 5% αιματίτη (Fe2O3), μαγνητίτη (Fe3O4). Συγκεκριμένα, παράγεται από την απότομη επαφή του χάλυβα με τον ατμοσφαιρικό αέρα στο στάδιο θερμής έλασης. Η απότομη οξείδωση του χάλυβα δημιουργεί ένα λεπτό στρώμα οξειδίου του σιδήρου, το οποίο αποκολλάται και συλλέγεται προς αξιοποίηση αδρανούς υλικού [16]. Η κοκκομετρία του κυμαίνεται από 10-15μm.

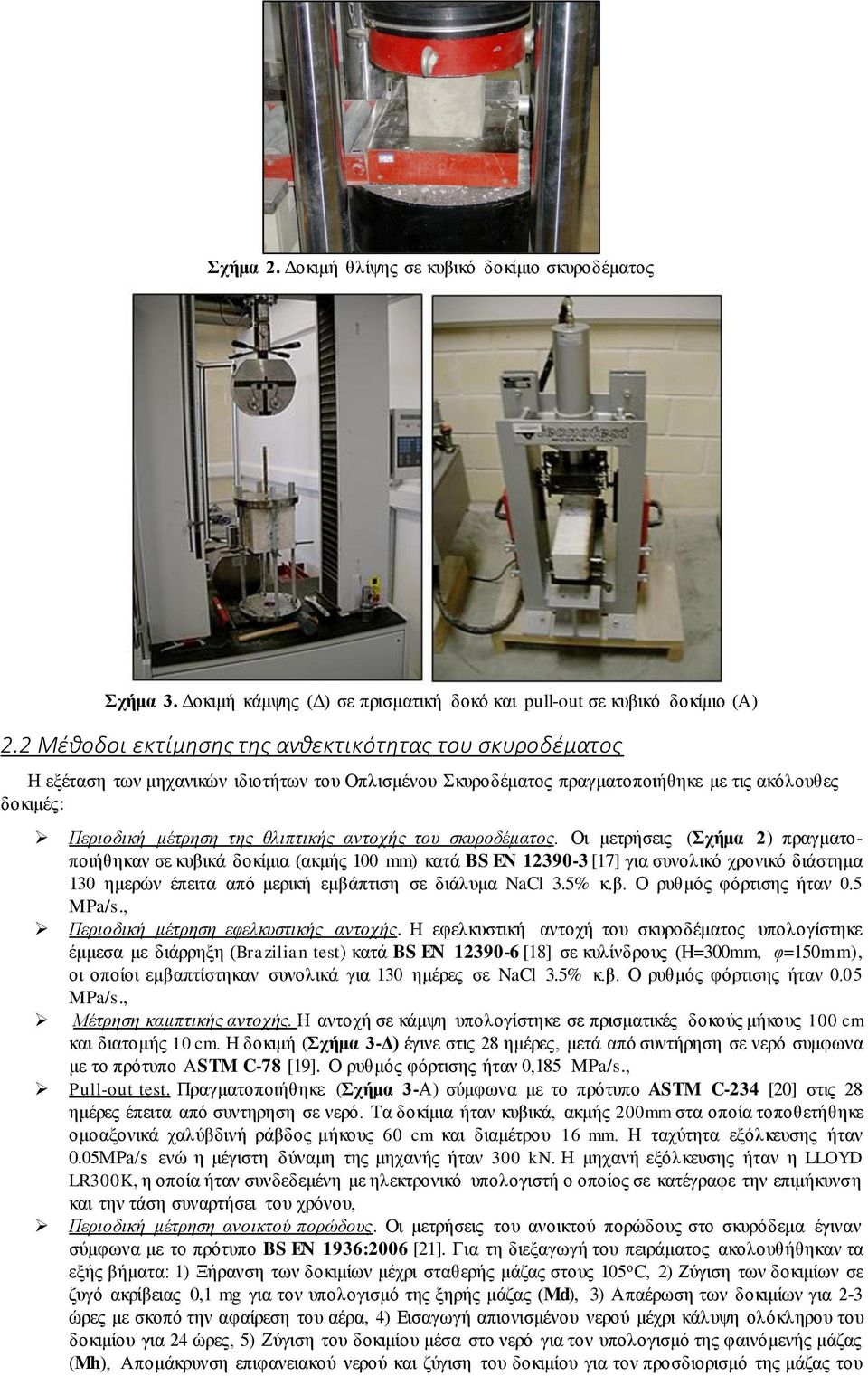

3 Σχήμα 2. Δοκιμή θλίψης σε κυβικό δοκίμιο σκυροδέματος Σχήμα 3. Δοκιμή κάμψης (Δ) σε πρισματική δοκό και pull-out σε κυβικό δοκίμιο (Α) 2.2 Μέθοδοι εκτίμησης της ανθεκτικότητας του σκυροδέματος Η εξέταση των μηχανικών ιδιοτήτων του Οπλισμένου Σκυροδέματος πραγματοποιήθηκε με τις ακόλουθες δοκιμές: Περιοδική μέτρηση της θλιπτικής αντοχής του σκυροδέματος. Οι μετρήσεις (Σχήμα 2) πραγματοποιήθηκαν σε κυβικά δοκίμια (ακμής 100 mm) κατά BS EN [17] για συνολικό χρονικό διάστημα 130 ημερών έπειτα από μερική εμβάπτιση σε διάλυμα NaCl 3.5% κ.β. Ο ρυθμός φόρτισης ήταν 0.5 MPa/s., Περιοδική μέτρηση εφελκυστικής αντοχής. Η εφελκυστική αντοχή του σκυροδέματος υπολογίστηκε έμμεσα με διάρρηξη (Brazilian test) κατά BS EN [18] σε κυλίνδρους (H=300mm, φ=150mm), οι οποίοι εμβαπτίστηκαν συνολικά για 130 ημέρες σε NaCl 3.5% κ.β. O ρυθμός φόρτισης ήταν 0.05 MPa/s., Μέτρηση καμπτικής αντοχής. Η αντοχή σε κάμψη υπολογίστηκε σε πρισματικές δοκούς μήκους 100 cm και διατομής 10 cm. Η δοκιμή (Σχήμα 3-Δ) έγινε στις 28 ημέρες, μετά από συντήρηση σε νερό συμφωνα με το πρότυπο ASTM C-78 [19]. Ο ρυθμός φόρτισης ήταν 0,185 MPa/s., Pull-out test. Πραγματοποιήθηκε (Σχήμα 3-Α) σύμφωνα με το πρότυπο ASTM C-234 [20] στις 28 ημέρες έπειτα από συντηρηση σε νερό. Τα δοκίμια ήταν κυβικά, ακμής 200mm στα οποία τοποθετήθηκε ομοαξονικά χαλύβδινή ράβδος μήκους 60 cm και διαμέτρου 16 mm. Η ταχύτητα εξόλκευσης ήταν 0.05MPa/s ενώ η μέγιστη δύναμη της μηχανής ήταν 300 kn. Η μηχανή εξόλκευσης ήταν η LLOYD LR300K, η οποία ήταν συνδεδεμένη με ηλεκτρονικό υπολογιστή ο οποίος σε κατέγραφε την επιμήκυνση και την τάση συναρτήσει του χρόνου, Περιοδική μέτρηση ανοικτού πορώδους. Οι μετρήσεις του ανοικτού πορώδους στο σκυρόδεμα έγιναν σύμφωνα με το πρότυπο BS EN 1936:2006 [21]. Για τη διεξαγωγή του πειράματος ακολουθήθηκαν τα εξής βήματα: 1) Ξήρανση των δοκιμίων μέχρι σταθερής μάζας στους 105 ο C, 2) Ζύγιση των δοκιμίων σε ζυγό ακρίβειας 0,1 mg για τον υπολογισμό της ξηρής μάζας (Md), 3) Απαέρωση των δοκιμίων για 2-3 ώρες με σκοπό την αφαίρεση του αέρα, 4) Εισαγωγή απιονισμένου νερού μέχρι κάλυψη ολόκληρου του δοκιμίου για 24 ώρες, 5) Ζύγιση του δοκιμίου μέσα στο νερό για τον υπολογισμό της φαινόμενής μάζας (Mh), Απομάκρυνση επιφανειακού νερού και ζύγιση του δοκιμίου για τον προσδιορισμό της μάζας του
4 θλιπτική αντοχή (MPa) κορεσμένου και επιφανειακά ξηρού δοκιμίου (Ms). Το πορώδες των δοκιμίων προκύπτει από τη σχέση: p=(ms-md)/(ms-mh). Οπτική παρατήρηση σε SEM. Η παρατήρηση στο Ηλεκτρονικό Μικροσκόπιο Σάρωσης έγινε σε δοκίμια τσιμεντοκονίας στις 56 ημέρες από τη σκυροδέτηση έπειτα από 7 ημέρες συντήρηση σε νερό και 49 ημέρες σε αέρα και στους 24 μήνες έπειτα από μερική εμβάπτιση σε διάλυμα NaCl 3.5% κ.β. Χρησιμοποιήθηκε μικροσκόπιο Philips XL 30 SEM της SEMTecSolutions με μέγιστη ανάλυση 2nm στα 30kV και μεγέθυνση έως x. Η αντικατάσταση του τσιμέντου από το πρόσθετο έγινε σε ποσοστό 10% κ.β τσιμέντου 3.ΠΕΙΡΑΜΑΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ ΚΑΙ ΣΥΖΗΤΗΣΗ 3.1 Μηχανικές ιδιότητες σκυροδέματος Η επίδραση των ιόντων Cl - στη θλιπτική αντοχή του σκυροδέματος διερευνήθηκε με εμβάπτιση κυβικών δοκιμίων ακμής 100 mm σε διάλυμα NaCl 3,5% κ.β. Για το σκοπό αυτό παρασκευάστηκαν στο εργαστήριο Ωπλισμένου Σκυροδέματος του Πανεπιστημίου Κύπρου τρεις (3) συνθέσεις (αναφοράς, 5% kal & 10% kal) με τις ποσότητες των υλικών που δίνονται στον Πίνακα 2. Η ταχύτητα φόρτισης των δοκιμίων στη μηχανή ήταν 0.5MPa/s και τα αποτελέσματα των μετρήσεων θλίψης παρουσιάζονται στο Σχήμα 4. Ο λόγος νερού:τσιμέντου ήταν σταθερός σε όλες τις συνθέσεις και ίσος με Σχεδιάστηκε τύπος σκυροδέματος C20/25 με ποσότητα τσιμέντου 376kg/m 3. Πίνακας 2. Ποσότητες υλικών για σκυρόδεμα τύπου C 20/25 ΣΥΜΜΕΤΟΧΗ ΥΛΙΚΩΝ ΣΤΟ ΕΡΓΑΣΤΗΡΙΑΚΟ ΑΝΑΜΙΓΜΑ ΠΟΣΟΤΗΤΕΣ ΥΛΙΚΩΝ ΣΤΟ ΕΡΓΑΣΤΗΡΙΑΚΟ ΑΝΑΜΙΓΜΑ Είδος υλικού Ποσοστό % 5% kal 10% kal αναφοράς άμμος 30 % 12,68 kg 12,68 kg 12,68 kg Γαρμπίλι 25 % 10,84 kg 10,84 kg 10,84 kg χαλίκι 18 % 7,68 kg 7,68 kg 7,68 kg νερό 10,3 % 4,34 kg 4,34 kg 4,34 kg CEM II 42,5N 16,7 % 1 6,34 kg 6,00 kg 6,67 kg καλαμίνα - 0,34 kg 0,67 kg - ΘΛΙΠΤΙΚΗ ΑΝΤΟΧΗ ΣΚΥΡΟΔΕΜΑΤΟΣ 40,00 35,00 30,00 25,00 20,00 15,00 10,00 5,00 0,00 αναφοράς 5% kal 10% kal Σχήμα 4. Μονοαξονική θλιπτική αντοχη σκυροδέματος σε MPa εντος NaCl 3.5% κ.β Το Σχήμα 4 παρουσιάζει την αντοχή σε θλίψη του σκυροδέματος συναρτήσει του χρόνου εμβάπτισης σε διάλυμα NaCl 3,5% κ.β. Από το διάγραμμα προκύπτουν τα παρακάτω συμπεράσματα: Η προσθήκη της καλαμίνας ελαττώνει τη θλιπτική αντοχή στις 7 & 28 ημέρες. Το γεγονός αυτό οφείλεται στη μείωση του ποσοστού του τσιμέντου κατά την παρασκευή του σκυροδέματος, εξαιτίας της προσθήκης της σκωρίας και στο αυξημένο πορώδες των δοκιμίων με την σκωρία σε αυτούς τους χρόνους των μετρήσεων (βλ. επίσηςενότητα 3.2), 1 Η τιμή αφορά το μίγμα αναφοράς. Για τα μίγματα με 5% kal & 10% kal οι τιμές διαμορφώνονται σε 15,02% & 14,21% αντίστοιχα και το υπόλοιπο ποσοστό μέχρι το 16,7% αφορά το πρόσθετο.
5 αντοχή σε διάρρηξη (MPa) Η αύξηση του ποσοστού της καλαμίνας από 5% σε 10% δεν οδηγεί σε σημαντική μείωση της θλιπτικής αντοχής έπειτα από 100 ημέρες εμβάπτισης σε διάλυμα NaCl, Στις 100 ημέρες τα δοκίμια και των τριών συνθέσεων σκυροδέματος απέκτησαν περίπου ίδια θλιπτική αντοχή, Η θλιπτική αντοχη των δοκιμίων αναφοράς ελαττώνεται στις 100 ημέρες γεγονός που οφείλεται στη διάλυση της τσιμεντόπαστας από το NaCl, Η διάλυση που αναφέρθηκε είναι μικρότερη στα δοκίμια με το πρόσθετο, γεγονός που οφείλεται στο οξειδιο του σιδήρου που περιέχει η καλαμίνα και το οποίο επιδρά στη φερριτική φάση C4AF ελαττώνοντας το πορώδες του σκυροδέματος. Η αντοχή του σκυροδέματος σε εφελκυσμό με πρόσθετο τη σιδηρούχα σκωρία εκτιμήθηκε έμμεσα με τη δοκιμή διάρρηξης (Brazilian test) σε κυλινδρικά δοκίμια σκυροδέματος ύψους 300 mm και διαμέτρου 150 mm. Τα υλικά κατασκευής των δοκιμίων ήταν τσιμέντο CEM II 42.5N, ασβεστολιθικά αδρανή και νερό δικτύου Λευκωσίας. Το Σχήμα 5 παρουσιάζει διάγραμμα της αντοχής σε διάρρηξη του σκυροδέματος με και χωρίς προσθήκη καλαμίνας. Από το διάγραμμα προκύπτει ότι η εφελκυστική αντοχή στα δοκίμια με το πρόσθετο εμφανίζετ αι μειωμένη μέχρι τις 28 ημέρες. Το αποτέλεσμα αυτό είναι σε αντιστοιχία με τα αποτελέσματα της δοκιμής θλίψης. Επιπλέον, η εφελκυστική αντοχή και στις τρεις κατηγορίες ελαττωνεται στις 130 ημέρες παραμονής σε NaCl γεγονος που υποδηλώνει τη διάλυση της τσιμεντόπαστας από το διάλυμα. Από τα δύο ποσοστά προσθήκης το 5% φαίνεται να βελτιώνει τη συμπεριφορά του σκυροδέματος έναντι των ιόντων χλωρίου, βελτιώνοντας συνεχώς την αντοχη του μέχρι τις 100 ημέρες. Η σειρά 10% kal δίνει χαμηλές αντοχές σε όλα τα χρονικά διαστήματα εκτός από τις 130 ημέρες όπου είναι περίπου ίδιες με τα αναφορας. 3,00 ΕΦΕΛΚΥΣΤΙΚΗ ΑΝΤΟΧΗ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΔΙΑΡΡΗΞΗ 2,50 2,00 1,50 1,00 0,50 0,00 αναφοράς 5% kal 10% kal Σχήμα 5. Αντοχή σε διάρρηξη κυλινδρικών δοκιμίων σκυροδέματος μετά από εμβάπτιση σε διάλυμα NaCl 3,5% κ.β Η καμπτική αντοχή του σκυροδέματος υπολογίστηκε σύμφωνα με το πρότυπο ASTM C78, σε πρισματικά δοκίμια τετραγωνικής διατομής 100 mm και μήκους 100 cm με ταχύτητα MPa/s. Για τη δοκιμή κατασκευάστηκαν δύο δοκίμια χωρίς πρόσθετο και δύο δοκίμια με 10% κ.β. καλαμίνα. Οι αναλογίες των υλικών που χρησιμοποιήθηκαν δίνονται στον Πίνακα 3. Η σκυροδέτηση έγινε σε μεταλλικά καλούπια τα οποία ειχαν λιπανθει εσωτερικα για να διευκολυνθεί η εξαγωγή των δοκιμίων. Η συμπύκωνση έγινε σε τραπεζα δόνησης συχνότητας 3000Hz. Τα δοκίμια ξεκαλουπώθηκαν στις 24 ώρες και στη συνέχεια οι δοκοί συντηρήθηκαν σε δεξαμενή με νερό για 28 ημέρες, που ήταν ο χρόνος της δοκιμής κάμψης. Πίνακας 3. Αναλογίες υλικών για την κατασκευή δοκών για δοκιμή κάμψης αναφοράς καλαμίνα Άμμος:Γαρμπίλι:Χαλίκι 40:35:25 40:35:25 Νερό:Τσιμέντο 0.65/ 0, / Καλαμίνα - 10% 2 Τελική ποσότητα νερού στο ανάμιγμα σκυροδέματος μετά από διόρθωση εξαιτίας της υψηλής απορροφη - τικότητας που παρουσιάζουν τα αδρανή της Κύπρου.

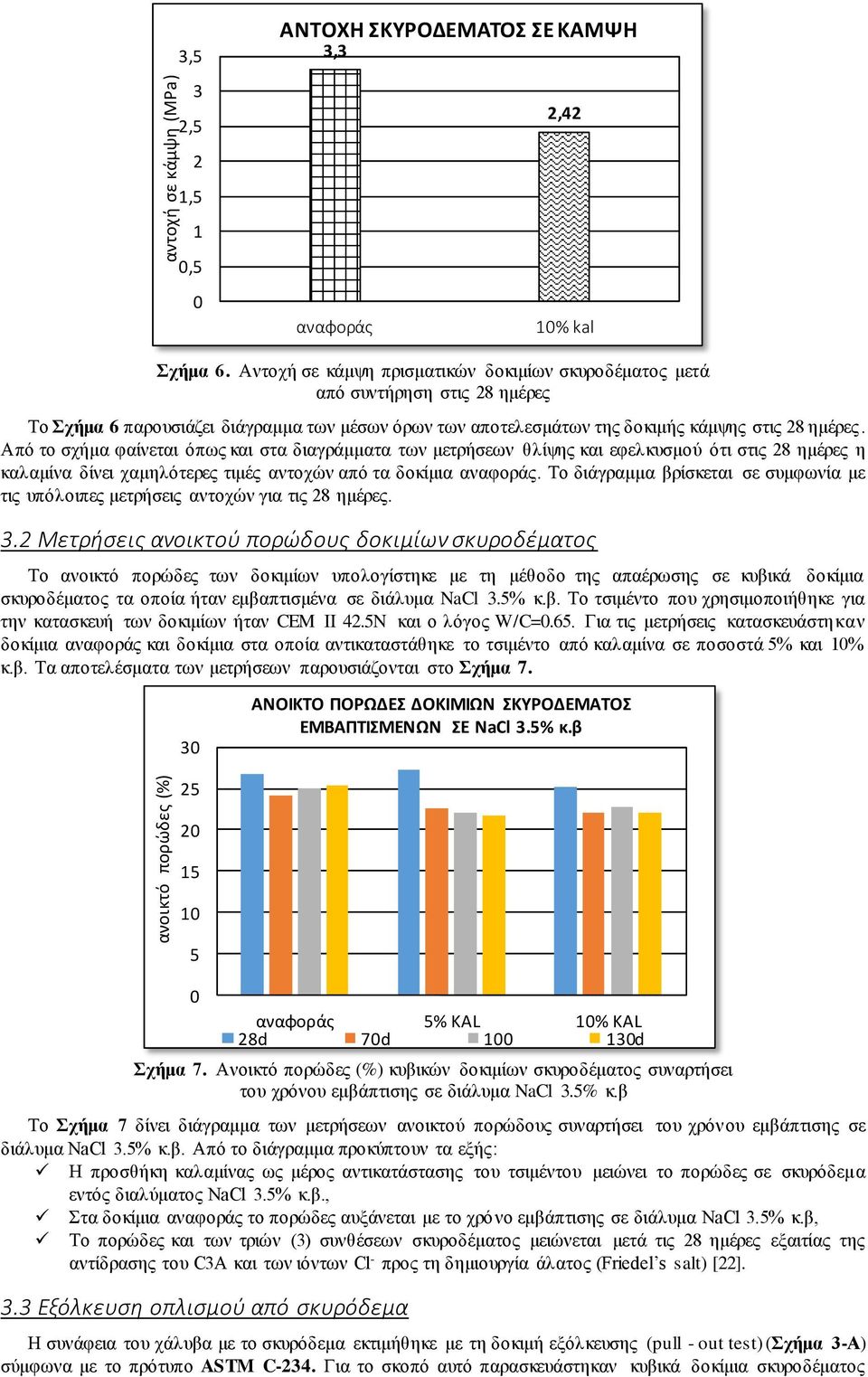

6 ανοικτό πορώδες (%) αντοχή σε κάμψη (MPa) 3,5 3 2,5 2 1,5 1 0,5 0 ΑΝΤΟΧΗ ΣΚΥΡΟΔΕΜΑΤΟΣ ΣΕ ΚΑΜΨΗ 3,3 2,42 αναφοράς 10% kal Σχήμα 6. Αντοχή σε κάμψη πρισματικών δοκιμίων σκυροδέματος μετά από συντήρηση στις 28 ημέρες Το Σχήμα 6 παρουσιάζει διάγραμμα των μέσων όρων των αποτελεσμάτων της δοκιμής κάμψης στις 28 ημέρες. Από το σχήμα φαίνεται όπως και στα διαγράμματα των μετρήσεων θλίψης και εφελκυσμού ότι στις 28 ημέρες η καλαμίνα δίνει χαμηλότερες τιμές αντοχών από τα δοκίμια αναφοράς. Το διάγραμμα βρίσκεται σε συμφωνία με τις υπόλοιπες μετρήσεις αντοχών για τις 28 ημέρες. 3.2 Μετρήσεις ανοικτού πορώδους δοκιμίων σκυροδέματος Το ανοικτό πορώδες των δοκιμίων υπολογίστηκε με τη μέθοδο της απαέρωσης σε κυβικά δοκίμια σκυροδέματος τα οποία ήταν εμβαπτισμένα σε διάλυμα NaCl 3.5% κ.β. Το τσιμέντο που χρησιμοποιήθηκε για την κατασκευή των δοκιμίων ήταν CEM II 42.5N και ο λόγος W/C=0.65. Για τις μετρήσεις κατασκευάστηκαν δοκίμια αναφοράς και δοκίμια στα οποία αντικαταστάθηκε το τσιμέντο από καλαμίνα σε ποσοστά 5% και 10% κ.β. Τα αποτελέσματα των μετρήσεων παρουσιάζονται στο Σχήμα ΑΝΟΙΚΤΟ ΠΟΡΩΔΕΣ ΔΟΚΙΜΙΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ ΕΜΒΑΠΤΙΣΜΕΝΩΝ ΣΕ NaCl 3.5% κ.β Σχήμα 7. Ανοικτό πορώδες (%) κυβικών δοκιμίων σκυροδέματος συναρτήσει του χρόνου εμβάπτισης σε διάλυμα NaCl 3.5% κ.β Το Σχήμα 7 δίνει διάγραμμα των μετρήσεων ανοικτού πορώδους συναρτήσει του χρόνου εμβάπτισης σε διάλυμα NaCl 3.5% κ.β. Από το διάγραμμα προκύπτουν τα εξής: H προσθήκη καλαμίνας ως μέρος αντικατάστασης του τσιμέντου μειώνει το πορώδες σε σκυρόδεμα εντός διαλύματος NaCl 3.5% κ.β., Στα δοκίμια αναφοράς το πορώδες αυξάνεται με το χρόνο εμβάπτισης σε διάλυμα NaCl 3.5% κ.β, Το πορώδες και των τριών (3) συνθέσεων σκυροδέματος μειώνεται μετά τις 28 ημέρες εξαιτίας της αντίδρασης του C3A και των ιόντων Cl - προς τη δημιουργία άλατος (Friedel s salt) [22]. 3.3 Εξόλκευση οπλισμού από σκυρόδεμα αναφοράς 5% KAL 10% KAL 28d 70d d Η συνάφεια του χάλυβα με το σκυρόδεμα εκτιμήθηκε με τη δοκιμή εξόλκευσης (pull - out test) (Σχήμα 3-Α) σύμφωνα με το πρότυπο ASTM C-234. Για το σκοπό αυτό παρασκευάστηκαν κυβικά δοκίμια σκυροδέματος

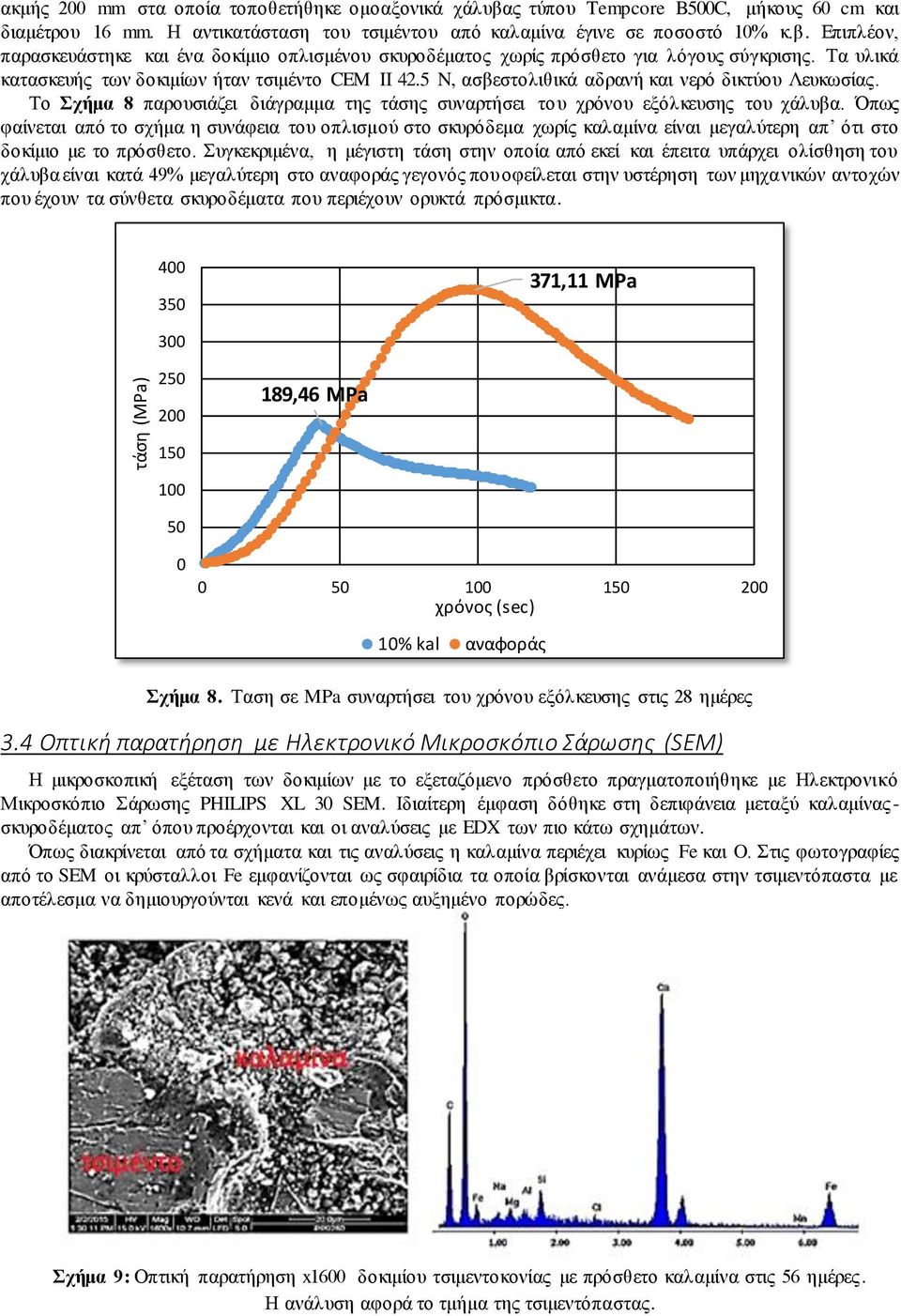

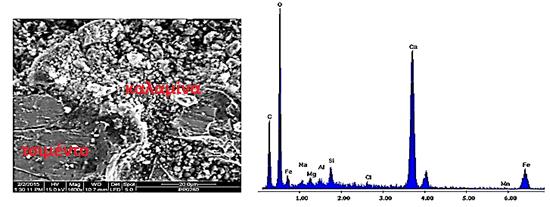

7 τάση (MPa) ακμής 200 mm στα οποία τοποθετήθηκε ομοαξονικά χάλυβας τύπου Tempcore B500C, μήκους 60 cm και διαμέτρου 16 mm. Η αντικατάσταση του τσιμέντου από καλαμίνα έγινε σε ποσοστό 10% κ.β. Επιπλέον, παρασκευάστηκε και ένα δοκίμιο οπλισμένου σκυροδέματος χωρίς πρόσθετο για λόγους σύγκρισης. Τα υλικά κατασκευής των δοκιμίων ήταν τσιμέντο CEM II 42.5 N, ασβεστολιθικά αδρανή και νερό δικτύου Λευκωσίας. Το Σχήμα 8 παρουσιάζει διάγραμμα της τάσης συναρτήσει του χρόνου εξόλκευσης του χάλυβα. Όπως φαίνεται από το σχήμα η συνάφεια του οπλισμού στο σκυρόδεμα χωρίς καλαμίνα είναι μεγαλύτερη απ ότι στο δοκίμιο με το πρόσθετο. Συγκεκριμένα, η μέγιστη τάση στην οποία από εκεί και έπειτα υπάρχει ολίσθηση του χάλυβα είναι κατά 49% μεγαλύτερη στο αναφοράς γεγονός που οφείλεται στην υστέρηση των μηχανικών αντοχών που έχουν τα σύνθετα σκυροδέματα που περιέχουν ορυκτά πρόσμικτα ,11 MPa ,46 MPa χρόνος (sec) 10% kal αναφοράς Σχήμα 8. Ταση σε MPa συναρτήσει του χρόνου εξόλκευσης στις 28 ημέρες 3.4 Οπτική παρατήρηση με Ηλεκτρονικό Μικροσκόπιο Σάρωσης (SEM) Η μικροσκοπική εξέταση των δοκιμίων με το εξεταζόμενο πρόσθετο πραγματοποιήθηκε με Ηλεκτρονικό Μικροσκόπιο Σάρωσης PHILIPS XL 30 SEM. Ιδιαίτερη έμφαση δόθηκε στη δεπιφάνεια μεταξύ καλαμίνας - σκυροδέματος απ όπου προέρχονται και οι αναλύσεις με EDX των πιο κάτω σχημάτων. Όπως διακρίνεται από τα σχήματα και τις αναλύσεις η καλαμίνα περιέχει κυρίως Fe και O. Στις φωτογραφίες από το SEM οι κρύσταλλοι Fe εμφανίζονται ως σφαιρίδια τα οποία βρίσκονται ανάμεσα στην τσιμεντόπαστα με αποτέλεσμα να δημιουργούνται κενά και επομένως αυξημένο πορώδες. Σχήμα 9: Οπτική παρατήρηση x1600 δοκιμίου τσιμεντοκονίας με πρόσθετο καλαμίνα στις 56 ημέρες. Η ανάλυση αφορά το τμήμα της τσιμεντόπαστας.

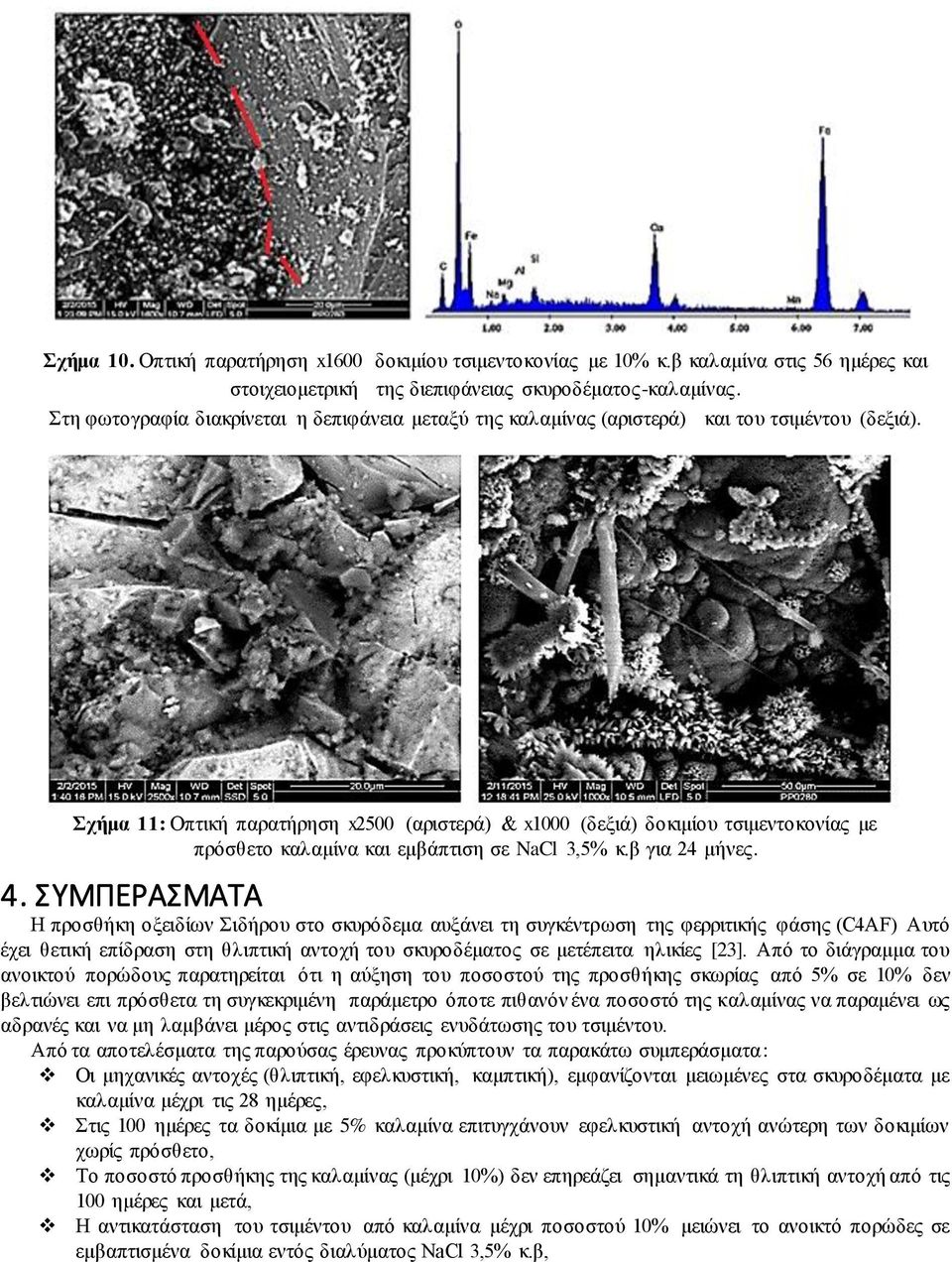

8 Σχήμα 10. Οπτική παρατήρηση x1600 δοκιμίου τσιμεντοκονίας με 10% κ.β καλαμίνα στις 56 ημέρες και στοιχειομετρική της διεπιφάνειας σκυροδέματος-καλαμίνας. Στη φωτογραφία διακρίνεται η δεπιφάνεια μεταξύ της καλαμίνας (αριστερά) και του τσιμέντου (δεξιά). Σχήμα 11: Οπτική παρατήρηση x2500 (αριστερά) & x1000 (δεξιά) δοκιμίου τσιμεντοκονίας με πρόσθετο καλαμίνα και εμβάπτιση σε NaCl 3,5% κ.β για 24 μήνες. 4. ΣΥΜΠΕΡΑΣΜΑΤΑ Η προσθήκη οξειδίων Σιδήρου στο σκυρόδεμα αυξάνει τη συγκέντρωση της φερριτικής φάσης (C4AF) Αυτό έχει θετική επίδραση στη θλιπτική αντοχή του σκυροδέματος σε μετέπειτα ηλικίες [23]. Από το διάγραμμα του ανοικτού πορώδους παρατηρείται ότι η αύξηση του ποσοστού της προσθήκης σκωρίας από 5% σε 10% δεν βελτιώνει επι πρόσθετα τη συγκεκριμένη παράμετρο όποτε πιθανόν ένα ποσοστό της καλαμίνας να παραμένει ως αδρανές και να μη λαμβάνει μέρος στις αντιδράσεις ενυδάτωσης του τσιμέντου. Από τα αποτελέσματα της παρούσας έρευνας προκύπτουν τα παρακάτω συμπεράσματα: Οι μηχανικές αντοχές (θλιπτική, εφελκυστική, καμπτική), εμφανίζονται μειωμένες στα σκυροδέματα με καλαμίνα μέχρι τις 28 ημέρες, Στις 100 ημέρες τα δοκίμια με 5% καλαμίνα επιτυγχάνουν εφελκυστική αντοχή ανώτερη των δοκιμίων χωρίς πρόσθετο, Το ποσοστό προσθήκης της καλαμίνας (μέχρι 10%) δεν επηρεάζει σημαντικά τη θλιπτική αντοχή από τις 100 ημέρες και μετά, Η αντικατάσταση του τσιμέντου από καλαμίνα μέχρι ποσοστού 10% μειώνει το ανοικτό πορώδες σε εμβαπτισμένα δοκίμια εντός διαλύματος NaCl 3,5% κ.β,

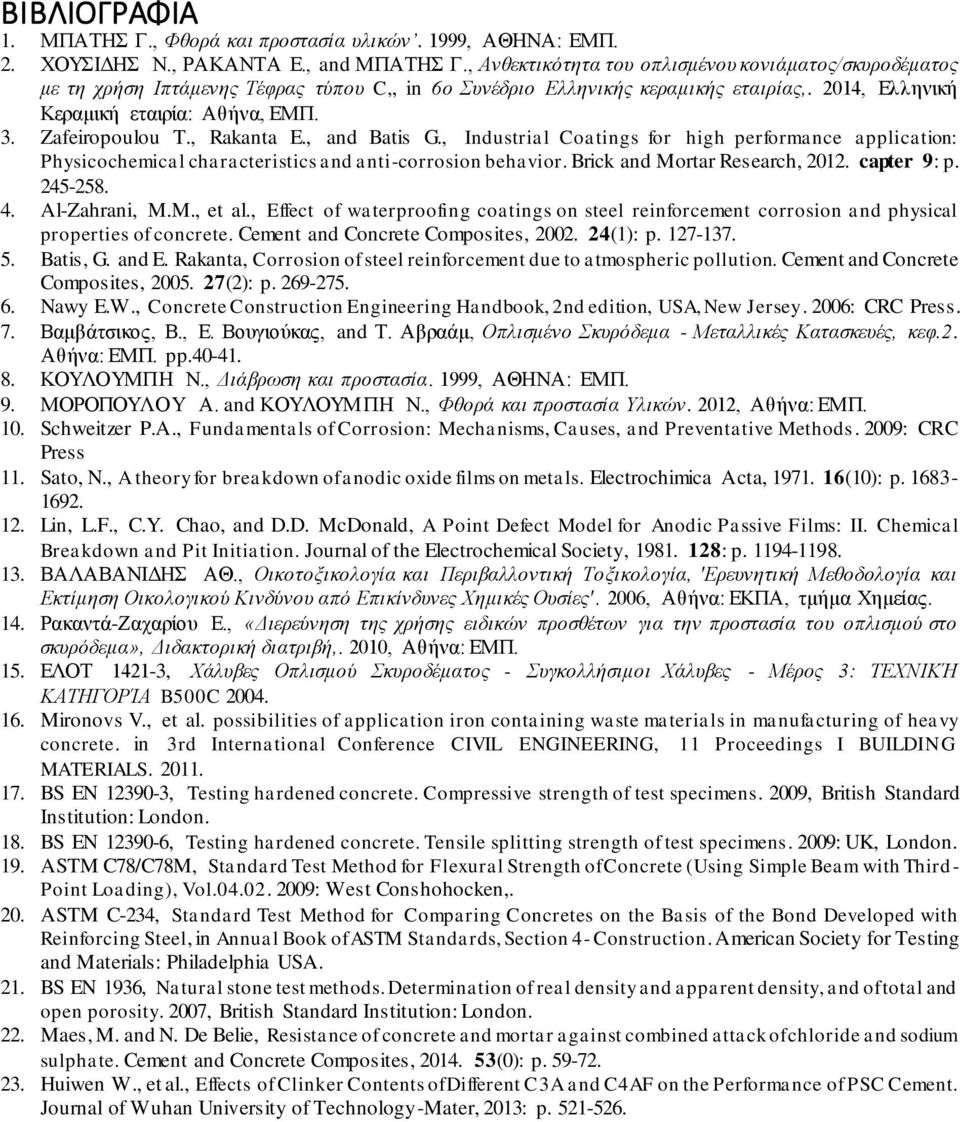

9 ΒΙΒΛΙΟΓΡΑΦΙΑ 1. ΜΠΑΤΗΣ Γ., Φθορά και προστασία υλικών. 1999, ΑΘΗΝΑ: ΕΜΠ. 2. ΧΟΥΣΙΔΗΣ Ν., ΡΑΚΑΝΤΑ Ε., and ΜΠΑΤΗΣ Γ., Ανθεκτικότητα του οπλισμένου κονιάματος/σκυροδέματος με τη χρήση Ιπτάμενης Τέφρας τύπου C,, in 6ο Συνέδριο Ελληνικής κεραμικής εταιρίας,. 2014, Ελληνική Κεραμική εταιρία: Αθήνα, ΕΜΠ. 3. Zafeiropoulou T., Rakanta E., and Batis G., Industrial Coatings for high performance application: Physicochemical characteristics and anti-corrosion behavior. Brick and Mortar Research, capter 9: p Al-Zahrani, M.M., et al., Effect of waterproofing coatings on steel reinforcement corrosion and physical properties of concrete. Cement and Concrete Composites, (1): p Batis, G. and E. Rakanta, Corrosion of steel reinforcement due to atmospheric pollution. Cement and Concrete Composites, (2): p Nawy E.W., Concrete Construction Engineering Handbook, 2nd edition, USA, New Jersey. 2006: CRC Press. 7. Βαμβάτσικος, Β., Ε. Βουγιούκας, and Τ. Αβραάμ, Οπλισμένο Σκυρόδεμα - Μεταλλικές Κατασκευές, κεφ.2. Αθήνα: ΕΜΠ. pp ΚΟΥΛΟΥΜΠΗ Ν., Διάβρωση και προστασία. 1999, ΑΘΗΝΑ: ΕΜΠ. 9. ΜΟΡΟΠΟΥΛΟΥ Α. and ΚΟΥΛΟΥΜΠΗ Ν., Φθορά και προστασία Υλικών. 2012, Αθήνα: ΕΜΠ. 10. Schweitzer P.A., Fundamentals of Corrosion: Mechanisms, Causes, and Preventative Methods. 2009: CRC Press 11. Sato, N., A theory for breakdown of anodic oxide films on metals. Electrochimica Acta, (10): p Lin, L.F., C.Y. Chao, and D.D. McDonald, A Point Defect Model for Anodic Passive Films: II. Chemical Breakdown and Pit Initiation. Journal of the Electrochemical Society, : p ΒΑΛΑΒΑΝΙΔΗΣ ΑΘ., Οικοτοξικολογία και Περιβαλλοντική Τοξικολογία, 'Ερευνητική Μεθοδολογία και Εκτίμηση Οικολογικού Κινδύνου από Επικίνδυνες Χημικές Ουσίες'. 2006, Αθήνα: ΕΚΠΑ, τμήμα Χημείας. 14. Ρακαντά-Ζαχαρίου Ε., «Διερεύνηση της χρήσης ειδικών προσθέτων για την προστασία του οπλισμού στο σκυρόδεμα», Διδακτορική διατριβή,. 2010, Αθήνα: ΕΜΠ. 15. ΕΛΟΤ , Χάλυβες Οπλισμού Σκυροδέματος - Συγκολλήσιμοι Χάλυβες - Μέρος 3: ΤΕΧΝΙΚΉ ΚΑΤΗΓΟΡΊΑ B500C Mironovs V., et al. possibilities of application iron containing waste materials in manufacturing of heavy concrete. in 3rd International Conference CIVIL ENGINEERING, 11 Proceedings I BUILDING MATERIALS BS EN , Testing hardened concrete. Compressive strength of test specimens. 2009, British Standard Institution: London. 18. BS EN , Testing hardened concrete. Tensile splitting strength of test specimens. 2009: UK, London. 19. ASTM C78/C78M, Standard Test Method for Flexural Strength of Concrete (Using Simple Beam with Third- Point Loading), Vol : West Conshohocken,. 20. ASTM C-234, Standard Test Method for Comparing Concretes on the Basis of the Bond Developed with Reinforcing Steel, in Annual Book of ASTM Standards, Section 4- Construction. American Society for Testing and Materials: Philadelphia USA. 21. BS EN 1936, Natural stone test methods. Determination of real density and apparent density, and of total and open porosity. 2007, British Standard Institution: London. 22. Maes, M. and N. De Belie, Resistance of concrete and mortar against combined attack of chloride and sodium sulphate. Cement and Concrete Composites, (0): p Huiwen W., et al., Effects of Clinker Contents of Different C3A and C4AF on the Performance of PSC Cement. Journal of Wuhan University of Technology-Mater, 2013: p
ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ
ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ Ε.Μ.Π., 2010 1 Μεθοδολογία προσδιορισμού της αναλογίας των πρώτων
Διαβάστε περισσότεραΕπίδραση υψηλών θερμοκρασιών στη συνάφεια χάλυβα σκυροδέματος
Επίδραση υψηλών θερμοκρασιών στη συνάφεια χάλυβα σκυροδέματος Κ.Γ. Τρέζος, Δ.Θ. Σαγιάς Εργαστήριο Ωπλισμένου Σκυροδέματος Ε.Μ.Π. Λέξεις κλειδιά: Συνάφεια, χάλυβας οπλισμού σκυροδέματος, πυρκαγιά, υψηλές
Διαβάστε περισσότερα6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΑΝΘΕΚΤΙΚΟΤΗΤΑ
ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΑΝΘΕΚΤΙΚΟΤΗΤΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες
Διαβάστε περισσότεραΕπίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος
Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος.Χ.Τσαµατσούλης, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε, Τµήµα Ποιότητας Ν. Γ. Παπαγιαννάκος Καθηγητής ΕΜΠ, Τµήµα
Διαβάστε περισσότεραΕΠΕΣ. Πανελλήνιο Συνέδριο Σκυροδέματος «Κατασκευές από Σκυρόδεμα»
ΣΧΕΣΗ ΑΝΤΟΧΗΣ ΣΚΥΡΟΔΕΜΑΤΟΣ ΣΕ ΘΛΙΨΗ ΚΑΙ ΚΑΜΨΗ (για θραυστά ασβεστολιθικά αδρανή Αττικής) Βασ. Κυριακόπουλος Πολιτικός Μηχανικός ΕΜΠ, MSc, vkyriako@gmail.com Στυλ. Κόλιας Δρ Πολιτικός Μηχανικός τ. Αναπλ.
Διαβάστε περισσότεραΕπιφανειακή οξείδωση χάλυβα οπλισµού σκυροδέµατος: επίδραση στην συνάφεια
Επιφανειακή οξείδωση χάλυβα οπλισµού σκυροδέµατος: επίδραση στην συνάφεια Κ.Γ. Τρέζος, Θ. Βασιλόπουλος, Εργαστήριο Ωπλισµένου Σκυροδέµατος Ε.Μ.Π Σ. Μουγιάκος, Εργαστήριο Μετάλλων ΚΕ Ε. Λέξεις κλειδιά:
Διαβάστε περισσότερα6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ, ΙΔΙΟΤΗΤΕΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ, ΙΔΙΟΤΗΤΕΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν
Διαβάστε περισσότεραιερεύνηση δυνατότητας χρησιµοποίησης Πορφυρίτη κοιτάσµατος «Σκουριές» Χαλκιδικής στην παραγωγή ποζολανικών τσιµέντων
ιερεύνηση δυνατότητας χρησιµοποίησης Πορφυρίτη κοιτάσµατος «Σκουριές» Χαλκιδικής στην παραγωγή ποζολανικών τσιµέντων Π. Πανταζοπούλου Χηµικός Μηχανικός. Σχολή Χηµικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο.
Διαβάστε περισσότεραΕπίδραση των κρυσταλλικών προσμείκτων PRAH στην ανθεκτικότητα των σκυροδεμάτων
Επίδραση των κρυσταλλικών προσμείκτων PRAH στην ανθεκτικότητα των σκυροδεμάτων Influence of PRAH crystalline admixtures on the durability of concretes Koσμάς ΣΙΔΕΡΗΣ 1, Χρήστος ΤΑΣΣΟΣ 2, Αλέξανδρος ΧΑΤΖΟΠΟΥΛΟΣ
Διαβάστε περισσότεραΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΟΙΤΑΣΜΑΤΟΣ ΣΚΩΡΙΩΝ ΩΣ ΠΡΟΣΘΕΤΟ ΣΤΟ ΤΣΙΜΕΝΤΟ
ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΟΙΤΑΣΜΑΤΟΣ ΣΚΩΡΙΩΝ ΩΣ ΠΡΟΣΘΕΤΟ ΣΤΟ ΤΣΙΜΕΝΤΟ Γεώργιος Μπατής Καθηγητής. Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο. Παρασκευή Πανταζοπούλου Χημικός Μηχανικός. Σχολή
Διαβάστε περισσότεραΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ
Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ
Διαβάστε περισσότεραΛέξεις κλειδιά: διάβρωση οπλισμού, αναστολείς διάβρωσης, οργανικές επικαλύψεις, χλωριόντα, ηλεκτροχημικές μετρήσεις, απώλεια μάζας.
Προστατευτική επίδραση οργανικής επικάλυψης στη διάβρωση οπλισμού του σκυροδέματος Protective effect of organic coating on corrosion of reinforced concrete Ε. Βούλγαρη 1, Α. Ζαχαροπούλου 2, Ν. Χουσίδης
Διαβάστε περισσότεραΈλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 8: Εργαστηριακός Έλεγχος Σκυροδέματος Ευάγγελος Φουντουκίδης Τμήμα Πολιτικών
Διαβάστε περισσότεραΠοιότητα και πάχος επικάλυψης Περιεκτικότητα του σκυροδέματος σε τσιμέντο Πρόσθετα Είδος και συγκέντρωση των χλωριούχων αλάτων
Ποιότητα και πάχος επικάλυψης Περιεκτικότητα του σκυροδέματος σε τσιμέντο Πρόσθετα Είδος και συγκέντρωση των χλωριούχων αλάτων Περιβάλλον Μικρός λόγος Ν/Τ εξασφαλίζει πυκνό σκυρόδεμα με μικρή διαπερατότητα
Διαβάστε περισσότεραΕξαρτάται από. Κόστος μηχανική αντοχή
ΜΕΛΕΤΗ ΣΥΝΘΕΣΗΣ Εξαρτάται από Εργάσιμο νωπού Γενικές οδηγίες Κόστος μηχανική αντοχή αντοχή σε γήρανση σκληρυμένου σκυροδέματος Απαιτούμενη κάθιση εντός ορίων Καθορίζεται από το τσιμέντο. Μέση συμβατική
Διαβάστε περισσότεραιερεύνηση των υνατοτήτων Προστασίας του Χ.Ο.Σ. από την ιάβρωση µε MCI
ιερεύνηση των υνατοτήτων Προστασίας του Χ.Ο.Σ. από την ιάβρωση µε MCI Ε. Ρακαντά, Χηµικός Μηχανικός, Σχολή Χηµικών Μηχανικών, Τοµέας Επιστήµης και Τεχνικής των Υλικών, Εθνικό Μετσόβιο Πολυτεχνείο Γ. Μπατής
Διαβάστε περισσότεραΠαραγωγή ανθεκτικών σκυροδεμάτων με χρήση αδρανών σκωρίας κάδου
Παραγωγή ανθεκτικών σκυροδεμάτων με χρήση αδρανών σκωρίας κάδου Koσμάς Κ. Σίδερης Αναπληρωτής Καθηγητής Δ.Π.Θ., kksider@civil.duth.gr Αλέξανδρος Χατζόπουλος Πολ. Μηχανικός, υπ. Διδάκτορας Δ.Π.Θ., achatzop@civil.duth.gr
Διαβάστε περισσότεραΧΡΗΣΙΜΟΠΟΙΗΣΗ ΟΡΥΚΤΩΝ ΠΡΟΣΘΕΤΩΝ ΣΤΟ ΣΚΥΡΟΔΕΜΑ ΑΠΟ ΠΑΡΑΠΡΟΪΟΝΤΑ ΤΗΣ ΒΙΟΜΗΧΑΝΙΑΣ ΠΑΡΑΓΩΓΗΣ ΗΛΕΚΤΡΟΧΗΜΙΚΟΥ ΜnO 2
ΧΡΗΣΙΜΟΠΟΙΗΣΗ ΟΡΥΚΤΩΝ ΠΡΟΣΘΕΤΩΝ ΣΤΟ ΣΚΥΡΟΔΕΜΑ ΑΠΟ ΠΑΡΑΠΡΟΪΟΝΤΑ ΤΗΣ ΒΙΟΜΗΧΑΝΙΑΣ ΠΑΡΑΓΩΓΗΣ ΗΛΕΚΤΡΟΧΗΜΙΚΟΥ ΜnO 2 Ν. Χουσίδης, E. Ρακαντά, Γ. Μπατής Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157
Διαβάστε περισσότεραΕΙΣΑΓΩΓΗ. Γεώργιος ΜΠΑΤΗΣ 1, Ελένη ΣΙΟΒΑ 2. Λέξεις κλειδιά: Λευκό τσιμέντο, Μετακαολίνης, Αναστολείς διάβρωσης, Διάβρωση οπλισμένης τσιμεντοκονίας
Ανθεκτικότητα Κονιαμάτων Αποκατάστασης με Λευκό Τσιμέντο - Δυνατότητες Προστασίας Durability of white cement restoration mortars - Protection potential Γεώργιος ΜΠΑΤΗΣ 1, Ελένη ΣΙΟΒΑ 2 Λέξεις κλειδιά:
Διαβάστε περισσότεραέσποινα ΤΕΛΩΝΙΑΤΗ, Γεώργιος ΡΟΥΒΕΛΑΣ, Ιωάννης ΚΑΡΑΘΑΝΑΣΗΣ Λέξεις κλειδιά : βαρέα σκυροδέµατα, ακτινοβολία, αντοχή
Σκυρόδεµα µεγάλου ειδικού βάρους, Πρώτες Ύλες Παραγωγής, Εργαστηριακή Παρασκευή, Πειραµατικός Έλεγχος Αντίστασης/Προσβολής σε Ακτινοβολία Heavyweight concrete, Raw Materials, Laboratory Trial Mix, Test
Διαβάστε περισσότεραΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ
Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ
Διαβάστε περισσότεραΒελτιστοποίηση του ποσοστού θειϊκών σε τσιµέντα που παράγονται
Βελτιστοποίηση του ποσοστού θειϊκών σε τσιµέντα που παράγονται σύµφωνα µε το πρότυπο ΕΛΟΤ ΕΝ 197-1..Χ. Τσαµατσούλης ρ. Χηµικός Μηχανικός, Συντονιστής Ποιότητας, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε Ν. Νικολακάκος Χηµικός
Διαβάστε περισσότεραΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ 1 ΚΕΦΑΛΑΙΟ 2 ΣΚΥΡΟΔΕΜΑ ΧΑΛΥΒΑΣ
ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ 1 ΣΚΥΡΟΔΕΜΑ 1.1 Θλιπτική αντοχή σκυροδέματος 15 1.2 Αύξηση της θλιπτικής αντοχής του σκυροδέματος με την πάροδο του χρόνου 16 1.3 Εφελκυστική αντοχή σκυροδέματος 17 1.4 Εφελκυστική
Διαβάστε περισσότεραΜεταδιδακτορικός Ερευνητής, Τμήμα Πολιτικών Μηχανικών και Μηχανικών Περιβάλλοντος, Πανεπιστήμιο Κύπρου,
ΑΞΙΟΠΟΙΗΣΗ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΚΑΙ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΣΤΟ ΣΚΥΡΟΔΕΜΑ ΓΙΑ ΒΕΛΤΙΩΣΗ ΤΩΝ ΦΥΣΙΚΟΜΗΧΑΝΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΤΟΥ Exploitation of solid waste materials and industrial byproducts for the improvement
Διαβάστε περισσότερα8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ
ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης
Διαβάστε περισσότεραΒασικές Αρχές Σχεδιασμού Υλικά
Βασικές Αρχές Σχεδιασμού Υλικά Δομική Μηχανική ΙΙΙ Χρ. Ζέρης Σχολή Πολιτικών Μηχανικών, ΕΜΠ Το Ευρωπαϊκό πλαίσιο Μελετών και Εκτέλεσης έργων ΕΝ 10080 Χάλυβας οπλισμού Νοέμ. 2013 Χ. Ζέρης 2 ΕΚΩΣ, ΕΝ1992:
Διαβάστε περισσότεραInfluence of Steel Fibers on the Mechanical Properties of Fiber Reinforced Concrete
Επίδραση των Χαλύβδινων Ινών στις Μηχανικές Ιδιότητες του Ινοπλισµένου Σκυροδέµατος Influence of Steel Fibers on the Mechanical Properties of Fiber Reinforced Concrete ήµητρα B. ΣΟΥΛΙΩΤΗ 1, Θεόδωρος E.
Διαβάστε περισσότεραΤΣΙΜΕΝΤΟ. 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου
ΤΣΙΜΕΝΤΟ 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου 1. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Το τσιμέντο είναι τεχνητή λεπτόκοκκη κονία, η οποία παρασκευάζεται με λεπτή άλεση του κλίνκερ. Κλίνκερ
Διαβάστε περισσότεραΕπίδραση του νιτρώδους ασβεστίου στην αντίσταση των τσιµεντοκονιαµάτων έναντι διαλυµάτων θειικών αλάτων
Επίδραση του νιτρώδους ασβεστίου στην αντίσταση των τσιµεντοκονιαµάτων έναντι διαλυµάτων θειικών αλάτων Γ. Μπατής & Π. Πανταζοπούλου Χηµικοί Μηχανικοί. Σχολή Χηµικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο
Διαβάστε περισσότεραΛέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, θερµοκρασία, αντοχή σε κάµψη, µέτρο ελαστικότητας
Επίδραση της θερµοκρασίας του δοκιµίου στα µηχανικά χαρακτηριστικά ανακυκλωµένων µε τσιµέντο µιγµάτων θραυστού αµµοχάλικου και φρεζαρισµένου ασφαλτοµίγµατος Σ. Κόλιας Αν. Καθηγητής ΕΜΠ Ε. Μαχαίρας, Μ.
Διαβάστε περισσότεραΗ ΣΗΜΑΣΙΑ ΤΗΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΗΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΤΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ ΛΟΓΩ ΕΝΑΝΘΡΑΚΩΣΗΣ
Η ΣΗΜΑΣΙΑ ΤΗΣ ΣΥΝΤΗΡΗΣΗΣ ΣΤΗΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΤΟΥ ΣΚΥΡΟ ΕΜΑΤΟΣ ΛΟΓΩ ΕΝΑΝΘΡΑΚΩΣΗΣ Κ.Κ. Σίδερης Επίκουρος Καθηγητής ΠΘ, Εργαστήριο οµικών Υλικών, Τµήµα Πολιτικών Μηχανικώ,ν ηµοκρίτειο Πανεπιστήµιο Θράκης,
Διαβάστε περισσότερα20/3/2016. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Εφελκυσμός χαλύβδινης ράβδου. Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος)
Σημειώσεις Εργαστηριακής Άσκησης Εφελκυσμός χαλύβδινης ράβδου Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος) Εργαστηριακή Άσκηση 1 Εισαγωγή στη Δοκιμή Εφελκυσμού Δοκίμιο στερεωμένο ακλόνητα
Διαβάστε περισσότεραΤα καλούπια. Ι Απόστολου Κωνσταντινίδη
Τόµος Α 2.2 Τα καλούπια Τα στοιχεία των καλουπιών για την κατασκευή δοµικών στοιχείων οπλισµένου σκυροδέµατος, χωρίζονται σε τέσσερεις κατηγορίες: 1. Επιφανειακά στοιχεία ή πετσώµατα 2. Οριζόντια φέροντα
Διαβάστε περισσότερα«Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Κωδικός έργου: 716-ΒΕΤ-2013
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΕΡΕΥΝΑΣ & ΤΕΧΝΟΛΟΓΙΑΣ -----------------------------------------------------------------------------------------------------------------
Διαβάστε περισσότεραΑνθεκτικότητα κονιαµάτων τσιµέντου σε νερό θερµοκρασίας ο C
Ανθεκτικότητα κονιαµάτων τσιµέντου σε νερό θερµοκρασίας 20-80 ο C Σ. Τσιβιλής, Μ. Φλίσκα, Ο. Μανούκα, Β. Μπενέκης & Α. Σκαροπούλου Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών, Εργαστήριο Ανόργανης
Διαβάστε περισσότερα16/4/2018. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Εφελκυσμός χαλύβδινης ράβδου. Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος)
Σημειώσεις Εργαστηριακής Άσκησης Εφελκυσμός χαλύβδινης ράβδου Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος) Το υλικό «πονάει». Πως; Πόσο; P P Εξωτερικό εφελκυστικό φορτίο P N = P N
Διαβάστε περισσότεραη νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ
Ανθεκτικότητα κατασκευών από σκυρόδεμα : η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ Διάβρωση οπλισμού στο Σκυρόδεμα Διάβρωση οπλισμού Ενανθράκωση Χλωριόντα
Διαβάστε περισσότεραΚοκκομετρική Διαβάθμιση Αδρανών
Κοκκομετρική Διαβάθμιση Αδρανών Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος) 1 Βασικά Συστατικά Σκυροδέματος + +??? Χημικώς Αδρανή Πρόσθετα Πρόσμικτα Εισαγωγή Ιδιαίτερα σημαντικός
Διαβάστε περισσότεραΕπίδραση του τύπου του τσιμέντου στην ανθεκτικότητα των σκυροδεμάτων έναντι ενανθράκωσης
Επίδραση του τύπου του τσιμέντου στην ανθεκτικότητα των σκυροδεμάτων έναντι ενανθράκωσης Influence of the type of cement on durability of concrete against carbonation Χρήστος ΤΑΣΣΟΣ 1, Koσμάς ΣΙΔΕΡΗΣ 2,
Διαβάστε περισσότεραΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΜΕΤΑΚΑΟΛΙΝΗ ΥΠΟ ΑΕΡΙΑ ΣΥΝΤΗΡΗΣΗ
ΜΕΛΕΤΗ ΤΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ ΚΟΝΙΑΜΑΤΩΝ ΜΕ ΜΕΤΑΚΑΟΛΙΝΗ ΥΠΟ ΑΕΡΙΑ ΣΥΝΤΗΡΗΣΗ Α. Μαρίνος, Γ. Μπατής, Μ. Κατσιώτη Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157 8 Αθήνα Μ. Σ. Κατσιώτης Chemical Engineering
Διαβάστε περισσότεραΕΠΙΡΡΟΗ ΠΑΡΑΘΑΛΛΑΣΙΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΣΤΗΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΜΕΛΩΝ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΣΠΟΥΔΑΣΤΗΣ : ΒΑΣΙΛΕΙΟΥ ΔΗΜΗΤΡΙΟΣ
ΕΠΙΡΡΟΗ ΠΑΡΑΘΑΛΛΑΣΙΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΣΤΗΝ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΜΕΛΩΝ ΑΠΟ ΟΠΛΙΣΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΣΠΟΥΔΑΣΤΗΣ : ΒΑΣΙΛΕΙΟΥ ΔΗΜΗΤΡΙΟΣ ΔΙΑΒΡΩΣΗ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Χαρακτηριστικά χάλυβα οπλισμού σκυροδέματος Αίτια
Διαβάστε περισσότεραΕΠΕΣ. Σκυρόδεμα χαμηλής θερμικής αγωγιμότητας
Σκυρόδεμα χαμηλής θερμικής αγωγιμότητας Ουρανια Τσιούλου Λέκτορας Πανεπιστήμιο Μπράιτον, O.Tsioulou@brighton.ac.uk Ανδρέας Λαμπρόπουλος Επίκουρος Καθηγητής Πανεπιστήμιο Μπράιτον, A.Lampropoulos@brighton.ac.uk
Διαβάστε περισσότεραΑΔΡΑΝΗ. Σημαντικός ο ρόλος τους για τα χαρακτηριστικά του σκυροδέματος με δεδομένο ότι καταλαμβάνουν το 60-80% του όγκου του.
ΑΔΡΑΝΗ Κοκκώδη Υλικά που προέρχονται από φυσική κατάτμηση ή τεχνητή θραύση φυσικών πετρωμάτων. Είναι ανόργανα υλικά και δεν αντιδρούν χημικά (πρακτικά στο σκυρόδεμα η επιφάνειά τους αντιδρά με το σκυρόδεμα.
Διαβάστε περισσότεραΠρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, Νοεμβρίου 2005
Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 25 ΣΤΑΘΕΡΟΠΟΙΗΣΗ ΑΡΓΙΛΙΚΩΝ ΕΔΑΦΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΑΣΒΕΣΤΟΥΧΟ ΙΠΤΑΜΕΝΗ ΤΕΦΡΑ
Διαβάστε περισσότερα6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΔΟΜΗ
ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΔΟΜΗ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης
Διαβάστε περισσότεραΧ Ρ Η Σ Η Α Ν Α Σ Τ Ο Λ Ε Ω Ν Ι Α Β Ρ Ω Σ Η Σ Γ Ι Α Τ Η Ν Π Ρ Ο Σ Τ Α Σ Ι Α Τ Ο Υ Χ Α Λ Υ Β Α Σ Ε Κ Ο Ν Ι Α Μ Α Τ Α
ΧΡΗΣΗ ΑΝΑΣΤΟΛΕΩΝ ΙΑΒΡΩΣΗΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΧΑΛΥΒΑ ΣΕ ΚΟΝΙΑΜΑΤΑ Η τεχνική των SG είναι µία εργαστηριακή µέθοδος επιταχυνόµενης δοκιµής, χρήσιµη για γρήγορη εκτίµηση της διάβρωσης των σιδηροπλισµών
Διαβάστε περισσότεραΜελέτη Σύνθεσης Σκυροδέματος
Μελέτη Σύνθεσης Σκυροδέματος Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος) Βασικά Συστατικά Σκυροδέματος + + Πρόσθετα Πρόσμικτα 1 Μελέτη Σύνθεσης Σκυροδέματος - Εισαγωγή Ποιοτικός και
Διαβάστε περισσότεραΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ
ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΙΚΗΣ ΤΩΝ ΥΛΙΚΩΝ ΕΠΙΔΡΑΣΗ ΟΡΥΚΤΩΝ ΠΡΟΣΘΕΤΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΒΙΟΜΗΧΑΝΙΑΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΔΙΔΑΚΤΟΡΙΚΗ ΔΙΑΤΡΙΒΗ
Διαβάστε περισσότεραΕπίδραση της χημικής - ορυκτολογικής σύστασης της ιπτάμενης τέφρας στις μηχανικές ιδιότητες και την ανθεκτικότητα του σκυροδέματος
Επίδραση της χημικής - ορυκτολογικής σύστασης της ιπτάμενης τέφρας στις μηχανικές ιδιότητες και την ανθεκτικότητα του σκυροδέματος Δρ. Νικόλαος Χουσίδης, Σχολή Χημικών Μηχανικών, Τομέας Επιστήμης και Τεχνικής
Διαβάστε περισσότερα1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ
Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ ΕΡΓΑΣΤΗΡΙΑΚΟ ΤΡΙΩΡΟ ΟΝΟΜΑΤΕΠΩΝΥΜΟ Α.Μ. ΗΜΕΡΟΜΗΝΙΑ ΑΣΚΗΣΗ Α. ΟΠΤΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ. Στο μεταλλογραφικό μικροσκόπιο Leitz μελετήθηκαν κατάλληλα προετοιμασμένα δοκίμια χάλυβα. 2.
Διαβάστε περισσότεραΈλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Εργαστηριακό Μέρος Ενότητα 8: Εργαστηριακός Έλεγχος Σκυροδέματος Ευάγγελος Φουντουκίδης
Διαβάστε περισσότεραΣυγκριτική µελέτη τσιµέντων ΙΙ42.5Ν και ΙΙ Β - Μ /42.5Ν
Συγκριτική µελέτη τσιµέντων ΙΙ42.5Ν και ΙΙ Β - Μ /42.5Ν Κ. Κ. Σίδερης Επικ. Καθηγητής, ηµοκρίτειο Πανεπιστήµιο Θράκης, Τµήµα Πολιτικών Μηχανικών, Εργαστήριο οµικών Υλικών. Θ. Φιλίππου & Ι. Μαρίνος ΧΜ,
Διαβάστε περισσότεραΛέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, παιπάλη, αντοχή σε εφελκυσµό, µέτρο ελαστικότητας
Επίδραση του είδους των αδρανών και της παιπάλης στα µηχανικά χαρακτηριστικά των ανακυκλωµένων µε τσιµέντο µιγµάτων φρεζαρισµένου ασφαλτοµίγµατος και θραυστών αµµοχαλίκων Σ. Κόλιας Αν. Καθηγητής ΕΜΠ Μ.
Διαβάστε περισσότεραΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής
ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Δρ. Αθ.Ρούτουλας Καθηγητής Ο χάλυβας οπλισμού, υπό κανονικές συνθήκες, προστατεύεται έναντι της διάβρωσης, εξ αιτίας
Διαβάστε περισσότεραΤΟ ΕΚΤΟΞΕΥΟΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΣΤΙΣ ΕΝΙΣΧΥΣΕΙΣ ΚΑΙ ΕΠΙΣΚΕΥΕΣ ΚΑΤΑΣΚΕΥΩΝ
Εργασία Νο. 6 ΤΟ ΕΚΤΟΞΕΥΟΜΕΝΟ ΣΚΥΡΟΔΕΜΑ ΣΤΙΣ ΕΝΙΣΧΥΣΕΙΣ ΚΑΙ ΕΠΙΣΚΕΥΕΣ ΚΑΤΑΣΚΕΥΩΝ ΑΝΔΡΕΟΥ ΑΝΔΡΕΑΣ ΠΕΡΙΛΗΨΗ Στη παρούσα εργασία παρουσιάζονται στοιχεία αναφορικά με το εκτοξευόμενο σκυρόδεμα και τη χρήση
Διαβάστε περισσότεραΣύγκριση των µεθόδων συντήρησης των προτύπων ΣΚ-303 και ΕΛΟΤ ΕΝ όσον αφορά τη συµβατική αντοχή του σκυροδέµατος
Σύγκριση των µεθόδων συντήρησης των προτύπων ΣΚ-303 και ΕΛΟΤ ΕΝ 12390.02 όσον αφορά τη συµβατική αντοχή του σκυροδέµατος Κ. Γεωργίου Πολιτικός Μηχανικός, ΙΝΤΕΡΜΠΕΤΟΝ οµικά Υλικά ΑΕ. Μ. Κατσάκου ρ. Πολιτικός
Διαβάστε περισσότεραΣυμπεριφορά σε Κάμψη Δοκών Ο/Σ με ή χωρίς Βλάβη Ενισχυμένων με Ινοπλισμένο Μανδύα
Συμπεριφορά σε Κάμψη Δοκών Ο/Σ με ή χωρίς Βλάβη Ενισχυμένων με Ινοπλισμένο Μανδύα Μπουρτούβαλης Ευάγγελος Πολιτικός Μηχανικός, evanbourt@gmail.com Παπαθεοχάρης Θεοχάρης Υπ. Διδάκτωρ Π.Θ., th_papath@yahoo.gr
Διαβάστε περισσότερα2 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΑΔΡΑΝΗ ΣΚΥΡΟΔΕΜΑ
2 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΑΔΡΑΝΗ ΣΚΥΡΟΔΕΜΑ ΟΝΟΜΑΤΕΠΩΝΥΜΟ ΑΡΙΘΜΟΣ ΜΗΤΡΩΟΥ ΕΡΓΑΣΤΗΡΙΑΚΟ ΤΡΙΩΡΟ ΗΜΕΡΟΜΗΝΙΑ Η Εργαστηριακή Μελέτη είναι ατομική, με διαφορετικά δεδομένα για κάθε σπουδαστή. Θα χρησιμοποιηθούν
Διαβάστε περισσότεραΕπιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής
Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Μηχανικές ιδιότητες των στερεών (μεταλλικά στερεά) Τάση και παραμόρφωση Τάση (stress): αίτιο (δύναμη/ροπή) που προκαλεί παραμόρφωση
Διαβάστε περισσότεραΕΠΕΣ. Κωνσταντίνος Αντωνόπουλος, Δρ. Πολιτικός Μηχανικός Επίκουρος Καθηγητής Α.Σ.ΠΑΙ.Τ.Ε., Εισαγωγή - Περιγραφή γεφυρών
Διερεύνηση, τεκμηρίωση και αποτύπωση φέροντος οργανισμού προεντεταμένων οδικών γεφυρών στην περιοχή του Αιγίου Γέφυρα ποταμού Σελινούντα - Γέφυρα Νοσοκομείου Αιγίου Κωνσταντίνος Αντωνόπουλος, Δρ. Πολιτικός
Διαβάστε περισσότεραΓραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Απρίλιος 2016
ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Σε μια διεργασία ενανθράκωσης κάποιου
Διαβάστε περισσότεραΕπίδραση ορυκτών προσθέτων και αναστολέων διάβρωσης στην αντιδιαβρωτική προστασία οπλισµών σκυροδέµατος
Επίδραση ορυκτών προσθέτων και αναστολέων διάβρωσης στην αντιδιαβρωτική προστασία οπλισµών σκυροδέµατος Αθ. Ρούτουλας Καθηγητής. Τµήµα Φυσικής Χηµείας και Τεχνολογίας Υλικών, Τ.Ε.Ι. Πειραιά.. Γ. Μπατής
Διαβάστε περισσότεραΑΝΘΕΚΤΙΚΟΤΗΤΑ ΦΟΡΕΩΝ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΥΠΟ ΚΑΜΠΤΙΚΗ ΦΟΡΤΙΣΗ DURABILITY OF REINFORCED CONCRETE STRUCTURES UNDER BENDING LOADS
ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΦΟΡΕΩΝ ΟΠΛΙΣΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΥΠΟ ΚΑΜΠΤΙΚΗ ΦΟΡΤΙΣΗ DURABILITY OF REINFORCED CONCRETE STRUCTURES UNDER BENDING LOADS Λουκάς ΚΑΡΑΒΟΚΥΡΟΣ 1, Νικόλαος ΚΑΤΣΙΩΤΗΣ 2, Γιώργος ΜΠΑΤΗΣ 3, Μαργαρίτα
Διαβάστε περισσότεραΛέξεις κλειδιά: ινοπλισµένο σκυρόδεµα, µεταλλικές ίνες, περιεκτικότητα ινών
Σύγκριση ιδιοτήτων άοπλου σκυροδέµατος και σκυροδέµατος µε µεταλλικές ίνες. Επίδραση της ποσότητας των ινών στις ιδιότητες του ινοπλισµένου σκυροδέµατος Α. Γ. Σακελλαρίου ρ. Πολιτικός Μηχανικός Λέξεις
Διαβάστε περισσότεραΤσιµέντα. Χρονολογική σειρά. Άσβεστος. Φυσικά τσιµέντα. Τσιµέντα Portland. παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος. Non-Portland τσιµέντα
Τσιµέντα Άσβεστος παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος «Αειφόρα» τσιµέντα Φυσικά τσιµέντα Τσιµέντα Portland Non-Portland τσιµέντα Blended Portland (σύνθετα) τσιµέντα Χρονολογική σειρά Πρώτες
Διαβάστε περισσότεραΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΔΙΑΦΟΡΕΤΙΚΗΣ ΔΡΑΣΤΙΚΟΤΗΤΑΣ ΣΤΗΝ ΕΠΙΘΕΣΗ ΧΛΩΡΙΟΝΤΩΝ
ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΜΕ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΔΙΑΦΟΡΕΤΙΚΗΣ ΔΡΑΣΤΙΚΟΤΗΤΑΣ ΣΤΗΝ ΕΠΙΘΕΣΗ ΧΛΩΡΙΟΝΤΩΝ Στυλιανός Κ Αντίοχος Δρ. Χημικός Μηχανικός, Εργαστήριο Ανόργανης & Αναλυτικής Χημείας, ΕΜΠ. Σταμάτης
Διαβάστε περισσότεραΧάρης ΑΓΓΕΛΑΚΟΠΟΥΛΟΣ 1, Angela GRAEFF 2, Κυριάκος ΝΕΟΚΛΕΟΥΣ 3, Κύπρος ΠΗΛΑΚΟΥΤΑΣ 4
Μηχανική Συµπεριφορά και Ανθεκτικότητα Ινοπλισµένου Κυλινδρούµενου Σκυροδέµατος Mechanical Behaviour and Durability of Steel Fibre Reinforced Roller Compacted Concrete Pavements Χάρης ΑΓΓΕΛΑΚΟΠΟΥΛΟΣ 1,
Διαβάστε περισσότεραΙνοπλισµένο κονίαµα υψηλών αντοχών
Ινοπλισµένο κονίαµα υψηλών αντοχών I.A. Μαρίνος Χηµικός Μηχανικός, ιευθυντής Ποιότητας και ιεργασιών Παραγωγής ΑΓΕΤ ΗΡΑΚΛΗΣ Α.Κερµετζόγλου Χηµικός Μηχανικός, ιευθυντής Τεχνικής Υποστήριξης Πωλήσεων ΑΓΕΤ
Διαβάστε περισσότεραΗ εταιρία μας εξειδικεύεται από το 1969 σε εξοπλισμούς και συστήματα Δοκιμών και Μετρήσεων σχετικών με:
1 Η εταιρία μας εξειδικεύεται από το 1969 σε εξοπλισμούς και συστήματα Δοκιμών και Μετρήσεων σχετικών με: 01: Αισθητήρια & Συστήματα Μέτρησης 02: Συστήματα Συλλογής Δεδομένων 03: Εργαστήρια Δοκιμών Πολ.
Διαβάστε περισσότεραΣυσχέτιση της αντοχής του κισηροδέματος με τον λόγο ενεργού νερού προς τσιμέντο A correlation of pumice concrete strength with water to cement ratio
Συσχέτιση της αντοχής του κισηροδέματος με τον λόγο ενεργού νερού προς τσιμέντο A correlation of umice concrete strength with water to cement ratio Βασίλης ΚΑΛΟΪΔΑΣ 1 Λέξεις κλειδιά: κισηρόδεμα, αντοχή,ενεργό
Διαβάστε περισσότεραΟ ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων
Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων Α. Σκαροπούλου, Χ. Παναγιωτοπούλου, Γ. Κακάλη, Σ. Τσιβιλής Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών,
Διαβάστε περισσότερα«Σύνθεση γεωπολυμερών από ιπτάμενη τέφρα ιατρικών αποβλήτων»
«Σύνθεση γεωπολυμερών από ιπτάμενη τέφρα ιατρικών αποβλήτων» Μιμιλίδου Αλίκη Μηχανικός Περιβάλλοντος MSc e-mail: mimilidou7@gmail.com Ομάδα συνεργασίας MSc Τζανάκος Κων/νος Dr Αναστασιάδου Καλιόπη Καθ.
Διαβάστε περισσότεραΔοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles)
Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles) 1. Εισαγωγή Γενική Περιγραφή Δοκιμής Η δοκιμή της αντοχής των αδρανών σε τριβή και κρούση ή αλλιώς «δοκιμή Los Angeles (LA)» υπάγεται στους ελέγχους σκληρότητας
Διαβάστε περισσότερα«Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Κωδικός έργου: 716-ΒΕΤ-2013
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΓΕΝΙΚΗ ΓΡΑΜΜΑΤΕΙΑ ΕΡΕΥΝΑΣ & ΤΕΧΝΟΛΟΓΙΑΣ -----------------------------------------------------------------------------------------------------------------
Διαβάστε περισσότεραΥψηλής ποιότητας σκυρόδεμα δαπέδων με αδρανή σκωρίας και ίνες
Πρακτικά 2ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Αιανή Κοζάνης, 1-3 Ιουνίου 2009 Υψηλής ποιότητας σκυρόδεμα δαπέδων με αδρανή σκωρίας και ίνες Ι.
Διαβάστε περισσότεραΤο νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ 206-1
Ημερίδες / ΤΕΕ ΤΔΚ - ΤΑΚ Το νέο Ευρωπαϊκό Πρότυπο για το Σκυρόδεμα: ΕΛΟΤ ΕΝ 206-1 Νικ. Μαρσέλλος Πολ. Μηχανικός Ε.Μ.Π. Μάιος, 2011 Κανονισμοί Σκυροδέματος 20cm Κυβικά Δοκίμια 20x20x20 cm Β.Δ./54* Β80 ΠΤΠ-504
Διαβάστε περισσότεραΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων
ΜΕΤΑΛΛΑ 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων 1. ΓΕΝΙΚΑ Τα μέταλλα παράγονται, κυρίως, από τις διάφορες ενώσεις τους, οι οποίες βρίσκονται στη φύση με τη μορφή μεταλλευμάτων. Τα
Διαβάστε περισσότεραΠαραγωγή Κυβολίθων Πεζοδρόµησης µε χρήση Ιπτάµενης Τέφρας Πτολεµαϊδας
Ινστιτούτο Τεχνολογίας & Εφαρµογών Στερεών Καυσίµων Ηµερίδα: «K-clusters / Ανάπτυξη νέων προϊόντων µε τη χρήση Ιπτάµενης Τέφρας στη. Μακεδονία» Πέµπτη 28 Σεπτεµβρίου 2006, ΤΕΕ. Μακεδονίας Παραγωγή Κυβολίθων
Διαβάστε περισσότεραΓεώργιος ΜΠΑΤΗΣ 1, Αθανάσιος ΡΟΥΤΟΥΛΑΣ 2, Παρασκευή ΠΑΝΤΑΖΟΠΟΥΛΟΥ 3. Λέξεις κλειδιά: ιπτάµενη τέφρα, πορφυρίτης, αντοχές, χλωριόντα, Strain Gauges
1 Βελτιστοποίηση συνδυασµού ιπτάµενης τέφρας και παραπροϊόντος κοιτάσµατος πορφυρίτη στην ανθεκτικότητα σκυροδέµατος Optimization of fly ash and porfiritis waste combination in concrete durability Γεώργιος
Διαβάστε περισσότεραΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής
ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Δρ. Αθ.Ρούτουλας Καθηγητής Η ανθεκτικότητα κατασκευών από οπλισμένο σκυρόδεμα (Ο.Σ) επηρεάζεται σε μεγάλο βαθμό από
Διαβάστε περισσότεραΕργαστηριακή άσκηση 1: ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΤΑΧΥΤΗΤΑ ΔΙΑΛΥΣΗΣ
ΧΗΜΕΙΑ Α ΛΥΚΕΙΟΥ ΣΤΟΧΟΙ Εργαστηριακή άσκηση 1: ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΤΑΧΥΤΗΤΑ ΔΙΑΛΥΣΗΣ Στο τέλος του πειράματος αυτού θα πρέπει να μπορείς : 1. Να αναγνωρίζεις ότι το φαινόμενο της διάλυσης είναι
Διαβάστε περισσότεραΟυρανία ΤΣΙΟΥΛΟΥ 1, Ανδρέας ΛΑΜΠΡΟΠΟΥΛΟΣ 2, Κύπρος ΠHΛΑΚΟΥΤΑΣ 3, Στέφανος ΡΙΤΣΟΣ 4
Επιρροή της συστολής ξήρανσης στην καµπτική συµπεριφορά δοκών ενισχυµένων µε πρόσθετη στρώση σκυροδέµατος Shrinkage influence on flexural behavior of reinforced concrete beams strengthened with concrete
Διαβάστε περισσότεραΠΑΛΙ 4 ομάδες κατάταξης ανάλογα με : ΠΑΛΙΟΤΕΡΗ ΚΑΤΑΤΑΞΗ ΛΙΘΟΣΩΜΑΤΩΝ ποσοστό κενών κ.ο, όγκο κάθε κενού, πάχος τοιχωμάτων.
ΚΑΤΑΤΑΞΗ ΛΙΘΟΣΩΜΑΤΩΝ ΚΑΤΆ EC6 4 ομάδες κατάταξης ανάλογα με: Υλικό λιθοσώματος, προσανατολισμό οπών, ποσοστό κενών κ.ο, όγκο κάθε κενού, πάχος τοιχωμάτων. ΠΑΛΙ 4 ομάδες κατάταξης ανάλογα με : ΠΑΛΙΟΤΕΡΗ
Διαβάστε περισσότεραΣ. Δ Ρ Ι Τ Σ Ο Σ Σ. Δ Ρ Ι Τ Σ Ο Σ
ΠΟΛΥΜΕΡΙΚΕΣ ΚΟΛΛΕΣ Στέφανος ρίτσος Αναπλ. Καθηγητής Ρηγμάτωση Επισκευή ΡΗΓΜΑΤΩΣΕΙΣ Αιτία ρηγματώσεων - συστολή ξήρανσης - διάβρωση οπλισμού - αυξημένα φορτία Στατική επάρκεια φορέα Τμήμα Πολιτικών Μηχανικών,
Διαβάστε περισσότεραΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ
ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή
Διαβάστε περισσότεραKONIAMATA. διαμέτρου μέχρι 4mm και νερό. Παραδόσεις του Αναπλ. Καθηγητή Ξ. Σπηλιώτη
KONIAMATA Μίγμα μιάς ή περισσότερων κονιών με άμμο διαμέτρου μέχρι 4mm και νερό. ΔΙΑΚΡΙΣΗ Με βάση τη χρήση (α) Κονιάματα φερόντων δομικών στοιχείων π.χ. λιθοδομές, οπτοπλινθοδομές (β) Κονιάματα μη φερόντων
Διαβάστε περισσότεραΕΠΙΣΚΕΥΕΣ ΚΑΙ ΕΝΙΣΧΥΣΕΙΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ. Διδάσκων Καθηγητής Γιάννακας Νικόλαος Δρ. Πολιτικός Μηχανικός
ΕΠΙΣΚΕΥΕΣ ΚΑΙ ΕΝΙΣΧΥΣΕΙΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ Διδάσκων Καθηγητής Γιάννακας Νικόλαος Δρ. Πολιτικός Μηχανικός Κεφαλαιο 4 Ενίσχυση Δομικών Στοιχείων με σύνθετα υλικά Σύνθετα υλικά από ινοπλισμένα πολυμερή Fiber
Διαβάστε περισσότεραΣυµπεριφορά συγκολλήσεων ράβδων οπλισµού σκυροδέµατος, Κ.Γ. Τρέζος, M-A.H. Μενάγια, 1
Συµπεριφορά συγκολλήσεων ράβδων οπλισµού σκυροδέµατος Κ.Γ. Τρέζος, M-A.H. Μενάγια Εργαστήριο Ωπλισµένου Σκυροδέµατος Ε.Μ.Π. Λέξεις κλειδιά: Ράβδοι οπλισµού σκυροδέµατος, συγκολλήσεις, ΠΕΡΙΛΗΨΗ: Στην παρούσα
Διαβάστε περισσότεραΑΠΟΚΑΤΑΣΤΑΣΗ ΑΝΕΠΑΡΚΩΝ ΜΗΚΩΝ ΠΑΡΑΘΕΣΗΣ ΜΕ ΣΥΝΘΕΤΑ ΥΛΙΚΑ. ΣΥΓΚΡΙΣΗ ΚΑΝ.ΕΠΕ. ΚΑΙ EC8-3.
ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΝΕΠΑΡΚΩΝ ΜΗΚΩΝ ΠΑΡΑΘΕΣΗΣ ΜΕ ΣΥΝΘΕΤΑ ΥΛΙΚΑ. ΣΥΓΚΡΙΣΗ ΚΑΝ.ΕΠΕ. ΚΑΙ EC8-3. ΡΑΥΤΟΠΟΥΛΟΥ ΜΑΡΙΝΑ Περίληψη Οι κανονισμοί που ασχολούνται με τις επεμβάσεις κτιρίων στη χώρα μας είναι ο ΚΑΝ.ΕΠΕ. και
Διαβάστε περισσότεραΛέξεις κλειδιά: Αδρανή σκωρίας (slag aggregates), ανθεκτικότητα (durability, αειφορία (sustainability)
Παρασκευή σκυροδεμάτων με χρήση αδρανών σκωρίας ηλεκτρικού κλιβάνου: συμβολή στην αύξηση της ανθεκτικότητας και της αειφορίας των κατασκευών Production of concretes using slag aggregates: increasing the
Διαβάστε περισσότεραΣχεδιασµός Σκυροδεµάτων Οδοστρωσίας.
ΕΠΙΜΟΡΦΩΤΙΚΟ ΣΕΜΙΝΑΡΙΟ ΓΙΑ ΜΗΧΑΝΙΚΟΥΣ Ο ΟΣΤΡΩΜΑΤΑ ΑΠΟ ΣΚΥΡΟ ΕΜΑ. ΟΙ ΡΟΜΟΙ ΤΟΥ ΜΕΛΛΟΝΤΟΣ Εργαστήριο οµικών Υλικών Α.Π.Θ., 4-9 εκεµβρίου, 2006 Σχεδιασµός Σκυροδεµάτων Οδοστρωσίας. Παράγοντες που επηρρεάζουν
Διαβάστε περισσότεραΑΣΚΗΣΗ 7 ΜΟΡΦΟΠΟΙΗΣΗ ΚΕΡΑΜΙΚΩΝ ΥΛΙΚΩΝ «Κατασκευή δοκιμίων από αλούμινα και μετρήσεις μηχανικών ιδιοτήτων»
ΑΣΚΗΣΗ 7 ΜΟΡΦΟΠΟΙΗΣΗ ΚΕΡΑΜΙΚΩΝ ΥΛΙΚΩΝ «Κατασκευή δοκιμίων από αλούμινα και μετρήσεις μηχανικών ιδιοτήτων» Σύνθετα Βιολογικά υλικά Πολυμερή ΥΛΙΚΑ Μέταλλα Ελατά Όλκιμα Κεραμικά Τσιμέντο Γύψος Συνδετικά Κεραμικά
Διαβάστε περισσότερα12 η ΕΝΟΤΗΤΑ ΤΟΙΧΟΠΟΙΙΑ
ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 12 η ΕΝΟΤΗΤΑ ΤΟΙΧΟΠΟΙΙΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης Creative
Διαβάστε περισσότεραΔΟΜΙΚΑ ΥΛΙΚΑ ΤΕΧΝΗΤΟΙ ΛΊΘΟΙ- ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ μέρος Α
ΔΟΜΙΚΑ ΥΛΙΚΑ ΤΕΧΝΗΤΟΙ ΛΊΘΟΙ- ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ μέρος Α Πρώτες ύλες Οι πρώτες ύλες για την παρασκευή των τεχνητών δοµικών λίθων είναι : άργιλοι για αργιλικά ή κεραµικά δοµικά στοιχεία, καολίνης για προϊόντα
Διαβάστε περισσότεραΈλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών
ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Εργαστηριακό Μέρος Ενότητα 4: Δοκιμή Εφελκυσμού Χάλυβα Οπλισμού Σκυροδέματος Ευάγγελος
Διαβάστε περισσότεραΠειραµατική µελέτη της αντοχής σύµµικτων πλακών σκυροδέµατος
Πειραµατική µελέτη της αντοχής σύµµικτων πλακών σκυροδέµατος Φ. Κ. Περδικάρης Καθηγητής, Τµήµα Πολιτικών Μηχανικών, Πανεπιστήµιο Θεσσαλίας Ε. Σ. Μυστακίδης Αναπληρωτής Καθηγητής, Τµήµα Πολιτικών Μηχανικών,
Διαβάστε περισσότεραΕνίσχυση κατασκευών από άοπλη τοιχοποιία με χρήση ινοπλισμένου σκυροδέματος υπερ-υψηλής επιτελεστικότητας (UHPFRC)
Ενίσχυση κατασκευών από άοπλη τοιχοποιία με χρήση ινοπλισμένου σκυροδέματος υπερ-υψηλής επιτελεστικότητας (UHPFRC) Ανδρέας Λαμπρόπουλος Senior Lecturer, University of Brighton, A.Lampropoulos@brighton.ac.uk
Διαβάστε περισσότεραH επίδραση οργανικών αναστολέων διάβρωσης στο οπλισµένο ελαφροβαρές σκυρόδεµα
H επίδραση οργανικών αναστολέων διάβρωσης στο οπλισµένο ελαφροβαρές σκυρόδεµα Mπατής Γιώργος Χηµικός Μηχανικός, Καθηγητής ΕΜΠ Γρηγοριάδης Γρηγόρης Χηµικός Μηχανικός, Υποψήφιος ιδάκτωρ ΕΜΠ Λέξεις Κλειδιά:
Διαβάστε περισσότεραΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ
ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ Η πρώτη ύλη με τη μορφή σωματιδίων (κόνεως) μορφοποιείται μέσα σε καλούπια, με μηχανισμό που οδηγεί σε δομική διασύνδεση των σωματιδίων με πρόσδοση θερμότητας.
Διαβάστε περισσότεραΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης. ΕργαστηριακήΆσκηση 5 η
ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης ΕργαστηριακήΆσκηση 5 η Σκοπός Σκοπός του πειράµατος είναι να κατανοηθούν οι αρχές του πειράµατος κόπωσης ο προσδιορισµός της καµπύλης Wöhler ενός υλικού µέσω της οποίας καθορίζονται
Διαβάστε περισσότερα
