Οδηγίες χρήσης. Logamatic EMS. Μονάδα χειρισμού RC35. Ελεγκτής χώρου. Για το χρήστη. Διαβάστε προσεκτικά πριν από το χειρισμό.

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Οδηγίες χρήσης. Logamatic EMS. Μονάδα χειρισμού RC35. Ελεγκτής χώρου. Για το χρήστη. Διαβάστε προσεκτικά πριν από το χειρισμό."

Transcript

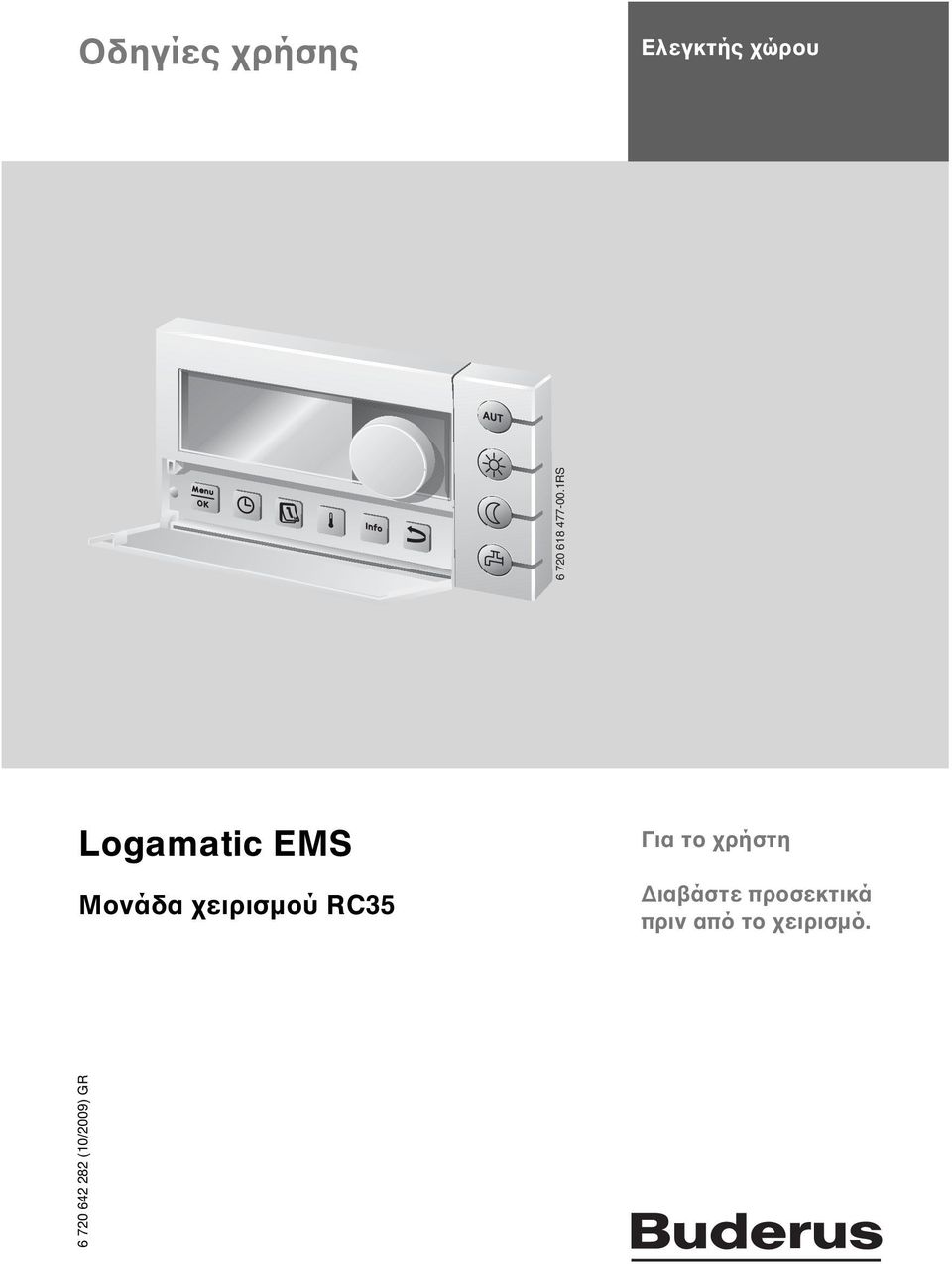

1 Οδηγίες χρήσης Ελεγκτής χώρου RS Logamatic EMS Μονάδα χειρισμού RC35 Για το χρήστη Διαβάστε προσεκτικά πριν από το χειρισμό (10/2009) GR

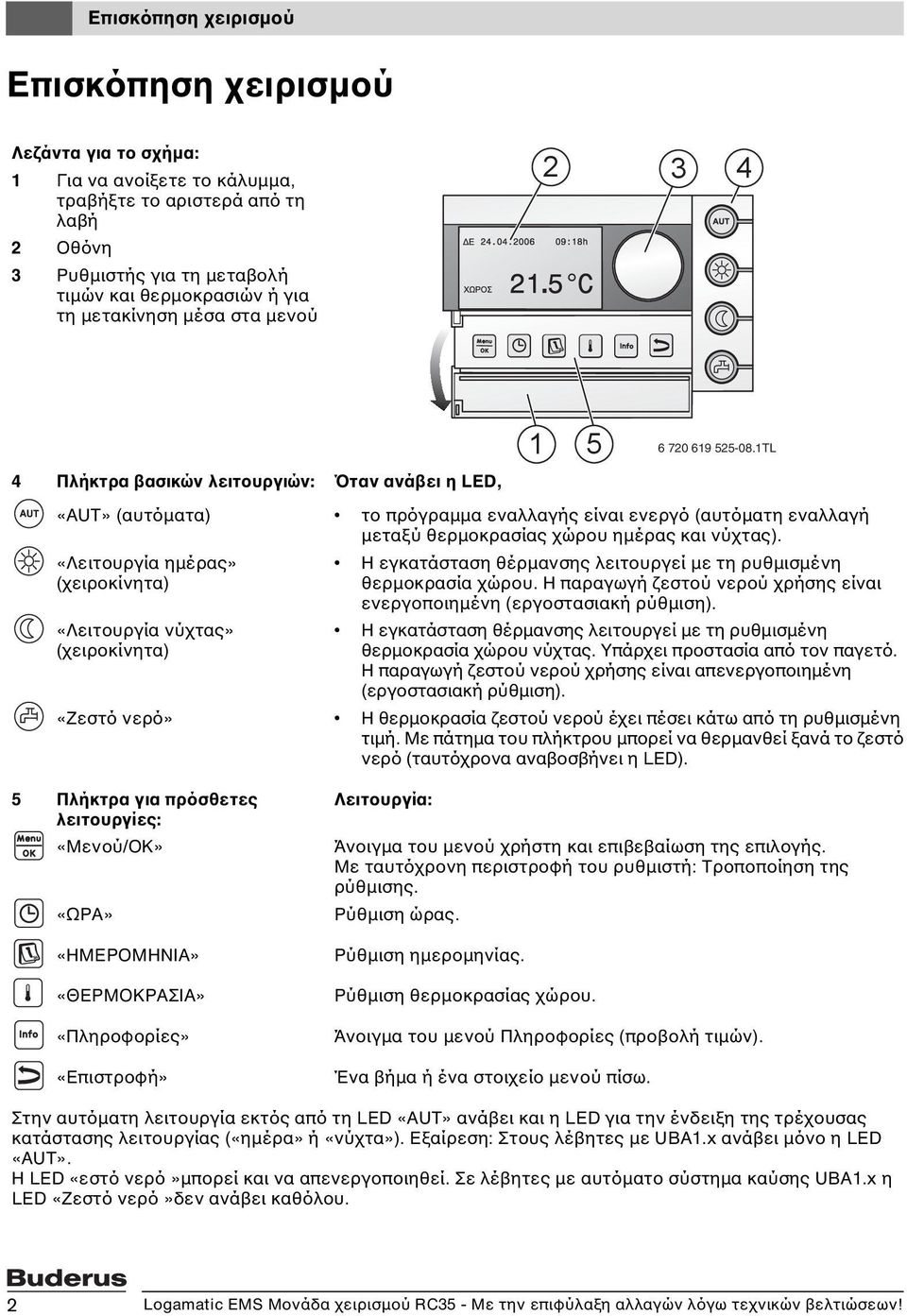

2 Επισκόπηση χειρισμού Επισκόπηση χειρισμού Λεζάντα για το σχήμα: 1 Για να ανοίξετε το κάλυμμα, τραβήξτε το αριστερά από τη λαβή 2 Οθόνη 3 Ρυθμιστής για τη μεταβολή τιμών και θερμοκρασιών ή για τη μετακίνηση μέσα στα μενού Πλήκτρα βασικών λειτουργιών: Όταν ανάβει η LED, «AUT» (αυτόματα) το πρόγραμμα εναλλαγής είναι ενεργό (αυτόματη εναλλαγή μεταξύ θερμοκρασίας χώρου ημέρας και νύχτας). «Λειτουργία ημέρας» (χειροκίνητα) «Λειτουργία νύχτας» (χειροκίνητα) Η εγκατάσταση θέρμανσης λειτουργεί με τη ρυθμισμένη θερμοκρασία χώρου. Η παραγωγή ζεστού νερού χρήσης είναι ενεργοποιημένη (εργοστασιακή ρύθμιση). Η εγκατάσταση θέρμανσης λειτουργεί με τη ρυθμισμένη θερμοκρασία χώρου νύχτας. Υπάρχει προστασία από τον παγετό. Η παραγωγή ζεστού νερού χρήσης είναι απενεργοποιημένη (εργοστασιακή ρύθμιση). «Ζεστό νερό» Η θερμοκρασία ζεστού νερού έχει πέσει κάτω από τη ρυθμισμένη τιμή. Με πάτημα του πλήκτρου μπορεί να θερμανθεί ξανά το ζεστό νερό (ταυτόχρονα αναβοσβήνει η LED) TL 5 Πλήκτρα για πρόσθετες λειτουργίες: «Mενού/OK» «ΩPA» «HMEPOMHNIA» «ΘEPMOKPAΣIA» «Πληροφορίες» «Επιστροφή» Λειτουργία: Άνοιγμα του μενού χρήστη και επιβεβαίωση της επιλογής. Με ταυτόχρονη περιστροφή του ρυθμιστή: Τροποποίηση της ρύθμισης. Ρύθμιση ώρας. Ρύθμιση ημερομηνίας. Ρύθμιση θερμοκρασίας χώρου. Άνοιγμα του μενού Πληροφορίες (προβολή τιμών). Ένα βήμα ή ένα στοιχείο μενού πίσω. Στην αυτόματη λειτουργία εκτός από τη LED «AUT» ανάβει και η LED για την ένδειξη της τρέχουσας κατάστασης λειτουργίας («ημέρα» ή «νύχτα»). Εξαίρεση: Στους λέβητες με UBA1.x ανάβει μόνο η LED «AUT». H LED «εστό νερό»μπορεί και να απενεργοποιηθεί. Σε λέβητες με αυτόματο σύστημα καύσης UBA1.x η LED «Ζεστό νερό»δεν ανάβει καθόλου. 2 Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

3 Περιεχόμενα Περιεχόμενα Επισκόπηση χειρισμού Υπόδειξη για τις οδηγίες χρήσης Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Eπεξήγηση συμβόλων Υποδείξεις ασφαλείας Συνοπτικές οδηγίες χειρισμού Στοιχεία για τη συσκευή Περιγραφή του προϊόντος Προδιαγραφόμενη χρήση Δήλωση συμμόρφωσης ΕΚ Καθαρισμός Απόρριψη Βασικά στοιχεία χειρισμού Οθόνη Υποδείξεις για το εύρος των λειτουργιών Ρύθμιση τρόπου λειτουργίας Μόνιμη μεταβολή της θερμοκρασίας χώρου Μόνιμη μεταβολή της θερμοκρασίας χώρου Ρύθμιση θερμοκρασίας χώρου για συγκεκριμένα κυκλώματα θέρμανσης Ρύθμιση ημερομηνίας και ώρας Ρύθμιση λειτουργιών ζεστού νερού Προβολή πληροφοριών (μενού Πληροφορίες) Μηνύματα στην οθόνη Θέση εκτός λειτουργίας/απενεργοποίηση Χειρισμός με το μενού χρήστη Εισαγωγή Μενού χρήστη Επισκόπηση μενού χρήστη Επιλογή κύκλου θέρμανσης Ρύθμιση στάνταρ ένδειξης Ρύθμιση τρόπων λειτουργίας Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 3

4 Περιεχόμενα Τρόποι λειτουργίας για κυκλώματα θέρμανσης RC Τρόποι λειτουργίας για το ζεστό νερό Τρόποι λειτουργίας για ανακυκλοφορία Τρόποι λειτουργίας για ηλιακό Ρύθμιση προγράμματος εναλλαγής Επιλογή προγράμματος Εμφάνιση τρέχοντος προγράμματος Αλλαγή σημείου μεταγωγής Εισαγωγή σημείου εναλλαγής Διαγραφή σημείου μεταγωγής Ρύθμιση θερμοκρασιών χώρου Ρύθμιση προγράμματος ζεστού νερού Ρύθμιση προγράμματος ανακυκλοφορίας Ρύθμιση ορίου εναλλαγής θερινής/χειμερινής λειτουργίας Ρύθμιση θερινής/χειμερινής ώρας Ρύθμιση θερμοκρασίας ζεστού νερού Ρύθμιση διακοπών Ρύθμιση λειτουργίας πάρτυ Ρύθμιση λειτουργίας διαλείμματος Ρύθμιση θερμικής απολύμανσης Βαθμονόμηση ένδειξης θερμοκρασίας χώρου Ρύθμιση φάσης προθέρμανσης μιας αντλίας θερμότητας αερίου Loganova 52 6 Πληροφορίες για τη ρύθμιση της μονάδας χειρισμού Τρόποι ρύθμισης του συστήματος ρύθμισης θέρμανσης Συμβουλές για εξοικονόμηση ενέργειας Αποκατάσταση βλαβών Οι συχνότερες ερωτήσεις Μηνύματα βλάβης και συντήρησης Επαναφορά βλαβών (Reset) Πρωτόκολλο ρύθμισης Επισκόπηση χρήστη RC Ευρετήριο Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

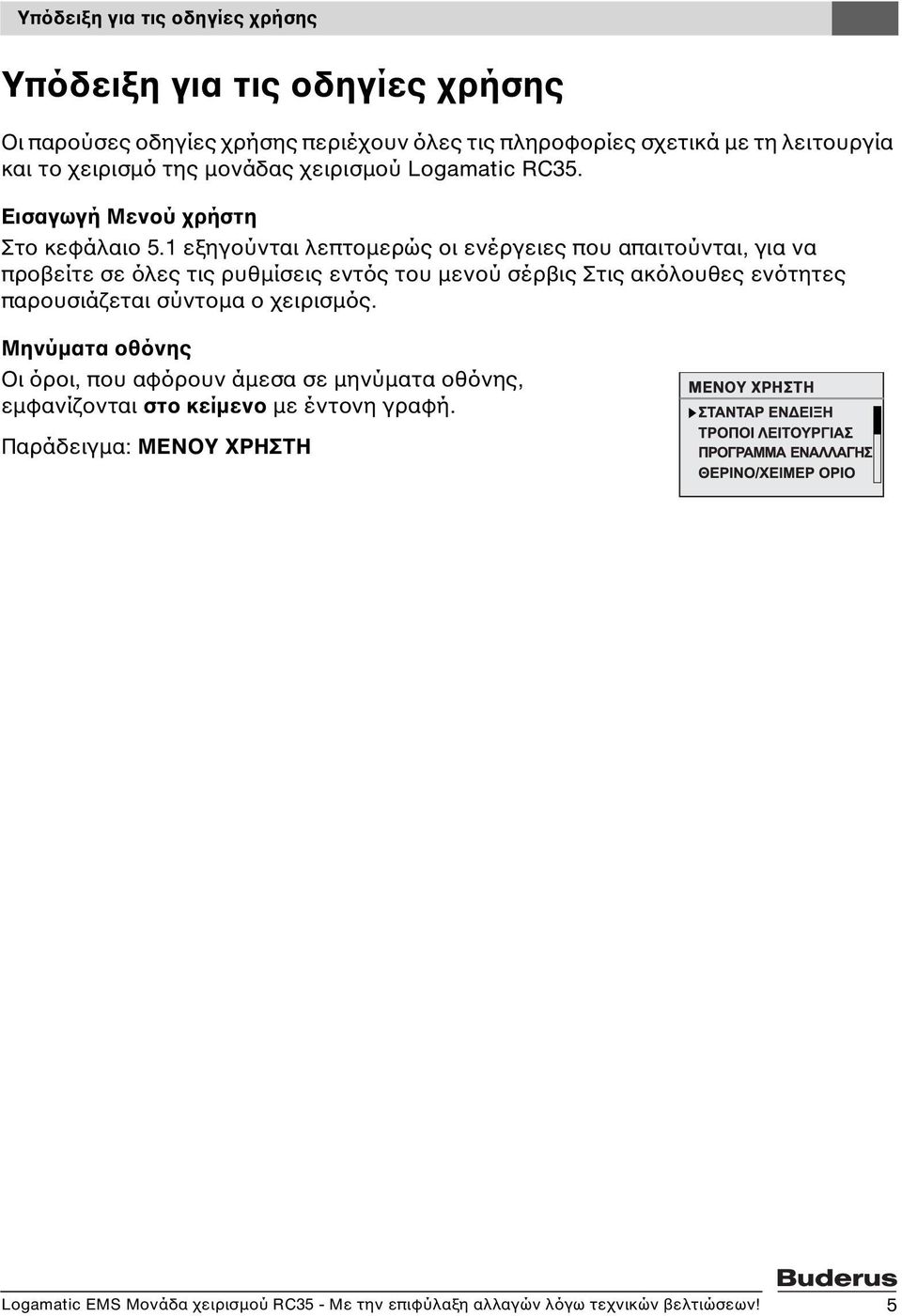

5 Υπόδειξη για τις οδηγίες χρήσης Υπόδειξη για τις οδηγίες χρήσης Οι παρούσες οδηγίες χρήσης περιέχουν όλες τις πληροφορίες σχετικά με τη λειτουργία και το χειρισμό της μονάδας χειρισμού Logamatic RC35. Εισαγωγή Μενού χρήστη Στο κεφάλαιο 5.1 εξηγούνται λεπτομερώς οι ενέργειες που απαιτούνται, για να προβείτε σε όλες τις ρυθμίσεις εντός του μενού σέρβις Στις ακόλουθες ενότητες παρουσιάζεται σύντομα ο χειρισμός. Μηνύματα οθόνης Οι όροι, που αφόρουν άμεσα σε μηνύματα οθόνης, εμφανίζονται στο κείμενο με έντονη γραφή. Παράδειγμα: ΜΕΝΟΥ ΧΡΗΣΤΗ Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 5

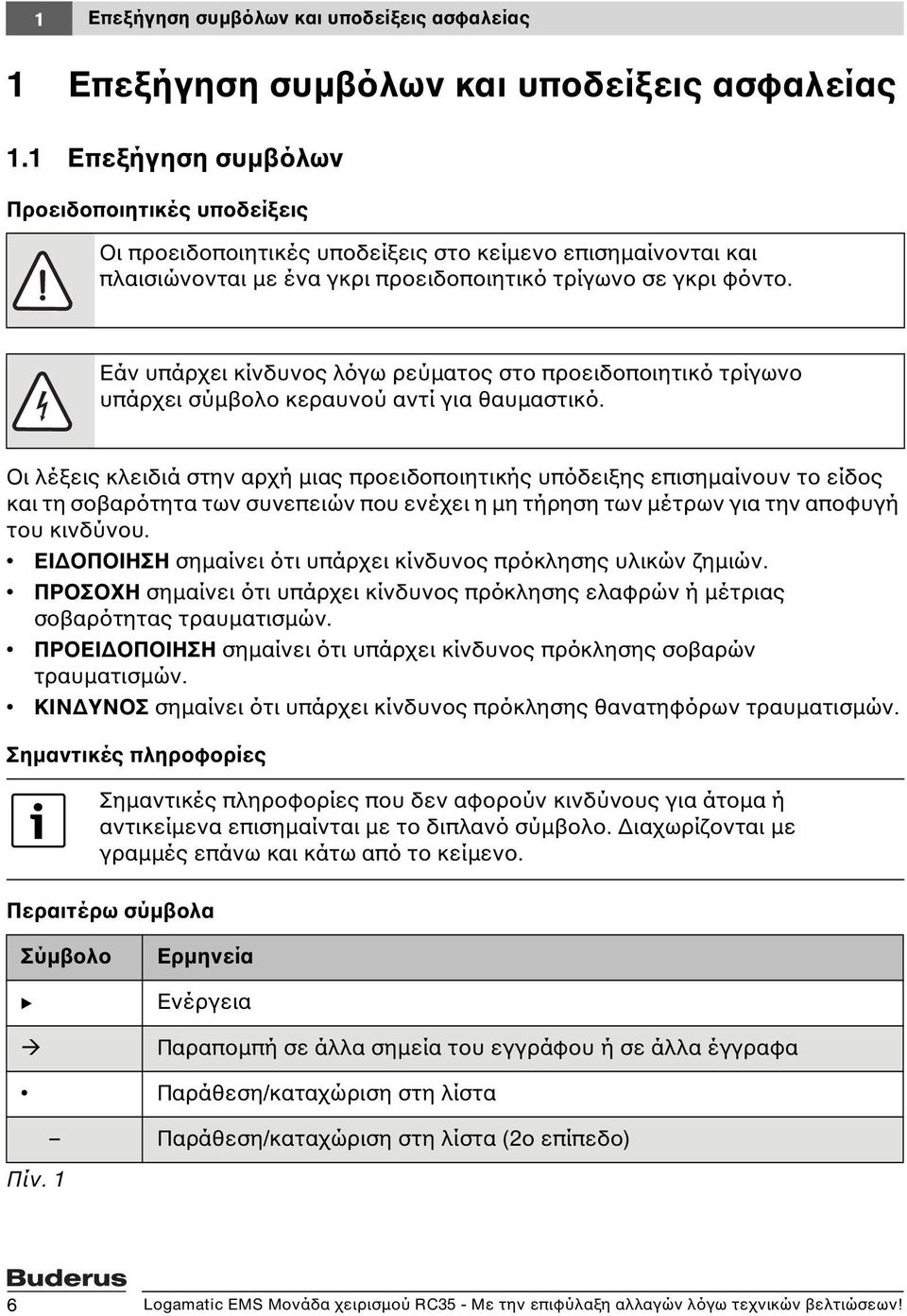

6 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας 1.1 Eπεξήγηση συμβόλων Προειδοποιητικές υποδείξεις Οι προειδοποιητικές υποδείξεις στο κείμενο επισημαίνονται και πλαισιώνονται με ένα γκρι προειδοποιητικό τρίγωνο σε γκρι φόντο. Εάν υπάρχει κίνδυνος λόγω ρεύματος στο προειδοποιητικό τρίγωνο υπάρχει σύμβολο κεραυνού αντί για θαυμαστικό. Οι λέξεις κλειδιά στην αρχή μιας προειδοποιητικής υπόδειξης επισημαίνουν το είδος και τη σοβαρότητα των συνεπειών που ενέχει η μη τήρηση των μέτρων για την αποφυγή του κινδύνου. ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών. ΚΙΝΔΥΝΟΣ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης θανατηφόρων τραυματισμών. Σημαντικές πληροφορίες Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνται με το διπλανό σύμβολο. Διαχωρίζονται με γραμμές επάνω και κάτω από το κείμενο. Περαιτέρω σύμβολα Σύμβολο B Ερμηνεία Ενέργεια Παραπομπή σε άλλα σημεία του εγγράφου ή σε άλλα έγγραφα Παράθεση/καταχώριση στη λίστα Πίν. 1 Παράθεση/καταχώριση στη λίστα (2ο επίπεδο) 6 Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

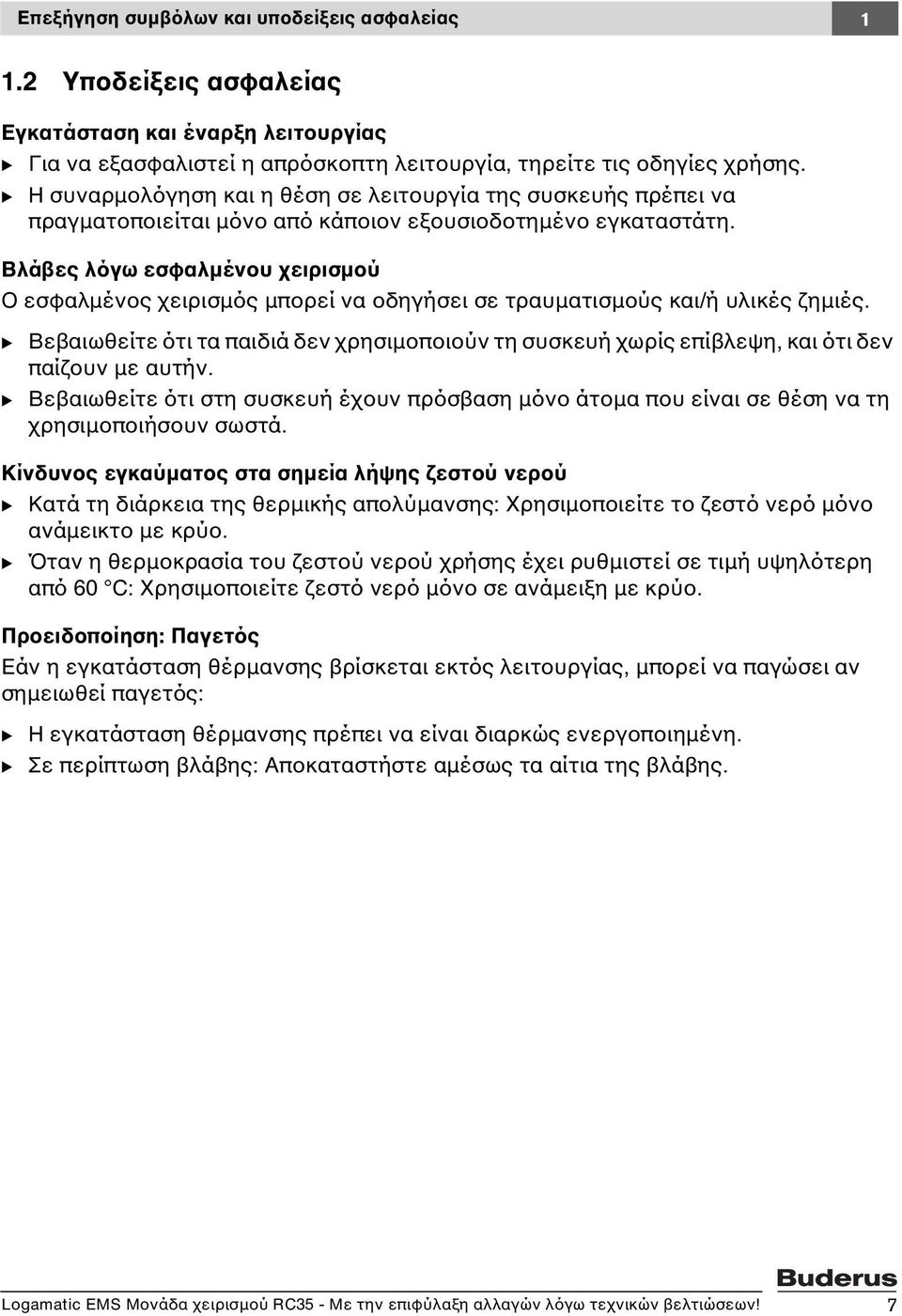

7 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας Υποδείξεις ασφαλείας Εγκατάσταση και έναρξη λειτουργίας B Για να εξασφαλιστεί η απρόσκοπτη λειτουργία, τηρείτε τις οδηγίες χρήσης. B Η συναρμολόγηση και η θέση σε λειτουργία της συσκευής πρέπει να πραγματοποιείται μόνο από κάποιον εξουσιοδοτημένο εγκαταστάτη. Βλάβες λόγω εσφαλμένου χειρισμού Ο εσφαλμένος χειρισμός μπορεί να οδηγήσει σε τραυματισμούς και/ή υλικές ζημιές. B Βεβαιωθείτε ότι τα παιδιά δεν χρησιμοποιούν τη συσκευή χωρίς επίβλεψη, και ότι δεν παίζουν με αυτήν. B Βεβαιωθείτε ότι στη συσκευή έχουν πρόσβαση μόνο άτομα που είναι σε θέση να τη χρησιμοποιήσουν σωστά. Κίνδυνος εγκαύματος στα σημεία λήψης ζεστού νερού B Κατά τη διάρκεια της θερμικής απολύμανσης: Χρησιμοποιείτε το ζεστό νερό μόνο ανάμεικτο με κρύο. B Όταν η θερμοκρασία του ζεστού νερού χρήσης έχει ρυθμιστεί σε τιμή υψηλότερη από 60 C: Χρησιμοποιείτε ζεστό νερό μόνο σε ανάμειξη με κρύο. Προειδοποίηση: Παγετός Εάν η εγκατάσταση θέρμανσης βρίσκεται εκτός λειτουργίας, μπορεί να παγώσει αν σημειωθεί παγετός: B Η εγκατάσταση θέρμανσης πρέπει να είναι διαρκώς ενεργοποιημένη. B Σε περίπτωση βλάβης: Αποκαταστήστε αμέσως τα αίτια της βλάβης. Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 7

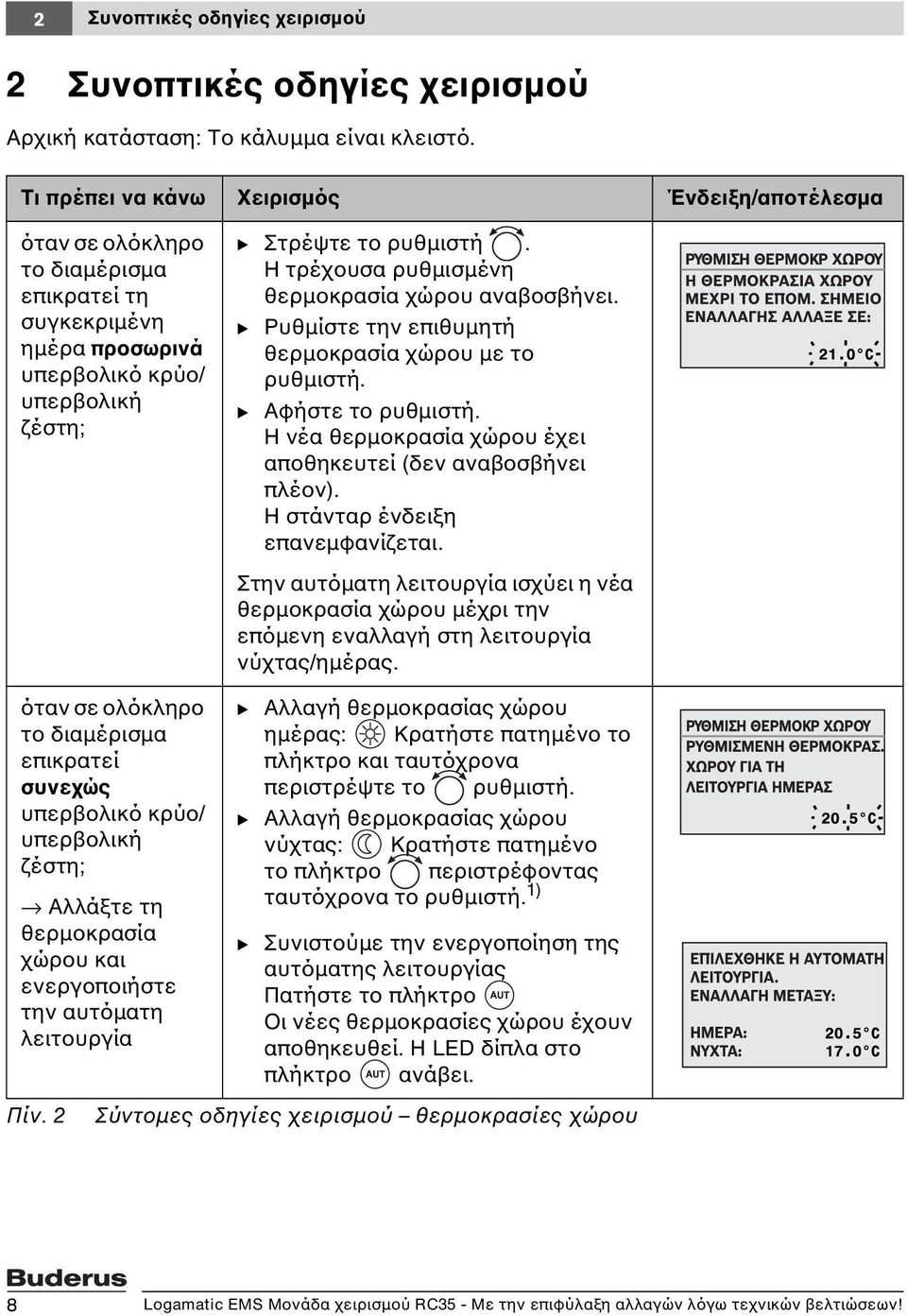

8 2 Συνοπτικές οδηγίες χειρισμού 2 Συνοπτικές οδηγίες χειρισμού Αρχική κατάσταση: Το κάλυμμα είναι κλειστό. Τι πρέπει να κάνω Χειρισμός Ένδειξη/αποτέλεσμα όταν σε ολόκληρο το διαμέρισμα επικρατεί τη συγκεκριμένη ημέρα προσωρινά υπερβολικό κρύο/ υπερβολική ζέστη; B Στρέψτε το ρυθμιστή. Η τρέχουσα ρυθμισμένη θερμοκρασία χώρου αναβοσβήνει. B Ρυθμίστε την επιθυμητή θερμοκρασία χώρου με το ρυθμιστή. B Αφήστε το ρυθμιστή. Η νέα θερμοκρασία χώρου έχει αποθηκευτεί (δεν αναβοσβήνει πλέον). Η στάνταρ ένδειξη επανεμφανίζεται. Στην αυτόματη λειτουργία ισχύει η νέα θερμοκρασία χώρου μέχρι την επόμενη εναλλαγή στη λειτουργία νύχτας/ημέρας. όταν σε ολόκληρο το διαμέρισμα επικρατεί συνεχώς υπερβολικό κρύο/ υπερβολική ζέστη; Αλλάξτε τη θερμοκρασία χώρου και ενεργοποιήστε την αυτόματη λειτουργία Πίν. 2 B Αλλαγή θερμοκρασίας χώρου ημέρας: Κρατήστε πατημένο το πλήκτρο και ταυτόχρονα περιστρέψτε το ρυθμιστή. B Αλλαγή θερμοκρασίας χώρου νύχτας: Κρατήστε πατημένο το πλήκτρο περιστρέφοντας ταυτόχρονα το ρυθμιστή. 1) B Συνιστούμε την ενεργοποίηση της αυτόματης λειτουργίας Πατήστε το πλήκτρο Οι νέες θερμοκρασίες χώρου έχουν αποθηκευθεί. Η LED δίπλα στο πλήκτρο ανάβει. Σύντομες οδηγίες χειρισμού θερμοκρασίες χώρου 8 Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

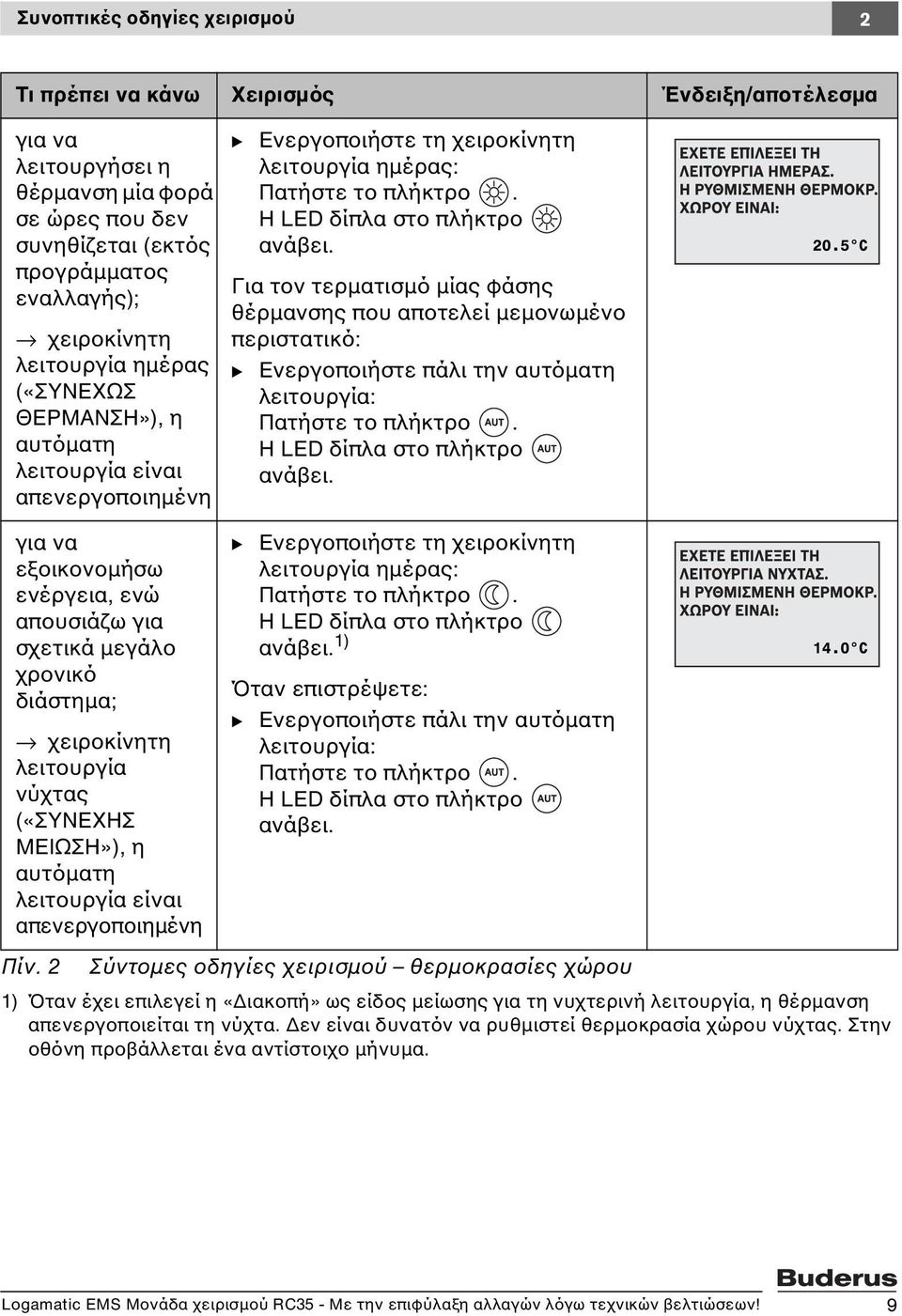

9 Συνοπτικές οδηγίες χειρισμού 2 Τι πρέπει να κάνω Χειρισμός Ένδειξη/αποτέλεσμα για να λειτουργήσει η θέρμανση μία φορά σε ώρες που δεν συνηθίζεται (εκτός προγράμματος εναλλαγής); χειροκίνητη λειτουργία ημέρας («ΣΥΝΕΧΩΣ ΘΕΡΜΑΝΣΗ»), η αυτόματη λειτουργία είναι απενεργοποιημένη για να εξοικονομήσω ενέργεια, ενώ απουσιάζω για σχετικά μεγάλο χρονικό διάστημα; χειροκίνητη λειτουργία νύχτας («ΣΥΝΕΧΗΣ ΜΕΙΩΣΗ»), η αυτόματη λειτουργία είναι απενεργοποιημένη B Ενεργοποιήστε τη χειροκίνητη λειτουργία ημέρας: Πατήστε το πλήκτρο. Η LED δίπλα στο πλήκτρο ανάβει. Για τον τερματισμό μίας φάσης θέρμανσης που αποτελεί μεμονωμένο περιστατικό: B Ενεργοποιήστε πάλι την αυτόματη λειτουργία: Πατήστε το πλήκτρο. Η LED δίπλα στο πλήκτρο ανάβει. B Ενεργοποιήστε τη χειροκίνητη λειτουργία ημέρας: Πατήστε το πλήκτρο. Η LED δίπλα στο πλήκτρο ανάβει. 1) Όταν επιστρέψετε: B Ενεργοποιήστε πάλι την αυτόματη λειτουργία: Πατήστε το πλήκτρο. Η LED δίπλα στο πλήκτρο ανάβει. Πίν. 2 Σύντομες οδηγίες χειρισμού θερμοκρασίες χώρου 1) Όταν έχει επιλεγεί η «Διακοπή» ως είδος μείωσης για τη νυχτερινή λειτουργία, η θέρμανση απενεργοποιείται τη νύχτα. Δεν είναι δυνατόν να ρυθμιστεί θερμοκρασία χώρου νύχτας. Στην οθόνη προβάλλεται ένα αντίστοιχο μήνυμα. Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 9

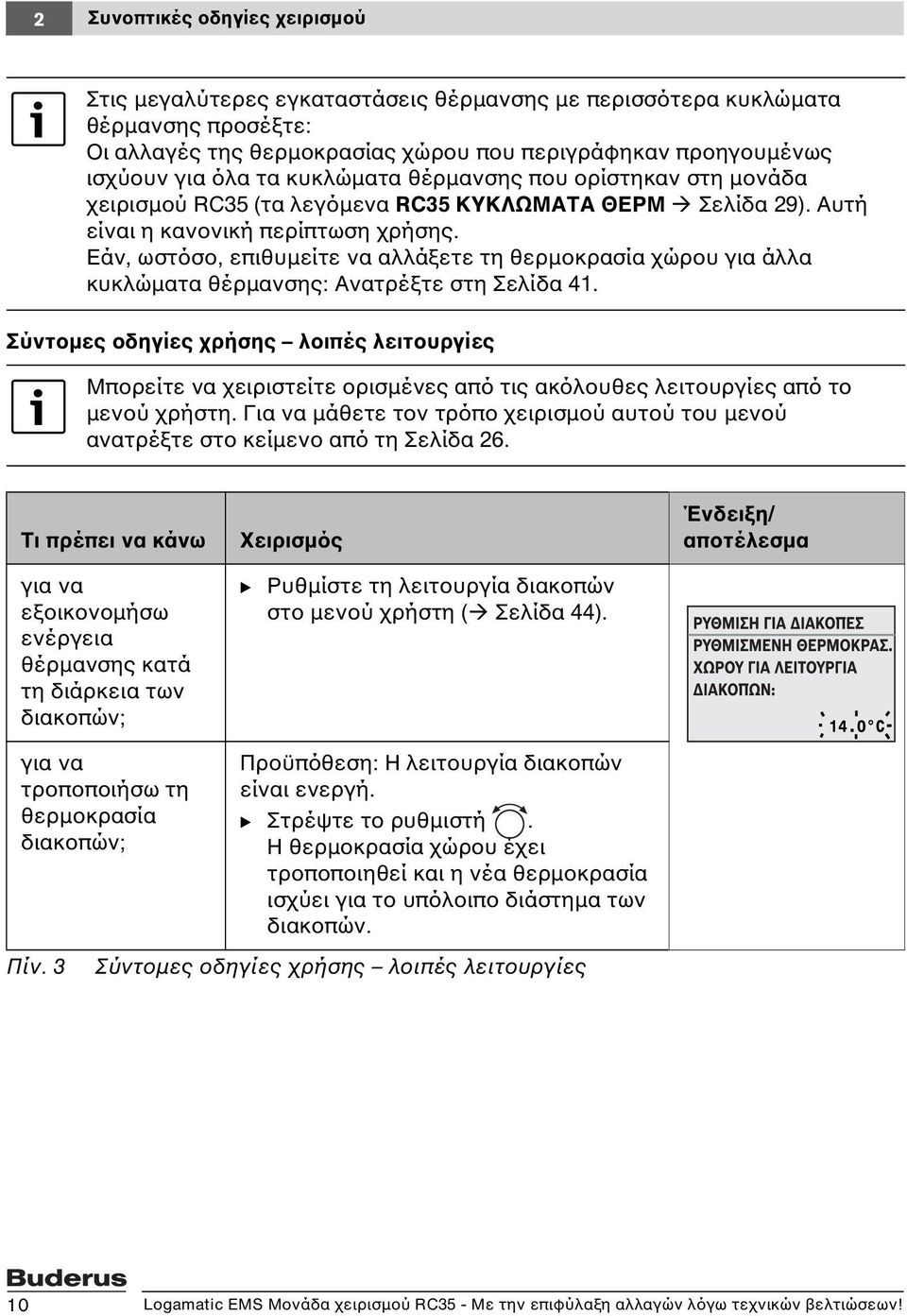

10 2 Συνοπτικές οδηγίες χειρισμού Στις μεγαλύτερες εγκαταστάσεις θέρμανσης με περισσότερα κυκλώματα θέρμανσης προσέξτε: Οι αλλαγές της θερμοκρασίας χώρου που περιγράφηκαν προηγουμένως ισχύουν για όλα τα κυκλώματα θέρμανσης που ορίστηκαν στη μονάδα χειρισμού RC35 (τα λεγόμενα RC35 ΚΥΚΛΩΜΑΤΑ ΘΕΡΜ Σελίδα 29). Αυτή είναι η κανονική περίπτωση χρήσης. Εάν, ωστόσο, επιθυμείτε να αλλάξετε τη θερμοκρασία χώρου για άλλα κυκλώματα θέρμανσης: Ανατρέξτε στη Σελίδα 41. Σύντομες οδηγίες χρήσης λοιπές λειτουργίες Μπορείτε να χειριστείτε ορισμένες από τις ακόλουθες λειτουργίες από το μενού χρήστη. Για να μάθετε τον τρόπο χειρισμού αυτού του μενού ανατρέξτε στο κείμενο από τη Σελίδα 26. Τι πρέπει να κάνω για να εξοικονομήσω ενέργεια θέρμανσης κατά τη διάρκεια των διακοπών; Χειρισμός B Ρυθμίστε τη λειτουργία διακοπών στο μενού χρήστη ( Σελίδα 44). Ένδειξη/ αποτέλεσμα για να τροποποιήσω τη θερμοκρασία διακοπών; Πίν. 3 Προϋπόθεση: Η λειτουργία διακοπών είναι ενεργή. B Στρέψτε το ρυθμιστή. Η θερμοκρασία χώρου έχει τροποποιηθεί και η νέα θερμοκρασία ισχύει για το υπόλοιπο διάστημα των διακοπών. Σύντομες οδηγίες χρήσης λοιπές λειτουργίες 10 Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

11 Συνοπτικές οδηγίες χειρισμού 2 Τι πρέπει να κάνω το καλοκαίρι (μόνο ζεστό νερό, όχι θέρμανση); όταν στις μεταβατικές εποχές (άνοιξη/ φθινόπωρο) επικρατεί πολύ κρύο ή πολλή ζέστη; όταν η θερινή/ χειμερινή ώρα έχει αλλάξει; όταν αλλάζει το ημερήσιο/ νυχτερινό πρόγραμμά μου (π.χ. βάρδια); Χειρισμός Η μονάδα χειρισμού μεταβαίνει αυτόματα, ανεξάρτητα από τη θερμοκρασία, από θερινή σε χειμερινή λειτουργία και αντίστροφα. Εάν ωστόσο επιθυμείτε να πραγματοποιήσετε την αλλαγή χειροκίνητα: B Στη μονάδα χειρισμού του λέβητα θέστε το ρυθμιστή στο «0» ή απενεργοποιήστε τη θέρμανση. B Μην κάνετε καμία αλλαγή στις ρυθμίσεις RC35. B Ρυθμίστε στο μενού χρήστη το όριο εναλλαγής καλοκαίρι/χειμώνα ( Σελίδα 43). -ή- B Χρησιμοποιήστε τη χειροκαθοριζόμενη/χειροκίνητη λειτουργία. Η μονάδα χειρισμού RC35 εναλλάσσεται αυτόματα μεταξύ θερινής και χειμερινής ώρας ( Σελίδα 43). B Eπιλέξτε ένα άλλο πρόγραμμα εναλλαγής στο μενού χρήστη ( Σελίδα 35). B Κατά περίπτωση, προσαρμόστε το πρόγραμμα εναλλαγής στις ανάγκες: Αλλάξτε, προσθέστε ή διαγράψτε σημεία εναλλαγής ( Σελίδα 38). Ένδειξη/ αποτέλεσμα Παράδειγμα: BC10 στο λέβητα για να αλλάξω το κοντράστ της οθόνης; Πίν. 3 B Τροποποιήστε το κοντράστ: Κρατήστε τα πλήκτρα και πατημένα και ταυτόχρονα περιστρέψτε το ρυθμιστή. Σύντομες οδηγίες χρήσης λοιπές λειτουργίες Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 11

12 3 Στοιχεία για τη συσκευή 3 Στοιχεία για τη συσκευή 3.1 Περιγραφή του προϊόντος Η μονάδα χειρισμού RC35 διασφαλίζει τον εύκολο χειρισμό της εγκατάστασης θέρμανσης Buderus. Με το ρυθμιστή μπορείτε να ρυθμίσετε την επιθυμητή θερμοκρασία χώρου σε ολόκληρη την κατοικία. Ανοίξτε ή κλείστε περισσότερο τις θερμοστατικές βαλβίδες των θερμαντικών σωμάτων, μόνο εάν σε κάποιο συγκεκριμένο χώρο επικρατεί πολύ κρύο ή πολλή ζέστη. Η αυτόματη λειτουργία με το ρυθμιζόμενο πρόγραμμα εναλλαγής διασφαλίζει τη λειτουργία με εξοικονόμηση ενέργειας, καθώς μειώνει τη θερμοκρασία χώρου σε συγκεκριμένες ώρες ή και απενεργοποιεί τη θέρμανση τελείως (ρυθμιζόμενη νυχτερινή μείωση). Η εγκατάσταση θέρμανσης ρυθμίζεται με τρόπο που να έχετε τη βέλτιστη επιθυμητή θερμοκρασία και παράλληλα να γίνεται ελάχιστη κατανάλωσης ενέργειας. 3.2 Προδιαγραφόμενη χρήση Η μονάδα χειρισμού RC35 επιτρέπεται να χρησιμοποιείται μόνο για το χειρισμό και τη ρύθμιση εγκαταστάσεων θέρμανσης Buderus σε μονοκατοικίες ή πολυκατοικίες. Ο λέβητας πρέπει να είναι εξοπλισμένος με EMS (Σύστημα Διαχείρισης Ενέργειας) ή με UBA1.x (Αυτόματο σύστημα καύσης γενικής χρήσης). Συνιστούμε ο χειρισμός της εγκατάστασης θέρμανσης να πραγματοποιείται πάντα με τη μονάδα χειρισμού (χωρίς τη μονάδα χειρισμού είναι εφικτή μόνο η λειτουργία έκτακτης ανάγκης). 3.3 Δήλωση συμμόρφωσης ΕΚ Το προϊόν αυτό συμμορφώνεται όσον αφορά την κατασκευή και τη λειτουργία του με τις οδηγίες της Ευρωπαϊκής Ένωσης καθώς και με τους σχετικούς εθνικούς κανονισμούς. Η δήλωση συμμόρφωσης πιστοποιήθηκε με τη σήμανση CE. Μπορείτε να βρείτε τη δήλωση συμμόρφωσης του προϊόντος στο internet στην ηλεκτρονική διεύθυνση ή να τη ζητήσετε από το αρμόδιο υποκατάστημα της Buderus. 3.4 Καθαρισμός B Καθαρίζετε τη μονάδα χειρισμού μόνο με νωπό πανί. 3.5 Απόρριψη B Φροντίστε για την οικολογική απόρριψη της συσκευασίας. B Φροντίστε για την οικολογική απόρριψη των παλιών εξαρτημάτων. 12 Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

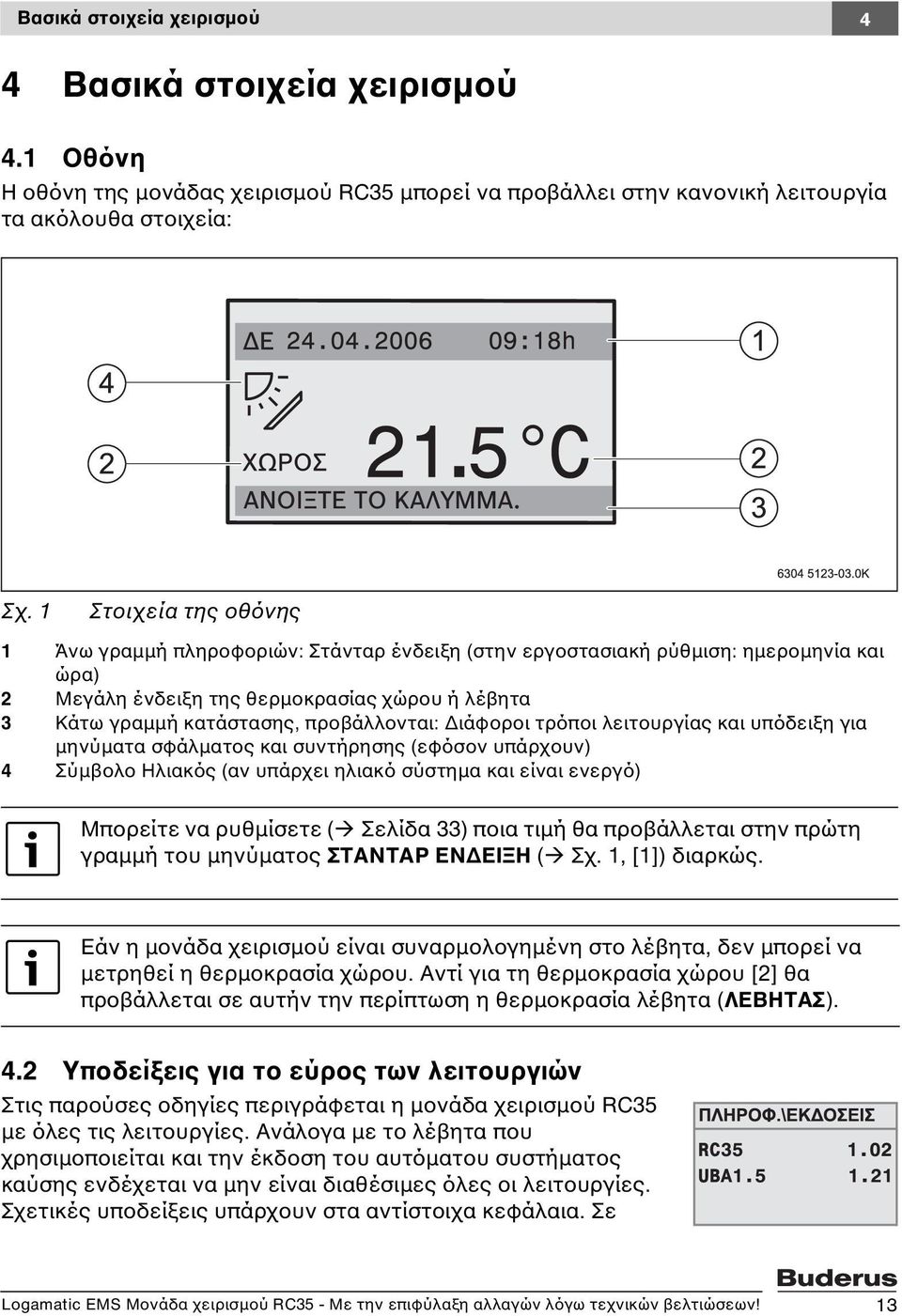

13 Βασικά στοιχεία χειρισμού 4 4 Βασικά στοιχεία χειρισμού 4.1 Οθόνη Η οθόνη της μονάδας χειρισμού RC35 μπορεί να προβάλλει στην κανονική λειτουργία τα ακόλουθα στοιχεία: Σχ. 1 Στοιχεία της οθόνης 1 Άνω γραμμή πληροφοριών: Στάνταρ ένδειξη (στην εργοστασιακή ρύθμιση: ημερομηνία και ώρα) 2 Μεγάλη ένδειξη της θερμοκρασίας χώρου ή λέβητα 3 Κάτω γραμμή κατάστασης, προβάλλονται: Διάφοροι τρόποι λειτουργίας και υπόδειξη για μηνύματα σφάλματος και συντήρησης (εφόσον υπάρχουν) 4 Σύμβολο Ηλιακός (αν υπάρχει ηλιακό σύστημα και είναι ενεργό) Μπορείτε να ρυθμίσετε ( Σελίδα 33) ποια τιμή θα προβάλλεται στην πρώτη γραμμή του μηνύματος ΣΤΑΝΤΑΡ ΕΝΔΕΙΞΗ ( Σχ. 1, [1]) διαρκώς. Εάν η μονάδα χειρισμού είναι συναρμολογημένη στο λέβητα, δεν μπορεί να μετρηθεί η θερμοκρασία χώρου. Αντί για τη θερμοκρασία χώρου [2] θα προβάλλεται σε αυτήν την περίπτωση η θερμοκρασία λέβητα (ΛΕΒΗΤΑΣ). 4.2 Υποδείξεις για το εύρος των λειτουργιών Στις παρούσες οδηγίες περιγράφεται η μονάδα χειρισμού RC35 με όλες τις λειτουργίες. Ανάλογα με το λέβητα που χρησιμοποιείται και την έκδοση του αυτόματου συστήματος καύσης ενδέχεται να μην είναι διαθέσιμες όλες οι λειτουργίες. Σχετικές υποδείξεις υπάρχουν στα αντίστοιχα κεφάλαια. Σε Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 13

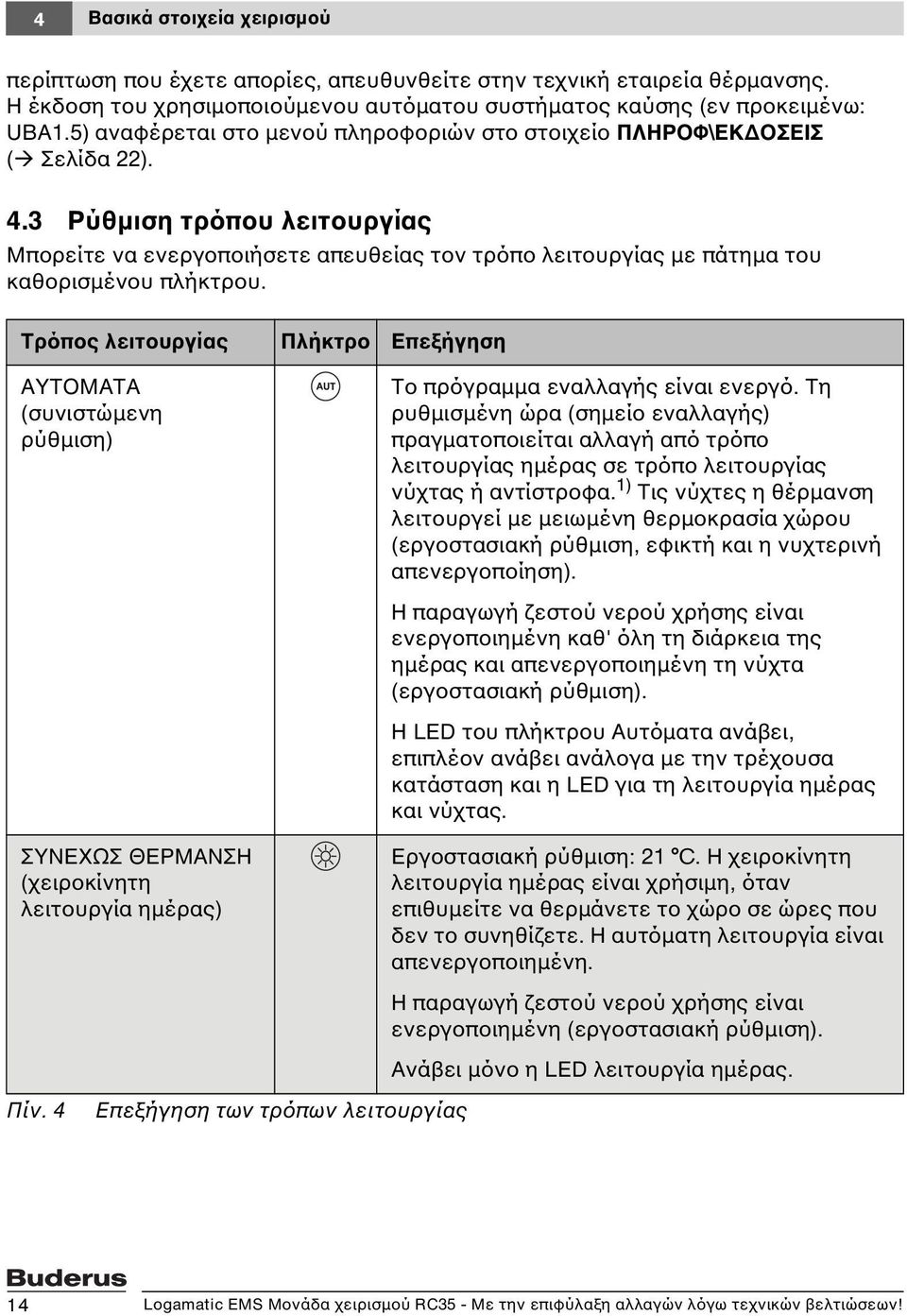

14 4 Βασικά στοιχεία χειρισμού περίπτωση που έχετε απορίες, απευθυνθείτε στην τεχνική εταιρεία θέρμανσης. Η έκδοση του χρησιμοποιούμενου αυτόματου συστήματος καύσης (εν προκειμένω: UBA1.5) αναφέρεται στο μενού πληροφοριών στο στοιχείο ΠΛΗΡΟΦ\ΕΚΔΟΣΕΙΣ ( Σελίδα 22). 4.3 Ρύθμιση τρόπου λειτουργίας Μπορείτε να ενεργοποιήσετε απευθείας τον τρόπο λειτουργίας με πάτημα του καθορισμένου πλήκτρου. Τρόπος λειτουργίας Πλήκτρο Επεξήγηση ΑΥΤΟΜΑΤΑ (συνιστώμενη ρύθμιση) Το πρόγραμμα εναλλαγής είναι ενεργό. Τη ρυθμισμένη ώρα (σημείο εναλλαγής) πραγματοποιείται αλλαγή από τρόπο λειτουργίας ημέρας σε τρόπο λειτουργίας νύχτας ή αντίστροφα. 1) Τις νύχτες η θέρμανση λειτουργεί με μειωμένη θερμοκρασία χώρου (εργοστασιακή ρύθμιση, εφικτή και η νυχτερινή απενεργοποίηση). Η παραγωγή ζεστού νερού χρήσης είναι ενεργοποιημένη καθ' όλη τη διάρκεια της ημέρας και απενεργοποιημένη τη νύχτα (εργοστασιακή ρύθμιση). Η LED του πλήκτρου Αυτόματα ανάβει, επιπλέον ανάβει ανάλογα με την τρέχουσα κατάσταση και η LED για τη λειτουργία ημέρας και νύχτας. ΣΥΝΕΧΩΣ ΘΕΡΜΑΝΣΗ (χειροκίνητη λειτουργία ημέρας) Εργοστασιακή ρύθμιση: 21 C. Η χειροκίνητη λειτουργία ημέρας είναι χρήσιμη, όταν επιθυμείτε να θερμάνετε το χώρο σε ώρες που δεν το συνηθίζετε. Η αυτόματη λειτουργία είναι απενεργοποιημένη. Η παραγωγή ζεστού νερού χρήσης είναι ενεργοποιημένη (εργοστασιακή ρύθμιση). Ανάβει μόνο η LED λειτουργία ημέρας. Πίν. 4 Επεξήγηση των τρόπων λειτουργίας 14 Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

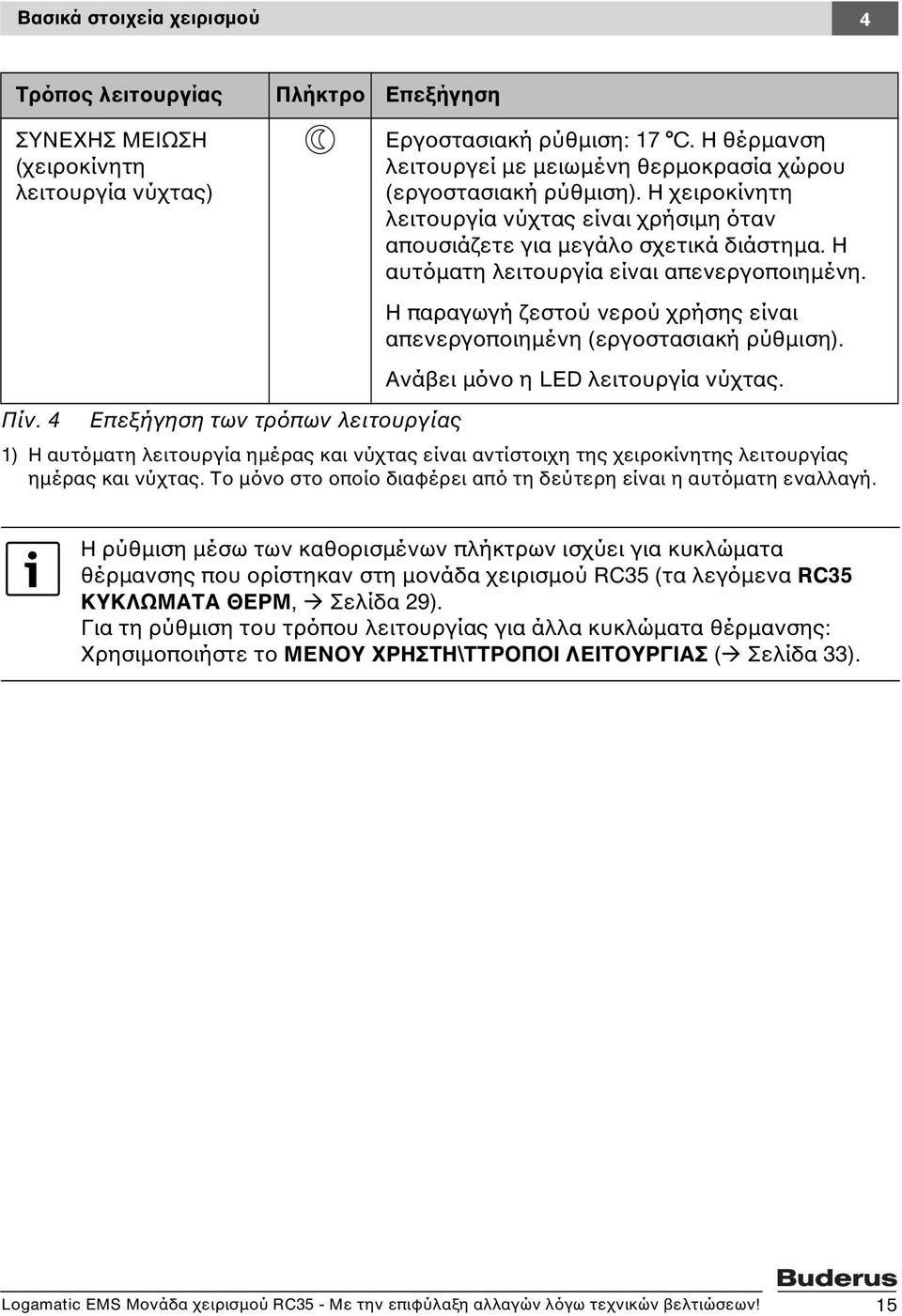

15 Βασικά στοιχεία χειρισμού 4 Τρόπος λειτουργίας Πλήκτρο Επεξήγηση ΣΥΝΕΧΗΣ ΜΕΙΩΣΗ (χειροκίνητη λειτουργία νύχτας) Εργοστασιακή ρύθμιση: 17 C. Η θέρμανση λειτουργεί με μειωμένη θερμοκρασία χώρου (εργοστασιακή ρύθμιση). Η χειροκίνητη λειτουργία νύχτας είναι χρήσιμη όταν απουσιάζετε για μεγάλο σχετικά διάστημα. Η αυτόματη λειτουργία είναι απενεργοποιημένη. Η παραγωγή ζεστού νερού χρήσης είναι απενεργοποιημένη (εργοστασιακή ρύθμιση). Ανάβει μόνο η LED λειτουργία νύχτας. Πίν. 4 Επεξήγηση των τρόπων λειτουργίας 1) Η αυτόματη λειτουργία ημέρας και νύχτας είναι αντίστοιχη της χειροκίνητης λειτουργίας ημέρας και νύχτας. Το μόνο στο οποίο διαφέρει από τη δεύτερη είναι η αυτόματη εναλλαγή. Η ρύθμιση μέσω των καθορισμένων πλήκτρων ισχύει για κυκλώματα θέρμανσης που ορίστηκαν στη μονάδα χειρισμού RC35 (τα λεγόμενα RC35 ΚΥΚΛΩΜΑΤΑ ΘΕΡΜ, Σελίδα 29). Για τη ρύθμιση του τρόπου λειτουργίας για άλλα κυκλώματα θέρμανσης: Χρησιμοποιήστε το ΜΕΝΟΥ ΧΡΗΣΤΗ\ΤΤΡΟΠΟΙ ΛΕΙΤΟΥΡΓΙΑΣ ( Σελίδα 33). Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 15

16 4 Βασικά στοιχεία χειρισμού 4.4 Μόνιμη μεταβολή της θερμοκρασίας χώρου Η θερμοκρασία χώρου θα πρέπει να τροποποιηθεί μόνο μέχρι το επόμενο σημείο εναλλαγής. Στο σημείο εναλλαγής το αυτόματο σύστημα πραγματοποιεί αλλαγή από τρόπο λειτουργίας ημέρας σε τρόπο λειτουργίας νύχτας ή αντίστροφα ( Σελίδα 35). Στη συνέχεια η εγκατάσταση θέρμανσης θερμαίνει και πάλι με την κανονικά ρυθμισμένη θερμοκρασία χώρου. Αρχική κατάσταση: Το κάλυμμα είναι κλειστό. Χειρισμός Αποτέλεσμα 1. Στρέψτε το ρυθμιστή. Η τρέχουσα ρυθμισμένη θερμοκρασία χώρου αναβοσβήνει. Περιστρέψτε κι άλλο το ρυθμιστή. Με περιστροφή δεξιόστροφα αυξάνεται η θερμοκρασία χώρου, με περιστροφή αριστερόστροφα μειώνεται. 2. Όταν επιτευχθεί η επιθυμητή θερμοκρασία: Αφήστε το περιστροφικό κουμπί. Η νέα θερμοκρασία χώρου έχει αποθηκευτεί (δεν αναβοσβήνει πλέον). Η στάνταρ ένδειξη επανεμφανίζεται. Στη χειροκίνητη λειτουργία η LED δίπλα στο πλήκτρο δεν υπάρχει. Σε αυτήν την περίπτωση ισχύει η νέα θερμοκρασία χώρου, μέχρι να πατήσετε κάποιο από τα πλήκτρα, ή. Πίν. 5 Τερματισμός προσωρινής μεταβολής της θερμοκρασίας χώρου B Επιστροφή στην αυτόματη λειτουργία: Πατήστε το πλήκτρο. Το αυτόματο πρόγραμμα χρησιμοποιεί τις ρυθμισμένες θερμοκρασίες λειτουργίας ημέρας και νύχτας. -ή- B Επιστροφή στη χειροκίνητη λειτουργία: Πατήστε κάποιο από τα πλήκτρα ή. Το αυτόματο πρόγραμμα χρησιμοποιεί τις ρυθμισμένες θερμοκρασίες λειτουργίας ημέρας και νύχτας. Εάν η εγκατάσταση θέρμανσης είναι εξοπλισμένη με τηλεχειριστήριο RC2x ( Σελίδα 31) και η έκδοση κατασκευής του τηλεχειριστηρίου είναι του 2006 και μεταγενέστερη, τότε η προσωρινή μεταβολή θερμοκρασίας χώρου μπορεί να πραγματοποιηθεί και από το τηλεχειριστήριο. 16 Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

17 Βασικά στοιχεία χειρισμού Μόνιμη μεταβολή της θερμοκρασίας χώρου ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω παγετού! Αν η θερμοκρασία χώρου έχει ρυθμιστεί σε τιμή μικρότερη από 10 C, ενδέχεται οι χώροι να παγώσουν τόσο, που οι σωληνώσεις στις προσόψεις να παγώσουν, αν σημειωθεί παγετός. B Ρυθμίστε θερμοκρασίες χώρου υψηλότερες από 10 C. Χειρισμός Αποτέλεσμα 1. Αλλαγή θερμοκρασίας χώρου ημέρας: Κρατήστε πατημένο το πλήκτρο και ταυτόχρονα περιστρέψτε το ρυθμιστή. 2. Αλλαγή θερμοκρασίας χώρου νύχτας 1) λειτουεργία Κρατήστε το πλήκτρο πατημένο και ταυτόχρονα περιστρέψτε το ρυθμιστή. 3. Συνιστούμε την ενεργοποίηση της αυτόματης λειτουργίας. Η αυτόματη λειτουργία διασφαλίζει την αυτόματη εναλλαγή μεταξύ λειτουργίας ημέρας και νύχτας (νυχτερινή μείωση). Πατήστε για λίγο το πλήκτρο. Η αυτόματη λειτουργία με τις νέες θερμοκρασίες χώρου είναι ενεργή. Η LED δίπλα στο πλήκτρο ανάβει. Η στάνταρ ένδειξη επανεμφανίζεται. Πίν. 6 1) Όταν έχει επιλεγεί η «ΔΙΑΚΟΠΗ» ως τρόπος μείωσης για τη νυχτερινή λειτουργία, η θέρμανση απενεργοποιείται τη νύχτα. Δεν είναι δυνατόν να ρυθμιστεί θερμοκρασία χώρου νύχτας. Στην οθόνη προβάλλεται ένα αντίστοιχο μήνυμα. Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 17

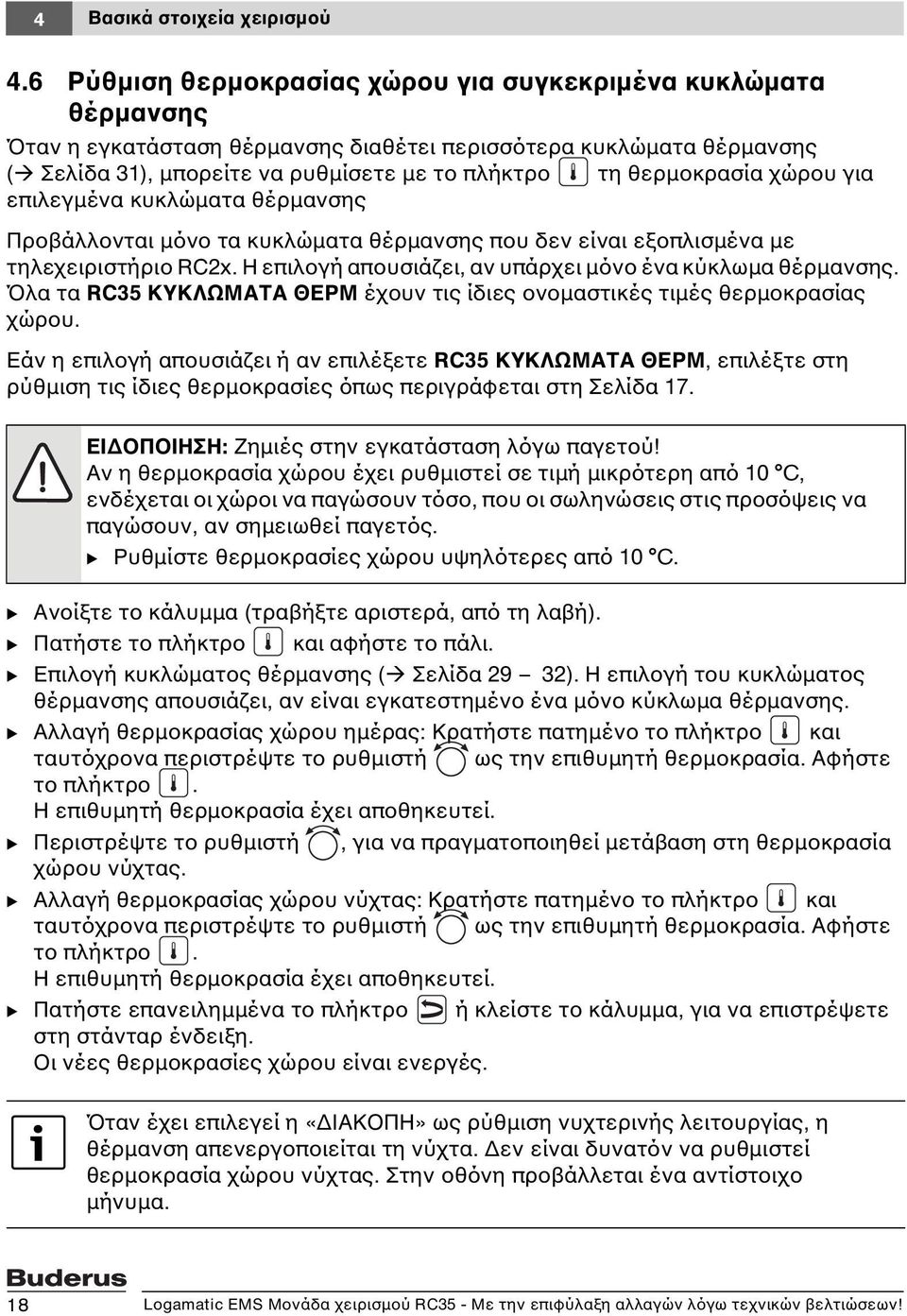

18 4 Βασικά στοιχεία χειρισμού 4.6 Ρύθμιση θερμοκρασίας χώρου για συγκεκριμένα κυκλώματα θέρμανσης Όταν η εγκατάσταση θέρμανσης διαθέτει περισσότερα κυκλώματα θέρμανσης ( Σελίδα 31), μπορείτε να ρυθμίσετε με το πλήκτρο τη θερμοκρασία χώρου για επιλεγμένα κυκλώματα θέρμανσης Προβάλλονται μόνο τα κυκλώματα θέρμανσης που δεν είναι εξοπλισμένα με τηλεχειριστήριο RC2x. Η επιλογή απουσιάζει, αν υπάρχει μόνο ένα κύκλωμα θέρμανσης. Όλα τα RC35 ΚΥΚΛΩΜΑΤΑ ΘΕΡΜ έχουν τις ίδιες ονομαστικές τιμές θερμοκρασίας χώρου. Εάν η επιλογή απουσιάζει ή αν επιλέξετε RC35 ΚΥΚΛΩΜΑΤΑ ΘΕΡΜ, επιλέξτε στη ρύθμιση τις ίδιες θερμοκρασίες όπως περιγράφεται στη Σελίδα 17. ΕΙΔΟΠΟΙΗΣΗ: Ζημιές στην εγκατάσταση λόγω παγετού! Αν η θερμοκρασία χώρου έχει ρυθμιστεί σε τιμή μικρότερη από 10 C, ενδέχεται οι χώροι να παγώσουν τόσο, που οι σωληνώσεις στις προσόψεις να παγώσουν, αν σημειωθεί παγετός. B Ρυθμίστε θερμοκρασίες χώρου υψηλότερες από 10 C. B Ανοίξτε το κάλυμμα (τραβήξτε αριστερά, από τη λαβή). B Πατήστε το πλήκτρο και αφήστε το πάλι. B Επιλογή κυκλώματος θέρμανσης ( Σελίδα 29 32). Η επιλογή του κυκλώματος θέρμανσης απουσιάζει, αν είναι εγκατεστημένο ένα μόνο κύκλωμα θέρμανσης. B Αλλαγή θερμοκρασίας χώρου ημέρας: Κρατήστε πατημένο το πλήκτρο και ταυτόχρονα περιστρέψτε το ρυθμιστή ως την επιθυμητή θερμοκρασία. Αφήστε το πλήκτρο. Η επιθυμητή θερμοκρασία έχει αποθηκευτεί. B Περιστρέψτε το ρυθμιστή, για να πραγματοποιηθεί μετάβαση στη θερμοκρασία χώρου νύχτας. B Αλλαγή θερμοκρασίας χώρου νύχτας: Κρατήστε πατημένο το πλήκτρο και ταυτόχρονα περιστρέψτε το ρυθμιστή ως την επιθυμητή θερμοκρασία. Αφήστε το πλήκτρο. Η επιθυμητή θερμοκρασία έχει αποθηκευτεί. B Πατήστε επανειλημμένα το πλήκτρο ή κλείστε το κάλυμμα, για να επιστρέψετε στη στάνταρ ένδειξη. Οι νέες θερμοκρασίες χώρου είναι ενεργές. Όταν έχει επιλεγεί η «ΔΙΑΚΟΠΗ» ως ρύθμιση νυχτερινής λειτουργίας, η θέρμανση απενεργοποιείται τη νύχτα. Δεν είναι δυνατόν να ρυθμιστεί θερμοκρασία χώρου νύχτας. Στην οθόνη προβάλλεται ένα αντίστοιχο μήνυμα. 18 Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

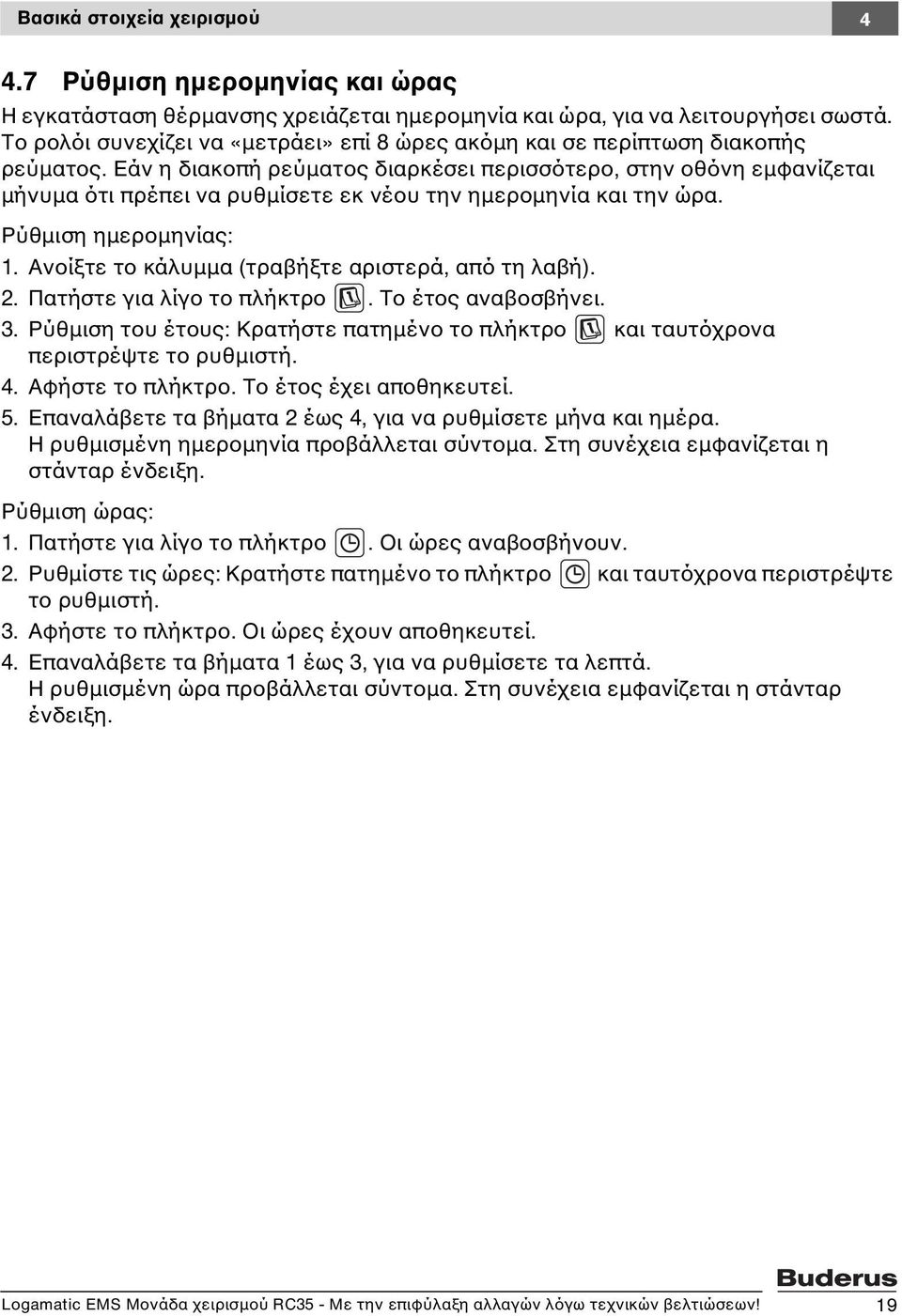

19 Βασικά στοιχεία χειρισμού Ρύθμιση ημερομηνίας και ώρας Η εγκατάσταση θέρμανσης χρειάζεται ημερομηνία και ώρα, για να λειτουργήσει σωστά. Το ρολόι συνεχίζει να «μετράει» επί 8 ώρες ακόμη και σε περίπτωση διακοπής ρεύματος. Εάν η διακοπή ρεύματος διαρκέσει περισσότερο, στην οθόνη εμφανίζεται μήνυμα ότι πρέπει να ρυθμίσετε εκ νέου την ημερομηνία και την ώρα. Ρύθμιση ημερομηνίας: 1. Ανοίξτε το κάλυμμα (τραβήξτε αριστερά, από τη λαβή). 2. Πατήστε για λίγο το πλήκτρο. Το έτος αναβοσβήνει. 3. Ρύθμιση του έτους: Κρατήστε πατημένο το πλήκτρο και ταυτόχρονα περιστρέψτε το ρυθμιστή. 4. Αφήστε το πλήκτρο. Το έτος έχει αποθηκευτεί. 5. Επαναλάβετε τα βήματα 2 έως 4, για να ρυθμίσετε μήνα και ημέρα. Η ρυθμισμένη ημερομηνία προβάλλεται σύντομα. Στη συνέχεια εμφανίζεται η στάνταρ ένδειξη. Ρύθμιση ώρας: 1. Πατήστε για λίγο το πλήκτρο. Οι ώρες αναβοσβήνουν. 2. Ρυθμίστε τις ώρες: Κρατήστε πατημένο το πλήκτρο και ταυτόχρονα περιστρέψτε το ρυθμιστή. 3. Αφήστε το πλήκτρο. Οι ώρες έχουν αποθηκευτεί. 4. Επαναλάβετε τα βήματα 1 έως 3, για να ρυθμίσετε τα λεπτά. Η ρυθμισμένη ώρα προβάλλεται σύντομα. Στη συνέχεια εμφανίζεται η στάνταρ ένδειξη. Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 19

20 4 Βασικά στοιχεία χειρισμού 4.8 Ρύθμιση λειτουργιών ζεστού νερού Όταν η θερμοκρασία του ζεστού νερού υπερβαίνει τους 60 C υπάρχει κίνδυνος εγκαύματος! ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαύματος! Η εργοστασιακά ρυθμισμένη θερμοκρασία ζεστού νερού είναι 60 C. Αν η τιμή ρύθμισης είναι υψηλότερη, υπάρχει μετά τη θερμική απολύμανση κίνδυνος εγκαύματος στα σημεία λήψης ζεστού νερού. B Όταν η θερμοκρασία ρυθμιστεί σε τιμή υψηλότερη από 60 C ή μετά τη θερμική απολύμανση ανοίγετε το ζεστό νερό πάντα αναμεμειγμένο με κρύο. Τι; Για ποιο λόγο; Χειρισμός Αλλαγή θερμοκρασίας ζεστού νερού Στην εργοστασιακή ρύθμιση παρέχεται ζεστό νερό κατά τη διάρκεια των φάσεων θέρμανσης (λειτουργία ημέρας) του επιλεγμένου προγράμματος εναλλαγής. Το μπόιλερ φορτίζεται μία φορά το πρωί 30 λεπτά πριν από την έναρξη της θέρμανσης. Εάν η εγκατάσταση θέρμανσης είναι εξοπλισμένη με τηλεχειριστήριο (π.χ. RC2x, Σελίδα 31), τότε η θερμοκρασία ζεστού νερού ολόκληρης της εγκατάστασης θέρμανσης μπορεί να τροποποιηθεί και από το τηλεχειριστήριο. Πίν. 7 Ρύθμιση λειτουργιών ζεστού νερού Αρχική κατάσταση: Το κάλυμμα είναι κλειστό. B Αλλαγή θερμοκρασίας ζεστού νερού: Κρατήστε το πλήκτρο πατημένο και ταυτόχρονα περιστρέψτε το ρυθμιστή. Εάν εμφανιστεί μήνυμα ότι η ρύθμιση δεν είναι εφικτή: Στη μονάδα χειρισμού λέβητα γυρίστε το ρυθμιστή στο «AUT» 1) ή ενεργοποιήστε το ζεστό νερό. 20 Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

21 Βασικά στοιχεία χειρισμού 4 Τι; Για ποιο λόγο; Θέρμανση ζεστού νερού μία φορά 1) Για την εξοικονόμηση ενέργειας, πραγματοποιείται επαναθέρμανση του νερού κατά τη διάρκεια της λειτουργίας ημέρας, μόνο αν η θερμοκρασία πέσει 5 C κάτω από τη ρυθμισμένη θερμοκρασία ζεστού νερού. Εάν χρειαστείτε τα βράδια ή εκτός των ρυθμισμένων ωρών λειτουργίας ημέρας μεγαλύτερες ποσότητες ζεστού νερού, μπορεί να θερμανθεί νερό. Αυτή η λειτουργία δεν είναι εφικτή σε λέβητες με UBA1.x. Θέρμανση ζεστού νερού τακτικά Χειρισμός Από το άναμμα της LED του πλήκτρου 2) μπορείτε να καταλάβετε πότε η θερμοκρασία ζεστού νερού έχει πέσει κάτω από τη ρυθμισμένη τιμή. B Θερμάνετε χειροκίνητα το ζεστό νερό: Πατήστε το πλήκτρο. Η LED στο πλήκτρο αναβοσβήνει 2). Η θέρμανση ενεργοποιείται και τερματίζεται αυτόματα. Εάν δεν απαιτείται θέρμανση (το νερό είναι ακόμη ζεστό), εμφανίζεται ένα μήνυμα. Ενεργοποιείται μόνο ο εναλλάκτης κυκλοφορίας (εφόσον υπάρχει), για να διατεθεί ταχύτερα ζεστό νερό στα σημεία λήψης. B Εάν η θέρμανση πρέπει να απενεργοποιηθεί: Πατήστε και πάλι το πλήκτρο. Εάν χρειάζεστε τακτικά εκτός των ρυθμισμένων ωρών λειτουργίας μεγαλύτερες ποσότητες ζεστού νερού, μπορείτε να διαμορφώσετε ένα ξεχωριστό πρόγραμμα ζεστού νερού ( Σελίδα 42). Ενεργοποίηση/απενεργοποίηση θερμικής απολύμανσης Η λειτουργία αυτή θερμαίνει το ζεστό νερό σε μία θερμοκρασία που απαιτείται για την εξόντωση των παθογόνων οργανισμών (π.χ. λεγεωνέλλες). Πίν. 7 Ρύθμιση λειτουργιών ζεστού νερού B Ρύθμιση θερμικής απολύμανσης ( Σελίδα 50). 1) Η ρύθμιση εξαρτάται από το χρησιμοποιούμενο λέβητα. 2) Η LED «Ζεστό νερό» ενδέχεται να απενεργοποιήθηκε και από την τεχνική εταιρεία θέρμανσης. Logamatic EMS Μονάδα χειρισμού RC35 - Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 21
