2 Θεμελίωςη Οικοδομήσ Ηλεκτρική ςυνζχεια του χάλυβα ςτο μπετό του κτιρίου Ο χάλυβασ εντόσ του μπετοφ κεωρείται ότι είναι θλεκτρικϊσ ςυνεχζσ, υπό τθν προυπόκεςθ ότι το μεγαλφτερο μζροσ των ςυνδζςεων των οριηοντίων και κακζτων μπαρϊν είναι αςφαλϊσ ςυνδεδεμζνοι. υνδζςεισ κατακόρυφων μπαρϊν κα πρζπει να ςυςφίγγονται ι να αλλθλοεπικαλφπτονται κατά ελάχιςτο 20 φορζσ τθν διάμετρό τουσ και να δζνονται ι να ςυνδζονται αλλιϊσ με αςφάλεια. Για νζα κτίρια οι ςυνδζςεισ μεταξφ ενιςχυμζνων ςτοιχείων κα πρζπει να προςδιορίηονται από τον ςχεδιαςτι ι τον εγκαταςτάτθ, ςε ςυνεργαςία με τον οικοδόμο και τον πολιτικό μθχανικό. Για κτίρια που αξιοποιοφν τον οπλιςμό του ςκυροδζματοσ (ςυμπεριλαμβανομζνων προκατ, προεντεταμζνων ενιςχυμζνων μονάδων) θ θλεκτρικι ςυνζχεια των μπαρϊν ενίςχυςθσ κα πρζπει να κακοριςτοφν με θλεκτρικζσ δοκιμζσ μεταξφ του πάνω άκρου και του επιπζδου του εδάφουσ. Θ ολικι θλεκτρικι αντίςταςθ δεν κα πρζπει να είναι μεγαλφτερθ από 0,2Ω, μετροφμενθ με τθ χριςθ εξοπλιςμοφ δοκιμϊν κατάλλθλθ γιαυτι τθ χριςθ. Εάν αυτι θ αξία δεν επιτευχκεί ι δεν είναι πρακτικό να διεξαχκοφν τζτοιεσ μετριςεισ, το ατςάλι ενίςχυςθσ δεν κα πρζπει να χρθςιμοποιείται ςαν φυςικόσ αγωγόσ κακόδου όπωσ αναφζρεται παραπάνω. ε αυτιν τθν περίπτωςθ προτείνεται να εγκακίςταται ζνασ εξωτερικόσ αγωγόσ κακόδου. τθν περίπτωςθ κτιρίων προκάτ ενιςχυμζνου μπετοφ, θ θλεκτρικι ςυνζχεια του ενιςχυμζνου ατςαλιοφ κα πρζπει να κακιερωκεί μεταξφ μεμονωμζνων παρακείμενων μονάδων τμθμάτων προκάτ μπετοφ. 1 θλεκτρολογικόσ εξοπλιςμόσ ιςχφοσ 2 δοκόσ ατςαλιοφ 3 μεταλλικι κάλυψθ πρόςοψθσ 4 ςυνδετιρασ ςφνδεςθσ 5 θλεκτρικόσ ι θλεκτρονικόσ εξοπλιςμόσ 6 μπάρα ςφνδεςθσ 7 ενίςχυςθ ατςαλιοφ ςτο μπετό (με αγωγοφσ πλζγματοσ από πάνω) 8 θλεκτρόδιο κεμελιακισ γείωςθσ 2 /25

3 χζδιο Ε.4- Ιςοδυναμικι ςφνδεςθ ςε ζνα κτίριο με ατςαλζνια ενίςχυςθ κεμελίωςθσ Σο ςθμείο των τερματιςμϊν δεςίματοσ ςτο κτίριο κα πρζπει να προςδιοριςτεί ςε ζνα ςτάδιο ςχετικά νωρίσ ςτον ςχεδιαςμό του.α.π. και κα πρζπει να γίνει γνωςτό ςτουσ εργολάβουσ του πολιτικοφ μθχανικοφ. Ο εργολάβοσ του κτιρίου κα πρζπει να ςυμβουλευτεί για να κακορίςει αν επιτρζπεται ςυγκόλλθςθ ςτουσ ράβδουσ κεμελίωςθσ του μπετοφ, εάν είναι δυνατόν να ςυςφιχκοφν με ςυνδετιρεσ ι αν κα εγκαταςτακοφν επιπρόςκετοι αγωγοί. αν απαραίτθτθ εργαςία κα πρζπει να εκτελεςκεί και να επικεωρθκεί πριν από τθν ζκχυςθ του μπετοφ (π.χ. ο ςχεδιαςμόσ του.α.π. κα πρζπει να διενεργείται ςε ςυνδιαςμό με το ςχζδιο του κτιρίου). Συγκόλληςη ή ςφςφιξη με ςυνδετήρα ςτην ενίςχυςη ατςαλιοφ τησ θεμελίωςησ του μπετοφ Θ ςυνζχεια των ενιςχυμζνων ατςαλιϊν τθσ κεμελίωςθσ κα πρζπει να κακιερϊνεται με ςφςφιξθ ι ςυγκόλλθςθ. H ςυγκόλλθςθ ςτισ ράβδουσ ατςαλιοφ τθσ κεμελίωςθσ επιτρζπεται μόνο αν ςυναινζςει ο πολιτικόσ μθχανικόσ. Οι ράβδοι του ατςαλιοφ τθσ κεμελίωςθσ κα πρζπει να ςυγκολλοφνται ςε μικοσ όχι λιγότερο από 30mm 1 μπάρεσ ατςαλιοφ κεμελίωςθσ μπετοφ 2 ςυγκολλθμζνθ ραφι τουλάχιςτον 30mm μικουσ χζδιο Ε.5-υγκολλθμζνα τμιματα ενιςχυμζνου ατςαλιοφ κεμελίωςθσ μπετοφ, εάν επιτρζπονται Θ ςφνδεςθ με τα εξωτερικά εξαρτιματα του.α.π. κα πρζπει να κακιερϊνεται από μια ράβδο ενιςχυμζνου ατςαλιοφ κεμελίωςθσ μπετοφ, που εξζρχεται μζςω του μπετοφ ςε μια ςχεδιαςμζνθ τοποκεςία ι με ζναν ράβδο ςφνδεςθσ ι πλάκα γείωςθσ που περνάει διαμζςω του μπετοφ θ οποία είτε ςυγκολλείται είτε ςυςφίγγεται με ςυνδετιρα με τισ ενιςχυμζνεσ ράβδουσ ατςαλιοφ τθσ κεμελίωςθσ του μπετοφ. Όπου οι ςυνδζςεισ μεταξφ των ράβδων του ενιςχυμζνου ατςαλιοφ κεμελίωςθσ γίνονται με ςφςφιξθ ςυνδετιρων, 2 ςυνδεδεμζνων αγωγϊν, (ι ενόσ ςυνδεδεμζνου αγωγοφ με 2 ςφιγκτιρεσ ςε 3 /25

4 διαφορετικζσ μπάρεσ ενιςχυμζνου ατςαλιοφ), κα πρζπει πάντα να χρθςιμοποιοφνται για λόγουσ αςφαλείασ, αφοφ οι ςυνδζςεισ δεν κα είναι δυνατόν να επικεωροφνται αφοφ το μπετό πζςει. Αν ο αγωγόσ και το ενιςχυμζνο ατςάλι κεμελίωςθσ είναι διαφορετικά μζταλλα, τότε θ περιοχι ςφνδεςθσ κα πρζπει να ςφραγίηεται εντελϊσ με ζνα ςυνκετικό που κα αναςτζλλει τθν υγραςία. χζδιο Ε.6 δείχνει ςφυγκτιρεσ που χρθςιμοποιοφνται για ςφνδεςθ των ράβδων του ενιςχυμζνου ατςαλιοφ κεμελίωςθσ του μπετοφ με αγωγό ςυμπαγι ταινία. χζδιο Ε.7 δείχνει λεπτομζρειεσ για ςφνδεςθ ενόσ εξωτερικοφ ςυςτιματοσ με ενιςχυμζνουσ ράβδουσ κεμελίωςθσ Οι αγωγοί κα πρζπει να είναι διαςταςιολογθμζνοι για τθν πικανότθτα το ρεφμα να ρζει ςτα ςθμεία δεςίματοσ 1 Ενιςχυμζνθ ράβδοσ ατςαλιοφ κεμελίωςθσ μπετοφ 2 τρογγυλόσ αγωγόσ 3 Βίδεσ 4 Σαινία αγωγόσ χιμα Ε.6b- υμπαγι αγωγόσ ταινία με ζναν ενιςχυμζνο οπλιςμό ατςάλι μπετοφ χζδια Ε.6-Παραδείγματα ςυνδετιρων που χρθςιμοποιοφνται για ςυνδζςεισ μεταξφ ενιςχυμζνων ράβδων κεμελίωςθσ και αγωγϊν 4 /25

5 χζδιο Ε.7-Παραδείγματα για ςθμεία ςυνδζςεων με το οπλιςμζνο ατςάλι του μπετοφ ςε ζναν ενιςχυμζνου μπετοφ τοίχο 5 Χάλκινοσ αγωγόσ πλεξοφδα 1 Αγωγόσ 2 παξιμάδι ςυγκολλθμζνο ςε ατςαλζνιο ςυνδετιρα 3 Ατςαλζνιοσ ςυνδετιρασ 4 καλοφπι ςε μθ ςιδθροφχα ςθμεία ςυγκόλλθςθσ 6 μζτρα προςταςίασ από διάβρωςθ 7 C-ατςάλι (C-ςχιμα μπάρα ςφνδεςθσ) 8 ςυγκόλλθςθ *ο ατςαλζνιοσ ςυνδετιρασ ςυνδζεται ςε πολλά ςθμείαμε ςυγκόλλθςθ, ςφςφιξθ ΘΜΕΙΩΘ:θ καταςκευι ςτο ςχζδιο E.7c δεν είναι γενικϊσ αποδεκτι λφςθ ςε όρουσ καλισ μθχανολογικισ πρακτικισ 5 /25

6 Υλικά Σα παρακάτω υλικά μποροφν να χρθςιμοποιθκοφν ωσ επιπρόςκετοι αγωγοί, εγκαταςτθμζνοι ςτο μπετό για λόγουσ αντικεραυνικισ προςταςίασ: ατςάλι, μαλακόσ χάλυβασ, γαλβανιςμζνο ατςάλι, ανοξείδωτο και χαλκόσ. Θ χριςθ ράβδων γαλβανιςμζνου ατςαλιοφ ςτο μπετό, μερικζσ φορζσ δεν επιτρζπεται από τουσ πολιτικοφσ μθχανικοφσ και τουσ εργολάβουσ. Αυτό οφείλεται ςε παρεξιγθςθ. Σο ενιςχυμζνο ατςάλι γίνεται πακθτικό ςτο μπετό, με αποτζλεςμα υψθλό δυναμικό προςταςίασ από τθ διάβρωςθ. Προκειμζνου να αποφευχκεί ςφγχιςθ, μεταξφ των διαφορετικϊν τφπων ατςαλιοφ ςτο μπετό, προτείνεται, ότι ράβδοι ατςαλζνιοι διαμζτρου τουλάχιςτον 8mm με μια λεία επιφάνεια να χρθςιμοποιοφνται ωσ επιπρόςκετοι αγωγοί ςε αντίκεςθ, με τουσ ςυνθκιςμζνουσ ςε ραβδϊςεισ ράβδουσ. Διάβρωςη Όπου οι αγωγοί του ενιςχυμζνου ατςαλιοφ μεταφζρονται διαμζςω ενόσ τοίχου από μπετό, κα πρζπει να δίνεται ιδιαίτερθ προςοχι ζναντι ςτθν χθμικι διάβρωςθ. Το απλοφςτερο μζτρο προςταςίασ από τη διάβρωςη είναι η πρόβλεψη για ζνα τελείωμα από λάςτιχο ή άςφαλτο ςτην γειτονιά των ςημείων εξόδου από τον τοίχο πχ. 50mm ή περιςςότερο ςτον τοίχο και 50mm ή περιςςότερο ζξω από τον τοίχο (κοίτα Ε.7c). Όπου ζρχονται αγωγοί χαλκοφ διαμζςω ενόσ τοίχου μπετοφ, δεν υπάρχει κίνδυνοσ διάβρωςθσ, εάν χτθςιμοποιοφνται: ςτερεόσ αγωγόσ, ιδιόκτθτο ςθμείο ςφνδεςθσ, κάλυψθ από PVC, μονωμζνο καλϊδιο (κοίτα Ε.7b) Για αγωγοφσ ανοξείδωτου ατςαλιοφ, ςφμφωνα με τουσ πίνακεσ 6 και 7, δεν χρειάηονται επιπλζον μζτρα για τθν αποφυγι διάβρωςθσ. τθν περίπτωςθ εξαιρετικά επικετικϊν ατμόςφαιρων, προτείνεται ο αγωγόσ που προβάλει από τον τοίχο να είναι από ανοξείδωτο ατςάλι. ΘΜΕΙΩΘ: Γαλβανιςμζνο ατςάλι ζξω από το μπετό ςε επαφι με ενιςχυμζνο ατςάλι κεμελίωςθσ μπορεί κάτω από ςυγκεκριμζνεσ ςυνκικεσ να βλάψει το μπετό. Όταν χρθςιμοποιοφνται καλουπωμζνοι τφποι παξιμαδιϊν ι κομμάτια μαλακοφ ατςαλιοφ, αυτά κα πρζπει να προςτατεφονται ζναντι τθσ διάβρωςθσ ςτον εξωτερικό τοίχο. Οδοντωτζσ ροδζλεσ κα πρζπει να χρθςιμοποιοφνται ϊςτε να γίνεται θλεκτρικι επαφι διαμζςω του προςτατευόμενου τελειϊματοσ (κοίτα ςχζδιο Ε.7a) Συνδζςεισ Ερευνεσ δείχνουν ότι λουριά δεν είναι κατάλλθλα για ςυνδζςεισ μεταφοράσ κεραυνικοφ ρεφματοσ. Τπάρχει κίνδυνοσ τα λουριά να γίνει ζκρθξθ και να καταςτρζψουν το μπετό. Παρόλαυτά με βάςθ προγενζςτερεσ ζρευνεσ, μπορεί να κεωρθκεί ότι τουλάχιςτον κάκε 3 ο λουρί ςχθματίηει ζνα θλεκτρικϊσ αγϊγιμο ςφνδεςμο ζτςι ϊςτε πρακτικϊσ όλοι οι ράβδοι του ατςαλιοφ κεμελίωςθσ να είναι διαςυνδεδεμζνοι. Μετριςεισ που ζγιναν ςε ενιςχυμζνο μπετό ςυναινοφν ςε αυτιν τθν παρατιρθςθ. 6 /25

7 Ετςι μόνο θ ςυγκόλλθςθ ι θ ςφςφιξθ με ςυνδετιρεσ, προτείνονται για ςυνδζςεισ μεταφοράσ κεραυνικοφ ρεφματοσ. υγκολλιςεισ εντόσ μπετοφ κα πρζπει να ζχουν μικοσ τουλάχιςτον 30mm. ταυροειδι ράβδοι κα πρζπει να δζνονται ϊςτε να τρζχουν τουλάχιςτον 50mm παράλλθλα πρίν τθν ςυγκόλλθςθ. Όταν ςυγκολλθμζνεσ ράβδοι χρειάηεται να μπουν μζςα ςτο μπετό, δεν είναι ικανοποιθτικό να ςυγκολλιται ςτα ςταυροειδι ςθμεία με ραφζσ ςυγκόλλθςθσ μόνο λίγων mm. Σζτοιεσ ςυνδζςεισ ςυχνά ςπάνε όταν χφνεται το μπετό. Σο ςχζδιο Ε.5 δείχνει ορκζσ ςυγκολλιςεισ ι ςυςφίξεισ αγωγϊν με το ενιςχυμζνο ατςάλι κεμελίωςθσ. Όταν δεν επιτρζπεται ςυγκόλλθςθ ςτο μπετό, κα πρζπει να χρθςιμοποιοφνται ςυνδετιρεσ. Αυτοί οι επιπρόςκετοι ςυνδετιρεσ μπορεί να είναι από ατςάλι, μαλακό ατςάλι, γαλβανιςμζνο ατςάλι ι χαλκό. ΘΜΕΙΩΘ: όπου επιτρζπεται θ ςυγκόλλθςθ και οι δφο μζκοδοι ςυμβατικισ & εξωκερμικισ ςυγκόλλθςθσ επιτρζπονται με τισ κατάλλθλεσ μεκόδουσ. Αγωγοί καθόδου Oι ράβδοι ενιςχυμζνου ατςαλιοφ των τοίχων ι οι κολϊνεσ μπετοφ και οι κορνίηεσ ατςαλιοφ του κτιρίου, μποροφν να χρθςιμοποιθκοφν ςαν φυςικοί αγωγοί κακόδου. Θα πρζπει να παρζχεται ζνασ ςυνδετιρασ τερματιςμοφ που να διευκολφνει τθν ςφνδεςθ του ςυςτιματοσ αλεξ/νων και εκτόσ αν το ενιςχυμζνο μπετό τθσ κεμελίωςθσ χρθςιμοποιείται ςαν το μοναδικό ςφςτθμα τερματιςμοφ γείωςθσ, οι ςφνδεςμοι τερματιςμοφ, κα πρζπει να παρζχονται ϊςτε να διευκολφνουν τθν ςφνδεςθ με το ςφςτθμα τερματιςμοφ γείωςθσ. Όταν χρθςιμοποιοφμε ζναν ειδικό ράβδο ενιςχυμζνου ατςαλιοφ ςαν αγωγό κακόδου, κα πρζπει να λαμβάνεται μζριμνα, ςτθν δρομολόγθςθ ςτθν γι, ϊςτε να εξαςφαλίηεται ότι θ ράβδοσ είναι τοποκετθμζνθ ςτθν ίδια κζςθ προσ τα κάτω, και ωσ εκ τοφτου παρζχει απευκείασ θλεκτρικι ςυνζχεια. Όταν δεν είναι εφικτι θ εγγφθςθ τθσ κάκετθσ θλεκτρικισ ςυνζχεια των φυςικϊν αγωγϊν κακόδου, που παρζχουν ζνα απευκείασ μονοπάτι, από τθν ςτζγθ ςτο ζδαφοσ, κα πρζπει να χρθςιμοποιοφνται επιπρόςκετοι αφιερωμζνοι αγωγοί. Όπου υπάρχει αμφιβολία για το πλζον απευκείασ μονοπάτι των αγωγϊν κακόδου (π.χ. για υπάρχοντα κτίρια ) κα πρζπει να προςτίκεται,ζνα ςφςτθμα εξωτερικϊν αγωγϊν κακόδου. 7 /25

8 χζδιο Ε.8a-Θ χριςθ μεταλλικϊν προςόψεων ςαν ςφςτθμα φυςικϊν αγωγϊν κακόδου ςε ζνα κτίριο ενιςχυμζνου ατςαλιοφ μπετοφ 7 Λυόμενοσ ςφνδεςμοσ 1 μεταλλικό κάλλυμα ςτο ςτθκαίο οροφισ 8 Ενιςχευμζνο ατςάλι ςτο μπετό 2 ςφνδεςμοσ μεταξφ φφλλων πρόςοψθσ και αλεξ/νων 9 Σφπου Β δακτφλιοσ θλεκτρόδιο γείωςθσ 3 Οριηόντιοσ αγωγόσ αλεξ/νου 10 Θλεκτρόδιο κεμελιακισ γείωςθσ 4 Μεταλλικι πρόςοψθ τμιμα κάλυψθσ Ζνα εφαρμόςιμο παράδειγμα μπορεί να χρθςιμοποιεί 5 Ιςοδυναμικι μπάρα για το εςωτερικό.α.π. τισ παρακάτω διαςτάςεισ a=5m b=5m c=1m 6 φνδεςμοσ μεταξι φφλλων πρόςοψθσ ΘΜΕΙΩΘ: Για τισ ςυνδζςεισ μεταξφ των φφλλων κοίτα ςχζδιο Ε.35 8 /25

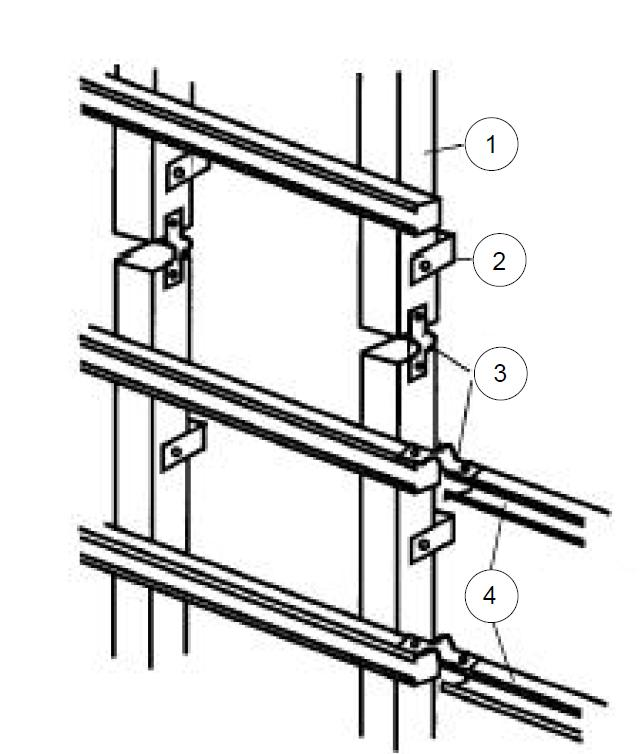

9 1 Κάκετθ κορνίηα 2 τιριγμα τοίχου 3 υνδετιρεσ 4 Οριηόντια κορνίηα χζδιο Ε.8 Χριςθ τθσ μεταλλικισ πρόςοψθσ ςαν ςφςτθμα φυςικοφ αγωγοφ κακόδου και ςφνδεςθ με τα ςτθρίγματα των προςόψεων Εςωτερικοί αγωγοί κακόδου ςε ξεχωριςτζσ γραμμζσ και οι τοίχοι, κα πρζπει να ςυνδζονται με μζςα των ράβδων ενιςχυμζνου ατςαλιοφ και κα πρζπει να εξαςφαλίηουν θλεκτρικι ςυνζχεια ςφμφωνα με το 4.3. Ατςαλζνιεσ ενιςχυμζνεσ ράβδοι ξεχωριςτϊν κομματιϊν προκάτ μπετοφ, και οι κολϊνεσ ενιςχυμζνου μπετοφ, κα πρζπει να ενϊνονται ςτουσ ενιςχυμζνουσ ράβδουσ ι ςτα πατϊματα και τισ οροφζσ προτοφ πζςουν τα πατϊματα και οι οροφζσ. Εκτεταμζνα ςυνεχι αγϊγιμα μζρθ υπάρχουν εντοσ τθσ ενίςχυςθσ όλων των καταςκευαςτικϊν ςτοιχείων, π.χ. τοίχοι, κολϊνεσ, ςκαλιά, ανςαςζρ, φρεάτια ανελκυςτιρων. Αν οι όροφοι ζχουν καταςκευαςτεί με επι τόπου καταςκευαςμζνο μπετό, οι αγωγοί κακόδου ςτισ ξεχωριςτζσ κολϊνεσ και ςτουσ τοίχουσ κα πρζπει να διαςυνδζονται με το ενιςχυμζνο ατςάλι κεμελίωςθσ, ϊςτε να εξαςφαλίηεται διανομι του κεραυνικοφ ρεφματοσ. Αν τα πατϊματα ζχουν καταςκευαςτεί από προκάτ μπετό, ςτοιχεία όπωσ ςυνδζςεισ δεν είναι διακζςιμα. Παρόλαυτά με ζνα μικρό επιπλζον κόςτοσ είναι γενικά δυνατόν να προετοιμαςτοφν ςυνδετιρεσκαι τερματιςμοί που κα ςυνδζουν τισ ράβδουσ του μπετοφ με τα ξεχωριςτά προκάτ τμιματα του μπετοφ των κολϊνων και τοίχων πριν πζςουν τα πατϊματα με τθν είςαγωγι επιπρόςκετων ράβδων ςφνδεςθσ. Προκάτ ςτοιχεία μπετοφ που χρθςιμοποιοφνται ωσ προςόψεισ ανακοπισ, δεν είναι αποτελεςματικά για αντικεραυνικι προςταςία κακϊσ δεν παρζχονται ςυνδζςεισ. Αν κα πρζπει να δωκεί υψθλι αποτελεςματικι αντικεραυνικι προςταςία για εξοπλιςμό που εγκακίςταται εντόσ του κτιρίου, όπωσ γραφεία με εκτεταμζνθ επεξεργαςία πλθροφοριϊν, δίκτυα υπολογιςτϊν, είναι απαραίτθτο για τισ ενιςχυμζνεσ ράβδουσ μπετοφ, τζτοια ςτοιχεία προςόψεων να διαςυνδζονται με τισ ενιςχυμζνεσ ράβδουσ του φζροντων προςόψεων του κτιρίου με τζτοιον τρόπο ϊςτε το κεραυνικό ρεφμα να μπορεί να ρζει διαμζςω τθσ πλιρθσ εξωτερικισ επιφάνειασ του κτιρίου (κοίτα ςχζδιο Ε.4) Εάν ζχουν εγκαταςτακεί ςυνεχισ ταινίεσ παρακφρων ςτα εξωτερικά των τοίχων, είναι ουςιαςτικό ότι κα πρζπει να λαμβάνεται απόδοςθ για το κατά πόςον θ ςφνδεςθ με τα τμιματα του προκάτ μπετοφ, πάνω και κάτω από τισ ςυνεχισ ταινίεσ παρακφρων κα πρζπει να γίνονται με μζςα των υπαρχόντων κολϊνων ι αν κα πρζπει να διαςυνδζονται ςε μικρότερα εςωτερικά που αντιςτοιχοφν ςτθν κλίςθ του παρακφρου. Εκτεταμζνθ ολοκλιρωςθ των αγϊγιμων μερϊν των εξωτερικϊν τοίχων, βελτιϊνει το θλεκτρομαγνθτικό πεδίο του εςωτερικοφ του κτιρίου. το ςχζδιο Ε.9 δείχνει τθν ςφνδεςθ μιασ ςυνεχοφσ γραμμισ παρακφρου ςε ζνα κάλυμμα μεταλλικισ πρόςοψθσ. 9 /25

10 1 φνδεςμοσ μεταξφ του φφλλου πρόςοψθσ και τθσ μεταλλικισ γραμμισ παρακφρου 4 Κάκετθ μεταλλικι γραμμι 2 Πλάκα μεταλλικισ πρόςοψθσ 5 Παράκυρο 3 Οριηόντια μεταλλικι γραμμι χζδιο Ε.9-φνδεςθ των ςυνεχϊν γραμμϊν παρακφρου με ζνα μεταλλικό φφλλο προςόψεων Αν τα ατςαλζνια κτίρια χρθςιμοποιοφνται ωσ αγωγοί κακόδου, κάκε ατςαλζνια κολϊνα, κα πρζπει να ςυνδζεται με τισ ενιςχυμζνεσ ράβδουσ κεμελίωςθσ του μπετοφ, με ςθμεία ςφνδεςθσ όπωσ δείχνονται ςτο ςχζδιο Ε.7. Ατςαλζνιεσ μπάρεσ ατςαλιοφ εντόσ του ενιςχυμζνου ατςαλιοφ κεμελίωςθσ ενόσ κτιρίου, κα πρζπει να διαςυνδζονταιμε μζςα κάκετων αγωγϊν, που κα πρζπει να καταςκευάηονται με μαλακό ατςάλι κατάλλθλο για ςυγκόλλθςθ. τθν περίπτωςθ μεγάλων χαμθλϊν κτιρίων όπωσ αίκουςεσ, θ οροφι υποςτθρίηεται όχι μόνο ςτθν περιφζρεια αλλά επίςθσ ςτισ εςωτερικζσ κολϊνεσ. Αγϊγιμα τμιματα των κολϊνων κα πρζπει να ςυνδζονται με το ςφςτθμα αλεξ/νων ςτθν κορυφι και με το ςφςτθμα ιςοδυναμικοφ δεςίματοσ ςτο πάτωμα, δθμιουργϊντασ εωτερικοφσ αγωγοφσ κακόδου. Θ αφξθςθ τθσ θλεκτρομαγνθτικισ παρεμβολισ εμφανίηεται ςτθν περιοχι τζτοιων εςωτερικϊν αγωγϊν κακόδου. Καταςκευζσ με ςκελετό ατςαλιοφ γενικά χρθςιμοποιοφν δοκάρια οροφισ ςυνδεδεμζνα με μζςα ςυνδετιρων με μπουλόνια. Παρζχοντασ ότι τα μπουλόνια είναι ςφιχτά με τθν απαιτοφμενθ δφναμθ για να ζχουν επαρκι μθχανικι δφναμθ όλα τα μζρθ με μπουλόνια μποροφν να κεωρθκοφν διαςυνδεδεμζνα. Σο λεπτό ςτρϊμα μπογιάσ είναι διάτρθτο από το κεραυνικό ρεφμα κατά τθν αρχικι εκκζνωςθ ζτςι ϊςτε να ςχθματίηει αγϊγιμθ γζφυρα. Θ θλεκτρικι ςφνδεςθ μπορεί να βελτωκεί με τοποκζτθςθ μπάρασ ςτθν επιφάνεια κακίςματοσ των κεφαλϊν των μπουλονίων, μπουλόνια, παξιμάδια και ροδζλεσ. Μπορεί να επιτευχκεί και μεγαλφτερθ βελτίωςθ με πρόνοια μιασ ραφισ ςυγκόλλθςθσ περίπου 50mm μικουσ αφοφ ςυμπλθρωκεί θ ςυναρμολόγθςθ του κτιρίου. ε υπάρχοντα κτίρια με εκτεταμζνα αγϊγιμα μζρθ μζςα/πάνω ςτουσ εξωτερικοφσ τοίχουσ, θ ςυνζχεια των αγϊγιμων μερϊν κα πρζπει να εφαρμόηεται με χριςθ αγωγϊν κακόδου. Αυτι θ 10 /25

11 τεχνικι προτείνεται επίςθσ, όταν υπάρχουν υψθλζσ απαιτιςεισ, ςε πολιτιςτικζσ πτυχζσ, αρχιτεκτονικοφ ςχεδιαςμοφ, και κα πρζπει επιπρόςκετα να πλθροφνται οι απαιτιςεισ του.α.π. Διαςυνδεδεμζνεσ ιςοδυναμικζσ μπάρεσ κα πρζπει επίςθσ να παρζχονται. Κάκε ιςοδυναμικι μπάρα κα πρζπει να ςυνδζεται με τα αγϊγιμα μζρθ ςτουσ εξωτερικοφσ τοίχουσ και ςτα πατϊματα. Αυτό μπορεί να παρζχεται με οριηόντιεσ ενιςχυμζνεσ μπάρεσ ςτο επίπεδο του εδάφουσ και ςε κάκε μεταγενζςτερο επίπεδο πατϊματοσ. Εάν είναι δυνατόν κα πρζπει να παρζχονται ςθμεία ςυνδζςεων με το ατςάλι κεμελίωςθσ ςτο πάτωμα ι ςτουσ τοίχουσ. Θ ςφνδεςθ κα πρζπει να γίνεται με τουλάχιςτον 3 ενιςχυμζνεσ ράβδουσ. ε μεγάλεσ καταςκευζσ, οι ιςοδυναμικζσ μπάρεσ δρουν ςαν αγωγόσ δακτυλίου. ε τζτοιεσ περιπτϊςεισ, τα ςθμεία ςφνδεςθσ με τισ ενιςχυμζνεσ κεμελιϊςεισ κα πρζπει να γίνονται κάκε 10mt. Eκτόσ από τα μζτρα τα οποία μπορεί να ςυνταγογραφοφνται για το υπόγειο, δεν είναι απαραίτθτα άλλα μζτρα. Λυόμενοι ςφνδεςμοι Χρθςιμοποιοφνται για να διευκολφνουν τισ μετριςεισ τθσ αντίςταςθσ γείωςθσ ςτο ςφςτθμα τερματιςμοφ γείωςθσ Θα πρζπει να εγκακίςτανται ςτθν ςφνδεςθ των αγωγϊν κακόδου με το ςφςτθμα τερματιςμοφ γείωςθσ. Διευκολφνουν τισ μετριςεισ ότι ζνασ επαρκισ αρικμόσ ςυνδζςεων με το ςφςτθμα τερματιςμοφ γείωςθσ υπάρχει ακόμα. Είναι λοιπόν δυνατό να ιςχφει θ φπαρξθ ςυνεχϊν ςυνδζςεων μεταξφ των λυόμενων ςυνδζςμων και του εναζριου ςυςτιματοσ τερματιςμοφ ι τθν επόμενθ μπαρα δεςίματοσ. ε ψθλά κτίρια αγωγοί δακτυλίδι ςυνδζονται με τουσ αγωγοφσ κακόδου που μπορεί να εγκακίςτανται ςτον τοίχο και αόρατων ςτο μάτι, θ φπαρξι τουσ επιβεβαιϊνεται μόνο με θλεκτρικζσ μετριςεισ. το ςχζδιο Ε.39a ωσ E.39d φαίνεται παραδείγματα λυόμενων ςυνδζςμων,ςχζδια που μποροφν να εγκαταςτακοφν ςτο εςωτερικό ι εξωτερικό τοίχο κτιρίου ι ςε κουτί δοκιμϊν ςτθν γι ζξω από το κτίριο Ε.39b. Για να κάνουμε τθν ςυνζχεια των μετριςεων δυνατι, μερικοί αγωγοί μπορεί να ζχουν μονωτικό περίβλθμα ςε ςθμαντικά ςθμεία. 11 /25

12 1 θ Εναλλακτικι Λυόμενοσ ςτον τοίχο 1 Αγωγόσ κακόδου 2 Θλεκτρόδιο γείωςθσ τφπου Β, εάν εφαρμόηεται 3 Θλεκτρόδιο γείωςθσ τφπου Α, εάν εφαρμόηεται 4 Θλεκτρόδιο κεμελιακισ γείωςθσ 5 φνδεςμοσ/δζςιμο με το εςωτερικό.α.π. 6 Λυόμενοσ ςφνδεςμοσ ςτον τοίχο 7 φνδεςμοσ Σμε αντίςταςθ ςτθ διάβρωςθ για χϊμα 8 φνδεςμοσ με αντίςταςθ ςτθ διάβρωςθ για χϊμα ςφνδεςθ κεραυνικοφν αγωγοφ και ατςαλζνιασ κεμελίωςθσ 2 θ Εναλλακτικι Λυόμενοσ ςτο ζδαφοσ 1 Αγωγόσ κακόδου 2 Θλεκτρόδιο γείωςθσ τφπου Α, εάν εφαρμόηεται 3 Ιςοδυναμικι μπάρα του εςωτερικοφ.α.π. 4. Θλεκτρόδιο γείωςθσ τφπου Β, δαχτυλίδι 5 Θλεκτρόδιο γείωςθσ τφπου Β, δαχτυλίδι 6 Λυόμενοσ ςφνδεςμοσ ςτο ζδαφοσ 7 φνδεςμοσ Σμε αντίςταςθ ςτθ διάβρωςθ για χϊμα 8 φνδεςμοσ με αντίςταςθ ςτθ διάβρωςθ για χϊμα ςφνδεςθ κεραυνικοφν αγωγοφ και ατςαλζνιασ κεμελίωςθσ ΘΜΕΙΩΘ 1: o λυόμενοσ ςφνδεςμοσ ςτο Ε.39d κα πρζπει να εγκακίςταται ςτον εςωτερικό ι εξωτερικό τοίχο του κτιρίου ι ςε κουτί δοκιμϊν ςτθν γι ζξω από το κτίριο 12 /25

13 ΘΜΕΙΩΘ 2: για να ζχει ο βρόγχοσ αντοχι για μετριςεισ, μερικοί από ςυνδεόμενουσ αγωγοφσ κα πρζπει να ζχουν μονωμζνθ κωράκιςθ κατά μικων των ςθμαντικϊν τμθμάτων τουσ χζδιο Ε.39-Παραδείγματα ςφνδεςθσ του ςυςτιματοσ τερματιςμοφ γείωςθσ ςτο.α.π. με τθν χριςθ φυςικϊν αγωγϊν κακόδου (δοκαριϊν) και λεπτομζρειεσ ενόσ λυόμενου ςυνδζςμου Εάν ζχει νόθμα (π.χ ςτθν περίπτωςθ ςυνδζςεων γείωςθσ με κολϊνεσ ατςαλιοφ διαμζςω ςυνδζςμων αγωγοφ) οι ςυνδζςεισ των φυςικϊν αγωγϊν κακόδου με θλεκτρόδια γείωςθσ κα πρζπει να γίνονται με μονωμζνα τμιματα αγωγϊν & λυόμενουσ ςφνδεςμουσ. Ειδικι αναφορά ςε θλεκτρόδια γείωςθσ κα πρζπει να εγκακίςτανται για να διευκολφνουν τθν παρακολοφκθςθ του ςυςτιματοσ τερματιςμοφ ενόσ.α.π. Θεμελιακή γείωςη ςαν ςφςτημα τερματιςμοφ γείωςησ Για μεγάλα κτίρια και βιομθχανικά εργοςτάςια θ κεμελίωςθ είναι ςυνικωσ ενιςχυμζνθ. Οι ενιςχυμζνοι ράβδοι τθσ κεμελίωςθσ, οι πλάκεσ κεμελίωςθσ και οι εξωτερικοί τοίχοι ςτθν περιοχι από κάτω από τθν επιφάνεια του εδάφουσ τζτοιων κτιρίων, ςυμπλθρϊνουν μια άριςτθ κεμελιακι γείωςθ. Οι ενιςχυμζνοι ράβδοι κεμελίωςθσ και οι καμμζνοι τοίχοι μποροφν να χρθςιμοποιθκοφν ςαν κεμελιακι γείωςθ. Αυτι θ μζκοδοσ επιτυγχάνει καλι γείωςθ ςε ελάχιςτο κόςτοσ. Επιπροςκζτωσ τα μεταλλικά ζγκλειςτα αντικείμενα που περιλαμβάνονται εντόσ του ενιςχυμζνου ατςαλιοφ τθσ κεμελίωςθσ, γενικά προςφζρουν καλι ιςοδυναμικι αναφορά για τθν θλεκτρικι διανομι ενζργειασ, ςυςτιματα τθλεπικοινωνιϊν και θλεκτρονικζσ εγκ/ςεισ για το κτίριο. Επιπρόςκετα με τισ διαςυνδζςεισ των ενιςχυμζνων ατςαλιϊν τθσ κεμελίωςθσ με λωρίδεσ καλωδίων,, θ εγκατάςταςθ ενόσ επιπρόςκετου δικτφου μεταλλικοφ διχτιοφ, που να εξαςφαλίηει καλζσ ςυνδζςεισ, προτείνεται. Αυτό το επιπρόςκετο δίκτυο κα πρζπει επίςθσ να προςδζνεται με το ενιςχυμζνο ατςάλι τθσ κεμελίωςθσ. Οι ακροδζκτεσ τζρματοσ για ςυνδζςεισ εξωτερικϊν αγωγϊν κακόδου ι τμιματα κτιρίου που χρθςιμοποιοφνται ςαν αγωγοί κακόδου και για ςφνδεςθ με το ςφςτθμα τερματιςμοφ γείωςθσ, κα πρζπει να εξζλκουν από το μπετό ςε κατάλλθλα ςθμεία. Γενικά οι ενιςχφςεισ τθσ κεμελίωςθσ είναι θλεκτρικά αγϊγιμεσ, εκτόσ περιπτϊςεων που υπάρχουν κενά μεταξφ διαφορετικϊν τμθμάτων του κτιρίου που επιτρζπουν διαφορετικά ποςοςτά διευκζτθςθσ. Κενά μεταξφ αγϊγιμων κτιρίων κα πρζπει να γεφυρϊνονται με ςυνδζςμουσ ςφμφωνα με τον πίνακα 6 χρθςιμοποιϊντασ ςυνδετιρεσ και ςφυγκτιρεσ. Ενιςχυμζνοι ράβδοι κολϊνων μπετοφ, προβλιτεσ, τοίχοι που ςτζκονται ςτθ κεμελίωςθ, κα πρζπει να ενϊνονται με το ενιςχυμζνο ατςάλι τθσ κεμελίωςθσ και με τα αγϊγιμα τμιματα τθσ οροφισ. χζδιο Ε.10 δείχνει το ςχζδιο ενόσ.α.π. ςε κτίριο με ενιςχυμζνο μπετό με προβλιτεσ μπετοφ, τοίχουσ και οροφι αγϊγιμων τμθμάτων. 13 /25

14 1.Α.Π. Αγωγόσ περνά από ςτεγανοφσ δακτυλίουσ 2 Ατςαλζνια ενίςχυςθ ςε κολϊνα μπετοφ 3 Ατςαλζνια ενίςχυςθ ςε τοίχουσ μπετοφ χζδιο Ε.10-Εςωτερικοί αγωγοί κακόδου ςε βιομθχανικό κτίριο ΘΜΕΙΩΘ: H ατςαλζνια ενίςχυςθ μιασ εςωτερικισ κολϊνασ γίνεται ζνασ φυςικόσ εςωτερικόσ αγωγόσ κακόδου όταν το ενιςχυμζνο ατςάλι τθσ κολϊνασ, ςυνδζεται με το ςφςτθμα αλεξ/νων και το ςφςτθμα τερματιςμοφ γείωςθσ του.α.π. Σο θλεκτρομαγνθτικό περιβάλλον κοντά ςτθν κολϊνα, κα πρζπει να λθφκεί υπόψθν,όταν θλεκτρονικζσ ςυςκευζσ εγκακίςτανται κοντά ςτθν κολϊνα. Όταν δεν επιτρζπονται ςυγκολλιςεισ ςτο ενιςχυμζνο ατςάλι κα πρζπει να εγκακιςτοφνται επιπρόςκετοι αγωγοί ςτουσ προβλιτεσ, ι οι ςυνδζςεισ κα πρζπει να εφαρμοςτοφν με τθ χριςθ λυόμενων ςυνδζςμων. Αυτοί οι επιπρόςκετοι αγωγοί κα πρζπει να δεκοφν με το ενιςχυμζνο ατςάλι τθσ κεμελίωςθσ. Αφοφ ολοκλθρωκεί θ καταςκευι και οι ςυνδζςεισ όλων των υπθρεςιϊν ςτο κτίριο, με τθ χριςθ ιςοδυναμικισ μπάρασ, πολφ ςυχνά είναι αδφνατον ςτθν πράξθ να μετρθκεί θ αντίςταςθ ςαν μζροσ του προγράμματοσ ςυντιρθςθσ. ε ςυγκεκριμζνεσ ςυνκικεσ δεν είναι δυνατόν να μετρθκεί θ αντίςταςθ τθσ κεμελιακισ γείωςθσ, θ εγκ/ςθ ενόσ ι περιςςοτζρων θλεκτροδίων γείωςθσ πλθςίον του κτιρίου παρζχει μια πικανι μζκοδο παρακολοφκθςθσ των αλλαγϊν ςτο περιβάλλον του ςυςτιματοσ γείωςθσ με τθν πάροδο των χρόνων εφαρμόηοντασ ζνα κφκλωμα μζτρθςθσ μεταξφ του θλεκτροδίου γείωςθσ και του ςυςτιματοσ κεμελιακισ γείωςθσ. Ωςτόςο καλι ιςοδυναμικι ςφνδεςθ είναι το κφριο πλεονζκτθμα του ςυςτιματοσ κεμελιακισ γείωςθσ και θ αντίςταςθ ςτθ γι τείνει να είναι μικρότερθσ ςθμαςίασ. 14 /25

15 Τμήματα προκάτ ενιςχυμζνου μπετοφ Εάν τμιματα ενιςχυμζνου μπετοφ χρθςιμοποιοφνται ωσ τμιματα του.α.π. πχ ςαν αγωγοί κακόδου για κωράκιςθ ι ςαν αγωγοί για ιςοδυναμικι εξίςωςθ, ςθμεία ςφνδεςθσ ςφμφωνα με το ςχζδιο Ε.7 κα πρζπει να ςυνδεκοφν που να επιτρζπουν αργότερθ διαςφνδεςθ των ενιςχυμζνων τμθμάτων μπετοφ με τθν ενίςχυςθ του κτιρίου με απλό τρόπο. Θ τοποκεςία και θ μορφι των ςθμείων ςφνδεςθσ κα πρζπει να κακοριςτεί κατά τθν διάρκεια του ςχεδιαςμοφ των προκάτ τμθμάτων ενιςχυμζνου μπετοφ. Όταν θ διάταξθ τθσ ςυνζχειασ του ενιςχυμζνου ατςαλιοφ ςε προκάτ τμιματα δεν είναι δυνατόν να εξαςφαλιςτεί,κα πρζπει να εγκακίςταται επιπλζον αγωγόσ και να δζνεται με τθν υπάρχουςα κεμελίωςθ. Γενικά απαιτείται ζνα ςθμείο ςφνδεςθσ ςε κάκε γωνία όπωσ φαίνεται ςτο Ε.11. Αρμοί διαςτολήσ Όταν το κτίριο περιλαμβάνει ζναν αρικμό τμθμάτων με αρμοφσ διαςτολισ με πρόβλεψθ για τθ διευκζτθςθ των τμθμάτων του κτιρίου, και κα πρζπει να εγκ/κεί εκτεταμζνοσ θλεκτρονικόσ εξοπλιςμόσ ςτο κτίριο, κα πρζπει να παρζχονται ςυνδετιρεσ μεταξφ τθσ ατςαλζνιασ ενίςχυςθσ των διαφόρων τμθμάτων ςε όλουσ τουσ αρμοφσ διαςτολισ κατά διαςτιματα, που δεν υπερβαίνει το ιμιςυ τθσ απόςταςθσ μεταξφ του αγωγοφ κακόδου που δίδεται ςτον πίνακα 4. Προκειμζνου να εξαςφαλίςουμε χαμθλό δυναμικό εξίςωςθσ αντίςταςθσ, κωράκιςθ του χϊρου μζςα ςτο κτίριο, τμιματα επζκταςθσ μεταξφ τμθμάτων του κτιρίου κα πρζπει να γεφυρϊνονται ςε κοντά διαςτιματα (1mt και μιςό τθσ απόςταςθσ μεταξφ αγωγϊν κακόδου) από εφκαμπτουσ ι ολιςκαίνοντεσ αγωγοφσ ανάλογα τον επικυμθτό βακμό κωράκιςθσ όπωσ φαίνεται ςτο Ε.11. χζδιο Ε.11a- Eγκατάςταςθ δεςίματοσ αγωγϊν ςε πλάκα όπωσ προκάτενιςχυμζνο μπετό τμιματα με μζςα μπουλόνια ι ςυνδζςεισ με ςυγκολλθμζνουσ αγωγοφσ 1.Ενιςχυμζνο προκάτ μπετό 2.Αγωγοί δεςίματοσ 15 /25

16 1 χιςμι 2 υγκολλθμζνο κομμάτι 3 Εςοχι 4 Ευκαμπτοσ αγωγόσ δεςίματοσ Α Ενιςχυμζνο μπετό τμιμα 1 Β Ενιςχυμζνο μπετό τμιμα 2 χζδιο Ε.11b- Eγκατάςταςθ με εφκαμπτα δεςίματα μεταξφ 2 ενιςχυμζνων προκάτ τμθμάτων γεφυρϊνουν ζνα τμιμα επζκταςθσ ςτενοφ ανοίγματοσ (ςχιςμισ) του κτιρίου Απόςταςη διαχωριςμοφ Θα πρζπει να διατθρείται μεταξι του εξωτερικοφ.α.π.και όλων των αγϊγιμων μερϊν ςυνδεμζνων ιςοδυναμικά. χζδιο Ε.43a-Τπολογιηόμενθ απόςταςθ διαχωριςμοφ s d χζδιο Ε.43b-Τπολογιηόμενθ απόςταςθ διαχωριςμοφ s>d 16 /25

17 1 Μεταλλικι ςωλινα 2 Ιςοδυναμικό δζςιμο d Απόςταςθ μεταξφ αγωγοφ κακόδου και μεταλλικισ εγκ/ςθσ εντόσ του κτιρίου l Μικοσ για τθν εκτίμθςθ τθσ απόςταςθσ διαχωριςμοφ s Απόςταςθ διαχωριςμοφ ςφμφωνα με 6.3 ΘΜΕΙΩΘ : όταν θ απόςταςθ μεταξφ των αγωγϊν κακόδου και των εςωτερικϊν εγκ/ςεων δεν μπορεί να αυξθκεί πάνω από τθν υπολογιηόμενθ απόςταςθ διαχωριςμοφ, κα πρζπει να παρζχονται δεςίματα ςτα πιο μακρινά ςθμεία 1 Μεταλλικό καλοριφζρ 6 φνδεςθ με το ςφςτθμα τερματιςμοφ γείωςθσ ι τουσ αγωγοφσ κακόδου 2 Σοίχοσ ι τοφβλα ι ξφλο 7 Χειρότερθ περίπτωςθ 3 Θερμάςτρα d Πραγματικι απόςταςθ μεταξφ αγωγοφ κακόδου και μεταλλικισ εγκ/ςθσ εντόσ του κτιρίου 4 Ιςοδυναμικι μπαρα l Μικοσ για τθν εκτίμθςθ τθσ απόςταςθσ διαχωριςμοφ 5 φςτθμα τερματιςμοφ γείωςθσ s Απόςταςθ διαχωριςμοφ ςφμφωνα με 6.3 ΘΜΕΙΩΘ : Σο κτίριο περιζχει μονωμζνα τοφβλα χζδιο Ε.44-Κατευκφνςεισ για τον υπολογιςμό τθσ απόςταςθσ διαχωριςμοφ για τθν χειρότερθ περίπτωςθ κεραυνικισ λιψθσ ςε απόςταςθ l από το ςθμείο αναφοράσ Κτίρια με εξωτ/κεσ επιφάνειεσ που δεν περιζχουν αγϊγιμα εξαρτιματα, όπωσ κτίρια από τοφβλα ι ξφλο κα πρζπει να χρθςιμοποιοφν τθν ςυνολικι απόςταςθ κατά μικοσ των αγωγϊν αντικεραυνικισ από το πιο απίκανο ςθμείο κεραυνικοφ χτυπιματοσ, ςτο ςθμείο όπου το ςφςτθμα ιςοδυναμικοφ δεςίματοσ τθσ εςωτερικισ εγκ/ςθσ ςυνδζεται με τουσ αγωγοφσ κακόδου και το ςφςτθμα τερματιςμοφ γείωςθσ, για τον υπολογιςμό τθσ απόςταςθσ διαχωριςμοφ s, ςφμφωνα με το 6.3. Όταν δεν είναι δυνατόν να διατθρείται θ απόςταςθ μεγαλφτερθ από τθν απόςταςθ διαχωριςμοφ κατά μικοσ του ςυνολικοφ μικουσ, κα πρζπει να εφαρμόηεται ςφνδεςθ με τθν εγκ/ςθ ςτο.α.π. από τα αναφερόμενα ςθμεία δεςίματοσ (κοίτα ςχζδιο Ε.43b). Eπομζνωσ οι θλεκτρικοί αγωγοί κα πρζπει είτε να ξαναδρομολογοφνται ςφμφωνα με τισ απαιτιςεισ τθσ από (κοίτα 6.3) απόςταςθσ διαχωριςμοφ ι να εςωκλείωνται ςε μια αγϊγιμθ αςπίδα δεμζνθ με το.α.π. ςτο πιο μακρινό ςθμείο από το ςθμείο δεςίματοσ αναφοράσ. 17 /25

18 Όταν το δζςιμο των εγκ/ςεων ςτο.α.π. εφαρμόηεται ςτο ςθμείο αναφοράσ και το πιο μακρινό ςθμείο, θ απόςταςθ διαχωριςμοφ πλθρείται κατά μικοσ όλου του μονοπατιοφ τθσ εγκ/ςθσ. Σα παρακάτω ςθμεία είναι ςυχνά κριτικά και απαιτοφν ιδιαίτερθ ςκζψθ: -ςτθν περίπτωςθ μεγαλφτερων κτιρίων, θ απόςταςθ διαχωριςμοφ μεταξφ των αγωγϊν του.α.π. & των μεταλλικϊν εγκ/ςεων είναι ςυχνά τόςο μεγάλθ που δεν μπορεί να υπολοιθκεί. Αυτό αφορά επιπρόςκετεσ ςυνδζςεισ με το.α.π. γιαυτζσ τισ μεταλλικζσ εγκ/ςεισ. υνεπϊσ μια μερίδα του κεραυνικοφ ρεφματοσ ρζει διαμζςω αυτϊν των μεταλλικϊν εγκ/ςεων ςτο ςφςτθμα γείωςθσ του κτιρίου. Παρόλαυτά θ επζμβαςθ κα είναι ςθμαντικά χαμθλότερθ από αυτι που προκαλείται από ζναν θλεκτρικό ςπινκιρα ς αυτό το ςθμείο. τθν περίπτωςθ οροφϊν, θ απόςταςθ μεταξφ του.α.π. και των θλεκτρικϊν εγκ/ςεων ςυχνά βρίςκεται να είναι κοντφτερθ από τθν απόςταςθ διαχωριςμοφ s που δίνεται ςτο 6.3. Αν αυτι είναι θ περίπτωςθ, κα πρζπει να γίνει μια προςπάκεια να εγκ/κεί το.α.π. ι ο θλεκτρικόσ αγωγόσ ςε διαφορετικό ςθμείο. υμφωνία κα πρζπει να γίνεται με τον υπεφκυνο για τθν θλεκτρικι εγκ/ςθ για να εκτελζςει μια επαναδρομολόγθςθ των θλεκτρικϊν κυκλωμάτων που δεν πλθροφν τθν απόςταςθ διαχωριςμοφ με τουσ εναζριουσ αγωγοφσ ςε κτίρια. Όταν θ θλεκτρικι εγκ/ςθ δεν γίνεται να ξανα-δρομολογθκεί, κα πρζπει να γίνονται ςυνδζςεισ με το εξωτερικό.α.π. ςφμφωνα με το 6.3. ε μερικά κτίρια δεν είναι δυνατόν να διατθρθκεί θ απόςταςθ διαχωριςμοφ όπωσ απαιτιται. Εςωτερικζσ εγκ/ςεισ μποροφν να προλάβουν/εμποδίςουν τον ςχεδιαςτι ι εγκ/τθ από καταςτάςεισ αξιολόγθςθσ και να κάνει ςυνδζςεισ ςτα κεντρικά μεταλλικά τμιματα και ςτουσ θλεκτρικοφσ αγωγοφσ. Αυτό κα πρζπει να ενθμερωκεί ο ιδιοκτιτθσ. Ιςοδυναμικζσ ςυνδζςεισ Όταν απαιτείται ζνασ μεγάλοσ αρικμόσ ςυνδζςεων με τθ κεμελίωςθ, ςε διαφορετικά πατϊματα, ςθμαντικό ενδιαφζρον δίνεται να επιτευχκοφν μονοπάτια ρεφματοσ χαμθλισ επαγωγισ αξιοποιϊντασ τισ ενιςχφςεισ τθσ κεμελίωςθσ των τοίχων μπετοφ για ιςοδυναμικι εξίςωςθ και για κωράκιςθ του εςωτερικοφ χϊρου του κτιρίου, τότε κα πρζπει να εγκακίςτανται αγωγοί δακτυλίου μζςα ι ζξω από το μπετό ςτα διαφορετικά πατϊματα. Αυτοί οι αγωγοί δακτφλιοι κα πρζπει να διαςυνδζονται με μζςα κατακόρυφων ράβδων και εςωτερικϊν όχι πάνω από 10mt. Αυτι θ διάταξθ κα πρζπει να προτιμάται εξαιτίασ τθσ μεγάλθσ αξιοπιςτίασ, ειδικά όπου το μζγεκοσ τθσ παρεμβολισ του ρεφματοσ είναι άγνωςτο. Ζνα δίκτυο δικτυωτϊν-αγωγϊν προτείνεται επίςθσ. υνδζςεισ κα πρζπει να ςχεδιάηονται ϊςτε να μεταφζρουν υψθλά ρεφματα ςτο ςυμβάν ςε οποιοδιποτε πρόβλθμα ςτθν τροφοδοςία ρεφματοσ. τθν περίπτωςθ ενόσ απομονωμζνου εξωτερικοφ.α.π. θ ιςοδυναμικι ςφνδεςθ κακιερϊνεται μόνο ςτο επίπεδο του εδάφουσ. τθν περίπτωςθ βιομθχανικϊν κτιρίων, θλεκτρικϊσ ςυνεχι αγϊγιμα τμιματα του κτιρίου και τθσ οροφισ μποροφν γενικά να χρθςιμοποιθκοφν ςαν φυςικά εξαρτιματσ.α.π. και μπορεί να 18 /25

19 χρθςιμοποιθκοφν κατά τθν εκτζλεςθ του ιςοδυναμικοφ δεςίματοσ. Δεν είναι μόνο τα αγϊγιμα τμιματα του κτιρίου, και ο εξοπλιςμόσ που χρθςιμοποιιται ςε αυτόν, που πρζπει να ςυνδεκεί με το ιςοδυναμικό δζςιμο, αλλά επίςθσ οι αγωγοί του θλεκτρικοφ ρεφματοσ και του εξοπλιςμοφ επικοινωνιϊν. Για θλεκτρόδια γείωςθσ μζςα ςτο κτίριο κα πρζπει να λαμβάνεται επιπλζον προςοχι ϊςτε να ελζγχονται βθματικζσ τάςεισ. Επαρκι μζτρα, ςυμπεριλαμβανομζνων ςυνδζςεισ τθσ ενιςχυμζνθσ ατςαλζνιασ κεμελίωςθσ με τα θλεκτρόδια γείωςθσ τοπικά ι παρζχοντασ ζνα δίχτυ ιςοδυναμικότθτασ ςτο κελάρι ι το υπόγειο. Για κτίρια ψθλότερα των 30mt προτείνεται να επαναλαμβάνεται το ιςοδυναμικό δζςιμο ςτα επίπεδα των 20mt και κάκε 20mt πάνω από αυτό. Παρόλαυτά ςε όλεσ τισ περιπτϊςεισ θ απόςταςθ διαχωριςμοφ κα πρζπει να διατθρείται. Σα μζςα, τα οποία ςτο ελάχιςτο, ςε αυτά τα επίπεδα οι εξωτερικοί αγωγοί κακόδου, οι εςωτερικοί αγωγοί κακόδου και τα μεταλλικά τμιματα κα πρζπει να δζνονται. Ηωντανοί αγωγοί κα πρζπει να δζνονται μζςω SPDs Ιςοδυναμικό δζςιμο των εςωτερικϊν αγϊγιμων μερϊν Σο δζςιμο κα πρζπει να παρζχεται και να εγκακίςταται με τζτοιν τρόπο ϊςτε τα εςωτερικά αγϊγιμα τμιματα, τα εξωτερικά αγϊγιμα τμιματα, τα θλεκτρικά τμιματα και τα ςυςτιματα επικοινωνιϊν (για παράδειγμα κομπιοφτερ και ςυςτιματα αςφαλείασ ) να μποροφν να δζνονται από κοντοφσ αγωγοφσ δεςίματοσ και όπου είναι απαράιτθτο με τθν χριςθ SPDs. Μεταλλικζσ εγκ/ςεισ π.χ ςωλινεσ φδρευςθσ, αερίου, κζρμανςθσ & εξαεριςμοφ, φρεάτια ανελκυςτιρων ςτθρίγματα γερανϊν κλπ, κα πρζπει να δζνονται μεταξφ τουσ και με το.α.π. ςτο επίπεδο του εδάφουσ. πινκιρεσ μποροφν να ςυμβοφν ςτα μεταλλικά τμιματα που δεν ανικουν ςτο κτίριο, αν αυτά τα τμιματα είναι πλθςίον με τουσ αγωγοφσ κακόδου του.α.π. Όταν αυτό κεωρείται επικίνδυνο, κα πρζπει να χρθςιμοποιοφνται επαρκι μζςα δεςίματοσ, για να αποφφγουν τουσ ςπινκιρεσ. Μια διάταξθ μπάρασ δεςίματοσ είναι ςτο ςχζδιο Ε /25

20 1 Ρεφμα ςτον χριςτθ 6 Νερό 11 SPD 2 Μετρθτισ ρεφματοσ 7 Κεντρικό ςφςτθμα κζρμανςθσ M Mετρθτισ 3 Οικιακό κουτί ςφνδεςθσ 8 Θλεκτρονικζσ ςυςκευζσ 4 Ρεφμα από παροχι ΔΕΘ 9 Οκόνθ για καλϊδιο κεραίασ 5 Αζριο 10 Μπάρα ιςοδυναμικοφ δεςίματοσ χζδιο Ε.45-Παράδειγμα διάταξθσ ιςοδυναμικοφ δεςίματοσ Θ μπάρα δεςίματοσ κα πρζπει να τοποκετείται ζτςι ϊςτε να είναι ςυνδεμζνθ με το ςφςτθμα τερματιςμοφ γείωςθσ ι τουσ οριηόντιουσ αγωγοφσ δακτυλίου με κοντοφσ αγωγοφσ. Θ μπάρα δεςίματοσ είναι προτιμότερο να εγκακίςταται ςτθν εςωτερικι πλευρά ενόσ εξωτερικοφ τοίχου κοντά ςτο επίπεδο του εδάφουσ, κοντά ςτο κφριο κουτί διακλάδωςθσ του ρεφματοσ και πλθςίων ςυνδεδεμζνο με το ςφςτθμα τερματιςμοφ γείωςθσ, που περιλαμβάνει το θλεκτρόδιο γείωςθσ δακτυλίου, το θλεκτρόδιο κεμελιακισ γείωςθσ και το φυςικό θλεκτρόδιο γείωςθσ όπωσ ενιςχυμζνο ατςάλι κεμελίωςθσ, όπου εφαρμόηεται. ε εκτεταμζνα κτίρια, μπορεί να χρθςιμοποιοφνται πολλζσ μπάρεσ δεςίματοσ, παρζχοντασ διαςφνδεςθ. Πολφ μακριζσ ςυνδζςεισ μποροφν να ςχθματίηουν, μεγάλουσ βρόγχουσ που οδθγοφν ςε μεγάλα ρεφματα και βολτάη. Για να ελαχιςτοποιθκοφν αυτά τα αποτελζςματα, κα πρζπει να κεωρείται, μια διχτυωτι ςφνδεςθ αυτϊν των ςυνδζςεων του κτιρίου και του ςυςτιματοσ γείωςθσ ε κτίρια με ενιςχυμζνο μπετό, θ ενίςχυςθ μπορεί να χρθςιμοποιθκεί ωσ ιςοδυναμικό δζςιμο. ε αυτιν τθν περίπτωςθ, ζνα επιπρόςκετο δίκτυο διχτυοφ ι ςυκόλλθςθσ ι ακροδεκτϊν με βίδεσ κα 20 /25

21 πρζπει να εγκακίςτανται ςτουσ τοίχουσ ςτουσ οποίουσ οι μπάρεσ δεςίματοσ κα πρζπει να ςυνδζονται διαμζςω ςυγκολλθμζνων αγωγϊν. Όλα τα εςωτερικά αγϊγιμα τμιματα, ςθμαντικοφ μεγζκουσ, όπωσ ράγεσ ανελκυςτιρων, γερανϊν, μεταλλικϊν πατωμάτων, ςωλινεσ και θλεκτρικζσ υπθρεςίεσ, κα πρζπει να δζνονται ςτθν πλθςιζςτερθ μπάρα δεςίματοσ, από ζναν αγωγό κοντό ςτο επίπεδο του εδάφουσ και ςε άλλα επίπεδα, αν θ απόςταςθ διαχωριςμοφ δεν μπορεί να διατθρθκεί. Οι μπάρεσ και άλλα τμιματα δεςίματοσ κα πρζπει να αντζχουν τα υποψιφια κεραυνικά ρεφματα. ε κτίρια με ενιςχυμζνουσ τοίχουσ μόνο ζνα μικρό κλάςμα του ςυνολικοφ κεραυνικοφ ρεφματοσ αναμζνεται να ρζει διαμζςω των αγϊγιμων μερϊν. Σα ςχζδια Ε.46, Ε.47 & Ε.48 απεικονίηουν τισ διατάξεισ δεςίματοσ ςε κτίρια με πολλαπλά ςθμεία ειςόδων εςωτερικϊν υπθρεςιϊν. 1 Εξωτερικό αγϊγιμο ρεφμα π.χ μεταλλικοί ςωλινεσ φδρευςθσ 6 Ειδικόσ ςφνδεςμοσ δεςίματοσ 2 Θλεκτρικό ρεφμα ι γραμμζσ επικοινωνίασ 7 Σοίχοσ ατςαλζνιασ ενίςχυςθσ κοίτα ςθμείο 3 3 Ατςαλζνια ενίςχυςθ του εξωτ/κοφ τοίχου μπετοφ και τθσ κεμελίωςθσ 8 SPD 4 Θλεκτρόδιο γείωςθσ δακτφλιοσ 9 Mπάρα δεςίματοσ 5 ε ζνα επιπρόςκετο θλεκτρόδιο γείωςθσ ΘΜΕΙΩΘ: Θ ατςαλζνια ενίςχυςθ ςτθν κεμελίωςθ χρθςιμοποιείται ςαν φυςικό θλεκτρόδιο γείωςθσ χζδιο Ε.46-Παράδειγμα διάταξθσ δεςίματοσ ςε ζνα κτίριο με πολλαπλά ςθμεία ειςόδων εξωτερικϊν αγϊγιμων τμθμάτων με τθ χριςθ θλεκτροδίου δακτυλίου για διαςφνδεςθ με τισ μπάρεσ δεςίματοσ 21 /25

22 1 Ατςαλζνια ενίςχυςθ του εξωτ/κοφ τοίχου μπετοφ και τθσ κεμελίωςθσ 7 SPD 2 Άλλο θλεκτρόδιο γείωςθσ 8 Μπάρεσ δεςίματοσ 3 Μπάρα δεςίματοσ 9 Γραμμζσ ρεφματοσ & τθλεπ/νιϊν 4 Εςωτερικόσ αγωγόσ δακτυλίου 10 ε ζνα επιπρόςκετο θλεκτρόδιο γείωςθσ 5 ε εξωτερικό αγωγό π.χ. ςωλινα νεροφ 6 Θλεκτρόδιο γείωςθσ δακτφλιοσ, διάταξθ τφπου Β χζδιο Ε.47-Παράδειγμα διάταξθσ δεςίματοσ ςτθν περίπτωςθ πολλαπλϊν ςθμείων ειςόδου, εξωτερικϊν αγϊγιμων μερϊν και μια θλεκτρικι παροχι ι γραμμι τθλ/νιϊν με τθ χριςθ εςωτερικοφ αγωγοφ δακτυλίου για διαςφνδεςθ με τισ μπάρεσ δεςίματοσ 22 /25

23 1 Θλεκτρικό ρεφμα ι γραμμζσ τθλεπ/νιϊν 2 Εξωτερικόσ οριηόντιοσ αγωγόσ δακτυλίου (πάνω από το ζδαφοσ) 3 Εξωτερικό αγϊγιμο μζροσ 4 φνδεςμοσ αγωγοφ κακόδου 5 Ατςαλζνια ενίςχυςθ κεμελίωςθσ μζςα ςε τοίχο 6 θμείο δεςίματοσ ςτο ατςάλι καταςκευισ 7 Μπάρα δεςίματοσ 8 SPD χζδιο Ε.48-Παράδειγμα διάταξθσ δεςίματοσ ςε ζνα κτίριο με πολλαπλά ςθμεία ειςόδων εξωτερικϊν αγϊγιμων τμθμάτων, που ειςζρχονται ςτο κτίριο πάνω από το επίπεδο του εδάφουσ Ιςοδυναμικό δζςιμο για εξωτερικζσ υπηρεςίεσ Προτιμότερο για εξωτερικά αγϊγιμα μζρθ και τισ γραμμζσ θλεκτρικοφ ρεφματοσ και τθλεπ/νιϊν κα πρζπει να ειςζρχονται ςτο κτίριο κοντά ςτο επίπεδο του εδάφουσ ςε μια κοινι τοποκεςία. Θα πρζπει να εφαρμόηεται ιςοδυναμικό δζςιμο όςο κοντά είναι δυνατόν ςτα ςθμεία ειςόδου μζςα ςτο κτίριο. τθν περίπτωςθ χαμθλισ παροχισ ρεφματοσ, αυτό αμζςωσ οδθγεί κάτω από το ρεφμα του κουτιοφ ειςόδου υπθρεςίασ (κζμα που απαιτεί τθν ζγκριςθ του τοπικοφ παροχζα ενζργειασ ΔΕΘ ) Θ μπάρα ςφνδεςθσ ςε αυτιν τθν κοινι τοποκεςία ειςόδου κα πρζπει να ςυνδζεται με κοντοφσ αγωγοφσ δεςίματοσ ςτο ςφςτθμα τερματιςμοφ γείωςθσ. Αν οι υπθρεςίεσ που μπαίνουν ςτα κτίρια είναι κωρακιςμζνεσ γραμμζσ οι κωρακίςεισ κα πρζπει να ςυνδζονται με τθν μπάρα δεςίματοσ. Θ υπζρταςθ που φτάνουν οι ενεργοί αγωγοί, είναι μια λειτουργία του μεγζκουσ του τμθματικοφ κεραυνικοφ ρεφματοσ πάνω από τθν οκόνθ και τθσ ςταυροειδισ τμθματικισ περιοχισ τθσ κωράκιςθσ. Αν οι υπθρεςίεσ που ειςζρχονται ςτο κτίριο δεν είναι κωρακιςμζνεσ τα τμθματικά κεραυνικά ρεφματα, κα ρζουν ςε ενεργοφσ αγωγοφσ. τθν περίπτωςθ SPDs με δυνατότθτεσ 23 /25

24 κεραυνικοφ ρεφματοσ, κα πρζπει να τοποκετοφνται ςτο ςθμείο ειςόδου. PE & PEN αγωγοί κα πρζπει να ςυνδζονται κατευκείαν ςτθν μπάρα δεςίματοσ. Όταν τα εξωτερικά αγϊγιμα τμιματα, οι θλεκτρικζσ γραμμζσ και οι γραμμζσ τθλεπ/νιϊν πρζπει να ειςζρχονται ςτο κτίριο από διαφορετικζσ ειςόδουσ, και γιαυτό χρειάηονται πολλζσ μπάρεσ δεςίματοσ, οι μπάρεσ κα πρζπει να ςυνδζονται όςο κοντά γίνεται με το ςφςτθμα τερματιςμοφ γείωςθσ π.χ. το θλεκτρόδιο δακτφλιοσ, ςτο ενιςχυμζνο ατςάλι κεμελίωςθσ και ςτθν κεμελιακι γείωςθ αν υπάρχει. Όταν χρθςιμοποιείται θ διάταξθ τφπου Α, χρθςιμοποιείται ςαν μζροσ του.α.π. οι μπάρεσ δεςίματοσ κα πρζπει να ςυνδζονται ςε ξεχωριςτά θλεκτρόδια γείωςθσ και, επιπροςκζτωσ, κα πρζπει να ςυνδζονται με ζνα εςωτερικό αγωγό δακτυλίο ι ζναν εςωτερικό αγωγό ςχιματοσ τμθματικοφ δακτυλίου. Για ειςόδουσ εξωτερικϊν υπθρεςιϊν πάνω από τθν επιφάνεια εδάφουσ, οι μπάρεσ δεςίματοσ κα πρζπει να ςυνδζονται ςε ζναν οριηόντιο αγωγό δακτυλίου, μζςα ι ζξω από τον εξωτερικό τοίχο δεμζνο με τουσ αγωγοφσ κακόδου του.α.π. και ςτθν μεταλλικι ενίςχυςθ του κτιρίου, αν υπάρχει. Ο αγωγόσ δακτυλίου κα πρζπει να ςυνδζεται με τθν ενίςχυςθ ατςαλιοφ, και άλλα μεταλλικά ςτοιχεία του κτιρίου ςε τακτικζσ υποδιαιρζςεισ τθσ απόςταςθσ μεταξφ των αγωγϊν κακόδου που δθλϊνονται ςτον πίνακα 4. ε κτίρια που εξ αρχισ ςχεδιάηονται για κζντα υπολογιςτϊν, κτίρια τθλεπικοινωνιϊν, και άλλα κτίρια, που απαιτοφν ζνα χαμθλό επίπεδο LEMP, o αγωγόσ δακτυλίου κα πρζπει να ςυνδζεται με τθν κεμελίωςθσ τυπικϊσ κάκε 5mt. Για τα δεςίματα εξωτερικϊν υπθρεςιϊν, ςε ενιςχυμζνο μπετό, που περιζχουν πολλζσ εγκαταςτάςεισ τθλεπικοινωνιϊν ι κομπιοφτερ, και για κτιρια όπου οι ΕMC απαιτιςεισ είναι πολλζσ κα πρζπει να χρθςιμοποιείται ζνα ςχζδιο εδάφουσ με πολλαπλζσ ςυνδζςεισ με τθν μεταλλικι ενίςχυςθ του κτιρίου και άλλα μεταλλικά ςτοιχεία. 24 /25
