1 Φυσική για Μηχανικούς Μηχανική Εικόνα: Στους αγώνες drag, ο οδηγός θέλει να επιτύχει όσο γίνεται μεγαλύτερη επιτάχυνση. Σε απόσταση περίπου μισού χιλιομέτρου, το όχημα αναπτύσσει ταχύτητες κοντά στα 515 km/h, καλύπτοντας την απαιτούμενη απόσταση σε λιγότερο από 5 sec. (George Lepp/Stone/Getty Images) Κίνηση σε Μια Διάσταση Διανύσματα

2 Φυσική για Μηχανικούς Μηχανική Εικόνα: Στους αγώνες drag, ο οδηγός θέλει να επιτύχει όσο γίνεται μεγαλύτερη επιτάχυνση. Σε απόσταση περίπου μισού χιλιομέτρου, το όχημα αναπτύσσει ταχύτητες κοντά στα 515 km/h, καλύπτοντας την απαιτούμενη απόσταση σε λιγότερο από 5 sec. (George Lepp/Stone/Getty Images) Κίνηση σε Μια Διάσταση Διανύσματα

3 Κίνηση σε μια Διάσταση Μετατόπιση Μέση ταχύτητα Στιγμιαία ταχύτητα Δx = x f x i u x,avg Δx Δt = x f x i t f t i Δx u x lim Δt 0 Δt = dx dt Θέση σωματιδίου υπό σταθερή ταχύτητα x f = x i + u x t

4 Κίνηση σε μια Διάσταση Μέση επιτάχυνση a x,avg Δu x Δt = u xf u xi t f t i Στιγμιαία επιτάχυνση Αφού όμως είναι Δu x a x lim Δt 0 Δt = du x dt d dt u x = d dt a x = d2 x dt 2 dx dt

5 Κίνηση σε μια Διάσταση Ειδική περίπτωση: a x σταθερή Εξισώσεις Κίνησης υπό σταθερή επιτάχυνση: 1. u xf = u xi + a x t 2. u x,avg = u xi + u xf 2 3. x f = x i u xi + u xf t 4. x f = x i + u x,avg t 5. x f = x i + u xi t a xt 2 6. u 2 xf = u 2 xi + 2a x (x f x i )

6 Κίνηση σε μια Διάσταση Δεν είναι απαραίτητη η χρήση διανυσμάτων στην κίνηση αυτή Είδατε ότι το τυπολόγιο της κίνησης ήταν χωρίς διανύσματα Προσοχή στην ερμηνεία των αρνητικών μεγεθών! Υπενθυμίζεται η σύμβαση ότι : ορίζουμε ως θετική φορά αυτή προς τα δεξιά Αντίστοιχα, αρνητική προς τα αριστερά Ελεύθερη πτώση (κίνηση σε μια διάσταση κατακόρυφη) Επιτάχυνση βαρύτητας g Ίδια μεθοδολογία και εξισώσεις

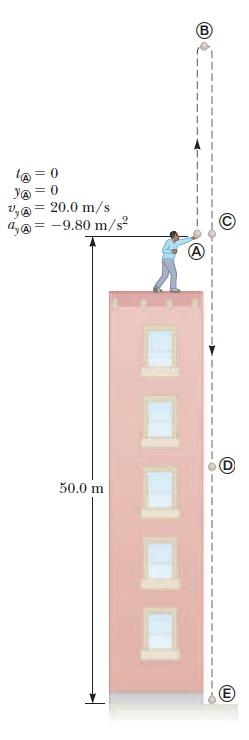

7 Κίνηση σε μια Διάσταση Παράδειγμα Πετάμε μια μπάλα από την κορυφή ενός κτηρίου με αρχική ταχύτητα 20 m/s και φορά κατακόρυφα προς τα επάνω. Το ύψος του κτηρίου είναι 50 m. Α) Θεωρώντας ότι αρχίζουμε να μετράμε όταν η μπάλα φεύγει από τα χέρια μας, βρείτε το χρόνο που απαιτείται για να φτάσει στο μέγιστο ύψος. Β) Βρείτε αυτό το μέγιστο ύψος. Γ) Βρείτε την ταχύτητα της μπάλας όταν επιστρέφει στο ύψος που έφυγε από τα χέρια μας. Δ) Βρείτε την ταχύτητα και τη θέση της μπάλας όταν t = 5 s.

8 Κίνηση σε μια Διάσταση Παράδειγμα Λύση: Πετάμε μια μπάλα από την κορυφή ενός κτηρίου με αρχική ταχύτητα 20 m/s και φορά κατακόρυφα προς τα επάνω. Το ύψος του κτηρίου είναι 50 m. Α) Θεωρώντας ότι αρχίζουμε να μετράμε όταν η μπάλα φεύγει από τα χέρια μας, βρείτε το χρόνο που απαιτείται για να φτάσει στο μέγιστο ύψος.

9 Κίνηση σε μια Διάσταση Παράδειγμα Λύση: Πετάμε μια μπάλα από την κορυφή ενός κτηρίου με αρχική ταχύτητα 20 m/s και φορά κατακόρυφα προς τα επάνω. Το ύψος του κτηρίου είναι 50 m. Β) Βρείτε αυτό το μέγιστο ύψος.

10 Κίνηση σε μια Διάσταση Παράδειγμα Λύση: Πετάμε μια μπάλα από την κορυφή ενός κτηρίου με αρχική ταχύτητα 20 m/s και φορά κατακόρυφα προς τα επάνω. Το ύψος του κτηρίου είναι 50 m. Γ) Βρείτε την ταχύτητα της μπάλας όταν επιστρέφει στο ύψος που έφυγε από τα χέρια μας.

11 Κίνηση σε μια Διάσταση Παράδειγμα Λύση: Πετάμε μια μπάλα από την κορυφή ενός κτηρίου με αρχική ταχύτητα 20 m/s και φορά κατακόρυφα προς τα επάνω. Το ύψος του κτηρίου είναι 50 m. Δ) Βρείτε την ταχύτητα και τη θέση της μπάλας όταν t = 5 s.

12 Φυσική για Μηχανικούς Μηχανική Εικόνα: Ο πίνακας ελέγχου σε ένα πιλοτήριο βοηθά τον πιλότο να κρατά το αεροσκάφος υπό έλεγχο δηλ. να ελέγχει πόσο γρήγορα ταξιδεύει και σε ποια κατεύθυνση επιτρέποντάς του να το προσγειώσει με ασφάλεια. Ποσότητες που ορίζονται τόσο από το μέτρο τους όσο και από την κατεύθυνσή τους (όπως η ταχύτητα) λέγονται διανυσματικές ποσότητες. (Mark Wagner/Getty Images) Κίνηση σε Μια Διάσταση Διανύσματα

13 Διανύσματα Στην κίνηση στο επίπεδο, τα διανύσματα είναι απαραίτητα! Διάνυσμα ΟΑ: προσανατολισμένο ευθύγραμμο τμήμα Μέτρο Διεύθυνση Φορά Καρτεσιανές συντεταγμένες x τετμημένη y τεταγμένη

14 Διανύσματα Πολική μορφή x = rcos θ, y = rsin θ όπου r = x 2 + y 2 θ = tan 1 y x Παράδειγμα: Βρείτε την πολική μορφή του διανύσματος με συντεταγμένες (x,y) = (1,1) και ύστερα αυτού με συντεταγμένες (x,y)=(-1, -1).

15 Διανύσματα Ιδιότητες διανυσμάτων Ισότητα διανυσμάτων Ίδιο μέτρο και κατεύθυνση Πρόσθεση διανυσμάτων

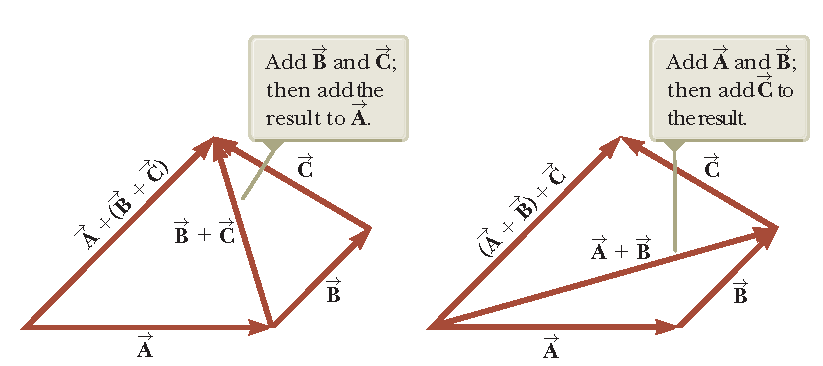

16 Διανύσματα Ιδιότητες Αντιμεταθετικότητα Α + Β = Β + Α Προσεταιριστικότητα A + B + C = A + B + C

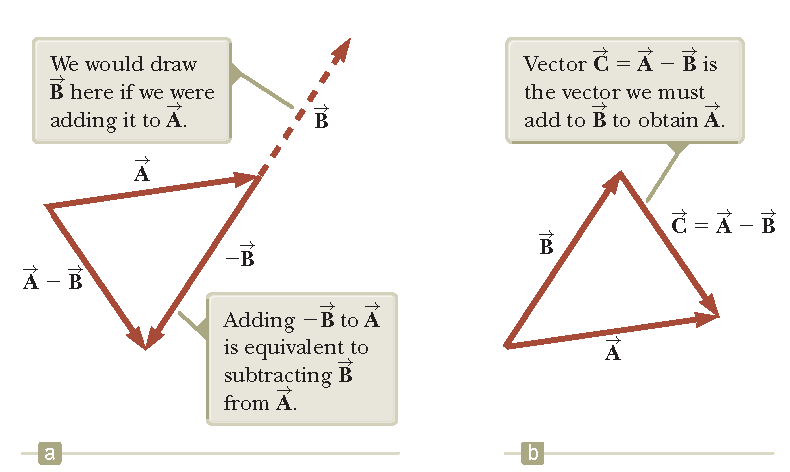

17 Διανύσματα Αρνητικό διάνυσμα ενός διανύσματος Α Ορίζεται ως το διάνυσμα εκείνο που όταν προστεθεί στο Α, μας δίνει το μηδενικό διάνυσμα, δηλ. Α + Α = 0 Παράδειγμα: Πρόσθεση

18 Διανύσματα Πολλαπλασιασμός διανύσματος με αριθμό Το διάνυσμα διατηρεί τη διεύθυνση, αλλά αλλάζει (πιθανώς) η φορά, και το μέτρο του B = m A, m R B = m A B A, αν m > 0 B A, αν m < 0

19 Διανύσματα Η γραφική μέθοδος είναι βολική για απλά ή διαισθητικά προβλήματα Για μεγαλύτερη ακρίβεια, προτιμούμε την ανάλυση σε συνιστώσες (μια κάθετη και μια παράλληλη στον x-άξονα)

20 Διανύσματα Πολική μορφή A x = Acos θ, A y = Asin θ Α = A x 2 + A y 2, θ = tan 1 A y A x Προσοχή στον υπολογισμό της γωνίας θ!

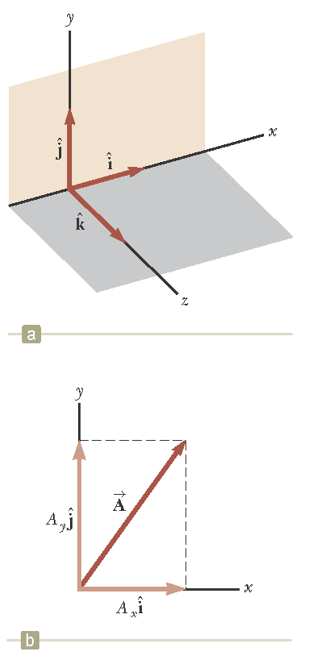

21 Διανύσματα Πολλές φορές εκφράζουμε σύνθετα διανύσματα με όρους μοναδιαίων διανυσμάτων Μοναδιαία διανύσματα ι, j, k Έχουν μέτρο 1 (μονάδα) Δίνουν διεύθυνση i x, j y, k z Κάθετα μεταξύ τους i j, j k, i k

22 Διανύσματα Το διάνυσμα Α μπορεί να γραφεί ως Α = Α x i + A y j με χρήση των μοναδιαίων διανυσμάτων Διάνυσμα θέσης Σημείο Α(x,y) r = x i + y j Οι συνιστώσες του r είναι οι x i, y j.

23 Διανύσματα R = Α + Β R = A x i + A y j + B x i + B y j R = A x + B x i + A y + B y j με R x = A x + B x R y = A y + B y Πρόσθεση όλων των x-συνιστωσών και όλων των y-συνιστωσών R = R x 2 + R y 2 = A x + B x 2 + (A y + B y ) 2 tan θ = R y R x = A y+b y A x +B x

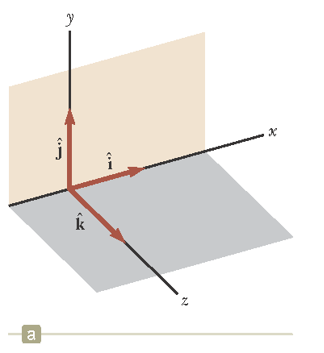

24 Διανύσματα Προσθήκη περισσότερων διαστάσεων Α = Α x i + A y j + Α z k Όμοια ακριβώς συλλογιστική!

25 Τέλος Διάλεξης
