1 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΠΟΛΥΤΕΧΝΙΚΗΣ ΣΧΟΛΗΣ ΕΡΓΑΣΤΗΡΙΟ ΕΡΓΑΛΕΙΟΜΗΧΑΝΩΝ ΔΙΑΜΟΡΦΩΤΙΚΗΣ ΜΗΧΑΝΟΛΟΓΙΑΣ ΔΙΔΑΚΤΟΡΙΚΗ ΔΙΑΤΡΙΒΗ ΕΞΕΛΙΞΗ ΔΟΚΙΜΗΣ ΠΛΑΓΙΑΣ ΕΠΑΝΑΛΑΜΒΑΝΟΜΕΝΗΣ ΚΡΟΥΣΗΣ ΓΙΑ ΤΗΝ ΑΞΙΟΛΟΓΗΣΗ ΜΗΧΑΝΙΣΜΩΝ ΣΥΝΑΦΕΙΑΣ ΚΑΙ ΜΙΚΡΟΑΠΟΞΕΣΗΣ ΛΕΠΤΩΝ ΣΚΛΗΡΩΝ ΕΠΙΚΑΛΥΨΕΩΝ ΕΠΙ ΚΟΠΤΙΚΩΝ ΠΛΑΚΙΔΙΩΝ ΚΑΙ ΣΤΟΙΧΕΙΩΝ ΜΗΧΑΝΩΝ ΑΝΤΩΝΙΟΣ ΒΑΣΙΛΕΙΟΥ ΑΣΗΜΑΚΟΠΟΥΛΟΣ ΔΙΠΛ. ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ (Α.Π.Θ.) ΘΕΣΣΑΛΟΝΙΚΗ 2009

2 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣ ΑΛΟΝΙΚΗΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΕΡΓΑΛΕΙΟΜΗΧΑΝΩΝ ΔΙΑΜΟΡΦΩΤΙΚΗΣ ΜΗΧΑΝΟΛΟΓΙΑΣ ΑΝΤΩΝΙΟΣ ΒΑΣΙΛΕΙΟΥ ΑΣΗΜΑΚΟΠΟΥΛΟΣ ΔΙΠΛ. ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ ΤΟΥ Α.Π.Θ. από τη Θεσσαλονίκη ΕΞΕΛΙΞΗ ΔΟΚΙΜΗΣ ΠΛΑΓΙΑΣ ΕΠΑΝΑΛΑΜΒΑΝΟΜΕΝΗΣ ΚΡΟΥΣΗΣ ΓΙΑ ΤΗΝ ΑΞΙΟΛΟΓΗΣΗ ΜΗΧΑΝΙΣΜΩΝ ΣΥΝΑΦΕΙΑΣ ΚΑΙ ΜΙΚΡΟΑΠΟΞΕΣΗΣ ΛΕΠΤΩΝ ΣΚΛΗΡΩΝ ΕΠΙΚΑΛΥΨΕΩΝ ΕΠΙ ΚΟΠΤΙΚΩΝ ΠΛΑΚΙΔΙΩΝ ΚΑΙ ΣΤΟΙΧΕΙΩΝ ΜΗΧΑΝΩΝ Διδακτορική διατριβή που υποβλήθηκε στο τμήμα Μηχανολόγων Μηχανικών της Πολυτεχνικής Σχολής του Αριστοτελείου Πανεπιστημίου Θεσσαλονίκης, για την απόκτηση του Διδακτορικού Διπλώματος (Αρ. ΔΔ 24/ΕΕΔΜ) Μέλη της τριμελούς Συμβουλευτικής Επιτροπής: 1. Κ.-Δ. Μπουζάκης, Καθηγητής, Επιβλέπων της Διατριβής 2. Κ. Ευσταθίου, Αν. Καθηγητής 3. Ρ. Παρασκευοπούλου, Λέκτορας Λοιπά μέλη της Επταμελούς Εξεταστικής Επιτροπής: 4. Σ. Μήτση, Καθηγήτρια 5. Ε. Ιακώβου, Καθηγητής 6. Σ. Σκολιανός, Καθηγητής και 7. Ν. Μιχαηλίδης, Επ. Καθηγητής Ημερομηνία προφορικής εξέτασης: 11 Μαΐου 2009

3 Αντώνιος Βασιλείου Ασημακόπουλος ΑΠΘ Εξέλιξη δοκιμής πλάγιας επαναλαμβανόμενης κρούσης για την αξιολόγηση μηχανισμών συνάφειας και μικροαπόξεσης λεπτών σκληρών επικαλύψεων επί κοπτικών πλακιδίων και στοιχείων μηχανών «Η έγκριση της παρούσης Διδακτορικής Διατριβής από το Τμήμα Μηχανολόγων Μηχανικών του Αριστοτελείου Πανεπιστημίου Θεσσαλονίκης δεν υποδηλώνει αποδοχή των γνωμών του συγγραφέως» (Ν. 5343/1932, άρθρο 202, παρ. 2)

4 Πρόλογος Η εκπόνηση της παρούσας διατριβής έγινε στα πλαίσια της εργασίας μου ως Επιστημονικού Συνεργάτη στο Εργαστήριο Εργαλειομηχανών και Διαμορφωτικής Μηχανολογίας του Αριστοτελείου Πανεπιστημίου Θεσσαλονίκης. Με το πέρας της παρούσας εργασίας θα ήθελα να ευχαριστήσω θερμά τον καθηγητή μου και διευθυντή του Εργαστηρίου Εργαλειομηχανών και Διαμορφωτικής Μηχανολογίας κ. Κ.-Δ. Μπουζάκη για την εμπιστοσύνη που έδειξε στο πρόσωπο μου προκειμένου να εκπονήσω την παρούσα διατριβή. Χωρίς τη συνεχή αρωγή και την πολύτιμη καθοδήγησή του, η ολοκλήρωση της δεν θα ήταν δυνατή. Επίσης, θα ήθελα να ευχαριστήσω τον Αν. Καθ. Κ. Ευστάθιου και την Λεκτ. Ρ. Παρασκευοπούλου που συνεπικούρησαν στην εργασία αυτή ως μέλη της τριμελούς επιτροπής καθώς και τη Λεκτ. Ε. Παυλίδου του τμήματος Φυσικής που ήταν πρόθυμη να συνδράμει όποτε χρειάστηκα τη βοήθεια της σε επίπεδο ηλεκτρονικής μικροσκοπίας. Φυσικά, θα ήταν μεγάλη παράληψη να αμελήσω να ευχαριστήσω όλους τους φίλους και συναδέλφους μηχανικούς με τους οποίους συνεργάστηκα καθώς και τους φοιτητές των οποίων τη διπλωματική εργασία επέβλεψα όλη αυτή την περίοδο στο Εργαστήριο Εργαλειομηχανών και Διαμορφωτικής Μηχανολογίας του ΑΠΘ για την αγαστή συνεργασία τους και την πολύ φιλική τους αντιμετώπιση. Ιδιαίτερα θα ήθελα να ευχαριστήσω τους Δρ. Μηχ. Μηχ. Σ. Χατζηγιάννη και Δρ. Μηχ. Μηχ. Γ. Σκορδάρη για τη σημαντική τους συμβολή κατά τα πρώτα στάδια της διατριβής μου και για την εν γένει βοήθεια τους. Τέλος, θα ήθελα να εκφράσω την αγάπη μου μαζί με τις ευχαριστίες μου στον πατέρα μου Βασίλη, τη μητέρα μου Άννα για την αμέριστη συμπαράστασή τους όλα αυτά τα χρόνια. Ειδικά στη σύντροφο στη ζωή μου Ναυσικά έκτος όλων των παραπάνω οφείλω ένα μεγάλο ευχαριστώ για τη βοήθεια που προσέφερε κατά τη συγγραφή της διατριβής. Θεσσαλονίκη, 11 Μαΐου 2009 Αντώνιος Βασιλείου Ασημακόπουλος

5 ΠΕΡΙΕΧΟΜΕΝΑ ΠΙΝΑΚΑΣ ΣΥΜΒΟΛΩΝ ΚΑΙ ΣΥΝΤΟΜΟΓΡΑΦΙΩΝ...i 1. Εισαγωγή Στάθμη γνώσεων Μέθοδοι επιφανειακής επιβελτίωσης δοκιμίων Λεπτές σκληρές επικαλύψεις Μέθοδοι παραγωγής λεπτών σκληρών επικαλύψεων με Φυσική Εναπόθεση Ατμών (Physical Vapor Deposition PVD) Επικαλύψεις άνθρακα Επικαλύψεις νιτριδίων φυσικής εναπόθεσης ατμών Επικαλύψεις θερμικού ψεκασμού Επικαλύψεις που κατασκευάζονται με τη μέθοδο atmospheric plasma spray (ψεκασμός πλάσματος σε ατμοσφαιρικές συνθήκες) Επικαλύψεις που κατασκευάζονται με τη μέθοδο Ψεκασμού Φλόγας Υψηλής Ταχύτητας (High Velocity Oxy/Fuel-HVOF) Μορφές ατελειών που μπορεί να παρουσιαστούν στην δομή των θερμικών επικαλύψεων Μηχανισμοί φθοράς Κοπτικά εργαλεία από σκληρομέταλλο Έδρανα κυλίσεως και ολισθήσεως Δοκιμασίες προσδιορισμού ιδιοτήτων των επικαλύψεων Δοκιμασία επαναλαμβανόμενης κρούσης Δοκιμή εισβολής με κωνικό εισβολέα Rockwell C Δοκιμή χάραξης με κωνικό εισβολέα Rockwell C Σκοπός της εργασίας Πειραματικές διατάξεις Δοκιμαστήριο κάθετης και πλάγιας επαναλαμβανόμενης κρούσης Συσκευή νανοσκληρομέτρησης Συσκευή κρατεροποίησης για τον προσδιορισμό του πάχους επικαλύψεων Συσκευή επιφανειακής διείσδυσης με κωνικούς εισβολείς από διαμάντι Συσκευή χάραξης...30

6 4.6. Συσκευή τραχυμέτρησης Συσκευή τρισδιάστατης σάρωσης επιφανειών Μικροσκόπια Μηχανισμοί έναρξης και διάδοσης της αστοχίας επικαλύψεων κατά τη δοκιμασία πλάγιας επαναλαμβανόμενης κρούσης σε διάφορες γωνίες κρούσης Δοκιμή κάθετης και πλάγιας επαναλαμβανόμενης κρούσης σε επικαλυμμένες επιφάνειες Πεδίο τάσεων που αναπτύσσεται σε επικαλύψεις με διαφορετική συναφειακή αντοχή κατά την δοκιμή πλάγιας επαναλαμβανόμενης κρούσης Έναρξη αστοχίας της επικάλυψης και διάδοση της αφαίρεσης της κατά τη δοκιμή της πλάγιας επαναλαμβανόμενης κρούσης Έναρξη αστοχίας συνοχής στην επικάλυψη κατά τη δοκιμή της πλάγιας επαναλαμβανόμενης κρούσης Χαρακτηρισμός της συνάφειας της επικάλυψης με την βοήθεια της πλάγιας επαναλαμβανόμενης κρούσης Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω της δοκιμής πλάγιας επαναλαμβανόμενης κρούσης με τη χρήση της μεθόδου πεπερασμένων στοιχείων Χαρακτηριστικά υλικών επικαλύψεων και υποστρωμάτων Πειραματικές δοκιμές χάραξης και πλάγιας επαναλαμβανόμενης κρούσης Καθορισμός του πεδίου τάσεων κατά τη διάρκεια της πλάγιας κρούσης στα επικαλυμμένα δοκίμια Ποσοτικοποίηση της συνάφειας στα επικαλυμμένα δοκίμια Συσχετισμός του λόγου στιβαρότητας επαφής με την συμπεριφορά στην κοπή Προσδιορισμός της αντοχής σε μικροαπόξεση PVD επικαλύψεων μέσω της δοκιμασίας πλάγιας επαναλαμβανόμενης κρούσης σε χαμηλά ως προς την κόπωση φορτία κρούσης Μικροαπόξεση στη δοκιμασία κάθετης κρούσης Συνθήκες της επαφής κατά τη διάρκεια της πλάγιας πρόσκρουσης Διερεύνηση της φθοράς της επικάλυψης λόγω μικροαπόξεσης μέσω της δοκιμασίας πλάγιας επαναλαμβανόμενης κρούσης χωρίς λίπανση Διερεύνηση της φθοράς της επικάλυψης λόγω μικροαπόξεσης μέσω της δοκιμασίας πλάγιας επαναλαμβανόμενης κρούσης με λίπανση

7 8. Προσδιορισμός της δυναμικής και συναφειακής αντοχής PVD επικαλύψεων σε δακτυλίους βελονοειδών εδράνων κύλισης μέσω της δοκιμασίας πλάγιας επαναλαμβανόμενης κρούσης Πειραματικές διαδικασίες και υλικά των δοκιμίων που εξεταστήκαν Απόδοση σε κόπωση της επικάλυψης των δακτυλίων εδράνων Ποσοτικοποίηση της συνάφειας της επικάλυψης μέσω της δόκιμης πλάγιας επαναλαμβανόμενης κρούσης Διερεύνηση της δυναμικής συμπεριφοράς και του ρυθμού φθοράς επικαλύψεων θερμικού ψεκασμού με τις δοκιμές κάθετης και πλάγιας επαναλαμβανόμενης κρούσης Πάχος τραχύτητα και σκληρότητα των επικαλυμμένων δοκιμίων Nανοσκληρότητα και μηχανικές ιδιότητες των επικαλύψεων Δοκιμασίες καθετής και πλάγιας κρούσης και η προσομοίωση τους με την μέθοδο των πεπερασμένων στοιχείων Αξιολόγηση των αποτελεσμάτων των δοκιμασιών κάθετης και πλάγιας επαναλαμβανόμενης κρούσης μέσω υπολογισμών των γεωμετρικών χαρακτηριστικών των αποτυπωμάτων τους Σύνοψη και Συμπεράσματα Βιβλιογραφία Εκτενής περίληψη στα Αγγλικά...109

8

9 ΠΙΝΑΚΑΣ ΣΥΜΒΟΛΩΝ ΚΑΙ ΣΥΝΤΟΜΟΓΡΑΦΙΩΝ Σύμβολο Περιγραφή συμβόλου Μονάδα PVD : Φυσική Εναπόθεση Ατμών CVD : Χημική Εναπόθεση Ατμών FEM : Μέθοδος πεπερασμένων στοιχείων DLC : Επικαλύψεις άνθρακα τύπου διαμαντιού HV : Σκληρότητα κατά Vickers HRC : Σκληρότητα Rockwell C p : Πίεση GPa t : Πάχος επικάλυψης μm θ : Γωνία κλίσης πλάγιας κρούσης 0 u : Μετατόπιση mm E : Μέτρο ελαστικότητας Gpa ν : Λόγος Poisson - F max : Μέγιστη δύναμη κρούσης dan F στιγμ. : Στιγμιαία εφαρμοζόμενη δύναμη μεταξύ εισβολέα-δοκιμίου dan x : Απόσταση από κέντρου κύκλου επαφής mm p max : Μέγιστη πίεση GPa R σφαίρας : Ακτίνα εισβολέα mm S y : Όριο διαρροής GPa S max : Τάση θραύσης GPa S eqv : Ισοδύναμη τάση κατά von Mises GPa R a : Μέσο ύψος τραχύτητας μm R t : Μέγιστο ύψος τραχύτητας μm R SM : Μέση οριζόντια απόσταση διαδοχικών κοιλάδων τραχύτητας μm -i-

10 R m : Τάση θραύσης σε εφελκυσμό GPa μ : Συντελεστής τριβής - z : Διεύθυνση κάθετη στο επίπεδο επαφής FR : Λόγος αστοχίας % CA : Επιφάνεια κρατήρα mm 2 FA : Επιφάνεια αστοχίας κρατήρα mm 2 CIA : Συνάφεια Επικάλυψης σε Κρούση % CSR : Λόγος στιβαρότητας επαφής cs t : Εφαπτομενική στιβαρότητα επαφής Ν/mm 3 cs n : Κάθετη στιβαρότητα επαφής Ν/mm 3 VB : Φθορά επιφάνειας ελευθερίας mm NC : Aριθμός κοπών v c : Ταχύτητα κοπής hcu : Απαραμόρφωτο πάχος αποβλίττου mm a z : Αξονικό βάθος κοπής mm a xy : Aκτινικό βάθος κοπής mm α : Γωνία ελευθερίας κ : Γωνία τοποθέτησης γ : Γωνία αποβλίττου ο ο ο -ii-

11 1. Εισαγωγή 1. Εισαγωγή Η ανάπτυξη και εφαρμογή νέων επιφανειακών επικαλύψεων υψηλής τεχνολογίας παρουσιάζει ευρύ οικονομικό και βιομηχανικό ενδιαφέρον. Αυτή η σχετικά νέα τεχνολογία έχει επηρεάσει θετικά πολλούς και διαφορετικούς τομείς της βιομηχανίας και κατ επέκταση της ευρύτερης οικονομίας και κοινωνίας. Η χρήση αυτών των υλικών, τα οποία έχουν ιδιαίτερα χαρακτηριστικά όπως είναι η εξαιρετικά υψηλή σκληρότητα τους, η άριστη τριβολογική τους συμπεριφορά, η αντίσταση σε φθορά και οξείδωση, οι εξαιρετικές οπτικές ιδιότητες, αλλά και η βιο-συμβατότητα που παρουσιάζουν, έχουν αναβαθμίσει με τον καλύτερο δυνατό τρόπο την απόδοση, λειτουργικότητα και διάρκεια ζωής των τεμαχίων (μηχανολογικά και άλλα προϊόντα) όπου εφαρμόζονται. Τέτοιου είδους λεπτές επιφανειακές επικαλύψεις εφαρμόζονται με επιτυχία σε πάρα πολλά στοιχεία μηχανών και εξαρτήματα όπως είναι τα κοπτικά εργαλεία /1,2/, οι οδοντωτοί τροχοί /3/, έδρανα κυλίσεως ή ολισθήσεως /4/ κ.α. Οι ολοένα αυξανόμενες απαιτήσεις εκ μέρους της βιομηχανίας για παραγωγή προϊόντων υψηλής ακρίβειας και απόδοσης, έχει εντατικοποιήσει τις προσπάθειες εκ μέρους των βιομηχανιών παραγωγής επικαλύψεων αλλά και των ερευνητικών οργανισμών για ανάπτυξη νέων τύπων επιφανειακών επικαλύψεων. Η βιομηχανική και τεχνολογική ανάπτυξη έχει επικεντρωθεί στη βελτιστοποίηση των διαδικασιών εναπόθεσης, της εισαγωγής νέων υλικών και τη διεύρυνση του πεδίου εφαρμογής τους. Η πιο προσφιλής μέθοδος εναπόθεσης της επικάλυψης πάνω σε διάφορα υλικά αποτελεί η μέθόδος της Φυσικής Εναπόθεσης Ατμών (PVD), όπου το πάχος των επικαλύψεων περιορίζεται σε μερικά μικρόμετρα /1,5,6,7,8/. Η αυξημένη αντίσταση σε φθορά απόξεσης, η υψηλή αντίσταση σε οξείδωση, η μεγάλη σκληρότητα καθώς και η χαμηλή θερμική αγωγιμότητα αποτελούν μερικά από τα ιδιαίτερα χαρακτηριστικά των PVD επικαλύψεων. Επίσης η σχετικά χαμηλή θερμοκρασία εναπόθεσης (160 ο C-500 o C) παρέχει τη δυνατότητα να χρησιμοποιηθούν ως υποστρώματα, υλικά που είναι ευάλωτα σε υψηλές θερμοκρασίες. Μια άλλη αρκετά διαδεδομένη μέθοδος είναι αυτή της εναπόθεσης με ψεκασμό (thermal spray), όπου τα πάχη που επιτυγχάνονται είναι από μερικές δεκάδες μικρόμετρα (μm) εώς και λίγα χιλιοστά (mm). Η μέθοδος αυτή στηρίζεται στην ταχεία τήξη του υλικού της επικάλυψης, που μπορεί να είναι υπό μορφή σκονής ή ηλεκτροδίου (plasma spray or flame spray method), ενώ στη συνέχεια μέσω αδρανών αερίων επιταχύνεται και ψεκάζεται στο βασικό υλικό, δημιουργώντας έτσι ένα λεπτό στρώμα. Ανάλογα με τον τρόπο και την μέθοδο που γίνεται η εναπόθεση αλλά και τις συνθήκες που επικρατούν κατά τη διάρκεια του ψεκασμού της επικάλυψης, καθορίζονται η δομή και οι -1-

12 1. Εισαγωγή ιδιότητές της όπως επίσης και το πάχος το οποίο θα αναπτυχθεί στην επιφάνεια του βασικού υλικού. Μερικά από τα προβλήματα που καλούνται να αντιμετωπίσουν οι βιομηχανίες που επικαλύπτουν τα προϊόντα τους με διάφορους τύπους επικαλύψεων, αλλά και οι εταιρείες που παράγουν επικαλύψεις, είναι η ύπαρξη ενός ολοκληρωμένου μηχανισμού αξιολόγησης και χαρακτηρισμού της ποιότητας και των ιδιοτήτων των επικαλύψεων. Η εξακρίβωση των ιδιοτήτων αυτών είναι μεγάλης σπουδαιότητας για τη σωστή επιλογή επικάλυψης ανάλογα με την εφαρμογή. Προκειμένου να διαπιστωθούν οι ιδιότητες αυτές χρησιμοποιούνται πειραματικές διατάξεις όπως η δοκιμασία νανοσκληρόμετρησης, η δοκιμασία εισβολής, η δοκιμασία χάραξης, η δοκιμασία επαναλαμβανόμενης κρούσης κ.α. Η δοκιμασία επαναλαμβανόμενης κρούσης προτάθηκε αρχικά από τον Knotek /9/ και στην συνέχεια εξελίχθηκε σε μηχάνημα από το Εργαστήριο Εργαλειομηχανών και Διαμορφωτικής Μηχανολογίας (ΕΕΔΜ) του Αριστοτελείου Πανεπιστημίου Θεσσαλονίκης (ΑΠΘ) /10,11,12,13,14,15/. Μέσω της δοκιμασίας επαναλαμβανόμενης κρούσης είναι δυνατή η διαπίστωση της δυναμικής αντοχής επικαλύψεων /10,11,12,13,14,15/, ενώ νεότερες έρευνες κατέστησαν δυνατή την διαπίστωση φαινομένων αστοχίας της συνάφειας επικάλυψης-υποστρώματος /12,13,16,17,18/, όπως επίσης και φαινόμενων ερπυσμού /19,20,21,22/. H εξέταση επικαλύψεων με την δοκιμασία της επαναλαμβανόμενης κρούσης περιοριζόταν έως τώρα στην διαπίστωση της έναρξης της αστοχίας και στην αξιολόγηση του ρυθμού διάδοσής της /23,24,25/. Πρέπει να σημειωθεί ακόμα ότι στην βιβλιογραφία δεν υπάρχει απόλυτη ταύτιση των απόψεων σχετικά με τον μηχανισμό έναρξης της αστοχίας /26,27,28/, ενώ η πιθανότητα η έναρξη της αστοχίας να προέρχεται από μηχανισμούς φθοράς απόξεσης δεν έχει μελετηθεί επαρκώς. Σε προηγούμενες μελέτες /29/, το δοκιμαστήριο επαναλαμβανόμενης κρούσης εφαρμόστηκε ως δοκιμή της συνάφειας και της συνοχής της επικάλυψης σε δοκίμια επίπεδης γεωμετρίας που καταπονούνταν από κάθετες κρούσεις, όπου η συναφειακή αντοχή στην διεπιφάνεια επικάλυψης-υποστρώματος περιγράφηκε μέσω υπολογισμών με την μέθοδο των πεπερασμένων στοιχείων χρησιμοποιώντας κατάλληλα στοιχεία επαφής. Στην περίπτωση ασθενούς συνάφειας της επικάλυψης, η αστοχία της εμφανίστηκε σε διακριτές περιοχές εντός της περιφέρειας του αποτυπώματος. Εν αντιθέσει, για την περίπτωση αυξημένης συνάφειας, η πρώτη αστοχία της επικάλυψης εμφανίστηκε στην εγγύτερη περιοχή του κρατήρα του αποτυπώματος. Οι παραπάνω παραλλαγές της φθοράς της επικάλυψης προκαλούμενες από τα χαρακτηριστικά συνάφειας της επικάλυψης ήταν δυνατόν να διευκρινιστούν μέσω υπολογισμών από την προσομοίωση της πειραματικής διαδικασίας με την Μέθοδο Πεπερασμένων Στοιχείων (FEM). Σύμφωνα με τους υπολογισμούς αυτούς, η θέση της μέγιστης εμφανιζόμενης τάσης στο -2-

13 1. Εισαγωγή ερευνόμενο σύστημα επικάλυψης υποστρώματος μετατοπίστηκε στην περίπτωση ασθενούς συνάφειας από την περιφέρεια του κρατήρα προς το κέντρο του /29/. Τα αποτελέσματα αυτά παρείχαν το έναυσμα για περαιτέρω επιρροή της κατανομής τάσεων στην επικάλυψη που εμφανίζεται κατά τη δοκιμή επαναλαμβανόμενης κρούσης, εφαρμόζοντας στη διάρκειά της ταυτόχρονα κάθετη και εφαπτομενική φόρτιση. Με αυτόν τον τρόπο, το αποτέλεσμα της ασθενούς συνάφειας στον τρόπο αστοχίας της επικάλυψης λόγω κρούσης θα ήταν πιο διακριτό. Έτσι δημιουργήθηκε στα πλαίσια της παρούσας έρευνας η δοκιμασία της πλάγιας επαναλαμβανόμενης κρούσης ώστε να γίνει δυνατή μια ουσιαστική αποτίμηση της συνεκτικής και ταυτόχρονα της συναφειακής αντοχής της επικάλυψης. Η παραπάνω πειραματική μέθοδος συνοδεύεται από ένα πρόσφατα εξελιγμένο μοντέλο πεπερασμένων στοιχείων (FEM) που προβλέπει την αστοχία της επικάλυψης, στο οποίο λαμβάνονται υπόψη οι μηχανικές ιδιότητες των υπαρχόντων υλικών και η δύναμη συνάφειας στη διεπιφάνεια επικάλυψης-υποστρώματος. Μέσω αυτού, μπορούν να υπολογιστούν οι κρίσιμες τάσεις στην επικάλυψη και να ποσοτικοποιηθεί η στιβαρότητα της σύνδεσης μεταξύ επικάλυψης και υποστρώματος. Παράλληλα, με την εκλογή κατάλληλων πειραματικών συνθηκών μπορεί να γίνει δυνατή η συνολική αποτίμηση της συμπεριφοράς της επικάλυψης σε διάφορες συνθήκες λειτουργίας, με ή χωρίς λίπανση και με την σύγχρονη ή μη συνεισφορά της κόπωσης στη φθορά της επικάλυψης. Η δοκιμασία της επαναλαμβανόμενης κρούσης, κάθετης ή πλάγιας, εφαρμόζεται κυρίως σε επικαλυμμένα δοκίμια επίπεδης γεωμετρίας, όπως σε ένθετα κοπτικά πλακίδα και σε επικαλυμμένους δίσκους. Εξαιρετικής σημασίας είναι επίσης η δυνατότητα πραγματοποίησης της πειραματικής διαδικασίας απευθείας σε δοκίμια συνθετότερης γεωμετρίας μέσω κατάλληλων ιδιοσυσκευών συγκράτησης, όπως σε δακτυλίους εδράνων κυλίσεως και ολισθήσεως /30,31/, σε εκκεντροφόρους άξονες ΜΕΚ, σε βαλβίδες έγχυσης καυσίμου κ.α. Η απευθείας εξέταση των επικαλύψεων που έχουν εναποτεθεί στις κυλινδρικές επιφάνειες των δακτυλίων εδράνων είναι πρωτοποριακή, καθώς η διαδικασία εναπόθεσης επηρεάζει σημαντικά τις προκύπτουσες μηχανικές ιδιότητες της επικάλυψης και τη συνάφεια της με το υπόστρωμα. Για τους λόγους αυτούς κρίθηκε αναγκαία η διεξαγωγή έρευνας στην περιοχή αυτή, προκειμένου να αποσαφηνιστούν πλήρως οι αιτίες αστοχίας της επικάλυψης σε δοκίμια σύνθετης γεωμετρίας. Στις μέρες μας, οι επικαλύψεις Plasma και HVOF παρέχουν σχετικά φθηνές λύσεις σε μια πληθώρα κατασκευαστικών προβλημάτων που απασχολούν τη βιομηχανία. Τέτοιες επικαλύψεις χρησιμοποιούνται σε εφαρμογές όπου μεταξύ άλλων, χρειάζεται να έχουν δυσθραυστότητα, αντοχή και αντίσταση σε μηχανική και χημική διάβρωση. Ο ακριβής -3-

14 1. Εισαγωγή καθορισμός των μηχανικών ιδιοτήτων και της αντοχής σε κόπωση των μεταλλικών επικαλύψεων, οι οποίες υπόκεινται σε μεταβλητά δυναμικά φορτία είναι ένα σημαντικό θέμα για πολλά μηχανολογικά προβλήματα. Σε μερικές περιπτώσεις, όπου το πάχος, η τραχύτητα η δομή και το πορώδες είναι παράγοντες που επηρεάζουν τις ιδιότητες αυτές, πρέπει να εξελιχθούν νέες προσεγγίσεις για τον καθορισμό της απόδοσης των επικαλύψεων. Μέσω των δοκιμών κάθετης και πλάγιας κρούσης και της προσομοίωσης των πειραματικών διαδικασιών με τη μέθοδο πεπερασμένων στοιχείων μπορούν να εξαχθούν σημαντικά συμπεράσματα σχετικά με την αντοχή των εξεταζόμενων επικαλύψεων και τη συμπεριφορά τους σε πραγματικές συνθήκες λειτουργίας. -4-

15 2. Στάθμη γνώσεων 2. Στάθμη γνώσεων 2.1. Μέθοδοι επιφανειακής επιβελτίωσης δοκιμίων Οι ολοένα αυξανόμενες απαιτήσεις των μηχανολογικών εξαρτημάτων και κοπτικών εργαλείων για όσο το δυνατό καλύτερη συμπεριφορά και μεγαλύτερη αντοχή της καταπονούμενης επιφάνειας, έχουν στρέψει εδώ και πολλά χρόνια το επιστημονικό και τεχνολογικό ενδιαφέρον στη βελτιστοποίηση και ανάπτυξη νέων μεθόδων επιφανειακής επιβελτίωσης των εξαρτημάτων αυτών. Στο σχήμα 2.1 φαίνονται οι κύριες μέθοδοι επιφανειακής επιβελτίωσης διαφόρων μηχανολογικών εξαρτημάτων και κυρίως κοπτικών εργαλείων που χρησιμοποιούνται σήμερα. Το πάχος της επικάλυψης είναι της τάξεως μερικών μικρομέτρων, συνήθως 3 ως 8 μm (για PVD επικαλύψεις). Έχει πειραματικά αποδειχθεί ότι μεγαλύτερα πάχη δεν συνιστούν πάντοτε καλύτερα αποτελέσματα αναφορικά με τη φθορά της επικάλυψης /11,14/. Οι εσωτερικές τάσεις που αναπτύσσονται στην επικάλυψη επηρεάζονται από την προοδευτική αύξηση του πάχους της. Επιπλέον λόγω του αυξημένου κόστους της διαδικασίας εναπόθεσης των επικαλύψεων είναι οικονομικά ασύμφορη η χρησιμοποίηση μεγάλων παχών. Δύο από τις τεχνολογίες παραγωγής επικαλύψεων σε κοπτικά εργαλεία και στοιχεία μηχανών, που χρησιμοποιούνται ευρύτατα σήμερα, είναι αυτές της Φυσικής και Χημικής Εναπόθεσης Ατμών (PVD και CVD αντίστοιχα). Η βασικότερη διαφορά των δύο μεθόδων προκύπτει από τις χρησιμοποιούμενες θερμοκρασίες που απαιτούνται για την κατασκευή τους. Η μέθοδος PVD είναι μια διαδικασία χαμηλών σχετικά θερμοκρασιών (140 0 έως C) ενώ η μέθοδος CVD διεξάγεται σε υψηλότερες θερμοκρασίες (500 0 έως C). Το γεγονός αυτό έχει ως συνέπεια την ευρύτερη εφαρμοσιμότητα της πρώτης μεθόδου σε όλες σχεδόν τις περιπτώσεις υποστρωμάτων, περιορίζοντας τη χρήση της δεύτερης μεθόδου μόνο σε υποστρώματα μεγάλης αντοχής σε υψηλές θερμοκρασίες. Οι επικαλύψεις όμως που παράγονται με τη μέθοδο CVD έχουν γενικά μεγαλύτερη σκληρότητα και αντοχή σε θερμοκρασία. Μια άλλη μέθοδος κατασκευής επικαλύψεων είναι αυτή του θερμικού ψεκασμού (thermal spray). Με τον όρο θερμικός ψεκασμός περιγράφεται ένα σύνολο διεργασιών, κατά τις οποίες μεταλλικά ή κεραμικά σωματίδια που βρίσκονται σε κατάσταση τήξης ή ρευστοποίησης, σε υψηλή θερμοκρασία, εκτοξεύονται και εναποτίθενται με ψεκασμό μέσω ενός πιστολιού σε κατάλληλα προετοιμασμένη επιφάνεια του βασικού υλικού υποστρώματος, με σκοπό την παραγωγή μιας επικάλυψης με προδιαγεγραμμένες ιδιότητες και χαρακτηριστικά /32,33/

16 2. Στάθμη γνώσεων Σχήμα 2.1: Κύριες μεθοδολογίες επιφανειακής επιβελτίωσης κοπτικών εργαλείων /1/. Στα πλαίσια της παρούσας εργασίας θα εξεταστούν οι μηχανικές ιδιότητες, η συνάφεια και η αντοχή σε μικροαπόξεση σε διάφορα υποστρώματα, επικαλύψεων παραγόμενων με τη μέθοδο PVD και με τις μεθόδους atmospheric plasma και HVOF που ανήκουν στην κατηγορία θερμικού ψεκασμού Λεπτές σκληρές επικαλύψεις Μέθοδοι παραγωγής λεπτών σκληρών επικαλύψεων με Φυσική Εναπόθεση Ατμών (Physical Vapor Deposition PVD) Οι μεθοδολογίες εναπόθεσης λεπτών σκληρών επικαλύψεων μέσω της Φυσικής Εναπόθεσης Ατμών, περιγράφονται στο σχήμα 2.2. Η διαδικασία της φυσικής εναπόθεσης ατμών χρησιμοποιεί φυσικές διεργασίες, όπως είναι η εξάτμιση και ο ιονισμός, για τη μεταφορά ενός μεταλλικού συνήθως υλικού από μία πηγή προς το υπό επικάλυψη υπόστρωμα. Αν το υλικό κατά τη διάρκεια της μεταφοράς συμμετέχει σε κάποια χημική αντίδραση, σχηματίζοντας για παράδειγμα κάποιο καρβίδιο, οξείδιο ή νιτρίδιο, τότε η διαδικασία χαρακτηρίζεται ως αντιδραστική (Reactive). Όλες οι PVD διεργασίες επιτυγχάνονται σε συνθήκες κενού (πίεση θαλάμου<10-4 Torr)

17 2. Στάθμη γνώσεων Σχήμα 2.2: (PVD) /1,11/. Μεθοδολογίες σκληρών λεπτών επικαλύψεων Φυσικής Εναπόθεσης Ατμών Οι διάφορες παραλλαγές της μεθόδου είναι οι ακόλουθες: Δημιουργία ατμών μέσω εξάτμισης (Εvaporation). Το υπόστρωμα που πρόκειται να επικαλυφθεί, τοποθετείται σε θάλαμο κενού με ευθεία οπτική επαφή στην πηγή που τηγμένου υλικού. Το τηγμένο υλικό θερμαίνεται είτε από ηλεκτρικό τόξο είτε από θερμική αντίσταση. Η θέρμανση με ηλεκτρικό τόξο είναι καλύτερη στη περίπτωση όπου το υλικό της πηγής έχει υψηλό σημείο τήξης. Όταν πρόκειται να γίνει επικάλυψη καρβιδίων, νιτριδίων ή οξειδίων (Αντιδραστική εξάτμιση, Reactive evaporation), η ενδιάμεση ζώνη όπου διαρρέεται από τους ατμούς, περιέχει μικρή συγκέντρωση από αντιδρών αέριο, συνήθως υδρογονάνθρακες, Ν 2, ΝΗ 3 ή Ο 2. Όταν το ηλεκτρικά διεγερμένο πλάσμα εγκαθίσταται στη περιοχή όπου η αέρια φάση του υπό εξέταση υλικού συναντάει το αντιδρών αέριο τότε πρόκειται για Ενεργοποιημένη Αντιδραστική Εξάτμιση (Αctivated reactive evaporation). Παραλλαγές της μεθόδου δημιουργίας ατμών μέσω εξάτμισης είναι οι παρακάτω: Φυσική εναπόθεση (Ion Plating). Το υπόστρωμα πολώνεται αρνητικά σε σχέση με τη πηγή του προς επικάλυψη υλικού. Αυτό γίνεται συνήθως όταν το πεδίο του πλάσματος γύρω από το υπόστρωμα μπορεί να εμπλουτιστεί με ηλεκτρική σύζευξη. Τα ιονισμένα στοιχεία αντιπροσωπεύουν ένα μικρό κλάσμα της ροής του προς επικάλυψη υλικού. Ενεργοποιημένη εναπόθεση (Reactive Ion Plating). Το αντιδρών μη μεταλλικό αέριο εισάγεται στη μεταλλική ροή του κινούμενου προς το υπόστρωμα υλικού, έτσι ώστε να διαμορφώνονται καρβίδια, νιτρίδια ή οξείδια του προς επικάλυψη υλικού

18 2. Στάθμη γνώσεων Δημιουργία πλάσματος με βομβαρδισμό ιόντων και επενέργεια ηλεκτρομαγνητικών πεδίων (Sputter plating) Πρόκειται για διαδικασία όπου η αέρια μεταφερόμενη φάση του προς επικάλυψη υλικού δημιουργείται μέσω ιονικού βομβαρδισμού του μεταλλικού στόχου ή στόχων. Συνήθως ο βομβαρδισμός ιόντων επιτυγχάνεται δημιουργώντας με διάφορους τρόπους πλάσμα στην επιφάνεια του στόχου, ενώ εναλλακτικά, κανονάκια ιόντων (ion guns) μπορούν επίσης να χρησιμοποιηθούν. Σημαντική παράμετρος της διεργασίας αποτελεί η λεγόμενη τάση πόλωσης (bias voltage), η οποία δημιουργεί τη μεταλλική ροή. Η παραπάνω διαδικασία συνήθως υποβοηθάτε με τη χρήση μαγνητικού πεδίου το οποίο κατευθύνει το ιονισμένο τήγμα στην επιφάνεια του στόχου. Παραλλαγές της μεθόδου είναι οι: Φυσική εναπόθεση (Sputter Ionic Plating). Στην περίπτωση αυτή το υπόστρωμα έχει αρνητική ηλεκτρική τάση πόλωσης έτσι ώστε να γίνεται βομβαρδισμός με θετικά ιόντα. Αντιδραστική εναπόθεση (Reactive Sputter Plating). Η αέρια φάση του προς επικάλυψη υλικού συναντάται με το αντιδραστικό αέριο. Για τον καθαρισμό της επιφάνειας του υποστρώματος, συνήθως διεξάγεται μια προεπεξεργασία που ονομάζεται ιονικός καθαρισμός. Στην περίπτωση αυτή πλάσμα από Αργό χρησιμοποιείται στον βομβαρδισμό της επιφάνειας του υποστρώματος με διεγερμένα άτομα Αργού. Αυτά μεταβιβάζουν την ορμή στα άτομα της βομβαρδιζόμενης επιφάνειας απομακρύνοντας τα από αυτήν. Η διεργασία έχει σαν συνέπεια την περιορισμένης έκτασης απομάκρυνση υλικού από την επιφάνεια του υποστρώματος και συνεπώς ενεργεί ως επιφανειακός καθαρισμός Επικαλύψεις άνθρακα O άνθρακας στην φύση υπάρχει σε τέσσερις αλλοτροπικές μορφές, οι οποίες διαφέρουν στους δεσμούς που αναπτύσσονται μεταξύ των ατόμων και στην ατομική δομή, με αποτέλεσμα να έχουν διαφορετικές φυσικές και χημικές ιδιότητες. Οι τρεις πιο κοινές αλλοτροπικές μορφές του άνθρακα είναι το διαμάντι, ο γραφίτης και ο άμορφος άνθρακας. Το διαμάντι είναι ένα από τα πιο σκληρά γνωστά υλικά, ενώ ο γραφίτης από τα πιο μαλακά. Oι επικαλύψεις άνθρακα τύπου διαμαντιού αποτελούν μία από τις πλέον διαδεδομένες κατηγορίες επικαλύψεων χαρακτηριστικό των οποίων είναι το εύρος των μηχανικών ιδιοτήτων τους. Ο όρος Diamond Like Carbon (DLC) ανάγεται στo 1971 όταν οι Aisenberg και Chabot - 8 -

19 2. Στάθμη γνώσεων τον δημιούργησαν για να περιγράψουν επικαλύψεις άνθρακα /34/. Το 1985 δημιουργήθηκε μία νέα αλλοτροπική μορφή άνθρακα μέσω θέρμανσης γραφίτη σε ακραία υψηλές θερμοκρασίες, η οποία ονομάστηκε buckminsterfullerene /35/ Ο όρος DLC χρησιμοποιείται για ένα ευρύ πεδίο διαφορετικών ανθρακούχων επικαλύψεων. Το κύριο χαρακτηριστικό που διαφοροποιεί την σύνθεση τους είναι ο λόγος μεταξύ άμορφων (sp 2 ) δεσμών που συναντώνται στον γραφίτη και τετραεδρικών δεσμών (sp 3 ) που απατώνται στο διαμάντι, όπως επίσης και το περιεχόμενο σε μη-ανθρακούχα συστατικά. Το πιο ευρέως χρησιμοποιούμενο μη-ανθρακούχα υλικό είναι το υδρογόνο. Για τον λόγο αυτό οι επικαλύψεις DLC κατατάσσονται σε δύο κατηγορίες τις υδρογονούχες (hydrogenated) και τις μη υδρογονούχες (hydrogen-free) /36/. Οι υδρογονούχες DLC επικαλύψεις αποτελούνται από άνθρακά με υδρογόνο σε ποσοστό από 10 έως 60%. Η σκληρότητα αυξάνει με αύξηση του αριθμού των δεσμών sp 3 και μειώνεται με το ποσοστό του υδρογόνου. Το σχήμα 2.3 παρουσιάζει μια σχηματική παράσταση των τριών διαφορετικών δεσμών. Οι δεσμοί τύπου διαμαντιού sp 3 είναι τετραεδρικοί και αντιπροσωπεύουν την πιο συμπαγής δομή του άνθρακα, ενώ οι δεσμοί τύπου γραφίτη sp 2 είναι επίπεδοι επιτρέποντας σε γειτονικά επίπεδα να ολισθαίνουν μεταξύ τους και είναι υπεύθυνα για τις καλές λιπαντικές ιδιότητες του γραφίτη. Η πρόσθεση υδρογόνου στο άνθρακα οδηγεί σε υδρογονούχους sp 3 δεσμούς, όπου τα άτομα άνθρακα αντικαθίστανται από υδρογόνο, με αποτέλεσμα η συνοχή να είναι σαφώς χειρότερη. Στο σχήμα 2.4 παριστάνεται το τριπλό διάγραμμα για τα συστήματα επικαλύψεων DLC που απεικονίζει την σχέση μεταξύ της περιεκτικότητας σε υδρογόνο και του ποσοστού σε δεσμούς sp 2 και sp 3. Ενώ οι κλασσικές επικαλύψεις a-c και a-c:h έχουν σχετικά μικρό ποσοστό δεσμών sp 3, η σύγχρονη έρευνα επικεντρώνεται στην αύξηση του ποσοστού sp 3 για την παραγωγή επικαλύψεων που συνδυάζουν την άμορφη και τετραεδρική ατομικής (t-a-c) ή μοριακής (t-a- C:H) δομή /34/. Σχήμα 2.3: Σχηματική παράσταση πιθανών δεσμών άνθρακα - 9 -

20 2. Στάθμη γνώσεων Σχήμα 2.4: δεσμών sp 2 προς sp 3 /34/ Τριπλό διάγραμμα των διαφορετικών DLC επικαλύψεων και του λόγου των Όπως και οι χάλυβες, οι επικαλύψεις DLC αποτελούν μία ομάδα υλικών με ένα ευρύ πεδίο ιδιοτήτων /37,38/. Γενικά κοινό χαρακτηριστικό τους είναι ο χαμηλός συντελεστή τριβής, η υψηλή αντίσταση σε φθορά και η σκληρότητα, /36,39,40,41/. H σκληρότητα των επικαλύψεων DLC είναι της τάξης των GPa και το αντίστοιχο μέτρο ελαστικότητας 6-10 φορές μεγαλύτερο, ενώ οι εναπομένουσες συμπιεστικές τάσεις της τάξης των 0,5-7 GPa. H σκληρότητα των επικαλύψεων ta-c προσεγγίζει υψηλότερες τιμές της τάξης των Gpa και το μέτρο ελαστικότητας τους έως και 900 GPa, ενώ οι εναπομένουσες τάσεις έως και 13 GPa. Ο δε συντελεστής τριβής στην ατμόσφαιρα και σε υγρασία από 20~60% έχει τιμές από 0,05 έως και 1 /42/. Συγκρίσιμη είναι η χημική αντίσταση των επικαλύψεων άμορφου άνθρακα με αυτή του διαμαντιού. Καθώς δεν έχει παρατηρηθεί χημική προσβολή σε θερμοκρασία χαμηλότερη των C, οι επικαλύψεις a-c και a-c:h είναι ιδανικές για χημική και μηχανική προστασία. Σε υψηλότερες θερμοκρασίες παρατηρείται εξάτμιση του υδρογόνου, με αποτέλεσμα να χειροτερεύει η σκληρότητα και ο συντελεστής τριβής της επικάλυψης /34, 42/. Οι επικαλύψεις a-c:h και DLC βρίσκουν εφαρμογή σε ιατρικά εμφυτεύματα /43/, στην οπτική /40/, σε σκληρούς δίσκους υπολογιστών /44/, σε κοπτικά εργαλεία /36/, σε έδρανα κύλισης /39/ και έδρανα ολίσθησης /45/, σε φακούς γυαλιών ηλίου για προστασία από φθορά, σε ηλεκτρονικούς πίνακες /42/ κ.α

21 2. Στάθμη γνώσεων Επικαλύψεις νιτριδίων φυσικής εναπόθεσης ατμών Ο όρος αναφέρεται σε επικαλύψεις που αποτελούνται από ενώσεις αζώτου και συνήθως παρασκευάζονται με αντιδραστική εναπόθεση κατά την οποία διοχετεύεται στον θάλαμο εναπόθεσης μίγμα αέριου αζώτου- αδρανούς αερίου. Εμπορικά χρησιμοποιούνται κυρίως τέσσερις τύποι τέτοιων επικαλύψεων: TiN, Ti(C,N), (Ti,Al)N και CrN /46/, αν και έχουν αναφερθεί και άλλες επικαλύψεις νιτριδίων όπως ZrN, HfN, ΝbΝ. Η πρώτη εναπόθεση νιτριδίου τιτανίου TiN με χημική εναπόθεση ατμών ανάγεται στο 1953 και μαζί με την επικάλυψη καρβιδίου του τιτανίου TiC αποτελούν τις πρώτες επικαλύψεις που παρήχθησαν ποτέ /5/. Oι επικαλύψεις νιτριδίων έχουν εφαρμοστεί επιτυχώς για προστασία από φθορά σε εργαλεία και στοιχεία μηχανών, για διακοσμητικούς λόγους, σε ηλεκτρικές επαφές και για την φραγή φαινομένων διάχυσης σε ηλεκτρονικές συσκευές /47/. O πίνακας 2.1 παρουσιάζει κάποιες αντιπροσωπευτικές ιδιότητες των επικαλύψεων αυτών-. Η ΤiN είναι από τις παλαιότερες PVD επικαλύψεις και η χρήση της έχει περιοριστεί με την ανάπτυξη πιο εξελιγμένων μεθόδων εναπόθεσης, στις οποίες οι στόχοι αποτελούνται από δύο ή περισσότερα μεταλλικά στοιχεία που εναποτίθενται σε ατμόσφαιρα μίγματος αερίου αζώτουαδρανούς αερίου. Η επικάλυψη TiCN παρουσιάζει χαμηλό συντελεστή τριβής στην περίπτωση επαφής με χάλυβα και είναι ιδιαίτερα ανθεκτική σε φθορά. Συνίσταται σε περιπτώσεις όπου κυριαρχούν μηχανισμοί φθοράς απόξεσης ή κατεργασίας σκληρών υλικών Επίσης είναι ιδιαίτερα κατάλληλη για περιπτώσεις κοπής με διακοπτόμενο απόβλιττο, π.χ. φραιζάρισμα /5,46/. Η TiAlN, η δομή της οποίας παρουσιάζεται στο σχήμα 2.5, είναι από τις πλέον πρόσφατες επικαλύψεις και παρουσιάζει υψηλή αντίσταση σε οξείδωση, γεγονός που την κάνει κατάλληλη για περιπτώσεις κατεργασιών με υψηλές θερμοκρασίες π.χ. κατεργασίες με υψηλές ταχύτητες κοπής /5,46/. Η CrN είναι σχετικά μαλακή και όλκιμη επικάλυψη. Είναι δυνατόν να επιτευχθούν μεγαλύτερα πάχη επικάλυψης και είναι ιδιαίτερα ανθεκτική σε διάβρωση. Για τους λόγους αυτούς συνίσταται σε περιπτώσεις κατεργασίας χαλκού ή τιτανίου /46/. TiN (Ti,Al)N Ti(C,N) CrN Θερμοκρασία έναρξης οξείδωσης 500 O C 800 O C O C Θερμική αγωγιμότητα (W/mK) Σκληρότητα (HV) Πίνακας 2.1: Τυπικές τιμές ιδιοτήτων PVD επικαλύψεων που περιέχουν νιτρίδια

22 2. Στάθμη γνώσεων Σχήμα 2.5: Δομή TιAlN 2.3. Επικαλύψεις θερμικού ψεκασμού Επικαλύψεις που κατασκευάζονται με τη μέθοδο atmospheric plasma spray (ψεκασμός πλάσματος σε ατμοσφαιρικές συνθήκες) Η μέθοδος εναπόθεσης επικάλυψης με plasma spray σε ατμοσφαιρικές συνθήκες, έχει τη δυνατότητα παραγωγής και ανάπτυξης υλικών σε μορφή επικαλύψεων με υψηλό σημείο τήξης (οξείδια, καρβίδια, δύστηκτα μέταλλα και κράματα). Τέτοιες επικαλύψεις παράγονται σε αδρανή ατμόσφαιρα αερίων Αr, Ηe, Η 2 και Ν 2. Η περιοχή που επικαλύπτεται είναι η θέση ακριβώς απέναντι από το πιστόλι πλάσματος. Πρόκειται για μια σύγχρονη τεχνική στην τεχνολογία των σκληρών παχιών επικαλύψεων. Σύμφωνα με αυτή τη μέθοδο χρησιμοποιείται μια ηλεκτρική ακίδα σε ένα ακροφύσια μέσα από το οποίο περνά αδρανές αέριο (Αr, Ηe, Η 2 και Ν 2 ) και με τη βοήθεια ενός υψίσυχνου ρεύματος, τα αδρανές αέριο διεγείρεται και δημιουργείται δέσμη πλάσματος, μέσα στην οποία τροφοδοτείται το προς επικάλυψη υλικό σε μορφή λεπτόκοκκης σκόνης σωματιδίων. Τα σωματίδια τήκονται, αποκτούν μεγάλη κινητική ενέργεια, επιταχύνονται και προσκρούουν πάνω στην επιφάνεια του εξαρτήματος με υψηλή ταχύτητα (μέχρι και Mach ΙΙ). Αποτέλεσμα είναι τελικά το σύστημα επικάλυψη-υπόστρωμα να έχει αυξημένες επιφανειακές ιδιότητες, καλή μηχανική αντοχή και ισχυρούς δεσμούς συνάφειας. Όλα τα υλικά (μεταλλικά, κεραμικά, καρβίδια, συνθετικά) μπορούν να μετατραπούν σε υψηλής ποιότητας επικαλύψεις μέσω αυτής της μεθόδου εναπόθεσης. Η προετοιμασία της επιφάνειας του υποστρώματος και η τράχυνση επιτυγχάνεται με μικροκοκκοβολή με σωματίδια μεγάλης σκληρότητας όπως Αl με μέγεθος κόκκων 0,8 έως 1μm. Στη συγκεκριμένη περίπτωση η τράχυνση της επιφανείας του υποστρώματος στοχεύει στην απόκτηση τραχύτητας με περισσότερο οξείες τιμές που προσδίδουν καλύτερη ποιότητα προσκόλλησης των επικαλύψεων, ειδικά όταν αυτές ανήκουν στην κατηγορία των κεραμικών ή των καρβιδίων

23 2. Στάθμη γνώσεων Σχήμα 2.6: Γραφική παράσταση δημιουργίας επικάλυψης με τη μέθοδο atmospheric plasma spray /48/ Επικαλύψεις που κατασκευάζονται με τη μέθοδο Ψεκασμού Φλόγας Υψηλής Ταχύτητας (High Velocity Oxy/Fuel-HVOF) Αυτή η μέθοδος, η οποία είναι σχετικά νέα, έχει να κάνει με την δημιουργία επικαλύψεων με την βοήθεια ψεκασμού φλόγας υψηλής ταχύτητας. Για να γίνει η τήξη των σωματιδίων χρησιμοποιείται ενέργεια προερχόμενη από την καύση υδρογονανθράκων, όπως είναι το προπάνια ή το προπυλένια ή ακόμη και υδρογόνο. Η καύση γίνεται σε θάλαμο πολύ υψηλής πίεσης με έξοδο μικρής διαμέτρου, έτσι ώστε να δημιουργείται υπερηχητικό αέριο ρεύμα με ταχύτητα ψεκασμού που φθάνει μέχρι και 1100 m/s, όπως φαίνεται στα σχήματα 2.7 και 2.8. Με αυτό τον τρόπο επιτυγχάνονται βελτιωμένες επικαλύψεις με μεγαλύτερη πυκνότητα και πιο στιβαρή εσωτερική δομή, αυξάνοντας την αντοχή τους σε φθορά αλλά και τις μηχανικές τους ιδιότητες /49,50,51/. Η θερμοκρασία που μπορεί να αναπτύξει αυτή η μέθοδος είναι κατά πολύ μικρότερη, από αυτή που αναπτύσσεται κατά τον ψεκασμό με πλάσμα. Η μεγάλη όμως ταχύτητα ψεκασμού της επικάλυψης στο υπόστρωμα, είναι αυτή που προσδίδει μεγάλη σκληρότητα και καλή πρόσφυση της επικάλυψης με το υπόστρωμα. Η μέθοδος αυτή είναι ιδανική για τον ψεκασμό υλικών τα οποία κινδυνεύουν να διασπαστούν σε υψηλές θερμοκρασίες. Για παράδειγμα οι αντιτριβικές επικαλύψεις καρβιδίων με μεταλλικό συνδετικό υλικό, μπορούν να ψεκασθούν μέσω αυτής της μεθοδολογίας χωρίς να διασπαστούν τα καρβίδια τους, όπως συμβαίνει όταν ψεκάζονται υπό μορφή πλάσματος

24 2. Στάθμη γνώσεων Σχήμα 2.7: Γραφική παράσταση δημιουργίας επικάλυψης με τη μέθοδο High Velocity Oxy Fuel- HVOF /52/ Σχήμα 2.8: Φωτογραφία της μεθόδου δημιουργίας επικάλυψης με τη μέθοδο High Velocity Oxy Fuel-HVOF /52/ Μορφές ατελειών που μπορεί να παρουσιαστούν στην δομή των θερμικών επικαλύψεων Ο σχηματισμός διαφόρων ατελειών στην δομή των επικαλύψεων που παράγονται με τις τεχνικές του θερμικού ψεκασμού, επηρεάζουν σημαντικά τις ιδιότητες τους. Ατέλειες σε αυτού του είδους επικαλύψεις είναι το ποσοστό του πορώδους τους που μπορεί να είναι από 0.5% έως 10% ανάλογα με τη τεχνική της εναπόθεσης, οι προσμίξεις ξένων προς τη σύσταση της επικάλυψης ανεπιθύμητων σωματιδίων ή στοιχείων (π.χ. Ο 2 ) αλλά και άτηκτοι κόκκοι του ίδιου του υλικού που ψεκάζεται. Οι ατέλειες έχουν σαν αποτέλεσμα την κακή συνοχή των τηκόμενων σωματιδίων και γενικότερα της δομής των επικαλύψεων, καθώς και την κακή συνάφεια με το υπόστρωμα. Ένα άλλο φαινόμενο που μπορεί να εμφανιστεί είναι το φαινόμενο του ερπυσμού. Στην περίπτωση μάλιστα εναπόθεσης οξειδίων που χαρακτηρίζονται και δύστηκτα υλικά (refractories), όπως και στην τεχνική του flame spray που το μέγεθος των ψεκαζόμενων

25 2. Στάθμη γνώσεων σωματιδίων είναι αρκετά μεγάλο, της τάξεως των μm, εξαιτίας αυτών των φαινόμενων δημιουργείται ένα δίκτυο ατελειών στην δομή της επικάλυψης. Σε αντίθεση με τις μεταλλικές επικαλύψεις, κράματα και σύνθετα υλικά μεταλλικής μήτρας (π.χ. WC/Co), η εμφάνιση μεγάλου ποσοστού ατελειών, οδηγεί σε μείωση της μηχανικής αντοχής τους κυρίως όταν υποβάλλονται σε κρουστικά φορτία. Όλες αυτές oι ατέλειες στη δομή των διαφόρων επικαλύψεων εκτός του ότι μειώνουν σημαντικά τις μηχανικές ιδιότητές τους προκαλούν και άλλα φαινόμενα, τα οποία μπορεί να θέσουν εκτός λειτουργίας τα διάφορα επικαλυμμένα εξαρτήματα. Το φαινόμενο του ερπυσμού είναι αρκετά γνωστό για αυτούς που ασχολούνται με στοιχεία μηχανών τα οποία λειτουργούν σε πολύ μεγάλες θερμοκρασίες. Ένα πολύ μεγάλο μέρος της βιβλιογραφίας που αναφέρεται στον ερπυσμό έχει να κάνει με την διερεύνηση αυτού του φαινόμενου με θεωρίες και πειραματικές διαδικασίες σε πολύ υψηλές θερμοκρασίες. Σε μικρότερο βαθμό τα φαινόμενο του ερπυσμού έχει εξετασθεί για υλικά πολύ μαλακά ή υλικά τα οποία παρουσιάζουν δομή με πόρους σε θερμοκρασίες περιβάλλοντος. Η γωνία ψεκασμού του πλάσματος επιδρά στην δημιουργία πόρων στο εσωτερικό της δομής των επικαλύψεων που παράγονται με την μέθοδο του θερμικού ψεκασμού πλάσματος. Όσο μειώνεται η γωνία αυτή τόσο μεγαλύτερο είναι το ποσοστό που εμφανίζεται στην επικάλυψη. Φυσικά σημαντικό ρόλο στη δημιουργία των πόρων αυτών παίζει και το είδος του υλικού της επικάλυψης που πρόκειται να ψεκασθεί. Στη περίπτωση όπου τα υλικά αυτά είναι πολύ μαλακά και με κάποια ποσοστό πορώδους στην δομή τους τότε είναι σίγουρο ότι όταν φορτίζονται πέρα από κάποιο συγκεκριμένο φορτίο σε θερμοκρασία περιβάλλοντος, τότε το φαινόμενο του ερπυσμού αρχίζει να επηρεάζει το υλικό. Τέτοιου είδους μηχανισμοί παρουσιάζονται σε μικρό ή μεγάλο βαθμό στη περίπτωση των επικαλύψεων που κατασκευάζονται με τη μέθοδο του θερμικού ψεκασμού, ανάλογα με το υλικό και τις δομικές του ατέλειες Μηχανισμοί φθοράς Όπως έχει ήδη αναφερθεί παραπάνω, η πλέον διαδεδομένη εφαρμογή των επικαλύψεων είναι η βελτίωση της τριβολογικής συμπεριφοράς της επιφάνειας αντικειμένων, η οποία ανάγεται κυρίως σε καλύτερη προστασία από φθορά. Ωστόσο, δεν θα πρέπει να αγνοείται ότι η φθορά δεν είναι μόνο ιδιότητα του υλικού είναι η απόκριση του συστήματος /53,54/. Υπάρχουν δύο είδη φθοράς, η μηχανική φθορά και η χημική φθορά. Στην μηχανική φθορά σωματίδια δημιουργούνται κυρίως από μικρο-παραμορφώσεις και θραύσεις του υλικού στην περιοχή της επαφής. Οι θραύσεις αυτές μπορούν να προέρχονται από κόπωση, ψαθυρή ή

26 2. Στάθμη γνώσεων Σχήμα 2.9: Σχηματική παράσταση συναφειακής φθοράς και φθοράς απόξεσης όλκιμη θραύση ανάλογα με τις ιδιότητες του υλικού, τις τάσεις, την παραμόρφωση και τον ρυθμό της παραμόρφωσης στην περιοχή επαφής. Όταν η θραύση προέρχεται από μηχανισμούς κόπωσης, τότε η προκαλούμενη φθορά ονομάζεται φθορά κόπωσης. Όταν η φθορά θεωρείται σαν αποτέλεσμα διατμητικής δύναμης (π.χ δύναμη τριβής) στην επιφάνεια επαφής, τότε η προκαλούμενη φθορά ονομάζεται συναφειακή φθορά (βλέπε αριστερό τμήμα του σχήματος 2.9). Όταν η θραύση υποτίθεται ότι προκαλείται από μικρο-κατεργασίες κοπής λόγω παραδείγματος χάρη της τραχύτητας των σωμάτων ή από την παρουσία τρίτων σωμάτων, η προκαλούμενη φθορά αποκαλείται φθορά απόξεσης (βλέπε δεξί τμήμα του σχήματος 2.9). Στην χημική φθορά, σωματίδια φθοράς δημιουργούνται κυρίως από μηχανική αφαίρεση των προϊόντων χημικών αντιδράσεων στην περιοχή επαφής /54/. Εμπειρικοί νόμοι περιγραφής της εξέλιξης της φθοράς έχουν προταθεί από διαφόρους ερευνητές. Οι νόμοι αυτοί μπορούν να συμπυκνωθούν γενικά στις εξής τρεις προτάσεις: Η φθορά είναι ανάλογη της δύναμης Η φθορά είναι ανάλογη του μήκους ολίσθησης Η φθορά είναι αντιστρόφως ανάλογη της σκληρότητας του υλικού Η πλέον κλασσική εξίσωση περιγραφής της εξέλιξης της φθοράς είναι αυτή του Archard /54,55/ σύμφωνα με την οποία η φθορά w προσεγγίζεται από τον τύπο: P * s w = K * (1) H όπου Η η σκληρότητα του υλικού, P το εφαρμοζόμενο φορτίο, s το μήκος ολίσθησης και K μία παράμετρος που εξαρτάται από το ζεύγος των υλικών σε επαφή Κοπτικά εργαλεία από σκληρομέταλλο Στις αρχές του εικοστού αιώνα άρχισαν να χρησιμοποιούνται στις μηχανουργικές μορφοποιήσεις εργαλεία από ταχυχάλυβα των οποίων η συμπεριφορά φθοράς βελτιωνόταν σημαντικά λόγω της παρουσίας σωματιδίων καρβιδίων του βολφραμίου στη μεταλλική μήτρα τους /56/. Το επόμενο φυσικό βήμα ήταν να δημιουργηθούν κοπτικά εργαλεία από καθαρά

27 2. Στάθμη γνώσεων καρβίδια του βολφραμίου. Παρότι παρουσιάσθηκαν αντικειμενικές δυσκολίες, λόγω της υψηλής θερμοκρασίας πυροσυσσωμάτωσης (>2000 ο C), η δημιουργία αυτών των εργαλείων ολοκληρώθηκε με φτωχά αποτελέσματα καθώς τα σχετικά εργαλεία αποδείχτηκαν πολύ ψαθυρά σε βιομηχανικές εφαρμογές. Το θεμελιώδες αυτό πρόβλημα λύθηκε λίγα χρόνια αργότερα (1914) όταν ο Κarl Schröter εργαζόμενος στην εταιρία Osram ανακάλυψε ότι το καρβίδιο του βολφραμίου αναμειγμένο με μέταλλα όπως σίδηρος, νικέλιο ή κοβάλτιο σε κάποιο ποσοστό, πυροσυσσωματώνονταν στους 1500 ο C και το τελικό προϊόν είχε χαμηλό πορώδες και υψηλή σκληρότητα. Τα σκληρομέταλλα ως υλικά κοπτικών εργαλείων παρουσιάστηκαν από το Fried Krupp το 1927 κάτω από την ονομασία Widia (wie Diamant) και μέσω συνεχών βελτιώσεων τους απέκτησαν κυρίαρχη θέση σε μηχανουργικές εφαρμογές /56/. Η κύρια διαδικασία παραγωγής σκληρομετάλλων βασίζεται στην κονιομεταλλουργία. Κατά κύριο λόγο σκόνες από καρβίδιο του βολφραμίου (WC) με άλλα καρβίδια όπως τιτανίου (TiC), τανταλίου (TaC) και νιοβίου (ΝbC) αναμειγνύονται βάση προδιαγραμμένων αναλογίων και αλέθονται. Στη συνέχεια συμπιέζονται παρουσία κοβαλτίου που αποτελεί και το συνδετικό υλικό και ακολουθεί μια πρώτη φάση πυροσυσσωμάτωσης στους 900 o C. Το εξαγόμενο τεμάχιο μορφοποιείται και μια τελική διαδικασία πυροσυσσωμάτωσης λαμβάνει χώρα σε υψηλή θερμοκρασία ( o C) /1/. Η εκλογή της χημικής σύστασης και της κρυσταλλικής δομής των σκληρομετάλλων επιδρά στις ιδιότητες τους. Αύξηση της περιεκτικότητας σε καρβίδια τιτανίου και τανταλίου και αντίστοιχη μείωση του κοβαλτίου συμβάλλουν στην αύξηση της σκληρότητας, στη βελτίωση της αντοχής σε συγκολλήσεις, της αντοχής σε υψηλές θερμοκρασίες και σε φθορά λόγω διάχυσης. Αντίθετα, αρνητικά επηρεάζεται η αντοχή σε εναλλασσόμενη καμπτική καταπόνηση και σε εναλλαγές της θερμοκρασίας. Σημαντική παράμετρος αποτελεί το μέγεθος των κόκκων όσον αφορά τη συμπεριφορά του σκληρομετάλλου στην κοπή. Τα λεπτόκοκκα σκληρομέταλλα παρουσιάζουν βελτιωμένες μηχανικές ιδιότητες σε σύγκριση με τα συμβατικά συντελώντας στη μεγαλύτερη διάρκεια ζωής του κοπτικού πλακιδίου /1,58/. Η μικροκοκκοβολή χρησιμοποιείται ευρύτατα σήμερα ως τρόπος κατεργασίας της επιφάνειας σκληρομετάλλων προκειμένου να βελτιωθεί η συνάφεια της επικάλυψης /17,18/. Η μέση απόσταση ανάμεσα στα μέγιστα ύψη της τραχύτητας R Sm μειώνεται μετά από μικροκοκκοβολή των υποστρωμάτων που πρόκειται να επικαλυφθούν. Η τάση αυτή είναι περισσότερο ευδιάκριτη σε μεγαλύτερη πίεση μικροκοκκοβολής, συντελώντας σε μια καλύτερη μηχανική πρόσφυση ανάμεσα στην επικάλυψη και το υπόστρώμα, όπως σχηματικά παρουσιάζεται στο σχήμα

28 2. Στάθμη γνώσεων Σχήμα 2.10: Επίδραση της μικροκοκκοβολής στην επιφανειακή δομή των σκληρομετάλλων και στη συνάφεια της επικάλυψης Έδρανα κυλίσεως και ολισθήσεως Σκοπός των εδράνων γενικά είναι να στηρίζουν τις ατράκτους, τους άξονες και γενικά οποιαδήποτε άλλα περιστρεφόμενα ή ταλαντευόμενα στοιχεία μηχανών. Από τις δυνάμεις και ροπές φορτίσεως των στηριζόμενων στοιχείων δημιουργούνται στα έδρανα εγκάρσιες και αξονικές δυνάμεις στήριξης. Όταν ένα έδρανο παραλαμβάνει μόνο εγκάρσιες δυνάμεις, ονομάζεται εγκάρσιο έδρανο. Όταν παραλαμβάνει μόνο αξονικές, ονομάζεται αξονικό ή ωστικό έδρανο. Η φόρτιση των εδράνων από ροπές, οι οποίες μπορεί να δημιουργούν προβλήματα στη λειτουργία τους, πρέπει οπωσδήποτε να αποφεύγεται. Γι αυτό το λόγο η στήριξη ενός στοιχείου γίνεται πάντοτε με δύο ή περισσότερα έδρανα. Εκείνο το τμήμα ενός στοιχείου, που στηρίζεται σ ένα έδρανο, είναι πάντοτε κυλινδρικό και ονομάζεται στροφέας. Ενώ ο στροφέας περιστρέφεται ή ταλαντεύεται ανάλογα με την κίνηση του στοιχείου, το έδρανο μένει κατά κανόνα ακίνητο. Μεταξύ στροφέα και εδράνου υπάρχει πάντα μια σχετική κίνηση, και επομένως μεταξύ τους αναπτύσσεται πάντα τριβή. Όταν ο στροφέας ολισθαίνει μέσα στο έδρανο, τότε αυτό ονομάζεται (υδροδυναμικό) έδρανο ολισθήσεως ή κουζινέτο. Όταν ο στροφέας κυλίεται πάνω σε σώματα κυλίσεως, τότε το έδρανο ονομάζεται έδρανο κυλίσεως ή ρουλεμάν. Εκτός από ελάχιστες εξαιρέσεις, μέσα σ ένα υδροδυναμικό έδρανο τοποθετείται σχεδόν πάντοτε και συνδέεται με αυτό σταθερά (συνήθως με συναρμογή σύσφιξης) ένας δακτύλιος, ο οποίος μπορεί να κατασκευάζεται από διαφορετικό υλικό από εκείνο του στροφέα

29 2. Στάθμη γνώσεων Η εσωτερική διάμετρος του δακτυλίου ενός υδροδυναμικού εδράνου είναι λίγα δέκατα ή και χιλιοστά ακόμη του mm μεγαλύτερη από την εξωτερική διάμετρο του στροφέα. Ο στροφέας τοποθετείται έτσι εύκολα μέσα στον δακτύλιο, με τον οποίο έχει συναρμογή ελεύθερης ολισθήσεως. Στο διάκενο μεταξύ δακτυλίου και στροφέα πρέπει να υπάρχει λιπαντικό, σε στερεή, υγρή ή αέρια κατάσταση, ώστε με τη λίπανση να αποφεύγεται η φθορά ολισθήσεως /45/. Η ελαχιστοποίηση της χρήσης λιπαντικού αποτελεί επίσης καθοριστική σχεδιαστική παράμετρο και εξαρτάται κυρίως από την τραχύτητα των σωμάτων επαφής και τον ρυθμό φθοράς τους. Με στόχο την υπέρβαση λειτουργικών ορίων που δημιουργεί η αποκλειστική χρήση χάλυβα στην κατασκευαστική βιομηχανία των εδράνων, προτάθηκε η ανάπτυξη των λεγόμενων υβριδικών εδράνων (hybrid bearings) /59,60,61,62,63,64,65,66,67,68/. Η αύξηση της περιστροφικής ταχύτητας, η μείωση του συντελεστή τριβής και της παροχής λιπαντικού που προκύπτουν με χρήση υβριδικών εδράνων είναι αναμφισβήτητες, αλλά περιορίζονται από την τριβολογική συμπεριφορά των χαλύβδινων τροχιών. Οι σκληρές λεπτές επικαλύψεις προσφέρουν μια σειρά σημαντικών βελτιώσεων στην εν γένει συμπεριφορά των υβριδικών εδράνων κύλισης. Σημαντικότερη όλων αποτελεί η αυξημένη αντοχή σε συμβατική φθορά σε συνθήκες ημιυγρής ή ακόμα ξηράς τριβής, όπως επίσης και ο χαμηλός συντελεστής τριβής. Οι παραπάνω ιδιότητες οδηγούν στην ελαχιστοποίηση της χρήσης λιπαντικού, με την επακόλουθη μείωση των υδροδυναμικών απωλειών, οι οποίες είναι αυξημένες σε περίπτωση υψηλών περιστροφικών ταχυτήτων /63/. Με αυτόν τον τρόπο μειώνεται η αναπτυσσόμενη θερμοκρασία, η συνολική ροπή τριβής και η στάθμη θορύβου, ενώ αυξάνεται αντίστοιχα ο συνολικός βαθμός απόδοσης της ατράκτου. Και οι δύο δακτύλιοι ενός εδράνου κατασκευάζονται συνήθως από σκληρό χαλυβοκράμα (επιφανειακή σκληρότητα πάνω από 60 HRC), για να κρατηθεί η επιφάνεια απαραμόρφωτη καθόλη την διάρκεια ζωής. Όμως, για να ξεπεραστούν τα όποια προβλήματα που θα προέκυπταν κατά την έναρξη-τερματισμό λειτουργίας ή όταν διακοπεί η παροχή λιπαντικού, εφαρμόζεται επικάλυψη στις επιφάνειες λειτουργίας των δύο δακτυλίων. Ωστόσο, για να βεβαιωθεί η αναγκαιότητα ότι οι επιφάνειες των δαχτυλιδιών δεν θα φθαρούν στα σημεία σταματήματος ξεκινήματος, οι δακτύλιοι πρέπει να ξεπεράσουν μια περίοδο που η πίεση τροφοδοσίας του λαδιού είναι χαμηλή ή η τροφοδοσία λαδιού θα διακοπεί από τυχαία περιστατικά ή διαρροή. Βασιζόμενοι σε προηγούμενη εμπειρία από χρήση PVD επικαλύψεων σε γρανάζια /64,65/ και σε άλλα τριβολογικά συστήματα /42,66/, μπορούν να εφαρμόστουν επικαλύψεις στις επιφάνειες τριβής των δακτυλίων που δέχονται πίεση η μια από την άλλη, για να μελετηθούν οι επικαλύψεις απευθείας στα έδρανα /67,68/

30 2. Στάθμη γνώσεων 2.7. Δοκιμασίες προσδιορισμού ιδιοτήτων των επικαλύψεων Δοκιμασία επαναλαμβανόμενης κρούσης Το δοκιμαστήριο επαναλαμβανόμενης κρούσης (σχήμα 2.11) αποτελεί μια κατάλληλη μέθοδο για το χαρακτηρισμό των ιδιοτήτων κόπωσης των επικαλύψεων /10,11,12,13,14,15/. Κατά τη διάρκεια της επαναλαμβανόμενης κρούσης μια σφαίρα σκληρομετάλλου διεισδύει περιοδικά στην επικάλυψη με ένα μέγιστο επιθυμητό φορτίο. Εξαιτίας της πλαστικής παραμόρφωσης του υποστρώματος που αναπτύσσεται κατά τη φόρτιση, η περιοχή επαφής δεν επανέρχεται στην αρχική επίπεδη μορφή και συνεπώς δημιουργείται ένα κοίλο αποτύπωμα. Αξιολόγηση των πειραμάτων που διεξάγονται μέσω του δοκιμαστηρίου επαναλαμβανόμενης κρούσης γίνεται με τη βοήθεια του λογισμικού ΙtecPlus. Σχήμα 2.11: Δοκιμασία κάθετης επαναλαμβανόμενης κρούσης και το λογισμικό αξιολόγησης ItecPlus της κρουστικής δοκιμασίας Δοκιμή εισβολής με κωνικό εισβολέα Rockwell C Η δοκιμασία εισβολής με εισβολέα Rockwell C που προδιαγράφεται από τη σύσταση VDI 3198/1991 /69/ παρουσιάζεται στο σχήμα 2.11α. Κατά τη μέθοδο αυτή, το ασκούμενο φορτίο που ασκεί ο αδαμάντινος εισβολέας φτάνει μέχρι τα 150 dan. Σύμφωνα με τη δοκιμασία αυτή

31 2. Στάθμη γνώσεων αξιολογούνται οι μικρορωγμές περιφερειακά του αποτυπώματος εισβολής καθώς και οι ζώνες συναφειακής αστοχίας. Ενδεικτικές περιπτώσεις καλής και κακής συνάφειας μέσω αυτής της μεθόδου φαίνονται στο σχήμα 2.11β. Αξίζει να σημειωθεί ότι η δοκιμασία αυτή δίνει μόνο ποιοτικά αποτελέσματα για τη δύναμη συνάφειας της επικάλυψης. Σχήμα 2.12: Δοκιμασία εισβολής με τη μέθοδο Rockwell C Δοκιμή χάραξης με κωνικό εισβολέα Rockwell C Η μεθοδολογία αυτή είναι ευρέως διαδεδομένη στο χαρακτηρισμό της συνάφειας λεπτών σκληρών επικαλύψεων. /1,70/. Κατά τη δοκιμασία εφαρμόζεται ένα βημάτικο και συνεχώς αυξανόμενο φορτίο στην επιφάνεια του επικαλυμμένου πλακιδίου μέσω ενός κώνου Rockwell, ενώ το δοκίμιο μετακινείται με σταθερή ταχύτητα όπως φαίνεται στο σχήμα 2.13α. Οι κύριοι μηχανισμοί συναφειακής αστοχίας, όπως προσδιορίζονται από τη δοκιμασία χάραξης είναι η αποκόλληση ευρείας κλίμακας, ο διαχωρισμός λόγω κάμψης και θραύσης και η διεπιφανειακή παραμόρφωση με αποχωρισμό /1/. Η συνεκτική αστοχία αποδίδεται στη δημιουργία μικρορωγμών λόγω παραμόρφωσης της επικάλυψης και υπέρβασης του ορίου διαρροής /1/. Οι δεσμοί συνάφειας της επικάλυψης και του υποστρώματος ελέγχονται είτε με χρήση ακουστικών μεθόδων, είτε με χρήση οπτικής ή ηλεκτρονικής μικροσκοπίας (σχήμα 2.13β) /1,70/. Ωστόσο, η μέθοδος αυτή δίνει μόνο ποιοτικά αποτελέσματα για τη δύναμη συνάφειας της επικάλυψης. Σχήμα 2.13: Δοκιμασία χάραξης (scratch test)

32 3. Σκοπός της εργασίας 3. Σκοπός της εργασίας Οι επικαλύψεις αποτελούν μια αξιόπιστη μέθοδο προστασίας των βασικών υλικών υποστρώματος, καθώς παρουσιάζουν ιδιαίτερα τριβολογικά χαρακτηριστικά και αυξημένη αντοχή σε φθορά. Υπάρχει επομένως η ανάγκη οι επικαλύψεις να δοκιμάζονται με απλές και αξιόπιστες μεθόδους, που θα προσεγγίζουν τις πραγματικές συνθήκες φόρτισης για το πεδίο εφαρμογών τους και στην περίπτωση που αυτό είναι δυνατόν να εξαχθούν ποσοτικά συμπεράσματα για τις ιδιότητες της επικάλυψης. Στην περίπτωση που στο πεδίο εφαρμογής τους οι επικαλύψεις καταπονούνται κυρίως από κρουστικά δυναμικά φορτία (εργαλεία φραιζαρίσματος, πτερύγια αντλιών, έδρανα κύλισης και ολίσθησης κα), η πλέον κατάλληλη μεθοδολογία ελέγχου είναι η δοκιμασία της κάθετης επαναλαμβανόμενης κρούσης, κατά την οποία σφαίρα συνήθως σκληρομετάλλου προσκρούει επαναλαμβανόμενα υπό σταθερή δύναμη στην επικαλυμμένη επιφάνεια. Προηγούμενες έρευνες /10,11,13,14,15/ στο τομέα αυτό ανέδειξαν ως κυρίαρχο μηχανισμό αστοχίας την κόπωση της επικάλυψης και πρότειναν την εφαρμογή της δοκιμασίας επαναλαμβανόμενης κρούσης σαν μια διαδικασία για τον προσδιορισμό διαγραμμάτων Smith και Wöhler. Ωστόσο, άλλοι ερευνητές θεωρούν σαν πηγή προέλευσης της αστοχίας την φθορά (fretting wear) /26/ ή διακρίνουν τρεις τύπους αστοχίας ανάλογα με την περιοχή που εμφανίζεται: στο κέντρο του κύκλου επαφής η αστοχία προέρχεται από λύση της συνοχής λόγω υψηλών διατμητικών τάσεων, στην περιφέρεια λόγω υψηλών εφελκυστικών τάσεων και στην ενδιάμεση περιοχή, όπου παρατηρείται συνδυασμός συνοχικής-συναφειακής αστοχίας συνάφειας λόγω πλαστικής παραμόρφωσης του υποστρώματος και των δυνάμεων τριβής /27,28/. Λόγω των παραπάνω, οι μεθοδολογίες που χρησιμοποιούνται μέχρι σήμερα για τον χαρακτηρισμό των επικαλύψεων ως προς τη συνάφεια της επικάλυψης με το υπόστρωμα δεν είναι δυνατόν να προσφέρουν ποσοτικές πληροφορίες ως προς την ποιότητα της συνάφειας, παρά μόνο αρκούνται στον ποιοτικό χαρακτηρισμό της συνάφειας. Αντίθετα, η πιθανότητα η έναρξη της αστοχίας της επικάλυψης να προέρχεται από μηχανισμούς φθοράς απόξεσης, ανεξάρτητα από άλλους ή σε συνδυασμό με άλλους μηχανισμούς αστοχίας της επικάλυψης, δεν έχει μελετηθεί επαρκώς μέχρι σήμερα. Τα αποτελέσματα προηγούμενων μελετών των μηχανισμών αστοχίας των επικαλύψεων μέσω της δοκιμής κάθετης επαναλαμβανόμενης κρούσης παρείχαν το έναυσμα για περαιτέρω επιρροή της κατανομής τάσεων στην επικάλυψη που εμφανίζεται κατά τη δοκιμή επαναλαμβανόμενης κρούσης, εφαρμόζοντας στη διάρκειά της ταυτόχρονα κάθετη και εφαπτομενική φόρτιση /71,72/. Με αυτόν τον τρόπο, το αποτέλεσμα της ασθενούς συνάφειας στον τρόπο αστοχίας της επικάλυψης λόγω κρούσης θα ήταν πιο διακριτό. Έτσι δημιουργήθηκε

33 3. Σκοπός της εργασίας στα πλαίσια της παρούσας έρευνας η δοκιμασία της πλάγιας επαναλαμβανόμενης κρούσης, στην οποία το επικαλυμμένο δοκίμιο τοποθετείται σε κατάλληλη βάση ώστε να προκύπτει συγκεκριμένη γωνία ως προς τη διεύθυνση πρόσκρουσης της σφαίρας του δοκιμαστηρίου. Σκοπός της παρούσας εργασίας είναι η εξέλιξη της δοκιμής πλάγιας επαναλαμβανόμενης κρούσης για τη διερεύνηση των μηχανισμών αστοχίας της συνάφειας και της μικροαπόξεσης στις λεπτές σκληρές επικαλύψεις. Αρχικά επιδιώχθηκε να αποσαφηνιστούν οι κυρίαρχοι μηχανισμοί που επιδρούν κατά την φάση της έναρξης της αστοχίας της επικάλυψης, μέσω της δοκιμασίας της πλάγιας επαναλαμβανόμενης κρούσης. Η παραπάνω πειραματική μέθοδος συνοδεύεται από ένα πρόσφατα εξελιγμένο μοντέλο πεπερασμένων στοιχείων (FEM) που προβλέπει την έναρξη της αστοχίας της επικάλυψης, στο οποίο λαμβάνονται υπόψη οι μηχανικές ιδιότητες των υπαρχόντων υλικών και η δύναμη συνάφειας στη διεπιφάνεια επικάλυψης-υποστρώματος. Μέσω αυτού, μπορούν να υπολογιστούν οι κρίσιμες τάσεις στην επικάλυψη και να ποσοτικοποιηθεί η στιβαρότητα της σύνδεσης μεταξύ επικάλυψης και υποστρώματος ως σταθερά του συστήματος των δύο υλικών. Με την ποσοτικοποίηση της συνάφειας της επικάλυψης με το υπόστρωμα είναι δυνατόν να εξηγηθούν μεταξύ άλλων τα φαινόμενα πρόωρης αστοχίας της επικάλυψης σε διάφορους τύπους εφαρμογών, όπως κοπτικά εργαλεία, στοιχεία μηχανών, πτερύγια αντλιών κ.α. Επιπλέον, μπορούν να εντοπιστούν και να ελεγχθούν προβληματικές εναποθέσεις που δεν θα μπορούσαν να εντοπιστούν με άλλες δοκιμές ελέγχου της συνάφειας, όπως η δοκιμή εισβολής VDI 3198/1991 /1,69/ ή η δοκιμή χάραξης (scratch test) /1,70/. Η δοκιμή της πλάγιας επαναλαμβανόμενης κρούσης εφαρμόστηκε επίσης σε επικαλυμμένα κοπτικά πλακίδια φραιζαρίσματος σε μη λιπαινόμενο περιβάλλον, αλλά και σε πλακίδια ίδιου τύπου και επικάλυψης που βρίσκονταν μέσα σε ένα δοχείο με υγρό λίπανσης. Το υγρό ήταν μίγμα νερού και λαδιού υψηλής απόδοσης σε κοπή σε συγκεκριμένη αναλογία, γνωστό και ως σαπουνέλαιο. Η δοκιμή με το κοπτικό πλακίδιο μέσα σε λιπαινόμενο περιβάλλον πραγματοποιήθηκε για να μελετηθεί κατά πόσο τα υδροδυναμικά φαινόμενα που δημιουργούνται ανάμεσα στις δυο επιφάνειες, επηρεάζουν τους μηχανισμούς φθοράς της επικάλυψης. Με την χρήση του υγρού κοπής και με την εκλογή κατάλληλων πειραματικών συνθηκών επιδιώχθηκε η απομόνωση της κόπωσης από τον μηχανισμό φθοράς της επικάλυψης έτσι ώστε να μελετηθεί η συμπεριφορά της επικάλυψης αποκλειστικά στο φαινόμενο της μικροαπόξεσης. Η δοκιμασία της επαναλαμβανόμενης κρούσης, κάθετης ή πλάγιας, ως πρόσφατα εφαρμοζόταν κυρίως σε επικαλυμμένα δοκίμια επίπεδης γεωμετρίας, όπως ένθετα κοπτικά πλακίδια και επικαλυμμένους δίσκους. Εξαιρετικής σημασίας είναι επίσης η δυνατότητα πραγματοποίησης

34 3. Σκοπός της εργασίας της πειραματικής διαδικασίας απευθείας σε δοκίμια συνθετότερης γεωμετρίας μέσω κατάλληλων ιδιοσυσκευών συγκράτησης, όπως σε δακτυλίους εδράνων κυλίσεως και ολισθήσεως /30,31/, εκκεντροφόρους άξονες ΜΕΚ, βαλβίδες έγχυσης καυσίμου κ.α. Η απευθείας εξέταση των επικαλύψεων που έχουν εναποτεθεί στις κυλινδρικές επιφάνειες των δακτυλίων εδράνων είναι πρωτοποριακή, καθώς η διαδικασία εναπόθεσης επηρεάζει σημαντικά τις προκύπτουσες μηχανικές ιδιότητες της επικάλυψης και τη συνάφεια της με το υπόστρωμα. Για τους λόγους αυτούς κρίθηκε αναγκαία η διεξαγωγή έρευνας στην περιοχή αυτή, προκειμένου να αποσαφηνιστούν πλήρως οι αιτίες αστοχίας της επικάλυψης σε δοκίμια μη επίπεδης γεωμετρίας, που παρουσιάζουν ιδιαιτερότητες στη διαδικασία εναπόθεσης της επικάλυψης σε αυτά, όπως είναι οι δακτύλιοι των εδράνων. Εν προκειμένω χρησιμοποιήθηκαν μεθοδολογίες προσδιορισμού των μηχανικών ιδιοτήτων και ελέγχου της συνάφειας που βασίζονται στην έρευνα που εμπεριέχεται στην παρούσα εργασία, ώστε να επιδειχθεί η εφαρμογή των μεθόδων σε ένα πρακτικό παράδειγμα που παρουσιάζει ιδιαιτερότητες ως προς την εκτέλεση των πειραματικών διαδικασιών. Η λειτουργία της δοκιμής πλάγιας επαναλαμβανόμενης κρούσης δεν σταματά με την πρόκληση της αρχικής αστοχίας της επικάλυψης. Ο ρυθμός με τον οποίο η επικάλυψη αποδομείται, δηλαδή ο ρυθμός με τον οποίο η αρχική αστοχία μεταδίδεται στον υπόλοιπο κύκλο επαφής ως την πλήρη απομάκρυνση της επικάλυψης, δίνει σημαντικές πληροφορίες για την ποιότητα της επικάλυψης και τις τριβολογικές της ιδιότητες /12,73,74,75/. Ειδικά για επικαλύψεις μεγάλου πάχους, όπως είναι οι επικαλύψεις θερμικού ψεκασμού, δημιουργήθηκε μια μεθοδολογία η οποία να μπορεί να ποσοτικοποιήσει τον ρυθμό με τον οποίο η επικάλυψη αποδομείται, ώστε να είναι δυνατή η άμεση σύγκριση της απόδοσης των διάφορων επικαλύψεων που θα μπορούσαν να χρησιμοποιηθούν για την αύξηση της διάρκειας ζωής εξαρτημάτων συγκεκριμένων εφαρμογών

35 4. Πειραματικές διατάξεις 4. Πειραματικές διατάξεις 4.1. Δοκιμαστήριο κάθετης και πλάγιας επαναλαμβανόμενης κρούσης Το δοκιμαστήριο επαναλαμβανόμενης κρούσης στο οποίο πραγματοποιήθηκαν τα αντίστοιχα πειράματα, κατασκευάστηκε από το ΕΕΔΜ του ΑΠΘ /10,11,12,13,14,15/ σε συνεργασία με την εταιρεία CemeCon AG. Βασίστηκε σε προηγούμενο μοντέλο που παρουσιάστηκε από τον Knotek /9/ και το οποίο εξελίχθηκε περαιτέρω. Κατά την διάρκεια των πειραμάτων ένας εισβολέας -συνήθως είναι σφαίρα σκληρομετάλλου Κ05 διαμέτρου 5mm- προσκρούει σε επικαλυμμένη επίπεδη επιφάνεια υπό σταθερή δύναμη με συχνότητα 50 Hz, με αποτέλεσμα το σύστημα επικάλυψης-υποστρώματος να φορτίζεται μεταξύ μιας μηδενικής και μιας μη μηδενικής τιμής δύναμης. Ως αποτέλεσμα έχουμε την εμφάνιση ενός μόνιμου κοίλου αποτυπώματος. Ο λόγος, για τον οποίο η περιοχή επαφής δεν επανέρχεται πλήρως στην αρχική της επίπεδη μορφή, έγκειται στην πλαστική παραμόρφωση που εξελίσσεται κατά την φάση της φόρτισης, καθώς και στην εξελισσόμενη σταδιακά φθορά της επικάλυψης. Για κάθε συγκεκριμένο σύστημα επικάλυψης-υποστρώματος, υπάρχει ένα κρίσιμο φορτίο κρούσης, που αντιστοιχεί σε 10 6 επαναλαμβανόμενες κρούσεις, για το οποίο η επικάλυψη δεν αστοχεί. Στο δεξί μέρος του σχήματος 4.1 παρουσιάζεται η FEM προσομοίωση της διαδικασίας της κρούσης μέσω του αντιστοίχου δοκιμαστηρίου, στην οποία είναι απαραίτητη η γνώση των μηχανικών ιδιοτήτων των υλικών επικάλυψης και υποστρώματος. Με την βοήθεια της FEM προσομοίωσης μπορούν να υπολογιστούν οι τάσεις που αναπτύσσονται στην επικάλυψη, και οι οποίες σχετίζονται με το Σχήμα 4.1: Η αρχή λειτουργίας του δοκιμαστηρίου και η FEM προσομοίωση του πειράματος

36 4. Πειραματικές διατάξεις κρίσιμο φορτίο, εξασφαλίζοντας έτσι την διαρκή αντοχή της επικάλυψης, όπως φαίνεται στα αντίστοιχα διαγράμματα Smith και Woehler. Η διαδικασία προσδιορισμού των παραπάνω διαγραμμάτων γίνεται με την βοήθεια ενός πλήρως αυτόματου λογισμικού, του ITEC, με το οποίο είναι εφοδιασμένο το δοκιμαστήριο /10,12/. Προκειμένου να ποσοτικοποιηθεί ο βαθμός στον οποίο η επικάλυψη έχει αστοχήσει, ορίζεται ο λόγος της επιφάνειας αστοχίας FR ως το ποσοστό της επιφάνειας του κύκλου επαφής από την οποία έχει απομακρυνθεί η επικάλυψη (σχήμα 4.2). Το μέγεθος FR είναι δυνατόν να προσδιοριστεί αυτόματα με την βοήθεια του αλγόριθμου WEPROC /23/. Ο συγκεκριμένος αλγόριθμος λειτουργεί σε συνεργασία με τις φωτογραφίες τύπου back scatter των αποτυπωμάτων που λαμβάνονται μέσω του Σαρωτικού Ηλεκτρονικού Μικροσκοπίου (SEM). Οι παραπάνω φωτογραφίες εξαρτώνται από τα υλικά και ειδικά τα ξεχωριστά στρώματα που βρίσκονται στην επιφάνεια. Το λογισμικό WEPROC χρησιμοποιεί την ανάλυση της χρωματικής πυκνότητας και τελικά υπολογίζει τον λόγο επιφάνειας αστοχίας FR. Στα πλαίσια της παρούσας εργασίας θα αξιολογηθούν τα αποτελέσματα που προκύπτουν από μια νέα δοκιμή κρούσης, της οποίας η αρχή λειτουργίας βασίζεται σε αυτή της επαναλαμβανόμενης κρούσης, όπως αυτή περιγράφηκε παραπάνω. Συγκεκριμένα, με την κατασκευή κατάλληλης ιδιοσυσκευής συγκράτησης (σχήμα 4.3) είναι δυνατόν να πραγματοποιηθούν διαδοχικά χτυπήματα πάνω σε κεκλιμένη επιφάνεια. Ως αποτέλεσμα έχουμε την ταυτόχρονη κάθετη και εφαπτομενική φόρτιση των επικαλυμμένων δοκιμίων. Έτσι με την παραπάνω δοκιμή επιδιώκεται ο προσδιορισμός της συμπεριφοράς της επικάλυψης κατά την ταυτόχρονη ενεργοποίηση των μηχανισμών συνεκτικής και συναφειακής φθοράς. Σχήμα 4.2: Καθορισμός της επιφάνειας αστοχίας εντός του αποτυπώματος μέσω του αλγόριθμου WEPROC

37 4. Πειραματικές διατάξεις Σχήμα 4.3: Η ιδιοσυσκευή συγκράτησης και ανάλυση της εφαρμοζόμενης δύναμης της δοκιμής κεκλιμένης επαναλαμβανόμενης κρούσης Συσκευή νανοσκληρομέτρησης Αναπόσπαστο μέρος κατά την εξέλιξη των υλικών αποτελεί η γνώση των μηχανικών τους ιδιοτήτων όπως το μέτρο ελαστικότητας και το όριο διαρροής. Μέσω σύγχρονων συσκευών νανοδιείσδυσης παρέχεται η δυνατότητα να εκτιμηθούν οι ιδιότητες αντοχής διαφορών υλικών /76,77,78,79,80,81,82,83,84/. Η συσκευή νανοσκληρομέτρησης που χρησιμοποιήθηκε για τα πειράματα που θα παρουσιασθούν είναι της εταιρίας Helmut FISCHER GmbH & Co, μοντέλο FISCHERSCOPE H100 και φαίνεται στο σχήμα 4.4. Στη συσκευή εφαρμόζονται αδαμάντινοι εισβολείς τύπου Berkovich, Vickers και Knupp. Η όλη διαδικασία είναι πλήρως Σχήμα 4.4: Νανοσκληρόμετρο της εταιρίας FISCHER GmbH & Co

38 4. Πειραματικές διατάξεις αυτοματοποιημένη μέσω του λογισμικού WIN-HCU ver 1.9. Μεταξύ των δυνατοτήτων της συσκευής αυτής είναι η μέτρηση με μέγιστο φορτίο από 1 μέχρι 1000 mn με διακριτοποίηση 0.1 mn, η εύρεση της Γενικευμένης Σκληρότητας (Universal Hardness HU), η οποία δύναται να μετατραπεί σε σκληρότητα Vickers σύμφωνα με τη διαδικασία που προδιαγράφεται από το DIN 50359, όπως επίσης και η απευθείας μέτρηση της σκληρότητας Vickers με βάση το DIN /16/. Επιπλέον, παρέχει την δυνατότητα ταυτόχρονης καταγραφής εφαρμοζόμενης δύναμηςδιείσδυσης εισβολέα. Από την καταγραφή αυτή είναι δυνατή η εύρεση της καμπύλης 0άσης παραμόρφωσης της επικάλυψης /16,85,86,87,88,89/ Συσκευή κρατεροποίησης για τον προσδιορισμό του πάχους επικαλύψεων Σημαντική παράμετρος στην απόδοση κοπής των επικαλυμμένων PVD εργαλείων αποτελεί το πάχος επικάλυψης όπως έχουν αναδείξει σχετικές έρευνες /17,29,90,91/. Η μέτρηση του πάχους της επικάλυψης γίνεται μέσω απόξεσης με τη συσκευή KALOΤTCHEN της εταιρίας CemeCon AG (βλέπε σχήμα 4.5). Η αρχή λειτουργίας της συσκευής είναι πολύ απλή και υλοποιείται μέσω περιστροφής της σφαίρας σκληρομετάλλου είτε ωρολογιακά είτε αντιωρολογιακά και με χρήση διαλύματος σκόνης διαμαντιού στο σημείο επαφής σφαίρας επικάλυψης. Έτσι επιτυγχάνεται το αποτύπωμα που φαίνεται σε μεγέθυνση στο κάτω δεξί τμήμα του σχήματος. Στη συνέχεια με τη βοήθεια μικροσκοπίου, που στην τράπεζα του διαθέτει μικρομετρικό κανόνα, μετρώνται τα μεγέθη Χ και Υ. Το πάχος της επικάλυψης υπολογίζεται εφαρμόζοντας της μαθηματική σχέση που φαίνεται στο σχήμα 4.5 Σχήμα 4.5: Συσκευή μέτρησης πάχους επικάλυψης

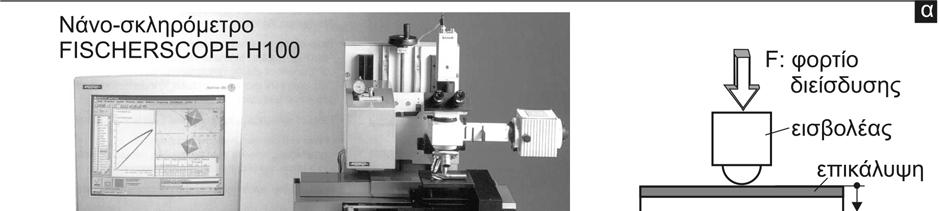

39 4. Πειραματικές διατάξεις 4.4. Συσκευή επιφανειακής διείσδυσης με κωνικούς εισβολείς από διαμάντι Μια ακόμη δοκιμή η οποία παρέχει αρκετές πληροφορίες για την ποιότητα της συνάφειας της επικάλυψης με το υπόστρωμα είναι η δοκιμασία εισβολής. Η διαδικασία αυτή διεξάγεται με εισβολέα Rockwell C και προδιαγράφεται από τη σύσταση VDI 3198/1991 /69/, όπως περιγράφεται στο σχήμα 4.6. Σύμφωνα με τη σύσταση αυτή, αξιολογούνται οι μικρορωγμές περιφερειακά του αποτυπώματος εισβολής, καθώς και οι ζώνες συναφειακής αστοχίας. Τυπικά αποτελέσματα αυτής της δοκιμασίας με τον αντίστοιχο χαρακτηρισμό της επιφάνειας φαίνονται στο δεξί τμήμα του σχήματος. Αξίζει να σημειωθεί ότι η δοκιμασία αυτή δίνει μόνο ποιοτικά αποτελέσματα για τη δύναμη συνάφειας της επικάλυψης και για το λόγο αυτό για τον ποσοτικό προσδιορισμό της δύναμης συνάφειας, πέραν της δοκιμασίας αυτής, εξελίχθηκαν προσομοιωτικά μοντέλα με τη βοήθεια των πεπερασμένων στοιχείων που σε συνδυασμό με τη δοκιμασία επαναλαμβανόμενης κρούσης, δύνανται να παράσχουν ποσοτικά αποτελέσματα για τη δύναμη συνάφειας. Σχήμα 4.6: Ποιοτική αξιολόγηση της δύναμης συνάφειας των επικαλύψεων με βάση τη μορφή του αποτυπώματος με εισβολέα κατά Rockwell C (VDI3198/1991)

40 4. Πειραματικές διατάξεις 4.5. Συσκευή χάραξης Η δοκιμασία χάραξης είναι μια διαδεδομένη μεθοδολογία χαρακτηρισμού της αντοχής της συνάφειας λεπτών σκληρών επικαλύψεων σε μαλακότερα υποστρώματα. Η αρχή λειτουργίας συνίσταται στην εφαρμογή ενός βηματικά και συνεχώς αυξανόμενου φορτίου στην επιφάνεια του επικαλυμμένου δοκιμίου, μέσω ενός κώνου Rockwell, ενώ το δοκίμιο μετακινείται με σταθερή ταχύτητα. Η ακίδα του εισβολέα οδηγεί στην ανάπτυξη ελαστικών και πλαστικών παραμορφώσεων οι οποίες εξελίσσονται έως ότου να παρατηρηθεί αστοχία των διεπιφανειακών δεσμών /70/. Η αρχή της δοκιμασίας αυτής και ένα τυπικό αποτέλεσμα παρουσιάζονται στο σχήμα 4.7. Η αντοχή της συνάφειας της επικάλυψης με το υπόστρωμα μπορεί να εκφραστεί μέσω του κρίσιμου φορτίου F c, το οποίο ορίζεται σαν την ελάχιστη φόρτιση, η οποία προκαλεί την πρώτη διεπιφανειακή αστοχία. Πολλές φορές, σε επικαλύψεις υψηλής δύναμης συνάφειας με το υπόστρωμα, είναι δυνατό να παρατηρηθεί αστοχία της εσωτερικής συνοχής της επικάλυψης με αποτέλεσμα την εκτίναξη μικροτεμαχίων της επικάλυψης, τα οποία όμως δεν αποκαλύπτουν το υπόστρωμα (chipping). Η αστοχία που παρατηρείται κατά την εξέλιξη της δοκιμασίας είναι δυνατόν να είναι και σύνθετου τύπου /11/. Σχήμα 4.7: Αρχή της δοκιμασίας χάραξης των επικαλύψεων

41 4. Πειραματικές διατάξεις 4.6. Συσκευή τραχυμέτρησης Ο έλεγχος της τραχύτητας τόσο των ακάλυπτων όσο και των επικαλυμμένων PVD κοπτικών εργαλείων που έχουν υποβληθεί σε διάφορες επιφανειακές κατεργασίες πραγματοποιήθηκε με τη βοήθεια της συσκευής τραχυμέτρησης Surtronic 3+ της εταιρείας Taylor Hobson /92/ (βλέπε σχήμα 4.8α). Η συσκευή τραχυμέτρησης Surtronic 3+ συνδέεται με ηλεκτρονικό υπολογιστή και μέσω του λογισμικού Talyprofile παρέχεται η δυνατότητα να αξιολογηθούν τα αποτελέσματα της μέτρησης. Χαρακτηριστικές περιπτώσεις τραχυγραφήματος για ένα στιλβωμένο και ένα μικροκοκκοβολημένο πλακίδιο σκληρομετάλλου K05-K20 παρουσιάζονται στο σχήμα 4.8β. Με εφαρμογή διαφόρων τύπων στυλίσκων όπως 112/1504, 112/1505, 112/1506 στη συσκευή είναι δυνατό να γίνει μέτρηση της τραχύτητας κυρτών επιφανειών με σχετικά μεγάλο βάθος. Κρίσιμο μέγεθος κατά την τραχύμετρηση αποτελεί η επιλογή του μήκους αποκοπής. Σε σχετικά λείες επιφάνειες το μήκος αποκοπής πρέπει να επιλέγεται μικρότερο σε σύγκριση με πιο τραχιές επιφάνειες. Μέσω του μήκους αποκοπής μπορούν να καθοριστούν οι τραχύτητες δεύτερης και τρίτης τάξεως. Σχήμα 4.8: Συσκευή τραχυμέτρησης και ενδεικτικά αποτελέσματα Συσκευή τρισδιάστατης σάρωσης επιφανειών Ο προσδιορισμός των γεωμετρικών χαρακτηριστικών των αποτυπωμάτων, που προέκυψαν από τη δοκιμασία πρόσκρουσης, έγινε με χρήση του οπτικού-τρισδιάστατου συστήματος μετρήσεων μsurf explorer της εταιρείας NanoFocus AG (βλ. σχήμα 4.9) /93/. Πρόκειται για έναν τρισδιάστατο σαρωτή επιφανειών ο οποίος βασίζεται στην καινοτόμο confocal Multi- Pinhole τεχνολογία για μέτρηση και ανάλυση επιφανειών τόσο στην περιοχή των χιλιοστών όσο και στην περιοχή των νανομέτρων. Με χρήση του μsurf explorer μπορούμε να προσδιορίσουμε σκληρότητα, να κάνουμε ανάλυση τρισδιάστατων δομών, πυκνότητας στρώματος και

42 4. Πειραματικές διατάξεις γεωμετρικές μετρήσεις. Ο φακός που χρησιμοποιείται μπορεί να αποτυπώσει εικόνες στην περιοχή 260x260μm μέχρι 1.6x1.6mm. Κατόπιν η εικόνα αποστέλλεται στον ηλεκτρονικό υπολογιστή για περαιτέρω ανάλυση και επεξεργασία των δεδομένων. Μετά το πέρας της δοκιμασίας επαναλαμβανόμενης κρούσης έγιναν μετρήσεις στα εκάστοτε αποτυπώματα με χρήση του σαρωτικού μικροσκοπίου μsurf. Αρχικά πραγματοποιείται σάρωση της εξεταζόμενης επιφάνειας και εν συνεχεία τα δεδομένα εμφανίζονται μέσω ειδικού λογισμικού στην οθόνη του υπολογιστή του μsurf. Το συγκεκριμένο λογισμικό εμφανίζει το μετρούμενο αποτύπωμα σε κάθετη τομή, ακολουθούν οι μετρήσεις της διαμέτρου και του βάθους του αποτυπώματος και τα αποτελέσματα καταγράφονται. Αναλυτικότερα, μετρώνται οι διαστάσεις Χ και Υ της συνολικής επιφάνειας του δοκιμίου. Έπειτα υπολογίζεται το ποσοστό των έγκυρων σημείων που βρίσκονται εντός της μαρκαρισμένης με φίλτρο περιοχής (βλ. σχήμα 4.10). Το γινόμενο των αρχικών διαστάσεων επί το ποσοστό των έγκυρων σημείων της μαρκαρισμένης περιοχής δίνει την επιφάνεια προβολής του αποτυπώματος. Το μέσο βάθος του αποτυπώματος υπολογίζεται μέσω αριθμητικής ολοκλήρωσης στο αποτύπωμα. Το μέσο βάθος του αποτυπώματος πολλαπλασιασμένο επί την προβολή της επιφάνειας του αποτυπώματος δίνει τον όγκο εντός του αποτυπώματος δηλαδή των όγκο που αφαιρέθηκε κατά τη δοκιμή κρούσης. Σχήμα 4.9: μsurf explorer και λεπτομέρεια του φακού του μsurf explorer

43 4. Πειραματικές διατάξεις Σχήμα 4.10: Υπολογισμός όγκου υλικού που αφαιρέθηκε στην δοκιμή επαναλαμβανόμενης κρούσης χρησιμοποιώντας λογισμικό 3D τοπογραφίας επιφάνειας 4.8. Μικροσκόπια Η διαπίστωση της ύπαρξης αστοχίας στην επικάλυψη μετά την διεξαγωγή πειραμάτων κρούσης διεξαγόταν με χρήση σαρωτικού ηλεκτρονικού μικροσκοπίου αλλά και οπτικού στερεοσκοπικού μικροσκοπίου. Το σαρωτικό ηλεκτρονικό μικροσκόπιο (SEM) που χρησιμοποιήθηκε είναι τύπου Joel-840, είναι εγκατεστημένο στο Εργαστήριο Ηλεκτρονικής Μικροσκοπίας του τμήματος Φυσικής του ΑΠΘ και εικονίζεται στο σχήμα Το μικροσκόπιο αυτό, πέρα από την δυνατότητα λήψης φωτογραφιών μεγέθυνσης έως και 50x10 3, παρέχει την δυνατότητα λήψης μικροφασματικών αναλύσεων (EDX) σε σημεία του δοκιμίου. Η διαδικασία αυτή στηρίζεται στην διαφορετική ενέργεια των ακτινών x που εκπέμπονται από την επιφάνεια του εξεταζόμενου σημείου, ενέργεια που εξαρτάται από το είδος των μεταλλικών στοιχείων της επιφάνειας. Στο δεξί τμήμα του δίνεται σαν παράδειγμα φωτογραφία κοπτικής ακμής πλακιδίου φραιζαρίσματος επικαλυμμένης με TINALOX που ελήφθη από το ηλεκτρονικό μικροσκόπιο και το αντίστοιχο διάγραμμα EDX σημείου της επιφάνειας. Παράλληλα κυρίως για την μέτρηση της φθοράς της επιφάνειας ελευθερίας κατά την διάρκεια των πειραμάτων κοπής έγινε χρήση και του στερεοσκοπικού οπτικού μικροσκοπίου Stemi 2000-C της εταιρείας Zeiss (σχήμα 4.12) που είναι εγκατεστημένο στο ΕΕΔΜ του ΑΠΘ. Μέσω αυτού είναι δυνατή η λήψη φωτογραφιών σε ηλεκτρονική μορφή

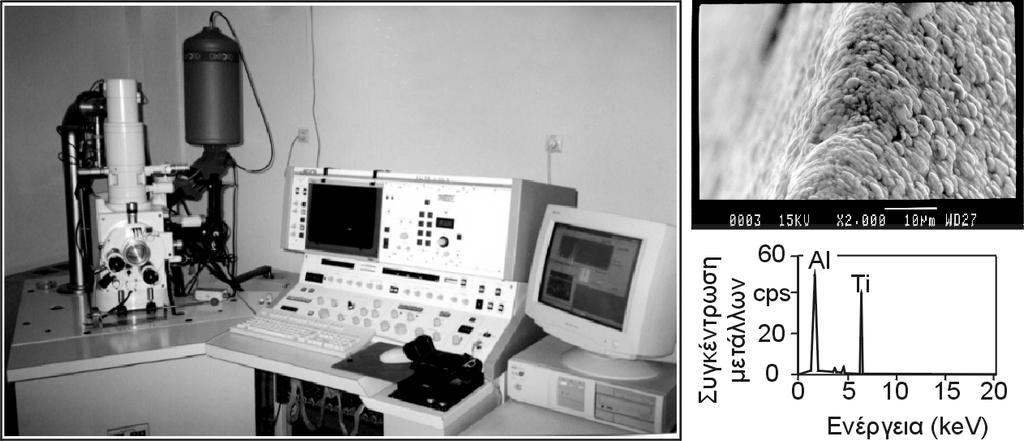

44 4. Πειραματικές διατάξεις Σχήμα 4.11: Σαρωτικό ηλεκτρονικό μικροσκόπιο Joel-840 Σχήμα 4.12: Οπτικό στερεοσκοπικό μικροσκόπιο

45 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες 5. Μηχανισμοί έναρξης και διάδοσης της αστοχίας επικαλύψεων κατά τη δοκιμασία πλάγιας επαναλαμβανόμενης κρούσης σε διάφορες γωνίες κρούσης 5.1. Δοκιμή κάθετης και πλάγιας επαναλαμβανόμενης κρούσης σε επικαλυμμένες επιφάνειες Εξαιρετικής σημασίας είναι η ακριβής γνώση των ιδιοτήτων κόπωσης σε διάφορες περιπτώσεις συστημάτων επικάλυψης υποστρώματος για την μελέτη της αστοχίας επικαλύψεων σε στοιχεία τα οποία καταπονούνται από δυναμικά φορτία, όπως για παράδειγμα επικαλυμμένα κοπτικά εργαλεία σε κατεργασίες διακοπτόμενης κοπής. Επιπροσθέτως όμως, με τη βοήθεια του δοκιμαστηρίου επαναλαμβανόμενης κρούσης είναι εφικτός ο προσδιορισμός μιας σειράς ιδιοτήτων των επικαλύψεων. Χαρακτηριστικό παράδειγμα είναι η δυνατότητα διευκρίνησης των τρόπων αστοχίας της επικάλυψης λόγω συνάφειας και συνοχής. Με χρήση της παραπάνω δοκιμής μπορούν να προκύψουν πολύτιμα αποτελέσματα για την πρόβλεψη της συμπεριφοράς σε κοπή των επικαλυμμένων κοπτικών εργαλείων /10,11,12,13,14,15,94,95,96/. Ταυτόχρονα η δοκιμασία επαναλαμβανόμενης κρούσης μπορεί να λειτουργήσει επιτυχώς και για τον προσδιορισμό των ιδιοτήτων των επικαλύψεων σε φαινόμενα ερπυσμού /19,20,21/. Στο σχήμα 5.1 απεικονίζεται το δοκιμαστήριο επαναλαμβανόμενης κρούσης και η βασική αρχή λειτουργίας του. Κατ αυτή, μια σφαίρα σκληρομετάλλου επιταχύνεται και προσκρούει συνεχόμενα σε ένα δοκίμιο με επικαλυμμένη επιφάνεια κάτω από σταθερή μέγιστη δύναμη κρούσης. Η συγκεκριμένη δύναμη μετράται μέσω πιεζοηλεκτρικού δυναμόμετρου και παρακολουθείται καθ όλη την διάρκεια του πειράματος. Ως αποτέλεσμα έχουμε την δημιουργία ενός μόνιμου κοίλου αποτυπώματος, λόγω της εξελισσόμενης πλαστικής παραμόρφωσης κατά την διάρκεια της φόρτισης, στην περιοχή της επαφής. Ανάλογα με την δύναμη της πρόσκρουσης και τον αριθμό των κρούσεων είναι δυνατόν να ανιχνευθεί αστοχία της επικάλυψης με χρήση και οπτικού μικροσκοπίου. Μέσω της δοκιμασίας πρόσκρουσης σε διάφορες δυνάμεις και αριθμό κρούσεων μπορεί να κατασκευαστεί το διάγραμμα της δύναμης ως προς τον αριθμό κρούσεων που οδηγεί σε αστοχία της επικάλυψης. Στο δεξί μέρος του σχήματος παρουσιάζεται η FEM προσομοίωση της διαδικασίας της κρούσης μέσω του αντιστοίχου δοκιμαστηρίου, όπου λαμβάνονται υπόψη οι μηχανικές ιδιότητες των υλικών επικάλυψης και υποστρώματος. Με την βοήθεια της παραπάνω προσομοίωσης του πειράματος προσδιορίζονται τα διαγράμματα Smith και Woehler του υλικού της εξεταζόμενης επικάλυψης

46 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες Βασικό ρόλο στην λειτουργία του δοκιμαστηρίου επαναλαμβανόμενης κρούσης διαδραματίζει η μονάδα τροφοδοσίας ισχύος. Η συγκεκριμένη μονάδα υποστηρίζει ολόκληρη την πειραματική εγκατάσταση. Η επίτευξη διαφορετικών δυνάμεων πρόσκρουσης έγκειται στον πλήρη έλεγχο της ηλεκτρικής τάσης στην έξοδο της μονάδας, μέσω ενός αυτομετασχηματιστή. Επίσης, ολόκληρη η πειραματική διαδικασία ελέγχεται και εποπτεύεται μέσω της μονάδας ελέγχου. Η συγκεκριμένη μονάδα απαρτίζεται από έναν προσωπικό υπολογιστή (PC) εφοδιασμένο με έναν ελεγκτή PID (αναλογικός, διαφορικός, ολοκληρωτικός). Η χρήση του παραπάνω ελεγκτή κρίνεται απαραίτητη, δεδομένου ότι με την βοήθεια του εκκινεί και τερματίζει η διαδικασία του πειράματος καθώς και ρυθμίζει την ένταση του ρεύματος εξόδου στον αυτομετασχηματιστή μέσω ενός κινητήρα συνεχούς ρεύματος (DC), ώστε να υπάρχει δυνατότητα μέτρησης της δύναμης κρούσης, της έντασης του ρεύματος και της θερμοκρασίας εντός του δοκιμαστηρίου. Η πειραματική διαδικασία υποστηρίζεται από ανάλογο λογισμικό για τον προσδιορισμό της αντοχής της επικάλυψης σε κόπωση με την μορφή διαγραμμάτων Smith και Woehler, μέσω ενός πλήρους αυτόματου λογισμικού, του ITEC, το οποίο διατίθεται μαζί με το δοκιμαστήριο. Το συγκεκριμένο λογισμικό στηρίζεται στην προσομοίωση του πειράματος με την βοήθεια πεπερασμένων στοιχείων (FEM). Σχήμα 5.1: Η αρχή λειτουργίας του δοκιμαστηρίου και η FEM προσομοίωση του πειράματος

47 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες Όπως ήδη αναφέρθηκε, κατά την ολοκλήρωση του πειράματος, λόγω της πλαστικής παραμόρφωσης που εξελίσσεται στην φάση της φόρτισης, έχουμε την δημιουργία ενός κοίλου αποτυπώματος. Το συγκεκριμένο αποτύπωμα χρησιμοποιείται για την ποσοτικοποίηση του βαθμού στον οποίο η επικάλυψη έχει αστοχήσει. Συγκεκριμένα, η έκταση της αστοχίας στο αποτύπωμα της κρούσης περιγράφεται με το λόγο επιφάνειας αστοχίας FR, ο οποίος ορίζεται ως το πηλίκο της επιφάνειας όπου το υπόστρωμα έχει αποκαλυφθεί προς την συνολική επιφάνεια επαφής (βλ. σχήμα 5.2). Για τον προσδιορισμό του λόγου FR χρησιμοποιείται το αυτόματο λογισμικό WEPROC. Το συγκεκριμένο λογισμικό επεξεργάζεται τα χρώματα των μικροφωτογραφιών του Σαρωτικού Ηλεκτρονικού Μικροσκοπίου (SEM) και ειδικά τις φωτογραφίες τύπου back scatter. Κατ αυτές, τα υλικά και ειδικά τα ξεχωριστά στρώματα που βρίσκονται στην επιφάνεια εμφανίζονται με διαφορετικά χρώματα. Χρησιμοποιώντας έτσι, την ανάλυση της πυκνότητας των χρωμάτων, μπορούμε να προσδιορίσουμε το ποσοστό της επιφάνειας των στρωμάτων της επικάλυψης και τελικά να υπολογίσουμε τον λόγο επιφάνειας αστοχίας. Επίσης, ο συγκεκριμένος αλγόριθμος εκτελεί την ανάλυση της πυκνότητας των χρωμάτων εντός του αποτυπώματος και τα αποτελέσματα απεικονίζονται στο διάγραμμα συχνότητας χρώματος. Παράλληλα, τα αποτελέσματα καταγράφονται σε λίστα. Για τις περιπτώσεις αυτές, το εύρος των χρωμάτων που αντιστοιχούν σε κάθε στρώμα προσδιορίζεται μέσω ανάλυσης EDX στην περιοχή του κύκλου επαφής. Η δοκιμή πλάγιας επαναλαμβανόμενης κρούσης αποτελεί μια επέκταση του δοκιμαστηρίου που περιγράφεται στις παραπάνω σελίδες. Σύμφωνα με αυτή, η κρούση δεν γίνεται πλέον κάθετα σε μια επιφάνεια ενός επικαλυμμένου δοκιμίου, αλλά υπό συγκεκριμένη κλίση. Αυτό είναι δυνατόν να επιτευχθεί είτε με ειδική διαμόρφωση του εξεταζόμενου δοκιμίου, είτε με την κατασκευή κατάλληλης ιδιοσυσκευής. Και στις δύο περιπτώσεις, πετυχαίνουμε την ταυτόχρονη άσκηση κάθετης και εφαπτομενικής φόρτισης με αποτέλεσμα την σύγχρονη ενεργοποίηση μηχανισμών φθοράς της επικάλυψης, που έχουν σχέση τόσο με την συνάφεια όσο και με την συνοχή. Σχήμα 5.2: Προσδιορισμός της επιφάνειας αστοχίας της επικάλυψης εντός του αποτυπώματος μέσω του αλγορίθμου WEPROC

48 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες Συγκεκριμένα, αναλύοντας την πρώτη περίπτωση, είναι δυνατόν να παραχθούν ειδικά διαμορφωμένα επικαλυμμένα δοκίμια, τα οποία μπορούν να χρησιμοποιηθούν για την μελέτη των ιδιοτήτων των επικαλύψεων υπό την ταυτόχρονη ενεργοποίηση των μηχανισμών συνεκτικής και συναφειακής φθοράς. Στο σχήμα 5.3α απεικονίζεται η μορφή αυτών, αλλά και η ανάλυση της δύναμης κρούσης σε μια κάθετη ως προς την κεκλιμένη επιφάνεια F n και σε μια εφαπτομενική F t. Η δεύτερη περίπτωση, η οποία και ως επί το πλείστον χρησιμοποιήθηκε στα πειράματα που πραγματοποιήθηκαν κατά την παρούσα εργασία, έγκειται στην κατασκευή κατάλληλης ιδιοσυσκευής συγκράτησης. Η παραπάνω ιδιοσυσκευή απεικονίζεται στο σχήμα 5.3β. Για την επίτευξη των πειραμάτων κατασκευάστηκαν ιδιοσυσκευές για διάφορες τιμές των γωνιών θ. Στο διάγραμμα του σχήματος 5.4 παρατηρείται η μεταβολή τόσο την ρυθμιζόμενης δύναμης, όσο και της εφαπτομενικής σε περίπτωση όπου επιθυμείται η κάθετη δύναμη ως προς την κεκλιμένη επιφάνεια να είναι σταθερή. Πρακτικά η δύναμη που μπορεί να μετρηθεί κατά τη διάρκεια του πειράματος είναι η κατακόρυφη δύναμη, λόγω της φύσης του πιεζοηλεκτρικού μετρητικού του δοκιμαστηρίου, το οποίο μπορεί να παραλάβει και να μετρήσει δυνάμεις μόνο προς μια συγκεκριμένη διεύθυνση. Για αυτό το λόγο είναι σκόπιμη η ανάλυση της κατακόρυφης δύναμης κρούσης σε δυο συνιστώσες, σε μια κάθετη προς την επιφάνεια του δοκιμίου F n και σε μια εφαπτομενική F t. Οι συνιστώσες των δυνάμεων για διάφορες τιμές της γωνίας θ απεικονίζονται στο διάγραμμα του σχήματος 5.5 συναρτήσει της γωνίας κλίσης θ /71/. Σχήμα 5.3: α) Διαμόρφωση επικαλυμμένου δοκιμίου β) Ιδιοσυσκευή συγκράτησης του επικαλυμμένου δοκιμίου

49 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες Αναμφίβολα, η τιμή της εφαπτομενικής συνιστώσας F t είναι σχετικά μικρή για γωνίες έως και 15 μοιρών, εντούτοις είναι ικανή να δημιουργήσει έντονα φαινόμενα συναφειακής φθοράς της επικάλυψης, όπως θα περιγραφεί και στα επόμενα κεφάλαια. Σχήμα 5.4: Διάγραμμα μεταβολής εμφανιζόμενων δυνάμεων συναρτήσει της γωνίας θ Σχήμα 5.5: Κάθετη και εφαπτομενική συνιστώσα της εφαρμοζόμενης δύναμης κρούσης

50 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες 5.2. Πεδίο τάσεων που αναπτύσσεται σε επικαλύψεις με διαφορετική συναφειακή αντοχή κατά την δοκιμή πλάγιας επαναλαμβανόμενης κρούσης Μέχρι σήμερα, το δοκιμαστήριο είχε χρησιμοποιηθεί ως δοκιμή της συνάφειας και της συνοχής της επικάλυψης. Η συναφειακή αντοχή στην διεπιφάνεια του υποστρώματος είχε περιγραφεί μέσω υπολογισμών με την μέθοδο των πεπερασμένων στοιχείων χρησιμοποιώντας κατάλληλα στοιχεία επαφής. Στην περίπτωση ενός υπερλειασμένου υποστρώματος σκληρομετάλλου, με αυξημένη περιεκτικότητα επιφανειακά σε Co και ασθενή συνάφεια της επικάλυψης, η αστοχία της επικάλυψης εμφανίστηκε σε διακριτές περιοχές εντός της περιφέρειας του αποτυπώματος. Από την άλλη μεριά, στην περίπτωση καλής συνάφειας, επιτευγμένης μέσω μικροκοκκοβολής σε 5 bar, βρέθηκε μια αυξημένη συνάφεια και η πρώτη αστοχία της επικάλυψης εμφανίστηκε στην εγγύτερη περιοχή του κρατήρα του αποτυπώματος. Είναι σαφές ότι τα παραπάνω χαρακτηριστικά συνάφειας της επικάλυψης οδήγησαν στα διαφορετικά είδη της φθοράς της επικάλυψης. Αυτά ήταν δυνατό να προσδιοριστούν μέσω υπολογισμών, με την χρήση της προαναφερθείσας προσομοίωσης. Τα αποτελέσματα των παραπάνω υπολογισμών οδήγησαν στο συμπέρασμα ότι, η θέση της μέγιστης εμφανιζόμενης τάσης για το ερευνούμενο σύστημα επικάλυψης υποστρώματος μετατοπίστηκε στην περίπτωση ασθενούς συνάφειας από την περιφέρεια προς το κέντρο του κρατήρα /17/. Όλα τα παραπάνω είχαν ως απόρροια την μελέτη της κατανομής των τάσεων στην επικάλυψη που εμφανίζεται κατά την δοκιμή της επαναλαμβανόμενης κρούσης, στην περίπτωση που εφαρμόζεται ταυτόχρονα κάθετη και εφαπτομενική φόρτιση, δεδομένου ότι έτσι το αποτέλεσμα της αστοχίας λόγω της ασθενούς συνάφειας θα ήταν πιο διακριτό. Επιδιώκοντας λεπτομερέστερο προσδιορισμό του πεδίου τάσεων που αναπτύσσεται κατά την δοκιμή της επαναλαμβανόμενης κρούσης για διαφορετική συναφειακή αντοχή και διαφορετικές τιμές της γωνίας κλίσης θ, έγινε χρήση ενός τρισδιάστατου μοντέλου πεπερασμένων στοιχείων (βλ. σχήμα 5.6) με το οποίο προσομοιώθηκε η κρούση του σφαιρικού εισβολέα πάνω στην επικαλυμμένη επιφάνεια υπό γωνία κρούσης θ. Στο μοντέλο αυτό επιδιώχθηκε η πλήρης παραμετροποίηση των γεωμετρικών χαρακτηριστικών των σωμάτων που συμμετέχουν, ώστε να μπορεί να επιλυθεί για γωνίες κρούσης θ όπως αυτές έχουν οριστεί μέχρι 45 μοιρών. Το μοντέλο αποτελείται από δύο ξεχωριστά σώματα, ένα τμήμα του σφαιρικού εισβολέα και το σύστημα επικάλυψης-υποστρώματος. Τα στοιχεία της επικάλυψης με αυτά του υποστρώματος έχουν κοινούς κόμβους με αποτέλεσμα να μην επιτρέπεται η σχετική ολίσθηση μεταξύ επικάλυψης και υποστρώματος καθώς και η διείσδυση του ενός υλικού στο άλλο. Οι συνολικοί βαθμοί ελευθερίας του μοντέλου επιδιώχθηκε να

51 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες κρατηθούν σε χαμηλό επίπεδο αρχικά, ώστε να μειωθεί αισθητά ο χρόνος επίλυσης εις βάρος της ακρίβειας υπολογισμού των τάσεων και των μικροπαραμορφώσεων των κόμβων. Η επαφή μεταξύ του σφαιρικού εισβολέα και της επικάλυψης επιτυγχάνεται με τη χρήση ειδικών στοιχείων επαφής (contact elements) που μπορούν να εφαρμοστούν στο λογισμικό που χρησιμοποιήθηκε /97/, τα οποία δεν επιτρέπουν τη διείσδυση των κόμβων του ενός σώματος στο άλλο. Για την επίτευξη της μη διείσδυσης εφαρμόζεται στον εισβάλλοντα κόμβο μια προσαύξηση στη δύναμη απώθησης που ελέγχεται από μια σταθερά ελατηρίου ανηγμένη στην επιφάνεια επιρροής του κόμβου, δηλαδή σε μονάδες N/mm 3. Τα πλεονεκτήματα του μοντέλου αυτού είναι ότι η ακτίνα του κύκλου επαφής και η κατανομή της πίεσης που ασκείται από τον σφαιρικό εισβολέα προκύπτουν από την επίλυση και δεν χρειάζεται να καθοριστούν από τον χρήστη. Ιδιαίτερη προσοχή συνιστάται στη σωστή εκλογή της σταθεράς ελατηρίου των στοιχείων επαφής. Πολύ χαμηλή τιμή προκαλεί ανακριβή αποτελέσματα, ενώ πολύ μεγάλη τιμή καθιστά αδύνατη την επίλυση του μοντέλου πεπερασμένων στοιχείων. Η επίλυση του μοντέλου γίνεται βηματικά δίνοντας μικρές τιμές στην κατακόρυφη μετατόπιση του σφαιρικού εισβολέα προς την επικάλυψη. Αυτή η τεχνική δίνει τη δυνατότητα να εξετασθεί η επικάλυψη σε ενδιάμεσα στάδια φόρτισης, δηλαδή σε διαφορετικές δυνάμεις κρούσεις, το οποίο επιτυγχάνεται με μία μόνο επίλυση. Στο μοντέλο αυτό λήφθηκαν υπόψη οι ιδιότητες των υλικών της επικάλυψης, του υποστρώματος και της σφαίρας σκληρομετάλλου, καθώς και η διαρκής ανανέωση του μητρώου στιβαρότητας και της γεωμετρίας των σωμάτων σε κάθε βήμα επίλυσης, ώστε να λαμβάνονται υπόψη οι παραμορφώσεις μεγάλης κλίμακας των πεπερασμένων στοιχείων. Σχήμα 5.6: Τρισδιάστατο μοντέλο πεπερασμένων στοιχείων για την προσομοίωση της δοκιμής πλάγιας επαναλαμβανόμενης κρούσης

52 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες Με τη βοήθεια του μοντέλου πεπερασμένων στοιχείων που εξελίχθηκε, είναι εφικτή μια σύγκριση μεταξύ των πεδίων τάσεων που αναπτύσσονται στην εγγύτερη περιοχή της επαφής μεταξύ της σφαίρας του σκληρομετάλλου και του επικαλυμμένου δοκιμίου για διαφορετικές γωνίες κλίσης. Τα αποτελέσματα αυτής της σύγκρισης είναι απαραίτητα, δεδομένου ότι θα βοηθήσουν στην κατανόηση του τρόπου μεταβολής της μέγιστης ισοδύναμης τάσης von Mises σε σχέση με την γωνία κλίσης κατά την δοκιμή της πλάγιας επαναλαμβανόμενης κρούσης. Στο σχήμα 5.7 απεικονίζονται τα αποτελέσματα που προέκυψαν από την FEM προσομοίωση, η οποία πραγματοποιήθηκε για τέσσερις περιπτώσεις, για γωνίες ως προς το επίπεδο της κρούσης 0, 5, 10 και 15 μοιρών. Η μέγιστη ισοδύναμη τάση von Mises που προκύπτει για ένα σταθερό φορτίο κρούσης αυξάνεται ανάλογα με την γωνία κλίσης. Έτσι θα εμφανιστεί μια πρόωρη αστοχία της επικάλυψης λόγω κόπωσης και ταυτόχρονα θα παρουσιαστεί εντονότερη αφαίρεση των λεπτών στρωμάτων της. Σχήμα 5.7: Πεδίο τάσεων κατά την δοκιμή πλάγιας επαναλαμβανόμενης κρούσης, όπως προκύπτει από το 3D FEM μοντέλο

53 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες Σχήμα 5.8 : Διάγραμμα Woehler της εξεταζόμενης επικάλυψης και οι προκύπτουσες τάσεις κατά την πλάγια επαναλαμβανόμενη κρούση. Προκειμένου να είναι δυνατή μια σύγκριση μεταξύ των αποτελεσμάτων που προκύπτουν από την δοκιμή της πλάγιας και της κάθετης επαναλαμβανόμενης κρούσης, στο σχήμα 5.8α παρουσιάζεται το διάγραμμα Woehler του δοκιμίου που χρησιμοποιήθηκε. Αυτό προέκυψε μέσω της κάθετης επαναλαμβανόμενης κρούσης για την περίπτωση ενός επικαλυμμένου δοκιμίου με καλές ιδιότητες συνάφειας. Σύμφωνα με το διάγραμμα αυτό, η τάση διαρκούς αντοχής είναι 3,1 Gpa. Έτσι, η επικάλυψη μπορεί να λειτουργήσει κάτω από αυτό το όριο τάσης για περισσότερο από ένα εκατομμύριο κρούσεις, το οποίο αντιστοιχεί σε δύναμη κρούσης χαμηλότερη από 420 N. Οι προκύπτουσες ισοδύναμες κατά von Mises τάσεις κατά την διάρκεια της δοκιμής πλάγιας επαναλαμβανόμενης κρούσης για διάφορες δυνάμεις κρούσης και συναρτήσει της γωνίας κλίσης παρουσιάζονται στο σχήμα 5.8β. Οι τάσεις αυτές προσδιορίστηκαν μέσω της τρισδιάστατης προσομοίωσης με την βοήθεια πεπερασμένων στοιχείων της πλάγιας κρούσης. Η σταθερή αύξηση της προκύπτουσας ισοδύναμης τάσης συναρτήσει της γωνίας κλίσης είναι πιο έντονη για μεγαλύτερα φορτία κρούσης Έναρξη αστοχίας της επικάλυψης και διάδοση της αφαίρεσης της κατά τη δοκιμή της πλάγιας επαναλαμβανόμενης κρούσης Το κυριότερο αποτέλεσμα της τοπικής υπερφόρτισης εξαιτίας της υπερβολικής εφαπτομενικής σχετικής κίνησης του σφαιρικού εισβολέα ως προς της επιφάνεια της επικάλυψης είναι η διάδοση της αφαίρεσης της επικάλυψης /12,24/. Συγκεκριμένα παρατηρώντας το σχήμα 5.9α, το

54 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες οποίο απεικονίζει την κίνηση αυτή μέσω της προσομοίωσης πλάγιας επαναλαμβανόμενης κρούσης, στο κέντρο του κύκλου επαφής παρατηρείται ολική απομάκρυνση της επικάλυψης λόγω των πολύ έντονων σχετικών μικροπαραμορφώσεων τοπικά στην περιοχή, καθώς σε αυτές τις θέσεις επιτυγχάνεται αρχικά η επαφή μεταξύ του σφαιρικού εισβολέα και της επικάλυψης. Επίσης, αναμένεται μια προχωρημένη αφαίρεση του στρώματος της επικάλυψης στην κάτω πλευρά της περιοχής του κύκλου επαφής. Στην περιοχή αυτή εμφανίζεται εντονότερη σχετική κίνηση μεταξύ του σφαιρικού εισβολέα και της επικάλυψης /71/. Ως απόδειξη των παραπάνω συλλογισμών μπορούν να θεωρηθούν οι μικροφωτογραφίες του Σαρωτικού Ηλεκτρονικού Μικροσκοπίου (σχήμα 5.9β) που τραβήχτηκαν στην πάνω και στην κάτω περιοχή της επαφής, ενός δοκιμίου στο οποίο εφαρμόστηκε πείραμα με κατακόρυφη δύναμη κρούσης 200 Ν για 10 5 κρούσεις υπό γωνία κλίσης 15 μοιρών. Εμφανής είναι η διάφορα των δυο περιοχών, όπου στην κάτω πλευρά του αποτυπώματος το στρώμα της επικάλυψης έχει αφαιρεθεί σχεδόν ολοκληρωτικά, εξαιτίας των οξύτερων σχετικών εφαπτομενικών κινήσεων της σφαίρας στην περιοχή αυτή, σε σχέση με την επάνω περιοχή, όπου θα μπορούσε να χαρακτηριστεί από μία πιο εξομαλυμένη απομάκρυνση της επικάλυψης. Σχήμα 5.9: Oι σχετικές κινήσεις μεταξύ σφαιρικού εισβολέα και επιφάνειας της επικάλυψης οι σχετικές μικροφωτογραφίες του SEM

55 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες 5.4. Έναρξη αστοχίας συνοχής στην επικάλυψη κατά τη δοκιμή της πλάγιας επαναλαμβανόμενης κρούσης Αρχικά κατασκευάστηκαν κατάλληλες ιδιοσυσκευές, σε διάφορες γωνίες κλίσης π.χ. για 5, 10 και 15 μοίρες, όπως αυτές περιγράφθηκαν σε προηγούμενη ενότητα, και πραγματοποιήθηκαν πειράματα κρούσης σε γωνία κλίσης 5 μοιρών και δύναμη κρούσης 380 Ν. Στο σχήμα 5.10α απεικονίζονται διάφορες μικρογραφίες αποτυπωμάτων που προέκυψαν κατά την δοκιμή της πλάγιας επαναλαμβανόμενης. Κατ αυτές παρατηρούμε την σταδιακή εξέλιξη της φθοράς μέσω της αποκάλυψης του υποστρώματος. Συγκεκριμένα, η συνεχόμενη αφαίρεση του στρώματος επικάλυψης έπειτα από τις πρώτες 2x10 5 κρούσεις είναι εύκολο να παρατηρηθεί στις εν λόγω μικροφωτογραφίες, οι οποίες προέκυψαν με την βοήθεια του Ηλεκτρονικού Σαρωτικού Μικροσκοπίου (SEM). Με την βοήθεια του αλγόριθμου WEPROC /25/, είναι δυνατόν να υπολογιστεί ο λόγος αστοχίας επιφάνειας FR για κάθε φάση της διαδικασίας αστοχίας. Στο διάγραμμα του σχήματος 5.10β απεικονίζεται η διάδοση της αστοχίας εντός του αποτυπώματος σε συνάρτηση με τον αριθμό κρούσεων. Όπως εύκολα παρατηρείται, έπειτα από 10 6 κρούσεις έχει επιτευχθεί μια σχετική αφαίρεση του στρώματος της επικάλυψης κατά 80%. Σύμφωνα με το διάγραμμα του σχήματος Σχήμα 5.10: Μικροφωτογραφίες αποτυπωμάτων κατά την πλάγια επαναλαμβανόμενη κρούση με δύναμη κρούσης 380 Ν και γωνία κλίσης 5 μοιρών

56 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες Σχήμα 5.11: Διάδοση αφαίρεσης της επικάλυψης για διάφορα φορτία κρούσης σε γωνία κλίσης 5 μοιρών 5.8α, το φορτίο που ασκήθηκε παραπάνω και είναι ίσο με 380 Ν, δεν οδηγεί σε αστοχία της επικάλυψης ύστερα από ένα εκατομμύριο κρούσεις για την περίπτωση της κάθετης κρούσης. Όμοια πειράματα και επεξεργασία αυτών μέσω της παραπάνω διαδικασίας έγιναν και για περισσότερες δυνάμεις κρούσης. Συγκεκριμένα, εφαρμόστηκαν φορτίσεις ίσες με 200 Ν και 450 Ν, σε γωνία κλίσης και πάλι 5 μοιρών. Στο σχήμα 5.11 απεικονίζεται ένα διάγραμμα του λόγου αστοχίας επιφανείας FR συναρτήσει του αριθμού κρούσεων, το οποίο απεικονίζει ταυτόχρονα και τις τρεις περιπτώσεις. Σύμφωνα με το διάγραμμα, η διάδοση της αφαίρεσης του στρώματος της επικάλυψης είναι εντονότερη σε μεγαλύτερες δυνάμεις κρούσης. Κάτι τέτοιο είναι αποτέλεσμα των εντονότερων τάσεων που εμφανίζονται κατά την διάρκεια της δοκιμής στις περιπτώσεις μεγάλων δυνάμεων κρούσης. Ωστόσο, θα ήταν παράλειψη να μην τονιστεί και ο μεγαλύτερος ρυθμός μεταβολής του λόγου αστοχίας επικάλυψης FR σε σχέση με τον αριθμό των κρούσεων που εμφανίζεται καθώς αυξάνεται το φορτίο κρούσης κατά την δοκιμή. Έτσι για ίδιο αριθμό κρούσεων, αυξάνοντας την δύναμη κρούσης αναμένεται δυσανάλογη αύξηση της τιμής του λόγου αστοχίας επικάλυψης FR Χαρακτηρισμός της συνάφειας της επικάλυψης με την βοήθεια της πλάγιας επαναλαμβανόμενης κρούσης Όπως έχει ήδη αναφερθεί, όσο αυξάνεται η γωνία κλίσης, αυξάνεται και η εφαπτομενική συνιστώσα της δύναμης κρούσης. Με την αύξηση όμως της τελευταίας, επηρεάζεται ανάλογα και η έναρξη της αστοχίας αλλά και η αφαίρεση της επικάλυψης. Προκειμένου να περιγραφεί το παραπάνω φαινόμενο, πραγματοποιήθηκαν πειράματα σε δυο περιπτώσεις επικάλυψης, τόσο σε μια καλής συνάφειας, δηλαδή σε περίπτωση επικαλυμμένου δοκιμίου όπου το υπόστρωμα

57 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες σκληρομετάλλου του είχε υποστεί λείανση όσο και σε μια κακής συνάφειας, δηλαδή ενός επικαλυμμένου δοκιμίου όπου το υπόστρωμα σκληρομετάλλου του είχε υποστεί στίλβωση /17/. Οι διαφορετικές συνάφειες που προκύπτουν για κάθε περίπτωση οφείλονται στις διαφορετικές τιμές της τραχύτητας του υποστρώματος που προκύπτουν για κάθε επιφανειακή κατεργασία και στην διαφορετική τιμή του ποσοστού κοβαλτίου Co που εμφανίζεται στην επιφάνεια του κάθε υποστρώματος. Αναφέρεται ότι αύξηση του ποσοστού κοβαλτίου Co στην επιφάνεια του υποστρώματος οδηγεί σε χειροτέρευση των συναφειακών ιδιοτήτων, εξαιτίας της μειωμένης σκληρότητας που αυτό εμφανίζει. Τα πειράματα διεξήχθησαν υπό γωνία κλίσης 10 μοιρών και για μια σχετικά μικρή δύναμη στην τιμή των 200 Ν. Στο σχήμα 5.12α απεικονίζονται ορισμένες μικρογραφίες των αποτυπωμάτων όπως αυτές προέκυψαν μέσω του Ηλεκτρονικού Σαρωτικού Μικροσκοπίου (SEM). Με την βοήθεια των παραπάνω μικροφωτογραφιών και του αλγόριθμου WEPROC, κατασκευάζεται το διάγραμμα του ρυθμού αφαίρεσης της επικάλυψης σε συνάρτηση του αριθμού των κρούσεων, που απεικονίζεται στο σχήμα 5.12β. Εύκολα παρατηρείται, η μεγαλύτερη αντοχή της επικάλυψης που χαρακτηρίζεται από καλή συνάφεια κατά την εφαρμογή φορτίων και ο μικρότερος ρυθμός αφαίρεσης συγκρινόμενης με την επικάλυψη κακής συνάφειας. Σχήμα 5.12: α) Μικροφωτογραφίες αποτυπωμάτων κατά την πλάγια επαναλαμβανόμενη κρούση με δύναμη κρούσης 20 daν και γωνία κλίσης 10 μοιρών β) Διάδοση αφαίρεσης της επικάλυψης

58 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες Προκειμένου να επιτευχθεί ένας ασφαλέστερος προσδιορισμός της συνάφειας των επικαλύψεων, πραγματοποιήθηκαν παρόμοια πειράματα για διάφορες γωνίες κλίσης και σε διάφορες δυνάμεις κρούσης. Σε όλες τις περιπτώσεις επιδιώχθηκε ο χαρακτηρισμός των επικαλύψεων, όσον αφορά την έναρξη της αστοχίας, το ρυθμό αφαίρεσης του στρώματος της επικάλυψης και τον προσδιορισμό του ποσοστού αφαίρεσης της σε σχέση με την περιοχή επαφής. Στο σχήμα 5.13 επιδιώκεται μια σύγκριση μεταξύ των αντίστοιχων ρυθμών αφαίρεσης της επικάλυψης συναρτήσει του αριθμού κρούσεων και για διάφορες γωνίες κλίσης. Στα διάφορα διαγράμματα του σχήματος απεικονίζεται η σχέση μεταξύ του λόγου αστοχίας επικάλυψης σε συνάρτηση με τον αριθμό κρούσεων, για διάφορες γωνίες και δυνάμεις κρούσης. Εύκολα προκύπτει το συμπέρασμα ότι υπάρχει μια σημαντική απόκλιση στις αντίστοιχες πορείες του ρυθμού αφαίρεσης της επικάλυψης, για τις δυο περιπτώσεις συνάφειας. Εμφανέστατη είναι η χειρότερη συμπεριφορά που παρουσιάζει το δοκίμιο κακής συνάφειας. Επιπλέον, μπορεί να παρατηρηθεί ότι η έναρξη και ο ρυθμός επέκτασης της αστοχίας της επικάλυψης αυξάνονται απότομα με αύξηση της γωνίας κρούσης θ. Εν προκειμένω, η αστοχία της επικάλυψης προκαλείται σε πολύ μικρότερη δύναμη και αριθμούς κρούσεων σε σχέση με τα αντίστοιχα μεγέθη της κάθετης κρούσης. Ενώ στην κάθετη κρούση η συγκεκριμένη επικάλυψη μπορεί να αντισταθεί σε φορτίο 420 Ν για περίπου ένα εκατομμύριο κρούσεις (10 6 ), όπως έχει ήδη δειχθεί στο διάγραμμα Woehler της επικάλυψης, στην πλάγια κρούση σε γωνίες 10 και 15 μοιρών, η έναρξη της αστοχίας της μπορεί να προκληθεί σε δυνάμεις μόλις 200 Ν έπειτα από μόλις εκατό χιλιάδες κρούσεις (10 5 ). Το πλεονέκτημα που προκύπτει με την πλάγια κρούση σε αυτό το σημείο είναι ότι με την κατάλληλη εκλογή πειραματικών συνθηκών, είναι δυνατό να επιτευχθεί αστοχία της επικάλυψης πολύ γρήγορα και να ελεγχθεί όσο το δυνατόν καλύτερα ο ρυθμός φθοράς της. Στο επάνω μέρος του σχήματος παρουσιάζεται διάγραμμα για μεγαλύτερη δύναμη, και συγκεκριμένα για 380 Ν. Δεδομένου ότι στην περίπτωση αυτή τα δημιουργούμενα τασικά πεδία είναι μεγαλύτερα και η ισοδύναμη τάση ξεπερνάει το όριο διαρκούς αντοχής της επικάλυψης, ο ρυθμός αφαίρεσης του στρώματος της επικάλυψης είναι πολύ μεγαλύτερος, ακόμα και για τη μικρή τιμή της γωνίας κλίσης των 5 μοιρών. Στα διαγράμματα που απεικονίζονται στο σχήμα αποδεικνύεται ότι το δοκίμιο με την επικάλυψη κακής συνάφειας υστερεί σε μεγάλο βαθμό σε σχέση με εκείνο της καλής συνάφειας, σε ότι αφορά τον ρυθμό αφαίρεσης του στρώματος της επικάλυψης. Προκειμένου να ποσοτικοποιηθεί το μέγεθος της αφαίρεσης της επικάλυψης με κακή συνάφεια για μια συγκεκριμένη γωνία κλίσης, μέγιστη δύναμη κρούσης και αριθμό κρούσεων, σε σύγκριση

59 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες Σχήμα 5.13: Σύγκριση της απόδοσης επικαλύψεων καλής και κακής συνάφειας μέσω της πλάγιας επαναλαμβανόμενης κρούσης

60 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες με τον αντίστοιχο ρυθμό για επικάλυψη καλής συνάφειας, είναι δυνατόν να χρησιμοποιηθεί το μέγεθος Συνάφεια Επικάλυψης σε Κρούση (CIA). Το μέγεθος αυτό, όταν οι πειραματικές συνθήκες διατηρούνται σταθερές, μπορεί να χαρακτηρίσει συγκριτικά δύο ή περισσότερες επικαλύψεις ως προς τη συνάφειά τους. Η σύγκριση αυτή βασίζεται στην οπτική παρατήρηση του λόγου αστοχίας FR μέσω του αλγορίθμου WERPOC (βλ. σχήμα 5.2). Όπως φαίνεται και από τα διαγράμματα του σχήματος 5.13, στην περίπτωση όπου η γωνία είναι ίση με 15 μοίρες, δύναμη 200 Ν και οι κρούσεις 10 5 η CIA ισούται με 40%, ενώ στην περίπτωση της ίδιας δύναμης κρούσης, τον ίδιο αριθμό κρούσεων με γωνία κλίσης 10 μοιρών, το αντίστοιχο μέγεθος είναι 20%. Τέλος, μελετήθηκαν οι ιδιότητες των επικαλύψεων με τη βοήθεια της πλάγιας επαναλαμβανόμενης κρούσης, μέσω των ειδικά διαμορφωμένων δοκιμίων, όπως αυτά αναφέρθηκαν παραπάνω, προκειμένου να διερευνηθεί η συμπεριφορά της συνάφειας των επικαλύψεων σε μεγαλύτερες γωνίες κλίσης. Συγκεκριμένα, έχοντας μια ειδική διαμόρφωση, η οποία οδηγούσε σε δοκιμή πλάγιας κρούσης υπό γωνία κλίσης 45 μοιρών, πραγματοποιήθηκαν πειράματα για τον προσδιορισμό χαρακτηριστικών των ιδιοτήτων της επικάλυψης του. Στο σχήμα 5.14 απεικονίζονται χαρακτηριστικά αποτυπώματα που προέκυψαν. Κατά τα αποτελέσματα αυτά είναι εμφανής η εκτεταμένη φθορά των επικαλύψεων των δοκιμίων για όλες τις εφαρμοζόμενες δυνάμεις κρούσης. Ως κύρια αιτία μπορεί να θεωρηθεί η μεγάλη τιμή της εφαπτομενικής συνιστώσας της δύναμης κρούσης η οποία παράγει εντονότατα προβλήματα συνάφειας. Ταυτόχρονα, εξαιτίας της μεγάλης τιμής της γωνίας κλίσης στη συγκεκριμένη περίπτωση, έχουμε υπερβολική εφαπτομενική σχετική κίνηση της σφαίρας ως προς την επιφάνεια της επικάλυψης, η οποία όπως εξηγήθηκε σε προηγούμενη ενότητα, οδηγεί σε μια ταχύτερη αφαίρεση της επικάλυψης. Στο σημείο αυτό πρέπει να αναφερθεί, ότι η αξιοπιστία των συγκεκριμένων αποτελεσμάτων ενδέχεται να έχει επηρεαστεί από την επεξεργασία της αρχικής μορφής των πλακιδίων. Όπως αναφέρθηκε και παραπάνω, τα συγκεκριμένα πλακίδια έχουν υποστεί κάποια κατεργασίας κοπής, προκειμένου να επιτευχθεί το κατάλληλο σχήμα για την πραγματοποίηση της πλάγιας επαναλαμβανόμενης κρούσης. Η επεξεργασία αυτή ίσως είναι σε θέση να επηρεάσει αρνητικά την διαδικασία της δοκιμής, λόγω της απόκλισης των επιφανειών των δοκιμίων από την πραγματική τους μορφή

61 5. Μηχανισμοί έναρξης αστοχίας επικαλύψεων στην πλάγια επαναλαμβανόμενη κρούση σε διάφορες γωνίες Σχήμα 5.14 : Χαρακτηριστικά αποτυπώματα πειραμάτων σε ειδικά διαμορφωμένα δοκίμια κατά την πλάγια επαναλαμβανόμενη κρούση

62 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω της δοκιμής πλάγιας επαναλαμβανόμενης κρούσης με τη χρήση της μεθόδου πεπερασμένων στοιχείων Σε κάθε εφαρμογή των επικαλύψεων, η ελάχιστη απαίτηση για αποδεκτή συμπεριφορά ενός επικαλυμμένου συστήματος πρέπει να είναι ένα επαρκές επίπεδο συνάφειας επικάλυψηςυποστρώματος. Έτσι, είναι απαραίτητη μια απλή και ταυτόχρονα αξιόπιστη μέθοδος δοκιμασίας και αξιολόγησης της συνάφειας που το ιδανικό θα ήταν να είναι σχετική με την εκάστοτε εφαρμογή της επικάλυψης /5/. Η συναφειακή αντοχή στην διεπιφάνεια επικάλυψης - υποστρώματος έχει περιγραφεί στην βιβλιογραφία /17/, μέσω μιας προσομοίωσης πεπερασμένων στοιχείων της κάθετης επαναλαμβανόμενης κρούσης, με τη χρήση κατάλληλων στοιχείων επαφής /97/. Με τον τρόπο αυτό, η συνεισφορά της συνάφειας της επικάλυψης στο εξελισσόμενο πεδίο τάσεων κατά τη διάρκεια της κρούσης και κατά συνέπεια στον τρόπο αστοχίας της κατέστη δυνατό να εξηγηθεί θεωρητικά. Σύμφωνα με αυτούς τους υπολογισμούς και σχετικά πειραματικά αποτελέσματα, η θέση της επιφανειακής μέγιστης ισοδύναμης τάσης, κατά τη διάρκεια της κάθετης επαναλαμβανόμενης κρούσης, μετατοπίστηκε από την εγγύτερη περιοχή του κρατήρα προς το κέντρο του, στην περίπτωση μιας κακής συνάφειας επικάλυψης με το υπόστρωμα /99/. Πάραυτα, η κρίσιμη δύναμη κόπωσης, δηλαδή το μέγιστο φορτίο για αποφυγή αστοχίας της επικάλυψης έπειτα από ένα εκατομμύριο κρούσεις, παρέμεινε πρακτικά ανεπηρέαστο. Η παραπάνω εξάρτηση παρακίνησε στον επιπλέον επηρεασμό της κατανομής της τάσης κατά τη διάρκεια του πειράματος επαναλαμβανόμενης κρούσης, με σκοπό να αποδοθεί καθαρότερα η συνεισφορά της συνάφειας στην αστοχία της επικάλυψης λόγω κρούσης, με την ταυτόχρονη εφαρμογή κάθετων και εφαπτομενικών φορτίων /71/. Για να γίνει δυνατή αυτή η αποστολή, το πείραμα της πλάγιας επαναλαμβανόμενης κρούσης (inclined impact test) καθώς και δοκιμές χάραξης (scratch test) εφαρμόστηκαν στην ίδια επικάλυψη TiAlN, εναποθετημένη σε υποστρώματα σκληρομετάλλου διαφορετικής συνάφειας, λόγω των διαφορετικών επιφανειακών μηχανικών προετοιμασιών /98/. Με αυτό τον τρόπο επηρεάστηκε η συγκράτηση της επικάλυψης από το υπόστρωμα, καθώς και η έναρξη της αστοχίας της και επίσης ο ρυθμός αποδόμησής της. Λαμβάνοντας υπόψη τα αποτελέσματα που προέκυψαν, εξελίχθηκε μια μέθοδος αξιολόγησης και επιπλέον μέσω διαδικασιών βασισμένων στη μέθοδο πεπερασμένων στοιχείων (FEM) για την περιγραφή των επιφανειακών φορτίσεων κατά τη διάρκεια της πλάγιας κρούσης, η συναφειακή αντοχή της επικάλυψης ποσοτικοποιήθηκε με τη βοήθεια του λόγου στιβαρότητας της συνισταμένης επαφής (CSR), όπως θα εξηγηθεί παρακάτω. Επιπλέον, θα επιδειχθεί η

63 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης δυνατότητα συγκριτικού χαρακτηρισμού της συνάφειας μέσω της Συνάφειας Επικάλυψης σε Κρούση (CIA) και αυτό το μέγεθος θα συσχετιστεί με το λόγο στιβαρότητας επαφής (CSR) και την απόδοση στην κοπή φραιζαρίσματος μέσω του αριθμού κοπών (NC) Χαρακτηριστικά υλικών επικαλύψεων και υποστρωμάτων Οι καμπύλες τάσης-παραμόρφωσης της επικάλυψης (Ti 46 Al 54 )N πάχους 3,5 μm και του υποστρώματος σκληρομετάλλου που εφαρμόστηκαν στη διερεύνηση καθορίστηκαν μέσω αξιολόγησης αποτελεσμάτων νανοδιεισδύσεων, με χρήση του αλγορίθμου SSCUBONI /88,99,100/, όπως φαίνεται στο σχήμα 6.1α. Τα μέτρα ελαστικότητας Ε καθώς και το όριο διαρροής S y και θραύσης S max των υλικών εκτίθενται στον πίνακα στο κάτω μέρος του σχήματος. Τα δεδομένα αυτά χρησιμοποιήθηκαν περαιτέρω για να καθοριστεί η διαρκής αντοχή της επικάλυψης από το λογισμικό ITEC+. Τα διαγράμματα Smith και Woehler της επικάλυψης δείχνονται στο σχήμα 6.1β. Μετά ταύτα, το όριο διαρκούς αντοχής της επικάλυψης είναι περίπου 2.8 GPa. Σχήμα 6.1: (α) Επιφανειακές μηχανικές ιδιότητες αντοχής επικάλυψης και υποστρώματος (β) Ιδιότητες διαρκούς αντοχής της εφαρμοσμένης επικάλυψης

64 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης Σχήμα 6.2: (α) Επιφανειακές προκατεργασίες υποστρωμάτων που εφαρμόστηκαν (β) Χαρακτηριστικά τραχύτητας σε κάθε περίπτωση κατεργασίας υποστρώματος. Οι μηχανικές επιφανειακές κατεργασίες που εφαρμόστηκαν στα υποστρώματα σκληρομετάλλου για την επίτευξη διαφορετικών δεσμών συνάφειας με την επικάλυψη πριν την εναπόθεση εκτίθενται στο σχήμα 6.2α. Εν προκειμένω, εφαρμόστηκαν λειασμένα, στιλβωμένα και μικροκοκκοβολημένα υποστρώματα, σύμφωνα με τα δεδομένα του κατασκευαστή, όπως αυτά φαίνονται στο σχήμα. Οι αντίστοιχες χαρακτηριστικές παράμετροι της τραχύτητας για κάθε περίπτωση υποστρώματος έχουν καταχωρηθεί στον πίνακα του σχήματος 6.2β. Λαμβάνοντας υπόψη δημοσιευμένες εργασίες /98/, η χειρότερη συνάφεια αναμένεται στην περίπτωση του στιλβωμένου (p) υποστρώματος, ενώ η καλύτερη από όλες εμφανίζεται στην περίπτωση του στιλβωμένου και μετέπειτα μικροκοκκοβολημένου (p+b) υποστρώματος Πειραματικές δοκιμές χάραξης και πλάγιας επαναλαμβανόμενης κρούσης Η επιρροή των διάφορων κατεργασιών των υποστρωμάτων στη συνάφεια της επικάλυψης με το υπόστρωμα διερευνήθηκε αρχικά με τη δοκιμή χάραξης βηματικά μέχρι τη δύναμη των 100 Ν σε όλα τα δοκίμια που είχαν επικαλυφθεί με την ίδια PVD επικάλυψη. Μετά το πέρας των δοκιμών αυτών, σε όλες τις περιπτώσεις διαφορετικών επιφανειακών κατεργασιών των υποστρωμάτων δεν παρατηρήθηκε σημαντική αστοχία στις εφαρμοσμένες δυνάμεις, όπως φαίνεται στο σχήμα 6.3. Οι περιορισμένες μικροθραύσεις της επικάλυψης στην εγγύτερη περιοχή των ιχνών χάραξης στην περίπτωση του λειασμένου (g) υποστρώματος εμφανίστηκαν λόγω τοπικών υπερφορτίσεων σε κορυφές τραχύτητας. Έτσι είναι προφανές ότι οι διαφορές στη συνάφεια που βρέθηκαν στην βιβλιογραφία /98/ δεν μπορούν να εντοπιστούν μέσω της δοκιμής χάραξης

65 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης Σχήμα 6.3: Αποτελέσματα δοκιμής χάραξης στα επικαλυμμένα με TiAlN δοκίμια, με τις διάφορες επιφανειακές προκατεργασίες υποστρωμάτων. Η δοκιμή πλάγιας επαναλαμβανόμενης κρούσης εφαρμόστηκε για να διευκολύνει τον χαρακτηρισμό της συνάφειας των επικαλύψεων που εναποτέθηκαν σε αυτά τα υποστρώματα με τις διάφορες επιφανειακές προκατεργασίες. Κατάλληλα φορτία κρούσης έπρεπε να επιλεχθούν για να μειωθεί η διάρκεια των πειραμάτων και ταυτόχρονα να επιτευχθούν ρυθμοί αποδόμησης των επικαλύψεων τέτοιοι, ώστε να καταγράφετε αποτελεσματικά η εξέλιξη των φθορών των επικαλύψεων. Για τους λόγους αυτούς, πειράματα έγιναν αρχικά στο καλύτερης συνάφειας από τα υπόλοιπα στιλβωμένο και μικροκοκκοβολημένο δοκίμιο (p+b), επικαλυμμένο με την ίδια επικάλυψη PVD TiAlN. Το μέγεθος της αστοχίας της επικάλυψης εντός του αποτυπώματος της δοκιμής περιγράφεται με το λόγο αστοχίας επιφάνειας FR, που ορίζεται ως ο λόγος της επιφάνειας που αποκαλύφθηκε το υπόστρωμα προς τη συνολική επιφάνεια του αποτυπώματος. Ο λόγος αυτός υπολογίζεται αυτόματα μέσω αξιολόγησης μικροφωτογραφιών του Σαρωτικού Ηλεκτρονικού Μικροσκοπίου από το λογισμικό WEPROC /24/. Η αστοχία της επικάλυψης επιβεβαιώθηκε σε κάθε περίπτωση μέσω αναλύσεων EDX, από τις οποίες δηλώνεται η αποκάλυψη στοιχείων του υποστρώματος. Τα αποτελέσματα που εξήχθησαν και φαίνονται στο σχήμα 6.4α παρουσιάζουν ότι η καλής συνάφειας επικάλυψη που χρησιμοποιήθηκε υπερφορτίζεται ως προς την κόπωση σε γωνία κλίσης 15 0 και σε φορτίο κρούσης μεγαλύτερο από περίπου 140 Ν, το οποίο αντιστοιχεί στην κρίσιμη τάση κόπωσης των 2.8 GPa. Τα αποτελέσματα αυτά προήλθαν από υπολογισμούς

66 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης FEM του εξελισσόμενου πεδίου τάσεων στην περιοχή του αποτυπώματος κατά τη διάρκεια της πλάγιας κρούσης, όπως αυτό θα περιγραφεί σε επόμενο κεφάλαιο. Όπως αναμενόταν, η επικάλυψη αντέχει σε ένα εκατομμύριο κρούσεις, δηλαδή κατέχει μια χρονικά περιορισμένη αντίσταση σε κόπωση σε μεγαλύτερες δυνάμεις κρούσεις (βλ. σχήμα 6.4β). Σε δυνάμεις μεγαλύτερες από 140 Ν, η μέγιστη ισοδύναμη τάση στην περιοχή επαφής μεταξύ του σφαιρικού εισβολέα και του επικαλυμμένου δοκιμίου υπερβαίνει την κρίσιμη για κόπωση των 2.8 GPa και η Σχήμα 6.4: Απόδοση στην κεκλιμένη επαναλαμβανόμενη κρούση ενός TiAlN επικαλυμμένου πλακιδίου σκληρομετάλλου καλής συνάφειας, για διάφορες δυνάμεις κρούσης και αριθμούς κρούσεων

67 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης εξέλιξη της αστοχίας στην επικάλυψη επιταχύνεται λόγω του αυξημένου φορτίου κρούσης. Ο λόγος αστοχίας FR για παράδειγμα στη δύναμη των 200 Ν ανέρχεται σε 15% έπειτα από 200x10 3 κρούσεις, ενώ για τον ίδιο αριθμό κρούσεων σε φορτίο 300 Ν ανέρχεται σε περίπου 75%. Το φαινόμενο αυτό εκτίθεται στις καμπύλες του σχήματος 6.4γ. Λαμβάνοντας υπόψη αυτές τις εξαρτήσεις, η υπερ-κρίσιμη για κόπωση δύναμη των 200 Ν επιλέχθηκε για την αποτελεσματική καταγραφή της εξέλιξης της αστοχίας της επικάλυψης σε πειράματα μικρής συνολικής διάρκειας, μέχρι 200x10 3 κρούσεις. Με τον τρόπο αυτό, οι αναμενόμενοι λόγοι αστοχίας της επικάλυψης, στη χειρότερη περίπτωση συνάφειας, είναι μεγαλύτεροι από 15% έπειτα από 200x10 3 κρούσεις και η εξέλιξη είναι δυνατό να εντοπιστεί γρήγορα και να καταγραφεί με ακρίβεια ακόμα και στην περίπτωση της χειρότερης συνάφειας του στιλβωμένου (p) υποστρώματος, όπου ο ρυθμός αποδόμησης έχει επιταχυνθεί. Για να ποσοτικοποιηθεί η επίδραση των διάφορων κατεργασιών του υποστρώματος στην συνάφεια της επικάλυψης, εξετάστηκαν λειασμένα, στιλβωμένα και μικροκκοβολημμένα υποστρώματα (βλ. σχήμα 6.2) μέσω της δοκιμής κεκλιμένης επαναλαμβανόμενης κρούσης, όλα επικαλυμμένα με την ίδια PVD επικάλυψη. Ο λόγος αστοχίας της επικάλυψης FR σε συνάρτηση με τον αριθμό κρούσεων, στα αντίστοιχα πειράματα, καταδεικνύεται στο σχήμα 6.5. Τα επικαλυμμένα κοπτικά πλακίδια που υποβλήθηκαν σε μικροκοκκοβολή αντιστέκονται αποτελεσματικότερα στις εφαρμοζόμενες φορτίσεις και έχουν πιο αργό ρυθμό αύξησης του λόγου αστοχίας FR. Επιπλέον, η αφαίρεση της επικάλυψης στο κακής συνάφειας στιλβωμένο πλακίδιο έχει την πιο έντονη διάδοση αστοχίας, λόγω μειωμένης μηχανικής πρόσφυσης μεταξύ επικάλυψης και υποστρώματος /98/. Το επικαλυμμένο πλακίδιο με μικροκοκκοβολημμένο και στιλβωμένο υπόστρωμα επιδεικνύει την υψηλότερη αντίσταση σε φθορά. Τα αποτελέσματα επιβεβαιώνονται από τις μικροφωτογραφίες του Σαρωτικού Ηλεκτρονικού Μικροσκοπίου (SEM), ύστερα από 100x10 3 και 200x10 3 κρούσεις, που βρίσκονται στο κάτω μέρος του σχήματος 6.5. Η εκκίνηση της θραύσης της επικάλυψης λαμβάνει χώρα έπειτα από περίπου των αριθμό κρούσεων που αναγράφεται στον πίνακα στο δεξί πάνω μέρος του σχήματος 6.5, εξαρτώμενη από την μηχανική επιφανειακή κατεργασία του υποστρώματος. Σύμφωνα με τα αποτελέσματα που προέκυψαν, είναι φανερό ότι η κατάλληλη εκλογή του υπερ-κρίσιμου φορτίου για κόπωση των 200 Ν διευκόλυνε την καταγραφή της έναρξης και της εξέλιξης της αστοχίας της επικάλυψης, με επαρκή ακρίβεια σε όλες τις περιπτώσεις που εξετάστηκαν

68 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης Σχήμα 6.5: Απόδοση TiAlN επικαλυμμένων δοκιμίων με διαφορετικές επιφανειακές προετοιμασίες των υποστρωμάτων στην κεκλιμένη επαναλαμβανόμενη κρούση 6.3. Καθορισμός του πεδίου τάσεων κατά τη διάρκεια της πλάγιας κρούσης στα επικαλυμμένα δοκίμια Η προσομοίωση FEM της πλάγιας κρούσης παρουσιάζεται στο σχήμα 6.6. Αρχικά δημιουργήθηκε ένα τρισδιάστατο μοντέλο πεπερασμένων στοιχείων, με στερεή διεπιφάνεια επικάλυψης υποστρώματος, λαμβάνοντας υπόψη της ελαστικές πλαστικές μηχανικές ιδιότητες της επικάλυψης, του υποστρώματος, και της σφαίρας - διεισδυτή. Το μοντέλο αυτό αποτελεί εξέλιξη προηγούμενου μοντέλου (βλ. σχήμα 5.6) και τα χαρακτηριστικά του είναι παρόμοια. Σε αυτό το νέο μοντέλο δόθηκε ουσιαστική προσοχή στην ακρίβεια επίλυσης, μέσω της αυξημένης πυκνότητας του πλέγματος των πεπερασμένων στοιχείων ώστε οι τάσεις που θα προέκυπταν να είναι όσο το δυνατόν ακριβέστερες

69 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης Σχήμα 6.6: Η τρισδιάστατη προσομοίωση πεπερασμένων στοιχείων της πλάγιας κρούσης, χρησιμοποιώντας στοιχεία επαφής για την περιγραφή της συνάφειας επικάλυψηςυποστρώματος. Χρησιμοποιώντας το μοντέλο αυτό, προσδιορίστηκαν τα αναπτυσσόμενα φορτία μεταξύ της σφαίρας και της επιφάνειας της επικάλυψης, τα οποία εξαρτώνται από το φορτίο κρούσης και τη γωνία κλίσης. Αυτά τα κάθετα και εφαπτομενικά φορτία εφαρμόστηκαν έπειτα σε ένα παρόμοιο μοντέλο πεπερασμένων στοιχείων, στο οποίο οι κοινοί κόμβοι που υπήρχαν στη διεπιφάνεια επικάλυψης και υποστρώματος αντικαταστάθηκαν με κατάλληλα στοιχεία επαφής, όπως φαίνεται στο τρίτο από αριστερά σκαρίφημα του σχήματος 6.6. Η τεχνική αυτή χρησιμοποιείται κυρίως στην προσομοίωση της επαφής μεταξύ δύο στερεών σωμάτων, για τον εμποδισμό της διείσδυσης του ενός στο άλλο /97/. Τα στοιχεία επαφής χαρακτηρίζονται από την κάθετη cs n και την εφαπτομενική cs t στιβαρότητα. Η εφαπτομενική στιβαρότητα είναι συνήθως ανάλογη με την κάθετη, με λόγο τον συντελεστή τριβής της διεπιφάνειας /97/. Λαμβάνοντας υπόψη τα παραπάνω, ο λόγος στιβαρότητας επαφής CSR της εφαπτομενικής στιβαρότητας cs t προς την κάθετη cs n εφαρμόστηκε για τον χαρακτηρισμό της συνάφειας στην διεπιφάνεια επικάλυψηςυποστρώματος. Οι υφιστάμενες, κατά τη διάρκεια της κεκλιμένης κρούσης, ισοδύναμες τάσεις κατά von Mises συναρτήσει του λόγου στιβαρότητας επαφής, στην περίπτωση δύναμης κρούσης 200 N, στις γωνίες 0 και 15 0 δείχνονται στο σχήμα 6.7. Οι υπολογισμοί FEM διεξήχθησαν για δύο περιπτώσεις λόγου στιβαρότητας επαφής CSR, μία ιδανικής συνάφειας με λόγο στιβαρότητας επαφής CSR ίσο με 1 και μία ανεπαρκούς συνάφειας για λόγο στιβαρότητας επαφής CSR ίσο με Η κάθετη στιβαρότητα επαφής cs n των στοιχείων επαφής που χρησιμοποιήθηκαν θεωρήθηκε περίπου 3.8x10 9 N/mm 3, η οποία πρακτικά τείνει στο άπειρο, μέσω της μεθόδου «δοκιμής και σφάλματος», με σκοπό να επιτευχθεί το ίδιο πεδίο τάσεων, κατά τη φάση της φόρτισης στη δοκιμή πλάγιας κρούσης, όπως στην περίπτωση συγκολλημένης (rigid) διεπιφάνειας επικάλυψης υποστρώματος, ενώ παράλληλα να μην επιτρέπεται καθόλου διείσδυση του ενός σώματος στο άλλο

70 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης Σχήμα 6.7: Κατανομή ισοδύναμης τάσης στην επικάλυψη κατά την κάθετη και την πλάγια κρούση σε μια περίπτωση ιδανικής και μια ανεπαρκούς συνάφειας και επιρροή του λόγου στιβαρότητας επαφής στη μέγιστη αναπτυσσόμενη ισοδύναμη τάση στην κάθετη και την πλάγια κρούση

71 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης Ο λόγος στιβαρότητας επαφής δεν έχει καμία επίδραση στην υφιστάμενη ισοδύναμη τάση στην δοκιμή κάθετης κρούσης όπως φαίνεται στο σχήμα 6.7. Στην πλάγια κρούση, η μείωση του λόγου στιβαρότητας επαφής καταλήγει σε μη γραμμική αύξηση της μέγιστης ισοδύναμης τάσης. Η αύξηση αυτή γίνεται εντονότερη με την αύξηση της γωνίας κλίσης. Τα παραπάνω αποτελέσματα υποδεικνύουν ότι η συνάφεια της επικάλυψης επηρεάζει την μέγιστη υφιστάμενη ισοδύναμη τάση στην πλάγια κρούση και κατά συνέπεια την έναρξη και εξέλιξη της καταστροφής της επικάλυψης. Ως εκ τούτου, η συνάφεια της επικάλυψης εξαρτάται έντονα από την προετοιμασία του υποστρώματος, καθώς με κατάλληλες μεθόδους, όπως η μικροκοκκοβολή, μπορούν να μεταβληθούν οι χαρακτηριστικές παράμετροι της τραχύτητας που μπορούν να επηρεάσουν την μηχανική πρόσφυση της επικάλυψης με το υπόστρωμα Ποσοτικοποίηση της συνάφειας στα επικαλυμμένα δοκίμια Για να ποσοτικοποιηθεί η συνεισφορά των επιφανειακών προετοιμασιών των επικαλυμμένων δοκιμίων στην αστοχία λόγω κόπωσης των επικαλύψεων και κατά συνέπεια στο λόγο στιβαρότητας επαφής CSR, χρησιμοποιήθηκε η μέγιστη αναπτυσσόμενη ισοδύναμη τάση στην πλάγια κρούση, για πειραματικές συνθήκες γωνία κλίσης 15 0 και φορτίο κρούσης 200 Ν. Η μέγιστη ισοδύναμη τάση που οδηγεί σε έναρξη θραύσης στην επικάλυψη λόγω κόπωσης καθορίστηκε με τον τρόπο που επιδεικνύεται στο σχήμα 6.8. Ο αριθμός κρούσεων που σχετίζεται με την έναρξη αστοχίας στην επικάλυψη εντοπίστηκε πειραματικά για κάθε περίπτωση προετοιμασίας υποστρώματος (όπως έχει ήδη εξηγηθεί στο σχήμα 6.5) Το διάγραμμα Woehler της επικάλυψης δημιουργήθηκε με τη μέθοδο που παρουσιάζεται στη βιβλιογραφία /10/. Επιπλέον εφαρμόστηκε το διάγραμμα της αναπτυσσόμενης ισοδύναμης τάσης συναρτήσει του λόγου στιβαρότητας επαφής, όπως αυτό δημιουργήθηκε στο σχήμα 6.7. Σύμφωνα με τα αποτελέσματα αυτά, οι επικαλύψεις σε υποστρώματα κακής συνάφειας φορτίζονται πιο έντονα, συγκριτικά με αυτές των αντίστοιχων υποστρωμάτων καλής συνάφειας, όταν ασκούνται ταυτόχρονα εφαπτομενικές φορτίσεις στη διεπιφάνεια επικάλυψηςυποστρώματος. Λόγος στιβαρότητας επαφής CSR της τάξης του 0.1, που δημιουργείται με την στίλβωση και μετέπειτα μικροκοκκοβολή του εφαρμοζόμενου υποστρώματος σκληρομετάλλου, που βρίσκεται κοντά σε λόγο ιδανικής συνάφειας (CSR=1), δημιουργεί υπερφόρτιση της τάξης μόλις 3%. Αντίθετα, στην περίπτωση κακής σύμφυσης ενός απλώς στιλβωμένου υποστρώματος με λόγο στιβαρότητας επαφής CSR μικρότερο από 0.01, οι υπερφορτίσεις μπορεί να υπερβούν και το 20%. Παραδείγματος χάρη, σε λόγο CSR ίσο με επιτυγχάνεται υπερφόρτιση περίπου 53%. Με τον τρόπο αυτό, σε προσομοιώσεις FEM επικαλυμμένων συστημάτων, η συνεισφορά της συνάφειας της επικάλυψης στις φορτίσεις που μπορεί αυτή να

72 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης δεχτεί, μπορεί να περιγραφεί με τη χρήση κατάλληλων στοιχείων επαφής, που κατέχουν δηλαδή στιβαρότητες που είναι δυνατό να καθοριστούν με τις διαδικασίες που περιγράφηκαν. Σχήμα 6.8: (α) Καθορισμός του λόγου στιβαρότητας επαφής, λαμβάνοντας υπόψη τον αριθμό κρούσεων που οδηγούν σε έναρξη αστοχίας της επικάλυψης. (β) Αύξηση μέγιστης ισοδύναμης τάσης von Mises συναρτήσει του λόγου στιβαρότητας επαφής για όλες τις περιπτώσεις προετοιμασίας του υποστρώματος

73 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης Σχήμα 6.9: Σύγκριση της απόδοσης στην κεκλιμένη επαναλαμβανόμενη κρούση των εξεταζόμενων δοκιμίων μέσω του μεγέθους Συνάφεια Επικάλυψης σε Κρούση. Τα δεδομένα αυτά μπορούν βεβαίως να χρησιμοποιηθούν περαιτέρω, για παράδειγμα στην προσομοίωση FEM της φορτισμένης κοπτικής ακμής, ώστε να συμπεριληφθεί η επιρροή της συνάφειας στη διάδοση της φθοράς επικαλυμμένων κοπτικών εργαλείων κατά το φραιζάρισμα. Τα μεγέθη της διαφοράς μεταξύ των επιμέρους βαθμιδών συνάφειας επικάλυψης υποστρώματος και της καλής συνάφειας του στιλβωμένου και μικροκοκκοβολημμένου πλακιδίου, το οποίο θεωρήθηκε αναφοράς, εικονογραφείται στο σχήμα 6.9. Μετά ταύτα η Συνάφεια Επικάλυψης σε Κρούση (CIA) χρησιμοποιήθηκε για τον χαρακτηρισμό της προαναφερθείσας διαφοράς, για δεδομένη γωνία κλίσης, δύναμης κρούσης και αριθμού κρούσεων /71/. Το CIA ανέρχεται σε 20% για το λειασμένο και μικροκοκκοβολημμένο υπόστρωμα, συγκριτικά με το υπόστρωμα αναφοράς. Η διαφορά του λόγου αστοχίας της επικάλυψης FR αυξάνεται σε 30%, στην περίπτωση λειασμένου υποστρώματος, σε σύγκριση με το αναφοράς, και σε 50% για την περίπτωση του στιλβωμένου υποστρώματος. Με τον τρόπο αυτό, η συναφειακή αντοχή μπορεί να χαρακτηριστεί συγκριτικά Συσχετισμός του λόγου στιβαρότητας επαφής με την συμπεριφορά στην κοπή Η δυναμική της ποσοτικοποίησης της συνάφειας της επικάλυψης για κάθε περίπτωση προετοιμασίας υποστρώματος, δίνει τη δυνατότητα να επιτευχθεί συσχετισμός μεταξύ του λόγου στιβαρότητας επαφής CSR και του αριθμού κοπών ως την φθορά επιφάνειας ελευθερίας 0,2 mm NC VB0,2 καθώς και του λόγου απομένουσας επιφάνειας χωρίς αστοχία (1-FR). Είναι

74 6. Ποσοτικοποίηση της συνάφειας επικαλύψεων μέσω του δοκιμαστηρίου πλάγιας επαναλαμβανόμενης κρούσης αξιοσημείωτο ότι προκύπτει σχεδόν ταυτόσημη συμπεριφορά μεταξύ αυτών των τριών μεγεθών, όπως φαίνεται στο σχήμα Σχήμα 6.10: Συσχετισμός μεταξύ απόδοσης κοπής φραιζαρίσματος, λόγου απομένουσας επιφάνειας χωρίς αστοχία και λόγου στιβαρότητας επαφής στις διάφορες περιπτώσεις προετοιμασίας υποστρώματος

75 7.Προσδιορισμός αντοχής σε μικροαπόξεση επικαλύψεων μέσω της πλάγιας επαναλαμβανόμενης κρούσης 7. Προσδιορισμός της αντοχής σε μικροαπόξεση PVD επικαλύψεων μέσω της δοκιμασίας πλάγιας επαναλαμβανόμενης κρούσης σε χαμηλά ως προς την κόπωση φορτία κρούσης 7.1. Μικροαπόξεση στη δοκιμασία κάθετης κρούσης. Πριν την ανάλυση της δοκιμασίας πλάγιας πρόσκρουσης, θεωρείται σκόπιμη μια αναφορά σε παλαιότερη μελέτη σχετικά με τη δοκιμασία κάθετης πρόσκρουσης /10,12/. Στα πλαίσια αυτής της μελέτης έγιναν πειράματα κάθετης πρόσκρουσης στην επικάλυψη (Ti 46 Al 54 )N από τα οποία μπορούν να εξαχθούν χρήσιμα συμπεράσματα. Έτσι γίνεται εφικτή και η σύγκριση μεταξύ των αποτελεσμάτων των δυο δοκιμασιών. Οι χαρακτηριστικές μηχανικές ιδιότητες της επικάλυψης που εφαρμόστηκε έχουν ήδη παρουσιαστεί σε προηγούμενο κεφάλαιο (βλ. σχήμα 6.1). Στις SEM μικροφωτογραφίες του σχήματος 7.1α φαίνονται τα αποτυπώματα της δοκιμής κάθετης επαναλαμβανόμενης κρούσης για διαφορά φορτία πρόσκρουσης και διάφορους αριθμούς κρούσεων. Η επικάλυψη είχε σχεδόν αφαιρεθεί στη δύναμη κρούσης 430 Ν υστέρα από ένα εκατομμύριο (10 6 ) κρούσεις. Αυτό το φορτίο είναι υψηλότερο από το κρίσιμο για αντοχή σε κόπωση των 400 Ν όπως φαίνεται στο διάγραμμα Woehler του σχήματος 7.1β. Επιπλέον περιορισμένες αστοχίες της επικαλύψεως μπορούν να παρατηρηθούν σε φορτίο 400 Ν, ίσο με αυτό της διαρκούς αντοχής σε κόπωση, που βρίσκονται στη περιοχή μεγάλης τάσης κοντά στη περιφέρεια του κρατήρα. Η αστοχία του φιλμ μπορεί να εντοπιστεί από EDX μικροανάλυση που παρουσιάζεται στο σχήμα 7.1α. Στις περιοχές αστοχίας του φιλμ βρεθήκαν στοιχεία από το υλικό υποστρώματος σκληρομετάλλου όπως W (βολφράμιο) και Co (κοβάλτιο). Η επικάλυψη είναι ανθεκτική για ένα θεωρητικά άπειρο αριθμό κρούσεων όταν φορτίζεται λιγότερο από την κρίσιμη τάση για κόπωση η οποία εν προκείμενω είναι 2,8GPa. Όπως φαίνεται στην αντίστοιχη SEM μικροφωτογραφία του σχήματος 7.1α σε φορτίο 300 Ν που αντιστοιχεί σε μέγιστη ισοδύναμη τάση του φιλμ περίπου 2,2 GPa δεν υπάρχει αστοχία του φιλμ μέχρι είκοσι εκατομμύρια (2x10 7 ) κρούσεις.(βλ. λεπτομέρεια Α του σχήματος 7.1α). Στο σχήμα 7.1γ φαίνεται η επίδραση της επιφανειακής τραχύτητας στην αύξηση της τάσης σε σχέση με το φορτίο κρούσης /23/. Αν η αυξημένη τάση υπερβεί την μηχανική αντοχή της επικάλυψης τότε επέρχεται αστοχία του φιλμ. Στην παρούσα μελέτη η φθορά της επικάλυψης δεν επηρεάζεται από τις τοπικές αστοχίες, λόγω της χαμηλής τραχύτητας των δοκιμίων, όπως φαίνεται στο σχήμα. Τελικά προκύπτει ότι το φαινόμενο της μικροαπόξεσης είναι αμελητέο στη δοκιμασία κάθετης επαναλαμβανόμενης κρούσης

76 7.Προσδιορισμός αντοχής σε μικροαπόξεση επικαλύψεων μέσω της πλάγιας επαναλαμβανόμενης κρούσης Σχήμα 7.1: (α) Χαρακτηριστικά αποτυπώματα από την δοκιμασία κάθετης πρόσκρουσης. (β) Συσχετισμός των αναπτυσσόμενων τάσεων με τον αριθμό κρούσεων για τα πειράματα που διεξήχθησαν. (γ) Επιρροή της τραχύτητας στην αύξηση της τάσης συναρτήσει και του φορτίου κρούσης. Σύμφωνα με τα παραπάνω, μέσω της δοκιμασίας κάθετης επαναλαμβανόμενης κρουσης δεν γίνεται να προκύψει αστοχία στην ασφαλή περιοχή γιατί οι μικροκινήσεις μεταξύ των επιφανειών του πλακιδίου και της σφαίρας είναι πολύ μικρές

77 7.Προσδιορισμός αντοχής σε μικροαπόξεση επικαλύψεων μέσω της πλάγιας επαναλαμβανόμενης κρούσης 7.2. Συνθήκες της επαφής κατά τη διάρκεια της πλάγιας πρόσκρουσης Η επαφή μεταξύ του σφαιρικού εισβολέα και της επιφάνειας του δοκιμιού περιγράφεται από FEM προσομοίωση της δοκιμασίας όπως αυτή παρουσιάζεται στο σχήμα 7.2α. Το μοντέλο πεπερασμένων στοιχείων που χρησιμοποιήθηκε για την περίπτωση αυτή έχει ήδη παρουσιαστεί σε προηγούμενο κεφάλαιο (βλ. σχήματα 5.6 και 6.6). Φθορά μικροαπόξεσης της επικάλυψης μπορεί να συμβεί στο κέντρο της κυκλικής επιφάνειας επαφής, λόγω των συγκριτικά έντονων σχετικών εφαπτομενικών κινήσεων των σημείων του σφαιρικού εισβολέα με την επικάλυψη στην περιοχή αυτή (βλ. σχήμα 7.2β). Η ουσιαστική διαφορά στις εφαπτομενικές κινήσεις που παρατηρούνται είναι ότι τα σημεία ελέγχου που βρίσκονται μακρύτερα από το κέντρο της επιφάνειας επαφής έρχονται σε επαφή όταν ήδη ο σφαιρικός εισβολέας έχει παραμορφώσει κατά μεγάλο ποσοστό το υπόστρωμα στο κέντρο του κύκλου επαφής. Η επαφή μεταξύ της σφαίρας και της επιφανείας της επικάλυψης χαρακτηρίζεται από ταυτόχρονα κάθετες και εφαπτομενικές σχετικές μετατοπίσεις οι οποίες ολοκληρώνονται σε λιγότερο από 1 ms για την συχνότητα 50 Ηz των κρούσεων. Επιπλέον η αναπτυσσομένη επιφανειακή τάση λόγω των ασκούμενων δυνάμεων κρούσης φτάνει σε μερικά GPa, όπως φαίνεται στο σχήμα 7.2γ. Σχήμα 7.2: (α) Συνθήκες επαφής κατά τη διάρκεια της δοκιμασίας πλάγιας πρόσκρουσης (β) Κατανομή σχετικής εφαπτομενικής μετατόπισης στις επιφάνειες επαφής. (γ) Εφαπτομενική μετατόπιση και δύναμη κρούσης συναρτήσει της μετατόπισης του εισβολέα σε διαφορετικές θέσεις του αποτυπώματος

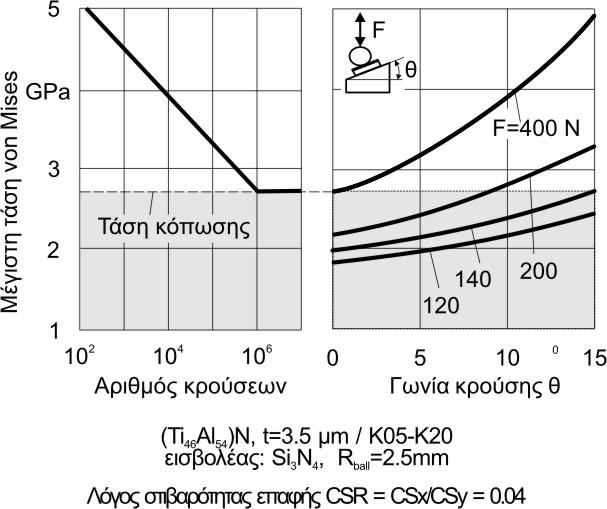

78 7.Προσδιορισμός αντοχής σε μικροαπόξεση επικαλύψεων μέσω της πλάγιας επαναλαμβανόμενης κρούσης Σχήμα 7.3: Αντοχή σε κόπωση της επικάλυψης και συσχετισμός με τη μέγιστη ισοδύναμη τάση για διάφορα φορτία πρόσκρουσης συναρτήσει της γωνίας κλίσης. Η έναρξη της αστοχίας της επικάλυψης λόγω κόπωσης στην κεντρική περιοχή υψηλών τάσεων του αποτυπώματος μπορεί να προβλεφθεί από το διάγραμμα Woehler και τις τοπικές μέγιστες ισοδύναμες τάσεις για διάφορες δυνάμεις και γωνιές κλίσης όπως εξηγείται στο σχήμα 7.3. Συμφωνά με τα αποτελέσματα αυτά η επικάλυψη μπορεί να λειτουργήσει χωρίς αστοχία για ένα εκατομμύριο κρούσεις (10 6 ) όταν φορτίζεται λιγότερο από την κρίσιμη τάση για κόπωση των 2,8 GPa. Επομένως για μια επικάλυψη καλής συνάφειας μπορεί να αποφευχθεί τελείως η αστοχία λόγω κόπωσης, για παράδειγμα σε γωνία κλίσης 15 0 για δυνάμεις πρόσκρουσης μικρότερες από περίπου 140 Ν. Με τη βοήθεια τέτοιων διαγραμμάτων μπορούν να καθοριστούν κατάλληλες πειραματικές συνθήκες δηλαδή γωνία κλίσης και φορτίο κρούσης ώστε να αποφευχθεί η ταυτόχρονη συνεισφορά φαινόμενων κόπωσης στην αστοχία της επικάλυψης Διερεύνηση της φθοράς της επικάλυψης λόγω μικροαπόξεσης μέσω της δοκιμασίας πλάγιας επαναλαμβανόμενης κρούσης χωρίς λίπανση Τα πειραματικά αποτελέσματα που εκτίθενται στο σχήμα 7.4 επαληθεύουν την ήδη δηλωμένη συνθήκη, ότι η επικάλυψη επιδεικνύει αντοχή σε κόπωση σε γωνιά κλίσης 15 0 και για δυνάμεις κρούσης μικρότερες από 140 Ν καθώς για ένα εκατομμύριο(10 6 ) κρούσεις στα εφαρμοζόμενα φορτία 140 Ν και 80 Ν δεν συμβαίνει αστοχία του φιλμ. Επιπροσθέτως, αστοχία στην επικάλυψη εμφανίζεται υστέρα από μόλις μισό εκατομμύριο κρούσεις για την δύναμη 200 Ν,

79 7.Προσδιορισμός αντοχής σε μικροαπόξεση επικαλύψεων μέσω της πλάγιας επαναλαμβανόμενης κρούσης υπερκρίσιμη όσον αφορά την κόπωσή της. Αντιθέτως, η επικάλυψη αστοχεί και στα δυο φορτία 140 Ν και 80 Ν σε περισσότερες από 10 6 κρούσεις λόγω μηχανισμών μικροαπόξεσης. Η επικάλυψη αφαιρείται στην κεντρική περιοχή του αποτυπώματος εξαιτίας των εντόνων σχετικών μικροκινήσεων μεταξύ σφαίρας και επιφάνειας επικάλυψης, όπως έχει ήδη εξηγηθεί στο σχήμα 4. Στη λεπτομέρεια Α του σχήματος 7.4 μπορεί να παρατηρηθεί ότι για το υποκρίσιμο φορτίο κρούσης των 80 Ν η μικροδιάβρωση της επικάλυψης οδηγεί σε μείωση της τραχύτητας και σε περιορισμένη αφαίρεση του φιλμ στη κεντρική περιοχή του αποτυπώματος έπειτα από δυο εκατομμύρια (2x10 6 ) κρούσεις. Η αστοχία της επικάλυψης σε υπερκρίσιμα και υποκρίσιμα φορτία εξηγείται καλυτέρα μέσω του σχήματος 7.5. Για το φορτίο κρούσης των 80 Ν, μικρότερο από το κρίσιμο φορτίο κόπωσης, η προαναφερθείσα περιορισμένη αστοχία του φιλμ εξελίσσεται περίπου στο κέντρο του αποτυπώματος έπειτα από δυο εκατομμύρια (2x10 6 ) κρούσεις (βλ. σχήμα 7.5α). Στην περίπτωση αυτή η επικάλυψη αφαιρείται αργά λόγω του αργού ρυθμού εξέλιξης φαινόμενων μικροδιάβρωσης. Η αστοχία αυτή όπως αναμενόταν εμφανίζεται κοντά στο κέντρο του αποτυπώματος, καθώς σε αυτή τη θέση οι αντίστοιχες επιφανειακές τάσεις έχουν την μέγιστη τιμή τους, όπως προβάλλει καθαρά ο σχετικός FEM υπολογισμός. Σχήμα 7.4: Χαρακτηριστικά αποτυπώματα πειραμάτων κεκλιμένης επαναλαμβανόμενης κρούσης χωρίς λίπανση

80 7.Προσδιορισμός αντοχής σε μικροαπόξεση επικαλύψεων μέσω της πλάγιας επαναλαμβανόμενης κρούσης Σχήμα 7.5: Αποτυπώματα πλάγιας επαναλαμβανόμενης κρούσης και σχετικά πεδία τάσεων σε υπερ- και υπο-κρίσιμα φορτία πρόσκρουσης Αντιθέτως για το υπερκρίσιμο φορτίο των 200 Ν υστέρα από εκατό χιλιάδες (10 5 ) κρούσεις η επικάλυψη αφαιρείται λόγω κόπωσης(βλ. σχήμα 7.5β). Η πρώτη αστοχία εμφανίζεται στην υψηλής τάσης κεντρική περιοχή του αποτυπώματος οπού εξελίσσεται μια τοπική τάση 3,24 GPa, μεγαλύτερη από την κρίσιμη για κόπωση των 2,8 GPa. Το παραπάνω επαληθεύεται με τον αντίστοιχο FEM υπολογισμό των επιφανειακών τάσεων στο σχήμα. Επιπλέον λόγω του περιορισμένου αριθμού κρούσεων η φθορά μικροδιάβρωσης είναι αμελητέα και η τραχύτητα εντός του αποτυπώματος παραμένει αμετάβλητη Διερεύνηση της φθοράς της επικάλυψης λόγω μικροαπόξεσης μέσω της δοκιμασίας πλάγιας επαναλαμβανόμενης κρούσης με λίπανση. Περαιτέρω δοκιμασίες κεκλιμένης πρόσκρουσης διεξήχθησαν σε συνθήκες υγρής λίπανσης. Το επικαλυμμένο δοκίμιο τοποθετήθηκε σε γαλάκτωμα το οποίο χρησιμοποιείται σε κατεργασίες κοπής (βλ. σχήμα 7.6) /101,102/. Το υγρό αποτελείται από 96% νερό και 4% από λαδί υψηλής απόδοσης σε κοπή. Το λιπαντικό αυτό χρησιμοποιήθηκε λόγω της καλής χημικής του συμπεριφοράς σε σχέση με τα κοπτικά

81 7.Προσδιορισμός αντοχής σε μικροαπόξεση επικαλύψεων μέσω της πλάγιας επαναλαμβανόμενης κρούσης πλακίδια. Με την χρησιμοποίηση του λιπαντικού μέσου μειώνεται ο συντελεστής τριβής ανάμεσα στις 2 επιφάνειες επαφής, ενώ επιτυγχάνεται και ομοιόμορφη κατανομή της πίεσης λόγω της δημιουργίας υδροδυναμικού σφήνα ανάμεσα τους. Το ελάχιστο πάχος υδροδυναμικού σφήνα h min, για να μην υπάρχει μεταλλική επαφή, πρέπει να είναι τουλάχιστον ίσο με το ημιάθροισμα των τραχυτήτων των δυο επιφανειών του εισβολέα και του πλακιδίου. Η συχνότητα κρούσης του σφαιρικού εισβολέα είναι 50 Hz και η μέση σχετική ταχύτητα του υπολογίζεται στο 0,1 m/sec. Λόγω της παλινδρομικής κίνησης του εισβολέα, η λίπανση που επιτυγχάνεται μεταβάλλεται σε όλο το πεδίο της οριακής και της μικτής λίπανσης, αλλά και στο πεδίο της ελαστο-υδροδυναμικής λίπανσης, όπου το λιπαντικό που παρεμβάλλεται μεταξύ των μεταλλικών επιφανειών των δύο σωμάτων διατηρεί ένα ελάχιστο πάχος φιλμ. Όπως είναι φανερό και στο διάγραμμα στην ελαστο-υδροδυναμική περιοχή το πάχος του αναπτυσσόμενου υδροδυναμικού σφήνα h film είναι μεγαλύτερο από το ελάχιστο πάχος h min οπότε δεν υπάρχει μεταλλική επαφή μεταξύ των 2 επιφανειών, παρά μόνο ισοπέδωση της τραχύτητας της επικαλυμμένης επιφάνειας τοπικά όπου αυτή υπερβαίνει το πάχος του υδροδυναμικού σφήνα. Τα πειράματα πλάγιας επαναλαμβανόμενης κρούσης με λίπανση είχαν ως σκοπό την απομόνωση της κόπωσης από τον μηχανισμό της φθοράς έτσι ώστε η επικάλυψη να αστοχεί λόγω φαινόμενων μικροαπόξεσης. Τα αντίστοιχα αποτελέσματα καθώς και τα χαρακτηριστικά του λιπαντικού έχουν καταχωρηθεί στο σχήμα 7.7. Όπως αναμενόταν, η επικάλυψη αφαιρείται πλήρως λόγω κόπωσης σε φορτίο κρούσης 200 Ν, μεγαλύτερο από το κρίσιμο φορτίο κόπωσης, υστέρα από πεντακόσιες χιλιάδες (5x10 5 ) κρούσεις (βλ λεπτομέρεια Α, σχήμα 7.7). Σε φορτία κρούσης ίσα ή και μικρότερα του κρίσιμου για κόπωση 140 Ν, για περισσότερες από ένα (10 6 ) και δύο (2x10 6 ) εκατομμύρια κρούσεις δεν συμβαίνει καθόλου αστοχία της επικάλυψης Σχήμα 7.6: (α) Ιδιοσυσκευή κεκλιμένης πρόσκρουσης με λίπανση (β) Συντελεστής τριβής και πάχος υδροδυναμικού σφήνα σε σχέση με την ταχύτητα του εισβολέα

82 7.Προσδιορισμός αντοχής σε μικροαπόξεση επικαλύψεων μέσω της πλάγιας επαναλαμβανόμενης κρούσης Σχήμα 7.7: Χαρακτηριστικά αποτυπώματα πειραμάτων πλάγιας επαναλαμβανόμενης κρούσης με υγρή λίπανση (γαλάκτωμα). (βλ. λεπτομέρεια Β, σχήμα 7.7). Στις τελευταίες αυτές περιπτώσεις μόνο οι κορυφές της τραχύτητας έχουν ισοπεδωθεί, φαινόμενο το οποίο οδηγεί σε μείωση της τραχύτητας εντός του αποτυπώματος. Αυτό μπορεί να εξηγηθεί λόγω της ανάπτυξης υδροδυναμικής πίεσης μεταξύ της σφαίρας και της επικάλυψης η οποία εμποδίζει την άμεση επαφή των επιφανειών. Έτσι μειώνονται οι τριβές και εξαλείφονται οι μηχανισμοί μικροδιάβρωσης. Με αυτό το τρόπο δεν συμβαίνει καμία αστοχία της επικάλυψης σε φορτία κρούσης ίσα ή μικρότερα από το κρίσιμο φορτίο κόπωσης όταν η πλάγια κρούση πραγματοποιείται σε συνθήκες υγρής λίπανσης/103/. Μια γενική εποπτεία των πειραμάτων πλάγιας επαναλαμβανόμενης κρούσης που διεξήχθησαν για διαφορά φορτία, αριθμούς κρούσεων και συνθήκες με ή χωρίς λίπανση παρουσιάζεται στο σχήμα 7.8. Η έκταση της αστοχίας της επικάλυψης στα αποτυπώματα περιγράφεται μέσω του λογού αστοχίας FR. Αυτός ο λόγος καθορίζεται αυτόματα με τη βοήθεια του λογισμικού WEPROC /23,24/. Στο πάνω μέρος του σχήματος για φορτία μεγαλύτερα από το κρίσιμο για κόπωση, η αύξηση του λογού αστοχίας μειώνεται μέσω της λίπανσης, καθώς και η αφαίρεση της επικάλυψης λόγω μικροαπόξεσης επιβραδύνεται

83 7.Προσδιορισμός αντοχής σε μικροαπόξεση επικαλύψεων μέσω της πλάγιας επαναλαμβανόμενης κρούσης Στις άλλες περιπτώσεις για φορτία ίσα ή μικρότερα από το κρίσιμο για κόπωση των 140 Ν οι μηχανισμοί αστοχίας της επικάλυψης λόγω μικροαπόξεσης είναι αμελητέοι για λιγότερο από ένα εκατομμύρια (10 6 ) κρούσεις σε συνθήκες με ή χωρίς λίπανση. Σε μεγαλύτερους αριθμούς κρούσεων λαμβάνει χώρα στην επιφάνεια της επικάλυψης ελεγχόμενη φθορά μικροαπόξεσης αργού ρυθμού στις περιπτώσεις χωρίς λίπανση. Η φθορά που παρατηρήθηκε είναι μικρής έκτασης και προκαλείται ανεξάρτητα από την ύπαρξη φαινομένων κόπωσης της επικάλυψης. Τελικά αν χρησιμοποιηθεί λιπαντικό σε φορτία ίσα ή μικρότερα από το κρίσιμο σε κόπωση της επικάλυψης το υλικό μπορεί να αντέξει σε ένα θεωρητικά άπειρο αριθμό κρούσεων όπως ακριβώς στις περιπτώσεις κάθετης πρόσκρουσης με υποκρίσιμο φορτίο χωρίς λίπανση. Σχήμα 7.8: Λόγος επιφάνειας αστοχίας FR συναρτήσει του αριθμού κρούσεων για διάφορα φορτία πρόσκρουσης, με και χωρίς λίπανση

84 8.Προσδιορισμός δυναμικής και συναφειακής αντοχής επικαλύψεων σε δακτυλίους ρουλεμάν 8. Προσδιορισμός της δυναμικής και συναφειακής αντοχής PVD επικαλύψεων σε δακτυλίους βελονοειδών εδράνων κύλισης μέσω της δοκιμασίας πλάγιας επαναλαμβανόμενης κρούσης Η απόδοση των εδράνων περιορίζεται από την τριβολογική συμπεριφορά των χαλύβδινων δακτυλίων τους, η οποία επηρεάζεται από πολλούς παράγοντες, όπως ταλαντώσεις, φορτία, ταχύτητα, λιπαντικό, ύπαρξη θραυσμάτων κ.α. Σε πολλές περιπτώσεις, ιδιαίτερες λεπτές σκληρές επικαλύψεις μπορούν και έχουν χρησιμοποιηθεί για να αυξήσουν την απόδοση των χαλύβδινων εδράνων /4,81,104,105,106,107,108/. Σημαντικές παράμετροι που πρέπει να διερευνηθούν στους επικαλυμμένους δακτυλίους των εδράνων είναι η αντοχή σε κόπωση και συνάφεια, καθώς μια πρώιμη αστοχία της επικάλυψης ενδέχεται να μειώσει αισθητά τη διάρκεια ζωής ολόκληρου του εδράνου. Η δοκιμή επαναλαμβανόμενης κρούσης χρησιμοποιείται για την ποσοτική αξιολόγηση διαφόρων ιδιοτήτων των λεπτών σκληρών επικαλύψεων, οι οποίες έχουν εναποτεθεί σε στοιχεία μηχανών, εργαλεία κτλ. Η δοκιμή αυτή εφαρμόζεται κυρίως σε επικαλυμμένα δοκίμια απλής γεωμετρία, όπως επικαλυμμένα ένθετα κοπτικά πλακίδια και επικαλυμμένες πλάκες ή δίσκους. Στην παρούσα έρευνα, δοκιμές κάθετης και πλάγιας επαναλαμβανόμενης κρούσης πραγματοποιήθηκαν απευθείας σε PVD επικαλυμμένους δακτυλίους ρουλεμάν. Οι δοκιμές εκτελέστηκαν στην εσωτερική κυλινδρική επιφάνεια του εξωτερικού σταθερού δακτυλίου, καθώς και στην εξωτερική κυλινδρική επιφάνεια του εσωτερικού περιστρεφόμενου δακτυλίου, με τη χρήση κατάλληλων ιδιοσυσκευών συγκράτησης. Μέσω μιας εξελιγμένης προσομοίωσης με πεπερασμένα στοιχεία (FEM) της επαφής μεταξύ του σφαιρικού εισβολέα και της κυλινδρικής επιφάνειας των δακτυλίων, προσδιορίστηκε η αντοχή σε κόπωση της επικάλυψης και ποσοτικοποιήθηκε η συνάφειά της. Οι μηχανικές ιδιότητες των εφαρμοσμένων λεπτών επικαλύψεων και υποστρωμάτων, που χρησιμοποιήθηκαν στους υπολογισμούς FEM, εντοπίστηκαν με νανοδιεισδύσεις και κατάλληλη αξιολόγηση των αποτελεσμάτων. Η αντοχή σε κόπωση της επικάλυψης που προέκυψε μπορεί να χαρακτηριστεί ικανοποιητική, η συνάφειά της όμως αξιολογήθηκε ως κακή Πειραματικές διαδικασίες και υλικά των δοκιμίων που εξεταστήκαν Το δοκιμαστήριο επαναλαμβανόμενης κρούσης που χρησιμοποιήθηκε, εξελίχθηκε και κατασκευάστηκε από το Εργαστήριο Εργαλειομηχανών και Διαμορφωτικής Μηχανολογίας του Αριστοτελείου Πανεπιστημίου Θεσσαλονίκης σε συνεργασία με την CEMECON AG. Η ιδιοσυσκευή που εξελίχθηκε για να συγκρατεί τον εσωτερικό δακτύλιο του εδράνου στο δοκιμαστήριο επαναλαμβανόμενης κρούσης εκτίθεται στο σχήμα 8.1α. Ο δακτύλιος φοριέται σε

85 8.Προσδιορισμός δυναμικής και συναφειακής αντοχής επικαλύψεων σε δακτυλίους ρουλεμάν Σχήμα 8.1: (α) Διάταξη δοκιμαστηρίου επαναλαμβανόμενης κρούσης για διερεύνηση στην επικαλυμμένη εξωτερική κυλινδρική επιφάνεια δακτυλίου εδράνου. (β) Γεωμετρικοί συσχετισμοί στην κάθετη και την πλάγια κρούση. (γ) Διάταξη δοκιμαστηρίου επαναλαμβανόμενης κρούσης για διερεύνηση στην επικαλυμμένη εσωτερική κυλινδρική επιφάνεια δακτυλίου εδράνου. κατάλληλο άξονα και μπορεί να μετατοπίζεται σε διάφορες θέσεις κατά την αξονική διεύθυνση (X-άξονας). Επιπλέον, ο άξονας μπορεί να μετακινείται και ακτινικά κατά την Υ-διεύθυνση σε συγκεκριμένη απόσταση L, ώστε να είναι δυνατή η διεξαγωγή πλάγιων κρούσεων σε γωνία θ ως προς την εξεταζόμενη επιφάνεια, όπως παρίσταται στο σχήμα 8.1β. Η αντίστοιχη ιδιοσυσκευή για το εξωτερικό δαχτυλίδι φαίνεται στο σχήμα 8.1γ. Το ειδικά διαμορφωμένο κουζινέτο Ω (φωλιά), στο οποίο τοποθετείται ο προς εξέταση δακτύλιος του εδράνου, είναι βιδωμένο σε κατάλληλη βάση, όπως φαίνεται στη φωτογραφία. Έτσι μπορεί να μετακινείται στη διεύθυνση των Χ και Υ αξόνων για να είναι δυνατό να πραγματοποιηθούν πειράματα κάθετης και πλάγιες κρούσης σε διάφορες θέσεις στην εσωτερική κυλινδρική επιφάνεια του εδράνου. Η δομή της επικάλυψης που εναποτέθηκε στις κυλινδρικές περιοχές και των δυο δακτυλίων δείχνεται στο σχήμα 8.2. Το επιφανειακό στρώμα I αποτελείται κυρίως από a-c:h με διαβάθμιση Cr σε περίπου 2.2 μm πάχος. Το επόμενο στρώμα II είναι κυρίως CrN με

86 8.Προσδιορισμός δυναμικής και συναφειακής αντοχής επικαλύψεων σε δακτυλίους ρουλεμάν Σχήμα 8.2: Αποτύπωμα δοκιμής κρατεροποίησης στην εξεταζόμενη επικάλυψη και προσομοιωτικό μοντέλο που λαμβάνει υπόψη τη δομή της. διαβάθμιση C, με πάχος περίπου 1.6 μm. Η διαδικασία εναπόθεσης της επικάλυψης διεξήχθη σε θερμοκρασία χαμηλότερη των C, για να αποφευχθούν φαινόμενα ανόπτησης στο χαλύβδινο 100Cr6 υπόστρωμα. Στην προσομοίωση με τη μέθοδο των πεπερασμένων στοιχείων η παραπάνω δομή προσομοιώθηκε υποθέτοντας ότι έχουν εναποτεθεί δυο διαφορετικά και τέλειας μεταξύ τους συνάφειας στρώματα επικάλυψης όπως παρουσιάζεται στο δεξί μέρος του σχήματος 8.2. Ο προσδιορισμός των καμπύλων τάσης-παραμόρφωσης έλαβε χώρα σε δυο φάσεις. Αρχικά εκτελέστηκαν νανοδιεισδύσεις στους επικαλυμμένους δακτυλίους με μέγιστο φορτίο διείσδυσης τα 5 mn, το οποίο οδήγησε σε αμελητέα παραμόρφωση του στρώματος II (βλ. σχήμα 8.3α). Η καμπύλη τάσης-παραμόρφωσης της στρώσης I καθορίστηκε μέσω της μεθόδου FEM αξιολόγησης που περιγράφεται στη βιβλιογραφία /20/ και είναι καταγεγραμμένη στο αντίστοιχο διάγραμμα του σχήματος 8.3α. Στο διάγραμμα αυτό έχουν σχεδιαστεί επίσης οι ελαστοπλαστικές ιδιότηες του υποστρώματος 100Cr6. Αυτές έχουν προσδιοριστεί μέσω της ίδιας διαδικασίας σε ακάλυπτες περιοχές των ίδιων επικαλυμμένων δακτυλίων των εδράνων. Στο επόμενο στάδιο της διερεύνησης, διεξήχθησαν νανοδιεισδύσεις σε φορτίο με τις οποίες προκλήθηκε σημαντική ελαστο-πλαστική παραμόρφωση στο II. Λαμβάνοντας υπόψη τις ήδη ευρεθείσες ιδιότητες του στρώματος I, προσδιορίστηκαν οι μηχανικές ιδιότητες του στρώματος II μέσω μιας αριθμητικής μεθόδου «δοκιμής και σφάλματος» που έχει εφαρμοστεί στην βιβλιογραφία /109/. Οι αντίστοιχες καμπύλες τάσης παραμόρφωσης παρουσιάζονται στο

87 8.Προσδιορισμός δυναμικής και συναφειακής αντοχής επικαλύψεων σε δακτυλίους ρουλεμάν Σχήμα 8.3: (α) Καμπύλες τάσης-παραμόρφωσης του στρώματος Ι και του υποστρώματος. (β) Καμπύλες τάσης-παραμόρφωσης του στρώματος ΙΙ και προσομοίωση της νανοδιείσδυσης για έλεγχο της παραμόρφωσης της επικάλυψης σε φορτίο 50 mn. διάγραμμα στα αριστερά του σχήματος 8.3β. Για να ελεγχθεί η αξιοπιστία των δεδομένων αυτών, η διείσδυση του εισβολέα στο διαστρωματωμένο PVD φιλμ προσδιορίστηκε μέσω FEM υπολογισμών, ως το φορτίο διείσδυσης των 50 mn. Τα αποτελέσματα αυτά συγκρίθηκαν με τα μετρημένα και επαληθεύτηκε ότι βρίσκονται σε συμφωνία. (βλ. σχήμα 8.3β). Οι προσδιορισμένες πλέον μηχανικές ιδιότητες των στρωμάτων I και II χρησιμοποιήθηκαν σε περαιτέρω προσομοιώσεις με την μέθοδο των πεπερασμένων στοιχείων της δοκιμής επαναλαμβανόμενης κρούσης Απόδοση σε κόπωση της επικάλυψης των δακτυλίων εδράνων Κατά τη διάρκεια της δοκιμής επαναλαμβανόμενης κρούσης ξεχωρίζουν δύο στάδια, η φάση φόρτισης όταν ο σφαιρικός εισβολέας προσκρούει στο επικαλυμμένο δείγμα και η φάση της αποφόρτισης. Σύμφωνα με FEM- βασιζόμενους υπολογισμούς /12/, η μέγιστη τάση στην επικάλυψη παρατηρείται στην παρούσα περίπτωση στην περιφέρεια του κρατήρα και ανέρχεται σε περίπου 3 GPa, όπως εκτίθεται στην λεπτομέρεια Α του σχήματος 8.4. Υπολογισμοί πραγματοποιήθηκαν επίσης στην περίπτωση όπου το στρώμα I της επικάλυψης έχει αφαιρεθεί

88 8.Προσδιορισμός δυναμικής και συναφειακής αντοχής επικαλύψεων σε δακτυλίους ρουλεμάν Σχήμα 8.4: FEM-υπολογισμένη κατανομή τάσεων με και χωρίς το επιφανειακό στρώμα Ι. τελείως. Τα αντίστοιχα αποτελέσματα, που αφορούν την κατανομή των τάσεων, παρουσιάζονται στο κάτω μέρος του σχήματος. Η αφαίρεση του στρώματος I έχει αποτέλεσμα μια αύξηση στην μέγιστη ισοδύναμη τάση στο στρώμα II, που οδηγεί έτσι σε πιθανή έναρξη αστοχίας της επικάλυψης. Με τον τρόπο αυτό το στρώμα I προστατεύει το στρώμα II, αφού μειώνει την αντίστοιχη φόρτιση τουλάχιστον στην αρχή του πειράματος επαναλαμβανόμενης κρούσης. Στην περίπτωση μιας δύναμης κρούσης 700 Ν, το υπόστρωμα παραμορφώνεται πλαστικά καθώς οι αντίστοιχες τάσεις είναι μεγαλύτερες από την τάση διαρροής του χάλυβα 100Cr6 (βλ. Σχήμα 3β). Επιπλέον μέσω της προσομοίωσης με πεπερασμένα στοιχεία της πρόσκρουσης, υπολογίστηκε το παραμορφωμένο προφίλ της επικάλυψης σε δύναμη 700 Ν όπως φαίνεται στο αριστερό μέρος του σχήματος 8.5. Λόγω της πλαστικής παραμόρφωσης που εξελίσσεται κατά την φάση της φόρτισης, η επιφάνεια επαφής δεν επανέρχεται πλήρως στην αρχική επίπεδη μορφή της, δημιουργώντας έτσι ένα μόνιμο κοίλο αποτύπωμα. Τα μέγιστο βάθος του σχηματισμένου αποτυπώματος έχει καταγραφεί συναρτήσει του φορτίου κρούσης στο διάγραμμα στο δεξί μέρος του σχήματος 8.5. Σε φορτία μικρότερα των 200 Ν, η παραμόρφωση του υποστρώματος είναι τελείως ελαστική και δεν δημιουργείται παραμένων κρατήρας

89 8.Προσδιορισμός δυναμικής και συναφειακής αντοχής επικαλύψεων σε δακτυλίους ρουλεμάν Σχήμα 8.5: FEM υπολογισμένη γεωμετρία αποτυπώματος στις φάσεις φόρτισης και αποφόρτισης και μέγιστο παραμένον βάθος συναρτήσει του φορτίου κρούσης. Μετρήσεις των προφίλ των αποτυπωμάτων παρουσιάζονται σε τρεις περιπτώσεις φορτίων κάθετης κρούσης μετά από 10 6 κρούσεις στο σχήμα 8.6. Για να διευκολυνθεί ο εντοπισμός της αστοχίας στην επικάλυψη, εκτελέστηκαν υπολογισμοί FEM, στους οποίους λήφθηκε υπόψη η εφαρμοζόμενη δύναμη κρούσης. Η επικάλυψη είναι άθικτη αν το μέγιστο μετρημένο βάθος του αποτυπώματος είναι ίσο ή μικρότερο από το υπολογισμένο. Όπως παρουσιάζεται στο σχήμα 8.6, το στρώμα II ανθίσταται για ένα εκατομμύριο κρούσεις ως τα εφαρμοζόμενα φορτία λιγότερο από περίπου 900 N. Σε φορτία μεγαλύτερα ή ίσα από περίπου 900 N, το στρώμα II Σχήμα 8.6: Μετρημένα και υπολογισμένα προφίλ αποτυπωμάτων για διάφορα φορτία κρούσης

90 8.Προσδιορισμός δυναμικής και συναφειακής αντοχής επικαλύψεων σε δακτυλίους ρουλεμάν επίσης αφαιρείται σε λιγότερο από ένα εκατομμύριο κρούσεις. Οι αντίστοιχες μετρημένες και υπολογισμένες τιμές των παραμενόντων βαθών έχουν καταγραφεί στον πίνακα στο δεξί μέρος του σχήματος. Για τον προσδιορισμό του κρίσιμου φορτίου κόπωσης για τον εσωτερικό και εξωτερικό δακτύλιο του εδράνου, πειράματα κάθετης κρούσης έλαβαν χώρα σε διάφορα φορτία κρούσης (βλ. σχήμα 8.7). Το μέγιστο παραμένον βάθος αποτυπώματος μετρήθηκε και συγκρίθηκε με το αντίστοιχο υπολογισμένο μέσω προσομοίωσης. Με τον τρόπο αυτό προσδιορίστηκε το κρίσιμο φορτίο κρούσης για κόπωση και για τα δύο στρώματα της επικάλυψης στον εσωτερικό και στον εξωτερικό δακτύλιο. Σύμφωνα με τα αποτελέσματα που προέκυψαν, το στρώμα I έχει αφαιρεθεί ήδη από το φορτίο των 100 Ν έπειτα ένα εκατομμύριο κρούσεις στην περίπτωση και των δύο δακτυλίων. Αντίθετα το στρώμα II ανθίσταται σε φορτία κρούσης ως περίπου 800 N και στις δύο περιπτώσεις των δακτυλίων. Τα αποτελέσματα αυτά αξιολογήθηκαν περαιτέρω μέσω υπολογισμών FEM /12/, για να προσδιοριστούν οι ιδιότητες σε κόπωση κάθε στρώματος της επικάλυψης με τη μορφή διαγραμμάτων Woehler, τα οποία δείχνονται στο σχήμα 8.8. Η τάση von Mises αντοχής σε κόπωση του στρώματος I ανέρχεται σε 1.2 GPa και συσχετίζεται με φορτίο κρούσης περίπου 100 N. Η αντίστοιχη τάση για το στρώμα II ανέρχεται σε 2.2 GPa και αντιστοιχεί σε φορτίο κρούσης περίπου 800 Ν. Τα αποτελέσματα αυτά θα χρησιμοποιηθούν περαιτέρω για την ποσοτικοποίηση της συνάφειας της επικάλυψης, όπως θα περιγραφεί στο επόμενο κεφάλαιο. Σχήμα 8.7: Μετρημένο και FEM υπολογισμένο παραμένον βάθος αποτυπώματος συναρτήσει του φορτίου κρούσης και για τις δυο περιπτωσεις δακτυλίων εσωτερικού και εξωτερικού

91 8.Προσδιορισμός δυναμικής και συναφειακής αντοχής επικαλύψεων σε δακτυλίους ρουλεμάν Σχήμα 8.8: Διαγράμματα Woehler των στρωμάτων Ι και ΙΙ της επικάλυψης 8.3. Ποσοτικοποίηση της συνάφειας της επικάλυψης μέσω της δόκιμης πλάγιας επαναλαμβανόμενης κρούσης Κατά τη δοκιμή πλάγιας επαναλαμβανόμενης κρούσης, η επικαλυμμένη επιφάνεια καταπονείται ταυτόχρονα με κάθετες και εφαπτομενικές φορτίσεις /71,72,100,103/. Αυτές οι ταυτόχρονες φορτίσεις προκαλούν ένα έντονο πεδίο τάσων στην επικάλυψη που οδηγεί σε αστοχία της σε χαμηλές δυνάμεις κρούσης. Λαμβάνοντας υπόψη ότι η ακτίνα του δακτυλίου είναι περίπου 25 φορές μεγαλύτερη από την αντίστοιχη του σφαιρικού εισβολέα, η επιφάνεια επαφής μπορεί να προσεγγιστεί με επίπεδη για τις ανάγκες της τρισδιάστατης προσομοίωσης με πεπερασμένα στοιχεία της διαδικασίας, η οποία φορτίζεται με ένα ελλειπτικά κατανεμημένο φορτίο όπως επιδεικνύεται στο σχήμα 8.9α /12/. Επιπλέον, το τρισδιάστατο προσομοιωτικό μοντέλο FEM που χρησιμοποιήθηκε, όπως αυτό εξελίχθηκε στη βιβλιογραφία /100/, λαμβάνει υπόψη της μηχανικές ελαστο-πλαστικές ιδιότητες της επικάλυψης, του υποστρώματος και του σφαιρικού εισβολέα. Οι ιδιότητες της συνάφειας στο μοντέλο αυτό περιγράφονται από την κάθετη και εφαπτομενική στιβαρότητα των στοιχείων επαφής που έχουν εισαχθεί μεταξύ επικάλυψης και υποστρώματος. Ο λόγος στιβαρότητας επαφής CSR της εφαπτομενικής στιβαρότητας cs t προς την κάθετης cs n εφαρμόστηκε για τον χαρακτηρισμό της ποιότητας της συνάφειας στην διεπιφάνεια επικάλυψηςυποστρώματος /100/. Οι αναπτυσσόμενες τάσεις κατά την πλάγια κρούση προσδιορίστηκαν από το προηγούμενα περιγραφθέν προσομοιωτικό μοντέλο και έχουν εικονογραφηθεί στο σχήμα 8.9β. Η μέγιστη τάση κατά von Mises βρίσκεται στην επιφάνεια της επικάλυψης και ανέρχεται σε περίπου

92 8.Προσδιορισμός δυναμικής και συναφειακής αντοχής επικαλύψεων σε δακτυλίους ρουλεμάν GPa, για εφαρμοζόμενο φορτίο κρούσης 210 N και γωνία κρούσης 10 μοιρών (βλ. επίσης τομή ΧΧ στο σχήμα 8.9β). Η τάση αυτή είναι ίση με την προσδιορισμένη κρίσιμη για κόπωση του στρώματος II, που ήδη έχει παρουσιαστεί στο σχήμα 8.8. Στις συνθήκες του πειράματος αυτές, η αστοχία της επικάλυψης εξελίσσεται στο στρώμα I και II έπειτα από λιγότερες από 500x10 3 κρούσεις και στις δύο περιπτώσεις δακτυλίων (σχήμα 8.9γ). Λόγω του χαμηλού φορτίου κρούσης, οι παραμορφώσεις στα στρώματα της επικάλυψης και στο υλικό του υποστρώματος είναι ελαστικές (βλ. σχήμα 8.5), επομένως δεν πρέπει να υφίσταται εναπομένουσα παραμόρφωση μετά το τέλος του πειράματος. Με τον τρόπο αυτό, τα βάθη των προφίλ των αποτυπωμάτων στην διεύθυνση ΧΧ δηλώνουν απευθείας ότι επήρθε αστοχία της επικάλυψης και στα δύο στρώματά της και για τους δύο δακτυλίους, εσωτερικό και εξωτερικό. Η αστοχία της επικάλυψης σε φορτία ίσα ή μικρότερα από το κρίσιμο για κόπωση των 210 Ν μπορεί να εξηγηθεί λόγω προβληματικής συνάφειας /100/. Για τον προσδιορισμό της επιρροής της συνάφειας στο κρίσιμο φορτίο για αστοχία για το στρώμα II, πειράματα πλάγιας επαναλαμβανόμενης κρούσης διεξήχθησαν σε φορτία κρούσης μικρότερα από 210 N. Όπως επιδεικνύεται στο σχήμα 8.10, η επικάλυψη και του εσωτερικού και Σχήμα 8.9: (α) Περιοχή επαφής και κατανομή πίεσης μεταξύ σφαίρας και επικαλυμμένου δακτυλίου κατά την δοκιμή πλάγιας επαναλαμβανόμενης κρούσης (β): FEM-υπολογισμένη κατανομή ισοδύναμων τάσεων στην πλάγια κρούση. (γ): Μετρημένο προφίλ αποτυπώματος στο φορτίο αντοχής σε κόπωση για διάφορους αριθμούς κρούσεων

93 8.Προσδιορισμός δυναμικής και συναφειακής αντοχής επικαλύψεων σε δακτυλίους ρουλεμάν του εξωτερικού δακτυλίου του εδράνου συμπεριφέρονται με παρόμοιο τρόπο. Το στρώμα I έχει αφαιρεθεί σε όλες τις δυνάμεις κρούσης, ενώ το φορτίο των 150 Ν μπορεί να θεωρηθεί ως το κρίσιμο για αστοχία του στρώματος II, καθώς δεν εξελίσσεται αστοχία στο στρώμα αυτό έπειτα από ένα εκατομμύριο κρούσεις (10 6 ). Η συνάφεια της επικάλυψης μπορεί να ποσοτικοποιηθεί με τη διαδικασία που περιγράφεται στη βιβλιογραφία /100/ και σε προηγούμενο κεφάλαιο της παρούσας εργασίας. Η μέγιστες ισοδύναμες τάσεις που αναπτύσσονται κατά την πλάγια κρούση για διάφορους λόγους στιβαρότητας επαφής δείχνονται στο σχήμα 8.11α. Οι υπολογισμοί FEM που επιδεικνύονται είναι για δύο περιπτώσεις ποιότητας συνάφειας με λόγους στιβαρότητας επαφής CSR ίσους με 0.1 και 0.01, οι τιμές αυτές συσχετίζονται με πολύ καλή και επαρκή συνάφεια αντίστοιχα /100/. Όπως μπορεί να παρατηρηθεί, η μείωση του λόγου στιβαρότητας επαφής, δηλαδή ο περιορισμός της συνάφειας της επικάλυψης, οδηγεί σε αύξηση της μέγιστης ισοδύναμης τάσης. Η προσαύξηση της τάσης συναρτήσει του λόγου στιβαρότητας επαφής, που επιδεικνύεται στο σχήμα 8.11β, είναι πιο έντονη σε λόγους στιβαρότητας επαφής μικρότερους Σχήμα 8.10: Μετρημένο προφίλ αποτυπώματος σε φορτία κρούσης χαμηλότερα από το φορτίο αντοχής σε κόπωση έπειτα από ένα εκατομμύριο κρούσεις
