1 ΙΑΧΕΙΡΙΣΤΗΣ ΕΛΛΗΝΙΚΟΥ ΙΚΤΥΟΥ ΙΑΝΟΜΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Α.Ε. ΙΕΥΘΥΝΣΗ ΙΚΤΥΟΥ ΙΑΚΗΡΥΞΗ ΗΜΟΠΡΑΣΙΑΣ µε αριθµό -206 Για την ανάδειξη αναδόχων κατασκευής και συντήρησης έργων δικτύων ιανοµής. ΣΥΜΒΑΣΗ :... ΕΡΓΟ :... ΤΕΥΧΟΣ Β' Τ Ι Μ Ο Λ Ο Γ Ι Ο

2

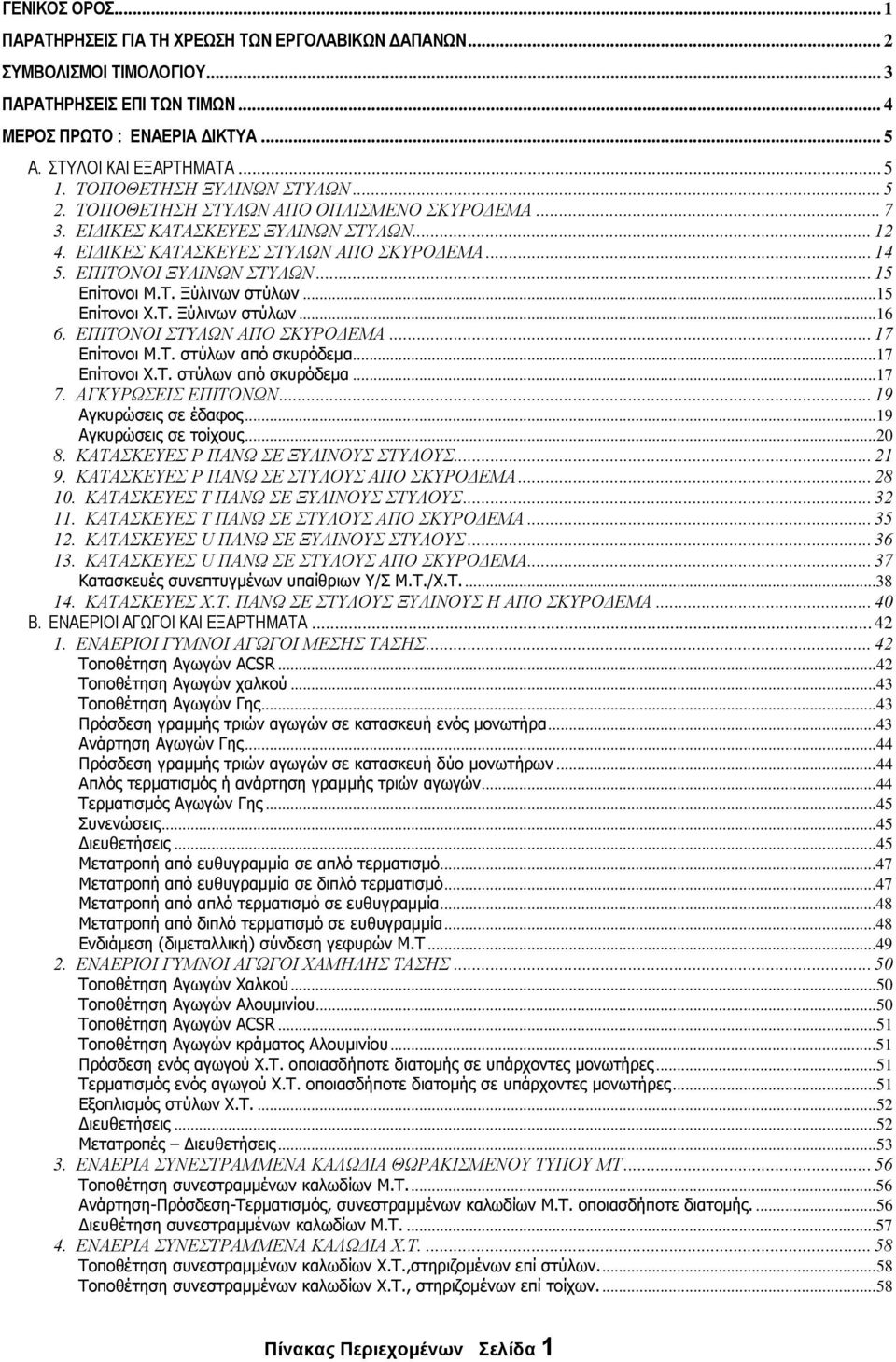

3 ΓΕΝΙΚΟΣ ΟΡΟΣ... 1 ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΤΗ ΧΡΕΩΣΗ ΤΩΝ ΕΡΓΟΛΑΒΙΚΩΝ ΑΠΑΝΩΝ... 2 ΣΥΜΒΟΛΙΣΜΟΙ ΤΙΜΟΛΟΓΙΟΥ... 3 ΠΑΡΑΤΗΡΗΣΕΙΣ ΕΠΙ ΤΩΝ ΤΙΜΩΝ... 4 ΡΟΣ ΠΡΩΤΟ : ΕΝΑΕΡΙΑ ΙΚΤΥΑ... 5 Α. ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΤΟΠΟΘΕΤΗΣΗ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ ΤΟΠΟΘΕΤΗΣΗ ΣΤΥΛΩΝ ΑΠΟ ΟΠΛΙΣΝΟ ΣΚΥΡΟ ΕΜΑ ΕΙ ΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ ΕΙ ΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΣΤΥΛΩΝ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΕΠΙΤΟΝΟΙ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ Επίτονοι Μ.Τ. Ξύλινων στύλων...15 Επίτονοι Χ.Τ. Ξύλινων στύλων ΕΠΙΤΟΝΟΙ ΣΤΥΛΩΝ ΑΠΟ ΣΚΥΡΟ ΕΜΑ Επίτονοι Μ.Τ. στύλων από σκυρόδεµα...17 Επίτονοι Χ.Τ. στύλων από σκυρόδεµα ΑΓΚΥΡΩΣΕΙΣ ΕΠΙΤΟΝΩΝ Αγκυρώσεις σε έδαφος...19 Αγκυρώσεις σε τοίχους ΚΑΤΑΣΚΕΥΕΣ Ρ ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ ΚΑΤΑΣΚΕΥΕΣ Ρ ΠΑΝΩ ΣΕ ΣΤΥΛΟΥΣ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΚΑΤΑΣΚΕΥΕΣ Τ ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ ΚΑΤΑΣΚΕΥΕΣ Τ ΠΑΝΩ ΣΕ ΣΤΥΛΟΥΣ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΚΑΤΑΣΚΕΥΕΣ U ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ ΚΑΤΑΣΚΕΥΕΣ U ΠΑΝΩ ΣΕ ΣΤΥΛΟΥΣ ΑΠΟ ΣΚΥΡΟ ΕΜΑ Κατασκευές συνεπτυγµένων υπαίθριων Υ/Σ Μ.Τ./Χ.Τ ΚΑΤΑΣΚΕΥΕΣ Χ.Τ. ΠΑΝΩ ΣΕ ΣΤΥΛΟΥΣ ΞΥΛΙΝΟΥΣ Η ΑΠΟ ΣΚΥΡΟ ΕΜΑ Β. ΕΝΑΕΡΙΟΙ ΑΓΩΓΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΕΝΑΕΡΙΟΙ ΓΥΜΝΟΙ ΑΓΩΓΟΙ ΣΗΣ ΤΑΣΗΣ Τοποθέτηση Αγωγών ACSR...42 Τοποθέτηση Αγωγών χαλκού...43 Τοποθέτηση Αγωγών Γης...43 Πρόσδεση γραµµής τριών αγωγών σε κατασκευή ενός µονωτήρα...43 Ανάρτηση Αγωγών Γης...44 Πρόσδεση γραµµής τριών αγωγών σε κατασκευή δύο µονωτήρων...44 Απλός τερµατισµός ή ανάρτηση γραµµής τριών αγωγών...44 Τερµατισµός Αγωγών Γης...45 Συνενώσεις...45 ιευθετήσεις...45 Μετατροπή από ευθυγραµµία σε απλό τερµατισµό...47 Μετατροπή από ευθυγραµµία σε διπλό τερµατισµό...47 Μετατροπή από απλό τερµατισµό σε ευθυγραµµία...48 Μετατροπή από διπλό τερµατισµό σε ευθυγραµµία...48 Ενδιάµεση (διµεταλλική) σύνδεση γεφυρών Μ.Τ ΕΝΑΕΡΙΟΙ ΓΥΜΝΟΙ ΑΓΩΓΟΙ ΧΑΜΗΛΗΣ ΤΑΣΗΣ Τοποθέτηση Αγωγών Χαλκού...50 Τοποθέτηση Αγωγών Αλουµινίου...50 Τοποθέτηση Αγωγών ACSR...51 Τοποθέτηση Αγωγών κράµατος Αλουµινίου...51 Πρόσδεση ενός αγωγού Χ.Τ. οποιασδήποτε διατοµής σε υπάρχοντες µονωτήρες...51 Τερµατισµός ενός αγωγού Χ.Τ. οποιασδήποτε διατοµής σε υπάρχοντες µονωτήρες...51 Εξοπλισµός στύλων Χ.Τ ιευθετήσεις...52 Μετατροπές ιευθετήσεις ΕΝΑΕΡΙΑ ΣΥΝΕΣΤΡΑΜΝΑ ΚΑΛΩ ΙΑ ΘΩΡΑΚΙΣΝΟΥ ΤΥΠΟΥ ΜΤ Τοποθέτηση συνεστραµµένων καλωδίων M.T...56 Ανάρτηση-Πρόσδεση-Τερµατισµός, συνεστραµµένων καλωδίων M.T. οποιασδήποτε διατοµής ιευθέτηση συνεστραµµένων καλωδίων M.T ΕΝΑΕΡΙΑ ΣΥΝΕΣΤΡΑΜΝΑ ΚΑΛΩ ΙΑ Χ.Τ Τοποθέτηση συνεστραµµένων καλωδίων Χ.Τ.,στηριζοµένων επί στύλων...58 Τοποθέτηση συνεστραµµένων καλωδίων Χ.Τ., στηριζοµένων επί τοίχων Πίνακας Περιεχοµένων Σελίδα 1

4 Ανάρτηση-Πρόσδεση-Τερµατισµός, συνεστραµµένων καλωδίων Χ.Τ...59 Εξοπλισµός στύλων...59 Συνδέσεις Συνενώσεις - ιευθετήσεις...60 ιευθετήσεις - Μετατροπές...60 Γ. ΓΕΙΩΣΕΙΣ ΚΑΙ ΛΟΙΠΑ ΕΞΑΡΤΗΜΑΤΑ ΓΕΙΩΣΕΙΣ ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ ΓΕΙΩΣΕΙΣ ΣΕ ΣΤΥΛΟΥΣ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΚΩ ΙΚΟΠΟΙΗΝΕΣ ΚΑΤΑΣΚΕΥΕΣ ΓΕΙΩΣΕΩΝ ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΤΙΣ ΓΕΙΩΣΕΩΝ ΦΩΤΙΣΜΟΣ Ο ΩΝ ΚΑΙ ΠΛΑΤΕΙΩΝ...76 Ε. ΤΑΣΧΗΜΑΤΙΣΤΕΣ ΓΡΑΜΜΩΝ ΚΑΙ ΚΙΒΩΤΙΑ ΑΣΦΑΛΕΙΩΝ Χ.Τ ΕΓΚΑΤΑΣΤΑΣΗ ΤΑΣΧΗΜΑΤΙΣΤΩΝ...80 Αυτοµετασχηµατιστές σε στύλο...81 Αυτοµετασχηµατιστές στο έδαφος ΕΓΚΑΤΑΣΤΑΣΗ ΚΙΒΩΤΙΩΝ ΑΣΦΑΛΕΙΩΝ Χ.Τ...82 ΣΤ. ΕΝΑΕΡΙΕΣ ΠΑΡΟΧΕΣ ΕΡΓΑΣΙΕΣ ΚΑΤΑΣΚΕΥΗΣ ΕΝΑΕΡΙΩΝ ΠΑΡΟΧΩΝ ΕΡΓΑΣΙΕΣ ΕΚΤΟΠΟΘΕΤΗΣΗΣ ΕΝΑΕΡΙΩΝ ΠΑΡΟΧΩΝ...95 Ζ. ΠΕΡΙΦΡΑΓΜΑΤΑ ΚΑΙ ΒΑΣΕΙΣ ΕΠΙΓΕΙΩΝ ΤΑΣΧΗΜΑΤΙΣΤΩΝ ΥΠΑΙΘΡΟΥ...98 Εργασίες σε σκύρα υποσταθµών Η. ΕΞΟΠΛΙΣΜΟΣ ΣΤΥΛΩΝ Ο.Σ. ΙΚΤΥΩΝ ΣΗΣ ΤΑΣΗΣ (6, KV) ΕΞΟΠΛΙΣΜΟΙ ΣΤΥΛΩΝ ΕΥΘΥΓΡΑΜΜΙΑΣ Η ΜΙΚΡΗΣ ΓΩΝΙΑΣ Ο.Σ. Η ΞΥΛΙΝΩΝ ΓΙΑ ΓΑΛΑ ΑΝΟΙΓΜΑΤΑ (Σχ ) ΕΞΟΠΛΙΣΜΟΣ Υ/Σ ΙΑΝΟΜΗΣ ΚΑΤΑΣΚΕΥΕΣ ΚΛΗΜΑΤΑΡΙΑΣ ΑΠΟ ΜΠΕΤΟΝ ΓΙΑ ΤΗ ΣΤΗΡΙΞΗ ΤΩΝ ΖΥΓΩΝ Υ/Σ 22/6,6 kv ΕΞΟΠΛΙΣΜΟΣ ΣΤΥΛΩΝ ΓΡΑΜΜΩΝ 6,6 kv Θ. ΚΑΤΑΣΚΕΥΕΣ ΕΞΑΡΤΗΜΑΤΩΝ ΓΡΑΜΜΩΝ 66 KV Ι. ΕΚΤΕΛΕΣΗ ΕΡΓΑΣΙΩΝ ΥΠΟ ΣΗ ΤΑΣΗ ΙA. ΤΟΠΟΘΕΤΗΣΗ - ΕΚΤΟΠΟΘΕΤΗΣΗ ΣΙ ΕΡΕΝΙΩΝ ΙΚΤΥΩΤΩΝ ΣΤΥΛΩΝ ΡΟΣ ΕΥΤΕΡΟ : ΥΠΟΓΕΙΑ ΙΚΤΥΑ ΥΠΟΓΕΙΑ ΚΑΛΩ ΙΑ ΚΑΙ ΣΥΝΑΦΕΙΣ ΕΡΓΑΣΙΕΣ Α. ΧΩΜΑΤΟΥΡΓΙΚΕΣ ΕΡΓΑΣΙΕΣ ΕΚΣΚΑΦΗ ΚΑΙ ΠΛΗΡΩΣΗ ΧΑΝΤΑΚΙΟΥ ΠΛΗΡΩΣΗ ΧΑΝTAKIOY ΥΛΙΚΟ ΠΟΥ ΕΝ ΠΡΟΕΡΧΕΤΑΙ ΑΠΟ ΤΙΣ ΕΚΣΚΑΦΕΣ ΕΠΙΧΩΣΗ ΧΑΝΤΑΚΙΟΥ ΤΑΦΟΡΑ ΕΚΧΩΜΑΤΩΝ (ΜΠΑΖΩΝ) Β. ΕΡΓΑΣΙΕΣ ΣΕ ΥΠΟΓΕΙΑ ΚΑΛΩ ΙΑ ΤΟΠΟΘΕΤΗΣΗ ΚΑΛΩ ΙΟΥ ΣΕ ΧΑΝΤΑΚΙ ΤΟΠΟΘΕΤΗΣΗ ΚΑΛΩ ΙΟΥ ΣΕ ΣΩΛΗΝΕΣ ΤΟΠΟΘΕΤΗΣΗ ΚΑΛΩ ΙΟΥ ΣΕ ΧΑΝΤΑΚΙ ΠΕΡΙΣΤΡΟΦΙΚΑ (ΚΟΥΛΟΥΡΑ) ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΛΩ ΙΟΥ ΣΕ ΤΟΙΧΟ Η ΣΤΥΛΟ ΚΑΛΥΨΗ ΑΚΑΛΥΠΤΟΥ ΚΑΛΩ ΙΟΥ ΑΦΑΙΡΕΣΗ ΕΠΙΚΑΛΥΨΗΣ ΚΑΛΩ ΙΟΥ ΕΚΤΟΠΟΘΕΤΗΣΗ ΚΑΛΩ ΙΟΥ ΙΕΥΘΕΤΗΣΗ ΚΑΛΩ ΙΟΥ ΤΑΤΟΠΙΣΗ ΚΑΛΩ ΙΟΥ Γ. ΕΡΓΑΣΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΣΩΛΗΝΩΝ ΓΙΑ ΙΕΛΕΥΣΗ ΥΠΟΓΕΙΩΝ ΚΑΛΩ ΙΩΝ ΤΟΠΟΘΕΤΗΣΗ ΣΩΛΗΝΩΝ ΚΑΤΑΣΚΕΥΗ ΥΠΟΣΤΡΩΜΑΤΟΣ ΣΩΛΗΝΩΣΗΣ ΚΑΙ ΠΡΟΣΤΑΤΕΥΤΙΚΩΝ ΠΛΑΚΩΝ ΑΠΟ ΟΠΛΙΣΝΟ ΣΚΥΡΟ ΕΜΑ ΕΡΓΑΣΙΕΣ ΕΞΑΣΦΑΛΙΣΗΣ ΤΗΣ ΚΥΚΛΟΦΟΡΙΑΣ ΟΧΗΜΑΤΩΝ ΣΕ ΠΕΡΙΠΤΩΣΕΙΣ ΕΓΚΑΡΣΙΩΝ ΤΟΜΩΝ Ο ΩΝ ΓΙΑ ΤΗΝ ΚΑΤΑΣΚΕΥΗ ΙΑΒΑΣΗΣ ΕΡΓΑΣΙΕΣ ΕΠΑΝΑΦΟΡΩΝ ΠΕΖΟ ΡΟΜΙΑ Επαναφορά πεζοδροµίου χωρίς το υπόστρωµα Ο ΟΣΤΡΩΜΑΤΑ Υπόστρωµα οδοστρώµατος Επαναφορά οδοστρώµατος χωρίς το υπόστρωµα ΚΡΑΣΠΕ Α - ΡΕΙΘΡΑ ΙΑΤΡΗΣΗ ΤΟΙΧΟΥ ΟΠΟΙΑΣ ΗΠΟΤΕ ΚΑΤΑΣΚΕΥΗΣ ΙΑΤΡΗΣΗ ΓΙΑ ΥΠΟΓΕΙΕΣ ΙΑΒΑΣΕΙΣ ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΤΙΣ ΕΠΑΝΑΦΟΡΩΝ Πίνακας Περιεχοµένων Σελίδα 2

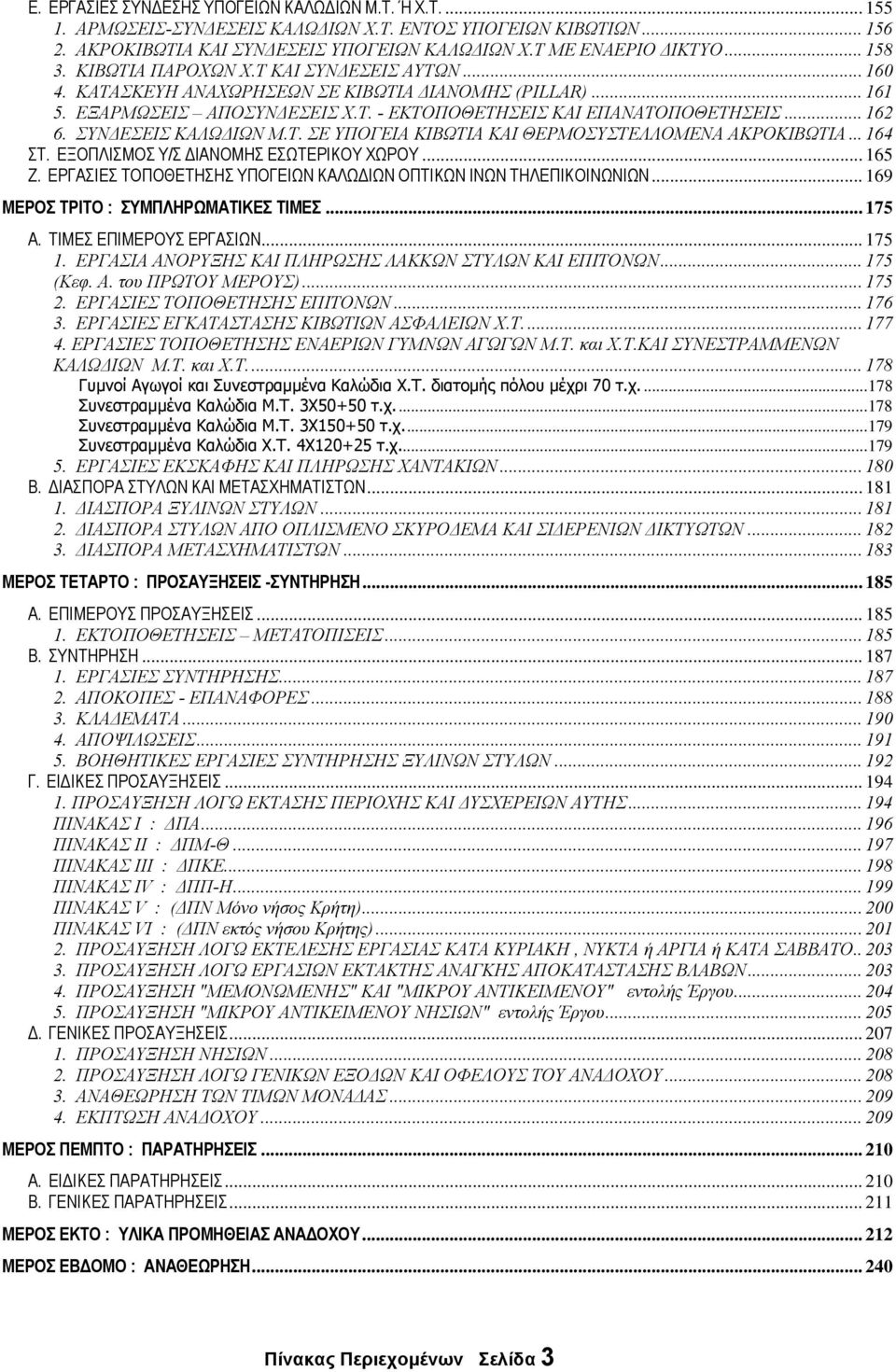

5 Ε. ΕΡΓΑΣΙΕΣ ΣΥΝ ΕΣΗΣ ΥΠΟΓΕΙΩΝ ΚΑΛΩ ΙΩΝ Μ.Τ. Ή Χ.Τ ΑΡΜΩΣΕΙΣ-ΣΥΝ ΕΣΕΙΣ ΚΑΛΩ ΙΩΝ Χ.Τ. ΕΝΤΟΣ ΥΠΟΓΕΙΩΝ ΚΙΒΩΤΙΩΝ ΑΚΡΟΚΙΒΩΤΙΑ ΚΑΙ ΣΥΝ ΕΣΕΙΣ ΥΠΟΓΕΙΩΝ ΚΑΛΩ ΙΩΝ Χ.Τ ΕΝΑΕΡΙΟ ΙΚΤΥΟ ΚΙΒΩΤΙΑ ΠΑΡΟΧΩΝ Χ.Τ ΚΑΙ ΣΥΝ ΕΣΕΙΣ ΑΥΤΩΝ ΚΑΤΑΣΚΕΥΗ ΑΝΑΧΩΡΗΣΕΩΝ ΣΕ ΚΙΒΩΤΙΑ ΙΑΝΟΜΗΣ (PILLAR) ΕΞΑΡΜΩΣΕΙΣ ΑΠΟΣΥΝ ΕΣΕΙΣ Χ.Τ. - ΕΚΤΟΠΟΘΕΤΗΣΕΙΣ ΚΑΙ ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΕΙΣ ΣΥΝ ΕΣΕΙΣ ΚΑΛΩ ΙΩΝ Μ.Τ. ΣΕ ΥΠΟΓΕΙΑ ΚΙΒΩΤΙΑ ΚΑΙ ΘΕΡΜΟΣΥΣΤΕΛΛΟΝΑ ΑΚΡΟΚΙΒΩΤΙΑ ΣΤ. ΕΞΟΠΛΙΣΜΟΣ Υ/Σ ΙΑΝΟΜΗΣ ΕΣΩΤΕΡΙΚΟΥ ΧΩΡΟΥ Ζ. ΕΡΓΑΣΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΥΠΟΓΕΙΩΝ ΚΑΛΩ ΙΩΝ ΟΠΤΙΚΩΝ ΙΝΩΝ ΤΗΛΕΠΙΚΟΙΝΩΝΙΩΝ ΡΟΣ ΤΡΙΤΟ : ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΤΙΣ Α. ΤΙΣ ΕΠΙΡΟΥΣ ΕΡΓΑΣΙΩΝ ΕΡΓΑΣΙΑ ΑΝΟΡΥΞΗΣ ΚΑΙ ΠΛΗΡΩΣΗΣ ΛΑΚΚΩΝ ΣΤΥΛΩΝ ΚΑΙ ΕΠΙΤΟΝΩΝ (Κεφ. Α. του ΠΡΩΤΟΥ ΡΟΥΣ) ΕΡΓΑΣΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΕΠΙΤΟΝΩΝ ΕΡΓΑΣΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΙΒΩΤΙΩΝ ΑΣΦΑΛΕΙΩΝ Χ.Τ ΕΡΓΑΣΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΕΝΑΕΡΙΩΝ ΓΥΜΝΩΝ ΑΓΩΓΩΝ Μ.Τ. και Χ.Τ.ΚΑΙ ΣΥΝΕΣΤΡΑΜΝΩΝ ΚΑΛΩ ΙΩΝ Μ.Τ. και Χ.Τ Γυµνοί Αγωγοί και Συνεστραµµένα Καλώδια Χ.Τ. διατοµής πόλου µέχρι 70 τ.χ Συνεστραµµένα Καλώδια Μ.Τ. 3Χ50+50 τ.χ Συνεστραµµένα Καλώδια Μ.Τ. 3Χ τ.χ Συνεστραµµένα Καλώδια Χ.Τ. 4Χ τ.χ ΕΡΓΑΣΙΕΣ ΕΚΣΚΑΦΗΣ ΚΑΙ ΠΛΗΡΩΣΗΣ ΧΑΝΤΑΚΙΩΝ Β. ΙΑΣΠΟΡΑ ΣΤΥΛΩΝ ΚΑΙ ΤΑΣΧΗΜΑΤΙΣΤΩΝ ΙΑΣΠΟΡΑ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ ΙΑΣΠΟΡΑ ΣΤΥΛΩΝ ΑΠΟ ΟΠΛΙΣΝΟ ΣΚΥΡΟ ΕΜΑ ΚΑΙ ΣΙ ΕΡΕΝΙΩΝ ΙΚΤΥΩΤΩΝ ΙΑΣΠΟΡΑ ΤΑΣΧΗΜΑΤΙΣΤΩΝ ΡΟΣ ΤΕΤΑΡΤΟ : ΠΡΟΣΑΥΞΗΣΕΙΣ -ΣΥΝΤΗΡΗΣΗ Α. ΕΠΙΡΟΥΣ ΠΡΟΣΑΥΞΗΣΕΙΣ ΕΚΤΟΠΟΘΕΤΗΣΕΙΣ ΤΑΤΟΠΙΣΕΙΣ Β. ΣΥΝΤΗΡΗΣΗ ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΑΠΟΚΟΠΕΣ - ΕΠΑΝΑΦΟΡΕΣ ΚΛΑ ΕΜΑΤΑ ΑΠΟΨΙΛΩΣΕΙΣ ΒΟΗΘΗΤΙΚΕΣ ΕΡΓΑΣΙΕΣ ΣΥΝΤΗΡΗΣΗΣ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ Γ. ΕΙ ΙΚΕΣ ΠΡΟΣΑΥΞΗΣΕΙΣ ΠΡΟΣΑΥΞΗΣΗ ΛΟΓΩ ΕΚΤΑΣΗΣ ΠΕΡΙΟΧΗΣ ΚΑΙ ΥΣΧΕΡΕΙΩΝ ΑΥΤΗΣ ΠΙΝΑΚΑΣ Ι : ΠΑ ΠΙΝΑΚΑΣ ΙI : ΠΜ-Θ ΠΙΝΑΚΑΣ ΙΙΙ : ΠΚΕ ΠΙΝΑΚΑΣ ΙV : ΠΠ-Η ΠΙΝΑΚΑΣ V : ( ΠΝ Μόνο νήσος Κρήτη) ΠΙΝΑΚΑΣ VI : ( ΠΝ εκτός νήσου Κρήτης) ΠΡΟΣΑΥΞΗΣΗ ΛΟΓΩ ΕΚΤΕΛΕΣΗΣ ΕΡΓΑΣΙΑΣ ΚΑΤΑ ΚΥΡΙΑΚΗ, ΝΥΚΤΑ ή ΑΡΓΙΑ ή ΚΑΤΑ ΣΑΒΒΑΤΟ ΠΡΟΣΑΥΞΗΣΗ ΛΟΓΩ ΕΡΓΑΣΙΩΝ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΒΛΑΒΩΝ ΠΡΟΣΑΥΞΗΣΗ "ΜΟΝΩΝΗΣ" ΚΑΙ "ΜΙΚΡΟΥ ΑΝΤΙΚΕΙΝΟΥ" εντολής Έργου ΠΡΟΣΑΥΞΗΣΗ "ΜΙΚΡΟΥ ΑΝΤΙΚΕΙΝΟΥ ΝΗΣΙΩΝ" εντολής Έργου ΓΕΝΙΚΕΣ ΠΡΟΣΑΥΞΗΣΕΙΣ ΠΡΟΣΑΥΞΗΣΗ ΝΗΣΙΩΝ ΠΡΟΣΑΥΞΗΣΗ ΛΟΓΩ ΓΕΝΙΚΩΝ ΕΞΟ ΩΝ ΚΑΙ ΟΦΕΛΟΥΣ ΤΟΥ ΑΝΑ ΟΧΟΥ ΑΝΑΘΕΩΡΗΣΗ ΤΩΝ ΤΙΜΩΝ ΜΟΝΑ ΑΣ ΕΚΠΤΩΣΗ ΑΝΑ ΟΧΟΥ ΡΟΣ ΠΕΜΠΤΟ : ΠΑΡΑΤΗΡΗΣΕΙΣ Α. ΕΙ ΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ Β. ΓΕΝΙΚΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ ΡΟΣ ΕΚΤΟ : ΥΛΙΚΑ ΠΡΟΜΗΘΕΙΑΣ ΑΝΑ ΟΧΟΥ ΡΟΣ ΕΒ ΟΜΟ : ΑΝΑΘΕΩΡΗΣΗ Πίνακας Περιεχοµένων Σελίδα 3

6

7 ΓΕΝΙΚΟΣ ΟΡΟΣ Οι παρακάτω τιµές µονάδας, σε ευρώ, αναφέρονται µε περιληπτική περιγραφή, στην πλήρη κατασκευή ή εκτοποθέτηση ή µετατόπιση των Κατασκευών ιανοµής - όπως αυτές µε λεπτοµέρεια απεικονίζονται και περιγράφονται στα τεύχη της Σύµβασης, που αναφέρονται στο άρθρο 1 του ΣΥΜΦΩΝΗΤΙΚΟΥ, τα οποία αποτελούν αναπόσπαστο µέρος του παρόντος - και αφορούν στην πλήρη τοποθέτηση ή εκτοποθέτηση ή µετατόπιση των υλικών του αναλυτικού πίνακα, ο οποίος συνοδεύει κάθε µία Τυποποιηµένη Κατασκευή ή τα Σχέδια, εκτός αν αλλιώς ρητά καθορίζεται στην περιγραφή κάθε τιµής και στις παρατηρήσεις του παρόντος. Σηµειώνεται ότι οι υπόψη τιµές περιλαµβάνουν ακόµη : 1. Τη δαπάνη µεταφοράς των υλικών προµήθειας Ε ΗΕ (οδικής και θαλάσσιας µεταφοράς και διασποράς αυτών) από τους τόπους παράδοσης, που προβλέπονται από την παράγραφο 1 του άρθρου 15 των Ειδικών Όρων, µέχρι τις θέσεις τοποθέτησής τους και αντίστροφα, µε εξαίρεση µερικά για τα οποία προβλέπεται (όταν συντρέχει περίπτωση) ιδιαίτερη αποζηµίωση για τη διασπορά τους. Ανάλογα δε µε τον τρόπο που παραδίδονται τα που χορηγούνται από την Επιχείρηση, συµπεριλαµβάνεται και η δαπάνη είτε µίας εκφόρτωσης, είτε µίας φόρτωσης και εκφόρτωσης, εκτός αν αναφέρεται διαφορετικά στο άρθρο 15 των Ειδικών Όρων. 2. Την αξία προµήθειας καθώς και τη δαπάνη µεταφοράς (οδικής και θαλάσσιας µεταφοράς και διασποράς αυτών) και ενσωµάτωσης, σύµφωνα µε το άρθρο 13 των Ε.Ο. των υλικών που περιλαµβάνονται στο ΕΚΤΟ ΡΟΣ του παρόντος τιµολογίου και είναι απαραίτητα για την εκτέλεση των εργασιών. 3. Την αξία προµήθειας καθώς και τη δαπάνη µεταφοράς και ενσωµάτωσης όλων των αναλώσιµων υλικών, που απαιτούνται για την εκτέλεση των εργασιών. 4. Την επιπλέον αποζηµίωση του Αναδόχου λόγω δυσχερειών υπάρχοντος δικτύου, µε εξαίρεση τις περιπτώσεις εκείνες, για τις οποίες αλλιώς προβλέπεται στο Τιµολόγιο αυτό. 5. Τη δαπάνη για την αποκατάσταση της επιφάνειας στην αρχική της µορφή και για την αποκοµιδή των προϊόντων εκσκαφής που πλεονάζουν και απορριµµάτων εν γένει, σε µέρη που επιτρέπεται από τις Αστυνοµικές Αρχές. Εξαίρεση αποτελούν οι περιπτώσεις όπου στο Τιµολόγιο αυτό προβλέπονται ιδιαίτερες τιµές. 6. Την επιπλέον αποζηµίωση του Αναδόχου για όλες τις λοιπές γενικές υποχρεώσεις του, που περιλαµβάνονται στα υπόλοιπα τεύχη της Σύµβασης, που αναφέρονται στο άρθρο 1 του ΣΥΜΦΩΝΗΤΙΚΟΥ, έστω και αν δεν κατονοµάζονται ρητά στο παρόν Τεύχος. Σηµειώνεται επίσης ότι οι εν λόγω τιµές µονάδας προσαυξάνονται κατά ποσοστό 18% (δέκα οκτώ τοις εκατό) για γενικά έξοδα και όφελος του Αναδόχου. 1

8 ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΤΗ ΧΡΕΩΣΗ ΤΩΝ ΕΡΓΟΛΑΒΙΚΩΝ ΑΠΑΝΩΝ 1. Οι στύλοι, καθώς και οι ειδικές κατασκευές τους, που αναφέρονται σε µικτή γραµµή Μ.Τ και Χ.Τ, χρεώνονται στη θέση ικτύου: ΜΤ εναέριο ή εναέριοι ΥΣ ΜΤ / ΧΤ. 2. Όλες οι κατασκευές που αναγράφονται στα Φύλλα Πασσάλωσης χρεώνονται στη θέση ικτύου: ΜΤ εναέριο ή ΜΤ υπόγειο ή εναέριοι ΥΣ ΜΤ / ΧΤ ή κλειστοί ΥΣ ΜΤ / ΧΤ, ενώ αυτές που αναγράφονται στα Κατασκευαστικά Σχέδια Χ.Τ. χρεώνονται στη θέση του ικτύου: ΧΤ εναέριο ή ΧΤ Υπόγειο. 2

9 ΣΥΜΒΟΛΙΣΜΟΙ ΤΙΜΟΛΟΓΙΟΥ Σε όλες τις τιµές του, προς διευκόλυνση της µηχανογράφησης, έχει δοθεί συµβολισµός, ο οποίος αναγράφεται δίπλα στη στήλη. Ο συµβολισµός αυτός, εφόσον, ολόκληρος ή ένα τµήµα του, συµπίπτει µε τον αντίστοιχο συµβολισµό του Εγχειριδίου των Τυποποιηµένων Κατασκευών ιανοµής, ολόκληρος ή το τµήµα του, είναι υπογραµµισµένος. Το µη υπογραµµισµένο τµήµα του συµβολισµού έχει προστεθεί για να καλύψει περιπτώσεις διαφοροποιήσεων της αντίστοιχης κατασκευής στο Τιµολόγιο, όταν οι διαφοροποιήσεις αυτές δεν έχουν προβλεφθεί στις Τυποποιηµένες Κατασκευές ιανοµής. Οι συµβολισµοί (ή τα τµήµατα των συµβολισµών) χωρίς υπογράµµιση είναι ενδεικτικοί και προέρχονται είτε από στοιχεία του συµβολισµού των Τυποποιηµένων Κατασκευών (χωρίς ακριβή αντιστοιχία), είτε από τη σύντµηση της περιγραφής της αντίστοιχης εργασίας. Το γράµµα Π, που µερικές φορές βρίσκεται στην αρχή του συµβολισµού, δηλώνει ότι η αντίστοιχη τυποποίηση είναι παλιά και έχει καταργηθεί. Η στήλη (που είναι δίπλα στον αριθµό τιµολογίου) δηλώνει το Συντελεστή Εκτάσεως Περιοχής και υσχερειών αυτής (Σ-1 ή Σ-2 ή Σ-3 ή Σ-4 ή Σ-5) που εφαρµόζεται στην αντίστοιχη τιµή µονάδας, µε τις προϋποθέσεις που αναφέρονται στο Υ/Κεφάλαιο 1 του Κεφαλαίου Β του Τετάρτου µέρους του παρόντος. Όταν στη στήλη εµφανίζεται - (παύλα) τότε στην αντίστοιχη τιµή µονάδας δεν εφαρµόζεται Συντελεστής Ε.Π.. Όταν στη στήλη δεν υπάρχει καµιά ένδειξη (όπως π.χ. σε τιµές µονάδας µε ποσοστό επί άλλης εργασίας), τότε σαν Συντελεστής Ε.Π.. λαµβάνεται εκείνος της εργασίας παραποµπής. 3

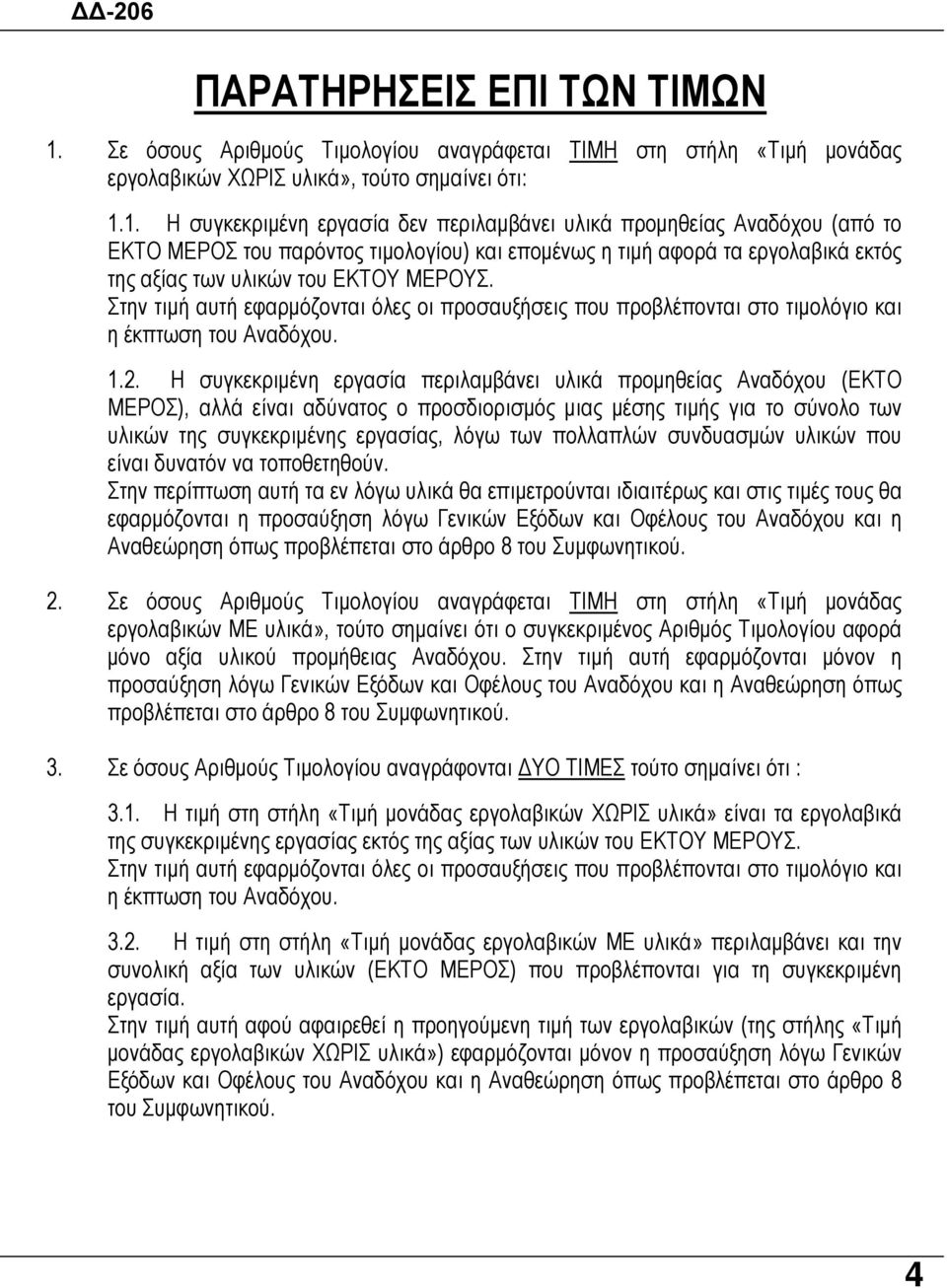

10 ΠΑΡΑΤΗΡΗΣΕΙΣ ΕΠΙ ΤΩΝ ΤΙΜΩΝ 1. Σε όσους Αριθµούς αναγράφεται ΤΙΜΗ στη στήλη, τούτο σηµαίνει ότι: 1.1. Η συγκεκριµένη εργασία δεν περιλαµβάνει προµηθείας Αναδόχου (από το ΕΚΤΟ ΡΟΣ του παρόντος τιµολογίου) και εποµένως η τιµή αφορά τα εργολαβικά εκτός της αξίας των υλικών του ΕΚΤΟΥ ΡΟΥΣ. Στην τιµή αυτή εφαρµόζονται όλες οι προσαυξήσεις που προβλέπονται στο τιµολόγιο και η έκπτωση του Αναδόχου Η συγκεκριµένη εργασία περιλαµβάνει προµηθείας Αναδόχου (ΕΚΤΟ ΡΟΣ), αλλά είναι αδύνατος ο προσδιορισµός µιας µέσης τιµής για το σύνολο των υλικών της συγκεκριµένης εργασίας, λόγω των πολλαπλών συνδυασµών υλικών που είναι δυνατόν να τοποθετηθούν. Στην περίπτωση αυτή τα εν λόγω θα επιµετρούνται ιδιαιτέρως και στις τιµές τους θα εφαρµόζονται η προσαύξηση λόγω Γενικών Εξόδων και Οφέλους του Αναδόχου και η Αναθεώρηση όπως προβλέπεται στο άρθρο 8 του Συµφωνητικού. 2. Σε όσους Αριθµούς αναγράφεται ΤΙΜΗ στη στήλη, τούτο σηµαίνει ότι ο συγκεκριµένος αφορά µόνο αξία υλικού προµήθειας Αναδόχου. Στην τιµή αυτή εφαρµόζονται µόνον η προσαύξηση λόγω Γενικών Εξόδων και Οφέλους του Αναδόχου και η Αναθεώρηση όπως προβλέπεται στο άρθρο 8 του Συµφωνητικού. 3. Σε όσους Αριθµούς αναγράφονται ΥΟ ΤΙΣ τούτο σηµαίνει ότι : 3.1. Η τιµή στη στήλη είναι τα εργολαβικά της συγκεκριµένης εργασίας εκτός της αξίας των υλικών του ΕΚΤΟΥ ΡΟΥΣ. Στην τιµή αυτή εφαρµόζονται όλες οι προσαυξήσεις που προβλέπονται στο τιµολόγιο και η έκπτωση του Αναδόχου Η τιµή στη στήλη περιλαµβάνει και την συνολική αξία των υλικών (ΕΚΤΟ ΡΟΣ) που προβλέπονται για τη συγκεκριµένη εργασία. Στην τιµή αυτή αφού αφαιρεθεί η προηγούµενη τιµή των (της στήλης «Τιµή µονάδας») εφαρµόζονται µόνον η προσαύξηση λόγω Γενικών Εξόδων και Οφέλους του Αναδόχου και η Αναθεώρηση όπως προβλέπεται στο άρθρο 8 του Συµφωνητικού. 4

11 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 1 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΤΟΠΟΘΕΤΗΣΗ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ ΡΟΣ ΠΡΩΤΟ : ΕΝΑΕΡΙΑ ΙΚΤΥΑ Α. ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ 1. ΤΟΠΟΘΕΤΗΣΗ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ Η εργασία τοποθέτησης ξύλινων στύλων, σύµφωνα µε τις Τυποποιηµένες Κατασκευές ιανοµής και τις ισχύουσες Οδηγίες, περιλαµβάνει την ανόρυξη λάκκου σε έδαφος οποιασδήποτε φύσης και σύστασης, τη µεταφορά, ανύψωση και πάκτωση του στύλου, την αποκατάσταση της επιφάνειας στην αρχική της µορφή, την αποµάκρυνση των προϊόντων εκσκαφής που πλεονάζουν, καθώς και τη σήµανση του στύλου µε τις απαιτούµενες πινακίδες, στοιχεία κ.λπ. Στις παρακάτω τιµές µονάδας, σε συνδυασµό µε τα περί τιµών αναγραφόµενα στη σελίδα τέσσερα (4) του παρόντος τιµολογίου, δεν περιλαµβάνεται η αποκατάσταση της επιφάνειας στην αρχική της µορφή. Για την εργασία αυτή προβλέπεται ιδιαίτερη τιµή. 1 Σ-1 F-6 E7 Τοποθέτηση ξύλινου στύλου Κατηγορίας Ε 7 µέτρων. Τεµ. 85,00 85,05 2 Σ-1 F-6 E8 Τοποθέτηση ξύλινου στύλου Κατηγορίας Ε 8 µέτρων. Τεµ. 88,34 88,39 3 Σ-1 F-6 E9 Τοποθέτηση ξύλινου στύλου Κατηγορίας Ε 9 µέτρων. Τεµ. 92,03 92,10 4 Σ-1 F-6 Ε10 Τοποθέτηση ξύλινου στύλου Κατηγορίας Ε 10 µέτρων. Τεµ. 94,43 94,50 5 Σ-1 F-6 Ε11 Τοποθέτηση ξύλινου στύλου Κατηγορίας Ε 11 µέτρων. Τεµ. 97,95 98,02 6 Σ-1 F-6 Ε12 Τοποθέτηση ξύλινου στύλου Κατηγορίας Ε 12 µέτρων. Τεµ. 103,51 103,58 7 Σ-1 F-6 Ε13 Τοποθέτηση ξύλινου στύλου Κατηγορίας Ε 13 µέτρων. Τεµ. 107,38 107,45 8 Σ-1 F-6 Ε14 Τοποθέτηση ξύλινου στύλου Κατηγορίας Ε 14 µέτρων. Τεµ. 113,28 113,35 9 Σ-1 F-6 Μ7 Τοποθέτηση ξύλινου στύλου Κατηγορίας Μ 7 µέτρων. Τεµ. 88,70 88,75 10 Σ-1 F-6 M8 Τοποθέτηση ξύλινου στύλου Κατηγορίας Μ 8 µέτρων. Τεµ. 92,20 92,25 11 Σ-1 F-6 Μ9 Τοποθέτηση ξύλινου στύλου Κατηγορίας Μ 9 µέτρων. Τεµ. 97,76 97,83 12 Σ-1 F-6 Μ10 Τοποθέτηση ξύλινου στύλου Κατηγορίας Μ 10 µέτρων. Τεµ. 102,41 102,48 13 Σ-1 F-6 M11 Τοποθέτηση ξύλινου στύλου Κατηγορίας Μ 11 µέτρων. Τεµ. 109,60 109,67 14 Σ-1 F-6 M12 Τοποθέτηση ξύλινου στύλου Κατηγορίας Μ 12 µέτρων. Τεµ. 117,82 117,89 15 Σ-1 F-6 M13 Τοποθέτηση ξύλινου στύλου Κατηγορίας Μ 13 µέτρων. Τεµ. 126,04 126,11 16 Σ-1 F-6 M14 Τοποθέτηση ξύλινου στύλου Κατηγορίας Μ 14 µέτρων. Τεµ. 135,47 135,54 5

12 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 1 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΤΟΠΟΘΕΤΗΣΗ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ 17 Σ-1 F-6 M15 Τοποθέτηση ξύλινου στύλου Κατηγορίας Μ 15 µέτρων. Τεµ. 147,12 147,19 18 Σ-1 F-6 B9 Τοποθέτηση ξύλινου στύλου Κατηγορίας Β 9 µέτρων. Τεµ. 116,61 116,68 19 Σ-1 F-6 B10 Τοποθέτηση ξύλινου στύλου Κατηγορίας Β 10 µέτρων. Τεµ. 124,76 124,83 20 Σ-1 F-6 Β11 Τοποθέτηση ξύλινου στύλου Κατηγορίας Β 11 µέτρων. Τεµ. 134,19 134,26 21 Σ-1 F-6 Β12 Τοποθέτηση ξύλινου στύλου Κατηγορίας Β 12 µέτρων. Τεµ. 144,89 144,96 22 Σ-1 F-6 Β13 Τοποθέτηση ξύλινου στύλου Κατηγορίας Β 13 µέτρων. Τεµ. 154,68 154,75 23 Σ-1 F-6 Β14 Τοποθέτηση ξύλινου στύλου Κατηγορίας Β 14 µέτρων. Τεµ. 167,44 24 Σ-1 F-6 Β15 Τοποθέτηση ξύλινου στύλου Κατηγορίας Β 15 µέτρων. Τεµ. 179,26 25 Σ-2 ΕΞΣ Επαναπάκτωση ξύλινου στύλου ανεξάρτητα από το µέγεθός του. Τεµ. 61,90 26 Σ-2 ΜΚ-Ε Μόρφωση κεφαλής ή γενικά κόψιµο στύλου µε πριόνι στο έδαφος και επάλειψη µε ασφαλτικό υλικό. Τεµ. 5,16 27 Σ-2 ΜΚ-Τ Μόρφωση ή γενικά κόψιµο µε πριόνι κεφαλής ήδη τοποθετηµένου (πακτωµένου) στύλου και επάλειψη µε ασφαλτικό υλικό. Τεµ. 12,05 28 Σ-2 ΑΠ ΕΠ ΣΞ Αποκατάσταση επιφάνειας πεζοδροµίου στην αρχική της µορφή εφ' όσον απαιτείται λόγω τοποθέτησης ή εκτοποθέτησης ξύλινου στύλου. Σηµείωση : Η τιµή είναι ανεξάρτητη από το µέγεθος του στύλου που τοποθετήθηκε ή εκτοποθετήθηκε καθώς και από το είδος της επιφάνειας που αποκαταστάθηκε. Τεµ. 19, ΕΚ ΣΑΠ Ξ Πρόσθετη αποζηµίωση (λόγω αυξηµένων µέτρων ασφάλειας), για οποξήλωση σάπιου ξύλινου στύλου, ανεξάρτητα από το µέγεθος του, σε εντολή που αφορά αποκλειστικά και µόνο αντικατάσταση στύλων λόγω σήψης. Τεµ. 30,00 ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΤΟ ΥΠΟΚΕΦΑΛΑΙΟ Α.1 : Η µερική αντικατάσταση των προϊόντων εκσκαφής µε αµµοχάλικο, κατά την πάκτωση των ξύλινων στύλων, σε πτωχά και αργιλώδη εδάφη (σύµφωνα µε την σελίδα F-6 των Τυποποιηµένων Κατασκευών ιανοµής), αποτελεί υποχρέωση του Αναδόχου, χωρίς ιδιαίτερη αποζηµίωση. 6

13 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 2 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΤΟΠΟΘΕΤΗΣΗ ΣΤΥΛΩΝ ΑΠΟ ΟΠΛΙΣΝΟ ΣΚΥΡΟ ΕΜΑ 2. ΤΟΠΟΘΕΤΗΣΗ ΣΤΥΛΩΝ ΑΠΟ ΟΠΛΙΣΝΟ ΣΚΥΡΟ ΕΜΑ Η εργασία τοποθέτησης στύλων από οπλισµένο σκυρόδεµα, σύµφωνα µε τις Τυποποιηµένες Κατασκευές ιανοµής και τις ισχύουσες Οδηγίες, περιλαµβάνει την ανόρυξη λάκκου σε έδαφος οποιασδήποτε φύσης και σύστασης, τη µεταφορά και ανύψωση του στύλου, την προµήθεια του σκυροδέµατος για την πάκτωση, την πάκτωσή του στύλου κατά (FCP-3) και τις ισχύουσες Οδηγίες, την αποκατάσταση της επιφάνειας στην αρχική της µορφή, την αποµάκρυνση των προϊόντων εκσκαφής που πλεονάζουν, καθώς και τη σήµανση του στύλου µε τις απαιτούµενες πινακίδες, στοιχεία κ.λπ. Στις παρακάτω τιµές µονάδας, σε συνδυασµό µε τα περί τιµών αναγραφόµενα στη σελίδα τέσσερα (4) του παρόντος τιµολογίου, δεν περιλαµβάνεται η πλάκα από σκυρόδεµα που χρησιµοποιείται για την έδραση του στύλου, η προµήθεια του σκυροδέµατος πάκτωσης, η πάκτωση του στύλου κατά (FCP-3) και τις ισχύουσες Οδηγίες, καθώς και η αποκατάσταση της επιφάνειας στην αρχική της µορφή. Για τις εργασίες αυτές προβλέπονται ιδιαίτερες τιµές. 30 Σ-1 FCP-2 Ν8 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Ν 8 µέτρων Τεµ. 126,88 31 Σ-1 FCP-2 Ν9 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Ν 9 µέτρων Τεµ. 139,51 32 Σ-1 FCP-2 Ν10 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Ν 10 µέτρων Τεµ. 147,26 33 Σ-1 FCP-2 Ε10 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Ε 10 µέτρων Τεµ. 152,23 34 Σ-1 FCP-2 Ε11 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Ε 11 µέτρων Τεµ. 152,42 35 Σ-1 FCP-2 Ε12 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Ε 12 µέτρων Τεµ. 142,47 36 Σ-1 FCP-2 Ε13 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Ε 13 µέτρων Τεµ. 144,31 37 Σ-1 FCP-2 Ε14 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Ε 14 µέτρων Τεµ. 147,26 38 Σ-1 FCP-2 Κ10 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Κ 10 µέτρων Τεµ. 149,10 39 Σ-1 FCP-2 Κ11 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Κ 11 µέτρων Τεµ. 150,75 40 Σ-1 FCP-2 Κ12 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Κ 12 µέτρων Τεµ. 154,07 41 Σ-1 FCP-2 Κ13 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Κ 13 µέτρων Τεµ. 155,91 42 Σ-1 FCP-2 Κ14 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Κ 14 µέτρων Τεµ. 158,86 43 Σ-1 FCP-2 Μ10 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Μ 10 µέτρων Τεµ. 152,25 44 Σ-1 FCP-2 Μ11 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Μ 11 µέτρων Τεµ. 163,83 45 Σ-1 FCP-2 Μ12 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Μ 12 µέτρων Τεµ. 165,67 7

14 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 2 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΤΟΠΟΘΕΤΗΣΗ ΣΤΥΛΩΝ ΑΠΟ ΟΠΛΙΣΝΟ ΣΚΥΡΟ ΕΜΑ 46 Σ-1 FCP-2 Μ13 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Μ 13 µέτρων Τεµ. 162,53 47 Σ-1 FCP-2 Μ14 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Μ 14 µέτρων Τεµ. 182,24 48 Σ-1 FCP-2 Μ15 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Μ 15 µέτρων Τεµ. 167,39 49 Σ-1 FCP-2 Β10 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Β 10 µέτρων Τεµ. 194,18 50 Σ-1 FCP-2 Β11 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Β 11 µέτρων Τεµ. 198,98 51 Σ-1 FCP-2 Β12 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Β 12 µέτρων Τεµ. 207,09 52 Σ-1 FCP-2 Β13 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Β 13 µέτρων Τεµ. 183,11 53 Σ-1 FCP-2 Β14 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Β 14 µέτρων Τεµ. 197,93 54 Σ-1 FCP-2 Β15 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Β 15 µέτρων Τεµ. 198,80 55 Σ-1 FCP-2 ΛΒ10 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΛΒ 10 µέτρων Τεµ. 215,37 56 Σ-1 FCP-2 ΛΒ11 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΛΒ 11 µέτρων Τεµ. 217,12 57 Σ-1 FCP-2 ΛΒ12 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΛΒ 12 µέτρων Τεµ. 230,19 58 Σ-1 FCP-2 ΛΒ13 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΛΒ 13 µέτρων Τεµ. 230,20 59 Σ-1 FCP-2 ΛΒ14 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΛΒ 14 µέτρων Τεµ. 233,67 60 Σ-1 FCP-2 ΛΒ15 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΛΒ 15 µέτρων Τεµ. 231,94 61 Σ-1 FCP-2 ΕΒ10 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΕΒ 10 µέτρων Τεµ. 314,76 62 Σ-1 FCP-2 ΕΒ11 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΕΒ 11 µέτρων Τεµ. 331,34 63 Σ-1 FCP-2 ΕΒ12 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΕΒ 12 µέτρων Τεµ. 314,79 64 Σ-1 FCP-2 ΕΒ13 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΕΒ 13 µέτρων Τεµ. 299,96 65 Σ-1 FCP-2 ΕΒ14 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΕΒ 14 µέτρων Τεµ. 281,64 66 Σ-1 FCP-2 ΕΒ15 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας ΕΒ 15 µέτρων Τεµ. 314,77 67 Σ-1 FCP-2 Γ10 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Γ 10 µέτρων Τεµ. 331,35 68 Σ-1 FCP-2 Γ11 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Γ 11 µέτρων Τεµ. 333,09 69 Σ-1 FCP-2 Γ12 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας Γ 12 µέτρων Τεµ. 346,17 70 Σ-1 FCP-2 19 Τοποθέτηση στύλου Ο.Σ. Κατηγορίας 19,50 µέτρων Τεµ. 314,76 8

15 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 2 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΤΟΠΟΘΕΤΗΣΗ ΣΤΥΛΩΝ ΑΠΟ ΟΠΛΙΣΝΟ ΣΚΥΡΟ ΕΜΑ 71 Σ-1 FCP-2 ΠΝ9 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΠΝ 9 µέτρων Τεµ. 135,83 72 Σ-1 FCP-2 ΠΝ10 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΠΝ 10 µέτρων Τεµ. 142,31 73 Σ-1 FCP-2 ΠΕ10 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΠΕ 10 µέτρων Τεµ. 146,49 74 Σ-1 FCP-2 ΠΕ11 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΠΕ 11 µέτρων Τεµ. 145,76 75 Σ-1 FCP-2 ΠΚ10 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΠΚ 10 µέτρων Τεµ. 152,35 76 Σ-1 FCP-2 ΠΚ11 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΠΚ 11 µέτρων Τεµ. 153,85 77 Σ-1 FCP-2 ΠΚ12 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΠΚ 12 µέτρων Τεµ. 156,97 78 Σ-1 FCP-2 ΠΜ11 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΠΜ 11 µέτρων Τεµ. 164,76 79 Σ-1 FCP-2 ΠΜ12 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΠΜ 12 µέτρων Τεµ. 166,27 80 Σ-1 FCP-2 ΠΜ14 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΠΜ 14 µέτρων Τεµ. 181,10 81 Σ-1 FCP-2 ΤΒ12 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΤΒ 12 µέτρων Τεµ. 209,40 82 Σ-1 FCP-2 ΤΒ14 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΤΒ 14 µέτρων Τεµ. 197,98 83 Σ-1 FCP-2 ΤΒ15 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΤΒ 15 µέτρων Τεµ. 192,91 84 Σ-1 FCP-2 ΤΛΒ11 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΤΛΒ 11µέτρων Τεµ. 215,37 85 Σ-1 FCP-2 ΤΛΒ12 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΤΛΒ 12 µέτρων Τεµ. 225,68 86 Σ-1 FCP-2 ΤΛΒ14 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΤΛΒ 14 µέτρων Τεµ. 222,63 87 Σ-1 FCP-2 ΤΕΒ11 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΤΕΒ 11 µέτρων Τεµ. 349,23 88 Σ-1 FCP-2 ΤΕΒ13 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΤΕΒ 13 µέτρων Τεµ. 318,97 89 Σ-1 FCP-2 ΤΕΒ15 Τοποθέτηση ονητικού στύλου ΟΣ Κατηγ. ΤΕΒ 15 µέτρων Τεµ. 337,36 90 Σ-2 ΑΠ ΕΠ ΣΣ Αποκατάσταση επιφάνειας πεζοδροµίου στην αρχική της µορφή, εφόσον απαιτείται, λόγω τοποθέτησης ή εκτοποθέτησης στύλου από οπλισµένο σκυρόδεµα. Σηµείωση : Η τιµή είναι ανεξάρτητη από το µέγεθος του στύλου που τοποθετήθηκε, καθώς και από το είδος της επιφάνειας που αποκαταστάθηκε. Τεµ. 19,32 9

16 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 2 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΤΟΠΟΘΕΤΗΣΗ ΣΤΥΛΩΝ ΑΠΟ ΟΠΛΙΣΝΟ ΣΚΥΡΟ ΕΜΑ ΣΤ Για µεταφορά στύλων (ξύλινων ή από οπλισµένο σκυρόδεµα) ή µετασχηµατιστών σύµφωνα µε την παράγραφο 1 του άρθρου 15 των Ε.Ο. από τον τόπο που καθορίζει η Επιχείρηση για παράδοση των υλικών στον Ανάδοχο µέχρι το έργο ή αντίστροφα (µε εξαίρεση την παράδοση στο κέντρο βάρους του έργου), µαζί µε µία φόρτωση ή εκφόρτωση ή µε φόρτωση και εκφόρτωση (ανάλογα µε τον τρόπο παράδοσης των υλικών στον Ανάδοχο) και όταν η µεταφορά αυτή οφείλεται σε αλλαγή της µελέτης κατά τη διάρκεια της κατασκευής ή σε ανάκληση της κατασκευής του έργου, για οποιονδήποτε λόγο ή τέλος όταν πρόκειται για διασπορά ή περισυλλογή στύλων ή µετασχηµατιστών για ή από εργασίες συνεργείων Ε ΗΕ, ο Ανάδοχος θα αποζηµιώνεται µε ποσοστό επί της βασικής τιµής τοποθέτησης του αντίστοιχου στύλου όπως η τιµή αυτή αναφέρεται στα Υποκεφάλαια 1 και 2 του παρόντος Κεφαλαίου για στύλους και επί της βασικής τιµής της τοποθέτησης του µετασχηµατιστή στο έδαφος όπως η τιµή αυτή αναφέρεται στο Υποκεφάλαιο 1 του κεφαλαίου Ε του πρώτου µέρους. Το ποσοστό αυτό προκύπτει από τους πίνακες Ι, ΙΙ, ΙΙΙ, ΙV, V και VI του τέταρτου µέρους του παρόντος τιµολογίου σαν διαφορά του ποσοστού της στήλης Σ-2 από το ποσοστό της στήλης που αντιστοιχεί στον εφαρµοζόµενο τρόπο παράδοσης των υλικών στον Ανάδοχο ΣΤ-ΥΣ Σε περίπτωση τοποθέτησης δύο στύλων, ξύλινων ή από οπλισµένο σκυρόδεµα, για κατασκευή ικριώµατος Υ/Σ (κατασκευές Τ ή U) και για ολική αποζηµίωση του Αναδόχου από τις πρόσθετες δυσκολίες τοποθέτησης του δεύτερου στύλου, οι παραπάνω τιµές τοποθέτησης στύλων (Υ/κεφάλαια 1 και 2) προσαυξάνονται, µόνο για τον δεύτερο στύλο, (σε ανισοϋψείς στύλους για τον µικρότερο) κατά ποσοστό πενήντα τοις εκατό ( 50% ). Τεµ. 50% Τεµ. 10

17 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 2 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΤΟΠΟΘΕΤΗΣΗ ΣΤΥΛΩΝ ΑΠΟ ΟΠΛΙΣΝΟ ΣΚΥΡΟ ΕΜΑ ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΤΟ ΥΠΟΚΕΦΑΛΑΙΟ Α.2 : α. Η πάκτωση των στύλων από οπλισµένο σκυρόδεµα κατά (FCP-3) και τις ισχύουσες Οδηγίες, αποζηµιώνεται - µαζί µε την προµήθεια του σκυροδέµατος - ανά κυβικό µέτρο τοποθετηµένου σκυροδέµατος κατά (FCP-2) των Τυποποιηµένων Κατασκευών ιανοµής και τις ισχύουσες Οδηγίες, µε την τιµή µονάδας αριθ του παρόντος. β. Οι τιµές µονάδας των, χωρίς την αξία των υλικών του ΕΚΤΟΥ ΡΟΥΣ, των διαφόρων κατασκευών εξοπλισµών των τσιµεντοστύλων, που προβλέπονται στα επόµενα κεφάλαια, ισχύουν για κατασκευές εξοπλισµών είτε σε φυγοκεντρικούς είτε σε δονητικούς τσιµεντοστύλους. γ. Οι τιµές µονάδας των, συν την αξία των υλικών του ΕΚΤΟΥ ΡΟΥΣ, των διαφόρων κατασκευών εξοπλισµών των τσιµεντοστύλων, που προβλέπονται στα επόµενα κεφάλαια, ισχύουν µόνο για κατασκευές εξοπλισµών σε φυγοκεντρικούς τσιµεντοστύλους. Όταν οι παραπάνω κατασκευές εξοπλισµών γίνονται σε δονητικούς τσιµεντοστύλους, τότε η απαιτούµενη διαφοροποίηση των υλικών του ΕΚΤΟΥ ΡΟΥΣ θα επιµετρείται ιδιαιτέρως ( θετικές ή και αρνητικές ποσότητες υλικών ). 11

18 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 3 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΕΙ ΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ 3. ΕΙ ΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ Στις παρακάτω τιµές µονάδας, σε συνδυασµό µε τα περί τιµών αναγραφόµενα στη σελίδα τέσσερα (4) του παρόντος τιµολογίου, περιλαµβάνονται όλες εκείνες οι εργασίες, που είναι αναγκαίες για την ολοκλήρωση κάθε µίας κατασκευής, όπως αυτή εµφανίζεται στο Εγχειρίδιο των Τυποποιηµένων Κατασκευών ιανοµής και τις ισχύουσες Οδηγίες. 101 Σ-1 F-9 AI Πάκτωση µε εγκάρσιες δοκούς. 1 δοκός πάνω. Τεµ. 21,00 25, Σ-1 F-9 ΚI Πάκτωση µε εγκάρσιες δοκούς. 1 δοκός κάτω. Τεµ. 50,26 54, Σ-1 F-9 Πάκτωση µε εγκάρσιες δοκούς. 1 δοκός πάνω και 1 κάτω. Τεµ. 71,27 79, Σ-1 F-9 Πάκτωση διδύµων στύλων µε εγκάρσιες δοκούς. 1 δοκός πάνω και 1 κάτω. Τεµ. 83,83 95, Σ-1 F-9II A2 Πάκτωση µε εγκάρσιες διπλές δοκούς. 2 δοκοί πάνω. Τεµ. 34,08 42, Σ-1 F-9II K2 Πάκτωση µε εγκάρσιες διπλές δοκούς. 2 δοκοί κάτω. Τεµ. 58,53 66, Σ-1 F-9II Πάκτωση µε εγκάρσιες διπλές δοκούς. 2 δοκοί πάνω και 2 κάτω. Τεµ. 108 Σ-1 F-9 ΙΙ Πάκτωση διδύµων στύλων µε εγκάρσιες δοκούς. 2 δοκοί πάνω και 2 κάτω. Τεµ. 92,61 109,83 108,77 130, Σ-1 F-11 Σκάρα για ελώδες έδαφος. 4 δοκοί. Τεµ. 118,78 130, Σ-1 F-11Α Σκάρα για δίστυλο σε ελώδες έδαφος. 6 δοκοί. Τεµ. 251,32 274, Σ-1 F-13 Ενίσχυση ξύλινου στύλου µε ξύλινο πάσσαλο (χωρίς εκτοποθέτηση του στύλου). Τεµ. 74,88 88, Σ-1 F-13 Ε Επιµήκυνση ξύλινου στύλου µε ξύλινο πάσσαλο µέχρι 3,5 m. Για την εργασία της επιµήκυνσης και τις πρόσθετες δυσκολίες τοποθέτησης του στύλου, ο Ανάδοχος παίρνει πρόσθετη αποζηµίωση (πέρα από την τιµή F-6 του κυρίως στύλου). Τεµ. 30,99 42, Σ-1 F-13Α Ενίσχυση ξύλινου στύλου µε χαλύβδινους πασσάλους µέσα σε σκυρόδεµα. Σηµείωση : Για την προµήθεια και τοποθέτηση του σκυροδέµατος πάκτωσης λαµβάνεται η τιµή µονάδας αριθ του παρόντος. Τεµ. 78,32 282,61 12

19 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 3 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΕΙ ΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ 114 Σ-1 F-15 Επιµήκυνση ξύλινου στύλου µε σιδηροδοκούς µέσα σε σκυρόδεµα. Για την εργασία της επιµήκυνσης και τις πρόσθετες δυσκολίες τοποθέτησης του στύλου ο Ανάδοχος παίρνει πρόσθετη αποζηµίωση (πέρα από την τιµή του εν λόγω στύλου). Σηµείωση : Για την προµήθεια και τοποθέτηση του σκυροδέµατος πάκτωσης, λαµβάνεται η τιµή µονάδας αριθ του παρόντος. Τεµ. 43,90 251, F-15Α Επιµήκυνση ξύλινου στύλου µε ζεύγος ξύλινων στύλων. Για τη σύνδεση µεταξύ τους και τις πρόσθετες δυσκολίες τοποθέτησης των στύλων της κατασκευής ο Ανάδοχος παίρνει πρόσθετη αποζηµίωση (πέρα από το άθροισµα των τιµών F-6 των τριών στύλων που συγκροτούν κατασκευή). Τεµ. 433,79 451, F-17 Τοποθέτηση δίδυµων στύλων. Για τη σύνδεση µεταξύ τους και τις πρόσθετες δυσκολίες τοποθέτησης των στύλων της κατασκευής ο Ανάδοχος παίρνει πρόσθετη αποζηµίωση (πέρα από το άθροισµα των τιµών F-6 των δύο ξύλινων στύλων που συγκροτούν την κατασκευή). Τεµ. 84,35 109, F-17Μ Μετατροπή υπάρχοντος στύλου σε δίδυµο µε προσθήκη άλλου. Για τη σύνδεση µε τον υπάρχοντα και τις πρόσθετες δυσκολίες τοποθέτησης του στύλου ο Ανάδοχος παίρνει πρόσθετη αποζηµίωση (πέρα από την τιµή F-6 του στύλου που προστίθεται). Τεµ. 55,08 80, F-33 Αντηρίδα ξύλινου στύλου χωρίς ξυλοδοκούς. Για τη µόρφωση της κεφαλής της αντηρίδας την επάλειψή της µε ασφαλτικό υλικό την σύνδεσή της µε το στύλο και τις πρόσθετες δυσκολίες τοποθέτησης ο Ανάδοχος παίρνει πρόσθετη αποζηµίωση (πέρα από την τιµή F-6 του στύλου ο οποίος έχει χρησιµοποιηθεί ως αντηρίδα). Τεµ. 22,38 25, Σ-1 F-33ΞΥΛ Τοποθέτηση ξυλοδοκού σε στύλο ή σε αντηρίδα (ανεξάρτητα από το µέγεθος). Τεµ. 34,43 39, Σ-1 F-39 Ενίσχυση φορέων µε χιαστά από 2 ξύλινους βραχίονες. Τεµ. 51,64 100, Σ-1 F-39Α Ενίσχυση φορέων µε χιαστά από 2 ξύλινους βραχίονες. Τεµ. 51,64 100, Σ-2 F-41 Τοποθέτηση προστατευτικού επιδέσµου σε ξύλινο στύλο. Τεµ. 5, Σ-1 F-15ΚΟΠ Εκτοποθέτηση Κατασκευής F-15 µε κοπή των σιδηροδοκών σε βάθος 30 cm από την επιφάνεια του εδάφους. Για τις πρόσθετες δυσκολίες εκτοποθέτησης του στύλου (λόγω θραύσης ΒΕΤΟΝ κ.λπ.), την κοπή, αποσυναρµολόγηση και περισυλλογή των σιδηροδοκών ο Ανάδοχος παίρνει πρόσθετη αποζηµίωση (πέρα από την τιµή εκτοποθέτησης του ξύλινου στύλου). Τεµ. 32,02 13

20 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 4 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΕΙ ΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΣΤΥΛΩΝ ΑΠΟ ΣΚΥΡΟ ΕΜΑ 4. ΕΙ ΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΣΤΥΛΩΝ ΑΠΟ ΣΚΥΡΟ ΕΜΑ Στις παρακάτω τιµές µονάδας, σε συνδυασµό µε τα περί τιµών αναγραφόµενα στη σελίδα τέσσερα (4) του παρόντος τιµολογίου, περιλαµβάνονται όλες εκείνες οι εργασίες, που είναι αναγκαίες για την ολοκλήρωση κάθε µίας κατασκευής, όπως αυτή εµφανίζεται στο Εγχειρίδιο των Τυποποιηµένων Κατασκευών ιανοµής και τις ισχύουσες Οδηγίες. 125 Σ-2 FCP-6 Τοποθέτηση στις θεµελιώσεις (FCP-3B), (FCP-3D) και (FCP- 3E) πλάκας από οπλισµένο σκυρόδεµα µε σταυροειδή οπλισµό για την έδραση του στύλου, µαζί µε την προµήθεια όλων των υλικών που χρειάζονται. Τεµ. 31, FΑ-17 Τοποθέτηση δίδυµων στύλων από οπλισµένο σκυρόδεµα. Για τη σύνδεση µεταξύ τους και τις πρόσθετες δυσκολίες τοποθέτησης των στύλων της κατασκευής, ο Ανάδοχος παίρνει πρόσθετη αποζηµίωση (πέρα από το άθροισµα των Τιµών FΑ-17 των δύο στύλων που συγκροτούν την κατασκευή). Τεµ. 100,02 14

21 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 5 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΕΠΙΤΟΝΟΙ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ 5. ΕΠΙΤΟΝΟΙ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ Στις παρακάτω τιµές µονάδας, σε συνδυασµό µε τα περί τιµών αναγραφόµενα στη σελίδα τέσσερα (4) του παρόντος τιµολογίου, περιλαµβάνονται όλες εκείνες οι εργασίες, που είναι αναγκαίες για την ολοκλήρωση κάθε µίας κατασκευής, όπως αυτή εµφανίζεται στο Εγχειρίδιο των Τυποποιηµένων Κατασκευών ιανοµής και τις ισχύουσες Οδηγίες. Οι τιµές µονάδας τοποθέτησης των επιτόνων δεν περιλαµβάνουν την εργασία των αγκυρώσεων, καθώς και την τοποθέτηση προφυλακτήρα επιτόνου. Για τις εργασίες αυτές προβλέπονται ιδιαίτερες τιµές. Επίτονοι Μ.Τ. Ξύλινων στύλων 131 Σ-1 F-21Υ Απλός επίτονος Μ.Τ. Τεµ. 33,61 47, Σ-1 2 F-21Υ 2 επίτονοι Μ.Τ. Τεµ. 61,61 88, Σ-1 3 F-21Υ 3 επίτονοι Μ.Τ. Τεµ. 89,62 129, Σ-1 F-21Α ιπλός επίτονος Μ.Τ. Τεµ. 65,21 91, Σ-1 F-21Β Τριπλός επίτονος Μ.Τ. Τεµ. 96,82 136, Σ-1 F-23 Απλός επίτονος Μ.Τ. και επίτονος Χ.Τ. (ουδετέρωση). Τεµ. 59,61 80, Σ-1 F-23W Απλός επίτονος Μ.Τ. και επίτονος Χ.Τ. (άµεση γείωση). Τεµ. 63,21 88, Σ-1 F-23Α ιπλός επίτονος Μ.Τ. και επίτονος Χ.Τ. (ουδετέρωση). Τεµ. 91,22 126, Σ-1 F-23ΑW ιπλός επίτονος Μ.Τ. και επίτονος Χ.Τ. (άµεση γείωση). Τεµ. 94,82 132, Σ-1 F-27Υ Απλός οριζόντιος επίτονος Μ.Τ. σε σύστηµα ουδετέρωσης (χωρίς τον επίτονο προς τη γη). Τεµ. 37,21 50, Σ-1 F-34Υ ιπλός επίτονος Μ.Τ. Τεµ. 65,21 91,94 15

22 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 5 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΕΠΙΤΟΝΟΙ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ Επίτονοι Χ.Τ. Ξύλινων στύλων 142 Σ-1 F-21X Απλός επίτονος Χ.Τ. (ουδετέρωση). Τεµ. 28,01 36, Σ-1 F-21XW Απλός επίτονος Χ.Τ. (άµεση γείωση). Τεµ. 31,61 43, Σ-1 F-21S Επίτονος στυλίσκου (χωρίς το άγκιστρο πάνω στον τοίχο). Τεµ. 26,01 31, Σ-1 F-27Χ Απλός οριζόντιος επίτονος Χ.Τ., σε σύστηµα ουδετέρωσης (χωρίς τον επίτονο προς τη γη). Τεµ. 31,61 39, Σ-1 F-34Χ ιπλός επίτονος Χ.Τ. (ουδετέρωση). Τεµ. 54,01 71, Σ-1 F-34ΧW ιπλός επίτονος Χ.Τ. (άµεση γείωση). Τεµ. 61,61 84, Σ-1 F-35C Ανάρτηση 1 συρµατόσχοινου σε στύλο (απλός τερµατισµός). Τεµ. 14,80 19, Σ-1 F-35CI Ανάρτηση 2 συρµατόσκοινων σε στύλο (διπλός τερµατισµός). Τεµ. 30,01 41, Σ-1 F-35CII Ανάρτηση 2 συρµατόσκοινων σε πλαίσιο (2 απλοί τερµατισµοί). Τεµ. 35,61 45, Σ-1 F-35CIII Ανάρτηση 1 συρµατόσχοινου (συνέχειας) σε στύλο. Τεµ. 7,60 11, Σ-1 ΠΡΦ Τοποθέτηση προφυλακτήρα επιτόνου. Τεµ. 3,72 18,04 16

23 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 6 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΕΠΙΤΟΝΟΙ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ ΑΠΟ ΣΚΥΡΟ ΕΜΑ 6. ΕΠΙΤΟΝΟΙ ΣΤΥΛΩΝ ΑΠΟ ΣΚΥΡΟ ΕΜΑ Στις παρακάτω τιµές µονάδας, σε συνδυασµό µε τα περί τιµών αναγραφόµενα στη σελίδα τέσσερα (4) του παρόντος τιµολογίου, περιλαµβάνονται όλες εκείνες οι εργασίες, που είναι αναγκαίες για την ολοκλήρωση καθεµιάς κατασκευής, όπως αυτή εµφανίζεται στο Εγχειρίδιο των Τυποποιηµένων Κατασκευών ιανοµής και τις ισχύουσες Οδηγίες. Οι τιµές µονάδας τοποθέτησης των επιτόνων δεν περιλαµβάνουν την εργασία των αγκυρώσεων, καθώς και την τοποθέτηση προφυλακτήρα επιτόνου. Για τις εργασίες αυτές προβλέπονται ιδιαίτερες τιµές. Επίτονοι Μ.Τ. στύλων από σκυρόδεµα 161 Σ-1 FCP-21Υ Απλός επίτονος Μ.Τ. Τεµ. 33,21 47, Σ-1 FCP-21ΑΥ ιπλός επίτονος Μ.Τ. Τεµ. 64,01 89, Σ-1 FCP-21BY Τριπλός επίτονος Μ.Τ. Τεµ. 96,02 134, Σ-1 FCP-23 Απλός επίτονος Μ.Τ. και επίτονος Χ.Τ. (ουδετέρωση). Τεµ. 55,21 71, Σ-1 FCP-23W Απλός επίτονος Μ.Τ. και επίτονος Χ.Τ. (άµεση γείωση). Τεµ. 62,81 88,49 Επίτονοι Χ.Τ. στύλων από σκυρόδεµα 166 Σ-1 FCP-21Χ Απλός επίτονος Χ.Τ. (ουδετέρωση). Τεµ. 29,61 37, Σ-1 FCP-21ΧW Απλός επίτονος Χ.Τ.(άµεση γείωση). Τεµ. 31,61 42, Σ-1 FCP-21ΑΧ ιπλός επίτονος Χ.Τ. (ουδετέρωση). Τεµ. 57,61 74, Σ-1 FCP-21AXW ιπλός επίτονος Χ.Τ.(άµεση γείωση). Τεµ. 61,61 84,34 17

24 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 6 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΕΠΙΤΟΝΟΙ ΞΥΛΙΝΩΝ ΣΤΥΛΩΝ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΤΑ ΥΠΟΚΕΦΑΛΑΙΑ Α.5 ΚΑΙ Α.6 : α. Η τιµή µονάδας τοποθέτησης προφυλακτήρα επιτόνου (αριθ. τιµ. 152) είναι η ίδια, ανεξάρτητα αν ο επίτονος είναι Μ.Τ. ή Χ.Τ. ή αφορά επίτονο που τοποθετείται σε στύλους ξύλινους ή από σκυρόδεµα. β. Οι τιµές µονάδας των επιτόνων Μ.Τ. είναι οι ίδιες, ανεξάρτητα από τον τύπο των µονωτήρων που χρησιµοποιούνται (ωοειδείς, ξύλινοι, πλαστικοί κ.λπ.) καθώς επίσης και από τον αριθµό των σφιγκτήρων. γ. Το συρµατόσxοινο επιτόνου κατά την τοποθέτηση να επιµετρείται ιδιαιτέρως. δ. Οι απαιτούµενοι συνδετήρες να επιµετρούνται ιδιαιτέρως. 18

25 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 7 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑΓΚΥΡΩΣΕΙΣ ΕΠΙΤΟΝΩΝ 7. ΑΓΚΥΡΩΣΕΙΣ ΕΠΙΤΟΝΩΝ Στις παρακάτω τιµές µονάδας, σε συνδυασµό µε τα περί τιµών αναγραφόµενα στη σελίδα τέσσερα (4) του παρόντος τιµολογίου, περιλαµβάνονται όλες εκείνες οι εργασίες, που είναι αναγκαίες για την ολοκλήρωση καθεµιάς κατασκευής, όπως αυτή εµφανίζεται στο Εγχειρίδιο των Τυποποιηµένων Κατασκευών ιανοµής και τις ισχύουσες Οδηγίες. Οι τιµές µονάδας κατασκευής των αγκυρώσεων είναι ανεξάρτητες από τις αντίστοιχες τιµές των επιτόνων. εν περιλαµβάνεται σ' αυτές η εργασία πρόσδεσης του συρµατόσχοινου στη ράβδο αγκύρωσης. Αγκυρώσεις σε έδαφος 181 Σ-1 F-25 Ι Αγκύρωση επιτόνου µε ξυλοδ. 0,75 ή 1,00 m και ράβδο 3 m. Τεµ. 67,05 75, Σ-1 F-25 ΙΙ Αγκύρωση επιτόνου µε ξυλοδ. 1,30 ή 1,50 m και ράβδο 3 m. Τεµ. 89,01 103, Σ-1 F-25 ΙΙΙ Αγκύρωση επιτόνου µε ξυλοδ.1,75 ή 2,00 m και ράβδο 3 m. Τεµ. 164,62 187, F-25Α Αγκύρωση επιτόνου µε ξυλοδοκούς µέσα σε σκυρόδεµα (δεν περιλαµβάνεται η προµήθεια του σκυροδέµατος). Για τις αγκυρώσεις ισχύουν οι παραπάνω τιµές για δε το σκυρόδεµα η τιµή µονάδας αριθ του παρόντος. 185 Σ-1 F-25Β Αγκύρωση επιτόνου σε συµπαγή βράχο, µαζί µε την εργασία διαµόρφωσης της ράβδου (αν χρειάζεται) και την απαιτούµενη τσιµεντοκονία. Τεµ. 40,23 45, Σ-2 F-25 ΚΟΠ Εκτοποθέτηση αγκύρωσης µε κοπή της ράβδου σε βάθος 0,70 m το πολύ. Τεµ. 8, Σ-1 F-25 (2Ρ) Τοποθέτηση στις παραπάνω κατασκευές αγκύρωσης επιτόνων, F-25 Ι έως και F-25III, µιας επιπλέον ράβδου, του ιδίου µε το προβλεπόµενο µήκους. Για την τοποθέτηση της πρόσθετης ράβδου και ανεξάρτητα από τη διάµετρό της, o Ανάδοχος παίρνει πρόσθετη αποζηµίωση. Τεµ. 10,06 20,10 Τεµ. 19

26 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 7 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΑΓΚΥΡΩΣΕΙΣ ΕΠΙΤΟΝΩΝ Αγκυρώσεις σε τοίχους 188 Σ-1 F-35Ι Αγκύρωση συρµατοσχοίνου σε προεξοχή οικοδοµής (µαρκίζα), χωρίς την πρόσδεσή του. Τεµ. 24,01 27, Σ-1 F-35Α Αγκύρωση συρµατοσχοίνου σε τοίχο πλάγια χωρίς την πρόσδεσή του. Τεµ. 24,01 26,01 ΠΑΡΑΤΗΡΗΣΕΙΣ ΓΙΑ ΤΟ ΥΠΟΚΕΦΑΛΑΙΟ Α.7 : Σε περίπτωση που κατά την τοποθέτηση ή εκτοποθέτηση αγκύρωσης επιτόνου, απαιτείται αποκατάσταση της επιφάνειας στην αρχική της µορφή, η εν λόγω εργασία αποζηµιώνεται µε τις τιµές µονάδας του Κεφαλαίου των Υπόγειων Καλωδίων. 20

27 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 8 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΑΣΚΕΥΕΣ Ρ ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ 8. ΚΑΤΑΣΚΕΥΕΣ Ρ ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ Στις παρακάτω τιµές µονάδας, σε συνδυασµό µε τα περί τιµών αναγραφόµενα στη σελίδα τέσσερα (4) του παρόντος τιµολογίου, περιλαµβάνονται όλες εκείνες οι εργασίες, που είναι αναγκαίες για την ολοκλήρωση κάθε µίας κατασκευής, όπως αυτή εµφανίζεται στο Εγχειρίδιο των Τυποποιηµένων Κατασκευών ιανοµής και τις ισχύουσες Οδηγίες. 201 Σ-1 P-3 1 ξύλινος βραχίονας 2,5 m. Τεµ. 19,20 43, Σ-1 P-3ΙΙ 2 ξύλινοι βραχίονες 2,5 m. Τεµ. 43,21 97, Σ-1 P-3ΑΙΙ 2 ξύλινοι βραχίονες 2,5 m για επικλινή εδάφη (διπλή στήριξη). Τεµ. 43,21 90, Σ-1 P-3Β 1 ξύλινος βραχίονας 2,5 m µε προέκταµα κορυφής στύλου. Τεµ. 22,81 58, Σ-1 P-3ΒΙΙ 2 ξύλινοι βραχίονες 2,5 m µε προέκταµα κορυφής στύλου. Τεµ. 52,81 125, Σ-1 P-3ΑΒ 2 ξύλινοι βραχίονες 2,5 m µε προέκταµα κορυφής στύλου για επικλινή εδάφη. Τεµ. 52,81 125, Σ-1 P-3C 1 ξύλινος βραχίονας 2,5 m για τριγωνική διάταξη αγωγών. Τεµ. 24,01 58, Σ-1 P-3CII 2 ξύλινοι βραχίονες 2,5 m για τριγωνική διάταξη αγωγών. Τεµ. 55,21 124, Σ-1 P-5 1 ξύλινος βραχίονας 2,5 m προεκβολής. Τεµ. 26,41 54, Σ-1 P-5ΙΙ 2 ξύλινοι βραχίονες 2,5 m προεκβολής. Τεµ. 57,61 116, Σ-1 P-5Κ 3 ξύλινοι βραχίονες 1,50 m για κατακόρυφη διάταξη. Τεµ. 42,61 77, Σ-1 P-5ΚΙΙ 6 ξύλινοι βραχίονες 1,50 m για κατακόρυφη διάταξη. Τεµ. 92,42 163, Σ-1 P-5ΙΙΙΓΙΙ 6 ξύλινοι βραχίονες 2,5 m για κατακόρυφη διάταξη. Τεµ. 144,03 320, Σ-1 P-5D 2 ξύλινοι βραχίονες 2,5 m προεκβολής για γωνίες (διπλός τερµατισµός). Τεµ. 69,62 147, Σ-1 P-7 2 ξύλινοι βραχίονες 2,5 m για γωνίες (διπλός τερµατισµός). Τεµ. 55,21 125, Σ-1 P-9ΙΙ Κατακόρυφη διάταξη αγωγών για γωνίες µεγαλύτερες από 60 ο (διπλός τερµατισµός). Τεµ. 43,21 103, Σ-1 1/2 P-9ΙΙ Απλός τερµατισµός σε στύλο (κατακόρυφη διάταξη). Τεµ. 21,60 51,93 21

28 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 8 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΑΣΚΕΥΕΣ Ρ ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ 218 Σ-1 P-9ΙV Κατακόρυφη διάταξη αγωγών για γωνίες µέχρι 60 ο. Τεµ. 21,60 51, Σ-1 P-9Α ιπλό τέρµα (αστική κατασκευή) για γωνίες µεγαλύτερες από 45 ο. Τεµ. 84,02 164, Σ-1 P-11 Απλό τέρµα µε δύο ξύλινους βραχίονες και µονωτήρες τέρµατος. Τεµ. 39,61 76, Σ-1 P-11Α Απλό τέρµα µε 2 ξύλινους βραχίονες και µονωτήρες κώδωνα. Τεµ. 43,21 92, Σ-1 P-11Β Επέκταση γραµµής από υπάρχον τέρµα. Τεµ. 14,40 33, Σ-1 P-13 ιπλό τέρµα µε ξύλινους βραχίονες. Τεµ. 52,81 112, Σ-1 P-13Α Τερµατισµός γραµµής και επέκταση µε ατάνυστους αγωγούς. Τεµ. 46,81 102, Σ-1 P-13C ιπλό τέρµα µε τριγωνική διάταξη αγωγών. Τεµ. 56,41 122, Σ-1 P-15 Εγκάρσια διακλάδωση από στύλο. Τεµ. 42,01 84, Σ-1 P-17 ιπλή γραµµή ευθυγραµµίας ή µικρής γωνίας µε ξύλινους βραχίονες (1x2,5 + 2x1,5) m. Τεµ. 50,41 104, Σ-1 P-17ΙΙ ιπλή γραµµή ευθυγραµµίας ή µικρής γωνίας µε διπλούς ξύλινους βραχίονες 2 (1Χ2,5+2Χ1,5) m. Τεµ. 115,23 242, Σ-1 P-19II Κατακόρυφη διάταξη αγωγών διπλής γραµµής, για γωνίες µεγαλύτερες από 60 (διπλός τερµατισµός). Τεµ. 86,42 207, Σ-1 P-19ΙV Κατακόρυφη διάταξη αγωγών διπλής γραµµής για γωνίες µέχρι 60. Τεµ. 43,21 103, Σ-1 P-19Α Οριζόντια διάταξη αγωγών διπλής γραµµής για γωνίες µέχρι 45 ο. ιπλός τερµατισµός των αγωγών σε διπλούς ξύλινους βραχίονες 2 (1x2,5+2x1,5) m. Τεµ. 130,23 275, Σ-1 P-19Β ιπλό τέρµα διπλής γραµµής µε διπλούς ξύλινους βραχίονες 2 (1x2,5 + 2x1,5) m. Τεµ. 123,03 236, Σ-1 P-19TE Εγκάρσια διακλάδωση από διπλή γραµµή. Τεµ. 48,01 74, P-19T Εγκάρσια διακλάδωση από διπλή γραµµή µε ατάνυστους αγωγούς. 235 Σ-1 P-21 Απλός τερµατισµός διπλής γραµµής σε χαλύβδινους βραχίονες. Τεµ. 102,62 372, Σ-1 P-21Β Επέκταση διπλής γραµµής από υπάρχον τέρµα. Τεµ. 82,10 248, Σ-1 P-23 ιπλός τερµατισµός γραµµής Μ.Τ. µε τριπολικό αποζεύκτη (δεν περιλαµβάνονται οι γειώσεις του). Τεµ. 280,86 503,81 Τεµ. 22

29 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 8 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΑΣΚΕΥΕΣ Ρ ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ 238 Σ-1 P-25 Εγκατάσταση τριών µονοπολικών αποζευκτών µε διπλό τερµατισµό. Τεµ. 103,22 176, Σ-1 P-25S Επέκταση γραµµής από υπάρχον χαλύβδινο τέρµα µε αποζεύκτες. Τεµ. 102,02 184, Σ-1 P-25Τ Εγκάρσια διακλάδωση µε αποζεύκτες. Τεµ. 97,22 167, Σ-1 P-27 Εγκατάσταση τριών µονοπολικών ασφαλειοαποζευκτών µε διπλό τερµατισµό. Τεµ. 109,22 182, Σ-1 P-27Τ Εγκάρσια διακλάδωση µε ασφαλειοαποζεύκτες. Τεµ. 86,42 136, Σ-1 P-29 Απλός τερµατισµός σε χαλύβδινο βραχίονα. Τεµ. 42,01 143, Σ-1 P-29Β Επέκταση γραµµής από υπάρχον χαλύβδινο τέρµα, µε προσθήκη και άλλου χαλύβδινου βραχίονα. Τεµ. 33,61 108, Σ-1 P-31 Κατασκευή πλαισίου Π ευθυγραµµίας ή µικρής γωνίας, µε ένα ξύλινο βραχίονα 3,5 m. Τεµ. 57,61 88, Σ-1 P-31Ε Ενισχυµένη κατασκευή πλαισίου Π ευθυγραµµίας ή µικρής γωνίας, µε ένα ξύλινο βραχίονα 3,5 m. Σηµείωση: Στην τιµή περιλαµβάνεται η προµήθεια των τεµαχίων µαύρης σιδηρογωνιάς, που απαιτούνται. Τεµ. 94,82 137, Σ-1 P-31ΙΙ Ενισχυµένη κατασκευή πλαισίου Π ευθυγραµµίας ή µικρής γωνίας µε δύο ξύλινους βραχίονες 3,5 m και µε χιαστά. Σηµείωση: Στην τιµή περιλαµβάνεται η προµήθεια και επεξεργασία των τεµαχίων σιδηροδοκού και µαύρης σιδηρογωνιάς, που απαιτούνται. Τεµ. 340,52 633, Σ-1 P-33 Κατασκευή πλαισίου Π για γωνίες µέχρι 22 ο,µε δύο ξύλινους βραχίονες 3,5 m. Τεµ. 124,83 190, Σ-1 P-35 Κατασκευή πλαισίου Π διπλού τέρµατος (δύο ξύλινοι βραχίονες 3,5 m). Τεµ. 122,43 165, Σ-1 P-35Ε Ενισχυµένη κατασκευή πλαισίου Π διπλού τέρµατος µε δύο ξύλινους βραχίονες 3,5 m και µε χιαστά. Σηµείωση: Στην τιµή περιλαµβάνεται η προµήθεια και επεξεργασία των τεµαχίων σιδηροδοκού που απαιτούνται. Τεµ. 320,07 856, Σ-1 P-37 Κατασκευή πλαισίου Π απλού τέρµατος (δύο ξύλινοι βραχίονες 3,5 m). Τεµ. 112,02 145,47 23

30 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 8 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΑΣΚΕΥΕΣ Ρ ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ 252 Σ-1 P-37Ε Ενισχυµένη κατασκευή πλαισίου Π απλού τέρµατος µε δύο ξύλινους βραχίονες 3,5 m και µε χιαστά. Σηµείωση : Στην τιµή περιλαµβάνεται η προµήθεια και επεξεργασία των τεµαχίων σιδηροδοκού, που απαιτούνται. Τεµ. 304,87 799, Σ-1 P-30 ΣΤΥ Σε περίπτωση χρησιµοποίησης ξύλινου στύλου αντί βραχίονα στις κατασκευές Ρ-31, Ρ-33, Ρ-35 και Ρ-37, οι αντίστοιχες τιµές προσαυξάνονται ανά τοποθετούµενο στύλο κατά Τεµ. 50, Σ-1 P-39Ι Τρίστυλο για γωνίες µέχρι 26 ο (µαζί µε τους οριζόντιους επίτονους µεταξύ των στύλων). Τεµ. 115,23 165, Σ-1 P-39ΙΙ Τρίστυλο για γωνίες από 26 ο έως 60 ο. Τεµ. 28,81 64, Σ-1 P-39ΙΙΙ Τρίστυλο για γωνίες µεγαλύτερες από 60 ο. Τεµ. 57,61 128, Σ-1 P-41 Εγκατάσταση και σύνδεση µετασχηµατιστών τάσης και έντασης σε υπάρχον Ρ-13 (εκτός από την εγκατάσταση και σύνδεση του µεγιστογράφου). εν περιλαµβάνεται η τοποθέτηση γείωσης. Τεµ. 236,05 270, Σ-1 P-41Ι Εγκατάσταση και σύνδεση µετασχηµατιστών τάσης και έντασης µε διπλό τερµατισµό (εκτός από την εγκατάσταση και σύνδεση του µεγιστογράφου). εν περιλαµβάνεται η τοποθέτηση γείωσης. Τεµ. 284,06 367, Σ-1 P-43 Εγκατάσταση και σύνδεση µετασχηµατιστών τάσης και έντασης σε υπάρχον Ρ-11 (εκτός από την εγκατάσταση και σύνδεση του µεγιστογράφου). εν περιλαµβάνεται η τοποθέτηση γείωσης. Τεµ. 241,25 296, Σ-1 ΜΣΤ Εγκατάσταση µετασχηµατιστού τάσης σε υπάρχοντες βραχίονες και σύνδεση µε το δίκτυο Μ.Τ. Τεµ. 48,01 62, Σ-1 ΜΣΕ Εγκατάσταση µετασχηµατιστού έντασης σε υπάρχοντες βραχίονες και σύνδεση µε το δίκτυο Μ.Τ. Τεµ. 36,01 39, Σ-1 Γ Εγκατάσταση συσκευής µεγιστογράφου σε στύλο και σύνδεση. Τεµ. 96, Σ-1 ΑΣΦ Εγκατάσταση και σύνδεση σε υπάρχον (Ρ-13) τριπολικού ελαιοδιακόπτη αποµόνωσης ή αποµονωτικού ιακόπτη (SECTIONALIZER) µε αλεξικέραυνα. εν περιλαµβάνεται η τοποθέτηση γείωσης. (Οδηγία Γ-69Σ, σχέδιο ή αντίστοιχα). Τεµ. 152,03 24

31 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 8 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΑΣΚΕΥΕΣ Ρ ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ 264 Σ-1 ΑΣΦΑΑ Εγκατάσταση και σύνδεση σε υπάρχον (Ρ-13) τριπολικού ελαιοδιακόπτη αποµόνωσης (SECTIONALIZER) µε αλεξικέραυνα και αποζεύκτες. εν περιλαµβάνεται η τοποθέτηση γείωσης. (Οδηγία Γ-69 Σ, σχέδιο 34334). Τεµ. 194, Σ-1 ΙΣΧ Εγκατάσταση και σύνδεση διακόπτη φορτίου σε στύλο. εν περιλαµβάνεται η τοποθέτηση της γείωσης. (Οδηγία Γ- 125, Σχέδιο 36195). Τεµ. 216, Σ-1 ΒΡΑΧΞ Τοποθέτηση ξύλινου βραχίονα 2,5 m χωρίς µονωτήρες. Τεµ. 12,00 19, Σ-1 ΣΜΚ3 Τοποθέτηση 3 µονωτήρων κώδωνα (µαζί µε τα στηρίγµατα) σε υπάρχοντα βραχίονα. Τεµ. 7,20 23, Σ-1 ΜΤ3 Τοποθέτηση σε υπάρχοντα βραχίονα 3 αλυσίδων από µονωτήρες τέρµατος. Τεµ. 10,80 25, Σ-1 F-29 Τοποθέτηση στήριξης αγωγού γης σε ευθυγραµµία, απλό ή διπλό τέρµα κ.λπ. Τιµή ανά στύλο. Τεµ. 1,60 12, ΒΡΑΧ-Ε Σε περίπτωση χρησιµοποίησης ενισχυµένων ξύλινων βραχιόνων (µε διατοµή 176x126 mm) αντί των απλών (µε διατοµή 120x100 mm), που προβλέπονται από τις Τυποποιηµένες Κατασκευές, τότε, για καθένα βραχίονα προστίθενται στις αντίστοιχες τιµές. Τεµ. 9, Σ-1 P3-P3ΙΙ Μετατροπή υπάρχουσας κατασκευής P-3 σε P-3ΙΙ. Τεµ. 38,41 78, Σ-1 P3-P13 Μετατροπή υπάρχουσας κατασκευής P-3 σε P-13. Τεµ. 56,41 112, Σ-1 ΣΜΚ1 Τοποθέτηση στηρίγµατος και µονωτήρα κώδωνα σε υπάρχοντα βραχίονα. Τεµ. 2,40 7, Σ-1 ΣΤ1 Τοποθέτηση στηρίγµατος µονωτήρα κώδωνα σε υπάρχοντα βραχίονα. Τεµ. 1,60 6, Σ-1 ΜΚ1 Τοποθέτηση µονωτήρα Μ.Τ. σε υπάρχον στήριγµα. Τεµ. 0, Σ-1 ΣΕΜ1 Τοποθέτηση ειδικού στηρίγµατος µαζί µε µονωτήρα Μ.Τ. Τεµ. 3,60 14, Σ-1 ΑΛ3 Τοποθέτηση 3 αλεξικεραύνων σε υπάρχοντα βραχίονα (µαζί µε γέφυρες και συνδέσεις). Τεµ. 48, Σ-1 ΑΣ3 Τοποθέτηση 3 ασφαλειοαποζευκτών σε υπάρχοντα βραχίονα (µαζί µε γέφυρες και συνδέσεις). Τεµ. 48, Σ-1 ΑΠ3 Τοποθέτηση 3 αποζευκτών σε υπάρχοντες βραχίονες (µαζί µε γέφυρες και συνδέσεις). Τεµ. 48,01 53,95 25

32 ΡΟΣ ΠΡΩΤΟ ΚΕΦΑΛΑΙΟ Α Υ/ΚΕΦΑΛΑΙΟ 8 ΕΝΑΕΡΙΑ ΙΚΤΥΑ ΣΤΥΛΟΙ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΑΣΚΕΥΕΣ Ρ ΠΑΝΩ ΣΕ ΞΥΛΙΝΟΥΣ ΣΤΥΛΟΥΣ 280 Σ-1 Ρ-203 Κατασκευή ευθυγραµµίας ή µικρής γωνίας Τεµ. 6,68 8, Σ-1 Ρ-205 Κατασκευή µεγάλης γωνίας Τεµ. 6,68 6, Σ-1 Ρ-207 ιπλό τέρµα Τεµ. 10,00 11, Σ-1 Ρ-209 ιπλό τέρµα µε γωνία Τεµ. 12,00 16, Σ-1 Ρ Σ-1 Ρ Σ-1 Ρ Σ-1 Ρ-217 ιπλό τέρµα γραµµής µε συνένωση (περιλαµβάνεται η γείωση του χαλύβδινου βραχίονα 625 mm) Τεµ. 40,01 ιακλάδωση γραµµής (περιλαµβάνεται η γείωση του χαλύβδινου βραχίονα 625 mm) Τεµ. 46,69 89,56 98,37 Επέκταση από υπάρχον τέρµα (περιλαµβάνεται η γείωση των µεταλλικών εξαρτηµάτων). Τεµ. 133,23 155,21 ιακλάδωση µε ασφαλειοαποζεύκτες (περιλαµβάνεται η γείωση των µεταλλικών εξαρτηµάτων). Τεµ. 81,62 97, Σ-1 Ρ-219 Τερµατισµός και υπογείωση καλωδίου. Τεµ. 8,00 10, Σ-1 ΑΝΤ-ΣΘΣΜΤ Αντικατάσταση 3 µονωτήρων πορσελάνης τύπου κώδωνος από 3 συνθετικούς µονωτήρες στηριξης. Τεµ 9, Σ-1 ΑΝΤ-ΣΘΑΜΤ Αντικατάσταση 3 µονωτήρων πορσελάνης τύπου τέρµατος από 3 συνθετικούς µονωτήρες ανάρτησης. Τεµ 12,96 26
