SISTEME DE DETECȚIE ȘI ALARMARE LA INCENDIU

Transcript

1 SISTEME DE DETECȚIE ȘI ALARMARE LA INCENDIU

2 Polon-Alfa este o companie poloneză, care a fost implicată în cercetare și dezvoltare dar si în activitatea de producție, a sistemelor de detectare a incendiului și de alarmă, de peste 50 de ani. Inceputul companiei datează din anii cincizeci ai secolului trecut, când a fost stabilit un laborator axat pe radiații mai precis, ionizare. Acest departamanet a creat detectorul de fum prin ionizare în 962, primul din Polonia și al treilea din lume. Activitatea principală a fost axată pe fabricarea de dispozitive de măsurare a radiațiilor nucleare, care sunt încă o parte din producție a companiei. În decursul timpului, interesul principal a fost orientat catre detectia incendiului și sistemele de alarmă și, prin urmare, în zilele noastre Polon-Alfa este producătorul principal al acestor dispozitive în Polonia și unul dintre cei mai importanți din Europa. Principalul avantaj al Polon- Alfa este echipa de ingineri calificați, bine pregătiți și cu experiență, care sunt capabili să lucreze și să dezvolte soluții inovative tehnologice. Gama de produse a companiei se extinde în mod constant și se îmbunătățesc in fiecare zi: acum cuprind atât sisteme de detectie a incendiului convenționale și adresabile precum și panourile de control adecvate pentru evacuarea fumului. Cea mai mare atenție este acordată calitătii produsului - prin urmare, compania a obtinut certificatul sistemului de management al calității ISO 900 în 998. Toate dispozitivele fabricate de Polon-Alfa au fost aprobate de către UE care a notificat autoritățile că certificatele de conformitate CE confirmă că mărfurile îndeplinesc cerințele europene de standardizare (în special, standardul EN 54). Compania dispune de echipamente de cercetare și de control al calității foarte avansate, inclusiv o cameră de test cu foc, care oferă posibilitatea de testare în condiții de foc reale. Pe măsură ce fabrica s-a specializat în proiectarea și producerea de echipamente utilizate în diverse domenii importante, unele dispozitive sunt atestate prin certificate ATEX care confirmă caracterul adecvat al acestora în condiții periculoase explozive. Începând cu anul 2002 compania are codul și aprobarea NATO NCAGE. Sistemele inovatoare de protecție împotriva incendiilor create și dezvoltate de companie si-au demonstrat calitatea în spații mici, cum ar fi gospodării și birouri mici sau magazine, precum și în cele mai mari: hoteluri, birouri și clădiri istorice, fabrici industriale etc. Dispozitivele care sunt marcate POLON-ALFA sunt instalate și în incinte securizate, în principal, în Polonia, dar, de asemenea, pe piețele externe, cum ar fi Romania, Ungaria, Olanda, Ucraina, Lituania, Spania, Italia, Turcia, Bulgaria și Kazahstan. Lista de referință cuprinde obiecte, cum ar fi Muzeul Revoltei din Varșovia, Palatul Łazienki din Varșovia, Spitalul Universitar De Copii din Cracovia, fabrica de tutun britanic-american în Augustów, hotelulul Mercure și multe altele. Dezvoltarea produsului dinamic asigurat de către personalul de inginerii tineri calificati și susținuti de cinci decenii de experiență confirmă că muncitorii se pot simți mândri de cel mai înalt nivel al produsele lor exprimat în fraza: POLON-ALFA. CEA MAI NOUĂ TEHNOLOGIE. CEA MAI BUNĂ CALITATE. 2

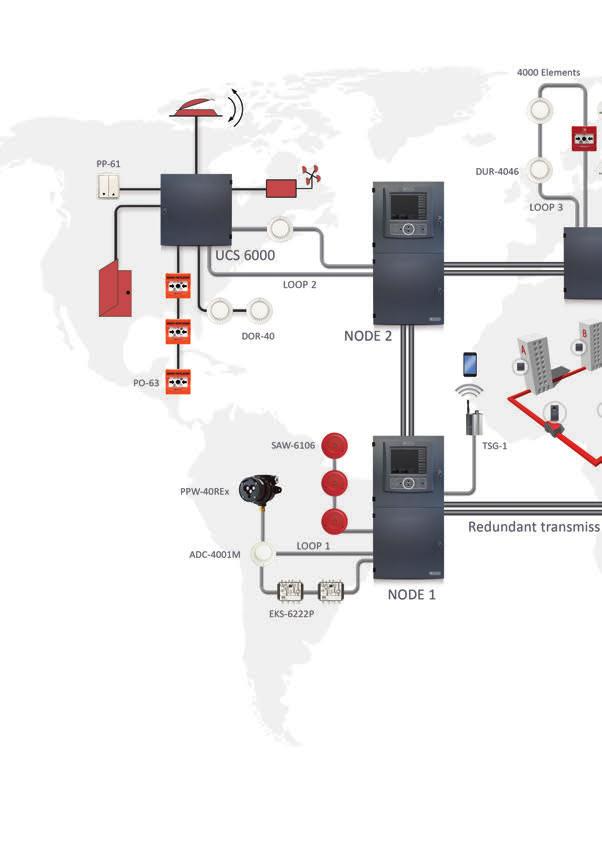

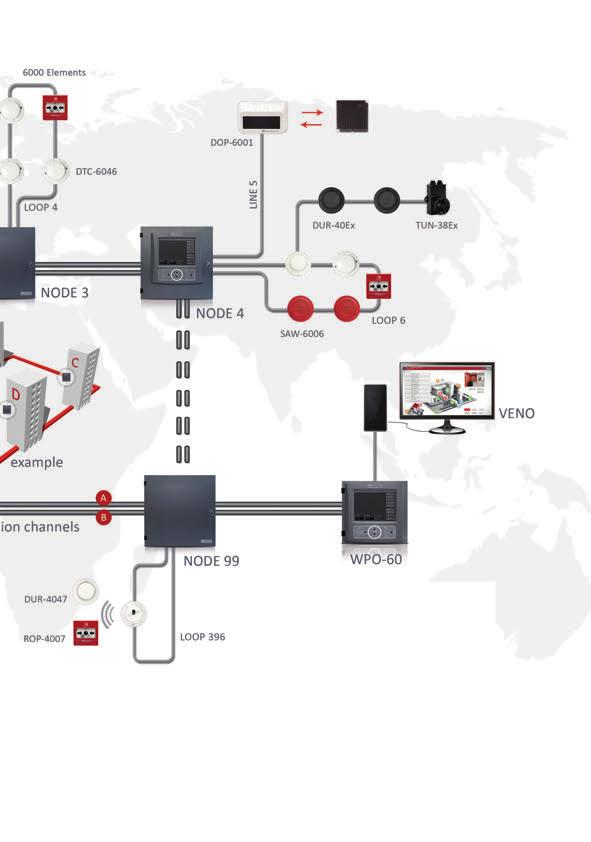

3 Prezentare generală Sistemul de alarmă la incendiu adresabil interactiv POLON 6000 este un set de echipamente de ultimă tehnologie, conceput pentru detectarea foarte rapidă a fumului și semnalizarea la incendiu, indicarea precisă a originii incendiului, controlul dispozitivelor de siguranță de protecție împotriva incendiilor, precum și informații către serviciile de interventie adecvate sau către paznici de serviciu. Aceasta permite protecția clădirilor de dimensiuni medii, instalații mari și foarte mari, mai ales în așa-numitele clădiri inteligente, cu o cantitate foarte mare de dispozitive de siguranță de protecție la foc. POLON 6000 poate fi ușor de integrat cu multe sisteme de management al clădirilor existente. Datorită caracteristicilor sale specifice ii permite să controleze un set perfect de dispozitive necesare, bine echipate pentru orice condiții de construcție. Sistemul POLON 6000 se bazează pe noul panou de control cu arhitectură modulară / distribuită și un nou set de elemente de linie (seria 6000), completate cu elemente de linie din seria 4000 cu versiunea software modificată. Toate dispozitivele POLON 6000 îndeplinesc cerințele de sistem si criteriile de ultima ediție a standardului europene EN 54. Panoul de control POLON 6000 cu arhitectură distribuită Panoul de alarma POLON 6000 a fost proiectat ca un dispozitiv modular cu structură distribuită. Acesta constă în multe module înglobate (noduri) ce pot fi situate într-o locație în întreaga cladire chiar departe unul de altul. Toate modulele într-un singur nod și nodurile între ele sunt conectate cu un modul de bus comun. Panoul de control este un dispozitiv scalabil - pot fi lejer create noduri cu numărul modulelor legate de cerințele individuale ale proiectului. Acesta poate fi,de asemenea, ușor de extins cu alte noduri dacă este necesar. O astfel de proiectare permite optimizarea echipamentului necesar a panoului de control, care este instalat numai în locația în care este necesar și scade costul de instalare oferind o fiabilitate ridicata a sistemului de operare garantată de dublu microprocesor, magistrala de date și conexiune prin cablu între noduri. Panoul de control POLON 6000 constă în principal dintr-un panou PSO-60 cu touchscreen de 0 și în interior module dedicate: două pentru bucle MLD-6 si MLD-62, modul de intrare/iesire MKS-60, relee MPK-60, Modul de sirene MWS-60, relee de înalta tensiune MPW-6, modul MWK-60, modul de alimentare MZP-60, module de transmisie MTI-6, MTI-62 si MTI-63. Panoul principal si modulele funcționale sunt instalate în aceeasi cutie cu dimensiuni standard, care poate interconectată cu mai multe panouri. Astfel de carcase conectate cu funcția de module suplimentare poate fi un nod. Panoul de control trebuie sa aiba cel puțin un nod unde panoul principal al operatorului PSO-60 cu numarul este instalat. Acesta este nodul principal și, ca atare, nu poate fi decât unul în întregul sistem. Toate celelalte noduri cu modulele funcționale trebuie sa fie conectat la nodul principal folosind dubla conexiune prin cablu sau dublu convertoare optice folosind protocolul RS 485. Fiecare nod ar trebui sa fie echipat cu modul de alimentare și module funcționale în conformitate cu cerintele proiectului. Alte noduri pot fi, de asemenea, echipate cu panoul operator PSO-60, care devine panou repetor. 3

4 PANOUL DE CONTROL INCENDIU POLON 6000 PRODUS PSO-60 DESCRIERE PSO-60 este un panou de operare echipat cu touchscreen de 0 (800x600 pixeli) și key-pad integrat cu controler principal MCS-60 și controler redundant MSR-60. Acesta este instalat pe ușa de la cabinetul OM-62 si poate funcționa ca un panou la distanță montat în cabinetul mic OS-6. Panoul de la distanță (PSO-60 și OS-6) marcat ca fiind WPO-60 este echipat cu doua module de transmisie MTI-6 și MTI-62, dar nu are nici o unitate de alimentare cu energie. MKS-60 Modulul este echipat cu: - Două ieșiri de releu fără potențial cu sarcină maximă de A / 30 V, - Două ieșiri cu potențial (linii de semnalizare), cu 0,5 A / 24V, - Două intrări de monitorizare de joasă tensiune. Modulul este fail-safe iar poziția releului sau funcționarea acestuia, în caz de avarie poate fi programat. Intrările și ieșirile sunt echipate cu circuite de monitorizare a continuității liniei externe. Inputul monitorizat poate fi programat ca 2-state (stand-by si action) sau 3-state (stand-by, action si action 2). Starile sunt identificate prin diferite rezistențe de linie. Modulul este echipat cu 4 ieșiri de relee fără potențial cu sarcină de curent de până la A / 30 V. Modulul este fail-safe iar poziția releului sau funcționarea acestuia, în caz de avarie poate fi programat. Ieșirile sunt echipate cu circuite de monitorizare a continuității liniei externe. MPK-60 Modulul este echipat cu 4 linii de semnalizare, cu 0,5 A / 30 V. Ieșiri sunt echipate cu circuite de monitorizare a continuității liniei externe. MWS-60 MWK-60 Modulul contine 8 intrari de monitorizare : - este echipat cu 8 rezistențe pentru intrările monitorizate. Input-urile sunt echipate cu circuite de monitorizare a continuității liniei externe. Ele pot fi programate ca 2-states (stand-by si action) sau 3-states (stand-by, acțiunea și acțiunea 2). Stările sunt identificate prin diferite rezistențe. Modulul este echipat cu: - Două ieșiri de releu fără potențial de înaltă tensiune cu 5 A / 230 V AC, - Două intrări de monitorizare. MPW-6 Intrările și ieșirile sunt echipate cu circuite de monitorizare a continuității liniei externe. Intrările monitorizate pot fi programate ca 2-states (stand-by si action) sau 3-states (standby, action si action 2). Stările sunt identificate prin diferite rezistențe a liniei. Modulul este echipat cu controler și mecanism de imprimantă termică. MD-60 4

5 PRODUS MZ MZ OM-6 OM-62 OS-6 OA-6 OA-62 MTI-6X SM-60 DESCRIERE Modulele de alimentare cu energie electrică constau in unități de putere și unitate de supraveghere MZP-60. Sunt disponibile două versiuni: 50W și 300W (curent max. este de 5 A/ 24V sau 0A / 24V Modulele de alimentare cu energie sunt unități complete instalate în interiorul cabinetului. Modulele sunt echipate cu: - Două ieșiri releu fără potențial cu A / 30V, - Două ieșiri potențiale pentru alimentarea dispozitivelor auxiliare avand curentul de sarcină totală de 0,5 A (neprogramabil), - Output pentru baterii și sondă de temperatură. Componentele panoului de control pot fi instalate în mai multe tipuri de cabinete: - OM-6 - dedicat pentru instalarea modulelor functionale, furnizării de energie si baterii, - OM-62 - dedicat pentru instalarea panoului de operare PSO-60, printerului MD-60 si a modulelor funcționale, - OS-6 - dedicat pentru instalarea numai a panoului de operare PSO-60. Această configurație este marcată ca WPO-60 - panou de acționare de la distanță, - OA-6 - container pentru baterie, 2 x 2 V, max 34 Ah, - OA-62 - container pentru baterie, 2 x 2 V, max 90 Ah. (L x H x W) OM-6, OM-62 (cabinet principal) 445 x 455 x 77 mm OS-6 (cabinet cu panou la distanță) 350 x 336 x 96 mm OA-6 (container pentru baterie) 445 x 682 x 99 mm OA-62 (container pentru baterie) 445 x 522 x 99 mm Modulele de transmisie MTI securizeaza magistrala de date a panoului de control. MTI-6 este un modul de transmisie fără separare. Modulul este utilizat pentru conectarea canalelor de transmisie între noduri, în interiorul fiecărui nod. Acesta conține, de asemenea, două linii de alimentare sub-straturi. MTI-62 este un modul de transmisie cu izolarea galvanică. Modulul este utilizat pentru conectarea canalelor de transmisie între noduri. Distanța maximă este limitată la 200 m. MTI-63 - este un modul de transmisie dedicat pentru conectarea canalelor de transmisie între noduri folosind cablu de fibră optică. Conform configurației panoului următoarele elemente pot fi utilizate: -SM-60 - cadru de asamblare pentru maxim patru module funcționale, -suport prindere WP-6 / WL-62 și WP-63 / WP-64 dedicat pentru instalarea cadrului de asamblare, fie in partea de sus sau in partea de jos a cabinetului, -cabluri cu lungimi diferite pentru comunicare și distribuție de alimentare în interiorul nodului. Suporturi de montare pentru rame de montaj. WP-6/WL-62 WP-63/WL-64 Cabluri de conectare LK-6-035: Cabluri de conectare pentru SM-60 (35cm) LK-6-050: Cabluri de conectare pentru SM-60 (50cm) LK-6-070: Cabluri de conectare pentru SM-60 (70cm) LK-6-090: Cabluri de conectare pentru SM-60 (90cm) LK-6-320: Cabluri de conectare pentru WPO-60 (320cm) LK : Spliter cablu SM-60, MTI-xx si MZ-60-xxx (35/50cm) Parametri Key NODE Alimentarea cu energie: - tensiunea de alimentare 230V +0% - 5% / 50 Hz - baterii 2x 2V de la 7 Ah la 34 Ah Componente de nod, consum maxim de curent in stand-by: PSO ma MLD-6 73 ma MLD ma MZP ma MKS-60, MPK-60, MWS-60, MWK-60, MPW-60 5 ma MD-60, MTI ma MTI Ma Configurarea liniilor de detecție 6000/4000 protocol Rezistența liniei de detecție max 2 x 00 Ohm Capacitatea de detectare a liniei max 300 nf Încărcare linie de detectare max 50 ma Moduri de alarma 5 + individual Interval de temperatură de funcționare de la -5oC la +40oC 5

6 DETECTOARE DE INCENDIU ADRESABILE PARAMETRI DUO-6046 DUT-6046 DTC-6046 TUN-6046 DOP-600 ROP- 400M(H) Senzor aplicat IR, UV detector optic fum IR, UV detector optic fum, temperatură IR, UV, CO, detector optic fum, temperatură, monoxid de carbon temperatură detector optic liniar de fum - Modul maxim de curent in stand-by 50 µa 50 µa 50 µa 70 µa 300 µa 40 µa Testare detectiei la incendiu TF la TF5, TF7 la TF9 TF la TF9 TF la TF9 N/A TF la TF5, TF7, TF8 N/A Numărul de moduri de operare (temp. clasa) 3 - Interval de temperatură de funcționare -25 C +50 C -25 C +50 C -0 C +50 C -25 C +50 C -25 C +65 C pentru clasa B, BS, DR -25 C +55 C -25 C +55 C (ROP-400M) -25 C +70 C (ROP-400MH) ELEMENTE CU INTRĂRI/IEŞIRI PARAMETRI EKS-6044 EKS-6022 EKS-6004 EKS-6040 EKS-6202 EKS-6400 EKS-6222P UCS 6000 Consumul maxim de curent Numărul de intrări si / sau ieșiri Ieșire 240 µa 220 µa 240 µa 20 µa 250 µa 230 µa 550 µa 4 input-uri 4 output-uri 2 input-uri 2 output-uri 0 input-uri 4 output-uri 4 input-uri 0 output-uri 2 HV input-uri 2 output-uri 4 HV input-uri 0 output-uri 2 LV/2 HV input-uri 2 HV output-uri Maximă de încărcare curentă 2 A/230 V/ 62.5 VA 2 A/230 V/ 62.5 VA 2 A/230 V/ 62.5 VA N/A 2 A/230 V/ 62.5 VA N/A 2 A/230 V/ 2.76 kva vezi pag 4 IP Rating IP 66 IP 66 IP 66 IP 66 IP 66 IP 66 IP 66 Interval de temperatură de funcționare -40 C +85 C -40 C +85 C -40 C +85 C -40 C +85 C -40 C +85 C -40 C +85 C -40 C +70 C 6

7 ALTE ELEMENTE PARAMETRI ADC-400M SAL-400 SAW-600X ACR-400 DUR-4047 ROP-4007(H) Consumul max. de current in stand-by Max. side line consum curent Numar de moduri de operare 6 ma (depinde de modul de operare) 2 ma (depinde de modul de operare) 600 µa 50 µa 6 µa 80 µa 40 µa N/A N/A N/A N/A N/A secvenţe N/A 3 N/A Teste de incendiu N/A N/A N/A N/A TF la TF5, TF8 N/A Iesire max sunet in db Interval de temperatura de functionare N/A 00 db 03 db N/A N/A N/A de la -25 C pana la +55 C de la -0 C pana la +55 C de la -25 C pana la +50 C de la -25 C pana la +55 C de la -25 C pana la +55 C ROP-4007 de la -25 C pana la +55 C ROP-4007(H) de la -40 C pana la +70 C DESCRIERE Convertor CM este proiectat pentru conversia semnalelor de la protocolul PMC-4000 care este implementat în panourile de control adresabile POLON-ALFA in protocol ModBus RTU. Protocolul ModBus RTU este adesea utilizat în sistemele BMS (vizualizare, monitorizare, etc.), ca o platformă software comună pentru integrarea multor sisteme de securitate într-o clădire. Convertor CM-82-2 este proiectat pentru conversia semnalelor de la protocol PMC-4000 care este pus în aplicare în panourile de control adresabile POLON-ALFA in protocolul BACnet MS / TP. Protocolul / TP BACnet MS este adesea utilizat în sistemele BMS (vizualizare, monitorizare, etc) ca o platformă software comună pentru integrarea multor sisteme de securitate într-o clădire. Transmițător GSM STG- este un dispozitiv care permite trimiterea de informații SMS despre toate evenimentele înregistrate de către panoul de control realizate de POLON-ALFA. Acesta poate monitoriza, de asemenea, orice dispozitiv care este echipat cu un potențial de ieșire liber releu. Transmițătorul utilizează rețeaua GSM și cartela SIM din interiorul dispozitivului. Aplicația de calculator dedicata pentru programarea transmițătorului permite programarea de până la 5 numere diferite de telefon mobil și pentru clasificarea mesajelor trimite la fiecare număr. DATE TEHNICE Alimentare de la 7 la 30 V DC Consum de energie fără sarcină 2 VA Memoria software-ului EEPROM RS 232 lungime max 5 m RS 485 lungime max 200 m Installation using rail brackets acc. PN/E or DIN EN Operatii Interval de temperatură -30 C to +60 C 08 x 53 x 58 mm Masa 0.2 kg Alimentare de la 7 la 30 V DC Consum de energie fără sarcină 2 VA Memoria software-ului EEPROM RS 232 lungime max 5 m RS 485 lungime max 200 m Installation using rail brackets acc. PN/E sau DIN EN Operatii Interval de temperatură -0 C la +60 C 93 x 52 x 58 mm Masa 0.2 kg GSM frecventa 850/900/800/900 MHz Antena SMA Alimentare de la 5 la 30 V DC Max. consum curent 400 ma Conectare cu panouri adresabile RS-232 Protocol de comunicare Cu control PMC-4000 Input W, W2 (triggered by short to ground) Conexiune cu calculatorul USB (mini USB in transmitter) Operatii Interval de temperatură -30 C la +75 C 89 x 60 x 30 mm Masa 0. kg 7

8 numărul tuturor modulelor 900 numărul de module de un singur tip 99 număr de module de linie 98 numărul de linii adresabile /bucle 396 numărul de elemente adresabile instalate numărul de elemente de linie pe o singură buclă 250 numărul de ieșirile de control posibile numărul de ieșiri de comandă pe o singură buclă 256 număr de ieșiri non-potențiale/ potențiale de control in modulelor functionale 000/600 numărul de intrările de supraveghere numărul de intrări de supraveghere într-o singură buclă de detecție 256 numărul de intrări de supraveghere în module funcționale 200 8

9 POLON 6000 DETECTIE ȘI ALAMARE LA INCENDIU 9

10 POLON 4000 SISTEM ADRESABIL INTERACTIV DE DETECȚIE ȘI ALARMARE LA INCENDIU Sistemul adresabil interactiv POLON 4000 de deteție și alarmare la incendiu este unul din cele mai noi generatii de sisteme concepute pentru detectarea unui incendiu, trimiterea unui semnal de alarmă corespunzător către serviciile de urgență (ex. pompieri) și unitățile de control de protecție împotriva incendiilor. Centrala POLON 4000 este destinată protecției clădirilor de dimensiuni medii, mari și foarte mari. Cel mai nou protocol de transmisie a semnalului în liniile de detectie este o soluție de ultimă oră, care permite cooperarea interactivă între elementele din linie și panoul de control, precum și între ele. Acest tip de filozofie pentru un sistem de detecție a incendiilor garantează posibilități unice si foarte precise, analiza automată a fenomenelor care au loc în instalația protejată. Schimbul de informații reciproce realizate de către detectoarele de incendiu oferă informații necesare încă din faza de început a dezvoltării focului, în timpul unei faze, în care sistemele clasice de alarmă de incendiu utilizate până în prezent nu au fost în măsură să reacționeze. O astfel de colectare timpurie a informațiilor asigură o analiză precisă a evenimentelor observate, permite deosebirea dintre o stare de pericol de incendiu si un fenomen de interferență pe termen scurt și, prin urmare, luarea unei decizii echilibrată si verificată poate fi luată de sistemul de detectare a incendiului. Panourile de comandă de alarmă de incendiu pot funcționa separat în instalațiile de până la 000 de elemente în linie, sau, în rețele cu structură ierarhică, în cazul unor instalații mari sau dispersate. În această situație, numărul de elemente de linie conectate la sistem (centrale POLON 4900) poate depăși Sistemul este completat de central POLON 4500 cu 4 zone de stingere automate. Toate panourile de control sunt integral în limba română. CENTRALE DE ALARMA INCENDIU - POLON PARAMETRI POLON 400 POLON 4200 POLON 4500 POLON 4900 Numărul de linii de detecție (optional 8) Numărul de adrese pe linia de detecție Numărul de zone de detecție Nr. de zone de stingere a incendiilor, 2, 3 sau 4 - Număr de elemente în interacțiune - ADC-400M - EKS EWS-400 (max. 20 pcs. pe buclă) - EWK-400 (max. 20 pcs. pe buclă) - SAL UCS 6000 (max. 20 pcs. pe buclă) Curent consumat admis de elementele din linia de detectie: - rezistență la bucla 2x00 Ω - rezistență la bucla 2x75 Ω - rezistență la bucla 2x50 Ω Număr de ieșiri programabile: - contacte non-potențiale A/30 V - linii de semnalizare.0 A/24 V - linii de semnalizare 0.5 A/24 V - linii de semnalizare 0. A/24 V conform curentului consumat ma 22 ma 50 ma 2 conform curentului consumat ma 22 ma 50 ma conform curentului consumat ma 22 ma 50 ma conform curentului consumat Nr. de intrări generale monitorizare Număr variante de alarmă disponibile (3 dintre ele pentru automate de stingere) Opțiunea de operare de rețea no no 3 3 Consumul maxim de putere de la baterie în modul stand-by 20 ma 22 ma 50 ma 0.25 A 0.4 A 0.65 A 0.6 A Baterie 2 x 2V capacitate maximă max. 22 Ah 7 38 Ah Ah 7 90 Ah L x H x G [mm] 420 x 384 x x 483 x x 492 x x 492 x

11 DETECTORI DE INCENDIU ADRESABILI PARAMETRI DUR-4046 DOR-4046 DOT-4046 DPR-4046 TUN-4046 DOP-600 Senzor aplicat UV dispersie optica IR dispersie optica IR dispersie optica + temperatura IR dispersie optica + IR flame Temperatura Absorb ție optica Maximum curent in stand-by 50 µa 50 µa 50 µa 70 µa 50 µa 300 µa Test incendiu TF până la TF5, TF8 TF2 până la TF5 TF până la TF6, TF8 TF până la TF5, TF8 N/A TF până la TF5 Operație si mod/sensibilitate (opțional) -normal 2-crescut 3- scăzut -normal 2- crescut 3- scăzut 7 moduri mod de interoperare pentru ambii senzori 8 moduri relevante clasa detectorului 8 % 30 % 50 % Interval de Temperatura de funcționare -25 C +55 C -25 C +55 C de la -25 C până la +50 C pentru AR +65 C pentru BR -25 C +50 C de la -25 C până la +50 C clasa A +65 C clasa B -25 C +55 C ALTE DISPOZITIVE DESCRIERE Terminal repetor TSR-4000 este o unitate bazat pe un microprocesor proiectat pentru interoperare cu sistemele de incendiu si alarma POLON 4000, ca o unitate de semnalizare si operare de la distanta. Pana la 6 terminale TSR-4000 pot fi conectate la un panou de control. Terminalul repeta semnalul indicat de sistemul POLON 4000, care poate fi de alarma sau mesaje de defecte, dezactivari, teste sau alarme tehnice. Un semnal de incendiu poate fi confirmat si apoi alarma de incendiu poate fi resetata de la nivelul terminalului. DATE TEHNICE Tensiune de lucru: - rețea 50 Hz 230 V +0% -5% - baterie de rezervă 2 x 2 V / 7 Ah Max. consum baterie in modul stand-by 00 ma LCD display alfanumeric 4 x 40 caractere Interval de temperatură de la -5 C pană +40 C Clasă de protecție IP x 368 x 06 mm Dispozitivele EKS-400 si EKS-400W input/output sunt proiectate să actioneze după primirea unui semnal de la panoul de comandă - dispozitivele de alarmă si de protectie impotriva incendiilor, cum ar fi: dispozitive de semnalizare, clapete de fum, usi de protectie, etc. Acționarea dispozitivului se realizeaza cu utilizarea contactelor releu. Acestea permit un control asupra eficienței și activarea corespunzătoare a unității monitorizate. Dispozitivul EKS-400 input/output este un modul interschimbabil cu doi conectori care este instalat în carcasele corespunzătoare unice, duble sau cvadruple. Curent consumat/modul stand-by < 65 µa Ieșire releu înaltă tensiune (400) 2 A/30 V Ieșire releu înaltă tensiune(400w) 0,25 A/230 V Monitorizare linie curent max 0.6 ma Întârziere funcțiune releu 2 s, 30 s, 60 s, 90 s Numărul de input monitorizat 2 Intrari de cablu pe EKS: - cablu de linie de detecție 2 x presetupa PG7 Interval de temperatură de la-25 C pană +55 C Cablu de monitorizare sau control presetupa PG9 pe EKS Elementul de supraveghere adresabil multi-input EWK-400 este proiectat pentru monitorizarea echipamentelor externe de protecție impotriva incendiilor (ex. uși de protecție împotriva incendiilor, clapete de incendiu). Aparatul este echipat cu opt intrări independente de monitorizare conectate la un bloc de joncțiune. Dispozitivul de control adresabil multi-output EWS-400 este proiectat pentru a controla echipamentele automate de stingere a incendiilor, in special pentru sisteme de avertizare prealabilă la incendiu și semnale sinoptice. Dispozitivul este echipat cu opt relee independente cu caracter non-potențial, contacte de comutare. Curent consumat 50 µa Numărul intrări monitorizate 8 Monitorizate inițiere input non-potențial de comutare de contact NO/NC Max. numărul de elemente în linie de detecție 20 Interval de temperaturădela -25oC la +55 C Clasă de protecție IP x 46 x 75 mm Curent consumat 50 µa Număr de relee de ieșire 8 Tipul de contact de releu change-over Incarcare contact de releu 2 A/30 V Interval de temperatură de la -25 C la +55 C Clasă de protecție IP x 95 x 75 mm

12 IGNIS CENTRALE DE ALARMA INCENDIU CONVENTIONALE Sistemul de detectie și alarmare la incendiu IGNIS 000 este un set de unități bazat pe panouri de comandă de alarmă de incendiu acționate de micro-procesor cu o capacitate de 4, 6, 8, 6, sau 24 de linii de detecție non-adresabile. Aceste panouri de control sunt proiectate pentru instalarea în clădiri mici și mijlocii. Structura modernă a unităților menționate anterior mai sus permite crearea unui sistem complex și funcțional de alarmă de incendiu. Toate panourile de control sunt conforme cu standardul european EN Panoul de control specializat IGNIS 520M permite controlul procesului de stingere a incendiului automat, controlănd sistmele de stingere a incendiilor cu agenți chimici. Panourile de control funcționează împreună cu 40 de modele de detectoarele de incendiu convenționale. Toate panourile de control sunt integral în limba română. CENTRALE DE ALARMA INCENDIU- IGNIS PARAMETRI IGNIS 2040 IGNIS 080 IGNIS 240 IGNIS 520M Numărul de linii de detecție 4 până la 6 (2 programabile) 8 6 or 24 după extensie Numărul de zone de stingere a incendiilor Numărul maxim de detectoare pe linie: - detectoare aplicate - detectoare liniare - detectoare de protecție ntrinsecă 32 conform manualului 32 conform manualului 32 conform manualului 2 32 conform manualului Numărul de MCP pe linie Rezistență în linia de detectie admisibilă 2 x 00 Ω 2 x 20 Ω 2 x 20 Ω 2 x 20 Ω Resistentă Rk end-of-line 5.6 kω ± 5% 0.25 W 5.6 kω ± 5% 0.25 W 5.6 kω ± 5% 0.25 W 5.6 kω ± 5% 0.25 W Curentul admisibil in stand-by de detectoare în linie de detectie 2 ma 2 ma 2 ma 2 ma Numarul de relee output: - de alarmă generală - de defect general - alarmă din zonă - potential A / 30 V sarcină comutabil 6 A / 30 V sarcină 2 comutabil 8 A / 30 V sarcină sau 2 6 sau 24 3 programabile 2 programabile 6 Numărul de linii de monitorizare 4 2 sau 3 4 dedicat Numărul de linii dispozitivele 2 (programabile) 2 sau 3 3 dedicat Curentde alarmă admisibil 80 ma 40 ma 40 ma,0 A Consumul maxim de energie de la baterie în modul stand-by 69 ma 90 ma 70 ma/6 linii 228 ma/24 linii 90 ma Maximum 2 x 2 V capacitatea bateriei 3,2 7 Ah 6,5 36 Ah 7 36 Ah 6,5 or 7 Ah L x H x G [mm] 3 x 337 x 8 34 x 368 x x 482 x x 368 x 06 2

13 DETECTOARE DE INCENDIU CONVENTIONALE PARAMETRI DUR-40 DOR-40 DOT-40 TOP-40 TUP-40 DOP-600 PUO-35 Senzor aplicat Curentul maxim in stand-by Teste de foc detectabile Clasa de sensor de temperatură Mod de operare/ sensibilitate (optional) Interval de temperatură UV dispersie optică IR dispersie optică IR dispersie optică + temperatură Temper. + IR flacără Temperatură Absorbie optică UV flacără 60 µa 60 µa 60 µa 90 µa 40 µa 5 ma/2.2 ma 00 µa TF la TF5, TF8 TF2 păna la TF5 TF la TF6, TF8 TF, TF4 la TF6 N/A TF păna la TF5 TF, TF4 la TF6 A AR AR 3 moduri 8%, 30%, 50% class 2-25 C +55 C -25 C +55 C -25 C +50 C -20 C +50 C -25 C +50 C -25 C +55 C -0 C +55 C ALTE DISPOZITIVE DESCRIERE Detectoarele de incendiu din gama de model EX: DUR-40Ex detector de fum optic, TUN-38Ex detector universal de temperatură și PUO-35Ex de flacără (UV) detectorii sunt proiectati pentru a fi utilizati în spații cu pericol de explozie. Aceste detectoare de siguranță intrinsecă asigură protecția zonelor și 2 conform PN-EN : 2003 (U) standardul în clădiri, încăperi și spații mari, cu gaz și pericol de vapori de lichid inflamabil. Acestea funcționează în liniile de detectie a sistemelor convenționale de alarmă de incendiu sau în linii secundare folosind adapterul ADC adresabil. Detectorii de incendiu din gama de modele Ex sunt detectori cu două stări, ceea ce înseamnă că lucreaza în două moduri: normal și alarmă. DATE TEHNICE Max. stand-by mod curent - DUR-40Ex 60 µa - TUN-38Ex, PUO-35Ex 00 µa Curent de alarmă 20 ma Culoare negru Dimensiune: - DUR-40Ex ø5 x 54 mm - TUN-38Ex ø2 x 62.5 x 60 mm - PUO-35Ex ø07 x 60 mm Baza G-40 este proiectată pentru montarea detectoarelor aplicate model 40, 4043 și 4046 pentru tavane și pentru conectarea in linii de detecție. Baza G-40 poate fi montată in soclu de bază PG-40, în scopul de a spori etanșeitatea în camere cu condensare a vaporilor de apă pe tavan. Baza poate fi echipată suplimentar cu inelul de mascare P-40. Diametrul cablului de instalare Dimensiune Masa Culoare max. mm ø 07 x 28.5 mm 0. kg alb Puncte de apel manuale convenționale ROP-63 si ROP63H sunt concepute pentru a trimite informații despre un incendiu la panoul de control de către o persoană care observă focul și manual apasa punctul de apel. Ele sunt de tip B, MCP-uri. ROP-63 punctul de apel manual este proiectat pentru a fi instalat în interior, în timp ce punctul de apel ROP-63H este proiectat pentru instalare în exterior. Ele pot fi instalate sub tencuiala de perete sau pe ea, cu ajutorul unui cadru de mascare (montare de suprafață). Rezistența de contact < 50 mω Max. diametrul cablu de conectare mm Clasă de protecție IP 30/IP 55 Interval de temperatură: ROP-63 de la -25 C la +55 C ROP-63H de la -40 C la +70 C Dimensions 02 x 98 x 46 mm Indicatorul de alarmă WZ-3 este proiectat pentru semnalizarea optică repetată a modului de alarmă al detectorului sau al unui grup de detectoare în sistemul de alarmă de incendiu. Acesta poate fi instalat într-o linie de detecție convențională sau adresabila. Dispozitivul este deosebit de potrivit pentru detectoarele montate în locuri greu accesibile sau vizibile, de exemplu, în spațiile de deasupra plafoanelor suspendate, în canale de cabluri, etc. Sursă alimentare interoperating detector Max. consum de curent 20 ma Max. secțiune transversală a cablului.5 mm² ø 49 x 2 mm Culoare alb-bej 3

14 SISTEM DE VENTILARE FUM DESCRIPTION Unitatea de control universal UCS 6000 este proiectat pentru acționarea dispozitivelor de protecție împotriva incendiilor,, utilizat pentru ventilație mecanică sau gravitationala de fum (clapete de incendiu, clapete de evacuare a fumului, etc.) și permite următoarele: detectarea incendiului (fum); acționare manuală sau automată de dispozitive de protecție împotriva incendiilor instalate în sistemele de evacuare a fumului; semnalizare optică si acoustică a modurilor de operare (dispozitive de alarma, stări de avarie); monitorizarea activării automat de dispozitive de protecție împotriva incendiilor (servomotoare, electromagneți, ventilatoare, etc.), a sistemelor de evacuare a fumului; monitorizarea automată a propriilor module și circuite din panou; transmitere informațiilor principale catre sistemele de control (ex. POLON 4000, sistem IGNIS 000 sau altele) cu privire la un mod de alarmă, defecte, si statusul protecție împotriva incendiilor. Panoul de control UCS 6000 poate funcționa ca un controler universal independent de evacuare a fumului sau în liniile de detectare adresabilă ale centralei POLON 4000 ca o unitate adresabila. In afara de cele 4 versiuni de bază, există peste 30 versiuni disponibile (în diferite configurații) de la 4 A la 64 A, inclusiv relee de echipamente de înaltă tensiune. Butoanele de evacuare manuală de fum PO-6x unt proiectate pentru activarea manuală a clapetelor de fum. Trei tipuri de puncte de apel manuale sunt disponibile: PO-6 buton manual, cu un semnal de incendiu (clapa activat), PO-62 buton manual, cu un semnal de incendiu si comutator stop/abort PO-63 buton manual, cu un semnal de incendiu, OK (modul stand-by), semnal de avarie, si comutator stop/abort. Butoanele de evacuare manuală de fum sunt proiectate pentru montare interioară. PP-6 si PP-62 Intrerupătoare de zi cu zi de ventilație sunt echipate cu două butoane unul pentru deschidere și unul pentru închiderea ferestrei de incendiu sau clapetei antifoc. Switch-urile sunt de asemenea echipate cu un blocaj electric care nu permite utilizeazarea a două butoane simultan. TECHNICAL DATA Tensiunea de alimentare: - rețea 230 V + 0% - 5%/50 Hz - sursa de alimentare de rezerva: - cabinet până la 6 A baterii 2 x 2 V de 7.2 Ah până la 9 Ah - cabinet de 32 A până la 64 A, baterii 8 x 2 V de 7.2 Ah până la 9 Ah Curent tras din baterie înstand-by < 20 ma Consumul de curent de la linia de detectie POLON 4000 < 0.6mA Tensiunea de operare a panoului central 24 V DC + 25% - 25% Interval de temperatură de la -0 C la +55 C Clasă de protecție IP 30 - cabinet pâna la 6 A 400 x 400 x 60 mm - cabinet de 32 A până la 64 A 50 x 630 x 90 mm Masa (fără la baterii) - cabinet până la < 8 kg - cabinet de 32 A până la 64 A < 40 kg Diametrul max. de cablu mm Clasă de protecție IP 30 le orificiilor pentru montarea ø 80 x 22 mm Interval de temperatură Greutate Culoare carcasă de la -25 C la +55 C 02 x 98 x 46 mm < 220 g portocaliu Secțiune max. cablu mm² Culoare carcasă white IP rating IP 44 : PP-6 (montat la suprafață) 75 x 65 x 56 mm PP-62 (montate la același nivel) 80 x 80 x 40 mm Masa 0. kg 4

15 DISPOZITIVE UNIVERSALE DESCRIERE Detector optic de fum liniar DOP-600R este proiectat pentru detectarea fumului de la începutul unui incendiu. Este potrivit în special pentru protecția spațiilor interioare, în care este probabilă apariția fumului în timpul aprinderii unui incendiu, și în cazul în care, din cauza unei zone de spațiu mare, instalarea unui număr mai mare de detectoare de fum aplicate ar fi necesar. Detectoarele de fum liniar DOP-600R sunt echipate cu ieșiri de alarmă de incendiu și releu de defect, ceea ce le permite să lucreze în liniile de detectie a oricărui panou de control de sistemului de alarmă de incendiu precum și în sistemele de alarmă antiefractie. Detectorul DOP-600R conține un emițător infraroșu de lumină (IR) și un receptor situat într-o singură carcasă și folosește o prismă reflector E39-R8 sau un panou reflector 4xE39-R8. Detectorul de fum rezidențial autonom ADR-20N și detectorul antiefractie ADR-20R sunt concepute pentru a detecta fum vizibil la un inceput de incendiu fara flacara atunci când materialul începe să mocnească, o lungă perioadă de timp înainte de apariția unei flăcări deschise și o creșterii considerabile a temperaturii. Ele permit detectarea timpurie a unui incendiu în instalații rezidențiale mici, cum ar fi apartamente, case (în pivnițe, garaje, mansarde, etc.). Detectorul ADR-20N este potrivit pentru funcționarea independentă precum și operarea într-o rețea de mai multe detectoare interconectate, în timp ce detectorul ADR-20R este echipat cu un releu de alarmă de incendiu și este destinat să funcționează împreună cu linii de detectare a oricăror panouri de control de alarmă antiefractie. Detectorul PPW-40REx oferă eficiență de detecție la flacără ridicată a combustibililor care conțin hidrocarburi, menținând în același timp o imunitate mare la alarme false datorate unui set de trei senzori în infraroșu care operează în benzi diferite. Acesta este destinat utilizării în amestecuri potențial explozive de gaze și vapori de lichide inflamabile cu aer (subgrupuri ATEX IIA, IIB, IIC) și în amestecuri explozive de aer de praf combustibil (subgrupe ATEX IIIA, IIIB, IIIC). Detectorul este proiectat pentru a fi conectat la astfel de panouri de control, care pot primi un semnal de alarmă de la relee cu contacte fără potențial, precum și cooperarea cu alte sisteme folosind 4-20mA bucla de curent. Detectorul este proiectat pentru aplicatii de interior si exterior. DATE TEHNICE Tensiune de lucru V Curentul stand-by ( V) 8 30 ma Curent de alarmă ( V) ma Distanța de operare cu reflector prismă 5 la 50 m Distanța de operare cu panou reflector 50 la 00 m Praguri de sensibilitate (poti alege) 8%, 30%, 50% Vizor țintă cu laser clasa 3R Alimentare cu energie vizor 9 V 6F22 baterie Incărcare contact releu (defect/incendiu) A/30 V Test incendiu TF la TF5, TF7, TF8 Interval de temperatură de la -25 C la +55 C 29 x 80 x 84 mm Alimentare: - ADR-20N 9 V 6F22 baterie - ADR-20R 2 V (panoul comandă alarmă antifurt) Tensiune de lucru min. (ADR-20N) 7 V Curent monitorizare (ADR20N) 0 µa Releu de alarmă (ADR-20R) comutator-contact Incărcare de contact releu (ADR-20R) A/30 V Volumul alarmei audio >85 db Culoare white Interval de temperatură de la -0 C la +55 C Umiditate până la 95% la 40 C le detectorului (cu bază) ø2 x 57 mm Alimentare 24 V DC min. 8 V DC, max. 36 V DC Consumul maxim de putere 9 W, 36 V DC (in mod alarmă și cu un încălzitor ON) Clasa sensibilitate de detecție la incendiu respectă standardul PN-EN 54-0 Direcția unghiul orizontal 80 Direcția unghiul vertical 75 Ieșire releu de alarmă 5 A, 30 V DC, contacte NO, NC Defect ieșire releu Curentul de ieșire 5 A, 30 V DC, NO contacts 4 20 ma (max. loop resistenta Ω) Interval de temperatură de la -40 C la +75 C IP rating IP66 Umiditate până la 95% la 40 C Masa 2.6 kg 5
