1

2 - 1 -

3 Kazalo PLINSKA OPREMA REDUCIRNI VENTILI Reducirni ventil za plinske jeklenke - serije Reducirni ventil za odjemna mesta - serija Reducirni ventil - serije Nizkotlačni reducirni ventil - serija PB Reducirni ventil - serije Visokotlačni reducirni ventil - serija VRV Visokotlačni reducirni ventil - serija RVV Reducirni ventil z merilcem pretoka REDUCIRNI VENTIL TIP Reducirni ventili TIP-6 za vstopni tlak do 200 bar Reducirni ventili TIP-6 za vstopni tlak do 300 bar Reducirni ventili TIP-6 za vstopni tlak do 300 bar Reducirni ventili TIP-6 za nizek vstopni tlak odjemna mesta Reducirni ventili TIP-6 za nizek vstopni tlak odjemna mesta INDIKATORJI PRETOKA Rotametri Plinski indikatorji pretoka ENOSMERNI VENTILI PLINSKI FILTRI SUHE VAROVALKE Suhe varovalke za odjemna mesta Suhe varovalke za plamenske naprave HITRE SPOJKE Hitre spojke s suho varovalko za plamenske naprave Hitre spojke Vstavki za hitre spojke VARNOSTNO ODDUŠNI VENTILI Varnostno oddušni ventili za VISOKI TLAK Varnostno oddušni ventili za SREDNJI TLAK Varnostno oddušni ventili za NIZEK TLAK VARČEVALNI VENTIL ZAPORNI VENTILI Zaporni ventili za VISOKI tlak Zaporni ventili za SREDNJI in NIZEK tlak Zaporni ventili IGLIČNI Zaporni ventili KROGELNI s priključki za montažo Plinski razdelilec "RAČVA" z zapornima ventiloma GORILNIKI PROFESIONAL Ogrevalni gorilniki propan-butan (zemeljski plin) in zunanji zrak

4 Ogrevalni gorilniki propan-butan (zemeljski plin) in komprimiran zrak Ogrevalni gorilniki propan-butan (zemeljski plin), acetilen in kisik Gorilniki za varjenje in spajkanje Mini gorilnik Dodatne in rezervne ogrevalne šobe SEGREVALNI GORILNIK - PROFESIONAL Ogrevalni gorilnik enovrstni ali dvovrstni OG-PK Ogrevalni gorilnik enovrstni ali dvovrstni OG-PZ-Z Ogrevalni gorilnik cevni OG-PK-C Ogrevalni gorilnik cevni OG-PK-CL (ločni) Ogrevalni gorilnik cevni OG-PZ-Z19C Ogrevalni gorilnik cevni OG-PZ-Z19CL (ločni) REZALNIKI Strojni rezalniki R 100 in R Strojni rezalniki R 314 S Strojni rezalniki R PLINSKE BATERIJE ZA KORIŠČENJE PLINOV IZ JEKLENK Plinske baterije ravne izvedbe Plinske baterije "L" izvedbe Plinske baterije "U" izvedbe GRELCI JAVLJALNIK PRAZNIH JEKLENK PLINSKE ARMATURKE SPIRALE in FLEKSIBILNE CEVI KONDENZNI LONCI CEVOVODI Jekleni cevovodi SPT 360 po EN T Bakreni cevovodi DIN EN Nerjavni cevovodi DIN EN ODJEMNA MESTA Odjemno mesto za en plin Odjemno mesto za dva plina Odjemno mesto za tri pline Posebne izvedbe odjemnih mest DVOKOMPONENTNE MEŠALNE KOMORE VOZIČKI ZA PREVOZ JEKLENK AVTOMATSKE ZAŠČITNE MASKE BALDER USNJENA VARILSKA ZAČITNA JAKNA REZERVNI DELI PLINSKI SERVISI PLINSKI SISTEMI MERILNIKI TLAKA - MANOMETRI PLINSKA OPREMA za VARJENJE in REZANJE z LASERJEM PLINI ZA LASERSKI RAZREZ IN VARJENJE Z LASERJEM Laserski - resonatorski plin za CO2 laser Plini za rezanje pomožni plin Varilni zaščitni plini

5 OPREMA ZA LASERSKI RAZREZ IN VARJENJE Laserski resonatorski plin za CO2 laser Regulatorji za rezalni plin Cevovodi za oskrbo laserja s plini LABORATORIJSKA OPREMA ARMATURKA LABORY BA 0 PNEUMAT ARMATURKA LABORY BA ARMATURKA LABORY BA DVO ODJEMNO MESTO LABORY ODJ JAVLJALNIK PRAZNIH JEKLENK ZAPORNI VENTILI LABORY POMEMBNOST IZPUSTNO ČISTILNIH VENTILOV IZDELKI PO NAROČILU in dogovoru ZASTOPSTVA TEHNOVAR Beograd TELEOPTIK Beograd CNC struženje Zapiski Praktični napotki Dodatne informacije KJE SMO... Napaka! Zaznamek ni definiran

6 PLINSKA OPREMA - 5 -

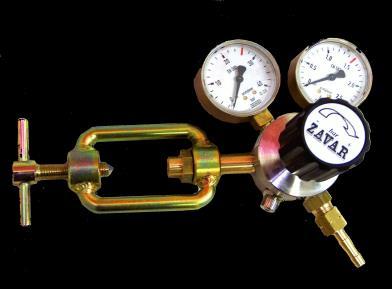

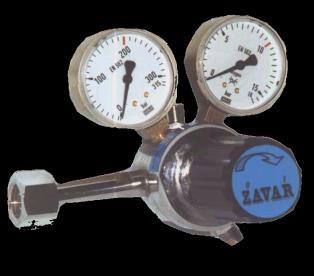

7 REDUCIRNI VENTILI Reducirni ventil za plinske jeklenke - serije 0 Reducirni ventil služi za redukcijo tlaka plina iz jeklenk na delovni tlak. Poleg svojih zelo dobrih funkcionalnih karakteristik in enostavne nastavitve ga odlikujejo še visoki maksimalni pretoki plina, robustna izvedba in velika zanesljivost delovanja. Teža reducirnega ventila je 1,80 kg. Vsi reducirni ventili imajo standardni izhodni R ¼" oz. R 3/8" levi za gorljive pline V primeru ledenja ventila se pri negorljivih plinih priporoča uporaba grelcev. Izhodna količina plina se lahko meri tudi v (l/min) - posebno naročilo. Maksimalni vstopni tlak 200 bar. Pretok plina je Vn=120 nm 3 /h. izhodni tlak Vhodni K-0 kisik 10 bar W 21,8x1/14" A-0 acetilen 1,5 bar z jarmom Slika 1, K N-0 dušik 10 bar W 24,33x1/14" I-0 argon, CO 2, k. zrak, helij 10 bar W 21,8x1/14" Slika 2, A-0 Slika 3, I G-0 vodik, zem. plin, UNP 10 bar 2bar W 21,8x1/14"L 1000-DVO DVO-0 po zahtevi po zahtevi W 21,8x1/14" Slika 4; DVO-0, dvostopenjski reducirni ventil Reducirni ventil za odjemna mesta - serija 1 Reducirni ventil služi za drugostopenjsko redukcijo tlaka iz plinskega omrežja na delovni tlak gorilnikov (trošil) in ga med delom stalno ohranja. Primeren je za montažo na odjemna mesta in na jeklenke propan-butana (10 ter 35 kg), če gre za industrijsko uporabo. Poleg svojih zelo dobrih funkcionalnih karakteristik in enostavne nastavitve ga odlikuje tudi robustna izvedba. Možna je kotna ali ravna izvedba. Maksimalni vstopni tlak 40 bar. Izstopni priključki R3/8" (R3/8"L) Pretok plina je Vn=350 nm 3 /h. izhodni tlak Vhodni K-1 kisik 10 bar W 21,8x1/14" K-4 kisik 10 bar W 21,8x1/14" A-1 acetilen 1,5 bar W 21,8x1/14"L I-1 argon, CO 2, k. zrak, dušik, helij 10 bar W 21,8x1/14" Slika 5, TIP G-1 vodik, zem. plin, UNP 10 bar 2 bar W 21,8x1/14"L Slika 6, TIP-1_ravna izvedba - 6 -

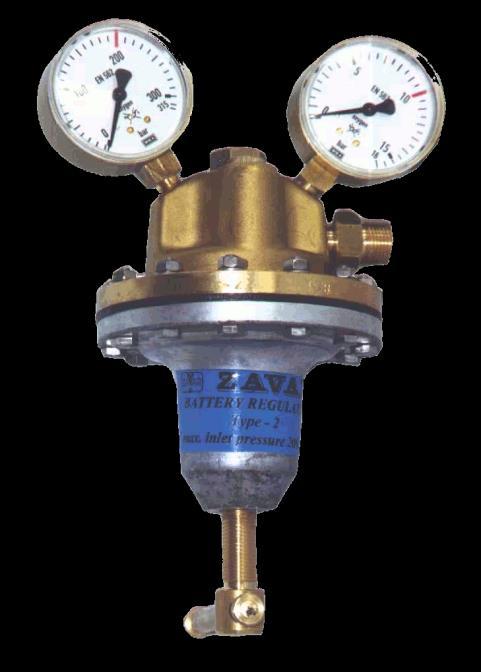

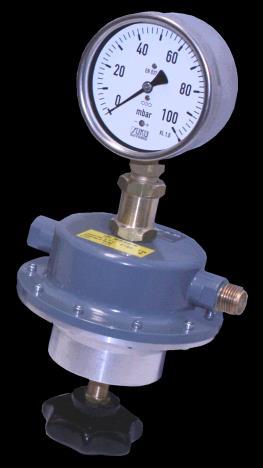

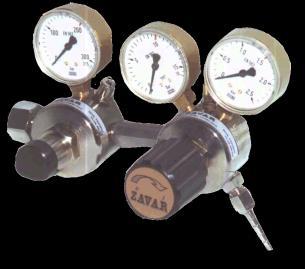

8 Reducirni ventil - serije 2 Reducirni ventil služi za redukcijo tlaka plina iz jeklenk ali baterije na delovni tlak omrežja. Poleg svojih zelo dobrih funkcionalnih karakteristik in enostavne nastavitve ga odlikujejo še visoki maksimalni pretoki plina, robustna izvedba in velika zanesljivost delovanja. Izvedba je lahko kotna (standard) ali ravna. Teža reducirnega ventila je 3,35 kg, mere 180*260 mm. Vsi reducirni ventili imajo izstopni M 20x1,5. Priporoča se uporaba grelcev pri negorljivih plinih. Maksimalni vstopni tlak 200 bar. Pretok plina za TIP-2 je Vn=370 nm 3 /h. izhodni tlak Vhodni K-2 kisik 12 bar W 21,8x1/14" I-2 argon, CO 2, k. zrak, dušik, helij 12 bar W 21,8x1/14" dušik W 24,33x1/14" G-2 vodik, zem. plin, 12 bar W 21,8x1/14"L K-2/1 kisik 20 bar W 21,8x1/14" I-2/1 argon, CO 2, k. zrak, dušik, helij 20 bar W 21,8x1/14" dušik W 24,33x1/14" G-2/1 vodik, zem. plin, 20 bar W 21,8x1/14"L Slika 7: K-2 Nizkotlačni reducirni ventil - serija PB Reducirni ventil služi za redukcijo tlaka plina iz jeklenk UNP (5, 10, 35 kg itd.)ali omrežja na delovni tlak. Ni primeren za gospodinjstvo. Maksimalni vstopni tlak 10 bar. Pretok plina je 75 l/min (PB-10-01) oziroma 300 l/min (PB-10-15) PB Vsi tehnični plini izhodni tlak [mbar] Vhodni Izhodni 200 R 3/8" R 1/2" PB Vsi tehnični plini 1500 [1,5bar] R 3/8" R 1/2" Slika 8; PB

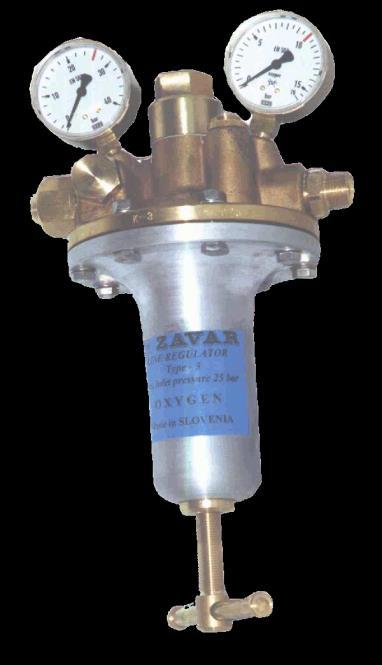

9 Reducirni ventil - serije 3 Reducirni ventil služi za drugostopenjsko redukcijo tlaka plina iz jeklenk ali baterije na delovni tlak omrežja. Poleg svojih zelo dobrih funkcionalnih karakteristik in enostavne nastavitve ga odlikujejo še visoki maksimalni pretoki plina, robustna izvedba in velika zanesljivost delovanja. Reducirni ventili so opremljeni z varnostnim ventilom. Izvedba je ravna. Teža reducirnega ventila je 6,30 kg. Vsi reducirni ventili imajo vhodni R ¾" izhodni R ½"(oz. po naročilu). Maksimalni vstopni tlak 40 bar. Pretok plina za TIP-3 je Vn= 500 nm 3 /h. izhodni tlak K-3 kisik 12 bar A-3 acetilen 1,5 bar I G G-3/3 argon, CO 2, k. zrak, dušik, helij vodik, zem. plin, UNP vodik, zem. plin, UNP 12 bar 12 bar 2 bar do 500 mbar Visokotlačni reducirni ventil - serija VRV Slika 9; TIP-3, kisik Visokotlačni reducirni ventil služi za redukcijo tlaka plina iz jeklenk na delovni tlak. Izvedba je lahko kotna. Teža reducirnega ventila je 3,35 kg, mere 165*120 mm. Vsi reducirni ventili imajo standardni vhodni po DIN 477 in izhodni R ¼". Natančnost 2,5 %. Primerni so za komprimiran zrak, dušik, argon, ogljikov dioksid, helij in ostale inertne pline. Niso primerni za kisik in gorljive pline (posebno naročilo). Maksimalni vstopni tlak 200 bar. Pretok plina za VRV je Vn=120 nm 3 /h VRV-30 po naročilu izhodni tlak 40 bar VRV-60 po naročilu 60 bar VRV-100 po naročilu 100 bar Slika 10; VRV-60 Visokotlačni reducirni ventil - serija RVV Visokotlačni reducirni ventil služi za redukcijo tlaka plina iz jeklenk na delovni tlak. Teža reducirnega ventila je 3,00 kg, mere 300*220 mm. Vsi reducirni ventili imajo standardni vhodni po DIN 477 in izhodni R 3/8. Natančnost 2,5 %. Primerni so za kisik, komprimiran zrak, dušik, argon, ogljikov dioksid, helij in ostale inertne pline. Maksimalni vstopni tlak 200 bar. Pretok plina za VRV je Vn=350 nm 3 /h RVV-40 po naročilu izhodni tlak 40 bar Slika 11; RVV

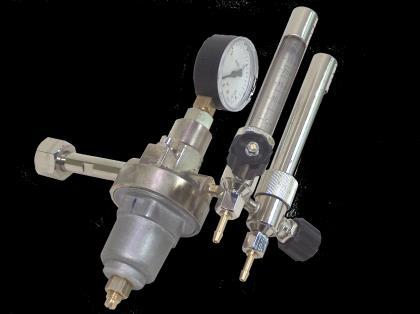

10 Reducirni ventil z merilcem pretoka Reducirni ventil služi za redukcijo tlaka plina iz jeklenke oz. odjemnega mesta na delovni tlak pri točno določenem pretoku. Omogoča točno nastavljanje pretoka in ga med delom konstantno ohrani. Ustrezajoč pretok plina odčitamo na pretočnem kazalu. Teža reducirnega ventila je 2,05 kg (enojni rotameter) oz. 2,50 kg (dvojni rotameter), mere 100 x 200 x 250 mm. Vsi reducirni ventili imajo izhodni R ¼" z nastavkom za gumijasto cev. Natančnost 2,5 %. Pri pretoku plina nad 6 l/min priporočamo namenski grelec (razen pri vodiku). Maksimalni vstopni tlak 200 bar oziroma 40 bar za namestitev na odjemnem mestu. Izstopni tlak je pred-nastavljen na 2,5 bar P.I-1 argon, CO 2, k. zrak, dušik, helij Pretok [l/min] 5 25 (enojni pretokomer) vstopni tlak [bar] 200 Vhodni W 21,8x1/14" dušik W 24,33x1/14" P.I-2 argon, CO 2, k. zrak, dušik, helij 2x 5 25 (dvojni pretokomer) 200 W 21,8x1/14" dušik W 24,33x1/14" P.I-3 argon, CO 2, k. zrak, dušik, helij 5 25 (enojni pretokomer) 40 W 21,8x1/14" Slika 12; P.I P.I-4 argon, CO 2, k. zrak, dušik, helij 2x 5 25 (dvojni pretokomer) 40 W 21,8x1/14" P.G-1 vodik, zem. plin, UNP 5 25 (enojni pretokomer) 200 W 21,8x1/14"L P.G-2 vodik, zem. plin, UNP 2x 5 25 (dvojni pretokomer) 200 W 21,8x1/14"L P.G P.G-4 vodik, zem. plin, UNP vodik, zem. plin, UNP 5 25 (enojni pretokomer) 2x 5 25 (dvojni pretokomer) 40 W 21,8x1/14"L 40 W 21,8x1/14"L Slika 13; P.I-2 Možne so tudi skale 0-5 l/min, 1-10l/min, 5-50l/min. Ob naročilu obvezno navesti vrsto plina

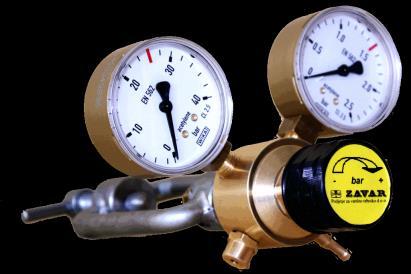

11 REDUCIRNI VENTIL TIP-6 Reducirni ventil služi za redukcijo tlaka plina iz jeklenk ali iz plinskega omrežja na delovni tlak. Poleg svojih zelo dobrih funkcionalnih karakteristik in enostavne nastavitve ga odlikujejo še visoki maksimalni pretoki plina, robustna (profesionalna - industrijska) izvedba in velika zanesljivost delovanja. Pretok plina za TIP-6 je Vn=120 nm 3 /h. varnost vstopni po standardu z filtrom ergonomsko oblikovano kolo ventila univerzalen izstop za za cev Ø6 in Ø8 mm reducirni ventili TIP-6 so primerni za vse tehnične pline, vstopni tlaki do 300 bar, univerzalen izstop za cev Ø6 mm in Ø8 mm, oziroma navojni R 3/8" (R 3/8"L za gorljive pline), visoka zanesljivost delovanja, dolga življenjska doba zaradi vstopnega filtra, dvojno varovanje pred previsokim izstopnim tlakom, ergonomsko in enostavno nastavljanje želenega tlaka ali pretoka. Reducirni ventili TIP-6 odgovarjajo normam: SIST EN ISO 2503 "Oprema za plamensko varjenje - Regulatorji tlaka za plinske jeklenke za varjenje, rezanje in sorodne postopke do 300 bar (ISO 2503:1998)" SIST EN ISO "Oprema za plamensko varjenje - Regulatorji tlaka z vgrajenim merilnikom pretoka na plinskih jeklenkah za varjenje, rezanje in sorodne postopke - Razvrstitev, specifikacija in preizkusi"

12 Reducirni ventili TIP-6 za vstopni tlak do 200 bar izhodni tlak Vhodni 1600-K-200 K-6/200 kisik 10 bar W 21,8x1/14" izhodni tlak Vhodni 1600-A-25 A-6/25 acetilen 1,5 bar streme 1600-I-200 I-6/200 argon, CO 2, k. zrak, helij izhodni tlak Vhodni 10 bar W 21,8x1/14" izhodni tlak Vhodni 1600-N-200 N-6/200 dušik 10 bar W 24,33x1/14" 1600-G-200 G-6/200 vodik, metan, formirni plin izhodni tlak Vhodni 10 bar W 21,8x1/14"L 1600-PB-25 PB-6/25 propanbutan izhodni tlak Vhodni 4 bar W 21,8x1/14"L

13 1600-P-200M P-6/200M argon, CO 2, k. zrak, helij izhodni pretok Vhodni 30 l/min W 21,8x1/14" 1600-P-200P P-6/200P argon, CO 2, k. zrak, helij izhodni pretok pretokomer 25 l/min Vhodni W 21,8x1/14" 1600-P-200P2 P-6/200P2 argon, CO 2, k. zrak, helij izhodni pretok 2x pretokomer 25 l/min Vhodni W 21,8x1/14" 1600-F-200P F-6/200P formirni plin izhodni pretok pretokomer 50 l/min Vhodni W 21,8x1/14"L Pri izvedbi reducirnega ventila s pretokomerom (plovek) so možne skale 0-5 l/min, 1-10 l/min, 5-25 l/min, 5-50 l/min ali po posebnem naročilu

14 Reducirni ventili TIP-6 za vstopni tlak do 300 bar izhodni tlak Vhodni 1600-K-300 K-6/300 kisik 10 bar W 21,8x1/14" 1600-I-300 I-6/300 argon, CO 2, k. zrak, helij izhodni tlak Vhodni 10 bar W 21,8x1/14" izhodni tlak Vhodni 1600-N-300 N-6/300 dušik 10 bar W 24,33x1/14" 1600-G-300 G-6/300 vodik, metan, formirni plin izhodni tlak Vhodni 10 bar W 21,8x1/14"L

15 Reducirni ventili TIP-6 za vstopni tlak do 300 bar 1600-P-300M P-6/300M argon, CO 2, k. zrak, helij izhodni pretok Vhodni 30 l/min W 21,8x1/14" 1600-P-300P P-6/300P argon, CO 2, k. zrak, helij izhodni pretok pretokomer 25 l/min Vhodni W 21,8x1/14" 1600-P-300P2 P-6/300P2 argon, CO 2, k. zrak, helij izhodni pretok 2x pretokomer 25 l/min Vhodni W 21,8x1/14" 1600-F-300P F-6/300P formirni plin izhodni pretok pretokomer 50 l/min Vhodni W 21,8x1/14"L Pri izvedbi reducirnega ventila s pretokomerom (plovek) so možne skale 0-5 l/min, 1-10 l/min, 5-25 l/min, 5-50 l/min ali po posebnem naročilu

16 Reducirni ventili TIP-6 za nizek vstopni tlak odjemna mesta izhodni tlak Vhodni 1600-K-40 K-6/40 kisik 10 bar W 21,8x1/14" izhodni tlak Vhodni 1600-A-15 A-6/15 acetilen 1,5 bar W 21,8x1/14"L 1600-I-40 I-6/40 argon, CO 2, k. zrak, helij izhodni tlak Vhodni 10 bar W 21,8x1/14" izhodni tlak Vhodni 1600-N-40 N-6/40 dušik 10 bar W 24,33x1/14" 1600-G-40 G-6/40 vodik, metan, formirni plin izhodni tlak Vhodni 10 bar W 21,8x1/14"L 1600-PB-5 PB-6/5 propanbutan izhodni tlak Vhodni 4 bar W 21,8x1/14"L

17 Reducirni ventili TIP-6 za nizek vstopni tlak odjemna mesta 1600-P-40M P-6/40M argon, CO 2, k. zrak, helij izhodni pretok Vhodni 30 l/min W 21,8x1/14" 1600-P-40P P-6/40P argon, CO 2, k. zrak, helij izhodni pretok pretokomer 25 l/min Vhodni W 21,8x1/14" 1600-P-40P2 P-6/40P2 argon, CO 2, k. zrak, helij izhodni pretok 2x pretokomer 25 l/min Vhodni W 21,8x1/14" 1600-F-40P F-6/40P formirni plin izhodni pretok pretokomer 50 l/min Vhodni W 21,8x1/14"L Pri izvedbi reducirnega ventila s pretokomerom (plovek) so možne skale 0-5 l/min, 1-10 l/min, 5-25 l/min, 5-50 l/min ali po posebnem naročilu

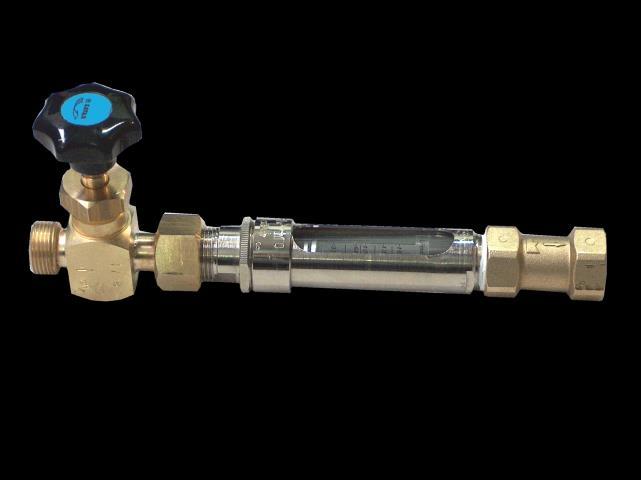

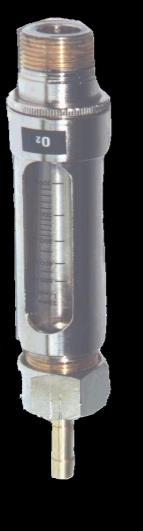

18 INDIKATORJI PRETOKA Rotametri Rotametri z/ali brez igličnega regulacijskega ventila. Delovni tlak 1 bar za neagresivne pline. Maksimalni tlak 6 bar. Vstopni priklop R 3/8", izstop R 1/4" kotne (standardna izvedba) ali ravne izvedbe. Pri naročilu obvezno navesti delovni medij. Po naročilu so možne tudi izvedbe za različne pretoke. Šifra Tip Pretok [l/min] Pretok [m 3 /h] ROT , ROT do 0, ROT 25 2,5-25 do 1, ROT do 3 Plinski indikatorji pretoka Slika 14; ROT-25 Plinski indikatorji pretoka so namenjeni merjenju pretoka neagresivnih plinov. Delovni tlak je 1 bar. V primeru drugačnega delovnega tlaka je to potrebno posebej navesti v naročilu. Vstopni in izstopni R 3/4", ravne izvedbe. Maksimalni dopustni tlak 6 bar Pri naročilu obvezno navesti delovni medij. Po naročilu so možne tudi izvedbe za različne pretoke. Šifra Tip Pretok [l/min] Pretok [m 3 /h] PIP PIP Slika 15; PIP 10 za KISIK PIP PIP Slika 16; PIP 50 z zapornim in nepovratnim ventilom

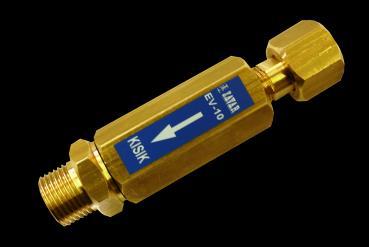

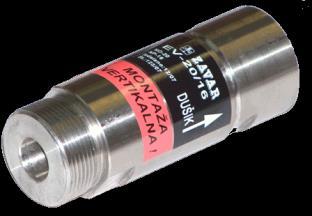

19 ENOSMERNI VENTILI Izdelujemo enosmerne (nepovratne) ventile za razne namene v ravni ali kotni izvedbi. Delovanje na vzmet ali lastno težo. Uporaba za tekočo ali plinasto fazo neagresivnih medijev. Za agresivne pline po posebnem naročilu. Material MS 58, inox ali črno jeklo. Za nazivne tlake 16, 40 in 200 bar. Tesnilni material: EPDM, VITON, PTFE. Šifra Tip Nazivni premer [NO] Nazivni tlak [NP] Vhodni Izhodni /16 EV-10/ W 21,8x1/14" W 21,8x1/14" /16 EV-15/ R ¾" R ¾" N /16 EV-20/ R 1 ½" R 1 ½" N Slika 17; EV 20/ /16 EV-25/ R 1" R 1" /16 EV-32/ R 1 ¼" R 1 ¼" N /16 EV-40/ R 1 ½" R 1 ½" /16 EV-50/ R 2" R 2" N Slika 18; EV 15/40 Slika 19; EV 10/100mbar /40 EV-5/ R 3/8" R 3/8" /40 EV-10/ R 1/2" N R 1/2" /40 EV-15/ R ¾" R ¾" Slika 20; EV 10/40 posebej primerna za visoke pretoke (npr.: rezalni kisik, montaža na K /200 EV-3/ W 21,8x1/14" N W 21,8x1/14" /200 EV-6/ W 21,8x1/14" W 21,8x1/14" N Slika 21; EV 6/ /200 EV-10/ R ¾" R ¾" N /300 EV-5/ R 1/4" R 1/4" Slika 22; EV-3/ Slika 23; EV 5/300

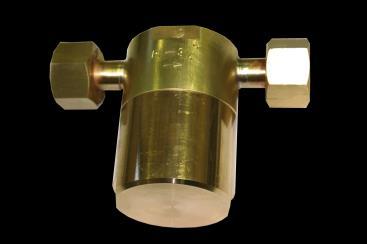

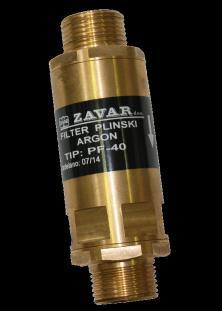

20 PLINSKI FILTRI Plinski filtri imajo funkcijo filtriranja tehničnih plinov, zaradi uporabe sintrov pa imajo tudi funkcijo plamenske zapore. Material MS 58, inox ali črno jeklo. Sintri bronza, za acetilen in kisik inox. Šifra Tip Nazivni premer [NO] Nazivni tlak [NP] Vhodni Izhodni PF R 3/8" R 3/8" PF R ½" R ½" Slika 25; PF 10 z izstopno smrekico PF R ¾" R ¾" PF R 1 ¼" R 1 ¼" Slika 24; PF-20 z lahko izmenljivim filtrom PF R 1 ½" R 1 ½" SUHE VAROVALKE Suhe varovalke za odjemna mesta Slika 26; PF 40 S suhimi varovalkami ščitimo naprave za preskrbo trošil z gorljivimi plini in oksidatorji. Ščitimo jih pred razpadom acetilena, povratnim udarom plamena in vstopom oksidatorja. Uporabljamo jih na odjemnih mestih razdelilnih plinovodov, ki se napajajo iz plinskih baterij, ali pa na reducirnem ventilu posamične jeklenke. Pretok plina za SV-8 je 380 nm 3 /h delovni tlak [bar] Priključek A SV-8-A acetilen 1,5 R 3/8" L P/B SV-8- P/B propan - butan 5 R 3/8" L Slika 28; SV-8-A Slika 27; SV-8-O C SV-8-C ostali gorljivi plini 5 R 3/8" L O SV-8-O oksidator (kisik, zrak) 10 R 3/8" Slika 29; SV-8-O, dvojna za povečan pretok

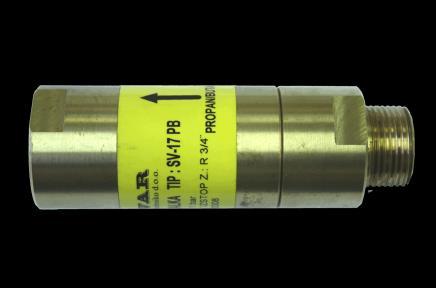

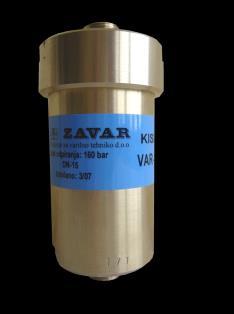

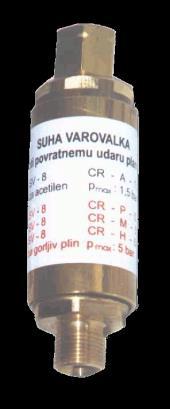

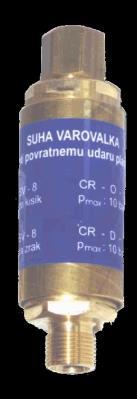

21 Suhe varovalke za plamenske naprave Suhe varovalke uporabljamo za zaščito jeklenk, gumijastih cevi in varilca; pred povratnim udarom plamena. Varovalke so izdelane v skladu s predpisom DIN Maksimalni vstopni tlak za kisik je 10 bar in za acetilen 1,5 bar. Maksimalna življenjska doba plinske varovalke je 3 leta. Narejena je iz aluminijastega ohišja. Priključki so v skladu z DIN Nudimo možnost posebnega naročila plinskih varovalk za propan-butan, zemeljski plin in vodik. Vstopni Izstopni Mesto vgradnje SV-1 kisik Ø6 mm R ¼" gorilnik SV-2 acetilen Ø8 mm R 3/8" L gorilnik Slika 30; SV SV-3 kisik Ø6 mm Ø6 mm gumi cev SV-4 acetilen Ø8 mm Ø8 mm gumi cev Slika 31; SV SV-5 kisik R ¼" Ø6 mm red. ventil Slika 32; SV SV-6 acetilen R 3/8" L Ø8 mm red. ventil Slika 33; SV /2 SV-5/2 kisik - ogrevalni R ¼" R ¼" strojni rezalnik /3 SV-5/3 kisik - rezalni R 3/8" R 3/8" strojni rezalnik /2 SV-6/2 acetilen R 3/8" L R 3/8" strojni rezalnik Slika 34; SV SV-12 acetilen R 1" R 1" plinska postaja SV-15 zem. plin R 1 ¼" R 1 ¼" plinski gorilniki SV-17 propan - butan R ¾" R ¾" N plinski gorilniki Slika 35; SV

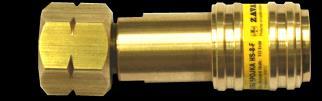

22 HITRE SPOJKE Hitre spojke s suho varovalko za plamenske naprave NOVOST Hitre spojke odlikuje lahka in hitra menjava s posebnim sistemom za preprečitev zamenjave med različnimi priključki in tako zamenjave različnih plinov med seboj. Posebni sistem tesnjenja z dvema tesnilnima obročema pa preprečuje uhajanje plina. Hitre spojke imajo nepovratni ventil in plamensko zaporo (TIP HS SV-). Izdelano v skladu s standardom EN 561. Priključki v skladu s standardom EN 560. Vstopni Izstopni Mesto vgradnje HS SV-1 kisik Ø8 mm R ¼" gorilnik HS SV-2 gorilni plin Ø8 mm R 3/8" L gorilnik Slika 36; HS SV-1 za KISIK HS SV-5 kisik R ¼" Ø8 mm HS SV-6 gorilni plin R 3/8" L Ø8 mm Priključke in nastavke prilagodimo potrebam naročnika. Hitre spojke Šifra Tip Opis Priključek Simbol HS 8-* spojka z nepovratnim ventilom /8L HS 3/8L-* spojka z notranjim navojem Priključke in nastavke prilagodimo potrebam naročnika. Vstavki za hitre spojke Ø8" R 3/8"Levi Šifra Tip Opis Priključek Simbol /8 HV 3/8-* /2 HV ½-* vstavek z notranjim navojem vstavek z notranjim navojem R 3/8" R ½" reducirni ventil reducirni ventil Slika 37; HS SV-2 za ACETILEN Slika 38; HS-8-F Slika 39; HS -8-O Slika 40; HS 3/8L-F, hitra spojka za montažo na odjemno mesto za gorljive pline Slika 41; HV-1/4-O, vstavek za kisik s priključkom R1/4" HV 6-* vstavek s priključkom na cev HV 8-* vstavek s priključkom na cev Priključke in nastavke prilagodimo potrebam naročnika. Vrsta vstavka je odvisna od plina (*): "O" kisik "F" gorljivi plini "N" ostali plini Ø6 Ø8 Slika 42;HV-3/8L-F, vstavek za gorilni plin s priključkom R1/4" Slika 43;HV 8-F, vstavek za gorljivi plin za montažo na gumi cev Ø 8mm N O V O S T Primer za naročilo: hitra spojka za argon s priklopom na 3/8" navoj: HS-3/8-N, vstavek za argon za gumi cev Ø10: HV-10-N

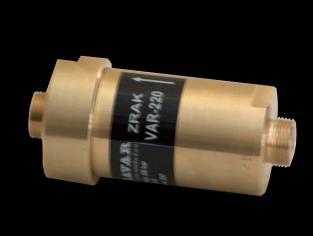

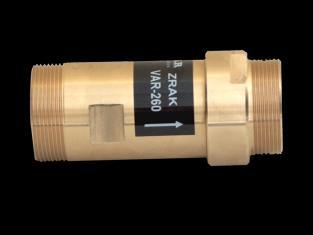

23 VARNOSTNO ODDUŠNI VENTILI Varnostno oddušni ventili se uporabljajo za preprečitev prekoračitve vnaprej določenega tlaka plinskega medija, brez delovanja kakršnekoli dodatne energije. Možna je ravna ali kotna izvedba na vzmet, brez ročice, izpust v atmosfero. Preizkus in delovanje je v skladu z SIST EN ISO 4126 standard. Primerni so za vse tehnične pline, kot so: acetilen, kisik, ogljikov dioksid, dušik, argon vodik, UNP, v temperaturnem območju od -30 C do +40 C. Za tekočine po dogovoru. Material ohišja: MS 58 ali jeklo (črno ali nerjavno) Tesnilni material: EPDM, VITON, PTFE, kovina (specialne legure) Varnostno oddušni ventili za VISOKI TLAK Šifra Tip Tlak odpiranja [bar] Vstopni Izstopni NO vstopni/izstopni VAR R 2" R 2" 40/ VAR W 21,8x1/14" W 21,8x1/14" 10/15 Slika 44; VAR VAR W 21,8x1/14" W 21,8x1/14" 10/ VAR W 21,8x1/14" W 21,8x1/14" 10/ VAR W 21,8x1/14" W 21,8x1/14" 10/15 Varovana oprema se lahko uporablja samo v primeru vgradnje v sklop, kateri je uvrščen v kategorijo I, po direktivi 97/23/EC. Za druge primere uporabe je to potrebno posebej navesti ob povpraševanju. Slika 45; VAR 220 Varnostno oddušni ventili za SREDNJI TLAK Šifra Tip Tlak odpiranja [bar] Vstopni Izstopni NO vstopni/izstopni VAR R ¾" R ¾" 15/ VAR W 21,8x1/14" R ¾" N 10/ /1 VAR 16/1 16 R 1" R 1 ½" 25/ /2 VAR 16/2 16 R ¾" R ¾" 15/ /3 VAR 16/3 16 W 21,8x1/14" R ¾" N 10/ /1 VAR 10/1 10 R ¾" R ¾" 15/20 Slika 46; VAR /2 VAR 10/2 10 W 21,8x1/14" R ¾" N 10/ /1 VAR 6/1 6 R ¾" R ¾" 15/ /2 VAR 6/2 6 W 21,8x1/14" R ¾" N 10/15 Varovana oprema se lahko uporablja samo v primeru vgradnje v sklop, kateri je uvrščen v kategorijo I, po direktivi 97/23/EC. Za druge primere uporabe je to potrebno posebej navesti ob povpraševanju. Slika 47; VAR

24 Varnostno oddušni ventili za NIZEK TLAK Šifra Tip Tlak odpiranja [bar] Vstopni Izstopni NO vstopni/izstopni VAR 5 5 R ¾" R ¾" 15/ /1 VAR 4/1 4 R ¾" R ¾" 15/ /2 VAR 4/2 4 W 21,8x1/14" R ¾" N 10/ VAR 2 2 R ¾" R ¾" 15/ ,5 VAR 1,5 1,5 R ¾" R ¾" 15/ ,8 VAR 0,8 0,8 W 21,8x1/14" R ¾" N 10/15 Slika 48; VAR 0, ,5 VAR 0,5 0,5 W 21,8x1/14" R ¾" N 10/ ,35 VAR 0,35 0,35 W 21,8x1/14" R ¾" N 10/ ,03 VAR 0,03 30 mbar W 21,8x1/14" 10/15 Za posebne pogoje in zahteve varnostno oddušne ventile prilagodimo glede navojnih priključkov, kakor tudi tlakov odpiranja. Varovana oprema se lahko uporablja samo v primeru vgradnje v sklop, kateri je uvrščen v kategorijo I, po direktivi 97/23/EC. Za druge primere uporabe je to potrebno posebej navesti ob povpraševanju. VARČEVALNI VENTIL Uporaba pri serijskem delu, kjer se delo večkrat prekine, da varilcu ni potrebno ponovno nastavljati in prižigati gorilnika. Varčuje porabo plina, manjša je obraba gorilnika. Primeren za vse gorljive pline. Šifra Tip Tlak kisik max [bar] Tlak gorilni plin max [bar] VV VV-SV 8 1 Slika 49; VV Slika 50; VV z varovalkama

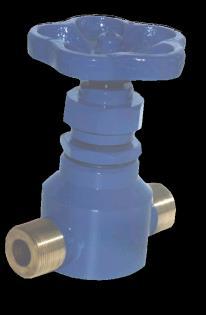

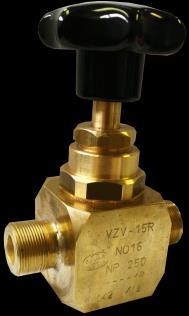

25 ZAPORNI VENTILI Zaporni ventili se uporabljajo za vse tehnične pline. Izvedbe so mogoče z ali brez priključkov, ravni (R) ali kotni (K). Material ohišja: MS 58 ali jeklo (črno, Inox) Tesnilni material: EPDM, VITON, PTFE, kovina (specialne legure) Zaporni ventili za VISOKI tlak Šifra Tip NO NP Vstopni Izstopni 2100-VZR 4 VZR W 21,8x1/14" N W 21,8x1/14" 2100-VZV 5R VZV-5R W 21,8x1/14" N W 21,8x1/14" 2100-VZV 5K VZV-5K W 21,8x1/14" M 14x1, VZV 5F VZV-5F W 21,8x1/14" N W 21,8x1/14" Slika 51; VZV-20R 2100-VZV 8R VZV-8R R ¾" R ¾" 2100-VZV 8K VZV-8K R ¾" R ¾" 2100-VZV 15R VZV-15R M 30x1,5 M 30x1, VZV-20R VZV-20R M 40x2 M 40x2 Slika 52; VZV-15R Slika 53; VZV-5K Slika 54; VZV-5R Zaporni ventili za SREDNJI in NIZEK tlak Šifra Tip NO NP Vstopni Izstopni 2200-VZS 2R VZS-2R 2 40 Ø4 Ø VZS 2K VZS-2K 2 40 Ø4 Ø4 Slika 55; visokotlačni razbremenilni ventil VZR VZS 3x3 VZS-3x3 3x3 40 R 3/8" R 3/8" 2200-VZS 4R VZS-4R 4 40 R ¼" (L) R ¼" (L) 2200-VZS 4K VZS-4K 4 40 R ¼" (L) R ¼" (L) 2200-VZS 10R VZS-10R R ½" R ½" Slika 56; VZV-5F s filtrom 2200-VZS 10K VZS-10K M 14x1,5 W 21,8x1/14" 2200-VZS 15R VZS-15R R ¾" R ¾" 2200-VZS 15K VZS-15K R ¾" R ¾" 2200-VZS 20R VZS-20R R 1" R 1" 2200-VZS 20K VZS-20K R 1" R 1" 2200-VZS 25K VZS-25K R 1 ½" R 1 ½" Slika 57; VZS-80K Slika 58;VZS-15K 2200-VZS 50K VZS-50K R 2" R 2" 2200-VZS 80K VZS-80K prirobnica prirobnica Mogoče so tudi posebne izvedbe, oziroma priključki po želji naročnika Slika 59; VZS-10K Slika 60; VZS-4K podaljšana verzija

26 Zaporni ventili IGLIČNI Šifra Tip NO NP Vstopni Izstopni 2500-VZI 6R VZI-6R 6 40 R 3/8" R 3/8" 2500-VZI 6K VZI-6K 6 40 R 3/8" R 3/8" 2500-VZI 8R VZI-8R 8 40 R ½" R ½" 2500-VZI 8K VZI-8K 8 40 R ½" R ½" 2500-VZI 10R VZI-10R R ½" R ½" 2500-VZI 10K VZI-10K R ½" R ½" 2500-VZI 15R VZI-15R R ¾" R ¾" 2500-VZI 15K VZI-15K R ¾" R ¾" Slika 62; VZI-8K Slika 61; VZI-15K 2500-VZI 20K VZI-20K R 1" R VZI 25K VZI-25K R 1 ¼" R 1 ¼" 2500-VZI 50K VZI-50K R 2" R 2" Slika 63; VZI-8R Zaporni ventili KROGELNI s priključki za montažo Ventili so pripravljeni za montažo z razstavljivo zvezo (holandec) in priključki (baker, jeklo po naročilu) Šifra Tip NO NP Vstopni Izstopni 2400-VZK 8 VZK R ¼" R ¼" 2400-VZK 10 VZK R 3/8" R 3/8" 2400-VZK 15 VZK R ½" R ½" 2400-VZK 20 VZK R ¾" R ¾" 2400-VZK 25 VZK R 1" R 1" Slika 64; VZK 15 s priključki za montažo bakrenih cevi 2400-VZK 32 VZK R 1 ¼" R 1 ¼" 2400-VZK 40 VZK R 1 ½" R 1 ½" 2400-VZK 50 VZK R 2" R 2" 2400-VZK 60 VZK R 2 ½"" R 2 ½"" 2400-VZK 80 VZK R 3" R 3" Slika 65; VZK 15 s priključki za montažo jeklenih cevi Plinski razdelilec "RAČVA" z zapornima ventiloma Ventil se lahko montira na reducirni ventil, odjemno mesto, NP Vstopni Izstopni PR-K-2 kisik 40 R ¼" Ø6/Ø8 mm PR-G PR-I-2 acetilen, vodik, zem. plin,.. 40 R 3/8" L Ø6/Ø8 mm argon, dušik, 40 R ¼" Ø6/Ø8 mm CO 2, Slika 66; PR-K-2 Priključke in nastavke prilagodimo potrebam naročnika. Slika 67; PR-G

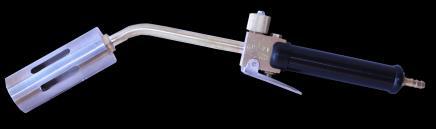

27 GORILNIKI PROFESIONAL Ogrevalni gorilniki propan-butan (zemeljski plin) in zunanji zrak Kot gorilni plin se uporablja propan butan ali zemeljski plin in zrak iz okolice. V primeru uporabe zemeljskega plina je potrebno pri naročilu navesti oznako GZP namesto GP (propan-butan). Šifra Tip Opis GP-2 ogrevalni gorilnik (držalo z mešalno cevjo in šobo 40) Tlak gor. plina [bar] min 0,8 Poraba gor. plina [kg/h] 1,5 Slika 68: gorilnik GP V GP-2V ogrevalni gorilnik (držalo z mešalno cevjo in varčevalnim ventilom ter šobo 40) min 0,8 1, GP-2-Š40 šoba za GP-2, Ø GP-2-Š25 šoba za GP-2, Ø25 min 0,8 min 0,8 1,5 1,2 Slika 69: gorilnik GP-2V GP-2-Š17 šoba za GP-2, Ø17 min 0,8 1, GP-2/D držalo z mešalno cevjo / / V GP-2V/D držalo z mešalno cevjo in varčevalnim ventilom / / Slika 70: GP-2_trojček_izdelava po naročilu GP-3 ogrevalni gorilnik (držalo z mešalno cevjo in šobo 70 ) 1, GP-3-Š70 šoba za GP-3, 70 1,4 4 Slika 71; GP GP-3/D držalo za GP-3 / GP-5 ogrevalni gorilnik (držalo z mešalno cevjo in šobo 100) 1,3 6 Slika 72; GP-5 Ogrevalni gorilniki propan-butan (zemeljski plin) in komprimiran zrak Kot gorilni plin se uporablja propan butan ali zemeljski plin in komprimiran zrak. V primeru uporabe zemeljskega plina je potrebno pri naročilu navesti oznako ZZ namesto PZ (propan/zrak). Tehnični poda tki Šifra Tip Opis PZ-1 ogrevalni gorilnik (držalo z mešalno cevjo in šobo) Tlak gor. plina/zrak [bar] Poraba gor. plina [kg/h] min 1/3 6 Poraba zraka [l/min] PZ-1-Š75 mešalna cev z šobo za PZ-1, 75 / / / PZ-10 ogrevalni gorilnik (držalo z mešalno cevjo in šobo) min 1/ PZ-10-Š90 mešalna cev z šobo za PZ-10, 90 / / / Slika 73; PZ

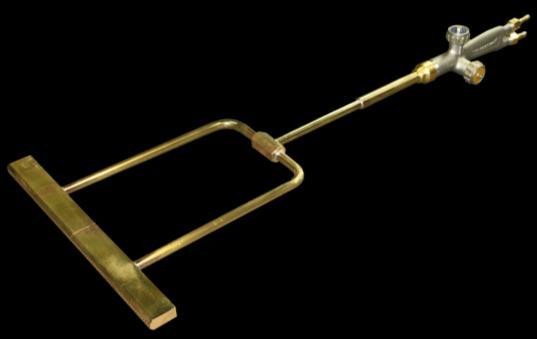

28 Ogrevalni gorilniki propan-butan (zemeljski plin), acetilen in kisik Kot gorilni plin se uporablja propan butan, zemeljski plin ali acetilen in kisik. Šifra Tip Opis P PK-1 ogrevalni gorilnik (držalo z mešalno cevjo in šobo Mešanica plina propan - butan/kisik Tlak gor. plina [bar] min 0,8 Poraba gor. plina Poraba kisika [m3/h] 8 kg/h P PK PK-330 ogrevalni gorilnik (držalo z mešalno cevjo in šobo ogrevalni gorilnik (držalo z mešalno cevjo in šobo propan - butan/kisik propan - butan/kisik min 0,8 min 0,8 11 kg/h kg/h 13 Slika 74; AK-1 (šoba v detalju) A AK-1 ogrevalni gorilnik (držalo z mešalno cevjo in šobo acetilen/ kisik max 1, l/h A AK A-Č AK-1-Č ogrevalni gorilnik (držalo z mešalno cevjo in šobo ogrevalni gorilnikčistilni (držalo z mešalno cevjo in šobo acetilen/ kisik acetilen/ kisik max 1,5 max 1, l/h l/h 4 Slika 75; AK-1-Č (izvedbe šob) A AK-3A ogrevalni gorilnik- (držalo z mešalno cevjo in šobami 3 do 5) acetilen/ kisik max 1,5 odvisno od števila in velikosti šob Posebne izvedbe in želje kupca upoštevamo in izvedemo po posebnem dogovoru, npr. pri izvedbi gorilnika z več šobami ali ukrivljene izvedbe Slika 77; ogrevalni gorilnik grablje (število šob od 3 do 5) Slika 76; PK-330 Gorilniki za varjenje in spajkanje Gorilniki so primerni za varjenje tanke pločevine in spajkanje. Kot gorljivi plin lahko uporabite acetilen, propan-butan, vodik in kisik. Poraba gorilnega plina od 40 do 250 l/h, Poraba kisika do 450 l/h Šifra Tip Opis /2 TP-1/2 gorilnik za varjenje ali spajkanje z držalom in šobami št.:00 do 4, posebna oprema z več plamenskimi šobami ŠVP-1, ŠVP /3 TP-1/3 gorilnik za mehko in trdo spajkanje z držalom in šobami Slika 78; TP 1/ /4 TP-1/4 gorilnik za specialno spajkanje cevi do 20mm /5 TP-1/5 gorilnik za varjenje v težkih položajih /6 TP-1/6 gorilnik z dvema šobama Slika 79; TP 1/ /7 TP-1/7 gorilnik za spajkanje kablov Slika 80; TP 1/7-27 -

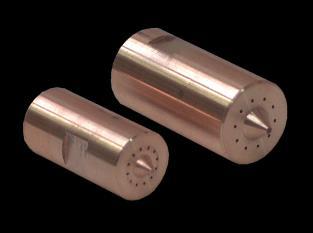

29 Mini gorilnik Mini gorilnik se uporablja za varjenje ali spajkanje z mešanico plinov kisik in acetilen/vodik/drugi gorljivi plin. Odlikuje ga izredno nizka teža 125 g in enostavna uporaba. Šifra Tip Opis 3700 MINI Gorilnik mini komplet z držalom, injektorsko cevjo in šobama št. 1 in P MINI-P Plamenik za mini gorilnik 3700-D MINI-D Držalo za mini gorilnik 3700-Š1 MINI-Š1 Šoba za mini gorilnik št. 1, ф 1 mm 3700-Š2 MINI-Š2 Šoba za mini gorilnik št. 2, ф 1,2 mm Slika 81; MINI gorilnik Dodatne in rezervne ogrevalne šobe Izdelujemo šobe po naročilu. Primerne so za vgradnjo na različne gorilnike in plamenice. Ob naročilu je potrebno definirati priključne mere, dimenzije šob in gorilne pline. Šifra Tip Opis 3610-S-ZP O-1 special ZP (PB) Ogrevalna šoba kronska za segrevanje s ZP (UNP) in kisikom PB O-1 special 8PB Ogrevalna šoba za segrevanje s UNP (ZP)in k. zrakom Slika 82; šoba ogrevalna O-1 special 8PB A O-1 special 8A Ogrevalna šoba za segrevanje s acetilenom in k. zrakom 3660-GP8 GP special A8 Ogrevalna šoba za segrevanje s acetilenom in kisikom št.8 Slika 83; ogrevalna šoba O-1 special ZP 3660-GP7 GP special A7 Ogrevalna šoba za segrevanje s acetilenom in kisikom št KŠ KŠ A O-24 O-24 Ogrevalna šoba za segrevanje s acetilenom in kisikom št.6 Ogrevalna šoba za segrevanje s acetilenom in kisikom Slika 84; šoba ogrevalna GP special A št. 7 in št ZP45 ZP 45 (GK) Ogrevalna šoba za segrevanje s zemeljskim plinom in k. zrakom 3660-ZP45 K ZP 45 K Ogrevalna šoba za segrevanje s zemeljskim plinom (UNP) in kisikom Slika 85; šoba ogrevalna KŠ št.6 Slika 86; šoba ogrevalna ZP 45 Slika 87; šoba ogrevalna O

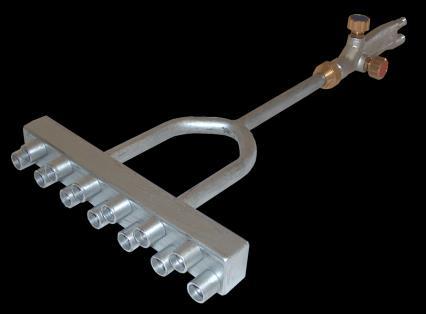

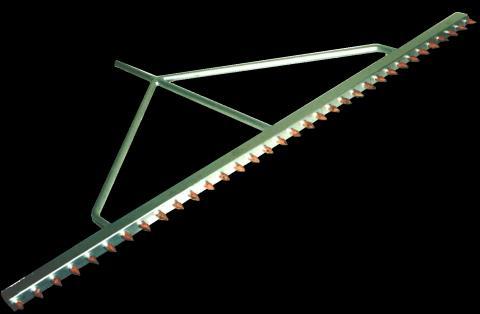

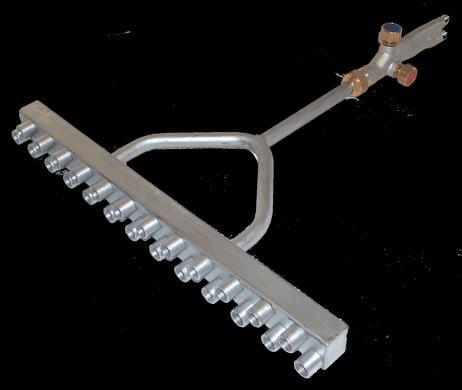

30 SEGREVALNI GORILNIK - PROFESIONAL Ogrevalni gorilnik enovrstni ali dvovrstni OG-PK Tehnični podatki: 1. Poraba plinov po šobi: - propan/butan 250 l/h - kisik l/h 2. Pritisk plinov - propan/butan 0,5-1,0 bar - kisik.... 3,0-8,0 bar 3. Primeren za segrevanje jeklenih cevi do 1200 C. 4. Širina ogrevalne cone cevi do 30 mm. Slika 88; OG-PK-D500 Šifra Tip Širina gorilnika (mm) Število vrst 3300-PK-E250 OG-PK-E Slika 89; OG-PK-E PK-E500 OG-PK-E PK-E750 OG-PK-E PK-E1000 OG-PK-E PK-D250 OG-PK-D PK-D500 OG-PK-D Slika 90; OG-PK-E1000 Ogrevalni gorilnik enovrstni ali dvovrstni OG-PZ-Z19 Tehnični podatki: 1. Poraba plinov po šobi Z19 - propan/butan 130 l/h (0,5 kg/h) - komp. zrak..400 l/h 2. Pritisk plinov - propan/butan 0,5-1,0 bar - komp. zrak.. 3,0-6,0 bar 3. Primeren za segrevanje jeklenih predmetov do 750 C. Slika 91: OG-PZ-Z19-D Širina ogrevalne cone je ~70 mm (enovrstni). Šifra Tip Širina gorilnika (mm) Število vrst 3300-Z19-E250 OG-PZ-Z19-E Z19-E500 OG-PZ-Z19-E Z19-E750 OG-PZ-Z19-E Z19-E1000 OG-PZ-Z19-E Z19-D250 OG-PZ-Z19-D Slika 92; OG-PZ-Z19-D Z19-D500 OG-PZ-Z19-D Slika 93; OG-PZ-Z19-D150 - narejen po naročilu

31 Ogrevalni gorilnik cevni OG-PK-C Tehnični podatki: 1. Poraba plinov po šobi - propan/butan 250 l/h - kisik l/h 2. Pritisk plinov - propan/butan 0,5-1,0 bar - kisik.... 3,0-8,0 bar 3. Primeren za segrevanje jeklenih cevi do 1200 C. 4. Širina ogrevalne cone cevi do 30 mm. Šifra Tip Premer cevi (mm) Število šob 3300-PK-C-1 OG-PK-C-1 φ40- φ PK-C-2 OG-PK-C-2 Φ90- φ PK-C-3 OG-PK-C-3 φ130- φ PK-C-4 OG-PK-C-4 φ170- φ Slika 94; OG-PK-C PK-C-5 OG-PK-C-5 φ210- φ PK-C-6 OG-PK-C-6 φ250- φ Ogrevalni gorilnik cevni OG-PK-CL (ločni) Tehnični podatki: 1. Poraba plinov po šobi - propan/butan 250 l/h - kisik. 550 l/h 2. Pritisk plinov - propan/butan 0,5-1,0 bar - kisik.... 3,0-8,0 bar 3. Primeren za segrevanje jeklenih cevi do 1200 C. 4. Širina ogrevalne cone cevi do 30 mm. Šifra Tip Premer cevi (mm) Število šob 3300-PK-CL-1 OG-PK-CL-1 Φ350 φ PK-CL-2 OG-PK-CL-2 Φ400- φ PK-CL-3 OG-PK-CL-3 φ450- φ PK-CL-4 OG-PK-CL-4 φ600- φ PK-CL-5 OG-PK-CL-5 Φ900- φ Slika 95; OG-PK-CL

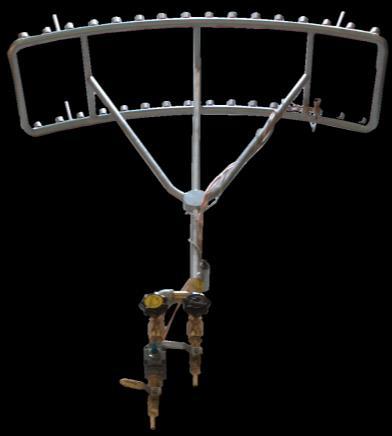

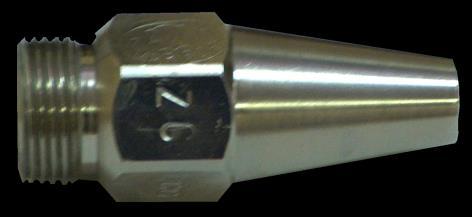

32 Ogrevalni gorilnik cevni OG-PZ-Z19C Tehnični podatki: 1. Poraba plinov po šobi Z19 - propan/butan 130 l/h (0,5 kg/h) - komp. zrak..400 l/h 2. Pritisk plinov - propan/butan.. 0,5-1,0 bar - komp. zrak.... 3,0-6,0 bar 3. Primeren za segrevanje jeklenih cevi do 750 C. Slika 96; OG-Z19C-1 4. Širina ogrevalne cone cevi do ~70 mm. Šifra Tip Premer cevi (mm) Število šob 3300-Z19C-1 OG-PZ-Z19C-1 φ40- φ Z19C-2 OG-PZ-Z19C-2 Φ90- φ Z19C-3 OG-PZ-Z19C-3 φ130- φ Z19C-4 OG-PZ-Z19C-4 φ170- φ Z19C-5 OG-PZ-Z19C-5 φ210- φ Z19C-6 OG-PZ-Z19C-6 φ250- φ Slika 97; OG-PZ-Z19 - za segrevanje orodij Ogrevalni gorilnik cevni OG-PZ-Z19CL (ločni) Tehnični podatki: 5. Poraba plinov po šobi Z19 - propan/butan 130 l/h (0,5 kg/h) - komp. zrak..400 l/h 6. Pritisk plinov - propan/butan.. 0,5-1,0 bar - komp. zrak.... 3,0-6,0 bar 7. Primeren za segrevanje jeklenih cevi do 750 C. 8. Širina ogrevalne cone cevi do ~100 mm. Šifra Tip Premer cevi (mm) Število šob 3300-Z19CL-1 OG-PZ-Z19CL-1 Φ350 φ Z19CL-2 OG-PZ-Z19CL-2 Φ400- φ Slika 98; OG-PZ-Z19CL_narejen po naročilu 3300-Z19CL-3 OG-PZ-Z19CL-3 φ450- φ Z19CL-4 OG-PZ-Z19CL-4 φ600- φ Z19CL-5 OG-PZ-Z19CL-5 Φ900- φ Slika 99; OG-PZ-Z19CL

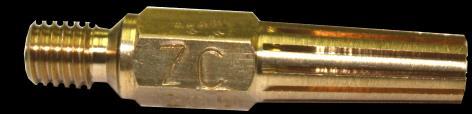

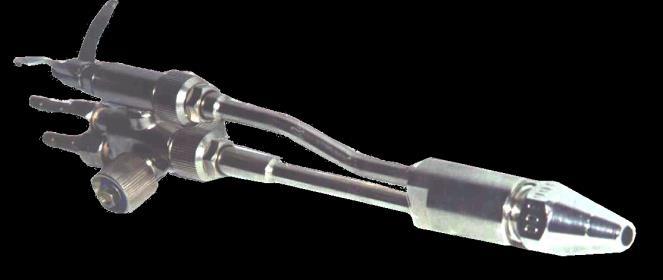

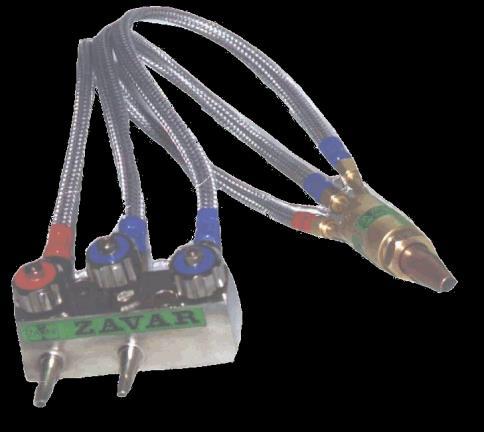

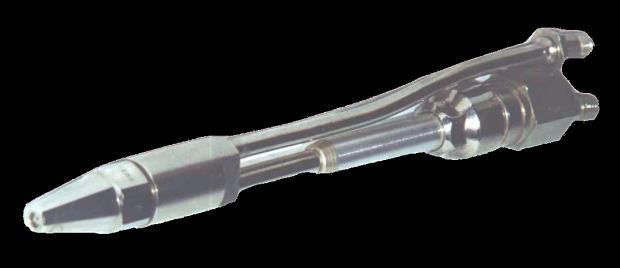

33 REZALNIKI Strojni rezalniki R 100 in R 308 Izdelujemo strojne rezalnike za strojno rezanje do debeline 100 mm. Šobe in ustniki za rezalnik R-100 in R-308 ustrezajo rezalnikom Teleoptik, Tehnovar, Gabrovec in obratno. Šifra Tip Opis Gorilni plin R-100 strojni rezalnik brez šob in ustnikov (debelina rezanja do 100 mm) acetilen, zem. plin, propan-butan R-308 strojni rezalnik brez šob in ustnikov za strojni rezalnik MR-100 acetilen, zem. plin, propan-butan A ŠA 3-10 šoba 3-10 acetilen A ŠA šoba acetilen A ŠA šoba acetilen A ŠA šoba acetilen A UA ustnik acetilen Slika 100; R P ŠP 3-10 šoba 3-10 propan-butan P ŠP šoba propan-butan P ŠP šoba propan-butan P ŠP šoba propan-butan P UP ustnik propan-butan Z ŠZ 3-10 šoba 3-10 zem. plin Z ŠZ šoba zem. plin Z ŠZ šoba zem. plin Z ŠZ šoba zem. plin Slika 101; R Z UZ ustnik zem. plin Strojni rezalniki R 314 S za MR-100 in OK 12 (Varstroj), komplet z regulacijsko ploščo, povezovalnimi cevmi in rezalno glavo, brez šob Šifra Tip Opis Gorilni plin R-314 S strojni rezalnik brez šob in ustnikov (debelina rezanja do 100 mm) acetilen, zem. plin, propan-butan Slika 102; R-314 S

34 Strojni rezalniki R 305 Izdelujemo strojne rezalnike za strojno rezanje do debeline 300 mm. Šifra Tip Opis Gorilni plin R-305 strojni rezalnik brez šob in ustnikov acetilen, zem. plin, propan-butan A AC 3-10 šoba 3-10 acetilen A AC šoba acetilen A AC šoba acetilen A AC šoba acetilen A AC šoba acetilen A AC šoba acetilen A AC šoba acetilen A AC ustnik acetilen A AC ustnik acetilen P PC 3-10 šoba 3-10 propan-butan P PC šoba propan-butan P PC šoba propan-butan P PC šoba propan-butan P PC šoba propan-butan P PC šoba propan-butan Slika 103; R P PC šoba propan-butan P PC ustnik propan-butan P PC ustnik propan-butan Z ZC 3-10 šoba 3-10 zem. plin Z ZC šoba zem. plin Z ZC šoba zem. plin Z ZC šoba zem. plin Z ZC šoba zem. plin Z ZC šoba zem. plin Slika 104; Ustnik za rezalnik R305 ZC Z ZC šoba zem. plin Z ZC ustnik zem. plin Z ZC ustnik zem. plin Slika 105; Šoba za rezalnik R305 ZC

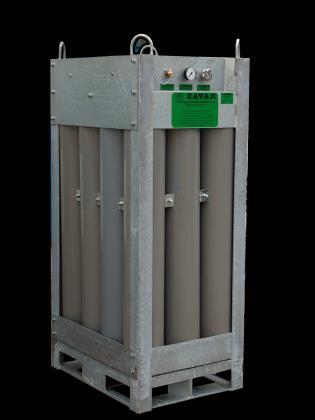

35 PLINSKI SISTEM ZA KORIŠČENJE PLINOV IZ JEKLENK ALI SNOPOV JEKLENK Pri oskrbi industrijskih obratov s tehničnimi plini kot so kisik, acetilen, ogljikov dioksid, argon, propan, butan, vodik, dušik se vedno bolj uveljavljajo centralni razvodni plinski sistemi. Sodobna tehnologija zahteva namreč nemoteno in čim bolj varno oskrbovanje delovnih mest z ustreznimi plini. Tej zahtevi pa se ravno najbolje ugodi z oskrbo plina iz centralnega izvora - baterije jeklenk, ki so praviloma nameščene zunaj proizvodnih delavnic. Sestava sodobnega plinskega sistema: 1 - centralna reducirna postaja 2 - baterija jeklenk - izvor plina, 3 - visokotlačni cevovod za povezavo snopov jeklenk, 4 - odjemna mesta z varovalnimi sistemi Prednosti takšnih sistemov so: a) Neprekinjena in nemotena oskrba delovnih mest z zahtevanimi plini ne oziraje se na pretok. b) Poljuben tlak in pretok na vsakem odjemnem mestu. c) Odpade notranji transport in manipuliranje z jeklenkami znotraj proizvodnih prostorov. d) Boljši izkoristek jeklenk zaradi enakomernega odvzema plina iz vseh jeklenk hkrati. e) Manjše število osebja, ki manipulira z jeklenkami. f) Večja varnost pri delu, transportu, manipuliranju in skladiščenju, saj z jeklenkami in armaturami rokujejo strokovno usposobljeni delavci, ki jih usposobi proizvajalec plinske opreme na štiridnevnem seminarju. Standardne izvedbe baterij: Ravne, kotne, U izvedbe, na nosilnih stebrih ali paketne, vse kot enovejne ali dvovejne. Enovejne baterije v velikosti 1 x 3 do 1 x 15 jeklenk se uporabljajo za delo s prekinitvami. Dvovejne baterije v velikosti 2 x 3 do 2 x 15 jeklenk se uporabljajo za neprekinjeno delo. Velikost baterije se izbere tako, da bi naj pri normalni uporabi ena veja baterije zadoščala za delo ene izmene (8 ur). OPOMBA: 1. Za nizke tlake izdelujemo posebne izvedbe (dvojna redukcija na mbar). 2. Za mešanice plinov izdelujemo mešalne sisteme - komore (dvokomponentne itd.) 3. Za laboratorije in agresivne pline izdelujemo armature in cevovode po posebnem dogovoru. 4. Cevovodi so lahko iz jekla, nerjavečega jekla ali bakra. 5. Izvajamo dela po projektih, tudi zemeljski plin in propan-butan. Dodatna oprema: Pri večjih baterijah za kisik, ogljikov dioksid in dušik vgrajujemo pretočni grelec plina na vodo (2 kw), ki preprečuje v slučaju intenzivnejše porabe plina zmrzovanje reducirnega ventila; Pri večjih baterijah za propan-butan se vgrajujejo izparilci propan-butana različnih kapacitet za pretvarjanje tekočega v plinsko stanje; V baterije je možno vgraditi tudi signalne naprave (zvočne, svetilne), po posebnem dogovoru

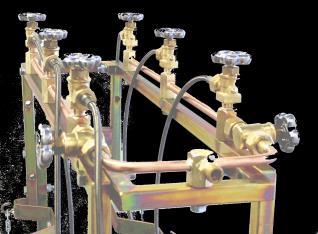

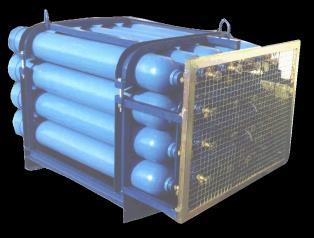

36 Za potrebe centralnega odjema plina se uporabljajo plinske baterije. Izvedbe so lahko različne in jih prilagodimo prostoru kupca. Plinska baterija 2x št. jeklenk (dvovejna) ima delovno in čakalno vejo. šifra 9200 Plinska baerija 1x št. jeklenk (enovejna) ima samo delovno vejo. šifra 9201 Višina montaže od tal do vrha baterije znaša 1900 mm, za propan butan 1350 mm. Plinske baterije ravne izvedbe Velikosti baterije za O2, C2H2, Ar, N2, CO2, H2 2x3 (1x3) 2x4 (1x4) 2x6 (1x6) L L a b Velikosti baterije za propan butan 2x3 (1x3) 2x4 (1x4) 2x6 (1x6) L L Slika 106; skica baterije ravne izvedbe a b Na razpolago so tudi posebne izvedbe po dogovoru in ustrezne velikosti Plinske baterije "L" izvedbe Velikosti baterije za O2, C2H2, Ar, N2, CO2, H2 2x3 (1x3) 2x4 (1x4) 2x6 (1x6) 2x8 (1x8) L L a b Velikosti baterije za propan butan 2x3 (1x3) 2x4 (1x4) 2x6 (1x6) 2x8 (1x8) L L a Slika 107; skica baterije "L" izvedbe b Na razpolago so tudi posebne izvedbe po dogovoru in ustrezne velikosti

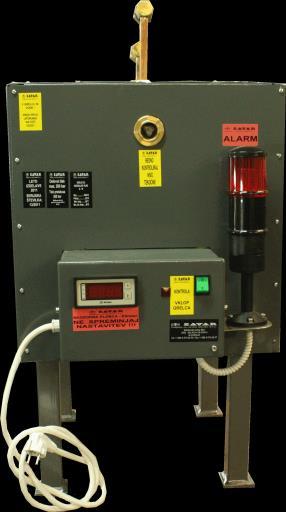

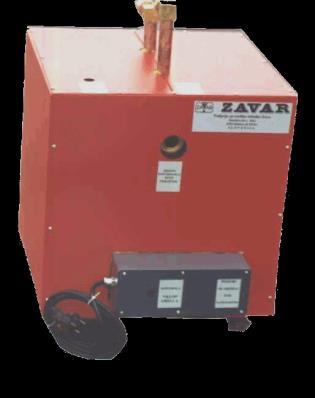

37 Plinske baterije "U" izvedbe Velikosti baterije za O2, C2H2, Ar, N2, CO2, H2 2x3 (1x3) 2x4 (1x4) 2x6 (1x6) 2x8 (1x8) L L a b Velikosti baterije za propan butan 2x3 (1x3) 2x4 (1x4) 2x6 (1x6) 2x8 (1x8) L L Slika 108; skica baterije "U" izvedbe a b GRELCI Slika 109; samostoječa baterija "U" izvedbe V primeru povečanega odvzema plina prihaja do ledenja armatur. Za preprečitev le-tega uporabimo grelce. Montaža grelca (M30x1.5) je na visokotlačni strani pred regulatorjem tlaka. Dimenzije 450x450x500 (dxšxv osnovni plašč). Šifra Tip Moč (W) G G1-K 1200 Slika 110; grelec G-2 JAVLJALNIK PRAZNIH JEKLENK Slika 111; grelec G1-K - posebna izvedba za KISIK V primeru, da v delovni veji zmanjka plin (pade tlak), SIGNAL 10 to signalizira z signalno lučko in zvočnim signalom. Na SIGNAL 10 lahko vežemo več plinov. V primeru gorljivih plinov je izvedba z kontaktnimi manometri v S-izvedbi. V primeru naročila javiti število in vrste plinov. Šifra Tip SIGNAL S SIGNAL 10 S Slika 112; SIGNAL 10 - za 2x1 jeklenka Argona

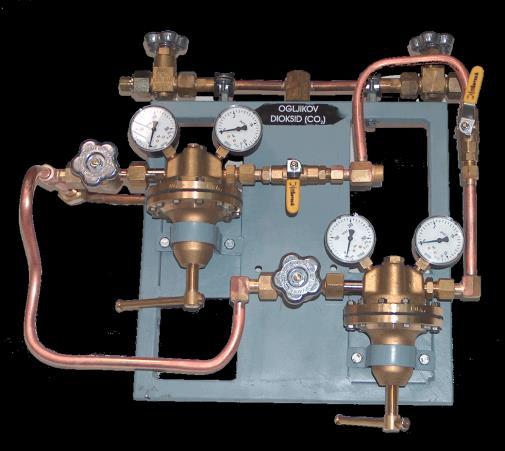

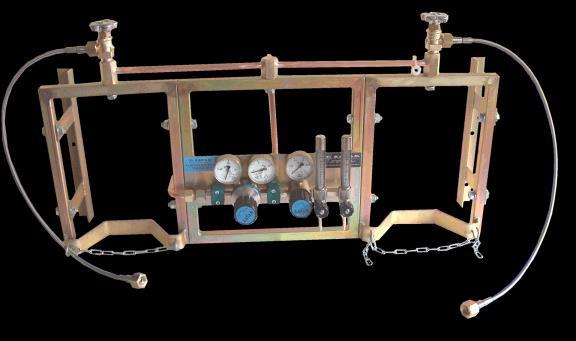

38 PLINSKE ARMATURKE za redukcijo visokega tlaka na srednji tlak Šifra Tip Opis Arm 0 sestavljena iz: nosilni okvir, reducirni ventil Tip - 0, zaporna ventila Arm 2 sestavljena iz: nosilni okvir, reducirni ventil Tip - 2, zaporna ventila Slika 113; Arm 0 v kombinaciji z odjemnim mestom AV Arm 2AV avtomatski preklopnik med delovno in rezervno vejo G2 Arm 2G2 sestavljena iz: nosilni okvir, reducirni ventil Tip - 2 in grelcem G2, zaporna ventila x2 Arm 2x2 sestavljena iz: nosilni okvir, 2x paralelno vezana reducirna ventila Tip - 2, zaporna ventila Slika 114; Arm 2 z priključnimi spiralami za snop KISIKA x2G2 Arm 2x2G3 sestavljena iz: nosilni okvir, 2x paralelno vezana reducirna ventila Tip - 2, grelec G3, zaporna ventila Arm 3 sestavljena iz: nosilni okvir, reducirni ventil Tip - 3, zaporna ventila Slika 115; Arm 2 AV, avtomatsko preklopna armaturka Slika 116; Arm 2x2, armaturka z dvema vzporedno vezanima red. ventiloma TIP

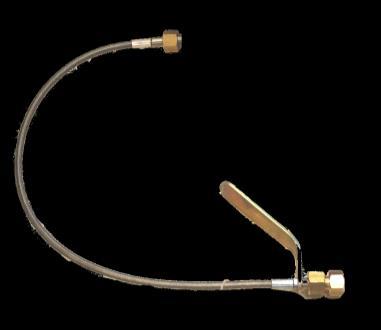

39 SPIRALE in FLEKSIBILNE CEVI Šifra Tip Namen Dolžina 9100 S Cu Priklop jeklenk na visokotlačni kolektor 200 bar - bakrena / 9105 S Cu Priklop snopa na visokotlačni kolektor 200 bar - bakrena 6 m 9110 F TF 2 Priklop jeklenke acetilena na kolektor 800 mm 9120 F PB 1 Priklop jeklenke PB na kolektor 800 mm Slika 117; priključne cevi za Propan-Butan, delovni in varnostni kolektor 9125 F PB 2 Priklop jeklenke PB na varnostni kolektor (na vsaki strani matica18x1 L) 900 mm 9130 P In Priklop jeklenk na visokotlačni kolektor 200 bar - inox pregibna 9135 S In Priklop jeklenk na visokotlačni kolektor 200 bar - inox / 9140 F TF 2 Priklop jeklenk na visokotlačni kolektor 200 bar - teflon, oplet inox 800 mm Slika 118; Priklona cev za acetilen 9145 F TF2-S Priklop snopa jeklenk na visokotlačni kolektor 200 bar - teflon, oplet inox 2,5 3 m 9150 F In Fleksibilna nerjavna cev - meh do 100 bar 2 m 9160 F GUM Fleksibilna cev za C 2H 2/O 2 - dvojna 10 m 9180 F TF Fleksibilna cev za rezalnik KVIKI - kisik 500 mm 9181 F TF Fleksibilna cev za rezalnik KVIKI - plin 500 mm Slika 119; Spirala F TF 2 KONDENZNI LONCI Uporabljajo se na montaži plinskih instalacij. Montaža se vrši na najnižji točki plinovoda. Zbirajo kondenz v plinskih instalacijah, ter tako omogočajo čisti pretok plina do odjemnega mesta. Šifra Tip Namen Velikost KLV - 1 Viseči kondenzni lonec z krogelnim izpustnim ventilom 3 l KLV - 1B KLP NV KLP NV 50 Viseči kond. lonec z krog. izpustnim ventilom - za bakreno instalacijo Viseči kondenzni lonec s prirobnicami in krog. izp. ventilom Viseči kondenzni lonec s prirobnicami in krog. izp. ventilom 3 l 3 l 3 l KLJ - 1 Montaža v jašek, izp. ventil DN 10 3 l Slika 120; KLV

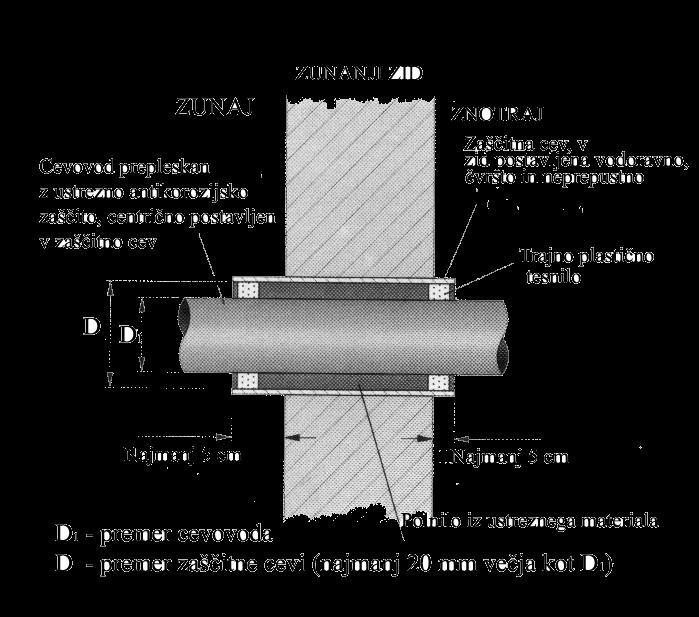

40 CEVOVODI Nudimo dobavo in montažo jeklenih brezšivnih, bakrenih in nerjavnih cevovodov za tehnične pline. Dobava in montaža se vrši z visoko kvalificiranimi delavci z dolgoletno prakso pri montažah. Vsi varilci posedujejo potrebne ateste. Demontažni spoji pri zapornih ventilih (pravilna izvedba s "Holandci") Slika 122; izvedba bakrenega plinovoda Slika 121; pravilna izvedba preboja skozi stene Jekleni cevovodi SPT 360 po EN T1 Šifra Tip Nazivni premer DN Dimenzija Šifra Tip Nazivni premer DN Dimenzija /8 " 10 17,2x2, /2" 40 48,3x4, /2" 15 21,3x3, ,3x4, /4" 20 26,9x3, /2" 65 76,1x4, " 25 33,7x4, " 80 88,9x4, /4" 32 42,4x4,05 Bakreni cevovodi DIN EN 1057 Šifra Tip Nazivni premer DN Dimenzija Šifra Tip Nazivni premer DN Dimenzija x x1, x x1, x x1, x x x1 Nerjavni cevovodi DIN EN Šifra Tip Nazivni premer DN Dimenzija Šifra Tip Nazivni premer DN Dimenzija x " 25 33,7x3, x /2" 40 42,4x2, /8 " 10 17,2x1, ,30x2, /2" 15 21,3x2, " 80 88,9x2, /4" 20 26,9x2,0-39 -

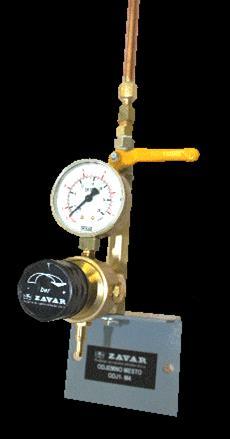

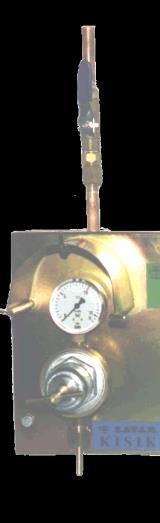

41 ODJEMNA MESTA Odjemno mesto za en plin Sestava Namen ODJ1-K1 kisik nos. plošča, zaporni ventil, red. ventil K-1, SV-5, vez. elementi, priključna cev varjenje, ogrevanje ODJ1-K4 kisik nos. plošča, zaporni ventil, red. ventil K-4, SV-8, vez. elementi, priključna cev ogrevanje, rezanje (2 gorilnika) ODJ1-K3 kisik nos. plošča, zaporni ventil, red. ventil K-3, SV-8, vez. elementi, priključna cev ogrevanje, rezanje (4 gorilniki) ODJ1-A1 acetilen ODJ1-G1 vodil, zem. plin, UNP nos. plošča, zaporni ventil, red. ventil A-1, SV-6, vez. elementi, jeklena cev nos. plošča, zaporni ventil, red. ventil G-1, SV-7, vez. elementi, jeklena cev ogrevanje, rezanje ogrevanje, rezanje Slika 123; ODJ1-K ODJ1-I ODJ1-P.I ODJ1-P.I-4 argon, CO 2, k. zrak, dušik, helij argon, CO 2, k. zrak, dušik, helij argon, CO 2, k. zrak, dušik, helij nos. plošča, zaporni ventil, red. ventil I-1, vez. elementi, priključna cev nos. plošča, zaporni ventil, red. ventil P.I-3, vezni elementi, priključna cev nos. plošča, zaporni ventil, red. ventil P.I-4, vezni elementi, priključna cev rezanje plazma varjenje, laboratoriji, dvojni odvzem, varjenje, laboratorij, ODJ1-K-6/40 kisik nos. plošča, zaporni ventil, red. ventil K-6/40, SV-5, vez. elementi, priključna cev varjenje, ogrevanje ODJ1-A-6/15 acetilen.. nos. plošča, zaporni ventil, red. ventil A-6/15, SV-6, vez. elementi, jeklena cev varjenje, ogrevanje Slika 124; ODJ1-P.I ODJ1-I-6/40 argon, CO 2, k. zrak, dušik, helij nos. plošča, zaporni ventil, red. ventil I-6/40, vez. elementi, priključna cev rezanje plazma ODJ1-N-6/40 dušik.. nos. plošča, zaporni ventil, red. ventil N-6/40, vez. elementi, priključna cev rezanje plazma ODJ1-G-6/40 vodik, metan, nos. plošča, zaporni ventil, red. ventil G-6/40, vez. elementi, jeklena cev rezanje, varjenje ODJ1-PB-6/5 UNP ODJ1-P-6/40M argon, CO 2, k. zrak, dušik, helij nos. plošča, zaporni ventil, red. ventil PB-6/5, SV-7, vez. elementi, priključna cev nos. plošča, zaporni ventil, red. ventil P-6/40M, vez. elementi, priključna cev rezanje, spajkanje, segrevanje varjenje Slika 125; ODJ1-P-6/40P ODJ1-P-6/40P argon, CO 2, k. zrak, dušik, helij nos. plošča, zaporni ventil, red. ventil P-6/40P, vez. elementi, priključna cev varjenje ODJ1-P-6/40P2 argon, CO 2, k. zrak, dušik, helij ODJ1-F-6/40P formirni plin nos. plošča, zaporni ventil, red. ventil P-6/40P2, vez. elementi, priključna cev nos. plošča, zaporni ventil, red. ventil F-6/40P, vez. elementi, priključna cev varjenje, dvojni odvzem varjenje Slika 126; ODJ1-P-6/40M

42 Odjemno mesto za dva plina Sestava Namen ODJ2-KA1 kisik, acetilen nos. plošča, zaporna ventila, K-1, A-1, SV-5, SV-6, vez. elementi, jeklena in priključna cev ogrevanje, rezanje, varjenje ODJ2-KG1 kisik, (UNP, vodik, zem. plin) nos. plošča, zaporna ventila, K-1, G-1, SV-5, SV-7, vez. elementi, jeklena in priključna cev ogrevanje, rezanje, spajkanje Slika 127; ODJ2-KG1 Izvedbo odjemnega mesta lahko tudi prilagodimo glede na zahtevo naročnika. Odjemno mesto za tri pline Slika 128; posebna izvedba ODJ2-KG1 v zaščitni omari Sestava Namen ODJ3-KKA1 kisik, kisik, acetilen nos. plošča, zaporni ventili, K-1, K-4, A-1, SV-8, SV-5, vez. elementi, jeklena in priključni cevi varjenje, ogrevanje, rezanje, (2 gorilnika) ODJ3-KKA2 kisik, kisik, acetilen nos. plošča, zaporni ventili, K-4, K-3, A-1, SV-8, SV-5, vez. elementi, jeklena in priključni cevi varjenje, ogrevanje, rezanje (3 gorilniki) ODJ3-KKA3 kisik, kisik, acetilen nos. plošča, zaporni ventili, K-4, K-3, A-3, SV-8, vez. elementi, jeklena in priključni cevi varjenje, ogrevanje, rezanje (4 gorilniki) Slika 129; ODJ3-KKG ODJ3-KKG1 kisik, kisik, (UNP alii zem. plin) nos. plošča, zaporni ventili, K-1, K-4, G-1, SV-8, SV-5, vez. elementi, jeklena in priključni cevi varjenje, ogrevanje, rezanje, (2 gorilnika) ODJ3-KKG2 kisik, kisik, (UNP alii zem. plin) nos. plošča, zaporni ventili, K-4, K-3, G-1, SV-8, SV-5, vez. elementi, jeklena in priključni cevi varjenje, ogrevanje, rezanje (3 gorilniki) ODJ3-KKG3 kisik, kisik, (UNP alii zem. plin) nos. plošča, zaporni ventili, K-4, K-3, G-3, SV-8, vez. elementi, jeklena in priključni cevi Izvedbo odjemnega mesta lahko tudi prilagodimo glede na zahtevo naročnika! varjenje, ogrevanje, rezanje (4 gorilniki) Slika 130; ODJ3-KKG2 Posebne izvedbe odjemnih mest Izvedba odjemnega mesta je odvisna od želje in potrebe naročnika. Sestava Namen ODJ4-XXX? po zahtevah naročnika? Slika 131; ODJ5-DVArKKz, za plazemski rezalnik

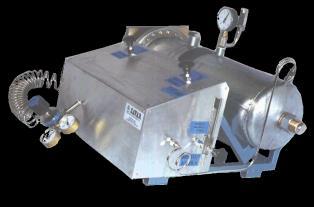

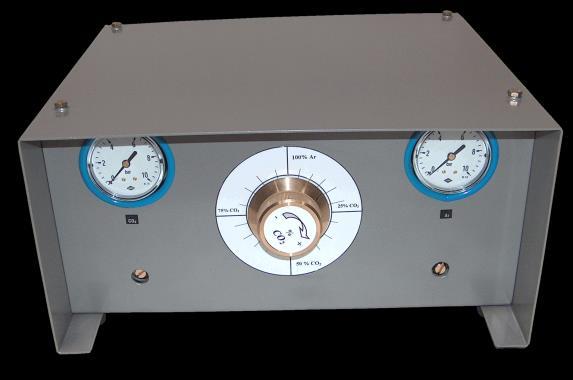

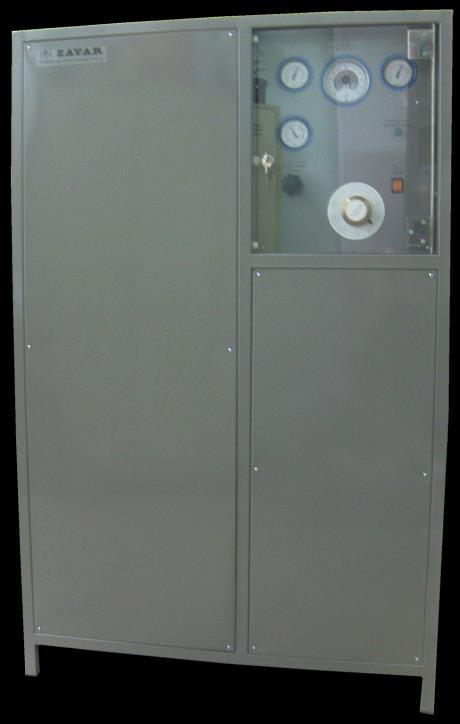

43 DVOKOMPONENTNE MEŠALNE KOMORE Dvokomponentna mešalna komora je namenjena za vse postopke varjenja v zaščitnih plinih v proizvodnji, kakor tudi v izobraževalnih in raziskovalnih procesih. Nudimo možnost mešanja dveh komponent s komorami, ki se med seboj razlikujejo: Z uporabo dvokomponentne mešalne komore dosežemo: vnaprej določeno obliko in kvaliteto vara - homogen var, brez por skrajšan čas varjenja prihranek dodajnega materiala prihranek zaščitnega plina povečano stabilnost električnega obloka in manjšo poroznost vara manj izbrizgov - mirna talina. Slika 132; PMK-1 Tehnični podatki Razmerje mešanja [%] Vstopni tlak [bar] Izstopni tlak [bar] Maksi. pretok [l/min] PMK-1 Ar/CO B PMK-1B Ar/O 2 98/2 6 1, C PMK-1C Ar/CO Ar D PMK-1D Ar/CO Slika 133; PMK-1C PMK-6 Ar/CO 2 do 50 CO Ostale plinske mešanice po povpraševanju!! Slika 134; PMK

44 VOZIČKI ZA PREVOZ JEKLENK Šifra Tip Namen VOZ-1 VOZIČEK-1 samostoječi voziček za prevoz ene jeklenke VOZ-2 VOZIČEK-2 samostoječi voziček za prevoz dveh jeklenk Slika 135; voziček za prevoz dveh jeklenk AVTOMATSKE ZAŠČITNE MASKE BALDER Avtomatske varilne zaščitne maske BALDER imajo vidno odprtino 95x46,5 mm. Napaja se preko sončnih celic, in preklopni čas 0,15 ms (0.5 modela F10 in F11). Šifra Tip Teža (g) Zatemnitev zaprtem stanju Možnost nastavitve zatemnitve V913 GDS V913 GDS da/zunanja V913 ES V913 ES da/zunanja V913 DS V913 GDS da/notranja V913 V da/notranja F10 F ne F11 F ne Slika 137; V913 GDS Slika 136; F11 USNJENA VARILSKA ZAČITNA JAKNA Slika 138; V913 ES Namenjena zaščiti telesa varjenju. Narejena iz usnja, zadnji hrbtni del iz blaga za boljše zračenje telesa. VAR-JAK Šifra Tip Velikost JAKNA VARILNA javiti konfekcijsko velikost ob naročilu Slika 139; usnjena varilna jakna

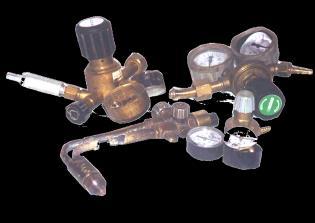

45 REZERVNI DELI Za vso opremo zagotavljamo servis. Prav tako servisiramo tudi vso plinsko in varilno opremo tujih in domačih proizvajalcev. Slika 141; poškodovani reducirni ventili in rezalnik Slika 140; poškodovan TIP-2 PLINSKI SERVISI Izvajamo redne preglede plinskih sistemov, popravila in redna vzdrževalna dela na terenu. Dela izvajajo visoko kvalificirani delavci. Slika 142; servisno vozilo Kangoo Slika 143; servisno vozilo Boxer PLINSKI SISTEMI Vso opremo lastne, domače in tuje proizvodnje kvalitetno in strokovno vgrajujemo v sisteme, ki so izvedeni po projektu ali po dogovoru. Nudimo strokovno svetovanje. Slika 145; ležeči kisikov snop jeklenk Slika 144; barokomora Slika 146; stoječi snop jeklenk - kontejner

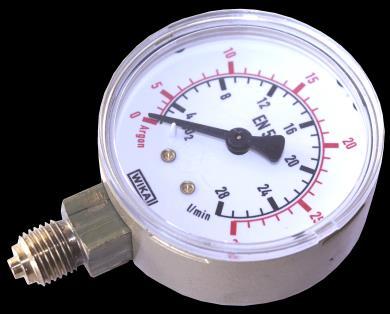

46 MERILNIKI TLAKA - MANOMETRI Manometri se uporabljajo za kontrolo tlaka. Manometri imajo spodaj radialni R ¼". Premer ohišja 63mm. Šifra Tip Namen ,5 MAN 0-2,5 manometer za inertne pline/ostale gorljive pline z območjem 0-2,5 bar ,5 A MAN 0-2,5 A manometer za ACETILEN z območjem 0-2,5 bar MAN 0-4 manometer za inertne pline/ostale gorljive pline z območjem 0-4 bar K MAN 0-16 K manometer za KISIK z območjem 0-16 bar Slika 147; MAN 0-2,5 A MAN 0-16 manometer za inertne pline/ostale gorljive pline z območjem 0-16 bar A MAN 0-40 A manometer za ACETILEN z območjem 0-40 bar MAN 0-40 manometer za inertne pline/ostale gorljive pline z območjem 0-16 bar Slika 148; MAN 0-16 K K MAN K manometer za KISIK z območjem bar MAN manometer za inertne pline/ostale gorljive pline z območjem bar MAN 0-36 manometer za merjenje pretoka pri varjenju za CO 2, Ar, mešanice Ar/CO 2 z območjem 0-36 l/min Slika 149; MAN Slika 150; MAN 0-36 Manometre je mogoče dobaviti tudi za druga merna območja (drugačne tlake) in velikosti ohišij (Ø50 mm R ¼", Ø100mm, Ø160mm R ½"), kakor tudi za druge medije (plini, tekočine). Možnost dobave manometrov v INOX izvedbi polnjeni z glicerinom za dušenje tlačnih vibracij. Ob naročilu navesti želeno delovno območje, medij,

47 PLINSKA OPREMA za VARJENJE in REZANJE z LASERJEM

48 PLINI ZA LASERSKI RAZREZ IN VARJENJE Z LASERJEM Pri laserskem razrezu imajo pomembno vlogo plini, česar se morajo dobro zavedati industrijski uporabniki, ki želijo v celoti izkoristiti velike prednosti, ki jih nudi nova tehnologija. Laserski - resonatorski plin za CO2 laser V resonator CO2 laserja dovajamo pline CO2, dušik in helij. Odvisno od vrste naprave mešamo ob napravi ali pa delamo s pripravljenimi mešanicami. Oskrba s plini mora biti ustrezna, tako da zagotovimo potrebno čistočo plinov. To velja tako za reducirne ventile kot za cevovode. V virih CO 2 ogljikov dioksid sestavlja aktivno sestavino, ki ustvarja lasersko svetlobo, infrardeče sevanje valovne dolžine 10,6 µm. Za dolgoročno enakomerno pridobivanje potrebne moči za izvajanje mehanskega obdelovanja je treba ta plin vključiti v mešanico, ki jo sestavljajo: ogljikov dioksid, ki je v laserski mešanici najpomembnejši plin, ker ustvari laserski učinek, dušik, ki ustvari pogoje za pridobivanje visoke moči laserske luči, helij, ki omogoča učinkovito razpršitev toplote v mešanici iz vhodne električne moči. Plini za rezanje pomožni plin Pomožni plini izvajajo temeljno vlogo v procesu razreza in delujejo neposredno na kos, ki ga je treba razrezati. V odvisnosti od vrste materiala in debeline le-tega se uporabljajo različni pomožni plini, ki jih povzemamo v tabeli Obdelovanec plin čistoče maksimalni tlaki Nelegirana in nizkolegirana ogljična jekla KISIK 3.5 > 99,95 Vol.% 6 bar DUŠIK 5.0 > 99,9990 Vol.% 30 bar Nerjaveča jekla DUŠIK 5.0 > 99,9990 Vol.% 30 bar Zlitine iz niklja DUŠIK 5.0 > 99,9990 Vol.% 30 bar Zlitine iz brona, medenine in bakra DUŠIK 5.0 > 99,9990 Vol.% 30 bar Zlitine iz titanija in magnezija ARGON 5.0 > 99,9990 Vol.% 15 bar Zlitine iz aluminija DUŠIK 5.0 > 99,9990 Vol.% 30 bar mix KISIK IN DUŠIK / 5 bar Pri obdelavi ogljikovih jekel se navadno uporablja kisik, ki ima naslednje funkcije: pripomore k eksotermičnim reakcijam s kovinami in omogoča doseganje višje hitrosti dela, izpihuje topljiv material iz brazd, ki jih je oblikoval laserski snop, ščiti lečo pred brizgi materiala in proizvedenimi hlapi. Slaba stran te obdelave je oksidacija razreznih robov, ki lahko povzroči težave v operacijah, ki sledijo rezu kosa (npr. pri varjenju in barvanju), pri čemer stanja oksida omejuje sprijemanje materialov. Pri obdelavi nerjavečih jekel in visokolegiranih jekel ter drugih materialov, ki ne vsebujejo železa, se uporablja inertne pline (pretežno dušik), ki ne pripomorejo k fuziji materiala, ampak je njihova glavna funkcija izločanje topljivega material iz laserskega snopa z visoko hitrostjo. Dušik ima naslednje vloge: ne oksidira robov in tako ne povzroča težav pri operacijah, ki sledijo po razrezu; ščiti lečo pred brizgi materiala in nastalimi hlapi; ohlaja strani proizvedenega utora in zmanjšuje obseg toplotno spremenjenega območja. Slabi strani obdelave sta nizka hitrost razreza in večja poraba plina glede na rezanje z izgorevanjem. Da bi zmanjšali stroške, v nekaterih primerih namesto inertnega plina uporabimo zrak in tako sprožimo oksidacijo obrob ter omogočimo vstop nečistoči. Pri razrezu aluminija in zlitin je pomožni plin navadno dušik, redkeje pa tudi mešanice dušika in kisika. Razrez teh materialov zahteva večji delež moči laserja za začetek procesa razreza v primerjavi s potrebnim za jeklo. Hitrost razreza je za približno 30 % nižja v primerjavi s hitrostjo, dobljeno z nerjavečim jeklom. Varilni zaščitni plini Praviloma se pri laserskem varjenju uporabljajo zaščitni plini. Najbolj univerzalen v uporabi je helij. Pogosto uporabljamo tudi argon. Novost so mešanice na osnovi argona in helija z različnimi aktivnimi dodatki odvisno od potreb varjenja in materiala. Zelo redko se uporablja dušik

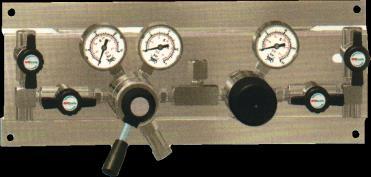

49 OPREMA ZA LASERSKI RAZREZ IN VARJENJE Laserski resonatorski plin za CO2 laser Regulatorji tlaka se uporabljajo za zelo čiste pline s kovinsko membrano in medeninastim ohišjem. Uporaba regulatorjev tlaka za zelo čiste pline ima v primerjavi s standardnimi varilnimi regulatorji nekaj prednosti. Membrane so narejene iz kovine ( Hastelloy) namesto iz kavčuka, ki ni odporen na difuzijo. Poleg tega je proizvodni postopek za izdelovanje regulatorjev tlaka za zelo čiste pline bolj strog in zato so regulatorji bolj natančni. Posebej izdelani reducirni ventili za resonatorski plin. Čistost plina do 6.0. Membrana iz hastelloy C. Enostopenjski. Vsak regulator tlaka za čiste pline ima napravo za čiščenje odzračevanje (prepihovanje). Med menjavo jeklenke je visokotlačna cev odprta in izpostavljena atmosferi in prahu, vlaga in plini pa pridejo v sistem za dovajanje plina. Preden priključimo novo jeklenko na sistem za dovajanje plina, je potrebno te nečistoče odstraniti z nekajkratnim odpiranjem ventila za prepihovanje. GCE-SMD SMD CO 2, dušik, helij vhodni/ izhodni tlak Vhodni 230/14 bar INOX spirala Slika 151; SMD GCE-BMD BMD CO 2, dušik, helij 230/14 bar INOX spirala GCE-EMD EMD CO 2, dušik, helij 40/10 bar NPT ¼" Slika 152; BMD , Armaturka z avtomatskim preklopom iz delovne jeklenke/snopa na rezervo Slika 153; Drugostopenjski regulator za odjemno mesto EMD

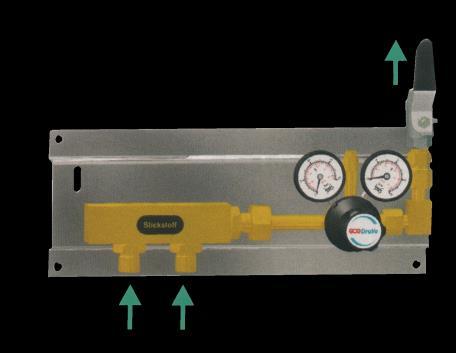

50 Regulatorji za rezalni plin Regulatorji z veliko kapaciteto in stalnim delovnim tlakom. Zahteve po čistosti pri laserskem rezalnem plinu niso tako visoke, kot so zahteve za kvaliteto laserskih plinov. Zaradi velikega pretoka plina je tveganje za onesnaženje rezalnega plina dušika relativno majhno. Delovni tlak visokotlačnih regulatorjev naj bi bil do 30 barov. GCE-BSMD BSMD GCE-BMD S BSMD S O 2, dušik, argon O 2, dušik, argon vhodni/ izhodni tlak 300/40 bar ali 300/16 bar 300/40 bar ali 300/16 bar Vhodni DIN 477 DIN 477 Slika 154; BSMD , Armaturka za priklop dveh jeklenk ali snopov GCE-EMD EMD O 2, dušik, argon 40/30 bar ali 40/16 bar R1/2" Slika 156; EMD ; Odjemno mesto Slika 155; BMD S, Armaturka z avtomatskim preklopom iz delovne jeklenke/snopa na rezervo Cevovodi za oskrbo laserja s plini Nerjaveče jeklo in bakrene cevi brez olja in maščobe so material za cevovode. Kovinske cevi so najbolj odporne proti prehajanju nečistoč skozi stene in proti kontaminaciji čistih plinov. Velikost cevi: Rezalni plini: 12mm x 1 mm Varilni plini: 8 mm x 1mm Premer cevi večinoma določa želeni-zahtevan pretok plina, poleg tega pa tudi dolžina sistema, kolena, priključki, skratka, vsi elementi na cevovodu, ki lahko povzročajo padec tlaka

51 LABORATORIJSKA OPREMA

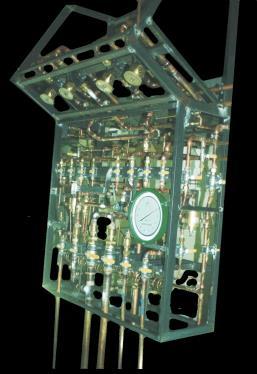

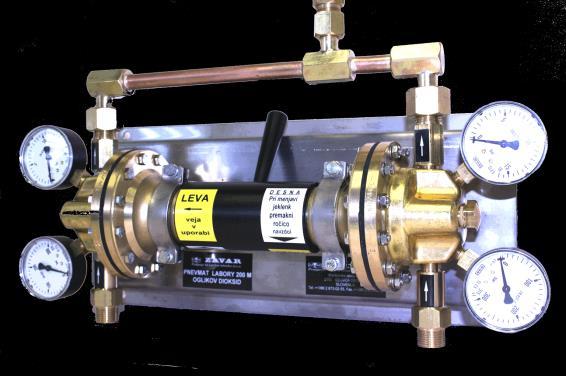

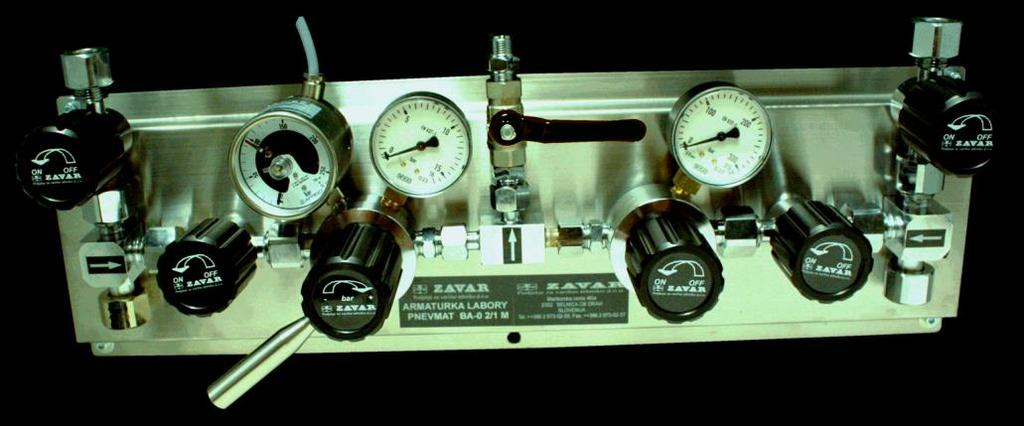

52 ARMATURKA LABORY BA 0 PNEUMAT Za pline in plinske mešanice s tlakom v jeklenki do 200 bar in čistosti plina do 5.6 ali manj (za višje kakovosti posebno naročilo), za analizno tehniko, kakor tudi za vse splošne laboratorijske potrebe kjer je obvezna nemotena dobava plina. Pneumat ni namenjen za korozivne pline. Vgradi se v plinski postaji in služi kot prvostopenjska regulacija. Na splošno se na odjemnem mestu namesti drugostopenjski regulator za individualno nastavitev želenega tlaka. 01 ročno pritrdilna matica 02 spirala 03 enosmerni ventil s filtrom 04 enostopenjski regulator tlaka z manometrom 05 menjalna ročica 06 varnostno izpustni ventil 07 izpustno prepihovalni ventil DN-8 LABORY 08 zaporni ventil DN-6 LABORY 09 nizkotlačni manometer Material ohišja Vhodni LAB ARM P 200M LABORY BA-0 PNEUMAT 200 M gorljivi in negorljivi laboratorijski plini medenina G 3/8" LAB ARM P 200I LABORY BA-0 PNEUMAT 200 I gorljivi in negorljivi laboratorijski plini nerjavno jeklo G 3/8" LAB ARM P 2/1M LABORY BA-0 PNEUMAT 2/1 M gorljivi in negorljivi laboratorijski plini medenina G 3/8" LAB ARM P 2/1I LABORY BA-0 PNEUMAT 200 I gorljivi in negorljivi laboratorijski plini nerjavno jeklo G 3/8" TEHNIČNI PODATKI: Vstopni tlak: 200 bar Izstopni tlak: max. 15 bar Čistost plina: 5.6 Material ohišje: medenina M58 ponikljan ali nerjavno jeklo Material membrana: PTFE Manometer: varnostni izpust po EN 562, klasa 2,5 63 mm, bar Ventil: DN-8 LABORY Delovna temperatura: - 20 do 70 C Slika 157; LAB ARM P 200M s kontaktnimi manometri za signalizacijo padca tlaka v jeklenkah Slika 158; LAB ARM P 2/1M s kontaktnimi manometri za signalizacijo padca tlaka v jeklenkah

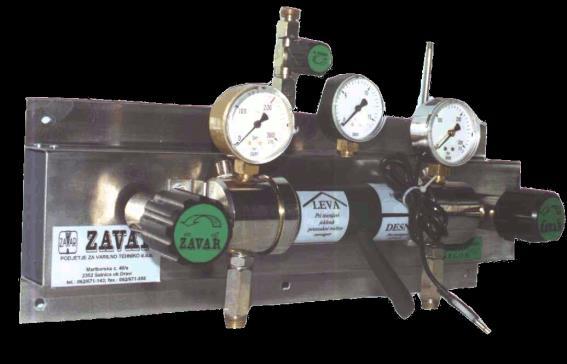

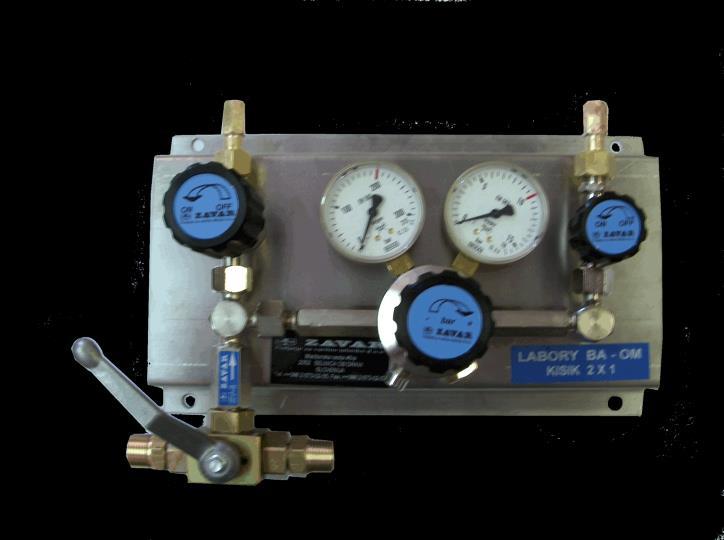

53 ARMATURKA LABORY BA 0 Za pline in plinske mešanice s tlakom v jeklenki do 200 bar in čistosti plina do 5.6 ali manj, za analizno tehniko, kakor tudi za vse splošne laboratorijske potrebe. LABORY BA-0 M ni namenjena za korozivne pline. Vgradi se v plinski postaji in služi kot prvostopenjska regulacija. Na splošno se na odjemnem mestu namesti drugostopenjski regulator za individualno nastavitev želenega tlaka. 01 ročno pritrdilna matica 02 spirala 03 enosmerni ventil s filtrom 04 enostopenjski regulator tlaka z manometrom 05 zaporni ventil DN-6 LABORY 06 varnostno izpustni ventil 07 izpustno prepihovalni ventil DN-8 LABORY Material ohišja Vhodni LAB ARM BA-0M LAB ARM BA-0I LABORY BA-0 M LABORY A-0 I gorljivi in negorljivi laboratorijski plini gorljivi in negorljivi laboratorijski plini medenina G 3/8" nerjavno jeklo G 3/8" Dimenzija in teža: Dolžina: 350 mm Širina: 130 mm Višina: 250 mm Teža: 3 kg TEHNIČNI PODATKI: Vstopni tlak: 200 bar Izstopni tlak: max. 15 bar Čistost plina: 6.0 Material ohišje: medenina M58 ponikljan ali nerjavno jeklo (opcija) Material membrana: PTFE Manometer: varnostni izpust po EN 562, klasa 2,5 63 mm, bar Ventil: membranski DN-8 LABORY Delovna temperatura: - 20 do 70 C ARMATURKA LABORY BA DVO- 0 Slika 159; armaturka BA-0M za priklop dveh jeklenk kisika (delovne in rezervne jeklenke) Za pline in plinske mešanice s tlakom v jeklenki do 200 bar in čistosti plina do 5.6 ali manj, za analizno tehniko, kakor tudi za vse splošne laboratorijske potrebe. Vgradi se v plinski postaji in služi kot prvostopenjska regulacija in fina drugostopenjska regulacija. Šifra/Tip Plin Material ohišja Vhodni LAB ARM-DVO BA-0M gorljivi in negorljivi laboratorijski plini medenina glede na vrsto plina LAB ARM-DVO BA-0I gorljivi in negorljivi laboratorijski plini nerjavno jeklo glede na vrsto plina Slika 160; armaturka BA-DVO-0M-G

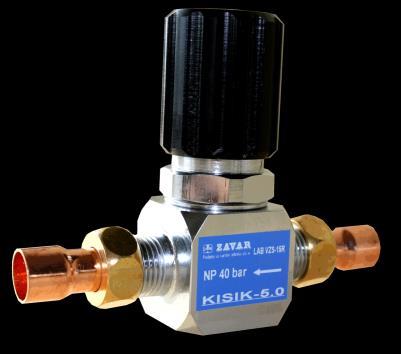

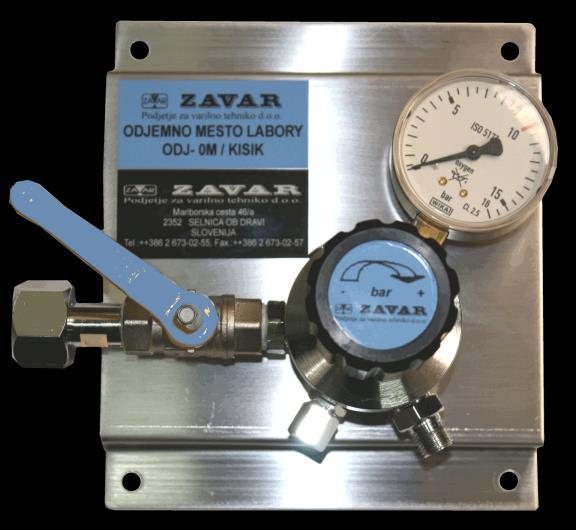

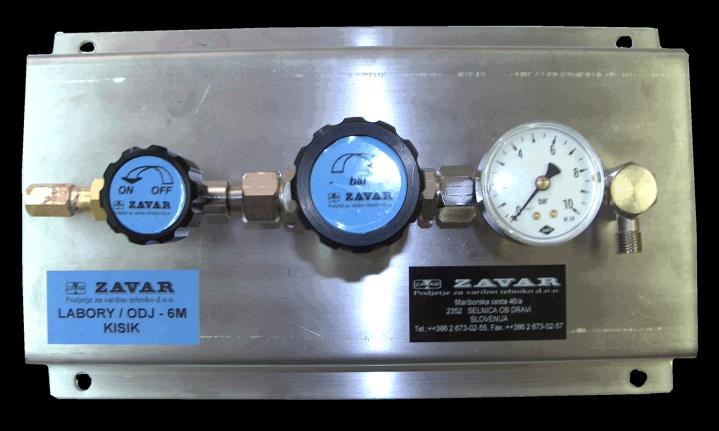

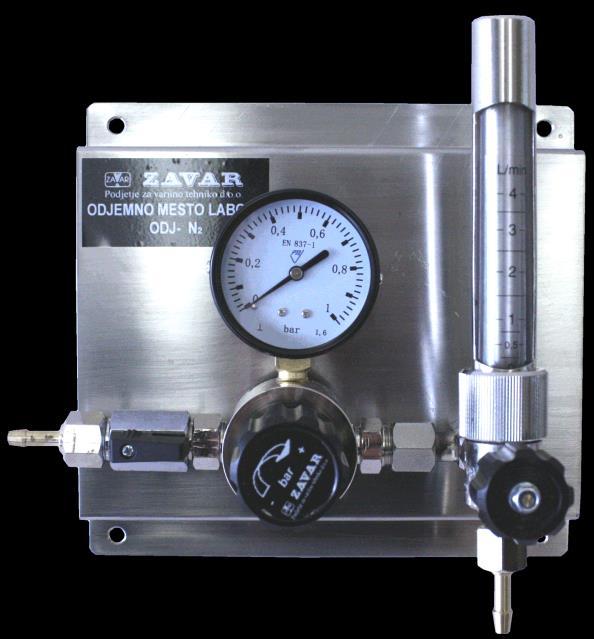

54 ODJEMNO MESTO LABORY ODJ Za pline in plinske mešanice s tlakom v instalaciji do 20 bar in čistosti plina do 5.6 ali manj, za analizno tehniko, kakor tudi za vse splošne laboratorijske potrebe. LABORY ODJ - 6 M ni namenjena za korozivne pline. Vgradi se v bližini porabnika in služi kot drugostopenjska regulacija. Sestavljeno je iz zapornega ventila, regulatorja in manometra. 01 zaporni ventil DN-6 02 enostopenjski regulator tlaka 03 z manometrom LAB ODJ-6M Material ohišja Vhodni LABORY ODJ-6M gorljivi in negorljivi laboratorijski plini medenina G 3/8" LAB ODJ-6M-ROT LABORY ODJ-6M-ROT gorljivi in negorljivi laboratorijski plini medenina G 3/8" LAB ODJ-OM LABORY ODJ-0M gorljivi in negorljivi laboratorijski plini medenina G 3/8" Izvedba mogoča tudi v INOX materialu za čistejše pline. TEHNIČNI PODATKI: Vstopni tlak: 20 bar Izstopni tlak: do 10 bar Čistost plina: 5.6 Material ohišje: medenina M58 ponikljan ali nerjavno jeklo Material membrana: PCTFE Manometer: klasa 2,5 50 mm, 0-16 bar Ventil: igličasti, kroglični, Delovna temperatura: - 20 do 70 C Slika 162; odjemno mesto LABORY ODJ-6M-ROT z rotametrom 0-4 l/min Slika 163; odjemno mesto LABORY ODJ-6M za kisik Slika 164; odjemno mesto LABORY ODJ-0M za kisik

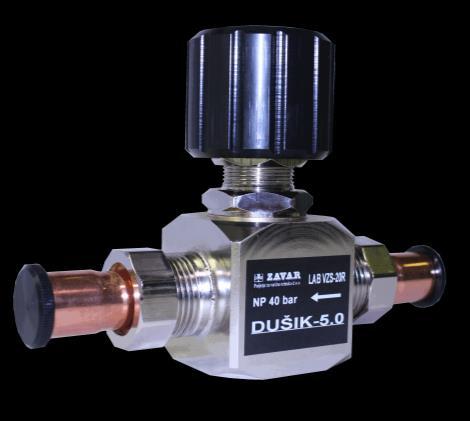

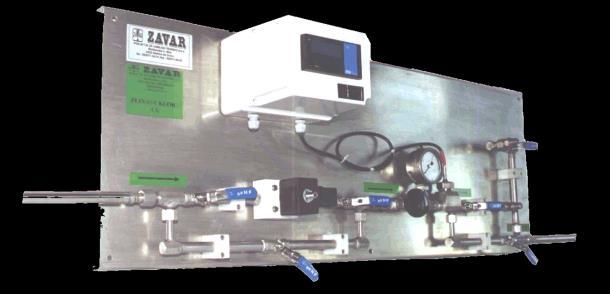

55 JAVLJALNIK PRAZNIH JEKLENK V primeru, da v delovni veji zmanjka plina (pade tlak), SIGNAL 10 signalizira z signalno lučko in zvočnim signalom. Na SIGNAL 10 lahko vežemo več plinov. V primeru gorljivih plinov je izvedba z kontaktnimi manometri v S-izvedbi. V primeru naročila javiti število in vrste plinov. Šifra Tip SIGNAL S SIGNAL 10-S Slika 165; SIGNAL 10 - za 2x1 jeklenka Argona ZAPORNI VENTILI LABORY LABORY VZV so namenjeni za pline in plinske mešanice s tlakom v jeklenki do 200 bar in čistosti plina do 6.0 ali manj, za analizno tehniko, kakor tudi za vse splošne laboratorijske potrebe. LABORY VZV niso namenjeni za korozivne pline. (posebno naročilo) Šifra Tip NO NP Vstopni Izstopni LAB VZV-5 LAB VZV R 3/8" N R 3/8" LAB VZV-10 LAB VZV R 3/4" R 3/4" LAB VZV-15 LAB VZV R 1" R 1" LAB VZV-20 LAB VZV R 1 1/2" R 1 1/2" Priključki so v primeru gorljivih plinov z levim navojem. Izvedbe zapornih ventilov lahko prilagodimo naročniku.. Zaporni ventili LABORY VZS so namenjeni za pline in plinske mešanice s tlakom do 40 bar in čistosti plina do 6.0 ali manj za analizno tehniko, kakor tudi za vse splošne laboratorijske potrebe. LABORY VZS niso namenjeni za korozivne pline. (posebno naročilo). Slika 166; LAB VZS 6 R Šifra Tip NO NP Vstopni Izstopni LAB VZS-6 LAB VZS R 3/8" R 3/8" LAB VZS-10 LAB VZS R 1/2" R 1/2" LAB VZS-15 LAB VZS R 3/4" R 3/4" LAB VZS-20 LAB VZS R 1" R 1" Priključki so v primeru gorljivih plinov z levim navojem. Izvedbe zapornih ventilov lahko prilagodimo naročniku.. Slika 167; LAB VZS 15 R Slika 168; LAB VZS 20 R

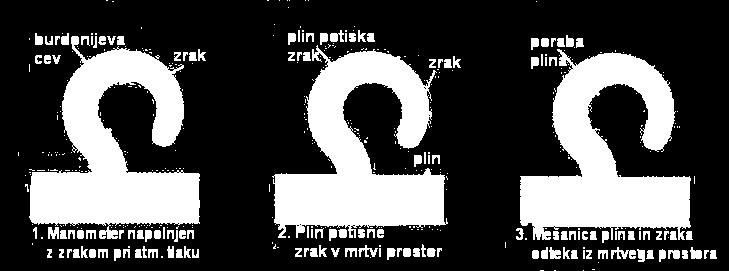

56 POMEMBNOST IZPUSTNO ČISTILNIH VENTILOV Pri menjavi jeklenke v cevni sistem prodre zrak iz okolice. Prve analize so torej kontaminirane z nečistim plinom, kar vpliva na rezultat in običajno so prve analize netočne. Zato se na bateriji namesti dodatni izpustno prepihovalni ventil LABORY VZV-5. Slikovni prikaz podajamo na spodnji sliki. Poznamo dva sistema "čiščenja" in sicer: za inertne, gorljive pline se uporabljajo isti plini; za toksične in korozivne pline pa se uporabljajo inertni plini Metoda prepihovanja se uporablja za čiščenje armaturk v katerih bi se pri menjavi jeklenke v mrtvih kotih lahko nabral zrak (npr. v burdonovki manometra, slika 1) Slika 169; prepihovanje Burdonijeve cevi Metoda prepihovanja "čiščenja": 1. kratko in narahlo odprite in zaprite ventil (01) na jeklenki, 2. pritrditev reducirnega ventila ali priključka (spirale - 02) na jeklenko. 3. zaprite prepihovalni ventil (04), 4. zaprite reducirni ventil (05),(regulator odviti v levo do konca), 5. ventil na jeklenki (01) narahlo odprite in takoj zopet zaprite, 6. izpustite plin skozi prepihovalni ventil (04), 7. postopek od 3 do 6 ponovite od 5 do 15 krat, večja je zahteva po čistosti, večje je število ponovitev, 8. zaprite prepihovalni ventil (04), 9. počasi odprite ventil na jeklenki (01), na reducirnem ventilu (05) nastavite želeni tlak, 10. odprite zaporni ventil (07) Za korozivne in toksične pline za prepihovanje uporabiti inertni plin. IZDELKI PO NAROČILU in dogovoru Pred vsakim naročilom se lahko posvetujete s predstavnikom podjetja, ki vam bo svetoval in pomagal izbrati ustrezno opremo. Opremo bomo prilagodili vašim potrebam in zahtevam. Slika 170; regulacijski sklop za barokomoro Slika 171; regulacijski sklop za klor

57 ZASTOPSTVA

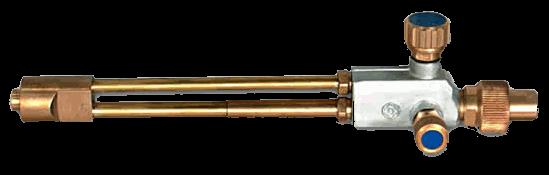

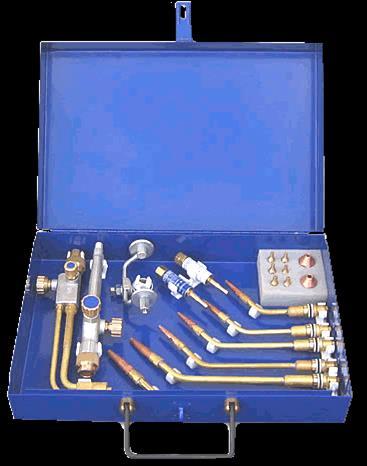

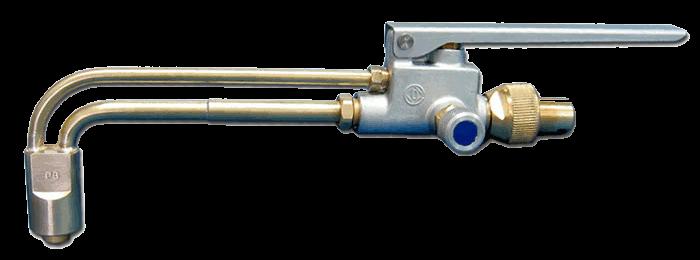

58 TEHNOVAR Beograd Šifra Tip Opis TIM-30 Garnitura za avtogeno varjenje in rezanje / Slika 172; garnitura TIM-30 Šifra Tip Opis T-5002 univerzalno držalo / Slika 173; univerzalno držalo Šifra T-2010 Tip/dolžina ročni rezalnik za acetilen 173 mm obseg rezanja [mm] T-2110 ročni rezalnik za propan-butan 173 mm Slika 174; ročni rezalnik - standard T-3014 ročni rezalnik za acetilen 173 mm z ročico za hitro odpiranje T-3015 ročni rezalnik za propan-butan 173 mm z ročico za hitro odpiranje Slika 175; ročni rezalnik z ročico za hitro odpiranje T-2010/2 ročni rezalnik za acetilen 173 mm z ročico ravno glavo Ostale dolžine rezalnikov po zahtevi. Slika 176; ročni rezalnik z ravno glavo

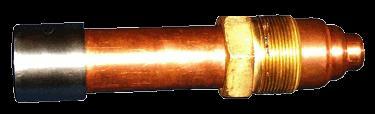

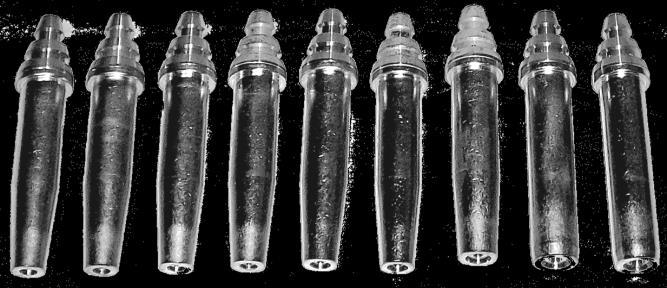

59 Šifra za UNP Šifra za acetilen Debelina rezanja [mm] T-1151 T-1141 rezalna šoba 3-10 T-1152 T-1142 rezalna šoba T-1153 T-1143 rezalna šoba T-1154 T-1144 rezalna šoba M 21x1.5 M 9 Slika 177; Ustnik in šoba za acetilen T-1155 T-1145 rezalna šoba T-1156 T-1146 rezalna šoba T-1170 T-1160 Ustnik T-1171 T-1161 Ustnik M 21x1.5 M 8 Slika 178; Ustnik in šoba za UNP Šifra Tip T-5004 plamenik št. 1 T-5005 plamenik št. 2 T-5006 plamenik št. 3 T-5007 plamenik št. 4 T-5015 plamenik št. 5 T-5016 plamenik št. 6 T-5017 plamenik št. 7 T-5018 plamenik št. 8 Slika 179; plamenik od 1 do

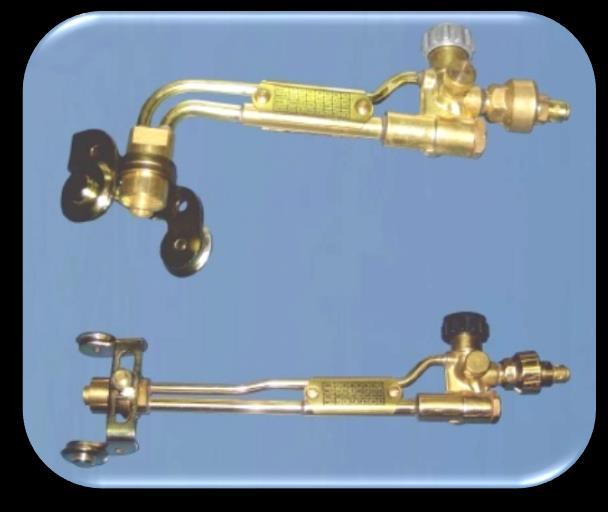

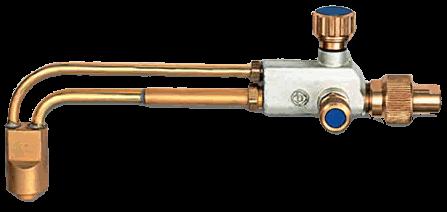

60 Šifra T-2430 Tip/dolžina ročni rezalnik z injektorskimi šobami L=280 obseg rezanja [mm] Slika 180; T-2430 ročni rezalnik z injektorskimi šobami T-2432 ročni rezalnik z z injektorskimi šobami L= Ostale dolžine rezalnikov po zahtevi. Slika 181; T-2432 ročni rezalnik za montažo na univerzalno držalo Injektorske šobe Šifra za UNP/ZP Šifra za acetilen Debelina rezanja [mm] T-2431/0 T-2441/ T-2431/1 T-2441/ T-2431/2 T-2441/ T-2431/3 T-2441/ T-2431/4 T-2441/ T-2431/5 T-2441/ T-2431/6 T-2441/ T-2431/7 T-2441/ Slika 182; injektorske šobe T-2431/8 T-2441/

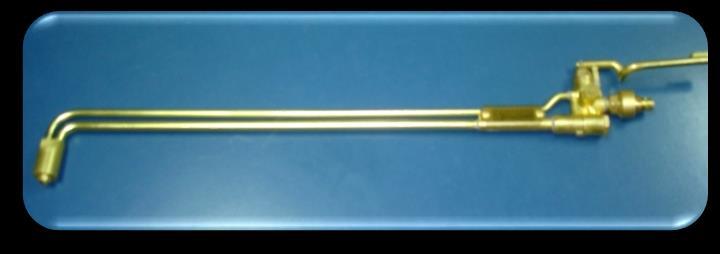

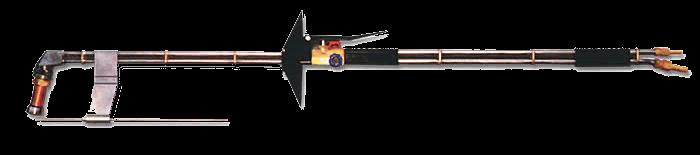

61 Šifra 5029 Tip/dolžina FLEM A1 Dolžina rezalnika: 1695 mm Delovni pritisk: O 2 10 bar, PB 0,8 1,0 bar Priključki: O 2 R 1/2" cev Ø13 mm PB - R 3/8"L cev Ø9 mm obseg rezanja [mm] do Šoba za rezalnik 700 Flemanje do 110 Slika 183; šoba za FLEM A1 Slika 184; FLEM A1 Šifra 5031 Tip/dolžina FLEM A2 Dolžina rezalnika: 1695 mm do 3500 mm Delovni pritisk: O 2 10 bar, PB 0,8 1,0 bar Priključki: O 2 R 1/2" cev Ø13 mm PB - R 3/8"L cev Ø9 mm obseg rezanja [mm] do /2 Šoba za rezalnik Slika 185; šoba za FLEM A2 5030/3 Šoba za rezalnik Slika 186; FLEM A2 Šifra /5 Tip/dolžina FLEM A5 Delovni pritisk: O 2 10 bar, PB 0,8 1,0 bar Priključki: O 2 R 1/2" cev Ø13 mm PB - R 3/8"L cev Ø9 mm Šoba za rezalnik obseg rezanja [mm] Flemanje do 110 Slika 187; šoba za FLEM A5 Slika 188; FLEM A5-60 -

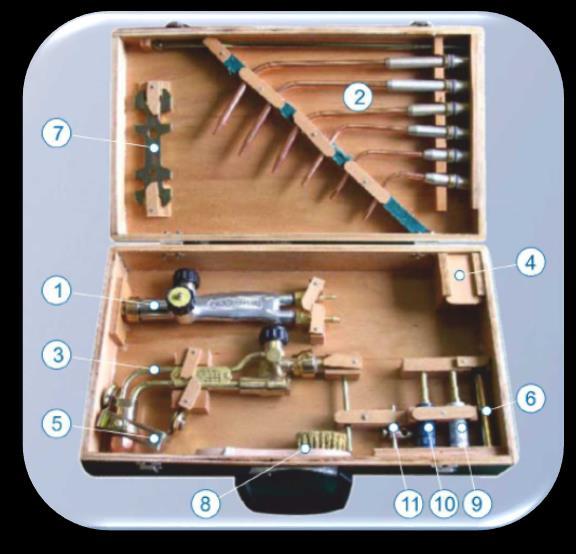

62 TELEOPTIK Beograd Šifra Tip Opis GZV-25 Garnitura za avtogeno varjenje in rezanje / Slika 189; Garnitura GVZ-25 Šifra Te Tip/dolžina ročni rezalnik za acetilen 173 mm obseg rezanja [mm] Te ročni rezalnik za propan-butan 173 mm Te ročni rezalnik za acetilen 173 mm z ravno glavo Te ročni rezalnik za acetilen 173 mm z ročico za hitro odpiranje Slika 190; ročni rezalnik standard in ravni Te ročni rezalnik za propan-butan 173 mm z ročico za hitro odpiranje Slika 191; ročni rezalnik - z ročico za hitro odpiranje, dolžine 600mm Ostale dolžine (npr. 367mm, 487mm, 600mm) rezalnikov po zahtevi

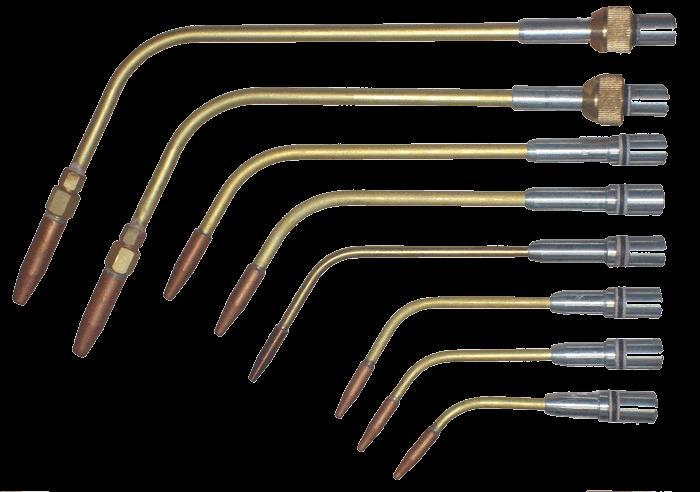

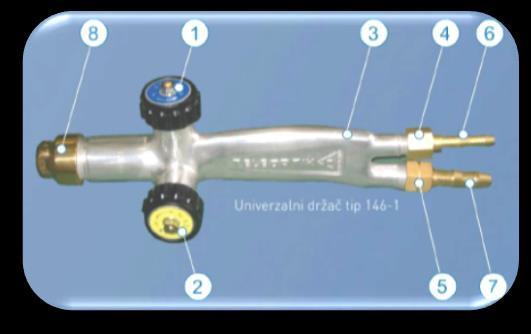

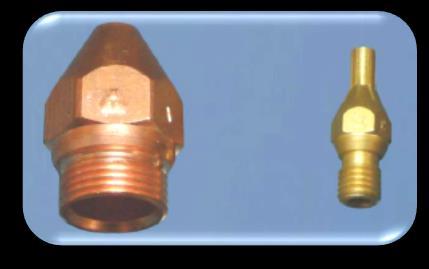

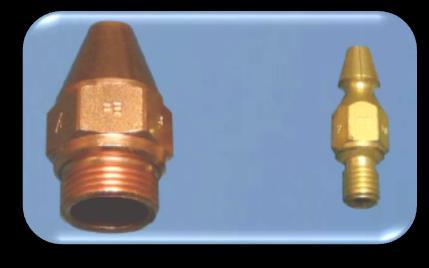

63 Šifra Tip Opis Te univerzalno držalo / Slika 192; univerzalno držalo Šifra Tip Te plamenik št. 1 Te plamenik št. 2 Te plamenik št. 3 Te plamenik št. 4 Te plamenik št. 5 Te plamenik št. 6 Te plamenik št. 7 Te plamenik št. 8 Slika 193; plamenik št. 8 in 4 Šifra za UNP Šifra za acetilen Debelina rezanja [mm] Te Te rezalna šoba 3-10 Te Te rezalna šoba Te Te rezalna šoba Te Te rezalna šoba Te Te rezalna šoba M 21x1.5 M 8 Slika 194; Ustnik in šoba za UNP_ Te-852. Te Te rezalna šoba Te Te Ustnik Te Te Ustnik M 21x1.5 M 9 Slika 195; Ustnik in šoba za acetilen_ Te

64 CNC struženje Nudimo usluge struženja na najnovejšem CNC stružnim centrom. CNC stružni center omogoča struženje in frezanje v enem postopku. Opremljen je z najnovejšim sistemom SIEMENS 840D kateri je podprt s SIEMENS-SHOPTURN programskim paketom. Podatki: maksimalni premer 255mm, maksimalna dolžina struženja 550mm, revolver 12 pozicijski, gnana C os, gnano nasprotno vreteno, transporter ostružkov. Za izdelavo ponudbe, nam pošljite risbo po faxu ali na elektronski naslov

65 Zapiski

66 Praktični napotki Vsi pretoki v katalogu so podani za zrak. Za ustrezen pretok v določen plin je potrebno preračunati po naslednji tabeli: Pretvorni faktor "k" Pretvorba plinske zmesi propan-butan C2H2 = zrak(l/min, m 3 /h) * 1,04 1 kg = 0,45l H2 = zrak(l/min, m 3 /h) * 3,75 1 l = 2,20 kg O2 = zrak(l/min, m 3 /h) * 0,95 N2 = zrak(l/min, m 3 /h) * 1,02 propan = zrak(l/min, m 3 /h) * 0,80 Z.P. = zrak(l/min, m 3 /h) * 1,25 butan = zrak(l/min, m 3 /h) * 0,68 Ar = zrak(l/min, m 3 /h) * 0,85 CO2 = zrak(l/min, m 3 /h) * 0,81 metan = zrak(l/min, m 3 /h) * 1,33 CO = zrak(l/min, m 3 /h) * 1,02 Pretvarjanje pretočnih količin: Neznanka l/min m3/h m3/s l/h l/min V 1 V x 0,06 V / V x 60 m3/h V V x 16,67 1 V / V x m3/s V V x V x V x 3.6 x 10 6 l/h V V / 60 V / V x 3.6 x Kvaliteta tehničnih gumenih plošč: temperaturno območje: od - 40 do +70 C lastnosti: + dobra elastičnost in gibkost + visoke fizikalne in mehanske vrednost + odpornost na razredčene kisline in baze - slabša temperaturna obstojnost - ni obstojen na bencin in olja kavčuk temperaturno območje: od -40 do +100 C lastnosti: + dokaj dobra temperaturna obstojnost + dobre mehanske vrednosti - ni obstojen na bencin in olja - odpornost na razredčene kisline in baze NR - naravni kavčuk SBR - stirenbutadienski temperaturno območje: od -20 do C lastnosti: + visoke fizikalne in mehanske vrednosti + dobro ozonsko obstojen + obstojen na alifatska olja - ni obstojen na bencin CR - kloroprenski kavčuk EPDM - etilenpropilenski kavčuk temperaturno območje: od - 40 do C lastnosti: + dobra temperaturna obstojnost + dobro ozonsko obstojen + obstojen na polarne raztopine NBR - akrilonitrilni kavčuk temperaturno območje: od - 20 do +120 C lastnosti: + dobre mehanske lastnosti + odporen na rastlinska in mineralna olja + odporen na bencin z do 30 % vsebnosti aromatov - nizka elastičnost - slaba ozonska obstojnost IIR - klorobutilni kavčuk temperaturno območje: od - 20 do C lastnosti: + dobro toplotno obstojen + ozonsko obstojen + obstojen na polarne raztopine + odporen na kisline in baze - ni odporen na bencin in olja IIR - butilni, CL e iz zmesi, ki ustrezajo BGA standardom, da se lahko uporabljajo v stiku s prehrambnimi izdelki in pitno vodo. Standardna izvedba gumene plošče prehrambne kvalitete je obojestransko gladka, opečno rdeče barve in trdote 40 ShA

67 Dodatne informacije ZAVAR d.o.o. tel.: 02/ fax.: 02/ Direktor Tomaž Tement, dipl. ing., E.W.E. tel.: 02/ mobi: 041/ Plinska tehnika Franc Bračko tel.: 02/ Tajništvo Boris Bojanovič tel.: 02/ Servis na terenu Damijan Miuc Mobi: 041/
