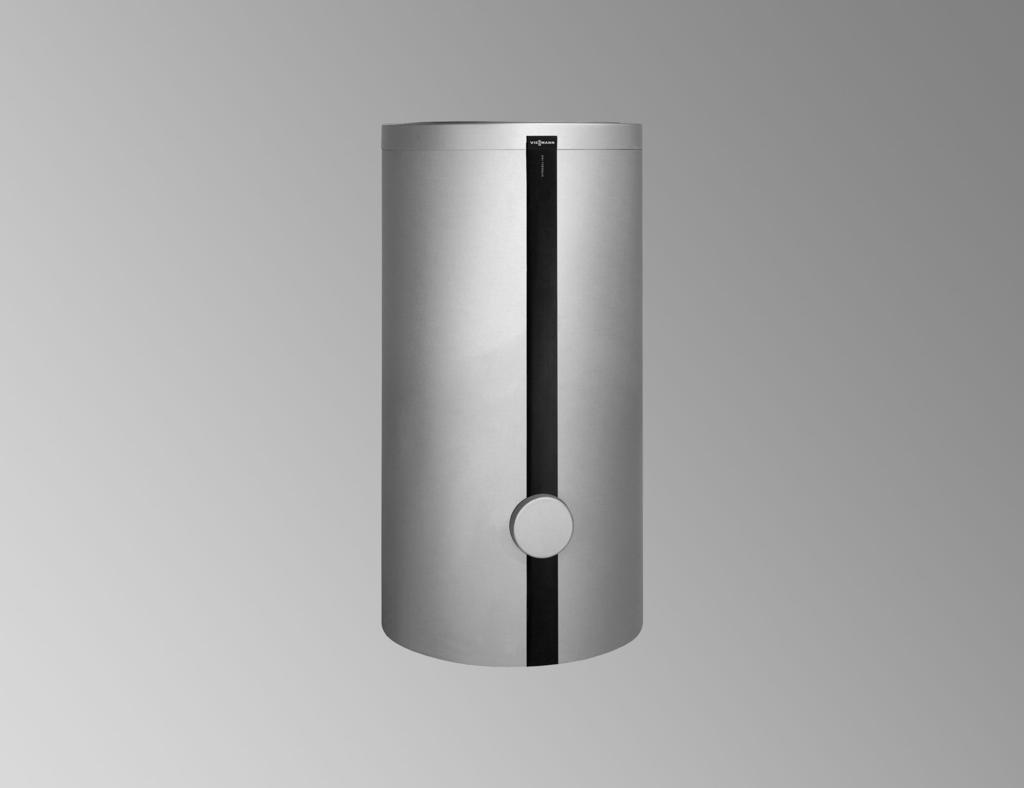

VIESMANN VITOCELL 100-V Pokončen ogrevalnik sanitarne vode Prostornina 390 l

Transcript

1 VIESMANN VITOCELL -V Pokončen ogrevalnik sanitarne vode Prostornina 39 l Podatkovni list Naroč. št. in cene: glejte cenik VITOCELL -V Tip CVW Pokončen ogrevalnik sanitarne vode jeklen, z emajliranjem Ceraprotect 4/215

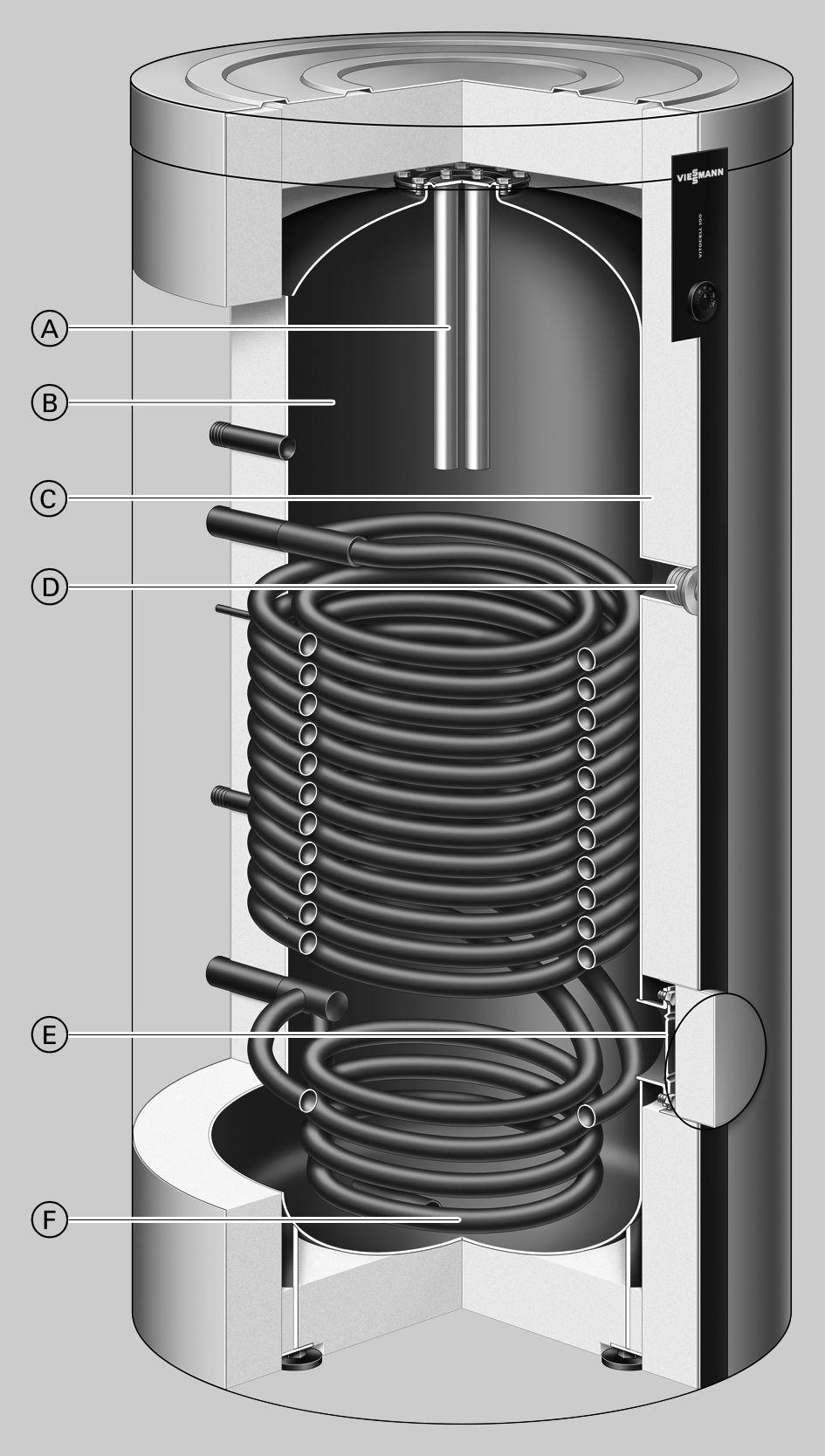

2 Informacije o proizvodu Emajliran, notranje ogrevan ogrevalnik za ogrevanje sanitarne vode za uporabo s toplotnimi črpalkami, talnimi ogrevalnimi kotli, stenskimi kotli in/ali solarnimi sistemi, oz. z električnim grelnim vstavkom. Primeren za naprave po DIN 1988, EN in DIN 4753 Povzetek prednosti Posebej zasnovan za ogrevanje sanitarne vode s toplotnimi črpalkami in kondenzacijskimi kotli. Velika površina prenosnika toplote skrbi za učinkovit prenos toplote. Proti koroziji zaščiten jeklen rezervoar ogrevalnika z emajliranjem Ceraprotect Dodatna katodna zaščita z magnezijevo anodo, tokovna anoda dobavljiva kot pribor Ogrevanje celotne količine vode z ogrevalno spiralo, ki je speljana globoko do dna ogrevalnika Veliko udobje tople vode zaradi hitrega, enakomernega ogrevanja preko obsežno dimenzionirane ogrevalne spirale Majhne toplotne izgube zaradi učinkovite neprekinjene toplotne izolacije za olajšanje vnosa je snemljiva. Po želji se lahko vključita do dva električna grelna vstavka in solarni sistem (preko eksternega kompleta prenosnika toplote). Vitocell -V, tip CVW A Magnezijeva ali tokovna anoda B Jeklen rezervoar ogrevalnika z emajliranjem Ceraprotect C Učinkovita neprekinjena toplotna izolacija D Priključek za električni grelni vstavek EHE E Kontrolna in čistilna odprtina (tudi za vgradnjo električnega grelnega vstavka EHE) F Ogrevanje celotne količine vode z ogrevalno spiralo, ki je speljana globoko do dna ogrevalnika 2 VIESMANN VITOCELL -V

3 Tehnični podatki Za ogrevanje sanitarne vode s toplotnimi črpalkami do 16 kw in sončnimi kolektorji, primeren tudi za ogrevalne kotle in daljinska ogrevanja. Primeren za naslednje naprave: Temperatura sanitarne vode do 95 C Temperatura vtoka ogrevalne vode do 1 C Temperatura vtoka solarnega medija do 14 C Obratovalni tlak na strani ogrevalne vode do bar (1, MPa) Obratovalni tlak na strani solarnega medija do bar (1, MPa) Obratovalni tlak na strani sanitarne vode do bar (1, MPa) Tip CVW Prostornina ogrevalnika l 39 DIN registrska št. 9W173-13MC/E Stalna kapaciteta pri ogrevanju sanitarne vode z na 45 C in temperaturi vtoka ogrevalne vode pri spodaj navedenem volumskem pretoku ogrevalne vode Stalna kapaciteta pri ogrevanju sanitarne vode z na C in temperaturi vtoka ogrevalne vode pri spodaj navedenem volumskem pretoku ogrevalne vode 9 C kw 9 l/h C kw 87 l/h C kw 77 l/h 1892 C kw 48 l/h 1179 C kw 26 l/h C kw 98 l/h C kw 78 l/h C kw 54 l/h 929 Volumski pretok ogrevalne vode za navedene stalne kapacitete m 3 /h 3, Pretok na mestu odvzema l/min 15 Odvzemna količina vode Brez dogrevanja Volumen ogrevalnika ogret na 45 C, l 28 Voda s t = 45 C (konstantno) Volumen ogrevalnika ogret na 55 C, l 28 voda s t = 55 C (konstantno) Čas zagrevanja pri priključitvi toplotne črpalke z nazivno toplotno močjo 16 kw in temperaturo vtoka ogrevalne vode 55 ali 65 C pri ogrevanju sanitarne vode z na 45 C min pri ogrevanju sanitarne vode z na 55 C min 77 Maks. priključna moč toplotne črpalke kw 16 pri temperaturi vtoka ogrevalne vode 65 C in temperaturi sanitarne vode 55 C in navedem volumskem pretoku ogrevalne vode Maks. aperturna površina, ki jo je možno priključiti na komplet solarnega prenosnika toplote (pribor) Vitosol-F m 2 11,5 Vitosol-T m 2 6 Koeficient kapacitete N L v povezavi s toplotno črpalko Akumulacijska temperatura ogrevalnika 45 C 2,4 C 3, Potrebna toplota za pripravljenost q BS pri temperaturni diferenci 45 K po kwh/24 h EN 12897:26 1,8 Dimenzije Dolžina (7) s toplotno izolacijo mm 859 brez toplotne izolacije mm 6 Skupna širina s toplotno izolacijo mm 923 brez toplotne izolacije mm 881 Višina s toplotno izolacijo mm 1624 brez toplotne izolacije mm 1522 Prekucna mera brez toplotne izolacije mm 15 Teža s toplotno izolacijo kg 19 Skupna obratovalna teža kg 582 z električnim grelnim vstavkom Količina ogrevalne vode l 27 Ogrevalna površina m 2 4,1 Priključki Vtok in povratek ogrevalne vode (zunanji navoj) R 1¼ Hladna voda, topla voda (zunanji navoj) R 1¼ Komplet solarnega prenosnika toplote (zunanji navoj) R ¾ VITOCELL -V VIESMANN 3

4 Tehnični podatki (nadaljevanje) Tip CVW Cirkulacija (zunanji navoj) R 1 Električni grelni vstavek (notranji navoj) Rp 1½ Energijski razred B Opozorilo glede stalne kapacitete Pri projektiranju z navedeno oz. ugotovljeno stalno kapaciteto se mora načrtovati ustrezna obtočna črpalka. Navedena stalna kapaciteta se doseže le, če je nazivna toplotna moč ogrevalnega kotla stalne kapacitete. WW ELH1 ELH2/R 422 Z HV SPR1 WW2 SPR2 HR KW/E SPR E ELH1 ELH2 HR HV KW R Praznjenje Nastavek za električni grelni vstavek Prirobnična odprtina za električni grelni vstavek Povratek ogrevalne vode Vtok ogrevalne vode Hladna voda Kontrolna in čistilna odprtina s prirobničnim prekritjem SPR1 Potopni tulec senzorja temperature ogrevalnika regulacije temperature ogrevalnika (notranji premer 7 mm) SPR2 Potopni tulec senzorja temperature kompleta solarnega prenosnika toplote (notranji premer 16 mm) WW1 Topla voda WW2 Topla voda iz solarnega prenosnika toplote Z Cirkulacija Koeficient kapacitete N L Po DIN 478, brez omejitve temperature povratka. Akumulacijska temperatura ogrevalnika T ogr = temperatura dotoka hladne vode + K +5 K/ K Koeficient kapacitete N L pri temperaturi vtoka ogrevalne vode 9 C 16,5 8 C 15,5 7 C 12, Opozorilo glede koeficienta kapacitete N L Koeficient kapacitete N L se spreminja z akumulacijsko temperaturo ogrevalnika T ogr. Orientacijske vrednosti T ogr = C 1, N L T ogr = 55 C,75 N L T ogr = C,55 N L T ogr = 45 C,3 N L Kratkočasna kapaciteta (v času minut) Nanašajoč se na koeficient kapacitete N L. Ogrevanje sanitarne vode z na 45 C brez omejitve temperature povratka. Kratkočasna kapaciteta (l/ min) pri temperaturi vtoka ogrevalne vode 9 C 54 8 C C 455 Maks. odvzemna količina (v času minut) Nanašajoč se na koeficient kapacitete N L. Z dogrevanjem. Ogrevanje sanitarne vode z na 45 C. Maks. odvzemna količina (l/min) pri temperaturi vtoka ogrevalne vode 9 C 54 8 C 52 7 C 46 4 VIESMANN VITOCELL -V

5 Tehnični podatki (nadaljevanje) Upori pretoka Upor pretoka mbar kpa 3 1,8,6,5,4, Volumski pretok sanitarne vode v l/h Upor pretoka sanitarne vode Upor pretoka mbar kpa 1,8,6,5,4, Volumski pretok ogrevalne vode v l/h 8 Upor pretoka na strani ogrevalne vode VITOCELL -V VIESMANN 5

6 Tehnični podatki (nadaljevanje) Stalna kapaciteta Stalna kapaciteta v kw Temperatura vtoka ogrevalne vode... C , m³/h 17 mbar 4, m³/h 112 mbar 3, m³/h 65 mbar Ogrevanje sanitarne vode z na... C , m³/h 45 3 mbar 1, m³/h 8 mbar Količina ogrevalne vode... m³/h Padec tlaka na strani ogrevalne vode... mbar Temperaturna diferenca ogrevalne vode (ΔT) v K 45 Dobavno stanje Vitocell -V, tip CVW Jeklen ogrevalnik sanitarne vode z emajliranjem Ceraprotect. S privarjenim potopnim tulcem za senzor temperature ogrevalnika ali regulator temperature (notranji premer 7 mm) in privarjenim potopnim tulcem za senzor temperature kompleta solarnega prenosnika toplote (notranji premer 16 mm). Postavitvene noge Magnezijeva zaščitna anoda Snemljiva toplotna izolacija Barva toplotne izolacije s prevleko iz umetne mase je vitosrebrna. Navodila za projektiranje Garancija Naša garancija za ogrevalnik sanitarne vode predpostavlja, da ogrevana voda ustreza kakovosti pitne vode, in da obstoječe naprave za pripravo vode brezhibno delujejo. 6 VIESMANN VITOCELL -V

7 Navodila za projektiranje (nadaljevanje) Površina prenosa toplote Proti koroziji odporna, zavarovana površina prenosa toplote (sanitarna voda/nosilec toplote) ustreza izvedbi C po DIN Električni grelni vstavek Pri uporabi proizvodov drugega proizvajalca mora imeti uvojno ogrevalno telo neogrevano dolžino min. mm in električni grelni vstavek mora biti primeren za uporabo v emajliranih ogrevalnikih sanitarne vode. Priključitev na strani sanitarne vode Priključitev po DIN 1988 L D A B R P C E F G HK E E K M N E O L S K A Sanitarna voda B Cirkulacijski vod C Vidno ustje izpihovalnega voda D Varnostni ventil E Zaporni ventil F Regulacijski ventil pretoka (vgradnja se priporoča) G Priključek manometra H Protipovratni ventil K Praznjenje L Hladna voda M Filter pitne vode N Reducirni tlačni ventil O Protipovratni ventil/ločilnik cevi P Protipovratna loputa, vzmetno obremenjena R Cirkulacijska črpalka S Membranska tlačna raztezna posoda, primerna za sanitarno vodo Vgraditi se mora varnostni ventil. Priporočilo: varnostni ventil montirajte nad zgornjim robom ogrevalnika. Tako je zaščiten pred onesnaženjem, poapnenjem in visoko temperaturo. Razen tega pri delih na varnostnem ventilu ni potrebno izprazniti ogrevalnika sanitarne vode. Namenska uporaba V skladu z namenom uporabe je dovoljeno pripravo instalirati in uporabljati v zaprtih ogrevalnih sistemih po EN / DIN 1988 ali solarnih sistemih po EN ob upoštevanju pripadajočih navodil za montažo, servisiranje in rokovanje. Ogrevalniki sanitarne vode so predvideni izključno za akumulacijo in ogrevanje vode s kakovostjo pitne vode, hranilniki ogrevalne vode izključno za polnilno vodo s kakovostjo pitne vode. Sončni kolektorji smejo obratovati le z nosilnimi mediji toplote, ki jih dovoli proizvajalec. Namenska uporaba predpostavlja, da je instalacija izvedena na stalnem mestu, v povezavi z dovoljenimi in za napravo specifičnimi komponentami. Gospodarska in industrijska uporaba v drug namen, kot za ogrevanje zgradbe ali sanitarne vode, velja kot nenamenska. Uporabo, ki presega namensko uporabo, mora v konkretnem primeru dovoliti proizvajalec. VITOCELL -V VIESMANN 7

8 Navodila za projektiranje (nadaljevanje) Nenamenska uporaba priprave ali nestrokovno rokovanje (npr. odpiranje priprave s strani uporabnika) je prepovedano in pomeni izključitev jamstva proizvajalca. Kot nenamenska uporaba se razume tudi spreminjanje namenske funkcije komponent sistema (npr. direktno ogrevanje sanitarne vode v kolektorju). Upoštevati je treba določila, posebej za higieno pitne vode. Pribor Varnostna skupina po DIN 1988 bar (1 MPa): Naroč.št DN 2/R 1 Maks. moč ogrevanja: 1 kw Sestavni deli: Zaporni ventil Protipovratni ventil in preizkuševalni nastavek Priključni nastavek manometra Membranski varnostni ventil Komplet solarnega prenosnika toplote Naroč. št Za priključitev sončnih kolektorjev na ogrevalnik sanitarne vode. Primeren za naprave po DIN Do skupne trdote pitne vode 2 dh (3,6 mol/m 3 ). Dopustne temperature Solarni medij 14 C Ogrevalna voda 1 C Sanitarna voda pri obratovanju z ogrevalnim kotlom 95 C pri obratovanju s solarnim sistemom C Dopustni obratovalni tlak bar solarni medij, ogrevalna in sanitarna voda (1, MPa) Preizkuševalni tlak 13 bar solarni medij, ogrevalna in sanitarna voda (1,3 MPa) Minimalni odmik od stene 3 mm za vgradnjo kompleta solarnega prenosnika toplote A 194 A A Komplet solarnega prenosnika toplote Regulator temperature Naroč. št S termostatskim sistemom Z nastavitvenim gumbom na zunanji strani ohišja Brez potopnega tulca Pri Viessmann ogrevalnikih sanitarne vode je potopni tulec del dobavnega obsega. S tirnico za prigraditev na ogrevalnik sanitarne vode ali na steno 8 VIESMANN VITOCELL -V

9 Pribor (nadaljevanje) Nastavitveno območje 3 do C, možnost prestavitve do 1 C Preklopna diferenca maks. 11 K Preklopna moč 6(1,5) A 2 V~ Preklopna funkcija pri rastoči temperaturi z 2 na Tehnični podatki Priključitev Trižilni vodnik s prečnim prerezom 1,5 mm 2 Vrsta zaščite IP 41 po EN 529 DIN reg. št. DIN TR 1168 Obtočna črpalka za ogrevanje ogrevalnika Naroč.št in Naroč. št Tip črpalke Yonos PARA 25/6 Yonos PARA 3/6 Napetost V~ Odvzem moči W Priključitev G 1½ 2 Priključni vodnik m 5, 5, za ogrevalne kotle do 4 kw od 4 do 7 kw p-v Črpalna višina mbar 3 2 kpa 3 2 maks.,5 1 1,5 2 2,5 3 3,5 Črpalna količina v m³/h Črpalna višina mbar 3 2 kpa 3 2,5 1 1,5 2 2,5 3 3,5 Črpalna količina v m³/h Δp-v (variabilno) Δp-c (konstantno) VITOCELL -V VIESMANN 9

10 Pribor (nadaljevanje) Obtočna črpalka za ogrevanje ogrevalnika Naroč.št Naroč.št Tip črpalke Stratos 4/1-4 Napetost V~ 23 Odvzem moči W Priključitev DN 4 Priključni vod m 5, za ogrevalne kotle nad 7 kw Črpalna višina mbar 3 2 kpa 3 2 Δp-v (variabilno) min. maks Črpalna količina v m³/h Črpalna višina mbar 3 2 kpa 3 2 Δp-c (konstantno) min. maks Črpalna količina v m³/h Električni grelni vstavek EHE Uporabi se lahko le pri mehki do srednje trdi vodi do 14 dh (stopnja trdote 2/2,5 mol/m 3 ) Vrsta toka in nazivna napetost 3/N/PE 4 V/ Hz Vrsta zaščite: IP 44 Območje moči maks. 6 kw Nazivni odvzem, normalno obratovanje/hitro zagrevanje kw Nazivni tok A 8,7 8,7 8,7 Čas ogrevanja z na C ELH1 (spodaj) h 8,5 4,3 2,8 ELH2 (zgoraj) h 4, 2, 1,3 VIESMANN VITOCELL -V

11 Pribor (nadaljevanje) Notranje ogrevan ogrevalnik sanitarne vode za ogrevanje sanitarne vode z električnim grelnim vstavkom EHE Vitocell -V Prostornina ogrevalnika l 39 Z grelnim vstavkom ogrevana količina ELH1 (spodaj) l 294 ELH2 (zgoraj) l 136 Dimenzije (z električnim grelnim vstavkom EHE) Širina a ELH1 (spodaj) mm 41 Širina b ELH2 (zgoraj) mm 28 Minimalni odmik od stene mm 6 za vgradnjo električnega grelnega vstavka EHE Teža Vitocell -V kg 19 Električni grelni vstavek EHE 2/4/6 kw kg 2 b ELH2 ELH1 a Vitocell -V z 2 električnima grelnima vstavkoma EHE VITOCELL -V VIESMANN 11

12 Pridržujemo si pravico do tehničnih sprememb! Viessmann d.o.o. Cesta XIV. divizije 116a 2 Maribor telefon: 2 / telefaks: 2 / VIESMANN VITOCELL -V
