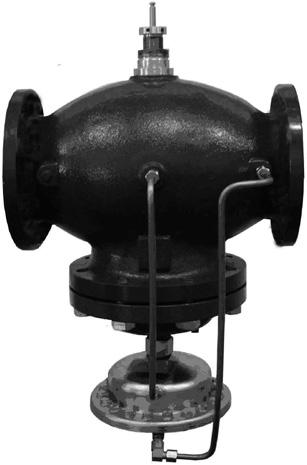

Regulator pretoka z integriranim regulacijskim ventilom (PN 16, 25, 40*) AFQM, AFQM 6 vgradnja v dovod in povratek

Transcript

1 Tehnični opis Regulator pretoka z integriranim regulacijskim ventilom (PN 16, 5, 40*) AFQM, AFQM 6 vgradnja v dovod in povratek Opis AFQM 6 DN 40, 50 AFQM DN AFQM DN AFQM(6) je regulator pretoka brez pomožne energije z integriranim regulacijskim ventilom, ki se po navadi uporablja v sistemih daljinskega ogrevanja. Regulator se zapre, ko se preseže nastavljena maks. vrednost pretoka. V kombinaciji z Danfossovimi elektromotornimi pogoni AMV(E) ga je možno regulirati z elektronskimi regulatorji EC in drugimi regulatorji. Regulator ima regulacijski ventil z nastavljivim omejevalnikom pretoka, priključni vrat za elektromotorni pogon in tlačni pogon z regulacijsko membrano. Regulacijski ventil je lahko: - brez tlačne razbremenitve (AFQM 6 DN 40-50) ali pa ima - tlačno razbremenitev (AFQM DN 65-50). Regulatorji se uporabljajo z elektromotornimi pogoni Danfoss: AFQM 6 PN 16/5, AFQM PN5 DN AMV(E) 410 1) z ročnim posredovanjem: - AMV(E) 65x + adapter 065B357 s povratno vzmetjo: - AMV(E) 413 1) - AMV(E) 658 SD ) + adapter 065B357 AFQM PN 5 DN AMV(E) 610 1) - AMV(E) 65x + adapter 065B357 s povratno vzmetjo: - AMV(E) 613 1) s povratno vzmetjo in ročnim posredovanjem: - AMV(E) 613 H 1) - AMV(E) 658 SD ) + adapter 065B357 1) v procesu prenehanja proizvodnje ) ni odobreno po DIN AFQM PN 16 DN z - AMV(E) 55, 56, - AMV(E) 65x AFQM PN 16 DN z - AMV(E) 85, 86 AFQM 6 in AFQM PN 5 skupaj z AMV(E) 413 ali AMV(E) 613 so v skladu s standardom EN Glavni podatki: DN k VS m 3 /h Območje pretoka, 40 m 3 /h PN 16, 5 * PN 40 na izrecno zahtevo Omejevalnik pretoka p b : 0, ali 0,5 bara Temperatura: - obtočna voda/mešanica vode in do 30 % glikola: 150 C za DN C za DN Priključki: - prirobnica VD.R.A5.36 Danfoss 0/014 1

2 Naročanje Primer: Regulator pretoka z integriranim regulacijskim ventilom, DN 65; kvs 50; PN 16, omejevalnikom pretoka Δpb 0, bara, t maks 150 C in prirobnico - 1 Regulator AFQM DN 65 Nar. št.: 003G6056 Regulator boste prejeli v celoti sestavljen, vključno z impulznimi cevmi med ventilom in pogonom. Elektromotorni pogon AMV(E) je treba naročiti ločeno. Regulator AFQM 6 Slika Regulator AFQM Slika k VS m 3 /h PN Priključek Nar. št G G1083 Prirobnica EN G G k VS Nar. št. PN Priključek (m 3 /h) ΔP b =0, bara ΔP b =0,5 bara 003G G G G G G G G G G Prirobnica EN G G G G G G G G1091 Servisni kompleti Slika Tip k VS (m 3 /h) Nar. št. Vložek ventila 65/80 50/80 065B /15 15/ B795 Vložek regulacijskega ventila B B973 Tip Za regulator Δp b (bar) Nar. št. AFQM 6 003G104 0, Tlačni pogon 003G106 AFQM 0,5 003G107 VD.R.A5.36 Danfoss 0/014

3 Tehnični podatki Ventil AFQM 6 Nazivni premer vrednost k VS Območje maks. nastavitve pretoka od, 3, m 3 /h p 1) b = 0, bar do Hod mm 8 1 Regulacijsko razmerje > 1:0 Regulacijska karakteristika inearna Kavitacijski faktor z 0,55 0,5 Puščanje glede na standard IEC 534 % od k VS 0,01 Nazivni tlak PN 16, 5 Min. diferenčni tlak glejte zaznamek ) Maks. tlačna razlika za PN 16 bar 16 Maks. tlačna razlika za PN 5 0 Medij Obtočna voda / mešanica vode in do 30% glikola ph medija Min. 7, maks. 10 Temperatura medija C 150 Priključki Prirobnica Materiali Telo ventila PN 16 Siva litina EN-GJ-50 (GG-5) PN 5 Nodularna litina EN-GJS T (GGG-40.3) Sedež ventila DP, CV Nerjaveče jeklo, mat. št Krožnik ventila DP, CV Nerjaveče jeklo, mat. št Tesnjenje DP EPDM Tesnjenje CV Kovinsko Sistem za tlačno Vložek regulacijskega ventila - razbremenitev Vložek ventila Meh (nerjaveče jeklo, mat. št ) Opomba: DP regulator diferenčnega tlaka, CV regulacijski ventil 1) p b diferenčni tlak preko omejevalnika pretoka ) Je odvisen od pretoka in vrednosti k VS ventila; za Q set = Q max -> p min 0,5 bara; za Q set < Q max -> p Pogon AFQM 6 Za ventil min Q k VS pb pogona cm 50 Maks. obratovalni tlak 5 bar Dif. tlak omejevalnika pretoka P b 0, Materiali Ohišje Nerjaveče jeklo mat. št Membrana EPDM (ojačana z vlakni) Impulzna cev Nerjaveča jeklena cev Ø10 0,8 mm VD.R.A5.36 Danfoss 0/014 3

4 Tehnični podatki (nadaljevanje) Ventil AFQM Nazivni premer vrednost k VS m 3 /h od 5,6 8,0 1, Območje p 1) b = 0, bar maks. do m nastavitve /h od 5,6 8,0 1, pretoka p 1) b = 0,5 bar do Hod mm Regulacijsko razmerje > 1:0 > 1:5 > 1:30 Regulacijska karakteristika inearna Kavitacijski faktor z 0,5 0,4 0,35 0,3 0,3 0, 0, Puščanje glede na standard IEC 534 % od k VS 0,01 Nazivni tlak PN 16, 5 16 Min. diferenčni tlak glejte zaznamek ) Maks. tlačna razlika za PN 16 bar Maks. tlačna razlika za PN Medij Obtočna voda / mešanica vode in do 30 % glikola ph medija Min. 7, maks. 10 Temperatura medija C Priključki Prirobnica Materiali Telo ventila PN 16 PN 5 Siva litina EN-GJ-50 (GG-5) Nodularna litina EN-GJS T (GGG-40.3) Sedež ventila DP, CV Nerjaveče jeklo mat. št Krožnik ventila DP, CV Nerjaveče jeklo, mat. št Nerjaveče jeklo, mat. št Tesnjenje DP, CV Sistem za tlačno razbremenitev Vložek regulacijskega ventila Vložek ventila Opomba: DP regulator diferenčnega tlaka, CV regulacijski ventil 1) p b diferenčni tlak preko omejevalnika pretoka Meh (nerjaveče jeklo, mat. št ) EPDM ) Je odvisen od pretoka in vrednosti k VS ventila; za Q set = Q max -> p min 0,5 bara; za Q set < Q max -> p Pogon AFQM Za ventil min - Bat Membrana (EPDM) Q k VS pb pogona cm 50 Maks. obratovalni tlak 16 ali 5 bar Dif. tlak omejevalnika pretoka p b 0, ali 0,5 Materiali Ohišje Nerjaveče jeklo m. št Membrana EPDM (ojačana z vlakni) Impulzna cev Nerjaveča jeklena cev Ø10 0,8 mm 4 VD.R.A5.36 Danfoss 0/014

5 Aplikacija - vgradnja v povratek Neposredno priključen ogrevalni sistem Posredno priključen ogrevalni sistem - vgradnja v dovod Neposredno priključen ogrevalni sistem Posredno priključen ogrevalni sistem Položaji vgradnje DN T max 10 C Regulatorje lahko vgradite z (priključnim vratom) elektromotornim pogonom v vodoravnem položaju ali obrnjen navzgor. DN T max 10 C DN T max > 10 C DN Regulatorje lahko vgradite z (priključknim vratom) elektromotornim pogonom, obrnjenim navzgor. DN T max > 10 C DN VD.R.A5.36 Danfoss 0/014 5

6 Tlačno temperaturni diagram maks maks PN 16 delovno področje EN-GJ-50 (GG-5) PN 5 delovno področje EN-GJS-400 (GGG-40.3) Maks. dovoljen delovni tlak kot funkcija temperature medija (v skladu s standardom EN 109-) Diagram pretoka Diagram z nastavitvami in dimenzioniranjem Povezava med dejanskim pretokom in številom vrtljajev omejevalnika pretoka. Dane vrednosti so približne. hod DN 50 k VS 400 DN 150 k VS 80 DN 00 k VS 30 DN 15 k VS 160 DN 100 k VS 15 DN 80 k VS 80 pretok DN 65 k VS 50 pretok DN 50 k VS 3 DN 40 k VS 0 vrtljaji 1 = 360º Pretok regulirate z obračanjem vijaka omejevalnika pretoka v nasprotni smeri urinega kazalca, kot je prikazano na sliki Pretok vode pri omejevalniku pretoka z diferenčnim tlakom 0, bara (0 kpa) in pri celotnem padcu tlaka od 0,5 bara (50 kpa) do maks. dif. tlaka. 6 VD.R.A5.36 Danfoss 0/014

7 Diagram pretoka Diagram z nastavitvami in dimenzioniranjem Povezava med dejanskim pretokom in številom vrtljajev omejevalnika pretoka. Dane vrednosti so približne. hod DN 50 k VS 400 DN 00 k VS 30 DN 150 k VS 80 DN 15 k VS 160 DN 100 k VS 100 DN 80 k VS 80 pretok DN 65 k VS 50 pretok vrtljaji 1 = 360º Pretok regulirate z obračanjem vijaka omejevalnika pretoka v nasprotni smeri urinega kazalca, kot je prikazano na sliki Pretok vode pri omejevalniku pretoka z diferenčnim tlakom 0,5 bara (50 kpa) in pri celotnem padcu tlaka od 1, bara (10 kpa) do maks. dif. tlaka. VD.R.A5.36 Danfoss 0/014 7

8 Dimenzioniranje - neposredno priključen ogrevalni sistem 1. primer: Elektromotorni regulacijski ventil (MVC) za mešalni krog v neposredno priključenem ogrevalnem sistemu zahteva diferenčni tlak 0, (0 kpa) bara in pretok, manjši od 8000 l/h. Dani podatki: Q maks = 8,0 m 3 /h (8000 l/h) p min = 0,8 bar (80 kpa) 1) p krog = 0,1 bara (10 kpa) p MCV = izbrano 0, bar (0 kpa) Opomba: 1) p krog ustreza zahtevanem pritisku črpalke v ogrevalnem krogu, a ga ne upoštevajte pri dimenzioniranju AFQM. Skupna izguba (razpoložljivega) tlaka v regulatorju je: p AFQM,A = p min p AFQM,A = 0,8 bar (80 kpa) Morebitne tlačne izgube v ceveh, zapornih vmesnih kosih, kalorimetrih itd. niso vključene. Izberite regulator iz diagrama pretoka (stran 7) z najmanjšo mogočo vrednostjo k VS glede na območja pretoka. k VS = 0 m 3 /h Min. zahtevani diferenčni tlak v izbranem regulatorju se izračuna po tej formuli: Q maks. 8, 0 p pmcv 0, AFQM, MIN k VS 0 p AFQM,MIN = 0,36 bara (36 kpa) p AFQM,A > p AFQM,MIN 0,8 bara > 0,36 bara Rešitev: Za primer se izbere AFQM 6 DN 40, vrednost k VS 0, z območjem nastavitve pretoka, 11 m 3 /h. maks krog maks krog VD.R.A5.36 Danfoss 0/014 8

9 Dimenzioniranje (se nadaljuje) - posredno priključen ogrevalni sistem. primer: Elektromotorni regulacijski ventil (MVC) za regulacijo posredno priključenega ogrevalnega sistema zahteva diferenčni tlak 0, bara (0 kpa) in pretok, manjši od,000 l/h. Dani podatki: Q maks = m 3 /h (.000 l/h) p min = 0,8 bara (80 kpa) p prenosnik = 0,1 bara (10 kpa) = izbrano 0, bara (0 kpa) p MCV Skupna izguba (razpoložljivega) tlaka v regulatorju je: p AFQM,A = p min p prenosnik = 0,8 0,1 p AFQM,A = 0,7 bar (70 kpa) Morebitne tlačne izgube v ceveh, zapornih vmesnih kosih, kalorimetrih itd. niso vključene. Izberite regulator iz diagrama pretoka (stran 7) z najmanjšo mogočo vrednostjo k VS glede na območja pretoka. k VS = 50 m 3 /h Min. zahtevani diferenčni tlak v izbranem regulatorju se izračuna po tej formuli: Q maks. pafqm,min pmcv 0, k VS 50 p AFQM,MIN = 0,39 bara (39 kpa) p AFQM,A > p AFQM,MIN 0,7 bara > 0,39 bara Rešitev: Za primer se izbere AFQM DN 65, vrednost k VS 50, področje nastavitve pretoka 5,6 8 m 3 /h. maks prenosnik maks prenosnik VD.R.A5.36 Danfoss 0/014 9

10 Konstrukcija 1. Telo ventila. Vložek regulacijskega ventila 3. Nastavljivi omejevalnik pretoka 4. Drog regulacijskega ventila 5. Sedež ventila 6. Tlačni pogon 7. Membrana regulatorja pretoka 8. Vgrajena vzmet regulatorja pretoka 9. Varnostni ventil previsokega tlaka 10. Vložek ventila 11. Tlačno razbremenjen krožnik ventila 1. Drog ventila 13. Meh za tlačno razbremenitev krožnika ventila 14. Membrana za tlačno razbremenitev krožnika ventila 15. Impulzna cev 16. Matica 17. Zgornji okrov membrane 18. Spodnji okrov membrane 19. Pokrov 0. Meh za tlačno razbremenitev regulacijskega krožnika ventila PN 5 PN AFQM 6 DN 40, 50 AFQM DN AFQM DN Funkcija Pretok povzroči padec tlaka preko nastavljivega omejevalnika pretoka. Razlika tlakov se prek impulznih cevi prenese do komor pogona, kjer deluje na membrano regulatorja pretoka. Diferenčni tlak regulira in omejuje vgrajena vzmet za regulacijo diferečnega tlaka. Regulacijski ventil se zapre pri naraščajočem diferenčnem tlaku in se odpre pri padajočem diferenčnem tlaku ter tako regulira maks. pretok. Elektromotorni pogon bo deloval v območju od vrednosti nič do nastavljene maks. vrednosti pretoka glede na obremenitev. Tlačni pogon regulatorja AFQM ima varnostni ventil za odvajanje prekomernega tlaka, ki preprečuje previsok diferenčni tlak preko membrane. VD.R.A5.36 Danfoss 0/014 10

11 Nastavitve Nastavitev pretoka Nastavitev pretoka se regulira z nastavitvijo položaja omejevalnika pretoka. Nastavitev se lahko izvede na osnovi diagrama za nastavitev pretoka (preberite ustrezna navodila) in/ali s toplotnim števcem. Dimenzije H 1 H 3 H 4 AMV(E) 410/AFQM 6 DN 40, 50 AMV(E) 413/AFQM 6 DN 40, 50 AMV(E) 65X/AFQM 6 + adapter 065B357 H 1 H 3 H 4 Masa ventila mm (kg) VD.R.A5.36 Danfoss 0/014 11
