VIESMANN VITOCELL 100-B Ogrevalnik sanitarne vode z dvema ogrevalnima spiralama Prostornina 300, 400 in 500 l

Transcript

1 VIESMANN VITOCELL 100-B Ogrevalnik sanitarne vode z dvema ogrevalnima spiralama Prostornina 300, 400 in 500 l Podatkovni list Naroč. št. in cene: glejte cenik VITOCELL 100-B Tip CVB/CVBB Pokončen jeklen ogrevalnik sanitarne vode z emajliranjem Ceraprotect Z dvema ogrevalnima spiralama, preko spodnjega prenosnika toplote poteka ogrevanje s sončnimi kolektorji, preko zgornjega po potrebi dogrevanje z ogrevalnim kotlom. Po izbiri z električnim grelnim vstavkom. 4/2015

2 Informacije o proizvodu Rešitev za cenovno ugodno ogrevanje sanitarne vode s sončnimi kolektorji in ogrevalnim kotlom. Vitocell 100-B je na razpolago s prostornino 300, 400 in 500 l. Povzetek prednosti Proti koroziji zaščiten jeklen rezervoar ogrevalnika z emajliranjem Ceraprotect Dodatna katodna zaščita z magnezijevo anodo, tokovna anoda dobavljiva kot pribor Ogrevanje celotne količine vode z ogrevalno spiralo, ki je speljana globoko do dna ogrevalnika Veliko udobje tople vode zaradi hitrega, enakomernega ogrevanja preko obsežno dimenzioniranih ogrevalnih spiral Majhne toplotne izgube zaradi učinkovite neprekinjene toplotne izolacije Za bivalentno ogrevanje sanitarne vode v povezavi s sončnimi kolektorji in proizvajalcem toplote. Toplota sončnih kolektorjev se preko spodnje ogrevalne spirale prenaša na sanitarno vodo. Pri monovalentnem ogrevanju sanitarne vode s toplotno črpalko zaporedna vezava obeh ogrevalnih spiral. Za lažji vnos je ogrevalnik Vitocell 100-B s prostornino 400 in 500 l opremljen s snemljivo toplotno izolacijo. Po želji se lahko dobavi oz. naknadno prigradi električni grelni vstavek. 2 VIESMANN VITOCELL 100-B

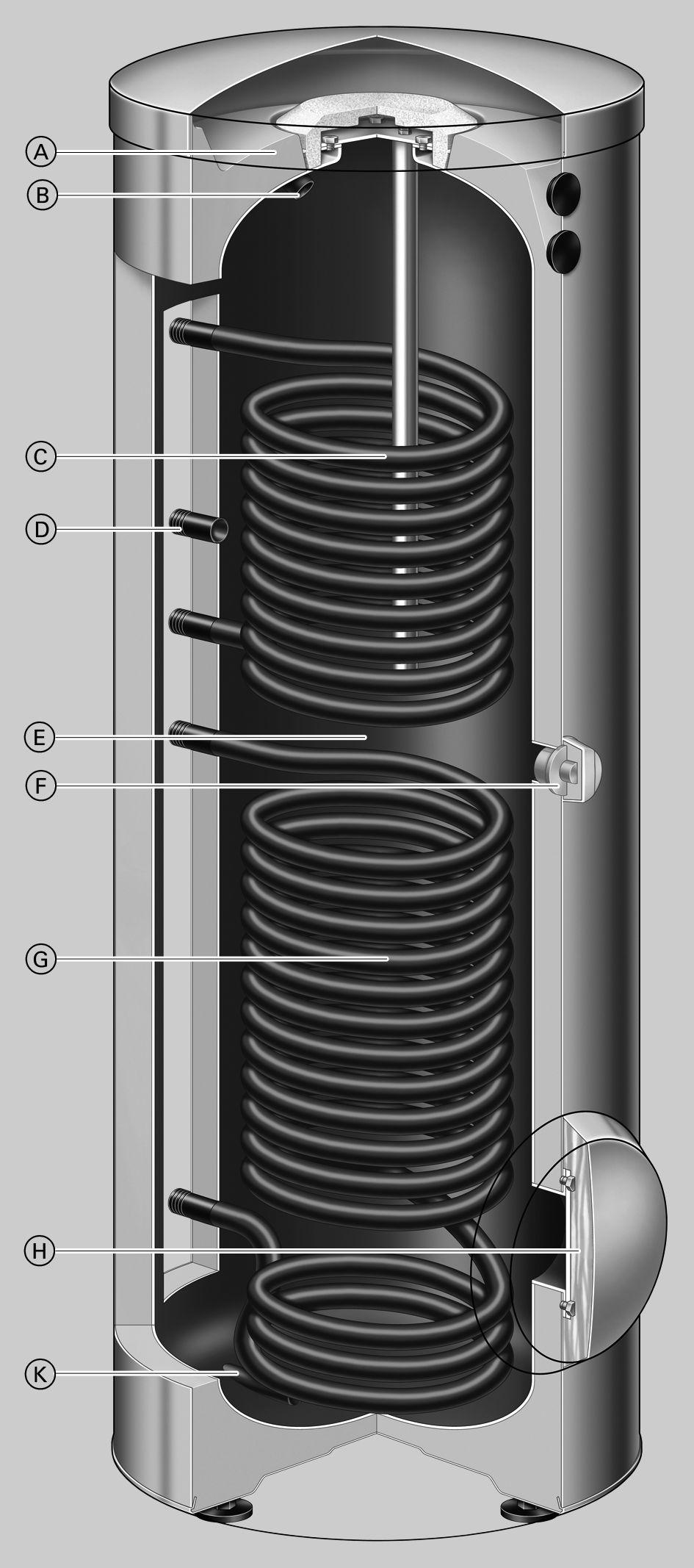

3 Povzetek prednosti (nadaljevanje) Vitocell 100-B, tip CVBB (300 l) A Učinkovita neprekinjena toplotna izolacija B Topla voda C Zgornja ogrevalna spirala sanitarna voda se dogreva z ogrevalno spiralo D Cirkulacija E Jeklen rezervoar ogrevalnika z emajliranjem Ceraprotect F Priključek za električni grelni vstavek EHE G Spodnja ogrevalna spirala priključek za sončne kolektorje H Kontrolna in čistilna odprtina (tudi za vgradnjo električnega grelnega vstavka EHE) K Hladna voda in praznjenje VITOCELL 100-B VIESMANN 3

4 Tehnični podatki Za ogrevanje sanitarne vode z ogrevalnimi kotli in sončnimi kolektorji za bivalentno obratovanje. Primeren za naslednje naprave: Temperatura sanitarne vode do 95 C Temperatura vtoka ogrevalne vode do 160 C Temperatura vtoka solarnega medija do 160 C Obratovalni tlak na strani ogrevalne vode do 10 bar (1,0 MPa) Obratovalni tlak na strani solarnega medija do 10 bar (1,0 MPa) Obratovalni tlak na strani sanitarne vode do 10 bar (1,0 MPa) Tip CVBB CVB CVB Prostornina ogrevalnika l Ogrevalna spirala zgornja spodnja zgornja spodnja zgornja spodnja DIN registrska št. 9W242/11-13 MC/E Stalna kapaciteta kw C pri ogrevanju sanitarne vode z 10 na 45 C in l/h temperaturi vtoka ogrevalne vode pri spodaj kw C navedenem volumskem pretoku ogrevalne vode l/h C kw l/h C kw l/h C kw l/h Stalna kapaciteta kw C pri ogrevanju sanitarne vode z 10 na 60 C in l/h temperaturi vtoka ogrevalne vode pri spodaj kw C navedenem volumskem pretoku ogrevalne vode l/h C kw l/h Volumski pretok ogrevalne vode za navedene stalne kapacitete m 3 /h 3,0 3,0 3,0 Maks. priključna moč toplotne črpalke kw pri temperaturi vtoka ogrevalne vode 55 C in temperaturi sanitarne vode 45 C pri navedenem volumskem pretoku ogrevalne vode (ogrevalni spirali sta vezani zaporedno) Potrebna toplota za pripravljenost po EN 12897:2006 Q ST kwh/24 h 1,65 1,80 1,95 pri temperaturni diferenci 45 K Volumen dela pripravljenosti V aux l Volumen solarnega dela V sol l Dimenzije Dolžina a (7) s toplotno izolacijo mm brez toplotne izolacije mm Skupna širina b s toplotno izolacijo mm brez toplotne izolacije mm Višina c s toplotno izolacijo mm brez toplotne izolacije mm Prekucna mera s toplotno izolacijo mm 1825 brez toplotne izolacije mm Teža s toplotno izolacijo kg Skupna obratovalna teža z električnim grelnim vstavkom kg Količina ogrevalne vode l ,5 10,5 9 12,5 Ogrevalna površina m 2 0,9 1,5 1,0 1,5 1,4 1,9 Priključki Ogrevalne spirale (zunanji navoj) R Hladna voda, topla voda (zunanji navoj) R 1 1¼ 1¼ Cirkulacija (zunanji navoj) R Električni grelni vstavek (notranji navoj) Rp 1½ 1½ 1½ Energijski razred B B B Opozorilo glede zgornje ogrevalne spirale Zgornja ogrevalna spirala je predvidena za priključitev na proizvajalca toplote. Opozorilo glede spodnje ogrevalne spirale Spodnja ogrevalna spirala je predvidena za priključitev na sončne kolektorje. Za vgradnjo senzorja temperature ogrevalnika uporabite uvojni kotnik s potopnim tulcem, ki je del dobavnega obsega. Opozorilo glede stalne kapacitete Pri projektiranju z navedeno oz. ugotovljeno stalno kapaciteto se mora načrtovati ustrezna obtočna črpalka. Navedena stalna kapaciteta se doseže le, če je nazivna toplotna moč ogrevalnega kotla stalne kapacitete. Opozorilo S prostornino 300 in 400 l je dobavljiv tudi kot Vitocell 100-W v beli barvi. 4 VIESMANN VITOCELL 100-B

5 Tehnični podatki (nadaljevanje) Vitocell 100-B, tip CVBB, prostornina 300 l, VA TH WW HV/SPR1 ELH Z HR 935 R c a 333 Ø HVs/SPR2 HRs SPR1/ SPR2 KW/E b 361 E ELH HR HR s HV HV s KW R Praznjenje Električni grelni vstavek Povratek ogrevalne vode Povratek ogrevalne vode, solarni sistem Vtok ogrevalne vode Vtok ogrevalne vode, solarni sistem Hladna voda Opazovalna in čistilna odprtina s prirobničnim prekritjem (primerna tudi za vgradnjo električnega grelnega vstavka) SPR1 Senzor temperature ogrevalnika regulacije temperature ogrevalnika (notranji premer 16 mm) SPR2 Senzorji temperature/termometer (notranji premer 16 mm) TH Termometer (pribor) VA Magnezijeva zaščitna anoda WW Topla voda Z Cirkulacija Prostornina ogrevalnika l 300 a mm 667 b mm 744 c mm 1734 VITOCELL 100-B VIESMANN 5

6 Vitocell 100-B, tip CVB, prostornina 400 in 500 l, g Ø 100 f e d c i l Tehnični podatki (nadaljevanje) TH VA WW HV/SPR1 ELH Z HR Ø 650 R HVs/SPR2 SPR1/ SPR2 m HRs h a 455 k KW/E 881 b E ELH HR HR s HV HV s KW R Praznjenje Električni grelni vstavek Povratek ogrevalne vode Povratek ogrevalne vode, solarni sistem Vtok ogrevalne vode Vtok ogrevalne vode, solarni sistem Hladna voda Opazovalna in čistilna odprtina s prirobničnim prekritjem (primerna tudi za vgradnjo električnega grelnega vstavka) SPR1 Senzor temperature ogrevalnika regulacije temperature ogrevalnika (notranji premer 16 mm) SPR2 Senzorji temperature/termometer (notranji premer 16 mm) TH Termometer (pribor) VA Magnezijeva zaščitna anoda WW Topla voda Z Cirkulacija Prostornina l ogrevalnika a mm b mm c mm d mm e mm f mm g mm h mm i mm k mm l mm m mm VIESMANN VITOCELL 100-B

7 Tehnični podatki (nadaljevanje) Senzor temperature ogrevalnika pri solarnem obratovanju Namestitev senzorja temperature ogrevalnika v povratku ogrevalne vode HR s A Senzor temperature ogrevalnika (dobavni obseg solarne regulacije) B Uvojni kotnik s potopnim tulcem (dobavni obseg, notranji premer 6,5 mm)) Koeficient kapacitete N L Po DIN Zgornja ogrevalna spirala. Akumulacijska temperatura ogrevalnika T ogr = temperatura dotoka hladne vode + 50 K +5 K/-0 K Prostornina ogrevalnika l Koeficient kapacitete N L pri temperaturi vtoka ogrevalne vode 90 C 1,6 3,0 6,0 80 C 1,5 3,0 6,0 70 C 1,4 2,5 5,0 Opozorilo glede koeficienta kapacitete N L Koeficient kapacitete N L se spreminja z akumulacijsko temperaturo ogrevalnika Togr. Orientacijske vrednosti T ogr = 60 C 1,0 N L T ogr = 55 C 0,75 N L T ogr = 50 C 0,55 N L T ogr = 45 C 0,3 N L Kratkočasna kapaciteta (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Ogrevanje sanitarne vode z 10 na 45 C. Prostornina ogrevalnika l Kratkočasna kapaciteta (l/10 min) pri temperaturi vtoka ogrevalne vode 90 C C C Maks. odvzemna količina (v času 10 minut) Nanašajoč se na koeficient kapacitete N L. Z dogrevanjem. Ogrevanje sanitarne vode z 10 na 45 C. Prostornina ogrevalnika l Maks. odvzemna količina (l/min) pri temperaturi vtoka ogrevalne vode 90 C C C VITOCELL 100-B VIESMANN 7

8 Tehnični podatki (nadaljevanje) Odvzemna količina vode Volumen ogrevalnika ogret na 60 C. Brez dogrevanja. Prostornina ogrevalnika l Pretok na mestu odvzema l/min Odvzemna količina vode l Voda s t = 60 C (konstantno) Čas zagrevanja Navedeni časi zagrevanja se dosežejo, če je na razpolago maks. stalna kapaciteta ogrevalnika sanitarne vode pri posamezni temperaturi vtoka ogrevalne vode in ogrevanju sanitarne vode z 10 na 60 C. Prostornina ogrevalnika l Čas zagrevanja (min) pri temperaturi vtoka ogrevalne vode 90 C C C Upori pretoka , , ,0 50,0 40,0 30,0 20,0 A B C D ,0 8,0 6,0 5,0 4,0 3,0 20 2,0 Upor pretoka v mbar kpa 1,0 0,8 0,6 0,5 0,4 0, Volumski pretok ogrevalne vode v l/h Upor pretoka na strani ogrevalne vode A Prostornina ogrevalnika 300 l (zgornja ogrevalna spirala) B Prostornina ogrevalnika 300 l (spodnja ogrevalna spirala), prostornina ogrevalnika 400 in 500 l (zgornja ogrevalna spirala) C Prostornina ogrevalnika 500 l (spodnja ogrevalna spirala) D Prostornina ogrevalnika 400 l (spodnja ogrevalna spirala) 8 VIESMANN VITOCELL 100-B

9 Tehnični podatki (nadaljevanje) ,0 8,0 6,0 5,0 4,0 3,0 20 2,0 Upor pretoka v mbar kpa 1,0 0,8 0,6 0,5 0,4 0, A 2000 B Volumski pretok sanitarne vode v l/h 8000 Upor pretoka sanitarne vode A Prostornina ogrevalnika 300 l B Prostornina ogrevalnika 400 in 500 l Dobavno stanje Vitocell 100-B, tip CVBB, 300 l Jeklen ogrevalnik sanitarne vode z emajliranjem Ceraprotect 2 privarjena potopna tulca za senzor temperature ogrevalnika ali regulator temperature (notranji premer 16 mm) Uvojni kotnik s potopnim tulcem (notranji premer 6,5 mm) Postavitvene noge Magnezijeva zaščitna anoda Prigrajena toplotna izolacija Barva pločevinastega plašča s premazom na bazi epoksidne smole je vitosrebrna. Ogrevalnik sanitarne vode je dobavljiv tudi v beli barvi. Vitocell 100-B, tip CVB, 400 in 500 l Jeklen ogrevalnik sanitarne vode z emajliranjem Ceraprotect. 2 privarjena potopna tulca za senzor temperature ogrevalnika ali regulator temperature (notranji premer 16 mm) Uvojni kotnik s potopnim tulcem (notranji premer 6,5 mm) Postavitvene noge Magnezijeva zaščitna anoda V ločeni embalaži: Snemljiva toplotna izolacija Barva toplotne izolacije s prevleko iz umetne mase je vitosrebrna. Ogrevalniki sanitarne vode s prostornino 400 l so dobavljivi tudi v beli barvi. Navodila za projektiranje Garancija Naša garancija za ogrevalnik sanitarne vode predpostavlja, da ogrevana voda ustreza kakovosti pitne vode in da obstoječe naprave za pripravo vode brezhibno delujejo. Površina prenosa toplote Proti koroziji odporne, zavarovane površine prenosa toplote (sanitarna voda/nosilec toplote) ustrezajo vrsti izvedbe C po DIN Električni grelni vstavek Pri uporabi proizvodov drugega proizvajalca mora imeti uvojno ogrevalno telo neogrevano dolžino min. 100 mm in električni grelni vstavek mora biti primeren za uporabo v emajliranih ogrevalnikih sanitarne vode. VITOCELL 100-B VIESMANN 9

10 Navodila za projektiranje (nadaljevanje) Priključitev na strani sanitarne vode Priključitev po DIN 1988 A Topla voda B Cirkulacijski vod C Vidno ustje izpihovalnega voda D Varnostni ventil E Zaporni ventil F Regulacijski ventil pretoka (vgradnja se priporoča) G Priključek manometra H Protipovratni ventil K Praznjenje L Hladna voda M Filter pitne vode N Reducirni tlačni ventil O Protipovratni ventil/ločilnik cevi P Spodnja ogrevalna spirala, predvidena za priključitev na sončne kolektorje R Zgornja ogrevalna spirala, predvidena za priključitev na ogrevalni kotel S Protipovratna loputa, vzmetno obremenjena T Cirkulacijska črpalka U Membranska tlačna raztezna posoda, primerna za sanitarno vodo Vgraditi se mora varnostni ventil. Priporočilo: varnostni ventil montirajte nad zgornjim robom ogrevalnika. Tako je zaščiten pred onesnaženjem, poapnenjem in visoko temperaturo. Razen tega pri delih na varnostnem ventilu ni potrebno izprazniti ogrevalnika sanitarne vode. Namenska uporaba V skladu z namenom uporabe je dovoljeno pripravo instalirati in uporabljati v zaprtih ogrevalnih sistemih po EN / DIN 1988 ali solarnih sistemih po EN ob upoštevanju pripadajočih navodil za montažo, servisiranje in rokovanje. Ogrevalniki sanitarne vode so predvideni izključno za akumulacijo in ogrevanje vode s kakovostjo pitne vode, hranilniki ogrevalne vode izključno za polnilno vodo s kakovostjo pitne vode. Sončni kolektorji smejo obratovati le z nosilnimi mediji toplote, ki jih dovoli proizvajalec. Namenska uporaba predpostavlja, da je instalacija izvedena na stalnem mestu, v povezavi z dovoljenimi in za napravo specifičnimi komponentami. Uporabo, ki presega namensko uporabo, mora v konkretnem primeru dovoliti proizvajalec. Nenamenska uporaba priprave ali nestrokovno rokovanje (npr. odpiranje priprave s strani uporabnika) je prepovedano in pomeni izključitev jamstva proizvajalca. Kot nenamenska uporaba se razume tudi spreminjanje namenske funkcije komponent sistema (npr. direktno ogrevanje sanitarne vode v kolektorju). Upoštevati je treba določila, posebej za higieno pitne vode. Gospodarska in industrijska uporaba v drug namen, kot za ogrevanje zgradbe ali sanitarne vode, velja kot nenamenska. 10 VIESMANN VITOCELL 100-B

11 Pribor Varnostna skupina po DIN bar (1 MPa): Naroč.št DN 20/R 1 Maks. moč ogrevanja: 150 kw Sestavni deli: Zaporni ventil Protipovratni ventil in preizkuševalni nastavek Priključni nastavek manometra Membranski varnostni ventil Regulator temperature Naroč. št S termostatskim sistemom Z nastavitvenim gumbom na zunanji strani ohišja Brez potopnega tulca Pri Viessmann ogrevalnikih sanitarne vode je potopni tulec del dobavnega obsega. S tirnico za prigraditev na ogrevalnik sanitarne vode ali na steno Tehnični podatki Priključitev Trižilni vodnik s prečnim prerezom 1,5 mm 2 Vrsta zaščite IP 41 po EN Nastavitveno območje 30 do 60 C, možnost prestavitve do 110 C Preklopna diferenca maks. 11 K Preklopna moč 6(1,5) A 250 V~ Preklopna funkcija pri rastoči temperaturi z 2 na DIN reg. št. DIN TR Obtočna črpalka za ogrevanje ogrevalnika Naroč.št in Naroč. št Tip črpalke Yonos PARA 25/6 Yonos PARA 30/6 Napetost V~ Odvzem moči W Priključitev G 1½ 2 Priključni vodnik m 5,0 5,0 za ogrevalne kotle do 40 kw od 40 do 70 kw VITOCELL 100-B VIESMANN 11

12 Pribor (nadaljevanje) p-v Črpalna višina mbar kpa Δp-v (variabilno) maks ,5 1 1,5 2 2,5 3 3,5 Črpalna količina v m³/h Črpalna višina mbar kpa Δp-c (konstantno) 0 0 0,5 1 1,5 2 2,5 3 3,5 Črpalna količina v m³/h Termostatski cirkulacijski komplet Naroč. št. ZK Za omejitev temperature iztoka tople vode v napravah za ogrevanje sanitarne vode s cirkulacijskim vodom Termostatski mešalni avtomat z obvodom Integrirani protipovratni ventili Snemljiva toplotno izolativna prekritja R 3/4 A A A Tehnični podatki Priključki R ¾ Teža kg 1,45 Temperaturno območje C 35 do 60 Maks. temperatura medija C 95 Obratovalni tlak bar 10 MPa 1 A Protipovratni ventil Termostatski mešalni avtomat Naroč. št Za omejitev temperature iztoka tople vode v napravah za ogrevanje sanitarne vode brez cirkulacijskega voda. Tehnični podatki Priključki G 1 Temperaturno območje C 35 do 60 C Maks. temperatura medija C 95 Obratovalni tlak bar/mpa 10/1,0 Električni grelni vstavek EHE Izbirna ogrevalna moč 2, 4 ali 6 kw Za vgradnjo v spodnje območje ogrevalnika sanitarne vode 300 l: Naroč. št. Z in 500 l: Naroč. št. Z Za vgradnjo v zgornje območje ogrevalnika sanitarne vode Naroč. št. Z Z varnostnim omejevalnikom in regulatorjem temperature Uporabi se lahko le pri mehki do srednje trdi vodi do 14 dh (stopnja trdote 2/2,5mol/m 3 ) 12 VIESMANN VITOCELL 100-B

13 Pribor (nadaljevanje) Vrsta toka in nazivna napetost Vrsta zaščite: IP 44 3/N/PE 400 V/50 Hz Nazivni odvzem moči Normalno obratovanje/hitro zagrevanje kw Nazivni tok A 8,7 8,7 8,7 Čas ogrevanja z 10 na 60 C pri vgradnji električnega grelnega vstavka zgoraj spodaj zgoraj spodaj zgoraj spodaj 300 l h 3,8 7,2 1,9 3,6 1,3 2,4 400 l h 5,2 9,0 2,6 4,5 1,7 3,0 500 l h 6,9 11,8 3,5 5,9 2,3 3,9 Prostornina ogrevalnika l Z grelnim vstavkom ogrevana količina vgradnja zgoraj l vgradnja spodaj l Dimenzije Širina b mm z električnim grelnim vstavkom Minimalni odmik od stene mm Za vgradnjo električnega grelnega vstavka EHE vgradnja zgoraj vgradnja spodaj Teža Električni grelni vstavek EHE kg b Primer: Prostornina 300 l VITOCELL 100-B VIESMANN 13

14 Pridržujemo si pravico do tehničnih sprememb! Viessmann d.o.o. Cesta XIV. divizije 116a 2000 Maribor telefon: 02 / telefaks: 02 / VIESMANN VITOCELL 100-B
