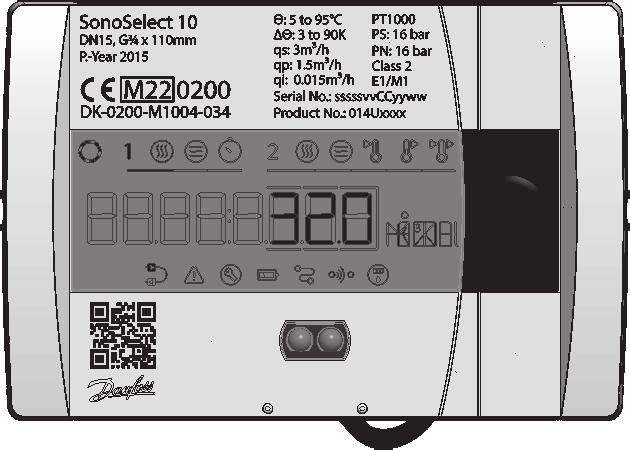

1 Tehnični list Merilniki energije SonoSelect 10 in SonoSafe 10 Opis Danfoss SonoSelect 10 in SonoSafe 10 sta ultrazvočna kompaktna merilnika energije, zasnovana za merjenje porabe energije v sistemih ogrevanja za namen zaračunavanja. Merilniki so zasnovani za oddaljeno odčitavanje merilnikov (AMR). Merilniki energije so sestavljeni iz ultrazvočnega tipala pretoka, dveh tipal temperature Pt1000 in kalkulatorja z vgrajenim vezjem za merjenje temperature ter izračun pretoka in energije. Glavne značilnosti funkcij: Preizkušen princip ultrazvočnega merjenja, zasnovan za dolgo življenjsko dobo Brez območij umirjanja ali omejitev dovoda/odvoda Nizek padec tlaka na 0,03 bara pri qp Velik 8-mestni zaslon LCD 85 x 35 mm (višina znakov 11,5 mm), meni vodnika in informacijska plošča Kompaktna oblika Obsežne spremembe in dnevnik napak Pomnilnik: Za 2 leti podatkov, mesečne vrednosti za zadnjih 24 mesecev (shranjen je tudi pulzni vhod) Možnost nadgradnje s komunikacijskimi moduli Baterijo je mogoče zamenjati Hitrost komunikacije 300, 2400, 4800 in 9600 bps Aplikacija SonoApp je na voljo za operacijska sistema Android (Bluetooth LE prek ključa) Posebne lastnosti: SonoSelect 10 SonoSafe 10 Baterija leto življenjske dobe leto življenjske dobe Prilagodljivost Varnost SonoApp Dovod in povratek je mogoče konfigurirati na mestu uporabe Energijske enote je mogoče konfigurirati na mestu uporabe Reža za nadgradnjo komunikacije 1,5-m kabel PUR med kalkulatorjem in tipalom pretoka omogoča prilagodljivo montažo, npr. v stanovanjskih toplotnih postajah EN1434 razred 2 + pretoka in energije se izračunajo vsako 0,5 sekunde Nadzor nad nepooblaščenim dostopom sproži alarm, če merilnik odpre nepooblaščeno osebje Diagnostična funkcija za zagotovitev verodostojnosti podatkov merilnika Kalkulator IP65 Zaznavanje povratnega toka Orodje za montažo (navodila in konfiguriranje npr. AMR, pulz, enote, dovod/povratek) Orodje za spuščanje v pogon (povezava lokacije in serijske številke) Orodje za delovanje (funkcija odčitavanja in prikaza podatkov + diagnostika) Reža za nadgradnjo komunikacije 0,5-m kabel PVC med kalkulatorjem in tipalom pretoka EN1434 razred 2 + pretok in energija se izračunavata vsake 2 sekunde Kalkulator IP54 Orodje za delovanje (funkcija odčitavanja in prikaza podatkov) VDIGH436 Danfoss Energy Meters

2 Naročanje izdelka SonoSelect 10 Velikost merilnika Komunikacija DN15 qp 0,6 G¾A 110 mm DN15 qp 0,6 G¾A 110 mm Energijska enota Montaža Nar. št. kwh 014U0068 kwh Dovod 014U0069 DN15 qp 0,6 G¾A 110 mm Ožičen modul M-Bus z 2 pulznima kwh 014U0072 DN15 qp 0,6 G¾A 110 mm Ožičen modul M-Bus z 2 pulznima kwh Dovod 014U0073 DN15 qp 1,5 G¾A 110 mm DN15 qp 1,5 G¾A 110 mm kwh 014U0081 kwh Dovod 014U0082 DN15 qp 1,5 G¾A 110 mm Ožičen modul M-Bus z 2 pulznima kwh 014U0085 DN15 qp 1,5 G¾A 110 mm Ožičen modul M-Bus z 2 pulznima kwh Dovod 014U0086 DN20 qp 1,5 G1A 130 mm 1) Radijska z 2 x pulzom kwh 014U0094 DN20 qp 1,5 G1A 130 mm 1) Radijska z 2 x pulzom kwh Dovod 014U0095 DN20 qp 1,5 G1A 130 mm 1) Ožičen modul M-Bus z 2 pulznima kwh 014U0098 DN20 qp 1,5 G1A 130 mm 1) Ožičen modul M-Bus z 2 pulznima kwh Dovod 014U0099 DN20 qp 2,5 G1A 130 mm DN20 qp 2,5 G1A 130 mm kwh 014U0107 kwh Dovod 014U0108 DN20 qp 2,5 G1A 130 mm Ožičen modul M-Bus z 2 pulznima kwh 014U0111 DN20 qp 2,5 G1A 130 mm Ožičen modul M-Bus z 2 pulznima kwh Dovod 014U0112 DN25 qp 3,5 G1¼A 160 mm 2) DN25 qp 3,5 G1¼A 160 mm 2) kwh 014U0120 kwh Dovod 014U0121 DN25 qp 3,5 G1¼A 160 mm 2) Ožičen modul M-Bus z 2 pulznima kwh 014U0124 DN25 qp 3,5 G1¼A 160 mm 2) Ožičen modul M-Bus z 2 pulznima kwh Dovod 014U0125 DN25 qp 3,5 G1¼A 260 mm DN25 qp 3,5 G1¼A 260 mm kwh 014U0133 kwh Dovod 014U0134 DN25 qp 3,5 G1¼A 260 mm Ožičen modul M-Bus z 2 pulznima kwh 014U0137 DN25 qp 3,5 G1¼A 260 mm Ožičen modul M-Bus z 2 pulznima kwh Dovod 014U0138 DN15 qp 0,6 G¾A 110 mm Z vgrajenim vodilom M-Bus kwh 014U0165 DN15 qp 0,6 G¾A 110 mm Z vgrajenim vodilom M-Bus kwh Dovod 014U0166 DN15 qp 1,5 G¾A 110 mm Z vgrajenim vodilom M-Bus kwh 014U0167 DN15 qp 1,5 G¾A 110 mm Z vgrajenim vodilom M-Bus kwh Dovod 014U0168 DN20 qp 1,5 G1A 130 mm 1) Z vgrajenim vodilom M-Bus kwh 014U0169 DN20 qp 1,5 G1A 130 mm 1) Z vgrajenim vodilom M-Bus kwh Dovod 014U0170 DN20 qp 2,5 G1A 130 mm Z vgrajenim vodilom M-Bus kwh 014U0171 DN20 qp 2,5 G1A 130 mm Z vgrajenim vodilom M-Bus kwh Dovod 014U0172 DN25 qp 3,5 G1¼A 160 mm 2) Z vgrajenim vodilom M-Bus kwh 014U0173 DN25 qp 3,5 G1¼A 160 mm 2) Z vgrajenim vodilom M-Bus kwh Dovod 014U0174 1) Dodajte podaljšek cevi 014U1957 za skladnost z dolžino EN1434/CJ , ki znaša 190 mm. 2) Dodajte podaljšek cevi 014U1958 za skladnost z dolžino EN1434, ki znaša 260 mm. 2 Danfoss Energy Meters VDIGH436

3 Naročanje izdelka SonoSafe 10 Velikost merilnika Komunikacija Energijska enota DN15 qp 0,6 G¾A 110 mm Brez kwh Nar. št. 014U0001 DN15 qp 0,6 G¾A 110 mm Brez kwh Dovod 014U0002 DN15 qp 0,6 G¾A 110 mm Z vgrajenim vodilom M-Bus kwh 014U0003 DN15 qp 0,6 G¾A 110 mm Z vgrajenim vodilom M-Bus kwh Dovod 014U0004 DN15 qp 1,5 G¾A 110 mm Brez kwh 014U0005 DN15 qp 1,5 G¾A 110 mm Brez kwh Dovod 014U0006 DN15 qp 1,5 G¾A 110 mm Z vgrajenim vodilom M-Bus kwh 014U0007 DN15 qp 1,5 G¾A 110 mm Z vgrajenim vodilom M-Bus kwh Dovod 014U0008 DN20 qp 1,5 G1A 130 mm 1) Brez kwh 014U0009 DN20 qp 1,5 G1A 130 mm 1) Brez kwh Dovod 014U0010 DN20 qp 1,5 G1A 130 mm 1) Z vgrajenim vodilom M-Bus kwh 014U0011 DN20 qp 1,5 G1A 130 mm 1) Z vgrajenim vodilom M-Bus kwh Dovod 014U0012 DN20 qp 2,5 G1A 130 mm Brez kwh 014U0013 DN20 qp 2,5 G1A 130 mm Brez kwh Dovod 014U0014 DN20 qp 2,5 G1A 130 mm Z vgrajenim vodilom M-Bus kwh 014U0015 DN20 qp 2,5 G1A 130 mm Z vgrajenim vodilom M-Bus kwh Dovod 014U0016 DN25 qp 3,5 G1¼A 160 mm 2) Brez kwh 014U0017 DN25 qp 3,5 G1¼A 160 mm 2) Brez kwh Dovod 014U0018 DN25 qp 3,5 G1¼A 160 mm 2) Z vgrajenim vodilom M-Bus kwh 014U0019 DN25 qp 3,5 G1¼A 160 mm 2) Z vgrajenim vodilom M-Bus kwh Dovod 014U0020 DN25 qp 3,5 G1¼A 260 mm Brez kwh 014U0021 DN25 qp 3,5 G1¼A 260 mm Brez kwh Dovod 014U0022 DN25 qp 3,5 G1¼A 260 mm Z vgrajenim vodilom M-Bus kwh Montaža 014U0023 DN25 qp 3,5 G1¼A 260 mm Z vgrajenim vodilom M-Bus kwh Dovod 014U0024 1) Dodajte podaljšek cevi 014U1957 za skladnost z dolžino EN1434/CJ , ki znaša 190 mm. 2) Dodajte podaljšek cevi 014U1958 za skladnost z dolžino EN1434, ki znaša 260 mm. VDIGH436 Danfoss Energy Meters

4 Dodatki Izdelek Označba Količina Nar. št. Komplet priključnih fitingov DN15 R½ x G¾ 1 komplet 087G6071 Komplet priključnih fitingov DN20 R¾ x G1 1 komplet 087G6072 Komplet priključnih fitingov DN25 R1 x G1¼ 1 komplet 087G6073 Adapter za temperaturno tipalo R½ x M10 x 1 1 kos 087G6075 Adapter za temperaturno tipalo R½ x M10 x 1 32 kosov 087G6076 Krogelna pipa G½ notranji navoj, priključek PT senzor M10 1 kos 187F0593 Krogelna pipa G½ notranji navoj, priključek PT senzor M10 12 kosov 087H0118 Krogelna pipa G¾ notranji navoj, priključek PT senzor M10 1 kos 187F0592 Krogelna pipa G¾ notranji navoj, priključek PT senzor M10 12 kosov 087H0119 Krogelna pipa G1 notranji navoj, priključek PT senzor M10 1 kos 187F0591 Krogelna pipa G1 notranji navoj, priključek PT senzor M10 12 kosov 087H0120 Podaljšek cevi, L = 60 mm DN20 x G1 1 kos 014U1957 Podaljšek cevi, L = 100 mm DN25 x G1¼ 1 kos 014U1958 Tesnilo DN15 1 komplet 014U1964 Tesnilo DN20 1 komplet 014U1965 Tesnilo DN25 1 komplet 014U1966 Komplet za namestitev O-tesnila O-tesnilo Ø4,3 x 2,4 + montažno orodje 1 komplet 014U1967 Baterija Baterijski paket 1 AA celica 1 kos 014U1968 Baterija Baterijski paket 2 AA celici 1 kos 014U1969 Komunikacijski modul Modul M-Bus z 2 pulznima 1) 1 kos 014U1998 Komunikacijski modul Brezžični OMS 868,95 MHz z 2 pulznima 2) 1 kos 014U1999 Komunikacijski modul Vodilo RS-485 Modbus z 1 pulznim vhodom 3) 1 kos 014U1996 Komunikacijski modul Vodilo RS-485 Modbus z 2 pulznima 3) 1 kos 014U1997 Ključ Bluetooth IR2BLE 1 kos 014U1963 Komplet za tesnjenje 4 x žično + 4 x zaskočno tesnilo 1 komplet 014U1962 1) Ožičeno vodilo M-Bus za EN Podprte so hitrosti 300, 2400, 4800 in 9600 bps. Oba pulzna vhoda je mogoče programirati neodvisno drug od drugega. 2) Brezžično vodilo M-Bus 868,95 MHz OMS za EN Podprta sta načina T1 in T2. Oba pulzna vhoda je mogoče programirati neodvisno drug od drugega. 3) Hitrost žičnega RS-485, ki znaša 300, 2400, 4800 in 9600 bps, podpira protokola Modbus in M-Bus. 2 pulzna vhoda ali 1 pulzni vhod je mogoče programirati neodvisno 4 Danfoss Energy Meters VDIGH436

5 Tehnične karakteristike, celoten merilnik energije Uporaba Medij Odobritve Merilni cikel Ogrevanje Kakovost vode z vrednostjo ph od 7 do 9,5 VDI 2035, VdTÜV TCh 1466 EN1434 razred 2, MID (DK-0200-MI ), CPA skladno z JJG Pretok: 0,5 sek. (SonoSelect 10), 2 sek. (SonoSafe 10) Energija: 0,5 sek. (SonoSelect 10), 2 sek. (SonoSafe 10) Temperatura: 4 sek. (SonoSelect 10), 10 sek. (SonoSafe 10) Odobren metrološki razpon ΔΘ: 3 90 K Θ: 5 95 C Omejitve temperature (obračunavanje) ΔΘ: 0, K Θ: C IP 65 (SonoSelect 10), 54 (SonoSafe 10) Držalo za kable Nosilnost več kot 5 kg Temperatura okolja med delovanjem Razred A: 5 55 C Temperatura okolja med shranjevanjem C Temperaturni mediji 5 95 C Vlažnost < 95 % Vibracije EMC Razred M2 Razred E1 Teža DN15: 700 g DN20: 800 g DN25: 1100 g (160 mm) Tehnične karakteristike, kalkulator Baterija Litijeva baterija 3,6 V DC (1 ali 2 celici AA, odvisno od življenjske dobe) Življenjska doba baterije* 16+1 leto (SonoSelect 10), 10+1 leto (SonoSafe 10) Zaslon Enote Pomnilnik Optični vmesnik Komunikacija Dodatna komunikacija Zaslon 85 x 35 mm LCD z 8 mesti (višina glavnih znakov 11,5 mm). Vodnik po meniju in informacijska plošča. MWh - kwh - GJ - Gcal - C - K - m 3 - m 3 /h - l/h Za 2 leti podatkov, mesečne vrednosti za zadnjih 12 mesecev (shranjen tudi pulzni vhod) Optika v skladu s standardom EN Podatkovni protokol v skladu s standardom EN , podpira baudno hitrost 2400 ali Ožičeno vodilo M-Bus skladno s standardom EN , podpira hitrost 300, 2400, 4800, 9600 bps. Priložen kabel 1 m (SonoSelect 10: PUR, SonoSafe 10: PVC) 1 reža za komunikacijski modul (dobavljeno iz tovarne ali v okviru poznejše nadgradnje) * Življenjska doba baterije je izmerjena pod naslednjimi pogoji: ohišje temperatura 45 C komunikacija vsakih 15 minut. Tehnične karakteristike, temperaturno tipalo Tip Velikost Nastavek Dolžina kabla Natančnost Pt1000 (Direct Short), 2 žici Premer: Ø5,2 mm, dolžina: 26 mm M10 x 1 mm medenina, z blokado zatiča 1,5 m Razred B (EN60751) IP 65 Temperaturno območje Θ: C (SonoSelect 10), 5 95 C (SonoSafe 10) Odobreni temperaturno območje po EN60751 Temperaturna razlika EN60751 Tlak Θ: C ΔΘ: K 25 bar VDIGH436 Danfoss Energy Meters

6 Tehnične karakteristike, tipalo pretoka DN Nazivni pretok qp [m 3 /h] 0,6 1,5 1, ,5 3,5 Največji pretok qs [m 3 /h] 1, Najmanjši pretok (1:100) qi* [m 3 /h] 0,006 0,015 0,015 0,025 0,035 0,035 Prekinitveni pretok qc [m 3 /h] 0,0012 0,003 0,003 0,005 0,007 0,007 Presežni pretok qss [m 3 /h] 1,26 3,15 3,15 5,25 7,35 7,35 * (1:250) qi na zahtevo DN Priključki G¾A 110 mm G1A 130 mm Tlak PN [bar] 16 G1¼A 160 mm G1¼A 260 mm Padec tlaka (pri qp 50 C) [mbar] IP [EN60529] 65 Temperaturne omejitve [ C] 0 do 105 Dolžina kabla Montaža 1,5 m (SonoSelect 10: PUR), 0,5 m (SonoSafe 10: PVC) Kateri koli položaj, brez omejitev dovoda/odvoda Skice možnosti uporabe Dovod 6 Danfoss Energy Meters VDIGH436

7 Natančnost Napaka [%] Napaka Flow sensor tipala pretoka error Hitrost Flow pretoka rate [%] [%] Napaka Error [%] [%] 4.0 Napaka razlike temperaturnih tipal Error [%] Temperaturna razlika [K] 2.0 Napaka Calculator kalkulatorja error Napaka [%] Error [%] Temperaturna razlika [K] Skladno s standardom EN1434. VDIGH436 Danfoss Energy Meters

8 Izguba tlaka 1000 q p 0.6 q p 1.5 q p 2.5 q p 3.5 Izguba tlaka [mbar] Pressure loss [mbar] Hitrost pretoka [l/h] Struktura menija Izklopljen zaslon 120 sek. Skupno Alarm Energija Prostornina Ure kliknite ZANKA 1 2 sek. 2 sek. kliknite Napajanje Trenutno Pretok Temp. dovoda ZANKA 2 Temp. povratka Temp. razlika Preizkus prikaza/ vse vklopljeno 5 sek. kliknite Dnevnik zgodovine Datum obračuna Datum v mesecu 1 >> Datum v mesecu 12 ZANKA 3 Montaža Obračanje po osi cevi. Položaj cevi: Brez omejitev, vendar preprečite položaje, pri katerih se lahko nabira zrak. 8 Danfoss Energy Meters VDIGH436

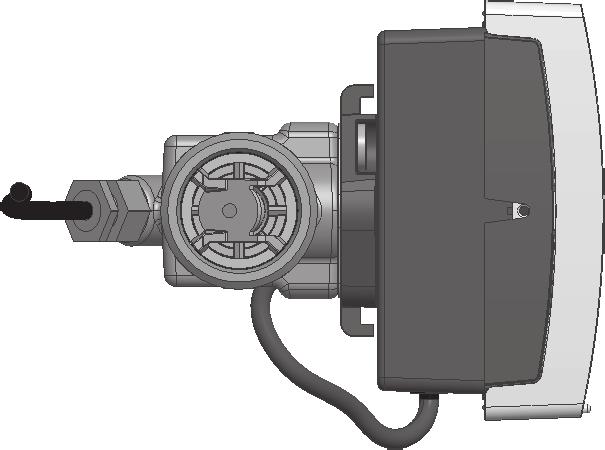

9 Dimenzije Ø2 A D E max F B C Dimenzije DN15 DN20 DN20 + podaljšek cevi 014U1957 DN25 DN25 + podaljšek cevi 014U1958 A G¾A G1A G1A G1¼ A G1¼ A B C 110 mm 130 mm 190 mm 160 mm 260 mm D 33,5 mm 38 mm 38 mm 40,5 mm 40,5 mm E 74,5 mm 77,5 mm 77,5 mm 80,5 mm 80,5 mm F 32 mm 32 mm 32 mm 41 mm 41 mm Teža 700 g 800 g 1100 g 1100 g 1600 g VDIGH436 Danfoss Energy Meters
