Tehnični list Tlačno neodvisen regulacijski ventil z integriranim omejevalnikom pretoka AVQM (PN 25) vgradnja v dovod in povratek

Transcript

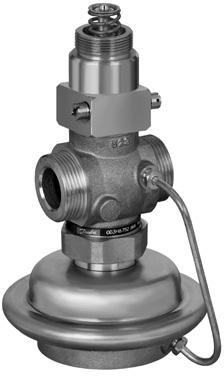

1 Tehnični list Tlačno neodvisen regulacijski ventil z integriranim omejevalnikom pretoka AVQM (PN 25) vgradnja v dovod in povratek Opis Regulatorji se uporabljajo z elektromotornimi pogoni Danfoss: - AMV 150 1) - AMV(E) 10 1) /AMV(E) 20/AMV(E) 30 - AMV(E) 13 1) /AMV(E) 23/AMV(E) 33 s povratno vzmetjo - AMV 20 SL/AMV 23 SL/AMV 30 SL z omejitvijo hoda 1) AMV 150/AMV(E) 10/AMV(E) 13 lahko uporabite samo z regulatorjem DN 15. Kombinacija ventila AVQM s pogoni AMV(E) 13, AMV(E) 23 (SL) ali AMV(E) 33 (SL) je v skladu s standardom DIN AVQM je tlačno neodvisen regulacijski ventil z integriranim omejevalnikom pretoka, namenjen za uporabo v ogrevalnih in hladilnih sistemih. Regulator preprečuje, da bi pretok presegel največjo dovoljeno raven pretoka. Skupaj z elektromotornimi pogoni AMV(E) in elektronskimi regulatorji ECL je pretok in temperaturo mogoče regulirati in tako doseči večje prihranke pri energiji. Regulator AVQM ima regulacijski ventil z nastavljivim omejevalnikom pretoka, vrat priključka za elektromotorni pogon in tlačni pogon z regulacijsko membrano. Glavni podatki: DN kvs 0,4 25 m 3 /h Območje pretoka: 0, m 3 /h PN 25 Diferenčni tlak preko regulacijskega ventila Δp MCV: 0,2 bar Temperatura: - Obtočna voda/mešanica do 30% glikola in vode: C Priključki: - Zun. navoj (varilni, navojni in prirobnični priključki) - Prirobnica Naročanje Primer: Tlačno neodvisen regulacijski ventil z integriranim omejevalnikom pretoka, DN 15; k VS 1,6; PN 25; diferenčni tlak preko regulacijskega ventila Δp 0,2 bara; T maks 150 C; zun. navoj - 1 regulator AVQM DN 15 Nar. št.: 003H6748 Možnost: - 1 varilni priključek Nar. št.: 003H6908 Regulator boste prejeli v celoti sestavljen, vključno z impulzno cevjo med ventilom in pogonom. Elektromotorni pogon AMV(E) je treba naročiti ločeno. AVQM Regulator Slika DN k VS (mm) (m 3 /h) Priključek Nar. št. 0,4 003H6746 1,0 003H ,6 G ¾ A 003H6748 2,5 003H6749 4,0 Zun. cilindrični 003H6750 navoj, skladen s standardom 20 6,3 ISO 228/1 G 1 A 003H ,0 G 1¼ A 003H ,5 G 1¾ A 003H G 2 A 003H G 2½ A 003H ,5 003H Prirobnice PN 25, skladne s standardom EN H H6758 DEN-SMT/SI VD.DA.S5.36 Danfoss 07/2014 1

2 Naročanje (nadaljevanje) Dodatki Slika Tip DN Priključek Nar. št H H6909 Varilni priključki H H H H R ½ 003H R ¾ 003H6903 Zunanji navojni priključki 25 Konični zunanji navoj, skladen s R 1 003H standardom EN R 1¼ 003H R 1½ 065F R 2 065F H6915 Prirobnični priključki 20 Prirobnice PN 25, glede na EN H H6917 Servisni kompleti Slika Tip DN k VS (m 3 /h) Nar. št. 0,4 003H6861 1,0 003H ,6 003H6863 Vložek ventila 2,5 003H6864 4,0 003H ,3 003H ,0 003H / 40 / 50 12,5 / 16 / 20 / H6868 0,4 003H6878 1,0 003H ,6 003H6880 Vložek regulacijskega ventila 2,5 003H6881 4,0 003H ,3 003H ,0 003H / 40 / 50 12,5 / 16 / 20 / H6885 Tip Področje nastavitve p (bar) Nar. št. Tlačni pogon ventila 0,2 003H VD.DA.S5.36 Danfoss 07/2014 DEN-SMT/SI

3 Tehnični podatki Ventil Nazivni premer DN k VS regulatorja diferenčnega tlaka Območje nastavitve maks. pretoka p MCV = 0,2 bar 0,4 1,0 1,6 2,5 4,0 6,3 8,0 12,5 16/20 4) 20/25 4) Q min 0,015 0,02 0,03 0,07 0,07 0,16 0,2 0,4 0,8 0,8 m 3 /h Q nom 0,18 0,4 0,86 1,4 2,2 3,0 3,5 8, Q maks 2) - - 0,9 1,6 2,4 3,5 4, Hod mm Avtoriteta regulacijskega ventila Regulacijska karakteristika 1 (100%) v območju nastavitve pretoka Logaritmična Faktor kavitacije z 0,6 0,55 0,5 Puščanje glede na standard IEC 534 % od vrednosti 0,02 0,05 k VS Nazivni tlak PN 25 Min. diferenčni tlak glejte zaznamek 1) bar Maks. diferenčni tlak Medij Obtočna voda/mešanica do 30 % glikola in vode ph medija Min. 7, maks. 10 Temperatura medija o C Priključki Materiali Telo ventila ventil Zunanji navoj Zun. navoj in prirobnica priključki Varilni in zunanji navoj Prirobnica - navoj Rdeči bron CuSn5ZnPb (Rg5) Nodularna litina EN- GJS LT (GGG prirobnica ) Sedež ventila Nerjaveče jeklo, mat. št Krožnik ventila Tesnjenje DP Na razcinkanje odporna medenina CuZn36Pb2As Tesnenje MCV Kovinsko EPDM Sistem za tlačno razbremenitev Vložek regulacijskega ventila Vložek ventila EPDM - Bat Opomba: DP regulator diferenčnega tlaka, MCV regulacijski ventil 2 1) Q Je odvisen od pretoka in vrednosti k VS ventila; za Q set = Q maks -> p min 0,5 bar; za Q nastavljeno < Q maks -> pmin pmcv k VS 2) Višji maks. pretok dosežete pri višjem diferenčnem tlaku preko regulatorja AVQM in odpiranju >80 %. Na splošno pri Δp > 1 1,5 bar Bat Tlačni pogon ventila Tip Velikost pogona cm 2 54 Nazivni tlak PN 25 Diferenčni tlak preko elektromotornega regulacijskega ventila MCV Materiali Ohišje Membrana Impulzna cev AVQM bar 0,2 Zgornje ohišje pogona ventila Nerjaveče jeklo, mat. št Spodnje ohišje pogona Na razcinkanje odporna medenina CuZn36Pb2As EPDM Bakrena cev Ǿ 6 1 mm DEN-SMT/SI VD.DA.S5.36 Danfoss 07/2014 3

4 Aplikacija - Vgradnja v povratek Neposredno priključen ogrevalni sistem Posredno priključen ogrevalni sistem - Vgradnja v dovod Neposredno priključen ogrevalni sistem Posredno priključen ogrevalni sistem Položaji vgradnje Temperatura medija 100 C Temperatura medija 130 C Temperatura medija 150 C Elektromotorni pogon Opomba! Bodite pozorni na položaje vgradnje za elektromotorne pogone AMV(E). Oglejte si ustrezen tehnični list. 4 VD.DA.S5.36 Danfoss 07/2014 DEN-SMT/SI

5 Tlačno temperaturni diagram maks (bar) delovno področje EN-GJS LT (GGG 40,3) PN 25 CuSn5ZnPb (Rg5) PN 25 Maks. dovoljen delovni tlak kot funkcija temperature medija (v skladu s standardom EN in EN ) Diagram pretoka Diagram z nastavitvami in dimenzioniranjem Povezava med dejanskim pretokom in številom vrtljajev omejevalnika pretoka. Dane vrednosti so približne. DN 40 kvs 16; 20 DN 50 kvs 20; 25 DN 32 kvs 12,5 DN 25 kvs 8,0 DN 20 kvs 6,3 DN 15 kvs 4,0 DN 15 kvs 2,5 pretok DN 15 kvs 1,6 DN 15 kvs 1,0 pretok DN 15 kvs 0,4 št. vrtljajev 1 = 360º Pretok regulirate z obračanjem vijaka omejevalnika pretoka v nasprotni smeri urinega kazalca, kot je prikazano na sliki Pretok vode pri diferenčnem tlaka preko MCV 0,2 bar (20 kpa) in preko celotnega regulatorja od 0,5 bar (50 kpa) do 16/20 bar (1600/2000 kpa). Opomba: Če želite doseči nastavitev maks. pretoka v regulatorju, uporabite diagrame iz navodil. DEN-SMT/SI VD.DA.S5.36 Danfoss 07/2014 5

6 Dimenzioniranje - Neposredno priključen ogrevalni sistem 1. primer: Elektromotorni regulacijski ventil (MVC) za mešalni krog v neposredno priključenih ogrevalnih sistemih zahteva pretok 600 l/h. Dani podatki: Q maks = 0,6 m 3 /h (600 l/h) p min = 0,9 bar (90 kpa) 1) p krog = 0,1 bar (10 kpa) p MCV = 0,2 bar (20 kpa) privzeto za AVQM Opomba: 1) p krog ustreza zahtevanem pritisku črpalke v ogrevalnem krogu, a ga ne upoštevajte pri dimenzioniranju AVQM. Skupna izguba (razpoložljivega) tlaka v regulatorju je: p AVQM,A = p min p AVQM,A = 0,9 bar (90 kpa) Morebitne izgube tlaka v ceveh, zapornih vmesnih kosih, toplotnih števcih itd. niso vključene. Izberite regulator iz diagrama pretoka (stran 5) z najmanjšo mogočo vrednostjo k VS glede na območja pretoka. k VS = 1,6 m 3 /h p AVQM,MIN Q k makx VS 2 p MCV 2 0, 8 1, 6 0, 2 Min. zahtevani diferenčni tlak v izbranem regulatorju se izračuna po tej formuli: p AVQM,MIN = 0,34 bar (34 kpa) p AVQM,A > p AVQM,MIN 0,9 bar > 0,34 bar Rešitev: Za primer se izbere AVQM; DN 15; vrednost k VS 1,6; področje nastavitve pretoka 0,03 0,9 m 3 /h. maks krog maks. krog 6 VD.DA.S5.36 Danfoss 07/2014 DEN-SMT/SI

7 Dimenzioniranje (se nadaljuje) - Posredno priključen ogrevalni sistem 2. primer: Elektromotorni regulacijski ventil (MVC) za regulacijo posredno priključenega ogrevalnega sistema zahteva pretok 1900 l/h. Dani podatki: Q maks = 1,9 m 3 /h (1900 l/h) p min = 1,1 bar (110 kpa) p prenosnik = 0,1 bar (10 kpa) = 0,2 bar (20 kpa) privzeto za AVQM p MCV Skupna izguba (razpoložljivega) tlaka v regulatorju je: p AVQM,A = p min p prenosnik = 1,1 0,1 p AVQM,A = 1,0 bar (100 kpa) Morebitne izgube tlaka v ceveh, zapornih vmesnih kosih, toplotnih števcih itd. niso vključene. Izberite regulator iz diagrama pretoka (stran 5) z najmanjšo mogočo vrednostjo k VS glede na območja pretoka. k VS = 4,0 m 3 /h 2 2 Q 1, 9 p maks AVQM,MIN = + pmcv = + 0, 2 ( k ) ( vs 4, 0 ) Min. zahtevani diferenčni tlak v izbranem regulatorju se izračuna po tej formuli: p AVQM,MIN = 0,43 bar (43 kpa) p AVQM,A > p AVQM,MIN 1,0 bar > 0,43 bar Rešitev: Za primer se izbere AVQM; DN 15; vrednost k VS 4,0; področje nastavitve pretoka 0,07 2,4 m 3 /h. maks. prenosnik maks. prenosnik DEN-SMT/SI VD.DA.S5.36 Danfoss 07/2014 7

8 Konstrukcija 1. Vložek regulacijskega ventila 2. Nastavljivi omejevalnik pretoka 3. Telo ventila 4. Vložek ventila 5. Tlačno razbremenjen krožnik ventila 6. Drog ventila 7. Vgrajena vzmet regulatorja pretoka 8. Regulacijska povezava 9. Regulacijska membrana 10. Matica 11. Zgornji pokrovček membrane 12. Spodnji pokrovček membrane 13. Impulzna cev 14. Kompresijski fiting za impulzno cev Funkcija Pretok povzroči padec tlaka preko nastavljivega omejevalnika pretoka. Nastale razlike tlakov se nato prenesejo prek impulznih cevi in/ali regulacijske povezave v drogu do komor pogona, kjer delujejo na regulacijsko membrano za regulacijo pretoka. Diferenčni tlak omejevalnika pretoka regulira in omejuje vgrajena vzmet za regulacijo pretoka. Regulacijski ventil se zapre pri naraščajočem diferenčnem tlaku in se odpre pri padajočem diferenčnem tlaku ter tako regulira maks. pretok. Elektromotorni pogon bo deloval v območju od vrednosti nič do nastavljene maks. vrednosti pretoka glede na obremenitev. Nastavitve Nastavitev pretoka Nastavitev pretoka se regulira z nastavitvijo položaja omejevalnika pretoka. Nastavitev se lahko izvede na osnovi nastavitvenega diagrama pretoka (preberite ustrezna navodila) in/ali s toplotnim števcem. 8 VD.DA.S5.36 Danfoss 07/2014 DEN-SMT/SI

9 Dimenzije L 1 L H H2 H1 H3 Ø125 Ø125 DN L L 1 H H 1 H 2 H 3 Masa (kg) mm navoj , , ,2 - prirobnica ,8 10, ,9 11, ,6 13, AMV(E) 10 + AVQM (DN 15) AMV(E) 13 + AVQM (DN 15) AMV AVQM (DN 15) H H1 DN H H 1 mm AMV(E) 2. / 3. + AVQM (DN 15 50) AMV(E) 2. / 3. + AVQM (DN 32 50) DEN-SMT/SI VD.DA.S5.36 Danfoss 07/2014 9

10 Dimenzije (nadaljevanje) L 3 L 2 L 1 d 2 d R k SW SW SW DN R 1) SW d L 1 2) L 2 L 3 k d 2 n mm 15 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1¾A) /2 70 (G 2A) (G 2½A) ) Konični zun. navoj v skladu s standardom EN ) Prirobnice PN 25, skladne s standardom EN VD.DA.S5.36 Danfoss 07/2014 DEN-SMT/SI
