2 Înfiinţat în 1990, EnergoBit reprezintă azi un grup de firme specializate în proiectarea, producţia și comercializarea unei game largi de echipamente și aparate electrice. Începând cu anul 1994, activitatea de bază a Grupului s-a orientat spre producţie. În prezent, producem posturi de transformare în anvelopă de beton, celule de medie tensiune, tablouri electrice și de automatizare, firide de distribuţie stradală, cutii de distribuţie pentru posturile de transformare aeriene, socluri cu descărcătoare și si guranţe fuzibile de exterior pentru posturile de transformare aeriene, baterii de condensatoare automatizate, sisteme de teleconducere gama SIT TEL, manșoane cu benzi, contoare electrice, aparate de iluminat exterior. Prioritatea noastră a fost și rămâne dezvoltarea Grupului prin investiţii și dotări tehnologice, precum și prin instruirea profesională a personalului. EnergoBit Prod este rezultatul acestei strategii de dezvoltare. Astfel, începând cu anul 2001 și până în anul 2006, EnergoBit Prod a produs celule electrice de medie tensiune din gama SM6, sub licenţă Schneider Electric. Din anul 2004, beneficiind de o linie tehnologică modernă, EnergoBit Prod a început producţia celulelor electrice de medie tensiune, concepţie proprie, gama MOD6. Avem convingerea că prin producţia în România a acestor echipamente moderne, fiabile și modulare, oferim soluţii performante proiectanţilor, instalatorilor și clienţilor finali.

3 3/7 Posturi de transformare prefabricate Robust 160 RA Robust 160 RB Robust 630 I Robust 630 E Robust 1000 Robust Robust Opţional 8/10 Celule modulare gama MOD6 LM - celula de linie cu separator de sarcină TM - celula de transformator cu fuzibili MCT - celula de măsură IMP/IMS - celula cu întrerupător montaj fix IMPw/IMSw - celula cu întrerupător debroșabil Tablouri de distribuţie M.T. 11 Bloc de măsură și protecţie trifazat (BMPT) BMPTd - bloc de măsură și protecţie trifazat cu măsură directă BMPTi - bloc de măsură și protecţie trifazat cu măsură semidirectă 11/12 Tablouri electrice de distribuţie Tablouri de distribuţie 630 A Tablouri de distribuţie 3200 A Tablouri de distribuţie de reţea cu întrerupător automat 13 Firide gama Domino Firide de distribuţie stradală și branșament Firide pentru posturile de transformare aeriene 14/15 Anclanșarea automată a rezervei (AAR) Dulapuri pentru AAR A Dulapuri cu AAR atipic 16/18 Tablouri electrice de automatizări Tablouri electrice cu invertoare pentru modernizarea acţionării podurilor rulante Tablouri electrice cu invertoare pentru instalaţii de tracţiune pe cablu Panouri de comandă, control și protecţii prin relee pentru staţii electrice de Î.T. Tablouri electrice de acţionări motoare - MCC 19 Baterii de condensatoare de joasă tensiune Baterii de condensatoare fixe Baterii de condensatoare automatizate! Având în vedere continua perfecţionare a produselor, compania EnergoBit Prod își rezervă dreptul de a schimba datele din acest catalog fără a anunţa în prealabil. 1

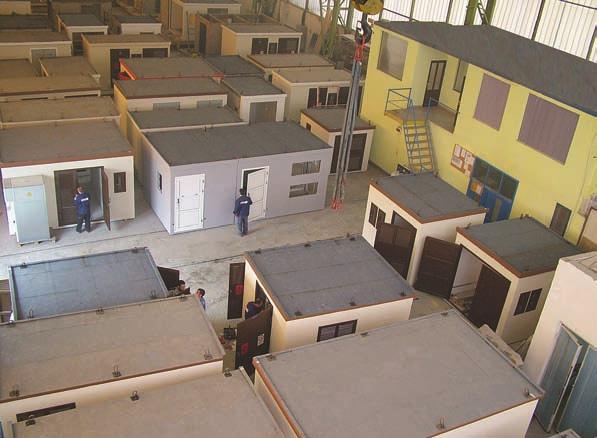

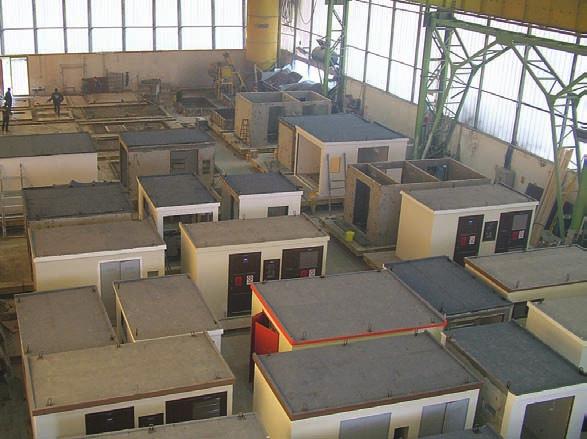

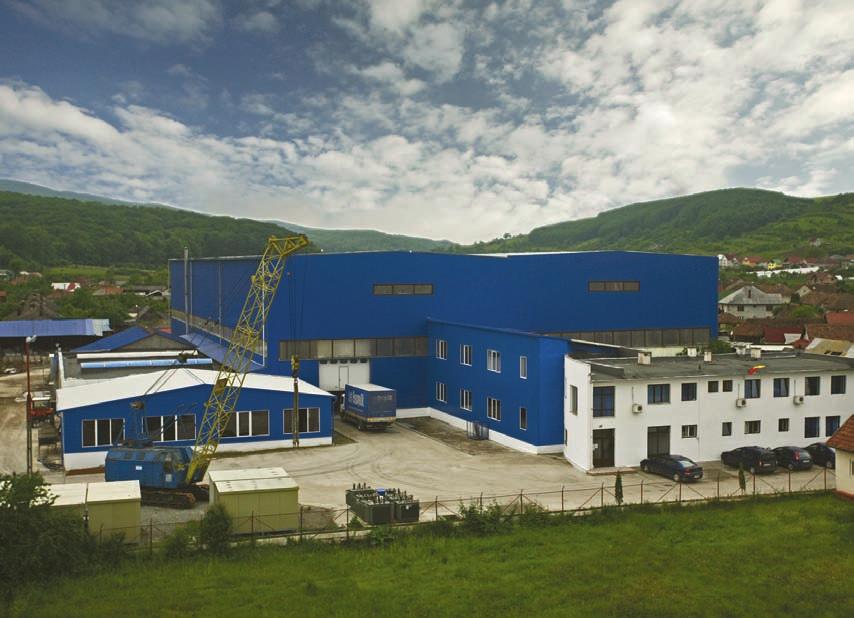

4 EnergoBit Prod Hala de producţie 2

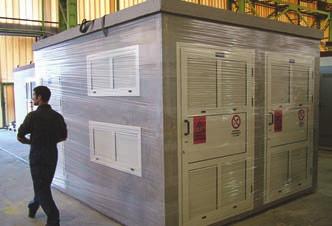

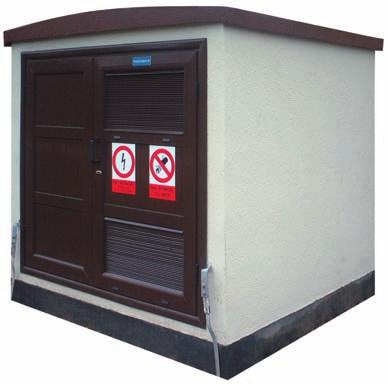

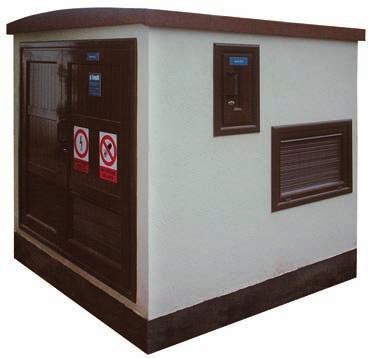

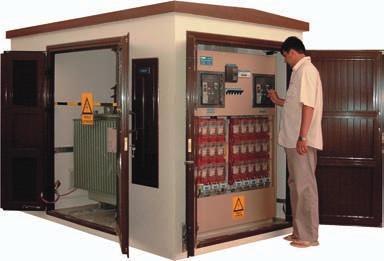

5 ROBUST 160 RA lungime: lăţime: înălţime: 192 cm 162 cm 180 cm reţea derivaţie puterea maximă a transformatorului: 250 kva tablou de joasă tensiune cu maxim 4 plecări acţionarea echipamentelor se face din exterior măsura energiei electrice se face pe partea de joasă tensiune grad de protecţie IP 43 clasă anvelopă 10 K probă arc intern 12,5 ka; 0,5 s Opţional: Sistem de teleconducere a postului ROBUST 160 RB lungime: lăţime: înălţime: 192 cm 192 cm 180 cm reţea în buclă puterea maximă a transformatorului: 250 kva tablou de joasă tensiune cu maxim 4 plecări acţionarea echipamentelor se face din exterior măsura energiei electrice se face pe partea de joasă tensiune grad de protecţie IP 43 clasă anvelopă 10 K probă arc intern 12,5 ka; 0,5 s Opţional: Sistem de teleconducere a postului * Măsura energiei electrice se face prin contoare și transformatoare de curent aprobate de B.R.M.L. ** Pentru alte configuraţii ale postului de transformare vă rugăm să ne consultaţi 3

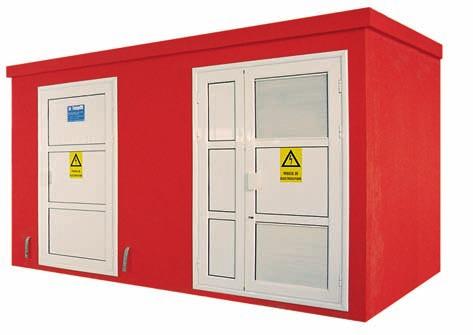

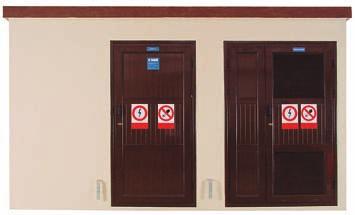

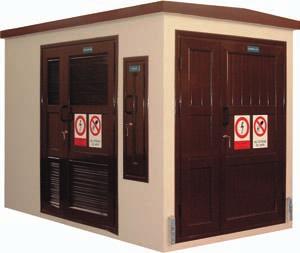

6 ROBUST 630 I lungime: lăţime: înălţime: 421 cm 214 cm 230 cm reţea derivaţie sau buclă puterea maximă a transformatorului: 800 kva tablou de joasă tensiune cu maxim 16 plecări acţionarea echipamentelor se face din interior măsura energiei electrice se face pe partea de joasă tensiune sau pe partea de medie tensiune grad de protecţie IP 43 clasă anvelopă 10 K probă arc intern 12,5 ka; 0,5 s Opţional: Sistem de teleconducere a postului ROBUST 630 E lungime: lăţime: înălţime: 290 cm 200 cm 207 cm Opţional: Sistem de teleconducere a postului reţea derivaţie sau buclă puterea maximă a transformatorului: 800 kva tablou de joasă tensiune cu maxim 16 plecări acţionarea echipamentelor se face din exterior măsura energiei electrice se face pe partea de joasă tensiune sau pe partea de medie tensiune grad de protecţie IP 43 clasă anvelopă 10 K probă arc intern 12,5 ka; 0,5 s 4 * Măsura energiei electrice se face prin contoare și transformatoare de curent aprobate de B.R.M.L. ** Pentru alte configuraţii ale postului de transformare vă rugăm să ne consultaţi

7 ROBUST 1000 lungime: lăţime: înălţime: 421 cm 294 cm 230 cm Opţional: Sistem de teleconducere a postului reţea derivaţie sau buclă puterea maximă a transformatorului: 1000 kva tablou de joasă tensiune cu maxim 16 plecări acţionarea echipamentelor se face din interior măsura energiei electrice se face pe partea de joasă tensiune sau pe partea de medie tensiune grad de protecţie IP 43 clasă anvelopă 10 K probă arc intern 12,5 ka; 0,5 s ROBUST lungime: lăţime: înălţime: 421 cm 294 cm 230 cm Opţional: Sistem de teleconducere a postului reţea derivaţie sau buclă puterea maximă a transformatoarelor: 2x630 kva tablou de joasă tensiune cu maxim 2x12 plecări + cuplă acţionarea echipamentelor se face din interior măsura energiei electrice se face pe partea de joasă tensiune sau pe partea de medie tensiune grad de protecţie IP 43 clasă anvelopă 10 K probă arc intern 12,5 ka; 0,5 s * Măsura energiei electrice se face prin contoare și transformatoare de curent aprobate de B.R.M.L. ** Pentru alte configuraţii ale postului de transformare vă rugăm să ne consultaţi 5

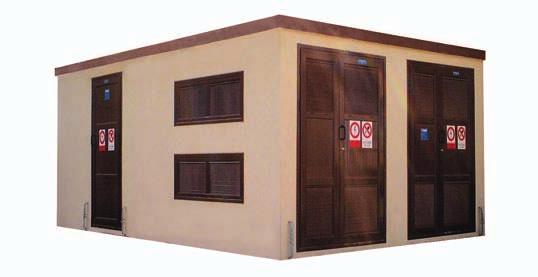

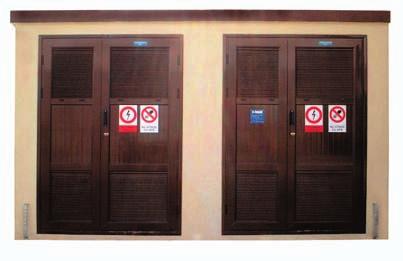

8 ROBUST OPŢIONAL lungime: lăţime: înălţime: 614 cm 421 cm 230 cm Format din două cabine: ROBUST reţea derivaţie sau buclă puterea maximă a transformatoarelor: kva tablou de joasă tensiune cu maxim 2 12 plecări + cuplă acţionarea echipamentelor se face din interior măsura energiei electrice se face pe partea de joasă tensiune sau pe partea de medie tensiune grad de protecţie IP 43 clasă anvelopă 10 K probă arc intern 12,5 ka; 0,5 s Opţional: Sistem de teleconducere a postului 6 * Măsura energiei electrice se face prin contoare și transformatoare de curent aprobate de B.R.M.L. ** Pentru alte configuraţii ale postului de transformare vă rugăm să ne consultaţi

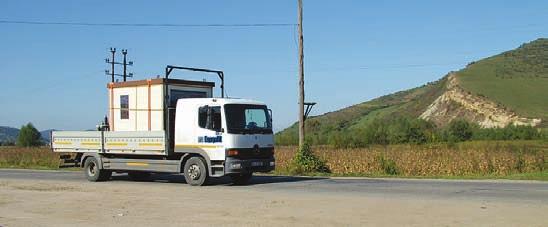

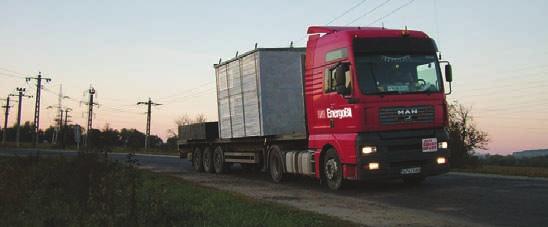

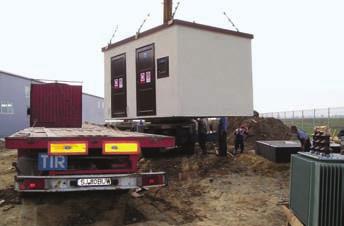

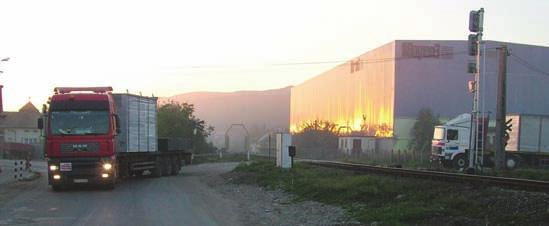

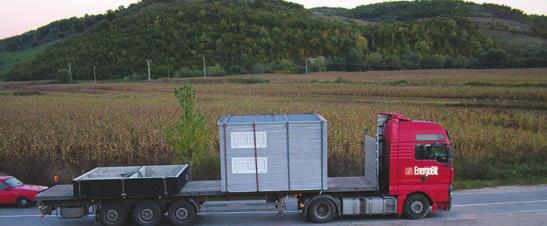

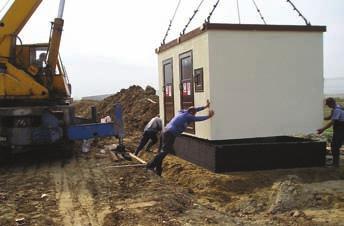

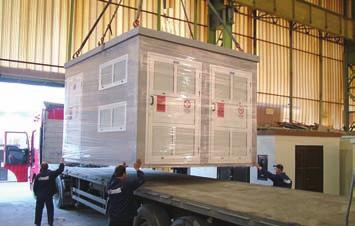

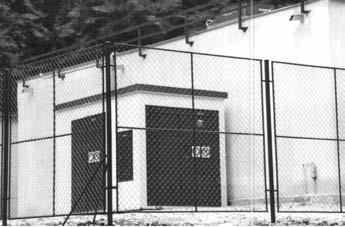

9 Produsele EnergoBit Prod vor fi însoţite de un pachet de servicii care vă vor simplifica alegerea, instalarea și exploatarea lor. O echipă specializată de ingineri este în permanenţă la dispoziţia Dvs. pentru: consultanţă tehnică pentru alegerea soluţiei optime asistenţă în proiectare asigurarea transportului la locul de montare asistenţă tehnică la instalarea și punerea în funcţiune a posturilor sau tablourilor de medie tensiune documentaţii tehnice detaliate în limba română pentru exploatare și întreţinere servicii post garanţie 7

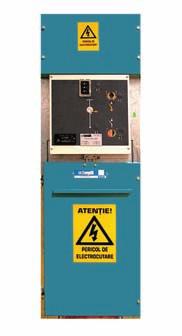

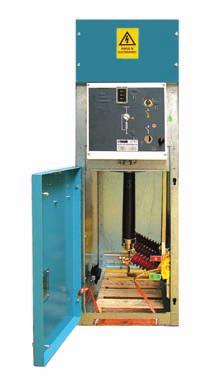

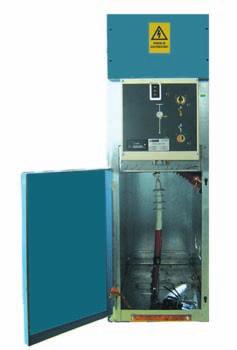

10 CELULE MODULARE GAMA MOD6 MOD6 Celule modulare de medie tensiune concepute și produse de EnergoBit Prod Tipuri de celule MT gama MOD6 RMb LM TM IMP IMS IMPw IMSw CS CD RMs RMd MCT MT SI LLM celula de racord pe bare celula de linie cu separator de sarcină celula de transformator cu siguranţe fuzibile celula cu întrerupător fix și protecţie celula cu întrerupător fix specială celula cu întrerupător debroșabil și protecţie celula cu întrerupător debroșabil specială celula de cuplă cu plecare stânga celula de cuplă cu plecare dreapta celula de cuplă transfer jos stânga celula de cuplă transfer jos dreapta celula de măsură celula de măsură tensiune celula pentru servicii interne celule de linie cu AAR MOD6 LM celula de linie cu separator de sarcină Echipament de bază Sistem trifazat de bare colectoare Separator de sarcină în SF6, cu contact de punere la pământ Mecanism de acţionare separator standard, tip KS Indicatori prezenţă tensiune Accesorii opţionale Comandă cu resort precomprimat, tip KP Bobină de deschidere (comanda KP) Comandă standard motorizată, tip KSM Contacte auxiliare Interblocaj cu cheie Rezistenţă de încălzire anticondens 17W 220V c.a. Compartiment auxiliar pentru joasă tensiune MOD6 TM celula de transformator cu fuzibili Echipament de bază Sistem trifazat de bare colectoare Separator de sarcină în SF6, cu contact de punere la pământ Mecanism de acţionare separator cu resort precomprimat, tip KP 3 siguranţe fuzibile cu percutor Separator de punere la pământ CLP, în aval Indicatori prezenţă tensiune Accesorii opţionale Bobină de deschidere (comanda KP) Contacte auxiliare Interblocaj cu cheie Rezistenţă de încălzire anticondens 17W 220V c.a. Compartiment auxiliar pentru joasă tensiune 8

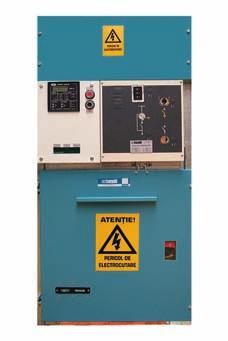

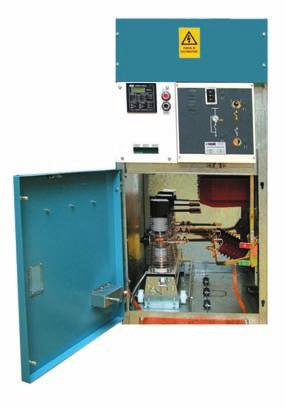

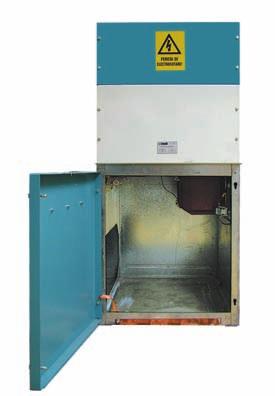

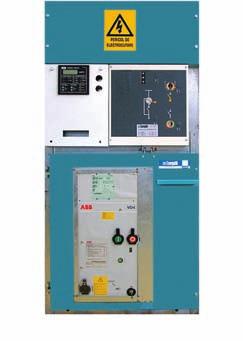

11 MOD6 MCT celula de măsură medie tensiune Echipament de bază Sistem trifazat de bare colectoare Bare de racord 3 transformatoare de măsură curent 3 sau 2 transformatoare de măsură tensiune IMP / IMS Celula cu întrerupător fix și protecţie / specială Echipament de bază Sistem trifazat de bare colectoare Separator de sarcină în SF6 cu contact de punere la pământ Mecanism de acţionare standard, tip KS Întrerupător în vid, montaj fix Separator de punere la pământ CLP, în aval Indicatori prezenţă tensiune 3 transformatoare de curent / 3 captori de curent Releu de protecţie digital / releu de protecţie autoalimentat Accesorii opţionale Contacte auxiliare Interblocaj cu cheie Rezistenţă de încălzire anticondens 17W 220V c.a. Compartiment auxiliar pentru joasă tensiune IMPw/IMSw Celula cu întrerupător debroșabil și protecţie / specială Echipament de bază Sistem trifazat de bare colectoare Separator de sarcină în SF6 cu contact de punere la pământ Mecanism de acţionare standard, tip KS Întrerupător în vid sau SF6, debroșabil Separator de punere la pământ CLP, în aval Indicatori prezenţă tensiune 3 transformatoare de curent / 3 captori de curent Releu de protecţie digital / releu de protecţie autoalimentat Accesorii opţionale Contacte auxiliare Interblocaj cu cheie Rezistenţă de încălzire anticondens 17W 220V c.a. Compartiment auxiliar pentru joasă tensiune 9

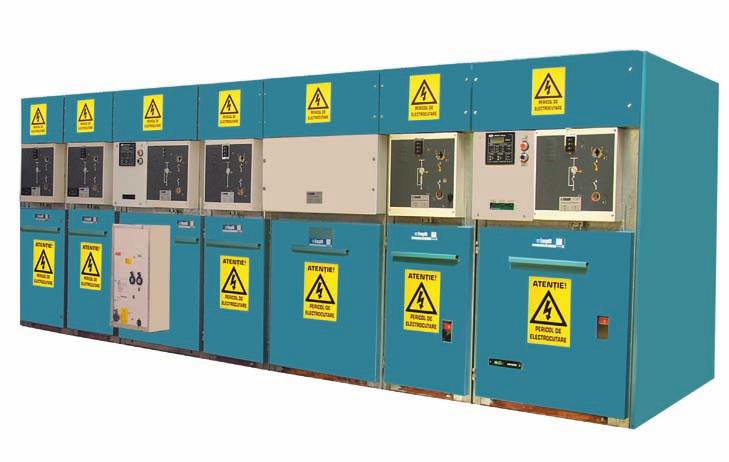

12 TABLOU DE DISTRIBUŢIE DE M.T. Realizate cu celule modulare din gama MOD6, într-o multitudine de configuraţii, aceste tablouri răspund oricăror cerinţe tehnice în posturi de transformare de alimentare sau de abonat. RMb LM TM IMP IMS IMPw IMSw CS CD RMs RMd MCT MT SI LLM celula de racord pe bare celula de linie cu separator de sarcină celula de transformator cu siguranţe fuzibile celula cu întrerupător fix și protecţie celula cu întrerupător fix specială celula cu întrerupător debroșabil și protecţie celula cu întrerupător debroșabil specială celula de cuplă cu plecare stânga celula de cuplă cu plecare dreapta celula de cuplă transfer jos stânga celula de cuplă transfer jos dreapta celula de măsură celula de măsură tensiune celula pentru servicii interne celule de linie cu AAR Caracteristici de bază: UN = 24 kv IN = 630 A Iscc = 16 ka lămpi de semnalizare pentru prezenţa tensiunii bobină de declanșare fuzibili de medie tensiune Echipamente opţionale: rezistenţe de încălzire motor pentru mecanismul de acţionare contacte auxiliare interblocaje Avantaje: soluţii pentru distribuţie publică, industrială sau utilităţi în staţiile de înaltă tensiune posibilitate de extindere ulterioară ușor de instalat operare ușoară și sigură întreţinere redusă 10

13 BLOC DE MĂSURĂ ȘI PROTECŢIE TRIFAZAT Aplicaţii: Produsele se utilizează în reţele de distribuţie de joasă tensiune pentru alimentarea cu energie electrică și contorizarea consumatorilor. Caracteristici: realizate din policarbonat culoare gri deschis RAL 7035 grad de protecţie IP54 tensiune nominală 400V ca frecvenţa nominală 50Hz curent nominal 16A - 400A Variante constructive: BMPTd - bloc de măsură și protecţie trifazat cu măsură directă până la 100A BMPTi - bloc de măsură și protecţie trifazat cu măsură semidirectă până la 400A Componente: cutie socluri modulare pentru siguranţe fuzibile tip MPR suport montare contor bloc trifazat de măsurare a energiei electrice (pentru montaj direct sau indirect) modul de protecţie la supratensiune (opţional) întrerupător general automat trifazat, prevăzut cu protecţie la curent de defect (opţional) ușă acces echipamente ușă acces disjunctor (pentru consumator) TABLOURI DE DISTRIBUŢIE 3200 A realizate din tablă de oţel tratată anticoroziv culoare bej grad de protecţie IP20,30, 31,54 asociere în lăţime sau adâncime tensiunea de izolaţie 1000 V curent nominal 3200 A curent de vârf: 187 ka frecvenţa 50/60 Hz 11

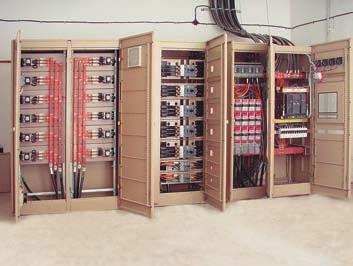

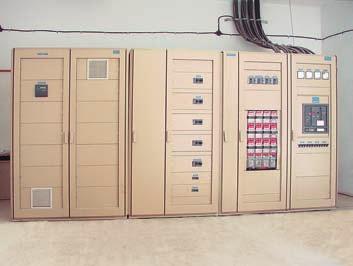

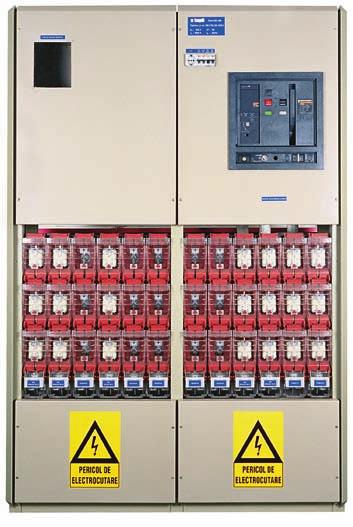

14 TABLOURI DE DISTRIBUŢIE DE REŢEA CU ÎNTRERUPĂTOR AUTOMAT Aplicaţii: În reţele de distribuţie a energiei electrice. Caracteristici: realizate din tablă de oţel tratată anticoroziv culoare bej grad de protecţie IP20 intrare: întrerupătoare automate 3200 A fixe sau debroșabile, separatoare de sarcină, separatoare cu fuzibili plecări: separatoare verticale cu fuzibili gr. 00,2,3 grup de măsură (reductori de curent, șir de cleme de măsură, contori) Variante constructive: Opţional: Anclanșarea automată a rezervei * Pentru alte configuraţii, vă rugăm să ne consultaţi 12

15 FIRIDE DE DISTRIBUŢIE STRADALĂ ȘI BRANȘAMENT GAMA DOMINO Aplicaţii: Alimentarea cu energie electrică a consumatorilor urbani. Firide de branșament pentru locuinţe rezidenţiale. Distribuţia electrică a iluminatului stradal. Caracteristici: realizate din policarbonat culoare gri deschis, cod RAL 7035 gradul de protecţie IP43 sau la cerere IP44 mâner rabatabil montat îngropat, prevăzut cu yală și/sau dispozitiv de închidere cu cheie triunghiulară deschiderea ușilor până la 180 în varianta cu sau fără socluri Componente: cutia soclul sistemul de bare capsulat socluri modulare pentru siguranţe fuzibile tip MPR, cu sau fără separator grupul de măsură a energiei electrice (opţional) prize mono sau trifazate (opţional) FIRIDE PENTRU POSTURILE DE TRANSFORMARE AERIENE GAMA DOMINO Produsele se utilizează în reţele de distribuţie a energiei electrice, fiind o componentă a posturilor de transformare aeriene. Caracteristici: realizate din policarbonat culoare gri deschis, cod RAL 7035 gradul de protecţie IP43 sau la cerere IP44 mâner rabatabil montat îngropat, prevăzut cu yală și/sau dispozitiv de închidere cu cheie triunghiulară deschiderea ușilor până la 180 Componente: cutia soclul sistemul de bare capsulat socluri modulare pentru siguranţe fuzibile tip MPR, cu sau fără separator grupul de măsură a energiei electrice (opţional) prize mono sau trifazate (opţional) 13

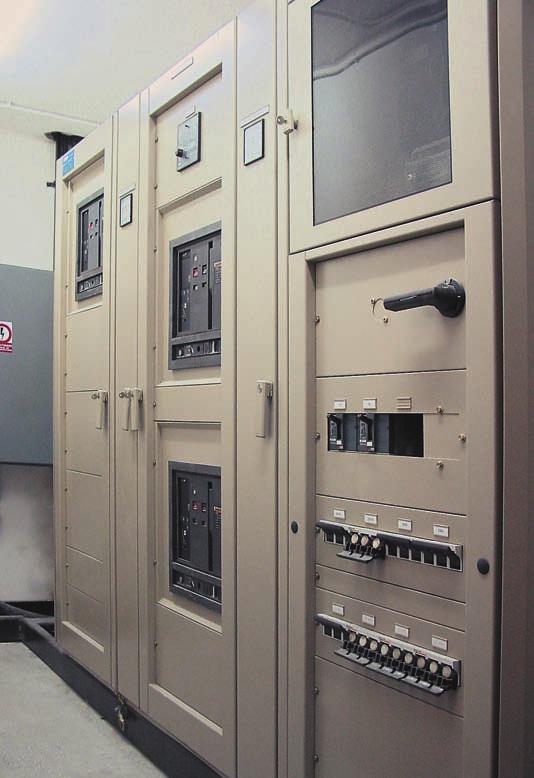

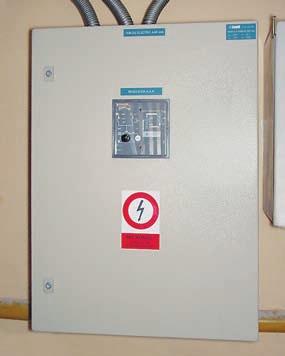

16 ANCLANȘAREA AUTOMATĂ A REZERVEI DULAPURI PENTRU AAR A Element esenţial pentru continuitatea în alimentarea cu energie electrică. Realizează trecerea de pe alimentarea normală din reţea pe o rezervă care poate să fie o altă reţea sau un grup electrogen. Aplicaţii: În instalaţii cu flux continuu. În spitale sau instituţii publice de interes naţional, unde continuitatea în funcţionare este un factor vital. În zonele în care există probleme în alimentarea cu energie electrică. Realizare: cu două sau trei întrerupătoare, fixe sau debroșabile echipate cu: - motorizare - protecţie la suprasarcină și scurtcircuit - bobine de declanșare de tip MX - contacte ON/OFF bloc de automatizare interblocaj electric și mecanic accesorii de racordare aval Caracteristici este reversibil, asigură trecerea de pe sursa de bază pe cea de rezervă într-un interval de timp reglabil între 0,1 30 s asigură protecţia la scurtcircuit și suprasarcină a circuitelor din aval nu permite închiderea simultană a aparatelor chiar și în regim tranzitoriu posibilitatea de selectare a modului de lucru: manual sau automat indicarea stării întrerupătoarelor după declanșarea datorată unui scurtcircuit, este necesară rearmarea manuală Instalare vertical sau orizontal pe contrapanou stelaj în dulap metalic 14

17 ANCLANȘAREA AUTOMATĂ A REZERVEI DULAPURI CU AAR ATIPIC Sisteme atipice de Anclanșare Automată a Rezervei soluţii utilizate pentru realizarea unei continuităţi mărite în alimentarea cu energie electrică gama extrem de diversificată cu 2-4 linii de alimentare, cuple și grupuri electrogene se pot realiza modernizări ale unei instalaţii existente sau livrarea unor tablouri electrice echipate cu întrerupătoare până la 3200 A, fixe sau debroșabile, performante comanda configuraţiilor atipice de A.A.R. sunt realizate cu automat programabil și interfaţă alfanumerică pentru setarea unor parametri și diagnoza sistemului utilizarea logicii programate oferă o paletă largă de posibilităţi privind cerinţele de funcţionare ale sistemului, în funcţie de cerinţele impuse amplasarea componentelor de comandă poate fi făcută într-un dulap propriu sau pe structura unei construcţii existente; exemplu: modernizarea unor substaţii existente Configuraţie A.A.R. cu automat programabil conectat cu display alfanumeric 15

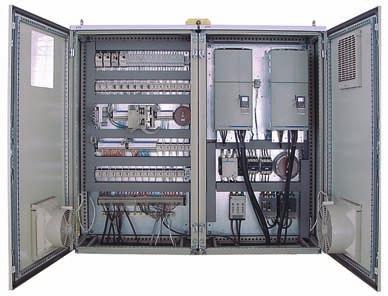

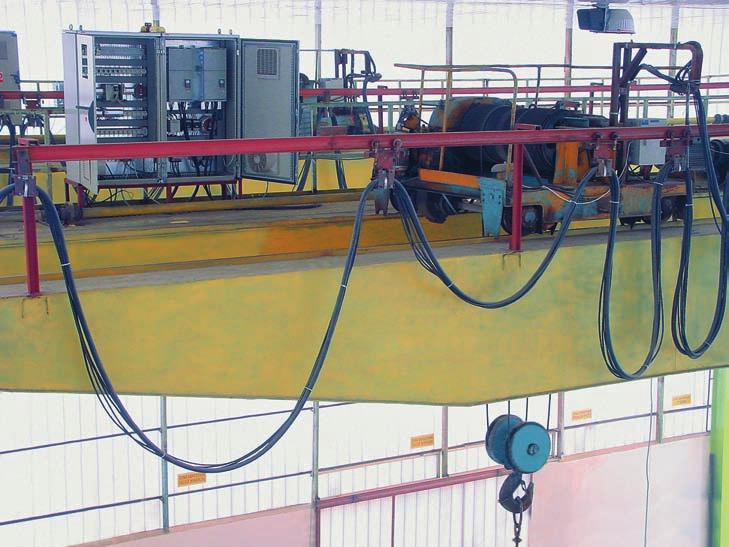

18 TABLOURI ELECTRICE CU INVERTOARE PENTRU MODERNIZAREA ACŢIONĂRII PODURILOR RULANTE Tablou electric cu invertoare și automat programabil pentru modernizarea acţionării podurilor rulante de interior sau exterior, cu comandă de la sol Avantaje: Reducerea cu 15 30% a consumului de energie faţă de pornirile clasice, în funcţie de condiţiile de utilizare Păstrarea cuplului motor pe toată gama de reglare a turaţiei Fiabilitate mecanică sporită datorită dispariţiei șocurilor mecanice specifice pornirilor clasice Mărirea duratei de viaţă a motoarelor printr-o protecţie eficientă și acţionări în frecvenţă Dispariţia șocurilor de curent la pornirea motoarelor Caracteristici: capacităţi poduri rulante: 3 t 150 t posibilităţi de comandă: -cu cutie de comandă de la sol, prin telecomandă radio sau infraroșu -din cabina podului rulant -mixt Firma EnergoBit Prod asigură un pachet complet de servicii pentru modernizarea podurilor rulante: analiza soluţiilor constructive proiectare avizare conform prescripţiilor tehnice ISCIR asistenţă tehnică sau instalare Tablou electric cu invertoare și automat programabil pentru modernizarea acţionării podurilor rulante 12,5 TF dimensiuni: H=1400, L=1600, A=400 putere instalată: ~50 kw 16

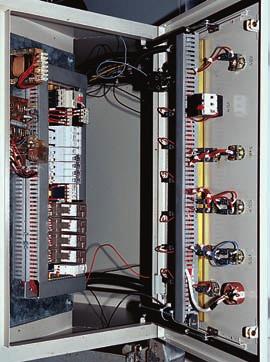

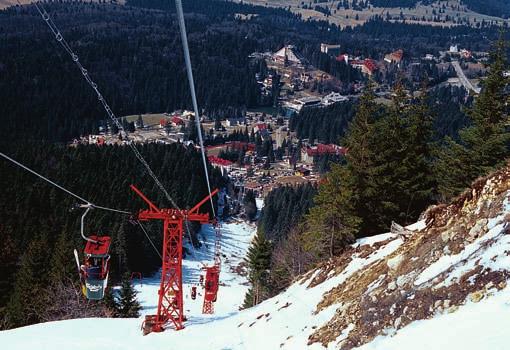

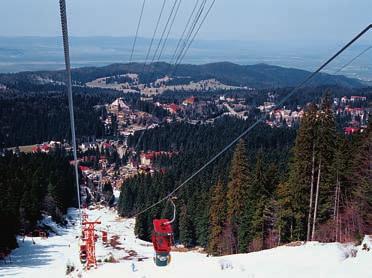

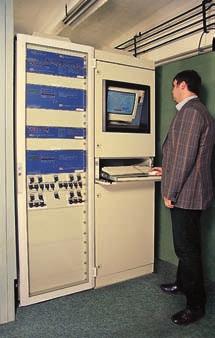

19 TABLOURI ELECTRICE CU INVERTOARE PENTRU INSTALAŢII DE TRACŢIUNE PE CABLU Tablou electric cu invertor pentru tracţiune pe cablu Utilizate pentru modernizarea instalaţiilor de teleschi, telegondolă, telecabină, funiculare cu puteri cuprinse între 10 și 630 kw. Avantaje: Siguranţa mărită în exploatare Reducerea cu 15 30% a consumului de energie faţă de pornirile clasice, în funcţie de condiţiile de utilizare Păstrarea cuplului motor pe toată gama de reglare a turaţiei Fiabilitatea mecanică sporită datorită dispariţiei șocurilor mecanice specifice pornirilor clasice Mărirea duratei de viaţă a motoarelor printr-o protecţie eficientă datorată acţionării în frecvenţă Dispariţia șocurilor de curent la pornirea motoarelor Tablou de acţionare pentru teleschi dimensiuni: H=1400, L=800, A=400 putere instalată: ~50 kw putere acţionare principală cu invertor: 37 kw puteri motoare: 33 kw măsură și afișare digitală a parametrilor acţionării PANOURI DE COMANDĂ, CONTROL ȘI PROTECŢII PRIN RELEE PENTRU STAŢII ELECTRICE DE ÎNALTĂ TENSIUNE utilizate în staţii electrice în dulapuri închise sau deschise realizate pe rack de 19 deschiderea ușilor până la 150 compacte și fiabile 17

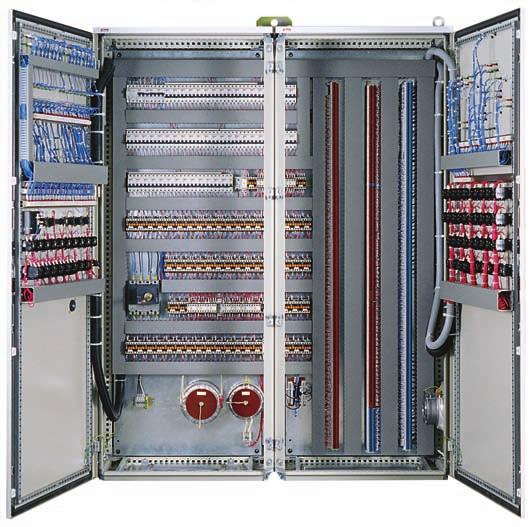

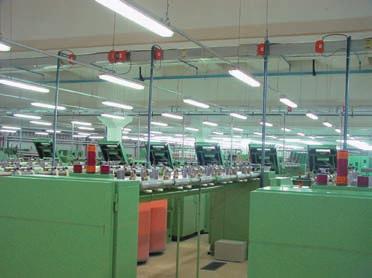

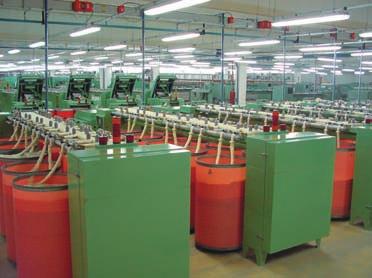

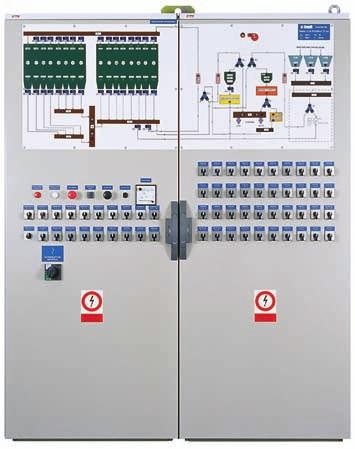

20 TABLOURI ELECTRICE DE ACŢIONĂRI MOTOARE MCC Utilizate în industria alimentară și ușoară: fabrici de produse alimentare, bere, vin, alcool, lactate, confecţii, textile, fabrici de ciment, oxigen etc. Realizate cu componente de ultimă generaţie într-o gamă extrem de diversificată care cuprinde soluţii clasice (D.O.L., star-delta) sau cu echipamente electronice performante (softstartere, invertoare, convertizoare de c.c.) dimensiuni tipice dulap grad de protecţie IP55 sau IP54 ventilaţie forţată posibilitate de asociere a mai multor dulapuri pentru realizare centre MCC putere instalată: ~100 KW numărul de circuite dintr-un MCC este în funcţie de motoarele acţionate și puterea acestora sistemul de comandă clasic sau cu automate programabile. MCC pentru linie tehnologică de produse alimentare dimensiuni: H=2000, L=1600, A=400 18

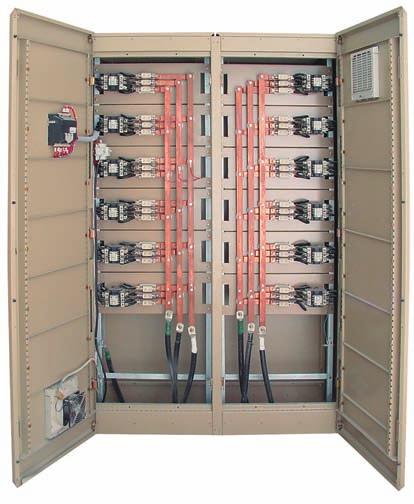

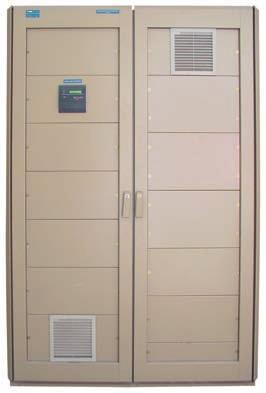

21 BATERII DE CONDENSATOARE DE JOASĂ TENSIUNE Baterii de condensatoare fixe pentru compensarea energiei reactive constante tensiuni V puteri kvar condensatoare modulare - variante constructive pentru reţele normale sau poluate Baterii de condensatoare automatizate pentru compensarea automată a energiei reactive tensiuni V puteri kvar realizate cu componente fiabile în tehnologie de ultimă generaţie în cazul reţelelor foarte poluate bateriile sunt echipate cu bobine antiarmonici Condensatoare dielectric uscat carcasă de plastic cu dublă izolaţie electrică și ignifugare tehnologie cu film autocicatrizant sistem HQ - protecţie internă deosebită formată din fuzibil și membrană supresoare rezistenţă de descărcare inclusă variante constructive pentru reţele normale sau poluate Contactoare bloc de contacte cu închidere avansată, cu rezistenţe de amortizare a curentului la anclanșare, pentru prelungirea duratei de viaţă cicluri de manevră la 400 V Regulator varmetric trepte de reglaj: 4, 6 sau 12 punere în funcţiune simplă căutare automată raport c/k (sensibilitate 0 1,99) semnalizarea defectelor de instalare afișarea cos ϕ, alarme, reglaj și parametraj Firma EnergoBit Prod asigură un pachet de servicii complementar care facilitează alegerea și instalarea bateriilor de condensatoare: -analiză și măsurători ale reţelei -proiectarea și dimensionarea bateriei de condensatoare pentru obţinerea celui mai bun raport preţ/calitate -asistenţa tehnică și reglajul regulatorului la instalare 19
