Aparate electrice de comutatie. Comutatia statica Sigurante. Descarcatoare Caracteristici Incercari Intreruptoare cu vid si SF6
|
|
|
- Ευθαλία Μαυρογένης
- 5 χρόνια πριν
- Προβολές:
Transcript
1 Aparate electrice de comutatie Comutatia statica Sigurante. Descarcatoare Caracteristici Incercari Intreruptoare cu vid si SF6
2 Contactoare statice de c. c. DS dioda supresoare de ST. Pornire: se deschide T In timpul conductiei se încarca prin R inc condensatorul C. Se deschide T stg : se încarca C + -. T stg se autoblocheaza. Pornire: se deschide T In timpul conductiei (în π LC ) se repolarizeaza C (-)(+). Oprire: se deschide T stg Pt t dechis lung. Oprire: se deschide T stg Pt t închis lung G.A. Cividjian: Aparate electrice

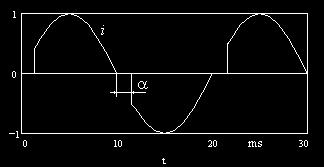

3 Contactor static de c. a. ~ Contactor de c.a. cu tiristor si 4 diode G.A. Cividjian: Aparate electrice 3
4 Contactor hibrid cu triac Sigurante fuzibile Limitarea di/dt Bobina contactorului Dioda supresoare de ST Protectia la ST a triacului LED Nu asigura separare galvanica! G.A. Cividjian: Aparate electrice 4
5 Contactor hibrid cu tiristoare si diode Buton Oprire Pornire Nu asigura separare galvanica! G.A. Cividjian: Aparate electrice 5
6 Dimensionarea sigurantelor fuzibile Curentul limita de topire [A] in aer: In nisip de cuart : I I = = d 0.005, d [0.0, 0.] mm k.5 a d, d > 0. mm. 7.8d, d [0.,.5] mm Cu Ag Pb Sn OL k a G.A. Cividjian: Aparate electrice 6
7 Descarcatoare cu SiC G.A. Cividjian: Aparate electrice 7
8 Functionarea descarcatorului G.A. Cividjian: Aparate electrice 8
9 Caracteristici V-sec: -transformator; -descarcator si 3-eclator G.A. Cividjian: Aparate electrice 9
10 Unda limitata de descarcator (a) si taiata de eclator (b) Lant de izolatoare G.A. Cividjian: Aparate electrice 0
11 Distante de izolatie la un IUP Solicitarea izolatiei intreruptorului G.A. Cividjian: Aparate electrice
12 Caracteristica in gol a intreruptorului G.A. Cividjian: Aparate electrice
13 Caracteristica in sarcina a intreruptorului G.A. Cividjian: Aparate electrice 3
14 Nivele de incercare a izolatiei G.A. Cividjian: Aparate electrice 4
15 Sursa de inalta tensiune de frecventa industriala Transformator cu miezul izolat G.A. Cividjian: Aparate electrice 5
16 G.A. Cividjian: Aparate electrice 6 Sursa de tensiune de impuls [ ] / / ) ( τ τ = t t e ku e t u ; ; ) ( ) ( ) ( α α + τ = τ α α τ = τ α η α = + + = τ η = τ α = k R R R R R R C C C R C R C C R R C C R C C R R C
17 Unda de impuls de traznet./50 μs G.A. Cividjian: Aparate electrice 7
18 Sursa de impuls de curent i( t) = U ω L e δt sh( ωt) δ = L R ; ω = 0 ; LC ω = δ ω G.A. Cividjian: Aparate electrice 8
19 Schema Contactor sincron Intreruptor auxiliar Weil-Dobke Schema sintetica de incercari la comutatie a intreruptorului CEO - Convertor electro-optic COE Convertor optoelectric X Intreruptorul de incercat di sc dt t = di dt t ω I sc = ω I G.A. Cividjian: Aparate electrice 9

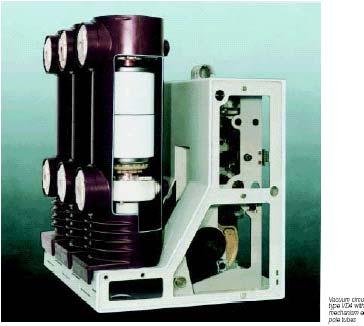

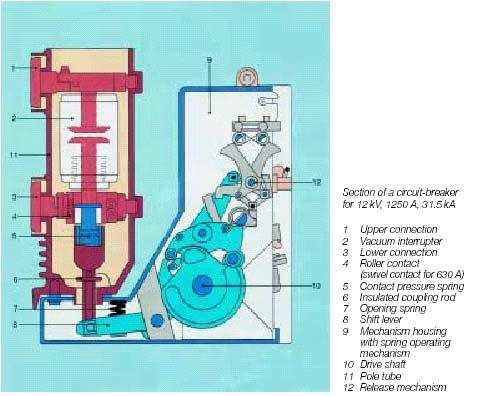

20 Intreruptor cu vid de MT, kv kv 50 A 3.5 ka G.A. Cividjian: Aparate electrice 0

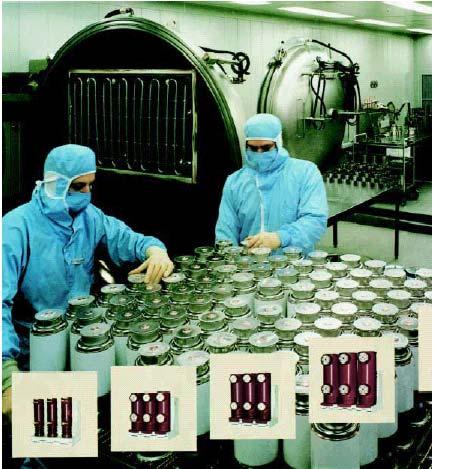

21 Camere de stingere in vid G.A. Cividjian: Aparate electrice

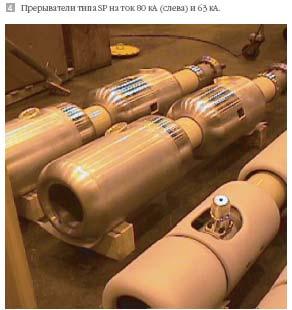

22 Intreruptor SF6 in anvelopa metalica, 45-4 kv, 80 ka (ABB) G.A. Cividjian: Aparate electrice
23 Intreruptor SF6 in anvelopa metalica 45-4 kv, 80 ka G.A. Cividjian: Aparate electrice 3
24 Camera de stingere cu SF6 a intreruptorului ABB compresie G.A. Cividjian: Aparate electrice 4
25 G.A. Cividjian: Aparate electrice 5

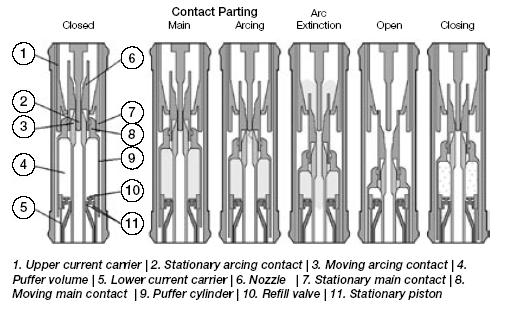

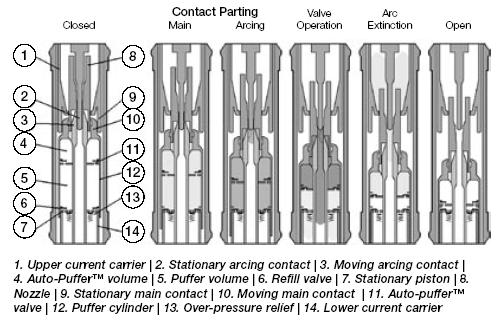

26 Camera intreruptorului cu SF6 si autocompresie (ABB) G.A. Cividjian: Aparate electrice 6

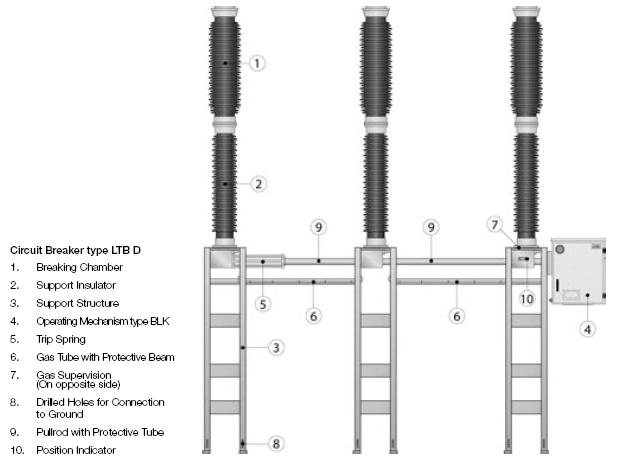

27 Intreruptor LTB D (ABB) G.A. Cividjian: Aparate electrice 7

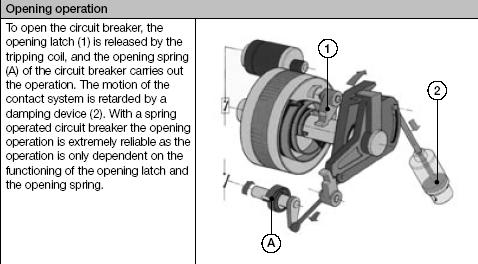

28 Dispozitiv de actionare BLK deschiderea G.A. Cividjian: Aparate electrice 8

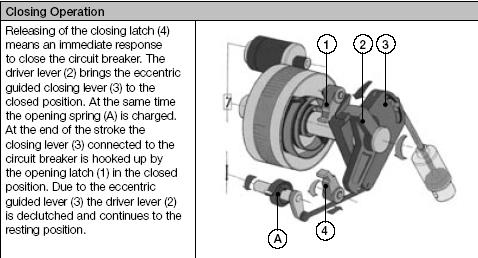

29 Dispozitiv de actionare BLK inchiderea G.A. Cividjian: Aparate electrice 9

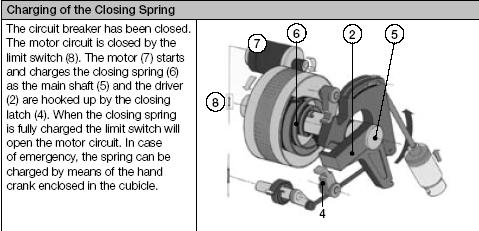

30 Dispozitiv de actionare BLK armarea G.A. Cividjian: Aparate electrice 30

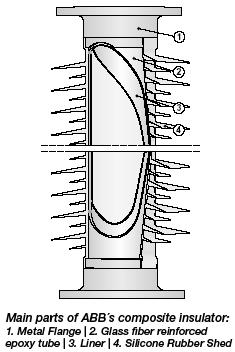

31 Izolatorul din composit Linia de fuga: 6; 0; 5; 3 mm/kv G.A. Cividjian: Aparate electrice 3

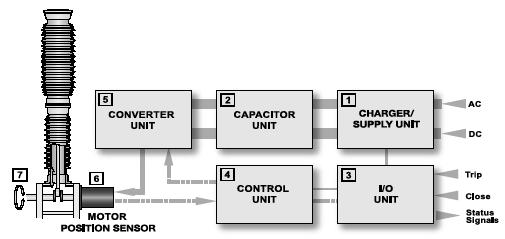

32 Principiul de operare G.A. Cividjian: Aparate electrice 3

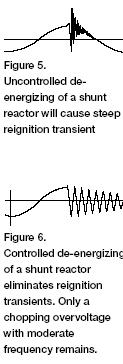

33 Operarea controlata. Alimentatorul =circuitul de încărcare al condensatorului () si alimentarea unităţilor de intrare ieşire (3) şi control (4). Consumă sub A cc sau ca.. Capacitorul = Acumulează energia pentru operare (inclusiv re-anclanşare), oferind putere mare scurt timp, fără a afecta reţeaua. Monitorul permite operarea numai dacă este acumulată suficientă energie. 3. I/O Intrare ieşire primeşte comenzile adresate întreruptorului şi emite semnale substaţiei. Conţine relee bistabile, în loc de contacte auxiliare. 4. Unitatea de control. Comanda de închidere sau deschidere este validată şi transferată unităţii de control (4). Aceasta alege curba de mişcare şi trimite comenzi Convertorului (5). 5. Convertorul trimite tensiuni şi curenţi controlaţi digital motorului (6). Poziţia rotorului motorului este continuu monitorizată şi comunicată unităţii de control (4), care o compară cu cea aflată în memorie şi elaborează corecţiile G.A. Cividjian: Aparate electrice 33
34 Monitorul on-line OLM. Unitatea OLM:. Temperatura internă 3. Tensiunea şi curentul de alimentare 4. Circuitul bobinei şi curenţii de operare 5. Circuitul motorului, curentul şi timpul de operare 6. Timpii de operare 7. Durata dintre manevre 8. Watchdog 9. Capacitatea de stocare a OLM: 0. Ultimele 3 înregistrări de avarie. Ultimele 8 înregistrări de stare a contactelor. Ultimele 6 înregistrări de operare a motorului 3. Categorii de funcţii monitorizate: 4. Semnale de stare (închis-deschis) 5. Manevre de închidere 6. Manevre de deschidere 7. Manevre de închidere-deschidere 8. Acţionări cu motor. Parametri supravegheaţi :. Timpi de operare 3. Viteze de operare 4. Timpii de acţionare bobine de comandă 5. Curenţii de vârf din bobine 6. Timpi de amortizare 7. Depăşirea cursei şi cursa inversă 8. Număr de operaţii şi de acţionări a motorului 9. Curentul de vârf al motorului 0. Timp de armare resort. Temperatura internă mecanism acţionare. Temperatura ambiantă 3. Tensiunea sursei şi curentul absorbit 4. Presiunea SF6 şi analiza tendinţei 5. Acoperirea contactelor 6. Cursa în contact 7. Poziţia contactelor G.A. Cividjian: Aparate electrice 34
35 Conectarea capacitatilor prin sincrozinator Nul leglat la pamant Nul izolat Conectare Nesincronizata Sincronizata G.A. Cividjian: Aparate electrice 35
36 Legatura inversa pentru corectia sincrozinatorului G.A. Cividjian: Aparate electrice 36
