1 3 DESENHOS no interior ΣΧΕΔΙΑ στο εσωτερικό TEKENINGEN binnenin CRTEŽI iznutra RYSUNKI wewnątrz RITNINGAR medföljer frame 00 00X75 0 0X80 Manual de instalação GUARDAR COM CUIDADO Εγχειρίδιο εγκατάστασης ΝΑ ΔΙΑΤΗΡΗΘΕΙ ΜΕ ΠΡΟΣΟΧΗ Installatiehandleiding ZORGVULDIG BEWAREN Priručnik o instaliranju PAŽLJIVO ČUVATI Instrukcja montażu STARANNIE ZACHOWAĆ Installationshandbok SPARA DETTA HÄFTE

2 Português Instalação...3 Ελληνικά Εγκατάσταση...7 Nederlands Installatie... Hrvatski Instaliranje Polski Instalowanie... 5 Svenska Installation... 55

3 LEIA COM ATENÇÃO AS INSTRUÇÕES ANTES DE REALIZAR A INSTALAÇÃO. Antes de iniciar... Verifique se foi instalada a descarga bem como, para os modelos eletrónicos, a ligação à rede hídrica e elétrica. Na fase de instalação tem de ligar o conjunto misturador à rede hídrica, utilizando dois tubos flexíveis de elevada capacidade (Ø int. 0 mm) / M-F, com 00 cm de comprimento. Se porventura desejar ligar a cabine de duche a um circuito de alarme, também tem de instalar um cabo bipolar (ver cap. Ligação (eventual) do alarme ). Antes de cada fase de instalação, remova a eventual etiqueta com o código de barras presente nos componentes da cabine de duche. Para o funcionamento normal da cabine de duche têm de ser garantidas pressões equilibradas e caudal de água suficiente (ver a ficha técnica de pré-instalação), assim como o uso de tubagens com secção adequada. ATENÇÃO: (IEC /A) A pressão da instalação hidráulica que alimenta o equipamento não deve superar os 600 kpa (6 bar). ATENÇÃO: para a movimentação dos vidros, utilize EX- CLUSIVAMENTE as específicas ventosas de elevação, com capacidade adequada para o peso dos vidros. Utilize ainda específicas luvas de proteção. Instalação da base de duche Tem de ser garantida a perpendicularidade das paredes em relação à base. Os compensadores de parede permitem recuperar até 0 mm: valores superiores podem ser corrigidos utilizando espaçadores adequados ou afastando a base da parede. MAX 0mm ( ) Remova a película de proteção e fixe o perfil-vidro à base (lado oposto da descarga); utilize os furos ESQ. para a instalação no canto esquerdo; pelo contrário, utilize os furos DIR. no caso de instalação no canto direito. ( ) Em seguida, aperte os parafusos no lado frontal da base. ( 3) Ligue o ralo ao tubo de descarga já instalado, aplicando silicone cuidadosamente nos pontos de união. Durante esta fase verifique se há perdas pela descarga, pois terminada a montagem isso já não será possível. Coloque, por exemplo, a base sobre suportes e derrame água, verificando a vedação das ligações efetuadas. Recomenda-se o nivelamento da zona por baixo da base com argamassa de cimento de alta resistência (ou materiais equivalentes) de modo a garantir uma superfície de apoio uniforme. ( 4) Termine a instalação do ralo. Verifique o nivelamento da base (colocando eventualmente calços nas beiradas) e fixe-a ao pavimento com estuque ou material equivalente; depois aplique o silicone entre a base e as paredes. Não coloque estuque nem silicone na zona do perfil-vidro. Instalação dos compensadores ATENÇÃO: durante a instalação recomenda-se que proteja a base de eventuais batidas e riscos. ( 5) Posicione o compensador no canto oposto ao da descarga, apoiado na base; verifique a perpendicularidade e a distância em relação à beirada superior da base. A seguir, fixe o compensador à parede. ( 6) Posicione o outro compensador no canto perto da descarga, apoiado na base e encostado à moldura em relevo (C). Verifique a sua perpendicularidade e fixe-o à parede. Em seguida, coloque silicone na zona indicada. Instalação da armação-painel ( 7a-7b) Consoante o canto de instalação, monte o perfil na armação-painel, aplicando silicone primeiro no interior (verifique se a parte inferior coincide com a armação, det. ). Aplique silicone também na zona inferior da armação que ficará apoiada na base MAX 0mm ( 8) Posicione a armação-painel sobre a base, verificando se: - está encostada ao compensador; - fica encaixada na moldura em relevo da base; - está alinhada com a borda externa da própria base. ( 9) Verifique a perpendicularidade da armação-painel e fixe-a ao compensador; em seguida aplique silicone entre a armação e a base, como indicado. 3

4 ( 0) Monte o suporte na armação e, após ter verificado a sua perpendicularidade, fixe-o à parede. (det. ) Dado que a perpendicularidade da armação é regulada após a montagem da moldura externa, recomenda-se que não aperte completamente o parafuso (V). Instalação dos vidros ( ) Posicione o perfil no interior do compensador e apoiado na base; verifique se a distância em relação à borda interna da base é igual à existente entre o perfil da armação-painel e a borda. Após ter verificado a perpendicularidade, fixe o perfil à parede. ATENÇÃO: para a movimentação dos vidros, utilize EX- CLUSIVAMENTE as específicas ventosas de elevação, com capacidade adequada para o peso dos vidros. Utilize ainda específicas luvas de proteção. ( ) Insira o vidro indicado no interior do perfil da armação-painel; depois faça-o deslizar para o interior do perfil oposto, até ao fundo. ( 3) Em seguida, insira o outro vidro no interior do perfil fixado no fundo da base e faça-o deslizar para o interior do perfil vertical, até ao fundo. ATENÇÃO: verifique se o lado dos vidros com a etiqueta fica virado para o interior da cabine de duche. Instalação da moldura ( 4) Pegue no elemento vertical a ser montado do lado da parede (lado descarga) e fixe o suporte na parte superior do mesmo (NB: se realizar a montagem da moldura sobre uma superfície horizontal, este suporte pode ser fixado mais tarde). O elemento vertical não possui o perfil magnético (M). Depois pegue no elemento inferior (reconhecível pelos dois furos presentes na parte interna) e enfie a cunha metálica curta no interior do próprio elemento. ( 5) Pegue no outro elemento vertical e no superior. Coloque silicone nas zonas indicadas do perfil inferior e depois monte os elementos, verificando se as uniões não apresentam fissuras. Fixe os elementos entre si. ( 6) Situado no lado interno, aplique um fio de silicone no elemento inferior da moldura e depois encaixe a moldura nos parafusos presentes na base. ( 7) Verifique a perpendicularidade da armação-painel e fixe definitivamente o parafuso (V). Em seguida, encaixe a moldura no vidro (A) e no painel (B), até ao fundo; depois fixe o suporte da moldura ao da armação-painel. Instalação do teto ( 8a-8b) Remova a película de proteção e fixe o perfil no teto, verificando se está alinhado com o mesmo. Dependendo do canto de instalação, muda a série de furos a utilizar. ( 9) Aplique material lubrificante (ex. vaselina) nas vedações da armação-painel (de modo a facilitar a posterior instalação do painel). Em seguida, aplique os espaçadores sobre os perfis-vidro e monte o teto, de modo que fique encaixado nos vidros e na armação-painel. Preste atenção para encaixar o teto nas fendas presentes no elemento superior da moldura. Ligações hidráulicas e elétricas ( 0) Encoste o painel com as torneiras e ligue as torneiras aos acoplamentos na parede. Monte também a haste do chuveiro de mão. Em seguida realize as ligações: - ao chuveiro de duche (A); - à cascata (B); - aos jatos nebulizados (C). (, det.) Ligue o cabo das luzes, proveniente da respectiva caixa, ao cabo presente no teto. Em seguida realize as ligações: - ao borne equipotencial; - ao circuito de alarme-pedido de socorro (consulte também o capítulo correspondente); - à rede elétrica da habitação. Consulte ainda o esquema elétrico. ATENÇÃO: Nos Países onde o valor de tensão 0-40V é fornecido por um sistema bifásico (L+L), a ligação tem, em todo o caso, de ser feita nos terminais L e N. Recomenda-se que una os tubos e os cabos com braçadeiras ( ) e que verifique se não existem impedimentos que prejudiquem a montagem e o encaixe (ver ) do painel. Ligação (eventual) do alarme Dentro da caixa eletrónica há dois bornes (marcados com ALL ) aos quais ligar o circuito de alarme; estes bornes correspondem aos contactos normalmente abertos de um relé. - Quando for premida a tecla alarme no ecrã, um relé dentro da caixa eletrónica aciona o dispositivo de chamada/socorro durante cerca 5 segundos. O avisador de chamada (toques, besouros, lâmpadas, etc.) pode ser alimentado tanto a 0/40 V, como em baixa tensão, mas com uma absorção máxima de corrente igual a 5 A. 4

5 - A ligação do circuito de alarme tem de ser efetuada utilizando um fio com características não inferiores ao tipo H 05 VV-F x0,75 mm. O uso deste fio é indispensável a fim de garantir que o prensa cabo montado na caixa garanta o grau adequado de proteção previsto pelas normas. Para garantir a proteção contra os jatos de água, o prensa cabo da saída de alarme é fechado na fábrica com uma tampa, que só deve ser removida se for efetuada a ligação. Efetue um ciclo de teste completo das várias funções, verificando a vedação hidráulica perfeita de todas as tubagens e das ligações. Instalação do painel e da porta de vidro ( ) Aplique a vedação com secção redonda na fenda presente sob o painel, cortando-a por medida. Depois insira o painel atrás do teto e encaixe-o nos pinos presentes na armação (det.5). ( 3) Coloque a cunha metálica presente dentro da moldura (ver cap. Instalação da moldura ) encostada ao fundo da mesma. Insira a cunha metálica comprida, certifique-se de que está posicionada como ilustrado e aplique um cordão de silicone entre essa e a moldura. ATENÇÃO: verifique se o lado dos vidros com a etiqueta fica virado para o interior da cabine de duche. ( 4) Encaixe o vidro com as dobradiças no elemento superior da moldura e depois no inferior; por fim, deslize o vidro até encaixar no elemento vertical, até ao fundo. ( 5) Insira o perfil de apoio no elemento superior da moldura, eleve o teto e aparafuse o perfil à moldura, como ilustrado; depois volte a baixar o teto. Insira o outro perfil de apoio no elemento inferior da moldura. ( 6) Monte os componentes da dobradiça e monte a porta. (det.) Verifique sempre se o furo passante da dobradiça fica posicionado do lado de cima, enquanto o roscado fica posicionado em baixo. Verifique ainda se o perfil magnético M fica virado para o interior da cabine de duche. ( 7) Pegue na porta de vidro (que pode ser instalada, quer na versão direita, quer esquerda) e monte a vedação vertical, partindo de baixo (det.). (det ) Remova parte da extremidade das vedações superior e inferior e monte-as na porta. O perfil magnético M tem sempre de ficar virado para o interior da cabine de duche. ( 8) Verifique se a porta fecha perfeitamente; regule eventualmente os parafusos das dobradiças. Acabamentos ( 9) Monte a vedação nas seguintes zonas: - perfil dos vidros (det.); - perfil do vidro-painel (det. ); - entre o painel e a moldura (det.3); - entre a moldura e o vidro (det.4). A vedação tem de cobrir toda a altura da zona em questão. (det. 5) Em seguida monte a mesma vedação ao longo dos três lados da moldura. Recomenda-se que primeiro realize a montagem da vedação e depois que a corte, tendo cuidado com a sua posição. ( 30) Aplique um cordão de silicone no interior da cabine de duche, de modo a vedar as zonas de contacto entre os vidros, o painel, a moldura e a base. ( 3) Monte o chuveiro de mão e o respectivo tubo flexível, intercalando com o filtro de rede e a vedação. Monte a tampa na descarga da base e remova a fita adesiva do banco, baixando-o. Insira o bico (C) na abertura indicada e monte a tampa. Se previsto, coloque o estrado por cima da base de duche (prestando atenção para que o furo (F) para a movimentação fique do lado oposto ao da descarga) e o banco. Antes de entregar o equipamento ao utilizador é conveniente, na sua presença, executar um ciclo demonstrativo de todas as funções. Para isso, consulte o manual de instruções. Segurança elétrica As cabines de duche Frame são equipamentos seguros, fabricados em conformidade com as normas EN , EN , EN 6000, EN 5504-, EN e ensaiados durante a produção, para garantir a segurança do utilizador. A instalação deve ser executada por pessoal qualificado, que deve garantir o respeito das disposições nacionais em vigor, assim como ser habilitado para efetuar a instalação. É da responsabilidade do instalador a escolha dos materiais específicos para o uso, a execução correta dos trabalhos, a verificação do estado da instalação à qual liga o aparelho e a idoneidade do mesmo para garantir a segurança de uso, relativa às intervenções de manutenção e de inspeção da instalação. O equipamento, de classe, deve ser ligado de maneira permanente, sem uniões intermédias, à rede elétrica e à instalação de proteção (ligação de terra). A instalação elétrica e a de terra do imóvel devem ser eficientes e conformes com as disposições da legislação e as normas específicas nacionais. 5

6 Onde previsto, devem estar presentes dispositivos adequados, que façam parte da instalação fixa e instalados de acordo com as normas em vigor, que desliguem o equipamento da rede. Para a ligação à rede elétrica é obrigatório instalar um interruptor de corte unipolar, que garanta a desconexão total nas condições da categoria de sobretensão III; esse dispositivo deve ser colocado numa zona que respeite as prescrições de segurança dos quartos de banho. Interruptores e dispositivos elétricos, conforme as normas, devem ser colocados em zona que não possa ser alcançada pelo utilizador quando está a usar o equipamento. A instalação de dispositivos elétricos e aparelhos (tomadas, interruptores, etc.) nos quartos de banho deve estar conforme as disposições da legislação e as normas de cada País. Se o circuito elétrico do imóvel não for capaz de garantir uma alimentação estável, recomenda-se instalar um estabilizador de tensão antes do equipamento, adequadamente dimensionado para a potência do mesmo. - Não forem respeitadas as normas e as disposições da legislação relativas às instalações elétricas dos imóveis, em vigor no País onde é efetuada a instalação. - Não forem respeitadas as disposições de instalação e manutenção contidas no presente manual. - Forem usados para a instalação materiais não idóneos e/ou não certificados. - As cabines de duche forem instaladas sem estarem conformes as normas supracitadas. - Forem executadas operações incorretas que reduzam o grau de proteção do equipamento elétrico contra os jatos de água ou alterem a proteção contra a eletrocussão devido a contactos diretos e indiretos, ou também gerem condições de isolamento, dispersões de corrente e superaquecimento anormal. - Forem trocados ou alterados componentes ou partes do aparelho em relação ao estado de fornecimento, fazendo decair a responsabilidade do Fabricante. - O aparelho for reparado por pessoal não autorizado ou usando peças de substituição não originais da Jacuzzi Europe S.p.A. Para a ligação à instalação elétrica da habitação, tem de ser utilizado um fio revestido com características não inferiores ao tipo H 05 VV-F 3x,5 mm. A instalação elétrica do imóvel deve possuir um interruptor diferencial cuja corrente de intervenção não supere os 30 ma. As cabines de duche Frame estão equipadas com um terminal identificado pelo símbolo, situado na traseira da armação, para a ligação equipotencial das massas metálicas circundantes (normas EN ). O equipamento é dotado de sistema de iluminação conforme as normas EN 647:009, grupo de classificação de lâmpadas: sem risco. Não observar diretamente com instrumentos óticos (binóculos, máquinas fotográficas, lupas). ATENÇÃO! Desligue o equipamento da linha de alimentação elétrica antes de efetuar qualquer operação de manutenção. A JACUZZI EUROPE exime-se de qualquer responsabilidade se: - A instalação for executada por pessoal não qualificado e/ou não habilitado para executar a própria instalação. 6

7 ΔΙΑΒΑΣΤΕ ΠΛΗΡΩΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΙΝ ΝΑ ΠΡΟ- ΧΩΡΗΣΕΤΕ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ. Πριν αρχίσετε... Ελέγξτε ότι έχει διευθετηθεί η εκκένωση καθώς και, για τα ηλεκτρονικά μοντέλα, η σύνδεση με το δίκτυο ύδρευσης και το ηλεκτρικό δίκτυο. Κατά τη φάση της εγκατάστασης θα πρέπει να συνδέσετε το γκρουπ ανάμιξης με το δίκτυο ύδρευσης χρησιμοποιώντας δύο εύκαμπτους σωλήνες υψηλής παροχής (Ø εσωτ. 0 mm) / M-F, με μήκος 00 cm. Σε περίπτωση που θέλετε να συνδέσετε την καμπίνα ντους με ένα κύκλωμα αλάρμ, θα πρέπει να προετοιμάσετε και ένα διπολικό καλώδιο (βλέπε κεφ. Σύνδεση (ενδεχόμενη) του αλάρμ ). Πριν από κάθε φάση εγκατάστασης, αφαιρέστε την ενδεχόμενη ετικέτα του ραβδοκώδικα που υπάρχει επάνω στα εξαρτήματα της καμπίνας ντους. Για την ομαλή λειτουργία της καμπίνας ντους πρέπει να εξασφαλίζονται ισορροπημένες πιέσεις και επαρκής παροχή νερού (βλέπε τεχνικό δελτίο προεγκατάστασης), καθώς και η χρήση σωληνώσεων με κατάλληλη διατομή. ΠΡΟΣΟΧΗ: (IEC /A) Η πίεση της υδραυλικής μονάδας που τροφοδοτεί τον εξοπλισμό δεν πρέπει να υπερβαίνει τα 600 kpa (6 bar). ΠΡΟΣΟΧΗ: για τη μετακίνηση των κρυστάλλων, χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ τις ειδικές βεντούζες ανύψωσης, κατάλληλης ικανότητας για το βάρος των ίδιων των κρυστάλλων. Χρησιμοποιήστε επίσης τα ειδικά προστατευτικά γάντια. Τοποθέτηση του πιάτου ντους Πρέπει να εξασφαλίζεται η καθετότητα των τοίχων επάνω από το πιάτο. Οι ρυθμιστές τοίχου επιτρέπουν ανάκτηση έως 0 mm: μεγαλύτερες τιμές μπορούν να διορθωθούν χρησιμοποιώντας κατάλληλους αποστάτες ή αποσπώντας το πιάτο από τον τοίχο. MAX 0mm ( ) Αφαιρέστε την προστατευτική ταινία και στερεώστε το προφίλ-κρύσταλλο στο πιάτο (πλευρά αντίθετη από την εκροή). Χρησιμοποιήστε τις ΑΡ οπές για την εγκατάσταση σε αριστερή γωνία. Χρησιμοποιήστε αντίθετα τις ΔΞ οπές σε περίπτωση εγκατάστασης σε δεξιά γωνία. ( ) Στερεώστε στη συνέχεια τις βίδες στη μπροστινή πλευρά του πιάτου. ( 3) Συνδέστε το στόμιο στο σωλήνα εκροής που είναι ήδη προδιατεθειμένος, τοποθετώντας σιλικόνη με προσοχή στα σημεία σύνδεσης. Κατά τη φάση αυτή ελέγξτε ότι δεν υπάρχουν διαρροές από την εκροή, γιατί αυτό δεν θα είναι δυνατόν να γίνει μετά την ολοκλήρωση της συναρμολόγησης. Τοποθετήστε, για παράδειγμα, το πιάτο επάνω σε βάσεις και ρίξτε νερό, ελέγχοντας τη στεγανότητα των συνδέσεων που έχετε κάνει. Συνιστάται να οριζοντιώνετε τη ζώνη κάτω από το πιάτο με τσιμεντοειδές κονίαμα υψηλής αντοχής (ή ισοδύναμα υλικά) έτσι ώστε να εξασφαλιστεί μία ομοιόμορφη επιφάνεια στήριξης. ( 4) Ολοκληρώστε την τοποθέτηση του στομίου. Ελέγξτε το αλφάδιασμα του πιάτου (δημιουργώντας πάχος ενδεχομένως στα άκρα) και μπλοκάρετέ το στο πάτωμα με στόκο ή ισοδύναμο υλικό. Τοποθετήστε στη συνέχεια σιλικόνη ανάμεσα στο πιάτο και τα τοιχώματα. Μην τοποθετείτε στόκο ή σιλικόνη στην ζώνη του προφίλκρυστάλλου. Εγκατάσταση των αντισταθμιστών ΠΡΟΣΟΧΗ: κατά την εγκατάσταση συνιστάται να προστατεύετε το πιάτο από ενδεχόμενα χτυπήματα και γδαρσίματα. ( 5) Τοποθετήστε τον αντισταθμιστή στη γωνία αντίθετα από την εκροή, ακουμπώντας επάνω στο πιάτο. Ελέγξτε την καθετότητα και την απόσταση σε σχέση με το άνω άκρο του πιάτου. Στερεώστε στη συνέχεια τον αντισταθμιστή στον τοίχο. ( 6) Τοποθετήστε τον άλλον αντισταθμιστή στη γωνία κοντά στην εκροή, ακουμπώντας επάνω στο πιάτο και σε επαφή με την ανάγλυφη κορνίζα (C). Ελέγξτε την καθετότητά του και στερεώστε τον στον τοίχο. Τοποθετήστε στη συνέχεια σιλικόνη στην υποδεικνυόμενη ζώνη. Εγκατάσταση του σκελετού-πάνελ MAX 0mm ( 7a-7b) Ανάλογα με τη γωνία εγκατάστασης, τοποθετήστε το προφίλ επάνω στο σκελετό-πάνελ, τοποθετώντας σιλικόνη πρώτα στο εσωτερικό (ελέγξτε ότι το κάτω μέρος συμπίπτει με το σκελετό, λεπτ. ). Τοποθετήστε σιλικόνη και στην κάτω ζώνη του σκελετού που θα ακουμπήσει επάνω στο πιάτο. 7

8 ( 8) Τοποθετήστε το σκελετό-πάνελ επάνω στο πιάτο, ελέγχοντας ότι: - ακουμπάει επάνω στον αντισταθμιστή, - συνδέεται επάνω στην ανάγλυφη κορνίζα του πιάτου, - είναι εντελώς ευθυγραμμισμένος με το εξωτερικό άκρο του ίδιου του πιάτου. ( 9) Ελέγξτε την καθετότητα του σκελετού-πάνελ και στερεώστε το στον αντισταθμιστή. Τοποθετήστε στη συνέχεια σιλικόνη ανάμεσα στο σκελετό και το πιάτο, όπως υποδεικνύεται. ( 0) Τοποθετήστε τη βάση επάνω στο σκελετό και, αφού ελέγξετε την καθετότητά της, στερεώστε την στον τοίχο. (λεπτ. ) Καθώς η καθετότητα του σκελετού θα ρυθμιστεί μετά την τοποθέτηση της εξωτερικής κορνίζας, συνιστάται να μην σφίγγετε εντελώς τη βίδα (V). Εγκατάσταση των κρυστάλλων ( ) Τοποθετήστε το προφίλ στο εσωτερικό του αντισταθμιστή και ακουμπώντας επάνω στο πιάτο. Ελέγξτε ότι η απόσταση σε σχέση με το εσωτερικό άκρο του πιάτου είναι ίση με αυτήν που υπάρχει ανάμεσα στο προφίλ του σκελετού-πάνελ και του ίδιου του άκρου. Αφού ελέγξετε την καθετότητα, στερεώστε το προφίλ στον τοίχο. ΠΡΟΣΟΧΗ: για τη μετακίνηση των κρυστάλλων, χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ τις ειδικές βεντούζες ανύψωσης, κατάλληλης ικανότητας για το βάρος των ίδιων των κρυστάλλων. Χρησιμοποιήστε επίσης τα ειδικά προστατευτικά γάντια. ( ) Εισάγετε το κρύσταλλο που υποδεικνύεται στο εσωτερικό του προφίλ του σκελετού-πάνελ. Στη συνέχεια κυλήστε το στο εσωτερικό του αντίθετου προφίλ, μέχρι τέλος. ( 3) Εισάγετε στη συνέχεια το άλλο κρύσταλλο στο εσωτερικό του προφίλ που στερεώνεται στη βάση του πιάτου και κυλήστε το στο εσωτερικό του κάθετου προφίλ, μέχρι τέλος. ΠΡΟΣΟΧΗ: ελέγξτε ότι η πλευρά των κρυστάλλων με την ετικέτα είναι στραμμένη προς το εσωτερικό της καμπίνας ντους. Εγκατάσταση της κορνίζας ( 4) Πάρτε το κάθετο στοιχείο το οποίο θα πρέπει να τοποθετηθεί στον τοίχο (πλευρά εκροής) και στερεώστε στο επάνω μέρος του τη βάση (ΣΗΜΕΙΩΣΗ: εάν προχωρήσετε στην τοποθέτηση της κορνίζας επάνω σε ένα οριζόντιο επίπεδο, αυτή η βάση μπορεί να στερεωθεί σε μια δεύτερη φάση). Το κάθετο στοιχείο είναι χωρίς μαγνητικό προφίλ (M). Πάρτε στη συνέχεια το κάτω στοιχείο (αναγνωρίσιμο από τις δύο οπές που υπάρχουν στο εσωτερικό μέρος) και περάστε τον πιο κοντό μεταλλικό τάκο μέσα στο ίδιο το στοιχείο. ( 5) Πάρτε το άλλο κάθετο στοιχείο και το επάνω. Τοποθετήστε σιλικόνη επάνω στις ζώνες του κάτω προφίλ που υποδεικνύονται και συναρμολογήστε στη συνέχεια τα στοιχεία, ελέγχοντας ότι οι συνδέσεις δεν παρουσιάζουν σχισμές. Στερεώστε τα στοιχεία μεταξύ τους. ( 6) Ενεργώντας από την εσωτερική πλευρά, τοποθετήστε μια γραμμή σιλικόνης στο κάτω στοιχείο της κορνίζας. Στη συνέχεια συνδέστε την κορνίζα με τις βίδες που υπάρχουν επάνω στο πιάτο. ( 7) Ελέγξτε την καθετότητα του σκελετού-πάνελ και στερεώστε οριστικά τη βίδα (V). Περάστε στη συνέχεια την κορνίζα επάνω στο κρύσταλλο (A) και στο πάνελ (B), μέχρι τέλος. Στερεώστε στη συνέχεια τη βάση της κορνίζας με αυτήν του σκελετού-πάνελ. Εγκατάσταση της οροφής ( 8a-8b) Αφαιρέστε την προστατευτική ταινία και στερεώστε το προφίλ στην οροφή, ελέγχοντας ότι είναι ευθυγραμμισμένη μ' αυτήν. Ανάλογα με τη γωνία εγκατάστασης, αλλάζει η σειρά οπών που θα χρησιμοποιήσετε. ( 9) Τοποθετήστε λιπαντικό υλικό (π.χ. βαζελίνη) στις φλάντζες του σκελετού-πάνελ (έτσι ώστε να είναι πιο εύκολη η ακόλουθη εγκατάσταση του πάνελ). Τοποθετήστε στη συνέχεια τους αποστάτες επάνω στα προφίλ-κρυστάλλων και συναρμολογήστε την οροφή, έτσι ώστε να εισαχθεί στα κρύσταλλα και στον σκελετό-πάνελ. Προσέξτε να συνδέσετε την οροφή στις αυλακώσεις που υπάρχουν επάνω στο άνω στοιχείο της κορνίζας. Υδραυλικές και ηλεκτρικές συνδέσεις ( 0) Πλησιάστε την ποδιά με τα υδραυλικά και συνδέστε την υδραυλική μπαταρία στις επιτοίχιες συνδέσεις. Τοποθετήστε και τη ράβδο που φέρει το ντους. Στη συνέχεια εκτελέστε τις συνδέσεις: - στο φυσητήρα ντους (A), - στον καταρράκτη (B), - στα τζετ καταιονισμού (C). (, λεπτ.) Συνδέστε το καλώδιο φώτων, που προέρχεται από το αντίστοιχο κιβώτιο, με αυτό που υπάρχει επάνω στην οροφή. Στη συνέχεια εκτελέστε τις συνδέσεις: - στον ισοδυναμικό ακροδέκτη, - στο κύκλωμα αλάρμ-ζήτησης βοήθειας (βλέπε επίσης σχετικό κεφάλαιο), - στο ηλεκτρικό δίκτυο του κτιρίου. Δείτε σχετικά και το ηλεκτρικό διάγραμμα. 8

9 Συνιστάται να ενώνετε τους σωλήνες και τα καλώδια με κολάρα ( ) και να ελέγχετε ότι δεν υπάρχουν κωλύματα που εμποδίζουν την τοποθέτηση και τη σύνδεση (βλέπε ) του πάνελ. Σύνδεση (ενδεχόμενη) του αλάρμ Στο εσωτερικό του ηλεκτρονικού κιβωτίου υπάρχουν δύο ακροδέκτες (επισημαίνονται με ALL ) στους οποίους συνδέεται το κύκλωμα αλάρμ. Οι ακροδέκτες αυτοί αντιστοιχούν στις επαφές ενός ρελέ που είναι συνήθως ανοιχτές. - Όταν στην οθόνη πατηθεί το κουμπί αλάρμ, ένα ρελέ στο εσωτερικό του ηλεκτρονικού κιβωτίου ενεργοποιεί τη διάταξη κλήσης/βοήθειας για περίπου 5 δευτερόλεπτα. Η διάταξη προειδοποίησης κλήσης (ήχοι, βομβητές, λυχνίες, κλπ.) μπορεί να τροφοδοτείται είτε με 0/40 V είτε με χαμηλή τάση, αλλά με μέγιστη απορρόφηση ρεύματος ίση με 5 A. - Η σύνδεση του κυκλώματος αλάρμ θα πρέπει να πραγματοποιείται χρησιμοποιώντας ένα καλώδιο με χαρακτηριστικά όχι κατώτερα του τύπου H 05 VV-F x0,75 mm. Η χρήση αυτού του καλωδίου είναι απαραίτητη προκειμένου να εξασφαλιστεί ότι το εξάρτημα συγκράτησης καλωδίων που είναι μονταρισμένο στο κιβώτιο εγγυάται τον κατάλληλο βαθμό προστασίας που προβλέπεται από τους κανονισμούς. Για να εξασφαλιστεί η προστασία από τα τζετ νερού, το εξάρτημα συγκράτησης καλωδίων της εξόδου αλάρμ κλείνεται στο εργοστάσιο με ένα πώμα, που πρέπει ως εκ τούτου να αφαιρεθεί μόνον εάν εκτελεστεί η σύνδεση. Εκτελέστε έναν δοκιμαστικό κύκλο των διαφόρων λειτουργιών, ελέγχοντας την τέλεια υδραυλική στεγανότητα όλων των σωληνώσεων και των συνδέσεων. Εγκατάσταση της ποδιάς και της κρυστάλλινης πόρτας ( ) Τοποθετήστε τη φλάντζα στρόγγυλης διατομής στην αυλάκωση που υπάρχει κάτω από το πάνελ, κόβοντάς την ακριβώς. Στη συνέχεια περάστε το πάνελ πίσω από την οροφή και συνδέστε το με τους πείρους που υπάρχουν επάνω στο σκελετό (λεπτ.5). ( 3) Τοποθετήστε τον μεταλλικό τάκο που βρίσκεται στο εσωτερικό της κορνίζας (βλέπε κεφ. Εγκατάσταση της κορνίζας ) ακουμπώντας στο κάτω μέρος της. Εισάγετε το μακρύ μεταλλικό τάκο, βεβαιωθείτε ότι έχει τοποθετηθεί όπως υποδεικνύεται και απλώστε μια γραμμή σιλικόνης μεταξύ του ιδίου και της κορνίζας. ΠΡΟΣΟΧΗ: ελέγξτε ότι η πλευρά των κρυστάλλων με την ετικέτα είναι στραμμένη προς το εσωτερικό της καμπίνας ντους. ( 4) Περάστε το κρύσταλλο με τους μεντεσέδες στο επάνω στοιχείο της κορνίζας και στη συνέχεια στο κάτω. Τέλος κυλήστε το κρύσταλλο στο εσωτερικό του κάθετου στοιχείου, μέχρι τέλος. ( 5) Εισάγετε το προφίλ υποστήριξης στο επάνω στοιχείο της κορνίζας, σηκώστε την οροφή και βιδώστε το προφίλ στην κορνίζα, όπως υποδεικνύεται. Στη συνέχεια χαμηλώστε και πάλι την οροφή. Εισάγετε το άλλο προφίλ υποστήριξης στο κάτω στοιχείο της κορνίζας. ( 6) Συναρμολογήστε τα εξαρτήματα του μεντεσέ και τοποθετήστε την πόρτα. (λεπτ.) Ελέγξτε ότι η οπή διέλευσης του μεντεσέ είναι τοποθετημένη πάντα ψηλότερα, ενώ η σπειρωτή βρίσκεται τοποθετημένη χαμηλά. Ελέγξτε επίσης ότι το μαγνητικό προφίλ M είναι στραμμένο προς το εσωτερικό της καμπίνας ντους. ( 7) Πάρτε την κρυστάλλινη πόρτα ( που μπορεί να εγκατασταθεί είτε στον δεξιό τύπο είτε στον αριστερό) και τοποθετήστε την κάθετη φλάντζα, ξεκινώντας από χαμηλά (λεπτ.). (λεπτ ) Αφαιρέστε μέρος του άκρου από την επάνω και κάτω φλάντζα και τοποθετήστε τις επάνω στην πόρτα. Το μαγνητικό προφίλ M πρέπει να είναι πάντα στραμμένο προς το εσωτερικό της καμπίνας ντους. ( 8) Ελέγξτε το τέλειο κλείσιμο της πόρτας. Ενεργήστε ενδεχομένως στις βίδες των μεντεσέδων. Ολοκληρώσεις ( 9) Τοποθετήστε τη φλάντζα στις παρακάτω ζώνες: - προφίλ κρυστάλλων (λεπτ.) - προφίλ κρυστάλλου-πάνελ (λεπτ. ) - μεταξύ πάνελ και κορνίζας (λεπτ.3) - μεταξύ κορνίζας και κρυστάλλου (λεπτ.4). Η φλάντζα πρέπει να καλύπτει όλο το ύψος της σχετικής ζώνης. (λεπτ. 5) Τοποθετήστε στη συνέχεια την ίδια φλάντζα κατά μήκος των τριών πλευρών της κορνίζας. Συνιστάται να προχωράτε πρώτα στην τοποθέτηση της φλάντζας και στη συνέχεια να την κόβετε, φροντίζοντας την κατάλληλη τοποθέτησή της. ( 30) Τοποθετήστε μία γραμμή σιλικόνης στο εσωτερικό της καμπίνας ντους, έτσι ώστε να σφραγίσετε τις ζώνες επαφής μεταξύ των κρυστάλλων, του πάνελ, της κορνίζας και του πιάτου. ( 3) Τοποθετήστε το ντουσάκι και τον σχετικό εύκαμπτο σωλήνα, παρεμβάλλοντας το δικτυωτό φίλτρο και τη φλάντζα. Τοποθετήστε το καπάκι επάνω στην εκροή του πιάτου και βγάλτε την αυτοκόλλητη ταινία από το κάθισμα, κατεβάζοντάς το. Εισάγετε το στόμιο (C) στο άνοιγμα που υποδεικνύεται και τοποθετήστε το καπάκι. Όπου προβλέπεται, τοποθετήστε επάνω στο πιάτο ντους την εξέδρα (προσέχοντας η οπή (F) για τη μετακίνηση να είναι αντίθετη με την εκροή) και το κάθισμα. 9

10 Πριν να παραδώσετε τον εξοπλισμό στο χρήστη θα είναι σκόπιμο, παρουσία του ιδίου, να εκτελέσετε έναν κύκλο επίδειξης όλων των λειτουργιών. Για το σκοπό αυτό, δείτε σχετικά το εγχειρίδιο χρήσης και συντήρησης. Ηλεκτρική ασφάλεια Οι καμπίνες ντους Frame είναι ασφαλείς εξοπλισμοί, οι οποίοι κατασκευάζονται σύμφωνα με τα πρότυπα EN , EN , EN 6000, EN 5504-, EN και εγκρίνονται κατά τη διάρκεια της παραγωγής, προκειμένου να εξασφαλιστεί η ασφάλεια του χρήστη. Η εγκατάσταση πρέπει να εκτελείται από ειδικευμένο προσωπικό, το οποίο πρέπει να εξασφαλίζει την τήρηση των κείμενων εθνικών διατάξεων, καθώς και να είναι αρμόδιο για την εκτέλεση της εγκατάστασης. Αποτελεί ευθύνη του εγκαταστάτη η επιλογή των υλικών ανάλογα με τη χρήση, η σωστή εκτέλεση των εργασιών, ο έλεγχος της κατάστασης της εγκατάστασης στην οποία συνδέεται η συσκευή και η καταλληλότητα αυτής ώστε να εξασφαλίζεται η ασφάλεια χρήσης, όσον αφορά τις επεμβάσεις συντήρησης και επιθεώρησης της εγκατάστασης. Ο εξοπλισμός, κλάσης, πρέπει να συνδέεται με μόνιμο τρόπο, χωρίς ενδιάμεσες συνδέσεις, στο ηλεκτρικό δίκτυο και στην εγκατάσταση προστασίας (εγκατάσταση γείωσης). Η ηλεκτρική εγκατάσταση και η εγκατάσταση γείωσης του κτιρίου πρέπει να είναι επαρκείς και συμβατές με τις νομοθετικές διατάξεις και τους ειδικούς εθνικούς κανονισμούς. Όπου προβλέπεται, πρέπει να προβλεφθούν κατάλληλες διατάξεις, που να ανήκουν στην σταθερή εγκατάσταση και να είναι εγκαταστημένες σύμφωνα με τους ισχύοντες κανονισμούς, και να αποσυνδέουν τον εξοπλισμό από το δίκτυο. Για τη σύνδεση στο ηλεκτρικό δίκτυο επιβάλλεται η εγκατάσταση ενός πολυπολικού διακοπτη απομόνωσης, που να εξασφαλίζει την πλήρη αποσύνδεση στις συνθήκες της κατηγορίας υπέρτασης ΙΙΙ. Οι διατάξεις αυτές πρέπει να τοποθετηθούν σε μία ζώνη που να πληροί τις προδιαγραφές ασφαλείας των χώρων μπάνιου. Διακόπτες και ηλεκτρικές διατάξεις, σύμφωνα με τους κανονισμούς, πρέπει να τοποθετούνται σε ζώνη η οποία να μην είναι προσβάσιμη από το χρήστη που χρησιμοποιεί τον εξοπλισμό. Η εγκατάσταση ηλεκτρικών διατάξεων και συσκευών (πρίζες, διακόπτες, κλπ.) στους χώρους μπάνιου πρέπει να είναι συμβατή με τις νομοθετικές διατάξεις και τους κανονισμούς του κάθε Κράτους. Σε περίπτωση που η ηλεκτρική εγκατάσταση του κτιρίου δεν είναι σε θέση να εξασφαλίσει σταθερή τροφοδοσία, συνιστάται να εγκαταστήσετε έναν σταθεροποιητή τάσης πριν από τον εξοπλισμό, κατάλληλα διαστασιοποιημένο για την ισχύ του. Για τη σύνδεση με την ηλεκτρική εγκατάσταση του κτιρίου, θα πρέπει να χρησιμοποιηθεί ένα καλώδιο με περίβλημα το οποίο να έχει χαρακτηριστικά όχι κατώτερα του τύπου H 05 VV-F 3x,5 mm. Η ηλεκτρική εγκατάσταση του κτιρίου πρέπει να διαθέτει διαφορικό διακόπτη το ρεύμα επέμβασης του οποίου να μην υπερβαίνει τα 30 ma. Οι καμπίνες ντους Frame διαθέτουν έναν ακροδέκτη ο οποίος επισημαίνεται με το σύμβολο, και βρίσκεται στο πίσω μέρος του σκελετού, για την ισοδυναμική σύνδεση των γύρω μεταλλικών όγκων (πρότυπα EN ). Ο εξοπλισμός διαθέτει σύστημα φωτισμού σύμφωνα με τα πρότυπα EN 647:009, ομάδα ταξινόμησης λαμπτήρων: απαλλάσσεται. Μην παρατηρείτε απ' ευθείας με οπτικά όργανα (κιάλια, φωτοκάμερες, μεγεθυντικούς φακούς). ΠΡΟΣΟΧΗ! Αποσυνδέστε τη συσκευή από την ηλεκτρική γραμμή τροφοδοσίας πριν εκτελέσετε οποιαδήποτε επέμβαση συντήρησης. JACUZZI EUROPE S.p.A. δεν φέρει ουδεμία ευθύνη σε περίπτωση που: - Η εγκατάσταση εκτελεστεί από μη ειδικευμένο και/ή εξουσιοδοτημένο προσωπικό για την εκτέλεση της ίδιας της εγκατάστασης. - Δεν τηρηθούν οι κανονισμοί και οι νομοθετικές διατάξεις που αφορούν τις ηλεκτρικές εγκαταστάσεις των κτιρίων που ισχύουν στο Κράτος στο οποίο εκτελείται η εγκατάσταση. - Δεν τηρηθούν οι διατάξεις εγκατάστασης και συντήρησης που αναφέρονται στο παρόν εγχειρίδιο. - Χρησιμοποιηθούν για την εγκατάσταση μη κατάλληλα και/ή μη πιστοποιημένα υλικά. - Οι καμπίνες ντους τεθούν σε λειτουργία όχι σύμφωνα με τους προαναφερόμενους κανονισμούς. - Εκτελεσθούν εσφαλμένες εργασίες που να μειώνουν το βαθμό προστασίας των ηλεκτρικών εξοπλισμών από τα τζετ νερού ή τροποποιούν την προστασία από την ηλεκτροπληξία από άμεσες ή έμμεσες επαφές, ή επίσης δημιουργούν ανώμαλες συνθήκες μόνωσης, απώλειες ρεύματος και υπερθέρμανση. - Αλλάξουν ή τροποποιηθούν εξαρτήματα ή μέρη της συσκευής σε σχέση με την κατάσταση στην οποία προμηθεύονται, απαλλάσσοντας τον Κατασκευαστή από την ευθύνη. - Η συσκευή επισκευασθεί από μη εξουσιοδοτημένο προσωπικό ή χρησιμοποιώντας μη γνήσια ανταλλακτικά της Jacuzzi Europe S.p.A. 0

11 LEES DE INSTRUCTIES AANDACHTIG DOOR AL- VORENS TOT DE INSTALLATIE OVER TE GAAN Voordat u begint... Controleer of de afvoer voorzien is, alsook, in het geval van elektronische modellen, de aansluiting op de waterleiding en het elektriciteitsnet. Tijdens de installatie dient de menggroep aangesloten te worden op de waterleiding met behulp van twee flexibele slangen voor hoge watercapaciteit (interne Ø 0 mm) / M-F, lengte 00 cm. Als u de douchecabine wilt aansluiten op een alarminstallatie, dan dient u een tweepolige kabel te voorzien (zie hoofdstuk (Eventuele) aansluiting van de alarminstallatie ). Vóór elke installatiefase dient u de eventuele etiketten met de streepjescode van de onderdelen van de douchecabine te verwijderen. Voor een goede werking van de douchecabine dienen een evenwichtige waterdruk en voldoende watertoevoer gegarandeerd te worden (zie het technisch informatieblad voor de pre-installatie), alsook het gebruik van buizen met geschikte diameters. LET OP: (IEC /A) De waterdruk mag niet hoger zijn dan 600 kpa (6 bar). LET OP: Gebruik voor het verplaatsen van de glaspanelen UITSLUITEND de speciale zuignappen, die aangepast zijn aan het gewicht van de panelen. Gebruik ook beschermende handschoenen. Installatie van de douchebak De muren boven de douchebak dienen loodrecht te zijn. De muurprofielen kunnen afwijkingen tot 0 mm herstellen. Voor grotere waarden dienen passende afstandsstukken gebruikt te worden of dient de douchebak los van de muur geïnstalleerd te worden. MAX 0mm ( ) Verwijder de beschermende folie en maak het profielglaspaneel vast aan de douchebak (de tegenovergestelde kant van de afvoer). Gebruik de gaten SX in geval van installatie op de linkerhoek. Gebruik de gaten DX in geval van installatie op de rechterhoek. ( ) Maak vervolgens de schroeven vast op de voorkant van de douchebak. ( 3) Sluit het afvoerputje aan op de voorziene afvoerbuis en breng zorgvuldig silicone aan op de verbindingspunten. Controleer tijdens deze fase of de afvoer niet lekt. Dit kan niet meer gecontroleerd worden als de montage voltooid is. Plaats bijvoorbeeld de douchebak op steunen en giet er water in om te controleren of de aansluitingen waterdicht zijn. Wij raden u aan de ruimte onder de douchebak vlak te maken met behulp van resistente cement bevattende mortel (of gelijkwaardige materialen) om zo een vlak oppervlak te verzekeren. ( 4) Voltooi de installatie van het afvoerputje. Controleer of de douchebak loodrecht staat (maak de randen eventueel breder) en bevestig hem aan de vloer met plamuur of een gelijkwaardig materiaal. Breng vervolgens silicone aan tussen de douchebak en de wanden. Breng geen plamuur of silicone aan op de zone van het profiel en het glaspaneel. Installatie van de compensatieprofielen LET OP: wij raden u aan de douchebak tijdens de installatie te beschermen tegen eventuele beschadiging. ( 5) Plaats het compensatieprofiel in de hoek tegenover de afvoer, steunend op de douchebak. Controleer of het loodrecht staat, alsook de afstand ten opzichte van de bovenste rand van de douchebak. Maak vervolgens het compensatieprofiel aan de muur vast. ( 6) Plaats het andere compensatieprofiel in de hoek bij de afvoer, steunend op de douchebak en in de groef van de reliëflijst (C). Controleer of het loodrecht staat en maak het vast aan de muur. Breng vervolgens silicone aan op de desbetreffende plaats. Installatie van het frame-paneel MAX 0mm ( 7a-7b) Afhankelijk van de installatiehoek, monteer het profiel op het frame-paneel. Breng eerst silicone aan op de binnenkant (controleer of de onderkant overeenkomt met het frame, det. ). Breng ook silicone aan op de onderkant van het frame dat op de douchebak zal steunen. ( 8) Plaats het frame-paneel op de douchebak en zorg ervoor dat het:

12 - op het compensatieprofiel steunt; - vastgemaakt wordt op de reliëflijst van de douchebak; - in lijn is met de externe rand van de douchebak. ( 9) Controleer of het frame-paneel loodrecht staat en maak het vast aan het compensatieprofiel. Breng vervolgens silicone aan tussen het frame en de douchebak, zoals weergegeven. ( 0) Maak de beugel vast op het frame en, nadat u gecontroleerd heeft of hij loodrecht staat, maak hem vast aan de muur. (det. ) Als het frame niet perfect loodrecht staat, dan kunt u het afstellen nadat de buitenste lijst is gemonteerd. Daarom is het raadzaam de schroeven (V) niet helemaal vast te draaien. Installatie van de glaspanelen ( ) Plaats het profiel aan de binnenkant van het compensatieprofiel en steunend op de douchebak. Controleer of de afstand ten opzichte van de interne rand van de douchebak gelijk is aan de bestaande afstand tussen het profiel van het framepaneel en de rand zelf. Maak het profiel vast aan de muur nadat u heeft gecontroleerd of het loodrecht staat. LET OP: Gebruik voor het verplaatsen van de glaspanelen UITSLUITEND de speciale zuignappen, die aangepast zijn aan het gewicht van de panelen. Gebruik ook de speciale beschermende handschoenen. ( ) Plaats het desbetreffende glaspaneel in het profiel van het frame-paneel. Schuif het vervolgens volledig in het profiel dat zich er tegenover bevindt. ( 3) Plaats het andere glaspaneel in het profiel dat vastgemaakt is aan de basis van de douchebak. Schuif het vervolgens volledig in het verticale profiel. LET OP: Controleer of de zijkant van de glaspanelen met het etiket naar de binnenkant van de douchecabine gericht zijn. Installatie van de lijst ( 4) Neem het verticale element dat tegen de muur geplaatst zal worden (aan de kant van de afvoer) en bevestig de beugel op de bovenkant (NB: als u de lijst op een horizontaal vlak monteert, dan kan de beugel ook later vastgemaakt worden). Het verticale element heeft geen magnetisch profiel (M). Neem vervolgens het onderste element (te herkennen aan de twee gaten onderaan) en schuif de korte metalen plug in het element. ( 5) Neem het resterende verticale element en het bovenste element. Breng silicone aan op de desbetreffende plaats van het onderste profiel en monteer vervolgens de elementen. Controleer of de verbindingen geen speten vertonen. Maak de elementen aan elkaar vast. ( 6) Breng van binnenuit silicone aan op het onderste element van de lijst. Maak vervolgens de lijst vast aan de schroeven op de douchebak. ( 7) Controleer of het frame-paneel loodrecht staat en draai de schroeven (V) definitief vast. Schuif vervolgens de lijst volledig op het glaspaneel (A) en op het paneel (B). Maak vervolgens de staaf van de lijst vast aan die van het frame-paneel. Installatie van het dak ( 8a-8b) Verwijder de beschermende folie en maak het profiel vast aan het dak. Controleer of het in lijn is met het dak. Afhankelijk van de installatiehoek dient u andere reeksen gaten te gebruiken. ( 9) Breng een smeermiddel aan (bijv. vaseline) op de dichtingen van het frame-paneel (zodat het paneel later gemakkelijk geïnstalleerd kan worden). Breng vervolgens de afstandsstukken aan op de profielen van de glaspanelen en monteer het dak zodanig dat het op de glaspanelen en het frame-paneel wordt bevestigd. Zorg ervoor dat u het dak vastmaakt aan de gleuven die zich op het bovenste onderdeel van de lijst bevinden. Aansluiting op de waterleiding en elektrische aansluitingen ( 0) Plaats het paneel met de kranen en sluit de kranen aan op de aansluitingen op de muur. Monteer ook de douchehouderstaaf. Voer vervolgens de aansluitingen uit: - aan de douchekop (A); - aan de waterval (B); - aan de verstuivende jets (C). (, det. ) Sluit de verlichtingskabel die uit het desbetreffende aansluitkastje komt aan op de kabel op het dak. Voer vervolgens de volgende aansluitingen uit: - op de equipotentiale klem; - op het hulpvoorzieningssysteem(zie ook het desbetreffende hoofdstuk); - op het elektriciteitsnet van het gebouw. Verwijs ook naar het elektrisch schema. Het is raadzaam de buizen en de kabels bij elkaar te houden met slangklemmen ( ) en te controleren of niets de montage en het vastmaken (zie ) van het paneel verhindert. (Eventuele) aansluiting van de alarminstallatie

13 In het aansluitkastje bevinden zich twee klemmen (gemerkt met ALL ) waarop het alarmsysteem kan worden aangesloten. Deze klemmen stemmen overeen met de normaal geopende van een relais. - Wanneer op het display de toets alarm wordt ingedrukt, dan schakelt een relais in het aansluitkastje de alarm-/hulpvoorziening in gedurende ongeveer 5 seconden. Het alarm (bellen, zoemers, lampen, enz.) kan zowel aan 0/40 V als aan lage spanning gevoed worden, maar met een maximum geabsorbeerde stroom van 5 A. - De aansluiting op het alarmsysteem dient uitgevoerd te worden met een kabel van minstens H 05 VV-F x0,75 mm. Het gebruik van deze kabel is absoluut noodzakelijk om te verzekeren dat de kabelpers op het kastje de door de wet voorziene bescherming garandeert. Om de kabelpers van het alarm te beschermen tegen waterstralen, wordt deze in de fabriek afgesloten met een dop. Deze dop mag enkel verwijderd worden op het moment van de aansluiting. Voer een testcyclus uit om de verschillende functies te testen. Controleer of de buizen en de aansluitingen perfect waterdicht zijn. Installatie van het paneel en de glazen deur ( ) Snijd de afdichting met ronde doorsnede op maat en breng ze aan in de gleuf onder het paneel. Schuif vervolgens het paneel achter het dak en maak het vast aan de pinnen op het frame (deel 5). ( 3) Verplaats de metalen plug aan de binnenkant van de lijst (zie hoofdstuk Installatie van de lijst ) zodanig dat ze de achterkant van de lijst raakt. Schuif de lange metalen plug erin. Plaats hem zoals aangegeven en breng silicone aan tussen de plug en de lijst. LET OP: Controleer of de zijkant van de glaspanelen met het etiket naar de binnenkant van de douchecabine gericht zijn. ( 4) Schuif het glaspaneel met de scharnieren in het bovenste element van de lijst en daarna in de onderste. Schuif ten slotte het glaspaneel volledig in het verticale element. ( 5) Schuif het steunprofiel in het bovenste element van de lijst, hef het dak op en schroef het profiel vast op de lijst, zoals weergegeven. Laat het dak vervolgens weer zakken. Steek het andere steunprofiel in het onderste element van de lijst. ( 6) Zet de onderdelen van de scharnieren in elkaar en monteer de deur. (det. ) Het doorlaatgat van de scharnier moet zich bovenaan bevinden en het tapgat onderaan. Controleer ook of het magnetisch profiel M naar de binnenkant van de douchecabine is gericht. ( 7) Neem de glazen deur (die zowel aan de rechter- als aan de linkerkant geïnstalleerd kan worden) en breng de verticale afdichting aan. Begin hierbij onderaan (det. ). (det ) Verwijder een deel van de uiteinden van de bovenste en de onderste afdichtingen en bevestig ze op de deur. Het magnetisch profiel M dient steeds naar de binnenkant van de douchecabine gericht te zijn. ( 8) Controleer of de deur perfect sluit. Draai eventueel aan de schroeven van de scharnieren. Voltooiing ( 9) Monteer de afdichting op de volgende plaatsen: - het profiel van de glaspanelen (det. ); - het profiel van het glaspaneel-paneel (det. ); - tussen het paneel en de lijst (det. 3); - tussen de lijst en het glaspaneel (det. 4); De afdichting dient de volledige hoogte te bedekken. (det. 5) Monteer vervolgens dezelfde afdichting op de drie kanten van de lijst. Het is raadzaam eerst de afdichting te monteren en ze vervolgens af te snijden, terwijl u erop let dat niet verplaatst wordt. ( 30) Breng silicone aan aan de binnenkant van de douchecabine om de contactpunten tussen de glaspanelen, het paneel, de lijst en de douchebak hermetisch af te sluiten. ( 3) Monteer de handdouche en de desbetreffende flexibele slang. Breng het filter en de afdichting aan. Plaats de afdekking op de afvoer van de douchebak en verwijder de plakband van de zitting. Steek het tuitje (C) in de opening en monteer de afdekking. Indien voorzien, plaats het platform op de douchebak (let erop dat het gat (F) zich aan de tegenovergestelde kant van de afvoer bevindt) en de zitting. Voordat u het apparaat aan de gebruiker bezorgt, is het raadzaam om in zijn aanwezigheid een demonstratie uit te voeren van alle functies. Raadpleeg hiervoor de gebruiks- en onderhoudshandleiding. Elektrische veiligheid De douchecabines Frame zijn veilige apparaten, gebouwd in overeenstemming met de normen EN , EN , EN 6000, EN 5504-, EN en getest tijdens de productie om de veiligheid van de gebruiker te garanderen. 3

14 De installatie dient uitgevoerd te worden door gekwalificeerd personeel, dat het naleven van de van kracht zijnde nationale voorschriften moet garanderen. Het personeel dient bevoegd te zijn om de installatie uit te voeren. De douchecabines Frame zijn op de achterkant van het frame uitgerust met een klem die gemerkt is met het symbool, voor de aansluiting van de equipotentiaalverbinding van de omliggende metalen massa's (voorschriften EN ). Het is de verantwoordelijkheid van de monteur de gebruiksmaterialen te kiezen, de werkzaamheden juist te verrichten, de staat van de installatie te controleren waarop het apparaat wordt aangesloten en de geschiktheid ervan om de gebruiksveiligheid te garanderen betreffende onderhoudswerkzaamheden en de inspecteerbaarheid van de installatie. De apparatuur is uitgerust met een verlichtingssysteem dat in overeenstemming is met de voorschriften EN 647:009, classificatiegroep lampen: vrijgesteld. Niet rechtstreeks bekijken met optische instrumenten (verrekijker, fototoestel, vergrootglas). De apparatuur behoort tot klasse. Ze dient permanent en zonder tussenschakeling aangesloten te worden op het elektriciteitsnet en de beschermingsinstallatie (aardinstallatie). De elektrische installatie en de aarding van het gebouw dienen goed te werken en in overeenstemming te zijn met de wetsbepalingen en voorschriften van het land waar de apparatuur geïnstalleerd wordt. Indien voorzien dient u de gepaste middelen te voorzien die het apparaat van het elektriciteitsnet loskoppelen. Deze middelen dienen deel uit te maken van de vaste installatie en geïnstalleerd te zijn volgens de van kracht zijnde voorschriften. Voor de aansluiting op het elektriciteitsnet is het verplicht een omnipolaire blokkeringsschakelaar te installeren, die de volledige loskoppeling verzekert in geval van overspanning van categorie III. Deze schakelaar dient geïnstalleerd te worden op een plaats die in overeenstemming is met de veiligheidsvoorschriften in badkamers. Schakelaars en elektrische toestellen dienen, in overeenstemming met de normen, geïnstalleerd te worden op een plaats die niet bereikt kan worden door de gebruiker van de apparatuur. De installatie van elektrische inrichtingen en apparaten (stopcontacten, schakelaars, enz.) in badkamers dient in overeenstemming te zijn met de wetsbepalingen en voorschriften van het land waar de apparatuur geïnstalleerd wordt. Wanneer de elektrische installatie van de woning geen stabiele voeding kan garanderen, is het raadzaam om een spanningsstabilisator voor het toestel te installeren die aangepast is aan het vermogen ervan. Voor de aansluiting op het elektriciteitsnet van het gebouw dient een geïsoleerde kabel gebruikt te worden van minstens H 05 VV-F 3x,5 mm. LET OP! Koppel het apparaat los van het elektriciteitsnet voordat u onderhoudswerkzaamheden uitvoert. JACUZZI EUROPE S.p.A. wijst elke vorm van aansprakelijkheid af, wanneer: - De installatie wordt verricht door niet erkende monteurs en/of monteurs die niet bevoegd zijn de installatie uit te voeren. - De voorschriften en wettelijke bepalingen betreffende de elektrische installaties van gebouwen, die gelden in het land waarin de installatie uitgevoerd wordt, niet in acht worden genomen. - De installatie- en onderhoudsvoorschriften die in deze handleiding worden beschreven niet in acht worden genomen. - Voor de installatie niet geschikt en/of niet gecertificeerd materiaal wordt gebruikt. - De douchecabines niet in overeenstemming met de bovenvermelde voorschriften geïnstalleerd wordt. - Onjuiste handelingen worden verricht, die de beschermingsgraad van de elektrische apparatuur tegen waterstralen verminderen, of de bescherming tegen elektrocutie door directe of indirecte contacten wijzigen, of die isolering, stroomlekken en abnormale oververhitting veroorzaken. - Onderdelen of delen van het apparaat vervangen of gewijzigd worden, ten opzichte van de staat waarin het geleverd is, waardoor de aansprakelijkheid van de fabrikant komt te vervallen. - Het apparaat gerepareerd wordt door onbevoegden of geen originele reserveonderdelen van de firma Jacuzzi Europe S.p.A. gebruikt worden. De elektrische installatie van het gebouw dient uitgerust te zijn met een aardlekschakelaar waarvan de stroom niet hoger is dan 30 ma. 4

15 instalação em nicho ou no canto direito εγκατάσταση σε εσοχή ή σε δεξιά γωνία installatie in de nis of rechtse hoekuitvoering instaliranje u niši ili u desnom uglu instalowanie w niszy lub w prawym rogu installation i nisch eller i höger hörne 5

16 instalação em nicho ou no canto esquerdo εγκατάσταση σε εσοχή ή σε αριστερή γωνία installatie in de nis of linkse hoekuitvoering instaliranje u niši ili u lijevom uglu instalowanie w niszy lub w lewym rogu installation i nisch eller i vänster hörne 6

17 SX DX ø6,4x M6x0 3 SX DX 4 SX DX DX ø8,4x7 M8 SX 7

18

19 5 4 ~4 mm 3 5 Ø6 mm 6 Ø5,3x0 4,x3 9

20 6 3 4 Ø6 mm 5 Ø5,3x0 4,x3 C 6 0

21 DX DX 7a 3

22 7b SX 3

23 8 OK! 3

24 9 OK! 3 3,5x3 Ø3 mm 4 4

25 0 Ø6,4x M6x6 V 3 Ø6 mm 4 4,x3 Ø5,3x0 5 5

26 = = 3 3,5x3 Ø3 mm 6

27 3 OK! 7

28 3 OK! 8

29 SX DX 4 3,9x3 M 9

30 5 3 4,x45 OK!?? 4,x

31 6 3

32 V 3 M6x a 3,5x3 DX OK 3

33 SX 3,5x3 8b OK c 33

34

35 0 A B C C A B M4x70 OK! 35

36 antena κεραία antenne antena antena antenn 0-40V 50/60 Hz ALL V -4V -4V

37 8a 3b 3a 8b V 50/60 Hz ALL ALL LEFT L+ L- RIGHT L+ L- 3a 3b a 8b gerador de vapor γεννήτρια ατμού stoomgenerator generator pare generator pary ångapparat caixa das luzes κιβώτιο φώτων aansluitkastje verlichting (mod.top) (mod.top) (mod.top) (mod.top) kutija sa svjetlima skrzynka oświetlenia låda för ljus (mod.top) (mod.top) termostato com rearme autom. θερμοστάτης με αυτόματη επαναλειτουργία sche blokkeringsopheffing thermostaat met automati- termostat sa automatskim resetovanjem termostat uzbrojony autom. termostat med autom. återställning termostato com rearme manual θερμοστάτης με χειροκίνητη επαναλειτουργία tige blokkeringsopheffing thermostaat met handma- termostat sa ručnim resetovanjem termostat uzbrojony ręcznie termostat med man. återställning caixa de som (mod.top) κιβώτιο audio audio-aansluitkastje audio kaseta skrzynka audio låda för ljudanläggning sensor αισθητήρας waterniveausensor senzor razine czujnik poziomu nivåsensor de nível στάθμης (mod.top) (mod.top) (mod.top) (mod.top) (mod.top) painel de controlo πίνακας ελέγχου bedieningspaneel kontrolna ploča panel sterowania kontrollpanel elt.válvula de descarga ηλεκτροβαλβίδα εκροής elektrische afvoerklep ispusni elektroventil elektrozaw. odpływu utloppsventil elt.válvula cascata (fria) ηλεκτροβαλβίδα καταρράκτη (κρύο) elektrische klep waterval (koud) elektroventil (hladnog) slapa elektrozaw. kaskady (zimnej) vattenfallets ventil (kall) elt.válvula de abastecimento ηλεκτροβαλβίδα φόρτωσης elektrische toevoerklep elektroventil za punjenje elektrozaw. obciążenia ventil för påfyllning elt.válvula jatos e ηλεκτροβαλβίδα τζετ και cascata do misturador καταρράκτη από αναμικτήρα elektrische klep jets en waterval van mengkraan elektroventil mlazovi elektrozaw. strumieni ventil strålar och vattenfall från blandare i slap s mješalice i kaskady z mieszacza sonda de temperatura (mod.top) κρασίας (mod.top) (mod.top) (mod.top) (mod.top) (mod.top) αισθητήρας θερμο- temperatuursonde temperaturna sonda czujnik temperatury temperatursond alimentador luzes τροφοδότης φώτων stroomvoorziening uređaj za napajanje zasilacz świateł ljusens nätaggregat (mod.top) (mod.top) verlichting (mod.top) svjetla (mod.top) (mod.top) (mod.top) luzes φώτα verlichting svjetla światła ljus (mod.top) (mod.top) (mod.top) (mod.top) (mod.top) (mod.top) difusores sonoros (mod.top) συστήματα διάχυσης ήχου (mod.top) luidsprekers (mod.top) 37 zvučni difuzori (mod.top) głośniki (mod.top) 4 caixa de som κιβώτιο ήχου audio-aansluitkastje audio kaseta skrzynka audio antenna antenna antenna antenna antenna 5 (mod.top) (mod.top) (mod.top) (mod.top) (mod.top) ljudspridare (mod.top) åda för ljudanläggning antenna (mod.top)

38

39 3 A 3 3 B B A OK!

40 5 3 3,9x3 4 C B C 5 C B 40

41

42 7 5 mm 5 mm 3 3 M M x5 x5 5 mm 4 5 mm

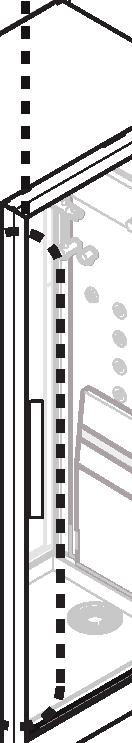

43 4 8 OK! 3 43

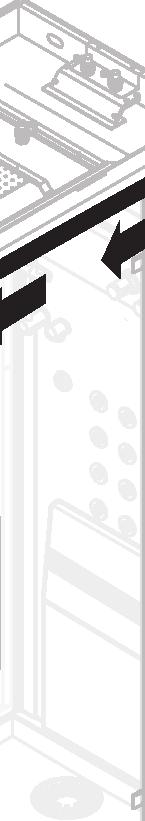

44

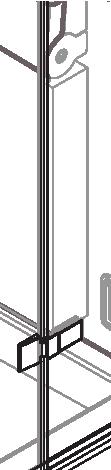

45

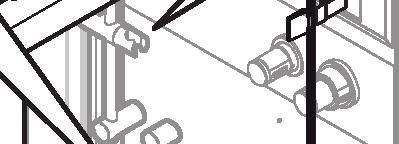

46 3 C F 46

47 PRIJE PRISTUPANJA INSTALIRANJU, U CIJELOSTI PAŽLJIVO PROČITATI UPUTE Prije no što počnete s instaliranjem... Provjerite postoji li odvodna cijev kao i, kada su u pitanju elektronski modeli, priključak na vodovodnu i električnu mrežu. U fazi instaliranja trebate povezati jedinicu za miješanje na vodovodnu mrežu pomoću dvije savitljive cijevi velikog kapaciteta (unutarnji Ø 0 mm) / M-Ž, dužine 00 cm. U slučaju da želite povezati tuš kabinu na alarmni sustav, morate imati dvopolni kabel (vidi poglavlje (Moguće) povezivanje na alarmni sustav"). Prije no što pristupite instaliranju, skinite moguću etiketu sa bar kodom koja se nalazi na komponentama tuš kabine. Da bi tuš kabina pravilno radila trebate obezbjediti uravnoteženi tlak i dovoljni dotok vode (vidi tehnički list o predugradnji), i trebate koristiti cijevi odgovarajućeg presjeka. PAŽNJA: (IEC /A) Tlak vodovodne instalacije koja napaja aparaturu ne smije biti veći od 600 kpa (6 bar). PAŽNJA: za pomjeranje stakala, koristite ISKLJUČIVO odgovarajuće hvataljke za dizanje, koje će biti dovoljno jake da izdrže težinu samih stakala. Nadalje, koristite odgovarajuće zaštitne rukavice. Ugradnja tuš kade Zidovi trebaju biti pod pravim kutom u odnosu na tuš kadu; zidni kompenzatori omogućuju da nadoknadite do 0 mm: veće vrijednosti možete popraviti uporabom prikladnih držača rastojanja ili odvajanjem tuš kade od zida. MAX 0mm ( ) Potom pričvrstite vijke na prednjoj strani tuš kade. ( 3) Povežite piletu na odvodnu cijev koja je već predviđena, pažljivo zabrtvite spojna mjesta. Tijekom ove faze provjerite da ne dolazi do curenja iz odvoda, jer to nećete moći provjeriti kada završite ugradnju. Postavite, primjerice, tuš kadu na nosače i sipajte vodu, te tako provjerite propuštaju li spojevi koje ste napravili. Preporuča se da poravnate zonu ispod tuš-kade pomoću visoko otporne cementne žbuke (ili sličnog materijala) kako bi površina na koju se postavlja tuš kada bila ravna. ( 4) Dovršite ugradnju pilete. Provjerite je li tuš kada ravna (eventualno postavite podmetače ispod rubova) i pričvrstite je za pod gipsom ili sličnim materijalom; potom nanesite silikon između tuš-kade i zidova. Nemojte nanositi gips ili silikon na dijelu profil-staklo. Postavljanje kompenzatora PAŽNJA: tijekom ugradnje preporuča se da zaštitite tuš kadu od eventualnih udaraca i ogrebotina. ( 5) Postavite kompenzator u kut koji je suprotan od odvoda, tako da se naslanja na tuš-kadu; provjerite nalazi li se pod pravim kutom kao i rastojanje od gornjeg ruba tuš-kade. Potom fiksirajte kompenzator na zid. ( 6) Postavite drugi kompenzator u kut blizu odvoda, tako da se naslanja na tuš-kadu i udara o reljefni okvir (C); provjerite nalazi li se pod pravim kutom i fiksirajte ga za zid. Potom postavite silikon u naznačenoj zoni. Ugradnja okvira-panela ( 7a-7b) Ovisno od kuta ugradnje, namontirajte profil na postolje-panel, potom nanesite silikon prvo iznutra (provjerite poklapa li se donja strana sa postoljem, detalj ). Postavite silikon i na donji dio postolja koji će se osloniti na tuš kadu. ( 8) Postavite postolje-panel na tuš kadu te provjerite da li se: - oslanja na kompenzator; - kači na reljefni okvir tuš kade; - da je na istoj visini sa vanjskim rubom same tuš kade MAX 0mm ( ) Skinite zaštitnu foliju i fiksirajte profil-staklo za tuš kadu (sa suprotne strane od odvoda); koristite rupe SX (lijevo) za ugradnju u lijevom kutu; koristite rupe DX (desno) za ugradnju u desnom kutu. ( 9) Provjerite nalazi li se podloga-panel pod pravim kutom i pričvrstite ga za kompenzator; nanesite silikon između postolja i tuš kade, kao što je prikazano. ( 0) Postavite držač na postolje, pa nakon što provjerite je li pod pravim kutom, pričvrstite ga na zid. (detalj ) Budući će se pravi kut postolja podesiti nakon montiranja vanjskog okvira, preporuča se da ne stežete mnogo vijak (V). 47

48 Ugradnja stakala ( ) Postavite profil unutar kompenzatora tako da se oslanja na tuš kadu; provjerite je li rastojanje u odnosu na unutarnji rub tuš kade jednako rastojanju između profila postolje-panel i samog ruba. Nakon što ste provjerili da su pod pravim kutom, fiksirajte profil na zid. PAŽNJA! za pomjeranje stakala, koristite ISKLJUČIVO odgovarajuće hvataljke za dizanje, koje će biti dovoljno jake da izdrže težinu samih stakala. Nadalje, koristite odgovarajuće zaštitne rukavice. ( ) Potom postavite drugo staklo unutar profila postoljepanel; potom ga povucite do kraja duž suprotnog profila. ( 3) Potom postavite drugo staklo unutar fiksiranog profila na postolje tuš kade i povucite ga do kraja duž vertikalnog profila. PAŽNJA: provjerite da je strana stakala na kojima se nalazi etiketa okrenuta ka unutrašnjosti tuš kabine. Ugradnja okvira ( 4) Podignite vertikalni element koji trebate postaviti na zid (sa strane odvoda) te fiksirajte na gornji dio istog držač (OPA- SKA: ako okvir postavite na vodoravnu površinu, spomenuti držač možete postaviti kasnije). Vertikalni element nema magnetski profil (M). Podignite dakle donji element (koji ćete prepoznati po dvije rupe koje se nalaze na unutarnjoj strani) i postavite kratku metalnu podlošku unutar samog elementa. ( 5) Podignite preostali vertikalni dio i gornji dio. Postavite silikon na označena mjesta donjeg profila te provjerite da na spojevima nema rupa. Pričvrstite međusobno elemente. ( 6) Djelujući iznutra, postavite malo silikona na donji element okvira; zakačite dakle okvir za postojeće vijke na tuš kadi. ( 7) Provjerite je li uspravno postolje-panel i trajno pričvrstite vijak (V). Umetnite okvir na staklo (A) i na panel (B), i to do kraja; fiksirajte potom držač okvira za držač postolje-panel. Ugradnja krova ( 8a-8b) Skinite zaštitnu foliju i pričvrstite profil za krov, provjerite da je u istoj liniji sa krovom. ( 9) Nanesite materijal za podmazivanje (na pr. vazelin) na brtve okvira-panela (kako biste olakšali buduće montiranje panela). Postavite potom držače rastojanja na profile-staklo te namjestite krov tako da se umetne na stakla i na okvir-panel. Vodite računa da se krov zakači u žljebove koji se nalaze na gornjem elementu okvira. Povezivanja na vodovodnu i električnu mrežu ( 0) Približite panel sa slavinama i povežite slavine za priključke na zidu. Namontirajte i šipku za tuš ručicu. Izvršite povezivanje: - na tuš ružu (A); - na slap (B); - na mlazove raspršivače (C). (, detalj ) Povežite kabel za svjetla, koji dolazi iz odgovarajuće kutije, na kabel na krovu. Izvršite povezivanje: - na ekvipotencijalnu stezaljku; - na sustav zaalarm-traženje pomoći (vidi i odgovarajuće poglavlje); - na električnu mrežu zgrade. Pogledajte i električnu shemu. Preporuča se da spojite cijevi i kabele obujmicama ( ) te da provjerite da nema prepreka koji će onemogućiti montiranje i kačenje (vidi ) panela. (Moguće) povezivanje na alarmni sustav U elektroničkoj kutiji nalaze se dvije stezaljke (označene sa ALL ) na koje trebate povezati alarmni sustav; ove stezaljke odgovaraju normalno otvorenim kontaktima releja. - Kada na zaslonu pritisnete tipku alarm, relej u elektronskoj kutiji aktivirat će uređaj za poziv/pomoć na oko 5 sekundi. Uređaj za oglašavanje (melodije, zujanje, lampe itd.) može se napajati na 0/40 V, a također i niskim naponom, pod uvjetom da maksimalna apsorpcija struje iznosi 5 A. - Povezivanje na alarmni sustav treba se izvršiti pomoću kabla čija svojstva neće biti manja od H 05 VV-F x0,75 mm. Uporaba ovog kabela je neophodna kako bi se osiguralo da pritiskač kabela koji se nalazi na kutiji zajamči odgovarajući stupanj zaštite koji predviđaju zakonski propisi. Da biste zajamčili zaštitu od mlazova vode, pritiskač kabela na izlazu iz alarmnog sustava zatvara se u tvornici čepom, kojega trebate skinuti samo ako izvršite povezivanje. Isprobajte razne funkcije, te provjerite da cijevi i spojevi ne puštaju vodu. Ovisno od kuta instaliranja, mijenja se niz rupa za koristiti. 48

49 Ugradnja panela i staklenih vrata ( ) Postavite brtve okruglog presjeka u žlijeb koji se nalazi ispod panela, odrežite brtvu po mjeri; postavite potom panel iza krova i zakačite ga za nosače koji se nalaze na postolju (detalj 5). ( 3) Umetnite metalnu podlošku unutar okvira (vidi poglavlje Ugradnja okvira ) tako da ona udara o dno samog okvira. Umetnite dugu metalnu podlošku, uvjerite se da je postavljena kako je prikazano te postavite silikon između nje i okvira. PAŽNJA: provjerite da je strana stakala na kojima se nalazi etiketa okrenuta ka unutrašnjosti tuš kabine. ( 4) Postavite staklo sa zglobovima na gornji dio okvira, a potom na donji; potom povucite do kraja staklo duž vertikalnog elementa. ( 5) Postavite potporni profil na gornji element okvira, podignite krov i pritegnite profil za okvir, kao što je prikazano; potom spustite krov. Postavite drugi potporni profil u donji element okvira. ( 6) Sklopite komponente zglobova i namontirajte vrata. (part.) Provjerite da rupa za prolaz na zglobu uvijek bude iznad, a da narezana rupa bude ispod. Provjerite također da je i magnetski profil M okrenut ka unutrašnjosti tuš kabine. ( 7) Podignite staklena vrata ( koja mogu biti instalirana kako na desnoj tako i na lijevoj strani) i postavite vertikalnu brtvu, tako što ćete krenuti odozdo (detalj ). (detalj ) Skinite dio kraja sa gornje i donje brtve i namontirajte ga na vrata. Magnetski profil M treba uvijek biti okrenut ka unutrašnjosti tuš kabine. ( 8) Provjerite da li se vrata dobro zatvaraju; eventualno pritegnite vijke na zglobu. Završni radovi ( 9) Postavite brtve na sljedeća mjesta: - profil stakala (detalj ); - profil staklo-panel (detalj ); - između panela i okvira (detalj 3); - između okvira i stakla (detalj 3); Brtva mora pokriti visinu željene zone. (detalj 5) Potom postavite istu brtvu duž tri strane okvira. Preporuča se da prvo postavite brtvu, pa potom da je odrežete, vodeći računa o njezinom položaju. ( 30) Nanesite silikon unutar tuš kabine, kako biste zabrtvili mjesta na kojima se spajaju stakla, panel, okvir i tuš kada. ( 3) Postavite tuš ručicu i odgovarajuću savitljivu cijev, tako što ćete između postaviti mrežasti filter i brtvu. Postavite poklopac na odvod u tuš kadi i skinite ljepljivu traku sa sjedala, na način što ćete isto spustiti. Umetnite sisak (C) u označeni otvor te postavite poklopac. Ukoliko je predviđeno, iznad tuš kade postavite podnožnik (vodeći računa da rupa (F) za pomjeranje bude na suprotnom kraju od odvoda) i sjedalo. Prije no što se uređaj preda korisniku, korisno je da istom pokažete kako se izvode ciklusi svih funkcija; u tu svrhu, pogledajte priručnik s uputama za uporabu i održavanje. Električna sigurnost Tuš kabine Frame su sigurne aparature, izrađene sukladno propisima EN , EN , EN 6000, EN 5504-, EN i tehnički pregledane tijekom proizvodnje, kako bi bila zajamčena sigurnost korisnika. Ugradnju treba da izvrši kvalificirano osoblje, prema važećim državnim odredbama, a ono mora biti osposobljeno za vršenje ugradnje. Instalater je odgovoran za izbor materijala ovisno od uporabe, pravilno izvođenje radova, provjeru instalacije na koju se povezuje uređaj kao i za pogodnost istog da jamči sigurnu uporabu, kada su u pitanju intervencije održavanja i kontrole instalacije. Aparatura klase treba biti povezana trajno, bez središnjih spojeva, na električnu mrežu i na zaštitnu instalaciju (uzemljenje). Električna instalacija i instalacija za uzemljenje u zgradi moraju biti učinkovite i u skladu sa zakonskim odredbama i posebnim državnim propisima. Treba obezbjediti prikladni uređaj, koji će biti sastavni dio fiksne instalacije i ugrađen prema važećim zakonskim propisima, koji će isključiti aparaturu sa mreže. Za povezivanje na mrežu, treba ugraditi višepolni razdvojni prekidač koji će obezbjediti potpuno isključenje u uvjetima kategorije nadnapona III; ovaj prekidač mora biti postavljen u zoni koja će biti u skladu s bezbjednosnim propisima za kupaone. Prekidači i električna oprema, prema propisima, trebaju biti postavljeni u zoni kojoj ne može pristupiti korisnik koji koristi aparaturu. Ugradnja električnih uređaja i aparata (priključnice, prekidači, itd.) u kupaonama mora biti sukladna zakonskim odredbama i propisima svake Zemlje. U slučaju da električna instalacija zgrade nije u stanju zajamčiti stabilno napajanje, preporuča se instalirati 49

50 stabilizator napona prije aparata, čija će veličina biti dovoljna za snagu istog. Za povezivanje električne instalacije zgrade, treba koristiti kabel sa navlakom čije značajke neće biti manje od H 05 VV-F 3x,5 mm. Električna instalacija u zgradi mora imati diferencijalni prekidač koji će iskočiti na struji koja neće biti veća od 30 ma. Tuš kabine Frame su opremljene stezaljkom označenom simbolom, koja se nalazi na stražnjoj strani okvira, za ekvipotencijalno povezivanje okolnih metalnih masa (propisi EN ). Aparatura je opremljena sustavom za rasvjetu sukladnom propisima EN 647:009, skupina klasifikacije lampi: nema. Ne gledati izravno optičkim instrumentima (dvogled, kamere, lupe). PAŽNJA! Prije vršenja bilo koje operacije održavanja, isključite aparaturu sa linije električnog napajanja. JACUZZI EUROPE S.p.A.odbacuje svaku odgovornost u sljedećim slučajevima: - Ukoliko instaliranje obavlja nekvalificirano osoblje i/ili osoblje koje ne može izdati atest za izvršeni posao. - Ukoliko se ne poštuju norme i zakonske odredbe vezane uz električnu instalaciju zgrada važeće u zemlji u kojoj se obavlja instaliranje. - Ukoliko se ne poštuju propisi o instaliranju i održavanju navedeni u ovom priručniku. - Ukoliko se prilikom instaliranja koriste neodgovarajaći i/ili materijali bez atesta. - Ukoliko se tuš kabine ne postave u skladu sa gore navedenim propisima. - Ukoliko postupci koji se obavljaju nisu ispravni te smanjuju stupanj zaštite električnih uređaja od mlazova vode ili se izmijeni zaštita od strujnog udara prilikom direktnih ili indirektnih kontakata, ili se pak stvaraju uvjeti izolacije, disperzije struje i pregrijavanja. - Ukoliko se zamjenjuju ili prerađuju komponente ili dijelovi uređaja u odnosu na isporučene, čime prestaje odgovornost Proizvođača. - Ukoliko uređaj popravljaju osobe koje za to nisu ovlaštene ili se koriste rezervni dijelovi koji nisu originalni dijelovi Jacuzzi Europe S.p.A 50

51 PRZED PRZYSTĄPIENIEM DO MONTAŻU DO- KŁADNIE PRZECZYTAĆ INSTRUKCJE. Przed rozpoczęciem... Sprawdzić czy został przygotowany odpływ i, w przypadku modeli elektronicznych, podłączenie do sieci wodociągowej i elektrycznej. Podczas instalowania należy podłączyć zespól mieszający do sieci wodociągowej za pomocą dwóch przewodów elastycznych o dużym natężeniu przepływu (Ø wewn. 0 mm) / M-F, o długości 00 cm. Jeśli chcą Państwo podłączyć kabinę prysznicową do obwodu alarmu, należy również przygotować kabel dwubiegunowy (patrz rozdz. Podłączenie (ewentualne) alarmu ). Przed rozpoczęciem każdej fazy instalowania należy usunąć ewentualne etykiety z kodem kreskowym znajdujące się na komponentach kabiny. Aby kabina prysznicowa mogła prawidłowo działać, muszą być zagwarantowane wyrównane ciśnienia i wystarczające natężenie przepływu wody (patrz techniczna karta przedmontażowa), jak również muszą być zastosowane rury o odpowiednim przekroju. UWAGA: (IEC /A) Ciśnienie w instalacji hydraulicznej zasilającej urządzenie nie może przekraczać 600 kpa (6 bar). UWAGA: podczas przemieszczania szklanych ścianek należy używać WYŁĄCZNIE odpowiednich przyssawek do szkła, odpowiadających ich ciężarowi. Ponadto należy używać specjalnych rękawic ochronnych. Instalowanie brodzika Należy zapewnić prostopadłość ścian nad brodzikiem; kompensatory przyścienne pozwalają odzyskać różnice do 0 mm: większe różnice mogą być skorygowane używając odpowiednich przekładek lub odsuwając brodzik od ściany. MAX 0mm ( ) Zdjąć folię ochronną i przymocować profil-szklaną ściankę do brodzika (po przeciwległej stronie odpływu); używać otwory SX do instalowania w lewym rogu; natomiast otwory DX w przypadku instalowania w prawym rogu. ( ) Następnie przykręcić śruby z przodu brodzika. ( 3) Podłączyć wpust kanalizacyjny do przygotowanego odpływu, dokładnie zasilikonować miejsca połączenia. Podczas tej fazy sprawdzić szczelność odpływu ponieważ nie będzie to możliwe po zakończeniu montażu. Na przykład, ustawić brodzik na wspornikach i napełnić go wodą, sprawdzić szczelność wykonanych podłączeń. Zaleca się wyrównać obszar pod brodzikiem za pomocą zaprawy cementowej o dużej wytrzymałości (lub podobnego materiału) tak, aby zapewnić jednolite miejsce oparcia. ( 4) Zakończyć instalowanie wpustu kanalizacyjnego. Sprawdzić upoziomowanie brodzika (ewentualnie pogrubiając krawędzie) i przymocować go do posadzki za pomocą szpachlówki lub podobnego materiału; następnie nałożyć silikon pomiędzy brodzikiem a ścianami. Nie nakładać szpachlówki lub silikonu na obszar profilu-szklanej ścianki. Instalowanie kompensatorów UWAGA: Podczas instalowania należy chronić brodzik przed ewentualnymi uderzeniami lub otarciami. ( 5) Ustawić kompensator w rogu przeciwległym do odpływu, opierając go o brodzik; sprawdzić jego prostopadłość i odległość od górnej krawędzi brodzika. Następnie przymocować kompensator do ściany. ( 6) Ustawić drugi kompensator w rogu w pobliżu odpływu, opierając go na brodziku i dosunięty do oporu do wypukłej oprawy (C); sprawdzić jego prostopadłość i przymocować do ściany. Następnie nałożyć silikon na wskazane miejsce. Instalowanie ramy-panelu ( 7a-7b) W zależności od rogu instalowania, zamontować profil na ramie-panelu, zasilikonować wcześniej od wewnątrz (sprawdzić czy dolna część odpowiada dolnej części ramy, szczeg. ). Zasilikonować również dolny obszar ramy, który zostanie oparty na brodziku MAX 0mm ( 8) Ustawić ramę-panel na brodziku, sprawdzając czy: - opiera się na kompensatorze; - została przyczepiona do wypukłej oprawy brodzika; - zrównała się z zewnętrzna krawędzią brodzika. 5

52 ( 9) Sprawdzić prostopadłość ramy-panelu i przymocować ją do kompensatora; następnie nałożyć silikon pomiędzy ramą a brodzikiem, jak wskazano. ( 0) Zamontować uchwyt na ramie i, po sprawdzeniu jej prostopadłości, przymocować ją do ściany. (szczeg. ) Ponieważ prostopadłość ramy zostanie uregulowana po zamontowaniu zewnętrznej oprawy, zaleca się nie dokręcać całkowicie śruby (V). Montaż szklanych ścianek ( ) Ustawić profil wewnątrz kompensatora i opierając go o brodzik; sprawdzić czy odległość od zewnętrznej krawędzi brodzika jest taka sama jak odległość pomiędzy profilem ramypanelu i krawędzią brodzika. Po sprawdzeniu prostopadłości, przymocować profil do ściany. UWAGA: podczas przemieszczania szklanych ścianek należy używać WYŁĄCZNIE odpowiednich przyssawek do szkła, odpowiadających ich ciężarowi. Ponadto należy używać specjalnych rękawic ochronnych. ( ) Włożyć wskazana szklaną ściankę do wnętrza profilu ramy-panelu; następnie przesunąć ją wewnątrz przeciwległego profilu do oporu. ( 3) Następnie włożyć drugą szklaną ściankę do wnętrza profilu przymocowanego do podstawy brodzika i przesunąć ją wewnątrz pionowego profilu do oporu. UWAGA: sprawdzić czy bok szklanych ścianek posiadających etykietę jest skierowany do wnętrza kabiny prysznicowej. Instalowanie oprawy ( 4) Wyjąc element pionowy, który zostanie przymocowany do ściany (po stronie odpływu) i przymocować w jego górnej części uchwyt (UWAGA: jeśli montaż oprawy wykonywany jest na poziomej płaszczyźnie, uchwyt może być zamontowany później). Element pionowy nie posiada profilu magnetycznego (M). Następnie wyjąc dolny element (łatwy do rozpoznania ponieważ posiada dwa otwory od wewnątrz) i włożyć krótki metalowy kołek do środka elementu. ( 5) Wyjąć pozostały element pionowy oraz ten górny. Nałożyć silikon na wskazane miejsca dolnego profilu i złożyć elementy, sprawdzić czy nie ma szczelin w miejscu połączeń. Przymocować elementy pomiędzy sobą. ( 6) Pracując od wewnątrz, nałożyć warstwę silikonu na dolny element oprawy; następnie przyczepić oprawę do śrub w brodziku. ( 7) Sprawdzić prostopadłość ramy-panelu i przykręcić ostatecznie śrubę (V). Następnie nałożyć oprawę na szklaną ściankę (A) i na panel (B), do oporu; przymocować uchwyt oprawy do uchwytu ramy-panelu. Montaż daszka ( 8a-8b) Usunąć folię ochronną i przymocować profil do daszka, sprawdzając czy jest z nim zrównany. W zależności od kąta instalowania zmienia się seria otworów do użycia. ( 9) Nasmarować materiałem smarującym (np. wazeliną) uszczelki ramy-panelu (tak, aby ułatwić kolejny montaż panelu). Następnie nałożyć przekładki na profile-szklane ścianki i zamontować daszek, tak aby nasunął się na szklane ścianki i na ramę-panel. Uważać, aby daszek zaczepił się o rowki znajdujące się w górnym elemencie oprawy. Podłączenia do sieci wodnej i elektrycznej ( 0) Przysunąć panel z armaturą i podłączyć armaturę do przyłączy w ścianie. Zamontować również drążek prysznicowy. Następnie wykonać podłączenia: - do deszczownicy (A); - do kaskady (B); - do dysz mgielnych (C). (, szczeg.) Podłączyć kabel oświetlenia pochodzący z odpowiedniej skrzynki, do kabla na daszku. Następnie wykonać podłączenia: - do zacisku ekwipotencjalnego; - do obwodu alarmu-wezwania pomocy (patrz również odpowiedni rozdział); - do sieci elektrycznej budynku. Odnieść się również do schematu elektrycznego. Zaleca się zgromadzić rury i kable za pomocą opasek kablowych ( ) i sprawdzić czy nie istnieją przeszkody uniemożliwiające montaż i zaczepienie (patrz ) panelu. Podłączenie alarmu (jeśli istnieje) W skrzynce elektronicznej znajdują się dwa zaciski (oznaczone napisem ALL ), do których należy podłączyć obwód alarmu; te zaciski odpowiadają zwykle otwartym stykom przekaźnika. - Kiedy na wyświetlaczu zostanie wciśnięty przycisk alarm, przekaźnik w skrzynce elektronicznej włącza urządzenie wezwania/ pomocy przez około 5 sekund. Sygnalizator wezwania (dzwonki, buzery, lampki, itd.) może być zasilany prądem o napięciu tak 0/40 V jak i niskim napięciem, lecz o maksymalnym pochłonięciu prądu równym 5 A. 5

53 -Podłączenie obwodu alarmu musi zostać wykonane przy pomocy kabla o cechach nie niższych niż typu H 05 VV-F x0,75 mm. Użycie tego rodzaju kabla jest konieczne ponieważ przewłoka zamontowana w skrzynce musi zagwarantować odpowiedni stopień ochrony przewidziany przez prawo. Aby zapewnić ochronę przed strumieniami wody, przewłoka wyjścia alarmu została zabezpieczona fabrycznie korkiem, który musi zostać usunięty jeśli zostaje wykonane podłączenie. Wykonać próbny cykl rożnych funkcji, sprawdzając idealną szczelność wszystkich rur i podłączeń. Instalowanie panelu i szklanych drzwi ( ) Włożyć uszczelkę o okrągłym przekroju do rowka znajdującego się pod panelem, uciąć ją na wymiar; następnie wsunąć panel z tyłu daszka i zaczepić go do sworzni na ramie (szczeg.5). ( 3) Wsunąć metalowy kołek znajdujący się wewnątrz oprawy (patrz rozdz. Instalowanie oprawy ) do oporu w jej dolnej części. Włożyć długi metalowy kołek, upewnić się czy jest ustawiony jak wskazano i nałożyć silikon pomiędzy nim i oprawą. UWAGA: sprawdzić czy bok szklanych ścianek posiadających etykietę jest skierowany do wnętrza kabiny prysznicowej. ( 4) Włożyć szklaną ściankę z zawiasami do górnego elementu oprawy a następnie do dolnego; przesunąć szklaną ściankę wewnątrz elementu pionowego, do oporu. ( 5) Włożyć profil wspornika do górnego elementu oprawy, podnieść daszek i przykręcić profil do oprawy, jak wskazano; następnie opuścić daszek. Włożyć drugi profil wspornika do dolnego elementu oprawy. ( 6) Złożyć elementy składowe zawiasy i zamontować drzwi. (szczeg.) Sprawdzić czy otwór przelotowy zawiasy znajduje się w górze natomiast otwór gwintowany na dole. Sprawdzić również, czy profil magnetyczny M skierowany jest do wnętrza kabiny. ( 7) Wyjąć szklane drzwi ( które mogą być instalowane tak w wersji prawostronnej jak i lewostronnej) i zamontować pionową uszczelkę, zaczynając od dołu (szczeg.). (szczeg ) Usunąć część końcówek uszczelek górnej i dolnej i zamontować je na drzwiach. Profil magnetyczny M musi być zawsze skierowany do wnętrza kabiny prysznicowej. ( 8) Sprawdzić czy drzwi poprawnie się zamykają; ewentualnie można zadziałać na śruby zawiasów. Wykończenia ( 9) Zamontować uszczelki w następujących miejscach: - na profilu szklanych ścianek (szczeg.); - na profilu szklanej ścianki-panelu (szczeg. ); - pomiędzy panelem a oprawą (szczeg.3); - pomiędzy oprawą a szklaną ścianką (szczeg.4). Uszczelka musi przykryć całą wysokość zainteresowanego obszaru. (szczeg. 5) Następnie zamontować tą samą uszczelkę wzdłuż trzech stron oprawy. Zaleca się najpierw zamontować uszczelkę a następnie ją uciąć, uważając na jej ułożenie. ( 30) Nałożyć warstwę silikonu wewnątrz kabiny prysznicowej tak, aby uszczelnić miejsca zetknięcia pomiędzy szklanymi ściankami, panelem, oprawą i brodzikiem. ( 3) Zamontować prysznic ręczny wraz z przewodem elastycznym, nakładając pomiędzy nimi filtr sitkowy i uszczelkę. Ustawić pokrywkę na odpływie brodzika i zdjąć taśmę samoprzylepną z siedzenia, obniżając je. Włożyć dziobek (C) do wskazanego otworu i zamontować pokrywkę. Tam gdzie jest to przewidziane, ustawić podest na brodziku (uważając aby otwór (F) służący do przemieszczania znalazł się po przeciwnej stronie odpływu) oraz siedzenie. Przed przekazaniem urządzenia użytkownikowi należy, w jego obecności, wykonać cykl pokazowy wszystkich funkcji; w tym celu należy odnieść się do instrukcji użytkowania i konserwacji. Bezpieczeństwo elektryczne Kabiny prysznicowe Frame są bezpiecznymi urządzeniami, skonstruowanymi zgodnie z normami EN , EN , EN 6000, EN 5504-, EN oraz sprawdzone w trakcie produkcji, aby zapewnić użytkownikowi pełne bezpieczeństwo. Montaż musi zostać wykonany przez personel wykwalifikowany, który musi zagwarantować przestrzeżenie obowiązujących rozporządzeń krajowych, jak również być upoważnionym do przeprowadzenia instalowania. Do odpowiedzialności instalatora należy wybór materiałów odpowiednich do użycia, poprawne wykonanie prac, sprawdzenie stanu instalacji, do której zostaje podłączone urządzenie i jej zdolność do zagwarantowania bezpieczeństwa użytkowania, związanego z zabiegami konserwacyjnymi i kontrolą instalacji. Urządzenie, klasy, musi być podłączone w sposób stały, bez połączeń pośrednich, do sieci elektrycznej i do instalacji ochronnej (instalacji uziemienia). 53

54 Instalacja elektryczna oraz instalacja uziemienia budynku muszą być sprawne i zgodne z obowiązującymi przepisami prawnymi oraz specyficznymi rozporządzeniami krajowymi. Tam gdzie jest to przewidziane, muszą być przygotowane odpowiednie urządzenia, będące częścią stałej instalacji oraz zamontowane zgodnie z obowiązującymi przepisami prawnymi, które wyłączają urządzenie z sieci. Aby podłączyć urządzenie do sieci elektrycznej nakazuje się zamontowanie wyłącznika sekcyjnego wielobiegunowego, który zapewni całkowite odłączenie w warunkach kategorii przepięciowej III; urządzenia te muszą być umieszczone w obszarze, który jest zgodny z wymogami bezpieczeństwa łazienek. Wyłączniki i urządzenia elektryczne, zgodnie z przepisami, muszą być umieszczone w obszarze niedostępnym dla osoby używającej urządzenie. Montaż przyrządów elektrycznych oraz urządzeń (gniazdka, wyłączniki, itd.) w łazienkach musi być zgodny z rozporządzeniami prawnymi oraz normami obowiązującymi w każdym Kraju. Jeśli instalacja elektryczna budynku nie jest w stanie zapewnić stabilnego zasilania, zaleca się zamontować przed urządzeniem, stabilizator napięcia, odpowiednio dostosowany do napięcia urządzenia. Do podłączenia instalacji elektrycznej budynku należy użyć kabel z osłoną o cechach nie niższych niż typu H 05 VV-F 3x,5 mm. Firma JACUZZI EUROPE S.p.A. nie bierze na siebie żadnej odpowiedzialności jeśli: - Montaż został wykonany przez personel niewykwalifikowany i/ lub nie uprawniony do wykonania pracy. - Nie zostały przestrzeżone normy i rozporządzenia prawne dotyczące domowych instalacji elektrycznych obowiązujące w Kraju, w którym został wykonany montaż. - Nie zostały przestrzeżone dyspozycje dotyczące montażu i konserwacji zawarte w niniejszej instrukcji. - Do montażu zostały użyte materiały nieodpowiednie i/lub nie posiadające certyfikacji. - Kabiny prysznicowe zostały zamontowane niezgodnie z powyższymi przepisami. - Zostały przeprowadzone czynności niepoprawne, które zmniejszają stopień ochrony przed strumieniami lub modyfikują ochronę przed porażeniem prądem w wyniku bezpośredniego lub pośredniego kontaktu lub też stwarzają warunki do anomalnych izolacji, dyspersji prądu lub przegrzania. - Zostały zmienione czy zmodyfikowane komponenty lub części urządzenia w stosunku do stanu dostawy, uwalniając tym samym Producenta od odpowiedzialności. - Urządzenie zostało naprawione przez personel nie uprawniony lub z użyciem części zamiennych nie oryginalnych Jacuzzi Europe S.p.A Instalacja elektryczna budynku musi być wyposażona w wyłącznik różnicowy, którego prąd zadziałania nie przekracza 30 ma. Kabiny prysznicowe Frame posiadają zacisk oznaczony symbolem, położony z tyłu ramy, do podłączenia ekwipotencjalnego otaczających mas metalowych (normy EN ). Urządzenie wyposażone jest w system oświetlenia zgodny z normami EN 647:009, Grupa klasyfikacji ryzyka lamp: nie zawiera zagrożenia. Nie należy obserwować ich bezpośrednio za pomocą przyrządów optycznych (lornetek, aparatów fotograficznych, lup). UWAGA! Przed wykonaniem jakichkolwiek prac konserwacyjnych należy odłączyć urządzenie od linii zasilania elektrycznego. 54

55 LÄS INSTRUKTIONERNA I SIN HELHET INNAN DU PÅBÖRJAR INSTALLATIONEN. Innan du börjar... Kontrollera att ett utlopp och en anslutning för vatten och elektricitet för de elektroniska modellerna förutsetts. Under installationen ska du koppla blandaren till vattenledningsnätet med hjälp av två slangar för högt flöde (inv. Ø. 0 mm) / M-F, 00 cm långa. Om du vill koppla duschboxen till en larmkrets, ska även en tvåpolig kabel förutses (se kap. Anslutning (eventuell) av larmet ). Innan varje installationsfas, avlägsna den eventuella etiketten med streckkoden som finns på duschboxens komponenter. För duschboxens regelbundna funktion ska jämna tryck och ett tillräckligt vattenflöde garanteras (se det tekniska databladet för förinstallation) samt slangar med lämpligt tvärsnitt. VARNING: (IEC /A) Trycket på vattenanläggningen som försörjer apparaten ska inte överstiga 600 kpa (6 bar). VARNING: för att flytta på rutorna, använd ENDAST de förutsedda sugkopparna med lämplig bärförmåga för rutorna. Använd även skyddshandskar. Installation av duschplattan Se till att väggarna över plattan är vinkelräta. Passbitarna för väggen gör att du återfår upp till 0 mm. Högre värden kan korrigeras med hjälp av distanshållare eller genom att lossa plattan från väggen. MAX 0mm ( 3) Anslut avloppsledningen till det förutsedda avloppsröret. Silikonera skarvarna noggrant. Kontrollera under denna fas att det inte finns läckor på avloppet eftersom det inte är möjligt efter att monteringen slutförts. Placera till exempel plattan på stöden och häll vatten för att kontrollera att anslutningarna är täta. Det rekommenderas att området under plattan nivåjusteras med murbruk av högt motstånd (eller liknande material) för att garantera att en jämn stödyta. ( 4) Avsluta installationen av plattan. Kontrollera plattans nivåjustering (genom att eventuellt trycka på kanterna) och blockera den till golvet med utfyllnadsmedel eller liknande. Applicera därefter silikon mellan plattan och väggarna. Applicera inte utfyllnadsmedel eller silikon på profilen-rutan. Installation av passbitar VARNING: under installationen rekommenderas det att skydda plattan mot eventuella slag eller repor. ( 5) Placera passbiten i hörnet mitt emot avloppet, stödd mot plattan. Kontrollera att den är vinkelrät samt avståndet i förhållande till plattans övre kant. Fäst därefter passbiten till väggen. ( 6) Placera den andra passbiten i hörnet nära avloppet, stödd mot plattan och i kontakt på den upphöjda ramen (C). Kontrollera att den är vinkelrät och fäst den till väggen. Stryk därefter på silikon i det angivna området. Installation av stommen-panelen ( 7a-7b) Beroende på installationsvinkeln, montera profilen på stommen-panelen och stryk först på silikon invändigt (kontrollera att den nedre delen passar stommen, del ). Stryk på silikon även i stommens nedre område som ska stödjas på plattan ( 8) Placera stommen-panelen på plattan och kontrollera att: - den stöds mot passbiten; - den fästs på den utskjutande ramen på plattan; - den är anpassad med plattans externa kant MAX 0mm ( ) Ta bort skyddsfilmen och fäst rutan till plattan (motsatt sida till avloppet). Använd VÄ hål för installation i vänster hörne och använd HÖ hål för en installation i höger hörne. ( 9) Kontrollera att stommen-panelen är vinkelrät och fäst den till passbiten. Stryk därefter på silikon mellan stommen och plattan enligt anvisningarna. ( 0) Montera hållaren på stommen och fäst den till väggen efter en kontroll att den är vinkelrät. (del ) Eftersom stommens vinkelräthet ska regleras efter en monteringen av den externa ramen rekommenderas det att skruvarna (V) inte dras åt. ( ) Fäst därefter skruvarna på plattans framsida. 55

56 Montering av rutorna ( ) Placera profilen inuti passbiten och stödd mot plattan. Kontrollera att avståndet i förhållande till den invändiga kanten är lika med den mellan stommens-panelens profil och själva kanten. Fäst profilen till väggen efter att vinkelrätheten kontrollerats. VARNING: för att flytta på rutorna, använd ENDAST de förutsedda sugkopparna med lämplig bärförmåga för rutorna. Använd även skyddshandskar. ( ) För in den angivna rutan i stommens-panelens profil. Skjut därefter in den så långt det går i den motsatta profilen. ( 3) För in den andra rutan i profilen som fästs till plattans botten och skjut därefter in den så långt det går i den vertikala profilen. VARNING: kontrollera att sidanmed etiketten ppå rutorna är vänd inåt duschboxen. Installation av ramen ( 4) Ta upp den vertikala delen som ska monteras till väggen (avloppssida) och fäst hållaren på den övre delen (OBS! om du fortgår med monteringen av ramen på en horisontell platta kan denna hållare fästas senare). Den vertikala delen har ingen magnetisk profil (M). Ta därefter den andra delen (som har två hål på den invändiga sidan) och för in den korta metallpluggen inuti själva delen. ( 5) Ta den återstående vertikala och den övre delen. Stryk silikon på de angivna områdena på den nedre profilen och montera därefter delarna. Kontrollera att skarvarna inte har några springor. Fäst delarna till varandra. ( 6) Genom att arbeta på den invändiga sidan, stryk på en silikonsträng på ramens nedre del. Fäst därefter ramen till skruvarna på plattan. ( 7) Kontrollera vinkelrätheten på stommen-panelen och dra slutligen åt skruvarna (V). Skjut in ramen på rutan (A) och på panelen (B), så långt det går. Fäst därefter ramens och stommens-panelens hållare. Installation av taket ( 8a-8b) Ta bort skyddsfilmen och fäst profilen till taket. Kontrollera att den är i linje med taket. Sätt sedan dit distanshållarna på profilerna-rutorna och montera taket som ska föras in på rutorna och på stommen-panelen. Se till att taket fästs i spåren som finns på ramens övre del. Anslutningar av vatten och el ( 0) Placera panelen med kranarna och koppla dem till uttagen på väggen. Montera även duschstången. Utför därefter anslutningarna: - till duschstrilen (A); - till vattenfallet (B); - till strålar för fin dimma (C). (, del ) Koppla ljuskabeln, från motsvarande låda, till kabeln på taket. Utför därefter anslutningarna: - till potentialutjämningens uttag; - till kretsen för larm-räddningshjälp (se motsvarande kapitel); - till husets elnät. Se även kopplingsschemat. Det rekommenderas att förena rören och kablarna med band ( ) och kontrollera att det inte finns hinder som äventyrar monteringen och fastsättningen (se ) av panelen. Anslutning (eventuell) av larmet Inuti eldosan finns det två uttag (som markeras med ALL ) till vilka larmkretsen ska kopplas. Dessa uttag motsvarar de i normala fall öppna kontakterna för ett relä. - När knappen "larm" trycks in på displayen, aktiverar ett relä i eldosan anordningen för uppringning/räddningshjälp under ungefär 5 sekunder. Varnaren vid uppringning (ljudsignal, ringklocka, lampa osv.) kan försörjas både med 0/40 V och lågspänning, men med en maximal strömförbrukning på 5 A. -Anslutningen av larmkretsen ska utföras med hjälp av en kabel som har egenskaper som inte är under typen H 05 VV-F x0,75 mm. Användningen av denna kabel är absolut nödvändig för att garantera att kabelklämman som monterats på lådan garanterar skyddsklassen som förutses av standarderna. För att garantera skyddet mot vattenstrålar, stängs kabelklämman för larmets utgång på fabriken med en plugg, som endast ska tas bort om en anslutning utförs. Utför en testcykel av de olika funktionerna och kontrollera att alla rörledningar och anslutningar är vattentäta. Beroende på installationsvinkeln varierar hålen som ska användas. ( 9) Stryk på smörjmedel (t.ex. vaselin) på stommens-panelens packningar (för att underlätta nästa installation av panelen). 56

57 Installation av panelen och glasdörren ( ) Sätt dit packningen med runt tvärsnitt i spåret under panelen, genom att skära den i storlek. För därefter in panelen bakom taket och fäst den till bultarna på stommen (del 5). ( 3) För in metallpluggen inuti ramen (se kap. Installation av ramen) i kontakt med botten av den. För in den långa metallpluggen och se till att den sitter enligt beskrivningen och stryk på en stäng silikon mellan den och ramen. VARNING: kontrollera att rutornas sidamed etiketten är vänd inåt duschboxen. ( 4) För in rutan med gångjärnen i ramens övre del och därefter i den undre. Skjut till slut rutan in i den vertikala delen, så långt det går. ( 5) För in stödprofilen i ramens övre del, lyft taket och skruva åt profilen till ramen enligt anvisningen. Sänk därefter taket. För in den andra stödprofilen i ramens nedre del. ( 6) Montera gångjärnets komponenter och montera dörren. (del ) Kontrollera att gångjärnets hål alltid är placerat överst medan det gängade ska placeras nederst. Kontrollera även att magnetprofilen M är vänd inåt duschboxen. ( 7) Ta upp glasdörren (som kan installeras både i höger och vänster version) och montera den vertikala packningen, nerifrån (del ). (del ) Ta bort en del av ändan från de övre och undre packningarna och montera dem på dörren. Magnetprofilen M ska alltid vändas inåt duschboxen ( 8) Kontrollera att dörren stängs riktigt. Använd eventuellt gångjärnens skruvar. Slutföranden ( 9) Montera packningen i följande områden: - rutprofil (part.); - rutans-panelens profil (del ); - mellan panelen och ramen (del 3); - mellan ramen och rutan (del 4). Packningen ska täcka hela höjden på själva området. (del 5) Montera därefter samma packning längs ramens tre sidor. Det rekommenderas att först utföra monteringen av packningen och skär den sedan och se till att den placeras riktigt. ( 30) Placera en silikonsträng inne i duschboxexn för att täta kontaktområdena mellan rutorna, panelen, ramen och plattan. ( 3) Montera duschen och motsvarande slang och montera filtret och packningen. Placera locket på plattans avlopp och avlägsna tejpen från sätet genom att sänka det. För in pipen (C) i den angivna öppningen och montera locket. Där det förutses, placera fotplattan ovanpå duschplattan (se till att hålet (F) för förflyttningen är på motsatta sidan av avloppet) och sätet. Innan apparaten levereras till användaren är det lämpligt att göra en demonstrationscykel av alla funktioner, när användaren är närvarande. Se handboken för drift och underhåll. Elsäkerhet Duschboxen Frame är säkra apparater som tillverkats enligt EN , EN , EN 6000, EN 5504-, EN och har kontrollerats under produktionen för att garantera användarens säkerhet. Installationen ska utföras av en kvalificerad personal som ska garantera att gällande nationella bestämmelser följs och vara behöriga för att utföra installationen. Installatören ansvarar för valet av materialen beroende på användningen, det rätta utförandet av arbetena, kontrollen av tillståndet på systemet till vilket apparaten ansluts och dess lämplighet att garantera en säker användning vid underhåll och inspektion av systemet. Apparaten, av klass, ska alltid vara kopplad utan mellanliggande skarvar, till elnätet och skyddssystemet (jordledarsystemet). Byggnadens elnät och jordning måste vara funktionsdugliga och överensstämma med lagens bestämmelser och specifikationer i nationella standarder. Där det förutses, ska lämpliga anordningar förutses som är en del av det fasta systemet och installerade enligt gällande standarder, som kopplar från apparaten från nätet. För koppling till elnätet krävs att en omnipolär säkerhetsbrytare installeras som säkrar fullständig urkoppling vid överspänningsförhållanden av kategori III. Dessa anordningar ska placeras i ett område där säkerhetsföreskrifterna för badrum följs. Brytare och de elektriska anordningarna ska placeras i ett område, i enlighet med standarderna, som inte kan nås av användaren som använder utrustningen. Installationen av elektriska anordningar och apparater (uttag, brytare osv.) måste motsvara lagens bestämmelser och standarder i varje land. 57
