KIT DE DRENAJE DE CONDENSADOS

Save this PDF as:

WORD PNG TXT JPG

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "KIT DE DRENAJE DE CONDENSADOS"

Αναστασούλα Μητσοτάκης
3 χρόνια πριν
Προβολές:

Transcript

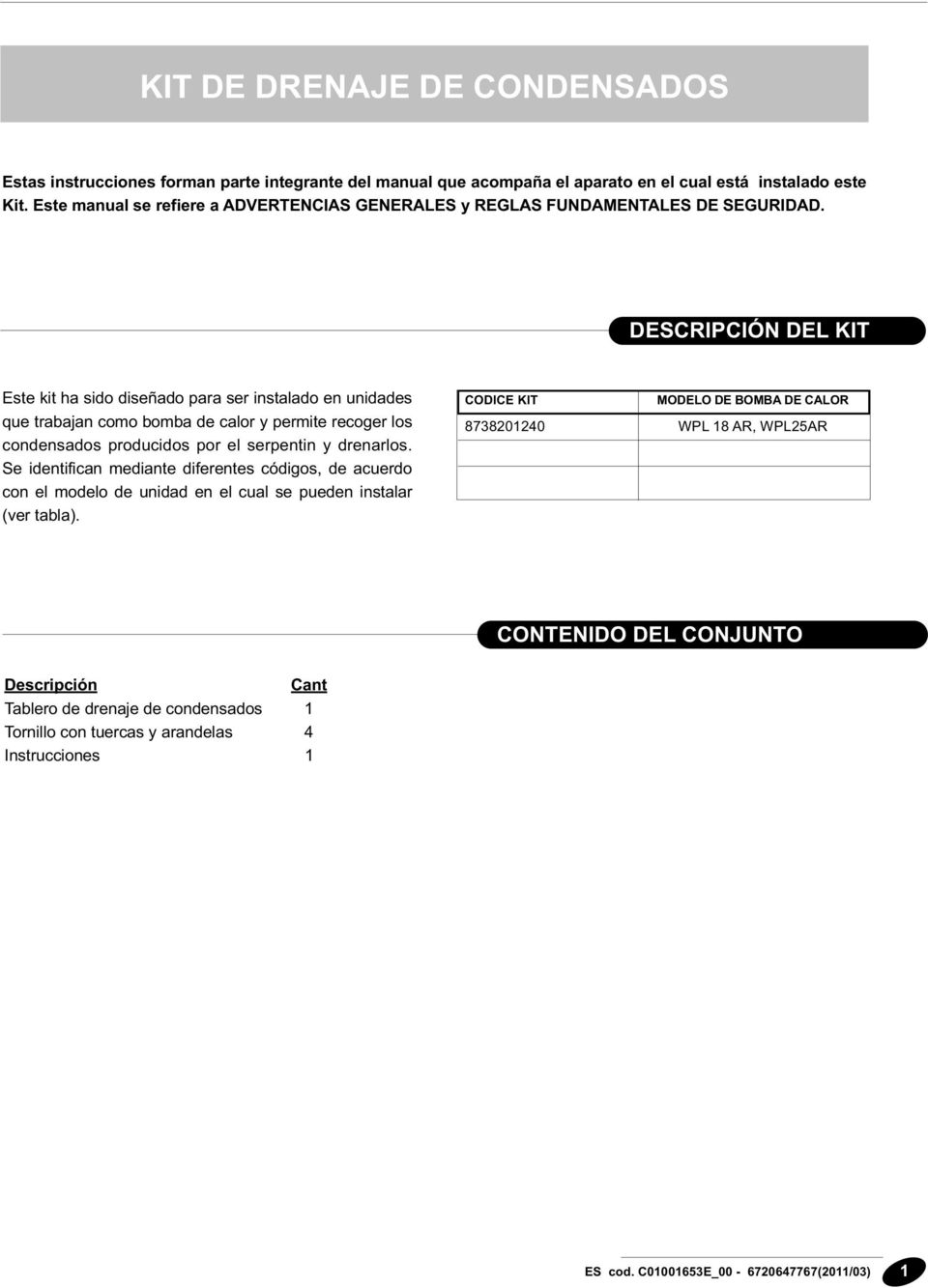

1 KIT DE DRENAJE DE CONDENSADOS Estas instrucciones forman parte integrante del manual que acompaña el aparato en el cual está instalado este Kit. Este manual se refiere a ADVERTENCIAS GENERALES y REGLAS FUNDAMENTALES DE SEGURIDAD. DESCRIPCIÓN DEL KIT Este kit ha sido diseñado para ser instalado en unidades que trabajan como bomba de calor y permite recoger los condensados producidos por el serpentin y drenarlos. Se identifican mediante diferentes códigos, de acuerdo con el modelo de unidad en el cual se pueden instalar (ver tabla). CODICE KIT MODELO DE BOMBA DE CALOR WPL 18 AR, WPL25AR CONTENIDO DEL CONJUNTO Descripción Cant Tablero de drenaje de condensados 1 Tornillo con tuercas y arandelas 4 Instrucciones 1 ES cod. C E_ (2011/03) 1

DESCRIPCIÓN DEL KIT Este kit ha sido diseñado para ser instalado en unidades que trabajan como bomba de calor y permite recoger los condensados producidos por el serpentin y drenarlos.

2 INSTALACIÓN La instalación debe ser efectuada por personal cualificado. MONTAJE - Levante el aparato por lo menos 20 cm con respecto al suelo, siguiendo las instrucciones que constan en el párrafo Manipulación del manual de instrucciones de la bomba de calor - Ajuste el tablero de la bomba de calor según indicado en la figura al lado, utilizando los cuatro tornillos con tuerca y arandela suministrados. - Baje el aparato lentamente y colóquelo siguiendo las instrucciones que constan en el párrafo Colocación" del manual de instrucciones de la bomba de calor MONTAJE DE LA BOMBA DE CALOR CON DEPÓSITO ACUMULADOR - Levante el aparato del suelo, siguiendo las instrucciones que constan en el párrafo Manipulación del manual de instrucciones de la bomba de calor - Coloque la bomba de calor encima del depósito acumulador, alineando las conexiones hidráulicas laterales e interponiendo el tablero. - Alinee las ranuras de la base de la bomba de calor y los orificios en el tablero con las roscas en el depósito acumulador. - Ajuste la bomba de calor y el tablero según indicado en la figura al lado, utilizando los cuatro tornillos con tuerca y arandela. - Retire la tapa protectora y conecte el tablero de drenaje de condensados (A o B) utilizando un tubo de plástico. (Øext. 14 para mod. WPL 7ARm WPL 18AR) (Øext. 28 para mod. WPL25AR) - Coloque el tubo de plástico en una posición adecuada de drenaje A CONTROLES Después de la instalación del kit, compruebe la eficacia del tablero de drenaje. 2 ES cod. C E_ (2011/03)

tablero de la bomba de calor según indicado en la figura al lado, utilizando los cuatro tornillos con tuerca y arandela suministrados.

3 KIT DE DRENAGEM DE CONDENSADOS Estas instruções são uma parte integrante do manual que acompanha o aparelho no qual este kit é instalado. Este manual refere-se a ADVERTÊNCIAS GERAIS e REGRAS FUNDAMENTAIS DE SEGURANÇA. DESCRIÇÃO DO KIT Este kit foi concebido para ser instalado em chillers que operam como bomba de calor e permite recolher os condensados produzidos pela serpentina e drená-los. São identificados por diferentes códigos de acordo com o modelo de chiller no qual podem ser instalados (ver tabela). CODIGO DO KIT MODELO DE CHILLER WPL 18 AR, WPL25AR CONTEÚDOS DO CONJUNTO Descrição Qnt. Tabuleiro de drenagem de condensados 1 Parafuso com porcas e anilhas 4 Instruções 1 PT cod. C E_ (2011/03) 3

DESCRIÇÃO DO KIT Este kit foi concebido para ser instalado em chillers que operam como bomba de calor e permite recolher os condensados produzidos pela serpentina e drená-los.

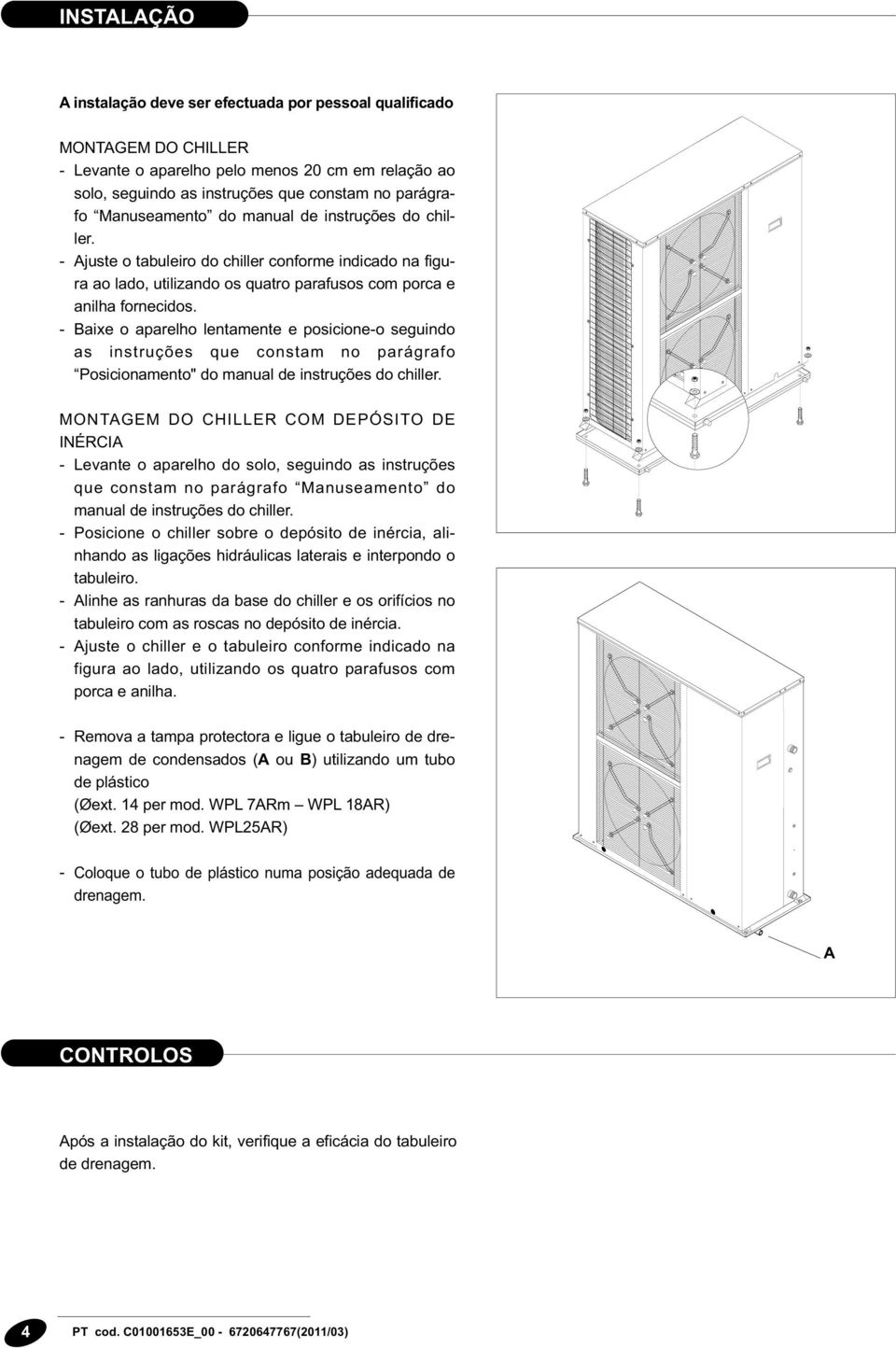

4 INSTALAÇÃO A instalação deve ser efectuada por pessoal qualificado MONTAGEM DO CHILLER - Levante o aparelho pelo menos 20 cm em relação ao solo, seguindo as instruções que constam no parágrafo Manuseamento do manual de instruções do chiller. - Ajuste o tabuleiro do chiller conforme indicado na figura ao lado, utilizando os quatro parafusos com porca e anilha fornecidos. - Baixe o aparelho lentamente e posicione-o seguindo as instruções que constam no parágrafo Posicionamento" do manual de instruções do chiller. MONTAGEM DO CHILLER COM DEPÓSITO DE INÉRCIA - Levante o aparelho do solo, seguindo as instruções que constam no parágrafo Manuseamento do manual de instruções do chiller. - Posicione o chiller sobre o depósito de inércia, alinhando as ligações hidráulicas laterais e interpondo o tabuleiro. - Alinhe as ranhuras da base do chiller e os orifícios no tabuleiro com as roscas no depósito de inércia. - Ajuste o chiller e o tabuleiro conforme indicado na figura ao lado, utilizando os quatro parafusos com porca e anilha. - Remova a tampa protectora e ligue o tabuleiro de drenagem de condensados (A ou B) utilizando um tubo de plástico (Øext. 14 per mod. WPL 7ARm WPL 18AR) (Øext. 28 per mod. WPL25AR) - Coloque o tubo de plástico numa posição adequada de drenagem. A CONTROLOS Após a instalação do kit, verifique a eficácia do tabuleiro de drenagem. 4 PT cod. C E_ (2011/03)

- Baixe o aparelho lentamente e posicione-o seguindo as instruções que constam no parágrafo Posicionamento" do manual de instruções do chiller.

5 ΒΑΣΗ ΣΥΛΛΟΓΗΣ ΣΥΜΠΥΚΝΩΜΑΤΩΝ Αυτές οι οδηγίες αποτελούν αναπόσπαστο τμήμα του εγχειριδίου οδηγιών, το οποίο συνοδεύει τη συσκευή στην οποία εγκαθίστανται το συγκεκριμένο σετ. Για τις ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ και τους ΒΑΣΙΚΟΥΣ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ανατρέξτε στο εγχειρίδιο οδηγιών. ΠΕΡΙΓΡΑΦΗ Αυτό το σετ έχει σχεδιαστεί για εγκατάσταση σε αντλίες θερμότητας και χρησιμοποιείται για τη συλλογή και την αποστράγγιση του συμπυκνώματος, το οποίο δημιουργείται από την πτερυγιοφόρα επιφάνεια του στοιχείου. Τα σετ ταυτοποιούνται με διάφορους κωδικούς, ανάλογα με το μοντέλο της αντλίας θερμότητας στο οποίο μπορούν να εγκατασταθούν (βλ. πίνακα). ΚΩΔΙΚΟΣ ΣΕΤ ΜΟΝΤΕΛΟ ΑΝΤΛΙΑΣ ΘΕΡΜΟΤΗΤΑΣ WPL 18 AR, WPL25AR ΠΕΡΙΕΧΟΜΕΝΟ ΣΥΣΚΕΥΑΣΙΑΣ Περιγραφή Ποσότητα Δοχείο αποστράγγισης συμπυκνώματος 1 Βίδες με παξιμάδι και ροδέλα 4 Οδηγίες 1 EL cod. C E_ (2011/03) 5

ΠΕΡΙΓΡΑΦΗ Αυτό το σετ έχει σχεδιαστεί για εγκατάσταση σε αντλίες θερμότητας και χρησιμοποιείται για τη συλλογή και την αποστράγγιση του συμπυκνώματος, το οποίο δημιουργείται από την πτερυγιοφόρα

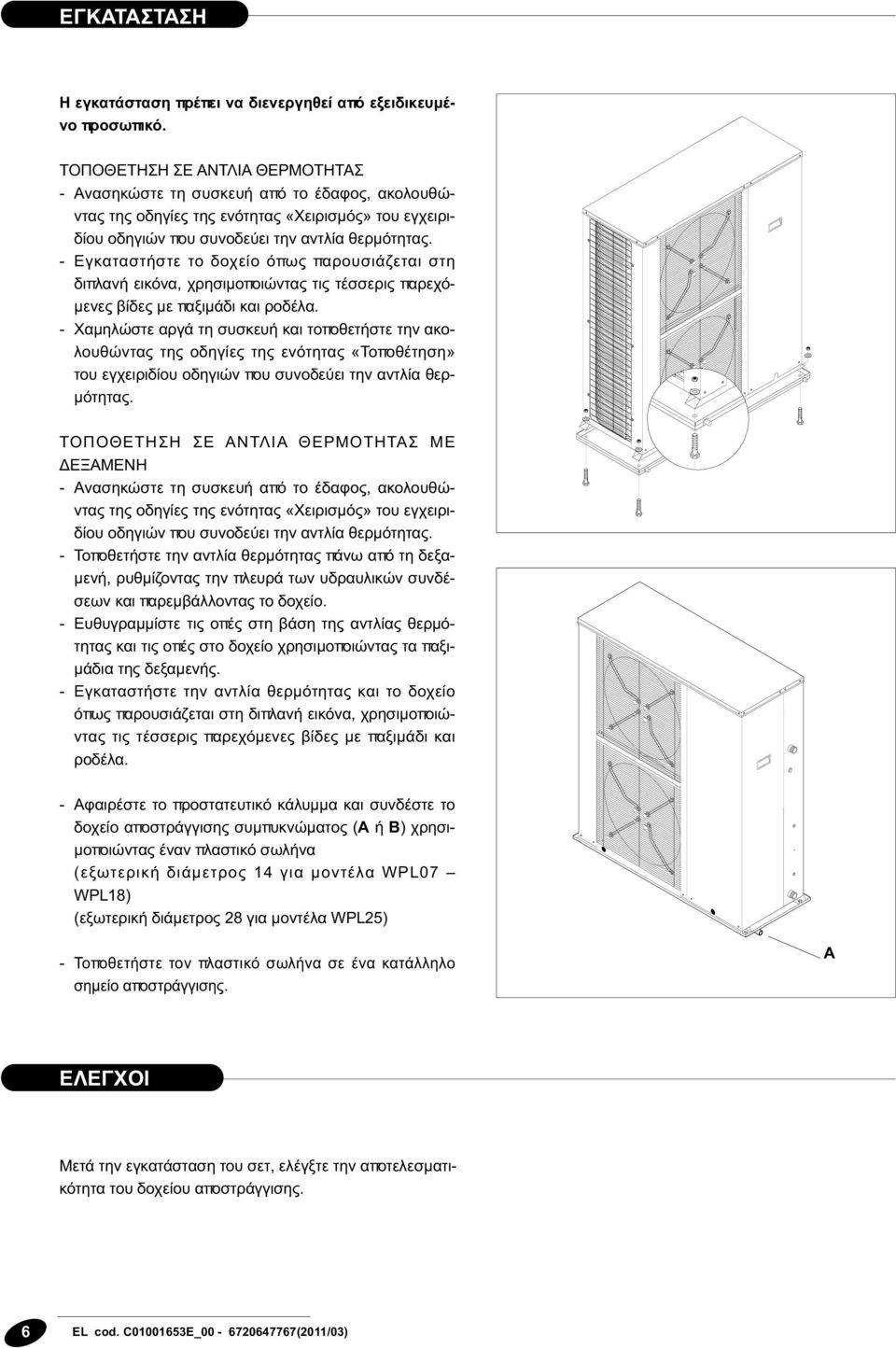

6 ΕΓΚΑΤΑΣΤΑΣΗ Η εγκατάσταση πρέπει να διενεργηθεί από εξειδικευμένο προσωπικό. ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ - Ανασηκώστε τη συσκευή από το έδαφος, ακολουθώντας της οδηγίες της ενότητας «Χειρισμός» του εγχειριδίου οδηγιών που συνοδεύει την αντλία θερμότητας. - Εγκαταστήστε το δοχείο όπως παρουσιάζεται στη διπλανή εικόνα, χρησιμοποιώντας τις τέσσερις παρεχόμενες βίδες με παξιμάδι και ροδέλα. - Χαμηλώστε αργά τη συσκευή και τοποθετήστε την ακολουθώντας της οδηγίες της ενότητας «Τοποθέτηση» του εγχειριδίου οδηγιών που συνοδεύει την αντλία θερμότητας. ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΔΕΞΑΜΕΝΗ - Ανασηκώστε τη συσκευή από το έδαφος, ακολουθώντας της οδηγίες της ενότητας «Χειρισμός» του εγχειριδίου οδηγιών που συνοδεύει την αντλία θερμότητας. - Τοποθετήστε την αντλία θερμότητας πάνω από τη δεξαμενή, ρυθμίζοντας την πλευρά των υδραυλικών συνδέσεων και παρεμβάλλοντας το δοχείο. - Ευθυγραμμίστε τις οπές στη βάση της αντλίας θερμότητας και τις οπές στο δοχείο χρησιμοποιώντας τα παξιμάδια της δεξαμενής. - Εγκαταστήστε την αντλία θερμότητας και το δοχείο όπως παρουσιάζεται στη διπλανή εικόνα, χρησιμοποιώντας τις τέσσερις παρεχόμενες βίδες με παξιμάδι και ροδέλα. - Αφαιρέστε το προστατευτικό κάλυμμα και συνδέστε το δοχείο αποστράγγισης συμπυκνώματος (A ή B) χρησιμοποιώντας έναν πλαστικό σωλήνα (εξωτερική διάμετρος 14 για μοντέλα WPL07 WPL18) (εξωτερική διάμετρος 28 για μοντέλα WPL25) - Τοποθετήστε τον πλαστικό σωλήνα σε ένα κατάλληλο σημείο αποστράγγισης. A ΕΛΕΓΧΟΙ Μετά την εγκατάσταση του σετ, ελέγξτε την αποτελεσματικότητα του δοχείου αποστράγγισης. 6 EL cod. C E_ (2011/03)

- Εγκαταστήστε το δοχείο όπως παρουσιάζεται στη διπλανή εικόνα, χρησιμοποιώντας τις τέσσερις παρεχόμενες βίδες με παξιμάδι και ροδέλα.
