1 Ημερίδα για Πυροσβεστήρες και Πυροσβεστικά Συστήματα Νομοθεσία και Καλή Πρακτική Λευκωσία, Αυτόματα Πυροσβεστικά Συστήματα Σταύρος Λάμπρου, Επιθεωρητής Εργασίας 1

2 Θεματολογία αυτής της παρουσίασης 1) Αυτόματα πυροσβεστικά συστήματα που εμπίπτουν στις πρόνοιες της Οδηγίας 97/23/EC, για τον Εξοπλισμό υπό πίεση. ΙΣΧΥΕΙ ΕΝΑΡΜΟΝΙΣΤΙΚΗ ΝΟΜΟΘΕΣΙΑ (Ελεύθερη διακίνηση ασφαλών προϊόντων) Υποχρεώσεις Κατασκευαστή/Εγκαταστάτη Ανάλυση κινδύνων ανάλογα με το περιβάλλον εγκατάστασης Σχεδιασμός, κατασκευή (εγκατάσταση) και δοκιμή πριν την χρήση Αντιμετώπιση κινδύνων από την σωρευμένη ενέργεια (ρευστό υπό πίεση) και πρόληψη υπέρβασης των ορίων πίεσης Πρόνοια για ασφαλή χειρισμό,, λειτουργία,, δοκιμές, μς, γέμισμα, γμ μ, εκτόνωση Ανοχή για φθορά, οξείδωση, διάβρωση, κόπωση Τεκμηρίωση των πιο πάνω Τεχνικός Φάκελος, Οδηγίες χρήσης και συντήρησης 2

3 Θεματολογία αυτής της παρουσίασης 2) Αυτόματα πυροσβεστικά συστήματα που ΔΕΝ εμπίπτουν στις πρόνοιες της Οδηγίας 97/23/EC ΙΣΧΥΕΙ Η ΕΘΝΙΚΗ ΝΟΜΟΘΕΣΙΑ (περί Ασφάλειας και Υγείας στην Εργασία Νόμοι και Κανονισμοί) Πρόνοιες για σχεδιαστές, κατασκευαστές, εισαγωγείς, εγκαταστάτες, συντηρητές πυροσβεστικών συστημάτων (Υποχρέωση για παροχή ασφαλών αντικείμενων (δηλαδή πυροσβεστικά συστήματα) για χρήση στην εργασία) Πρόνοιες για εργοδότες, αυτοεργοδοτούμενους για επιλογή ασφαλών πυροσβεστικών συστημάτων και περιοδικό έλεγχο, δοκιμές και συντήρηση 3

4 Τα κυριότερα αυτόματα πυροσβεστικά συστήματα Αερίου ή μείγματος αερίων Νερού Αφρού Σκόνης Υγρού χημικού 4

5 Αυτόματο πυροσβεστικό σύστημα - αερίου 5

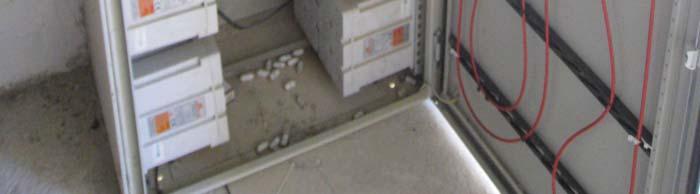

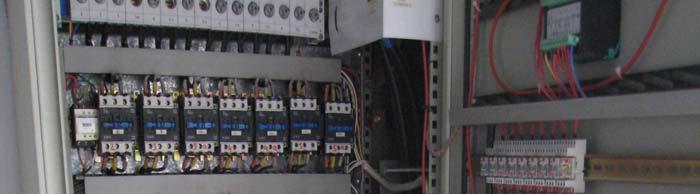

6 Αυτόματο πυροσβεστικό σύστημα - αερίου Σωληνώσεις έκχυσης αερίου Σε ηλεκτρολογικό πίνακα 6

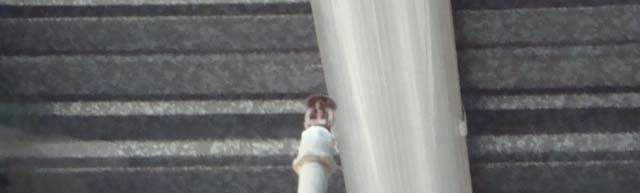

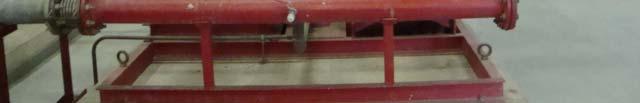

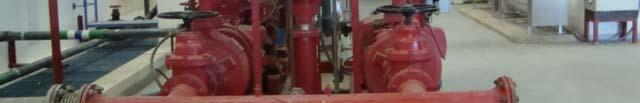

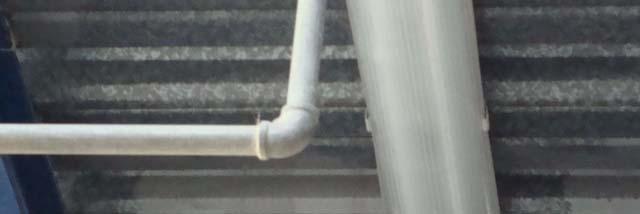

7 Αυτόματο πυροσβεστικό σύστημα νερού (wet riser) 7

8 Αυτόματο πυροσβεστικό σύστημα σκόνης ή αερίου (Αυτόματος μ ς πυροσβεστήρας οροφής) Κατηγορία κινδύνου ΙΙΙ. Διαδικασία εκτίμησης της συμμόρφωσης όπως τους πυροσβεστήρες 8

9 Συμμόρφωση με τους περί των Βασικών Απαιτήσεων (Εξοπλισμός υπό Πίεση) Κανονισμούς [Ευρωπαϊκή Οδηγία Εξοπλισμού υπό Πίεση 97/23/EC (Pressure Equipment Directive, PED)] Τα αυτόματα πυροσβεστικά συστήματα (εξοπλισμός ξ λ ό υπό πίεση) αποτελούνται από: Δοχεία Σωληνώσεις Εξαρτήματα ασφάλειας Εξαρτήματα υπό πίεση Και περιέχουν ρευστά (π.χ. αέρια, μείγματα αερίων, νερό, αφρό, υγρό χημικό) 9

10 Αυτόματο πυροσβεστικό σύστημα - αερίου Διάταξη περιορισμού υπερπίεσης Σωλήνωση Χειροκίνητη παράκαμψη Πιεσόμετρο Ηλεκτρική βαλβίδα ελέγχου ροής αερίου Δοχείο 10

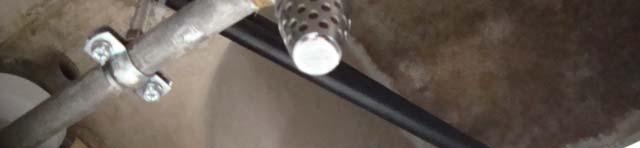

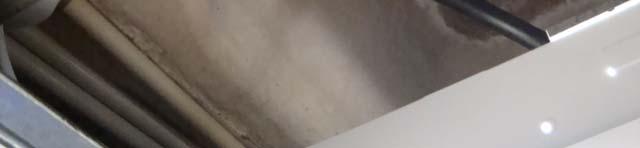

11 Αυτόματο πυροσβεστικό σύστημα - αερίου Ακροφύσιο (Nozzle) 11

12 Διαδικασία εκτίμησης της συμμόρφωσης αυτόματου πυροσβεστικού συστήματος προς την Οδηγία 97/23/EC Καθορισμός ομάδας ρευστού - Τα πυροσβεστικά αέρια είναι ΟΜΑΔΑ 2 Πίεση δοχείου PS σε bar (Κάτω από 0,5bar κατάταξη εκτός Οδηγίας) Όγκος δοχείου V, σε λίτρα L Διάμετρος σωλήνωσης DN Με τη βοήθεια Πινάκων από την Οδηγία 97/23/EC ΚΑΤΑΤΑΞΗ ΕΞΟΠΛΙΣΜΟΥ ΣΕ ΜΙΑ ΑΠΟ ΤΙΣ ΠΙΟ ΚΑΤΩ Τέσσερεις κατηγορίες κινδύνου I, II, III, IV 12

13 Οδηγία 97/23/EC, Πίνακας 7: Για σωληνώσεις αερίων της Ομάδας 2 (Τα αέρια πυρόσβεσης εμπίπτουν στην ομάδα αυτή) Ορθή μηχανική πρακτική (Sound engineering practice S.E.P.) 13

14 Οδηγία 97/23/EC, Πίνακας 2: Για δοχεία αερίων Ομάδας 2 (Τα αέρια πυρόσβεσης εμπίπτουν στην ομάδα αυτή) Ορθή μηχανική πρακτική (Sound engineering practice S.E.P.) 14

15 Οδηγία 97/23/EC, Πίνακας 9: Σωληνώσεις νερού για Dry/Wet Risers Ορθή μηχανική Πρακτική (Sound Engineering Practice S.E.P.) 15

16 Διαδικασία εκτίμησης της συμμόρφωσης αυτόματου πυροσβεστικού συστήματος προς την Οδηγία 97/23/EC Η κατάταξη του εξοπλισμού σε κατηγορία κινδύνου υπαγορεύει την επιλογή ΕΝΟΤΗΤΑΣ: π.χ. Κατηγορία Ι-Ενότητα Α. (Δείτε συνημμένους πίνακες, για κατηγορίες κινδύνου και αντίστοιχες ενότητες στα έντυπα που σας δόθηκαν) Για εξοπλισμό κατηγορίας κινδύνου II, III, IV χρειάζεται: Η έγκριση του σχεδιασμού ή/και της κατασκευής ή/και της εγκατάστασης από Κοινοποιημένο Οργανισμό (Notified Body). Η ετοιμασία Τεχνικού Φακέλου Δήλωση συμμόρφωσης για ολόκληρο το σύστημα Σήμανση CE xxxx (αριθμός Κοινοποιημένου Οργανισμού) Οδηγίες ασφαλούς χρήσης και συντήρησης 16

17 Διαδικασία εκτίμησης της συμμόρφωσης αυτόματου πυροσβεστικού συστήματος προς την Οδηγία 97/23/EC Για εξοπλισμό Κατηγορίας Κινδύνου Ι Ενότητα Α, δεν απαιτείται η εμπλοκή Κοινοποιημένου Οργανισμού. Ο εξοπλισμός εμπίπτει στην Οδηγία 97/23/EC. Ο κατασκευαστής ή εγκαταστάτης ετοιμάζει: Τεχνικό Φάκελο Δήλωση ΕΚ συμμόρφωσης για ολόκληρο το σύστημα Σήμανση CE Οδηγίες ασφαλούς χρήσης και συντήρησης 17

18 Αυτόματα πυροσβεστικά συστήματα που δεν εμπίπτουν στις πρόνοιες της Οδηγίας 97/23/EC, ρυθμίζονται από πρόνοιες των περί Ασφάλειας και Υγείας στην Εργασία Νόμων ( ) Εξοπλισμός που εμπίπτει στην Ορθή Μηχανική Πρακτική (Sound Engineering Practice, S.E.P.) P) Κάθε πρόσωπο που σχεδιάζει, κατασκευάζει, εισάγει, προμηθεύει, εκμισθώνει ή εκθέτει οποιοδήποτε αντικείμενο (π.χ. αυτόματα πυροσβεστικά συστήματα) ) που προορίζεται για χρήση στην εργασία, πρέπει: Να διασφαλίζει ότι το αντικείμενο έχει σχεδιαστεί και κατασκευαστεί ώστε να είναι ασφαλές και χωρίς κινδύνους για τη υγεία προσώπων στην εργασία κατά την εγκατάσταση, ρύθμιση, χρήση, καθαρισμό, συντήρηση του. 18

19 Πυροσβεστικός εξοπλισμός που δεν εμπίπτει στις πρόνοιες της Οδηγίας 97/23/EC, ρυθμίζεται από πρόνοιες των Οι περί Ασφάλειας και Υγείας στην Εργασία Νόμοι ( ) Κάθε πρόσωπο που συναρμολογεί ή εγκαθιστά οποιοδήποτε αντικείμενο για χρήση στην εργασία: Διασφαλίζει ότι με τον τρόπο που συναρμολογήθηκε ή εγκαταστάθηκε δεν δημιουργεί κίνδυνο όταν χρησιμοποιείται,, ρυθμίζεται, καθαρίζεται ή συντηρείται. 19

20 Οι περί Ελάχιστων Προδιαγραφών Ασφάλειας και Υγείας στους χώρους Εργασίας Κανονισμοί του 2002 (Κ.Δ.Π. 174/2002) Πρόνοια σχετική με τον πυροσβεστικό εξοπλισμό (Υποχρέωση εργοδότη): Οι χώροι εργασίας πρέπει να είναι εφοδιασμένοι με κατάλληλο εξοπλισμό κατάσβεσης της πυρκαγιάς και, εφόσον χρειάζεται, με πυρανιχνευτές και συστήματα συναγερμού. Ο εξοπλισμός κατάσβεσης της πυρκαγιάς και τα συστήματα πυρανίχνευσης και συναγερμού πρέπει να συντηρούνται και να δοκιμάζονται από αρμόδιο πρόσωπο σε κατάλληλα χρονικά διαστήματα ώστε να εξασφαλίζεται η αποτελεσματικότητα τους κατά τη χρήση τους 20

21 Συντήρηση πυροσβεστικού εξοπλισμού Οι περί Ελάχιστων Προδιαγραφών Ασφάλειας και Υγείας (Χρησιμοποίηση κατά την Εργασία Εξοπλισμού Εργασίας) Κανονισμοί του 2001, Κ.Δ.Π. 444/2001 Υποχρέωση εργοδότη: Περιοδικοί Έλεγχοι Περιοδικές Δοκιμές Συντήρηση σύμφωνα με τις οδηγίες του κατασκευαστή/εγκαταστάτη Τήρηση Αρχείων Συντήρησης για 10 χρόνια 21

22 Σχετικές Ιστοσελίδες Ιστοσελίδα Ευρωπαϊκής Επιτροπής για εξοπλισμό υπό πίεση Ιστοσελίδα Τμήματος Επιθεώρησης Εργασίας
