1 GESTRA RK... EL Eλληνικά Οδηγίες Eγκατάστασης Βαλβίδες Αντεπιστροφής RK

2 Σημείωση ασφαλείας Ο εξοπλισμός πρέπει να εγκαθίσταται και να τίθεται σε λειτουργία μόνο από αρμόδιο και επαρκώς εκπαιδευμένο προσωπικό. Οι εργασίες συντήρησης και επισκευής πρέπει να πραγματοποιούνται μόνον από έμπιστο προσωπικό το οποίο μέσω της κατάλληλης εκπαίδευσης έχει επιτύχει ένα αναγνωρισμένο επίπεδο ικανότητας. Χρήση για τον προβλεπόμενο σκοπό Οι βαλβίδες αντεπιστροφής RK είναι αυτόματες βαλβίδες ελέγχου σχεδιασμένες για χρήση σε σωληνώσεις με σκοπό να αποτρέψουν την προς τα πίσω ροή του υγρού. Πρέπει να ληφθούν υπόψη τα επιτρεπόμενα όρια πίεσης και θερμοκρασίας, καθώς και οι χημικές και διαβρωτικές επιδράσεις του υγρού στον εξοπλισμό υπό πίεση. Ελέγξτε τη χημική αντοχή και καταλληλότητα της βαλβίδας για τις συνθήκες λειτουργίας της εν λόγω εφαρμογής. Προσοχή Η πινακίδα ονομασίας δηλώνει τα τεχνικά χαρακτηριστικά του εξοπλισμού. Μην θέτετε σε λειτουργία ή συνεχίσετε να λειτουργείτε μια ατμοπαγίδα χωρίς πινακίδα ονομασίας.

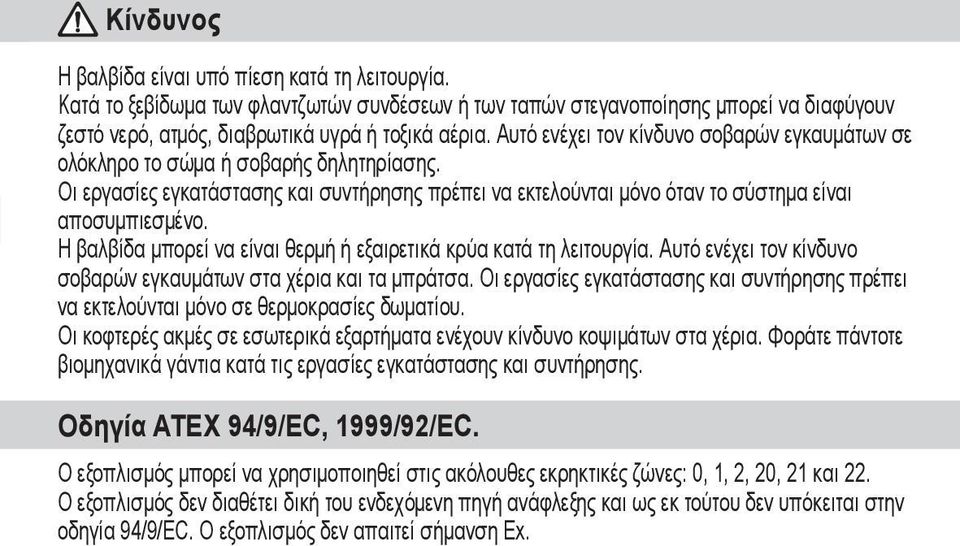

3 Κίνδυνος Η βαλβίδα είναι υπό πίεση κατά τη λειτουργία. Κατά το ξεβίδωμα των φλαντζωτών συνδέσεων ή των ταπών στεγανοποίησης μπορεί να διαφύγουν ζεστό νερό, ατμός, διαβρωτικά υγρά ή τοξικά αέρια. Αυτό ενέχει τον κίνδυνο σοβαρών εγκαυμάτων σε ολόκληρο το σώμα ή σοβαρής δηλητηρίασης. Οι εργασίες εγκατάστασης και συντήρησης πρέπει να εκτελούνται μόνο όταν το σύστημα είναι αποσυμπιεσμένο. Η βαλβίδα μπορεί να είναι θερμή ή εξαιρετικά κρύα κατά τη λειτουργία. Αυτό ενέχει τον κίνδυνο σοβαρών εγκαυμάτων στα χέρια και τα μπράτσα. Οι εργασίες εγκατάστασης και συντήρησης πρέπει να εκτελούνται μόνο σε θερμοκρασίες δωματίου. Οι κοφτερές ακμές σε εσωτερικά εξαρτήματα ενέχουν κίνδυνο κοψιμάτων στα χέρια. Φοράτε πάντοτε βιομηχανικά γάντια κατά τις εργασίες εγκατάστασης και συντήρησης. Οδηγία ATEX 94/9/EC, 1999/92/EC. Ο εξοπλισμός μπορεί να χρησιμοποιηθεί στις ακόλουθες εκρηκτικές ζώνες: 0, 1, 2, 20, 21 και 22. Ο εξοπλισμός δεν διαθέτει δική του ενδεχόμενη πηγή ανάφλεξης και ως εκ τούτου δεν υπόκειται στην οδηγία 94/9/EC. Ο εξοπλισμός δεν απαιτεί σήμανση Ex.

4 Τεχνικά Χαρακτηριστικά Για τα όρια πίεσης/θερμοκρασίας δείτε τη σήμανση ή την πινακίδα ονομασίας (κλάση πίεσης PN/ Κλάση, αριθμός υλικού, αυτοκόλλητο για μαλακή στεγανοποίηση, υλικό ελατηρίου). Προσέχετε τα κάτω όρια θερμοκρασίας για εξοπλισμό με ελαστικά στεγανοποιητικά και συγκεκριμένους τύπους ελατηρίων (δείτε φύλλο τεχνικών χαρακτηριστικών). Typ PN / CL DN PMA / TMA [bar] / [ C] RK 70 6 / / -30 0,5 / 130 RK 70 6 / / -10 0,5 / 130 RK / / / 250 RK / / / 250 RK / / / 300 RK / / / 250 RK / / / 250 RK 44S 16 / / / 90 RK / ,6 / ,6 / 300 RK / / ,9 / 350 RK / / ,5 / 400 RK 86A 40 / ,6 / / 550

5 Τεχνικά Χαρακτηριστικά συνέχεια Typ PN / CL DN PMA / TMA [bar] / [ C] RK 16A 40 / ,6 / / 550 RK 16C 40 / ,6 / ,3 / 400 RK 26A 40 / ,6 / / 550 RK / / ,8 / 550 RK / / ,3 / 530 RK 29A 63 / / ,2 / 500 RK 29A 100 / / ,2 / 500 RK 29A 160 / / ,4 / 500 RK 29A 250 / / ,6 / 500 RK 29A 320 / / ,7 / 500 RK 29A 400 / / ,9 / 500 RK 29A / ,2 / ,6 / 500 RK 29A / ,3 / ,6 / 500 RK 29A / ,9 / ,7 / 500 RK 29A / ,2 / ,9 / 500 RK 29A / ,7 / / 500

6 Περιγραφή Βαλβίδα αντεπιστροφής RK με ελικοειδώς κεντραρισμένο δακτύλιο ή κορμό που κεντράρεται από μόνος του. Εγκατάσταση σε οποιαδήποτε θέση. Εξαίρεση: Οι βαλβίδες χωρίς ελατήριο μπορούν να εγκατασταθούν μόνο σε κατακόρυφες γραμμές με ανοδική ροή. 1 Βαλβίδα αντεπιστροφής με ελικοειδώς κεντραρισμένο δακτύλιο. 2 Βαλβίδα αντεπιστροφής με έκκεντρα κεντραρίσματος κορμού. 3 Βαλβίδα αντεπιστροφής με κορμό που κεντράρεται από μόνος του. 4 Θέση οδηγών ραβδώσεων (οριζόντια εγκατάσταση)

7 Εγκατάσταση ΑΝΩ

8 Πινακίδα Ονομασίας / Σήμανση Typ: RK... DN:... PN: Typ: RK... DN:... PN: Typ: RK... DN:... PN: Typ: RK... DN:... PN: /

9 Δήλωση Συμμόρφωσης Δια της παρούσης δηλώνουμε ότι ο εξοπλισμός υπό πίεση RK με εξαίρεση τον εξοπλισμό που εξαιρείται από το πεδίο εφαρμογής της PED σύμφωνα με την ενότητα 3.3 συμμορφώνεται με την Ευρωπαϊκή Οδηγία Εξοπλισμού υπό Πίεση (PED) 97/23/EC της 29 Μαΐου n Ο εξοπλισμός συμμορφούμενος με την PED φέρει τη σήμανση CE n Διαδικασία αξιολόγησης συμμόρφωσης που έχει εφαρμοστεί: Παράρτημα III, Υποσύνολο H, επιβεβαιωμένη από τον Κοινοποιημένο Οργανισμό Η δήλωση παύει να ισχύει εφόσον πραγματοποιηθούν τροποποιήσεις στον εξοπλισμό χωρίς να μας συμβουλευτείτε. Βρέμη, 11 Φεβρουαρίου 2005 GESTRA AG Επικεφαλής του Τμήματος Σχεδιασμού Uwe Bledschun (Διπλωματούχος Μηχανικός) Διευθυντής Διασφάλισης Ποιότητας Lars Bohl (Διπλωματούχος Μηχανικός)

10 Αντιπροσωπίες σε όλο τον κόσμο

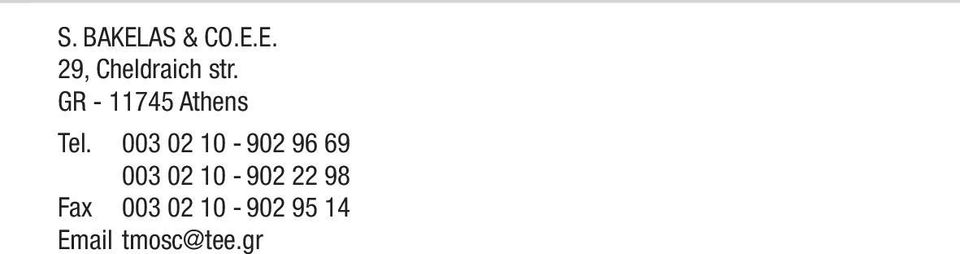

11 S. BAKELAS & CO.E.E. 29, Cheldraich str. GR Athens Tel Fax tmosc@tee.gr

12 GESTRA AG P. O. Box , D Bremen Münchener Str. 77, D Bremen Telephone 0049 (0) Fax 0049 (0) Internet /209csa 2000 GESTRA AG Bremen
